CNC машиналарын өндіру: Инвестиция жасауға дейін 8 негізгі пункт

CNC технологиясын түсіну және оның өндірістегі әсері

Компьютер экранындағы цифрлық дизайн қалай дәлдікпен өңделген металдан жасалған бөлшекке айналады деп әлдеқашан ойланғансыз ба?

Жауап CNC технологиясында — бұл автомобиль двигателдерінен бастап хирургиялық құралдарға дейін барлығын жасау әдісін түбегейлі өзгерткен өндірістік жаңалық. Олай болса, CNC деген не? CNC — Компьютерлік сандық басқару дегенді білдіреді, яғни өндірістік жабдықтардың қозғалысын басқаратын компьютерлік бағдарламаларды қолданатын технология. Дәстүрлі қолмен өңдеуден айырмашылығы — операторлар қиып алу құралдарын физикалық түрде бағыттамайды, ал бұл автоматтандырылған жүйелер алдын ала бағдарламаланған нұсқауларды таңғажайып дәлдікпен және тұрақтылықпен орындайды.

Цифрлық дизайndan нақты құбылысқа

Концепциядан дайын бөлшекке дейінгі жол қатаң анықталған жұмыс істеу ретімен жүреді. Алдымен инженерлер компоненттің 2D сызбасы немесе 3D көрінісі болатын CAD (компьютерлік көмекші дизайн) моделін жасайды. Бұл цифрлық сызба одан әрі CAM (компьютерлік көмекші өндіріс) бағдарламалық жасақтамасы арқылы машина оқи алатын нұсқауларға түрлендіріледі. Жұмыс бөлігі машинаға орнатылып, қауіпсіз бекітілген соң, бағдарлама барлық қозғалысты, жылдамдықты және кесу әрекетін бақылауды өз қолына алады.

Практикалық тұрғыдан CNC деген не? Бұл негізінде адамның шығармашылығы мен механикалық дәлдігі арасындағы аудармашы. Бұл технология сіздің дизайныңызға дәл сәйкес келетіндей етіп, шикізат бөлігінен материалды алып тастау процесін — яғни субтрактивті өндірісті — қолданады. Сіз металдармен, пластмассалармен, ағашпен, шынымен немесе композиттермен жұмыс істесеңіз де, компьютерлік сандық басқарумен жабдықталған фрезерлеу станогы немесе фрезерлеу станогы бұл материалдарды ондық үлестің мыңдық үлесін құрайтын дәлдікпен пішімдей алады.

Металл өңдеудегі автоматтандыру революциясы

Дәстүрлі өңдеу процесі оператордың біліктілігі мен назар аударуына көп тәуелді. Шаршаған кезде немесе назарын басқа жерге аударған кезде ғана детальдар шығарылмай қалып, материалдар шығынға ұшырайды. CNC технологиясы бірінші немесе он мыңшы бұйым болса да, бағдарламаланған қозғалыстарды дәл осылай қайталап орындай отырып, адам факторын жойып жібереді.

CNC өңдеуі қайталанатын дәлдікті қамтамасыз ету арқылы өндірістік қателерді негізінен азайтты — станоктар шаршаған жоқ, назарын басқа жерге аударған жоқ және тұрақсыз болған жоқ, сондықтан өндірушілер бірдей мыңдаған компоненттер бойынша сапа стандарттарын сақтай алады.

Бұл сенімділік көптеген салалардың автоматтандырылған өңдеуді қабылдауына себепші болды. Бұл автомобиль секторы қозғалтқыш бөлшектері, беріліс механизмі компоненттері және шасси элементтері үшін осы жүйелерді пайдаланады. Аэроғарыш саласындағы өндірушілер алюминий, титан және жетілдірілген композиттік материалдардан жасалған жеңіл, жоғары беріктікті әуе кемелерінің бөлшектерін өңдеу үшін оларға сүйенеді. Медициналық құрал-жабдықтар өндірушілері өте жоғары дәлдікті талап ететін жеке импланттар мен хирургиялық құралдарды шығарады.

Электроника саласы айналдырғыш тақталар үшін дәлдікпен бұрғылау мен кесу процестеріне тәуелді, ал тұтыну тауарларын шығаратын зауыттар бұл технологияны смартфон корпусынан бастап ас үй техникасына дейін барлық өнімдерге қолданады. CNC токарь-операторының жұмысының мағынасын түсіну — яғни CNC дегеніміз не және ол сіздің өндірістік мүмкіндіктеріңізге қандай әсер етеді — өндірістік инвестициялар туралы шешім қабылдаушылар үшін қажетті білім болып табылады.

Бұл сіз үшін неге маңызды? Себебі сіз құрылғыларды сатып алуға баға берсеңіз, өндірістік серіктестерді таңдасаңыз немесе өндірістік стратегияларды құрсаңыз, CNC-ның мағынасы мен мүмкіндіктерін түсіну сіздің сапалы өнімдерді тиімді және құндық тұрғыдан тиімді тәсілмен жеткізу қабілетіңізге тікелей әсер етеді.

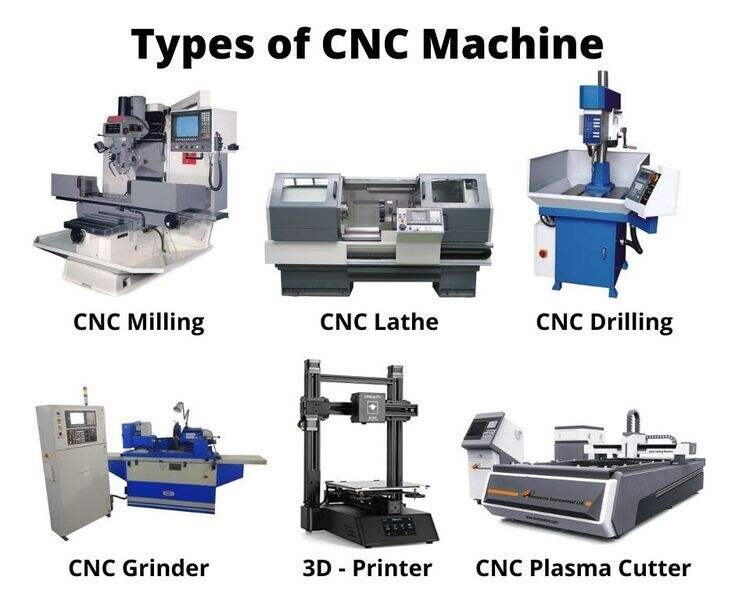

Негізгі CNC станоктарының түрлері және олардың мүмкіндіктері

Енді сіз CNC технологиясының қалай жұмыс істейтінін түсіндіңіз, сондықтан келесі сұрақ түсінікті: қандай станок түрі сіздің өндірістік қажеттіліктеріңізге сәйкес келеді? Жауап сіз нені шығаратыныңызға, қандай материалдарды кесетініңізге және бөлшектеріңіздің қаншалықты күрделі болуы керек екеніне байланысты. Шешім қабылдауға көмектесу үшін негізгі категорияларды қарастырайық.

Материалды алып тастау арқылы өңдеу қуатты станоктары

Дәлдікпен өңдеудің негізі — өте жоғары дәлдікпен материалды алып тастауға арналған станоктардан тұрады. Әрбір түр белгілі бір қолданыста үздік көрсеткішке ие болады — дұрыс станокты таңдау өндірістің тиімділігі мен қымбатқа түсетін уақыт пен ресурстарды үнемдеуге әсер етуі мүмкін.

А CNC ФРЕЗЕРЛЕУ МАШИНАСЫ айналмалы кесу құралдарын қолданады, олар столда бекітілген жұмыс бөліктерін пішіндеуге арналған. Оны көптеген мүмкіндіктерге ие скульптор ретінде қарастыруға болады: жазық беттер, ойықтар, қалташалар және күрделі контурлар жасауға қабілетті. Бұл машиналар болат, титан және инконель сияқты қатты металдармен жұмыс істейді, сондықтан олар авиация және автомобиль өндірісінде өте маңызды. Соңғы фрезалар, жақтық фрезалар және бұрғылау құралдары операциялар кезінде автоматты түрде ауысады, бұл көпбаспалдақті фрезерлеуді қолмен араласпай-ақ жүзеге асыруға мүмкіндік береді.

Берілген Cnc токарлық станок —кейде дәстүрлі цехтарда металл токарьлық станогы деп аталады—қарама-қарсы тәсілді қолданады. Кесу құралын айналдыру орнына токарьлық станок жұмыс бөлігін айналдырады, ал қозғалмайтын құралдар оны пішіндейді. Бұл конфигурация цилиндрлі бөлшектерді: валдарды, втулкаларды, шкивлерді және тісті бөлшектерді жасауға өте жақсы келеді. Қазіргі заманғы CNC токарьлық станоктары айналдыру операцияларын қозғалмалы құралдар мүмкіндіктерімен ұштастырады, бұл бір ғана машинада фрезерлеу операцияларын орындауға мүмкіндік береді.

Пішірілген металл үшін CNC плазмалық кескіш дайындау цехтарында басымдылыққа ие болады. Бұл жүйелер электр өткізгіш материалдарды — болат, алюминий, коррозияға төзімді болат және мыс — кесуге қолданылатын қыздырылған иондалған газды пайдаланады. Плазмалық кесу өте дәл өлшемдерді талап етпейтін бөлшектер үшін жылдамдық пен экономия қамтамасыз етеді, сондықтан ол құрылыс, автокөліктерді қалпына келтіру және декоративті металл өңдеу салаларында кеңінен қолданылады.

Беттің жағынан сапа ең маңызды болған кезде Cnc құрал шоғырлау машинасы шешімді ұсынады. Бұл жүйелер айна тәрізді жылтыр бетті және микрондармен өлшенетін дәлдікті қамтамасыз ету үшін абразивті дискілерді пайдаланады. Тегістеу операциясы әдетте фрезерлеу немесе токарь станоктарындағы алғашқы өңдеуден кейін жүргізіледі және функционалды бөлшекті ең қатал өлшемдік талаптарға сай болатындай етіп түрлендіреді.

Күрделі геометриялық пішіндер үшін арнайы CNC жүйелері

Кейбір өндірістік мәселелерге әдеттегі емес тәсілдер қажет. Дәл осы жерде арнайы жүйелер өз құндылығын көрсетеді.

Берілген ЭДМ машинасы (Электр разрядты өңдеу станогы) материалдарды механикалық кесу орнына бақыланатын электр искралары арқылы пішіндеп өңдейді. Сымды ЭРӨ (EDM) өңделетін бұйым арқылы ірімшік кескіші сияқты жұқа электродты өткізеді, нәтижесінде қалыпты кесу құралдарын жойғанда ғана өңделетін қатты құралдық болаттарда күрделі профильдер пайда болады. Тереңдікте жұмыс істейтін ЭРӨ (Sinker EDM) инжекциялық формалар мен қалыптар үшін көлемді ойықтарды жасау үшін пішінді электродтарды қолданады. Бұл станоктар айналмалы кескіштермен жетуге болмайтын экзотикалық материалдар мен күрделі ішкі геометриялық пішіндерді өңдеуге өте жақсы қолданылады.

Жұмсақ материалдар үшін — ағаш, пластиктер, көпіршік материалдар және жұмсақ металдар — CNC роутерлер жылдамдық пен үлкен жұмыс аймағын ұсынады. Фрезерлеу станоктарына қарағанда дәлдігі төмен болса да, фрезерлеу қондырғылары (роутерлер) әдетте мебель бөлшектерін, таңбаларды, шкафтарды және композит бөлшектерді тиімді өндіреді. Олардың арқалық тәрізді құрылымы толық парақ материалдарды орналастыруға мүмкіндік береді, сондықтан олар ағаш өңдеу мен таңба жасау салаларында ең көп таңдалатын қондырғылар болып табылады.

Машина түрі	Негізгі қолданбалар	Типік төзімділік диапазоны	Материалдық үйлесімділік	Сәйкес келетін өндіріс көлемі
CNC ФРЕЗЕРЛЕУ МАШИНАСЫ	Күрделі 3D бөлшектер, калыптар, әуе-ғарыш компоненттері	±0,001"-ден ±0,005"-ге дейін	Металдар, пластиктер, композиттер	Прототиптен бастап жоғары көлемге дейін
Cnc токарлық станок	Осьтер, втулкалар, тісті бөлшектер, цилиндрлі компоненттер	±0,0005" ден ±0,002" дейін	Металдар, пластиктер, ағаш	Төменгіден жоғары көлемге дейін
CNC плазмалық кескіш	Парақ металды кесу, құрылымдық дайындау, декоративті жұмыстар	±0,015" ден ±0,030" дейін	Тек өткізгіш металдар	Төмен және орташа көлемде
Cnc құрал шоғырлау машинасы	Дәлме-дәл тазалау, құралдың өткірлігін қалпына келтіру, аз шекті дәлдіктегі беттер	±0,0001"-ден ±0,0005"-ге дейін	Қатты металдар, керамика	Орташа және жоғары көлемде
ЭДМ машинасы	Формалар, матрицалар, қатты материалдардағы күрделі профильдер	±0,0001" дейін ±0,001"	Ток өткізетін материалдар	Төмен және орташа көлемде
CNC фрезерлегіш	Таңбалар, әдебиет, жиһаз, шкафтар, көпіршік тәрізді прототиптер	±0,005"-ден ±0,015"-ге дейін	Ағаш, пластмассалар, көпіршік, жұмсақ металдар	Төменгіден жоғары көлемге дейін

Ось конфигурацияларын түсіну

Мұнда істер қызықты бола бастайды. Станоктың осьтер саны тікелей өндірілетін геометриялық пішіндерді және олардың өндірілуінің тиімділігін анықтайды.

А 3 осьті станок x, Y және Z бағыттары бойынша қозғалады. Кесу құралы солға-оңға, алға-артқа және жоғары-төмен қозғалатынды елестетіңіз. Бұл конфигурация көбінесе тегіс беттер, ойықтар, тесіктер мен профильдер сияқты қарапайым бөлшектерді өңдейді. Көптеген цехтар үшін 3 осьті мүмкіндік жұмыстарының 80%-ын қамтиды.

Қосыңыз 4-ші ось —әдетте X осінің айналасында айналатын бұрыштық стол—және бірден бөлшектің бірнеше жағындағы элементтерді қайта орналастырмай-ақ өңдеуге болады. Мысалы, цилиндрдің айналасына профиль орналастыру немесе күрделі бұрыштарда элементтерді кесу. 4 осьті CNC машиналары бөлшектердің бірнеше жағын өңдеу қажет болған кезде орнату уақытын қатты қысқартады.

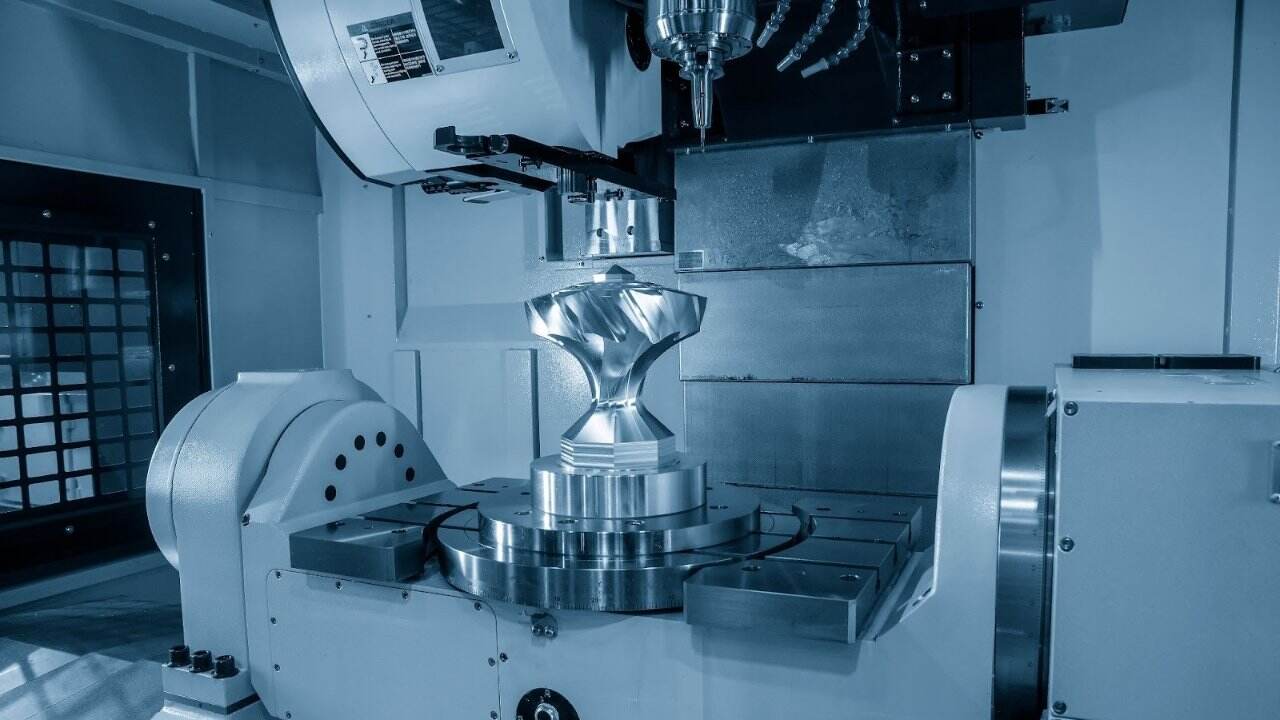

5 осьті машиналар екінші айналу осін қосу, бұл кесу құралының өңделетін бөлшекке шамамен кез келген бұрыштан жақындай алуын қамтамасыз етеді. Бұл мүмкіндік әсіресе аэроғарыштық компоненттер, медициналық импланттар және ішкі ойыстар мен көлемді беттер тән күрделі калыптар үшін маңызды болып табылады. 5 осьті жүйелер қымбат тұрады және күрделі бағдарламалауды талап етсе де, олар көбінесе қарапайым машиналарда бірнеше операциямен орындалатын жұмысты бір рет орнату арқылы аяқтайды.

Жаңа технология: гибридті қосылған-шығарылған машиналар

Өндіріс саласы әрі қарай дамып келеді. Гибридті CNC машиналары қазір 3D баспа (қосылған өндіріс) пен дәстүрлі өңдеуді бір ғана платформада үйлестіреді. Бұл жүйелер лазерлік металдық шашырату арқылы материал жинақтайды, сосын бөлшекті машиналар арасында орын ауыстырмай-ақ маңызды беттерді соңғы өлшемдерге дейін фрезерлейді.

Бұл неге маңызды? Инъекциялық формаларды өндіруді қарастырыңыз. Гибридті машиналар субтрактивті әдістермен ғана жасау мүмкін емес ішкі конформалды суыту каналдарын басып шығара алады, сосын кавитация беттерін айналық жағынан тегістеу үшін тегістеу операциясын орындайды. Аэроғарыш өндірушілер осы машиналарды қымбат суперқорытпалардан жуық-жинақталған пішіндегі бөлшектерді жасау үшін қолданады; бұл материалдың шығынын азайтып, дәлдік допусктерін қамтамасыз етеді.

Төмен көлемді, бірақ жоғары күрделілікті өндіріс үшін — нақты медициналық импланттар, арнайы құрал-жабдықтар немесе әртүрлі автомобиль компоненттері үшін — гибридті технология дәстүрлі прототиптау уақытын өшіреді. Сіз цифрлық дизайннан бастап қосымша және субтрактивті жабдықтар арасында ауысуға қажеттіліксіз дәл бөлшекке дейін жетуге болады.

Машиналардың түрлері мен мүмкіндіктері туралы осы негіз қаланғаннан кейін келесі қадам — бұл опцияларды нақты жобаңыздың талаптарына сәйкестендіру, яғни келесі бөлімде қарастырылатын шешім қабылдау үшін қолданылатын тәсіл.

Жобаңыз үшін дұрыс CNC машинасын қалай таңдау керек

CNC станоктарының қол жетімді түрлерін білу — бір жағынан, ал нақты өндірістік қажеттіліктеріңізге сәйкес келетін дұрыс станокты таңдау — толығымен басқа бір қиындық. Ең жақсы CNC станоктары міндетті түрде ең қымбат немесе ең көп функциялы әрі қосымша мүмкіндіктері бар станоктар болмауы мүмкін; олар — сіздің бөлшектеріңіздің талаптарына, өндіріс көлеміне және бюджеттік шектеулеріңізге сәйкес келетін станоктар. Сондықтан, сіздің шешіміңізді бағыттайтын тәжірибелік негіз құрайық.

Бөлшектердің талаптарына машина мүмкіндіктерін сәйкестендіру

Жабдықтардың каталогтарын қараудан немесе баға сұратуын беруден бұрын, сіз әлі де қандай өнімдерді шығаратыныңыз туралы айқын түсінікке ие болуыңыз қажет. Бастау үшін осы бес маңызды факторды бағалаңыз:

• Бөлшектің геометриялық күрделілігі: Сіздің дизайндарыңыз қарапайым 2D контурлардан тұрады ма, әлде пішінделген беттерді, ішкі ойықтарды және тек бірнеше бұрыштан қол жетімді болатын элементтерді қамтиды ма? Қарапайым геометриялық пішіндер 3 осьті станоктарда жақсы жұмыс істейді, ал күрделі әуе-ғарыш немесе медициналық компоненттер әдетте 4 осьті немесе 5 осьті қабілеттілікті талап етеді.
• Материалдық қаттылығы: Сіз алюминийді, жеңіл болатты, қатайтылған құралдық болатты немесе Inconel сияқты экзотикалық суперқорытпаларды кесіп жатасыз ба? Жұмсақ материалдар жылдамырақ берілу мен айналу жиілігін қолдайды және олар үшін жеңіл машиналар жеткілікті. Қатты материалдар қатты машина құрылымын, берік шпиндельдерді және сәйкес кесу құралдарын талап етеді.
• Дәлдік талаптары: Сіздің қолданысыңыз қандай өлшемдік дәлдікті талап етеді? Жалпы өңдеу үшін ±0,005" дәлдік жеткілікті болуы мүмкін, ал әуе-ғарыш немесе медициналық құрылғылар үшін дәл компоненттерде жиі ±0,0005" немесе одан да қатаңырақ дәлдік талап етіледі. Тарырақ допустималықтар әдетте баяу өңдеуді, қатты жабдықты және климаты бақыланатын орталарды қажет етеді.
• Беттің жабылуының қажеттіліктері: Бөлшектер тікелей жинауға барады ма, әлде оларға екіншілік жабдықтау операциялары қажет пе? Егер айна сияқты жарқыраған беттер маңызды болса — мысалы, оптикалық компоненттер немесе тығыздау беттері — сізге өңдеу қабілеті немесе арнайы құралдармен жоғары жылдамдықта жабдықтау операциялары қажет болады.
• Топтың көлемі бойынша күтімдер: Сіз бір реттік прототиптар жасайсыз ба, 50–100 бөлшектен тұратын шағын партиялар ма, әлде мыңдаған бөлшектерден тұратын сериялық өндіріс пайдаланасыз ба? Бұл жалғыз фактор қандай станок конфигурациясы экономикалық тұрғыдан тиімді болатынын айтарлықтай әсер етеді.

Мұнда вертикаль фрезерлеу станоктарының конфигурациялары сөзге түседі. Вертикаль фрезерлеуде кесу құралы вертикаль орналасқан шпиндельге орнатылады, ол жоғары-төмен қозғалады, ал өңделетін бөлшек горизонталь осьтер бойынша жылжиды. Бұл орналасу өте жақсы көрініс қамтамасыз етеді — станокшылар кесу процесін жақыннан бақылай алады, сондықтан ол күрделі немесе нақты жұмыстар үшін идеалды.

Вертикаль фрезерлеу станоктары мыналарда үздік көрсеткішке ие:

• Прототиптарды әзірлеу және бір реттік бөлшектер
• Калыптар мен матрицалар жасау
• Дәлдік талап ететін кішігірім бөлшектер
• Жиі құрылымды өзгерту қажет ететін жұмыстар
• Еден аумағы шектеулі болатын қолданыстар

Горизонталды фрезерлеу станоктары бұл бағытты ауыстырады — шпиндель горизонталды орналасады және материал бойынша қозғалатын бүйірде орналасқан фрезаларды қолданады. Бұл станоктар әдетте ірірек және берікірек болып келеді, қажетті материалды тез алып тастау үшін жасалған. Горизонталды конфигурация сонымен қатар стружка шығаруды жақсартады, жылу жиналуын азайтады және құралдардың қызмет ету мерзімін ұзартады.

Горизонталды фрезерлеу станоктары мыналар үшін басымдыққа ие:

• Ірі бөлшектердегі жоғары материал алып тастау жылдамдығы
• Бір уақытта бірнеше жақты фрезерлеу
• Қалыңдау, тұрақтырақ құралдармен жүргізілетін ауыр жұмыстар
• Тұрақты шығыс көрсеткішімен жоғары көлемді өндіріс сериялары
• Автомобиль, әуе-ғарыш немесе ауыр машина бөлшектері

Өндіріс көлемін талдау

Сіздің өндірістік көлеміңіз негізінен жабдық таңдауыңызды анықтайды. Дербес жобаларды орындайтын кіші жұмыс орындары үшін жарамды нұсқа жоғары көлемді өндіріс орны үшін қажетті жабдықтардың орналасуына ешқандай ұқсас емес.

Кіші жұмыс орындары мен прототип мамандары үшін:

Икемділік жоғары өнімділіктен басымдыққа ие. Сіз, әдетте, әртүрлі материалдармен, геометриялармен және санмен жұмыс істейтін көптеген жобаларды басқарасыз. Тез ауысуға мүмкіндік беретін әмбебап 3 осьті немесе 4 осьті тік фрезерлеу станоктарын қарастырыңыз. Қолданбалы компоненттер мен білім беру ортасы үшін үстел үстіндегі CNC машинасы немесе мини-фрезерлеу станогы тиімді болуы мүмкін, ал негізінен ағаш пен композиттермен жұмыс істейтін жағдайда ағаш CNC машинасы тиімді болады. Негізгі мақсат — әртүрлі жұмыстар арасындағы дайындық уақытын азайту, ал жеке бөлшек үшін цикл уақытын оптимизациялау емес.

Орта көлемді өндіріс үшін (жүздегенден төмен мыңға дейін):

Тепе-теңдік маңызды болып табылады. Сізге ұзақ сериялар бойынша тұрақтылықты сақтау үшін жеткілікті автоматтандыру қажет, бірақ кіші партиялардың экономикасын құны жоғары дайындық шығындары басып кетпеуі үшін оның деңгейі артық болмауы керек. Паллетті ауыстырғыштары бар көпосьті станоктар бір бөлшекті орнатып отырған кезде екіншісін өңдеуге мүмкіндік береді, бұл тікелей шпиндельдің пайдаланылуын әлдеқайда жақсартады. Сапалы құрал-жабдықтар мен дәлелденген бағдарламаларға инвестициялар өндіріс көлемі артқан сайын қалдықтардың пайызын азайтады.

Жоғары көлемді өндіріс үшін (мыңдаған немесе одан да көп):

Тиімділік пен тұрақтылық ең басты маңызға ие болады. Көптеген палетті горизонтальды фрезерлеу орталары, роботтық жүктеу жүйелері мен автоматтандырылған құрал ауыстырғыштар адамның араласуын азайтады. Цикл уақытын оптимизациялау маңызды — әрбір бөлшекке шамамен секундтарды қысқарту мыңдаған өнімдер бойынша көбейеді. Сапа бақылауы «кейіннен тексеру» тәсілінен өндіріс процесінде бақылауға, зондтау мен статистикалық процессті бақылауға ауысады.

Жиі кездесетін жағдайлар үшін шешім қабылдау ағашы

Әлі де сенімсіздік сезіміңіз бар ма? Мұнда үш типті өндірістік жағдайды қалай талдауға болатыны көрсетілген:

Жағдай 1: Тәжірибелік үлгіні әзірлеу

Сіз өндіріс үшін құрал-жабдықтардың жасалуына көшуге дейін дизайнды растау үшін бірден онға дейінгі бөлшектерді жасап отырсыз. Бірінші бөлшекті алуға кететін уақыт бір бөлшекке кететін шығыннан маңыздырақ. Тез қиылатын, сараптамалық бағдарламалауы бар универсалды тік фрезерлеу станогы CAM бағдарламалауын көп қажет етпейді. Егер бөлшектер кішкентай болса және геометриялары қарапайым болса, тіпті үстел үстіндегі CNC станогы немесе мини-фрезерлеу станогы да концепцияны дәлелдеу үшін жеткілікті болуы мүмкін. Сіз пайдаланбайтын қуатқа артық инвестицияламаңыз.

Сценарий 2: Төмен көлемді өндіріс (10–500 бөлшек)

Сізге массалық өндірістің орнату шығындарынсыз қайталанатын сапа қажет. Жақсы бекіту құрылғылары мен дәлелденген бағдарламаларға инвестициялаңыз — бір рет бапталғаннан кейін олар қолданбаса да жұмыс істей алады. 4 осьті станок көбінесе орнатуларды азайтып, бір операцияда бірнеше жақты өңдеу арқылы тиімділік береді. Егер бөлшектер ағаштан немесе пластиктен жасалса, ағаш CNC станогы немесе фрезерлеу станогы толық металл өңдеу станогына қарағанда экономикалық тиімдірек болуы мүмкін.

Сценарий 3: Массалық өндіріс (500+ бөлшек)

Сіздің басымдықтарыңызға тұрақтылық, жұмыс істеу уақыты және цикл уақыты басымдық береді. Паллеттік қоймалары бар көлденең фрезерлеу орталықтары қараңғыда (адамсыз) жұмыс істеуді қамтамасыз етеді. Параллель машина орнатулары —бір мезгілде бірнеше станоктың жұмыс істеуі—шығындарды пропорционал түрде арттырмай-ақ өнімділікті көбейтеді. Сапаны бақылау периодты тексеру емес, үздіксіз процеске айналады. Жалпы мақсаттағы жабдықтардың барлығын істей алмайтын әрекетінен гөрі, нақты бөлшек отрядтары үшін оптимизацияланған арнайы станоктарды қарастырыңыз.

Дұрыс таңдау соңында мүмкіндіктер мен құнын теңестіруге негізделеді. Аса көп функциялары бар станок сізге ешқашан қажет болмайтын қосымша мүмкіндіктерге капиталды шығындарға жұмсайды. Ал аз функциялары бар станок өндірістің тежегішін жасап, сапа мәселелерін туғызады, бұл жабдықтың үнемделген құнынан әлдеқайда көп шығындарға әкеледі. Бұл CNC конфигурацияларының түрлерін түсіну және өндіріс талаптарыңызды ашық бағалау — сіздің ақылды инвестициялар жасауға көмектеседі.

Әрине, дұрыс машина таңдау — бұл тек теңдеудің бір бөлігі ғана. Көптеген өндірушілер CNC өңдеу әдісінің жалпы алғанда ең тиімді тәсіл болатынын немесе 3D-баспа, литейлік формалау немесе тіпті қолмен өңдеу сияқты альтернативті әдістер белгілі бір қолданбалар үшін тиімдірек болуы мүмкін екенін де бағалайды.

CNC өңдеуі мен басқа өндірістік әдістер

Сонда сіз бөлшек талаптарыңызды анықтадыңыз және әртүрлі машина түрлерін зерттедіңіз — бірақ бұрын-ақ қойылатын сұрақ: CNC өңдеу сіздің жобаңыз үшін шынымен дұрыс өндірістік әдіс пе? Кейде жауап «ия» болады. Ал кейде 3D-баспа, литейлік формалау немесе тіпті қолмен өңдеу төмен құнға жоғары нәтиже береді. Әрбір әдістің қай уақытта үстемдік ететінін түсіну процес пен өнім арасында қымбатқа түсетін сәйкессіздіктерден сақтануға көмектеседі.

Осы өндірістік опцияларды бір-бірімен салыстырайық, сонда сіз деректерге негізделген, сенімді шешімдер қабылдай аласыз.

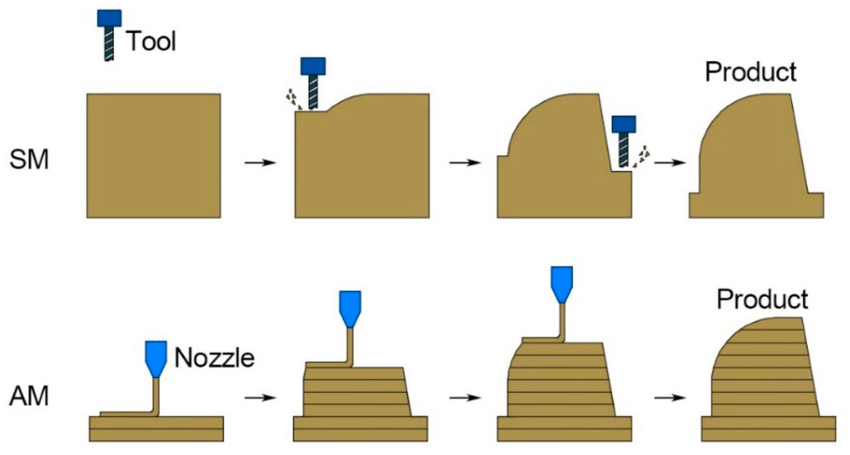

CNC мен 3D-баспа: қабылданатын шешімдердің негізгі пункттері

CNC өңдеу мен 3D басып шығару арасындағы қарсылық көп назар аударады — бірақ оларды қарсылас ретінде қарастыру негізгі мәселені ұмытқа әкеледі. Бұл технологиялар әртүрлі мақсаттарға қызмет етеді, ал ақылды өндірушілер екеуін де стратегиялық түрде қолданады.

Металл CNC станогы бөлшекті қатты қорытпадан кескен кезде ол қорытпаның толық механикалық қасиеттерін береді. Дайын бөлшек өзі алынған қорытпа сияқты дәл солай әрекет етеді — қабат сызықтары жоқ, анизотропты әлсіздіктер жоқ, кеуектілік туралы қамқорлық жоқ. Xometry-дің өндірістік салыстыруына сәйкес, кейбір 3D басып шығару процестерінде басып шығарылған бөлшектердің негізгі материалдың беріктігінің 10%-ына дейін ғана болуы мүмкін, ал CNC өңдеу материалдың 100%-ын сақтайды.

Беттің жағындағы өңдеу де осындай тарихты айтады. CNC кесулер машинадан тікелей гладкий, біркелкі беттерді береді — жиіде қосымша өңдеуді қажет етпейді. 3D-баспа қабаттап құру нәтижесінде табиғи түрде қадамды беттерді қалыптастырады, ал салыстырмалы гладкосты қол жеткізу үшін әдетте шлифтау, полировка немесе бояу операциялары қажет болады, бұл уақыт пен құнын арттырады.

Дегенмен, 3D-баспа белгілі бір жағдайларда айқын жеңісқа жетеді. Ертеңгі күні прототип керек пе? Қосымша өндіріс оны ұсынады. Ішкі каналдар, торлы құрылымдар немесе кесу құралдарымен жетуге болмайтын органикалық геометриялық пішіндерді барынша қиын детальдарды жасау керек пе? 3D-баспа көптеген CNC-детальдарды жинау арқылы ғана шешілетін күрделілікті шешеді. Бір ғана прототиппен жұмыс істеу керек пе, өндірістік көлемге емес? Баспаның минималды дайындық шығындары жиі CNC-экономиканы бес еседен он есеге дейін асып түседі.

Қашан қолмен өңдеу әлі де тиімді?

Мұның сізге таң қалдыратын көзқарасы болуы мүмкін: кейде дәстүрлі жабдықтармен жұмыс істейтін білікті токарь автоматтандырылған жүйелерден жоғары нәтиже көрсетеді. Қолмен өңдеу әлі де жойылмаған, себебі ол әлі де нақты мәселелерді шешеді.

Шынымен жеке-дара жөндеулер үшін — мысалы, бір ғана тозған валды қалпына келтіру немесе ескі заманғы жабдықтар үшін ауыстырғыш кронштейн жасау — CNC станогын бағдарламалау әдетте бөлшекті қолмен жасаудан ұзағырақ уақыт алады. Тәжірибелі токарьлар өзінің көріп отырғаны мен сезініп отырғанына қарап, қиып алу режимдерін әрқашан тез өзгерте алады; ал автоматтандырылған жабдықтарда осындай икемділікті қамтамасыз ету үшін кеңінен сенсорлық интеграция қажет болар еді.

Қолмен өңдеу өте қарапайым бөлшектерді дайындау үшін де өте тиімді, өйткені мұнда бағдарламалауға кететін уақыт өңдеу уақытынан асады. Дәстүрлі токарь станогында бұрандалы муфтаның диаметрін кішірту немесе фланецтің жазықтығын өңдеу бірнеше минутты ғана алады. Ал CNC станогында осы операцияны орнату — бағдарламаларды жүктеу, құралдарды ұшын тигізу, ауытқуларды тексеру — бірінші стружка пайда болғанша бір сағатты алуы мүмкін.

Бірақ, тұрақтылық маңызды болған кезде қолмен өңдеу әдісінің нәтижелері нашарлайды. Адам операторлары бөлшектер арасында айырмашылықтарды пайда етеді, ұзақ уақыт жұмыс істеу кезінде шаршағыштық дәлдікті төмендетеді, ал күрделі геометриялық пішіндер тәжірибелі шеберлер үшін де қиындық туғызады. Бөлшек саны бірнеше данадан асқан немесе дәлдік талаптары жалпы өңдеу стандарттарынан асып кеткен кезде CNC технологиясы жоғары сапалы нәтижелер береді.

Өндіру әдісін салыстыру

Келесі кестеде төрт өндірістік әдістің негізгі сипаттамалары салыстырылған. Сіздің нақты қолданыстарыңыз үшін нұсқаларды бағалаған кезде осы тәсілді қолданыңыз:

Критерий	CNC Машиналық өңдеу	3D-баспа	Молдыру арқылы өндіру	Қолмен өңдеу
Баптау шығындары	Орташа (бағдарламалау, бекіту құрылғыларын орнату, құрал-саймандар)	Төмен (аз ғана дайындық қажет)	Өте жоғары (каліптер үшін $5 000–$100 000+)	Төмен (негізгі бекіту құрылғылары ғана)
Әр бірлікке келетін құны (1–10 дана)	Жогары	Ең төмен	Өте жоғары (құрал-саймандардың амортизациясы)	Орташа
Әр бірлікке келетін құны (100–1 000 дана)	Орташа	Жогары	Орташа (құрал-саймандардың өндіріс көлеміне бөлінуі)	Өте жоғары (еңбек сыйымды)
Бірлікке келтірілген құны (10 000+ бөлшек)	Орташа және жоғары	Өте жоғары	Ең төмен	Іске аспайды
Жетуге болатын дәлдік	±0,025 мм ден ±0,125 мм ге дейін	±0,1 мм – ±0,3 мм (типік)	±0,05 мм-ден ±0,1 мм-ге дейін	±0,05 мм ден ±0,25 мм ге дейін (операторға тәуелді)
Материалдардың таңдауы	Шынымен шектеусіз (металдар, пластмассалар, композиттер)	Басып шығаруға болатын материалдарға шектелген	Термопластиктер, кейбір термореттіктер	CNC сияқты
Жеткізу уақыты (бірінші бөлшек)	Күндер мен апталар	Сағаттар мен күндер	Апталардан айларға дейін	Сағаттар мен күндер

Ауысу нүктелерін түсіну

Өндіріс көлемі өзгерген сайын экономикалық көрсеткіштер радикалды түрде өзгереді — және осы ауысу нүктелерінің қайда орналасқанын білу қымбатқа түсетін есептеу қателерінен сақтайды.

10–20 бөлшекке дейінгі саны үшін 3D-басып шығару әдетте жалпы құны ең төмен болатын нұсқаны ұсынады. Құрал-жабдықтарға инвестицияланбау және дайындық уақытының аз болуы қоспалы өндірісті прототиптер мен өте аз сериялы бөлшектер үшін жеңіліссіз етеді. Өндірістік фрезерлеу құрал-жабдықтарын бағдарламалау мен қондырғылау шығындарын осындай аз бірліктерге тарату мүмкін емес.

Шамамен 20-ден 5 000 бөлшекке дейінгі аралықта CNC фрезерлеу әдетте экономикалық тиімділіктің «тәтті нүктесін» құрайды. Дайындық шығындары маңызды сандарға таратылады, ал инжекциялық формалау үшін қатаң шектеуші құрал-жабдықтарға инвестицияланбау қажет. Осы көлемде CNC фрезерлеу құралдары бір бөлшекке келтірілген құны тиімді болатын, өндірістік деңгейдегі сапа ұсынады.

Шамамен 5 000–10 000 бірліктен кейін инжекциялық формалау технологиясының экономикалық тиімділігі айқын көрінеді. Иә, форма бағасы ондаған мың долларға дейін жетеді — бірақ осы инвестицияны жоғары көлемдегі өндіріске бөлген кезде бір бірлікке келетін шығын центтермен өлшенеді. Массалық нарыққа арналған пластик бөлшектер үшін формалау технологиясы салыстыруға келмейтін масштабтау мүмкіндігін ұсынады.

Материал Тандап Алуға Кеңес

Барлық материалдар бірдей жақсы өңделмейді — және осы айырмашылықтарды түсіну сізге процесті материалға тиімді түрде сәйкестендіруге көмектеседі.

CNC өңдеу мыналарда үздік көрсеткіш көрсетеді:

• Алюминий қорытпалары: Өте жақсы өңделу қасиеті, жоғары кесу жылдамдығы, таза стружка түзілуі
• Жұмсақ және көміртекті болаттар: Болжанатын әрекет, кеңістікте қол жетімді көптеген құралдар
• Латунь және қалайылы мыс: Оңай өңделетін маркалар өте жоғары сапалы беттік жағын қамтамасыз етеді
• Инженерлік пластмассалар: Делрин, нейлон, ПЭЭК және поликарбонат таза өңделеді
• Коррозияға төзімді болаттар: Сәйкес жылдамдықтар мен суытқышты қолдану қажет, бірақ өте жақсы нәтижелер береді

Кейбір материалдар CNC үшін қиындықтар туғызады, бірақ альтернативті әдістермен өте жақсы жұмыс істейді. Резеңке мен иілгіш эластомерлер кесу күштері әсерінен деформацияланады — бұл материалдарды инжекциялық прессовка әлдеқайда тиімдірек өңдейді. Вольфрам карбиді немесе алдын ала қатайтылған аспаптық болат сияқты өте қатты материалдарды өңдеу үшін дәстүрлі механикалық өңдеуден гөрі арнайы EDM процестері қажет.

Сол уақытта титан мен басқа қымбат тұратын қорытпалар үшін 3D-баспа әдісі материалдың шығынын азайту маңызды болған жағдайда ерекше артықшылықтарға ие. Қосымша әдістер бөлшек үшін қажетті материалды ғана пайдаланады, ал CNC өңдеу кезінде білеттің 80–90%-ы қиындық ретінде шығындалуы мүмкін.

CNC өңдеуі айқын артықшылықтар берген кезде

Альтернативті әдістерге қарамастан, CNC технологиясы көптеген жағдайларда ең тиімді таңдау болып қала береді:

• Дәл сақталуы тиіс: көп ауытқуларға рұқсат етілмейді Бөлшектер дәл орындалуы керек болғанда — бір-біріне кіретін құрамалар, жастық беттері, тығыздау беттері — CNC басқа әдістердің сәйкес келмейтін өлшемдік дәлдігін қамтамасыз етеді
• Толық материалдық қасиеттер маңызды: Жүк көтеретін бөлшектер, қауіпсіздікке әсер ететін бөлшектер және циклдық тозуға сезімтал қолданыстар үшін CNC өңдеу әдісінің сақтайтын шексіз материалдық беріктігі талап етіледі
• Беттің жаңғырту талаптары қатаң: Оптикалық бөлшектер, сұйықтармен жұмыс істейтін беттер және эстетикалық қолданыстар CNC өңдеуінің қамтамасыз ететін гладкий, біркелкі жабынынан пайда болады
• Өндіріс көлемі оптималды аумақта орналасады: Бірнеше ондықтан бірнеше мыңға дейінгі саны үшін CNC-ның экономикалық тиімділігі әдетте төмен көлемді қосымша әдістерге және жоғары көлемді формалау әдістеріне қарағанда жоғары болады
• Материалдардың әртүрлілігі маңызды: Экзотикалық металдар, жоғары өнімділікті қорытпалар немесе арнайы инженерлік пластмассаларды қажет ететін жобалар үшін CNC әдісі қосымша әдістерге қарағанда кеңірек таңдау мүмкіндігін ұсынады
• Құрал-жабдықтарға инвестициялау алдында дизайнды растау: Өндіріс мақсатындағы материалдардан жасалған CNC өңделген прототиптер 3D басылған жуықтауларға қарағанда сенімдірірек жұмыс көрсеткіштерін береді

Шешім абсолюттық тұрғыдан «ең жақсы» өндіріс әдісін табу туралы емес — қабілеттерді талаптарға сәйкестендіру туралы. Кейде бұл CNC өңдеу әдісі арқылы барлық жұмыстарды ішкі ресурстарда орындау дегенді білдіреді. Кейде бұл қосымша прототиптау мен өңделген өндірістік бөлшектерді қолдану дегенді білдіреді. Ал кейде бұл сіздің жоғары көлемді пластик бөлшегіңіздің фрезерлеу станогына емес, инжекциялық калыптарға орналасуы керек екенін түсіну дегенді білдіреді.

CNC өңдеу сіздің қолданысыңызға сәйкес келетінін анықтағаннан кейін келесі қиындық — бұл станоктардың қалай жұмыс істейтінін түсіну болып табылады: бағдарламалау негіздерінен бастап цифрлық дизайндарды физикалық бөлшектерге айналдыратын жұмыс үдерісіне дейін.

CNC бағдарламалау негіздері және станоктардың жұмыс істеуі

Сіз дұрыс машина таңдадыңыз және CNC өңдеу сіздің қолданысыңызға сәйкес келетінін растадыңыз — енді не істеу керек? Бұл машиналарға қалай нұсқау берілетінін түсіну сізді бөлшектерді сатып алатын адамнан шынымен өндіріс процесін терең түсінетін адамға айналдырады. Тіпті қосымша құрылғыларды бағалаған кезде, операторларды жұмысқа алған кезде немесе өз ішкі мүмкіндіктерді қарастырған кезде CNC бағдарламалау негіздерін түсіну сізге үлкен артықшылық береді.

Олай болса, CNC бағдарламалау дегеніміз не? Бұл машинаға дәл қалай қозғалу керегін, қалай кесу керегін және сіздің бөлшегіңізді қалай жасау керегін көрсететін нұсқауларды құру процесі. Оны пісіру рецептын жазу деп ойлаңыз — тек қана асқа арналған ингредиенттерді емес, сонымен қатар шикізатты дайын бөлшектерге айналдыру үшін дәл жолдар бойымен кесу құралдарын бағыттау керек.

G-код пен M-код негіздері

Әрбір CNC операциясының негізінде машина түсінетін командаларды қамтитын қарапайым мәтіндік файл жатыр. Бұл тіл — деп аталады G-code —1960 жылдардан бері өнеркәсіптің стандарты болып қалды, сондықтан оның негіздерін үйрену сізге кездескен кез келген CNC жабдығын түсіну мүмкіндігін ашады.

G-кодтар қозғалыс пен геометрияны басқарады. G00 кодын көрген кезде станок жаңа орынға дейін ауада тез қозғалады (рапид). G01 коды қозғалыс жылдамдығы бақыланатын сызықтық кесу қозғалысын басқарады. G02 және G03 кодтары сәйкесінше сағат тілі бағытында және сағат тіліне қарсы доғаларды құрады. Бұл негізгі кодтар көпшілік механикалық өңдеу операцияларын орындайды.

M-кодтар қосымша функцияларды басқарады — яғни құралдың қозғалысынан басқа барлық функцияларды. M03 коды білікті сағат тілі бағытында айналдырады, ал M05 коды оны тоқтатады. M08 коды суыту сұйығын іске қосады; M09 коды оны өшіреді. M06 коды құралды ауыстыруды іске қосады. G-кодтар мен M-кодтар бірігіп, цифрлық дизайндарды нақты физикалық өнімдерге айналдыратын толық нұсқау жиынын құрайды.

Мұнда қарапайым G-код үзіндісінің мысалы келтірілген:

G00 X0 Y0 Z1.0 (Бастапқы орынға тез қозғалу)
M03 S1200 (Білікті 1200 айн/мин жылдамдықпен іске қосу)
G01 Z-0.25 F10 (Материалға минутына 10 дюйм жылдамдықпен тереңдікке ену)
G01 X2.0 F20 (X осі бойынша кесу)

Бұл қиындық тудырғандай көрінсе де, қорқпаңыз — қазіргі заманғы бағдарламалық жасақтама осы нұсқауларды автоматты түрде құрады. Дегенмен, олардың мағынасын түсіну сізге проблемаларды шешуге, бағдарламаларды іске қосудан бұрын тексеруге және CNC станоктарын басқаратын қызметкерлермен тиімді қарым-қатынас жасауға көмектеседі.

САП моделінен машина нұсқауларына дейін

Концепциядан кесуге дейінгі саяхат алдын ала белгіленген жұмыс үдерісін қадағалайды. Әрбір қадам алдыңғысына негізделеді және сіздің дизайн мақсатыңызды физикалық өндіріс нақтылығымен байланыстыратын тізбек құрады.

1. Дизайн құру (САП): Барлығы цифрлық модельден басталады. САП бағдарламалық жасақтамасын — SolidWorks, Fusion 360, AutoCAD немесе оған ұқсас бағдарламаларды — қолдана отырып, инженерлер соңғы бөлшектің дәл геометриялық кескінін жасайды. Бұл модель физикалық бөлшекке қойылатын барлық өлшемдерді, сипаттамаларды және дәлдік шектерін анықтайды. Қарапайым 2D жұмыстар үшін Inkscape немесе Adobe Illustrator сияқты бағдарламалардан алынған векторлық графика осы мақсатқа қызмет етеді.
2. Құралдың қозғалыс траекториясын құру (САМ): CAM бағдарламалық қамтамасыз етуі геометрия мен өңдеу арасындағы аралықты жояды. Бағдарламашы CAD моделін импорттайды, содан кейін операцияларды анықтайды: қандай элементтерді кесу керек, қандай құралдарды қолдану керек, әрбір өтудің тереңдігі қанша болуы керек және қозғалыс жылдамдығы қандай болуы керек. Бағдарлама материалды алып тастау кезінде соқтығысулардан қашынуға мүмкіндік беретін тиімді траекторияларды есептейді. Бұл кезең бөлшектің талаптарын және станоктың мүмкіндіктерін түсінуін талап етеді.
3. Кодты тексеру: Металл металмен жанаспас бұрын, ақылды цехтар бағдарламаны симуляциялайды. G-код симуляторлары — мысалы, G-Wizard Editor — станоктың нақты қандай әрекеттер жасайтынын көрсетеді, мүмкін болатын соқтығысуларды, терең ойықтарды немесе тиімсіз қозғалыстарды ерекше белгілейді. Мұндай қателерді бұрын анықтау шығынсыз болады; ал қиып алу кезінде анықталса, бұл материал, құралдар және уақыт шығынын тудырады.
4. Жабдықты орнату: Физикалық дайындық цифрлық жоспарлауға сәйкес келеді. Оператор жұмыс бөлігін қауіпсіз бекітеді, дұрыс құралдарды станоктың карусельіне немесе башпағына орнатады және жұмыс координаталары жүйесін орнатады — яғни станокқа «нөл» нүктесі нақты материалда қайда орналасқанын көрсетеді. Бұл сілтеме нүктесін дәл анықтау үшін тач-оффтар, жиекті табатын құрылғылар немесе зондтар қолданылады.
5. Өндіріс сериясы: Барлығы тексеріліп, дұрыс орналастырылғаннан кейін бағдарлама орындалады. Станок өз нұсқауларын дәл орындайды, бөлшекті кеседі, ал оператор кенеттен пайда болған ақауларға қадағалайды. Өндірістік көлемде бұл цикл қайталанады — материалды орнату, бағдарламаны іске қосу, дайын бөлшекті шығару.

Типтік CNC операторының жұмыс сипаттамасында бағдарламаларды тексеру, станоктарды дайындау және өндірістік циклдарды бақылау сияқты үшіншіден бесіншіге дейінгі қадамдар жауапкершілігі көрсетіледі. Бұл жұмыс үдерісін түсіну операторлардың «бастау» түймесін басуға ғана емес, сонымен қатар кәсіби біліктіліктері арқылы қандай құнды үлес қосатынын бағалауға көмектеседі.

Қазіргі заманғы сөйлесу бағдарламалау интерфейстері

Әрбір жұмыс толық CAD/CAM өңдеуді қажет етпейді. Қарапайым бөлшектер үшін — бұрғылау үлгілері, негізгі жаншылулар, жазықтау операциялары — әңгімелесу бағытындағы программалау идеядан кесуге дейін тез жол ұсынады.

Әңгімелесу интерфейстері бағдарланған визардтар сияқты жұмыс істейді. G-код жазу немесе күрделі CAM бағдарламалық жасақтамасымен жұмыс істеу орнына оператор тікелей сұрақтарға жауап береді: Жаншылу қанша терең? Тесіктің диаметрі қандай? Станок неше өтіс жасауы керек? Басқару құрылғысы қажетті кодты автоматты түрде құрады.

Бұл тәсіл әсіресе мыналар үшін пайдалы:

• Толық CNC дизайндық программалау нақты өңдеуден ұзағырақ уақыт алатын, әртүрлі жеке бөлшектерді өңдейтін жұмыс орындары
• Бар болған компоненттерге тез өзгерістер енгізу қажет болатын жөндеу және қайта өңдеу операциялары
• Жаңа операторлар күрделі CAM бағдарламалық жасақтамасымен жұмыс істеуге кірісу алдында негізгі ұғымдарды үйренетін оқыту ортасы
• Кең көлемді программалауға кететін шығындарды оправдандайтын қарапайым бөлшектер

Көптеген заманауи CNC басқару жүйелері — Haas, Mazak, Hurco және басқалары — ішкі сағаттық бағдарламалау функциясын қамтиды. Үшінші тараптың бағдарламалық құралдары да нативті қолдауы жоқ станоктарға осы мүмкіндікті қосады. Қолдан жасалған жабдықтан CNC технологиясына көшетін білікті CNC станогының операторы үшін сағаттық бағдарламалау — CNC технологиясына кіруге ыңғайлы негіз болып табылады.

Негізгі қорытынды қандай? CNC бағдарламалауы — қарапайым сағаттық «себепкерлерден» бастап күрделі көпосьелі CAM стратегияларына дейін әртүрлі деңгейлерде болуы мүмкін. Сіздің бөлшектеріңіздің осы спектрдегі қай жерге тиісті екендігін анықтау және бағдарламалау тәсілін бөлшектердің күрделілігіне сәйкестендіру сізге нақты әзірлеу мерзімдерін бағалауға, тәжірибелі тұтынушы қабілеттерін бағалауға және ішкі немесе сыртқы өндіріске шешім қабылдауға көмектеседі.

Әрине, толықтай дұрыс бағдарламаланған станоктар да кейде ақаулы бөлшектер өндіреді. Жиі кездесетін өңдеу ақауларын анықтауды, олардың себептерін анықтауды және алдын алу шараларын қолдануды білу — сенімді өндірісті қанағаттанбағыш сапа мәселелерінен ажыратады.

Сапаны бақылау және CNC өңдеу мәселелерін шешу

Ең күрделі CNC жабдықтары да жағдайлар дұрыс болмаған кезде ақаулы бөлшектер өндіреді. Не істелетінін және оны қалай түзетуге болатынын түсіну — өндірістің қиындықтарынан сенімді, тұрақты нәтиже алуға көмектеседі. Өңдеу процесінде көптеген айнымалылар қатысады: құралдың күйі, материалдың қасиеттері, станоктың қаттылығы, бағдарламалау параметрлері және орта факторлары. Кез келген элемент тепе-теңдіктен шыққан кезде сапа төмендейді.

Мұны ескеріңіз: көптеген жабдық сатушылары сізге айтып бермейді — дәлдікке қол жеткізетін CNC құралдары мен жабдықтарын иемдену — олардың ақауларын шешуге қажетті білімсіз ештеңе білдірмейді. Енді ең көп кездесетін ақауларды, олардың түбірлік себептерін және өндірістің қажетті деңгейін сақтауға көмектесетін дәлелденген түзету стратегияларын қарастырайық.

Беттің жағын анықтау және ақауларды болдырмау

Беттің жағдайына байланысты ақаулар дереу байқалады — қатты дәліздер, көрінетін құрал іздері, толқынды үлгілер немесе салыстырмалы түрде тегіс беттерде пайда болған сызықтар. Бұл ақаулар әрі эстетикалық, әрі функционалдық сапаның төмендеуіне әкеледі, соның нәтижесінде жинақтау кезінде қиындықтар туындайды, тығыздауыштардың жұмысы бұзылады немесе қозғалыстағы бөлшектердің тез тозуы басталады.

Токарь құралдары мен олардың өңделетін бөлшектермен әрекеттесуін зерттеген кезде бірнеше жиі кездесетін беттік ақаулар байқалады:

• Тербеліс іздері: Кесу кезінде тербеліс нәтижесінде пайда болатын толқынды, қайталанатын үлгілер. Сіз оны көріп алмас бұрын, көбінесе оны естисіз — өңдеу процесі кезінде сипатты гармоникалық қызығушылық немесе құлаққа түсетін қысылған дыбыс. Негізгі себептері: құралдың артық шығып тұруы, жарамсыз кесу жылдамдығы мен берілу мәндері, жеткіліксіз бөлшектің бекітілуі немесе изношен шпиндельдің подшипниктері. Шешімдерге құралдың шығып тұрған бөлігін азайту, кесу параметрлерін реттеу, бекіту құрылғысының қаттылығын жақсарту және станоктың техникалық жағдайын сақтау жатады.
• Құралдың иілуінен пайда болған ақаулар: Қиылу күштері құралды қажетті траекториядан алыстаған кезде, беттерде тереңдіктің біркелкілігі бұзылады және өлшемдік қателер пайда болады. Ұзын, жіңішке құралдар жүктеме әсерінен оңай ығысады. Бұл мәселеге шешім ретінде мүмкіндігінше қысқа және қатты құрал қолданыңыз, қиылу тереңдігін азайтыңыз және ығысуға қарсы тұратын, өндірістілікті теңестіретін берілістерді таңдаңыз.
• Беріліс іздері мен скалоптау: Тізбектелген құрал өтістері арасында көрінетін көтеріңкіліктер қадам аралығының дұрыс орнатылмауы немесе қиылатын жетектердің тозуынан пайда болады. Оңтайландырылған қадам аралығымен жабдықталған сүйір ЧПУ қиылатын құралдары бұл іздерді азайтады. Жеңіл қиылулар мен жаңа кірістірмелермен жасалған жоғары жылдамдықты жетілдіру өтістері маңызды дәрежеде тегіс нәтижелер береді.
• Жылулық зақымдану: Қиылу кезінде артық температураның болуын дисколорация, күйіп кету немесе жылу әсерінен өзгерген аймақтар көрсетеді. Жеткіліксіз суыту сұйығының ағысы, тусық құралдар немесе агрессивті параметрлер жылулық проблемаларға әкеледі. Дұрыс суыту сұйығын қолдану, құралдарды реде регулярлы тексеру және теңестірілген қиылу параметрлері жылулық зақымдануды болдырмауға көмектеседі.

Әрбір ақау типінің өңдеу мағынасын түсіну ақауларды анықтауды болжамдық жұмыстан жүйелік мәселелерді шешуге айналдырады. Беттер сипаттамаларға сай келмесе, дәлелдерге назар аударыңыз: құбырлық үлгілері тербеліс көздерін көрсетеді, өлшемдік қарама-қайшылықтар иілу көрсеткіштері болып табылады, ал жылу іздері параметрлер бойынша проблемаларды көрсетеді.

Өлшемдік Дәлдікті Пайдалану

Өлшемдік қателер сәйкес келмейтін бөлшектерді, жарамсыз жинақталған бұйымдарды және қанағаттанбаған тұтынушыларды туғызады. Беттің жағдайына байланысты ақаулардан айырықша, өлшемдік проблемалар жиі тек бақылау кезінде ғана ашылады. Алдын-ала бақылау осындай ақауларды өндірістің басқа циклдарына таратылмас бұрын анықтайды.

• Жылулық кеңею қателері: Машина жұмыс істеген сайын, біліктер, шарлық винттар және өңделетін бөлшектер қызады да, ұзарады. Таңертеңгі алғашқы өңделген бөлшек ұзақ уақыт бойы үздіксіз жұмыс істегеннен кейін өңделген бөлшекке қарағанда өлшемі бойынша ерекшеленуі мүмкін. XC Machining компаниясының айтуынша, жылулық ұзару – өлшемдік ауытқулардың ең көп қарастырылмаған себептерінің бірі. Бұған қыздыру циклдары, климаты бақыланатын орта және жылулық дрейфті компенсациялайтын өңдеу процесінің ішіндегі зондтау арқылы қарсы шығуға болады.
• Сырғанау құралының тозуы: Кесу жетегі пайдаланылған сайын тозады, бұл біртіндеп өлшемдік ауытқуға әкеледі. Жаңа кескішпен өңделген бірінші бөлшектің өлшемі тозған кескішпен өңделген жүзінші бөлшектің өлшемінен ерекшеленеді. Кескіштің қызмет ету мерзімін бақылауды енгізіңіз, тозу критикалық деңгейге жеткенге дейін регулярлық пластиналарды алмастыруды жоспарлаңыз және өндіріс сериясы бойынша периодты түрде өлшемдерді тексеріңіз.
• Станоктың калибрлеу дрейфі: Уақыт өте келе, дәлме-дәл құрылғылар да дәлдіктен айырылады. Шарлық винттің тозуы, тетіктердің сапасының төмендеуі және геометриялық қателер жиналады. Лазерлік интерферометрия немесе шарлық барлық сынақтарды қолданып реттегіштік жүргізу осы ақауларды өндіріс сапасына әсер етпес бұрын анықтайды және оларды түзетеді.
• Ширақ пайда болуы: Өңделген қабырғалардағы сүйір, керексіз шығыңқылықтар құралдың сүйірлігіндегі ақауларды, шығу стратегияларының дұрыс еместігін немесе қолайсыз кесу параметрлерін көрсетеді. Эстетикалық мәселелерден басқа, қиыршықтар жинақтау кезіндегі қиындықтар мен қауіпсіздікке қатер төндіреді. Шешімдерге сүйір құралдарды ұстау, сәйкес шығу қозғалыстарын бағдарламалау және қиыршықтарды жоюға ыңғайлы параметрлерді таңдау кіреді.

Сапаны тұрақты ұстау үшін статистикалық процесті бақылау

Бір нашар бөлшекті анықтау — реактивті іс-әрекет. Нашар бөлшектерді олар пайда болғаннан бұрын болдырмау — проактивті іс-әрекет, осы жерде статистикалық процесті бақылау (SPC) өндіріс сапасын түрлендіреді.

SPC өндіріс кезінде жиналған деректерді пайдаланып, олар проблемаға айналмас бұрын тенденцияларды анықтайды. Әрбір дайын бөлшекті тексеру орнына сіз үлгілер бойынша негізгі сипаттамаларды бақылайсыз, яғни сипаттамалардың шектік мәндерге ығысуын көрсететін үлгілерді бақылайсыз.

CNC операцияларында SPC-ты енгізу бірнеше практикалық қадамды қамтиды:

• Бөлшектің қызметіне ең көп әсер ететін маңызды өлшемдерді анықтаңыз
• Өлшеу жиілігін орнатыңыз — әрбір бөлшек, әрбір оншы бөлшек немесе сағат сайынғы үлгілер
• Уақыт өтуімен өзгерістерді көрнекі түрде көрсететін бақылау диаграммаларына деректерді жазыңыз
• Бөлшектер сипаттамалық шектерден тыс қалмастан бұрын зерттеуге түрткі болатын бақылау шектерін орнатыңыз
• Тенденцияларды талдаңыз, негізгі себептерді анықтаңыз және тұрақты түзету шараларын қолданыңыз

Технологиялық өңдеу кезіндегі сапа бақылауының пайдасы өте зор: SPC өлшемдік ығысу, құралдың тозуы және жылулық әсерлерді уақытылы анықтайды, ал түзету шаралары әлі қарапайым болып табылады. Бөлшектер сапа тексеруінен өтпей қалғанға дейін күтудің нәтижесінде материал қалдыққа айналады, уақыт шығыны пайда болады және авариялық түзету жұмыстарына қысым туындайды.

Тексеру әдістері мен процесстің ішіндегі бақылау

Тексеру тексеру жұмыстарының нақты жұмыс істейтінін растайды. Қазіргі сапаны қамтамасыз ету әртүрлі өлшеу талаптарына сай келетін бірнеше тексеру әдістерін біріктіреді.

CMM Өлшеу (Координаталық өлшеу машиналары) толық өлшемдік тексеруді қамтамасыз етеді. Бұл жүйелер жанасулық зондтар немесе оптикалық сенсорларды пайдаланып, күрделі геометриялық пішіндер бойынша дәл координаталарды алады және өлшенген мәндерді CAD модельдерімен салыстырады. Маңызды әуе-ғарыш, медициналық немесе автомобиль компоненттері үшін КӨМ тексеруі сапа жүйелері талап ететін дәлдік пен құжаттаманы қамтамасыз етеді.

Беттің профилометриясы беттің сапасын көрініс бойынша бағалаудан тыс бағалайды. Стилустық құрылғылар беттер бойынша із қалдырып, Ra, Rz және Rmax сияқты кедір-бұдырлық параметрлерін өлшейді. Егер сызбаларда беттің жағылу талаптары көрсетілсе, профилометрия өңдеу процесінің қажетті тегістікті қамтамасыз еткенін объективті түрде растайды.

Процесс ішіндегі бақылау қиылу кезінде, қиылғаннан кейін емес, проблемаларды анықтайды. Машина зондтары жұмыс бетінің орны мен өлшемдерін операциялар арасында тексереді. Құралдың сынғанын анықтау жүйелері қиғыштар істен шыққан кезде өндірісті тоқтатады. Адаптивті басқару қиылу күштеріне негізделген параметрлерді реттейді, соның арқасында материалдың әртүрлілігіне қарамастан тұрақтылық сақталады.

Бұл тексеру әдістерін біріктіру қойылым кезінде, қиылу кезінде және аяқталғаннан кейін әрбір кезеңде ақауларды анықтайтын сапа жүйесін құрады. Бұл қабаттасқан тәсіл ақаулардың қашып кетуін азайтады және өндіріс ағысының тиімділігін сақтайды.

Сапаны бақылау — бұл бір рет іске қосылатын шара емес, тұрақты ұмтылыс. Алайда, ақауларды жою қабілеті мен тексеру жүйелеріне салынатын инвестициялар қалдықтардың азаюы, тұтынушылардан түскен шағымдардың азаяуы және өндірістің тұрақты көлемі арқылы тиісті пайданы әкеледі. Дәл осы қабілеттерді өз күшімен құру немесе танымал дәлдетілген өңдеу мамандарымен ынтымақтастыққа кіру мәселесін қарастыратын өндірушілер үшін келесі бөлім осы маңызды шешімді қабылдауға әсер ететін экономикалық факторларды талдайды.

Инвестициялық шешімдер мен CNC өндірісін сырттай тапсыру

Бұл сұрақ өндіріс басқарушыларын түнде ұйықтатпайды: өзіңізге CNC жабдығын сатып алу керек пе немесе сыртқы механикалық өңдеу маманымен серіктестік құру керек пе? Жауап тек жабдық бағаларын шығарылған бағалармен салыстыруға негізделмейді. Нағыз иелену құнына сатып алу кезінде сатып алушыға көрсетілмейтін факторлар да кіреді — ал бұл есептеуді қате жасау сіздің бизнесіңізді қымбат тұратын міндеттемелерге байланыстыруы немесе сізді сенімсіз тәрбиешілерге тәуелді қылуы мүмкін.

Сіз бірінші CNC машинасын сатып алу үшін жаңа компания болсаңыз да немесе өндірістік қуатты кеңейту туралы ойланып отырған орныққан өндіруші болсаңыз да, бұл тәсіл сізге нақты цифрларға негізделген сенімді инвестициялық шешім қабылдауға көмектеседі.

Иесі болу шығынының нақты есебі

Жабдықтарды сатып алу — нақты инвестицияңыздың тек 40%-ын ғана құрайды; қалған 60% — ай сайын жиналатын операциялық шығындарда жасырылған. Саладағы талдау бойынша, барлық факторлар ескерілген кезде, кіріс деңгейіндегі 3 осьті жабдықтарға бірінші жылдағы инвестициялар $159 000-ден $286 000-ға дейін ауытқиды. Кәсіби 5 осьті жабдықтардың бірінші жылдағы шығыны 1 миллион доллардан асады.

Капиталды қоспастан бұрын, осы шығындар категорияларымен жүйелі түрде жұмыс істеңіз:

• Жабдықты сатып алу: Жабдықтың өзі, сондай-ақ қажетті опциялар, орнату және жеткізу. Кіріс деңгейіндегі 3 осьті фрезерлеу станоктарының бағасы $50 000-ден $120 000-ға дейін; кәсіби 5 осьті жабдықтардың құны $300 000-ден $800 000-ға дейін. Қарыз немесе лизинг мерзімі бойынша пайыздық шығындар қосымша қаржыландыру шығындарын құрайды.
• Құрал-жабдықтарға инвестиция: Бастапқы құрал-саймандар жиынтығының құны әдетте өңделетін материалдар мен операциялардың күрделілігіне байланысты $10 000-ден $30 000-ға дейін болады. Жылдық алмастыру шығындары — пластиналардың тозуы мен фрезалардың өткірлігінің төмендеуіне байланысты $5 000-ден $15 000-ға дейін. Қиын материалдарды немесе күрделі геометриялық пішіндерді өңдеуге арналған арнайы құрал-саймандар қосымша қосымша шығындарды тудырады.
• Дайындық және іске қосу кезеңі: Ресми оқыту шығындары $5 000–$20 000 құрайды. Біршама маңыздырақ, 12–18 айлық үйрену кезеңі нәтижесінде тәжірибелі операциялармен салыстырғанда материалдың 40–60% артық шығыны және цикл уақытының 2–3 есе ұзақтығы байқалады. Бұл «оқу ақысы» жиі қолданылмаған материал мен өндірістік өнімділіктің жоғалуына байланысты $30 000–$80 000 құрайды.
• Қамтамасыз ету және жөндеу: Жабдықтың құнының жылдық 8–12%-ын техникалық қызмет көрсету келісімдері мен компоненттерді алмастыруға бөліңіз. Жоғары жылдамдықты шпинделдер, шарлық винттар және қозғалыс жолдарының қаптамалары соңында қызмет көрсетуді немесе алмастыруды қажет етеді.
• Өндіріс алаңының талаптары: Станоктарға орын керек — тек олардың өлшемі ғана емес, сонымен қатар материалды тасымалдауға, стружкаларды алуға және техникалық қызмет көрсетуге қажетті аралықтар да керек. Дәлдікпен жұмыс істеу үшін климат-контроль жүйесін орнату желдету, жылыту және кондиционерлеу (ЖЖК) шығындарын тудырады. Құрылыс шығындары орналасу орны мен талаптарға байланысты жыл сайын $24 000–$60 000 құрайды.
• Электр энергиясы, су және тұтынуға жарамды заттар: Электр энергиясының тұтынуы машина өлшеміне байланысты әртүрлі болады — компактты машиналар сағатына барынша 1,3 кВт электр энергиясын тұтынады, ал үлкен фрезерлеу орталары одан әлдеқайда көп энергия тұтынады. Қосымша шығындарға суытқыш, кесу сұйықтығы, қалдықтарды жою үшін төленетін құны және сығылған ауа шығынын ескеріңіз.

Реалистік ROI талдауында жалпы айлық шығыныңызды өндіріс көлемімен салыстырады. datron компаниясының ROI негізіндегі нақты есептеулерін пайдалана отырып , айына шамамен 3100 долларға жалға алынған арнайы өндірістік машина барлық шығындар ескерілген кезде бір бөлшекке кететін шығынды 34 долларға дейін төмендетуі мүмкін — бұл сыртқы өндірістік цехта бір бөлшекке кететін шығын 132 долларға тең болған кезде. Бұл жағдайда табыс-шығыс теңестірілетін нүкте шамамен 16–17 ай өндіріс өткеннен кейін орын алды.

Дегенмен, бұл экономикалық есептеулер тұрақты өндіріс көлемі мен арнайы өндіріс қажеттілігін қамтиды. Ал айнымалы сұраныс немесе әртүрлі бөлшек талаптары үшін есептеулер радикалды түрде өзгереді.

Өндіріс қуатын өзіңіз жасау немесе сатып алу

Ішкі өндіріс пен сыртқы жағынан тапсырыс беру шешімі көлемге, тұрақтылыққа және стратегиялық басымдылықтарға негізделеді. Ешбір нұсқа универсалды түрде жеңіске жетпейді — дұрыс таңдауды анықтайтын фактор — контекст.

Ішкі өндіріске инвестициялау мына жағдайларда тиімді:

• Жылдық көлем 500–800 орташа күрделіліктегі бөлшекке асады, бұл тұрақты шығындарды тиімді амортизациялау үшін жеткілікті өндіріс көлемін қамтамасыз етеді
• Интеллектуалдық меншік мәселелері өндіріс процестерін құпия ұстау мен оларды өз аумағыңызда жүргізу қажеттілігін туғызады
• Сізде капитал бар және толық операциялық тиімділікке жету үшін 18 айдан аса уақытты қабылдауға қабілеттісіз
• Бөлшектер салыстырмалы түрде қарапайым және жоғары дәлдік талап етпейді, бұл жаңа CNC станоктарын басқаратын мамандарды оқыту процесін жеңілдетеді
• Сіз өз еңбек нарығыңызда тәжірибелі операторларды тартып, ұстап тұра аласыз — бұл CNC мамандарына деген сұраныс өсуіне байланысты өсе бара жатқан қиындық
• Өндірістік ғимарат инфрақұрылымы қазірде дәлдікпен өндірісті қолдайды немесе кеңейту шығындары сіздің бюджетіңізге сыйады

Сыртқы жағынан тапсырыс беру мына жағдайларда артықшылықтарға ие:

• Жылдық көлем 300 бөлшекке дейін болады немесе кезеңдер бойынша қатты тербеліс жасайды
• Бірінші бөлшекке дейінгі жылдамдық бірлікке келтірілген ұзақ мерзімді экономикалық тиімділіктен маңыздырақ — кәсіби дүкендер бірінші бөлшекті күндер ішінде жеткізеді, ал ішкі орнату үшін апталар немесе айлар керек.
• Капиталды сақтау басымдыққа ие болады, яғни ақша негізгі бизнес-әрекеттерге қажет болған кезде қолда болуы керек, ал жабдыққа тұтырылып қалмауы керек.
• Бөлшектер күрделі 5 осьті өңдеуді, мамандандырылған материалдарды немесе қазіргі ішкі мүмкіндіктерден тыс мамандықты талап етеді.
• Сіз ішкі ресурстарды өңдеу операцияларын басқаруға емес, өнімдің дизайнына, жинақтауына және клиенттік қатынастарға бағыттауды қалайсыз.
• Дереу қолжетімді қуаттың маңызы ұзақ мерзімді ішкі қабілетті құруға қарағанда жоғары.

Көптеген сәтті өндірушілер гибридті стратегияларды қолданады — прототиптер мен күрделі төмен көлемді жұмыстарды сырттай тапсырады, ал сұраныс инвестицияны оправданатындай деңгейге жеткен кезде жоғары көлемді, қарапайым бөлшектерді ішкі өндіріске алады. Бұл тәсіл әртүрлі өндіріс сценарийлері бойынша шығындарды оптималды етіп, бір уақытта икемділікті сақтайды.

Аттестацияланған өндіріс серіктестері арқылы қауіпсіздікті азайту

Сыртқы орындаушыларға тапсырма беру стратегиялық тұрғыдан маңызды болған кезде, тәрбиешілерді таңдау өте маңызды болып табылады. Менің жақын аумағымдағы барлық станоктық цехтар немесе автокөлік станоктық цехтары бірдей сапа, сенімділік немесе қызмет көрсету деңгейін қамтамасыз етпейді. Жарамды серіктестік пен проблемалық серіктестік арасындағы айырмашылық жиі жобаның сәттілігін анықтайды.

Сапа сертификаттары процестің қабілеттілігі туралы объективті дәлел болып табылады. ISO 9001 стандарты негізгі сапа басқару жүйелерін орнатады. Автомобиль қолданыстары үшін IATF 16949 Сертификаттау бірінші деңгейлі тәрбиешілердің талап ететін қатаң процестік бақылауларды, құжаттаманы және үздіксіз жақсарту практикаларын көрсетеді. Бұл сертификаттар тек қағаздан тұратын құжаттар емес — олар ақауларды болдырмауға, ауытқуларды басқаруға және тұрақты нәтижелер беруге бағытталған жүйелі тәсілдерді білдіреді.

Жеткізу мерзімінің мүмкіндіктері сіздің өндіріс кестелеріңізді бұзып, кейінге қалдырылған тапсырыстардан тез әрекет ететін серіктестерді ажыратады. Әдетте двигательдің станокта өңделуі немесе жалпы өңдеу цехтары 2–4 апталық жеткізу мерзімін көрсетеді, ал автомобиль саласына арналған мамандандырылған дәлме-дәл өңдеу серіктестері әлдеқайда тезірек жеткізулерді ұсына алады. Мысалы, Shaoyi Metal Technology автомобиль компоненттері үшін бір жұмыс күні ішінде жеткізу мерзімін ұсынады — бұл IATF 16949 сертификаты мен статистикалық үдеріс бақылауымен қамтамасыз етіледі, ол сапаның жылдамдықтан төмендемеуін қамтамасыз етеді.

Сіздің бизнесіңіз өскен сайын масштабтау маңызды болып табылады. Жедел прототиптауды да, массалық өндірісті де орындай алатын серіктес сіздің тараптан қосымша тәуекелдер мен қолайсыз уақытта пайда болатын үйрену қисығын тудыратын тараптарды ауыстыруды болдырмаққа мүмкіндік береді. Орныққан дәлме-дәл өңдеу мамандары сіздің талаптарыңызға сәйкес масштабтауға қабілетті қуаттылықты, құрал-сайманды және мамандықты сақтайды — жаңа дизайндарды растайтын жеке прототиптерден айына мыңдаған бірлікке дейінгі өндіріс көлемдеріне дейін.

Жабдықтау немесе сатып алу туралы шешім нәтижесінде сіздің бизнес-стратегияңыз, капиталдық орныңыз және операциялық басымдықтарыңыз көрінеді. Дизайн инновацияларына, клиенттік қатынастарға және жинақтау операцияларына назар аударатын өндірушілер үшін сертификатталған CNC өңдеу мамандарымен серіктестік құру — ішкі өңдеу қабілеттерін нөлден бастап құруға ресурстарды бағыттауға қарағанда жиі үздік нәтижелер береді.

Сіз жабдыққа инвестиция жасасаңыз да немесе мамандармен серіктестік құрсаңыз да, пайда болып жатқан CNC технологияларын түсіну сізге автоматтандыру, байланыс қабілеті және жасанды интеллект сияқты факторлардың мүмкіндіктерді түбегейлі өзгертіп жатқан, өндірістің тез дамып отырған ландшафтына дайындалуға көмектеседі.

Пайда болып жатқан CNC технологиялары мен салалық бағыттар

Сіздің өндірістік алаңыңыз бес жылдан кейін қандай болады? Бүгін сіздің цехыңызда жұмыс істейтін CNC станогы екі онжылдық бұрын қиялға сыймайтындай тәсілдермен жұмыс істейді — және өзгерістер қарқыны үдеуде. Әрбір кесуді оптималдауға арналған жасанды интеллекттен адамсыз түнгі сменаларда жұмыс істейтін зауыттарға дейін, пайда болып жатқан технологиялар дәлдікпен өндірістің мүмкіндіктерін қайта қалыптастыруда.

Бұл бағыттарды түсіну тек академиялық қызығушылық емес. Сіз жаңа CNC жабдықтарына инвестициялайсыз ба, сырттай орындаушы серіктестерді бағалайсыз ба немесе жұмысшы кадрларын дамыту жоспарын құрасыз ба — отырған саланың қай бағытта дамып бара жатқанын білу технологияның дамуымен қатар өзекті шешімдер қабылдауға көмектеседі.

Ақылды зауыттың интеграциясы және IoT-байланысы

Қазіргі заманғы CNC станогы дербес түрде жұмыс істемейді. Өндіріс 4.0 принциптері жабдықтарды, сенсорларды және бағдарламалық қамтамасыз етуді біріктірілген жүйелерге біріктіреді, олар деректерді бөліседі, операцияларды координациялайды және барлық өндірістік объектілер бойынша өнімділікті оптималдайды.

CNC жүйесінің байланыстығы дегеніміз не? Өндіріс алаңыңыздағы әрбір станоктың нақты уақытта — айналу осінің жүктемесі, құралдың тозу деңгейі, цикл уақыты және сапа көрсеткіштері туралы — орталық панельге деректер беруін елестетіңіз. Операторлар мен басқарушылар өндіріс күйін тікелей көреді, олар станоктың қасында тұрса да немесе әлемнің кез келген нүктесінен есептерді қарап отырса да.

Сәйкес DELMIA-ның салалық талдауы , өндірістің қарқынды цифрландыруы роботтектендірудің, жасанды интеллектінің, интернет құрылғыларының (IoT), бұлутты есептеулердің және машиналық оқыту технологияларының қазіргі заманғы зауыттар мен өндіріс сызықтарын модернизациялауда қолданылуын әлдеқайда көтерді. Бұл интеграция нақты пайдalar әкеледі: тоқтап қалу уақытының азаюы, ақауларды тез анықтау және интуицияны дәлелдермен алмастыратын деректерге негізделген шешім қабылдау.

Зауыттың автоматтандырылуы жеке машиналардан тыс, материалдарды тасымалдауға, бақылауға және логистикаға да қатысады. Автоматтандырылған бағдарлы көліктер жұмыс бөліктерін операциялар арасында тасымалдайды. Роботтік иықтар бөлшектерді жүктеу мен шығаруды орындайды. Көру жүйелері сапаны адамның қатысуынсыз тексереді. Бұл элементтер бірігіп, CNC машинасы координатталған өндірістік желіде бір түйін болып табылатын өндірістік орталықтарды құрады.

Көп осьті өңдеудегі жетістіктер

Құрал-жабдықтар мен машиналардың мүмкіндіктерінің дамуы шекараларды әрі қарай ығыстырып отырады. Бес осьті өңдеу — бұрынғы аэроғарыш саласының мамандарына ғана арналған болса, қазір жалпы өндіріс саласында барынша қолжетімді болып келеді. Жаңа машиналар қаттылықтың жақсаруын, осьтердің жылдам қозғалысын және мамандық деңгейін төмендететін түсінікті программалау интерфейстерін ұсынады.

Бірақ нағыз түрлендіру — бұл машиналардың қалай басқарылатынынан келеді. Жасанды интеллектке негізделген құралдың жолын оптимизациялау үшін машиналық оқыту алгоритмдері мен нақты уақыттағы өңдеу деректері қолданылады: оңтайлы кесу стратегияларын таңдау, айналу осінің жүктемесіне қарай беріліс жылдамдығын динамикалық түрде реттеу, ауада кесуді және құралдың кері жылжуын азайту. Нәтижелер анық көрсетеді: цикл уақыты 10–30% қысқарады, ал құралдың жұмыс істеу мерзімі дәстүрлі CAM-тәсілдермен салыстырғанда 40%-ға дейін ұзақ болады.

Қазіргі заманғы CAM жүйелері енді әртүрлі цехтардағы миллиондаған құрал жолдарынан үйренетін Жасанды интеллект модульдерін қамтиды. Fusion 360 жасанды интеллектке негізделген құрал жолдарын ұсынады. HyperMill MAXX соқтығысуға қарсы әрекет ететін Жасанды интеллектке негізделген баптау қабілеті бар қопарылу өңдеуін ұсынады. Бұл құралдар бағдарламалауды таза қолмен орындалатын жұмыстан адамның сараптамасы AI-мен генерацияланған ұсыныстарды бағыттайтын ынтымақтастық процесіне айналдырады.

Қараңғы цехта өндіріс және болжамды техникалық қызмет көрсету

Мүмкін, өндірістің болашағын жарықсыз өндіріс — адамдардың болмауы немесе аз болуы кезінде машиналар мен роботтар тәулік бойы өндірісті жүргізетін зауыттар — тенденциясы толығырақ сипаттайды. Gartner бағалары бойынша , 2025 жылға дейін шамамен 60% өндірушілер жарықсыз өндірістің қандай да бір түрін қабылдайды.

FANUC-тың Жапониядағы өндірістік объектісі роботтардың басқа роботтарды жинауымен 30 күнге дейін адамсыз жұмыс істейді. Philips 128 робот құрама жұмыстарын орындайтын, ал сапаны бақылау үшін бар болғаны тоғыз жұмысшы қатысатын жарықсыз зауыттың бір бөлігін басқарады. Жартылай өткізгіштерді өндіретін зауыттарда өндірістің тәжірибелік әрбір сатысы автоматтандырылады.

Бұл деңгейдегі автоматтандыруды ненің арқасында қол жеткізуге болады? Болжамды техникалық қызмет көрсету осындай маңызды рөл атқарады. IoT датчиктері мен жасанды интеллектке негізделген талдау құралдарын қолдана отырып, өндірушілер тозу, тербеліс және энергия тұтыну көрсеткіштерін бақылап, тоқтап қалуға әкелетін проблемаларды алдын ала анықтайды. Егер машиналар өзінің техникалық қызмет көрсету қажеттілігін алдын ала 72 сағат бұрын болжай алатын болса, онда тәулік бойы жұмыс істеу практикалық мәселеге айналады, ал қауіптілігі азаяды. CNC станоктарын басқаратын мамандардың жұмыс функциялары да осыған сәйкес өзгеруде — тікелей станоктарды басқарудан жүйені бақылауға, бағдарламалауға және ауытқуларды ескеруге ауысу кезеңінде.

CNC өндірісін қайта пішіндейтін негізгі жетістіктер

Бірнеше өзара байланысты технологиялар өндірістің келесі бөлімін анықтайтын болады:

• Жасанды интеллектке негізделген құралдың қозғалыс траекториясын оптимизациялау: Машиналық оқыту алгоритмдері кесу шарттарын нақты уақытта талдап, құралдарды қорғай отырып, тиімділікті максималдайтын параметрлерді реттейді. Қайтарым мерзімі 12 айдан кем болғандықтан, көптеген цехтар үшін осы технологияны енгізу экономикалық тұрғыдан тартымды болып табылады.
• Цифрлық егіз технологиясы: Физикалық машиналардың виртуалды көшірмелері құралдың тозуын модельдеу, беттің жағдайын болжау және металл кесілмей тұрып-ақ бағдарламаларды растау мүмкіндігін береді. Бұл мүмкіндік сынақ-қателер арқылы өңдеуді азайтады және қателерді цифрлық ортада, яғни түзетулердің ешқандай құны болмаған кезде анықтайды.
• Жоғары деңгейлі материалдарды өңдеу: Жаңа кесу құралдарының материалдары, қаптаулары және геометриясы титан, инконель және қатты болат сияқты қиын қорытпаларды тиімді өңдеуге мүмкіндік береді — бұл қорытпалар бұрын арнайы жабдықтар немесе кең тәжірибеге ие мамандарды талап ететін.
• Ынтымақтастық негізіндегі өнеркәсіптік интеллект бағдарламалауы: Болашақ CAM ортасы адамның стратегиялық ойлауын өнеркәсіптік интеллектінің сандық есептеулерімен үйлестіреді, осылайша бағдарламашылар бөлшектің талаптарына назар аударса, бағдарламалық жасампаз өңдеу параметрлерін оптимизациялау деталдарын өзі қадағалайды.
• Бірнеше машина бойынша оптимизация: Өнеркәсіптік интеллект жоспарлау жүйелері әлемдік деңгейде тиімділікті қамтамасыз ету үшін қай машина қай жұмысты орындайтынын анықтайды, сонымен қатар барлық өндірістік алаңда жұмыс көлемдерін теңестіреді және дайындық уақытын азайтады.

Бүгін өндіріс жасай отырып, ертеңге дайындалу

Бұл пайда болып жатқан мүмкіндіктер тәжірибелік сұрақ туғызады: қазіргі өндірісті бұзбай, өндірістің болашағына қалай дайындалуға болады? Жауап стратегиялық, біртіндеп қабылдауда жатыр, ал бүкіл жүйені толығымен өзгерту емес.

Алдымен деректер инфрақұрылымыңызды бағалаңыз. Байланысқан өндіріс үшін машиналардың жұмыс істеу көрсеткіштерін жинау мен талдау үшін сенсорлар, желілер және бағдарламалық қамтамасыз ету қажет. Көптеген заманауи CNC басқару жүйелері қазірдің өзінде осы деректерді өндіреді — негізгі қиындық оларды тиімді жинау мен қолдану болып табылады.

Технологияға қоса, кадрларды дамытуға инвестициялаңыз. Автоматтандыру рутинды операцияларды орындайтын болса, бағдарламалау, ақауларды жою және өндірістік процестерді оптимизациялау саласында білікті жұмысшылар әлі де маңызды болып қалады. Қазіргі қызметкерлерді жаңа жүйелер бойынша оқыту қабілеттілікті қалыптастырады және ұйымдық білімді сақтайды.

Кеңейтуге өтпес бұрын, алдын-ала болжанатын, қайталанатын процестерде автоматтандыру бойынша сынақ жүргізуді қарастырыңыз. Роботтық жүктеу, автоматтандырылған бақылау және қараңғыда жұмыс істейтін операциялар кезеңді түрде енгізілген кезде ең жақсы нәтиже береді, ол қызметкерлерге үйренуге және масштабтауға дейін бейімделуге мүмкіндік береді.

Соңында, қосылуға ыңғайлы жабдық пен серіктестерді таңдаңыз. Қазіргі заманғы басқару жүйелері, ашық деректер интерфейстері және жаңарту мүмкіндіктері бар машиналар технология дамыған сайын сіздің инвестицияңызды қорғайды. Алдыңғы қатарлы сапа жүйелері, автоматтандыру мүмкіндіктері және үздіксіз жақсарту мәдениеті бар өндіріс серіктестері қазір құн қосады және ертең де өз actualдығын сақтайды.

Келесі онжылдықта табысқа жететін өндірушілер міндетті түрде ең жаңа жабдықтарға немесе ең үлкен автоматтандыру бюджеттеріне ие болмайды. Олар — пайда әкелетін жаңа технологияларды түсінетін және қазіргі өндіріс қажеттіліктері мен болашақ мүмкіндіктерін теңестіретін стратегиялық шешімдер қабылдайтын өндірушілер болады. Сіз бірінші CNC жабдығыңызды сатып алуға немесе қалыптасқан өндірісті кеңейтуге дайындалсаңыз да, осы бағыттарға назар аударып отырсаңыз, өндіріс саласының тез дамуы кезінде сіздің өндіріс стратегияңыз бәсекеге қабілетті болып қалады.

CNC машиналарын өндірудің жиі қойылатын сұрақтары

1. Өндірісте CNC машинасы деген не?

CNC машинасы (Компьютерлік сандық басқару машинасы) — бұл алдын ала бағдарламаланған бағдарламамен басқарылатын, адамның аз ғана қатысуымен дәл кесу, тесу, фрезерлеу және пішіндеу операцияларын орындайтын автоматтандырылған жабдық. Бұл машиналар CAD-сызбаларын CAM бағдарламалық жасақтамасы арқылы машина оқи алатын нұсқауларға түрлендіреді, содан кейін өлшемдері тығыздаулықпен (мыңдық үлестерімен) өлшенетін қозғалыстарды орындайды. CNC технологиясы фрезерлеу станоктары, токарь станоктары, плазмалық кескіштер мен роутерлер сияқты әртүрлі станок түрлерін қамтиды және автомобильден аэрокосмостық өндіріске дейінгі әртүрлі салаларда қолданылады.

2. CNC-станоктармен жұмыс істейтін мамандар көп ақша таба ма?

CNC станоктарында жұмыс істейтін мамандар қызығушылық тудыратын жалақы алады, Америка Құрама Штаттарында орташа сағаттық жалақы шамамен 27,43 доллар құрайды. Табыс маманның тәжірибесіне, сертификаттарына, жұмыс орнының орналасуына және мамандануына байланысты өзгереді. Жоғары деңгейлі бағдарламалау дағдылары бар, көп осьті станоктармен жұмыс істеу тәжірибесі бар немесе аэроғарыш саласы бойынша сертификаттары бар станокшылар әдетте жоғары жалақы алады. Автоматтандыру дамыған сайын CNC станокшыларының рөлі жүйені бақылауға, бағдарламалауға және ақауларды жоюға ығысады, бұл көбінесе білікті мамандардың табысын көтереді.

3. CNC станогын басқару үшін лицензия немесе сертификат қажет пе?

CNC машиналарын басқару үшін федералды лицензия қажет емес, бірақ кейбір штаттар немесе қалалар қауіпсіздік талаптарына сай операторлардың дайындалуын міндеттейді. Заңды түрде талап етілмесе де, жұмыс берушілер жоғары дәлдікті немесе аэроғарыш саласындағы жұмыстар үшін сертификатталған станокшыларды қатты қалайды. NIMS (Металл өңдеу дағдылары бойынша Ұлттық институт) сияқты ұйымдардан алынған сертификаттар мамандық деңгейін көрсетеді және өндіріс саласында жұмыс істеу мүмкіндігі мен табыс деңгейін қолайлы түрде арттыруы мүмкін.

4. CNC өндіріс жабдықтарына инвестициялау қанша тұрады?

Шынайы CNC жабдықтарының құны сатып алу бағасынан әлдеқайда көп. Кіріс деңгейіндегі 3 осьті фрезерлеу станоктары $50 000–$120 000 аралығында, ал кәсіби 5 осьті станоктар $300 000–$800 000 тұрады. Алайда, құрал-жабдықтар ($10 000–$30 000), даярлық ($5 000–$20 000), жабдықтың құнының жылдық 8–12%-ын құрайтын техникалық қызмет көрсету және өндірістік орын шығындарын ескере отырып, негізгі жабдықтау үшін бірінші жылдағы жалпы инвестиция әдетте $159 000–$286 000 құрайды. Негізгі капиталдық инвестициялардан айналысуға тырысатын өндірушілер үшін Shaoyi Metal Technology сияқты сертификатталған сырттай тапсырыс беру серіктестері бір жұмыс күні ішінде жеткізуге болатын масштабдалатын өндіріс мүмкіндігін ұсынады.

5. Мен CNC өңдеуді жабдыққа инвестициялау орнына қашан сырттай тапсыруым керек?

Жылдық көлем 300 бөлшекке дейін түссе, сұраныс әлдеқайда тербелісті болса немесе бірінші бөлшекті шығару жылдамдығы ұзақ мерзімді бірлік бағасына қарағанда маңыздырақ болса, сырттай тапсырыс беру стратегиялық тұрғыдан тиімді болады. Сондай-ақ, бөлшектер қазіргі мүмкіндіктерден тыс күрделі 5 осьті өңдеуді талап етсе немесе капиталды сақтау басымдық болса, сырттай тапсырыс беру да тиімді. IATF 16949 стандарты бойынша сертификатталған серіктестер сапа кепілдігін және прототиптен массалық өндіріске дейін масштабтау мүмкіндігін қамтамасыз етеді, осылайша ішкі қабілеттерді құру үшін қажетті 18 айдан астам оқу қисығы мен маңызды капиталдық инвестициялардың қажеттілігін жояды.
