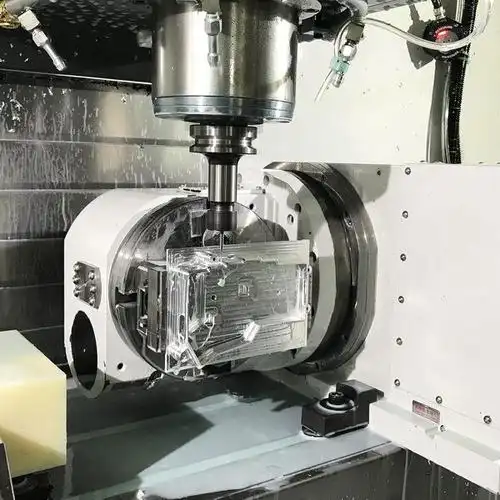

Қазіргі заманғы өндірісте машина цехындағы CNC нені білдіреді?

Цифрлық дизайн файлы қалай дәл металдан жасалған бөлшекке айналатынын ескергеніңіз бар ма? Дәл осы процесстер машина цехындағы CNC операциясы кезінде жүзеге асады — онда компьютермен басқарылатын жабдық шикізатты өте жоғары дәлдікпен аяқталған бөлшектерге өңдейді.

Негізінде CNC — Компьютерлік сандық басқару дегенді білдіреді. Оны кесу құралдарына цифрлық ми беру деп елестетіңіз. Кесуді әрбір рет қолмен бағыттамай, алдын ала бағдарламаланған бағдарлама әрбір қозғалысты анықтайды. Компьютер машинаға қайда қозғалу керегін, қандай жылдамдықпен кесу керегін және қашан құралды ауыстыру керегін көрсететін сандық кодтар жібереді. Бұл дәлдікпен жасалған CNC өңдеу процесі металдар, пластмассалар, ағаш және композиттерде жұмыс істейді — яғни, сізге дәл көрсетілген параметрлер бойынша пішімделуі қажет кез келген материалда.

Сызбадан металға дейін: CNC технологиясы қалай жұмыс істейді

Жолыңыз цифрлық дизайннан басталады. Инженерлер құрамындағы бөлшектің дәл қандай болатынын көрсететін CAD (Компьютерлік көмекпен орындалатын дизайн) файлын жасайды. Содан кейін бұл дизайн G-кодқа айналады — бұл CNC машиналары түсінетін тіл. Сіз өз дизайндарыңызды дәлме-дәл өңдеу компаниясына жіберген кезде, олардың программисттері сіздің идеяңызды машина орындай алатын нұсқауларға аударады.

Бір рет бағдарламаланғаннан кейін, сиқыр басталады. CNC машинасы бұл цифрлық нұсқауларды орындап, құралдарды материал бойымен өте тұрақты түрде жылжытады. Фрезерлеу станоктары, токарь станоктары, фрезерлеу қондырғылары және өңдеу станоктары барлығы компьютерлік басқару астында жұмыс істейді, сіздің бөлшегіңіз пайда болғанша материалды қабаттап алып тастайды.

Қазіргі заманғы өңдеудің цифрлық миы

Бұл неге маңызды? CNC технологиясы пайда болғаннан бұрын, станокшылар толығымен қолдағы дағдылары мен көз-қол координациясына сүйенген. Тәжірибелі операторлар әлгі жақсы нәтижелерге қол жеткізе алса да, адамның шектеулері қиындықтар туғызған. Шаршағыштық, аздап қате есептеулер және күрделі қозғалыстарды дәл қайталау мүмкіндігінің физикалық мүмкін еместігі салдарынан тұрақсыздықтар болуы әбден заңды.

CNC барлығын өзгертті. Бұл станоктар бірдей дәлдікпен жүз немесе мыңдаған бөлшек бойынша бірдей операцияларды қайталауға қабілетті. Бір рет бағдарлама дұрыс іске қосылғаннан кейін жабдық тұрақты түрде аз шектеулерді сақтайды , бұл кез келген тәжірибелі адам операторы ұзақ өндіріс циклы кезінде кепілдік беруі мүмкін емес.

Бес осьті CNC өңдеу өндірушілерге күрделі, үшөлшемді пішіндер мен контурларды өндіруге мүмкіндік береді, оларды әдеттегі қолдан әдістермен өңдеу қиын немесе мүмкін емес – бұл компьютерлік басқарудың пайда болуымен бірге бұрын болмаған мүмкіндіктер ашылады.

Қазіргі заманғы CNC фрезерлеу станоктарының жобалары көбінесе ондаған жыл бұрын мүмкін болмайтын геометриялық пішіндерді өңдеуге бағытталған. Көп осьті станоктар кесу құралдарын еңгізуге және айналдыруға қабілетті, осылайша өңделетін бұйымдарға шамамен кез келген бұрыштан тәсілмен қол жеткізеді. Бұл еркіндік өндірушілерге аэроғарыш компоненттерін, медициналық құрылғылар мен автомобиль бөлшектерін жасауға мүмкіндік береді, яғни металды өңдеудің мүмкіндіктерінің шегін кеңейтеді.

Сіз өзіңіздің бірінші өндірістік жобаңызбен танысуға немесе өндірісті кеңейтуге ұмтылып жүрсеңіз, осы цифрлық жүйелердің қалай таза материалды дайын бөлшекке айналдыратынын түсіну сізге өңдеу қажеттіліктеріңіз туралы ақылды шешім қабылдауға негіз береді.

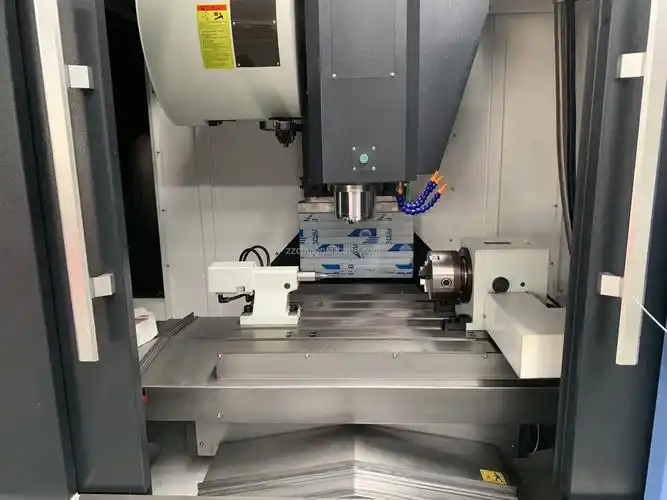

Дизайн файлынан дайын бөлшекке дейінгі толық процесс

Сонымен, сізде дайын дизайн бар және келесі қадамда не болатынын білгіңіз келеді? Толық CNC өңдеу жұмыс процесін түсіну сізге нақты уақыт кестесін құруға және өзіңіздің cNC қызмет көрсетушіңізбен тиімді қарым-қатынас жасауға көмектеседі барлық процесті қадам-қадам қарастырайық — сіз CAD файлыңызды жіберген кезден бастап, дайын бөлшекті қолыңызға алғанға дейін.

CNC бөлшектерін өндірудің жеті кезеңі

Әрбір дәлдікпен өңдеу цехы тұрақты сапаны қамтамасыз ету үшін жүйелі жұмыс істеу ретін қолданады. Нақты процедуралар орындарға байланысты незде өзгеруі мүмкін, бірақ негізгі кезеңдер бірдей қалады:

1. Жобалау файлын қарау және бағалау - Сіз жіберген CAD файлыңыз бағдарламашылар тарапынан мұқият талданады; олар өндірістік мүмкіндікті, мүмкін болатын қиындықтарды анықтайды және барлық техникалық талаптардың анық екендігін тексереді. Бұл бағалау дизайндағы ақауларды олар қымбатқа түсетін өндірістік проблемаларға айналғанға дейін ерте кезде анықтайды.
2. CAM бағдарламалау - Компьютерлік көмекші өндіріс бағдарламалық жасамын (CAM) қолдана отырып, бағдарламашылар сіздің цифрлық дизайндың машина оқи алатын G-code тіліне аударылатын құрал жолдарын құрады. Бұл кезеңге қажетті кесу құралдарын таңдау, оптималды жылдамдық пен берілу шамаларын анықтау және операциялардың ең тиімді ретін жоспарлау кіреді.
3. Материалды растау - Өңдеу басталғаннан бұрын операторлар келетін материалдың өлшемі, пішіні және күйі бойынша біркелкілігін тексеру қаттырақ материалдарға жұмсақтарға қарағанда басқа кесу параметрлері қажет, сондықтан алдын ала қандай болса да айырымды анықтау кейінірек сапа мәселелерін болдырмауға көмектеседі.
4. Құралды орнату және таңдау - Кесу құралдары ұстағыштарға орнатылып, орнатуға дайындалады. Дәл толеранциялар мен таза беттік жақсы сапада алу үшін сүйір, дұрыс ұсталатын құралдар өте маңызды. Тәжірибелі цехтар көп қолданылатын құралдарды ауысу уақытын азайту үшін магазинге дайын ұстайды.
5. Машина орнатылуы және бекіту құрылғылары - Жұмыс бөлігі барлық қажетті кесу операцияларына қол жеткізуге мүмкіндік беретіндей қауіпсіз орынға орнатылуы керек. Бекіткіштер бөлшектерді тұрақты орындарда ұстайды, бұл барлық партия бойынша қауіпсіз және тұрақты өңдеуді қамтамасыз етеді.
6. Кесу операциялары мен бақылау - Барлысы дайын болғаннан кейін бағдарлама іске қосылады, ал операторлар жұмыс жүрісін бақылайды, өлшемдерді тексереді, құралдың тозуын тексереді және қажет болған жағдайда ығысу түзетулерін жасайды. Бірінші бөлшекке көбінесе қосымша назар аударылады, өйткені орнату дұрыс нәтиже беретінін тексеру үшін.
7. Соңғы өңдеу және Тексеру - Дайын бөлшектерден кесінділерді алып тастайды, тазартады және сапасын тексереді. Талаптарға байланысты бұл өлшемдік тексеруді қамтуы мүмкін — ол үшін дәл өлшеу құралдары қолданылады және ізденуге болатын құжаттама жасалады.

Сіз өзіңіздің дизайн файлыңызды жібергеннен кейін не болады

Жеткізу мерзімдері неге жобалар бойынша қаншалықты әртүрлі болады? Жауап — ең көп уақыт алатын кезеңдерді түсінумен байланысты.

Күрделі бөлшектер үшін CAM бағдарламалауы қаншалықты уақыт алуы мүмкін — кейде нақты өңдеуден де ұзағырақ. Бағдарламашылар құралдың қозғалыс траекториясын тиімділікке қарай оптимизациялауы керек, сонымен қатар соқтығысулардан аулақ болуы және қиындықтардың дұрыс шығарылуын қамтамасыз етуі керек. Сіз күрделі геометриялық пішіндермен жұмыс істейтін дәлдікпен өңдейтін цехпен ынтымақтастыққа кіріскен кезде бағдарламалау уақытыңыздың маңызды бөлігі болатынын күтіңіз.

Машина орнату да бөлшектің күрделілігіне байланысты әртүрлі болады. Стандартты бекіту құрылғыларын қолданатын қарапайым бөлшектерді орнату үшін отыз минут уақыт кетуі мүмкін. Ал көпоперациялық бөлшектерге арналған қосымша бекіту құрылғылары қажет болса, бірінші стружка шығарылғанға дейін дайындыққа сағаттар немесе тіпті күндер кетуі мүмкін.

Алюминийден жасалған CNC қызметі әдетте болат немесе экзотикалық қорытпалармен жұмыс істегенде қарағанда тезірек орындалады. Алюминийді өңдеу тез өтеді және құралдың тозуы аз болады, яғни цикл уақыты қысқарады және құралдарды алмастыру сирек қажет болады. Егер жобаңыз үшін жылдамдық маңызды болса, материалды таңдау жеткізу мерзімдеріне тікелей әсер етеді.

Сериялық өндіріс бірнеше бөлшек бойынша орнату уақытын таратуға мүмкіндік береді. Жұмыс бір рет дәл реттеліп, тұрақты жұмыс істей бастағаннан кейін операторлар процесті бақылап, периодты түрде өлшемдерді тексеріп және қажет болған кезде құралдарды алмастырып отырып, тұрақты шығыс көлемін сақтайды. Бірінші бөлшек әрқашан ең ұзақ уақыт алады — бірақ екіншіден екі мыңыншыға дейінгі бөлшектер әлдеқайда тиімдірек өндіріледі.

Бұл жұмыс істейтін процесті түсіну сізге жақсы сұрақтар қоюға, нақты күт expectations қоюға және өндіруші серіктесіңізбен тиімдірек ынтымақтастыққа мүмкіндік береді. Сіз артқы планда не болып жатқанын білген кезде, сіз дизайн кезеңінде жақсырық енгізулер беруге болады — осы кезде материалды таңдау бойынша келесі маңызды шешімдер қабылданады.

CNC өңдеу жобалары үшін материал таңдау бағытнамасы

Дұрыс материалды таңдау сіздің CNC жобаңыз үшін ең маңызды шешім болуы мүмкін. Неге? Себебі материалды таңдау әрі қарайғы барлық процестерге әсер етеді — құралдардың талаптары мен цикл уақытынан бастап соңғы бөлшектің жұмыс істеу сапасы мен жалпы құнына дейін . Бұл шешімді қате қабылдаған жағдайда сіз қосымша шығындарға, өндіріс кешігулеріне немесе күтілгендей жұмыс істемейтін компоненттерге ұшырасыңыз.

Нақты материалдарға кірмей тұрып, өзіңіздің жобаңыздың негізгі талаптарын қарастырыңыз. Сіз механикалық беріктікті маңыздайсыз ба? Коррозияға төзімділікті ме? Салмақты азайтуды ма? Жылу өткізгіштігін бе? Бұл қажеттіліктерді алдын ала анықтау сіздің қолайлы материалды таңдауыңызға көмектеседі — сонымен қатар кейіннен қымбат тұратын өзгерістерден сақтануға мүмкіндік береді.

Алюминий мен болат: Өзіңіздің жобаңыз үшін дұрыс металды таңдау

Бұл екі металл CNC өңдеуде жақсы себептермен басымдыққа ие. Әрқайсысы қолданылуына байланысты өзіндік артықшылықтарға ие.

Алюминий салмағы шамамен болаттан үш есе аз , осылайша ол салмақты азайту маңызды болатын аэроғарыш, автомобиль және басқа да қолданыстар үшін табиғи таңдау болып табылады. Ол өте жақсы өңделеді — жоғары кесу жылдамдығы, аз құралдың тозуы және өте жақсы беттік жағылу сапасы стандарт болып табылады. Сонымен қатар бұл материал сыртқы беттерде қорғаныш оксид қабатының пайда болуы арқасында табиғи коррозияға төзімділікке ие.

Сіз кездестіретін кеңінен қолданылатын алюминий қорытпалары:

• 6061- Жұмысшы қорытпалардың бірі: жақсы өңделу қабілеті, жақсы механикалық беріктігі және көптеген қолданыстардағы универсалдылығымен ерекшеленеді
• 7075- Қолжетімді ең берік алюминий қорытпаларының бірі; әдетте ұшақтық, әскери және жарыс қолданыстарында, мұнда масса-беріктік қатынасы маңызды болған жағдайда қолданылады
• 5052- Теңіз қолданыстары мен жақсы коррозияға төзімділік талап ететін құрылымдар үшін танымал

Болат - Абсолютті тұрғыдан алғанда, жоғары деңгейдегі механикалық беріктік қамтамасыз етеді. Сіздің конструкцияңыз жоғары жүктемелерге, құрылымдық кернеуге немесе қатаң тозу шарттарына ұшырасқан кезде болат әдетте алюминийден озып кетеді. Алайда, бұл қосымша шығындарға әкеледі: ұзақ өңдеу уақыты, құралдың тез тозуы және өңдеу шығындарының көбеюі.

Білу қажет болат түрлері:

• Көміртекті болат - Жалпы мақсаттағы қолданыстар үшін беріктік пен құн арасындағы өте жақсы тепе-теңдік
• Штайнсиз болаттар (304, 303, 316) - Қатты әсер ететін орталарда, тамақ өңдеу саласында немесе химиялық қолданыстарда өте жоғары коррозияға төзімділік
• Құрал-жабдық болаттары - Арнайы құралдар мен мамандықты талап ететін өте қатты материалдар

Шешім жиі мынаған келеді: салмақ, өңдеуге ыңғайлылық және коррозияға төзімділік ең маңызды болса, алюминийді таңдаңыз. Ал максималды беріктік, тұрақтылық және жүкті ұстау қабілеті басым болса, болатты таңдаңыз.

Экзотикалық материалдардың қолданылуы негізделген жағдайлар

Кейде стандартты металдар жеткіліксіз болады. Аса жоғары температуралар, агрессивті химиялық заттар немесе арнайы өнімділік талаптары жобаларды экзотикалық қорытпалар мен альтернативті материалдарға ығысады.

Инконель сияқты жоғары температураға төзімді қорытпалар қалыпты металдарды қирататын аса жоғары жылуға шыдайды — мысалы, реактивті қозғалтқыш компоненттері немесе өнеркәсіптік пеш бөлшектері. Титан өте жоғары беріктік-салмақ қатынасымен және тамаша биосовместимділігімен ерекшеленеді, сондықтан ол медициналық имплантаттар мен аэроғарыш конструкциялары үшін идеалды болып табылады. Дегенмен, бұл материалдар арнайы құрал-жабдықтарды, баяу кесу жылдамдығын және тәжірибелі операторларды талап етеді — бұлардың барлығы жоба шығындарын қатты арттырады.

Металл қажет емес жағдайда инженерлік пластмассалар тағы бір нұсқа болып табылады. Delrin, PEEK және Ultem сияқты материалдар көптеген металдарға қарағанда төмен салмақта өте жақсы өңделу қасиеттеріне, электрлік изоляциялауға және химиялық төзімділікке ие.

Материалдардың жалпы салыстыруы

Материал	Өңдеуге ыңғайлылық бағасы	Типілік қолданулар	Баға мәселелері	Бетінің сапасы
Алюминий (6061)	Керемет	Қораптар, кронштейндер, аэроғарыш компоненттері, автомобиль бөлшектері	Төмен немесе орташа материал құны; жылдам цикл уақыты еңбек шығындарын азайтады	Өте жақсы; жақсы беттік жылтырлықты оңай қол жеткізеді
Көміртекті болат	Жақсы	Құрылымдық бөлшектер, машина бөлшектері, құрал-саймандар	Төмен материал құны; орташа өңдеу құны	Жақсы; екінші ретті өңдеуді қажет етуі мүмкін
Ерітінді болат (304/316)	Орташа	Медициналық құралдар, тамақ жабдықтары, теңіз ықшамдары	Жоғары материал және құрал-сайман құны; баяу өңдеу жылдамдығы	Дұрыс құрал-саймандар қолданылған жағдайда жақсы немесе өте жақсы
Жез	Керемет	Электрлік қоспалар, декоративті фурнитура, қосымша бөлшектер	Орташа материал құны; өте жақсы өңделу қасиеттері еңбек шығындарын теңестіреді	Өте жақсы; табиғи тартымды беттік жылтырлық
Инженерлік пластиктер	Жақсыдан өте жақсыға дейін	Изоляторлар, айналу бұрышындағы бөлшектер, медициналық бөлшектер, прототиптер	Айнымалы материал құны; әдетте тез өңдеу	Жақсы; кейбір материалдар жоғары жылдамдықта еріп кетуге бейім

Материал қаттылығы қалай жобаның құнын анықтайды

Бұл нәрсені бірінші рет тапсырыс берушілердің көпшілігі білмейді: материал қаттылығы өңдеу қиындығымен тікелей байланысты, ал өңдеу қиындығы сіздің соңғы есабыңызбен тікелей байланысты.

Қаттырақ материалдар қию құралдарының әсер ететін кесу күштеріне қарсылық көрсетеді, яғни олар құралдарды тез тоздырады және төмен қию жылдамдығын талап етеді. Қатты құралдық болаттан жасалған бөлшек алюминийден жасалған осындай геометриялық пішіндегі бөлшектен үш немесе төрт есе ұзақ уақыт өңделеді — және бұл процесте әлдеқайда көп қию құралдарын жойып жібереді.

Жұмсақ материалдар басқа қиындықтар туғызады. Олар таза кесілмей, созылуға ұшырайды, сондықтан сапалы жабын алу үшін жылдамдықты мұқият реттеу мен өткір құралдар қажет. Дегенмен, тәжірибелі өңдеушілер осы сипаттарды тиімді басқаруды біледі.

Практикалық қорытынды? Сотырға сұраныс берген кезде материалдың өзгеруі бағаны қатты өзгертетініне таң қалмаңыз. Бірдей бөлшек үшін алюминийден шойынға ауысу бір бөлшектің құнын екі немесе үш есе арттыруы мүмкін – бұл сыртқы материалдың құны осындай деңгейде артқандықтан емес, соның орнына өңдеу уақыты мен құрал-саймандар шығындары қатты көтерілгендіктен.

Материалды таңдағаннан кейін келесі маңызды қадам – өндіріс орындары мен станок цехтары (мысалы, Louisville, KY) қолайлы жұмыс істей алатындай форматта дизайн файлдарыңызды дайындау және өндірісті кешіктіретін немесе шығындарыңызды көтеретін жиі кездесетін қателерден аулақ болу.

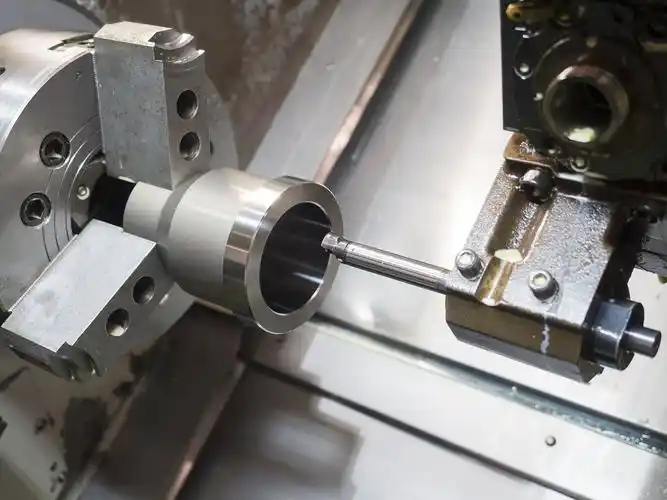

CNC-ге сәтті өндіріс үшін CAD файлдарыңызды дайындау

Сіз тамаша нәрсе ойлап таптыңыз және идеалды материалды таңдадыңыз. Енді инженерлер мен дизайнерлердің сансыз көп қателесетін қадам келді: CAD файлдарыңызды өндіріске дайындау. Қате форматта жіберсеңіз немесе маңызды дизайн ерекшеліктерін ескермесеңіз, сізге сұраныс кешігуі, қайта қарау талабы немесе одан да жаманы – мүлдем өндірілмейтін бөлшектер түседі.

Жақсы жаңалық? Көптеген файлдарды дайындау мәселелері толығымен болдырмауға болады. Сіз «маған жақын CNC қызметтерін» іздейсіз бе немесе «маған жақын дәлме-дәл өңдеу» кәсіпорнымен жұмыс істейсіз бе — барлық жерде бірдей принциптер қолданылады. Дизайн файлдарыңыздан станок цехтары нақты қандай нәрселерді күтетінін қарастырайық.

Станок цехтарының шынымен ұнататын файл форматтары

CNC өңдеу кезінде барлық файл форматтары тең емес. Сіздің CAD бағдарламаңыз ондаған экспорттау опцияларын ұсынуы мүмкін, бірақ олардың тек бірнешеуі ғана өндірісте жақсы жұмыс істейді.

CNC өңдеуге ең жақсы пішімдер:

• STEP (.stp, .step) - Тіпті әртүрлі станок цехтары қабылдайтын универсалды стандарт. STEP файлдары әртүрлі бағдарламалық платформалар арасында денелік геометрияны, сипаттамаларды және өлшемдік дәлдікті сақтайды. Күмән туған жағдайда STEP форматында экспорттаңыз.
• IGES (.igs, .iges) - Ескіріп кеткен, бірақ әлі де кеңінен қолдау көрсетілетін формат, әсіресе беттік негізделген модельдер мен күрделі қисықтар үшін пайдалы.
• Parasolid (.x_t, .x_b) - Геометрияны жақсы сақтау және CAM бағдарламалық құралдарымен кеңінен үйлесімділік.
• Нативті CAD файлдары - Кейбір дүкендер SolidWorks (.sldprt), Inventor (.ipt) немесе Fusion 360 файлдарын тікелей қабылдайды. Бұл ең көп жобалау ниеті сақталады, бірақ қабылдаушы жақта үйлесімді бағдарламалық қамтамасыз етуді қажет етеді.

Неден аулақ болуың керек? STL немесе OBJ сияқты торлы форматтар 3D басып шығару үшін өте жақсы жұмыс істейді, бірақ CNC өңдеу үшін проблема туғызады. Бұл форматтар жалпақ қисықтарды ұсақ үшбұрыштарға бөледі, сондықтан кесу құралдары дәл жолдарды ұстауы керек математикалық анықтамалар жоғалады.

Маған жақын машина дүкеніне немесе кез келген мекемеге хабарласқанда, олардың қандай форматтарды қалайтынын сұраңыз. Көпшілігі STEP-ті сұрақ қоймай қабылдайды, бірақ олардың артықшылықтарын алдын ала білу қажетсіз кері-бері баруды болдырмайды.

Сыйлықтарыңды жоюшы жобалау қателіктері

Бұл мазасыздыққа ұшырай ма? Ол - сіз үшін де, машина жасау цехы үшін де. Кейбір дизайнерлік шешімдер бөлшектерді қымбат, қиын немесе мүлдем мүмкін емес етіп жасайды. Мынадай тұзақтардан аулақ бол:

Ішкі геометриясы мүмкін емес: CNC қиылатын құралдары цилиндрлік пішінді. Олар физикалық түрде идеалды өткір ішкі бұрыштарды жасай алмайды. Қиылатын құралдың радиусынан кемінде 30% үлкен ішкі радиусты қолдану құралға түсетін кернеуді азайтады және қиылу жылдамдығын көтеруге мүмкіндік береді. Мысалы, өңдеу үшін 10 мм құрал қажет болса, ішкі бұрыштарды кемінде 13 мм радиуспен жобалаңыз.

Артық дәлдік талаптары: Әрбір өлшем бойынша тар допускаларды көрсету өңдеу уақыты мен құнын қатты арттырады. Стандартты CNC операциялары әдетте ±0,13 мм допускты автоматты түрде қамтамасыз етеді. Тар допускаларды тек бір-бірімен қосылатын беттерге, функционалды интерфейстерге немесе маңызды жинау орындарына ғана қолданыңыз.

Қолдаусыз жұқа қабырғалар: Өте жұқа қабырғалар қиылу кезінде тербеліс жасайды, бұл беттің сапасының нашарлауына, өлшемдік дәлсіздікке немесе тіпті қабырғаның сынғанына әкеледі. Металл үшін ең аз ұсынылатын қабырға қалыңдығы — 0,8 мм, ал пластик үшін — 1,5 мм биік, қолдаусыз қабырғалар үшін ені мен биіктігінің қатынасы кемінде 3:1 болуы керек.

Терең қуыстар мен жаншылу орындары: Кесу құралдарының қол жетімділігі шектеулі — әдетте олардың диаметрінен 3–4 есе астам ұзындықта иілу пайда болады. Құралдың ілінуін болдырмау үшін және ыдыраған материалдың тиісті таратылуын қамтамасыз ету үшін саңылаулардың тереңдік-еніс қатынасын дұрыс етіп жобалаңыз.

Стандартты емес тесік өлшемдері: Стандартты бұрғылар тесіктерді тиімді және дәл жасайды. Стандартты емес өлшемдерді жасау үшін цикл уақытын ұзартатын баяу соңғы фрезерлеу операциялары қажет. Мүмкіндігінше, қолжетімді құралдарға сәйкес келетін стандартты тесік өлшемдерін қолданыңыз.

Сіздің негізгі файлды дайындау тексеру тізіміңіз

Кез келген станок цехына өзіңіздің жобаңызды жіберуге дейін осы тексеру тізімін өтіңіз:

• Дұрыс допускалар қолданылған - Тек функционалды тұрғыдан қажет болған жағдайда ғана қатаң допускаларды көрсетіңіз. Функционалды маңызы жоғары емес өлшемдерге стандартты механикалық өңдеу дәлдігін қолданыңыз.
• Мүмкін емес геометриялар жойылған - Сүйір ішкі бұрыштарды, құралдардың жетіп алмайтын қиысқыштарды және болмаған кескіш пішіндерін талап ететін элементтерді тексеріңіз.
• Маңызды өлшемдер анық көрсетілген - Сәйкестік пен қызмет ету үшін ең маңызды өлшемдерді көрсетіңіз. Анықсыздық қателерге әкеледі — ал қателер проблемаларға әкеледі.
• Материалдар көрсетілген - Қандай материал мен оның сорттылығы қажет екенін дәл көрсетіңіз. «Алюминий» деген ақпарат жеткіліксіз — қолданылуыңызға сәйкес 6061-T6, 7075-T651 немесе басқа қажетті марканы көрсетіңіз.
• Тісті бекітпелердің сипаттамасы көрсетілген - Тісті бекітпенің түрін, қадамын және тереңдігін көрсетіңіз. Оңтайлы беріктік пен өндірістік ыңғайлылық үшін тісті бекітпенің тереңдігін тесік диаметрінің үш еселігінен аспауға тырысыңыз.
• Беттің жаңғырту талаптары көрсетілген - Егер белгілі аймақтарда беттің тегіс болуы қажет болса, оларды атап өтіңіз. Әйтпесе, стандартты 3,2 мкм Ra беттің тұтас қалыңдығын күтіңіз.

Құнын төмендететін өндіріске ыңғайлы дизайн принциптері

Функционалдылықты сақтап, өндіріс уақытын және шығындарды екі есе қысқартатын бөлшек дизайнын қиялыңызға елестетіңіз. Бұл — ойланып қолданылғанда Детальды өндіріске ыңғайлы ету (DFM) принципінің нәтижесі.

DFM өндірістік ескертулерді бастапқы кезеңнен бастап дизайн процесіне енгізеді, олар қымбат тұратын мәселелерге айналғанға дейін потенциалды шектеулерді анықтайды. Негізгі принциптер мыналар:

• Мүмкіндігінше ықшамдаңыз - Әрбір қосымша сипаттама өңдеу уақытын ұзартады. Өзіңізге сұрақ қойыңыз: бұл күрделілік функционалды мақсатқа қызмет ете ме, әлде бұл тек дизайнға қойылатын талап па?
• Компоненттерді стандарттау - Стандартты тесік өлшемдерін, резьба сипаттамаларын және құрылғы интерфейстерін қолдану қосымша құрал-жабдықтардың қажеттілігін азайтады.
• Құралға қатынас мүмкіндігін ескеріңіз - Арнайы қысқыштар, бірнеше орнатулар немесе экзотикалық құрал-жабдықтар қажет ететін сипаттамалар қымбат тұрады. Стандартты кесу құралдарының мүмкіндіктерін ескере отырып дизайн жасаңыз.
• Құрылғыландыруын кеміту - Аз операцияларда дайындалатын бөлшектер төмен құнға ие болады. Бір бағыттан қол жетімді сипаттамаларды біріктіру өңдеу уақытын азайтады.

Пайданың аясы құн үнемдеуден тыс жерде де созылады. Қарапайым дизайндар әдетте жеткізу мерзімін қысқартады, сапа бойынша аз проблемалар туғызады және өндіріс циклдары бойынша бөлшектердің тұрақтылығын қамтамасыз етеді. Егер өндірушілер сіздің компонентіңізді тиімді өндіре алса, барлық қатысушылар жеңіске жетеді.

Сіздің файлдарыңызды дұрыс дайындау сәтті өндірістің негізін қалайды. Алайда, егер сіздің жобаңыз стандартты фрезерлеу мен токарлау мүмкіндіктерінен тыс қабілеттерді талап етсе, не болады? Арнайы CNC процестерін түсіну сізге қолданыстағы нақты қажеттіліктеріңізді анықтауға көмектеседі.

Арнайы CNC процестері және олардың қашан қажет болатыны

Стандартты 3 осьті фрезерлеу көптеген қолданыстарды тамаша шешеді. Бірақ, егер сіздің дизайндаңыз күрделі контурлар, қатайтылған материалдар немесе қалыпты кесу құралдарымен жетуге болмайтын геометриялар болса, не болады? Осы кезде арнайы CNC процестері міндетті шешімдерге айналады — бұл опциялық жақсартулар емес, белгілі бір өндірістік қиындықтарды шешу үшін қажетті шешімдер.

Сіздің жобаңызға шынымен күрделі мүмкіндіктер қажет екенін түсіну екі қымбатқа түсетін қателерді болдырмауға көмектеседі: қарапайым бөлшектер үшін қымбат процестерді артық сипаттау немесе жеткіліксіз сипаттау — содан кейін өндірістің ортасында стандартты әдістердің жұмыс істемейтінін анықтау. Әрбір мамандандырылған процестің нақты не істейтінін және сізге ол қашан шынымен қажет екенін қарастырайық.

Негізгі фрезерлеуден тыс: 5 осьті мүмкіндік қашан қажет?

Күрделі бөлшектің барлық жағына машинаға орнатылған күйінде қол жеткізу тырысқансыз ба? Осы — 5 осьті өңдеу қабілетінің негізгі артықшылығы. 3 осьті станоктар кесу құралын X, Y және Z сызықты осьтер бойынша жылжытса, 5 осьті жабдық екі айналу осін қосады — әдетте A және B (немесе A және C) деп белгіленеді. Бұл кесу құралының немесе өңделетін бөлшектің айналуын қамтамасыз етеді, сондықтан күрделі геометриялық пішіндерге шексіз қол жеткізу мүмкіндігі туады.

Бұл сіздің жобаңыз үшін неге маңызды? Осы сценарияларды қарастырыңыз:

• Күрделі иілген беттер - Турбина салалары, импеллерлер және аэроғарыш компоненттері үздіксіз құралдың бағытын өзгертуді талап ететін ағыс сызықтарымен сипатталады. 5 осьті станоктар бұл күрделі траекториялар бойынша қиылу бұрыштарын оптималды деңгейде ұстайды.
• - Тереңдетілген және бұрышты элементтер - Күрделі бұрыштарда өңдеуді талап ететін бөлшектерді 3 осьті жабдықта бірнеше рет орнату қажет. Әрбір қайта орналастыру дәлдік ауытқуларын туғызуы мүмкін және өндіріс уақытын ұзартады.
• - Бір рет орнату арқылы өндіріс - Бір рет орнату арқылы бөлшектерді дайындау жинақталған допустимдіктерді жояды. Барлық элементтер бір ғана негізге сүйенеді, ол күрделі жинақтар бойынша өлшемдік дәлдікті жоғары деңгейде қамтамасыз етеді.

- Практикалық пайданың шегі мүмкіндіктерден тыс жатпайды. 5 осьті өңдеу күрделі бөлшектер үшін цикл уақытын жалпы алғанда қайта орналастыру операцияларын жою арқылы қысқартады. 3 осьті станоктарда ұзын құралдарды қажет ететін элементтерге қысқа және қатты құралдар жетеді — бұл бір уақытта беттің жақсы жағдайын және өлшемдік дәлдікті жақсартады.

Дегенмен, 5 осьті өңдеу әрқашан да дұрыс шешім болып табылмайды. Негізгі геометриялық пішіндері бар қарапайым бөлшектерді 3 осьті жабдықтарда өңдеу көбінесе тиімдірек болады. Бағдарламалау күрделілігі қатты артады, ал станоктардың бағалары жоғары болады. Негізгі сұрақ: сіздің бөлшектің геометриясы шынымен бір уақытта көп осьті қозғалысты талап ете ме, әлде қарапайым жабдықтарда стратегиялық бекітулерді қолдану арқылы осы нәтижеге қол жеткізуге бола ма?

Электрразрядты өңдеу (ЭРО) түсіндірілген: «мүмкін емес» кесулер үшін үдеріс

Қатты болған болатты хирургтің скальпелі сияқты дәлдікпен кесуді елестетіңіз — осы қызметті электрразрядты өңдеу (ЭРО) атқарады. Дәстүрлі кесу кезінде құралдар жұмыс бетімен физикалық түрде жанасады, ал ЭРО-да материал электрлік искралар арқылы, механикалық күш қолданбай-ақ, металдан ыдырайды.

ЭРО станогы бар цех қашан сіздің ең жақсы таңдауыңыз болады?

Қатайтылған материалдар: Дәстүрлі кесу құралдары өте қатты металдармен жұмыс істегенде қиындықтарға ұшырайды. Электр-эрозиялық өңдеу (ЭЭӨ) қаттылыққа тәуелді емес — ол жұмсақ алюминийден бастап 65 HRC-ке жақын қатайтылған құралдық болатқа дейін бірдей жақсы жұмыс істейді. Бұл құралдар мен калыптарды қоректендіру кезінде материалдар соңғы өңдеуден бұрын қатайтылуы тиіс болғандықтан, олар үшін өте маңызды.

Күрделі ішкі геометриялар: Сізге сүйір ішкі бұрыштар қажет пе? Дәстүрлі фрезалар физикалық түрде оларды жасай алмайды — құралдың радиусы әрқашан біршама иілу қалдырады. Сымды ЭЭӨ жіңішке сым электродымен кеседі, сондықтан сүйір бұрыштар мен күрделі детальдар айналмалы кесу құралдарымен алу мүмкін емес дәрежеде жасалады.

Ерекше дәлдік: ЭЭӨ әдетте ±0,0002 дюйм (±0,005 мм) дәлдікке жетеді және жоғары сапалы беттік өңдеу береді. Егер сіздің қолданысыңызда ең қатаң өлшемдік бақылау қажет болса, ЭЭӨ дәстүрлі өңдеуге қарағанда жоғары дәлдік береді.

Айырбас? Электрлік разрядты өңдеу (ЭРӨ) станоктары кәдімгі кесу әдістеріне қарағанда баяу жұмыс істейді — материалдың алынуы түйіршіктен түйіршікке (шиптар түрінде емес), яғни электрлік разрядтар арқылы жүзеге асады. Бұл үдеріс тек электр өткізгіш материалдарда ғана жұмыс істейді, сондықтан пластмассалар, керамика және композиттер қарастырылмайды. Дегенмен, сәйкес қолданыстар үшін ЭРӨ үдерісі басқа әдістермен шешілмейтін мәселелерді шешеді.

Су-жеті және лазерлік кесу: Әртүрлі жұмыстар үшін әртүрлі құралдар

Су-жеті мен лазерлік кесу екеуі де материалдарды өте жоғары дәлдікпен кеседі, бірақ олар бұны негізінен әртүрлі механизмдер арқылы жүзеге асырады — әрқайсысы белгілі бір жағдайларда өзіндік артықшылықтарға ие.

Су жеткізушісі арқылы қияу өте жоғары қысымды су ағынын, жиі абразивті бөлшектермен араластырылған, бағдарланған траекториялар бойынша материалды әжептәуір тозуға ұшыратады. Су-жеті кесуі — «суық» кесу үдерісі болып табылады және жылу әсерінен пайда болатын аймақты тудырмайды; сондықтан ол жылуға сезімтал материалдар немесе жылулық деформацияға төзімсіз қолданыстар үшін идеалды. Су-жеті кез келген материалды өңдей алады — металдар, тас, шыны, композиттер, тіпті тамақ өнімдері.

Лазерлік кесу материалды балқытуға, жануға немесе булануға арналған интенсивті жарық энергиясын фокустайды. Ол материалдың аз шығынымен күрделі дизайнерлік шешімдерді жасауда өте тиімді және көптеген басқа әдістерге қарағанда жұқа материалдарды тез кеседі. Алайда, лазерлік кесу қалыңдық шектеулеріне ие және кесілген жиектердің маңында материал қасиеттерін өзгертуге әкелетін жылу әсерінің аймағын тудыруы мүмкін.

Лексингтон (Кентукки штаты) қаласындағы станоктар цехтары 5 осьті CNC су-жетірлік және лазерлік кесу мүмкіндіктерін ұсынады, сондықтан әрбір жобаның нақты талаптарына сәйкес ең тиімді өңдеу әдісін таңдауға болады — барлық жұмыстарды бір ғана технология арқылы істеуге мәжбүрлемейді.

Процестердің салыстырмалы сипаттамасы

Өңдеу түрі	Ең жақсы қолданулар	Материалдық үйлесімділік	Дәлдік деңгейі	Қызметкерлік пайдалану құжаттары
3 осьті фрезерлеу	Жазық беттер, қарапайым контурлар, негізгі геометриялық пішіндер	Металдар, пластиктер, ағаш, композиттер	±0,001" – ±0,005" (стандартты)	Бекітпе тақталары, қорғағыш қабықтар, пластинкалар, жалпы станокта өңделген бөлшектер
5 осьті фрезерлеу	Күрделі контурлар, ішкі ойықтар, күрделі бұрыштар, бір реттік орнату арқылы өндіріс	Металдар, пластиктер, композиттер	±0,0005"–ден ±0,002" дейін (типік)	Әуе-ғарыш компоненттері, турбина пышақтары, импульстер, медициналық имплантаттар
Сымды EDM	Сүйір ішкі бұрыштар, қатайтылған материалдар, күрделі детальдар	Тек өткізгіш материалдар	±0,0002" қол жетімді	Формалардың ішкі бөліктері, экструзия өлшемдері, тісті берілістер, дәлдік құралдары
Су ағыны	Жылуға сезімтал материалдар, қалың бөліктер, әртүрлі материалдардан жасалған құрылымдар	Шамамен кез-келген материал	±0,003"–±0,005" (типік)	Әрлеу панельдері, салындылар, қорғаныс қабықтары, көркем бұйымдар
Лазерлік кесу	Жұқа парақты өңдеу, күрделі өрнектер, жылдам прототиптау	Металдар, кейбір пластмассалар, ағаш (қалыңдығы шектелген)	±0,002"-ден ±0,005"-ге дейін әдеттегі	Парақ металдан жасалған бөлшектер, таңбалар, декоративті элементтер, электрондық құрылғылардың қорғаныс қабықтары

Процесті жобаның талаптарына сәйкестендіру

Сіздің жобаңыз үшін қандай өңдеу әдісі қажет екенін қалай анықтауға болады? Бастау үшін осы сұрақтарға жауап беріңіз:

• Сіз қандай материалды өңдейсіз? Қатайтылған болаттар көбінесе ЭҚӨ-ге (электрлік разрядты өңдеуге) бағытталады. Ток өткізбейтін материалдар ЭҚӨ-ді мүлдем шығарып тастайды. Жылуға сезімтал қолданыстарда лазерлік өңдеуге қарағанда сумен кесу тиімдірек.
• Сіздің дизайнда қандай геометриялық пішіндер бар? Сүйір ішкі бұрыштар ЭҚӨ-мен өңделуі керек. Бірнеше бұрыштан қол жеткізуге болатын күрделі 3D контурлар 5 осьті өңдеу мүмкіндігін көрсетеді. Қарапайым 2D профильдер сумен қиғыш немесе лазермен өте жақсы өңделуі мүмкін.
• Сіздің қолданысыңыз қандай дәлдік талаптарын қояды? Өте тар талаптар ЭҚӨ немесе дәл 5 осьті өңдеуді қажет етуі мүмкін. Стандартты коммерциялық дәлдік талаптары жиі қарапайым өңдеу әдістерімен жеткілікті деңгейде орындалады.
• Сіздің өндіріс көлеміңіз қандай? Жеке тәжірибелік үлгілерге қарағанда мыңдаған дана сериялық өндіріс үшін орнату уақыты мен бағдарламалау күрделілігі әртүрлі факторлар болып табылады.

Дұрыс шешім жиі бірнеше өңдеу әдістерінің үйлесімінен тұрады. Күрделі калып 3 осьті грубировка (қабаттап өңдеу) бастап, контурлы беттер үшін 5 осьті жетілдіру өңдеуге ауысуы мүмкін, ал содан кейін сүйір бұрыштар мен нақты детальдар үшін ЭҚӨ қолданылуы мүмкін. Әрбір технологияның күшті жақтарын түсіну сізге 5 осьті CNC, сумен қиғыш немесе лазерлі кесу қызметін ұсынатын өңдеу цехыңызбен ынтымақтастық орнатып, ең тиімді өндірістік стратегияны әзірлеуге көмектеседі.

Процесті таңдау түсінілген болғаннан кейін келесі маңызды қарастырылатын мәселе — сапаны тексеру: сіз қалай білесіз, бұйымдардың шынымен техникалық талаптарға сай екенін? Сертификаттар мен бақылау әдістерін түсіну сізге қажетті жұмыс істейтін компоненттерді алуға кепілдік береді.

Сапа сертификаттары мен бақылау әдістері туралы түсіндірме

Бұйымдар машинаға қойылғаннан кейін өте жақсы көрінеді. Бірақ олардың шынымен техникалық талаптарға сай екенін қалай тексеруге болады? Және өңдеу цехы сапа сертификатын алғанын айтқанда, бұл сіздің жобаңыз үшін шынымен не мағынаға ие? Сертификаттар мен бақылау әдістерін түсіну сізді пассивті тұтынушыдан — нені күтуді, сонымен қатар қандай сұрақтар қою керектігін дәл білетін ақпаратталған серікке айналдырады.

Өңдеу цехының сертификаттарын талдау

Сапа сертификаттары — бұл тек қана қабырғада ілулі тұрған көркем плакеталар емес. Олар тұрақты процестерді, дайындалған қызметкерлерді және өлшенетін сапа нәтижелерін қамтамасыз ететін құжатталған жүйелерді білдіреді. Әртүрлі салалар әртүрлі стандарттарды талап етеді — сондықтан қолданысыңызға қандай сертификат сәйкес келетінін білу сізге дәл CNC өңдеу серіктесін таңдауға көмектеседі.

• ISO 9001 - Кез келген ұйымға (өлшемі мен саласына қарамастан) қолданылатын негізгі сапа басқару жүйесі. ISO 9001 жалпы талаптарды орнатады құжатталған процестерге, тұтынушыға бағытталуға және үздіксіз жақсартуға. Оны арнайы қолданыстар үшін қажетті, бірақ әрқашан жеткілікті болмауы мүмкін базалық деңгей ретінде қарастырыңыз.
• AS9100D - Аэроғарыш саласының қатаң сапа стандарты. Бұл ISO 9001 негізінде әуе, ғарыш және қорғаныс өндірісіне арналған қосымша талаптарды қосады. Егер сіздің бөлшектеріңіз ұшса, бұл сертификат маңызды.

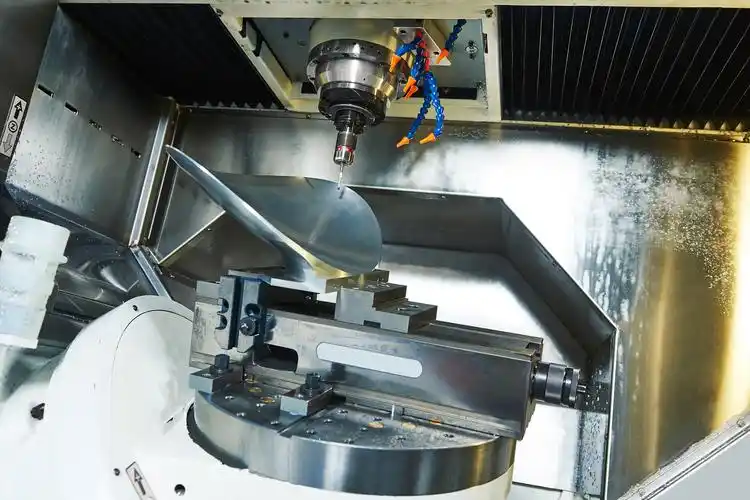

• IATF 16949 - Автомобильдың сапасын басқару стандарты. Бұл ISO 9001 стандартын кеңейтеді және өндірістік өнімдердің қауіпсіздігін басқару туралы құжаттар, тәрбиелік бағдарламалар арқылы қолданушыларды дамыту және арнайы сапа жоспарлау құралдарын қолдану сияқты автомобиль саласына тән талаптарды қосады. IATF 16949 сертификатын алу үшін ISO 9001 стандартының талаптарын орындау міндетті — бұл тікелей осы негізге негізделген.

Көптеген сатып алушылардың білмейтіні: IATF 16949 сертификатына ие болу үшін нақты іс жүзінде қол жетімділік талаптары бар. Кәсіпорын қорытындыланған автокөліктерге кіретін материалдарды өндіруі тиіс, белсенді автомобиль саласындағы тапсырыс берушілермен келісім-шарттарды сақтауы және құжатталған өндіріс деректерінің 12 айлық тарихын көрсетуі қажет. Бұл талаптар сертификаттау процесін мағыналы етіп, тек ғана ұмтылыс деңгейінде қалдырмауға кепілдік береді.

Қандай сапа құжаттарын күтуіңіз керек

Сертификаттар жүйелерді орнатады. Ал сізге жеткізілетін бөлшектермен бірге қандай нақты құжаттар келуі керек?

Бірінші бұйымның тексерілуі (FAI) есептер бастапқы өндіріс бөлшектерінің барлық сызба талаптарына сәйкес келетінін көрсететін толық тексеру деректерін береді. Толық өндіріс сериясына кіріспес бұрын, бастапқы өндіріс тексеруі (FAI) орнатылған жабдықтың сәйкес келетін компоненттер өндіретінін растайды. Сіз өлшемдік өлшеулерді, материалдың сертификаттарын және визуалды тексеру нәтижелерін ресми түрде құжаттауды күтіңіз.

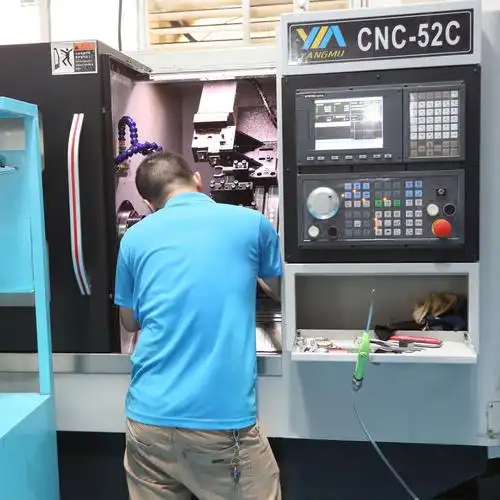

Координата бойынша өлшеу машинасы (CMM) тексеру қолмен өлшеу арқылы қол жеткізуге болатыннан тыс дәлдікпен тексеруді қамтамасыз етеді. КОМ (координаталық өлшеу машинасы) құрылғысы бөлшектің нақты геометриясын өлшеу үшін зонд арқылы жанасу немесе оптикалық сенсорларды пайдаланады және оны CAD модельдері немесе сызба талаптарымен салыстырады. Жоғары дәлдікті токарьлау қосымшалары үшін, қатаң шектеулерді талап ететін жағдайларда КОМ тексеруі талаптардың орындалғанын дәлелдейтін объективті куәлік береді.

Материалдар сертификаттамасы шикізатты олардың көзіне дейін іздестіру арқылы химиялық құрамын, механикалық қасиеттерін және жылумен өңдеу шарттарын құжаттау. Сіздің қосымшаныз белгілі бір материал маркаларын талап еткен кезде, бұл сертификаттар сізге дәл көрсетілген материалдар берілгенін дәлелдейді.

Статистикалық үрдіс бақылауы: Өндіріс үшін неге ол маңызды?

Дайын бөлшектерді тексеру ақауларды анықтайды – бірақ егер сіз оларды алдын ала болдырмаған болсаңыз қалай? Осы жерде статистикалық үрдіс бақылауы (СПК) пайда болады.

СПК – бұл статистикалық талдау арқылы өндірістік үрдістерді бақылау, реттеу және жақсарту үшін деректерге негізделген әдіс. Ақаулы өнімдер шығарылғаннан кейін ғана проблемаларды анықтауды күтпей, СПК операторларға ақаулы өнімдер шығарылмас бұрын өзгерістерді ерте анықтауға мүмкіндік береді.

Бұл әдіс екі түрлі өзгерісті ажыратады:

• Жалпы себепті ауытқу - Кез келген өндірістік операцияға тән табиғи үрдіс тербелістері. Бұлар тұрақты үрдістер ішіндегі қалыпты әрекетті көрсетеді.
• Арнайы себепті ауытқу - Дереу әрекет қажет ететін сапасыз ауытқулар. Жабдықтың ақауы, құралдың тозуы немесе материалдың сапасындағы айырымдар осы сигналдарды тудырады.

Басқару диаграммалары бұл деректерді уақыт өте келе көрсетеді және қабылданатын ауытқудың шекараларын анықтайтын жоғарғы және төменгі шектерді орнатады. Өлшеулер бұл шектерден тыс түскен кезде, операторлар мәселенің қателіктерге немесе тұтынушылардың шағымдарына айналуына дейін зерттеу жүргізеді.

Дәлдікпен жасалатын CNC өңдеу өндіріс сериялары үшін СТК (статистикалық сапа бақылауы) жүздеген немесе мыңдаған бөлшек бойынша тұрақты сапаны қамтамасыз етеді. Бұлттық негізде және жасанды интеллектімен интеграцияланған СТК-ны қолданып келе жатқан ұйымдар ақаулардың 70%-ға дейін азайғанын хабарлады. және шығымның 25%-дан астам жақсарғанын. Бұл тікелей сіздің жобаларыңыз бойынша төмен құндар мен сенімдірек жеткізу қабілетін білдіреді.

IATF 16949 стандарты сапаны жоспарлау құралдарын, соның ішінде СТК-ны түсіну мен қолдануды нақты талап етеді — осы себепті автомобиль өндірушілері өз тәрбиешілерінен осы сертификатты талап етеді. Бұл стандарт сапаны реактивті тексеруден алдын-ала болдырмауға айналдырады.

Сапа жүйелерін түсінгеннен кейін келесі қадам - машина жасау орнының әлеуетті серіктестерін бағалау - қай мекемелер сертификаттау туралы уәделерін орындайтынын және сіздің жобаңыздың нақты талаптарына сәйкес келетінін анықтау.

Дұрыс машина жасау шеберін бағалау және таңдау

Бұл үшін машина жасаушыларды табу керек. Сіздің жобаңыздың талаптарына, жоспарлы уақытқа және ұзақ мерзімді өндіріс қажеттіліктеріне сай келетін дұрыс серіктесті табу? Бұл мүлдем басқа қиындық. Қате таңдау ақшадан да қымбат: ол уақытты шашып, өнімнің шығарылуын кешіктіреді және бүкіл бизнесіңізге әсер ететін бас ауруын тудырады.

Жақсы сатушы мен керемет өндіруші серіктестіктің айырмашылығы неде? Бұл міндетті орындамас бұрын дұрыс сұрақтар қоюға және әр түрлі дүкендердің әр түрлі мүмкіндіктерді қалай басты орынға қоятынын түсінуге байланысты.

Машина жасау орнын таңдамас бұрын сұрағандарыңыз

«Менің жақын аумағымдағы CNC машина цехы» деген сөздерді браузерге енгізіп, алғаш шыққан нәтижеге сенбеңіз. Жоғарғы орындарда тұрғандар әдетте ең жақсы цифрлық маркетинг қызметін немесе ең үлкен жарнама бюджетін қолданады, бірақ ең жақсы қызмет пен бәсекелестік бағалармен емес.

Орнына потенциалды серіктестерді жүйелі түрде бағалаңыз. Бұл — ең маңыздысы:

• Сіздің саланызға қатысты сертификаттар - Сіздің қолданысыңызға ISO 9001, әуе-ғарыш саласы үшін AS9100D немесе автокөлік саласы үшін IATF 16949 қажет пе? Сертификаттардың қазіргі уақытта жарамды екендігін және сіздің нақты қажеттіліктеріңізге сәйкес келетіндігін тексеріңіз.
• Жабдықтар мүмкіндіктері - Олар қандай машиналарды іске қосады? Жаңа CNC машиналары қымбат, бірақ жоғары сапалы бөлшектерді жоғары жылдамдықпен дайындайды. Олардың жабдықтары сіздің күрделілік талаптарыңызға сәйкес келе ме — 5 осьті CNC, сумен кесу (waterjet), лазерлік кесу немесе арнайы EDM мүмкіндіктері болса?
• Материалдық тәжірибе - Кез келген дүкен алюминий немесе болатпен жұмыс істеуі тиіс. Бірақ олар сіздің нақты материалдарыңызбен жұмыс істеу тәжірибесіне ие ме? Титан қорытпалары, керамика және экзотикалық металдар негізгі токарьлық қабілеттен тыс арнайы мамандықты талап етеді.
• Әдеттегі әкелу уақыттары - Олар уақытында жеткізу кепілдігін береді ме? Сіздің жұмысыңыз икемді болуы мүмкін, бірақ келісімдерде жиі қатаң мерзімдер белгіленеді. Олардың әдеттегі орындалу мерзімі мен жұмыстарын уақытында аяқтау тәжірибесін түсініңіз.
• Минималды тапсырыс мөлшері - Кейбір дүкендер жоғары көлемді өндіріске бағытталған және кіші прототиптік тапсырыстарды қабылдамайды. Басқалары жеке тапсырыстарға жақсы икемді, бірақ көлемді өндіріске көшу қиындыққа ұшырайды. Олардың негізгі бағытын біліңіз.
• Байланыс беріктігі - - Қарым-қатынас сенімділікті құрады. - Сұрақтар қоятын тәртіпші тапсырыс талаптарын түсіну мен растауға тырысады. Сусыздану немесе баяу жауап беру — кейіннен пайда болуы мүмкін проблемалардың белгісі.

Сондай-ақ, анық көрінетін нәрселерден тыс қараңыз. Олар жаңа қызметкерлер іздей ме? Бұл қаржылық тұрақтылығы жоғары және өсетін компания екенін көрсетуі мүмкін. Олардың жабдықтары салыстырмалы түрде жаңа ма? Бұл қаржылық тұрақтылық пен сапаға деген ұмтылыс белгісі. Олар дизайн мен бағдарламалау үшін қазіргі заманғы бағдарламалық қамтамасыз ету қолдана ма? Бұл ерекшеліктер операциялық денсаулықты көрсетеді, ол тікелей сіздің жоба нәтижелеріңізге әсер етеді.

Тәжірибелік үлгі жасау мен сериялық өндіріс: Әртүрлі қажеттіліктер, әртүрлі серіктестер

Көптеген сатып алушылар ұмытып кететін айырмашылық мынадай: тез тәжірибелік үлгілер жасауға бағытталған цехтар мен жоғары көлемді сериялық өндіріске арналған өндірістік орындар принципиалды түрде әртүрлі жұмыс істейді. Бұл айырмашылықты түсіну сізге жоба кезеңдеріне сәйкес серіктестерді таңдауға көмектеседі.

Тәжірибелік үлгілерге бағытталған цехтар жылдамдық пен икемділікті басымдық ретінде қарастырады. Олар тез мерзімде жұмыс аяқтауға, дизайнды қайта жасауға және бір реттік, ерекше бөлшектерді өңдеуге өте жақсы қабілетті. Бағдарламалаудың тиімділігі функционалды бөлшектерді тез алуға қарағанда аз маңызды. Мұндай серіктестер әдетте төменгі минималды санын сақтайды және жобалау өзгерістерін жұмыс процесінің ортасында да қабылдайды.

Сериялық өндіріске бағытталған өндірістік орындар тиімділікті масштабта оптималдау. Орнату уақыты мыңдаған бөлшекке таратылады. Процестер жетілдіріледі, құжаттамасы жасалады және қайталанатын болады. Сапа бақылау практикасы жеке бөлшектерді тексеруден статистикалық процессті бақылауға ауысады, ол өндіріс сериясының толығымен тұрақтылығын қамтамасыз етеді.

Қиындық неде? Көптеген жобалар екі мүмкіндікті де қажет етеді — дизайндарды растау үшін прототиптеу, содан кейін өндіріс көлеміне масштабтау. Әрбір кезең үшін жеке серіктестерді таңдау үдерісте ыңғайсыздық туғызады, білімді беру проблемаларына әкеледі және прототип пен өндіріс бөлшектері арасында сапа айырымы пайда болуы мүмкін.

Масштабтау қабілетін бағалау: Бірінші бөлшектен толық өндіріске дейін

Ең құнды өндірістік қатынастар сіздің қажеттіліктеріңізге қарай өседі. Сізге қажетті тәжірибеге ие серіктесті таңдау сізге мыңдаған доллар үнемдеуге көмектесуі мүмкін, себебі ол кеңінен таралған қателерді және олардан қалай аман қалуға болатынын жақсы біледі.

Масштабтау қабілетін бағалаған кезде мыналарды ескеріңіз:

• Олар прототиптеу мен өндіріс қызметтерін ұсынады ма? Толық циклды басқаратын серіктестер өндірістің нәтижелерін жақсартатын дизайн бойынша білімді сақтайды.
• Олардың өсу қабілеті қандай? Бүгінгі таңда максималды қуатта жұмыс істейтін цех ертеңгі күні сіздің өндіріс көлеміңіздің артуын қабылдай алмайды.
• Олар дизайн бойынша кері байланыс беруге қабілетті ме? DFM қолдауы мен дизайн бойынша кеңестер ұсынатын серіктестер сіздің өніміңіздің дизайнын тезірек жетілдіреді және ұзақ мерзімді өндірісті құндылығы бойынша тиімдірек етеді.
• Олар қандай қосымша қызметтер ұсынады? Олар дайындау, дәнекерлеу немесе инженерлік қолдау көрсетуге қабілетті ме? Біріктірілген мүмкіндіктер координациялық жұмыстардың көлемін азайтады.

Ресми сілтемелер (референстер) ресми куәламаларға қарағанда маңыздырақ. Басқалардан олардың тәжірибелері туралы сұраңыз. Интернеттегі пікірлер әдетте мотивациясын фильтрлеусіз аралас болады, ал нақты клиенттермен тікелей сөйлесу маркетингтік тұжырымдардың артындағы шындықты ашады.

Идеалдық серіктес прототиптеу ішіндегі жылдамдықты өндірістік тәртіппен ұштастырады. Олар бүгінгі тәжірибелік, бір реттік өнім келесі жылы мыңдаған дана тапсырысқа айналуы мүмкін екенін түсінеді — және осыған сәйкес қарым-қатынастар құрады.

Дұрыс өндірістік серіктесті таңдау сәттілікке негіз қалайды. Алайда, толықтай сәйкес серіктес болса да, кейбір конструкциялық шындықтар фрезерлеу станоктарымен (CNC) қол жеткізуге болатын нәрселерге шектеулер қояды — бұл шектеулерді техникалық талаптарыңызды аса қатаң қабылдағаннан бұрын түсіну маңызды.

Фрезерлеу станоктарымен (CNC) жасалатын шектеулер мен конструкциялық шектеулерді түсіну

Әрбір өндірістік процесстің шекаралары бар. CNC фрезерлеу өте жоғары дәлдік пен универсалдық береді — бірақ ол сиқыр емес. Бұл станоктардың физикалық тұрғыдан істей алмайтын нәрселерін түсіну сізге ақылдырақ конструкциялауға, нақты күт expectations қоюға және кейде өзіңіздің жобаңызға басқа өндірістік процестердің тиімдірек екенін бағалауға көмектеседі.

Осылай ойланыңыз: ережелерді білу ойынды тиімді ойнауға көмектеседі. CNC өңдеу бойынша дизайн нұсқаулықтарын түсінетін инженерлер әртүрлі құрылғыларда тиімді өңделетін, төмен құнымен сипатталатын және мерзімінде жеткізілетін бөлшектерді жасайды. Ал физикалық шектеулерді ескермейтіндер қымбатқа түсетін жолмен — қабылданбаған баға ұсыныстары, қайта дизайны, немесе жалпы жұмыс істемейтін бөлшектер арқылы қиындықтарды ашады.

Әрбір инженерге белгілі болуы керек дизайн шектеулері

CNC кесу құралдары біздің қалағымыз келмесе де физиканың заңдарына бағынады. Бұл негізгі шектеулер әрбір өңделген бөлшекке әсер етеді:

• Ішкі сүйір бұрыштар физикалық тұрғыдан мүмкін емес - Соңғы фрезалар цилиндрлі пішінді. Олар ішкі бұрыштарды өңдеген кезде өз диаметріне сәйкес радиусты қалдырады. Ең кеңінен ұсынылатын вертикаль бұрыштың радиусы — ойық тереңдігінің үштен бір бөлігі немесе одан да көп. Бұл нақтылықты ескере отырып дизайн жасау қиындықтар мен қосымша операцияларды болдырмауға көмектеседі.
• Терең ойықтардың тереңдік-ені қатынасы қиындықтар туғызады - Кез келген ойықтың ұсынылатын тереңдігі оның енінен төрт есе артық болуы керек, себебі фрезалық құралдардың кесу ұзындығы шектеулі — әдетте құрал диаметрінің үштен төртке дейінгі мәні. Терең ойықтар құралдың иілуіне, тербелістердің күшеюіне және ұнтақтың нашар шығуына әкеледі.
• Жұқа қабырғалар кесу күштері әсерінен иіледі - Қабырғаның қалыңдығын азайту материалдың қаттылығын төмендетеді, бұл өңдеу кезіндегі тербелістерді күшейтеді және қол жетімді дәлдікті төмендетеді. Ұсынылатын ең аз мәндер: металдар үшін — 0,8 мм, пластмассалар үшін — 1,5 мм. Биік, іргелес қолдаусыз қабырғалар бұл проблемаларды әлдеқайда күшейтеді.
• Тісті беттің тереңдігінің практикалық шектері бар - Жүктеменің негізгі бөлігі бірінші бірнеше тіске түседі — номиналды диаметрден 1,5 есе дейін. Номиналды диаметрден үш есе артық болатын тістер өңдеу уақытын артық жұмсап, маңызды беріктік қоспайды.
• Қиғаш ойықтар арнайы құрал-жабдықты қажет етеді - Стандартты кесу құралдары жұмыс беттеріне жоғарыдан қол жеткізеді. Тереңдетілген элементтерді өңдеу үшін T-тәрізді немесе құйын тәрізді кескіштер қажет, олардың геометриялық шектеулері белгілі. Кесу диаметрі мен сақинаның диаметрінің стандартты қатынасы екіге бір, бұл кесудің тереңдігін шектейді.
• Микроэлементтер арнайы жабдықтарды талап етеді - Диаметрі 2,5 мм-ден кіші ойықтар мен тесіктерді өңдеу микроөңдеу деп саналады; ол үшін арнайы кескіштер мен мамандар қажет, себебі физика заңдары онда басқаша іс-әрекет етеді.

Бұл кездейсоқ ережелер емес — олар құралдардың физикасы мен материалдардың қасиеттері негізінде қалыптасқан өңдеу дәлдігінің стандарттары. Осы стандарттардың шеңберінде жұмыс істеу төмен құнға жақсы нәтижелер береді.

Дәлдіктердің жиналуы мен беттің жағдайының нақтылығы

Әрбір өлшем бойынша мүмкін болмаған дәрежеде қатаң дәлдіктерді көрсетіп көріңіз. Сіз сапаны қамтамасыз етудің қамын ойлап отырсыз ба? Шын мәнінде, сіз қымбат тұратын бөлшектерді, ұзақ мерзімді жеткізу уақытын және қиналатын станокшыларды кепілдікке аласыз.

Стандарттық CNC операциялары қосымша көп еңбек жұмсаусыз шамамен ±0,13 мм дәлдікке қол жеткізеді. Тыйындырақ талаптар баяу қиылу жылдамдығын, қосымша тазалау өтістерін және жиірек бақылауды қажет етеді — барлығы қосымша шығындарға әкеледі. Ақылды тәсіл қандай? Тек қосылатын беттер мен маңызды функционалдық элементтерге ғана тыйындырақ дәлдіктерді қолдану. Маңызызсыз өлшемдерді стандарттық өңдеу дәлдігіне қалдыру.

Беттің жағдайы да осындай логикаға бағынады. Өңделген беттер көптеген қолданыстар үшін мүлде жарамды. Айна сияқты жылтыр бет алу үшін біртіндеп жіңішкеретін қиылу операциялары немесе қосымша полировка қажет — барлығы уақыт пен шығындарды арттырады. Беттің жағдайын әсемдік талаптарға емес, нақты функционалдық қажеттіліктерге сәйкес көрсетіңіз.

CNC әрқашан да дұрыс шешім болмайды

Мұны өндіріс саласындағы тәжірибелі мамандар жақсы түсінеді, ал жас мамандар жиі ұмытады: әлемдегі ең жақсы станок цехы әрбір қолданыс үшін барлық процестердің дұрыс таңдауын қамтамасыз ете алмайды. Кейде CNC өңдеу шынымен де сіздің оптималды бағытыңыз емес.

Мынадай жағдайларда құюды қарастырыңыз: Сізге күрделі ішкі өткелдер, өте күрделі сыртқы геометриялар немесе бір бұйымға шығын маңызды болған жоғары өндіріс көлемдері қажет. Дәлізден құйма өндіру бір бұйымды қатты материалдан токарьлау үшін көп мөлшерде материалды алып тастауды қажет ететін пішіндерді жасайды.

3D басып шығаруды қарастырыңыз, егер: Сізге жылдам прототиптау, тез қайталанатын циклдар, ішкі торлары бар өте күрделі геометриялар немесе құрылымдық шығындар басым болатын төмен өндіріс көлемдері қажет. 3D-баспа күрделі геометрияларды өңдеуге және токарьлау әдісімен тиімді қол жеткізуге болмайтын қабаттап жасау процесіне өте жақсы қолданылады. Қосу процесінде де материал кесіліп алынатын емес, сондықтан оның шығыны аз болады.

Төмендегі жағдайларда инжекциялық формалауға тоқталыңыз: Сіз мыңдаған немесе миллиондаған бірдей пластик бұйымдарын өндіресіз, мұнда жоғары құрылғылық инвестициясы өте үлкен санға бөлінеді. Калыптар жасалғаннан кейін бір бұйымға кететін шығындар қатты төмендейді.

CNC машиналары өте таяз толеранция мен жиі қайталанатын нәтижелермен дәлдігі мен дәлдігімен белгілі — бұл артықшылықтар әуе-ғарыш, медициналық және дәл механикалық қолданыстар үшін өте маңызды. Бірақ олар әмбебап түрде оптималды емес. Ашық бағалау: әрбір жобаны таныс жабдық арқылы мәжбүрлеп өткізудің орнына процесті талапқа сәйкестендіріңіз.

Дұрыс дизайн шешімдерін қабылдау

CNC өндірісінің шектеулерін түсіну бастапқы кезден бастап жақсы шешім қабылдауға көмектеседі. Кез келген дизайнды аяқтағаннан кейін өзіңізге сұрақ қойыңыз:

• Стандартты кесу құралдары менің көрсеткен барлық элементтеріме жетуі мүмкін бе?
• Ішкі бұрыштарды сәйкес радиустармен құрдыңыз ба?
• Менің тереңдікке-еніне қатынасым ұсынылатын шектер ішінде ме?
• Жұқа қабырғалар кесу күштеріне қарсы тұру үшін жеткілікті қолдауға ие ме?
• Менің толеранциялық талаптарым функционалды тұрғыдан қажет пе немесе тек әдетке байланысты ма?
• Басқа өндіріс процесі осы қолданыс үшін шынымен жақсырақ қызмет етпей ме?

Бұл сұрақтарға шынайы жауап беру — бағасын сұрамас бұрын — қымбат тұратын кейінгі ашылуларды болдырмауға көмектеседі. Мақсат — жеке-дара идеалды бөлшектерді жасау емес. Мақсат — қажетті қызмет көрсететін, қабылданған шығындарда өндірілетін бөлшектерді жасау.

Реалистік күтімдер орнатылғаннан кейін соңғы қадам — бұл білімді іс-әрекетке айналдыру, әсіресе сапа жүйелері мен сенімді серіктестіктер сәттілікті анықтайтын қиын қолданбалар үшін.

Дәлдікпен жасалған CNC өңдеу жобаңыз бойынша іс-әрекетке кірісу

Сіз негізгілерді меңгердіңіз — CNC технологиясының цифрлық дизайндарды физикалық бөлшектерге қалай түрлендіретінінен бастап, материалды таңдау, файлдарды дайындау және сапаны тексеру арқылы. Енді практикалық сұрақ туындайды: сіз бұл білімді әсіресе автомобиль және жоғары дәлдікті қолданбалар үшін сәтті өндірістік нәтижелерге қалай айналдырасыз?

Ставкалар ешқашан осындай жоғары болмаған. Автомобильдік жабдықтау тізбегі қателерге төзімділігі өте аз шекте жұмыс істейді. Бір-ақ сапасы төмен бұйым қайтаруға себепші болып, миллиондаған долларға тұратын шығындарға әкеледі. Жеткізу уақытының кешігуі «дәл уақытында» өндіріс жүйесінде тізбекті әсер етеді және жинау сызықтарын өте қымбатқа тұратын тоқтатады. Дәлдікпен жасалған бұйымдарды өндіруге бағытталған дұрыс серіктестік табу — бұл бұл қатаң ортада тіршілік сақтау үшін тек қана пайдалы емес, сонымен қатар міндетті шарт.

Сенімді дәлдікпен жасалған бұйымдарды өндіруге бағытталған серіктестік құру

Автомобильдік CNC өңдеу қызметтері үшін сертификаттау міндетті емес — бұл қатысу үшін төленетін құн. IATF 16949 стандарты тұтынушылардың жабдықтау тізбегінің көптігі мен қауіпі, басқару жауап беру процедуралары және үздіксіз жақсарту процестерін қамтитын жеткізушінің жүйелерін толық қарастыруға арналған. Автомобильдік құрылымдарды өндіру кезіндегі жабдықтау тізбегінің бұзылуына байланысты қауіптердің сапаны бақылаудың негізгі талаптарынан айтарлықтай асып түсетінін түсінген автомобильдік тапсырма тобы осындай қауіптерді ескеретін стандарттарды қабылдаған.

Бұл сіздің жобаңыз үшін неге маңызды? Жаңағы тізбектің бұзылуын қарастырыңыз. COVID-19 пандемиясы мен глобализациядағы тепе-теңдіксіздік тізбектегі жоғары бағыттағы тізбектік реакцияларды тудырды — шикізаттан бастап жартылай жинақталған бөлшектер арқылы дайын өнімдерге дейінгі үзілулер, нәтижесінде қымбатқа түсетін «жол тоқтатылды» жағдайлары пайда болды. IATF 16949 сертификатталған серіктестер бұл қауп-қатерлерді азайтуға бағытталған ресми құжатталған процедураларды ұстанады.

IATF 16949 сертификатталған станок цехын стандартты сапа жүйелерінен не ерекшелендіреді?

• Ресми құжатталған өнімнің қауіпсіздігін басқару - Өндіріс барысында қауіпсіздікке қатысты сипаттамаларды анықтау мен бақылауға бағытталған жүйелі тәсілдер
• Тараптарды дамыту бағдарламалары - Олар сіздің мәселелеріңізге айналғаннан бұрын жоғары бағыттағы тізбектегі қауп-қатерлерді белсенді басқару
• Арнайы сапа жоспарлау құралдары - APQP, PPAP, FMEA және басқа да автомобиль саласына арналған әдістер күндік операцияларға енгізілген
• Статистикалық процессті бақылау талаптары - Ақаулы бөлшектердің пайда болуынан бұрын ауытқуларды ұстайтын деректерге негізделген бақылау

Қазір ОЕМ және Tier 1 компаниялары өз тіркелімдерін сақтаудың тиімділігі көрсетілген соң, IATF бағдарламаларын талап етуге үнемі әдетке айналуда. Потенциалды серіктестерді бағалаған кезде олардың IATF 16949 сертификаты әлі жарамды екендігін және сіздің жобаңыз үшін қажетті нақты өндірістік процестерді қамтитынын тексеріңіз.

Прототиптен масштабталған өндіріске дейін

Ең қиналатын өндірістік тәжірибе — бір серіктеспен құрылған үлгісі дәл prototype-ты әзірлеу, сосын олардың өндірістік көлемге көше алмайтынын ашу — бұл сізді жаңа өндірістік орынмен бастап, процестерді қайта растауға және prototype пен өндірістік бөлшектер арасындағы сапа ауытқуларын қабылдауға мәжбүр етеді.

Сәйкес тәжірибеге ие дұрыс серіктесті таңдау сізге мыңдаған доллар үнемдеуге көмектесуі мүмкін, себебі олар жиі кездесетін қателер мен олардан қашынуға ең тиімді тәсілдер туралы толық хабардар. Идеалды дәлдікпен өндіретін серіктес толық циклды қамтиды:

• Жылдам прототиптер жасау - Дизайнды растау және сынақтар үшін бастапқы үлгілерді тез дайындау
• Жоғары көлемдегі шығару - Толық өндіріске көшу алдында өндірістік процестерді растайтын аралық сериялар
• Жоғары көлемде өндіру - Мыңдаған бөлшек бойынша тұрақты сапаны сақтайтын масштабталған операциялар
• Өндіруге ыңғайлы дизайн - Құны тиімді, сенімді өндіріс үшін дизайны жетілдіретін кері байланыс

Сұранысы аз немесе қаныққан салада өнім өндіру бизнес нәтижелерін нашарлатады. Толық прототиптен өндіріске дейінгі жолды қолдайтын серіктестер сізге қымбат өндірістік құрал-жабдықтарға көшу алдында нақты сауда сұранысын бастапқы тираждар арқылы растауға көмектеседі.

Ең бағалы өндірістік серіктестіктер IATF 16949 стандарты бойынша сертификатталған сапа жүйелерін күрделі шасси жинақтары мен қосымша металды бөлшектерді өңдеуге икемділікпен ұштастырады — бірінші прототипіңізден бастап толық өндіріс көлеміне дейін қадамдық түрде кеңейту мүмкіндігін қамтамасыз ете отырып, әрбір қадамда құжатталған ізділікті сақтайды.

Бұл сертификаттау, қабілеттілік және масштабдану көрсеткіштерінің үйлесімін талап ететін автокөлік саласындағы қолданбалар үшін Шаои Металл Технологиясы дәл осындай дәлдікпен жасалған өндіріс серіктесін білдіреді. Олардың IATF 16949 стандарты бойынша сертификатталған өндірістік базасы бір жұмыс күні ішінде жеткізілетін жоғары дәлдіктегі компоненттерді шығарады, бұл жылдам прототиптау мен массалық өндіріске дейінгі барлық процестерді қолдайды. Сіздің жобаңыз күрделі шасси жинақтарын немесе қосымша металдық бұйымдарды қамтуы мүмкін — олардың қатаң статистикалық үдеріс бақылауы өндіріс сериялары бойынша сапаның тұрақтылығын қамтамасыз етеді. Олардың автокөлік өңдеу шешімдерін бетін зерттеңіз — сертификатталған дәлдікпен жасалған өндіріс сіздің жеткізу тізбегіңізді қалай жылдамдатады.

Сіздің келесі қадамдарыңыз

Дәлдікпен жасалған CNC өңдеу жобаңызбен алға жылжып кетуге дайынсыз ба? Өзіңіз білгендеріңізді қолданыңыз:

1. Сіздің дизайн файлдарыңызды аяқтаңыз - Сәйкес дәлдіктермен, материалдың көрсетілуімен және маңызды өлшемдердің техникалық талаптарымен таза STEP файлдарын экспорттаңыз
2. Сертификаттау талаптарын тексеріңіз - Қолданыңызға IATF 16949, AS9100D немесе стандартты ISO 9001 сапа жүйелері қажет пе, соны анықтаңыз
3. Дәл сметаларды сұраңыз - Толық техникалық сипаттамаларды ұсыныңыз және потенциалды серіктестерден олардың жабдықтарының мүмкіндіктерін, әдеттегі жеткізу мерзімдерін және сапа туралы құжаттамаларын сұраңыз
4. Масштабтау мүмкіндігін бағалау - Таңдалған серіктесіңіздің прототиптен бастап сериялық өндіріске дейінгі көлемдерге қарай сіздің қажеттіліктеріңізбен бірге дамуы мүмкін екенін растаңыз
5. Байланыс күтімдерін орнатыңыз - Өндіріс басталғаннан бұрын жоба кезеңдерін, бақылау талаптарын және есеп беру жиілігін анықтаңыз

Бұл нұсқаулық бойынша CNC-нің негізгі принциптерінен бастап материалды таңдауға, файлдарды дайындауға, мамандандырылған процестерге, сапа жүйелеріне және конструкциялық шектеулерге дейін меңгерген біліміңіз сіздің дұрыс шешім қабылдауыңызға және өндіріс серіктестерімен тиімді қарым-қатынас жасауыңызға көмектеседі. Таза қанағаттанбаушылық туғызатын тәртіпшілік қатынастар мен сәтті өндіріс серіктестігі арасындағы айырмашылық жиі-жілі алдын ала дұрыс сұрақтар қоюға байланысты болады.

Сіздің дәлдік компоненттеріңіз оларды жасауға дайын тұр. Сіз CNC станоктарының өндірістік операцияларының нақты не істейтінін түсінген кезде, өз дизайндарыңызды қатесіз аяқталған бөлшектерге айналдыруға дайын боласыз.

Станок цехындағы CNC туралы жиі қойылатын сұрақтар

1. CNC машина цехы деген не?

CNC станок цехы дәлдік бөлшектерді шығару үшін Компьютерлік сандық басқару (CNC) технологиясын қолданады. Цифрлық нұсқаулар қиып алу құралдарын металдар, пластмассалар және композиттер сияқты шикізат материалдарын өте жоғары дәлдікпен және тұрақтылықпен пішіндеуге бағыттайды. Қолмен өңдеуден айырмашылығы, CNC операциялары дәл қозғалыстарды, жылдамдықтарды және құралдарды ауыстыруды көрсететін алдын ала бағдарламаланған G-code бойынша жүреді, бұл әдеттегі әдістермен іске аспайтын күрделі геометриялық пішіндерді жасауға мүмкіндік береді.

2. CNC-өңдеудің сағатына қанша тұрады?

CNC өңдеуінің сағаттық бағалары машина күрделілігіне, материал түріне және орналасқан жерге байланысты әртүрлі болады. Негізгі 3 осьті фрезерлеу әдетте 5 осьті операциялардан немесе арнайы EDM процестерінен арзанырақ болады. Материалдың қаттылығы тікелей құнын әсер етеді, себебі қатты металдар баяу кесу жылдамдығын және құралдарды жиі ауыстыруды талап етеді. Алюминий құралдың тозуы аз болғандықтан тез өңделеді, ал штайнс-болат немесе экзотикалық қорытпалар цикл уақытының ұзақтығына байланысты жоғары бағаға ие болады.

3. CNC жобалары үшін станоктар цехы қандай файл пішімдерін қолдайды?

STEP файлдары әмбебап түрде қабылданады және әртүрлі бағдарламалық платформаларда біртекті геометрияны сақтайды. Басқа қолданылатын пішімдерге беттік негізделген модельдер үшін IGES, геометрияны өте жақсы сақтау үшін Parasolid және SolidWorks немесе Fusion 360 сияқты негізгі CAD файлдары жатады. STL сияқты торлы пішімдерден аулақ болыңыз, себебі олар жылжымалы қисықтарды үшбұрыштарға бөледі және кесу құралдарына қажетті дәл математикалық анықтамаларды жояды.

4. CNC станоктар цехын таңдаған кезде қандай сертификаттарды іздеу керек?

ISO 9001 сапаны басқарудың негізгі деңгейін қамтамасыз етеді, ал AS9100D аэроғарыш саласындағы қолданыстар үшін маңызды. Автомобиль жобалары үшін IATF 16949 сертификаты өте маңызды, себебі ол құжатталған өнімнің қауіпсіздігін басқаруды, тәрбиелік бағдарламаларды және Статистикалық үдеріс басқару талаптарын қамтиды. Бұл сертификат өндіріс циклдары бойынша тұрақты сапаны қамтамасыз етеді және жабдықтаушылар тізбегіндегі ақаулар қаупін азайтады.

5. 5 осьті CNC өңдеуді қашан 3 осьті стандартты өңдеуге қарағанда таңдау керек?

5 осьті өңдеу турбина соплалары сияқты күрделі контурлы беттер, ішкі ойықтар немесе күрделі бұрыштарды қажет ететін бөлшектер мен өлшемдік дәлдікті жоғары деңгейде қамтамасыз ету үшін бір реттік орнату арқылы өндірілетін компоненттер үшін маңызды болып табылады. 5 осьті өңдеу күрделі бөлшектердің цикл уақытын қайта орналастыруды болдырмау арқылы қысқартса да, қарапайым геометриялық пішіндерді 3 осьті жабдықтарда әдетте тиімдірек өңдейді. Жоғары деңгейлі өңдеу процестерін таңдағаннан бұрын, сіздің дизайндағы бір мезгілде көп осьті қозғалыс нақты қажет пе, соны бағалаңыз.
