CNC өңдеу станогы дегеніміз не және ол қалай жұмыс істейді

Өндірушілер қалай ешқандай айырымсыз, өте дәл бөлшектерді шығарады деп әлдеқашан ойланғаныңыз бар ма? Бұл сұраққа жауап заманауи өндірістегі ең өзгеріс әкелген технологиялардың бірінде жасырылған. cNC өңдеу станогы.

CNC өңдеу станогы — бұл компьютермен басқарылатын өндірістік құрылғы, ол цифрлық сызбаларды дәл бағдарламаланған кесу, тесу және пішімдеу операциялары арқылы физикалық бөлшектерге автоматты түрде айналдырады.

Сонымен, CNC дегеніміз не? CNC — «Компьютерлік сандық басқару» дегенді білдіреді; бұл кодталған бағдарламалық нұсқаулар арқылы станоктарды автоматтандырып басқару әдісін көрсетеді. CNC терминінің мағынасын түсіну аэроғарыштан автомобиль өндірісіне дейінгі әртүрлі салаларда өндірістің қалай революцияланғанын түсіндіруге көмектеседі.

Кімдір «CNC дегеніміз не?» деп сұраса, оның практикалық мағынасы өте қарапайым: бұл адамдардың қолмен жасаған қозғалыстарын компьютерлік дәлдікпен ауыстыру. Бұл технология қолмен өңдеудің тұрақсыздығын жояды және ±0,001 дюйм дәлдікке жетеді.

Цифрлық сызбадан физикалық шындыққа

Компьютер экраныңыздағы сызбаны көріп, оның нақты металл бөлшекке айналғанын бақылаңыз. Дәл осыны осы машиналар әлемнің әртүрлі өндірістік кәсіпорындарында күнделікті орындайды.

Бұл жол ҚКЖ (Қолданбалы Компьютерлік Дизайн) бағдарламасын пайдаланып жасалған цифрлық сызбадан басталады. Бұл цифрлық модель ізделінді бөлшектің барлық өлшемін, қисықтарын және бұрыштарын қамтиды. ҚКЖ-ды — өлшемдері дәл сақталуы тиіс, идеалды сызбаны жасау ретінде елестетіңіз.

Келесі қадамда компьютерлік өндіріс бағдарламалық жасақтамасы (CAM) бұл дизайнды машина оқи алатын нұсқауларға аударады. Бұл нұсқаулар құрылғы түсінетін тілді құрайды және қиғыш құралдарды дәл қозғалыстар бойынша бағыттайды. ARRK компаниясының айтуынша, бұл цифрлық басқару «әрбір бұрыш, қисық және өлшем бағдарламаланған траектория бойынша орындалады, бұл көптеген бөлшектер бойынша тұрақтылық пен қайталанушылықты қамтамасыз етеді».

Физикалық түрлену қиғыш құралдардың біртұтас блоктан материалды алып тастауы арқылы жүзеге асады, соның ішінде соңғы дизайнға кірмейтін барлық нәрсе қиылып алынады. Қабаттап құрылатын 3D-баспаға қарамастан, бұл азайтқыш процессте өңделуге дейінгі шикізаттан басталып, соңғы өнімге дейін оны пышақтап жасайды.

Машинаға басқару беретін ойлаушы

Бұл жүйелерді шынымен қызықтыратын нәрсе — әрбір операцияны бағыттайтын күрделі компьютерлік басқару. Машина «миы» бағдарламаланған командаларды талдайды және оларды дәл механикалық қозғалыстарға аударады.

Бұл басқару жүйесінің негізінде құрылғыға дәл не істеу керектігін көрсететін бағдарламалау тілі — G-код орналасқан.

• G01 түзу сызықты қозғалысты көрсетеді
• G02 сағат тілі бағытымен шеңберлік траекторияларды құрады
• G03 сағат тіліне қарсы доғаларды құрады

G-кодпен бірге жұмыс істейтін M-код қосымша функцияларды, мысалы суыту сұйықтығының ағысын, айналу осін іске қосуды және автоматты түрде құралды ауыстыруды басқарады. Бұл бағдарламалау тілдері бірігіп бүкіл өндірістік процесті таңғажайып тиімділікпен реттейді.

Бұл контексте «өңдеу» термині — қию құралдарын пайдаланып материалдың алынуын білдіреді, бірақ компьютерлік басқарумен қосылғанда ол әлдеқайда күштірек құбылысқа айналады. Дегенімен, TMC Technologies , «CNC құрылғылары тұрақтылық пен сенімділікті қамтамасыз етеді, ең жоғары дәлдікпен бөлшектерді шығарады және қолмен жасалатын қателіктерді азайтады.»

Бұл цифрлық дәлдік пен механикалық қабілеттің үйлесімі CNC өңдеу станогын он немесе он мың компонент қажет болған кезде де бірдей бөлшектерді қайталап шығаруға мүмкіндік береді.

CNC-машиналарының түрлері және олардың өндірістік қолданыстары

Енді сіз осы жүйелердің қалай жұмыс істейтінін түсінгенсіз, сондықтан қол жетімді CNC станоктарының әртүрлі түрлерін қарастырайық. Әрбір станок санаты белгілі бір тапсырмаларды орындауда жоғары нәтижеге ие, ал дұрыс станокты таңдау тиімді өндіріс пен қымбатқа түсетін қателер арасындағы айырмашылық болуы мүмкін.

Оны құралдар қорабынан дұрыс құралды таңдау сияқты елестетіңіз. Сіз сынақтарды қағып енгізу үшін балға қолданбасыз, дұрыс па? Осы принцип осы жерде де қолданылады. Әртүрлі өндірістік қиындықтар әртүрлі станок түрлерін талап етеді.

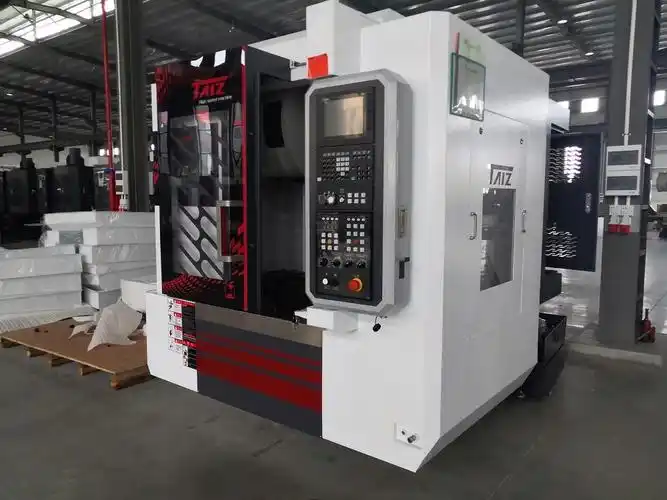

Күрделі 3D пішіндер үшін CNC фрезерлеу станоктары

Сізге қажет болған кезде күрделі үшөлшемді бөлшектерді жасау күрделі геометриялық пішіндері бар бөлшектерді өңдеу үшін CNC фрезерлеу станогы — сіздің негізгі шешіміңіз. Бұл универсалды станоктар қозғалмайтын өңделетін бөлшекке материалды айналмалы кескіш құралдармен алып тастайды; олар қарапайым жазық беттерден бастап күрделі контурлы пішіндерге дейін барлығын өңдейді.

CNC фрезерлеу станоктарын ерекшелейтін нәрсе — олардың көп осьтік қабілеті. Негізгі CNC фрезерлеу станогы үш осьте (X, Y және Z) жұмыс істейді, бірақ одан да күрделі моделдер төрт, бес немесе тіпті алты осьте бір уақытта жұмыс істеуге қабілетті. Согласно CNC пісірме кітабы , «CNC фрезерлеу станоктары — бұранда қашау, тесу, өңдеу, жақтау фрезерлеу және иықты фрезерлеу сияқты операцияларды орындай алатын универсалды құралдар».

CNC басқаруы бар фрезерлеу станогымен сіз мыналарды орындай аласыз:

• Калып пен өлшемдік қалыптарды жасау дәл қуыс өңдеуді талап ететін
• Уақытша-ғарыш компоненттері күрделі беттік контурлары бар
• Медициналық имплантаттар өте қатаң шектеулерді талап ететін
• Прототип әзірлеу тез өнім итерациясы үшін

Дәлдік деңгейі әсер ететін деңгейде. Solutions Manufacturing компаниясының айтуынша, дәлдікті қамтамасыз ететін CNC фрезерлеу әдетте ±0,025 мм немесе одан да жоғары дәлдікке жетуге қабілетті, сондықтан ол өте қатаң талаптар қойылатын салалар үшін идеалды.

Цилиндрлік дәлдік үшін CNC токарь станоктары

Сіз өндірілген бөлшектердің көпшілігі цилиндрлі екенін байқаған ба? Осьтер, бұрандалар, кемфорттар, қару стволдары және басқа да сансыз компоненттер осы ортақ пішінге ие. Дәл осы жерде CNC токарь станогы жарқырайды.

Фрезерлеу операцияларынан айырмашылығы, онда құрал айналады, ал компьютерлік сандық басқарумен (CNC) жабдықталған токарь станогында өңделетін бөлшек өзі айналады, ал қозғалмайтын кескіш құралдар оны пішіндеп отырады. Бұл айналмалы өңдеу әдісі өте дәлдікпен симметриялық дөңгелек бөлшектерді жасауға өте қолайлы.

Типтік CNC токарь станогы екі негізгі ось бойынша жұмыс істейді: Z-осі құралдың бөлшек бойынша ұзындығы бойынша қозғалысын басқарады, ал X-осі шпиндельге перпендикуляр бағытта құралдың жақындап келуі мен алыстауын реттейді. Бұл қарапайым болып көрінетін орналасу өте күрделі нәтижелер береді.

Бұл станоктарда орындалатын кең тараған операциялар:

• Айналдыру бөлшектің диаметрін азайту
• Түйістіру оське перпендикуляр жазық беттерді жасау
• Қызықсыз бар болған тесіктерді кеңейту
• Тісті беттерді жасау бұранда жасау
• Жинау ортасында орналасқан тесіктерді жасау

Сәйкес CNC Masters «CNC токарь станоктары салыстырмалы түрде тегіс емес бетті қажет ететін бөлшектер үшін материалды жылдам, ал егжей-тегжейлі элементтері бар бөлшектер үшін — баяу алып тастай алады». Бұл икемділік оларды автомобиль, әуе-ғарыш, қару-жарақ және электроника өндірісінде маңызды құралға айналдырады.

Арнайы CNC жүйелері

Фрезерлеу мен токарьлаудан басқа, бірнеше арнайы жүйелер нақты өндірістік талаптарды қанағаттандырады. Осы опцияларды түсіну сізге өзіңіздің нақты мәселелеріңізге сәйкес дұрыс технологияны таңдауға көмектеседі.

Компьютерлік сандық басқарумен жабдықталған фрезерлеу станогы

Компьютерлік сандық басқарумен жабдықталған фрезерлеу станогы фрезерлеу станогына ұқсайды, бірақ ол ағаш, пластиктер, көпіршік материалдар және композиттер сияқты жұмсақ материалдар үшін оптималды түрде жасалған. Бұл станоктар мебель жасау, таңбалар шығару, шкафтар өндіру және тәжірибелік үлгілер дайындау салаларында жоғары нәтиже береді. Фрезерлеу станоктарына қарағанда олар әлсіз болса да, қолданылу аясына сай жағдайларда өте тиімді болады.

CNC өңдеу станоктары

Беттік өңдеу сапасы маңызды болған кезде, CNC тегістегіштер өте жоғары нәтиже береді. Бұл станоктар айналып тұратын жоғары жылдамдықтағы абразивті дискілерді пайдаланып, айна сияқты тегіс беттер мен өте дәл өлшемдерге қол жеткізеді. Беттік тегістегіштер жазық детальдарды өңдейді, ал цилиндрлік тегістегіштер дөңгелек бөлшектерді жетілдіреді.

CNC плазмалық кескіштер

Қалың металл парақтарын тез кесуге арналған плазмалық кескіш станоктар өткізгіш материалдарды кесу үшін өте қыздырылған ионданған газдан пайдаланады. Олар жиі құрылыс және металл өнерінің жасалу орындарында қолданылады. Толеранциялар басқа әдістерге қарағанда кеңірек болса да, жылдамдығы мен құнының тиімділігі оларды қолданысқа лайықты салаларда бағалы құралға айналдырады.

CNC лазерлік кескіштер

Плазмаға қарағанда жоғары дәлдікке ие лазерлік кескіштер интенсивті жарық сәулелерін фокустап, жылу әсерінің аз аймағында материалдарды кеседі. Олар металдарды, пластиктерді, ағашты және мата өнімдерін жоғары сапалы шетпен өңдейді.

CNC су-жетірілген кескіштер

Жылуға сезімтал материалдар үшін, олардың жылулық кесу әдістерінде еріп кетуі немесе пішінін өзгертуі мүмкін, су-жетірілген кескіштер жылу шығармайтын, жоғары қысымды су ағынын (жиі әртүрлі абразивті бөлшектермен араласқан) қолданады. Олар шыны, тас және температураға сезімтал металдар үшін өте қолайлы.

Машина түрлерін салыстыруға арналған нұсқаулық

Дұрыс жабдықты таңдау үшін әрбір түрдің негізгі критерийлер бойынша қандай жұмыс істейтінін түсіну қажет. Келесі салыстыру сізге машина мүмкіндіктерін өндірістік қажеттіліктеріңізбен сәйкестендіруге көмектеседі:

Машина түрі	Негізгі функция	Ең жақсы материалдарды пайдаланамыз	Типілік қолданулар	Дәлдік деңгейі
CNC ФРЕЗЕРЛЕУ МАШИНАСЫ	Күрделі 3D пішіндерді көп осьті кесу	Болат, алюминий, титан, қорытпалар, қатты пластмассалар	Әуе-ғарыш бөлшектері, калыптар, медициналық құрылғылар, прототиптер	±0,001" немесе одан да жақсы
Cnc токарлық станок	Цилиндрлі бөлшектерді айналдырып өңдеу	Металдар, пластмассалар, ағаш (сәйкес реттеулермен)	Валдар, бұрандалар, кемфорттар, қару стволдары, қосылымдар	± 0,001" (типік)
CNC фрезерлегіш	Жұмсақ материалдарды кесу және пішіндеу	Ағаш, пластиктер, көпіршіктелген материалдар, жұмсақ металдар, композиттер	Әдебиеттік орындар, таңбалар, шкафтар, калыптар, өнер бұйымдары	± 0,005" – 0,010"
Cnc үгіткісі	Дәлдікпен бет қабаттау	Қаттырған болаттар, керамика, карбидтер	Құралдарды өткірлеу, дәлірек валдар, тірек беттері	± 0,0001" қол жетімді
CNC плазмалық кескіш	Өткізгіш металдарды тез кесу	Болат, жайылмалы болат, алюминий, мыс-мырыш құймасы, мыс	Дайындау, құрылыс, металдан жасалған өнер бұйымдары, қалдықтарды қайта өңдеу	± 0,020" – 0,030"
Cnc Лазер Кесік	Жоғары дәлдікті жылулық кесу	Металдар, пластмассалар, ағаш, мата, қағаз	Пақалы метал бөлшектері, таңбалар, күрделі өрнектер	+/- 0,005" әдетті
CNC су жетірі	Жылуға сезімтал материалдарды суықтан кесу	Шыны, тас, композиттер, металдар, резеңке	Декоративті шыны, есік алды жиһазы, әуе-ғарыш бөлшектері	±0,003" — 0,005"

Толеранциялық сипаттамалардың машиналардың әртүрлі санаттары арасында қаншалықты әртүрлі екенін байқаңыз. CNC тегістегіштер ±0,0001 дюйм дәлдікке жетеді, ал плазмалық кескіштер ±0,020 — 0,030 дюйм аралығындағы толеранциямен жұмыс істейді. Бұл айырмашылық олардың мақсатын көрсетеді: тегістегіштер — дәлдікпен аяқтау үшін, ал плазмалық кескіштер — жылдам материалды кесу үшін.

Өзіңіздің қажеттіліктеріңізге сай CNC машиналарының осы түрлерін бағалаған кезде тек дәлдік талаптарын ғана емес, сонымен қатар материалдың үйлесімділігін, өндіріс көлемін және қолжетімді бюджетті де ескеріңіз. Келесі бөлімде біз дизайннан дайын бөлшекке дейінгі толық жұмыс процесін түсіну арқылы таңдалған машина түрінің мүмкіндіктерін максималды пайдалануды қарастырамыз.

Дизайннен аяқталған бөлшекке дейінгі толық CNC жұмыс процесі

Сіз өзіңізге керек машина түрін таңдадыңыз. Енді не істеу керек? Бастапқы идеядан аяқталған бөлшекке дейінгі толық жұмыс процесін түсіну — бұл теорияның практикаға айналуы. Көптеген өндірушілер жабдықтары жоқтықтан емес, сонымен қатар дизайнын өндіріске дейінгі процесті меңгермегендіктен қиындықтарға ұшырайды дизайн мен өндірісті байланыстыратын процес .

Практикада CNC бағдарламалау дегеніміз не? Бұл сіздің ойлауыңыз бен физикалық шындық арасындағы көпір. Цифрлық сызбадан токарьлауға ұшыраған бөлшекке дейінгі жол белгілі реттілікпен өтеді, оны меңгерген кезде ол екінші табиғатқа айналады.

Толық жұмыс процесін қысқаша көрсетеміз:

1. CAD дизайн - Дәл техникалық сипаттамалары бар цифрлық 3D-модельді құру
2. CAM бағдарламалау - Құралдың қозғалыс траекториясын (toolpath) және станокқа арналған нұсқауларды құру
3. G-кодты экспорттау - Құралдың қозғалыс траекториясын станок оқи алатын командаларға аудару
4. Машина орнатуы - Жабдықты дайындау, материалды бекіту және калибрлеу
5. Сынақ жүргізу - Бағдарламалауды модельдеу мен құрғақ жүрістер арқылы тексеру
6. Жүргізу - Бақылаумен нақты фрезерлеу операциясын жүргізу
7. Тексеру - Аяқталғаннан кейін өлшемдер мен сапаны тексеру

Әрбір маңызды кезеңді қадам сайын не болатынын дәл түсіну үшін бөліп қарастырайық.

CAD дизайн кезеңі

Әрбір сәтті CNC жобасы жақсы жоспарланған дизайннан басталады. Осылай ойлаңыз: егер сіздің сызбаңыз қателіктерге толы болса, соңғы бөлшек те қателіктерге толы болады. Сіздің CNC машинаңыз қандай деңгейде болса да, ол сіз берген нұсқауларды ғана орындай алады.

Жақсы жоспарланған CNC дизайн мына маңызды мақсаттарды іске асырады:

• Дайын бөлшектің дәл өлшемдері мен шектеулерін анықтайды
• Бөлшектің қолда бар жабдықтармен шынында да өндірілуіне кепілдік береді
• Оңтайлы геометрия арқылы материалдың шығынын азайтады
• Қайта жасауды талап ететін қымбатқа түсетін қателерді болдырмау

CAD (Компьютерлік көмекші конструлеу) бағдарламалық жасақтамасы — бұл сіздің бөлшекке 2D сызба немесе 3D модель құратын орын. Кәсіби механикалық конструлеу үшін SolidWorks, интеграцияланған CAD/CAM жұмыс құйындары үшін Fusion 360 және 2D сызбалар мен негізгі 3D жұмыстары үшін AutoCAD сияқты жиі қолданылатын CAD бағдарламаларына мысал болады. Әрбір бағдарлама әртүрлі мүмкіндіктерді ұсынады, бірақ барлығы дәл өлшемдер мен допустимдіктермен бөлшектерді конструлеуге мүмкіндік береді.

Әрі қарай жылжығанға дейін өзіңізге осы негізгі сұрақтарды қойыңыз:

• Барлық өлшемдер тиісті допустимдіктермен анық анықталған ба?
• Бөлшек қолда бар CNC фрезерлеу құралдарымен өңделе ме?
• Арнайы құралдар немесе бірнеше орнатуларды талап ететін элементтер бар ма?
• Сіз материалдың қасиеттерін және олардың өңделуге әсерін ескердіңіз бе?

Сіздің дизайндарыңыз аяқталғаннан кейін, оны CAM бағдарламалық жасақтамасы оқи алатындай форматқа экспорттайсыз. Жиі қолданылатын файл түрлеріне әмбебап 3D модель алмастыру үшін STEP (.stp), ескі жүйелермен сәйкестікті қамтамасыз ету үшін IGES және 2D профильдер үшін DXF кіреді. Қате файл пішімін таңдау аударма қателеріне әкелуі мүмкін, нәтижесінде дұрыс емес кесулер пайда болуы мүмкін.

CAM Программалау Құралдары

Мұнда-ақ сиқыр іске асады. CAD моделі — бұл бөлшек қандай болуы керек екенін көрсететін сызба ғана. Ол CNC машинасына оны қалай кесу керегін түсіндірмейді. CAM (Компьютерлік көмекпен өндіріс) бағдарламалық жасақтамасы осы аралықты жабады.

CAM-ды CNC машинаңыздың GPS-і ретінде қарастырыңыз. Ол сіздің дизайныңызды машина оқи алатындай нұсқауларға айналдырады: дәл қайда жылжу керегі, қандай жылдамдықпен кесу керегі және қай құралды қолдану керегі анық көрсетіледі. Бұл қадамсыз жабдығыңыз бөлшекті қалай жасау керегін білмейді.

Тасымалдау траекториясы — бұл өңделетін материалды пішіндеу үшін кесу құралының қозғалатын бағыты. Тиімділік пен сапаны қамтамасыз ету үшін дұрыс тасымалдау траекториясын таңдау өте маңызды. Әртүрлі тасымалдау траекториялары CNC фрезерлеу және басқа да операцияларда әртүрлі мақсаттарға қызмет етеді:

• Қабаттап өңдеу траекториялары жоғары жылдамдықпен үлкен мөлшерде материалды жылдам алып тастайды, ал соңғы беттің сапасына қарағанда жылдамдыққа басымдық береді
• Жабдықтау траекториялары жеңіл кесулер мен баяу берілулер арқылы гладкий соңғы беттерді жасайды
• Бет-әлпетін тазалау құралдың ұзақ мерзімді жұмыс істеуі үшін құралмен тұрақты әсер ету режимін сақтайды
• Контурлық траекториялар элементтердің контурын дәл қайталайды
• Қуыс траекториялары тұйық аймақтарды тиімді тазартады

Сәйкес MecSoft қазіргі заманғы CAM жүйелері, мысалы, RhinoCAM, құралдың тозуын тікелей CNC станогының басқару панелінде түзетуге мүмкіндік беретін «бағдарламаланған құралдың траекториясын қайта құрмай-ақ реттеуге болатын» құралдың компенсациясы сияқты функцияларды қамтиды.

Дұрыс құрал траекториясы болса да, компьютерлік сандық басқарулы (CNC) токарьларға келесідей дұрыс өңдеу параметрлерін орнату қажет:

• Айналу жиілігі (айналым/мин) - Қию құралы қаншалықты тез айналады
• Жем беру жылдамдығы - Құрал материал арқылы қаншалықты тез қозғалады
• Кесу тереңдігі - Әрбір өтуде қанша материал кесіледі
• Қадам аралығы - Көршілес құрал траекториялары арасындағы арақашықтық

Бұл параметрлерді дұрыс орнатпау беттің нашар сапасына, құралдың артық тозуына немесе тіпті құралдың толық сынғанына әкелуі мүмкін.

G-код пен M-кодты түсіну

CAM бағдарламалауындағы соңғы қадам — G-кодты экспорттау. Бұл әрбір CNC машинасы түсінетін тіл, ол машинаны қадам сайын қалай жылжыту керектігін нақты көрсетеді. Кімді болса да «CNC бағдарламалауы дегеніміз не?» деп сұраса, негізінде G-код болып табылады.

Кеңінен қолданылатын G-код командаларының нақты машина қозғалыстарына сәйкес келуі төмендегідей:

G-code	Функция	Тәжірибелік мысал
G00	Тез орын ауыстыру	Қиылу жасамай, бастапқы орынға тез жылжу
G01	Сызықты интерполяция	Анықталған берілу жылдамдығымен түзу сызық бойынша қию
G02	Сағат тілі бағытында доға	Сағат тілі бағытында иілген траектория бойынша қию
G03	Сағат тіліне қарсы доға	Сағат тіліне қарсы иілген жолды кесу
G17	XY жазықтығын таңдау	2D операциялар үшін жұмыс жазықтығын орнату
G20/G21	Бірлікті таңдау	Дюйм үшін G20, миллиметр үшін G21
G28	Үйге қайту	Станокты сілтеме орнына жіберу
G90/G91	Позициялау режимі	Абсолютті (G90) немесе қадамды (G91) координаталар

G-кодпен қатар жұмыс істегенде, M-кодтар көмекші станок функцияларын басқарады. Согласно CNC пісірме кітабы , кеңінен қолданылатын M-кодтарға: M03 — шпиндельді сағат тілі бағытында іске қосу, M05 — шпиндельді тоқтату, M08 — суыту сұйықтығын қосу және M30 — бағдарламаны аяқтау мен қайта орнату кіреді.

Мысалы, тесік тесуге арналған қарапайым CNC бағдарламасы мынадай болуы мүмкін:

• G21 (өлшем бірлігін миллиметрлерге орнату)
• G90 (абсолюттық орналасуды қолдану)
• G00 X50 Y50 (тез қозғалыс арқылы тесік орнына келу)
• M03 S3000 (шпиндельді 3000 айн/мин жылдамдықпен іске қосу)
• G01 Z-25 F100 (100 мм/мин берілумен 25 мм тереңдікке тесу)
• G00 Z5 (тез кері қозғалыс)
• M05 (шпиндельді тоқтату)
• M30 (бағдарламаны аяқтау)

Станокты орнату және орындау

Сіздің бағдарламаңыз дайын болғаннан кейін, физикалық өндіріс процесі басталады. Бұл кезең тәжірибелі операторларды бастапқы деңгейдегілерден айырады. Blue Elephant CNC сайтында бір ескі станокшы былай деп бөлісті: «Дұрыс орнату — бұл тек файлды жүктеу және «бастау» батырмасын басу емес. Ол дұрыс станокты таңдауды, материалды қауіпсіз бекітуді, дұрыс құралды таңдауды және станокты дұрыс калибрлеуді қамтиды».

Қажетті орнату қадамдары:

• Детальды бекіту - Материалды станоктау процесі кезінде қозғалмас үшін қысқыштар, бекіткіштер немесе вакуумдық кестелер арқылы қауіпсіз бекітіңіз
• Құралды орнату - Дұрыс кесу құралдарын орнатыңыз және олардың жағдайын тексеріңіз
• Нөлдік нүктені орнату - Станокқа бөлшек қай жерден басталатынын білу үшін жұмыс координаталық жүйесін орнатыңыз
• Суытқыш пен майлау құралын тексеру — Чиптерді шығару және жылу басқару үшін дұрыс ағыс қамтамасыз етіңіз

Нақты материалмен жұмыс істеуден бұрын әрқашан сынақ жүргізіңіз. Көптеген CAM бағдарламаларында құралдың қозғалыс траекториясы қалай орындалатынын нақты көрсететін симуляция құралдары бар. Симуляциядан кейін шпиндельді детальдан жоғары көтеріп, нақты станокта құрғақ цикл жүргізіңіз. Бұл кесулерді орындағаннан бұрын қозғалыстардың дұрыстығын тексереді.

Орындау кезінде процесті мұқият бақылаңыз. Құралдағы ақауларды көрсететін ерекше дыбыстарға назар аударыңыз, чиптердің дұрыс шығарылуын тексеріңіз және өндіріс барысында өлшемдердің тұрақтылығын бақылаңыз. Толықтай дұрыс бағдарламалау болса да, оператордың араласуын талап ететін күтпеген мәселелер пайда болуы мүмкін.

Жұмыс үдерісін меңгергеннен кейін келесі қарастырылатын сұрақ — материалды таңдау. Әртүрлі материалдар фрезерлеу кезінде әртүрлі тәсілдерге ие болады, олар үшін параметрлерді реттеу қажет, ал кейде толығымен басқа тәсілдер қолданылады.

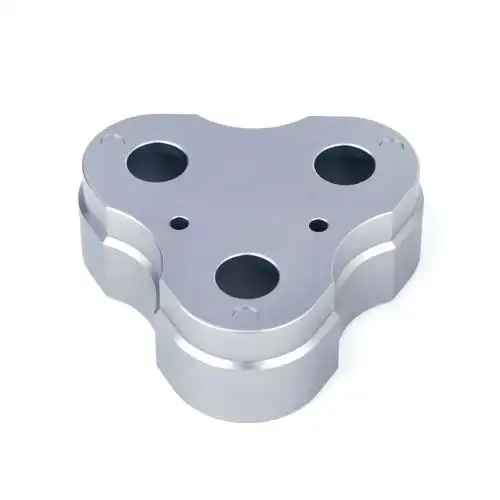

Материалдың үйлесімділігі және CNC станогын таңдау

Сіз жұмыс процесін меңгердіңіз. Енді тәжірибелі өндірушілердің өзін де қиналдыратын сұрақ туындайды: қай материал қай станокпен ең жақсы жұмыс істейді? Дұрыс емес комбинация таңдау беттің нашар сапасына, аспаптың көп тозуына және өндірістік уақыттың шығындалуына әкеледі.

Материалды таңдауды әртүрлі ас әзірлеу әдістеріне сәйкес құрамдық компоненттерді таңдау сияқты ойлаңыз. Сіз мұздың қайнаған қаймағын стейкке қолданылатын гриль әдісімен терең қуырмайсыз, дұрыс па? Осылайша, CNC металды кесу пластик немесе ағашты өңдеуге қарағанда басқа тәсілдерді талап етеді. Әрбір материал өзіне тән қасиеттерге ие, олар кесу күштеріне, жылу бөлінуіне және аспаптың әсер етуіне қалай жауап беретінін анықтайды.

CNC өңдеу кезінде әртүрлі материалдар қалай ұстағанын және әрбір категория үшін қандай станок түрлері ең жақсы нәтиже беретінін қарастырайық.

Металдар мен қорытпалар

Кімді болса да CNC машинасының металдық қолданылуы туралы айтқанда, олар әдетте дәлдікпен жасалатын өндірістің ең күрделі, бірақ тиімді салаларының бірін көрсетеді. Металдар өте жоғары беріктік пен тұрақтылыққа ие, бірақ олар қатаң параметрлерді таңдауды талап ететін өзіндік қиындықтар да туғызады.

Алюминиевық сплавтар

Алюминий — CNC өңдеуінің негізгі материалдық құрамдас бөлігі. Hubs деректеріне сәйкес, алюминий қорытпалары «жақсы беріктік-салмақ қатынасына, жоғары жылу және электр өткізгіштігіне және табиғи коррозияға қарсы қорғанысқа» ие. Олар сонымен қатар өңдеуге оңай және көлемді түрде өте тиімді, сондықтан жиі ең экономикалық тиімді нұсқа болып табылады.

Жиі қолданылатын алюминий маркаларына мыналар жатады:

• 6061- Жалпы қолданысқа арналған ең кең тараған қорытпа, өңдеуге өте оңай
• 7075- Аэроғарыш саласына арналған, жылумен өңделген кезде болатқа тең беріктігі бар қорытпа
• 5083- Теңіз суына қарсы өте жоғары төзімділігі бар, теңіз қолданысына арналған

Алюминий үшін қатаң металларға қарағанда жоғары айналу жиілігі мен берілу жылдамдығын қолдануға болады. Согласно Makera , "алюминий жұмсақ" және 600–1200 айн/мин аралығындағы білік айналу жиілігін қолдай алады, бұл агрессивті материалды кесу жылдамдығын қамтамасыз етеді.

CNC болат өңдеуі

Болат алюминийге қарағанда көбірек қиындықтар туғызады, бірақ жоғары беріктік пен тозуға төзімділік қасиеттерін қамтамасыз етеді. CNC болатты өңдейтін металл CNC машинасы кесу күштерінің жоғарылығы мен жылу шығарудың артуын ескеруі керек.

• Жұмсақ болат (1018, 1045, A36) - Жақсы өңделу және дәнекерлену қасиеттеріне ие, қондырғылар мен конструкциялық бөлшектер үшін идеалды
• Сырғанақ болат (304, 316) - Жоғары коррозияға төзімділікке ие, бірақ өңдеу кезінде қатаяды, сондықтан тұрақты кесу әсері қажет
• Құралдық болат (D2, A2, O1) - Жылумен өңделгеннен кейін өте қатты болады, қалыптар мен кесу құралдары үшін қолданылады

Болатты өңдеген кезде алюминийге қарағанда білік айналу жиілігін төмендету керек. Makera атап өткендей, "болат материалдарын өңдеу үшін 200–400 айн/мин аралығындағы жылдамдықтар қажет", себебі бұл артық жылу жиналуын және құралдың тез бұзылуын болдырмауға көмектеседі.

Титан қорытпалары

Титан өте жоғары беріктік-салмақ қатынасы мен өте жақсы коррозияға төзімділікке ие, сондықтан ол аэроғарыш және медициналық қолданыстар үшін идеалды болып табылады. Алайда оның төмен жылу өткізгіштігі мен жұмыс істеу кезінде қатайуға бейімділігі салдарынан оны өңдеу өте қиын.

Титанмен жұмыс істеу кезіндегі негізгі назар аударылатын мәселелер:

• Титан үшін арнайы құрылған сүйір карбидті немесе керамикалық құралдарды қолданыңыз
• Жұмыс істеу кезінде қатайуға әкелетін қиындықтарды болдырмау үшін қию аймағында тұрақты қатысу режимін сақтаңыз
• Қию аймағындағы жылуды реттеу үшін жоғары қысымды суытқыш қолданыңыз
• Алюминий немесе болатқа қарағанда қию жылдамдығын едәуір төмендетіңіз

Жез

Бронза – қолданыстағы ең оңай өңделетін материалдардың бірі. Hubs деректері бойынша, бронза C36000 «жоғары созылу беріктігі мен табиғи коррозияға төзімділігі» бар және «ең оңай өңделетін материалдардың бірі». Бұл оны декоративті жабындар немесе электр өткізгіштігі талап етілетін жоғары көлемді қолданыстар үшін өте жақсы етеді.

Пластика және композиттер

Инженерлік пластмассалар салмағы жеңіл болуы, химиялық төзімділігі және өте жақсы электрлік изоляциясы сияқты ерекше артықшылықтарға ие. Алайда, оларды өңдеу үшін CNC арқылы металл кесу операцияларынан өзгеше тәсілдер қажет.

Инженерлік термопластиктер

CNC өңдеуге арналған кеңінен қолданылатын пластмассалар:

• POM (Delrin) - Hubs оны «пластмассалар арасында ең жоғары өңделу қабілетіне ие» деп сипаттайды; бұл жоғары дәлдік, қаттылық және өлшемдік тұрақтылық қасиеттерін қамтамасыз етеді
• ABS - Жақсы механикалық қасиеттері мен соққыға төзімділігі бар; жиі инжекциялық формалау алдында прототиптерді жасау үшін қолданылады
• Нейлон (PA) - Өте жақсы механикалық қасиеттері мен химиялық төзімділігі бар, бірақ ылғал сіңіруге бейім
• Поликарбонат - Жоғары беріктігі мен соққыға төзімділігі бар; әдетте мөлдір, бірақ бояуға болады
• PEEK - Металды ауыстыру үшін жиі қолданылатын жоғары өнімділікті материал, өйткені оның беріктік-салмақ қатынасы өте жоғары

Пластикалық материалдарды өңдеу кезінде жылу реттеу өте маңызды. Жоғары температураны көтере алатын металдардан айырмашылығы, пластикалық материалдар қызған кезде еріп кетуі, деформациялануы немесе беттік сапасының нашарлауы мүмкін. Сүйір құралдарды, орташа айналу жиілігін қолданыңыз және сұйық ортаның орнына ауа ағынымен салқындатуды қарастырыңыз.

Карбондық Волокн Композиттер

Көміртекті талшықпен күшейтілген полимерлер (КТКП) өзіндік қиындықтар туғызады. Тозуға төзімді көміртекті талшықтар дәстүрлі кесу құралдарын тез тоздырады, сондықтан арнайы алмаз қапталған немесе поликристалдық алмазды (ПКА) құралдар қажет. Көміртекті талшық бөлшектері адам денсаулығы үшін қауіпті және станок компоненттеріне зиян келтіруі мүмкін болғандықтан, тозаңды шығару міндетті.

Композиттік материалдар үшін негізгі назар аударылатын мәселелер:

• Қабаттардың бөлінуін болдырмау үшін компрессиялық фрезерлеушілер немесе арнайы композиттік құралдарды қолданыңыз
• Қатты тозаң жинау жүйелерін енгізіңіз
• Талшықтардың тартылуын азайту үшін берілу жылдамдығын төмендетіңіз
• Жылу зақымын болдырмау үшін қалың бөліктерді сумен қиғышпен кесуді қарастырыңыз

Ағаш және жұмсақ материалдар

CNC машинасын ағаш өңдеуге қолданған кезде, әдетте фрезерлеу станоктарына қарағанда CNC роутерлері таңдалады. Ағаш өңдеуге арналған CNC машиналары ағаш, көпіршік материалдар және басқа да жұмсақ материалдардың ерекше қасиеттеріне сәйкес оптималдандырылған.

Қатты және жұмсақ ағаштар

Ағаш өңдеу металды өңдеуден қатты айырылады. Талшық бағыты кесу сапасына әсер етеді, ал әртүрлі ағаш түрлері үшін параметрлердің реттелуі қажет:

• Қатты ағаштар (қарағай, қайың, жаңғақ) - Жануын болдырмау үшін баяу берілу жылдамдығы мен өткір кескіштер қажет
• Жұмсақ ағаштар (қарағай, кипарис, терек) - Тез өңделеді, бірақ кескіштер туп болса, жыртылуы мүмкін
• Фанера және МДФ - Клеяларға байланысты өте абразивті, ол кескіштердің тез тозуына әкеледі

Ағаш өңдеуге арналған жағдайда, жоғарғы бетті таза кесуге немесе төменгі бетті таза кесуге қажеттілікке қарай жоғары қарай немесе төмен қарай спиральді кескіштерді қолданыңыз. Компрессиялық кескіштер қаңылтыр материалдардың екі жағын да таза кесуге мүмкіндік беретін екі геометрияны біріктіреді.

Көпіршік және жұмсақ материалдар

Көпіршік, резеңке және оған ұқсас материалдар CNC фрезерлеу станогына арналған идеалды материалдар. Бұл материалдар оңай кесіледі, бірақ олардың жыртылуынан гөрі таза кесілуін қамтамасыз ету үшін тозаңды шығару және сәйкес құрал геометриясына назар аудару қажет.

Материалдардың үйлесімділігіне арналған анықтама көрсеткіші

Сәтті нәтиже алу үшін дұрыс станок-материал комбинациясын таңдау өте маңызды. Бұл толық салыстыру сізге өндірістік талаптарыңызға сәйкес қабілеттерді сәйкестендіруге көмектеседі:

Материал	Ұсынылатын CNC станогы	Спиндл жылдамдығы диапазоны	Құрал-жабдық талаптары	Жетуге болатын дәлдік
Алюминий 6061	CNC фрезерлеу станогы, токарь станогы	600–1200 айн/мин (диаметрге байланысты өзгереді)	Жоғары сапалы болат немесе карбид, 2–3 қырлы фрезалар	±0,001 дюйм
Алюминий 7075	CNC фрезерлеу станогы, токарь станогы	500–1000 айн/мин	Карбидті ұсынылатын, жабылған құралдар	±0,001 дюйм
Қалтадан жасалған металл	CNC фрезерлеу станогы, токарь станогы	200–400 айн/мин	TiAlN қаптамасы бар карбид	±0,001 дюйм
Жұмсақ болат	CNC фрезерлеу станогы, токарь станогы, плазмалық кескіш	250–500 айн/мин	Жылдам қысқарғыш болаты (HSS) немесе карбид	±0,001" (фрезерлеу), ±0,020" (плазмалық)
Титан	CNC фрезерлеу станогы, токарь станогы	100–300 айн/мин	Карбид немесе керамика, арнайы геометриялық пішін	±0,001 дюйм
Жез	CNC фрезерлеу станогы, токарь станогы	400–800 айн/мин	Жоғары көтерілу бұрыштары бар HSS немесе карбид	±0,001 дюйм
POM (Delrin)	CNC фрезерлеу станогы, токарь станогы, роутер	1000–3000 айн/мин	Сүйір HSS немесе карбид, бір қырлы	± 0,002"
ABS/Нейлон	CNC фрезерлеу станогы, роутер	800–2500 айн/мин	Сүйір құралдар, О-тісті немесе бір қырлы	± 0,003"
PEEK	CNC фрезерлеу станогы, токарь станогы	500-1500 айн/мин	Карбид, сүйір жиектер міндетті	± 0,002"
Көміртекті талшықтар	CNC фрезерлеу станогы, фрезерлеу станогы, сумен кесу станогы	10000-18000 айн/мин (фрезерлеу станогы)	Алмас қапталған немесе PCD құралдары	± 0,003"
Қатты ағаш	CNC фрезерлегіш	12000-18000 айн/мин	Карбид спиральды бұрандалар, компрессиялық кескіштер	+/- 0,005"
МДФ/фанера	CNC фрезерлегіш	15000-20000 айн/мин	Карбид компрессиялық бұрандалар	+/- 0,005"

Ось өсінің айналу жылдамдығының материалдардың түрлері бойынша қаншалықты күшті өзгеретініне назар аударыңыз. Алюминий мен пластмассалар болат пен титанға қарағанда әлдеқайда жоғары айналу жылдамдығын көтере алады. Бұл айырымдар өндірістік тиімділік пен құрал-жабдықтардың құнына тікелей әсер етеді.

LS Manufacturing компаниясының айтуынша, «Материалдың тобы тек өңдеу параметрлерін ғана емес, сонымен қатар жобаның толық құн құрылымын да анықтайды». Таңдалған материалдың өңделу қасиеті тікелей құралдың қызмет ету мерзіміне, цикл уақытына және нәтижесінде бір бұйымға кететін өндірістік шығындарға әсер етеді.

Сіз парақты материалдар үшін CNC кесу машинасын немесе күрделі 3D бөлшектер үшін дәлме-дәл фрезерлеу станогын қолданып жұмыс істесеңіз де, материалдың таңдауын станоктың мүмкіндіктеріне сәйкестендіру нәтижелердің оптималды болуын қамтамасыз етеді. Дегенмен, материал мен станоктың идеалды сәйкестігі болса да, өндіріс кезінде қиындықтар туындауы мүмкін. Кездесетін негізгі проблемалар мен олардың шешімдерін түсіну сіздің өндірістік операцияларыңыз бойынша тұрақты сапаны қамтамасыз етуге көмектеседі.

CNC өңдеуі мен басқа өндірістік әдістер

Сіз машина түрлерін, жұмыс істеу әдістерін және материалдарды зерттедіңіз. Бірақ көптеген өндірушілердің алдында тұрған сұрақ: CNC-өңдеу сіздің жобаңыз үшін шынымен дұрыс таңдау ма? Оның басқа әдістермен салыстырмалы ерекшеліктерін түсіну ақылды шешім қабылдауға және қымбатқа түсетін қателерден аулақ болуға көмектеседі.

Өндіріс әдістерін тасымалдау нұсқалары ретінде ойлаңыз. Спорттық автомобиль автокөлік жолдарында өте жақсы көрсеткіш көрсетеді, бірақ сіз оны таулы аймақтарға алып бармайсыз. Сол сияқты әрбір өндіріс тәсілінің өзіне тән идеалды қолданыс аймағы бар — онда ол өте жақсы көрсеткіш көрсетеді, ал басқа жағдайларда альтернативті әдістер одан да тиімдірек болады.

Сізге ақылды таңдау жасауға көмектесу үшін CNC-өңдеудің ең кең тараған альтернативалармен салыстырмалы ерекшеліктерін қарастырайық.

CNC vs 3D-баспа

Бұл салыстыру тұрақты түрде қойылады, және оған жақсы себеп бар. Екі технология да цифрлық дизайндарды физикалық бөлшектерге айналдырады, бірақ олар принципті қарама-қарсы жолдармен жұмыс істейді.

CNC өңдеу — бұл жойылу процесі. Сіз бастапқыда материалдың қатты блогынан бастайсыз және соңғы дизайнға кірмейтін барлық нәрсені алып тастайсыз. Xometry компаниясының айтуынша, «CNC өңдеуінде алдын ала бағдарламаланған бағдарламалық жабдық пен кодтар қолданылады, олар токарь станоктары, фрезерлеу станоктары және өңдеу станоктары сияқты кесу мен пішіндеу құралдарының қозғалысын бақылайды».

3D баспа, яғни қосымша өндіріс, керісінше жұмыс істейді. Ол бөлшектерді қабаттап құрады, әр жаңа қабатты оның астындағы қабатқа бекітеді. Xometry компаниясы түсіндіретіндей, «принтер осы ақпаратты алып, барлық бөлшек дайын болғанша әр қабатты құрады. Сондықтан ол 2D қадамдар тізбегін 3D объектіге айналдыра алады».

Олай болса, қай әдіс жеңіске жетеді? Бұл толығымен сіздің басымдылықтарыңызға байланысты.

CNC өңдеудің артықшылықтары мен 3D баспаның салыстырмалы артықшылықтары

• Жоғары сапалы материалдың беріктігі - Өңделген бөлшектер шикізат материалдың табиғи қасиеттерін, өңдеу процесінен елеулі өзгеріссіз сақтайды. 3D басылған бөлшектердің беріктігі әдетте процеске байланысты 10–100% шегінде болады
• Жоғары дәлдік - CNC әдісі тұрақты түрде нақтылық шектерін жақсартады, сонымен қатар Xometry компаниясының айтуынша, «баяу өңдеу арқылы дәлдікті жақсартуға мүмкіндік береді»
• Жоғары Сапалы Беткі Қабат - CNC әдісімен алынатын беттің сапасы біркелкі және дәл болады, ал 3D баспа қисық немесе көлбеу геометриялық пішіндерде қадамды беттерді жасауда қиындықтарға ұшырайды
• Кеңейтілген материалдардың таңдауы - CNC әдісі тәжірибелік түрде барлық инженерлік материалдармен, соның ішінде алдын ала қатайтылған құралдық болаттармен жұмыс істейді

CNC өңдеудің 3D баспадан кемшіліктері

• Жоғары бастапқы құн - Xometry компаниясының айтуынша, «CNC компоненттерінің бағасы 3D басылған бөлшектерге қарағанда 10 есе қымбат болуы мүмкін», себебі оларды бағдарламалау мен дайындық талаптарын қажет етеді
• Дайындық уақыты ұзақ - CNC әдісі бағдарламалауды, кескішті таңдауды және қосымша құрылғыларды (жигтерді) дайындауды кәсіби дайындықты талап етеді, ал 3D баспа үшін минималды дайындық ғана қажет
• Жоғары деңгейдегі мамандық талаптары - CNC әдісі әлі де «инженерлік жұмыстардың ауыр саласы және тұрақты түрде жаңартылатын біліктілікті талап ететін процес»
• Құрылыс қалдықтары - Токарлау өңдеуі кесектер мен қалдықтарды тудырады, ал 3D-баспа тек бөлшек үшін қажетті материалды ғана пайдаланады

CNC және қолмен жасалған машинелеу арасындағы айырмашылықтар

Компьютерлік басқару кең таралғанға дейін білікті токарьшылар токарлық станоктарды, фрезерлеу және әйнек өңдеу станоктарын толығымен қолмен басқарған. Қазіргі кезде қолмен өңдеу әлі де болса да, ол автоматтандырылған нұсқасымен салыстырғанда қалай?

Сәйкес DATRON , "CNC-станоктары кесу құралдары мен өңделетін бөлшектердің қозғалысын автоматтандырылған басқару арқылы дәл және тұрақты етеді." Ал қолмен басқарылатын станоктарда операторлар "кесу құралдары мен өңделетін бөлшектердің қозғалысын қолмен басқаруға мәжбүр, бұл адам қателері мен тұрақсыздықтарға әкелуі мүмкін."

Айырмашылық CNC-токарлық станоктарда бірнеше бірдей бөлшектер үшін тым тар шектеулерді қажет ететін өңдеу операцияларында ерекше көрінеді. CNC-токарлық станогы жүзге дейінгі бөлшектер бойынша бірдей операцияларды жоғары дәлдікпен қайталайды, ал қолмен өңдеу операторы әрбір бөлшекке жеке назар аударып, біліктілігін сақтауға тиіс.

CNC өңдеуінің қолмен өңдеуге қарағандағы артықшылықтары

• Өзге тастық қайталану - Дұрыс бағдарламаланғаннан кейін CNC машиналары шектеусіз өндірістік циклдар бойынша тұрақты дәлдікпен жоғары дәлдікті сақтайды
• Көп осьті мүмкіндік - CNC күрделі өңдеу операцияларын әртүрлі бұрыштардан орындауға мүмкіндік береді, ал бұл қолмен орындау өте қиын болар еді
• Жұмыс ішінің көлемі төменгелген - Бір оператор бір уақытта бірнеше CNC машинасын бақылай алады
• Кеңейтілген автоматтық мүмкіндіктер - Құрал ауыстырғыштар, зондтау жүйелері және автоматты орналастыру құрылғылары дәлдікті қолмен жеткізуге болатын деңгейден асырып тастайды

CNC өңдеуінің қолмен өңдеуге қарағандағы кемшіліктері

• Бастапқы қаржы салу көбірек - DATRON деректері бойынша, «CNC машиналары әдетте қолмен машиналарға қарағанда бастапқы құны жоғары болады», әсіресе көп осьті моделдері үшін
• Инфрақұрылым талаптары - CNC өндіріс орындарына ауа-райын реттеу жүйелері, суытқыш жүйелері және тозаңды алып тастау құрылғылары қажет болуы мүмкін
• Бағдарламалауға кететін қосымша шығындар - Әр жаңа бөлшек өндіріс басталмас бұрын CAD/CAM бағдарламасы арқылы бағдарламалануы тиіс
• Жеке тапсырыстар үшін икемділіктің төмендеуі - Қарапайым, жеке бөлшектерді бағдарламалау уақытын қажет етпей, қолмен өңдеу тезірек болуы мүмкін

DATRON салыстыруды жақсы қорытындылайды: «Көптеген өнеркәсіптік орталарда қолмен өңдеу әдетте жоғары автоматтандыру мен дәлдікке ие CNC өңдеумен алмастырылды», ал қолмен жұмыс «әлі де кейбір қолданбаларда, атап айтқанда, шағын көлемді өндірісте, жөндеу шеберханаларында және прототиптеу кезінде қолданылады».

CNC құрылғысы мен инжекциялық формалау

Өндіріс көлемі мыңдаған немесе миллиондаған бірлікке жеткен кезде инжекциялық формалау талқылауға түседі. Бұл процесте бөлшектерді тез айналдыру үшін балқытылған пластикті пішіндеуге арналған өңделген формалар қолданылады.

Ensingerге сәйкес, «CNC өңдеу дәл фрезерлеуде және төмен-орташа көлемді өндірісте өзінің жоғары нәтижелілігімен ерекшеленеді», ал «инжекциялық формалау жоғары тиімділікті, ірі көлемді бөлшек өндірудің қалаған таңдауы болып табылады».

Қызықтысы, бұл әдістер жиі бір-бірімен сайысады емес, керісінше, бірлесіп жұмыс істейді. CNC өңдеу әдісі инжекциялық формалау үшін дәлдікпен жасалған формаларды жасайды, ал формалаудан кейін өңделген бөлшектер өте тар допусктерге ие болу үшін қосымша CNC операцияларынан өтуі мүмкін.

CNC өңдеу мен инжекциялық формалаудың артықшылықтары

• Қалыптарға инвестицияланған қаражат жоқ - CNC өндірісі қымбат қалыптарды жасамай-ақ дереу басталады
• Құрылыс икемділігі - Өзгерістер тек бағдарламалық жабдықты жаңартуды ғана қажет етеді, жаңа қалыптарды жасамайды
• Төмен көлемдер үшін тиімдірек - Бір бөлшектің құны төмен көлемдерде тиімдірек болады
• Тамашалық шектеулер - CNC «өте тар допусктер мен күрделі геометриялық пішіндерді» қамтамасыз етеді, ал бұл формалау әдісі оны қамтамасыз ете алмауы мүмкін

CNC өңдеу мен инжекциялық формалаудың кемшіліктері

• Көп көлемде бір бөлшектің құны жоғары - Пластикалық массаны қалыпқа көтеру «жоғары көлемді өндірісте бір бұйымға кететін шығындарды төмендетеді»
• Жұмыс циклінің баяулауы - Әрбір фрезерленген бөлшек үшін жеке өңдеу уақыты қажет
• Көп материалдың қалдығы - Тартып алу процестері қалдықтарды пайда етеді, ал пластикалық массаны қалыпқа көтеру кезінде материалдың толығымен пайдаланылуы қамтамасыз етіледі
• Шектелген масштабтау мүмкіндігі - CNC-ның құны көлемге қарамастан салыстырмалы түрде тұрақты болып қалады, ал қалыпқа көтеруде көлемге байланысты шығындардың төмендеуі байқалады

Қай әдісті таңдау керек?

Күрделі болып көрінеді ме? Шешімді жеңілдетейік. Сіздің жобаңыздың талаптарына сәйкес ең тиімді өндіріс әдісін таңдауға арналған практикалық негіз беріледі:

CNC механикалық өңдеуді мына кезде таңдаңыз:

• Сізге дәлдік талаптары жоғары (+/- 0,001" немесе одан да жақсы)
• Өндіріс көлемі төменнен орта деңгейге дейін (1–10 000 бөлшек)
• Материалдың беріктігі мен қасиеттері маңызды
• Беттің жақсы жабылу сапасы маңызды
• Сіз металдармен немесе инженерлік пластмассалармен жұмыс істейсіз
• Дамыту кезеңінде конструкциялық өзгерістер болуы мүмкін

3D Баспа Қашан Тандалады:

• Күрделі геометриялық пішіндерді токарьлау мүмкін емес
• Сізге жеткізу мерзімі өте қысқа уақытты қажет ететін тез прототиптер керек
• Өндіріс көлемі өте төмен (1–100 бөлшек)
• Материалдың беріктігіне қойылатын талаптар орташа деңгейде
• Бюджеттік шектеулер айтарлықтай

Қолмен өңдеуді таңдаңыз, егер:

• Сізге жедел түрде бір ғана дайындалған бөлшек керек
• Жабдыққа салынатын қаржы қоры көлемімен оправдананады
• Бар бөлшектерді жөндеу немесе өзгерту қажет
• Қайталанушылық талаптарынан гөрі икемділік басымдыққа ие

Инъекциялық формалау әдісін таңдаңыз, егер:

• Өндіріс көлемі 10 000 бөлшектен асады
• Әр бөлшектің құны негізгі бағыттаушы фактор болып табылады
• Дизайн аяқталған және өзгеруі мүмкін емес
• Негізгі материал — термопластикалық полимерлер

Өндіріс әдістерін салыстыруға арналған нұсқаулық

Бұл толық салыстыру әрбір әдістің сіздің шешіміңіз үшін ең маңызды факторлар бойынша қандай жетістіктерге қол жеткізетінін қорытындылайды:

Фактор	CNC Машиналық өңдеу	3D-баспа	Қолмен өңдеу	Молдыру арқылы өндіру
Дәлдік	±0,001" немесе одан да жақсы	± 0,005" – 0,010"	Операторға тәуелді, ±0,001" дәлдікке қол жеткізуге болады	±0,002"–ден 0,005"-ге дейін
Материалдардың таңдауы	Қатты болаттарды қоса алғанда, барлық инженерлік материалдар	Басылатын полимерлерге, смолаларға және кейбір металдарға шектелген	Барлық токарьлауға жарамды материалдар	Негізінен термопластикалық материалдар
Идеалды көлем	1–10 000 бөлік	1–100 бөлшек	1–50 бөлшек	10 000+ бөлшек
Дайындау құны	Орташа (бағдарламалау)	Төмен	Төмен	Жоғары (инструменттік жабдықтар)
Әрбір бөлшек құны (аз көлемде)	Орташа	Төмен	Жоғары (еңбек)	Өте жоғары
Бөлшек бойынша құны (Жоғары көлем)	Орташа	Өзгермейтін	Өте жоғары	Өте төмен
Заманауи мезгіл	Күндер мен апталар	Сағаттар мен күндер	Сағаттар мен күндер	Апталардан айларға дейін
Тауып отыру	Керемет	Қанағаттанарлық (қабат сызықтары көрінеді)	Жақсыдан өте жақсыға дейін	Жақсыдан өте жақсыға дейін
Материалдың беріктігі	туған қасиеттердің 100%-ы	процесске байланысты 10–100%	туған қасиеттердің 100%-ы	Шамамен 100%
Құрылыс икемділігі	Жоғары (тек бағдарламалық өзгерістер)	Өте жоғары	Өте жоғары	Төмен (жаңа құрал-жабдықтар қажет)

Ешбір әдіс барлық факторлар бойынша басымдыққа ие емес екеніне назар аударыңыз. CNC өңдеу дәлдік, материалдардың көптігі және көлемдік икемділік бойынша ең жақсы тепе-теңдікті ұсынады, сондықтан бұл станоктар әлемдегі өнеркәсіптік өңдеу операцияларында орталық орында қалып отыр. Алайда, 3D баспа тез прототиптау үшін өте тиімді, қолмен жұмыс жасау жеке жөндеулерге қолайлы, ал инжекциялық формалау жоғары көлемдерде шешуші жеңіске жетеді.

Ақылды өндірушілер тек бір ғана тәсілге толықтай бағынбайды. Олар әрбір станок түрі қашан ең тиімді нәтиже беретінін түсінеді және оған сәйкес таңдайды. Көптеген сәтті өндірістер әдістерді үйлестіреді: бастапқы прототиптар үшін 3D баспа, жетілдірілген дамыту бөлшектері үшін CNC, ал соңғы өндіріс сериялары үшін инжекциялық формалау қолданылады.

CNC өңдеуінің жалпы өңдеу өндірісіндегі орнын түсіну арқылы сіз дұрыс шешім қабылдауға дайын боласыз. Дегенмен, дұрыс әдісті және станокты таңдағаннан кейін де өндірістік қиындықтар туындауы мүмкін. Кеңінен таралған проблемалар мен олардың шешімдерін түсіну сіздің өндірістік операцияларыңыз бойынша тұрақты сапаны қамтамасыз етуге көмектеседі.

Кеңінен кездесетін CNC өңдеу қиындықтары мен олардың шешімдері

Дәл программалау мен оптималды материалды таңдауға қарамастан, өндіріс кезінде нәрселер жарамсыз болуы мүмкін. Тәжірибелі операторлар мен бастаушылар арасындағы айырмашылық жиі бір дағдыға — проблемаларды тез анықтау мен жою білігіне негізделеді.

Сіз дәлдетілген бөлшектер партиясын өндіріп жатырсыз, бірақ беттің жағынан өңдеу сапасы қанағаттанарлықтай емес немесе өлшемдер шегінен шығып кеткенін байқайсыз. Ақауларды анықтауға кеткен әрбір минут ақша тұрады. Сондықтан мұндай ақаулар пайда болғаннан бұрын оларды түсіну сізге маңызды артықшылық береді.

Енді сіз кездесетін ең жиі кездесетін қиындықтар мен өндірісті қайтадан іске қосатын тәжірибелік шешімдерді қарастырайық.

Беттің жабылуы мәселелері мен шешімдері

Беттің жабылу сапасына байланысты мәселелер — бұл CNC өңдеудегі ең көрінетін сапа проблемаларының бірі. Бөлшек машинаға қойылғаннан кейін діріл белгілері, құрал сызықтары немесе артық қаттылықпен шығып келсе, бұл қатенің болғанын тез байқауға болады.

Тербеліс пен діріл

Діріл — бұл жұмыс бетінде реттелген аралықта орналасқан белгілердің сипатты үлгісін тудырады. Согласно Haas Automation , «Егер кесу жылдамдығы тым жоғары немесе берілу жылдамдығы тым төмен болса, кесу тұрақсыз болып, резонансқа ұшырап, бетке дірілді жабылу қалпын қалдырады».

• Себеп: Кесу жылдамдығының артық болуы немесе берілу жылдамдығының жеткіліксіздігі салдарынан ұнтақ жүктемесі тым жеңіл болады
• Шешім: CNC кесуді тұрақтандыру үшін кесу жылдамдығын төмендетіңіз немесе берілу жылдамдығын көтеріңіз. Резонансты жоятын комбинацияны табу үшін айналу жылдамдығы мен берілу реттеуіштерін пайдаланыңыз

• Себеп: Бөлшектің патронда немесе құрал-жабдықта қозғалысы
• Шешім: Жұмыс бетінің номиналды өлшеміне сәйкес жұмсақ қысқыштардың тегіс тістелгенін тексеріңіз. Haas құрылғысы құрылғының өңделетін бөлігі мен қысқыш тістері арасындағы саңылауларды тексеру үшін «0,001 дюймдық өлшеу сымын» қолдануды ұсынады

• Себеп: Жеткіліксіз жұмыс бетінің ұстауы
• Шешім: Жалпы ереже бойынша, егер жұмыс беті қысқыштан тыс ұзындық-диаметр қатынасы 3:1 артық болса, ұстау үшін артқы басқышты қолданыңыз. Қатынас 10:1 асып кетсе, тұрақты опора құрылғысын қарастырыңыз

• Себеп: Созылған немесе зақымданған айналмалы орталық
• Шешім: Айналмалы орталықтарды артық айналуы мен зақымданған подшипниктері бойынша тексеріңіз. Айналуын тексеру үшін индикаторды 60 градустық нүктеге орнатып, оны жайлап айналдырыңыз. Егер өндірушінің техникалық сипаттамаларынан тыс болса, орталықты алмастырыңыз

Құрал іздері мен сызықтар

Көрінетін құрал іздері жиі құралдың қозғалыс бағдарламасында, құралдың жағдайында немесе кесу параметрлерінде ақаулар болғанын көрсетеді

• Себеп: Өткелдер арасындағы артық қадам
• Шешім: Тегіс беттер алу үшін тазалау операцияларында қадамды азайтыңыз; әдетте тегіс беттер үшін құрал диаметрінің 10–15%-ын қолданыңыз

• Себеп: Түзелмеген немесе шыныққан CNC құралы
• Шешім: Кесу жиегін лупамен тексеріңіз және тозған құралдарды ауыстырыңыз. Сапалы жабылу үшін өткір құралдар қажет.

• Себеп: Дұрыс емес салқындатқыш қолданылуы
• Шешім: Haas компаниясы «салқындатқыш шашыратқыштары дұрыс бағытталмаған немесе ағыста кедергілер болса, салқындатқыш кесу аймағына жетпей қалуы мүмкін» деп белгілейді. Шашыратқыштарды реттеңіз және салқындатқыштың дұрыс концентрация деңгейін тексеріңіз.

Өлшемдік дәлдікке қойылатын талаптардың орындалмауы

Бөлшектер берілген допустимдік шектерінен тыс өлшенген кезде өндіріс тоқтайды. Өлшемдік ақаулардың пайда болу себептерін анықтау үшін жүйелі диагностика қажет.

Допустимдік ауытқуы

• Себеп: Ұзақ мерзімді өңдеу кезіндегі жылулық ұлғаю
• Шешім: Өндіріс басталғаннан бұрын станоктарды жылытуға рұқсат етіңіз. Ауа температурасын бақылаңыз және жоғары дәлдікті жұмыстар үшін климат-бақыланатын орталарды қарастырыңыз.

• Себеп: Бірнеше бөлшек өңделген кезде құралдың тозуы жиналады
• Шешім: Программалауға құралдың тозуын компенсациялау функциясын енгізіңіз. Құралдың жұмыс істеу өмірін бақылаңыз және өлшемдік ауытқу проблемалық деңгейге жеткенге дейін құралды ауыстырыңыз.

• Себеп: Топтар арасындағы материалдың біртектілігінің бұзылуы
• Шешім: Материалдың сертификаттарын тексеріңіз және материалдың партияларын ауыстырған кезде параметрлерді реттеңіз

Станоктың калибрлеу мәселелері

• Себеп: Станок дұрыс деңгейленбеген
• Шешім: Haas компаниясының айтуынша, «деңгейден шыққан станок беттің нашар сапасы, конусты бөлшектер, дәлдік пен қайталанушылық мәселелері сияқты проблемаларға әкелуі мүмкін». Деңгейлеуді периодты түрде тексеріп, реттеңіз

• Себеп: Жеткіліксіз негіз
• Шешім: Станок қатты, тұрақты негізде орналасуы керек. Haas компаниясы станоктың «біртұтас, темірбетоннан жасалған тақтада» орналасуын қажет етеді. Трескіндер немесе тұрақсыз негіздерді жөндеу немесе станокты басқа жерге орналастыру қажет

• Себеп: Сызықтық бағыттаушы немесе шарлық винттің тозуы
• Шешім: Сызықтық бағыттаушылар мен шарлық винттерді зақымдану немесе артық люфт болмауы үшін периодты түрде тексеріңіз. Haas компаниясы «станоктағы сызықтық бағыттаушы сақиналарында жан-жаққа немесе жоғары-төмен қарай 0,002 дюймнан астам қозғалыс болмауы керек» деп атап өтеді

Сырғанақтың тозуы мен сынғыштығын болдырмау

CNC құралдары — тұтынуға арналған заттар, бірақ уақытынан бұрын тозу және күтпеген сынғыштық өндірісті тоқтатады және бөлшектерді зақымдайды. Алдын-ала жүргізілетін техникалық қызмет көрсету құралдардың қызмет ету мерзімін қатты ұзартады.

Жиі кездесетін құралдардың проблемалары

• Себеп: Материалға сәйкес келмейтін жылдамдықтар мен берілулер
• Шешім: Әрқашан құралдардың өндірушісінің ұсыныстарына сілтеме жасаңыз. Параметрлер материалдар мен құралдардың геометриясы бойынша қатты өзгереді

• Себеп: Жеткіліксіз стружка шығару
• Шешім: CNC кесулерінің стружкаларды дұрыс шығаруына көңіл бөліңіз. Тиісті суытқыш ағысын қолданыңыз және терең тесіктер үшін қадамдық (peck) бұрғылауды қарастырыңыз

• Себеп: Материалға сәйкес келмейтін құралды таңдау
• Шешім: CNC кескіштерінің жапсырмалары мен геометриясын өңделетін бұйымдардың материалдарымен сәйкестендіріңіз. ТiAlN жапсырмасы бар карбидті құралдар болат үшін, ал жапсырмасыз карбидті құралдар алюминий үшін жақсы жұмыс істейді

Превентивті Сақтауға Қатысты Ең Жақсы Практикалар

Регулярлық техникалық қызмет көрсету көптеген ауыр проблемаларды олар пайда болғаннан бұрын болдырмақшы болады. Машина қызмет ету мерзімін ұзартып, дәлдікті сақтау үшін осы практикаларды енгізіңіз:

• Күн сайын: Жұмыс аймағынан стружкаларды тазартыңыз, суытқыш деңгейлерін тексеріңіз, майлау жүйелерінің жұмыс істеуін растаңыз
• Аптамалық: CNC құралдарын тозуға қарап, жол қаптамаларын тазартыңыз, жұмыс істеу кезінде ерекше дыбыстар мен тербелістерді тексеріңіз
• Айлық: Станоктың жұмыс параметрлерінің техникалық сипаттамалар шегінде қалуын тексеріңіз, сүзгіштерді тазартыңыз, басқару осінің ауытқуын тексеріңіз
• Тоқсандық: Станоктың горизонталь деңгейін тексеріңіз, сызықтық бағыттаушылар мен шарлық винттерді тексеріңіз, өлшеу құралдарын калибрлеңіз
• Жыл сайын: Кәсіби туралық тексеру, барлық механикалық жүйелерді толық тексеру

Тісті өңдеу операциялары үшін Haas компаниясы «тістің ішкі бұрышынан 1–3 градусқа кем A мәнін» пайдалануды ұсынады, бұл қиықтау кезінде қосымша пластиналардың артқы жағындағы кеңістікті қамтамасыз етеді.

Ақауларды жою дағдылары тәжірибе арқылы қалыптасады, бірақ осы кеңінен таралған проблемаларды түсіну сізге алдын-ала артықшылық береді. Мәселелер туындаған кезде кездейсоқ реттеулер емес, потенциалды себептерді жүйелі түрде қарастырыңыз. Ненің жұмыс істегенін жазып отырыңыз, сонда ұқсас проблемалар қайтадан пайда болған кезде шешімдерге сілтеме жасай аласыз.

Ақауларды жою бойынша білімді игергеннен кейін, көптеген өндірушілер үшін келесі қарастырылатын мәселе — инвестициялық шешімдер. CNC-жабдықтардың нағыз құнын түсіну сізге машиналарды сатып алу немесе өндірісті сырттай тапсыру туралы дұрыс шешім қабылдауға көмектеседі.

CNC станоктарының құны және инвестициялық ескертулер

Сондықтан сіз CNC-мүмкіндіктерін өз ішіне алуға қарайсыз. Бірақ CNC-машина сізге шынымен қанша тұрады? Жауап тек баға этикеткасын қарауға қарағанда күрделірек. CNC-инвестицияның нағыз құнын түсіну үшін бастапқы сатып алу құнынан тыс, толық қаржылық көріністі қарастыру қажет.

Көптеген өндірушілер жабдықты бағалағанда тек CNC-машиналардың бағасына назар аударады, ал бұл олардың бюджетін бұзып жіберетін жасырын шығындарды кейінірек ашады. Сіз прототиптеу үшін бюджеттік CNC-машина немесе өндіріс үшін өнеркәсіптік деңгейдегі жабдық іздейсіз дегенде, бұл қаржылық талдау сізге дұрыс шешім қабылдауға көмектеседі.

CNC-машиналардың баға ауқымын түсіну

CNC машинасының құны оның мүмкіндіктеріне, дәлдігіне және қолданылу аймағына байланысты әртүрлі деңгейде өзгереді. Сіз 5 000 доллардан төмен бағаланатын үйдегі пайдалануға арналған машиналардан бастап, 500 000 доллардан асатын өнеркәсіптік жүйелерге дейін таңдауға болады. Осы санаттарды түсіну сізге өз қажеттіліктеріңіздің қай санатқа жататынын анықтауға көмектеседі.

Әртүрлі машина санаттары әдетте қалай бөлінетіні төменде келтірілген:

Әпараттың түрі	Баға диапазоны	Типілік қолданулар	Дәлдік деңгейі
Үйдегі пайдалануға арналған/бастапқы деңгей	$2,000 - $15,000	Кіші бөлшектер, прототиптер, оқу мақсаттары үшін, жеңіл материалдар	± 0,005" – 0,010"
Кіші кәсіпорын/профильді пайдаланушы	15 000 – 60 000 доллар	Төмен көлемді өндіріс, жеке тапсырыс бойынша жұмыстар, қаттырақ материалдар	±0,002"–ден 0,005"-ге дейін
Кәсіби/жеңіл өнеркәсіптік	$60,000 - $150,000	Өндірістік фрезерлеу, тұрақты дәлдіктер, әртүрлі материалдар	± 0,001" – 0,002"
Өндірістік/өндіріс	$150,000 - $500,000+	Жоғары көлемді өндіріс, әуе-ғарыш және медициналық дәлдік	± 0,0005" немесе одан да жақсы
Көп осьті/алғысқа лайық	$300 000 – $1 000 000+	Күрделі геометриялар, 5 осьті бір уақытта өңдеу, автоматтандырылған өндіріс	± 0,0001" қол жетімді

Бастау үшін арзан CNC машинасы іздейсіз бе? Кіріс деңгейіндегі нұсқалар бар, бірақ олардың шектеулерін түсініңіз. Gowico компаниясының айтуынша, «бастапқы сатып алу құны оның өлшеміне, мүмкіндіктеріне және технологиясына байланысты әртүрлі болады». Төмен бағалы машиналар әдетте қаттылықты, баспа осі қуатын және дәлдік мүмкіндіктерін қиындыққа ұшыратады.

CNC жабдықтарының бағасы мыналар сияқты қосымша функцияларға да байланысты:

• Ось саны - 3 осьті машиналар 4 немесе 5 осьті конфигурацияларға қарағанда арзан
• Жұмыс аймағының өлшемі - Көлемі үлкен болса, бағасы да жоғары болады
• Пістіру түрлері - Жоғары жылдамдықты және жоғары қуатты айналдырғыштар қосымша құн тудырады
• Басқару жүйесі - Fanuc, Siemens немесе Haas компанияларының премиум деңгейдегі басқару жүйелері қымбат тұрады
• Автоматтандыру ерекшеліктері - Құралдарды ауыстыру құрылғылары, паллеттік жүйелер мен зондтау құрылғылары мүмкіндіктерді кеңейтеді, бірақ қосымша құн тудырады

Иелік Құқығының Жалпы Шығын Факторлары

Мұнда көптеген сатып алушылар таң қалады. Сатып алу шотындағы CNC станогының құны — сіздің нақты инвестицияңыздың тек бір бөлігі ғана. Бұған қарай, Gowico-ның ТЖҚ (толық иелік құны) талдауы , "CNC станогының толық иелік құны — бастапқы сатып алу бағасынан басқа, бірнеше негізгі факторларды қамтиды", оларға "техникалық қызмет көрсету, құралдар, қызметкерлерді даярлау және энергия тұтыну сияқты үнемі пайда болатын жұмыс шығындары" жатады.

CNC станогының өмірлік циклы бойынша қанша тұратынын анықтаған кезде осы негізгі факторларды ескеріңіз:

Өрnek беру және көрсету

Станокты іске қосу — тек жеткізумен шектелмейді. Gowico бұл шығындарға "тасымалдау, орнату және жаңа жабдықты орналастыру үшін өндірістіңізге қажет болатын қандай да бір өзгерістер" жататынын атап өтеді. Станоктың өлшеміне байланысты сізге:

• Арнайы көтеру және бекіту жабдықтары
• Қуат талаптары үшін электрлік жаңартулар
• Қысылған ауа жүйелері
• Ауыр машиналар үшін еденді нығайту
• Қорытындылық климаттық шарттар

Құрал-саймандар мен тұтынуға жарамды материалдар

DATRON-ның ROI талдауына сәйкес, құрал-жабдықтар үнемі пайда болатын қолайсыз шығындарды құрайды. Олардың мысалдық есептеуінде бір бөлшек өндірісінде тек кесу құралдарының айлық шығыны $790 құрайды. Сонымен қатар, суытқыштар, бекіту приспособлениялары және материал шығындары тұрақты түрде жиналады.

Қамқорлық және жөндеу

Регулярлық техникалық қызмет көрсету болдырмауға болмайды. Gowico «машина тиімді жұмыс істеуі үшін регулярлық техникалық қызмет көрсету қажет» деп атап өтеді. Кепілдіктен шыққан машиналар үшін кенеттен туындаған жөндеулер де қосымша шығындарға әкелуі мүмкін. DATRON-ның талдауында айлық техникалық қызмет көрсету шығындарына $500 бөлінген, оған шпиндельдің роликті тірек бұрандаларын алмастыру мен компоненттердің тозуы да кіреді.

Даярлық және еңбек

Білікті операторлар өте маңызды. Gowico компаниясы «CNC-станоктарды тиімді басқару үшін білікті операторлар қажет» деп айтады. Қазіргі немесе жаңа қызметкерлерді даярлауға кететін шығындар ТЖҚ-ға (толық иелену құнына) енгізілуі тиіс. DATRON мысалында жалақы, зейнетақы және басқа да әлеуметтік төлемдер, қосымша шығындар мен даярлыққа кететін инвестициялар ескерілген, сондықтан жұмысшының толық жүктемелі еңбекақысы сағатына $120 құрайды.

Бағдарламалық қамтамасыз ету және жаңартулар

CAD/CAM бағдарламалық қамтамасыз етуі жыл сайынғы жазылымдық төлемдер немесе кезекті жаңартуларды қажет етеді. Сонымен қатар, Gowico «CNC-станоктар бағдарламалық қамтамасыз етуге негізделген, ал олар кезекті жаңартулар немесе жаңартуларды қажет етеді, бұл станоктың қызмет көрсету мерзімі бойынша қолайсыз шығын болуы мүмкін» деп атап өтеді.

Тоқтап қалу құны

Станоктар жұмыс істемеген кезде сіз ақша жоғалтасыз. Gowico «жоспарланбаған тоқтату өндіріс жоғалтуы мен тапсырыстарды орындаудағы мүмкін болатын кешігулер тұрғысынан қымбатқа түсуі мүмкін» деп атап өтеді. DATRON көпшілік CNC-станоктары үшін 15–20% тоқтатуды бюджетке енгізуін ұсынады.

Сырттай тапсырыс беру немесе ішкі өндіріс

Бұл қолайсыз шығындарға қарамастан, CNC-станоктарды өз ішкі өндірісіңізге алу қашан шын мәнінде қаржылық тұрғыдан тиімді болады? DATRON-ның толық ROI ақпараттық қағазы түсіндірмелі талдау береді.

Олардың ішкі өңдеу мен сыртқы жұмыс орындарын салыстыратын мысалында CNC бойынша бір бөлшектің құны шеттен тапсырыс берген кезде $132,46-дан ішкі өңдеу кезінде $34,21-ге дейін төмендеді. Бұл бір бөлшекке $98,45 үнем болды. Алайда, осы үнемді қол жеткізу үшін келесі шығындар қажет болды:

• 4 жыл ішінде $149 952-лік жабдықтарға инвестиция
• еңбекақы шығындары: $253 440
• материалдар мен тұтынуға жарамды заттарға кеткен шығындар: $435 360
• жабдықтардың техникалық қызмет көрсетуіне кеткен шығындар: $24 000
• энергия шығындары: $3 295

Жалпы инвестиция: төрт жыл ішінде шамамен $867 047. Бір бөлшекке $98,45 үнем болса, таза пайда алу нүктесі 8 806 бөлшекке, яғни олардың өндіріс көлемін ескере отырып, шамамен 16,5 айға сәйкес келеді.

Ішкі өндіріс қашан маңызды:

• Ұзақ мерзімге созылатын, тұрақты және болжанатын өндіріс көлемдері
• Интеллектуалдық меншік мәселелері бар бөлшектер, құпиялылықты талап етеді
• Сырттай тапсыру мерзімдері тежегіштерді туғызатын жағдайда жылдам қайталану қажеттілігі
• Сырттан табу қиын болатын мамандандырылған процестер

Сырттай тапсыру мағынасы бар кезде:

• Төмен немесе болжанбайтын өндіріс көлемі
• Жабдыққа инвестициялауға шектеулер қойатын капиталдық шектеулер
• Білікті операторлардың немесе даярлау ресурстарының жоқтығы
• Қазіргі жабдықтардан тыс қабілеттердің қажеттілігі
• Ұзақ мерзімді инвестицияны оправданбайтын қысқа мерзімді жобалар

DATRON компаниясы «сырттай тапсыру аз көлемді өндіріс сериясы үшін тиімдірек» деп қорытындылайды, ал ішкі өндіріс «18 ай бойы өндіріс бөлшектерінің тұрақты көлемі» болған кезде тиімдірек болады.

Сіздің нақты жағдайыңызды бағалаған кезде Gowico «әртүрлі модельдер мен брендтерді өзіндік құны бойынша салыстыру, ұзақ мерзімді операциялық шығындарды жоспарлау, білікті еңбек күшінің қажеттілігі мен қолжетімділігін бағалау, сондай-ақ технологиялық моральдық ескіру мен болашақтағы жаңартуларды ескеру арқылы толық құн-пайдасын талдауды» ұсынады.

Қаржылық шешім негізінен сіздің жеке жағдайыңызға байланысты. Көптеген өндірушілер үшін жауап ортада жатады: біраз ішкі қабілеттілікті сақтап отыру және артық қуаттың, мамандандырылған операциялардың немесе көлемді өндірістің қажеттілігі туған кезде кәсіби CNC қызметтерімен серіктестік орнату. Нақты шығындар мен нақты үнемдеу мүмкіндіктерін түсіну сізге өз іс-әрекетіңізге дұрыс шешім қабылдауға көмектеседі.

Сіздің қажеттіліктеріңізге сай дұрыс CNC өңдеу шешімін таңдау

Сіз құнын зерттедіңіз, өндіріс әдістерін салыстырдыңыз және технологияны түсіндіңіз. Енді ең практикалық сұрақ туындайды: өзіңіздің нақты жағдайыңызға сәйкес дұрыс CNC өңдеу шешімін қалай таңдауға болады? Сіз CNC машиналарын сатып алу үшін қараған кезде, прототиптеу үшін кішігірім CNC машинасын қарастырған кезде немесе кәсіби өңдеу серіктестіктерін бағалаған кезде бұл шешім қабылдау негізі сізді ең тиімді таңдауға жетелейді.

Бұл көлік сатып алуға ұқсас. Сіз күндік коммуналдық жолмен жүру үшін жеткізу піләнін сатып алмайсыз, сондай-ақ ауыр жабдықтарды көтеруге қысқа машина таңдамайсыз. Сіздің операцияңызға ең жақсы CNC машиналары сіздің орындауға тиісті жұмыстарыңызға толығымен байланысты.

Ақылды шешімдерге әкелетін негізгі таңдау критерийлерін қарастырайық.

Машина мүмкіндіктерін жоба талаптарына сәйкестендіру

Кез келген CNC машинасын сатып алуға қарамас бұрын, сіз қандай өнімдерді шығаруға қажеттілік сезінетініңізді нақты анықтаңыз. Бұл айқын болып көрінеді, бірақ көптеген сатып алушылар өз нақты талаптарына сай келмейтін әсерлі техникалық сипаттамаларға қарап, назарынан шығады.

Дәлдік талаптары

Толеранциялық сипаттамалардан бастаңыз. Сіздің бөлшектеріңіз үшін CNC жүйесінің нақтылығы қандай деңгейде қажет? Согласно Scan2CAD , «дәлдік пен нақтылық машина түріне байланысты өзгереді». Осы сұрақтарға жауап беріңіз:

• Сіздің бөлшектеріңіз қандай ең қатаң толеранцияларды талап етеді?
• Барлық бөлшектер бірдей дәлдікті талап ете ме, әлде кейбіреулері төмен дәлдікке рұқсат етеді ме?
• Дизайндарыңыз дамыған сайын сіздің дәлдік талаптарыңыз артады ма?
• Сіздің қолданыстарыңыз қандай беттің жақсы сапасын талап етеді?

Егер сізге ±0,0005" толеранциялар қажет болса, құрғақ қолданыс үшін жасалған мини-CNC машинасы осы талаптарды қанағаттандырмайды. Керісінше, егер ±0,010" толеранциялары сіздің талаптарыңызға сай келсе, аэроғарыш саласына арналған CNC жабдықтарына инвестициялау капиталдың кетуіне әкеледі.

Рассмотрение материалов

Сіздің материал таңдауларыңыз машина таңдауына тікелей әсер етеді. Scan2CAD түсіндіргендей, CNC фрезерлеу станоктары «тек аз бұрғылау күшіне ие болғандықтан жұмсақ материалдармен жұмыс істейді», ал фрезерлеу станоктары болса болат пен титан сияқты қатты материалдармен жұмыс істейді. Негізгі сұрақтарға мыналар жатады:

• Сіз қандай материалдарды ең жиі өңдейсіз?
• Әртүрлі материал түрлерін өңдеу мүмкіндігі сізге қажет пе?
• Сіз титан немесе композиттер сияқты қиын материалдармен жұмыс істеуіңіз керек пе?
• Машина қандай өлшемдегі шикізат материалдарын орналастыра алуы керек?

Детальдің мүмкіндігі

Күрделі геометриялық пішіндер күрделірек қабілеттерді талап етеді. 3 осьті машина көптеген қолданыстарға жарамды, бірақ ішкі ойықтары, бұрышты элементтері немесе қисық беттері бар бөлшектер 4 немесе 5 осьті қабілетті талап етуі мүмкін. Бағалаңыз:

• Сіздің бөлшектеріңіз көпжақты өңдеуді талап ете ме?
• Стандартты бағыттардан жетуге болмайтын элементтер бар ма?
• Қарапайым жабдықтарда бірнеше рет орнату сіздің қажеттіліктеріңізді әлі де қанағаттандыра ма?
• Өндіріс тиімділігіңіз үшін бір рет орнату мүмкіндігі қаншалықты маңызды?

Өндіріс көлемі мен масштабтау жоспары

Көлемдік талаптар идеалды шешіміңізді айтарлықтай әсер етеді. Сатылымдағы CNC машинасы тартымды көрінуі мүмкін, бірақ ол сіздің өндірістік нақтылығыңызға сәйкес келе ме?

Тәжірибелік үлгілерді дайындау қажеттілігі

Егер сіз негізінен тәжірибелік үлгілерді әзірлеп, кейде сериялық өндіріс жүргізсеңіз, өндірістік қуаттан гөрі икемділік маңыздырақ болады. Жоғары дәлдікті қамтамасыз ететін кіші CNC машинасы жоғары көлемді өндіріс жабдығына қарағанда тиімдірек болуы мүмкін. Мыналарға назар аударыңыз:

• Тез орнату және ауысу қабілеттері
• Жиі өзгеретін дизайндар үшін қолданысқа ыңғайлы бағдарламалау
• Төмен көлемдерде бір бұйымға келетін құнының тиімділігі
• Әртүрлі бұйым түрлері бойынша көпфункциялылығы

Өндірісті кеңейту

Көлемдер өскен сайын басқа факторлар маңызды бола бастайды. Scan2CAD «үлкен CNC машиналары массалық өндіріс үшін арналған», себебі олардың «үздіксіз жұмыс істеу рейтингі» бар деп белгілейді. Өндірісті масштабтау үшін мыналарды қарастырыңыз:

• Қазіргі кездегі өндіріс көлеміңіз қандай және оны 3–5 жыл ішінде қай деңгейге дейін көтеруді жоспарлайсыз?
• Жабдық сіздің ең жоғары сұраныс кезеңдеріңізді қанағаттандыра ала ма?
• Машина паллет ауыстырғыштар сияқты автоматтандыру функцияларын қолдай ма?
• Техникалық қызмет көрсету талаптары артқанға дейінгі нақты жұмыс циклы қандай?

Орын және инфрақұрылым

Физикалық шектеулер маңызды. Scan2CAD дерегі бойынша: «CNC машинасын таңдағаннан бұрын, өз цехыңызда бұл жабдықтардың барлығын орналастыруға жеткілікті орын бар ма, деп өзіңізге сұрақ қойыңыз». Ірі машиналарға «ауа компрессоры, қосымша ауа резервуарлары, қысылған ауаның ылғалдылығын төмендететін құрылғы және арнайы тозаң жинау мен ауа сүзгісі жүйесі сияқты қосымша жабдықтар» қажет болуы мүмкін. Бағалаңыз:

• Қолжетімді еден аумағы мен таван биіктігі
• Қажетті қуат үшін электр қуаты
• Машина салмағы үшін негіз талаптары
• Дәлдікпен жұмыс істеу үшін ортаға бақылау

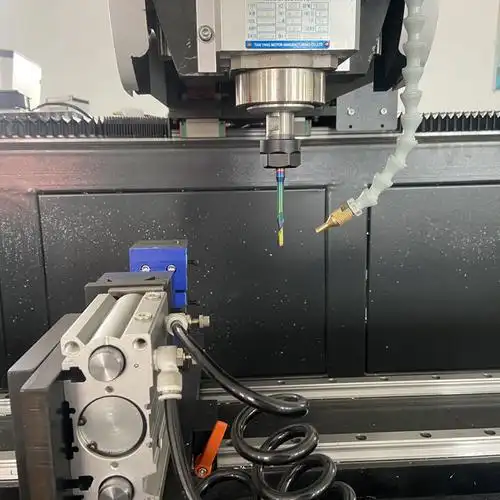

Кәсіби CNC қызметтерімен серіктестік

Кейде ең ақылды шешім мүлдем жабдық сатып алу емес. Wagner Machine компаниясының айтуынша, «сенімді қызмет көрсетушілермен серіктестік орнату көптеген кіші компаниялар үшін ірі конкуренттермен бәсекелестікте тіршілік ұстаудың бір құралы».

Тапсырыс беру қашан тиімді болады

Wagner Machine компаниясы «CNC станоктары, әсіресе дәлме-дәл өңдеу компаниясының иеленетін толық қабілеттер жиынын ұсынатын модельдері, 500 000–1 000 000 долларға дейін тұруы мүмкін» деп атап өтеді. Жабдық шығындарынан басқа, ішкі операциялар үшін келесілер қажет:

• Білікті персонал - «Қорғау саласында сенімді қызметкерлерді табу мен ұстап тұру Америка Құрама Штаттары бойынша қиындық туғызып келеді»
• Материалдарды сатып алу қабілеті - «Станок цехтары өзінің көлемді сұранысы мен тұтынушылармен орнатқан қарым-қатынасы арқасында материалдарды әлдеқайда арзан бағамен сатып ала алады», осылайша «материалдар бойынша 50%-ға дейінгі үнемге қол жеткізеді»
• Құрал-жабдық инвестициясы - «Бұл шығындар қосыла береді, әсіресе кіші жоба немесе прототип әзірлеу үшін құрал-жабдық қажет болған кезде»
• Резервті қуат - Ішкі операциялар үшін «ауру немесе жеке уақытқа байланысты қызметкерлердің болмауын компенсациялау үшін дайындалған резервті қызметкерлер» қажет

Кәсіби серіктестіктердің артықшылықтары

Орнатылған CNC қызмет көрсетушілермен жұмыс істеу шығындарды үнемдеуден басқа да артықшылықтарға ие:

• Инженерлік біліктілік - Вагнер «инженерлік консалтинг, дәнекерлеу және жасау – бұл өңдеу серіктестігі арқылы қолжетімді қосымша мүмкіндіктер» деп белгілейді
• Орнатылған процестер - «Жетілдірілген процесс, орнатылған материалдарды сатып алу қабілеті және тәжірибелі станок операторлары» сенімді нәтижелер береді
• Масштабталатын сыйымдылық - Тараптарға тапсыру «қажет болған кезде мамандар тобына жабдықталған қызметті тапсыру ыңғайлылығын» қамтамасыз етеді
• Капиталдық қауіп жоқ - «Тараптарға тапсыруда жабдықтарға кететін шығындар жоқ, бөлшектер қажет болған кезде төленеді»

Дұрыс серіктесті таңдау

Барлық CNC қызмет көрсетушілер сапасы бірдей емес. Автомобиль компоненттері сияқты қатаң талаптар қойылатын қолданбалар үшін сертификаттар мен сапа жүйелері маңызды роль атқарады. Millat Industries компаниясының айтуынша, ISO/IATF 16949 сертификаты үлкен автомобиль өндірушілері (OEM) үшін «прототиптерді әзірлеу және жоғары көлемді өндірісті жүргізу» қабілетін көрсетеді.

Бағалауға қажетті негізгі сапа көрсеткіштері:

• Санатты сертификаттар - Автомобиль үшін IATF 16949, әуе-ғарыш саласы үшін AS9100
• Статистикалық процестік басқару (SPC) - «Біз бөлшектердің сапасын өндіру циклы бойынша бақылау үшін статистикалық процессті бақылауды қолданамыз»
• Бағдарлама басқару мүмкіндігі - «Жоғары деңгейлі, көпжылдық автомобиль жобаларын іске қосу» тәжірибесі
• Масштабталу - Жедел прототиптеуден қатар өндіріске үзіліссіз ауысу қабілеті

Кәсіби CNC өңдеу серіктестіктерін зерттейтін өндірушілер үшін Shaoyi Metal Technology сияқты IATF 16949 сертификатталған кәсіпорындар жедел прототиптеуден қатар өндіріске дейін масштабталатын шешімдер ұсынады. Олардың Статистикалық процессті бақылау (SPC) жүйесі жоғары дәлдікті автомобиль компоненттерінің тұрақты сапасын қамтамасыз етеді. Сізге күрделі шасси жинақтары немесе дәл металдық втулкалар қажет болса, олардың автомобиль өңдеу мүмкіндіктерін зерттеңіз потенциалды серіктестіктерді бағалаудың бастапқы нүктесі ретінде.

Шешім қабылдау үшін қорытынды

Дұрыс таңдау үшін өз жағдайыңызды ашық түрде бағалау қажет. Шешіміңізді бағыттау үшін осы тәсілді пайдаланыңыз:

• Ішкі жабдықтарды сатып алу кезінде: Сізде тұрақты, болжанатын көлемдер бар; интеллектуалдық меншік мәселелері құпиялылықты талап етеді; жылдам қайталану қажеттілігі сыртқы орындаушыларға тапсыру уақытынан асады; сіз 18+ айға созылатын капиталдық инвестицияның тиімділігін негіздей аласыз
• CNC қызметтерімен серіктестік құрыңыз, егер: Көлемдер төмен немесе болжанбайтын болса; капиталдық шектеулер инвестицияны шектейді; сізде білікті операторлар жоқ; сізге қол жетімді жабдықтардан тыс қабілеттер қажет; жобалар ұзақ мерзімді ынтымақтастықты оправданбайды
• Аралас тәсілдерді қарастырыңыз, егер: Сізге бір мезгілде икемділік пен қуат қажет; негізгі қабілеттер ішкі инвестицияны қажет етеді, ал мамандандырылған операциялар сыртқы сараптаманы талап етеді; көлемнің тербелістері қуаттың жетіспеушілігіне әкеледі

Сіз CNC жабдықтарын сатып алуға немесе кәсіби қызмет көрсетушілермен серіктестік құруға баға берсеңіз де, ең жақсы шешім — өндірістік қабілеттеріңізді нақты бизнес-талаптарыңызбен сәйкестендіру. Дәлдік талаптарыңызды, көлемдік болжамдарыңызды және қаржылық шектеулеріңізді ашық түрде бағалау ұзақ мерзімді сәттілікті қолдайтын, ал қысқа мерзімді ыңғайлылықты емес, шешімдерге әкеледі.

CNC өңдеу машиналары туралы жиі қойылатын сұрақтар

1. CNC станоктарын басқаратын мамандар көп ақша таба ма?

CNC станокшылары бәсекеге қабілетті жалақы алады, Америка Құрама Штаттарындағы орташа жалақы сағатына шамамен 27,43 доллар құрайды. Табыс тәжірибе деңгейіне, мамандануға және саладағы орын алуына байланысты өзгереді. Аэроғарыш саласында, медициналық құралдар өндірісінде немесе Shaoyi Metal Technology сияқты IATF 16949 сертификатталған кәсіпорындарда жұмыс істейтін станокшылар жоғары дәлдікті компоненттерді өндіру кезінде қойылатын дәлдік талаптары мен сапа сертификаттары салдарынан жоғары жалақы алады.

2. CNC машиналары қанша тұрады?

CNC машиналарының бағасы мүмкіндіктері мен дәлдігіне байланысты әртүрлі болады. Кіріс деңгейіндегі құрал-жабдықтар 2 000–15 000 доллардан басталады, ал кіші кәсіпорындар үшін арналған машиналар 15 000–60 000 доллар аралығында болады. Кәсіби өнеркәсіптік жабдықтар 60 000–500 000 доллар, ал жетілдірілген көп осьті жүйелер 1 000 000 доллардан аса болуы мүмкін. Сатып алу бағасынан басқа, жалпы иелік шығындарына құрал-жабдықтар, техникалық қызмет көрсету, қызметкерлерді даярлау және жұмыс істеу шығындары кіреді, олар уақыт өте келе бастапқы инвестицияны екі есеге дейін көтеруі мүмкін.

3. CNC станогын иемдену үшін лицензия қажет пе?

CNC машиналарын басқару көптеген елдерде федералдық лицензияны талап етпейді. Алайда, кейбір штаттар немесе муниципалитеттер жұмыс орнындағы сақтық талаптарын орындау үшін операторлардың дайындығын немесе қауіпсіздік сертификаттарын талап етуі мүмкін. Иелікке алу үшін заңды түрде лицензия талап етілмесе де, әуе-ғарыш және автомобиль саласы сияқты дәлдік талап ететін салалардағы работодательлер әдетте танылған дайындық бағдарламалары немесе салалық сертификаттар арқылы біліктілігін көрсететін сертификатталған станокшыларды қалайды.

4. CNC өңдеу мен 3D баспа арасындағы айырмашылық неде?

CNC өңдеу — бұл бөлшектерді жасау үшін қатты блоктардан материалды алып тастайтын кеміткіш процес. Ол жоғары беріктік, нақтырақ допусктер (+/– 0,001 дюйм) және өте жақсы беттік жабындар береді. 3D баспа — бұл бөлшектерді қабаттап құратын қосымша процес; ол тез прототиптау мен күрделі геометриялық пішіндерге мүмкіндік береді, бірақ материалдың беріктігі төмендейді және допусктер кеңейеді. CNC 1–10 000 бөлшекке дейінгі дәлдік талап ететін өндірістік сериялар үшін қолайлы, ал 3D баспа төмен көлемді прототиптар үшін қолданылады.

5. CNC машиналары қандай материалдармен жұмыс істей алады?

CNC машиналары алюминий, болат, титан, латунь сияқты металдарды, дельрин, АБС-пластик, ПЭЭК, поликарбонат сияқты инженерлік пластмассаларды, көміртекті талшықтан жасалған композиттерді және ағашты өңдейді. Материалды таңдау машина түріне байланысты: фрезерлеу станоктары мен токарь станоктары металдар мен қатты пластмассаларды өңдеуге арналған, ал фрезерлеу қондырғылары ағаш пен жұмсақ материалдармен жұмыс істеуге арналған. Әрбір материал үшін нәтижелі өңдеу үшін белгілі бір айналу жылдамдығы, подача жылдамдығы және құралдар қажет.
