Автомобиль өнеркәсібіндегі CNC өндірісінің негіздері 2025

CNC 2025 жылы автомобиль өнеркәсібінде қандай нәтиже береді

Қазіргі көліктердің қауіпсіздігі, жұмыс істеу қабілеті және сенімділігі қалай жоғары болады деп ойлаған кездеріңіз болды ма? Жауап автокөлік өндірісі үшін CNC өндірісінде жатыр. Бірақ CNC өндірісте нені білдіреді? CNC - компьютерлік сандық бақылау - цифрлық жобаларды нақты, физикалық бөлшектерге теңдесі жоқ дәлдікпен және қайталанушылықпен аударатын технология.

2025 жылы CNC автомобиль процестері бүкіл әлем бойынша көлік бағдарламаларының тірек сүйеніші болады. Неге бұлай деді? Себебі қазіргі көліктерге металл, пластик және композиттік материалдардан жасалған күрделі бөлшектер қажет, олардың барлығы бұрынғыдан да жылдам, жеңіл және тығыз төзімділікпен өндіріледі. Бұл қозғалтқыш блоктары, трансмиссиялық қашықтықтар немесе аспалы қолдар болсын, CNC өндірісі әрбір компоненттің сапа мен функционалдық талаптарға сай болуын қамтамасыз етеді.

Цифрлық металлдан металлға дейінгі дәлдік тәуекелдерді қалай азайтады

Цифрлық модельді дайын бөлшекке айналдырғанда, әрбір бөлшектің маңызы бар. CNC өңдеу қолмен жасалған қателерді жояды және мыңдаған бөлшектерде нақты ғана емес, сонымен қатар тұрақты бөлшектер шығарады. Бұл цифрлық-металл жұмыс ағыны автомобиль өңдеу үшін өте маңызды, өйткені тіпті кішкентай ауытқулар қауіпсіздікке әсер етеді немесе қымбат қайтарып алуға әкеледі.

• Дәлдік: Қауіпсіздікке маңызды элементтер үшін микрондар деңгейіндегі төзімділіктерді жеткізу
• Тезілік: Жедел прототиптер мен өндіріс нарыққа шығару уақытын тездетеді
• Икемділік: Дизайнды тегіс өзгерту және жаңа материалдарға тез бейімделу
• Трейсабилити (қалайтындылық): Әрбір бөлшектің сапасы мен сәйкестігі үшін цифрлық түрде бақыланады

автомобильді өңдеуде құрамаларда төзімділік тежелуі кішкентай ауытқуды қауіпсіздікке үлкен қауіпке айналдыра алады. CNC қайталануы маңызды ерекшеліктерді әрқашанда ерекшеліктердің шегінде ұстайды.

Прототиптен CNC-мен өндіруге

Қиын естіледі ме? Көз алдыңа елестетіп көрші, бір күннің ішінде бір шұңқыр скетчінен өндіріске дайын бөлшекке дейін көшу. CNC өндірісі жылдам прототиптер жасаудан бастап толық көлемді өндіріске дейін барлық кезеңдерді қолдайды. Бұл инженерлер сапа мен шығындарды қатаң бақылаумен бірге тестілеуді, қайталауды және жылдамдықты арттыра алады дегенді білдіреді.

Көлік өндірушілер жеңілдету және шығарындыларды сақтау талаптарының артуымен, күрделі геометрияны жеткізу және жаңа материалдарды қосу үшін CNC технологиясына сүйенеді. Әр түрлі авто өңдеу бағдарламаларының арасында ең аз уақытпен ауысу мүмкіндігі - өткізу және такт уақытын сәйкестендіру үшін ойынды өзгерту.

• Жеткізушілердің қарауына дайын CAD/BOM файлдары
• Әр элемент үшін мақсатты төзімділіктер
• Жылдық өндіріс көлемінің болжамы
• Таңдаулы материалдар және беттің бітіру талаптары

Жеткізушімен жұмыс істеу немесе құралдарды қолдану туралы шешім қабылдау алдында, осы негізгі мәліметтерді жинаңыз. Сіз CNC өндірісінің икемділігі мен тиімділігін толық пайдалана аласыз.

Оқыған сайын автомобиль CNC өндірісінде қолданылатын машиналардың түрлерін, NPI-ден массалық өндіріске дейінгі қадамдық нұсқауларды, материалдар туралы нұсқауларды, CAM автоматтандыруын, сапа стандарттарын, ROI модельдерін және дұрыс серіктестікті қалай таңдау керектігін білесіз. Бұл тұжырымдарды өздеріңіздің автокөлік машиналарын өңдеу жобаларыңызға қолдануға көмектесетін практикалық үлгілер, жұмыс үлгілері және нақты жағдайларды зерттеуді күтіңіз.

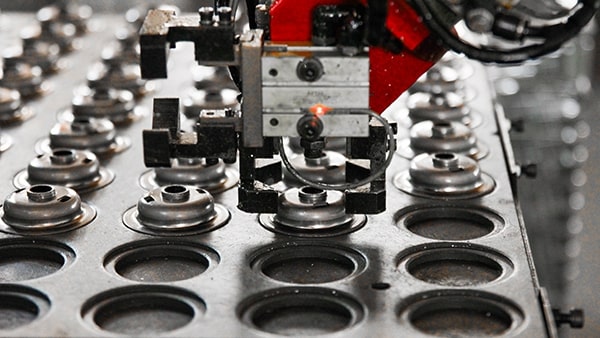

Машиналардың түрлері мен көлік бағдарламаларындағы қолданулары

Әр техникаға сәйкес машинаның түрін таңдау

Қазіргі көлік құралын қарасаңыз, оның әрбір бөлшегі - қозғалтқыш блогынан бастап, прибор тақтасының бітіміне дейін - CNC машинасында пайда болған. Бірақ қайсысы cNC машиналарының түрлері қандай автомобиль ерекшеліктеріне сәйкес келеді? Жауап бөлшектің күрделілігіне, материалға, төзімділіктеріне және өндіріс көлеміне байланысты. Ең көп кездесетінін бөліп көрейік cnc машиналарының түрлері машиналарды өңдеуде кездестіретін болады, сондықтан сіз жабдықтарды өз қажеттіліктеріне сәйкес келтіре аласыз.

күрделі корпус үшін 5 осьтің артықшылықтары

Сіз бензин құйып толтыру орындары немесе күрделі бұрыштар сияқты күрделі элементтерді цилиндр басында өңдеуге тырыстыңыз ба? Дәл осы жерде 5 осьті автомобильдік CNC-станоктар жұмысты орындайды. Олар кесу құралын жұмыс бетіне мүмкін болатын кез келген бағыттан жеткізуге рұқсат етеді, бұл көп құрылымды бөлшектер үшін дәлдікті арттырады және қондырғылардың санын азайтады. Бұл жеңілдету тенденциялары мен корпусқа тікелей салынған суыту немесе майлау каналдарын интеграциялау үшін маңызды.

Ағаш бұрауы, тетіктер және бұрамалар

Егер сіз тегіс, тесікті немесе қима тесіктері бар дөңгелек бөлшектерді өндіру керек болсаңыз, қозғалтқыш валдарды немесе айдаушы аралықтарды ойлаңыз. Бұл өнімділікті арттырады және оларды қолмен ұстауға мүмкіндік береді. Тіпті тиімділігін арттыру үшін екі бұрандалы машиналар бір уақытта бөлшектің екі ұшын да өңдеуге мүмкіндік береді.

Шпиндельдің күші, қозғалыс моменті және қаттылығы: неліктен маңызды?

Техникалық болып көріне ме? Бұл өте маңызды. Ауысымның қуат пен айналыс моментi машинаның алюминий сияқты жұмсақ металдарға қарағанда болат сияқты қатты материалдарды қаншалықты жақсы кескенін анықтайды. Ашық металлдың ауыр бөлшектерін кесу үшін жоғары қозғалтқышты, қатты машиналар артық; алюминийде жеңіл, жылдам бұрандалар жақсы. Тоқтау немесе нашар беті бітіруден аулақ болу үшін машинаның жылдамдық диапазоны үшін иірім және қуат қисықтарын әрқашан тексеріңіз [CTE журналы] .

• Жұмыс тұтқасының ауытқуын бағаламау, бөлшектердің ерекшеліктеріне сәйкес келмеуіне әкелуі мүмкін
• Терең қалтадағы құралдың қол жетімділігін елемеу шаң-шаңға немесе құралдың сынып қалуына әкелуі мүмкін
• Материал түріне сәйкес келмейтін бұранда қуаты құралдың өмір сүруін және аяқталуын қысқартады

Шешімдер ағашы: Машинаны ерекшелікпен сәйкестендіру

1. Белгі түрінен және қажетті төзімділікпен бастаңыз
2. Өнімнің шамамен шығарылған көлемі (прототип пен масса)
3. Машина қоршауын (өлшемін), ось санын және автоматтандыруды (палеттерді/роботтарды) таңдау
4. RFQ-де осьтік жүріс, құрал журналының өлшемі, зондтау және салқындатқыш сұйықтықты келтіріңіз
5. Бағдарламаның іске асырылуын қамтамасыз ету үшін ерте соқтығысу және құрылғыларды тексеруді орындау

Есіңізде болсын: машина басқару және құрал алмастырушы жүйелер цикл уақытының тұрақтылығы мен жарық сөндіру өндірісінде үлкен рөл атқарады. Әр талапты алдын ала құжаттандыру болашақтағы шектеулер мен кешіктірулерді болдырмайды.

Осыларды түсіну арқылы cNC машиналарының түрлері және олардың қолданбалары, сіз прототиптен жаппай өндіріске көшу кезінде өнімділік, уақыт және сапаны теңестіруге жақсы дайын боласыз. Келесі, жаңа бөлшектерді сенімді түрде іске қосу үшін қадам-кезеңмен нұсқаулыққа кірісейік.

CNC автоқұрауыш бөлшектер үшін NPI-ден массалық өндіруге арналған нұсқаулық

Үлкендеуді қамтамасыз ететін өндіріс жұмыс ағынына прототип

Жаңа автокөлік бөлшегін жобадан бастап, массалық өндіріске жеткізу міндеті жүктелген кезде, бұл жол қиын болып көрінуі мүмкін. Әрқайсысын қалай қамтамасыз етесіз cnc өңдеу бөлшегі жылдамдық бойынша қатаң талаптарға сай келеді, ізденісі мүмкін және тәуекел аз? Енді сіздерді серуендік скетчтен тұрақты, тиімді өндіріске жетелейтін, APQP және PPAP сияқты ең жақсы тәжірибелерді біріктіретін, қадам-кезеңмен тексерілген ойын кітабын қарастырайық.

1. CAD тазалау және даталық стратегия: Алдымен, CAD моделін жетілдіріңіз. Түсінікті деректер анықтаңызбұл автомобиль бөлшектерін өңдеу үшін барлық төменгі ағыстағы өлшемдер мен орнатуларды басқаратын анықтама нүктелері.
2. DFM шолуы: Өнімділікті бағалаужасырын қабырға қалыңдығын, филе радиустарын тексеру және тесіктің көлемін стандарттау. Ертеректе жасалған DFM (Дизайн өндіріс үшін) тексерулер кейіннен қымбат қайта жобалауды болдырмайды, әсіресе OEM үшін cnc өңдеуде өте маңызды.
3. CAM Жалпы/Қорытындылау Стратегиясы: Жалпы және қорытындылау үшін құрал жолдарын әзіртеңіз. Қажетті кескіштерді таңдаңыз және таңдалған материал үшін беріліс пен жылдамдықты тиімді қылыңыз.
4. Бекіту құрылғысы мен Зондтау Жоспары: Тұрақтылық пен қайталау үшін бекіту құрылғысын жобалаңыз. Маңызды сипаттамалар үшін процеске қосылған зондтауды жоспарлаңыз – бұл автомобильдік CNC бөлшектер сапасын сақтаудың негізгі шарты.
5. FAI-мен жүргізу: Ішін және процесті растау үшін пилоттық жүргізуді және бірінші мақалалық тексеруді (FAI) жүргізу. Барлық маңызды өлшемдерді түсіріп, оларды суреттермен салыстырыңыз.
6. Қажеттілік зерттеуі (Cp/Cpk): Кішкентай партияны іске қосып, процестердің қабілетін талдау. Қайталану және бақылауды көрсету үшін Cp/Cpk > 1,33-ті мақсат ету.
7. PPAP пакетінің құрастырылымы: PPAP-тің толық құжаттамасын жинаңызFAI-ның есептері, MSA (өлшеу жүйесі талдау), бақылау жоспары, PFMEA және реакция жоспары. Бұл қадам, әсіресе, OEM-ге арналған cnc өңдеу үшін маңызды, өйткені ол жоғарылату алдында клиенттің мақұлдауын қамтамасыз етеді.
8. Қабатталған процесті тексерумен қатар: Үлкейген сайын, проблемаларды ертерек анықтау және процесс тәртіптілігін қамтамасыз ету үшін қабатталған процесті тексеруді жүргізіңіз.
9. Үздіксіз жетілдіру: Деректерді жинап, қалдықтарды немесе жұмыс істеу уақытын талдау және процестерді жетілдіру. Ұсынылған сабақтарға сүйеніп, уақыт өте келе өнімділігі мен құнын төмендету.

Қақпадан берілетін құжаттар: әр кезеңде не дайындауға болады

Сенімді CNC автоқұрауыш бөлшектер үшін DFM ережелері

Алғашқы сынықты кесу алдында жұқа қабырғаға немесе қиын жерге ұшырағанды елестетіңіз. Бұл мықты DFM-нің күші. үшін cnc автомобильдік бөліктер , әрқашан:

• Металл үшін қабырға қалыңдығы 2 мм-ден жоғары болуы тиіс (егер расталмаған болса)
• Құралдарды таңдауды жеңілдету үшін стандартты тесіктің өлшемі мен тереңдігін қолдану
• Құралдың тозуын азайту және кернеу көтерілістерін болдырмау үшін филе радиустары > 1 мм болуы тиіс
• Қажет болмаса, қалың қалталарды азайтыңыз

Бұл нұсқауларды орындау прототипті жасау мен өндірісті оңтайландыруға көмектеседі, уақыт пен шығындарды үнемдейді.

Бақылау жоспарлары, қабілеттері және реакция жоспарлары

Жұмыс орнында қандай сюрприздер болмасын? Қатаң бақылау жоспары - бұл сіздің жол картаңыз. Бұл жерде реакция жоспарлары үшін қысқаша тізім:

• Ауыр қиюшылар үшін орнатылған құралдарды тозу сигналдары
• Қауіпсіздікке тән ерекшеліктерді қайта өлшеу процесінде
• Егер ерекшеліктеріне сәйкес келмейтін бөлшектер анықталған жағдайда кемеге тоқтатудың нақты критерийлері

Такт пен циклді теңестіруді ұмытпаңыз. Құрал жол уақытын есептеу, жүктеу/түсіру және зонд циклдерін қосу және роботтық қызмет көрсетуді қолдансаңыз буферлік стратегияны сақтаңыз. Бұл бағыттау сіздің өнімділігіңізді мақсатқа жетуді және түйткілдерді болдырмайды [CNC аспаздық кітапшасы] .

ревизияны бақылау және инженерлік өзгерістер туралы хабарламаны (ECN) өңдеу өте маңыздыпилоттық ұшу кезінде партияларды немесе ескірген бағдарламаларды араластыру сәйкестік мәселелеріне және қымбат қайта өңдеуге әкелуі мүмкін.

Осы құрылымдалған нұсқаулықты ұстанып, сіз прототип пен табысты өндіріс арасындағы алшақтықты тоқтай аласыз, тәуекелді азайтасыз және сіздің автомобиль бөлшектерін өңдеу жобалар келесі деңгейге дайын. Келесі кезекте, біз сіздің баға беру және процесс жоспарлауды одан әрі жеделдету үшін материалдарды таңдау және өңдеу кестелерін зерттейміз.

Жалпы автоқоспалар үшін материалдарды өңдеудің қалталары

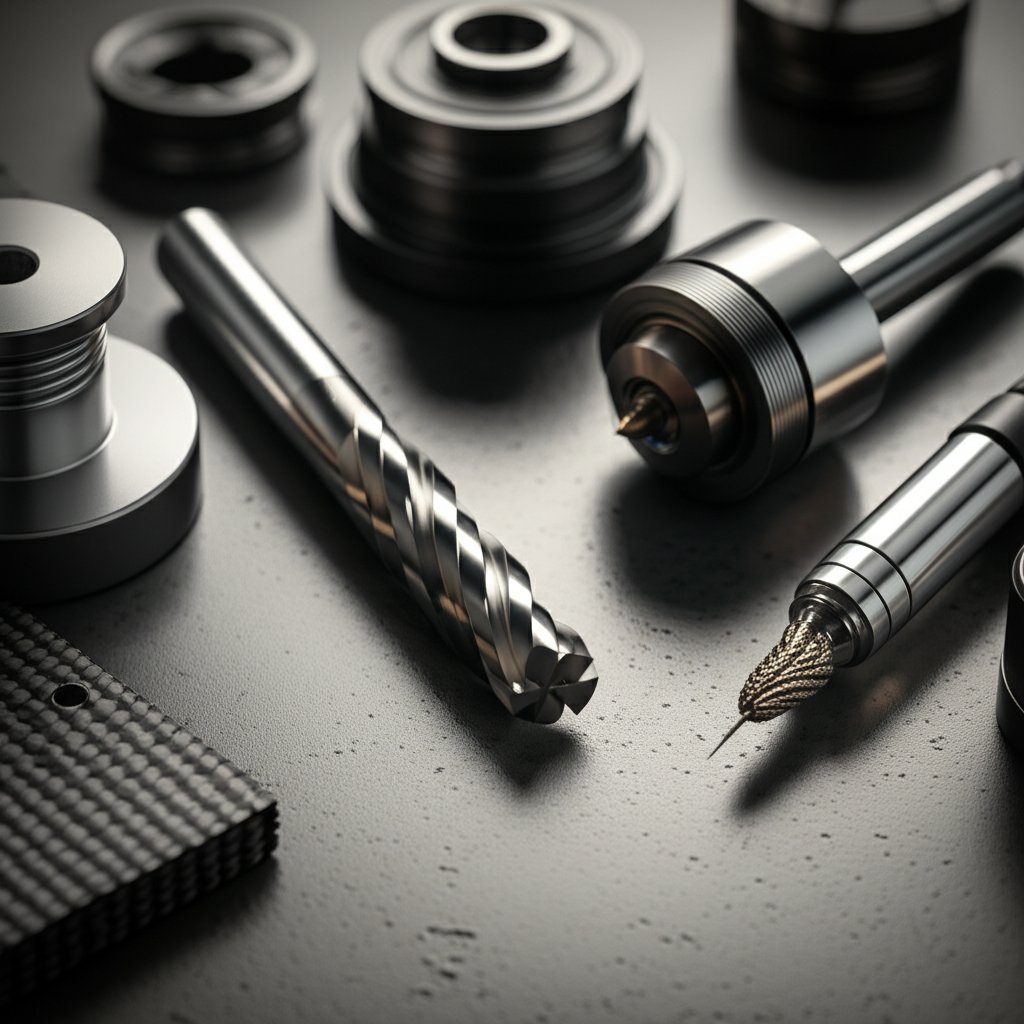

Автоқоспалар үшін қоректендіру, жылдамдық және құралдар

CNC автокөлік бөлшектерін сатып алу немесе жоспарлау кезінде материалды таңдау барлық нәрсені қалыптастырады: цикл уақыты, құралдың өмір сүру мерзімі, тіпті соңғы пішін мен қызметі. Қалай әр балқымаға дұрыс қоректендіруді, жылдамдықты және құралдарды тез арада сәйкес келтіресіз? Автомобильдерді дәл өңдеуде жиі кездесетін қорытпалардың негізгісін айтып берейік, сонда сіз бағаны тездетіп, қымбат қателіктерді болдырмауға болады.

Материал бойынша бетті аяқтау мақсаттары

Неліктен CNC машинасымен өңделген бөлшектердің беткі бітімі маңызды? Бұл тек сыртқы көрініске ғана байланысты емес, бетінің дөңестігі (Ra) тұнбалануға, тозуға және тіпті бөлшектердің бір-біріне қаншалықты жақсы сәйкес келетіндігіне әсер етеді. Көбінесе автомобиль қорытпалары үшін Ra мақсаттары 0,8 - 3,2 мкм аралығында, қосымшаға және кейінгі өңдеуге байланысты. Мысалы, қозғалтқыш қақпақтары мен тұтқалары 1,63,2 мкм-де жақсы болуы мүмкін, ал бекіту беттері немесе дәлдікпен орнату мүмкіндіктері көбінесе 0,81,6 мкм талап етеді [Ксометрия] .

• Алюминий: Жасқырланған флейталар мен жоғары эвакуация қабырғасын азайтады және жақсы аяқтауға көмектеседі.
• Қызылтас: Төмен SFM және жоғары қысымды салқындатқыш жұмыс қатаюын азайтып, аяқтауды жақсартады.
• Магний: Құрғақ немесе аз тұманды салқындатқыш қоспаны пайдаланыңыз; өрт қаупіне байланысты сулы салқындатқыш қоспалардан аулақ болыңыз.
• Шынымен толтырылған пластик: Сүрлеуге төзімді және жиек сапасын сақтау үшін PCD немесе алмаз тәрізді қаптаманы қолданыңыз.

Құралдың қолданылу мерзімі және салқындатушы заттардың стратегиясы

Құралдың өмір сүру мерзімі автомобильдерді дәл өңдеуде процес экономикасын жақсартады немесе бұзады. Сіз байқағандай, консистентті білет немесе жасалмалау партиялары құралдың тозуына және тұрақтылығына тікелей әсер етеді. Алюминий үшін құралдың қолданылу мерзімі ұзақ, бірақ жоғары қоректендіру жылдамдығы немесе сынықтардың нашар шығарылуы әлі де ерте тозуға әкелуі мүмкін [ScienceDirect] . Тұтқысыз және болат қорытпалары жылуды бақылау және құралдың өмірін ұзарту үшін қапталған құралдар мен жоғары қысымды салқындатқыш қажет етеді. Магнийді кесу оңай болса да, өрт қаупі ерекше құрғақ немесе мұнайлы салқындатқыштарды ғана пайдаланып, сынықтарды жақсылап ұстаңыз.

Магний сынықтары өте жанғыш және жарылысқа төзімді шаңсорғыш пен арнайы D класы өрт сөндірушілермен басқару керекмагний өртін сөндіру үшін ешқашан су қолданбаңыз.

• Ашық құралдар мен оптималдандырылған қоректер арқылы, әсіресе алюминий мен магний қорытпалары үшін, бұрғылауларды бақылау.
• Ашық өңдеуден аулақ болу үшін жинақтауға жарамдылықты қамтамасыз ету үшін тазалау стандарттары мен жиекті бұзу ерекшеліктерін анық қойыңыз.
• Барлық cnc автокөлік бөлшектерінің баспаларында құжат жиегінің сынықтары (мысалы, 0,20,5 мм шаңырақ)

Бұл материалға тән тілектер бойынша баға беру және процестерді жоспарлауды құру арқылы сіз барлық нәрсені, CNC-мен өңделген көп бөлшектерді өндіруден бастап соңғы тексеруге дейін, оңтайландыра аласыз және әрбір автомобиль құрастыруда тұрақтылықты жақсарта аласыз. Келесі бөлімде CAM бағдарламалау мен автоматтандырудың сапа мен тиімділікті қалай нығайтатынын көрсетеміз.

CAM бағдарламалауды автоматтандыру және үздік тәжірибелерді тексеру

Айналым уақыты мен құралдың өмір сүру мерзімі үшін CAM стратегиясы

Жоғары деңгейдегі автокөлік дүкендері цифрлық дизайнын қалай меңдеген бірдей, жоғары дәлдігі бар бөлшектерге айналдыра алады? Жауап компьютерлік көмекпен өндіріс (CAM) жұмыс ағынында жатыр. cnc автоматтандыру . Құрал жолдарын автоматтандырып, оларды тек қана жылдамдатып қана қоймай, сонымен қатар сапа мен қайталануды қамтамасыз етеді.

1. ҚСҚ емделуі: Бағдарламалау басталғанға дейін геометрияны тазартып, модель қателерін түзетіңіз.
2. Қойма/белгілі бұйымдар анықтамасы: Түйіспелер мен орнату қателерін болдырмау үшін шикізаттың өлшемін және құрылғылардың орналасуын дәл анықтаңыз.
3. Қатты құралдар жолдары (HPC/HSM): Көбіне көп мөлшерде материалды тиімді алу үшін жоғары өнімділік немесе жоғары жылдамдықпен өңдеу әдістерін қолдану.
4. Қалдықпен өңдеу: Бұрынғы операциялардан қалған материалды автоматты түрде анықтау және жою.
5. Аяқтау өтпелері: Қатты бет пен өлшемді төзімділіктерді ұстап тұру үшін оңтайландырылған өңдеу стратегиясын қолдану.
6. Дебур: Қауіпсіз пайдалануды және құрастыруды қамтамасыз ету үшін дебрюринг өткізуді бағдарламалау.
7. Бұрғылау циклдері: Барлық тесіктерді жасау операцияларын біріктіріңіз, пилоттың және шабуылдаудың бір ретімен.
8. Зондтау циклдері: Басты ерекшеліктерді тексеру және нақты әлемдегі өзгеріске бейімдеу үшін процесте зондтауды қосу.
9. Симуляция: Толық соқтығысу тексерулерін жүргізу, оның ішінде қор, құрылғылар және құрал құрамалары, әсіресе 5 осьті жұмыстар үшін.
10. Пост-өңдеу: Әрбір басқару түрі үшін нұсқалық бақылауланған жазбалармен машинаға тән кодты жасау.
11. Орнату парақтары: Құжатталған орнату нұсқаулары, құралдар тізімі және цехтың тексеру пункттері.

Бұл жұмыс ағынын ұстанғаннан кейін адам қатесін азайтасыз, қалдықтарды азайтасыз және цикл уақытын болжауға болады.

Автоматтандыру жарық сөндіру үшін құрылыс блоктары

Өнімді бір түн ішінде, ең аз бақылаумен жүргізуді елестетіңізші. Оң жақпен автоматтандыру cnc машиналары және робототехника бұл әдіспен сіз өнімділікті кеңейте аласыз, еңбек шығындарын азайта аласыз және тұрақтылықты арттыра аласыз. Сізге қажет негізгі компоненттер:

• Бөлшектерді тез ауыстыру үшін палеттік топтар жүйесі
• Реалдық уақыттағы сапаны тексеру үшін машинаның ішінде зондтау
• Құралдардың өмір сүруін бақылау, соқтығысуларды және жоспарланбаған тоқтап қалу уақытын болдырмау
• Үздіксіз кесу үшін автоматтандырылған сынықтарды басқару
• Материалдарды үздіксіз жеткізу үшін бар қоректендіруші немесе робот тендерлері

Мысалы, бөлшектерді тиеу және түсіру үшін роботтық қолын біріктіру бір операторға бірнеше ұяшықтарды қадағалауға мүмкіндік береді, бұл өнімділікті күрт арттырады. Тіпті адаптивті басқару жүйелері асқыштар мен жылдамдықтарды ұшып бара жатқанда да реттей алады, бұл құралдардың тозуын немесе материалдардың өзгеруін өтеуге мүмкіндік береді.

Тексеру бекеттері және дүкеннің орындалуы

Қиын естіледі ме? Бұл барлық тәуекелдерді азайту туралы. Циклді бастамас бұрын әр құрал жолдарын цифрлық симуляциямен тексеріңіз, әсіресе 5 осьті немесе көп орнату жұмыстарына. Әр машинаны басқару үшін әрқашан бөлек постпроцессорларды пайдаланыңыз және қатаң тексеру тарихын сақтаңыз. Бұл барлық өзгерістерді қадағалай алуыңызды және бағдарламаларды араластырудан аулақ болуды қамтамасыз етеді.

(G-кодты қауіпсіздік сызығының үлгісі) G90 G54 G17 G21 G40 G80 T1 M6 (Қоралдың 1-құралға ауысуы) G43 H1 Z100.0 (Қоралдың ұзындығы ауысуы) G65 P9810 Z15.0 (Саналау циклі)

Бұл қауіпсіздік желісі машинаны орнатып, құралдарды ауыстырады және апат немесе төзімділіктен тыс бөлшектердің тәуекелін азайту үшін орнатуды тексеру үшін зонд циклын жүргізеді. G-кодтың қауіпсіздік желілері туралы көбірек білу үшін қараңыз Қолға түсірілген машина жүргізушісі .

• Кез келген кезде тірелу жолдарын қор және құрылғы үлгілерімен тексеріңіз.
• Айналыстың шектерін, әсіресе 5 осьті машиналарда, артық жүруді болдырмау үшін тексеріңіз.
• Құралдарды ауыстырудан кейін қадамдық орнату фотосуреттері, қозғалтқышты анықтау және қайта біліктілік тексеру нүктелері бар жүгіру кітапшаларын құжаттандыру.

Зондқа негізделген процесте басқару қауіпсіздік үшін маңызды автомобиль құрылғылары үшін өте маңызды. Циклдің ортасында негізгі өлшемдерді өлшеу арқылы құралдың тозуын немесе бұзылуын сапасы бұзылып, қайта өңдеуді азайту алдында ұстауға болады [Қорал жолы] .

Осыларды біріктіру арқылы cnc машинасы және автоматика стратегияларды, сіздің дүкеніңіз қазіргі заманғы автомобиль бағдарламаларының талаптарын қанағаттандыру үшін жақсы орналасады. Келесі, біз CNC-нің әрбір сәтті іске қосылуының негізі болып табылатын сапа стандарттары мен ізденістік жүйелерін қарастырамыз.

Автомобиль CNC өңдеуіндегі сапа стандарттары, GD&T және ізденістік

Функционалдық даталар мен құрастыруға жарамдылық үшін жалпы техникалық көрсеткіштер

Сіз заманауи көлікке арналған үшін мыңдаған CNC бөлшектерін жасағанда әрбір бөліктің дәл келіп, қатесіз жұмыс істеуін қалай қамтамасыз етесіз? Жауап GD&T (Геометриялық өлшемдер мен рұқсаттар) тәжірибесінде жатыр. Көлік есігі немесе қозғалтқыш корпусын елестетіңіз: тіпті аздап ығысу да дыбыс, жылысу немесе қымбат түзету жұмыстарына әкеліп соғуы мүмкін. GD&T әрбір элементтің бір-біріне қалай қатысуы керектігін анықтау үшін универсал тіл болып табылады – позицияны, профильді, жазықтықты, соғысты және тағы басқаларды бақылайды.

Күрделі немесе үлкен беттер үшін тұрақты сілтеме жүйесін орнату үшін таңдалған нақты аумақтарда жиі деректерді мақсат ретінде пайдаланасыз. 3-2-1 әдісі кең таралған: негізгі жазықтықта үш нысана, екіншісі - екі, үшіншісі - бір. Бұл тәсіл барлық алты еркіндік дәрежесін бекітеді, қайталанатын орнатуларды және дәл өлшеуді қамтамасыз етеді [FARO] .

Әрқашанда өңдеу деректерін функционалдық құрастыру деректеріне сәйкес келтіріңіз. Бұл тексеру мен құрастыруды оңайлатып, автомобильді cnc өңдеуде төзімділікпен үйлесу және төменгі ағыстағы жарамдылық мәселелерінің тәуекелін азайтады.

FAI-ден PPAP-қа ізденіске қабілетті болып

Сіз CNC өңдеу компоненттерінің әрбір партиясы, тіпті жылдар өткеннен кейін де, талаптарға сай екенін қалай дәлелдейсіз? Бұл бірінші мақалалық тексеруден (FAI) басталады, бұл бөлшектердің сызбаларға және GD&T-ге сәйкес келетінін алғашқы дәлелдеу.

Бірақ 2025 жылы, ізденіс жасау - бұл шын CNC артықшылығы. Әрбір партиясы сериялы түрде жасалып, материалдық сертификаттарды, тексеру деректерін, тіпті NC бағдарламасының қайта қаралуын байланыстыратын цифрлық жазбалар бар. Тарелкаларда баркодтар немесе тікелей бөлшектерді белгілеу (DPM) әрбір бөлшекті оның шығу тегіне дейін іздей алады, бұл қайтарып алуды, аудит пен үздіксіз жақсартуды қолдайды.

• Процестерді басқару жоспары: Әрбір операция үшін қадамдар, бақылау және реакция жоспарлары
• FAI тексеру тізімі: Барлық маңызды және негізгі өлшемдер, материалдық сертификаттар, беттің бітімі, ерекше сипаттамалар
• Қабілеттілік зерттеуі: Таңбалау өлшемі (мысалы, 30 дана), өлшеу құралдары үшін Cg/Cgk, тұрақты процесстер үшін Cp/Cpk > 1,33

Мұндай құжаттарды дайын ұстау тек тапсырысшы талаптарын орындау үшін ғана емес, сонымен қатар мәселелер туындаған жағдайда тез себепті анықтау мүмкіндігін береді.

Қалдықтарды болдырмау үшін процесті бақылау жоспарлары

Автомобильдің CNC өңдеу жолын әрбір ырғақтан үздіксіз жұмыс істеуін қандай жағдай қамтамасыз етеді? Осы құпия процессте бақылау жүйесінде қатаң түрде сақтауда. Әрбір оператор жоспар бойынша әрекет ететінін тексеру үшін қабатталған процесстерді аудит жасау (LPA) қажет, ал ырғақтың басында немесе құралды ауыстырғаннан кейін дрейфті қоқысқа айналдырмай ұстап алу үшін датчикті тексеру жүргізіледі. Статистикалық процесстерді басқару (SPC) диаграммалары ақаулар көбейгенге дейін оларды табуға көмектеседі.

• Сериялы партияларды бақылау үшін штрих кодталған тақташалар немесе DPM
• Әр партияға байланысты материалдық сертификаттар
• NC бағдарламасының әрбір орындалу үшін қайта қарау тарихы
• Ауыр сипаттамаларға арналған СҚЖ кестелері мен зонд журналдары

IATF 16949 және ISO 9001 стандарттары ерекше сипаттамаларды құжатталған бақылауды және нақты реакция жоспарларын талап етеді. Тек стандартты қана орындамаңыз, оны нақты процесс тәртіптілігін арттыруға және қымбат қашуды болдырмауға пайдаланыңыз.

Бұл сапа стандарттары мен ізденістік әдістерін енгізу арқылы сіз аз сюрприз, тегіс аудит және жоғары құндылықтағы cnc өңдеу бөлшектерін жеткізу үшін мықты беделге ие боласыз. Келесі, біз ROI және нақты деректер сапаға негізделген CNC өндірісінің толық әсерін өлшеуге қалай көмектесетінін қарастырамыз.

ROI модельдері және деректерге негізделген іс-шаралар

Палетті бассейндер мен роботты қызмет көрсету үшін рентабелділік модельдері

Автомобиль бағдарламаңыз үшін автоматтандыру технологиясын қарастырған кезде үлкен сұрақ туындайды: инвестиция өз нәтижесін бере ме? Енді сандарды нақты мысалмен бөліп көрейік. Сіз CNC ұяшығын жаңартуды бағалайтыныңызды елестетіңіз, онда палетті қоссаңыз және автоматты CNC өңдеу желісіне робот қарасаңыз. Математиканың қорытындысы мынау:

Көріп отырғаныңыздай, автоөнеркәсіптік қолданбалар үшін автоматтандыру шешімі еңбек шығындарын үштен екі есеге қысқартып, ОЭҚ-ны 20 пайызға арттырып, металл қалдықтарын азайта алады. Өтемақы мерзімі үш жылдан аз, ал егер сіз көбірек ауысымдар немесе көп жұмыс істесеңіз, одан да жылдам болады [CTE журналы] .

Цикл уақытын және қалдықтарды азайту бойынша іс-шаралар

• Клапан корпусы Палетті бассейнмен HMC: Цикл уақыты 18,5 минуттан 12,7 минутқа дейін төмендеді. Қалдық мөлшерлемесі бөлшектерді тиеу мен зондтауды автоматтандырғаннан кейін 3,8%-дан 0,9%-ға дейін төмендеді.
• Құрауыш 5 осьті процесте зондтаумен: Қайта өңдеу 60% қысқартылды, өйткені нақты уақыт өлшеу құралы бөлшектер машинадан шыққанға дейін тозу мен ағынды анықтады.
• Ағаш бұрышы Баумен қоректендірушімен диірменді бұру: Өнімділік 32 пайызға өсті, бұл жоғары құндылықтарға арналған білікті операторларды босатып, бармен қоректендіру және жарық сөндіруді қосқаннан кейін.

"Автоматтандырудың нақты рентабелділігі CNC машиналарын өңдеуде тек еңбекті үнемдеуде ғана емес, сонымен қатар, уақытпен қатар жүруде және жабдық шығындарын шамалылататын кешіктіру айыппұлдарын болдырмауда".

1 - 10 000 томдықтар бойынша бір бөлік бойынша баға

Автоматтандыру әр бөлшектің бағасына қалай әсер етеді? Міне, автомобильге арналған үлгілік тұтқаның суреті:

Сіз байқағандай, көлемнің артуымен бағдарламалау және фикшерлік шығындардың әсері күрт төмендейді. Құралдың тозуы мен машинаның уақыты масштабта негізгі қозғаушы факторларға айналады. Сақтықпен жасалған құралдың өмір сүру үлгілері және нақты OEE (тек теориялық максимум емес) сіздің қайтару және бөлшектік шығындар туралы есептердің дәл болуын қамтамасыз етеді.

Сіздің бизнес-қадамдарыңызды нақты деректер мен дәлелденген автоматтандыру технологияларына негіздеп, сіз ақылды инвестицияларды таңдап, тұрақты нәтижелер аласыз. Келесі кезекте біз сізге осы жетістіктерді қайталанатын өндірістік артықшылыққа айналдыру үшін дұрыс жеткізуші мен құрал-жабдықтарды таңдау арқылы басшылық жасаймыз.

Өндірісті сәтті жүргізу үшін жеткізуші мен құралдарды қалай таңдау керек

Автомобиль CNC серіктесі туралы не білу керек

Автомобиль өндірісін іске қосуға дайын болсаңыз, серіктесті таңдау сіздің бағдарламаңызды құруға немесе бұзуға мүмкіндік береді. Қиын естіледі ме? Бұл міндетті емес. салыстыруды елестетіңіз жабдық өндірушілері —біреуі прототиптен шоғырланған өндіріске дейін үзіліссіз жеткізе алса ше? Қалай езіңіздің іздеуіңізді шоғырландыру керектігін және қымбатқа түсетін қателерден қалай сақтану керектігін мұнда көрсетіледі.

• Тегін шығарылымдар мен клиенттің келісіміне арналған APQP/PPAP дайындығы
• Аспаптардың конструкциясы мен процесстерді инженерлеуде тереңдік
• күрделі геометриялар үшін 5 осьті және фрезерлеу-бұранда өңдеу мүмкіндігі
• Сапаны қамтамасыз ету үшін процестердегі интегралды зондтау және СБК
• Қуатты ізденіс жүйесісыныбы, материалы және NC бағдарламасын бақылау

Қол қоюдан бұрын, жақында жасалған іс зерттеулері мен ұқсас тақырыптар туралы сілтемелерді сұраңыз cNC авто бөліктері бағдарламалары. Тек қабілеттілікті ғана іздемеңіз, ұзақ мерзімді табысыңызға инвестиция салған, автомобильді өңдеу және сапа менеджменті саласында дәлелденген тәжірибесі бар серіктесті іздеңіз.

Қасиеттері, сертификаттары және іске қосу дайындығы

Сертификация маңызды, әсіресе автомобильдер үшін IATF 16949 сертификаты. Сізге осы стандарттарға сай келетін, сонымен қатар цифрлық тиімділік, инженерлік күш және масштабталатын өндіріс үлгісін көрсететін жеткізуші қажет. Енді ең үздік үміткерлерді салыстырайық:

Шын дүниедегі бөлшектер мен өндіріс мүмкіндіктерін көргіңіз келе ме? Келу cnc машиналармен өңделген автомобиль бөлшектері shaoyi ұсыныстарын егжей-тегжейлі қарап, тік интеграцияланған жеткізушінің автомобиль өндірісінің әрбір кезеңін қалай қолдайтынын түсіну.

Қызмет берушілердің қысқа тізімі және олардың айырмашылығы

Сонымен, сіз қалай шешім қабылдайсыз? Мына тез түсіндірме:

• Shaoyi Metal Parts Supplier: Толық өмірлік цикл, жоғары сапа және автомотивтік бағдарламаларды кеңейту үшін ең жақсы нұсқа. Олардың IATF 16949 сертификаттандыруы, цифрлық MES және глобалды OEM-пен өндіріс бастау тәжірибесі оларды қауіпке бейім, жоғары көлемді жұмыстар үшін ерекшелейді.
• eMachineShop: Прототиптеу немесе төмен көлемді нақты жұмыстар үшін ыңғайлы, бірақ автомотивтік өндіріс дәлдігіне назар аудармайды.
• Xometry: Жедел баға беру және таратылған сатып алу үшін өте жақсы, бірақ бірдей терең автомобиль инженериясы немесе бағдарламалық басқаруды ұсынбауы мүмкін.
• CNC машина құралы дистрибьюторы: Егер сіз бөлшектер емес, машиналар сатып алсаңыз, дұрыс.

Жақсы жақтары

• Шаои: Аяқтан аяғына дейін қызмет көрсету, сапасы сертификатталған, әлемдік брендтермен дәлелденген, жылдам жұмыс
• eMachineShop: ең төменгі талап жоқ, процестердің ауқымы кең
• Ксометрия: жылдам баға, мол жеткізушілер желісі
• Таратушы: Машиналар, автоматтандыру

Жағымсыз жақтары

• Шаои: Шетелдік кеме қатынасы/логистика жоспарлауды қажет етеді
• eMachineShop: Автомобиль саласында мамандану аз, масштабтануға мүмкіндік көп
• Ксометрия: Өнім берушілердің тәжірибелері өзгеріп отырады, күрделілік жоғары
• Дистрибьютор: cnc авто бөлшектер үшін бір беткейлік көз емес

құқықты CNC жеткізушісі - бұл жеткізушіден гөрі, олар сіздің іске қосу сәттілігінде серіктес. Автомобиль саласында дәлелденген тәжірибе, сертификатталған сапа жүйелері және үздік нәтижелер үшін ашық байланыс басымдылыққа ие.

Осы өлшемдер мен салыстыруларды қолдана отырып, сіз бүгінгі қажеттіліктерді қанағаттандырмай, болашақта да сізбен бірге масштабталатын жеткізушіні таңдауға дайын боласыз. Келесі, біз 2025 бағдарламаларыңыз үшін қадамдық іс-қимыл жоспарымен және ұсынылатын серіктеспен аяқтаймыз.

2025 бағдарламалары үшін іс-қимыл жоспары және ұсынылатын серіктес

CNC-нің іске қосылу тәуекелін азайту үшін 30 күндік жоспар

Жаңа CNC автоқұрастыру бағдарламасын іске қосу қиынға соғады, бірақ нақты жол картасы барлық айырмашылықты жасайды. Сізге өте ауыр мерзімдер, тар бюджеттер және қателіктерге жол жоқ деп ойласаңыз, сіз өзіңізге қалай мүмкіндік бере аласыз? Осы апта сайынғы жоспардан бастаңыз, ол CNC технологиясын қолдана отырып, автомобиль бөлшектерін өндірудің тиімділігін арттыру үшін жасалған:

1. 1- апта DFM және Datum сәйкестігі: CAD-ті тазалаңыз, деректерді аяқтаңыз және жеткізушіңізбен бірге жасақталған дизайнды қайта қарау үшін жұмыс жасаңыз. Бұл жерде ертерек сәйкестендіру кейін қымбат қайта қараудан сақтайды.
2. 2-апта CAM стратегиясы және құрылғылар туралы түсінік: CAM құралдар жолдарын әзірлеу, цикл уақыты мен құралдың өмір сүру мерзіміне оптималдандыру және тұрақтылық пен қайталану үшін құрылғыларды жобалау. Барлық маңызды элементтерді тексеру үшін тексеріңіз.
3. 3-ші апта Пилоттық жүргізу және бірінші мақалалық тексеру (FAI): Қысқа пилоттық ұшуды орындау, FAI деректерін жинау және барлық негізгі өлшемдерді, беттің бітімі мен құрастыруға жарамдылығын растау. Бұл деректерді процестерді нақтылаңыз және басталғанға дейін мәселелерді анықтаңыз.
4. 4-апта Қауіпсіздік зерттеуі және PPAP топтамасын жасау: Қажеттілік зерттеуін (Cp/Cpk) жүргізу, нәтижелерді құжаттандыру және өндіріс бөлшектерін бекіту процесін (PPAP) құрастыру. Бұл сіздің кеңейту алдында клиенттердің және нормативтік талаптарды қанағаттандыруыңызды қамтамасыз етеді.

CNC жеткізушіден не сұрауыңыз керек

Сәттілікті арттыру және күтпеген жағдайларды азайту үшін өндіріс басталғанға дейін (SOP) тауар өндірушіден мына нәтижелерді сұраңыз:

• Техникалық процесстер мен әрекеттер жоспары бар бақылау жоспарының үлгісі
• Құрал-жабдықтың тозуы мен ауытқулар жағдайындағы әрекеттер жоспары
• Айқын суреттері мен бұранда моментінің техникалық сипаттамалары бар баптау парақтары
• SPC (статистикалық үдерісті басқару) үлгісі критикалық қасиеттер үшін
• Зондтың жүйелілігі және процестердегі өлшеу құжаттамасы

Бұл құжаттар сізге ізденістікті сақтауға, сапаны қамтамасыз етуге және бірнеше орындарда немесе командаларда бағдарламаларды басқаруға көмектеседі.

Неліктен Шаои металл бөлшектер жеткізушісі дұрыс таңдау

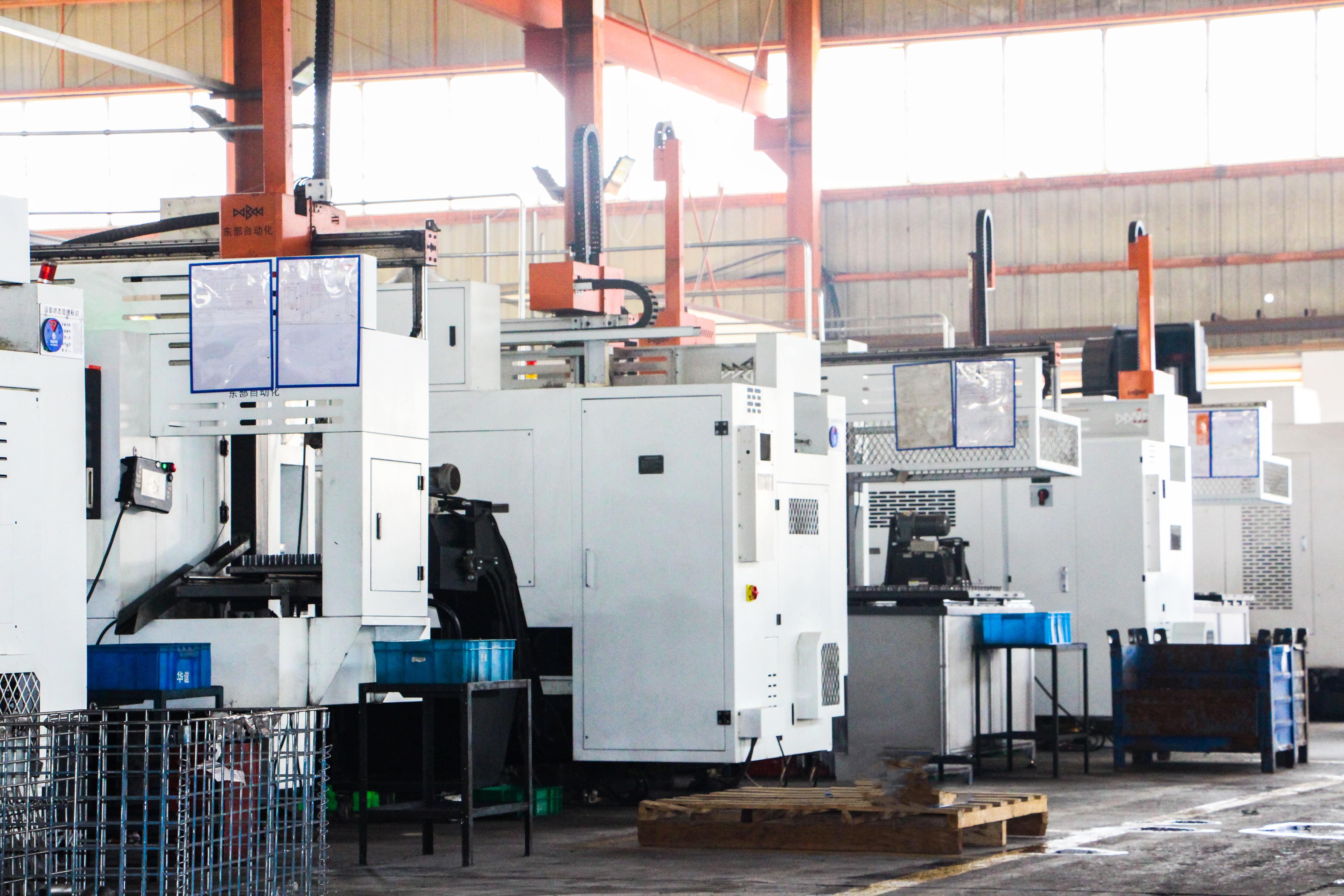

CNC серіктесін таңдағанда, сіз тек бөлшектер жеткізушісін ғана емес, бірінші күннен бастап тиімділік, сапа және жан тыныштығын қамтамасыз ететін команданы қажет етесіз. Shaoyi Metal Parts Supplier қытайдағы алдыңғы қатарлы интеграцияланған дәлдікті автометалл бөлшектерін жеткізуші ретінде ерекшеленеді, оған Audi, BMW және Tesla сияқты әлемдік брендтер сенім артады. Олардың IATF 16949 сертификаты, сапа жүйесі және MES платформасы әрбір бағдарламаның бір прототип немесе толық көлемді өндіріс үшін жұмыс істеуі үшін тегіс жұмыс істеуін қамтамасыз етеді.

Shaoyi-дің аяғынан аяғына дейінгі ұсыныстары жылдам DFM қолдау және алдыңғы қатарлы көп осьті өңдеуден бастап қатаң құжаттамаға және процесте бақылауға дейін CNC технологиясын пайдалана отырып, автомобиль бөлшектерін өндіруде тиімділікті жақсартуға мүмкіндік береді. Олардың икемді моделі бір рет қана тексерілетін 5000-нан астам құрылғыға дейін жеткізушілерді алмастырмай немесе қайта біліктілік процестерін өзгертпей масштабтауға мүмкіндік береді. Егер сіз әлі де CNC машинасы автомобиль өнеркәсібіне не береді деп ойласаңыз? Жауап: қозғалтқыштың тұтқаларынан бастап, күрделі ішкі панельдерге дейін, барлығы жылдамдықпен және дәлдікпен жеткізіледі.

Келесі ұшырылымыңыздың тәуекелін азайтуға дайынсыз ба? Shaoyi-ден міндетті емес DFM-ті қайта қарауды және олардың интеграцияланған тәсілі сіздің жобаңызды қалай жеделдетіп, жеткізу тізбектерін қалай оңайлата алатынын білу үшін цитата сұраңыз. Бөлшек санаттары, мүмкіндіктері және ұшыруды қолдау туралы егжей-тегжейлі мәлімет үшін, мынаны қараңыз cnc машиналармен өңделген автомобиль бөлшектері .

такт уақытын, өндіріс қабілетін және шығындарды сәйкестендіру CNC автобағдарламасының негізі болып табылады. Дұрыс серіктес пен тәртіпті іске қосу жоспарымен сіз SOP мерзімін орындай аласыз, тәуекелді азайта аласыз және әрқашан сапалы бөлшектерді жеткізе аласыз.

Осы іс-қимыл жоспарымен және дұрыс серіктеспен сіз автомобиль көрінісі үшін CNC өндірісін график бойынша және нақты талаптарға сай табысты іске асыруға дайынсыз.

Автомобиль өндірісі үшін CNC өндірісі туралы жиі қойылатын сұрақтар

1. жасыл және Өндiрiсте CNC нені білдіреді және ол автомобиль өндiрiсi үшiн неліктен маңызды?

CNC - компьютерлік сандық басқару. Автомобиль өндірісінде CNC технологиясы цифрлық үлгілерді дәл, қайталанатын металл немесе пластикалық бөлшектерге айналдырады. Бұл қауіпсіздікті, қатаң төзімділіктерді және жоғары көлемде тұрақты сапаны қамтамасыз ету, өнеркәсіптік стандарттарға сәйкес келу және жылдам жобалау өзгерістерін қолдау үшін өте маңызды.

2. Жақсылық Автомобиль өнеркәсібінде ең көп қолданылатын CNC машиналарының түрлері қандай?

Автомобиль өнеркәсібі CNC машина түрлерінің түрлерін пайдаланады, оның ішінде 3 және 5 осьті өңдеу орталықтары, диірменді айналдыру машиналары, паллетті бассейндермен көлденең өңдеу орталықтары және екі бұрғылаулы айналдыру орталықтары бар. Әрқайсысы қозғалтқыш блоктары, біліктері немесе корпустары сияқты нақты автоқұрамдарының күрделілігі, материалы және өндіріс көлеміне байланысты таңдалады.

3. Жақсылық CNC өңдеу автокөлік бөлшектерінің сапасын және ізденісін қалай қолдайды?

CNC өңдеу арқылы шикізаттан бастап дайын өнімге дейін әрбір бөлшекті цифрлық түрде бақылауға болады. Бұл ізденістікті, IATF 16949 және ISO 9001 сияқты стандарттарға сәйкестікті және процестердегі зондтау, SPC және сериялы партияларды бақылау арқылы сапаны бақылауды қамтамасыз етеді.

4. Жақсылық Автомобиль бөлшектерін CNC өндірісі арқылы өндірудің негізгі артықшылықтары қандай?

Негізгі артықшылықтарға жоғары дәлдік, жылдам прототипті жасау және өндіру, жобалау өзгерістеріне бейімделу және егжей-тегжейлі ізденіс мүмкіндігі жатады. CNC өндірісі тәуекелді азайтады, қауіпсіздік үшін маңызды толеранттарды қамтамасыз етеді және шығындарды бақылаумен бірге, бір прототиптен көпшілікке өндіруге дейін тиімді масштабтауға мүмкіндік береді.

5. Автомобиль бағдарламалары үшін CNC өнімдерін жеткізушілерді қалай таңдауға болады?

IATF 16949 сертификаты бар, автомобильді іске қосудағы тәжірибелері бар, алдын ала автоматтандыру және сапа жүйесін толық қамтамасыз ететін жеткізушілерді іздеңіз. Шаои металл бөлшектер жеткізушісі жылдам прототип жасауды, масштабталатын өндірісті және автомобиль CNC жобалары үшін мықты құжаттаманы ұсына отырып, күшті таңдау болып табылады.
