CNC станоктарының қосымша жабдықтарын және олардың мақсатын түсіну

Сіз бірде-бір рет ойланған шығарсыз: не айырмашылық жасайды негізгі CNC кесуін дәлдік шығарылымынан ? Жауап жиі өзі станокта емес, соның айналасында ұқыпты таңдалған қосымша жабдықтарда жатады. CNC станогының қосымша жабдықтары — бұл станоктың мүмкіндіктерін зауыттық функцияларынан әлдеқайда асырып тастайтын қосымша компоненттер, аспаптар мен жабдықтар. Оларды қабілетті станокты шынымен универсалды өндірістік күш құралына айналдыратын қолдаушы құрам ретінде қарастыруға болады.

Өнімдердің каталогтары мол ұсыныстармен толып тұрса да, көптеген операторлар өздерінің нақты қажеттіліктері үшін қандай қосымша жабдықтардың шынымен маңызды екенін түсінуге қиналады. Бұл қолжетімді өнімдер мен олардың практикалық түсінісі арасындағы айырма инвестициялардың кетірілуіне немесе, одан да жаманы — жақсартылған нәтижелерге қол жеткізудің мүмкіндіктерін жоғалтуға әкелуі мүмкін. Бірге осы айырманы жойып тастайық.

CNC қосымша жабдығы деп нені айтады?

CNC-ге арналған қосымша — бұл машинаңыздың жұмысын жақсартуға, мүмкіндіктерін кеңейтуге немесе оператордың қауіпсіздігін қамтамасыз етуге арналған кез келген компонент. Саладағы сарапшыларға сәйкес, бұлар тек қосымша құрылғылар емес, сонымен қатар бүкіл өңдеу процесін жоғары деңгейге көтеретін тиімді құралдар. Станокқа арналған қосымшалар қарапайым қысқыштардан бастап күрделі өлшеу жүйелеріне дейін әртүрлі болады; әрбір қосымша сіздің жұмыс ағымыңызда нақты бір мақсатқа ие.

Төменде негізгі қосымша санаттары келтірілген:

• Жұмысты ұстау: Қию операциялары кезінде материалдың орнын ұстауға арналған қысқыштар, пышақтар, қысқыш құрылғылары мен вакуумдық столдар
• Құрылғы: Нақты қию жұмыстарын орындайтын фрезерлеу баспалдақтары, соңғы фрезалар, колеттер және құрал ұстағыштары
• Өлшем: Өлшемдік дәлдікті қамтамасыз ететін зондтар, түйісу пластинкалары және саусақтық индикаторлар
• Қауіпсіздік: Операторлардың қауіпсіздігін қамтамасыз ететін қорғаныс қабырғалары, авариялық тоқтату құрылғылары және қорғаныс жабдықтары
• Тозаң жинау: Таза жұмыс ортасын сақтауға арналған вакуумдық қондырғылар, тозаң қапшықтары және сүзгілеу жүйелері

Бөлшектер мен қосымшалар арасындағы айырмашылық

Сіз өзіңізге сұрақ қоятын боларсыз: машина бөлшегі мен қосымша арасындағы айырмашылық неде? Бұл айырмашылық сіздің ойлағаныңыздан да маңыздырақ. Машина бөлшектері — бұл негізгі жұмыс істеу үшін қажетті интегралды компоненттер, мысалы, шпиндель, электрқозғалтқыштар немесе басқару жүйесі. Оларсыз сіздің CNC-ңіз жай ғана жұмыс істемейді. Ал фрезерлеу станогының қосымшалары, керісінше, сіздің станогыңыздың мүмкіндіктерін кеңейтеді немесе толықтырады.

Бұған тәжірибелік мысал ретінде қараңыз: сіздің шпиндельіңіз — бөлшек, ал кесу құралыңызды ұстайтын коллет — қосымша. Коллет — бұл түзу құралдың сақинасымен тығыз келетін конустық ұшы бар бөлінген түтіктен тұратын қарапайым бекіту жүйесі. Сіз техникалық тұрғыдан оптималды коллет өлшемінсіз де жұмыс істеуге болады, бірақ дәлдігіңіз мен құралдың сенімділігі өте көп төмендейді.

Негізгі қосымша құрылғылар — бұл негізгі жұмыс ұстағыштары мен сәйкес кесу құралдары сияқты маңызды жұмыс істеу үшін қажетті қосымша құрылғылар. Жақсарту қосымша құрылғылары — бұл автоматтандырылған құрал ауыстырғыштар немесе жетілдірілген зерттеу жүйелері сияқты өндірістік сапаны жақсартатын, бірақ міндетті емес таңдаулы жаңартулар. Бұл айырмашылықты түсіну сізге сатып алуларды қазіргі уақыттағы қажеттілікке немесе болашақтағы мүмкіндіктерге қарай басымдық беруге көмектеседі.

Қосымша құрылғылардың станоктың өндірістік сапасына әсері

Тәжірибелі операторлардың білетіні: дұрыс CNC қосымша құрылғылары орташа нәтижелер мен ерекше дәлдік арасындағы айырмашылықты қамтамасыз етеді. Қосымша құрылғылар арқылы өндірістік сапаның жақсаруы тікелей жоғары дәлдікті механикалық өңдеуге және өте жоғары сапалы өнімдерге алып келеді, деп Methods Machine Tools . Дәлдік шектерін тарылту және беттің сапасын жақсарту үшін аз ғана реттеулер жеткілікті болады, бұл өндіріс шығындарын қатты төмендетеді.

Сіз жұқа фанерадан күрделі таңба қиып алып отырсыз деп елестетіңіз. Вакуумды бекіту құрылғылары немесе сорғыш патрондар сияқты дұрыс жұмыс ұстағыш қосымшаларсыз сіздің материалдыңыз қию кезінде орынынан ығысуы мүмкін, сонда сағаттар бойы жасалған жұмыс бүлінеді. Бұл ыңғайлы құрылғылар бөлшектерді тез босатуға және дәл қайта орналастыруға мүмкіндік береді, әсіресе бірдей бөлшектерді көптеп шығарған кезде өте қажетті болады.

Пайданың аясы тек дәлдіктен ғана шықпайды. Жақсарған өнімділік сонымен қатар шығындарды азайтады, себебі шикізаттың қалдықтарын азайтып, шикізаттың пайдаланылуын арттыратын қосымшалар операциялық шығындарды төмендетеді және табысты арттырады. Уақыт үнемі де жиналады. Цикл уақытының қысқаруы, орнатудың тездеуі және өңдеу процестерінің жылдамдауы өндірістің ағысын жеңілдетеді, сондықтан сіз қатаң мерзімдерге сыйып, жабдықтарыңыздың жұмыс істеу уақытын максималды пайдаланасыз.

Әрбір CNC операторы білуі керек негізгі қосымша санаттары

Енді сіз қандай бұйымдар аксессуар болып табылатынын және осы компоненттердің неге маңызды екенін түсіндіңіз. Енді сіз кездестіретін нақты санаттарға кірейік. Өнімнің атауы немесе бренді бойынша топтау орнына біз CNC фрезерлік станоктарының аксессуарларын олардың қызметі бойынша қарастырамыз. Бұл тәсіл сізге шешуге тырысқан мәселелеріңізге қарай дәл қажетті нәрсені анықтауға көмектеседі.

Әрбір санаттың мақсатын түсіну сізге аксессуарлар жинағыңызды стратегиялық түрде құру үшін негіз береді. Сіз ағаш, пластик немесе алюминий қиған кезде бұл функционалды санаттар CNC фрезерлік станоктарының әртүрлі бөліктерінде бірдей қалады.

Категория	Негізгі функция	Кең таралған мысалдар	Қажетті дағды деңгейі
Детальдарды бекіту	Қию операциялары кезінде материалды бекіту	Фрезерлік қысқыштар, баспалдақты қысқыштар, вакуумдық столдар, тізе қысқыштары, құрылғы плиталары	Бастаушылар мен орта деңгейдегілерге
Кесу құралдары	Қажетті пішіндерді жасау үшін материалды алып тастау	Фрезерлеу бұрандалары, соңғы фрезалар, V-тәрізді бұрандалар, коллеттер, құрал ұстағыштары	Бастапқы деңгейден бастап жоғары деңгейге дейін
Өлшеу және калибрлеу	Өлшемдік дәлдікті және станоктың реттелуін қамтамасыз ету	Тактильді зондылар, тіркелетін көрсеткіштер, биіктік өлшегіштер, өлшем блоктары	Орташа деңгейден күрделіге дейін
Тоқтату және қауіпсіздік	Таза ортаны сақтау және операторларды қорғау	Тоқтату қапшықтары, дүкен вакуумды сорғыштары, қауіпсіздік көзілдігі, есту қорғанысы	Бастама
Машиналардың өнімділігін арттыру	Зауыттық сипаттамалардан тыс өнімділікті жақсарту	Айналу осінің жақсартылуы, суыту жүйелері, майлау құрылғылары	Жоғары

Материалдың қауіпсіз орналасуы үшін ұстағыш шешімдер

Бұл анық, дұрыс па? Сіздің материалдыңыз кесілген кезде орнында қалуы керек. Алайда, көптеген бастаушылар ұстағыш құрылғылардың қажетті күрделілігін аз бағалайды. Согласно CNC пісірме кітабы , ұстағыш құрылғы — бұл өңдеу операциялары кезінде жұмыс бетіңізді сенімді ұстап тұратын кез келген құрылғы. Дұрыс шешім сіздің материалдың өлшеміне, пішініне және кесу операциялары кезінде туындайтын күштерге байланысты.

Фрезерлік қысқыштар — себебі олар қарапайым, берік және әртүрлі өлшемдегі бөлшектерді ұстауға жарамды болғандықтан — ең кең таралған өңдеу кезінде бөлшекті ұстау шешімі болып қала береді. Алайда, қысқыштардың өзіндік тиімді жұмыс аймағы бар. Олар өте үлкен пластиналық бөлшектермен жұмыс істегенде қиналады, сонымен қатар қысқыштардың бір-біріне жақын орналасуы салдарынан өте кішкентай бөлшектерді бір мезгілде өңдеу саны шектеулі болғандықтан, олар осындай бөлшектер үшін ең тиімді шешім болмайды.

Қысқыштар жеткіліксіз болған кезде, бекіткіштер көмекке келеді. Баспалдақты бекіткіштер — ең кең таралған түрі, олардың биіктігін реттеу үшін бетіне баспалдақтар тесілген. Олар Т-тәрізді ойықтарға немесе құрал-жабдық плиталарына бұрандалар арқылы бекітілуі мүмкін. Жұмыс бетінің жоғарғы жағына толық қатынас қамтамасыз ету үшін аяқты бекіткіштер жоғарыдан баспай, жанынан ұстайды.

Вакуумдық кестелер толығымен басқаша тәсіл ұсынады. Теңіз деңгейіндегі ауа қысымы 1 шаршы дюймға 14,7 фунт қысым түсіреді. Вакуумдық бекіткіш бөлшектің астынан ауаны сорып шығарады, сондықтан атмосфералық қысым бөлшекті оның бүкіл беті бойынша біркелкі төмен ұстайды. Бұл әдіс дәстүрлі қысқыштардың тиімді ұстай алмайтын жұқа материалдар мен күрделі пішінді бөлшектер үшін өте жақсы жұмыс істейді. Сондықтан кішігірім бөлшектердің беті аз болғандықтан, ұстау күші де аз болатынын ескеріңіз; сондықтан кесу параметрлерін реттеу қажет болуы мүмкін.

Өндірістік орталар үшін дәлірек штифт торлары бар бекіту тақталары жұмыс бекіткіштерін 0,0005 дюйм дәлдікпен қайталанатындай етіп орналастыруға мүмкіндік береді. Мысалы, өзіңіздің кестеңізге қысқышты қойып, оның әрбір рет қойылғанда дәл орнында болатынын білуіңіз ойланыңыз. Орнату кезіндегі уақыт үнемі бұл CNC станоктарына арналған жабдықтарға бастапқы инвестицияны тез өте береді.

Кесу құралдары мен құралдар жүйесі туралы түсіндірме

Сіздің кесу құралдарыңыз — бұл нағыз сиқыр орындалатын жер. Бұл санатқа кесілетін материалмен тікелей әрекеттесетін, стружкаларды алып тастайтын және пішіндерді құратын CNC фрезерлеу станогының бөлшектері кіреді. Алғашқы көрінісі бойынша құралдардың көптігі қысым көрсетуі мүмкін, бірақ әрбір құрал түрі белгілі бір мақсаттарға арналған.

Фрезерлеу бұрғылары мен соңғы фрезалар көбінесе құралдар жинағының негізін құрайды. Фрезерлеу бұрғылары әдетте үлкен кесу диаметрлеріне ие болады және ағаш, пластик пен жұмсақ материалдар үшін арналған. Соңғы фрезалар металдар мен қаттырақ материалдарды өңдеуге арналған, ал олардың геометриясы паз жасау, контурлау немесе тазарту сияқты әртүрлі операцияларға оптималды болады.

V-тәрізді бұрғылар әріптерді, декоративті шеттерді және гравюралық жұмыстарды орындау үшін бұрышты кесулер жасайды. Шар тәрізді соңғы фрезалар иілген беттер мен 3D-контурларды құрады. Түзу ойықты бұрғылар терең түсу кесулерінде жақсы көрсеткіш береді, ал спиральды ойықты бұрғылар бүйірлі фрезерлеу операциялары кезінде стружкаларды тиімдірек алып тастайды.

Коллеттік жүйе сіздің кесу құралдарыңызды шпиндельге қосады. Бұрын айтылғандай, коллеттер құралдың сақинасын тығыз ұстайтын конустық ұшы бар бөлінген түтік конструкциясын қолданады. Коллет өлшемін құралдың сақина диаметріне дәл келтіру концентриктілікті қамтамасыз етеді, бұл беттің сапасына және құралдың қызмет ету мерзіміне тікелей әсер етеді. Кішірек коллет қолдану құралдың сырғып кету қаупін туғызады, ал үлкен коллет дұрыс қысу күшін қамтамасыз ете алмайды.

Автоматты құрал ауыстырғышы бар станоктарда құрал ұстағыштары жүйеге тағы бір қабат қосады. Бұл стандартталған ұстағыштар тұрақты орналасуды сақтай отырып, тез құрал ауыстыруды қамтамасыз етеді. Қолмен басқарылатын станоктарда да сапалы құрал ұстағыштары қаттылықты жақсартады және күшті кесуде тербелістерді азайтады.

Өлшеу және калибрлеу аксессуарлары

Өлшеусіз дәлдік — бұл тек қана болжау. Бұл CNC фрезерлеу станогының аксессуарларының санаты сіздің машинаңыздың белгіленген дәлдік шектерінде бөлшектерді шығаруын қамтамасыз етеді және дәлдік ауытқыған кезде проблемаларды диагностикалауға көмектеседі.

Тактильді зондтар ауқымды CNC жұмыстары үшін маңызды болып табылады. Себебі Penn Tool Co. түсіндіреді, бұл қосымша бөлшектер детальдарды орналастыруға, ығысуларды орнатуға және өлшеуді автоматтандыруға көмектеседі. Олар дайындық уақытын қатты қысқартады және бірнеше бөлшек бойынша қайталанушылықты арттырады. Зонд автоматты түрде сіздің өңделетін бөлігіңіздің бұрышын таба алады, құрал ұзындығын өлшей алады немесе циклдың ортасында өлшемдерді тексере алады.

Сызғыш индикаторлары реттеу мен бақылау кезінде кішкентай ауытқулар туралы көрнекі ақпарат береді. Тіректің айналуын, бөлшектің орналасуын немесе беттің жазықтығын тексерген кезде бұл аспаптар көзге көрінбейтін ақауларды анықтайды. Магниттік табанды қосқанда олар станокты реттеу мен ақауларды жою үшін тиімді құралға айналады.

Биіктік өлшегіштер бөлшектердің биіктігін, тесіктердің орнын және салыстырмалы сызықтарды қолмен ұсталатын құралдарға қарағанда жоғары дәлдікпен вертикаль өлшейді. Олар штрихтау құралдары мен бақылау жабдықтары арасындағы қашықтықты жояды және қиылуларды жоспарлау мен нәтижелерді тексеру үшін пайдалы.

Калибрлік блоктар, кейде Джо блоктары деп те аталады, соңғы сілтеме стандарты ретінде қызмет етеді. Бұл дәл жонған блоктар басқа құралдарды калибрлеу үшін және станоктардың дәлдігін тексеру үшін қолданылады. Өлшеулеріңізге толық сенімділік қажет болған кезде калибрлік блоктар барлық басқа нәрселер сілтеме жасайтын негіз болып табылады.

Жеке құралдардан тыс, редовды калибрлеу практикасы өлшеу жүйесіңіздің тұтастай алғанда дұрыстығын сақтайды. Тысқы диаметрін онмыңдық инчке дейін өлшейтін микрометрлер, егер олар техникалық сипаттамалардан ауытқыса, ештеңе білдірмейді. Сапалы өлшеу қосымша құрылғыларына инвестициялау тек қана оларды дұрыс пайдаланған кезде тиімді болады.

Бұл функционалдық санаттар анық анықталғаннан кейін сіз белгілі бір қосымша құрылғыларды әртүрлі станок түрлері мен олардың нақты талаптарына сәйкестендіруді қарастыра аласыз.

Қосымша құрылғылардың сіздің нақты CNC станогыңызға сәйкестігі

Мұның қаншалықты жиі кездесетінін көріңіз: сіз онлайн-дәкенде өзіңізге дәл келетін қосымша құрылғыны табасыз, қуанышпен оны тапсырасыз, бірақ оның сіздің станогыңызбен жұмыс істемейтінін анықтайсыз. CNC станоктары үшін қосымша құрылғыларды таңдаған кезде сәйкестік — бұл тек қана шағын ескерту емес. Бұл сіздің инвестицияңыздың сіздің мүмкіндіктеріңізді кеңейтетінін немесе қымбат тұратын қағаз салмағына айналатынын анықтайтын негіз.

Әртүрлі станок архитектуралары әртүрлі қосымша құрылғы конфигурацияларын талап етеді. Fox Alien CNC фрезерлеу станогы вертикаль фрезерлеу станогы немесе токарь станогынан негізінен басқаша жұмыс істейді . Сіз сатып алуға кіріспес бұрын осы айырмашылықтарды түсіну — уайымдану, ақша және уақыт үнемдеуге көмектеседі. Енді сіз білуіңіз керек нәрселерді қарастырайық.

Фрезерлеу станогы, фрезерлеу машинасы және токарь станогы үшін қосымша құрылғылардың талаптары

CNC фрезерлеу станогын, фрезерлеу машинасын және токарь станогын туған қарындас деп емес, әке-шешесі бір, бірақ әртүрлі мақсаттарға дайындалған туған қарындас деп елестетіңіз. Олар бірдей генетикалық материалға ие, бірақ әртүрлі мақсаттарға бейімделген, сондықтан олардың қосымша құрылғыларға деген қажеттіліктері де осы айырмашылықтарды көрсетеді.

CNC фрезерлері әдетте жеңіл кесу күштерімен жұмыс істейді және ағаш, пластик пен алюминий сияқты жұмсақ металдарды өңдеуге арналған. Олардың өңделетін бұйымдарды бекітуге арналған қосымша құрылғылары вакуумдық столдарға, парақ тәрізді материалдар үшін арналған қысқыштарға және үлкен жазық бұйымдарды орналастыруға арналған қондырғыларға бағытталған. Мысалы, Foxalien Masuter Pro моделі оның үстел үстіндегі орналасуы мен шпиндель мүмкіндіктеріне сәйкес келетін қосымша құрылғылармен ең жақсы жұмыс істейді.

Фрезерлеу станоктары әлдеқайда жоғары кесу күштерін қамтамасыз етеді және болат пен титан сияқты қатты материалдарды өңдейді. Олардың өңделетін бұйымдарды бекіту жүйесі осы күштерге төтеп беруі керек, яғни ауыр жағдайларға арналған қысқыштар, берік қондырғылық тақталар және қатты жүктемелерге шыдамды қысқыштар қолданылады. Фрезерлеу станоктарындағы құралдар жүйесі әдетте CAT, BT немесе HSK стандартты құрал ұстағыштарын пайдаланады, бұлар роторлық станоктардың патрондық жүйелерінен толығымен ерекшеленеді.

Токарлық станоктар айналу қозғалысында өңделетін бұйымдарды орналастыруға мүмкіндік береді. Қысқыштар, патрондар және тұрғызғыш тақталар айналып тұрған өңделетін бұйымдарды бекітеді, ал кесу құралдары қозғалмай қалады немесе бағдарланған траекториялар бойынша қозғалады. Токарлық станоктарға арналған қосымша құрылғыларға ұзын бұйымдар үшін тұрақтандырғыш тірек, артқы басқыштағы қолдау үшін айналмалы центрлер және арнайы кесу құралдары орнатылатын тіректер кіреді. Бұл компоненттердің шегінуші немесе фрезерлеу станоктарына арналған қосымша құрылғылармен қиылысуы едәуір аз.

Кез келген қосымша құрылғыны сатып алмас бұрын, оның сіздің станогыңыздың типіне арналғанын растаңыз. Красивті фрезерлеу қысқышы көптеген үйде пайдаланылатын шегінуші станоктарға дұрыс орнатылмайды, ал шегінуші станоктарға арналған тозаң жинау жүйелері әдетте фрезерлеу станоктарында пайда болатын металл стружкаларын шығаруға қабілетті емес.

Айналу осі мен орнату үйлесімділігін түсіну

Сіздің айналу осіңіз — бұл сіздің CNC жүйеңіздің негізі, ал қосымша құрылғылар оның тілін түсінуі керек. Екі маңызды сипаттама сіздің назарыңызды тартады: айналу осінің конусы және патрон жүйесі.

Кәсіби фрезерлеу станоктарындағы осьтің конустық бөлігі R8, CAT40 немесе BT30 стандарттарына сай болады. Әрбір конустық бөлік үшін сәйкес келетін құрал ұстағыштары қажет. Қиып алу құралы қолданылатын жағдайға қаншалықты сәйкес келсе де, CAT40 ұстағышын R8 оське мәжбүрлеп орнатуға болмайды. Shark CNC сериясы мен FoxAlien моделдері сияқты кішірек станоктар әдетте дәстүрлі конустық бөліктердің орнына ER-тәрізді патрондық жүйелерді қолданады. ER11, ER16 және ER20 белгілеулері осы жүйелердің әрқайсысы қабылдай алатын ең үлкен құрал сапасының диаметрін көрсетеді.

Орнатуға сыйымдылық тек оське ғана емес, сонымен қатар станоктың үстеліне немесе төсенішіне де қатысты. Т-тәрізді ойықтардың өлшемдері өндірушілер бойынша әртүрлі болады. 5/8 дюймдық Т-тәрізді ойықтар үшін жасалған қондырғы тақтасы метрикалық немесе басқаша орналасқан ойықтары бар станокта дұрыс бекітілмейді. Сол сияқты вакуумдық үстелге орнату, қорғаныс қабықтарын бекіту және тозаң жинауға арналған кронштейндер де нақты орнату интерфейстерін талап етеді.

Электрлық талаптар басқа бір сәйкестік қабатын қосады. Айналу осін жаңарту, автоматты аспап ауыстырғыштар және зерттеу жүйелері үшін сәйкес келетін кернеу, басқару сигналдары мен бағдарламалық қамсыздандыру қажет. 220 В айналу осі қосымша құрылғыларсыз 110 В қоректендіруде жұмыс істемейді. Түйсеулік зерттеуіші зерттеу реттіліктері үшін басқарушының қолдауын талап етеді. Бұл егжей-тегжейлер өте маңызды.

Брендтік экожүйенің артықшылықтары мен шектеулері

FoxAlien және NextWave Shark сияқты өндірушілер өздерінің станоктарына арналған қосымша экожүйелерді әзірлеген. FoxAlien қосымшалары олардың фрезерлеу станоктарымен үйлесімді болу үшін әзірленген: олардың айналу осін дәл орап тұратын тозаң қапшықтарынан бастап, олардың стол өлшемдеріне сәйкес келетін қалдық тақталар жүйелеріне дейін.

Shark CNC станоктарының жинағы да осындай философияға негізделген. NextWave белгілі бір модельдерге арналған, модификациясыз дәл келетін қосымшаларды ұсынады. Бұл экожүйе тәсілі сатып алу шешімдерін жеңілдетеді. Сіз өз брендіңіздің отбасында сатып алған кезде сәйкестік мәселелері негізінен жоғалады.

Дегенмен, брендтік экожүйелердің шектеулері бар. Таңдау үшінші тараптың нұсқаларына қарағанда тарылуы мүмкін. Бағалар кейде жалпы қол жетімді нұсқаларға қарағанда жоғары болуы мүмкін. Сондай-ақ, егер сіздің өндірушіңіз өнім сызығын тоқтатса, уақыт өте келе қосымша құрылғылардың қолжетімділігі проблемалы болуы мүмкін.

Әртүрлі өндірушілердің қосымша құрылғыларын араластыру мүмкін емес емес, бірақ ол ұқыпты зерттеуді талап етеді. Негізгі жұмыс ұстағыштар мен стандартты кесу құралдары сияқты жиі кездесетін қызметтер үшін универсалды қосымша құрылғылар бар. Негізгі мәселе — сатып алу алдында техникалық сипаттамалардың сәйкестігін тексеру. Үшінші тараптың қосымша құрылғылары жиі ү совместимые машиналарды нақты көрсетеді, сондықтан ойланып қолданған кезде әртүрлі брендтерден сатып алу қауіпсізірек болады.

Кез келген қосымша құрылғыны сатып алу алдында осы сәйкестік тексеру пункттерін өтіңіз:

• Машина типін растау: Бұл қосымша құрылғы нақты роутерлерге, фрезерлерге немесе токарь станоктарына арналған ба?
• Айналу осінің араласу аймағы: Сіздің айналу осіңіздің конусы немесе патрон жүйесі қосымша құрылғының талаптарына сәйкес келе ме?
• Орнату өлшемдері: Аксессуар физикалық тұрғыдан сіздің кестеңізге, Т-ойықтарыңызға немесе орнату нүктелеріңізге сыйып кетеді ме?
• Электрлік сәйкестік: Сіздің қоректендіру көзіңіз және басқару құрылғыңыз осы аксессуардың талаптарын қолдай ма?
• Бағдарламалық қамтамасыз ету: Электрондық аксессуарлар үшін сіздің CAM бағдарламаңыз немесе басқару құрылғысының прошивкасы қажетті функцияларды қолдай ма?
• Жұмыс көлемі: Аксессуар пайдаланылатын кесу аймағыңызды қабылданатын шектерден төмендетеді ме?
• Салмақтардың есептеулері: Сіздің станоктың құрылымы қаттылық пен дәлдікке әсер етпей, қосымша салмақты көтере ала ма?

Осы сүйелілік факторларына қатаң қарау қымбатқа түсетін қателерді болдырмауға және аксессуарларды сенімділікпен сатып алуға мүмкіндік береді. Сүйеліліктің негізгі принциптері қамтылғаннан кейін келесі қадам — өзіңіздің тәжірибе деңгейіңіз бен қазіргі қажеттіліктеріңізге сәйкес алдымен қандай аксессуарларды сатып алу керектігін анықтау.

Жаңа CNC иелері үшін аксессуарларды сатып алуға басымдық беру

Сіз жаңа CNC машинасыңызды аштыңыз, оны ұқыпты түрде жинадыңыз және бірнеше сынақ кесулерін жүргіздіңіз. Енді әрбір жаңа иесі алдында туындайтын сұрақ: алдымен қандай қосымша құрылғыларды сатып алу керек? Ондаған опциялар бар, бірақ бюджетіңіз шектеулі, сондықтан бастапқы кезеңде ақылды шешім қабылдау сатып алушының қайғысын болдырмауға және сапалы өнімдерді тезірек шығаруға көмектеседі.

Барлығын бірден сатып алуға деген қажеттілік шынымен бар. Оған қарсы тұрыңыз. CNC құрылғыларыңыздың жинағын құруға стратегиялық тәсіл қолдану қабілетіңізді де, құнын да тиімділігін де арттырады. Келіңіз, CNC жолыңызда қай кезеңде тұрғаныңызға қарай сатып алуларыңызды қалай басымдыққа алу керегін қадам-қадам қарастырайық.

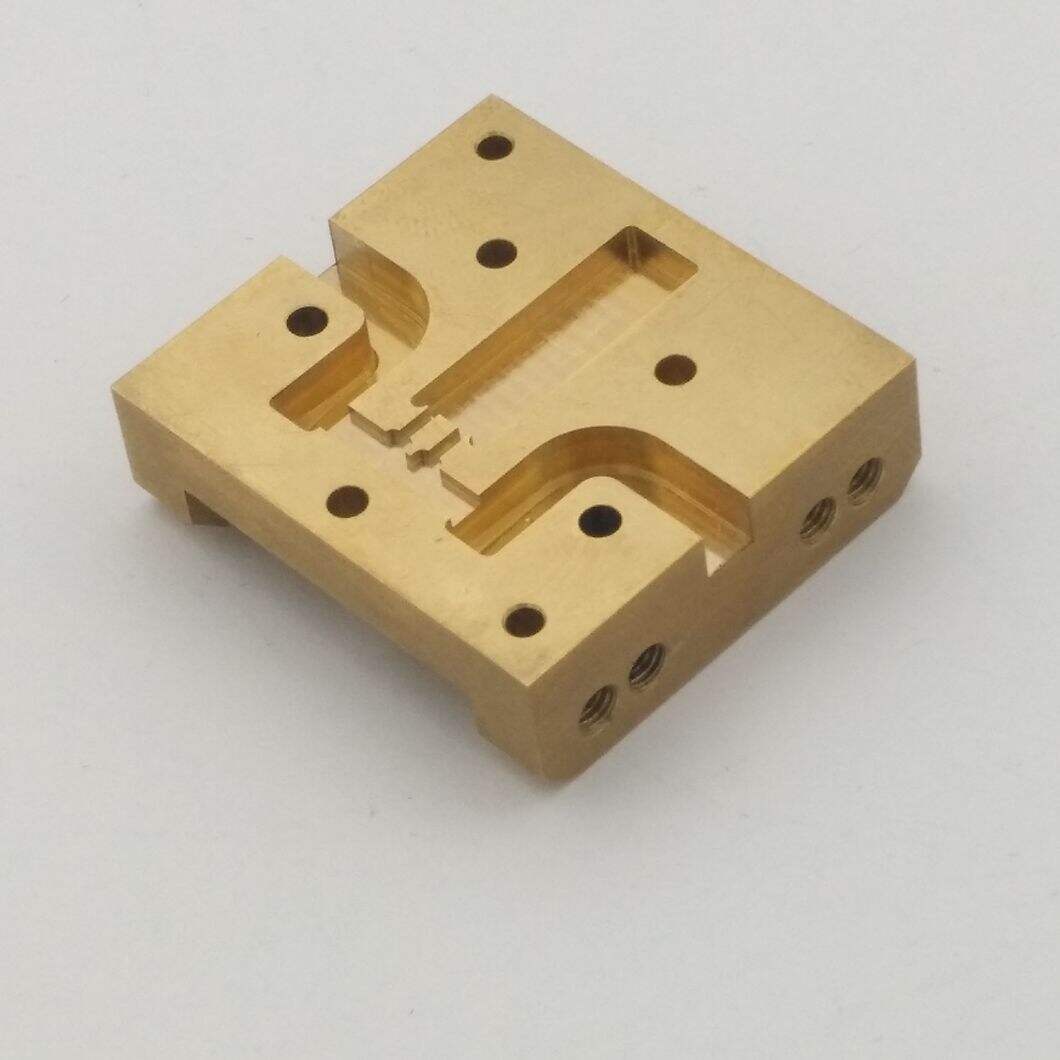

Бастапқы пайдаланушы ретіндегі алғашқы қосымша құрылғыларыңыз

Сіз бастапқы кезеңде болсаңыз, жиі қолданылатын материалдармен қауіпсіз және сенімді жұмыс істеуге мүмкіндік беретін қосымша құрылғыларға назар аударыңыз. Бұл — сіздің негізгі бастапқы жинағыңыз деп есептеңіз, ол кез келген күрделіліктегі жобалар үшін қажетті негізгі элементтерді қамтиды.

Сәйкес Next Wave CNC сапалы қосымша жабдықтарға инвестициялар енгізу сіздің хобби ретіндегі CNC тәжірибәңізді әлдеқайда жақсартуы мүмкін. Олардың ұсыныстары тәжірибелі операторлардың шынымен қажетті заттар мен қосымша ыңғайлы заттарды ажыратуымен сәйкес келеді.

1. Қауіпсіздік көзілдіріктері: Кесу операциялары кезінде ағаш пен металдың ұнтағы тұрақсыз бағытта шашырайды. Жоғары сапалы қауіпсіздік көзілдіріктері сіздің көздеріңізді зиянды әсерлерден қорғайды және сізге ұзақ уақыт бойы ыңғайлы жұмыс істеуге, сонымен қатар қиындықтардан қорғануға мүмкіндік береді. Пайдаланбаған кезде оларды сызаттардан немесе зақымдануға қарсы қатты қапшыққа салып қойыңыз.
2. Тозаң жинағыш немесе цехтық сорғыш: Тозаңсыз орта сіздің денсаулығыңызға пайдалы әрі машинаңыздың қызмет ету мерзімін ұзартады, себебі ол маңызды компоненттерде тозаңдың жиналуын болдырмаққа көмектеседі. Тозаңдың төменгі бөлігіне бекітілген негізгі цехтық сорғыш құрылғысы да жұмыс орныңыздың жағдайын әлдеқайда жақсартады.
3. Негізгі жұмыс ұстағыш жиынтығы: Бастау үшін CNC машинаңыздың Т-ойықтарымен сәйкес келетін басқару немесе бекіту қысқыштарының жиынтығынан бастаңыз. Бұл универсалды бөлшектер CNC машина орнатулары үшін бастаушылар кездестіретін көптеген материалдарды арнайы қондырғыларды қажет етпей-ақ сенімді түрде бекітеді.
4. Бастауыш фреза биттерінің жиынтығы: Түзу кесу, V-ойықтау және профильді аяқтау сияқты кеңінен қолданылатын операцияларды қамтитын сапалы фреза биттерінің жиынтығы бастаушылар үшін көптеген жобаларды орындауға жеткілікті. Тәжірибелі CNC мамандары бұл қосымша бөлшектер күнделікті пайдалану кезінде тозуға немесе сынғызға ұшырайды, сондықтан қосымша бұрғы биттерін дайын ұстауды ұсынады.
5. Темір тақтайшасы немесе Z-сезгіші: Дәл аспап биіктігін орнату аварияларды болдырмауға және тұрақты тереңдіктегі кесулерді қамтамасыз етуге көмектеседі. Қарапайым темір тақтайшасы мен машинаңыздың сезгіштік әдісін қолдану әрбір орнатудағы бағалауға негізделген шешімдерді жоюға мүмкіндік береді.

Бұл тізімде лазерлік модульдер, автоматты аспап ауыстырғыштар немесе күрделі сезгіштік жүйелері жоқ екенін байқаңыз. Бұл қосымша бөлшектер мүмкіндіктерді кеңейтеді, бірақ негізгі принциптерді үйренуге және алғашқы сәтті жобаларыңызды аяқтауға міндетті емес.

Хобби-пайдаланушылар мен профессионалдардың қосымша құрылғыларға қойылатын талаптары

Сіздің сатып алу приоритеттеріңіз CNC жұмысын құрметті шығармашылық іс ретінде әлде табыс көзі ретінде қарастыратыныңызға байланысты радикалды түрде өзгереді. Бұл айырмашылықтарды түсіну сіздің жағдайыңызға сай тиімді инвестициялар жасауға көмектеседі.

Хобби-пайдаланушылар әдетте универсалдылық пен құндылықты басымдыққа алады. Сіз, мүмкін, әртүрлі материалдар мен дизайндардан тұратын әртүрлі жобалармен айналысасыз. Хобби-пайдаланушылардың CNC құрылғыларының жинағына келетін болсақ:

• Ағаш, пластик және жұмсақ металдарды өңдей алатын көпмақсатты құралдар
• Әртүрлі бөлшек өлшемдеріне икемділікпен бейімделетін бекіту шешімдері
• Бағасы төмен нұсқалар, бірақ сапасы қабылданған деңгейде және қымбат бағалардан арылған
• Оқу мен эксперимент жасауды қолдайтын қосымша құрылғылар

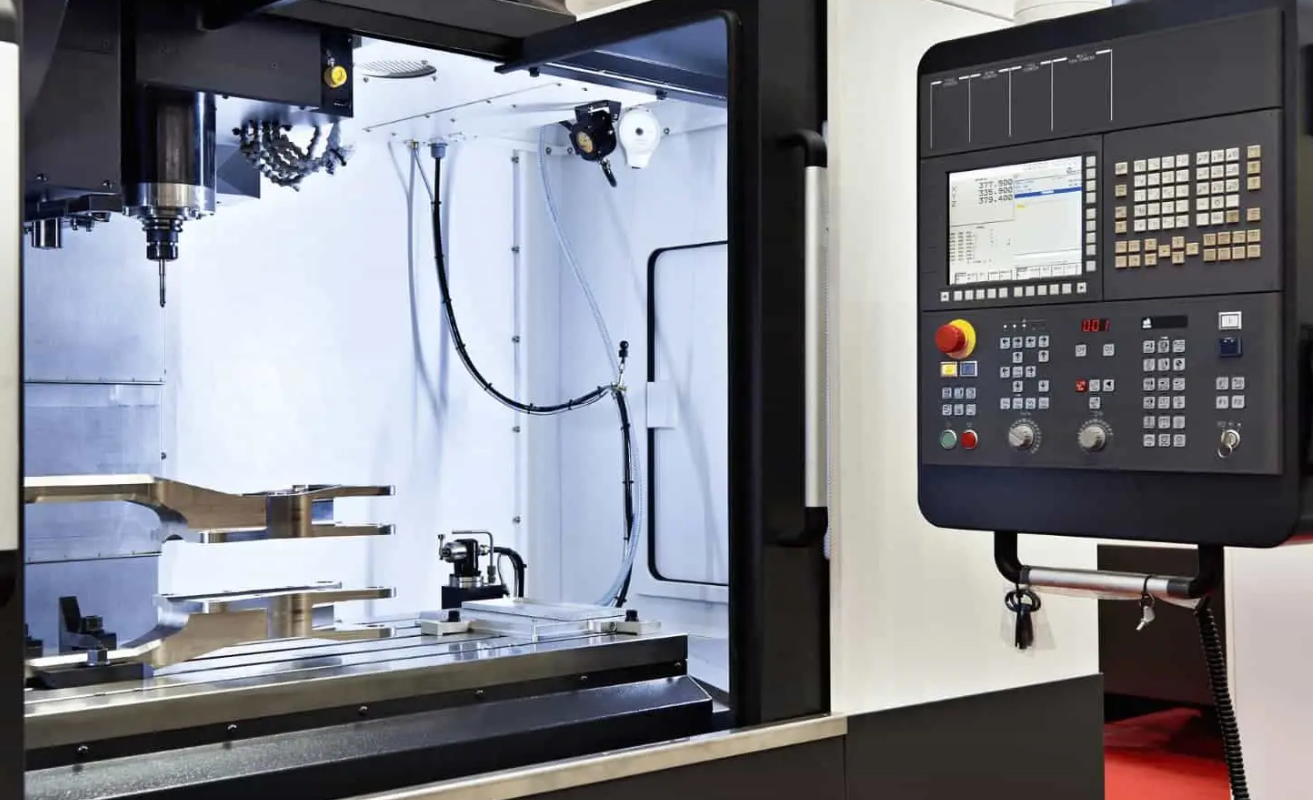

Кәсіби пайдаланушылар дәлдікке, қайталанғыштыққа және өндірістік тиімділікке назар аударады. Сіздің репутацияңыз бен табысыңыз тұрақты нәтижелерге байланысты болған кезде, қосымша құрылғыларды таңдау осы нақтылықты көрсетеді:

• Орнату ауытқуларын жоюға арналған дәл шлифталған бекітпе құрылғылары
• Құралдың ұзақ мерзімді қолданылуы мен тұрақты сапалы жабын алу үшін өндірістік деңгейдегі құрал-жабдықтар
• Бөлшектерді жіберуге дейін шектерді тексеретін өлшеу қосымшалары
• Цикл уақытын қысқартатын және оператордың қатысуын азайтатын автоматтандыру қосымшалары

Қатты денелі лазерлі модуль осы айырманы идеалды көрсетеді. Әдетте құралдармен ойнағыштар үшін ол ағаш, акрил және тері сияқты материалдарға гравюра жасау мен аралас медиа жобалары үшін шығармашылық мүмкіндіктер ашады. Next Wave CNC компаниясы лазерлердің ағаш, акрил және тері сияқты материалдарда тазарақ және дәлірек кесу мүмкіндігін беретінін атап өтеді. Ал кәсіби қолданушылар өз өндірістік жұмыстарында лазерлік қабілеттерге қажеттілік сезбесе, осы қосымшаны артық деп есептеуі мүмкін.

Қосымшалар жинағыңызды уақыт өте келе құру

Ақылды қосымшаларды сатып алу логикалық ретпен жүреді. Кездейсоқ сатып алу орнына негізгі қосымшалардан бастап, орташа деңгейлі жақсартулар арқылы кейінгі күрделі мамандандырылған жабдықтарға дейін жүйелі түрде құрыңыз.

Бастаушы кезеңі (1–6 ай): Жоғарыда көрсетілген бес негізгі құрамдас бөліктің үстіне ғана назар аударыңыз. Күрделілікті қоспастан бұрын негізгі операцияларды меңгеріңіз. Қазіргі уақыттағы қосымша құрылғыларыңыздың не істей алатынын және не істей алмайтынын үйреніңіз. Келесі сатып алуларыңызды теориялық мүмкіндіктер емес, нақты жобалық қажеттіліктер бағыттасын.

Орташа деңгейлі кезең (6–18 ай): Енді сіз өз машинаңыздың әрекетін және типтік жобалық қажеттіліктеріңізді түсінесіз. Бұл CNC құрылғыларды құрылымдық жинақ ретінде қосуды қарастырыңыз:

• Сіз жиі өңдейтін нақты материалдарға бағытталған кеңейтілген фрезалар жинағы
• Жұқа материалдар үшін сапалы пышақ немесе вакуумдық стол сияқты жаңартылған өңдеу бекіткіштері
• Қосымша жұмыс беті мен дәлірек бекіту үшін фрезерлеу столы
• Арнайы тозаң жинағыштар мен жақсартылған сүзгіштер арқылы тозаң жинауды жақсарту

Кәсіби деңгейлі кезең (18+ ай): Негізгі дағдылар берік қалыптасқаннан кейін мамандандырылған қосымша құрылғылар мағыналы болады. Оларға мыналар кіруі мүмкін:

• Қуаты немесе айналу жиілігі диапазонын көтеруге арналған шпиндельдің жаңартылуы
• Автоматтандырылған детальдарды орналастыру үшін жанасу арқылы зерттеу жүйелері
• Металл кесуге арналған суытқыш немесе бұрқылдақ жүйелері
• Цилиндрлі жұмыстар үшін төртінші осьтің айналмалы қосымшалары

Бұл даму екі кеңінен тараған қатені болдырмаққа көмектеседі: сіз оларды қолдану дағдыларыңыз әлі қалыптаспаған кезде күрделі қосымша құрылғыларды сатып алу немесе қызығушылық туғызатын жаңартуларды іздеу кезінде негізгі қосымша құрылғыларды елемеу. Әрбір кезең алдыңғысына табиғи түрде негізделеді, сондықтан сіздің инвестицияңыз сіздің нақты қабілетіңізге сәйкес келеді.

Сіздің сатып алу приоритеттеріңіз анықталғаннан кейін, танымал CNC платформаларының қосымша құрылғылар экожүйесін қалай құрғанын түсіну сізге қай опциялар сіздің машинаңызға арнайы әзірленгенін немесе универсалды альтернативалардың — олар сіздің орнатуыңызға сыйып кетуі де, кетпеуі де мүмкін — анықтауға көмектеседі.

Танымал CNC платформалары және олардың қосымша құрылғылар экожүйелері

Сіз қандай да бір телефон зарядтағыштарының тек белгілі бір брендтермен ғана жұмыс істейтінін байқаған шығарсыз? CNC машиналары да осылай жұмыс істейді. Әрбір платформа өзінің аксессуарлар экожүйесін дамытады: кейбір компоненттер белгілі бір моделдерге арналып жасалған, ал басқалары әртүрлі брендтер бойынша универсалды жұмыс істейді. Бұл экожүйелерді түсіну сізге ақылды сатып алу шешімін қабылдауға және үйлесімділікке байланысты қиындықтардан аулақ болуға көмектеседі.

Қазір біз хобби және кәсіби-тұтынушылық деңгейдегі CNC нарығындағы негізгі ойыншыларды қарастырамыз және олардың аксессуарлар ұсынысы қалай ерекшеленетінін зерттейміз. Сізде CNC Shark, FoxAlien роутері немесе басқа танымал платформа бар болса да, өз экожүйесінің күшті жақтары мен шектеулерін білу мүмкіндіктеріңізді кеңейткен кезде өте құнды болады.

Shark CNC сериясының аксессуарларының үйлесімділігі

NextWave Automation компаниясының Shark CNC жабдықтары сериясы хоббиистер мен кіші цех иелері арасында сенімді топ құрды. Shark CNC машинасының сериясы әртүрлі мүмкіндік деңгейлерін қамтиды, мұнда CNC Shark HD4 және Shark HD520 сәйкесінше орта деңгейлі және жоғары деңгейлі танымал нұсқалар болып табылады.

HD4 Shark экожүйесіне ену үшін өте жақсы бастапқы нүкте болып табылады. Бұл машина өзінің рамасының өлшемдері мен шпиндель конфигурациясына арналған қосымша құрылғыларды қабылдайды. Жиі қолданылатын совместимді қосымша құрылғыларға HD4-тің шпиндель қорабына дәл келетін арнайы тозаң қаптары, оның столының өлшемдеріне сәйкес келетін қалдық тақта жүйелері және Т-ойықтарының арақашықтығына қарағанда жасалған бекіту скобалары жатады.

Shark HD520-ге көшу қосымша қосымша құрылғылар мүмкіндігін ашады. Бұл үлкен машина көлемі жағынан ірірек жұмыс ұстағыш шешімдерін қабылдайды және жұмыс аймағының кеңейтілуін пайдаланатын қосымша құрылғылардан пайда табады. HD520-нің қаттылығының артуы сондай-ақ кішірек машиналардың көтере алмайтын ауыр жағдайдағы құралдарды қолдануға мүмкіндік береді.

NextWave аксессуарларын қамтамасыз етілетін сәйкестікке негіздейді. Сіз Shark сериясы үшін белгіленген аксессуарды сатып алған кезде, оның дұрыс орнатылатынын және қажетті тәртіпте жұмыс істейтініне сенуге болады. Бірақ бұл тыныштық құнын талап етеді. Shark-ке арналған аксессуарлар жалпы мақсаттағы аналогтарға қарағанда жоғары бағамен сатылады және мамандандырылған қолданбалар үшін таңдау шектеулі болуы мүмкін.

Shark экожүйесі әсіресе бастаушыларға арналған аксессуарларда өзінің артықшылығын көрсетеді. Бұл машиналарға арналған тақтайшалар, бастапқы бұрандалық жиынтықтар және қорғаныс жабдықтары есептеудің қажетін жоғалтады. Ең көп икемділіктен гөрі қарапайымдылықты құнды санайтын операторлар үшін Shark отбасында қалу әрбір сатып алу шешімін жеңілдетеді.

FoxAlien машинаға арналған аксессуарлар

FoxAlien нарықта үстел үстілік CNC-жабдықтар саласында маңызды үлес алып, foxalien xe pro және Masuter Pro өзінің өнімдер тізімін басқарады. Бұл машиналар өнеркәсіптік деңгейдегі инвестицияларсыз қуатты фрезерлеу станоктарын қажет ететін құрметті қолданушылар мен жасаушыларға бағытталған.

Masuter Pro өзін көпмақсатты шешім ретінде позициялайды: оның лазерлік гравюралау қабілеттері дәстүрлі CNC-фрезерлеумен қосарланады. Бұл екі мақсатты дизайн қосымша құрылғыларға қойылатын талаптарға әсер етеді. Гравюралау операциялары үшін арналған лазерге арналған қосымшалар — мысалы, қорғаныс қабықшалары, ауа көмегі жүйелері және арнайы өңделетін бұйымдарды бекіту құрылғылары — стандартты CNC-қосымшаларға қойылатын талаптарды толықтырады.

FoxAlien XE Pro дәлдік пен жинақталған сапаға көп көңіл білдіретін қолданушыларға бағытталған. Бұл машинаға берік конструкция қосымшалардың тиімді жұмыс істеуі үшін толеранциялардың тағы да қатаңырақ болуын қамтамасыз етеді. Жақсартылған шпиндель опциялары, дәлдікке негізделген патрон жиынтықтары және жақсартылған өңделетін бұйымдарды бекіту құрылғылары XE Pro машинасын оның өнімділік шектеріне дейін жеткізуге тырысатын операторлар үшін тиімді шешім болып табылады.

Акула қарапайымдылыққа, яғни «қосып-іске қосу» принципіне назар аударса, FoxAlien экожүйесі кеңейтілетін мүмкіндіктерді қолдайды. Көптеген операторлар FoxAlien машиналарына үшінші тараптың қосымша құрылғыларын сәтті интеграциялайды, бірақ алдымен өлшемдік сәйкестікті тексеруі қажет. Бұл машиналардың айналасындағы қауымдастық белсенді түрде модификациялау нұсқаулықтары мен қосымша құрылғыларға ұсыныстарды бөліседі, ол бұл өнімдерді сатып алуға жинақталған тұтынушылар үшін ресми емес білім базасын құрады.

Дегенмен, бұл икемділік жауапкершілікпен бірге келеді. Тұйық экожүйеден сатып алуға қарағанда, әртүрлі көздерден алынған қосымша құрылғыларды араластыру үшін ұқыпты зерттеу қажет. Спиндельдің ішкі диаметрі, орнату тесіктерінің орналасуы және электрлік сипаттамалар FoxAlien нақты моделіңізге сәйкес келуі тиіс.

Универсалды және платформаға арналған қосымша құрылғыларды таңдау

Тәжірибелік сұрақ мынадай: қашан платформаға арналған қосымша құрылғыларды, ал қашан универсалды альтернативаларды сатып алу керек? Жауап қосымша құрылғының санаты мен сіздің потенциалды модификацияларға қол жеткізу деңгейіңізге байланысты.

Кейбір қосымша құрылғылар әдетте әрқашан универсалды жұмыс істейді:

• Кесу құралдары: Стандарттық шанк диаметрлері бар роутерлар мен соңғы фрезалар кез келген машинаға сәйкес коллет өлшемдерімен жұмыс істейді
• Қауіпсіздік құралдары: Көз қорғағыштар, есту қорғағыштар және тозаңнан қорғағыш маскалардың платформаға тәуелділігі жоқ
• Өлшеу құралдары: Каллиперлер, тірек көрсеткіштері және өлшемдегіш блоктар қандай машинаға ие болсаңыз да, бірдей жұмыс істейді
• Жалпы жұмыс ұстағыштар: Стандарттық қысқыштар мен қондырғылар кез келген машинаға сәйкес Т-тесік өлшемдерімен жұмыс істейді

Басқа аксессуарлар платформаға арналған дизайннан әлдеқайда көп пайда көреді:

• Тозаңды қорғағыш қаптамалар: Олар тиімді стружка жинау үшін шпиндельге дәл келуі тиіс
• Қалдық тақта жүйелері: Кестенің өлшеміне дәл келу пайдаланылатын аумақты максималды деңгейде арттырады
• Қораптар: Дәл келетін қораптар жалпы қолданыстағы нұсқаларға қарағанда жақсы қорғаныс қамтамасыз етеді
• Тақташалар мен зондтар: Сіздің нақты басқару құрылғыңызбен интеграциялау орнату ретін жеңілдетеді

Платформасы	Экосистемалық тәсіл	Әмбебап қосымша сыйымдылығы	Ең жақсы
Shark CNC (HD4, HD520)	Жабық, өндірушіге бағытталған	Орташа — стандартты құралдар жұмыс істейді, арнайы бұйымдар үшін сәйкес келетін құралдар қажет	Қарапайымдылықты бағалайтын бастаушылар
FoxAlien (Masuter Pro, XE Pro)	Ашық, қауымдық бағытталған	Жоғары — үшінші тараптың бөлшектерімен кеңейтуге арналған	Зерттеуге және өзгертуге дайын болған жасаушылар
Басқа жеке компьютерлік CNC брендтері	Өндірушіге байланысты өзгереді	Спецификацияларды мұқият тексеріңіз	Нақты бренд философиясына байланысты

Ең ақылды тәсіл — екеуін де қолдану. Тозаң жинау мен станокқа орнатылатын компоненттер сияқты дәл келу маңызды болған жағдайларда платформаға арналған қосымша құрылғыларды сатып алыңыз. Ал құралдар, өлшеу және қауіпсіздік жабдықтары сияқты стандарттау үйлесімділік мәселелерін жоятын жағдайларда универсалды нұсқаларды таңдаңыз.

Қосымша жабдықтар экожүйесі уақыт өте келе дамып отыратынын есте ұстаңыз. Өндірушілер өз ұсыныстарын кеңейтеді, үшінші тараптың тағы да жаңа үйлесімді өнімдері пайда болады, ал қолданушы қауымдары шығармашылық шешімдерді табады. Өткен шектеулерге сүйенбей, қазіргі уақыттағы қолжетімділікті тексеру — мүмкіндіктерден айырылуға жол бермейді.

Платформалық экожүйелердің картасы құрылғаннан кейін келесі қадам — нақты орындағыңыз келетін жобаларға белгілі бір қосымша құрылғыларды сәйкестендіру. Қай қосымша құрылғы қай мәселені шешетінін түсіну абстрактты білімді тәжірибелік сатып алу шешімдеріне айналдырады.

Қосымша құрылғылардың сіздің жоба талаптарыңызға сәйкестігі

Бұлай елестетіңіз: сіз әдемі қолданбалы таңба жасадыңыз, материалды орнаттыңыз және кесуді бастадыңыз. Жарты жолда жұқа фанера сәл ығысады. Нәтижесі қандай? Бір-ақ болдырмауға болатын мәселеден сағаттар бойы жұмыс бұзылады. Сіз таңдаған қосымша құрылғылар тек мүмкіндіктерді ғана емес, сонымен қатар әртүрлі жоба түрлерінің туғызатын нақты қиындықтарды шешуді қамтамасыз етеді.

Сіз мебель жасасаңыз да, таңбаларды кессеңіз де немесе металл бөлшектерді өңдесеңіз де, әрбір қолдану әртүрлі қосымша құрылғылар конфигурациясын талап етеді. Кесуді бастамас бұрын осы талаптарды түсіну қиындықтарға толы сынақ-қателерді болжанатын сәттілікке айналдырады. Енді дәл сіздің нақты жобаларыңызға сәйкес қосымша құрылғыларды таңдайық.

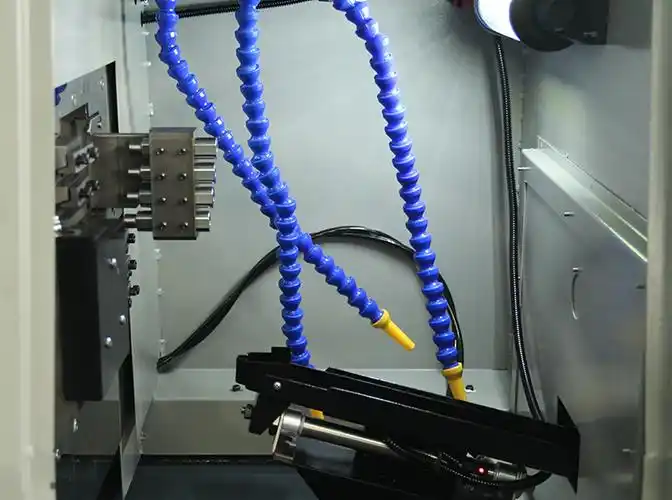

Ағаш өңдеу мен әдемілік жобалары үшін қосымша жабдықтар

Әдемілік жасау CNC-қосымшаларын кішігірім жобаларда ешқашан зерттелмеген бағыттарға итермелейді. Сіз үлкен өлшемдегі материалдармен, ұзақ қиылу уақытымен және дұрыс жинау үшін дәлдікті талап ететін қосылыстармен жұмыс істейсіз. Кішігірім декоративті бұйымдар үшін жарамды болатын қосымшалар көбінесе әдемілік масштабындағы жұмысқа кірген кезде жеткіліксіз болып шығады.

Үлкен панельдермен жұмыс істеу кезінде материалды бекіту өте маңызды. Толық фанер парағын орналастыруға арналған Shark CNC фрезерлеу столы қиылу жолдарына кедергі келтірмейтін материалды сенімді бекіту шешімдерін талап етеді. Жұмыс аймағыңыздың шетіне орнатылған тогылғыш қысқыштар тез бекіту мен босатуды қамтамасыз етеді. Панельдік материалдар үшін CNC-столдың бетін зақымдамайтындай, бекіту үшін бұрандалы орындары бар құрбан болатын беттік жүйелерді қарастырыңыз.

Әріптік бұрандалы тәсілді таңдау мебель үшін декоративті жұмыстардан ерекшеленеді. Сөрес үшін дадо кесінділерін орындау үшін диаметрі үлкен түзу бұрандалы тәсілдер қолданылады. Раббеттік бұрандалы тәсілдер берік бұрышты қосылыстарды жасайды. Компрессиялық бұрандалы тәсілдер қалың материалдардың екі жағында да жыртылуларды болдырмауға көмектеседі, бұл соңғы бұйымның екі беті де көрінетін кезде маңызды. Тез өткірлігін жоғалтатын тығыз қатты ағаштарды кесуге арналған құралдар ретінде карбидті бұрандалы тәсілдерді сатып алу – жоғары жылдамдықтағы болаттан жасалған тәсілдерге қарағанда тиімдірек.

Мебель жобалары үшін тозаң жинау көлемі әлдеқайда көбейеді. Ұзақ мерзімді кесу процесстері көп мөлшерде үгітілген қалдықтарды пайда етеді. Бірнеше сағат бойы мебель жасауға арналған Fox Alien Masuter Pro құрылғысының көріністі сақтауы мен беттің сапасын төмендететін қалдықтарды қайтадан кесуді болдырмауы үшін күшті тозаң шығару жүйесіне қажеттілік туады. Негізгі дүкендегі сорғыш вакуумдық орнатулардан өзіндік тозаң жинағыш құрылғыларға, сондай-ақ құрылғының корпус көлеміне сәйкес келетін CFM көрсеткіші бар жабдықтарға көшу керек.

Таңбalar жасауға арналған қосымша құрылғылар талаптары

Таңбашаларды жасау мебель жұмыстары сирек кездестіретін қиындықтарға әкеледі. Сіз жиі қалыңдығы аз материалдармен, күрделі детальдарды кесумен және HDU пенопласттан бастап акрил мен экзотикалық қатты ағаштарға дейінгі әртүрлі материалдармен жұмыс істейсіз. Әрбір материал өзіндік бекіту және кесу қиындықтарын туғызады.

Қалыңдығы аз материалдарды бекіту табысты таңбашаларды шаршатқан таңбашалардан ажыратады. Вакуумдық столдар мұнда өте жақсы көрсеткіш береді: олар құралдың қозғалыс жолын бұза алмайтын қысқыштарды қолданбай, атмосфералық қысым арқылы парақ материалдарды жазық ұстайды. Тым көп тесікті материалдар үшін вакуумдық әсер тиімсіз болғандықтан, екі жақты желім немесе реттелетін штифтерлері бар арнайы таңбашалық бекітпе құрылғылары өндірістік сериялар бойынша тұрақты орналасуды қамтамасыз етеді.

V-тәрізді ұшты фрезалар таңбаларды жасауға арналған қосымша құралдар жинағын анықтайды. Бұл арнайы кесу құралдары кәсіби таңбаларға тән еңісті жиектер мен анық әріптерді жасайды. Ұштардың бұрышы әдетте 15 градустан (жіңішке детальдарды өңдеу үшін) 90 градусқа дейін (күшті, қалың әріптер үшін) өзгереді. Әртүрлі бұрыштар мен ұштардың ені бойынша V-тәрізді фрезалар жинағын құру сізге құралдарды дизайн талаптарына дәл сәйкестендіруге мүмкіндік береді.

Гравюралық фрезалар V-тәрізді фрезаларға арнайы қолданысқа арналған қосымша ретінде қолданылады. Конусты шар тәрізді фрезалар жұмсақ, үздіксіз қисықтармен ағып кететін жазу түрлерін жасайды. Үшкір гравюралық фрезалар өте жіңішке детальдарды өңдеуге арналған, мұнда тіпті ең тар V-тәрізді фрезалар да өте агрессивті болып табылады. Екі түрлі фрезаның болуы дизайн мүмкіндіктеріңізді әлдеқайда кеңейтеді.

Таңбаларды жасау кезінде материалға тән ерекшеліктер өте маңызды. Акрилді кесу үшін кесу жиегін жылтырату және балқымайтындай қажетті берілу жылдамдығын қамтамасыз ету керек. HDU пенопласты кесу үшін таза кесуге қол жеткізу үшін құралдардың өткір болуы қажет. Әрбір материал үшін жалпы мақсаттағы, бірақ әртүрлі материалдар үшін өнімділігі төмендейтін құралдар емес, нақты осы материалға арналған арнайы құралдар қажет болуы мүмкін.

Дұрыс қосымша құрылғыларды қолдану арқылы жиі кездесетін фрезерлеу проблемаларын шешу

Әрбір CNC операторы қосымша құрылғылар арқылы шешілетін қайталанатын проблемаларға кездеседі. Бұл проблемалармен әрбір жобада күресудің орнына, арнайы әзірленген шешімдерге инвестициялау қатты қиналуды болдырмауға және сіз жасайтын барлық өнімдердің сапасын жақсартуға көмектеседі.

Мына жерде жиі кездесетін проблемалар мен олардың қосымша құрылғылар арқылы шешілуі келтірілген:

• Кесу кезінде материалдың орын ауыстыруы: Вакуумдық столдар, арнайы лента жүйелері немесе ұстап тұру күші жоғарылатылған жаңартылған қысқыштар дәлдікті бұзатын ығысуға жол бермейді
• Құрал іздері көрінетін нашар беттік жабын: Сапалы аяқтау құралдары, жақсарған құралдар арқылы қамтамасыз етілген дұрыс айналу жылдамдықтары мен берілулері немесе азайтылған айналу осінің ауытқуы бар жаңартылған шпинделдер сапасын жақсартады
• Жұмыс беті бойынша тереңдік кесімдерінің тұрақсыздығы: Дәл Z-нөлді орнату үшін түйсік зондылары, шынықтырылған қалдық тақталары (ақиқат жазықтық үшін) немесе шпиндельді столға перпендикуляр етуге арналған трассировка қосымшалары
• Қабырғаларда көп мөлшерде материалдың үзілуі: Пластиналық материалдар үшін компрессиялық құралдар, қатты бекіту арқылы іске қосылатын кемпір қырқу немесе тесіп өтетін кесулер үшін артқы тақталар
• Құралдың тез тозуы және жиі алмастырылуы: Жаңартылған карбидті құралдар, сәйкес материалдар үшін суытқыш немесе бұрқылдақ жүйелері немесе қайта кесуді болдырмауға бағытталған стружка шығару жақсартулары
• Бөлшектердің тұрақты өлшемдерін қамтамасыз ету қиындығы: Аз ауытқуы бар дәлдік патрондары, станоктың калибрлеуін тексеру үшін өлшеу блоктары немесе қайталанатын бөлшек орналасуы үшін фиксациялық тақталар
• Аяқталған беттерде көрінетін діріл белгілері: Тербелістерге қарсы тірек орнату элементтері, қаттырақ бекіту құрылғылары немесе сіздің материалыңызға сай фреза саны бар құралдар

Мұндағы үлгіні байқадыңыз ба? Көптеген проблемалар негізінен бекіту құрылғыларына, құралдарға немесе өлшеу аксессуарларына байланысты. Осы үш саланы күшейту сапа бойынша туындайтын көпшілік мәселелерді, жобаның түріне қарамастан, шешеді.

Өндірістік тиімділік те стратегиялық аксессуарларды таңдаудан бірдей пайда көреді. Жылдам ауысуға арналған бекіту құрылғылары бөлшектер арасындағы дайындық уақытын қысқартады. Етіктелген орындармен белгіленген құралдарды сақтау құрылғысы құралдарды ауыстыру уақытын жылдамдатады. Түйсік зондылары қолмен жасалатын қиын өлшеулерді автоматтандырады. Әрбір тиімділікті арттыратын аксессуар келешектегі әрбір жобада уақыт үнемдеуге әсер етеді.

Аксессуарлар мен жобаның сәттілігі арасындағы байланыс абстрактты емес. Сіз жасайтын әрбір кесу немесе сәйкес аксессуарлардың арқасында пайдалы болады, немесе олардың жоқтығынан зиян шегеді. Жобаның нақты талаптарына негізделген аксессуарлар жинағын құру, әрбір сатып алуға тікелей және нақты пайда әкеледі.

Жобаға арналған аксессуарлардың нақты талаптарын түсінгеннен кейін келесі маңызды қадам — дұрыс орнату мен үнемі техникалық қызмет көрсету. Дұрыс орнатылмаған немесе уақыт өте келе қадағаланбаған аксессуарлар өз мүмкіндіктерінің толықтай пайдаланылмай қалуы мүмкін.

Си-эн-си аксессуарларын орнату және қызмет көрсету

Сіз сапалы Си-эн-си станок аксессуарларына инвестиция жасадыңыз. Енді көптеген операторлар назар аудармайтын кезең келді: дұрыс орнату және үнемі қызмет көрсету. Дұрыс орнатылмаған немесе уақыт өте келе қадағаланбаған аксессуарлар өз мүмкіндіктерінің толықтай пайдаланылмай қалуы мүмкін. Одан да жаманы — дұрыс емес орнату аксессуарға және станокқа зиян келтіруі мүмкін, сондықтан мүмкіндіктеріңізді кеңейту қымбатқа түсетін сабаққа айналады.

Сенімді жұмыс істейтін аксессуарлар мен уақытынан бұрын шығып кететіндердің арасындағы айырмашылық жиі-жіелі орнату әдісі мен ұстанылатын техникалық қызмет көрсету тәртібіне байланысты болады. Кәсіби инвестицияңызды қорғауға және тұрақты жұмыс істеуге кепілдік беретін практикалық қадамдарды қарастырайық.

Аксессуарларды орнату бойынша қадамдап орындалатын ең жақсы тәжірибелер

Кез келген аксессуарға жанасудан бұрын машинаңызды толығымен өшіріңіз. Бұл тек қауіпсіздік үшін ғана емес. Коллетті орнату немесе зондты орнату кезінде спиндльдің кездейсоқ іске қосылуы ауыр жарақат алу қаупін туғызады. Қуатты бағдарламалық басқару арқылы емес, қуат көзінен тікелей ажыратыңыз.

Коллетті орнату қарапайым болып көрінеді, бірақ дұрыс емес техника қолданған кезде пайда болатын қиындықтарға тап болғанша. Алдымен коллет пен шпиндельдің ішкі бетін толық тазартыңыз. Кез келген ластану қосылатын беттер арасында қалып қойса, бұл әрбір кесудің сапасын төмендететін радиалды ауытқуға әкеледі. Коллетті шпиндельге бұрандалау алдында оны шпиндельдің гайкасына енгізіңіз. Коллетті тікелей шпиндельдің ішкі бетіне енгізу әдетте оның конусты бетін зақымдайды.

Сәйкес IMS USA , HSK жүйелері үшін шпиндельдің қысқыштарын орнату әсіресе дәлдікті талап етеді. Оларды орнату уақыты 5–10 минутты құрайтын қарапайым ISO/BT/CAT жүйелеріне қарағанда 30–45 минутқа созылады. Қосымша күрделілік HSK қысқыштарының тек тарту штырьды ғана қыспай, бүкіл конусты қамтуынан туындайды. Бұл процесті шапшаңдату құралдың сырғып кетуіне, радиалды ауытқудың артуына және құрал ұстағыштары мен шпиндельдердің ерте тозуына әкеледі.

Жұмыс бекіткішін орнату кезінде орналасуға назар аудару қажет. Білік немесе бекіткіш тақтайшасын орнатқанда, орнату беттерінің таза және жазық екенін тексеріңіз. Бекіткіш бұрандаларын шеткі жағы бойынша ретпен емес, жұлдыз тәрізді ретпен қатайтыңыз. Бұл әдіс бекіткішке әсер ететін қысу күшін біркелкі таратады және соңғы бұрандаларды қатайтқан кезде бекіткіштің ығысуын болдырмаған.

Келесі ұрпақ Shark CNC машиналары мен осыған ұқсас платформалар үшін қосымша орнату жиі Т-тесікті гайкалар мен басы жазық бұрандаларды қолданады. Қатайтуға дейін Т-гайкалардың тесіктерге толығымен отырғанын тексеріңіз. Жартылай енген гайкалар қию күштері әсерінен шығып кетуі мүмкін, сондықтан жұмыс бөлігіңіз операцияның ортасында босап қалуы мүмкін. Қиюға дейін бекіткішке қатты тартып көру оның сенімді орнатылғанын растайды.

Проба мен жанасу тақтасын орнату кезінде механикалық орнатудың қатарында электрлік ескертулер де пайда болады. Сатып алуға дейін өзіңіздің басқару құрылғыңыз осы типтегі пробаны қолдайтынын тексеріңіз. Жабдықтаушының нұсқаулығына сәйкес сымдарды қосыңыз, мұнда әдетте ашық немесе әдетте жабық тізбектерге назар аударыңыз. Дұрыс емес сымдар қосылуы жалған триггерлерге немесе, одан да жаманы — машина жанасуын танымай қалған кезде аварияға әкелуі мүмкін.

Калибрлеу және өнімділікті тексеру

Калибрлеусіз орнату жұмыстың тек жартысын ғана құрайды. Калибрлеу сіздің қосымша құрылғыларыңыздың техникалық сипаттамалары шегінде жұмыс істейтінін растайды және оларды машинаңыздың басқару жүйесіне дұрыс интеграциялайды.

Жанасу тақтасын калибрлеу осы принципті идеалды түрде көрсетеді. Осылайша, Laguna Tools түсіндіргендей, дәл Z-нөлдік орнату үшін жүйе жанасу тақтасының қалыңдығын нақты білуі керек. Уақыт өте келе жанасу тақтасының беті фреза ұшымен жанасқаннан кейін бұзылады. Әсіресе V-тәрізді фрезалар өлшеу дәлдігін төмендететін шағын ойықтар қалдырады.

Жанасу тақтасыңызды дұрыс калибрлеу үшін:

• Егер бетте тозу іздері болса, оны қалдық тақтада жатырған жіңішке абразивпен ақырын сүртіңіз. Жанасу бетін тең етіп ұстап, оны шайқамаңыз.
• Пластиналардың қалыңдығын цифрлық каліптермен өлшеңіз. Қуыс табанды пластиналар үшін саңылауды таяқша тәрізді бір бөлікпен қаптап, жалпы өлшемді алыңыз, сосын таяқшаның қалыңдығын алып тастаңыз.
• Өлшенген қалыңдықты басқарушыңыздың жанасу пластинасының параметрлеріне енгізіңіз. Көптеген жүйелер оны зондтың ығысуы немесе оған ұқсас параметр ретінде сақтайды.
• Калибрлеуді зондтау арқылы тексеріңіз, сосын цифрлық каліптермен нақты аспап биіктігін өлшеңіз. Сәйкессіздіктер қалыңдық мәндерінің дұрыс еместігін немесе зонд конфигурациясындағы қателерді көрсетеді.

Spindle gripper тексеруі IMS USA-ның нұсқаулығы бойынша орнатылғаннан кейін жүргізіледі. Құралды шығару батырмасын баспай, құрал ұстағышын енгізіңіз. Ол түсіп қалмауы керек. Егер сіздің станогыңыз ұстау күшін тексеруге қабілетті болса, диагностикалық тексеруді жүргізіңіз. Spindle жылыту циклын орындаңыз және қате орнатылған gripper көрсеткіші болып табылатын қалыпсыз тербелістерді бақылаңыз.

Жұмыс бекіткіштерін реттеу абсолютті дәлдікке қарағанда қайталанушылыққа назар аударады. Егер сіз тиісті тесіктері бар дәлдік қондырғысын қолдансаңыз, бөлшектердің қажетті дәлдік шегінде тұрақты орналасуын тексеріңіз. Сынақ бөлшегін өңдеңіз, оны алып тастаңыз, қондырғы жүйесіңіз арқылы қайта орналастырыңыз және өлшемдік тұрақтылығын тексеріңіз. Қайталанушылық қабылданатын шектен тыс төмендеген кезде тиісті тесіктердің тозған нұсқаларын алмастыру қажет болады.

Ұзақ мерзімді қосымша бұйымдардың қызмет көрсетуі үшін қолданылатын техникалық қызмет көрсету рәсімдері

Қосымша бұйымдардың дәлдігін сақтау және қызмет көрсету мерзімін ұзарту үшін оларға үнемі назар аудару қажет. Ескерілмеген қосымша бұйымдар тек тез тозып кетпейді. Олар біртіндеп тозады және сіз білмейтін қателерді енгізеді — бұл қателер сапа мәселелері ауыр деңгейге жеткенше байқалмайды.

Мұнда жиілік бойынша топтастырылған жүйелі техникалық қызмет көрсету тәсілі келтірілген:

1. Әрбір қолданудан кейін — тексеру: Кесу құралдарын шашыраңқылық, трещиналар немесе артық тозу белгілері бойынша тексеріңіз. Коллеттерді сызықтар мен ластану белгілері бойынша тексеріңіз. Жұмыс ұстағыш беттерінің таза және зақымданбаған күйін сақтағанын растаңыз. Келесі отырысыңызға дейін барлық ақауларды жоюға әрекет жасаңыз.
2. Апталық – Тазарту: Барлық қосымша беттерден жиналған тозаң мен ұнтақты алып тастаңыз. Коллеттің конусты бетін линтсіз мата мен сәйкес еріткішпен тазартыңыз. Түйсік пластиналарын және зондтарды сүртіңіз. Т-тесіктерді және құрылғы орнату беттерін сорғышпен тазартыңыз.
3. Айлық – Майлау және реттеу: Қысқыштар мен құрылғылардағы қозғалыс бөліктеріне өндіруші ұсынған май қолданыңыз. Тұрақты орнатылған қосымшалардағы бекіткіштердің қаттылығын тексеріңіз. Зондтың калибрлеу дәлдігі сақталғанын растаңыз.
4. Төрттік – Терең тексеру: Коллеттерді қаттылықтың әлсізденуіне әкелетін трещиналар үшін лупамен тексеріңіз. Жұмыс ұстағыш беттерінде ұстап тұру сапасына әсер ететін тозу үлгілерін тексеріңіз. Пластиналардың қалыңдығының беттің тозуына байланысты өзгермегенін растаңыз. Шпиндельдегі ұстап тұратын құрылғылардың ұстау күшін сынаңыз.
5. Жылдық – Ауыстыру бағалауы: Барлық қосымша жабдықтарды бастапқы сипаттамалары бойынша бағалаңыз. Тозған патрондарды, зақымданған қондырғыларды және өнімділігі төмендеген қосымша жабдықтарды ауыстырыңыз. Қызметте қалатын қосымша жабдықтар үшін калибрлеу мәндерін жаңартыңыз.

Кейбір қосымша жабдықтарға көбірек назар аудару қажет. Көп пайдаланылатын патрондарды айына бір рет емес, аптасына бір рет тексеру керек. Әрбір жұмыста қолданылатын түйсік пластинкаларын регулярлық тұрақтылық тексеруі қажет. Шарк нект вэйв CNC операторлары өндірістік кестелерді орындай отырып, осы интервалдарды нақты пайдалану сағаттарына қарай, календарлық уақытқа қарағанда қысқартуға мәжбүр болуы мүмкін.

Орнату кезінде жиі кететін қателерге патрон гайкасын артық қатты бұру (бұл патронды деформациялайды және айналу осінің ауытқуын арттырады), дәлдік беттеріне дұрыс майланбаған май қолдану (бұл тозаңды тартады немесе герметик компоненттердің ісінуіне әкеледі), беттің тазалығын тексермей-ақ қондырғыларды орнату (бұл бетке дұрыс отырмауға себепші болатын ластануды ұстайды) және орнатудан кейін калибрлеуді өткізбеу (бұл әрбір келесі бөлшек бойынша өлшемдік қателерді көбейтеді) жатады.

Дұрыс орнату мен қызмет көрсетуде кеткен уақыт үнемі сапаның тұрақтылығын, қосымша бөлшектердің қызмет ету мерзімін ұзарту және қолданушының қатты қиналуын азайту арқылы өзінің пайдасын әкеледі. Дұрыс қызмет көрсетілетін қосымша бөлшектер жылдар бойы сенімді жұмыс істейді, сондықтан олар қайталанып отыратын шығындар емес, нағыз инвестициялар болып табылады.

Орнату мен қызмет көрсетудің негізгі принциптері қамтылғаннан кейін, қосымша бөлшектердің сапасының қол жетімді дәлдікке қалай тікелей әсер ететінін түсіну – сіздің қосымша бөлшектер бойынша білім алуыңыздың келесі логикалық қадамы болып табылады.

Дәлдікті және өндіріс сапасын көтеретін қосымша бөлшектер

Қарастыруға құнды бір сұрақ: «жеткілікті жақын» болып табылатын бөлшек пен әрбір ретінде қатаң техникалық талаптарға сай келетін бөлшекті не бөліп тұрады? Жауап жиі-жілі өзі машинаға емес, оны қоршаған қосымша бөлшектерге байланысты. Сапалы CNC станок қосымша бөлшектері сіз қол жеткізе алатын дәлдік шектеріне, сақтай алатын тұрақтылық деңгейіне және соңында жұмысыңыз кәсіби стандарттарға сай келе ме немесе олардан таяу қалады ма – сұрағына тікелей әсер етеді.

Бұл қатынасты түсіну сіздің қосымша сатып алуларыңызға қарауыңызды түрлендіреді. Олар тек қосымша немесе ыңғайлылық ғана емес. Олар — сіздің жұмыс орныңыз қандай дәлдік деңгейін сенімді түрде қамтамасыз ете алатынын анықтайтын мүмкіндіктерге салынатын инвестициялар.

Қосымшалардың қол жетімді дәлдік шектеріне әсері

Сіздің орнатуыңыздағы әрбір қосымша сіздің қол жетімді дәлдігіңізге үлес қосады немесе оның төмендеуіне әкеледі. Спиндель мен өңделетін бұйым арасындағы компоненттер тізбегін қарастырыңыз: құралдың ұстап тұратын патрон, өзі құрал, материалдың орналасуын қамтамасыз ететін ұстағыш құрылғы және нәтижелерді тексеретін өлшеу жүйелері. Бұл тізбектегі кез келген әлсіз орын сіздің жалпы мүмкіндігіңізді шектейді.

Methods Machine Tools компаниясының айтуынша, қосымша жабдықтар арқылы өндіріс өнімділігін арттыру тікелей жоғары дәлдіктегі өңдеуге және қатесіз сапаға әкеледі. Толеранцияларды тарылту және беттерді жақсарту үшін аз ғана реттеулер жеткілікті болады, бұл өндіріс шығындарын қатты төмендетеді. Бұл — маркетингтік сөздер емес. Бюджеттік қосымша жабдықтардан дәлдік деңгейі жоғары альтернативаларға көшкен кезде операторлар тәжірибеде кездестіретін нақты шындық.

Коллеттің айналу осінен ауытқуы (runout) нақты мысал болып табылады. Бюджеттік коллет айналғанда қиық құралдың 0,002 дюйм (0,0508 мм) ауытқуын туғызуы мүмкін. Бұл ауытқу өңделген бұйымдардың өлшемдік ауытқуларына тікелей әсер етеді. 0,0002 дюйм (0,00508 мм) ауытқуы бар дәлдікпен өңделген коллетке көшсеңіз, станоктың немесе бағдарламалаудың параметрлерін өзгертпей-ақ дәлдікті он есе жақсартасыз.

Жұмыс ұстайтын құрылғылар да осыған ұқсас үлес қосады. Бөлшектерді 0,001 дюймдың (25,4 мкм) шегінде қайталанатындай етіп орналастыратын қондырғылар өндірістік циклдар бойынша тұрақты фрезерлеуді қамтамасыз етеді. Бөлшектер арасында ең незағыс қозғалысқа рұқсат ететін қондырғылар келесі операциялар барысында жиналатын ауытқуларды туғызады. Shark CNC машиналары мен оған ұқсас платформалар үшін дәлдікке негізделген қондырғыларға инвестициялар салу нәтижелерді базалық машина мүмкіндіктерінен асырып тастайды.

Жинақталған әсер ең маңыздысы болып табылады. Бір қосымша құрылғыны жақсарту пайдасын әкеледі. Ал барлық қосымша құрылғылар тізбегін жақсарту пайданы көбейткіштік түрде арттырады. Кәсіби операторлар бұл принципті түсінеді және өз қосымша құрылғылар жинағын оған сәйкес құрады — тізбектің барлық буынында дәлдікті қамтамасыз етуге басымдық береді, әлсіз буындарды қабылдамайды.

Прототиптен өндіріске дейін масштабтау

Сіз сәтті прототип әзірлегеніңізді елестетіңіз. Сіздің тұтынушыңыз оны ұнатады және 500 дана өнімді тапсырғысы келеді. Бір реттік өндіріс үшін жақсы жұмыс істейтін қосымша бөлшектер бірден көлемді өндіріске ауысқан кезде тежегіштерге айналады. Қолмен орнатылатын ұстағыштар өте көп уақыт алады. Орнату кезіндегі ауытқулар өте көп санда қалдырылған өнімдерге әкеледі. Өлшеу арқылы тексеру шығыс талаптарымен қадамдаса алмайды.

Прототиптен өндіріске көшу үшін көлемді өндірісті қолдайтын қосымша бөлшектерді жаңарту қажет. Орнату уақытын минуттардан секундтарға дейін қысқартатын жылдам ауыстырылатын ұстағыш жүйелері. Кейбір рет қолданылатын емес, ұзақ мерзімді жұмыс істеуге арналған өндірістік деңгейдегі құралдар. Проблемаларды бүкіл партия бойынша таратылмас бұрын анықтайтын процеске қосылған өлшеу қосымшалары.

Жеке тетіктер өндіріс көлемінде экономикалық тиімділікке ие болады. Сондай-ақ Scan2CAD түсіндіреді арнайы құрылғылар әдетте қымбат, күрделі болып келеді және жиі құрылыс мерзімі ұзақ болады. Осы себептерге байланысты арнайы құрылғылар жоғары көлемдегі өндірісте қолданылады, себебі олар бастапқы инвестицияны тез өтеуі мүмкін. Бір бұйымға кететін уақыттың үнемі жүздеген немесе мыңдаған бұйымдар бойынша көбейтілгенде бастапқы инвестиция тез өтеледі.

NextWave Shark операторлары өзінің Shark HD4 немесе HD520 машиналарын кеңейтіп отырған кезде олардың сәйкес қосымша құрылғылармен қолдау көрсетілген жағдайда таң қалдыратын професионалды шығыс қабілеті бар екенін анықтайды. Машина негіз болып табылады. Қосымша құрылғылар осы негіз бейбіт деңгейлі немесе өндірістік деңгейлі жұмысқа қолдау көрсететінін анықтайды.

Бұл өту сіздің қолданып келе жатқан әртүрлі қосымша құрылғылардың қайсысын сіз төзімділікпен қабылдап отырғаныңыз бен қайсысы шынымен қызмет ететінін көрсетеді. Өндірістік циклдар кейбір ақауларды ашады, ал оларды жеке-дара қолдану кезінде байқау қиын. Сіз жылдар бойы қолданып келе жатқан осы патронда жинақталған тозу қазір ғана айқын көрінеді. Ал осы қысқыштар бұрын жеткілікті болып көрінді, ал қазір олар өндірістің өнімділігін айқын шектейді. Масштабтау сіздің барлық қосымша құрылғылар жинағыңызға терең және ашық баға беруді қажет етеді.

Қосымша құрылғыларды таңдау бойынша кәсіби стандарттар

Кәсіби өндірістік орталар хобби дүкендерінде сирек кездесетін шектеулерге бағынады. Тұтынушылар ресми құжаттамалы сапаны талап етеді. Келісімшарттар шектеулерді мыңдық үлестерде көрсетеді. Аудиторлар процестердің нақты қандай мүмкіндіктерді қамтамасыз ететінін тексереді. Осы ортада қосымша құрылғыларды таңдау кездейсоқ емес, стратегиялық мәселеге айналады.

Сертификатталған өндірістік құрылыстар бұл принципті ірі масштабта көрсетеді. Мысалы, Shaoyi Metal Technology компаниясы дәлдікпен жасалған құрал-саймандар мен қосымша жабдықтар арқылы IATF 16949 сертификаты мен Статистикалық үдеріс бақылауы (SPC) сапасын бақылауымен қамтамасыз етілген жоғары дәлдіктегі компоненттерді өндіреді. Олардың өндірістік құрылысы нәтижелерді тек әрекетке асыруға ғана емес, сонымен қатар оларды кепілдемелендіруге қажетті қосымша инфрақұрылымды ұстап тұрады. Автомобиль қолданысы үшін кәсіби CNC өңдеу шешімдерін талап ететін өндірушілер үшін бұл деңгейдегі мүмкіндік міндетті болып табылады, ал опциялық емес.

Кәсіби деңгейдегі қосымша жабдықтарды тұтынушылық нұсқалардан не айырып тұрады? Бірнеше сипаттамалар тұрақты түрде байқалады:

• Құжаттамаланған сипаттамалар: Кәсіби қосымша жабдықтар тек номиналды сипаттамалармен емес, расталған өлшемдік деректермен жабдықталады
• Трейсабилити (қалайтындылық): Материалдар мен өндіріс процестері олардың көздеріне дейін расталуы мүмкін
• Тұрақтылық: Әрбір бірлік бірдей жұмыс істейді, ол үдерістерді стандарттауға мүмкіндік береді
• Тұрақтылық: Жұмыс істеу ұзақ уақыт бойы тұрақты қалады, ал алдын ала болжанбайтын тәсілмен нашарламайды
• Кеңес беру: Өндірушілер өз өнімдерін техникалық көмек пен кепілдік қамтамасыз ету арқылы қолдайды

Сондықтан инвестициялық философия да сәйкесінше өзгереді. Кәсіби операторлар аксессуарларды шығындарды азайтуға тырысатын шығын ретінде емес, қабілеттерге инвестиция ретінде қарастырады. Бюджеттік нұсқадан үш есе қымбат тұратын дәлдік коллет жиынтығы өндірістің әрбір циклында қалдықтарды азайту, орнатуды жылдамдату және сапаның тұрақтылығы арқылы өз құнын толығымен өте алады. Сапалы аксессуарлардың бір бұйымға келетін шығындары көлемі көп болған кезде айқын көрінеді, макеттік сатып алу қымбат болса да.

Бұл көзқарас сіз келешектегі CNC акуласын құрып, қатты қызығушылық танытатын өндіріске дайындалған кезде немесе қосымша қабілеттерге инвестиция жасау ма, әлде қиын жұмыстарды сертификатталған зауыттарға тапсыру ма — деген сұраққа жауап іздейтін кезде де қолданылады. Кейде ең ақылды аксессуарларға инвестиция — өз цехыңызда экономикалық тұрғыдан жүзеге асыруға болмайтын мүмкіндіктерді ұсынатын кәсіби өндіріс серіктестерін тану болып табылады.

Аксессуарлардың дәлдікті және өндіріс сапасын қалай көтеретінін түсіну сізді толық аксессуарлар стратегиясын құруға дайындайды. Соңғы қадам — барлық қамтылған тақырыптарды сіздің нақты тәжірибе деңгейіңіз бен мақсаттарыңызға сай әрекетке асырылатын келесі қадамдарға біріктіру.

Сіздің CNC аксессуарлар стратегияңызды сәтті құру

Сіз CNC станок аксессуарларының толық саласы арқылы өттіңіз: олардың негізгі мақсаттарын түсінуден бастап, нақты құралдарды өз жобаларыңызбен сәйкестендіруге дейін. Енді кездесетін уақыт — кездейсоқ операторлар мен тұрақты түрде ерекше жұмыс істейтіндерді ажырататын сәт: әрбір келешектегі сатып алу мен жөндеу шешімін бағыттайтын тұтастықты қамтитын стратегия құру.

Кездейсоқ аксессуарларды сатып алу қоймаңызды шатастырады және құрал-жабдықтардың пайдаланылуы төмендейді. Стратегиялық аксессуарларды құру мүмкіндіктерді уақыт өте келе көбейтеді. Барлығын қорытындылап, сіз қазірден бастап қолдана алатын әрекетке асырылатын нұсқауларға айналдырайық.

Ақылды аксессуарларды таңдау бойынша негізгі қорытындылар

Төлем құралыңызға қол жеткізбес бұрын, әрбір қосымша туралы шешім қабылдаған кезде сіздің әрекеттеріңізді бағыттайтын принциптерге тоқтаңыз. Бұлар абстрактілі ұғымдар емес. Бұлар — қайғылы сатып алуларды болдырмауға және нағыз құндылықты қамтамасыз етуге арналған тәжірибелік фильтрлер.

Алдымен мақсат, сосын өнім. Әрбір қосымша белгілі бір мәселені шешуге немесе белгілі бір қабілетті қамтамасыз етуге арналған. Каталогтарды қарағаннан бұрын, қандай нәтиже алуға тырысқаныңызды анықтаңыз. Вакуумдық стол жұқа материалдарды бекіту қиындықтарын шешеді. Түйсік пробкасы Z-нольді қолмен анықтауға арналған болжамдардан арылады. Мәселені анық түсінген кезде дұрыс шешім айқын болады.

Совместимділік — таңдалмайтын шарт. Ол Shark CNC HD520 қосымшасы сіздің үстел үсті роутеріңізге міндетті түрде сыймайды, ол қолданысыңыз үшін қаншалықты идеалды көрінсе де. Сатып алуға дейін осьтің қосылу интерфейстерін, орнату өлшемдерін, электрлік талаптарды және бағдарламалық қамтамасыз етуін тексеріңіз. Совместимділікті растауға кеткен бірнеше минут кейін пайда болатын сағаттар бойығы қиналу мен қайтару жағдайларын болдырады.

Техникалық қызмет көрсету ұзақ мерзімді пайдалануды анықтайды. Сапалы қосымша жабдықтар — бұл инвестициялар, бірақ оларды дұрыс қамқорлық арқылы ғана қорғауға болады. Қолданыс интенсивтілігіңізге сай тексеру, тазарту және калибрлеу ретін орнатыңыз. Ескерілмеген қосымша жабдықтар сапа мәселелері туындап, назар аударылғанға дейін баяу түрде нашарлайды.

Ең жақсы CNC қосымша жабдықтар стратегиясы ең қымбат жабдықтарды сатып алу туралы емес. Бұл әрбір бөлігі анықталған мақсатқа ие, сіздің станогыңызбен дұрыс интеграцияланған және жылдар бойы тұрақты өнімділік көрсету үшін қажетті қамқорлыққа ие болатын жинақ құру туралы.

Жүйелі түрде, импульсті емес құрыңыз. Сіздің қосымша жабдықтар жинағыңыз негізгілерден бастап орта деңгейлі жақсартуларға, одан әрі кәсіби мамандандырылған жабдықтарға дейін логикалық тәртіппен құрылуы керек. Негізгілерді меңгермей-ақ кәсіби деңгейдегі қосымша жабдықтарды сатып алуға ұмтылмаңыз. Әрбір кезең келесі кезеңге дайындайды.

Тәжірибе деңгейіңізге сәйкес келетін келесі қадамдарыңыз

Сіздің CNC жолыңызда қай кезеңде тұрғаныңыз сізге қазір қандай әрекеттерді орындау керектігін анықтайды. Төменде әртүрлі тәжірибе деңгейлеріне арналған нақты нұсқаулар келтірілген:

Егер сіз жаңа бастап жатсаңыз:

• Қауіпсіздік көзілдегі, тозаң жинау жүйесі, негізгі өңдеу құралдарын бекіту құрылғысы, бастапқы фреза жиынтығы және түйсік пластина сияқты бес негізгі құралға ғана назар аударыңыз
• CNC станогыңызды модернизациялау арқылы күрделілікті арттырмас бұрын, оның жұмыс істеу ерекшеліктерін үйреніңіз
• Негізгі қосымша құрылғыларды ғана пайдаланып, бірнеше жобаны аяқтаңыз, сонда сіз қандай шектеулерге тап болып жатқаныңызды түсінесіз
• Кездескен проблемаларды тіркеңіз. Бұлар келесі кезеңге арналған сатып алу тізіміңіз болады

Егер сізде алты айдан бір жылға дейін тәжірибе болса:

• Қай қосымша құрылғылар қажетті болып танылды, ал қай құрылғылар қолданылмай қалды, соны бағалаңыз
• Теориялық мүмкіндіктер емес, сіз шынымен өңдейтін материалдарға сәйкес өңдеу құралдарыңызды кеңейтіңіз
• Жиі кездесетін орнату қиындықтарын шешетін өңдеу құралдарын бекіту құрылғыларын жаңартуды қарастырыңыз
• Егер әлі орындаған болмасаңыз, жабдықтардың техникалық қызмет көрсету ретін орнатыңыз. Сіздің қосымша жабдықтарыңызға реде кезекті назар аудару қажет

Егер сіз тәжірибелі оператор болсаңыз:

• Барлық қосымша жабдықтарыңызды қазіргі талаптарға сәйкес тексеріңіз. Тозған компоненттерді алмастырыңыз
• Қиын проектілер үшін қабілетіңізді арттыру үшін кәсіби CNC қосымша жабдықтарын қолдануға болатынын бағалаңыз
• Сіздің ең көп орындалатын немесе ең көп пайда әкелетін жұмыстарыңызды қолдайтын мамандандырылған қосымша жабдықтарды қарастырыңыз
• CNC қосымша жабдықтарыңыздың стратегиясы сіздің жұмысыңыздың қайда барады деген бағытқа сәйкес келетінін бағалаңыз, тек қайда болды деген бағытқа емес

Кәсіби өңдеу серіктестерін қашан қарастыру керек

Кейде ең ақылды қосымша жабдықтарды таңдау шектеулерді танумен байланысты. Кейбір цехтар өте тар допустималық шектер, экзотикалық материалдар немесе станоктың өндірістік қуатынан асатын өндіріс көлемдері үшін қосымша жабдық инфрақұрылымын экономикалық тұрғыдан оправдануға мүмкіндік бермейді.

Кәсіби өндіріс серіктестерін қарастырыңыз, егер:

• Жобаның допустималық шектері сіздің қазіргі қосымша жабдықтарыңызбен сенімді түрде қол жеткізуге болатын деңгейден асады
• Көлемдік талаптар көтерілетін өндірістік қуаттыңызға тіпті жаңартулар енгізілсе де, қысым тудырады
• Материалдық талаптар сіздің әдетте пайдаланбайтын арнайы құрал-жабдықтарды талап етеді
• IATF 16949 сияқты сертификаттау талаптары сіздің цехыңыздың сапа инфрақұрылымынан асады
• Жеткізу мерзіміне қойылатын талаптар жаңа қосымша бөлшектер немесе процестермен жұмыс істеуге үйрену уақытын қамтуға мүмкіндік бермейді

Бұл жағдайларға тап болған операторлар үшін орнатылған өндірістік құрылымдармен ынтымақтастық жасау капиталдық салымсыз қажетті қабілеттерге қол жеткізуге мүмкіндік береді. Fictiv-тің шығарып беру бойынша нұсқаулығына сәйкес, механикалық өңдеу жұмыстарын шығарып беретін компаниялар алдыңғы қатарлы технологияларға қол жеткізеді, қажеттілікке сай механикалық өңдеу шешімдерін пайдаланады және жабдық пен даярлауға қымбат салымдардан аман қалады.

Shaoyi Metal Technology кәсіби өндірістік серіктестіктердің ұсынатын мүмкіндіктерін көрсетеді. Олардың өндірістік базасы жылдам прототиптау мен массалық өндіріске дейін тұрақты масштабтауға арналған дәлдікпен орындалатын CNC-тің өңдеу қызметтерін ұсынады, ал жеткізу мерзімі бір жұмыс күнінен бастап болуы мүмкін. IATF 16949 сертификатымен расталған және қатаң статистикалық процесстерді бақылау негізінде олар өз бетінше қайта жасау үшін қажет болатын қосымша жабдықтар мен сапа инфрақұрылымын қамтамасыз етеді. Автомобильдік қолданыс немесе сертификатталған дәлдік талап ететін жобалар үшін олардың кәсіби CNC-тің өңдеу шешімдерін зерттеу өзіңіздің құрылысыңызды ішкі жағынан құруға қарағанда тиімдірек болуы мүмкін.

Бұл сіздің өзіңіздің өңдеу мақсаттарыңызды тастау туралы емес. Бұл сіздің мүмкіндіктеріңіздің қай жерде нақты құн қосатынын және қай жерде серіктестік арқылы жақсы нәтижелерге қол жеткізуге болатынын түсіну туралы. Көптеген сәтті цехтар өзінің негізгі жұмыстары үшін қатты ішкі мүмкіндіктерді сақтайды, ал мамандандырылған немесе артық жұмыстарды сертификатталған серіктестерге тапсырады.

Сіздің CNC қосымша бұйымдарыңызға арналған саяхатыңыз бұл мақаламен аяқталмайды. Ол сіздің дағдыларыңыз дамыған сайын, жобаларыңыз өзгерген сайын және жаңа қосымша технологиялар пайда болған сайын үздіксіз дамып отырады. Тұрақты түрде өте жоғары сапалы өнімдер шығаратын операторлардың бір қасиеті бар: олар қосымша бұйымдарды кездейсоқ емес, стратегиялық тұрғыдан таңдайды. Біз қарастырған принциптерді қолданыңыз, сонда сіздің құрал-саймандармен жасалатын жұмыстарыңыз барынша дәлме-дәл шеберлікпен орындалған өнімдерге ұқсай бастайды.

CNC станоктарының қосымша бұйымдары туралы жиі қойылатын сұрақтар

1. Бастаушылар үшін негізгі CNC станогының қосымша бұйымдары қандай?

Бастаушылар мына бес негізгі қосымша бұйымдарға басымдық беруі керек: көз қорғау үшін қауіпсіздік көзілдірігі, жұмыс орнын таза ұстау үшін тозаң жинау жүйесі, қадамдық қысқыштар сияқты негізгі жұмыс бекіту жиынтығы, түзу кесу мен V-тәрізді ойық жасау үшін негізгі фреза бұрғысы жиынтығы және Z-нөлдік деңгейді дәл орнату үшін тақташа. Бұл негізгі құралдар сіз дағдыларыңызды дамытқан кезде қауіпсіз және сенімді жұмыс істеуге мүмкіндік береді, ал соңынан кеңейтілген жабдықтарға инвестициялар жасауға болады.

2. Қосымша CNC машинаңызға сәйкес келетінін қалай білемін?

Сатып алуға дейін осы сәйкестік факторларын тексеріңіз: қосымшаның сіздің машинаңызбен (фрезерлеу станогы, токарь станогы немесе фрезерлеу станогы) сәйкес келетінін растаңыз, шпиндельдің қосылу арқылы жабысуының (конустық немесе патрондық жүйе) сәйкестігін тексеріңіз, орнату өлшемдерінің Т-тәрізді ойықтарыңызға немесе стол конфигурацияңызға сәйкес келетінін қамтамасыз етіңіз, электрлік талаптардың электр қоректендіруіңізбен сәйкес келетінін растаңыз және электронды қосымшалар үшін басқару бағдарламалық жабдығыңыздың қолдауын тексеріңіз. FoxAlien немесе NextWave Shark сияқты брендтердің платформаға арналған қосымшалары олардың сәйкес машиналары үшін дәл келетінін кепілдейді.

3. CNC машинасының бөлшектері мен қосымшаларының айырмашылығы неде?

Машина бөлшектері — бұл осьтер, электр қозғалтқыштар және басқару жүйелері сияқты негізгі жұмыс істеу үшін қажетті интегралды компоненттер. Оларсыз сіздің CNC-ңіз жұмыс істей алмайды. Қосымша құрылғылар машина мүмкіндіктерін зауыттық сипаттамалардан тыс кеңейтеді немесе жақсартады. Мысалы, ось — бұл бөлшек, ал кесу құралыңызды ұстайтын коллет — қосымша құрылғы. Негізгі қосымша құрылғылар маңызды жұмыс істеуді қамтамасыз етеді, ал жақсарту қосымша құрылғылары қосымша өнімділік жақсартуларын ұсынады.

4. CNC қосымша құрылғыларыңызды қанша сайын тазарту керек?

Бұл тазарту кестесін ұстаныңыз: әрбір пайдаланудан кейін кесу құралдары мен коллеттерді тексеріңіз, қосымша құрылғылардың бетін және Т-ойықтарды аптасына бір рет тазартыңыз, қозғалыстағы бөлшектерді айына бір рет майлаңыз және бекіткіштердің беріктігін тексеріңіз, коллеттер мен өңделетін беттерді тоқсанына бір рет терең тексеріңіз, ал барлық қосымша құрылғыларды алғашқы сипаттамаларымен жылына бір рет салыстырып бағалаңыз. Өндірістік орталарда күнтізбелік уақыт емес, нақты пайдалану сағаттары негізінде интервалдарды қысқарту қажет болуы мүмкін.

5. Мен CNC жұмыстарын сыртқы орындаушыға тапсыру керек пе, әлде тағы да қосымша құрылғылар сатып алу керек пе?

Жобаның дәлдік талаптары қазіргі мүмкіндіктеріңіздің шегінен асып кеткенде, көлемдік талаптар қуатыңыздың шегінен асып кеткенде, материалдар қолданылуы сирек болатын арнайы құрал-жабдықты талап еткенде, IATF 16949 сияқты сертификаттау талаптары сапа инфрақұрылымыңыздың деңгейінен асып кеткенде немесе жаңа жабдықтармен жұмыс істеуге үйрену уақыты жеткіліксіз болғанда — кәсіби өндірістік серіктестерге жүгінуіңіз керек. Шаойи Металл Технологиясы сияқты кәсіпорындар жоғары дәлдікті өңдеуді ұсынады және тез прототиптаудан массалық өндіріске дейінгі масштабтау мүмкіндігін береді; бұл әдетте өзіңізде осындай қабілетті құруға қарағанда тиімдірек болып табылады.
