Автоматты таңбалау бөлшектерін түсіну

Көлікке қарасаңыз - ол берік SUV, жалпақ электрлік көлік немесе ауыр жүк көлігі болсын - сіз осындай металл бөлшектердің қалай дәлдікпен және тұрақтылықпен біріктірілетінін ойлағансыз ба? Жауап автоқұйма бөлшектерде жатыр, олар қазіргі көліктердің беріктігі, қауіпсіздігі және тиімділігінің артында тұрған қаһарман. Бұл компоненттерді не үшін маңызды етіп, 2025 жылға және одан кейінгі уақытта қалай өзгеріп отыратындығын қарастырайық.

Автомобиль үшін металл штамптау деген не?

Оның негізінде, металлдарды таңбалау бұл - тегіс металл табақтарды қалыптау және престер арқылы нақты бөлшектерге айналдыратын жоғары жылдамдықты өндіріс процесі. Ал автомобиль саласында металл штамптау деген не? Ол - автомобиль өндірушілерге қатаң төзімділік, қайталану және талап етілген шығындар мақсаттарын орындауға мүмкіндік беретін тұрақты сапалы, көп көлемде өндірілетін бөлшектердің тірек сүйеніші. Ақ түсті корпустан бастап EV аккумуляторларының күрделі табақтарына дейін металл бөлшектер барлық жерде бар.

Тіпті, сіз кездесетін басты штамптау процестерінің қысқаша таксономиясы:

• Жарықталу : Көптеген бөлшектердің бастапқы нүктесін құрайтын металл табақтан тегіс пішіндерді кесу.
• Қырғау : Бос орынға тесіктер немесе ойықтар салу.
• Қалыптастыру : Металлды үш өлшемді профильдерге бұру немесе қалыпқа келтіру.
• Өлкен қырғау : металлдан тоқтарды тартып, сынықтар немесе күрделі қуыс формалар жасау.
• Прогрессивті штамповка : Бірнеше станциялар арқылы тізбекті операцияларды жүргізу үшін жолақ жылжыту
• Тарату штамповкасы : Бөлшекті күрделі немесе үлкен компоненттер үшін станциядан станцияға ауыстыру.

Көліктегі автоматты таңбалаудың жалпы бөлшектері

Көлік ішінде жүріп, оның астына қарап отырғаныңды елестетіп көрші. Сіз барлық жерде металл таңбаларын байқайсыз, бірақ авто бөлшектерді штамптау аймақ пен функция бойынша өзгереді. Міне, суреттің бір бөлігі:

Көлік аймағы	Үлгілі таңбаланған құрамдас бөліктері	Жалған материалдар
Ақ түсті дене	Есіктер, капоттар, қоршаулар, шатыр панельдері, А/Б/С бағаналары	Болат, жоғары беріктік болат, алюминий
Шасси	Қос мүшелер, басқару қолақтары, ішкі кадрлар	Жоғары беріктіктегі болат, алюминий
Ішкі	Орындықтың қаңқасы, нығайту тұтқалары, ауа қалпақтары	Темір, Қызыл темір
Электромобиль батареялары жүйелері	Батареялар үшін табақтар, қақпақтар, автобус тақталары	Алюминий, мыс, қапталған болат
Электр жабдықтары	Қосылымдар, терминалдар, қалқандар	Мыс, мыс, қалайымен қапталған болат

Бұлар созылмалы металл штамптау қазіргі көліктердің талап ететін құрылымдық тұтастығын, қауіпсіздігін және электрлік өнімділігін қамтамасыз етеді. Мысалы, арматуралық тақталар мен тұтқалар жоғары қайталану қабілетімен жасалуы тиіс, ал электр терминалдары мен магистральдық сымдар сенімді байланыс үшін қатаң өлшемдік бақылауды қажет етеді.

Неліктен 2025 жылы штамптау көлемі мен құны үшін жетекші болады

Қиын естіледі ме? Неге екенін түсіндірейік. автомобильді таңбалау әлі де индустрияның ең танымал түрі болып табылады:

• Қайталанушылық : Стамплау минималды өзгеріске қарамастан миллиондаған бірдей бөлшектерді береді, бұл құрастыру желісінің тиімділігі мен сапаны қамтамасыз ету үшін өте маңызды.
• Цикл уақыты : Коульді қоректендіруді автоматтандыру арқылы престер бір бөлшектен 13 секундқа дейін жылдам цикл уақытына жетеді, бұл құюды немесе өңдеуді асыра алады.
• Шығындар бойынша басшылық : Құралдар орнатылғаннан кейін, әр бөлшектің құны теңдесі жоқ, әсіресе орта және жоғары көлемдегі өндіріс үшін.
• Сыртын азайту : Жоғары беріктіктіктегі жоғары болат пен алюминий жеңіл, мықты бөлшектерді қамтамасыз етеді, бұл EV диапазоны мен отын тиімділігін арттырады.
• ДФМ-нің икемділігі көптеген маркалау үшін өңделген бөлшектер бағдарламалар жетіліп, салмағы мен шығындарын азайта отырып, өзгерістер болады.

Стамптандырылған компоненттер прогрессивті қалыптар үшін жасалған кезде орташа-өте жоғары көлемдер үшін ең төменгі жалпы құны болып қала береді.

Бірақ бұған қатысты қате түсініктер бар. Кейбіреулер штамптау тек жалпақ немесе қарапайым бөлшектерге ғана жарамды немесе машинадан штампланған бөлшектерге ауысу әрқашан оңай деп санайды. Шын мәнінде, өндіріске қабілеттілік үшін жобалау (DFM) өте маңызды.

2025 жылдан бастап өнеркәсіпті мыналар да қалыптастырады:

• EV жеңіл салмақтауы : Батареяның жеңіл, мықты корпустары мен құрылымдық бөлшектеріне деген сұраныс металлға арнап жасалған мөрлеу .
• PPM-ге қойылатын талаптарды күшейту : Сапаға қойылатын талаптар бұрынғыдан да қатаң, әсіресе қауіпсіздік пен электрлік құрамдас бөліктерге қатысты.
• Өңірлік өнімнің әртараптануы : Көлік өндірушілер бұзылуды азайту үшін өздерінің өнім беруші базасын аймақтар бойынша кеңейтіп жатыр.

Тауарларды сатып алушылар немесе жобалаушылар үшін металл штамптау бөлшектері , автомобиль саласында тәжірибелі серіктесті таңдау маңызды. Shaoyi Metal Parts Supplier үшін тексерілген ресурс болып табылады авто бөлшектерді штамптау , жылдам прототиптер жасаудан бастап, үлкен көлемде өндіріске дейін барлық нәрсені қамтитын кешенді шешімдерді ұсынады. Олардың тәжірибесі сіздің автомобильдік метал басу қажеттіліктері сапамен және сенімділікпен қанағаттандырылады.

Қорыта айтқанда, негізгі процестерді және штамптаудың стратегиялық рөлін түсіну ақылды сатып алу мен жобалауға негіз болады. Автомобиль өндірісі саласына терең енген сайын, есіңізде болсын: таңбалаудың дұрыс әдісі арзан, сапалы өнімнің арзан немесе кемшілікке ұшыраған өнімнің айырмашылығын білдіреді.

Автомобильді таңбалауда қолданылатын әдістер мен төзімділіктер

Неге кейбір машиналардың бөлшектері бір-біріне сәйкес келеді, ал басқалары бұрмаланған шеттері мен тесіктері бар деп ойлағансыз ба? Жауап негізгі штамптау өндіріс процестерін және әрқайсысынан күтуге болатын нақты төзімділіктерді түсінуде жатыр. Енді оны процес бойынша бөліп қарастырайық, сондықтан сіз автоматты штамптау бөлшектерін жобалау, сатып алу немесе ақауларды жою бойынша ақылды шешімдер қабылдай аласыз.

Прогрессивті қарсы ауыстыруға қарсы бір рет соққы

Дұрыс штамптау өндіріс әдісін таңдау шығынды, бөлшектің күрделілігін және төзімділікті бақылау үшін өте маңызды. Негізгі процестердің біріккені мынау:

Процесс	Геометриясы ең жақсы	Типтік шамалар	Пайыздар диапазоны	Жақсы жақтары	Жағымсыз жақтары
Көшірмелі	Бөлшектер, көп функциялы тұтқалар, клиптер	± 0,002± 0,006 дюйм (шұңқырлар/сырттар); ± 0,005± 0,010 дюйм (формалар)	0,0100,150 дюйм	Жоғары жылдамдықты, көп жұмыс істеуді, көлемге қатысты тиімді	Үлкен 3D формалар үшін құралдар құны, жеңіл
Тасымалдау	Терең қаптамалар, үлкен қаптамалар, батареялар	± 0,005±0,015 дюйм (диаметрлері/өлшемі)	0,0200,200 м	Қиын 3D формаларды өңдеу, бөлшектердің өзгеруіне бейімделеді	Баяу, қымбат құралдар, ауысу белгілері мүмкін
Бір рет ұтып алу	Қарапайым бос бөліктер, шағын көлемді прототиптер	± 0,010± 0,030 дюйм	0,0100,250 дюйм	Жедел орнату, құрал-жабдықтардың арзан құны, икемділік	Қолмен өңдеу, бөлшектік құны жоғары, төзімділігі төмен
Өлкен қырғау	Стакан, ыдыс, корпус	± 0,005± 0,015 дюйм (диаметр); қабырға қалыңдығы әртүрлі	0,0100,120 дюйм	Терең қуыстар, ең аз дәнекерлеуді қамтамасыз етеді	Спрингбек, қабырғаның жұқаруы, мұқият ДФМ қажет
Монета жасау/финебланкинг	Жазық белгілері, сыни жиектері	± 0,001± 0,003 дюйм	0,0100,080 дюйм	Керемет тегіс, жиектері бұрғысыз	Баяу, күш қажет, бөлшектің көлемі шектеулі

Сонымен, сіз күрделі формалары мен тесіктері бар тұтқаны көрсеңіз, ол бір бөлшекте жасалуы мүмкін. Терең тартылған батареялық табақ немесе күрделі қисық сызықтары бар қабық керек пе? Қосу немесе терең тарту - сіздің жолыңыз. Тез прототиптер немесе аз жүгіру үшін бір рет соққы беру оңай және тиімді.

Процесстер бойынша автомобильге арналған әдеттегі төзімділік белдеулері

Енді нақты нәрсеге тоқталайық: сіз қандай толеранттылық ұстай аласыз? Автомобиль саласында жауап процеске, бөлшектердің геометриясына және ең бастысы, өнім берушілердің болат штамповкалау және пресс технологиясына жұмсаған қаржысына байланысты. Бұл жерде салалық нормалар мен үздік тәжірибелерге негізделген кейбір нақты белдеулер келтірілген:

• Прогрессивті мөртабан: Тесіктер/шеті: ±0,002±0,006 дюйм; қалыптасқан белгілері: ±0,005±0,010 дюйм
• Қосу/терең тарту: Диаметрлері: ± 0,005± 0,015 дюйм; қабырға қалыңдығы әр түрлі болуы мүмкін, әсіресе күрделі формаларда
• Монеталау/финебланкинг: Жазық / жиектері: ±0,001±0,003 дюйм
• Иіктеу/қалыптау: күрделі бұрыштар немесе бірнеше белгілер үшін ± 0,010± 0,030 дюйм

Өнеркәсіптік стандарттарға сәйкес, жұқа материалдарға қатаң бақылау қажет, ал қалың өлшемі көбірек кешірімді. Тұтқысыз болат пен жоғары беріктік қорытпалары (HSLA) одан да көп назар аударуды талап етедіегер оларды басқаруға алынбаса, төзімділіктерді жеңілдетуге болатын қайталануды және өшіруді күтіңіз.

Белгіленген төзімділіктер тұрақты катушкаларды, бақыланатын бұрылыс бағытын және СБК-ны болжайды; станциялар аралық үйілу сынақта тексерілуі тиіс.

Қалыптылығы төмендеуге себеп болатын қыш және баспа факторлары

Неліктен кейбір дүкендер үнемі тығыз байланыста, ал басқалары қиындыққа тап болады? Бұл тек процесс туралы емес, бұл көшенің артындағы егжей-тегжейлер:

• Болаттан жасалған штамптау шүберектері: Дәлдікпен ұнтақталған, жақсы күтілген қалыптар ұзақ уақыт ұстайды. Карбидті кіргізгіштер стандартты болаттан бес есе ұзаққа созылады, бұл құралдардың тозуын және ауытқуын азайтады.
• Басу қаттылығы және жабылу биіктігі: Дұрыс қақпақты биіктігі мен соққысы бар қатаң пресс ауытқуды азайтады, әсіресе металлдарды штамптауда бөлшектерді тұрақты ұстайды.
• Бағдарлар, қақпақтар және азот жүйелері: Бұл қасиеттер қозғалыс тұрақтылығын қамтамасыз етеді және соққыны жұтады, өлшеуді ұстап, құралдың өмірін ұзартады.
• Жасуша: Сапалы майлау сүрінуді азайтады, қақыруды болдырмайды және өлшемдерді тығыз сақтайды. Жаман майлау күрткілеуге, жыртылуға немесе өлшемді ауытқуға әкелуі мүмкін.
• Өрлеудегі датчиктер: Қазіргі кездегі баспа машиналары күшті, бөлшектердің болуын және олардың орналасуын бақылау үшін датчиктерді пайдаланады.

Сапаға тән ерекшеліктер үшін автомобиль өндірушілер әдетте 1,33 немесе одан жоғары SPC Cpk-ті мақсат етеді, яғни процесс статистикалық тұрғыдан қабілетті және қайталана алады.

Екінші өлшемді немесе монетаны қай уақытта қосу керек

Кейде металлдарды таңбалаудың ең жақсы әдісі де барлық төзімділіктерді бірінші рет қана орындай алмайды, әсіресе жұқа өлшемі, HSLA немесе күрделі формалар. Бұл екінші өлшемді операциялар немесе монеталау қадамдары қосылған кезде. Мысалы, прогрессивті өлшеу бетті тегістеу немесе тесіктің көлемін тығыздау үшін соңғы мойындық станцияны қамтиды.

Қорыта айтқанда, заманауи автотампалау бөлшектерінен талап етілетін сенімділік пен жарамдылықты қамтамасыз ету үшін процесс, құралдар, материалдар және пресс қабілеттерінің өзара әрекеттесуін түсіну маңызды. Келесі кезекте сіздердің келесі бағдарламаларыңызда қымбат сюрприздерден аулақ болу үшін материалдарды таңдау және DFM ережелеріне тоқталамыз.

Автомобиль металл штамптау кезінде таңқаларлық жағдайларды болдырмайтын материалдар мен DFM ережелері

Автомобильді штамптау бөлшектерін жобалау немесе сатып алу кезінде сіз ешқашан жарылатын фланждар, бұрмаланған панельдер немесе қапталғаннан кейін құпия түрде тығыздайтын пішіндермен кедергіге тап болдыңыз ба? Бұл бас аурулары негізінен материалдарды таңдау немесе DFM (өндірістікке қабілеттілік үшін жобалау) ережелерін ұмытумен байланысты. Келесі жобаңыздың прототиптен өндіріске дейін тегіс өтуі үшін дұрыс автомобиль металлын қалай таңдау керектігін және дәлелденген DFM нұсқауларын қолдануды түсіндірейік.

Қалталарды және алюминийді формалау үшін таңдау

Барлық металдар бірдей емес, әсіресе автомобиль металлдарды штамптауда. Батареяның терең қаптамасы, жеңіл EV тұтқасы немесе коррозияға төзімді қалқан керектігін елестетіңізші. Әрқайсысы белгілі бір қорытпа мен қалыңдықты талап етеді. Төменде алюминий және болат табақтарды штамптау үшін қолданылатын жалпы материалдар туралы қысқаша нұсқаулық келтірілген:

Материал	Типікалық өлшеуіш диапазоны (мм)	Негізгі қасиеттері мен ескертулері
CR4/IF (іші аралық емес) болат	0,62,0	Өте жақсы формаға ие, терең сызу үшін қолайлы, беріктігі төмен, күрделі пішіндерде қолданылады
HSLA (340590 МПа)	0.7–2.5	Жоғары беріктік, жеңіл салмақ; қайтадан пайда болуды қамтамасыз етеді; автомобиль металл бөлшектерін жасау үшін өте жақсы
304/316 несімді сталь	0,5–2,0	Жоғары коррозияға төзімділік; үлкен иілу радиустарын қажет етеді; қалқандарда, тұйықтауда қолданылады
5xxx/6xxx Алюминий қорытпалары	0.8–3.0	Жеңіл, коррозияға төзімді; терең тарту үшін 5xxx, экструзия үшін 6xxx; штампталған алюминий бөлшектер үшін өте қолайлы
Галванды/электрмен галвандалған болат	0,72,0	Бояудың жақсартылған, коррозиядан қорғау; сыртқы панельдер мен жабу үшін қолданылады

Өнеркәсіптік мамандардың атап өткеніндей, автомобиль металлдарды штамптауда темір мен алюминий қорытпалары беріктігі, формаға бейімдігі және тиімділігі үшін артықшылық береді. Алюминий қорытпалары әсіресе жеңіл салмақта, ал HSLA болаттары қазіргі автомобиль жобалары үшін аса маңызды салмақсыз беріктік береді.

Қалдықтарды жоюды болдырмайтын ДФМ ережелері

Қиын естіледі ме? Төменде алюминий және болат штамптау бөлшектеріндегі ең көп кездесетін тұзақтарды қалай болдырмау керектігі көрсетілді. Өнімді жоғары және қалдықты төмен ұстауға арналған мынадай DFM ережелерін пайдаланыңыз:

• Ішкі ең төменгі бүгу радиусы (R) _минуты ):
  • Жеңіл болат: ≥ 1 × қалыңдығы (т)
  • HSLA: 1,52 × т
  • Тұтқысыз: 23 × т
  • Алюминий: 11,5 × т
• Тесіктен шетке дейінгі қашықтық: ≥ 1.5 × t
• Слот ені: ≥ 1,0 × т; Веб-қапшықтың ені: ≥ 1.5 × t
• Құрастыру үшін ең аз фланж ені: ≥ 3 × т
• Тарту қатынасы (бірінші тарту үшін) ≤ 2.0
• Пилоттық тесіктерді қосу: Қатты жүктеме аймақтарынан алыс орналастырыңыз
• Тас жұлдыздарды сызу: Металл ағынын бақылау және күртпелерді азайту үшін қолданылады

Бұл ережелер металлдарды металл штамптау үшін онжылдықтар бойы қолданылған ең жақсы тәжірибеден алынған және берік, қайталанатын өндіріс үшін өте маңызды ( Бес флейта ) болып табылады. Есіңізде болсын, шекті арттыру көбінесе бөлшектерді бөлінуге немесе шамадан тыс қайта өңдеуге әкеледі, сондықтан, әсіресе үлкен көлемдегі автомобиль металл бөлшектерінде, консервативті жобалау.

Жағалар мен аяқтау бұйымдары

Түсініктеме алдында өте жақсы орналасқан бөлшектің аяқталған соң бірден жабысып кететінін байқадыңыз ба? Қабықтар қалыңдығын арттырады және өлшемдерін өзгерте алады, кейде құрастыру мәселелеріне әкеледі. Мынаны байқаңыздар:

• Галванды және электрогальванды: Тозыққа төзімділік пен бояуға қабілеттілік үшін жұқа, біркелкі қаптамалар; сыртқы панельдерге жиі қолданылады
• Никель/Цинкпен қапталған: Қосымша қорғаныш немесе өткізгіштікті қамтамасыз ету үшін қолданылады; селективті қамту үшін маскалау қажет болуы мүмкін
• Жылумен өңдеу: Қаттылық пен тозуға төзімділікті жақсартады, бірақ егер оны басқармаса, бұрмалауды тудыруы мүмкін
• Сорлау және тазалау: Астықты қамтамасыз ету және ақауларды болдырмау үшін қаптағанға дейін қажет

Қабықтың қалыңдығы мен қатаюы ескеріледі; E-қойма мен Zn/Ni сыйымдылығы сымдыққа сәл жеңілдікпен сәйкес келеді, аяқтаудан кейін расталады.

Қалыптастыру қабілеті өлшемі (YS), ең жоғары созылу беріктігі (UTS), ұзарту және n-құндылығы (сызылу қатару коэффициенті) - материалдың штамптау кезінде қалай әрекет ететінін болжау үшін ең жақсы достарыңыз. Сіздің таңдауыңыз автомобиль талаптарына сай болуын қамтамасыз ету үшін әрқашан SAE немесе ASTM стандарттарына сілтеме жасаңыз.

Осы материалдар мен DFM нұсқауларын ұстанғаннан кейін, сіз таңқаларлық жағдайларды азайтып, автоқұймалау бөлшектер бағдарламаңызды дұрыс бағытта ұстай аласыз. Келесі, материал мен процесс таңдаудың шығынға, құрал-жабдықтарға және жалпы түсірілген бағаға тікелей әсерін зерттейміз, осылайша сіз ең ақылды сатып алу шешімдерін қабылдай аласыз.

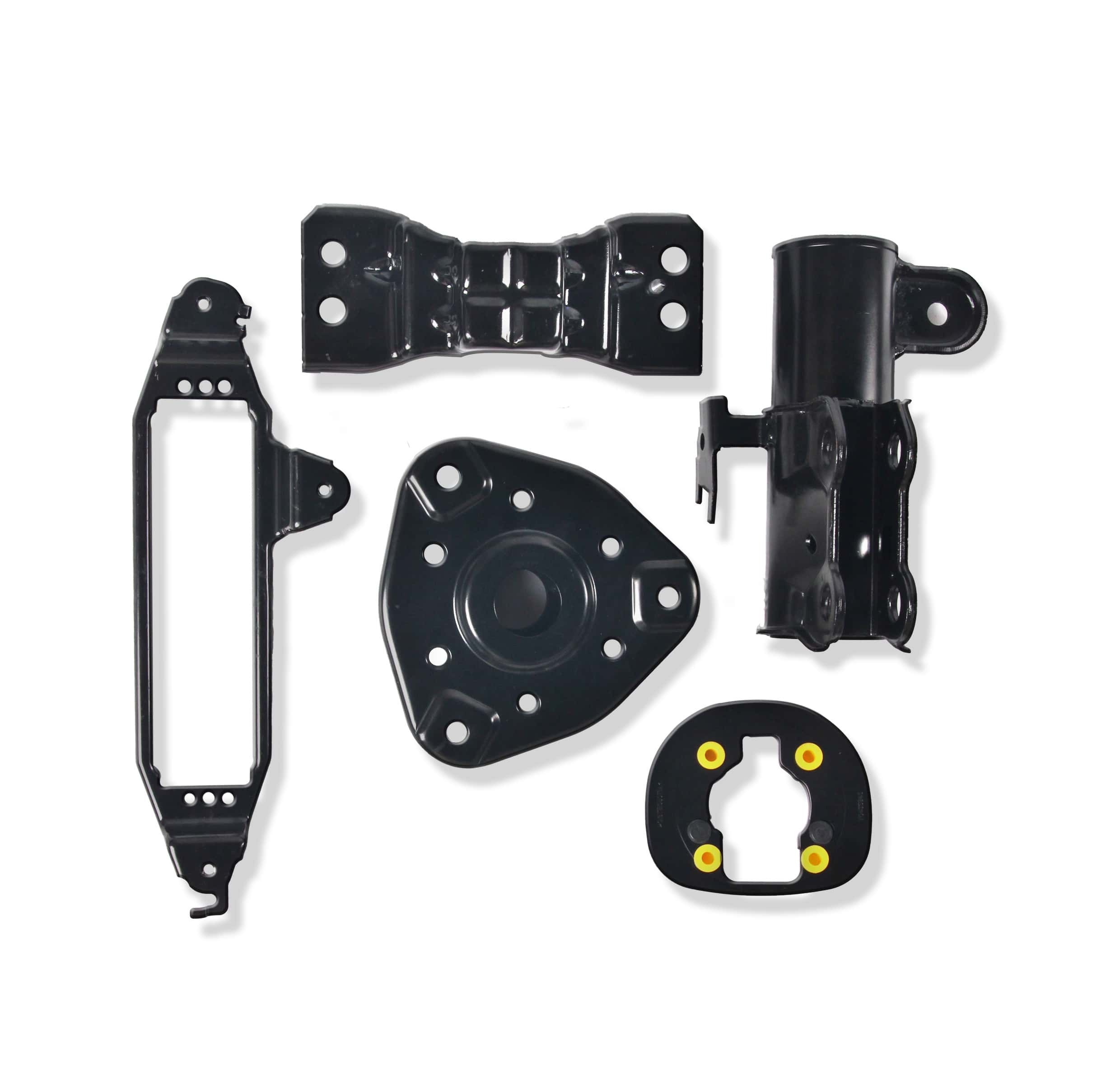

Автоматты штамптау бөлшектерінде маңызды болатын шығындар факторлары мен құралдар тіршілік циклы

Неге металл бөлшектерінің бағасы әр жобаға байланысты әр түрлі болып тұрады деп ойлағансыз ба? Немесе кейбір бағдарламалардың өндірісі неге тез жүріп, басқалары құралдарды қайта жасау немесе күтпеген шығындар салдарынан тосқауылға түседі? Автоматты штамптау бөлшектерінің бағасын не шынымен қозғап отыратыны туралы көшпенділікпен бөлісейік және құралдар мен процестер туралы ақылды шешімдер сіздің төменгі бағаңызды қалай өзгерте алады.

Бір бөлшектің бағасы қандай?

Стамптанған металл бөлшектер үшін бюджет құрағанда тек бағаға ғана назар аудару азғырылады. Бірақ бөлшектің нақты құны бір-бірімен жұмыс істейтін факторлардың қоспасымен қалыптасады:

• Материалды пайдалану: Тақтаның қай кезде тиімді тігілуі - көбірек сынық әр бөлшектің құны жоғары болады.
• Құрал-жабдықтарға инвестиция: Бастапқы шығындар металлдарды таңбалау құралы өндірілген әрбір бөлшектің амортизациялануы жоғары көлемнің төмендеуіне әкеледі.
• Бөлшек күрделілігі: Көбірек ерекшеліктер (бұрыш, тесіктер, формалар) өлшеу күрделілігін, орнату уақытын және техникалық қызмет көрсету қажеттілігін арттырады.
• Минутына соққылар (SPM): Жоғары SPM сағатына көбірек бөлшектерді білдіреді, жұмыс күші мен бір бөлшекке жұмсалатын жалпы шығындар төмендейді.
• Екінші кезектегі операциялар: Автоматтандыру мен партияның мөлшеріне байланысты, сырғанау, дәнекерлеу немесе пластинкалау бір бөлшегіне 0,02$ 0,80$ қосып береді.
• Өзгерту уақыты: Жиі өшірілген материалдарды алмастыру немесе шағын партияларды өткізу өндіріс уақытының жоғалуынан шығындарды көтереді.
• Сапалы өнім: Қалдықтар, қайта өңдеу және тексеру талаптары жерді құю шығындарына қосылады.
• Қаптама және логистика: Көбірек жүкпен жеткізу арзан, бірақ қорғаныш қаптамасы немесе уақтылы жеткізу пайдалы болуы мүмкін.

Өнеркәсіптік сарапшылардың айтуынша, осы құралдардың әрқайсысын неғұрлым көп оңтайландыруға болады, соғұрлым жалпы шығындар төмендейді. металлдарды штамптау өнімдері әсіресе масштабта.

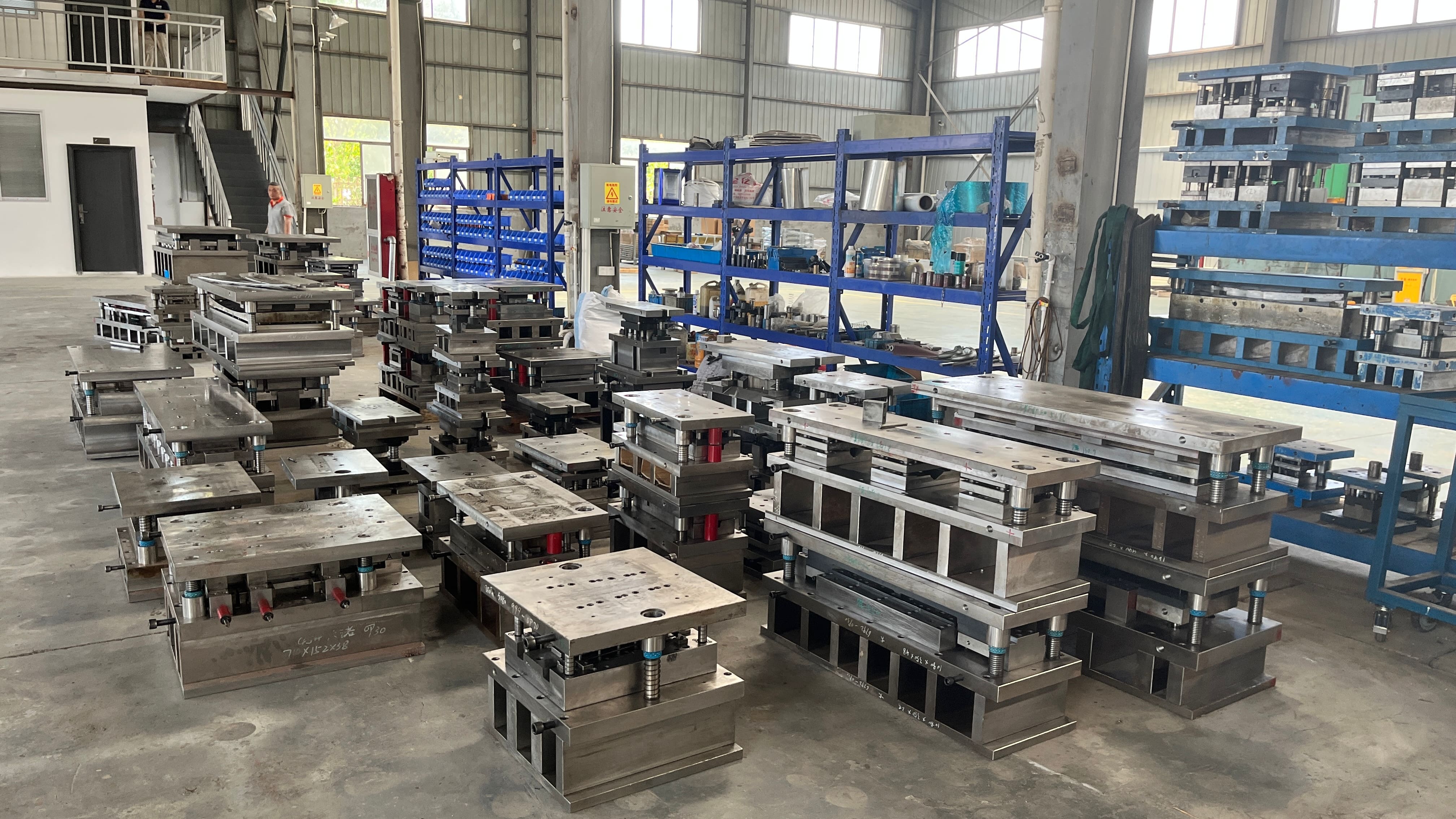

Құралдардың түрлері, бағасы және өлшеу мерзімі

Барлық өлім бірдей емес. Құралдың көлемі мен бөлшектің геометриясына сәйкес тиісінше түрін таңдау өте маңызды. Бұл жерде жоспар жасауға көмектесетін қысқаша салыстыру:

Құрал түрі	Типілік шығындар диапазоны	Заманауи мезгіл	Қалып қызмет ету мерзімі	Ең жақсы дыбыстық белдеу	Ескертпелер
Жеке станция	10 мың 50 мың доллар	4–8 апта	0.31.0М рет қаралған	Прототиптер, шағын көлемді	Қарапайым бос оқтар, тез орнату
Көшірмелі	$50k$250k	8–16 апта	15М рет қаралды	50k5M+ бөлшектері	Жоғары жылдамдықты, көп функциялы бөлшектер үшін ең жақсы
Тасымалдау	150 мың доллар 800 мың доллар	1224 апта	0.53М рет қаралған	Үлкен, күрделі формалар	Терең қайырмаларды ұстайды, үлкен қабықшаларды
Терең тарту	80 мың доллар 400 мың доллар	1020 апта	0.52М рет қаралған	Терең қуыстар	Танктер мен корпустар үшін қолайлы

Өрлеу мерзімі құралдың болат дәрежесіне (D2, DC53, карбидті кіргіштер), техникалық қызмет көрсету және бөлшектің материалына байланысты. Жоғары беріктіктегі болат (HSLA) өлшеу өмірін қысқарта алады, бұл көбірек жаңартуды талап етеді, көбінесе үлкен қайта құру үшін бастапқы өлшеу құнының 10-25% -ына дейін.

Жылдық көлемінің ~ 50k 100k-дан жоғары, прогрессивті қалыптар әдетте бірлік құны бойынша бір рет соққыдан жеңіледі, тіпті құралдарды амортизациялаудан кейін де.

Жазбалар санының көбеюі

Жаңа автокөлік түрін шығарып отырсыз деп ойлаңыз. Прогрессивті шүберекке инвестиция салу керек пе, әлде бір станциялық құралға ұмтылу керек пе? Шешім қабылдаудың жолы мынау:

• Бір станциялық өлшеу: Бастапқы шығындар төмен, бірақ бөлшегі бойынша баға жоғары - ең жақсысы прототиптер немесе жылына 10 00020 000 бірліктен төмен жүреді.
• Прогрессивті матрицалар: Құрал-жабдықтың құны жоғары, бірақ бірлік бағасы көлемнің өсуіне байланысты тез төмендейдікөбінесе ең жақсы таңдау жылына 50 000100 000 бірлік.
• Қосу/терең тарту: Басқа әдістер қажетті геометрияны немесе жылдамдықты бере алмайтын үлкен, күрделі немесе терең пішінді бөлшектер үшін арналған.

Есіңізде болсын: тығыз төзімділік, бұрғысыз жиектер немесе пластинка сияқты ерекшеліктер сіздің өлшеуіңізге станциялар қосуы мүмкін, бұл күрделілік пен шығындарды арттырады. Бұл таңдауларды жалпы түсірілген шығынға және сіздің металл тіркелу қисырларын сатушы .

Сатып алушыларға металл табағын штамптау қызметі немесе салыстырмалы бағалау автомобильді мөрлеу компаниялары , дұрыс құралдарды таңдау ұзақ мерзімді инвестиция екенін ұмытпаңыз. Сіз көлемді неғұрлым көп болжап, дизайнын тиімділігін неғұрлым жоғарылата аласыз, сапа мен жеткізуді құрбан етпей, бөлшегі бойынша ең төменгі шығындарға қол жеткізу ықтималдығы соншалықты жоғары болады.

Енді сіз шығын мен құралдардың артында тұрған нақты факторларды түсінгеніңізді, екінші операциялар мен интеграция таңдаулары бағдарламаңыздың тиімділігі мен бағасына қалай әсер ететінін қарастырайық.

Стамптандырылған металл құрамалары үшін екіншілік операциялар және ақылды интеграция таңдау

Автомобильді таңбалау бөлшектерін ойлағанда, сіз машинадан тікелей шығатын дайын тұтқаны, клипті немесе аккумулятор табағын елестетесіз бе? Шын мәнінде, көпшіліктің маркаланған құрамалары автомобильдің талаптарға сай болуы үшін бір немесе бірнеше қосымша операцияларды қажет етеді. Бірақ білген қайсы өлшеуді интеграциялау процестері және қашан аутсорсингке беру, сіздің баға, сапа және жеткізу мақсаттарыңызды жасауға немесе бұзуға болады. Ең көп кездесетін екінші қадамдарды, олардың уақыт пен шығынды әсерін және келесі штампталған механикалық бөлшектерді құрастыру үшін қалай ақылды таңдау жасау керектігін қарастырайық.

Автомобильді штамптаудағы ең көп қолданылатын екіншілік операциялар

Сізді тесілген тесіктер, дәнекерленген тіректер немесе коррозияға төзімді бітіру қажет металл бөлшегін қарап жатырсыз деп елестетіңіз. Бір баспаның барлық осы мүмкіндіктерді жеткізуі сирек кездеседі, сондықтан екінші реттік операциялар ол бос орынды толтырады. Міне, металл жинақтарының ең көп тараған қосымша қадамдарын қарастырайық:

Операция	Типік циклдерді қосу	Типілік қосылған шығындар	Интеграциялық ескертулер
Өңдеу/қайта бұру	1 3 секунд	$0,02$0,06	Көбінесе өлшеумен; жиектің сапасын, тесіктің көлемін жақсартады
Таппинг	38 секунд	0,05$ $0,20	Үлкен көлемдегі өлшеу; икемділік үшін кейінгі өңдеу
Өрнекті жаңғақпен кіргізу	24 секунд	0,05$ 0,15$	Қолдануды азайтады, PPM тәуекелін; мықты өлшеу дизайнына мұқтаж
Нысандық дәнекерлеу	2 5 секунд	0,05$ 0,25$	Қалта құрамалары үшін интеграцияланған; үлкен бөлшектер үшін кейінгі өңдеу
Жоғардағы шикізатты қосу	36 секунд	0,08$ 0,30$	Топ немесе жұмыс клеткасы; бекіту құрылғысын бекіту үшін қолайлы
Қолданба бойынша байланыс	1030 секунд	0,10$ 0,50$	Әдетте өңдеуден кейінгі; емдеу уақыты қажет
Жылумен өңдеу	Топтама	0,05$ 0,40$	Өңдеуден кейінгі; беріктігі, тозуы үшін маңызды
Пластик (Zn/Zn-Ni)	Топтама	Лот + бөлшегі бойынша	Өңдеуден кейінгі; тоттану үшін маңызды, өткізгіштігі

Бұл қадамдардың әрқайсысы соңғы мөрленген жинақтауға құндылық қосады, сонымен қатар уақыт, шығын және сапа мәселелерін енгізеді.

Өңдеуді өз қолыңызбен немесе аутсорсингпен жасаңыз ба? Жақсы және жаман жақтары

Қиын естіледі ме? Бұл жерде сіз өзіңіздің штамптау шабыңызға бір ерекшелік қосуға немесе оны бөлек операция ретінде басқаруға болатынын қалай шешуге болады. Дұрыс таңдау такт уақытына, ақаулар тәуекеліне және капиталға салынған инвестицияға байланысты.

Өлілер үйіне кірудің артықшылықтары

• Қолдануды және бөлшектердің зақымдануын азайтады
• Үлкен көлемде штампталған механикалық бөлшектерді құрастыру үшін циклдің жалпы уақытын азайтады
• Процесстің бақылауын жақсартадыауыспалы сандар аз, PPM төмен
• Өрнектегі датчиктермен нақты уақыт сапасын тексеруге мүмкіндік береді

Өлім алдындағы интеграцияның кемшіліктері

• Бастапқы қымбат және күрделілігі жоғары
• Құралдарды құру және жөндеу уақыты ұзағырақ
• Ұшырылғаннан кейін ерекшеліктерді түзету немесе қайта өңдеу қиын

Процесстен кейінгі (басқару) операциялардың артықшылықтары

• Жобалау өзгерістері немесе шағын көлемді нұсқалар үшін икемділік
• Мамандандырылған сертификаттар (мысалы, пластировка, жылу өңдеу) қол жетімді
• Топтық процестерді (жылумен өңдеу немесе пластинкалау сияқты) шығындар үшін оңтайландыруға болады

Процесстен кейінгі операциялардың кемшіліктері

• Қосымша өңдеушаңқырау, бұрылу немесе шатасу қаупі
• Әрбір мөрленген металл бөлшегінің жалпы өткізу уақыты ұзағырақ
• Процесстің бірнеше қадамынан кейін PPM-нің жоғары болуы мүмкін

Үлгі ережесі: төзімділік тежелу немесе зақымдануды басқару мәселесі туындаған кезде, әсіресе үлкен көлемді бағдарламаларда, интеграциялаңыз. Циклдік уақыт ұзақ, процесс топтық негізделген немесе арнайы мамандар қажет болған жағдайда аутсорсинг.

Жасырын жабу мен жылумен өңдеудің кемшіліктері

Металл бөлшегінің тотығу немесе қаттылық сынағынан өткені бар ма? Екіншілдік процестер, мысалы, пластинкалау және жылумен өңдеу, өнімділік үшін өте маңызды, бірақ олар ерекше қауіп-қатерлермен байланысты. Төменде қымбат сюрприздерден аулақ болу үшін бірнеше кеңестер келтірілген:

• Бетін дайындау: Тазалау өте маңыздыжапсырудан қалған қалдықтарды (май, сынықтар) жақсы жабысу мен жабуды қамтамасыз ету үшін алып тастау керек.
• Бүрлеуді бақылау: Плитадан бұрын дебурлау плитаның ақауларына немесе құрастыру мәселелеріне әкелуі мүмкін дөрекі жиектерді болдырмайды.
• Сутекті сынықтыру: Жоғары беріктіктікті сақтайтын болаттар қапталған кезде қауіпке ұшырайды.
• Топтық өңдеу: Жылу өңдеу және пластинкалау әдетте тұтастығы мен ізденісі үшін сертификатталған мамандарға тапсырылады.
• Сенсор және пик-йок интеграциясы: Құймаға сенсорлар немесе қателіксіз құрылғылар қосу бөлшектер екінші сатыға ауыспай тұрып, қателіктерді анықтауға көмектеседі.

Есіңізде болсын, сіздің маркаланған бөлшектеріңіздің сапасы тек престе ғана емес, сонымен қатар, өлшеуден бастап аяқталу жолына дейін әрбір қадамда байланысты. Әрбір қосымша операцияның артықшылықтары мен қауіптерін түсінгеннен кейін, сіз автомобиль стандарттарына сәйкес келетін, сапасы мен ұзақтығы бойынша машина бөлшектерін құрастыра аласыз.

Келесі, біз үлгілік бағдарламаның уақыт кестесін прототиптен PPAP-қа дейін жазып көреміз, осылайша сіз барлық қадамдардың автоматты штамптау бөлшектеріңізді тегіс іске қосу үшін қалай үйлесетінін көре аласыз.

Рұқсат етілген бағдарламаның кестесі мен PPAP-тің маңызды кезеңдері

Жаңа автокөлік бөлшектерін штамптау бағдарламасын іске қосқан кезде идеядан толық көлемде өндіріске дейінгі жол қадамдар, құжаттар және мақұлдамалардың лабиринті сияқты сезінеді. Қиын естіледі ме? Енді оны нақты, нақты уақыт кестесіне бөлелік, сонда сіз прототипті штамптаудан бастап PPAP-тің мақұлдауына дейін және одан әрі не күтуге болатынын білесіз. Бұл жол картасы өнеркәсіптік штамптау және өндіру саласында тегіс, уақтылы іске қосылуға жол көрсетеді.

Прототиптің өндіріске дейінгі уақыт кестесі

Сіз жаңа бөлшектің сызбасын қабылдадыңыз деп елестетіңіз. Келесі не? Міне, әдеттегі металл табағын таңбалау жобасы қалай өрбіді:

Фаза	Ұзақтығы (апталар)	Негізгі өнімдер
RFQ және DFM шолуы	12	Ұсыныстар, өндіріс қабілеттілігі туралы пікірлер, DFM есебі
Құралдың дизайны	2–4	Өлшеуіштің конструкциясы, симуляциясы, бекіту сызбалары
Құралдар құрастыру	410	Прогрессивті/өңдеуді өлшеу, сынақ жоспары
Өлім сынағы	13	Құралдан жасалған алғашқы бөлшектер, өлшемдерді тексеру, баптау
Өндіріске дейінгі жұмыс	2–4	Пилоттық құрылыс, процесс құптамасы, қаптаманы тексеру
КҚҚЖЖ-ға ұсыну	12	Толық құжаттама, үлгі бөлшектер, ПТҚ
СОП және жоғарылау	26	Толық өндіріс, PPM бақылауы, логистикалық пандус

Практикада, жұмсақ құралдармен немесе лазерлік бос құралдармен жасалған прототиптік штамплаулар 1-3 апта ішінде келеді, бұл сізге толық құралға инвестиция салудан бұрын ыңғайлылықты, функционалдылықты және өндірілетіндігін тезірек растауға мүмкіндік береді. Бұл ерте кері байланыс кейіннен қымбат өзгерістерден аулақ болу үшін автомобиль металл штамптау процесінде өте маңызды.

PPAP және PPM бақылау пункттері

Енді өнеркәсіптік штамптаудың және өндіріс сапасын арттырудың негізгі бөлігі болып табылатын өнім бөлшектерін бекіту процесі (PPAP) туралы әңгімелейік. PPAP - бұл қағаз жұмыстан гөрі көп нәрсе, бұл жеткізуші мен тұтынушының арасындағы ресми қол алысу, бұл "Біз өндіріске дайынбыз" дейді. Сізге мынаны жеткізу керек ( IndustryStar Solutions ):

1. DFMEA / PFMEA: Жобалау және процес тәуекелдерін талдау және азайту.
2. Бақылау жоспары: Әрбір процесс қадамын бақылау және бақылаудың жолдарын құжаттандыру.
3. Өлшеу жүйесін талдау (MSA): Өлшем өлшегіштерінің және өлшеу жүйелерінің дәлдігін дәлелдеу (GR&R ≤10% артықшылық беріледі).
4. Қасиеттерді зерттеу: Критикалық белгілердің тұрақты және қабілетті екенін көрсету (Cpk ≥1,33).
5. IMDS: Барлық материалдарды сәйкестік пен ізденістік үшін мәлімдеу.
6. Бөлшек тапсыру кепілдемесі (PSW): Барлық PPAP пакетінің қысқаша мақұлдануы.

Өндіріске дейінгі кезеңде сіз азықтарды, жылдамдықтарды және сенсорлық логиканы нақтылайсыз, өлшеу және тексеру стратегияңызды растайсыз, сонымен қатар қаптама мен таңбалауды сынап көресіз. Бұл жерде сіз логистикалық пандус пен қауіпсіздік қорын орнатасыз, бұл сіздің клиенттер желісінің сынақтары мен алғашқы жөнелтулеріне дайын екеніңізді қамтамасыз етеді.

Көптеген автомобиль сатып алушылары СОП-тан кейін 90 күн ішінде ≤50150 ППМ тұрақты күйде болады деп күтеді, кез келген қашып кетуді бақылау және 8D.

Бұл PPM (миллионға бір бөлшектер) мақсаттарын орындау бағдарламаның ұзақ мерзімді табысы үшін өте маңызды және көбінесе жеткізушілердің нәтижелік карталарымен және болашақтағы сатып алу шешімдерімен байланысты.

Қауіпті басқару және АТҚП-ның артефактілері

Бағдарламаңызды қалай дұрыс бағытта ұстап, қиындықтардан қалай сақтап қаласыз? Жауап - бұл жоғары сапалы өнімдерді жоспарлаудың (APQP) әрбір кезеңіне енгізілген тәуекелдерді басқару. АТҚЖ тек тек тексеріс тізімі ғана емес, ол келесі кезеңге өту алдында барлық талаптардың орындалғанын қамтамасыз ететін шеңбер ( Автомобильдік ):

• Әр кезеңдегі кіреберістерді тексеру: тұжырымдама, бағдарламаны бекіту, жобалау мүмкіндігін, процестердің мүмкіндігін, ұшыру дайындығын және кері байланыс/түзету шараларын қабылдау.
• Жетістіктерді жіберіп жіберген немесе шлюздерді тексеру кезінде анықталған тәуекелдер үшін іс-қимыл жоспары және күшейту рәсімдері.
• Әр кезеңде, әсіресе өзгерістер мен ауытқулар кезінде клиенттермен байланыс.

Автоматты штамптау бөлшектерінде тәуекелдерді басқару сонымен қатар зақымдануды азайту және жеткізуден кейін PPM мақсаттарына қол жеткізуді қамтамасыз ету үшін қаптаманы және тасымалдауды растауды білдіреді.

Осы жүйелі кестеге сай және APQP үздік тәжірибелерін пайдаланып, сіз тегіс іске қосуға, кемшіліктердің төмендеуіне және автомобильдік қалыптар мен штамптау бағдарламалары үшін жылдам мақұлдауға қол жеткізе аласыз. Келесі кезекте нақты жағдайларды зерттеу және шығындар модельдерін қарастырамыз, осылайша сіз бағдарламаңызды салыстырып, көздеріңізді немесе процестерді сенімді түрде өзгерте аласыз.

Өнімді орындау тізбектілігі және орнату

Жоспарлаудан нақты өндіріске көшуге дайын болсаңыз, жаңа металл штамптау бөлшегіңіздің сапа, жылдамдық және тұрақтылықты қақпадан бастап қамтамасыз ететінін қалай қамтамасыз етесіз? Сіз өнеркәсіптік металл штамптау машинасымен немесе жоғары жылдамдықты автомобиль штамптау пресімен жұмыс жасасаңыз да, құпиясы тәртіпті, қадам сайынғы орнату және растау процесінде жатыр. Келесі автотаңбалау жобаңыз үшін теорияны сенімді, қайталанатын нәтижелерге айналдыратын практикалық жүгіру кітабынан өтейік.

Басу және өлшеу орнату тізімі

Алғашқы өндіріс кезеңіне дайындалып жатқаныңызды елестетіңіз. Бір қадамды ұмытқан жағдайда, ол қымбат уақытқа созылады немесе бөлшектер ақаулықтарға ұшырайды. Міне, командаңыздың басшылығы үшін дәлелденген тексеру тізімі:

1. Коульді тексеру және сертификаттау: Жүктеп алғанға дейін катушканың материалдылығын, қалыңдығын және сертификатын растаңыз. Бұл ағыстан төмен сюрприздерден сақтайды.
2. Инспекция: Өскемен және төменгі өлшеу беттерін тазалап, тексеріңіз. Баспа үстелінде тегіс, тұрақты орындықтар болу үшін қалдықтарды алып тастаңыз.
3. Шаммендеу және тегістеу: Баспа төсегінің ортасына шабыт қойыңыз. Бір деңгейде орналасуды және күшті біркелкі бөлуді қамтамасыз ету үшін дәл шағылыстыруды пайдаланыңыз.
4. Пилоттың тесігі мен сәйкестігін тексеру: Сырғалы қалыптар үшін сырғалы қалыпты пресс тесігімен тураластырыңыз. Қабырғасыз өлшеу үшін, бөліктердің кедергісіз шығарылуын және дұрыс орналасуын растаңыз.
5. Сенсорларды тексеру: Құрамында бөлшектердің бар-жоғын, күшті бақылауды және қателерді анықтауды тексеру үшін, проблемалар көтерілгенге дейін анықтауға арналған сенсорларды сынаңыз.
6. Құрғақ соққылар мен баяу соққылар: Баспаны 23 бос соққы үшін сантиметрлік режимде іске қосыңыз. Бұл тегіс қозғалысты қамтамасыз етеді және тірі материалды енгізу алдында орнату қателерін көрсетеді.
7. Бірінші бап үлгісі: Бірінші металл штамптау бөлшегін өндіру және оны CMM немесе тексеру құрылғыларын пайдалана отырып, CAD және сапаға тән өлшемдермен салыстыру.
8. Қалыптау сипаттамасы: Басталғаннан бастап процестің тұрақтылығын бақылау үшін негізгі ерекшеліктерге статистикалық процесті бақылауды (СПК) іске асыру.
9. Рампаны жылдамдыққа ауыстыру: Минутына (SPM) мақсатты соққылардың 5070%-нан бастаңыз. Процесс қабілеті расталған кезде толық темпке дейін біртіндеп көбейтіңіз.

Цикл уақыты, тоннаж және майлауды реттеу

Баспаның қауіпсіздігі мен тиімділігі үшін де орнатылғанын қайдан білесіз? Бұл дұрыс есептеуден және үздіксіз бақылаудан басталады. Бұл жерде баспаның өлшемін және процесін баптау үшін қысқаша анықтама:

Параметр	Формула/Мысал
Тонтажды бағалау	Т = периметр × қалыңдығы × қайырма беріктігі Мысалы: 24 дюйм × 0,075 дюйм × 60,000 пс.с.й. ≈ 108 тонна (Көсіру үшін 1020% қауіпсіздік факторы қосылады)
Бастапқы СПМ	50~70% мақсатты, содан кейін тұрақтылығы дәлелденген сайын күшейтіледі

• Жасуша: Дұрыс типті және ағындылықты растаңызкөп аз болса, қапалануға әкеледі, көп болса бөлшектің тайғалуына әкеледі.
• Бөрі бағыттау және слайг басқару: Тұрақты бұрғылау бағытын тексеріп, өлшеу зақымдануын болдырмау үшін слюнктер тазаланғанын қамтамасыз ету.
• Жапсырмаларды бақылау: Ауыспалы немесе тығыздалуларды болдырмау үшін, әсіресе прогрессивті өлшеу кезінде, жолақтарды сәйкестендіруді қадағалаңыз.

Бұл тексерулер қарапайым және күрделі штамптау машиналарының бөлшектері үшін де өте маңызды, бұл қымбат қату уақытын болдырмайды және қайталанатын сапаны қамтамасыз етеді.

Өндірістегі сапа және рельс стратегиясы

Сіз қалай сәтті орнатуды тұрақты, жоғары өнімділікке айналдырасыз? Бұл - тәртіпті сапаны тексеру және қабылдаудың нақты критерийлері:

• Бірінші бапты бекіту: Түйелерді CAD-мен салыстырып, барлық CTQ-ларды тексеріп, бетін тексеру. Барлық өлшемдер мен сипаттамаларды орындаған кезде ғана мақұлдаңыз.
• Қайта қаржыландыру саясаты: Қашан және қалай қайраткерлерді қайта өңдеу керектігін анықтаңыз.
• Өзгеріс/ШОБИ мақсаттары: Орындау аралығындағы тоқтап қалу уақытын азайту үшін бір минутқа алмасу үшін нақты мақсаттар қойыңыз.
• Баспадағы тексерудің жылдамдығы: Процесс барысында әрбір 30-60 минут сайын тексеру құрылғыларын және іске қосу/қосу өлшегіштерін қолдану арқылы тексеруді жүргізу

Әрбір металл штамптау бөлшегі үшін процесс қабілетін сақтау мықты орнатуды, сақтықпен бақылауды және үздіксіз жетілдіру мәдениетін біріктіруді білдіреді. Осы нұсқаулыққа сай жұмыс істеу арқылы сіз қалдықтарды азайтып, жұмыс уақытын барынша арттыра аласыз және автоматты мөрлеу операциясы сапа мен құнды қамтамасыз етеді.

Келесі, біз нақты жағдайларды зерттеуге және шығындар модельдерін қарастырамыз, осылайша сіз осы үздік тәжірибелердің сіздің штамптау бағдарламаларыңыз үшін өлшенуге болатын құндылыққа қалай айналып жатқанын көре аласыз.

Автоматты штамптау бөлшектерінің құнын өлшеу үшін іс-шараларды зерттеу және шығындар модельдері

Автоматты түрде штамптау бөлшектеріндегі шығындар мен ақауларды қалай азайта алатынын ойладыңыз ба? Немесе бір рет соққан шайқасқа қарағанда, прогрессивті шайқасқа инвестиция салу дұрыс па? Енді нақты жағдайларды зерттеу және шығындар модельдерін қолдану арқылы талдау жасап, өз бағдарламаңызды бағалай отырып, сенімді шешім қабылдай аламыз.

Құн шығындарын азайтатын және зақымдайтын жобалаудың өзгерістері

Сіздер жоғары қалдықтар санымен, қайта өңдеу жұмыстарымен немесе тек шығындар мақсаттарына қол жеткізбеумен бетпе-бет келе жатқаныңызды елестетіңіздер. Кейде жаңа өнім беруші емес, ақылды жобалау немесе процесс таңдау. Міне, мақсатты өзгерістердің арнайы штампталған металл бөлшектерге өлшенуге болатын әсерін көрсеткен үш практикалық мысал:

• Қалқымалы топтарды біріктіру: Екі бөлшекті дәнекерлеуден бір прогрессивті өлшеуге өту арқылы, бір команда бөлшектің бағасын 28% -ға, цикл уақытын 35% -ға, қоқысты 22% -ға қысқартты және PPM (миллиондағы кемшілікке бөлшек) 420-тен 60-қа дейін төмендетті. Бұл көлік құралдарының прогрессивті штамптау әдісін тиімді қолданудың оқулық үлгісі.
• Терең қайырманың қайта жасалуы: Тарту бұрандаларын қосу және ең аз ішкі радиусын 1 т-дан 1,5 т-ға дейін ұлғайту бөліну жылдамдығын 80% -ға төмендетті, өлшеу өмірін 40% -ға ұзартты және екінші рестрик операциясының қажеттілігін жойды. Терең сипаттамаларға ие металл штамптау автобөлшектері үшін мұндай DFM-қа негізделген жаңартулар ойынды өзгертеді.
• Автобаст қайта жасау: Тесіктен шетке дейінгі қашықтықты 1,8 т-ға дейін ұлғайту және мойындықтау сатысын енгізу тегістікті 50% -ға жақсартты, төменгі ағыстағы қайта өңдеуді жойды және пластинканың жабысу ақауларын 70% -ға азайтты. Бұл ұсақ геометриялық өзгерістер мен процесті өзгертулердің болаттан жасалған бөлшектердің электрлік өнімділігі мен өнімділігін қалай өзгерте алатынын көрсетеді.

Үш өкілді шығындар моделі

Құралдарды таңдау және көлемнің көлемі сіздің қоржыныңызға қалай әсер етеді? Әрқайсысы әртүрлі өндіріс жолы мен шығындар профилімен үш типтік бөлшекті салыстырайық. Бұл кестеде өнеркәсіптік шығындар модельдеу практикасына негізделген жалпы көлемдер бойынша құралдар мен бөлшектердің бағасының болжамы көрсетіледі ( aPriori ):

Қиссасы	Құралдарды таңдау	Құрал-жабдық бағасы	Бөлшек бағасы @ 1k	Бөлшек бағасы @10 мың	Бөлшек бағасы @100 мың	Бөлшек бағасы @ 1M	Бреквен ноталары
Қарапайым клип	Бір рет соққан өлшеу	~ $15,000	$1.80	$0.90	0,56 доллар	$0.45	Прототиптер жасау немесе шағын көлемде жасау үшін ең жақсы; бөлшектің құны көлеммен төмендейді, бірақ платолар
Орта жақша	Прогрессивті үстем	~ $120,000	$3.20	$1.50	$0,82	0,62 доллар	Жыл сайынғы табысы ~75 мыңнан астам; жұмыс күші аз, жылдамдығы жоғары
Терең суға түсірілген тостаған	Көшіру/терең қалау өлшемі	~200,000 доллар	$4.50	$2.10	$1.25	$0.95	Жоғары бастапқы, бірақ күрделі терең ерекшеліктері үшін ғана нұсқа

Өзгеше таңбаланған металл бөлшектер үшін бөлшектің бағасы көлемнің артуымен күрт төмендейді, әсіресе прогрессивті қалыпқа көшкенде. Сондықтан да автомобильді штамптау өлшеміне таңдау баға беру кезеңінде өте маңызды: дұрыс инвестиция бағдарламаның өмір сүру мерзімі ішінде бірнеше есе көп ақша таба алады.

Жыл сайын көлемі ~75k150k-ды кесіп өткен сайын, прогрессивті өлшеулер, тіпті құралдар амортизациясынан кейін де, бір станциямен салыстырғанда жалпы құны 1535% төмен болады.

Қашан құрал-жабдықтарды ауыстыру керек

Бір рет соққаннан кейін прогрессивті немесе ауыстырмалы шайқасқа қай кезде ауысу керек? Бұл жерде практикалық негіздер келтірілген:

• Прототип/кіші көлем (≤10k): Бір рет соққы немесе жұмсақ құралдармен жеңілдік пен төмен бастапқы шығын үшін жабысыңызконструкцияларды растау немесе қысқа мерзімдік автоқұрамдарды штамптау үшін идеал.
• Орта көлем (10k100k): Бірнеше ерекшеліктері бар бөлшектер үшін немесе еңбек үнемдеуі бастапқы шығындарды жоғарылатуды ақтайтын жағдайда прогрессивті өлшеуді қарастырыңыз. Бұл автомобильді штамптау өлшеу инвестицияларының басым бөлігі үшін қолайлы орын.
• Жоғары көлем (100k+): Прогрессивті немесе көшірмелік өлшеулер күрделі формалар, терең сызулар немесе жылдамдық пен қайталану маңызды болған кезде анық таңдау болып табылады. Жоғары капитал шығындары бөлшектік бағаның төмендеуі және процестерді жақсы бақылау арқылы тез өтеледі.

Есіңізде болсын: бөлшектердің күрделілігі, ерекшеліктері мен талап етілетін төзімділіктері сияқты факторлар да құралдарды таңдауды қозғаушы болады. Қиын металлдарды штамптау автокөлік бөлшектерінде немесе бірнеше формалар мен тесіктер қажет болған кезде, прогрессивті қалыптар тек шығынды азайтып қана қоймай, сонымен қатар миллиондаған циклдерде сапа мен тұрақтылықты жақсартады.

Өз бөлшектеріңізді осы модельдер мен жағдайларды зерттеумен салыстыра отырып, сіз инвестицияларды негіздеуге және штамптау бағдарламаңызды оңтайландыруға жақсырақ дайындаласыз. Келесі кезекте, біз сізге дұрыс жеткізушіні таңдауға көмектесеміз, сондықтан сіз осы түсініктерді келесі авто штамптау бөлшектерін шығару үшін нақты нәтижелерге айналдыра аласыз.

Жеткізушілерді таңдау және соңғы ұсыныс

2025 жылы мөрлеу өнімдерін жеткізушілерді бағалау

Металл штамптаушы өндірушілердің тізімін қысқарту кезінде, ойын жоғары. Дұрыс серіктес - бұл тұрақты сапа, уақтылы жеткізу және стресссіз іске қосу. Қатесі ме? Бағаның артуы, мерзімдердің өткізілмеуі және сапаның нашарлауы. Сонымен, автоқұйма бөлшектеріне қойылатын талаптар жыл сайын артып келе жатқандықтан, штамптаушы өндірушіден не күту керек?

• Техникалық мүмкіндіктер: Жеткізуші штамптау процестерінің толық спектрін ұсынады ма? Олар сіздің материал мен қалыңдығыңыздың талаптарын орындай ала ма?
• Сертификация және сапа жүйелері: Олар IATF 16949, ISO 9001 немесе ISO 14001 сертификаттарымен сертификатталған ба? Автомобиль бөлшектерін өндірушілер үшін сенімді сапаны қамтамасыз ету жүйесі келіссөзге жатпайды.
• Жоспарлау уақыты және масштабталуы: Олар прототиптен жылына миллиондаған бөлшектерге дейін өтуге бола ма? Ондағы құралдарды пайдалану және шұғыл тапсырыстарды орындау бойынша олардың тәжірибесі қандай?
• ДФМ және инженерлік қолдау: Олар сіздің бөлшектеріңізді оңтайландыру үшін алдын ала жобалау талдауларын және бірлескен инженерлік қызметтерді ұсынады ма?
• Өнеркәсіптік бағыт: Олар тәжірибелі автоқұрастырушылар ма, әлде олар негізінен басқа салаларға қызмет ете ме?
• Тұрақтылық және ізденістік: Олар материалдардың шығу тегін растайды ма, қайта өңделген мағынаны қолданады ма және экологиялық стандарттарға сай ма?

Жаңа аккумулятор табағын немесе тұтқаны сатып алғанын елестетіңіз. Сізге автомобиль бөлшектерін өндіруші қажет, ол өз тәжірибесін үлгілік зерттеулермен, жариялаған мүмкіндіктері туралы деректермен және автомобиль бағдарламаларынан алынған сілтемелермен дәлелдей алады.

Бір-бірімен салыстыру

Шешім қабылдауыңызды жеңілдету үшін, алдыңғы қатарлы штамптаушыларды анықтаудың негізгі критерийлерін көрсететін салыстыру кестесі. Сертификаттар, тапсырыс беру мерзімі және автомобиль өндірісінің ерекшелігі сияқты басымдықтар бір штамптаушыны басқалардан ерекшелендіреді.

Жеткізуші	СЕРТИФИКАТТАР	Құралдарды өңдеудің алдын алу уақыты	Мин. сұрыс саны	Типтік шамалар	Үлгілік бағдарлама	Қызмет көрсететін санаттар
Shaoyi Metal Parts Supplier	IATF 16949, ISO 9001	Жедел прототип жасау: 13 сағат Өндірісі: 816 сағаттық	Икемді (прототиптен үлкен көлемге дейін)	±0,05 мм (өсе түсуімен), сұранысқа қарай тығыз	Иә (толық өмір сүру циклі, DFM қоса)	Автомобиль, электрлік көлік, өнеркәсіп
Die-Matic Corp.	IATF 16949, ISO 9001	1020 сағаттық	10 000-нан астам	±0,10 мм типтік	Иә (пилоттық ұшуды қолдау)	Автомобиль, электр жабдықтары
Кенмодтың дәлдігі	IATF 16949, ISO 13485	814 сағат	1,000+	±0,025 мм (микротаспа)	Иә (прототип жасау)	Автомобиль, медициналық, электроника
BTD Өнім өндіру	ISO 9001	1220 сағаттық	Бүгілгіш	±0,15 мм типтік	Иә (қысқа мерзімді)	Өнеркәсіп, автомобиль, энергетика
Вигель құралдар зауыты	IATF 16949, ISO 13485	1218 сағат	50,000+	±0,01 мм (жоғарғы жылдамдықты прогресс.)	Иә (нысан/қауіпсіздік)	Автомобиль, электроника

Салыстыру кезінде тек сертификаттар мен төзімділіктерді ғана емес, сонымен қатар жеткізушінің шынайы дәлме-дәл металл штамптау компаниясы толық қолдау немесе аз икемділігі бар үлкен көлемді маманмен. Автомобиль металл штамптау компаниялары DFM және жылдам прототип жасау қабілеттерімен сізге бағдарламаңыздың масштабталуы кезінде қымбат сюрприздерден аулақ болуға көмектеседі.

Жеткізушілерді таңдау үшін тиісті мұқияттылықты тексеру тізімі

• APQP және PPAP мерзімі олар толық құжаттама бере алады және аудитке өте алады ма?
• Ақауларды алдын алу үшін өлшеу құралындағы сезімдеу және автоматтандыру
• Сіздің көлем және материал қажеттіліктерін қамтамасыз ету үшін катушкаларды өңдеу қабілеті
• HSLA, алюминий және озық материалдармен жұмыс тәжірибесі
• Сенімді пластинкалау және жылу өңдеу серіктестері немесе ішкі мүмкіндіктер
• Әрбір партияның СКК және ізденісі
• Шығындарды төмендетудің ашық жол картасы және ДҚМ бойынша ынтымақтастыққа дайындық
• Автомобиль бөлшектерін өндірушілер немесе ұқсас бағдарламалардан алынған сілтемелер

Прогрессивті және трансферттік сараптамасы, жарияланған қабілеттілік деректері және алдын ала ДФМ қолдауы бар серіктестерді таңдау; бұл PPM және жалпы шығындарды үнемі төмендетеді.

Тауарды сатып алу туралы соңғы ұсыныс

Келесі автоқұйма бөлшектер бағдарламаңыз үшін дұрыс штамптаушыны таңдау тек бағаға байланысты емес, бұл тәуекелдерді азайту, іске қосу жылдамдығы және ұзақ мерзімді сапаға байланысты. 2025 жылы әлемдік жеткізу тізбектері бұрынғыдан да динамикалық болады, және сенімді, сертификатталған серіктеспен жұмыс істеу - ең жақсы сақтандыру полисі. Автомобиль саласындағы тәжірибелі, бір бетпен жұмыс істейтін шешім іздейтін сатып алушылар үшін Shaoyi Metal Parts Supplier оның тұтас сервистік моделі, мықты сертификаттары және үздік автоқұрастырушылармен жұмыс істеген тәжірибесі ерекшеленеді. Олардың гибкі тәсілітез прототиптер жасаудан бастап үлкен көлемде өндіріске дейіноларды белгілі OEM және инновациялық жаңа автоқұрастырушылар үшін ақылды таңдау етеді.

Жеткізушілерді таңдауды аяқтаған кезде тек техникалық сипаттамаларды ғана емес, сонымен қатар жауап беру қабілетін, инженерлік қолдауды және масштабтауға қабілеттілікті естен шығармаңыз. Дұрыс автомобиль металл штамптау компаниялары сізге төмен жалпы шығындарды, жылдам іске қосуды және сапалық бас ауруларын азайтуға көмектеседі.

Автоматты штамптау бөлшектері туралы жиі қойылатын сұрақтар

1. Автомобиль штамптау бөлшектері дегеніміз не және неліктен олар автомобиль өндірісінде маңызды?

Автотамптау бөлшектері - металл бөлшектер, олар тегіс металл табақтарды қалыптар мен престерді қолдану арқылы дәл пішінге басып жасалады. Олар автомобиль өндірісінде өте маңызды, өйткені олар құрылымдық тұтастықты қамтамасыз етеді, салмағын азайтады және корпус, шасси және электр жүйелерінің жоғары қайталануын қамтамасыз етеді. Стамплау жылдам, тиімді өндіріске мүмкіндік береді, сондықтан ол үлкен көлемдегі автомобиль бөлшектерінде артықшылықты әдіс болып табылады.

2. Жақсылық Автомобиль металлдарды штамптау үшін дұрыс материалды қалай таңдауға болады?

Материалдың таңдалуы бөлшектің қызметіне, қажетті беріктігіне және формаға бейімдігіне байланысты. Қалыпты таңдауларға терең тартылатын бөлшектер үшін CR4/IF болаттары, жеңіл салмақтағы беріктігі үшін HSLA болаттары, коррозияға төзімділігі үшін тот баспайтын болаттар және жеңіл салмақтағы EV компоненттері үшін алюминий қорытпалары жатады. Өнімділікті қамтамасыз ету үшін жобалау (DFM) ережелерітиісінше, иілу радиусы мен тесіктен шетке дейінгі қашықтықтарәдепсіздіктерді болдырмауға және өнімділікті оңтайландыруға көмектеседі.

3. Жақсылық Автомобиль бөлшектерінің бағасына қандай факторлар әсер етеді?

Құнға материалды пайдалану, құрал-жабдықтарға инвестиция салу, бөлшектердің күрделілігі, өндіріс көлемі және дәнекерлеу немесе пластинкалау сияқты екіншілік операциялар әсер етеді. Жоғары көлемді тірлікте прогрессивті өлшеудің пайдасы бар, бұл бастапқы құралдар шығынынан кейін бөлшектің бағасын төмендетеді. Қосымша ерекшеліктер немесе қатаң төзімділіктер құралдардың күрделілігін де, бірлік құнын да арттырады.

4. Жақсылық Авто штамптау бөлшектерін жеткізушілерді таңдағанда не іздеуім керек?

Автомобиль сертификаттары бар (мысалы, IATF 16949), прогрессивті және трансфертті мөрлеуде дәлелденген тәжірибе, жылдам прототип жасау қабілеті және мықты сапа жүйесі бар жеткізушілерді іздеңіз. Shaoyi Metal Parts Supplier сияқты жобалаудан бастап өндіріске дейінгі интеграцияланған қызметтерді ұсынатын жеткізуші сіздің жобаңызды оңтайландырып, тәуекелді азайта алады.

5. Стамптандырылған автоқұрастыру бөлшектерінің өндіріс кестесі әдетте қалай өтеді?

Уақыт кестесі RFQ және DFM шолуымен басталады, содан кейін құралдарды жобалау, құрастыру, өлшеу, алдын ала өндіріс жүргізу, PPAP тапсыру және толық өндіріске дейін көтерілу. Прототипті бөлшектерді 13 апта ішінде жеткізуге болады, ал толық өндіріс PPAP-тің сәтті мақұлдауынан және процесс құптамасынан кейін басталады.
