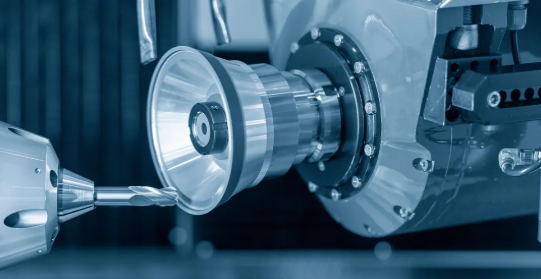

Parti da tornitore decodificate: dal materiale grezzo al componente di precisione

Cos’è una parte da officina meccanica e perché è importante

Quando sentite il termine «parti da officina meccanica», quale immagine vi viene in mente? Se state pensando sia ai componenti personalizzati prodotti su un tornio CNC sia alle parti degli utensili da taglio che mantengono in funzione le attrezzature dell’officina, non siete soli. Questa ambiguità comune crea confusione tra ingegneri, specialisti degli approvvigionamenti e appassionati. Facciamo chiarezza fin dall’inizio.

Definizione di parti da officina meccanica nella moderna produzione industriale

Nel mondo della produzione industriale, le parti da officina meccanica indicano principalmente componenti realizzate su misura realizzate in officine meccaniche per soddisfare specifiche esigenze applicative. Non si tratta di articoli pronti all’uso che si possono acquistare da un catalogo. Si tratta invece di componenti di precisione realizzati su misura secondo specifiche esatte — che si tratti di un albero per una turbina aerospaziale o di una staffa specializzata per macchinari industriali.

Secondo le definizioni del settore, i componenti lavorati su misura sono elementi progettati e prodotti specificamente per soddisfare requisiti unici, tipicamente mediante processi di lavorazione di precisione come la fresatura CNC, il tornio, la foratura e la lavorazione a scarica elettrica (EDM). Questi componenti sono impiegati in settori in cui i componenti standard non sono adeguati: l’aerospaziale, l’automotive, il settore medico, quello petrolifero e del gas, nonché il comparto delle attrezzature per la produzione industriale, che ne fanno uso quotidiano.

La differenza tra componenti realizzati su misura e componenti meccanici

Ecco dove le cose diventano interessanti. Il termine «componenti da officina» può effettivamente indicare due concetti diversi:

• Componenti lavorati su misura: Parti prodotte da operatori specializzati (tornitori, fresatori, ecc.) per applicazioni finali (argomento centrale di questo articolo)
• Strumenti per il lavoro dell’operatore specializzato: Gli utensili, le attrezzature e gli strumenti da officina utilizzati nel processo produttivo stesso

In tutta questa guida, ci concentreremo sulla prima categoria: i componenti di precisione realizzati dai tornitori. Si tratta, ad esempio, di alberi, boccole, distanziali, staffe, dispositivi di fissaggio e maschere di lavorazione. Questi rappresentano il pane quotidiano della produzione dei laboratori meccanici, giorno dopo giorno.

Perché è importante comprendere questa distinzione? Immaginate di dover reperire componenti per un motore prototipale. Sapere se cercare fornitori di attrezzature per tornitori oppure produttori di parti su misura può farvi risparmiare ore di sforzi indirizzati in modo errato. Per gli ingegneri che specificano i componenti, per i responsabili degli acquisti che richiedono preventivi o per gli hobbisti impegnati in progetti personali, questa chiarezza è essenziale.

Il percorso che vi attende vi condurrà attraverso la selezione dei materiali, le specifiche di tolleranza, i processi di lavorazione meccanica e i metodi di controllo qualità. Acquisirete conoscenze pratiche che trasformeranno il vostro approccio all’acquisto di componenti su misura, passando dall’incertezza alla sicurezza. Qui non troverete elenchi di catalogo, ma solo indicazioni operative che potrete applicare immediatamente al vostro prossimo progetto.

Categorie di parti meccaniche per funzione

Avete mai provato a cercare un componente specifico in un catalogo di officina meccanica organizzato in ordine alfabetico? Frustrante, vero? Quando avete bisogno di una parte che supporta un altro componente sotto carico, cercare sotto la lettera "B" per "bracket" (staffa) trascurando invece la lettera "P" per "plate" (piastra) comporta una perdita di tempo prezioso. Un approccio funzionale ha molto più senso — organizzare i componenti lavorati su misura in base a ciò che effettivamente fanno nella vostra applicazione.

Questo sistema di categorizzazione ti aiuta a identificare rapidamente esattamente quale tipo di componente risolve la tua specifica sfida ingegneristica. Che tu stia sostituendo un componente usurato o stia progettando qualcosa di nuovo, comprendere queste categorie funzionali semplifica notevolmente il tuo processo di selezione.

Componenti strutturali e parti portanti

I componenti strutturali costituiscono la spina dorsale degli insiemi meccanici. Questi elementi sopportano carichi, mantengono la rigidità e forniscono superfici di fissaggio per altri componenti. Quando hai bisogno di qualcosa che tenga insieme l’intero sistema sotto sollecitazione, stai cercando proprio questa categoria.

• Supporti: Supporti a forma di L o angolari che fissano componenti a telai o pareti — comunemente utilizzati nei sistemi di sospensione automobilistica e nel fissaggio di apparecchiature industriali
• Piastre: Superfici piane, rettificate con precisione, che fungono da basi di fissaggio o da rinforzo strutturale — essenziali nei letti delle macchine utensili e nei dispositivi di assemblaggio
• Strutture: Strutture scheletriche che definiscono la geometria dell’apparecchiatura e distribuiscono i carichi — presenti in tutto, dagli arti robotici alle macchine per la produzione
• Gusci: Elementi di rinforzo triangolari che rafforzano i giunti d'angolo – fondamentali nelle strutture aerospaziali e nella fabbricazione di macchinari pesanti

Questi componenti richiedono generalmente tolleranze di planarità molto strette e proprietà del materiale costanti in tutto il pezzo. Gli ingegneri specificano spesso acciaio trattato termicamente o alluminio di grado aeronautico, a seconda dei requisiti di rapporto resistenza-peso dell'applicazione.

Componenti di fissaggio per connessioni sicure

Le viti standard acquistabili in un negozio di ferramenta non sempre soddisfano i requisiti. I componenti di fissaggio personalizzati garantiscono adattamenti precisi, materiali specializzati o geometrie uniche che le soluzioni pronte all'uso non sono in grado di offrire. Consideri questo: quando si devono fissare componenti in un ambiente ad alta vibrazione o si necessitano connessioni resistenti alla corrosione, i fissaggi personalizzati diventano essenziali.

• Viti e tiranti personalizzati: Fissaggi filettati lavorati con lunghezze, passi di filettatura o configurazioni della testa non standard – utilizzati in apparecchiature specializzate in cui le dimensioni standard non sono adatte
• Perni a spina: Perni cilindrici di precisione che allineano con elevata accuratezza le parti da accoppiare – fondamentali per i set di stampi, i dispositivi di fissaggio e le operazioni di assemblaggio ripetibili
• Perni di posizionamento: Perni conici o a gradini che posizionano i componenti durante l’assemblaggio – utilizzati negli attrezzaggi automobilistici e nei dispositivi di fissaggio produttivi
• Dadi e inserti personalizzati: Componenti filettati progettati per specifiche spessori di materiale o requisiti di carico – comuni negli assemblaggi in materiale composito e nelle strutture con pareti sottili

Una chiave per maschi potrebbe aiutarvi a creare manualmente filettature per prototipi unici, ma i componenti di fissaggio per la produzione richiedono la precisione che solo le attrezzature CNC sono in grado di garantire.

Controllo del movimento ed elementi di precisione

Quando qualcosa deve ruotare, scorrere o muoversi con precisione, sono i componenti per il controllo del movimento a renderlo possibile. Questi componenti richiedono le tolleranze più stringenti e le finiture superficiali più accurate di qualsiasi altra categoria: anche imperfezioni microscopiche possono causare inceppamenti, usura o guasti.

• Alberi: Componenti cilindrici che trasmettono il moto rotatorio e la coppia: il cuore di motori, pompe e sistemi di trasmissione di potenza
• Boccoli: Mantelli cilindrici che forniscono superfici di appoggio e riducono l’attrito tra parti in movimento: essenziali nei punti di rotazione e nei meccanismi di guida
• Supporti per cuscinetti: Involucri con foratura di precisione che sostengono e allineano i cuscinetti: fondamentali per mantenere un corretto allineamento dell’albero nelle macchine rotanti
• Viti a ricircolo di sfere e dadi a ricircolo di sfere: Componenti filettati che convertono il moto rotatorio in moto lineare: elementi fondamentali nelle macchine CNC e nei sistemi di posizionamento

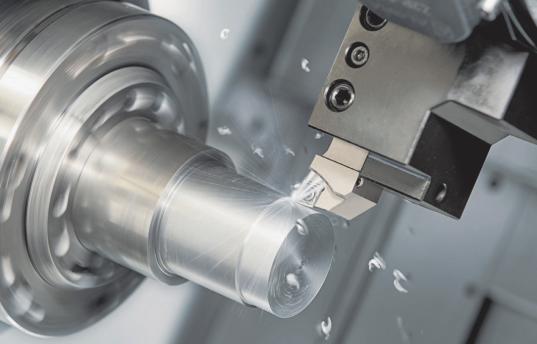

Gli utensili per tornio eccellono nella produzione di questi componenti cilindrici; le pinze (collet) garantiscono la presa necessaria per tenere saldamente il materiale tondo durante le operazioni di tornitura. Molti laboratori meccanici tengono a disposizione diversi diametri di pinze specificamente per la produzione di alberi e boccole.

Parti di tenuta e distanziali

A volte è necessario colmare un divario, creare una separazione o prevenire perdite. I componenti di tenuta e distanziatori possono sembrare semplici, ma sono sorprendentemente fondamentali per le prestazioni del sistema. Un distanziatore con una tolleranza di poche migliaia di millimetro può compromettere l’allineamento dell’intero insieme.

• Distanziatori: Componenti cilindrici o tubolari che mantengono distanze precise tra le parti — utilizzati in pacchi di viti, gruppi di cuscinetti e apparecchiature ottiche
• Spessori: Elementi sottili e piani che colmano i divari e regolano l’allineamento — essenziali per la messa a punto delle macchine utensili e per lavorazioni di assemblaggio di precisione
• Guarnizioni personalizzate: Componenti di tenuta realizzati mediante lavorazione meccanica da materiali specializzati — richiesti quando le forme standard di guarnizione non si adattano alle geometrie particolari delle flange
• Piastre antiusura: Superfici sacrificabili che proteggono componenti più costosi dall’abrasione — diffuse negli impianti per la movimentazione e la lavorazione dei materiali

Sistemi di fissaggio e attrezzature per il montaggio

Prima di poter realizzare componenti di precisione, è necessario fissare saldamente il pezzo in lavorazione. I componenti per il fissaggio del pezzo afferrano, posizionano e stabilizzano i materiali durante le operazioni di lavorazione. Senza un adeguato sistema di fissaggio, anche le migliori attrezzature CNC non riescono a garantire risultati costanti.

• Guide: Dispositivi che guidano gli utensili da taglio mantenendo fermo il pezzo in lavorazione, utilizzati per operazioni ripetitive di foratura, alesatura e lavorazione meccanica
• Fissaggi: Dispositivi personalizzati per il fissaggio del pezzo che ne individuano la posizione e lo bloccano durante la lavorazione: essenziali per componenti complessi soggetti a più operazioni
• Morsetti: Dispositivi di serraggio regolabili che fissano i pezzi in lavorazione ai piani delle macchine, dai semplici morsetti a cinghia ai sofisticati sistemi idraulici
• Morsa morbida: Morsi di mandrino personalizzati, fresati su misura per aderire a geometrie specifiche del pezzo: fondamentali per il fissaggio di superfici irregolari o già finite, senza provocarne danni

I dadi a T scorrono nelle scanalature del piano della macchina per fissare morse e dispositivi di fissaggio, mentre un mandrino per trapano montato sul contropunto consente operazioni di foratura precisa su pezzi in lavorazione montati sul tornio. Anche una chiave a brugola diventa uno strumento essenziale quando si regolano i bulloni dei dispositivi di fissaggio in spazi ristretti.

Perché è importante l’organizzazione funzionale

Questa categorizzazione funzionale trasforma il modo in cui affronti la selezione dei componenti. Invece di indovinare i nomi delle parti, parti dal problema: «Ho bisogno di qualcosa che sopporti un carico» oppure «Devo controllare il movimento tra questi due punti». La categoria ti guida direttamente verso il tipo corretto di componente.

Per gli specialisti degli acquisti, questo framework semplifica la comunicazione con i laboratori meccanici. Invece di descrivere un componente misterioso, è possibile specificare «una boccola per il controllo del movimento con questi requisiti dimensionali». Gli ingegneri traggono vantaggio dalla comprensione della categoria nella quale rientrano le proprie esigenze progettuali, rendendo più semplice la scelta dei materiali e delle tolleranze appropriate per ciascun ruolo funzionale.

Tenendo presenti queste categorie, il passo successivo consiste nel capire quali materiali siano più adatti a ciascuna funzione: una decisione che influisce in modo significativo sia sulle prestazioni sia sui costi.

Selezione del materiale per componenti personalizzati lavorati a macchina

Hai identificato il tipo di componente di cui hai bisogno. Ora arriva una decisione che influenzerà tutto, dai costi di produzione alle prestazioni a lungo termine: la selezione del materiale. Una scelta accurata garantisce al tuo componente anni di servizio affidabile; una scelta errata comporta invece guasti prematuri, costi eccessivi di lavorazione o un componente incapace di rispettare le tolleranze richieste dall’applicazione.

La selezione dei materiali non riguarda semplicemente la scelta dell’opzione più resistente o più economica. Si tratta piuttosto di abbinare le proprietà del materiale ai requisiti dell’applicazione, tenendo conto anche della lavorabilità — perché ciò che sembra ottimale sulla carta potrebbe rivelarsi un vero incubo da produrre effettivamente su un tornio metallico o una fresatrice.

Abbinare i materiali ai requisiti dell'applicazione

Prima di esaminare materiali specifici, valutare attentamente quali siano in realtà le esigenze della vostra applicazione. Chiedetevi queste domande:

• A quali carichi sarà soggetta la componente: statici, dinamici o ciclici?
• Sarà esposta a ambienti corrosivi, umidità o sostanze chimiche?
• Qual è l’intervallo di temperatura che deve sopportare durante il funzionamento?
• Il peso è un fattore rilevante per la vostra applicazione?
• Sono richieste specifiche proprietà di conducibilità elettrica o di isolamento?
• Quali finiture superficiali e tolleranze richiede il vostro progetto?

Le vostre risposte riducono notevolmente il campo di scelta. Una staffa operante in un ambiente marino con nebbia salina richiede proprietà dei materiali molto diverse rispetto a una bussola di precisione che funziona in uno stabilimento climatizzato. Esaminiamo le principali famiglie di materiali e i vantaggi che ciascuna offre.

Leghe di alluminio: il cavallo di battaglia della lavorazione meccanica su misura

L'alluminio domina la moderna lavorazione CNC per buone ragioni. Secondo L'indagine Gardner 2024 , il 38% di tutti i componenti lavorati al CNC è realizzato in alluminio. Questo metallo leggero offre un eccellente rapporto resistenza-peso, con una densità pari a circa un terzo di quella dell'acciaio.

Le leghe di alluminio più comuni includono:

• 6061:Lega generica più comune, con buona resistenza, eccellente lavorabilità e ottimo rapporto costo-efficacia: la scelta ideale per prototipi e applicazioni generali
• 7075:Alluminio di grado aeronautico con eccezionali proprietà di resistenza alla fatica; può essere trattato termicamente per raggiungere durezze comparabili a quelle dell'acciaio
• 5083:Grado marino, con superiore resistenza all'acqua di mare: ideale per componenti navali e installazioni costiere

Lavora l'alluminio in modo rapido e pulito, riducendo i tempi di ciclo rispetto ai materiali più duri. Può essere anodizzato per creare uno strato superficiale duro e protettivo che migliora sia la resistenza all'usura sia la protezione contro la corrosione. Quando si taglia il materiale su una sega a nastro per metalli prima di caricarlo nella macchina, la natura morbida dell'alluminio rende la preparazione semplice.

Classi di acciaio: quando la resistenza è la priorità assoluta

L'acciaio rimane essenziale quando elevata resistenza, durezza o resistenza all'usura sono requisiti imprescindibili. Il contenuto di carbonio ne determina in larga misura le proprietà: un tenore maggiore di carbonio aumenta la durezza, ma riduce la saldabilità.

Acciai dolci (basso tenore di carbonio) come l'1018 offrono un'eccellente lavorabilità e saldabilità a un costo inferiore. Sono ideali per guide, dispositivi di fissaggio e componenti strutturali che non richiedono un'elevata durezza. Tuttavia, sono soggetti alla corrosione in assenza di rivestimenti protettivi.

Acciai al lega come gli acciai 4140 e 4340, che contengono cromo, molibdeno o nichel per migliorare resistenza e tenacità. Questi tipi di acciaio possono essere sottoposti a trattamento termico per raggiungere specifici livelli di durezza, rendendoli adatti per ingranaggi, alberi e componenti soggetti ad elevati carichi.

Acciai per utensili come gli acciai D2, A2 e O1, offrono eccezionale durezza (fino a 65 HRC) e resistenza all’usura. Sono il materiale preferito per matrici, utensili da taglio e componenti che devono resistere all’abrasione. Si prevede un aumento dei tempi di lavorazione e un maggiore usura degli utensili durante la lavorazione di questi acciai.

Acciaio inossidabile: resistenza alla corrosione integrata

Quando i vostri componenti saranno esposti a umidità, sostanze chimiche o prodotti alimentari, il contenuto di cromo superiore al 10,5% presente nell’acciaio inossidabile garantisce una resistenza intrinseca alla corrosione. Il materiale mantiene la propria resistenza da temperature criogeniche fino a 870 °C.

• 304:Il grado più comune, con eccellente resistenza alla corrosione e buona lavorabilità, adatto alla maggior parte delle applicazioni industriali e commerciali
• 316:Contenuto più elevato di nichel e molibdeno per una resistenza superiore all'acqua salata e ai cloruri: la scelta ideale per applicazioni marine e nel settore della lavorazione chimica
• 303:Migliorata lavorabilità grazie all’aggiunta di zolfo; ideale per la produzione in grande serie di dadi, bulloni e raccordi
• 17-4 PH: Grado indurente per precipitazione in grado di raggiungere la durezza dell’acciaio per utensili mantenendo al contempo la resistenza alla corrosione

L’acciaio inossidabile richiede un tempo di lavorazione significativamente maggiore rispetto all’alluminio. I dati produttivi indicano che pezzi identici richiedono 12 minuti con l’alluminio 6061 contro 28 minuti con l’acciaio inossidabile 316: oltre il doppio del tempo di ciclo.

Ottone: basso attrito ed eccellente lavorabilità

Le leghe di ottone combinano rame e zinco per creare materiali con proprietà antimicrobiche naturali e una straordinaria lavorabilità. La lega C36000 (ottone per tornitura) è tra i materiali più facili da lavorare, rendendola economica per la produzione in grande serie nonostante un costo moderato del materiale grezzo costi.

Le applicazioni includono connettori elettrici, ferramenta decorativa, componenti per valvole e qualsiasi applicazione che richieda basso attrito. L’ottone fornisce inoltre finiture attraenti color oro senza necessità di trattamenti superficiali aggiuntivi.

Plastiche tecniche: soluzioni oltre i metalli

Non trascurare le plastiche quando il metallo sembra la scelta più ovvia. Le termoplastiche tecniche offrono resistenza chimica, isolamento elettrico e notevoli riduzioni di peso. Un produttore di dispositivi medici ha ottenuto un risparmio del 52% passando da involucri in alluminio a involucri in policarbonato, senza compromettere le specifiche richieste.

• Delrin (POM): Migliore lavorabilità tra le plastiche, con eccellente stabilità dimensionale; mantiene tolleranze di ±0,05 mm per oltre 100.000 cicli
• Nylon: Buona resistenza agli urti e resistenza chimica; le versioni impregnate d’olio garantiscono lubrificazione autonoma
• PEEK: Polimero ad alte prestazioni adatto a funzionamento continuo a 260 °C; qualificato per l’aerospaziale e biocompatibile
• Policarbonato: Resistenza agli urti 200 volte superiore a quella del vetro, con elevata trasparenza ottica; mantiene le proprie proprietà da -40 °C a 120 °C

Compromessi costo vs prestazioni nella selezione dei materiali

Ogni scelta di materiale comporta compromessi. La tabella seguente confronta i materiali CNC più comuni rispetto a proprietà chiave, per aiutarti a bilanciare i requisiti prestazionali con i vincoli di budget.

Materiale	Indice di lavorabilità	Resistenza alla trazione	Resistenza alla corrosione	Costo relativo	Applicazioni tipiche
Alluminio 6061	Eccellente	Media (276 MPa)	Buono	Basso (valore di riferimento)	Prototipi, staffe, involucri
Alluminio 7075	Buono	Alta (503 MPa)	Buono	1,4 volte il valore di riferimento	Aerospaziale, componenti soggetti ad alta sollecitazione
Acciaio dolce 1018	Buono	Alta (370 MPa)	Scarso	0,8x rispetto al valore di riferimento	Dispositivi di fissaggio, componenti strutturali
Acciaio inox 304	Moderato	Alta (215 MPa di snervamento)	Eccellente	2,5 volte il valore base	Attrezzature per alimenti, dispositivi medici
Acciaio inossidabile 316	Moderato	Alta (205 MPa di snervamento)	Superiore	3x valore di riferimento	Marino, lavorazione chimica
Bronzo c36000	Eccellente	Moderata (310 MPa)	Buono	2x valore di riferimento	Raccordi, connettori elettrici
Delrin (POM)	Eccellente	Bassa (70 MPa)	Eccellente	1,2x rispetto al valore di riferimento	Ingranaggi, boccole, componenti di precisione
PEEK	Buono	Moderata (100 MPa)	Eccellente	15x valore di riferimento	Aerospaziale, impianti medici

Come la scelta del materiale influisce sulle tolleranze e sulla finitura superficiale

Ecco qualcosa che molti ingegneri trascurano: la scelta del materiale influisce direttamente sulle tolleranze e sulle finiture superficiali effettivamente realizzabili. I materiali più duri provocano una maggiore deviazione e usura degli utensili, limitandone potenzialmente la precisione. I materiali più morbidi possono deformarsi sotto la pressione di taglio, generando incongruenze dimensionali.

L'eccellente lavorabilità dell'alluminio consente agli operatori di rispettare tolleranze più strette in modo economico: il materiale viene tagliato in modo pulito, senza usura eccessiva degli utensili né accumulo di calore. Quando gli operatori devono verificare le dimensioni ricorrendo a tabelle di conversione da frazione a decimale, i pezzi in alluminio presentano misure che si avvicinano costantemente ai valori nominali.

L'acciaio inossidabile e il titanio richiedono velocità di taglio più ridotte e generano maggiore calore, il che può causare dilatazione termica durante la lavorazione. Ottenere la stessa tolleranza sull'acciaio inossidabile potrebbe richiedere passaggi di finitura aggiuntivi con una mola o operazioni di rettifica che incrementano costi e tempi.

Le plastiche presentano sfide specifiche. Sebbene siano facili da lavorare, alcune tipologie assorbono umidità e ne subiscono variazioni dimensionali; altre presentano coefficienti di espansione termica elevati, il che significa che la temperatura ambiente influenza le dimensioni finali. Le lamiere di compensazione realizzate in plastiche rettificate con precisione devono tenere conto di questi comportamenti caratteristici dei materiali.

La capacità di finitura superficiale varia anche in base al materiale. Ottone e alluminio accettano finiture specchiate con minimo sforzo. Gli acciai per utensili possono raggiungere finiture eccellenti, ma richiedono utensili e tecniche appropriate. Alcune plastiche tendono a lasciare bordi sfocati che necessitano di operazioni secondarie di sbavatura.

Il materiale più adatto non è sempre quello più resistente o più economico, bensì quello che soddisfa i requisiti funzionali richiesti, mantenendo al contempo una lavorabilità pratica entro i limiti di tolleranza e di budget stabiliti.

Una volta scelto il materiale, il passo successivo fondamentale consiste nel comprendere come specificare correttamente le tolleranze. Un errore in questa fase può comportare componenti che non si assemblano correttamente, funzionano in modo scadente o costano molto di più del necessario per essere prodotti.

Spiegazione di tolleranze e specifiche

Hai selezionato il materiale e identificato il tipo di componente di cui hai bisogno. Ora arriva la fase di specifica che distingue i componenti funzionali dagli scarti costosi: le tolleranze. È qui che molti ingegneri, specialisti degli approvvigionamenti e appassionati commettono errori: o specificano requisiti eccessivamente stringenti, facendo lievitare i costi, oppure definiscono tolleranze troppo ampie, ottenendo così componenti che non si adattano correttamente.

Ecco la realtà: quella tolleranza di ±0,001" che hai appena specificato potrebbe aver raddoppiato il costo del tuo componente e triplicato i tempi di consegna. Comprendere quando la precisione è effettivamente necessaria e quando invece è superflua può trasformare sia il tuo budget sia i tuoi rapporti con i fornitori di produzione.

Comprensione delle classi di tolleranza e delle loro applicazioni

Le tolleranze definiscono i limiti ammissibili di variazione di una dimensione fisica, garantendo che le caratteristiche dei componenti meccanici siano realizzate entro limiti accettabili per l’applicazione prevista. Secondo gli standard ISO ampiamente utilizzati nel settore manifatturiero, le tolleranze rientrano in classi distinte che riflettono sia le capacità produttive sia i relativi costi.

Pensate alle classi di tolleranza come a livelli di precisione. Ogni livello richiede progressivamente attrezzature più sofisticate, controlli ambientali più stringenti e protocolli di ispezione più rigorosi. La relazione tra tolleranza e complessità produttiva non è lineare, bensì esponenziale.

Classe di Tolleranza	Intervallo tipico (imperiali)	Intervallo tipico (metrico)	Moltiplicatore relativo del costo	Applicazioni tipiche
Commerciale/Normale	±0,010" (±0,254 mm)	±0,25mm	1x (valore di riferimento)	Supporti, coperture, parti strutturali non critiche
Precisione	±0,005" (±0,127 mm)	±0,13 mm	1,5–2x	Cuscinetti, superfici di accoppiamento, assemblaggi con gioco moderato
Alta precisione	±0,001" (±0,025 mm)	±0.025mm	3–4×	Alberi di precisione, fori con tolleranze strette, componenti per strumenti
Ultra-Precisione	±0,0001" (±0,0025 mm)	± 0,003 mm	10–24×	Componenti ottici, interfacce aerospaziali, strumenti di metrologia

I normali processi di lavorazione CNC raggiungono tipicamente tolleranze di ±0,005" (±0,13 mm) in modo efficiente, senza procedure speciali. I dati produttivi mostrano che il restringimento a ±0,001" potrebbe richiedere attrezzature di precisione, ambienti con temperatura controllata e procedure di ispezione specializzate, con un aumento significativo dei costi.

Quando si esamina una tabella delle frazioni o una tabella decimale per interpretare le dimensioni riportate nei disegni, tenere presenti queste classi di tolleranza. Una tabella frazione-decimale consente di convertire tra i due formati, ma è la specifica della tolleranza a determinare se tale dimensione sia effettivamente rilevante ai fini della funzionalità.

Quando le tolleranze strette sono davvero importanti

Questa è la domanda che si pongono gli ingegneri esperti: questa dimensione richiede davvero un controllo rigoroso? La maggior parte dei problemi legati alle tolleranze deriva da un’allocazione inadeguata delle tolleranze tra gli assiemi, piuttosto che da applicazioni effettivamente esigenti. Considerare questi scenari in cui la precisione è effettivamente cruciale:

• Accoppiamenti forzati: Quando un albero deve essere inserito a pressione in un foro con una forza di ritenzione specifica
• Interfacce dei cuscinetti: Dove la rotondità e le dimensioni dell'albero influenzano direttamente la durata e le prestazioni del cuscinetto
• Superfici di tenuta: Requisiti di planarità che garantiscono la compressione della guarnizione su tutto il perimetro
• Controllo del movimento: Viti a ricircolo di sfere e guide lineari in cui l'errore cumulativo influisce sull'accuratezza di posizionamento
• Interchangeabilità nell'assemblaggio: Produzione in grande volume, in cui i componenti devono essere assemblati senza operazioni di adattamento o regolazione

Per le dimensioni non critiche — fori di risguardo, caratteristiche per la rimozione di materiale o superfici estetiche — spesso sono sufficienti le tolleranze commerciali. L’obiettivo è creare una gerarchia di tolleranze che concentri le risorse produttive dove apportano un effettivo valore funzionale.

Specifiche della finitura superficiale e loro implicazioni pratiche

La finitura superficiale, misurata come Ra (rugosità media aritmetica) in micro-pollici (µin) o micrometri (µm), descrive quanto una superficie lavorata sia effettivamente liscia. Questa specifica influenza direttamente attrito, usura, capacità di tenuta e aspetto estetico.

Valore Ra (µin)	Valore Ra (µm)	Descrizione della superficie	Processo tipico	Applicazioni comuni
250	6.3	Lavorato a grossa	Segatura, tornitura a grossa	Superfici non a contatto, getti a grossa
125	3.2	Machinatura standard	Fresatura, tornitura	Uso generale, la maggior parte dei componenti meccanici
63	1.6	Finitura di precisione	Fresatura di finitura, tornitura di precisione	Superfici di appoggio per cuscinetti, superfici di tenuta
32	0.8	Finitura rettificata	Lavorazione abrasiva	Alberi, fori di precisione, superfici scorrevoli
16	0.4	Lucido	Lappatura, lucidatura	Superfici di tenuta, supporti ottici

Superfici più lisce riducono generalmente l'attrito e migliorano la tenuta, ma comportano costi di produzione più elevati. Sorprendentemente, finiture estremamente lisce possono effettivamente ostacolare l'adesione di rivestimenti o guarnizioni. Adattate il grado di finitura richiesto alla funzione effettiva del componente, anziché specificare finiture a specchio in tutti i casi.

Nozioni fondamentali di GD&T per l’interpretazione dei disegni tecnici

La quotatura geometrica e le tolleranze (GD&T) forniscono un controllo che va oltre le semplici tolleranze dimensionali. Mentre le tolleranze lineari definiscono quanto grande o piccola può essere una caratteristica, la GD&T controlla le relazioni geometriche — come planarità, perpendicolarità, posizione e altre ancora.

Secondo lo standard ASME Y14.5, i simboli GD&T rientrano in quattro categorie principali:

• Tolleranze di Forma: Tolleranze di forma (planarità, rettilineità, circolarità, cilindricità)
• Tolleranze di orientamento: Controllano le relazioni angolari (perpendicolarità, angolarità, parallelismo)
• Tolleranze di posizione: Controllano la posizione rispetto ai riferimenti (posizione, concentricità, simmetria)
• Tolleranze di eccentricità: Controllo dell'accuratezza rotazionale (eccentricità circolare, eccentricità totale)

Durante l'ispezione di componenti meccanici di precisione, i tecnici utilizzano strumenti adeguati ai requisiti di tolleranza. Un comparatore misura l'eccentricità e la planarità. Un calibro di profondità verifica le altezze dei gradini e le profondità dei fori. Gli strumenti per filettature, come il calibro filettato e il calibro del passo filettato, confermano che le caratteristiche filettate rispettano le specifiche. I calibri a spillo verificano le dimensioni dei fori con precisione go/no-go.

Il sistema di riferimento di base — costituito dai riferimenti primario, secondario e terziario — costituisce la base per tutte le misurazioni geometriche. Una corretta scelta dei riferimenti, che rifletta le effettive condizioni di montaggio, previene problemi di accumulo delle tolleranze, che renderebbero i componenti difficili o impossibili da produrre in modo coerente.

La tolleranza più stretta non è necessariamente la migliore. La specifica ottimale garantisce la funzionalità richiesta con la massima efficienza produttiva.

Comprendere le tolleranze è essenziale, ma comunicarle correttamente al vostro laboratorio di tornitura è altrettanto fondamentale. La sezione successiva illustra esattamente come specificare i componenti su misura per ottenere ciò di cui avete bisogno – già al primo tentativo.

Come specificare e ordinare componenti meccanici su misura

Conoscete le tolleranze. Avete scelto il materiale. Ora arriva il momento cruciale: comunicare le vostre esigenze a un laboratorio di tornitura in modo da ricevere preventivi precisi in tempi rapidi e componenti che funzionino effettivamente. È proprio in questa fase che i progetti procedono senza intoppi oppure degenerano in frustranti scambi di email che ritardano tutto.

Ecco una verifica della realtà direttamente dal reparto di produzione: richieste di preventivo incomplete possono trasformare un preventivo in 2 ore in una conversazione di 3 giorni . Gli ingegneri che ottengono i tempi di risposta più rapidi non inviano le email più brevi, bensì forniscono fin dall’inizio tutte le informazioni necessarie. Assicuriamoci che anche voi facciate parte di questo gruppo.

Informazioni essenziali per le specifiche dei componenti

Pensate a questo come a una checklist delle specifiche: gli elementi essenziali che trasformano richieste vaghe in istruzioni di produzione eseguibili. Non tutti i progetti richiedono ogni voce, ma più informazioni fornite fin dall’inizio, più rapida e accurata sarà la vostra quotazione.

1. File CAD in formato STEP: Inviare file STEP, non STL. I file STL sono approssimazioni a maglia costituite da triangoli: adatti alla stampa 3D, ma privi della geometria precisa necessaria per la programmazione CNC. I file STEP contengono dati ingegneristici esatti che i laboratori meccanici possono programmare direttamente. Se richiedete tolleranze strette utilizzando un file STL, state chiedendo una precisione che il formato del file non è semplicemente in grado di rappresentare.
2. Specifica esatta del materiale: "Alluminio" non è una specifica, ma una categoria. Specificare la lega completa e il trattamento termico: "alluminio 6061-T651", anziché limitarsi a "alluminio". La differenza di costo tra i diversi gradi di materiale può raggiungere un fattore 3-10. Una tabella di foratura e filettatura (drill tap chart) o una tabella di diametri di foratura e filettatura (tap and drill chart) potrebbe aiutarti a determinare i requisiti di filettatura, ma il grado di materiale influenza tutto, dal tempo di lavorazione alle prestazioni finali.
3. Requisiti Quantitativi: Indicare sia le esigenze attuali sia il potenziale di volume futuro. Il tempo di attrezzaggio rimane costante sia che si produca 1 sia che si producano 100 pezzi, pertanto la quantità influisce in modo significativo sul costo unitario. Un singolo prototipo potrebbe costare 500 USD, mentre lo stesso componente prodotto in quantità di 100 unità scende a 65 USD ciascuno. Specificare "1 prototipo subito, potenziale di 50-100 unità nel secondo trimestre" aiuta i fornitori a pianificare strategie di attrezzaggio adeguate.
4. Tolleranze richieste: Utilizzare un approccio gerarchico invece di tolleranze stringenti uniformi. Specificare "±0,005" in generale e "±0,002" sul pattern dei fori di fissaggio", anziché "±0,001" ovunque. Consultare la tabella delle punte da trapano al momento della specifica delle dimensioni dei fori, assicurandosi che i giochi di riferimento (clearance fits) e i giochi di interferenza (interference fits) siano chiaramente distinti.
5. Specifiche di finitura superficiale: Utilizzare valori Ra invece di termini soggettivi. "Ra 63 μin sulle superfici di accoppiamento" è una specifica precisa. "Finitura liscia" potrebbe indicare qualsiasi valore compreso tra Ra 125 e Ra 16: in alcuni casi, ciò comporta una differenza di costo pari a 10 volte.
6. Dettagli filettature: I file STEP non mostrano le indicazioni relative alle filettature. Specificare dimensione della filettatura, norma di riferimento, classe e profondità: "(4x) filettature 10-32 UNC-2B, profondità minima di 0,375"." Una tabella delle punte per maschiatura (tap drill chart) o una tabella combinata di foratura e maschiatura (drill and tap chart) aiuta a definire correttamente i parametri della punta per maschiatura in base ai requisiti dei vostri elementi di fissaggio.
7. Operazioni Secondarie: Indicare fin dall’inizio tutti i requisiti relativi alle finiture: anodizzazione (specificando il tipo e il colore), placcatura, trattamento termico, verniciatura a polvere. "Anodizzazione nera di tipo II" è una specifica operativa. "Anodizzato" richiede ulteriori chiarimenti, con conseguente ritardo nella formulazione del preventivo.
8. Contesto temporale e di budget: Fornire scadenze specifiche: "Necessario entro il 15 marzo per la fiera commerciale" invece di "il prima possibile". I lavori urgenti costano di più, ma i laboratori meccanici spesso riescono ad accontentarvi se conoscono fin da subito i vincoli. Indicare fasce di budget aiuta i laboratori a proporre alternative ottimizzate in termini di costo.
9. Contesto funzionale e di assemblaggio del componente: Spiegare a cosa serve il componente e come si inserisce nel vostro assemblaggio. Ad esempio: "Questo adattatore collega un motore passo-passo a un riduttore: i fori di fissaggio devono essere allineati con una tolleranza di concentricità di ±0,002" fornisce al laboratorio il contesto necessario per formulare raccomandazioni più appropriate e individuare tempestivamente potenziali problemi.

Comunicare efficacemente con i laboratori meccanici

Immaginate due richieste di preventivo che arrivano nello stesso giorno presso un laboratorio meccanico. La prima recita: "Potete lavorare questo pezzo? Quanto costa?", con un file STL allegato. La seconda fornisce invece tutte le specifiche complete — compresa la qualità del materiale, le quantità, le tolleranze, le filettature, i requisiti di finitura e il cronoprogramma — in un’unica email ben organizzata.

La seconda richiesta viene quotata in poche ore. La prima invece innescia una catena di email che dura diversi giorni, con domande basilari che avrebbero dovuto essere risolte fin dall’inizio. Quale ingegnere pensi ottenga prezzi migliori e tempi di consegna più rapidi?

Errori comuni nelle specifiche che causano ritardi

Questi errori rallentano sistematicamente i progetti e talvolta portano a componenti non conformi:

• Invio di file mesh invece di modelli solidi: I formati STL, OBJ e simili non garantiscono l’accuratezza dimensionale necessaria per la lavorazione CNC
• Indicazioni vaghe sui materiali: "Acciaio inossidabile" potrebbe indicare le leghe 304, 316, 303 o 17-4 PH, ciascuna con proprietà, lavorabilità e costi differenti
• Applicazione eccessiva delle tolleranze: Specificare una tolleranza di ±0,001" su ogni quota, quando in realtà solo alcune caratteristiche richiedono un’elevata precisione, comporta costi inutili e allunga i tempi di consegna
• Omissione delle specifiche delle filettature: Le caratteristiche filettate non sono visibili nelle esportazioni CAD; devono pertanto essere indicate esplicitamente
• Requisiti di finitura ambigui: "Lucidato" significa cose diverse per persone diverse: utilizzare i valori Ra o fornire foto di riferimento
• Dettagli mancanti relativi alle operazioni secondarie: Chiedere informazioni sul colore dell'anodizzazione dopo aver ricevuto un preventivo per la lavorazione meccanica riavvia l'intero processo di quotazione

Schizzi vs. disegni tecnici: quando ciascuno è appropriato

Non tutti i progetti richiedono disegni tecnici formali, ma sapere quando sono necessari evita costose incomprensioni.

Gli schizzi semplici con le relative quote sono adeguati per:

• Parti base con tolleranze commerciali applicate uniformemente
• Prototipi nella fase iniziale, in cui le specifiche esatte sono ancora in via di definizione
• Parti cilindriche semplici, come distanziali o boccole, con poche dimensioni critiche

I disegni tecnici formali diventano essenziali quando:

• I componenti richiedono indicazioni GD&T per le relazioni geometriche (pianità, perpendicolarità, posizione)
• Più caratteristiche con tolleranze strette devono riferirsi a datumi comuni
• I componenti saranno ispezionati in base alle specifiche documentate per la registrazione della qualità
• Le produzioni in serie richiedono la verifica della ripetibilità tra diversi lotti

Secondo le migliori pratiche per i disegni tecnici, è necessario quotare esclusivamente le caratteristiche critiche e misurabili sui disegni 2D; tutte le altre quote possono essere derivate dal modello 3D. Una quotatura eccessiva nasconde i requisiti critici nel rumore e aumenta inutilmente i costi dei prototipi.

Nella creazione dei disegni, consolidare le indicazioni relative a caratteristiche ripetute. Ad esempio, "4X 10-32 TAP" indica che nella vista sono presenti quattro fori filettati identici. Consultare la tabella delle dimensioni delle punte da trapano o la tabella delle dimensioni dei fori per assicurarsi di aver specificato fori di svasatura adeguati per i relativi elementi di fissaggio.

Informazioni complete equivalgono a preventivi rapidi e accurati. Un’unica email dettagliata è sempre preferibile a cinque brevi email.

Una volta definite con chiarezza le vostre specifiche, il passo successivo consiste nel capire quali processi di lavorazione meccanica producono al meglio i vostri componenti e come tali scelte influenzino quanto è realizzabile in termini di geometria, tolleranze e costo.

Processi di lavorazione meccanica e produzione di componenti

Avete definito in modo perfetto il vostro componente: materiale selezionato, tolleranze specificate, disegni completati. Ma ecco una domanda che può farvi risparmiare tempo e denaro significativi: quale processo di lavorazione meccanica produce effettivamente il vostro componente? La risposta non è sempre immediata e una scelta errata potrebbe comportare componenti dal costo doppio o con tempi di consegna tripli.

Ogni processo di lavorazione meccanica presenta un "punto ottimale": geometrie che riesce a gestire in modo efficiente, tolleranze che raggiunge naturalmente e finiture superficiali che ottiene senza sforzi aggiuntivi. Comprendere queste relazioni trasforma il modo in cui progettate i componenti. Invece di creare caratteristiche che contrastano con le realtà della produzione, progetterete componenti che, di fatto, si lavorano da soli.

Abbinamento dei processi di lavorazione ai requisiti del pezzo

Immaginate i processi di lavorazione come utensili specializzati all'interno di un kit per la produzione industriale. Non usereste un martello per avvitare viti, né la tornitura per creare tasche piane. Ogni processo eccelle nella realizzazione di specifiche geometrie, ma incontra difficoltà con altre. Analizziamo i principali processi e le loro applicazioni più efficaci.

Tornitura e lavorazione al tornio: gli specialisti dei cilindri

Quando il vostro pezzo ruota attorno a un asse centrale, la macchina utensile da utilizzare è il tornio. Il pezzo ruota mentre gli utensili da taglio rimuovono il materiale: una soluzione ideale per alberi, boccole, perni e qualsiasi componente con simmetria rotazionale.

Che cosa rende particolarmente efficienti i torni? Secondo i confronti tra processi produttivi, la tornitura risulta generalmente più rapida della fresatura per componenti cilindrici e offre costi operativi inferiori nella produzione in serie di parti simmetriche. Un fresatore qualificato può realizzare un albero di precisione al tornio in una frazione del tempo necessario su una fresatrice.

I moderni torni a controllo numerico computerizzato (CNC) possono raggiungere tolleranze di ±0,001" o migliori sui diametri. Eccellono nella produzione di:

• Alberi e mandrini con più gradini di diametro
• Bocchette e manicotti con diametri interni ed esterni precisi
• Componenti filettati, tra cui viti, tiranti e viti di avanzamento
• Parti conici come pinze e portautensili

Anche un mini torno può produrre componenti piccoli con una precisione notevole: appassionati e laboratori per prototipi spesso fanno affidamento su torni da banco per parti di orologi, componenti per modelli e piccoli dispositivi di fissaggio. Il limite? I torni faticano a realizzare superfici piane, tasche e caratteristiche che non ruotano attorno all’asse del pezzo.

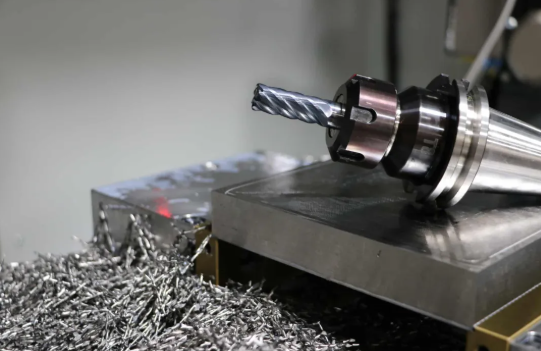

Fresatura: Maestra delle geometrie complesse

Mentre i torni fanno ruotare il pezzo in lavorazione, le fresatrici fanno ruotare l’utensile da taglio contro un pezzo fisso (o in movimento). Questa differenza fondamentale apre possibilità geometriche completamente diverse. Una fresatrice può realizzare superfici piane, tasche, scanalature, angoli e contorni tridimensionali complessi, impossibili da ottenere al torno.

Le fresatrici eccellono in:

• Superfici piane e piastre di precisione
• Cavità e tasche di varie profondità
• Contorni complessi tridimensionali e superfici scolpite
• Caratteristiche angolari e smussi
• Configurazioni di fori e superfici di fissaggio

Il compromesso riguarda l'efficienza. I dati produttivi confermano che la fresatura richiede più tempo del tornio per componenti rotondi, poiché è intrinsecamente meno adatta a geometrie rotazionali. Se state progettando un componente cilindrico e aggiungete successivamente piani fresati, valutate se una diversa soluzione progettuale potrebbe eliminare del tutto l’operazione di fresatura.

Per lavorazioni prototipali su piccola scala, una fresatrice miniatura offre capacità sorprendenti in un ingombro compatto. Queste fresatrici da banco lavorano facilmente alluminio e ottone, rendendole molto diffuse in ambito didattico e nei piccoli laboratori meccanici dove lo spazio a disposizione è limitato.

Foratura, alesatura e raschiatura: la gerarchia delle operazioni di realizzazione dei fori

Creare fori può sembrare semplice, ma la realizzazione di fori di precisione prevede tre operazioni distinte, ciascuna con caratteristiche specifiche:

• Perforazione: Crea fori iniziali in modo rapido ed economico. La foratura standard produce fori con tolleranze tipiche di ±0,003" a ±0,005" — accettabili per fori di passaggio, ma insufficienti per accoppiamenti di precisione.
• Alesatura: Allarga e corregge i fori forati. La rettifica interna migliora l'accuratezza della posizione del foro e la sua rotondità, raggiungendo tipicamente tolleranze di ±0,001" a ±0,002". È essenziale quando la posizione del foro è altrettanto importante delle sue dimensioni.
• Alesatura: L'operazione di finitura che realizza le dimensioni finali precise con un'eccellente finitura superficiale. Le alesatrici producono fori con tolleranze entro ±0,0005" e finiture superficiali adatte per accoppiamenti forzati e montaggi di cuscinetti.

Queste operazioni vengono spesso eseguite in sequenza. Un foro forato fornisce la rimozione grossolana del materiale, la rettifica interna corregge posizione e rotondità, mentre l'alesatura garantisce le dimensioni e la finitura finali. Saltare fasi per risparmiare tempo spesso si rivela controproducente: tentare di alesare un foro forato decentrato produce semplicemente un foro alesato anch’esso decentrato.

Rettifica: quando la lavorazione standard non offre sufficiente precisione

La rettifica occupa una posizione particolare nella produzione di precisione. Utilizzando mole abrasive invece di spigoli taglienti, la rettifica consente di ottenere tolleranze e finiture superficiali che superano quanto realizzabile in modo economico con tornitura o fresatura.

Le tipiche capacità di rettifica includono:

• Tolleranze comprese tra ±0,0002" e ±0,0005" su diametri e superfici
• Finiture superficiali Ra 8–32 μin (0,2–0,8 μm)
• Lavorazione di materiali temprati che distruggerebbero utensili da taglio convenzionali

La rettifica diventa essenziale dopo il trattamento termico, quando i pezzi hanno raggiunto una durezza tale da impedire la lavorazione convenzionale. Un albero temprato a 60 HRC non può essere tornito in modo economico: la rettifica è l’unica opzione praticabile per il dimensionamento finale.

Comprensione delle capacità e dei limiti della macchina

Ogni processo di lavorazione opera entro determinati limiti di capacità. Superare tali limiti è possibile, ma comporta costi elevati. Progettare all’interno di tali limiti consente di mantenere i costi contenuti e i tempi di consegna ragionevoli.

Processo	Tolleranza Tipica	Finitura Superficiale (Ra)	Geometrie ideali	Costo relativo
Tornitura (tornio)	±0,001" a ±0,005"	32–125 μin	Parti cilindriche, alberi, boccole	Basso-Medio
Fresatura (3 assi)	±0,002" a ±0,005"	32–125 μin	Parti prismatiche, tasche, superfici piane	Medio
Fresatura (5 assi)	±0,001" a ±0,003"	16–63 μin	Contorni complessi, sottosquadri, angoli composti	Alto
Perforazione	±0,003" a ±0,005"	63–250 μin	Fori passanti, fori di risguardo	Basso
- No, no, no.	±0,001" a ±0,002"	32–63 μin	Fori di precisione, posizioni corrette	Medio
Ripristino	±0,0005" a ±0,001"	16-32 μin	Fori di precisione a dimensione finale	Medio
Lavorazione abrasiva	±0,0002" a ±0,0005"	8–32 μin	Superfici temprate, caratteristiche ultra-precise	Alto

Si noti come la capacità di rispettare le tolleranze sia correlata al costo. Secondo studi sulle tolleranze , il passaggio da tolleranze standard di ±0,005" a tolleranze di precisione di ±0,001" può aumentare i costi del 50–100%. Spingere ulteriormente verso la fascia di tolleranze ultra-precise di ±0,0005" può raddoppiare o triplicare nuovamente tale incremento.

Lavorazione CNC: ripetibilità e complessità si incontrano

Il controllo numerico computerizzato (CNC) si applica a operazioni di tornitura, fresatura e rettifica: rappresenta il livello di automazione che consente la produzione su larga scala di componenti meccanici di precisione. Il CNC non modifica le possibilità geometriche dei processi stessi; ne modifica invece la coerenza e l’efficienza operative.

I vantaggi del CNC includono:

• Ripetibilità: Il centesimo pezzo corrisponde al primo entro i limiti misurabili
• Gestione della complessità: Le macchine multiasse accedono alle caratteristiche da più angolazioni in un singolo montaggio
• Riduzione degli errori umani: Le operazioni programmate eliminano le variazioni dovute alla fatica o alla distrazione dell'operatore
• Documentazione: I programmi forniscono registri completi di produzione per la tracciabilità

le fresatrici a controllo numerico computerizzato a 5 assi rappresentano il massimo livello di capacità geometrica. Secondo i confronti tra processi, le macchine a 5 assi riducono il numero di montaggi, migliorano le caratteristiche di usura degli utensili e consentono finiture superficiali migliori su parti con geometrie complesse; tuttavia richiedono un investimento iniziale maggiore, una programmazione più complessa e operatori altamente qualificati.

Progettazione per l'economia della produzione

Comprendere le capacità dei processi influisce direttamente sulle decisioni progettuali. I principi della progettazione per la produzione sottolineano che le scelte progettuali hanno un impatto su tutti gli stadi successivi del processo; una volta che i progetti sono stati definitivi, gli ingegneri dispongono di molto meno margine di manovra per ridurre i costi.

Considerare queste strategie progettuali consapevoli dei processi:

• Adattare la geometria al processo: I pezzi cilindrici vanno lavorati su torni; i pezzi prismatici vanno lavorati su fresatrici. Le geometrie ibride che richiedono entrambi i processi comportano costi maggiori.
• Progettare per utensili standard: I raggi degli angoli interni devono corrispondere alle dimensioni disponibili delle frese a tazza. Una tasca con raggio di 0,375" è economica; un raggio di 0,372" richiede utensili personalizzati.
• Minimizzare le attrezzature: Le caratteristiche accessibili da una sola direzione possono essere lavorate in un unico montaggio. I pezzi complessi che richiedono più orientamenti moltiplicano i tempi di manipolazione e l’accumulo delle tolleranze.
• Riservare la precisione alle funzioni: Applicare tolleranze strette solo dove i requisiti funzionali lo richiedono. Ovunque else utilizzare tolleranze commerciali per mantenere i costi sotto controllo.

Il pezzo più conveniente non è necessariamente il disegno più semplice, bensì il disegno che sfrutta al meglio le capacità produttive disponibili anziché contrastarle.

Una volta compresa la scelta del processo, il passo successivo fondamentale consiste nell’assicurarsi che i pezzi meccanici realizzati rispettino effettivamente le specifiche. I metodi di controllo qualità e ispezione verificano che l’intento produttivo diventi realtà produttiva.

Metodi di controllo qualità e ispezione

I vostri componenti meccanici sembrano ottimi appena usciti dalla macchina. Ma rispettano effettivamente le specifiche? Questa domanda distingue i componenti funzionali dai costosi oggetti inutilizzabili. Il controllo qualità non è un'idea successiva: è il sistema di verifica che conferma come l'intento produttivo si sia concretizzato nella realtà produttiva.

Ecco una verità inequivocabile: un componente può apparire perfetto a livello visivo, pur essendo completamente fuori tolleranza per dimensioni critiche. Senza protocolli di ispezione adeguati, non ve ne accorgerete fino al momento del fallimento dell'assemblaggio o — peggio ancora — fino al guasto di un componente in servizio. Esploriamo gli strumenti di misurazione e i sistemi qualità che evitano queste costose sorprese.

Strumenti e tecniche di ispezione

Ogni specifica di tolleranza riportata sul vostro disegno richiede verifica. La domanda è: quale strumento garantisce l'accuratezza e la risoluzione necessarie alle vostre misurazioni? Gli strumenti per la misurazione utilizzati dagli operai meccanici spaziano da semplici dispositivi portatili a sofisticati sistemi controllati da computer, ciascuno adatto a diversi livelli di precisione e geometrie dei pezzi.

Strumenti di misurazione portatili

Questi strumenti di uso quotidiano svolgono la maggior parte delle verifiche dimensionali in officina:

• Calibro ventesimale: Strumenti versatili in grado di misurare dimensioni esterne, dimensioni interne, profondità e gradini. I calibri digitali forniscono letture fino a 0,0005" con un’accuratezza tipica di ±0,001" — adeguati per la verifica di tolleranze commerciali, ma insufficienti per lavorazioni di precisione.
• Micrometri: Offrono una precisione superiore rispetto ai calibri, con letture fino a 0,0001" e un’accuratezza compresa tra ±0,0001" e ±0,0002". Diversi tipi sono progettati per misurare diametri esterni, fori interni, profondità e filettature. Quando le tolleranze si restringono al di sotto di ±0,001", i micrometri diventano indispensabili.
• Indicatori a quadrante: Misura lo spostamento anziché la dimensione assoluta: ideale per verificare l'escursione, la planarità e il parallelismo. Un comparatore montato su una piastra di controllo rivela deviazioni di planarità invisibili alla misurazione diretta.
• Blocchi di riferimento: Blocchi metallici rettificati con precisione, utilizzati come standard dimensionali. Accoppiati tra loro mediante il fenomeno della 'wrung', generano dimensioni di riferimento per la taratura di altri strumenti e per l’impostazione di misure comparative.

Per verifiche specializzate, gli strumenti di misura per tornitori includono calibri filettati per confermare il passo e il profilo della filettatura, calibri a spine per la verifica a ‘sì/no’ di fori e blocchi 123, che forniscono superfici di riferimento precise per operazioni di impostazione e ispezione.

Macchine di misurazione a coordinate (CMM)

Quando la complessità del pezzo supera quanto può essere verificato in modo efficiente con strumenti portatili, entrano in gioco le macchine di misura a coordinate (CMM). Questi sistemi controllati da computer esplorano le superfici del pezzo nello spazio tridimensionale, confrontando le coordinate misurate con la geometria CAD.

Le funzionalità delle CMM includono:

• Misurazione di contorni complessi in 3D impossibili da verificare con strumenti tradizionali
• Procedure automatiche di ispezione che riducono l’influenza dell’operatore sui risultati
• Confronto diretto con modelli CAD per la verifica delle caratteristiche geometriche e dimensionali (GD&T)
• Report completi con analisi statistica

Secondo Linee guida per la qualità nella lavorazione CNC , la metrologia dimensionale con tecnologia di scansione 3D può fornire misurazioni dimensionali estremamente accurate e persino creare modelli 3D dettagliati da confrontare con le specifiche di progetto — fondamentale per componenti meccanici complessi che richiedono una verifica geometrica completa.

Oltre la misurazione dimensionale

La verifica completa della qualità va oltre le semplici dimensioni:

• Misuratori di rugosità superficiale: Misurazione dei valori Ra per verificare le specifiche di finitura superficiale
• Durometri: Confermare i risultati del trattamento termico mediante metodi Rockwell, Brinell o Vickers
• Controlli Non Distruttivi (CND): I metodi ad ultrasuoni, con particelle magnetiche e con liquido penetrante rilevano difetti sottosuperficiali senza danneggiare i componenti
• Ispezione degli utensili per la sbavatura: Verifica visiva e tattile che gli utensili per la sbavatura abbiano correttamente rimosso le sbavature da lavorazione dai bordi e dalle intersezioni

Anche utensili manuali semplici svolgono un ruolo fondamentale per la qualità. Un utensile a leva potrebbe rivelare giunti allentati durante la verifica dell’assemblaggio, mentre gli utensili per la sbavatura garantiscono che i bordi soddisfino i requisiti di levigatezza prima della spedizione dei componenti.

Assicurazione della qualità nella produzione di componenti

Le singole misurazioni sono importanti, ma l’assicurazione della qualità riguarda l’intero sistema volto a garantire che ogni componente rispetti le specifiche. Questo sistema comprende fasi di ispezione definite, requisiti documentali e metodi statistici in grado di individuare i problemi prima che si moltiplichino.

Ispezione del primo esemplare: verifica del processo

Prima dell'avvio delle produzioni in serie, l'ispezione del primo articolo (FAI) verifica che il vostro processo produttivo sia in grado di fornire in modo costante componenti conformi. Secondo standard dell'industria , l'FAI è una revisione completa della documentazione ingegneristica e del processo produttivo, che va dai materiali grezzi alle fasi di trasformazione, trattamenti speciali e prove funzionali.

Un pacchetto FAI completo include tipicamente:

• Documentazione progettuale, compresi disegni e distinta base
• Certificati dei materiali grezzi con tracciabilità (numeri di lotto termico, composizione chimica)
• Disegni con quotatura a pallino (ballooned drawings) che collegano ogni dimensione al relativo valore misurato
• Relazione completa di ispezione dimensionale con le misure effettive
• Tracciabilità del sistema di misura (identificativi degli strumenti di misura e registri di taratura)
• Certificati relativi ai trattamenti speciali (anodizzazione, placcatura, trattamento termico)
• Risultati delle prove funzionali, ove applicabili

Per l'acquirente, un FAI conferma che i requisiti di progettazione sono stati compresi e che il processo produttivo del fornitore è in grado di fornire costantemente componenti conformi. Per il fornitore, rappresenta un'opportunità per convalidare la producibilità e definire il processo produttivo prima di impegnarsi nella produzione in serie.

Qualsiasi modifica significativa — revisione del progetto, modifica del processo produttivo, nuovi utensili o trasferimento dell'impianto — richiede generalmente un nuovo FAI per riconvalidare il processo.

Protocolli di ispezione in corso d'opera e finale

Punti di controllo qualità distribuiti lungo il processo produttivo intercettano le non conformità prima che queste si propaghino alle operazioni successive:

• Ispezione dei Materiali in Ingresso: Verificare le certificazioni dei materiali grezzi ed eseguire controlli a campione sulle dimensioni prima dell'inizio della lavorazione meccanica
• Approvazione del primo pezzo: Misurare il primo pezzo prodotto da ogni attrezzaggio prima di avviare la produzione del lotto
• Controlli in Fase di Produzione: Misurazioni periodiche durante le fasi di produzione per rilevare l'usura degli utensili o le deriva termiche
• Ispezione post-operazione: Verificare le dimensioni critiche dopo ogni principale operazione di lavorazione meccanica
• Ispezione finale: Verifica dimensionale completa rispetto ai requisiti del disegno tecnico prima della spedizione
• Ispezione visiva: Verificare la presenza di difetti superficiali, graffi, bave e problemi estetici

Documentazione e tracciabilità

Una documentazione adeguata trasforma i dati ispettivi in registrazioni qualitative utilizzabili. I documenti essenziali includono:

• Rapporti di ispezione: Misurazioni registrate per ciascuna dimensione verificata
• Certificati di conformità (CoC): Dichiarazioni formali secondo cui i componenti soddisfano i requisiti specificati
• Certificazioni dei Materiali: Relazioni di prova del laminatoio che tracciano la composizione e le proprietà del materiale
• Registri di taratura degli strumenti di misura: Documentazione attestante che gli strumenti di ispezione sono precisi e riconducibili agli standard nazionali

Il registro dimensionale deve associare ogni misurazione allo strumento di misura utilizzato e al suo stato di taratura. Questa tracciabilità garantisce che le misurazioni abbiano significato: una lettura effettuata con uno strumento non tarato non ha alcun valore qualitativo.

Controllo statistico di processo per garantire la coerenza della produzione

Per le produzioni in serie, l'ispezione individuale dei singoli componenti non è sufficiente. Il controllo statistico di processo (SPC) monitora lo stesso processo produttivo, identificando le tendenze prima che generino parti fuori tolleranza.

Le tecniche SPC includono:

• Schemi di controllo: Rappresentare graficamente i valori misurati nel tempo per distinguere la variazione normale dalle cause assegnabili
• Studi di capacità di processo (Cpk): Quantificare quanto bene il processo sia centrato all'interno dei limiti di tolleranza
• Analisi delle tendenze: Rilevare spostamenti graduali indicativi di usura degli utensili o di variazioni ambientali
• Piani di ispezione campionaria: Campionamento statisticamente valido che bilancia il costo dell’ispezione con il rischio associato

Secondo le metodologie di ispezione qualità, l’implementazione delle tecniche SPC aiuta a monitorare e controllare il processo produttivo in tempo reale, identificando e risolvendo i problemi man mano che si verificano, anziché scoprirli solo dopo il completamento dell’intero lotto.

Il potere del controllo statistico di processo (SPC) risiede nella prevenzione. Piuttosto che separare i pezzi conformi da quelli non conformi dopo la produzione, l’SPC mantiene le condizioni del processo in modo da impedire la produzione di pezzi difettosi. Per la produzione su larga scala di componenti meccanici, questo approccio riduce drasticamente i costi legati a scarti e ritorni in lavorazione, garantendo al contempo coerenza tra un lotto e l’altro.

La qualità non viene verificata ispezionando i pezzi, ma è incorporata fin dalla progettazione attraverso processi affidabili e confermata mediante misurazioni sistematiche.

Comprendere il controllo qualità vi aiuta a valutare quali prestazioni ci si può attendere dai partner produttivi. Tuttavia, si pone un’altra decisione fondamentale: acquistare componenti standard dal catalogo oppure investire in componenti personalizzati realizzati mediante lavorazione meccanica? La sezione successiva analizza quando ciascun approccio risulta più opportuno.

Componenti standard vs componenti personalizzati lavorati meccanicamente

Hai esplorato materiali, tolleranze, processi e controllo qualità. Ora arriva una decisione che può ridefinire in modo fondamentale l’economia del tuo progetto: acquistare componenti standard dal catalogo oppure investire in componenti realizzati su misura? Questa non è semplicemente una questione di costi, ma una scelta strategica che incide sui tempi di consegna, sulla flessibilità progettuale e sul successo operativo a lungo termine.

Ecco la realtà che molti ingegneri trascurano: ricerche recenti indicano che 1 consumatore su 5 è disposto a pagare un sovrapprezzo del 20% per prodotti o servizi personalizzati. Questa disponibilità si estende anche alle applicazioni industriali, dove adattamento, funzionalità e prestazioni giustificano l’investimento. Tuttavia, i componenti standard hanno anch’essi il loro ruolo. Analizziamo quando ciascun approccio garantisce il miglior valore.

Quando acquistare componenti standard e quando optare per soluzioni personalizzate

Immaginate di aver bisogno di un semplice distanziale per un montaggio prototipale. Potreste spendere 200 dollari per farne realizzare uno su misura con un tempo di consegna di due settimane. Oppure potreste prendere un componente standard da un catalogo al costo di 3 dollari, consegnato entro il giorno successivo. La scelta sembra ovvia — fino a quando non vi rendete conto che il distanziale del catalogo è 0,020 pollici troppo corto e realizzato nel materiale sbagliato per la vostra applicazione.

Questo scenario si ripete costantemente nella produzione industriale. Il componente standard «più economico» richiede modifiche secondarie, aggiunge complessità all’assemblaggio o compromette le prestazioni in modi che comportano costi molto superiori ai risparmi apparenti.

Casi in cui i componenti standard sono preferibili

I componenti standard sono una scelta sensata quando i vostri requisiti corrispondono a quanto già offerto dalla produzione di massa:

• Dimensioni e materiali comuni: Se la vostra specifica corrisponde alle offerte presenti nei cataloghi, beneficiate delle economie di scala senza alcun compromesso
• Esigenze di disponibilità immediata: Quando i costi derivanti dai tempi di fermo superano i vantaggi della personalizzazione, scegliere un componente standard disponibile a magazzino risulta vincente
• Piccole quantità con tolleranze commerciali: Esigenze occasionali per applicazioni non critiche giustificano raramente i costi di utensili e attrezzature personalizzati
• L’esperienza consolidata è fondamentale: I componenti standard sono stati utilizzati in numerose applicazioni, fornendo dati di affidabilità che nuovi progetti personalizzati non possiedono
• Disponibilità da più fornitori: I componenti standardizzati possono essere acquistati da diversi fornitori, riducendo il rischio nella catena di approvvigionamento

Pensate ai componenti standard come a capi di abbigliamento pronti all’uso: se le vostre misure corrispondono alle taglie standard, otterrete prodotti di qualità a prezzi ragionevoli e con disponibilità immediata. Il vantaggio competitivo si riduce soltanto quando la precisione dell’adattamento diventa critica.

Scenari che richiedono componenti personalizzati

La lavorazione personalizzata diventa essenziale quando le soluzioni standard non soddisfano i requisiti funzionali richiesti:

• Dimensioni o geometrie uniche: Dimensioni non standard, forme insolite o caratteristiche integrate non presenti nei cataloghi
• Requisiti particolari per i materiali: La lavorazione su misura consente di selezionare materiali specifici che potrebbero non essere disponibili nei componenti preconfezionati: un aspetto fondamentale per soddisfare esigenze di durata, peso o compatibilità
• Requisiti di tolleranza stretta: Quando la precisione richiesta supera quella ottenibile con la produzione standard, la lavorazione su misura garantisce le specifiche esatte
• Progetti proprietari: I componenti centrali del vostro vantaggio competitivo non devono provenire da cataloghi a cui hanno accesso anche i vostri concorrenti
• Funzionalità integrate: Combinare più componenti standard in un unico componente personalizzato riduce spesso i tempi di montaggio, i potenziali punti di guasto e il costo complessivo

Un produttore ha scoperto di utilizzare tre diversi componenti standard per la propria linea di prodotti, poiché nessun singolo componente standard soddisfaceva tutti i requisiti. Una soluzione personalizzata ha integrato quei tre componenti in uno solo, migliorando le prestazioni del prodotto e riducendo al contempo la complessità della gestione dell’inventario.

Valutazione del Costo Totale di Possesso

Il prezzo di acquisto racconta solo una parte della storia. Ciò che conta davvero è il costo totale di proprietà (TCO) – la spesa complessiva per l’acquisizione, l’utilizzo e il supporto di un componente durante tutto il suo ciclo di vita.

Fattore	Parti Standard	Parti meccaniche su misura
Tempo di consegna	Immediata a giorni (disponibile a magazzino)	Giorni a settimane (richiede produzione)
Costo unitario (bassa quantità)	Più basso – benefici derivanti dalla produzione di massa	Più alto – i costi di allestimento sono ripartiti su pochi pezzi
Costo unitario (alta quantità)	Può superare il costo di un prodotto personalizzato a causa dei margini degli intermediari	Spesso competitivo una volta ammortizzati gli utensili
Quantità minime	Spesso disponibile anche in singolo pezzo	Varia; alcuni negozi applicano quantità minime
Flessibilità di progettazione	Limitato alle offerte presenti nel catalogo	Totale libertà entro i limiti produttivi
Coerenza della Qualità	Varia in base alla reputazione del fornitore	Controllato mediante specifiche dirette
Opzioni di materiale	Limitato alle qualità più comuni	Qualsiasi materiale lavorabile disponibile
Controllo del ciclo di vita del prodotto	Il fornitore determina l’obsolescenza	Si controlla la disponibilità per il periodo necessario
Vendita di parti di ricambio	Potrebbe fluire verso il fornitore di componenti	Rimane nella vostra organizzazione

Considerare i costi nascosti non indicati negli ordini d'acquisto. Le parti standard implicano generalmente la disponibilità a magazzino, con conseguenti costi di mantenimento: deposito, controllo climatico, assicurazione e gestione dell'inventario. Questi costi di mantenimento possono aggiungere dal 20% al 30% al prezzo base apparente, prima di qualsiasi margine di markup.

Le parti personalizzate spesso garantiscono un costo totale di proprietà inferiore grazie a minori costi dei materiali, a una riduzione delle soluzioni ingegneristiche tampone, a una maggiore espandibilità futura, a requisiti inferiori di inventario e a relazioni semplificate con i fornitori. Quando si gestisce un set di maschi e filetti o un set di chiavi per l’assistenza sul campo, avere parti progettate specificamente per la vostra applicazione semplifica ogni aspetto.

La soluzione semi-standard

Ecco un'opzione che molti trascurano: i componenti personalizzati non devono sempre essere realizzati ex novo. Spesso i fornitori possono adattare soluzioni standard per soddisfare le vostre esigenze specifiche, creando componenti «semi-standard» che combinano i vantaggi economici dei cataloghi con una conformità personalizzata.

Molti componenti realizzati su misura incorporano caratteristiche standardizzate — filettature standard, diametri di foratura comuni o schemi di fissaggio conformi agli standard di settore. Un set di maschi e filiere potrebbe realizzare filettature standard su componenti altrimenti personalizzati. Il vostro set di maschi e filiere gestisce le operazioni di filettatura, indipendentemente dal fatto che il componente abbia avuto origine da un prodotto in catalogo o da un profilato personalizzato. Questo approccio ibrido offre spesso vantaggi in termini di tempi e costi, meritevoli di approfondimento prima di optare per soluzioni completamente personalizzate.

Quadro decisionale: standard o personalizzato?

Utilizzate questo quadro per valutare la vostra situazione specifica:

• Partite dalla funzione: Qual è effettivamente la funzione di questo componente? Se i componenti standard assolvono completamente tale funzione, fermatevi qui.
• Valutate l’adattamento: I componenti su misura presentano un adattamento complessivamente migliore in termini di qualità, ma ciò è rilevante solo quando l’adattamento è critico per le prestazioni.
• Valutare il volume: I costi di allestimento per i componenti su misura si ammortizzano sulla quantità. Il costo unitario di un singolo pezzo è molto più elevato rispetto a quello di cento pezzi.
• Valutare i tempi: È possibile attendere la produzione su misura oppure il cronoprogramma richiede una disponibilità immediata?
• Calcolare le modifiche: Se i componenti standard richiedono lavorazioni secondarie, fissaggi speciali o soluzioni alternative in fase di assemblaggio, aggiungere tali costi al confronto.
• Proiettarsi nel futuro: Sarà necessario riutilizzare questi componenti? Gli utensili su misura generano benefici economici con ordini ripetuti.
• Valutare il rischio di approvvigionamento: I componenti standard possono essere interrotti senza preavviso. Le specifiche personalizzate rimangono producibili fintanto che si conservano i disegni.
• Valutare il vantaggio competitivo: Questo componente differenzia il vostro prodotto? I design proprietari non dovrebbero provenire da cataloghi pubblici.

Quando prendete le chiavi inglesi o un attrezzo per avvitare per assemblare i prototipi, osservate quali componenti richiedono modifiche, l’uso di spessori o soluzioni tampone. Questi punti critici indicano spesso dove i componenti personalizzati offrirebbero un valore superiore rispetto ai componenti standard con cui state faticosamente lavorando.

Il componente più economico non è sempre la soluzione meno costosa. Il costo totale di proprietà — compreso il tempo ingegneristico, la manodopera per l’assemblaggio e le conseguenze a valle — determina il vero valore.

Che tu scelga componenti standard o personalizzati, il successo dipende infine dalla capacità di trovare partner produttivi che comprendano le tue esigenze e garantiscano prestazioni costanti. L'ultima sezione illustra come identificare e valutare officine meccaniche che diventino un'estensione affidabile del tuo team di ingegneria.

Individuare partner affidabili per la lavorazione dei tuoi componenti

Hai acquisito competenze nella selezione dei materiali, nelle specifiche delle tolleranze e nei requisiti di controllo qualità. Ora arriva la decisione che determinerà se tutte queste conoscenze si tradurranno in componenti di successo: scegliere il giusto partner produttivo. La ricerca di un «tornitore vicino a me» potrebbe generare dozzine di risultati, ma non tutte le officine sono in grado di offrire la precisione, la costanza e la comunicazione richieste dal tuo progetto.

Pensatela in questo modo: le vostre specifiche sono tanto valide quanto il laboratorio che le realizza. Un partner dotato di solidi sistemi qualità ed esperienza settoriale diventa un’estensione del vostro team di ingegneria. Una scelta errata comporta ritardi nelle consegne, componenti fuori specifica e cicli di ritorno frustranti che mettono a rischio la tempistica del vostro progetto.

Valutazione delle capacità dei laboratori meccanici

Come distinguere i produttori qualificati da quelli che promettono troppo e consegnano troppo poco? Secondo i framework per la valutazione della qualità, la valutazione delle capacità di un laboratorio meccanico richiede di andare oltre l’elenco delle attrezzature, per esaminare l’intero sistema qualità: dalle certificazioni e dalle tecnologie di ispezione alla formazione del personale e alla gestione della catena di fornitura.

Certificazioni: il primo indicatore di qualità

Le certificazioni dimostrano l'impegno verso sistemi standardizzati di gestione della qualità. Non sono semplici targhe da appendere al muro: rappresentano procedure documentate, sistemi di tracciabilità e processi di miglioramento continuo che sono stati verificati in modo indipendente.

• ISO 9001: La certificazione fondamentale di gestione della qualità, che attesta l'esistenza di processi strutturati e di una documentazione adeguata: questa va considerata come requisito minimo.
• IATF 16949: Essenziale per i fornitori del settore automobilistico, questa certificazione aggiunge requisiti specifici per il settore automotive volti alla prevenzione dei difetti e alla riduzione delle variazioni.
• AS9100: Obbligatoria per la produzione aerospaziale, introduce requisiti specifici in materia di tracciabilità e gestione delle configurazioni, fondamentali per componenti critici ai fini della sicurezza del volo.

Il rispetto di queste norme indica che l'azienda dispone di procedure ben documentate e di sistemi di tracciabilità. Quando si cercano utensili di precisione nelle vicinanze o si valutano utensili da tornio in vendita, lo stato di certificazione del fornitore rivela se le sue dichiarazioni sulla qualità sono state verificate in modo indipendente.

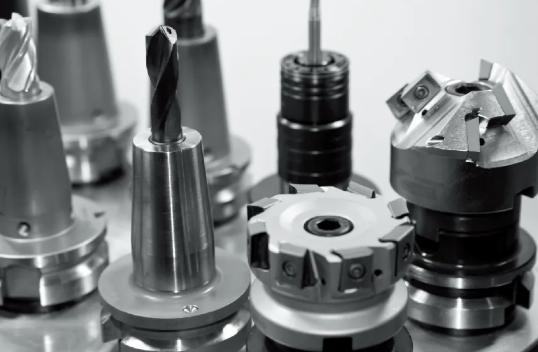

Attrezzature e tecnologia per officine meccaniche

Le capacità partono dalle attrezzature, ma si estendono ben oltre l'elenco delle macchine. Quando si valutano fornitori di lavorazione CNC, chiedere dettagli specifici sulle capacità:

• Tipi e dimensioni delle macchine: sono in grado di gestire le dimensioni e le geometrie dei vostri componenti?
• Velocità e potenza del mandrino: fondamentali per una lavorazione efficiente dei materiali da voi scelti
• Capacità multiasse: le macchine a 5 assi riducono il numero di montaggi e migliorano la precisione sui componenti complessi
• Attrezzature per ispezione: macchine di misura a coordinate (CMM), strumenti per la verifica della rugosità superficiale e strumenti di misura tarati, adeguati ai vostri requisiti di tolleranza

Gli strumenti moderni per tornitori e fresatori CNC e le tecnologie di ispezione garantiscono che i componenti rispettino sistematicamente le specifiche. Le officine che investono in attrezzature avanzate dimostrano un impegno verso la produzione di precisione, anziché accontentarsi di macchinari obsoleti.

Controllo e Documentazione del Processo

I sistemi qualità efficaci eseguono ispezioni in processo durante tutto il ciclo di lavorazione, anziché basarsi esclusivamente sull’ispezione finale. Gli indicatori chiave di controllo del processo includono:

• Ispezione del primo articolo (FAI): Verifica completa che le parti iniziali soddisfino i requisiti prima dell'avvio della produzione su larga scala
• Controllo Statistico del Processo (SPC): Monitoraggio in tempo reale dei dati di produzione per prevenire deviazioni, anziché limitarsi a rilevarle
• Tracciabilità dei materiali: Documentazione completa che collega le certificazioni dei materiali grezzi alle parti finite lungo l'intero processo produttivo
• Programmi di Calibrazione: Verifica periodica che tutti gli strumenti di misura mantengano la propria accuratezza, riconducibile agli standard nazionali

Un'officina che fornisce rapporti di ispezione, certificati di conformità e dati SPC dimostra una maturità del processo che si traduce in una qualità costante delle parti.

Costruire partnership di successo nel settore manifatturiero

Oltre alle capacità tecniche, relazioni manifatturiere di successo dipendono da comunicazione efficace, tempestività di risposta e comprensione del settore. L'attrezzatura più avanzata di un'officina meccanica non ha alcun valore se il team che la utilizza non comprende i vostri requisiti applicativi.

L'esperienza specifica del settore conta

Ogni settore industriale ha esigenze specifiche che un'esperienza generica nella lavorazione meccanica non è in grado di soddisfare. Le applicazioni automobilistiche richiedono la documentazione PPAP e l’aspettativa di zero difetti. I dispositivi medici esigono processi validati e materiali biocompatibili. I componenti aerospaziali necessitano di tracciabilità completa e, spesso, di prove non distruttive.

Un fornitore qualificato non dovrebbe soltanto possedere esperienza specifica per il settore di riferimento, ma anche fornire la documentazione e la validazione adattate al vostro settore. Chiedete ai potenziali partner informazioni sulla loro esperienza con applicazioni simili alle vostre: la curva di apprendimento legata ai requisiti settoriali può influenzare in modo significativo sia la qualità sia i tempi di consegna.

Comunicazione e tempestività

La trasparenza è un forte indicatore della capacità qualitativa. Officine meccaniche affidabili forniscono:

• Canali di comunicazione chiari per discutere tolleranze, aggiustamenti progettuali e potenziali difficoltà produttive
• Preventivi tempestivi, in grado di rispondere prontamente alle vostre domande anziché lasciarvi in attesa
• Notifica proattiva in caso di problemi, anziché sorprese al momento della consegna
• Documentazione delle azioni correttive che illustra come i problemi vengono indagati e prevenuti dal ripresentarsi

Prestare attenzione a come i potenziali partner comunicano durante il processo di quotazione. La loro tempestività nella risposta prima ancora che diventiate clienti riflette generalmente il livello di servizio che riceverete dopo aver effettuato gli ordini.

Capacità di scalabilità e tempi di consegna

Che si tratti del lancio di un nuovo prodotto o della risposta a picchi di domanda, il vostro partner produttivo deve essere in grado di adeguarsi alle vostre esigenze. Valutare:

• Capacità di passaggio dal prototipo alla produzione: sono in grado di gestire sia componenti per lo sviluppo su misura che ordini in volumi?
• Flessibilità dei tempi di consegna: qual è il loro tempo di consegna standard e possono accelerare i tempi se necessario?
• Margine di capacità: operano già al massimo della loro utilizzazione oppure dispongono di risorse disponibili per i vostri progetti?

La capacità di adattarsi rapidamente spesso distingue i buoni fornitori dai partner eccellenti. Per progetti con scadenze stringenti, chiedere informazioni sulle capacità di consegna accelerata e sul sovrapprezzo applicabile per una fornitura rapida.

Un esempio pratico: produzione di precisione per il settore automobilistico

Considerare come questi criteri di valutazione si traducono nella pratica. Shaoyi Metal Technology rappresenta un esempio di come competenze specializzate soddisfino applicazioni particolarmente esigenti. La loro certificazione IATF 16949 è specificamente rivolta ai requisiti del settore automobilistico, mentre le loro pratiche di controllo statistico dei processi garantiscono la coerenza lotto dopo lotto, come richiesto dagli OEM automobilistici.

Ciò che distingue i partner specializzati è la comprensione delle applicazioni. La capacità di Shaoyi nel realizzare insiemi per sospensioni e boccole metalliche personalizzate dimostra l’ampia gamma di componenti meccanici richiesti dalle applicazioni automobilistiche: dai componenti strutturali destinati a sopportare carichi dinamici alle boccole di precisione, che controllano il movimento e riducono l’attrito. I loro tempi di consegna rapidi, talvolta addirittura entro un solo giorno lavorativo, rispondono alla necessità di passare velocemente dal prototipo alla produzione, esigenza tipica dei cicli di sviluppo automobilistico.

Questo tipo di competenza specializzata assume particolare rilevanza quando le vostre esigenze in termini di utensili da officina vanno oltre la produzione generica, estendendosi ad applicazioni settoriali specifiche, in cui l’esperienza influisce direttamente sulla qualità dei risultati.

Punti chiave per la selezione di un partner per la lavorazione meccanica

Individuare il giusto partner produttivo richiede una valutazione sistematica, non basata esclusivamente sul prezzo. Utilizzate questo riassunto per guidare il vostro processo di selezione:

• Verifica le Certificazioni: ISO 9001 almeno, con certificazioni settoriali (IATF 16949, AS9100) per applicazioni specializzate
• Valutare le capacità degli impianti: Assicurarsi che le attrezzature del loro reparto meccanico siano adatte alle geometrie dei vostri componenti, ai materiali utilizzati e ai requisiti di tolleranza
• Valutare i sistemi qualità: Cercare processi documentati, inclusi l’ispezione del primo esemplare, il controllo statistico di processo (SPC) e la tracciabilità dei materiali
• Verificare la tecnologia di ispezione: Macchine di misura a coordinate (CMM) e strumenti tarati adeguati ai vostri requisiti di precisione
• Verificare l’esperienza nel settore: Un’esperienza pregressa nel vostro ambito applicativo riduce i tempi di apprendimento e i rischi per la qualità
• Verificare la tempestività della comunicazione: Il modo in cui gestiscono le richieste di informazioni prefigura come gestiranno i vostri ordini
• Valutare la scalabilità: Verificare che siano in grado di soddisfare sia le esigenze attuali sia la crescita futura dei volumi
• Richiedi riferimenti: I comprovati risultati ottenuti in applicazioni analoghe offrono una garanzia che va oltre le semplici dichiarazioni di capacità
• Valutare il valore complessivo: Tenere conto della coerenza qualitativa, dell'affidabilità nelle consegne e del supporto tecnico, oltre al prezzo unitario

Il partner ideale per la lavorazione non si limita a produrre i vostri componenti: mette a disposizione competenze specialistiche che migliorano i vostri progetti, individuano tempestivamente potenziali problemi e garantiscono una qualità costante, tutelando così la vostra reputazione.

In questa guida avete acquisito conoscenze pratiche su materiali, tolleranze, processi, controllo qualità e valutazione dei fornitori. Questi fondamenti sono applicabili sia che stiate progettando componenti aerospaziali di precisione, sviluppando sistemi automobilistici, sia che stiate realizzando attrezzature personalizzate per applicazioni specializzate. Grazie a questa comprensione, siete ora in grado di specificare con sicurezza i componenti da lavorare, comunicare efficacemente con i partner produttivi e garantire che i vostri componenti funzionino esattamente come previsto dal progetto.

Domande frequenti sui componenti da lavorare

1. Quali parti realizzano i tornitori?

I tornitori producono un'ampia gamma di componenti personalizzati, tra cui alberi, boccole, distanziali, staffe, dispositivi di fissaggio e guide. Questi componenti di precisione sono impiegati in settori che vanno dall’aerospaziale all’automobilistico, comprendendo elementi che spaziano da semplici viti in acciaio a complesse viti ossee in titanio destinate agli impianti medici. Sono esempi comuni componenti idraulici, parti per sistemi antibloccaggio (ABS) e pistoni per autovetture. Produttori specializzati come Shaoyi Metal Technology realizzano parti per tornitori specifiche per il settore automobilistico, tra cui insiemi per telai e boccole metalliche personalizzate, certificate IATF 16949.

2. Quanto addebitano i tornitori all’ora?

I costi orari delle macchine CNC variano notevolmente in base al tipo di attrezzatura e alla sua complessità. I torni CNC di medie dimensioni hanno generalmente un costo compreso tra 50 e 110 USD all’ora, mentre le fresatrici CNC orizzontali vanno da 80 a 150 USD all’ora. Le avanzate macchine CNC a 5 assi richiedono tariffe comprese tra 120 e 300+ USD all’ora, e i torni svizzeri rientrano nella fascia compresa tra 100 e 250 USD all’ora. Queste tariffe riflettono i costi dell’attrezzatura, l’esperienza dell’operatore e i requisiti di tolleranza. Le officine dotate di certificazioni come IATF 16949 per applicazioni automobilistiche possono applicare tariffe premium che rispecchiano i loro sistemi qualità e le loro capacità specializzate.

3. Quali sono le 7 parti principali di una macchina CNC?

I sette componenti chiave di una macchina a controllo numerico computerizzato (CNC) includono: l'Unità di Controllo Macchina (MCU), che funge da cervello operativo; i dispositivi di input, come computer o microcontrollori, per il caricamento del programma; il sistema di azionamento, che controlla il movimento degli assi; l'utensile da taglio, che esegue le operazioni di lavorazione; il sistema di retroazione, che garantisce la precisione di posizionamento; il basamento e il piano di lavoro, che forniscono il supporto al pezzo in lavorazione; e il sistema di raffreddamento, che gestisce il calore generato durante la lavorazione. Comprendere questi componenti è utile nella specifica dei ricambi per tornitori, poiché le capacità della macchina influenzano direttamente le tolleranze raggiungibili e le finiture superficiali.

4. Come scelgo il materiale adatto per parti personalizzate lavorate a macchina?

La scelta del materiale dipende dai requisiti dell'applicazione, inclusi i carichi, l'esposizione ambientale, la gamma di temperature, i vincoli di peso e le esigenze di tolleranza. L'alluminio 6061 offre un'eccellente lavorabilità ed è economico per i prototipi. Gli acciai garantiscono una resistenza superiore per applicazioni ad alto sollecitamento. L'acciaio inossidabile 304 o 316 assicura resistenza alla corrosione per impieghi marini o in ambito alimentare. Le materie plastiche tecniche, come il Delrin, offrono resistenza chimica e riduzione del peso. Valutare la lavorabilità insieme ai requisiti prestazionali: i materiali più duri richiedono tempi di lavorazione più lunghi e comportano costi maggiori per la produzione con tolleranze strette.

5. Quali tolleranze può raggiungere la lavorazione CNC?

La lavorazione CNC standard consente di ottenere con efficienza tolleranze di ±0,005 pollici (±0,13 mm) senza procedure speciali. Per lavorazioni di precisione si raggiungono tolleranze di ±0,001 pollici (±0,025 mm), ma ciò richiede attrezzature specializzate e controlli ambientali, con un aumento dei costi del 50-100%. Le tolleranze ultra-precise di ±0,0001 pollici richiedono operazioni di rettifica e ambienti a temperatura controllata, moltiplicando i costi da 10 a 24 volte. Adattare le specifiche di tolleranza ai reali requisiti funzionali: applicare tolleranze eccessive a dimensioni non critiche aumenta inutilmente i costi di produzione senza migliorare le prestazioni.
