Pemahaman Mendalam tentang Komponen Mesin CNC: Dari Spindle Hingga Servo dalam Satu Analisis Komprehensif

Memahami Komponen Mesin CNC dan Perannya dalam Manufaktur Presisi

Pernahkah Anda bertanya-tanya apa yang mengubah sepotong logam mentah menjadi komponen dirgantara yang sempurna hasil pemesinan? Jawabannya terletak pada simfoni rumit komponen mesin CNC yang bekerja bersama dengan presisi luar biasa . Komponen-komponen ini membentuk tulang punggung manufaktur modern, memungkinkan pabrik-pabrik di seluruh dunia memproduksi segala hal mulai dari implan medis hingga mesin otomotif dengan konsistensi yang tidak dapat dicapai oleh pemesinan manual.

Apa yang Membuat Mesin CNC Beroperasi

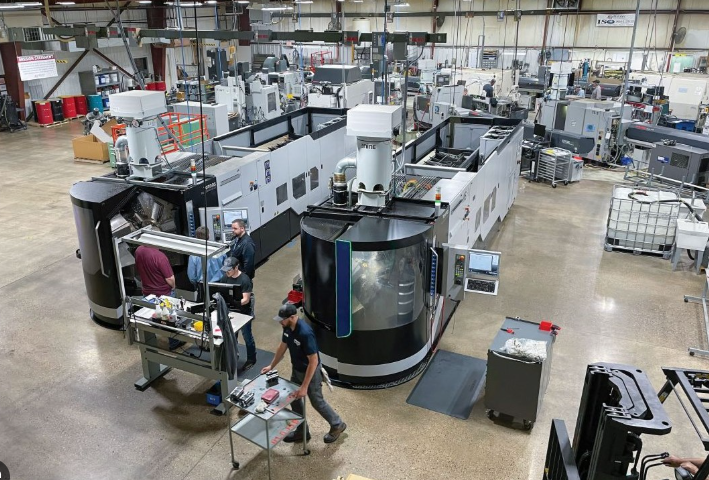

Pada intinya, mesin CNC (Computer Numerical Control) adalah rangkaian komponen mekanis, listrik, dan pengendali yang saling terhubung, dirancang untuk menjalankan tugas presisi secara otomatis. Berbeda dengan mesin manual konvensional, sistem canggih ini mengikuti instruksi berkode untuk melakukan operasi dengan akurasi dan pengulangan yang luar biasa. Komponen-komponen mesin CNC bekerja secara harmonis, masing-masing memainkan peran khusus dalam mewujudkan desain digital menjadi bentuk fisik.

Bayangkanlah demikian: ketika Anda mengamati komponen-komponen mesin seperti mesin frais CNC atau bubut CNC, Anda sedang melihat tiga sistem utama yang bekerja bersama. Pertama, terdapat kerangka struktural yang memberikan stabilitas. Kedua, ada komponen pengendali gerak yang memungkinkan pergerakan presisi sepanjang beberapa sumbu. Ketiga, sistem pengendali menafsirkan perintah pemrograman dan mengoordinasikan setiap tindakan. Setiap kategori komponen CNC saling bergantung satu sama lain agar dapat berfungsi dengan benar.

Kualitas masing-masing komponen mesin CNC secara langsung menentukan akurasi pemesinan, kualitas hasil permukaan, dan efisiensi produksi secara keseluruhan. Bahkan satu bantalan yang aus atau satu panduan yang tidak sejajar pun dapat memicu kesalahan dimensi pada ribuan komponen yang diproduksi.

Blok-Blok Pembangun Manufaktur Presisi

Memahami komponen yang dibuat dengan mesin CNC dimulai dari pengenalan terhadap keragamannya. Spindel memutar alat potong pada ribuan RPM. Screw bola mengubah gerak rotasi menjadi gerak linier dengan presisi tingkat mikron. Motor servo merespons sinyal kontrol dalam hitungan milidetik. Encoder memberikan umpan balik posisi secara real-time. Secara bersama-sama, mesin dan komponen-komponen ini membentuk sistem loop-tertutup yang mampu mempertahankan toleransi yang tak terbayangkan hanya beberapa dekade lalu.

Apa yang membuat teknologi ini khususnya bernilai adalah fleksibilitasnya. Menurut Clausing Industrial , mesin CNC melayani berbagai industri, mulai dari otomotif hingga dirgantara, manufaktur perangkat medis hingga elektronik konsumen. Setiap aplikasi menuntut konfigurasi komponen tertentu, namun prinsip dasar tetap konsisten di seluruh platform.

Dalam panduan komprehensif ini, Anda akan menemukan cara setiap kategori komponen berkontribusi terhadap keseluruhan proses pemesinan. Mulai dari ranah mesin yang kaku guna meredam getaran hingga panel kontrol canggih yang digunakan operator setiap hari, setiap elemen memainkan peran penting. Ketika Anda selesai membaca, Anda tidak hanya akan memahami fungsi komponen-komponen ini, tetapi juga cara mengidentifikasi tanda-tanda keausan, merencanakan perawatan, serta mencari pengganti berkualitas saat diperlukan.

Komponen Ranah Mesin dan Rangka yang Menjamin Stabilitas

Bayangkan mencoba menulis dengan pulpen di atas meja yang goyah. Tidak peduli seberapa ahli Anda, ketidakstabilan tersebut akan terlihat pada tulisan tangan Anda. Prinsip yang sama berlaku dalam pemesinan CNC. Ranjang dan rangka mesin berfungsi sebagai fondasi tempat seluruh ketelitian bergantung. Tanpa komponen mesin CNC struktural yang sangat kokoh, bahkan spindle dan sistem kontrol paling canggih sekalipun tidak mampu menghasilkan presisi yang akurat.

Bahan Konstruksi Rangka dan Ranjang

Ketika Anda memeriksa bagian-bagian mesin yang digunakan dalam aplikasi CNC , Anda akan melihat bahwa produsen secara cermat memilih bahan ranjang berdasarkan persyaratan kinerja tertentu. Menurut WMTCNC, ranjang mesin harus cukup kokoh dan stabil untuk menopang rel penuntun, kepala putar (headstock), serta komponen mesin manufaktur kritis lainnya, sambil mempertahankan presisi selama bertahun-tahun pengoperasian.

Tiga bahan utama mendominasi konstruksi ranjang mesin CNC:

• Besi Cor Kelabu: Ini tetap menjadi pilihan paling umum untuk ranjang mesin CNC. Material ini menawarkan stabilitas termal yang luar biasa dan kekakuan tinggi, sehingga mengurangi deformasi ranjang selama operasi pemesinan berkepanjangan. Sifat peredaman getaran alami besi cor menjadikannya ideal untuk pekerjaan presisi.
• Beton Polimer (Granit Rekayasa): Material ini memberikan stabilitas termal yang luar biasa, menjaga integritas ranjang bahkan pada suhu tinggi. Material ini mencegah ekspansi termal yang dapat mengganggu akurasi pemesinan, sehingga populer dalam aplikasi presisi tinggi.
• Struktur Baja Las: Ranjang baja memberikan kekakuan dan kapasitas daya dukung yang sangat tinggi, cocok untuk operasi pemesinan berat. Namun, stabilitas termalnya yang lebih rendah dibandingkan besi cor memerlukan pertimbangan desain tambahan guna mengurangi dampak deformasi termal.

Setiap bagian dari rangka mesin harus mampu mempertahankan akurasi tinggi dan presisi posisi selama periode yang panjang. Oleh karena itu, produsen seperti WMTCNC secara konsisten menggunakan ranjang cor untuk menjamin presisi bubut sepanjang masa operasional mesin.

Bagaimana Kekakuan Struktural Mempengaruhi Akurasi

Mengapa kekakuan begitu penting? Selama proses pemesinan, gaya pemotongan menghasilkan getaran yang dapat merambat melalui seluruh struktur mesin. Jika ranjang mengalami lenturan atau resonansi, getaran ini akan muncul sebagai cacat pada permukaan hasil akhir atau ketidakakuratan dimensi pada benda kerja Anda. Struktur ranjang umumnya memiliki desain berbentuk kotak tertutup dengan pengaku yang disusun secara strategis untuk mengatasi masalah ini.

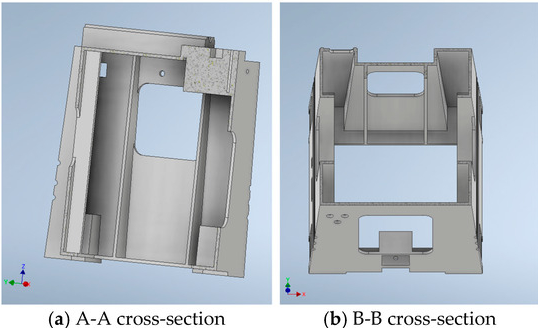

Penyusunan rusuk internal secara signifikan memengaruhi kinerja. Rusuk longitudinal meningkatkan kekakuan lentur dan torsi, sedangkan rusuk miring diagonal dan saling berpotongan sangat efektif dalam meningkatkan kekakuan keseluruhan. Untuk mesin bubut CNC, bentuk penampang melintang sering menggunakan struktur kotak tertutup yang memperbesar ukuran kontur luar, sehingga memberikan kekakuan lentur dan torsi yang tinggi sekaligus memperbaiki kondisi evakuasi tatal.

Jenis mesin CNC yang berbeda memiliki persyaratan struktural yang berbeda pula, sesuai dengan tuntutan operasionalnya. Komponen mesin router CNC, misalnya, sering menggunakan konstruksi rangka yang lebih ringan karena router umumnya bekerja dengan bahan-bahan lunak seperti plastik, kayu, dan aluminium. Sebaliknya, mesin frais dan mesin bubut memerlukan komponen CNC yang jauh lebih berat untuk menahan gaya-gaya yang dihasilkan saat memotong baja dan logam keras lainnya.

Jenis Mesin CNC	Bahan Tidur Mesin Khas	Konfigurasi rangka	Prioritas Struktural Utama
Mesin Frais CNC / Pusat Permesinan	Besi tuang abu-abu	Kolom Tetap atau Bergerak, Tidur Berbentuk-T	Kekakuan maksimum untuk pemotongan bahan keras
Mesin bubut cnc	Besi tuang abu-abu	Rangka Miring atau Datar dengan Penampang Kotak Tertutup	Kekuatan puntir dan evakuasi tatal
Cnc router	Baja atau Aluminium yang Dilas	Rangka terbuka bergaya gantry	Volume kerja besar dengan kekakuan sedang

Seperti yang dicatat oleh Rex Plastics , router CNC bekerja dengan bahan lembaran datar dan bahan yang lebih lunak, sehingga menjelaskan konstruksinya yang lebih ringan dibandingkan mesin frais yang dirancang untuk bahan berbentuk balok dan logam yang lebih keras. Memahami perbedaan struktural ini membantu Anda menghargai mengapa mesin tertentu unggul dalam aplikasi spesifik, sementara mesin lain kesulitan melakukannya.

Stabilitas termal merupakan pertimbangan kritis lainnya. Selama operasi, panas yang dihasilkan oleh motor, spindle, dan proses pemotongan dapat menyebabkan ekspansi termal pada komponen struktural. Besi cor kelabu dan granit rekayasa meminimalkan efek ini, sedangkan struktur baja mungkin memerlukan sistem pendingin atau algoritma kompensasi untuk mempertahankan akurasi. Inilah tepatnya mengapa mesin berpresisi tinggi sering dilengkapi sensor suhu di seluruh rangkanya guna memantau dan mengkompensasi perubahan termal secara real-time.

Dengan fondasi yang telah dibahas, langkah logis berikutnya adalah mengeksplorasi apa yang berada di atas platform stabil ini: sistem spindle yang benar-benar melakukan pekerjaan pemotongan.

Sistem Spindle dan Parameter Kinerja Kritisnya

Jika meja mesin adalah fondasi, maka spindle jelas merupakan jantung dari setiap mesin CNC. Susunan berputar ini memegang dan menggerakkan alat potong pada kecepatan yang dikontrol secara presisi, secara langsung menentukan bahan apa saja yang dapat Anda proses dan seberapa halus hasil permukaan yang dapat Anda capai. Memahami komponen spindle serta spesifikasinya memberi Anda kemampuan untuk membuat keputusan yang tepat mengenai kapabilitas mesin, waktu perawatan, dan penggantian komponen.

Motor Spindle dan Sistem Bantalan

Apa sebenarnya yang terjadi di dalam spindle frais saat Anda menekan tombol mulai? Motor spindle mengubah energi listrik menjadi gerak rotasi , yang kemudian ditransmisikan melalui bantalan ke dudukan alat dan akhirnya ke alat potong Anda. Setiap komponen dalam rantai ini memengaruhi kinerja, dan memahami peran masing-masing membantu Anda mengidentifikasi potensi masalah sebelum berkembang menjadi permasalahan mahal.

Spindle mesin frais mengandalkan bantalan presisi untuk mempertahankan akurasi rotasi sekaligus menopang beban radial dan aksial. Bantalan bola kontak sudut merupakan pilihan paling umum untuk aplikasi kecepatan tinggi, biasanya disusun berpasangan atau dalam satu set guna menangani gaya dari berbagai arah. Bantalan-bantalan ini harus mempertahankan toleransi yang sangat ketat—sering kali diukur dalam mikron—guna mencegah runout yang akan langsung ditransfer ke benda kerja Anda.

Saat mengevaluasi spesifikasi spindle, tiga parameter yang perlu Anda perhatikan adalah:

• Kisaran RPM: Parameter ini menentukan material dan ukuran perkakas yang dapat Anda gunakan secara efektif. Spindle kecepatan tinggi yang mencapai 24.000 RPM atau lebih unggul dalam penggunaan perkakas berdiameter kecil serta pemesinan aluminium, sedangkan spindle berkecepatan rendah namun ber-torsi tinggi lebih cocok untuk perkakas berukuran besar dan material keras seperti baja.
• Rating Daya (kW/HP): Ini menunjukkan seberapa besar gaya penghilangan material yang dapat ditahan oleh poros utama. Poros utama 15 kW mampu menjalankan operasi pembubutan kasar yang agresif, yang akan menyebabkan poros utama 7,5 kW berhenti beroperasi. Sesuaikan peringkat daya dengan beban kerja tipikal Anda, bukan terhadap tuntutan ekstrem yang hanya terjadi sesekali.
• Toleransi Runout: Diukur dalam mikron (seperseribu milimeter), runout menunjukkan seberapa besar penyimpangan ujung poros utama dari konsentrisitas sempurna selama rotasi. Poros utama berkualitas tinggi mempertahankan runout di bawah 5 mikron, sedangkan unit presisi tinggi mampu mencapai 2 mikron atau kurang. Runout yang lebih tinggi mempercepat keausan alat potong dan menurunkan kualitas permukaan hasil pengerjaan.

Pengaturan pra-beban bantalan juga secara signifikan memengaruhi kinerja. Pra-beban yang terlalu kecil memungkinkan gerak longgar berlebih, menyebabkan getaran (chatter) dan hasil permukaan yang buruk. Pra-beban yang terlalu besar menghasilkan panas berlebih, mempercepat keausan bantalan dan berpotensi menyebabkan kegagalan dini. Produsen secara cermat mengkalibrasi keseimbangan ini selama proses perakitan, dan pemeliharaan pelumasan yang tepat membantu mempertahankannya sepanjang masa pakai poros utama.

Konfigurasi Berpenggerak Sabuk vs Berpenggerak Langsung

Pernahkah Anda memperhatikan bahwa beberapa mesin menghasilkan suara yang jelas berbeda selama operasi? Konfigurasi penggerak spindle sering kali menjelaskan perbedaan ini. Mesin CNC menggunakan dua metode utama untuk mentransfer tenaga motor ke spindle: sistem berpenggerak sabuk yang menggunakan susunan katrol spindle dan konfigurasi berpenggerak langsung di mana motor dan spindle berbagi poros yang sama.

Spindle berpenggerak sabuk menggunakan sistem katrol gearbox atau katrol pemesinan yang menghubungkan motor ke spindle melalui sabuk sinkron atau sabuk-V. Konfigurasi ini menawarkan sejumlah keuntungan. Motor dipasang terpisah dari spindle, sehingga mengurangi perpindahan panas ke zona pemotongan. Sistem sabuk juga memberikan sebagian isolasi getaran antara motor dan spindle. Selain itu, dengan mengganti rasio katrol, produsen dapat menawarkan karakteristik kecepatan-torsi yang berbeda tanpa harus mendesain ulang seluruh perakitan spindle.

Namun, sistem penggerak sabuk memperkenalkan titik perawatan potensial. Sabuk meregang seiring waktu, sehingga memerlukan penyesuaian ketegangan secara berkala. Penyelarasan katrol harus tetap presisi guna mencegah keausan sabuk dini dan getaran. Mekanisme katrol gearbox, meskipun kokoh, menambah komponen yang pada akhirnya memerlukan perawatan atau penggantian.

Spindle penggerak langsung menghilangkan koneksi mekanis antara motor dan spindle dengan mengintegrasikan keduanya ke dalam satu unit. Rotor motor dipasang langsung pada poros spindle, menciptakan koneksi yang sangat kaku tanpa backlash sama sekali. Konfigurasi ini unggul dalam aplikasi kecepatan tinggi di mana keterbatasan sabuk sebaliknya akan membatasi kinerja. Banyak pusat pemesinan modern menggunakan spindle penggerak langsung yang mampu beroperasi pada 15.000 hingga 40.000 RPM.

Komprominya? Spindle penggerak langsung mentransfer panas motor secara langsung ke rakitan spindle, sehingga memerlukan sistem pendingin canggih untuk menjaga stabilitas termal. Spindle jenis ini juga umumnya lebih mahal dalam proses pembuatan dan perbaikannya dibandingkan spindle penggerak sabuk. Ketika spindle penggerak langsung mengalami kegagalan, Anda sering kali harus mengganti seluruh unit motor-spindle, bukan komponen individualnya.

Indikator Utama Pemeliharaan Spindle

Bagaimana cara mengetahui kapan komponen spindle memerlukan perhatian sebelum terjadinya kegagalan total yang dapat merusak benda kerja atau merusak mesin? Perajin mesin berpengalaman belajar mengenali tanda peringatan halus yang menunjukkan adanya masalah yang sedang berkembang. Mendeteksi masalah sejak dini sering kali menentukan perbedaan antara penggantian bantalan saja dan perbaikan total spindle.

Perhatikan tanda peringatan berikut selama operasi rutin:

• Pola suara yang tidak biasa: Suara gemuruh, melengking, atau berdengung saat rotasi sering kali menunjukkan keausan atau kontaminasi pada bantalan. Spindle yang sehat menghasilkan suara yang konsisten dan halus di semua kecepatan putar.
• Getaran meningkat: Gunakan peralatan pemantau getaran atau cukup sentuh rumah poros (spindle housing) selama operasi. Peningkatan getaran yang terasa jelas menunjukkan degradasi bantalan, ketidakseimbangan, atau komponen yang menjadi longgar.
• Kenaikan suhu: Bantalan yang beroperasi pada suhu lebih tinggi dari normal menunjukkan pelumasan tidak memadai, pra-beban (preload) berlebihan, atau keausan yang sedang berkembang. Banyak mesin dilengkapi sensor termal yang memicu peringatan ketika suhu poros melebihi batas aman.
• Penurunan kualitas permukaan: Ketika komponen yang sebelumnya dikerjakan dengan halus mulai menunjukkan tanda getaran (chatter marks) atau permukaan yang lebih kasar, kemungkinan runout poros telah meningkat melampaui batas yang dapat diterima.
• Ketidakkonsistenan dimensi: Lubang yang seharusnya berbentuk bulat sempurna menjadi agak oval, atau fitur-fitur yang bergeser dari dimensi nominal, dapat mengindikasikan keausan bantalan poros yang memengaruhi akurasi posisi.
• Kontaminasi yang terlihat: Kebocoran oli di sekitar segel poros, partikel logam dalam cairan pendingin, atau perubahan warna di dekat bantalan semua memerlukan penyelidikan segera.

Perawatan preventif secara signifikan memperpanjang masa pakai spindle. Hal ini mencakup pemeliharaan tingkat dan kualitas pelumasan yang tepat, menghindari start dingin pada putaran tinggi (RPM tinggi), memberikan waktu pemanasan yang memadai sebelum operasi berat, serta menjaga kebersihan lingkungan mesin guna mencegah kontaminasi masuk ke segel bantalan.

Memahami kemampuan dan batasan spindle Anda menjadi dasar bagi sistem kritis berikutnya: komponen pengendali gerak yang menggerakkan alat berputar tersebut dengan presisi tingkat mikron di sepanjang benda kerja Anda.

Komponen Pengendali Gerak untuk Pergerakan Sumbu yang Presisi

Anda memiliki spindle yang kuat berputar pada ribuan RPM, tetapi bagaimana spindle tersebut mencapai tepat di posisi yang diinginkan pada benda kerja Anda? Di sinilah komponen pengendali gerak (motion control) berperan sentral. Elemen presisi ini mengubah output rotasi motor menjadi gerakan linear sepanjang sumbu dengan akurasi yang diukur dalam satuan mikron. Tanpa ball screw, rel pandu linear (linear guides), motor servo, dan encoder yang berfungsi secara optimal, bahkan rangka mesin paling kaku sekalipun serta spindle paling andal pun tidak mampu menghasilkan komponen dengan akurasi tinggi.

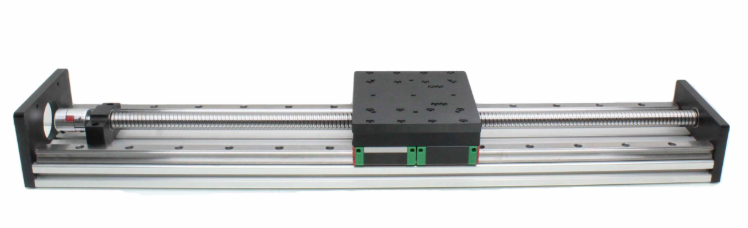

Ball Screw dan Sistem Rel Pandu Linear

Bayangkan Anda berusaha mendorong meja berat melintasi sebuah ruangan menggunakan batang berulir. Sekarang bayangkan gerakan yang sama, namun lebih halus daripada sutra dan akurat hingga beberapa perseribu milimeter. Itulah esensi fungsi ball screw dalam mesin CNC. Keajaiban mekanis ini mengubah gerak rotasi dari motor servo menjadi gerakan linear presisi sepanjang masing-masing sumbu.

Rangkaian sekrup bola terdiri dari poros berulir dan mur yang berisi bantalan bola berputar-ulang. Berbeda dengan sekrup ulir konvensional di mana ulirnya bergesekan satu sama lain, sekrup bola menggunakan kontak bergulir. Bola-bola tersebut menggelinding di antara ulir poros sekrup dan ulir mur, sehingga secara signifikan mengurangi gesekan dan hampir sepenuhnya menghilangkan backlash ketika diberi pra-beban yang tepat. Desain ini memungkinkan akurasi posisioning yang tidak dapat dicapai oleh sistem kontak geser.

Susunan bantalan sekrup bola di masing-masing ujung poros sekrup memainkan peran kritis terhadap akurasi keseluruhan sistem. Bantalan pendukung ini harus mampu menahan beban radial maupun gaya dorong (thrust forces) yang timbul selama operasi pemesinan. Umumnya, bantalan kontak sudut dalam konfigurasi back-to-back atau face-to-face memberikan kekakuan yang diperlukan sekaligus mengakomodasi ekspansi termal. Bantalan sekrup bola yang aus atau terpasang tidak tepat akan langsung menyebabkan kesalahan posisioning dan menurunkan ulang-kepastian (repeatability).

Rel kereta linier melengkapi sekrup bola dengan membatasi gerak hanya pada satu sumbu sekaligus menopang beban komponen yang bergerak. Mesin CNC modern sebagian besar menggunakan rel kereta linier berbola (juga disebut rel gerak linier atau rel profil) alih-alih alur geser dovetail konvensional. Rel-rel ini memiliki rel presisi yang digiling halus, dilengkapi bantalan bola atau rol berputar ulang di dalam blok kereta. Hasilnya? Gerak halus dengan gesekan minimal, kapasitas beban tinggi, serta akurasi geometris yang sangat baik di seluruh rentang perjalanannya.

Beberapa faktor memengaruhi kinerja rel kereta linier:

• Kelas pra-beban: Pra-beban yang lebih tinggi meningkatkan kekakuan, tetapi juga meningkatkan gesekan dan pembentukan panas. Produsen memilih tingkat pra-beban berdasarkan keseimbangan antara kebutuhan presisi dan pertimbangan termal.
• Kelas Akurasi: Rel-rel ini diproduksi dalam berbagai kelas presisi, di mana toleransi yang lebih ketat berharga lebih mahal namun memberikan akurasi posisioning yang lebih baik.
• Pelumasan: Pelumasan yang tepat mencegah keausan dini dan menjaga operasi yang lancar. Banyak panduan modern dilengkapi dengan port pelumasan otomatis yang terhubung ke sistem pelumasan sentral mesin.
• Perlindungan terhadap kontaminasi: Segel dan penyeka mencegah serpihan dan cairan pendingin memasuki alur bantalan, di mana hal tersebut akan menyebabkan keausan cepat serta penurunan akurasi.

Motor Servo dan Loop Umpan Balik Encoder

Apa sebenarnya yang membuat screw bola tersebut berputar dengan kontrol presisi tinggi? Motor servo memberikan tenaga, sedangkan encoder menyediakan kecerdasan. Bersama-sama dengan penguat servo (kadang disebut juga servo amp), komponen-komponen ini membentuk sistem kontrol loop tertutup yang secara terus-menerus memantau dan mengoreksi posisi sumbu secara real-time.

Motor servo berbeda secara mendasar dari motor listrik konvensional. Sementara motor konvensional hanya berputar begitu saja saat dialiri listrik, motor servo merespons sinyal perintah dengan rotasi yang dikendalikan secara presisi. Encoder motor DC yang dipasang pada poros motor terus-menerus melaporkan posisi rotasi sebenarnya kembali ke sistem kontrol. Umpan balik ini memungkinkan mesin mengetahui secara tepat di mana posisi masing-masing sumbu pada setiap saat.

Berikut cara kerja sistem loop-tertutup: Kontroler CNC mengirimkan perintah posisi ke amplifier servo, yang kemudian mengubah sinyal ini menjadi arus yang sesuai untuk menggerakkan motor. Saat motor berputar, encoder menghasilkan pulsa-pulsa yang mewakili perubahan posisi secara inkremental. Amplifier servo membandingkan posisi aktual (berdasarkan umpan balik encoder) dengan posisi yang diperintahkan, lalu melakukan penyesuaian terus-menerus guna menghilangkan kesalahan apa pun. Proses ini terjadi ribuan kali per detik, sehingga memungkinkan gerak yang halus dan akurat—ciri khas mesin CNC.

Amplifier servo berfungsi sebagai tautan kritis antara sinyal perintah berdaya rendah dari pengendali dan kebutuhan daya motor. Amplifier servo modern menggunakan algoritma canggih untuk mengoptimalkan respons motor, meminimalkan kesalahan pelacakan (following error), serta mencegah osilasi. Beberapa sistem canggih mengintegrasikan teknologi penggerak vektor (vector drive), yang memberikan pengendalian torsi dan efisiensi unggul dengan mengatur secara presisi orientasi medan magnet motor. Pendinginan yang memadai sangat penting bagi elektronika daya ini, sehingga banyak sistem dilengkapi kipas penggerak khusus untuk mencegah masalah termal selama operasi yang menuntut.

Resolusi encoder secara langsung memengaruhi akurasi posisi yang dapat dicapai. Encoder beresolusi lebih tinggi menghasilkan lebih banyak pulsa per putaran, memungkinkan diskriminasi posisi yang lebih halus. Namun, resolusi saja tidak menjamin akurasi; presisi encoder dan kalibrasi keseluruhan sistem sama pentingnya.

Waterpass Presisi	Aplikasi khas	Kisaran Daya Motor Servo	Resolusi pengkode	Ketepatan posisi
Standar	Pemesinan umum, pembuatan prototipe	1–3 kW	2.500–5.000 PPR	±0,01 mm (±0,0004")
Presisi Tinggi	Pembuatan cetakan, komponen aerospace	2–5 kW	10.000–17.000 PPR	±0,005 mm (±0,0002")
Ultra Presisi	Komponen optik, perangkat medis	3–7 kW	1.000.000+ hitungan/putaran (mutlak)	±0,001 mm (±0,00004")

Perhatikan bagaimana kebutuhan resolusi encoder meningkat secara signifikan seiring dengan peningkatan tuntutan presisi. Pemesinan standar mungkin menggunakan encoder inkremental dengan beberapa ribu pulsa per putaran, sedangkan aplikasi ultra-presisi sering memanfaatkan encoder mutlak dengan jutaan hitungan per putaran. Encoder mutlak menawarkan keunggulan tambahan: mereka mempertahankan pengetahuan posisi bahkan setelah terjadi kehilangan daya, sehingga menghilangkan kebutuhan prosedur homing setiap kali sistem dinyalakan kembali.

Interaksi antara komponen-komponen pengendali gerak ini menciptakan suatu sistem di mana setiap elemen saling bergantung satu sama lain. Sebuah encoder resolusi tinggi yang dipasangkan dengan amplifier servo yang lamban tidak akan mampu mencapai akurasi maksimalnya. Demikian pula, sebuah motor servo bertenaga tinggi yang menggerakkan sekrup bola aus dengan backlash berlebih akan menghasilkan hasil yang tidak konsisten, terlepas dari kualitas sistem pengendali. Ketergantungan timbal balik ini menjelaskan mengapa teknisi berpengalaman mengevaluasi seluruh sistem gerak saat mendiagnosis masalah posisioning, alih-alih hanya berfokus pada komponen per komponen.

Penyetelan parameter sistem servo yang tepat—termasuk penguatan proporsional, penguatan integral, dan penguatan turunan (pengaturan PID)—secara signifikan memengaruhi kinerja mesin. Sistem yang kurang disetel merespons secara lambat dan mungkin menunjukkan kesalahan pelacakan selama gerakan cepat. Sistem yang terlalu disetel dapat berosilasi atau menghasilkan gerakan tersentak. Banyak pengendali modern dilengkapi fitur penyetelan otomatis yang menyederhanakan proses ini, namun penyempurnaan manual sering kali menghasilkan kinerja yang lebih unggul untuk aplikasi yang menuntut.

Setelah kontrol gerak presisi tercapai, elemen penting berikutnya adalah antarmuka yang memungkinkan operator mengendalikan dan memantau sistem canggih ini: panel kendali dan pengendali CNC.

Sistem Kendali dan Komponen Antarmuka Operator

Anda memiliki kontrol gerak presisi, spindle yang kuat, dan rangka yang sangat kokoh. Namun, bagaimana cara sebenarnya Anda memberi tahu mesin apa yang harus dilakukan? Di sinilah panel kendali CNC dan unit pengendali menjadi antarmuka utama Anda dengan semua perangkat keras canggih tersebut. Bayangkan panel kendali sebagai otak mesin CNC, yang menerjemahkan niat Anda ke dalam gerakan terkoordinasi guna menghasilkan komponen jadi. Tanpa memahami antarmuka kritis ini, bahkan mesin paling andal sekalipun tetap hanya menjadi sepotong logam mahal.

Fungsi Panel Kendali dan Antarmuka Operator

Ketika Anda pertama kali mendekati panel mesin CNC, deretan tombol, saklar, dan layar dapat terasa membingungkan. Namun, menurut YEU-LIAN , produsen panel kendali terkemuka, memahami tata letak dasar dan fungsinya mengubah kerumitan yang tampak ini menjadi ruang kerja yang intuitif. Setiap elemen memiliki tujuan spesifik dalam menghubungkan Anda dengan kemampuan mesin.

Panel kontrol mesin frais CNC tipikal menggabungkan tombol fisik untuk pengendalian mesin secara langsung dengan layar tampilan digital guna visualisasi program dan penyesuaian parameter. Pendekatan hibrida ini memberikan umpan balik taktil kepada operator untuk fungsi-fungsi kritis, sekaligus menyediakan fleksibilitas antarmuka berbasis perangkat lunak untuk operasi yang lebih kompleks.

Fungsi apa saja yang akan Anda temukan pada panel kontrol yang dirancang dengan baik? Berikut adalah elemen-elemen esensialnya:

• Tombol hidup/mati: Mengatur pasokan daya utama ke mesin, memulai urutan startup dan prosedur shutdown.
• Tampilan layar: Menampilkan parameter saat ini, kode program, posisi sumbu, kecepatan spindle, laju pemakanan (feed rates), serta informasi diagnostik secara real-time.
• Saklar pemilihan mode: Memungkinkan beralih antara operasi manual, MDI (Input Data Manual), mode memori untuk menjalankan program yang tersimpan, dan mode edit untuk memodifikasi program.
• Tombol jog: Memungkinkan pergerakan manual masing-masing sumbu untuk keperluan persiapan, penggantian alat potong, dan penentuan posisi sebelum siklus otomatis.
• Laju pemberian bahan dan kecepatan spindle (pengaturan ulang): Saklar putar yang memungkinkan operator menyesuaikan kecepatan yang diprogram secara real-time, biasanya dalam kisaran 0% hingga 150% dari nilai yang diprogram.
• Tombol mulai siklus dan tahan laju pemberian bahan: Mengendalikan eksekusi program, memungkinkan operator memulai, menjeda, dan melanjutkan operasi pemesinan.
• Berhenti Darurat (E-Stop): Tombol besar dengan penandaan jelas yang segera menghentikan seluruh gerak mesin dan memutus daya ke unit penggerak saat ditekan. Ini merupakan kontrol keselamatan utama Anda.
• Kontrol pendingin: Mengaktifkan dan menonaktifkan aliran pendingin selama operasi pemesinan.
• MPG (Manual Pulse Generator): Roda tangan yang memberikan pergerakan sumbu secara manual dengan presisi tinggi, sering digunakan selama proses persiapan dan penyesuaian halus.
• Keypad alfanumerik: Memungkinkan pemasukan langsung koordinat, kode program, dan nilai parameter.

Di luar komponen panel yang terlihat, elemen internal menangani pemrosesan sinyal sebenarnya. Elemen-elemen tersebut meliputi papan breakout, papan I/O untuk manajemen sinyal input/output, PLC (Programmable Logic Controller) untuk pengendalian urutan, serta sistem catu daya. PLC patut mendapat perhatian khusus karena mengelola operasi logika yang menyelaraskan berbagai fungsi mesin secara bersamaan, seperti memastikan spindle berputar sebelum mengizinkan gerak umpan.

Cara Pengendali CNC Memproses Perintah

Pernah bertanya-tanya apa yang terjadi antara menekan tombol mulai siklus dan melihat alat mulai memotong? Pengendali CNC melakukan serangkaian proses rumit yang mencakup interpretasi kode, perencanaan gerak, serta koordinasi waktu nyata. Memahami proses ini membantu Anda menyusun program yang lebih baik dan menangani masalah secara lebih efektif.

Mesin CNC berkomunikasi melalui bahasa pemrograman standar, terutama kode G dan kode M yang telah disempurnakan selama beberapa dekade oleh Haas dan produsen lainnya. Kode G mengatur geometri dan gerak, memberi tahu mesin ke mana harus pergi dan bagaimana cara mencapainya. Kode M mengendalikan fungsi tambahan seperti aktivasi spindle, pengaturan aliran pendingin, serta pergantian alat potong. Secara bersama-sama, kode-kode ini membentuk program pemesinan lengkap yang mengubah bahan baku menjadi komponen jadi.

Berikut adalah uraian sederhana mengenai proses eksekusi perintah:

• Pemuatan program: Kontroler membaca program komponen dari memori, input USB, atau koneksi jaringan, lalu menyimpannya di memori kerja.
• Penafsiran Kode: Kontroler menganalisis setiap baris, mengidentifikasi kode G, kode M, koordinat, serta spesifikasi laju pemakanan (feed rate).
• Perencanaan gerak: Sistem menghitung lintasan optimal antar titik dengan mempertimbangkan batas percepatan, kecepatan belok, serta laju pemakanan yang diprogram.
• Interpolasi: Untuk lintasan melengkung atau gerakan diagonal, pengendali memecah gerakan kompleks menjadi langkah-langkah kecil bertahap yang dieksekusi secara bersamaan oleh beberapa sumbu.
• Pembangkitan Sinyal: Pengendali mengirimkan perintah posisi ke penguat servo, yang kemudian menggerakkan motor untuk mengeksekusi gerakan yang telah direncanakan.
• Pemantauan Umpan Balik: Sinyal encoder terus-menerus melaporkan posisi aktual, sehingga pengendali dapat melakukan koreksi secara real-time.

Pengendali modern juga mengintegrasikan fitur canggih yang mengoptimalkan kinerja pemesinan. Sebagai contoh, haas g187 adalah pengaturan kelancaran yang mengontrol cara pengendali menangani percepatan dan perlambatan pada sudut serta perubahan arah. Penyesuaian parameter ini memungkinkan operator menyeimbangkan kualitas permukaan akhir dengan waktu siklus berdasarkan kebutuhan spesifik komponen. Nilai kelancaran yang lebih rendah mengutamakan kecepatan, sedangkan nilai yang lebih tinggi menghasilkan gerakan yang lebih lancar serta kualitas permukaan yang lebih baik pada permukaan berkontur.

Antarmuka Manusia-Mesin (HMI) tidak hanya mencakup tombol fisik, tetapi juga fitur pemrograman berbasis percakapan, simulasi grafis, dan kontrol layar sentuh pada banyak mesin modern. Antarmuka ini mengurangi kompleksitas pemrograman dengan memungkinkan operator memasukkan parameter dalam istilah yang sudah akrab, alih-alih kode G mentah. Beberapa sistem bahkan menawarkan kemampuan CAM langsung di mesin untuk komponen sederhana, sehingga menghilangkan kebutuhan akan perangkat lunak pemrograman eksternal.

Panel kontrol yang dirancang dengan baik secara signifikan memengaruhi efisiensi operator dan pengurangan kesalahan. Seperti ditekankan YEU-LIAN, tata letak dan konfigurasi komponen yang selaras dengan kebiasaan operasional alami dapat memperpendek waktu pelatihan serta meminimalkan kesalahan selama proses produksi. Pertimbangan ergonomis, penempatan tombol, dan pemberian label yang jelas semuanya berkontribusi terhadap lingkungan kerja yang lebih aman dan produktif.

Dengan sistem kontrol yang menerjemahkan perintah Anda menjadi gerakan mesin yang presisi, pertimbangan kritis berikutnya adalah apa yang terjadi di ujung pemotongan itu sendiri: sistem perkakas yang benar-benar menghilangkan material dari benda kerja Anda.

Sistem Perkakas dan Komponen Manajemen Perkakas

Seberapa baik spindle yang telah disetel secara sempurna jika alat potong bergoyang di dudukannya? Perkakas untuk mesin CNC mewakili titik koneksi kritis antara kemampuan mesin Anda dan penghilangan material yang sebenarnya. Antarmuka perkakas CNC secara langsung memengaruhi kualitas hasil permukaan, akurasi dimensi, serta masa pakai alat potong. Memahami dudukan perkakas, cekam, dan sistem manajemen perkakas memberi Anda kemampuan untuk memaksimalkan kinerja pemesinan sekaligus meminimalkan kesalahan yang mahal.

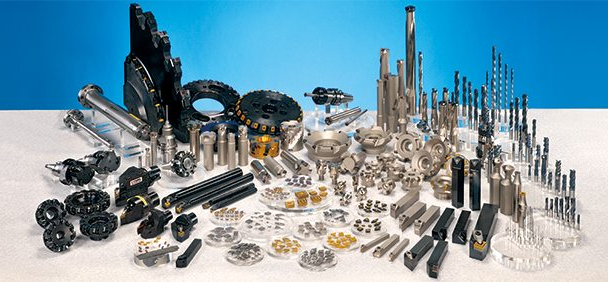

Dudukan Perkakas dan Sistem Cekam

Ketika Anda mendefinisikan cekam dan dudukan perkakas, Anda menggambarkan perangkat mekanis yang mencengkeram perkakas potong dan menghubungkannya ke poros utama. Sambungan ini harus kaku, konsentris, dan dapat diulang secara presisi. Setiap ketidaksejajaran (runout) atau kekenduran pada antarmuka ini akan langsung ditransfer ke benda kerja Anda dalam bentuk kesalahan dimensi atau hasil permukaan yang buruk.

Menurut CNCCookbook , jenis dudukan perkakas yang berbeda unggul dalam aplikasi yang berbeda pula. Pemilihan jenis dudukan melibatkan penyeimbangan antara presisi, fleksibilitas, kemudahan penggunaan, dan biaya, sesuai dengan kebutuhan permesinan spesifik Anda. Berikut ini informasi penting mengenai jenis-jenis cekam umum beserta aplikasinya:

• Cekam Collet ER: Jenis cekam andalan untuk permesinan umum, menawarkan presisi yang baik serta fleksibilitas luar biasa. Satu unit cekam mampu menampung berbagai ukuran batang perkakas melalui collet yang dapat dipertukarkan. Penerapan torsi yang tepat sangat krusial—collet ER32 memerlukan torsi sekitar 100 ft/lb untuk kinerja optimal, jauh lebih tinggi daripada yang umumnya disadari para perakit mesin.
• Dudukan Shrink-Fit: Menghadirkan presisi dan kekakuan luar biasa melalui pasangan interferensi termal. Pemanasan memperluas diameter lubang holder, batang alat dimasukkan, dan pendinginan menciptakan sambungan yang sangat kaku. Paling cocok untuk operasi finishing kecepatan tinggi dan persyaratan akurasi yang ketat, meskipun memerlukan peralatan pemanas khusus.
• Cekam hidrolik: Menggunakan tekanan minyak untuk menghasilkan gaya penjepitan seragam di sekeliling batang alat. Produk ini memberikan karakteristik runout yang sangat baik serta peredaman getaran, sehingga ideal untuk operasi finishing dan aplikasi dengan jangkauan panjang.
• Chuck Frais (Pengunci Sisi): Dilengkapi sekrup pengunci yang menekan permukaan datar Weldon pada batang alat. Meskipun kurang presisi dibandingkan opsi lain, chuck ini memberikan penjepitan yang sangat aman guna mencegah terjadinya tarikan alat (tool pullout) selama operasi roughing agresif.
• Chuck Daya (Aplikasi Bubut): Chuck yang diaktifkan secara hidrolik atau pneumatik untuk penahan benda kerja pada mesin bubut. Tersedia dalam konfigurasi dua rahang, tiga rahang, dan empat rahang sesuai dengan geometri benda kerja yang berbeda.

Perbedaan presisi antara jenis pemegang sangat signifikan. Pemegang sekrup pengikat umumnya menunjukkan runout sebesar 0,0005" hingga 0,001", sedangkan pemegang berkualitas tinggi dengan sistem penyusutan termal (shrink-fit) mampu mencapai runout 0,0001" atau lebih baik. Untuk pemesinan kecepatan tinggi di mana keseimbangan alat sangat penting, perbedaan ini secara langsung memengaruhi hasil akhir permukaan (surface finish) dan masa pakai alat.

Pengganti Alat Otomatis dan Penyetelan Alat

Bayangkan Anda harus mengganti alat secara manual di antara setiap operasi pada komponen yang kompleks. Pengganti alat otomatis (Automatic Tool Changers/ATC) menghilangkan hambatan ini, memungkinkan pemesinan tanpa pengawasan terhadap komponen beroperasi ganda. Mekanisme ini menyimpan beberapa alat dalam sebuah magasin atau carousel, lalu menukarkannya ke poros utama (spindle) sesuai perintah—biasanya proses pergantian selesai dalam hitungan detik.

Desain ATC bervariasi tergantung pada jenis mesin dan kapasitas alat:

• Pengganti tipe lengan: Sebuah lengan mekanis mengambil alat dari magasin tetap dan menukarkannya dengan poros utama (spindle). Jenis ini umum digunakan pada pusat pemesinan vertikal (vertical machining centers).
• Sistem carousel/turret: Alat dipasang langsung pada carousel berputar yang mengindeks posisi alat yang diperlukan untuk diambil oleh spindle.
• Magasin tipe rantai: Menyimpan sejumlah besar alat (60+ unit) dalam bentuk loop rantai, menawarkan kapasitas tinggi untuk komponen kompleks yang memerlukan banyak alat.

Namun, sekadar memuat alat tidaklah cukup untuk pemesinan presisi. Mesin harus mengetahui secara pasti panjang dan diameter masing-masing alat agar dapat memposisikan pemotongan secara akurat. Di sinilah sistem penyetelan alat menjadi sangat penting.

Sebuah penyetel alat Renishaw atau perangkat serupa memungkinkan pengukuran alat secara otomatis langsung di mesin. Sistem-sistem ini menggunakan probe sentuh atau berkas laser untuk mengukur secara presisi panjang dan diameter alat, serta memperbarui secara otomatis tabel offset alat pada pengendali. Menurut Renishaw , sistem pengukuran alat mereka membantu produsen mengurangi tingkat limbah produksi, menghilangkan waktu henti mesin, serta meningkatkan kualitas komponen melalui manajemen alat otomatis.

Teknologi probe Renishaw tidak hanya terbatas pada penyetelan alat potong, tetapi juga mencakup pemindaian benda kerja untuk penyiapan bagian otomatis dan inspeksi selama proses pengerjaan. Dengan memindai benda kerja sebelum proses pemesinan, operator dapat secara otomatis menentukan koordinat kerja tanpa pengukuran manual. Pemindaian dalam siklus memverifikasi dimensi kritis selama proses pemesinan, sehingga memungkinkan penyesuaian offset secara real-time guna memastikan bagian memenuhi spesifikasi.

Khusus untuk mesin Haas, puck penentu posisi Haas menyediakan titik acuan standar untuk kalibrasi probe dan penyetelan alat potong. Puck baja yang telah digerinda ini dipasang pada meja mesin dan berfungsi sebagai permukaan acuan yang diketahui, sehingga menjamin konsistensi dan akurasi kalibrasi probe di seluruh pergantian alat potong maupun saat start-up mesin.

Manfaat pemindaian otomatis dan pengukuran alat potong sangat signifikan:

• Pengurangan Waktu Setup: Pemindaian otomatis menghilangkan langkah-langkah pengukuran manual, sehingga mempercepat masuknya komponen ke dalam produksi.
• Akurasi yang Ditingkatkan: Pengukuran alat potong yang presisi mencegah kesalahan dimensi akibat kompensasi panjang alat potong yang tidak tepat.
• Deteksi alat yang rusak: Sistem dapat memverifikasi keberadaan dan integritas alat sebelum serta setelah operasi, mencegah terjadinya limbah akibat proses pemesinan dengan alat yang rusak.
• Operasi tanpa pengawasan yang diperpanjang: Manajemen alat yang andal memungkinkan periode pemesinan tanpa pengawasan (lights-out machining) yang lebih lama.

Pegangan dan manajemen alat yang tepat membentuk suatu sistem di mana setiap elemennya saling mendukung. Pengatur alat (tool setter) terbaik pun tidak mampu mengkompensasi collet yang sudah aus dan tidak mampu mencengkeram secara konsisten. Demikian pula, holder shrink-fit presisi hanya memberikan manfaat maksimal bila dipadukan dengan pengukuran panjang alat yang akurat. Investasi dalam sistem peralatan berkualitas memberikan hasil berupa peningkatan kualitas komponen, pengurangan limbah, serta peningkatan pemanfaatan mesin.

Dengan alat yang terpegang dan diukur secara tepat, pertimbangan berikutnya adalah menjaga kelancaran seluruh proses: sistem pendingin dan pelumasan yang melindungi baik alat maupun komponen mesin selama operasi.

Sistem Pendingin dan Pelumasan untuk Kinerja Optimal

Pernahkah Anda memperhatikan bagaimana suara mesin CNC berbeda ketika pendingin membanjiri zona pemotongan dibandingkan saat beroperasi tanpa pendingin (dry)? Perbedaan suara yang terdengar ini mencerminkan sesuatu yang jauh lebih signifikan yang terjadi di antarmuka alat-pemotong dan benda kerja. Sistem pendingin dan pelumas secara langsung memengaruhi masa pakai alat pemotong, kualitas hasil permukaan, bahkan akurasi dimensi komponen jadi Anda. Menurut penelitian yang dikutip Frigate, inefisiensi terkait cairan dapat menyumbang hingga 20% dari total biaya pemesinan, sedangkan sistem pendingin yang dirancang secara tepat mampu meningkatkan masa pakai alat pemotong lebih dari 200%.

Sistem pendukung ini sering kali mendapat perhatian lebih rendah dibandingkan spindle atau motor servo, namun sistem tersebut bekerja terus-menerus untuk melindungi baik alat pemotong maupun komponen mesin Anda. Memahami cara kerja bersama antara pengiriman pendingin, filtrasi, pelumasan, serta manajemen serpihan logam membantu Anda mempertahankan kinerja optimal dan menghindari kegagalan yang mahal.

Sistem Pengiriman Pendingin dan Filtrasi

Apa yang terjadi ketika cairan pendingin mencapai zona pemotongan? Cairan tersebut menjalankan beberapa fungsi kritis secara bersamaan. Cairan menyerap panas yang dihasilkan oleh proses pemotongan, mencegah kerusakan termal baik pada alat maupun benda kerja. Cairan melumasi antarmuka antara serpihan (chip) dan alat potong, sehingga mengurangi gesekan dan gaya pemotongan. Selain itu, cairan juga menyapu serpihan dari area pemotongan, mencegah terjadinya pemotongan ulang yang mempercepat keausan alat dan merusak kualitas permukaan.

Mesin CNC modern menggunakan beberapa metode pengiriman cairan pendingin, masing-masing cocok untuk aplikasi tertentu:

• Pendingin banjir: Metode paling umum, yaitu mengalirkan cairan pendingin dalam volume besar ke seluruh zona pemotongan melalui nosel yang dapat disesuaikan. Metode ini efektif untuk permesinan umum, tetapi mungkin tidak mampu menembus lubang dalam atau rongga sempit.
• Cairan pendingin melalui poros utama (TSC): Mendorong cairan pendingin melalui poros utama dan keluar melalui alat potong itu sendiri. Menurut Haas, metode ini mengantarkan cairan pendingin secara tepat ke tepi pemotong, bahkan dalam operasi pengeboran lubang dalam dan frais rongga, di mana cairan pendingin aliran banjir (flood coolant) tidak mampu menjangkaunya.
• Cairan pendingin tekanan tinggi: Mengalirkan cairan pendingin pada tekanan hingga 300 psi atau lebih tinggi, sehingga memecah tatal secara efektif dan meningkatkan penetrasi di area yang sulit dijangkau.
• Nosel cairan pendingin yang dapat diprogram: Secara otomatis menyesuaikan arah aliran cairan pendingin berdasarkan panjang pahat, menghilangkan penyesuaian manual serta memastikan pengiriman yang konsisten selama pergantian pahat.
• Pelumasan kuantitas minimum (MQL): Mengaplikasikan semprotan halus pelumas alih-alih aliran cairan pendingin berlebih, sangat ideal untuk aplikasi di mana cairan pendingin berbasis air tidak cocok atau ketika proses pemesinan mendekati kering (near-dry machining) lebih disukai.

Namun, efektivitas cairan pendingin menurun tanpa filtrasi yang tepat. Tatal, partikel halus, dan minyak kontaminan (tramp oil) mencemari cairan tersebut seiring waktu, sehingga mengurangi efisiensi pendinginan dan berpotensi merusak benda kerja maupun komponen mesin. Sistem filtrasi cairan pendingin CNC menghilangkan kontaminan tersebut, memperpanjang masa pakai cairan pendingin serta menjaga kinerja pemesinan yang konsisten.

Menurut EdjeTech , sistem filtrasi pendingin terpusat dapat menangani hingga 1500 galon per jam atau lebih, sehingga secara efektif mengelola pendingin di berbagai mesin. Sistem-sistem ini mengintegrasikan berbagai teknologi filtrasi, termasuk filter berbahan kertas (paper bed filters), pemisah magnetik untuk partikel ferrous, serta alat pengambil minyak (oil skimmers) yang menghilangkan minyak kontaminan (tramp oil) yang mengapung di permukaan cairan pendingin. Koaleser dan pemisah minyak-air memulihkan minyak yang masih dapat digunakan sekaligus menjaga kemurnian cairan pendingin.

Pelumasan dan Pengelolaan Serpihan Logam

Sementara cairan pendingin melindungi zona pemotongan, sistem pelumasan terpisah melindungi mesin itu sendiri. Sekrup bola (ball screws), panduan linear (linear guides), serta permukaan landasan (way surfaces) semuanya memerlukan pelumasan yang konsisten guna mempertahankan akurasi dan mencegah keausan dini. Sebagian besar mesin CNC dilengkapi sistem pelumasan otomatis yang mengantarkan jumlah oli yang tepat melalui jaringan pipa oli ke titik-titik aus kritis sesuai interval yang diprogram.

Sistem pelumasan pusat biasanya menggunakan distributor progresif yang secara berurutan mengukur minyak ke beberapa titik pelumasan dari satu tangki penyimpanan. Hal ini memastikan setiap bantalan, rel panduan, dan sekrup bola menerima jumlah pelumas yang tepat, terlepas dari kondisi operasionalnya. Sistem distribusi minyak memantau adanya penyumbatan atau kegagalan, serta memicu peringatan apabila salah satu titik pelumasan gagal menerima dosis pelumas yang diperlukan.

Kipas vektor dan rakitan kipas vektor membantu menjaga suhu operasional yang tepat di seluruh mesin dengan menyediakan aliran udara pendingin ke lemari listrik, penguat servo, serta komponen lain yang menghasilkan panas. Ventilasi yang memadai mencegah masalah termal yang dapat memengaruhi umur komponen maupun akurasi pemesinan.

Manajemen serbuk logam (chip) merupakan pertimbangan kritis lainnya. Akumulasi serbuk logam dapat merusak penutup rel panduan (way covers), mengontaminasi cairan pendingin, serta menimbulkan bahaya kebakaran pada bahan-bahan tertentu. Konveyor serbuk logam secara otomatis mengangkut serbuk logam keluar dari ruang mesin menuju wadah pengumpulan, sehingga memungkinkan operasi tanpa pengawasan dalam jangka waktu yang lebih panjang. Berbagai jenis konveyor cocok untuk karakteristik serbuk logam yang berbeda, mulai dari serbuk kecil berbentuk keriting hingga serbuk panjang berbentuk untaian.

Penutup rel panduan (way covers) melindungi rel panduan linier presisi dan sekrup bola dari kontaminasi serbuk logam serta penetrasi cairan pendingin. Penutup bergaya akordion atau teleskopik ini menyegel area rel panduan sekaligus tetap memungkinkan gerak sumbu. Penutup rel panduan yang rusak atau aus memungkinkan kontaminan mencapai permukaan bantalan, sehingga mempercepat keausan dan menurunkan akurasi.

Ketika komponen sistem bantu mengalami kegagalan, Anda sering kali memerlukan suku cadang perbaikan khusus. Untuk sistem hidrolik yang menggerakkan alat pengganti (tool changers), sistem penahan benda kerja (work holding), dan aktuator lainnya, kit perbaikan silinder hidrolik dan kit perbaikan sil. hidrolik menyediakan segel serta komponen yang diperlukan guna mengembalikan operasi normal tanpa harus mengganti seluruh perakitan.

Indikator Pemeliharaan untuk Sistem Bantu

Bagaimana Anda mengetahui kapan sistem di balik layar ini memerlukan perhatian? Pemantauan rutin dapat mendeteksi masalah sebelum berdampak pada produksi atau menyebabkan kerusakan mahal. Perhatikan tanda-tanda peringatan berikut:

• Perubahan penampilan cairan pendingin: Cairan pendingin yang keruh, bau tidak biasa, atau lapisan minyak yang terlihat jelas menunjukkan kontaminasi yang memerlukan perhatian terhadap sistem filtrasi atau penggantian cairan pendingin.
• Pergeseran konsentrasi: Konsentrasi cairan pendingin yang berada di luar spesifikasi pabrikan memengaruhi kinerja pendinginan maupun perlindungan terhadap korosi. Pengujian rutin menggunakan refraktometer memungkinkan deteksi dini terhadap kondisi ini.
• Penurunan aliran cairan pendingin: Filter tersumbat, pompa aus, atau nozzle tersumbat mengurangi volume pengiriman. Pantau indikator aliran dan periksa nozzle secara berkala.
• Kesalahan sistem pelumasan: Sebagian besar mesin akan memberikan alarm ketika siklus pelumasan gagal diselesaikan dengan benar. Segera lakukan investigasi, karena pengoperasian tanpa pelumasan akan dengan cepat merusak komponen presisi.
• Kerusakan penutup rel panduan: Penutup rel panduan yang robek atau kolaps memperlihatkan rel panduan terhadap kontaminasi. Lakukan pemeriksaan secara berkala dan segera ganti bagian yang rusak.
• Macetnya konveyor serpihan: Suara tidak biasa atau berhentinya konveyor menunjukkan terjadinya macet yang harus segera dibersihkan sebelum serpihan menumpuk di dalam ruang mesin.
• Suhu komponen yang meningkat: Motor, drive, atau sistem hidrolik yang beroperasi dalam kondisi panas menunjukkan adanya masalah pendinginan yang perlu diselidiki.
• Kebocoran sistem hidrolik: Genangan oli atau penurunan level reservoir menunjukkan kegagalan segel yang memerlukan kit perbaikan atau penggantian komponen.

Menerapkan program pemeliharaan terstruktur untuk sistem tambahan memberikan manfaat berupa perpanjangan masa pakai komponen, kinerja pemesinan yang konsisten, serta pengurangan waktu henti tak terjadwal. Banyak bengkel mengabaikan sistem-sistem ini hingga terjadi kegagalan, namun tindakan proaktif mencegah rangkaian masalah yang ditimbulkan oleh pendingin dan pelumas yang terabaikan.

Dengan sistem tambahan mesin Anda menjaga kondisi operasional yang tepat, pertimbangan berikutnya adalah mengetahui kapan komponen perlu diganti serta bagaimana merencanakan pemeliharaan secara efektif sebelum masalah memengaruhi produksi.

Perencanaan Pemeliharaan dan Pemecahan Masalah Kegagalan Komponen Umum

Kapan suara aneh berubah menjadi tanda peringatan? Bagaimana Anda membedakan antara keausan normal dan kegagalan yang akan segera terjadi? Memahami ekspektasi masa pakai komponen serta mengenali tanda-tanda peringatan dini membedakan pemeliharaan proaktif dari perbaikan darurat yang mahal. Menurut AMT Machine Tools , kualitas material, frekuensi penggunaan, dan pemeliharaan rutin secara signifikan memengaruhi umur pakai mesin bubut CNC, dan prinsip yang sama berlaku untuk semua jenis mesin CNC.

Tantangan yang dihadapi banyak bengkel bukanlah ketidaktahuan akan pentingnya pemeliharaan, melainkan ketidakpastian kapan harus bertindak. Seperti dikemukakan oleh ToolsToday, sebagian besar masalah CNC berasal dari beberapa penyebab umum: keausan mekanis, kesalahan pemrograman, atau pemeliharaan yang diabaikan. Mampu mengenali tanda-tanda peringatan sejak dini berarti perbedaan antara perbaikan terencana dalam operasi CNC dan situasi darurat yang menghentikan produksi selama berhari-hari.

Mengenali Tanda-Tanda Keausan dan Kegagalan Komponen

Apa yang diberitahukan mesin Anda sebelum komponen mengalami kegagalan? Setiap mesin CNC berkomunikasi melalui suara, getaran, suhu, dan hasil pemesinan. Melatih diri untuk memperhatikan perubahan halus akan mengubah Anda dari bersifat reaktif menjadi proaktif.

Bantalan spindle umumnya mampu bertahan selama 10.000 hingga 20.000 jam dalam kondisi operasional normal. Namun, pelumasan yang tidak tepat, kontaminasi, atau pengoperasian pada kecepatan berlebih secara signifikan memperpendek masa pakai tersebut. Anda akan menyadari degradasi bantalan melalui peningkatan getaran, pola kebisingan yang tidak biasa selama rotasi, serta penurunan kualitas permukaan hasil pemesinan secara bertahap. Pemantauan suhu memberikan indikator dini lainnya, karena bantalan yang aus menghasilkan lebih banyak panas dibandingkan bantalan yang masih dalam kondisi baik.

Sekrup bola dan rel panduan linear mengikuti pola yang serupa. Dengan pelumasan yang tepat dan dalam batas beban nominal, komponen-komponen ini sering kali bertahan selama lebih dari 15.000 jam. Kemunduran (backlash) yang meningkat seiring waktu, kesalahan posisi yang muncul dan membesar, serta tanda keausan yang terlihat pada rel panduan semuanya merupakan indikasi bahwa komponen tersebut mendekati akhir masa pakainya. Bersihkan serpihan logam (chips) dan debu setiap hari serta periksa saluran pelumasan secara berkala, karena kemunduran (backlash) dan kelebihan panas sering kali disebabkan oleh perawatan yang diabaikan.

Motor servo dan drive jarang mengalami kegagalan tanpa peringatan terlebih dahulu. Perhatikan kesalahan pengikut (following errors) yang memicu alarm, motor yang beroperasi lebih panas dari biasanya, atau suara tidak biasa selama akselerasi dan deselerasi. Masalah pada encoder, kabel yang terhubung pendek (shorted), atau gangguan pada pengendali (controller) dapat membahayakan jika ditangani secara tidak tepat; oleh karena itu, diagnosis komponen listrik harus dilakukan oleh teknisi bersertifikat.

Komponen sistem kontrol umumnya menawarkan masa pakai terpanjang, sering kali melebihi 15–20 tahun dengan perawatan yang tepat. Namun, masalah catu daya, kapasitor yang mulai rusak, serta degradasi konektor pada akhirnya akan terjadi. Kesalahan intermiten, reset tak terduga, atau anomali tampilan memerlukan penyelidikan sebelum kegagalan total menghentikan proses produksi Anda di tengah jalan.

Perencanaan Pemeliharaan untuk Komponen Kritis

Bagaimana cara Anda memutuskan antara perbaikan dan penggantian? Beberapa faktor membimbing keputusan ini. Pertama, pertimbangkan sisa masa pakai komponen dibandingkan dengan biaya perbaikan. Membongkar dan merakit kembali spindle masuk akal ketika bantalan merupakan bagian utama yang mengalami keausan, namun kerusakan poros yang parah mungkin membenarkan penggantian. Kedua, evaluasi dampak waktu henti. Terkadang penggantian cepat membuat mesin Anda kembali beroperasi lebih cepat dibanding menunggu layanan perbaikan CNC, bahkan jika biaya penggantian lebih tinggi.

Saat mencari perbaikan CNC di dekat saya atau mengevaluasi pilihan layanan perbaikan mesin CNC, pertimbangkan pengalaman teknisi terhadap merek dan model mesin spesifik Anda. Penyetelan ulang permukaan meja (bed leveling), penggantian ball screw, dan penyetelan servo sebaiknya diserahkan kepada tenaga ahli layanan CNC berpengalaman yang memiliki akses ke peralatan diagnosis yang memadai. Jika Anda sering mengalami kegagalan berulang (crashes) atau ketidakakuratan toleransi, teknisi yang memiliki akses ke perangkat lunak diagnosis resmi pabrikan (OEM) dapat mendeteksi kerusakan yang tidak terlihat melalui pemeriksaan manual.

Untuk sistem hidrolik, menyediakan suku cadang perbaikan silinder hidrolik di gudang akan meminimalkan waktu henti saat segel mengalami kegagalan. Komponen yang sering aus—seperti segel, ring-O (O-rings), dan penyeka (wipers)—merupakan investasi murah guna mencegah kerugian produksi yang berkepanjangan.

Tabel berikut mengelompokkan gejala umum, kemungkinan komponen penyebabnya, serta tindakan yang direkomendasikan untuk membantu Anda melakukan pemecahan masalah secara efektif:

Gejala	Kemungkinan Kegagalan Komponen	Tindakan yang Direkomendasikan
Getaran atau kebisingan spindle yang meningkat	Bantalan spindle aus atau terkontaminasi	Pantau suhu; jadwalkan penggantian bantalan sebelum terjadi kegagalan kritis
Kesalahan posisi yang semakin meningkat pada satu sumbu	Keausan poros ulir bola, sambungan longgar, atau degradasi encoder	Periksa pengukuran backlash; inspeksi sambungan; verifikasi sinyal encoder
Hasil permukaan yang tidak konsisten	Getaran poros utama (spindle), keausan dudukan alat potong (tool holder), atau masalah getaran	Ukur runout poros utama (spindle); inspeksi dudukan alat potong (tool holder); periksa perataan mesin
Gerakan sumbu kasar atau macet	Kontaminasi panduan linear, pelumasan tidak memadai, atau kerusakan rel	Bersihkan dan inspeksi rel panduan (guideways); verifikasi operasi sistem pelumasan
Alarm servo atau kesalahan pengikut	Masalah pada penguat servo, motor, encoder, atau kabel penghubung	Periksa koneksi; tinjau kode alarm; hubungi layanan perbaikan mesin CNC
Kesalahan sistem kontrol yang bersifat intermiten	Penurunan kualitas catu daya, kapasitor yang mulai rusak, atau masalah pada konektor	Periksa koneksi; periksa tegangan catu daya; rencanakan peningkatan sistem kontrol
Kebocoran sistem hidrolik atau respons yang lambat	Keausan segel, penurunan kinerja pompa, atau masalah katup	Ganti segel menggunakan kit perbaikan; periksa tekanan pompa; inspeksi katup
Pengiriman cairan pendingin berkurang atau tidak konsisten	Filter tersumbat, pompa aus, atau nozzle tersumbat	Ganti filter; periksa pompa; bersihkan atau ganti nozzle

Menyusun jadwal perawatan terstruktur mencegah banyak kegagalan sebelum terjadi. Tugas harian meliputi pengangkatan serpihan, pemeriksaan level pendingin, serta inspeksi visual penutup rel (way covers). Kegiatan mingguan dapat mencakup verifikasi sistem pelumasan dan pengujian konsentrasi cairan pendingin. Pemeriksaan bulanan harus mencakup pengukuran backlash pada sumbu kritis dan verifikasi runout spindle. Perawatan tahunan umumnya mencakup pemeriksaan keselarasan menyeluruh, verifikasi penyetelan servo, serta inspeksi sambungan listrik.

Dokumentasi terbukti sangat berharga untuk perencanaan pemeliharaan. Lacak jam operasional, catat setiap anomali yang teramati selama operasi, dan dokumentasikan semua kegiatan pemeliharaan. Seiring waktu, data ini mengungkap pola-pola yang membantu memprediksi kapan komponen-komponen tertentu memerlukan perhatian. Sebuah spindle yang secara konsisten menunjukkan degradasi bantalan pada 12.000 jam pada mesin CNC spesifik Anda memberi tahu Anda tepat kapan jadwal penggantian berikutnya harus dilakukan.

Intinya: Sebagian besar masalah CNC berasal dari beberapa penyebab umum, dan mengetahui tanda-tanda peringatan memungkinkan Anda bertindak lebih dini. Jangan ragu untuk melibatkan bantuan ahli bila diperlukan. Mesin yang terkalibrasi dengan baik adalah mesin yang produktif, dan investasi dalam layanan perbaikan mesin CNC yang tepat saat dibutuhkan akan melindungi investasi peralatan Anda selama bertahun-tahun mendatang.

Dengan perencanaan pemeliharaan yang telah ditetapkan, pertimbangan terakhir adalah mengetahui di mana memperoleh suku cadang pengganti berkualitas ketika komponen memang perlu diganti, serta bagaimana mengevaluasi pemasok guna memastikan Anda mendapatkan komponen yang memenuhi persyaratan ketat mesin Anda.

Memperoleh Suku Cadang CNC Berkualitas dan Mengevaluasi Pemasok

Anda telah mengidentifikasi sekrup bola yang aus atau bantalan spindle yang mulai gagal. Lalu apa langkah selanjutnya? Menemukan suku cadang pengganti CNC yang tepat tidak semudah mencari secara daring lalu mengklik tombol "beli." Komponen yang Anda pilih secara langsung memengaruhi akurasi, keandalan, dan masa pakai mesin. Menurut Titan Machinery , pilihan antara suku cadang asli dan suku cadang aftermarket "bergantung pada konteks dan prioritas," serta memahami kompromi-kompromi ini membantu Anda mengambil keputusan yang menyeimbangkan antara biaya, kualitas, dan kebutuhan operasional.

Baik Anda sedang mencari suku cadang Haas untuk pusat pemesinan Anda maupun membutuhkan suku cadang CNC untuk mesin yang lebih tua, proses evaluasi tetap konsisten. Indikator kualitas, verifikasi kompatibilitas, dan sertifikasi pemasok semuanya menjadi pertimbangan penting dalam memilih opsi yang tepat untuk situasi spesifik Anda.

Pertimbangan Suku Cadang OEM versus Aftermarket

Ketika komponen kritis tersebut mengalami kegagalan, Anda akan dihadapkan pada pertanyaan klasik: asli atau aftermarket? Masing-masing opsi memiliki keunggulan dan keterbatasan tersendiri yang memengaruhi operasi Anda secara berbeda, tergantung pada prioritas Anda.

Suku cadang OEM (Original Equipment Manufacturer), yang kadang-kadang disebut suku cadang "asli", berasal langsung dari produsen mesin Anda. Misalnya, suku cadang pengganti Haas dirancang khusus untuk mesin Haas dan memenuhi spesifikasi desain aslinya. Menurut Titan Machinery, suku cadang asli "dikembangkan secara khusus sesuai dengan desain peralatan Anda, memenuhi standar keselamatan dan kinerja yang ditetapkan, serta sering kali dilengkapi garansi dari produsen."

Manfaat komponen OEM sangat meyakinkan:

• Kompatibilitas terjamin: Suku cadang yang dirancang khusus untuk model mesin Anda pas dengan tepat tanpa modifikasi.
• Jaminan kualitas: Standar manufaktur sesuai dengan spesifikasi aslinya.
• Perlindungan Garansi: Banyak mesin tetap mempertahankan jaminan garansi ketika menggunakan suku cadang asli yang dipasang oleh teknisi resmi.
• Dukungan Teknis: Akses ke layanan Haas atau dukungan produsen setara lainnya ketika muncul masalah.
• Spesifikasi terdokumentasi: Data teknis lengkap tersedia untuk pemasangan dan verifikasi.

Suku cadang aftermarket diproduksi oleh pihak ketiga dan dirancang agar cocok dengan berbagai merek serta model. Harga awalnya biasanya lebih rendah karena produsen "menggunakan bahan baku yang kurang berkualitas dan persyaratan yang kurang ketat," meskipun hal ini tidak berlaku secara universal. Kualitas suku cadang aftermarket bervariasi secara signifikan antar pemasok, mulai dari alternatif yang sangat baik hingga pengganti yang tidak memadai.

Kapan penggunaan suku cadang aftermarket masuk akal? Jika Anda melakukan perawatan terhadap peralatan lama yang sudah tidak didukung lagi oleh produsen aslinya, suku cadang aftermarket atau yang direkondisi mungkin menjadi satu-satunya pilihan Anda. Untuk komponen aus non-kritis seperti penutup rel (way covers) atau nosel pendingin (coolant nozzles), pemasok suku cadang aftermarket berkualitas dapat memberikan kinerja yang memadai dengan biaya lebih rendah. Namun, untuk komponen presisi seperti suku cadang cadangan Haas yang memengaruhi akurasi posisi, penghematan biaya jarang dapat membenarkan potensi kompromi kualitas.

Pertimbangkan skenario berikut: Anda membutuhkan bantalan sekrup bola pengganti untuk pusat pemesinan berusia sepuluh tahun. Suku cadang Haas Automation dari pabrikan menjamin kompatibilitas dan presisi, tetapi harganya jauh lebih mahal dibandingkan alternatif aftermarket. Keputusan ini bergantung pada seberapa kritis akurasi posisi bagi pekerjaan tipikal Anda. Jika Anda memproses komponen dirgantara dengan toleransi ketat, suku cadang OEM merupakan pilihan yang jelas. Untuk aplikasi yang kurang menuntut, pemasok aftermarket terkemuka mungkin sudah cukup.

Indikator Kualitas Saat Mencari Komponen

Bagaimana cara membedakan pemasok berkualitas dari pemasok yang menjual komponen di bawah standar? Menurut KESU Group, mengevaluasi penyedia layanan CNC dan pemasok komponen memerlukan penilaian terhadap kemampuan teknis, sistem pengendalian kualitas, serta keandalan operasional melalui parameter yang dapat diukur.

Saat mengevaluasi calon pemasok suku cadang CNC atau komponen presisi, periksa indikator kualitas utama berikut:

• Sertifikasi Industri: ISO 9001:2015 menunjukkan kepatuhan terhadap standar kualitas internasional. Untuk aplikasi otomotif, sertifikasi IATF 16949 menunjukkan persyaratan manajemen kualitas yang bahkan lebih ketat. Shaoyi Metal Technology produsen bersertifikat seperti ini mempertahankan standar-standar tersebut melalui proses yang terdokumentasi dan audit berkala.
• Kemampuan Toleransi: Minta rentang toleransi spesifik yang dapat dicapai pemasok. Pemasok berkualitas menyediakan spesifikasi terperinci alih-alih klaim yang samar. Tingkat presisi ±0,005 mm atau lebih baik menunjukkan kemampuan manufaktur yang tinggi.
• Metodologi inspeksi: Tanyakan mengenai kemampuan CMM (Coordinate Measuring Machine), pengukuran kehalusan permukaan, serta prosedur inspeksi selama proses produksi. Pemasok yang menerapkan Statistical Process Control (SPC) menunjukkan komitmen terhadap konsistensi kualitas.
• Sertifikasi Material: Pemasok terkemuka menyediakan sertifikat uji bahan yang mendokumentasikan komposisi paduan, perlakuan panas, serta sifat mekanis. Dokumentasi ini terutama sangat kritis untuk komponen terkait keselamatan.
• Kemampuan peralatan: Peralatan manufaktur modern dan terawat baik menghasilkan hasil yang lebih konsisten. Tanyakan mengenai usia mesin, jadwal kalibrasi, dan program perawatan.
• Catatan pelacakan: Minta studi kasus, referensi pelanggan, atau contoh komponen beserta laporan pengukurannya. Pemasok yang percaya diri terhadap kualitasnya akan menyambut baik pemeriksaan semacam ini.

Verifikasi kompatibilitas memerlukan perhatian khusus saat mencari komponen pengganti. Bahkan komponen yang disebut "setara" pun dapat berbeda secara halus dalam hal yang memengaruhi kecocokan atau fungsinya. Dokumentasikan spesifikasi komponen yang sudah ada sebelum mulai mencari penggantinya. Catat tidak hanya dimensinya, tetapi juga kelas material, perlakuan permukaan, serta fitur khusus seperti lubang pelumasan atau konfigurasi pemasangan.

Untuk aplikasi kritis yang memerlukan suku cadang pengganti dengan toleransi tinggi, bekerja sama dengan produsen presisi bersertifikat secara signifikan mengurangi risiko. Shaoyi Metal Technology, sebagai contoh, menggabungkan sertifikasi IATF 16949 dengan Pengendalian Proses Statistik yang ketat guna menghasilkan komponen yang memenuhi spesifikasi otomotif dan industri yang menuntut. Mereka layanan pemrosesan CNC presisi menunjukkan infrastruktur kualitas yang diperlukan guna menyediakan suku cadang pengganti yang andal.

Mengambil Keputusan Sourcing Akhir

Pada akhirnya, keputusan sourcing yang tepat menyeimbangkan berbagai faktor yang spesifik terhadap situasi Anda. Pertimbangkan pertanyaan-pertanyaan berikut:

• Apakah mesin tersebut masih dalam masa garansi yang dapat batal jika menggunakan suku cadang non-OEM?
• Seberapa kritis komponen ini terhadap akurasi posisi dan kualitas produk?
• Berapa biaya sebenarnya dari kegagalan, termasuk waktu henti dan potensi limbah produksi?
• Apakah pemasok menyediakan dokumentasi dan dukungan teknis yang memadai?
• Apakah Anda dapat memverifikasi klaim kualitas pemasok melalui sertifikasi atau evaluasi sampel?

Untuk mesin yang masih berada dalam masa dukungan pabrikan, suku cadang asli (genuine parts) sering kali merupakan pilihan paling masuk akal, meskipun harganya lebih tinggi. Perlindungan garansi, jaminan kompatibilitas, serta dukungan teknis yang tersedia melalui layanan seperti layanan Haas memberikan nilai tambah yang melampaui komponen itu sendiri. Ketika suku cadang asli tidak tersedia atau harganya terlalu mahal, fokuslah pada pemasok yang memiliki sistem mutu terdokumentasi, sertifikasi relevan, serta bersedia menyediakan data verifikasi.

Ingatlah bahwa pilihan termurah jarang memberikan nilai terbaik ketika presisi pemesinan menjadi faktor penentu. Sebuah bantalan yang gagal setelah 2.000 jam justru jauh lebih mahal dibandingkan bantalan yang tahan hingga 10.000 jam, jika memperhitungkan biaya tenaga kerja penggantian, waktu henti mesin, dan potensi kerusakan pada komponen lainnya. Berinvestasilah pada komponen berkualitas dari pemasok terkemuka, lakukan dokumentasi yang tepat, dan mesin CNC Anda akan memberikan kinerja andal selama bertahun-tahun mendatang.

Pertanyaan yang Sering Diajukan Mengenai Komponen Mesin CNC

1. Apa saja 7 komponen utama mesin CNC?

Tujuh komponen utama mesin CNC meliputi Unit Pengendali Mesin (MCU) yang memproses perintah, perangkat input untuk memuat program, sistem penggerak dengan motor servo dan sekrup bola, perkakas mesin seperti spindle dan alat pemotong, sistem umpan balik dengan encoder untuk akurasi posisi, alas dan meja yang memberikan stabilitas struktural, serta sistem pendingin yang mengatur panas dan evakuasi serpihan. Setiap komponen bekerja secara saling terkait untuk mencapai hasil pemesinan presisi.

2. Apa saja komponen mesin CNC?

Suku cadang mesin CNC adalah komponen mekanis, elektris, dan pengendali yang bekerja bersama untuk menjalankan pemesinan presisi otomatis. Komponen-komponen ini meliputi elemen struktural seperti alas mesin dan rangka, komponen pengendali gerak seperti sekrup bola dan rel panduan linear, perakitan spindle untuk memutar alat potong, motor servo dengan encoder untuk pergerakan sumbu, panel kendali untuk interaksi operator, sistem perkakas termasuk dudukan perkakas dan pengganti perkakas otomatis, serta sistem pendukung untuk pengiriman cairan pendingin dan pelumasan.

3. Berapa lama umur pakai tipikal komponen mesin CNC?

Masa pakai komponen bervariasi secara signifikan tergantung pada penggunaan dan perawatan. Bantalan spindel biasanya bertahan selama 10.000 hingga 20.000 jam dalam kondisi normal. Sekrup bola dan rel panduan linier sering kali melebihi 15.000 jam dengan pelumasan yang tepat. Komponen sistem kontrol dapat bertahan selama 15–20 tahun jika dirawat dengan baik. Namun, pelumasan yang tidak tepat, kontaminasi, atau penggunaan di luar spesifikasi nominal akan secara drastis memperpendek masa pakai komponen-komponen tersebut. Perawatan rutin serta deteksi dini tanda-tanda keausan secara signifikan memperpanjang masa pakai layanan komponen.

4. Haruskah saya menggunakan suku cadang pengganti CNC OEM atau aftermarket?

Pilihan tergantung pada prioritas dan kebutuhan aplikasi Anda. Suku cadang OEM menjamin kompatibilitas, memenuhi spesifikasi asli, menjaga cakupan garansi, serta mencakup dukungan teknis dari pabrikan. Suku cadang aftermarket lebih murah, tetapi kualitasnya bervariasi secara signifikan antar pemasok. Untuk komponen presisi yang memengaruhi akurasi posisi, suku cadang OEM dari pemasok bersertifikat—seperti mereka yang memiliki sertifikasi IATF 16949—umumnya layak untuk diinvestasikan. Untuk suku cadang aus yang tidak kritis, pemasok aftermarket terkemuka mungkin memberikan kinerja yang memadai dengan biaya lebih rendah.

5. Bagaimana cara mengetahui kapan suku cadang mesin CNC perlu diganti?

Perhatikan tanda-tanda peringatan, termasuk kebisingan atau getaran spindel yang tidak biasa, peningkatan kesalahan posisi pada sumbu tertentu, penurunan kualitas permukaan pada komponen yang dikerjakan, gerakan sumbu yang kasar atau macet, alarm servo atau kesalahan pelacakan (following errors), serta kesalahan sistem kontrol yang bersifat intermiten. Peningkatan suhu pada spindel atau motor, kontaminasi atau kebocoran yang terlihat jelas, serta peningkatan pengukuran backlash juga menunjukkan adanya masalah yang sedang berkembang. Mendokumentasikan jam operasional dan melacak anomali membantu memprediksi kapan komponen memerlukan perhatian.
