Mit tesz valójában a lemezfémmeghajlítás az anyagával

Képzelje el, hogy egy sík fémlapból összetett konzolt, burkolatot vagy szerkezeti alkatrészt készít – mindezt anyagleválasztás vagy darabok összeolvasztása nélkül. Ez a lemezfémmeghajlítás lényege , és annak megértése elengedhetetlen ismeret, még mielőtt bármilyen lemezfémmeghajlító vállalathoz fordulna.

A lemezalakítás alapja egy plasztikus deformációs folyamat, amelyben erőt alkalmaznak egy lineáris tengely mentén, hogy állandó szögeket és alakzatokat hozzanak létre. Amikor a fémet meghajlítják, a külső felület megnyúlik, míg a belső felület összenyomódik. E két zóna között helyezkedik el a semleges tengely – egy olyan sík, amelynek hossza a hajlítási folyamat során változatlan marad. Ez az alapvető mechanika vezérli mindent: egyszerű 90 fokos szögektől kezdve az autóipari, légiközlekedési és elektronikai gyártásban használt bonyolult, több hajlítási lépést tartalmazó szerelvényekig.

Minden meghajlított alkatrész mögött rejlő mechanika

De hogyan lehet a fémeket pontosan és ismételhetően meghajlítani? A válasz a kontrollált plasztikus deformációban rejlik. Ellentétben az rugalmas deformációval (gondoljunk egy rugóra, amely visszatér eredeti alakjához), a plasztikus deformáció állandóan átalakítja az anyag molekuláris szerkezetét. A lemezhajlító gép – a fémfeldolgozás és -hajlítás fő munkaeszköze – koncentrált erőt fejt ki egy ütő segítségével, amely a lemezt egy V-alakú nyomatékba nyomja.

Ez a folyamat során a fém jelentős belső feszültségnek van kitéve. A külső rostok megnyúlnak és enyhén elvékonyodnak, míg a belső rostok összenyomódnak és megvastagodnak. Ennek a viselkedésnek a megértése segíti a mérnököket és tervezőket abban, hogy előre jelezzék alkatrészeik működését, és megértsék, miért olyan fontosak a tűrések egy gyártási partner kiválasztásakor.

Miért jobb a hajtás a hegesztésnél szögletes alkatrészek esetén

Amikor szögletes alkatrészekre van szüksége, lényegében két fő lehetősége van: egyetlen darab hajtása vagy több darab összehegesztése. Bár a hegesztésnek is megvan a helye, a lemezmetal hajtása egyértelmű előnyöket kínál, amelyek miatt a legtöbb alkalmazás esetén ez a preferált megoldás.

A lemezmetal hajtása egy forgácsmentes alakítási folyamat, amely megőrzi az anyag integritását – nem távolítunk el anyagot, nem keletkezik hőhatott zóna, és a szemcsestruktúra nagyrészt érintetlen marad a hajtási vonal mentén.

Ez az anyagintegritás-megőrzés gyakorlati előnyökhöz vezet:

• Szerkezeti folytonosság - A hajlított alkatrész az anyag tulajdonságait egész hosszában egyenletesen megőrzi, ellentétben az hegesztett illesztésekkel, amelyek potenciális gyenge pontokat hozhatnak létre
• Költséghatékonyság - A lemezalakítás (hajlítás) megszünteti a további töltőanyagok szükségességét, csökkenti a munkaerő-igényt, és minimalizálja az utófeldolgozást
• Estétikai minőség - A hajlított alkatrészek tiszta, egyenletes vonalvezetéssel rendelkeznek, látható varratok vagy hegesztési nyomok nélkül
• Gyorsabb termelés - A modern CNC-hajlítási műveletek összetett alkatrészeket másodpercek alatt készítenek el, míg a hegesztés és a felületkezelés percekig tart

Az olyan mérnökök, tervezők és beszerzési szakemberek számára, akik éppen a következő projektjüket értékelik, ez a hajlítási mechanika alapvető ismerete nem pusztán elméleti – közvetlenül befolyásolja a tervezési döntéseket, az anyagválasztást, és végül azt is, hogy melyik lemezalakító cég képes teljesíteni az alkalmazásukhoz szükséges pontosságot.

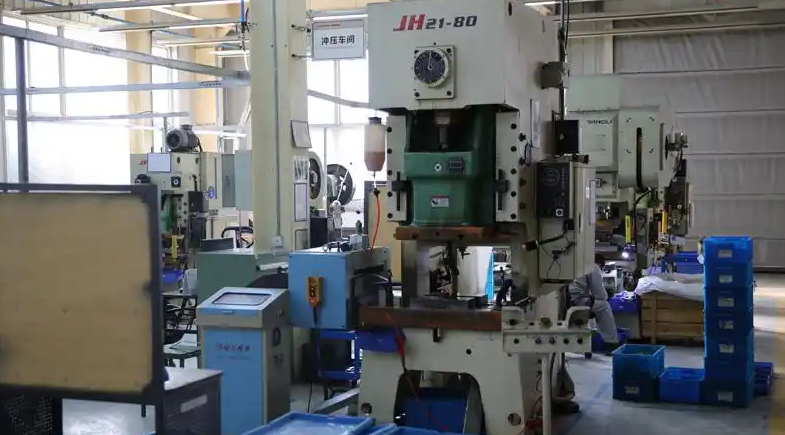

Nyomófékes módszerek és szerszámok alapelvei

Most, hogy megértettük, mi történik a fémben hajlítás közben, nézzük meg azokat a gépeket és módszereket, amelyek lehetővé teszik a precíziós alakítást. A hajlítógép a szakmai lemezalakító vállalkozások szívében dobog – azonban nem minden hajlítási módszer eredményezi ugyanazt a minőséget. Az levegőn keresztüli hajlítás, az alulról történő hajlítás és a pénzverés közötti választás eldöntheti, hogy elfogadható vagy kiváló minőségű alkatrészeket kapunk.

Levegőn keresztüli hajlítás vs. alulról történő hajlítás vs. pénzverés

Képzeljen el három különböző módszert a fém V-alakú nyomószerszámba történő behajtására, amelyek mindegyike eltérő arányban áldozza fel az erőt, a pontosságot és a rugalmasságot. Ezeknek a kompromisszumoknak a megértése segít hatékonyan kommunikálni a gyártókkal, és megbízható döntést hozni arról, melyik módszer felel meg legjobban az Ön alkalmazásának.

Légibogás a leggyakoribb technika, amelyet modern CNC hajlítóberendezéseken alkalmaznak a szúrószerszám lefelé mozog a nyomószerszámba, de a fém soha nem érinti a nyomószerszám alját. Ehelyett csak három pont érinti a munkadarabot: a szúrószerszám hegye és a nyomószerszám nyílásának két felső széle. Ez a minimális érintkezés lehetővé teszi több hajlásszög elérését egyetlen nyomószerszám-készlettel – egyszerűen csak be kell állítani, mennyire süllyed le a szúrószerszám. A hátránya? A rugalmas visszatérés (springback) erősebb, így a szerszámozás beállításában vagy a alkatrész tervezésében kompenzációt kell alkalmazni.

Alsó bogás (néha alsó határon történő hajlításként is emlegetik) továbbmegy ezen. Ebben az esetben a szúrószerszám erősen a nyomószerszám aljához nyomja a fémet, így teljes érintkezés jön létre a munkadarab és a szerszám felületei között. Kb. háromszoros erőre van szükség, mint a levegős hajlításhoz, de jelentősen pontosabb szögbeli vezérlést és csökkent rugalmas visszatérést kapunk. Ez a módszer különösen akkor alkalmazható eredményesen, ha a gyártási sorozatokon belüli szögek konzisztenciája fontosabb, mint a szerszámozás sokoldalúsága.

Érmesés a pontosság szélsőséges mértékét jelenti. Miután a fém érintkezik a nyomószerszámmal, további erő – akár tízszeres azon erőnél, amelyet a levegőn keresztüli hajlításhoz igényelnek – szó szerint pénzverő módon alakítja a anyagot. A szélsőséges nyomás állandó, plasztikus alakváltozást okoz, amely gyakorlatilag kizárja a rugalmas visszatérítést. A kompromisszum? A szerszámok gyorsabb kopása és a magasabb energiafogyasztás miatt a pénzverés csak akkor gazdaságos, ha az abszolút pontosság indokolja a költséget.

Módszernév	Szükséges erő	Pontossági Szint	Szerszámozás rugalmassága	Legjobb alkalmazások
Légibogás	Legalacsonyabb (alapérték)	±0,5° és ±1° közötti tipikus érték	Kiváló – egy szerszám több szöget is előállít	Általános gyártás, prototípuskészítés, változatos gyártás
Alsó bogás	kb. 3-szorosa a levegőn keresztüli hajlításnak	±0,25° és ±0,5° közötti tipikus érték	Közepes – szögenként külön szerszám szükséges	Azonos szögeket igénylő sorozatgyártás
Érmesés	kb. 10-szerese a levegőn keresztüli hajlításnak	±0,1° vagy annál pontosabb	Alacsony – speciális szerszámok szükségesek	Nagypontosságú alkatrészek, űrkutatási alkatrészek

Hogyan formálja meg az erőgép-szerszámozás az eredményeit

A kiválasztott hajlítási módszer csupán a történet felét meséli el. A szerszámozás kiválasztása – azaz a fémlemez-hajlító gépre felszerelt konkrét dörzspofák és nyomószerszámok – közvetlenül meghatározza, hogy alkatrészei megfelelnek-e a megadott specifikációknak, vagy a selejtgyűjtőbe kerülnek.

Amikor nyomóerő-gépes szolgáltatásokat értékel, illetve gyártási partnerekkel együttműködik, figyeljen ezekre a kritikus szerszámozási szempontokra:

V-alakú nyomószerszám nyílásának kiválasztása

A V-alakú nyomószerszám nyílásának szélességének meg kell egyeznie az anyag vastagságával és típusával. A ipari szerszámozási irányelvek szerint általános szabály, hogy a V-alakú nyílás szélességét az anyagvastagság 8–10-szeresére válasszák. A vékony lemezanyagok esetében a nagyobb pontosság érdekében keskenyebb nyílások előnyösek, míg a vastagabb anyagokhoz szélesebb nyílások szükségesek a szükséges nyomóerő csökkentése és a szerszámok túlkorai kopásának megelőzése érdekében.

Lyukasztási geometria

Különböző lyukasztó formák különböző célokra szolgálnak:

• Egyenes lyukasztók - Alapválasztás egyszerű hajlításokhoz megfelelő távolságtartással
• Légyhasú punchok - Eltolásos profil jellemzi őket, hogy elkerüljék a korábban kialakított peremeket összetett alkatrészeknél
• Hegyesszögű lyukasztók - Éles, 90 foknál kisebb szögek kialakítására tervezték
• Sugáros lyukasztók - Sima, íves hajlításokat hoznak létre éles sarkok helyett

Szerszámozási szabványok

Egy minőségi CNC lemezmetallogatógép általában vagy európai (Amada-stílusú), vagy Wila/Trumpf szabványos szerszámokat fogad el. Az európai szabvány kiváló kompatibilitást biztosít a gyártók között, és széles körben elérhető, így ideális az általános gyártáshoz és változatos termeléshez. A Wila/Trumpf rendszerek hidraulikus rögzítést alkalmaznak, amely gyorsabb szerszámcserét és kiváló ismételhetőséget tesz lehetővé – ez a preferált megoldás a nagy pontosságú munkákhoz és az automatizált gyártósorokhoz.

Szerszámok anyagának megfontolása

A rozsdamentes acél vagy a nagy szilárdságú ötvözetek hajlításakor a gyártási partnere olyan nyomó- és kivágószerszámokat kell hogy használjon, amelyek javított hőkezeléssel és keménységgel rendelkeznek. A szokásos szerszámok gyorsan kopnak ezeknél az igényes anyagoknál, ami inkonzisztens eredményekhez és gyakori cserékhez vezet.

Mérnökök számára, akik CNC lemezalakító gépet értékelnek vagy nyomóhajlítási szolgáltatásokat választanak, az alapvető szerszámok megértése átalakítja Önt passzív vevőből tájékozott partnerré. Felismeri, amikor egy gyártó berendezése megfelel a projektje követelményeinek – és amikor nem.

Különböző fémek viselkedése hajlítás közben

Kiválasztotta a hajlítási módszert, és megértette, hogyan befolyásolják az eredményt a szerszámok. De itt van az a tényező, amely sikeres projekteket különböztet meg költséges kudarcoktól: nem minden fém ugyanúgy hajlik. Az anyag, amely a nyomóhajlító asztalán fekszik, saját személyiséggel rendelkezik – saját hajlamai vannak repedésre, rugalmas visszatérésre és erőhatásra való reagálásra. Egy szakértő lemezalakító cég mélyen ismeri ezeket az anyagviselkedéseket – és Önnek is ismernie kell őket.

Akár elektronikai házakhoz használt hajlítható fémlemezekkel, akár autóipari alkalmazásokhoz szükséges szerkezeti alkatrészekkel dolgozik is, az anyagválasztás közvetlenül befolyásolja a minimális hajlási sugár értékét, az eszközök igényét és a végleges alkatrész minőségét. Nézzük meg, hogyan jelentenek az alumínium, a rozsdamentes acél és az enyhe acél egyaránt egyedi kihívásokat és lehetőségeket a lemezacél alakítási műveletek során.

Alumínium hajlításának figyelembe veendő tényezői

Az alumínium látszólag egyszerű választás – könnyű, korrózióálló és könnyen beszerezhető. Azonban az alumíniumlemez hajlítása megköveteli, hogy ismerjük sajátosságait. Különböző alumíniumötvözetek nyomófék alatt lényegesen eltérő módon viselkednek.

• A képlékenység ötvözetenként változik - A 3003-H14 alumínium rendkívül képlékeny (majdnem olyan, mint a réz), és szépen hajlik kis hajlási sugarakkal. Ugyanakkor a 6061-T6 alumínium hajlítása ismerten nehéz, és repedés megelőzése érdekében legalább a anyagvastagság hatszorosát kell alkalmazni belső hajlási sugárként.
• A rugalmas visszatérés mértéke közepes–magas - Az alumínium alacsonyabb rugalmassági modulusa miatt jobban visszanyeri eredeti alakját, mint az acél, ezért túlhajlítási korrekcióra vagy a szerszámozás beállításának módosítására van szükség.
• Minimális hajlítási sugár szabályai - Hajlítható alumíniumlemezeknél, például az 5052-H32 típusnál általában hasonló hajlítási sugarak érhetők el, mint lágyacélnál. Hőkezelt ötvözetek esetén a hajlítási sugár 2–6-szorosa lehet a lemezvastagságnak, a hőkezelési állapottól függően.
• Felszíni érzékenység - Az alumínium könnyen megkarcolódik a kezelés és a formázás során. A minőségi gyártók védőfóliákat vagy speciális szerszámokat használnak a felületi minőség megőrzésére.

Amikor alumíniumlemez-hajlítást rendel, mindig pontosan közölje gyártási partnerejével az alkalmazandó ötvözet és hőkezelési állapot típusát. Az 5052-H32 és a 6061-T6 közötti különbség akár a sikeres gyártás és a selejtelt alkatrészek közötti határt is jelentheti.

Néhány kihívás és megoldás rozsdamentes acél vágásakor

A rozsdamentes acél az alumíniummal ellentétes kihívást jelent: erős, gyorsan keményedik a megmunkálás során, és ellenáll a formázási műveleteknek. Ezeknek a tulajdonságoknak a megértése segít olyan alkatrészek tervezésében, amelyeket a gyártók ténylegesen képesek előállítani.

• A nagy szilárdság növeli az alakváltozás utáni visszaállást - A rozsdamentes acél lényegesen nagyobb mértékben mutat visszaalakulást, mint a lágyacél, gyakran 2–4 fokos túlhajlításra vagy kritikus szögek esetén a mélyhajlítás/élszorítás módszerére van szükség.
• A keményedés nehezíti az alakítást - Amint a rozsdamentes acél deformálódik, keményebbé és ellenállóbbá válik a további alakítással szemben. Ez korlátozza a lehetséges legkisebb hajlási sugarat, és összetett alkatrészek esetén gyakran szükség van a műveletek közötti lágyításra (annealing).
• Minimális hajlítási rádiusz követelmények - A Machinery's Handbook irányelvei szerint a rozsdamentes acél általában 0,5–1,5-szeres anyagvastagságú minimális hajlási sugarat igényel, a fokozattól és hőkezeléstől függően.
• Nagyobb nyomóerő-igény - A hajlítógép által kifejtendő erő kb. 50%-kal nagyobb, mint az azonos vastagságú lágyacél esetében. Ez befolyásolja a szerszámok kiválasztását és a gépkapacitás tervezését.
• A felületvédelem fontos - A PVC védőfólia megakadályozza a szerszámkárosodásokat a díszítő felületeken, de a hegesztés vagy hőkezelés előtt el kell távolítani.

A pontos rozsdamentes acél alkatrészek gyártásához a tapasztalt lemezalakítók ezen viselkedések kiegyenlítésére a K-tényező módosítását, a hajlítási sorrendek módosítását és a megfelelő szerszámok kiválasztását alkalmazzák – ez a tudás évekig tartó, gyakorlati tapasztalatból származik a hajlítható lemezacél feldolgozásában.

Az enyhe acél mint a hajlítás referenciapontja

Az enyhe acél (alacsony széntartalmú acél) az iparág hajlítási viselkedésének referenciaanyaga. Előrejelezhető tulajdonságai miatt a legkevésbé követelőző anyag a formázási műveletekhez, és az a szabvány, amelyhez más anyagokat hasonlítanak.

• Kiváló nyúlóság - Az enyhe acél könnyen hajlítható repedés nélkül, és elfogadja a kis görbületi sugarakat, amelyek törést okoznának kevésbé nyúlékony anyagoknál.
• Alacsony rugóhatás - A az enyhe acél viszonylag alacsony rugalmas visszatérési hajlítása egyszerűsíti a szerszámozás beállítását, és csökkenti az át-hajlítási korrekció szükségességét.
• Szabványos hajlítási sugár szabálya - Az „1× vastagság = belső sugár” iránymutatás megbízhatóan alkalmazható az enyhe acélnál, így egyszerű kiindulási alapot nyújt a szerkezeti elemek geometriájának tervezéséhez.
• Előrejelezhető K-tényező - A K-tényező 0,38–0,42-es értéke pontos síkrajz-számításokat tesz lehetővé a legtöbb lágyacél-alkalmazás esetében.
• Költséghatékony feldolgozás - Az alacsonyabb tonnás igények, a csökkent szerszámkopás és az engedékeny tűrések versenyképes gyártási árakhoz vezetnek.

A gabonavezetés kritikus szerepe

Ez az, amit a legtöbb forrás figyelmen kívül hagy: a lemezfémből készült anyagoknak a hengerlési folyamat miatt van szálirányuk, és ennek figyelmen kívül hagyása akár egyébként tökéletes alkatrészek meghibásodását is okozhatja. Amikor a fémlemezt hengerelik, a szálstruktúra párhuzamosan áll be a hengerlés irányával. Ez különböző mechanikai tulajdonságokat eredményez attól függően, hogy a száliránnyal együtt vagy ellentétesen hajtjuk meg a lemezt.

A száliránnyal merőleges hajtás (a hengerlés irányára merőlegesen) adja a legjobb eredményt. A fémrostok egyenletesebben hajlanak, csökken a repedésveszély, és tisztább hajtási minőség érhető el. Ez különösen fontos a következő esetekben:

• Szoros hajtási követelményekkel rendelkező alumíniumötvözeteknél
• Munkaerősen keményített rozsdamentes acélminőségeknél
• Bármely olyan anyagnál, amelyet minimális hajtási sugárra kell megmunkálni

A száliránnyal párhuzamos hajtás jelentősen növeli a repedés kockázatát. A szemcsestruktúra olyan apró törésvonalakhoz hasonlóan viselkedik, amelyek hajlítási feszültség hatására terjednek. Ha a tervezés több irányban történő hajlítást igényel, adja meg a szemcseirányt a rajzain, és tárgyalja a gyártási sorrendet a gyártójával.

A különböző fémek hajlítás közbeni viselkedésének megértése nem csupán elméleti ismeret – közvetlenül befolyásolja, hogy alkatrészei elsőre megfelelően készülnek-e el. Az anyagviselkedés azonban csak egy része az egyenletnek. A következőkben azt a jelenséget vizsgáljuk, amely akár a tökéletesen megtervezett alkatrészeket is eltérítheti a célzott szögtől: a rugalmas visszaállást (springback).

Rugalmas visszaállás-kiegyenlítés és hajlítási engedélyezés alapelvei

Létrehozta a tökéletes alkatrészt. A CAD-modellje éles, pontos 90 fokos szögeket mutat éppen ott, ahol szüksége van rájuk. Amikor azonban megérkezik a gyártott alkatrész, ezek a szögek 87 vagy 88 fokot mérnek. Mi történt? A válasz egy olyan jelenségben rejlik, amelyet minden professzionális lemezmetalldaraboló cég ismer, de kevés forrás magyaráz meg megfelelően: a rugalmas visszatérés (springback).

Amikor lemezmetált hajlít, egyidejűleg állandó (plasztikus) és ideiglenes (rugalmassági) deformációt hoz létre. Amint a hajlítógép feloldja a nyomóerőt, a rugalmassági rész visszatérni igyekszik – mint egy összenyomott rugó, amely felszabadítja a tárolt energiát. Az eredmény? A fém enyhén kifeszül az eredeti sík állapot felé, és a gondosan megadott szögek nem érik el a kívánt értéket.

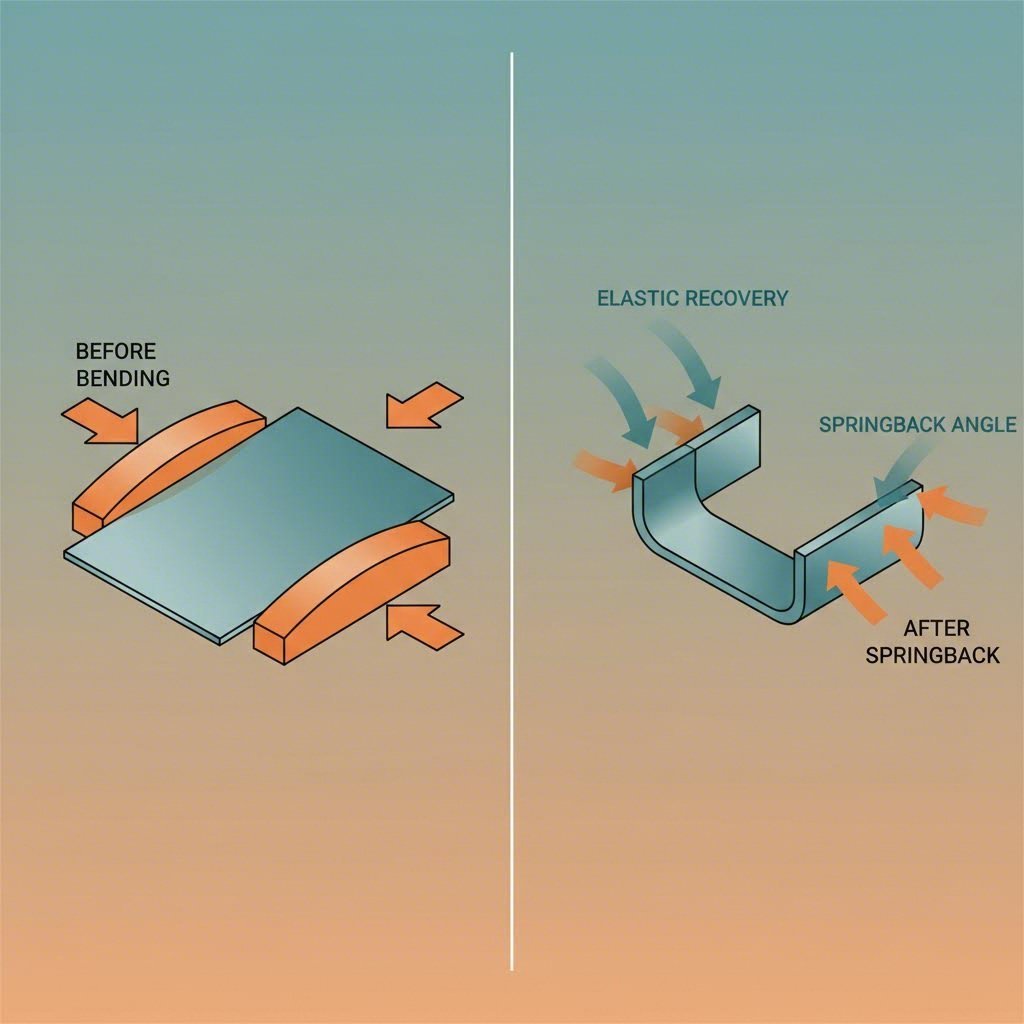

A rugalmas visszatérés (springback) megértése és kompenzálása

A rugalmas visszatérés nem hiba, sem pedig rossz minőségű berendezés jele – hanem alapvető fizikai törvény. Szerint lemezmetalldarabolási szakértők hajlítás közben a külső felület húzófeszültségnek, míg a belső felület nyomófeszültségnek van kitéve. Közöttük helyezkedik el a semleges tengely, amelyet minimális feszültség ér.

Több tényező határozza meg, mennyi a visszahajlás mértéke:

• Anyag folyáshatára - A magas szilárdságú anyagok ellenállnak a maradandó alakváltozásnak, ezért nagyobb a visszahajlás. A magas szilárdságú acélok és a rozsdamentes acél nagyobb mértékben hajlanak vissza, mint az enyhén ötvözött acél
• Anyag Vastagság - A vékonyabb lemezek általában nagyobb szögű visszahajlást mutatnak a vastagságukhoz képest
• Kanyarozási sugár - A nagyobb belső hajlítási sugár több rugalmas alakváltozást enged meg, növelve ezzel a visszahajlást
• Hajlítási módszer - A levegős hajlítás a legnagyobb visszahajlást eredményezi, mivel a anyag érintkezése korlátozott; a pénzverési módszer (coining) viszont gyakorlatilag megszünteti a visszahajlást a szélsőségesen plasztikus alakváltozás révén
• Minta nyílásának szélessége - A szélesebb mintanyílások csökkentik az anyag rögzítését, így nagyobb visszahajlást eredményeznek

De hogyan kompenzálják a gyártók a lemezalakítást pontossági alkalmazásokhoz? A leggyakoribb megközelítés szándékos túlhajlítás – azaz a lemez túlhajlítása a célszögnél, hogy a visszapattanás után a kívánt alakot vegye fel. A modern CNC nyomófékek automatikus kompenzációt támogatnak a hajtókar mélységének beállításával a anyagadatok és a valós idejű szögmérés alapján.

A visszapattanás-kompenzáció választja el az amatőr terveket a gyártásra kész alkatrészektől. Minden tapasztalt gyártó számít a visszapattanásra, és ezt előre tervezi – a kérdés csupán az, hogy rendelkezik-e a szükséges ismeretekkel és felszereléssel annak egységes irányításához.

Összetett háromdimenziós formák esetén az egyszerű túlhajlítás nem elegendő. Amint az alakítási szimulációs szakértők megjegyzik , amikor a lemezalakítás sarkok körül történik vagy bonyolult alakzatokba húzódik, az anyag összetett háromdimenziós feszültségeknek van kitéve. Az előrejelzéshez és a keletkező visszapattanás korrekciójához – még a szerszámok megmunkálása előtt – fejlett alakítási szimulációs technológia válik szükségessé.

K-tényező számítások pontos síkrajzokhoz

A lemezacél megfelelő hajlításának megértéséhez egy másik kulcsfontosságú fogalmat is meg kell érteni: a K-tényezőt. Amikor a fém hajlik, a külső felület nyúlik, míg a belső felület összenyomódik. Ez azt jelenti, hogy a síkrajz méretei nem egyszerűen összeadódnak a kész alkatrész méreteivel – figyelembe kell venni a anyagmozgást a hajlítási folyamat során.

A K-tényező a semleges tengelynél található fémvastagság és az eredeti anyagvastagság arányát jelöli. A hajlítási terminológiát ismerő szakemberek szerint a semleges tengely egy láthatatlan vonal, amely az alkatrész közepén halad át, és amely nem nyomódik össze vagy nyúlik meg a hajlítás során – csupán a hajlítás belső oldala felé mozdul el. Amikor a külső oldalon lévő anyag nyúlik és vékonyodik, ez a mozgás hozza létre a K-tényező kapcsolatot.

Miért fontos ez a tervei szempontjából? Mert a K-tényező közvetlenül meghatározza a hajlítási hozzáadás - az anyagmennyiség, amelyet minden lemezalakítási hajlítás fogyaszt. Pontos hajlítási engedélyezési értékek hiányában:

• A síkrajz méretei helytelenek lesznek
• A peremek túl hosszúak vagy túl rövidek lesznek
• Az alkatrészek nem illeszkednek megfelelően a kapcsolódó alkatrészekhez
• Anyagot és időt pazarol a visszautasított alkatrészek gyártásával

Különböző anyagok és hajlítási körülmények különböző K-tényezőket eredményeznek. Az enyhe acél általában 0,38–0,42 körül mozgó K-tényezőket igényel, míg az alumínium és a rozsdamentes acél esetében a K-tényező értékét az adott anyag rugalmas viselkedése alapján kell módosítani. A tapasztalt lemezalakítók anyagadatbázist vezetnek, és megbízható hajlítási engedélyezési táblázatokat használnak a pontos síkrajz-készítés biztosításához.

A jó hír? Nem kell magának elsajátítania ezeket a számításokat. Egy kompetens lemezalakító cég kezeli ezt a bonyolultságot a gyártásra optimalizált tervezés (DFM – Design for Manufacturing) folyamatának részeként. Önnek elegendő alapvető ismeretre van szüksége ahhoz, hogy felismerje, amikor egy gyártó ismeri a szakmáját – és amikor csak találgat. Azok a műhelyek, amelyek a K-tényezőről, a rugalmas visszatérés kiegyenlítésének stratégiáiról és a hajlítási engedélyezésről (bend allowance) beszélnek, bizonyítják a technikai mélységet, amely pontos alkatrészek gyártásához vezet.

Miután áttekintettük a rugalmas visszatérés és a hajlítási engedélyezés (bend allowance) alapelveit, van egy további, döntő fontosságú tényező, amely meghatározza, hogy összetett alkatrészei megfelelően készülnek-e el: a hajlítások sorrendje.

Hajlítási sorrend tervezése és nyomószerszám-kiválasztási stratégia

Kiválasztotta a megfelelő anyagot, kiszámította a hajlítási engedélyeket, és kompenzált a rugalmas visszatérésre. A alkatrész tökéletesen elkészül, ugye? Nem feltétlenül. Íme egy valóság, amely sok mérnököt váratlanul ér: a hajtások sorrendje teljes mértékben meghatározhatja, hogy egy alkatrész egyáltalán gyártható-e – vagy semmibe kerülő selejt lesz belőle.

Gondoljon bele: minden egyes alkalommal, amikor fémhajtást hoz létre, az alkatrész geometriáját változtatja meg. Az eddig sík lemez most már peremeket, szögeket és formázott elemeket tartalmaz, amelyeknek minden további művelet során ki kell kerülniük a szerszámokat, a gépkeretet és az előzőleg formázott részeket. Ha rossz a sorrend, segíthetetlenül nézheti, ahogy az alkatrész ütközik a sajtófék mozgó részével, vagy fizikailag lehetetlenné válik a hátsó vezetőbe (backgauge) történő pontos pozicionálása.

Összetett alkatrészek hajtási sorrendjének tervezése

Egyszerű tartók lemez hajlítása egy vagy két hajlítással ritkán okoz sorrendezési problémákat. De ha a tervezés négy, hat vagy több hajlítást is tartalmaz – különösen dobozszerű vagy csatorna alakú alkatrészek esetén – a hajlítási sorrend válik a láthatatlan tényezővé, amely elválasztja a sikeres alakítási szolgáltatásokat a frusztrált visszautasításoktól.

A nyomófék-sorrendezés szakértői szerint a tapasztalt gyártók három aranyszabályt követnek a hajlítási sorrend tervezésekor: fenntartják a rés és az összes gépfelület közötti szabad teret, megőrzik a méretbeli pontosságot a legstabilabb támaszfelületek használatával először, és biztosítják az ismételhetőséget a tömeggyártáshoz. Ezek nem javaslatok – hanem alapvető korlátozások, amelyek minden sikeres acélalakítási műveletet irányítanak.

De hogyan határozzuk meg a komplex alkatrész optimális hajlítási sorrendjét? Kövessük ezt a rendszeres megközelítést:

1. Képzeljük el a teljes alakítási folyamatot - Mielőtt bármely berendezést megérintene, gondolatban hajtsa össze a sík mintát a végső 3D alakra. Összetett geometriák esetén nyomtassa ki a sík mintát arányosan, és hajtsa össze kézzel. Ez az alacsony technológiai szintű szimuláció azonnal felfedi a nyilvánvaló ütközéseket és a kényelmetlen kezelési pozíciókat.
2. Azonosítsa a problémás hajlítást - Minden összetett alkatrésznek van egy olyan hajlítása, amely korlátozza az összes többit. Azonosítsa ezt elsőként. Ez lehet a legkisebb sugár, a legmélyebb perem vagy a legközelebbi élhez tartozó hajlítás, amely korlátozza a mérési lehetőségeket. Az egész hajlítási sorrendet ezen kritikus korlátozásnak kell figyelembe vennie.
3. Alkalmazza a külsőről belső felé elvét - Ha lehetséges, a külső hajlításoktól haladjon a belső hajlítások felé. Ez megtartja az eredeti sík mérvvonal-felületet a méréshez minél tovább, és megakadályozza, hogy a kialakított peremek zavarják a gép torokmélységét.
4. Előnyt élveznek a hosszabb mérési élek - Ha van lehetősége választani, mindig válassza azt a hajlítási sorrendet, amely lehetővé teszi a regisztrációt a legnagyobb elérhető él mentén. Egy 800 mm-es élre méretezett alkatrész sokkal stabilabb, mint egy 200 mm-es peremre pozicionált alkatrész.
5. A záró hajlatok végrehajtását halassza el a végére - Minden olyan hajlat, amely bezárja az alkatrészt vagy korlátozza a hozzáférést, a folyamat végén történjen. Ide tartoznak a visszahajtott peremek, a négyszögletes dobozok záró hajlatai és a behajtott élek.
6. Érvényesítés szimulációval - A modern offline programozási szoftverek virtuális ütközés-ellenőrzést végeznek, még mielőtt bármilyen fémet meghajtanának. Ez a digitális elsődlegű megközelítés a hibás hajlítási sorrendeket akkor észleli, amikor a kijavításuk költségmentes.

Mi történik akkor, ha a gyártók kihagyják ezt a tervezési folyamatot? A ipari ütközés-elkerülési kutatások szerint a leggyakoribb hibák közé tartoznak a mély U-alakú alkatrészek ütközése a nyomófejjel, a visszahajtott peremek ütközése a lyukasztó kivágási területeivel, valamint a megformázott dobozok beakadása a szerszámtérbe. Minden ütközés elutasított alkatrészeket, sérült szerszámokat és pazarolt gyártási időt jelent.

V-alakú nyomószerszám-kiválasztási szabályok, amelyek megelőzik a hibákat

Még tökéletes sorrendezés mellett is a rossz V-alakú nyomószerszám kiválasztása képes megbénítani a lemezalakítási műveletet. A nyomószerszám nyílásának szélessége, az anyag vastagsága és az eredményül kapott hajlítás minősége közötti összefüggés előre jelezhető szabályok szerint alakul – ezek figyelmen kívül hagyása komoly kockázatot jelent.

A V-alakú nyomószerszám kiválasztásának alapvető irányelve: válasszon nyomószerszám-nyílást, amely az anyag vastagságának 6–10-szerese . Ez az arányszám több egymással versengő tényezőt egyensúlyoz:

• Szűkebb nyílások (a vastagság 6-szorosa) - Kisebb belső görbületi sugarat és élesebb hajlatokat eredményeznek, de lényegesen magasabb tonnájú erőt igényelnek. Leginkább vékony anyagok és olyan pontossági munkák esetén ajánlottak, ahol a tiszta szögek döntő fontosságúak.
• Szélesebb nyílások (a vastagság 10-szerese) - Csökkentik az igényelt tonnájú erőt és a szerszámterhelést, de nagyobb belső görbületi sugarat eredményeznek. Szükségesek vastagabb anyagok esetén, illetve akkor, ha a gép kapacitása korlátozza a rendelkezésre álló erőt.
• Minimális peremhosszúság - A kivágás szélessége közvetlenül meghatározza a lehetséges legkisebb peremhosszat. Általában a minimális peremhossz kb. 4-szerese a kivágás szélességének. Egy 24 mm-es V-alakú kivágás esetén a peremeknek legalább 10 mm-eseknek kell lenniük a megfelelő méreteléshez.

Amikor ugyanazon alkatrész több különböző vastagságú lemezre kell hajtani, a kivágás kiválasztása kompromisszumot jelent. A tapasztalt gyártók gyakran szélesebb kivágásokat használnak, amelyek minden vastagságot elfogadnak, ahelyett, hogy a hajtás sorozata közben többször is cserélnék a kivágásokat – így csökkentve a beállítási időt, miközben kissé nagyobb hajtási sugárra számítanak.

A kivágás szélességén túl a kivágás vállának görbületi sugara is befolyásolja a felületminőséget és a rugalmas visszatérést (springback). Éles vállak megjelölhetik a lágyabb anyagokat, például az alumíniumot, míg túlságosan lekerekített vállak csökkentik a hajtási szög pontosságát. A minőségi alakítási szolgáltatások a váll geometriáját az anyag követelményeihez igazítják, nem csupán a vastagsági előírásokhoz.

A hajlítási sorrend és a szerszám kiválasztása közötti kölcsönhatás fontos információt nyújt egy lemezalakító vállalat értékeléséhez: a műszaki szakértelem éppen ezekben a részletekben mutatkozik meg. Azok a gyártók, akik megbeszélik a hajlítási sorrend stratégiáját, bemutatják az ütközés-szimuláció képességüket, és elmagyarázzák a szerszám-kiválasztásuk indoklását, olyan szakértelmet hoznak magukkal, amely megelőzi a drága meglepetéseket. Azok, akik egyszerűen csak árat ajánlanak anélkül, hogy ezen alapvető kérdésekre válaszolnának, gyakran éppen azokat a problémákat okozzák, amelyek a kompromisszumokkal járnak.

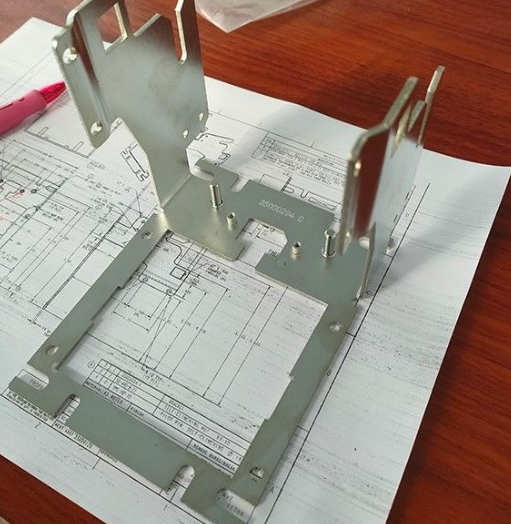

Iparág-specifikus tűrések és minőségi szabványok

Már elsajátította a hajlítási módszerek, az anyagviselkedés és a sorrendtervezés alapjait. De itt van az a kérdés, amely végül eldönti, hogy a gyártott alkatrészek megfelelően működnek-e: milyen tűréseket tud valójában elérni? A válasz erősen függ az iparágától – és ennek a különbségnek a megértése segít realisztikus elvárásokat megfogalmazni bármely lemezalakító szolgáltatást nyújtó vállalattal való együttműködés során.

Különböző alkalmazások különböző pontossági szintet igényelnek a fémhajlítás területén. Egy díszítő építészeti panel fél fokos eltérése nem okoz problémát. Ugyanez az eltérés azonban egy légi- és űrhajózásban használt szerkezeti tartóelemnél biztonsági kockázatot jelenthet. Annak ismerete, hogy projektje melyik végpontjára esik ezen a skálán – és milyen tűrések érhetők el valójában – megelőzi a költséges félreértéseket és a visszautasított alkatrészeket.

A tűrési szabványok az iparágak szerint

A legtöbb lemezmetalldarab hajlítási alkalmazás esetében Az ISO 2768-1 szabvány elegendő iránymutatást nyújt a lineáris és szögelt méretek általános tűréseire vonatkozóan. Ez a széles körben használt szabvány realisztikus, elérhető tűréseket állapít meg anélkül, hogy minden egyes hajlításra külön vizsgálatot kellene végezni. Az általános szabványok azonban csak részben tükrözik a teljes képet.

Jól karbantartott CNC-berendezésekkel és gyakorlott munkásokkal a következő pontossági szintek érhetők el valójában:

• Szögelőírás - levegőn keresztüli hajlításnál ±0,5°–±1°; alulról történő hajlításnál és érmék formázásánál ±0,25° vagy annál jobb
• Hajlásvonal helyzete - ±0,25 mm-től ±0,5 mm-ig a részlet összetettségétől és a mérési módszertől függően
• Általános méretbeli pontosság - A kumulatív tűrések a hajtások számától függenek; minden egyes hajtás potenciálisan ±0,1 mm-től ±0,2 mm-ig változást okozhat

Ez itt egy kritikus tényező, amelyre a tűrésszakértők kiemelten felhívják a figyelmet: az elfordulási tűrés konzisztencia érdekében a hajtás rövidebb oldalára vonatkozik. Miért? Amikor az oldal hosszabb, a tűrés szigorúbb lesz, mert ugyanaz az elfordulási hiba erősebben eltolja a szélet. Egy 1°-os hiba egy 10 mm-es peremnél alig számít; ugyanez a hiba egy 200 mm-es peremnél jelentős helyzeteltolódást okoz a szélen.

Iparág szektor	Tipikus tűrési tartomány	Gyakoribb anyagok	Kritikus minőségi tényezők	A térfogat jellemzői
Légiközlekedés	±0,1°–±0,25° elfordulási tűrés; ±0,1 mm pozíciós tűrés	Alumíniumötvözetek, titán, rozsdamentes acél	Nyomon követhetőség, anyagtanúsítvány, nullahibás követelmények	Alacsony és közepes mennyiség; sokféle termék
Automobil	±0,5° elfordulási tűrés; ±0,3 mm pozíciós tűrés	Kis széntartalmú acél, magas szilárdságú acél (HSLA), alumínium	Ismételhetőség nagy mennyiség esetén, Cpk-követelmények	Nagy mennyiség; automatizált gyártás
Elektronikai tárolók	±0,5°–±1° szögeltérés; ±0,5 mm pozícióeltérés	Alumínium, rozsdamentes acél, horganyzott acél	EMI-pajzolás integritása, esztétikai felületminőség, szerelési illeszkedés	Közepes mennyiség; gyakori tervezési módosítások
Építészeti	±1°–±2° szögeltérés; ±1 mm pozícióeltérés	Alumínium, rozsdamentes acél, időjárásálló acél	Vizualitás, felületminőség, időjárásállóság	Kis mennyiség; egyedi tervek
Orvosi berendezések	±0,25°–±0,5° szögeltérés; ±0,2 mm pozícióeltérés	ROSTLAN ACÉL, alumínium	Tisztíthatóság, biokompatibilitás, szabályozási megfelelőség	Kis és közepes mennyiségek; szigorú dokumentáció

Autóipari és légiközlekedési hajlítási követelmények

Ez a két iparág a acélhajlítás és -feldolgozás spektrumának két ellentétes végpontját képviseli – és megértésük ellentétes követelményei világossá teszik, mit várhatunk egy professzionális fémhajlítási szolgáltatástól.

Légiközlekedési precíziós hajlítás megbocsáthatatlan korlátozások mellett működik. Mivel Az OEM gyártási szakértők megjegyzik , a légiközlekedési alkatrészeknek szoros tűréseket kell betartaniuk a biztonság és a teljesítmény érdekében. Minden alkatrész teljes anyagnyomvonal-követést igényel, gyakran az eredeti gyári hőkezelési ciklusig visszavezethetően. A vizsgálati dokumentáció minden alkatrészt kísér egész élettartama során. A tűréstartományok nem csupán specifikációk – biztonsági követelmények, amelyeknél a eltérés semmilyen mértékben nem engedhető meg.

Mire van szükség egy légiközlekedési minőségű acélhajlítási szolgáltatás képességéhez?

• Folyamat ellenőrzése - Dokumentált eljárások, amelyek a gyártás megkezdése előtt bizonyítják a képességet
• Első mintaellenőrzés - A kezdeti alkatrészek teljes méretellenőrzése a tervezett szándék szerint
• Folyamatban Lévő Figyelés - Statisztikai ellenőrzések, amelyek minden kritikus méretet nyomon követnek a gyártás során
• Anyagok Igazolása - Teljes felelősségi lánc a nyersanyagtól a kész alkatrészig

Autóipari precíziós fémhajlítás más kihívással néz szembe: az ezer vagy millió darabos sorozatokban egyenletes minőség elérése. Bár az egyes tűréshatárok enyhén engedékenyebbek lehetnek, mint a légi- és űriparban, a statisztikai követelmények ugyanolyan szigorúak. Az autóipari beszállítóknak igazolniuk kell a folyamatképességet (Cpk-értékek), amely bizonyítja, hogy berendezéseik és módszereik – nem csupán időnként, hanem megjósolhatóan – folyamatosan olyan alkatrészeket állítanak elő, amelyek megfelelnek a megadott specifikációknak.

Az autóipar folyamatképességre helyezett hangsúlya azt jelenti, hogy ezen szektor számára nyújtott szöghajlítási szolgáltatásoknak a következőket kell biztosítaniuk:

• Automatizált gyártás - Robotos kezelés és CNC-vezérlés, amely kizárja az emberi változékonyságot
• Valós idejű nyomon követés - Érzékelők és mérőrendszerek, amelyek észlelik a drift-jelenséget, mielőtt hibás termékek keletkeznének
• Előzáró karbantartás - Ütemezett berendezéskarbantartás, amely hosszú ideig tartó gyártási folyamatok során is megőrzi a pontosságot
• Statisztikai Folyamatszabályozás - Folyamatos adatgyűjtés, amely bizonyítja, hogy a folyamat középpontjában marad és stabil

Az elektronikai burkolatok olyan köztes területet foglalnak el, ahol a pontos illeszkedés és a funkció fontos, de az abszolút pontosság más szempontok mögé szorul. Az EMI-védőhatás a párosított felületek közötti egyenletes érintkezéstől függ – kis rések kompromittálhatják az elektromágneses teljesítményt. A felületi követelmények gyakran szigorúbbak a méreti követelményeknél: a vásárlók gyakran elutasítanak alkatrészeket látható karcolások vagy szerszámképek miatt, amelyeknek egyáltalán nincs funkcionális hatásuk.

Az építészeti alkalmazások a legengedékenyebb tűréshatárokat jelentik, ugyanakkor saját kihívásaikkal is járnak. A nagy panelméretek kis szöghibákat is jelentős szélső eltéréssé erősítenek. Az időjárásnak való kitettség olyan anyagokat és felületkezeléseket igényel, amelyek évtizedekig megőrzik megjelenésüket. A testreszabott, egyedi tervek azt jelentik, hogy a gyártók nem tudják a beállítási költségeket a termelési mennyiségre terhelni.

Amikor bármely lemezalakító vállalatot értékel, várja el tőlük, hogy egyértelműen kommunikáljanak a tűréshatáraikról. A minőségi gyártók, például a Fabworks is közzéteszik folyamataik konkrét tűréshatárait – ez a nyíltság bizalmat jelez képességeik iránt. Ha egy lehetséges partner nem tudja megfogalmazni, milyen tűréshatárokat ér el, vagy irreális pontosságot ígér anélkül, hogy megbeszélné a módszereket és a berendezéseket, azt figyelmeztető jelnek tekintse.

Az iparágspecifikus követelmények megértése segít megfelelő tűréshatárok megadásában – elég szigorúak legyenek a funkcionális megfelelés biztosításához, de ne legyenek túlságosan szigorúak, mert akkor olyan pontosságért fizetne, amelyre nincs szüksége. A következő szempont a megfelelő gyártási partnerválasztásnál: képesek-e skálázni az első prototípusoktól a teljes termelési mennyiségekig.

Hajlítási partnerek értékelése prototípustól a sorozatgyártásig

Tehát már megtervezte a részt, amely pontos hajlítást igényel, kiszámította a tűréseket, és meghatározta az anyagokat. Most jön az a kérdés, amely számos mérnököt és beszerzési szakembert megzavar: melyik gyártó vállalat készítse el valójában ezeket a alkatrészeket? A válasz erősen függ attól, hol tart a termék életciklusában – és attól is, hogy a kiválasztott partner képes-e növekedni önnel együtt.

Itt a valóság, amelyet a legtöbb forrás figyelmen kívül hagy: a lemezmetal hajlításra specializálódott cég, amely kiválóan teljesít a gyors prototípusgyártásban, nehézségekbe ütközhet a sorozatgyártási mennyiségek kezelésében, és fordítva. A különböző méretekhez szükséges szerszámozási gazdaságtan, minőségbiztosítási rendszerek és működési képességek alapvetően eltérnek egymástól. Ennek a különbségnek a megértése segít elkerülni azt a költséges hibát, amikor a projekt közepén túlnő a gyártóján – vagy akkor fizet túl sokat a sorozatgyártási képességekért, amelyekre még nincs szüksége.

Prototípusgyártás sebessége vs. sorozatgyártás skálázhatósága

Amikor a tervezési érvényesítési fázisban keres metalhajtás szolgáltatásokat, a sebesség majdnem minden mást felülmúl. Gyorsan szüksége van alkatrészekre – néha napokon belül – a beillesztés, a működés és az összeszerelés teszteléséhez. Ebben a szakaszban valószínűleg gyakran ismétlik a tervezést, és minden tervezési módosítás új alkatrészeket igényel.

A pontossági gyártási szakértők szerint a prototípus-gyártás egy felfedező jellegű fázis, amelyben mérnökök és tervezők szorosan együttműködnek a fogalmak, az anyagok és a gyártási módszerek tesztelésére. Ez a döntő lépés, ahol a módosításokat elvégzik, és a megvalósíthatóságot értékelik a gyártási szerszámokra történő végleges beruházás előtt.

Mi teszi lehetővé a gyors prototípus-gyártást?

• Rugalmas ütemezés - A prototípus-gyártó vállalkozások megszakítják a szokásos munkafolyamatokat a sürgős megrendelések kielégítése érdekében
• Minimális beállítási optimalizálás - A munkavállalók elfogadják a hosszabb alkatrészenkénti ciklusidőt, hogy elkerüljék a szerszámváltási késedelmeket
• Közvetlen mérnöki kommunikáció - A kérdésekre azonnal válaszolnak, nem pedig projektmenedzserek által kezelt sorba kerülnek
• Tűréshatárok realisztikus kezelése - A funkcionális érvényesítésre helyezze a hangsúlyt, ne a gyártási minőségű ismételhetőségre

De itt válnak érdekessé a dolgok. Amint a gyártási költségeket elemző szakértők magyarázzák , a prototípus-készítés és a gyártás közötti gazdasági átmeneti pont általában néhány tucat és néhány száz alkatrész között helyezkedik el, anyagtól és az alkatrész bonyolultságától függően. Ennek az átmenetnek a rossz becslése túlzottan korai eszközök beszerzéséhez vezet – vagy lassú, költséges prototípus-készítési módszerek alkalmazásához közepes mennyiségű sorozatgyártás esetén.

Amikor a gyártási skálázhatóság fontos:

• Szerszámamortizáció - A különleges nyomóformák és rögzítőberendezések kezdetben magasabb költséggel járnak, de nagy mennyiség esetén jelentősen csökkentik az alkatrészenkénti költséget
• Automatizált kezelés - A robotos betáplálás és kivétel kiküszöböli az operátorok változékonyságát és fáradtságát
• Folyamat optimalizálás - Az egy ciklusonként megtakarított minden másodperc ezrekre szorzódik az alkatrészek számában
• Statisztikai minőségellenőrzés - A formális Cpk-nyomon követés biztosítja az összefüggést hosszabb ideig tartó gyártási folyamatok során

Az okos gyártók a hídeszközök vagy a puha szerszámozást használják ezen átmenet kezelésére – terveiket mérsékelt mennyiségben tesztelik, mielőtt keményített gyártószerelvényekbe fektetnének be. Ha fémhajlítási lehetőségeket keres „közel hozzám” címke alatt, kérdezze meg kifejezetten a hídgyártási képességeikről. Ez feltárja, hogy értik-e a prototípustól a sorozatgyártásig vezető utat, vagy csupán az út egyik végén működnek.

Mit keressen egy teljes körű hajlítási szolgáltatást nyújtó partnerben

Akár gyors prototípus készítéséhez keres sheet metal benders (lemezmetal-hajlító) szolgáltatókat „közel hozzám” címke alatt, akár hosszú távú gyártási partnerek értékelését végzi, bizonyos értékelési szempontok választják el a képes gyártókat azoktól, akik nehézségekbe ütköznek a követelményeivel. Íme, mit érdemes figyelni:

• Gyors prototípuskészítési képességek - Képesek-e az első darabokat 5–7 napon belül elkészíteni? Javaslatot adnak-e a fémvágás előtt a tervezésre vonatkozóan? Keressen olyan gyártókat, akik a prototípusokat mérnöki partnerségként kezelik, nem csupán megrendelésfeldolgozásként.
• Termelési automatizálás - Nagy mennyiségű munka esetén az automatizált hidraulikus hajlítógépes cellák robotos betáplálással jelentősen javítják a minőség egyenletességét, és csökkentik az egyes alkatrészek gyártási költségét. Érdeklődjön az automatizálási szintjükről és a termelési kapacitásukról.
• Minőségi tanúsítványok - Az ISO 9001 tanúsítvány alapvető folyamatszabályozást igazol. Az autóipari alkalmazásokhoz az IATF 16949 tanúsítvány jelezi az olyan fejlett minőségirányítási rendszereket, amelyeket a gyártók (OEM-ek) követelnek meg. Az orvosi és űrkutatási területeken további, iparágspecifikus tanúsítások is szükségesek lehetnek.
• DFM (Termelésre Alkalmazott Tervezés) támogatás - A legjobb helyi fémhajlítási szolgáltatások nem csupán azt gyártják le, amit Ön megbízott – hanem segítenek olyan alkatrészek tervezésében, amelyeket egyszerűbb és olcsóbb gyártani. A beszállítók kiválasztásával foglalkozó szakértők szerint a teljes műszaki és folyamatismertetés lehetővé teszi a gyártóknak, hogy gyakorlati problémákat oldjanak meg, és elérjék a gyártási szempontból optimalizált tervezést (Design for Manufacturability).
• Árajánlat-transzparencia - A szakmai gyártók egyértelműen bontják le a költségeket: anyagköltség, feldolgozás, szerszámozás, felületkezelés és üzemeltetési díjak. Figyeljen oda az iparági átlaghoz képest jelentősen alacsonyabb árajánlatokra – gyakran rejtett költségek bukkannak fel később „módosítási díjként” vagy „gyorsítási díjként”, miután már elkötelezte magát.
• Kommunikációs elérhetőség - Tesztelje ezt megrendelés előtt. Milyen gyorsan válaszolnak a műszaki kérdésekre? Rendelkeznek-e kijelölt projektmenedzserekkel? A gyors és pontos kommunikáció az árajánlatkérés során jó előrejelzése annak, hogyan fogják kezelni a gyártási problémákat.

Amikor egyedi lemezbending partnereket értékel, ne hagyja figyelmen kívül a helyszíni látogatások erejét. Ahogy az ipari kiválasztási útmutatók is javasolják, a berendezések állapota, a menedzsment minősége és a gyártóüzem szervezettsége személyesen történő megtekintése többet árul el, mint bármely képességprezentáció.

Az ív alapjainak megértésétől kezdve egy személyre szabott fémhajlító szolgáltató kiválasztásáig tartó út nem lineáris, hanem iteratív. Követelményeit a tervek érése, a termelési mennyiségek növekedése és a minőségi elvárások egyre pontosabb meghatározása során folyamatosan módosítja. Az ideális gyártási partner ezzel együtt fejlődik, zavartalanul átmenve a „közelben lévő fémhajlítóktól”, akik gyors prototípusokat szállítanak, egy nagyobb méretű, szigorú minőségi követelményeket teljesítő gyártóvá.

Miután meghatározták az értékelési kritériumokat, a végső szempont az adott alkalmazási igények – különösen a tanúsítási szabványok és a határidők – összeegyeztetése a gyártó igazolt képességeivel.

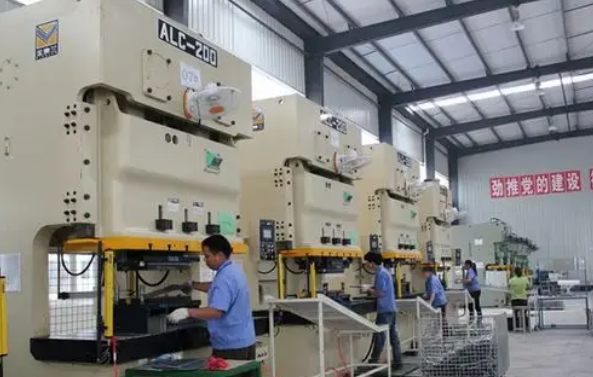

A megfelelő lemezmetallos hajlító vállalat kiválasztása

Elszívta a műszaki alapelveket – a hajlítási módszereket, az anyagok viselkedését, a rugalmas visszatérés kiegyenlítését és a tűréshatárokra vonatkozó követelményeket. Most jön az a döntés, amely meghatározza, hogy mindez a tudás sikeres alkatrészekké válik-e: a gyártási partnerek kiválasztása, aki valóra váltja terveit. Ez a választás fontosabb, mint ahogy a legtöbb mérnök gondolná. A rossz lemezmetalldaraboló cég projektjeit megakadályozhatja a megadott tűréshatárok be nem tartásával, a határidők elmulasztásával és a feláras árakkal, amelyek túllépik a megadott árajánlatokat.

Az autóipari és a precíziós gyártási alkalmazások esetében a kockázat még tovább nő. A gyártó vállalkozás a beszerzési láncod kiterjesztésévé válik – képességei és tanúsítványai közvetlenül befolyásolják képességedet az OEM-követelmények és a gyártási ütemtervek betartására. Vizsgáljuk meg részletesen azokat a szempontokat, amelyek képes partnereket különböztetnek meg a kockázatos választásoktól.

Fontos tanúsítási szabványok

Amikor bármely fémmeghajlító üzemet értékel, a tanúsítások a képességértékelés első szűrőjét jelentik. Azonban nem minden tanúsítás egyenlő súlyú – és a hierarchia megértése segít összeegyeztetni a gyártók képességeit az Ön alkalmazási követelményeivel.

ISO 9001 az alapvető szintet jelenti a professzionális gyártásban. A beszállítók kiválasztásával foglalkozó szakértők szerint az ISO 9001 tanúsítás közvetlen bizonyítékot szolgáltat arról, hogy a gyártó folyamatstandardizálásra és folyamatos fejlesztésre törekszik. Minden megbízható, helyi lemezfémmeghajlító szolgáltatónak rendelkeznie kell ezzel az alapvető minőségirányítási tanúsítással.

De a szabályozott iparágokban az alapvető minőségirányítás nem elegendő:

• IATF 16949 az autóipar számára - Ez az autóipari szakspecifikus minőségi szabvány az ISO 9001-re épül, további követelményekkel a hibák megelőzésére, a változékonyság csökkentésére és a beszerzési lánc kezelésére. A gyártók (OEM-ek) egyre inkább kötelezővé teszik az IATF 16949-es tanúsítást minden szintű beszállító számára. A futómű, felfüggesztés és szerkezeti alkatrészek esetében ez a tanúsítás nem választható – az autóipari komoly munkavégzés alapfeltétele. Shaoyi (Ningbo) Metal Technology - Ez a cég példázza ezt a szabványt, IATF 16949-es tanúsítással rendelkező minőséget nyújtva kifejezetten autóipari precíziós összeszerelésekre és fémszeletelési alkatrészekre.
• AS9100 az űrtechnológiához - A légiközlekedési alkalmazások még szigorúbb folyamatszabályozást, anyagok nyomon követhetőségét és dokumentációs követelményeket igényelnek.
• ISO 13485 orvosi eszközökre - Az orvosi alkatrészek gyártása olyan minőségirányítási rendszereket igényel, amelyek a betegbiztonságra és a szabályozási előírások betartására épülnek.
• ITAR-megfelelőség - A honvédelmi jellegű munkák speciális regisztrációkat és szabályozott hozzáférési protokollokat követelnek meg.

Amikor CNC hajlítási szolgáltatásokat keres, kérje az érvényes tanúsítási dokumentumokat az ajánlatkérés előtt. A megbízható gyártók szívesen megadják a tanúsítványokat – a habozás vagy a homályos válaszok potenciális problémákat jelezhetnek.

Az árajánlattól a szállításig várható időkeretek

Mennyi idő múlva várhatja a alkatrészeket az RFQ benyújtása után? A valósághű időkeretek megértése segít a beszerzési tevékenységek tervezésében, és lehetővé teszi a gyártók azonosítását, akik ígéretei nem felelnek meg az iparági szokásoknak.

Árajánlat leadási idő feltárja a működési hatékonyságot még az első rendelés leadása előtt. Szerint gyártási folyamat szakértői , egy gyors, jól szervezett első árajánlat azt jelzi, hogy a gyártó figyelmes a részletekre, és tudja, hogyan állítsa elő az Ön alkatrészét hatékonyan. A professzionális CNC hajlítóüzemek általában 24 órán belül adnak vissza árajánlatot a szokásos alkatrészekre. Egyes gyártók, például a Shaoyi, 12 órás árajánlat-készítési időt kínálnak részletes DFM-visszajelzéssel – így gyorsabb tervezési iteráció érhető el anélkül, hogy lemondanánk a technikai szakértelemről.

Prototípus szállítási határidők jelentősen eltérnek a bonyolultságtól függően:

• Egyszerű rögzítők és lemezek - 3–5 munkanap a megrendeléstől a szállításig
• Összetett, több irányban hajlított alkatrészek - 5–10 munkanap, beleértve a DFM-áttekintést
• Másodlagos műveleteket igénylő alkatrészek - 1–2 hét, ha festés, galvanizálás vagy szerelvények beépítése is szükséges

Gyors prototípusgyártási igények esetén az 5 napos határidő egy ambiciózus, de elérhető cél a képes fémhajlító cégek számára. A Shaoyi 5 napos gyors prototípusgyártási képessége bemutatja, mire képesek a gyártók, ha optimalizálják előkészítő folyamataikat.

Termelési Kiszállítás az időtartam a megrendelés mennyiségétől, az anyagok rendelkezésre állásától és a kapacitás kihasználtságától függ. Állapítsanak meg egyértelmű elvárásokat az árajánlatkérés során:

• Mi a szokásos szállítási határidő a megadott mennyiségi tartományhoz?
• Elérhetők-e keretmegrendelések vagy ütemezett kiszállítások?
• Hogyan kezelik a sürgős igényeket?
• Mi a szállítási határidők betartásának teljesítménye?

A sikerre utaló kiválasztási kritériumok

A tanúsítványokon és időkereteken túlmenően ezek az értékelési tényezők segítenek azon hajlítási szolgáltatások azonosításában, amelyek közelhelyi lemezmetalldarabolási szolgáltatásokat nyújtanak, és konzisztens eredményeket szállítanak:

• IATF 16949 tanúsítvánnyal rendelkező autóipari szakemberek - A futómű, felfüggesztés és szerkezeti alkatrészek esetében elsődlegesen olyan gyártókat érdemes választani, akiknek igazolt autóipari szakértelemmel rendelkeznek. A Shaoyi (Ningbo) Metal Technology IATF 16949 tanúsítvánnyal rendelkezik, és különösen a precíziós összeszerelésekre és egyedi fémdobozoló alkatrészekre specializálódott, így erős jelölt az autóipari ellátási lánc követelményeinek kielégítésére.
• Kimerítő DFM-támogatás - Olyan lemezmetalldarabolókat érdemes keresni, amelyek aktívan javítják a terveket, nem csupán a benyújtott dokumentumok alapján adják meg az árajánlatot. A lényeges DFM-visszajelzések felismerik a tűréshatárok problémáit, költségcsökkentési lehetőségeket javasolnak, és megelőzik a gyártási problémákat még azelőtt, hogy azok fellépnének.
• Gyors árajánlat-készítés technikai mélységgel - A gyártási ipar elemzései megerősítik, hogy a megajánlások gyorsasága fontos, de a pontosság még fontosabb. Azok a gyártók, akik gyorsan részletes árajánlatokat adnak vissza, egyaránt bizonyítják műszaki szakértelmüket és működési hatékonyságukat.
• Prototípustól a sorozatgyártásig való képesség - Kivéve, ha teljesen biztosak benne, hogy a termelési mennyiségek soha nem növekednek, válasszanak olyan partnereket, akik képesek áttérni az ipari acélhajlítási prototípusokról az automatizált tömeggyártásra anélkül, hogy megváltoztatnák a beszállítót.
• Átlátható költségek - Kérjen részletezett árajánlatokat, amelyek külön felsorolják az anyagköltséget, a feldolgozási költséget, az szerszámköltséget és a felületkezelési költséget. A beszállítók értékelésére vonatkozó irányelvek figyelmeztetnek, hogy az ipari átlaghoz képest jelentősen alacsonyabb árajánlatok gyakran rejtett költségeket takarnak, amelyek később módosítási rendelésként jelennek meg.
• Felszerelés minősége és karbantartása - A modern CNC nyomóhajlító gépek automatikus szöghelyesbítéssel szűkebb tűréseket érnek el, mint a régi berendezések. Érdeklődjön a gépek koráról, márkájáról és karbantartási ütemtervéről.
• Kommunikációs elérhetőség - Tesztelje a válaszidőket az árajánlat-kérési fázisban. Azok a gyártók, akik a megrendelés előtt lassan válaszolnak a műszaki kérdésekre, a megrendelés után sem lesznek gyorsabbak.

Az alapvető hajlítási ismeretek elsajátítása és a megfelelő gyártási partner kiválasztása közötti út nem mindig egyenes. A konkrét igényei – az anyagtípusok, a tűréshatárok, a mennyiségi előrejelzések és az ipari tanúsítványok – végül döntik el, melyik lemezmetalldaraboló cég felel meg a szükségleteinek. Azonban ha rendszeresen értékeli a tanúsítványokat, realisztikus határidőket állít fel, és a partnereket megbízható kiválasztási szempontok alapján vizsgálja, akkor projekteit a gyártási sikerre, nem pedig költséges meglepetésekre állítja be.

Akár pontos alkatrészeket vásárol autóipari alkalmazásokhoz, akár általános gyártási igényeket vizsgál, a szoros partnerértékelésbe történő befektetés minden projektben megtérül. A ma kiválasztott gyártó vagy versenyelőnyt biztosít, vagy folyamatos fejfájást okoz – válasszon megfelelően.

Gyakran ismételt kérdések a lemezmetallogyártó cégekről

1. Mennyibe kerül általában a lemezmetallogyártás?

A lemezmetallogyártás költségei a felhasznált anyag típusától, vastagságától, a hajlítás összetettségétől és a mennyiségtől függenek. Egyszerű konzolok prototípusainak ára például 5–10 USD részenként kezdődhet, míg a sorozatgyártás a skálázási előnyökből profitál. Az árakat befolyásoló tényezők közé tartozik a szerszámbeállítási idő, az anyagminőség (alumínium vagy rozsdamentes acél), a megengedett tűréshatárok és a másodlagos műveletek, például a felületkezelés. Pontos árajánlat elkészítéséhez kérjen részletes árajánlatot, amely külön felsorolja az anyagköltséget, a feldolgozási költséget, a szerszámköltséget és a felületkezelési költséget, hogy elkerülje a rejtett díjakat.

2. Milyen tanúsításokra van szüksége egy lemezmetallos hajlító vállalatnak?

A szükséges tanúsítások az iparágától függenek. Az ISO 9001 a minőségirányítás alapvető követelménye. Az autóipari alkalmazásokhoz az IATF 16949 tanúsítás szükséges az OEM-szállítói minősítéshez. A légi- és űripari munkákhoz az AS9100 tanúsítás szükséges, míg az orvostechnikai eszközök alkatrészeihez az ISO 13485 megfelelőség szükséges. A honvédelmi jellegű projektekhez az ITAR-regisztráció szükséges. Olyan vállalatok, mint a Shaoyi (Ningbo) Metal Technology, kifejezetten az autóipari alváz-, felfüggesztési és szerkezeti alkatrészek gyártására szóló IATF 16949 tanúsítással rendelkeznek.

3. Mi a különbség az levegőn történő hajlítás, az alulról történő hajlítás és a pénzverés között?

A levegőn keresztüli hajlítás minimális érintkezést biztosít a munkadarab és a szerszám között, kiváló szerszámozási rugalmasságot nyújtva ±0,5°–±1° pontossággal. A teljes mélységű hajlításnál a fémet erősen a szerszám aljához nyomják, ami háromszoros erőt igényel, de ±0,25°-os pontosságot ér el, és csökkenti a rugalmas visszatérés mértékét. A pénzverési eljárás extrém nyomást (a levegőn keresztüli hajlításhoz képest tízszereset) alkalmaz, hogy gyakorlatilag megszüntesse a rugalmas visszatérést, így ±0,1°-os vagy annál jobb pontosságot ér el nagy pontosságú légi- és űrhajóipari alkatrészek esetében, bár ezzel növekszik a szerszám kopása.

4. Mennyi időt vesz igénybe a lemezalakítás árajánlatkérés és szállítás között?

A szakmai lemezalakító cégek általában 24 órán belül adnak vissza árajánlatot a szokásos alkatrészekre, egyesek akár 12 órás határidőt is vállalnak. A prototípusok gyártási ideje egyszerű tartóelemek esetében 3–5 nap, összetett, több hajlítási fokozatot igénylő szerelvényeknél pedig 5–10 nap. Azokhoz az alkatrészekhez, amelyek másodlagos feldolgozást igényelnek – például porfestést – további 1–2 hét szükséges. A sorozatgyártás szállítási ideje a megrendelt mennyiségtől és a gyártó kapacitásától függ, de a megbízható gyártók általában konzisztens szállítási határidőket tartanak be, és lehetőséget kínálnak keretmegrendelésre és ütemezett kiszállításra.

5. Mely anyagok alkalmasak legjobban a lemezacél hajlítási alkalmazásokhoz?

A lágyacél az ipari sztenderd, mivel kiváló nyújthatósággal, alacsony rugalmas visszatérési tulajdonsággal és előrejelezhető viselkedéssel rendelkezik. Az 5052-H32 ötvözetű alumínium könnyen hajlítható, míg a 6061-T6 ötvözet nagyobb hajlási sugárra igényel különösen a repedések elkerülése érdekében. A rozsdamentes acél erősségét és korrózióállóságát kínálja, de jelentős rugalmas visszatérési tulajdonsága miatt 2–4 fokos túlhajlítási korrekcióra van szükség. Az anyagválasztás befolyásolja a minimális hajlási sugarat, az eszközök igényeit és az egész gyártási költséget.
