A pontos lemeztermékek megértése: a nyers fémektől a hibátlan alkatrészekig

Mi teszi a lemezfémből készült termékeket valóban precíziós szintűvé

Amikor a „ precíziós lemeztermékek ," mi jut eszébe? Talán tökéletesen sík panelek vagy olyan alkatrészek, amelyek zökkenőmentesen illeszkednek egymáshoz. De mi is választja el ezeket a nagy pontosságú alkatrészeket a szokásos lemezgyártástól? A válasz három kulcsfontosságú tényezőben rejlik: a tűrésképesség, a méretbeli pontosság és az ismételhetőség.

Képzelje el, hogy 10 000 darab fémes burkolatot rendel. A szokásos gyártás során minden darab kis mértékben eltérhet – néhány lyuk kissé elcsúsztatva, az élek nem teljesen párhuzamosak. Most képzelje el ugyanezeket a burkolatokat precíziós szabványok szerint gyártva, ahol minden egyes egység a milliméter tört részéig megegyezik az eredeti tervezettel. Ez az egyenletesség definiálja a precíziós lemezgyártást, és teszi szükségessé azokban az iparágakban, ahol a „majdnem elég” egyszerűen nem megfelelő.

A pontosság meghatározása lemezfémmegmunkálásban

A szokásos fémmegmunkálás általában ±1/16" és ±1/8" (±1,6 mm és ±3,2 mm) közötti tűréshatárokban működik. Ezek a méretek megfelelőek építési vázakhoz vagy egyszerű tartókhoz. A precíziós lemezfémmegmunkálás azonban teljesen más szinten mozog.

A precíziós lemezfémmegmunkálás ±0,005" és ±0,010" (±0,13 mm és ±0,25 mm) közötti tűréshatárokat tart fenn – akár 25-ször szigorúbbak, mint a szokásos megmunkálási módszerek.

Mit jelent ez gyakorlati szempontból? Vegyünk egy olyan alkatrészt, amelynek furata 10 mm átmérőjű. A szokásos tűréshatárok esetén ez a furat 9,84 mm és 10,16 mm közötti értéket vehet fel. A precíziós fémmegmunkálás drámaian leszűkíti ezt a tartományt – ugyanez a furat 9,87 mm és 10,13 mm közötti értéket vesz fel, így minden gyártott alkatrész esetében biztosítja a konzisztens illeszkedést és működést.

A vezető pontossági lemezfeldolgozó műhelyek ezt az eredményt fejlett szálas lézeres vágórendszerekkel, szögmérési képességgel rendelkező CNC nyomóhajlító gépekkel és koordináta-mérőgépekkel (CMM) érik el, amelyek a pontosságot mikronokban ellenőrzik. Ennek a kifinomult felszerelésnek és a szigorú minőségellenőrzésnek az együttese különbözteti meg a valódi pontossági munkát az általános gyártástól.

A tűréshatárok hatása a termék minőségére

A tűrés nem csupán egy műszaki előírás – olyan „pontossági szerződés” funkciót tölt be, amely befolyásolja a termék teljes életciklusát. Minden tűrésbeli döntés három egymással versengő tényező kiegyensúlyozását igényli:

• Minőség: Szűkebb tűrések simább összeszerelést, egyenletesebb működést és megbízhatóbb eredményeket eredményeznek
• Költség: Ahogy a tűrések szűkülnek, a gyártási költségek gyakran exponenciálisan nőnek a speciális berendezések és a meghosszabbodott feldolgozási idők miatt
• Gyártástechnológia: Különböző eljárások különböző tűrésképességgel rendelkeznek, és a követelményeknek a megfelelő módszerekhez való illesztése megakadályozza a szükségtelen bonyolultságot

A kulcs a „komfortzóna” megtalálása, ahol a tűrések elegendően lazaak maradnak a költségek kontrollálásához, ugyanakkor elég szigorúak ahhoz, hogy megőrizzék a teljesítményt. Ez az egyensúly választja el a tapasztalt amerikai precíziós lemezfeldolgozó gyártókat azoktól, akik vagy túlterveznek (ezzel növelve a költségeket), vagy alulspecifikálnak (ezzel minőségi problémák kockázatát vállalva).

Ipari szabványok, mint például ISO 2768 az ISO 2768 és az ASME Y14.5 szabványok keretrendszert nyújtanak ezeknek a tűréseknek a konzisztens megadásához. Az ISO 2768 általános tűréseket határoz meg a lineáris és szögdimenziókra, míg az ASME Y14.5 részletes irányelveket tartalmaz a geometriai méretek és tűrések megadásához. Ezek a szabványok biztosítják, hogy a precíziós lemezfeldolgozásból készült termékek megfeleljenek az univerzális szabványoknak, lehetővé téve a zavartalan együttműködést a tervezők és a gyártók világszerte.

Olyan alkalmazásokhoz, mint a légi- és űrkutatási technika, az orvosi eszközök vagy az elektronika, ahol a méretbeli eltérések közvetlenül befolyásolják a biztonságot vagy a teljesítményt, a pontossági tűrések nem választhatók ki – elengedhetetlenek. Ennek az alapvető ismeretének megértése segít pontosan meghatározni a követelményeket, és olyan gyártási partnereket kiválasztani, akik képesek teljesíteni az Ön projektei által megkövetelt pontosságot.

A precíziós lemeztermékek mögött álló alapvető gyártási folyamatok

A tűréssel kapcsolatos szabványok megértése az egyik dolog – de hogyan érik el a gyártók valójában ezeket a mikrométeres pontosságokat? A válasz három alapvető folyamatban rejlik: lézeres vágás, fémmegmunkálás (lyukasztás) és precíziós fémformázás. Mindegyik módszer sajátos képességeket kínál, és annak ismerete, hogy ezek a folyamatok hogyan érik el a pontosságot (nem csupán az, hogy mit tesznek), segít okosabb döntéseket hozni gyártási megközelítéséről.

Gondoljunk ezekre a folyamatokra úgy, mint egy precíziós szerszámkészlet eszközeire. Egy jártas gyártó nem csupán birtokolja a berendezéseket – hanem pontosan érti, melyik technika felel meg az adott pontossági követelményeknek, az anyagjellemzőknek és a gyártási mennyiségeknek. Vizsgáljuk meg részletesebben az egyes módszerek mögött rejlő mechanikát.

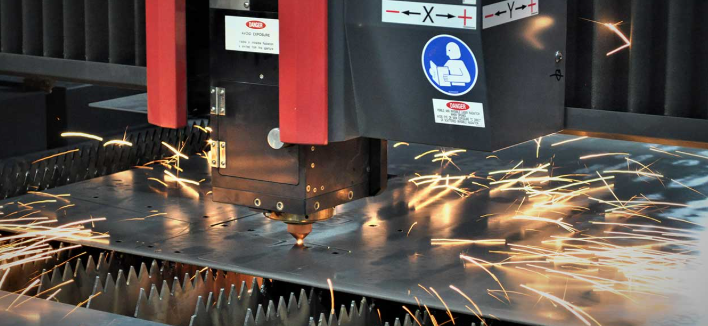

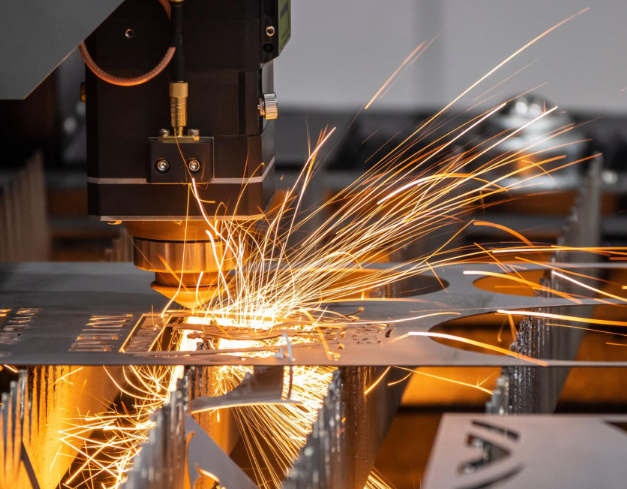

Lézeres vágás mikronos pontossággal

Sosem gondolta volna, hogyan érik el a gyártók a ±0,0005 hüvelyk (kb. ±0,013 mm) pontosságú vágásokat? A titok a fizikában rejlik. A lézeres vágás során egy nagyon koncentrált fotonáramot irányítanak a munkadarabra extrém sebességgel, a lézersugár foltmérete akár 25 mikron is lehet – kisebb, mint egy emberi hajszál. Ez a fókuszált energia sebészi pontossággal olvasztja és elpárologtatja az anyagot, így olyan vágásokat hoz létre, amelyeket a hagyományos módszerekkel nehéz lenne megvalósítani.

A Fab-Line Machinery , a lézeres vágás pontossága elérheti a ±0,0005 hüvelyk (kb. ±0,013 mm) értéket, ami ideális az olyan iparágak számára, amelyek bonyolult és részletes vágásokat igényelnek. Azonban ez a pontosság nem automatikusan érhető el – több egymással összefüggő tényező együttes működésétől függ.

• A fényfolt mérete: A kisebb foltok keskenyebb résnyílásokat és magasabb pontosságot eredményeznek. A rövidebb fókusztávolságú lencsék koncentráltabb lézerfénynyalábot állítanak elő, így élesebb vágást tesznek lehetővé összetett minták esetén
• Teljesítmény- és sebességkalibrálás: Túl gyors munkavégzés esetén a lézer nem vágja át teljesen az egyes elemeket. Túl lassú munkavégzés esetén a túlzott hőképződés károsítja a megmunkálandó alkatrészt. Ennek az egyensúlynak a megtalálása anyagspecifikus tesztelést igényel
• Tükörbeállítás: A lézerfénynyaláb a csőből indulva több tükörön keresztül jut el a vágófejhez. A rosszul beállított tükrök rombolják a vágás minőségét, és anyagpazarlást okoznak
• Anyagjellemzők: Sima felületek magasabb pontosságot eredményeznek. Általában a vékonyabb anyagok biztosítanak jobb pontosságot, mint a vastagabb lemezek, ahol több változó játssza a szerepét
• Platformstabilitás: Bármilyen rezgés a működés közben befolyásolja a vágás pontosságát. Egy szilárd, rezgésmentes munkaasztal alkotja a pontos eredmények alapját

A szálas lézeres vágógépek különösen értékesek lettek a pontos lemeztermékek gyártásában, mivel kb. 25 000 órát működnek – szemben a kristálylézerek 8 000–15 000 órás üzemidejével. Sugárzásuk 100-szor erősebb, mint a gázlézereké, miközben költséghatékonyabbak maradnak – ez egy nyerő kombináció a nagy pontosságú sorozatgyártáshoz.

Olyan dörzsölési és alakítási technikák, amelyek megtartják a tűréseket

Bár a lézeres vágás kiválóan alkalmazható összetett kontúrok esetén, a lemezszúrás (punching) páratlan sebességet biztosít ismétlődő elemek, például lyukak, horpadások és szabványos alakzatok gyártásához. A modern CNC szúróprések, amelyekkel egy pontos fém szúró gép képes ±0,05 mm-es tűrést elérni – de csak akkor, ha a folyamat minden eleme tökéletesen illeszkedik egymáshoz.

Hogyan tud egy lemezszúró gép ilyen pontosságot fenntartani több ezer alkatrész esetén? Mindenekelőtt meg kell érteni, hogy a szúrás távolról sem egy „beállítás és elfelejtés” művelet. A Sinoway Industry több kritikus tényezőt azonosított, amelyek lehetővé teszik a szűk tűrések betartását szúrás közben:

• Nagypontosságú szerszámozás: Az egyedi tervezésű dörzstekercsek és kivágószerszámokat prémium minőségű szerszámacélból kell gyártani, és gondosan karban kell tartani, élezni és kalibrálni, hogy tiszta és pontos vágásokat érjünk el
• Anyagállandóság: A vastagság, keménység és felületi minőség ingadozásai közvetlenül befolyásolják a végső tűréseket. A tanúsított anyagspecifikációk stabil alapot biztosítanak
• Valós idejű figyelés: Az automatizált érzékelők nyomon követik a dörzstekercs erőt, az igazítást és az alkatrész kihajtását. Az eltérések azonnali észlelése megelőzi a költséges hibákat
• Környezeti ellenőrzés: A hőmérséklet, a páratartalom és a rezgés mind hatással vannak a pontosságra. A klímavezérelt létesítmények minimalizálják ezeket a változókat
• Szerszámkopás-kezelés: A rendszeres ellenőrzés és karbantartás megelőzi a fokozatos pontosságcsökkenést, amely a szerszámok kopása miatt jelentkezik

A formázásra és kivágásra egyaránt szükséges nyomó- és kivágó műveletek esetén a fémnyomó formázás további összetettségi dimenziót ad. A szögmérési képességgel rendelkező precíziós nyomókések levegőn keresztüli hajlítási, alulról történő hajlítási és érmésítési technikákat alkalmaznak a megadott tűréshatárokon belüli, egyenletes hajlítások eléréséhez. Tapasztalt műszaki szakemberek figyelik a formázási folyamatot, hogy megelőzzék a torzulást vagy repedéseket – olyan hiányosságokat, amelyek károsítják a méretbeli pontosságot.

A folyamatválasztás és az elérhető pontosság közötti kapcsolat nem mindig lineáris. Néha a bonyolult részletek lézeres vágásával és a nagy mennyiségű, ismétlődő elemek fémkivágásával való kombináció jobb általános eredményt ad, mint ha csak az egyik módszert használnánk. Az ilyen kompromisszumok – sebesség kontra összetettség, térfogat kontra testreszabás – megértése segít a gyártási megközelítéseknek a konkrét pontossági igényekhez való illesztésében.

Az anyagválasztás és a vastagság hatása a pontossági eredményekre

Megtanulta hogyan érik el a vágási és alakítási folyamatok a szigorú tűréshatárokat —de itt van valami, amit sok mérnök figyelmen kívül hagy: még a legfejlettebb berendezések sem tudnak ellensúlyozni egy rossz anyagválasztást. Maga a fém döntő szerepet játszik abban, hogy a precíziós lemeztermékek megfelelnek-e a specifikációknak, vagy sem.

Gondoljunk rá így: minden anyagnak saját „személyisége” van. Az alumínium könnyen hajlítható, de erősen vissza is rugaszkodik. A rozsdamentes acél remekül ellenáll a korróziónak, de az alakítás során több erőt igényel. A acéllemez-gyártás kiváló szilárdság-ár arányt kínál, de óvatos kezelést igényel a rozsdásodás megelőzésére. Ezek a tulajdonságok közvetlenül befolyásolják, hogy mely folyamatok alkalmazhatók legjobban, és milyen tűréshatárok érhetők el realisztikusan.

A méretstabilitást befolyásoló anyagtulajdonságok

Miért torzulnak egyes alkatrészek a precíziós lemezmetál-vágás után, míg mások tökéletesen sík maradnak? A válasz abban rejlik, hogy megértsük, milyen módon viselkednek a különböző fémek feszültség hatására. Több kulcsfontosságú tulajdonság határozza meg egy anyag alkalmas voltát a precíziós munkavégzésre:

• Rugalmas visszaállás (springback): Hajlítás után az anyagok részben visszatérnek eredeti alakjukhoz. A ProtoSpace Manufacturing szerint a 304-es rozsdamentes acél esetében 3–5 fokos rugalmas visszaállást kell kompenzálni, míg a hidegen hengerelt acél esetében csak 1–3 fokot. Ez a különbség jelentősen befolyásolja a formázás pontosságát.
• Húzóerő: Általában a szilárdabb anyagok mutatnak nagyobb rugalmas visszaállást. A nagy szilárdságú ötvözetek precíziós lemezmetál-formázása során kifinomultabb kompenzációs stratégiák szükségesek.
• Szövetirány: A szemcseirányra merőleges hajlítás növeli a pontosságot és csökkenti a repedés kockázatát. A szemcseirány figyelmen kívül hagyása váratlan méretbeli eltéréseket okozhat.
• Termelési terjeszkedés: Egyes ötvözetek hőhatásra (vágás vagy hegesztés közben) jobban duzzadnak vagy zsugorodnak, mint mások. Ez befolyásolja a végleges méreteket, és figyelembe kell venni a folyamat tervezése során.
• Felületi keménység: Keményebb felületek bizonyos alakítási műveletek során repedhetnek vagy törhetnek, míg lágyabb anyagok inkonzisztensen deformálódhatnak.

Ezeknek a tulajdonságoknak a megértése segít előre látni a kihívásokat, mielőtt drága problémákká válnának. Egy alumíniumból tervezett alkatrész nem viselkedik azonosan, ha rozsdamentes acélra cseréljük – még akkor sem, ha a geometriája változatlan marad.

Pontossági munkák szempontjából figyelembe veendő vastagságtartomány

Itt válik érdekessé a dolog. A lemezvasúd vastagsága közvetlenül meghatározza, hogy mely gyártási eljárások alkalmazhatók, és milyen pontossági szint érhető el. Az All Metals Fabrication magyarázata szerint a lemezvasúd vastagsága általában 26-es kaliber (vékonyabb) és 7-es kaliber (vastagabb) között mozog, a 7GA-nál nagyobb vastagságok (0,188") már lemezacélnak minősülnek.

De a vastagság nem csupán egy szám – döntési tényező, amely mindenre hat, a kezelhetőségtől a végleges pontosságig. Fontolja meg az alábbi tényezőket:

• Vékonyabb anyagok (24–26-es méretű lemez): Hajlamosabbak a torzulásra és deformálódásra vágás és alakítás közben. Gyengédebb kezelést igényelnek, és gyakran speciális rögzítőberendezésekre van szükség a síkosság fenntartásához
• Közepes vastagságú anyagok (14–20-es méretű lemez): A legjobb egyensúlyt nyújtják az alakíthatóság és a méretstabilitás között. A legtöbb fémlemez-gyártási folyamat ebben a tartományban zajlik
• Vastagabb anyagok (7–14-es méretű lemez): Kevesebb rugalmas visszatérés jellemzi őket, de erősebb berendezéseket igényelnek. Egy acéllemez lyukasztó gépnek lényegesen nagyobb erőt kell kifejtenie a vastagabb anyagokhoz

A vastagsági tűrés is fontosabb, mint sokan gondolnák. Már 0,003 hüvelykes (kb. egy emberi hajszál vastagsága) eltérés is befolyásolhatja az alakítási folyamatokat. Az anyag vastagságában tapasztalt kötegenkénti ingadozás közvetlenül a kész alkatrészek méretbeli változásait eredményezi.

Anyag típusa	Tipikus vastagság tartomány	Rugalmas visszatérés figyelembevétele	Pontossági szempontok
Hűtött tolóvas	0,020" – 0,188" (24GA – 7GA)	1–3 fok	Kiváló alakíthatóság; mérsékelt rugalmas visszatérés; rozsdavédelem szükséges
304 rozsdamentes acél	0,018″ – 0,188″ (26 GA – 7 GA)	3–5 fok	Magasabb rugalmas visszatérés; a kialakítás során keményedik; kiváló korrózióállóság
5052-es alumínium	0,020" - 0,250"	2–5 fok	Könnyűsúlyú; jelentős rugalmas visszatérés; tizedmilliméterben, nem kalibrában mérve
Réz	0,021″ – 0,125″	1–2 fok	Lágy és alakítható; kiváló vezetőképesség; hajlamos a felületi karcolódásra
Titán	0,016" - 0,125"	4–6 fok	Magas szilárdság-tömeg arány; jelentős rugalmas visszatérés; speciális szerszámok szükségesek

A fenti táblázat egy kulcsfontosságú felismerést mutat: az anyagválasztás és a vastagság együtt, mint rendszer működik. A 304-es rozsdamentes acél 20-as kaliberben történő kiválasztása más pontossági kihívásokat jelent, mint az alumínium ugyanilyen vastagságban történő kiválasztása. A tapasztalt lemezalkatrész-gyártók ezeket a változókat már a gyártás megkezdése előtt figyelembe veszik – nem pedig akkor, amikor problémák merülnek fel.

Amikor anyagokat ad meg precíziós lemeztermékeihez, ne csak a mechanikai tulajdonságokra vagy az árra összpontosítson. Gondolja át, hogyan hatnak egyes anyagok egyedi jellemzői a megadott tűréshatárokra és a kiválasztott gyártási eljárásokra. Ez a komplex megközelítés megelőzi az idő- és költségigényes próbálkozás-hibázás ciklusokat, amelyek gyakran akadályozzák azokat a projekteket, ahol az anyagválasztást utólag, gondolkodás nélkül hajtják végre.

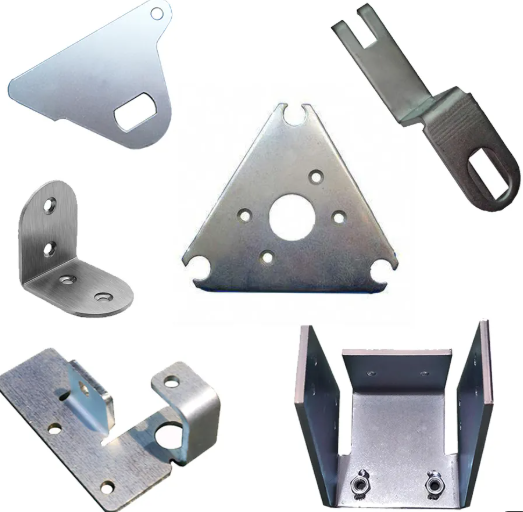

Ipari alkalmazások és azok egyedi pontossági igényei

Most, hogy megértette, hogyan hatnak egymásra az anyagok és a gyártási folyamatok, itt a valódi kérdés: mit jelentenek ezek a pontossági képességek az Ön konkrét iparágában? Akár autóipari alvázalkatrészeket tervez, akár orvosi eszközök házait, a pontossági követelmények drámaian eltérnek – és ezek különbségeinek megértése megóvhatja Önt a költséges specifikációs hibáktól.

Minden szektor saját pontossági nyelvezetet fejlesztett ki, amelyet egyedi teljesítménykövetelmények és szabályozási keretek határoznak meg. Egy elektronikai ház, amelynek érzékeny alkatrészeket kell védnie az elektromágneses interferencia (EMI) hatásaitól, alapvetően más követelményeket támaszt, mint egy repülőgépipari rögzítőelem, amelyet extrém rezgésnek kell ellenállnia. Vizsgáljuk meg, mit jelent a precíziós lemezmetalldarabolás négy kulcsfontosságú iparágban.

Autóipari alváz- és szerkezeti alkatrész-követelmények

Az autóipar az egyik legnagyobb fogyasztója a precíziós lemeztermékeknek – és erre jó okai vannak. A Business Research Company szerint az autóipari lemezalkatrészek piaca 2025-ben körülbelül 138,84 milliárd dollárt ért, és 2029-re 172,26 milliárd dollárra nő, éves átlagos növekedési üteme 5,5%.

Mi hajtja ezt a hatalmas keresletet? A modern járművek olyan alkatrészeket igényelnek, amelyek három egymással versengő szempontot egyensúlyoznak: szerkezeti integritást, súlycsökkentést és tervezési bonyolultságot. Az autóipari alkalmazásokhoz szükséges OEM fémmegmunkálásnak ±0,05 mm-es méretpontosságot kell elérnie a szerelés során megfelelő illeszkedés biztosításához – bármilyen rés vagy igazítási probléma rontja az esztétikát és a biztonságot is.

• Külső testpanelek és zárópanelek: 5000-es és 6000-es sorozatú alumíniumötvözeteket igényelnek a súly 30–40%-os csökkentése érdekében acélhoz képest, miközben megtartják az alakíthatóságot és a felületminőséget
• Alváz és szerkezeti keretek: Használjon fejlett, nagy szilárdságú acélokat (AHSS) 550–1200 MPa folyáshatárral kritikus biztonsági szerkezetekhez az ütközési zónákban
• Motorhelyiség alkatrészei: Képesnek kell lennie a –40 °C és +125 °C közötti hőmérséklet-tartomány elviselésére, valamint több mint 1000 hőciklusos teszt sikeres teljesítésére
• Fehér karosszéria-összeszerelések (BIW): 2000–5000 pontszerű hegesztést tartalmaznak, amelyek alkotják a jármű biztonsági ketrecét; minden egyes hegesztés pontos pozicionálást igényel
• Elektromos járművek akkumulátortartó házai: Kivételes pontosságot és szivárgásmentes összekötési módszereket követel meg a hőfokozódás (thermal runaway) elkerülése érdekében

Az autóipari alkalmazásokhoz szükséges mérnöki fémmegoldások gyártása egyre inkább a szabható hegesztett nyerslemezekre (tailor-welded blanks) épül – ezek olyan alkatrészek, amelyek különböző vastagságú vagy különböző anyagú részeket egyesítenek egyetlen darabba a formázás előtt. Ez a megközelítés a szükséges anyagtulajdonságokat pontosan oda helyezi, ahol szükség van rájuk, így optimalizálja a teljesítményt, miközben minimalizálja a tömeget. A modern CNC megmunkálás ±0,05 mm-es méretpontosságot ér el, így biztosítva, hogy a bonyolult összeszerelések tökéletesen illeszkedjenek egymáshoz a járműgyártás során.

Repülőipari Pontossági Szabványok

Ha az autóipari követelmények szigorúnak tűnnek, az űrkutatási ipar a pontosságot teljesen más szintre emeli. A repülő alkatrészeknek képesnek kell lenniük arra, hogy ellenálljanak a szélsőséges rezgésnek, hőmérséklet-ingadozásnak és terhelésnek, miközben a lehető legkönnyebbek maradnak. Amikor a biztonsági tartalékok ennyire kritikusak, egyszerűen nincs hely a méretbeli hibáknak.

Az űrkutatási iparban alkalmazott precíziós lemezmetalldarabolás általában ±0,025 mm és ±0,127 mm közötti tűréseket igényel – ez lényegesen szigorúbb, mint az autóipari szabványok. Ez a kifinomult pontosság több, elhanyagolhatatlan követelményből fakad:

• Szerkezeti rögzítők és merevítések: Méretbeli stabilitást kell megőrizniük olyan rezgésgyakoriságok mellett, amelyek más anyagokat fáradással rongálnának
• Üzemanyag-rendszer alkatrészei: Szelepfogadó, szivárgásmentes varratokra van szükség, amelyek tűrései kizárják a tüzelőanyag szivárgásának bármilyen lehetőségét
• Motorburkolatok és motorhordozók: Simított aerodinamikai felületeket igényelnek, ahol akár apró hibák is légellenállás-növekedést okoznak
• Irányítófelület-alkatrészek: Pontos súlyeloszlásra van szükségük a megfelelő egyensúly és repülési tulajdonságok fenntartásához
• Hőpajzsok és hőszigetelő rétegek: Figyelembe kell venni a szélsőséges hőtágulást, miközben megmarad a védőfedettség

Az űrkutatási alkalmazásokhoz fémmegmunkáló termékeket gyártó vállalatok szigorú tanúsítási követelményeknek tesznek eleget. A méretbeli pontosságon túl az anyagoknak meg kell felelniük a szigorú nyomonkövethetőségi előírásoknak, és minden folyamatot dokumentálni kell esetleges audit céljából. Ez magasabb belépési küszöböt eredményez, de biztosítja, hogy az alkatrészek megbízhatóan működjenek olyan körülmények között, ahol a hiba nem megengedett.

Elektronikai burkolatok szigorú tűréshatárokkal

Az elektronikai alkalmazások egyedi pontossági kihívást jelentenek: érzékeny alkatrészek védelme nemcsak a fizikai károsodás, hanem a láthatatlan fenyegetések – például az elektromágneses interferencia (EMI) – ellen is. Szerint AIP Pontossági Megmunkálás , az hatékony EMI-védettséghez olyan burkolatok szükségesek, amelyek több frekvenciatartományban 40–100 dB-es csillapítást biztosítanak.

A védőhatás azonban erősen függ a pontosságtól. Már 0,5 mm-es rések is útvonalat nyithatnak az elektromágneses energiának a burkolatba való behatolásához vagy onnan való kijutásához. Ezért az elektronikai eszközök kis méretű fémdarabjainak gyártása különösen igényes feladat – minden varrat, illesztés és hozzáférési panelnek egyenletes érintkezést kell biztosítania a megfelelő árnyékoláshoz.

• Szerver- és adatközpont-házak: Pontos kábelbevezetési pontokat igényelnek árnyékoló tervezéssel – fonott árnyékolás (legfeljebb 15 kHz-ig hatékony), spirális árnyékolás (rugalmasság érdekében) és fóliás árnyékolás (15 kHz feletti frekvenciákhoz)
• Félvezető-gyártási burkolatok: Tisztasági szabványoknak kell megfelelniük (ISO 7. osztály / 10 000-es osztály), miközben ellenőrizni kell az elektrosztatikus kisülést, amely már 10–20 V-os feszültségnél is károsíthatja az alkatrészeket
• Távközlési berendezések házai: Egyenletes méretpontosságot igényelnek a rácsmontáshoz és megfelelő hőkezeléshez
• Fogyasztói elektronikai burkolatok: Az esztétikai követelményeket funkcionális pontossággal kell összehangolni az alkatrészek rögzítéséhez és a hőelvezetéshez
• Ipari vezérlőpanelek: Pontos kivágások szükségesek a kijelzőkhöz, kapcsolókhoz és csatlakozókhoz, miközben meg kell őrizni az IP-minősítésű környezeti védettséget

Az elektronikai iparban használt fémmegmunkálási termékek gyártása szintén különös figyelmet igényel a felületi minőségre. Az EMI-védettség érdekében alkalmazott vezetőképes bevonatok vagy fémhálók megfelelő működéséhez sima, egyenletes alapfelület szükséges. A felületi érdesség-ingadozások ugyanolyan könnyen rontják a védőhatást, mint a méreteltérések.

Orvosi eszközök alkalmazásai és a szabályozási pontosság

Az orvosi eszközök gyártása további összetettségi réteget ad: a szabályozási megfelelőséget. A Tempco Manufacturing szerint az ISO 13485:2016 szabvány a minőségirányítási rendszerre vonatkozó követelményeket határozza meg az orvosi eszközök tervezéséhez és gyártásához – és a precíziós lemezfémből készült alkatrészek egyértelműen ebbe a keretrendszerbe tartoznak.

Mi teszi egyedivé az orvosi eszközök pontossági követelményeit? Ezek a komponensek gyakran közvetlenül érintkeznek a betegekkel, vagy életmentő rendszerek támogatására szolgálnak. Olyan méretbeli eltérések, amelyek más iparágakban elfogadhatók lennének, veszélyeztethetik a sterilitást, az eszköz működését vagy a beteg biztonságát.

• Sebészeti műszerek házai: Képesnek kell lenniük többszöri sterilizálási ciklus elviselésére (gőzös autoklávozás, etilén-oxid, gamma-sugárzás) anélkül, hogy méretváltozások lépnének fel
• Diagnosztikai berendezések házai: Pontos rögzítési pontokra van szükség érzékeny szenzorok és képalkotó komponensek számára
• Beültethető eszközök alkatrészei: Biokompatibilitási vizsgálatot igényelnek az ISO 10993 szabvány szerint, egyidejűleg megkövetelve a méretbeli pontosságot
• Laboratóriumi berendezések házai: Kémiai ellenállásra és könnyen tisztítható felületekre van szükség, miközben megtartják a berendezések rögzítéséhez szükséges szigorú tűréseket
• Betegfigyelő eszközök burkolatai: A gyakori kezeléshez szükséges tartósság és a kijelzők, illetve szenzorok integrálásához szükséges pontosság egyensúlyát kell biztosítani

A szabályozási környezet határozza meg, hogyan kell dokumentálni és ellenőrizni a pontosságot. Az orvosi eszközöket gyártó cégeknek nyomon követhetőségi nyilvántartásokat kell vezetniük a nyersanyagoktól kezdve az elkészült alkatrészekig, és az ellenőrzési adatoknak bizonyítaniuk kell, hogy minden alkatrész megfelel a megadott specifikációknak. Ez a dokumentációs terhelés növeli a gyártási összetettséget, de biztosítja azt a minőségbiztosítást, amelyet az egészségügyi alkalmazások igényelnek.

Ezen iparágspecifikus követelmények megértése segít hatékonyabban kommunikálni a gyártási partnerekkel, valamint olyan tűréshatárok megadásában, amelyek valóban megfelelnek az Ön aktuális igényeinek – sem túl méretezve (ami megnöveli a költségeket), sem pedig elégtelenül meghatározva (ami teljesítményproblémák kockázatát hordozza). Ugyanakkor ezeknek a tűréshatároknak a konzisztens elérése nem történik automatikusan. A következőkben azt vizsgáljuk meg, milyen gyakori kihívások akadályozhatják a pontosság elérését, és milyen gyakorlati megoldásokat alkalmaznak a tapasztalt gyártók ezek leküzdésére.

Gyakori pontossági kihívások és megoldásuk

Kiválasztotta a megfelelő anyagot, megadta a megfelelő tűréseket, és kiválasztotta a megfelelő gyártási eljárásokat. Akkor miért merülnek fel mégis pontossági problémák? Még a tapasztalt mérnökök is szembesülnek deformációkkal, élképződésekkel és méretbeli inkonzisztenciákkal, amelyek veszélyeztetik a projekt időkereteit és költségvetését. A frusztrációból és a sikerből való különbséget gyakran az határozza meg, hogy értjük-e ezek okait – és hogy tudjuk-e megelőzni őket a gyártóüzemről kikerülő alkatrészek előtt.

Íme a valóság: a pontosság elérése nem csupán a fejlett berendezések meglétéről szól. Arról is szól, hogy előre látjuk, mi mehet félre, és minden lépésbe beépítjük a megelőzést. Akár egyedi lemezszúró műveletet végez, akár nagyobb sorozatban szúr lemezt, ezek a kihívások rendszeresen jelentkeznek minden alkalmazási területen. Vizsgáljuk meg részletesen a leggyakoribb pontossági akadályokat, és ismerjük meg a gyakorlatban bevált megoldásokat.

Deformálódás és torzulás megelőzése vékony anyagoknál

A torzulás a legfrusztrálóbb pontossági kihívások közé tartozik, mert gyakran akkor jelentkezik, amikor a gyártás már befejeződöttnek tűnik. Tiszta vágásokat végeztél, szoros tűréseket értél el az egyes elemeknél – majd a kész alkatrész görbül vagy hajlik olyan módon, hogy az összeszerelés lehetetlenné válik. Mi történt rosszul?

A Mate Precision Technologies szerint a gyökér ok gyakran a lyukasztás során felhalmozódó feszültségben rejlik. Minden egyes lyukasztáskor a lyuk környező anyaga lefelé nyúlik, aminek következtében a lemez felső felülete húzófeszültség alá kerül, míg az alsó felületen nyomófeszültség keletkezik. Néhány lyuk esetén ez a hatás elhanyagolható. Azonban ahogy a lyukak száma növekszik, ezek a feszültségek összeadódnak, amíg a lemez deformálódni nem kezd.

• Lyukasztási sorrend stratégia: Ne lyukassza egymás után, egy irányban a lyukakat, hanem először minden második lyukat lyukassza ki, majd térjen vissza a maradék lyukak befejezésére. Ez megszakítja a feszültségfelhalmozódást, és lehetővé teszi, hogy az első lyukcsoport részben elnyelje a második csoport torzító hatását.
• Kihajtórések optimalizálása: A nem elegendő hézag túlzott hőfejlesztést eredményez, és a hőfeszültség miatt deformálja a lemezeket. A teljes hézag legtöbb alkalmazás esetén a anyagvastagság 20–25%-a legyen
• Megfelelő kihúzás: Gyenge rugók vagy elégtelen kihúzóerő egyenetlen anyaghúzást okozhat, amely torzulást és görbületet vezethet be. Ellenőrizze, hogy a kihúzórendszerek megfelelően működnek-e a gyártási sorozatok megkezdése előtt
• Anyagtámasztás: A vékony anyagok (kevesebb mint 0,020" / 0,50 mm) feldolgozás közben további támasztást igényelnek. Használjon teljesen vezérelt szerszámozást a keresztirányú elmozdulás megakadályozására, amely torzulást okozhat
• Hőmérséklet-ellenőrzés: A magas ütősebesség súrlódási hőt generál, amely lágyíthatja az anyagot. A kenés csökkenti a súrlódást, miközben gyorsabb hőelvezetést tesz lehetővé

Vékony anyagok lemezlyukasztási műveletei esetén fontolóra veheti a könnyebb rugócsomagok vagy poliuretán párnák használatát a nyomódás és a feszültségbevezetés csökkentése érdekében. Néha a megoldás nem az, hogy hogyan lyukasztunk – hanem az, hogy az anyag hogyan érintkezik a szerszámmal a művelet során.

Hegykezelési stratégiák tiszta élek eléréséhez

A maradékanyag (burrs) egyszerűnek tűnik – csupán a vágási élek mentén megmaradó, nem kívánt anyag. Azonban hatása a pontosságra messze túlmutat az esztétikai szempontokon. A maradékanyag zavarja az összeszerelést, biztonsági kockázatot jelent, és alapvető folyamatproblémákra utal, amelyek befolyásolják a méretbeli pontosságot. A maradékanyag kezelése a forrásnál sokkal hatékonyabb, mint a későbbi eltávolítása.

Mi okozza tulajdonképpen a maradékanyag képződését? A Mate Műszaki Megoldások Útmutatója szerint a fő ok a rossz szerszámközép-távolság (die clearance). Ha a távolság túl kicsi, másodlagos nyírási repedések keletkeznek, amelyek keményítik a maradékanyagot, és nagyobbá, illetve nehezebben eltávolíthatóvá teszik. Ha a távolság túl nagy, megnövekszik a lekerekedés (rollover) és a letörés (breakaway) területe, így kerekded, egyenetlen maradékanyag-jellemzőkkel rendelkező darabok keletkeznek.

• Optimális szerszámközép-távolság: Lemezlyukasztásnál a megfelelő közép-távolság lehetővé teszi, hogy a lyukasztó és a szerszámköz nyírási repedései tiszta vonalban találkozzanak. Ez kiegyensúlyozza a lyukasztási erőt, a alkatrész minőségét és az eszköz élettartamát, miközben minimálisra csökkenti a maradékanyag-képződést.
• Éles szerszámok karbantartása: A tompa lyukasztószerszámok és kivágószerszámok jelentősen növelik a perem méretét. A Mate azt javasolja, hogy élezze a szerszámokat, amikor a vágóélek 0,01" (0,25 mm) sugarú lekerekítést fejlesztenek ki – gyakori, enyhe élezés hatékonyabb, mint az addig való várakozás, amíg a szerszámok teljesen tompák nem lesznek
• Kihagyási sarkok: Téglalap alakú és négyzet alakú kivágószerszámok esetén, ha a kihagyás nagyobb, mint 0,020" (0,5 mm), kerekített sarkokat kell alkalmazni a lyukasztószerszám körül egyenletes kihagyás biztosítása érdekében. Éles sarkú kivágószerszámok nagyobb távolságot eredményeznek a saroktól a sarokig, ami nagyobb peremeket okoz a sarkoknál
• Maradékanyag-vizsgálat: A maradékanyagok mesélik el a történetet. Az ideális maradékanyag esetében a felső és az alsó törési síkok ugyanabban a szögben találkoznak. Durva törési síkok kis csillogó zónákkal túl nagy kihagyásra utalnak; meredek törési síkok nagy csillogó zónákkal pedig elégtelen kihagyásra
• Anyagspecifikus beállítások: A rozsdamentes acél szigorúbb kihagyást igényel (20–35%, a vastagságtól függően), mint az alumínium (15–25%), mivel különböző nyírási szilárdsággal és keményedési tulajdonságokkal rendelkezik

Acél vagy más keményebb anyagok dörzscsavarozásakor érdemes speciális letörölő eszközöket, például golyóscsapágyas letörölő rendszereket használni, amelyek a törmelékeket eltávolítják, miközben lekerekített élformát hoznak létre az alkatrészek szélein. Ez a megközelítés megszünteti a másodlagos műveleteket, miközben javítja a kezelés biztonságát.

Méretbeli stabilitás és ismételhetőség elérése

Talán nincs olyan pontossági kihívás, amely fontosabb lenne az ismételhetőségnél – azaz a meghatározott tűréshatárokon belül azonos alkatrészek folyamatos előállításának képessége. Ahogy a Neway Precision magyarázza, még a legkisebb eltérések is kompromittálhatják a teljesítményt, a biztonságot és a szabályozási előírásoknak való megfelelést a nagy pontosságot igénylő szektorokban.

Az ismételhetőséggel kapcsolatos problémák gyakran fokozatosan jelentkeznek. Egy fémpuncsológép kezdetben tökéletes alkatrészeket állít elő, majd a minőség lassan romlik, ahogy a szerszámok kopnak, a beállítások eltolódnak, vagy az anyagtulajdonságok eltérnek a különböző tételként szállított anyagok között. Addigra, mire a problémák nyilvánvalóvá válnak, jelentős hulladék már felhalmozódhat.

• Egyenletes anyagminőség: A vastagság, keménység vagy kémiai összetétel ingadozásai méretbeli pontatlanságokhoz vezetnek. Határozza meg a dokumentált tulajdonságokkal rendelkező, tanúsított anyagokat, hogy stabil alapvonalakat hozzon létre
• Pontos szerszámozás karbantartása: A keményfémekből vagy speciális szerszámacélból készült nyomószerszámok hosszabb időn keresztül is fenntartják a szűk tűréshatárokat – de csak akkor, ha rendszeresen karbantartják, kalibrálják és időben cserélik őket
• Folyamatparaméterek szabályozása: A nyomóerő, a nyomószerszám beállítása és az üzemeltetési sebesség jelentősen befolyásolja a reprodukálhatóságot. Ezeknek a paramétereknek a gondos szabályozása biztosítja a konzisztens erőhatást és a pontos pozicionálást
• Valós idejű figyelés: A fejlett érzékelők és az automatizált adatgyűjtő rendszerek azonnal észlelik a megadott specifikációktól való eltéréseket, így lehetővé teszik a korrekciós intézkedéseket, mielőtt hibás alkatrészek halmozódnának fel
• CNC-automatizálás: A számítógéppel vezérelt numerikus szabályozás (CNC) kiküszöböli a változékonyságot okozó kézi beállításokat. Minden ciklus pontosan követi az előírt specifikációkat, függetlenül az operátor fáradtságától vagy figyelmének szintjétől

Az eszközök igazítása különös figyelmet érdemel. Ha a dörzspresz eszközeinek igazítása olyan mértékben romlik, hogy az eszközök gyorsan elvesztik élességüket, vagy a megmunkált alkatrészek minősége elfogadhatatlanná válik, ellenőrizze az eszközök betöltő berendezését kopásra, vizsgálja meg az eszköztartókat megfelelő illeszkedésük szempontjából, és ellenőrizze, hogy a reteszek és reteszárok megfelelő hézagot biztosítanak-e. Gyakran a pontossági problémák mechanikai hibákra vezethetők vissza, nem pedig műveletvégzői hibákra.

Hibaelhárítási gyorsreferencia

Amikor a pontossági problémák a gyártás közben jelentkeznek, a gyors diagnosztika időt és anyagot takarít meg. Az alábbiakban egy összefoglalt hibaelhárítási útmutató található a leggyakoribb tünetek alapján:

• Túlzott maradék (burr): Ellenőrizze a nyomószerszám hézagát, élezze az eszközöket, ellenőrizze a tartók igazítását, keressen darabkupacolódást a nyomószerszámokban
• Rossz furatminőség: Ellenőrizze a tompa eszközöket, a helytelen hézagot, a nyomószerszámok rossz illeszkedését vagy az igazítási problémákat – vékony anyagok esetén irányított eszközöket használjon
• Lyukasztó törése: Győződjön meg a megfelelő hézagról, ellenőrizze, hogy az eszközök megfelelően vannak-e betöltve, és irányított eszközöket használjon akkor, amikor a dörzscsappantyú mérete megközelíti az anyag vastagságát
• Dörzscsappantyú ragadása: Eszközök élezése, a játék növelése, a ragadás eltávolítása, a munkadarab kenése, a kihúzási erő növelése
• Gyors szerszámkopás: A játék növelése, a túlmelegedés csökkentése érdekében történő kenés, az igazítás ellenőrzése, az abrasív anyagokhoz szükséges bevonatok figyelembevétele
• Lemez pontossági problémák: A munkadarab-tartók kopásának ellenőrzése, az asztal és a sajtó igazításának ellenőrzése, a torony furatainak kopásának ellenőrzése, az eszközök lemágnesezése

A megelőzés mindig olcsóbb, mint a javítás. A proaktív karbantartási ütemtervek kialakítása, az operátorok képzése a pontosság alapelveire, valamint a minőségellenőrzési pontok bevezetése a teljes gyártási folyamatban lehetővé teszi a hibák korai felismerését, mielőtt drága problémákká válnának.

Ezeknek a kihívásoknak a megértése felkészít arra, hogy szembenézzünk a gyártási valósággal – de a pontosság nem ér véget ott, ahol a munkadarabok elhagyják a dörzsölőprenst. A másodlagos műveletek, például a csiszolás, a felületkezelés és a hőkezelés is hatással vannak a végső méretekre. A következőkben azt vizsgáljuk meg, hogyan befolyásolják ezek a befejező folyamatok a pontosságot, és milyen minőségellenőrzési módszerek biztosítják, hogy munkadarabjaink megfeleljenek a megadott specifikációknak.

Másodlagos műveletek, amelyek meghatározzák a végső termék pontosságát

Itt van valami, ami sok mérnököt meglep: alkatrészei megfelelhetnek minden méreti előírásnak a gyártás során – majd elveszítják ezt a pontosságot a befejező műveletek során. A másodlagos műveletek, például a csiszolás, a felületkezelés és a hőkezelés nem csupán kozmetikai kiegészítések. Ezek aktívan átalakítják alkatrészeit, néha anyagot adva hozzájuk, néha anyagot eltávolítva belőlük, és mindig befolyásolják a végső méreteket.

Gondoljunk rá így: a lemezfeldolgozás elviszi Önt a kész alkatrész 90%-áig. De az utolsó 10% – a felületkezelési folyamatok – döntik el, hogy a gyártott alkatrészek valóban úgy működnek-e, ahogy terveztük. Egy tökéletesen kivágott burkolat éles szélei miatt nem fog megfelelően tömíteni. Egy hibátlanul alakított konzol megfeleletlen felületkezelése miatt néhány hónapon belül korróziós károsodást szenved. Annak megértése, hogyan befolyásolják ezek a másodlagos műveletek a pontosságot, segít a megbízható, méret- és funkciószempontból is megfelelő fémalkatrészek specifikálásában.

Felületminőségi szabványok és azok pontosságra gyakorolt hatása

A felületminőség nem csupán a megjelenés kérdése – közvetlenül befolyásolja a működést is. A Manufacturing Solutions Inc. szerint a fémburkolat-készítés a kulcsfontosságú záró lépés, amely a nyers, gyártott alkatrészeket készenléti állapotba hozza a telepítéshez, mivel a felületi tulajdonságokat megváltoztatja a tartósság, az esztétikai megjelenés és az környezeti hatásokkal szembeni ellenállás érdekében.

De itt van egy dolog, amit sok műszaki leírás figyelmen kívül hagy: minden felületkezelési módszer másképpen ad hozzá vagy von le anyagot, így különböző méretbeli hatásokat eredményez. Amikor pontos fémalkatrész-gyártásra törekszik, ezeknek a hatásoknak a megértése megakadályozza a kellemetlen meglepetéseket az összeszerelés során.

Felületkezelési módszer	Méretbeli hatás	Tipikus vastagságváltozás	Pontossági szempontok
Elektromágneses	Anyag hozzáadása	+0,0001" és +0,002" között	Élek és sarkokon rakódik le; a tervezésnél tűréshelyezést igényel
Elektroda nélküli Fedés	Egyenletes anyag-hozzáadás	+0,0002" és +0,001" között	Egyenletes lerakódás geometriától függetlenül; kiválóan alkalmazható összetett alakzatok esetén
Porfestés	Anyag hozzáadása	+0,002" és +0,004" között	Vastagabb, mint a folyékony bevonatok; befolyásolhatja az illeszkedést szoros összeszerelési helyeken
Elektropolírozás	Anyag eltávolítása	-0,0001" és -0,001" között	Felületek simítása, de a méretek csökkennek; tervezze be az anyageltávolítást
Abrazív fúrás	Anyag eltávolítása	-0,0005" és -0,002" között	A durva eljárások több anyagot távolítanak el; éles éleket és sarkokat érintenek
Passziváció	Minimális változás	Elhanyagolható	A kémiai átalakítás nem változtat lényegesen a méreteken

Észrevette a mintát? Az additív folyamatok – például az elektromos lemezborítás és a porfestés – azt követelik meg, hogy a részeket kissé kisebb méretre tervezzük, hogy elérjük a végső cél méreteket. A szubtraktív folyamatok – például az elektrolitos polírozás – éppen ellenkező megközelítést igényelnek. A speciális fémmegmunkálási műveletek során ezeket a méretváltozásokat már a kezdeti tűréshatárok meghatározásakor figyelembe kell venni.

A felületi minőség előírásainak és a funkcionális követelményeknek a kapcsolata mélyebben nyúlik, mint amit a méretváltozások egyedül sugallnának. Fontolja meg ezeket a kritikus összefüggéseket:

• Korrózióállóság: A passziválás védő oxidréteget hoz létre a rozsdamentes acél felületén anélkül, hogy megváltoztatná a méreteket, míg a foszfátbevonat kiváló tapadást biztosít a későbbi festési vagy porfestési rétegek számára
• Vezetőképesség: A réz- vagy nikkelvédett felületi bevonat javítja a vezetőképességet a földelési alkalmazásokhoz – a bevonat vastagságának növekedését figyelembe kell venni a csatlakozók műszaki specifikációiban
• Mérlegelési ellenállás: A forró feketítés növeli a kopásállóságot az autóipari és katonai alkalmazásokban, miközben matthoz hasonló fekete felületet biztosít, amely nem befolyásolja lényegesen a méreti tűréseket
• Felületi simaság: Az elektrolitos polírozás eltávolítja a felületi hibákat és tükörszerű felületet hoz létre, de a anyageltávolítás túlzottan lekerekítheti az éleket az elfogadható határokon túl
• Bevonat-ragadás: Az abrasív fújás felkészíti a felületeket festésre vagy bevonásra textúra létrehozásával – azonban erős fújás vékony anyagoknál deformációt okozhat

A felületi érdesség mérése a textúra jellemzőit számszerűsíti olyan paraméterek segítségével, mint az Ra (átlagos érdesség) és az Rz (maximális magasság). Szerint IPQC a specializált felületi érdesség-mérők gyémánthegyű tapintókat vagy optikai módszereket használnak a minőségellenőrzés számára numerikus értékek megadásához. Ezek a mérések biztosítják, hogy a felületkezelési folyamatok elérjék a megadott felületi struktúrákat anélkül, hogy túllépnék a méreti tűréshatárokat.

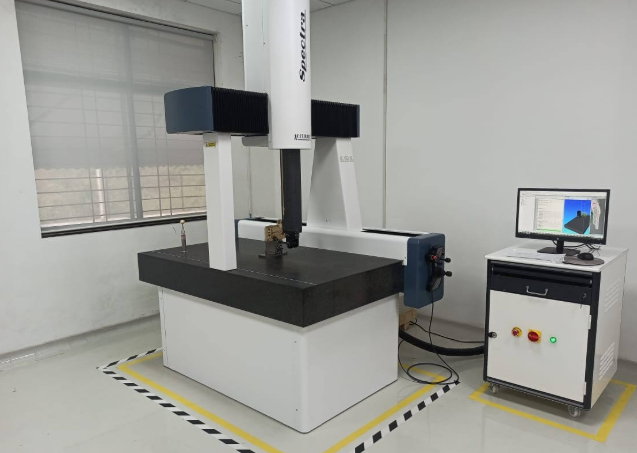

Pontos termékek minőségellenőrzési módszerei

Hogyan tudja, hogy a kész alkatrészei valóban megfelelnek a specifikációknak? A vizuális ellenőrzés felfedi a nyilvánvaló hibákat, de a pontos lemeztermékek rendszeres, kalibrált műszerekkel és dokumentált eljárásokkal történő ellenőrzést igényelnek. A modern minőségirányítási rendszerek több ellenőrzési módszert kombinálnak, hogy átfogó értékelést érjenek el, miközben optimalizálják a ciklusidőket.

A leggyakrabban ellenőrzött méretek közé tartozik a vastagság, a síkság, a furatok átmérője, a hajlásszögek és az élállapotok. Az IPQC szerint a modern mérőeszközök akár néhány mikrométeres eltéréseket is képesek észlelni, így biztosítva a műszaki rajzoknak való megfelelést.

A minőségellenőrzés három fő kategóriába sorolható, amelyek mindegyike más-más pontossági szempontot vizsgál:

Méretei ellenőrzése

Ez az alapvető módszer a kritikus méreteket ellenőrzi a CAD-modellekkel szemben. A fejlett rendszerek másodpercenként százakban mérnek pontokat, és részletes eltérés-jelentéseket készítenek. Fő eszközök:

• Koordináta-mérőgépek (CMM-ek): Pontos műszerek érintő érzékelőkkel, amelyek mikronos pontossággal gyűjtik a 3D-koordináta-adatokat
• Digitális magasságmérők: Elektronikus eszközök függőleges skálákkal méretellenőrzéshez és profil-mérésekhez
• Optikai komparátorok: Kivetítik a nagyított profilokat képernyőkre sablonokkal való átfedésre, így gyors vizuális összehasonlítást tesznek lehetővé 2D-kontúrok és furatminták esetében

Felületminőség-elemzés

A felületvizsgálat a felületminőséget értékeli, és észleli a karcolásokat, deformációkat, gödröket vagy egyéb hibákat, amelyeket a felületkezelési folyamatoknak el kellett volna távolítaniuk – vagy éppen bevezettek.

• Felületi érdességmérők: A felületdurvaság mennyiségi meghatározása gyémánttűs vagy optikai szkenneres módszerekkel
• Automatizált látórendszerek: Kamerás ellenőrzés, amely a gyártósori sebességgel összehasonlítja a alkatrészeket digitális sablonokkal
• Látványos vizsgálat: Kiképzett szakértők azonosítják a hibákat, amelyeket az automatizált rendszerek esetleg kihagynának

Geometriai tűrésvizsgálat

Az alak- és helyzettűrések – síklaposság, egyenesség, kör alakúság, párhuzamosság – meghatározzák, hogy az alkatrészek illeszkednek-e és működnek-e összeszerelésben:

• Lézerszkennerek: Érintésmentes eszközök, amelyek teljes felületi adatokat rögzítenek a részekre vetített lézersugarak segítségével – ideális szabadformájú felületek esetén
• Mérőkoordináta-gép speciális tapintókkal: Összetett geometriai jellemzők mérése, biztosítva, hogy az alkatrészek megfeleljenek az összeszerelési követelményeknek
• Hagyományos mérőeszközök: A mérőlapok és egyenes élek továbbra is értékesek a síklaposság ellenőrzésére, különösen nagy alkatrészek esetén

A modern minőségellenőrzés nem működik elszigetelten. A folyamat közbeni mérés valós idejű visszajelzést nyújt a gyártóberendezéseknek, lehetővé téve az azonnali beavatkozást. A statisztikai folyamatszabályozás (SPC) szoftver elemzi a mért adatokat, hogy tendenciákat azonosítson a hibák megjelenése előtt. Ez az integráció a minőségellenőrzést nem csupán egy kapuzáró funkcióból folyamatjavítási eszközzé alakítja.

A digitális ikertechonológia egyre hatékonyabb ellenőrzési módszerként tűnik fel, virtuális modelleket hoz létre, amelyek végig tükrözik a fizikai alkatrészek életciklusát. Ez lehetővé teszi az előrejelző minőségellenőrzést és a virtuális vizsgálatot a fizikai gyártás megkezdése előtt – így a potenciális problémák korai felismerését, amikor a módosítások költsége a legalacsonyabb.

A kritikus alkalmazásokra szánt, nagy pontosságú lemeztermékek esetében a teljes körű minőségellenőrzés nem választható el. Az automatizált jelentéskészítő rendszerek ellenőrzési tanúsítványokat és minőségdokumentációt állítanak elő, biztosítva a nyomkövethetőséget a nyersanyagtól a kész alkatrészig. A felhőalapú minőségirányítási rendszerek lehetővé teszik az adatok hozzáférését több gyártóüzemben is, támogatva a globális minőségi szabványokat és megkönnyítve a auditokat.

Annak megértése, hogyan befolyásolják a másodlagos műveletek a pontosságot – és hogyan igazolja a minőségellenőrzés az eredményeket – felkészít a következő kihívásra: ezeknek a szabványoknak a fenntartása a prototípus mennyiségtől a teljes gyártási tételekig való skálázás során.

A prototípustól a gyártásig anélkül, hogy pontosságot veszítenénk

Érvényesítette tervezését egy hibátlan prototípussal. Minden méret megfelel, a tűrések betartásra kerültek, és az alkatrész pontosan úgy működik, ahogy szándékozta. Akkor miért merülnek néha problémák fel, amikor ugyanez a tervezés tömeggyártásba kerül? A prototípusról a gyártásra való áttérés a legkritikusabb – és gyakran alábecsült – fázis a precíziós lemezmetalldarabolásban.

A valóság a következő: egy prototípus bizonyítja, hogy a tervezése működik. A gyártás viszont azt bizonyítja, hogy ez ezer vagy millió egység esetében is konzisztensen, hatékonyan és gazdaságosan működik. Ezek alapvetően különböző kihívások, amelyek eltérő megközelítést igényelnek. Ennek a különbségnek a megértése segít elkerülni a költséges meglepetéseket, amelyek akadályozzák a projekteket a lépték növelése során.

Gyors prototípus-készítés pontosság árának nélkül

A sebesség és a pontosság úgy tűnhet, mintha ellentétes prioritások lennének a prototípus-készítés során – pedig nem kellene azoknak lenniük. A gyors leforgási idejű lemezmetallogyártás jelentősen fejlődött, lehetővé téve a mérnökök számára, hogy terveiket napok alatt, nem hetek alatt érvényesítsék, miközben megtartják a gyártási folyamatban szükséges szigorú tűréshatárokat.

A Dewys Metal Solutions szerint a prototípus-készítés egy felfedező fázis, amelyben fogalmakat, anyagokat és gyártási módszereket tesztelnek. Ez a kritikus lépés, ahol a módosítások megtörténnek, és a megvalósíthatóságot értékelik – így biztosítva, hogy a termékek nagyobb méretekben is hatékonyan gyárthatók legyenek.

Mi teszi hatékonyvá a lemezmetallogyártáson alapuló prototípus-készítést? Több tényező különbözteti meg a sikeres prototípus-készítést azoktól a megközelítésektől, amelyek későbbi problémákat okoznak:

• CAD-alapú gyártás: A modern prototípus-készítés részletes számítógéppel segített tervezéssel (CAD) kezdődik, amely közvetlenül átfordítható gyártóberendezések vezérlésébe. Ez a digitális lánc kiküszöböli a tervezési szándék és a fizikai alkatrészek közötti értelmezési hibákat.
• Gyártásreprezentatív folyamatok: A legjobb prototípusok ugyanazokat a gyártási módszereket használják, amelyeket a sorozatgyártásra terveztek. Egy lézerrel vágott prototípus, amelyet egy sajtózásos gyártási folyamatra érvényesítettek, olyan problémákat rejtelmezhet, amelyek csak a szerszámok elkészítése után jelennek meg.
• Anyagállandóság: A prototípusok anyagai pontosan meg kell egyezzenek a gyártási specifikációkkal. A megadott ötvözetek helyett rendelkezésre álló készletanyagok használata elrejtheti a formázhatósággal vagy a tűréshatárokkal kapcsolatos problémákat.
• Tűréshatárok ellenőrzése: Minden kritikus méretet meg kell mérni és dokumentálni a prototípus-készítés során – nem csupán vizuális ellenőrzésre szorítkozva. Ez az alapadatbázis kivételesen értékes lesz, ha gyártási eltérések hibaelhárítására van szükség.

A prototípus-készítés során a lemezacél precíziós megmunkálása nemcsak a alkatrészek maguk szempontjából szolgál érvényesítési funkcióval, hanem azt is teszteli, hogy a specifikációk elérhetők-e a rendelkezésre álló berendezésekkel és folyamatokkal. Egy olyan precíziós lemezacél-feldolgozó vállalat, amely mind a prototípus-készítésben, mind a sorozatgyártásban tapasztalt, képes azonosítani a potenciális skálázási kihívásokat, mielőtt azok költséges problémákká válnának.

A prototípustól a sorozatgyártási mennyiségekig való skálázás

Az egyetlen tökéletes alkatrész elkészítésétől a tízezer azonos alkatrész gyártására való áttérés során olyan változók lépnek fel, amelyeket a prototípuskészítés egyszerűen nem tud felfedni. A szerszámok kopnak. Az anyagkötegek eltérnek egymástól. A munkavállalók váltják egymást a műszakokban. A környezeti feltételek ingadoznak. Mindegyik tényező veszélyezteti azt az egyenletességet, amelyet a precíziós lemeztermékek igényelnek.

Ahogy az Approved Sheet Metal kiemeli, a gyártási megvalósíthatóságra való tervezés (DFM) elveinek megértése önmagában nem elegendő. Korai időben be kell vonnia gyártási partnereit – gépek képességeiről, az anyagok viselkedéséről és a folyamatok korlátairól szerzett ismereteik befolyásolják azokat a döntéseket, amelyek meghatározzák a gyártás sikerességét.

A gyártási megvalósíthatóságra való tervezés elvei, amelyek a nagy léptékű pontosságot biztosítják, a következők:

• Tűréshierarchia: Határozza meg, mely méretek valóban kritikusak, és melyeknél van rugalmasság. A szigorú tűréshatárok mindenütt növelik a költségeket anélkül, hogy javítanának a funkciókon – a pontosságot elsősorban ott kell prioritizálni, ahol ez a legfontosabb.
• Gyártási folyamatokhoz alkalmazkodó geometria: A speciális szerszámokat vagy több beállítást igénylő funkciók változékonyságot vezetnek be. A geometria leegyszerűsítése – amennyire lehetséges – javítja az egyenletességet
• Anyag alakíthatóságának ismerete: A gyártási mennyiségek felerősítik az anyag viselkedésének hatásait. Egy 0,047 hüvelykes rozsdamentes acél, amely prototípusmennyiségek esetén tisztán hegeszthető, gyártási sebesség mellett hőhatásra deformálódhat, míg a 0,074 hüvelykes anyag megtartja alakját
• Szerelési szempontok: Az egymásba kapcsolódó fülek, önmagukat helyező funkciók és az egységes mértékadó hivatkozási pontok csökkentik az összeszerelési változékonyságot – gyakran hatékonyabban, mint az egyes alkatrészek tűréseinek szigorítása

Az automatizálás kulcsszerepet játszik a pontosság skálázásában. A prototípusmennyiségekhez megfelelő kézi beállítások gyártási mennyiségek esetén elfogadhatatlan változékonyságot eredményeznek. Olyan cégek, mint a Precision Sheet Metal Inc. és hasonló, megbízható lemezfeldolgozó vállalatok, különösen a hosszabb gyártási sorozatok során az egyenletesség fenntartása érdekében CNC-felszerelésbe, automatizált ellenőrző rendszerekbe és folyamatfigyelő rendszerekbe fektetnek be.

A átmenet szigorú dokumentációs diszciplínát is igényel. A CAD-fájlja nemcsak egy kész alkatrészt képviseljen – hanem digitális láncként működjön, amely összeköti minden gyártási fázist. Tiszta, jól szervezett, gyártásra készen álló fájlok megfelelő verziókezeléssel csökkentik a torlódásokat és hibákat a méretarányosítás során.

Talán a legfontosabb, hogy a sikeres méretarányosításhoz őszinte kommunikáció szükséges a tervezőmérnöki és a gyártási részleg között. Az a rugalmasság, amelyre a lemezalkatrészek gyártója szükség van az anyagválasztás optimalizálásához, a hajlási sugarak beállításához vagy a fogas elemek specifikációinak módosításához, nem tekintendő a tervezés kompromittálásának. Ez a gyártási szakértelem kihasználása, amellyel pontos célokat érhet el megbízhatóbban és gazdaságosabban, mint amit a merev specifikációk lehetővé tennének.

Pontos lemezalkatrészek gyártójának értékelése projektekhez

Megtanulta a műszaki alapelveket – az anyagokat, folyamatokat, tűréseket és a felületkezelést. De itt találkozik az elmélet a valósággal: egy olyan gyártási partnert kell találnia, aki ezen követelmények mindegyikét konzisztensen teljesíti. A precíziós lemeztermékek beszerzése nem olyan egyszerű, mint a nyersanyagok megrendelése. A rossz döntés többet költségel, mint pénz – időt, minőséget és potenciálisan a projekt sikeres befejezését is veszélyezteti.

Gondolja át, mi áll valójában kockán. A precíziós lemezfeldolgozó vállalatai a mérnöki csapatának kiterjesztéseként működnek. Hatással vannak a tervezési döntésekre, befolyásolják határidejeit, és végül meghatározzák, hogy termékei megfelelnek-e a tervezett funkcióknak. A megfelelő választáshoz nem elég csak az árajánlatokat összehasonlítani; képességeiket, tanúsítványaikat és minőségirányítási rendszereiket is értékelni kell, hogy elkülöníthessük a kiváló partnereket a csupán megfelelőktől.

Kulcskérdések a lehetséges gyártási partnerek számára

Mielőtt árajánlatot kérne, válaszokra van szüksége olyan kérdésekre, amelyek feltárják, hogy egy gyártó ténylegesen képes-e teljesíteni a pontossági követelményeit – nemcsak azt állítja, hogy képes rá. A Metal Works of High Point szerint a tapasztalat, a felszerelés, az ügyfélszolgálat, a munkaerő szakértelem és a tanúsítások értékelése alkotja az okos beszállítóválasztás alapját.

Mit kell vizsgálnia? Kezdje ezekkel a kritikus értékelési területekkel:

• Bizonyított teljesítmény: Mióta működik a gyártó? Az újabb cégeknek hiányozhat a tapasztalat az Ön konkrét projekttípusával kapcsolatban. Keressen olyan precíziós fémgyártókat, akik dokumentált sikert értek el hasonló alkalmazásoknál – évtizedekre nyúló tapasztalat gyakran jobb problémamegoldó képességet jelent.
• Felszerelési beruházás: A gyártó modern CNC-berendezéseket, szálas lézeres gépeket és precíziós alakítórendszereket használ-e? A modern technológia közvetlenül befolyásolja az elérhető tűréshatárokat és az egyenletességet. Érdeklődjön a legutóbbi berendezésfrissítésekről és karbantartási programokról.
• A munkaerő képzettsége: Ki gyártja valójában az alkatrészeiket? A kisebb létszámú cégek nehézségekbe ütközhetnek a határidők betartásával. Győződjön meg arról, hogy a gyártók tanúsított hegesztőket és képzett munkavállalókat foglalkoztatnak – a szakmai tapasztalat összessége ugyanolyan fontos, mint a létszám.
• Ügyfélkapcsolat: Mennyire reagálnak gyorsan az árajánlatkérésre? Világosan magyarázzák-e a problémákat, és átlátható árképzést nyújtanak? Azok a fémmegmunkálási szakértők, akik az értékelési fázisban hatékonyan kommunikálnak, általában ezt a színvonalat fenntartják a teljes gyártási folyamat során.
• Teljes körű szolgáltatások: Képesek kezelni a projektjét a kezdettől a befejezésig? Olyan gyártó választása, aki saját házban kínál felületkezelést, összeszerelést és minőségellenőrzést, időt takarít meg, és biztosítja a folyamatosságot – ellentétben több beszállító koordinálásával.

Az OEM lemezalapú gyártási projektekhez, amelyek gyors iterációt igényelnek, kérdezzen kifejezetten a prototípus-készítési képességekről. Milyen gyorsan tudnak mintadarabokat szállítani? Egyes precíziós lemezalapú gyártók 5 napos gyors prototípus-készítési szolgáltatást kínálnak, amely lehetővé teszi a tervezés érvényesítését anélkül, hogy kompromisszumot kellene kötni a gyártásban szükséges pontossággal. Ez a sebesség–minőség kombináció példázza azt, amit a vásárlóknak keresniük kell – olyan partnereket, mint Shaoyi (Ningbo) Metal Technology akik ezt a megközelítést demonstrálják 12 órás árajánlat-készítési idővel és átfogó DFM-támogatással.

Ne hagyja figyelmen kívül a folyamat átláthatóságát. Kérdezze meg, hogyan kezelik a lehetséges partnerek a gyakori precíziós kihívásokat – a torzulás megelőzését, a maradékanyag-kezelést (burr control), a méretstabilitást. Válaszaik feltárják, ténylegesen értik-e a precíziós gyártást, vagy csupán képességet állítanak fel anélkül, hogy rendelkeznének a szükséges szakértelemmel a teljesítéshez.

Fontos tanúsítványok és minőségi szabványok

A tanúsítások többet mondanak, mint egy gyártó marketingüzenetei valaha is tudnának. Azok harmadik fél általi igazolást jelentenek arra, hogy a minőségbiztosítási rendszerek ténylegesen léteznek – nem csupán ígéretek arra, hogy léteznek. Ugyanakkor nem minden tanúsítás egyenértékű súlyú a precíziós lemeztermékek esetében.

Az ISO 9001:2015 tanúsítás alapvető minőségirányítási követelményeket állapít meg. A Metal Works of High Point szerint ez a tanúsítás a minőségi szabványok iránti elköteleződést és a kiváló minőségű termékeket bizonyítja. Általános precíziós fémmunkákra specializálódott vállalat kiválasztásakor az ISO 9001 a komoly megfontolás minimum küszöbértéke.

De az autóipari alkalmazásokhoz magasabb szintű szabvány szükséges. Mivel DeKalb Metal Finishing magyarázza el, az IATF 16949 tanúsítás az ISO 9001:2015-re épül, de az autóiparra specifikus követelményekkel egészíti ki, így az autóipari ellátási láncban részt vevők számára a legmegfelelőbb választás:

• Hibák megelőzésére helyezett hangsúly: Az IATF 16949 a hibák megelőzésére helyezi a hangsúlyt, nem pedig a hibák észlelésére – ez egy proaktív megközelítés, amely biztosítja a folyamatosan magas minőségű termékek előállítását
• Ellátási lánc kezelése: A beszállítók kiválasztására, értékelésére és fejlesztésére vonatkozó követelmények biztosítják, hogy az egész ellátási lánc együttműködjön a minőség szállítása érdekében
• Termék nyomon követhetőség: Az autóipari specifikus nyomvonalazási követelmények a termelés során használt alkatrészek esetében felelősséget teremtenek, amelyet az általános tanúsítások nem írnak elő
• Folyamatos fejlesztési kötelezettség: A vállalatoknak folyamatosan javítaniuk kell minőségirányítási rendszereiket és folyamataikat – nem csupán megtartaniuk a meglévő szabványokat
• Világszerte elismert: Az IATF 16949 tanúsítással rendelkező vállalatokat világviszonyban is elismertnek tekintik az autóipari legmagasabb minőségi szabványok teljesítéséért

Az autóipari alvázra, felfüggesztésre vagy szerkezeti alkatrészekre szánt egyedi, precíziós lemezmetallos alkatrészek esetében az IATF 16949 tanúsítás nem választható – elengedhetetlen. Ez a tanúsítás azt jelezni, hogy a gyártó megértette az autóipari specifikus minőségi követelményeket, és rendelkezik a szükséges rendszerekkel, hogy azokat folyamatosan teljesítse.

A tanúsításokon túl értékelje magukat a minőségirányítási rendszereket is. Milyen ellenőrző berendezéseket használnak? Koordináta-mérőgépeket (CMM), optikai összehasonlítókat, felületi érdességmérőket? Hogyan dokumentálják és nyomon követik a minőségi adatokat? A statisztikai folyamatszabályozási (SPC) programok, amelyek a hibák megjelenése előtt azonosítják a tendenciákat, a gyártási érettséget mutatják, amelyet a tanúsítások egyedül nem garantálnak.

Gyakorlatias értékelési ellenőrzőlista

Amikor pontos lemezalakító cégeket hasonlít össze, használja ezt a strukturált megközelítést a teljes körű értékelés biztosításához:

Értékelési kategória	Mit ellenőrizzen	Figyelmeztető jelek
TANÚSÍTVÁNYOK	ISO 9001:2015 minimum szint; IATF 16949 az autóipari szektor számára; szükség szerint iparágspecifikus tanúsítások	Lejárt tanúsítások; hajlandóság hiánya a vizsgálati eredmények megosztására
Berendezések	Modern CNC-rendszerek; szálas lézerberendezések; precíziós lemezgördítők szögmérővel	Elavult berendezések; karbantartási dokumentáció hiánya
Minőségi rendszerek	Koordináta-mérőgépes (CMM) ellenőrzés; SPC-programok; dokumentált eljárások; nyomon követhetőségi rendszerek	Csak vizuális ellenőrzés; mérési jegyzőkönyvek hiánya
Prototípus-készítés Sebessége	5 napos vagy gyorsabb átfutási idő; termelésre jellemző folyamatok	Hétig tartó prototípus-fejlesztési idők; eltérő folyamatok, mint a gyártás során
Kommunikáció	12–24 órás árajánlat-válaszidő; egyértelmű műszaki tárgyalások; DFM-hozzászólások	Napokig tartó válaszhiány; homályos válaszok műszaki kérdésekre
Felületkezelési képességek	Belső bevonási, felületkezelési vagy összeszerelési kapacitás; minőségellenőrzés minden fázisban	Több alvállalkozó bevonása; nem egyértelmű felelősségi láncok

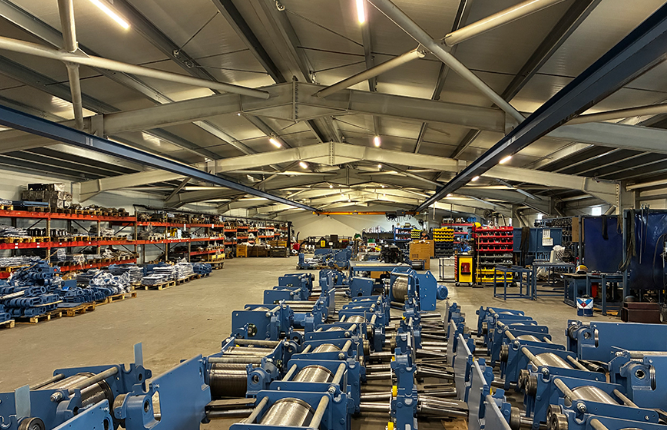

Kérjen látogatást a gyártó telephelyén, ha lehetséges. Az eszközök állapota, a munkahely szervezete és a minőség-ellenőrzési folyamatok megtekintése többet árulnak el, mint bármely képességnyilatkozat. Figyelje meg, hogyan kezelik a kérdéseit – az olyan pontossági fémfeldolgozók, akik nyitottak a vizsgálatra, általában nincsenek mit elrejteniük.

Végül vegye figyelembe a partnerségi dimenziót. A legjobb gyártási kapcsolatok túlmutatnak a tisztán tranzakciós árajánlatokon. Azok a partnerek, akik kimerítő DFM-támogatást nyújtanak, segítenek optimalizálni a terveket a gyárthatóság szempontjából még a gyártás megkezdése előtt. Anyagváltási lehetőségeket javasolnak, azonosítják a tűréshatárok enyhítésének lehetőségeit, és folyamatjavítási javaslatokat tesznek, amelyek csökkentik a költségeket anélkül, hogy pontosságot áldoznának.

A megfelelő precíziós lemezmetallos gyártó partner megtalálása kezdetben erőfeszítést igényel – de ez a befektetés hozamot hoz az egész projekt életciklusa során. Az a gyártó, aki megérti a precíziós követelményeit, megbízható minőségirányítási rendszert fenntart, és átláthatóan kommunikál, versenyelőnyt jelent, nem pedig kockázati tényezőt a beszerzési láncban.

Gyakran ismételt kérdések a precíziós lemeztermékekkel kapcsolatban

1. Mi a precíziós lemezalkatrészek gyártása?

A precíziós lemezfeldolgozás ±0,005" és ±0,010" (±0,13 mm és ±0,25 mm) közötti tűréseket biztosít – akár 25-ször szigorúbbakat, mint a szokásos lemezfeldolgozási módszerek. Ezt a pontossági szintet az előrehaladott szálas lézeres vágórendszerek, a szögmérési képességgel rendelkező CNC nyomóhajlítógépek és a mikronos pontossággal ellenőrző koordináta-mérőgépek (CMM) segítségével érik el. Az autóipar, a légiközlekedési ipar, az elektronika és az orvostechnikai eszközök ipara ezekre a szoros tűrésekre támaszkodik olyan alkatrészek gyártásánál, ahol a méretbeli eltérések közvetlenül befolyásolják a biztonságot vagy a teljesítményt.

2. Milyen tűréseket érhet el a precíziós lemezfeldolgozás?

A pontos lemezgyártás általában ±0,005" és ±0,010" közötti tűréseket ér el általános alkalmazások esetén. A lézeres vágás akár ±0,0005 hüvelyk (inch) pontosságot is elérhet bonyolult vágásoknál, míg a CNC-lyukasztás ±0,05 mm-es pontosságot biztosít. A légiközlekedési alkalmazások gyakran még szigorúbb tűréseket igényelnek, például ±0,001" és ±0,005" közöttit. Az elérhető tűrés függ a gyártási folyamattól, az anyag tulajdonságaitól és a pontos lemezgyártó cégek által használt berendezések képességeitől.

3. Milyen anyagokat használnak a pontos lemeztermékek gyártásához?

Gyakori anyagok a hidegen hengerelt acél (kiváló alakíthatóság, 1–3 fokos rugalmas visszatérés), a 304-es rozsdamentes acél (korroziónálló, 3–5 fokos rugalmas visszatérés), az 5052-es alumínium (könnyűsúlyú, 2–5 fokos rugalmas visszatérés), a réz (kiváló vezetőképesség, 1–2 fokos rugalmas visszatérés) és a titán (magas szilárdság-tömeg arány, 4–6 fokos rugalmas visszatérés). Mindegyik anyag vastagsága – amely általában 26-es és 7-es kaliber között mozog – befolyásolja a folyamat kiválasztását és az elérhető pontossági szintet.

4. Hogyan válasszak megfelelő pontossági lemezfeldolgozó vállalatot?

Értékelje a lehetséges partnereket tanúsítványaik alapján (minimálisan ISO 9001:2015, az autóipari szektorhoz IATF 16949), modern berendezésekbe történő befektetésük mértéke, munkaerő-képzettségük, kommunikációs reagálóképességük és teljes belső képességeik alapján. Keressen olyan lemezfeldolgozókat, akik gyors prototípusgyártást kínálnak (5 napos határidővel), átfogó DFM-támogatást és dokumentált minőségirányítási rendszert CMM-ellenőrzéssel és SPC-programokkal. A Shaoyi (Ningbo) Metal Technology cég például megfelel ezeknek a szabványoknak, 12 órás árajánlat-készítési idővel és IATF 16949-es tanúsítvánnyal.

5. Milyen okok vezethetnek pontossági problémákhoz a lemezfeldolgozás során?

A gyakori pontossági kihívások közé tartozik a lyukasztás során fellépő feszültségfelhalmozódásból eredő torzulás, a rossz szerszámkivágás vagy a tompa szerszámok miatti csipkeképződés, valamint az anyagváltozékonyságból vagy a szerszámkopásból fakadó méretbeli instabilitás. A megelőzési stratégiák közé tartozik az optimalizált lyukasztási sorrend, a megfelelő szerszámkivágás (az anyagvastagság 20–25%-a), a rendszeres szerszámkarbantartás, az egységes anyagspecifikációk betartása és a folyamat valós idejű figyelése. Ezeknek a kihívásoknak a megértése segíti a gyártókat abban, hogy megbízható fémmegmunkált termékeket szállítsanak konzisztensen.
