2025 में कस्टम एल्युमिनियम प्रोफाइल ऑटोमोटिव चेसिस डिज़ाइन को कैसे बदल रहे हैं

जब आप ऑटोमोटिव इंजीनियरिंग के भविष्य की कल्पना करते हैं, तो क्या आप हल्के वाहनों, स्मार्ट संरचनाओं और नई तकनीकों के सहज एकीकरण की कल्पना करते हैं? यह दृष्टिकोण तेजी से आकार ले रहा है—कस्टम एल्युमिनियम प्रोफाइल्स के धन्यवाद, जो ऑटोमोटिव चेसिस सिस्टम के लिए हैं। लेकिन आखिर ये प्रोफाइल क्या हैं और अब ये इतने आवश्यक क्यों हैं?

चेसिस प्रदर्शन में कस्टम एल्युमिनियम प्रोफाइल क्या लाते हैं

कस्टम एल्युमिनियम एक्सट्रूज़न, जिन्हें एल्यूमिनियम एक्सट्रशन प्रोफाइल , वाहन के चेसिस में विशिष्ट कार्यों को पूरा करने के लिए डिज़ाइन किए गए इंजीनियर किए गए क्रॉस-सेक्शन हैं। तैयार आकृतियों के विपरीत, ये कस्टम प्रोफाइल अधिकतम दक्षता के लिए तैयार किए जाते हैं, जिससे एक निरंतर भाग में सटीक फिटमेंट और कई सुविधाओं के एकीकरण की सुविधा मिलती है - माउंटिंग पॉइंट, चैनल या पुनर्बलन पसलियाँ सभी एक ही भाग में शामिल होते हैं। यह डिज़ाइन स्वतंत्रता ऑटोमेकर्स को अनुमति देती है:

• ताकत में कमी किए बिना वाहन के वजन को कम करें
• एक ही घटक में कई कार्यों को एकीकृत करें
• निर्माण सुगमता और असेंबली दक्षता में सुधार करें
• क्रैश ऊर्जा प्रबंधन और यात्री सुरक्षा में सुधार करें
• स्थिर सहनशीलता और दोहराए जाने योग्य गुणवत्ता प्राप्त करें
• दीर्घकालिक स्थायित्व के लिए जंग प्रतिरोध में वृद्धि करें

यह आश्चर्य की बात नहीं है कि संरचनात्मक एल्यूमिनियम एक्सट्रुशन के समान है अब कई आधुनिक चेसिस वास्तुकला की मुख्य रीढ़ हैं, विशेष रूप से इलेक्ट्रिक वाहनों (ईवी) में जहां प्रत्येक किलोग्राम मायने रखता है।

एक्सट्रूज़न के लिए उपयुक्त प्रमुख चेसिस सदस्य

कार के मुख्य ढांचे की कल्पना करें - रेल्स, सबफ्रेम्स, क्रॉस-मेंबर्स, क्रैश बॉक्स और बैटरी एनक्लोज़र्स। ये सभी कस्टम एल्यूमीनियम एक्सट्रूज़न के लिए प्रमुख उम्मीदवार हैं। क्यों? क्योंकि बंद-अनुभाग प्रोफाइल्स, मल्टी-वॉइड डिज़ाइन और एकीकृत जॉइन फ्लैंज को इंजीनियरिंग के माध्यम से भार के मार्गों और कठोरता को अनुकूलित किया जा सकता है, जबकि द्रव्यमान को न्यूनतम रखा जाता है। उदाहरण के लिए, एल्यूमिनियम ट्यूब प्रोफाइल्स अक्सर क्रॉस मेंबर्स और क्रैश बीम्स के लिए उपयोग किए जाते हैं, जो टकराव के दौरान उच्च शक्ति-से-वजन अनुपात और उत्कृष्ट ऊर्जा अवशोषण प्रदान करते हैं।
यहां एक त्वरित संदर्भ है कि विभिन्न चेसिस सदस्य कैसे एक्सट्रूज़न से लाभान्वित होते हैं:

ये इंजीनियर किए गए समाधान के मूल में हैं उच्च-प्रदर्शन वाले एल्युमिनियम एक्सट्रूज़न औद्योगिक अनुप्रयोग जहां परिशुद्धता और विश्वसनीयता अनिवार्य हैं।

कठोरता को कम किए बिना हल्कापन

जटिल लगता है? वास्तव में स्वचालित एल्यूमिनियम एक्सट्रूज़न के पीछे का विज्ञान सरल है: प्रोफाइल की ज्यामिति को अनुकूलित करके, आप कठोरता और क्रैशवर्थिनेस को अधिकतम कर सकते हैं जबकि सामग्री के उपयोग को न्यूनतम कर सकते हैं। ईवी के लिए, इसका मतलब अधिक रेंज और बेहतर बैटरी पैकेजिंग है। सभी वाहनों के लिए, इसका मतलब है सुधरा नियंत्रण, सुरक्षा और ईंधन दक्षता। दीवार की मोटाई को सटीक बनाने और बहु-कक्ष डिज़ाइनों को शामिल करने की क्षमता इंजीनियरों को एक शक्तिशाली टूलकिट प्रदान करती है जो स्टील स्टैम्पिंग या कास्टिंग के साथ संभव नहीं है।

• बंद या बहु-रिक्त डिज़ाइन के माध्यम से अनुभाग दक्षता
• विश्वसनीय असेंबली के लिए निरंतर, स्थिर सहनीयता
• सुरक्षा सत्यापन के लिए दुर्घटना ऊर्जा प्रबंधन की पुनरावृत्ति
• एकीकृत सुविधाएँ जो डाउनस्ट्रीम प्रसंस्करण को कम करती हैं

अनुकूलित एल्यूमीनियम एक्सट्रूज़न प्रोफ़ाइल बंद-अनुभाग चेसिस सदस्यों के लिए अतुलनीय शक्ति-से-वजन प्रदान करती हैं, जो डिज़ाइन-फॉर-मैन्युफैक्चरेबिलिटी और स्वचालित असेंबली के लिए पसंदीदा विकल्प बनाती हैं।

2025 की ओर देखते हुए, चेसिस डिज़ाइन प्राथमिकताएँ स्पष्ट हैं: ईवी प्लेटफॉर्म पैकेजिंग, बहु-सामग्री संयोजन, बढ़ी हुई संक्षारण स्थायित्व, और लचीली वैश्विक आपूर्ति। विशेषज्ञ भागीदार जो समझते हैं एल्यूमिनियम एक्सट्रशन प्रोफाइल आपको इन चुनौतियों का सामना करने में मदद कर सकते हैं। जो लोग एक विश्वसनीय, एंड-टू-एंड समाधान की तलाश में हैं, शाओयी मेटल पार्ट्स आपूर्तिकर्ता ऑटोमोटिव एल्यूमीनियम एक्सट्रूज़न भागों में सिद्ध विशेषज्ञता प्रदान करता है—एक्सट्रूज़न के लिए डिज़ाइन से लेकर फिनिशिंग तक पूरे स्पेक्ट्रम को कवर करता है। उनकी क्षमता ऑटोमोटिव चेसिस सिस्टम के लिए अनुकूलित एल्यूमीनियम प्रोफ़ाइल में उन टीमों के लिए एक व्यावहारिक संसाधन बनती है जिन्हें उत्पादन-तैयार समाधानों की तत्काल आवश्यकता है।

संक्षेप में, कस्टम एल्युमिनियम प्रोफाइल आधुनिक, कुशल और नाटकीय ऑटोमोटिव चेसिस सिस्टम के लिए सक्षम करने वाले हैं। वे वाहन निर्माताओं को तेजी से नवाचार करने, स्मार्टर को एकीकृत करने और उन वाहनों की आपूर्ति करने में सक्षम बनाते हैं जो मोबिलिटी की अगली पीढ़ी की मांगों को पूरा करते हैं।

चेसिस एक्सट्रूज़न के लिए मिश्र धातु और टेम्पर चयन

जब आपको एल्यूमिनियम एक्सट्रशन प्रोफाइल ऑटोमोटिव चेसिस सिस्टम में सामग्री के निर्दिष्ट करने के लिए नियुक्त किया जाता है, तो विकल्पों की भीड़ भी अधिक लग सकती है। क्या आपको एक सुपरिचित 6xxx मिश्र धातु का चयन करना चाहिए, या क्या आपके डिज़ाइन की मांगें आपको 7xxx श्रृंखला में बढ़ने का औचित्य देती हैं? और आप कैसे ताकत, आकारणीयता, संक्षारण प्रतिरोध, और संयोजन आवश्यकताओं के बीच संतुलन बनाए रखते हैं—सभी को लागत और निर्माणीयता को ध्यान में रखकर?

चेसिस लोड के लिए 6xxx और 7xxx के बीच चयन करना

कल्पना कीजिए कि आप एक्सट्रूडेड एल्युमीनियम प्रोफाइल का उपयोग करके एक नया क्रॉस-मेम्बर या बैटरी एनक्लोज़र विकसित कर रहे हैं। ऑटोमोटिव चेसिस एप्लिकेशन के लिए 6xxx सीरीज़ (जैसे 6061 और 6063) मुख्य रूप से उपयोग की जाती है। क्यों? ये मिश्र धातुएं मजबूती, एक्सट्रूडेबिलिटी और संक्षारण प्रतिरोध के व्यावहारिक संतुलन को बनाए रखती हैं, जो जटिल एल्युमीनियम एक्सट्रूडेड प्रोफाइल के लिए आदर्श होती हैं जिन्हें हल्का और टिकाऊ होने की आवश्यकता होती है (संदर्भ देखें) । वे ऊष्म उपचार के प्रति भी अच्छी प्रतिक्रिया करते हैं, जो यांत्रिक गुणों को और अधिक सुविधाजनक बनाता है।

हालांकि, यदि आपके डिज़ाइन में अधिकतम शक्ति की आवश्यकता होती है—मान लीजिए, एक अत्यधिक लोड किए गए निलंबन माउंट या एक दुर्घटना-महत्वपूर्ण सदस्य के लिए—7xxx सीरीज़ मिश्र धातुएं उपयोग में लाई जाती हैं। ये मिश्र धातुएं अधिक शक्ति और कठोरता प्रदान करती हैं, लेकिन कुछ व्यापारिक समझौते के साथ: अधिक कठिन एक्सट्रूज़न, संक्षारण के प्रति बढ़ी संवेदनशीलता, और जोड़ने में कठिनाई, विशेष रूप से वेल्डिंग द्वारा। अधिकांश चेसिस सदस्यों के लिए, 6xxx श्रृंखला की मिश्र धातुएं पर्याप्त होती हैं, लेकिन 7xxx मिश्र धातुओं का उपयोग विशिष्ट, सत्यापित उपयोग के मामलों में उचित हो सकता है।

आकृति देने और जोड़ने के लिए तापमान के प्रभाव

एक के तापमान का एल्यूमिनियम एक्सट्रशन प्रोफाइल अंतिम यांत्रिक गुणों और प्रसंस्करण इतिहास को परिभाषित करता है। उदाहरण के लिए, T4 और T6 सामान्य टेम्पर हैं: T4 अच्छी आकृति और मध्यम शक्ति प्रदान करता है, जबकि संरचनात्मक अनुप्रयोगों के लिए शक्ति को अधिकतम करता है। लेकिन यहां बात यह है: यदि आपकी जोड़ने की रणनीति में वेल्डिंग शामिल है, तो कुछ टेम्पर को गर्मी से प्रभावित क्षेत्र में शक्ति खो सकती है, जिसके लिए पोस्ट-वेल्ड ऊष्मा उपचार या वैकल्पिक बंधन विधियों का उपयोग करने की आवश्यकता होती है। महंगा दोबारा काम से बचने के लिए हमेशा अपने के साथ अलग-अलग प्रोफाइल एक संगत जोड़ने और फिनिशिंग योजना के साथ जोड़ें।

क्रैशवर्थिनेस और ऊर्जा अवशोषण पर विचार करें

क्रैश प्रबंधन किसी भी चेसिस डिज़ाइन के लिए एक केंद्रीय चिंता का विषय है। नियंत्रित विरूपण के लिए एल्यूमिनियम एक्सट्रूडेड प्रोफाइल को इंजीनियर किया जा सकता है, लेकिन मिश्र धातु और टेम्पर के चुनाव से यह प्रभावित होता है कि प्रभाव के दौरान ऊर्जा को कैसे अवशोषित और बांटा जाता है। 6xxx श्रृंखला की मिश्र धातुएं, अपनी तन्यता और शक्ति के संतुलन के कारण, अक्सर क्रैश बॉक्स और क्रम्पल क्षेत्रों के लिए पसंद की जाती हैं। अत्यधिक उच्च प्रदर्शन की आवश्यकताओं के लिए, 7xxx मिश्र धातुओं पर विचार किया जा सकता है, लेकिन केवल सख्त सत्यापन और जंग और थकान प्रबंधन पर ध्यान केंद्रित करके।

अधिकांश चेसिस सदस्यों के लिए 6xxx श्रृंखला से शुरुआत करें - केवल विशिष्ट भार स्थितियों और परीक्षण प्रमाणों की मांग के आधार पर 7xxx या वैकल्पिक सामग्री पर स्थानांतरित करें। सामग्री और जोड़ने की रणनीतियों का प्रारंभिक एकीकरण विश्वसनीय, लागत प्रभावी परिणामों के लिए आवश्यक है।

• वातावरण की जांच करें: क्या लंबे समय तक संरक्षण एक चिंता होगी?
• दुर्घटना प्रबंधन: क्या आपके डिज़ाइन में ऊर्जा अवशोषण या नियंत्रित विकृति की आवश्यकता होती है?
• सेवा थकान: क्या ऐसे चक्रीय भार हैं जो थकान विफलताओं को बढ़ा सकते हैं?
• जोड़ने की रणनीति: क्या आपके द्वारा चुनी गई मिश्र धातु/टेम्पर वेल्डिंग या एडहेसिव्स के साथ संगत है?
• सतह का खत्म: क्या एप्लिकेशन की एक विशिष्ट उपस्थिति या कोटिंग की आवश्यकता होगी?

मिश्र धातु और टेम्पर चयन के लिए रणनीतिक दृष्टिकोण अपनाकर, आप सुरक्षित, कुशल और निर्माण योग्य चेसिस प्रणालियों के लिए एक आधार तैयार करेंगे। अगले चरण में, हम आपकी सामग्री के विकल्पों को प्रत्येक महत्वपूर्ण चेसिस सदस्य के लिए दृढ़, एक्सट्रूज़न-अनुकूल डिज़ाइन में बदलने के तरीके पर चर्चा करेंगे।

एक्सट्रूज़न के लिए डिज़ाइन नियम

जब आप एक चेसिस अवधारणा को वास्तविकता में बदलते हैं, तो आप यह कैसे सुनिश्चित करते हैं कि आपका एल्यूमीनियम एक्सट्रूडेड डिज़ाइन दोनों दृष्टिकोण से दृढ़ और लागत प्रभावी है? इसका उत्तर डिज़ाइन-फॉर-एक्सट्रूज़न (DFE) के कुछ महत्वपूर्ण सिद्धांतों में निपुणता में निहित है। आइए आवश्यकताओं को सरल बनाएं ताकि आपके कस्टम प्रोफ़ाइल एक्सट्रूज़न केवल संरचनात्मक लक्ष्यों को ही पूरा न करें, बल्कि वर्कशॉप में आने वाली समस्याओं को भी न्यूनतम करें।

सख्ती और बकलिंग के लिए अनुप्रस्थ काट के मूल सिद्धांत

कल्पना कीजिए कि आप एक मुख्य रेल या क्रैश मेंबर का डिज़ाइन कर रहे हैं। मुड़ने और मरोड़ सख्ती (bending and torsional stiffness) को अनावश्यक वजन जोड़े बिना अधिकतम करने के लिए बंद या बहु-खोखले अनुभाग (multi-void sections) आपके सबसे अच्छे मित्र हैं। क्यों? बॉक्स रेल्स या मल्टी-चैम्बर प्रोफाइल जैसे बंद आकार खुले चैनलों की तुलना में विरूपण (deformation) का कहीं अधिक प्रतिरोध करते हैं। यही कारण है कि महत्वपूर्ण चेसिस मेंबर्स के लिए एल्यूमीनियम प्रोफाइल एक्सट्रूज़न (aluminum profile extrusion) को वरीयता दी जाती है - ये आकार एक संकुचित रूप में उत्कृष्ट भार-वहन क्षमता और ऊर्जा अवशोषण प्रदान करते हैं। क्रैश लोड या उच्च मुड़ने आघूर्ण (bending moments) के अधीन क्षेत्रों के लिए आंतरिक वेब्स या पसलियों (webs or ribs) को एकीकृत करने से किसी बड़ी द्रव्यमान वृद्धि के बिना कठोरता में और वृद्धि की जा सकती है।

दीवार की मोटाई, त्रिज्या और एकरूपता मानक

सादा लगता है, लेकिन उच्च गुणवत्ता वाली एल्यूमीनियम एक्सट्रूडेड प्रोफ़ाइल बनाने की शुरुआत एकसमान दीवार की मोटाई से होती है। असमान दीवारें असमान शीतलन का कारण बनती हैं, जिससे विरूपण, आयामी विस्थापन और अधिक खराबा दर होती है। मोटी और पतली जगहों के बीच धीरे-धीरे संक्रमण, अचानक कदमों के बजाय, संरचनात्मक अखंडता और निर्माणीयता को बनाए रखने में मदद करते हैं। आंतरिक त्रिज्या को पर्याप्त रखना—अर्थात तीखे कोनों के बजाय चिकने, गोल कोनों के बारे में सोचना—एक्सट्रूज़न के दौरान धातु के प्रवाह में सुधार करता है, पाक के जीवन को बढ़ाता है और दरारों या पाक के पहनने के जोखिम को कम करता है। उदाहरण के लिए, गोलाकार भीतरी कोनों वाली बॉक्स रेल तीखे 90-डिग्री किनारों वाली रेल की तुलना में अधिक स्थिर होगी और उत्पादन में आसान होगी।

• मुड़ने/मरोड़ने की दक्षता के लिए बंद या बहु-खोखले अनुभागों को वरीयता दें
• विरूपण को कम करने और गुणवत्ता में सुधार के लिए एकसमान दीवार मोटाई का लक्ष्य रखें
• बेहतर धातु प्रवाह और पाक की टिकाऊपन के लिए पर्याप्त आंतरिक त्रिज्या रखें
• उच्चतम अपरूपण प्रवाह वाले स्थानों पर कठोरता या पसलियाँ स्थित करें
• एडहेसिव, फ्रिक्शन स्टिर वेल्डिंग (FSW) या मैकेनिकल फास्टनर के लिए फ्लैंज या ग्रूव का सह-डिज़ाइन करें

प्रोफाइल में जोड़ने और असेंबली की सुविधाओं को एकीकृत करना

जब आप अपने एक्सट्रूज़न प्रोफाइल में सीधे सुविधाएँ बना सकते हैं, तो बाद में मशीनिंग कदम क्यों जोड़ें? जोड़ने के लिए फ्लैंज, ग्रूव या स्लॉट को शामिल करके (चाहे एडहेसिव, FSW या मैकेनिकल फास्टनर के लिए हो), आप असेंबली को सरल बनाते हैं और नीचे की ओर लागत को कम करते हैं। उदाहरण के लिए, एक बैटरी एन्क्लोज़र में एकीकृत पैनल ग्रूव हो सकती है, जबकि एक क्रॉस-मेंबर में सीधे माउंटिंग के लिए प्री-फॉर्म्ड फ्लैंज हो सकते हैं। स्मार्ट एकीकरण से दोहराव क्षमता में भी सुधार होता है और स्वचालित असेंबली में मदद मिलती है—आधुनिक ऑटोमोटिव उत्पादन लाइनों के लिए यह महत्वपूर्ण है (संदर्भ देखें) .

1. इंजीनियरों के लिए DFE चेकलिस्ट:
2. प्राथमिक लोड केस और स्टिफनेस अक्ष परिभाषित करें
3. क्रैश क्रश़ ज़ोन और ऊर्जा अवशोषण पथों का मानचित्रण करें
4. डाई क्षमताओं के खिलाफ न्यूनतम विशेषताओं की पुष्टि करें
5. छेद समूहों या जटिल संयोजन क्षेत्रों के पास मशीनिंग भत्ते को आरक्षित रखें
6. पोस्ट-एक्सट्रूज़न फिनिशिंग के लिए कोटिंग क्लीयरेंस की पुष्टि करें

अल्युमिनियम प्रोफाइल एक्सट्रूज़न में दीवार की एकरूपता और कोने की त्रिज्या में छोटे बदलाव डाई जीवन, मापदंडों की स्थिरता और अपशिष्ट में कमी में बड़ी वृद्धि दे सकते हैं - आपके चेसिस समाधान को अधिक विश्वसनीय और लागत प्रभावी बनाते हैं।

इन सिद्धांतों के साथ डिज़ाइन करना आपके एल्यूमीनियम प्रोफाइल को केवल वास्तविक भार के तहत प्रदर्शन करना सुनिश्चित नहीं करता है, बल्कि इसे अवधारणा से उत्पादन तक चिकनी तरह से ले जाता है। अगला, हम यह देखेंगे कि संयोजन और असेंबली विधियां आपके कस्टम प्रोफाइल एक्सट्रूज़न की ज्यामिति और प्रदर्शन को कैसे आकार देती हैं।

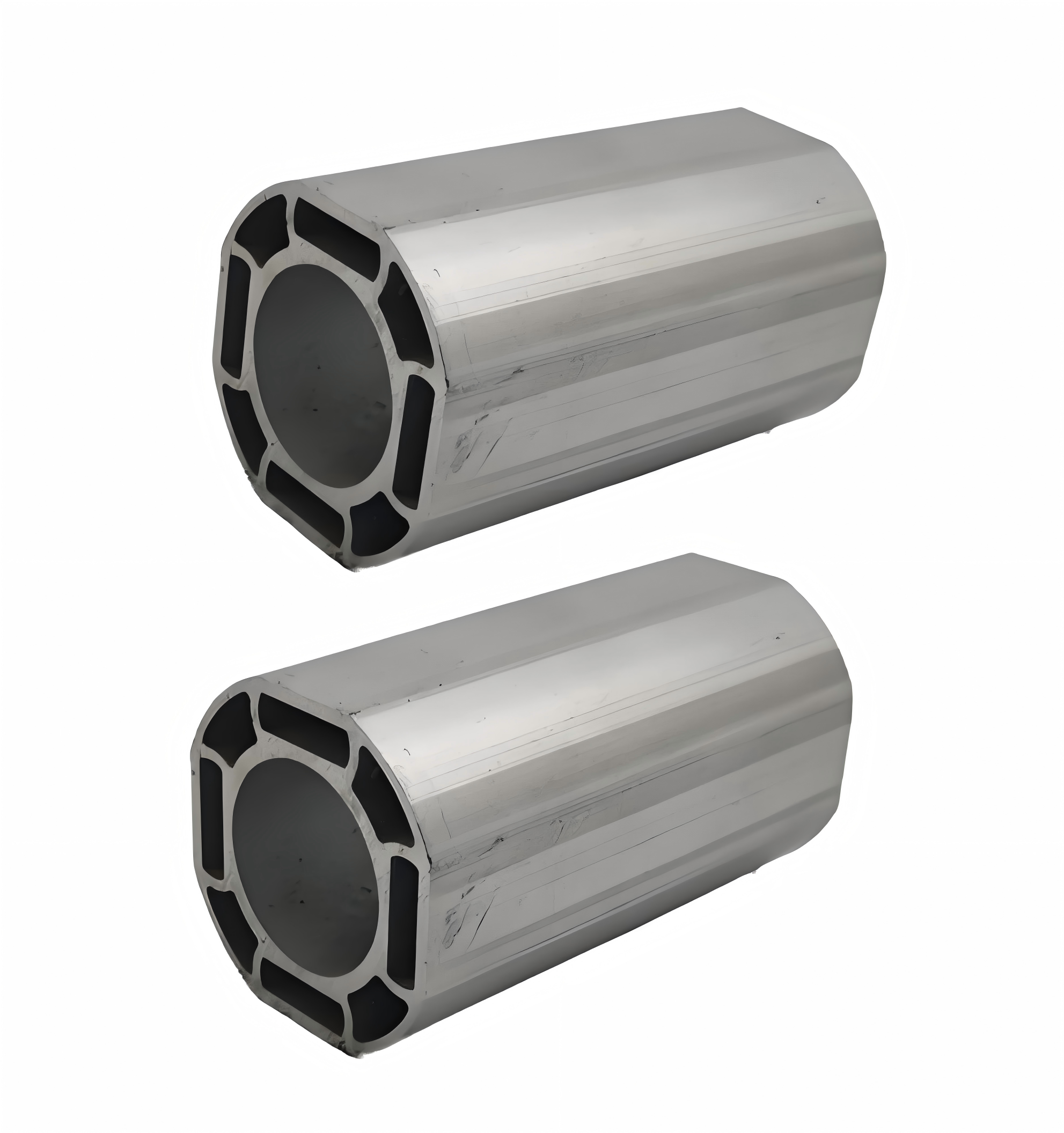

चेसिस प्रोफाइल ज्यामिति को आकार देने वाली संयोजन विधियाँ

जब आप अपने चेसिस डिज़ाइन को अंतिम रूप देते हैं, तो आप यह कैसे सुनिश्चित करते हैं कि प्रत्येक एक्सट्रूडेड सदस्य एक सुरक्षित और दृढ़ संरचना बनाने के लिए एक साथ आए? इसका उत्तर आपकी जोड़ने की रणनीति में निहित है। आप जिस विधि का चयन करते हैं - चाहे वह वेल्डिंग, एडहेसिव्स हों या यांत्रिक फास्टनिंग - न केवल असेंबली अनुक्रम को परिभाषित करती है, बल्कि आपके कस्टम एल्यूमीनियम प्रोफाइल्स की ज्यामिति को भी प्रभावित करती है। आइए मुख्य जोड़ने के विकल्पों और उनके प्रत्येक अंतिम परिणाम को कैसे आकार देते हैं, उन्हें समझें।

स्ट्रक्चरल जॉइंट्स के लिए वेल्डिंग और फ्रिक्शन स्टिर वेल्डिंग

एल्यूमीनियम एक्सट्रूज़न में स्थायी, उच्च शक्ति वाले कनेक्शन के लिए वेल्डिंग एक सामान्य विकल्प है। पारंपरिक आर्क वेल्डिंग, एमआईजी या टीआईजी जैसी तकनीकों का उपयोग करके की जाती है (साथ में एल्यूमीनियम टीआईजी फिलर रॉड्स ), जोड़ों पर उत्कृष्ट निरंतरता प्रदान करता है, जिसे मुख्य रेल्स या क्रैश-महत्वपूर्ण सदस्यों के लिए आदर्श बनाता है। हालांकि, आप देखेंगे कि वेल्डिंग गर्मी-प्रभावित क्षेत्रों को पेश करती है, जो थकान जीवन को कम कर सकती है और विकृति का कारण बन सकती है। दूसरी ओर, घर्षण स्टर वेल्डिंग (FSW), एक ठोस-अवस्था प्रक्रिया है जो न्यूनतम ऊष्मा इनपुट के साथ कम-दोष जोड़ों का उत्पादन करती है - सटीक एक्सट्रूज़न के लिए बहुत अच्छा है और उन अनुप्रयोगों में जहां आयामी स्थिरता सर्वोच्च प्राथमिकता है। समझौता क्या है? FSW को उपकरण के लिए अच्छी पहुंच की आवश्यकता होती है और प्रोफ़ाइल जटिलता या दीवार की मोटाई में परिवर्तन से सीमित हो सकती है, जिसमें अक्सर उत्पादन योजना के अग्रिम नियोजन की आवश्यकता होती है। एल्यूमीनियम एक्सट्रूज़न मशीनिंग चरणों के अग्रिम में।

लाभ और सामान्य विपक्ष: वेल्डिंग और FSW

• वेल्डिंग :
  + उच्च जोड़ शक्ति और निरंतरता
  − ऊष्मा इनपुट स्थानीय थकान प्रतिरोध को कम कर देता है और पतली दीवारों में विकृति का कारण बन सकता है
• घर्षण स्टर वेल्डिंग :
  + उत्कृष्ट आयामी नियंत्रण, कम पोरोसिटी
  − उपकरण पहुंच और प्रोफ़ाइल ज्यामिति लागू करने की सीमा निर्धारित कर सकती है

मैकेनिकल बैकअप के साथ एडहेसिव बॉन्डिंग

कल्पना कीजिए कि आप दो एक्सट्रूडेड एल्युमिनियम आकृतियों को जोड़ रहे हैं, जहां वेल्डिंग के लिए पहुंच सीमित है, या जहां आप एक विस्तृत क्षेत्र में भार को समान रूप से वितरित करना चाहते हैं। संरचनात्मक एडहेसिव्स—अक्सर रिवेट्स जैसे यांत्रिक समर्थन के साथ जोड़ा जाता है—एक समाधान प्रदान करते हैं। एडहेसिव बॉन्डिंग जॉइंट्स को सील करने और तनाव को वितरित करने में उत्कृष्ट है, विशेष रूप से जब आप इसे एकीकृत करते हैं एल्युमिनियम एक्सट्रूज़न ट्रिम ग्रूव्स या फ्लैंजेस जैसी विशेषताओं को सीधे प्रोफ़ाइल में। इस विधि के लिए बारीकी से सतह तैयारी और उपचार के समय की आवश्यकता होती है, लेकिन यह गर्मी नहीं डालती है और आपके एल्युमिनियम एक्सट्रूज़न एक्सेसरीज़ के फिनिश को संरक्षित रखती है। यांत्रिक समर्थन अतिरेक को सुनिश्चित करता है, यदि एडहेसिव क्षतिग्रस्त हो जाता है तो जॉइंट की अखंडता बनाए रखता है।

फायदे और नुकसान: एडहेसिव बॉन्डिंग

• चिपकाऊ :
  + समान भार वितरण, उत्कृष्ट सीलिंग
  − सतह तैयारी, पर्यावरण नियंत्रण और उपचार के समय की आवश्यकता होती है
• एडहेसिव + यांत्रिक :
  + अतिरेक, दृढ़ जॉइंट्स
  − अतिरिक्त असेंबली जटिलता, स्थानीय तनाव बढ़ाने की संभावना

रिवेट्स, क्लिंचिंग और मिश्रित-सामग्री रणनीति

सेवा योग्य या मॉड्यूलर असेंबली के लिए, रिवेट, बोल्ट और क्लिंचिंग जैसी यांत्रिक फास्टनिंग विधियों का व्यापक रूप से उपयोग किया जाता है। ये तकनीकें अन्य सामग्रियों के साथ एक्सट्रूडेड एल्यूमिनियम आकृतियों को जोड़ने के लिए विशेष रूप से मूल्यवान हैं—उदाहरण के लिए स्टील ब्रैकेट या कॉम्पोजिट पैनल। जबकि फास्टनर डिस्मैंटलिंग को सरल बनाते हैं और फील्ड मरम्मत की अनुमति देते हैं, यदि उचित प्रबंधन नहीं किया जाता है, तो वे स्थानीय तनाव सांद्रता का कारण बन सकते हैं जो थकान दरारों को शुरू कर सकती है। एल्यूमीनियम एक्सट्रूज़न एक्सेसरीज़ जैसे गसेट या स्टिफ़नर प्लेट्स के साथ। स्थायी टिकाऊपन बनाए रखने के लिए छेद की स्थिति, किनारे की दूरी और स्थानीय पुनर्बलीकरण पर सावधानीपूर्वक ध्यान देना आवश्यक है।

यांत्रिक फास्टनिंग: गुण और अवगुण

• रिवेट/बोल्ट :
  + त्वरित, उत्क्रमणीय असेंबली
  − स्थानीय तनाव वृद्धि, कंपन के तहत ढीला होने की संभावना
• झुकना :
  + कोई गर्मी नहीं, त्वरित साइकिल समय
  − सामग्री और मोटाई के साथ सीमित संगतता

थकान वाले दरारें अक्सर जोड़ों के पास के ज्यामितीय असंततताओं पर उत्पन्न होती हैं - सुचारु संक्रमण, उदार रनआउट, और विशेषताओं की सोच सामग्री स्थायित्व में काफी सुधार कर सकती है।

1. शेसिस इंजीनियरों के लिए जोड़ चयन प्रवाह:
2. प्राथमिक भार मामला और आवश्यक स्थायित्व को परिभाषित करें (स्थैतिक, थकान, दुर्घटना)
3. उपकरणों या उपचार के लिए असेंबली अनुक्रम और पहुंच का मूल्यांकन करें
4. सेवा का मूल्यांकन करें - क्या जोड़ को अलग करने की आवश्यकता होगी?
5. सामग्री जोड़ी और कोटिंग योजना के साथ जुड़ने की विधि का मिलान करें
6. शामिल कर सकते हैं एल्यूमीनियम एक्सट्रूज़न मशीनिंग छेद, स्लॉट, या एकीकृत विशेषताओं के लिए भत्ता
7. निर्दिष्ट करें एल्युमिनियम एक्सट्रूज़न ट्रिम या आवश्यकतानुसार जोड़ को मजबूत करने के लिए सहायक उपकरण
8. भौतिक या आभासी थकान और संक्षारण परीक्षण के साथ सत्यापित करें

इन जोड़ने की रणनीतियों पर ध्यानपूर्वक विचार करके, आप अपने कस्टम एक्सट्रूडेड एल्यूमिनियम आकारों की ज्यामिति और असेंबली को अनुकूलित करने के साथ-साथ लंबे समय तक संरचनात्मक प्रदर्शन के लिए भी आधार तैयार करेंगे। अगला, हम यह जांचेंगे कि आपका चेसिस समाधान कैसे मान्य है - वैश्विक कठोरता से लेकर क्रैश प्रदर्शन तक - यह सुनिश्चित करना कि प्रत्येक जोड़ और प्रोफाइल आधुनिक ऑटोमोटिव इंजीनियरिंग की मांगों को पूरा करता है।

संरचनात्मक सत्यापन

जब आप ऑटोमोटिव चेसिस सिस्टम के लिए कस्टम एल्यूमिनियम प्रोफाइल की इंजीनियरिंग करते हैं, तो आप यह कैसे सुनिश्चित करते हैं कि आपका डिज़ाइन सड़क पर आने से पहले ही वास्तविक दुनिया की मांगों को पूरा करे? संरचनात्मक सत्यापन इसका उत्तर है, और यह एक प्रक्रिया है जो अनुकरण, भौतिक परीक्षण और स्मार्ट डिज़ाइन विकल्पों को एक साथ लाती है। आइए यह देखें कि क्या सबसे महत्वपूर्ण है और आप अपने संरचनात्मक एक्सट्रूडेड एल्यूमिनियम समाधान।

कठोरता और बकलिंग के लिए डिज़ाइन करना

कल्पना कीजिए कि आपके वाहन का चेसिस कठिन मोड़ या भारी भार के दौरान कैसे व्यवहार कर रहा है। समग्र कठोरता—जितना फ्रेम कुल मिलाकर झुकता है—सीधे हैंडलिंग और सुरक्षा को प्रभावित करती है। जोड़ों पर विशेषकर स्थानीय ताकत, महत्वपूर्ण कनेक्शनों को विकृत या विफल होने से रोकती है। एक्सट्रूडेड स्ट्रक्चरल एल्यूमीनियम भागों के लिए, आपको CAD-आधारित अनुभागीय गुणों की गणना और रैखिक परिमित तत्व विश्लेषण (FEA) का उपयोग करके डिज़ाइन चक्र के शुरुआती चरण में इन विशेषताओं की जांच करनी चाहिए। ये उपकरण आपको एल्यूमीनियम रेल्स के एक्सट्रूडेड भागों में संभावित कमजोर बिंदुओं को पहचानने में मदद करते हैं और अनुप्रस्थ काटों को इष्टतम प्रदर्शन के लिए सुधारने में मार्गदर्शन करते हैं।

बकलिंग को न भूलें: पतली दीवारों वाले प्रोफाइल कुशल होते हैं लेकिन संपीड़न के तहत स्थानीय या समग्र अस्थिरता के प्रति संवेदनशील हो सकते हैं। FEA का उपयोग करके, आप यह भविष्यवाणी कर सकते हैं कि बकलिंग कहाँ हो सकती है और उन क्षेत्रों को मजबूत कर सकते हैं—अक्सर न्यूनतम वजन दंड के साथ। यही वह जगह है जहाँ प्रोफाइल प्रेसिज़न एक्सट्रूज़न उत्कृष्टता प्रदान करती है, अतिरिक्त सामग्री के बिना ताकत के लिए ज्यामिति को अनुकूलित करने की अनुमति देती है।

थकान-जीवन पर विचार और सतह की खत्म होने का प्रभाव

क्या आपने कभी सोचा है कि कुछ चेसिस भाग कई सालों तक क्यों चलते हैं, जबकि अन्य दरारें विकसित करते हैं? उत्तर अक्सर थकान में निहित होता है। हर उछाल, कंपन और लोड साइकिल जुड़ जाती है, इसलिए यह महत्वपूर्ण है कि वेल्ड, जॉइंट्स और नॉच पर विशेष रूप से थकान सहनशक्ति का आकलन किया जाए। विस्तृत एफईए के माध्यम से उच्च तनाव वाले क्षेत्रों की पहचान करके शुरू करें। फिर, चुने गए मिश्र धातु और वेल्ड विन्यासों पर कूपन परीक्षणों के साथ अपनी धारणाओं की पुष्टि करें।

सतह की खत्म होने का भी महत्व है। थकान-महत्वपूर्ण क्षेत्रों में एक चिकनी, दोष-मुक्त खत्म वाली सेवा जीवन को काफी हद तक बढ़ा सकती है। उदाहरण के लिए, एक परिशुद्धता एक्सट्रूज़न न्यूनतम सतह की खुरदरापन के साथ एक खराब या खराब तरीके से समाप्त प्रोफ़ाइल की तुलना में दरार शुरू करने का प्रतिरोध करेगा। पोस्ट-वेल्ड उपचारों पर विचार करें और तनाव सांद्रता को और कम करने के लिए तीव्र संक्रमणों से बचें।

एक्सट्रूडेड सदस्यों के लिए क्रैशवर्थी सिद्धांत

क्रैश ऊर्जा अवशोषण आधुनिक चेसिस प्रणालियों के लिए एक परिभाषित आवश्यकता है। यहां, एक्सट्रूडेड स्ट्रक्चरल एल्यूमीनियम को नियंत्रित तरीके से मोड़ने और विरूपित होने के लिए अभिकल्पित किया जा सकता है, जो धक्का लगने के बल को अवशोषित करके यात्रियों की रक्षा करता है। संरचना की दुर्घटना प्रतिरोधक क्षमता की पुष्टि करने के लिए नॉनलीनियर FEA (परिमित तत्व विश्लेषण) के माध्यम से मोड़ने, झुकाव और क्रमिक ढहने का अनुकरण करने से शुरुआत होती है। लेकिन अकेले अनुकरण पर्याप्त नहीं है - भौतिक उप-घटक संपीड़न परीक्षण और पूर्ण असेंबली परीक्षण महत्वपूर्ण हैं ताकि वास्तविक दुनिया के प्रदर्शन की पुष्टि की जा सके।

1. शैसिस एक्सट्रूज़न के लिए पुष्टि क्रमविन्यास:
2. सीएडी अनुभाग गुण जांच (दृढ़ता, द्रव्यमान, जड़ता)
3. वैश्विक दृढ़ता और संधि शक्ति के लिए रैखिक FEA
4. दुर्घटना और थकान के गर्म स्थानों के लिए अरैखिक/विस्तृत FEA
5. आधारभूत गुणों के लिए सामग्री और वेल्ड कूपन परीक्षण
6. स्थानीय ऊर्जा अवशोषण के लिए उप-घटक संपीड़न रिग
7. एकीकृत प्रणाली पुष्टि के लिए पूर्ण असेंबली परीक्षण

प्रक्रिया के आरंभ में भौतिक परीक्षण के साथ अनुकरण को संबद्ध करना महत्वपूर्ण है - अकेले मॉडलों पर भरोसा न करें। वास्तविक दुनिया के आंकड़े लूप को पूरा करते हैं, यह सुनिश्चित करते हुए कि आपके परिशुद्धता एक्सट्रूज़न डिज़ाइन सुरक्षा और स्थायित्व दोनों लक्ष्यों को पूरा करते हैं।

• दरार शुरू होने को रोकने के लिए थकान-महत्वपूर्ण क्षेत्रों में सतह की खत्म कार्यक्षमता में सुधार करें
• जहां संभव हो, ताकत बहाल करने के लिए वेल्डिंग के बाद उष्मा उपचार लागू करें
• कोनों और संक्रमण स्थानों पर तनाव केंद्रीकरण को कम करने के लिए कोनों पर उदार त्रिज्या का उपयोग करें
• गैल्वेनिक इंटरफेस और उजागर किनारों पर एंटी-संक्षारण रणनीतियां लागू करें

इस संरचित सत्यापन दृष्टिकोण का पालन करके, आप सुनिश्चित करेंगे कि आपके कस्टम एल्यूमिनियम चेसिस प्रोफाइल आवश्यक कठोरता, शक्ति और क्रैशवर्थीनेस प्रदान करें, साथ ही साथ वर्षों तक सेवा का सामना कर सकें। अगले चरण में, हम यह देखेंगे कि उत्पादन और लागत कारक आपके अंतिम डिज़ाइन निर्णयों को कैसे आकार देते हैं, इंजीनियरिंग से उत्पादन तक के अंतर को पाटते हुए।

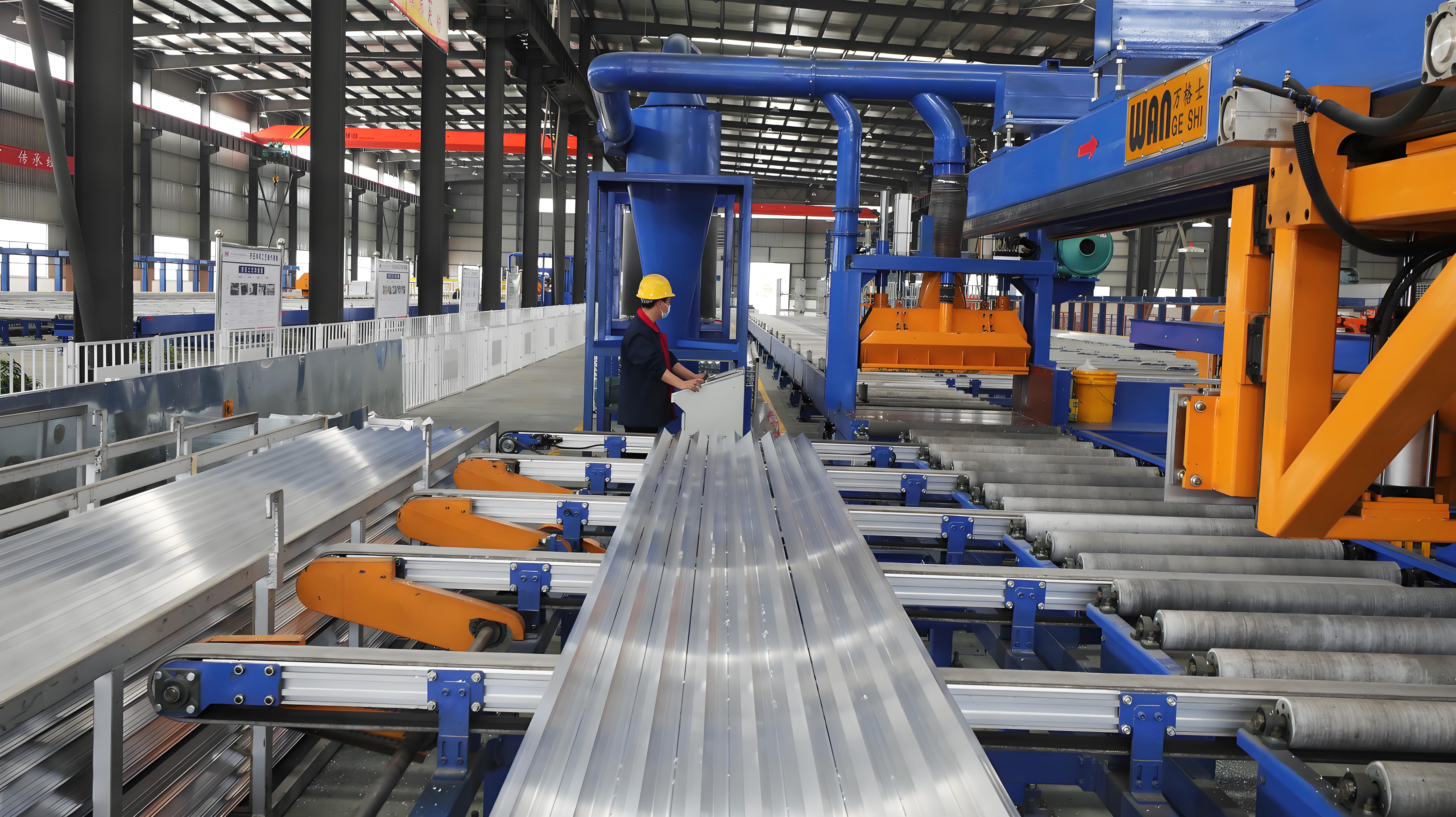

चेसिस प्रोफाइल के लिए महत्वपूर्ण विनिर्माण और लागत पर विचार

जब आप कस्टम एल्यूमिनियम प्रोफाइल को ऑटोमोटिव चेसिस सिस्टम के लिए इंजीनियर कर रहे हों, तो आप प्रदर्शन की महत्वाकांक्षाओं और वास्तविक विनिर्माण और लागत प्रतिबंधों के बीच संतुलन कैसे बनाएंगे? ऐसा करना बहुत कठिन लगता है, लेकिन सही रणनीतियों के साथ, आप पाएंगे कि विनिर्माण और लागत दक्षता एक साथ चल सकती हैं, विशेष रूप से तब जब आप प्रक्रिया के प्रत्येक चरण पर उपलब्ध लीवरों को समझते हैं।

डाई जटिलता और इसका नेतृत्व समय पर प्रभाव

क्या आपने कभी सोचा है कि कुछ प्रोजेक्ट तेजी से क्यों बढ़ते हैं, जबकि दूसरे पुर्जों के इंतजार में अटक जाते हैं? इसका जवाब अक्सर एल्यूमिनियम एक्सट्रूज़न डाई से शुरू होता है। सरल, सममित प्रोफाइल मानक एल्यूमिनियम एक्सट्रूज़न का उपयोग करते हैं और मौजूदा डाई का लाभ उठा सकते हैं, जिससे आप त्वरित और किफायती उत्पादन तक पहुंच सकें। लेकिन जैसे ही आपके डिज़ाइन में गहरे खोखलेपन, मल्टी-वॉइड्स या जटिल विवरणों की आवश्यकता होती है, कस्टम एल्यूमिनियम एक्सट्रूज़न डाई की आवश्यकता होती है। इन डाई को इंजीनियर और निर्माण करने में अधिक समय लगता है—आमतौर पर कई सप्ताह—क्योंकि जटिल आकृतियों के लिए परिष्कृत मशीनिंग और स्टील की कठोरता आवश्यक होती है। डाई जितनी अधिक जटिल होगी, अग्रिम लागत उतनी ही अधिक होगी और नेतृत्व का समय भी लंबा होगा। इसी कारण से शुरुआती डिज़ाइन को सरल बनाना और आपूर्तिकर्ता के साथ निकट सहयोग अनुसूची और उपकरण निवेश दोनों को काफी कम कर सकता है।

लागत को प्रभावित करने वाली सहायक प्रक्रियाएं

एक बार जब आपका एक्सट्रूज़न प्रेस से बाहर आ जाता है, तो अक्सर अंतिम चेसिस आवश्यकताओं को पूरा करने के लिए इसकी आगे प्रक्रिया की आवश्यकता होती है। प्रत्येक जोड़े गए चरण - सीएनसी मशीनिंग, पियर्सिंग, घर्षण स्टर वेल्डिंग (एफएसडब्ल्यू), एडहेसिव बॉन्डिंग, ऊष्मा उपचार, या सतह निष्पादन - लागत को जोड़ता है, साइकिल के समय को बढ़ाता है, और आयामी सटीकता को प्रभावित कर सकता है। उदाहरण के लिए, बैटरी एनक्लोज़र के लिए अनुकूलित कस्टम कट एल्यूमीनियम एक्सट्रूज़न प्रोफाइल को सटीक मशीनिंग और एनोडाइज़िंग की आवश्यकता हो सकती है, जबकि रेल्स या क्रॉस-मेंबर्स को जंग रोधी सुरक्षा के लिए वेल्डिंग या ई-कोट की आवश्यकता हो सकती है।

लागत और जोखिमों को समझने में आपकी सहायता के लिए, यहाँ एक त्वरित संदर्भ तालिका दी गई है:

पोस्ट-प्रोसेसिंग विकल्प और टैक्ट संरेखण

कल्पना कीजिए कि आप उच्च-मात्रा उत्पादन की ओर बढ़ रहे हैं। कोई भी अतिरिक्त कदम—चाहे वह कस्टम फिनिश हो, अतिरिक्त मशीनिंग पास हो या विशेष पैकेजिंग हो—टैक्ट समय और थ्रूपुट को प्रभावित करता है। स्टॉक एल्युमिनियम एक्सट्रूजन प्रोफाइल्स को न्यूनतम कार्य के साथ उपयोग के लिए तैयार किया जा सकता है, लेकिन कस्टम प्रोफाइल्स में अक्सर अनुकूलित पोस्ट-प्रोसेसिंग की आवश्यकता होती है। कुंजी यह है कि प्रारंभिक एक्सट्रूजन में जितना संभव हो उतना अधिक विशेषताओं को एकीकृत कर लें, धीमी या महंगी माध्यमिक क्रियाओं पर निर्भरता को कम करने के लिए। यह दृष्टिकोण न केवल असेंबली को सुचारु करता है बल्कि समग्र उत्पादन चक्र और आपूर्ति श्रृंखला के साथ बेहतर संरेखण सुनिश्चित करता है।

• डाउनस्ट्रीम मशीनिंग को न्यूनतम करने के लिए एक्सट्रूजन में विशेषताओं को एकीकृत करें
• त्वरित, दोहराए जाने योग्य स्थान और क्लैंपिंग के लिए डिज़ाइन डेटम सतहों को डिज़ाइन करें
• जहां संभव हो, होल फैमिलीज़ और स्लॉट आकारों को मानकीकृत करें
• ट्विस्ट, वार्पेज और डाई घिसाव को कम करने के लिए असममितता को न्यूनतम करें

प्रारंभिक आपूर्तिकर्ता की भागीदारी से महंगी निचली प्रक्रिया में होने वाली सुधारात्मक लागतों से बचा जा सकता है—दीवार की एकसमानता को समायोजित करके, डाई फ्लो को अनुकूलित करके, और अपने डिज़ाइन को एल्यूमीनियम एक्सट्रूज़न आपूर्ति श्रृंखला की क्षमताओं के साथ संरेखित करके।

1. शेसिस एक्सट्रूज़न के लिए खरीदारी सूची:
2. एल्यूमिनियम एक्सट्रूज़न डाई निर्माण के समय और स्वामित्व शर्तों को स्पष्ट करें
3. अपनी चुनी हुई एल्यूमीनियम एक्सट्रूज़न कंपनी के लिए द्वितीयक प्रक्रिया क्षमता और नेतृत्व समय की पुष्टि करें
4. प्रत्येक महत्वपूर्ण चरण के लिए निरीक्षण और गुणवत्ता योजनाओं पर सहमति बनाएं
5. सतह के खत्म और मापदंडों की अखंडता की रक्षा के लिए पैकेजिंग और शिपिंग आवश्यकताओं को संरेखित करें

इन निर्माण और लागत कारकों को समझकर आप इंजीनियरिंग और खरीददारी दोनों को प्रभावी ढंग से सहयोग करने का अधिकार देते हैं—यह सुनिश्चित करते हुए कि आपकी अगली शेसिस परियोजना समय पर, बजट के अनुसार, और सर्वोच्च मानक के अनुसार पूरी की जाएगी। अगले खंड में, हम आपको यह दिखाएंगे कि कैसे अपनी विनिर्देश और सत्यापन योजनाओं को उद्योग मानकों के साथ जोड़ा जाए, जिससे दोहराए जाने योग्य, मजबूत उत्पादन की आधारशिला रखी जा सके।

मानक और संदर्भ

जब आप कस्टम एल्युमिनियम प्रोफाइल्स को ऑटोमोटिव चेसिस सिस्टम्स के लिए निर्दिष्ट कर रहे होते हैं, तो आप यह कैसे सुनिश्चित करते हैं कि हर विस्तार - मिश्र धातु के चयन से लेकर अंतिम निरीक्षण तक - उद्योग की अपेक्षाओं पर खरा उतरे? इसका उत्तर प्राधिकरण मानकों के साथ संरेखित होने में मिलता है। कल्पना कीजिए कि आप एक अल्यूमिनियम प्रोफाइल निर्माता या इंजीनियरिंग टीम हैं: सही मानकों का संदर्भ लेना न केवल संचार को सुचारु करता है, बल्कि आपूर्तिकर्ताओं, ऑडिटर्स और ग्राहकों के साथ विश्वास भी बनाता है।

सामग्री और टेम्पर संदर्भ

अपनी पसंद को वैश्विक रूप से मान्यता प्राप्त सामग्री और टेम्पर मानकों से जोड़कर शुरू करें। एल्युमीनियम संघ मिश्र धातु नामकरण और टेम्पर प्रणालियों का प्रमुख स्रोत है, जो 1xxx से लेकर 7xxx श्रृंखला मिश्र धातुओं तक सब कुछ को कवर करने वाले एक व्यापक रजिस्ट्री का प्रबंधन करता है। इन मानकों को अंतरराष्ट्रीय स्तर पर अपनाया जाता है और नियमित रूप से अद्यतन किया जाता है ताकि अल्यूमिनियम प्रोफाइल निर्माण (संदर्भ देखें) के नए विकास को प्रतिबिंबित किया जा सके। इससे यह सुनिश्चित होता है कि जब आप किसी विशिष्ट मिश्र धातु-टेम्पर संयोजन को निर्दिष्ट करते हैं, तो प्रत्येक एल्युमिनियम एक्सट्रूज़न निर्माता या एल्यूमिनियम प्रोफाइल सप्लायर को बिल्कुल समझ में आ जाएगा कि क्या आवश्यकता है - अनिश्चितता और जोखिम को कम करके।

• एल्यूमीनियम संघ : मिश्र धातु और टेम्पर विनिर्देश, सामान्य निष्कासन मार्गदर्शन
• एएसटीएम : यांत्रिक गुण, सामग्री परीक्षण, लेप, संक्षारण विधियाँ
• SAE : ऑटोमोटिव थकान, संरचनात्मक और संयोजन प्रथाएँ
• आइसो : माप, गुणवत्ता प्रणाली, परीक्षण पद्धतियाँ

आयामी और सहनशीलता ढांचे

जटिल लगता है? वास्तव में, आयामों और सहनशीलता के लिए मानक ढांचों का संदर्भ जीवन को काफी आसान बनाता है। एल्यूमिनियम संघ और ANSI मानक एल्यूमिनियम एक्सट्रुशन , दीवार की मोटाई से लेकर सीधेपन और मोड़ तक के सभी पहलुओं के लिए विस्तृत दिशानिर्देश प्रदान करते हैं। कस्टम चेसिस प्रोफाइल के लिए, ये संदर्भ आपको फिट, कार्यक्षमता और अनुवर्ती प्रसंस्करण के लिए स्वीकार्य चीजों को परिभाषित करने में मदद करते हैं। आईएसओ मानक इसे आगे समर्थित करते हैं माप और निरीक्षण प्रोटोकॉल की रूपरेखा द्वारा - ताकि आपके चित्र स्थानीय या वैश्विक स्तर पर काम करने पर भी सार्वभौमिक रूप से समझ में आएं।

परीक्षण और गुणवत्ता प्रणाली संदर्भ

जब पुष्टि करने का समय आता है कि आपके पुर्ज़े सही हैं, तो ASTM और SAE मानक लागू होते हैं। ASTM यांत्रिक परीक्षण, संक्षारण प्रतिरोध और सतह की गुणवत्ता को शामिल करता है, जबकि SAE थकान, जोड़ों और क्रैशवर्थिनेस के लिए सर्वोत्तम प्रथाएं प्रदान करता है - जो ऑटोमोटिव अनुप्रयोगों के लिए महत्वपूर्ण हैं। ISO मानक इस तस्वीर को पूरा करते हैं गुणवत्ता प्रबंधन प्रणालियों और परीक्षण पद्धतियों को परिभाषित करते हुए जो यह सुनिश्चित करती हैं कि एक्सट्रूज़न के प्रत्येक बैच आपकी आवश्यकताओं को पूरा करते हैं। यही कारण है कि अधिकांश एल्यूमिनियम एक्सट्रूज़न निर्माता और आपूर्तिकर्ता अपनी गुणवत्ता प्रणालियों को इन मानकों के संयोजन पर आधारित करते हैं, हमेशा उद्योग की प्रगति के साथ गति बनाए रखने के लिए नवीनतम संशोधनों का संदर्भ लेते हैं।

अपने चित्रों को जारी करने से पहले, हमेशा अपने चुने हुए मानकों के साथ नोट्स और कॉलआउट्स को संरेखित करें—और टकराती सहिष्णुता योजनाओं को मिलाने से बचें। 2025 में मानक एल्यूमीनियम एक्सट्रूज़न के लिए नवीनतम मानकों का संदर्भ आपके लिए दृढ़, दोहराए जाने योग्य परिणामों की सबसे अच्छी गारंटी है।

इन मानकों के अनुरूप अपनी परियोजना को समानुरूपित करके, आप आपूर्तिकर्ता सहयोग में सुगमता और सत्यापन और उत्पादन के दौरान कम अप्रत्याशित परिस्थितियों का अनुभव करेंगे। अगला, हम विफलता मोड और गुणवत्ता नियंत्रण में गोता लगाएंगे और आपको उन निरीक्षण रणनीतियों से लैस करेंगे जो समस्याओं को असेंबली लाइन तक पहुंचने से पहले रोकने में सक्षम हैं।

चेसिस एक्सट्रूज़न के लिए व्यवहार्य विफलता मोड और गुणवत्ता नियंत्रण

जब आपकी जिम्मेदारी मोटर वाहन चेसिस सिस्टम की विश्वसनीयता होती है, तो आप यह कैसे सुनिश्चित करते हैं कि प्रत्येक एल्युमिनियम प्रोफाइल हर मील तक बेहतरीन प्रदर्शन करे? यह जानने से शुरू होता है कि चीजें कहां गलत हो रही हैं और समस्याओं को बढ़ने से पहले कैसे पकड़ा जाए। आइए सबसे आम विफलता के मूल कारणों, निरीक्षण तरीकों को समझें जो अंतर लाते हैं, और मिश्रित-सामग्री के वातावरण में गुणवत्ता नियंत्रण की भूमिका को देखें।

चेसिस एक्सट्रूज़न में सामान्य विफलता के मूल कारण

कल्पना कीजिए कि आप एक बैच की जांच कर रहे हैं परिशुद्ध एल्युमिनियम एक्सट्रूज़न प्रोफाइल जो एक नए वाहन प्लेटफॉर्म के लिए निर्धारित हैं। आपको समस्या कहां तलाशनी चाहिए? यहां सामान्य अपराधी हैं:

• थकान दरार शुरू होना खांचों, छेदों या तीव्र संक्रमणों पर - विशेष रूप से में छोटे एल्युमिनियम एक्सट्रूज़न जटिल ज्यामिति के साथ
• वेल्ड या घर्षण स्टर वेल्डिंग (एफएसडब्ल्यू) दोष —खालीपन, अपूर्ण संगम, या ऊष्मा-प्रभावित क्षेत्र जिनकी शक्ति कम होती है
• सतही नुकसान —खरोंच, दबाव, या खुरदरापन जो तनाव बढ़ाते हैं और दरार फैलने को तेज करते हैं
• गैल्वानिक कोरोशन —विशेष रूप से जहां एल्यूम एक्सट्रूज़न स्टील फास्टनर या ब्रैकेट से संपर्क करते हैं
• आयामी विस्थापन —प्रोफाइल जो सहनशीलता पूरी नहीं करते, जिससे असेंबली में अमेल, या अनायास तनाव उत्पन्न होता है

एल्यूमिनियम एक्सट्रूज़न कैसे बनते हैं, यह समझना इन जोखिमों की पहचान करने का पहला कदम है। बिलेट निरीक्षण से लेकर डाई डिज़ाइन, एक्सट्रूज़न, और फिनिशिंग तक की प्रक्रिया प्रोफाइल की अखंडता और इन विफलता मोड के प्रति उसकी संवेदनशीलता को आकार देती है।

ऐसे निरीक्षण तकनीक जो दोषों को शुरुआत में पकड़ लेती हैं

डरावना लग रहा है? वास्तव में, प्रभावी निरीक्षण का मतलब है हर चरण पर सही जांच का सही ढंग से ओवरलैप करना। यहां देखें कैसे प्रमुख निर्माता ऐसा करते हैं:

• कच्चे माल की जांच: एक्सट्रूज़न शुरू होने से पहले मिश्र धातु की संरचना और शुद्धता की पुष्टि करें
• प्रक्रिया मॉनिटरिंग: आंतरिक दोषों और विरूपण के जोखिम को कम करने के लिए तापमान, दबाव और एक्सट्रूज़न गति को नियंत्रित करने के लिए स्वचालित प्रणाली का उपयोग करें
• ऑन-लाइन गुणवत्ता जांच: प्रोफाइलों के प्रेस से बाहर आने पर सतह के दोषों और मापदंडों में भिन्नता का पता लगाने के लिए सेंसरों और कैमरों का उपयोग करें
• एक्सट्रूज़न के बाद निरीक्षण: आयामों को मापें, सतह की गुणवत्ता का आकलन करें और यांत्रिक गुणों का परीक्षण करें ताकि सुनिश्चित किया जा सके एल्यूमिनियम एक्सट्रशन आकार डिज़ाइन इरादे को पूरा करना
• ट्रेसेबिलिटी और दस्तावेज़ीकरण: कच्चे बिलेट से लेकर अंतिम असेंबली तक प्रत्येक प्रोफाइल को ट्रैक करने के लिए विस्तृत रिकॉर्ड बनाए रखें

महत्वपूर्ण जोड़ों या क्रैश-संवेदनशील क्षेत्रों के लिए, गैर-विनाशकारी परीक्षण—जैसे अल्ट्रासोनिक या डाई पेनिट्रेंट निरीक्षण—के माध्यम से उपस्थिति दोषों का पता लगाने में मदद मिलती है, जिन्हें अन्यथा नजरअंदाज किया जा सकता है।

संक्षारण और मिश्रित-सामग्री इंटरफेस

जब एल्यूम एक्सट्रूज़न इस्पात या अन्य धातुओं से जुड़े होते हैं, तो गैल्वेनिक संक्षारण लंबे समय में स्थायित्व को खतरे में डाल सकता है। रोकथाम के उपायों में शामिल हैं:

• असमान धातुओं के बीच सीलेंट या अलगाव परतों का उपयोग करना
• उजागर सतहों की रक्षा के लिए संगत कोटिंग्स या एनोडाइजिंग का विनिर्देश करना
• दूषण को कम करने के लिए असेंबली वातावरण का नियंत्रण करना

ये कदम विशेष रूप से महत्वपूर्ण हैं छोटे एल्युमिनियम एक्सट्रूज़न अधिक सतह-क्षेत्र-से-आयतन अनुपात के साथ, जहां तक कम संक्षारण भी ढांचागत अखंडता को जल्दी कमजोर कर सकता है।

उच्च-चक्र क्षेत्रों में सतह की फिनिश और किनारे की गुणवत्ता अक्सर एल्यूमिनियम प्रोफाइल के वास्तविक जीवन को निर्धारित करती है - अनुभागीय ताकत या मिश्र धातु के चयन की तुलना में अधिक।

1. शैसिस एक्सट्रूज़न के लिए गुणवत्ता नियंत्रण योजना:
2. रासायनिक विश्लेषण और प्रमाणन के साथ आने वाली मिश्र धातु और टेम्पर का सत्यापन करें
3. प्रमुख चरणों पर प्रक्रिया में आयामी जांच करें
4. जॉइंट्स और वेल्ड्स के लिए गैर-विनाशकारी मूल्यांकन (NDT) लागू करें
5. सभी दृश्यतः महत्वपूर्ण क्षेत्रों के लिए सतह की खत्म होने की स्वीकृति मानदंड निर्धारित करें
6. मिश्रित-सामग्री जोड़ों पर विशेष रूप से संक्षारण सुरक्षा उपायों का लेखा परीक्षा करें

इन रणनीतियों को एकीकृत करके और यह समझकर कि एल्यूमीनियम एक्सट्रूज़न कैसे बनाए जाते हैं, आप समस्याओं को शुरुआत में पकड़ेंगे, अपशिष्ट को कम करेंगे और ऐसे चेसिस सिस्टम की आपूर्ति करेंगे जो समय की परीक्षा में खरे उतरेंगे। अगला, हम आपको दिखाएंगे कि अपनी अगली परियोजना के लिए एक मजबूत स्रोत और आपूर्तिकर्ता सहयोग योजना में इन गुणवत्ता अंतर्दृष्टि को कैसे अनुवादित करें।

चेसिस एक्सट्रूज़न में कार्यान्वयन के लिए स्रोत रोडमैप और विश्वसनीय भागीदार

जब आप अपने चेसिस डिज़ाइन को वास्तविकता में बदलने के लिए तैयार हों, तो आप यह कैसे सुनिश्चित करें कि आप सही आपूर्तिकर्ता के साथ साझेदारी कर रहे हैं? कई सारे होने के कारण कस्टम एल्यूमीनियम एक्सट्रूज़न निर्माता और वैश्विक स्रोत विकल्प, भ्रमित महसूस करना आसान है। चलिए स्रोत करने के लिए स्पष्ट, व्यावहारिक रास्ते को समझें - ताकि आपकी अगली परियोजना प्रदर्शन, लागत और गुणवत्ता में सफलता सुनिश्चित करें।

RFQ से पहले संभावित भागीदारों से क्या पूछें

कल्पना कीजिए कि आप एक नए चेसिस सिस्टम के लिए कोट का अनुरोध करने की तैयारी कर रहे हैं। एक नियमित आपूर्तिकर्ता को एक वास्तविक इंजीनियरिंग साझेदार से क्या अलग करता है? वास्तविक क्षमता का पता लगाने के लिए प्रश्न पूछकर शुरू करें, केवल कैटलॉग पेशकश नहीं। उदाहरण के लिए:

• क्या आपके पास एल्यूमिनियम एक्सट्रुज़न ऑटोमोबाइल एप्लिकेशन—विशेष रूप से चेसिस सिस्टम में साबित अनुभव है?
• आप कौन से मिश्र धातुओं और टेम्पर का समर्थन कर सकते हैं, और क्या आप आंतरिक रूप से डाई इंजीनियरिंग प्रदान करते हैं?
• क्या आप दोनों प्रदान कर सकते हैं थोक एल्यूमीनियम एक्सट्रूज़न और अत्यधिक कस्टमाइज़ समाधान?
• मशीनिंग, जोड़ना, कोटिंग और असेंबली सहित नीचे की ओर प्रक्रियाएं उपलब्ध हैं?
• सुरक्षा-महत्वपूर्ण भागों के लिए गुणवत्ता नियंत्रण और परिवर्तनीयता कैसे संभाली जाती है?
• क्या आपको पीपीएपी, आईएटीएफ 16949 या अन्य ऑटोमोटिव गुणवत्ता प्रणालियों से परिचित हैं?
• आपका भौगोलिक क्षेत्र क्या है—क्या आप मेरे क्षेत्र की सेवा करते हैं या समर्थन प्रदान करते हैं जैसे कि एल्यूमीनियम एक्सट्रूज़न कैलिफोर्निया या कई बोनेल एल्यूमीनियम स्थान ?

इन प्रश्नों को पूछने से आपको उन आपूर्तिकर्ताओं को छाँटने में मदद मिलेगी जो कस्टम एल्यूमीनियम एक्सट्रूज़न आपूर्तिकर्ता कार में आवश्यकताओं के लिए उपकरणबद्ध नहीं हैं।

डिज़ाइन-टू-मैन्युफैक्चर सहयोग सर्वोत्तम प्रथाएँ

खरीददारी केवल कीमत के बारे में नहीं है—यह साझेदारी के बारे में है। सबसे अच्छा कस्टम एल्यूमीनियम एक्सट्रूज़न आपूर्तिकर्ता डिज़ाइन से लेकर उत्पादन तक आपके साथ काम करें, आपको महंगी गलतियों से बचाते हुए। यहां एक साबित सहयोग प्रवाह है:

1. आपूर्तिकर्ताओं की छंटनी करें साबित चेसिस अनुभव के साथ और एक ट्रैक रिकॉर्ड के साथ एल्यूमिनियम एक्सट्रुज़न ऑटोमोबाइल .
2. भार मामलों, संयोजन रणनीतियों और मुख्य आवश्यकताओं को साझा करें जल्दी-इससे यह सुनिश्चित होता है कि आपका साझेदार वास्तविक दुनिया के प्रदर्शन लक्ष्यों को समझता है।
3. DFE (डिज़ाइन-फॉर-एक्सट्रूज़न) ड्राइंग को सह-विकसित करें और टूलिंग के लिए जारी करने से पहले निर्माण की संभावना की समीक्षा करें।
4. निरीक्षण और सत्यापन योजनाओं पर सहमति बनाएं आयामी जांच, यांत्रिक परीक्षणों और जंग लगाने के लेखों सहित।
5. एक पायलट रन की व्यवस्था करें अनुकरण और परीक्षण डेटा को संबंद्ध करने के लिए, उत्पाद और प्रक्रिया दोनों को सुधारना और बढ़ाने से पहले।

इस पूरे प्रक्रिया के दौरान, उन आपूर्तिकर्ताओं की तलाश करें जो सक्रिय इंजीनियरिंग समर्थन और पारदर्शिता प्रदान करते हैं। उन टीमों के लिए जो एक स्थान पर समाधान और वैश्विक स्तर पर सिद्ध समाधान की तलाश में हैं, शाओयी मेटल पार्ट्स आपूर्तिकर्ता उभर कर सामने आता है। यह ऑटोमोटिव चेसिस सिस्टम के लिए अनुकूलित एल्यूमीनियम प्रोफ़ाइल में पर अंत तक समर्थन प्रदान करता है - डीएफएम विश्लेषण और डाई डिज़ाइन से लेकर परिशुद्धता मशीनिंग और फिनिशिंग तक - जो सभी ऑटोमोटिव गुणवत्ता प्रोटोकॉल के तहत प्रबंधित किए जाते हैं। यह दृष्टिकोण तब विशेष रूप से मूल्यवान होता है जब आपको आपूर्ति श्रृंखलाओं को सरल बनाने और विकास चक्रों को तेज करने की आवश्यकता होती है।

अपने अगले चेसिस एक्सट्रूज़न के लिए कार्य योजना

उत्पादन में अवधारणा से आगे बढ़ने के लिए तैयार हैं? यहां आपके स्रोत निर्णय का मार्गदर्शन करने के लिए एक संक्षिप्त जांच सूची है:

• समान चेसिस परियोजनाओं से तकनीकी मामलों के अध्ययन या संदर्भ अनुरोध करें
• डीएफएम और डिज़ाइन समीक्षा प्रक्रियाओं को स्पष्ट करें
• प्रोटोटाइप और उत्पादन आदेशों दोनों के लिए नेतृत्व समय के बारे में पूछें
• बिक्री के बाद समर्थन और तत्कालता की पुष्टि करें

सफल चेसिस प्रोग्राम विक्रेताओं को केवल आपूर्तिकर्ता नहीं, बल्कि इंजीनियरिंग साझेदार के रूप में देखते हैं। प्रारंभिक सहयोग से प्रदर्शन, लागत और नेतृत्व समय में संतुलन बनता है, और पायलट चलाने के पाठ को आपके 2025 उत्पादन मानकों में औपचारिक रूप से शामिल किया जाना चाहिए।

इस मार्ग का पालन करके, आपको कम अचानक घटनाएं और अधिक भविष्यवत्ता परिणाम दिखाई देंगे, चाहे आप कहीं से भी स्रोत कर रहे हों कस्टम एल्यूमीनियम एक्सट्रूज़न निर्माता अपने क्षेत्र में या वैश्विक का आकलन कर रहे हों थोक एल्यूमीनियम एक्सट्रूज़न नेटवर्क। सही साझेदार आपके इरादे को एक मजबूत, सत्यापित चेसिस समाधान में बदलने में आपकी मदद करेगा जो आधुनिक मोटर वाहन इंजीनियरिंग की मांगों का सामना कर सके।

अक्सर पूछे जाने वाले प्रश्न

1. मोटर वाहन चेसिस प्रणालियों में कस्टम एल्यूमीनियम प्रोफाइल का उपयोग क्या है?

कस्टम एल्युमिनियम प्रोफाइल को रेल, सबफ्रेम, क्रॉस-मेंबर्स और बैटरी एन्क्लोज़र जैसे प्रमुख चेसिस घटकों के लिए डिज़ाइन किया गया इंजीनियर्ड एक्सट्रूज़न हैं। इनके विशिष्ट आकार हल्की संरचनाओं, एकीकृत सुविधाओं और सुधारी गई निर्माण क्षमता को सक्षम करते हैं, जो इलेक्ट्रिक वाहन पैकेजिंग और क्रैश प्रदर्शन जैसी आधुनिक वाहन आवश्यकताओं का समर्थन करते हैं।

2. कस्टम एल्युमिनियम एक्सट्रूज़न वाहन की सुरक्षा और क्षमता में सुधार कैसे करते हैं?

कस्टम एक्सट्रूज़न अनुप्रस्थ काट ज्यामिति पर सटीक नियंत्रण की अनुमति देते हैं, जो बल-प्रति-भार अनुपात और ऊर्जा अवशोषण को अधिकतम करने के लिए बंद या बहु-रिक्त स्थान डिज़ाइनों को सक्षम करते हैं। ये प्रोफाइल भविष्य में टक्कर प्रबंधन, उच्च कठोरता और विश्वसनीय असेंबली के लिए इंजीनियर किए जा सकते हैं, जो सीधे यात्रियों की सुरक्षा और वाहन नियंत्रण में योगदान करते हैं।

3. चेसिस एक्सट्रूज़न के लिए एक मिश्र धातु या टेम्पर का चयन करते समय मुझे क्या विचार करना चाहिए?

मजबूती, संक्षारण प्रतिरोध, आकार में लचीलेपन और जोड़ की सुगति के बीच संतुलन पर विचार करें। 6xxx श्रृंखला के मिश्र धातुओं का उपयोग उनकी निष्कासन क्षमता और संक्षारण प्रतिरोध के लिए किया जाता है, जबकि 7xxx श्रृंखला अधिक मांग वाले अनुप्रयोगों के लिए उच्च मजबूती प्रदान करती है लेकिन जोड़ने और सुरक्षा में अतिरिक्त सावधानी की आवश्यकता होती है। जोड़ने और समाप्ति योजनाओं के साथ प्रारंभिक संरेखण महत्वपूर्ण है।

4. मैं कस्टम एल्यूमीनियम चेसिस प्रोफाइलों में गुणवत्ता और स्थायित्व सुनिश्चित कैसे कर सकता हूं?

मिश्र धातु सत्यापन, प्रक्रिया के दौरान आयामी जांच, जोड़ों की गैर-विनाशकारी जांच और सतह की जांच शामिल करने वाली एक व्यापक गुणवत्ता नियंत्रण योजना को लागू करें। थकान, वेल्ड दोष और संक्षारण जैसे संभावित विफलता मोड को डिज़ाइन की सर्वोत्तम प्रथाओं और अनुभवी आपूर्तिकर्ताओं के साथ काम करके संबोधित करें जो मोटर वाहन मानकों का पालन करते हैं।

5. ऑटोमोटिव एल्यूमीनियम निष्कासन के लिए शाओयी क्यों चुनें?

शाओयी एकीकृत विनिर्माण, सटीक सीएनसी मशीनिंग और विस्तृत फिनिशिंग विकल्पों के साथ एक स्टॉप-समाधान प्रदान करता है। उनका आईएटीएफ 16949 प्रमाणन, डिजिटल एमईएस सिस्टम और प्रमुख ऑटोमोटिव ब्रांडों के साथ साबित रिकॉर्ड कस्टम चेसिस घटकों के लिए विश्वसनीय गुणवत्ता, त्वरित विकास और आपूर्ति श्रृंखला प्रबंधन को सुविधाजनक बनाता है।
