Comprendre les composants des matrices d'estampage et leurs fonctions critiques

Quelle est la technologie qui transforme une tôle plane en un support automobile ou en un boîtier électronique précisément formé ? La réponse réside dans les composants des matrices d'estampage — ces éléments spécialisés de l'outillage qui agissent de concert pour découper, plier et façonner le métal avec une précision remarquable. Ces composants constituent l'ossature des opérations de formage des métaux dans divers secteurs industriels, allant de la fabrication automobile à la production d'électronique grand public.

Alors, qu’est-ce qu’une matrice dans le domaine de la fabrication ? En termes simples, une matrice est un outil spécialisé utilisé dans la fabrication pour découper ou façonner un matériau à l’aide d’une presse . Lorsque vous vous demandez ce qu’est une matrice dans le contexte de l’estampage des métaux, vous examinez des ensembles complexes comportant des dizaines de composants individuels, chacun étant conçu pour remplir une fonction spécifique au sein du procédé de formage.

Les éléments fondamentaux des opérations de formage des métaux

Les composants des matrices d'estampage fonctionnent comme un système intégré plutôt que comme des pièces isolées. Imaginez un orchestre symphonique : chaque instrument joue son rôle, mais la magie opère lorsque tous jouent ensemble de façon parfaitement fluide. De même, les composants de la matrice — tels que les poinçons, les contre-poinçons, les colonnes de guidage et les plaques dégauchisseuses — doivent fonctionner en parfaite coordination afin de transformer la matière première en pièces finies.

Les composants d’estampage métallique se répartissent en plusieurs catégories fonctionnelles : les éléments structurels qui constituent le châssis, les composants de découpe qui perforent et découpent la matière, les systèmes de guidage qui assurent l’alignement, ainsi que les pièces de manutention des matériaux qui régulent le déplacement de la bande. Comprendre ce qu’est la fabrication de matrices vous permet d’apprécier comment ces éléments s’intègrent durant le processus de construction des outillages.

Pourquoi la qualité des composants détermine le succès de l’estampage

La relation entre la qualité des composants et les résultats de la production est directe et mesurable. Des arêtes de coupe usées produisent des bavures. Des guides mal alignés provoquent la rupture des poinçons. Une rigidité structurelle insuffisante entraîne des variations dimensionnelles. Chaque défaillance d’un composant entraîne une cascade de problèmes de qualité, des arrêts imprévus et des coûts accrus.

La précision des composants au niveau du micromètre se traduit directement par la qualité des pièces au niveau de la production : une matrice fabriquée avec des composants inférieurs ne produira jamais des pièces supérieures, quelle que soit la capacité de la presse ou le niveau d’expertise de l’opérateur.

Cet article vous emmène au-delà de l’identification basique des composants. Vous y explorerez une approche intégrée du cycle de vie complet — de la sélection intelligente des matériaux et de la définition adéquate des spécifications jusqu’aux stratégies efficaces de maintenance. Que vous soyez ingénieur chargé de spécifier de nouveaux outillages ou acheteur évaluant les capacités des fournisseurs, la compréhension de ces composants d’outillage vous permettra de prendre de meilleures décisions concernant vos investissements en outillages. Les sections suivantes traitent des fondations structurelles, des éléments de coupe, des systèmes d’alignement, de la manutention des matériaux, du choix des aciers, de l’analyse de l’usure, des protocoles de maintenance et des recommandations de sélection spécifiques à chaque application.

Composants de la fondation structurelle qui soutiennent le fonctionnement des matrices

Imaginez construire une maison sur des fondations fragiles : peu importe la beauté de la structure supérieure, des fissures apparaîtront inévitablement. Le même principe s’applique aux composants des matrices de découpage. Les éléments structuraux de base déterminent si votre ensemble de matrice produit des pièces cohérentes et précises sur des milliers, voire des millions de cycles. Sans composants structurels robustes, même les éléments de coupe usinés avec la plus grande précision échoueront à remplir leur fonction.

Le cadre d’assemblage de la matrice se compose de trois grandes catégories structurelles : les semelles de matrice, qui supportent la charge ; les plaques de matrice, qui offrent des surfaces de fixation ; et les ensembles complets de matrices, qui regroupent ces éléments avec des systèmes d’alignement. Examinons chaque composant et comprenons pourquoi le choix du matériau et les spécifications de dureté revêtent une importance capitale.

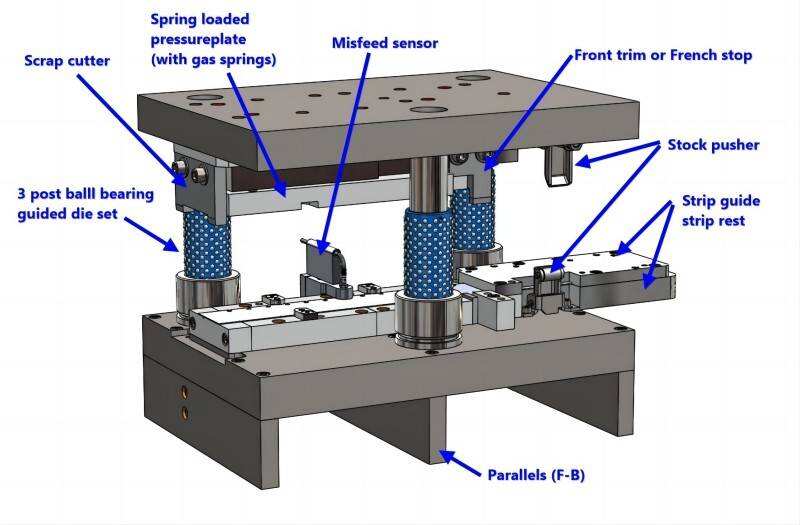

Semelles de matrice et leur rôle porteur

Les semelles de matrice constituent le principal squelette structural de toute opération de découpage ils constituent le châssis d’un véhicule : ils supportent tous les autres éléments et absorbent des forces considérables à chaque course de la presse. Un jeu typique de matrice comprend à la fois une semelle supérieure et une semelle inférieure, montées respectivement directement sur le coulisseau et sur la plaque de renfort de la presse.

La semelle supérieure s’attache au coulisseau de la presse et entraîne vers le bas tous les éléments poinçonnants pendant la course de formage. Parallèlement, la semelle inférieure se fixe sur la plaque de renfort de la presse et supporte les blocs de matrice, les boutons ainsi que les composants de manutention des matériaux. Ensemble, ces semelles doivent résister à des forces de compression pouvant dépasser plusieurs centaines de tonnes, tout en conservant des tolérances de planéité mesurées en millièmes de pouce.

Qu’est-ce qui rend une semelle de matrice efficace ? Trois facteurs essentiels entrent en jeu :

• Épaisseur adéquate résister à la déformation sous charge — des semelles sous-dimensionnées fléchissent lors du poinçonnage, provoquant un désalignement et une usure accélérée
• Sélection appropriée des matériaux en fonction du volume de production et des exigences en matière de force
• Usinage de précision de la qualité des surfaces de montage afin d’assurer le parallélisme entre les ensembles supérieur et inférieur

Pour les applications automobiles à haut volume, les semelles de matrice sont généralement fabriquées en acier à outils trempé. Pour les opérations à faible volume, on peut utiliser de l’acier prétrempé ou même de l’aluminium afin de réduire le poids et d’augmenter la vitesse de la presse.

Plaques de matrice comme surfaces de montage précises

Bien que les semelles de matrice constituent le cadre structurel, les plaques de matrice offrent des surfaces de montage précises auxquelles sont fixés les composants de découpe et de formage. Une plaque de matrice est positionnée au-dessus de la semelle de matrice et fournit une surface plane et durcie, usinée avec une précision rigoureuse pour le montage des composants.

Pourquoi ne pas monter directement les composants sur la semelle de matrice ? La réponse tient à la fois à des considérations pratiques et économiques. Les plaques de matrice peuvent être remplacées lorsqu’elles sont usées, sans devoir jeter l’ensemble de la semelle. Elles permettent également d’appliquer des traitements de durcissement localisés, ce qui serait peu pratique sur toute la surface d’une semelle. Lors du montage d’une matrice, les fabricants utilisent souvent plusieurs plaques de matrice au sein d’un seul ensemble, chacune supportant une zone fonctionnelle différente.

La configuration de la matrice d'assemblage devient particulièrement importante dans le cas des matrices progressives, où plusieurs stations effectuent des opérations séquentielles. Chaque station peut nécessiter des épaisseurs ou des niveaux de dureté différents pour les plaques, en fonction des forces de formage spécifiques mises en jeu. Une sélection appropriée des plaques garantit que les surfaces de montage restent stables et planes tout au long de la série de production.

Ensembles de matrices : solutions d’alignement pré-assemblées

Un ensemble complet de matrice est généralement livré sous forme d’unité pré-assemblée, combinant les semelles supérieure et inférieure avec les colonnes de guidage et les douilles déjà installées. Ces ensembles de matrices offrent plusieurs avantages par rapport à l’assemblage à partir de composants individuels :

• Alignement entre semelles supérieure et inférieure garanti en usine
• Réduction du temps d’assemblage et de la complexité de mise en service
• Qualité constante grâce à des procédés de fabrication standardisés
• Interopérabilité pour les stratégies d’outillages de secours

Les jeux de matrices sont disponibles dans différentes configurations — à deux colonnes, à quatre colonnes et en disposition diagonale — chacune étant adaptée à des dimensions de matrices et à des exigences d’alignement spécifiques. Les colonnes de guidage et les douilles assurent un positionnement précis entre les ensembles supérieur et inférieur pendant des millions de cycles de presse.

Spécifications matériaux pour les composants structurels

Le choix des matériaux appropriés pour les composants structurels influence directement la durée de vie des outillages et la qualité des pièces. Le tableau suivant résume les matériaux couramment utilisés, leurs applications respectives et les niveaux de dureté requis :

Type de composant	Matériaux courants	Plage de dureté (HRC)	Applications Typiques
Semelles de matrice (standard)	Acier à outils A2, acier 4140	28-32 HRC	Production générale, volumes moyens
Semelles de matrice (renforcées)	Acier à outils D2, acier à outils S7	54-58 HRC	Applications à forte tonnage, séries longues
Plaques de matrice	Aciers à outils A2, D2	58-62 HRC	Surfaces de montage des composants
Plaques de support	Acier à outils A2	45-50 HRC	Support de poinçon, répartition de la charge
Jeux de matrices (Économie)	Fonte, Aluminium	N/D (tel que moulé)	Travaux de prototype, petites séries

Notez que les composants destinés à la découpe et à la formage exigent une dureté nettement supérieure à celle des éléments structurels. Cette approche graduée équilibre la résistance à l’usure là où elle est nécessaire avec la ténacité et l’usinabilité du cadre de support.

Une sélection appropriée des composants structurels empêche la déformation et le désalignement qui affectent les matrices mal conçues. Lorsque les semelles fléchissent sous charge, les jeux entre poinçon et matrice varient dynamiquement à chaque course. Cette variation entraîne une qualité d’arête inconstante, accélère l’usure des composants et conduit, en fin de compte, à des défaillances coûteuses qui provoquent l’arrêt des lignes de production. Investir dans des composants structurels correctement spécifiés génère des retours sur investissement tout au long de la durée de vie utile de l’outil — et prépare le terrain pour les éléments de découpe que nous examinerons ensuite.

Éléments de découpe poinçon-matrice qui façonnent vos pièces

Maintenant que vous comprenez la fondation structurelle, examinons les composants qui accomplissent réellement le travail. Les poinçons et leurs matrices complémentaires constituent les bords de coupe où le métal entre en contact avec la force — et où la précision joue véritablement un rôle déterminant. Ces éléments entrent directement en contact avec votre matière première et subissent des contraintes considérables à chaque course de la presse. Leur conception adéquate détermine si vous produisez des pièces propres ou des chutes.

Considérez ceci : la découpe d’une tôle circulaire de 10 pouces de diamètre dans de l’acier doux d’une épaisseur de 0,100 pouce nécessite environ 78 000 livres de pression . C’est la force que ces composants doivent supporter — de façon répétée, fiable et sans défaillance. Comprendre comment les systèmes de poinçonnage et de matrice pour tôles fonctionnent ensemble vous aide à spécifier des outillages capables de résister à cet environnement exigeant.

Géométrie du poinçon et son incidence sur la qualité de la découpe

Lorsque vous examinez attentivement les poinçons et matrices métalliques, vous remarquerez que la géométrie des poinçons varie sensiblement selon l’application. Trois types principaux de poinçons couvrent la plupart des opérations d’estampage :

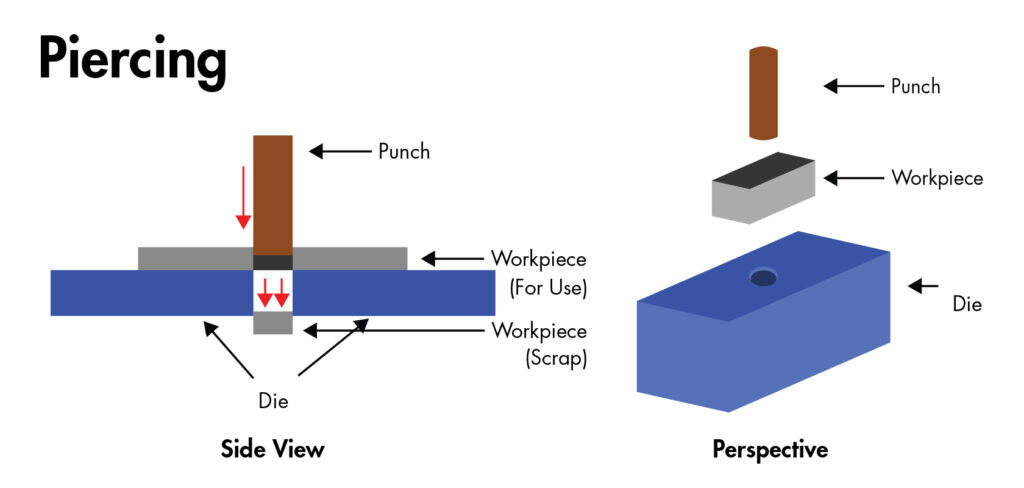

• Poinçons de perforation créent des trous dans le matériau, la chute découpée devenant un déchet. La tête du poinçon s’insère dans un support tandis que l’extrémité coupante présente des bords tranchants adaptés à la forme souhaitée du trou.
• Poinçons d’emboutissage fonctionnent de manière opposée à la perforation : la pièce découpée devient votre pièce finie, tandis que le matériau environnant constitue un déchet. Ces poinçons exigent des tolérances extrêmement serrées, car ils définissent les dimensions finales de votre produit.
• Poinçons de formage ne découpent pas du tout. Au lieu de cela, ils plient, emboutissent ou façonnent autrement le matériau sans le séparer. Ils présentent généralement des bords arrondis plutôt que des surfaces coupantes tranchantes.

Voici un point que de nombreux ingénieurs négligent : le poinçon ne détermine pas à lui seul le diamètre du trou. Bien qu’il soit courant de supposer qu’un poinçon de 0,500 pouce produit un trou de 0,500 pouce, la modification du jeu entre le poinçon et la contre-plaque influence en réalité les dimensions du trou. Un jeu insuffisant provoque une compression du métal avant la découpe, ce qui entraîne une adhérence du métal sur les flancs du poinçon et donne un trou légèrement plus petit que le diamètre du poinçon.

Quelle est l’influence de la géométrie du poinçon aux coins ? Lors de la perforation de trous carrés ou rectangulaires, vous remarquerez que les coins s’usent en premier. Pourquoi ? Ces zones subissent les charges de découpe les plus élevées, car les forces de compression se concentrent sur les petits rayons de raccordement. Une solution pratique consiste à augmenter le jeu aux coins à environ 1,5 fois le jeu normal, ou à éviter, dans la mesure du possible, les coins parfaitement droits.

Sélection de la contre-plaque pour une durée de vie prolongée de l’outil

Une douille de découpe — parfois appelée insert de matrice ou matrice — est la pièce remplaçable qui reçoit le poinçon et définit le tranchant de coupe sur la face de sortie du matériau. Imaginez poinçons de décolletage sur métal comme une paire appariée : le poinçon entre par le haut, cisaillant le matériau contre le bord trempé de la douille situé en dessous.

Pourquoi utiliser des douilles de matrice remplaçables plutôt que d’usiner directement des ouvertures dans la plaque de matrice ? Plusieurs raisons pratiques s’y opposent :

• Les douilles peuvent être remplacées individuellement lorsqu’elles sont usées, évitant ainsi le remplacement coûteux de la plaque de matrice
• Les dimensions normalisées des douilles permettent de constituer un stock afin d’assurer des interventions de maintenance rapides
• Des matériaux haut de gamme pour les douilles (par exemple, le carbure) peuvent être utilisés de façon économique dans les zones à forte usure
• Le meulage de précision de petites douilles est plus pratique que la reprise complète de plaques entières

Les combinaisons de poinçon et de douille pour découpe doivent être soigneusement appariées. Le diamètre intérieur de la douille dépasse celui du poinçon d’une valeur de jeu spécifique — et le respect précis de cette relation est essentiel à votre réussite.

La relation critique entre l'entrefer poinçon-matrice

L'entrefer est la distance entre le bord coupant du poinçon et le bord coupant de la bague de matrice. Cet espace représente la distance optimale nécessaire pour ciseler proprement la matière, plutôt que la déchirer ou l'écraser. Selon les recommandations techniques de MISUMI, l'entrefer recommandé est exprimé en pourcentage par côté, ce qui signifie que cet espace doit exister sur chaque bord de la surface de coupe.

La règle générale préconise un entrefer équivalent à 10 % de l'épaisseur de la matière par côté comme point de départ. Toutefois, les recherches récentes en fabrication industrielle indiquent qu’un entrefer compris entre 11 % et 20 % peut considérablement réduire la contrainte exercée sur les outillages et augmenter leur durée de vie opérationnelle. L’entrefer optimal réel dépend de plusieurs facteurs.

Les facteurs influençant le choix de l'entrefer comprennent :

• Type de matériau : Les matériaux plus durs et plus résistants, tels que l'acier inoxydable, nécessitent un entrefer accru (environ 13 % par côté), tandis que les métaux plus tendres, comme l'aluminium, requièrent des entrefer plus faibles
• Épaisseur du matériau : Les pièces plus épaisses nécessitent une jeu proportionnellement plus important, car le pourcentage est calculé par rapport à l’épaisseur.
• Qualité de bord souhaitée : Des jeux plus serrés produisent des découpes plus propres, mais accélèrent l’usure ; les applications exigeant une qualité d’emboutissage fin peuvent utiliser des jeux aussi faibles que 0,5 % par côté.
• Exigences en matière de durée de vie des outils : Des jeux plus élevés réduisent la contrainte exercée sur les outils, prolongeant ainsi la durée de vie des composants, moyennant toutefois une dégradation partielle de la finition des bords.
• Géométrie du poinçon : Les poinçons plus petits et les éléments présentant des rayons de courbure serrés nécessitent un jeu plus important afin de compenser les forces concentrées.

Que se passe-t-il lorsque le jeu est incorrect ? Un jeu insuffisant provoque la compression du métal et son bombage vers l’extérieur par rapport au poinçon avant que la découpe n’ait lieu. Une fois la chute séparée, le matériau serre les flancs du poinçon, augmentant considérablement la force d’arrachage et accélérant la détérioration des arêtes. Résultat : rupture prématurée du poinçon, bavures excessives sur les pièces et risques potentiels pour la sécurité dus à la fracture des outillages.

Un jeu excessif crée différents problèmes : des bords rugueux et déchirés au lieu de surfaces de cisaillement nettes, ainsi qu’une hauteur de bavure accrue du côté matrice de la découpe. Aucun des deux extrêmes ne produit de pièces acceptables.

Calcul de vos besoins en jeu

Une fois que vous avez déterminé le pourcentage de jeu approprié pour votre application, le calcul du jeu réel par côté est simple :

Jeu par côté = Épaisseur du matériau × Pourcentage de jeu

Par exemple, pour percer une tôle d’acier doux de 0,060 pouce avec un jeu de 10 % par côté, un jeu de 0,006 pouce est requis de chaque côté du poinçon. Le diamètre de l’alésage de la bague de matrice serait donc égal au diamètre du poinçon augmenté de deux fois cette valeur (soit un jeu total de 0,012 pouce).

Un jeu approprié offre plusieurs avantages : des découpes nettes avec des bavures minimales réduisent le temps de reprise manuelle, une durée de vie optimisée des outils diminue les coûts de remplacement et les temps d'arrêt, et des forces de découpe plus faibles réduisent la consommation d’énergie de la presse. Ces composants de découpe fonctionnent en parfaite synergie avec les systèmes d’alignement décrits ci-après, car même des poinçons et des matrices parfaitement spécifiés échoueront s’ils ne parviennent pas à maintenir un positionnement précis à chaque course.

Systèmes de guidage et d’alignement pour un positionnement précis

Vous avez spécifié la combinaison idéale de poinçon et de matrice avec un jeu optimal. Mais voici le défi : cette précision n’a aucune valeur si le poinçon ne parvient pas à trouver systématiquement l’ouverture de la matrice avec exactitude. C’est ici que les composants de guidage et d’alignement deviennent essentiels. Ces éléments d’outillage maintiennent la relation précise entre les ensembles supérieurs et inférieurs de la matrice tout au long de millions de courses de presse.

Comprendre la signification des outillages et matrices va au-delà de simples éléments de découpe. Le « outil » englobe l’ensemble du système, y compris les mécanismes d’alignement qui garantissent une précision répétable. Sans un guidage adéquat, même un jeu de matrices fabriqué à partir de matériaux haut de gamme produira des pièces incohérentes et subira une défaillance prématurée.

Poteaux de guidage et douilles de guidage pour un alignement répétable

Les poteaux de guidage — parfois appelés broches directrices ou colonnes de guidage — agissent conjointement avec les douilles de guidage afin d’assurer un alignement précis entre les semelles supérieure et inférieure de la matrice. Selon les recommandations industrielles de Dynamic Die Supply, ces broches cylindriques sont fabriquées en acier à outils trempé et rectifiées avec une grande précision, souvent à ± 0,0001 pouce. Cela représente environ un dixième de l’épaisseur d’un cheveu humain.

Voici un point essentiel à comprendre : les broches de guidage ne sont pas conçues pour compenser une presse mal entretenue ou imprécise. La presse doit être guidée indépendamment, avec une grande précision. Tenter de corriger des problèmes d’alignement de la presse en surdimensionnant les composants de guidage entraîne une usure accélérée et, à terme, une défaillance.

Deux types fondamentaux de broches de guidage répondent à des applications différentes en outillage de matrice :

Broches à friction (broches à palier lisse) sont légèrement plus petites que le diamètre intérieur de la douille de guidage — généralement d’environ 0,0005 pouce. Ces broches présentent plusieurs caractéristiques :

• Coût initial inférieur par rapport aux alternatives à roulements à billes
• Meilleures performances lorsqu’une forte poussée latérale est attendue pendant l’emboutissage
• Douilles garnies d’un alliage aluminium-bronze, souvent dotées de bouchons en graphite afin de réduire le frottement
• Nécessitent une lubrification à graisse sous haute pression
• Rendent la séparation de la matrice plus difficile, notamment sur les outils de grande taille

Une considération pratique : la séparation des matrices à l’aide de goupilles à friction exige une technique soignée. Les semelles supérieure et inférieure doivent rester parallèles pendant la séparation afin d’éviter la déformation des goupilles de guidage. Pour les matrices de grande taille, un séparateur hydraulique de matrices est souvent requis afin de faciliter ce processus.

Goupilles à billes (goupilles de guidage ultraprécises) constituent le choix le plus répandu pour les matrices modernes. Ces goupilles tournent sur des billes logées dans une cage spéciale en aluminium qui autorise la rotation sans perte de fonctionnement du roulement. Quels sont leurs avantages ?

• Une friction réduite permet des vitesses de presse plus élevées sans génération excessive de chaleur
• Une séparation facile des matrices pour un accès facilité à l’entretien
• Une précision manufacturière accrue : l’ensemble goupille-roulement est environ 0,0002 pouce plus grand que le diamètre intérieur de la douille, ce que les fabricants désignent sous le terme de « jeu négatif »
• Idéales pour les opérations de poinçonnage à haute vitesse

Remarque importante concernant la maintenance : contrairement aux goupilles à friction, les goupilles de guidage à billes ne doivent jamais être graissées. Lubrifiez-les uniquement avec une huile légère — la graisse peut contaminer la cage à billes et augmenter effectivement le frottement.

Blocs de talon et leur rôle dans la gestion des forces latérales

Bien que les colonnes de guidage assurent l’alignement vertical, les blocs de talon répondent à un défi différent : les forces latérales générées pendant les opérations de formage. Selon Le guide fondamental des matrices du Fabricator , les blocs de talon sont des blocs en acier usinés avec précision, fixés par vis, goupilles cylindriques et souvent soudés aux semelles supérieure et inférieure de la matrice.

Pourquoi les blocs de talon sont-ils nécessaires ? Lors du pliage par essuyage, du tirage et d’autres opérations de formage, la matière résiste à la déformation et exerce une réaction contre l’outillage. Cette poussée latérale peut dévier les goupilles de guidage si la force est importante ou unidirectionnelle. Des goupilles de guidage déviées provoquent un désalignement des composants critiques de découpe et de formage — précisément ce que vous cherchez à éviter.

Les blocs de talon contiennent des plaques d’usure fabriquées à partir de métaux dissimilaires. Voici un détail crucial : l’utilisation de deux plaques opposées fabriquées dans le même type de métal génère une friction élevée, de la chaleur et, éventuellement, un grippage (soudure à froid) des surfaces d’usure. L’approche standard consiste à utiliser des plaques de talon en acier sur une chaussure et des plaques d’usure en bronze-aluminium sur la chaussure opposée.

Pour les outils fonctionnant dans des presses de 400 tonnes ou plus, Les recommandations de conception de matrices de Marwood préconisent l’emploi de blocs de talon aux coins afin d’accroître la stabilité. Toute matrice impliquant des opérations de formage « déséquilibrées » doit également intégrer un dispositif de talonnage afin d’éviter tout déplacement latéral pendant la course de la presse.

Plaques de dégagement : composants d’alignement à double fonction

Les plaques de dégagement remplissent deux fonctions essentielles dans les opérations d’estampage. Premièrement, elles guident les poinçons pendant la course de découpe, assurant leur alignement lors de la pénétration du poinçon dans la contre-plaque. Deuxièmement, elles dégagent — ou retirent — la matière du corps du poinçon pendant la course de retour.

Lorsque le métal est découpé, il s’effondre naturellement autour de la tige du poinçon. Cette action de maintien est particulièrement marquée lors des opérations de perçage. La plaque dégauchissante à ressort entoure les poinçons de découpe et est fixée sur la semelle supérieure de la matrice. Lorsque le poinçon se retire de la matière, la plaque dégauchissante maintient la pièce à usiner plaquée contre la section inférieure de la matrice, permettant ainsi une extraction propre du poinçon.

Les conceptions modernes de plaques dégauchissantes intègrent des fenêtres usinées qui permettent d’accéder aux poinçons à billes verrouillables et aux poinçons de centrage sans avoir à retirer l’ensemble de la plaque. Ces fenêtres doivent être usinées avec un jeu d’environ 0,003 pouce par rapport à leur logement afin de faciliter leur retrait lors de la maintenance. Les plaques dégauchissantes associées à tous les poinçons de perçage et de découpe doivent être mécaniquement chargées par ressort pour garantir un contrôle constant de la matière.

Vérification de l’alignement pendant la mise en place de la matrice

Comprendre la définition des outillages et matrices implique de reconnaître que la mise en place correcte est tout aussi importante que la conception adéquate. Avant de lancer la production, vérifiez systématiquement l’alignement :

1. Inspecter visuellement les composants du guide à la recherche d'usure, de rayures ou de dommages avant le montage de la matrice dans la presse
2. Vérifier l'ajustement des broches de guidage à la main : les broches doivent glisser en douceur, sans coincement ni jeu excessif
3. Vérifier les jeux des blocs d'appui et s'assurer que les plaques d'usure ne présentent aucun signe de grippage ni de motifs d'usure excessive
4. Vérifier la course de l'éjecteur et confirmer que la pression des ressorts correspond aux spécifications pour le matériau traité
5. Effectuer un cycle d'essai à vitesse réduite en observant l'entrée de la poinçonneuse dans les boutons de matrice afin de détecter tout signe de désalignement
6. Vérifier les pièces issues du premier tirage pour localiser les bavures et évaluer la qualité des bords, indicateurs d’un bon alignement entre poinçon et matrice
7. Surveiller l’alignement en cours de fonctionnement périodiquement, notamment lorsque la température se stabilise après les premiers cycles de production

Lorsque des guides usés entraînent des problèmes de qualité des pièces

Comment savoir quand les composants des guides nécessitent une attention particulière ? Les symptômes apparaissent souvent sur vos pièces avant que vous ne constatiez une usure visible sur l’outillage :

• Localisation incohérente des bavures : Des bavures dont la position varie autour du périmètre des trous indiquent un jeu dans les guides, permettant un décalage du poinçon
• Cassures répétées des poinçons : Lorsque les guides sont usés, les poinçons entrent en contact avec les boutons de matrice de façon décentrée, provoquant une charge latérale qui fragilise et fracture les arêtes coupantes
• Variation dimensionnelle : Des pièces dont les dimensions diffèrent d’un côté à l’autre suggèrent un décalage d’alignement pendant la course
• Bruits ou vibrations inhabituels : Des guides desserrés provoquent un cliquetis ou un cognement audible lorsque les composants entrent en contact de manière incorrecte
• Rayures sur les corps des poinçons : Des lignes d’usure visibles indiquent que le poinçon frotte contre les ouvertures du dégauchisseur en raison d’un mauvais alignement

L’intervention rapide face à l’usure des guides permet d’éviter des défaillances en cascade. Le remplacement d’une douille usée coûte nettement moins cher que celui d’un poinçon cassé — et bien moins cher encore que les arrêts de production et les rebuts associés à l’utilisation de matrices mal alignées. Lorsque les systèmes d’alignement sont correctement spécifiés et entretenus, vos composants de manutention des matériaux peuvent remplir efficacement leur fonction, ce que nous examinerons ensuite.

Composants de manutention des matériaux pour un contrôle fiable de la bande

Vos guides sont alignés, vos poinçons sont tranchants et vos jeux sont parfaits. Mais voici une question : comment le matériau sait-il où aller ? Dans les matrices de poinçonnage progressif, la bande doit avancer avec précision d’une station à l’autre — parfois des dizaines de fois — avant qu’une pièce finie n’émerge. Les composants de manutention du matériau rendent cette chorégraphie possible, et lorsqu’ils tombent en panne, les conséquences vont de la production de pièces défectueuses à des dommages catastrophiques de la matrice.

Réfléchissez à ce qui se produit à chaque cycle de presse. La bande avance, s’arrête exactement à la position requise, est perforée ou formée, puis avance à nouveau. Les matrices de poinçonnage sur tôle métallique reposent sur une famille de composants spécialisés pour contrôler ce mouvement avec une répétabilité mesurée au millième de pouce. Comprendre ces éléments vous aide à diagnostiquer les problèmes d’alimentation et à éviter les mauvais positionnements de la bande, qui entraînent des arrêts coûteux.

Broches de guidage pour un positionnement précis de la bande

Les pions de positionnement sont des goupilles rectifiées avec précision qui s’insèrent dans des trous préalablement percés dans la bande, afin de la positionner avec exactitude pour chaque opération ultérieure. Bien que les guides de matière amènent celle-ci à proximité de la position souhaitée, les pions assurent le positionnement final et précis garantissant que chaque poinçonnage atteint sa cible.

Comment fonctionnent les pions de positionnement ? Lors de la phase descendante de la presse, les pions — généralement dotés d’une pointe conique ou affûtée en forme de balle — s’insèrent dans des trous percés à une station précédente. Lorsque le pion est pleinement engagé, il centre la bande avant le début des opérations de découpe ou de formage. Le diamètre du trou de positionnement est légèrement supérieur à celui du corps du pion, ce qui permet son insertion tout en limitant tout déplacement latéral de la bande.

Voici un aspect critique lié au chronométrage : la dérouleuse à bobine doit relâcher la bande avant que les repères ne soient entièrement engagés. Selon l’analyse de The Fabricator sur l’alimentation des bandes, les rouleaux d’entraînement doivent desserrer la bande avant que les repères ne pénètrent complètement dans les trous correspondants. Toutefois, un relâchement trop précoce permet au poids de la boucle de reprise de tirer la bande hors de sa position correcte. Le relâchement de l’alimentation doit être calé de façon que la pointe conique (« bullet nose ») du repère ait déjà pénétré dans la bande avant que les rouleaux ne s’ouvrent totalement.

Que se passe-t-il lorsque le chronométrage des repères est incorrect ?

• Des erreurs d’alimentation nécessitant une intervention manuelle
• L’allongement des trous de repérage dans la bande
• Des repères courbés, cassés ou grippés
• Un mauvais positionnement et un mauvais calibrage des pièces finies

Pour les types de matrices d’estampage destinées à l’emboutissage profond, le chronométrage des repères devient encore plus critique. Les pièces embouties en profondeur nécessitent une levée verticale importante pour avancer la bande, et celle-ci doit rester desserrée pendant tout ce déplacement vertical.

Guides de matière et vérins de soulèvement pour un écoulement fluide de la matière

Avant que les repères ne puissent positionner précisément la bande, les guides de bande doivent la placer approximativement à la bonne position. Ces guides — des rails montés sur la semelle inférieure de la matrice — limitent le déplacement latéral de la bande pendant son avancement à travers la matrice.

Une erreur fréquente ? Régler les guides de bande trop étroitement contre le bord de la bande. N’oubliez pas que la fonction des rails de guidage est de diriger la bande vers une position où les repères peuvent la localiser — et non de fournir eux-mêmes le positionnement final. Comme la largeur et la courbure (camber) de la bande varient, des guides trop serrés provoquent un coincement, des flambages et des défaillances d’alimentation.

Plusieurs mécanismes d’arrêt contrôlent l’avancement de la bande :

• Arrêts à doigt sont des broches à ressort qui viennent en butée contre le bord de la bande, arrêtant ainsi son mouvement vers l’avant à des distances de progression prédéterminées
• Arrêts automatiques utilisent la course de la presse elle-même pour synchroniser l’avancement : ils se rétractent pendant la phase de descente et s’engagent lors de la remontée
• Arrêts positifs viennent en contact avec le bord avant de la bande, fournissant une référence fixe pour chaque progression

Les releveurs remplissent une fonction différente : ils soulèvent la bande au-dessus de la surface de la matrice entre les coups de presse, créant ainsi un jeu permettant l’alimentation vers l’avant. En l’absence de releveurs, le frottement entre la bande et les éléments inférieurs de la matrice entraverait son déplacement. Dans les applications d’emboutissage profond, les releveurs doivent soulever la bande suffisamment pour dégager les formes réalisées avant le cycle d’alimentation suivant.

Une matrice sert à transformer une matière brute plate en formes complexes, mais uniquement si celle-ci s’écoule sans entrave entre les stations. La hauteur des releveurs doit correspondre exactement à la course verticale requise : une levée insuffisante provoque un entraînement par glissement de la bande, tandis qu’une levée excessive peut perturber le synchronisme de l’engagement des repères.

Comprendre les encoches de contournement et leur fonction critique

Vous êtes-vous déjà demandé comment les poinçons d'alignement entrent et sortent des trous préalablement percés sans déchirer la bande ? La fonction des encoches de contournement dans les matrices de découpage est de fournir un dégagement permettant aux poinçons d'alignement de glisser lorsque la bande avance. Ces petites encoches — découpées sur le bord de la bande ou sur le porte-bande interne — permettent aux poinçons de passer outre la matière qui, autrement, bloquerait leur trajectoire.

Lorsqu’un poinçon d’alignement entre dans un trou, la bande est à l’arrêt. Toutefois, pendant l’alimentation, la bande avance tandis que les poinçons restent en position haute. En l’absence d’encoches de contournement, la bande se coincerait contre les poinçons d’alignement lors de ce déplacement vers l’avant. La fonction des encoches de contournement dans les matrices de découpage de tôle consiste essentiellement à créer des voies de passage permettant d’éviter toute interférence durant la progression de la bande.

La conception des encoches de contournement exige une attention particulière portée au diamètre des poinçons d’alignement, à la distance d’avancement de la bande et à la géométrie des éléments adjacents. Des encoches trop petites provoquent encore des interférences, tandis que des encoches trop grandes entraînent un gaspillage de matière et peuvent affaiblir la section porte-bande de la bande.

Problèmes courants de manutention des matériaux et leurs causes

Lorsque des problèmes d’alimentation surviennent, le dépannage systématique permet d’identifier les composants responsables. Voici les problèmes fréquents ainsi que leurs causes habituelles liées aux composants :

• Flambage de la bande pendant l’alimentation : Hauteur de la ligne d’alimentation non alignée avec le niveau de la matrice ; guides de matière réglés trop serrés ; frottement excessif dû à des poussoirs usés
• Distance de progression incohérente : Butées de doigt usées ; synchronisation incorrecte de la libération de l’alimentation ; mauvaise engagement des trous pilotes
• Traction de la bande sur un seul côté : Courbure de la bobine dépassant la tolérance des guides ; hauteurs de poussoirs non uniformes ; disposition asymétrique des trous pilotes
• Allongement des trous pilotes : Libération de l’alimentation intervenant après l’entrée du trou pilote ; tension excessive de la bande due à la boucle d’enroulement ; embouts des trous pilotes usés
• Alimentation défectueuse provoquant des collisions de matrice : Leviers cassés ou manquants ; contamination obstruant les guides de bande ; pilotes cisaillés suite à une alimentation défectueuse antérieure
• Évacuation incorrecte des chutes : Ouvertures pour les chutes obstruées ; jeu insuffisant entre les éléments de la matrice ; conditions de vide retenant les chutes

Chacun de ces symptômes indique des composants spécifiques. Remédier aux causes profondes — plutôt que de dégager systématiquement les bourrages — permet d’éviter les dommages à la matrice qui transforment un problème mineur d’alimentation en un projet de réparation majeur.

Prévention des dommages à la matrice liés à l’alimentation défectueuse

Une manipulation adéquate de la matière fait bien plus que produire des pièces conformes : elle protège votre investissement dans la matrice elle-même. Lorsque les bandes s’alimentent de façon défectueuse, les poinçons peuvent frapper à des emplacements incorrects, heurtant l’acier trempé de la matrice au lieu de la matière. Résultat ? Poinçons cassés, boutons de matrice endommagés et éventuels dommages aux composants structurels.

Plusieurs bonnes pratiques permettent de minimiser le risque d’alimentation défectueuse :

• Vérifier que la hauteur de la ligne d’alimentation correspond aux exigences de la matrice avant chaque série
• Confirmer le réglage du moment de libération des pilotes à chaque changement d’épaisseur ou de type de matière
• Inspectez les poussoirs pour détecter toute usure et vérifiez la tension appropriée des ressorts lors de la maintenance courante
• Gardez les guides de stock propres et exempts de fragments de copeaux ou d’accumulations de lubrifiant
• Surveillez la qualité de la bande pour détecter un bombage excessif dépassant la tolérance des guides

Le poinçonnage à matrice progressive implique des interactions complexes entre les équipements d’alimentation et les composants de la matrice. Lorsque ces systèmes fonctionnent correctement ensemble, la matière circule en continu et sans à-coup depuis la bobine jusqu’à la pièce finie. Lorsqu’ils ne le font pas, les défaillances qui en résultent peuvent endommager des composants situés dans l’ensemble de la matrice — ce qui fait du manutentionnement de la matière un domaine critique pour toute personne chargée des opérations de poinçonnage. Ensuite, nous examinerons comment le choix de l’acier à outils influence les performances et la durée de vie de tous ces composants.

Choix de l’acier à outils et spécifications des matériaux

Vous avez appris comment les composants des matrices d'estampage fonctionnent ensemble — des fondations structurelles aux éléments de découpe et aux systèmes d’alignement. Mais voici la question qui détermine si ces composants résistent des milliers ou des millions de cycles : de quoi sont-ils faits ? Le matériau choisi pour la matrice influence tout, des coûts initiaux d’usinage aux exigences d’entretien à long terme, en passant par le mode de défaillance final.

Envisagez le choix de l’acier pour outillage comme celui d’un athlète adapté à un sport spécifique. Un marathonien et un haltérophile ont tous deux besoin de force et d’endurance, mais dans des proportions radicalement différentes. De même, une pointe de poinçonnage exige une dureté extrême afin de conserver des arêtes de coupe tranchantes, tandis qu’une semelle de matrice nécessite de la ténacité pour absorber les charges de choc sans se fissurer. Comprendre ces distinctions vous aide à prendre des décisions plus éclairées en matière de fabrication de matrices, en équilibrant performance et coût.

Associer les nuances d’acier pour outillage aux exigences des composants

L'industrie de la fabrication de matrices a développé des nuances d'acier spécialisées, optimisées pour différentes fonctions d'outillage. Selon Le guide complet des aciers à outils de Nifty Alloys , ces matériaux se répartissent en trois grandes catégories selon leur température de fonctionnement : les aciers à outils pour travail à froid, destinés aux opérations effectuées en dessous de 200 °C (400 °F), les aciers à outils pour travail à chaud, destinés aux applications à température élevée, et les aciers rapides, utilisés pour les opérations de coupe générant une chaleur importante.

Pour les matrices d'estampage des tôles d'acier, les aciers à outils pour travail à froid conviennent à la plupart des applications. Examinons les nuances les plus courantes ainsi que leurs usages idéaux :

Acier à outils A2 : L’atout polyvalent

L’acier A2 constitue le choix privilégié pour les composants de matrices à usage général. En tant qu’acier durcissable à l’air, il offre une excellente stabilité dimensionnelle lors du traitement thermique — un avantage décisif lorsque les tolérances d’usinage doivent être strictement respectées. Selon le Manuel des aciers à outils pour matrices d’Alro , l’acier A2 allie efficacement résistance à l’usure et ténacité, tout en restant relativement facile à usiner et à rectifier.

Dans quels domaines A2 excelle-t-il ? Envisagez-le pour :

• Plaques décolleuses et tampons de pression
• Pièces de formage présentant une usure modérée
• Plaques de support soutenant les éléments de coupe
• Plaques de matrice dans des applications à volume moyen

L’usinabilité d’A2, évaluée à environ 65 % par rapport à celle de l’acier au carbone standard, en fait un matériau pratique pour des géométries complexes. Sa stabilité dimensionnelle pendant le traitement thermique — la croissance n’excédant généralement pas 0,001 pouce par pouce — simplifie le meulage post-traitement thermique.

Acier à outils D2 : le champion de la résistance à l’usure

Lorsque la fabrication de matrices exige une résistance maximale à l’usure, le D2 devient le choix standard. Cet acier à haut teneur en carbone et en chrome contient une quantité importante de carbures, ce qui lui confère une résistance à l’usure abrasive nettement supérieure à celle des aciers moins alliés. Le guide technique AHSS Insights sur les outillages précise que la forte teneur en carbures du D2 le rend particulièrement efficace pour les applications d’emboutissage impliquant des aciers avancés à haute résistance.

Le D2 présente toutefois des compromis. Son indice d'usinabilité chute à environ 40 % de celui de l'acier au carbone standard, et son usinabilité par meulage est évaluée comme faible à moyenne. Ces caractéristiques entraînent des coûts de fabrication plus élevés, mais, dans le cas d'une production à grande échelle de matériaux abrasifs, la durée de vie prolongée des outils justifie cet investissement.

Les applications du D2 comprennent :

• Poinçons pour découpe et perforation destinés à des séries de production longues
• Boutons de matrice recevant des poinçons trempés
• Aciers de détourage et lames de cisaillement
• Inserts de formage soumis à un contact glissant avec le matériau de la pièce

Acier rapide M2 : pour les opérations de coupe exigeantes

Lorsque la fabrication de matrices implique des opérations à grande vitesse ou des matériaux générant une chaleur importante lors de la coupe, l'acier rapide M2 offre des propriétés que les aciers conventionnels pour travail à froid ne peuvent égaler. Le M2 conserve sa dureté à des températures élevées — ce que les métallurgistes appellent la « dureté à chaud » — permettant ainsi de maintenir des performances continues lorsque le frottement élève la température des arêtes coupantes.

Selon les spécifications d'Alro, l'acier M2 atteint une dureté en service de 63 à 65 HRC tout en conservant une ténacité supérieure à celle de la plupart des autres aciers rapides.

• Poinçons de perforation de petit diamètre dans les matrices progressives hautes vitesses
• Éléments coupants destinés aux matériaux à haute résistance
• Applications où l’accumulation de chaleur fragiliserait les aciers à outils conventionnels

Carbure : Résistance extrême à l’usure pour des applications exigeantes

Lorsque même l’acier D2 ne permet pas d’obtenir une durée de vie suffisante de l’outil, les plaquettes en carbure de tungstène offrent une résistance à l’usure optimale. La dureté du carbure — généralement supérieure à 90 HRA (soit environ 68 HRC équivalent) — dépasse largement celle de tout acier à outils. Toutefois, cette dureté extrême s’accompagne d’une certaine fragilité, ce qui limite l’emploi du carbure à des applications spécifiques.

Le carbure est pertinent dans les cas suivants :

• Poinçons de perforation en production ultra-massive
• Boutons de matrice destinés à des matériaux abrasifs tels que l’acier inoxydable
• Plaquettes de formage là où l’usure imposerait sinon un remplacement fréquent

Le coût des outillages en carbure est généralement 3 à 5 fois supérieur à celui des composants D2 comparables. Cet investissement ne se justifie que lorsque les volumes de production et les taux d’usure rendent pertinent le surcoût.

Spécifications du traitement thermique pour des performances optimales

Le choix de la nuance appropriée ne représente qu’une partie de l’équation. Un traitement thermique adéquat transforme l’acier brut pour outillage en composants fonctionnels de matrice — tandis qu’un traitement inadéquat constitue l’une des principales causes d’une défaillance prématurée de l’outillage.

Le cycle de traitement thermique comporte trois phases critiques :

1. Austénitisation : Chauffage jusqu’à la température de trempe (généralement comprise entre 940 et 1025 °C selon la nuance) et maintien à cette température jusqu’à la transformation complète de la microstructure de l’acier
2. Durcissement : Refroidissement contrôlé à l’air, dans de l’huile ou dans un bain de sels afin de transformer l’austénite en martensite dure
3. Revenu : Réchauffage à une température plus basse (généralement comprise entre 150 et 590 °C) pour éliminer les contraintes internes et ajuster la dureté finale

Chaque nuance d'acier à outils nécessite des paramètres de traitement spécifiques. L'acier A2 se durcit entre 940 et 955 °C et est généralement revenu à une température comprise entre 205 et 260 °C pour les applications en travail à froid. L'acier D2 se durcit à des températures plus élevées (1010–1025 °C) et peut être revenu soit à basse température (150–260 °C) pour obtenir une dureté maximale, soit revenu deux fois à 510–525 °C afin d'améliorer la ténacité dans les applications semi-chaudes.

Voici un point critique que de nombreux ingénieurs négligent : le revenu doit commencer immédiatement après que la pièce ait atteint la température ambiante suivant la trempe. Un retard dans le revenu permet l’accumulation de contraintes internes, augmentant ainsi le risque de fissuration. Le manuel Alro insiste sur la nécessité d’un double revenu pour les nuances fortement alliées : le premier revenu transforme la majeure partie de l’austénite rétentionnée, tandis que le second revenu affine la microstructure afin d’optimiser la ténacité.

Exigences de dureté selon la fonction du composant

Différents composants exigent des niveaux de dureté distincts, en fonction des contraintes opérationnelles auxquelles ils sont soumis :

Type de composant	Matériaux recommandés	Plage de dureté (HRC)	Exigence principale de performance
Poinçons de perforation/découpage	D2, M2, carbure	58-62	Rétention du tranchant, résistance à l’usure
Boutons de matrice / Matrices	D2, A2, carbure	58-62	Résistance à l’usure, stabilité dimensionnelle
Poinçons de formage	A2, D2, S7	56-60	Résistance à l’usure avec ténacité
Plaques décapeuses	A2, D2	54-58	Résistance à l’usure, précision de guidage
Plaques de matrice	A2, D2	58-62	Rétention de la planéité, résistance à l’usure
Plaques de support	A2, 4140	45-50	Répartition des charges, absorption des chocs
Semelles de matrice	4140, A2	28-35	Rigidité, usinabilité
Blocs de talon	A2, D2	54-58	Résistance à l’usure en contact glissant

Remarquez le schéma suivant : les composants entrant directement en contact avec le matériau de la pièce à usiner exigent une dureté maximale (58–62 HRC), tandis que les composants structurels supportant ces éléments coupants fonctionnent à des niveaux de dureté inférieurs (45–50 HRC) afin de conserver leur ténacité. Les semelles de matrice, qui absorbent les charges dynamiques sans subir d’usure par glissement, fonctionnent efficacement à des niveaux de dureté encore plus faibles.

Traitements de surface pour prolonger la durée de vie des composants

Parfois, l’acier outil de base — même correctement traité thermiquement — ne permet pas d’atteindre les performances requises. Les traitements de surface et les revêtements modifient la couche superficielle des composants afin d’améliorer certaines propriétés spécifiques, sans compromettre la ténacité du cœur.

Le nitridage diffuse de l’azote dans la surface de l’acier, créant ainsi une couche extrêmement dure tout en conservant un cœur tenace. Selon le Les recherches AHSS Insights , la nitruration ionique (nitruration plasma) offre des avantages par rapport à la nitruration gazeuse classique : un traitement plus rapide, des températures plus basses réduisant le risque de déformation et une formation minimisée de la couche « blanche » fragile. La nitruration fonctionne particulièrement bien sur les aciers contenant du chrome, tels que l’acier H13.

Revêtements par dépôt physique en phase vapeur (PVD) appliquer des couches minces et extrêmement dures sur les surfaces des composants. Les revêtements courants comprennent :

• Nitrure de titane (TiN) – revêtement de couleur or offrant une excellente résistance à l’usure
• Nitrure de titane-aluminium (TiAlN) – performances supérieures à haute température
• Nitrure de chrome (CrN) – excellente résistance à la corrosion associée à de bonnes propriétés anti-usure

Le procédé PVD s’effectue à des températures relativement basses (environ 260 °C), évitant ainsi les problèmes de déformation et de ramollissement liés aux méthodes de revêtement à plus haute température, telles que la CVD. De nombreux équipementiers automobiles (OEM) spécifient désormais exclusivement des revêtements PVD pour les outils de coupe utilisés avec les aciers avancés à haute résistance.

Revêtement chromé a traditionnellement été utilisé pour augmenter la résistance à l’usure, mais des recherches montrent ses limites lors de la fabrication de matériaux avancés. L’étude AHSS Insights documente l’usure prématurée d’outils chromés après 50 000 pièces, tandis que des alternatives traitées par nitruration ionique ou revêtues par dépôt physique en phase vapeur (PVD) ont dépassé 1,2 million de pièces. Des préoccupations environnementales limitent encore davantage le rôle futur du chromage.

Équilibrer le coût initial et le coût total de possession

C’est ici que les décisions relatives à la fabrication des matrices deviennent véritablement stratégiques. Une pointe en acier D2 coûte plus cher qu’une pointe en acier A2 — mais si sa durée de vie est trois fois supérieure, le coût total par pièce produite peut être nettement inférieur. Une sélection intelligente des matériaux prend en compte l’ensemble du cycle de vie :

• Coûts initiaux du matériau et de l’usinage : Les aciers à haute teneur en alliages sont plus coûteux et plus difficiles à usiner
• Complexité du traitement thermique : Certaines nuances nécessitent un traitement sous vide ou dans une atmosphère contrôlée
• Coûts des revêtements : Les traitements PVD et similaires entraînent un surcoût, mais prolongent la durée de service
• Fréquence de maintenance : Les matériaux haut de gamme réduisent la fréquence des affûtages et des réglages
• Coûts d'immobilisation : Chaque changement de matrice interrompt la production — des composants plus durables signifient moins d'interruptions
• Délais d'approvisionnement des pièces de rechange : Les matériaux complexes peuvent nécessiter des cycles d'approvisionnement plus longs

Pour des séries de production courtes, les aciers A2 ou même prétrempés peuvent offrir la meilleure rentabilité. Pour des volumes de production atteignant le million de pièces, l'investissement dans les aciers D2, les carbures et les revêtements avancés rapporte presque toujours des dividendes. L'essentiel est d'adapter l'investissement matériel aux besoins réels de production — ni surdimensionner ni sous-dimensionner.

Comprendre la sélection des aciers à outils constitue la base permettant d'identifier quand et pourquoi les composants tombent en panne. Les modes d'usure et les types de défaillance décrits ci-après vous aideront à diagnostiquer les problèmes avant qu'ils ne dégénèrent en arrêts de production coûteux.

Modes d'usure des composants et analyse des modes de défaillance

Vous avez investi dans des aciers à outils haut de gamme et un traitement thermique approprié. Vos matrices sont en production, mais rien ne dure éternellement. Chaque course de presse soumet vos composants à des forces considérables, et avec le temps, même les outillages les mieux conçus finissent par présenter des signes d’usure. La question n’est pas de savoir si l’usure se produira, mais bien si vous la détecterez avant qu’elle ne provoque des pannes coûteuses.

Voici la bonne nouvelle : les composants de matrices échouent rarement sans avertissement. Ils communiquent à travers des motifs d’usure, des changements de qualité des pièces et des différences opérationnelles subtiles. Apprendre à interpréter ces signaux transforme une maintenance réactive, axée sur l’extinction des incendies, en une maintenance proactive — et cette distinction sépare les opérations rentables de celles qui souffrent d’arrêts imprévus.

Interprétation des motifs d’usure pour prédire la défaillance des composants

Lorsque vous examinez les composants des matrices après des séries de production, les motifs d’usure racontent une histoire. Selon une analyse sectorielle réalisée par Keneng Hardware, la compréhension de ces motifs permet aux ingénieurs de prédire les défaillances avant qu’elles ne surviennent et de mettre en œuvre des solutions ciblées.

Arrondissement des bords et détérioration du tranchant

Les tranchants neufs sont nets et bien définis. Avec le temps, l’action répétée de cisaillement les arrondit progressivement. Vous remarquerez cela d’abord sous la forme de modifications subtiles de la qualité de coupe — une hauteur de bavure légèrement accrue ou des zones de cisaillement moins nettes sur les pièces découpées. À mesure que l’arrondissement progresse, les efforts de coupe augmentent, car le poinçon doit comprimer davantage de matière avant que le cisaillement ne commence.

Quels facteurs accélèrent la détérioration du tranchant ? Plusieurs éléments contribuent à ce phénomène :

• Un jeu insuffisant entre poinçon et matrice, provoquant une compression du métal avant la coupe
• Le travail de matériaux abrasifs tels que l’acier inoxydable ou les aciers à haute résistance
• Une dureté insuffisante de l’acier à outils pour l’application concernée
• Un fonctionnement au-delà des intervalles de réaffûtage recommandés

Rayures et grippages superficiels

Examinez attentivement les corps des poinçons et les alésages des matrices. Des rayures verticales indiquent un transfert de matière entre la pièce brute et l’outillage, phénomène précurseur du grippage. Recherche de CJ Metal Parts confirme que, à mesure que les matrices s’usent, l’état de surface des pièces embouties devient rugueux, irrégulier ou présente des rayures et des bavures, car la surface usée de la matrice ne garantit plus un contact uniforme avec la tôle métallique.

Le grippage se produit lorsque le frottement et la pression provoquent une soudure à froid microscopique entre l’outil et la pièce brute. Une fois amorcé, le grippage s’accélère rapidement : le matériau transféré crée des points de frottement supplémentaires, entraînant davantage de matière à chaque course. Une lubrification insuffisante en est la cause principale, mais des jeux incorrects ainsi que des problèmes de compatibilité des matériaux y contribuent également.

Changements dimensionnels et usure du profil

Le poinçonnage de précision exige des tolérances serrées, mais l’usure érode progressivement ces dimensions. Les boutons de matrice s’élargissent à mesure que le matériau érode l’alésage. Les diamètres des poinçons rétrécissent à mesure que les arêtes de coupe se détériorent. Ces modifications sont souvent subtiles — mesurées en millièmes de pouce — mais elles s’accumulent sur des millions de cycles.

Le suivi des dimensions des pièces fournit un avertissement précoce. Selon les recherches sur le poinçonnage de précision, même de faibles variations dimensionnelles peuvent avoir un impact significatif sur l’ajustement et les performances. Dans les applications automobiles, de légères déviations peuvent provoquer des problèmes d’assemblage ou affecter la sécurité et la fiabilité du véhicule.

Modes de défaillance courants et leurs causes

Outre l’usure progressive, plusieurs modes de défaillance distincts peuvent mettre hors service vos outillages. La reconnaissance de ces motifs vous permet de traiter les causes profondes plutôt que de simples symptômes.

Écaillage dû à un jeu incorrect

Lorsque les bords formés par la matrice présentent des écaillages plutôt qu'une usure progressive, il faut suspecter un problème de jeu. Un jeu insuffisant oblige le poinçon à comprimer excessivement la matière, générant des charges de choc qui provoquent la rupture des bords tranchants trempés. Vous observerez de petits fragments se détacher des extrémités des poinçons ou des bords des matrices — parfois projetés à l’intérieur de la matrice, causant ainsi des dommages secondaires.

Les écaillages peuvent également résulter d’un mauvais alignement. Lorsque les poinçons n’entrent pas perpendiculairement dans les matrices, un côté du bord tranchant absorbe une force disproportionnée. Cette surcharge localisée provoque des fissures, même lorsque les jeux globaux respectent bien les spécifications.

Grippage dû à une lubrification insuffisante

Des pièces embouties à la matrice qui présentent soudainement des défauts de surface, une augmentation des variations dimensionnelles ou qui nécessitent une force de presse accrue peuvent indiquer un grippage en cours. Ce mécanisme d’usure adhésive diffère fondamentalement de l’usure abrasive : au lieu que la matière soit usée par abrasion, elle est transférée et s’accumule.

La prévention du grippage exige une lubrification adéquate atteignant toutes les surfaces de contact. Les zones sèches — c’est-à-dire les endroits où le lubrifiant ne peut pas circuler — deviennent des sites d’initiation du grippage. Les surfaces des extracteurs, les alésages de centrage et les zones de formage présentant une géométrie complexe sont particulièrement vulnérables.

Fissuration par fatigue due à un nombre excessif de cycles

Chaque course de presse génère des cycles de contrainte dans vos composants. À terme, des microfissures apparaissent aux points de concentration de contraintes — angles vifs, défauts de surface ou inclusions dans le matériau. Ces fissures se propagent progressivement jusqu’à ce que la section résiduelle ne puisse plus supporter la charge, entraînant une rupture brutale.

Les ruptures par fatigue surviennent souvent sans signes précurseurs évidents. Le composant aura pu faire l’objet d’une inspection et paraître en bon état, puis subir une défaillance catastrophique lors de la prochaine série de production. La prévention des ruptures par fatigue exige :

• Une conception adaptée évitant les angles intérieurs vifs, là où les contraintes se concentrent
• Une qualité de matériau suffisante, avec un minimum d’inclusions ou de défauts
• Dureté appropriée — les composants excessivement durs sont plus sensibles à la propagation des fissures de fatigue
• Suivi du nombre de coups par rapport aux intervalles de remplacement établis

Mise en relation des symptômes avec les causes profondes

Lorsque des pièces commencent à présenter des problèmes de qualité, le dépannage systématique permet d’identifier les composants nécessitant une attention particulière. Voici une liste de contrôle diagnostique reliant les symptômes observables à leurs sources probables :

• Bavures sur les bords des pièces : Arêtes de découpe usées ou arrondies sur les poinçons ; jeu insuffisant entre poinçon et matrice ; agrandissement de l’alésage du bouton de matrice
• Déplacement de la position de la bavure autour des trous : Usure des colonnes de guidage ou des douilles autorisant un décalage du poinçon ; usure de la plaque repousseuse affectant le guidage du poinçon
• Variation dimensionnelle des diamètres des trous : Usure du bouton de matrice ; réduction du diamètre du poinçon ; dilatation thermique due à un refroidissement insuffisant
• Dérive dimensionnelle des pièces découpées : Agrandissement progressif des poinçons dans les matrices à progression ; usure des guides affectant le positionnement de la bande ; usure des repères (pilotes) affectant le positionnement précis
• Force de poinçonnage accrue requise : Arrondissement des bords nécessitant une compression plus importante avant la cisaillement ; grippage augmentant le frottement ; jeu insuffisant
• Rayures en surface sur les pièces embouties : Grippage sur les surfaces de formage ; présence de débris dans les cavités de la matrice ; inserts de formage usés ou endommagés
• Dimensions des pièces incohérentes d’un côté à l’autre : Usure inégale des guides ; usure du bloc d’arrêt latéral permettant un décalage latéral de la matrice ; détérioration de l’alignement de la presse
• Cassure des poinçons : Désalignement provoquant une charge latérale ; jeu insuffisant ; matériau plus dur que prévu ; guides usés
• Fissuration dans les zones embouties : Rayons de formage usés ; lubrification insuffisante ; variation des propriétés du matériau
• Extraction des chutes (adhérence des chutes aux poinçons) : Jeu entre matrice et poinçon insuffisant ; conditions de vide dans les sections de matrice fermée ; surfaces d’appui des poinçons usées

Stratégies de Remplacement Préventif

Attendre la défaillance est coûteux, tant en termes de déchets générés que de production perdue. Une gestion efficace des outillages de matrice anticipe les besoins de remplacement sur la base de données objectives, plutôt que de réagir une fois la défaillance survenue.

Suivi du nombre de coups

Chaque composant possède une durée de service finie, mesurée en nombre de coups de presse. Établissez des prévisions de base pour chaque type de composant en fonction du matériau traité, des cadences de production et des performances historiques. Les systèmes de commande modernes des presses peuvent suivre automatiquement le nombre de coups et déclencher des alertes de maintenance à des intervalles prédéterminés.

Les intervalles de remplacement typiques varient considérablement selon l’application. Une poinçonneuse en carbure perçant de l’acier doux peut dépasser 2 millions de coups entre deux affûtages, tandis qu’un poinçon en acier A2 découpant de l’acier inoxydable peut nécessiter une attention après seulement 50 000 coups. Documentez votre expérience réelle afin d’affiner progressivement vos prévisions.

Surveillance fondée sur la qualité

L’inspection des pièces fournit un retour d’information en temps réel sur l’état des composants. Établissez des protocoles de mesure pour les dimensions critiques et les caractéristiques de surface. Lorsque les mesures s’approchent des limites de tolérance ou révèlent des tendances cohérentes, identifiez les composants responsables avant que les spécifications ne soient dépassées.

Les techniques de maîtrise statistique des procédés (MSP) excellent dans la détection de l’usure progressive. Les cartes de contrôle mettent en évidence des tendances que l’inspection visuelle pourrait manquer : une dimension qui dérive de 0,0002 pouce tous les 10 000 coups devient évidente sur une carte de tendance, mais reste imperceptible lors de contrôles manuels périodiques.

Protocoles d'inspection visuelle

Selon les meilleures pratiques en matière d’analyse de l’usure des matrices, l’inspection visuelle régulière constitue la première étape de l’analyse de l’usure et des défaillances. Établissez des plages horaires d’inspection lors des changements de matrices ou des périodes d’entretien prévues. Recherchez notamment :

• L’état des bords des composants coupants
• Des rayures ou des grippages à la surface des zones de formage
• Des motifs d’usure sur les composants de guidage
• Des fissures, écaillages ou dommages sur toutes les surfaces fonctionnelles
• Une décoloration indiquant des dommages thermiques

La comparaison de l’état actuel avec les notes d’inspections antérieures permet d’identifier la vitesse d’évolution de l’usure. Un composant qui présentait une usure mineure le mois dernier, mais une usure importante ce mois-ci, mérite une enquête approfondie — un paramètre du procédé a peut-être changé.

Remplacement proactif des composants

La maintenance intelligente consiste à remplacer les composants avant qu’ils ne tombent en panne, en planifiant les interventions pendant les arrêts programmés plutôt que lors d’arrêts d’urgence. Élaborez des calendriers de remplacement fondés sur :

• Les comptages historiques de coups jusqu’à la défaillance pour chaque type de composant
• Les données qualité indiquant une approche des limites
• Résultats de l'inspection visuelle comparés aux critères de rejet
• Calendriers de production — remplacer avant les longues séries, et non pendant celles-ci

Conserver en stock des composants de rechange critiques afin de permettre un remplacement rapide. Un poinçon de matrice coûtant 200 $, stocké sur une étagère, coûte bien moins cher qu’une perte de production d’un montant de 5 000 $ par heure liée à un approvisionnement d’urgence.

Comprendre les modes d’usure et les mécanismes de défaillance vous permet de détecter les problèmes précocement. Toutefois, éviter ces problèmes dès le départ exige la mise en œuvre de pratiques systématiques de maintenance — objet de notre prochaine section.

Bonnes pratiques de maintenance pour prolonger la durée de vie des composants

Vous avez appris à identifier les modes d’usure et à prévoir les défaillances. Mais voici la question essentielle : qu’est-ce qui distingue les opérations confrontées en permanence à des problèmes de matrices de celles qui fonctionnent sans accroc mois après mois ? La réponse réside dans une maintenance systématique — un investissement proactif qui porte ses fruits sous forme de temps d’arrêt réduits, de qualité constante et de durée de vie prolongée des composants.

Quelle est la fabrication de matrices sans entretien adéquat ? C’est la construction d’outillages coûteux voués à une défaillance prématurée. Selon directives industrielles de maintenance , la distinction entre l’entretien et la réparation des matrices est cruciale. La réparation est réactive : elle consiste à réparer des composants endommagés après qu’ils aient déjà causé des problèmes de production. L’entretien, quant à lui, est préventif : il s’agit d’actions planifiées destinées à empêcher ces défaillances de survenir.

Établir des intervalles d'entretien efficaces

Chaque matrice d’estampage nécessite une attention à plusieurs intervalles. Certaines tâches sont effectuées à chaque poste de travail, d’autres hebdomadairement, et des révisions complètes sont réalisées périodiquement, en fonction du nombre de coups ou d’un calendrier fixe. L’essentiel est d’ajuster la fréquence de l’entretien aux taux d’usure des composants et aux exigences de production.

À quelle fréquence devez-vous entretenir vos ensembles de matrices métalliques ? Le volume de production et le type de matériau déterminent la réponse. Pour les applications automobiles à fort volume, l’emboutissage d’aciers avancés à haute résistance peut nécessiter un entretien tous les 50 000 coups. En revanche, pour les opérations à faible volume traitant de tôle douce, les intervalles peuvent être prolongés jusqu’à 100 000 coups ou plus. Une planification basée sur le calendrier — inspections hebdomadaires ou mensuelles — convient mieux aux séries de production intermittentes.

Des fournisseurs certifiés IATF 16949 tels que Shaoyi intègrent des protocoles d’entretien rigoureux directement dans leurs processus de conception et de fabrication de matrices. Cette approche prospective garantit que les composants sont conçus dès l’origine pour faciliter leur maintenance — accès aisé aux pièces d’usure, pièces de rechange standardisées et documentation claire sur l’entretien, ce qui contribue à prolonger la durée de vie en production.

Voici une liste de contrôle systématique d’entretien organisée par fréquence :

1. À chaque série de production (tâches quotidiennes) :
   • Inspecter la dernière pièce et l'extrémité de la bande issue du précédent cycle afin de détecter des bavures, des problèmes dimensionnels ou des défauts de surface
   • Vérifier les niveaux de lubrifiant et s'assurer d'une répartition adéquate du lubrifiant
   • Éliminer les débris, les chutes et les lamelles métalliques de toutes les surfaces de la matrice
   • S'assurer que les dispositifs de protection sont bien en place et fonctionnels
   • Confirmer que tous les poinçons de découpe sont solidement fixés dans leurs porte-poinçons
2. Tâches de maintenance hebdomadaires :
   • Nettoyage approfondi de toutes les surfaces des équipements de matrice, y compris les zones cachées où s'accumulent les chutes
   • Inspection visuelle des arêtes de coupe afin de détecter un émoussage, des ébréchures ou des dommages
   • Vérifier les goupilles de guidage et les douilles pour détecter toute usure, rayures ou jeu excessif
   • Inspecter les ressorts afin de détecter une fatigue, des spires cassées ou une tension réduite
   • Vérifier la course et la pression de la plaque dégauchissante
   • Examiner les blocs de talon et les plaques d'usure pour détecter des phénomènes de grippage
3. Entretien périodique (selon le nombre de coups) :
   • Démontage complet et nettoyage de tous les composants
   • Mesure précise des dimensions critiques par rapport aux spécifications d'origine
   • Aiguisage des arêtes coupantes conformément aux calendriers établis
   • Remplacement des douilles de guidage, des ressorts et des poinçons usés
   • Vérification des jeux entre poinçon et matrice
   • Traitement de surface ou réapplication des revêtements, si nécessaire
4. Opérations de révision annuelle ou de révision majeure :
   • Démontage complet de la matrice et inspection de tous ses composants
   • Vérification dimensionnelle des semelles et des plaques de matrice pour la planéité et le parallélisme
   • Remplacement de tous les éléments d’usure approchant la fin de leur durée de vie utile
   • Recalibrage des spécifications de hauteur de matrice et de hauteur de fermeture
   • Mise à jour des registres de maintenance avec les constatations et les remplacements de composants

Calendriers d’affûtage et tolérances de réaffûtage

Les composants de coupe nécessitent un affûtage périodique afin de maintenir la qualité du tranchant et le respect des spécifications des pièces. Mais à quel moment faut-il procéder à l’affûtage, et quelle quantité de matière peut-on enlever avant que le composant ne doive être remplacé ?

Selon les recherches sur la maintenance des presses à poinçonner, les experts recommandent d’affûter les outils lorsque les arêtes de coupe présentent un rayon d’usure de 0,1 mm (0,004 pouce). À ce stade, il est généralement nécessaire de retirer uniquement 0,25 mm (0,010 pouce) de matière pour restaurer le tranchant. Attendre plus longtemps implique un retrait de matière plus important et réduit globalement la durée de vie de l’outil.

Trois signes indiquent que les composants de la matrice de votre machine nécessitent un affûtage :

• Palpez l’arête de coupe : Passez délicatement votre doigt sur la face de la poinçonneuse : vous sentirez le bord arrondi qui indique une usure
• Surveillez la qualité des pièces : Une hauteur accrue des bavures et un roulement excessif signalent des arêtes de coupe émoussées
• Écoutez la presse : Un bruit de poinçonnage plus fort indique souvent que l’outil fournit un effort accru pour couper le matériau

La technique appropriée d’affûtage est tout aussi importante que le moment choisi. Utilisez un lubrifiant abondant pour éviter l’accumulation de chaleur susceptible d’endommager le traitement thermique. Réglez la meule avant chaque séance afin de disposer d’une surface propre et plane. Effectuez des passes légères — de 0,025 à 0,051 mm par passe — pour éviter la surchauffe. Serrez fermement les composants afin de minimiser les vibrations et les marques de vibration.

Chaque composant de la matrice possède une marge de réaffûtage — la quantité totale de matière pouvant être enlevée au cours de plusieurs affûtages successifs avant que le composant ne tombe en dessous des cotes minimales spécifiées. Suivez la quantité cumulative de matière enlevée à chaque cycle d’affûtage. Lorsque vous vous approchez de la limite de réaffûtage, planifiez le remplacement du composant plutôt que de tenter un dernier affûtage qui le laisserait sous-dimensionné.

Techniques d’inspection en presse

Vous n’avez pas besoin d’extraire la matrice pour chaque inspection. Les opérateurs expérimentés développent la capacité à détecter les problèmes alors que la matrice à emboutir reste installée dans la presse — ce qui permet de gagner du temps tout en identifiant les anomalies précocement.

Que devez-vous surveiller pendant la production ?

• Indicateurs de qualité des pièces : Vérifiez les premières pièces produites par rapport aux spécifications, puis effectuez des prélèvements échantillonnés périodiquement tout au long de la série. La hauteur du bourrelet, l’état du bord et la précision dimensionnelle révèlent l’état du composant.
• Lectures de la charge de la presse : Une augmentation de la charge requise indique des arêtes de coupe émoussées ou des phénomènes de grippage — la presse fournit davantage d’effort pour accomplir le même travail.
• Modifications sonores : Les matrices émettent des sons caractéristiques pendant leur fonctionnement normal. Des changements de hauteur, de volume ou de rythme précèdent souvent les pannes.
• État de la bande : Examiner la bande entre les stations afin de détecter un allongement des trous de guidage, des dégâts sur les bords ou des irrégularités d’alimentation.
• Éjection des chutes : Une chute régulière indique un jeu correct entre les éléments de la matrice et un calage approprié. Le blocage ou l’éjection irrégulière des chutes signale l’apparition de problèmes.

L’inspection en cours de presse donne les meilleurs résultats lorsque les opérateurs savent reconnaître ce à quoi ressemble et sonne un état « normal ». Documenter les conditions de référence pour chaque matrice afin que toute déviation devienne évidente. Former les opérateurs à signaler immédiatement toute anomalie, plutôt que d’attendre l’apparition de défauts qualité pour confirmer leurs soupçons.

Pratiques de nettoyage, de lubrification et de stockage

Un nettoyage adéquat élimine les résidus responsables d’une usure accélérée et d’un dysfonctionnement des composants. Après chaque cycle, nettoyer soigneusement toutes les surfaces usinées de la matrice. Accorder une attention particulière à :

• Aux ouvertures d’éjection des chutes, où les résidus s’accumulent.
• Aux logements des poussoirs et aux alésages de guidage.
• Surfaces des axes de guidage et des douilles
• Surfaces de formage où les résidus de lubrifiant s’accumulent

Après le nettoyage, séchez complètement toutes les surfaces afin d’éviter la formation de rouille. Appliquez un léger film d’huile protectrice sur toutes les surfaces en acier avant le stockage.

Les exigences en matière de lubrification varient selon le type de composant. Les axes de guidage équipés de roulements à billes nécessitent uniquement une huile légère — jamais de graisse, qui pourrait contaminer la cage à billes. Les axes de guidage à friction requièrent une graisse à haute pression. Les surfaces de formage peuvent nécessiter des lubrifiants pour matrices compatibles avec le matériau de la pièce à usiner ainsi qu’avec tout procédé en aval, tel que le soudage ou la peinture.

Les pratiques de stockage influencent considérablement l’état à long terme des composants :

• Stockez les matrices dans des environnements climatisés afin d’éviter la rouille et la corrosion
• Gardez les matrices fermées pour protéger les arêtes coupantes contre tout dommage accidentel
• Utilisez des couvertures protectrices pour les matrices stockées en zone ouverte
• Maintenez les matrices dans un état prêt à être montées sur presse — ne reportez pas les réparations au prochain cycle de production
• Stockez les composants de rechange dans des récipients organisés et étiquetés afin de permettre un accès rapide lors de la maintenance

L'équation de l'investissement en maintenance

Chaque heure consacrée à la maintenance préventive représente un temps de production investi — mais il s'agit d'un investissement qui génère des retours substantiels. Examinons les chiffres : une fenêtre de maintenance planifiée de 4 heures coûte l'équivalent de 4 heures de production perdue. Une panne imprévue peut, quant à elle, coûter 24 heures de réparation d'urgence, plus les déchets issus de la série défectueuse, ainsi que les frais d'expédition accélérée des composants de remplacement.

Selon analyse sectorielle de la maintenance , la mise en œuvre d'un programme formel de maintenance préventive permet d'obtenir :

• Durée de vie prolongée des matrices : L'entretien régulier réduit l'usure des composants critiques
• Qualité constante des pièces : Des matrices bien entretenues produisent des pièces qui respectent systématiquement les spécifications
• Temps d'arrêt réduit: Une maintenance proactive détecte les problèmes avant qu'une panne ne se produise
• Économies de coûts significatives : La prévention des pannes majeures évite les coûts de réparation d'urgence et les pertes de production

Registres de maintenance et suivi du cycle de vie

La documentation transforme la maintenance d’un art en une science. À chaque intervention sur l’équipement à emboutir, enregistrez ce qui a été fait, ce qui a été constaté et ce qui a été remplacé. Ces données historiques deviennent inestimables pour :

• Prédire la durée de vie des composants : Suivre les comptages réels de coups entre deux affûtages ou remplacements afin d’ajuster les intervalles de maintenance
• Identifier les problèmes récurrents : Des tendances émergent lorsque vous pouvez consulter l’historique des interventions sur plusieurs séries de production
• Planifier les stocks de pièces de rechange : Savoir quels composants s’usent le plus rapidement et constituer les stocks en conséquence
• Justifier les investissements en outillages : Comparer les coûts de maintenance entre différents outillages afin d’identifier des améliorations de conception
• Soutenir les demandes de garantie : L'historique documenté de la maintenance démontre un entretien approprié

Les systèmes modernes d'entretien des matrices utilisent un suivi numérique lié aux compteurs de coups de presse. Des alertes sont déclenchées automatiquement lorsque les intervalles d'entretien approchent, et le système conserve un historique complet des interventions, accessible aux techniciens de maintenance, aux ingénieurs et à la direction.

Un entretien efficace ne se fait pas par hasard : il exige un engagement, une documentation rigoureuse et une exécution constante. Toutefois, pour les opérations soucieuses d'optimiser les performances des matrices de découpage, l'investissement dans des protocoles d'entretien systématiques génère des retours mesurables en termes de temps de fonctionnement, de qualité et de longévité des composants. Une fois les pratiques d'entretien établies, la dernière étape consiste à adapter les composants à vos exigences d'application spécifiques.

Sélection des composants pour vos applications spécifiques de découpage

Vous avez étudié le fonctionnement, l'usure et les besoins en maintenance des composants des matrices de poinçonnage. Mais voici la question cruciale qui réunit tous ces éléments : comment spécifier les composants adaptés à votre application particulière ? La réponse n’est pas universelle. Une matrice progressive produisant 2 millions de supports automobiles exige des spécifications de composants totalement différentes de celles d’une matrice combinée fabriquant annuellement 50 000 boîtiers électroniques.

Pensez-y ainsi : acheter une voiture de sport pour transporter des matériaux de construction représente un gaspillage financier, tandis qu’utiliser une berline économique pour de la course automobile entraîne un désastre. Les matrices de poinçonnage sur tôle fonctionnent de la même manière : adapter les composants aux exigences réelles optimise à la fois les performances et les coûts. Construisons ensemble une approche systématique de sélection des composants répondant précisément à vos besoins de production.

Adapter les composants à vos exigences de production

Votre type de matrice détermine fondamentalement le choix des composants. Selon une analyse sectorielle réalisée par Worthy Hardware, comprendre la différence entre les configurations d’outils de poinçonnage et de matrices vous permet de spécifier dès le départ les composants adaptés.

Applications des matrices progressifs

Les matrices progressifs effectuent plusieurs opérations à différentes stations, tandis que la bande reste fixée au matériau porteur. Ces jeux de matrices pour emboutissage métallique sont soumis à des exigences particulières :

• Les composants doivent maintenir un alignement précis sur l’ensemble des stations simultanément
• Les axes de repérage subissent une sollicitation importante à chaque avancement de la bande d’une station à l’autre
• Les plaques de dégagement nécessitent une coordination précise avec plusieurs configurations de poinçons
• Les composants de manutention des matériaux fonctionnent en continu pendant le fonctionnement à haute vitesse

Pour les composants de matrices à progression, les matériaux haut de gamme et les revêtements justifient généralement leur coût. Un seul pilote usé peut provoquer un défaut d’alignement affectant chaque poste en aval, entraînant des défaillances de qualité en cascade sur l’ensemble de la pièce.

Applications des matrices à transfert

Les matrices à transfert découpent d’abord la pièce dans la bande, puis utilisent des doigts mécaniques pour déplacer individuellement les pièces entre les postes. Cette approche présente des avantages pour certaines applications. Selon la comparaison de Worthy Hardware, l’estampage à matrice à transfert offre une plus grande flexibilité et des coûts d’outillage inférieurs, ce qui le rend idéal pour des volumes plus faibles ou des pièces plus grandes.

La sélection des composants pour les matrices à transfert diffère de celle des matrices à progression :

• Les composants de formage subissent des charges plus élevées lors des opérations d’emboutissage profond
• Les systèmes de guidage doivent résister aux forces latérales engendrées par des séquences de formage complexes
• Les composants individuels de la station peuvent être spécifiés indépendamment, plutôt que sous forme de systèmes intégrés
• Les cales de talon deviennent critiques pour gérer la poussée latérale lors de formage intensif

Applications de matrices combinées

Les matrices combinées effectuent plusieurs opérations de découpe en un seul coup de presse — toutes les découpes s’effectuent simultanément. Ces configurations d’outillages pour emboutissage métallique privilégient :

• Un alignement parfait entre poinçon et matrice, puisque toutes les découpes s’effectuent en même temps
• Une dureté uniforme sur l’ensemble des composants de découpe afin d’assurer une usure homogène
• Des composants structurels robustes capables de supporter les forces concentrées générées pendant la découpe simultanée
• Des plaques de matrice de précision conservant leur planéité sous charge élevée

Considérations liées au volume de production : quand les composants haut de gamme justifient leur coût

Le volume de production influence considérablement la rentabilité du choix des composants. Selon L'analyse complète des coûts de Jeelix , qui vise le coût total de possession (TCO) le plus bas — et non le prix initial le plus bas —, doit guider les décisions stratégiques d’approvisionnement.

Voici le calcul qui sous-tend les décisions fondées sur le volume :

Faible volume (moins de 100 000 pièces)

Pour des séries de production plus courtes, le coût initial des composants pèse fortement dans l’équation. La surcharge liée à l’utilisation de l’acier à outils D2 par rapport à l’A2, ou de carbure par rapport au D2, ne sera peut-être jamais compensée par une durée de vie prolongée des outils. Considérez ce qui suit :

• Acier à outils A2 pour la plupart des composants de coupe
• Pions de guidage à friction standard plutôt qu’ensembles à billes
• Traitements de surface minimaux — par exemple, seulement la nitruration sur les zones fortement sollicitées
• Châssis de matrice prétrempés afin de réduire les coûts d’usinage

Volume moyen (100 000 à 1 000 000 de pièces)

À ce niveau de volume, l’équilibre change. Les intervalles d’affûtage, la fréquence de remplacement et les temps d’arrêt pour maintenance deviennent des facteurs de coût importants. La mise à niveau de composants fortement sollicités s’avère souvent économiquement justifiée :

• Acier outil D2 pour les poinçons de découpe et de perçage
• Butées de matrice en carbure dans les zones traitant des matériaux abrasifs
• Guides à billes pour des vitesses de presse plus élevées et une maintenance simplifiée
• Revêtements TiN ou similaires sur les composants coupants

Haut volume (plus de 1 000 000 pièces)

Pour des séries de production atteignant le million de pièces, la longévité des composants prime dans l’analyse économique. Chaque intervention de maintenance interrompt la production, chaque cycle d’affûtage consomme de la capacité, chaque défaillance imprévue entraîne des interventions coûteuses en urgence. Investissez dans :

• Des composants coupants en carbure partout où cela est possible
• Des revêtements avancés PVD (TiAlN, AlCrN) offrant une résistance extrême à l’usure
• Des systèmes de guidage à billes haut de gamme avec précharge précise
• Châssis de matrices trempés et rectifiés éliminant les problèmes de déformation

C’est ici que les capacités avancées de simulation révèlent toute leur valeur. Capacités de simulation CAE de Shaoyi aident à optimiser le choix des composants avant le début de la fabrication — en prédisant les schémas d’usure, les concentrations de contraintes et les points de défaillance potentiels. Cette approche fondée sur la simulation, combinée à la prototypage rapide disponible en aussi peu que 5 jours, permet de valider les spécifications des composants avant l’engagement dans la fabrication des outillages de production. Résultat : un taux d’approbation du premier essai de 93 % pour les applications destinées aux équipementiers automobiles (OEM), démontrant comment un investissement initial en ingénierie évite des itérations coûteuses.

Propriétés des matériaux influençant les spécifications des composants

Le matériau que vous emboutissez compte autant que la quantité produite. Les caractéristiques du matériau de la pièce brute influencent directement les exigences applicables aux composants.

Effets de l’épaisseur du matériau

Les matériaux plus épais nécessitent :

• Augmentation des jeux entre poinçon et matrice (le pourcentage de l'épaisseur reste similaire, mais le jeu absolu augmente)
• Composants structurels plus robustes afin de supporter des forces de découpe plus élevées
• Chaussures de matrice plus rigides afin d'éviter la déformation sous charge
• Systèmes de dégauchissement plus puissants afin de supporter des forces de dégauchissement accrues

Considérations relatives à la résistance à la traction

Les aciers à haute résistance, les aciers inoxydables et les matériaux écrouis accélèrent fortement l'usure des composants. Le traitement de ces matériaux exige :

• Aciers à outils haut de gamme (D2 au minimum, carbure privilégié pour les éléments de coupe critiques)
• Traitements de surface avancés (nitrocarburation ionique, revêtements PVD)
• Jeux accrues afin de réduire les forces de découpe
• Systèmes de guidage robustes afin de supporter des charges opérationnelles plus élevées

Caractéristiques d’écrouissage

Certains matériaux, comme l’acier inoxydable et certains alliages d’aluminium, s’écrouissent lors de la mise en forme : ils deviennent plus durs et plus résistants à mesure qu’ils sont déformés. Cela pose des défis particuliers :

• Les composants de formage doivent être plus durs que le matériau dans son état écroui
• Plusieurs étapes de formage peuvent nécessiter des outillages de dureté croissante
• Des traitements de surface deviennent indispensables pour éviter le grippage avec les surfaces écrouies

Matrice décisionnelle de sélection des composants

En regroupant ces facteurs, la matrice décisionnelle suivante relie les caractéristiques de votre application aux recommandations spécifiques de composants :

Facteur d'application	Faible volume / acier doux	Volume moyen / matériaux standard	Fort volume / matériaux avancés
Poinçons de découpe	Acier à outils A2, 58-60 HRC	Acier à outils D2 avec revêtement TiN	Carbure ou acier à outils en poudre (PM) avec revêtement TiAlN
Boutons de matrice	Acier à outils A2 ou D2	D2 avec traitement de surface	Inserts en carbure
Systèmes de guidage	Goupilles de friction avec douilles en bronze	Guides à roulements à billes	Roulement à billes de précision avec précharge
Plaques décapeuses	Acier à outils A2, 54-56 HRC	D2 avec nitruration	D2 avec revêtement PVD
Semelles de matrice	Acier 4140 prétrempé	Acier à outils A2, usiné avec précision	A2 ou D2 trempé, détendu
Plaquettes de formage	Acier à outils A2 ou S7	D2 avec traitement de surface	Carbure ou D2 revêtu
Pilotes	Acier à outils A2	D2 avec revêtement TiN	Carbure avec revêtement avancé
Traitements de surface	Minimal — nitruration sur les zones critiques	Nitruration plus TiN sur les arêtes coupantes	Système complet de revêtement PVD

Élaboration d'une liste de contrôle des spécifications des composants

Avant de finaliser les spécifications de conception des matrices d'estampage, parcourez cette liste de contrôle afin de vous assurer que tous les facteurs ont été pris en compte :

Exigences de production

• Quel est le volume total de production prévu sur la durée de vie de la matrice ?
• Quels volumes annuels ou mensuels la matrice devra-t-elle supporter ?
• Quelles vitesses de presse sont requises pour atteindre les objectifs de production ?
• Dans quelle mesure la disponibilité est-elle critique — quel est le coût d'une indisponibilité imprévue ?

Caractéristiques matérielles

• Quel type de matériau sera mis en œuvre (acier, acier inoxydable, aluminium, autre) ?
• Quelle est la plage d’épaisseurs du matériau ?
• Quelles sont les caractéristiques de résistance à la traction et de dureté du matériau ?
• Le matériau durcit-il par écrouissage pendant les opérations de formage ?
• Existe-t-il des exigences relatives à l’état de surface de la pièce ?

Complexité des pièces

• Combien d’opérations sont nécessaires pour achever la pièce ?
• Quelles tolérances le moule doit-il respecter tout au long de la production ?
• Des opérations d’emboutissage profond ou de formage complexe sont-elles requises ?
• Quelle est la taille minimale des caractéristiques (cela influence les diamètres minimaux des poinçons) ?

Considérations sur l'entretien

• Quelles ressources internes sont disponibles pour la maintenance ?
• Quel intervalle de maintenance est acceptable, compte tenu du calendrier de production ?
• Des composants de rechange sont-ils disponibles pour un remplacement rapide ?
• Une normalisation des composants est-elle possible sur plusieurs moules ?

Coût total de possession : la vision complète

La conception intelligente des matrices de découpage métallique équilibre l’investissement initial et les coûts opérationnels à long terme. Selon les recherches en analyse des coûts, une matrice à bas prix signale généralement des compromis qui se traduisent par des coûts multipliés pendant la production.

Prenez en compte l’équation globale des coûts :

Coûts initiaux

• Matériaux des composants et traitement thermique
• Usinage et rectification de précision
• Traitements de surface et revêtements
• Assemblage et essai

Coûts opérationnels

• Main-d’œuvre et consommables pour l’affûtage
• Arrêts planifiés pour maintenance
• Pièces de rechange pour composants
• Inspection et vérification qualité

Coûts liés aux pannes

• Arrêts non planifiés (souvent 5 à 10 fois plus coûteux que les arrêts planifiés pour maintenance)
• Déchets produits avant la détection de la panne
• Main-d'œuvre pour réparation d'urgence et accélération des délais
• Dégâts secondaires affectant d'autres composants de la matrice
• Impact sur le client lié aux livraisons manquées

Les composants de matrices progressives haut de gamme coûtent plus cher initialement, mais permettent souvent d'obtenir le coût total par pièce produit le plus bas. Une pointe en carbure coûtant 500 $ et produisant 2 millions de pièces génère un coût d’outillage par pièce de 0,00025 $. Une pointe en acier A2 coûtant 100 $, qui doit être remplacée tous les 200 000 cycles — chaque remplacement nécessitant 30 minutes d’arrêt de production — peut en réalité coûter davantage sur le même volume de production.

L’objectif n’est ni de dépenser le moins possible, ni de dépenser le plus possible : il consiste à aligner l’investissement dans les composants sur les exigences réelles de production. Spécifiez de l’acier A2 là où celui-ci suffit. Investissez dans du carbure là où les taux d’usure justifient la prime. Appliquez des revêtements là où ils assurent une extension mesurable de la durée de vie. Et collaborez avec des fournisseurs qui maîtrisent cet équilibre — ceux capables d’analyser votre application et de vous recommander les composants adaptés, plutôt que de simplement citer les références que vous demandez.

En évaluant systématiquement vos exigences de production, les caractéristiques des matériaux et les considérations globales relatives aux coûts, vous spécifierez des composants de matrice d’estampage capables d’assurer des performances fiables tout au long de leur durée de service prévue — évitant ainsi à la fois l’économie fallacieuse liée à une sous-spécification et le gaspillage engendré par une sur-ingénierie.

Questions fréquemment posées sur les composants de matrices de poinçonnage

1. Quels sont les composants fondamentaux d’une matrice d’estampage ?

Une matrice d’estampage se compose de plusieurs catégories intégrées de composants : des éléments structurels de base (socles de matrice, plaques de matrice et ensembles de matrices), des éléments de découpe (poinçons et contre-poinçons), des systèmes de guidage (guides, douilles et blocs de butée) ainsi que des composants de manutention des tôles (pilotes, guides de bande et extracteurs). Ces composants fonctionnent ensemble comme un système afin de transformer des tôles planes en pièces de précision par des opérations de découpe, de pliage et de formage.

2. Comment déterminer le jeu correct entre poinçon et matrice ?

Le jeu entre poinçon et matrice est calculé en pourcentage de l'épaisseur de la matière, par côté. Le point de départ standard est de 10 % par côté, bien qu’un jeu compris entre 11 et 20 % puisse réduire la contrainte exercée sur les outillages et prolonger leur durée de vie opérationnelle. Les facteurs clés incluent le type de matériau (l’acier inoxydable nécessite environ 13 % par côté), l’épaisseur de la matière, la qualité souhaitée du bord découpé et les exigences relatives à la durée de vie de l’outil. Le jeu par côté se calcule selon la formule suivante : Jeu par côté = Épaisseur de la matière × Pourcentage de jeu.

3. Quelles nuances d’acier à outils sont les mieux adaptées aux composants des matrices de découpage ?

Le choix de l’acier à outils dépend de la fonction du composant. L’acier à outils A2 convient bien aux composants polyvalents, tels que les plaques de dégagement et les outils de formage soumis à une usure modérée. L’acier à outils D2 offre une résistance à l’usure supérieure, ce qui le rend particulièrement adapté aux poinçons de découpe, aux boulons de matrice et aux lames de détourage. L’acier rapide M2 est utilisé dans les opérations à grande vitesse où l’accumulation de chaleur constitue un problème. Le carbure assure une résistance extrême à l’usure dans les productions ultra-massives, bien qu’il coûte 3 à 5 fois plus cher que les composants en acier D2.

4. À quelle fréquence les composants des matrices d’estampage doivent-ils être entretenus ?

Les intervalles d’entretien dépendent du volume de production et du type de matériau. Pour les applications automobiles à fort volume impliquant l’estampage d’aciers avancés à haute résistance, un entretien peut être requis tous les 50 000 coups, tandis que pour les opérations à faible volume utilisant de l’acier doux, cet intervalle peut être prolongé à 100 000 coups ou plus. Les tâches quotidiennes comprennent l’inspection des pièces afin de détecter la présence de bavures et la vérification de la lubrification. Les tâches hebdomadaires consistent en un nettoyage, une inspection visuelle des arêtes de coupe et une vérification des composants de guidage. Les révisions périodiques, basées sur le nombre de coups, incluent l’affûtage et le remplacement de composants.

5. Quelles sont les causes de la rupture prématurée des poinçons dans les matrices d’estampage ?

La rupture des poinçons résulte généralement de plusieurs facteurs : un mauvais alignement provoquant une charge latérale lorsque les poinçons entrent en contact avec les matrices décentrés, un jeu insuffisant générant des chocs qui fragilisent les bords coupants trempés, des composants de guidage usés autorisant un décalage des poinçons, et le traitement de matériaux plus durs que ceux spécifiés. Les tiges de guidage et les douilles usées constituent souvent la cause première, car elles permettent aux poinçons d’entrer dans les matrices sous un angle incorrect, concentrant ainsi la contrainte sur un seul côté du bord coupant.
