Ce qui rend les pièces CNC véritablement sur mesure

Imaginez que vous ayez besoin d’un composant présentant une forme inhabituelle, des tolérances serrées et un matériau spécifique qui n’existe tout simplement dans aucun catalogue. C’est précisément dans ce cas que les pièces CNC sur mesure entrent en jeu. Contrairement aux composants standards conçus pour des applications générales, ces pièces usinées sont fabriquées selon vos spécifications exactes à l’aide de la technologie à commande numérique par ordinateur (CNC). Les machines CNC suivent des instructions numériques précises pour découper, percer et façonner des matériaux bruts afin d’obtenir des composants finis répondant parfaitement à vos exigences uniques, avec une précision allant jusqu’au millième de pouce.

Quelle est la différence entre « sur mesure » et « standard » ? Les pièces standard sont préfabriquées en série pour des applications courantes. Ils sont pratiques, mais limités. En revanche, les pièces usinées sur mesure par commande numérique (CNC) sont conçues autour de votre dessin, et non l'inverse. Que vous ayez besoin d’un seul prototype ou de milliers de pièces identiques, l’usinage CNC de précision offre une exactitude répétable que les méthodes manuelles ne peuvent tout simplement pas égaler.

Du modèle numérique à la réalité physique

Chaque composant personnalisé commence par un plan numérique. Les concepteurs créent un fichier CAO (Conception Assistée par Ordinateur) qui reprend toutes les dimensions, courbes, trous et angles de la pièce. Ce fichier peut être considéré comme une recette détaillée indiquant à la machine précisément ce qu’elle doit produire.

Toutefois, les machines CNC ne lisent pas directement les fichiers CAO. Le dessin doit d’abord être traité par un logiciel FAO (Fabrication Assistée par Ordinateur), qui le traduit en code G : des instructions pas à pas comprises par la machine. Ce code contrôle tous les paramètres : vitesse de la broche, avance, sélection de l’outil et trajectoire précise suivie par l’outil de coupe lors des opérations d’usinage CNC.

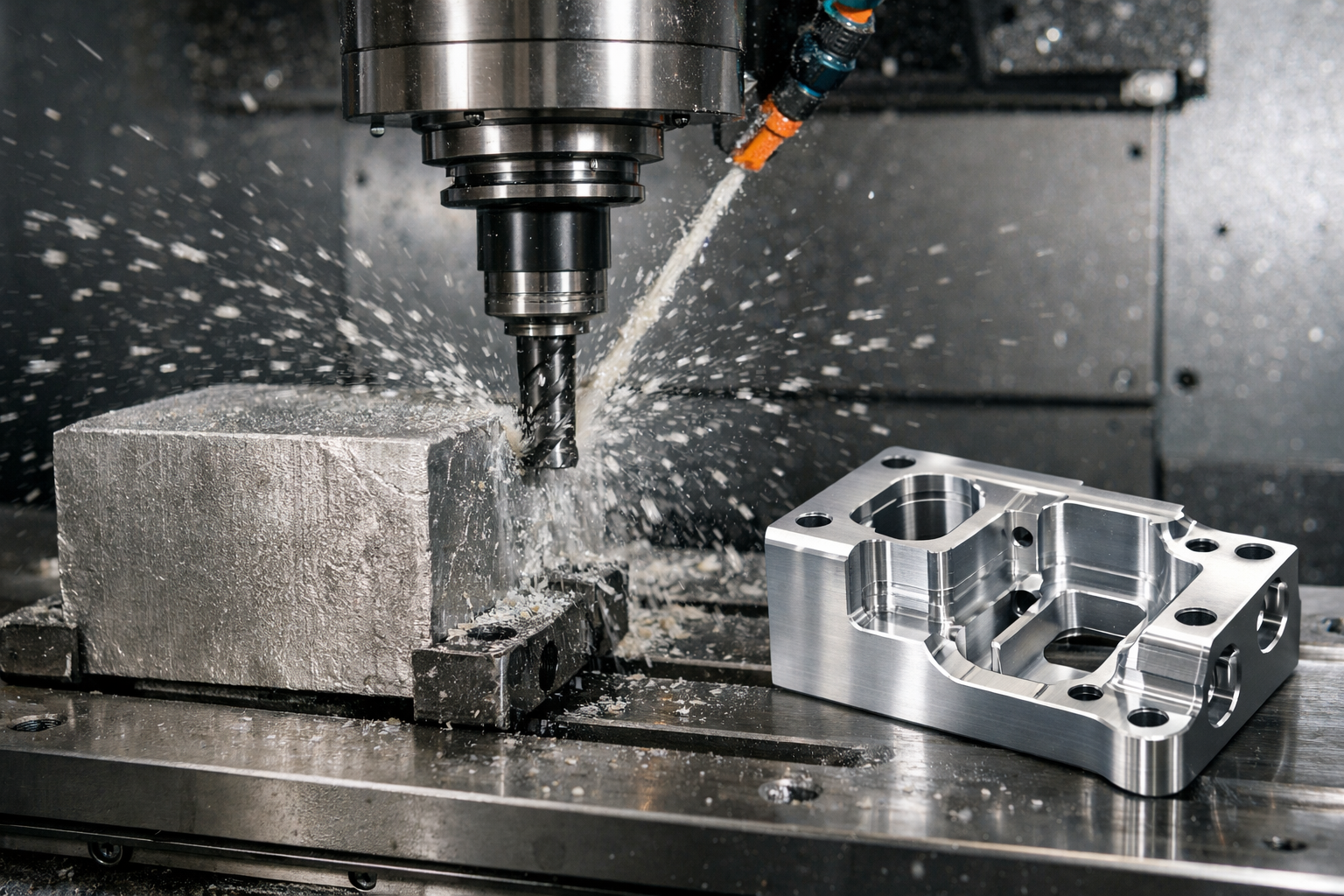

Une fois que la machine a reçu ses instructions, la fabrication CNC commence. L’outil de coupe tourne à grande vitesse, enlevant le matériau couche par couche jusqu’à ce que le brut se transforme en votre pièce finie. Selon zone3Dplus , ce processus automatisé atteint une précision aussi fine que ±0,01 mm, garantissant que chaque pièce est identique, qu’il s’agisse d’une unité ou de mille unités.

Pourquoi les pièces standard sont-elles insuffisantes

Les composants standard conviennent parfaitement aux applications génériques. Mais que se passe-t-il lorsque votre projet exige quelque chose de différent ? Peut-être avez-vous besoin d’un support doté de trous de fixation non standard, d’un boîtier comportant des canaux internes complexes ou d’un raccord fabriqué dans un alliage exotique. Les pièces prêtes à l’emploi ne peuvent tout simplement pas répondre à ces exigences.

Les pièces usinées sur mesure à l'aide de machines CNC résolvent ce problème en offrant une liberté de conception totale. Vous n'êtes pas limité aux éléments disponibles dans un catalogue. Au lieu de cela, vous spécifiez précisément la géométrie, le matériau et les tolérances requis par votre application. Cette souplesse est essentielle dans des secteurs tels que le médical, l’aérospatial et la défense, où les composants doivent répondre à des normes extrêmement strictes que les pièces produites en série ne peuvent pas atteindre.

L'Avantage de la Précision

La précision constitue sans doute la raison la plus convaincante de choisir des pièces usinées sur mesure à l'aide de machines CNC. Alors que l’usinage manuel dépend de l’habileté de l’opérateur, la technologie CNC assure une exactitude constante grâce au contrôle informatique. Des secteurs exigeant des tolérances aussi serrées que ± 0,0001 po comptent sur l’usinage CNC pour garantir que chaque composant fonctionne exactement comme prévu.

Ce niveau de précision est essentiel lorsque les pièces doivent s’assembler parfaitement, résister à des conditions extrêmes ou répondre à des exigences réglementaires. Un instrument chirurgical, une bride aérospatiale ou un composant d’un système de défense ne peut se contenter d’être « suffisamment proche ». L’usinage CNC de précision garantit qu’il n’en sera rien.

• Flexibilité des matériaux : Les machines CNC travaillent l’aluminium, le titane, l’acier inoxydable, les plastiques tels que le Delrin et le PEEK, ainsi que d’autres matériaux spécialisés, afin de répondre aux exigences de votre application.
• Complexité géométrique : L’usinage multi-axes permet de créer des formes complexes, des dégagements et des caractéristiques impossibles à réaliser manuellement.
• Contrôle des tolérances : Obtenez systématiquement des tolérances serrées sur chaque pièce, qu’il s’agisse de prototypes ou de séries de production.
• Évolutivité : Passez sans heurt d’un seul prototype à la production en série, sans avoir besoin de modifier les outillages ni de reprendre la conception, ce qui rend les pièces usinées CNC idéales pour des projets à n’importe quelle étape de leur développement.

Explication des procédés d’usinage CNC par fraisage et par tournage

Maintenant que vous comprenez ce qui rend les pièces usinées CNC véritablement personnalisées, la question suivante est : comment sont-elles réellement fabriquées ? La réponse dépend principalement de la géométrie de votre pièce. Deux procédés De fabrication CNC dominent le secteur — la fraisage et le tournage — et le choix du procédé adapté influence directement le coût, la qualité et le délai de livraison de votre projet. Comprendre ces procédés vous permet de communiquer plus efficacement avec les fabricants et garantit que votre conception est compatible avec les capacités de la méthode retenue.

Usinage par fraisage contre usinage par tournage : explication

La différence fondamentale entre l’usinage CNC par fraisage et l’usinage CNC par tournage repose sur une seule question : qu’est-ce qui bouge pendant l’opération de coupe ? En fraisage, la pièce reste immobile tandis qu’un outil de coupe rotatif se déplace autour d’elle pour enlever de la matière. En tournage, c’est l’inverse : la pièce tourne à grande vitesse tandis qu’un outil de coupe fixe façonne sa surface.

Imaginez les pièces usinées sur fraiseuse à commande numérique comme la sculpture d’un bloc de marbre. Le matériau reste immobile tandis que vous l’évidez sous plusieurs angles afin de révéler des formes complexes, des cavités et des contours. Cela rend la fraisage particulièrement adapté aux pièces prismatiques ou angulaires comportant des surfaces planes, des rainures et des caractéristiques 3D complexes. Selon Facturée , les composants usinés typiques comprennent des boîtiers, des dissipateurs thermiques, des supports et des panneaux avant.

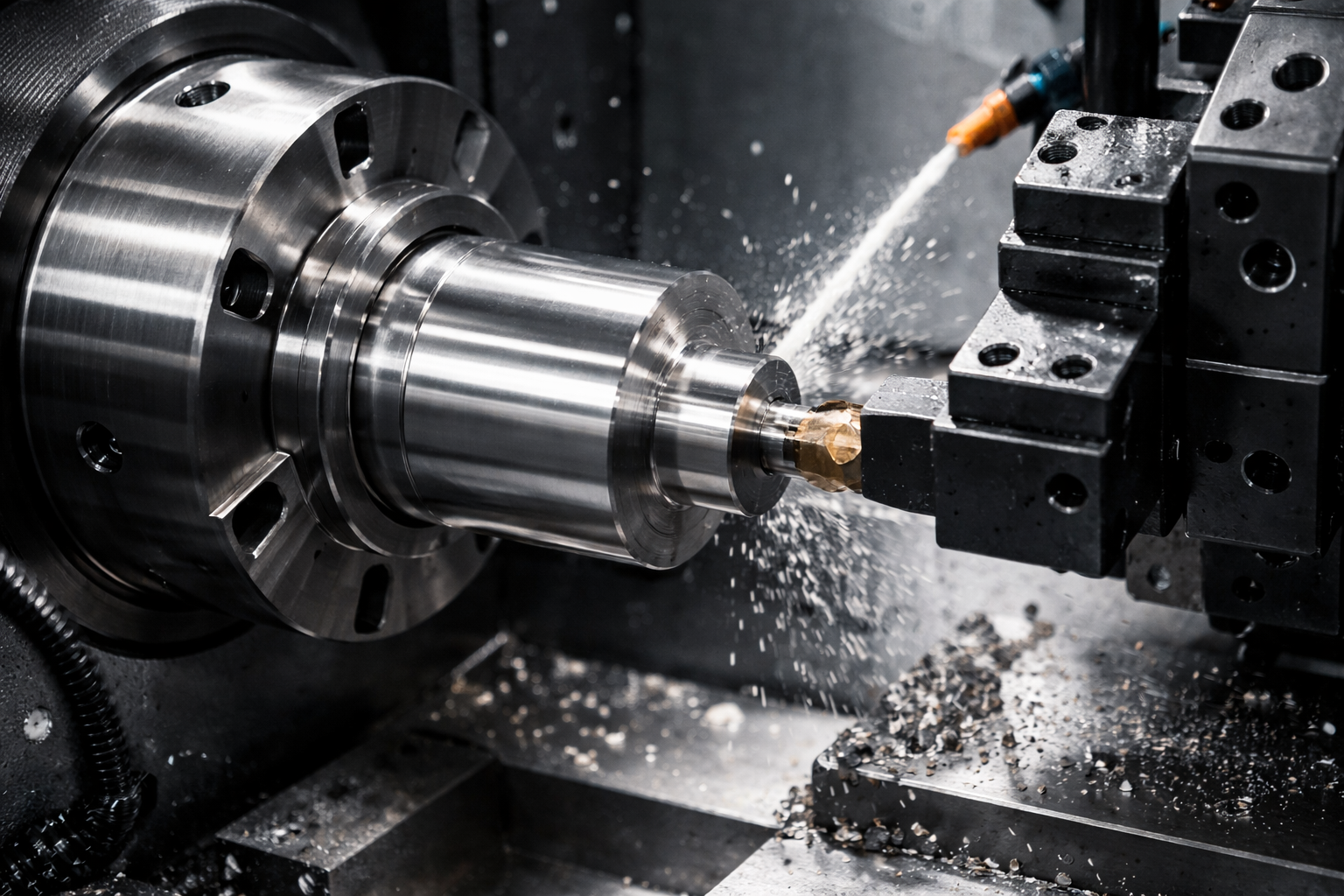

Les pièces tournées sur CNC fonctionnent différemment. Imaginez un tour de potier : le matériau tourne tandis que vous le façonnez à l’aide d’outils. Le tournage CNC excelle dans la production de composants à symétrie de révolution, tels que des arbres, des goupilles, des douilles et des raccords. L’outil de coupe se déplace selon deux axes (radial et axial) afin de créer le profil cylindrique souhaité avec une excellente finition de surface.

Facteur	Usinage CNC	Tournage CNC
Géométries typiques	Formes prismatiques, angulaires, complexes en 3D, cavités, rainures	Cylindriques, à symétrie de révolution, arbres, goupilles
Capacités de tolérance	±0,025 mm à ±0,127 mm (standard)	±0,025 mm à ±0,127 mm (standard)
Qualité de la finition de surface	Rugosité moyenne Ra de 0,8 à 3,2 µm (typique)	Rugosité moyenne Ra de 0,4 à 1,6 µm (typique, souvent plus lisse)
Applications idéales	Boîtiers, supports, moules, dispositifs de fixation	Arbres, raccords, buses, éléments de fixation

Capacités multi-axes

Toutes les fraiseuses ne se valent pas. Le nombre d’axes détermine la complexité des pièces que vous pouvez produire en une seule mise en position. Les machines standard à 3 axes se déplacent linéairement le long des axes X, Y et Z — ce qui convient à de nombreuses pièces usinées CNC, mais qui devient limité lorsque la géométrie devient complexe.

C’est ici que les choses deviennent intéressantes. Ajoutez un quatrième axe (rotation autour de l’axe X) et vous pourrez usiner des surfaces cylindriques sans repositionnement. Passez aux services d’usinage CNC à 5 axes, et vous pourrez accéder à presque n’importe quel angle de votre pièce en une seule mise en position. Selon Hubs, cette capacité réduit le nombre de mises en position, améliore les tolérances et assure des finitions de surface supérieures, car l’outil conserve des angles de coupe optimaux tout au long de l’opération.

Pourquoi cela importe-t-il pour votre projet ? Moins de réglages signifient moins de manipulations, une accumulation d’erreurs réduite et des délais plus courts. Lorsque votre pièce comporte des cavités profondes, des surfaces inclinées ou des courbes organiques, l’usinage à 5 axes s’avère souvent plus économique, malgré des taux horaires plus élevés pour les machines : les gains de temps compensent largement la différence de coût.

Pour les composants cylindriques ultra-petits et à haute précision, l’usinage suisse constitue une autre option spécialisée. Ces machines utilisent un mandrin coulissant qui soutient la pièce à usiner très près de l’outil de coupe, permettant ainsi une précision exceptionnelle sur des pièces élancées qui se déformeraient sur des tours conventionnels.

Choisir le procédé adapté à votre pièce

Comment alors choisir entre fraisage et tournage ? Commencez par la forme de base de votre pièce. Si elle est ronde ou cylindrique — pensez aux arbres, aux douilles ou aux raccords filetés — le tournage est presque certainement votre meilleur choix. Si elle présente des angles, des surfaces planes ou nécessite des cavités et des contours complexes, le fraisage est plus pertinent.

Mais la fabrication moderne brouille ces distinctions. Les centres tournage-fraisage combinent les deux procédés dans une seule machine, éliminant ainsi la nécessité de transférer les pièces d’une opération à l’autre. Un arbre peut par exemple être usiné au tour pour obtenir sa forme, puis fraisé afin d’y usiner des rainures de clavette ou des perçages transversaux, le tout sans jamais quitter la machine. Cette approche hybride réduit les délais de production et améliore la précision en évitant plusieurs mises en position.

Pour les applications ultra-précises où l’usinage conventionnel ne permet pas d’atteindre les tolérances requises, des procédés spécialisés tels que l’usinage à électro-érosion (EDM) et le meulage interviennent. Ces opérations secondaires affinent les surfaces et les dimensions au-delà de ce que les outils de coupe seuls peuvent réaliser.

Grâce à une compréhension claire des capacités du fraisage et du tournage, vous êtes désormais en mesure de prendre des décisions éclairées concernant les matériaux — ce qui nous amène au prochain choix critique dans votre parcours de fabrication de pièces CNC sur mesure.

Sélection des matériaux pour les composants CNC sur mesure

Vous avez déterminé si la fraiseuse ou le tour convient à la géométrie de votre pièce. Maintenant vient la question qui influence considérablement à la fois les performances et le coût : quel matériau choisir ? Sélectionner dès le départ les bons matériaux pour l’usinage CNC permet d’économiser du temps, d’éviter des reconceptions coûteuses et de garantir que vos composants finis fonctionnent exactement comme prévu. Examinons ensemble vos options parmi les métaux et les plastiques techniques afin que vous puissiez aborder vos fournisseurs en toute confiance.

Métaux pour les performances structurelles

Lorsque la résistance et la durabilité sont essentielles, les métaux occupent une place prépondérante dans la discussion. Toutefois, tous les métaux ne se comportent pas de la même manière sous les outils de coupe ni dans leurs applications finales. Votre choix dépend d’un équilibre entre les propriétés mécaniques, l’usinabilité et le budget.

Alliages d'aluminium représentent le choix le plus populaire pour les pièces usinées sur mesure CNC — et pour de bonnes raisons. Selon JLCCNC, l’usinage de l’aluminium offre la meilleure valeur globale pour les pièces destinées à un usage général, où une résistance modérée et un faible coût sont les critères déterminants. Des alliages tels que les 6061 et 7075 s’usinent rapidement, offrent d’excellentes finitions de surface et pèsent environ le tiers de l’acier. Vous trouverez des composants en aluminium dans des supports aérospatiaux, des boîtiers électroniques et des dispositifs de fixation automobiles, là où la réduction de poids se traduit directement par des gains de performance.

Qualités d'acier interviennent lorsque la résistance de l’aluminium n’est pas suffisante. Les aciers au carbone, tels que les 1018 et 1045, offrent une résistance à la traction supérieure à un coût modéré, ce qui les rend idéaux pour les arbres, les goupilles et les composants structurels devant supporter de fortes charges. Les aciers alliés, comme les 4140 et 4340, gagnent en dureté et en résistance à l’usure grâce à un traitement thermique. Le compromis ? L’acier s’usine plus lentement que l’aluminium et use plus rapidement les outils de coupe, augmentant ainsi le temps de production et le coût.

Alliages spécialisés et leurs applications

Certains environnements exigent des matériaux que l’aluminium ou l’acier standard ne peuvent tout simplement pas supporter. C’est là que les alliages spécialisés trouvent leur place dans vos réflexions de conception.

L'acier inoxydable allie résistance et excellente résistance à la corrosion. Les nuances telles que les aciers inoxydables 304 et 316 résistent à la rouille, aux produits chimiques et aux hautes températures — des caractéristiques essentielles pour les instruments médicaux, les équipements de transformation alimentaire et les applications marines. Toutefois, l’usinage de l’acier inoxydable exige une attention particulière. Ce matériau durcit par écrouissage pendant l’usinage, ce qui impose l’utilisation d’outils tranchants, d’un lubrifiant adapté et de vitesses de coupe réduites. Selon JLCCNC, le coût plus élevé de l’usinage de l’acier inoxydable est justifié lorsque la durabilité ou les exigences d’hygiène sont primordiales.

Alliages de bronze exceller dans les applications d'usure où des pièces glissent les unes contre les autres. Les composants en bronze usinés CNC, tels que les douilles, les roulements et les sièges de soupape, profitent de la lubrification naturelle du matériau et de sa résistance au frottement. Le bronze au phosphore et le bronze à l'aluminium sont des choix courants, chacun offrant un équilibre légèrement différent entre résistance mécanique, résistance à la corrosion et comportement à l'usure. L'usinage du bronze permet d'obtenir d'excellentes finitions de surface et génère des copeaux propres, ce qui le rend relativement facile à travailler, malgré sa dureté supérieure à celle de l'aluminium.

Plastiques techniques à considérer

Toutes les applications ne nécessitent pas nécessairement un matériau métallique. Les plastiques techniques offrent des avantages uniques : un poids plus léger, une lubrification naturelle, une isolation électrique et, souvent, des coûts d'usinage inférieurs. Deux matériaux dominent cette catégorie pour l'usinage CNC.

Plastique Delrin (également appelé acétal ou POM) se machine parfaitement et permet de respecter facilement des tolérances serrées. Selon Penta Precision, le matériau Delrin absorbe pratiquement aucune humidité, ce qui garantit une stabilité dimensionnelle même dans des conditions humides. Cette stabilité en fait un matériau idéal pour les engrenages, les rouleaux, les composants de valves et les raccords de précision, là où toute déformation est inacceptable. Les pièces sortent de la machine propres, avec des surfaces lisses et des arêtes nettes, nécessitant souvent aucun traitement postérieur.

Usinage du nylon présente des compromis différents. Le nylon offre une meilleure résistance aux chocs et supporte des températures plus élevées que le Delrin : les grades chargés de verre tolèrent une exposition continue allant jusqu’à 120–130 °C. Toutefois, le nylon est hygroscopique, c’est-à-dire qu’il absorbe l’humidité présente dans l’air. Cette absorption peut modifier les dimensions des pièces au fil du temps, un facteur critique lorsqu’il s’agit d’assemblages à tolérances serrées. Le nylon produit également des finitions de surface plus rugueuses et peut nécessiter des opérations supplémentaires d’ébavurage ou de finition.

Lors du choix entre le Delrin et le nylon, tenez compte de ce qui suit : le Delrin se distingue là où la stabilité dimensionnelle et la finition de surface sont primordiales, tandis que le nylon offre de meilleures performances dans les applications à fort impact ou à haute température.

Matériau	Machinabilité	Caractéristiques de résistance	Résistance à la corrosion	Applications Typiques
Aluminium 6061	Excellent (haute vitesse, découpes propres)	Résistance modérée, poids léger	Bonne (l'anodisation améliore)	Supports, boîtiers, dispositifs de fixation
Acier 4140	Bon (plus lent que l’aluminium)	Haute résistance, traitable thermiquement	Médiocre (nécessite un revêtement)	Arbres, engrenages, composants soumis à des charges élevées
Acier inoxydable 316	Moyen (écrouissage sous travail)	Haute résistance, grande ténacité	Excellent	Équipements médicaux, marins et alimentaires
Autres métaux	Bon (copeaux propres)	Modéré, excellente résistance à l’usure	Très bon	Bagues, roulements, sièges de soupape
Delrin (POM)	Excellent (usinage facilité)	Rigide, stable dimensionnellement	Excellent	Engrenages, rouleaux, ajustements de précision
Nylon 6/6	Bon (peut pelucher)	Tenace, résistant aux chocs	Bon	Plaques d’usure, guides, pièces structurelles

Le choix du matériau influence directement non seulement les performances de la pièce, mais aussi le coût de fabrication. L’excellente usinabilité de l’aluminium permet des temps de cycle plus courts et une usure réduite des outils. Le comportement d’écrouissage de l’acier inoxydable augmente considérablement le temps d’usinage. Les plastiques coûtent souvent moins cher par pièce, mais peuvent nécessiter des approches différentes en matière de serrage. Comprendre ces relations vous aide à concilier les exigences de performance et les contraintes budgétaires avant même de demander un devis.

Une fois votre choix de matériau restreint, la considération suivante devient tout aussi importante : quelles tolérances votre pièce nécessite-t-elle réellement, et comment ces spécifications influencent-elles à la fois le coût et la méthode de fabrication ?

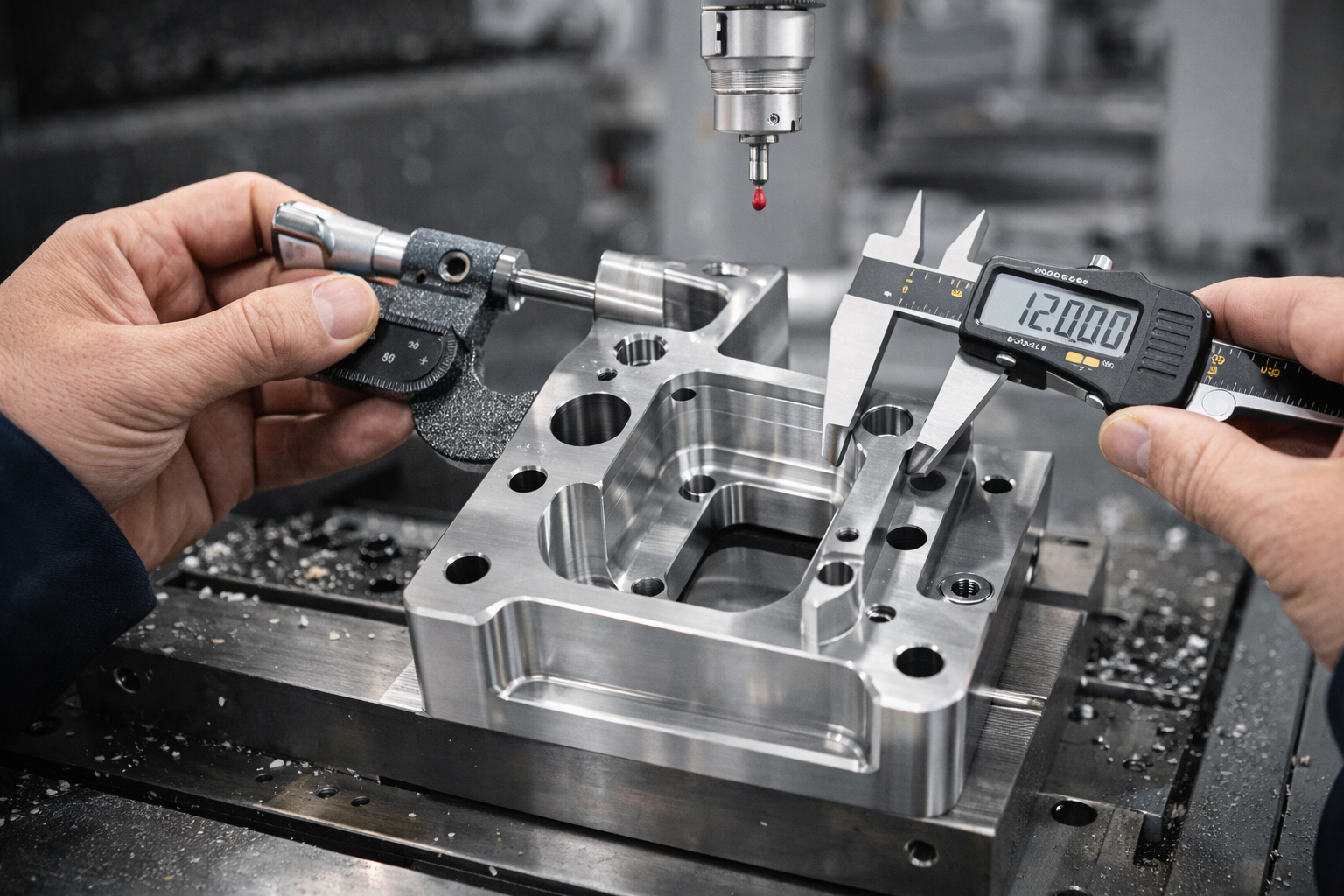

Spécifications des tolérances et leur incidence

Vous avez sélectionné votre matériau et compris le procédé d’usinage. Il vous reste maintenant à prendre une décision qui peut faire ou défaire votre budget : la spécification des tolérances. De nombreux ingénieurs adoptent par défaut les tolérances les plus serrées possibles « pour être sûrs », mais cette approche peut faire augmenter le coût de votre usinage CNC de 2 à 24 fois sans améliorer les performances de la pièce. Comprendre quelles tolérances sont réellement réalisables — et surtout quand elles sont effectivement nécessaires — vous permet d’optimiser à la fois le coût et la fonctionnalité avant même de demander des devis.

Imaginez les tolérances comme la marge de variation acceptable sur les dimensions de votre pièce. Chaque pièce usinée sur machine-outil numérique (CNC) présentera inévitablement de légères variations par rapport au modèle CAO, en raison de l’usure des outils, de la dilatation thermique et des propriétés du matériau. Les tolérances définissent l’ampleur de ces variations acceptables avant que la pièce ne soit jugée non conforme. Plus vous spécifiez des tolérances serrées, plus chaque pièce exigera de temps, d’équipements spécialisés et de contrôles métrologiques.

Comprendre la notation des tolérances

Si vous débutez dans le domaine des dessins techniques, les indications de tolérance peuvent sembler une langue étrangère. Décryptons ensemble les notions de base afin que vous puissiez communiquer en toute confiance avec les fabricants.

Tolérances bilatérales sont le format le plus courant. Lorsque vous voyez ±0,005 pouce, cela signifie que la dimension réelle peut varier de 0,005 pouce au-dessus ou en dessous de la valeur nominale. Un arbre spécifié à 1,000 pouce ±0,005 pouce est acceptable dans toute la plage comprise entre 0,995 pouce et 1,005 pouce. Cette répartition égale au-dessus et en dessous de la valeur nominale est intuitive et convient à la plupart des applications générales.

Tolérances unilatérales restreignent la variation dans une seule direction uniquement. Un trou spécifié à 0,500 pouce +0,002 pouce/−0,000 pouce peut être plus grand que la valeur nominale, mais jamais plus petit. Cette notation revêt une importance particulière lorsque les pièces doivent toujours s’assembler correctement : une goupille ne doit jamais être plus grande que le trou avec lequel elle s’associe.

Tolérancement par limites évite totalement les calculs en indiquant directement les limites acceptables. Au lieu de 1,000 pouce ±0,005 pouce, vous verriez 0,995 pouce–1,005 pouce. Selon HLH Rapid , cette approche est moins courante sur les dessins complexes, mais elle fonctionne très bien pour les pièces simples où la clarté prime.

Pour les pièces usinées de précision, la norme ISO 2768 définit des classes normalisées de tolérances, allant de « fine » à « très grossière », ce qui élimine la nécessité de spécifier individuellement chaque dimension. La plupart des ateliers d’usinage CNC adoptent par défaut la classe ISO 2768-m (moyenne) pour les travaux généraux, correspondant approximativement à ±0,005 po sur les petites caractéristiques.

Lorsque les tolérances étroites ont réellement de l'importance

Voici la question qui distingue les concepteurs expérimentés des sur-spécificateurs coûteux : que se passe-t-il si cette cote varie de ±0,05 mm ? Si la réponse honnête est « rien de critique », vous n’avez pas besoin de tolérances serrées pour cette caractéristique.

Réservez les services d’usinage de précision aux caractéristiques qui influencent directement le montage, l’ajustement ou la fonction. Selon Okdor, trois situations justifient systématiquement des spécifications plus strictes :

• Surfaces d'assemblage : Les arbres s’insérant dans des carter, les connecteurs s’interfaçant avec des orifices ou toute caractéristique devant s’aligner précisément avec d’autres composants.
• Interfaces d'étanchéité : Les rainures pour joints toriques, les canaux pour joints d’étanchéité et les passages fluides, dont les variations dimensionnelles provoquent des fuites.
• Les composants mobiles : Sièges de roulement, mécanismes coulissants et ensembles rotatifs où le jeu influence directement le fonctionnement fluide.

Des caractéristiques non critiques, telles que les angles extérieurs, les surfaces décoratives et les dimensions globales de l’enveloppe, nécessitent rarement des tolérances plus serrées que les tolérances standard. Par exemple, le boîtier d’un dispositif médical peut exiger une tolérance de ±0,001" sur les rainures destinées aux joints pour éviter toute fuite de fluide, tandis que les dimensions de la coque extérieure fonctionnent parfaitement avec une tolérance de ±0,005".

Les opérations d’usinage CNC de petite taille rencontrent des défis particuliers en matière de tolérances. Les composants miniatures exigent un contrôle proportionnellement plus strict, simplement parce que la variation dimensionnelle absolue représente un pourcentage bien plus élevé de la taille globale. Une déviation de 0,005" a beaucoup plus d’impact sur une goupille de 0,100" que sur une bride de 2,000".

Classe de tolérance	Spécification typique	Multiplicateur de coût	Cas d’utilisation appropriés
Standard	±0,005 po (±0,13 mm)	1x (valeur de référence)	Caractéristiques générales, dimensions non critiques, surfaces extérieures
Précision	±0,001" (±0,025 mm)	3 à 4 fois	Surfaces d’assemblage, ajustements de roulements, interfaces d’assemblage
Ultra-précision	±0,0005" (±0,0127 mm)	10 à 24 fois	Implants médicaux, caractéristiques critiques aérospatiales, composants optiques

Le coût caché d'une sur-spécification des tolérances

Cette tolérance de ±0,001" que vous avez spécifiée « juste pour être sûr » ? Elle vient de tripler le coût de votre pièce. Selon l'analyse d'Okdor, des tolérances serrées augmentent exponentiellement — et non linéairement — les coûts d'usinage CNC. Un support en aluminium à 50 $, usiné selon des tolérances standard, passe à 150–200 $ dès lors que des spécifications de précision s'appliquent à des caractéristiques critiques.

Pourquoi une augmentation aussi spectaculaire ? Des tolérances plus serrées exigent :

• Vitesses de découpe plus lentes : Que les machines effectuent des passes plus légères afin de minimiser la déflexion de l'outil et la déformation thermique.
• Équipement spécialisé : Des environnements climatisés, des broches haute précision et des outillages haut de gamme deviennent indispensables.
• Des contrôles d'inspection intensifs : Chaque lot de pièces usinées sur machine-outil à commande numérique (MO-CN) doit faire l'objet d'une vérification par machine à mesurer tridimensionnelle (MMT), et non plus simplement par contrôle au pied à coulisse.
• Taux de rebut plus élevés : Un plus grand nombre de pièces se retrouve hors des limites acceptables, ce qui augmente le coût unitaire effectif.

Les retards chronologiques aggravent le problème des coûts. Les pièces fabriquées dans les tolérances standard sont expédiées en 5 à 7 jours. Les travaux de précision nécessitent 10 à 14 jours. Des spécifications ultra-précises peuvent allonger les délais de livraison à 14 à 21 jours, car les fabricants doivent planifier des opérations d’usinage en environnement climatisé et établir une documentation qualité exhaustive.

La sur-spécification des tolérances représente 25 à 40 % des coûts de fabrication inutiles lors du développement de prototypes. Commencez par appliquer les tolérances standard durant les premières phases de prototypage : vous pourrez toujours resserrer ultérieurement certaines cotes si les essais le justifient.

Applications courantes par niveau de tolérance :

• Standard (±0,005 po) : Supports de fixation, couvercles, composants structurels généraux, itérations de prototype, éléments décoratifs.
• Précision (±0,001 po) : Interfaces arbre\/palier, raccords filetés, raccords hydrauliques ou pneumatiques, boîtiers de connecteurs, alésages d’engrenages.
• Ultra-précision (±0,0005 po) : Instruments chirurgicaux, supports optiques, dispositifs de fixation pour semi-conducteurs, surfaces de commande aérospatiales, équipements d’étalonnage.

L'approche la plus intelligente ? Appliquez des tolérances serrées à 10-20 % des caractéristiques de votre pièce — celles qui influencent réellement sa fonction — tout en autorisant des tolérances standard partout ailleurs. Cette stratégie ciblée vous apporte la précision requise sans alourdir les coûts sur les dimensions qui n’ont pas d’incidence fonctionnelle. Une fois les exigences en matière de tolérances clairement définies, vous êtes prêt à optimiser votre conception pour la fabrication avant de soumettre votre demande de devis.

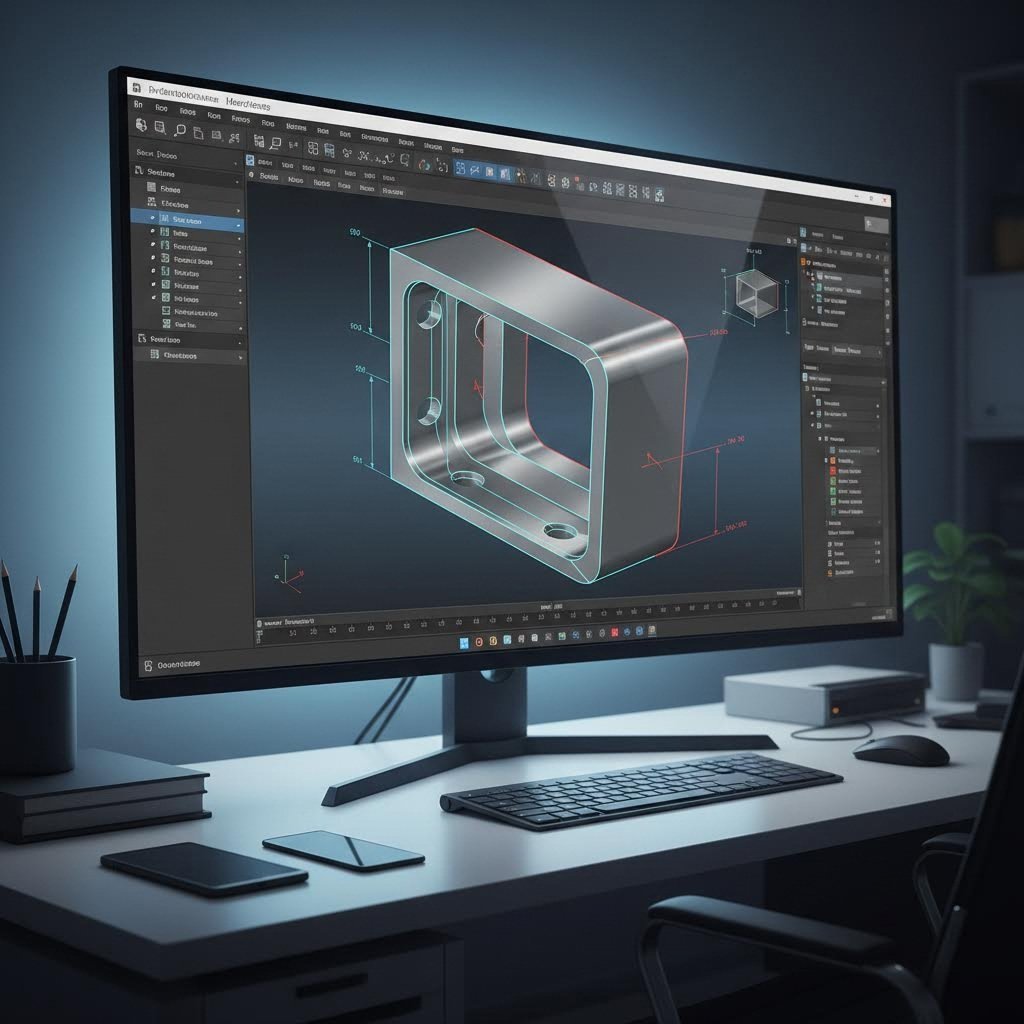

Optimisation de la conception avant commande

Vous avez sélectionné votre matériau et défini vos tolérances. Mais avant de cliquer sur « soumettre » pour votre demande de devis, une dernière opportunité s’offre à vous pour réduire les coûts et éviter les complications en fabrication : l’optimisation de la conception. De légers ajustements apportés à votre modèle CAO peuvent faire la différence entre une opération d’usinage simple et un cauchemar coûteux nécessitant des outillages spécifiques, des délais de livraison prolongés et plusieurs cycles de révision.

La conception pour la fabrication (DFM) ne consiste pas à faire de compromis sur votre vision, mais plutôt à travailler avec la technologie d’usinage à commande numérique (CNC), et non contre elle. L’objectif ? Fabriquer des pièces qui soient usinées rapidement, de façon constante et économique, tout en répondant à toutes les exigences fonctionnelles. Que vous prépariez un prototype CNC pour des essais initiaux ou que vous vous apprêtiez à lancer des séries rapides de prototypes CNC, ces recommandations s’appliquent de la même manière.

Épaisseur des parois et intégrité structurelle

Les parois minces permettent de réduire le poids et les coûts de matériaux. Toutefois, si elles sont trop fines, vous rencontrerez des problèmes qu’aucune maîtrise technique en usinage ne saurait résoudre. Pendant l’usinage, les sections minces vibrent, se déforment et peuvent même se fissurer entièrement. Même si les pièces survivent à l’usinage, elles risquent de manquer de résistance pour leur application prévue.

Selon Hubs, l’épaisseur minimale recommandée des parois varie selon le matériau :

• Métaux : 0,8 mm (0,03 po) minimum recommandé, 0,5 mm (0,02 po) réalisable avec un usinage soigneux
• Plastiques : 1,5 mm (0,06 po) minimum recommandé, 1,0 mm (0,04 po) réalisable

Pourquoi cette différence ? Les plastiques sont sujets à la déformation due aux contraintes résiduelles et à l’affaiblissement dû à la chaleur générée pendant l’usinage. Les parois métalliques peuvent être plus fines, car elles évacuent la chaleur plus efficacement et résistent mieux à la déformation. Selon Summit CNC, maintenir une épaisseur minimale de toutes les parois supérieure à 0,02 po évite la fragilité et la rupture — plus l’épaisseur est importante, mieux c’est, dans la mesure où la fonction le permet.

Pour les applications d’usinage CNC de plastiques, ajoutez autant que possible une épaisseur supplémentaire. Une paroi qui s’usine parfaitement en aluminium peut se déformer ou vibrer en Delrin ou en nylon sous des paramètres de coupe identiques.

Règles relatives aux rayons de congé intérieurs

Voici un fait qui surprend bon nombre de clients novices : les machines CNC ne peuvent jamais produire des angles intérieurs parfaitement droits. La raison en est purement physique : les outils de coupe sont ronds. Lorsqu’une fraise cylindrique usine une cavité ou une rainure, elle laisse à chaque angle intérieur un rayon égal à celui de l’outil lui-même.

Cela semble simple ? Les complications apparaissent lorsque les concepteurs spécifient des rayons d’arrondi d’angle inférieurs à ce que permettent les outils pratiques. Selon Summit CNC, les rayons d’arrondi d’angle internes doivent être d’au moins 0,0625 po (1,6 mm) afin de permettre l’utilisation d’outils standards. Hubs recommande de dimensionner les rayons d’arrondi d’angle à au moins un tiers de la profondeur de la cavité pour obtenir des résultats optimaux.

Lorsque vous spécifiez des rayons d’arrondi d’angle très petits, les fabricants doivent passer à des outils de plus petit diamètre. Ces outils :

• Coupent plus lentement, allongeant ainsi le temps de cycle
• Pénètrent moins profondément, limitant la profondeur des poches
• Se cassent plus fréquemment, augmentant les coûts de remplacement
• Nécessitent davantage de passes, aggravant les pénalités de temps

La solution ? Augmenter légèrement les rayons d’arrondi d’angle au-delà du minimum strict. Ajouter même 1 mm de plus que le rayon d’outil calculé permet à l’outil de suivre une trajectoire circulaire plutôt que de s’arrêter brusquement aux angles droits. Cela améliore la qualité des finitions de surface et réduit les contraintes subies par l’outil. Pour l’usinage de prototypes, où la rapidité est primordiale, des rayons d’arrondi généreux peuvent permettre de gagner plusieurs heures sur le temps de production.

Si votre application exige absolument des angles internes vifs — par exemple pour s’ajuster à un composant carré — envisagez plutôt des sous-dépouilles en forme de T. Ces découpes de dégagement en forme de chien ou de T aux angles permettent l’ajustement de pièces carrées tout en restant usinables avec des outils standards.

Éviter les révisions coûteuses du design

Les pièces les plus coûteuses sont celles qui nécessitent une refonte après le premier devis — ou pire, après l’échec du premier lot. L’usinage CNC de prototypes doit valider votre conception, et non révéler des problèmes fondamentaux de fabrication. La prévention commence par la compréhension des pièges courants avant même la soumission de vos fichiers.

Les poches profondes exigent une attention particulière. Selon Summit CNC, la profondeur des poches ne devrait pas dépasser 6 fois le rayon interne minimal des angles. Au-delà de ce rapport, les fraiseurs doivent utiliser des outils à grande portée, plus sujets aux vibrations et à la rupture. Hubs recommande de limiter la profondeur des cavités à 4 fois leur largeur dans le cadre d’un usinage standard, précisant que les profondeurs supérieures à 6 fois le diamètre de l’outil relèvent de l’« usinage profond », nécessitant des approches spécialisées.

L'usinage superflu augmente les coûts. Selon Protolabs, une erreur fréquente consiste à concevoir des pièces comportant des zones qui ne nécessitent pas d’usinage. Chaque seconde de temps de fonctionnement de la machine s’ajoute à votre facture. Si une caractéristique n’a aucune fonction utile, supprimez-la. Simplifiez la géométrie afin d’éliminer tout enlèvement de matière destiné uniquement à des fins esthétiques.

Le texte représente un surcoût plus élevé que prévu. Les numéros de pièce ou les logos gravés semblent être des ajouts mineurs. Or, le gravage de petits caractères exige l’utilisation de fraises très fines fonctionnant à des vitesses réduites. Selon Protolabs, plus le texte est petit, plus son coût est élevé. Lorsque le texte est indispensable, privilégiez une taille plus grande (une police sans serif d’au moins 20 points convient bien) et optez pour la gravure plutôt que pour le relief : l’enlèvement de matière est plus rapide que la découpe de tout le matériau entourant des lettres en relief.

Une préparation adéquate de la conception peut réduire les coûts d’usinage CNC de 30 à 50 %. Le temps consacré à un examen DFM avant la demande de devis porte ses fruits sous forme de prix inférieurs, de délais de livraison plus courts et de pièces fonctionnelles dès la première fabrication.

Principes fondamentaux de l’optimisation de la conception :

• Concevoir des pièces pouvant être usinées avec le diamètre d'outil le plus grand possible — les outils plus gros coupent plus rapidement et durent plus longtemps
• Ajouter des congés généreux à tous les angles verticaux internes (au moins le tiers de la profondeur de la cavité)
• Limiter, dans la mesure du possible, la profondeur des poches et des cavités à quatre fois leur largeur
• Préférer les chanfreins aux congés sur les arêtes externes — les fraises à chanfreiner sont plus rapides et plus courantes que les outils d'arrondissage d'angles
• Aligner les caractéristiques selon les directions principales (haut, bas, quatre côtés) afin de minimiser le nombre de mises en position
• Éviter les tolérances non critiques plus serrées que ±0,005 po afin de ne pas imposer inutilement des opérations de précision
• Supprimer toute complexité purement esthétique qui augmente le temps d'usinage sans apporter de bénéfice fonctionnel

Prendre ces principes au sérieux avant de soumettre votre conception transforme le processus de demande de devis. Les fabricants voient des pièces bien optimisées et établissent leurs devis en toute confiance, sachant exactement ce qui est impliqué. Les conceptions mal optimisées suscitent des questions, des demandes de révision et une majoration des prix pour imprévus. Une fois votre géométrie affinée pour la fabrication, vous êtes prêt à déterminer quelles certifications industrielles sont pertinentes pour votre application spécifique.

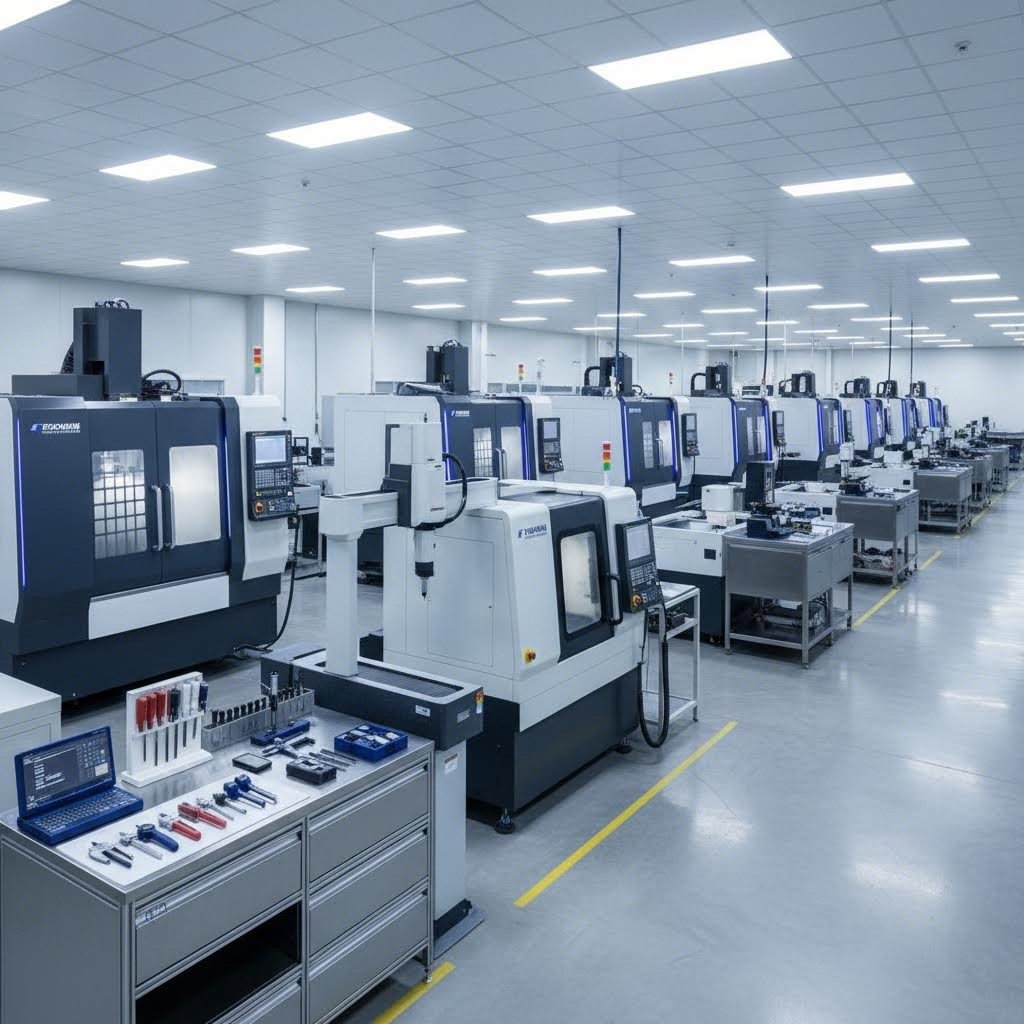

Les certifications industrielles qui comptent

Votre conception est optimisée et vos tolérances sont définies. Mais voici une question qui distingue les partenaires de fabrication fiables des partenaires risqués : quelles certifications détient votre atelier d’usinage CNC ? Lorsque vous faites appel à un fournisseur pour des pièces CNC sur mesure destinées à des applications critiques, les certifications ne sont pas de simples décorations murales : elles constituent une preuve documentée que les systèmes qualité du fabricant répondent à des normes rigoureuses, vérifiées indépendamment.

Considérez les certifications comme des polices d'assurance pour votre chaîne d'approvisionnement. Un service d'usinage de précision disposant des accréditations appropriées a démontré, devant des auditeurs tiers, que ses processus, sa documentation et ses contrôles qualité répondent aux exigences spécifiques au secteur concerné. Pour les pièces industrielles générales, des certifications de base peuvent suffire. Mais pour des supports destinés à l’aéronautique, des implants médicaux ou des composants automobiles liés à la sécurité ? Ces derniers exigent des certifications spécialisées qui attestent de contrôles nettement plus rigoureux.

Exigences de l'industrie automobile

Si vos pièces sont destinées à équiper des véhicules, la certification IATF 16949 est celle que vous devez impérativement vérifier. Publiée par le « International Automotive Task Force », cette norme s’appuie sur les fondements de la norme ISO 9001, mais y ajoute des exigences spécifiques au secteur automobile que les systèmes qualité généraux ne couvrent tout simplement pas.

Quelle est la particularité de la norme IATF 16949 ? Selon Advisera , la certification automobile met l'accent sur la conception et le contrôle des processus, les outils statistiques pour le suivi de la production, ainsi que l'analyse des systèmes de mesure. Cela signifie que les entreprises certifiées en usinage de précision ne se contentent pas d'inspecter les pièces finies : elles surveillent en continu leurs processus afin de détecter toute variation avant qu'elle ne génère des défauts.

Contrôle Statistique des Processus (CSP) occupe une place centrale dans la conformité à la norme IATF 16949. Plutôt que de se fier uniquement aux inspections en fin de ligne, la maîtrise statistique des procédés (MSP) suit les cotes clés tout au long des séries de production. Les cartes de contrôle signalent dès qu’un processus dérive vers les limites de tolérance, permettant aux opérateurs d’intervenir avant la fabrication de pièces hors spécification. Pour les composants automobiles à forte volumétrie, tels que les pièces de châssis et les silent-blocs, cette approche proactive évite des rappels coûteux et des arrêts de ligne.

Les exigences supplémentaires de la norme IATF 16949 comprennent :

• Maintenance productive totale : Des programmes documentés de maintenance des équipements empêchent les pannes imprévues
• L’auto-surveillance (Poka-yoke) : Des mécanismes intégrés qui rendent les défauts impossibles ou immédiatement détectables
• Des contrôles de planification de la production : Systèmes garantissant une production constante et une livraison dans les délais
• Contrôles des produits non conformes : Procédures spécifiques pour la gestion, la confinement et l’élimination des pièces défectueuses

Normes médicales et aérospatiales

L’usinage médical et l’usinage CNC aérospatial s’exercent dans des environnements réglementaires où un échec n’est pas seulement coûteux : il peut être potentiellement catastrophique. Les deux secteurs exigent des certifications spécialisées allant bien au-delà d’une simple gestion de la qualité.

ISO 13485 régit la fabrication des dispositifs médicaux. Selon American Micro Industries, cette certification met l’accent sur la gestion des risques, la conformité réglementaire et la traçabilité complète tout au long du cycle de vie du produit. Chaque instrument chirurgical, composant d’implant ou pièce destinée à un dispositif de diagnostic doit pouvoir être retracé jusqu’au lot spécifique de matière première, aux paramètres d’usinage des machines et aux actions des opérateurs. Lorsqu’un problème apparaît — même des années plus tard — les fabricants doivent être en mesure d’identifier précisément les pièces potentiellement concernées.

La norme médicale exige également une documentation rigoureuse des processus de conception, de fabrication et de maintenance. Les procédures de traitement des réclamations et de rappel doivent être mises en place avant d’être nécessaires. Pour les ateliers d’usinage CNC qui desservent des clients du secteur médical, cela signifie tenir des registres détaillés que les travaux industriels généraux ne requièrent tout simplement pas.

AS9100D sert les applications aérospatiales et de défense, qui imposent des exigences tout aussi rigoureuses. Selon 3ERP, cette certification s’appuie sur la norme ISO 9001 tout en y ajoutant des contrôles spécifiques au secteur aérospatial, notamment en matière de sécurité des produits, de gestion de la configuration et de prévention des pièces contrefaites. Chaque composant doit être traçable à travers des chaînes d’approvisionnement complexes impliquant plusieurs fournisseurs et pays.

Quelle est la particularité de la certification aérospatiale ? Selon la comparaison d’Advisera, la norme AS9100D met l’accent sur :

• Gestion des livraisons dans les délais : Exigences présentes dans toute la norme, et non uniquement dans une clause spécifique
• Prise en compte des facteurs humains : Reconnaissant que les décisions des opérateurs influencent les résultats en matière de qualité
• Contrôle de la configuration : Veiller à ce que les pièces correspondent exactement à leur révision approuvée du plan
• Prévention de la contrefaçon : Procédures documentées permettant de vérifier l'authenticité des matériaux et des composants

Pour les procédés spécialisés tels que le traitement thermique ou les essais non destructifs, l'accréditation NADCAP fournit une vérification supplémentaire. Cette qualification spécifique à un procédé examine les contrôles que les certifications générales ne couvrent pas, validant ainsi le fait que les procédés aéronautiques critiques répondent aux normes les plus exigeantes.

Adapter la certification à votre secteur d’activité

Tous les projets ne nécessitent pas la certification la plus stricte. Un support industriel général n’a pas besoin de la conformité à la norme AS9100D, et payer les coûts associés à cette exigence représente un gaspillage de ressources. L’essentiel est d’adapter les exigences en matière de certification à votre application réelle.

Selon American Micro Industries, la certification ISO 9001 reste la norme de base applicable à tous les secteurs industriels. Elle établit des principes fondamentaux de management de la qualité : orientation client, approche par processus, amélioration continue et prise de décision fondée sur des preuves. Pour les composants industriels généraux ne relevant d’aucune exigence réglementaire, la certification ISO 9001 fournit une garantie adéquate d’une qualité constante.

À quel moment votre projet exige-t-il davantage ? Prenez en compte les facteurs suivants :

• Exigences réglementaires : Les dispositifs médicaux exigent la norme ISO 13485 ; le secteur aérospatial impose généralement la norme AS9100D
• Spécifications clients : Les équipementiers automobiles (OEM) exigent presque systématiquement la norme IATF 16949 de leur chaîne d’approvisionnement
• Exposition aux risques : Les composants critiques pour la sécurité justifient les contrôles supplémentaires apportés par des certifications sectorielles
• Besoin de traçabilité : Les applications nécessitant une certification des matériaux et une documentation des procédés bénéficient de normes spécialisées

Certification	Industrie principale	Ce qu’elle garantit	Domaines d'attention clés
ISO 9001	Toutes les industries	Système de gestion de la qualité cohérent	Satisfaction client, amélioration continue, documentation des processus
IATF 16949	Automobile	Prévention des défauts et fiabilité de la chaîne d'approvisionnement	CPP (contrôle statistique des procédés), dispositifs anti-erreurs, maintenance productive totale, planification de la production
ISO 13485	Appareils médicaux	Composants médicaux sûrs et traçables	Gestion des risques, traçabilité, traitement des réclamations, conformité réglementaire
AS9100D	Aéronautique et Défense	Fiabilité et sécurité critiques pour le vol	Contrôle de la configuration, prévention des contrefaçons, livraison dans les délais, facteurs humains
NADCAP	Aérospatiale (processus spéciaux)	Excellence spécifique aux processus	Traitement thermique, traitement chimique, essais non destructifs

Les certifications informent vos clients que vous accordez une grande importance à la qualité, à la sécurité et au respect des exigences les plus strictes du secteur. Elles constituent votre passeport pour vous démarquer dans un environnement industriel concurrentiel.

Comprendre quelles certifications sont pertinentes pour votre application vous permet d’évaluer efficacement vos partenaires potentiels en matière de fabrication. Un atelier d’usinage CNC certifié IATF 16949 a démontré qu’il maîtrise les contrôles de processus requis par les applications automobiles. Un atelier certifié AS9100D a prouvé sa capacité à répondre aux normes impitoyables du secteur aérospatial. Cette connaissance devient essentielle lorsque vous passez de l’optimisation de la conception à la sélection effective du prestataire qui fabriquera vos pièces usinées sur mesure.

Le processus complet de commande démystifié

Vous avez optimisé votre conception, sélectionné les matériaux et identifié un fabricant certifié. Et maintenant ? De nombreux acheteurs novices trouvent étrangement opaque l’écart entre « soumettre une demande de devis » et « réception des pièces ». Les fabricants vantent des délais de livraison rapides sans toutefois expliquer le parcours réel de votre projet. Comprendre ce processus vous permet de préparer des fichiers plus adaptés, d’établir des attentes réalistes et d’éviter les retards qui compromettent les calendriers de production.

Que vous demandiez un devis CNC en ligne ou que vous collaboriez directement avec un prestataire de services CNC, les étapes fondamentales restent identiques. Examinons précisément ce qui se produit, du moment où vous téléversez votre conception jusqu’à l’arrivée des pièces usinées à votre quai.

Préparer correctement vos fichiers CAO

Votre demande de devis dépend entièrement de la qualité des fichiers fournis. Soumettez des fichiers incomplets ou ambigus, et vous devrez attendre plusieurs jours des courriels de clarification au lieu de recevoir rapidement un prix. Fournissez dès le départ une documentation complète, et de nombreux prestataires de services de prototypage CNC vous transmettront un devis sous 48 heures.

Selon Dipec , fournir à la fois un fichier 3D au format STEP et un dessin technique 2D annoté accélère considérablement le processus d’établissement du devis. Cette combinaison élimine les questions relatives aux tolérances, aux filetages ou aux états de surface, ce qui réduit les allers-retours avant que vous ne receviez les montants.

Ce que votre ensemble de fichiers doit inclure :

• modèle CAO 3D : Les formats STEP (.stp) et IGES (.igs) sont universellement acceptés ; le format STL convient aux géométries simples, mais ne contient pas de données relatives aux tolérances
• dessin technique 2D : Indiquez toutes les cotes critiques, les tolérances, les spécifications d’état de surface et les caractéristiques des filetages
• Spécification du matériau : Évitez les descriptions imprécises telles que « acier inoxydable » — précisez la nuance (par exemple, 316L, 17-4PH) et l’état
• Exigences en matière de quantité : Demandez des prix pour plusieurs volumes si vous n'êtes pas sûr — « Devis pour 10, 50 et 100 unités » évite les courriels de suivi
• Exigences de finition : L’anodisation, la peinture en poudre, le placage ou tout autre traitement postérieur doivent être indiqués dès le départ
• Délai de livraison : Précisez si vous avez besoin des pièces dans les 7 jours ou si vous pouvez attendre plusieurs semaines

Selon Ensinger , disposer dès le départ de toutes les informations requises permet aux équipes de fournir des devis sous 48 heures. L’absence de l’un de ces éléments déclenche des échanges supplémentaires avant même que l’estimation puisse commencer.

Ce qui détermine le prix du devis

Vous êtes-vous déjà demandé pourquoi deux pièces apparemment similaires reçoivent des devis radicalement différents ? Le prix d’un devis de usinage en ligne reflète plusieurs facteurs qui s’accumulent de manière parfois peu évidente.

Complexité des pièces a un impact direct sur le temps machine. Les caractéristiques nécessitant plusieurs montages, des outillages spécialisés ou un positionnement à 5 axes ajoutent des heures à la production. Selon Dipec, le devis prend en compte les trajectoires d’outils, le temps de montage et le temps réel de fonctionnement de la machine — et pas seulement le coût des matières premières.

Choix des Matériaux affecte à la fois le coût d'approvisionnement et la vitesse d'usinage. L'aluminium s'usine rapidement et les outils ont une longue durée de vie. L'acier inoxydable s'usine lentement et usure rapidement les outils. Les alliages exotiques, tels que l'Inconel ou le titane, nécessitent des équipements spécialisés et des opérateurs expérimentés. Le matériau que vous spécifiez influence également sa disponibilité : les nuances courantes sont expédiées depuis stock, tandis que les matériaux spécialisés peuvent nécessiter plusieurs semaines de délai avant même le début de l'usinage.

Exigences de tolérance multiplient les coûts à mesure qu'elles se resserrent. Les tolérances standard sont traitées rapidement, avec une inspection minimale. Les spécifications de précision exigent des vitesses de coupe plus lentes, des environnements sous contrôle climatique et une vérification par machine à mesurer tridimensionnelle (MMT). Selon Ensinger, leur équipe d'ingénierie examine les tolérances lors de la phase de devis afin de confirmer que les pièces peuvent être usinées dans les limites de leurs capacités avant toute fixation des prix.

Considérations relatives au volume créent des économies — ou des déséconomies — d’échelle. La fabrication d’un seul prototype exige la même programmation et la même configuration que celle d’une série de production, mais ces coûts sont répartis sur une seule unité. Selon Ensinger, les devis détaillés décomposent les prix selon différents niveaux de volume, afin que vous puissiez voir précisément comment le coût unitaire diminue à mesure que la quantité augmente.

Des frais ponctuels apparaissent également sur de nombreux devis. Les frais d’ingénierie non récurrents (NRE) couvrent la conception de dispositifs de maintien, les outillages spécifiques et la programmation CNC, opérations qui ne sont réalisées qu’une seule fois, quel que soit le volume de la commande. Ces coûts initiaux sont amortis sur des commandes plus importantes, mais pèsent fortement sur les petites séries de prototypes.

De l’approbation à l’expédition

Vous avez reçu votre devis, évalué les prix et décidé de passer à l’étape suivante. Que se passe-t-il ensuite ? Le délai entre la commande et l’expédition dépend de la complexité des pièces, de la disponibilité des matériaux et de la capacité actuelle de votre fabricant.

Selon Ensinger, dès qu’un devis est approuvé, l’équipe agit rapidement pour créer les comptes clients et finaliser les détails. Pour les nouveaux clients, cette étape peut inclure des vérifications de solvabilité et la constitution de dossiers — notamment pour les commandes internationales. Des options de création accélérée de comptes, y compris le paiement par carte bancaire, permettent de réduire la durée de cette phase lorsque la rapidité est essentielle.

Planification de la production place votre commande dans la file d’attente de fabrication en fonction de sa priorité, de sa complexité et de la disponibilité des équipements. Les délais standards varient généralement entre 5 et 15 jours ouvrables pour les matériaux courants et les niveaux de complexité modérés. Des services d’accélération sont souvent proposés moyennant des frais supplémentaires lorsque les échéances imposent un délai de livraison plus court.

Inspection de la qualité intervient tout au long de la production, et non uniquement à la fin. Selon Ensinger, chaque pièce fabriquée est mesurée et vérifiée conformément aux spécifications figurant dans la demande de devis (RFQ) — aucune pièce n’est expédiée si elle ne répond pas à ces spécifications. Si des problèmes potentiels sont identifiés pendant la production, le processus est suspendu jusqu’à ce qu’une solution soit trouvée en collaboration avec le client.

Pour les clients nécessitant une documentation officielle, les rapports d’inspection du premier article (FAI) et les dossiers du processus d’approbation des pièces de production (PPAP) confirment que les premières pièces répondent à toutes les spécifications avant le lancement de la production en série. L’inclusion de ces exigences dans votre demande de devis initiale (RFQ) permet d’éviter des retards ultérieurs.

1. Soumettre la demande de devis (RFQ) : Téléverser les fichiers CAO, les plans, les spécifications matériaux, les quantités et les délais requis auprès de votre prestataire de services d’usinage CNC choisi
2. Examen technique : L’équipe d’ingénierie évalue la conception en termes d’usinabilité, vérifie la faisabilité des tolérances et identifie tout besoin de précision complémentaire
3. Livraison du devis : Recevoir une décomposition détaillée des coûts incluant les matériaux, l’usinage, les finitions ainsi que les frais non récurrents (NRE) (délai typique de 48 à 72 heures pour les dossiers complets)
4. Confirmation de Commande : Soumettre la commande d’achat, finaliser la configuration du compte et confirmer l’adresse de livraison ainsi que les préférences d’expédition
5. Approvisionnement en matériaux : Le fabricant se procure les matériaux spécifiés soit depuis ses stocks, soit auprès de ses fournisseurs (cela peut allonger le délai pour les nuances spécialisées)
6. Planification de production : Votre commande entre dans la file d'attente de fabrication en fonction de sa complexité, de la capacité de production et du délai convenu
7. Usinage : La programmation, le réglage et les opérations de découpe réelles sur machine à commande numérique transforment la matière première en pièces usinées CNC
8. Contrôle qualité : Vérification dimensionnelle tout au long de la production ; mesure au comparateur tridimensionnel (CMM) pour les spécifications de précision
9. Opérations secondaires : Tout travail de finition, de traitement thermique, d’anodisation ou d’assemblage spécifié dans votre commande
10. Inspection finale et documentation : Les pièces terminées sont vérifiées par rapport aux spécifications ; les rapports d’inspection et les certificats sont établis selon les besoins
11. Emballage et expédition : Les pièces sont soigneusement emballées afin d’éviter tout dommage pendant le transport et expédiées via le transporteur spécifié à votre installation

Tout au long de ce processus, la communication revêt une importance capitale. Selon Ensinger, les clients reçoivent des mises à jour sur l’état d’avancement de leur commande, sur l’expédition ainsi que des réponses à leurs questions dès qu’elles se posent. Les meilleurs partenaires de fabrication vous tiennent informé plutôt que de vous laisser dans l’incertitude quant à la situation de votre commande.

Comprendre ce processus vous transforme d’un client passif en un partenaire informé. Vous préparerez des fichiers plus adaptés, poserez des questions plus pertinentes et établirez des délais internes réalistes. Grâce à cette connaissance, vous êtes prêt à évaluer les partenaires de fabrication potentiels et à choisir celui qui répond le mieux à vos besoins spécifiques.

Sélectionner le bon partenaire de fabrication

Vous maîtrisez le processus de commande. Vous avez correctement préparé vos fichiers. Vient désormais sans doute la décision la plus déterminante de votre parcours vers des pièces usinées sur mesure : choisir qui fabriquera réellement vos composants. Un mauvais partenaire entraîne des retards, des problèmes de qualité et des difficultés de communication. Le bon partenaire devient un avantage concurrentiel : il fournit des pièces de précision conformes aux spécifications tout en maintenant votre planning de production dans les délais.

Que vous recherchiez des ateliers d’usinage à proximité ou que vous évaluiez des fournisseurs mondiaux, les critères d’évaluation restent identiques. Construisons ensemble un cadre décisionnel qui vous aide à associer des partenaires de fabrication à vos besoins spécifiques en matière de projet.

Passage du prototype à la production

Voici une question que de nombreux acheteurs négligent : votre partenaire de fabrication est-il capable de grandir avec vous ? Un atelier qui excelle dans la réalisation de prototypes unitaires peut éprouver des difficultés lorsque vous aurez besoin de 10 000 unités par mois. À l’inverse, les spécialistes de la production à grande échelle refusent souvent les petites commandes de prototypes ou en fixent le prix à un niveau prohibitif.

Selon Fictiv, collaborer dès le départ avec un partenaire de fabrication expérimenté offre une voie simplifiée pour l’approvisionnement des pièces tout au long du processus de développement produit et contribue à atténuer les risques à venir. Cette continuité est essentielle, car il existe des différences notables entre l’ingénierie d’un produit destiné à un prototype et celle d’un produit conçu pour la fabrication.

La flexibilité en termes de volume devient critique pendant le développement produit. Votre commande initiale pourrait porter sur 5 prototypes destinés à la validation de la conception. Si les essais sont concluants, vous aurez besoin de 50 à 100 unités pour l’évaluation sur le marché. Le démarrage de la production pourrait nécessiter des milliers d’unités par mois. Selon Fictiv, la fabrication à faible volume s’étend généralement de quelques dizaines à plusieurs centaines de milliers d’unités — et les entreprises peuvent désormais produire à la demande, en fonction des besoins réels, ce qui réduit les risques de surproduction ainsi que les coûts associés d’entreposage.

Lors de l’évaluation de services d’usinage CNC sur mesure, posez-vous les questions suivantes liées au volume :

• Quelle est votre quantité minimale commandée pour les travaux de prototypage ?
• Comment le prix unitaire évolue-t-il entre 10, 100 et 1 000 pièces ?
• Êtes-vous en mesure de maintenir les mêmes procédés et normes de qualité à mesure que le volume augmente ?
• Quelle est votre capacité maximale mensuelle de production pour des pièces telles que les miennes ?

Le partenaire idéal répond à vos besoins actuels tout en offrant une marge de manœuvre pour la croissance. Selon les experts en fabrication de Fictiv, collaborer avec un partenaire capable d’ajuster sa production à la hausse ou à la baisse — de 1 000 à 100 000 unités par mois — en utilisant les mêmes procédés et sans contraintes peut être déterminant pour le succès.

Évaluation des partenaires de fabrication

Au-delà de la flexibilité en termes de volume, plusieurs facteurs distinguent les fournisseurs fiables de pièces usinées sur mesure de ceux qui posent problème. Votre évaluation doit porter sur leurs capacités, leurs systèmes qualité, leurs pratiques de communication et leur expérience sectorielle.

Capacités techniques doit correspondre aux spécifications de vos pièces. Un atelier spécialisé dans les grands composants en aluminium peut ne pas disposer des équipements de précision requis pour de petites pièces médicales en acier inoxydable. Selon Lakeview Precision, vous devriez poser des questions sur les capacités de l’équipement : Quelles machines CNC exploitez-vous ? Êtes-vous en mesure d’assurer l’usinage multi-axes ? Quelles tolérances pouvez-vous atteindre de façon constante ?

Les machines CNC avancées permettent une plus grande précision, reproductibilité et rapidité dans la fabrication de pièces complexes. L’usinage à plusieurs axes, la surveillance en temps réel et l’automatisation contribuent toutes à des niveaux de précision plus élevés. Avant de vous engager, vérifiez que l’atelier a investi dans des technologies adaptées à vos spécifications.

Rigueur du contrôle qualité détermine si les pièces répondent de façon constante aux spécifications. Selon Lakeview Precision, vous devriez demander comment les fournisseurs maintiennent la qualité tout au long de la production : utilisent-ils des inspections en cours de processus ou uniquement une vérification finale ? Quels équipements de mesure emploient-ils ? Comment traitent-ils les pièces non conformes ?

Pour les services d’usinage CNC de précision, recherchez des procédures d’inspection documentées à plusieurs étapes de la production — et non seulement des contrôles en fin de ligne. Les fournisseurs qui intègrent un contrôle qualité multicritère à chaque étape garantissent que les composants répondent aux spécifications exactes avant expédition.

Expérience dans l'industrie réduit les courbes d'apprentissage et évite les erreurs coûteuses. Un fabricant expérimenté dans votre secteur connaît les exigences en matière de matériaux, les attentes réglementaires et les défis de conception courants. Selon Lakeview Precision, il est essentiel de s’informer sur l’expérience pertinente : ont-ils déjà travaillé sur des projets similaires ? Comprennent-ils les matériaux et les normes spécifiques à votre industrie ? Peuvent-ils fournir des références issues d’applications comparables ?

Pratiques de communication prédire le succès d’un projet autant que les capacités techniques. Selon Lakeview Precision, une communication claire tout au long de chaque projet est indispensable. Interrogez vos partenaires potentiels : à quelle fréquence fournirez-vous des mises à jour sur l’avancement du projet ? Qui sera mon interlocuteur principal ? Quel est votre délai de réponse habituel pour les questions techniques ?

Les malentendus entraînent des retards de production, un décalage entre la conception et les besoins réels, ainsi que des révisions coûteuses. Les meilleurs prestataires de services d’usinage CNC par tournage collaborent étroitement avec leurs clients afin de bien comprendre leurs besoins, d’apporter des conseils en matière de conception et de fournir des mises à jour régulières garantissant une exécution fluide du projet.

Solutions pour la chaîne d'approvisionnement automobile

Les applications automobiles exigent des partenaires de fabrication répondant à des normes que les travaux industriels généraux ne requièrent pas. La certification IATF 16949, la maîtrise statistique des procédés et des capacités de livraison rapides distinguent les fournisseurs automobiles qualifiés de ceux qui ne parviennent pas à satisfaire les attentes des équipementiers (OEM).

Lors de l’approvisionnement de pièces usinées sur commande pour véhicules — qu’il s’agisse de composants de châssis, de douilles ou d’ensembles de précision — vos critères d’évaluation évoluent en conséquence. Selon Modo Rapid, la certification IATF 16949 est indispensable pour tout travail automobile. Cette certification garantit que les fournisseurs sont capables de livrer systématiquement des pièces conformes à des exigences rigoureuses, grâce à la prévention des défauts, au suivi statistique et à des systèmes de production allégée (lean).

Pour les composants de précision destinés à l’industrie automobile, envisagez d’évaluer vos partenaires selon les critères suivants :

• Certification IATF 16949 : Shaoyi Metal Technology détient cette qualification spécifique au secteur automobile, démontrant ainsi des systèmes vérifiés de management de la qualité répondant aux exigences des chaînes d’approvisionnement des équipementiers (OEM).
• Contrôle statistique des processus (CSP) : Recherchez des protocoles SPC documentés qui surveillent les dimensions critiques tout au long de la production, détectant les variations avant qu’elles ne provoquent des défauts — Shaoyi applique des pratiques SPC strictes dans l’ensemble de ses opérations de fabrication
• Capacités en matière de délais de livraison : Les programmes automobiles exigent souvent des calendriers très serrés ; Shaoyi fournit des composants à haute précision avec des délais de livraison pouvant être aussi courts qu’un jour ouvrable lorsque les plannings imposent un traitement accéléré
• Expertise spécialisée : L’expérience avec des types de composants spécifiques est déterminante — l’accent mis par Shaoyi sur les ensembles de châssis et les douilles métalliques sur mesure signifie que des procédés éprouvés sont déjà en place pour ces applications exigeantes
• Continuité prototype à production : Des partenaires capables de réaliser à la fois la fabrication rapide de prototypes et la production de série éliminent les risques liés à la transition et garantissent une cohérence de qualité à mesure que les volumes augmentent

Les ateliers mécaniques locaux peuvent traiter efficacement des travaux industriels généraux, mais ils manquent souvent des certifications et des contrôles de processus exigés par les applications automobiles. Pour les composants destinés aux véhicules, où la sécurité et la fiabilité sont primordiales, des partenaires spécialisés disposant de références documentées dans le secteur automobile réduisent les risques liés à la chaîne d’approvisionnement.

Shaoyi Metal Technology incarne cette approche spécialisée, alliant la certification IATF 16949 à la flexibilité nécessaire pour passer du prototypage rapide à la production de masse. Leurs services d’usinage CNC de précision fournissent des composants à tolérances élevées, requis par les applications automobiles. Découvrez davantage leurs capacités automobiles sur leur ressource dédiée aux pièces usinées automobiles .

Le meilleur partenaire de fabrication n’est pas nécessairement le moins cher ni le plus rapide : c’est celui dont les capacités, les certifications et les pratiques de communication correspondent précisément aux exigences spécifiques de votre projet et aux attentes de votre secteur d’activité.

Que vous ayez besoin d’un service d’usinage CNC tourné pour des composants cylindriques ou de services complets d’usinage CNC de précision pour des ensembles complexes, une évaluation systématique de vos partenaires évite les mauvaises surprises coûteuses. Alignez les exigences en matière de certification sur votre secteur d’activité, vérifiez les capacités techniques par rapport à vos spécifications et évaluez les pratiques de communication avant de vous engager. Le temps consacré à une diligence raisonnable appropriée porte ses fruits tout au long du cycle de vie de votre projet — et vous positionne pour établir des relations de fabrication à long terme fructueuses.

Questions fréquemment posées concernant les pièces CNC sur mesure

1. Qu’est-ce que l’usinage CNC et comment fonctionne-t-il ?

L'usinage CNC utilise la technologie de commande numérique par ordinateur (CNC) pour transformer des modèles numériques CAO en pièces physiques. Le processus commence par la conversion des fichiers CAO en instructions au format G-code à l’aide d’un logiciel FAO. Les machines CNC suivent ensuite ces commandes précises pour usiner, percer et façonner les matériaux bruts, avec des tolérances pouvant atteindre ± 0,01 mm. Cette approche automatisée garantit une précision répétable, qu’il s’agisse de produire un seul prototype ou des milliers de composants identiques.

2. Quels matériaux peuvent être utilisés pour des pièces CNC sur mesure ?

Les pièces usinées sur mesure peuvent être fabriquées à partir d'une vaste gamme de matériaux, notamment des alliages d'aluminium (6061, 7075) pour une résistance élevée à faible poids, des aciers (1018, 4140) pour leur durabilité, des aciers inoxydables (304, 316) pour leur résistance à la corrosion, et du bronze pour les applications soumises à l'usure. Des plastiques techniques tels que le Delrin offrent une excellente stabilité dimensionnelle, tandis que le nylon procure une résistance aux chocs supérieure. Le choix du matériau dépend des exigences mécaniques de votre application, des conditions environnementales et des contraintes budgétaires.

3. À combien s’élèvent les coûts des pièces usinées sur mesure par fraisage CNC ?

Les coûts de l'usinage CNC dépendent de plusieurs facteurs : le choix du matériau, la complexité de la pièce, les exigences en matière de tolérances et la quantité commandée. Les pièces en aluminium coûtent moins cher que celles en acier inoxydable, en raison de vitesses d'usinage plus élevées. Des tolérances plus serrées peuvent augmenter les coûts de 3 à 24 fois par rapport aux spécifications standard. Les prototypes unitaires entraînent des coûts unitaires plus élevés, car les frais de mise en place sont répartis sur un nombre moindre de pièces. Les remises pour quantité commencent généralement à partir de 10 à 50 unités, avec des économies significatives pour des volumes plus importants.

4. Quelles tolérances l'usinage CNC peut-il atteindre ?

L'usinage CNC standard permet d'atteindre des tolérances de ±0,005 po (±0,13 mm), adaptées à la plupart des applications générales. L'usinage de précision atteint des tolérances de ±0,001 po (±0,025 mm) pour les surfaces d'assemblage et les ajustements de roulements. L'usinage ultra-précis permet d'obtenir des tolérances de ±0,0005 po (±0,0127 mm) pour les implants médicaux et les composants aérospatiaux. Des tolérances plus serrées nécessitent des vitesses de coupe plus faibles, des équipements spécialisés et des contrôles intensifs, ce qui augmente considérablement les coûts. Appliquez des tolérances serrées uniquement aux caractéristiques qui influencent réellement le fonctionnement.

5. Comment choisir le bon prestataire de services d’usinage CNC ?

Évaluez les partenaires potentiels en fonction de leurs capacités techniques correspondant à vos spécifications, de leurs certifications industrielles pertinentes (ISO 9001 pour les travaux généraux, IATF 16949 pour l’industrie automobile, AS9100D pour l’aéronautique), de la rigueur de leur contrôle qualité accompagnée de procédures d’inspection documentées, ainsi que de leurs pratiques de communication. Pour les applications automobiles, Shaoyi Metal Technology propose une certification IATF 16949, un contrôle qualité basé sur la maîtrise statistique des procédés (SPC) et une capacité de délais d’exécution d’un jour pour les composants de châssis et de silent-blocs — allant de la phase de prototypage à la production de masse.
