Le procédé à matrice progressive décrypté : de la disposition de la bande à la pièce finie

Qu’est-ce que l’estampage à matrice progressive et comment fonctionne-t-il ?

Vous êtes-vous déjà demandé comment les fabricants produisent des millions de composants métalliques identiques avec une vitesse et une précision remarquables ? La réponse réside dans une technique de travail des métaux puissante, qui a révolutionné la production à grande échelle dans d’innombrables secteurs industriels.

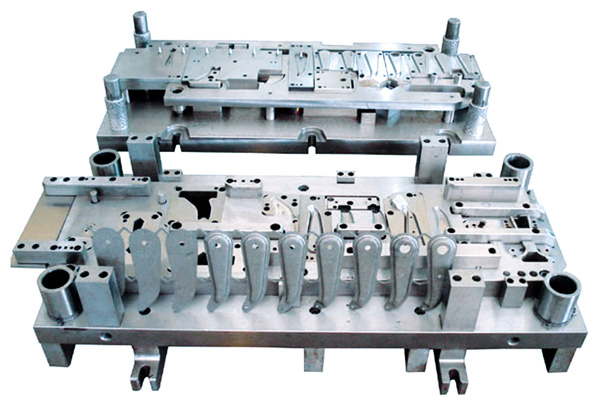

L’estampage à matrice progressive est un procédé de formage métallique au cours duquel une tôle métallique avance continuellement à travers plusieurs stations intégrées dans une seule matrice, chaque station effectuant une opération spécifique — telle que le pliage, la perforation ou la découpe — jusqu’à l’obtention de la pièce finie.

Ce procédé de matrice constitue la colonne vertébrale de la fabrication de précision moderne contrairement aux opérations à un seul stade, qui nécessitent plusieurs réglages et manipulations, le poinçonnage progressif permet de fabriquer des pièces complexes en un flux continu unique. Résultat ? Des vitesses de production nettement plus élevées, des tolérances plus serrées et des coûts unitaires sensiblement réduits.

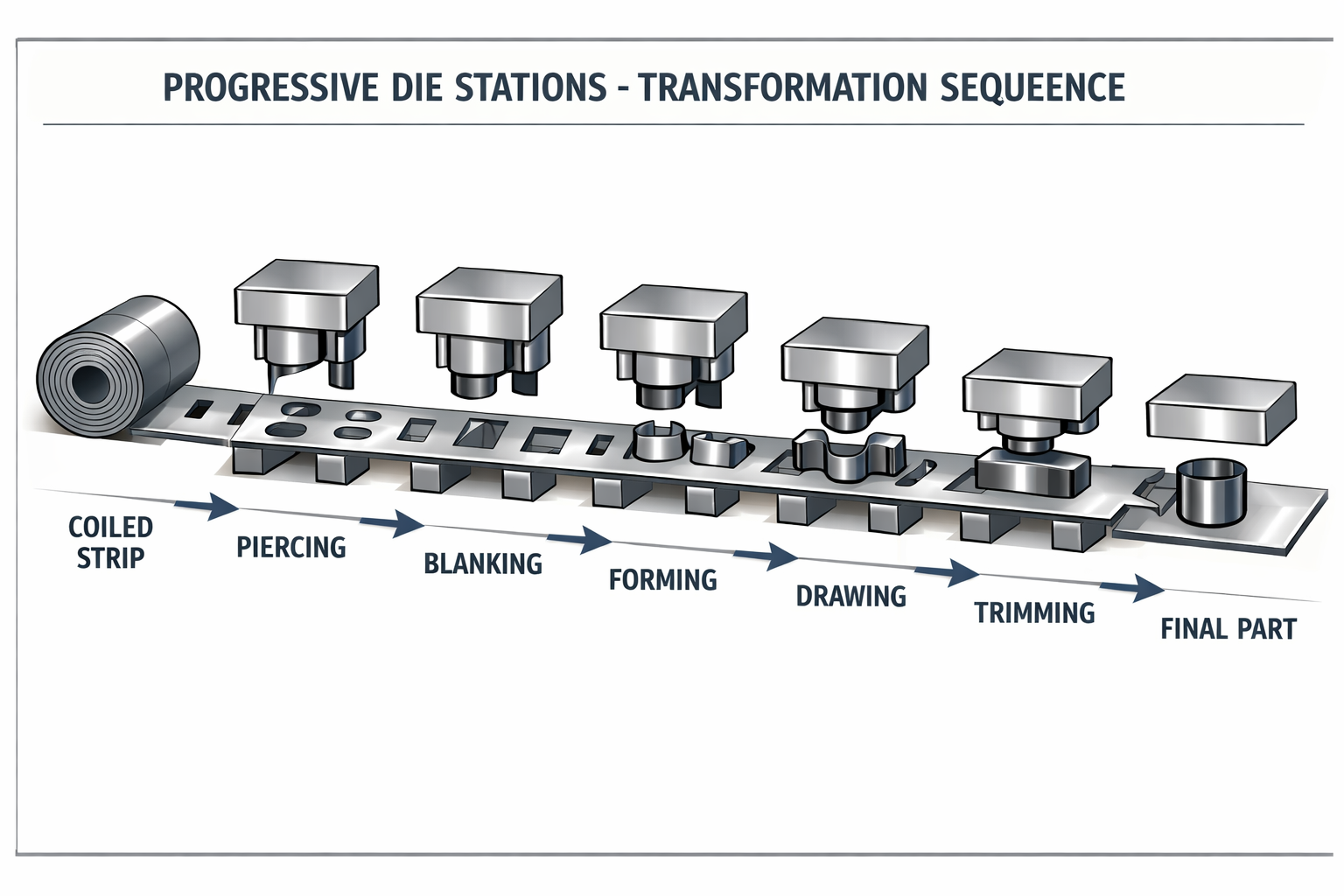

Comment les matrices progressifs transforment-ils la tôle

Imaginez une bande métallique enroulée entrant automatiquement dans une presse à emboutir et en sortant quelques secondes plus tard sous la forme d’un composant précisément formé. C’est exactement ce qui se produit lors du poinçonnage à matrice progressive. La magie commence lorsque des outilleurs qualifiés conçoivent un jeu de matrices spécialisé contenant tous les outils nécessaires à l’ensemble de la séquence de production.

Voici comment s’opère cette transformation :

• Une bande métallique enroulée est alimentée automatiquement dans la matrice progressive
• La presse à emboutir s’ouvre, permettant à la bande d’avancer de façon incrémentale
• Lorsque la presse se ferme, plusieurs stations effectuent simultanément leurs opérations respectives
• Chaque course de la presse déplace la bande d’une distance précise et prédéterminée
• La pièce finie est finalement découpée librement de la bande porteuse

Ce système élégant signifie que, tandis qu'une section de la bande subit le poinçonnage initial, une autre section située plus loin peut être cintrée, et une troisième encore reçoit sa forme finale — le tout lors d'un même coup de presse. Les gains d'efficacité sont substantiels, permettant aux fabricants de produire des emboutissages en tôle à des cadences qui seraient impossibles avec les méthodes traditionnelles.

Principe de formage par station

Ce qui rend les matrices d'emboutissage de tôle dans les systèmes progressifs si efficaces, c'est leur approche par station. Chaque poste de travail au sein de la matrice exécute une tâche spécifique, s'appuyant progressivement sur le travail accompli par les postes précédents. On peut l'imaginer comme une chaîne de montage intégrée dans un seul outil.

Lorsque la bande métallique avance à travers la matrice, elle subit diverses opérations, notamment :

• Poinçonnage : Création de trous et d’ouvertures
• Pliage : Le formage d'angles et de rebords
• Repoussage : La compression du matériau pour obtenir des dimensions précises
• Embosserie : L'ajout de motifs en relief ou en creux
• Coupe: La séparation de la pièce finie de la bande

La pièce reste fixée à la bande porteuse tout au long de ce parcours, garantissant un positionnement précis à chaque poste. Cette connexion continue élimine la nécessité d'une manipulation manuelle entre les opérations et assure un alignement constant — un facteur critique pour atteindre les tolérances serrées caractéristiques de l’emboutissage progressif.

Tout au long de ce guide, vous découvrirez les principes d’ingénierie sous-jacents à la conception des dispositions sur bande, les composants essentiels des matrices, les critères de sélection des matériaux ainsi que des techniques pratiques de dépannage. Que vous évaluiez cette technologie pour un nouveau projet ou que vous souhaitiez optimiser des opérations existantes, la maîtrise de ces fondamentaux vous aidera à prendre des décisions éclairées concernant vos procédés de fabrication.

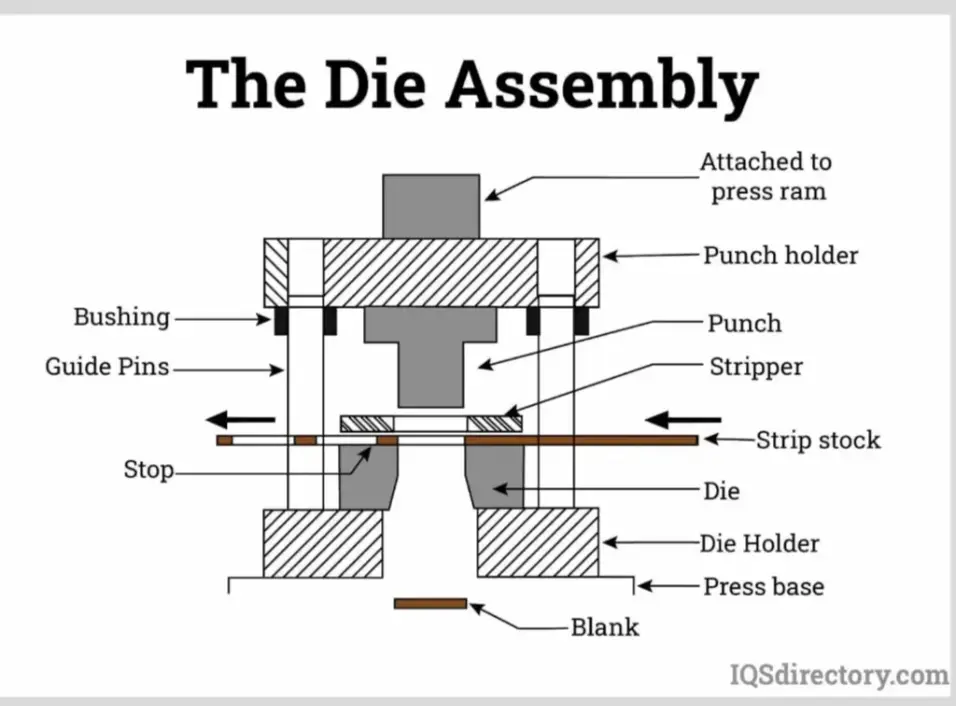

Composants essentiels d’une matrice et leurs fonctions

Que se passe-t-il réellement à l’intérieur de cet outil de précision qui transforme une tôle plane en pièces finies complexes ? Comprendre l’anatomie des matrices progressifs est essentiel pour toute personne impliquée dans les opérations d’estampage — des ingénieurs concevant de nouveaux outillages aux techniciens chargés de la maintenance, dont la mission est de garantir le bon déroulement de la production.

Une matrice progressive peut sembler simple vue de l’extérieur, mais elle renferme, en son cœur, un ensemble sophistiqué où chaque composant remplit une fonction technique précise. Lorsque ces éléments de matrice d’estampage fonctionnent en parfaite harmonie, le résultat obtenu est une qualité constante des pièces à des vitesses de production remarquables . Dès qu’un seul élément tombe en panne ou s’use prématurément, l’ensemble du processus en souffre.

Examinons les composants essentiels qui font des matrices d’estampage des outils de production si performants :

• Le bloc de mort: La structure centrale à laquelle tous les autres composants sont fixés, formant ainsi la matrice en un seul ensemble fonctionnel
• Poinçons : Des composants mâles qui assurent les opérations de poinçonnage, de découpe et de formage
• Butées de matrice : Douilles usinées avec précision, dont les profils correspondent à la géométrie des poinçons ainsi qu’au jeu requis
• Plaque de désemboutissage : Maintient la matière en position basse et l’évacue des poinçons pendant la phase de retrait
• Pilotes : Positionne précisément la bande pour chaque opération
• Guides de stock : Garantit un positionnement constant de la matière tout au long de la matrice
• Plaques de support : Plaques trempées situées derrière les poinçons, assurant un soutien structurel
• Goupilles de guidage et bagues : Préserve un alignement précis entre les deux moitiés supérieure et inférieure de la matrice

Explication des poinçons et des blocs de matrice

Imaginez les poinçons comme les éléments moteurs de toute matrice de poinçonnage : ce sont les composants mâles qui entrent directement en contact avec la matière et la façonnent. Dans une machine de poinçonnage à matrice, les poinçons doivent résister à des contraintes répétées extrêmement élevées tout en conservant leur géométrie précise sur des millions de cycles.

Plusieurs types de poinçons remplissent des fonctions distinctes au sein des matrices de poinçonnage :

• Poinçon d’emboutissage : Collabore avec la matrice de poinçonnage pour enlever du matériau des zones découpées, créant ainsi des trous et des ouvertures
• Poinçon de découpe : Travaille conjointement avec la matrice de découpe pour produire la forme générale de la pièce
• Poinçon de formage : Forme le matériau par des opérations de pliage, d’emboutissage ou de gaufrage

Le bloc-matrice sert de contrepartie féminine dans les opérations de coupe. Selon les spécifications industrielles, les douilles de matrice sont des douilles de précision rectifiées, percées d’un trou correspondant au profil du poinçon, avec un jeu calculé — généralement exprimé en millièmes de pouce. Ce jeu est critique : s’il est trop faible, il provoque une usure excessive et des grippages ; s’il est trop élevé, il entraîne la formation de bavures et des variations dimensionnelles.

Derrière chaque poinçon se trouve une plaque de soutien — une pièce trempée qui empêche le poinçon de s’enfoncer dans le porte-poinçon, plus tendre, sous l’effet des chocs répétés. Cet élément apparemment simple prolonge considérablement la durée de vie des poinçons en répartissant les forces sur une surface plus étendue.

Comment les pilotes et les guides de matière garantissent la précision

C’est ici que l’ingénierie devient particulièrement intéressante. Les pions de positionnement sont parmi les composants les plus importants des matrices progressives, car ils déterminent si chaque opération ultérieure s’effectue exactement à l’endroit prévu. Leur fonction ? Positionner avec précision la bande de matière pour chaque opération de la matrice.

Le processus de positionnement repose sur une interaction mécanique ingénieuse. Lorsque la presse descend, la pointe conique du pion entre dans une ouverture préalablement percée dans la bande. Ce profil conique permet alors de caler ou de pousser l’ouverture de la bande afin d’obtenir un alignement parfait. Ce réglage de positionnement doit intervenir avant que tout poinçon de découpe ou de formage ne rentre en contact avec la matière — c’est pourquoi les pions sont toujours plus longs que les poinçons actifs dans la même matrice.

Les tolérances d’ajustement des pions dépendent des exigences liées à la pièce. Pour les travaux de précision, les pions s’ajustent dans les ouvertures avec des jeux aussi faibles que 0,001 à 0,002 pouce par côté. Cette relation étroite minimise les mouvements latéraux pendant le positionnement tout en évitant un frottement excessif qui accélérerait l’usure. Pour les pièces plus grandes et moins critiques, des jeux plus importants peuvent être utilisés afin de compenser de légères variations de fabrication.

Les guides fixes — également appelés butées arrière ou butées digitales — complètent l’action des pions en garantissant que le matériau entre dans la matrice dans une position constante à chaque coup. Ces composants contrôlent la position latérale de la bande et empêchent les erreurs d’alimentation qui se propageraient sous forme d’erreurs de positionnement dans les stations suivantes.

L'interaction entre ces composants révèle l'élégance ingénieuse des matrices progressifs. La plaque de dégagement maintient fermement la matière contre la surface de la matrice pendant l'emboutissage, tout en l'arrachant simultanément aux poinçons lors de la phase de retrait. Les axes de guidage et les douilles — éléments usinés avec précision, montés sur les semelles supérieure et inférieure de la matrice — garantissent à chaque cycle de la presse un alignement parfait entre les deux moitiés de la matrice.

Comprendre comment interagissent ces composants de matrice d'estampage permet d'expliquer pourquoi les matrices progressifs exigent une conception et un entretien aussi rigoureux. Quelques micromètres d'usure sur un seul composant peuvent déclencher une cascade de problèmes de qualité, allant de variations dimensionnelles à une défaillance prématurée des pièces adjacentes. Cette réalité rend indispensables le choix des composants et les stratégies d'entretien préventif — ce qui nous amène à examiner comment les décisions relatives à la disposition de la bande et à la séquence des stations influencent les performances globales de la matrice.

Conception de la disposition de la bande et logique de séquencement des stations

Maintenant que vous comprenez les composants qui fonctionnent à l’intérieur d’un outil de découpage progressif, voici une question cruciale : comment les ingénieurs déterminent-ils l’emplacement et l’ordre de chaque opération ? La réponse réside dans la conception de la disposition de la bande — sans doute l’aspect le plus intellectuellement exigeant de l’ingénierie des outils progressifs.

Considérez la disposition de la bande comme le plan directeur qui orchestre chaque action au sein de l’outil. Selon recherche industrielle , une disposition bien conçue influence directement le coût des matériaux, la vitesse de production, la qualité des pièces et l’efficacité opérationnelle globale. Une erreur à ce niveau entraîne des pertes excessives de matière, des pièces non conformes, une usure prématurée des outils et des arrêts de production coûteux. À l’inverse, une disposition correctement conçue permet d’établir un procédé robuste, capable d’effectuer des millions de cycles avec une intervention minimale.

Principes de l’ingénierie de la disposition de la bande

Quelle est la différence entre une conception optimisée d’un outil de découpage progressif et une conception simplement fonctionnelle ? Tout commence par la compréhension des calculs fondamentaux et des contraintes qui régissent chaque décision relative à la disposition.

Les objectifs principaux d'une disposition efficace de la bande comprennent :

• Maximisation de l'utilisation du matériau : Atteindre des taux d'efficacité supérieurs à 75 % partout où cela est possible
• Maintien de l'intégrité de la bande : Veiller à ce que le porte-pièce puisse transporter les pièces à travers toutes les stations sans déformation
• Assurer la précision dimensionnelle : Placer les opérations de manière à minimiser l’erreur cumulative
• Optimiser le nombre de stations : Réduire le coût des outillages en limitant au minimum le nombre de stations requises

Plusieurs calculs critiques sous-tendent ces objectifs. Le pont — cette petite section de matériau laissée entre les pièces et entre les pièces et les bords de la bande — doit être dimensionné avec précision. Une formule courante permet de déterminer l’épaisseur minimale du pont (B) en fonction de l’épaisseur du matériau (t) : B = 1,25t à 1,5t . Par exemple, pour un matériau de 1,5 mm d’épaisseur, les ponts doivent être conçus entre 1,875 mm et 2,25 mm. S’ils sont trop fins, les chutes se tordent et bloquent la matrice ; s’ils sont trop épais, on gaspille du matériau brut coûteux.

La largeur de la bande (W) suit une relation simple : W = Largeur de la pièce + 2B . La progression ou le pas (C) — distance dont la bande avance à chaque coup de presse — est généralement égale à C = Longueur de la pièce + B . Ces formules apparemment simples deviennent complexes lorsqu’elles sont appliquées à des pièces présentant des géométries irrégulières ou plusieurs orientations.

Considérations relatives à la conception de la bande porteuse

La bande porteuse constitue le squelette qui transporte votre pièce d’une station à l’autre. Sa conception influe fondamentalement sur le succès ou l’échec de votre conception de matrice d’estampage ou son échec. Selon les lignes directrices de conception, la largeur de la bande porteuse doit être d’au moins deux fois l’épaisseur du matériau ; pour les matrices plus grandes, une largeur encore supérieure peut être requise afin de garantir une progression fluide de la bande.

Deux types principaux de bandes porteuses répondent à des scénarios de production différents :

• Bande porteuse pleine : Utilisé lorsque la bande doit rester plane tout au long du processus — idéal pour les opérations de découpe basique et de pliage simple, offrant une stabilité maximale
• Support extensible de bande : Conçu avec des découpes ou des boucles stratégiques permettant flexibilité et déformation — essentiel pour l’emboutissage profond ou la formage complexe, où le matériau doit s’écouler du support vers la pièce

Conseils pratiques de conception de supports, suivis par des outilleurs expérimentés, incluent :

• Si plusieurs supports sont utilisés, concevez-les avec des longueurs identiques afin d’éviter la torsion de la bande
• Réalisez les supports suffisamment longs pour absorber tout allongement ou pliage durant les opérations de presse
• Concevez les boucles avec le rayon le plus grand possible, tout en respectant les jeux nécessaires
• Fixez les supports aux points permettant un démontage aisé et une formation de bavure maîtrisée
• Utilisez des nervures de rigidification ou des bords découpés en forme de lancette lors de la fabrication de grandes pièces à partir de matériaux minces

Stratégie de positionnement des trous de guidage

L'endroit où vous percez les trous de repérage — et le moment où vous les créez — détermine directement la précision de chaque opération ultérieure. La première station, dans pratiquement tous les plans de matrices à emboutissage progressif, effectue le perçage des trous de repérage. Pourquoi ? Parce que toutes les opérations suivantes dépendent de ces points de référence pour un positionnement précis.

Le positionnement stratégique des trous de repérage suit ces principes d'ingénierie :

• Percez simultanément les deux trous de repérage lorsque deux jeux sont requis — cela garantit une meilleure précision qu’un perçage séquentiel
• Espacez les trous de repérage sur la bande porteuse afin de tenir compte de toute élongation de la bande pendant les opérations de formage
• Lorsque les trous de la pièce sont suffisamment grands, ils peuvent servir de trous de repérage — toutefois, notez que cela peut provoquer une légère élongation affectant les tolérances serrées
• Positionnez les trous de repérage de façon à assurer une précision maximale du positionnement aux stations critiques de formage

Séquençage des stations pour des résultats optimaux

Cela semble complexe ? C’est le cas — mais la logique de séquençage suit des règles établies de fabricabilité, issues de décennies d’expérience progressive en emboutissage métallique. Recherche sur l’optimisation montre que le séquençage approprié permet de minimiser le nombre de stations de matrice, réduisant ainsi les coûts d’outillage tout en respectant toutes les contraintes de précédence et d’adjacence.

Voici la logique typique de séquençage des stations qui régit la plupart des opérations de poinçonnage progressif :

1. Percement des trous de repérage : Toujours en premier — ces perçages établissent le repérage pour toutes les opérations ultérieures
2. Opérations de poinçonnage : Créer tous les trous et ouvertures avant toute opération de formage — le poinçonnage sur matière plane produit des bords plus nets que le poinçonnage sur des sections déjà formées
3. Découpage (notching) et découpage avec relevage (lancing) : Supprimer de la matière afin de créer les dégagements nécessaires aux pliages ou emboutissages à venir
4. Gaufrage (embossing), le cas échéant : Lorsqu’il y a des gaufrages, ils sont généralement réalisés en début de séquence afin d’éviter toute déformation des autres caractéristiques
5. Formage et cintrage : Façonner la pièce progressivement — des formes plus petites avant des formes plus grandes afin de maintenir la stabilité de la bande porteuse
6. Embossage et calibrage : Opérations finales de précision qui affinent les dimensions critiques
7. Découpe ou poinçonnage : Séparer la pièce finie de la bande porteuse

Pourquoi cet ordre précis ? La raison est à la fois mécanique et pratique :

• Poinçonnage avant façonnage garantit que les trous conservent leur géométrie prévue — un façonnage effectué après le poinçonnage déformerait la forme des trous
• Entaillage avant pliage crée les dégagements matériels nécessaires et empêche le déchirement pendant le façonnage
• Formes plus petites avant les formes plus grandes maintient l’aplatissement de la bande plus longtemps, améliorant ainsi la précision d’ajustement aux postes suivants
• Découpe en dernier garde la pièce fixée au porte-pièce afin d’assurer un contrôle optimal de son positionnement tout au long des opérations

Contraintes d’adjacence et de précédence

Au-delà d’un simple ordonnancement, les ingénieurs doivent déterminer quelles opérations peuvent être regroupées sur un même poste et lesquelles doivent impérativement être séparées. Deux types de contraintes fondamentales régissent ces décisions :

• Contraintes de précédence : Ordre obligatoire des opérations, déterminé par les caractéristiques de la pièce — la perforation doit précéder le formage des zones adjacentes
• Contraintes d’adjacence : Interdiction d’effectuer certaines opérations sur un même poste — des caractéristiques trop rapprochées nécessitent des postes distincts afin d’éviter l’affaiblissement de la matrice

Lorsque les trous ou les découpes à percer sont proches les uns des autres, ils doivent être décalés vers des stations de matrice distinctes. Cela évite le « problème de matrice faible », où la quantité insuffisante de matière entre les emplacements des poinçons entraîne une défaillance prématurée de l’outil. Des stations vides peuvent effectivement améliorer les performances de la matrice en répartissant les forces plus uniformément et en laissant de l’espace pour l’ajout ultérieur d’opérations.

Les logiciels modernes de CAO et de CAE ont profondément transformé la manière dont les ingénieurs abordent ces décisions complexes. La simulation permet aux concepteurs de valider virtuellement l’ensemble des dispositions de bandes — en prédisant comment le métal s’écoulera, s’étirera et s’amincira avant même que le moindre acier ne soit découpé. Cette approche de « prédiction et d’optimisation » remplace les méthodes coûteuses d’essais et d’erreurs, réduisant considérablement les délais de développement et améliorant les taux de réussite du premier essai.

Comprendre ces principes de disposition des bandes constitue la base pour évaluer si vos conceptions de pièces sont véritablement optimisées pour la production par emboutissage progressif — ce qui nous amène aux lignes directrices pratiques en matière de fabricabilité, qui distinguent les conceptions excellentes des conceptions problématiques.

Lignes directrices pour la conception en vue de la fabrication

Vous avez vu comment la disposition des bandes et la séquence des stations déterminent l’efficacité de l’emboutissage progressif. Mais voici une réalité que de nombreux ingénieurs découvrent à leurs dépens : même une conception d’outillage des plus élégantes ne peut compenser une pièce mal conçue. Les caractéristiques que vous spécifiez — rayons de cintrage, emplacements des trous, épaisseur du matériau, tolérances — déterminent en définitive si vos pièces embouties en série seront produites efficacement ou deviendront une source constante de difficultés.

La conception pour la fabrication (DFM) ne consiste pas à limiter la créativité. Il s'agit plutôt de comprendre quelles caractéristiques se prêtent particulièrement bien à la production par emboutissage progressif, et lesquelles entraînent une augmentation des coûts, un taux de déchets plus élevé ou même des échecs complets. Examinons les recommandations pratiques qui distinguent les réussites en emboutissage précis par matrices progressives des leçons coûteuses.

Caractéristiques des pièces particulièrement adaptées aux matrices progressives

Quelles sont les caractéristiques d’une pièce idéalement adaptée à la production par matrices progressives ? Selon les lignes directrices du secteur, les meilleures candidates partagent des caractéristiques communes qui correspondent aux avantages intrinsèques de ce procédé.

Épaisseur optimale du matériau

Les opérations d’emboutissage progressif fonctionnent de façon optimale avec des épaisseurs de matériau comprises entre 0,127 mm (0,005 po) et 6,35 mm (0,25 po). Dans cette plage, vous obtenez un équilibre optimal entre formabilité et intégrité structurelle. Les matériaux plus minces nécessitent une manipulation plus soignée afin d’éviter toute déformation, tandis que les tôles plus épaisses exigent des outillages plus robustes et des forces de presse plus élevées — deux facteurs qui augmentent les coûts.

Caractéristiques idéales des éléments

Les pièces qui s’usinent sans accroc dans des matrices progressives comprennent généralement :

• Rayons de courbure généreux : Le rayon de courbure intérieur doit être égal ou supérieur à l’épaisseur du matériau ; des rayons plus grands réduisent les risques de rebond et de fissuration
• Distance suffisante entre les perçages et les bords : Respecter une distance minimale de 1,5 fois l’épaisseur du matériau entre les perçages et les bords ou les pliages
• Orientation cohérente du grain du matériau : Les pliages effectués perpendiculairement au sens du grain sont plus résistants et moins sujets à la fissuration
• Géométries simples et reproductibles : Les éléments pouvant être formés en une seule opération permettent de réduire le nombre d’étages et la complexité de l’outillage
• Conceptions symétriques : Des pièces équilibrées réduisent les forces inégales susceptibles de provoquer des problèmes d’alimentation de la bande.

Un excellent exemple d’optimisation de conception pour l’emboutissage consiste à positionner les perçages à distance des zones embouties. Lorsque des perçages doivent nécessairement se trouver à proximité de pliures, il convient de les réaliser après l’emboutissage afin d’éviter toute déformation — mais cela nécessite des stations supplémentaires. Les concepteurs avisés déplacent les perçages dès que possible, ce qui réduit la complexité des outillages.

Éviter les erreurs de conception coûteuses

Cela semble simple jusqu’ici ? C’est à ce stade que les choses deviennent intéressantes. Certaines décisions de conception, apparemment anodines sur les modèles CAO, engendrent des difficultés de fabrication importantes. Comprendre ces pièges avant de finaliser votre conception permet d’économiser un temps et des coûts substantiels.

Le tableau suivant compare les caractéristiques idéales aux caractéristiques problématiques, accompagnées de recommandations pratiques :

Type de caractéristique	Conception idéale	Conception problématique	Recommandation
Rayon de courbure	≥ épaisseur du matériau	Angles vifs (< 0,5 épaisseur)	Préciser un rayon minimal de 1 épaisseur ; utiliser 2 épaisseurs pour les matériaux à haute résistance
Diamètre du trou	≥ épaisseur du matériau	< 0,8 × épaisseur du matériau	Augmenter le diamètre du perçage ou envisager une opération de perçage secondaire
Distance entre trou et bord	≥ 1,5 × épaisseur du matériau	< 1 × épaisseur du matériau	Déplacer les trous ou ajouter du matériau au niveau du bord
Distance trou-pliage	≥ 2 × épaisseur du matériau + rayon de pliage	Trous adjacents aux lignes de pliage	Éloigner les trous des zones de pliage ou percer après formage
Géométrie de la pièce	Épaisseur de paroi uniforme, formes simples	Rapports d’aspect extrêmes, sous-dépouilles	Simplifier la géométrie ou envisager des procédés alternatifs
Spécification des tolérances	± 0,127 mm (± 0,005 po) standard	±0,025 mm (±0,001 po) sur l’ensemble	Appliquer des tolérances serrées uniquement aux caractéristiques critiques

Capacités en matière de tolérances et attentes réalistes

Comprendre les tolérances réalisables permet d’éviter à la fois la sur-spécification (qui augmente les coûts) et la sous-spécification (qui provoque des problèmes d’assemblage). Selon les normes de précision en emboutissage et en découpe, les opérations standard de découpe et de formage atteignent généralement des tolérances de ±0,127 mm (±0,005 po). À l’aide d’équipements spécialisés tels que le cisaillage fin et d’un contrôle rigoureux du procédé, il est possible de maintenir les caractéristiques critiques dans une fourchette de ±0,025 mm (±0,001 po).

Toutefois, plusieurs facteurs influencent la précision réalisable :

• Rebond du matériau : La reprise élastique après formage varie selon le type et l’épaisseur du matériau
• Usure de la matrice : Une dégradation progressive affecte les dimensions au fil des séries de production
• Variation de température : La dilatation thermique influe à la fois sur les outillages et sur le matériau
• Erreur cumulative de positionnement : Les variations d’ajustement s’accumulent à travers plusieurs stations

Lorsque des tolérances plus strictes sont absolument requises — par exemple ±0,0127 mm (±0,0005 po) — des opérations secondaires deviennent nécessaires. Les applications de poinçonnage de précision peuvent intégrer de l’usinage CNC, du meulage ou des finitions spécialisées après les opérations de poinçonnage primaires.

Considérations géométriques permettant de réduire les problèmes

Les pièces complexes obtenues par poinçonnage progressif exigent souvent des outillages très élaborés, ce qui augmente les coûts de production et allonge les délais de livraison. Selon les experts en conception de matrices de poinçonnage, la simplification de la géométrie des pièces, dans la mesure du possible, réduit l’usure des matrices et améliore l’efficacité de la production.

Stratégies pratiques incluent :

• Supprimer les détails superflus n’ayant aucune incidence sur la fonction de la pièce
• Regrouper, lorsque cela est possible, plusieurs caractéristiques afin de réduire le nombre de stations
• Normaliser les cotes au sein des familles de produits pour favoriser la mutualisation des outillages
• Éviter les caractéristiques nécessitant une mise en forme dans des directions opposées au sein d’une même station
• Concevoir avec des angles de dépouille permettant une éjection fluide des pièces depuis les matrices

Un aspect souvent négligé : l’alignement de la direction du grain. Les pliages effectués perpendiculairement au grain du matériau sont nettement plus résistants et beaucoup moins sujets à la fissuration que ceux réalisés parallèlement au grain. Les pliages critiques doivent être correctement alignés dans la disposition de la bande, ce qui implique parfois d’orienter les pièces selon des angles augmentant la consommation de matière, mais améliorant considérablement la qualité des pièces.

Prototypage avant la production complète

Voici un conseil pratique permettant de réaliser des économies substantielles : valider les conceptions par prototypage avant de s’engager dans la fabrication d’outillages à matrices progressives. La création d’échantillons fonctionnels à l’aide de méthodes alternatives — impression 3D, usinage CNC ou emboutissage monostade — permet de tester la forme, l’ajustement et la fonctionnalité dans des conditions réelles. Cette approche permet d’identifier précocement d’éventuels problèmes, alors que les modifications de conception restent peu coûteuses, plutôt que de les découvrir une fois l’outillage achevé.

En gardant ces principes de fabrication à l'esprit, vous êtes à même d'évaluer si vos conceptions sont véritablement optimisées pour la production à l'aide de matrices progressives. Mais comment ce procédé se compare-t-il aux autres méthodes d'estampage ? Pour comprendre dans quels cas les matrices progressives surpassent les alternatives — et dans quels cas elles ne le font pas —, il est nécessaire d'examiner l'ensemble des technologies disponibles.

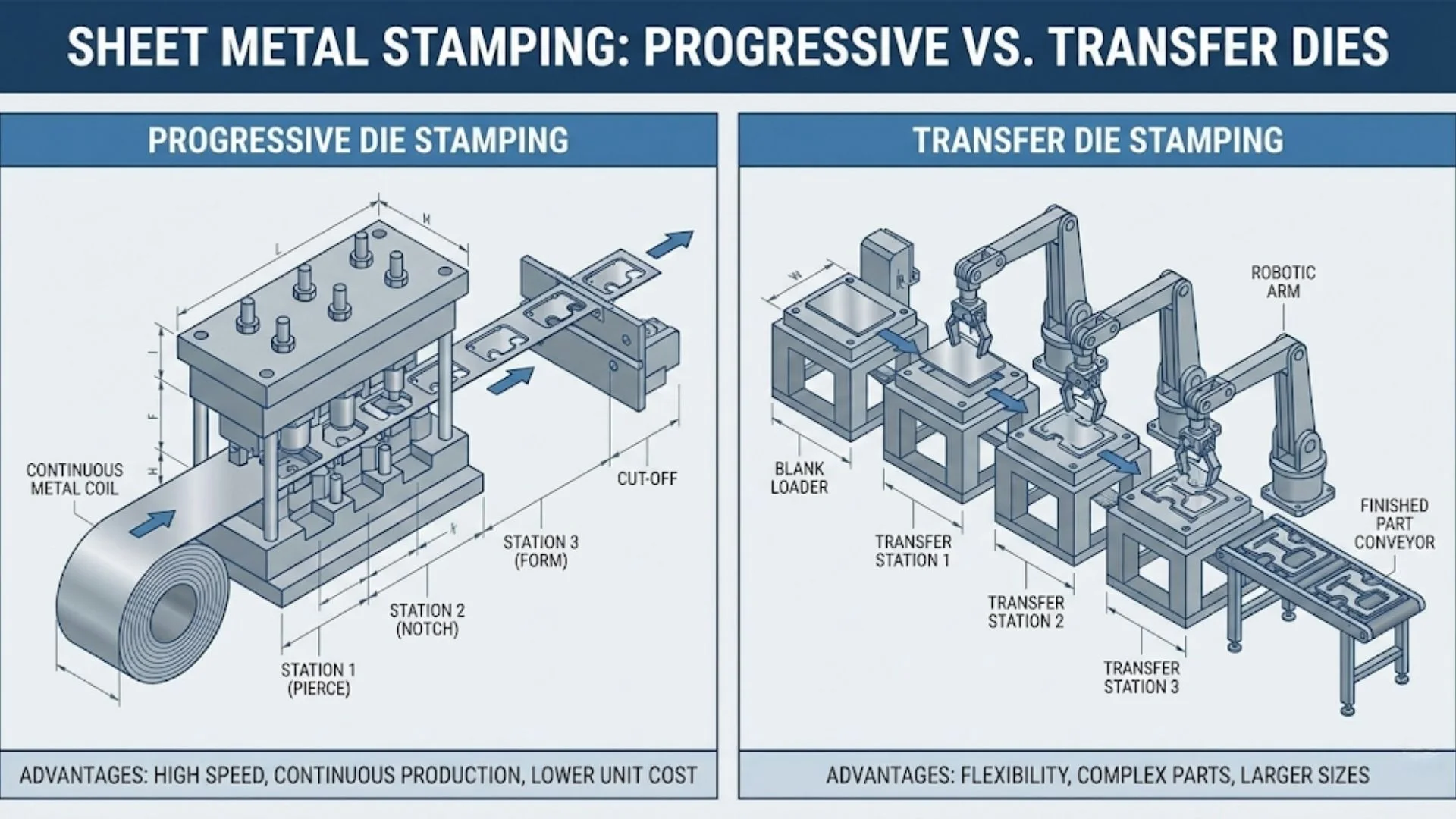

Emboutissage à matrice progressive vs emboutissage à matrice de transfert vs emboutissage à matrice composée

Vous maîtrisez désormais les fondamentaux de la conception et de la fabricabilité des matrices progressives. Toutefois, voici la question à laquelle tout ingénieur en fabrication finit inévitablement par être confronté : l'estampage progressif constitue-t-il réellement le choix approprié pour votre application spécifique ? La réponse dépend de la compréhension des comparaisons entre ce procédé et ses alternatives — ainsi que des cas précis dans lesquels chaque méthode excelle véritablement.

Choisir entre différents types de matrices d'estampage ne relève pas simplement d'une question de préférence. Il s'agit d'adapter les capacités du procédé à la géométrie spécifique de votre pièce, au volume de production, aux exigences de qualité et aux contraintes budgétaires. Selon les comparaisons sectorielles, chaque méthode d'estampage présente des avantages uniques, adaptés à des scénarios de fabrication distincts.

Examinons en détail les quatre approches principales d'estampage et déterminons précisément dans quels cas chacune d'elles est pertinente.

Estampage progressif contre estampage par transfert

Estampage à matrice progressive

Comme vous l'avez appris tout au long de ce guide, l'estampage progressif déplace une bande métallique continue à travers des stations successives situées au sein d'une seule matrice. La pièce reste attachée à la bande porteuse jusqu'à l'opération finale de découpe. Une presse d'estampage progressif fonctionne à grande vitesse — souvent plus de 100 coups par minute — ce qui rend cette méthode inégalée pour la production à grand volume de composants de petite à moyenne taille.

Les caractéristiques principales comprennent :

• L'alimentation continue de la bande permet des temps de cycle extrêmement courts
• Les pièces restent connectées à la bande porteuse, garantissant un positionnement précis tout au long des opérations
• Idéal pour les pièces complexes nécessitant plusieurs opérations (pliage, perçage, emboutissage)
• Investissement initial élevé dans les outillages, compensé par un coût unitaire faible en grande série
• Le mieux adapté aux pièces dont les dimensions s’inscrivent dans les contraintes de largeur de la bande

Frappe de transfert

L’emboutissage à transfert adopte une approche fondamentalement différente. Selon des experts du secteur, ce procédé débute soit avec une tôle prédécoupée, soit sépare la pièce de la bande dès le début de l’opération. Une fois détachée, la pièce est déplacée d’une station à l’autre par des systèmes mécaniques de transfert.

Imaginez l’emboutissage à transfert comme une chaîne de montage où chaque station apporte une contribution spécifique au produit final. Cette souplesse s’accompagne toutefois de compromis :

• Les pièces se déplacent de façon indépendante, permettant des formes plus complexes et des emboutissages plus profonds
• Des dimensions de pièces plus importantes sont possibles — non limitées par la largeur de la bande
• Plusieurs orientations sont possibles pendant les opérations d’emboutissage
• Temps de cycle plus longs comparés à l’emboutissage progressif
• Coûts opérationnels plus élevés en raison de la complexité du mécanisme de transfert

Quand choisiriez-vous un outillage à transfert plutôt qu’un emboutissage progressif ? L’emboutissage à transfert s’impose pour les composants plus volumineux nécessitant une déformation importante du matériau — par exemple les panneaux de carrosserie automobile, les supports structurels et les enveloppes obtenues par emboutissage profond, qui ne peuvent tout simplement pas être réalisés dans les limites imposées par un outillage progressif.

Estampage à la poupée composée

L’emboutissage à outil combiné représente l’approche la plus simple de cette comparaison. Plusieurs opérations de découpe et de formage s’effectuent simultanément lors d’un seul coup de presse. Contrairement aux outillages progressifs comportant des stations séquentielles, les outillages combinés exécutent l’ensemble des opérations en une seule fois.

Cette simplicité offre des avantages spécifiques :

• Des coûts d’outillage inférieurs à ceux des outillages progressifs ou à transfert
• Idéal pour les pièces planes nécessitant des bords de coupe précis
• Une grande précision pour les géométries simples
• Une utilisation efficace du matériau avec un minimum de chutes

Toutefois, l’emboutissage à matrice composée présente des limites évidentes. Selon les spécialistes en outillages, cette méthode est réservée aux pièces simples et planes. Les géométries complexes en 3D ou les pièces nécessitant plusieurs opérations de formage ne sont pas adaptées aux matrices composées.

Opérations en une seule étape

L’emboutissage monostade — une seule opération par course de presse — reste viable dans certaines situations spécifiques :

• Des volumes de production très faibles, pour lesquels l’investissement dans l’outillage n’est pas justifié
• Les travaux de prototypage et de développement, avant la mise en œuvre d’un outillage de série
• Des pièces extrêmement grandes, dépassant les capacités des matrices à transfert
• Des opérations simples telles que la découpe ou le pliage de base

Le compromis ? Des coûts unitaires nettement plus élevés et des délais de production allongés, dus aux manipulations et aux réglages répétés entre chaque opération.

Choisir la bonne méthode d’emboutissage

Le tableau suivant propose une comparaison exhaustive selon les critères décisifs pour la sélection de la matrice et de la méthode d’emboutissage :

Critères	Découpage progressif	Moule à transfert	Poinçon composé	Unique-stage
Volume de production	Élevé à très élevé (100 000 pièces et plus)	Moyen à élevé (10 000 à 500 000 pièces)	Faible à moyen (1 000 à 100 000 pièces)	Faible (prototypes à 5 000 pièces)
Complexité des pièces	Simple à complexe, avec plusieurs caractéristiques	Très complexe, emboutissages profonds, grandes pièces	Pièces simples et planes uniquement	Opérations simples unitaires
Plage de taille des pièces	Petite à moyenne (limitée par la largeur de la bande)	Moyenne à grande (moins de contraintes dimensionnelles)	Pièces plates petites à moyennes	Toute taille
Coût d'outillage	Investissement initial élevé	Élevé (mécanismes de transfert complexes)	Modéré	Faible par outil, cumulé élevé
Coût par pièce	Très faible en grande quantité	Faible à modéré	Faible pour les pièces simples	Élevé
Temps de cycle	Très rapide (plus de 100 coups/min possibles)	Modéré (temps de transfert requis)	Rapide (achèvement en un seul coup)	Lent (plusieurs réglages requis)
Temps de montage	Modéré à long	Long (alignement complexe requis)	Court à modéré	Court par opération
Capacité de tolérance	± 0,127 mm en standard, tolérances plus serrées possibles	± 0,127 mm en standard	Excellent pour les éléments découpés	Varie selon l'opération
Meilleures applications	Connecteurs électriques, supports, attaches, bornes, composants automobiles	Planchers de carrosserie, composants structurels, grands boîtiers, pièces embouties profondes	Rondelles, supports simples, pièces plates de précision	Prototypes, pièces spéciales de faible volume

Cadre décisionnel : quelle méthode convient à vos besoins ?

Le choix de la méthode d'estampage optimale implique l'évaluation de plusieurs facteurs interconnectés. Voici un cadre décisionnel pratique :

Choisissez l'emboutissage à l'aide de matrices progressives lorsque :

• Les volumes annuels dépassent 100 000 pièces
• Les pièces nécessitent plusieurs opérations (perçage, pliage, formage)
• Les dimensions des pièces s'inscrivent dans les limites pratiques de largeur de bande
• Une qualité constante et reproductible est critique
• La réduction du coût par pièce est un objectif prioritaire

Choisissez l'emboutissage à l'aide de matrices par transfert lorsque :

• Les pièces sont trop grandes pour les contraintes de la bande d’emboutissage progressive
• Des emboutissages profonds ou des géométries complexes en 3D sont requis
• L’orientation des pièces doit changer pendant les opérations de formage
• Des volumes moyens à élevés justifient l’investissement dans un système de transfert

Choisissez l’emboutissage à matrice composée lorsque :

• Les pièces sont plates ou nécessitent un formage minimal
• La qualité des bords et la précision dimensionnelle sont primordiales
• Un investissement moindre dans les outillages est privilégié
• Les volumes de production sont modérés

Choisissez des opérations à un seul stade lorsque :

• Les volumes sont trop faibles pour justifier l’investissement dans des outillages dédiés
• Les pièces sont des prototypes ou des échantillons en phase de développement
• Des dimensions extrêmes des pièces dépassent les capacités des autres procédés
• Une grande flexibilité pour modifier les conceptions est requise

Comprendre ces compromis vous aide à prendre des décisions éclairées qui équilibrent les exigences de qualité, la rentabilité de la production et les délais de livraison. Quelle que soit la méthode d’estampage que vous choisissez toutefois, le choix du matériau affecte fondamentalement à la fois les performances du procédé et la qualité finale des pièces — un sujet qui mérite une analyse approfondie.

Sélection du matériau pour les opérations à matrice progressive

Vous avez déterminé que l’estampage à matrice progressive correspond à vos besoins de production. Une décision cruciale s’impose désormais, influençant aussi bien la durée de vie de la matrice que les performances de la pièce : quel matériau utiliser ? Choisir le métal approprié ne consiste pas uniquement à répondre aux spécifications de la pièce — cela affecte directement le comportement de vos outils d’estampage en acier, la quantité de chutes métalliques générées lors de l’estampage progressif, et, en fin de compte, la rentabilité de votre production.

Selon des experts du secteur, les fabricants peuvent utiliser du laiton, de l’aluminium, du cuivre et divers types d’acier dans les opérations d’estampage progressif. Toutefois, chaque matériau présente des caractéristiques distinctes qui influencent la formabilité, l’usure des matrices et la qualité des pièces finies. Comprendre ces compromis vous aide à équilibrer les exigences de performance avec les réalités de la production.

Plusieurs facteurs clés doivent guider votre choix de matériau :

• Formabilité : La facilité avec laquelle le matériau se plie, s’emboutit et se façonne sans se fissurer
• Résistance à la Traction : La résistance aux forces de traction pendant et après le formage
• Résistance à la corrosion : La durabilité environnementale pour l’application prévue
• Coût et disponibilité : Les contraintes budgétaires et les considérations liées à la chaîne d’approvisionnement
• Usinabilité : La fluidité avec laquelle le matériau est traité par votre matrice de tôle

Aciers destinés à l’estampage progressif

L'acier reste le matériau de prédilection pour les opérations d'estampage à l'aide de matrices en acier, offrant un équilibre exceptionnel entre résistance, aptitude à la mise en forme et rentabilité. Différents aciers répondent à des besoins spécifiques : bien connaître ces distinctions permet d'éviter des inadéquations coûteuses entre le matériau choisi et son application.

L'acier au carbone

L'acier au carbone associe du fer et du carbone pour former un alliage très durable, offrant une résistance supérieure ainsi qu'une grande souplesse en matière de conception. Selon ses caractéristiques techniques, ce matériau est économique et compatible avec de nombreux procédés de formage des métaux. Son inconvénient ? L'acier au carbone nécessite des revêtements protecteurs — zinc, chrome ou nickel — afin d'améliorer sa résistance à la corrosion dans les applications exposées à l'humidité ou aux produits chimiques.

Les applications courantes comprennent les composants de matrices d'estampage automobile, les supports structurels et les pièces embouties à usage général, là où la résistance prime sur la protection anticorrosion intrinsèque.

L'acier inoxydable

Lorsque la résistance à la corrosion est une exigence absolue, l'acier inoxydable répond parfaitement à cette attente. Ce matériau offre des propriétés mécaniques exceptionnelles, notamment une résistance au magnétisme, une finition lisse et attrayante, ainsi que des surfaces faciles à entretenir. L'acier inoxydable s'avère idéal pour les équipements de manutention alimentaire et les dispositifs médicaux, où l'hygiène et la durabilité sont primordiales.

Toutefois, l'acier inoxydable pose des défis lors de l'estampage. Sa résistance plus élevée exige des forces de presse supérieures, et l'écrouissage survenant pendant le formage peut entraîner une usure prématurée des matrices. Les outils d'estampage en acier destinés aux nuances d'acier inoxydable nécessitent un entretien plus fréquent et, parfois, des revêtements spécialisés afin de maintenir la productivité.

Considérations relatives aux matériaux non ferreux

Les métaux non ferreux — c’est-à-dire ceux qui ne contiennent pas de fer — offrent des propriétés que l’acier ne saurait égaler. La conductivité électrique, la légèreté et l’attrait décoratif rendent ces matériaux indispensables pour certaines applications.

L'aluminium

Ce métal mou, de couleur blanc argenté, offre un excellent rapport résistance/poids, une excellente aptitude à la mise en forme, une grande résilience et un aspect attrayant. L’aluminium se distingue particulièrement dans la fabrication de composants emboutis légers ainsi que de conducteurs thermiques ou électriques. Les industries aérospatiale, automobile et électronique dépendent fortement des emboutissages progressifs en aluminium.

Le défi ? La malléabilité de l’aluminium peut provoquer un phénomène d’adhérence — transfert de matériau vers les surfaces des matrices — ce qui nécessite l’emploi de lubrifiants spécifiques et, parfois, de revêtements sur les matrices afin de préserver la qualité.

Cuivre et alliages de cuivre

L’emboutissage progressif du cuivre domine la fabrication de connecteurs électriques et de composants. Pourquoi ? Le cuivre offre une conductivité électrique et thermique inégalée, associée à une bonne résistance à la corrosion et à une excellente ductilité. Sa nature tendre et malléable le rend idéal pour des opérations de formage complexes.

Le cuivre béryllium — un alliage spécialisé — offre une forte résistance aux contraintes pour les roulements, les composants de moteurs d’avions et les ressorts nécessitant une résistance à la relaxation sous contrainte. Ce matériau combine les avantages de conductivité du cuivre avec des propriétés mécaniques nettement améliorées.

Laiton

Le laiton contient des proportions variables de zinc et de cuivre, ce qui permet d’ajuster sa malléabilité et sa dureté. Cette polyvalence le rend adapté aux roulements, serrures, engrenages et vannes. Au-delà de ses applications fonctionnelles, le laiton offre un attrait visuel pour les quincailleries décoratives et les objets ornementaux.

Le tableau suivant compare les matériaux couramment utilisés dans les opérations de découpage progressif :

Matériau	Classement de l'aptitude à la mise en forme	Applications Typiques	Considérations importantes
L'acier au carbone	Bon	Supports structurels, composants automobiles, pièces à usage général	Nécessite un revêtement pour la protection contre la corrosion ; excellente rentabilité
L'acier inoxydable	Modéré	Équipements de manutention alimentaire, dispositifs médicaux, environnements corrosifs	Forces de presse plus élevées requises ; durcissement par écrouissage lors de la mise en forme ; usure accrue des matrices
L'aluminium	Excellent	Composants légers, conducteurs thermiques, pièces aérospatiales	Prone à l’adhérence ; nécessite des lubrifiants spécialisés ; prise en compte du redressement élastique
Cuivre	Excellent	Connecteurs électriques, composants thermiques, équipements de transformation alimentaire	Mou et malléable ; facile à mettre en forme ; excellente conductivité
Cuivre beryllium	Bon	Ressorts, roulements, composants de moteurs d’avions	Résistance élevée aux contraintes ; résistant à la corrosion ; manipulation spécialisée requise
Laiton	Bon à excellent	Roulements, serrures, engrenages, vannes, quincaillerie décorative	Dureté réglable via la teneur en zinc ; conductivité thermique et électrique

Propriétés des matériaux affectant les performances des matrices

Outre le choix du matériau adapté à l’application de votre pièce, prenez en compte la manière dont les propriétés du matériau influencent directement le fonctionnement de votre matrice progressive. Selon des spécialistes en emboutissage, plusieurs caractéristiques ont un impact direct sur l’efficacité de la production :

• Classe de pliage : Mesure la formabilité en fonction de la capacité à se plier sans se rompre — des notes plus élevées indiquent un traitement plus aisé
• Tendance au durcissement par déformation : Certains matériaux gagnent en résistance lors de la déformation, ce qui nécessite d’ajuster les séquences de formage
• Exigences en matière de finition de surface : Le choix du matériau influence les options de finition disponibles, telles que la passivation, l’anodisation ou le placage
• Caractéristiques du retour élastique : La reprise élastique après formage varie considérablement d’un matériau à l’autre

L’adéquation entre les propriétés du matériau et vos exigences spécifiques de formage permet de minimiser la génération progressive de chutes métalliques et d’allonger la durée de vie des matrices. Cette adaptation rigoureuse entre matériau et procédé constitue la base d’une production constante et sans problème — bien que même les opérations optimisées rencontrent parfois des difficultés nécessitant des approches systématiques de dépannage.

Dépannage des problèmes courants liés aux matrices progressives

Même les opérations de découpage à l’emporte-pièce progressive les plus soigneusement conçues rencontrent des problèmes. Quelle est la différence entre les équipes de production qui peinent et celles qui excellent ? Une approche systématique pour diagnostiquer les anomalies et mettre en œuvre des solutions efficaces. Lorsque votre opération de découpage à l’emporte-pièce commence à produire des pièces défectueuses, savoir précisément où chercher — et quelles actions correctives sont réellement efficaces — permet d’économiser des heures de frustration et d’éviter des pertes coûteuses.

Selon des recherches menées dans le secteur, la plupart des problèmes liés aux empreintes de découpage se classent dans des catégories prévisibles, pour lesquelles des solutions éprouvées existent. Examinons les problèmes que vous êtes le plus susceptible de rencontrer, ainsi que les corrections validées permettant de remettre rapidement la production sur les rails.

Diagnostic des problèmes d’alimentation de la bande

Lorsque la bande métallique n’avance pas correctement, tous les processus en aval en souffrent. Un matériau coincé dans votre emporte-pièce de découpage provoque des défaillances en cascade : trous mal positionnés, formes incomplètes et outillages endommagés. Quelles sont les causes de ces dysfonctionnements d’alimentation ?

Les problèmes courants d’alimentation de la bande comprennent :

• Mauvais réglage de l’alimenteur : Distance d’alimentation, réglages de pression ou synchronisation de la libération incorrects
• Problèmes de qualité du matériau : Bandes courbées, variation excessive de largeur ou bavures importantes sur la bobine entrante
• Courbure en faucille : La bande se courbe latéralement en raison de bavures inégales ou de forces de poinçonnage non uniformes
• Déformation de la bande : Les matériaux minces se déforment pendant l’alimentation, notamment entre l’alimenteur et la matrice
• Interférence avec la plaque de guidage : Un fonctionnement incorrect du dégagement provoque le soulèvement du matériau sur la bande

Les solutions varient selon la cause première. Un nouveau réglage des paramètres de l’alimenteur résout souvent les problèmes simples de synchronisation. Lorsque la qualité du matériau est en cause, collaborer avec les fournisseurs afin de maîtriser les spécifications des matières entrantes — ou ajouter des dispositifs de dégrossissage à la matrice — permet de traiter la cause plutôt que les symptômes. Pour les matériaux minces sujets à la déformation, l’ajout de mécanismes de pression supérieurs et inférieurs entre l’alimenteur et la matrice assure la stabilité nécessaire à une avance constante.

Résolution des problèmes de précision dimensionnelle

Lorsque les pièces embouties commencent à sortir des tolérances, la qualité de la production en souffre immédiatement. Les variations dimensionnelles proviennent de plusieurs sources, ce qui rend un diagnostic systématique indispensable.

Le tableau suivant classe les problèmes courants liés aux matrices progressives, avec leurs causes profondes et les actions correctives correspondantes :

Problème	Causes racines	Actions correctives
Formation de bavures	Usure du tranchant ; jeu excessif ; effondrement du bord ; mauvais alignement des poinçons et des matrices	Aiguiser les arêtes de coupe ; maîtriser la précision d’usinage ; régler le jeu entre poinçon et matrice ; remplacer les composants de guidage usés
Variation dimensionnelle	Pins de guidage usés ou de diamètre insuffisant ; usure des éléments de guidage ; réglage incorrect de l’alimenteur ; usure des inserts de dégagement	Remplacer les pins de guidage ; remplacer les tiges et douilles de guidage ; réajuster les paramètres de l’alimenteur ; aiguiser ou remplacer les inserts de dégagement
Blocage des copeaux / chutes	Jeu excessif ; problèmes de viscosité de l’huile ; matrice magnétisée ; poinçon usé comprimant les chutes	Maîtriser la précision du jeu ; ajuster la quantité d’huile ou changer de type de lubrifiant ; démagnétiser après aiguisage ; réaiguiser la face terminale du poinçon
Blocage de matériau	Trou d’éjection des copeaux trop petit ; trou trop grand provoquant un recul ; bords usés générant des bavures ; surfaces de la matrice rugueuses	Modifier les trous d’éjection des copeaux ; réaffûter les arêtes de coupe ; polir les surfaces de la matrice ; réduire la rugosité de surface
Cassure du poinçon	Blocage de copeaux ; résistance insuffisante du poinçon ; jeu trop faible ; jeu irrégulier provoquant un coincement	Résoudre les problèmes d’éjection des copeaux ; augmenter la section transversale du poinçon ; ajuster les jeux ; vérifier la précision de la pièce à former
Déformation par pliage	Broches de guidage usées ; usure des guides de pliage ; glissement du matériau en l’absence de précharge ; empilement excessif de cales	Remplacer les broches de guidage ; ajouter des fonctions d’entrée guidée et de précharge ; utiliser des cales en acier massif ; ajuster les inserts de pliage

Maintenance de l’usinage de la matrice permettant de prolonger la durée de vie de l’outil

La prévention l'emporte toujours sur la correction. Des pratiques d'entretien régulières réduisent considérablement la fréquence des dépannages et prolongent la durée de vie de vos matrices de découpage et d'estampage métallique :

• Inspection programmée des arêtes : Vérifiez les arêtes de coupe avant que l'usure ne provoque l'apparition de bavures — un affûtage préventif allonge les intervalles entre les réparations majeures
• Démagnétisation après affûtage : Particulièrement critique pour les matériaux ferreux ; les composants magnétisés attirent les copeaux, ce qui provoque des blocages et une usure accélérée
• Optimisation de la lubrification : Adaptez la viscosité de l'huile au matériau et à la vitesse ; un excès de lubrifiant provoque des coincements, tandis qu'une lubrification insuffisante accélère l'usure
• Vérification du jeu : Mesurez périodiquement les jeux entre poinçon et matrice ; les composants usés entraînent une dégradation progressive de la qualité
• Rigueur documentaire : Marquez les composants lors du démontage ; notez les quantités et les positions des cales ; tenez des registres écrits pour toute investigation

Un aspect souvent négligé de la maintenance : la sécurisation de votre ensemble de matrice. Selon des spécialistes de la production, les matrices dépourvues de dispositifs anti-erreurs entraînent un montage dans le mauvais sens et un désalignement des stations. Modifier les matrices afin d’y intégrer des fonctionnalités anti-erreurs — et mettre en œuvre des vérifications de conformité après montage — permet d’éviter des erreurs coûteuses qui endommagent les outillages et génèrent des rebuts.

Maîtriser ces principes fondamentaux de dépannage vous prépare à assurer une qualité constante. Toutefois, au-delà des opérations quotidiennes, réaliser des investissements judicieux dans des matrices progressives exige une analyse économique rigoureuse : il s’agit d’évaluer le moment où les coûts liés à l’outillage se justifient au regard des volumes de production et des méthodes alternatives de fabrication.

Analyse des coûts et considérations sur le ROI

Vous maîtrisez les fondamentaux techniques — maintenant vient la question qui détermine en fin de compte les décisions de fabrication : l’investissement dans une matrice progressive est-il justifié sur le plan financier pour vos besoins de production ? Comprendre l’économie du procédé de découpage emboutissage permet de distinguer les décideurs bien informés de ceux qui, soit dépensent excessivement pour des outillages superflus, soit passent à côté d’opportunités de réduction des coûts.

Selon les analyses sectorielles, le modèle économique de l’emboutissage progressif repose sur un compromis classique : vous acceptez un coût initial élevé afin d’obtenir un prix unitaire extrêmement bas sur de longues séries de production. Cette structure d’investissement concentrée en amont signifie que les calculs de seuil de rentabilité — et non seulement les capacités techniques — déterminent si l’outillage progressif constitue la solution optimale pour vous.

Calcul du retour sur investissement (ROI) d’une matrice progressive

Quels facteurs déterminent réellement le coût de l’outillage à matrice progressive ? Comprendre ces variables vous aide à évaluer avec précision les devis et à identifier les opportunités d’optimisation des coûts.

Les principaux facteurs de coût à évaluer lors de la prise en compte d’un investissement dans des outillages d’estampage comprennent :

• Complexité des pièces : Le nombre de stations requis influence directement la taille de la matrice et son coût de fabrication
• Type et épaisseur du matériau : Les matériaux plus durs nécessitent des aciers spéciaux pour matrices et des revêtements spécialisés
• Exigences de tolérance : Des tolérances plus serrées exigent une usinage de précision et un temps supplémentaire d’essais
• Prévisions de volume de production : Des volumes totaux plus élevés justifient l’utilisation de matériaux de matrice améliorés pour une plus grande longévité
• Élimination des opérations secondaires : Les composants de matrices progressifs combinant plusieurs opérations réduisent le coût total de fabrication
• Caractéristiques de complexité de la matrice : Les cames, les poussoirs et les taraudeuses intégrées augmentent le coût, mais peuvent éliminer des opérations en aval
• Temps d’ingénierie et de conception : Les mises en plan complexes de bandes nécessitent une analyse plus approfondie en amont

Selon recherche en fabrication , les matrices progressives modifient fondamentalement la composition des coûts. Bien que les coûts de conception et de fabrication de la matrice représentent un investissement en capital substantiel, une fois la production lancée, les coûts variables unitaires chutent au niveau minimal. Les coûts de main-d’œuvre s’effondrent, car les opérateurs gèrent uniquement l’alimentateur et la presse, sans manipuler les pièces individuellement. L’utilisation des matériaux s’améliore grâce à des mises en plan optimisées des bandes. Les coûts liés à la qualité diminuent, car la précision contrôlée par la matrice remplace l’exactitude dépendant de l’opérateur.

Le cadre de calcul du retour sur investissement (ROI) suit cette logique :

• Investissement total dans les outillages : Conception de la matrice + fabrication de la matrice + essais + modifications
• Économies réalisées par pièce : (Coût par pièce selon la méthode alternative) − (Coût par pièce avec matrice progressive)
• Volume seuil d’équilibre : Investissement total dans les outillages ÷ Économies réalisées par pièce
• Période de remboursement: Volume seuil d’équilibre ÷ Volume annuel de production

Seuils de volume pour l'investissement dans les outillages

À partir de quel moment l'investissement à long terme dans l'estampage métallique devient-il réellement pertinent sur le plan financier ? La réponse dépend de la comparaison des coûts économiques d’un poinçon progressif avec ceux d’autres méthodes de fabrication.

Selon l’analyse économique, si votre produit remplit trois critères — un volume annuel supérieur à 50 000 pièces, une conception stable et une géométrie relativement complexe — investir dans un poinçon progressif n’est plus une option, mais une décision stratégique offrant des rendements hautement prévisibles.

Considérez cette comparaison quantitative entre méthodes de fabrication :

Critères	Découpage progressif	Moule à transfert	Opérations en une seule étape
Coût initial de l'outillage	50 000 $ - 500 000 $ et plus	75 000 $ – 750 000 $ et plus	5 000 $ – 25 000 $ par opération
Volume seuil de rentabilité	volume typique : 50 000 – 100 000 pièces	volume typique : 25 000 – 75 000 pièces	Immédiat (aucune amortissement des outillages)
Coût par pièce en volume	Plus bas	Faible à modéré	Le plus élevé
Meilleur ajustement économique	volume annuel supérieur à 100 000 unités	volume annuel de 10 000 à 500 000 unités	Moins de 5 000 pièces

Au-delà de l’investissement initial : prise en compte des coûts sur le cycle de vie

Les fabricants de matrices progressifs soulignent que le retour sur investissement (ROI) réel va au-delà de l’achat initial. Selon l’analyse du cycle de vie, le rendement réel d’un investissement dans une matrice progressive dépend de la durée de vie productive de la matrice, et non seulement du coût initial.

Facteurs de coût à long terme évalués par les acheteurs avertis :

• Fréquence de maintenance : Affûtage régulier, remplacement des composants et entretien préventif
• Coûts d'immobilisation : Pertes de production liées aux réparations et aux arrêts imprévus
• Durée de vie de la matrice : Les matériaux haut de gamme pour matrices présentent un coût initial plus élevé, mais offrent une durée de vie nettement supérieure
• Disponibilité des pièces de rechange : Un accès rapide à des composants de rechange de précision permet de réduire au minimum les temps d’arrêt
• Stabilité de conception : Les modifications techniques nécessitant des adaptations des matrices entraînent des coûts cumulés

La formule complète du coût sur l’ensemble du cycle de vie révèle des vérités importantes :

Coût sur l’ensemble du cycle de vie = Investissement initial + (Σ Coûts de maintenance + Σ Pertes liées aux arrêts + Σ Coûts de déchets)

Une matrice à faible coût, mais mal conçue et difficile à entretenir, peut devenir un gouffre sans fond de dépenses cachées, faisant ainsi grimper son coût total à plusieurs fois celui d’une matrice initialement plus chère, mais bien conçue et facilement réparable. Les fabricants de matrices progressifs qui intègrent dès la conception l’accessibilité pour la maintenance offrent une meilleure valeur à long terme, même si leurs devis initiaux semblent plus élevés.

Cadre décisionnel pour l’investissement dans les outillages

Avant d’engager des capitaux dans l’acquisition d’outillages à matrices progressifs, évaluez systématiquement ces critères économiques décisionnels :

• Le volume annuel de production est-il suffisant pour amortir le coût de l’outillage dans un délai de retour acceptable ?
• La conception de la pièce est-elle stable, ou des modifications techniques sont-elles probables au cours de sa durée de vie en production ?
• Quelles sont les méthodes alternatives de fabrication, et quel est leur coût comparatif par pièce ?
• La complexité de la pièce nécessite-t-elle plusieurs opérations que l’outillage progressif pourrait regrouper ?
• Quelle est la durée de vie prévue du produit, et les volumes seront-ils suffisants sur une période assez longue pour assurer un retour complet de l’investissement ?
• Des opérations secondaires sont-elles actuellement requises et pourraient-elles être éliminées grâce à l’intégration d’un outil progressif ?

Ce cadre économique transforme les décisions relatives à l’outillage, en les faisant passer d’une simple intuition à une analyse fondée sur des données. Grâce à une compréhension claire des structures de coûts et des seuils de rentabilité, vous êtes à même de prendre des décisions d’investissement qui procurent un avantage concurrentiel réel — notamment dans des applications exigeantes telles que la fabrication automobile, où se croisent les exigences de volume, de qualité et de coût.

Applications automobiles et exigences des équipementiers (OEM)

Maintenant que vous comprenez le cadre économique relatif à l’investissement dans les outillages, où la découpe à l’emporte-pièce progressive apporte-t-elle sa valeur la plus convaincante ? Le secteur automobile constitue le terrain d’essai ultime — là où se rencontrent des exigences de qualité rigoureuses, des volumes de production massifs et une pression constante sur les coûts. Ce secteur représente une part substantielle de l’activité mondiale liée aux emporte-pièces progressifs et à la découpe, et ce, pour de bonnes raisons.

Selon recherche sur la fabrication automobile , les composants emboutis constituent l’ossature de la production automobile, assurant le lien essentiel entre la science des matériaux, les exigences de conception et les performances du véhicule. Des cadres structurels aux garnitures intérieures complexes, ces pièces définissent non seulement la géométrie, mais aussi la résistance, la sécurité et la durabilité des automobiles modernes.

Qu’est-ce qui rend les applications de matrices d’emboutissage automobile si exigeantes ? Considérez ceci : un seul véhicule nécessite des milliers de composants emboutis, dont beaucoup doivent être à la fois légers et résistants — des caractéristiques que les procédés d’emboutissage progressif sont particulièrement aptes à produire à grande échelle.

Applications automobiles typiques des pièces embouties progressivement :

• Véhicules électriques et hybrides : Laminages moteur haute précision, connecteurs et barres collectrices essentielles pour les groupes motopropulseurs des véhicules électriques
• Composants Structurels: Pièces durables et légères pour les châssis et carrosseries automobiles, notamment les longerons transversaux et les supports de suspension
• Panneaux de carrosserie et supports : Renforts de portières, supports d’ailes et supports de fixation exigeant une précision dimensionnelle
• Composants de la transmission : Carcasses de boîte de vitesses, couvercles d’embrayage et supports liés au moteur nécessitant un alignement précis
• Systèmes intérieurs : Structures de sièges, ensembles de pédales, cadres de tableaux de bord et supports de renforcement
• Connecteurs électriques : Bornes, contacts et barres collectrices pour les systèmes de câblage des véhicules

Respect des normes des équipementiers automobiles

Voici une réalité cruciale qui distingue la découpe progressive automobile de la fabrication générale : les exigences en matière de qualité des équipementiers ne laissent aucune marge d’erreur. Selon spécialistes de la certification , l’industrie automobile exige des systèmes spécialisés de management de la qualité, allant bien au-delà des pratiques manufacturières standard.

La certification IATF 16949 est devenue la référence mondiale pour les fournisseurs de matrices de découpe automobile. Initialement rédigée par le Groupe de travail international de l’automobile, cette certification spécialisée harmonise les systèmes d’évaluation de la qualité à travers l’ensemble de l’industrie automobile mondiale. Ses trois objectifs principaux sont les suivants :

• Améliorer à la fois la qualité et la constance des produits, ainsi que les procédés de fabrication qui les produisent — ce qui permet de réduire les coûts de production et d’assurer une durabilité à long terme
• Consolider son statut de « fournisseur privilégié » auprès des principaux constructeurs automobiles grâce à une cohérence et une responsabilité éprouvées
• S’intégrer sans heurt aux normes de certification ISO applicables à l’ensemble du secteur, afin d’assurer une gestion globale de la qualité

Que signifie la norme IATF 16949 pour les opérations de poinçonnage progressif destinées aux équipementiers d’origine (OEM) ? Cette certification met fortement l’accent sur la prévention des défauts et la minimisation des écarts de production — exactement ce que requièrent les composants automobiles à forte volumétrie fabriqués par poinçonnage progressif. Elle exige une attention accrue portée aux besoins, attentes et exigences spécifiques des clients, tout en maintenant des contrôles rigoureux des processus.

Au-delà de la certification, les technologies avancées de simulation ont profondément transformé la manière dont les partenaires spécialisés dans le poinçonnage automobile abordent l’assurance qualité. La simulation CAO (Conception Assistée par Ordinateur) permet aux ingénieurs de prédire comment le métal s’écoulera, s’étirera et s’amincira avant même que l’acier des matrices ne soit usiné. Cette capacité s’avère inestimable pour les applications automobiles, où les taux d’approbation dès le premier essai influencent directement les délais et les coûts de production. Des entreprises telles que Shaoyi exploiter ces capacités avancées de simulation CAE combinées à la certification IATF 16949 pour livrer des résultats exempts de défauts — atteignant un taux d’approbation du premier passage de 93 %, conforme aux normes exigeantes des équipementiers (OEM).

Les exigences qualité relatives aux composants emboutis automobiles couvrent plusieurs dimensions :

• Précision dimensionnelle : Même des écarts minimes peuvent provoquer un mauvais alignement, des jeux d’assemblage ou des problèmes de bruit et de vibrations sur les véhicules finis.
• Qualité de Surface: Les panneaux carrosserie visibles exigent des surfaces impeccables, exemptes de rayures, d’indentations ou de ondulations.
• Intégrité du matériau : Les pièces doivent conserver leur résistance mécanique après l’emboutissage, ce qui est vérifié par des essais de traction, des mesures de dureté et des évaluations de résistance à la fatigue.
• Prévention des défauts d’emboutissage : Des fissures, des plis ou un amincissement peuvent compromettre la sécurité sous contrainte opérationnelle.
• Résistance à la corrosion : Les véhicules fonctionnent dans des climats variés, ce qui nécessite un traitement par galvanisation, revêtement ou peinture afin d’assurer une longue durée de service.

Production en grande série de composants automobiles

Lorsque les constructeurs automobiles ont besoin de centaines de milliers — ou de millions — de composants identiques, l’emboutissage à matrice progressive devient le seul choix pratique. Selon les chefs de file du secteur, les matrices d’emboutissage automobiles modernes permettent des vitesses de production allant jusqu’à 1 400 coups par minute, ce qui rend la fabrication rapide et efficace, en adéquation avec les exigences des chaînes de montage.

Cette capacité à haute vitesse ne concerne pas uniquement le débit brut. L’économie de la production automobile exige un gaspillage minimal et une qualité constante sur des séries prolongées. L’emboutissage progressif répond à ces deux exigences grâce à :

• Précision et exactitude : Des résultats constants avec des tolérances serrées pour des composants de haute qualité, sur des millions de cycles
• Durabilité : Des matrices conçues pour résister à des volumes de production élevés et à des environnements de fabrication exigeants
• Polyvalence : Une prise en charge d’applications automobiles variées, allant des composants de groupe motopropulseur aux garnitures intérieures
• Intégration des opérations dans la matrice : Des fonctionnalités avancées, notamment le montage et le taraudage dans la matrice, qui éliminent les opérations secondaires

La capacité d’intégrer directement des fonctionnalités complexes dans les matrices de découpage progressif améliore la productivité tout en préservant la précision et la reproductibilité. Les outillages permettant l’assemblage des composants directement dans la matrice rationalisent la production et réduisent le temps de manipulation. De même, les capacités de filetage intégré à la matrice éliminent les opérations de taraudage distinctes, améliorant ainsi considérablement le débit.

Il est intéressant de noter que les principes de fabrication de précision qui sous-tendent l’excellence du découpage automobile s’appliquent également à d’autres secteurs exigeants. Le découpage progressif médical, par exemple, impose des exigences similaires en matière de précision dimensionnelle, d’intégrité des matériaux et de production exempte de défauts — ce qui illustre comment les compétences propres au secteur automobile se transposent d’un secteur industriel à l’autre.

Pour les fabricants qui intègrent la chaîne d’approvisionnement automobile, la sélection de partenaires devient critique. Les capacités de prototypage rapide — certains fournisseurs proposent des délais aussi courts que 5 jours — permettent de valider les conceptions avant de s’engager dans la fabrication des outillages de production. Les équipes d’ingénierie possédant une solide expérience du secteur automobile comprennent les exigences spécifiques des équipementiers (OEM) et sont capables de traduire ces besoins en solutions d’outillage garantissant une qualité dès la première série de production.

Que vous produisiez des composants pour des véhicules à moteur à combustion interne traditionnels ou pour le segment en forte croissance des véhicules électriques (EV), la compréhension de ces exigences spécifiques au secteur automobile vous permet de prendre des décisions éclairées concernant la mise en œuvre de l’emboutissage à matrice progressive — des décisions qui déterminent, en fin de compte, votre compétitivité sur ce marché exigeant.

Mettre en œuvre avec succès l’emboutissage à matrice progressive

Vous avez parcouru l'intégralité du processus d'estampage à l'aide de matrices progressives — de la conception de la disposition des bandes à la sélection des matériaux, en passant par les techniques de dépannage et les exigences des équipementiers automobiles (OEM). La question pratique suivante se pose désormais : comment traduire cette connaissance en une mise en œuvre réussie au sein de vos opérations de fabrication ?

Que vous évaluiez l'utilisation de matrices progressives et d'estampage pour le lancement d'un nouveau produit ou que vous envisagiez de passer à ces procédés depuis d'autres méthodes de fabrication, une évaluation systématique vous permet de prendre des décisions qui génèrent une valeur à long terme, plutôt que des regrets à court terme.

Évaluation de vos besoins de production

Avant de vous engager dans l'investissement relatif aux matrices et à l'estampage, une évaluation honnête de votre situation spécifique détermine si les outillages progressifs correspondent bien à la réalité de votre production. Selon des spécialistes du secteur, l'utilisation de l'estampage à l'aide de matrices progressives pour des séries complètes de production peut constituer une source importante d'économies de coûts — mais uniquement lorsque l'application est compatible avec les capacités du procédé.

Principales questions auxquelles répondre durant votre évaluation :

• Évaluation du volume : Les quantités annuelles dépassent-elles 50 000 à 100 000 pièces pour justifier l’investissement dans les outillages ?
• Stabilité de conception : Votre conception de pièce est-elle définitive, ou des modifications techniques sont-elles probables pendant la production ?
• Compatibilité géométrique : Votre pièce s’intègre-t-elle dans les contraintes de largeur de bande, avec des dimensions adéquates des ponts ?
• Adéquation des matériaux : Le matériau spécifié est-il emboutissable par opérations successives (emboutissage progressif) ?
• Exigences de tolérance : Les capacités standard des matrices progressifs permettent-elles de respecter vos tolérances dimensionnelles ?
• Élimination des opérations secondaires : L’outillage progressif permettra-t-il de regrouper des opérations actuellement réalisées séparément ?

Comprendre ce qu’est une matrice dans le contexte de la fabrication aide à éclairer votre décision. Les matrices progressifs sont des outils de précision conçus spécifiquement pour certaines pièces — et non des équipements flexibles capables de s’adapter à des exigences changeantes. Cette spécialisation permet d’obtenir des coûts unitaires exceptionnels, mais exige un engagement initial envers des conceptions stables et des volumes suffisants.

Étapes suivantes pour la mise en œuvre

Prêt à passer à l’étape suivante ? La mise en œuvre du procédé d’estampage progressif suit une séquence logique qui réduit les risques tout en accélérant le délai de mise en production.

Phase 1 : Validation de la conception

Avant d’investir dans des outillages de production, validez la conception de votre pièce par le biais de prototypes. Selon les spécialistes en conversion, même si les prototypes sont fabriqués par des opérations d’usinage traditionnelles, ils peuvent tout de même être évalués quant à leur adéquation avec un outillage à emboutissage progressif. Cette approche permet d’identifier précocement d’éventuels problèmes, alors que les modifications de conception restent peu coûteuses. Les fabricants disposant de capacités de prototypage rapide — certains livrant des échantillons en aussi peu que 5 jours — permettent des cycles de validation rapides, accélérant ainsi votre processus décisionnel.

Phase 2 : Sélection du partenaire

Le choix du bon partenaire pour la fabrication de matrices d'estampage a un impact direct sur votre réussite. Selon les critères de sélection, les fabricants fiables allient expertise en ingénierie, équipements à haute précision et gestion stricte de la qualité afin de fournir des outils performants, même dans des conditions exigeantes. Évaluez les partenaires potentiels sur les points suivants :

• Capacités de conception et d'ingénierie, notamment l'utilisation de logiciels CAO/FAO et d'outils de simulation
• Précision de fabrication — les fournisseurs de premier plan respectent des tolérances inférieures ou égales à ± 0,005 mm
• Certifications qualité adaptées à votre secteur d'activité (IATF 16949 pour l'industrie automobile)
• Réactivité de la communication et transparence dans la gestion de projet
• Soutien après-vente, incluant l'entretien, la résolution des pannes et les services de réconditionnement

Phase 3 : Développement collaboratif

Les mises en œuvre les plus réussies de matrices progressives impliquent une collaboration étroite entre votre équipe d’ingénierie et votre partenaire en outillage. Partagez dès le départ l’intégralité des exigences relatives à la pièce, les priorités en matière de tolérances et les prévisions de volume de production. Les équipes d’ingénierie possédant une solide expérience en emboutissage peuvent souvent proposer des modifications de conception permettant de réduire la complexité de l’outillage tout en préservant la fonctionnalité de la pièce — ce qui génère des économies de coûts avant même le démarrage de la production.

Pour les fabricants à la recherche d’un partenaire disposant de capacités complètes, Les solutions de matrices d'estampage de précision de Shaoyi propose un soutien technique fondé sur la certification IATF 16949 et des simulations avancées par CAE. Son taux d’approbation au premier passage de 93 % illustre la valeur d’une collaboration ingénierie expérimentée pour obtenir, dès les premières séries de production, des résultats exempts de défauts.

Points clés pour la réussite des matrices progressives

Lorsque vous procédez à l’évaluation de votre processus d’emboutissage à matrices progressives, gardez à l’esprit les principes essentiels suivants :

• Adapter le procédé au volume : Les matrices progressives excellent pour la production de plus de 100 000 pièces par an — des volumes inférieurs peuvent être mieux adaptés à d’autres méthodes
• Conception pour la fabricabilité : Optimisez la géométrie des pièces avant de commencer la conception des outillages afin de réduire le nombre de stations et les coûts
• Sélectionner stratégiquement les matériaux : Les propriétés du matériau influencent les performances de la matrice, la fréquence de maintenance et la qualité des pièces
• Investissez dans des outillages de qualité : Les matrices à faible coût entraînent souvent des coûts globaux plus élevés sur leur cycle de vie en raison de la maintenance et des arrêts de production
• Prévoir l'entretien : Établissez des programmes de maintenance préventive avant le lancement de la production
• Validez avant de vous engager : Les essais sur prototypes permettent d’éviter des découvertes coûteuses une fois l’outillage terminé
• Choisissez vos partenaires avec discernement : L’expertise technique et la qualité de la communication comptent autant que le prix cité

Le procédé d’estampage à matrice progressive a transformé la fabrication dans de nombreux secteurs en offrant précision, rapidité et rentabilité à grande échelle. Grâce aux connaissances acquises tout au long de ce guide — de la conception de la disposition de la bande à des techniques de dépannage en passant par l’analyse économique — vous êtes désormais en mesure d’évaluer si cette technologie performante répond à vos besoins de production et de la mettre en œuvre avec succès lorsque la réponse est affirmative.

Questions fréquemment posées sur le procédé à matrice progressive

1. Comment fonctionne une matrice progressive ?

Une matrice progressive fonctionne en faisant avancer une bande métallique continue à travers plusieurs stations situées au sein d'une même matrice. Chaque station effectue une opération spécifique — telle que la perforation, le pliage ou la mise en forme — tandis que la bande progresse à chaque coup de presse. La pièce reste fixée à une bande porteuse tout au long du processus, garantissant un positionnement précis à chaque station. Lorsque la bande atteint la station finale, la pièce terminée est détachée. Cette approche pas à pas permet aux fabricants de produire des pièces complexes à des vitesses supérieures à 100 coups par minute, tout en maintenant des tolérances très serrées.

2. Quel est le coût d’une matrice progressive ?

Les coûts des matrices à progression varient généralement entre 50 000 $ et 500 000 $, voire plus, en fonction de la complexité de la pièce, du nombre de stations requises, des spécifications du matériau et des exigences en matière de tolérances. Bien qu’il s’agisse d’un investissement initial important comparé aux outillages souples (dont le coût peut s’élever de 3 000 $ à 25 000 $), les matrices à progression permettent d’obtenir des coûts unitaires extrêmement faibles pour des volumes élevés. Le seuil de rentabilité est généralement atteint entre 50 000 et 100 000 pièces, après quoi les économies réalisées deviennent substantielles. Des facteurs tels que l’utilisation d’aciers spéciaux pour matrices, de revêtements spécialisés ou de fonctions intégrées dans la matrice (par exemple le taraudage) peuvent augmenter les coûts initiaux, mais réduisent souvent les frais totaux de fabrication.

3. Comment concevoir des matrices à progression ?

La conception de poinçonneuses progressives suit un processus systématique en cinq étapes : premièrement, les outilleurs créent l’ensemble de la poinçonneuse en fonction des exigences relatives à la pièce et de l’optimisation de la disposition de la bande. Deuxièmement, les ingénieurs déterminent la séquence des stations — généralement en perçant d’abord les trous pilotes, puis en effectuant d’autres opérations de perçage, suivies des opérations de formage et de pliage, la découpe étant réalisée en dernier lieu. Troisièmement, des calculs critiques permettent de définir l’épaisseur des ponts, la largeur de la bande et le pas d’avancement. Quatrièmement, la sélection des composants concerne les poinçons, les matrices, les extracteurs, les repères pilotes et les guides de bande. Enfin, une simulation par CAO valide la conception avant la fabrication. Les principes fondamentaux incluent le perçage avant le formage, le respect de distances adéquates entre les trous et les bords, ainsi que la conception de bandes porteuses capables de transporter les pièces sans les déformer.

4. Quelle est la différence entre l’estampage à matrice progressive et l’estampage à matrice à transfert ?

L'estampage à matrice progressive maintient les pièces fixées sur une bande porteuse pendant qu'elles avancent à travers des stations séquentielles, permettant des temps de cycle extrêmement rapides, idéaux pour la production en grande quantité de pièces de petite à moyenne taille. L'estampage à matrice de transfert sépare les pièces dès le début et utilise des systèmes mécaniques pour déplacer individuellement les pièces entre les stations, ce qui permet de produire des pièces plus grandes, des emboutissages plus profonds et des géométries complexes en 3D dépassant les contraintes de largeur de la bande. Les matrices progressives fonctionnent généralement à plus de 100 coups par minute, tandis que les matrices de transfert opèrent à une vitesse inférieure en raison du temps requis par le mécanisme de transfert. Choisissez l'estampage à matrice progressive pour la production en grande série de petites pièces ; optez pour l'estampage à matrice de transfert pour les composants plus volumineux nécessitant une déformation importante du matériau.

5. Quels matériaux conviennent le mieux à l'estampage à matrice progressive ?

Le poinçonnage à matrice progressive fonctionne de manière optimale avec des matériaux dont l’épaisseur se situe entre 0,127 mm et 6,35 mm. L’acier au carbone offre un excellent rapport coût-efficacité et une bonne aptitude à la mise en forme pour les composants structurels. L’acier inoxydable assure une résistance à la corrosion, mais nécessite des forces de presse plus élevées et provoque une usure accrue des matrices. L’aluminium se distingue dans les applications nécessitant un faible poids, bien qu’il puisse entraîner un phénomène de grippage. Le cuivre et le laiton offrent une conductivité électrique supérieure, ce qui les rend particulièrement adaptés aux connecteurs et aux bornes. Le choix du matériau influence les performances de la matrice, la fréquence de maintenance et les taux de chutes : les matériaux plus durs exigent des aciers spéciaux pour matrices, tandis que les matériaux plus tendres peuvent nécessiter des lubrifiants spécialisés afin d’éviter le transfert de matière à la surface.
