Les secrets des matrices de presse pour tôles : de la conception initiale à des pièces impeccables

Time : 2026-02-06

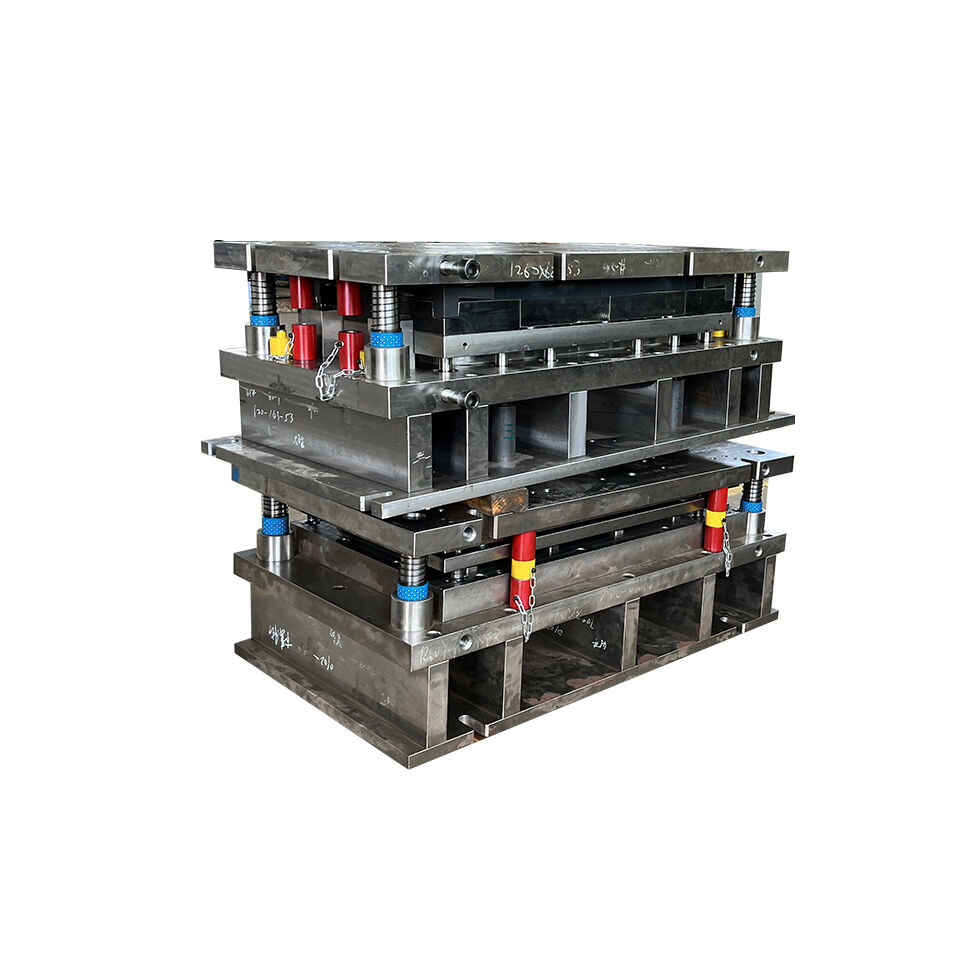

precision sheet metal press die system transforming flat metal into formed components

Qu’est-ce qu’une matrice de presse pour tôles et comment fonctionne-t-elle ?

Imaginez la production de milliers de composants métalliques identiques, chacun correspondant exactement au précédent avec une précision mesurée en microns. C’est précisément ce que permet une matrice de presse pour tôles. À son cœur, cet outil spécialisé transforme des tôles planes en pièces tridimensionnelles complexes grâce à l’application contrôlée d’une force. Que vous examiniez un panneau de porte automobile, une entretoise d’avion ou le boîtier de votre smartphone, vous observez le résultat de systèmes de presse et de matrices de haute précision .

Une matrice de presse pour tôles fonctionne comme un jeu apparié d'outils en acier trempé montés sur une presse. Lorsque la presse applique une force, généralement comprise entre quelques tonnes et plusieurs milliers de tonnes, l'outil matriciel découpe, plie ou façonne la tôle selon une forme prédéterminée. Ce processus s'effectue en une fraction de seconde, permettant aux fabricants de produire des composants à des cadences impossibles à atteindre avec des méthodes de fabrication manuelles.

L'anatomie d'un système de matrice de presse

Comprendre le fonctionnement d'une matrice de presse commence par la reconnaissance de ses composants fondamentaux. Selon les experts en outillages de Moeller Precision Tool, un jeu de matrices comprend plusieurs éléments essentiels travaillant en coordination précise :

  • Plaques de matrice (semelles) : Elles constituent la base sur laquelle les autres composants sont montés. Généralement fabriquées en acier ou en alliages d'aluminium, elles assurent le maintien de tous les éléments dans un alignement correct.
  • Poinçon : La pièce mobile supérieure qui applique directement la force sur la tôle, soit en la découpant, soit en la pressant dans la cavité de la matrice située en dessous.
  • Le bloc de mort: La pièce fixe inférieure comportant une cavité ou un tranchant qui agit en opposition avec le poinçon.
  • Goupilles de guidage et bagues : Fabriquées avec des tolérances de l’ordre de 0,0001 pouce, elles garantissent un alignement exceptionnellement précis entre les plaques supérieure et inférieure de la matrice.
  • Ressorts de filière : Des ressorts à compression à haute force qui maintiennent les tôles métalliques en place pendant les opérations de formage.
  • Éléments de fixation : Des composants qui fixent fermement les poinçons et les boutons de matrice dans leurs positions précises.

La relation entre le poinçon et la matrice est critique. Lors des opérations de découpe, le nez du poinçon est légèrement plus petit que l’ouverture de la matrice, généralement décalé de 5 à 10 % de l’épaisseur du matériau. Ce jeu calculé, appelé « cassure de matrice », permet une action de cisaillement nette lorsque le poinçon descend à travers la tôle.

Pourquoi les outillages de précision sont-ils au cœur de la fabrication moderne

Les presses métalliques équipées de matrices de précision sont devenues indispensables dans pratiquement tous les secteurs de la fabrication. Dans la production automobile, ces outils emboutissent les panneaux de carrosserie, les composants structurels et d’innombrables supports. Les fabricants aéronautiques s’en servent pour produire des pièces légères en aluminium et en titane. Les entreprises électroniques utilisent des systèmes de matrices miniatures pour créer des broches de connecteurs et des composants de blindage mesurés en millimètres.

Les matrices de presse permettent la production de masse de pièces identiques avec une précision au micron près, transformant la tôle brute en composants fonctionnels à des vitesses et avec une régularité que nulle autre méthode de fabrication ne saurait égaler.

Les opérations de formage sur presse en acier qui façonnent les produits modernes dépendent entièrement de cette précision. Lorsqu’une matrice est correctement conçue et entretenue, elle peut produire des centaines de milliers de pièces avant de nécessiter une révision. Chaque composant sort quasiment identique au précédent, respectant des tolérances qui peuvent exiger des dimensions précises à quelques millièmes de pouce.

Ce qui rend la presse à emboutir si précieuse, ce n’est pas seulement sa vitesse, mais aussi la combinaison de sa reproductibilité, de son efficacité matière et de son rapport coût-efficacité à grande échelle. Une fois que la matrice est conçue et validée, le coût unitaire par pièce chute considérablement par rapport à l’usinage ou à la fabrication manuelle. Cet avantage économique explique pourquoi l’emboutissage reste la méthode privilégiée pour la production à haut volume de composants métalliques dans le monde entier.

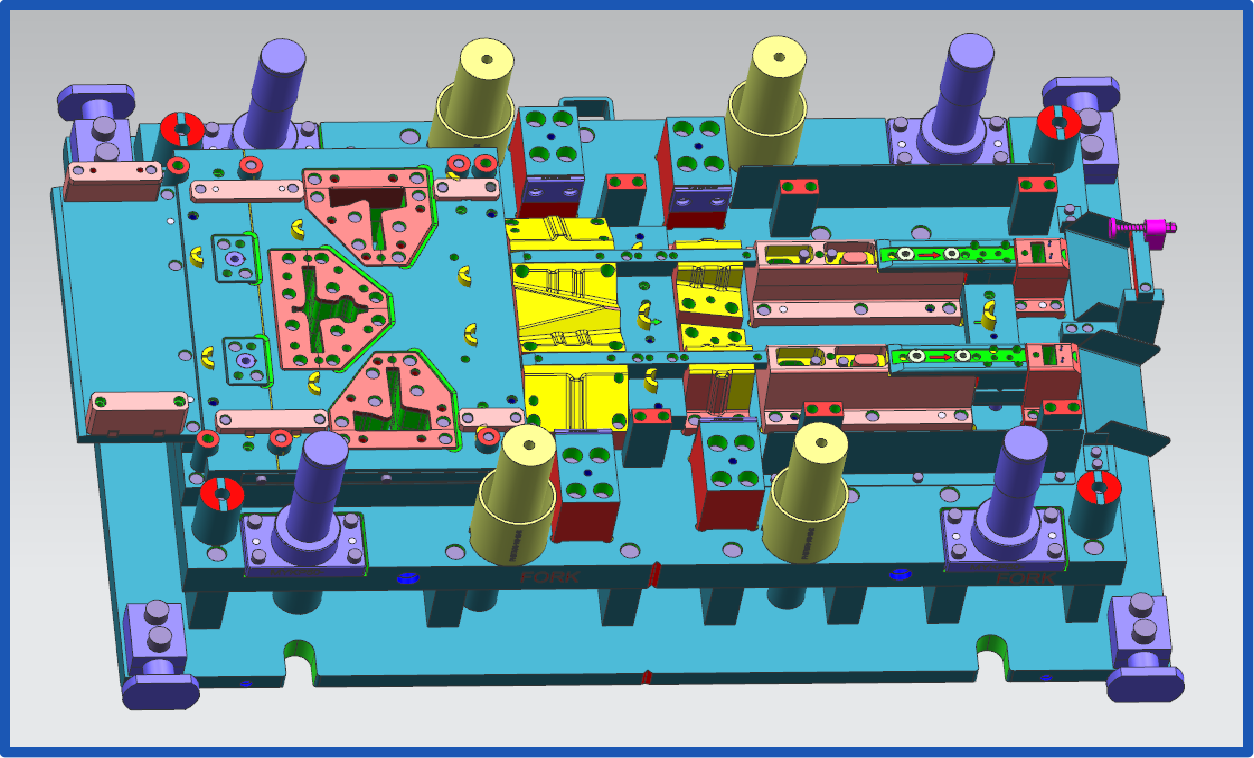

four major press die types progressive transfer compound and combination configurations

Principaux types de matrices pour presses à emboutir expliqués

Maintenant que vous comprenez le fonctionnement d’un système de presse à emboutir, la question suivante est : quel type de matrice vous faut-il réellement ? Le choix de la matrice appropriée n’est pas uniquement une décision technique : il influe directement sur votre cadence de production, la qualité des pièces et votre résultat net. Pourtant, la plupart des ressources ne font qu’effleurer la surface lorsqu’il s’agit d’expliquer les différences entre les types de matrices. Changeons cela en examinant en profondeur les quatre grandes catégories que vous rencontrerez.

Chaque jeu de matrice remplit une fonction spécifique, et comprendre ces différences vous aide à associer l’outillage à vos exigences de fabrication précises. Que vous emboutissiez des rondelles simples ou des supports automobiles complexes, il existe une configuration optimale de presse à matrices pour votre application.

Type de dé Principe de fonctionnement Meilleures applications Niveau de complexité Adéquation du volume de production
Matrices progressives La bande métallique avance à travers plusieurs stations ; chaque station effectue une opération spécifique de manière séquentielle. Pièces de petite à moyenne taille comportant plusieurs caractéristiques : connecteurs électriques, supports, attaches. Élevée (nécessite une alimentation précise de la bande et un alignement rigoureux des stations). Production à grand volume (100 000 pièces et plus).
Les matrices de transfert Les pièces brutes individuelles sont transférées mécaniquement entre des stations de matrices distinctes. Pièces plus grandes nécessitant une mise en forme complexe : composants à emboutissage profond, pièces structurelles. Très élevée (nécessite des mécanismes de transfert sophistiqués). Volume moyen à élevé ; flexible pour des séries variables.
Compound dies Plusieurs opérations de découpe s’effectuent simultanément lors d’un seul cycle de presse. Pièces planes nécessitant des bords précis ; rondelles, joints, ébauches simples Modéré (plus simple que le système progressif, mais exige une grande précision) Volume moyen à élevé pour des géométries simples
Matrices combinées Les opérations de découpe et de formage s’effectuent en un seul coup Pièces nécessitant à la fois l’emboutissage et le pliage ; supports emboutis, composants profilés Modéré à élevé (combine plusieurs types d’opérations) Volume moyen avec des exigences mixtes en matière d’opérations

Systèmes à matrice progressive vs systèmes à matrice de transfert

Lorsque vous avez besoin production à grande vitesse de pièces complexes , les matrices progressifs et les matrices de transfert constituent vos deux options principales. Toutefois, elles fonctionnent de manière fondamentalement différente, et un choix erroné peut vous coûter un temps et de l’argent considérables.

Les matrices progressifs fonctionnent comme une chaîne d’assemblage compressée en un seul outil. Une bande métallique continue est alimentée dans la matrice et avance d’une distance précise à chaque coup de presse. À chaque station le long de la bande, une opération différente est effectuée : perçage d’un trou ici, pliage d’une courbure là, détourage d’un bord à la position suivante. Selon les spécialistes de la fabrication chez Eigen Engineering, cette approche offre une reproductibilité exceptionnelle et permet la production rapide et économique de composants complexes.

L’ensemble de matrice pour presse dans un système progressif comprend généralement :

  • Plusieurs stations de poinçonnage et de matrice disposées en séquence
  • Des goupilles de repérage qui positionnent précisément la bande à chaque station
  • Des bandes porteuses qui relient les pièces partiellement achevées jusqu’à leur séparation finale
  • Des mécanismes d’alimentation automatique qui avancent le matériau de façon constante

Les matrices à transfert adoptent une approche différente. Plutôt que de maintenir les pièces raccordées à une bande porteuse, elles travaillent avec des embouts discrets déplacés entre les stations par des doigts mécaniques ou des robots. Cette méthode, comme l’indique Worthy Hardware, offre une plus grande flexibilité dans la manipulation et l’orientation des pièces, ce qui la rend idéale pour des conceptions plus grandes et plus complexes.

Quand faut-il choisir l’une plutôt que l’autre ? Les matrices progressives excellent lorsqu’il s’agit de produire des pièces de petite taille en volumes extrêmement élevés — par exemple des bornes électriques ou de petits supports, où la vitesse est primordiale. Les matrices à transfert constituent le choix privilégié pour des composants plus volumineux nécessitant une profondeur de formage importante ou des formes tridimensionnelles complexes, qui ne conviendraient pas bien lorsqu’elles sont fixées à une bande porteuse. Ces systèmes à transfert sont souvent actionnés par des matrices hydrauliques, car ils requièrent des forces considérables pour les opérations d’emboutissage profond.

Choix entre matrices combinées et matrices composées

C’est ici que la terminologie crée souvent de la confusion. Les matrices composées et les matrices combinées ont des noms similaires, mais elles remplissent des fonctions nettement différentes dans les applications de matrices.

Les matrices composées effectuent plusieurs opérations de découpe simultanément. Imaginez le découpage d’une forme de rondelle tout en perçant simultanément le trou central — le tout en un seul coup de presse. Cette approche offre une précision exceptionnelle, car tous les tranchants agissent sur la matière au même instant, éliminant ainsi les variations d’alignement pouvant survenir avec des opérations séquentielles. Pour les pièces planes nécessitant des tolérances serrées sur les profils intérieur et extérieur, les matrices composées constituent souvent le choix optimal.

L'avantage de précision des matrices composées devient évident dès que l'on considère les aspects mathématiques. Lorsque les opérations de découpe sont effectuées séparément, chaque coup introduit ses propres légères variations de positionnement. Les matrices composées éliminent cet empilement des tolérances en réalisant toutes les découpes en une seule action. Ce principe s'applique de façon similaire aux matrices de frappe utilisées dans la fabrication des pièces de monnaie, où les opérations simultanées garantissent un parfait alignement entre les différentes caractéristiques.

Les matrices combinées vont au-delà de la découpe pour intégrer également des opérations de formage dans ce même coup unique. Vous devez découper une forme puis la plier immédiatement ? Une matrice combinée exécute les deux opérations. Cette approche réduit le nombre d'interventions manuelles et peut améliorer les cadences de production pour les pièces nécessitant à la fois des opérations de découpe et de formage.

Quand chaque type convient-il à votre jeu de matrices pour presse ?

  • Optez pour des matrices composées lorsque : Vous fabriquez des pièces planes telles que des rondelles, des joints ou des ébauches, où la précision des bords est primordiale et aucune opération de formage n'est requise
  • Choisissez des matrices combinées lorsque : Vos pièces nécessitent à la fois la découpe et la formage en une seule opération, ce qui réduit la manipulation des matériaux et améliore les temps de cycle
  • Envisagez plutôt des matrices progressives lorsque : La complexité de la pièce exige plus de deux ou trois opérations, ou lorsque le volume justifie l’investissement plus élevé dans les outillages

Les implications en termes de coûts diffèrent également sensiblement. Les matrices composées coûtent généralement moins cher que les systèmes progressifs en raison de leur conception plus simple. Toutefois, comme le confirme l’analyse du secteur, l’emboutissage à matrice composée convient davantage aux pièces simples et planes, et peut ne pas être économique lorsque la géométrie de la pièce devient complexe. Le choix optimal dépend finalement d’un équilibre entre les exigences relatives à votre pièce, les volumes de production et vos contraintes budgétaires.

Comprendre ces catégories de matrices vous permet d'engager des échanges éclairés avec vos fournisseurs d’outillages et de prendre des décisions qui optimisent à la fois la qualité et le coût.

Sélection des matériaux pour les matrices et les pièces en tôle

Vous avez identifié le type de matrice adapté à votre application. Vient maintenant une décision qui déterminera si votre outillage résistera à 50 000 cycles ou à 500 000 : la sélection du matériau. Ce facteur critique influe non seulement sur la durée de vie de l’outillage, mais aussi sur la qualité des pièces, l’état de surface et, en fin de compte, sur votre coût unitaire. Pourtant, de façon surprenante, la plupart des ressources passent entièrement sous silence ce sujet. Comblons ensemble cette lacune.

La relation entre la construction de la matrice métallique et la tôle à former crée une interaction complexe. Si vous choisissez des matériaux pour la matrice qui sont trop tendres, vous serez confronté à une usure prématurée. Si, au contraire, vous sélectionnez des matériaux trop durs sans une ténacité suffisante, le risque de fissuration catastrophique devient réel. Comprendre cet équilibre distingue les opérations de poinçonnage réussies de celles qui souffrent constamment de problèmes liés aux outillages.

Sélection de l'acier pour matrices afin de maximiser la durée de vie des outils

Lors de la fabrication d'une matrice pour tôles, le choix de votre acier influence directement tous les aspects de l'économie de production. Selon des recherches menées par Conseils AHSS , l’usure des outils et matrices résulte du frottement généré par le contact entre la tôle et la surface de l’outillage. Le matériau de matrice approprié résiste à cette usure tout en conservant la ténacité nécessaire pour éviter les fissurations.

La plupart des matrices destinées à la mise en forme de tôles appartiennent à l’une des catégories suivantes : fonte, acier moulé ou aciers à outils. Voici ce que vous devez savoir sur chacune d’elles :

  • Fonte (G2500, G3500, D4512, D6510) : Économique pour les applications à faible volume et les matériaux plus tendres. Les fontes grises conviennent bien aux outillages prototypes, tandis que les fontes ductiles perlitées offrent une meilleure durabilité pour des séries de production modérées.
  • Acier à outils D2 (SKD11, X153CrMoV12) : Le matériau traditionnel de référence pour les matrices d’estampage. Offre une bonne résistance à l’usure à des duretés comprises entre 58 et 60 HRC. Toutefois, comme le confirment les recherches industrielles, des outils en acier D2 pouvant supporter 50 000 cycles avec des aciers conventionnels peuvent céder après seulement 5 000 à 7 000 cycles lors de la mise en forme d’aciers avancés à haute résistance.
  • Aciers à outils A2 et S7 : L’A2 offre un équilibre entre résistance à l’usure et ténacité, tandis que le S7 procure une résistance supérieure aux chocs dans les applications soumises à des charges par impact.
  • Aciers à outils obtenus par métallurgie des poudres (PM) : Ces matrices en acier haut de gamme présentent des carbures plus fins et plus uniformément répartis que les aciers à outils conventionnels. Cette microstructure confère une résistance au choc nettement supérieure — jusqu’à près de 10 fois plus élevée dans certains cas — tout en conservant la dureté et la résistance à l’usure.
  • Plaquettes en carbure : Pour les situations d'usure extrême, des plaquettes en carbure de tungstène placées aux points de contact critiques augmentent considérablement la durée de vie des matrices, bien que cela entraîne un coût initial plus élevé.

La tôle d'acier emboutie que vous formez influence fortement le choix du matériau de matrice offrant les meilleures performances. Lorsque vous emboutissez de l'acier doux ou de l'aluminium , des aciers à outils conventionnels tels que le D2 assurent généralement une durée de service adéquate. Toutefois, si vous passez à des aciers bifasiques dont la résistance à la traction approche 1000 MPa, ces mêmes outils peuvent présenter des défaillances prématurées sous forme d'écaillage, de fissuration ou d'usure excessive.

Traitements de surface permettant de prolonger la durée de vie des matrices

Au-delà du choix du matériau de base, les traitements de surface permettent de concevoir un jeu de matrices métalliques capable de résister à des conditions de production exigeantes. Ces traitements améliorent la résistance à l'usure sans nuire à la ténacité intrinsèque de l'acier sous-jacent.

Les options courantes de traitement de surface comprennent :

  • Durcissement par flamme ou par induction : Crée une couche superficielle durcie par un traitement thermique localisé. La teneur en carbone limite la dureté atteignable, et la trempe comporte un risque de déformation.
  • Pour les produits de la sous-classe A Diffuse de l'azote dans la surface de l'outil, créant une dureté exceptionnelle. La nitruration plasma (ionique) est plus rapide que la nitruration gazeuse à des températures plus basses, ce qui réduit au minimum la formation de la couche « blanche » fragile.
  • Revêtements PVD (TiN, TiAlN, CrN) : La déposition physique en phase vapeur applique des couches minces extrêmement dures à des températures qui ne ramollissent pas l’acier outil sous-jacent. Des études montrent que les aciers coupants revêtus par PVD produisent des arêtes plus propres et plus uniformes après plus de 200 000 pièces.
  • Revêtements CVD et TD : La déposition chimique en phase vapeur et la diffusion thermique créent des liaisons métallurgiques plus fortes que celles obtenues par PVD, mais les températures d’application, d’environ 1000 °C, peuvent nécessiter un revenu ultérieur.

Les chiffres parlent d'eux-mêmes. Selon recherche sur les outillages , un outil chromé a échoué après 50 000 pièces, tandis qu’un outil nitruré ioniquement avec un revêtement PVD de nitrure de chrome a produit plus de 1,2 million de pièces. Cela représente une amélioration de 24 fois de la durée de vie de la matrice grâce à un choix approprié du traitement de surface.

Adapter la conception de la matrice aux propriétés de votre tôle

Voici une réalité que de nombreuses pages de catalogue ne vous révéleront pas : les mêmes composants de matrice qui fonctionnent parfaitement avec un matériau peuvent échouer de façon catastrophique avec un autre. Les propriétés de votre tôle déterminent des exigences spécifiques en matière de conception.

Considérations relatives à l'épaisseur : Les matériaux plus minces nécessitent des jeux plus serrés entre poinçon et matrice. À mesure que l’épaisseur de la tôle augmente, les pourcentages de jeu augmentent généralement également — allant de 5 % de l’épaisseur du matériau pour les tôles fines à 10 % ou plus pour les épaisseurs plus importantes. Une erreur à ce niveau entraîne la formation de bavures, une usure excessive ou une mauvaise qualité des bords.

Effets de la dureté du matériau : Les métaux plus tendres, comme les alliages d’aluminium et de cuivre, permettent des vitesses de formage plus élevées et une durée de vie plus longue des matrices. Les aciers inoxydables et les aciers à haute résistance exigent des opérations plus lentes, des jeux plus importants et des matrices plus robustes. Certaines nuances avancées d’aciers à haute résistance atteignent des valeurs de dureté approchant la dureté Rockwell C 57 — presque aussi dures que les outils qui les façonnent.

Des métaux différents, des exigences différentes :

  • Alliages d'aluminium : Prone à l’adhérence et à l’usure adhésive. Des surfaces de matrice polies et des revêtements appropriés minimisent le transfert de matière. Des jeux plus larges que pour l’acier empêchent la fissuration des bords.
  • Acier inoxydable : Durcit fortement par écrouissage pendant le formage, ce qui accroît les exigences en matière de matériaux de matrices. Prévoyez des forces de formage plus élevées et une usure accélérée par rapport à l’acier au carbone.
  • Aciers à haute résistance (AHSS) : Ces nuances peuvent atteindre des niveaux de dureté 4 à 5 fois supérieurs à ceux de l’acier doux. Les matériaux standards pour matrices s’avèrent souvent inadaptés. Les aciers à outils obtenus par métallurgie des poudres (PM), associés à des revêtements avancés, deviennent indispensables pour garantir une durée de vie acceptable des outils.
  • Aciers revêtus : Les tôles galvanisées et celles revêtues d’aluminium-silicium interagissent différemment avec les surfaces des matrices. Des études montrent que les revêtements par nitruration ionique donnent les meilleurs résultats avec les aciers galvanisés, tandis que les revêtements par dépôt physique en phase vapeur (PVD) excellent avec les matériaux non revêtus.

La relation entre les propriétés des matériaux et les modes d’usure des matrices suit des principes prévisibles. L’usure abrasive domine lors de la mise en forme de tôles brutes non revêtues qui développent une couche d’oxyde. L’usure adhésive et le grippage deviennent les problèmes principaux avec les matériaux revêtus, dont le revêtement a tendance à adhérer et à se transférer sur les surfaces des matrices. La compréhension du comportement spécifique de votre matériau guide à la fois le choix du matériau de la matrice et la planification de sa maintenance.

La température ajoute une autre variable. Les opérations d’estampage génèrent de la chaleur par frottement et déformation plastique. Recherches menées par Uddeholm montrent que les matériaux de matrices exposés à des températures élevées peuvent s’adoucir, perdant ainsi à la fois leur résistance mécanique et leur résistance à l’usure. Cet effet de revenu devient particulièrement critique dans les applications d’estampage à chaud, où la température des tôles dépasse 900 °C.

Une fois les principes de sélection des matériaux établis, l’étape suivante logique consiste à traduire ces considérations en conceptions réelles de matrices. Des fondements techniques tels que les calculs de jeu, la compensation du retour élastique et les spécifications de tolérances déterminent si les matériaux soigneusement choisis permettent de déployer pleinement leur potentiel de performance.

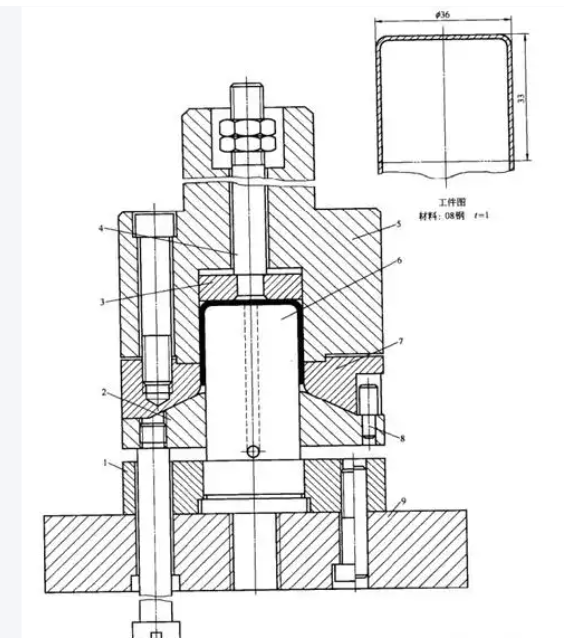

cross section view showing critical punch to die clearance during sheet metal cutting

Principes de conception des matrices et fondements techniques

Vous avez sélectionné le type de matrice et choisi les matériaux appropriés. L’étape suivante consiste en la conception technique, qui distingue les outillages fonctionnels des matrices sources de problèmes. Comprendre les principes sous-jacents aux calculs de jeu, à la compensation du retour élastique et aux spécifications de tolérances vous donne les connaissances nécessaires pour évaluer de façon critique les conceptions et communiquer efficacement avec les fabricants de matrices. Examinons ensemble les fondements techniques qui font fonctionner réellement les matrices de formage.

Tout poinçon réussi pour les applications de presse commence par la compréhension des raisons pour lesquelles certains choix de conception sont déterminants — et non simplement par la connaissance des cotes à spécifier. Lorsque vous maîtrisez ces principes fondamentaux, vous pouvez anticiper les problèmes avant qu’ils ne surviennent et effectuer des compromis éclairés entre des exigences concurrentes.

Calculs critiques du jeu et des tolérances

L’écart entre le poinçon et la matrice — appelé jeu — peut sembler un détail mineur, mais une erreur dans sa détermination entraîne une cascade de problèmes de qualité. Selon les ingénieurs de MISUMI, un jeu correct garantit des découpes nettes , précises, avec une déformation minimale du matériau et des bavures résiduelles réduites sur les bords découpés.

Comment déterminer alors le jeu approprié pour votre application ? Le calcul repose sur la compréhension que le jeu est exprimé en pourcentage de l’épaisseur du matériau, par côté. Lorsqu’on évoque un « jeu de 10 % », cela signifie que l’écart de chaque côté de l’ouverture de la matrice correspond à 10 % de l’épaisseur de votre tôle.

Voici la formule appliquée :

Entrefer (par côté) = Épaisseur du matériau × Pourcentage d'entrefer

Par exemple, l’emboutissage d’un acier doux de 1,0 mm d’épaisseur avec un jeu recommandé de 10 % donne un jeu de 0,1 mm de chaque côté. L’ouverture totale de la matrice correspondrait donc au diamètre du poinçon augmenté de 0,2 mm (jeu des deux côtés).

Quels facteurs déterminent le pourcentage approprié ? Plusieurs éléments entrent en jeu :

  • Résistance du matériau : Les matériaux plus durs et plus résistants nécessitent un jeu accru. L’acier doux utilise généralement un jeu de 5 à 10 %, tandis que les aciers à haute résistance peuvent nécessiter un jeu de 10 à 15 % ou plus.
  • Épaisseur du matériau : Une épaisseur de matière plus importante exige généralement des jeux proportionnellement plus importants afin d’éviter une sollicitation excessive des outils.
  • Exigences relatives à la qualité du bord : Des jeux plus faibles produisent des bords plus nets, mais accélèrent l’usure des outils. Lorsque la qualité du bord est primordiale, on peut accepter des taux d’usure plus élevés.
  • Priorités liées à la durée de vie des outillages : Les recherches récentes en fabrication industrielle suggèrent qu’un jeu compris entre 11 et 20 % peut réduire considérablement la contrainte subie par les outillages et augmenter leur durée de vie opérationnelle, bien qu’au détriment d’une certaine qualité du bord.

Les conséquences d’un jeu incorrect vont au-delà de la qualité des pièces. Des études techniques confirment que des jeux mal spécifiés peuvent entraîner une rupture franche des matrices et des poinçons, créant ainsi des risques pour la sécurité du personnel de fabrication. Il est essentiel de bien dimensionner ce paramètre.

Les tolérances applicables à l’ensemble de la plaque de matrice exigent une attention tout aussi rigoureuse. Les pièces obtenues par emboutissage ne peuvent être plus précises que les outillages qui les façonnent. Les goupilles de guidage et les douilles sont généralement usinées avec des tolérances inférieures ou égales à 0,0001 pouce afin de maintenir l’alignement entre les semelles supérieure et inférieure de la matrice. Le positionnement des boutons de poinçon et de matrice exige un contrôle tout aussi strict : de faibles désalignements s’accumulent sur des milliers de cycles, provoquant une dérive significative de la qualité.

Conception pour la compensation du ressaut élastique

Avez-vous déjà plié une pièce métallique, puis constaté qu’elle se redressait partiellement dès que vous relâchiez la pression ? C’est le retour élastique (springback), l’un des aspects les plus complexes de la conception des matrices. Comme l’expliquent les ingénieurs de Dahlstrom Roll Form , lorsque le métal est plié, la région intérieure est comprimée tandis que la région extérieure est étirée, ce qui crée des contraintes internes qui poussent le métal à revenir à sa forme initiale.

Le retour élastique n’est pas un défaut que l’on peut éliminer — c’est de la physique. L’essentiel consiste à comprendre comment le prévoir et y compenser lors de la conception de l’outil de pliage.

Quels facteurs déterminent l’importance du retour élastique d’une pièce ?

  • Point de limite élastique : Il s’agit du niveau de contrainte à partir duquel le métal cesse de revenir à sa forme initiale. Les matériaux présentant une résistance à la limite élastique plus élevée affichent un retour élastique plus important.
  • Module d'élasticité : Ce paramètre mesure la quantité de contrainte nécessaire pour provoquer une déformation donnée. Les matériaux dotés d’un module d’élasticité plus élevé présentent un retour élastique plus marqué.
  • Rayon de pliage : Des rayons de courbure plus serrés par rapport à l’épaisseur du matériau réduisent le retour élastique, car une plus grande proportion du matériau subit alors une déformation plastique.
  • Épaisseur du matériau : Les matériaux plus épais présentent généralement un retour élastique moindre que les tôles plus minces de même alliage.

La stratégie principale de compensation consiste à surcourber — concevoir votre matrice de pliage de manière à courber le matériau au-delà de l’angle final souhaité. Lorsque la pièce se détend (ressort), elle atteint la dimension correcte. Par exemple, si vous devez réaliser un pli de 90 degrés sur un matériau présentant un retour élastique de 3 degrés, votre matrice doit créer un pli de 93 degrés.

Les aciers à haute résistance compliquent considérablement ce calcul. Selon les recommandations du secteur, l’importance du retour élastique varie selon la pièce métallique spécifique utilisée. Les aciers avancés à haute résistance peuvent présenter un retour élastique plusieurs fois supérieur à celui de l’acier doux, ce qui exige une compensation par surscourbure proportionnellement plus importante.

Comment la géométrie de la pièce influence-t-elle la complexité de la matrice

La forme de votre pièce finie détermine directement le degré de complexité que doit atteindre votre matrice. Des ébauches planes simples peuvent ne nécessiter qu'une matrice composite à une seule station. Ajoutez des pliages, et vous devrez recourir à des matrices de formage dotées de profils de poinçons soigneusement conçus. Introduisez des emboutissages profonds, plusieurs directions de pliage ou des tolérances très serrées, et vous voilà soudain amené à concevoir un système progressif ou à transfert comportant plusieurs stations.

Les rapports d'emboutissage sont particulièrement importants pour les composants profondément emboutis. Ce rapport compare le diamètre de l'ébauche au diamètre final de la coupelle dans les opérations d'emboutissage. Dépasser les rapports d'emboutissage sécuritaires provoque des déchirures ou des froissements du matériau — des défauts que les semelles de matrice et les plaques de dégagement ne sauraient corriger, quelle que soit leur précision de fabrication.

La complexité augmente de façon exponentielle lorsque les pièces requièrent :

  • Plusieurs directions de pliage qui ne peuvent pas être réalisées simultanément
  • Des caractéristiques exigeant un écoulement du matériau dans des directions opposées
  • Des tolérances extrêmement serrées sur les caractéristiques obtenues par emboutissage
  • Des brides ou des parois minces, sujettes au froissement
  • Des angles internes vifs qui concentrent les contraintes

Le processus de conception séquentielle

L’ingénierie professionnelle des matrices suit une progression logique, du concept à la validation des outillages. Voici comment les ingénieurs expérimentés abordent ce défi :

  1. Analyse de la pièce : Analyser la géométrie de la pièce finie, les spécifications du matériau, les exigences en matière de tolérances et les prévisions de volume de production. Identifier les cotes critiques ainsi que les difficultés potentielles liées au formage.
  2. Planification du processus : Déterminer les opérations nécessaires (découpe, perçage, emboutissage, emboutissage profond) et leur séquence optimale. Choisir le type de matrice le mieux adapté aux exigences : progressive, à transfert, composée ou combinée.
  3. Développement en blanc: Calculer les dimensions du patron développé requis pour obtenir la forme finale, en tenant compte de l’allongement et de la compression du matériau pendant le formage.
  4. Spécification du jeu : Appliquer les pourcentages de jeu appropriés, en fonction du type de matériau, de son épaisseur et des exigences relatives à la qualité des bords pour chaque opération de découpe.
  5. Compensation du ressaut élastique : Calculer les angles de sur-repliage et ajuster les profils des matrices afin d’obtenir les dimensions finales de la pièce après la détente élastique.
  6. Conception des composants de la matrice : Concevoir les semelles de matrice, les broches de guidage, les plaques de dégagement et tous les composants fonctionnels. Spécifier les matériaux et les traitements de surface pour chaque élément.
  7. Simulation et validation : Utiliser un logiciel de CAO/CAE pour modéliser l'écoulement du matériau, prédire les défauts potentiels et vérifier que la conception permettra de produire des pièces conformes aux spécifications.
  8. Prototypage et validation : Fabriquer la matrice, réaliser des échantillons initiaux, mesurer les résultats par rapport aux spécifications et affiner la conception au besoin jusqu'à l'obtention d'une qualité constante.

Tout au long de ce processus, les semelles de matrice constituent la fondation stable qui maintient l’alignement de l’ensemble. Les broches de guidage assurent l’ajustement précis entre les moitiés supérieure et inférieure, avec une tolérance mesurée en dix-millièmes de pouce. Les plaques de dégagement garantissent le démoulage propre des pièces embouties depuis les poinçons, évitant ainsi les coincements et les dommages.

Comprendre ces fondamentaux techniques vous permet d’évaluer intelligemment les conceptions de matrices et de collaborer efficacement avec vos fournisseurs d’outillages. Toutefois, même la meilleure conception reste théorique tant qu’elle n’a pas été concrètement réalisée. Le processus de fabrication qui transforme les modèles CAO en outillages prêts pour la production soulève ses propres enjeux — et offre des opportunités soit d’excellence, soit d’échec.

cnc precision machining transforms tool steel into finished die components

Le processus de fabrication des matrices, de la conception à la production

Vous avez vu comment les principes de conception des matrices transforment les exigences en spécifications. Mais comment un modèle CAO devient-il un outil en acier trempé capable d’emboutir des millions de pièces ? Le processus de fabrication des matrices associe plusieurs technologies de précision, chacune apportant des capacités critiques qui déterminent si votre outillage fini répond aux spécifications — ou s’en écarte. Comprendre ce parcours vous aide à évaluer les fournisseurs potentiels et à anticiper les délais de vos projets d’outillages pour machines de presse à métaux.

La fabrication moderne des matrices a évolué de façon spectaculaire par rapport aux méthodes traditionnelles. Aujourd’hui, les fabricants avancés s’appuient sur des flux de travail numériques intégrés qui relient la conception, la simulation, l’usinage et la vérification de la qualité dans un processus fluide et continu. Cette intégration réduit les erreurs, raccourcit les délais de livraison et permet de produire des matrices de découpe pour presses avec une précision sans précédent.

Du modèle CAO à la matrice terminée

La transformation de la conception numérique en outillage prêt à la production suit un flux de travail structuré. Chaque étape s’appuie sur la précédente, et tout problème survenant à une étape quelconque peut entraîner des retouches coûteuses en cascade. Voici comment les fabricants expérimentés d’équipements pour matrices abordent ce défi.

Conception et détaillage CAO : Tout commence par la modélisation tridimensionnelle de chaque composant de la matrice. Les ingénieurs créent des modèles détaillés des poinçons, des blocs de matrice, des semelles de matrice, des ensembles de guidage ainsi que de tous les composants auxiliaires. Ces modèles incluent non seulement les formes, mais aussi les spécifications matériaux, les exigences de finition de surface et les tolérances indiquées.

Simulation CAO et essayage virtuel : Avant de s’engager dans des opérations d’usinage coûteuses, les fabricants avisés réalisent des simulations complètes. Selon les recherches sectorielles de Keysight , la conception des pièces et des procédés peut influencer considérablement la qualité, des défauts n’apparaissant souvent qu’au cours des premiers essais, où les corrections sont à la fois chronophages et coûteuses. L’essayage virtuel permet d’identifier ces problèmes alors que les modifications restent des ajustements numériques peu coûteux, et non des reprises physiques.

Usinage CNC des composants de la matrice : Une fois que les conceptions ont passé la validation par simulation, les centres d'usinage à commande numérique (CNC) découpent les formes de base. Le fraisage à grande vitesse permet d'enlever le matériau de manière efficace tout en respectant des tolérances strictes. Les blocs de matrice, les porte-poinçons et les semelles de matrice reçoivent leur géométrie primaire grâce à ces opérations. Les machines modernes à cinq axes peuvent produire des contours complexes en une seule mise en position, réduisant ainsi les erreurs d’alignement cumulées.

Usinage par décharge électrique (EDM) pour les géométries complexes : Certaines caractéristiques ne peuvent tout simplement pas être usinées par des méthodes conventionnelles. Comme l’explique CAM Resources, l’usinage par décharge électrique (EDM) utilise des étincelles électriques pour éroder le métal et créer des formes complexes ainsi que des dessins très élaborés, difficiles à réaliser à l’aide de méthodes d’usinage traditionnelles. L’EDM filaire excelle dans la production de profils de poinçons précis et d’ouvertures de matrices avec une exactitude exceptionnelle. L’EDM à électrode (ou EDM plongeant) permet de créer des cavités et des formes tridimensionnelles inaccessibles aux outils d’usinage conventionnels.

Les avantages de l'usinage par électro-érosion (EDM) deviennent particulièrement précieux lorsqu'on travaille avec des aciers à outils trempés. Comme l'EDM n'entre pas en contact physique avec la pièce, elle permet de découper des matériaux présentant une dureté supérieure à 60 HRC aussi facilement que des métaux plus tendres — ce qui entraînerait une usure rapide des outils de coupe conventionnels.

Traitement thermique: Les aciers à outils nécessitent un traitement thermique précis afin d'atteindre la dureté et la ténacité prévues par leur conception. Celui-ci implique généralement le chauffage des composants à des températures spécifiques, leur maintien pendant des durées calculées, puis un trempe et un revenu afin d'obtenir les propriétés cibles. Même de légères déviations par rapport aux cycles prescrits peuvent rendre les matrices trop tendres (usure prématurée) ou trop fragiles (propension aux fissures).

Rectification et finition : Après le traitement thermique, un rectification de précision amène les surfaces critiques à leurs dimensions finales. Les rectifieuses planes aplanissent les faces des matrices à quelques millièmes de pouce près. Les rectifieuses profilées affinent les contours des poinçons et les ouvertures des matrices selon des spécifications exactes. Cette étape comprend également le polissage des surfaces de contact critiques afin de réduire les frottements et d’éviter l’adhérence du matériau pendant les opérations d’estampage.

Assemblage et validation : Une fois tous les composants terminés, les techniciens assemblent la matrice complète. Les axes de guidage et les douilles sont montés avec des jeux précis. Les poinçons sont fixés dans leurs porte-poinçons, les ressorts sont installés et tous les systèmes auxiliaires sont raccordés. Les premiers essais permettent de vérifier que la matrice fonctionne conformément à sa conception et produit des pièces répondant à toutes les exigences dimensionnelles et qualitatives.

Comment la simulation prévient-elle les défaillances coûteuses des matrices

Imaginez découvrir un défaut de conception après avoir consacré des semaines à l'usinage et dépensé des milliers de dollars en matériaux. C'est précisément ce que la technologie de simulation permet d'éviter. Les essais virtuels de matrices permettent aux ingénieurs de tester les conceptions dans des conditions réelles avant que le moindre acier ne soit découpé.

Que peut prédire la simulation ? Selon les recherches sur la simulation de formage, ces outils résolvent simultanément plusieurs défis :

  • Prédiction de l'écoulement du matériau : Les logiciels modélisent le comportement de la tôle pendant les opérations de formage, en identifiant les zones susceptibles de se déchirer ou de former des plis
  • Analyse du ressuage : Des simulations avancées calculent avec une précision remarquable le retour élastique, permettant ainsi une compensation précise dans la géométrie de la matrice
  • Répartition des contraintes : Les ingénieurs peuvent visualiser les zones où les matrices subissent des charges maximales, garantissant ainsi une résistance adéquate dans les zones critiques
  • Optimisation du processus : Des paramètres tels que la vitesse de la presse, la force du serre-flan et la lubrification peuvent être ajustés virtuellement plutôt que par des essais physiques coûteux

L'impact économique est considérable. Le développement traditionnel de matrices peut nécessiter plusieurs prototypes physiques, chacun représentant des semaines de temps de fabrication. Le développement piloté par la simulation permet de réduire drastiquement ces itérations : les fabricants avancés qui utilisent la simulation CAO pour obtenir des résultats exempts de défauts atteignent fréquemment des taux d’approbation dès la première version de l’ordre de 93 % ou plus. Certains sites sont même capables de fournir des prototypes rapides en aussi peu que cinq jours lorsque la simulation a validé les conceptions avant le début de l’usinage.

Les essais virtuels permettent de détecter les défauts de formage alors que les modifications restent des ajustements numériques peu coûteux, plutôt que des retouches physiques onéreuses — ce qui transforme des semaines d’itérations en quelques heures de simulation.

Cette technologie répond également aux défis liés aux variations des matériaux. Les propriétés réelles des tôles métalliques varient même au sein d’un même lot, ce qui affecte la qualité des pièces. Les logiciels de simulation peuvent modéliser ces variations afin d’identifier des plages de procédés robustes capables de tolérer les fluctuations normales des matériaux sans produire de défauts.

Points de contrôle qualité tout au long de la fabrication

La conception d'un outil de précision nécessite une vérification à chaque étape. Les problèmes de qualité détectés tôt sont peu coûteux à corriger ; les mêmes problèmes découverts lors de l'essai final peuvent exiger la mise au rebut de composants coûteux. Voici comment les fabricants rigoureux maintiennent un contrôle tout au long du processus :

  • Examen de conception : Vérification indépendante selon laquelle les modèles CAO correspondent aux exigences relatives à la pièce, les spécifications des matériaux sont adaptées et toutes les tolérances sont réalisables avec les procédés prévus
  • Validation par simulation : Confirmation que les essais virtuels montrent un formage réussi, sans défaut, avec une compensation documentée du retour élastique et des paramètres du procédé
  • Contrôle des matières premières : Vérification que les nuances d'acier pour outillage répondent aux spécifications chimiques et de dureté avant le début de l'usinage
  • Contrôles dimensionnels en cours de processus : Mesures effectuées au moyen d'une machine à mesurer tridimensionnelle (MMT) des caractéristiques critiques à des stades clés de l'usinage, avant les opérations qui rendraient toute correction impossible
  • Vérification du traitement thermique : Essais de dureté après traitement thermique afin de confirmer que les composants ont atteint les propriétés cibles sur l'ensemble de leur volume
  • Inspection dimensionnelle finale : Mesure complète de toutes les caractéristiques critiques par rapport aux spécifications du plan avant l'assemblage
  • Vérification d'assemblage : Vérification des jeux appropriés, du fonctionnement fluide et de l’alignement correct de tous les composants
  • Qualification d’échantillons de pièces : Fabrication de pièces-tests avec vérification dimensionnelle complète par rapport aux spécifications de la pièce
  • Étude de capacité: Analyse statistique de plusieurs pièces-échantillons afin de confirmer que la matrice produit des résultats cohérents dans les tolérances requises

Pour les applications automobiles, des certifications telles que l’IATF 16949 exigent des systèmes qualité documentés tout au long de la fabrication des équipements de matrices. Ces exigences garantissent la traçabilité depuis les matières premières jusqu’à l’outillage fini, avec des enregistrements justifiant chaque décision critique.

L'intégration de fonctionnalités avancées de simulation avec des procédés de fabrication de précision a transformé ce qui est possible dans la fabrication de matrices. Les fabricants qui combinent une conception pilotée par la CAO avec des systèmes rigoureux de gestion de la qualité fournissent des outillages qui fonctionnent correctement dès la première utilisation, éliminant ainsi les cycles coûteux d'essais et d'erreurs qui caractérisaient autrefois le secteur. Cette capacité revêt une importance particulière lorsque vous devez choisir entre les options disponibles pour votre application spécifique.

Comment sélectionner la matrice de presse adaptée à votre application

Vous maîtrisez les types de matrices, les matériaux, les principes de conception et les procédés de fabrication. Maintenant vient la décision qui relie l’ensemble : quelle solution spécifique en matière d’outillage convient à votre projet ? C’est ici que de nombreux fabricants rencontrent des difficultés. Les pages commerciales énumèrent les caractéristiques techniques des produits, mais expliquent rarement comment faire correspondre ces spécifications aux exigences du monde réel. Construisons ensemble un cadre décisionnel pratique vous aidant à choisir entre des jeux de matrices standard destinés aux presses et des solutions sur mesure conçues spécifiquement.

Le bon choix dépend de plusieurs facteurs interdépendants. Le volume de production à lui seul ne détermine pas si vous avez besoin d’un jeu de matrices hydrauliques pour presse ou d’une simple installation sur établi. La complexité des pièces, les exigences liées aux matériaux, les tolérances requises et les contraintes budgétaires influencent toutes cette équation. Comprendre comment ces facteurs interagissent vous permet de prendre des décisions éclairées — et d’éviter des erreurs coûteuses.

Choisir le type de matrice en fonction des exigences de production

Avant d'évaluer des options spécifiques d'outillages, vous devez avoir une vision claire des exigences réelles de votre application. Le cadre suivant compare les facteurs décisionnels critiques dans différents scénarios de production :

Facteur de décision Petite série (moins de 10 000 pièces) Volume moyen (10 000 à 100 000 pièces) Grande série (100 000 pièces ou plus)
Impact du Volume de Production Des jeux de matrices standard sont souvent suffisants ; le coût de l’outillage par pièce est moins critique L’outillage sur mesure devient économiquement viable ; l’amortissement améliore le retour sur investissement (ROI) Des matrices progressives ou à transfert sur mesure sont indispensables ; l’optimisation du coût par pièce est primordiale
Considérations liées à la complexité de la pièce Les géométries simples peuvent être réalisées avec des solutions standards ; les formes complexes peuvent nécessiter un outillage sur mesure, même pour de faibles volumes Une complexité modérée justifie un outillage dédié ; les matrices combinées deviennent intéressantes Les matrices progressives multi-postes complexes offrent la meilleure rentabilité pour les pièces complexes
Exigences liées au type de matériau Des jeux de tolérance standard conviennent pour l’acier doux et l’aluminium ; les matériaux exotiques peuvent nécessiter des matrices spécialisées Des conceptions de matrices spécifiques au matériau améliorent sensiblement la qualité et la durée de vie de l’outillage Matériaux et revêtements de matrices optimisés essentiels ; les aciers avancés à haute résistance (AHSS) exigent des outillages haut de gamme
Exigences de tolérance Tolérances standard (±0,010 po ou plus lâches) réalisables avec des outillages standards du catalogue Tolérances serrées (±0,005 po) privilégient des composants usinés sur mesure Tolérances de précision (±0,002 po ou plus serrées) nécessitent des solutions entièrement conçues sur mesure
Restrictions budgétaires Minimiser l’investissement initial ; accepter des coûts unitaires plus élevés Équilibrer le coût initial de l’outillage avec les gains d’efficacité en production Investir dans un outillage optimisé ; les économies unitaires s’accumulent tout au long de la série de production

Comment ces facteurs influencent-ils votre choix de presse à métaux ? Prenons un exemple pratique. Vous avez besoin de 5 000 supports en aluminium comportant des pliages simples à 90 degrés et des tolérances de ±0,015 po. Une matrice de pliage standard fournie par un fournisseur de catalogue est très probablement adaptée à cette tâche. Le coût initial reste faible, le délai de livraison est court, et votre coût unitaire demeure acceptable pour ce volume.

Imaginez maintenant le même support en acier inoxydable, avec des tolérances de ±0,003 po et des volumes annuels de 250 000 unités. Soudain, les matrices standard pour tôle ne parviennent plus à fournir la précision requise. Le matériau exige des jeux spécifiques ainsi que des traitements de surface adaptés. Une matrice progressive sur mesure — bien qu’impliquant un investissement initial important — réduit considérablement votre coût unitaire tout en garantissant une qualité constante.

Selon les spécialistes de la fabrication chez Zintilon, le choix de votre matrice influence directement tous les aspects de votre opération d’estampage. Lorsque vous sélectionnez la matrice appropriée, vous bénéficiez d’une amélioration de la qualité du produit, d’une réduction des taux de rebuts et d’une efficacité accrue de la production. À l’inverse, le choix d’une matrice inadaptée entraîne des variations dimensionnelles, des finitions de surface médiocres et des besoins accrus en maintenance.

Quand les matrices standard conviennent et quand l’ingénierie sur mesure est nécessaire

Les jeux de matrices standard pour applications de presse offrent des avantages convaincants : disponibilité immédiate, conceptions éprouvées et coûts initiaux réduits. Toutefois, ils présentent également des limites pouvant poser problème dans certains cas d’application. Comprendre ces limites vous aide à déterminer quand des solutions prêtes à l’emploi sont adaptées — et quand elles ne le sont pas.

Les matrices standard réussissent généralement lorsque :

  • La géométrie de la pièce correspond aux profils d’outillage disponibles (diamètres de trous courants, angles de pliage standards)
  • Le matériau est un acier doux conventionnel, de l’aluminium ou des alliages de cuivre, dans des épaisseurs standard
  • Les tolérances se situent dans une fourchette de ±0,010 po ou sont moins strictes
  • Les volumes de production restent inférieurs à 25 000 pièces par an
  • Le délai de mise sur le marché prime sur l’optimisation du coût unitaire
  • La presse destinée à la mise en forme des métaux possède une capacité conforme aux exigences des outillages standards

Pour les opérations de formage sous presse sur métaux répondant à ces critères, les outillages standard du catalogue offrent une excellente valeur ajoutée. Vous évitez les coûts d’ingénierie, supprimez les délais de conception et pouvez souvent recevoir l’outillage en quelques jours plutôt qu’en plusieurs semaines.

Toutefois, certaines caractéristiques du projet indiquent qu’une ingénierie sur mesure devient nécessaire. Surveillez ces signaux d’alerte qui montrent que les solutions standard ne répondront pas à vos besoins :

  • Géométries non standard : Formes de perçages inhabituelles, séquences de pliage complexes ou caractéristiques nécessitant des opérations simultanées dans plusieurs directions
  • Matériaux difficiles à travailler : Aciers à haute résistance, alliages exotiques ou matériaux présentant des comportements particuliers de reprise élastique, exigeant une compensation spécialisée
  • Tolérances étroites : Exigences de précision inférieures à ±0,005 pouce (±0,13 mm), que les outillages standard ne peuvent pas atteindre de façon fiable
  • Économie de grande série : Quantités de production pour lesquelles l’investissement en outillage se rentabilise sur un nombre suffisant de pièces pour justifier l’optimisation
  • Élimination des opérations secondaires : Opportunités de regrouper plusieurs opérations dans un seul outil (matrice), réduisant ainsi la manipulation et améliorant la constance des résultats
  • Applications critiques en matière de qualité : Composants automobiles, aérospatiaux ou médicaux, dont les conséquences d’une défaillance imposent des exigences rigoureuses
  • Compatibilité avec les presses hydrauliques : Pièces volumineuses ou applications à emboutissage profond nécessitant des classes de charge spécifiques et une géométrie particulière des matrices

Le compromis entre investissement initial et rentabilité à long terme mérite une analyse approfondie. Comme le soulignent des experts du secteur, vous devez calculer les coûts estimés liés à la conception, à la fabrication et à l’acquisition des matrices — y compris les matériaux, la main-d’œuvre et les équipements spécialisés — puis les comparer aux taux de production et à l’efficacité globale afin de déterminer le coût réel par pièce.

Considérez ce calcul : une matrice progressive sur mesure peut coûter 50 000 $, contre 5 000 $ pour une matrice standard. À première vue, l’option standard semble clairement avantageuse. Toutefois, si la matrice sur mesure réduit le temps de cycle de 40 % et élimine une opération secondaire, l’équilibre économique change radicalement à des volumes plus élevés. Sur un volume de 500 000 pièces, cette prime de 45 000 $ pourrait permettre d’économiser 200 000 $ en coûts de main-d’œuvre et de manutention.

Le choix approprié de la matrice ne consiste pas à trouver l’option la moins chère, mais à adapter l’investissement dans les outillages aux exigences de production de manière à optimiser le coût total de possession.

Les contraintes budgétaires sont réelles, mais considérer les outillages uniquement comme une dépense plutôt que comme un investissement conduit souvent à des économies illusoires. Un jeu de matrices pour presse hydraulique optimisé pour votre application spécifique peut certes coûter davantage initialement, mais il permet d’obtenir des coûts unitaires nettement inférieurs, une meilleure qualité et une durée de vie plus longue que des alternatives moins chères, qui n’ont pas été conçues pour répondre précisément à vos besoins.

Prendre ces décisions en toute confiance nécessite des informations précises sur vos paramètres de production et une évaluation honnête de vos exigences en matière de qualité. Toutefois, même les outillages les mieux sélectionnés requièrent une attention continue pour garantir des résultats constants dans le temps. Les pratiques d’entretien et les capacités de dépannage déterminent, en fin de compte, si votre investissement dans les matrices porte ses fruits comme prévu.

regular precision inspection extends die life and maintains part quality

Bonnes pratiques d’entretien et de dépannage des matrices

Vous avez investi considérablement dans des outillages de précision. Et maintenant ? La réalité est que, même les matrices les mieux conçues se dégraderont avec le temps en l’absence d’un entretien adéquat. Pourtant, la plupart des ressources commerciales se concentrent exclusivement sur les caractéristiques des produits, tout en négligeant les pratiques d’entretien qui déterminent si vos outillages résisteront à 50 000 cycles ou à 500 000. Maîtriser la gestion du cycle de vie transforme votre matrice de presse pour tôles métalliques d’un actif en dépréciation en un avantage productif à long terme.

Pensez à l'entretien des matrices comme à l'entretien automobile. Vous ne conduiriez pas 160 000 km sans vidange d'huile et ne vous attendriez pas à des performances optimales. De même, le passage répété de métal à travers une matrice des milliers de fois crée des usures qui, si elles ne sont pas traitées, entraînent des problèmes de qualité et une défaillance prématurée. Une approche systématique de l'inspection, de l'entretien et du dépannage protège votre investissement tout en garantissant une qualité constante des pièces.

Des programmes d'entretien préventif qui prolongent la durée de vie des matrices

L'entretien réactif — c'est-à-dire la correction des problèmes après qu'ils aient provoqué des interruptions de production — coûte nettement plus cher que la prévention. Selon des spécialistes de la fabrication du Phoenix Group , un système mal défini de gestion de l'atelier de matrices peut fortement réduire la productivité de la ligne de presses et augmenter les coûts. Un entretien insuffisant des matrices provoque des défauts de qualité pendant la production, ce qui augmente les coûts de tri et accroît la probabilité d'expédier des pièces défectueuses.

Une maintenance préventive efficace suit un calendrier structuré basé sur les cycles de production plutôt que sur le temps calendaire. Voici une liste de contrôle complète pour prolonger la durée de vie des matrices :

  • Après chaque série de production : Nettoyez toutes les surfaces de la matrice afin d’éliminer les particules métalliques, les résidus de lubrifiant et les débris. Inspectez les arêtes de coupe pour détecter tout dommage visible ou écaillage. Vérifiez le fonctionnement fluide des goupilles de guidage et des douilles.
  • Tous les 10 000 à 25 000 cycles : Mesurez les jeux critiques entre les poinçons et les ouvertures de la matrice. Vérifiez l’alignement de la semelle de matrice à l’aide d’indicateurs de précision. Contrôlez la tension des ressorts et remplacez tout composant affaibli.
  • Tous les 50 000 à 100 000 cycles : Effectuez une inspection détaillée de toutes les surfaces d’usure. Mesurez les dimensions des poinçons et des boutons de matrice par rapport aux spécifications d’origine. Évaluez l’état des revêtements de surface pour détecter toute dégradation. Envisagez un rechargement par meulage si l’usure dépasse les limites autorisées.
  • Trimestriellement (indépendamment du nombre de cycles) : Examiner l'inventaire des pièces de rechange afin de s'assurer que les composants de remplacement sont disponibles. Inspecter les conditions de stockage pour détecter toute corrosion ou tout dommage d'origine environnementale. Mettre à jour les registres de maintenance et analyser les tendances d'usure.
  • Annuellement : Procéder au démontage complet et à l'inspection de tous les composants. Remplacer de façon proactive les éléments de guidage usés. Vérifier la planéité et le parallélisme de la semelle de matrice. Réévaluer les systèmes de lubrification et mettre à jour les protocoles de maintenance en fonction des motifs d'usure observés.

Les facteurs environnementaux influencent considérablement la durée de vie des outillages entre deux séries de production. L'humidité favorise la corrosion des surfaces en acier de précision. Les variations de température provoquent des changements dimensionnels susceptibles d'affecter les jeux. Un stockage adéquat des matrices exige des environnements climatisés, avec application de revêtements protecteurs sur toutes les surfaces en acier exposées. Le positionnement des composants de matrice sur des surfaces propres et planes permet d'éviter toute déformation progressive des semelles de matrice.

Diagnostic des motifs courants d'usure des matrices

Lorsque des pièces commencent à présenter des problèmes de qualité, un diagnostic systématique évite de gaspiller des efforts sur des corrections inappropriées. Comme l’indique DGMF Mold Clamps, les matrices d’estampage utilisées sont sujettes à des usures inégales selon les positions latérales, certaines pièces subissant des rayures plus importantes et des taux d’usure accélérés.

Formation d'arrêtes : Des bavures excessives sur les bords découpés indiquent généralement un usure des arêtes de coupe ou un jeu incorrect. Si des bavures apparaissent soudainement, inspectez les pointes de poinçons ébréchées ou les dommages aux boutons de matrice. Une augmentation progressive des bavures traduit une usure normale des arêtes, nécessitant un affûtage. Lorsque le jeu a augmenté au-delà des limites admissibles — souvent en raison d’affûtages répétés raccourcissant les poinçons — le remplacement des composants devient nécessaire, plutôt qu’un meulage supplémentaire.

Dérive dimensionnelle : Les pièces qui sortent progressivement des tolérances sont souvent dues à l’usure des matrices de forgeage ou des composants de guidage. Vérifiez d’abord l’usure des goupilles et des douilles de guidage — ces composants assurent l’alignement entre les moitiés supérieure et inférieure de la matrice. Si les éléments de guidage sont dans les tolérances spécifiées, examinez les surfaces de montage du châssis de matrice pour détecter des traces de grippage ou d’usure pouvant provoquer un déplacement sous charge de presse.

Dégradation de la qualité de surface : Des rayures, des marques de grippage ou des finitions incohérentes révèlent des problèmes liés à l’état de surface de la matrice. L’accumulation de matière sur les faces des poinçons nécessite un nettoyage et, éventuellement, un re-polissage. Des rayures profondes dans les cavités de la matrice peuvent indiquer une contamination par des corps étrangers ou une défaillance du revêtement. En cas de dégâts sévères de surface, une remise à neuf professionnelle s’avère souvent plus économique que le remplacement des composants.

Usure incohérente : Lorsqu’un côté d’un poinçon ou d’une matrice s’use plus rapidement que l’autre, des problèmes d’alignement se produisent. Selon les guides de dépannage, l’utilisation régulière de mandrins d’alignement pour vérifier et ajuster l’alignement de la tourelle et de la base de montage de la machine-outil permet d’éviter ce type d’usure asymétrique.

Quand faut-il affûter à nouveau plutôt que remplacer ? Cette décision dépend de plusieurs facteurs. L’affûtage est une solution adaptée lorsque l’usure est uniforme et qu’elle reste dans la limite de la quantité de matière pouvant être enlevée tout en conservant la longueur requise du poinçon. La plupart des poinçons permettent un raccourcissement total de 2 à 3 mm au cours de plusieurs affûtages successifs. Toutefois, lorsque l’usure est inégale, lorsque les bords sont ébréchés plutôt qu’usés, ou lorsque les affûtages précédents ont déjà consommé toute la matière disponible, le remplacement devient la solution privilégiée.

Une approche fondée sur les données pour les décisions d'entretien est plus performante que l'intuition. Suivez les nombres de cycles, mesurez les taux d'usure et documentez les tendances de qualité pour chaque matrice. Comme l'insistent les experts du secteur, il est nécessaire d'adopter une approche systématique et fondée sur les données afin de déterminer quelles matrices feront l'objet d'interventions et à quel moment ces interventions seront réalisées. Ces décisions doivent reposer sur les besoins de production, la satisfaction client et le retour sur investissement.

Cette vision du cycle de vie — de la sélection initiale jusqu'à l'entretien continu — détermine en définitive la valeur réelle apportée par votre investissement dans les outillages. Toutefois, connaître les bonnes pratiques d'entretien des matrices ne constitue qu'une partie de l'équation. Collaborer avec des fabricants qui maîtrisent ces principes dès la phase de conception garantit que vos outillages sont conçus pour être facilement entretenables dès le premier jour.

Prendre des décisions éclairées pour vos projets de matrices d'estampage

Vous avez parcouru l'ensemble du domaine de la technologie des matrices de presse pour tôles—des principes fondamentaux aux considérations d'ingénierie avancées. Il est maintenant temps de rassembler ces éléments afin d'en tirer des recommandations concrètes. Que vous spécifiiez votre première matrice ou que vous optimisiez une ligne de production existante, les décisions que vous prendrez concernant vos partenaires en outillage façonneront votre succès manufacturier pendant de nombreuses années.

Les connaissances que vous avez acquises constituent une base solide pour prendre des décisions éclairées. Vous comprenez comment les matrices progressives, à transfert, composées et combinées répondent à des scénarios de production distincts. Vous savez pourquoi le choix des matériaux, tant pour les matrices que pour les pièces à usiner, influence directement la durée de vie des outils et la qualité des pièces. Vous prenez conscience que des notions fondamentales d'ingénierie, telles que le calcul des jeux et la compensation du retour élastique, déterminent si les pièces respectent bien les spécifications. Et vous savez que des pratiques d'entretien adéquates protègent sur le long terme votre investissement en outillages.

Mais la connaissance seule ne permet pas de produire des pièces. Pour concrétiser cette compréhension dans un environnement de production, il est essentiel de collaborer avec des fabricants partageant votre engagement en faveur de la qualité et capables de tenir leurs engagements.

Principaux enseignements pour une sélection réussie de matrices

Avant d’engager des fournisseurs potentiels, assurez-vous de bien clarifier ces facteurs critiques, qui orienteront vos échanges et vos comparaisons :

  • Adéquation du volume de production : Vos quantités annuelles déterminent si des matrices standard de formage de tôle suffisent ou si des solutions sur mesure, spécifiquement conçues, offrent une meilleure rentabilité. Pour les applications à haut volume, l’investissement dans des outillages optimisés se justifie presque systématiquement.
  • Compatibilité des matériaux : La tôle que vous formez impose des exigences spécifiques en matière de matériau de la matrice, de jeu de découpe et de traitements de surface. Les aciers avancés à haute résistance exigent des outillages haut de gamme, auxquels les matrices conventionnelles ne peuvent pas répondre.
  • Exigences de tolérance : Les exigences de précision influencent tous les aspects de la conception et de la fabrication de la matrice. Soyez réaliste quant aux tolérances réellement nécessaires, par opposition à celles que vous avez traditionnellement spécifiées par habitude.
  • Économie du cycle de vie : Le coût initial des outillages ne raconte qu'une partie de l'histoire. Une presse à emboutir fonctionnant avec des matrices optimisées permet d'obtenir un coût par pièce inférieur sur l'ensemble des séries de production, même lorsque l'investissement initial est plus élevé.
  • Accessibilité pour l'entretien : Les outillages conçus pour faciliter leur maintenance et le remplacement de leurs composants réduisent les coûts de possession à long terme. Prenez en compte la façon dont la conception influe sur votre capacité à effectuer les opérations d'entretien courantes.

Ces facteurs interagissent de manière complexe, rendant caduques les formules simplistes. Une pièce nécessitant des tolérances serrées, réalisée dans des matériaux difficiles et produite en volumes modérés, pourrait justifier l'utilisation d'un outillage spécifique pour presse hydraulique, alors que ce même type d'outillage serait injustifié pour une géométrie plus simple, même à quantité identique. Le contexte est déterminant, et des partenaires expérimentés vous aident à naviguer efficacement entre ces compromis.

Trouver le bon partenaire de fabrication

Le choix d'un fournisseur de matrices va bien au-delà de la simple comparaison des prix proposés. des recommandations sectorielles de KY Hardware , le partenaire idéal fait plus que simplement produire des pièces : il met à votre disposition son expertise en ingénierie, garantit un contrôle qualité rigoureux et agit comme une extension de votre équipe. Le devis le moins cher s’avère souvent le plus coûteux lorsque des problèmes de qualité, des retards de livraison ou un soutien insuffisant génèrent des coûts supplémentaires en aval.

Que devez-vous évaluer lors de la comparaison de fournisseurs potentiels de presses de formage métallique et de matrices ?

Expertise technique : Sont-ils capables d’optimiser vos conceptions pour la fabrication ? Les meilleurs fournisseurs identifient dès les premières étapes des opportunités de réduction des coûts ainsi que des problèmes potentiels, avant même l’usinage de l’acier. Privilégiez des équipes qui posent des questions approfondies sur votre application plutôt que de se contenter de chiffrer strictement ce que vous avez spécifié. Comme les études comparatives l’indiquent , les fournisseurs investissant dans des outils avancés de CAO/FAO, dans l’automatisation et dans les capacités de simulation tirent un avantage concurrentiel grâce à une précision accrue et à une réduction des erreurs.

Certifications de qualité : Les certifications telles que l'IATF 16949 fournissent une validation tierce des processus systématiques de qualité. Pour les applications automobiles en particulier, cette certification confirme que les fournisseurs comprennent les exigences rigoureuses du Processus d'approbation des pièces de production (PPAP) et sont capables de les respecter. La norme ISO 9001 établit un niveau de base en matière de management de la qualité, tandis que les certifications spécifiques à l'industrie démontrent une adéquation plus poussée des capacités.

Capacités de simulation : Les fabricants qui exploitent la simulation par CAE identifient les défauts potentiels avant le début de l'usinage. Cette capacité se traduit directement par des cycles de développement accélérés et une réduction des coûts liés aux itérations. Les essais virtuels, qui valident les conceptions avant la production physique, permettent de raccourcir considérablement les délais de prototypage rapide — certaines installations avancées livrent des prototypes en aussi peu que cinq jours.

- Des antécédents prouvés: L'expérience dans votre secteur d'activité spécifique est déterminante. Un fournisseur qui travaille avec des équipementiers automobiles (OEM) connaît des exigences différentes de celles d’un fournisseur spécialisé dans la fabrication d’appareils électroménagers. Demandez-lui des études de cas, des références et des preuves de projets similaires au vôtre ayant abouti avec succès. Un taux d’approbation du premier essai supérieur à 90 % indique des processus matures capables de produire correctement dès la première tentative, évitant ainsi des itérations coûteuses.

Le partenaire de fabrication idéal allie expertise en ingénierie, systèmes qualité certifiés et capacités de production éprouvées afin de livrer des outillages performants dès le premier jour — transformant vos spécifications en matrices fiables et durables pour la mise en forme des métaux.

Compétences Complètes : Les fournisseurs proposant des services complets, de la conception à la production, simplifient votre chaîne d’approvisionnement et garantissent la traçabilité. Lorsqu’un seul partenaire prend en charge la modélisation CAO, la simulation, l’usinage CNC, l’électroérosion (EDM), le traitement thermique et l’assemblage final, les lacunes de communication disparaissent. Cette intégration s’avère particulièrement précieuse pour les applications complexes de formage à froid des tôles, où plusieurs spécialités doivent coordonner leurs interventions de façon parfaitement fluide.

Pour les lecteurs prêts à explorer des solutions pour leurs projets de matrices de découpage et d’emboutissage, les fabricants combinant ces capacités avec une expertise avérée dans le secteur automobile constituent des partenariats particulièrement attractifs. Privilégiez les fournisseurs dont les installations de presse de fabrication permettent à la fois la réalisation rapide de prototypes et la production en grande série, et dont les systèmes qualité sont certifiés conformes aux normes des équipementiers (OEM). L’investissement consenti pour trouver le bon partenaire porte ses fruits à chaque série de production soutenue par vos outillages.

Votre projet de matrice d'estampage représente bien plus qu’un simple achat d’outillage : il s’agit d’un investissement dans vos capacités de production, qui influencera votre économie manufacturière pendant des années. Grâce aux connaissances acquises dans ce guide, vous êtes à présent en mesure d’évaluer les options de manière critique, de poser des questions éclairées et de choisir des partenaires qui offrent une réelle valeur ajoutée, au-delà du prix indiqué. Le chemin menant d’un design brut à des pièces parfaites commence par ces décisions.

Questions fréquemment posées sur les matrices pour presse à tôle

1. Qu’est-ce qu’une matrice d’estampage et comment est-elle utilisée dans la mise en forme de tôles ?

Les matrices d'estampage sont des outils de précision spécialisés qui façonnent et découpent des pièces en tôle métallique par application contrôlée d'une force. Elles se composent d'un jeu apparié de composants en acier trempé — principalement un poinçon (composant supérieur) et un bloc-matrice (composant inférieur) — montés sur une presse. Lorsque la presse applique une force, la matrice découpe, plie ou forme des tôles planes en formes tridimensionnelles prédéterminées. Ces outils permettent la production en série de composants identiques avec une précision au micron près, à des vitesses impossibles à atteindre par fabrication manuelle, ce qui les rend indispensables dans les secteurs de la fabrication automobile, aérospatiale, des appareils électroménagers et de l'électronique.

2. Quelle est la différence entre les matrices progressives et les matrices à transfert ?

Les matrices progressives et les matrices à transfert permettent toutes deux d’effectuer des opérations complexes de découpage et emboutissage multiples, mais fonctionnent selon des principes fondamentalement différents. Les matrices progressives maintiennent les pièces connectées à une bande métallique continue qui avance à travers plusieurs stations à chaque coup de presse — ce qui convient idéalement aux petites pièces produites en volumes extrêmement élevés, comme les connecteurs électriques. Les matrices à transfert, quant à elles, travaillent avec des ébauches individuelles que des doigts mécaniques ou des robots déplacent entre des stations séparées, offrant ainsi une plus grande flexibilité pour les composants plus volumineux nécessitant une profondeur d’emboutissage importante ou des formes tridimensionnelles complexes. Optez pour des matrices progressives afin de produire à grande vitesse des petites pièces ; choisissez des matrices à transfert pour des pièces plus grandes et plus complexes, nécessitant des orientations variées durant l’emboutissage.

3. Comment choisir le matériau de matrice adapté à mon application d’emboutissage ?

Le choix du matériau dépend de votre type de tôle, du volume de production et des exigences en matière de tolérances. Pour les aciers doux conventionnels ou l’aluminium, à des volumes modérés, l’acier à outils D2 (dureté RC 58-60) offre une résistance à l’usure adéquate. Lors de la mise en forme des aciers avancés à haute résistance, passez à des aciers à outils obtenus par métallurgie des poudres, dotés d’une répartition plus fine des carbures, ce qui permet d’obtenir jusqu’à 10 fois plus de résistance aux chocs. Des plaquettes en carbure placées aux points de contact critiques prolongent la durée de vie dans les situations d’usure extrême. Des traitements de surface tels que les revêtements PVD (TiN, TiAlN) ou la nitruration ionique peuvent augmenter la durée de vie des matrices de 24 fois ou plus. Adaptez votre choix de matériau aux propriétés de la pièce à usiner : les matériaux plus durs nécessitent des outillages plus robustes.

4. Quelles sont les causes des bavures sur les pièces embouties et comment peut-on les prévenir ?

Les bavures sur les pièces embouties résultent généralement d’arêtes de coupe usées ou d’un jeu incorrect entre poinçon et matrice. L’apparition soudaine de bavures indique des pointes de poinçon ébréchées ou des dommages au bouton de matrice, nécessitant une inspection immédiate. Une augmentation progressive des bavures suggère une usure normale des arêtes, requérant un affûtage. La prévention commence par la spécification correcte du jeu — typiquement de 5 à 10 % de l’épaisseur de la tôle pour l’acier doux, et augmentant à 10–15 % pour les aciers à haute résistance. Une maintenance régulière, comprenant l’inspection des arêtes tous les 10 000 à 25 000 cycles, une lubrification adéquate et un retraitement par meulage opportun avant que l’usure n’excède les limites autorisées, permet de maîtriser les bavures. Lorsque le jeu augmente au-delà des limites acceptables en raison d’affûtages répétés, le remplacement des composants devient nécessaire.

5. Quel est le coût de l’outillage de matrices sur mesure par rapport aux jeux de matrices standard ?

Les matrices progressives sur mesure coûtent généralement entre 25 000 $ et plus de 100 000 $, contre 1 000 $ à 10 000 $ pour les jeux de matrices standards figurant dans les catalogues. Toutefois, se limiter à la comparaison des coûts initiaux est trompeur. Les outillages sur mesure, optimisés pour votre application spécifique, permettent souvent de réduire le temps de cycle de 30 à 50 %, d’éliminer les opérations secondaires et d’améliorer la régularité de la qualité. Sur un volume de 500 000 pièces, une matrice sur mesure coûtant 50 000 $, offrant des cycles 40 % plus rapides et supprimant une étape de manutention, pourrait permettre d’économiser plus de 200 000 $ en coûts de main-d’œuvre. Calculez le coût total de possession, y compris les coûts de production par pièce, les taux de rebuts et les dépenses liées à la qualité. Pour des volumes inférieurs à 25 000 pièces et des géométries standard, les outillages catalogués offrent souvent la meilleure valeur ; en revanche, les volumes plus élevés et les pièces complexes privilégient l’ingénierie sur mesure.

Précédent : Usinage des pièces décrypté : 9 points essentiels du processus à la production

Suivant : Les machines CNC décryptées : du bureau amateur à l’atelier industriel

Obtenir un devis gratuit

Laissez vos informations ou téléchargez vos dessins, et nous vous aiderons avec une analyse technique dans les 12 heures. Vous pouvez également nous contacter directement par e-mail : [email protected]
E-mail
Nom
Nom de l'entreprise
Message
0/1000
Pièce jointe
Veuillez télécharger au moins une pièce jointe
Up to 3 files,more 30mb,suppor jpg、jpeg、png、pdf、doc、docx、xls、xlsx、csv、txt

FORMULAIRE DE DEMANDE D'INFORMATION

Après des années de développement, la technologie de soudage de l'entreprise comprend principalement le soudage à protection gazeuse, le soudage à l'arc, le soudage laser et diverses technologies de soudage, combinées avec des lignes d'assemblage automatiques, via les tests ultrasonores (UT), les essais radiographiques (RT), les contrôles par particules magnétiques (MT), les essais pénétrants (PT), les tests par courant de Foucault (ET) et les tests de force d'adhérence, pour atteindre une grande capacité, une haute qualité et des assemblages de soudage plus sûrs. Nous pouvons fournir des services de CAE, de MOULDING et des devis rapides 24h/24 pour offrir aux clients un meilleur service pour les pièces d'emboutissage et les pièces d'usinage du châssis.

  • Divers accessoires automobiles
  • Plus de 12 ans d'expérience dans le domaine de l'usinage mécanique
  • Atteindre un usinage précis et des tolérances strictes
  • Conformité entre la qualité et le processus
  • Peut offrir des services sur mesure
  • Livraison ponctuelle

Obtenir un devis gratuit

Laissez vos informations ou téléchargez vos dessins, et nous vous aiderons avec une analyse technique dans les 12 heures. Vous pouvez également nous contacter directement par e-mail : [email protected]
E-mail
Nom
Nom de l'entreprise
Message
0/1000
Pièce jointe
Veuillez télécharger au moins une pièce jointe
Up to 3 files,more 30mb,suppor jpg、jpeg、png、pdf、doc、docx、xls、xlsx、csv、txt

Obtenir un devis gratuit

Laissez vos informations ou téléchargez vos dessins, et nous vous aiderons avec une analyse technique dans les 12 heures. Vous pouvez également nous contacter directement par e-mail : [email protected]
E-mail
Nom
Nom de l'entreprise
Message
0/1000
Pièce jointe
Veuillez télécharger au moins une pièce jointe
Up to 3 files,more 30mb,suppor jpg、jpeg、png、pdf、doc、docx、xls、xlsx、csv、txt
