Ce que l’usinage de pièces signifie réellement pour la fabrication moderne

Vous êtes-vous déjà demandé comment prennent forme les composants métalliques complexes situés à l’intérieur du moteur de votre voiture ou les pièces de précision des trains d’atterrissage d’avion ? La réponse réside dans l’usinage de pièces — un procédé de fabrication soustractive au cours duquel du matériau est systématiquement retiré d’une pièce brute afin de créer des composants exacts et fonctionnels. Imaginez cela comme un sculpteur qui taille le marbre pour révéler un chef-d’œuvre, sauf qu’ici, des outils pilotés par ordinateur effectuent cette découpe avec une précision microscopique.

Au cœur de ce procédé, l’usinage transforme des blocs de matière première en pièces usinées finies grâce à des opérations de coupe, de perçage, de meulage et de façonnage. Ce procédé a été perfectionné au fil de décennies, évoluant depuis les tours manuels jusqu’aux centres d’usinage CNC de précision sophistiqués capables d’atteindre des tolérances aussi fines que 0,025 mm.

Depuis la matière première jusqu'au composant fini

Le processus commence par une pièce brute—souvent appelée « ébauche »—fabriquée en métal, en plastique ou en matériaux composites. Les équipements d’usinage à commande numérique (CNC) suivent ensuite des instructions programmées pour retirer systématiquement l’excédent de matière. Chaque passage de l’outil de coupe rapproche la pièce de sa géométrie finale, qu’il s’agisse d’un simple arbre ou d’un support aérospatial complexe comportant des dizaines de caractéristiques précises.

Ce qui rend ce procédé remarquable, c’est sa constance. Une fois programmées, les machines CNC fonctionnent en continu et produisent des pièces identiques sur de longues séries de fabrication, assurant ainsi une production fiable à grande échelle et respectant les délais impartis. Cette reproductibilité constitue un élément essentiel sur lequel les fabricants comptent lorsque la qualité ne peut en aucun cas être compromise.

Usinage soustractif vs fabrication additive : explication

Cela semble complexe ? Simplifions-le. L'usinage des métaux représente une approche soustractive : vous commencez avec plus de matière que nécessaire et retirez ce qui est superflu. La fabrication additive, couramment appelée impression 3D, fonctionne à l'inverse, en construisant les objets couche par couche, du bas vers le haut.

Voici la distinction essentielle : les procédés soustractifs, tels que la découpe mécanique CNC, utilisent des blocs de matière pleins et homogènes, produisant des pièces dotées de propriétés mécaniques isotropes. Cela signifie que la pièce finie présente une résistance uniforme, quelle que soit la direction dans laquelle la force est appliquée. Les pièces fabriquées de façon additive, couche par couche, présentent souvent une anisotropie — c’est-à-dire que leur résistance varie selon l’orientation de fabrication.

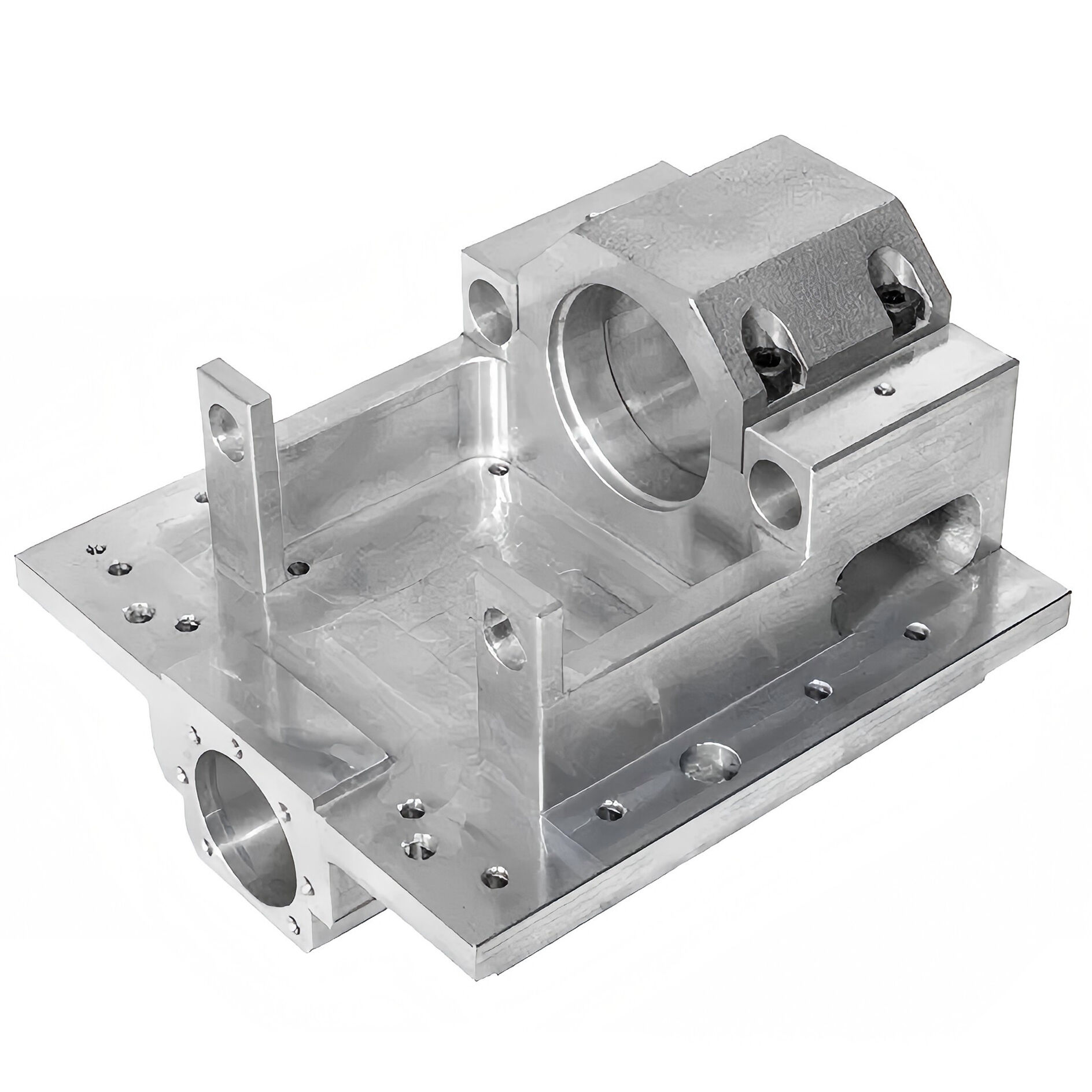

Aucune des deux méthodes n’est universellement supérieure. Le choix dépend entièrement de vos exigences spécifiques en matière de complexité, de volume et de performances.

Pourquoi la précision est essentielle dans les industries modernes de fabrication

Lorsque vous fabriquez des composants pour un moteur d’avion ou un instrument chirurgical, l’expression « suffisamment précis » n’existe tout simplement pas. L’usinage CNC de précision offre l’exactitude dimensionnelle exigée par ces applications — une performance qui reste inégalée par les technologies plus récentes.

Des transmissions automobiles aux composants structurels aérospatiaux, l’usinage demeure le fondement des industries où la défaillance d’un composant n’est jamais envisageable. Sa capacité à travailler pratiquement n’importe quel matériau tout en maintenant des tolérances exceptionnelles en fait un procédé indispensable pour la fabrication industrielle.

Examinons les chiffres : les machines CNC modernes atteignent des tolérances de ± 0,025 mm, tandis que les systèmes d’impression 3D les plus avancés opèrent généralement autour de ± 0,1 mm. Pour les composants critiques dans les secteurs aérospatial, médical et automobile, cette différence de précision, quatre fois supérieure, n’est pas seulement importante — elle est essentielle.

Au-delà de la précision, l'usinage offre une polyvalence matérielle inégalée. Que vous travailliez avec des alliages d’aluminium, des aciers trempés, du titane ou des plastiques techniques, les méthodes soustractives les traitent toutes. Cette souplesse, combinée à une fiabilité éprouvée issue de décennies d’affinage industriel, explique pourquoi le marché mondial des machines-outils à commande numérique (CNC) a dépassé 70 milliards de dollars en 2023 — consolidant ainsi son rôle de colonne vertébrale de la production moderne.

Procédés d’usinage fondamentaux et moments opportuns pour leur utilisation

Maintenant que vous comprenez ce que permet l’usinage de pièces, examinons comment il s’effectue concrètement. Toutes les opérations d’usinage ne se valent pas : chaque procédé possède des atouts spécifiques qui le rendent idéal pour des applications précises. Choisir la méthode appropriée peut faire la différence entre une série de production rentable et une coûteuse leçon en matière de fabrication.

Pensez à ces procédés comme à des outils spécialisés dans l’atelier d’un artisan. Vous n’utiliseriez pas un marteau-piqueur pour enfoncer une pointe de finition, et de même, vous ne choisiriez pas le tournage CNC lorsque le tournage suisse offre la micro-précision exigée par votre application. Examinons en détail chacun de ces procédés fondamentaux afin que vous puissiez associer la technique appropriée aux besoins de votre projet.

Tournage CNC pour composants cylindriques

Imaginez qu’on tienne une pièce de bois contre une roue à potier tournante — c’est essentiellement fonctionnement du Tournage CNC , sauf qu’il s’agit ici de métal et que la précision est assurée par ordinateur. Dans ce procédé, la pièce à usiner tourne rapidement tandis qu’un outil de coupe fixe enlève de la matière, créant des formes cylindriques ou coniques avec une précision exceptionnelle.

Les composants clés d’un tour à commande numérique comprennent la pince (qui maintient et fait tourner la pièce à usiner), le porte-outil (qui positionne les outils de coupe avec précision) et la chariote (qui se déplace le long du lit du tour pour contrôler la profondeur de coupe). Cette configuration excelle dans la fabrication de :

• Des arbres et des essieux aux diamètres précis
• Des composants filetés tels que des boulons et des vis
• Poulies, douilles et manchons
• Toute pièce présentant une symétrie de révolution

Lorsque vous avez besoin d’un service fiable d’usinage CNC par tournage pour la production en grande série de pièces à symétrie de révolution, ce procédé offre rapidité et régularité. Des opérations telles que le dressage, le filetage, la rainurage et l’alésage peuvent toutes être effectuées dans un seul et même montage, ce qui réduit le temps de manipulation et améliore la précision.

Le tournage CNC présente toutefois certaines limites : il convient surtout aux usinages extérieurs de pièces cylindriques ; les caractéristiques internes complexes ou les géométries non symétriques nécessitent généralement des procédés supplémentaires ou des méthodes totalement différentes.

Capacités de fraisage multi-axes

Alors que le tournage fait tourner la pièce à usiner, le fraisage CNC adopte une approche inverse : l’outil de coupe tourne tandis que la pièce reste fixe (ou se déplace le long d’axes contrôlés). Cette différence fondamentale ouvre la voie à la réalisation de formes tridimensionnelles complexes, impossibles à obtenir par tournage.

L'usinage fraisage standard à 3 axes se déplace le long des coordonnées X, Y et Z, mais la véritable magie réside dans les configurations multi-axes. Les services d'usinage CNC à 5 axes intègrent deux axes de rotation supplémentaires, permettant à l'outil de coupe d'aborder la pièce à usiner sous pratiquement n'importe quel angle. Cette capacité est révolutionnaire pour les géométries complexes.

Considérez ce que permet l'usinage multi-axes :

• Aubes de turbine présentant des courbures composées usinées en une seule prise
• Bloc-moteur comportant des caractéristiques sur plusieurs faces
• Implants médicaux aux contours organiques et fluides
• Moules et matrices dotés de détails de cavité complexes

Les pièces usinées par fraisage CNC bénéficient de la polyvalence du procédé sur divers matériaux — l’aluminium, l’acier, le titane, les plastiques et les composites répondent tous favorablement aux opérations de fraisage. Pour les composants aérospatiaux, les prototypes automobiles et les dispositifs médicaux nécessitant des formes complexes, le fraisage constitue souvent la solution privilégiée.

Le compromis ? Les équipements multi-axes entraînent des coûts plus élevés, et la complexité de la programmation augmente avec chaque axe supplémentaire. Pour des géométries plus simples, une usinage basique à 3 axes (fraisage ou tournage) peut s’avérer plus économique.

Usinage suisse pour les pièces micro-précises

Lorsque les tolérances exprimées en millièmes de pouce ne sont pas suffisamment strictes, l’usinage suisse entre en jeu. Initialement développé au XIXe siècle pour la fabrication de composants d’horlogerie suisse, ce procédé de tournage spécialisé s’est imposé comme la référence incontournable pour les petites pièces complexes exigeant une très haute précision.

Qu’est-ce qui distingue les machines CNC suisses ? Le secret réside dans le bague de guidage contre-pointe — un composant qui soutient la pièce à usiner extrêmement près de l’outil de coupe. Cela réduit au minimum la déformation et les vibrations, permettant d’atteindre des tolérances aussi serrées que ±0,0002 pouce. Les tours traditionnels ne peuvent tout simplement pas offrir une stabilité équivalente sur des composants fins ou délicats.

L’usinage suisse excelle dans les applications nécessitant :

• Dispositifs médicaux — instruments chirurgicaux, implants, composants diagnostiques
• Fixations aéronautiques, broches de commande et connecteurs de précision
• Bornes électroniques, broches et microcomposants
• Tiroirs hydrauliques, valves et raccords sur mesure

Les machines modernes à commande numérique par ordinateur (CNC) de type suisse combinent le tournage avec des outils motorisés, permettant des opérations de fraisage, de perçage et de taraudage en un seul cycle. Cela élimine les opérations secondaires et réduit la manipulation — des avantages essentiels pour la production à grande échelle de pièces complexes.

Procédés spécialisés : perçage, meulage et usinage à électro-érosion (EDM)

Au-delà des méthodes principales, plusieurs procédés spécialisés répondent à des défis spécifiques de fabrication :

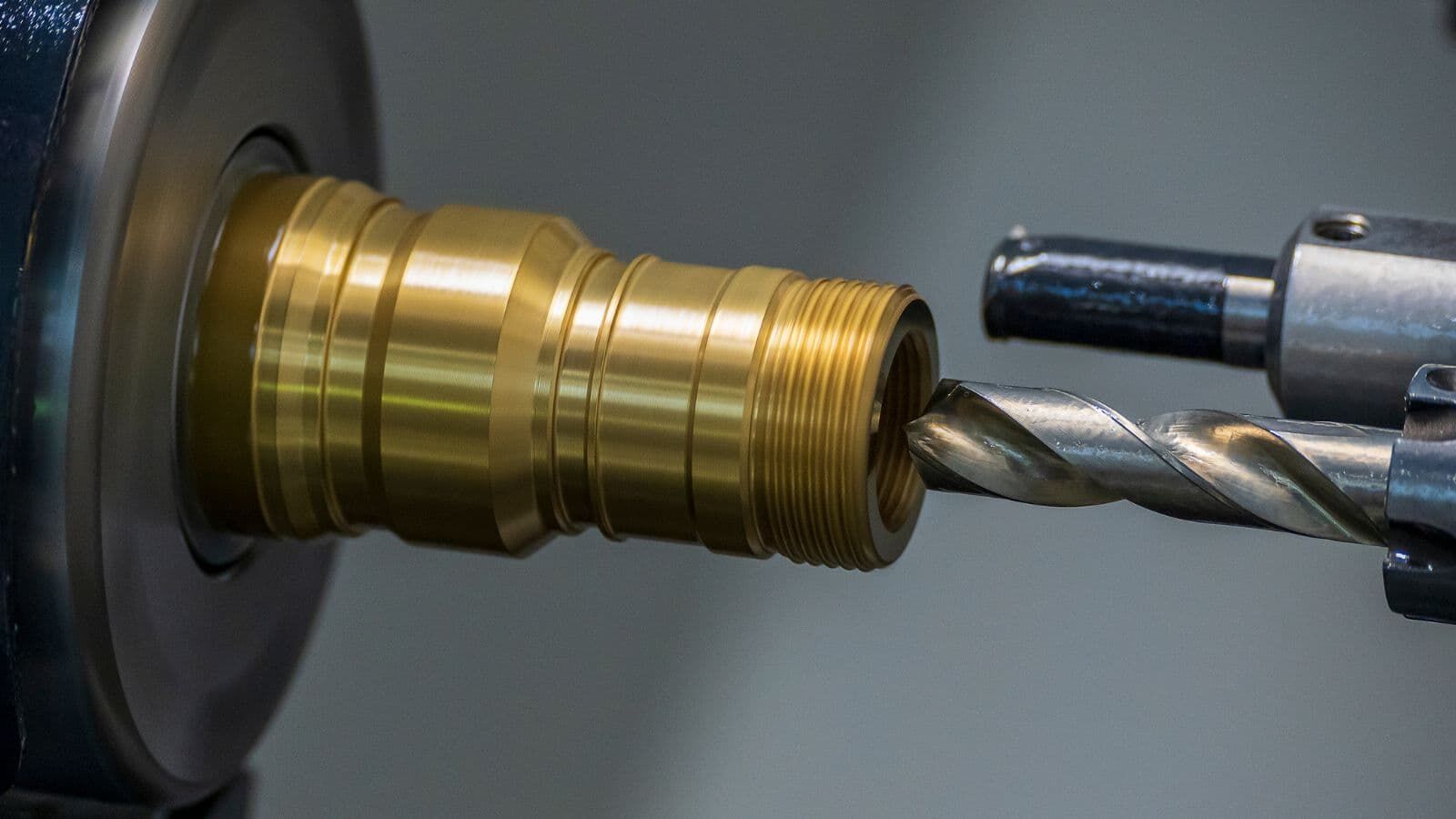

Forage permet de créer des trous de divers diamètres et profondeurs. Bien qu’il paraisse simple, le perçage de précision exige un contrôle rigoureux des avances, des vitesses de rotation et du choix des outils afin d’éviter tout décentrage ou dommage à la surface. Le perçage profond des composants hydrauliques nécessite des équipements et des techniques spécialisés.

Le broyage utilise des meules abrasives pour obtenir des finitions de surface exceptionnellement lisses et des tolérances très serrées. Lorsque l’usinage CNC laisse des pièces nécessitant une finition précise finale, le meulage permet d’obtenir des finitions de surface supérieures à celles obtenues par d’autres méthodes. Il est indispensable pour les matériaux trempés, qui détruisent rapidement les outils de coupe conventionnels.

Usinage par décharge électrique (EDM) adopte une approche totalement différente. Plutôt que de procéder par usinage mécanique, l’usinage à électro-érosion (EDM) utilise des étincelles électriques contrôlées pour éroder le matériau des pièces conductrices. processus sans contact excelle dans les domaines suivants :

• Usinage des aciers à outils trempés, du titane et du carbure
• Création d’angles internes vifs impossibles à réaliser avec des outils rotatifs
• Réalisation de cavités complexes de moules et de détails de matrices
• Perçage de petits trous profonds dans des composants aérospatiaux

L’EDM permet d’obtenir des finitions de surface aussi fines que Ra 0,1 μm, bien que les vitesses d’enlèvement de matière soient nettement inférieures à celles des méthodes mécaniques. Pour les matériaux durs ou les détails délicats où la précision prime sur la vitesse, l’EDM reste inestimable.

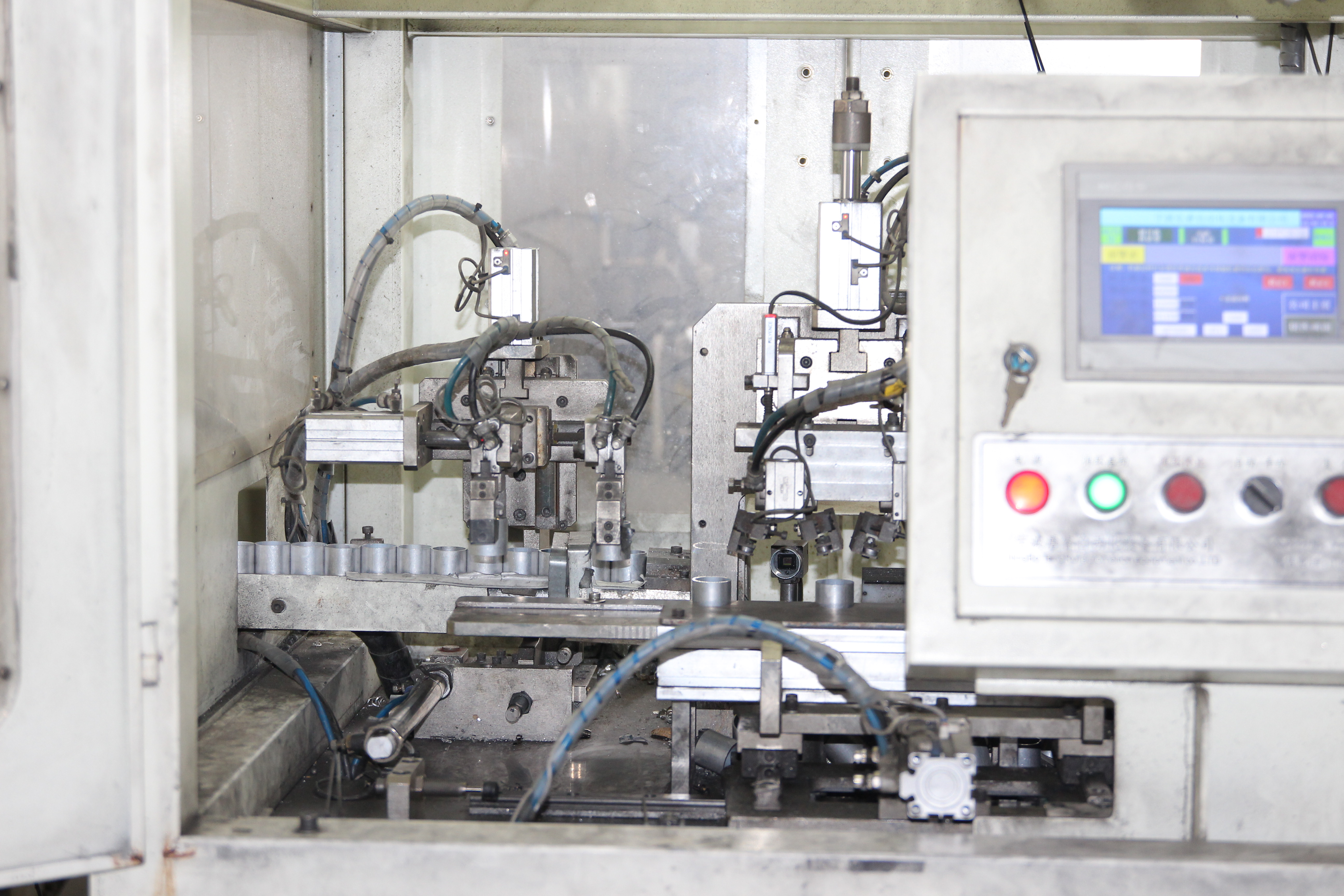

Guide de sélection du procédé

Le choix du bon procédé dépend de plusieurs facteurs agissant conjointement. La comparaison suivante permet de clarifier dans quels cas chaque méthode fournit des résultats optimaux :

Nom du processus	Idéal pour (types de pièces)	Tolérances typiques	Compatibilité des matériaux	Adéquation du volume de production
Tournage CNC	Pièces cylindriques, arbres, composants filetés	±0,025 mm à ±0,05 mm	Métaux, plastiques (symétrie de révolution requise)	Volume moyen à élevé
Fraisage CNC (3 axes)	Surfaces planes, cavités, rainures, formes 3D simples	±0,025 mm à ±0,05 mm	Métaux, plastiques, composites	Volume faible à moyen
l'usinage 5 axes	Géométries complexes, aubes de turbine, moules	±0,01 mm à ±0,025 mm	Métaux, plastiques, composites	Volume faible à moyen
Usinage suisse	Pièces petites, complexes et de haute précision	±0,005 mm (±0,0002 po)	Métaux, plastiques techniques (PEEK, Delrin)	Volume moyen à élevé
Forage	Trous de profondeurs et de diamètres variés	±0,05 mm à ±0,1 mm	Tous les matériaux usinables	Tous volumes
Le broyage	Finition finale, matériaux trempés	± 0,005 mm à ± 0,01 mm	Métaux trempés, céramiques	Volume faible à moyen
EDM	Matériaux durs, détails complexes, angles vifs	± 0,005 mm à ± 0,01 mm	Matériaux conducteurs uniquement	Faible volume, applications spécialisées

De nombreux fabricants proposant des services complets d’usinage CNC par tournage offrent également le fraisage, le meulage et des capacités spécialisées. Cette approche intégrée permet aux ingénieurs de choisir les procédés optimaux — ou de les combiner — en fonction de la géométrie de la pièce, des exigences liées au matériau et de l’économie de production, plutôt que de la disponibilité des équipements.

Maîtriser ces principes fondamentaux des procédés vous permet de prendre des décisions éclairées. Toutefois, le choix de la méthode d’usinage appropriée ne constitue qu’une partie de l’équation : la sélection du matériau adapté est tout aussi critique pour la réussite du projet.

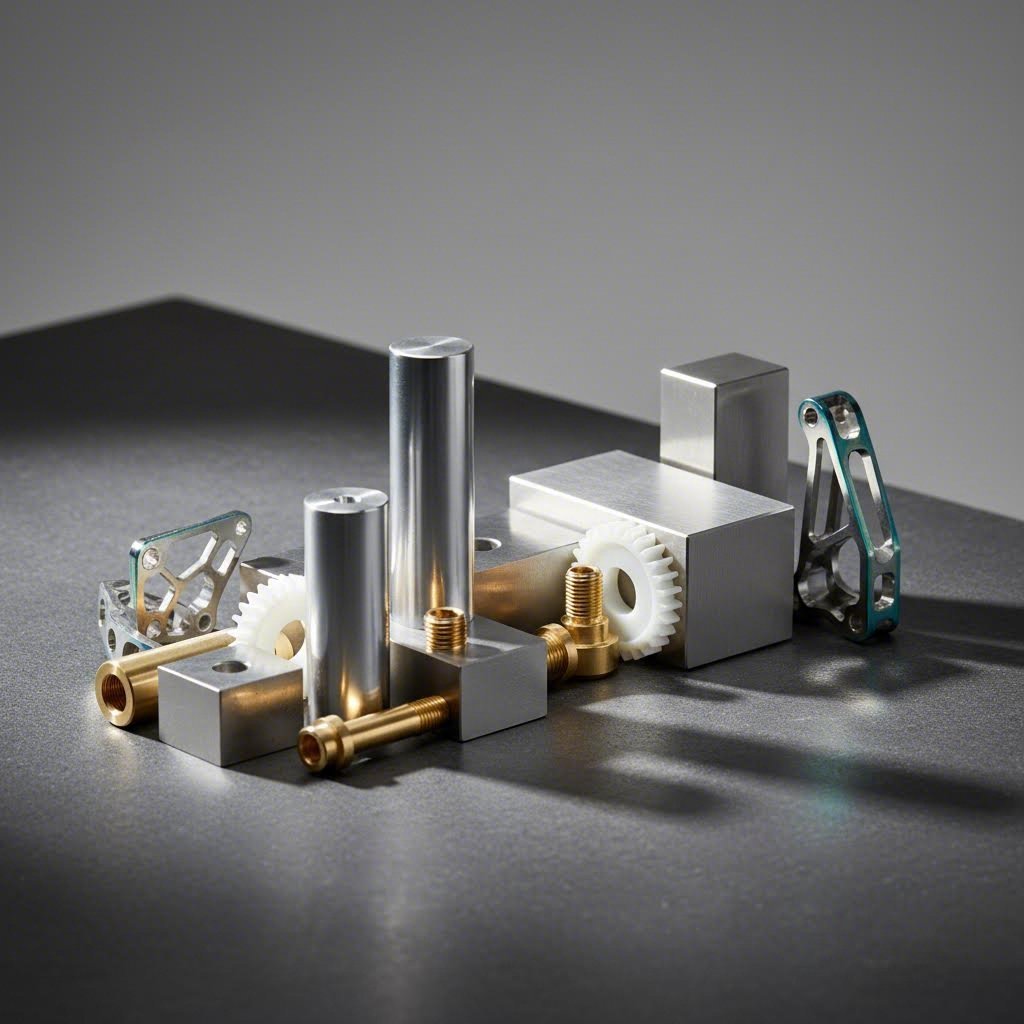

Guide de sélection des matériaux pour les composants usinés

Vous avez identifié le bon procédé d’usinage — maintenant vient une décision tout aussi importante : à partir de quel matériau votre pièce doit-elle être fabriquée ? Le choix du matériau influence directement l’usinabilité, les performances de la pièce, le coût et le délai de livraison. Choisissez judicieusement, et vos composants fonctionneront parfaitement pendant des années. Choisissez mal, et vous risquez des défaillances prématurées, une usure excessive des outils ou un dépassement du budget.

La bonne nouvelle ? Comprendre quelques principes fondamentaux rend cette décision nettement moins intimidante. Passons en revue les principales catégories de matériaux et leurs domaines d’application privilégiés dans la fabrication.

Métaux, de l’aluminium au titane

Les métaux restent les piliers de l’usinage de pièces , offrant des combinaisons de résistance, de durabilité et d’usinabilité que d’autres matériaux ne sauraient égaler. Toutefois, tous les métaux ne se comportent pas de la même manière sous l’action des outils de coupe.

L'aluminium figure en tête des tableaux d'usinabilité. Sa malléabilité permet des vitesses de coupe élevées, une durée de vie prolongée des outils et des finitions de surface excellentes. Les industries aérospatiale, automobile et de l'électronique grand public comptent largement sur les alliages d'aluminium comme les 6061 et 7075 pour les composants structurels où la réduction du poids est déterminante.

Acier et acier inoxydable offrent une résistance supérieure, mais sollicitent davantage les outils de coupe. Les aciers faiblement alliés en carbone s'usinent relativement facilement, tandis que les aciers à outils trempés exigent des approches spécialisées. Les nuances d'acier inoxydable telles que la 303 (facile à usiner) se coupent plus proprement que la 316 (résistante à la corrosion, mais plus collante), si bien que le choix de la nuance influence considérablement l'efficacité de production.

Titane représente le défi — et la récompense — les plus importants. Son rapport résistance/poids exceptionnel le rend indispensable dans les secteurs aérospatial et médical (implants), mais sa faible conductivité thermique provoque une concentration de chaleur au niveau du tranchant de l'outil, accélérant ainsi l'usure. L'usinage réussi du titane exige des vitesses de coupe réduites, des montages rigides et des outils haut de gamme.

Pour les applications nécessitant d'excellentes surfaces de roulement et une résistance à la corrosion, l'usinage du bronze donne des résultats remarquables. Les alliages de bronze s'usinent facilement, produisant des pièces dotées d'une lubrification naturelle, idéales pour les douilles, les paliers et les équipements marins.

• Aluminium: Usinabilité excellente, poids léger, résistance à la corrosion — idéal pour les supports aérospatiaux, les boîtiers et les dissipateurs thermiques
• Acier doux : Usinabilité bonne, coût abordable, résistance élevée — adapté aux composants structurels, aux dispositifs de fixation et aux pièces de machines
• Acier inoxydable : Usinabilité modérée, résistance à la corrosion — optimal pour les dispositifs médicaux, le traitement des aliments et les applications marines
• Pour les métaux: Usinabilité excellente, finition décorative — utilisé pour les raccords, les vannes et les connecteurs électriques
• Bronze : Usinabilité bonne, auto-lubrifiant — parfait pour les paliers, les douilles et les engrenages
• Titane : Difficile à usiner, rapport résistance/poids exceptionnel — essentiel pour l’aérospatiale, les implants médicaux et les composants destinés à la course automobile

Plastiques techniques et leurs avantages

Lorsque la réduction de poids, l’isolation électrique ou la résistance chimique sont prioritaires, les plastiques techniques constituent une alternative intéressante aux métaux. Ces matériaux usinent proprement et éliminent souvent les opérations secondaires de finition.

Alors, qu’est-ce que le Delrin et pourquoi apparaît-il si fréquemment dans les discussions relatives à l’usinage ? Le plastique Delrin est la marque déposée de DuPont pour l’acétal homopolymère — un thermoplastique semi-cristallin doté d’une stabilité dimensionnelle exceptionnelle, d’un faible coefficient de frottement et d’une résistance à la traction élevée (environ 74,8 MPa). Le matériau Delrin excelle dans les applications nécessitant des engrenages de précision, des paliers et des composants coulissants devant fonctionner sans lubrification.

Mais qu'est-ce que l'acétal exactement ? L'acétal (polyoxyméthylène ou POM) est la famille plus large de matériaux qui comprend à la fois les homopolymères tels que le Delrin et les copolymères commercialisés sous des noms comme Celcon et Hostaform. Bien que le polyacétal Delrin offre une résistance mécanique supérieure (limite élastique de 11 000 psi contre 9 500 psi pour les copolymères), les copolymères acétals présentent une meilleure résistance chimique et ne souffrent pas des problèmes de porosité pouvant affecter les homopolymères dans les applications alimentaires ou médicales.

Le nylon destiné aux applications d'usinage offre une excellente résistance aux chocs et de très bonnes propriétés d'usure. Avec une résistance à la traction d'environ 71,9 MPa, il supporte bien les cycles répétés de contrainte, ce qui le rend adapté aux engrenages, rouleaux et composants structurels où la ténacité est essentielle.

• Delrin®/Acétal : Faible friction, rigidité élevée, auto-lubrifiant — engrenages, paliers, douilles, composants de précision
• Nylon : Résistance élevée aux chocs, bonnes propriétés d'usure — engrenages, rouleaux, pièces structurelles, plaquettes d'usure
• Polycarbonate : Transparent, résistant aux chocs (résistance à la traction de 66,2 MPa) — lentilles, protections, boîtiers, dispositifs médicaux
• PTFE (Téflon) : Résistance chimique extrême, faible coefficient de friction, large plage de températures (−250 °C à +250 °C) — joints d’étanchéité, garnitures, composants destinés à la manipulation de produits chimiques
• PEEK : Performances à haute température, excellente résistance mécanique — aéronautique, implants médicaux, équipements pour semi-conducteurs

Adaptation des matériaux aux exigences de l'application

Sélectionner le matériau optimal implique d’optimiser simultanément plusieurs facteurs. Prenez en compte ces critères décisifs :

Exigences mécaniques : Quelles charges le composant devra-t-il supporter ? Le titane et les aciers trempés supportent des contraintes extrêmes, tandis que l’aluminium et les plastiques conviennent mieux aux applications moins exigeantes. Pour les pièces nécessitant à la fois une grande résistance et un contact glissant, le bronze ou le délrin offrent souvent de meilleures performances que d’autres matériaux.

Exposition Environnementale : Votre composant sera-t-il exposé à des produits chimiques corrosifs, à l’humidité ou à des températures extrêmes ? L’acier inoxydable et le PTFE résistent aux agents chimiques agressifs, tandis que les copolymères d’acétal supportent mieux l’exposition à l’eau chaude que le délrin (qui doit éviter toute immersion prolongée au-dessus de 60 °C).

Usinabilité et coût : Les matériaux qui se usinent facilement réduisent le temps d’usinage et les coûts liés aux outils. L’aluminium, le laiton et les plastiques à usinage facilité permettent de produire des pièces plus rapidement que le titane ou l’acier trempé. Lorsque les budgets sont serrés, l’optimisation du choix des matériaux permet souvent de réaliser des économies plus importantes que la négociation des tarifs d’usinage.

Conformité sectorielle : Les dispositifs médicaux peuvent nécessiter des plastiques approuvés par la FDA ou du titane de grade implantable. Les équipements destinés à la transformation alimentaire exigent des matériaux répondant aux normes sanitaires. Les applications aérospatiales spécifient souvent des alliages certifiés, avec une traçabilité complète.

Le lien entre le choix du matériau et la réussite de l’usinage est fondamental. Un matériau parfaitement adapté à votre application, mais extrêmement difficile à usiner, fera augmenter les coûts et allongera les délais de livraison. À l’inverse, un matériau facile à usiner qui échoue en service engendrera des problèmes bien plus coûteux.

À présent que les matériaux et les procédés ont été abordés, la compréhension de la précision réellement requise pour vos tolérances — ainsi que le coût associé à cette précision — devient votre prochaine considération critique.

Explication des tolérances et des états de surface

Vous avez sélectionné votre procédé d’usinage et votre matériau, mais quelle précision votre pièce requiert-elle réellement ? Cette question est au cœur de tout projet de fabrication réussi. Spécifier des tolérances trop larges entraîne un mauvais ajustement ou un fonctionnement défaillant de vos composants. Les spécifier trop serrées vous coûtera un prix élevé pour une précision dont vous n’avez pas réellement besoin.

Comprendre les tolérances et les états de surface vous permet de communiquer avec exactitude ce que votre application exige — ni plus, ni moins. Décryptons ensemble ces spécifications afin que vous puissiez prendre des décisions éclairées, équilibrant performances et efficacité économique.

Comprendre les spécifications de tolérance

Chaque procédé de fabrication implique un certain degré de variation — cela est tout simplement inévitable. Les tolérances définissent la plage acceptable de cette variation pour des dimensions ou des caractéristiques spécifiques de votre pièce. Considérez la tolérance comme un laissez-passer : vous indiquez précisément à l’usineur l’écart maximal autorisé par rapport à la dimension nominale.

Lorsque vous spécifiez un diamètre d’arbre de 25,00 mm avec une tolérance de ±0,05 mm, vous indiquez que toute pièce finie mesurant entre 24,95 mm et 25,05 mm répond à vos exigences. Les pièces situées en dehors de cette plage sont rejetées — aussi simple que cela.

Les tolérances se répartissent généralement en deux catégories :

• Tolérances standard : Des spécifications à usage général que la plupart des pièces usinées CNC atteignent sans procédures particulières. Elles varient typiquement de ±0,05 mm à ±0,1 mm, selon le procédé et la taille de la caractéristique.
• Tolérances étroites : Des spécifications plus exigeantes nécessitant des vitesses d’usinage réduites, des contrôles supplémentaires et, souvent, des équipements spécialisés. Passer dans la fourchette de ±0,01 mm à ±0,025 mm augmente considérablement la complexité de fabrication.

Au-delà des simples tolérances dimensionnelles, le système de tolérancement géométrique (GD&T) fournit un langage symbolique permettant de définir des exigences plus complexes. Le GD&T traite les relations entre les caractéristiques — leur forme, orientation, position et profil — afin de garantir que les pièces s’assemblent correctement et fonctionnent comme prévu, même en présence de variations liées à la fabrication.

Normes et applications de l’état de surface

Alors que les tolérances régulent les dimensions, les états de surface déterminent la texture des pièces usinées. La rugosité de surface — ces motifs fins imprimés sur la surface extérieure d’un matériau lors du processus d’usinage — influence fortement les performances, la durée de vie et l’esthétique des pièces obtenues par usinage de précision.

La mesure la plus courante est la valeur Ra (rugosité moyenne), qui quantifie la déviation moyenne du profil de surface par rapport à la ligne moyenne . Des valeurs Ra plus faibles indiquent des surfaces plus lisses. Voici ce que signifient généralement les différentes plages de valeurs :

• Ra 0,4–0,8 µm : Finition usinée standard — adaptée à la plupart des composants mécaniques
• Ra 0,1–0,4 µm : Finition fine — requise pour les surfaces d’étanchéité et les paliers de précision
• Ra 0,025–0,1 µm : Finition miroir — nécessaire pour les composants optiques et les applications spécialisées

Pourquoi la finition de surface est-elle si déterminante ? Considérez ces facteurs de performance :

• Frottement et usure : Des surfaces plus lisses réduisent les résistances et prolongent la durée de vie des composants dans les applications de glissement
• Résistance à la fatigue : Les imperfections de surface agissent comme des concentrateurs de contraintes, réduisant la capacité d’une pièce à supporter des cycles de chargement répétés
• Performance de scellement : Les joints toriques et les joints plats exigent des finitions de surface spécifiques afin d’éviter les fuites
• Résistance à la corrosion : Les surfaces rugueuses offrent une plus grande surface d’attaque aux agents corrosifs

Concilier précision et efficacité économique

C’est ici que se rencontrent l’économie de la fabrication et le jugement technique. La relation entre tolérances plus serrées et coût n’est pas linéaire : elle augmente plus rapidement que prévu. Des études montrent qu’un passage de ±0,05 mm à ±0,02 mm peut accroître les coûts d’environ 50 %, tandis qu’une réduction supplémentaire de ±0,02 mm à ±0,01 mm peut multiplier les coûts plusieurs fois.

Pourquoi cela se produit-il avec chaque pièce usinée CNC nécessitant des tolérances plus serrées ?

• Des vitesses de coupe plus lentes réduisent les débits d’enlèvement de matière
• Des inspections plus fréquentes nécessitent davantage de temps et d’équipements
• Des taux de rebut plus élevés augmentent les pertes de matière
• Des outillages et des dispositifs spécialisés ajoutent des coûts de mise en place
• La gestion thermique devient plus critique

La tolérance la plus coûteuse est souvent celle qui n’apporte aucun bénéfice fonctionnel. De nombreux plans de conception incluent des « tolérances de sécurité » — des valeurs très serrées inscrites par précaution plutôt que sur la base d’une exigence fonctionnelle réelle. Un fournisseur automobile européen a découvert que le relâchement de tolérances non critiques, passant de ±0,01 mm à ±0,03 mm, permettait de réduire les coûts d’usinage d’environ 22 %.

Avant de finaliser les spécifications, demandez-vous : « Avons-nous réellement besoin de ±0,01 mm, ou supposons-nous simplement qu’il en est ainsi ? ». N’appliquez des tolérances serrées qu’aux caractéristiques qui en ont véritablement besoin — surfaces d’assemblage, interfaces critiques et cotes fonctionnelles dont la précision affecte directement les performances.

Processus d'usinage	Plage de tolérance standard	Tolérance stricte réalisable	Applications Typiques
Usinage CNC	±0,05 mm à ±0,1 mm	±0,01 mm à ±0,025 mm	Carcasses, supports, composants structurels
Tournage CNC	±0,025 mm à ±0,05 mm	±0,01 mm à ±0,02 mm	Arbres, goupilles, composants filetés
Usinage suisse	±0,01 mm à ±0,025 mm	±0,005 mm (±0,0002 po)	Dispositifs médicaux, composants microscopiques
Le broyage	±0,01 mm à ±0,025 mm	±0,002 mm à ±0,005 mm	Surfaces de roulement, pièces trempées
EDM	±0,01 mm à ±0,025 mm	± 0,005 mm à ± 0,01 mm	Cavités de moule, détails complexes

Les services d’usinage de précision offrent une exactitude remarquable lorsque vous en avez besoin — mais une ingénierie réfléchie consiste à spécifier cette précision uniquement là où elle apporte réellement de la valeur. En comprenant la courbe des coûts liés aux tolérances et en appliquant judicieusement des spécifications strictes, vous produirez des pièces fonctionnelles sans dépenser inutilement pour une précision superflue.

À présent que les tolérances et les états de surface sont bien clarifiés, la compréhension de la façon dont votre conception se traduit concrètement en mouvements de machine via la programmation CNC constitue l’étape suivante du puzzle manufacturier.

Fondamentaux de la programmation CNC et des logiciels FAO

Vous avez donc déjà sélectionné votre procédé, choisi votre matériau et défini vos tolérances — mais comment votre conception numérique se transforme-t-elle réellement en instructions physiques que peut suivre une machine CNC ? C’est ici que la programmation entre en jeu, en transformant votre modèle CAO en mouvements précis que les outils de coupe exécutent avec une précision remarquable.

Pour les débutants en usinage de pièces, la programmation CNC peut sembler une boîte noire intimidante. La bonne nouvelle ? Vous n’avez pas besoin de devenir un expert en codage pour comprendre son fonctionnement. Découvrons ensemble le flux de travail qui transforme vos idées en pièces usinées sur machine CNC.

Le flux de travail CAO vers FAO

Imaginez que vous ayez conçu un support complexe dans votre logiciel de CAO. Ce modèle 3D contient toutes les informations géométriques — cotes, courbes, perçages et caractéristiques — mais la machine CNC ne peut pas le lire directement. C’est ici que le logiciel FAO (Fabrication Assistée par Ordinateur) devient indispensable.

Le logiciel de FAO (Fabrication Assistée par Ordinateur) agit comme un traducteur entre votre intention de conception et la réalité machine. Il analyse la géométrie de votre modèle CAO et génère des trajectoires d’outil — les parcours précis que suivront les outils de coupe pour façonner la matière brute en votre composant fini. Des solutions modernes de FAO, telles qu’Autodesk Fusion 360 ou SolidCAM, permettent aux fraiseurs de concevoir, simuler et tester ces trajectoires d’outil avant même que le moindre copeau ne soit enlevé.

Voici le processus étape par étape allant du concept à la pièce terminée :

1. Créer ou importer le modèle CAO : Commencez par une conception 3D dans des formats tels que STEP, IGES ou des fichiers CAO natifs. Assurez-vous que le modèle représente avec précision la géométrie de la pièce finie.
2. Définir la matière brute : Indiquez au logiciel de FAO les dimensions et la forme de la matière brute dont vous disposez — cela détermine la quantité de matière à enlever.
3. Sélectionner les opérations d’usinage : Choisissez des stratégies adaptées à chaque caractéristique — ébauche pour enlever la matière excédentaire, finition pour les surfaces finales, perçage pour les trous, etc.
4. Générer les trajectoires d’outil : Le logiciel FAO calcule les trajectoires de coupe optimales en fonction des opérations sélectionnées, des géométries des outils et des paramètres d’usinage.
5. Simuler le programme : Exécutez un usinage virtuel afin de vérifier les trajectoires d’outil, détecter d’éventuelles collisions et confirmer que le résultat final correspond à votre intention de conception.
6. Post-traitement vers le code G : Convertissez les données de trajectoire d’outil en instructions spécifiques à la machine que votre contrôleur CNC peut exécuter.
7. Transfert et exécution : Chargez le programme sur votre machine et produisez la pièce physique.

Ce flux de travail s’applique aussi bien aux opérations d’usinage CNC de fraisage sur une fraiseuse à 3 axes qu’aux contournages complexes à 5 axes. Le processus fondamental reste identique — seules la complexité des stratégies de trajectoire d’outil et des paramètres de programmation varient.

Notions de base du code G pour débutants

Au cœur de chaque opération CNC se trouve le code G — le langage fondamental qui commande les machines à commande numérique par ordinateur. Considérez le code G comme un ensemble d’instructions simples indiquant précisément à la machine où se déplacer, à quelle vitesse avancer et quelles opérations exécuter.

Chaque ligne d’un programme en code G contient des commandes que la machine exécute séquentiellement. Par exemple :

• G00 : Positionnement rapide — déplacement rapide dans l’air jusqu’à l’emplacement suivant
• G01 : Interpolation linéaire — déplacement en ligne droite pendant l’usinage
• G02/G03 : Interpolation circulaire — usinage selon des arcs (sens horaire ou antihoraire)
• M03 : Démarrage de la rotation de la broche
• M05 : Arrêter la broche

Une coordonnée simple telle que « X1 Y2 Z3 » indique à la machine de positionner l’outil à ces emplacements précis le long de chaque axe. Lorsqu’elles sont combinées à des commandes de déplacement et à des spécifications de vitesse d’avance, ces coordonnées constituent la séquence complète d’usinage CNC.

Voici pourquoi la maîtrise de la programmation en G-code est précieuse : selon une Enquête CNCCookbook , la grande majorité des professionnels de la CNC lisent, écrivent ou modifient régulièrement des programmes en G-code. Même si un logiciel FAO génère la majeure partie de votre code, savoir l’interpréter et le modifier offre des avantages significatifs en matière de dépannage et d’optimisation.

L’incitation financière est également réelle : les programmeurs CNC gagnent un salaire moyen de 54 000 $ par an, contre 42 000 $ par an pour les opérateurs CNC généralistes. Cette compétence se traduit donc par une valeur accrue sur le marché du travail.

Comment les trajectoires d’outil déterminent la qualité des pièces

Si le code G est la langue, les trajectoires d’outil sont les phrases qui racontent l’histoire complète de la fabrication de votre pièce. Une trajectoire d’outil en usinage CNC est le parcours exact suivi par l’outil de coupe lorsqu’il travaille dans le matériau — définissant chaque torsion, chaque changement de direction et chaque niveau de profondeur.

La conception des trajectoires d’outil influence directement trois résultats critiques :

• Qualité de l’état de surface : La façon dont l’outil pénètre dans le matériau détermine la texture laissée en surface. Des distances de dépassement (stepover) ou des vitesses d’avance inappropriées engendrent des marques visibles de l’outil.
• Durée de vie des outils : Des trajectoires d’outil agressives qui surchargent les arêtes de coupe accélèrent l’usure. Des trajectoires bien conçues maintiennent une charge de copeaux constante, prolongeant ainsi la durée de vie des outils.
• Efficacité de l’usinage : Des trajectoires d’outil optimisées réduisent au minimum les déplacements à vide (déplacement de l’outil sans enlèvement de matière) et raccourcissent les temps de cycle.

Les différentes stratégies de trajectoire d'outil répondent à des objectifs distincts. Les trajectoires d'ébauche privilégient la vitesse d'enlèvement de matière, en utilisant des techniques telles que l'évidement adaptatif qui maintient un engagement constant de l'outil afin d'optimiser la charge par copeau. Les trajectoires de finition privilégient la qualité de surface, en utilisant des pas d'usinage plus fins et des avances plus lentes pour obtenir des résultats lisses.

Les opérations de fraisage de texte destinées à la gravure nécessitent des trajectoires d'outil spécialisées qui suivent avec précision les contours des lettres. Le taraudage par fraisage utilise une interpolation hélicoïdale pour créer des filetages internes et externes. Chaque application exige des stratégies de trajectoire d'outil spécifiquement adaptées à ses exigences particulières.

L'étape de simulation dans la programmation FAO se révèle ici extrêmement précieuse. En testant virtuellement les trajectoires d'outil avant l'usinage physique, il est possible d'identifier d'éventuelles collisions, de vérifier l'enlèvement de matière et de détecter les erreurs de programmation — le tout sans risquer d'endommager des matériaux coûteux ou la machine. Les logiciels FAO modernes rendent cette vérification accessible même aux débutants, bien que l'expertise reste essentielle pour optimiser les résultats.

L'une des avancées particulièrement remarquables des récentes versions de logiciels de FAO concerne les fonctionnalités de compensation d’outil. RhinoCAM 2025 , par exemple, permet aux opérateurs d’insérer directement des ajustements de compensation dans les trajectoires d’outil générées. Cela signifie que les fraiseurs peuvent corriger l’usure de l’outil ou de légères imprécisions directement depuis le contrôleur CNC — ce qui réduit les temps de réglage et constitue une sécurité pour les travaux exigeant une grande précision.

Maîtriser ces fondamentaux de programmation vous permet de communiquer efficacement avec les fraiseurs et de prendre des décisions éclairées concernant les approches de fabrication. Toutefois, la programmation ne représente qu’un seul des facteurs à considérer lors du choix de la méthode de production de vos pièces : comparer l’usinage CNC à d’autres méthodes de fabrication permet d’identifier les cas où chaque approche offre des résultats optimaux.

Choisir entre usinage et méthodes alternatives

Désormais doté de connaissances en programmation CNC, une question plus vaste émerge : l’usinage est-il réellement la bonne approche pour votre projet ? Le paysage manufacturier offre plusieurs voies menant à des pièces finies — l’impression 3D, la fonderie, le forgeage et le moulage par injection apportent chacun des avantages spécifiques. Choisir judicieusement peut permettre d’économiser des milliers d’euros et plusieurs semaines de délai de livraison. Choisir mal ? Ce serait alors une leçon coûteuse que personne ne souhaite retenir.

Voici la réalité : aucune méthode de fabrication ne s’impose dans tous les cas d’application. Les ingénieurs les plus avisés évaluent chaque projet individuellement, en adéquation entre les exigences de production et la méthode permettant d’obtenir des résultats optimaux. Construisons ensemble un cadre décisionnel que vous pourrez appliquer à tout défi manufacturier.

Critères de décision entre usinage CNC et impression 3D

Cette comparaison suscite davantage de débats que presque toute autre dans le domaine de la fabrication moderne. À la fois le prototypage CNC et la fabrication additive produisent des pièces fonctionnelles — mais elles excellent dans des scénarios fondamentalement différents.

Complexité géométrique : l'impression 3D permet de créer des structures internes complexes, des motifs en treillis et des formes organiques qui seraient difficiles, voire impossibles, à réaliser par usinage CNC. Les cavités étanches, les canaux internes courbes et les assemblages intégrés privilégient les approches additives. Toutefois, si votre géométrie comporte principalement des caractéristiques externes avec des rayons standards et des surfaces accessibles, l’usinage offre des résultats supérieurs.

Propriétés du matériau: L'usinage CNC utilise des blocs de matière pleins et homogènes — ce qui signifie que les pièces finies présentent des propriétés mécaniques plus fortes et plus durables les propriétés mécaniques. La nature stratifiée de l’impression 3D peut introduire une anisotropie et une porosité affectant les performances sous contrainte. Pour les composants destinés à la production et exigeant une résistance élevée ainsi qu’une fiabilité accrue, l’usinage s’impose généralement.

Exigences de précision : Lorsque les tolérances sont critiques, l'usinage présente un avantage net. L'usinage CNC de prototypes atteint couramment une précision de ±0,025 mm, tandis que la plupart des technologies d'impression 3D opèrent autour de ±0,1 mm. Pour les surfaces d’assemblage, les ajustements précis et les cotes critiques, les procédés soustractifs offrent une constance que les procédés additifs peinent à égaler.

Délai jusqu’à la première pièce : C’est ici que la prototypage rapide par usinage CNC et l’impression 3D excellent toutes deux — mais pour des raisons différentes. L’impression 3D ne nécessite aucun outillage et peut produire des prototypes complexes directement à partir de fichiers CAO en quelques heures. L’usinage CNC peut exiger la mise en place de dispositifs de fixation, mais offre des taux d’enlèvement de matière plus rapides pour des géométries simples. Pour la validation initiale de concept, lorsque les propriétés exactes du matériau n’ont pas d’importance, l’impression 3D permet souvent d’obtenir les pièces plus rapidement.

Lorsque le moulage ou le forgeage s’avèrent plus pertinents

Au-delà du débat usinage contre impression 3D, les procédés de formage traditionnels méritent une réflexion sérieuse — notamment lorsque les volumes de production augmentent.

Avantages du moulage : Lorsque votre conception comprend des cavités internes complexes, des formes irrégulières ou des épaisseurs de paroi non uniformes, le moulage permet de réaliser ces caractéristiques en une seule coulée. Une fois les outillages du moule développés, le procédé devient fortement évolutif — produisant des milliers de pièces identiques avec une forme constante. Le moulage sous pression atteint des tolérances d’environ ±0,1 mm par 25 mm de dimension, ce qui est acceptable pour de nombreuses applications.

Le moulage se distingue particulièrement pour les blocs moteurs, les carter de turbine et les composants structurels, où la production « près de la forme finale » réduit au minimum les déchets de matière. L’inconvénient ? La fabrication initiale du moule exige un investissement important et un délai de livraison conséquent. Si votre conception n’est pas encore finalisée, ce coût d’outillage devient un risque.

Avantages du forgeage : Lorsque la résistance maximale est primordiale — par exemple pour les composants structurels aérospatiaux ou les pièces automobiles soumises à de fortes contraintes — le forgeage offre des propriétés mécaniques supérieures. Ce procédé aligne la structure du grain métallique le long des chemins de charge, produisant des pièces dotées d’une résistance exceptionnelle à la fatigue. Toutefois, le forgeage génère généralement des formes quasi finies nécessitant un usinage final, et les coûts d’outillage limitent sa viabilité pour les faibles volumes.

Moulage par injection : Pour les pièces en plastique destinées à une production en grand volume, le moulage par injection permet d’atteindre un coût unitaire que l’usinage ne saurait égaler. Une fois l’outillage amorti sur des milliers ou des millions d’unités, l’équation économique devient très avantageuse. Toutefois, l’usinage de prototypes reste privilégié pendant les phases de développement, où des modifications de conception sont encore attendues.

La prototypage en fibre de carbone constitue un cas particulier où les propriétés du matériau déterminent le choix du procédé. Les composites en fibre de carbone nécessitent souvent des opérations de stratification et de cuisson plutôt qu’un usinage traditionnel, bien que le détourage et le perçage CNC des pièces déjà durcies soient courants.

Seuils de volume et points de croisement des coûts

Le point d'équilibre économique de chaque méthode de fabrication dépend fortement de la quantité produite. Comprendre ces points de croisement permet d'éviter des erreurs coûteuses.

Faible volume (1 à 50 pièces) : L'usinage CNC et l'impression 3D dominent cette fourchette. L'absence d'investissement dans des outillages signifie que vous payez principalement pour le temps machine et les matériaux. L'usinage de prototypes fournit dès le départ des pièces de qualité industrielle, tandis que l'impression 3D permet une itération rapide sur des géométries complexes.

Volume moyen (50 à 500 pièces) : Le moulage commence à devenir compétitif à partir de 40 à 100 unités, selon la complexité de la pièce et le coût du moule. Le moulage sous pression et le moulage à la cire perdue offrent une meilleure rentabilité unitaire à mesure que les volumes augmentent, bien que les délais de mise en route restent plus longs que ceux de l'usinage.

Haut volume (500 pièces et plus) : Les procédés de formage traditionnels — moulage, forgeage, moulage par injection — offrent des avantages significatifs en termes de coûts. L'investissement initial dans les outillages se répartit sur un grand nombre d'unités, réduisant ainsi considérablement le coût unitaire. une pièce coûtant 20,00 $ à 100 unités peut passer à 2,00 $ à 5 000 unités en raison des économies d’échelle.

Au-delà de la simple rentabilité, prenez en compte ces facteurs pratiques :

• Stabilité de conception : Les modifications fréquentes privilégient la flexibilité de l’usinage ; les conceptions figées tirent davantage profit des investissements dans les outillages
• Exigences relatives aux matériaux : Des alliages exotiques comme le titane peuvent être usinés de façon plus fiable que coulés — des approches hybrides titane DMLS/usinage CNC offrent parfois le meilleur compromis
• Pression sur les délais : Les projets urgents privilégient les procédés ne nécessitant pas d’outillage
• Exigences en matière de finition de surface : L’usinage permet d’obtenir des finitions supérieures ; la fonderie nécessite souvent des opérations secondaires

Comparaison des méthodes de fabrication

Facteur	Usinage CNC	impression 3D	COULÉ	Moulage par injection
Plage de volume optimale	1 à 500 pièces	1 à 100 pièces	100 à 10 000 pièces et plus	1 000 à 1 000 000+ pièces
Tolérances typiques	±0,025 mm	± 0,1 à 0,3 mm	± 0,1-0,5 mm	±0,05-0,1 mm
Résistance des matériaux	Excellente (isotrope)	Bon (anisotrope)	Bon à excellent	Bon (plastiques uniquement)
Complexité géométrique	Modéré à élevé	Très élevé	Élevé (caractéristiques internes)	Élevé (avec outillage)
Délai jusqu’à la première pièce	1-5 jours	Heures à 2 jours	2-8 semaines	4 à 12 semaines
Outils requis	Minimal (éléments de fixation)	Aucun	Moules/maquettes	Moules d'injection
Options de matériaux	Métaux, plastiques, composites	Plastiques, certains métaux	Métaux principalement	Plastiques uniquement
Tendance des coûts en fonction du volume	Relativement stable	Plat	Diminue fortement	Diminue fortement

Les décisions de fabrication les plus judicieuses combinent souvent stratégiquement plusieurs méthodes. De nombreux fabricants adoptent une approche hybride : ils fondent les pièces à une forme proche de la forme finale, puis usinent les caractéristiques critiques afin d’améliorer les tolérances. Cette méthode permet de tirer parti de l’efficacité de la fonderie pour la géométrie globale, tout en atteignant la précision de l’usinage là où elle est la plus essentielle.

En définitive, la « meilleure » méthode de fabrication est celle qui répond précisément à vos exigences spécifiques en matière de qualité, de délai et de budget. Un prototype usiné sur commande numérique (CNC) qui valide rapidement votre conception peut avoir plus de valeur qu’un procédé de production parfaitement optimisé, mais livré trop tard. Évaluez chaque projet selon ses propres critères, et laissez les exigences applicatives — et non les préférences en matière de fabrication — guider votre décision.

Maintenant que le choix de la méthode de fabrication est clarifié, comprendre les facteurs qui déterminent les coûts d’usinage des pièces vous permet d’établir un budget précis et d’identifier des opportunités d’économies.

Comprendre les coûts et la tarification liés à l’usinage des pièces

Avez-vous déjà reçu un devis pour des pièces usinées et vous êtes-vous demandé pourquoi un composant apparemment simple coûte des centaines de dollars ? Vous n’êtes pas seul. Le calcul des coûts dans l’usinage de pièces semble souvent une « boîte noire » — mais cela ne doit pas être le cas. Comprendre les facteurs qui déterminent les coûts vous permet de prendre des décisions de conception plus éclairées, de communiquer efficacement avec vos fournisseurs et, en fin de compte, d’obtenir une meilleure valeur pour votre budget de fabrication.

La vérité est que le prix de l’usinage CNC dépend de plusieurs facteurs interconnectés. Certains sont directement sous votre contrôle grâce à vos choix de conception. D’autres dépendent du volume de production, des capacités du fournisseur ou des conditions du marché. Levons le voile sur l’économie de l’usinage afin que vous puissiez aborder votre prochain projet en toute confiance.

Principaux facteurs influençant les coûts dans l’usinage de pièces

Que détermine réellement l’étiquette-prix de vos composants usinés ? Bien que chaque projet soit différent, certains facteurs pèsent systématiquement sur le montant final. Les voici, classés approximativement selon leur impact habituel sur le prix :

• Temps machine : Il s'agit souvent du poste de coût le plus important. Le taux horaire pour les machines à commande numérique par ordinateur (CNC) varie de 70 à 125 $ pour les machines standard à 3 axes, et de 150 à 250 $ pour les systèmes à 5 axes. Des géométries plus complexes impliquent des temps de cycle plus longs — et donc des factures plus élevées.
• Coûts des matériaux : Les prix des matières premières varient considérablement. L'aluminium peut coûter une fraction du prix du titane, et la taille de votre pièce détermine la quantité de matière brute nécessaire. N'oubliez pas que l'usinage soustractif génère des déchets : vous payez pour la matière qui se transforme en copeaux sur le sol de l'atelier.
• Frais de configuration : Chaque opération nécessite une préparation de la machine — chargement des programmes, montage des dispositifs de fixation, installation des outils. Ce coût unique est réparti sur la quantité de votre commande. Un seul prototype supporte intégralement les frais de mise en place ; une série de mille pièces les répartit sur un grand nombre d’unités.
• Spécifications de tolérance : Des tolérances plus serrées exigent des vitesses d'usinage plus lentes, des contrôles plus rigoureux et des taux de rebut plus élevés. Passer d'une tolérance standard de ±0,05 mm à une tolérance de précision de ±0,01 mm peut augmenter les coûts de 50 % à 200 %.
• Exigences en matière d'outillage : Les fraises et les forets standard sont peu coûteux. En revanche, les outils de coupe spéciaux pour des caractéristiques uniques, les montages sur mesure pour des géométries complexes ou les mâchoires souples pour des formes organiques entraînent un surcoût important — notamment pour de petites séries d’usinage CNC, où les coûts d’outillage ne peuvent pas être amortis.
• Opérations de finition : Les opérations secondaires telles que l’anodisation, le placage, le polissage ou le traitement thermique ajoutent du temps et de la main-d’œuvre. Une pièce peut être usinée rapidement, mais nécessiter plusieurs heures de post-traitement pour répondre aux spécifications.
• Contrôle qualité : L’inspection prend du temps et requiert des équipements spécialisés. Les mesures au CMM, les inspections de première pièce ainsi que les exigences documentaires entrent toutes en ligne de compte dans le prix final.

Comprendre cette hiérarchie vous aide à prioriser vos actions de réduction des coûts. Réduire le temps d’usinage grâce à une conception plus intelligente génère généralement davantage d’économies que négocier les prix des matériaux.

Décisions de conception permettant de réduire les coûts

Voici une réalité porteuse de pouvoir : de nombreux facteurs influençant les coûts dépendent directement des choix de conception que vous effectuez bien avant de demander un devis. L’application des principes de la conception pour la fabrication (DFM) peut réduire considérablement vos coûts liés à l’usinage des métaux, sans compromettre la fonctionnalité.

Simplifiez la géométrie lorsque possible. Chaque caractéristique complexe augmente le temps d’usinage. Les poches profondes nécessitent plusieurs passes avec des outils de longueur croissante. Les parois minces exigent des avances plus lentes afin d’éviter les vibrations. Les angles internes dont le rayon est inférieur à celui des outils standards requièrent des fraises spécialisées. Posez-vous la question suivante : cette caractéristique remplit-elle une fonction réelle, ou bien l’esthétique du design introduit-elle une complexité superflue ?

Normalisez stratégiquement les tolérances. Spécifiez des tolérances serrées uniquement sur les caractéristiques qui en ont réellement besoin — surfaces d’assemblage, interfaces critiques et cotes fonctionnelles. Appliquer une tolérance de ± 0,01 mm sur l’ensemble du dessin alors que la plupart des caractéristiques fonctionnent parfaitement avec une tolérance de ± 0,1 mm représente un gaspillage financier sans apport de valeur.

Minimisez les montages. Chaque fois qu'une pièce est repositionnée dans la machine, une personne programme une nouvelle opération, crée un système de bridage et rétablit les points de référence. Concevez des caractéristiques pouvant être usinées à partir d'une seule face chaque fois que cela est possible. Si votre conception nécessite six montages, envisagez si le fractionnement en plusieurs composants plus simples, assemblés ultérieurement, ne serait pas plus économique.

Choisissez des matériaux économiques. L'aluminium peut-il remplacer l'acier inoxydable que vous avez spécifié ? L'acier inoxydable 303 à usinage facile est-il acceptable à la place de l'acier inoxydable 316, plus résistant ? La sélection du matériau influence à la fois le coût des matières premières et le temps d'usinage : les matériaux plus durs usent plus rapidement les outils et s'usinent plus lentement. Pour les composants mécaniques sur mesure, lorsque des matériaux haut de gamme ne sont pas fonctionnellement nécessaires, le remplacement du matériau permet des économies substantielles.

Évitez les caractéristiques nécessitant des outillages spéciaux. Les sous-dépouilles, les rainures de clavette et les diamètres de perçage non standard exigent souvent des outillages sur mesure, ce qui augmente les coûts. Concevoir des perçages selon des diamètres normalisés et éviter les caractéristiques nécessitant l’usage de barres sinus ou de mors souples permet de maintenir la production simple et efficace.

Commandez de manière stratégique. Les coûts de mise en place se répartissent sur la quantité commandée. Commander 10 pièces au lieu d’une seule peut n’augmenter le coût total que marginalement, tout en réduisant drastiquement le prix unitaire. Si vous anticipez un besoin futur de ces pièces, commander dès le départ des lots plus importants s’avère souvent économiquement judicieux.

Obtenir des devis précis auprès des fournisseurs

Prêt à obtenir un prix pour votre projet ? La qualité de votre devis dépend directement des informations que vous fournissez. Des spécifications incomplètes entraînent des estimations majorées : les fournisseurs intègrent une marge de sécurité lorsqu’ils doivent deviner les exigences.

Pour obtenir des devis précis de usinage en ligne ou soumettre un devis CNC en ligne, préparez les éléments essentiels suivants :

• modèle CAO 3D : Fournissez des fichiers STEP, IGES ou Parasolid qui conservent intégralement les données géométriques. Les formats natifs de CAO sont également acceptés, mais les formats universels garantissent une meilleure compatibilité.
• plan 2D avec tolérances : Le modèle 3D montre la géométrie ; le plan précise les exigences de précision, les indications d’état de surface et les cotes critiques.
• Spécification du matériau : Soyez précis — « aluminium » ne suffit pas. Spécifiez l’alliage (6061-T6, 7075-T651) afin que les fournisseurs puissent établir un devis précis et approvisionner correctement.
• Quantité et exigences de livraison : Prototype unique ? Série de production de cent pièces ? Commande-cadre annuelle ? Chaque scénario donne lieu à un prix différent. Précisez également si une livraison accélérée est requise — les commandes urgentes coûtent davantage.
• Finition de surface et opérations secondaires : L’anodisation, le placage, le traitement thermique ou les finitions spéciales doivent être communiqués dès le départ. Ces opérations représentent souvent des surcoûts significatifs.
• Exigences relatives à la documentation qualité : Les rapports d’inspection du premier article, les certificats de matière ou les données d’inspection dimensionnelle nécessitent du temps et entraînent des coûts supplémentaires. Précisez clairement ces exigences.

La plupart des plateformes de devis génèrent des estimations instantanées en quelques minutes pour les pièces simples. Des géométries complexes ou des exigences spécialisées peuvent déclencher un examen manuel, allongeant ainsi le délai de réponse à plusieurs heures ou à une journée ouvrable.

Avant de vous engager, vérifiez ce qui est inclus. Le devis couvre-t-il l’inspection ? La finition ? L’emballage ? L’expédition ? Un prix apparemment compétitif, mais excluant des éléments essentiels, devient coûteux lorsque des frais cachés apparaissent ultérieurement. Les fournisseurs transparents détaillent clairement les coûts — c’est un signe positif qu’il convient de retenir.

Un dernier conseil : demandez des devis pour plusieurs quantités. Comprendre comment le prix unitaire évolue avec le volume vous aide à prendre des décisions plus judicieuses sur les commandes. Ainsi, un prototype unique coûtant 150 $ pourrait descendre à 25 $ par pièce pour dix unités, puis à 8 $ pour cent unités. Ces données économiques doivent guider votre stratégie d’approvisionnement.

À présent que les facteurs de coût sont clarifiés, garantir la conformité de vos pièces aux normes de qualité grâce à des certifications appropriées et à des contrôles rigoureux des procédés constitue la prochaine considération essentielle.

Certifications qualité et normes de contrôle des processus

Vous avez conçu votre pièce, sélectionné les matériaux, spécifié les tolérances et reçu des devis concurrentiels — mais comment savoir si les composants finis répondront effectivement à vos exigences ? C’est ici que les certifications qualité et les contrôles des processus distinguent les fabricants fiables des fournisseurs à risque. Comprendre ce que garantissent ces certifications vous aide à prendre des décisions éclairées en matière d’approvisionnement et à éviter des défaillances qualité coûteuses en aval.

Considérez les certifications comme des engagements vérifiés. Elles démontrent qu’un site a mis en œuvre des systèmes documentés, a réussi des audits rigoureux et s’est engagé dans une amélioration continue. Pour les secteurs où la défaillance d’un composant entraîne des risques pour la sécurité ou des problèmes réglementaires, travailler avec des entreprises certifiées spécialisées en usinage de précision n’est pas une option : c’est une obligation.

Que garantissent réellement les certifications sectorielles

Toutes les certifications ne se valent pas. Chaque norme répond à des exigences spécifiques du secteur et à des approches particulières de la gestion de la qualité. Voici ce que signifient concrètement les principales certifications pour vos pièces :

• ISO 9001 : La norme fondamentale de système de management de la qualité, reconnue mondialement. ISO 9001 établit des principes fondamentaux, notamment l’orientation client, l’approche par processus, l’amélioration continue et la prise de décision fondée sur des éléments probants. Les installations certifiées documentent leurs flux de travail, suivent des indicateurs de performance et traitent les non-conformités par des actions correctives. Cette certification offre une garantie de base selon laquelle le fabricant applique des processus cohérents et maîtrisés.
• ISO 13485 : La norme définitive pour la fabrication de dispositifs médicaux. L'usinage de dispositifs médicaux exige un contrôle strict des aspects liés à la conception, à la production, à la traçabilité et à l'atténuation des risques. Les installations qui recherchent cette certification mettent en œuvre des pratiques détaillées de documentation, des contrôles qualité rigoureux, ainsi qu'une gestion efficace des réclamations et des rappels. L'usinage de dispositifs médicaux sans certification ISO 13485 soulève de sérieuses alertes réglementaires.
• IATF 16949 : La norme mondiale en matière de management de la qualité automobile, qui combine les principes de l'ISO 9001 avec des exigences spécifiques au secteur visant l'amélioration continue, la prévention des défauts et une surveillance stricte des fournisseurs. Les constructeurs automobiles imposent cette certification car elle garantit une traçabilité robuste des produits et un contrôle rigoureux des processus tout au long de la chaîne d'approvisionnement.
• AS9100D : S'appuyant sur la norme ISO 9001, cette norme introduit des exigences spécifiques au secteur aérospatial, mettant l'accent sur la gestion des risques, une documentation rigoureuse et le contrôle de l'intégrité des produits tout au long de chaînes d'approvisionnement complexes. Pour les applications d'usinage CNC aérospatial, la certification AS9100D démontre qu’un établissement possède la discipline et les capacités nécessaires pour répondre aux exigences exigeantes de ce secteur.
• NADCAP : Le Programme national d'accréditation des entrepreneurs aérospatiaux et de défense (NADCAP) se concentre sur l'accréditation des procédés spécialisés essentiels à l’usinage CNC dans les domaines aérospatial et de la défense — notamment le traitement thermique, les procédés chimiques et les essais non destructifs. Contrairement aux certifications qualité générales, NADCAP examine en profondeur les contrôles propres à chaque procédé.

Chaque certification exige des audits réguliers et une conformité continue, et ne constitue pas un simple accomplissement ponctuel. Cet engagement soutenu distingue les établissements véritablement axés sur la qualité de ceux qui se contentent de cocher des cases.

Maîtrise statistique des procédés en pratique

Les certifications établissent des systèmes et une documentation, mais comment les fabricants maintiennent-ils réellement la qualité pendant les séries de production ? C’est ici que la maîtrise statistique des procédés (MSP) devient essentielle.

Imaginez la fabrication de 500 pièces identiques. L’inspection du premier article semble parfaite — mais, à la 200e pièce, les dimensions commencent à s’écarter des tolérances prévues. Si vous n’inspectez que les pièces finies, vous risquez de ne pas détecter le problème avant que 50 composants ne soient déjà mis au rebut. La MSP évite ce scénario en surveillant continuellement le procédé de production, plutôt que de se contenter de vérifier les résultats.

Voici comment fonctionne la maîtrise statistique des procédés (SPC) en pratique : les opérateurs mesurent régulièrement des dimensions clés — par exemple toutes les 5e ou 10e pièces — et reportent ces données en temps réel sur des cartes de contrôle. Ces cartes établissent des limites de contrôle supérieure et inférieure fondées sur une analyse statistique. Dès que les mesures commencent à évoluer vers l’une de ces limites, une action est immédiatement entreprise — ajustement de la compensation d’outil, remplacement des outils usés ou correction de la dérive thermique — avant que les pièces ne sortent effectivement des tolérances spécifiées.

Considérez un exemple Réel : le fournisseur précédent d’un client fabricant de dispositifs médicaux obtenait un taux de rendement de 92 %. En mettant en œuvre la maîtrise statistique des procédés (SPC), le nouveau fabricant a découvert qu’un diamètre de perçage critique augmentait progressivement à partir de la 85e pièce environ, au cours de la durée de vie de l’outil. En remplaçant proactivement les arêtes coupantes à la 80e pièce et en ajustant les décalages, le taux de rendement a grimpé à 99,7 %, permettant ainsi d’économiser environ 12 000 ¥ de coûts liés aux retouches et aux rebuts.

La MSP détecte des problèmes que l’échantillonnage traditionnel manque. Une inspection aléatoire de 10 pièces sur une série de 100 pièces pourrait totalement passer à côté d’une dérive systématique. La surveillance continue assurée par la MSP constitue un système d’alerte précoce qui maintient la production sur la bonne voie tout au long de la série entière.

Documentation qualité et traçabilité

Dans les secteurs réglementés, prouver la qualité revêt autant d’importance que l’atteindre. Une documentation complète et une traçabilité rigoureuse établissent une chaîne ininterrompue de preuves, depuis la matière première jusqu’à la pièce finie.

Méthodes d'inspection constituent le fondement de la vérification de la qualité. Les services qualité modernes utilisent plusieurs technologies :

• Machines de mesures tridimensionnelles (MMT) : Ces systèmes recourent à des palpeurs de précision pour effectuer des mesures exactes de géométries complexes, garantissant ainsi que même les caractéristiques les plus élaborées respectent les tolérances requises.
• Systèmes d’inspection par vision : Caméras haute résolution et algorithmes : ces outils inspectent les surfaces afin de détecter les défauts et de vérifier l’exactitude dimensionnelle sans contact physique.
• Scanneurs laser et 3D : Ces outils créent des modèles numériques des pièces finies, permettant une comparaison détaillée avec les conceptions CAO d’origine.
• Instruments traditionnels : Les étriers, les micromètres, les jauges de hauteur et les comparateurs restent essentiels pour les vérifications quotidiennes et les contrôles en cours de fabrication.

Documentation qualité inclut généralement les rapports d’inspection du premier article (FAI), les données d’inspection dimensionnelle, les certificats de matériaux et les registres des paramètres de procédé. Pour l’usinage aéronautique et l’usinage de dispositifs médicaux, cette documentation doit démontrer une traçabilité complète — reliant chaque composant fini à des lots de matériaux spécifiques, aux réglages machines, aux actions des opérateurs et aux résultats des inspections.

Les installations fonctionnant sous la certification IATF 16949, combinée à des protocoles rigoureux de maîtrise statistique des procédés (MSP), offrent précisément ce niveau de garantie qualité. Pour les applications automobiles exigeant des composants à tolérances élevées et une cohérence documentée, des fabricants tels que Shaoyi Metal Technology illustrent comment les procédés certifiés et les contrôles statistiques agissent conjointement pour assurer des résultats de production fiables.

L'investissement dans les systèmes qualité génère des retombées positives qui vont au-delà de la simple conformité. Les services qualité proactifs ne se contentent pas de détecter les défauts : ils les empêchent de survenir dès le départ. En analysant les résultats des inspections, les taux de déchets et les données de production, les équipes identifient des tendances et mettent en œuvre des actions correctives avant que les problèmes ne s’aggravent.

La qualité n’est pas seulement un département : c’est un état d’esprit qui imprègne tous les aspects des opérations de fabrication. Les certifications et les contrôles présentés ici constituent le cadre de référence, mais leur mise en œuvre dépend de personnel formé, d’équipements adéquats et d’un engagement organisationnel en faveur de l’exécution rigoureuse des tâches.

À présent que les fondamentaux de l’assurance qualité ont été abordés, la compréhension des délais réalistes et la planification efficace de vos projets d’usinage constituent la dernière pièce du puzzle pour une acquisition réussie de pièces.

Délais de livraison et passage du prototype à la production

Vous avez parcouru l'ensemble du paysage de l'usinage de pièces — du choix des procédés et des matériaux aux tolérances, à la programmation et aux certifications qualité. Mais voici la question qui détermine souvent le succès ou l’échec d’un projet : combien de temps faudra-t-il réellement pour recevoir les pièces entre vos mains ? Comprendre les délais de livraison réalistes et planifier efficacement votre projet peuvent faire la différence entre saisir une opportunité sur le marché et voir vos concurrents vous devancer.

Que vous recherchiez un atelier d’usinage CNC à proximité pour des prototypes urgents ou que vous planifiiez un programme de production s’étalant sur plusieurs années, vos attentes en matière de délais doivent être alignées sur les réalités manufacturières. Examinons ensemble les facteurs qui influencent les délais de livraison et comment naviguer efficacement du premier article à la production en série.

Délais de livraison : prototypes contre production

Le calendrier pour des pièces usinées sur mesure varie considérablement selon la phase du projet. Comprendre ces repères vous aide à établir des attentes réalistes et à planifier en conséquence.

Délais de livraison pour les prototypes varient généralement de 1 à 10 jours ouvrables pour les composants simples. Des géométries simples usinées dans des matériaux courants comme l’aluminium ou le laiton peuvent être expédiées en quelques jours — parfois même plus rapidement. Certains établissements spécialisés tels que Shaoyi Metal Technology proposent des délais d’exécution aussi courts qu’un jour ouvrable pour les besoins urgents de prototypage, illustrant ce qui est réalisable lorsque les capacités répondent à la demande.

Toutefois, les délais de prototypage s’allongent lorsque les projets impliquent :

• Des matériaux exotiques nécessitant un approvisionnement particulier
• Des géométries complexes à plusieurs axes exigeant une programmation approfondie
• Des tolérances serrées imposant des vitesses d’usinage réduites et des contrôles supplémentaires
• Des opérations secondaires telles que le traitement thermique, le placage ou des finitions spécialisées

Délais d’exécution pour les séries de production fonctionnent selon des dynamiques différentes. Bien que l’usinage des pièces individuelles soit plus rapide une fois la configuration terminée, le calendrier global du projet s’allonge. Prévoyez un délai de 2 à 6 semaines pour des séries de production classiques de pièces tournées CNC et de composants fraisés. Ce délai prend en compte l’approvisionnement des matériaux, le développement des dispositifs de maintien, l’approbation du premier article et l’usinage effectif de quantités plus importantes.

Un rapport sectoriel de 2023 révèle que plus de 60 % des fabricants rencontrent des retards dus à des inefficacités d’usinage, à des pénuries de matériaux et à des flux de travail non optimisés. Comprendre ces facteurs vous permet de planifier de manière défensive plutôt que de façon trop optimiste.

Passage du premier article à la production en volume

La transition du prototype à la production ne consiste pas simplement à « produire davantage du même modèle ». Chaque phase présente des défis spécifiques qui influencent les délais et les résultats.

Production à faible volume comble le fossé entre la phase de prototypage et la fabrication à grande échelle. Selon des experts en fabrication, cette phase implique généralement des quantités allant de dizaines à plusieurs centaines de milliers d’unités, selon le produit et le contexte commercial. Cette étape valide à la fois la conception du produit et le procédé de production lui-même.

Pendant la montée en puissance, plusieurs facteurs méritent une attention particulière :

• Conception pour la fabricabilité (DFM) : Des caractéristiques acceptables pour des lots de prototypes peuvent créer des goulots d’étranglement à grande échelle. Une analyse précoce de la conception pour la fabrication (DFM) permet d’identifier les possibilités d’optimisation avant le lancement de la production.
• Conception pour l’assemblage (DFA) : Comme le souligne un expert, des difficultés surviennent fréquemment lors de la transition depuis l’assemblage manuel des prototypes vers les lignes de production automatisées.
• Cohérence du matériau : Les lots de prototypes peuvent utiliser des stocks disponibles, mais les séries de production exigent une approvisionnement en matériaux constant afin de garantir des propriétés uniformes sur l’ensemble des pièces.
• Cartographie des processus : Les fabricants expérimentés recommandent de cartographier chaque phase, depuis l’acquisition des matières premières jusqu’à l’expédition, afin de garantir que les procédures, les ressources humaines et les équipements appropriés sont en place à chaque étape de la fabrication.

Les transitions les plus réussies impliquent les partenaires de fabrication dès le début. Collaborer avec des ateliers d’usinage situés à proximité ou avec des installations spécialisées dès la phase de prototype assure une cohérence tout au long des phases de développement et permet d’identifier les problèmes potentiels avant qu’ils ne deviennent des difficultés coûteuses.

Pour les applications automobiles nécessitant une montée en puissance fluide, des installations disposant à la fois d’une grande réactivité en prototypage et d’une capacité de production — comme celles trouvées chez Shaoyi Metal Technology — peuvent maintenir la qualité et la régularité des livraisons tout au long du cycle de vie complet du produit.

Éviter les retards de projet courants

Les retards surviennent rarement sans avertissement. La plupart des problèmes liés aux délais trouvent leur origine dans des causes évitables qui s’accumulent au fil du cycle de vie du projet. Voici ce qui provoque les retards d’usinage — et comment les éviter :

Spécifications incomplètes en tête de la liste. Lorsque les conceptions ne comportent pas de tolérances clairement définies, de spécifications matériaux ou d’exigences concernant l’état de surface, les fournisseurs doivent demander des éclaircissements — ce qui ajoute des jours ou des semaines aux délais. Une documentation complète dès le départ évite ces allers-retours.

Disponibilité des matériaux crée des goulots d’étranglement imprévus. Certains alliages, comme le titane de qualité aérospatiale ou les aciers inoxydables spécialisés, présentent des délais d’approvisionnement longs en raison des contraintes pesant sur les fournisseurs. La vérification de la disponibilité des matériaux avant la finalisation des conceptions permet d’éviter les mauvaises surprises.

Modifications tardives du design se répercutent sur les plannings de production. Modifier la géométrie après la fin de la programmation implique de régénérer les trajectoires d’outils, éventuellement de concevoir de nouveaux dispositifs de maintien et, dans certains cas, de mettre au rebut des pièces en cours de fabrication. Finaliser les conceptions avant l’engagement en production permet d’économiser un temps et un coût considérables.

Spécifications de tolérance irréalistes prolongent les cycles d’usinage. Spécifier une précision excessive là où elle n’est pas fonctionnellement nécessaire ralentit les vitesses de coupe, augmente les exigences en matière d’inspection et accroît les taux de rebuts — tout cela allonge inutilement les délais de livraison.

Manques de communication entre les parties prenantes, ce qui permet aux problèmes de s’aggraver. Lorsque personne ne suit les délais ni ne maintient la responsabilité, les retards s’accumulent. Travailler avec des fournisseurs offrant une visibilité en temps réel sur la production permet de détecter les problèmes avant qu’ils ne compromettent les calendriers.

Bonnes pratiques de planification de projet

Une planification intelligente de projet réduit au minimum les retards et maintient la production dans les délais. Que vous collaboriez avec des ateliers mécaniques locaux ou des fournisseurs mondiaux, ces bonnes pratiques améliorent les résultats :

1. Définir intégralement les exigences dès le départ : Fournir des modèles 3D complets, des dessins 2D avec tolérances, les spécifications matériaux, les besoins en quantité et les attentes en matière de livraison avant de demander des devis.
2. Vérifier la disponibilité des matériaux dès le début : Ne pas supposer que les matériaux courants sont en stock. Vérifier les délais d’approvisionnement — notamment pour les alliages spécialisés ou les grandes quantités.
3. Intégrer un délai de sécurité dans les jalons critiques : Les projets d’usinage rencontrent des complications imprévues. Prévoir des retards potentiels évite les défaillances en cascade du calendrier.
4. Impliquer les partenaires de fabrication dès la phase de conception : Les premiers retours sur la conception pour la fabrication (DFM) permettent d’identifier les problèmes de réalisabilité à un stade où les modifications restent peu coûteuses à mettre en œuvre.
5. Demander l’approbation du premier article avant le lancement de la production complète : L’inspection et l’approbation des pièces initiales permettent de détecter les problèmes avant de s’engager dans des séries complètes de production.
6. Établissez des protocoles de communication clairs : Définir clairement qui est habilité à approuver les modifications, comment les mises à jour sont communiquées et quelles situations déclenchent une procédure d’escalade. L’ambiguïté engendre des retards.
7. Évaluer globalement les capacités des fournisseurs : Un devis légèrement plus élevé émanant d’un atelier disposant d’une meilleure capacité de production, de certifications adéquates et d’un historique éprouvé offre souvent une valeur globale supérieure à celle du soumissionnaire proposant le prix le plus bas.

Lors de l’évaluation de fournisseurs potentiels — qu’il s’agisse de rechercher des ateliers d’usinage à proximité ou d’étudier des options à l’étranger —, appréciez leur capacité à s’adapter à l’évolution de votre projet. Un fournisseur excellent pour la fabrication de prototypes, mais limité en capacité de production, générera inévitablement des difficultés lors de la transition vers la série.

Le passage de la conception à la production de pièces prêtes à être fabriquées ne doit pas être source de stress. En comprenant les délais réalistes, en anticipant les écueils courants et en collaborant avec des partenaires de fabrication compétents, vous pouvez mener à bien vos projets d’usinage de pièces — tout en livrant des composants de qualité, dans les délais et selon le budget prévu.

Questions fréquemment posées sur l’usinage de pièces

1. Qu’est-ce que l’usinage CNC et comment fonctionne-t-il ?

L’usinage CNC est un procédé de fabrication soustractive dans lequel des outils de coupe pilotés par ordinateur retirent du matériau à partir de pièces brutes afin de créer des composants précis. Ce procédé utilise des instructions programmées en langage G-code pour guider des mouvements multiaxes, permettant d’atteindre des tolérances aussi fines que ± 0,025 mm. Les machines CNC modernes peuvent effectuer des opérations de tournage, de fraisage, de perçage et de meulage avec une reproductibilité exceptionnelle d’un lot de production à l’autre.

2. Quel est le coût de l’usinage CNC de pièces ?

Les coûts de l'usinage CNC dépendent de plusieurs facteurs : le temps machine (70 à 250 $/heure, selon la complexité de l’équipement), le choix du matériau, les frais de mise en place, les spécifications de tolérances et les opérations de finition. Des tolérances plus serrées peuvent augmenter les coûts de 50 à 200 %. Les décisions de conception influencent fortement le prix : simplifier la géométrie, normaliser les tolérances et choisir des matériaux économiques permettent de réduire considérablement les coûts. Des installations certifiées IATF 16949, telles que Shaoyi Metal Technology, proposent des prix compétitifs assortis d’une garantie qualité pour les applications automobiles.

3. Quels matériaux peuvent être usinés par CN ?

L’usinage CNC traite une large gamme de matériaux, notamment des métaux (aluminium, acier, acier inoxydable, titane, laiton, bronze) et des plastiques techniques (Delrin/acétal, nylon, polycarbonate, PTFE, PEEK). L’aluminium offre une excellente usinabilité pour les applications légères, tandis que le titane fournit des rapports résistance/poids supérieurs, ce qui le rend particulièrement adapté aux secteurs aérospatial et médical (implants). Le choix du matériau influence à la fois le temps d’usinage et les performances finales de la pièce.

4. Combien de temps prend l’usinage CNC ?

Les délais de fabrication des prototypes varient généralement de 1 à 10 jours ouvrables pour les composants standards, certains ateliers spécialisés proposant même un délai de livraison aussi court qu’un jour ouvrable pour les besoins urgents. Les séries de production nécessitent généralement de 2 à 6 semaines, ce délai tenant compte de l’approvisionnement des matériaux, du développement des outillages, de l’approbation du premier article et de l’usinage en quantité complète. Les délais s’allongent en cas de matériaux exotiques, de géométries complexes, de tolérances serrées ou d’opérations secondaires de finition.

5. Quand dois-je choisir l’usinage CNC plutôt que l’impression 3D ?

Choisissez l'usinage CNC lorsque vous avez besoin de propriétés mécaniques supérieures (résistance isotrope), de tolérances plus serrées (±0,025 mm contre ±0,1 mm pour l'impression 3D), de matériaux destinés à la production ou de composants destinés à des applications exigeantes. L'impression 3D excelle pour les géométries internes complexes, la validation rapide de concepts et les formes organiques. Pour les prototypes fonctionnels et les pièces destinées à la production dans les secteurs automobile, aérospatial et médical, l'usinage CNC offre la fiabilité et la précision exigées par ces applications.
