Comprendre l'usinage et la fabrication numérique de Protolabs

Vous êtes-vous déjà demandé comment certaines entreprises parviennent à recevoir des pièces CNC de précision en seulement un ou deux jours ? La réponse réside dans la fabrication numérique — et L'usinage Protolabs se situe à la pointe de cette révolution. Contrairement aux ateliers d'usinage traditionnels, qui dépendent fortement de procédés manuels et d'échanges répétés, ce service associe une technologie automatisée de devis à des capacités CNC de précision afin d'accélérer considérablement le passage de la conception à la pièce finie.

Alors, qu'est-ce que l'usinage CNC dans le contexte de la fabrication numérique ? Pour définir simplement le CNC : il s'agit du contrôle numérique par ordinateur, où des systèmes informatisés pilotent des outils d'usinage avec une précision remarquable. Toutefois, le processus d'usinage chez Protolabs va plusieurs étapes plus loin, en intégrant cette technologie dans un flux de travail entièrement numérique qui élimine les goulots d'étranglement traditionnels.

Du téléchargement du fichier CAO à la pièce finie

Imaginez télécharger votre fichier CAO et recevoir un devis interactif en quelques heures seulement — pas en plusieurs jours ou semaines. C’est la réalité offerte par les plateformes de fabrication numérique. Le processus commence dès la soumission de votre modèle 3D. Un logiciel propriétaire analyse la géométrie de votre conception, identifie les éventuels défis de fabrication et génère un prix fondé sur des paramètres de production réels. Cette approche pilotée par la technologie permet aux ingénieurs et aux développeurs de produits d’itérer plus rapidement, de tester davantage de variantes de conception et, en définitive, de lancer leur produit sur le marché avant leurs concurrents.

Selon Protolabs, leur « fil numérique » parcourt l’ensemble du processus de fabrication — du téléchargement initial du fichier CAO à l’expédition de la pièce finale. Cette automatisation de bout en bout permet l’expédition de pièces usinées en aussi peu qu’un à trois jours, un délai que l’usinage traditionnel est tout simplement incapable d’égaler.

La différence apportée par la fabrication numérique

Quelle est la différence entre la fabrication numérique et les ateliers mécaniques traditionnels ? Les ateliers traditionnels dépendent encore d’outils machines manuels et de processus de devis très laborieux. Obtenir un devis d’usinage en ligne auprès d’un fournisseur conventionnel peut prendre plusieurs jours d’échanges par courriel et d’appels téléphoniques. En revanche, les fabricants numériques adoptent l’automatisation à chaque étape.

Les piliers fondamentaux de service qui distinguent cette approche sont les suivants :

• Devis instantané : Des systèmes automatisés analysent votre conception et vous communiquent un prix en quelques secondes à quelques heures, et non en plusieurs jours
• Analyse de la conception : Les retours intégrés sur la conception pour la fabrication (DFM) identifient les éventuels problèmes avant le début de la production
• Sélection des matériaux : Accès à une vaste gamme de métaux et de plastiques, avec des comparaisons claires de leurs propriétés
• Production rapide : Les pièces peuvent être expédiées en aussi peu qu’un jour, grâce à l’automatisation et à une capacité à grande échelle

Comment la génération automatisée de devis change la donne

C’est ici que les choses deviennent intéressantes. À quoi ressemble une demande de devis CNC dans un environnement traditionnel ? Vous envoyez vos plans, attendez qu’un tourneur ou fraiseur les examine, recevez des questions, fournissez des éclaircissements, et finalement — peut-être une semaine plus tard — obtenez un prix. Les plateformes numériques renversent entièrement ce modèle.

Les systèmes automatisés de devis utilisent des algorithmes sophistiqués pour analyser la géométrie des pièces, les exigences en matière de matériaux, les tolérances et les états de surface. Selon des données sectorielles provenant de Kesu Group , ces plateformes peuvent réduire les délais de devis jusqu’à 90 %, générant des devis précis en 5 à 60 secondes contre 1 à 5 jours pour les processus manuels.

Le système ne se contente pas d’afficher un montant : il fournit en temps réel des retours sur la conception pour la fabrication (DFM). Les caractéristiques difficiles à usiner sont immédiatement signalées, vous permettant de modifier vos conceptions dès les premières étapes et d’éviter des reprises coûteuses. Cette approche proactive permet de gagner du temps et de l’argent, tout en garantissant que vos pièces sont effectivement réalisables.

Pour les ingénieurs et les développeurs de produits confrontés à des délais serrés, cette approche numérique du flux de travail d’usinage représente bien plus qu’un simple gain de commodité. Il s’agit d’une évolution fondamentale du fonctionnement des activités de prototypage et de production en petites séries — vous redonnant le contrôle tout en préservant la précision et la qualité exigées par vos applications.

Comment fonctionne le procédé d’usinage CNC de Protolabs

Curieux de savoir comment fonctionne l’usinage CNC lorsque vous utilisez une plateforme entièrement numérique ? Le procédé d’usinage CNC de Protolabs fonctionne différemment de ce que vous connaissez dans un atelier traditionnel. Au lieu de consultations longues et de programmation manuelle, l’ensemble du processus s’effectue au sein d’un système numérique interconnecté qui analyse automatiquement les fichiers, génère les trajectoires d’outils et planifie la production.

Pensez-y de cette façon : vous téléversez un fichier CAO, et en quelques heures — parfois en quelques minutes — vous avez déjà devant vous un plan de fabrication complet. Le système a déjà déterminé les machines à utiliser, les outils nécessaires et même s’il est possible de réaliser effectivement votre conception. Examinons précisément comment cela se produit.

Moteur automatisé d’analyse DFM

Dès que votre modèle CAO 3D est chargé sur la plateforme, des algorithmes sophistiqués commencent à analyser chaque caractéristique. Selon Protolabs, cette analyse de la concevabilité pour la fabrication (DFM) effectue une « simulation numérique » de votre pièce avant que le moindre métal ne soit usiné.

Voici les éléments examinés par le système :

• Parois minces : Les parois dont l’épaisseur est inférieure à environ 1/32 pouce risquent de fléchir ou de se casser pendant l’usinage — le système les signale immédiatement
• Poche profonde : Les outils de coupe subissent une déflexion lorsqu’ils pénètrent trop profondément ; ainsi, les poches dont la profondeur dépasse quatre fois le diamètre de l’outil sont systématiquement identifiées
• Caractéristiques non supportées : Les surplombs et les géométries délicates susceptibles de vibrer ou de se casser sous l’effet des forces de coupe
• Angles intérieurs trop vifs : Les angles droits nécessitent l’usinage par décharge électrique (EDM), ce qui augmente considérablement les coûts — le système propose plutôt des rayons de raccordement.
• Problèmes d’accès de l’outil : Zones que les fraises standard ne peuvent tout simplement pas atteindre.

L’avantage de cette approche automatisée ? Vous identifiez ces problèmes avant de vous engager dans la production, et non après avoir reçu des pièces ne répondant pas aux spécifications.

Boucle de rétroaction en temps réel sur la conception

Les flux de travail traditionnels d’usinage CNC et de fabrication impliquent des échanges fastidieux aller-retour. Vous envoyez une conception, attendez les commentaires, effectuez des révisions, soumettez à nouveau, puis recommencez. Les plateformes numériques réduisent considérablement ce cycle.

Lorsque le moteur DFM détecte un problème, vous le voyez immédiatement dans l’interface interactive de devis. Le système ne se contente pas de dire « cela ne fonctionnera pas » — il vous indique précisément, sur le modèle 3D, où se situe le problème et suggère souvent des solutions alternatives. Par exemple, si vous avez conçu une cavité avec des angles droits, l’analyse pourrait recommander d’ajouter un rayon de raccordement de 6,35 mm (1/4 pouce) afin de permettre l’utilisation de fraises cylindriques standard.

Cette rétroaction en temps réel transforme les opérations d’usinage CNC, passant d’un « boîte noire » à un processus transparent. Les ingénieurs peuvent expérimenter différentes approches et observer immédiatement comment les modifications influencent à la fois la fabricabilité et le coût. Vous souhaitez savoir si le passage d’une tolérance stricte à une tolérance standard permet de réaliser des économies ? Ajustez le modèle et découvrez-le instantanément.

Du devis à l’atelier de production

Une fois que votre conception a passé l’analyse DFM et que vous avez approuvé le devis, le fil numérique se poursuit sans interruption jusqu’à la production. Voici le flux de travail pas à pas, de l’importation à la livraison :

1. Importation de fichier CAO : Soumettez votre modèle 3D dans des formats courants tels que STEP, IGES ou des fichiers CAO natifs
2. Analyse automatisée : Le système effectue l’analyse DFM et génère un devis interactif incluant les options de prix et de délais de livraison
3. Iteration de conception: Examinez les commentaires, apportez les ajustements nécessaires et confirmez vos choix de matériau et de finition
4. Génération du code G : Votre conception approuvée est traduite en instructions machines — le langage qui indique précisément aux équipements CNC comment se déplacer
5. Affectation des machines : Le système achemine votre commande vers le centre d'usinage optimal en fonction de la géométrie de la pièce, du matériau et de la capacité actuelle
6. Production physique : Les fraiseuses et tours à commande numérique (CNC) exécutent les trajectoires d’outil programmées, usinant votre pièce à partir d’un brut massif
7. Vérification de la qualité : Les composants usinés par CNC terminés font l’objet d’un contrôle qualité avant emballage
8. - Le colis: Les pièces vous sont expédiées directement, souvent dans les un à trois jours suivant la confirmation de la commande

Comprendre les capacités à 3 axes, 4 axes et 5 axes

Tous les procédés d’usinage destinés à la fabrication ne nécessitent pas le même équipement. La plateforme sélectionne automatiquement la méthode appropriée en fonction de la complexité de votre pièce :

usinage 3 axes : Le pilier des opérations d’usinage CNC. L’outil de coupe se déplace selon les axes X (de gauche à droite), Y (de l’avant vers l’arrière) et Z (de bas en haut). Cette configuration permet de traiter efficacement la plupart des géométries, notamment les pièces pouvant être usinées depuis une ou deux faces. Selon Protolabs, l’usinage à 3 axes reste adapté à la majorité des conceptions de pièces courantes.

usinage indexé à 5 axes (3+2) : Lorsque les pièces nécessitent un usinage sous plusieurs angles, la table pivote afin de positionner la pièce à usiner de façon optimale. Quel est l’avantage principal ? Moins de montages signifient une meilleure stabilité dimensionnelle et des coûts réduits. Cette approche convient particulièrement aux carter, aux dispositifs de fixation et aux composants présentant des caractéristiques sur plusieurs faces.

usinage continu à 5 axes : Pour des géométries véritablement complexes — par exemple des roues de turbine, des aubes de turbine ou des formes organiques — les cinq axes se déplacent simultanément. L’outil de coupe maintient un contact constant tout en suivant des contours complexes que les machines à 3 axes ne sont tout simplement pas capables de réaliser.

Le système automatisé de devis gère cette sélection de manière transparente. Vous n’avez pas besoin de préciser quel type de machine utiliser ; le logiciel analyse votre géométrie et achemine la pièce vers la machine appropriée. Cette intelligence manufacturière intégrée à l’usinage élimine les incertitudes et garantit que les pièces sont produites selon la méthode la plus efficace disponible.

Comprendre ce processus de bout en bout vous aide à concevoir des pièces plus intelligentes dès la phase initiale. Lorsque vous connaissez les critères vérifiés par le système et la manière dont se déroule réellement la production, vous pouvez anticiper les problèmes et optimiser vos conceptions avant même qu’elles n’atteignent la phase de devis.

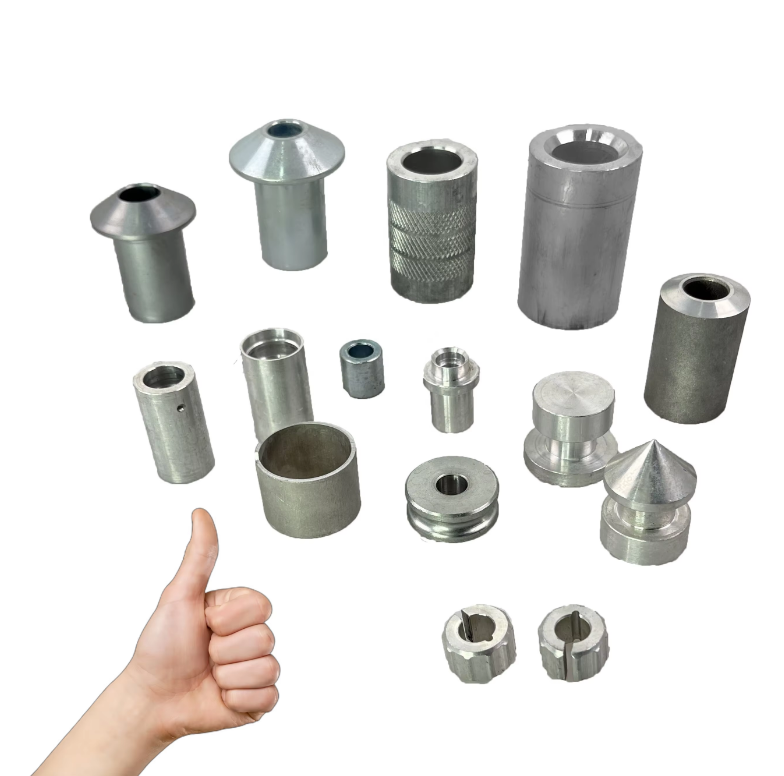

Guide de sélection des matériaux pour les pièces usinées CNC

Le choix du matériau approprié peut faire ou défaire votre projet. Vous pourriez disposer d’une conception parfaitement optimisée, mais si le matériau ne correspond pas aux exigences de votre application, vous obtiendrez des pièces qui cèdent sous charge, se corrodent prématurément ou coûtent bien plus que nécessaire. La bonne nouvelle ? Les plateformes de fabrication numérique proposent des bibliothèques étendues de matériaux Pour usinage CNC — le défi consiste à identifier l’option qui répond précisément à vos besoins spécifiques.

Alors, comment abordez-vous de manière systématique le choix des matériaux ? Commencez par définir vos exigences : charges mécaniques, températures de fonctionnement, exposition chimique, contraintes de poids et budget. Ensuite, réduisez la liste des candidats qui répondent à la plupart de ces critères. Enfin, effectuez des arbitrages entre les priorités concurrentes. Examinons ensemble les options les plus courantes disponibles pour les pièces usinées de précision.

Métaux pour les exigences structurelles et thermiques

Lorsque votre application exige une résistance mécanique élevée, une dureté importante ou une résistance thermique, les métaux constituent généralement votre choix privilégié. Toutefois, le terme « métal » couvre une gamme extrêmement vaste d’options aux propriétés très différentes. Voici ce que vous devez savoir sur les alliages les plus couramment usinés.

Alliages d'aluminium : Ces alliages offrent un excellent rapport résistance/poids combiné à une résistance naturelle à la corrosion. Selon Hubs, les alliages d’aluminium constituent souvent l’option la plus économique pour la fabrication de prototypes et de pièces sur mesure, grâce à leur usinabilité exceptionnelle. L’aluminium 6061 est l’alliage polyvalent par excellence : abordable, facile à usiner et adapté à la plupart des applications. Vous avez besoin de performances de niveau aérospatial ? L’aluminium 7075 offre des propriétés de fatigue exceptionnelles et peut être traité thermiquement pour atteindre une dureté comparable à celle de l’acier. Pour les environnements marins, l’alliage 5083 assure une résistance supérieure à l’eau salée.

Aciers inoxydables : Lorsque la résistance à la corrosion prime sur les gains de poids, les alliages d’acier inoxydable entrent en jeu. L’acier inoxydable de type 304 résiste à la plupart des conditions environnementales à un coût abordable, tandis que le grade 316 offre une résistance chimique améliorée pour des expositions plus sévères, comme les solutions salines. Pour les environnements extrêmes rencontrés dans les applications pétrolières et gazières, l’acier inoxydable duplex 2205 offre une résistance deux fois supérieure à celle des aciers inoxydables standards. Notez toutefois que les aciers inoxydables s’usinent plus lentement que l’aluminium, ce qui affecte à la fois le coût et les délais de livraison.

Pour les métaux: Cet alliage cuivre-zinc s’usine exceptionnellement bien : la laiton C36000 figure parmi les matériaux les plus faciles à usiner disponibles sur le marché. Il convient parfaitement aux composants électriques nécessitant une bonne conductivité, aux éléments architecturaux décoratifs et aux séries de production à haut volume, où l’efficacité d’usinage influe directement sur le coût unitaire.

Plastiques techniques pour l’optimisation du poids et du coût

Les matières plastiques ne sont pas seulement des alternatives moins coûteuses aux métaux : elles offrent des propriétés uniques que les métaux ne sauraient fournir. Faible frottement, isolation électrique, résistance chimique et réduction de poids spectaculaire font des thermoplastiques techniques des matériaux essentiels dans de nombreuses applications.

Qu'est-ce que le Delrin ? Désigné techniquement sous le nom de POM (polyoxyméthylène), le plastique Delrin est un thermoplastique technique présentant la plus haute usinabilité parmi tous les plastiques. Selon des sources industrielles, le POM (Delrin) constitue souvent le meilleur choix lors de l'usinage CNC de pièces plastiques nécessitant une grande précision, une rigidité élevée, un faible frottement et une excellente stabilité dimensionnelle à des températures élevées. Son absorption d'eau très faible en fait un matériau idéal pour les composants de précision, où un gonflement induit par l'humidité poserait problème.

Lors de la comparaison des options en plastique acétal, il est important de comprendre que Delrin est spécifiquement une variante homopolymère. Comme l’indique RapidDirect, Delrin présente une résistance à la traction supérieure (13 000 PSI contre 12 000 PSI pour les copolymères) et un coefficient de friction plus faible. Toutefois, les acétals copolymères offrent une meilleure résistance chimique et ne présentent pas les problèmes de porosité pouvant affecter Delrin dans les applications alimentaires ou médicales.

Usinage du nylon : Ce thermoplastique polyvalent offre une excellente résistance aux chocs et à l’abrasion. Les grades Nylon 6 et Nylon 66 sont les plus couramment utilisés pour l’usinage CNC, notamment dans la fabrication d’engrenages, de roulements et de composants structurels. Une mise en garde toutefois : le nylon absorbe l’humidité, ce qui peut nuire à sa stabilité dimensionnelle dans des environnements humides. Prenez ce facteur en compte lors de la définition de vos tolérances de conception.

Polycarbonate (PC) : Lorsque vous avez besoin de transparence combinée à une résistance exceptionnelle aux chocs, le polycarbonate (PC) surpasse les autres plastiques. Il se façonne bien et peut être teint dans diverses couleurs, ce qui le rend adapté aux capots de protection, aux dispositifs fluidiques et aux applications de vitrages automobiles, où la visibilité et la robustesse sont toutes deux essentielles.

Adapter les propriétés des matériaux aux exigences de l'application

Le choix des matériaux implique de concilier des priorités parfois contradictoires. Un matériau plus résistant peut coûter davantage ou nécessiter plus de temps d’usinage. Une option moins chère pourrait ne pas résister à votre environnement opérationnel. Utilisez ce tableau comparatif pour identifier rapidement les matériaux répondant à vos exigences :

Type de matériau	Applications Typiques	Indice d'usinabilité	Niveau de coût relatif
Aluminium 6061	Prototypes à usage général, supports, boîtiers	Excellent	Faible
Aluminium 7075	Composants aérospatiaux, pièces structurelles soumises à de fortes contraintes	Bon	Moyenne
Acier inoxydable 304	Équipements alimentaires, dispositifs médicaux, résistance générale à la corrosion	Modéré	Moyenne
Acier inoxydable 316	Matériel maritime, traitement chimique, industrie pharmaceutique	Modéré	Moyen-Élevé
Cuivre c36000	Connecteurs électriques, raccords, éléments de fixation en grande série	Excellent	Moyenne
Delrin (POM-H)	Engrenages de précision, roulements, composants glissants à faible frottement	Excellent	Faible
Nylon 6/66	Douilles, galets, pièces structurelles résistant à l’usure	Bon	Faible
Polycarbonate	Capots transparents, boîtiers résistants aux chocs, composants optiques	Bon	Faible-Moyen

Quelques considérations pratiques supplémentaires en dehors de ce tableau : l'usinabilité influence directement le prix de votre devis. Les matériaux faciles à usiner (aluminium, laiton, delrin) coûtent généralement moins cher à produire que les matériaux difficiles à usiner, tels que l'acier inoxydable ou le titane. Les délais de livraison peuvent également varier : les matériaux exotiques ne sont pas toujours en stock et peuvent nécessiter une commande spéciale.

Lors de la phase de prototypage, vous pourriez choisir un matériau plus facile à usiner afin d’accélérer le processus et de réduire les coûts, puis passer au matériau prévu pour la production lors de la validation finale. Cette approche vous permet d’itérer rapidement sur vos conceptions tout en vérifiant effectivement les performances avec les matériaux réels avant de lancer la production à grande échelle.

N’oubliez pas que le choix du matériau influe également sur les tolérances disponibles et les finitions de surface. Les matériaux plus tendres peuvent ne pas respecter aussi fidèlement des tolérances extrêmement serrées que les matériaux plus durs. Comprendre ces interactions vous aide à prendre des décisions éclairées, équilibrant performance, coût et faisabilité manufacturière.

Spécifications de tolérances et capacités de précision

Vous avez sélectionné le matériau idéal et optimisé votre conception pour la fabrication, mais quelle précision vos pièces finies auront-elles réellement ? Comprendre les tolérances de Protolabs et les capacités de ses services d'usinage de précision vous aide à établir des attentes réalistes et à éviter une sur-spécification coûteuse. La relation entre les exigences de tolérance et le coût de fabrication n’est pas linéaire : resserrer les tolérances au-delà de ce qui est nécessaire peut augmenter considérablement votre devis sans améliorer la fonctionnalité de la pièce.

Voici la réalité : les plateformes de fabrication numérique offrent une excellente précision pour la plupart des applications, mais elles fonctionnent dans les limites définies des capacités CNC, qui diffèrent de celles des ateliers spécialisés en usinage haute précision. Connaître ces limites vous permet de concevoir plus intelligemment et d’obtenir des pièces usinées qui remplissent exactement leur fonction — sans payer une précision superflue.

Tolérances standard vs tolérances serrées

Quelles tolérances sont réellement réalisables ? Selon Protolabs, l’offre standard utilise des tolérances bilatérales bien adaptées à la plupart des applications techniques. Pour les cotes non spécifiquement indiquées, les pièces respectent généralement une tolérance de ±0,005 pouce (±0,127 mm) pour les caractéristiques usinées — suffisamment serrée pour répondre à la plupart des exigences fonctionnelles tout en préservant une efficacité de production.

Voici comment les plages de tolérances courantes se répartissent selon le type de caractéristique :

• Dimensions linéaires : ±0,005 pouce (±0,127 mm) en standard ; des tolérances plus serrées sont disponibles sur demande
• Diamètres des trous : ±0,005 pouce en standard ; pour les ajustements critiques, une spécification plus stricte peut être requise
• Cotes angulaires : ±0,5° pour la plupart des caractéristiques
• Roughness de surface : 63 µin Ra pour les surfaces planes et perpendiculaires ; 125 µin Ra pour les surfaces courbes
• Tolérances des filetages : Quelle est la tolérance pour les taraudages ? Le filetage standard suit les spécifications établies des forets à tarauder — par exemple, les dimensions du filetage 3/8 NPT respectent les normes ANSI avec les jeux appropriés

Lorsque vous avez besoin de quelque chose qui dépasse les capacités standard, le système de devis achemine votre projet vers un traitement spécialisé. Comme l’indique Protolabs, les projets nécessitant des tolérances GD&T évitent le devis automatisé et font l’objet d’un examen personnalisé pour répondre aux exigences de haute précision ou de grande quantité.

Facteurs influençant la précision réalisable

Pourquoi chaque pièce ne peut-elle pas atteindre une précision au micron ? Plusieurs facteurs interdépendants déterminent ce qui est réellement réalisable :

Choix des matériaux : Les matériaux plus durs, comme l’acier, résistent mieux à la déformation lors de l’usinage et conservent ainsi leurs dimensions de façon plus fiable. Les matériaux plus tendres — en particulier les plastiques — posent toutefois des défis. Selon des recherches sectorielles, les plastiques subissent un effet de rappel élastique (le matériau fléchit sous la pression de coupe puis se redresse), une dilatation thermique pendant l’usinage, ainsi qu’une libération de contraintes internes pouvant provoquer des déformations. Une tolérance de ±0,1 mm sur les plastiques est considérée comme satisfaisante ; atteindre ±0,05 mm exige des efforts particuliers et entraîne un coût plus élevé.

Géométrie des caractéristiques : Les parois minces vibrent sous l'effet des forces de coupe. Les poches profondes obligent les outils à s’allonger davantage, augmentant ainsi la déformation. Les surfaces complexes nécessitent des opérations multi-axes qui amplifient les erreurs potentielles. Plus la caractéristique est profonde ou délicate, plus il devient difficile d’atteindre une précision élevée.

Taille des pièces : Les pièces plus grandes offrent davantage de possibilités de variations thermiques et d’incohérences liées au serrage. Une tolérance aisément réalisable sur une pièce de 5 cm devient nettement plus difficile à obtenir sur un composant de 50 cm.

Exigences en matière de finition de surface : Il existe une relation directe entre les spécifications de rugosité et le contrôle dimensionnel. L’obtention d’une finition plus lisse exige souvent des passes plus légères et des avances plus lentes — des opérations qui améliorent également la précision dimensionnelle, mais augmentent le temps d’usinage.

Quand spécifier les cotes critiques

Toutes les cotes ne méritent pas d’être assorties de tolérances serrées. En réalité, la sur-spécification des tolérances constitue l’une des erreurs les plus fréquentes — et les plus coûteuses — commises par les ingénieurs. Selon analyse des coûts de fabrication , resserrer une tolérance de ±0,1 mm à ±0,05 mm peut augmenter le coût d’usinage de 30 à 50 %. Aller encore plus loin, jusqu’à ±0,025 mm ? Cela peut doubler votre prix, voire plus.

Appliquez les tolérances serrées de manière stratégique pour :

• Surfaces d'assemblage : Les pièces qui s’assemblent avec des exigences spécifiques d’ajustement (ajustements avec jeu, ajustements incertains ou ajustements avec serrage)
• Interfaces fonctionnelles : Les portées de roulements, les gorges de joints et les éléments de positionnement qui influencent les performances
• Les références critiques : Les surfaces de référence dont dépendent les autres caractéristiques

Pour les caractéristiques non critiques — surfaces esthétiques, trous de dégagement pour fixation ou dimensions générales d’enceinte — les tolérances standard conviennent parfaitement. Le système de devis reflète directement ces choix : des tolérances plus larges sur les caractéristiques non critiques réduisent votre coût sans affecter la fonctionnalité.

Lors de l’interprétation des tolérances indiquées dans l’interface de devis, gardez à l’esprit que les valeurs peuvent être exprimées de manière bilatérale (±0,005 po), unilatérale (+0,010/−0,000 po) ou sous forme de limites (1,005/0,995 po). Tous ces formats sont acceptés — veillez simplement à rester cohérent et à utiliser une notation décimale à trois chiffres après la virgule afin d’éviter toute ambiguïté. Si votre application exige l’utilisation du dessin industriel géométrique et des tolérances (GD&T) pour le contrôle de position, de planéité, de cylindricité ou de concentricité, spécifiez-les sur votre plan afin qu’elles fassent l’objet d’un examen spécialisé.

Comprendre ces limites de précision vous permet d’optimiser vos conceptions avant de les soumettre. Vous obtiendrez des devis précis, des attentes réalistes et des pièces répondant aux exigences fonctionnelles, sans payer un prix supérieur pour une précision superflue.

Bonnes pratiques de conception pour la fabricabilité

Vous avez parfaitement choisi les matériaux et spécifié les tolérances — mais que se passe-t-il lorsque le système de devis signale des avertissements concernant la fabricabilité de votre conception ? Maîtriser les principes de la conception pour l’usinage CNC avant de téléverser votre fichier CAO permet d’éviter les frustrations, de réduire le nombre d’itérations et, souvent, de diminuer sensiblement votre coût final. La réalité est la suivante : de nombreuses pièces usinées qui semblent parfaitement correctes à l’écran génèrent de sérieux problèmes sur le terrain de production.

La conception pour l’usinage ne vise pas à limiter la créativité — elle consiste plutôt à comprendre ce que les outils de coupe peuvent ou ne peuvent pas physiquement réaliser. Lorsque vous maîtrisez ces contraintes, vous concevez des pièces destinées à l’usinage CNC plus intelligemment : elles obtiennent des devis plus rapides, coûtent moins cher et arrivent sans mauvaises surprises. Examinons ensemble les erreurs les plus fréquentes et les moyens de les éviter.

Épaisseur des parois et rapport entre profondeur des poches et épaisseur

Les parois minces et les poches profondes figurent en tête de la liste des problèmes liés à la conception pour la fabrication (DFM) qui déclenchent des avertissements lors de la génération d’un devis. Pourquoi ? Les efforts de coupe sont constants, et les matériaux ne peuvent résister qu’à une certaine contrainte avant que des problèmes n’apparaissent.

Le problème des parois minces : Selon Summit CNC , les parois minces ont tendance à devenir cassantes et à se rompre pendant l’usinage. Des parois plus fines que 0,8 mm (0,02 pouce) pour les métaux ou 1,5 mm pour les plastiques fléchissent sous la pression de coupe, provoquant des marques de vibration, des imprécisions dimensionnelles ou même une défaillance totale. L’analyse automatisée DFM détecte ces caractéristiques, car l’opérateur d’usinage sait ce qui l’attend : vibrations, déformation et risque de rebut.

Que faire à la place : Conservez une épaisseur minimale de 0,8 mm pour les parois métalliques (0,02 pouce est préférable) et de 1,5 mm pour les parois en plastique. Si la réduction du poids justifie votre conception à parois minces, envisagez des stratégies alternatives d’allégement, telles que des motifs d’évidements ou un changement de matériau, plutôt que de repousser les limites d’épaisseur.

Défis liés aux poches profondes : Chaque outil de coupe a une portée limitée. Lorsque les poches deviennent trop profondes par rapport à leur largeur, les fraiseurs doivent utiliser des outils à grande portée qui vibrent, se déforment et usinent plus lentement. Selon Hubs, la profondeur recommandée pour une cavité est égale à quatre fois sa largeur. Dépasser un rapport de six fois cette valeur vous conduit dans le domaine de l’usinage CNC complexe, nécessitant des outils spécialisés — ce qui augmente les coûts et les délais de livraison.

La solution : Concevez des poches dont le rapport profondeur sur largeur est de 4:1 ou moins. Vous avez besoin de cavités plus profondes ? Envisagez des profondeurs en escalier, où le fond de la cavité varie, permettant aux outils standards d’atteindre la majeure partie de la forme tout en réduisant au minimum les sections véritablement profondes.

Considérations relatives à la conception des filetages et des dégagements

Les filetages et les dégagements sont des caractéristiques pour lesquelles les connaissances en ingénierie de la fabrication (DFM) influencent directement le coût de vos devis d’usinage CNC — ou entraînent un examen manuel du dossier.

Spécifications des filetages : Les taraudeuses standard et les outils de filetage fonctionnent parfaitement pour les dimensions courantes de filetage. Selon les recommandations de fabrication de Hubs, les filetages M6 ou supérieurs sont privilégiés, car des outils de filetage CNC peuvent être utilisés, ce qui réduit le risque de casse des taraudeuses. Des filetages plus petits (jusqu’à M2) sont possibles, mais nécessitent un usinage plus délicat.

Voici un détail critique souvent négligé : la profondeur d’engagement du filetage. Les 1,5 premiers tours d’un filetage supportent la majeure partie de la charge ; concevoir des filetages plus longs que 3 fois le diamètre nominal augmente le temps de fabrication sans apporter de gain significatif de résistance. Pour les trous borgnes filetés à la taraudeuse (inférieurs à M6), ajoutez une longueur non filetée de 1,5 fois le diamètre au fond afin de prévoir un dégagement pour l’outil.

Réalités du dégagement axial : Les sous-dépouilles — c’est-à-dire les éléments dont les surfaces ne sont pas directement accessibles par le haut — nécessitent des outils spécialisés. Des fraises à rainure en T et des outils à queue d’aronde existent, mais ils augmentent les coûts. Les largeurs standard des rainures en T varient de 3 mm à 40 mm ; privilégiez, dans la mesure du possible, des valeurs entières en millimètres ou des fractions de pouce normalisées. Selon Meviy, l’ajout de dégagements aux extrémités des filetages et aux épaulements garantit une profondeur de filetage complète sans laisser de matière non usinée — un détail apparemment mineur qui évite toutefois des problèmes d’assemblage.

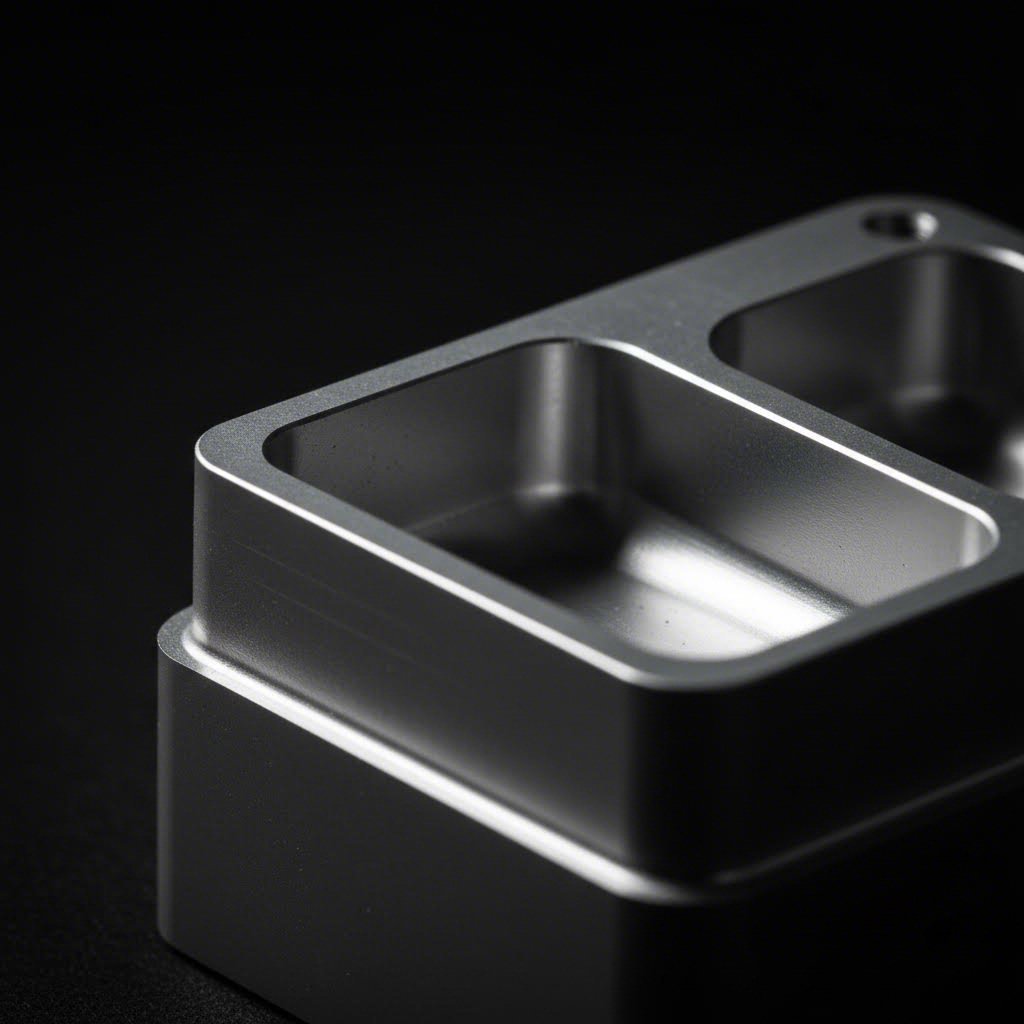

Rayons de congé des angles et exigences d’accès des outils

Il est impossible d’usiner des angles internes vifs à l’aide d’outils rotatifs standards — point final. Tout fraisage se fait avec une fraise dont le diamètre impose un rayon de congé dans chaque angle interne qu’elle usine. Concevoir en tenant compte de cette réalité constitue un fondement essentiel pour la production réussie de pièces usinées.

Rayons internes des angles : L'approche recommandée par Hubs consiste à spécifier des rayons internes d'angle vertical d'au moins un tiers de la profondeur de la cavité. Cela permet à des outils de taille appropriée d'atteindre le fond tout en conservant leur rigidité. Augmenter légèrement cette valeur minimale — en ajoutant 1 mm à la valeur calculée — permet d'utiliser des trajectoires circulaires pour l'outil au lieu de changements brusques de direction, ce qui améliore la qualité de la finition de surface.

Si votre conception exige absolument des angles internes droits de 90 degrés (pour s'ajuster à des éléments carrés, par exemple), envisagez des sous-dépouilles en T. Celles-ci prolongent la découpe d'angle sous la forme d'une poche circulaire qui accueille la géométrie de l'outil, tout en préservant la netteté du bord fonctionnel.

Planification de l'accès de l'outil : Imaginez un outil de coupe approchant votre pièce par le haut. Peut-il atteindre toutes les surfaces que vous avez conçues ? Des caractéristiques cachées derrière des parois, profondément situées dans des fentes étroites ou logées dans des cavités borgnes peuvent nécessiter des montages supplémentaires — par exemple, faire pivoter la pièce afin d’accéder à différentes faces. Chaque montage supplémentaire augmente les coûts et introduit des risques d’erreurs d’alignement.

Selon les recommandations en matière de conception pour la fabrication (DFM), les pièces nécessitant plus de trois ou quatre montages doivent être revues. L’alignement des caractéristiques selon les six directions principales (haut, bas, avant, arrière, gauche, droite) simplifie la production. L’usinage 5 axes peut réduire le nombre de montages requis pour des géométries complexes, mais cet équipement est facturé à des tarifs majorés.

Guide rapide des recommandations DFM

Utilisez ce tableau lors de l’examen de vos conceptions avant leur téléchargement. Traiter ces points de manière proactive réduit les délais de réponse aux devis et évite les itérations de reprise :

Type de caractéristique	Erreur courante	Approche recommandée	Impact sur le coût/délai de livraison
Épaisseur de mur	Parois inférieures à 0,5 mm (métaux) ou à 1,5 mm (matières plastiques)	Respectez une épaisseur minimale de 0,8 mm pour les métaux et de 1,5 mm pour les matières plastiques ; une épaisseur supérieure est préférable	Des parois fines augmentent le risque de rebut et le temps d'usinage ; un examen manuel peut être requis
Profondeur de la poche	Profondeur supérieure à 4 fois la largeur	Conserver une profondeur ≤ 4 fois la largeur ; utiliser des profondeurs en escalier pour les exigences plus importantes	Les poches profondes nécessitent des outils spécialisés ; cela peut augmenter le coût de la caractéristique de 20 à 50 %
Angles intérieurs	Coins internes à angle vif de 90°	Ajouter des congés d’au moins un tiers de la profondeur de la cavité ; utiliser des sous-dépouilles en forme de T si des arêtes vives sont nécessaires	Les coins vifs nécessitent l’usinage par électro-érosion (EDM) ou des opérations manuelles ; augmentation significative des coûts
Filetages	Filetages très petits (inférieurs à M2) ou longueur d’engagement excessive	Préférer, lorsque possible, des filetages M6 ou supérieurs ; limiter la profondeur de filetage à 3 fois le diamètre nominal	Les petits filetages présentent un risque de casse des tarauds ; une profondeur excessive augmente le temps d’usinage sans apporter de bénéfice
Sous-fuselages	Largeurs ou angles non standard	Utilisez des largeurs standard de rainures en T (en mm entiers) et des angles de queue d’aronde de 45° ou 60°	Les outils spécifiques pour sous-dépouilles allongent les délais et augmentent les coûts ; les outils standards sont expédiés plus rapidement
Accès aux outils	Caractéristiques nécessitant plus de 4 montages machines	Alignez les caractéristiques sur les directions principales ; regroupez les caractéristiques multi-faces	Chaque montage ajoute du temps et un risque d’erreur d’alignement ; il réduit la précision

Les commentaires automatisés d’analyse de la fabrication (DFM) intégrés aux plateformes numériques de devis détectent instantanément la plupart de ces problèmes. Toutefois, comprendre pourquoi certaines caractéristiques sont signalées vous permet de prendre des décisions éclairées en matière de compromis. Parfois, l’exigence fonctionnelle justifie pleinement le coût supplémentaire ; d’autres fois, une simple modification de conception assure des performances identiques à une fraction du prix.

Lorsque vous concevez en tenant compte de ces réalités manufacturières, vos pièces passent plus rapidement du devis à la production — c’est précisément l’objectif premier de la fabrication numérique.

Faire le lien entre prototypage et usinage de série

Votre prototype fonctionne parfaitement — et ensuite ? Le passage d’un design validé à l’usinage en production répétable n’est pas aussi simple que de commander davantage de pièces. De nombreux ingénieurs découvrent que les conceptions optimisées pour l’usinage rapide de prototypes nécessitent des ajustements avant d’être prêtes pour une fabrication cohérente, rentable et à grande échelle. Comprendre cette transition dès le départ permet d’éviter les retouches, de réduire le coût unitaire des pièces et de prévenir l’apparition de problèmes de qualité lorsque les volumes augmentent.

Le défi fondamental ? L’usinage de prototypes privilégie la rapidité et la validation du design. L’usinage en production exige, quant à lui, la reproductibilité, l’efficacité et la traçabilité documentaire. Examinons comment combler cet écart sans repartir de zéro.

Concevoir des prototypes en pensant à la production

Les ingénieurs avisés anticipent dès la phase de prototypage. Bien que l’usinage CNC de prototypes permette des itérations rapides, prendre dès le départ des décisions orientées production évite des refontes coûteuses ultérieurement.

Selon UPTIVE Advanced Manufacturing , la réalisation de prototypes est fondamentale dans le développement de produits — toutefois, l’objectif doit toujours être d’affiner les conceptions pour en assurer la fabricabilité et l’évolutivité, et non simplement la fonctionnalité immédiate. Voici ce que cela signifie concrètement :

Adéquation du choix du matériau : Utiliser l’aluminium 6061 pour les prototypes est justifié, car ce matériau permet une fabrication rapide et économique — toutefois, si l’acier inoxydable 316 est prévu pour la production finale afin d’assurer une résistance à la corrosion, il convient de valider les cotes critiques avec le matériau réel avant de figer la conception. Chaque matériau se usine différemment, et les tolérances réalisables en aluminium ne sont pas nécessairement transférables directement.

Standardisation des caractéristiques : Les prototypes usinés sur machines à commande numérique (CNC) comportent souvent des caractéristiques uniques qui fonctionnent, mais qui ne sont pas optimisées. L’harmonisation des dimensions des filetages, des motifs de perçage et des rayons de congé avec les outillages standards permet de réduire les coûts de production. Un prototype peut par exemple utiliser un filetage M5 parce qu’il correspondait à la conception, mais passer à un filetage M6 pourrait éliminer la nécessité d’opérations de taraudage spéciales.

Considérations relatives au bridage : Les prototypes sont généralement fixés individuellement — serrés là où il est pratique de le faire pour cette pièce unique. Les séries de production exigent un maintien répétable des pièces. Selon JLC CNC, l’adoption précoce de systèmes de montage modulaires et de chargement/déchargement automatisés peut réduire de façon significative le temps de manipulation par pièce à mesure que les volumes augmentent.

Seuils de volume et transitions entre méthodes de fabrication

À partir de quel volume la usinage CNC en petite série cesse-t-elle d’être pertinente ? Il n’existe pas de réponse universelle — cela dépend de la géométrie de la pièce, du matériau utilisé et des exigences en matière de tolérances. Toutefois, une bonne compréhension des aspects économiques vous permet de planifier à l’avance.

Zone optimale pour les prototypes CNC : Les plateformes de fabrication numérique excellent pour des quantités allant de 1 à environ 200 pièces. Selon Protolabs, l’usinage CNC permet d’obtenir des pièces en délai très court (en 1 jour), avec une grande précision et une excellente reproductibilité, ainsi que des prix unitaires plus avantageux à des quantités plus élevées — mais « plus élevées » signifie ici encore des centaines, et non des milliers de pièces.

Seuils de transition : Lorsque les volumes atteignent 500 à 1 000 unités, d’autres méthodes peuvent devenir plus économiques :

• Moulage par injection : Pour les pièces en plastique, l’investissement dans les outillages devient rentable à partir de 500 à 5 000 unités, selon la complexité. Le coût initial du moule est amorti sur la production, ce qui fait chuter nettement le prix unitaire par rapport à l’usinage.
• Moulage sous pression : Pour les pièces métalliques produites en grands volumes (généralement à partir de 1 000 unités), le moulage suivi d’un usinage final uniquement sur les caractéristiques critiques peut être justifié.
• Fabrication de Métaux Plats : Les boîtiers et supports présentant des géométries simples coûtent souvent moins cher lorsqu’ils sont réalisés en tôle emboutie dès que les volumes dépassent quelques centaines d’unités.

L’enseignement clé tiré des recommandations en fabrication : évitez d’opter pour des procédés tels que le moulage par injection durant la phase de prototypage en raison de leurs coûts initiaux élevés — mais concevez toutefois votre prototype en tenant compte du fait qu’une transition vers ce type de procédé pourrait s’avérer nécessaire par la suite. Des caractéristiques faciles à usiner mais impossibles à mouler entraînent ultérieurement des cycles de reprise coûteux.

Cohérence de qualité tout au long des séries de production

Un seul prototype parfait démontre que la conception fonctionne. Cinquante pièces identiques démontrent que le procédé de fabrication fonctionne. L’usinage en série exige des systèmes de contrôle qualité que le prototypage ne requiert pas.

Exigences d'inspection : Selon lignes directrices en matière de contrôle qualité , les séries de production doivent définir les normes de qualité et les protocoles d’inspection avant le lancement de la première série de production. Cela comprend :

• Des tests en ligne et des points de contrôle qualité tout au long de la production
• L’inspection par machine à mesurer tridimensionnelle (CMM) des dimensions clés en temps réel
• Des techniques d’échantillonnage adaptées à votre volume de production et à vos exigences en matière de criticité
• La collecte de données afin d’établir des référentiels qualité pour les séries futures

Exigences en matière de certification des matériaux : Les prototypes utilisent souvent des matériaux génériques en stock, sans traçabilité. Les pièces destinées à la production — notamment dans les secteurs aéronautique, médical ou automobile — nécessitent généralement des certifications de matériaux (rapports d’essais d’usine) documentant leur composition et leurs propriétés. Précisez ces exigences lors de la transition afin de garantir que votre fournisseur se procure des matériaux certifiés.

Documentation et maîtrise des changements : Comme le recommande UPTIVE, tenez un registre détaillé de toutes les modifications apportées au cours des séries de production à faible volume. Cette documentation oriente la production à grande échelle et évite les problèmes liés aux « savoirs tacites », où des ajustements critiques n’existent que dans la mémoire de certaines personnes.

Points essentiels à prendre en compte lors de la transition vers la production

Avant de passer votre prototype validé à une production en quantités industrielles, examinez attentivement ces points de contrôle critiques :

• Vérification de la fixation de la conception : Assurez-vous que toutes les itérations du prototype sont terminées et que la conception est figée — toute modification en cours de production coûte exponentiellement plus cher que les ajustements effectués au stade du prototype
• Disponibilité des matériaux : Vérifiez que les matériaux destinés à la production sont disponibles de façon constante et en quantités suffisantes ; les alliages exotiques peuvent nécessiter des délais de livraison longs ou être soumis à des quantités minimales de commande
• Vérification des tolérances : Évaluez si les tolérances appliquées au prototype sont réellement nécessaires au bon fonctionnement du produit, ou si l’assouplissement des dimensions non critiques permettrait de réduire les coûts de production
• Planification des opérations secondaires : Identifiez toutes les opérations de finition, de revêtement ou d’assemblage, et intégrez-les au planning de production
• Documentation qualité : Établir les critères d'inspection, les taux de prélèvement d'échantillons et les normes d'acceptation avant la production du premier article
• Qualification du fournisseur : Évaluer si votre fournisseur de prototype dispose de la capacité de production, des certifications et des systèmes qualité adaptés à vos volumes
• Modélisation des coûts : Comparer les coûts unitaires selon les paliers de volume afin d'identifier les quantités optimales de commande et les transitions entre méthodes de fabrication

La transition de l'usinage CNC de prototypes vers la production ne consiste pas uniquement à commander des quantités plus importantes : elle implique de valider que votre conception, votre fournisseur et vos systèmes qualité sont capables de produire des résultats cohérents à grande échelle. Bien maîtriser cette étape détermine si votre produit sera lancé sans heurts ou s'il connaîtra des difficultés entraînant des corrections coûteuses.

Fabrication numérique contre ateliers mécaniques traditionnels

Voici une question qui mérite d'être posée : devez-vous rechercher un « atelier d'usinage CNC à proximité » ou télécharger votre fichier CAO sur une plateforme numérique ? La réponse honnête dépend entièrement des exigences de votre projet. Les plateformes numériques de fabrication, telles que Protolabs, excellent dans des scénarios précis — mais les ateliers d'usinage traditionnels offrent des avantages que les systèmes automatisés ne peuvent tout simplement pas reproduire. Comprendre dans quels cas chaque approche est pertinente vous permet d'économiser du temps, de l'argent et d'éviter des frustrations.

Aucune des deux options n'est universellement supérieure. Le bon choix dépend de la complexité de la pièce, des volumes requis, des contraintes de délai et du niveau de collaboration en direct nécessaire pour votre projet. Examinons objectivement les compromis associés à chacune.

Délais d'exécution et comparaison des délais de livraison

La rapidité est souvent le facteur décisif — et c'est précisément là que les plateformes numériques démontrent leur avantage le plus marqué.

Selon Siemens , les ateliers numériques utilisent des technologies de pointe pour relier tous les aspects de leurs opérations, de la conception à la livraison. Cette intégration leur permet d’améliorer considérablement leur efficacité. Des pièces expédiées en 1 à 3 jours depuis une plateforme numérique peuvent nécessiter 2 à 4 semaines auprès d’un prestataire traditionnel de services d’usinage CNC — simplement parce que les étapes manuelles de devis, de programmation et de planification entraînent des retards cumulés.

Mais voici la nuance : les ateliers traditionnels peuvent parfois traiter plus rapidement les commandes urgentes lorsqu’une relation de confiance est établie. Un tourneur-fraiseur situé à proximité, qui connaît bien mon travail, pourrait ainsi avancer mon projet dans la file d’attente. Cette souplesse n’existe pas dans les systèmes automatisés, où chaque commande suit la même logique de priorisation.

Pour des délais de livraison prévisibles et constants sur des géométries standard, les plateformes numériques l’emportent. Pour l’accélération basée sur la relation humaine dans le cas de travaux complexes, les ateliers locaux conservent un avantage.

Quantités minimales de commande et structures de coûts

Les structures de coûts diffèrent fondamentalement selon ces approches — et leur compréhension vous aide à optimiser vos dépenses.

Plateformes numériques : Aucune exigence de commande minimale. Vous avez besoin d’une seule pièce ? Commandez une seule pièce. Le système automatisé de devis établit le prix de chaque travail individuellement, rendant ainsi économiquement viable la fabrication de prototypes unitaires. Selon une analyse sectorielle, les tarifs de Protolabs sont concurrentiels, mais aussi rigides : les devis automatisés ne laissent guère de marge pour une résolution créative des problèmes ou pour l’optimisation des coûts.

Ateliers traditionnels : De nombreux services d’usinage CNC à proximité imposent des commandes minimales — souvent de 500 à 1 000 $ par travail — afin de justifier le temps de mise en place. Toutefois, ils offrent ce que les plateformes numériques ne peuvent pas fournir : la négociation. Un atelier dédié peut rechercher des moyens de réduire les opérations d’usinage superflues, ajuster les tolérances là où cela est possible, et vous aider à trouver un équilibre entre coût et performance.

Le compromis devient plus évident à volume élevé. Les plateformes numériques proposent une tarification transparente par pièce, qui évolue de façon prévisible en fonction du volume. Les ateliers traditionnels offrent souvent des remises plus importantes sur les volumes dès lors que vous dépassez leurs seuils minimaux — notamment pour les commandes répétées, où la programmation et le montage des outillages sont déjà réalisés.

Compromis en matière de capacités et spécialisation

Quand NE DEVRIEZ-VOUS PAS utiliser une plateforme numérique de fabrication ? Plusieurs scénarios privilégient les ateliers mécaniques traditionnels :

Pièces très grandes : Les plateformes numériques limitent généralement les dimensions des pièces afin qu’elles s’inscrivent dans les enveloppes standard des machines — souvent d’environ 508 mm × 356 mm × 152 mm pour l’usinage. Vous avez besoin d’un composant structurel de 914 mm ? Vous devrez alors rechercher « usinage près de chez moi » afin de trouver des ateliers disposant d’équipements plus grands.

Matériaux exotiques : Les plateformes automatisées stockent des matériaux courants. Des alliages tels que l’Inconel, le Hastelloy, le titane ou des plastiques spécialisés peuvent ne pas figurer dans leurs menus déroulants. Les ateliers traditionnels, qui entretiennent des relations solides avec leurs fournisseurs de matériaux, traitent plus aisément des substrats inhabituels.

Opérations secondaires spécialisées : Selon une analyse comparative, Protolabs exploite plusieurs installations à travers le monde, ce qui peut entraîner des incohérences entre les séries de production — notamment lorsque les pièces nécessitent un traitement postérieur spécialisé. Un atelier local disposant de ses propres capacités de traitement thermique ou de placage offre un meilleur contrôle intégré.

Assemblages complexes : Lorsque les pièces nécessitent un meulage, une usinage par électro-érosion (EDM), un soudage spécialisé ou un assemblage par emboîtement à force, les ateliers traditionnels offrent une coordination directe et personnalisée que les systèmes automatisés de commande ne permettent pas.

Service fondé sur la relation : Comme le souligne un atelier mécanique : « Chez Magpie, vous pouvez décrocher votre téléphone et parler directement avec le fraiseur ou tourneur qui travaille sur votre pièce. Vous connaîtrez même le nom de la personne qui usine vos composants. » Ce lien personnel renforce la confiance et permet une résolution collaborative des problèmes, une capacité que les tableaux de bord automatisés ne sauraient reproduire.

Comparaison des plateformes en un coup d’œil

Utilisez ce tableau pour identifier rapidement l’approche qui correspond le mieux aux exigences spécifiques de votre projet :

Facteur	Plateformes numériques (Protolabs, etc.)	Ateliers mécaniques traditionnels
Délai de livraison habituel	1 à 7 jours pour les pièces standard	2 à 4 semaines en général ; délai accéléré possible grâce aux relations établies
Quantité minimum	1 pièce (pas de quantité minimale)	Souvent un minimum de 500 à 1 000 $ par travail
Plage de tolérance	précision standard de ±0,005 po ; précision plus élevée disponible	Très variable ; certains se spécialisent dans une précision de ±0,0001 po
Choix des Matériaux	Large gamme de matériaux courants ; matériaux exotiques limités	Accès plus étendu, y compris des alliages spécialisés
Limites de taille des pièces	Généralement inférieure à 20 po sur la plus grande dimension	Varie selon l'atelier ; capacités pour formats grands formats disponibles
Vitesse de devis	Quelques secondes à plusieurs heures (automatisé)	Quelques jours à plusieurs semaines (examen manuel)
Retour sur la conception	Analyse DFM automatisée	Suggestions examinées par des experts humains et collaboration
Les applications les plus adaptées	Prototypes, géométries standard, projets nécessitant une grande rapidité	Ensembles complexes, matériaux exotiques, haute précision, pièces de grande taille

La décision n’est souvent pas binaire. De nombreuses équipes d’ingénierie utilisent des plateformes numériques pour la fabrication rapide de prototypes et les premières itérations, puis passent à des ateliers traditionnels pour les séries de production exigeant des tolérances plus serrées, des procédés spécialisés ou des relations durables avec des fournisseurs. Selon analyse de fabrication , la clé consiste à choisir la méthode la mieux adaptée à votre projet : il n’existe pas de solution universelle.

Lorsque vous évaluez une usine de CN numériques à proximité par rapport à une plateforme en ligne, ne considérez pas uniquement la pièce actuelle, mais aussi votre stratégie de fabrication à plus long terme. Établir des relations avec des ateliers locaux compétents crée des options que les commandes purement transactionnelles via des plateformes numériques ne sauraient offrir — tandis que ces dernières garantissent une rapidité et une accessibilité inégalées pour les besoins simples.

Opérations secondaires et options de finition de surface

Vos pièces sont usinées — mais sont-elles terminées ? Les pièces tournées sur CN brutes passent rarement directement dans les assemblages finaux sans traitement supplémentaire. Les opérations secondaires transforment les pièces usinées sur mesure, initialement fonctionnelles mais non finies, en composants prêts pour la production, dotés de la résistance à la corrosion, de l’aspect de surface et des caractéristiques d’assemblage exigés par votre application. Comprendre ces options vous permet de spécifier dès la phase initiale les traitements appropriés, évitant ainsi des retards et garantissant que vos pièces arrivent prêtes à être intégrées.

Voici la réalité : les finitions de surface et les opérations secondaires ont un impact significatif tant sur les délais de réalisation des projets que sur les budgets. Certains traitements ajoutent plusieurs jours à votre délai d’approvisionnement. D’autres nécessitent le masquage de caractéristiques critiques afin de respecter les tolérances. Savoir quand chaque opération est indispensable — et quand elle constitue une surcharge inutile — permet de maintenir votre projet dans les délais et dans les coûts prévus.

Options de finition de surface et applications

La finition de surface répond à deux objectifs principaux : la protection et l’esthétique. Parfois, vous avez besoin des deux ; parfois, l’un de ces aspects prime largement sur l’autre. Classifions les options selon leur fonction afin de vous aider à identifier précisément ce dont votre application a réellement besoin.

Finitions cosmétiques :

• Sablage (sablage à billes) : Utilise des jets sous pression pour projeter des billes de verre ou de plastique sur la surface, créant ainsi une finition mate uniforme qui masque les marques d'usinage. Selon Fictiv, le sablage fonctionne sur la plupart des métaux, notamment le laiton, le bronze et le cuivre, et est souvent associé à d'autres finitions, comme l’anodisation, pour des avantages esthétiques — pensez aux ordinateurs portables Apple MacBook.
• Tambourage : Fait tourner les pièces dans un baril contenant un milieu abrasif afin d’éliminer les bavures et les arêtes vives. Moins précis que le sablage, mais efficace pour le débarrassage des bavures. Remarque : le brunissage peut entraîner des surfaces inégales ; vérifiez donc les exigences en matière de tolérances géométriques avant de choisir cette option.
• Électropolissage : Permet d’obtenir des finitions miroir sur l’acier et l’acier inoxydable en dissolvant, à l’aide d’un courant électrique et de bains chimiques, une couche contrôlée du matériau de base. Cette méthode est plus rapide et moins coûteuse que le polissage manuel pour atteindre une qualité de surface extrêmement fine.

Revêtements fonctionnels :

• Anodisation (type I, II, III) : Crée une couche d'oxyde durable et intégrée sur l'aluminium, résistant à la corrosion et à l'usure. Contrairement à la peinture, les revêtements anodisés ne s'écaillent ni ne se décollent. L'anodisation de type II permet la teinture dans diverses couleurs. L'anodisation de type III (anodisation dure) confère une résistance accrue à l'usure pour des applications exigeantes.
• Revêtement en poudre : Applique électrostatiquement de la peinture en poudre, puis la polymérise dans un four afin d'obtenir des finitions épaisses et durables dans pratiquement n'importe quelle couleur. Selon les recommandations en matière de finition, la peinture en poudre modifie légèrement les dimensions des pièces ; le contrôle des tolérances et de la rugosité est donc essentiel : les trous et les surfaces d'assemblage présentant des tolérances serrées doivent être masqués au préalable.
• Conversion chromate (Alodine / film chimique) : Couche protectrice mince appliquée sur l'aluminium, qui inhibe la corrosion tout en conservant la conductivité thermique et électrique. Elle est souvent utilisée comme apprêt avant la peinture ou comme traitement autonome dans des environnements moins exigeants.
• Oxyde noir : Offre une résistance modérée à la corrosion sur l'acier et l'acier inoxydable, avec une finition noire mate et lisse. Elle n'affecte pas significativement les dimensions, ce qui rend le masquage inutile.
• Nickelage autocatalytique : Dépôt d'un revêtement en alliage de nickel sans courant électrique, offrant une excellente résistance à la corrosion sur l'aluminium, l'acier et l'acier inoxydable. Une teneur plus élevée en phosphore améliore la résistance à la corrosion, mais réduit la dureté.
• Zincage (galvanisation) : Protège l'acier contre la corrosion : lorsque le revêtement est endommagé, le zinc s'oxyde en premier, se sacrifiant pour protéger l'acier sous-jacent.

Un critère essentiel pour tout revêtement : le masquage. Selon Fictiv, un masquage peut être requis afin de protéger certaines surfaces ou certains orifices pendant les opérations de finition, car certains traitements ajoutent une épaisseur de matériau qui interfère avec les tolérances serrées, les filetages et les ajustements par pression. Chaque orifice masqué entraîne un coût supplémentaire en raison de la main-d'œuvre manuelle requise.

Filetages, taraudages et caractéristiques d'assemblage

Les pièces usinées sur mesure fonctionnent rarement de façon isolée : elles sont fixées par boulonnage, vissage ou ajustement par pression dans des ensembles plus volumineux. Bien maîtriser ces opérations mécaniques garantit que vos pièces arrivent prêtes à être intégrées immédiatement.

Taraudages vs. inserts filetés :

Selon les directives d'installation matérielle, l'avantage principal de l'utilisation d'une douille filetée plutôt que du taraudage d'un trou réside dans le fait que la douille peut être fabriquée dans un matériau plus dur et plus robuste — par exemple, des douilles en acier utilisées dans des pièces en aluminium. Les douilles sont généralement plus durables et remplaçables en cas de dommage, tandis qu’un filetage endommagé dans un trou taraudé signifie le plus souvent que la pièce est irrémédiablement compromise.

Toutefois, le taraudage des trous lors de l’usinage CNC est plus économique, car il élimine des étapes de production supplémentaires. Le taraudage offre également une plus grande variété de dimensions et ne souffre pas des contraintes de profondeur qui limitent l’utilisation des douilles.

Opérations mécaniques :

• Taraudage : Crée des filetages internes lors de l’usinage — l’approche la plus économique pour les dimensions standard de filetage
• Douilles hélicoïdales (Helicoils) : Fournissent des filetages plus résistants et plus durables que le taraudage seul ; disponibles en versions à languette ou sans languette. Les douilles sans languette permettent un réglage et un retrait plus faciles, sans risque d’endommager la pièce.
• Douilles freinées : Caractéristique : segments de bobine polygonaux qui se déforment vers l'extérieur lors de l'installation des éléments de fixation, exerçant une pression pour maintenir les boulons en place — essentiel pour les assemblages soumis à des vibrations
• Goupilles cylindriques : Pions de précision pour l'alignement et les assemblages par emmanchement. Les goupilles standard ont un diamètre supérieur de 0,0002" à celui des alésages afin d'assurer un ajustement serré ; les goupilles de précision offrent un jeu d'interférence spécifique pour des liaisons par emmanchement robustes.
• Inserts par emmanchement : Installés après usinage et finition afin de fournir des fonctionnalités d'assemblage sans affecter les tolérances des pièces pendant les opérations de revêtement

Les services de tournage CNC intègrent fréquemment les opérations de filetage directement dans le processus de production, créant des filetages externes sur les composants cylindriques au cours de la même phase d’usinage qui réalise les caractéristiques principales. Cette intégration réduit la manipulation des pièces et améliore la concentricité entre les sections filetées et non filetées.

Inspection et documentation qualité

Pour de nombreuses applications, l’inspection visuelle et les contrôles dimensionnels ponctuels suffisent. Toutefois, les secteurs réglementés — aéronautique, automobile et usinage de dispositifs médicaux — exigent des preuves documentées que les pièces répondent aux spécifications.

Options standard d’inspection :

• Inspection du premier article (FAI): Vérification dimensionnelle complète de la première pièce produite par rapport à toutes les spécifications du plan
• Rapports MMC : Données issues d’une machine à mesurer tridimensionnelle (MMT) documentant les mesures des dimensions critiques, avec les valeurs réelles comparées aux valeurs nominales
• Certifications des matériaux : Rapports d’essai d’usinage attestant de la composition et des propriétés du matériau — indispensables pour les applications aéronautiques et médicales
• Certificat de conformité (CoC) : Documentation attestant que les pièces répondent aux exigences spécifiées

L’usinage de dispositifs médicaux implique des exigences particulièrement strictes. Les pièces destinées aux implants, aux instruments chirurgicaux ou aux équipements de diagnostic nécessitent généralement une traçabilité complète des matériaux, des procédés de nettoyage validés, ainsi que des dossiers documentaires conformes aux exigences de la FDA et des organismes de réglementation internationaux.

Lors de la définition des exigences d'inspection, prenez en compte le rapport coût-avantage réel. Une inspection complète (FAI) avec des données issues d'une machine à mesurer tridimensionnelle (CMM) pour chaque dimension ajoute un temps et un coût significatifs. Concentrer les ressources d’inspection sur les caractéristiques critiques — surfaces d’assemblage, interfaces d’assemblage et cotes fonctionnelles — garantit une assurance qualité là où elle compte tout en maîtrisant les frais généraux.

Les opérations secondaires transforment les composants usinés bruts en pièces finies prêtes à l’assemblage. La spécification de ces exigences dès la phase de devis permet d’assurer une tarification précise, des délais réalistes et la livraison de pièces prêtes à remplir leur fonction prévue.

Choisir le bon partenaire en usinage CNC

Vous maîtrisez les aspects techniques de l'usinage CNC de Protolabs — matériaux, tolérances, principes d'analyse de la fabrication (DFM) et options de finition. Mais voici la question qui détermine, en définitive, le succès de votre projet : à quel partenaire de fabrication pouvez-vous faire confiance pour l’usinage de vos pièces CNC ? La réponse n’est pas toujours la même plateforme pour chaque projet. Différentes applications exigent des capacités, des certifications et des systèmes qualité différents. Adapter vos exigences spécifiques aux points forts d’un partenaire permet d’éviter des imprévus coûteux et de construire une relation de fabrication et d’usinage qui évolue en fonction de vos besoins.

Le choix d’un partenaire d’usinage CNC ne repose pas uniquement sur le prix et les délais — bien que ces facteurs soient importants. Il s’agit de trouver un fournisseur dont l’expertise, les systèmes qualité et la capacité correspondent aux exigences de votre application. Examinons comment évaluer systématiquement les partenaires potentiels.

Évaluation des partenaires de fabrication pour votre projet

Avant de demander des devis, définissez précisément les besoins réels de votre projet. Un prototype destiné à des essais internes n’a pas les mêmes exigences qu’un composant destiné à la production dans le cadre d’applications d’usinage CNC aérospatial. Selon des études menées dans le secteur manufacturier, l’expertise et l’expérience constituent la pierre angulaire d’un partenariat réussi : il ne s’agit pas seulement de posséder les équipements les plus récents, mais aussi de maîtriser les subtilités des procédés d’usinage, des matériaux et des exigences sectorielles.

Débutez votre évaluation en vous appuyant sur ces critères clés, classés par ordre de priorité selon les exigences de l’application :

• Applications automobiles : Shaoyi Metal Technology propose des services d’usinage CNC de précision certifiés IATF 16949, soutenus à chaque série de production par une Maîtrise Statistique des Procédés (MSP). Son installation produit des ensembles de châssis et des douilles métalliques sur mesure, avec des délais de livraison pouvant être aussi courts qu’un jour ouvrable — un avantage décisif pour les chaînes d’approvisionnement automobiles, où tout retard se répercute sur l’ensemble du calendrier d’assemblage.
• Applications dans le domaine aérospatial: Rechercher des partenaires disposant de la certification AS9100, qui étend les exigences de la norme ISO 9001 en y ajoutant des dispositions spécifiques au secteur aérospatial en matière de gestion des risques, de documentation et d’intégrité des produits tout au long de chaînes d’approvisionnement complexes.
• Applications pour dispositifs médicaux : La certification ISO 13485 est obligatoire — cette norme définit les exigences applicables aux systèmes de management de la qualité spécifiques aux dispositifs médicaux, garantissant ainsi la conformité réglementaire et la sécurité des patients.
• Fabrication générale: La certification ISO 9001 constitue le fondement des systèmes de management de la qualité, attestant une production constante et de haute qualité grâce à des processus documentés et à une surveillance des performances.
• Applications de défense : L’enregistrement ITAR et des protocoles robustes de sécurité de l’information sont obligatoires pour la gestion de données techniques sensibles et de composants critiques.

Considérations et certifications spécifiques au secteur

Les certifications ne sont pas seulement des insignes — elles constituent une preuve documentée que le fabricant met en œuvre des systèmes capables de garantir une qualité constante. Selon les lignes directrices relatives aux certifications, ces dernières offrent aux clients et aux parties prenantes l’assurance de l’engagement de l’entreprise en faveur de la qualité à chaque étape du processus, ce qui influence les résultats de l’usinage CNC en veillant à ce que les équipes maintiennent des normes élevées.

Pourquoi la norme IATF 16949 est-elle essentielle dans le secteur automobile : Cette norme internationale dédiée à la gestion de la qualité dans l’industrie automobile intègre les principes de la norme ISO 9001 tout en y ajoutant des exigences spécifiques au secteur, notamment en matière d’amélioration continue, de prévention des défauts et de surveillance rigoureuse des fournisseurs. Selon les annuaires de certifications , la norme IATF 16949 est appliquée par les organisations intervenant dans la chaîne d’approvisionnement automobile afin d’améliorer la qualité des produits et la satisfaction client. Des fabricants tels que Shaoyi Metal Technology, qui conservent cette certification, démontrent la rigueur nécessaire pour répondre aux exigences de la production automobile.

Exigences relatives à l’usinage aéronautique : Le secteur aérospatial impose certaines des normes de conformité les plus rigoureuses dans le domaine de la fabrication. La certification AS9100 répond aux exigences en matière de traçabilité, à la documentation processus vérifiable et à la vérification méticuleuse des pièces. En outre, l’accréditation NADCAP peut être requise pour des procédés spéciaux tels que le traitement thermique et les essais non destructifs — une couche supplémentaire de validation garantissant que ces procédés spécialisés respectent les normes les plus élevées.

Normes d’usinage médical : L’usinage CNC destiné aux dispositifs médicaux doit se conformer à la réglementation FDA 21 CFR Partie 820 (Règlement relatif au système qualité), qui régit la conception, la fabrication et le suivi des produits. La certification ISO 13485 fournit le cadre nécessaire à la gestion des risques, à la traçabilité des produits et à un traitement efficace des réclamations — garantissant ainsi que chaque composant médical répond aux normes les plus exigeantes en matière de précision et de sécurité des patients.

Construire une stratégie fiable de chaîne d’approvisionnement

Choisir un partenaire n’est pas une décision ponctuelle : il s’agit de la fondation même de votre chaîne d’approvisionnement manufacturière. Les meilleures relations évoluent depuis la phase de prototypage jusqu’à la production, avec des partenaires qui comprennent votre activité et s’adaptent à vos exigences.

Selon les recherches sur la chaîne d’approvisionnement, les partenariats à long terme conduisent souvent à de meilleurs prix, à un accès prioritaire aux plannings et à une résolution collaborative des problèmes. Les entreprises qui investissent dans la formation de leurs employés, la modernisation de leurs équipements et la mise en place de systèmes qualité sont plus susceptibles de faire preuve de fiabilité dans le temps.

Prenez en compte ces facteurs stratégiques lors de la constitution de votre réseau de fournisseurs :

Processus de contrôle qualité : Au-delà des certifications, examinez comment les partenaires maîtrisent concrètement la qualité. La maîtrise statistique des procédés (MSP) surveille la production en temps réel, détectant les écarts avant qu’ils ne donnent lieu à des pièces défectueuses. Les machines à mesurer tridimensionnelles (MMT) fournissent des mesures précises en 3D permettant de vérifier les dimensions et les tolérances. Interrogez les fournisseurs potentiels sur leurs protocoles d’inspection spécifiques et sur la manière dont ils documentent les données qualité.

Évolutivité du prototypage à la production : Votre partenaire idéal prend en charge à la fois les volumes initiaux d’usinage CNC en laboratoire de prototypage et s’adapte sans heurts aux quantités de production. Évaluez s’il dispose de la capacité nécessaire pour répondre à vos volumes prévisionnels, s’il est capable de maintenir une qualité constante sur des séries plus importantes et s’il propose des prix compétitifs pour les quantités de production.

Communication et réactivité : Selon les critères d’évaluation des partenaires, la réactivité constitue un facteur clé : les partenaires fiables répondent rapidement aux demandes, fournissent des mises à jour claires et maintiennent des canaux de communication ouverts. Cette transparence vous permet de rester informé de l’état de votre commande et des éventuels défis.

Capacités d’assistance à la conception : Les meilleurs partenaires ne se contentent pas de suivre vos conceptions : ils y apportent activement des améliorations. Les retours liés à la conception pour la fabrication (DFM) proposent des ajustements permettant de réduire les coûts, de raccourcir les délais de livraison ou d’améliorer les performances des pièces, sans compromettre leur fonctionnalité.

Services à valeur ajoutée : Selon l’analyse du secteur, de nombreux ateliers proposent des services supplémentaires, notamment des options de finition, l’assemblage, la gestion des stocks et une assistance à la conception. Le choix d’un partenaire offrant ces services peut simplifier votre chaîne d’approvisionnement, réduire les délais de livraison et abaisser les coûts globaux en limitant les manipulations entre plusieurs fournisseurs.

Prendre votre décision finale

L’usinage CNC de Protolabs se distingue particulièrement pour la fabrication rapide de prototypes, les matériaux standards et les projets où la rapidité et l’accessibilité sont primordiales. Toutefois, votre stratégie de fabrication nécessite probablement plusieurs partenaires, chacun optimisé pour des scénarios spécifiques.

Pour les applications automobiles exigeant la certification IATF 16949, un contrôle qualité fondé sur la maîtrise statistique des procédés (SPC) et des délais de livraison très courts, des partenaires spécialisés tels que Shaoyi Metal Technology proposent des capacités que les plateformes généralistes ne parviennent pas toujours à égaler. Leur expertise dans l’usinage CNC de précision pour les ensembles de châssis et les douilles métalliques sur mesure — avec des délais de livraison pouvant être réduits à un jour — répond aux exigences spécifiques des chaînes d’approvisionnement automobiles.

Pour l'usinage CNC destiné aux applications aérospatiales, privilégiez des partenaires certifiés AS9100 et accrédités NADCAP pour tous les procédés spéciaux requis. L'usinage médical exige une certification ISO 13485 ainsi qu'une conformité démontrée aux exigences de la FDA.

Le bon partenaire n'est pas nécessairement celui qui propose les délais les plus courts ou les prix les plus bas : c'est celui dont les capacités, les certifications et les systèmes qualité correspondent précisément à vos exigences d'application. Établissez des relations avec des fournisseurs qui connaissent bien votre secteur d'activité, qui investissent dans l'amélioration continue et qui font preuve d'un engagement réel envers votre réussite. Cette approche stratégique des partenariats en fabrication et en usinage constitue la base fiable d'une chaîne d'approvisionnement à la hauteur de vos produits.

Questions fréquemment posées sur l'usinage Protolabs

1. Quels sont les délais de livraison des pièces usinées par fraisage CNC chez Protolabs ?

Protolabs peut livrer des pièces usinées CNC en aussi peu que 1 jour pour les géométries et matériaux standards. Leur processus de fabrication numérique automatisé élimine les retards traditionnels liés aux devis, la plupart des pièces étant expédiées sous 1 à 3 jours. Les délais de livraison varient en fonction de la complexité de la pièce, du choix du matériau, des exigences de tolérance et des options de finition. Des commandes express avec expédition accélérée sont disponibles pour les projets soumis à des contraintes temporelles strictes.

2. Quels matériaux Protolabs propose-t-il pour l’usinage CNC ?

Protolabs propose une vaste gamme de matériaux pour l’usinage CNC, notamment des alliages d’aluminium (6061, 7075, 5083), des aciers inoxydables (304, 316, 2205 duplex), du laiton et du cuivre pour les métaux. Parmi les plastiques techniques figurent le Delrin (POM), le nylon, le polycarbonate et l’acétal. Le choix du matériau influence l’usinabilité, le coût et le délai de livraison. Pour les matériaux exotiques ou les alliages spécialisés non inclus dans leur bibliothèque standard, des ateliers d’usinage traditionnels peuvent offrir des options d’approvisionnement plus étendues.

3. Quelles tolérances Protolabs est capable d’atteindre ?

Les tolérances d'usinage standard de Protolabs sont de ±0,005 pouce (±0,127 mm) pour les caractéristiques usinées sans indication spécifique. Des tolérances plus serrées sont disponibles sur demande, mais entraînent une augmentation significative des coûts. La précision réalisable dépend du choix du matériau (les métaux respectent mieux les tolérances que les plastiques), de la géométrie des caractéristiques et des dimensions de la pièce. Les projets nécessitant des tolérances définies selon les normes GD&T font l'objet d'un examen personnalisé plutôt que d'un devis automatisé.

4. Comment Protolabs se compare-t-il aux ateliers d'usinage traditionnels ?

Protolabs se distingue par son délai de livraison accéléré (1 à 7 jours contre 2 à 4 semaines), l'absence de quantité minimale de commande et les retours automatisés d'analyse de la fabrication (DFM). Les ateliers traditionnels offrent des avantages pour les pièces très volumineuses, les matériaux exotiques, les opérations secondaires spécialisées et un service fondé sur la relation client. Les plateformes numériques assurent une tarification prévisible et une rapidité pour les géométries standard, tandis que les ateliers locaux permettent la négociation, la résolution sur mesure des problèmes et une collaboration pratique et étroite pour les projets complexes.

5. Quelles certifications dois-je rechercher chez un partenaire en usinage CNC ?

Les exigences en matière de certification dépendent de votre secteur d'activité. Les applications automobiles exigent la certification IATF 16949 avec la maîtrise statistique des procédés (SPC). L'usinage aérospatial exige la certification AS9100 et, éventuellement, l'accréditation NADCAP pour les procédés spéciaux. La fabrication de dispositifs médicaux nécessite la conformité à la norme ISO 13485 et aux dispositions de la FDA 21 CFR Partie 820. Pour la fabrication générale, il est recommandé d'obtenir la certification ISO 9001 comme norme fondamentale de management de la qualité.
