Quelles sont les pièces usinées et pourquoi sont-elles importantes ?

Vous êtes-vous déjà demandé comment les composants de précision situés à l’intérieur du moteur de votre voiture ou de la turbine d’un avion sont fabriqués ? La réponse réside dans l’un des procédés fondamentaux de la fabrication. Les pièces usinées sont des composants obtenus en retirant systématiquement de la matière d’une pièce brute à l’aide d’outils de coupe — une technique qui façonne l’industrie moderne depuis plus d’un siècle.

Les pièces usinées sont des composants de précision fabriqués par des procédés soustractifs, au cours desquels des outils de coupe retirent de la matière de pièces brutes en métal ou en plastique afin d’atteindre des spécifications exactes, des tolérances serrées et des géométries complexes.

Contrairement à l'impression 3D, qui construit les objets couche par couche, ou au moulage, qui consiste à verser un matériau en fusion dans des moules, l'usinage fonctionne de manière inverse. Vous commencez avec plus de matière que nécessaire, puis vous retirez soigneusement tout ce qui ne fait pas partie de la pièce finale. Cette approche soustractive offre une précision dimensionnelle et une qualité de surface inégalées, que d'autres procédés peinent à reproduire.

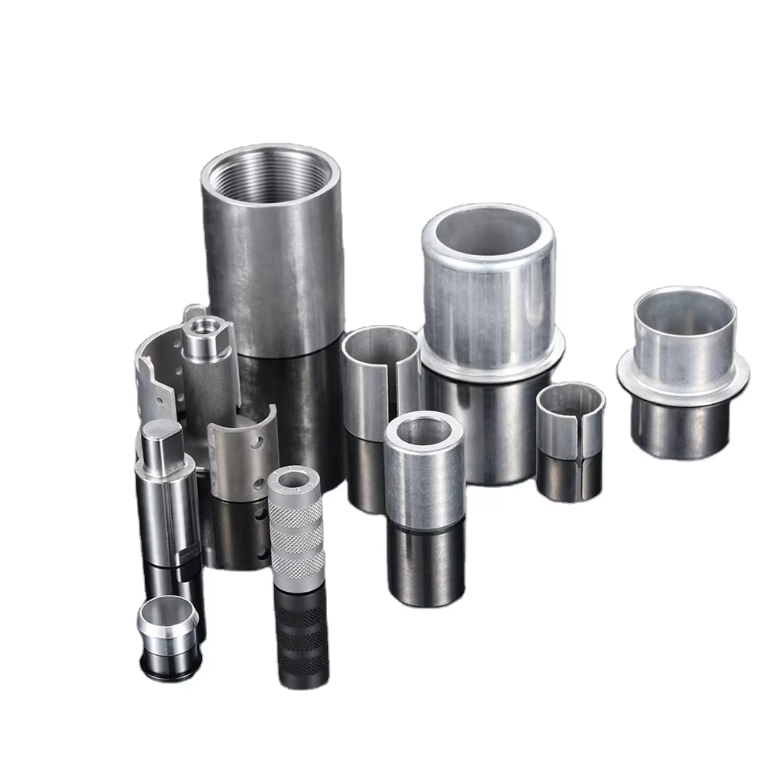

Explication de la fabrication soustractive

Alors, qu'est-ce que l'usinage concrètement ? Imaginez un sculpteur qui taille un bloc de marbre pour révéler la statue qui y est enfouie. La fabrication soustractive suit le même principe — sauf que le « sculpteur » est un outil de coupe piloté par ordinateur , et le « marbre » peut être de l'aluminium, de l'acier, du titane ou un plastique technique.

Le processus commence généralement avec un bloc, une barre ou une tôle massifs en matière première, appelé pièce brute. Des outils de coupe précis retirent ensuite la matière par diverses opérations — fraisage, tournage, perçage ou meulage — jusqu’à l’obtention de la géométrie finale. Chaque passage de l’outil rapproche la pièce brute de sa forme souhaitée, les tolérances étant souvent exprimées en millièmes de pouce.

Cela contraste fortement avec la fabrication additive (impression 3D), qui construit les pièces en déposant la matière couche par couche. Bien que les procédés additifs excellent dans la création de structures internes complexes avec un minimum de déchets, ils nécessitent souvent un usinage postérieur pour atteindre la précision dimensionnelle et la finition de surface que les composants usinés offrent directement à la sortie de la machine.

Pourquoi l’usinage reste la norme industrielle

Au vu de l’engouement suscité par l’impression 3D et les technologies avancées de fabrication, vous vous demandez peut-être pourquoi l’usinage traditionnel continue de dominer. La réponse repose sur trois facteurs essentiels :

• Précision inégalée : L'usinage CNC atteint des tolérances aussi serrées que ±0,001 mm — nettement meilleures que celles qu’un moulage ou une impression 3D peuvent offrir sans opérations secondaires.
• Polyvalence des matériaux : Quasiment tous les métaux, alliages ou plastiques techniques peuvent être usinés, de l’aluminium tendre à l’acier à outils trempé, au titane et aux polymères haute performance tels que le PEEK.
• Évolutivité : Le même équipement utilisé pour produire un seul prototype peut fabriquer des milliers de pièces de série présentant des spécifications identiques.

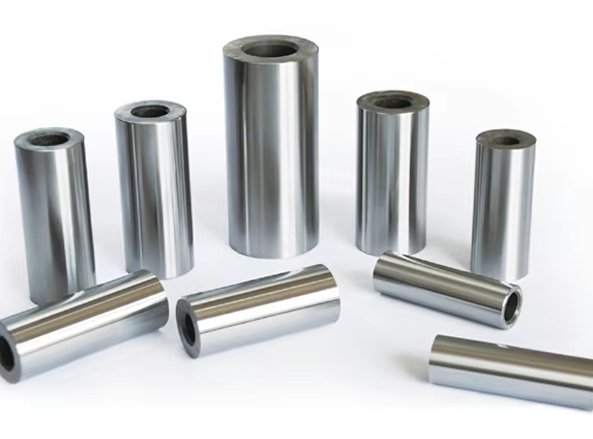

Les chiffres illustrent à quel point les composants usinés restent essentiels. Selon Cognitive Market Research , le marché mondial de l’usinage a atteint 355,8 milliards de dollars américains en 2024 et devrait croître à un taux annuel composé (CAGR) de 5,2 % d’ici 2031. L’Amérique du Nord à elle seule représente plus de 40 % de ce marché, portée par les secteurs automobile, aérospatial et de la défense, qui exigent des composants mécaniques conçus avec une grande précision.

L'industrie de l'usinage continue d'évoluer, mais sa proposition de valeur fondamentale reste inchangée. Lorsque votre application exige des tolérances serrées, des finitions de surface supérieures et des propriétés mécaniques éprouvées, les pièces usinées offrent des résultats que les autres méthodes de fabrication ne peuvent tout simplement pas égaler. Que vous conceviez un prototype unique ou que vous passiez à la production en série, comprendre comment ces composants sont fabriqués constitue la base d'une réalisation réussie de votre projet.

Procédés d’usinage fondamentaux et moments opportuns pour leur utilisation

Choisir le bon procédé d'usinage peut sembler accablant lorsque vous examinez un modèle CAO et que vous vous demandez comment le concrétiser. Faut-il le fraiser ? Le tourner ? Peut-être les deux ? En réalité, chaque procédé d'usinage CNC excelle dans des situations spécifiques — et bien comprendre ces distinctions peut vous faire gagner un temps et de l'argent considérables, tout en garantissant des résultats supérieurs.

Examinons les principaux procédés d'usinage et précisons exactement dans quels cas chacun d'eux s'avère particulièrement performant.

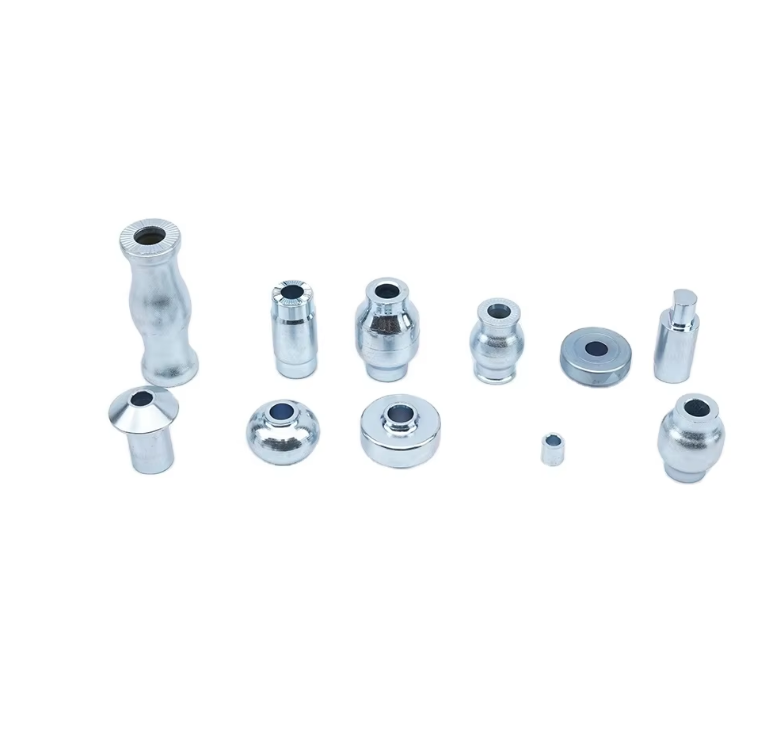

Fraisage CNC contre tournage

Voici la distinction fondamentale qui guide la plupart des décisions relatives aux procédés : dans Tournage CNC le tournage CNC Usinage CNC le fraisage CNC

Imaginez le tournage CNC comme une roue de potier. La matière première (généralement une barre cylindrique) tourne à grande vitesse tandis qu’un outil de coupe la façonne. Cela fait du tournage le procédé privilégié pour les pièces cylindriques — arbres, goupilles, douilles et toute pièce présentant une symétrie de révolution. L’écoulement continu des copeaux permet d’obtenir des finitions de surface exceptionnellement lisses sur les diamètres ronds.

Le fraisage CNC, quant à lui, ressemble à une sculpture réalisée à l’aide d’un outil de coupe rotatif . La pièce reste fixe tandis que la broche se déplace selon les axes X, Y et Z pour enlever la matière. Ce procédé est prédominant lorsqu’il s’agit de réaliser des surfaces planes, des cavités, des rainures ou des contours complexes en 3D. Les pièces usinées par fraisage vont de simples supports à des carter aéronautiques complexes comportant des courbes composées.

Voici comment les configurations d'axes influencent les capacités de vos pièces usinées sur une fraiseuse à commande numérique :

• usinage 3 axes : Mouvement linéaire selon les axes X, Y et Z. Idéal pour les pièces planes, les poches simples et les opérations de perçage basiques. Le choix le plus économique pour des géométries simples.
• fraisage 4 axes : Ajoute un mouvement rotatif (axe A) autour de l'axe X. Permet d'usiner plusieurs faces sans repositionnement, ce qui convient parfaitement aux pièces nécessitant des caractéristiques sur différentes faces.
• fraisage 5 axes : Mouvement simultané selon trois axes linéaires et deux axes rotatifs. Indispensable pour les surfaces sculpturales complexes, les dégagements (undercuts) et les pièces nécessitant un accès de l'outil sous pratiquement n'importe quel angle.

La pièce mécanique CNC la plus complexe nécessite souvent le recours à ces deux procédés combinés. Les centres d'usinage modernes à tour-fraiseuse intègrent les fonctionnalités de tournage et de fraisage dans une seule et même configuration — ce que les fabricants appellent l'usinage « en une seule fois ». Cela élimine les erreurs de repositionnement et réduit considérablement les délais de livraison pour les pièces mécaniques CNC complexes.

Procédés spécialisés pour des géométries complexes

Au-delà de l’usinage conventionnel par fraisage et tournage, plusieurs procédés spécialisés répondent à des défis spécifiques de fabrication :

Usinage suisse représente l’apogée de la précision pour les composants petits et complexes. Ces tours spécialisés sont équipés d’un manchon de guidage qui soutient la pièce à usiner extrêmement près de la zone de coupe, réduisant ainsi au minimum la déformation et permettant d’obtenir des tolérances remarquablement serrées sur des pièces longues et élancées. Les fabricants de dispositifs médicaux font appel à l’usinage suisse pour les instruments chirurgicaux et les composants implantables, où une précision à l’échelle du micron est impérative.

Le broyage intervient lorsque les exigences relatives à l’état de surface dépassent ce que permettent les méthodes d’usinage conventionnelles. En utilisant des meules abrasives plutôt que des arêtes coupantes, le meulage produit des finitions miroir et respecte des tolérances mesurées en millionièmes de pouce. L’inconvénient ? Il est nettement plus lent et plus coûteux que les autres procédés — réservez donc le meulage aux surfaces dont la finition ultra-fine revêt une importance fonctionnelle réelle.

Forage peut sembler simple, mais la réalisation de trous précis implique des considérations allant au-delà d’un simple perçage du matériau. Les rapports profondeur/diamètre, la précision de positionnement et la qualité des trous entrent tous en ligne de compte lors du choix entre le perçage standard, le perçage à canon pour les trous profonds ou l’alésage pour les diamètres critiques.

Le tableau suivant fournit une comparaison complète afin de vous guider dans le choix de votre procédé d’usinage CNC de pièces de précision :

Process	Tolérances typiques	Géométries idéales	Compatibilité des matériaux	Coût relatif	Vitesse de production
Tournage CNC	±0,001" à ±0,005"	Profils cylindriques, coniques et ronds	Tous les métaux, la plupart des plastiques	Faible à moyenne	Rapide pour les pièces rondes
fraisage 3 axes	±0,002" à ±0,005"	Surfaces planes, poches, rainures, formes 3D simples	Tous les métaux, plastiques	Faible à moyenne	Rapide pour les pièces simples
fraisage 4 axes	±0,001" à ±0,003"	Caractéristiques multi-faces, trous indexés	Tous les métaux, plastiques	Moyenne	Modéré
l'usinage 5 axes	±0,0005" à ±0,002"	Contours complexes, dégagements, pièces aéronautiques	Tous les métaux, composites, plastiques	Élevé	Plus lent, mais nécessite moins de réglages
Tournage de type suisse	±0,005 mm à ±0,025 mm	Pièces petites, élancées et de haute précision	Métaux, plastiques techniques	Élevé	Excellent pour les petites pièces
Le broyage	±0,0001" à ±0,0005"	Diamètres précis, surfaces ultra-fines	Métaux trempés, céramiques	Très élevé	- Je ne peux pas.
Perçage/Alésage	±0,001" à ±0,005"	Trous, alésages, lumières débouchantes	Tous les matériaux usinables	Faible	Rapide

Lors du choix d’un procédé d’usinage de précision pour votre pièce, commencez par la question fondamentale suivante : ma pièce est-elle principalement ronde ou présente-t-elle une géométrie complexe et non symétrique ? Les pièces rondes sont presque toujours usinées en premier lieu sur un tour. Toutes les autres pièces commencent par le fraisage. Ensuite, prenez en compte les exigences de tolérance, les spécifications de finition de surface et les volumes de production afin d’affiner votre choix.

Les pièces les plus complexes combinent souvent plusieurs procédés de manière stratégique. Un arbre comportant des aplaties fraiseuses, des trous transversaux percés et des portées de roulement rectifiées peut nécessiter trois machines différentes — ou être réalisé en une seule prise sur un centre d’usinage tournage-fraisage avancé. Comprendre les avantages propres à chaque procédé vous aide à concevoir des pièces qui ne sont pas seulement fonctionnelles, mais aussi économiquement réalisables.

Bien entendu, choisir le bon procédé ne représente que la moitié de l’équation. Le matériau que vous sélectionnez influence considérablement l’usinabilité, le coût et les performances finales de la pièce — ce qui nous amène au sujet crucial du choix du matériau.

Sélection du matériau pour les composants usinés

Vous avez identifié le procédé d’usinage approprié — mais voici le point essentiel : même une fraiseuse à 5 axes ultramoderne ne fournira pas de résultats optimaux si le matériau choisi est inadéquat. Le choix du matériau influe directement sur tous les aspects, depuis le temps d’usinage et l’usure des outils jusqu’aux performances finales de la pièce et son coût. Pourtant, de nombreux ingénieurs se contentent de matériaux familiers sans examiner pleinement si des alternatives pourraient offrir de meilleurs résultats.

Décryptons ensemble les matériaux les plus courants pour composants usinés de précision et établissons des critères de sélection clairs que vous pourrez consulter lors de votre prochain projet.

Alliages métalliques pour composants de précision

Lors de la spécification de pièces métalliques usinées, vous choisissez généralement entre des alliages d’aluminium, des aciers inoxydables, des aciers au carbone, du laiton ou du titane. Chaque famille présente des avantages distincts, et comprendre ces compromis permet d’éviter des erreurs coûteuses.

Alliages d’aluminium : les champions de la polyvalence

L’aluminium domine la production de pièces métalliques usinées de précision pour une bonne raison. Sa très bonne usinabilité permet des temps de cycle plus courts, une usure réduite des outils et un coût unitaire inférieur. Toutefois, tous les alliages d’aluminium ne se valent pas.

6061 Aluminium l’alliage 6061 est la référence industrielle, offrant une polyvalence exceptionnelle grâce à sa bonne résistance mécanique, à son excellente résistance à la corrosion et à sa soudabilité supérieure. Selon Thyssenkrupp Materials, la masse volumique de l’alliage 6061 est de 2,7 g/cm³ — presque identique à celle de l’aluminium pur — ce qui le rend idéal pour les applications sensibles au poids. On le retrouve partout : composants automobiles, accessoires marins, meubles, boîtiers électroniques et assemblages structurels.

7075 Aluminium adopte une approche différente. Souvent qualifié d'« alliage de qualité aéronautique », cet alliage offre l'un des rapports résistance-masse les plus élevés disponibles parmi les alliages d'aluminium. Sa densité de 2,81 g/cm³ est légèrement supérieure à celle du 6061, mais sa résistance à la traction augmente considérablement. Le compromis ? Une formabilité et une soudabilité réduites. Réservez l’alliage 7075 aux applications aérospatiales, défensives et à haute contrainte, où la résistance prime sur la souplesse de fabrication.

• Choisissez le 6061 lorsque : Vous avez besoin d'une excellente résistance à la corrosion, d'une bonne soudabilité ou d'un équilibre des propriétés adapté à des applications variées.
• Choisissez le 7075 lorsque : La résistance maximale est plus importante que la formabilité, notamment pour les composants aérospatiaux ou militaires.

Aciers inoxydables : résistance à la corrosion et résistance mécanique

L’acier inoxydable représente une part considérable des pièces métalliques usinées, mais le choix de la nuance appropriée exige de comprendre les différences subtiles qui influencent à la fois l’usinabilité et les performances.

En tant que Atlantic Stainless explique que les trois nuances courantes (303, 304 et 316) sont austénitiques — des aciers non magnétiques contenant une forte teneur en chrome et en nickel, ainsi qu’une faible teneur en carbone.

Type 303 est spécifiquement conçu pour sa malléabilité à l’usinage. L’ajout de soufre en fait l’acier inoxydable austénitique le plus facile à usiner, idéal pour les écrous, les boulons, les engrenages, les vis, les arbres et les douilles. Inconvénient ? Une résistance à la corrosion légèrement inférieure à celle du 304.

Type 304 représente la norme mondiale, représentant plus de 50 % de la consommation mondiale d’acier inoxydable. Sa résistance exceptionnelle à la corrosion, sa soudabilité remarquable et sa bonne aptitude à la mise en forme en font le choix par défaut pour les équipements de cuisine, la transformation alimentaire, les applications architecturales et l’usage industriel général.

Type 316 contient 2 à 3 % de molybdène, ce qui lui confère une résistance supérieure à la corrosion localisée (piqûres et corrosion sous dépôt). Il est donc indispensable dans les environnements marins, la transformation chimique, la fabrication pharmaceutique et toute application exposée à de fortes concentrations de chlorures.

• Choisissez le 303 lorsque : L'usinabilité est primordiale et les pièces ne seront pas exposées à des environnements extrêmement corrosifs.
• Choisissez l'acier inoxydable 304 lorsque : Vous avez besoin du meilleur équilibre global entre résistance à la corrosion, soudabilité et coût.
• Choisissez l'acier inoxydable 316 lorsque : Les environnements marins, chimiques ou riches en chlorures exigent une protection maximale contre la corrosion.

Laiton et titane : solutions spécialisées

Les pièces sur mesure en laiton excellent dans les applications nécessitant une excellente conductivité électrique, une lubrification naturelle ou des propriétés antimicrobiennes. Le laiton s’usine remarquablement bien — il produit des copeaux propres et permet d’obtenir d’excellentes finitions de surface avec un minimum d’effort. Les raccords de plomberie, les connecteurs électriques et les quincailleries décoratives reposent fréquemment sur le laiton pour ces caractéristiques.

Le titane occupe l'extrémité opposée du spectre de la machinabilité. Son rapport résistance/poids exceptionnel et sa biocompatibilité en font un matériau essentiel pour les applications aérospatiales et les implants médicaux. Toutefois, la faible conductivité thermique du titane provoque une accumulation de chaleur au niveau de l’arête de coupe, accélérant l’usure des outils et nécessitant des paramètres d’usinage spécialisés. Prévoyez des coûts nettement plus élevés lors de la spécification de composants en titane.

Plastiques techniques dans les applications usinées

Toutes les pièces mécaniques de précision ne nécessitent pas nécessairement un matériau métallique. Les plastiques techniques, tels que le PEEK et le Delrin, offrent des avantages remarquables pour certaines applications — poids plus léger, résistance chimique, isolation électrique et, souvent, coûts d’usinage inférieurs.

PEEK (Polyether Ether Ketone) se situe au sommet de la hiérarchie des plastiques techniques. Sa combinaison remarquable de stabilité à haute température (utilisation continue jusqu’à 250 °C), de résistance chimique et de résistance mécanique en fait un matériau adapté aux applications exigeantes dans les secteurs aérospatial et médical. Le PEEK usine bien, mais nécessite des outils et des paramètres appropriés afin d’éviter la fusion superficielle.

Delrin (acétal/POM) offre une excellente stabilité dimensionnelle, un faible coefficient de friction et une résistance exceptionnelle à la fatigue, à une fraction du coût du PEEK. Il constitue le choix privilégié pour les engrenages, les roulements, les douilles et les pièces mécaniques de précision lorsque l’emploi de métaux n’est pas nécessaire.

Matériau	Indice d'usinabilité	Plage de résistance à la traction	Coût relatif	Les applications les plus adaptées
Aluminium 6061	Excellent (90 %)	40-45 ksi	Faible	Usage général, maritime, automobile, électronique
Aluminium 7075	Bon (70 %)	73-83 ksi	Moyenne	Aérospatial, défense, structures soumises à de fortes contraintes
Acier inoxydable 303	Bonne (60 %)	85-95 ksi	Moyenne	Fixations, arbres, engrenages, pièces fortement usinées
Inox 304	Modéré (45 %)	75-90 ksi	Moyenne	Transformation des aliments, architecture, industrie générale
Inox 316	Modéré (40 %)	75-85 ksi	Moyen-Élevé	Marine, chimie, pharmacie, médical
Laiton (360)	Excellente (100 %)	55-60 ksi	Moyenne	Électrique, plomberie, décoration, pièces en laiton sur mesure
Titane Grade 5	Mauvaise (25 %)	130-145 ksi	Très élevé	Aérospatiale, implants médicaux, hautes performances
Le PEEK	Bonne (65 %)	14-16 ksi	Très élevé	Aérospatiale, médical, applications à haute température
Delrin	Excellent (85 %)	9-11 ksi	Faible	Engrenages, roulements, douilles, composants à faible frottement

Lors de la comparaison des options usinées en métal, n’oubliez pas que l’usinabilité a un impact direct sur le coût. Une pièce qui prend deux fois plus de temps à usiner coûte nettement plus cher, quelle que soit le prix du matériau brut. Équilibrez les exigences de performance du matériau avec les impératifs économiques de fabrication, et évitez de surdimensionner les spécifications lorsque des alternatives plus usinables répondent pleinement à vos besoins fonctionnels.

Une fois votre matériau sélectionné, le défi suivant consiste à concevoir des caractéristiques réellement réalisables sans faire exploser les coûts. C’est là que les principes de conception pour la fabrication deviennent essentiels.

Directives de conception permettant de réduire les coûts et les délais de production

Vous avez sélectionné votre matériau et identifié le procédé d’usinage approprié. Maintenant vient le moment qui fait la différence entre des redesigns coûteux et des séries de production fluides : traduire l’intention de conception en caractéristiques que les machines peuvent usiner efficacement. La conception pour la fabrication (DFM) ne consiste pas à limiter la créativité, mais à comprendre comment vos décisions de conception influencent directement ce qui se passe en atelier.

Voici la réalité : selon Cinq cannelures , la programmation et la préparation des opérations représentent des coûts fixes importants qui sont répartis sur la quantité totale de pièces fabriquées. Chaque caractéristique qui complique ces étapes augmente le coût unitaire, notamment pour les volumes de prototypes. Mais lorsque vous concevez en tenant compte de la fabricabilité ? Vous obtenez des devis plus rapides, des délais de livraison raccourcis et des pièces usinées avec précision qui arrivent correctement dès la première fois.

Examinons ensemble les règles spécifiques qui garantissent la fabricabilité et la rentabilité de vos pièces usinées sur mesure.

Dimensions critiques et règles relatives aux caractéristiques

Épaisseurs minimales des parois

Les parois minces posent des problèmes lors de l'usinage. À mesure que l'épaisseur des parois diminue, la rigidité du matériau se réduit, ce qui entraîne des vibrations pendant la coupe, une précision moindre et un risque de dommages sur la pièce. La physique est simple : une paroi mince fléchit sous l’effet des forces de coupe, rendant impossible le respect de tolérances serrées.

• Métaux : Conserver une épaisseur minimale de paroi de 0,8 mm (0,032 po). En dessous de 0,5 mm, l’usinage devient extrêmement difficile, quel que soit le matériau.
• Plastiques : Viser une épaisseur minimale d’au moins 1,5 mm (0,060 po). Les plastiques sont sujets à la déformation due aux contraintes résiduelles et au ramollissement causé par l’accumulation de chaleur pendant l’usinage.
• Parois non supportées : Prendre en compte le rapport hauteur/épaisseur de la paroi. Une paroi haute et mince agit comme un tremplin : elle vibrera et pourrait même se fissurer sous la pression de la coupe.

Rapports profondeur sur diamètre des trous

Les forets standards ont une portée limitée avant que l’évacuation des copeaux et la déflexion de l’outil ne deviennent problématiques. Forcer trop en profondeur sans outillage adapté entraîne des trous déviés, une mauvaise finition de surface ou la rupture de l’outil.

• Profondeur recommandée : 4 fois le diamètre nominal du trou pour les opérations de perçage standard.
• Valeur maximale typique : 10 × le diamètre avec une technique soignée et des cycles de perçage par à-coups.
• Faisable avec des outils spécialisés : Jusqu’à 40 × le diamètre à l’aide de forets à canon ou d’équipements de perçage profond (diamètre minimal de 3 mm).
• Fonds de trous borgnes : Les forets standards laissent un fond conique de 135°. Si vous avez besoin d’un fond plat, le trou doit être usiné à l’aide d’une fraise cylindrique — ce qui augmente le temps et le coût.

Exigences relatives aux rayons internes des angles

C’est ici que de nombreux ingénieurs commettent des erreurs. Puisque les outils de coupe sont ronds, chaque l’angle interne d’une pièce usinée par fraisage présente un rayon égal à celui de l’outil. Concevoir des angles internes vifs est impossible à réaliser en usinage.

• Rayon minimal des angles intérieurs : Au moins le tiers de la profondeur de la cavité. Cela garantit qu’un outil de taille adéquate peut atteindre toute la profondeur sans déformation excessive.
• Pour une meilleure finition de surface : Augmentez légèrement les rayons des angles (de 1 mm ou plus) par rapport à la valeur minimale. Cela permet à l'outil de suivre un trajet circulaire fluide plutôt que de s'arrêter à un angle vif de 90°.
• Vous avez besoin d'angles véritablement droits ? Envisagez une découpe en T (sous-débit en forme de T) — une solution d'usinage qui crée un dégagement pour les pièces d'assemblage sans exiger l'impossible.

Recommandations relatives à la profondeur des poches et des cavités

Les poches profondes nécessitent des outils allongés, qui se déforment davantage sous l’effet des efforts de coupe. Comme le souligne Hubs, la déformation de l’outil, l’évacuation des copeaux et les vibrations deviennent progressivement plus problématiques à mesure que le rapport profondeur/ largeur augmente.

• Profondeur recommandée de la cavité : Profondeur maximale égale à 4 fois la largeur de la cavité pour les outillages standards.
• Portée étendue : Des profondeurs allant jusqu’à 6 fois le diamètre de l’outil sont réalisables, mais peuvent nécessiter des outillages spécialisés entraînant un surcoût.
• Usinage de cavités profondes : Des rapports allant jusqu’à 30:1 sont possibles avec des fraises à extrémité allongée ou à queue dégagée spécialisées — toutefois, attendez-vous à des impacts significatifs sur les coûts et les délais de livraison.
• Stratégie de profondeur variable : Si vous avez besoin de caractéristiques plus profondes, envisagez de concevoir des cavités à profondeur décalée ou variable, permettant à des outils plus volumineux d’éliminer la majeure partie du matériau.

Spécifications filetage

Les filetages sont couramment ajoutés aux pièces usinées, mais une spécification adéquate évite les complications inutiles :

• Dimension minimale du filetage : Un filetage M6 ou supérieur est privilégié, car les outils de filetage CNC peuvent les réaliser efficacement. Les filetages plus petits (jusqu’à M2) nécessitent l’emploi de tarauds, ce qui augmente le risque de casse de taraud.
• Longueur d’engagement du filetage : une longueur d’engagement égale à 1,5 fois le diamètre nominal permet de mobiliser la majeure partie de la résistance du filetage. Dépasser 3 fois le diamètre n’apporte pratiquement aucune augmentation supplémentaire de la capacité de maintien — cela allonge uniquement le temps d’usinage.
• Filetages en fond de trou : Pour les filetages taraudés (inférieurs à M6), prévoyez une profondeur non filetée d’au moins 1,5 fois le diamètre au fond du trou afin de permettre l’évacuation des copeaux et de compenser la sortie du taraud.

Éviter les erreurs de conception coûteuses

Limitations liées aux dégagements

Les sous-dépouilles — des caractéristiques qui ne peuvent pas être usinées directement par le haut — nécessitent des outils spécifiques et souvent des montages supplémentaires. Bien qu’elles soient parfois inévitables, comprendre leurs contraintes permet de concevoir de manière plus intelligente.

• Sous-dépouilles en T : Les outils standards couvrent des largeurs comprises entre 3 mm et 40 mm. Privilégiez des incréments entiers en millimètres ou des fractions de pouce normalisées afin d’utiliser des fraises standard disponibles dans le commerce.
• Sous-dépouilles en queue d’aronde : les angles de 45° et 60° sont standard. D’autres angles (de 5° à 120° par incréments de 10°) existent, mais ils sont moins couramment en stock.
• Règle de dégagement : Lors de la conception de sous-dépouilles internes, prévoyez un dégagement égal à au moins 4 fois la profondeur de la sous-dépouille entre la paroi usinée et les caractéristiques adjacentes.

Spécifications relatives au texte et à la gravure

Ajouter des numéros de pièce, des logos ou d’autres marquages semble simple — jusqu’à ce que l’atelier d’usinage vous explique pourquoi votre police de 8 points exige des outils micro-usinés spécialisés.

• Taille minimale de police : les polices sans serif de taille 20 points (Arial, Verdana) fonctionnent de façon fiable. De nombreuses machines CNC disposent de ces polices préprogrammées.
• Gravé vs. en relief : Préférez toujours le texte gravé (en creux). Le texte en relief nécessite de retirer du matériau autour de chaque caractère, ce qui augmente considérablement le temps d’usinage.
• Profondeur: une profondeur maximale de 5 mm pour les éléments gravés permet de maintenir des longueurs d’outils raisonnables.

Cas particuliers liés aux pièces volumineuses et complexes

Lors de l’usinage de pièces volumineuses, d’autres facteurs entrent en jeu. La dilatation thermique devient significative : une pièce en aluminium d’un mètre peut s’allonger de 0,2 mm pour une simple variation de température de 10 °C. Les pièces volumineuses nécessitent également des systèmes de serrage plus robustes et peuvent exiger des opérations de détente des contraintes entre les passes d’ébauche et de finition afin de préserver leur stabilité dimensionnelle.

Pour les pièces usinées complexes comportant des caractéristiques sur plusieurs faces, réduisez au minimum le nombre de montages. Chaque repositionnement de la pièce introduit un risque d’erreurs d’alignement et augmente le temps de main-d’œuvre. Concevez les caractéristiques de façon à ce qu’elles puissent être usinées depuis des directions opposées (haut et bas), afin de permettre un usinage efficace en deux opérations à l’aide de mors standard.

Considérations relatives à la conception pour l'assemblage

Pensez au-delà du composant individuel. Lorsque votre pièce s'assemble à d'autres pièces usinées, veillez à ce que les caractéristiques d'ajustement partagent des tolérances appropriées. Les caractéristiques présentant des exigences strictes en matière de position relative doivent être usinées dans le même montage chaque fois que possible — cela exploite la précision intrinsèque en position de la machine à commande numérique (environ ±10 microns), plutôt que de compter sur la répétabilité des dispositifs de fixation entre les opérations.

Le résultat final ? Une bonne conception pour la fabrication (DFM) ne freine pas l'innovation : elle l'oriente vers des solutions fonctionnelles sur le terrain de production. Les ingénieurs maîtrisant ces principes voient leurs conceptions cotées plus rapidement, fabriquées avec une plus grande précision et livrées dans des délais plus courts. Chaque itération que vous éliminez en concevant correctement dès le départ accélère l'ensemble de votre calendrier de projet.

Bien entendu, même des caractéristiques parfaitement conçues nécessitent des spécifications adéquates de tolérances et d’état de surface afin de communiquer clairement vos exigences. C’est précisément ce que nous allons décoder ensuite.

Explication des tolérances et des états de surface

Vous avez conçu votre pièce avec des caractéristiques usinables et choisi le matériau idéal. Maintenant vient une décision qui peut, discrètement, faire augmenter vos coûts de 50 % ou plus — ou vous permettre d’économiser une somme substantielle si vous la prenez correctement. Les spécifications de tolérances et d’état de surface transmettent aux ateliers d’usinage vos exigences en matière de précision ; toutefois, indiquer des valeurs plus serrées que celles réellement requises par votre application ? C’est là que les budgets disparaissent silencieusement.

Voici la réalité que de nombreux ingénieurs négligent : la relation entre la tolérance et le coût n’est pas linéaire, mais exponentielle. Selon des recherches sur l’économie de la fabrication de précision, passer d’une tolérance de ±0,05 mm à ±0,02 mm peut augmenter les coûts d’environ 50 %. Or, pousser davantage la précision, de ±0,02 mm à ±0,01 mm, peut multiplier les coûts plusieurs fois. Pourquoi ? Parce que vous franchissez des seuils de capacité des procédés qui exigent des avances plus lentes, un serrage plus rigoureux, des environnements contrôlés en température et un temps d’inspection considérablement accru.

Décryptons ce que signifient concrètement différentes spécifications de tolérance et d’état de surface pour vos produits usinés de précision — et à quel moment chaque niveau de tolérance ou d’état de surface répond fonctionnellement à un besoin.

Comprendre les classes de tolérance

La tolérance définit les limites admissibles de variation d'une dimension physique. Lorsque vous spécifiez ±0,005 po (±0,127 mm), vous indiquez à l'opérateur d'usinage que la dimension réelle peut se situer n'importe où dans cette plage et rester tout de même acceptable. Plus cette marge est étroite, plus l'usinage de pièces précises exige des équipements spécialisés, des vitesses d'usinage réduites et des contrôles rigoureux.

Tolérances d'usinage standard (±0,005 po / ±0,127 mm)

Cela représente la capacité typique d'équipements CNC bien entretenus fonctionnant à des vitesses de production efficaces. La plupart des pièces mécaniques de précision entrent dans cette catégorie, car elle associe précision et rentabilité. À ces tolérances, vous obtenez :

• Des temps de cycle courts — les machines fonctionnent aux vitesses d'avance optimales
• Des exigences standard en matière d'outillages et de systèmes de serrage
• Un contrôle efficace à l'aide d'équipements de mesure standard
• Des taux de rebuts réduits et un retraitement minimal

Pour de nombreuses applications — supports structurels, boîtiers, ensembles mécaniques généraux — les tolérances standard conviennent parfaitement. Les pièces s’assemblent correctement, fonctionnent et remplissent leur rôle sans qu’il soit nécessaire de payer un supplément pour une précision qui n’apporte aucune valeur ajoutée.

Tolérances de précision (±0,001" / ±0,025 mm ou plus serrées)

Lorsque votre application l’exige réellement — ajustements de roulements, surfaces d’assemblage appariées dans des ensembles de précision ou composants pour lesquels les micromètres ont une incidence fonctionnelle — des tolérances de précision deviennent indispensables. Mais comprenez bien ce que vous demandez :

• Des vitesses d’usinage réduites afin de minimiser la dilatation thermique et la déflexion de l’outil
• Des environnements d’usinage à température contrôlée, dans certains cas

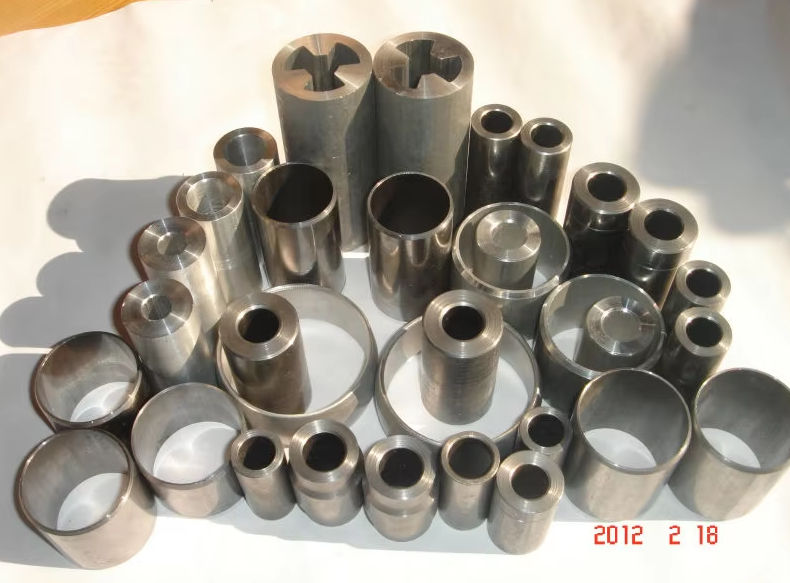

• Une inspection au CMM (machine à mesurer tridimensionnelle) plutôt qu’au moyen de simples jauges « passe/non passe »
• Des taux de rebut plus élevés, car les pièces se rapprochent de la limite de la capacité du procédé
• Éventuellement plusieurs passes de finition après les opérations d’ébauche

Les normes internationales telles que l'ISO 2768 et l'ISO 286 fournissent des cadres permettant de spécifier les tolérances de manière cohérente. L'ISO 2768 définit les tolérances générales dans les classes Fine (f) et Moyenne (m), qui s'appliquent par défaut lorsque des tolérances spécifiques ne sont pas indiquées. Pour les caractéristiques nécessitant un contrôle plus strict, les classes de tolérance ISO 286 (IT6, IT7, IT8) précisent les limites exactes en fonction des dimensions nominales.

La tolérance la plus coûteuse est souvent celle qui n'apporte aucun avantage fonctionnel. Spécifiez des tolérances serrées uniquement là où elles influencent directement les performances de la pièce : chaque micron supplémentaire de précision coûte plus cher que vous ne le pensez.

À quel moment chaque niveau de tolérance est-il pertinent ?

Le tableau suivant relie les classes de tolérance à des applications pratiques, afin de vous aider à les spécifier de façon appropriée pour chaque composant usiné avec précision de votre conception :

Classe de tolérance	Plage typique	Applications	Multiplicateur de coût	Procédé requis
Commerciale	±0,010 po (±0,25 mm)	Caractéristiques non critiques, pièces structurelles grossières	1,0× (valeur de référence)	Usinage CNC standard (fraisage/tournage)
Standard (ISO 2768-m)	±0,005 po (±0,127 mm)	Pièces mécaniques générales, boîtiers, supports	1.0-1.2×	Usinage CNC standard avec outillages de qualité
Fine (ISO 2768-f)	±0,002" (±0,05 mm)	Surfaces d'assemblage, éléments de positionnement, ensembles	1.3-1.5×	Usinage CNC de précision, serrage soigneux
Précision (ISO 286 IT7)	±0,001" (±0,025 mm)	Ajustements de roulements, portées d’arbres, interfaces critiques	1.8-2.5×	Rectification de précision, contrôle de la température
Ultra-précision (ISO 286 IT6)	±0,0005 po (±0,013 mm)	Interfaces aérospatiales, composants optiques, jauges	3.0-5.0×	Rectification, rodage, environnement contrôlé

Une stratégie intelligente de tolérances examine chaque caractéristique individuellement. Un fournisseur automobile européen a découvert que plusieurs caractéristiques non critiques étaient spécifiées avec une tolérance de ±0,01 mm, alors que l’ensemble fonctionnait parfaitement avec une tolérance de ±0,03 mm. En assouplissant les tolérances non critiques tout en conservant des spécifications serrées uniquement là où cela était fonctionnellement nécessaire, ils ont réduit les coûts d’usinage d’environ 22 %.

Spécifications de finition de surface expliquées

L’état de surface décrit la texture laissée sur une surface usinée — les pics et vallées microscopiques créés par le procédé d’usinage. Il est mesuré par la valeur Ra (rugosité moyenne), exprimée en micro-pouces (µin) ou en micromètres (µm). Des valeurs Ra plus faibles indiquent des surfaces plus lisses.

Mais voici ce que de nombreuses spécifications omettent : la finition de surface a des implications fonctionnelles directes allant au-delà de l’esthétique.

Comprendre les valeurs Ra

• 125–250 Ra µin (3,2–6,3 µm) : Finition usinée standard. Les marques d’outil sont visibles. Acceptable pour les surfaces non critiques, les cavités internes et les pièces recevant ultérieurement un revêtement.
• 63–125 Ra µin (1,6–3,2 µm) : Finition usinée fine. Des marques d’outil légères peuvent être visibles. Adaptée aux surfaces d’assemblage, aux pièces fraises de précision et aux surfaces fonctionnelles générales.
• 32 Ra µin (0,8 µm) : Finition lisse. Les marques d’outil sont à peine visibles. Obligatoire pour les surfaces d’étanchéité, les zones de contact des paliers et les pièces usinées de précision de haute qualité.
• 16 Ra µin (0,4 µm) : Très lisse. S’approche de la qualité d’une finition rectifiée. Nécessaire pour les composants hydrauliques, les surfaces de paliers à grande vitesse et les applications d’étanchéité critiques.
• 8 Ra µin (0,2 µm) ou mieux : Finition miroir. Nécessite un meulage, un rodage ou un polissage. Réservée aux composants optiques, aux jauges et aux pièces usinées de haute précision spécialisées.

Conséquences fonctionnelles de la finition de surface

Pourquoi la finition de surface est-elle importante au-delà de l’apparence ? Considérez les impacts fonctionnels suivants :

• Surfaces d'étanchéité : Des finitions plus lisses permettent d’obtenir des joints plus étanches. Les rainures destinées aux joints toriques nécessitent généralement une rugosité comprise entre 32 et 63 µin Ra afin d’éviter les chemins de fuite le long des irrégularités de surface.
• Durée de vie en fatigue : Les surfaces rugueuses créent des concentrations de contraintes aux sommets microscopiques, pouvant ainsi initier des fissures sous chargement cyclique. Les composants rotatifs critiques spécifient souvent des finitions très fines pour assurer leur durabilité.
• Frottement et usure : Paradoxalement, des surfaces extrêmement lisses peuvent accroître le frottement dans certaines applications, car elles manquent des micro-vallées capables de retenir le lubrifiant. La finition optimale dépend du système tribologique concerné.
• Adhérence des revêtements : Les surfaces destinées à recevoir de la peinture, un placage ou d’autres revêtements profitent souvent d’une rugosité contrôlée qui améliore l’adhérence mécanique.

La courbe des coûts liés à la finition de surface suit celle des tolérances. Obtenir une rugosité de 32 Ra µin à partir d’un usinage standard nécessite des passes de finition supplémentaires, des outils plus tranchants et des vitesses d’usinage réduites. Atteindre une rugosité de 16 Ra µin ou meilleure exige généralement des opérations de meulage — un procédé distinct impliquant ses propres coûts de mise en place. Les finitions miroir requièrent un polissage manuel ou un rodage, ce qui multiplie considérablement le temps de main-d’œuvre.

Pour vos produits usinés, adaptez les spécifications de finition de surface aux exigences fonctionnelles. Un support structurel n’a pas besoin d’une finition miroir : des surfaces usinées standard conviennent parfaitement. En revanche, pour ce corps de vanne hydraulique, précisez rigoureusement la finition des surfaces d’étanchéité, tout en laissant les zones non fonctionnelles à la finition standard afin de maîtriser les coûts.

Comprendre ces spécifications vous permet de maîtriser les coûts de vos pièces usinées avec précision. Spécifiez uniquement ce dont vous avez réellement besoin — et non ce qui semble impressionnant sur le papier — et vous obtiendrez des devis précis, des délais de livraison plus courts, ainsi que des pièces qui fonctionnent exactement comme prévu, sans payer une précision qui n’apporte aucune valeur.

Une fois les tolérances et les finitions correctement spécifiées, la prochaine étape consiste à comprendre comment les différents secteurs industriels appliquent ces principes — et quelles certifications sont essentielles pour votre application spécifique.

Applications industrielles et exigences en matière de certification

Vous êtes-vous déjà demandé pourquoi une pièce usinée sur commande numérique par ordinateur (CNC) apparemment identique coûte nettement plus cher lorsqu’elle est destinée à un aéronef qu’à un appareil électroménager grand public ? La réponse ne réside pas dans l’usinage lui-même, mais dans la documentation, la traçabilité et les systèmes qualité qui entourent chaque étape de la production. Les différents secteurs industriels ne recherchent pas uniquement des composants usinés avec précision sur CNC : ils exigent la preuve que chaque pièce répond à des normes rigoureuses conçues pour protéger des vies, garantir la fiabilité et satisfaire les autorités réglementaires.

Comprendre pourquoi certaines certifications revêtent une importance particulière dans chaque secteur vous permet de définir adéquatement les exigences et d’identifier des fournisseurs qualifiés. Examinons ensemble les principaux secteurs dans lesquels les composants usinés sur CNC jouent un rôle critique — ainsi que les cadres de certification qui les régissent.

Exigences de précision dans l'industrie automobile

L'industrie automobile représente l'un des plus grands consommateurs mondiaux de pièces usinées, allant des composants moteur et des engrenages de transmission aux supports de châssis et aux pièces des systèmes de freinage. Mais ce qui distingue le secteur automobile, c'est son obsession constante de la cohérence à travers des volumes de production massifs.

Pourquoi la certification IATF 16949 est-elle importante

L'IATF 16949 est la norme de management de la qualité propre au secteur automobile, fondée sur l'ISO 9001 mais enrichie d'exigences spécifiques au secteur, destinées à répondre aux besoins uniques de la fabrication à grande échelle de pièces mécaniques. Selon la International Automotive Task Force , les principaux équipementiers (OEM) tels que BMW, Ford, General Motors, Mercedes-Benz, Stellantis et Volkswagen publient des exigences clients spécifiques que les fournisseurs certifiés doivent respecter.

Que signifie cela concrètement ? La certification IATF 16949 atteste qu’un fournisseur d’assemblage de pièces mécaniques a mis en œuvre :

• Planification avancée de la qualité du produit (APQP) : Des processus structurés garantissant que les nouvelles pièces répondent aux spécifications avant le démarrage de la production
• Processus d'approbation des pièces de production (PPAP) : Une documentation attestant que les processus de fabrication produisent de façon constante des pièces conformes
• Contrôle statistique des processus (CSP) : Surveillance en temps réel des dimensions critiques afin de détecter toute dérive avant l’apparition de défauts
• Analyse des modes de défaillance et de leurs effets (AMDE) : Identification systématique et atténuation des points de défaillance potentiels
• Traçabilité complète : Capacité de retracer tout composant jusqu’aux lots spécifiques de matières premières, aux paramètres des machines et aux opérateurs concernés

Composants mécaniques automobiles typiques

• Carter de transmission et engrenages internes
• Têtes et blocs de cylindres de moteur
• Noeuds de direction et composants de suspension
• Étriers de frein et corps de maître-cylindre
• Composants du système d’injection de carburant
• Carter de moteur pour véhicule électrique (EV) et supports de plateau de batterie

Pour les ingénieurs concevant des composants automobiles, la conformité à la norme IATF 16949 influence les décisions de conception. Les caractéristiques doivent être inspectables, les cotes critiques clairement identifiées et les tolérances réalisables dans les limites de la capacité statistique du procédé. Les professionnels des achats doivent vérifier que les fournisseurs potentiels détiennent une certification IATF 16949 en cours de validité — et qu’ils comprennent les exigences spécifiques aux équipementiers (OEM) applicables à leurs projets.

Normes aérospatiales et de défense

Lorsqu’une défaillance de pièce peut entraîner une perte de vie ou l’échec d’une mission, les enjeux exigent les cadres qualité les plus rigoureux en fabrication. Le secteur aérospatial et de la défense représente le summum des exigences de précision pour les pièces usinées sur machines à commande numérique (CNC).

AS9100 : La norme qualité aérospatiale

La norme AS9100 s’appuie sur la norme ISO 9001, mais y ajoute des exigences spécifiques au secteur aérospatial qui vont bien au-delà de la gestion générale de la qualité. Selon des études sectorielles, plus de 80 % des entreprises aérospatiales mondiales exigent une certification AS9100 de la part de leurs fournisseurs d’usinage CNC.

Qu’est-ce qui distingue la norme AS9100 ? Cette norme met l’accent sur :

• Gestion de configuration : Contrôle rigoureux des révisions garantissant l'utilisation de la version correcte de chaque plan et spécification
• Inspection du premier article (FAI): Documentation complète conforme à la norme AS9102, prouvant que la première pièce produite répond à toutes les spécifications
• Traçabilité complète des matériaux : Traçabilité de chaque composant, depuis les numéros de lot des matières premières jusqu'à l'inspection finale
• Gestion des risques : Procédures formalisées pour identifier et atténuer les risques liés à la production
• Prévention des corps étrangers (FOD) : Programmes documentés visant à prévenir toute contamination susceptible de compromettre la sécurité du vol
• Contrôles des procédés spéciaux : L'accréditation Nadcap est souvent exigée pour le traitement thermique, les finitions de surface et les essais non destructifs

Exigences spécifiques au secteur de la défense

Les applications militaires ajoutent une couche supplémentaire : la conformité aux réglementations ITAR (International Traffic in Arms Regulations). Les installations de production enregistrées ITAR doivent contrôler l'accès aux données techniques, restreindre la participation de ressortissants étrangers et appliquer des protocoles de sécurité que les opérations commerciales ne requièrent pas. Les composants micro-usinés destinés aux systèmes de guidage, aux plateformes d’armes et aux véhicules militaires relèvent fréquemment de ces restrictions.

Composants aéronautiques et de défense typiques

• Supports et raccords structurels de fuselage
• Composants du train d'atterrissage
• Carcasses et aubes de moteurs à turbine
• Corps d'actionneurs de commande de vol
• Éléments structurels des satellites et composants de gestion thermique
• Carcasses des systèmes de guidage des missiles
• Composants de véhicules blindés

Pour les applications aéronautiques, la certification des matériaux devient primordiale. Les pièces exigent souvent des alliages spécifiques de qualité aéronautique (comme l’aluminium 7075-T6 ou le titane Ti-6Al-4V), accompagnés de certificats d’usine complets documentant leur composition chimique et leurs propriétés mécaniques. Chaque étape, depuis la billette jusqu’à la pièce finie, doit faire l’objet d’une documentation — et cette documentation devient une partie permanente des dossiers d’entretien de l’aéronef.

Applications dans le domaine des dispositifs médicaux et des sciences de la vie

Les dispositifs médicaux occupent une position particulière : ils doivent satisfaire à des exigences de précision comparables à celles du secteur aéronautique, tout en répondant également aux critères de biocompatibilité — c’est-à-dire la capacité des matériaux à fonctionner en toute sécurité à l’intérieur du corps humain. Un instrument chirurgical ou un composant implantable qui fait défaut peut nuire directement aux patients.

Cadre réglementaire : ISO 13485 et exigences de la FDA

Bien que l’ISO 9001 fournisse la base du système de management de la qualité, la fabrication de dispositifs médicaux exige la certification ISO 13485, spécifiquement conçue pour ce secteur. Aux États-Unis, la norme FDA 21 CFR Partie 820 établit les Règles relatives au système qualité, qui s’alignent sur les principes de l’ISO 13485.

Selon experts en fabrication , les fournisseurs de pièces pour dispositifs médicaux doivent prendre en compte les éléments suivants :

• Biodisponibilité : Les matériaux doivent être sûrs pour un contact direct ou indirect avec les tissus humains et ne doivent pas provoquer de réactions indésirables telles qu’une inflammation ou une infection
• Compatibilité avec la stérilisation : Les composants doivent résister à la stérilisation par autoclave, par rayonnement gamma, par oxyde d’éthylène ou par voie chimique, sans se dégrader
• Conception favorisant le nettoyage : Réduction au minimum des interstices et des défauts de surface susceptibles d’abriter des bactéries
• Traçabilité par lot : Documentation complète permettant de soutenir les audits de la FDA et d’éventuels rappels
• Procédés validés : Méthodes de fabrication éprouvées et reproductibles

Considérations relatives aux matériaux pour les composants médicaux

Les applications médicales exigent des grades de matériaux spécifiques, éprouvés comme sûrs pour le contact humain :

• acier inoxydable 316L : Le « L » indique une teneur faible en carbone, améliorant la résistance à la corrosion pour les implants
• Titane Grade 5 (Ti-6Al-4V ELI) : Version à teneur extra-faible en éléments interstitiels, optimisée pour les applications implantoires
• PEEK : Polymère radiolucent qui n’interfère pas avec l’imagerie, adapté aux implants rachidiens
• Alliages cobalt-chrome : Résistance exceptionnelle à l’usure pour les composants de prothèses articulaires

Composants mécaniques médicaux typiques

• Implants orthopédiques : composants de prothèses de hanche et de genou
• Cages de fusion rachidienne et vis pédiculaires
• Instruments chirurgicaux : pinces, rétracteurs, guides de perçage
• Implants dentaires et piliers
• Boîtiers d’équipements de diagnostic et composants internes
• Composants de dispositifs de délivrance de médicaments

Les exigences en matière de finition de surface dans les applications médicales dépassent souvent celles d’autres secteurs industriels. Les surfaces des implants peuvent nécessiter des textures spécifiques afin de favoriser l’intégration osseuse, tandis que les instruments chirurgicaux doivent présenter des surfaces lisses et polies, facilement stérilisables. Une collaboration précoce entre les équipes de conception et les fabricants permet de garantir que les composants répondent aux exigences réglementaires sans nécessiter de refonte coûteuse.

Sélection des fournisseurs en fonction des exigences sectorielles

La compréhension de ces cadres de certification transforme la manière dont vous évaluez vos partenaires de fabrication potentiels. Un fournisseur parfaitement adapté aux composants industriels commerciaux peut ne pas disposer des systèmes de documentation requis par le secteur aérospatial. Inversement, payer des tarifs de niveau aérospatial pour des pièces commerciales simples constitue un gaspillage budgétaire.

Lors de l’approvisionnement de composants usinés CNC, alignez les certifications du fournisseur sur vos exigences réelles :

• Industrie Générale : ISO 9001 offre une assurance qualité adéquate
• Production automobile : Exige la certification IATF 16949 et vérifie la conformité aux exigences spécifiques du donneur d’ordre (OEM)
• Aérospatiale et Défense : Exige la certification AS9100, vérifie les accréditations Nadcap pour les procédés spéciaux et confirme l’enregistrement ITAR le cas échéant
• Appareils médicaux : Confirme la certification ISO 13485 ainsi que l’expérience dans la production réglementée par la FDA

Les certifications ne sont pas seulement des documents administratifs : elles traduisent des systèmes qualité intégrés, du personnel formé et des processus éprouvés qui influencent directement la qualité de vos composants et le succès de vos projets. La correspondance adéquate entre certification et besoin garantit que vos composants usinés de précision répondent à la fois aux spécifications techniques et aux exigences réglementaires.

Bien entendu, les certifications portent sur les systèmes qualité — mais qu’en est-il du coût ? Comprendre les facteurs qui déterminent le prix des pièces usinées vous permet d’optimiser vos conceptions et de négocier efficacement avec vos fournisseurs.

Comprendre les facteurs influençant le prix des pièces usinées

Pourquoi un devis s’élève-t-il à 15 $ par pièce tandis qu’un autre fournisseur propose le même composant à 45 $ ? Si vous avez déjà été perplexe en comparant des devis d’usinage, vous n’êtes pas seul. Le prix des pièces usinées sur mesure semble souvent opaque — or, en réalité, chaque dollar figurant sur votre devis correspond à des facteurs de coût spécifiques et prévisibles.

Comprendre ces facteurs vous permet de passer du rôle de simple destinataire passif de devis à celui d’une personne capable d’optimiser ses conceptions, de négocier efficacement et de prendre des décisions éclairées. Que vous soyez ingénieur effectuant des compromis de conception ou professionnel des achats évaluant des fournisseurs, connaître l’affectation précise de chaque dollar vous place pleinement en position de contrôle.

Voici les éléments qui déterminent réellement le prix des pièces métalliques sur mesure — classés par ordre d’impact typique sur le coût :

1. Coûts de réglage et de programmation : Les coûts fixes répartis sur la quantité commandée
2. Coûts des matériaux : La matière première brute, plus le facteur de déchets généré par l’usinage de votre géométrie
3. Temps d'usinage : Déterminé par la complexité, le nombre d’opérations et la précision requise
4. Majorations liées aux tolérances et aux finitions : Des spécifications plus strictes exigent des vitesses réduites et des contrôles plus poussés
5. Opérations secondaires : Le traitement thermique, le placage, l’anodisation et l’assemblage ajoutent des coûts significatifs

Décryptons ensemble chacun de ces facteurs afin que vous puissiez voir précisément où va votre budget.

Principaux facteurs influençant les coûts en usinage

Coûts de préparation : le multiplicateur caché

Selon Recherche de Factorem , les coûts de préparation constituent l’un des facteurs les plus importants pour les pièces fabriquées sur mesure — notamment pour les petites séries. Chaque opération d’usinage nécessite du temps de programmation, la préparation des dispositifs de serrage, le chargement des outils et la vérification du premier article avant même la fabrication de la première pièce en série.

Imaginez une pièce nécessitant un usinage sur deux faces distinctes. Sur une machine à commande numérique standard à 3 axes, cela implique deux préparations distinctes. Si chaque préparation coûte 40 $ et que le coût de mise sous tension de la machine s’élève à 40 $, vous atteignez déjà 120 $ de coûts fixes avant même le début de la première opération d’usinage. Pour un seul prototype, l’intégralité de ces 120 $ est imputée à cette unique pièce. Répartis sur 10 pièces identiques, ces coûts de préparation ne représentent plus que 12 $ par pièce.

Cela explique pourquoi les quantités de prototypes coûtent souvent plusieurs fois plus cher à l'unité que les séries de production : la charge liée à la mise en place ne peut pas être dissimulée.

Coûts des matériaux : bien plus que le simple prix du stock

Le prix des matières premières semble simple à première vue, jusqu’à ce que l’on prenne en compte le facteur de déchets. La fabrication de pièces sur mesure utilise rarement 100 % du matériau brut. Une géométrie complexe usinée à partir d’un brut plein peut entraîner l’élimination de 80 % du matériau initial sous forme de copeaux, ce qui signifie que vous payez quatre fois plus d’aluminium ou d’acier que ce qui se retrouve effectivement dans votre pièce finie.

La volatilité des matériaux ajoute une dimension supplémentaire. Comme le note Factorem, les prix des matériaux sont devenus de plus en plus imprévisibles, parfois modifiés deux fois par semaine. Cela signifie que les devis ont des périodes de validité plus courtes, et toute hésitation peut littéralement vous coûter cher si les prix augmentent avant que vous ne passiez commande.

La dynamique de la chaîne d’approvisionnement influence également les coûts. Si votre conception exige une dimension standardisée non courante, que les fournisseurs ne détiennent généralement pas en stock, vous pourriez devoir assumer le coût de toute la longueur en stock — même si votre pièce n’en utilise qu’une fraction. Rester flexible concernant les dimensions ou fournir soi-même la matière première peut réduire considérablement ces dépenses liées aux matériaux.

Complexité et temps d’usinage

Chaque minute passée sur la machine a un coût. Des analyses sectorielles confirment que la complexité de la conception est directement corrélée au coût d’usinage selon plusieurs mécanismes :

• Exigences multi-axes : Les pièces nécessitant un usinage 5 axes mobilisent des équipements plus coûteux et requièrent une programmation plus sophistiquée que les opérations simples à 3 axes
• Nombre de mises en position : Chaque repositionnement ajoute du temps de main-d’œuvre et introduit des risques d’erreurs d’alignement
• Changement d'outils : Les géométries complexes nécessitant de nombreux outils de coupe différents allongent les temps de cycle
• Caractéristiques complexes : Les parois minces, les poches profondes et les angles internes serrés exigent des avances plus lentes ainsi qu’un outillage spécialisé

La relation n’est pas toujours intuitive. Parfois, une petite modification de conception — par exemple, augmenter le rayon d’un angle interne de 2 mm à 3 mm — permet d’utiliser un outil plus grand et plus rigide, qui usine plus rapidement et produit une meilleure finition de surface. Ce changement apparemment mineur pourrait réduire le temps d’usinage de 20 % ou plus.

Surcoûts liés aux tolérances et à la finition

Comme indiqué dans les sections précédentes, des tolérances plus serrées entraînent une augmentation exponentielle des coûts. Voici toutefois l’impact pratique sur votre devis : spécifier une tolérance de ±0,001 po sur l’ensemble de la pièce alors que seules deux caractéristiques nécessitent effectivement cette précision contraint l’ensemble du travail à être réalisé en mode usinage lent et soigneux.

Les exigences relatives à la finition de surface obéissent à une logique économique similaire. Obtenir une rugosité Ra de 16 µin peut nécessiter une opération secondaire de meulage — impliquant une nouvelle mise en position, des équipements différents et des contrôles supplémentaires. Lorsque seules les surfaces fonctionnelles requièrent effectivement une finition fine, il est plus économique de spécifier les exigences de finition par caractéristique plutôt que d’appliquer des spécifications globales, sans pour autant compromettre les performances.

Économies d’échelle et coûts de préparation

Les calculs liés au prix des pièces mécaniques sur mesure changent radicalement en fonction de la quantité. Ce coût de mise en place de 120 $ réparti sur 1 000 pièces n’ajoute que 12 cents par pièce. En revanche, la même mise en place pour une commande de 5 pièces ajoute 24 $ par pièce — soit une différence de 200 fois dans l’impact unitaire.

Cela crée des opportunités stratégiques :

• Consolidez les commandes : Passer une commande couvrant immédiatement le volume annuel anticipé, plutôt que de passer plusieurs commandes trimestrielles, peut réduire considérablement le coût unitaire.
• Outils familiaux : Si vous avez plusieurs pièces similaires, demandez à votre fournisseur s’il est possible de les usiner simultanément afin de partager les coûts de mise en place.
• Planification de la transition prototype-série : Lors de la phase de prototypage, renseignez-vous sur les prix de production — parfois, de légers ajustements de conception rendent la fabrication en grande série nettement plus économique.

Opérations secondaires : les multiplicateurs de coûts

Le traitement thermique, le placage, l’anodisation et autres procédés de finition surprennent souvent les acheteurs par leur impact sur le coût. Selon des experts en fabrication, l’anodisation seule peut ajouter de 3 à 8 $ par pouce carré, selon la sélection de l’alliage et les exigences en matière de couleur.

Ces opérations secondaires s’accumulent de plusieurs manières :

• Coûts liés au procédé : Chaque opération comporte ses propres frais de mise en place et de manutention
• La logistique: Les pièces sont souvent expédiées d’un site à un autre, ce qui augmente les délais de transport et les manipulations
• Exigences de masquage : La protection des filetages, des surfaces de roulement ou des interfaces d’assemblage contre le revêtement peut engendrer des coûts de main-d’œuvre supplémentaires de 15 à 30 $ par caractéristique
• Impact sur les délais de livraison : Les opérations secondaires peuvent rallonger votre calendrier de livraison de 5 à 10 jours ouvrables

Des décisions de conception prises en amont peuvent éliminer totalement les coûts liés aux opérations secondaires. Le choix de l’aluminium 6061 plutôt que de l’aluminium 7075 permet de réduire les coûts d’anodisation de 30 à 40 %. La conception de jeux dimensionnels prenant en compte l’épaisseur du revêtement supprime les frais de masquage. L’intégration de plusieurs pièces en un seul composant consolidé élimine les opérations d’assemblage.

Comment demander des devis efficacement

Lors de la sous-traitance de la fabrication de pièces, la qualité des informations que vous fournissez influence directement la précision des devis et les délais de réponse. Veuillez inclure :

• Fichiers CAO complets dans des formats standard (format STEP privilégié)
• Dessins entièrement cotés avec indications de tolérances
• Spécifications des matériaux, y compris la nuance et les éventuelles exigences en matière de certification
• Exigences en matière d’état de surface par caractéristique, et non pas des spécifications générales s’appliquant à l’ensemble de la pièce
• Volumes souhaités pour le devis (prototype, série pilote, volumes de production)
• Opérations secondaires requises ainsi que toute certification industrielle applicable
• Délai de livraison souhaité

Fournir dès le départ une information complète évite les révisions du devis et garantit que vous comparez des éléments similaires entre fournisseurs. Des spécifications incomplètes obligent les fournisseurs à envisager des scénarios pessimistes — ce qui entraîne inévitablement des prix plus élevés.

Le résultat final ? Chaque dollar figurant dans votre devis d'usinage découle de décisions spécifiques : choix du matériau, complexité géométrique, exigences en matière de tolérances, volume de production et spécifications de finition. Comprendre ces facteurs déterminants vous permet d'optimiser vos conceptions avant l'établissement du devis, d'évaluer les devis de manière éclairée et de faire des compromis informés entre coût et performance. Une fois les principes fondamentaux de la tarification maîtrisés, l'étape suivante consiste à savoir comment évaluer les fournisseurs potentiels au regard de vos exigences spécifiques.

Sélectionner le bon partenaire en usinage

Vous avez optimisé votre conception, défini des tolérances appropriées et compris les facteurs qui influencent les coûts. Vous voici désormais confronté à une décision cruciale pour la réussite de votre projet : choisir le fabricant de pièces usinées qui produira effectivement vos composants. Cette sélection va bien au-delà d'une simple comparaison des prix unitaires : un mauvais partenaire peut livrer en retard, ne pas respecter les spécifications ou ne pas disposer des systèmes qualité requis par votre secteur d'activité.

Pourtant, de nombreux acheteurs éprouvent des difficultés à réaliser cette évaluation. Quelle est la différence entre un fabricant fiable de pièces usinées et un fournisseur qui causera des problèmes ? Comment vérifier les allégations avant de passer une commande ? Examinons ensemble une approche systématique pour qualifier les fabricants de pièces usinées, afin de protéger votre projet et de créer une valeur durable au sein de votre chaîne d’approvisionnement.

Certification et vérification du système qualité

Les certifications ne sont pas de simples décorations murales : elles constituent une preuve vérifiée et documentée qu’un fournisseur a mis en œuvre des systèmes spécifiques de management de la qualité. Toutefois, déterminer quelles certifications sont pertinentes pour votre application exige de faire correspondre les exigences à votre secteur d’activité.

La hiérarchie des certifications

Comme l’insistent les experts du secteur manufacturier, la norme ISO 9001 constitue la certification fondamentale, attestant l’engagement d’un fournisseur en matière de management de la qualité. Il s’agit du niveau de base : tout fournisseur sérieux de pièces usinées de précision devrait détenir une certification ISO 9001:2015 valide. Toutefois, les applications sectorielles spécifiques exigent davantage.

Pour les applications automobiles, la certification IATF 16949 est essentielle. Cette norme s’appuie sur la norme ISO 9001 tout en y ajoutant des exigences relatives à la conception de produits, aux procédés de production et aux normes spécifiques aux clients propres à la fabrication automobile. Selon Hartford Technologies, l’obtention de la certification IATF 16949 permet aux fabricants de pièces usinées de « renforcer leur crédibilité, élargir leurs opportunités commerciales, optimiser leurs processus et consolider leurs relations avec les clients » au sein de la chaîne d’approvisionnement automobile.

Les applications aérospatiales exigent la certification AS9100 — une norme qui traite notamment de la gestion de la configuration, de l’évaluation des risques et de la traçabilité complète requise par les composants critiques pour le vol. La fabrication de dispositifs médicaux implique quant à elle la norme ISO 13485, garantissant que les composants répondent aux exigences rigoureuses liées à la sécurité des patients.

Au-delà des certificats papier : vérification des systèmes qualité

Un certificat accroché au mur vous indique qu’un fournisseur a passé une audit à un moment donné. Mais comment fonctionnent réellement, au quotidien, ses systèmes qualité ? Selon les spécialistes des audits fournisseurs , une vérification efficace exige l’examen d’éléments opérationnels spécifiques :

• Contrôle statistique des processus (CSP) : Le fournisseur surveille-t-il en temps réel les dimensions critiques pendant la production ? La maîtrise statistique des procédés (MSP) détecte les dérives dimensionnelles avant l’apparition de défauts — ce qui est essentiel pour garantir une qualité constante des pièces usinées sur machines à commande numérique (CNC) d’un lot à l’autre.
• Capacités d’inspection par machine à mesurer tridimensionnelle (MMT) : Les machines à mesurer tridimensionnelles (MMT) permettent une vérification dimensionnelle précise. Vérifiez que le fournisseur possède l’équipement MMT adapté et qu’il tient à jour ses registres d’étalonnage.
• Procédures d’inspection du premier article (IPA) : Avant la mise en production des pièces, une documentation IPA exhaustive prouve que le procédé de fabrication produit bien des pièces conformes. Demandez à consulter des exemples de rapports IPA issus de projets antérieurs.
• Traçabilité des matériaux : Le fournisseur est-il capable de relier les pièces finies aux lots spécifiques de matières premières accompagnés de certificats d’usine ? Cette traçabilité devient critique en cas d’apparition ultérieure de problèmes de qualité.
• Gestion des non-conformités : Comment le fournisseur gère-t-il les pièces hors spécification ? Recherchez des procédures documentées du comité d’examen des matériaux (MRB), des analyses de la cause racine utilisant des méthodes telles que les « 5 Pourquoi » ou les diagrammes en arête de poisson, ainsi que des actions correctives vérifiées.

Liste de contrôle d’évaluation des fournisseurs

Utilisez cette liste de contrôle exhaustive lors de l’évaluation de fabricants potentiels de composants usinés :

• Certifications : Vérifiez la certification ISO 9001 en cours, au minimum ; confirmez que les certifications sectorielles spécifiques (IATF 16949, AS9100, ISO 13485) correspondent à vos exigences
• Registre des équipements : Demandez une liste des machines indiquant les capacités d’usinage CNC à 3 axes, 4 axes et 5 axes, la capacité de tournage, ainsi que les équipements spécialisés tels que les tours suisses pour composants microscopiques
• Entretien préventif : Demandez les registres de maintenance préventive (PM) démontrant que les équipements sont correctement entretenus — des machines négligées produisent des résultats incohérents
• Équipement d'inspection: Confirmer les capacités des machines à mesurer tridimensionnelles (CMM), des profilomètres de surface et des autres équipements métrologiques adaptés à vos exigences de tolérance
• Registres d'étalonnage : Tous les équipements de mesure doivent afficher des étiquettes de calibration en cours de validité, accompagnées d'une certification traçable
• Mise en œuvre de la maîtrise statistique des procédés (SPC) : Demander des exemples de cartes de contrôle pour les dimensions critiques issues de séries de production
• Pièces échantillons : Examiner des pièces complexes fabriquées par le fournisseur — la qualité de la finition, le chanfreinage des bords et l’ensemble de la qualité d’exécution révèlent ses capacités
• Clients de référence : Demander des coordonnées de clients de votre secteur d’activité capables de témoigner de la régularité des délais de livraison et de la constance de la qualité

Passer du prototype à la production

L’un des critères d’évaluation les plus souvent négligés ? La capacité à passer sans heurt de la phase de prototypes initiaux aux volumes de production complets. Selon des experts en procédés de fabrication, collaborer dès le départ avec un partenaire expérimenté « offre une voie simplifiée pour l’approvisionnement des pièces tout au long du processus de développement produit et contribue à atténuer les risques à venir. »

Pourquoi cela est-il important ? Comme le note Joanne Moretti, de Fictiv : « L’un des aspects les plus difficiles à déterminer pour un produit est son prix. Si vous vous trompez sur ce point, l’ensemble du programme déraille. » Un fabricant de pièces usinées CNC qui maîtrise à la fois l’économie du prototypage et celle de la production peut fournir dès les premières étapes des prévisions de coûts précises, évitant ainsi des surprises au moment où vous serez prêts à passer à l’échelle.

Principales capacités de montée en puissance à vérifier

• Quantités minimales de commande faibles ou nulles : Le fournisseur est-il en mesure de produire économiquement des quantités prototypes de 1 à 10 pièces ?
• Retours sur la conception pour la fabrication : Le fournisseur identifie-t-il de manière proactive les modifications de conception susceptibles d’améliorer l’efficacité de la production avant que vous n’ayez engagé la fabrication des outillages ?
• Cohérence du processus : Les mêmes procédés de fabrication utilisés pour les prototypes seront-ils appliqués à la production ? Des changements entre les phases introduisent de la variabilité.
• Marge de capacité : Si votre produit connaît le succès, le fournisseur est-il capable de passer d’une production de centaines à des milliers, puis à des dizaines de milliers de pièces par mois, sans dégradation de la qualité ?
• Flexibilité des délais de livraison : Les besoins urgents en prototypes peuvent-ils être satisfaits avec un délai de livraison accéléré, tout en maintenant des plannings stables pour les commandes de production ?

Un exemple concret : l’excellence de la chaîne d’approvisionnement automobile

Examinons à quoi ressemble concrètement une capacité efficace de passage du prototype à la production. Shaoyi Metal Technology illustre l’intégration de systèmes qualité avec des capacités d’augmentation à l’échelle, telles que les exigent les équipementiers automobiles (OEM). Titulaire de la certification IATF 16949, l’entreprise a mis en œuvre un contrôle statistique des procédés strict sur l’ensemble de ses opérations de production, tout en conservant la souplesse nécessaire pour fournir des composants mécaniques sur mesure, avec des délais de livraison pouvant aller jusqu’à un jour ouvrable pour les besoins urgents de prototypage.

Cette combinaison — systèmes de qualité certifiés, discipline SPC et capacité de réaction rapide — illustre ce que les fournisseurs de pièces mécaniques de précision devraient livrer. Que vous ayez besoin d’ensembles complexes de châssis ou de douilles métalliques de précision, la capacité à passer sans heurt de la validation du concept à la production de masse élimine les changements de fournisseur qui engendrent des risques et des retards.

Fiabilité des délais de livraison : le critère d’évaluation discret

Les délais de livraison annoncés ne signifient rien si les livraisons arrivent systématiquement en retard. Lors de l’évaluation des fabricants de pièces mécaniques, approfondissez votre analyse :

• Demandez les indicateurs de livraison dans les délais des 12 derniers mois
• Renseignez-vous sur les protocoles de communication mis en œuvre en cas de retards
• Comprenez comment les contraintes de capacité sont gérées pendant les périodes de pointe
• Vérifiez si les délais de livraison annoncés incluent l’expédition ou s’ils correspondent uniquement aux estimations de production

Un fournisseur atteignant un taux de livraison dans les délais de 95 % ou plus démontre une rigueur dans la planification de la production qui permet de maintenir vos projets dans les délais. Tout taux inférieur à 90 % signale des problèmes systémiques qui finiront par affecter votre calendrier.

Créer de la valeur pour un partenariat à long terme

Les meilleurs fabricants de composants usinés deviennent des prolongements de votre équipe d’ingénierie, et non de simples fournisseurs transactionnels. Recherchez des fournisseurs qui s’investissent pour comprendre vos applications, qui proposent de façon proactive des améliorations et qui communiquent ouvertement sur les difficultés rencontrées. Ces relations génèrent, au fil du temps, une valeur croissante grâce à l’acquisition d’un savoir-faire institutionnel, à des échanges simplifiés et à un engagement mutuel en faveur de la réussite.

Le choix du bon partenaire en usinage nécessite un investissement initial dans l'évaluation, mais cet investissement porte ses fruits grâce à une qualité fiable, des délais de livraison prévisibles et des composants qui répondent aux spécifications dès la première fois. Une fois votre fournisseur qualifié, l'attention se porte sur la garantie que chaque pièce respecte les exigences, grâce à une assurance qualité systématique et à la prévention des défauts.

Assurance qualité et prévention des défauts

Vous avez sélectionné un fournisseur qualifié disposant de certifications impressionnantes, mais voici un rappel réaliste : même les meilleures opérations d'usinage de composants rencontrent des défis en matière de qualité. La différence entre un fournisseur excellent et un fournisseur médiocre ne réside pas dans l'absence de problèmes, mais dans la rigueur avec laquelle il prévient, détecte et résout ces problèmes avant que des pièces défectueuses n'atteignent votre quai.

Comprendre les défauts d'usinage courants vous permet de spécifier des exigences qui préviennent les problèmes plutôt que de simplement rejeter les pièces défectueuses après coup. Que vous soyez ingénieur définissant des critères de qualité ou professionnel des achats évaluant les capacités des fournisseurs, cette approche de dépannage vous transforme d’un simple destinataire passif en un partenaire informé, sachant exactement quoi rechercher.

Décryptons ensemble les défauts qui affectent la production de pièces usinées — ainsi que les stratégies de prévention qui empêchent leur apparition dans vos expéditions.

Défauts courants et stratégies de prévention

Selon les experts en qualité manufacturière, les défauts courants sur les pièces usinées CNC comprennent des inexactitudes dimensionnelles, une finition de surface médiocre et des bavures excessives. Ces défauts résultent souvent de l’usure des outils, de paramètres de coupe incorrects ou de vibrations de la machine. Toutefois, comprendre les causes profondes vous permet de spécifier des exigences qui traitent les problèmes à la source.

Bavures : le défaut le plus courant sur les pièces usinées

Ces bords tranchants et saillants laissés après les opérations de découpe provoquent davantage de rejets qualité que presque tout autre problème. Les bavures apparaissent lorsque le matériau se déforme au lieu d’être coupé proprement — en particulier aux points de sortie, là où l’outil de coupe quitte la pièce.

Quelles en sont les causes ? Des outils émoussés, des vitesses d’avance inappropriées, ainsi que des géométries de coupe qui poussent le matériau plutôt que de l’enlever proprement. Les matériaux ductiles, tels que l’aluminium et les aciers doux, sont particulièrement sujets à la formation de bavures.

La prévention commence dès la phase de conception. Dans la mesure du possible, concevez des éléments permettant aux outils de coupe de sortir dans un espace libre plutôt que contre des surfaces adjacentes. Spécifiez sur vos plans les exigences relatives à l’arrondi des bords (généralement un chanfrein ou un rayon compris entre 0,005" et 0,015") afin de clarifier les attentes en matière de démoulage. Les fournisseurs qualifiés assurent par défaut le démoulage — mais des indications explicites éliminent toute ambiguïté.

Marques d’outils et incohérences de finition de surface

Des marques d'outils visibles, des motifs de dépassement ou une texture de surface incohérente signalent des problèmes de procédé qui affectent à la fois l'apparence et la fonctionnalité. Ces problèmes découlent de plusieurs causes profondes :

• Usure des outils : Comme le soulignent les spécialistes de l'usinage de précision, les outils de coupe perdent de leur efficacité avec une utilisation répétée, entraînant des imprécisions dimensionnelles et une mauvaise finition de surface
• Paramètres de coupe incorrects : Des avances trop agressives pour l’outillage créent des ondulations visibles ; des vitesses trop faibles génèrent une chaleur excessive et une adhérence du matériau
• Vibrations de la machine (bourdonnement) : La résonance entre l’outil, la pièce et la structure de la machine laisse des motifs ondulés caractéristiques
• Choix inadéquat de l’outil : L’utilisation d’outils inadaptés au matériau ou à l’opération compromet la qualité de la finition, quel que soit le réglage des paramètres

La prévention implique de spécifier les exigences en matière d’état de surface par la valeur Ra sur les surfaces critiques — et de laisser les surfaces non critiques à l’état de finition usinée standard afin d’éviter des coûts inutiles. Lorsque vous indiquez une valeur Ra de 32 µin sur une surface d’étanchéité, le fournisseur sait que cette caractéristique exige une attention particulière.

Dérive dimensionnelle : quand les pièces sortent des tolérances

La dérive dimensionnelle — écart progressif par rapport aux tolérances spécifiées au cours d’une série de production — constitue l’un des problèmes qualité les plus insidieux. Les premières pièces sont parfaitement conformes ; les dernières ne le sont plus. Que s’est-il produit ?

Plusieurs facteurs contribuent à ce phénomène :

• Expansion thermique : À mesure que les machines se réchauffent pendant leur fonctionnement, les broches, les vis à billes et les pièces usinées se dilatent, entraînant un décalage dimensionnel de plusieurs millièmes de pouce
• Usure progressive des outils : Les outils de coupe s’usent continuellement, ce qui provoque, au fil du temps, une augmentation des diamètres usinés (sur les caractéristiques externes) ou une réduction de ceux-ci (sur les caractéristiques internes)
• Relâchement des dispositifs de serrage : Une force de serrage insuffisante permet aux pièces de se déplacer subtilement pendant les opérations d’usinage agressives
• Erreurs de programmation : Des valeurs incorrectes de décalage ou de compensation des outils s'accumulent au cours de plusieurs opérations

C’est précisément la raison pour laquelle la maîtrise statistique des procédés (MSP) revêt une importance capitale lors de l’évaluation des fournisseurs. La surveillance en temps réel des cotes critiques permet de détecter toute dérive avant qu’elle ne génère des pièces hors spécification. Demandez aux fournisseurs potentiels comment ils surveillent la stabilité dimensionnelle pendant les séries de production : leur réponse révèle le degré de maturité de leurs procédés.

Problèmes liés aux contraintes matérielles

Les contraintes résiduelles présentes dans la matière première — ou celles induites par un usinage agressif — provoquent une déformation ou une distorsion des pièces après la fin de l’usinage. Un composant usiné avec précision, qui présente des mesures parfaites sur la machine, peut se tordre hors tolérance en quelques heures, à mesure que les contraintes internes se répartissent.

Les alliages à haute résistance ainsi que les pièces présentant un enlèvement de matière asymétrique sont particulièrement sensibles à ce phénomène. Les stratégies préventives comprennent notamment des opérations de détente des contraintes entre les passes d’ébauche et de finition, un séquencement rigoureux afin d’équilibrer l’enlèvement de matière, et des avances appropriées permettant de minimiser la génération de chaleur.

Lorsque vos pièces usinées doivent conserver une planéité ou une rectitude rigoureuse dans le temps, précisez les exigences de détente des contraintes et discutez avec votre fournisseur des stratégies d’approvisionnement des matériaux.

Méthodes d'inspection et de vérification

Les stratégies de prévention réduisent les défauts, mais la vérification garantit que seules les pièces conformes sont expédiées. Comprendre les méthodes d’inspection vous aide à spécifier des exigences appropriées et à évaluer si vos fournisseurs disposent des capacités adéquates.

Mesure au CMM : la référence absolue pour la vérification dimensionnelle

Les machines à mesurer tridimensionnelles (CMM) utilisent des palpeurs de haute précision pour cartographier la géométrie des pièces dans l’espace tridimensionnel, en comparant les dimensions réelles aux modèles CAO ou aux plans. L’inspection au CMM offre la précision et la traçabilité documentaire exigées par les applications de composants usinés de précision.

Lors de la spécification des exigences relatives au CMM, tenez compte de ce qui suit :

• Rapports d’inspection du premier article (FAI) documentant chaque cote des pièces issues de la première série de production
• Fréquence des inspections en cours de fabrication pour les séries de production
• Études de capacité (Cp/Cpk) démontrant la stabilité du procédé pour les dimensions critiques
• Indications de tolérancement géométrique (GD&T) que les équipements de machines à mesurer tridimensionnelles (CMM) peuvent vérifier

Profilométrie de surface

Bien que l’inspection visuelle révèle des défauts de surface évidents, la profilométrie fournit des mesures quantitatives de la rugosité Ra permettant de vérifier les exigences de finition. Les profilomètres à pointe parcourent les surfaces en mesurant les pics et les creux microscopiques afin de calculer les valeurs de rugosité.

Spécifiez la vérification de la finition de surface sur les surfaces critiques — faces d’étanchéité, zones de contact des paliers et toute surface dont la texture affecte le fonctionnement.

Test de dureté

Pour les pièces nécessitant un traitement thermique, les essais de dureté permettent de vérifier que le traitement a bien produit les résultats spécifiés. Les méthodes d’essai Rockwell, Brinell ou Vickers appliquent des forces d’indentation contrôlées et mesurent la réponse du matériau.

Lorsque les composants usinés requièrent des plages de dureté spécifiques, indiquez les spécifications de dureté sur les plans et exigez la fourniture de documents attestant des essais avec chaque expédition.

Normes d'inspection visuelle

L'inspection visuelle permet de détecter les défauts esthétiques, les bavures et les dommages de surface que les méthodes dimensionnelles ne révèlent pas. Toutefois, l'expression « inspection visuelle » revêt des significations différentes selon les personnes, en l'absence de normes clairement définies.

Précisez les critères d'inspection : longueurs maximales autorisées pour les rayures, profondeurs maximales autorisées pour les bosses, limites de décoloration. Référez-vous aux normes industrielles telles que la SAE-AMS-2649 ou aux normes spécifiques du client en matière d'exécution, le cas échéant. Des critères clairs évitent les désaccords subjectifs sur ce qui constitue une qualité acceptable.

Le tableau suivant résume les types de défauts, les stratégies de prévention et les méthodes d'inspection appropriées :

Type de défaut	Causes racines	Stratégies de prévention	Méthodes d'inspection
Bourrelets	Outils émoussés, vitesses d'avance incorrectes, ductilité du matériau	Outils tranchants, trajectoires d'usinage optimisées, conception favorisant une sortie propre de l'outil, spécification des exigences relatives à l'arrondi des bords	Inspection visuelle, inspection tactile, grossissement pour la détection des micro-bavures
Marques d'outil / Problèmes de finition de surface	Usure des outils, paramètres incorrects, vibrations de la machine, choix inadéquat de l'outil	Gestion de la durée de vie des outils, vitesses/alimentations optimisées, amortissement des vibrations, sélection appropriée des outils en fonction du matériau	Profilométrie de surface (mesure de la rugosité Ra), inspection visuelle sous éclairage contrôlé
Dérive dimensionnelle	Dilatation thermique, usure progressive des outils, desserrage des dispositifs de serrage, erreurs de programmation	Surveillance par la maîtrise statistique des procédés (MSP), contrôle en cours de fabrication, stabilisation thermique, vérification régulière des décalages d’outils	Mesure au comparateur tridimensionnel (CMM), contrôle par calibres « passe / ne passe pas », traçage de cartes MSP
Erreurs géométriques (planéité, circularité)	Déformation des dispositifs de serrage, efforts de coupe, effets thermiques, dégradation de la précision machine	Serrage approprié des pièces, enlèvement équilibré de matière, maintenance machine, opérations de détente des contraintes	Comparateur tridimensionnel (CMM) avec évaluation des tolérances géométriques (GD&T), comparateurs optiques, appareils de mesure de circularité
Contraintes internes du matériau / gauchissement	Contraintes résiduelles dans le matériau, usinage agressif, enlèvement de matière asymétrique	Traitement thermique de détente des contraintes, séquences d’ébauchage équilibrées, avances appropriées minimisant la chaleur	Vérification de la planéité/droiture au CMM, plaques de contrôle avec comparateurs
Dommages de surface (rayures, bosses)	Manutention inadéquate, conditionnement insuffisant, présence de débris dans les dispositifs de fixation	Procédures de manutention, conditionnement protecteur, dispositifs de fixation propres, formation des opérateurs	Inspection visuelle conformément aux normes de finition, inspection agrandie pour les surfaces critiques

Associer prévention et inspection

Une assurance qualité efficace associe prévention et vérification au sein d’un système capable de détecter les anomalies avant qu’elles ne se multiplient. Lors de l’évaluation de fournisseurs de composants usinés, recherchez des preuves concrètes des deux approches :

• Procédures documentées traitant des modes de défaut connus
• Inspection en cours de processus permettant de détecter précocement les dérives
• Protocoles d’inspection finale adaptés à vos tolérances et à vos exigences de finition
• Systèmes d’actions correctives empêchant la récurrence des problèmes lorsqu’ils surviennent

Comme l’insistent les spécialistes des pièces usinées, la résolution des défauts implique l’ajustement des paramètres d’usinage, l’optimisation des outillages et des trajectoires d’outils, le respect d’un entretien adéquat des outils, ainsi que l’amélioration des programmes. Les fournisseurs qui adoptent une démarche systématique en matière de qualité — plutôt que de compter uniquement sur l’inspection finale pour trier les pièces conformes des non-conformes — garantissent des résultats constants tout en maîtrisant les coûts.

Dès lors que les principes fondamentaux de l’assurance qualité sont clairs, vous êtes à même de définir des exigences préventives et d’évaluer les fournisseurs capables de livrer systématiquement des pièces conformes. Passons maintenant à l’intégration de l’ensemble de ces éléments sous forme d’étapes concrètes adaptées à votre rôle spécifique et aux besoins de votre projet.

Synthèse opérationnelle pour votre prochain projet

Vous êtes passés de la compréhension de ce qu’ont les pièces usinées à l’interprétation des tolérances, à l’évaluation des fournisseurs et à la prévention des défauts. C’est un parcours considérable — mais les connaissances ne créent de la valeur que lorsqu’elles sont mises en pratique. Que vous conceviez votre prochain composant ou que vous approvisionniez des volumes de production, la voie à suivre dépend de la traduction de ces enseignements en actions concrètes adaptées à votre rôle.

Les projets réussis de fabrication de pièces mécaniques ont un point commun : l’alignement entre l’intention de conception, le choix des matériaux, les capacités des procédés et les qualifications des fournisseurs. Lorsque ces éléments fonctionnent de concert, vous obtenez des pièces usinées prototypes qui valident rapidement les concepts, des séries de production qui respectent systématiquement les spécifications et des coûts maîtrisés. En cas de désalignement ? Retards, problèmes de qualité et dépassements budgétaires s’ensuivent.

Résumons l’ensemble en étapes concrètes à entreprendre, tant pour les ingénieurs que pour les professionnels des achats.

Étapes d’action pour les ingénieurs

Vos décisions de conception ont des répercussions sur tous les processus en aval. Voici comment assurer le succès de votre pièce usinée avec précision :

• Appliquez dès le premier jour les principes de la conception pour la fabrication (DFM) : Rappelez-vous qu’environ 70 % des coûts de fabrication sont figés dès la phase de conception. Spécifiez des rayons internes aux angles d’au moins un tiers de la profondeur de la cavité. Maintenez une épaisseur de paroi supérieure à 0,8 mm pour les métaux. Limitez le rapport entre la profondeur et le diamètre des perçages à 4× maximum pour le perçage standard. Ces recommandations évitent des redesigns coûteux et accélèrent les délais de production.
• Spécifier stratégiquement les tolérances : Toutes les cotes n’ont pas besoin d’un contrôle strict. Identifiez les caractéristiques qui influencent réellement le fonctionnement — ajustements pour paliers, surfaces d’assemblage, interfaces critiques — et appliquez-y uniquement des tolérances de précision. Laissez les cotes non critiques à la tolérance standard (± 0,005 po) afin de maîtriser les coûts. La courbe exponentielle reliant tolérance et coût signifie que spécifier partout une tolérance de ± 0,001 po peut tripler le prix de votre pièce sans apporter de valeur fonctionnelle supplémentaire.
• Choisissez les matériaux en adéquation avec les exigences réelles : N’optez pas par défaut pour des matériaux familiers sans envisager des alternatives. Si la résistance à la corrosion est plus importante que la résistance mécanique, l’aluminium 6061 est préférable à l’aluminium 7075. Si la facilité d’usinage détermine le coût, l’acier inoxydable 303 surpasse l’acier inoxydable 316. Chaque choix de matériau influence le temps de cycle, l’usure des outils et le prix final.
• Précisez les exigences de finition par caractéristique : Plutôt que d’indiquer une finition superficielle générale, spécifiez les valeurs Ra là où elles ont une incidence fonctionnelle. Les surfaces d’étanchéité peuvent nécessiter une rugosité Ra de 32 µin, tandis que les zones non sollicitées peuvent parfaitement convenir avec une finition usinée standard. Des indications de finition spécifiques à chaque caractéristique permettent de réduire les coûts tout en garantissant les performances.
• Impliquer les fournisseurs dès le début : Partagez vos conceptions préliminaires avec les fournisseurs potentiels de composants usinés CNC avant de finaliser le projet. Leurs retours sur la conception pour la fabrication (DFM) identifient des opportunités d’optimisation que vous pourriez manquer — et établissent des relations qui faciliteront ultérieurement la production.

Bonnes pratiques d’approvisionnement

Vos méthodes de sélection et de gestion des fournisseurs déterminent si de bons designs se traduisent effectivement par de bonnes pièces. Concentrez-vous sur ces priorités :

• Faire correspondre les certifications aux exigences : L'ISO 9001 suffit pour les pièces industrielles générales. Les applications automobiles exigent l'IATF 16949. Le secteur aéronautique requiert l'AS9100. Le domaine médical nécessite l'ISO 13485. Payer trop cher pour des certifications inutiles gaspille le budget ; payer trop peu risque de non-conformité. Vérifiez le statut actuel de la certification — et non pas uniquement les déclarations.
• Vérifier le fonctionnement opérationnel des systèmes qualité : Les certificats attestent d’audits passés, mais non des pratiques en vigueur. Demandez des cartes de contrôle SPC issues de récentes séries de production. Sollicitez des rapports d’inspection du premier article (FAI) en échantillon. Examinez les capacités des machines à mesurer tridimensionnelles (CMM) par rapport à vos tolérances requises. Ces indicateurs opérationnels révèlent la capacité réelle.
• Évaluer la capacité à l’industrialisation : Votre fournisseur est-il capable de proposer des solutions d’usinage sur mesure, depuis les quantités prototypes jusqu’aux volumes de production ? Travailler avec un fabricant de pièces usinées de précision qui maîtrise les deux phases — comme Shaoyi Metal Technology grâce à leur certification IATF 16949, à la mise en œuvre de la maîtrise statistique des procédés (SPC) et à leurs délais d’exécution d’un jour pour les prototypes urgents, élimine les transitions risquées vers de nouveaux fournisseurs lorsque les projets s’élargissent.
• Optimisez grâce à des spécifications complètes : Fournissez des fichiers STEP, des plans entièrement cotés, les nuances de matériaux, les exigences de finition et les tranches de quantité avec chaque demande de devis. Des informations complètes permettent d’établir des devis précis et évitent les mauvaises surprises coûteuses. Des spécifications incomplètes obligent les fournisseurs à envisager les scénarios les plus défavorables, ce qui entraîne une hausse des prix.
• Assurez la transparence des coûts : Soyez conscient que les coûts de mise en route prédominent dans la tarification des prototypes, tandis que les coûts des matériaux et le temps de cycle déterminent l’économie de la production. La consolidation des conceptions, la consolidation des commandes et la relaxation stratégique des tolérances permettent de réaliser des réductions de coûts sans compromettre les performances.
• Suivez la performance livraison : Les délais de livraison indiqués n’ont aucune valeur si les pièces arrivent systématiquement en retard. Exigez des indicateurs de livraison dans les délais et établissez des protocoles de communication pour les modifications d’emploi du temps. Un fournisseur atteignant un taux de livraison dans les délais supérieur ou égal à 95 % démontre la rigueur planificatoire nécessaire pour maintenir vos projets dans les délais.

L'impératif d'intégration

Les projets de pièces usinées les plus réussis sont ceux où les ingénieurs et les professionnels des achats collaborent dès la conception du projet. Les ingénieurs qui connaissent les capacités des fournisseurs conçoivent des pièces pouvant être fabriquées de manière efficace. Les équipes achats, quant à elles, qui comprennent l’intention de conception sélectionnent des partenaires disposant des certifications et des équipements appropriés. Cette intégration — et non des transferts cloisonnés — permet d’obtenir des résultats optimaux.

Prenez comme référence le secteur automobile : des fournisseurs tels que Shaoyi Metal Technology intègrent des systèmes qualité certifiés IATF 16949, la maîtrise statistique des procédés (MSP), des capacités de prototypage rapide et une capacité de production évolutive. Cette combinaison permet aux ensembles de châssis et aux composants de précision de passer sans heurt de la validation du concept à la production de masse, sans dégradation de la qualité ni perturbation des délais. C’est là la norme à laquelle votre chaîne d’approvisionnement doit répondre.

La meilleure pièce usinée de précision n’est pas celle qui présente les tolérances les plus serrées, mais celle qui satisfait aux exigences fonctionnelles au coût total le plus faible, livrée dans les délais par un fournisseur qualifié. Équilibrez précision et praticabilité, et spécifiez uniquement ce dont votre application a réellement besoin.

Votre prochain projet de pièces usinées commence par les principes exposés dans ce guide. Appliquez les fondamentaux de la conception pour la fabrication (DFM). Spécifiez les tolérances de manière stratégique. Sélectionnez les matériaux de façon réfléchie. Évaluez les fournisseurs de manière systématique. Et n’oubliez pas : le succès en fabrication découle de l’alignement — entre l’intention de conception et les capacités du procédé, entre les exigences de qualité et les qualifications des fournisseurs, entre les exigences de précision et les contraintes pratiques. Obtenez cet alignement correctement, et vos pièces fonctionneront exactement comme prévu.

Questions fréquemment posées concernant les pièces usinées

1. Qu’est-ce qu’une pièce usinée ?

Une pièce usinée est un composant de précision fabriqué par des procédés soustractifs, au cours desquels des outils de coupe retirent systématiquement du matériau à partir d’une pièce brute en métal ou en plastique. Contrairement à l’impression 3D ou au moulage, l’usinage part d’un volume de matière supérieur à celui nécessaire et supprime tout ce qui ne fait pas partie de la pièce finale. Ce procédé permet d’atteindre des tolérances très serrées (jusqu’à ±0,001 mm), des finitions de surface supérieures et est compatible avec pratiquement tous les métaux ou plastiques techniques. Parmi les exemples courants figurent les composants moteur, les supports aérospatiaux, les implants médicaux et les engrenages de boîte de vitesses.

2. À combien s’élève le tarif horaire des tourneurs-fraiseurs ?

Les tarifs horaires d'usinage CNC varient considérablement selon le type d'équipement et la complexité de l'opération. Les tours CNC standards coûtent généralement entre 50 $ et 110 $ l'heure, tandis que les fraiseuses CNC horizontales sont facturées entre 80 $ et 150 $ l'heure. Les machines CNC à 5 axes avancées exigent des tarifs de 120 $ à 300 $ ou plus l'heure, en raison de leur capacité à usiner des géométries complexes. Les tours suisses destinés aux composants de micro-précision sont facturés entre 100 $ et 250 $ l'heure. Ces tarifs entrent dans le calcul du coût de votre pièce, en sus des frais de mise en place, des coûts des matériaux et des opérations secondaires telles que le traitement thermique ou le placage.

3. Quels matériaux peuvent être usinés pour fabriquer des pièces de précision ?

L'usinage permet de travailler pratiquement tous les métaux, alliages ou plastiques techniques. Les matériaux les plus couramment utilisés comprennent les alliages d'aluminium (6061 pour sa polyvalence, 7075 pour sa résistance élevée, notamment dans le domaine aérospatial), les aciers inoxydables (303 pour sa bonne usinabilité, 304 pour sa résistance à la corrosion, 316 pour les applications marines), le laiton pour sa conductivité électrique et le titane pour ses composants haute résistance destinés aux secteurs aérospatial et médical. Parmi les plastiques techniques, le PEEK offre une excellente stabilité à haute température, tandis que le Delrin assure une excellente stabilité dimensionnelle, ce qui le rend particulièrement adapté aux engrenages et aux roulements. Le choix du matériau influe directement sur le temps d'usinage, l'usure des outils et le coût final de la pièce.

4. Quelles certifications un fournisseur d'usinage doit-il posséder ?

Les exigences en matière de certification dépendent de votre secteur d'activité. La norme ISO 9001 constitue la référence fondamentale en matière de management de la qualité pour les pièces industrielles générales. Les applications automobiles exigent la certification IATF 16949, accompagnée de la mise en œuvre de la maîtrise statistique des procédés. Le secteur aéronautique requiert la certification AS9100 ainsi que l'accréditation Nadcap pour les procédés spéciaux. La fabrication de dispositifs médicaux nécessite la conformité à la norme ISO 13485. Des fournisseurs certifiés IATF 16949, tels que Shaoyi Metal Technology, démontrent la rigueur de leurs systèmes qualité, leur traçabilité et la discipline de leurs procédés, éléments essentiels pour les secteurs exigeants afin d’assurer la production constante de pièces conformes.

5. Comment puis-je réduire les coûts des pièces usinées sans sacrifier la qualité ?

L'optimisation des coûts commence dès la phase de conception. Spécifiez des tolérances serrées uniquement sur les caractéristiques fonctionnellement critiques : assouplir les dimensions non critiques, en passant de ±0,001" à ±0,005", peut réduire les coûts de 50 % ou plus. Augmentez les rayons des angles internes afin de permettre l'utilisation d'outils plus grands et plus rapides à usiner. Regroupez les commandes afin de répartir les coûts de mise en place sur un plus grand nombre de pièces. Choisissez des matériaux offrant une meilleure usinabilité lorsque les exigences de performance le permettent : l'aluminium 6061 s'usine plus rapidement que l'aluminium 7075. Enfin, collaborez avec des fournisseurs capables de passer sans heurt du prototypage à la production afin d'éviter des transitions coûteuses entre fournisseurs lorsque les volumes augmentent.
