Choix des machines de prototypage CNC : Du choix du matériau à la pièce finale

Pourquoi les machines de prototypage CNC sont-elles essentielles au développement de produits

Vous êtes-vous déjà demandé comment les ingénieurs transforment une conception numérique en une pièce physique que vous pouvez réellement tenir et tester ? C’est précisément à ce stade que Les machines de prototypage CNC entrent en jeu. Ces systèmes pilotés par ordinateur prennent vos fichiers CAO (Conception Assistée par Ordinateur) et les transforment en prototypes fonctionnels en retirant avec précision du matériau d’un bloc massif — qu’il s’agisse d’aluminium, d’acier ou de plastiques techniques.

Voici une façon de l’imaginer : vous téléversez un modèle 3D, et la machine suit des trajectoires d’outils programmées pour sculpter exactement votre conception, avec des tolérances aussi fines que des millièmes de pouce. Cette approche de fabrication soustractive diffère fondamentalement de l’impression 3D, qui construit les pièces couche par couche. En revanche, une machine de prototypage CNC part d’un volume de matière supérieur à celui nécessaire et retire tout ce qui ne fait pas partie de la pièce.

Du modèle numérique à la réalité physique

La beauté du prototypage CNC réside dans son flux de travail direct du numérique au physique. Une fois que votre fichier de conception est chargé dans la machine, les outils de coupe suivent des trajectoires exactes pour façonner le matériau selon des spécifications précises. Ce procédé permet une usinage rapide et des itérations rapides : dès que vous détectez un défaut de conception, vous mettez simplement à jour le modèle CAO et réalisez un autre prototype, sans attendre la fabrication de nouveaux outillages ou moules.

Quelle est la différence entre les opérations CNC de prototypage et l’usinage de production ? Trois facteurs clés : la vitesse, la flexibilité et la capacité d’itération. Alors que les séries de production privilégient le volume et la constance sur des milliers de pièces, le prototypage CNC vise à fournir aux ingénieurs des pièces fonctionnelles destinées aux essais aussi rapidement que possible. Grâce aux machines modernes à grande vitesse, un fichier CAO peut être transformé en prototype fini en quelques heures, plutôt qu’en plusieurs jours ou semaines.

Pourquoi la fabrication soustractive domine encore la prototypage

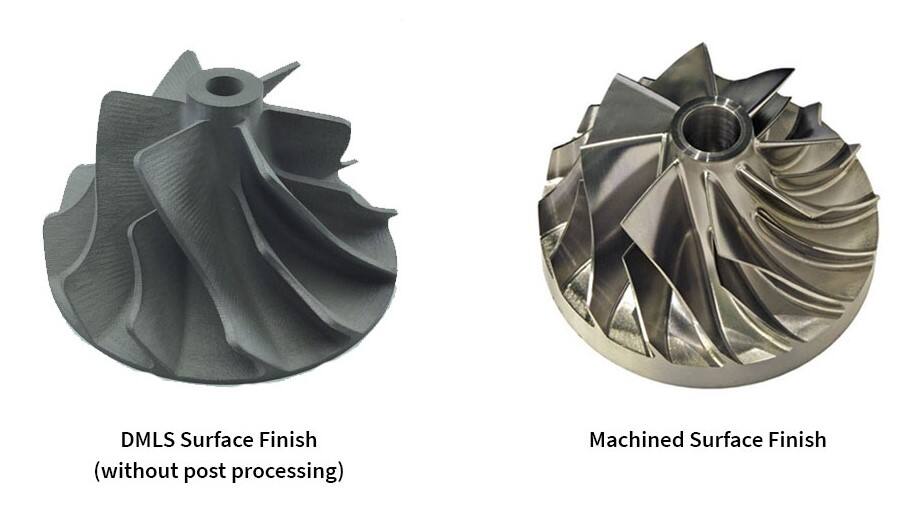

Malgré l’engouement suscité par l’impression 3D, la prototypage par usinage CNC reste la référence incontournable pour les essais fonctionnels. Pourquoi ? La réponse tient à l’intégrité des matériaux et aux performances en conditions réelles.

Le prototypage CNC comble l’écart entre le concept et les pièces prêtes pour la production en créant des prototypes à partir des mêmes matériaux exacts que ceux utilisés dans la fabrication finale, offrant ainsi aux ingénieurs des informations précises sur la manière dont les composants se comporteront effectivement dans des conditions réelles.

Lorsque vous usinez un prototype CNC à partir d’un bloc massif d’aluminium ou d’acier, la pièce finie conserve toute l’intégrité structurelle de ce matériau. Il n’y a pas de lignes de couches, pas de points de collage, ni de zones faibles pouvant être sujettes au délaminage. Cela revêt une importance capitale lorsque votre prototype doit résister à des essais de contrainte, à des cycles thermiques ou à une utilisation réelle sur le terrain.

Selon des experts en fabrication, le principal inconvénient du prototypage additif est que les pièces obtenues manquent généralement de l’intégrité structurelle des matériaux massifs. Les zones de jonction entre les couches ne peuvent tout simplement pas égaler la résistance d’une pièce usinée découpée dans un seul bloc de matériau.

Une machine à prototyper à commande numérique par ordinateur (CNC) permet également d’obtenir des finitions de surface supérieures — allant d’un poli miroir à des textures personnalisées — sans l’aspect « en escalier » courant sur les pièces imprimées en 3D. Cette souplesse s’avère essentielle lorsque les prototypes doivent glisser contre d’autres composants, s’ajuster précisément dans des ensembles ou subir des tests sur le marché, où l’apparence joue un rôle déterminant.

Types de machines d'usinage CNC pour la réalisation de prototypes et leurs applications idéales

Maintenant que vous comprenez pourquoi le prototypage CNC reste indispensable, la question suivante est la suivante : quel type de machine convient à votre projet ? Tous les équipements d’usinage de prototypes ne fonctionnent pas de la même manière, et le choix d’une configuration inadaptée peut entraîner un gaspillage de temps, des dépassements budgétaires ou une dégradation de la qualité des pièces. Examinons chaque grande catégorie de machines afin que vous puissiez associer leurs capacités à vos besoins spécifiques en matière de prototype.

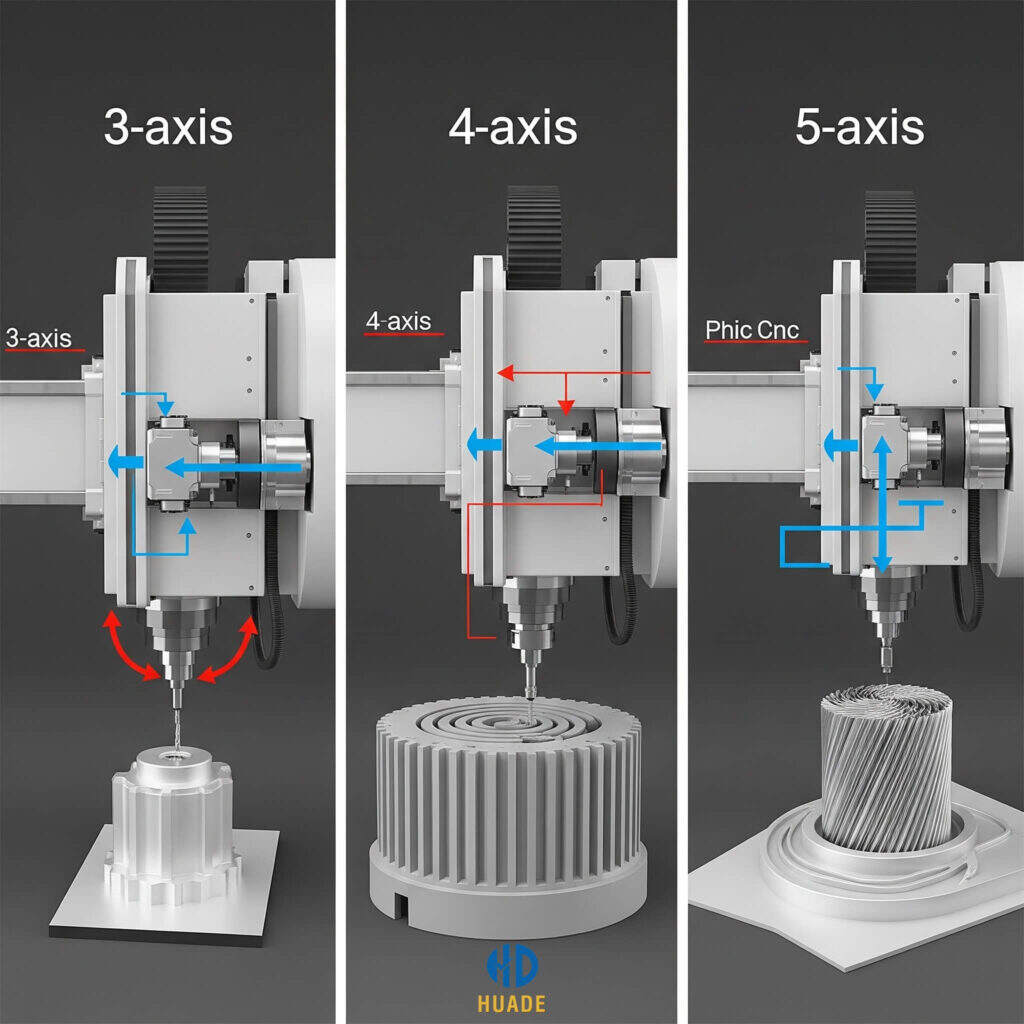

Compréhension des configurations d'axes en fonction des besoins de votre projet

Lorsque les ingénieurs évoquent les machines à commande numérique par ordinateur (CNC), ils font souvent référence aux « axes » — mais que signifie concrètement ce terme pour votre prototype ? En termes simples, chaque axe représente une direction dans laquelle l’outil de coupe ou la pièce peut se déplacer. Plus il y a d’axes, plus la machine offre de souplesse pour aborder des géométries complexes sous différents angles.

fraiseuses CNC 3 axes représentent les machines les plus courantes en usinage de prototypes. L’outil de coupe se déplace selon trois directions linéaires : X (gauche-droite), Y (avant-arrière) et Z (haut-bas). Ces machines excellent dans la réalisation de surfaces planes, de poches, d’entailles et de formes géométriques simples. Si votre prototype comporte principalement des surfaces planes percées et des contours basiques, une fraiseuse à 3 axes exécutera efficacement et à moindre coût cette tâche.

Toutefois, les machines à 3 axes présentent une limitation que vous remarquerez rapidement. Comme l’outil ne peut s’approcher que par le haut, toute caractéristique située sur les côtés ou la face inférieure de votre pièce exige un repositionnement de la pièce à usiner — et chaque repositionnement introduit des erreurs d’alignement potentielles. Pour des pièces d’usinage CNC simples, telles que des supports, des panneaux de boîtier ou des plaques de fixation, cela cause rarement des problèmes.

fraiseuses CNC à 4 axes ajoute un axe de rotation (généralement appelé axe A) qui permet à la pièce à usiner de tourner pendant l’usinage. Cette configuration est particulièrement efficace lorsque votre prototype comporte des éléments cylindriques, des découpes hélicoïdales ou des détails enroulés autour d’une surface. Imaginez l’usinage d’un motif de prise complexe autour d’une poignée cylindrique : une configuration à 4 axes permet d’effectuer cette opération en une seule passe, plutôt qu’en plusieurs montages.

services de fraisage CNC à 5 axes pousser la flexibilité à un tout autre niveau. En ajoutant deux axes de rotation, l’outil de coupe peut approcher pratiquement n’importe quelle surface sous des angles optimaux, sans nécessiter de repositionnement. Cette capacité s’avère indispensable pour les aubes de turbine aéronautiques, les implants médicaux aux contours organiques et les composants automobiles présentant des courbes composées complexes.

Selon le guide d’usinage de RapidDirect, l’usinage à 5 axes réduit considérablement le nombre de mises en position, améliore la qualité des finitions de surface sur les pièces contournées et prolonge la durée de vie des outils en maintenant des angles de coupe optimaux. L’inconvénient ? Un coût plus élevé des machines, une programmation plus complexe et la nécessité de concepteurs CAM expérimentés.

Adaptation des capacités de la machine à la complexité du prototype

Au-delà des configurations de fraisage, deux autres types de machines méritent d’être pris en compte dans votre boîte à outils de prototypage.

Tours CNC fonctionnent fondamentalement différemment des fraiseuses. Au lieu de faire tourner l’outil de coupe, les tours font tourner la pièce à usiner tandis qu’un outil fixe enlève du matériau. Cette approche est idéale pour produire des composants d’usinage CNC cylindriques ou présentant une symétrie de révolution — arbres, tiges, douilles et éléments de fixation filetés.

Les tours à commande numérique moderne intègrent souvent des équipements d’usinage dynamique, ce qui signifie que des outils de coupe rotatifs peuvent effectuer des opérations de perçage et de fraisage pendant que la pièce reste montée. Comme le souligne la comparaison des machines de Zintilon, cette fonctionnalité permet de fabriquer des pièces complexes comportant à la fois des éléments tournés et des éléments fraisés dans un seul et même montage, augmentant ainsi considérablement l’efficacité pour les prototypes combinant des corps cylindriques avec des surfaces planes usinées ou des perçages transversaux.

Routeurs CNC occupent une niche différente dans l'usinage de prototypes. Ces machines disposent généralement d'une plus grande zone de travail et excellent dans le traitement de matériaux plus tendres, tels que le bois, les plastiques, la mousse et les composites. Si vous réalisez des prototypes de grands panneaux, d’enseignes, de maquettes architecturales ou de composants composites, les fraiseuses à commande numérique (CNC) offrent un avantage de vitesse par rapport aux fraiseuses classiques — bien qu’avec une précision légèrement moindre sur les matériaux plus durs.

La principale différence ? Les fraiseuses CNC utilisent des cadres robustes et rigides conçus pour absorber les efforts de coupe lors de l’usinage des métaux. Les fraiseuses CNC privilégient la vitesse et la taille de la zone de travail, ce qui les rend moins adaptées à la fabrication de pièces mécaniques CNC de haute précision en aluminium ou en acier, mais parfaitement adaptées aux prototypes en plastique ou en composite de grand format.

Type de machine	Configuration des axes	Applications de prototypage les mieux adaptées	Niveau de complexité	Volume de travail typique
fraiseuse à commande numérique 3 axes	Linéaire X, Y, Z	Surfaces planes, cavités, rainures, supports, boîtiers	Basique à modéré	30,5 cm × 30,5 cm × 15,2 cm à 101,6 cm × 50,8 cm × 50,8 cm
fraiseuse CNC à 4 axes	Axes X, Y, Z + rotation A	Caractéristiques cylindriques, coupes hélicoïdales, motifs enroulés	Modéré	Similaire à une machine à 3 axes, avec capacité de rotation
centre d'Usinage 5-Axes	Axes X, Y, Z + rotations A et B	Turbines aéronautiques, implants médicaux, contours complexes	Élevé	Très variable ; souvent 508 mm × 508 mm × 381 mm
Tour CNC	X, Z (+ C, Y avec outillage en rotation)	Arbres, tiges, douilles, pièces filetées, symétrie de révolution	Basique à modéré	Jusqu’à 61 cm de diamètre, longueur typique de 152 cm
Routeur CNC	X, Y, Z (usinage à 3 ou 5 axes)	Grandes plaques, panneaux signalétiques, matériaux composites, bois, plastiques, mousse	Basique à modéré	formats courants : 122 cm × 244 cm à 152 cm × 305 cm

Le choix du type de machine adapté repose essentiellement sur l’adéquation entre la géométrie et les exigences matérielles de votre prototype, d’une part, et les capacités de la machine, d’autre part. Une pièce cylindrique nécessitant des filetages précis ? L’usinage combiné tournage-fraisage sur tour CNC s’impose. Un support aéronautique complexe comportant des angles composés ? Les services d’usinage CNC à 5 axes répondent parfaitement à vos besoins. Une grande plaque composite avec des poches usinées au fraiseur ? Un fraiseur à commande numérique la traite efficacement.

Comprendre ces distinctions vous permet de communiquer efficacement avec les ateliers d’usinage et de prendre des décisions éclairées quant à l’investissement dans des équipements spécifiques ou à l’externalisation de certaines opérations. Toutefois, le type de machine ne constitue qu’un volet de l’équation : les matériaux que vous choisissez influenceront tout autant le succès de votre prototypage.

Guide du choix des matériaux pour la fabrication de prototypes CNC

Vous avez identifié le type de machine adapté à votre projet — mais c’est à ce stade que de nombreux efforts de prototypage échouent : la sélection des matériaux. Choisir un matériau inapproprié n’affecte pas seulement l’efficacité de l’usinage ; cela peut totalement invalider les résultats de vos essais sur prototype. Pourquoi ? Parce que le matériau que vous sélectionnez détermine directement la résistance mécanique, le comportement thermique, la résistance chimique et, en définitive, la capacité de votre prototype à représenter fidèlement les performances de la pièce finale en production.

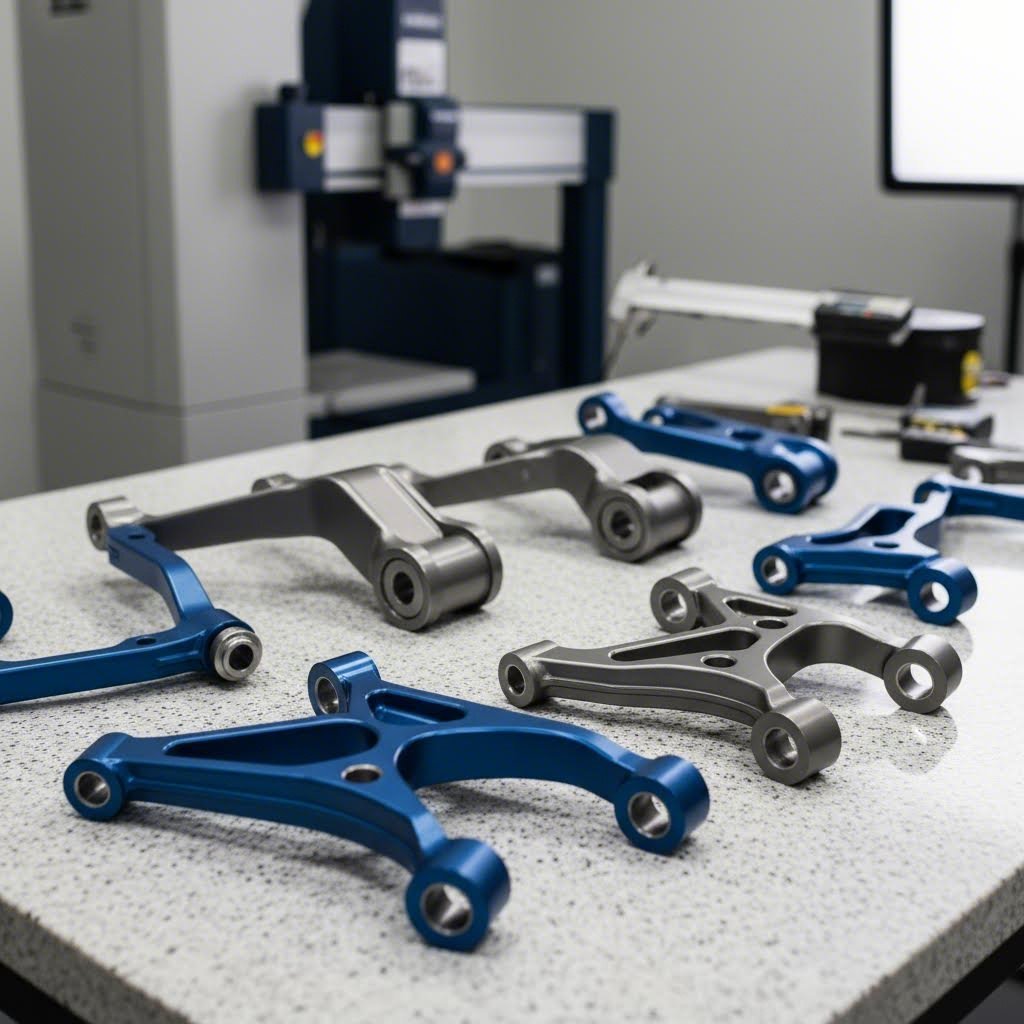

Réfléchissez-y ainsi : si vous développez un support automobile qui doit résister aux températures du compartiment moteur, réaliser un prototype en plastique ABS standard vous fournit des données trompeuses. La pièce peut paraître parfaite, mais son comportement ne ressemblera en rien à celui du composant en aluminium ou en acier que vous produirez ultérieurement. Une sélection judicieuse des matériaux garantit que vos pièces métalliques usinées ou vos prototypes plastiques fournissent des résultats d’essai significatifs, sur lesquels vous pouvez réellement compter.

Sélection des métaux pour les essais de prototypes fonctionnels

Les métaux restent la pierre angulaire de la prototypage fonctionnel lorsque l'intégrité structurelle, la résistance à la chaleur ou des essais représentatifs de la production sont essentiels. Chaque catégorie de métaux offre des avantages distincts, selon les exigences de votre application.

Alliages d'aluminium l'usinage de prototypes en aluminium domine ce domaine pour de bonnes raisons. L'aluminium fraisé offre une combinaison exceptionnelle de légèreté, de résistance à la corrosion et d'usinabilité, ce qui permet de maîtriser les coûts tout en fournissant des résultats représentatifs de la production. L'alliage d'aluminium 6061 est l'alliage polyvalent par excellence : facile à usiner, largement disponible et adapté à des applications aussi variées que les composants structurels aérospatiaux ou les supports automobiles. Lorsque vous avez besoin d'une résistance supérieure, l'aluminium 7075 offre des propriétés de traction supérieures, bien qu'il soit légèrement plus difficile à usiner.

Selon le guide de prototypage de Timay CNC, l'excellente usinabilité de l'aluminium réduit le temps de production et l'usure des outils, ce qui en fait un matériau idéal pour le prototypage rapide et une production rentable. Cela se traduit directement par des cycles d’itération plus rapides lorsque vous affinez vos conceptions.

Variants de l’acier deviennent essentielles lorsque votre prototype doit reproduire les caractéristiques mécaniques de résistance des composants de série. L'acier doux offre un bon rapport coût-efficacité pour les essais structurels, tandis que les aciers inoxydables des nuances 304 et 316 assurent une résistance à la corrosion dans les applications médicales ou marines. Si la résistance à l'usure est primordiale — pensez aux engrenages, aux arbres ou aux surfaces glissantes — les aciers à outils fournissent la dureté requise pour vos essais fonctionnels.

Laiton occupe une niche spécifique dans la fabrication de pièces métalliques pour les prototypes. Son excellente usinabilité et sa résistance naturelle à la corrosion en font un matériau idéal pour les connecteurs électriques, les quincailleries décoratives et les raccords de plomberie. L’aspect esthétique du laiton poli est également très utile lorsque les prototypes doivent refléter l’apparence du produit final pour des présentations aux parties prenantes ou des tests sur le marché.

Titane intervient dans la discussion lorsque vous réalisez des prototypes destinés à l’aérospatiale, aux implants médicaux ou à des applications hautes performances, où le rapport résistance/poids est critique. Certes, le titane est nettement plus difficile à usiner et plus coûteux que l’aluminium — mais lorsque votre pièce de production sera en titane, il n’existe tout simplement pas de substitut à des essais réalisés sur un métal usiné dans le matériau réel.

Plastiques techniques simulant les matériaux de production

Tout prototype n'exige pas nécessairement du métal. Les plastiques techniques offrent des avantages en termes de coûts, des vitesses d'usinage plus rapides et des propriétés matérielles qui correspondent souvent étroitement à celles des pièces de production obtenues par injection. L'essentiel consiste à sélectionner des plastiques capables de simuler avec précision le comportement du matériau final.

ABS (Acrylonitrile Butadiène Styrène) représente l'un des choix les plus populaires pour les prototypes plastiques usinés sur machines à commande numérique (CNC). L'usinage CNC de l'ABS permet d'obtenir des pièces présentant une excellente résistance aux chocs, une bonne rigidité et une finition de surface remarquable. Il s'usine proprement, sans fondre ni coller, ce qui le rend idéal pour les boîtiers, les carénages et les prototypes de produits grand public. Sa limitation ? L'ABS offre une résistance thermique limitée et une mauvaise stabilité aux UV ; ainsi, les applications extérieures ou à haute température nécessitent des matériaux différents.

PEEK (polyétheréthercétone) occupe l'extrémité haute performance du spectre des plastiques. Selon Le guide d'usinage du PEEK d'EcoRepRap ce matériau fonctionne à des températures allant jusqu'à 250 °C (482 °F) tout en conservant une résistance chimique exceptionnelle et une résistance mécanique élevée. Avec une résistance à la traction comprise entre 90 et 120 MPa, le PEEK s'approche des performances des métaux dans un ensemble léger. Les secteurs aérospatial, médical et pétrolier et gazier comptent sur les prototypes en PEEK lorsque les pièces doivent résister à des conditions mécaniques exigeantes.

La même source précise que la densité du PEEK, comprise entre 1,3 et 1,4 g/cm³, le rend nettement plus léger que les métaux — l’une des raisons pour lesquelles il est utilisé comme substitut métallique dans les applications critiques en termes de poids. Toutefois, le procédé de fabrication complexe du PEEK entraîne des coûts matériels plus élevés ; il convient donc de le réserver aux prototypes pour lesquels ses propriétés uniques sont véritablement nécessaires.

Delrin (acétal/POM) excellente pour les composants mécaniques tels que les engrenages, les douilles et les pièces glissantes. Son faible coefficient de friction, sa stabilité dimensionnelle et sa résistance à la fatigue en font un choix idéal pour les prototypes devant démontrer une fonction mécanique réelle, et non simplement une bonne adéquation géométrique et une forme correcte.

Nylon offre une excellente résistance à l'usure et une grande ténacité pour les prototypes soumis à des contraintes répétées ou à l'abrasion. Il est couramment choisi pour les essais fonctionnels d'ensembles mécaniques où la durabilité est primordiale.

Polycarbonate offre une transparence optique et une résistance aux chocs — idéal pour les prototypes nécessitant une transparence élevée, tels que les écrans de protection, les lentilles ou les capots d'affichage.

Matériaux spécialisés pour des applications exigeantes

Certaines applications de prototypage dépassent les métaux et plastiques standards. L'usinage CNC de céramique, bien que complexe, permet de réaliser des prototypes destinés à des environnements à haute température, tels que des composants de fours, des barrières thermiques aérospatiales ou des isolants électriques spécialisés. Les céramiques offrent une résistance exceptionnelle à la chaleur et une dureté élevée, mais nécessitent des outils diamantés et un contrôle rigoureux du procédé.

Les composites, y compris les polymères renforcés de fibres de carbone, offrent des rapports résistance/poids exceptionnels pour les prototypes structurels aéronautiques et automobiles — bien que l’usinage de ces matériaux exige des systèmes spécialisés d’extraction des poussières et une sélection rigoureuse des outils afin de maîtriser leur teneur abrasive en fibres.

Catégorie de matériau	Matériaux spécifiques	Meilleures applications	Considérations d'usinage	Cas d’usage pour les prototypes
Alliages d'aluminium	6061, 7075, 2024	Structures aéronautiques, supports automobiles, boîtiers	Usinabilité excellente ; utiliser des outils tranchants et un liquide de coupe adapté	Essais structuraux légers, validation de la conductivité thermique
Variants de l’acier	Acier doux, acier inoxydable 304/316, acier à outils	Composants structurels, dispositifs médicaux, pièces résistant à l’usure	Vitesses d’usinage plus faibles que celles de l’aluminium ; nécessite des montages rigides	Essais de résistance, validation de la résistance à la corrosion
Laiton	C360 (facile à usiner), C260	Connecteurs électriques, quincaillerie décorative, raccords	Usinabilité excellente ; permet d'obtenir une finition de surface de haute qualité	Essais de conductivité électrique, prototypes esthétiques
Titane	Grade 2, Grade 5 (Ti-6Al-4V)	Composants aérospatiaux, implants médicaux, pièces marines	Faibles vitesses, débit élevé de liquide de refroidissement ; génère une chaleur importante	Essais de biocompatibilité, validation haute performance
Plastiques d'ingénierie	ABS, PEEK, Delrin, Nylon, Polycarbonate	Produits grand public, composants mécaniques, boîtiers	Vitesses plus élevées que celles utilisées pour les métaux ; surveiller l’accumulation de chaleur	Essais fonctionnels, simulation de moulage par injection
Céramiques	Alumine, Zircone, Carbure de silicium	Isolants haute température, composants résistant à l’usure, pièces électriques	Outils diamantés requis ; manipulation de matériaux fragiles	Essais de barrière thermique, validation de l’isolation électrique

Le choix du matériau approprié repose en fin de compte sur l’adéquation entre les exigences d’essai de votre prototype et les propriétés du matériau. Souhaitez-vous valider les charges structurelles ? Optez pour des métaux présentant des caractéristiques de résistance adaptées. Effectuez-vous des essais de montage et de fonctionnement pour un produit grand public ? Les plastiques techniques offrent souvent des itérations plus rapides et plus économiques. Évaluez-vous les performances à haute température ? Le PEEK ou les céramiques peuvent être vos seules options viables.

Toutefois, le choix du matériau ne constitue qu’une partie de l’équation. Même le choix de matériau idéal peut conduire à l’échec de prototypes si votre conception ne tient pas compte des contraintes liées à la fabrication — ce qui nous amène aux principes de conception fondamentaux qui distinguent les prototypes usinés sur commande numérique (CNC) réussis des déchets coûteux.

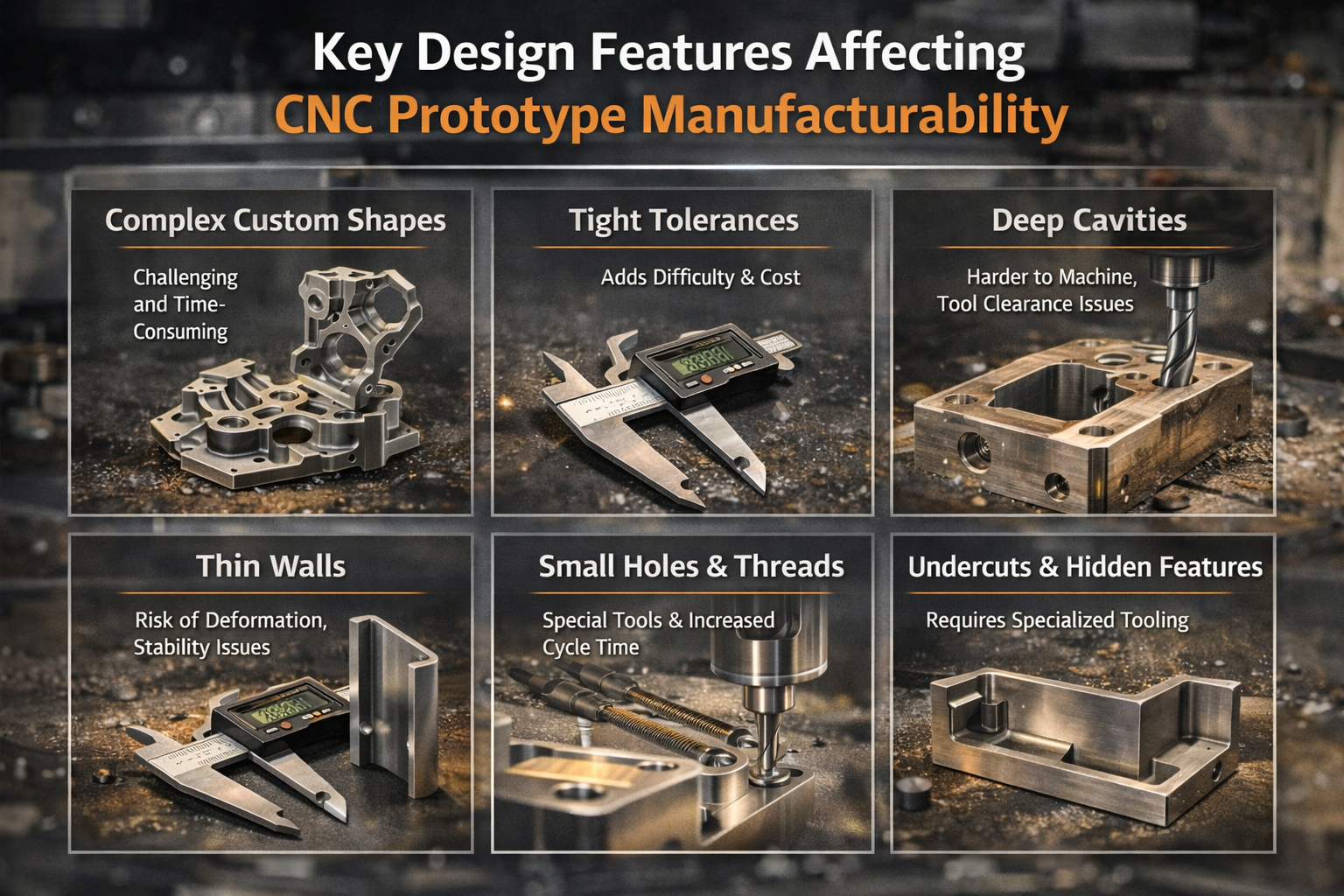

Principes de conception pour la fabrication dans la prototypage CNC

Vous avez sélectionné le type de machine et le matériau idéaux pour votre prototype — mais c’est à ce stade que de nombreux projets rencontrent des obstacles imprévus. Un design qui semble parfait dans un logiciel de CAO peut se transformer en cauchemar d’usinage, faisant grimper les coûts et allongeant les délais de livraison. Pourquoi ? Parce que la réussite d’un prototype usiné par commande numérique dépend fortement de la compréhension de ce qui est réellement réalisable lorsque les outils de coupe entrent en contact avec le matériau.

La conception pour l’usinage ne consiste pas à limiter la créativité. Il s’agit plutôt de concevoir intelligemment afin que vos prototypes sortent de la machine exactement tels qu’intendus — sans réglages imprévus, sans outils cassés ni caractéristiques compromises. Passons en revue les principes fondamentaux de la conception pour l’usinage (DFM) qui distinguent les pièces fraises CNC réussies des expériences coûteuses d’apprentissage.

Spécifications de tolérances garantissant la réussite du prototype

Les tolérances définissent la variation dimensionnelle maximale acceptable sur votre pièce finie. Voici la réalité : des tolérances plus serrées coûtent plus cher — parfois de façon exponentielle. Selon le guide de conception CNC de Hubs, des tolérances typiques de ±0,1 mm conviennent à la plupart des applications d’usinage de prototypes, tandis que des tolérances réalisables peuvent atteindre ±0,02 mm lorsque cela est nécessaire.

Mais voici ce que de nombreux ingénieurs négligent : la relation entre tolérance et coût n’est pas linéaire. Passer de ±0,1 mm à ±0,05 mm peut augmenter le temps d’usinage de 20 %. Atteindre ±0,02 mm pourrait doubler ou tripler les coûts, car vous touchez alors aux limites de précision de la machine, devez tenir compte de la dilatation thermique et risquez d’avoir besoin d’équipements spécialisés pour l’inspection.

Pour l’optimisation de la conception des pièces destinées à l’usinage CNC, prenez en compte les recommandations suivantes en matière de tolérances :

• Caractéristiques standard : Spécifiez ±0,1 mm (±0,004 po) pour les dimensions non critiques — cette valeur est facilement réalisable sur toute machine CNC de qualité, sans procédés particuliers
• Interfaces fonctionnelles : Utilisez ±0,05 mm (±0,002 po) là où les pièces doivent s’assembler avec précision ou où les roulements nécessitent des ajustements spécifiques
• Seules les caractéristiques critiques: Prévoir une tolérance de ±0,025 mm (±0,001 po) ou plus serrée pour les dimensions véritablement critiques — et s’attendre à payer nettement plus cher
• Caractéristiques usinées dans le même montage : Lorsque deux caractéristiques doivent conserver une position relative très précise, concevez-les de façon à ce qu’elles soient usinées en un seul montage, afin d’éliminer les erreurs liées à un repositionnement

L’idée clé ? Appliquer les tolérances serrées de façon sélective. Si chaque cote de votre plan indique ±0,01 mm, vous signalez au sous-traitant mécanicien que soit vous ne maîtrisez pas les contraintes de fabrication, soit chaque caractéristique exige réellement un usinage de précision — et il établira son devis en conséquence.

Épaisseur des parois et limitations de profondeur des caractéristiques

Les parois minces vibrent pendant l’usinage. Ces vibrations entraînent une mauvaise finition de surface, des cotes inexactes et, parfois, des défaillances catastrophiques. Les épaisseurs minimales requises varient selon les matériaux :

• Métaux (aluminium, acier, laiton) : Épaisseur minimale recommandée : 0,8 mm ; réalisable jusqu’à 0,5 mm avec des stratégies d’usinage rigoureuses
• Matériaux composites : Épaisseur minimale recommandée de 1,5 mm ; réalisable jusqu’à 1,0 mm — les plastiques sont sujets à la déformation et à la déformation induite par la chaleur
• Caractéristiques minces non supportées : Prenez en compte le rapport entre la hauteur de la paroi et son épaisseur — les parois hautes et minces se comportent comme des diapasons sous l’effet des forces d’usinage

Les profondeurs de poches et de cavités posent des défis similaires. Selon Les directives DFM de Five Flute , veillez à ce que la profondeur des poches n’excède pas six fois le diamètre de l’outil pour les opérations standard. Des profondeurs allant jusqu’à dix fois le diamètre de l’outil deviennent difficiles à usiner, quelle que soit la gamme d’outils disponibles.

Pourquoi le rapport profondeur/ largeur est-il si déterminant ? Les fraises à bout plat possèdent une longueur de coupe limitée — généralement trois à quatre fois leur diamètre. Les poches plus profondes exigent des outils plus longs, qui fléchissent davantage, génèrent plus de vibrations et laissent des marques visibles d’usinage sur les parois latérales. Des fraises à grande portée existent, mais elles usinent plus lentement et peuvent tout de même produire une qualité de surface inconstante.

Rayons internes des angles et considérations relatives aux dégagements

Voici une contrainte fondamentale qui surprend bon nombre de concepteurs : les outils de coupe CNC sont ronds. Cela signifie que chaque angle intérieur de votre pièce présentera un rayon — il est impossible d’y échapper.

Le rayon recommandé pour les angles intérieurs équivaut à au moins un tiers de la profondeur de la cavité. Si vous usinez une poche de 12 mm de profondeur, prévoyez des rayons d’angle de 4 mm ou plus. Cela permet à l’usineur d’utiliser des outils de taille appropriée, évitant ainsi les vibrations ou la rupture de l’outil.

Recommandations pratiques concernant les angles internes :

• Approche standard : Spécifiez des rayons d’angle légèrement supérieurs au rayon de l’outil afin de permettre un mouvement circulaire de la trajectoire de l’outil plutôt que des changements de direction brusques — cela améliore la finition de surface
• Des angles vifs sont-ils nécessaires ? Envisagez plutôt d’ajouter des dégagements en forme de « T » ou de « chien » (dogbone) aux angles, au lieu d’exiger des rayons irréalistement petits
• Rayons du fond : Utilisez 0,5 mm, 1 mm, ou précisez « vif » (ce qui signifie plat) — ces valeurs correspondent aux géométries standard des fraises à bout plat

Les dégagements — des caractéristiques qui ne peuvent pas être usinées directement par le haut — nécessitent des outils spécifiques. Les fraises à rainure en T et les fraises à queue d’aronde standard permettent de réaliser les géométries courantes de dégagement, mais des dégagements sur mesure peuvent exiger des outils spécialisés ou plusieurs montages. Règle générale : prévoir un jeu égal à au moins quatre fois la profondeur du dégagement entre la paroi usinée et les surfaces internes adjacentes.

Spécifications des trous et des filetages

Les trous semblent simples, mais leurs spécifications influencent fortement l’efficacité de l’usinage de prototypes. Pour obtenir des résultats optimaux :

• Diamètre : Utilisez, dans la mesure du possible, des diamètres normalisés de mèches à percer — les normes métriques ou impériales sont largement disponibles et réduisent les coûts
• Profondeur: Profondeur maximale recommandée : 4 fois le diamètre du trou ; profondeur typique allant jusqu’à 10 fois le diamètre ; profondeur réalisable jusqu’à 40 fois le diamètre avec un perçage spécialisé pour les trous profonds
• Trous borgnes : Les mèches à percer laissent un fond conique de 135 degrés — si vous avez besoin d’un fond plat, précisez l’usinage à la fraise (plus lent) ou acceptez la forme conique
• Diamètre minimal pratique : 2,5 mm (0,1 po) pour l’usinage standard ; les éléments plus petits nécessitent une expertise en micro-usinage et des outillages spécialisés

Les spécifications des filetages suivent une logique similaire. Selon les directives de Hubs, des filetages jusqu’à M1 sont réalisables, mais un diamètre M6 ou supérieur est recommandé pour un filetage CNC fiable. Pour les filetages plus petits, les tarauds peuvent être utilisés, mais comportent un risque de rupture. Une longueur d’engagement supérieure à trois fois le diamètre nominal n’apporte aucune résistance supplémentaire : les premiers filets supportent la charge.

Éviter les erreurs de conception courantes en prototypage CNC

Comprendre comment les principes de la conception pour la fabrication (DFM) diffèrent entre l’usinage à 3 axes et l’usinage à 5 axes vous aide à concevoir des pièces adaptées aux équipements disponibles — ou à justifier l’investissement dans des machines plus performantes.

règles de conception pour l’usinage à 3 axes :

• Aligner tous les éléments selon l’une des six directions principales (haut, bas, quatre côtés)
• Prévoir plusieurs montages si des éléments se trouvent sur des faces différentes — chaque montage entraîne un coût supplémentaire et un risque d’erreur d’alignement
• Concevoir des éléments accessibles directement par le haut ; les dégagements nécessitent des outillages spéciaux
• Envisagez comment la pièce sera maintenue dans un étau — des surfaces planes et parallèles simplifient le montage

avantages de l'usinage 5 axes :

• Des surfaces complexes à géométrie courbe peuvent être usinées avec un engagement constant de l’outil, réduisant ainsi les marques de fraisage
• Plusieurs faces usinées en une seule mise en position — amélioration de la précision entre les caractéristiques
• Les dégagements et les éléments inclinés sont accessibles sans outillage spécial
• Compromis : coûts machines plus élevés et complexité accrue de la programmation

Les éléments d’une fraiseuse à commande numérique (CNC) qui comptent le plus pour la conception pour la fabrication (DFM) sont la broche (qui détermine la taille maximale et la vitesse de l’outil), le volume de travail (qui limite les dimensions de la pièce) et la configuration des axes (qui détermine les géométries accessibles). Comprendre ces contraintes avant de finaliser votre modèle CAO permet d’éviter des refontes coûteuses.

N'oubliez pas : l'objectif de l'analyse de la fabrication (DFM) n'est pas de restreindre la créativité, mais de garantir que votre prototype usiné sur machine à commande numérique (CNC) soit conforme dès la première réalisation. Grâce à ces principes, vous êtes désormais prêt à comprendre l'intégralité du flux de travail permettant de transformer votre conception optimisée en un prototype finalisé.

Le flux de travail complet de prototypage CNC, de la conception à la pièce finie

Vous avez conçu votre pièce en tenant compte de sa facilité de fabrication et choisi le matériau approprié — mais que se passe-t-il réellement entre le téléchargement de votre fichier CAO et la réception de votre prototype finalisé ? Étonnamment, la plupart des ressources dédiées aux prototypes usinés omettent ce flux de travail critique, passant directement de « soumettez votre fichier » à « recevez votre pièce ». Cela laisse les ingénieurs dans l'incertitude quant aux étapes intermédiaires, où surviennent fréquemment les problèmes.

Comprendre l'intégralité du flux de travail vous permet de préparer des fichiers plus performants, de communiquer plus efficacement avec les ateliers d'usinage et de diagnostiquer rapidement les anomalies lorsque les prototypes ne répondent pas aux attentes. Examinons ensemble chaque étape, de la conception numérique jusqu'à l'obtention de pièces usinées sur CNC, inspectées et finalisées.

1. Préparez et exportez votre fichier CAO dans un format compatible avec les machines à commande numérique (CNC)
   Votre machine CNC ne lit pas directement les fichiers CAO natifs. Vous devez exporter votre conception dans un format qui préserve la précision géométrique nécessaire au traitement par les logiciels de FAO. Selon le guide de préparation CAO de JLCCNC, les formats les mieux adaptés à l’usinage CNC sont notamment STEP (.stp, .step), IGES (.igs, .iges) et Parasolid (.x_t, .x_b). Les fichiers STEP offrent la compatibilité la plus universelle tout en conservant les données de géométrie solide requises par les systèmes de FAO pour générer des trajectoires d’outil précises.

   Évitez les formats basés sur des maillages, tels que STL ou OBJ : ils conviennent à l’impression 3D, mais décomposent les courbes lisses en facettes triangulaires, ce qui entraîne des surfaces usinées par CNC inexactes. Si vous travaillez avec des logiciels tels que Fusion 360, SolidWorks ou Inventor, l’exportation au format STEP ne prend que quelques clics.
2. Importez le fichier dans le logiciel de FAO et définissez la configuration d’usinage
   Les logiciels de FAO (Fabrication Assistée par Ordinateur) traduisent votre modèle 3D en instructions de coupe spécifiques requises par votre machine. Parmi les plateformes de FAO populaires figurent Fusion 360 FAO, Mastercam, SolidCAM et HSMWorks. Lors de l’importation, vous définissez les dimensions du matériau brut — autrement dit, vous indiquez au logiciel les dimensions du bloc de matière première avant le début de l’usinage.
3. Générer les trajectoires d’outil pour chaque opération d’usinage
   C’est à cette étape que la magie opère. Le programmeur FAO sélectionne les outils de coupe, définit les vitesses de coupe et les avances, puis crée les trajectoires précises que suivra l’outil. Une pièce usinée sur une machine à commande numérique (CNC) nécessite généralement plusieurs trajectoires d’outil : des passes d’ébauche pour enlever rapidement la matière excédentaire, des passes de demi-finition pour s’approcher des cotes finales, et des passes de finition permettant d’atteindre la qualité de surface et les tolérances spécifiées.
4. Exécuter la simulation et vérifier les trajectoires d’outil
   Avant que tout métal ne soit usiné, les logiciels de FAO simulent l’ensemble de la séquence d’usinage. Cette usinage virtuel met en évidence d’éventuelles collisions, des entailles ou des zones de matière non usinées avant qu’elles ne se transforment en erreurs coûteuses sur des pièces réelles. Des simulations d’usinage types permettent de détecter des problèmes qui, autrement, ne deviendraient visibles qu’au moment où vous examinez un prototype endommagé.
5. Post-traitement vers du G-code spécifique à la machine
   Les différentes machines CNC utilisent des variantes légèrement différentes du G-code. Un post-processeur traduit les trajectoires d’outils génériques générées par le logiciel de FAO dans la syntaxe précise des commandes que comprend le système de commande spécifique de votre machine — qu’il s’agisse d’un système Fanuc, Haas, Mazak ou tout autre système de commande. Le résultat est un fichier texte contenant chaque déplacement, chaque changement de vitesse et chaque changement d’outil que la machine exécutera.
6. Mettre en place la fixation de la pièce et charger la matière
   La fixation de la pièce—c’est-à-dire la manière dont vous immobilisez la matière première pendant l’usinage—affecte directement la précision et l’état de surface. Les étaux conviennent bien aux blocs rectangulaires, tandis que les mandrins maintiennent les pièces cylindriques sur les tours. Les plaques de montage équipées de serrages permettent de fixer des formes irrégulières. Le critère essentiel est de s’assurer que le système de fixation n’entrave aucun trajet d’usinage et qu’il offre un soutien rigide afin d’éviter les vibrations.
7. Exécuter les opérations d’usinage dans l’ordre
   Une fois le code G chargé et la matière sécurisée, l’usinage commence. Les opérations suivent généralement une séquence logique : dressage de la surface supérieure pour la rendre plane, ébauche des principales caractéristiques, perçage des trous, usinage des poches, puis passes de finition. Chaque changement d’outil suit les instructions programmées, la machine sélectionnant automatiquement le prochain outil depuis son magasin à outils.
8. Effectuer les opérations post-usinage
   La pièce sortie de la machine n’est pas encore tout à fait terminée. L’ébavurage, la finition de surface et l’inspection qualité transforment une pièce brute usinée par commande numérique en un prototype achevé, prêt à être testé.

Traduction CAO vers FAO pour des trajectoires d’outil optimales

La transition de la CAO vers la FAO est le moment où votre fichier de conception devient une réalité manufacturière — et où de nombreux projets de prototype rencontrent leurs premiers obstacles. Comprendre cette traduction vous aide à préparer des fichiers qui seront traités sans accroc.

Lors de l’importation de votre fichier CAO, le logiciel de FAO analyse la géométrie afin d’identifier les caractéristiques usinables : poches, trous, rainures, contours et surfaces. Les systèmes modernes de FAO peuvent reconnaître automatiquement de nombreuses caractéristiques standard et suggérer des trajectoires d’outil appropriées. Toutefois, des géométries complexes ou des configurations inhabituelles peuvent nécessiter une intervention manuelle en programmation.

La sélection des trajectoires d’outil implique un équilibre entre plusieurs facteurs :

• Stratégies d’ébauche : L’usinage adaptatif ou l’usinage à haute efficacité permettent d’enlever rapidement de la matière tout en maîtrisant l’engagement de l’outil et la génération de chaleur
• Sélection des outils : Les outils plus gros enlèvent la matière plus rapidement, mais ne peuvent pas accéder aux angles serrés ; les outils plus petits atteignent tous les endroits, mais usinent plus lentement
• Pas de dépassement et profondeur de passe : Ces paramètres contrôlent l’importance du déplacement latéral et vers le bas de l’outil entre les passes : des valeurs plus faibles produisent des surfaces de meilleure qualité, mais nécessitent davantage de temps.
• Vitesses de coupe et avances : Paramètres spécifiques au matériau qui équilibrent l’efficacité de la coupe, la durée de vie de l’outil et la qualité de la surface.

Selon lignes directrices pour la préparation de l’usinage , votre fichier CAO influence directement la qualité du parcours d’outil. Une géométrie propre, sans surfaces en double, des volumes correctement fermés et des caractéristiques de taille réaliste contribuent tous à un traitement FAO plus fluide et à des pièces finies de meilleure qualité.

Opérations post-usinage permettant de finaliser votre prototype

L’usinage permet d’obtenir une forme proche de la forme finale de la pièce, mais les opérations de post-traitement déterminent si votre prototype répond aux normes professionnelles. Ces étapes reçoivent souvent moins d’attention qu’elles n’en méritent — pourtant, elles influencent directement à la fois la fonctionnalité et l’apparence.

Déburrage et traitement des bords

Les outils de coupe laissent des bords tranchants et de petites bavures — de fines crêtes de matériau déplacées lors de l’usinage. Selon le guide de post-traitement de Mekalite, les bavures peuvent nuire à la fois à la sécurité et au fonctionnement des pièces finies. Les méthodes de débavurage vont des outils manuels pour les pièces simples au sablage mécanique (tumbling) pour le traitement par lots. Le choix dépend de la géométrie de la pièce, du matériau utilisé et de l’état requis des bords.

Pour les prototypes de précision, le débavurage manuel à l’aide de racloirs, de limes ou d’outils abrasifs permet à l’opérateur de contrôler précisément la quantité de matière à enlever. Le sablage automatisé convient bien aux pièces moins critiques ou aux grandes séries, mais peut arrondir les bords plus que souhaité.

Options de finition de surface

La surface telle qu’usinée peut être parfaitement acceptable pour les essais fonctionnels — toutefois, de nombreux prototypes nécessitent une finition supplémentaire. Les options courantes comprennent :

• Grenage : Crée une texture mate uniforme qui masque les légères marques d’usinage
• Polissage : Produit des surfaces lisses et réfléchissantes — indispensables pour les surfaces d’étanchéité ou les prototypes esthétiques
• Anodisation (aluminium) : Ajoute une résistance à la corrosion et de la couleur tout en créant une couche superficielle dure
• Revêtement en poudre : Fournit une finition durable et décorative dans pratiquement n'importe quelle couleur
• Passivation (acier inoxydable) : Améliore la résistance à la corrosion en éliminant le fer libre présent à la surface

Certaines applications nécessitent des services de rectification CNC afin d’obtenir des surfaces plus lisses que celles réalisables par fraisage standard. La rectification élimine du matériau à l’aide de meules abrasives plutôt que d’arêtes de coupe, permettant d’obtenir des finitions miroir et des tolérances dimensionnelles extrêmement serrées, si nécessaire.

Essais de qualité pour les pièces usinées CNC

Avant que votre prototype ne quitte l’atelier, un contrôle permet de vérifier que les dimensions critiques respectent les spécifications. Les contrôles dimensionnels de base utilisent des pieds à coulisse, des micromètres et des bagues de contrôle. Pour les pièces plus complexes, des machines à mesurer tridimensionnelles (MMT) peuvent être nécessaires : elles sondent des dizaines de points et génèrent des rapports d’inspection détaillés.

Les essais de qualité pour les pièces usinées CNC couvrent généralement :

• Les dimensions critiques indiquées sur votre plan
• Les diamètres et les positions des trous
• Mesures de l'état de surface (valeurs Ra)
• Contrôle filetage des trous taraudés
• Inspection visuelle des défauts ou des problèmes esthétiques

Le processus d'inspection détecte les problèmes avant que les prototypes n'atteignent votre banc d'essai, ce qui permet de gagner du temps et d'éviter des résultats d'essai invalides dus à des pièces présentant des dimensions incorrectes.

Votre prototype étant désormais usiné, fini et inspecté, vous tenez entre vos mains une pièce prête pour les essais fonctionnels. Toutefois, avant de finaliser votre approche de prototypage, il est utile de comprendre comment l'usinage CNC se compare aux méthodes alternatives — et dans quels cas chaque approche s'avère la plus adaptée à vos besoins spécifiques.

Prototypage CNC par rapport aux méthodes de fabrication alternatives

Maintenant que vous comprenez l’ensemble du flux de travail, depuis le fichier CAO jusqu’au prototype fini, une question essentielle demeure : l’usinage CNC est-il réellement le bon choix pour votre projet ? Le prototypage rapide par usinage CNC offre des résultats exceptionnels dans de nombreuses applications — mais ce n’est pas toujours la solution optimale. Selon vos besoins en termes de quantité, de matériaux, de tolérances, de délais et de budget, des alternatives telles que l’impression 3D, le moulage par injection ou même l’usinage manuel pourraient mieux vous convenir.

Le défi ? La plupart des ressources privilégient une méthode tout en rejetant les autres, ou bien proposent des comparaisons superficielles qui ne vous aident pas à prendre des décisions éclairées. Construisons ensemble un cadre pratique que vous pourrez appliquer à vos besoins spécifiques en matière de prototypage.

Quand le CNC l’emporte sur l’impression 3D pour les prototypes

Le débat entre usinage CNC et impression 3D suscite souvent plus de passion que de clarté. Ces deux méthodes transforment des conceptions numériques en pièces physiques — mais elles répondent à des objectifs fondamentalement différents.

Selon la comparaison des prototypes réalisée par Zintilon, la différence clé réside dans la manière dont chaque procédé fabrique une pièce. L’usinage CNC repose sur un procédé soustractif, qui consiste à enlever du matériau d’un bloc massif afin de former la forme souhaitée, tandis que l’impression 3D utilise une approche additive, construisant les pièces couche par couche. Cette différence fondamentale influence tous les aspects, des options de matériaux et de la précision des pièces au coût et à la rapidité de fabrication.

Optez pour la prototypage rapide CNC lorsque :

• Les propriétés des matériaux sont déterminantes : Les machines CNC travaillent avec de l’aluminium, de l’acier, du titane, du laiton et des plastiques techniques — les matériaux réellement utilisés en production. Bien que les matériaux d’impression 3D progressent, ils ne parviennent toujours pas à égaler les propriétés mécaniques des métaux usinés.
• L’intégrité structurelle est critique : Les prototypes CNC sont découpés dans un matériau massif, ce qui préserve leur intégrité structurelle complète. Les pièces imprimées en 3D présentent des liaisons entre couches pouvant créer des points faibles potentiels, notamment sous contrainte mécanique ou cycles thermiques.
• Les exigences en matière de finition de surface sont élevées : L'usinage CNC produit des surfaces lisses nécessitant un minimum de finition postérieure. Les pièces imprimées en 3D présentent généralement des lignes de couches visibles, sauf si elles font l'objet d'une finition poussée.
• Les tolérances strictes sont incontournables : L'usinage CNC atteint couramment des tolérances de ±0,05 mm, avec une précision de ±0,025 mm réalisable pour les caractéristiques critiques. La plupart des procédés d'impression 3D peinent à égaler cette précision.
• Les essais fonctionnels exigent des pièces représentatives de la production : Lorsque votre prototype doit se comporter exactement comme le produit final dans des conditions réelles, l'usinage dans le même matériau élimine les variables.

Choisissez l'impression 3D lorsque :

• La rapidité prime sur tout : l'impression 3D permet de produire des pièces en quelques heures plutôt qu'en plusieurs jours. Pour la validation précoce de concepts, où vous avez besoin immédiatement d’un objet physique, la fabrication additive l’emporte.
• Des géométries internes complexes sont indispensables : Les structures en treillis, les canaux internes et les formes organiques — qui exigeraient, dans le cas d’un usinage conventionnel, une usinage multi-axes très poussé — s’impriment aisément.
• Le coût par unité est le critère déterminant : Selon la même source, pour de petites quantités, l’impression 3D est généralement moins coûteuse, car elle ne nécessite pas d’outillages spécialisés, de dispositifs de fixation ni de configurations personnalisées
• La rapidité des itérations compte plus que la précision du matériau : Lorsque vous explorez différentes orientations de conception plutôt que de valider une intention de production, la rapidité et le faible coût l’emportent sur la précision et le coût élevé

Seuils de volume déterminant la meilleure approche

Les exigences en termes de quantité modifient radicalement la rentabilité des méthodes de prototypage. Ce qui est pertinent pour cinq pièces devient impraticable pour cinquante — et totalement inapproprié pour cinq cents.

Prototypage rapide par usinage CNC atteint un équilibre optimal entre la fabrication unitaire et la production en série. Selon l’analyse des coûts de fabrication, si vous prévoyez de produire cinq prototypes ou plus de haute qualité, l’usinage CNC peut s’avérer plus rentable que l’impression 3D, car le coût unitaire diminue avec l’augmentation du volume.

Comparaison avec le moulage par injection :

Le moulage par injection entre en jeu lorsque les quantités augmentent. Le défi ? Les coûts d’outillage représentent un investissement initial important — généralement plusieurs milliers à plusieurs dizaines de milliers de dollars, même pour des moules simples. Toutefois, Protolabs signale que les solutions de fabrication à la demande peuvent combler ce fossé, en proposant des moules en aluminium adaptés à la production de plus de 10 000 pièces, avec des coûts d’outillage inférieurs à ceux des moules en acier traditionnels.

Le point de basculement dépend de la complexité de la pièce, mais en général :

• 1 à 10 pièces : L’usinage CNC pour la prototypage rapide ou l’impression 3D remporte généralement la victoire en termes de coût total
• 10 à 100 pièces : L’usinage CNC reste souvent compétitif, notamment pour les pièces métalliques ou celles nécessitant des tolérances serrées
• 100 à 1 000 pièces : L’outillage souple ou le moulage par injection rapide commence à devenir rentable pour des géométries simples
• 1 000 pièces et plus : Le moulage par injection en série, avec un outillage adapté, devient clairement le choix privilégié pour les pièces plastiques

Considérations relatives à l'usinage manuel :

N'oubliez pas les tourneurs-fraiseurs qualifiés pour certains scénarios de prototypes. Lorsque vous avez besoin d'une seule pièce complexe nécessitant des décisions en cours d'usinage — par exemple un prototype de réparation ou une pièce unique — un tourneur-fraiseur expérimenté utilisant des machines conventionnelles peut parfois livrer plus rapidement et à moindre coût qu'en programmant une opération CNC. Le compromis porte sur la reproductibilité : l'usinage manuel ne permet pas de reproduire des pièces avec la même constance que l'usinage CNC.

Méthode	Plage de volume optimale	Options de matériaux	Tolérances typiques	Délai de livraison	Considérations sur les coûts
Usinage CNC	1 à 500 pièces	Métaux (aluminium, acier, titane, laiton), plastiques techniques, composites	± 0,05 mm en standard ; ± 0,025 mm réalisable	1 à 5 jours en général pour les prototypes	Coût unitaire plus élevé, mais sans outillage ; diminue avec le volume
impression 3D (FDM/SLA/SLS)	1 à 50 pièces	Principalement des plastiques ; options limitées pour les métaux, à coût élevé	± 0,1 à 0,3 mm en général	Quelques heures à 1–2 jours	Coût unitaire faible pour des géométries simples ; évolue linéairement avec la quantité
Moulage par injection rapide	50 à 10 000 pièces	Thermoplastiques (ABS, PP, PE, nylon, etc.)	±0,05-0,1 mm	1 à 3 semaines (incluant la fabrication des moules)	coût de fabrication des moules : 1 500 $ à 10 000 $ ; coût très faible par pièce
Production de Moulage par Injection	plus de 10 000 pièces	Gamme complète de thermoplastiques et certains thermodurcissables	± 0,05 mm ou mieux	4 à 12 semaines (moules en acier)	coût de fabrication des moules : 10 000 $ à plus de 100 000 $ ; coût le plus bas par pièce en grande série
Usinage manuel	1 à 5 pièces	Identique à l’usinage CNC (métaux, plastiques)	précision typique : ± 0,1 à 0,25 mm	Des heures à plusieurs jours, selon la complexité	Coût de configuration plus faible ; coût de main-d’œuvre plus élevé ; répétabilité limitée

Prendre votre décision :

Le choix de votre méthode de prototypage repose finalement sur la priorisation de ces cinq facteurs :

• Quantité : De combien de pièces avez-vous besoin actuellement, et combien en aurez-vous éventuellement besoin ultérieurement ?
• Exigences relatives aux matériaux : Le prototype doit-il impérativement être réalisé dans les matériaux prévus pour la production, ou pouvez-vous utiliser des matériaux alternatifs à des fins de simulation ?
• Exigences en matière de tolérances : Des tolérances serrées sont-elles indispensables au bon fonctionnement, ou une géométrie approximative suffit-elle ?
• Le calendrier: La rapidité est-elle critique, ou pouvez-vous attendre des résultats de meilleure qualité ?
• Budget : Quelle est votre contrainte budgétaire globale, y compris les éventuels coûts de reprise liés aux méthodes de moindre qualité ?

En tant que Guide du prototypage de Protolabs souligne que les modèles prototypes aident les équipes de conception à prendre des décisions plus éclairées en fournissant des données inestimables issues des essais de performance. Plus votre méthode de prototypage représente fidèlement la production finale, plus vos données d’essai sont fiables.

Pour de nombreuses équipes d’ingénierie, l’usinage CNC pour la fabrication rapide de prototypes offre le meilleur équilibre entre précision des matériaux, exactitude dimensionnelle et coût raisonnable — en particulier lorsque les prototypes doivent subir des essais fonctionnels ou une évaluation réglementaire.

Grâce à une compréhension claire des situations dans lesquelles chaque méthode excelle, vous êtes mieux à même de choisir votre approche de prototypage. Toutefois, une décision majeure reste à prendre : faut-il investir dans des capacités d’usinage CNC internes ou faire appel à des prestataires externes de services de prototypage ?

Machines CNC internes contre services externes de prototypage

Vous avez déterminé que l'usinage CNC est la bonne approche pour votre prototype, mais une décision s'impose désormais, qui peut considérablement impacter à la fois votre budget et la vitesse de développement : devez-vous investir dans votre propre équipement ou collaborer avec un service de prototypage CNC ? Il ne s'agit pas uniquement d'un calcul financier. C'est un choix stratégique qui influe sur la rapidité de vos itérations, le niveau de contrôle que vous conservez sur vos conceptions propriétaires, et sur le fait que votre équipe d'ingénierie consacre son temps à usiner des pièces ou à concevoir de meilleurs produits.

Étonnamment, la plupart des ressources passent rapidement sur cette décision ou orientent systématiquement vers la solution que l'auteur commercialise lui-même. Examinons les véritables facteurs qui devraient guider votre choix.

Calcul du coût réel du prototypage CNC en interne

L’attrait de posséder son propre équipement CNC semble évident : pas d’attente pour obtenir des devis, pas de retards liés à l’expédition, maîtrise totale de votre planning. Toutefois, le coût réel va bien au-delà du prix d’achat de la machine.

Selon l’analyse du retour sur investissement (ROI) de Fictiv, lorsqu’on prend en compte les coûts horaires chargés de la main-d’œuvre, l’utilisation des machines et la maintenance, l’externalisation vers des réseaux de fabrication numérique permet souvent d’obtenir un ROI supérieur pour les équipes produisant moins de 400 à 500 prototypes par an. Ce chiffre surprend bon nombre de responsables techniques, qui supposent que les équipements internes s’amortissent rapidement.

Voici les éléments qui sous-tendent ce calcul : votre taux horaire chargé de la main-d’œuvre — salaire brut plus avantages sociaux plus frais généraux — est généralement compris entre 1,9 et 2,3 fois le salaire de base. Chaque heure passée par votre ingénieur mécanicien à faire fonctionner une machine ou à étalonner une imprimante est une heure perdue pour l’amélioration des conceptions. Et même si le coût horaire d’un tourneur-fraiseur est inférieur, il représente tout de même un surcoût significatif par prototype.

Quand l’usinage CNC interne est justifié sur le plan financier :

• Fréquence élevée d’itérations : Si vous réalisez plusieurs cycles de prototypes chaque semaine, l’élimination des délais de réponse aux devis et des délais d’expédition se traduit par des gains importants en termes de calendrier.
• Protection des conceptions propriétaires : Des informations confidentielles sensibles que vous ne pouvez pas risquer de partager avec des fournisseurs externes — même sous accord de confidentialité (NDA) — peuvent justifier cet investissement
• Le volume dépasse 400 à 500 prototypes par an : À ce seuil, les coûts fixes liés aux équipements se répartissent sur un nombre suffisant de pièces pour être inférieurs aux prix unitaires proposés par des prestataires externes
• Capacité stratégique à long terme : Développement d’une expertise interne en fabrication qui soutient la production future ou confère un avantage concurrentiel
• Géométries simples et répétitives : Lorsque vos prototypes courants ne nécessitent pas de capacités spécialisées, un équipement basique à 3 axes répond à la plupart des besoins

Selon Analyse de JLCCNC , l’achat d’une fraiseuse à commande numérique (CNC) signifie un contrôle total de votre processus de production ainsi que la capacité de traiter des commandes urgentes selon votre calendrier. Toutefois, l’investissement initial élevé et les connaissances spécialisées requises pour l’exploitation et la maintenance peuvent augmenter significativement les coûts d’exploitation à long terme.

Lorsque la sous-traitance offre une meilleure valeur

Pour de nombreuses équipes d'ingénierie, les services d'usinage de prototypes offrent des avantages qui l'emportent sur les bénéfices liés à la propriété. Les calculs changent radicalement lorsqu'on prend en compte la demande variable, les contraintes de trésorerie et l'accès à des compétences spécialisées.

La sous-traitance est justifiée lorsque :

• La demande fluctue fortement : Certains mois, vous avez besoin de vingt prototypes ; d'autres mois, seulement deux. Payer pour une capacité machine inutilisée détruit le retour sur investissement.
• La préservation du capital est essentielle : Du matériel CNC de qualité coûte entre 50 000 $ et plus de 500 000 $. Ce capital pourrait générer un meilleur rendement s’il était investi dans le développement produit ou l’expansion sur les marchés.
• Des compétences spécialisées sont requises : l’usinage à 5 axes, l’électroérosion (EDM), le meulage de précision ou la mise en œuvre de matériaux exotiques exigent des investissements matériels qui ne se justifient que rarement pour des besoins occasionnels de prototypes.
• La rapidité d’obtention de la première pièce l’emporte sur la capacité interne : De nombreux services d’usinage CNC en ligne livrent des pièces en 1 à 3 jours — plus rapidement que vous ne pourriez lancer un travail en interne si votre machine est déjà occupée par d’autres tâches.
• Le temps d’ingénierie constitue votre contrainte : Comme le signale l'analyse de Fictiv, chaque heure gagnée sur le terrain est une heure investie dans l'innovation. Si vos ingénieurs conçoivent pendant qu’un atelier de prototypes par usinage à commande numérique réalise la fabrication, vous progressez probablement plus rapidement dans l’ensemble.

L’avantage de la flexibilité mérite d’être souligné. Le choix de services d’usinage CNC vous permet d’ajuster la quantité commandée en fonction des besoins de production, sans avoir à supporter une capacité d’équipement que vous n’utilisez pas constamment. Lorsque la demande augmente brusquement, vous augmentez votre capacité. Lorsqu’elle diminue, vous ne payez pas pour des machines à l’arrêt.

Si vous recherchez des services d’usinage CNC à proximité ou si vous explorez des options régionales telles que des services de prototypage CNC en Géorgie, vous constaterez que le paysage a profondément évolué. Les réseaux de fabrication numérique proposent désormais des devis instantanés, des retours d’information sur la concevabilité pour la fabrication (DFM) et des garanties de qualité qui égalent, voire dépassent, celles offertes par la plupart des opérations internes.

L’approche hybride : le meilleur des deux mondes

Voici ce que les équipes d'ingénierie les plus performantes ont compris : le choix n'est pas binaire. Une stratégie hybride combinant des capacités internes de base avec des prestations spécialisées externalisées permet souvent d'obtenir des résultats optimaux.

Considérez ce modèle hybride :

• Capacité interne de base : Une fraiseuse CNC de bureau ou sur établi permet de réaliser rapidement des itérations, des géométries simples et des besoins urgents à exécuter le jour même. Investissement : 5 000 $ à 30 000 $
• Travaux de précision externalisés : Les pièces complexes, les tolérances serrées et les matériaux spécialisés sont confiés à des ateliers professionnels de prototypage disposant des équipements adaptés
• Séries de production externalisées : Lorsque vous avez besoin de 20 prototypes identiques ou plus pour tester la distribution, les prestataires externes offrent une montée en puissance plus efficace

Cette approche préserve le capital tout en maintenant une capacité d'itération rapide durant les premières phases du développement. Vos ingénieurs peuvent fabriquer en interne des pièces de test rapides, puis envoyer les prototypes destinés à la production à des ateliers dotés des équipements de précision et des systèmes qualité requis par ces pièces.

La recherche de Fictiv soutient cette stratégie, suggérant que les équipes utilisent l’impression 3D en interne pour la validation précoce des concepts, les vérifications d’ajustement ou la fabrication de supports légers, tout en sous-traitant l’usinage et la production de pièces de précision à des réseaux de fabrication numérique afin d’obtenir des résultats plus rapides, reproductibles et prêts à être inspectés.

L’enseignement clé ? Adapter votre décision d’approvisionnement aux exigences spécifiques de chaque prototype, plutôt que de faire passer l’ensemble des pièces par un seul canal. Des maquettes conceptuelles rapides et sommaires peuvent être réalisées sur une imprimante 3D de bureau dans votre laboratoire. En revanche, les prototypes fonctionnels destinés à une évaluation par les clients méritent la qualité et la traçabilité offertes par un service professionnel de prototypage CNC.

Une fois votre stratégie d’approvisionnement définie, la dernière considération consiste à adapter votre approche de prototypage aux exigences spécifiques de votre secteur d’activité — car les applications automobiles, aérospatiales et médicales impliquent chacune des contraintes particulières qui influencent toutes les décisions, de la sélection des matériaux à la documentation qualité.

Exigences et applications spécifiques aux secteurs pour la prototypage CNC

Vous avez défini votre stratégie d’approvisionnement et maîtrisez les fondamentaux de l’usinage de prototypes — mais c’est précisément là que les conseils génériques montrent leurs limites. Une approche d’usinage de prototype parfaitement adaptée aux produits électroniques grand public pourrait échouer de façon catastrophique dans le domaine aérospatial. Pourquoi ? Parce que chaque secteur impose des exigences spécifiques en matière de certification, de contraintes matériaux, de tolérances attendues et de normes documentaires, qui façonnent fondamentalement la manière dont les prototypes doivent être fabriqués et validés.

Comprendre ces exigences propres à chaque secteur avant de commencer la fabrication de prototypes permet d’éviter des reprises coûteuses, des pièces rejetées et des difficultés liées à la conformité. Examinons concrètement ce à quoi ressemble l’usinage de prototypes dans quatre secteurs exigeants.

Exigences relatives aux prototypes automobiles garantissant la viabilité en production

La prototypage automobile s'effectue dans des conditions de pression intense : les composants doivent fonctionner de manière fiable aux extrêmes de température, résister aux vibrations et aux chocs, et se traduire finalement sans heurts dans la production de série. Des pièces usinées en prototype qui ne parviennent pas à démontrer leur viabilité en production gaspillent du temps d'ingénierie et retardent les programmes véhicules.

Composants du châssis et structures :

Les ensembles de châssis exigent un usinage CNC de prototypes présentant une précision dimensionnelle exceptionnelle. Les points de fixation de la suspension, les supports de sous-châssis et les renforts structurels nécessitent généralement des tolérances de ±0,05 mm ou plus serrées afin d'assurer un assemblage correct et une répartition adéquate des charges. Le choix des matériaux porte habituellement sur des alliages d'aluminium à haute résistance, tels que les alliages 6061-T6 ou 7075-T6, pour réduire le poids, bien que les variantes en acier restent indispensables pour les applications soumises à de fortes contraintes.

• Tolérances critiques : Positions des trous de fixation avec une tolérance de ±0,025 mm ; spécifications de planéité de 0,05 mm par 100 mm pour les surfaces d'assemblage
• Traçabilité des matériaux : Documentation reliant chaque prototype aux lots thermiques spécifiques du matériau et aux certifications correspondantes
• Traitements de surface : Prototypes anodisés ou revêtus par électrodéposition pour simuler la protection contre la corrosion en production
• Essai de compatibilité : Conception de prototypes pouvant s’interfacer avec les dispositifs de fixation et les équipements de test utilisés en production

Composants de la transmission :

Les prototypes de moteur et de boîte de vitesses sont soumis à des cycles thermiques, à de fortes charges et à des contraintes d’encombrement très serrées. L’usinage CNC métallique pour les applications de groupe motopropulseur implique souvent des carter en aluminium, des arbres en acier et des surfaces de roulement usinées avec précision. Les composants prototypes en aluminium usinés sur CNC destinés aux supports de moteur et aux supports doivent résister à des températures soutenues supérieures à 150 °C tout en conservant leur stabilité dimensionnelle.

• Considérations thermiques : Sélection des matériaux tenant compte de la compatibilité des coefficients de dilatation thermique entre les composants assemblés
• Exigences en matière de finition de surface : Surfaces d’étanchéité nécessitant souvent une rugosité moyenne (Ra) de 0,8 μm ou meilleure afin d’éviter les fuites de fluide
• Tolérancement géométrique : Indications de position réelle pour les alésages de roulement et les axes des arbres

Éléments intérieurs :

Les prototypes d'intérieur remplissent différentes fonctions, souvent axées sur la justesse d'ajustement, la qualité de finition et la validation des facteurs humains, plutôt que sur les performances structurelles. L'usinage de précision pour les prototypes de composants intérieurs peut impliquer des matériaux plus tendres, tels que l'ABS ou le polycarbonate, afin de simuler des pièces de production obtenues par injection.

Pour les équipes automobiles exigeant la plus haute assurance qualité, les installations certifiées IATF 16949 offrent des systèmes documentés de management de la qualité spécifiquement conçus pour les chaînes d'approvisionnement automobiles. Shaoyi Metal Technology , par exemple, associe cette certification spécifique à l’industrie automobile à des procédés contrôlés par la maîtrise statistique des procédés (SPC) afin de fournir des ensembles de châssis à tolérances élevées et des composants de précision répondant aux exigences des équipementiers d’origine (OEM), du stade du prototype à celui de la production.

Applications aéronautiques : matériaux certifiés et documentation

L'usinage CNC de prototypes aérospatiaux opère dans un univers différent en matière de surveillance réglementaire. Chaque matériau, chaque procédé et chaque inspection doivent être documentés, traçables et, souvent, certifiés par des sources agréées. Selon American Micro Industries, la certification AS9100 étend les exigences de la norme ISO 9001 en y ajoutant des contrôles spécifiques au secteur aérospatial, mettant l’accent sur la gestion des risques, le contrôle de la configuration et la traçabilité des produits.

• Certifications des matériaux : Les prototypes aérospatiaux nécessitent généralement des matériaux provenant de fournisseurs agréés, accompagnés de rapports d’essais d’usine documentant leur composition chimique et leurs propriétés mécaniques
• Documentation du processus : Chaque opération d’usinage, chaque traitement thermique et chaque finition de surface doivent suivre des procédures documentées avec des paramètres enregistrés
• Contrôle du premier prototype : Rapports dimensionnels complets comparant les caractéristiques du prototype aux spécifications figurant sur les plans
• Accréditation Nadcap : Les procédés spéciaux tels que le traitement thermique, le traitement chimique et les essais non destructifs exigent souvent des installations accréditées NADCAP

Les matériaux couramment utilisés pour les prototypes aérospatiaux comprennent les alliages de titane (Ti-6Al-4V) pour les composants structurels, l’aluminium 7075 pour les pièces de la structure de l’aéronef et des superalliages spécialisés à base de nickel pour les applications à haute température. Chaque matériau présente des défis d’usinage spécifiques : la faible conductivité thermique du titane et sa tendance à durcir sous l’effet de la déformation exigent une sélection rigoureuse des vitesses et des avances.

Comme indiqué dans le guide de certification de 3ERP, la norme AS9100 met l’accent sur une gestion rigoureuse des risques, un contrôle rigoureux de la configuration et une traçabilité stricte des produits, garantissant ainsi que chaque composant répond aux exigences très strictes de l’industrie aérospatiale. Les prototypes destinés aux essais en vol font l’objet de prescriptions encore plus exigeantes, pouvant notamment inclure des inspections de conformité auprès de la FAA.

Considérations relatives à la conformité pour le prototypage de dispositifs médicaux

La prototypage d'appareils médicaux introduit des exigences de biocompatibilité qui n'existent pas dans d'autres secteurs industriels. Les matériaux entrant en contact avec les tissus humains doivent être prouvés sûrs, et les procédés de fabrication doivent être validés afin d'assurer des résultats constants. Selon les lignes directrices réglementaires, la certification ISO 13485 fournit le cadre de management de la qualité spécifique à la production d'appareils médicaux.

• Matériaux biocompatibles : Le titane (grade 2 et grade 5), l'acier inoxydable chirurgical (316L), le PEEK et les polymères de grade médical dominent le prototypage d'appareils.
• Exigences en matière de finition de surface : Les dispositifs implantables peuvent nécessiter des finitions miroir (Ra < 0,1 μm) afin de minimiser l'irritation des tissus et l'adhésion bactérienne.
• Nettoyage et passivation : Procédés post-usinage destinés à éliminer les contaminants et à améliorer la résistance à la corrosion
• Documentation destinée aux dossiers réglementaires : Dossiers historiques de conception reliant les prototypes aux spécifications fonctionnelles, aux essais de vérification et aux certificats de matériaux

Le règlement de la FDA sur le système qualité, 21 CFR partie 820, régit la manière dont les fabricants de dispositifs médicaux doivent documenter les processus de conception, de fabrication et de traçabilité. Même les itérations de prototypes peuvent être tenues de respecter ces exigences s’ils sont utilisés dans des essais de vérification de la conception qui soutiennent les dossiers réglementaires.

La gestion des risques occupe une place centrale dans la prototypage médical. Comme le soulignent des experts du secteur, l’ISO 13485 exige une attention particulière à la satisfaction du client en garantissant que les produits répondent aux critères de sécurité et de performance, et oblige les entreprises à démontrer leur capacité à identifier et à atténuer les risques associés à l’utilisation des dispositifs médicaux.

Prototypage d’électronique grand public : boîtiers et gestion thermique

Le prototypage d’électronique grand public privilégie l’esthétique, les performances thermiques et la validation de la possibilité de fabrication. Contrairement aux applications aérospatiales ou médicales, les exigences réglementaires y sont moins contraignantes, mais les attentes du marché en matière d’ajustement, de finition et de fonctionnalité restent extrêmement élevées.

Développement des boîtiers :

Selon Guide de conception d'enceintes de Think Robotics , les enceintes sur mesure offrent des avantages significatifs pour les produits destinés à la production, notamment l’optimisation des dimensions, l’intégration de fonctions de fixation et la différenciation de la marque. Des prototypes usinés par commande numérique (CNC) permettent de valider ces conceptions avant de passer à la fabrication des moules pour le moulage par injection.

• Simulation de matériaux: Usinage de prototypes en ABS ou en polycarbonate qui reproduisent fidèlement les pièces de production obtenues par moulage par injection
• Finition de surface équivalente : Sablage, polissage ou texturation afin de simuler l’aspect esthétique des pièces de série
• Validation des tolérances : Vérification de l’alignement correct des éléments de fixation des cartes PCB, des découpes pour boutons et des ouvertures pour connecteurs
• Essai de la séquence d’assemblage : Vérification du bon positionnement des composants et de l’ajustement conforme à la conception entre les deux moitiés de l’enceinte

Composants de gestion thermique :

Les dissipateurs thermiques, les répartiteurs thermiques et les composants des systèmes de refroidissement nécessitent souvent plusieurs itérations de prototypes en aluminium usinés sur machine à commande numérique (CNC) afin de valider les performances thermiques avant l’engagement de la production. La même source précise que l’aluminium offre une excellente conductivité thermique, un blindage efficace contre les interférences électromagnétiques (EMI) et un aspect haut de gamme, ce qui le rend idéal tant pour la prototypage fonctionnel que pour le prototypage esthétique.

• Optimisation de la géométrie des ailettes : Usinage de plusieurs variantes de dissipateurs thermiques afin de tester leurs performances thermiques
• Planéité de l’interface : Garantir que les surfaces de contact thermique respectent les spécifications (souvent 0,05 mm ou mieux)
• Conceptions intégrées : Prototypage d’enceintes qui font également office de dissipateurs thermiques, permettant de valider simultanément les exigences thermiques et mécaniques

Les délais de prototypage électronique se réduisent souvent considérablement à mesure que les dates de lancement des produits approchent. Cela rend une capacité de livraison rapide indispensable : les ateliers d’usinage de prototypes capables de fournir des pièces en quelques jours plutôt qu’en plusieurs semaines offrent un avantage concurrentiel significatif durant les dernières phases de développement.

Les exigences propres à chaque secteur déterminent tous les aspects de l'usinage CNC de prototypes — de la sélection initiale des matériaux jusqu'à l'inspection finale et à la documentation. Comprendre ces contraintes avant de commencer la phase de prototypage garantit que vos pièces répondent non seulement aux spécifications dimensionnelles, mais aussi aux normes réglementaires, de qualité et de performance requises par votre application.

Prendre des décisions judicieuses en matière de prototypage CNC pour votre projet

Vous avez désormais exploré l'ensemble du domaine de l'usinage de prototypes — des types de machines et des matériaux aux principes de conception pour la fabrication (DFM) et aux exigences spécifiques à chaque secteur. Mais voici la réalité : toute cette connaissance ne crée de la valeur que lorsqu'elle est appliquée à des décisions concrètes. Que vous lanciez votre premier projet de prototype ou que vous affiniez un processus de développement déjà établi, la différence entre la réussite et la frustration tient à la capacité de prendre, à chaque étape, des décisions éclairées.

Synthétisons l'ensemble sous forme de cadres d'action que vous pouvez appliquer immédiatement — quel que soit votre niveau d'expérience dans le domaine de l'usinage CNC de prototypes.

Votre cadre décisionnel pour le prototypage CNC

Chaque projet de prototype réussi exige une réflexion claire portant sur cinq domaines décisionnels interconnectés. Une erreur dans l’un d’eux peut compromettre une approche autrement solide. Voici comment aborder chacun d’eux de manière systématique :

1. Adéquation du choix de la machine

Associez la complexité géométrique de votre pièce à l’équipement approprié. Des supports ou des boîtiers simples ? La fraiseuse à 3 axes les usine efficacement. Des composants cylindriques comportant des caractéristiques transversales ? Envisagez une fraiseuse à 4 axes ou un tour à commande numérique avec outils motorisés. Des surfaces complexes à géométrie courbe nécessitant un accès sous plusieurs angles ? La fraiseuse à 5 axes devient indispensable, malgré son coût plus élevé. Ne payez pas pour des capacités inutiles — mais n’imposez pas non plus un équipement inadapté à des géométries dépassant sa plage d’efficacité.

2. Adéquation matériau-application

Le matériau de votre prototype doit, dans la mesure du possible, refléter l’intention de production. Tester une entretoise en aluminium usinée dans de l’aluminium 6061-T6 vous fournit des données précises sur les performances de la pièce en production. Tester cette même entretoise en plastique ABS ne vous apprend presque rien d’utile concernant son comportement structurel. Réservez les substitutions de matériaux à la validation précoce des concepts, lorsque la rapidité prime sur la précision.

3. Intégration de la conception pour la fabrication dès le premier jour

La conception pour la fabrication n’est pas un simple point de contrôle final : c’est une philosophie de conception. Intégrez dès le départ à votre modèle CAO des rayons internes aux angles, des épaisseurs de paroi appropriées et des tolérances réalistes. Appliquer a posteriori des principes de conception pour la fabrication à une conception déjà aboutie génère des cycles de révision inutiles et des retards. Les ingénieurs qui réalisent les prototypes le plus rapidement sont ceux qui conçoivent en ayant déjà intégré les contraintes d’usinage.

4. Stratégie d’approvisionnement adaptée au volume et à la complexité

Faible fréquence d’itération avec une complexité variée ? Externalisez vers des services flexibles d’usinage de prototypes. Haute fréquence d’itération avec des géométries simples ? Envisagez une capacité interne. Exigences spécialisées complexes dépassant vos équipements ? Associez-vous à des ateliers disposant de capacités avancées. L’approche hybride — une capacité de base en interne complétée par des spécialistes externes — permet souvent d’obtenir des résultats optimaux.

5. Connaissance des exigences réglementaires sectorielles

Comprenez dès avant le début de l’usinage les exigences documentaires et de certification propres à votre secteur. Les équipementiers automobiles (OEM) exigent la documentation PPAP. Les applications aérospatiales requièrent la traçabilité des matériaux et une inspection du premier article. Les dispositifs médicaux nécessitent une vérification de la biocompatibilité. Intégrer ces exigences dès le départ dans votre processus de prototypage évite des reprises coûteuses lorsque des questions de conformité surviennent ultérieurement.

Les programmes de prototypage CNC les plus performants considèrent chaque prototype comme une opportunité d’apprentissage permettant de faire progresser à la fois la conception du produit et les compétences manufacturières de l’équipe, et non pas simplement comme une pièce à cocher pour atteindre une étape clé du développement.

Pour les débutants qui entament leur premier projet de prototype :

• Commencez par une géométrie plus simple afin de maîtriser le flux de travail avant d’aborder votre conception la plus complexe.
• Choisissez un matériau tolérant, tel que l’aluminium 6061 : il s’usine facilement et supporte bien de légères erreurs de programmation.
• Spécifiez des tolérances standard (± 0,1 mm), sauf si certaines caractéristiques nécessitent réellement un contrôle plus strict.
• Collaborez avec un prestataire expérimenté en prototypage CNC pour vos premiers projets : ses retours en ingénierie pour la fabrication (DFM) vous apprennent ce qui fonctionne et ce qui pose problème.
• Documentez systématiquement les enseignements tirés de chaque itération afin de constituer une connaissance institutionnelle.

Pour les ingénieurs expérimentés souhaitant optimiser leur flux de travail :

• Analysez vos dix derniers projets de prototypes : où sont survenues les retards, et quelles modifications de conception ont été les plus fréquentes ?
• Élaborez des listes de vérification DFM spécifiques aux géométries de pièces et aux matériaux que vous utilisez couramment.
• Établir des relations avec plusieurs fournisseurs offrant des capacités et des délais de livraison différents
• Envisager des investissements rapides dans des machines à commande numérique (CNC) pour répondre aux besoins itératifs fréquents, lorsque les délais d’exécution influencent directement la vitesse de développement
• Mettre en œuvre des revues de conception qui abordent spécifiquement l’aptitude à la fabrication avant la transmission à la fabrication

Passer avec succès du prototypage à la production

La transition des prototypes CNC vers la fabrication en série constitue l’une des phases les plus critiques — et souvent mal gérées — du développement produit. Selon le guide d’UPTIVE sur la transition prototype-production, cette phase permet de détecter les problèmes liés à la conception, à la fabrication ou à la qualité, de valider les procédés de fabrication, d’identifier les goulots d’étranglement, ainsi que d’évaluer les fournisseurs et partenaires en termes de qualité, de réactivité et de délais de livraison.

Quelle est la différence entre une transition fluide et une transition difficile ? Plusieurs facteurs clés :

Stabilité de la conception avant le passage à l’échelle :

Accélérer la fabrication des outillages de production tout en continuant à apporter des modifications au design entraîne un gaspillage d'argent et de temps. Comme le soulignent les experts du secteur, réalisez d'abord un prototype usiné sur commande numérique (CNC) afin de valider le design, puis passez aux méthodes de production une fois que le design est figé. Chaque révision d’un moule de production coûte des milliers de dollars et retarde le projet de plusieurs semaines. En revanche, la modification de prototypes usinés sur CNC ne coûte qu’une fraction de ce montant : profitez de cette souplesse pour finaliser votre conception avant de vous engager dans des procédés de production en grande série.

Validation du procédé par des séries de faible volume :

Selon le guide de fabrication de Star Rapid, les pièces usinées sur CNC étant très fidèles au design final, il existe peu de différences entre un prototype et une pièce destinée à la production. Cela rend l’usinage CNC particulièrement adapté aux séries de faible volume permettant de valider les procédés de fabrication avant un engagement à grande échelle. La fabrication de 50 à 100 pièces selon le flux de production prévu met en évidence des problèmes que des prototypes isolés seraient susceptibles de masquer.

Évaluation des capacités du fournisseur :

Votre fournisseur de prototype peut ou non être votre partenaire de production. Évaluez les sources de production potentielles en fonction des critères suivants :

• Certifications qualité adaptées à votre secteur d’activité (IATF 16949, AS9100, ISO 13485)
• Capacité démontrée à passer de l’usinage rapide de prototypes à la production en série
• Fiabilité des délais de livraison et réactivité dans la communication
• Capacités de maîtrise statistique des procédés garantissant la cohérence d’un lot de production à l’autre

Documentation transférable :

La production nécessite bien plus qu’un simple fichier CAO. Constituez des dossiers techniques complets comprenant notamment :

• Plans d’ingénierie complets avec spécifications GD&T
• Spécifications matériaux, y compris les alternatives approuvées
• Exigences relatives à la finition de surface et aux revêtements
• Critères d’inspection et plans d’échantillonnage
• Leçons tirées des itérations de prototypes

Les organisations qui accélèrent le plus efficacement la transition des prototypes usinés CNC à la production complète partagent une caractéristique commune : elles s’associent à des partenaires industriels disposant de capacités de fabrication couvrant l’ensemble du parcours. Travailler avec un seul fournisseur, du premier prototype à la production en série, élimine les retards liés aux transferts de responsabilité, préserve les savoir-faire internes et garantit la cohérence.

Dans le domaine automobile en particulier, s’associer à des partenaires industriels compétents accélère considérablement ce passage du prototype à la production. Shaoyi Metal Technology exemplifie cette approche : sa capacité à passer sans heurts du prototypage rapide à la production de masse, avec des délais d’exécution aussi courts qu’un jour ouvrable, en fait un partenaire idéal pour accélérer la chaîne d’approvisionnement automobile, où les calendriers de développement se raccourcissent constamment.

Que vous usiniez votre premier prototype ou votre millième, les principes restent les mêmes : adaptez votre approche à vos besoins, concevez en tenant compte de la fabrication et établissez des relations avec des partenaires compétents capables d’évoluer en fonction de vos exigences. Les prototypes usinés que vous produisez aujourd’hui constituent la base des pièces destinées à la production sur lesquelles vos clients compteront demain.

Questions fréquemment posées sur l’usinage de prototypes

1. Qu’est-ce que l’usinage CNC et comment fonctionne-t-il pour la réalisation de prototypes ?

L'usinage CNC est un procédé de fabrication soustractive dans lequel des outils de coupe pilotés par ordinateur retirent du matériau d’un bloc massif afin de créer des pièces précises. Pour la réalisation de prototypes, cela signifie télécharger un fichier de conception CAO, qui est ensuite traduit en trajectoires d’outils guidant la machine pour usiner exactement votre conception, avec des tolérances aussi fines que ± 0,025 mm. Contrairement à l’impression 3D, les prototypes usinés CNC conservent l’intégrité structurelle complète du matériau, car ils sont découpés dans des blocs massifs d’aluminium, d’acier ou de plastiques techniques, ce qui fournit des pièces représentatives de la production, idéales pour les essais fonctionnels.

2. Quels matériaux peuvent être utilisés pour l’usinage de prototypes CNC ?

La prototypage CNC fonctionne avec une large gamme de matériaux, notamment des métaux tels que les alliages d'aluminium (6061, 7075), l'acier inoxydable, le laiton et le titane, utilisés pour les essais structurels. Des plastiques techniques tels que l'ABS, le PEEK, le Delrin, le nylon et le polycarbonate permettent de simuler des pièces de production issues du moulage par injection. Des matériaux spécialisés, comme les céramiques et les composites en fibre de carbone, sont également usinables pour des applications à haute température ou nécessitant une faible masse. Le choix du matériau doit correspondre aux exigences d’essai de votre prototype : la validation des charges structurelles requiert des métaux, tandis que les essais d’ajustement et de fonctionnement s’effectuent souvent efficacement avec des plastiques.

3. Comment choisir entre l’usinage CNC et l’impression 3D pour les prototypes ?

Choisissez l'usinage CNC lorsque les propriétés des matériaux, l'intégrité structurelle, les tolérances serrées (±0,05 mm ou meilleures) et la finition de surface sont critiques — notamment pour les essais fonctionnels avec des matériaux destinés à la production. L'impression 3D convient mieux à la validation précoce des concepts, aux géométries internes complexes et aux situations où la rapidité prime sur la précision matérielle. Pour des quantités supérieures à cinq prototypes de haute qualité, l'usinage CNC devient souvent plus rentable. Des installations certifiées IATF 16949, telles que Shaoyi Metal Technology, proposent la prototypage CNC avec assurance qualité pour des applications automobiles exigeantes.

4. Quelles tolérances l'usinage CNC peut-il atteindre pour les pièces prototypes ?

L'usinage CNC standard permet d'atteindre des tolérances de ±0,1 mm pour les caractéristiques typiques, tandis que les interfaces fonctionnelles nécessitant des ajustements précis peuvent atteindre ±0,05 mm. Les caractéristiques critiques peuvent être usinées avec une tolérance de ±0,025 mm, bien que les coûts augmentent sensiblement à ce niveau de précision. L’essentiel consiste à appliquer des tolérances serrées de façon sélective — ne spécifier des tolérances de haute précision que là où la fonction l’exige réellement. Les caractéristiques usinées en une seule prise conservent un meilleur positionnement relatif que celles nécessitant un repositionnement entre les opérations.

5. Dois-je investir dans des équipements CNC internes ou sous-traiter la réalisation de prototypes ?

La décision dépend du volume de vos prototypes et de la fréquence des itérations. L’acquisition d’équipements en interne est justifiée sur le plan financier lorsque vous produisez plus de 400 à 500 prototypes par an, que vous devez protéger des conceptions propriétaires ou que vous avez besoin d’un délai d’exécution immédiat pour des itérations fréquentes. L’externalisation offre une meilleure valeur lorsque la demande est fluctuante, lorsque des compétences spécialisées sont requises ou lorsque la préservation du capital est primordiale. De nombreuses équipes adoptent une approche hybride : une capacité de base en interne pour les itérations rapides, combinée à des services professionnels de prototypage CNC pour les travaux de précision et les séries en volume.
