Les pièces usinées décryptées : du matériau brut à la pièce de précision

Quelles sont les pièces d’usinage et pourquoi sont-elles importantes ?

Lorsque vous entendez le terme « pièces d’usinage », à quoi pensez-vous ? Si vous imaginez à la fois les composants sur mesure issus d’un tour CNC et les pièces d’outils machines qui assurent le bon fonctionnement des équipements de l’atelier, vous n’êtes pas seul. Cette ambiguïté courante crée de la confusion chez les ingénieurs, les spécialistes des achats et les amateurs. Clarifions la situation dès le départ.

Définition des pièces d’usinage dans la fabrication moderne

Dans le monde de la fabrication, les pièces d’usinage désignent principalement composants usinés sur mesure fabriquées dans des ateliers d’usinage pour répondre à des exigences spécifiques d’application. Il ne s’agit pas d’éléments standards que l’on peut commander directement dans un catalogue. Ce sont plutôt des composants de précision conçus selon des spécifications exactes — qu’il s’agisse d’un arbre pour une turbine aéronautique ou d’un support spécialisé pour des machines industrielles.

Selon les définitions du secteur, les pièces usinées sur mesure sont des composants spécifiquement conçus et fabriqués pour répondre à des exigences uniques, généralement à l’aide de procédés d’usinage de précision tels que le fraisage CNC, le tournage, le perçage et l’électroérosion (EDM). Ces pièces sont utilisées dans des secteurs où les composants standard ne conviennent tout simplement pas : l’aérospatiale, l’automobile, le médical, le pétrole et le gaz, ainsi que les équipements de fabrication en dépendent quotidiennement.

La distinction entre pièces fabriquées et composants mécaniques

C’est ici que les choses deviennent intéressantes. Le terme « pièces d’usinage » peut en réalité désigner deux choses différentes :

• Composants usinés sur mesure : Pièces produites par des tourneurs-fraiseurs pour des applications finales (thème central de cet article)
• Outils destinés aux opérations d’usinage : Les outils, équipements et instruments d’atelier utilisés par les tourneurs-fraiseurs au cours du processus de production lui-même

Tout au long de ce guide, nous nous concentrerons sur la première catégorie : les composants de précision fabriqués par les tourneurs-fraiseurs. Il s’agit, par exemple, d’arbres, de douilles, d’entretoises, de supports, de dispositifs de maintien et de gabarits. Ce sont là les produits phares que les ateliers mécaniques réalisent quotidiennement.

Pourquoi cette distinction est-elle importante ? Imaginez que vous approvisionniez des composants pour un moteur prototype. Savoir si vous devez rechercher des fournisseurs d’équipements pour tourneurs-fraiseurs ou des fabricants de pièces sur mesure peut vous faire gagner des heures d’efforts mal orientés. Pour les ingénieurs qui spécifient des pièces, les spécialistes des achats qui demandent des devis, ou les bricoleurs qui réalisent des projets personnels, cette clarté est essentielle.

Le parcours qui vous attend vous guidera à travers la sélection des matériaux, les spécifications de tolérances, les procédés d'usinage et les méthodes de contrôle qualité. Vous acquérez des connaissances pratiques qui transformeront votre approche de l’approvisionnement de composants sur mesure — passant de l’incertitude à la confiance. Aucune fiche de catalogue ici, seulement des enseignements concrets que vous pouvez appliquer immédiatement à votre prochain projet.

Catégories de pièces usinées selon leur fonction

Avez-vous déjà essayé de trouver un composant spécifique dans un catalogue de machine-outil classé par ordre alphabétique ? Frustrant, n’est-ce pas ? Lorsque vous avez besoin d’une pièce qui supporte un autre composant sous charge, rechercher sous « B » pour « bracket » tout en négligeant « P » pour « plate » vous fait perdre un temps précieux. Une approche fonctionnelle est nettement plus logique — organiser les composants usinés sur mesure selon leur rôle réel dans votre application.

Ce système de catégorisation vous aide à identifier rapidement le type exact de pièce qui résout votre défi technique spécifique. Que vous remplaçiez un composant usé ou que vous conceviez un nouveau produit, la compréhension de ces catégories fonctionnelles simplifie considérablement votre processus de sélection.

Composants structurels et pièces portantes

Les pièces structurelles constituent l’ossature des ensembles mécaniques. Ces composants supportent les charges, assurent la rigidité et fournissent des surfaces de fixation pour d’autres éléments. Lorsque vous avez besoin d’un élément capable de maintenir l’ensemble sous contrainte, vous vous trouvez dans cette catégorie.

• Supports : Supports en forme de L ou angulaires servant à fixer des composants sur des châssis ou des parois — couramment utilisés dans les systèmes de suspension automobile et le montage d’équipements industriels
• Plaques : Surfaces planes rectifiées avec précision servant de bases de fixation ou de renfort structurel — essentielles dans les bâti de machines-outils et les gabarits de montage
• Châssis : Structures squelettiques définissant la géométrie des équipements et répartissant les charges — présentes aussi bien dans les bras robotisés que dans les machines de production
• Goussets : Pièces de renforcement triangulaires qui renforcent les joints d'angle — essentielles dans les structures aérospatiales et la fabrication d'équipements lourds

Ces composants exigent généralement des tolérances de planéité très serrées et des propriétés matérielles homogènes sur toute leur étendue. Les ingénieurs spécifient souvent de l'acier traité thermiquement ou de l'aluminium de qualité aéronautique, selon les exigences en matière de rapport résistance/poids de l'application.

Composants de fixation pour des liaisons sécurisées

Les boulons standards achetés dans un magasin de quincaillerie ne conviennent pas toujours. Les composants de fixation sur mesure assurent des ajustements précis, des matériaux spécialisés ou des géométries uniques que les solutions standard ne peuvent tout simplement pas offrir. Pensez-y : lorsqu’il s’agit de fixer des composants dans un environnement à forte vibration ou de réaliser des liaisons résistantes à la corrosion, les fixations sur mesure deviennent indispensables.

• Boulons et tiges filetés sur mesure : Fixations filetées usinées selon des longueurs, des pas de filetage ou des configurations de tête non standard — utilisées dans des équipements spécialisés où les dimensions standard ne conviennent pas
• Goupilles cylindriques : Goupilles cylindriques de précision permettant d’aligner des pièces associées avec une grande exactitude — essentielles pour les jeux de matrices, les dispositifs de maintien et les opérations d’assemblage répétables
• Goupilles de positionnement : Goupilles coniques ou à épaulement servant à positionner les composants pendant l’assemblage — utilisées dans les outillages automobiles et les dispositifs de production
• Écrous et inserts sur mesure : Composants filetés conçus pour des épaisseurs de matériau ou des exigences de charge spécifiques — couramment employés dans les assemblages composites et les structures à parois minces

Une taraudeuse manuelle peut vous aider à créer manuellement des filetages pour des prototypes unitaires, mais les composants de fixation destinés à la production exigent la précision que seuls les équipements CNC sont capables de fournir.

Commande de mouvement et éléments de précision

Lorsqu’un élément doit tourner, glisser ou se déplacer avec précision, les composants de commande de mouvement rendent cela possible. Ces pièces exigent les tolérances les plus serrées et les finitions de surface les plus soignées de toutes les catégories — même des imperfections microscopiques peuvent provoquer un coincement, une usure ou une défaillance.

• Arbres : Composants cylindriques qui transmettent le mouvement de rotation et le couple — le cœur des moteurs, des pompes et des systèmes de transmission de puissance
• Bouchons : Douilles cylindriques qui assurent des surfaces d’appui et réduisent les frottements entre les pièces mobiles — essentielles aux points de pivotement et aux mécanismes de guidage
• Logements de roulements : Enceintes usinées avec précision qui supportent et alignent les roulements — critiques pour maintenir un alignement correct de l’arbre dans les machines tournantes
• Vis à billes et écrous à billes : Composants filetés qui convertissent le mouvement de rotation en mouvement linéaire — fondamentaux pour les machines à commande numérique (CNC) et les systèmes de positionnement

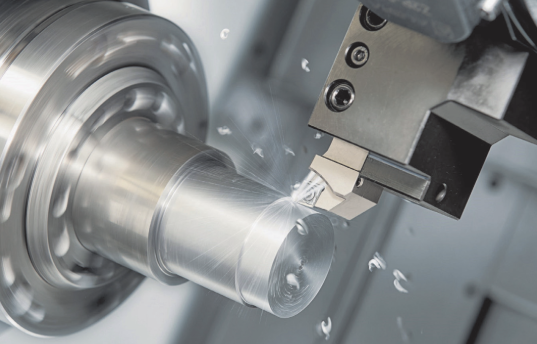

Les outils de tour excellent dans la fabrication de ces composants cylindriques, les mandrins fournissant la tenue nécessaire pour immobiliser solidement les barres rondes pendant les opérations de tournage. De nombreux ateliers mécaniques conservent plusieurs tailles de mandrins spécifiquement destinées à la production d’arbres et de douilles.

Pièces d’étanchéité et de calage

Parfois, vous devez combler un espace, créer une séparation ou empêcher des fuites. Les composants d’étanchéité et d’espacement peuvent sembler simples, mais ils sont étonnamment essentiels au bon fonctionnement du système. Un entretoise dont l’épaisseur diffère de quelques millièmes de pouce peut désaligner entièrement un ensemble.

• Entretoises : Composants cylindriques ou tubulaires qui maintiennent des distances précises entre les pièces — utilisés dans les assemblages d’écrous, les paliers et les équipements optiques
• Calepinage : Pièces minces et plates qui comblent des espaces et ajustent l’alignement — indispensables pour le réglage des machines-outils et les opérations d’assemblage de précision
• Jointures sur mesure : Composants d’étanchéité usinés à partir de matériaux spécialisés — requis lorsque les formes standard de joints ne s’adaptent pas aux géométries uniques des brides
• Plaques d’usure : Surfaces sacrificielles qui protègent des composants plus coûteux contre l’abrasion — courantes dans les équipements de manutention et de traitement des matériaux

Dispositifs de serrage et outillages

Avant de pouvoir usiner des pièces de précision, vous devez immobiliser solidement la pièce à usiner. Les composants de serrage permettent de saisir, de positionner et de stabiliser les matériaux pendant les opérations d’usinage. Sans un équipement de serrage adéquat, même les meilleures machines à commande numérique ne peuvent pas fournir des résultats constants.

• Guides de perçage (jigs) : Dispositifs qui guident les outils de coupe tout en maintenant la pièce à usiner — utilisés pour les opérations répétitives de perçage, d’alésage et d’usinage
• Montages de serrage (fixtures) : Dispositifs de serrage sur mesure qui localisent et serrent les pièces pendant l’usinage — indispensables pour les pièces complexes nécessitant plusieurs opérations
• Colliers : Dispositifs de serrage réglables permettant d’immobiliser les pièces à usiner sur les tables des machines — allant des simples colliers de serrage aux systèmes hydrauliques sophistiqués
• Mâchoires souples : Mâchoires de mandrin usinées sur mesure, façonnées pour saisir des géométries de pièces spécifiques — essentielles pour maintenir des surfaces irrégulières ou déjà finies sans les endommager

Les écrous en T glissent dans les rainures de la table de la machine pour fixer les étaux et les dispositifs de serrage, tandis qu’un mandrin à perceuse monté sur le contre-pointeau permet d’effectuer des opérations de perçage précises sur les pièces montées sur le tour. Même une clé à molette devient un outil essentiel lorsqu’il s’agit de régler les boulons des dispositifs de serrage dans des espaces restreints.

Pourquoi l’organisation fonctionnelle est-elle importante

Cette catégorisation fonctionnelle transforme votre approche de la sélection des composants. Plutôt que de deviner les noms des pièces, vous partez du problème à résoudre : « J’ai besoin d’un élément capable de supporter une charge » ou « Je dois contrôler le mouvement entre ces deux points ». La catégorie vous oriente directement vers le type de composant adapté.

Pour les spécialistes des achats, ce cadre simplifie la communication avec les ateliers mécaniques. Plutôt que de décrire une pièce mystérieuse, vous pouvez préciser « un manchon de commande de mouvement répondant à ces exigences dimensionnelles. » Les ingénieurs bénéficient d’une meilleure compréhension de la catégorie dans laquelle s’inscrivent leurs conceptions, ce qui facilite la spécification des matériaux et des tolérances appropriés pour chaque fonction.

En gardant ces catégories à l’esprit, la prochaine étape consiste à déterminer quels matériaux conviennent le mieux à chaque fonction — une décision qui influe considérablement à la fois sur les performances et sur les coûts.

Sélection des matériaux pour les composants usinés sur mesure

Vous avez identifié le type de pièce dont vous avez besoin. Vient ensuite une décision qui aura un impact sur tout, du coût de fabrication à la performance à long terme : la sélection du matériau. Choisissez judicieusement, et votre composant assurera des années de service fiable. Choisissez mal, et vous risquez une défaillance prématurée, des coûts d’usinage excessifs ou une pièce incapable de respecter les tolérances exigées par votre application.

La sélection des matériaux ne consiste pas uniquement à choisir l’option la plus résistante ou la moins chère. Il s’agit de faire correspondre les propriétés des matériaux aux exigences de l’application, tout en tenant compte de leur usinabilité — car ce qui semble parfait sur le papier peut se révéler un véritable cauchemar à produire concrètement sur un tour à métaux ou une fraiseuse.

Adaptation des matériaux aux exigences de l'application

Avant d’aborder les matériaux spécifiques, interrogez-vous sur les exigences réelles de votre application. Posez-vous les questions suivantes :

• Quels types de charges le composant devra-t-il supporter — statiques, dynamiques ou cycliques ?
• Serait-il exposé à des environnements corrosifs, à l’humidité ou à des produits chimiques ?
• Quelle plage de températures doit-il supporter pendant son fonctionnement ?
• Le poids est-il un critère déterminant pour votre application ?
• Existe-t-il des exigences relatives à la conductivité électrique ou à l’isolation électrique ?
• Quelle finition de surface et quelles tolérances votre conception exige-t-elle ?

Vos réponses réduisent considérablement le champ des possibilités. Un support fonctionnant dans un environnement marin soumis à la pulvérisation saline nécessite des propriétés matérielles très différentes de celles d’une douille de précision tournant dans une usine climatisée. Examinons les principales familles de matériaux et les avantages qu’elles offrent.

Alliages d’aluminium : le cheval de bataille de l’usinage sur mesure

L’aluminium domine l’usinage CNC moderne, et pour de bonnes raisons. Selon L’enquête Gardner 2024 , 38 % de toutes les pièces usinées sur machines CNC sont en aluminium. Ce métal léger offre un excellent rapport résistance/poids, avec une densité d’environ un tiers de celle de l’acier.

Les nuances d'aluminium courantes incluent :

• 6061:Alliage polyvalent le plus courant, offrant une bonne résistance, une excellente usinabilité et une efficacité économique — votre choix privilégié pour les prototypes et les applications générales
• 7075:Aluminium de qualité aéronautique, doté de propriétés exceptionnelles en fatigue ; peut être traité thermiquement pour atteindre une dureté comparable à celle de l’acier
• 5083:Qualité marine, offrant une résistance supérieure à l’eau de mer — idéal pour les composants nautiques et les installations côtières

Usine l'aluminium rapidement et proprement, réduisant les temps de cycle par rapport aux matériaux plus durs. Il peut être anodisé pour créer une couche superficielle dure et protectrice qui améliore à la fois la résistance à l'usure et la protection contre la corrosion. Lorsque vous découpez des barres sur une scie à ruban métallique avant de les charger dans la machine, la nature malléable de l'aluminium rend la préparation simple.

Aciers : Lorsque la résistance est primordiale

L'acier reste essentiel lorsque la haute résistance, la dureté ou la résistance à l'usure sont des exigences incontournables. La teneur en carbone détermine en grande partie ses propriétés : une teneur plus élevée augmente la dureté, mais réduit la soudabilité.

Aciers doux (faible teneur en carbone) comme l'acier 1018 offrent une excellente usinabilité et soudabilité à moindre coût. Ils conviennent parfaitement aux gabarits, aux dispositifs de fixation et aux composants structurels qui ne nécessitent pas une dureté extrême. Toutefois, ils sont sensibles à la corrosion en l'absence de revêtements protecteurs.

Aciers alliés tels que les aciers 4140 et 4340, auxquels on ajoute du chrome, du molybdène ou du nickel pour améliorer leur résistance et leur ténacité. Ces nuances peuvent subir un traitement thermique afin d’atteindre des niveaux de dureté spécifiques, ce qui les rend adaptées aux engrenages, aux arbres et aux composants soumis à de fortes contraintes.

Aciers à outils comme les aciers D2, A2 et O1 offrent une dureté exceptionnelle (jusqu’à 65 HRC) et une excellente résistance à l’usure. Ce sont les matériaux privilégiés pour les matrices, les outils de coupe et les composants devant résister à l’abrasion. Prévoyez des temps d’usinage plus longs et une usure accrue des outils lors du travail avec ces nuances.

Acier inoxydable : résistance à la corrosion intégrée

Lorsque vos pièces seront exposées à l’humidité, à des produits chimiques ou à des denrées alimentaires, la teneur en chrome supérieure à 10,5 % de l’acier inoxydable confère une résistance intrinsèque à la corrosion. Ce matériau conserve sa résistance sur une plage de températures allant des températures cryogéniques jusqu’à 870 °C.

• 304:La nuance la plus courante, offrant une excellente résistance à la corrosion et une bonne usinabilité — adaptée à la plupart des applications industrielles et commerciales
• 316:Teneur plus élevée en nickel et en molybdène pour une résistance supérieure à l’eau de mer et aux chlorures — le choix privilégié pour les applications marines et le traitement chimique
• 303:Usinabilité améliorée grâce à l’ajout de soufre ; idéal pour la production à grande échelle d’écrous, de boulons et de raccords
• 17-4 PH : Grade durcissable par précipitation, capable d’atteindre une dureté comparable à celle des aciers à outils tout en conservant une bonne résistance à la corrosion

L’acier inoxydable nécessite un temps d’usinage nettement plus long que l’aluminium. Les données de production montrent que des pièces identiques requièrent 12 minutes d’usinage en aluminium 6061 contre 28 minutes en acier inoxydable 316 — soit plus du double du temps de cycle.

Laiton : faible frottement et excellente usinabilité

Les alliages de laiton associent le cuivre et le zinc pour former des matériaux dotés de propriétés antimicrobiennes naturelles et d’une usinabilité exceptionnelle. Le C36000 (laiton à découper librement) figure parmi les matériaux les plus faciles à usiner, ce qui le rend économique pour la production à grande échelle, malgré un coût modéré des matières premières coûts.

Les applications comprennent les connecteurs électriques, les quincailleries décoratives, les composants de valves, ainsi que toute application nécessitant un faible coefficient de frottement. Le laiton offre également des finitions attrayantes teintées or sans traitement de surface supplémentaire.

Plastiques d’ingénierie : des solutions au-delà des métaux

N’oubliez pas les plastiques même lorsque le métal semble être le choix évident. Les thermoplastiques d’ingénierie offrent une résistance chimique, une isolation électrique et des économies de poids significatives. Un fabricant de dispositifs médicaux a réalisé une réduction de 52 % en remplaçant les boîtiers en aluminium par des boîtiers en polycarbonate, sans compromettre les spécifications.

• Delrin (POM) : Machinabilité la plus élevée parmi les plastiques, avec une excellente stabilité dimensionnelle ; tolérances maintenues à ±0,05 mm sur plus de 100 000 cycles
• Nylon : Bonne résistance aux chocs et résistance chimique ; les grades imprégnés d’huile assurent une lubrification automatique
• PEEK : Polymère haute performance adapté à un fonctionnement continu à 260 °C ; homologué pour l’aéronautique et biocompatible
• Polycarbonate : Résistance aux chocs 200 fois supérieure à celle du verre, avec une clarté optique ; conserve ses propriétés entre -40 °C et 120 °C

Compromis coûts/performance dans le choix des matériaux

Chaque choix de matériau implique des compromis. Le tableau ci-dessous compare les matériaux CNC courants selon des propriétés clés afin de vous aider à équilibrer les exigences de performance et les contraintes budgétaires.

Matériau	Indice d'usinabilité	Résistance à la traction	Résistance à la corrosion	Coût relatif	Applications Typiques
Aluminium 6061	Excellent	Modérée (276 MPa)	Bon	Faible (référence)	Prototypes, supports, boîtiers
Aluminium 7075	Bon	Élevée (503 MPa)	Bon	1,4 × valeur de référence	Aérospatiale, composants soumis à de fortes contraintes
Acier doux 1018	Bon	Élevée (370 MPa)	Les pauvres	0,8x la référence	Dispositifs de fixation, pièces structurelles
Inox 304	Modéré	Élevée (215 MPa en limite d’élasticité)	Excellent	2,5 fois la valeur de référence	Équipements pour l'alimentaire, dispositifs médicaux
Inox 316	Modéré	Élevée (205 MPa en limite d’élasticité)	Supérieur	3 × valeur de référence	Marin, traitement chimique
Cuivre c36000	Excellent	Modéré (310 MPa)	Bon	2 × valeur de référence	Raccords, connecteurs électriques
Delrin (POM)	Excellent	Faible (70 MPa)	Excellent	1,2x la référence	Engrenages, douilles, pièces de précision
Le PEEK	Bon	Modéré (100 MPa)	Excellent	15 × valeur de référence	Aérospatiale, implants médicaux

Comment le choix du matériau influence les tolérances et l’état de surface

Voici un point que de nombreux ingénieurs négligent : votre choix de matériau influe directement sur les tolérances et les états de surface réellement réalisables. Les matériaux plus durs provoquent une déformation et une usure plus importantes des outils, ce qui peut limiter la précision. En revanche, les matériaux plus tendres peuvent se déformer sous la pression d’usinage, entraînant des incohérences dimensionnelles.

L'excellente usinabilité de l'aluminium permet aux ateliers de respecter des tolérances plus serrées à moindre coût : ce matériau se coupe proprement, sans usure excessive des outils ni accumulation de chaleur. Lorsque les opérateurs doivent vérifier les dimensions à l’aide de tableaux de conversion de fractions en décimales, les pièces en aluminium présentent systématiquement des mesures plus proches des valeurs nominales.

L'acier inoxydable et le titane nécessitent des vitesses d’usinage plus faibles et génèrent davantage de chaleur, ce qui peut provoquer une dilatation thermique pendant l’usinage. Atteindre la même tolérance sur de l’acier inoxydable peut exiger des passes de finition supplémentaires à l’aide d’une meule ou d’opérations de meulage, ce qui augmente les coûts et le temps de fabrication.

Les plastiques posent leurs propres défis. Bien qu’ils soient faciles à usiner, certaines nuances absorbent l’humidité et subissent des variations dimensionnelles. D’autres possèdent un coefficient de dilatation thermique élevé, ce qui signifie que la température ambiante influence la dimension finale. Les cales en plastique usinées avec précision doivent tenir compte de ces comportements spécifiques aux matériaux.

Les possibilités de finition de surface varient également selon le matériau. Le laiton et l’aluminium acceptent facilement des finitions miroir avec un minimum d’effort. Les aciers à outils peuvent atteindre d’excellentes finitions, mais nécessitent des outils et des techniques appropriés. Certains plastiques ont tendance à laisser des bords flous qui requièrent des opérations secondaires de débourrage.

Le matériau adapté n’est pas toujours celui qui est le plus résistant ou le moins coûteux, mais celui qui répond à vos exigences fonctionnelles tout en restant pratique à usiner dans les limites de vos tolérances et de votre budget.

Une fois le matériau sélectionné, la prochaine étape cruciale consiste à comprendre comment spécifier correctement les tolérances. Une erreur à ce niveau peut entraîner des pièces qui ne s’assemblent pas correctement, qui fonctionnent mal ou dont la fabrication coûte nettement plus que nécessaire.

Explication des tolérances et des spécifications

Vous avez sélectionné votre matériau et identifié le type de composant dont vous avez besoin. Vient ensuite la phase de spécification, qui fait la différence entre des pièces fonctionnelles et des déchets coûteux : les tolérances. C’est ici que de nombreux ingénieurs, spécialistes des achats et bricoleurs rencontrent des difficultés — soit en sur-spécifiant des exigences qui font exploser les coûts, soit en sous-spécifiant, ce qui donne des pièces qui ne s’assemblent pas correctement.

Voici la réalité : cette tolérance de ±0,001" que vous venez de spécifier pourrait avoir doublé le coût de votre pièce et triplé son délai de livraison. Comprendre quand la précision est essentielle et quand elle est superflue peut transformer à la fois votre budget et vos relations avec les fournisseurs de fabrication.

Comprendre les classes de tolérances et leurs applications

Les tolérances définissent les limites autorisées de variation d’une dimension physique, garantissant ainsi que les caractéristiques des pièces usinées soient réalisées dans des limites acceptables pour leur application prévue. Selon les normes ISO, largement utilisées dans le domaine de la fabrication, les tolérances se répartissent en classes distinctes reflétant à la fois les capacités techniques et les coûts.

Envisagez les classes de tolérance comme des niveaux de précision. Chaque niveau exige progressivement des équipements plus sophistiqués, un meilleur contrôle de l’environnement et des protocoles d’inspection plus rigoureux. La relation entre la tolérance et la complexité de fabrication n’est pas linéaire — elle est exponentielle.

Classe de tolérance	Plage typique (impériale)	Plage typique (métrique)	Multiplicateur de coût relatif	Applications Typiques
Commercial/Norme	±0,010 po (±0,254 mm)	±0.25mm	1x (valeur de référence)	Supports, couvercles, pièces structurelles non critiques
Précision	±0,005 po (±0,127 mm)	±0,13 mm	1,5 à 2 ×	Logements de roulements, surfaces d’assemblage, assemblages à ajustement modéré
Haute précision	±0,001" (±0,025 mm)	±0.025mm	3 à 4 fois	Arbres de précision, alésages à tolérances serrées, composants d’instruments
Ultra-précision	±0,0001 po (±0,0025 mm)	±0.003mm	10 à 24 fois	Composants optiques, interfaces aérospatiales, équipements de métrologie

Les procédés standard d'usinage CNC permettent généralement d'atteindre des tolérances de ±0,005 po (±0,13 mm) de manière efficace, sans procédures particulières. Les données de fabrication montrent qu’un resserrement à ±0,001 po peut nécessiter des équipements de précision, des environnements à température contrôlée et des procédures d’inspection spécialisées, ce qui augmente considérablement les coûts.

Lorsque vous consultez un tableau des fractions ou un tableau décimal pour interpréter les cotes d’un dessin, gardez ces classes de tolérance à l’esprit. Un tableau de conversion fraction-décimal facilite la transition entre ces deux formats, mais c’est la spécification de tolérance qui détermine si cette cote revêt réellement une importance fonctionnelle.

Lorsque les tolérances étroites ont réellement de l'importance

Voici la question que se posent les ingénieurs expérimentés : cette cote nécessite-t-elle réellement un contrôle strict ? La plupart des problèmes liés aux tolérances proviennent d’une mauvaise répartition de celles-ci au sein des ensembles, plutôt que d’applications véritablement exigeantes. Examinez les scénarios suivants, où la précision revêt une importance réelle :

• Ajustements avec serrage : Lorsqu’un arbre doit être inséré sous pression dans un alésage avec une force de retenue spécifique
• Interfaces de roulements : Là où la circularité et les dimensions de l’arbre influencent directement la durée de vie et les performances du roulement
• Surfaces d'étanchéité : Exigences de planéité garantissant une compression uniforme de la jointure sur tout le périmètre
• Contrôle de mouvement : Vis à billes et guides linéaires, où l’erreur cumulative affecte la précision de positionnement
• Interchangeabilité d’assemblage : Production à grand volume, où les pièces doivent s’assembler sans ajustement ni usinage complémentaire

Pour les cotes non critiques — par exemple les trous de dégagement, les caractéristiques d’enlèvement de matière ou les surfaces esthétiques — des tolérances commerciales sont souvent suffisantes. L’objectif est d’établir une hiérarchie de tolérances qui concentre les ressources de fabrication là où elles apportent une valeur fonctionnelle.

Spécifications de finition de surface et leurs implications pratiques

La finition de surface, mesurée sous la forme de Ra (rugosité moyenne arithmétique) en micro-pouces (µin) ou en micromètres (µm), décrit le degré de lissage effectif d’une surface usinée. Cette spécification influence directement le frottement, l’usure, la capacité d’étanchéité et l’apparence.

Valeur Ra (µin)	Valeur Ra (µm)	Description de la surface	Procédure typique	Applications communes
250	6.3	Usinage brut	Sciage, tournage brut	Surfaces non fonctionnelles, pièces moulées brutes
125	3.2	Usinage standard	Usinage, tournage	Usage général, la plupart des pièces usinées
63	1.6	Usinage fin	Fraisage de finition, tournage de précision	Surfaces de palier, faces d’étanchéité
32	0.8	Finition rectifiée	Le broyage	Arbres, alésages de précision, surfaces glissantes
16	0.4	Poli	Lappage, polissage	Surfaces d'étanchéité, supports optiques

Des surfaces plus lisses réduisent généralement le frottement et améliorent l'étanchéité — mais leur fabrication coûte davantage. Curieusement, des finitions très lisses peuvent même nuire à l'adhérence des revêtements ou des joints. Adaptez la finition requise à la fonction réelle plutôt que de spécifier systématiquement des finitions miroir partout.

Notions fondamentales du GD&T pour l'interprétation des plans techniques

Le dimensionnement et les tolérances géométriques (GD&T) offrent un contrôle allant au-delà des simples tolérances dimensionnelles. Alors que les tolérances linéaires définissent les limites de taille d’une caractéristique, le GD&T contrôle les relations géométriques — planéité, perpendicularité, position, etc.

Selon la norme ASME Y14.5, les symboles GD&T se répartissent en quatre grandes catégories :

• Tolérances de forme : Contrôle de la forme de la caractéristique (planéité, rectitude, circularité, cylindricité)
• Tolérances d’orientation : Contrôle des relations angulaires (perpendicularité, angularité, parallélisme)
• Tolérances de localisation : Contrôle de la position par rapport aux références (position, concentricité, symétrie)
• Tolérances de battement : Contrôler la précision de rotation (battement circulaire, battement total)

Lors de l’inspection de pièces mécaniques de précision, les techniciens utilisent des instruments adaptés aux exigences de tolérance. Un comparateur mesure le battement et la planéité. Une jauge de profondeur vérifie les hauteurs d’escalier et les profondeurs de alésage. Les jauges de filetage et les jauges de pas de filetage permettent de confirmer que les caractéristiques filetées respectent les spécifications. Les bagues de contrôle vérifient les dimensions des trous avec une précision « à valider / à rejeter ».

Le repère de référence — établi par les repères primaire, secondaire et tertiaire — sert de fondement à toutes les mesures géométriques. Une sélection appropriée des repères, reflétant les conditions réelles d’assemblage, évite les problèmes d’accumulation de tolérances qui rendent la fabrication des pièces difficile, voire impossible, de façon constante.

La tolérance la plus serrée n’est pas nécessairement la meilleure. La spécification optimale assure la fonction requise tout en maximisant l’efficacité de fabrication.

Comprendre les tolérances est essentiel, mais il est tout aussi crucial de les communiquer correctement à votre atelier mécanique.

Comment spécifier et commander des pièces mécaniques sur mesure

Vous maîtrisez les tolérances. Vous avez sélectionné votre matériau. Maintenant vient le moment décisif : communiquer vos exigences à un atelier mécanique de façon à obtenir rapidement des devis précis et des pièces qui fonctionnent effectivement. C’est à ce stade que les projets progressent sans accroc ou, au contraire, dégénèrent en échanges de courriels fastidieux qui retardent l’ensemble du processus.

Voici un constat réaliste issu du terrain de production : des demandes de devis incomplètes peuvent transformer un devis attendu en deux heures en une conversation s’étalant sur trois jours . Les ingénieurs qui obtiennent les délais d’exécution les plus courts n’envoient pas les courriels les plus brefs — ils transmettent dès le départ une information complète. Veillons à ce que vous fassiez partie de ce groupe.

Informations essentielles pour la spécification des pièces

Considérez ceci comme votre liste de contrôle des spécifications : les éléments essentiels qui transforment des demandes floues en instructions de fabrication concrètes. Tous les projets ne nécessitent pas nécessairement chacun de ces éléments, mais plus vous en fournissez dès le départ, plus votre devis sera rapide et précis.

1. Fichier CAO au format STEP : Veuillez envoyer des fichiers STEP, et non des fichiers STL. Les fichiers STL sont des approximations maillées composées de triangles — adaptées à l’impression 3D, mais dépourvues de la géométrie précise requise pour la programmation CNC. Les fichiers STEP contiennent des données techniques exactes que les ateliers d’usinage peuvent programmer directement. Si vous exigez des tolérances serrées à partir d’un fichier STL, vous demandez une précision que ce format de fichier est tout simplement incapable de représenter.
2. Spécification exacte du matériau : "Aluminium" n'est pas une spécification, mais une catégorie. Précisez l'alliage complet et le traitement thermique : "aluminium 6061-T651", plutôt que simplement "aluminium". L'écart de coût entre les nuances de matériaux peut atteindre un facteur de 3 à 10. Un tableau de taraudage ou un tableau des tarauds et forets peut vous aider à déterminer les exigences en matière de filetage, mais la nuance du matériau influence tout, du temps d'usinage aux performances finales.
3. Exigences en matière de quantité : Indiquez à la fois vos besoins actuels et le potentiel de volume futur. Le temps de préparation reste identique, qu'il s'agisse de produire 1 ou 100 pièces ; la quantité influe donc fortement sur le coût unitaire. Un prototype unique peut coûter 500 $, tandis que le même composant produit à raison de 100 unités revient à 65 $ pièce. Préciser « 1 prototype dès maintenant, avec un potentiel de 50 à 100 unités au deuxième trimestre » permet aux ateliers de planifier des stratégies d'outillage adaptées.
4. Exigences de tolérance : Utilisez une approche hiérarchisée plutôt qu'une tolérance stricte uniforme. Spécifiez « ±0,005 po » de manière générale et « ±0,002 po » pour le motif des trous de fixation, plutôt que « ±0,001 po » partout. Consultez votre tableau de forets lors de la spécification des diamètres de trous, en veillant à distinguer clairement les ajustements avec jeu des ajustements avec serrage.
5. Spécifications de l'état de surface : Préférez les valeurs Ra aux termes subjectifs. « Ra 63 μin sur les surfaces d’assemblage » est une spécification précise. « Finition lisse » peut signifier n’importe quoi, de Ra 125 à Ra 16 — une différence de coût pouvant atteindre un facteur 10 dans certains cas.
6. Détails relatifs aux filetages : Les fichiers STEP ne font pas apparaître les indications de filetage. Spécifiez la taille du filetage, la norme, la classe et la profondeur : « (4×) filetages 10-32 UNC-2B, profondeur minimale de 0,375 po ». Un tableau de taraudage ou un tableau combiné de perçage et de taraudage vous aide à déterminer les paramètres corrects du diamètre de perçage pour taraudage, conformément à vos exigences en matière de fixations.
7. Opérations secondaires : Indiquez dès le départ toutes les exigences relatives aux finitions — anodisation (précisez le type et la couleur), placage, traitement thermique, peinture par poudrage. « Anodisation de type II noire » est une instruction exécutable. « Anodisé » nécessite une précision supplémentaire qui retarde l’établissement du devis.
8. Contexte relatif au calendrier et au budget : Indiquez des échéances précises : « À fournir avant le 15 mars pour le salon professionnel », plutôt que « Dans les plus brefs délais ». Les travaux urgents coûtent davantage, mais les ateliers peuvent souvent les accepter s’ils connaissent dès le départ les contraintes. Préciser une fourchette budgétaire permet aux ateliers de proposer des alternatives optimisées en termes de rapport coût-performance.
9. Contexte fonctionnel et d’assemblage de la pièce : Expliquez la fonction de la pièce et la façon dont elle s’intègre à votre ensemble. Par exemple : « Cet adaptateur assure l’interface entre un moteur pas à pas et un réducteur — les trous de fixation doivent être alignés avec une tolérance de ±0,002 pouce pour la concentricité » fournit aux ateliers un contexte utile afin qu’ils puissent formuler de meilleures recommandations et détecter d’éventuels problèmes en amont.

Communiquer efficacement avec les ateliers mécaniques

Imaginez deux demandes de devis arrivant le même jour dans un atelier mécanique. La première demande : « Pouvez-vous usiner cette pièce ? Quel en est le coût ? », accompagnée d’un fichier STL. La seconde fournit toutes les spécifications complètes, y compris la nuance de matériau, les quantités, les tolérances, les filetages, les exigences de finition et le calendrier — le tout regroupé dans un seul courriel bien structuré.

La deuxième demande reçoit un devis en quelques heures. La première déclenche une chaîne d’e-mails s’étalant sur plusieurs jours, posant des questions fondamentales qui auraient dû être traitées dès le départ. Quel ingénieur pensez-vous obtenir de meilleurs prix et des délais de livraison plus courts ?

Erreurs fréquentes dans les spécifications causant des retards

Ces erreurs ralentissent systématiquement les projets et entraînent parfois la fabrication de pièces incorrectes :

• Envoyer des fichiers maillés au lieu de modèles volumiques : Les formats STL, OBJ et similaires ne permettent pas d’assurer une précision dimensionnelle pour l’usinage CNC
• Désignations de matériaux imprécises : « Acier inoxydable » peut désigner les nuances 304, 316, 303 ou 17-4 PH — chacune possédant des propriétés, une usinabilité et un coût différents
• Sur-spécification des tolérances : Spécifier une tolérance de ±0,001 po sur toutes les dimensions alors que seules quelques caractéristiques exigent réellement une grande précision entraîne un surcoût et allonge les délais de livraison
• Oublier de spécifier les filetages : Les éléments filetés ne sont pas visibles dans les exportations CAD ; ils doivent donc être explicitement indiqués
• Exigences de finition ambiguës : "Polissage" signifie des choses différentes pour des personnes différentes — utilisez des valeurs Ra ou fournissez des photos de référence
• Détails manquants concernant les opérations secondaires : Demander la couleur de l’anodisation après réception d’un devis d’usinage relance intégralement le processus de devis

Croquis contre plans d’ingénierie : dans quels cas chacun est pertinent

Tous les projets ne nécessitent pas obligatoirement des plans d’ingénierie formels, mais savoir quand ils sont indispensables permet d’éviter des malentendus coûteux.

Les croquis simples cotés conviennent aux cas suivants :

• Pièces basiques présentant des tolérances commerciales sur l’ensemble de leurs dimensions
• Prototypes en phase initiale, où les spécifications exactes sont encore en cours d’élaboration
• Pièces cylindriques simples, telles que des entretoises ou des douilles, comportant peu de cotes critiques

Les plans d’ingénierie formels deviennent indispensables lorsque :

• Les pièces nécessitent des indications de tolérances géométriques (GD&T) pour les relations géométriques (planéité, perpendicularité, position)
• Plusieurs caractéristiques à tolérances serrées doivent être rapportées à des références communes
• Les pièces seront inspectées conformément aux spécifications documentées afin d’établir des dossiers qualité
• Les séries de production exigent une vérification de la reproductibilité d’un lot à l’autre

Selon les meilleures pratiques en matière de dessins techniques, vous ne devez coter sur les dessins 2D que les caractéristiques critiques et mesurables ; toutes les autres cotes peuvent être déduites du modèle 3D. Une surcotation enfouit les exigences critiques dans le bruit et augmente inutilement les coûts des prototypes.

Lors de la création des dessins, regroupez les indications relatives aux caractéristiques répétées. « 4 × taraudage 10-32 » signifie que quatre trous filetés identiques sont présents sur la vue. Consultez votre tableau des diamètres de forets ou votre tableau des tailles de forets afin de vous assurer d’avoir spécifié des trous de dégagement adaptés aux éléments de fixation associés.

Une information complète permet d’obtenir des devis rapides et précis. Un seul courriel détaillé vaut mieux que cinq courriels brefs, à chaque fois.

Une fois vos spécifications clairement définies, l’étape suivante consiste à déterminer quels procédés d’usinage permettent de produire au mieux vos pièces — et comment ces choix de procédés influencent les résultats réalisables en termes de géométrie, de tolérances et de coûts.

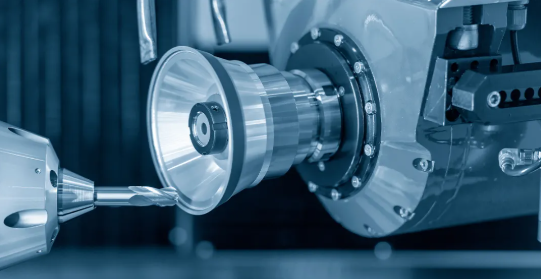

Procédés d’usinage et production de pièces

Vous avez parfaitement spécifié votre pièce — matériau choisi, tolérances définies, plans achevés. Mais voici une question qui peut vous faire gagner un temps et de l’argent considérables : quel procédé d’usinage permet réellement de fabriquer votre composant ? La réponse n’est pas toujours évidente, et un mauvais choix peut entraîner des pièces deux fois plus coûteuses ou dont la livraison prend trois fois plus de temps.

Chaque procédé d’usinage possède son « point optimal » — des géométries qu’il usine efficacement, des tolérances qu’il atteint naturellement et des finitions de surface qu’il produit sans effort supplémentaire. Comprendre ces relations transforme votre façon de concevoir des pièces. Plutôt que de créer des caractéristiques qui s’opposent aux réalités de la fabrication, vous concevrez des composants qui s’usinent presque d’eux-mêmes.

Adapter les procédés d'usinage aux exigences des pièces

Imaginez les procédés d'usinage comme des outils spécialisés dans une boîte à outils de fabrication. Vous n'utiliseriez pas un marteau pour visser des vis, et vous n'utiliseriez pas le tournage pour créer des poches planes. Chaque procédé excelle dans la réalisation de géométries spécifiques, mais rencontre des difficultés avec d'autres. Examinons les principaux procédés et leurs domaines d'application privilégiés.

Tournage et travail au tour : les spécialistes des cylindres

Lorsque votre pièce présente une symétrie de révolution autour d'un axe central, le tour constitue votre solution privilégiée. La pièce à usiner tourne tandis que les outils de coupe enlèvent de la matière — ce qui convient parfaitement aux arbres, douilles, goupilles et tout autre composant possédant une symétrie de révolution.

Quelle est la raison de l'efficacité particulière des tours ? Selon les comparaisons en fabrication, le tournage est généralement plus rapide que la fraiseuse pour les composants cylindriques et offre des coûts opérationnels réduits lors de la production en série de pièces symétriques. Un tourneur qualifié peut produire un arbre de précision sur un tour en une fraction du temps nécessaire sur une fraiseuse.

Les tours à commande numérique moderne peuvent atteindre des tolérances de ±0,001 po ou meilleures sur les diamètres. Ils excellent dans la production de :

• Arbres et mandrins comportant plusieurs paliers de diamètre
• Bagues et manchons avec des diamètres intérieurs et extérieurs précis
• Pièces filetées, notamment vis, goujons et vis à billes
• Pièces coniques telles que mandrins et porte-outils

Même un mini-tour peut produire des composants petits mais remarquablement précis : les amateurs et les ateliers de prototypage s’appuient fréquemment sur des tours de banc pour fabriquer des pièces d’horlogerie, des éléments de maquettes et de petits dispositifs de fixation. La limitation ? Les tours éprouvent des difficultés à usiner des surfaces planes, des cavités et des caractéristiques qui ne tournent pas autour de l’axe de la pièce.

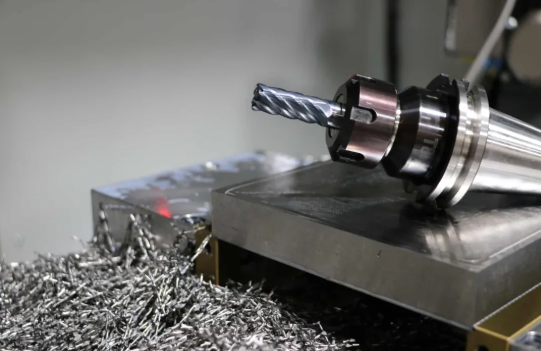

Fraisage : Maître des géométries complexes

Alors que le tour fait tourner la pièce à usiner, la fraiseuse fait tourner l’outil de coupe contre une pièce fixe (ou en déplacement). Cette différence fondamentale ouvre des possibilités géométriques totalement différentes. Une fraiseuse permet de réaliser des surfaces planes, des cavités, des rainures, des angles et des contours 3D complexes, impossibles à obtenir sur un tour.

Les fraiseuses excellent dans les domaines suivants :

• Surfaces planes et plaques de précision
• Évidements et cavités de profondeurs variées
• Contours complexes en 3D et surfaces sculptées
• Caractéristiques angulaires et chanfreins
• Motifs de perçage et surfaces de fixation

Le compromis porte sur l’efficacité. Les données de fabrication confirment que la fraisage prend plus de temps que le tournage pour les pièces cylindriques, car il est fondamentalement moins adapté à la géométrie de révolution. Si vous concevez une pièce cylindrique à laquelle vous ajoutez ensuite des plans usinés par fraisage, demandez-vous si une conception différente ne permettrait pas d’éliminer entièrement l’opération de fraisage.

Pour les petits travaux de prototypage, une mini-fraiseuse offre des capacités surprenantes dans un encombrement réduit. Ces fraiseuses de banc usinent facilement l’aluminium et le laiton, ce qui les rend très populaires dans les établissements pédagogiques et les petits ateliers mécaniques où l’espace au sol est limité.

Perçage, alésage et lamage : la hiérarchie des opérations de réalisation de trous

Réaliser des trous peut sembler simple, mais la réalisation précise de trous implique trois opérations distinctes, chacune possédant des capacités différentes :

• Forage: Crée rapidement et économiquement des trous initiaux. Le perçage standard produit des trous avec des tolérances typiques de ±0,076 mm à ±0,127 mm — acceptables pour des trous de dégagement, mais insuffisants pour des ajustements précis.
• Alésage : Agrandit et corrige les trous percés. L’alésage améliore la précision de position et la circularité des trous, permettant généralement d’atteindre des tolérances de ±0,025 mm à ±0,051 mm. Il est indispensable lorsque la position du trou est aussi importante que sa dimension.
• Alésage : Opération de finition qui confère aux trous leurs dimensions finales précises ainsi qu’une excellente qualité de surface. Les alésoirs produisent des trous avec une tolérance de ±0,013 mm et une finition de surface adaptée aux ajustements serrés (ajustements par pression) et à l’installation de roulements.

Ces opérations sont souvent réalisées en séquence : le perçage assure l’enlèvement brut de matière, l’alésage corrige la position et la circularité, et l’alésage final (au moyen d’un alésoir) assure la dimension et la finition finales. Sauter une étape afin de gagner du temps se révèle souvent contre-productif : tenter d’aléser un trou percé décentré ne fait que produire un trou alésé décentré.

Rectification : lorsque l’usinage standard n’offre pas une précision suffisante

Le meulage occupe une place particulière dans la fabrication de précision. En utilisant des meules abrasives plutôt que des arêtes coupantes, le meulage permet d’atteindre des tolérances et des finitions de surface qui dépassent ce que les procédés de tournage ou de fraisage peuvent offrir à un coût économique.

Les capacités typiques de meulage comprennent :

• Des tolérances de ±0,0002 po à ±0,0005 po sur les diamètres et les surfaces
• Des finitions de surface de Ra 8 à 32 μin (0,2 à 0,8 μm)
• L’usinage de matériaux trempés, qui détruirait des outils de coupe conventionnels

Le meulage devient indispensable après le traitement thermique, lorsque les pièces ont atteint une dureté empêchant toute usinage conventionnel. Un arbre trempé à 60 HRC ne peut pas être tourné économiquement : le meulage constitue alors la seule solution pratique pour le dimensionnement final.

Compréhension des capacités et des limites de la machine

Chaque procédé d’usinage fonctionne dans des limites de capacité définies. Dépasser ces limites est possible, mais coûteux. Concevoir en respectant ces limites permet de maîtriser les coûts et de maintenir des délais raisonnables.

Process	Tolérance typique	Qualité de Surface (Ra)	Géométries idéales	Coût relatif
Tournage (tour)	±0,001" à ±0,005"	32 à 125 μin	Pièces cylindriques, arbres, douilles	Faible-Moyen
Fraisage (3 axes)	±0,002" à ±0,005"	32 à 125 μin	Pièces prismatiques, cavités, surfaces planes	Moyenne
Fraisage (5 axes)	±0,001" à ±0,003"	16–63 μin	Contours complexes, dégagements, angles composés	Élevé
Forage	±0,003" à ±0,005"	63–250 μin	Trous traversants, trous de dégagement	Faible
Ennuyeux	±0,001" à ±0,002"	32–63 μin	Trous de précision, positions corrigées	Moyenne
Le reing	±0,0005" à ±0,001"	16-32 μin	Trous de précision à dimension finale	Moyenne
Le broyage	±0,0002" à ±0,0005"	8 à 32 μin	Surfaces trempées, caractéristiques ultra-précises	Élevé

Remarquez comment la capacité de tolérance est corrélée au coût. Selon les études sur les tolérances , passer de tolérances standard de ±0,005" à des tolérances de précision de ±0,001" peut augmenter les coûts de 50 à 100 %. Pousser jusqu’au domaine de l’ultra-précision (±0,0005") peut doubler, voire tripler ce surcoût.

Usinage CNC : la répétabilité alliée à la complexité

La commande numérique par ordinateur (CNC) s’applique au tournage, au fraisage et au meulage ; il s’agit de la couche d’automatisation qui permet la production à grande échelle de pièces usinées de haute précision. La CNC ne modifie pas les possibilités géométriques des procédés ; elle améliore leur régularité et leur efficacité.

Les avantages de la CNC comprennent :

• Répétabilité : La 100ᵉ pièce correspond à la première dans les limites mesurables
• Gestion de la complexité : Les machines multi-axes accèdent aux caractéristiques sous plusieurs angles dans un seul montage
• Réduction des erreurs humaines : Les opérations programmées éliminent les variations dues à la fatigue ou au manque d’attention de l’opérateur
• Documentation : Les programmes fournissent des dossiers de fabrication complets pour assurer la traçabilité

les fraiseuses à commande numérique (CNC) à 5 axes représentent l’apogée des capacités géométriques. Selon les comparaisons de procédés, les machines à 5 axes réduisent le nombre de montages, améliorent les caractéristiques d’usure des outils et permettent d’obtenir de meilleures finitions de surface sur les pièces profilées — toutefois, elles nécessitent un investissement initial plus élevé, une programmation complexe et des opérateurs qualifiés.

Conception pour l’économie de fabrication

La compréhension des capacités des procédés influence directement les décisions de conception. Les principes de la conception pour la fabrication soulignent que les choix de conception ont un impact sur l’ensemble de la chaîne en aval — et une fois les conceptions finalisées, les ingénieurs disposent de bien moins de marge de manœuvre pour réduire les coûts.

Envisagez ces stratégies de conception tenant compte du procédé :

• Adapter la géométrie au procédé : Les pièces cylindriques sont usinées sur des tours ; les pièces prismatiques, sur des fraiseuses. Les géométries hybrides nécessitant les deux procédés coûtent davantage.
• Concevoir pour un outillage standard : Les rayons des angles intérieurs doivent correspondre aux dimensions disponibles des fraises à bout plat. Une poche présentant un rayon de 0,375 pouce est économique ; un rayon de 0,372 pouce exige des outils sur mesure.
• Minimiser les montages : Les caractéristiques accessibles depuis une seule direction sont usinées en une seule prise. Les pièces complexes nécessitant plusieurs orientations multiplient le temps de manutention et l’accumulation des tolérances.
• Réservez la précision aux fonctions : Appliquez des tolérances serrées uniquement là où les exigences fonctionnelles les imposent. Partout ailleurs, privilégiez les tolérances commerciales afin de maîtriser les coûts.

La pièce la plus économique n’est pas celle dont la conception est la plus simple, mais celle dont la conception exploite au mieux les capacités de fabrication disponibles, plutôt que de s’y opposer.

Une fois la sélection du procédé bien comprise, la prochaine étape critique consiste à garantir que les pièces usinées répondent effectivement aux spécifications une fois produites. Les méthodes de contrôle qualité et d’inspection vérifient que l’intention de fabrication devient bien la réalité de la fabrication.

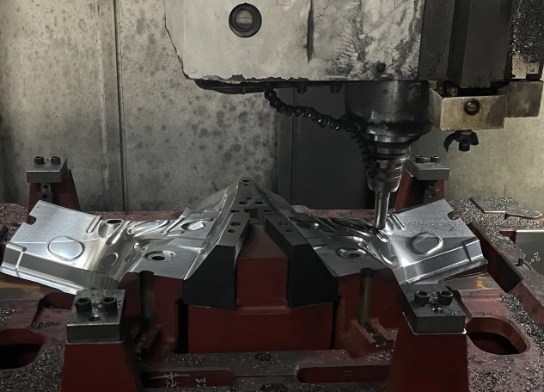

Méthodes de contrôle qualité et d'inspection

Vos pièces usinées ont l'air excellentes une fois sorties de la machine. Mais respectent-elles réellement les spécifications ? Cette question distingue les composants fonctionnels des poids inutiles coûteux. Le contrôle qualité n’est pas une simple formalité : c’est le système de vérification qui confirme que l’intention de fabrication s’est concrètement réalisée.

Voici une vérité sans appel : une pièce peut paraître parfaitement conforme à l’œil tout en étant totalement hors tolérance sur des dimensions critiques. En l’absence de protocoles d’inspection adéquats, vous ne le découvrirez qu’au moment de l’assemblage défectueux ou, pire encore, lorsqu’un composant tombera en panne en service. Examinons ensemble les outils de mesure et les systèmes qualité qui évitent ces imprévus coûteux.

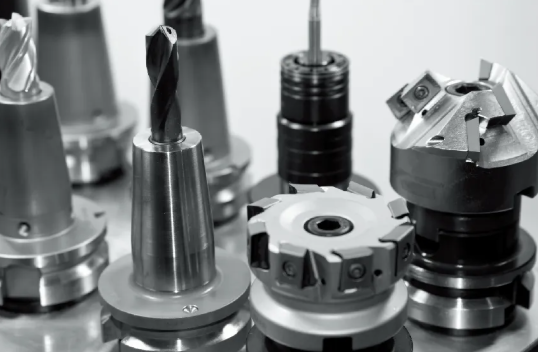

Outils et techniques d’inspection

Chaque spécification de tolérance figurant sur votre plan nécessite une vérification. La question est la suivante : quel instrument offre la précision et la résolution requises par vos mesures ? Les outils de mesure destinés aux mécaniciens vont des dispositifs portatifs simples aux systèmes sophistiqués pilotés par ordinateur, chacun étant adapté à des niveaux de précision et à des géométries de pièces différents.

Outils de mesure portatifs

Ces outils polyvalents assurent la majeure partie de la vérification dimensionnelle en atelier :

• Pieds à coulisse : Instruments polyvalents permettant de mesurer les dimensions extérieures, intérieures, les profondeurs et les épaisseurs. Les pieds à coulisse numériques affichent une résolution de 0,0005 po avec une précision typique de ±0,001 po — suffisante pour la vérification des tolérances commerciales, mais insuffisante pour les travaux de haute précision.
• Pieds à coulisse : Plus précis que les pieds à coulisse, ces instruments affichent une résolution de 0,0001 po avec une précision comprise entre ±0,0001 po et ±0,0002 po. Différents types permettent de mesurer les diamètres extérieurs, les alésages intérieurs, les profondeurs et les filetages. Lorsque les tolérances se resserrent en dessous de ±0,001 po, les micromètres deviennent indispensables.
• Indicateurs à cadran : Mesure le déplacement plutôt que la taille absolue — idéal pour vérifier l’excentricité, la planéité et le parallélisme. Un comparateur monté sur une plaque de marbre révèle les écarts de planéité invisibles à la mesure directe.
• Causes étalons : Blocages étalons en métal rectifiés avec précision, servant de références dimensionnelles. Assemblés par « adhérence » (wrung) en combinaisons, ils permettent de créer des dimensions de référence pour l’étalonnage d’autres instruments et la mise en place de mesures comparatives.

Pour les vérifications spécialisées, les outils de mesure d’ajusteur comprennent des jauges de filetage afin de contrôler le pas et le profil des filetages, des jauges cylindriques pour la vérification « à valider / à rejeter » des alésages, ainsi que des blocs 123 qui fournissent des surfaces de référence précises pour les opérations de réglage et d’inspection.

Les machines de mesure de coordonnées (CMM)

Lorsque la complexité d’une pièce dépasse ce que les outils portatifs peuvent vérifier efficacement, les machines à mesurer tridimensionnelles (MMT) prennent le relais. Ces systèmes pilotés par ordinateur explorent les surfaces des pièces dans l’espace tridimensionnel, comparant les coordonnées mesurées à la géométrie CAO.

Les fonctionnalités des MMT comprennent :

• Mesure de contours 3D complexes impossibles à vérifier avec des outils traditionnels
• Routines d’inspection automatiques réduisant l’influence de l’opérateur sur les résultats
• Comparaison directe avec des modèles CAO pour la vérification des spécifications géométriques et dimensionnelles (GD&T)
• Rapports complets accompagnés d’une analyse statistique

Selon Guides qualité pour usinage CNC , la métrologie dimensionnelle basée sur la technologie de numérisation 3D permet d’obtenir des mesures dimensionnelles très précises et même de créer des modèles 3D détaillés afin de les comparer aux spécifications de conception — une capacité essentielle pour les pièces usinées complexes nécessitant une vérification géométrique complète.

Au-delà de la mesure dimensionnelle

La vérification complète de la qualité va au-delà des seules dimensions :

• Profilomètres de rugosité : Mesurer les valeurs Ra afin de vérifier les spécifications de finition de surface
• Duretémètres : Confirmer les résultats du traitement thermique à l’aide des méthodes Rockwell, Brinell ou Vickers
• Contrôle Non Destructif (CND): Les méthodes ultrasonores, par particules magnétiques et par ressuage détectent les défauts sous-jacents sans endommager les pièces
• Inspection des outils de débourrage : Vérification visuelle et tactile permettant de s’assurer que les outils de débourrage ont correctement éliminé les bavures d’usinage sur les arêtes et aux intersections

Même des outils manuels simples jouent un rôle essentiel en matière de qualité. Un outil de levier peut révéler des ajustements trop lâches lors de la vérification de l’assemblage, tandis que les outils de débourrage garantissent que les arêtes répondent aux exigences de finition avant l’expédition des pièces.

Assurance qualité dans la production de pièces

Les mesures individuelles sont importantes, mais l’assurance qualité englobe l’ensemble du système destiné à garantir que chaque pièce respecte les spécifications. Ce système comprend des étapes d’inspection définies, des exigences en matière de documentation et des méthodes statistiques permettant de détecter les problèmes avant qu’ils ne se multiplient.

Inspection du premier article : validation du procédé

Avant les séries de production, l’inspection du premier article (FAI) vérifie que votre processus de fabrication est capable de produire de façon constante des pièces conformes. Selon normes de l'industrie , une FAI est un examen complet de la documentation technique et du processus de fabrication, depuis les matières premières jusqu’à la transformation, les traitements spéciaux et les essais fonctionnels.

Un dossier complet de FAI comprend généralement :

• Les documents de conception, y compris les plans et la nomenclature
• Les certificats des matières premières avec traçabilité (numéros de lot thermique, composition chimique)
• Des plans balonnés associant chaque cote à sa valeur mesurée
• Un rapport complet d’inspection dimensionnelle avec les mesures réelles
• La traçabilité du système de mesure (identifiants des instruments de mesure et rapports d’étalonnage)
• Les certificats des traitements spéciaux (anodisation, placage, traitement thermique)
• Les résultats des essais fonctionnels, le cas échéant

Pour l'acheteur, une analyse de première pièce (FAI) confirme que les exigences de conception ont été comprises et que le processus de fabrication du fournisseur est capable de produire de façon constante des pièces conformes. Pour le fournisseur, il s'agit d'une opportunité de valider la faisabilité de fabrication et d'établir le processus de production avant de s'engager dans la production en série.

Tout changement significatif — révision de la conception, modification du processus de fabrication, nouvelle outillage ou transfert d'installation — déclenche généralement une nouvelle analyse de première pièce (FAI) afin de revalider le processus.

Protocoles d'inspection en cours de processus et finaux

Des points de contrôle qualité tout au long de la fabrication permettent de détecter les écarts avant qu'ils ne se propagent aux opérations suivantes :

• Contrôle des matières premières : Vérifier les certificats des matières premières et effectuer des contrôles ponctuels des dimensions avant le début de l'usinage
• Approbation de la première pièce : Mesurer la première pièce issue de chaque réglage avant de lancer la série
• Contrôles en cours de processus : Effectuer des mesures périodiques pendant les séries de production afin de détecter l'usure des outils ou la dérive thermique
• Inspection après opération : Vérifier les cotes critiques après chaque opération majeure d'usinage
• Inspection finale : Procéder à une vérification dimensionnelle complète conformément aux exigences du plan avant expédition
• Inspection visuelle : Vérifier les défauts de surface, les rayures, les bavures et les problèmes esthétiques

Documentation et traçabilité

Une documentation adéquate transforme les données d’inspection en registres qualité exploitables. Les documents essentiels comprennent :

• Rapports d'inspection : Les mesures enregistrées pour chaque dimension vérifiée
• Certificats de conformité (CoC) : Déclarations officielles attestant que les pièces répondent aux exigences spécifiées
• Certifications des matériaux : Rapports d’essai de laminage traçant la composition et les propriétés du matériau
• Registres d’étalonnage des instruments de mesure : Documentation attestant que les instruments d’inspection sont précis et traçables aux normes nationales

Le registre dimensionnel doit associer chaque mesure à l’instrument de mesure utilisé ainsi qu’à son statut d’étalonnage. Cette traçabilité garantit que les mesures ont une signification réelle : une lecture effectuée avec un instrument non étalonné n’a aucune valeur qualitative.

Maîtrise statistique des procédés pour assurer la régularité de la production

Pour les séries de production, l’inspection individuelle des pièces ne suffit pas. La maîtrise statistique des procédés (MSP) surveille le procédé de fabrication lui-même, en identifiant les tendances avant qu’elles ne produisent des pièces hors tolérance.

Les techniques de MSP comprennent :

• Cartes de contrôle : Représenter graphiquement les valeurs mesurées en fonction du temps afin de distinguer la variation normale des causes attribuables
• Études de capabilité du procédé (Cpk) : Quantifier dans quelle mesure le procédé est centré par rapport aux limites de tolérance
• Analyse des tendances : Détecter les dérives progressives indiquant une usure d’outils ou des changements environnementaux
• Plans d’inspection par échantillonnage : Échantillonnage statistiquement valide qui équilibre le coût de l’inspection et le risque

Selon les méthodologies d’inspection qualité, la mise en œuvre de techniques de MSP permet de surveiller et de maîtriser le procédé de fabrication en temps réel, en identifiant et en résolvant les problèmes dès leur apparition, plutôt que de les découvrir une fois toute la série terminée.

La puissance de la MSP réside dans la prévention. Plutôt que de trier les pièces bonnes des pièces défectueuses après la production, la MSP maintient des conditions de processus qui empêchent la fabrication de pièces défectueuses. Pour la production à grande échelle de pièces usinées, cette approche réduit considérablement les coûts de déchets et de reprise tout en garantissant une cohérence lot après lot.

La qualité n’est pas contrôlée a posteriori sur les pièces — elle est intégrée dès la conception grâce à des processus performants et vérifiée par des mesures systématiques.

Comprendre la maîtrise statistique des procédés vous aide à évaluer ce que vous pouvez attendre de vos partenaires de fabrication. Mais une autre décision fondamentale reste à prendre : devez-vous acheter des pièces standard issues d’un catalogue ou investir dans des composants usinés sur mesure ? La section suivante examine les cas où chacune de ces approches s’avère pertinente.

Pièces standard contre composants usinés sur mesure

Vous avez étudié les matériaux, les tolérances, les procédés et le contrôle qualité. Il vous reste maintenant à prendre une décision qui peut profondément modifier l’économie de votre projet : faut-il acheter des composants standards issus d’un catalogue ou investir dans des pièces usinées sur mesure ? Il ne s’agit pas uniquement d’une question de coûts, mais bien d’un choix stratégique qui influe sur les délais de livraison, la souplesse de conception et le succès opérationnel à long terme.

Voici une réalité que de nombreux ingénieurs négligent : des recherches récentes indiquent qu’un consommateur sur cinq est prêt à payer une prime de 20 % pour des produits ou services personnalisés. Cette disposition s’étend également aux applications industrielles, où l’ajustement précis, la fonctionnalité et les performances justifient l’investissement. Toutefois, les composants standards ont également leur rôle à jouer. Examinons donc les cas dans lesquels chaque approche offre la meilleure valeur.

Quand opter pour des composants standard plutôt que sur mesure

Imaginez que vous avez besoin d’un entretoise simple pour un assemblage prototype. Vous pourriez dépenser 200 $ pour en faire usiner une sur mesure, avec un délai de livraison de deux semaines. Ou bien vous pourriez choisir une pièce standard dans un catalogue pour 3 $, livrée le lendemain. Le choix semble évident — jusqu’à ce que vous réalisiez que l’entretoise du catalogue est 0,020" trop courte et fabriquée dans un matériau inadapté à votre application.

Ce scénario se répète constamment dans le domaine de la fabrication. La pièce standard « moins chère » nécessite des opérations secondaires de modification, ajoute une complexité à l’assemblage ou compromet les performances de manière à coûter bien plus cher que les économies apparentes.

Scénarios favorisant les pièces standard

Les composants standard sont pertinents lorsque vos exigences correspondent à ce que la production de masse offre déjà :

• Dimensions et matériaux courants : Si votre cahier des charges correspond aux offres disponibles dans les catalogues, vous bénéficiez des économies d’échelle sans compromis.
• Exigences de disponibilité immédiate : Lorsque le coût des arrêts de production dépasse les avantages liés à la personnalisation, choisir une pièce standard en stock s’avère la solution gagnante.
• Petites quantités avec tolérances commerciales : Des besoins ponctuels pour des applications non critiques ne justifient que rarement les coûts d’outillage et de mise en place sur mesure
• Un historique éprouvé compte : Les composants standard ont été utilisés dans de nombreuses applications, fournissant des données de fiabilité que les nouvelles conceptions sur mesure ne possèdent pas
• Disponibilité auprès de plusieurs sources : Les composants normalisés peuvent être approvisionnés auprès de plusieurs fournisseurs, ce qui réduit les risques liés à la chaîne d’approvisionnement

Pensez aux composants standard comme aux vêtements prêts-à-porter. Si vos mensurations correspondent aux tailles standard, vous obtenez des vêtements de qualité à des prix raisonnables et disponibles immédiatement. Cette proposition de valeur ne perd de son intérêt que lorsque l’ajustement devient critique.

Scénarios nécessitant des pièces sur mesure

L’usinage sur mesure devient indispensable lorsque les offres standard ne permettent pas de répondre à vos exigences fonctionnelles :

• Dimensions ou géométries uniques : Des dimensions non standard, des formes inhabituelles ou des fonctionnalités intégrées qui n’existent pas dans les catalogues
• Exigences particulières en matière de matériaux : L’usinage sur mesure vous permet de choisir des matériaux spécifiques qui ne sont pas disponibles dans les pièces préfabriquées — un critère essentiel pour répondre aux exigences de durabilité, de poids ou de compatibilité
• Exigences strictes de tolérance : Lorsque la précision requise dépasse celle offerte par la fabrication standard, l’usinage sur mesure garantit des spécifications exactes
• Conceptions exclusives : Les composants au cœur de votre avantage concurrentiel ne doivent pas provenir de catalogues auxquels vos concurrents ont également accès
• Fonctionnalités regroupées : Regrouper plusieurs pièces standard en un seul composant sur mesure réduit souvent le temps d’assemblage, le nombre de points de défaillance potentiels et le coût total

Un fabricant a découvert qu’il utilisait trois pièces standard différentes pour sa gamme de produits, car aucune pièce standard unique ne répondait à l’ensemble de ses exigences. Une solution sur mesure a permis de regrouper ces trois pièces en une seule, améliorant ainsi les performances du produit tout en simplifiant la gestion des stocks.

Évaluation du coût total de possession

Le prix d'achat ne raconte qu'une partie de l'histoire. Ce qui compte vraiment, c'est le coût total de possession — la dépense globale liée à l'acquisition, à l'utilisation et au soutien d'un composant tout au long de son cycle de vie.

Facteur	Pièces standard	Pièces usinées sur mesure
Délai de livraison	Immédiat à quelques jours (en stock)	Quelques jours à plusieurs semaines (fabrication requise)
Coût unitaire (petite quantité)	Plus faible — bénéficie de la production de masse	Plus élevé — les coûts de mise en place sont répartis sur peu de pièces
Coût unitaire (grande série)	Peut dépasser le coût d’un produit sur mesure en raison des marges des intermédiaires	Souvent compétitif une fois l’outillage amorti
Quantités minimales	Souvent disponible à l’unité	Varie ; certains magasins appliquent des seuils minimums
Flexibilité de la conception	Limité aux articles figurant dans le catalogue	Liberté totale dans les limites de fabrication
Consistance de la qualité	Varie selon la réputation du fournisseur	Contrôlé par le biais de spécifications directes
Options de matériaux	Limité aux nuances courantes	Tout matériau usinable est disponible
Contrôle du cycle de vie du produit	Le fournisseur détermine l’obsolescence	Vous contrôlez la disponibilité aussi longtemps que nécessaire
Ventes de pièces de rechange	Peut être transféré au fournisseur de composants	Reste au sein de votre organisation

Prenez en compte les coûts cachés qui n'apparaissent pas sur les bons de commande. Les pièces standard impliquent généralement un stock, ce qui entraîne des coûts de possession — entreposage, régulation climatique, assurance et gestion des stocks. Ces coûts de possession peuvent augmenter de 20 à 30 % le prix de base apparent, avant tout majoration.

Les pièces sur mesure offrent souvent un coût total de possession inférieur grâce à une réduction des coûts des matériaux, à une diminution des solutions de contournement en ingénierie, à une meilleure évolutivité future, à des besoins réduits en stocks et à des relations simplifiées avec les fournisseurs. Lorsque vous assurez la maintenance d’un jeu de tarauds et de filières ou d’un jeu de clés pour le service sur site, disposer de pièces conçues spécifiquement pour votre application simplifie l’ensemble du processus.

La solution semi-standard

Voici une option que beaucoup négligent : les pièces sur mesure ne doivent pas toujours être conçues entièrement à partir de zéro. Il est souvent possible que les fournisseurs adaptent des solutions standard pour répondre à vos besoins spécifiques, créant ainsi des pièces « semi-standard » qui allient l’économie des catalogues à un ajustement personnalisé.

De nombreuses pièces fabriquées sur mesure intègrent des caractéristiques normalisées — par exemple des filetages standard, des diamètres d’alésage courants ou des motifs de fixation conformes aux normes du secteur. Un jeu de tarauds et filières peut permettre de créer des filetages standard sur des composants autrement personnalisés. Votre jeu de tarauds et filières prend en charge les opérations de filetage, qu’il s’agisse d’une pièce issue d’un stock catalogue ou d’une barre brute personnalisée. Cette approche hybride offre souvent des gains de temps et de coûts suffisamment intéressants pour mériter une étude approfondie avant de se tourner vers des solutions entièrement sur mesure.

Cadre décisionnel : standard ou sur mesure ?

Utilisez ce cadre pour évaluer votre situation spécifique :

• Commencez par la fonction : Quelle est exactement la fonction attendue de cette pièce ? Si des pièces standard remplissent entièrement cette fonction, arrêtez-vous là.
• Évaluez l’ajustement : Les pièces sur mesure offrent globalement un meilleur ajustement en termes de qualité — mais cela n’a d’importance que lorsque l’ajustement est critique pour les performances.
• Prenez en compte le volume : Les coûts de mise en place pour les pièces sur mesure sont amortis sur la quantité. Le coût unitaire d’une seule pièce est nettement plus élevé que celui d’une centaine de pièces.
• Évaluez le calendrier : Pouvez-vous attendre la fabrication sur mesure, ou votre planning exige-t-il une disponibilité immédiate ?
• Calculez les modifications nécessaires : Si des pièces standard nécessitent un usinage secondaire, des fixations spéciales ou des solutions de contournement lors du montage, ajoutez ces coûts à la comparaison.
• Anticipez l’avenir : Aurez-vous besoin de ces pièces à nouveau ? Les outillages sur mesure génèrent des retours sur investissement avec des commandes répétées.
• Évaluez le risque d’approvisionnement : Les pièces standard peuvent être retirées du marché sans préavis. Les spécifications personnalisées restent produisables tant que vous conservez les plans.
• Prenez en compte l'avantage concurrentiel : Ce composant différencie-t-il votre produit ? Les conceptions exclusives ne doivent pas provenir de catalogues publics.

Lorsque vous saisissez des clés ou un outil à cliquet pour assembler des prototypes, notez quels composants nécessitent une modification, un ajustement par cales ou des solutions de contournement. Ces points de friction indiquent souvent où des pièces sur mesure apporteraient plus de valeur que les composants standard avec lesquels vous luttez.

La pièce la moins chère n'est pas toujours la solution la moins coûteuse. Le coût total de possession — y compris le temps d'ingénierie, la main-d'œuvre d'assemblage et les conséquences en aval — détermine la valeur réelle.

Que vous optiez pour des composants standard ou sur mesure, le succès dépend finalement de la capacité à trouver des partenaires de fabrication qui comprennent vos exigences et livrent de manière constante. La dernière section explore comment identifier et évaluer les ateliers mécaniques capables de devenir des prolongements fiables de votre équipe d’ingénierie.

Trouver des partenaires fiables en usinage pour vos pièces

Vous maîtrisez désormais la sélection des matériaux, les spécifications de tolérances et les exigences en matière de contrôle qualité. Il reste maintenant une décision cruciale qui déterminera si toutes ces connaissances se traduisent par des composants réussis : choisir le bon partenaire de fabrication. Une recherche de « fraiseur près de chez moi » peut certes générer des dizaines de résultats, mais tous les ateliers ne sont pas en mesure de fournir la précision, la régularité et la communication que votre projet exige.

Pensez-y de cette façon : vos spécifications ne sont pas meilleures que l’atelier qui les met en œuvre. Un partenaire doté de systèmes qualité solides et d’une expérience spécifique au secteur devient une extension de votre équipe d’ingénierie. Un mauvais choix se traduit par des retards, des pièces hors spécifications et des cycles de reprise fastidieux qui compromettent le calendrier de votre projet.

Évaluation des capacités des ateliers mécaniques

Comment distinguer les fabricants compétents des ateliers qui font des promesses excessives tout en livrant en dessous des attentes ? Selon les cadres d’évaluation de la qualité, l’analyse des capacités d’un atelier mécanique exige de dépasser la simple liste des équipements pour évaluer l’ensemble du système qualité — des certifications et des technologies d’inspection à la formation du personnel et à la gestion de la chaîne d’approvisionnement.

Certifications : votre premier indicateur de qualité

Les certifications démontrent l'engagement en faveur de systèmes de management de la qualité standardisés. Il ne s'agit pas simplement de plaques accrochées au mur, mais bien de procédures documentées, de systèmes de traçabilité et de processus d'amélioration continue ayant fait l'objet d'une vérification indépendante.

• ISO 9001 : Certification de base en management de la qualité, attestant de l'existence de processus structurés et de documentation — recherchez-la comme exigence minimale
• IATF 16949 : Indispensable pour les fournisseurs automobiles, cette certification ajoute des exigences spécifiques au secteur automobile en matière de prévention des défauts et de réduction des variations
• AS9100 : Obligatoire pour la fabrication aérospatiale, elle intègre des exigences supplémentaires en matière de traçabilité et de gestion des configurations, essentielles pour les composants critiques pour le vol

Le respect de ces normes indique que l’atelier dispose de procédures bien documentées et de systèmes de traçabilité. Lorsque vous recherchez des outils de précision à proximité ou que vous évaluez des outils pour mécaniciens mis en vente, le statut de certification du fournisseur vous renseigne sur le caractère vérifié indépendamment de ses engagements en matière de qualité.

Équipement et technologie pour ateliers mécaniques

Les capacités commencent par l'équipement, mais vont bien au-delà de la simple liste des machines. Lors de l'évaluation de fournisseurs d'usinage CNC, demandez des détails spécifiques sur leurs capacités :

• Types et dimensions des machines — sont-ils en mesure de traiter les dimensions et géométries de vos pièces ?
• Vitesses de broche et puissance — essentielles pour un usinage efficace des matériaux que vous avez choisis
• Capacités multiaxes — les machines à 5 axes réduisent le nombre de mises en position et améliorent la précision sur les pièces complexes
• Équipement de contrôle — machines à mesurer tridimensionnelles (MMT), appareils de mesure de rugosité et instruments de mesure étalonnés, adaptés à vos exigences de tolérance

Des outils modernes pour opérateurs CNC et des technologies avancées de contrôle garantissent systématiquement que les pièces respectent les spécifications. Les ateliers qui investissent dans des équipements de pointe démontrent un engagement envers la fabrication de précision, plutôt que de se contenter de machines obsolètes.

Contrôle du processus et documentation

Des systèmes qualité efficaces effectuent des contrôles en cours de processus tout au long du cycle d'usinage, plutôt que de se limiter à un contrôle final. Les indicateurs clés de maîtrise des procédés comprennent :

• Inspection du premier article (FAI): Vérification complète permettant de s’assurer que les pièces initiales répondent aux exigences avant le lancement de la production en série
• Contrôle statistique des processus (CSP) : Surveillance en temps réel permettant de suivre les données de production afin de prévenir les écarts, et non pas uniquement de les détecter
• Traçabilité des matériaux : Documentation exhaustive établissant un lien entre les certificats des matières premières et les pièces finies tout au long du processus de fabrication
• Programmes d'étalonnage : Vérification régulière garantissant que tous les instruments de mesure conservent leur précision, traçable jusqu’aux normes nationales

Un atelier fournissant des rapports d’inspection, des certificats de conformité et des données SPC démontre une maturité de processus qui se traduit par une qualité constante des pièces.

Établir des partenariats industriels fructueux

Au-delà des compétences techniques, des relations industrielles fructueuses reposent sur la communication, la réactivité et la compréhension du secteur d’activité. Le meilleur équipement d’usinage ne signifie rien si l’équipe qui l’exploite ne comprend pas vos exigences fonctionnelles.

L'expérience spécifique à l'industrie compte

Chaque secteur industriel présente des exigences spécifiques que l’expérience générale en usinage ne permet pas de satisfaire. Les applications automobiles exigent une documentation PPAP et une attente de zéro défaut. Les dispositifs médicaux requièrent des procédés validés et des matériaux biocompatibles. Les composants aéronautiques nécessitent une traçabilité complète et, souvent, des essais non destructifs.

Un fournisseur qualifié doit non seulement posséder une expérience spécifique à votre secteur, mais aussi fournir la documentation et les validations adaptées à ce dernier. Interrogez vos partenaires potentiels sur leur expérience dans des applications similaires aux vôtres : la courbe d’apprentissage liée aux exigences sectorielles peut avoir un impact significatif sur la qualité comme sur les délais de livraison.

Communication et réactivité

La transparence est un indicateur fort de capacité qualité. Les ateliers mécaniques fiables offrent :

• Des canaux de communication clairs pour discuter des tolérances, des ajustements de conception et des éventuels défis liés à la fabrication
• Une proposition tarifaire réactive, qui répond rapidement à vos questions plutôt que de vous faire attendre
• Notification proactive en cas de problèmes, plutôt que des surprises à la livraison
• Documentation des actions correctives indiquant comment les problèmes sont investigués et empêchés de se reproduire

Portez une attention particulière à la manière dont les partenaires potentiels communiquent pendant le processus de devis. Leur réactivité avant que vous ne deveniez client reflète généralement leur performance une fois vos commandes passées.

Capacités d’adaptation à l’échelle et délais de livraison

Que vous lanciez un nouveau produit ou que vous répondiez à des pics de demande, votre partenaire de fabrication doit pouvoir s’adapter à vos besoins. Évaluez ce qui suit :

• Capacité de passage du prototype à la production — peuvent-ils gérer à la fois des pièces uniques destinées au développement et des commandes en volume ?
• Souplesse des délais de livraison — quel est leur délai de traitement standard, et peuvent-ils accélérer le processus si nécessaire ?
• Marge de capacité — fonctionnent-ils à pleine utilisation, ou disposent-ils de la bande passante nécessaire pour vos projets ?

La capacité de pivoter rapidement distingue souvent les bons fournisseurs des partenaires exceptionnels. Pour les projets soumis à des contraintes temporelles, renseignez-vous sur les possibilités de livraison accélérée et sur la majoration applicable en cas de délais raccourcis.

Un exemple concret : la fabrication de précision automobile

Examinons à quoi ressemblent ces critères d’évaluation dans la pratique. Shaoyi Metal Technology illustre comment des capacités spécialisées répondent à des applications exigeantes. Leur certification IATF 16949 couvre spécifiquement les exigences du secteur automobile, tandis que leurs pratiques de maîtrise statistique des procédés garantissent une cohérence lot après lot, telle que la réclament les équipementiers automobiles (OEM).

Ce qui distingue les partenaires spécialisés, c’est leur compréhension des applications. La capacité de Shaoyi à produire des ensembles de châssis et des douilles métalliques sur mesure illustre l’étendue de la fabrication de pièces usinées requise par les applications automobiles — allant des composants structurels supportant des charges dynamiques aux douilles de précision régulant le mouvement et réduisant les frottements. Leurs délais d’exécution rapides, parfois aussi courts qu’un jour ouvrable, répondent à la nécessité d’accélérer la transition du prototype à la production, exigée par les cycles de développement automobile.

Ce type de compétence spécialisée revêt une importance particulière lorsque vos besoins en outillages d’usinage dépassent la fabrication générique pour s’étendre à des applications spécifiques à un secteur industriel, où l’expérience influe directement sur la qualité des résultats.

Points clés à retenir pour choisir un partenaire en usinage

Trouver le bon partenaire de fabrication exige une évaluation systématique, et non un choix fondé uniquement sur le prix. Utilisez ce résumé pour guider votre processus de sélection :

• Vérifier les certifications : ISO 9001 au minimum, avec des certifications spécifiques au secteur (IATF 16949, AS9100) pour les applications spécialisées
• Évaluer les capacités des équipements : Vérifiez que les équipements de leur atelier d’usinage correspondent aux géométries de vos pièces, aux matériaux utilisés et aux exigences de tolérance
• Évaluez leurs systèmes qualité : Recherchez des processus documentés, notamment l’inspection du premier article, la maîtrise statistique des procédés (MSP) et la traçabilité des matériaux
• Vérifiez la technologie d’inspection : Machines à mesurer tridimensionnelles (MMT) et instruments étalonnés adaptés à vos exigences de précision
• Vérifiez leur expérience sectorielle : Une expérience préalable dans votre domaine d’application réduit les courbes d’apprentissage et les risques liés à la qualité
• Testez la réactivité de la communication : La manière dont ils traitent vos demandes d’information préfigure celle dont ils traiteront vos commandes
• Évaluez leur capacité d’adaptation à l’échelle : Assurez-vous qu’ils sont en mesure de répondre à vos besoins actuels ainsi qu’à une augmentation future des volumes
• Demande de références : Des antécédents éprouvés dans des applications similaires inspirent confiance au-delà des simples déclarations de capacités
• Évaluez la valeur globale : Prenez en compte la régularité de la qualité, la fiabilité des délais de livraison et le soutien technique, en plus du prix unitaire

Le bon partenaire en usinage ne se contente pas de fabriquer vos pièces : il apporte une expertise qui améliore vos conceptions, détecte précocement les problèmes potentiels et garantit une qualité constante, préservant ainsi votre réputation.

Tout au long de ce guide, vous avez acquis des connaissances pratiques couvrant les matériaux, les tolérances, les procédés, le contrôle qualité et l’évaluation des fournisseurs. Ces fondamentaux s’appliquent aussi bien à la conception de composants aérospatiaux de haute précision, au développement de systèmes automobiles qu’à la fabrication d’équipements sur mesure destinés à des applications spécialisées. Grâce à cette compréhension, vous êtes désormais en mesure de spécifier vos pièces usinées avec assurance, de communiquer efficacement avec vos partenaires de fabrication et de garantir que vos composants fonctionnent exactement conformément à leur conception.

Questions fréquemment posées concernant les pièces usinées

1. Quelles pièces les mécaniciens-usineurs fabriquent-ils ?

Les mécaniciens-usineurs produisent une vaste gamme de composants sur mesure, notamment des arbres, des douilles, des entretoises, des supports, des dispositifs de fixation et des gabarits. Ces pièces de précision sont utilisées dans des secteurs allant de l’aérospatiale à l’automobile, couvrant tout un éventail de produits, depuis des boulons en acier simples jusqu’à des vis osseuses en titane complexes destinées aux implants médicaux. Des composants hydrauliques, des pièces de freins antiblocage (ABS) et des pistons automobiles constituent des exemples courants. Des fabricants spécialisés tels que Shaoyi Metal Technology produisent des pièces usinées spécifiques au secteur automobile, notamment des ensembles de châssis et des douilles métalliques sur mesure, certifiées selon la norme IATF 16949.

2. Quel est le tarif horaire des mécaniciens-usineurs ?

Les tarifs horaires des machines CNC varient considérablement selon le type d’équipement et son degré de complexité. Les tours CNC de taille moyenne coûtent généralement entre 50 $ et 110 $ l’heure, tandis que les fraiseuses CNC horizontales varient de 80 $ à 150 $ l’heure. Les machines CNC avancées à 5 axes exigent des tarifs de 120 $ à 300 $ l’heure ou plus, et les tours suisses se situent entre 100 $ et 250 $ l’heure. Ces tarifs tiennent compte des coûts liés à l’équipement, au niveau d’expertise des opérateurs et aux exigences en matière de tolérances. Les ateliers disposant de certifications telles que l’IATF 16949 pour les applications automobiles peuvent appliquer des tarifs majorés, reflétant leurs systèmes qualité et leurs capacités spécialisées.

3. Quelles sont les 7 grandes parties d’une machine CNC ?

Les sept composants clés d'une machine à commande numérique (CNC) comprennent : l'unité de commande de la machine (MCU), qui constitue le cerveau opérationnel ; les dispositifs d'entrée, tels qu'un ordinateur ou un microcontrôleur, permettant le chargement des programmes ; le système d'entraînement, qui contrôle le déplacement des axes ; l'outil-machine, qui effectue les opérations d'usinage ; le système de rétroaction, garantissant la précision du positionnement ; le bâti et la table, assurant le support de la pièce à usiner ; et le système de refroidissement, qui gère la chaleur générée pendant l'usinage. Comprendre ces composants est essentiel lors de la spécification des pièces pour tourneurs-fraiseurs, car les capacités de la machine influencent directement les tolérances et les finitions de surface réalisables.

4. Comment choisir le matériau approprié pour des pièces usinées sur mesure ?

Le choix du matériau dépend des exigences de l'application, notamment les conditions de charge, l'exposition environnementale, la plage de température, les contraintes de poids et les besoins en tolérances. L'aluminium 6061 offre une excellente usinabilité et constitue une solution économique pour les prototypes. Les aciers présentent une résistance supérieure dans les applications à forte sollicitation. L'acier inoxydable 304 ou 316 assure une résistance à la corrosion adaptée aux utilisations marines ou aux applications alimentaires. Les matières plastiques d'ingénierie, telles que le Delrin, offrent une résistance chimique ainsi qu'une réduction de poids. Prenez en compte les indices d'usinabilité en parallèle des exigences fonctionnelles : les matériaux plus durs nécessitent davantage de temps d'usinage et coûtent plus cher à produire avec des tolérances serrées.

5. Quelles tolérances peuvent être atteintes par usinage CNC ?

L'usinage CNC standard permet d'atteindre efficacement des tolérances de ±0,005 pouce (±0,13 mm) sans procédures particulières. Les travaux de précision atteignent ±0,001 pouce (±0,025 mm), mais nécessitent des équipements spécialisés et un contrôle strict de l'environnement, ce qui augmente les coûts de 50 à 100 %. Pour des tolérances ultra-précises de ±0,0001 pouce, des opérations de meulage et un environnement à température contrôlée sont requis, multipliant les coûts par un facteur de 10 à 24. Adaptez les spécifications de tolérance aux exigences fonctionnelles réelles : appliquer des tolérances excessives à des dimensions non critiques augmente inutilement les coûts de fabrication sans améliorer les performances.
