Commander des pièces CNC comme un professionnel : des fichiers de conception à la livraison

Comprendre le processus de commande CNC

Lorsque vous commandez des pièces CNC, vous faites bien plus que simplement acheter des composants prêts à l’emploi. Vous initiez une relation collaborative de fabrication qui transforme vos conceptions numériques en composants physiques usinés avec précision . Contrairement aux approvisionnements traditionnels, où vous sélectionnez des articles parmi un stock existant, ce processus exige votre participation active pour spécifier précisément la façon dont vos pièces doivent être fabriquées.

Que vous soyez un acheteur débutant soumettant votre première demande de devis ou un ingénieur expérimenté cherchant à optimiser votre processus d’approvisionnement, comprendre ce qui se passe derrière le bouton « envoyer » fait toute la différence. Ce guide comble l’écart de connaissances que la plupart des ressources négligent — en privilégiant la formation plutôt que la simple incitation à obtenir rapidement un devis.

D'une conception numérique à une pièce physique

Le parcours allant du fichier CAO à la pièce finie implique plusieurs points de décision qui influencent directement vos résultats. Lorsque vous passez une commande auprès d’ateliers d’usinage CNC, votre modèle 3D devient le plan directeur de chaque opération de coupe, de perçage et de finition. Les systèmes d’usinage modernes peuvent interpréter directement la géométrie de la pièce à partir des fichiers CAO, mais vos choix concernant les matériaux, les tolérances et les états de surface déterminent le résultat final.

Imaginez-le ainsi : votre fichier de conception indique à la machine quel ce qu’il faut fabriquer, mais vos spécifications lui indiquent comment? comment le fabriquer. Ne pas faire la distinction entre ces deux aspects entraîne des itérations de révision, des coûts imprévus et des retards dans les délais.

Pourquoi la commande CNC a évolué

L’approvisionnement traditionnel en fabrication impliquait souvent des échanges verbaux longs et répétés, l’envoi d’échantillons physiques et des semaines d’attente. Les services actuels d’usinage CNC de précision ont considérablement rationalisé ce processus. Vous pouvez désormais télécharger vos fichiers, recevoir des devis automatisés et suivre la production — le tout depuis votre bureau.

Toutefois, cette commodité implique une responsabilité. Comme le soulignent les études sectorielles, la mauvaise communication entre les ingénieurs concepteurs et les fabricants demeure l’un des plus grands défis dans l’approvisionnement de pièces sur mesure. Lorsque les exigences ne sont pas clairement transmises, le résultat est souvent des devis inexacts ou des composants qui ne répondent pas du tout aux normes de qualité.

Une préparation adéquate de la commande — y compris des spécifications complètes des fichiers, des indications claires des tolérances et une sélection appropriée des matériaux — peut réduire le nombre d’itérations en éliminant les incertitudes qui retardent la production et alourdissent les coûts.

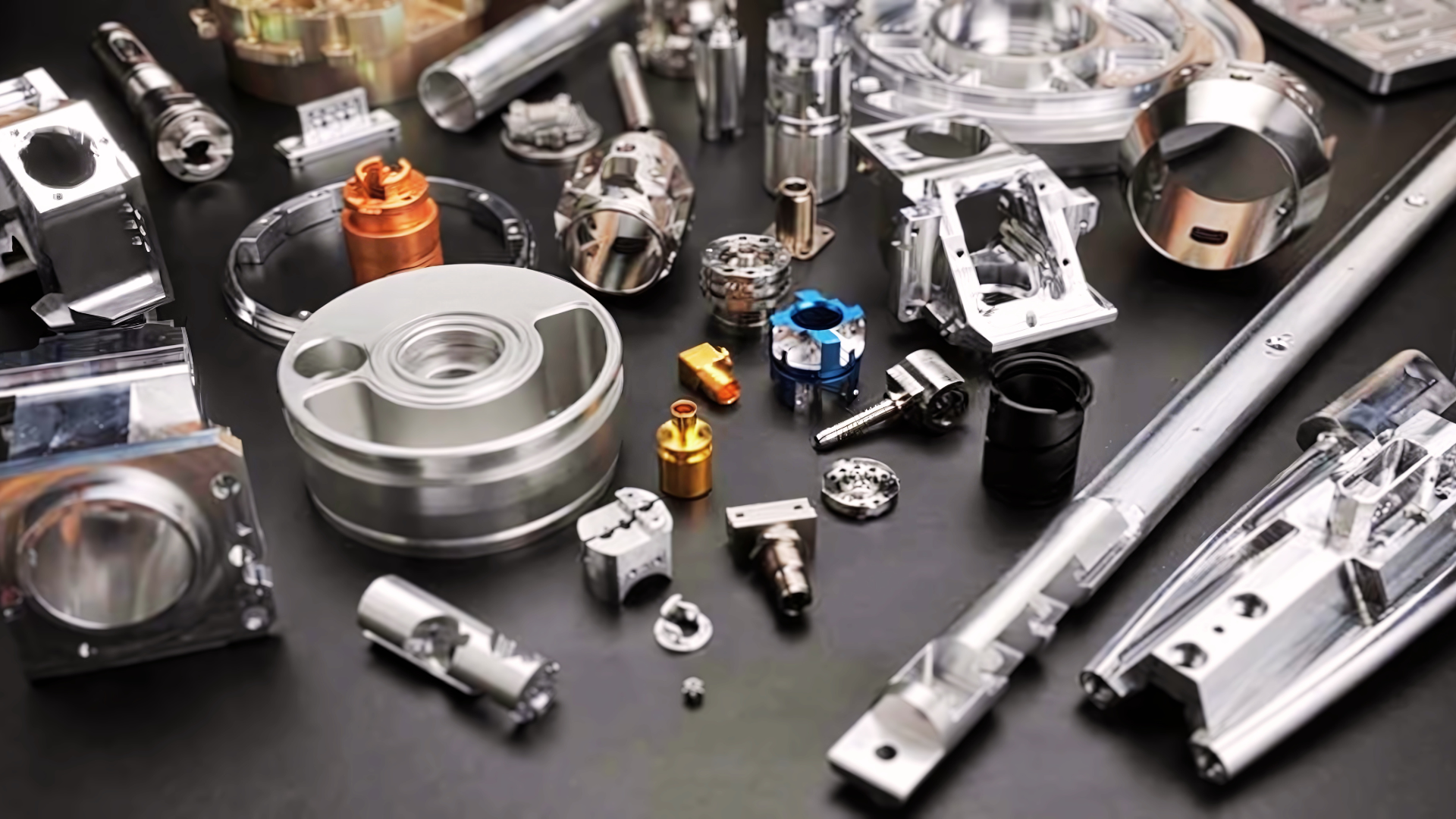

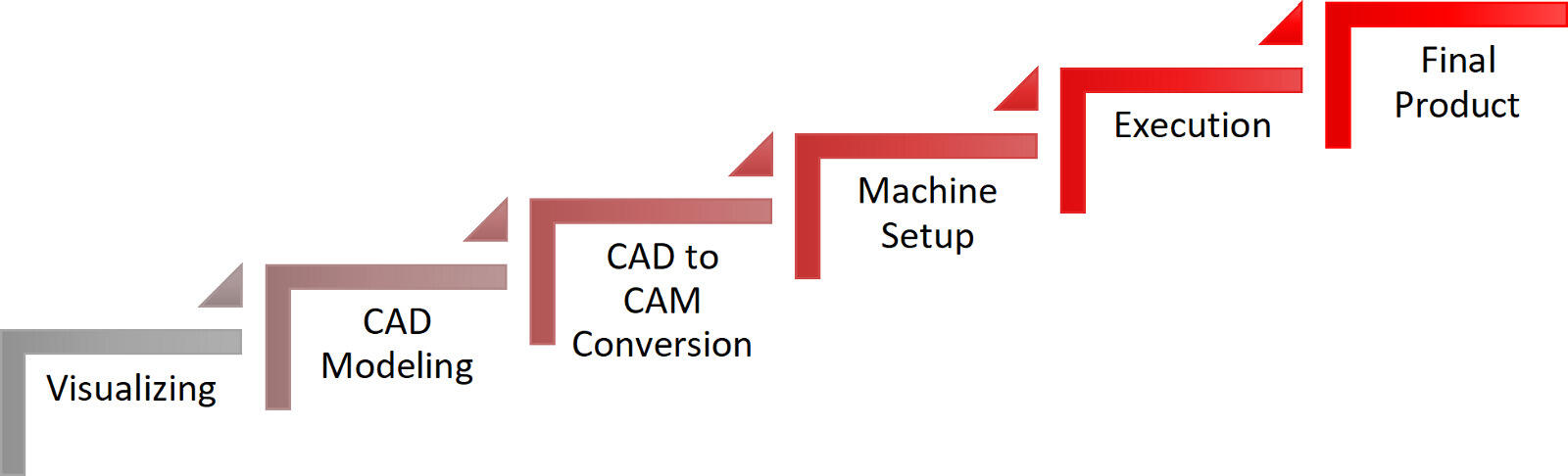

Le flux de travail moderne de fabrication

Alors, que comprend concrètement un approvisionnement réussi de pièces usinées CNC ? Tout au long de ce guide, vous découvrirez l’intégralité du processus : la préparation de fichiers de conception exploitables par les fabricants, la sélection de matériaux adaptés à votre application, la spécification de tolérances permettant d’optimiser précision et coût, ainsi que la gestion du délai allant de la demande de devis à la livraison.

Nous aborderons les considérations principales liées à l'usinage, telles que les opérations de tournage et de fraisage CNC, vous aiderons à comprendre les facteurs influençant les coûts, et expliquerons dans quels cas le CNC constitue le meilleur choix par rapport à d'autres procédés comme l'impression 3D ou le moulage par injection. À l’issue de cette présentation, vous passerez votre prochaine commande en toute confiance, fondée sur une compréhension réelle du procédé — et non simplement en cliquant machinalement sur des boutons en espérant le meilleur.

Préparation de vos fichiers de conception pour la fabrication

Votre fichier CAO ne constitue pas seulement une représentation visuelle de votre pièce — il s'agit du plan définitif qui commande chaque opération d'usinage. commander des pièces de fraisage CNC lancez une commande de fabrication, la qualité de vos fichiers de conception détermine directement la fluidité de la production. Un fichier bien préparé se traduit par des devis précis, un nombre réduit de cycles de révision et des composants conformes à vos spécifications dès la première série.

Pourtant, c’est ici que de nombreux acheteurs débutants butent : ils supposent qu’un modèle qui semble correct à l’écran est prêt pour la fabrication. L’écart entre l’intention de conception et la réalité de la fabrication prend de nombreux ingénieurs au dépourvu. Comblons ensemble cet écart en examinant précisément ce que les fabricants attendent de vos fichiers.

Formats de fichiers acceptés et bonnes pratiques

Tous les formats de fichiers ne transmettent pas les données géométriques avec la même précision. Lors de la préparation de fichiers destinés à l’usinage CNC (fraisage ou tournage), le format choisi influe sur la fidélité avec laquelle votre conception est transférée dans le logiciel FAO qui génère les trajectoires d’outils.

STEP (.step ou .stp) constitue la référence absolue pour les matériaux et la géométrie des pièces destinées à l’usinage CNC. Régis par la norme ISO 10303, les fichiers STEP capturent avec exactitude la géométrie NURBS ainsi que des informations topologiques essentielles — faces, arêtes et surfaces qui s’assemblent sans discontinuité. Cela permet de créer un modèle solide véritable, et non simplement des données graphiques, ce qui est indispensable pour les opérations d’usinage 3D complexes.

IGES (.igs ou .iges) reste largement pris en charge, mais gère principalement la géométrie de surface. Bien qu’il soit fonctionnel, les fichiers IGES sont plus sujets à des erreurs de continuité de surface — de petits écarts ou chevauchements — lors de l’exportation de solides complexes. Si vous travaillez avec des systèmes anciens, IGES fonctionne, mais STEP est généralement privilégié pour une modélisation solide robuste.

Formats DXF/DWG répondent à un objectif différent. Ces formats de dessin 2D excellent pour l’usinage de profilés, la découpe au laser ou au jet d’eau. Ils définissent avec précision les lignes, les arcs et les polylignes, mais ne contiennent pas les informations volumétriques nécessaires à l’usinage de pièces CNC 3D.

Formats natifs de CAO (SolidWorks, Fusion 360, Inventor) peuvent parfois être acceptés, bien que la conversion au format STEP avant soumission élimine les problèmes de compatibilité logicielle.

Cela semble complexe ? Voici la règle simple : en cas de doute, exportez au format STEP AP214, qui prend en charge la géométrie, les couleurs et les informations de calques tout en préservant la précision mathématique.

Caractéristiques de conception affectant l’usinabilité

Un modèle CAO géométriquement exact n’est pas automatiquement un modèle usinable. L’usinage CNC repose sur des outils de coupe cylindriques, ce qui introduit des contraintes physiques que votre conception doit prendre en compte.

Rayons des angles intérieurs représentent le problème le plus courant. Les fraises ne peuvent pas créer de coins internes à angle droit parfait en raison de leur géométrie cylindrique. Spécifiez des rayons de congé d’au moins 1,2 fois le rayon de l’outil le plus petit prévu — généralement un minimum de 0,030 po (0,76 mm) pour les opérations standard. Des coins internes tranchants obligent les fabricants à utiliser des outils très petits et fragiles, ce qui ralentit la production et augmente les coûts.

Rapport hauteur/largeur et profondeur sont déterminants pour les poches et les rainures. À mesure que les outils de coupe s’allongent depuis la broche, leur rigidité diminue. Des caractéristiques profondes et étroites provoquent une déflexion de l’outil, des vibrations (chatter) et une mauvaise finition de surface. Limitez la profondeur des poches par rapport à leur largeur — en général, pas plus de quatre fois le diamètre de l’outil pour obtenir des résultats fiables.

Épaisseur de mur affecte la stabilité de la pièce pendant l'usinage. Les parois minces vibrent sous l'effet des forces de coupe, provoquant des imprécisions dimensionnelles et des défauts de surface. Pour l'aluminium, respectez une épaisseur minimale de paroi de 0,040 po (1 mm) ; pour l'acier, une épaisseur minimale de 0,060 po (1,5 mm) assure une meilleure rigidité.

Dépouilles inversées et caractéristiques inaccessibles nécessitent une attention particulière. Toute géométrie inaccessible à un outil standard depuis le haut requiert soit des outils spécialisés (par exemple des fraises à rainure en T), soit un usinage multi-axes, soit une modification de la conception. Si votre pièce est destinée à un usinage 3 axes, éliminez les dégagements ou redimensionnez-la pour assurer l'accessibilité.

Liste de vérification avant soumission de vos fichiers

Avant de téléverser vos fichiers, passez en revue cette liste de préparation afin de détecter les problèmes susceptibles de retarder la prise en charge de votre commande :

• Vérifiez les unités et l'échelle : Assurez-vous que votre modèle utilise bien les unités prévues (millimètres ou pouces) et qu’il est exporté à l’échelle 1:1. Un modèle conçu en pouces mais interprété comme étant en millimètres donne une pièce réduite d’un facteur 25,4 — une erreur coûteuse.
• Vérifiez l’étanchéité géométrique : Votre modèle solide doit être entièrement fermé, sans aucun espace entre les surfaces. Exécutez l’analyse géométrique de votre logiciel de CAO afin d’identifier et de corriger les arêtes ouvertes ou les géométries non valides (non-manifold) qui perturbent le calcul des trajectoires d’outil.
• Définissez clairement les systèmes de coordonnées : Alignez le système de coordonnées de votre pièce avec la façon dont elle sera positionnée sur la machine. Des références mal définies obligent les opérateurs à deviner l’orientation souhaitée, ce qui introduit des erreurs d’alignement.
• Supprimez les caractéristiques superflues : Supprimez les géométries de construction, les détails esthétiques n’ayant aucune incidence fonctionnelle, ainsi que les caractéristiques telles que les filetages internes qui seront ajoutés après usinage. Une géométrie simplifiée génère des trajectoires d’outil plus rapides et plus fiables.
• Assurez l’accessibilité des caractéristiques : Vérifiez que toutes les caractéristiques usinées peuvent être atteintes par des outils de coupe standard depuis les orientations de montage prévues. Signalez toute zone nécessitant un outillage spécial ou un accès multiaxe.
• Spécifiez des rayons d’arrondi adéquats : Vérifiez que tous les angles internes comportent des rayons compatibles avec les dimensions standard des fraises cylindriques — au minimum 0,030" pour la plupart des applications.
• Respecter les épaisseurs minimales de paroi : Vérifier que les parois et les nervures respectent les épaisseurs minimales adaptées au matériau afin d’éviter les vibrations et les déformations pendant l’usinage.

Quand inclure des dessins techniques 2D

Bien que les modèles 3D pilotent l’usinage réel, les dessins techniques restent essentiels pour communiquer des informations que la géométrie CAO seule ne peut pas transmettre. Inclure des dessins 2D lorsque vos pièces usinées sur mesure nécessitent :

• Des tolérances spécifiques plus serrées que les tolérances standard d’usinage
• Des spécifications de filetage avec pas, classe et profondeur définis
• Des exigences de finition de surface pour des caractéristiques particulières
• Des indications de GD&T (spécifications géométriques et dimensionnelles) pour le contrôle de la forme, de l’orientation ou de la position
• Remarques concernant les traitements des bords, l’ébavurage ou la manipulation spéciale

Votre plan sert de référence visuelle que les opérateurs consultent pendant la production. Même lorsque votre fichier CAO est parfait, un plan clair comportant des vues orthogonales cotées, des vues en coupe pour les caractéristiques internes et une cartouche complète permet aux fabricants de comprendre rapidement votre intention de conception.

Le principe fondamental ici est le suivant : votre modèle 3D indique à la machine ce qu’il faut usiner, tandis que votre plan 2D indique à l’opérateur ce qui importe le plus. Prendre le temps de préparer correctement vos fichiers permet d’obtenir des devis plus rapides, de réduire le nombre de questions et de recevoir des pièces usinées conformes à vos attentes dès la première fois.

Sélection du matériau approprié pour vos pièces

Vous avez préparé vos fichiers de conception et vous comprenez le flux de commande. Il vous reste maintenant à prendre une décision qui conditionnera tout, du calendrier de production aux performances finales de la pièce : le choix du matériau. Lorsque vous commandez des composants usinés par CN, le matériau que vous sélectionnez influe sur bien plus que les seules propriétés mécaniques — il affecte également le temps d’usinage, les coûts d’outillage, les délais de livraison et, en définitive, le prix unitaire de votre pièce.

Voici ce qui agace bon nombre d’acheteurs novices : la plupart des fournisseurs proposent de longues listes de matériaux sans en expliquer comment? comment choisir entre les différentes options. Vous verrez mentionnés l’aluminium, l’acier, le laiton et divers plastiques, mais rarement un cadre permettant d’associer chaque matériau à votre application spécifique. Modifions cette approche en examinant les matériaux à travers une lentille pratique de prise de décision .

Adaptation des matériaux aux exigences de l'application

Avant d’entrer dans le détail des options disponibles, posez-vous trois questions fondamentales :

• Dans quel environnement la pièce sera-t-elle utilisée ? Les températures extrêmes, l’exposition aux produits chimiques, à l’humidité et aux rayons UV réduisent considérablement vos choix.
• Quelles charges mécaniques devra-t-elle supporter ? Les charges statiques, les contraintes dynamiques, les forces d'impact et les exigences en matière de résistance à l'usure déterminent les caractéristiques minimales de résistance.
• Quel est le contexte de production ? Les essais de prototypes, la production à faible volume ou la fabrication à grande échelle privilégient chacun des économies de matériaux différentes.

En tenant compte de ces réponses, vous pouvez consulter le tableau comparatif suivant afin d’identifier les candidats appropriés :

Matériau	Machinabilité	Niveau de coût	Résistance	Applications Typiques
Aluminium 6061	Excellent	$	Modéré	Usage général, boîtiers, supports
Aluminium 7075	Bon	$$	Élevé	Aérospatiale, pièces structurelles soumises à de fortes contraintes
Acier inoxydable 304	Modéré	$$	Élevé	Équipements alimentaires, applications marines, équipements médicaux
Acier inoxydable 316	Modéré	$$$	Élevé	Traitement chimique, exposition à l’eau salée
Acier au carbone 1018	Excellent	$	Modéré	Arbres, goupilles, usage industriel général
Laiton C360	Excellent	$$	Modéré	Électrique, plomberie, décoratif
Bronze cnc	Bon	$$	Moyen-Élevé	Roulements, douilles, surfaces résistantes à l’usure
Delrin (acétal)	Excellent	$	Modéré	Engrenages, composants de précision, faible frottement
Nylon	Bon	$	Modéré	Douilles, galets, composants d’usure
Polycarbonate	Bon	$	Élevée (impact)	Protecteurs transparents, écrans de sécurité
Plexiglas	Bon	$	Faible	Vitrines, guides de lumière, signalisation

Remarquez comment l’aluminium 6061 domine les applications générales. Selon recherche industrielle , environ 38 % de toutes les pièces usinées CNC utilisent des alliages d’aluminium — et pour de bonnes raisons. La combinaison d’une excellente usinabilité, d’un coût raisonnable et d’une résistance adéquate en fait le point de départ par défaut pour la plupart des projets.

Compromis entre coût et performance

Imaginez que vous concevez une bride nécessitant une résistance à la corrosion. L’acier inoxydable 316 résiste admirablement à l’exposition à l’eau salée, mais son usinage est nettement plus lent que celui de l’aluminium — environ 2,3 fois plus long pour une géométrie identique, selon les données de production. Ce temps de cycle prolongé se traduit directement par un coût unitaire plus élevé.

Voici comment le choix du matériau influence votre commande :

Temps d'usinage : Les matériaux plus durs destinés à l'usinage CNC nécessitent des avances plus lentes et des changements d'outils plus fréquents. L'acier inoxydable et le titane allongent les délais de production par rapport à l'aluminium ou au laiton. Lors de l'usinage du bronze pour des applications de paliers, prévoyez des temps de cycle modérés — plus rapides que pour l'acier inoxydable, mais plus lents que pour l'aluminium.

Coûts d'outillage : Les matériaux abrasifs accélèrent l'usure des outils. Une fraise en carbure peut produire 500 pièces en aluminium avant remplacement, mais seulement 80 composants en acier inoxydable. Les fabricants intègrent ce coût de consommables dans votre devis.

Conséquences sur les délais de livraison : Les matériaux standards, tels que l'aluminium 6061 et le delrin, sont généralement expédiés par les distributeurs sous 1 à 2 jours. Les alliages exotiques ou les plastiques spécialisés peuvent nécessiter 4 à 8 semaines pour approvisionnement, retardant ainsi l'ensemble de votre commande.

Économies liées aux quantités minimales de commande : Les coûts de mise en place restent relativement fixes, quel que soit le matériau utilisé. Toutefois, des matières premières coûteuses déplacent le seuil de rentabilité pour les remises quantitatives. Un bloc de titane à 200 $ justifie des quantités minimales différentes de celles d'une billette d'aluminium à 30 $.

La leçon pratique à retenir ? Ne pas surdimensionner les spécifications. Si l’aluminium répond à vos exigences fonctionnelles, utiliser du titane « juste au cas où » gaspille le budget sans apporter de valeur ajoutée. À l’inverse, une sous-spécification conduit à des défaillances sur le terrain, dont la résolution coûte bien plus cher que la prime initiale liée au matériau.

Considérations relatives aux matériaux spécifiques à l'industrie

Différents secteurs ont établi des préférences en matière de matériaux, fondées sur des décennies d’expérience appliquée :

Automobile et industrie : Les nuances d’acier au carbone (1018, 1045) conviennent à la plupart des applications structurelles de manière économique. Lorsque des propriétés d’autolubrification sont requises, l’usinage de nylon ou de plastique Delrin pour les bagues et les glissières réduit les besoins de maintenance. Pour les surfaces soumises à l’usure dans les ensembles mécaniques, l’usinage CNC du bronze permet de créer des interfaces de paliers durables, supérieures aux alternatives plastiques sous charges élevées.

Électronique grand public : L’aluminium domine la fabrication des boîtiers grâce à sa compatibilité avec l’anodisation et à sa conductivité thermique. Le polycarbonate est bien adapté aux éléments transparents nécessitant une résistance aux chocs.

Médical et transformation alimentaire : L'acier inoxydable 316L devient presque obligatoire en raison des exigences réglementaires relatives à la résistance à la corrosion et à la nettoyabilité. La désignation « L » indique une teneur faible en carbone, ce qui améliore la soudabilité et réduit la précipitation de carbures.

Aéronautique : L'aluminium 7075 et le titane de grade 5 sont utilisés dans les applications soumises à de fortes contraintes, où les gains de poids justifient les coûts du matériau. Ces applications nécessitent presque systématiquement des certifications du matériau.

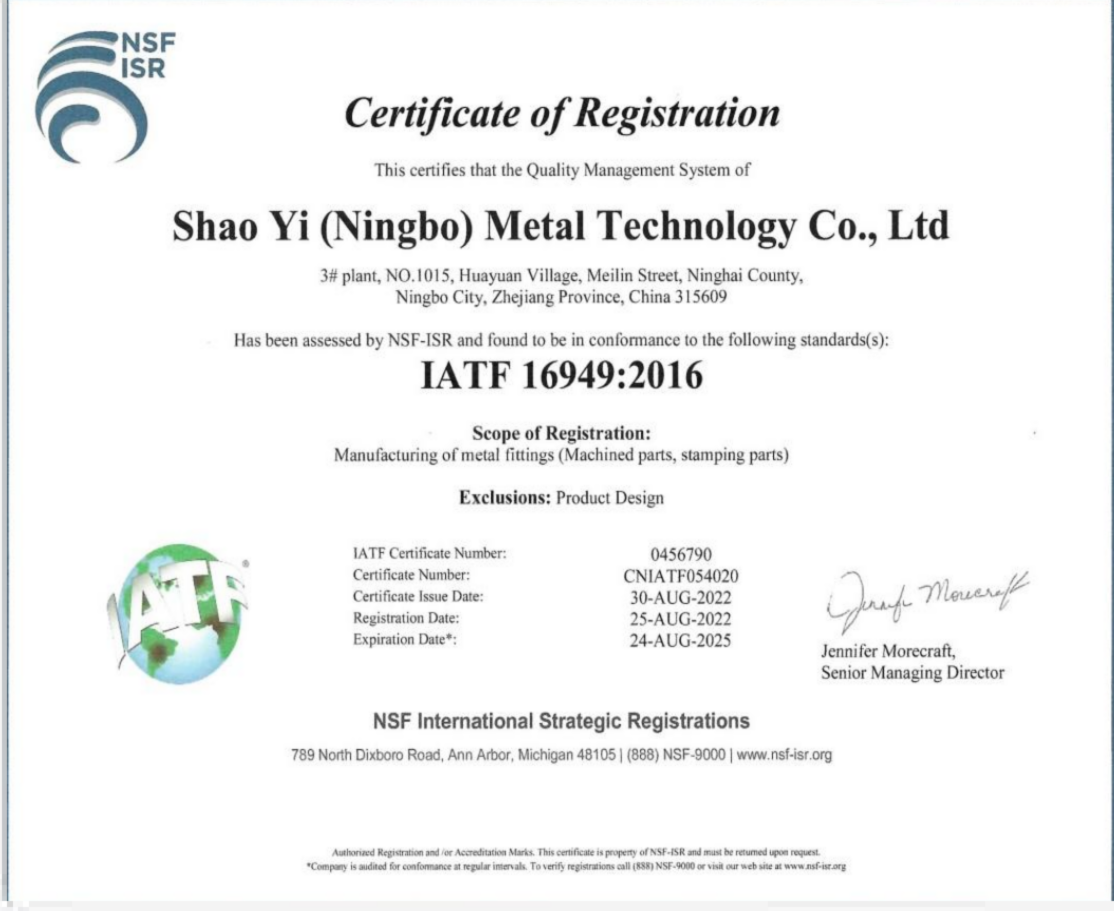

Quand spécifier des certifications de matériau

Les certifications de matériau augmentent le coût et la complexité de votre commande. Demandez-les lorsque :

• La conformité réglementaire s'applique : Les dispositifs médicaux, les composants aérospatiaux et les pièces destinées au contact avec les aliments exigent généralement une traçabilité documentée du matériau.
• Un risque de responsabilité existe : Les composants critiques pour la sécurité bénéficient de certifications d'usine attestant que la composition du matériau correspond aux spécifications.
• Les contrats clients imposent une documentation : Les fournisseurs d'équipement d'origine (OEM) transmettent fréquemment les exigences de traçabilité à leurs sous-traitants.
• Une analyse des défaillances peut être nécessaire : Si des pièces nécessitent éventuellement un examen médico-légal, un matériau certifié fournit une référence de base.

Pour les travaux de prototype ou les applications non critiques, l’utilisation d’un matériau standard de qualité commerciale, sans certification, permet de réduire les coûts. Indiquez simplement vos exigences en matière de certification — ou leur absence — lors de la soumission de votre commande afin d’éviter des frais inutiles liés à la documentation.

Une fois le matériau sélectionné en fonction des besoins de l’application et des contraintes budgétaires, l’étape suivante, cruciale, consiste à préciser exactement le niveau de précision requis pour vos pièces — et à comprendre comment ces exigences en matière de tolérances influencent le coût final.

Spécification des tolérances et des états de surface

Vous avez sélectionné votre matériau et préparé vos fichiers. Vient ensuite la spécification qui a le plus d’impact direct à la fois sur la fonctionnalité de la pièce et sur le coût de fabrication : les tolérances. Lorsque vous commandez des pièces usinées par CN, la précision dimensionnelle que vous spécifiez indique aux fabricants avec quelle rigueur ils doivent mesurer chaque usinage — et ce niveau de précision détermine la durée d’utilisation de la machine, les exigences en matière d’inspection et, en fin de compte, votre devis.

Voici ce qui surprend bon nombre d’acheteurs : la spécification des tolérances ne consiste pas simplement à choisir une valeur numérique. Il s’agit plutôt de comprendre quels sont les cotes réellement critiques pour votre application et de communiquer clairement cette intention. Spécifier des tolérances trop serrées entraîne un gaspillage financier lié à une précision superflue. À l’inverse, des tolérances trop larges risquent de produire des pièces qui ne s’assemblent pas correctement ou ne remplissent pas leur fonction comme prévu. Développons ensemble un cadre pratique permettant de trouver le juste équilibre.

Classes de tolérance standard vs précision

Chaque opération de découpe CNC introduit une certaine variation dimensionnelle. L’état des matières premières, l’usure des outils, la dilatation thermique et la rigidité de la machine contribuent toutes à de légères déviations par rapport aux cotes nominales. La question ne porte pas sur l’existence ou non d’une variation, mais sur l’ampleur de la variation que votre application peut tolérer.

Les services d’usinage de précision travaillent généralement dans trois classes de tolérances principales :

• Tolérances standard (±0,005 po / ±0,127 mm) : Valeur par défaut pour la plupart des opérations CNC sur métaux et plastiques. Cette plage prend en compte les variations normales du procédé, sans nécessiter d’équipement spécial ni de temps de cycle prolongé. Selon indicateurs de référence de l'industrie , le fraisage CNC et la découpe laser atteignent couramment des tolérances de ±0,005 po sur divers matériaux — soit approximativement l’épaisseur d’une seule feuille de papier.
• Tolérances de précision (±0,001 po / ±0,025 mm) : Obligatoire pour les surfaces d’assemblage, les ajustements d’engrenages et les interfaces fonctionnelles. L’atteinte de cette précision exige des avances plus lentes, des passes de finition plus fines et des mesures en cours de processus plus rigoureuses. Prévoyez une augmentation significative des coûts — souvent 1,5 à 2 fois le prix standard pour les caractéristiques concernées.
• Tolérances ultra-précises (±0,0005 po / ±0,0127 mm ou plus serrées) : Réservées aux composants optiques, aux interfaces aérospatiales et aux dispositifs médicaux nécessitant une précision exceptionnelle. Ces spécifications exigent des équipements spécialisés, des environnements sous contrôle climatique et des inspections approfondies. Les coûts peuvent dépasser trois fois les tarifs standards.

La réalité pratique ? La plupart des pièces usinées fonctionnent parfaitement bien avec des tolérances standard. La plage ±0,005 po permet des motifs de perçage fiables, des ajustements avec jeu adéquat et des assemblages fonctionnels, sans surcoût. Réservez les tolérances plus serrées uniquement aux caractéristiques qui en ont réellement besoin.

Dimensions critiques nécessitant des tolérances serrées

Toutes les dimensions de votre pièce ne nécessitent pas le même niveau de précision. Des ingénieurs expérimentés distinguent les caractéristiques critiques des caractéristiques non critiques — et vos indications de tolérances devraient en faire autant.

Caractéristiques qui justifient généralement des tolérances de précision :

• Alésages de roulements et diamètres d’arbres, lorsque les ajustements par serrage ou à jeu sont déterminants
• Surfaces d'accouplement entre composants assemblés
• Caractéristiques de positionnement, telles que les trous de goupilles, qui assurent l’alignement
• Surfaces d’étanchéité où les joints ou les joints toriques doivent se comprimer correctement
• Diamètres de pas des filetages pour les assemblages par éléments de fixation à haute résistance

Caractéristiques qui acceptent généralement des tolérances standard :

• Dimensions globales d’encombrement sans interface fonctionnelle
• Trous de passage pour boulons (lorsque le diamètre du boulon est nettement inférieur à celui du trou)
• Surfaces cosmétiques n’ayant aucune incidence sur l’assemblage
• Dimensions de la poche interne destinées à la réduction du poids plutôt qu'à l'ajustement

Lors de la préparation de votre commande de pièces usinées avec précision, identifiez explicitement les dimensions critiques sur votre plan. Utilisez une note telle que « Toutes les dimensions ± 0,005 » sauf indication contraire afin d’établir votre référence, puis spécifiez des tolérances plus serrées uniquement là où la fonctionnalité l’exige.

Comprendre les bases de la GD&T pour passer commande

La cotation géométrique et les tolérances (GD&T) constituent un langage normalisé permettant de spécifier non seulement les dimensions, mais aussi la forme, l’orientation et la position. Bien que la maîtrise de la GD&T demande plusieurs années, la compréhension de trois concepts fondamentaux vous aide à communiquer efficacement vos exigences :

Tolérance de position contrôle l'emplacement d'une caractéristique (comme un trou) par rapport aux références de datums. Plutôt que d'utiliser le tolérancement par coordonnées, qui crée une zone de tolérance carrée, le tolérancement de position définit une zone cylindrique — offrant environ 57 % de surface utilisable supplémentaire pour la même valeur numérique. Cela revêt une importance particulière pour les motifs de trous de fixation, où un espacement constant est requis.

Planéité spécifie dans quelle mesure une surface peut s'écarter d'un plan parfait. Pour les services d'usinage de précision destinés à la fabrication de brides d'assemblage ou de surfaces d'étanchéité, une indication de planéité de 0,002" garantit que la surface ne basculera pas ni ne fuira, quelles que soient les tolérances dimensionnelles autorisées.

Perpendiculaire contrôle le degré de perpendicularité d'une caractéristique par rapport à une autre — critère essentiel pour les trous devant s'aligner à travers des plaques empilées ou pour les surfaces devant être montées contre des faces de référence.

Vous n'avez pas besoin de devenir un expert en GD&T pour commander des pièces efficacement. Toutefois, si votre application exige des relations contrôlées entre les caractéristiques plutôt que de simples cotes individuelles, consulter votre fabricant concernant les indications appropriées de GD&T permet d'éviter les malentendus à l’origine de défaillances fonctionnelles.

Options de finition de surface et moments où spécifier chacune d’elles

La finition de surface influe à la fois sur l’apparence et sur la fonction. Les usinages CNC laissent des marques d’outil caractéristiques, dont la visibilité et la texture dépendent des paramètres d’usinage et des opérations de finition :

État brut d’usinage (Ra 125–250 μin) : Condition par défaut présentant des traces d’outil visibles. Adaptée à la plupart des applications mécaniques, mais peut ne pas répondre aux exigences esthétiques. Aucun coût supplémentaire.

Grenage : Confère une texture mate uniforme qui masque les marques d’usinage et les défauts mineurs de surface. Très utilisée pour les surfaces destinées à être manipulées et les prototypes, là où les empreintes digitales seraient autrement visibles. Coût modéré et délai allongé de 1 à 2 jours.

Anodisation (type II ou type III) : La conversion électrochimique crée une couche d'oxyde durable sur l'aluminium. L'anodisation de type II offre des options de coloration et une résistance à la corrosion ; l'anodisation de type III (anodisation dure) ajoute une résistance élevée à l'usure. Ajoute 2 à 5 jours selon la couleur et les spécifications. À noter que l'anodisation ajoute 0,0002 à 0,0009 pouce par face — ce paramètre doit être pris en compte dans les calculs de tolérances pour les pièces à ajustement serré.

Revêtement en poudre : Applique des finitions colorées durables sur l'acier et l'aluminium. Idéal pour les boîtiers et les couvercles nécessitant des couleurs spécifiques. Toutefois, la peinture en poudre peut ajouter 0,002 à 0,005 pouce par face — un facteur significatif pour les caractéristiques de précision. Masquez les surfaces critiques ou appliquez le revêtement avant l'usinage final des interfaces d'assemblage.

Spécifiez les finitions en fonction de leur fonction en premier lieu, puis de leur aspect esthétique. Un alésage de palier exige des tolérances serrées et une finition lisse ; un panneau extérieur nécessite une protection contre la corrosion et une coloration. Exigences différentes, spécifications différentes.

Comment les tolérances influencent votre devis

Comprendre la relation entre les coûts vous aide à spécifier les tolérances de manière stratégique. L’impact sur les prix suit une courbe approximativement exponentielle : chaque étape plus stricte que la tolérance standard double environ la majoration de coût appliquée aux caractéristiques concernées :

• Standard (±0,005 po) : Prix de base — aucune majoration
• Précision (±0,001 po) : majoration de 1,5 à 2 fois sur les caractéristiques soumises à des tolérances
• Haute précision (±0,0005 po) : majoration de 2 à 3 fois, pouvant nécessiter des équipements spécialisés
• Ultra-précision (±0,0001 po) : majoration supérieure à 4 fois, capacité limitée chez les fabricants

Au-delà des coûts directs d’usinage, des tolérances serrées entraînent des frais supplémentaires : inspection des matériaux entrants, mesures en cours de fabrication, vérification finale par machine à mesurer tridimensionnelle (MMT), et documentation. Pour les applications critiques, vous devrez peut-être demander des rapports d’inspection du premier article, des études de capabilité ou des rapports dimensionnels certifiés — tous ces éléments ajoutent des coûts, mais garantissent la conformité des pièces.

Lorsque vous communiquez vos besoins en matière de vérification de la qualité, précisez exactement quels documents vous exigez. Les options comprennent les rapports d’inspection dimensionnelle (mesures des caractéristiques spécifiées), l’inspection du premier article (vérification exhaustive des pièces issues de la première série de production) et les certificats de conformité (déclarations officielles attestant que les pièces répondent aux exigences du plan). Ne demandez que ce dont vous avez réellement besoin : une spécification excessive des inspections augmente les coûts sans apporter une valeur proportionnelle.

Une fois les tolérances et les états de surface définis, vous disposez désormais des spécifications techniques nécessaires aux fabricants. L’étape suivante consiste à comprendre comment ces choix — combinés au matériau, à la quantité et à la complexité — déterminent le prix de vos pièces usinées de précision.

Comprendre les coûts et la tarification de l’usinage CNC

Vous avez préparé vos fichiers, sélectionné les matériaux et précisé les tolérances. Maintenant vient la question que se pose tout acheteur : quel sera réellement le coût de cette pièce ? Lorsque vous commandez des pièces usinées par commande numérique (CNC), la transparence des prix semble souvent illusoire : les devis varient considérablement d’un fournisseur à l’autre, et comprendre pourquoi exige d’aller au-delà de l’apparence, en examinant comment les fabricants calculent leurs coûts.

Voici la réalité : le prix de l’usinage CNC n’est pas un chiffre unique tiré d’un catalogue. Il s’agit d’une somme calculée comprenant le temps machine, la consommation de matière, la main-d’œuvre de mise en place, ainsi que les opérations de finition. Comprendre ces composantes vous permet de prendre des décisions éclairées, d’optimiser vos conceptions pour une meilleure rentabilité, et de reconnaître quand un devis reflète fidèlement vos exigences.

Décortiquer les composantes du prix CNC

Chaque devis CNC que vous recevez repose sur une formule simple, même si les fournisseurs ne détaillent pas explicitement leur calcul :

Coût total = (Temps machine × Tarif horaire) + Coût du matériau + Coût de mise en place + Coût de finition + Frais d’expédition

Examinons chaque composant afin que vous compreniez où va votre argent :

Temps machine et taux horaires représentent généralement la plus grande part de votre devis. Selon les données sectorielles pour 2025, les opérations standard d’usinage à 3 axes (fraisage et tournage) coûtent entre 70 $ et 125 $ l’heure, tandis que l’usinage à 5 axes s’élève à 150 $–250 $ l’heure en raison de la complexité des équipements et des compétences requises de l’opérateur. La géométrie de votre pièce détermine directement la durée pendant laquelle elle occupe la machine : chaque poche, chaque trou et chaque surface profilée ajoutent du temps d’usinage.

Coût du matériel inclut à la fois le prix de la matière première brute et les pertes inévitables. L’usinage CNC est un procédé soustractif : vous achetez un bloc plus volumineux que votre pièce finie, et tout ce qui est usiné représente un coût supplémentaire. L’aluminium coûte généralement entre 3 $ et 8 $ le kilogramme, l’acier inoxydable entre 8 $ et 16 $ le kilogramme, et le titane peut dépasser 30 $ le kilogramme avant même le début de l’usinage.

Frais de mise en place programmation de la machine, préparation des dispositifs de maintien et vérification du premier article. Ce coût unique reste relativement fixe, quelle que soit la quantité commandée — c’est pourquoi commander dix pièces revient nettement moins cher par unité que commander une seule pièce. Les pièces complexes nécessitant plusieurs montages ou des dispositifs de maintien sur mesure augmentent considérablement ce poste de coût.

Opérations de finition coût supplémentaire basé sur les procédés spécifiés. Le grenaillage peut ajouter de 5 à 15 $ par pièce, tandis que l’anodisation coûte entre 25 $ et 75 $ selon le type et la taille du lot. La peinture en poudre, le placage et les traitements spécialisés ont chacun leur propre structure tarifaire.

Le tableau suivant illustre comment les facteurs de complexité influencent les prix relatifs lors de la commande de services d’usinage CNC sur mesure :

Facteur de complexité	Exemple	Impact sur les coûts	Pourquoi cela coûte-t-il plus cher
Géométrie simple	Support rectangulaire avec perçages	Base	Changements d’outils minimaux, montage unique
Une complexité modérée	Evidements, profils, multiples caractéristiques	+30-50%	Temps de cycle prolongé, plus de trajectoires d’outil
Tolérances serrées	± 0,001 po sur les caractéristiques critiques	+50-100%	Alimentations plus lentes, passes de finition, inspection
Exigences multi-axes	Sous-dépouilles, angles composés	+75-150%	tarifs des machines à 5 axes, programmation spécialisée
Matériaux difficiles	Titane, Inconel, acier trempé	+100-200%	Vitesses de coupe réduites, usure rapide des outils
Parois minces / détails fins	Parois inférieures à 0,040 po, poches profondes	+40-80%	Alimentations réduites, gestion des vibrations

Stratégies pour optimiser le coût des pièces

Une fois que vous comprenez les facteurs qui déterminent les prix, vous pouvez prendre des décisions concernant la conception et les spécifications afin de réduire les coûts sans sacrifier la fonctionnalité. Ces stratégies s'appliquent aussi bien aux grands ateliers d'usinage CNC qu'aux petites opérations d'usinage CNC :

Simplifiez la géométrie là où la fonction le permet. Chaque caractéristique nécessite une programmation, des trajectoires d’outil et un temps d’usinage. Posez-vous la question suivante : ce logement doit-il vraiment avoir une profondeur de 2 pouces, ou une profondeur de 1 pouce remplirait-elle la même fonction ? Les angles internes vifs peuvent-ils être remplacés par des rayons correspondant aux dimensions standard des fraises ? Selon des études sur les coûts de fabrication, des angles internes présentant des rayons d’au moins 1/3 de la profondeur du logement réduisent considérablement le temps d’usinage, car ils permettent d’utiliser des outils plus grands et plus rigides.

Spécifiez des tolérances standard, sauf là où la fonction exige une précision particulière. Appliquer une tolérance de ±0,001" sur l’ensemble d’une pièce usinée CNC alors que seules deux caractéristiques exigent cette précision augmente inutilement les coûts. Utilisez ±0,005" comme tolérance standard de base et spécifiez des tolérances plus serrées uniquement sur les surfaces d’assemblage critiques ou les interfaces fonctionnelles.

Envisagez une substitution de matériau. Si votre application le permet, l’aluminium s’usine environ deux à trois fois plus rapidement que l’acier inoxydable, et à un coût matériel inférieur. Avant de spécifier un alliage coûteux, vérifiez que ses propriétés sont réellement requises — ou qu’un matériau alternatif plus facile à usiner répond bien à vos besoins.

Regroupez les exigences de finition. L’application de plusieurs traitements de surface ajoute des étapes de traitement, du temps de manutention et un risque accru de dommages entre les opérations. Si possible, concevez la pièce de façon à ce qu’un seul type de finition s’applique à l’ensemble de la pièce, plutôt que de masquer certaines zones pour appliquer des traitements différents.

Évitez les parois excessivement minces et les cavités profondes. Les caractéristiques nécessitant des outillages spécialisés ou des vitesses de coupe réduites entraînent une augmentation disproportionnée des coûts. Les lignes directrices de l'industrie suggère de limiter la profondeur de la cavité à quatre fois sa largeur au maximum et de maintenir les épaisseurs de paroi supérieures à 0,040 po pour les métaux.

Comprendre les seuils de quantité pour les prix dégressifs

La différence entre les prix appliqués aux prototypes et ceux appliqués à la production surprend souvent les acheteurs novices. Une seule pièce peut coûter 150 $, tandis que dix pièces identiques coûtent 40 $ chacune — même géométrie, même matériau, mais une économie radicalement différente.

Cela s’explique par le fait que les coûts de mise en place se répartissent sur la quantité produite. Prenons l’exemple d’une pièce dont les frais de mise en place s’élèvent à 200 $ et dont le coût d’usinage unitaire est de 20 $ :

• 1 pièce : 200 $ de mise en place + 20 $ d’usinage = 220 $ par pièce
• 10 pièces : 200 $ de mise en place + 200 $ d’usinage = 40 $ par pièce
• 100 pièces : 200 $ de mise en place + 2 000 $ d’usinage = 22 $ par pièce

Les quantités minimales de commande existent parce que certains travaux ne sont tout simplement pas rentables à très faible volume. Le coût du métal et le temps machine requis pour une seule pièce complexe peuvent ne pas couvrir les frais généraux liés à la préparation du devis, à la programmation et à l’inspection du travail. De nombreux ateliers fixent des seuils minimaux compris entre 75 $ et 150 $ afin de garantir la viabilité des commandes.

Lorsque vous demandez un devis d'usinage en ligne ou un devis CNC en ligne, prenez en compte vos besoins réels en quantité. Si vous aurez finalement besoin de 50 pièces, commander les 50 dès maintenant — plutôt que cinq commandes de 10 pièces — réduit considérablement le coût total. Alternativement, certains fournisseurs proposent des commandes cadres qui verrouillent les prix de production pour l’ensemble des livraisons planifiées.

Obtenir des devis précis dès le départ

Le moyen le plus fiable d’obtenir une tarification précise ? Fournir dès le départ des spécifications complètes. Des informations incomplètes obligent les fabricants à envisager les scénarios les plus défavorables — ou à vous poser des questions supplémentaires, ce qui retarde l’établissement de votre devis.

Lorsque vous demandez des devis, incluez :

• modèle 3D au format STEP accompagné d’un dessin 2D pour les caractéristiques tolérancées
• Spécification du matériau, y compris la nuance et toute exigence de certification
• Quantité requise, en précisant s’il s’agit d’un prototype ou d’une production
• Tolérances requises clairement indiquées sur les caractéristiques critiques
• Finition de surface et besoins de post-traitement
• Date de livraison souhaitée ou souplesse du calendrier

Les demandes floues génèrent des devis imprécis. Plus vous définissez précisément ce dont vous avez besoin, plus les fabricants pourront établir un prix exact pour le travail — et moins vous serez confronté à des surprises lorsque les pièces arriveront.

Grâce à une compréhension claire du fonctionnement des prix et des stratégies permettant d’optimiser les coûts, vous êtes désormais prêt à suivre l’intégralité du flux de commande, depuis la demande initiale de devis jusqu’à la livraison finale.

Suivre le flux de commande, du devis à la livraison

Vous avez préparé vos fichiers, sélectionné les matériaux, précisé les tolérances et compris les facteurs qui influencent le prix. Maintenant vient la question pratique : que se passe-t-il réellement après avoir cliqué sur « soumettre » ? Lorsque vous commandez des pièces usinées CNC, le processus entre le téléchargement de votre conception et la réception des composants finis implique plusieurs étapes — chacune offrant des possibilités d’accélérer les délais ou, involontairement, de provoquer des retards.

Que vous travailliez avec des ateliers d’usinage CNC situés à proximité ou que vous collaboriez avec des fabricants du monde entier, le flux de travail fondamental reste identique. Comprendre chaque étape vous permet d’établir des attentes réalistes, de communiquer efficacement et d’éviter les écueils courants qui rallongent les délais de livraison.

Calendrier du devis à la livraison

La plupart des acheteurs sous-estiment l’ampleur des opérations intervenant entre l’approbation du devis et l’expédition. Voici le flux de travail complet que vous devrez suivre :

1. Téléchargement des fichiers et spécifications : Vous soumettez votre modèle 3D, vos plans 2D, et précisez le matériau, la quantité, les tolérances et les exigences de finition. Les dossiers complets reçoivent des réponses plus rapides ; toute information manquante déclenche des demandes de précision entraînant un délai supplémentaire de 1 à 2 jours.
2. Établissement du devis : Le fabricant examine vos fichiers, calcule le temps d’usinage, les coûts des matériaux et les opérations de finition. Les systèmes de devis automatisés peuvent répondre en quelques heures ; pour les pièces complexes nécessitant une analyse manuelle, le délai peut atteindre 1 à 3 jours ouvrables.
3. Analyse de l'aptitude à la fabrication (DFM) : Les ingénieurs analysent votre conception afin d'identifier d'éventuels problèmes — des caractéristiques impossibles à usiner, des tolérances inutilement coûteuses ou une géométrie susceptible de compromettre la qualité. Vous recevrez des commentaires accompagnés de suggestions de modifications.
4. Acceptation du devis et passation de commande : Vous examinez le devis, acceptez les recommandations éventuelles issues de l'analyse de la fabrication (DFM) et autorisez la production. Les conditions de paiement varient : les prototypes nécessitent généralement un paiement anticipé, tandis que les commandes de production peuvent bénéficier de conditions de paiement à crédit (« net ») pour les clients établis.
5. Planification de production : Votre commande est intégrée dans la file d'attente en fonction de la capacité actuelle de l'atelier et du délai souhaité. Les délais standard dépendent de la complexité et de la quantité.
6. Opérations d'usinage : La matière première est préparée, les dispositifs de serrage sont mis en place et vos pièces sont usinées selon les trajectoires d'outils programmées. Les pièces complexes peuvent nécessiter plusieurs montages sur différentes machines.
7. Contrôle qualité : Les pièces finies font l'objet d'une vérification dimensionnelle par rapport à vos spécifications. Les caractéristiques critiques en termes de tolérance font l'objet d'une mesure individuelle ; pour les pièces standards, des protocoles d'échantillonnage peuvent être appliqués.
8. Opérations de finition : Si vous avez spécifié des traitements de surface — sablage, anodisation, peinture par poudre — les pièces sont acheminées vers ces procédés après l’inspection post-usinage.
9. Inspection finale et emballage : Les pièces terminées font l’objet d’une vérification finale de qualité, d’une préparation de la documentation et d’un emballage protecteur avant expédition.
10. Expédition et livraison : Les pièces sont expédiées via le transporteur de votre choix. Les informations de suivi vous permettent de surveiller le transit et de planifier la réception.

Selon la documentation relative au flux de travail industriel, ces étapes — de la soumission d’un devis et de la commande à l’analyse DFM, à l’approvisionnement et à la production — constituent le parcours standard suivi par votre commande. Comprendre cette séquence vous aide à anticiper les éventuels retards et à savoir comment les éviter.

Que se passe-t-il après la soumission de votre commande ?

Une fois la production approuvée, plusieurs facteurs déterminent la rapidité avec laquelle les pièces circulent dans l’atelier :

Complexité des pièces : Des supports simples avec des trous de base peuvent être terminés en 2 à 3 jours de temps d’usinage effectif. Des pièces à plusieurs axes, aux tolérances serrées, nécessitant plusieurs montages et des finitions étendues, peuvent exiger 2 à 3 semaines d’activité de production. La différence ne réside pas uniquement dans le temps passé sur la machine, mais aussi dans la programmation, la préparation des dispositifs de montage, les contrôles et la documentation qualité.

Disponibilité des matériaux : Les nuances standard d’aluminium et d’acier sont généralement expédiées par les distributeurs sous 1 à 2 jours. Les alliages spécialisés, des températures spécifiques ou des matériaux certifiés peuvent nécessiter 1 à 4 semaines d’approvisionnement avant même le début de l’usinage. Lorsque vous recherchez des ateliers d’usinage à proximité, vérifiez la disponibilité des matériaux avant de vous engager sur les délais.

Effet de la quantité : Contrairement à l’intuition, des quantités plus importantes ne signifient pas nécessairement des délais de livraison proportionnellement plus longs. Une fois le montage effectué, la production de pièces supplémentaires s’effectue relativement rapidement. Toutefois, des commandes très importantes peuvent dépasser la capacité d’une seule machine, ce qui nécessite une planification sur plusieurs postes ou machines, voire sur plusieurs équipes.

Exigences de finition : L'anodisation ajoute généralement 2 à 5 jours ouvrables, selon la charge de travail du prestataire. La peinture poudre, le placage et les traitements spécialisés peuvent ajouter 3 à 7 jours. Les exigences en matière de traitement thermique peuvent allonger les délais de 1 à 2 semaines en cas de sous-traitance externe.

Capacité actuelle de l'atelier : Même les fabricants les plus compétents disposent d’un temps machine limité. Pendant les périodes de pointe ou lorsqu’ils exécutent des contrats de production majeurs, les délais de livraison s’allongent. Les ateliers mécaniques locaux ainsi que les prestataires plus importants de tournage CNC connaissent tous des fluctuations de capacité — établir des relations durables vous permet d’obtenir la priorité lorsque les plannings se resserrent.

Des attentes réalistes évitent les frustrations. Pour les prototypes standards, les délais habituels sont de 5 à 10 jours ouvrables pour des pièces simples en aluminium avec des finitions basiques. Pour les commandes de série, les délais annoncés sont généralement de 2 à 4 semaines, selon la quantité et la complexité. Des matériaux spécialisés ou des spécifications exigeantes peuvent prolonger les délais à 6 à 8 semaines, voire davantage.

Communiquer avec votre partenaire de fabrication

Une communication efficace fait la différence entre une commande fluide et une expérience frustrante. En tant que les experts du secteur le soulignent , collaborer étroitement avec des professionnels de l'usinage permet d'optimiser les conceptions de fabrication et de garantir que le produit final répond à vos besoins.

Gestion des révisions de conception : Les changements surviennent — la phase de prototypage révèle souvent des modifications nécessaires. Toutefois, le moment auquel ces révisions sont apportées est déterminant. Des modifications intervenant avant le début de la production nécessitent généralement uniquement une mise à jour des devis et le remplacement des fichiers. En revanche, des modifications apportées une fois l’usinage entamé peuvent entraîner le gaspillage de matériaux, la répétition des mises en place et des coûts supplémentaires importants. Si vous anticipez des itérations de conception, envisagez d’abord de commander des petites quantités de prototypes.

Lorsque des révisions sont nécessaires, communiquez-les par les canaux appropriés — et non par des courriels informels ou des appels téléphoniques qui risquent de ne pas parvenir jusqu’au poste de production. Demandez une confirmation de réception des modifications et vérifiez leur incidence sur les coûts et les délais avant d’autoriser la poursuite des travaux.

Mises à jour proactives de l’état d’avancement : N'attendez pas que la date de livraison soit dépassée pour demander des nouvelles de votre commande. Établissez des points de suivi lors de la passation de vos commandes : confirmation de réception des matières premières, notification du début de l’usinage et alerte à l’expédition des pièces. Les prestataires professionnels de services d’usinage CNC par tournage proposent généralement des portails en ligne ou des mises à jour par courriel ; les petits ateliers d’usinage à proximité peuvent nécessiter un suivi téléphonique.

Attentes en matière de documentation : Précisez quels documents vous seront fournis avec les pièces livrées. Les rapports d’inspection, les certificats de conformité des matériaux et les certificats de conformité doivent être spécifiés dès le départ. Demander ces documents après l’expédition des pièces entraîne souvent des retards et des frais supplémentaires.

Quand les commandes express sont justifiées

Des options d’expédition accélérée existent en cas d’urgence réelle — mais elles sont facturées en supplément :

• Frais d’expédition accélérée : Prévoyez un prix 1,5 à 2 fois supérieur au tarif standard pour une production accélérée. L’atelier doit interrompre son planning normal afin de prioriser votre commande.
• Frais supplémentaires pour heures supplémentaires : La production le week-end ou en continu (24/7) peut nécessiter des primes salariales supplémentaires.
• Livraison Express : Le transport aérien des pièces qui seraient normalement expédiées par voie terrestre entraîne un coût supplémentaire significatif, en particulier pour les composants plus lourds.

Les commandes express sont justifiées lorsque les coûts liés à l’arrêt de la production dépassent les frais d’expédition accélérée — par exemple, une ligne de production en attente de pièces, une échéance pour un salon professionnel ou des engagements pris envers des clients qui ne peuvent pas être reportés. Elles ne sont pas justifiées en cas de mauvaise planification. Recourir systématiquement aux commandes express nuit aux relations avec les fournisseurs et épuise un budget qui pourrait plutôt financer des travaux d’ingénierie supplémentaires ou des matériaux de meilleure qualité.

L’approche plus judicieuse ? Établir dès le départ des délais réalistes. Prévoir une marge de sécurité pour les imprévus. Cultiver des relations avec des fournisseurs fiables — qu’il s’agisse d’un atelier d’usinage CNC à proximité ou d’un fabricant spécialisé — capables de répondre à vos exigences de qualité et de livrer de façon constante.

Une fois le processus complet de commande bien compris, vous êtes à même d’évaluer si l’usinage CNC constitue le bon choix pour votre application, ou si d’autres méthodes de fabrication pourraient mieux répondre à vos besoins spécifiques.

Choisir l'usinage CNC plutôt que d'autres méthodes de fabrication

Vous avez appris à préparer vos fichiers, à sélectionner les matériaux, à spécifier les tolérances et à naviguer dans le flux de commande. Mais voici une question essentielle à se poser avant de valider votre commande : l'usinage CNC est-il réellement le procédé adapté à votre application ? Lorsque vous commandez des pièces usinées CNC, vous choisissez l'une des nombreuses méthodes de fabrication disponibles ; comprendre dans quels cas des alternatives sont plus pertinentes peut vous permettre d'économiser du temps et de l'argent.

La réalité est qu'aucun procédé de fabrication unique ne s'impose dans tous les domaines. L'usinage CNC offre une précision exceptionnelle et une grande polyvalence en matière de matériaux, tandis que l'impression 3D permet une liberté géométrique que les procédés soustractifs ne peuvent égaler. Le moulage par injection domine économiquement la production en grandes séries. La tôlerie permet de réaliser efficacement des enveloppes ou des boîtiers. L'essentiel consiste à associer vos exigences spécifiques — quantité, précision, matériau, délai — au procédé le mieux adapté.

Cadre décisionnel : usinage CNC contre impression 3D

Ces deux technologies se chevauchent davantage que vous ne le pensez, en particulier pour la réalisation de prototypes et de pièces fonctionnelles. Les deux permettent de produire des géométries complexes en plastique et en métal. Les deux fonctionnent à partir de fichiers numériques. Alors, dans quels cas chaque technologie est-elle la plus adaptée ?

Selon les recherches sur les technologies de fabrication, l’usinage CNC surpasse généralement l’impression 3D lorsque la précision dimensionnelle constitue une priorité absolue. Le CNC offre une haute précision, une excellente reproductibilité et des tolérances serrées, quelles que soient les dimensions des pièces — allant des composants à échelle microscopique aux grandes assemblages structurels. Les propriétés mécaniques restent constantes et isotropes : la résistance est identique dans toutes les directions.

l’impression 3D devient le choix privilégié dans des conditions spécifiques :

• Géométries complexes : Pièces comportant des canaux internes complexes, des structures en treillis ou des caractéristiques optimisées par topologie, auxquelles les outils d’usinage ne peuvent tout simplement pas accéder
• Délais rapides : Lorsque vous avez besoin de prototypes fonctionnels sous 24 à 48 heures plutôt que sous 5 à 10 jours
• Petites séries : Pour les quantités inférieures à 10 unités, la fabrication additive coûte généralement moins cher que l’usinage CNC en raison des exigences minimales de configuration
• Matières spécialisées : Thermoplastique élastomère (TPU) souple, superalliages haute performance ou composites expérimentaux difficiles, voire impossibles, à usiner

Dans le cadre d’applications d’usinage de prototypes où vous devez valider à la fois la forme et la fonction, examinez vos priorités. Si les performances mécaniques sous charge sont déterminantes — résistance, résistance thermique, durée de vie en fatigue — l’usinage CNC offre des résultats supérieurs. Si vous testez l’ergonomie, l’ajustement ou l’apparence visuelle avant de lancer la fabrication des outillages de production, l’avantage de rapidité de l’impression 3D compense souvent ses limitations matériaux.

La prototypage en fibre de carbone constitue un cas intéressant. Bien que l’impression 3D permette de produire des pièces renforcées en fibre de carbone, l’usinage CNC de composites en fibre de carbone fournit des composants plus résistants et plus stables dimensionnellement — bien qu’à un coût plus élevé et avec des exigences spécifiques en matière d’outillage.

Lorsque le moulage par injection est plus pertinent

Voici un seuil qui surprend bon nombre d’acheteurs novices : à partir de quelque part entre 500 et 1 000 pièces plastiques identiques, le moulage par injection devient généralement plus rentable que l’usinage CNC. Le point exact de basculement dépend de la complexité de la pièce, du matériau utilisé et des exigences en matière de tolérances — mais la transition économique est spectaculaire.

Le moulage par injection nécessite un investissement initial important dans les outillages — de 5 000 $ à plus de 50 000 $, selon la complexité. Toutefois, une fois ce moule réalisé, le coût unitaire chute à quelques dollars, voire à quelques centimes. L’usinage CNC n’implique aucun investissement en outillage, mais maintient des coûts unitaires relativement fixes, quel que soit le volume de production.

En tant que comparaisons sectorielles , le moulage par injection est idéal pour la production en grande série et pour les géométries complexes comportant des détails fins, offrant une constance et une reproductibilité qui le rendent particulièrement attractif dans de nombreux secteurs industriels. L’usinage CNC reste privilégié lorsque des tolérances serrées, des formes complexes ou des quantités faibles à moyennes sont requises, notamment dans les métaux ou les plastiques techniques.

Le cadre décisionnel devient plus clair lorsque vous prenez en compte votre trajectoire de production. Pour les produits encore en cours d’évolution grâce à des itérations de conception, la flexibilité de l’usinage CNC — aucune modification d’outillage requise — permet de maîtriser les coûts de développement. Une fois que les conceptions sont stabilisées et que les volumes justifient l’investissement dans l’outillage, le passage au moulage par injection optimise la rentabilité à long terme.

Comparaison des méthodes de fabrication

Le tableau suivant résume les principaux critères décisionnels propres aux méthodes courantes de fabrication. Utilisez-le pour identifier rapidement les procédés qui correspondent à vos exigences spécifiques :

Facteur	Usinage CNC	impression 3D	Moulage par injection	Tôle
Quantité idéale	1 à 500 pièces	1 à 50 pièces	plus de 500 pièces	10 à 10 000 pièces
Options de matériaux	Métaux, plastiques, composites	Plastiques, certains métaux	Thermoplastiques principalement	Métaux uniquement
Capacité de précision	±0,001" réalisable	±0,005" en général	±0,003 po (typique)	±0,010" typique
Délai de livraison	5-15 jours	1-5 jours	4 à 8 semaines (avec outillage)	5-10 jours
Structure des coûts	Coût de configuration modéré, coût unitaire modéré	Aucun coût de configuration, coût unitaire élevé	Outils coûteux, coût très faible par pièce	Coût de configuration faible à modéré, coût unitaire faible
Liberté géométrique	Limité par l’accès de l’outillage	Quasiment illimité	Modéré (angles de dépouille requis)	Limité aux courbures/formes

Remarquez comment l'usinage CNC occupe une position intermédiaire : suffisamment polyvalent pour les prototypes, tout en étant capable de produire des quantités industrielles ; suffisamment précis pour les composants critiques, tout en restant économique pour les pièces fonctionnelles. Cette polyvalence explique pourquoi il demeure le choix par défaut pour les composants métalliques et plastiques sur mesure dans tous les secteurs industriels.

Pour des applications spécialisées, le fraisage CNC et le fraisage CNC du bois desservent des marchés distincts. Les opérations de fraisage CNC du bois excellent dans la fabrication d’enseignes, de composants de meubles et d’éléments décoratifs, où les propriétés naturelles du matériau sont déterminantes. Les systèmes de fraisage CNC pour bois traitent efficacement des panneaux de grande dimension, bien que leurs capacités de précision diffèrent de celles des centres d’usinage axés sur le métal.

Approches hybrides de fabrication

Voici ce que savent les ingénieurs expérimentés : vous n’êtes pas obligé de choisir un seul procédé. Combiner plusieurs méthodes de fabrication permet souvent d’obtenir de meilleurs résultats qu’une approche unique.

prototypes imprimés en 3D avant la production par usinage CNC : Imprimez rapidement et à moindre coût des prototypes initiaux afin de valider la forme, l’ajustement et les fonctions de base. Une fois que la conception est stabilisée, commandez des pièces usinées CNC pour les essais de performance et la validation finale. Cette séquence permet de minimiser le nombre d’itérations coûteuses d’usinage tout en garantissant que les pièces destinées à la production répondent aux exigences mécaniques.

Inserts de moules usinés CNC pour le moulage par injection : Plutôt que d’investir dès le départ dans des outillages complets destinés à la production, certains fabricants proposent des moules en aluminium usinés par CNC pour une production intermédiaire — de 100 à 10 000 pièces — pendant la fabrication des outillages définitifs en acier.

Pièces hybrides en métal : Comme le recommandent les guides de fabrication, une approche hybride peut offrir le meilleur des deux mondes : imprimez en 3D le cœur complexe d’un composant, puis usinez par CNC les caractéristiques critiques telles que les trous de fixation et les surfaces d’étanchéité afin d’atteindre des tolérances précises. Cette méthode équilibre la complexité de la conception et les performances fonctionnelles.

Selon expertise sectorielle , L'usinage CNC élimine le besoin d'outillages dédiés, ce qui le rend idéal pour la fabrication de prototypes, le développement de produits et les petites séries. Dans les premières phases du développement de produit, où les conceptions évoluent fréquemment, le CNC offre une flexibilité inégalée pour s’adapter sans engendrer de coûts importants de reconfiguration des outillages.

Votre stratégie d’approvisionnement doit évoluer en parallèle avec le cycle de vie de votre produit. Les premières phases de développement privilégient des méthodes rapides et flexibles, telles que l’impression 3D. La validation fonctionnelle exige la précision et l’authenticité des matériaux offertes par l’usinage CNC. À l’échelle industrielle, l’économie penche en faveur du moulage par injection ou d’autres procédés adaptés aux grandes séries. Comprendre cette évolution vous permet d’investir de façon appropriée à chaque étape.

Une fois que vous disposez d’un cadre clair définissant les cas où l’usinage CNC répond le mieux à vos besoins — et ceux où des alternatives peuvent s’avérer plus pertinentes — vous êtes prêt à examiner un dernier facteur critique : les certifications sectorielles et les exigences qualité spécifiques à votre industrie, qui peuvent s’appliquer à votre application.

Certifications sectorielles et exigences qualité

Vous avez sélectionné votre méthode de fabrication, préparé vos fichiers et compris le flux de commande. Toutefois, selon votre secteur d’activité, une dernière considération essentielle précède le passage de cette commande : les certifications. Lorsque vous commandez des pièces usinées CNC pour des secteurs réglementés tels que l’aérospatiale, l’automobile ou les dispositifs médicaux, les accréditations qualité du fabricant ne sont pas simplement des atouts souhaitables : elles constituent souvent des exigences contractuelles déterminant si vous pouvez ou non utiliser ces pièces.

Voici ce qui surprend bon nombre d’acheteurs : les exigences en matière de certification émanent de vos clients et des organismes de réglementation, et non de vos propres préférences. Si vous fournissez des composants à un équipementier automobile (OEM), celui-ci exigera la conformité à la norme IATF 16949. Les donneurs d’ordre aérospatiaux imposent la norme AS9100. Les entreprises de dispositifs médicaux exigent la norme ISO 13485. Comprendre ces exigences avant de passer votre commande évite des retards coûteux lorsque les pièces arrivent sans la documentation requise par votre service qualité — ou par votre client.

Exigences en matière de certification par secteur

Différents secteurs ont établi des normes distinctes de management de la qualité, fondées sur les conséquences d’une défaillance des composants. Plus l’application est critique, plus les exigences en matière de certification sont rigoureuses.

Fabrication générale (ISO 9001) : Cette norme internationalement reconnue constitue le fondement des systèmes de management de la qualité dans tous les secteurs industriels. Selon des études sectorielles, l’ISO 9001 fournit le cadre structurel permettant de documenter et de maîtriser les flux de travail, de tracer les non-conformités, de mettre en œuvre des actions correctives et de favoriser l’amélioration continue. Lorsque vous collaborez avec un atelier d’usinage CNC, la certification ISO 9001 indique l’existence de processus documentés de contrôle qualité — on peut ainsi la considérer comme la qualification minimale requise dans le domaine de la fabrication professionnelle.

Automobile (IATF 16949) : Cette norme s'appuie sur l'ISO 9001 en y ajoutant des exigences spécifiques au secteur automobile en matière de prévention des défauts, de maîtrise statistique des procédés et de gestion de la chaîne d'approvisionnement. Si vous commandez des pièces destinées à des applications automobiles, la certification IATF 16949 est généralement indispensable. La norme met l'accent sur la documentation du Processus d'approbation des pièces de production (PPAP), qui atteste que votre fournisseur est capable de reproduire de façon constante des pièces conformes à vos spécifications. Les entreprises de mécanique de précision qui desservent le marché automobile conservent ces certifications précisément parce que les équipementiers (OEM) les exigent pour la qualification de leurs fournisseurs.

Aéronautique (AS9100D) : L'usinage CNC aéronautique fonctionne dans le cadre des exigences de qualité les plus strictes en matière de fabrication. La norme AS9100 étend la norme ISO 9001 en y intégrant une gestion des risques renforcée, un contrôle de la configuration et des protocoles de traçabilité. Comme l’expliquent les guides de certification, les installations certifiées AS9100 doivent maintenir une documentation processuelle vérifiable, une vérification méticuleuse des pièces et une traçabilité complète des matériaux, depuis la brut de fonderie jusqu’à la pièce finie. Pour les services d’usinage CNC à 5 axes destinés à la production de géométries complexes aéronautiques, cette certification atteste de la capacité à répondre aux exigences extrêmes, là où toute défaillance est inacceptable.

Dispositifs médicaux (ISO 13485) : L'usinage médical exige des contrôles qualité spécialisés axés sur la sécurité des patients. La norme ISO 13485 impose des pratiques détaillées de documentation, des contrôles qualité rigoureux, des procédures d’atténuation des risques et des systèmes efficaces de traitement des réclamations.

Défense (conformité ITAR) : Outre les certifications en management de la qualité, les travaux d’usinage CNC liés à la défense relèvent du Règlement international sur le commerce des armes (ITAR). La conformité ITAR exige l’inscription auprès du Département d’État des États-Unis ainsi que des protocoles stricts de sécurité de l’information pour la gestion des données techniques sensibles et des composants soumis à contrôle.

Documentation qualité que vous devrez peut-être demander

Les certifications valident le système qualité d'un fabricant, mais chaque commande spécifique exige une documentation spécifique. Lors de la passation de commandes pour des services d'usinage CNC de précision, précisez dès le départ quels documents vous seront nécessaires avec les pièces livrées :

• Des rapports d'inspection dimensionnelle : Mesures des caractéristiques spécifiées vérifiées par rapport aux tolérances indiquées sur votre plan, généralement réalisées à l'aide de machines à mesurer tridimensionnelles (MMT) ou d'outils de contrôle étalonnés
• Rapports d'inspection du premier exemplaire (FAI) : Vérification complète des premières pièces produites par rapport à toutes les exigences du plan — souvent requise dans le domaine aérospatial, selon les formats AS9102
• Certificats de matière (certificats d'usine) : Documents fournis par le fournisseur de matière attestant la composition chimique, les propriétés mécaniques et la traçabilité par lot thermique
• Certificats de conformité (CoC) : Déclarations officielles attestant que les pièces ont été fabriquées conformément à vos spécifications et répondent à toutes les exigences énoncées
• Certifications de processus : Documentation relative aux procédés spéciaux tels que le traitement thermique, le placage ou les essais non destructifs, réalisés par des fournisseurs qualifiés
• Dossiers PPAP : Pour les applications automobiles, documentation complète du processus d'approbation des pièces en production, y compris les plans de contrôle, les diagrammes de flux de processus et les études de capacité

Toute commande ne nécessite pas obligatoirement tous les documents. Les travaux de prototypes destinés aux essais internes requièrent rarement des certificats de matériaux. En revanche, les composants destinés à la production dans des secteurs réglementés exigent généralement des dossiers documentaires complets. Précisez vos exigences lors de la demande de devis — la documentation entraîne un coût supplémentaire, et les fabricants établissent leurs offres en conséquence.

Exigences en matière de traçabilité et comment les spécifier

La traçabilité relie les pièces finies à chaque étape de leur fabrication — origine du matériau, opérations d’usinage, identification de l’opérateur, résultats des contrôles qualité et registres d’expédition. Pour les applications critiques, cette chaîne documentaire permet d’identifier la cause première en cas de problème et démontre le respect des obligations de diligence requises par la réglementation.

Lorsque la traçabilité est essentielle pour votre application, précisez clairement vos exigences :

Traçabilité par lot de matériau : Demandez que vos pièces soient fabriquées à partir d’un seul lot de matière, avec une documentation établissant le lien entre les composants finis et le certificat d’origine du laminage. Cela garantit l’uniformité des propriétés matérielles sur l’ensemble de votre commande.

Marquage du numéro de série : Pour le suivi individuel des pièces, précisez les exigences en matière de marquage permanent — gravure, marquage au laser ou estampillage à l’encre — ainsi que votre schéma de numérotation séquentielle souhaité.

Conservation de la documentation relative aux procédés : Précisez la durée pendant laquelle le fabricant doit conserver les dossiers de production. Les applications aérospatiales et médicales exigent souvent une conservation des documents pendant 7 à 10 ans.

Séparation par lot : Si vous devez suivre les pièces selon leur date de fabrication ou leur poste de travail, spécifiez les exigences en matière d’identification des lots afin de maintenir une distinction claire entre les groupes de production.

Le niveau de traçabilité que vous spécifiez doit correspondre au degré de criticité de votre application. Une sur-spécification entraîne des coûts supplémentaires sans apporter de valeur ajoutée ; une sous-spécification laisse des lacunes en cas de problèmes de qualité. Pour les pièces commerciales générales, la documentation standard de l’atelier est généralement suffisante. Pour les composants critiques pour la sécurité, une traçabilité complète, depuis la matière première jusqu’à l’inspection finale, fournit l’assurance nécessaire.

Travailler avec des partenaires industriels certifiés

Trouver un atelier d’usinage CNC disposant des certifications appropriées pour votre secteur simplifie considérablement la passation de commande. Plutôt que de former vos fournisseurs à vos exigences qualité, les partenaires certifiés connaissent déjà la documentation requise, les protocoles d’inspection applicables et la manière d’emballer les livrables afin qu’ils soient compatibles avec votre système qualité.

Pour les applications automobiles en particulier, les installations certifiées IATF 16949 telles que Shaoyi Metal Technology offrent la garantie qualité exigée par les acheteurs automobiles. Leurs systèmes de maîtrise statistique des procédés (MSP) assurent la constance des composants à tolérances élevées sur l’ensemble des séries de production — exactement ce que les chaînes d’approvisionnement automobiles exigent pour une performance fiable.

Lors de l’évaluation de partenaires de fabrication potentiels, vérifiez directement les certifications. Demandez des copies des certificats indiquant les dates de validité en cours ainsi que les informations relatives à l’organisme certificateur. Assurez-vous que les certifications couvrent bien les procédés spécifiques dont vous avez besoin : un site certifié pour le tournage n’est pas nécessairement certifié pour l’usinage à plusieurs axes ou pour des opérations de finition spécialisées.

Selon les recherches sur la qualification des fournisseurs, les certifications agissent comme un filet de sécurité, vous donnant la confiance que les procédés de votre fournisseur sont soumis à des audits et sont fiables. Elles constituent votre première ligne de défense contre les problèmes de qualité médiocre, les retards de livraison et les difficultés liées à la conformité.

L'investissement consacré à la recherche d'entreprises certifiées pour l'usinage de précision porte ses fruits tout au long de votre relation commerciale. Les partenaires certifiés maîtrisent la documentation contrôlée, entretiennent des équipements de contrôle étalonnés et forment leur personnel selon des normes axées sur la qualité. Ces compétences se traduisent directement par des pièces qui répondent systématiquement aux spécifications — ce qui réduit la charge liée aux contrôles en réception, limite les rejets et permet de respecter vos plannings de production.

Dès lors que les exigences en matière de certification sont comprises et que la documentation qualité est précisée, vous êtes prêt à mettre en pratique l'ensemble de vos connaissances relatives aux commandes d'usinage CNC — passant ainsi du statut d'acheteur débutant à celui de partenaire industriel averti, sachant exactement quoi demander et quoi attendre.

Mettre en pratique vos connaissances relatives aux commandes d'usinage CNC

Vous avez parcouru l'intégralité du parcours, de la compréhension des formats de fichiers aux exigences en matière de certification. Le moment décisif est désormais arrivé : passer votre première commande en toute confiance — ou optimiser votre prochaine commande en vous appuyant sur tout ce que vous avez appris. Lorsque vous commandez des pièces usinées CNC avec succès, la différence entre la frustration et la satisfaction tient à la préparation, à la communication et au partenariat.

Voici ce qui distingue les acheteurs expérimentés des débutants : ils abordent la commande comme un processus collaboratif plutôt que comme une simple transaction. Ils fournissent dès le départ toutes les informations nécessaires, posent des questions éclaircissantes avant le démarrage de la production et tissent des relations avec des partenaires de fabrication capables de comprendre leurs besoins évolutifs. C’est précisément cette approche que ce guide vous a préparé à adopter.

Votre liste de vérification pour la précommande

Avant de cliquer sur « Envoyer » pour votre prochaine demande de devis, parcourez cette liste de contrôle complète. Chaque élément représente un risque de retard ou d’augmentation des coûts s’il est négligé — et une expérience de production fluide lorsqu’il est correctement traité :

• Préparation des fichiers terminée : modèle 3D exporté au format STEP avec une géométrie étanche, les unités vérifiées et le système de coordonnées aligné sur l’orientation prévue du montage
• plan 2D inclus : Dessin technique comportant les cotes tolérancées, les indications de tolérances géométriques (GD&T) pour les caractéristiques critiques, les spécifications d’état de surface et toutes les informations complètes dans la cartouche
• Matériau entièrement spécifié : Désignation exacte de la nuance (pas seulement « aluminium », mais « 6061-T6 »), éventuelles exigences en matière de certification indiquées et état de surface précisé
• Tolérances attribuées de façon appropriée : Tolérances standard comme référence de base, avec des tolérances précises uniquement sur les caractéristiques fonctionnellement critiques — évitant ainsi une sur-spécification qui alourdirait les coûts
• Quantité confirmée : Nombre total de pièces nécessaires, y compris les pièces de rechange éventuelles, avec indication si cette demande concerne un prototype ou une production en série
• Finition de surface définie : Finition « tel que usiné » acceptable ou traitements spécifiques requis (grenaillage, anodisation – type et couleur, spécification de peinture par poudre)
• Documentation qualité spécifiée : Rapports d’inspection, certificats de conformité des matériaux, certificats de conformité ou exigences PPAP clairement énumérés
• Les délais prévus sont réalistes : Date de livraison requise, compte tenu des délais standards correspondant à la complexité de la pièce et aux exigences de finition
• Coordonnées à jour : Contact technique pour les questions liées à l’analyse de la fabrication (DFM), adresse de livraison vérifiée, et toute instruction particulière concernant la réception notée

Cette liste de contrôle n’est pas une simple formalité administrative : elle fait la différence entre un devis qui reflète fidèlement vos besoins et un devis nécessitant plusieurs cycles de révision. Selon des études sur l’approvisionnement, une communication claire des tolérances et des spécifications permet de minimiser les écarts durant la production et d’éviter des retouches coûteuses.

Construire des relations de fabrication à long terme

Imaginez devoir rechercher « usinage CNC à proximité » ou « ateliers CNC à proximité » chaque fois que vous avez besoin de pièces. Vous passeriez des heures à évaluer de nouveaux fournisseurs, à expliquer vos exigences en matière de qualité et à espérer qu’ils tiendront leurs promesses. C’est là une approche transactionnelle — et elle est épuisante.

L’alternative ? Trouver un partenaire de fabrication fiable qui connaît bien votre secteur d’activité, assimile vos spécifications et s’adapte à l’évolution de vos besoins, de la phase de prototypage à celle de la production. Comme le soulignent les experts du secteur, un sous-traitant industriel va au-delà du simple rôle d’un fournisseur classique de la chaîne logistique pour instaurer un véritable partenariat, engagé dans votre réussite.

Qu’est-ce qui rend une relation de fabrication précieuse sur le long terme ?

Savoir-faire institutionnel : Les partenaires qui ont déjà fabriqué vos pièces connaissent vos tolérances, vos matériaux et vos exigences en matière de qualité. Ils détectent les problèmes potentiels avant même de vous fournir un devis, plutôt que de les découvrir en cours de production.

Évolutivité : Le bon partenaire prend en charge votre commande de prototype de cinq pièces ce mois-ci et votre série de production de cinq cents pièces le trimestre prochain, en utilisant des processus cohérents qui préservent la qualité à mesure que les volumes augmentent. Selon les recherches sur la transition industrielle, collaborer dès le départ avec un partenaire expérimenté offre une voie simplifiée pour l’approvisionnement des pièces tout au long du processus de développement produit et contribue à atténuer les risques à venir.

Communication Réactive : Lorsque des modifications de conception surviennent ou que les délais évoluent, des relations bien établies permettent des réponses plus rapides et une plus grande souplesse. Votre chef de projet connaît votre historique et hiérarchise les priorités en conséquence.

Consistance de la qualité : Les partenaires engagés dans des relations à long terme maintiennent des normes de qualité rigoureuses, car ils comprennent qu’une seule livraison défectueuse peut compromettre des années de confiance accumulée. Ils ne font pas de compromis sur la qualité pour remporter une seule commande.

Que vous trouviez ce partenaire en recherchant « tourneur-fraiseur près de chez moi » pour identifier des prestataires locaux de services d’usinage CNC ou en évaluant des fabricants spécialisés adaptés à votre secteur d’activité, l’objectif reste le même : transformer la commande en un élément prévisible et fiable de la chaîne d’approvisionnement, au lieu d’un processus d’évaluation répétitif.

Passer à l'étape suivante

Vous comprenez désormais ce que la plupart des acheteurs débutants apprennent par tâtonnement : passer une commande d’usinage CNC avec succès exige bien plus que le simple téléchargement d’un fichier et l’attente de la livraison des pièces. Cela implique une préparation complète des fichiers, une spécification claire des tolérances, une sélection appropriée des matériaux et des attentes réalistes quant aux délais. Une meilleure compréhension du mode de calcul des prix, des cas où des méthodes alternatives de fabrication sont pertinentes, ainsi que des certifications requises dans votre secteur d’activité, constitue un véritable atout.

Cette approche éducative—devenir un acheteur informé plutôt qu’un client passif—donne des résultats tangibles. Vous recevrez des devis précis plus rapidement, car vos spécifications sont complètes. Vous éviterez les itérations de révision, car vos fichiers sont prêts à la fabrication. Vous renforcerez vos relations avec les fournisseurs, car vos partenaires apprécient de collaborer avec des clients bien préparés qui maîtrisent le processus.

Pour les lecteurs à la recherche d’un partenaire de fabrication certifié, capable de répondre à des applications exigeantes, des services d’usinage CNC de précision avec des délais d’exécution courts—jusqu’à un jour ouvrable—et des capacités couvrant aussi bien les assemblages complexes de châssis que les douilles métalliques sur mesure peuvent considérablement accélérer vos besoins en chaîne d’approvisionnement. Découvrez les solutions d’usinage automobile provenant d’installations certifiées IATF 16949, qui allient la maîtrise statistique des procédés à des délais d’exécution rapides, que vous ayez besoin de pièces usinées CNC pour la phase de prototypage ou pour des volumes de production.

Le processus de commande d’usinage CNC n’a pas à être intimidant. Grâce aux connaissances acquises dans ce guide, vous êtes désormais en mesure de définir vos exigences avec confiance, de communiquer efficacement avec les fabricants et de recevoir un service d’usinage CNC conforme à vos attentes. Votre prochaine commande — que vous recherchiez « usinage CNC près de chez moi » ou que vous collaboriez avec des fournisseurs spécialisés internationaux — commence par la préparation que vous venez d’accomplir.

Prêt à passer vos connaissances en pratique ? Rassemblez vos fichiers de conception, complétez la liste de vérification préalable à la commande et franchissez la première étape vers un partenariat industriel, plutôt qu’un simple approvisionnement. La différence entre espérer de bons résultats et s’y attendre repose sur la préparation que vous apportez à chaque commande.

Questions fréquemment posées concernant la commande de pièces usinées CNC

1. Quel format de fichier est le plus adapté pour les commandes d’usinage CNC ?

Le format STEP (.step ou .stp) est la référence or pour les commandes d'usinage CNC. Il capture avec précision la géométrie NURBS ainsi que les informations topologiques, notamment les faces, les arêtes et les surfaces, permettant de créer des modèles solides réels. Bien que les formats IGES et les formats natifs de CAO soient utilisables, le standard STEP AP214 offre la meilleure précision mathématique et une compatibilité universelle entre les différents systèmes logiciels de FAO, ce qui réduit les erreurs d’interprétation des fichiers susceptibles de retarder la production.

2. Quel est le coût de l’usinage CNC ?

Les coûts d’usinage CNC dépendent du temps machine (70 à 250 $/heure, selon qu’il s’agisse d’une machine à 3 axes ou à 5 axes), des coûts des matériaux, des frais de mise en place et des opérations de finition. Un simple support en aluminium peut coûter entre 50 et 150 $ pour un prototype unique, tandis que des pièces complexes aux tolérances serrées peuvent dépasser 500 $. La quantité a un impact significatif sur le prix unitaire : les frais de mise en place étant répartis sur un plus grand nombre de pièces, commander 10 unités revient généralement à réduire le coût unitaire de 70 à 80 % par rapport à la commande d’une seule pièce.

3. Quel est le délai habituel pour la fabrication de pièces usinées CNC ?

Les délais standard pour la fabrication de prototypes s'échelonnent de 5 à 10 jours ouvrables pour les pièces simples en aluminium avec des finitions basiques. Les délais de livraison pour les commandes de production sont généralement estimés entre 2 et 4 semaines, selon la quantité et la complexité. Les facteurs influençant le délai comprennent la complexité de la pièce, la disponibilité des matériaux (les alliages spécialisés peuvent nécessiter un approvisionnement de 1 à 4 semaines), les exigences de finition (l’anodisation ajoute 2 à 5 jours) et la capacité actuelle de l’atelier. Des commandes express permettent de réduire les délais à 1 à 3 jours, moyennant un tarif majoré.

4. Quelles tolérances l'usinage CNC peut-il atteindre ?

L’usinage CNC propose trois classes générales de tolérances : standard (±0,005 po / ±0,127 mm) pour la plupart des applications, précision (±0,001 po / ±0,025 mm) pour les surfaces d’assemblage et les ajustements de roulements, et ultra-précision (±0,0005 po ou plus serré) pour les composants optiques et aérospatiaux. Les tolérances standard conviennent à 90 % des applications sans majoration de coût. Des tolérances plus serrées augmentent les coûts de 1,5 à 3 fois en raison de vitesses d’avance réduites, de passes de finition supplémentaires et d’exigences rigoureuses en matière d’inspection.

5. Comment choisir entre l'usinage CNC et l'impression 3D ?

Choisissez l'usinage CNC lorsque vous avez besoin d'une précision dimensionnelle supérieure, de propriétés mécaniques constantes, de matériaux destinés à la production (métaux ou plastiques techniques) ou de quantités supérieures à 10–50 unités. Optez pour l'impression 3D en cas de géométries internes complexes impossibles à usiner, de délais très courts (24 à 48 heures), de quantités inférieures à 10 unités, ou lorsqu’il s’agit de vérifier la forme et l’ajustement avant de passer à la production. De nombreux projets tirent profit d’approches hybrides : imprimez en 3D des prototypes pour validation, puis usinez les pièces de série sur machine CNC.
