Usinage CNC de grandes pièces : 9 facteurs critiques que la plupart des ateliers ne vous révéleront pas

Ce qui distingue l'usinage CNC de grandes pièces

Lorsque vous pensez à l'usinage CNC, vous imaginez probablement des composants compacts sortant d'équipements de précision. Mais que se passe-t-il lorsque la pièce elle-même est plus grande qu'une personne moyenne ? C’est là qu’intervient l’usinage de grandes pièces — et cela modifie entièrement la façon dont les fabricants abordent ce processus.

Usinage de grandes pièces CNC n’est pas simplement l’usinage standard à une échelle agrandie. Il s’agit d’une discipline manufacturière entièrement différente, dotée de ses propres équipements spécialisés, de ses défis uniques et de ses procédés exigeant un haut niveau d’expertise. Comprendre ce qui définit une « grande » pièce et pourquoi la taille revêt une telle importance vous aidera à prendre des décisions plus éclairées pour votre prochain projet de grande dimension.

Définition des seuils de l'usinage de grandes pièces

Alors, à quel moment précis une pièce franchit-elle le seuil de la catégorie « grande » ? Les professionnels du secteur définissent généralement les composants usinés sur machines-outils à commande numérique (CNC) de grande taille comme ceux dont l’une des dimensions dépasse 24 pouces (environ 610 mm) ou dont le poids est supérieur à 500 livres. Selon la documentation technique de Fictiv, les pièces mesurant plus d’un mètre (un peu plus de 3 pieds) nécessitent généralement des équipements spécialisés d’usinage CNC de grande taille, car les machines standard ne sont tout simplement pas capables de les accueillir.

Ces seuils ne sont pas des valeurs arbitraires. Ils représentent les limites pratiques auxquelles les équipements CNC standard se heurtent à des contraintes physiques — qu’il s’agisse de l’enveloppe de travail de la machine, de la capacité de la broche ou de la capacité du système de serrage à maintenir la pièce en toute sécurité. Au-delà de ces dimensions, on fait appel à des fraiseuses à portique, des aléseuses horizontales et autres machines robustes spécifiquement conçues pour les composants surdimensionnés.

Considérez ceci : certaines grandes installations d'usinage CNC peuvent traiter des pièces allant jusqu'à 34 pieds de longueur. Cela dépasse la longueur de la plupart des salons et exige des courses machines supérieures à trois mètres sur leur axe principal. Les équipements nécessaires pour ce type de travail présentent des structures robustes et des moteurs puissants, conçus pour supporter des niveaux de contrainte exceptionnels.

Pourquoi la taille change tout dans la fabrication CNC

Vous vous demandez peut-être pourquoi l'usinage de grandes pièces ne peut pas simplement utiliser des versions plus grandes des équipements standards. La réalité est que l'augmentation d'échelle introduit des défis qui s'amplifient de façon exponentielle. Une grande machine CNC destinée à traiter des pièces surdimensionnées doit surmonter des obstacles auxquels les équipements plus petits ne sont jamais confrontés.

Voici les principales différences entre l'usinage CNC standard et l'usinage de grandes pièces :

• Volume de travail : Les centres d'usinage de grandes dimensions nécessitent des volumes de travail massifs avec des courses d'axes étendues, souvent supérieures à plusieurs mètres selon les directions X, Y et Z
• Rigidité de la machine : Ces machines nécessitent des châssis nettement plus robustes, des essieux plus résistants et des broches à haut couple afin de réaliser des passes plus profondes et d’utiliser des outils de coupe plus volumineux sans vibrations ni déformation.
• Gestion thermique : À mesure que les dimensions des pièces augmentent, les effets de la dilatation thermique deviennent critiques : une variation de température qui provoque un déplacement négligeable sur des petites pièces peut engendrer des erreurs dimensionnelles inacceptables sur des pièces de grande taille.
• Complexité du serrage : Le maintien en position de composants surdimensionnés pendant l’usinage exige des stratégies spécialisées pour éviter tout déplacement, fléchissement ou déformation sous l’effet des efforts de coupe.

La demande croissante d’usinage CNC à grande échelle concerne plusieurs secteurs industriels. Les fabricants aérospatiaux ont besoin de composants structurels pour les aéronefs. Les entreprises du secteur de l’énergie requièrent des moyeux d’éoliennes et des équipements pour les champs pétroliers. Les fabricants d’équipements lourds dépendent de châssis et de carter de très grande taille. Chaque secteur repousse les limites de ce qui est possible avec des composants usinés par CNC à grande échelle.

Quelle est la valeur particulière de cette discipline ? L'usinage de grandes pièces permet souvent de consolider la nomenclature (BOM) — en produisant, à partir d’une seule pièce brute, des ensembles qui seraient autrement constitués de plusieurs composants. Cela élimine la main-d’œuvre nécessaire à l’assemblage, réduit les problèmes d’alignement et donne naissance à des composants structurellement supérieurs, dépourvus des points faibles introduits par les éléments de fixation et les soudures. L’inconvénient ? Cela exige une expertise spécialisée que la plupart des ateliers d’usinage standard ne possèdent tout simplement pas.

Types de machines essentielles pour la fabrication de composants volumineux

Maintenant que vous comprenez ce qu’est l’usinage de grandes pièces, la question suivante devient évidente : quel équipement est réellement capable de traiter ces pièces massives ? Toutes les machines à commande numérique (CNC) de grande taille ne se valent pas, et le choix d’un type de machine inadapté à votre projet peut faire la différence entre la réussite et un échec coûteux.

Les machines utilisées pour la fabrication de composants volumineux représente un investissement en capital important — nous parlons d’équipements capables de remplir une baie entière d’installation. Mais au-delà de leur simple encombrement, ces machines offrent des configurations spécialisées conçues pour répondre aux défis spécifiques posés par les pièces surdimensionnées. Examinons les principaux types de machines que vous rencontrerez et précisons dans quels cas chacune d’elles s’avère pertinente.

Configuration horizontale ou verticale pour les composants surdimensionnés

Lorsque vous évaluez une fraiseuse à commande numérique (CNC) de grande taille destinée à des composants surdimensionnés, l’orientation de la broche modifie fondamentalement les possibilités offertes. Comprendre cette distinction vous aide à choisir la machine adaptée à votre application spécifique.

Fraiseuses à aléser horizontales placent la broche horizontalement, ce qui permet à l’outil de coupe d’aborder la pièce à usiner par le côté. Selon les ressources techniques du secteur , cette configuration offre une stabilité supérieure lors des opérations de coupe — particulièrement cruciale lors de l’usinage de pièces lourdes et encombrantes. L’orientation horizontale permet une évacuation efficace des copeaux, puisque la gravité les éloigne naturellement de la zone de coupe, évitant ainsi la surchauffe des outils et prolongeant leur durée de vie.

Ces machines excellent dans des applications telles que les blocs moteurs, les carter de boîte de vitesses et les grands composants structurels, où des passes profondes et un fraisage étendu de surfaces sont requis. Les services d’usinage CNC horizontal sont particulièrement précieux dans les industries automobile et aérospatiale, où des tolérances serrées doivent être respectées sur des surfaces très étendues.

Tours à tourner verticaux (VTL) renversez littéralement le concept traditionnel du tour : avec un axe vertical et une table horizontale tournante, les tours à broche verticale (VTL) usinent des composants lourds en forme de disque, qui seraient difficiles à monter sur un tour horizontal. Imaginez essayer de fixer un carter de turbine de 2 268 kg sur un tour horizontal. L’orientation verticale permet de tirer parti de la gravité pour maintenir la pièce stable, sans recourir à des forces de serrage excessives susceptibles de provoquer des déformations.

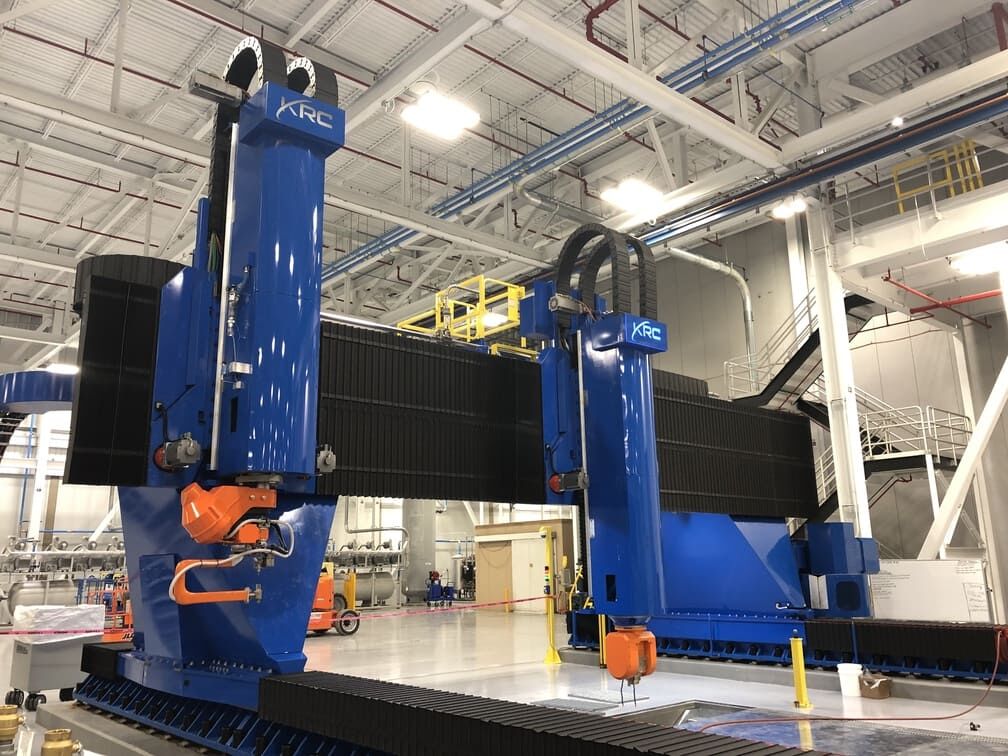

Fraises à portique constituent les machines les plus robustes des opérations d’usinage CNC à grande échelle. Ces machines sont dotées d’une structure en portique qui enjambe la pièce à usiner, la broche étant montée sur une traverse mobile. Cette configuration offre une rigidité exceptionnelle et permet d’usiner des pièces extrêmement longues — certains fraisage à portique peuvent traiter des volumes de travail dépassant 9 mètres de longueur. Lorsqu’il s’agit d’usiner des longerons d’aile d’avion ou de grandes structures soudées, la configuration à portique est souvent la seule solution pratique.

Machines à 5 axes à grand volume de travail combiner de vastes volumes de travail avec la capacité de s'approcher de la pièce à usiner sous pratiquement n'importe quel angle. Comme CBM Precision Parts des notes concernant leur Mighty Viper x242, certaines fraiseuses à pont offrent désormais des volumes de travail atteignant 398 x 165 x 118 pouces — soit plus de 33 pieds de course sur l’axe X. La conception variable de la traverse sur les machines avancées permet aux opérateurs d’ajuster la distance entre la broche et la table, optimisant ainsi à la fois le volume de travail et la stabilité de la broche.

Spécifications du volume de travail qui comptent

Lorsque vous évaluez si un atelier est en mesure de traiter votre composant de grande taille, la compréhension des spécifications du volume de travail devient essentielle. Une machine CNC suffisamment grande pour votre pièce ne dépend pas uniquement de ses dimensions globales : il s’agit de comprendre ce que chaque spécification signifie concrètement pour votre projet.

Voici à quoi ressemble typiquement la capacité selon les différents types de machines :

Type de machine	Taille typique du volume de travail	Meilleures applications	Capacités de précision
Fraiseuse horizontale à alésage	table de 72 po x 120 po, course de broche de 60 po ou plus	Blocs-moteurs, boîtes de vitesses, carter de grande taille, opérations d’alésage profond	±0,001" à ±0,0005" selon la taille
Fraiseuse à portique	Course X allant jusqu’à 400" ou plus, course Y allant jusqu’à 160" ou plus	Structures aéronautiques, ensembles soudés, pièces prismatiques longues	±0,002" à ±0,001" sur l’ensemble de la plage de travail
Tour d'usinage vertical	diamètre extérieur de 30" × longueur de 80" (et plus)	Carcasses de turbines, brides de grande dimension, composants en forme d’anneau	±0,001" sur le diamètre, ±0,002" sur la longueur
fraiseuse à pont à 5 axes	Variable, jusqu’à 398" × 165" × 118"	Pièces aéronautiques complexes, usinage multi-facettes, roues de turbines	±0,001 po à ±0,0005 po avec palpage en cours d’usinage
Fraiseuse à alésage de type au sol	Course X illimitée (montée sur rail), course Y supérieure à 80 po	Pièces extrêmement longues, cadres de presses, équipements miniers	±0,002 po à ±0,001 po avec compensation laser

Remarquez comment les capacités de précision varient selon la taille ? Il ne s'agit pas d'une limitation inhérente aux machines elles-mêmes, mais plutôt d'une conséquence des réalités physiques liées à la dilatation thermique, à la déformation de l’outil et à la précision de positionnement sur de grandes distances. Une grande fraiseuse à commande numérique est certes capable d’atteindre des tolérances plus serrées sur des caractéristiques localisées, mais maintenir ces mêmes tolérances sur une portée de 20 pieds exige des stratégies sophistiquées de compensation.

Une spécification souvent négligée est la puissance de la broche. Les grandes machines à commande numérique par ordinateur (CNC) sont généralement équipées de broches dont la puissance varie de 50 à plus de 100 chevaux, ce qui permet des taux d’enlèvement de matière agressifs et maintient des temps de cycle raisonnables, malgré la quantité massive de matière à enlever. Des options de broches à haut couple, mentionnées notamment pour les applications aéronautiques, du génie civil lourd et du secteur énergétique, permettent aux ateliers d’effectuer des passes plus profondes sans nuire à la qualité de l’état de surface.

Un autre facteur critique ? Les changeurs de palettes et les capacités d’automatisation. Des machines telles que les fraiseuses à pont avancées intègrent souvent des changeurs de palettes doubles, permettant des opérations sans surveillance. Pendant qu’une palette est en cours d’usinage, les opérateurs peuvent charger, décharger et inspecter des pièces sur la seconde palette. Pour les pièces volumineuses dont les temps de cycle sont longs, cette automatisation améliore considérablement le taux d’utilisation de la machine.

Comprendre ces spécifications vous aide à poser les bonnes questions lors de l’évaluation de partenaires potentiels en usinage. Toutefois, même la machine la plus performante ne produira pas de résultats de qualité si les défis liés à la précision ne sont pas correctement maîtrisés — ce qui nous amène aux réalités de la maintenance de la précision à grande échelle.

Défis de précision et réalités des tolérances à grande échelle

Voici un point que la plupart des ateliers ne vous mentionneront pas spontanément : la précision que vous pouvez atteindre sur une pièce de 2 pouces est fondamentalement différente de celle qui est réaliste sur un composant de 20 pieds. Ce n’est pas que les machines à commande numérique par ordinateur (CNC) de grande taille manquent de capacité — c’est plutôt que les lois de la physique jouent contre vous de façons qui n’ont tout simplement aucune incidence à plus petite échelle.

Quand vous avez production de pièces d’usinage CNC de précision à grande échelle chaque facteur affectant la précision est alors amplifié. Les fluctuations de température, qui provoquent des déplacements négligeables dans de petits composants, entraînent des variations dimensionnelles importantes sur de grandes pièces usinées. La déformation d’un outil, imperceptible lors d’opérations standard, devient un facteur majeur de perte de précision lorsqu’on usine en profondeur des cavités. Comprendre ces défis — et savoir comment les ateliers expérimentés y font face — fait la différence entre la réussite de projets impliquant de grandes pièces et des échecs coûteux.

Comment l’expansion thermique affecte la précision des grandes pièces usinées

Imaginez que vous usiniez un composant en aluminium long de 3 mètres. Une augmentation de température de seulement 5,6 °C (10 °F) provoque une dilatation de cette pièce d’environ 0,36 mm (0,014 pouce). Cela semble minime ? Ce simple changement dimensionnel peut suffire à faire sortir vos caractéristiques de précision des tolérances spécifiées — et le problème s’aggrave au cours de cycles d’usinage prolongés.

Selon l’analyse technique de Frigate, la stabilité thermique joue un rôle majeur dans l’assurance de la précision des pièces usinées sur grandes machines à commande numérique (CNC). Les variations de température pendant l’usinage provoquent une dérive dimensionnelle et une déformation, notamment lors de cycles de production longs, où les pièces peuvent rester sur la machine pendant plusieurs heures, voire plusieurs jours.

Le défi thermique agit à plusieurs niveaux :

• Dilatation de la pièce usinée : Lorsque le matériau se réchauffe sous l’effet des opérations de coupe et des variations de température ambiante, la pièce augmente physiquement de volume — de façon souvent inégale, car les zones actuellement usinées se réchauffent plus rapidement que celles qui attendent des opérations ultérieures.
• Déplacement de la structure de la machine : La machine-outil elle-même se dilate et se contracte en fonction des variations de température, ce qui modifie la position de la broche par rapport à la table de travail.
• Effets cumulés : Lors de l’usinage d’un composant de grande taille sur plusieurs postes de travail, les variations de température entre le matin et l’après-midi peuvent engendrer suffisamment de déplacement pour créer des écarts mesurables entre les caractéristiques usinées à des moments différents.

Dans la fabrication aérospatiale, des études citées par des experts du secteur montrent que des écarts aussi faibles que 0,002 pouce peuvent compromettre l’intégrité des composants. Lorsque vous travaillez sur des pièces mesurant plusieurs pieds, atteindre ce niveau de cohérence exige des stratégies délibérées de gestion thermique allant bien au-delà des pratiques usuelles en atelier.

Gestion de la déformation d’outil dans les opérations à grande portée

Imaginez la situation suivante : vous devez usiner une cavité profonde de 18 pouces dans un composant structurel de grande taille. L’outil de coupe doit s’étendre considérablement depuis la broche pour atteindre la surface à usiner, et chaque pouce d’allongement amplifie les forces qui tendent à dévier cet outil de sa trajectoire prévue.

Conseils techniques de Seco Tools expliquent que, dans l’usinage à grande portée et avec des outils rallongés, les arêtes de coupe fonctionnent à une distance importante du porte-outil et de sa liaison à la machine. Cela entraîne des vibrations indésirables, une déflexion radiale et une flexion de l’outil sous l’effet des charges mécaniques.

Les conséquences de la déformation de l’outil vont au-delà de simples erreurs dimensionnelles :

• Déformation radiale : Pousse l’outil latéralement, affectant la précision et limitant les profondeurs de coupe réalisables
• Déformation tangentielle : Force l’outil vers le bas et hors de l’axe central de la pièce, réduisant les angles de dégagement et provoquant un frottement plutôt qu’une coupe propre
• Vibrations et bourdonnement : Un outillage allongé amplifie les efforts dynamiques d’usinage, entraînant des problèmes de finition de surface et une usure accélérée de l’outil

En l’absence de compensation adéquate, les effets négatifs comprennent des finitions de surface médiocres, une perte de précision, une usure rapide de l’outil, la rupture de l’outil et, éventuellement, des dommages graves à la machine. Pour les ateliers produisant, à grande échelle, des pièces usinées CNC de précision, maîtriser la gestion des déformations n’est pas optionnel — c’est essentiel à leur survie.

Attentes réalistes en matière de tolérances selon la taille de la pièce

L'une des conversations les plus importantes à avoir avec tout grand prestataire d'usinage de précision porte sur les tolérances, et doit se faire dans la transparence. Ce qui est réalisable sur une pièce de 15 cm n'est souvent pas réaliste sur une portée de 1,80 m, quelle que soit la qualité des équipements.

En tant que Analyse de Technox Machine note que les facteurs ayant généralement un effet négatif sur la précision d'usinage sont amplifiés lorsque les pièces sont plus grandes. Cela signifie qu'une attention particulière doit être portée au suivi et à la maîtrise de ces facteurs.

Voici une vision réaliste des tolérances attendues pour les services d'usinage haute précision appliqués à des composants de grande taille :

• Tolérances locales des caractéristiques : Des trous, poches et surfaces individuels peuvent généralement respecter une tolérance de ± 0,025 mm ou plus serrée, comme pour les pièces plus petites
• Tolérances entre caractéristiques sur de courtes distances : une tolérance de ± 0,025 mm à ± 0,05 mm est réalisable avec un contrôle rigoureux du procédé
• Tolérances entre caractéristiques sur la longueur totale de la pièce : une tolérance de ± 0,05 mm à ± 0,125 mm devient plus réaliste pour des pièces s'étendant sur plusieurs pieds, selon le matériau utilisé et le niveau de contrôle environnemental
• Platitude et rectitude sur de grandes longueurs : ±0,003 po à ±0,010 po par pied de longueur, avec des variations importantes selon la stabilité du matériau et l’état de détente des contraintes

Il ne s’agit pas de limitations à dissimuler, mais de réalités physiques que les ateliers expérimentés prennent en compte dès la phase de planification. L’essentiel est d’établir dès le départ des attentes réalistes et de concevoir des procédés permettant d’atteindre les tolérances requises là où elles ont une incidence fonctionnelle réelle.

Stratégies d’atténuation réellement efficaces

Connaître les défis ne représente que la moitié du combat. Voici comment les fabricants expérimentés de pièces usinées CNC de précision surmontent ces obstacles à l’exactitude :

• Environnements à température contrôlée : Les zones d’usinage climatisées maintiennent une température constante, souvent comprise dans une fourchette de ±2 °F, ce qui réduit au minimum les variations dimensionnelles induites par les effets thermiques. Certains équipements avancés stabilisent à la fois la température de l’air et celle du liquide de refroidissement afin d’assurer une constance maximale.
• Séquences d’usinage stratégiques : Plutôt que d’effectuer toutes les opérations à une extrémité avant de passer à l’autre, les programmeurs expérimentés ordonnencent les opérations afin d’équilibrer la répartition de la chaleur et de permettre un refroidissement entre les passes. L’exécution de passes semi-finales suivie de mesures entre celles-ci, avant d’effectuer les passes finales, est essentielle pour atteindre des tolérances strictes.
• Mesure en cours de processus : Les systèmes de palpage intégrés au cycle d’usinage vérifient les cotes avant les opérations critiques, ce qui permet des ajustements en temps réel. Comme le démontre l’approche de Frigate, les traceurs laser et les machines à mesurer tridimensionnelles optiques fournissent des mesures sans contact garantissant la précision pendant la production.
• Opérations de détente des contraintes : Les contraintes internes du matériau provoquent des déformations qui apparaissent après l’usinage, lorsque les tensions internes se redistribuent. Pour les composants volumineux critiques, un traitement thermique de détente des contraintes entre les phases d’ébauche et de finition empêche tout déplacement post-usinage.
• Outils amortisseurs de vibrations : Des porte-outils spécialisés dotés de mécanismes d’amortissement internes contreront les tendances vibratoires des outils à grande longueur de coupe. Ces solutions permettent d’effectuer des opérations avec de grands débords à des vitesses deux fois supérieures à celles des outils traditionnels, tout en préservant la qualité de l’état de surface.
• Paramètres d’usinage adaptatifs : Lors de l’utilisation d’outils dont la longueur de taille dépasse deux fois le diamètre, les opérateurs expérimentés réduisent la vitesse de coupe et l’avance par dent afin de minimiser la déformation. De même, lorsque la partie active de l’outil dépasse de plus de quatre fois son diamètre la face de serrage dans le porte-outil, il devient essentiel de réduire la profondeur de passe axiale.

Le bilan ? Atteindre une précision à grande échelle exige une planification rigoureuse, un investissement dans des systèmes de contrôle environnemental et une discipline procédurale allant bien au-delà des exigences habituelles de l’usinage standard. Ce sont les ateliers qui comprennent pleinement ces réalités — et qui les communiquent avec honnêteté — qui ont le plus de chances de livrer des pièces usinées sur machines CNC de grande taille répondant effectivement à vos spécifications.

Bien entendu, même les stratégies de précision les plus sophistiquées dépendent d’une capacité fondamentale : maintenir solidement cette pièce massive sans induire les déformations mêmes que vous cherchez à éviter.

Stratégies de maintien pour les composants surdimensionnés

Vous disposez de la machine adaptée et vous maîtrisez les défis liés à la précision, mais voici une question qui fait souvent trébucher même les ingénieurs expérimentés : comment maintenir effectivement en position stable une pièce de 907 kg tout en soumettant celle-ci à des forces de plusieurs milliers de kilogrammes exercées par les outils de coupe ? C’est précisément à ce stade que le succès de l’usinage de composants de grande taille se joue.

Le maintien des pièces surdimensionnées ne consiste pas simplement à serrer davantage. Une pression excessive déforme la pièce que vous tentez justement d’usiner avec précision ; une pression insuffisante entraîne un déplacement de la pièce pendant l’usinage, ce qui la rend inutilisable et risque d’endommager des équipements coûteux. La solution réside dans une conception stratégique des dispositifs de maintien, une répartition intelligente des points de serrage et une gestion rigoureuse des références (datums) lors de plusieurs montages.

Conception de dispositifs de serrage sur mesure pour les pièces surdimensionnées

Lorsque les étaux et les pinces standards ne peuvent pas assumer la tâche, les dispositifs de serrage sur mesure deviennent indispensables. Mais la conception d’un dispositif de maintien efficace pour les pièces volumineuses exige une compréhension des efforts auxquels les composants plus petits ne sont jamais soumis.

Pensez à ce qui se produit lorsqu’une pièce lourde repose sur la table d’une machine-outil. La simple force de gravité crée des concentrations de contraintes aux points d’appui. Ajoutez-y les efforts de coupe agissant latéralement sur la pièce, et vous obtenez un scénario de chargement complexe nécessitant une analyse mécanique rigoureuse — et non simplement des pinces plus grandes.

Selon les recommandations de fabrication de PTSMAKE, le dispositif de serrage revêt une importance aussi cruciale que l’outil de coupe lui-même pour les pièces complexes. L’objectif consiste à assurer une rigidité maximale avec une force de serrage minimale, en répartissant uniformément la pression afin d’éviter tout dommage ou toute déformation.

Plusieurs approches de maintien des pièces s’avèrent efficaces pour l’usinage vertical et les opérations horizontales de pièces volumineuses :

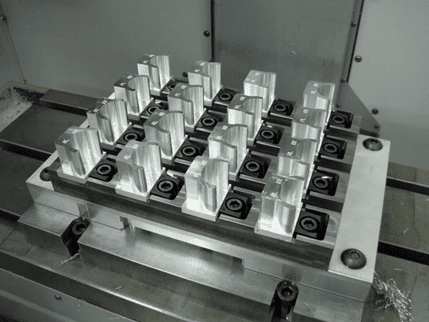

• Systèmes modulaires de maintien des pièces : Les systèmes de plaques à grille dotées d'encoches en T espacées régulièrement permettent un positionnement flexible des étaux sans usinage sur mesure. Ces systèmes s’adaptent à diverses géométries de pièces à l’aide de composants normalisés, reconfigurables d’un chantier à l’autre.
• Applications des tables à vide : Pour les matériaux en tôle plats et de grande dimension, la fixation sous vide fournit une force de serrage uniforme sur toute la surface. Comme La documentation technique de DATRON l’explique, un carré de 9 pouces de côté soumis au vide subit, au niveau de la mer, une force de serrage supérieure à 1 190 livres — force qui augmente linéairement avec la surface.
• Stratégies de serrage multipoints : Plutôt que de compter sur quelques étaux à forte puissance, répartir la force de maintien sur de nombreux points empêche les déformations localisées. Cette approche est particulièrement cruciale pour les composants à parois minces ou flexibles.
• Structures de support sacrificielles : L’ajout de caractéristiques de soutien temporaires — usinées et éliminées lors des opérations finales — confère une rigidité suffisante pendant les usinages critiques, sans affecter la géométrie de la pièce finie.

Le défi technique s'intensifie lorsqu'il s'agit de supporter des pièces lourdes sans provoquer de déformation. Une grande plaque en aluminium peut fléchir de façon mesurable sous son propre poids si elle n'est supportée que sur ses bords. Un positionnement stratégique des supports — souvent à l'aide de vis de réglage ou de supports conformables — permet de maintenir la planéité pendant l'usinage de la pièce.

Stratégies de transfert de référence pour usinages multiples

C'est ici que les services d'usinage de grandes pièces rencontrent leur défi le plus complexe : lorsque la pièce doit être usinée sur plusieurs faces ou dépasse l'enveloppe d'une seule machine, comment garantir la précision entre les différentes mises en position ?

À chaque démontage et remontage de la pièce, vous introduisez une erreur potentielle. Comme le soulignent les experts en fabrication, il est impossible de repositionner une pièce avec une répétabilité parfaite, sans aucune erreur. Ces légères imprécisions s'accumulent à chaque mise en position — un phénomène appelé « accumulation des tolérances », qui peut faire sortir des cotes critiques des spécifications.

Le transfert réussi des données dépend de l'établissement de points de référence clairs et de leur utilisation cohérente.

1. Établir d'abord les caractéristiques de référence principales : Usiner les surfaces qui serviront de points de référence pour toutes les opérations ultérieures avant toute autre caractéristique. Ces surfaces de référence doivent être accessibles pour le palpage ou le contact physique lors des montages ultérieurs.
2. Concevoir les éléments de serrage autour des références : Créer des éléments de serrage qui viennent en prise précise avec les caractéristiques de référence principales. Des goupilles cylindriques de précision, des surfaces de localisation usinées ou des trous de localisation dédiés assurent un positionnement reproductible.
3. Vérifier la position avant usinage : Utiliser le palpage intégré à la machine pour confirmer la position de la pièce après chaque montage. Comparer les positions mesurées aux valeurs attendues et appliquer les corrections nécessaires avant le début de l’usinage.
4. Documenter et suivre l’erreur cumulative : Mesurer les caractéristiques critiques après chaque montage, en suivant l’accumulation de la variation dimensionnelle. Ces données permettent d’identifier le moment où l’empilement des tolérances s’approche des limites.
5. Planifier les opérations afin de minimiser les montages : Regrouper les opérations partageant les mêmes références de datums. Usiner toutes les caractéristiques nécessitant un accès depuis une même direction avant de repositionner la pièce pour une autre orientation.

Pour des applications extrêmement critiques, certains ateliers usinent des billes dédiées ou des surfaces de référence dans des zones non fonctionnelles de la pièce. Ces éléments de précision fournissent des points de repérage constants que les traceurs laser ou les machines à mesurer tridimensionnelles (MMT) peuvent localiser avec une précision au micron près, quel que soit le nombre de fois où la pièce est transférée d’une machine à l’autre.

L’investissement dans une stratégie adéquate de serrage rapporte des bénéfices qui vont au-delà de la précision. Des dispositifs de serrage bien conçus réduisent le temps de montage — un facteur majeur de coûts dans l’usinage de grandes pièces, où le montage peut prendre plusieurs heures. Ils améliorent également la sécurité en maintenant solidement les pièces lourdes contre tout déplacement imprévu pendant les opérations d’usinage agressives.

Une fois les principes fondamentaux de la fixation des pièces maîtrisés, un autre facteur critique reste à considérer : le choix de matériaux dont le comportement est prévisible à grande échelle tout en répondant à vos exigences de performance.

Critères de sélection des matériaux pour la réussite des grandes pièces

Vous avez acquis l’équipement adapté et mis au point des stratégies solides de fixation des pièces. Toutefois, un facteur peut compromettre même le projet le plus soigneusement planifié : le choix d’un matériau inadapté pour votre composant de grande taille. Lorsque vous usinez des pièces mesurant plusieurs pieds, le comportement du matériau à grande échelle devient un critère déterminant.

Ce qui fonctionne parfaitement pour de petites pièces usinées sur machines à commande numérique (CNC) crée souvent des difficultés à plus grande échelle. L’expansion thermique, négligeable dans les composants compacts, devient un problème majeur en matière de tolérances sur des longueurs étendues. Un poids facilement maîtrisable sur de petites pièces nécessite des dispositifs de serrage robustes et une manutention spécifique pour les pièces mécaniques sur mesure à grande échelle. Comprendre ces défis propres à chaque matériau vous aide à spécifier des composants réellement adaptés à la fabrication de grandes pièces.

Différences de comportement thermique selon les types de matériaux

Vous souvenez-vous de la discussion précédente sur l’expansion thermique ? C’est ici que le choix du matériau influe directement sur ce défi. Selon les données de référence de MISUMI sur l’expansion thermique, les différents matériaux se dilatent à des taux radicalement différents — et cette différence revêt une importance considérable pour les pièces mécaniques CNC surdimensionnées.

Envisagez ce scénario : vous usinez une pièce de 10 pieds de long, et la température de l’atelier augmente de 15 °F pendant un cycle d’usinage prolongé. Selon le matériau choisi, voici ce qui se produit :

• Aluminium (CEP : 21–24 × 10⁻⁶/°C) : La pièce s’allonge d’environ 0,021 à 0,024 pouce — ce qui peut faire sortir des caractéristiques de précision de leurs tolérances
• Acier au carbone (CEP : 11–13 × 10⁻⁶/°C) : L’allongement tombe à environ 0,011 à 0,013 pouce — soit près de la moitié de la dilatation observée pour l’aluminium
• Titane (CEP : 8,6 × 10⁻⁶/°C) : Dilatation encore moindre, d’environ 0,009 pouce — excellente stabilité dimensionnelle
• Acier inoxydable 304 (CEP : 17,3 × 10⁻⁶/°C) : Situation intermédiaire, avec un allongement d’environ 0,017 pouce

Comme le soulignent les experts en fabrication de PEKO Precision, avec plus de 150 ans d’expérience cumulée, le contrôle de la température aussi bien des machines que du matériau de base est d’une importance capitale. Ils ont observé des écarts rejetables entre les mesures effectuées directement sur la machine et celles réalisées en laboratoire de contrôle qualité, simplement parce que les systèmes de refroidissement avaient refroidi les pièces en dehors des tolérances spécifiées, provoquant leur dilatation une fois réchauffées.

Le défi thermique va au-delà d’une simple dilatation. Les différents matériaux conduisent la chaleur de façon différente lors des opérations d’usinage. La conductivité thermique excellente de l’aluminium dissipe rapidement la chaleur générée par l’usinage, tandis que la faible conductivité thermique du titane concentre cette chaleur à l’interface outil-pièce. Cela affecte non seulement la stabilité dimensionnelle, mais aussi la durée de vie des outils et la qualité de l’état de surface.

Lorsque le poids du matériau devient un facteur d’usinage

Imaginez le chargement d'une billette d'acier pesant 1 360 kg sur une table de machine. Envisagez maintenant une billette d'aluminium de même taille, pesant environ 454 kg. Cette différence de poids modifie fondamentalement la façon dont vous manipulez, fixez et usinez ces pièces.

Le poids influence la fabrication de composants de grande taille de plusieurs manières critiques :

• Exigences en matière de serrage : Les composants lourds en acier peuvent se positionner naturellement sous l'effet de la gravité, mais nécessitent des dispositifs de serrage robustes pour résister aux efforts de coupe. Les pièces plus légères en aluminium exigent un serrage plus rigoureux afin d'éviter tout déplacement pendant les opérations d'usinage intensives.
• Capacité de charge de la table de machine : Chaque machine possède des limites de poids. Une table homologuée pour 2 268 kg permet de traiter des pièces en acier de dimensions plus réduites que celles des composants équivalents en aluminium.
• Manutention de matériaux : Comme l'insistent les experts de PEKO, l'utilisation adéquate de palans et d'équipements de levage devient essentielle. Un sangle mal positionnée ou un œil de levage inadéquat peut provoquer le flambage de grandes pièces usinées sous leur propre poids lors du démontage.
• Déformation pendant l'usinage : Les pièces lourdes fléchissent entre les points de support. Une longue barre en acier s'étendant entre deux dispositifs de fixation peut présenter une déformation mesurable au centre, nécessitant un soutien supplémentaire pour maintenir la planéité.

Pour les applications où le poids conditionne la conception — aérospatiale, transport et équipements portables — la sélection du matériau commence souvent par les exigences relatives à la densité, puis remonte vers l’arrière afin d’identifier les compromis acceptables en usinage.

Comparaison des matériaux pour les applications de grandes pièces

Le choix du matériau approprié exige l’équilibre simultané de plusieurs facteurs. Cette comparaison vous aide à évaluer comment les matériaux couramment utilisés pour les pièces usinées CNC se comportent selon les paramètres critiques propres aux composants surdimensionnés :

Matériau	Coefficient de dilatation thermique (×10⁻⁶/°C)	Facteur de poids (densité relative)	Nécessité de détente des contraintes	Considérations d'usinage
Alliages d'aluminium (6061, 7075)	21-24	Faible (2,7 g/cm³)	Modéré — recommandé pour les pièces à tolérances serrées	Usinabilité excellente, vitesses d’usinage élevées possibles ; veiller à l’écrouissage dans certains alliages. L’évacuation des copeaux est aisée.
Acier au carbone (1018, 4140)	11-13	Élevé (7,85 g/cm³)	Élevée — essentielle pour les travaux de précision afin d’éviter une déformation après usinage	Usinabilité bonne, vitesses modérées. Des efforts de coupe plus élevés exigent des montages rigides. Veiller à l’écrouissage.
Acier inoxydable (304, 316)	14.4-17.3	Élevée (8,0 g/cm³)	Élevée — en particulier pour les nuances austénitiques sujettes à la fissuration sous contrainte	Usinabilité difficile, vitesses réduites requises. Évacuation de copeaux « collants », risques d’écrouissage. Nécessite des outils parfaitement affûtés.
Titane (Ti-6Al-4V)	8.6	Moyenne (4,43 g/cm³)	Modérée à élevée — selon la géométrie de la pièce et les traitements antérieurs	Difficile à usiner, vitesses très faibles, usure importante des outils. Excellente résistance spécifique. Nécessite des outils spécialisés et des stratégies avancées de lubrification.

Détente des contraintes : une exigence cachée

Voici un point qui surprend bon nombre d’acheteurs : les contraintes internes du matériau ne disparaissent pas simplement parce que vous avez reçu une pièce soigneusement usinée. Ces contraintes, piégées dans le matériau lors des opérations de laminage, de forgeage ou d’usinage antérieur, attendent leur moment pour se libérer — provoquant souvent une déformation de votre composant de précision dès qu’il quitte l’atelier.

Pour les pièces de grande taille, ce problème s’aggrave. Un assemblage soudé en acier de 3 mètres (10 pieds) présentant des contraintes résiduelles peut se déformer de façon mesurable après usinage, une fois que le matériau assurant la contrainte a été retiré. Plus la pièce est grande, plus la quantité de matériau retirée est importante, et plus les possibilités de redistribution des contraintes sont élevées.

Les exigences en matière de détente des contraintes varient selon le matériau :

• Aluminium: Généralement plus stable, mais les pièces de précision bénéficient d’un traitement thermique de détente des contraintes entre l’ébauche et la finition. Certains alliages (notamment l’7075) conservent des contraintes résiduelles importantes après traitement thermique.
• Acier au carbone : Nécessite presque toujours une détente des contraintes pour les applications de précision. Les assemblages soudés en exigent absolument une. La pratique courante consiste à chauffer à 600–650 °C (1 100–1 200 °F), à maintenir cette température, puis à refroidir lentement.
• Acier inoxydable : Les nuances austénitiques sont particulièrement sensibles aux contraintes. Un recuit de solution peut être requis pour obtenir une stabilité maximale, bien qu’il affecte la dureté et la résistance.
• Titane : Les températures de détente des contraintes doivent être soigneusement contrôlées afin d’éviter toute altération des propriétés du matériau. Ce traitement est essentiel pour les pièces subissant un enlèvement important de matière.

Comme le souligne la documentation technique d’Ethereal Machines, la compréhension des exigences spécifiques de votre projet constitue la première étape pour prendre des décisions éclairées concernant les matériaux. Pour les pièces de grande taille, cela signifie tenir compte non seulement des exigences de performance de la pièce finie, mais aussi du comportement du matériau tout au long du processus de fabrication dans son ensemble.

Le point essentiel ? La sélection des matériaux pour les composants de grande taille exige une réflexion allant au-delà de simples comparaisons de résistance mécanique et de coûts. Le comportement thermique, les implications en termes de poids et les besoins en soulagement des contraintes influencent directement la capacité de votre projet à respecter les tolérances requises — ou à devenir une leçon coûteuse en science des matériaux. Une fois le matériau approprié spécifié, la question suivante consiste à identifier les secteurs industriels qui exigent ces composants surdimensionnés, ainsi que les exigences particulières qu’ils impliquent.

Applications industrielles exigeant une expertise en pièces de grande taille

Maintenant que vous comprenez les matériaux qui rendent possible l'usinage de pièces de grande taille, où aboutissent concrètement tous ces composants surdimensionnés ? La réponse couvre certains des secteurs industriels les plus exigeants au monde — chacun imposant des exigences spécifiques qui poussent les services d'usinage de précision à leurs limites.

Ce qui rend ces applications fascinantes, ce n'est pas seulement la taille des pièces. C'est la manière dont chaque industrie superpose des certifications spécifiques, des spécifications matériaux et des normes d'inspection aux exigences dimensionnelles déjà très contraignantes. Un moyeu d'éolienne et un châssis de véhicule de défense peuvent présenter des dimensions similaires, mais les procédés de fabrication respectifs ne pourraient être plus différents.

Exigences relatives aux composants structurels aéronautiques

Lorsque vous fabriquez des composants destinés à voler, l'échec n'est pas une option. Les pièces structurelles aéronautiques figurent parmi les applications les plus exigeantes en matière d'usinage de grandes pièces, alliant des exigences de précision extrêmes à des processus de certification rigoureux.

Selon la documentation de fabrication aérospatiale de Neway Precision, les composants structurels doivent fonctionner de manière fiable sous de fortes charges aérodynamiques, des cycles thermiques allant de -55 °C à 200 °C et une exposition prolongée aux vibrations, le tout en conservant un poids minimal. Les pièces structurelles aérospatiales typiques nécessitant des capacités importantes d’usinage CNC comprennent :

• Âmes et nervures d’aile : Structures porteuses principales s’étendant sur plusieurs pieds, usinées généralement à partir de billettes massives en aluminium ou en titane afin d’éliminer les joints d’assemblage
• Cloisons de fuselage : Cadres structurels critiques exigeant des tolérances inférieures à ± 0,01 mm sur les éléments porteurs
• Mâts moteurs : Structures de fixation soumises à de fortes contraintes, reliant les moteurs aux ailes et nécessitant une résistance exceptionnelle à la fatigue
• Composants de l'ensemble d'atterrissage : Ensembles massifs forgés et usinés capables de supporter des charges de choc extrêmes lors de l’atterrissage

Ce qui distingue le secteur aérospatial, c'est la charge liée à la certification. Les prestataires de services d'usinage lourd ciblant ce secteur doivent maintenir la certification AS9100 — la norme spécifique en matière de management de la qualité pour l’aérospatial. Les pièces font l’objet d’essais non destructifs approfondis, notamment des inspections par ultrasons pour détecter les vides internes, des essais radiographiques pour évaluer l’intégrité des soudures et des inspections par ressuage pour révéler les fissures de surface.

Les exigences relatives aux matériaux sont tout aussi strictes. Les alliages de titane, tels que le Ti-6Al-4V, dominent les applications à forte sollicitation mécanique, offrant une résistance à la traction supérieure à 900 MPa pour environ la moitié du poids de l’acier. L’aluminium 7075-T6 reste le matériau de référence pour les structures de cellules d’avion. Chaque lot de matériau doit être entièrement traçable, accompagné de certificats d’usine documentant sa composition chimique et ses propriétés mécaniques.

Applications dans le secteur de l’énergie, de l’éolien au pétrole et au gaz

L'appétit de l'industrie énergétique pour les composants usinés de grande taille s'étend à deux environnements très différents : les éoliennes imposantes et les opérations de forage sous-marines exigeantes. Tous deux exigent une précision à grande échelle, mais les exigences spécifiques en diffèrent considérablement.

Composants pour l'énergie éolienne

Le moyeu d'une éolienne moderne — la pièce moulée centrale reliant les pales au système de transmission — peut dépasser 4,5 mètres de diamètre et peser plus de 22 680 kg. Ces composants nécessitent des capacités d'usinage de grande taille que peu d'ateliers possèdent :

• Ensembles moyeux : Pièces moulées massives en fonte ductile ou en acier, nécessitant un alésage précis des interfaces de fixation des pales et des raccordements de l'arbre principal
• Logements de roulement principal : Ajustements critiques devant maintenir leur alignement sous des charges dynamiques et des variations thermiques allant de la chaleur désertique au froid arctique
• Systèmes d'orientation (yaw) et de réglage de l'inclinaison (pitch) : Boîtiers d'engrenages et structures de fixation exigeant des tolérances constantes sur de grands diamètres

Les composants éoliens font face à des défis uniques : ils doivent assurer une durée de service de plus de 20 ans avec un entretien minimal dans des lieux éloignés. Cela impose des exigences strictes en matière de revêtements résistants à la corrosion, d’usinages précis des surfaces de roulement et de documentation exhaustive pour l’assistance sous garantie.

Applications pétrolières et gazières

Le secteur pétrolier et gazier exige des composants conçus pour résister à des pressions extrêmes, à des environnements corrosifs et à des exigences de sécurité sans aucune tolérance. Selon La documentation pétrolière et gazière de Johnson Centrifugal , les entreprises se retrouvent aujourd’hui dans des environnements plus éloignés et plus contraignants que jamais, ce qui rend les exigences en matière de qualité des composants plus élevées qu’à toute période antérieure.

Les applications typiques pour les grandes pièces comprennent :

• Corps de vanne : Logements haute pression usinés dans des alliages spécialisés tels que le C93800 et l’Inconel, afin de résister aux fluides corrosifs des puits
• Collecteurs : Ensembles complexes à multiples orifices assurant la répartition du débit entre les puits et les équipements de traitement
• Équipements de prévention des éruptions (BOP) : Composants critiques pour la sécurité nécessitant une intégrité exceptionnelle des matériaux et des surfaces d’étanchéité précises
• Boîtiers de connecteurs sous-marins : Composants certifiés pour des pressions en eau profonde supérieures à 15 000 PSI

Les spécifications matériaux dans les applications pétrolières et gazières exigent souvent des alliages exotiques résistant à l’hydrogène sulfuré, aux chlorures et aux températures extrêmes. Les alliages réfractaires ASTM A297 et les alliages cuivre-nickel ASTM B369 apparaissent fréquemment dans les cahiers des charges. Chaque composant fait l’objet d’essais de pression rigoureux et de prescriptions documentaires strictes avant sa mise en service.

Exigences du secteur de la défense et des équipements lourds

L’usinage CNC pour le secteur des transports et le secteur de la défense pose encore un autre ensemble de défis : les composants doivent résister à des conditions opérationnelles qui détruirait des équipements commerciaux.

En tant que Aperçu de la fabrication pour la défense par Marberry Machine explique que les équipements militaires fonctionnent dans des environnements allant des mers corrosives aux paysages urbains poussiéreux, où la défaillance d’un seul composant peut faire la différence entre le succès et l’échec d’une mission. La production de pièces usinées sur commande numérique (CNC) spécialisées pour la défense comprend généralement :

• Composants de caisse de véhicule : Structures en acier et en aluminium de grade blindé nécessitant un ajustement précis pour l’assemblage et une protection balistique constante
• Supports de systèmes d’armes : Plateformes à haute précision assurant la stabilité et la justesse sous des forces de recul extrêmes
• Manchons d’arbre naval : Opérations de tournage à grand diamètre avec des exigences strictes de concentricité pour les systèmes de propulsion
• Mécanismes d’anneau de culasse : Géométries complexes nécessitant plusieurs opérations d’usinage avec des tolérances extrêmement serrées

Les marchés de défense imposent des exigences de conformité à l'ITAR (Règlement international sur le commerce des armes), restreignant les installations autorisées à soumissionner pour certains travaux. Les ateliers qui desservent ce secteur détiennent une certification JCP et des codes CAGE pour les marchés publics. La traçabilité des matériaux va au-delà des exigences commerciales : chaque élément de fixation, chaque baguette d’électrode et chaque centimètre de matériau de base doivent être documentés.

Les châssis d’équipements miniers et les composants de construction lourde présentent des exigences similaires en matière de durabilité, bien que les exigences en matière de certification diffèrent. Ces secteurs accordent une priorité élevée à la résistance aux chocs, à la durée de vie en fatigue sous chargement cyclique et à la réparabilité sur site. Les aciers soudables sont prédominants, et le relâchement des contraintes ainsi qu’un contrôle non destructif (CND) rigoureux garantissent que les composants résistent à des conditions d’exploitation extrêmes.

Dans tous ces secteurs, un point commun émerge : les méthodes d’inspection et de vérification de la qualité doivent être adaptées à l’échelle des composants fabriqués. Les approches de mesure standard se révèlent souvent insuffisantes lorsque les pièces dépassent les volumes de mesure conventionnels des machines à mesurer tridimensionnelles (MMT).

Contrôle qualité et méthodes d’inspection pour les grandes pièces

Voici un défi qui prend de nombreux acheteurs au dépourvu : vous avez investi dans une usinage CNC précis de grandes pièces, le composant est esthétiquement impeccable, mais comment vérifier concrètement ces dimensions critiques ? Lorsque votre pièce est plus longue que l’équipement de mesure conçu pour l’inspecter, les méthodes traditionnelles de contrôle qualité atteignent leurs limites.

L'inspection de composants surdimensionnés exige des technologies et des stratégies de mesure qui diffèrent fondamentalement de la vérification des pièces standard. La même échelle qui rend l'usinage à grande capacité difficile crée également des défis d'inspection uniques — et comprendre ces limites vous aide à fixer des attentes réalistes et à poser les bonnes questions lors de l'évaluation de fournisseurs potentiels.

Lorsque les machines à mesurer tridimensionnelles (MMT) traditionnelles atteignent leurs limites

Les machines à mesurer tridimensionnelles (MMT) traditionnelles constituent depuis des décennies la référence en matière d'inspection de précision. Imaginez toutefois essayer de mesurer une nervure aéronautique de 4,5 mètres sur une MMT dont le volume de mesure ne dépasse pas 1,2 mètre. Celle-ci ne peut tout simplement pas accueillir la pièce — et ce n'est que le début des difficultés.

Selon Conseils métrologiques ZEISS , les systèmes de mesure disponibles présentent chacun des limites recommandées en fonction de la taille des pièces — ils permettent de mesurer une pièce dans cette plage dimensionnelle, ni plus, ni moins. Pour les applications d'usinage à grande échelle, les MMT traditionnelles à structure portique présentent plusieurs limitations :

• Contraintes liées au volume de mesure : La plupart des machines à mesurer tridimensionnelles (MMT) utilisées en atelier atteignent un volume de travail maximal d’environ 60 × 80 × 40 pouces. Les pièces dépassant ces dimensions ne peuvent tout simplement pas être mesurées sur du matériel standard.
• Sensibilité environnementale : Les MMT de grande taille nécessitent des salles climatisées, généralement maintenues à 20 °C ±1 °C. Le déplacement de pièces massives vers et depuis ces environnements contrôlés entraîne des retards de stabilisation thermique — parfois plusieurs heures pour que des composants en acier lourd atteignent l’équilibre thermique.
• Incertitude de mesure aux extrêmes : Même les grandes MMT connaissent une dégradation de leur précision aux limites de leur volume de travail. Les spécifications d’incertitude de ±0,0002 po au centre peuvent s’accroître jusqu’à ±0,001 po ou plus à portée maximale.
• Limitations de débit : Chaque mesure prend du temps. Comme le souligne ZEISS, même 30 secondes de temps de numérisation s’accumulent lorsqu’il faut mesurer plusieurs pièces par heure — et les pièces volumineuses exigent un nombre exponentiellement plus élevé de points de mesure.

Pour les applications d'usinage de grands diamètres nécessitant une vérification du diamètre intérieur, l'accès physique aggrave le problème. Un bras de palpeur doit pénétrer profondément dans les cavités, et les configurations standard des machines à mesurer tridimensionnelles (MMT) manquent souvent de la capacité d'extension requise pour effectuer des mesures dans des alésages profonds sur des composants surdimensionnés.

Technologies de mesure alternatives pour les pièces surdimensionnées

Lorsque les MMT traditionnelles ne sont pas en mesure d'accomplir la tâche, des technologies de mesure spécialisées prennent le relais. Chacune d'elles offre des avantages spécifiques, selon la géométrie de votre pièce, vos exigences en matière de précision et votre environnement de production.

MMT à bras portables

Ces dispositifs à bras articulé apportent la capacité de mesure directement sur la pièce, même lorsqu'elle reste fixée sur la machine. Les bras portables offrent généralement un volume de mesure allant jusqu'à 12 pieds de diamètre et peuvent être repositionnés autour de pièces plus grandes à l'aide de techniques de « saut de puce » utilisant des points de référence communs.

Les principaux critères à prendre en compte lors du choix d'un bras portable sont les suivants :

• Précision : La précision volumétrique varie généralement de ±0,001 po à ±0,002 po, selon la longueur du bras. Les bras plus courts offrent une meilleure précision.
• Complexité des pièces : Les bras avancés permettent de mesurer aussi bien des caractéristiques prismatiques simples que des surfaces complexes à contours élaborés, bien que la technique de l’opérateur influence fortement les résultats.
• Facilité d'utilisation: Comme l’insiste ZEISS, l’appareil doit être facile à utiliser pour les opérateurs. Les besoins en formation ainsi que la reproductibilité des mesures entre opérateurs varient selon le système.

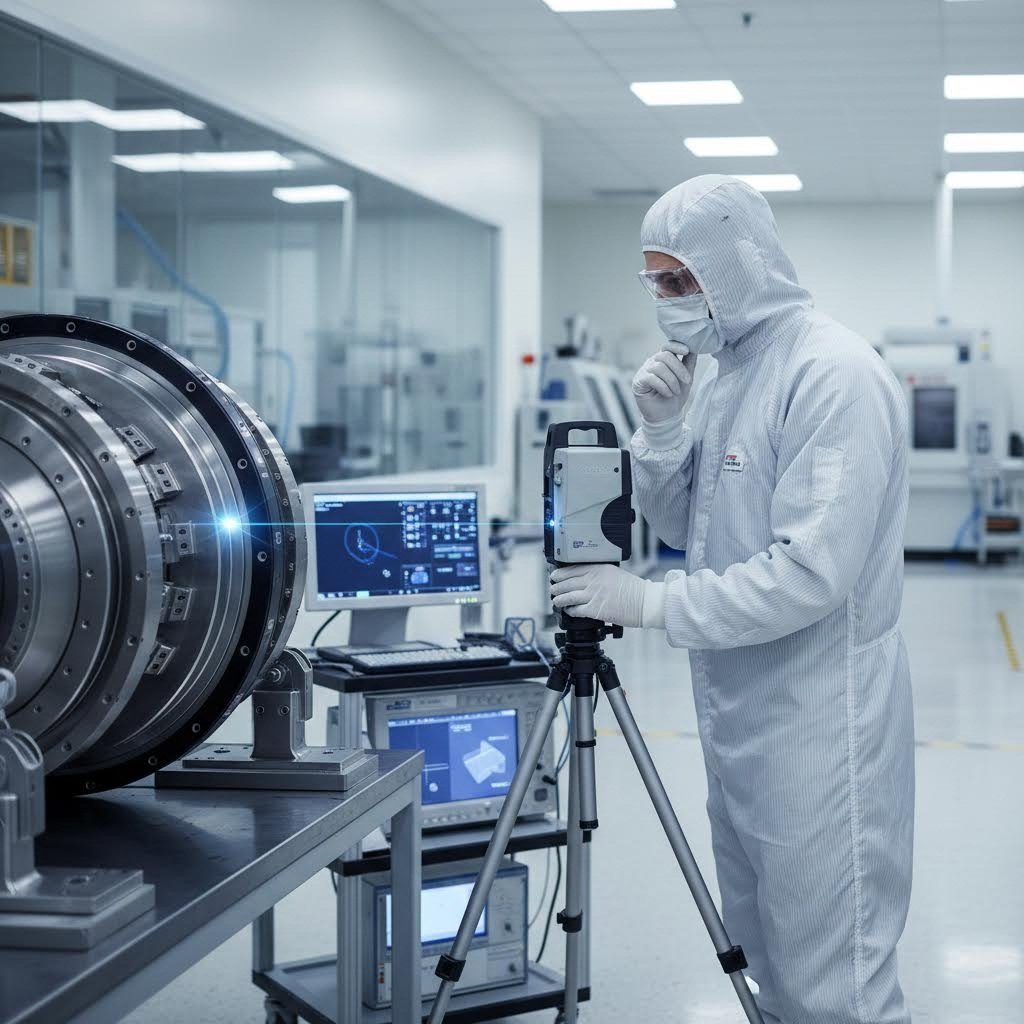

Systèmes de suivi laser

Pour les composants les plus volumineux — par exemple les fuselages d’avions ou les structures d’éoliennes — les systèmes de suivi laser offrent une capacité de mesure sur des volumes dépassant 100 pieds de diamètre. Ces systèmes suivent une cible réfléchissante déplacée sur la surface de la pièce, enregistrant les coordonnées avec une précision remarquable.

Les systèmes de suivi laser excellent dans les domaines suivants :

• Alignement à grande échelle : Vérification de l’alignement correct des caractéristiques sur l’ensemble d’un assemblage
• Vérification en cours de processus : Contrôles rapides entre deux opérations d’usinage, sans retirer les pièces des dispositifs de maintien
• Déploiement portable : Systèmes à un seul opérateur qui se configurent en quelques minutes et fonctionnent directement sur le sol d’atelier

Les spécifications de précision des trackers laser de qualité atteignent ±0,0005 po + 0,0000005 po/pouce de distance — une performance remarquable qui ne se dégrade que légèrement sur des portées étendues.

Photogrammétrie et numérisation 3D

Selon La documentation technique de SHINING 3D , les systèmes modernes de numérisation 3D offrent désormais des vitesses de numérisation allant jusqu’à 3 460 000 points par seconde, permettant une inspection rapide de la surface complète de composants de grande taille. Ces méthodes sans contact capturent des millions de points de données, créant des jumeaux numériques des pièces physiques afin de les comparer aux modèles CAO.

la numérisation 3D s’avère particulièrement utile pour :

• Inspection de la première pièce : La vérification exhaustive de géométries complexes avant l’engagement en production
• Vérification de surfaces libres : Le contrôle de surfaces contournées qui nécessiteraient des milliers de mesures individuelles au palpeur
• Pièces fragiles ou flexibles : La mesure sans contact élimine les forces exercées par la sonde, qui pourraient déformer des structures à parois minces.

Stratégies d’inspection en cours de processus

Attendre la fin de l’usinage pour détecter des problèmes dimensionnels gaspille du temps et de l’argent. Pour les pièces volumineuses dont le cycle d’usinage est long, l’inspection en cours de processus permet de repérer les anomalies tant qu’il est encore possible d’y remédier.

Des stratégies efficaces d’inspection en cours de processus comprennent :

• Palpage sur machine : Les palpeurs à contact intégrés au cycle d’usinage vérifient les dimensions critiques entre les opérations. Si les passes d’ébauche laissent un surplus insuffisant pour l’opération de finition, les opérateurs peuvent effectuer les ajustements nécessaires avant de perdre des heures sur les opérations suivantes.
• Arrêts de mesure en semi-finition : Interrompre le processus entre l’ébauche et la finition afin de mesurer les pièces — ce qui permet, si nécessaire, une relaxation des contraintes — avant d’effectuer les passes finales qui déterminent la conformité de la pièce.
• Contrôle statistique des processus : Le suivi des tendances dimensionnelles sur plusieurs pièces permet de détecter une dérive avant que les tolérances ne soient dépassées. Cette approche s’avère particulièrement utile lors de séries de production de composants volumineux similaires.

Exigences en matière de documentation et de traçabilité

Pour les secteurs réglementés, le rapport d’inspection revêt une importance égale à celle des mesures elles-mêmes. Les rapports d’inspection de premier article selon la norme aérospatiale AS9102, la documentation PPAP (Production Part Approval Process) automobile et les exigences DID (Data Item Description) des marchés de défense imposent tous des formats spécifiques de preuves.

Les dossiers documentaires complets comprennent généralement :

• Des rapports d'inspection dimensionnelle : La vérification de chaque cote spécifiée par rapport à sa tolérance, avec enregistrement des valeurs mesurées réelles
• Certifications des matériaux : Les rapports d’essai sur les tôles (mill test reports), permettant de retracer la matière première jusqu’aux lots de fusion spécifiques, y compris la vérification de la composition chimique et des propriétés mécaniques
• Certifications de processus : Les registres de traitement thermique, les résultats des essais non destructifs (END) et la documentation relative aux procédés spéciaux fournie par des fournisseurs certifiés
• Traçabilité du système de mesure : Les enregistrements d’étalonnage attestant que la précision des équipements d’inspection est rattachée aux normes du NIST

Le point essentiel ? La vérification de la qualité des pièces de grande taille exige une planification conjointe de la stratégie de mesure et de la stratégie d’usinage. Les ateliers qui investissent dans des technologies d’inspection adaptées — et qui savent quelle méthode convient à chaque application — livrent non seulement des composants, mais aussi la confiance nécessaire. Bien entendu, toutes ces capacités influencent directement le coût de l’usinage des pièces de grande taille, ce qui nous amène aux facteurs de coût qui déterminent les budgets de projet.

Facteurs de coût et budgétisation intelligente pour les projets impliquant des pièces de grande taille

Vous avez pris connaissance des équipements, compris les défis liés à la précision et étudié les exigences en matière d’inspection. Il ne reste plus qu’à répondre à la question qui façonne finalement chaque projet : quel sera le coût de cette opération ? L’usinage de pièces de grande taille entraîne un coût souvent surprenant pour les acheteurs novices ; comprendre les éléments qui déterminent ce coût vous permet d’établir un budget précis et d’identifier de véritables opportunités d’économies.

Voici ce que la plupart des ateliers ne vous expliquent pas d’emblée : la structure des coûts pour les composants surdimensionnés diffère fondamentalement de celle appliquée à l’usinage standard. Le temps de préparation représente une proportion bien plus importante du coût total. Les calculs de déchets de matière changent radicalement. En outre, le choix entre des équipements véritablement conçus pour une grande capacité et des solutions alternatives ingénieuses peut faire varier votre budget de dizaines de milliers de dollars. Analysons ensemble les facteurs réels qui déterminent les prix, afin que vous puissiez prendre des décisions éclairées.

Comprendre l’impact du temps de préparation sur les coûts du projet

Lorsque vous usinez une petite pièce, la préparation peut prendre 30 minutes. Pour des composants de grande taille nécessitant des montages spécifiques, un alignement précis et plusieurs vérifications de références, la préparation peut occuper un poste complet — voire davantage. Cette réalité modifie fondamentalement l’équation des coûts.

Selon l’analyse des coûts de Xometry, les frais de mise en place couvrent les coûts engagés lors de la préparation du véritable usinage, notamment la conception CAO, la préparation FAO et la configuration de la machine. Pour les pièces de grande taille, ces coûts augmentent considérablement parce que :

• Fabrication d’un dispositif de serrage sur mesure : Les systèmes de maintien standard s’adaptent rarement aux composants surdimensionnés. Concevoir et fabriquer des dispositifs de serrage dédiés implique un temps d’ingénierie et des coûts de fabrication avant même que la première copeau ne soit produite.
• Procédures d’alignement prolongées : Établir des repères sur une pièce de travail de 3 mètres de long prend un temps exponentiellement plus long qu’aligner une pièce de la taille d’une paume. La vérification au tracker laser, les balayages précis à l’indicateur et les routines de palpage consomment toutes plusieurs heures.
• Complexité de la manutention des matériaux : Le déplacement de pièces de travail pesant plusieurs tonnes nécessite du temps de grue, une expertise en arrimage et un positionnement soigneux. Une erreur lors de la levée peut endommager à la fois la pièce et des composants coûteux de la machine.
• Validation du programme : Les premières séries de pièces de grande taille comportent des risques importants. Les opérateurs prudents réduisent initialement les avances, vérifient fréquemment les cotes et ajustent les paramètres — ce qui rallonge le temps nécessaire avant d’atteindre les vitesses de production.

Voici l’élément clé à retenir : les coûts de mise en route restent relativement fixes, quel que soit le volume. Les données de Xometry montrent que le coût unitaire pour un volume de production de 1 000 pièces est environ 88 % inférieur à celui d’une pièce isolée. Pour les grandes entreprises d’usinage traitant des composants surdimensionnés, cet effet de volume est encore plus marqué, car la mise en route représente une part très importante du coût unitaire.

Cela explique pourquoi les prestataires d’usinage sous contrat proposent souvent des prix radicalement différents pour les quantités de prototypes et celles des séries de production. Le même usinage CNC lourd, qui coûte 15 000 $ pour une seule pièce, peut descendre à 3 000 $ par pièce pour une commande de dix unités — non pas parce que l’usinage a changé, mais parce que les coûts de mise en route sont répartis sur un plus grand nombre de pièces.

Facteurs de coût liés aux matériaux et au temps machine

Au-delà de la configuration, deux facteurs déterminent principalement le prix des grandes pièces : les matériaux intégrés dans la machine et la durée de fonctionnement.

Prise en compte des déchets de matière

Les grandes pièces proviennent souvent de billettes ou de pièces forgées massives, et une quantité importante de matière est transformée en copeaux. Comme Le guide de réduction des coûts de FacFox l’explique, la taille de la pièce brute influence directement les coûts d’usinage CNC, car il faut retirer du matériau de tous les côtés afin d’assurer la précision dimensionnelle — ce qui entraîne des pertes importantes, notamment pour les grandes séries.

Prenons l’exemple d’un composant structurel aéronautique usiné à partir d’une billette d’aluminium de 500 livres (environ 227 kg) donnant une pièce finie de 75 livres (environ 34 kg). Vous avez payé 500 livres d’aluminium de qualité aéronautique, mais 425 livres se sont transformées en copeaux. Aux prix actuels de l’aluminium, cela représente un coût substantiel lié aux déchets — même en tenant compte des crédits accordés pour le recyclage.

Les opérations d'usinage commerciales calculent les ratios d'achat à usinage (masse de la matière première divisée par la masse de la pièce finie) comme indicateur clé des coûts. Des ratios de 10:1 ou plus ne sont pas rares pour des composants complexes de grande taille, ce qui signifie que 90 % de la matière achetée est éliminée lors de l'usinage.

Calculs du temps d'usinage

Les équipements d'usinage CNC lourds font l'objet de tarifs horaires majorés. Une fraiseuse à portique de grande taille peut facturer 200 à 400 $ l'heure, contre 75 à 150 $ l'heure pour des centres d'usinage standards. Lorsque votre pièce nécessite 40 heures de temps machine, cette différence de tarif se traduit par plusieurs milliers de dollars.

Qu'est-ce qui allonge le temps machine sur les pièces de grande taille ?

• Distances de déplacement étendues : Les outils doivent parcourir plusieurs pieds au lieu de quelques pouces entre les différentes caractéristiques, ce qui augmente le temps non productif
• Paramètres d'usinage conservateurs : Des passes plus profondes et des outillages plus longs exigent souvent des vitesses réduites afin de maîtriser la déformation et les vibrations
• Opérations multiples : Les pièces nécessitant des opérations de tournage, de fraisage et d'alésage peuvent être transférées entre des machines spécialisées — chacune requérant sa propre mise en position
• Vérification en cours de processus : S'arrêter pour mesurer des caractéristiques critiques ajoute du temps, mais évite les rebuts coûteux

La décision concernant l’équipement à grande capacité

Voici une question qui mérite une évaluation honnête : votre pièce nécessite-t-elle réellement un équipement dédié à grande capacité, ou des approches créatives utilisant des machines standard pourraient-elles convenir ?

Les machines véritablement à grande capacité coûtent davantage à l’achat, à l’exploitation et à l’entretien. Ces coûts sont répercutés sur les clients. Toutefois, tenter des solutions de contournement sur des équipements sous-dimensionnés comporte des risques : perte de précision due à plusieurs montages, risques potentiels pour la sécurité et délais de livraison allongés liés à des processus inefficaces.

Le cadre décisionnel implique de peser plusieurs facteurs :

• Exigences dimensionnelles : Les pièces dont les dimensions dépassent effectivement l’enveloppe maximale des machines ne laissent aucune possibilité de solution de contournement
• Criticités des tolérances : Les caractéristiques exigeant des relations étroites sur l’ensemble de la pièce nécessitent souvent un usinage en une seule prise, que seul un équipement à grande capacité permet d’assurer
• Quantité : Des prototypes unitaires peuvent justifier des approches créatives ; en revanche, les séries de production privilégient généralement des équipements spécifiquement conçus à cet effet
• Programme : Les solutions de contournement prennent généralement plus de temps — parfois, la prime payée pour des équipements adaptés permet de rattraper du temps sur le calendrier.

Pour obtenir les meilleurs résultats d’usinage sur des composants surdimensionnés, une évaluation honnête de la nécessité réelle d’équipements à grande capacité pour votre projet — ou de la possibilité qu’il soit affecté à des machines inadaptées — vous aide à analyser intelligemment les devis.

Décisions de conception influençant les coûts de fabrication

Peut-être le levier de coût le plus puissant est entre vos mains, acheteur. Les choix de conception effectués dès les premières étapes du développement verrouillent les coûts de fabrication, que nulle négociation avec les fournisseurs ne saurait réduire. les recherches DFM de 6Sigma , la conception pour la fabrication (DFM) consiste à concevoir des produits en tenant compte des contraintes de fabrication — anticiper et résoudre les difficultés potentielles de production avant qu’elles ne surviennent.

Pour les pièces volumineuses, les principes de la DFM se traduisent par des stratégies concrètes de réduction des coûts :

1. Minimiser les zones exigeant des tolérances serrées : Comme le note FacFox, des tolérances serrées nécessitent des procédés d’usinage complexes, ce qui allonge le temps de traitement et exige des inspections supplémentaires. Spécifiez une précision élevée uniquement là où la fonctionnalité l’exige — et non sur l’ensemble de la pièce.
2. Évitez les poches profondes et les parois minces : Les cavités profondes requièrent des outils allongés, soumis à des problèmes de déformation. Les parois minces doivent être usinées lentement afin d’éviter les vibrations. Ces deux facteurs augmentent considérablement les coûts par rapport aux caractéristiques standard.
3. Concevoir pour un nombre minimal de montages : À chaque fois qu’une pièce est remontée sur la machine, vous payez les opérations d’alignement, de vérification et le risque d’erreur de transfert de référence. Les pièces conçues pour être usinées en un seul montage coûtent moins cher que celles nécessitant plusieurs orientations.
4. Envisager des matériaux bruts proches de la forme finale : Les pièces forgées, moulées ou soudées, dont la géométrie se rapproche davantage de celle de la pièce finie, réduisent considérablement le temps d’usinage. L’investissement initial dans des ébauches de meilleure qualité est souvent rentabilisé grâce à une diminution des heures-machine.
5. Normaliser les caractéristiques autant que possible : Les tailles standard de perçage permettent un perçage rapide à l’aide d’outils standards. Les perçages non standard nécessitent des fraises de bout qui usinent plus lentement et coûtent davantage.
6. Accessibilité de l’inspection : Les caractéristiques impossibles à mesurer engendrent des coûts supplémentaires, car elles exigent des essais destructifs ou des méthodes de vérification complexes. Concevez les dimensions critiques de façon à ce que les équipements de mesure standard puissent y accéder.
7. Examiner la sélection des matériaux en fonction de leur usinabilité : Les alliages à usinage facilité sont usinés plus rapidement que les matériaux difficiles. Si les exigences fonctionnelles le permettent, le choix de nuances plus usinables réduit directement les coûts liés au temps d’usinage.

Le principe de simplification s’applique tout particulièrement aux pièces de grande taille. Chaque caractéristique ajoutée multiplie le temps d’usinage sur un cycle déjà allongé. Éliminer toute complexité superflue avant la validation du design génère des économies que nulle optimisation en production ne saurait égaler.

Obtenir des devis précis

Armé de la compréhension des facteurs influençant les coûts, vous êtes à même d’obtenir — et d’évaluer — des devis significatifs auprès de grandes entreprises d’usinage. Fournissez dès le départ toutes les informations nécessaires : modèles 3D, spécifications de tolérances, exigences relatives aux matériaux, quantités et besoins en livraison. Les demandes de devis incomplètes entraînent des devis majorés, car les fournisseurs se protègent contre des exigences non précisées.

Lors de l’examen des devis, ne vous contentez pas de comparer les prix finaux. Comprenez ce qui est inclus : le devis couvre-t-il l’inspection du premier article ? La certification des matériaux ? Les opérations de détente des contraintes ? Les ateliers proposant des prix nettement inférieurs à ceux de leurs concurrents peuvent exclure des opérations indispensables — ou sous-estimer l’étendue réelle des défis liés à l’usinage de pièces volumineuses.

Le lien entre coût et capacité devient encore plus déterminant lors de la sélection de votre partenaire en usinage. Comprendre ce qui distingue les fournisseurs qualifiés pour l’usinage de grandes pièces des ateliers qui dépassent leurs capacités réelles vous permet d’éviter des erreurs coûteuses.

Sélectionner le bon partenaire pour l’usinage de grandes pièces

Vous maîtrisez les exigences techniques et comprenez ce qui détermine les coûts. Mais c’est ici que de nombreux projets échouent : le choix d’un fournisseur capable réellement de livrer. Lorsque vous recherchez des services d’usinage CNC de précision pour des composants surdimensionnés, la différence entre un partenaire compétent et un prestataire qui dépasse ses capacités peut faire la différence entre le succès du projet et un échec coûteux.

Le défi ? Chaque atelier affirme pouvoir traiter des pièces de grande taille. Les équipes commerciales présentent des photos impressionnantes d’équipements et promettent des tolérances serrées. Mais comment distinguer une capacité réelle d’un marketing trop optimiste ? Ce guide d’achat vous fournit les questions à poser, les méthodes de vérification et les signaux d’alerte qui révèlent la vérité avant que votre projet — et votre budget — n’en paient le prix.

Questions clés à poser avant de s’engager

Lors de l'évaluation de prestataires potentiels de services d'usinage CNC à grande échelle, des conversations superficielles ne révéleront pas leurs véritables capacités. Vous devez approfondir votre analyse en posant des questions qui mettent en lumière leur expérience réelle, et non leurs simples déclarations d’intention.

Selon le guide d’audit fournisseurs de Zenithin Manufacturing, le changement le plus efficace que vous puissiez opérer durant l’évaluation consiste à remplacer vos questions du type « Disposez-vous de… ? » par « Montrez-moi comment… ». Une réponse « oui » à la première question est facile à formuler ; la seconde exige une preuve concrète.

Utilisez ces questions ciblées lors de l’évaluation de services d’usinage CNC d’aluminium ou de tout fournisseur de pièces de grande taille :

• « Montrez-moi trois pièces similaires que vous avez réalisées au cours de la dernière année. » Tout atelier revendiquant une expertise dans la fabrication de pièces de grande taille devrait pouvoir présenter des exemples récents correspondant à vos exigences en matière de dimensions, de matériau et de tolérances.
• « Décrivez-moi étape par étape votre processus pour une pièce de cette taille. » Prêtez attention aux détails spécifiques concernant la stratégie de serrage, la gestion thermique et les méthodes de contrôle. Des réponses vagues sont le signe d’un manque d’expérience.
• « Quelle est la plus grande pièce que vous avez terminée avec succès dans ce matériau ? » Les performances passées prédisent mieux les capacités futures que les spécifications des équipements.
• « Comment effectuez-vous la vérification dimensionnelle des pièces dépassant l’enveloppe de votre machine à mesurer tridimensionnelle (CMM) ? » Les ateliers incapables d’y répondre n’ont pas encore résolu ce défi fondamental lié aux grandes pièces.
• « Puis-je consulter vos données de capabilité de processus pour des exigences de tolérance similaires ? » Selon les critères de sélection du groupe Kesu, des processus robustes d’assurance qualité — y compris des données Cpk attestant de la capabilité du processus — distinguent les opérations professionnelles de celles qui se contentent de répondre aux normes minimales.

Ne vous contentez pas de supports marketing comme réponse. Une entreprise spécialisée en usinage CNC de précision, dotée de réelles capacités, accueille volontiers des questions détaillées, car elle a déjà résolu ces défis et peut en démontrer les solutions concrètes.

Normes de certification témoignant des capacités

Les certifications constituent votre premier filtre lors de l'évaluation de fournisseurs potentiels. Elles ne garantissent pas le succès de votre projet spécifique, mais elles attestent qu’un atelier a investi dans des systèmes qualité documentés et a réussi des audits indépendants.

Selon Analyse des certifications de Modo Rapid , des certifications telles que l’ISO 9001, l’IATF 16949 et l’AS9100 témoignent de l’engagement d’un fournisseur en matière de qualité, de traçabilité et de maîtrise des processus — ce qui réduit les risques dans la production et les chaînes d’approvisionnement.

Voici ce que chaque certification majeure vous indique :

• ISO 9001 : La certification de base qui vérifie l’existence de processus documentés de maîtrise de la qualité et de pratiques d’amélioration continue. Considérez-la comme le seuil minimal exigé de tout fournisseur sérieux — on peut la comparer au permis de conduire dans le domaine de la fabrication.
• IATF 16949 : Spécifiquement conçue pour les applications automobiles, cette certification ajoute des exigences relatives à la prévention des défauts, à la maîtrise statistique des procédés (MSP) et à la planification avancée de la qualité des produits. Pour les composants automobiles, cette certification est indispensable. Des fournisseurs tels que Shaoyi Metal Technology maintenir la certification IATF 16949, appuyée par des protocoles rigoureux de maîtrise statistique des procédés (SPC) — exactement la norme de vérification que vous devez rechercher pour les applications automobiles.
• AS9100 : La norme aérospatiale et de défense, qui ajoute des protocoles supplémentaires en matière de sécurité, de fiabilité et de traçabilité aux fondements de la norme ISO 9001. Obligatoire pour les composants critiques pour le vol.
• ISO 13485 : Indispensable pour les composants destinés aux dispositifs médicaux, garantissant le respect des exigences de biocompatibilité et d’une traçabilité spécifique au secteur de la santé.
• Enregistrement ITAR : Obligatoire pour les projets de défense impliquant des données techniques contrôlées et des composants soumis à des réglementations à l’exportation.

Mais voici l’élément clé issu des recommandations d’audit de Zenithin : un certificat prouve qu’ils je l' ai possèdent un système, mais votre évaluation doit démontrer qu’ils le mettent effectivement utilisation en œuvre. Demandez des preuves d’audits aléatoires — demandez à consulter l’intégralité des dossiers documentaires relatifs à des travaux récents. La fluidité et la rapidité avec lesquelles ils produisent ces documents révèlent dans quelle mesure leur système qualité est réellement intégré.

Évaluation des délais de livraison et des capacités déclarées

Les délais de livraison annoncés ne signifient rien sans la capacité réelle de les respecter. Comprendre comment évaluer ces engagements vous protège contre les fournisseurs qui acceptent des commandes qu’ils ne sont pas en mesure de livrer dans les délais.

Selon les critères de fiabilité du groupe Kesu, la capacité de production d’une usine influence directement sa capacité à répondre à la demande et à livrer dans les délais. L’évaluation de cette capacité permet de s’assurer que le fournisseur est en mesure de traiter le volume et le calendrier de votre projet.

Lors de l’évaluation de prestataires de services d’usinage CNC à proximité ou à distance, examinez les facteurs suivants liés à la capacité :

• Charge actuelle des machines : Demandez quel pourcentage de leurs équipements à grande capacité est actuellement réservé. Des ateliers fonctionnant à 95 % de leur capacité n’ont aucune marge de manœuvre pour absorber les retards de votre projet ou les pannes de leurs propres machines.
• Modes de travail par postes : Les opérations en simple poste offrent une capacité limitée pour pallier les imprévus. La possibilité de travailler en plusieurs postes et le maintien d’une activité le week-end témoignent d’une réelle capacité de production.
• Compétences de la main-d'œuvre : L'usinage de grandes pièces nécessite des opérateurs expérimentés. Renseignez-vous sur le niveau d'expérience des opérateurs ainsi que sur la disponibilité de personnel de remplacement pour les équipements critiques.
• Délais d’approvisionnement des matériaux : Pour les matériaux exotiques, l’approvisionnement peut ajouter plusieurs semaines. Vérifiez si les délais annoncés incluent l’achat des matériaux ou s’ils supposent que ceux-ci sont déjà disponibles en interne.

Pour les projets nécessitant une grande flexibilité, de la phase de prototypage jusqu’à la production en série, évaluez la capacité des fournisseurs à s’adapter à l’évolution de vos besoins. Shaoyi Metal Technology illustre parfaitement cette évolutivité : elle propose un prototypage rapide avec des délais aussi courts qu’un jour ouvrable, tout en disposant de la capacité et des systèmes qualité requis pour passer sans heurt à la production de masse — une flexibilité qui évite les transitions difficiles entre fournisseurs au fur et à mesure de l’avancement de votre projet.

Signaux d’alerte révélateurs de problèmes

L’expérience apprend aux acheteurs à identifier les signes avant-coureurs avant toute prise d’engagement. Selon le cadre d’évaluation des fournisseurs de Zenithin, même les responsables des achats expérimentés tombent dans des pièges prévisibles :

• Le piège de l’« échantillon parfait » : Une pièce échantillon parfaite arrive, mais elle a été soigneusement fabriquée en dehors du flux de production normal. Exigez systématiquement que les échantillons soient accompagnés de rapports d’inspection de la première pièce (First Article Inspection) et de données Cpk prouvant une capacité répétable — et non un savoir-faire exceptionnel ponctuel.
• Ventes enthousiastes, ingénierie silencieuse : Si le commercial répond à toutes les questions techniques tandis que les ingénieurs restent muets, vous ne dialoguez pas avec les personnes qui résoudront réellement vos problèmes. Contournez le service des ventes et évaluez directement le personnel technique et qualité.
• Devis suspectement bas : Des prix nettement inférieurs à ceux des concurrents excluent souvent des opérations indispensables — détente des contraintes, inspection, documentation — ou traduisent une sous-estimation des défis liés aux pièces de grande taille.
• Descriptions floues des procédés : Les fournisseurs incapables d’expliquer clairement leurs stratégies spécifiques en matière de gestion thermique, de serrage ou de transfert de référence n’ont pas encore élaboré ces stratégies. Votre projet ne doit pas servir de terrain d’apprentissage pour eux.
• Résistance aux visites sur site : Des opérations légitimes accueillent volontiers les visites clients. Une réticence à cet égard suggère que l’atelier ne correspond pas à la présentation marketing.

Que vous achetiez auprès de fournisseurs d’usinage CNC situés dans l’Ohio ou d’installations réparties à travers le monde, ces signaux d’alerte s’appliquent universellement. La proximité géographique offre un avantage en termes de visites sur site et d’expédition, mais ne saurait remplacer une vérification rigoureuse des capacités réelles.

Liste de contrôle pour l’évaluation des fournisseurs

Avant de finaliser tout partenariat relatif à l’usinage de grandes pièces, vérifiez les éléments critiques suivants :

• Vérification de l’équipement : Vérifiez que les machines correspondant aux exigences de vos pièces sont bien disponibles et opérationnelles — et non en cours de commande ou récemment mises hors service.
• Expérience pertinente : Documentez trois projets ou plus déjà réalisés, présentant des similitudes en termes de dimensions, de matériaux et de tolérances requises.
• Actualité des certifications : Vérifiez que les certifications sont à jour et couvrent effectivement l’installation spécifique qui vous soumet une offre.
• Preuves du système qualité : Examinez la documentation qualité réelle issue de travaux récents, et non uniquement les manuels de procédures.
• Capacité d’inspection : Confirmez que les équipements et méthodes de mesure sont adaptés aux dimensions de votre pièce et à ses exigences en matière de tolérances.
• Stabilité financière : Comme l’indique la directive de Zenithin, un fournisseur dont la situation financière est instable constitue un risque, quel que soit son prix. Une pièce bon marché provenant d’un fournisseur qui fait faillite en cours de production est la pièce la plus coûteuse que vous ayez jamais achetée.
• Réactivité dans la communication : Selon les critères du groupe Kesu, le délai de réponse aux demandes techniques doit être inférieur à 24 heures. Des réponses lentes lors de la phase de devis préfigurent des échanges frustrants pendant la production.
• Disponibilité des capacités : Vérifiez des délais réalistes fondés sur la charge actuelle, et non sur des scénarios optimistes correspondant au meilleur des cas.

L’investissement consacré à une évaluation rigoureuse des fournisseurs porte ses fruits tout au long de votre projet. Les entreprises qui acceptent volontiers un examen approfondi livrent généralement des résultats conformes aux attentes ; celles qui esquivent les questions détaillées déçoivent souvent lorsque surgissent des difficultés en phase de production.

N'oubliez pas : vous ne sélectionnez pas seulement une pièce, mais un partenaire dont les capacités influencent directement le succès de votre projet. Le temps consacré à la vérification des allégations avant tout engagement permet d'éviter des coûts bien plus élevés liés à la découverte de limitations une fois la production entamée.

Questions fréquemment posées sur l'usinage CNC de pièces volumineuses

1. Quelles sont les 7 principales pièces d’une machine à commande numérique (CNC) ?

Les sept composants clés d'une machine à commande numérique (CNC) comprennent l'unité de commande de la machine (MCU), qui en constitue le cerveau, les dispositifs d'entrée pour le chargement des programmes, le système d'entraînement pour le déplacement des axes, les outils de coupe pour les opérations d'usinage, les systèmes de rétroaction pour le contrôle de la précision, le bâti et la table pour le support de la pièce, ainsi que le système de refroidissement pour la gestion thermique. Pour l'usinage de pièces volumineuses, ces composants doivent être nettement plus robustes — dotés de broches à haut couple, de courses d'axes étendues et d'une rigidité accrue afin de traiter des pièces surdimensionnées pesant plusieurs milliers de livres.

2. Quel est le tarif horaire d’une machine CNC ?

Les tarifs d'usinage CNC varient considérablement selon le type et les capacités de la machine. Les centres d'usinage standards facturent généralement entre 75 et 150 $ l’heure, tandis que les équipements à grande capacité, tels que les fraiseuses à portique et les fraiseuses horizontales à alésage, appliquent des tarifs majorés de 200 à 400 $ l’heure. Ces tarifs plus élevés reflètent l’investissement important requis pour les équipements à grande capacité, l’expertise spécialisée des opérateurs ainsi que les temps de préparation allongés nécessaires pour les composants surdimensionnés. Pour les applications automobiles, des installations certifiées IATF 16949, telles que Shaoyi Metal Technology, proposent des tarifs compétitifs soutenus par des systèmes qualité contrôlés par la maîtrise statistique des procédés (MSP).

3. Quelles dimensions les pièces doivent-elles avoir pour être considérées comme relevant de l’usinage CNC à grande échelle ?

Les professionnels du secteur définissent les composants usinés sur machines à commande numérique (CNC) de grande taille comme ceux dont une dimension unique dépasse 24 pouces ou dont le poids est supérieur à 500 livres. Les pièces mesurant plus d’un mètre de longueur nécessitent généralement des équipements spécialisés à grande capacité, car les machines standard ne peuvent pas les accueillir. Certaines installations avancées sont capables de traiter des pièces allant jusqu’à 34 pieds de longueur à l’aide de fraiseuses à portique et de fraiseuses à alésage de type plancher, dotées d’une course dépassant trois mètres sur leur axe principal.

4. Comment maintenez-vous la précision lors de l’usinage de pièces de grande taille ?

Maintenir la précision à grande échelle exige plusieurs stratégies : des environnements à température contrôlée, avec une tolérance de ±2 °F afin de minimiser les variations dimensionnelles induites par la chaleur ; des séquences d’usinage stratégiques permettant d’équilibrer la répartition de la chaleur ; des mesures en cours d’usinage à l’aide de systèmes à palpeur et de traqueurs laser ; un traitement thermique de détente des contraintes entre les opérations d’ébauche et de finition ; ainsi que des outillages amortissant les vibrations pour les opérations de coupe à grande portée. Les tolérances réalistes attendues sont de ±0,001 po pour les caractéristiques locales, mais de ±0,002 po à ±0,005 po sur la longueur totale de la pièce, pouvant atteindre plusieurs pieds.

5. Quelles certifications un fournisseur spécialisé dans l’usinage de grandes pièces doit-il posséder ?

Les certifications essentielles dépendent de votre secteur d’activité. La norme ISO 9001 constitue le fondement d’un système documenté de maîtrise de la qualité. L’IATF 16949 est obligatoire pour les applications automobiles et ajoute des exigences relatives à la prévention des défauts et à la maîtrise statistique des procédés. La norme AS9100 s’applique aux secteurs aérospatial et de la défense, avec des protocoles renforcés en matière de sécurité et de traçabilité. La norme ISO 13485 s’applique aux composants destinés aux dispositifs médicaux. Pour les projets de défense, l’enregistrement ITAR est requis. Vérifiez systématiquement que les certifications sont à jour et demandez des preuves concrètes de la mise en œuvre du système qualité, sous la forme de documents issus de chantiers récents.
