Usinage des pièces mis à nu : les facteurs influençant les coûts et les secrets de sélection révélés

Ce que signifie réellement l'usinage dans la fabrication moderne
Vous êtes-vous déjà demandé ce qu'est l'usinage et pourquoi il reste la pierre angulaire de la fabrication de précision ? Fondamentalement, la définition de l'usinage est simple : il s'agit de tout procédé au cours duquel un outil de coupe enlève du matériau d'une pièce brute afin d'obtenir une forme souhaitée. Imaginez-le comme une sculpture, mais au lieu d'argile, vous travaillez des métaux, des plastiques et des composites à l'aide d'équipements à commande numérique de haute précision .
L'usinage est un procédé de fabrication soustractive au cours duquel des outils de coupe retirent systématiquement du matériau d'une matière première afin de produire des composants aux dimensions précises, aux tolérances serrées et aux finitions de surface lisses.
Le usinage va au-delà d’un simple découpage. Il englobe une famille d’opérations, notamment le tournage, la fraisage, le perçage et l’abrasion, chacune utilisant des outils spécialisés pour obtenir des géométries spécifiques. Lorsque vous définissez le usinage en termes pratiques, vous décrivez l’interaction contrôlée entre un tranchant plus dur et un matériau à usiner plus mou, où le mouvement relatif entre l’outil et la pièce permet d’obtenir la forme finale.
Le principe de fabrication soustractive
La fabrication soustractive s’oppose directement aux procédés additifs, tels que l’impression 3D. Alors que les méthodes additives construisent les objets couche par couche, l’usinage repose sur un principe inverse : on part d’un volume de matière supérieur à celui nécessaire et l’on retire stratégiquement tout ce qui ne fait pas partie de la conception finale.
Selon Dassault Systèmes, la fabrication soustractive permet d’obtenir des finitions de surface plus lisses et des tolérances dimensionnelles plus serrées par rapport aux alternatives additives. Cet avantage en précision explique pourquoi l’usinage est privilégié pour les composants fonctionnels exigeant des spécifications exactes.
Les principales différences sont les suivantes :
- Approche matérielle : La méthode soustractive part d’un brut massif ; la méthode additive construit à partir de rien
- Qualité de Surface: Les surfaces usinées atteignent une lissité supérieure
- Capacité de tolérance : Un contrôle dimensionnel plus précis grâce à l’enlèvement de matière
- Options de Matériau : Gamme plus étendue de métaux et de plastiques techniques

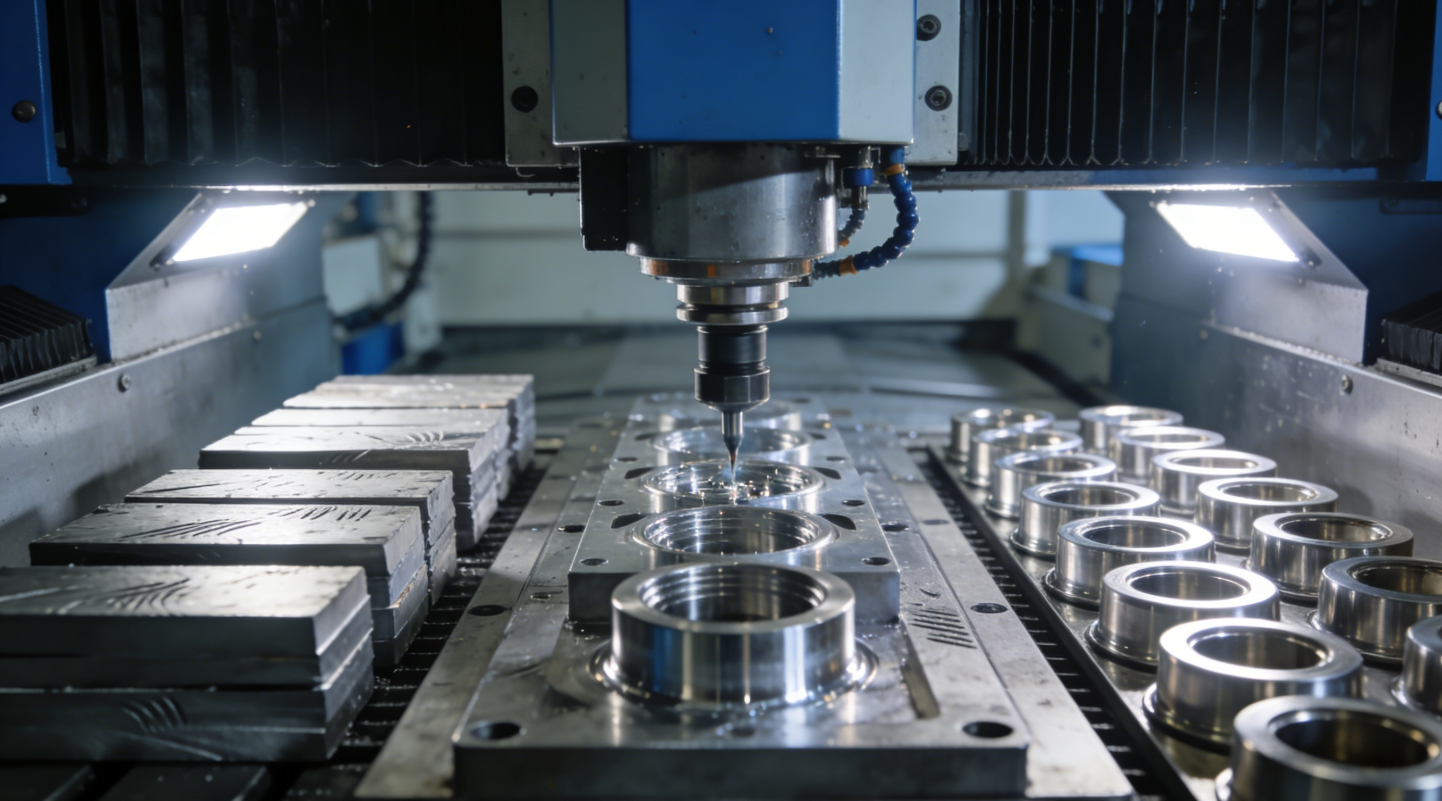

Du brut au composant fini
Le parcours de transformation en usinage suit une progression logique. Une pièce brute, qu’il s’agisse d’une barre, d’un bloc ou d’une pièce moulée en métal, entre dans le processus avec un excédent de matière. Grâce à des opérations d’usinage soigneusement contrôlées, ce brut se transforme en produit fini conforme aux spécifications techniques.
Imaginez un cylindre en aluminium massif destiné à devenir un arbre de précision. Un tour fait tourner cette pièce pendant que des outils de coupe retirent progressivement du matériau, afin d’obtenir le diamètre exact, l’état de surface et les caractéristiques requises. Ce procédé exige une attention particulière portée à trois paramètres critiques : la vitesse de coupe, l’avance et la profondeur de passe. Ces conditions de coupe déterminent tout, du taux d’enlèvement de matière à la qualité finale de la surface.
Ce qui rend cette transformation remarquable, c’est la précision atteignable. L’usinage moderne de pièces respecte couramment des tolérances mesurées en millièmes de pouce, garantissant ainsi un ajustement parfait des composants dans des ensembles aussi variés que les moteurs automobiles ou les dispositifs médicaux.

Procédés d’usinage fondamentaux et moments opportuns pour leur utilisation
Maintenant que vous comprenez ce que signifie l'usinage, la question suivante logique est la suivante : quelles opérations d'usinage devez-vous utiliser pour votre projet spécifique ? La réponse dépend entièrement de la géométrie de votre pièce, du matériau utilisé et des exigences de précision. Examinons les principaux types d'usinage afin que vous puissiez prendre des décisions éclairées.
Fraisage CNC et ses capacités multi-axes
Imaginez un outil de coupe tournant s'approchant d'une pièce fixe sous plusieurs angles. C'est là l'essence même de l'usinage par fraisage. Contrairement au tournage, où la pièce tourne, le fraisage maintient le matériau immobile tandis que l'outil de coupe se déplace le long de trajectoires programmées. Cette différence fondamentale offre une flexibilité géométrique remarquable.
Ce qui distingue fraisage cnc de précision particulièrement puissant ? Capacités multi-axes. Alors que les fraiseuses basiques à 3 axes se déplacent le long des coordonnées X, Y et Z, les machines avancées à 4 et 5 axes ajoutent des mouvements de rotation. Cela signifie que votre machine à usiner les métaux peut aborder la pièce à usiner sous pratiquement n’importe quel angle, créant ainsi des dégagements, des courbes composées et des détails complexes qui exigeraient autrement plusieurs montages.
Envisagez ces applications courantes de la fraiseuse :
- Carcasses complexes : Évidements, rainures et profils de surface détaillés
- Engrenages sur mesure : Géométrie et espacement précis des dents
- Composants aérospatiaux : Pièces structurelles allégées aux contours irréguliers
- Prototypes : Itération rapide des conceptions de produits grand public
Selon Komacut, la fraiseuse à commande numérique (CNC) excelle dans le travail de matériaux difficiles à tourner, tels que les aciers trempés et les alliages exotiques. L’outil de coupe rotatif dissipe la chaleur plus efficacement que les outils fixes utilisés au tour, réduisant ainsi les dommages thermiques causés aux matériaux difficiles.

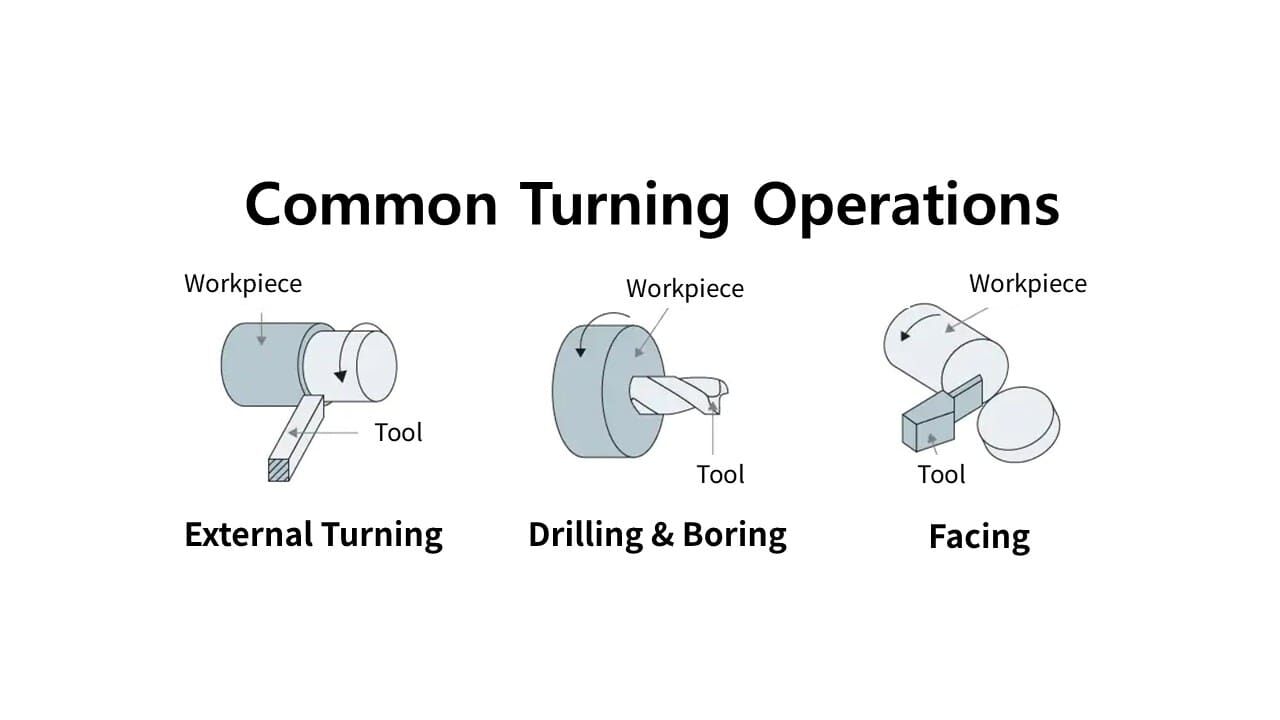

Opérations de tournage pour la précision cylindrique
Lorsque votre pièce présente une géométrie cylindrique ou symétrique, le tournage devient le procédé privilégié. Ici, la pièce à usiner tourne tandis qu’un outil de coupe fixe la façonne le long de son axe. Pensez aux arbres, aux douilles, aux bagues et aux brides — toute pièce présentant une symétrie de révolution.
L’avantage en termes d’efficacité est considérable. En effet, comme la pièce à usiner tourne continuellement devant le tranchant de l’outil, l’enlèvement de matière s’effectue rapidement et de façon constante. Pour la production en grande série de pièces cylindriques, les opérations de tournage surpassent généralement celles de fraisage, tant en vitesse qu’en rentabilité.
Le tournage comporte toutefois des limitations inhérentes. L’outil fixe ne peut façonner la pièce tournante que le long de son axe, ce qui rend difficile, voire impossible, l’obtention de géométries complexes. Si votre conception intègre des caractéristiques rompant la symétrie de révolution, vous aurez très probablement besoin d’opérations de fraisage ou d’une approche combinée.
Les centres modernes de fraisage-tournage résolvent cette limitation en intégrant les deux capacités dans un seul montage. Ces machines multitâches coordonnent des outils rotatifs avec la rotation de la pièce, permettant une fabrication complète des pièces sans transfert entre plusieurs machines.
Procédés spécialisés incluant le perçage, l’usinage par meulage et l’électroérosion (EDM)
Outre le fraisage et le tournage, plusieurs opérations d’usinage spécialisées traitent des tâches spécifiques que les procédés principaux ne peuvent accomplir efficacement.
Forage crée des trous cylindriques à l’aide de forets rotatifs. Bien qu’il paraisse simple, le perçage de précision exige une attention particulière au contrôle de la profondeur, à la concentricité et à l’état de surface à l’intérieur du trou. L’usinage par sciage assure la séparation des matériaux bruts et la découpe grossière, généralement comme étape préparatoire avant les opérations principales.
Le broyage permet d'obtenir des finitions de surface et des tolérances supérieures à celles que peuvent offrir les outils de coupe. À l’aide de meules abrasives, le meulage enlève des quantités infimes de matière afin de créer des surfaces miroir et une précision dimensionnelle mesurée en microns. Il est essentiel pour les composants trempés, sur lesquels une usinage conventionnel endommagerait les outils.
Usinage par décharge électrique (EDM) représente une approche fondamentalement différente. Plutôt qu’une découpe mécanique, l’usinage par électro-érosion (EDM) utilise des étincelles électriques pour éroder la matière. Cela le rend idéal pour les matériaux extrêmement durs et les formes internes complexes auxquelles aucun outil de coupe conventionnel ne peut accéder.
Comprendre ces procédés de façonnage permet de déterminer quand des opérations spécialisées apportent une valeur ajoutée à votre projet. Le tableau ci-dessous résume les principales différences :
| Type de processus | Meilleures applications | Tolérances Atteignables | Adéquation des matériaux |
|---|---|---|---|
| Usinage CNC | Géométries complexes, contours irréguliers, cavités, rainures | ±0,001 po à ±0,005 po (±0,025 à ±0,127 mm) | Aluminium, acier, titane, plastiques, composites |
| Tournage CNC | Pièces cylindriques, arbres, douilles, brides, bagues | ±0,001 po à ±0,005 po (±0,025 à ±0,127 mm) | La plupart des métaux et plastiques présentant une symétrie de révolution |
| Forage | Création de trous, taraudage, alésage | ±0,002 po à ±0,008 po (±0,05 à ±0,203 mm) | Tous les matériaux usinables |
| Le broyage | Finition de surface fine, matériaux trempés, tolérances serrées | ±0,0001" à ±0,001" (±0,0025 à ±0,025 mm) | Aciers trempés, céramiques, carbures |
| EDM | Caractéristiques internes complexes, matériaux trempés, pièces délicates | ±0,0002" à ±0,002" (±0,005 à ±0,05 mm) | Tout matériau électriquement conducteur |
Le choix des opérations d’usinage appropriées implique souvent la combinaison de plusieurs procédés. Une pièce peut commencer sur un tour pour les caractéristiques cylindriques, passer ensuite sur une fraiseuse pour réaliser des géométries supplémentaires, puis être terminée par meulage pour les surfaces critiques. Comprendre comment ces procédés se complètent mutuellement vous permet d’optimiser à la fois la qualité et le coût de vos projets d’usinage de pièces.
Stratégies de sélection des matériaux pour les composants usinés
Cela semble complexe ? Choisir le bon matériau pour vos pièces métalliques usinées peut paraître accablant lorsque l’on considère les dizaines d’options disponibles. Pourtant, cette décision façonne fondamentalement tout, des paramètres d’usinage aux performances finales de la pièce. Le matériau que vous sélectionnez détermine les taux d’usure des outils, les finitions de surface réalisables et, en définitive, les coûts du projet. Examinons ensemble les principales catégories afin que vous puissiez associer chaque matériau aux exigences spécifiques de votre application.
Métaux et alliages pour applications structurelles
Lorsque la résistance, la durabilité et la résistance thermique sont essentielles, les métaux restent le choix privilégié pour les projets d’usinage de pièces métalliques . Chaque famille de métaux présente des avantages distincts ainsi que des caractéristiques d’usinage propres, qui influencent la planification de votre processus.
- Alliages d'aluminium : Léger, avec d’excellents indices d’usinabilité, souvent supérieurs à 200 %. Idéal pour l’aéronautique, l’automobile et l’électronique grand public, où la réduction du poids constitue un enjeu majeur.
- Aciers au carbone et aciers alliés : Offrent une résistance mécanique et une résistance à l’usure supérieures. L’usinabilité varie fortement, allant de 40 % pour les aciers à roulements à 170 % pour les nuances à usinage facile telles que l’acier 12L14.
- Aciers inoxydables : Offrent une résistance à la corrosion, mais posent des défis en usinage. Les nuances courantes, comme l'acier inoxydable 316, présentent un taux d'usinabilité d'environ 36 %, tandis que l'acier inoxydable 303 dépasse 60 %.
- Alliages de titane : Rapport résistance/poids exceptionnel, avec une usinabilité de seulement 20 % pour le titane Ti-6Al-4V. Réservé aux applications aérospatiales et médicales, où les performances justifient le coût.
- Alliages de laiton et de cuivre : Usinabilité remarquable (souvent supérieure à 300 %) avec une résistance naturelle à la corrosion. Parfait pour les composants électriques, les raccords et les quincailleries décoratives.
En pratique, comment l’usinage de l’acier diffère-t-il de celui de l’aluminium ? Le contraste est frappant. La malléabilité de l’aluminium permet des vitesses de coupe trois à quatre fois supérieures à celles de l’acier, avec une usure des outils nettement réduite. Selon The Machining Doctor , les indices d’usinabilité sont directement corrélés aux vitesses de coupe : un matériau dont l’indice est de 200 % peut généralement être usiné à une vitesse double de celle de l’acier de référence (100 %).
L'usinage de l'acier exige des outils plus robustes, des avances plus lentes et une attention particulière à la gestion de la chaleur. L'avantage réside dans les propriétés mécaniques : les composants en acier supportent des charges plus élevées, résistent mieux à l'usure et conservent une stabilité dimensionnelle sous contrainte thermique. Pour les pièces métalliques usinées avec précision nécessitant à la fois résistance et tolérances serrées, l'acier offre souvent le meilleur rapport qualité-prix, malgré ses coûts d'usinage plus élevés.
Plastiques techniques et matériaux composites
Toutes les applications ne nécessitent pas de métal. Les plastiques techniques et les composites offrent des avantages remarquables pour des cas d'utilisation spécifiques, notamment lorsque la réduction de poids, la résistance chimique ou l'isolation électrique sont déterminantes.
Les alternatives à l'usinage CNC des métaux comprennent :
- Acétal (Delrin) : Excellente stabilité dimensionnelle et faible coefficient de frottement. Idéal pour les engrenages, les roulements et les composants mécaniques de précision.
- PEEK : Thermoplastique haute performance offrant une résistance chimique exceptionnelle et une tenue en température allant jusqu'à 250 °C. Couramment utilisé dans les domaines médical et aérospatial.
- Nylon : Bon équilibre entre résistance, flexibilité et rapport coût-efficacité. Utilisé largement pour les douilles et les pièces d’usure.
- PTFE (Téflon) : Coefficient de friction le plus faible de tous les matériaux solides. Indispensable pour les joints d’étanchéité, les garnitures et les surfaces antiadhésives.
- Composites en fibre de carbone : Rapport rigidité/masse exceptionnel. Nécessite des outillages spécialisés en raison de la teneur abrasive des fibres.
Les matériaux composites représentent la pointe de l’innovation matérielle dans les ateliers d’usinage mécanique ayant élargi leurs capacités. Comme l’indique Machining Concepts, ces matériaux avancés exploitent les meilleures propriétés de leurs composants, donnant lieu à des solutions techniques à la fois robustes et étonnamment légères. Toutefois, ils exigent des stratégies d’usinage spécialisées : les outils métalliques standards s’usent rapidement face aux fibres abrasives, et la gestion des poussières devient une préoccupation en matière de sécurité.
Propriétés des matériaux influençant l’usinabilité
Pourquoi certains matériaux se découpent-ils comme du beurre, tandis que d'autres détruisent les outils en quelques minutes ? La réponse réside dans des propriétés fondamentales des matériaux, que tout fraiseur doit maîtriser.
Dureté crée un paradoxe dans les opérations de fraisage des métaux. Les matériaux très durs provoquent une usure rapide des outils, tandis que les matériaux excessivement tendres présentent un comportement « caoutchouteux », adhérant aux arêtes de coupe et produisant des finitions de surface médiocres. Selon les recherches sur l'usinabilité, une dureté intermédiaire donne des résultats optimaux. Cela explique pourquoi les matériaux recuits s'usinent souvent mieux que leurs équivalents trempés.
Conductivité thermique détermine la vitesse à laquelle la chaleur se dissipe depuis la zone de coupe. La forte conductivité thermique de l’aluminium évacue efficacement la chaleur, protégeant à la fois l’outil et la pièce. La faible conductivité thermique du titane concentre, quant à elle, la chaleur au niveau de l’arête de coupe, ce qui impose des vitesses de coupe réduites et une application vigoureuse de lubrifiant-refroidissant.
Formation des copeaux les caractéristiques influencent directement l’état de surface et la durée de vie de l’outil. Les matériaux idéaux produisent des copeaux courts et bouclés qui s’évacuent facilement de la zone de coupe. Des copeaux longs et filamenteux s’enroulent autour des outils, dégradent les surfaces usinées et créent des risques pour la sécurité. Les aciers à usinage facilité contiennent des additifs tels que le plomb ou le soufre, spécifiquement destinés à améliorer la cassure des copeaux.
Lors du choix des matériaux pour les pièces mécaniques en métal, prenez en compte ces facteurs interconnectés :
- Teneur en carbone de l’acier : 0,3 à 0,5 % offre une usinabilité optimale. Une teneur inférieure provoque un comportement « collant » ; une teneur supérieure augmente la résistance, mais réduit l’usinabilité.
- Éléments alliés : Le chrome, la molybdène et le nickel améliorent les propriétés mécaniques, mais réduisent généralement l’usinabilité.
- État de traitement thermique : Les matériaux recuits s’usinent généralement plus facilement que les versions trempées du même alliage.
- Structure du grain : Des grains petits et uniformes permettent un usinage plus propre que des structures à gros grains désordonnés.
L’adéquation du choix du matériau aux exigences d’utilisation finale achève le processus de sélection. Un implant médical exige du titane biocompatible, malgré les difficultés d’usinage. Une pièce de fixation automobile peut être réalisée en aluminium pour réduire le poids ou en acier pour optimiser le rapport coût/efficacité. Les boîtiers d’équipements électroniques grand public spécifient souvent l’aluminium en raison de sa bonne usinabilité, de son aspect esthétique et de ses propriétés de blindage électromagnétique.
Maîtriser ces dynamiques liées aux matériaux vous permet d’engager des échanges fructueux avec votre partenaire en usinage. Plutôt que de simplement indiquer « aluminium » ou « acier », vous pouvez discuter d’alliages et de températures spécifiques qui équilibrent les exigences fonctionnelles et l’efficacité manufacturière — fondement de la production économique de pièces métalliques usinées avec précision.

Comprendre les tolérances et les normes de précision
Vous avez sélectionné votre matériau. Vous avez identifié le procédé d’usinage adapté. Il reste maintenant une question qui influence directement à la fois la qualité et le coût : quelle précision réelle vos tolérances doivent-elles avoir ? Comprendre la différence entre usinage de précision et usinage standard vous aide à éviter deux erreurs coûteuses : spécifier des tolérances trop serrées, ce qui augmente inutilement les coûts, ou spécifier des tolérances trop lâches, ce qui compromet le fonctionnement de la pièce.
Voici la réalité : la relation entre la tolérance et le coût de fabrication n’est pas linéaire — elle est exponentielle. Selon Modus Advanced , passer d’un usinage grossier à un usinage de précision augmente les coûts d’environ 4 fois, tandis qu’un usinage ultra-précis peut coûter jusqu’à 24 fois plus cher qu’un usinage standard. Comprendre où votre pièce usinée de précision nécessite réellement un contrôle strict et où des tolérances standard suffisent transforme radicalement votre approche de la fabrication rentable.
Plages de tolérances standard versus tolérances de précision
Quelles tolérances pouvez-vous réellement attendre des différents procédés d’usinage ? Les tolérances usuelles de l’usinage CNC, de ±0,25 mm (±0,010 po), constituent la capacité de base pour la plupart des opérations de fabrication de précision. Ce niveau de tolérance tient compte des variations normales liées à la précision des machines-outils, aux effets thermiques, à l’usure des outils et à la reproductibilité des mises en position, tout en préservant des taux de production économiquement viables.
Pour les applications exigeant une plus grande précision, les techniques d’usinage de précision permettent d’obtenir des résultats nettement plus serrés :
- Tolérances standard : ±0,13 mm (±0,005 po) pour les composants à usage général, lorsque l’ajustement n’est pas critique
- Tolérances précises : ±0,025 mm (±0,001 po) pour les ensembles nécessitant un assemblage fiable
- Usinage haute précision : ±0,0125 mm (±0,0005 po) pour les applications aérospatiales et médicales
- Ultra-précision : ±0,005 mm (±0,0002 po) pour les instruments spécialisés et les implants
Selon HLH Rapid , seulement environ 1 % des pièces nécessitent des tolérances comprises entre ±0,0002" et ±0,0005". Souvent, ce ne sont que certaines caractéristiques qui exigent réellement une tolérance de ±0,001" ou plus serrée — et non l’ensemble de la pièce. Cette observation met en lumière une opportunité d’optimisation courante : appliquer des tolérances serrées de façon sélective aux caractéristiques critiques, tout en laissant les dimensions non critiques aux tolérances standard.
| Process | Tolérance standard | Tolérance précise | Impact relatif sur le coût |
|---|---|---|---|
| Usinage CNC | ±0,13 mm (±0,005") | ±0,025 mm (±0,001") | augmentation de 50 à 100 % |
| Tournage CNC | ±0,13 mm (±0,005") | ±0,025 mm (±0,001") | augmentation de 50 à 100 % |
| Le broyage | ±0,025 mm (±0,001") | ±0,005 mm (±0,0002 po) | augmentation de 100 à 200 % |
| EDM | ± 0,05 mm (± 0,002 po) | ± 0,013 mm (± 0,0005 po) | augmentation de 75 à 150 % |
| Usinage à température contrôlée | ±0,125 mm (±0,005") | ± 0,05 mm (± 0,002 po) | augmentation de 25 à 50 % |
Les propriétés des matériaux influencent également les tolérances réalisables. Les alliages d’aluminium offrent une excellente usinabilité et une faible dilatation thermique, ce qui les rend adaptés à l’usinage de précision des pièces par fraisage. L’acier assure une stabilité dimensionnelle, mais nécessite une attention particulière aux effets du traitement thermique. Le titane pose des défis d’usinage qui peuvent limiter l’atteinte pratique de tolérances serrées sans techniques spécialisées.
Normes de l'industrie et exigences de certification
Comment les fabricants communiquent-ils de manière cohérente les exigences en matière de tolérances au sein de leurs chaînes d’approvisionnement mondiales ? Les normes internationales fournissent le cadre nécessaire. La norme ISO 2768 établit des tolérances générales pour les dimensions linéaires et angulaires, éliminant ainsi la nécessité de spécifier une tolérance pour chaque caractéristique individuelle sur un dessin.
La norme ISO 2768 divise les tolérances en quatre classes :
- Fine (f) : Pour les composants usinés de précision nécessitant un contrôle dimensionnel strict
- Moyenne (m) : La classe par défaut pour la plupart des pièces usinées CNC — généralement environ ±0,13 mm (±0,005 po)
- Grossière (c) : Pour les applications moins critiques où la tolérance d’ajustement est large
- Très grossière (v) : Pour l’usinage brut ou les dimensions non fonctionnelles
Au-delà des normes dimensionnelles, les certifications en gestion de la qualité garantissent des pratiques de fabrication cohérentes. La certification ISO 9001:2015 démontre qu’un fabricant met en œuvre des systèmes qualité documentés, des contrôles de processus et des programmes d’amélioration continue. Pour les composants usinés de précision destinés à des applications critiques, cette certification offre l’assurance que les tolérances spécifiées seront systématiquement respectées tout au long des séries de production.
Les certifications sectorielles ajoutent des exigences supplémentaires. La norme AS9100 couvre la gestion de la qualité dans le secteur aéronautique, tandis que la norme IATF 16949 répond aux exigences de la chaîne d’approvisionnement automobile. Ces certifications imposent le recours à la maîtrise statistique des processus, à une documentation assurant la traçabilité et à des protocoles d’inspection renforcés, tous essentiels pour des solutions d’usinage haute précision.
La relation coût-tolérance
Pourquoi l’usinage haute précision est-il facturé à un prix premium ? La réponse réside dans une série d’exigences cumulatives qui affectent chaque aspect de la production.
Les variations de température constituent l’un des facteurs les plus significatifs. Les structures des machines-outils se dilatent et se contractent en fonction des changements de température, ce qui affecte la position de la broche et les dimensions des pièces. Les tolérances standard tiennent compte des variations typiques de température en atelier, soit ±3 °C. L’atteinte de tolérances de précision exige souvent des zones dédiées sous climatisation, maintenant une stabilité thermique de ±0,5 °C — un investissement infrastructurel substantiel.
L’usure des outils entraîne des modifications dimensionnelles progressives au cours des séries de production. Les tolérances standard prennent en compte l’usure normale des outils tout en permettant une utilisation économique de leur durée de vie. Des tolérances plus serrées imposent des changements d’outils plus fréquents, augmentant ainsi à la fois les coûts liés aux outillages et les temps d’arrêt de la machine.

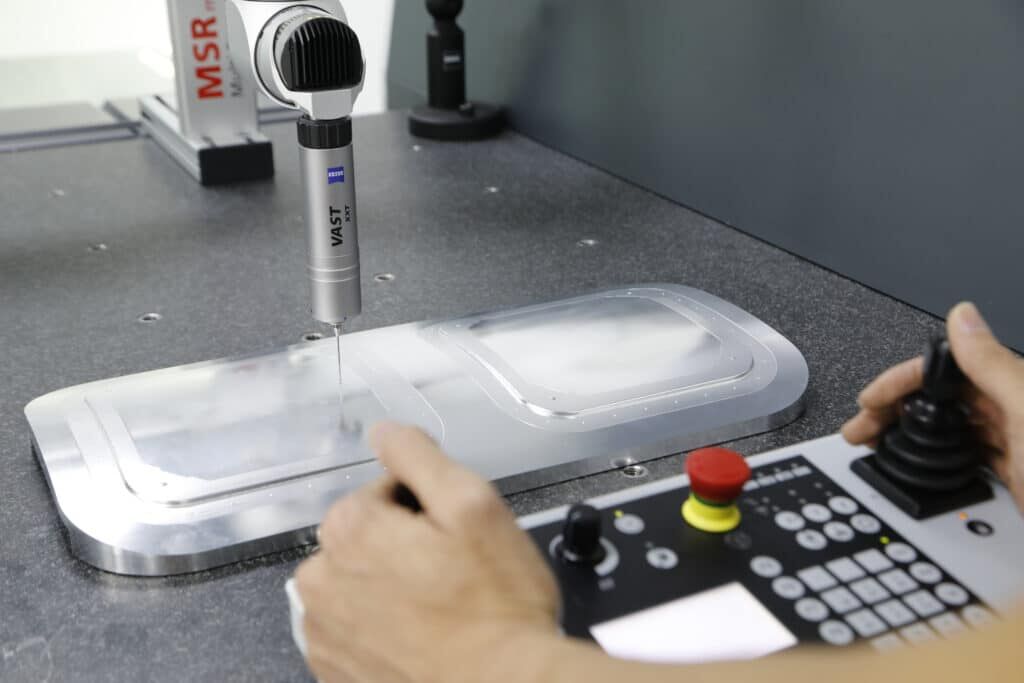

Les exigences en matière d'inspection augmentent considérablement avec des spécifications plus strictes. Une pièce usinée de précision peut nécessiter une vérification par machine à mesurer tridimensionnelle (MMT), plutôt qu’un simple contrôle par calibre « passe/non passe ». Les mesures géométriques complexes prennent nettement plus de temps que les contrôles dimensionnels, et ces différences s’accumulent proportionnellement aux quantités produites.
Considérez ces facteurs de coût qui s’accumulent avec des tolérances plus serrées :
- Temps machine : Vitesses d’usinage réduites et passes plus légères afin de préserver la précision
- Temps de mise en place : Procédures d’alignement et de vérification plus rigoureuses
- Outils : Outils de coupe haut de gamme, fabriqués selon des tolérances de fabrication plus strictes
- Environnement : Exigences en matière de contrôle de la température et des vibrations
- Inspection : Protocoles de mesure complets et documentation exhaustive
- Risque de rebut : Taux de rejet plus élevé lorsqu’on sollicite les limites du procédé
Quand l'usinage de haute précision est-il véritablement nécessaire ? Les applications critiques incluent les surfaces de palier, où l'ajustement détermine les performances, les interfaces d'étanchéité nécessitant une compression spécifique, les interfaces d'assemblage à jeu minimal, ainsi que les composants critiques pour la sécurité, dont les variations dimensionnelles affectent le fonctionnement. Pour ces applications, la prime de précision génère une valeur mesurable.
À l'inverse, spécifier une tolérance de ±0,001" sur un trou de dégagement qui fonctionne parfaitement avec une tolérance de ±0,010" représente un gaspillage financier sans amélioration du produit. Une répartition intelligente des tolérances — contrôle serré là où la fonction l'exige, tolérances standard ailleurs — optimise à la fois la qualité et le coût dans vos projets d'usinage de pièces.
Lignes directrices de conception permettant de réduire les coûts et d’améliorer la qualité
Vous avez sélectionné le matériau idéal et spécifié des tolérances appropriées. La phase de conception commence maintenant — les décisions prises dans votre logiciel de CAO se traduisent directement par des coûts sur votre devis. Voici une réalité que de nombreux ingénieurs ne découvrent que trop tard : un choix de conception apparemment mineur, comme la spécification d’un angle interne excessivement serré, peut transformer une opération d’usinage simple en un processus complexe et chronophage, doublant ainsi vos délais de livraison.
Les principes de la conception pour la fabrication (DFM) comblent l’écart entre l’intention technique et la réalité de la production. Selon Modus Advanced, une mise en œuvre efficace de la DFM permet de réduire les coûts de fabrication de 15 à 40 % et de diminuer les délais de livraison de 25 à 60 % par rapport à des conceptions non optimisées. Examinons les lignes directrices spécifiques qui permettent d’obtenir ces économies.
Règles relatives à l’épaisseur des parois et à l’accessibilité des caractéristiques
Imaginez votre pièce tournant dans un tour ou fixée sur la table d’une fraiseuse. Ensuite, visualisez l’outil de coupe s’approchant de chaque caractéristique. Peut-il physiquement atteindre toutes les surfaces sans risque de collision ? Les parties fines vibreront-elles ou se déformeront-elles sous l’effet des efforts de coupe ? Ces questions définissent les contraintes d’accessibilité qui conditionnent la conception pratique.
L’épaisseur des parois influence directement la stabilité de l’usinage. Lors de la coupe, l’outil exerce des forces sur la matière. Les parois minces manquent de rigidité pour résister à ces forces, ce qui entraîne des vibrations, des déformations et des imprécisions dimensionnelles. Plus la paroi est fine, plus la vitesse d’usinage doit être réduite pour préserver la qualité — or, des vitesses plus faibles signifient des coûts accrus.
Respectez ces recommandations minimales concernant l’épaisseur des parois :
- Métaux : 0,8 mm (0,03 po) minimum ; 1,5 mm (0,06 po) recommandé pour une meilleure stabilité
- Plastiques : 1,5 mm (0,06 po) minimum en raison de la rigidité moindre
- Rapport largeur/hauteur : Maintenez un rapport de 3:1 pour les parois non supportées afin d’éviter les déformations
- Poche profonde : L’épaisseur des parois doit augmenter proportionnellement à la profondeur
Les considérations relatives à la portée de l’outil ajoutent une dimension supplémentaire. Les fraises cylindriques standard présentent des rapports longueur/diamètre de 3:1 à 4:1. Au-delà de ces limites, les outils deviennent sensibles à la déflexion et à la rupture. Une fraise de 10 mm de diamètre peut usiner de façon fiable à une profondeur de 30 à 40 mm ; demander une profondeur de 60 mm nécessite des outils spécialisés à grande portée, avec les conséquences correspondantes en termes de coûts et de délais de livraison.
Éviter les erreurs courantes de conception
Certaines caractéristiques de conception augmentent systématiquement les coûts sans apporter de valeur fonctionnelle. Identifier ces écueils avant de finaliser votre conception permet d’éviter des révisions coûteuses et des retards de production.
Coins internes aigus représentent l’erreur la plus courante — et la plus coûteuse. Les fraises cylindriques étant de forme circulaire, il est physiquement impossible d’usiner des angles internes parfaits de 90 degrés. L’outil laisse un congé dont le rayon est égal à son propre rayon. Spécifier des angles vifs contraint les fabricants à utiliser des outils de plus en plus petits, ce qui augmente considérablement le temps de cycle.
Selon Geomiq , ajouter un rayon interne 30 % plus grand que le rayon de l’outil de coupe atténue l’usure de l’outil et augmente la vitesse de coupe. Par exemple, si votre outil de coupe a un diamètre de 10 mm, concevez les arêtes internes avec un rayon de 13 mm. Ce simple ajustement peut réduire le temps de programmation de 50 à 100 %.
Poche profonde créent plusieurs difficultés lors de l’usinage des composants. L’évacuation des copeaux devient problématique, les outils fléchissent sous une longueur de dépassement importante, et la qualité de l’état de surface se dégrade. En pratique courante, la profondeur des cavités est limitée à 3 à 4 fois le diamètre de l’outil. Les profondeurs dépassant 6 fois le diamètre nécessitent des outils spécialisés et des vitesses d’avance nettement plus faibles.
Arêtes vives — où deux surfaces se rejoignent selon des angles aigus — créent des caractéristiques fragiles, sujettes à des dommages pendant l’usinage et la manipulation. Ajoutez de petits congés extérieurs de 0,13 à 0,38 mm (0,005 à 0,015 po) afin d’éliminer les arêtes vives et d’améliorer la tenue mécanique de la pièce.
Principes de la Conception pour la Fabrication
Au-delà de l’évitement des écueils individuels, une réflexion systématique fondée sur la conception pour la fabrication (DFM) transforme votre approche des décisions de base en matière de conception d’usinage. Chaque caractéristique doit justifier sa complexité en remplissant une fonction précise.
Le seuil de 40 % d’enlèvement de matière constitue une règle économique utile. Lorsque votre conception exige l’élimination de plus de 40 % de la matière brute initiale, vous payez probablement un coût substantiel pour des copeaux qui finissent à la poubelle plutôt que pour une géométrie fonctionnelle. Au-delà de ce seuil, envisagez si des formes brutes alternatives (pièces moulées, profilés extrudés, pièces forgées) ou la fabrication additive ne s’avéreraient pas plus économiques.
Cette règle s’applique particulièrement lorsque :
- Le coût des matières premières est élevé (titane, alliages de cuivre, aciers spéciaux)
- La géométrie de la pièce comporte de grandes cavités internes ou nécessite un fraisage intensif de poches
- Les volumes de production justifient les investissements en outillages pour des procédés alternatifs
- Les contraintes de délais ne favorisent pas l’utilisation de matériaux bruts proches de la forme finale
Suivez cette approche séquentielle pour optimiser vos conceptions destinées à la fabrication de pièces mécaniques :
- Remettez en question chaque caractéristique géométrique : Cette courbe, ce congé ou cette surface complexe remplit-elle une fonction technique, ou est-elle purement esthétique ?
- Normaliser les diamètres des trous : Utilisez des diamètres de forets courants (3 mm, 6 mm, 8 mm, 10 mm) et des dimensions normalisées de filetages (M6, M8, M10) afin de réduire au minimum les changements d’outils.
- Maximisez les rayons internes : Spécifiez le plus grand rayon que votre conception peut accepter — des outils plus grands usinent plus rapidement et se déforment moins.
- Alignez les éléments avec les axes de la machine : Les pièces usinables sur des équipements à 3 axes coûtent 50 à 80 % moins cher que celles nécessitant un positionnement à 5 axes.
- Regroupez les montages : Concevez des éléments accessibles depuis un nombre minimal d’orientations afin de réduire la complexité des systèmes de serrage.
- Spécifiez des états de surface réalistes : Une finition usinée standard (rugosité Ra de 3,2 μm) convient à la plupart des applications ; les finitions miroir augmentent le temps d’usinage de 25 à 100 %.
Ces principes d’usinage ont un impact direct sur votre résultat net. Selon des recherches sur les coûts de fabrication menées par HMaking, le remplacement des angles vifs par des rayons plus grands, la normalisation des diamètres de perçage et l’évitement de courbures superficielles superflues peuvent réduire le temps d’usinage de 15 à 50 %, notamment sur des carter complexes, des supports ou des composants structurels.
L’approche la plus rentable en matière d’usinage pour la fabrication repose sur une collaboration précoce avec votre partenaire en usinage. Partagez votre intention de conception dès la phase de développement, et non uniquement vos plans définitifs. Des fabricants expérimentés sont en mesure d’identifier des possibilités d’optimisation — par exemple, une légère augmentation du rayon ou une assouplissement des tolérances permettant de gagner un temps de production significatif — tout en conservant une conception suffisamment souple pour intégrer efficacement les modifications.

Usinage comparé à d’autres méthodes de fabrication
Vous avez optimisé votre conception pour la fabrication. Mais voici une question qui pourrait vous faire économiser — ou vous coûter — des milliers d’euros : l’usinage est-il réellement le procédé adapté à votre projet ? La réponse n’est pas toujours évidente, et un choix erroné peut entraîner un surcoût pour des séries de faible volume ou vous faire manquer des opportunités d’économies à grande échelle.
Comprendre dans quels cas l’usinage constitue la solution la plus pertinente, et quand d’autres procédés offrent une meilleure valeur ajoutée, transforme radicalement votre approche des décisions relatives à la fabrication de pièces. Chaque procédé excelle dans des plages de volumes spécifiques, répond à des exigences particulières en matière de complexité et s’inscrit dans des contraintes temporelles précises. Examinons les comparaisons quantitatives qui guident des choix industriels éclairés.
Critères de décision entre usinage et moulage par injection
Imaginez deux scénarios : vous avez besoin de 50 boîtiers personnalisés pour un programme pilote, ou bien de 50 000 boîtiers identiques destinés à une distribution de masse. L’approche de fabrication diffère radicalement selon ces situations — et la logique économique en explique la raison.
Le moulage par injection offre une efficacité inégalée pour l’usinage en grande série, mais il comporte un obstacle important à son adoption : l’investissement dans les outillages. Les moules sur mesure coûtent généralement entre 3 000 $ pour des géométries simples et plus de 100 000 $ pour des outils complexes à plusieurs empreintes. Selon Trustbridge, cet investissement initial signifie que le moulage par injection n’est économiquement viable que lorsque les volumes de production permettent de répartir les coûts d’outillage sur des milliers de pièces.
Le calcul du seuil de rentabilité fonctionne ainsi :
- Usinage : Aucun investissement dans l’outillage, mais des coûts unitaires plus élevés (20 $ à plus de 200 $ selon la complexité)
- Moulage par injection : investissement dans l’outillage de 5 000 $ à plus de 50 000 $, mais les coûts unitaires chutent à 0,50 $–5,00 $ à volume élevé
- Seuil de rentabilité : Généralement entre 5 000 et 10 000 unités, selon la complexité de la pièce et le matériau
Outre les considérations liées au volume, les exigences en matière de matériaux influencent fortement cette décision. L’usinage permet de travailler aussi bien les métaux, les plastiques techniques que les composites. Le moulage par injection, en revanche, ne s’applique qu’aux thermoplastiques et à certains thermodurcissables, ce qui l’écarte totalement lorsque votre application exige des composants en aluminium, en acier ou en titane.
Les contraintes de délai jouent également en faveur de l’usinage pour la production initiale. Alors que la fabrication d’un moule d’injection prend plusieurs semaines à plusieurs mois, l’usinage CNC permet d’obtenir des pièces fonctionnelles en quelques jours seulement. De nombreux lancements de produits réussis utilisent des pièces usinées pour les premiers tests sur le marché, avant d’investir dans la réalisation d’outillages d’injection une fois que la demande a été validée.

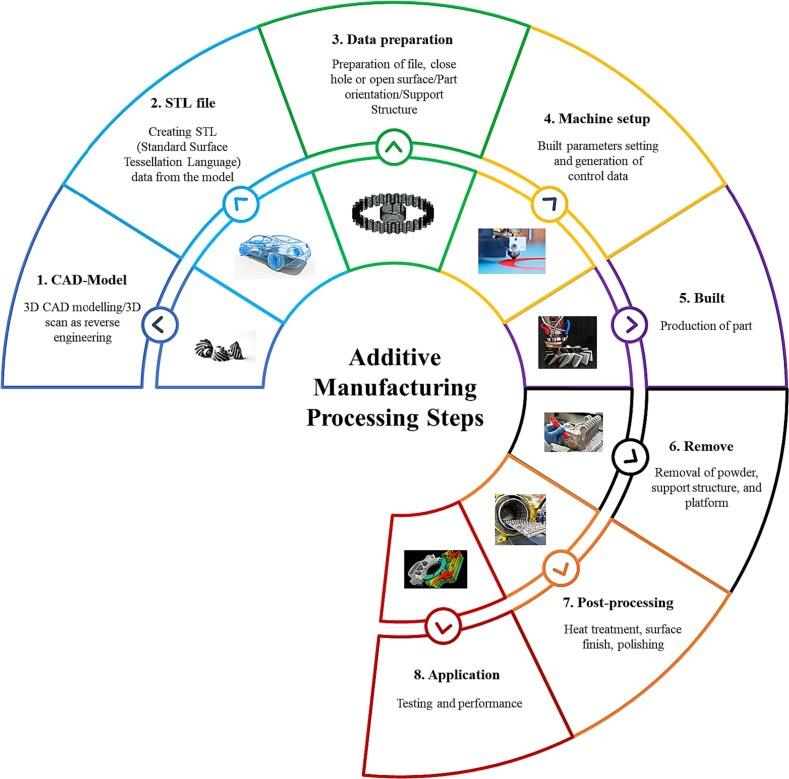

Lorsque l’impression 3D complète ou remplace l’usinage
L’essor de la fabrication additive a complexifié l’arbre décisionnel relatif à la production par enlèvement de matière — mais pas de la manière dont beaucoup l’imaginent. Plutôt que de se faire concurrence directement, l’impression 3D et l’usinage remplissent souvent des rôles complémentaires tout au long du parcours allant de la conception à la production.
Pour la conception de prototypes et la validation de la conception, l’impression 3D offre des avantages remarquables. Vous pouvez passer d’un fichier CAO à une pièce physique en quelques heures plutôt qu’en plusieurs jours, ce qui permet des itérations rapides durant le développement. Selon des données sectorielles provenant de Trustbridge, l’utilisation de l’impression 3D lors de la phase de prototypage peut réduire les délais de développement produit jusqu’à 75 % par rapport aux méthodes traditionnelles.
Toutefois, l’impression 3D présente des limites que l’usinage permet de surmonter :
- Propriétés du matériau: les pièces imprimées en 3D présentent un comportement anisotrope — leur résistance varie selon l’orientation d’impression. En revanche, les pièces usinées à partir d’une matière pleine conservent des propriétés mécaniques cohérentes et isotropes.
- Finition de surface : Les lignes de couches inhérentes aux procédés additifs nécessitent un traitement post-impression pour obtenir des surfaces lisses. L’usinage fournit directement depuis la machine des finitions supérieures.
- Tolérances : Les équipements industriels CNC atteignent une précision de ± 0,025 mm ; la plupart des imprimantes 3D fonctionnent avec une précision de ± 0,1 mm ou moins.
- Options de Matériau : Usinage de pièces dans pratiquement n'importe quel métal, plastique ou composite. Les bibliothèques de matériaux pour l’impression 3D restent plus limitées, notamment pour les métaux.
La transition du prototype à la production suit souvent un schéma prévisible. Les équipes utilisent l’impression 3D pour les premiers modèles conceptuels (1 à 5 unités), passent à l’usinage pour les prototypes fonctionnels et les séries pilotes (10 à 500 unités), puis évaluent le moulage par injection ou poursuivent l’usinage en fonction des prévisions de volume.
La fabrication de petits composants constitue une exception intéressante. Pour les applications de microfabrication impliquant des géométries complexes impossibles à usiner — canaux internes, structures en treillis, formes organiques — les procédés additifs peuvent être privilégiés, même à des volumes plus élevés. La liberté géométrique offerte par l’impression 3D permet de réaliser des pièces auxquelles aucun outil de coupe ne peut accéder.
Alternatives à la fonderie et au forgeage
Lorsque les volumes atteignent plusieurs milliers ou millions d’unités, le moulage et le forgeage entrent en jeu comme alternatives potentielles aux approches purement usinées. Ces procédés permettent de produire des pièces « près de la forme finale », qui ne nécessitent souvent qu’un usinage de finition minimal.
COULÉ consiste à verser du métal en fusion dans des moules, offrant plusieurs avantages dans les scénarios à haut volume :
- Géométries internes complexes réalisables en une seule opération
- Perte minimale de matière par rapport à l’usinage à partir d’une pièce pleine
- Capacité d’adaptation à la production de millions de pièces avec des propriétés constantes
- Compatibilité étendue avec divers matériaux, notamment les alliages d’aluminium, de fer, d’acier et de bronze
Selon Wevolver , le principal inconvénient du moulage réside dans le délai d’obtention des outillages, qui peut s’étendre sur plusieurs semaines. Le moulage en sable implique des coûts d’outillage plus faibles, mais donne des surfaces plus rugueuses ; le moulage sous pression permet une excellente précision des détails, mais exige des investissements importants dans les moules.
Forgeage applique une force pour façonner le métal tout en préservant l'intégrité de sa structure granulaire. Ce procédé permet de produire les composants métalliques les plus résistants possibles — essentiels pour des applications critiques telles que les pièces moteur, les engrenages et les structures aérospatiales. Toutefois, les coûts de forgeage sont très élevés en raison des machines spécialisées, de la main-d'œuvre qualifiée et des exigences liées aux matrices sur mesure.
De nombreux programmes de production combinent stratégiquement plusieurs procédés. Une pièce obtenue par forgeage ou par moulage fournit une ébauche quasi-fini, puis l'usinage ajoute des caractéristiques de précision, des surfaces à tolérances serrées et des détails fins. Cette approche hybride allie l'efficacité de la mise en forme massive à la précision de la fabrication soustractive.
| Méthode | Gamme de volume idéale | Délai de livraison habituel | Options de matériaux | Meilleures applications |
|---|---|---|---|---|
| Usinage CNC | 1 - 5 000 unités | 1 à 15 jours | Tous les métaux, plastiques et composites | Pièces prototypes, pièces sur mesure, composants de précision |
| impression 3D | 1 à 20 unités | 1-5 jours | Métaux limités, divers polymères | Prototypage rapide, géométries complexes, maquettes conceptuelles |
| Moulage par injection | 5 000 unités et plus | 4 à 12 semaines (outillage) | Thermoplastiques, certains thermodurcissables | Pièces plastiques en grandes séries, produits grand public |
| Fonderie Sous Pression | 10 000+ unités | 8 à 16 semaines (outillage) | Alliages d'aluminium, de zinc, de magnésium | Enceintes métalliques complexes, composants automobiles |
| Moulage en sable | 100 à 10 000 unités | 2 à 6 semaines | Fonte, acier, bronze, aluminium | Pièces volumineuses, composants internes complexes, métaux à faible volume de production |
| Forgeage | 1 000 unités ou plus | 6 à 12 semaines (outillages) | L'acier, l'aluminium, le titane | Composants structurels à haute résistance, pièces portantes |
Le cadre décisionnel se précise lorsque l’on prend en compte quatre facteurs interconnectés :
- Quantité : Les faibles volumes (moins de 500 unités) privilégient presque toujours l’usinage sur le plan économique. Les volumes élevés (plus de 5 000 unités) justifient les investissements dans des outillages pour le moulage ou la fonderie.
- Complexity: Des caractéristiques internes complexes peuvent nécessiter le moulage ou la fabrication additive. Des caractéristiques externes exigeant une grande précision privilégient l’usinage.
- Exigences relatives aux matériaux : Les pièces métalliques présentant des exigences spécifiques en matière d’alliage écartent souvent le moulage par injection. Les applications critiques en termes de résistance peuvent exiger le forgeage.
- Le calendrier: Les besoins urgents privilégient la rapidité de livraison offerte par l’usinage. Des cycles de développement plus longs permettent de consacrer du temps aux investissements en outillages, qui s’avèrent rentables à grande échelle.
Du concept à la pièce finie, ces décisions sont interconnectées dans une progression logique. Au stade initial du développement, la fabrication rapide de prototypes est utilisée pour valider la conception. La production pilote tire parti de la flexibilité de l’usinage sans engagement en matière d’outillages. La fabrication à grande échelle évalue toutes les options sur la base des volumes et des spécifications validés. Comprendre ce parcours complet vous permet de prendre des décisions de fabrication optimisant coûts, qualité et délais tout au long du cycle de vie de votre produit.
Applications et Exigences Spécifiques par Secteur
Voici un point que de nombreux ingénieurs négligent : le même support en aluminium, usiné selon des spécifications identiques, peut soit être accepté, soit être rejeté, selon le secteur industriel auquel il est destiné. Pourquoi ? Parce que les exigences liées à l’usinage industriel vont bien au-delà de la simple précision dimensionnelle. Chaque secteur impose des exigences supplémentaires — traçabilité des matériaux, certifications des procédés, protocoles de documentation — qui influencent fondamentalement la manière dont les entreprises spécialisées en usinage de précision abordent la production.
Comprendre ces exigences spécifiques au secteur avant de lancer votre projet permet d’éviter des imprévus coûteux. Une pièce conçue pour la production automobile est soumise à des exigences différentes de celles d’une pièce destinée à un dispositif médical, même lorsque les tolérances semblent identiques sur le papier. Examinons comment les secteurs aérospatial, médical et automobile imposent chacun des exigences particulières à l’usinage des pièces.
Exigences relatives aux composants aérospatiaux et de défense
Lorsqu’une défaillance d’un composant pourrait provoquer l’incident d’un aéronef, les enjeux exigent des normes de fabrication dépassant tout ce qui existe dans les environnements industriels classiques. Le travail des fraiseurs CNC dans le domaine aérospatial s’effectue selon les exigences qualité les plus strictes de l’industrie manufacturière — et pour de bonnes raisons. Chaque caractéristique, chaque dimension, chaque état de surface comporte des implications potentielles pour la sécurité.
Selon les machines CNC, la certification AS9100 constitue le fondement de la gestion de la qualité dans le secteur aérospatial. S’appuyant sur la norme ISO 9001, elle ajoute des exigences spécifiques au secteur aérospatial en matière de traçabilité et de gestion des risques, exigences que les principaux équipementiers (OEM) imposent à leur chaîne d’approvisionnement. Sans la certification AS9100, les entreprises de usinage de précision ne peuvent tout simplement pas accéder aux marchés aérospatiaux de premier niveau.
Les certifications clés pour l’usinage aérospatial comprennent :
- AS9100 : Système qualité aérospatial fondamental couvrant la documentation, la traçabilité et la gestion des risques
- Conformité ITAR : Obligatoire pour les composants liés à la défense, régulant l’accès aux données sensibles et aux contrôles à l’exportation
- NADCAP : Accréditation spécialisée pour des procédés tels que le traitement thermique, les essais non destructifs et les traitements de surface
- Approvals spécifiques clients : Programmes tels que la spécification Boeing D1-4426, destinés à établir des relations directes avec les équipementiers (OEM)
Les exigences en matière de matériaux dans les applications aéronautiques repoussent les limites. Les alliages de titane, l’Inconel et autres superalliages exotiques nécessitent des outillages spécialisés, des paramètres d’usinage conservateurs et une validation approfondie des procédés. Les services d’usinage de haute précision capables de traiter ces matériaux doivent démontrer non seulement leur compétence, mais aussi leur reproductibilité documentée d’un lot de production à l’autre.
Les exigences en matière de traçabilité ajoutent une autre dimension. Chaque pièce usinée au CN numérique destinée au vol doit être accompagnée de certifications complètes du matériau, de registres des opérations de traitement et de documents d’inspection traçables jusqu’aux lots spécifiques de matières premières. Ce dossier permet d’effectuer une analyse de la cause première si des composants présentaient un jour des anomalies en service — ce qui est essentiel pour garantir la sécurité de milliers d’aéronefs.
Normes de Fabrication des Appareils Médicaux
Imaginez un composant qui sera implanté à l'intérieur du corps humain pendant des décennies. Les normes de fabrication applicables à de tels éléments s'étendent à des domaines que l'usinage industriel classique n'atteint jamais : la biocompatibilité, la stérilité et la traçabilité spécifique au patient deviennent des préoccupations primordiales.
Selon Détection des procédés , les organisations concevant ou produisant des dispositifs médicaux doivent se conformer à la norme ISO 13485, qui est alignée sur les exigences de la FDA figurant dans le titre 21 du Code des Règlements Fédéraux (CFR), partie 820. Ce cadre garantit que les systèmes de management de la qualité tiennent spécifiquement compte des risques uniques associés aux applications médicales.
L'usinage micro-mécanique médical présente des défis particuliers allant au-delà du travail de précision standard :
- Validation de la biocompatibilité : Les matériaux doivent démontrer leur compatibilité avec les tissus humains au moyen de protocoles d'essais normalisés
- Critique de l'état de surface : Les surfaces des implants doivent présenter des plages de rugosité spécifiques afin de favoriser l'ostéointégration ou d'empêcher l'adhésion bactérienne
- Validation du nettoyage : Les résidus de fabrication, les fluides de coupe et les contaminants doivent être entièrement éliminés avant la stérilisation
- Traçabilité par lot : Chaque composant doit être traçable jusqu'aux matières premières spécifiques, aux dates de transformation et aux dossiers d'inspection
Les contrôles environnementaux appliqués lors de la fabrication de dispositifs médicaux dépassent souvent les exigences aérospatiales. La fabrication de lentilles de contact, par exemple, exige une surveillance continue de la température, de l'humidité, des niveaux d'oxygène et de la pression différentielle dans l'ensemble des zones de production. Un contrôle inadéquat de ces paramètres peut affecter les produits finaux, entraînant potentiellement des risques pour les patients, tels qu'infections, allergies ou lésions physiques.
La charge documentaire liée aux pièces usinées sur machines-outils à commande numérique (CNC) destinées aux applications médicales reflète la réalité réglementaire. Chaque paramètre de processus, chaque résultat d'inspection et chaque écart doivent être enregistrés et conservés pendant toute la durée de vie du produit — souvent plusieurs décennies pour les dispositifs implantables. Cette traçabilité permet aux autorités réglementaires d'enquêter sur les incidents et aux fabricants de mettre en œuvre des corrections ciblées dès l'apparition de problèmes.
Exigences de production automobile
Alors que l’aéronautique met l’accent sur la perfection de chaque pièce individuelle et que le secteur médical privilégie la sécurité des patients, la fabrication automobile repose sur une équation différente : la précision à grande échelle combinée à la fiabilité de la chaîne d’approvisionnement. Lorsque vous produisez des milliers de composants chaque jour, la constance devient la préoccupation première.
La certification IATF 16949 représente la norme qualité du secteur automobile, fondée sur la norme ISO 9001 mais enrichie d’exigences spécifiques au secteur concernant les processus de production, la gestion des fournisseurs et l’amélioration continue. Selon Advisera , cette norme exige que les organisations déterminent l’utilisation appropriée d’outils statistiques — et la maîtrise statistique des procédés (MSP) constitue généralement le choix privilégié.
Comment SPC garantit-il la cohérence ? Plutôt que d’inspecter chaque pièce après la production, les cartes de contrôle surveillent en temps réel le processus de fabrication. Les opérateurs détectent les tendances et les variations avant qu’elles ne conduisent à des produits défectueux ou à des rebuts. Ce passage de la détection à la prévention améliore considérablement à la fois la qualité et l’efficacité lors des séries de production à haut volume.
Exigences en matière de certification automobile :
- IATF 16949 : Système de management de la qualité automobile couvrant le développement produit, la production et le service
- PPAP (Processus d'Approbation des Pièces de Production) : Documentation formelle attestant de la capacité de fabrication avant la mise en production
- Contrôle statistique des processus : Surveillance continue à l’aide de cartes de contrôle afin de maintenir la stabilité du processus
- Exigences spécifiques du client : Normes supplémentaires imposées par les équipementiers (OEM) tels que Ford, General Motors ou Toyota
Les exigences de la chaîne d’approvisionnement dans le secteur automobile créent des pressions spécifiques. La fabrication « juste-à-temps » implique que les fournisseurs livrent des pièces usinées CNC de précision exactement au moment requis — ni en avance, ni en retard. Les stocks tampons, qui fonctionnaient dans d’autres secteurs, deviennent des passifs dans les chaînes d’approvisionnement automobiles optimisées pour des opérations « lean ».
Pour les fabricants confrontés à ces exigences, des partenaires certifiés font la différence entre le respect des plannings de production et des arrêts coûteux de la chaîne de montage. Shaoyi Metal Technology répond à ces besoins spécifiques de la chaîne d’approvisionnement automobile grâce à des services d’usinage CNC de précision conçus pour s’adapter sans heurt, de la prototypage rapide à la production de masse. Son installation certifiée IATF 16949 applique des protocoles rigoureux de maîtrise statistique des procédés (MSP) afin de livrer des assemblages de châssis à haute précision et des douilles métalliques sur mesure, avec des délais de livraison pouvant être aussi courts qu’un jour ouvrable — une réactivité à la hauteur des exigences des plannings de production automobile.
L’économie de volume diffère également considérablement. Alors que le secteur aérospatial peut commander quelques dizaines d’une pièce usinée CNC précise par an, les programmes automobiles en consomment des milliers chaque semaine. Cette intensité volumique récompense l’optimisation des procédés, les investissements dans les outillages et le type d’infrastructure d’usinage en production qui garantit la qualité sur des séries prolongées.
Comprendre ces exigences spécifiques à chaque industrie transforme votre approche de la sélection des fournisseurs. Un fabricant de pièces usinées spécialisé dans les dispositifs médicaux peut ne pas détenir les certifications requises par l’industrie automobile — et vice versa. La section suivante examine comment évaluer les partenaires potentiels au regard de vos exigences industrielles spécifiques.
Comment évaluer et sélectionner un partenaire en usinage
Vous avez identifié les exigences de votre secteur d'activité et vous comprenez la précision requise par votre projet. Il vous reste maintenant à prendre une décision qui déterminera le succès de votre projet d'usinage de pièces ou, au contraire, en fera une source coûteuse de complications : choisir le bon partenaire de fabrication. Voici ce que la plupart des guides d'approvisionnement ne vous diront pas : un certificat affiché au mur prouve l'éligibilité, pas l'exécution. La véritable question est de savoir si le fabricant de pièces usinées applique effectivement, au quotidien, ses systèmes qualité.
Selon Zenithin Manufacturing, le célèbre pionnier de la qualité W. Edwards Deming conseillait de mettre fin à la pratique consistant à attribuer des marchés sur la seule base du prix. Privilégiez plutôt la minimisation du coût total, car une pièce bon marché fournie par un fournisseur qui livre en retard ou cesse son activité en cours de production devient la pièce la plus coûteuse que vous ayez jamais achetée.
Des certifications de qualité qui comptent
Quelles certifications devez-vous réellement vérifier ? La réponse dépend entièrement de votre application. Une pièce usinée destinée à un produit grand public fait l'objet d'une vérification différente de celle d'une pièce destinée à un assemblage aérospatial ou à un dispositif médical.
- ISO 9001 : Le fondement de tout fabricant sérieux de pièces usinées. Confirme l'existence de systèmes documentés de management de la qualité, de contrôles des procédés et de programmes d'amélioration continue. Considérez cette certification comme votre exigence de base.
- AS9100 : Indispensable pour les applications aérospatiales. Ajoute des exigences en matière de traçabilité, de gestion des risques et de maîtrise de la configuration, au-delà de la norme ISO 9001.
- IATF 16949 : Obligatoire pour les chaînes d'approvisionnement automobiles. Met l'accent sur la maîtrise statistique des procédés, la documentation PPAP (Production Part Approval Process) et la gestion de la chaîne d'approvisionnement.
- ISO 13485 : Obligatoire pour la fabrication de dispositifs médicaux. Traite de la biocompatibilité, de la stérilité et de la traçabilité liée à la sécurité des patients.
- NADCAP : Accréditation spécialisée pour les procédés aérospatiaux, notamment le traitement thermique, le soudage et les essais non destructifs.
Mais voici la constatation essentielle émise par les auditeurs du secteur : un certificat prouve uniquement qu’ils disposent d’un système — votre évaluation doit, quant à elle, démontrer qu’ils l’utilisent effectivement. Selon TeleTec, l’examen des rapports d’audit internes, de la production à la direction, garantit que tous les niveaux de qualité sont respectés. Demandez à consulter les pistes documentaires relatives aux récents lots de production. La rapidité et l’exhaustivité de leur réponse révèlent dans quelle mesure leur culture qualité est véritablement ancrée.
Évaluation des capacités techniques et des équipements
Les outillages et les équipements déterminent ce qu’un atelier mécanique est réellement en mesure de produire — et ses limites. Or, se contenter de compter les machines ne suffit pas. Comme le soulignent des experts du secteur, avec la montée en puissance de la réindustrialisation locale (« reshoring »), de nombreux nouveaux ateliers disposent d’équipements tout neufs, mais manquent des connaissances approfondies des procédés et des compétences techniques nécessaires pour les exploiter efficacement.
Posez ces questions révélatrices lors de l’évaluation des capacités de fabrication de composants usinés sur machines à commande numérique (CNC) :
- Quels équipements et logiciels l’atelier utilise-t-il, et quand ont-ils été mis à jour pour la dernière fois ?
- Leur équipe d’ingénierie est-elle capable de présenter la stratégie de programmation d’usinage (CAM) appliquée à une pièce complexe ?
- Quels équipements d'inspection valident la précision dimensionnelle ? (machines à mesurer tridimensionnelles, comparateurs optiques, appareils de mesure de l’état de surface)
- Comment gèrent-ils les pièces usinées prototypes par rapport aux volumes de production ?
- Quel est leur processus d’introduction de nouvelles pièces (NPI) ?
Selon Critères de TeleTec , un fabricant de précision spécialisé dans l’usinage de haute qualité, recherche continuellement des moyens d’améliorer et de maintenir ses outillages tout en passant à des technologies plus avancées. Chaque nouvelle génération d’équipements CNC offre généralement une plus grande précision, une meilleure programmabilité et une vitesse accrue par rapport à la génération précédente.
Pour les composants usinés nécessitant des tolérances serrées, vérifiez que leurs capacités d’inspection correspondent à vos exigences. Un atelier qui propose des tolérances de ±0,001 po sans disposer d’équipements de mesure adaptés ne pourra pas garantir de façon fiable le respect de ces spécifications — quelle que soit la performance de ses machines.
Facteurs liés à la communication et à la gestion de projet
Les capacités techniques ne signifient rien si votre fournisseur disparaît dès qu'apparaissent des problèmes. L'élément humain — réactivité, transparence et capacité à résoudre les problèmes — détermine souvent le succès d’un projet davantage que les caractéristiques techniques des équipements.
Soyez vigilant face à ce signal d’alerte lors des évaluations : le commercial répond à toutes les questions techniques, tandis que les responsables ingénierie et qualité restent silencieux. Selon les experts en audit, vous devez évaluer les compétences des personnes avec lesquelles vous travaillerez effectivement. Interrogez directement les ingénieurs sur leur approche face aux fonctionnalités complexes. Leur aisance révèle la profondeur organisationnelle.
Évaluez ces facteurs de communication :
- Temps de réponse : Dans quel délai reconnaissent-ils vos demandes et vous transmettent-ils leurs devis ?
- Transparence : Sont-ils prêts à discuter ouvertement des taux de défaillance et des objectifs d’amélioration ?
- Support en conception : Fournissent-ils des retours DFM (Design for Manufacturability) lors de la phase de devis, ou se contentent-ils de communiquer les prix ?
- Escalade des problèmes : Qui prend en charge les problèmes lorsqu’ils surviennent, et dans quel délai ?
- Communication proactive : Vous informent-ils des retards potentiels avant l’expiration des délais convenus ?
Selon UPTIVE Advanced Manufacturing, le bon partenaire devrait offrir un soutien supplémentaire pour la réalisation de prototypes, l’analyse de la fabrication (DFM) et les consultations en conception, afin de simplifier le processus de conception et de rendre la production à long terme plus rentable. Cette approche collaborative transforme la relation traditionnelle client-fournisseur en un véritable partenariat.
Pour passer de la fabrication de pièces prototypes à des volumes de production, vérifiez leur méthode de planification des capacités. Un atelier spécialisé dans la réalisation rapide de prototypes peut manquer de l’infrastructure nécessaire pour assurer des séries de production continues. À l’inverse, des spécialistes de la production à grande échelle peuvent ne pas accorder la priorité à la flexibilité requise pour les petites séries. Alignez leurs points forts sur vos besoins réels tout au long du cycle de vie du projet.
La preuve réside dans l’exécution, et non dans la certification. Demandez à consulter les dossiers complets de traçabilité pour des lots de production choisis au hasard : la fluidité et la rapidité de leur réponse vous renseignent sur la profondeur d’intégration réelle de leur système qualité.
Une fois l'évaluation de votre partenaire en usinage terminée, la dernière pièce du puzzle consiste à comprendre quels facteurs déterminent les coûts figurant sur vos devis — et comment vos décisions influencent le prix final.

Comprendre les facteurs déterminants des coûts d'usinage
Vous avez évalué les partenaires potentiels et vous connaissez les exigences en matière de qualité. Maintenant se pose la question qui préoccupe tout le monde : pourquoi ce composant usiné coûte-t-il ce prix ? Contrairement aux composants standards dont les prix sont transparents, l'usinage sur mesure implique des facteurs de coût interconnectés qui ne sont pas immédiatement évidents — et leur compréhension vous confère un véritable levier pour optimiser vos dépenses.
Selon RapidDirect, la formule du coût total se décompose simplement ainsi : Coût total = Coût du matériau + (Temps d'usinage × Tarif horaire de la machine) + Coût de mise en place + Coût de finition. Toutefois, chaque élément recèle une complexité qui distingue les acheteurs avertis de ceux qui subissent une « surprise tarifaire ». Décryptons ensemble les véritables facteurs déterminants de vos devis.
Coûts des matériaux et considérations liées aux pertes
Le matériau brut que vous spécifiez a un impact direct sur votre résultat net, mais pas uniquement en raison du prix des matériaux. Les technologies d’usinage modernes retirent du matériau pour fabriquer votre pièce, ce qui signifie que vous payez pour les copeaux qui finissent à la poubelle de recyclage.
Les facteurs influençant le coût des matériaux comprennent :
- Prix de base du matériau : L’acier et l’aluminium restent les options les plus économiques en raison de leur abondance. Le titane et les alliages spécialisés présentent des primes importantes en raison de la complexité de leur raffinage.
- Dimensions du matériau brut : Les pièces compatibles avec les dimensions standard de barres ou de tôles coûtent moins cher que celles nécessitant des billettes surdimensionnées. Selon Protolabs, concevoir vos pièces en tenant compte des dimensions standard de matériau brut permet d’éviter des déchets inutiles.
- Taux de déchets de matériau : Lorsque votre conception implique de retirer 60 % du matériau brut initial, vous payez le coût des matériaux pour une géométrie qui ne fera jamais partie de votre produit.
- Impact sur l’usinabilité : Les matériaux difficiles exigent des vitesses d’usinage plus lentes et provoquent une usure accélérée des outils — deux facteurs qui génèrent des coûts cachés supplémentaires au-delà du prix des matières premières.
Envisagez l'usinage de pièces métalliques en aluminium par rapport à celles en titane. Le faible coût de l'aluminium par kilogramme s'associe à une excellente usinabilité, permettant des vitesses de coupe élevées et une longévité accrue des outils. Le titane, quant à lui, coûte davantage par kilogramme et exige des avances nettement plus lentes, des outils spécialisés ainsi qu'une stratégie de lubrification-abrasion très agressive. Le prix de la pièce usinée reflète la combinaison de ces deux facteurs.
Temps d’usinage et facteurs de complexité
C’est ici que les décisions de conception se traduisent directement en coûts financiers. Chaque caractéristique de votre pièce nécessite des déplacements d’outils, et ces déplacements consomment du temps-machine à des taux variables : modérés pour les fraiseuses basiques à 3 axes, mais bien supérieurs pour les équipements à 5 axes.
Selon HPPI, plus une pièce est complexe, plus son coût de fabrication est élevé. Les pièces complexes nécessitent souvent des machines avancées, davantage de temps d’usinage, plusieurs montages, des ressources supplémentaires et des contrôles rigoureux — autant d’éléments qui augmentent les coûts.
Les caractéristiques qui augmentent le temps de cycle comprennent :
- Poche profonde : Nécessitent plusieurs passes et des avances réduites afin de maîtriser l’évacuation des copeaux
- Parois minces : Une demande de réduction des efforts de coupe, prolongeant la durée d’usinage
- Rayons internes serrés : Nécessite progressivement l’utilisation d’outils plus petits tournant à des vitesses plus faibles
- Tolérances étroites : Exige des passes de finition plus légères et, éventuellement, des opérations secondaires
- Contour complexes : Augmente la longueur du parcours d’outil et peut nécessiter un positionnement à 5 axes
L’usinage de petites pièces présente un paradoxe intéressant : bien que les coûts des matériaux diminuent avec la taille, la complexité de la manipulation et les exigences de précision peuvent en réalité augmenter le temps d’usinage par pièce. Les micro-caractéristiques exigent des outillages spécialisés et un contrôle rigoureux du procédé, ce qui compense tout avantage lié aux économies sur les matériaux.
Vous souvenez-vous des principes de conception énoncés précédemment ? Ils s’appliquent directement ici. Le remplacement des angles intérieurs vifs par des rayons généreux permet aux usineurs d’utiliser des outils plus grands, capables de couper plus rapidement. L’assouplissement des tolérances là où la fonction le permet élimine les passes de finition lentes. Chaque amélioration issue de la conception pour la fabrication (DFM) se traduit par une réduction du temps machine — et donc par des devis moins élevés.

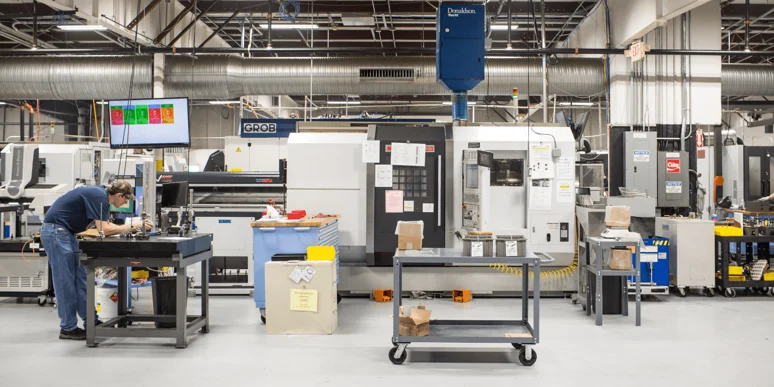

Configuration, outillage et économies liées au volume
Les coûts fixes représentent les dépenses fondamentales engagées indépendamment du nombre de pièces commandées. Selon HPPI, à mesure que le nombre de pièces usinées augmente, le coût fixe par unité diminue, offrant ainsi une meilleure efficacité coût pour les commandes plus importantes.
Les éléments constitutifs des coûts fixes comprennent :
- Programmation FAO : La création des trajectoires d’outils et des stratégies d’usinage adaptées à votre géométrie spécifique
- La préparation des dispositifs de serrage : La conception et la fabrication des systèmes de maintien permettant de fixer solidement votre pièce pendant l’usinage
- Réglage de la machine : Le chargement des outils, l’établissement des coordonnées et l’exécution de la vérification sur le premier exemplaire
- Inspection de la première pièce : Une mesure complète avant la libération en production
Les calculs révèlent pourquoi les prototypes sont facturés à un prix unitaire majoré. Selon RapidDirect, des frais de mise en place de 300 $ s’ajoutent intégralement à une commande d’une seule pièce, mais ne représentent que 3 $ par pièce dans une série de 100 unités. Cette dilution des coûts fixes explique les baisses de prix spectaculaires observées à mesure que les quantités augmentent.
| Facteur de coût | Niveau d'impact | Stratégie d'optimisation |
|---|---|---|
| Matière première | Moyen à élevé | Sélectionnez des alliages usinables ; concevez vos pièces en tenant compte des dimensions standard des matériaux bruts |
| Temps de machine | Élevé | Simplifiez la géométrie ; augmentez les rayons de congé ; assouplissez les tolérances non critiques |
| Configuration et programmation | Élevé (faible volume) / Faible (fort volume) | Regrouper les configurations ; augmenter les quantités commandées |
| Usure des outillages | Moyenne | Choisir des matériaux présentant une meilleure usinabilité ; éviter les composites abrasifs |
| Retouches post-capture | Variable | Spécifier uniquement les finitions nécessaires ; limiter les caractéristiques à tolérances serrées |
| Inspection | Faible à moyenne | Utiliser des tolérances générales dans la mesure du possible ; minimiser les exigences en matière de contrôle par machine à mesurer tridimensionnelle (MMT) |
À partir de quel moment l’usinage en production devient-il plus économique ? Le point d’inflexion varie selon la complexité de la pièce, mais l’usinage de pièces de précision entraîne généralement des réductions significatives du coût unitaire entre 50 et 500 pièces. Au-delà de cette fourchette, l’amortissement des outillages, la rationalisation des systèmes de serrage et l’affinement des procédés contribuent de façon croissante à améliorer la rentabilité.
Selon des études sectorielles, porter la production de une à cinq unités peut diviser par deux le prix unitaire. Commander des quantités très importantes — supérieures à 1 000 pièces — peut réduire le prix unitaire de cinq à dix fois par rapport au prix d’une seule pièce.
La conclusion ? Selon l’analyse de RapidDirect, jusqu’à 80 % du coût de fabrication est déterminé dès la phase de conception. Simplifier la géométrie et éviter les caractéristiques difficiles à usiner pendant le développement constitue la voie la plus rapide pour réduire les coûts d’usinage CNC. Des choix de conception judicieux, pris précocement, se traduisent par des économies substantielles sur chaque série de production.
Mettre les connaissances en usinage en pratique
Vous avez parcouru l’ensemble du domaine de l’usinage — des définitions fondamentales aux stratégies d’optimisation des coûts. Une question cruciale se pose désormais : comment transformer ces connaissances en produits usinés performants ? Que vous lanciez votre premier projet ou que vous affiniez un programme déjà établi, les principes restent identiques. La réussite en usinage général repose sur l’application adéquate du procédé, du matériau et du partenaire adaptés à vos besoins spécifiques.
Jusqu’à 80 % du coût de fabrication est déterminé dès la phase de conception. Les décisions que vous prenez avant le début de l’usinage — choix du matériau, spécification des tolérances, géométrie des caractéristiques — déterminent si votre projet crée de la valeur ou érode le budget.
Points clés pour la réussite des pièces usinées
Tout au long de ce guide, plusieurs principes se sont révélés essentiels à la réussite des projets d’usinage mécanique. Il ne s’agit pas de concepts théoriques, mais de lignes directrices pratiques qui distinguent les programmes fluides des problèmes coûteux.
- Associez le procédé à la géométrie : Le tournage excelle pour les pièces cylindriques ; la fraiseuse permet de réaliser des contours complexes. Un choix adapté dès le départ évite des solutions de contournement onéreuses.
- Spécifier stratégiquement les tolérances : Appliquez des tolérances serrées uniquement là où la fonction l’exige. Chaque niveau de précision supplémentaire par rapport aux tolérances standard entraîne une augmentation exponentielle des coûts, sans bénéfice proportionnel.
- Conception pour la fabricabilité : Des rayons internes généreux, des diamètres de perçage normalisés et des caractéristiques facilement accessibles réduisent simultanément le temps de cycle et améliorent la qualité.
- Sélectionnez les matériaux avec soin : Équilibrer les exigences mécaniques et l'usinabilité. Le matériau brut le moins cher n’est souvent pas la pièce finie la plus économique.
- Vérifiez les certifications requises dans votre secteur d’activité : L’ISO 9001 fournit une assurance de base ; les normes AS9100, IATF 16949 ou ISO 13485 répondent à des exigences spécifiques à un secteur que les ateliers généralistes ne sont pas en mesure de satisfaire.
- Prenez en compte l’économie de volume : Les coûts de mise en place sont amortis sur le nombre de pièces fabriquées. Ce qui peut sembler coûteux à l’étape de prototype devient souvent très compétitif à l’échelle de la production.
Le monde de l’usinage continue d’évoluer. Selon analyse sectorielle , les fabricants intégrant la maintenance pilotée par l’intelligence artificielle, les méthodologies Lean et l’analyse en temps réel parviennent à réduire les délais de livraison et à assurer une plus grande régularité des cycles de production. Rester informé de ces évolutions vous permet de tirer parti des capacités croissantes dans vos projets.
Passer à l’étape suivante avec votre projet d’usinage
Votre position actuelle dans le déroulement de votre projet détermine vos prochaines étapes. Voici une feuille de route pratique, établie en fonction de votre situation actuelle :
- Phase conceptuelle : Mettez l'accent sur les principes de la conception pour la fabrication (DFM) dès la phase initiale de conception. Impliquez dès le départ des partenaires potentiels en fabrication : leurs retours permettent d'éviter des reconceptions coûteuses ultérieurement.
- Phase de prototype : Validez la forme, l’ajustement et la fonctionnalité avant de vous engager dans la fabrication des outillages de production. Profitez de la flexibilité de l’usinage pour itérer rapidement, sans investissement préalable dans des moules.
- Planification de production : Évaluez objectivement les prévisions de volume. Déterminez si l’usinage reste la solution optimale ou si la fonderie, le moulage ou des approches hybrides offrent une meilleure rentabilité à grande échelle.
- Sélection des fournisseurs : Vérifiez les capacités proposées par rapport à vos exigences spécifiques. Les certifications sont importantes, mais l’exécution documentée l’est encore davantage.
- Production continue : Surveillez les tendances qualité à l’aide des données de la maîtrise statistique des procédés (MSP). Établissez des relations fondées sur l’amélioration continue plutôt que sur des échanges purement transactionnels.
Pour les lecteurs qui entreprennent des projets automobiles ou d’usinage de précision, la voie à suivre est facilitée en collaborant avec des partenaires maîtrisant les exigences propres à leur secteur. Shaoyi Metal Technology illustre cette approche : leur installation certifiée IATF 16949 utilise un contrôle statistique des procédés rigoureux pour fournir des composants à tolérances élevées avec des délais de livraison pouvant être aussi courts qu’un jour ouvrable. Cette combinaison de certification, de capacité technique et de réactivité permet un passage fluide du prototypage rapide à la production de masse.
Les applications d’usinage micro et les exigences spécialisées en matière d’usinage mondial requièrent une attention similaire aux capacités de vos partenaires. Les principes restent identiques : vérifiez que les équipements techniques, les systèmes qualité et les pratiques de communication sont adaptés à la complexité de votre projet et aux exigences de votre secteur d’activité.
Les connaissances que vous avez acquises vous permettent d’aborder les projets d’usinage en toute confiance. Vous maîtrisez les procédés, identifiez les facteurs de coût et savez quelles questions poser à vos partenaires potentiels. Cette base, fondée sur la formation plutôt que sur la pression commerciale, vous accompagne aussi bien lorsque vous commandez dix pièces prototypes que lorsque vous planifiez la production de dix mille unités. L’usinage des pièces réussit lorsque chaque étape — de la conception à la livraison — est guidée par des décisions éclairées.
Questions fréquemment posées sur l’usinage des pièces
1. Quel est le coût de l’usinage de pièces ?
Les coûts d'usinage CNC varient généralement entre 50 $ et 150 $ par heure, selon la complexité de l'équipement et les exigences de précision. Le coût total d'une pièce comprend les frais de matériaux, le temps machine, les frais de mise en place et les opérations de finition. Pour les prototypes, les coûts de mise en place influencent fortement le prix unitaire, mais ces coûts fixes sont répartis sur des commandes plus importantes : passer d'une à cinq unités peut diviser par deux le prix unitaire, tandis que des commandes dépassant 1 000 pièces peuvent réduire les coûts de cinq à dix fois par rapport au prix d'une seule pièce.
2. Que signifie l'usinage de pièces ?
Les pièces usinées désignent le procédé de fabrication soustractive dans lequel des outils de coupe retirent systématiquement du matériau à partir d’une matière première afin de créer des composants aux dimensions précises et aux finitions de surface lisses. Contrairement à la fabrication additive, qui construit couche par couche, l’usinage part d’un volume de matière supérieur à celui nécessaire et retire tout ce qui ne fait pas partie de la conception finale. Ce procédé comprend des opérations telles que le fraisage CNC, le tournage, le perçage et le meulage afin d’atteindre des tolérances serrées.
3. Quelle est la différence entre le fraisage CNC et le tournage ?
Le fraisage CNC utilise un outil de coupe rotatif qui se déplace le long de trajectoires programmées tandis que la pièce à usiner reste fixe, ce qui le rend idéal pour les géométries complexes, les cavités et les contours irréguliers. Le tournage CNC fait tourner la pièce à usiner tandis qu’un outil fixe la façonne le long de son axe, ce qui le distingue particulièrement pour les pièces cylindriques telles que les arbres et les douilles. Le fraisage offre une plus grande flexibilité géométrique grâce à ses capacités multi-axes, tandis que le tournage permet une enlèvement de matière plus rapide pour les composants présentant une symétrie de révolution.
4. Comment choisir le bon matériau pour les composants usinés ?
Le choix du matériau équilibre les exigences mécaniques, l'usinabilité et le coût. L'aluminium offre une excellente usinabilité, avec des vitesses de coupe trois à quatre fois supérieures à celles de l'acier, ce qui le rend idéal pour les applications sensibles au poids. L'acier procure une résistance et une résistance à l'usure supérieures, mais nécessite des avances plus lentes. Prenez en compte la dureté, la conductivité thermique et les caractéristiques de formation des copeaux : les matériaux présentant une dureté intermédiaire et une bonne conductivité thermique sont généralement usinés de façon plus efficace et plus économique.
5. Quelles certifications un partenaire en usinage doit-il posséder ?
Les certifications essentielles dépendent de votre secteur d’activité. La norme ISO 9001 constitue la référence fondamentale en matière de management de la qualité pour tous les fabricants sérieux. Les applications aéronautiques exigent la certification AS9100, qui garantit la traçabilité et la gestion des risques. Les chaînes d’approvisionnement automobiles requièrent la norme IATF 16949, accompagnée de protocoles de maîtrise statistique des procédés. La fabrication de dispositifs médicaux nécessite la norme ISO 13485, qui couvre la biocompatibilité ainsi que la traçabilité liée à la sécurité des patients. Vérifiez que vos partenaires utilisent effectivement leurs systèmes qualité, plutôt que de se contenter d’afficher des certificats.
Petits tirages, hauts standards. Notre service de prototypage rapide rend la validation plus rapide et facile —
