Ce que les systèmes mécaniques CNC signifient réellement pour la fabrication moderne

Lorsque vous entendez le terme « CNC », vous pensez peut-être immédiatement aux ordinateurs et au code. Mais voici la réalité : l’ordinateur ne représente qu’une moitié de l’histoire. Alors, qu’est-ce que le CNC du point de vue de l’ingénierie mécanique ? CNC signifie « commande numérique par ordinateur », mais la véritable magie se produit lorsque ces commandes numériques se transforment en mouvements physiques précis grâce à des systèmes mécaniques soigneusement conçus.

Prenons l’analogie suivante : l’ordinateur joue le rôle du cerveau, traitant les instructions en langage G-code et calculant les coordonnées exactes. Toutefois, ce sont les composants mécaniques — broches, vis à billes, guides linéaires et moteurs servo — qui entrent réellement en contact avec la matière et la façonnent pour obtenir des pièces finies. Comprendre le sens du sigle CNC sous cet angle double permet de distinguer les professionnels qualifiés des opérateurs occasionnels.

Le cœur mécanique de la fabrication automatisée

Un système mécanique à commande numérique par ordinateur (CNC) est essentiellement un ensemble précisément orchestré de composants de commande de mouvement fonctionnant en parfaite synergie. Contrairement à l’usinage manuel, où les mains de l’opérateur guident l’outil de coupe, un système CNC s’appuie sur des composants mécaniques pour exécuter des mouvements avec une précision au micron près. Ces systèmes doivent transformer les signaux électriques émis par le contrôleur en un mouvement physique fluide et contrôlé, tout en résistant à des efforts de coupe importants et à des variations thermiques.

Que signifie cela concrètement ? Chaque fois qu’une fraiseuse CNC usine de l’aluminium ou qu’un tour CNC façonne de l’acier, le système mécanique supporte des efforts qui mettraient même des fraiseurs expérimentés à rude épreuve. La broche doit maintenir une vitesse constante sous des charges variables. Les vis à billes doivent convertir le mouvement rotatif du moteur en un déplacement linéaire sans introduire d’erreurs. Les guides linéaires doivent supporter la tête de coupe tout en autorisant un mouvement sans frottement dans toute l’enveloppe de travail.

Au-delà de l’ordinateur : là où les commandes numériques rencontrent la précision physique

Alors, CNC, que signifie-t-il lorsqu’on parle de relier les mondes numérique et physique ? Prenons une opération simple : le contrôleur envoie une commande pour déplacer l’axe X de 10 millimètres à une vitesse de 500 millimètres par minute. Cette seule instruction déclenche une cascade d’événements mécaniques. Le moteur servo reçoit une impulsion électrique, son rotor effectue un nombre précis de tours, la vis à billes convertit cette rotation en un déplacement linéaire, et le guide linéaire garantit que le mouvement reste parfaitement rectiligne.

Les opérateurs qui ne maîtrisent que la partie programmation éprouvent souvent des difficultés à diagnostiquer pourquoi leurs pièces ne répondent pas aux spécifications. Ceux qui comprennent les principes fondamentaux de la mécanique sont capables d’identifier si le problème provient du jeu de transmission, de la dilatation thermique ou de l’usure des roulements — et de le résoudre avant de gaspiller un matériau coûteux.

C’est précisément ce qui distingue un système CNC de l’automatisation simple. La précision mécanique intégrée à chaque composant détermine si vos pièces finies respectent des tolérances strictes ou sortent des spécifications. Selon les normes industrielles, les machines CNC atteignent généralement des tolérances d’environ ±0,005 pouce (0,127 mm) — soit environ deux fois la largeur d’un cheveu humain —, mais l’obtention de cette précision exige que les composants mécaniques fonctionnent en parfaite harmonie.

Comprendre l’architecture d’un système CNC sous cet angle mécanique vous confère un avantage diagnostique. Lorsque la finition de surface se dégrade, vous saurez vérifier les roulements de la broche. Lorsque les cotes dérivent au cours d’une série de production, vous examinerez la compensation thermique. Lorsque les pièces présentent des marques de vibration, vous évaluerez la rigidité sur l’ensemble de la chaîne mécanique.

Tout au long de cet article, vous découvrirez précisément comment chaque composant mécanique contribue à la précision de l’usinage — et comment la maîtrise de ces fondamentaux élèvera vos compétences en tant qu’opérateur CNC.

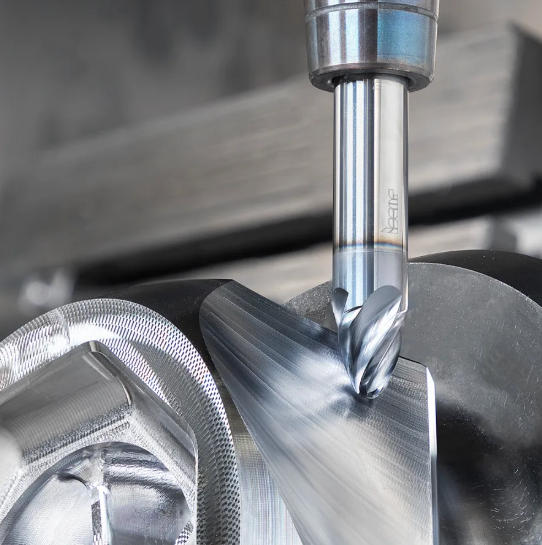

Composants mécaniques essentiels présents dans chaque machine CNC

Maintenant que vous comprenez comment les commandes numériques se traduisent par un mouvement physique, examinons les composants mécaniques qui rendent cette traduction possible. Que vous utilisiez une fraiseuse CNC, un tour CNC ou un centre d’usinage multi-axes , les mêmes composants fondamentaux agissent conjointement pour assurer la précision. La compréhension de ces éléments vous permet d’optimiser les performances, de diagnostiquer les pannes et de comprendre pourquoi certaines machines CNC surpassent les autres.

Chaque machine à commande numérique (CNC) repose sur cinq systèmes mécaniques fondamentaux : les broches, les vis à billes, les guides linéaires, les moteurs servo et les roulements. Chacun joue un rôle distinct, et toute faiblesse d’un composant limite les performances globales de la machine. Considérez-les comme les organes essentiels de votre machine : chacun doit fonctionner correctement pour que l’ensemble du système puisse pleinement exprimer son potentiel.

Broches et vis à billes : le duo de précision

La broche est sans doute le composant le plus critique des fraiseuses et des tours à métaux. Elle maintient et fait tourner l’outil de coupe (sur les fraiseuses) ou la pièce à usiner (sur les tours), influençant directement la finition de surface, les taux d’enlèvement de matière et les tolérances réalisables.

Les broches existent sous plusieurs configurations :

• Broches entraînées par courroie : Courantes sur les machines grand public, elles offrent une plage de vitesses comprise entre 2 000 et 8 000 tr/min avec un couple modéré. Économiques, elles génèrent toutefois de légères vibrations dues à la transmission par courroie.
• Broches à entraînement direct : Le moteur est directement relié à l’arbre de la broche, éliminant ainsi les vibrations liées à la courroie. Les vitesses typiques varient de 6 000 à 15 000 tr/min, avec d’excellentes caractéristiques de couple.
• Broches intégrales à moteur : Le rotor du moteur est intégré directement dans l’arbre de la broche. Ces broches atteignent des vitesses de 20 000 à 60 000+ tr/min, idéales pour l’usinage haute vitesse de pièces en aluminium et en matériaux composites.

Le couple est tout aussi important que la vitesse. Une broche homologuée à 40 000 tr/min ne sera d’aucune utilité si elle manque de couple pour des passes lourdes dans l’acier. Les machines haut de gamme équilibrent ces deux paramètres : elles délivrent un couple suffisant à basse vitesse pour les opérations d’ébauche, tout en conservant des vitesses élevées pour les opérations de finition.

Les vis à billes convertissent le mouvement de rotation des moteurs servo en mouvement linéaire qui déplace votre outil de coupe ou la pièce à usiner. Contrairement aux vis à filet trapézoïdal classiques, qui reposent sur un contact glissant, les vis à billes utilisent des billes recirculantes roulant dans des rainures hélicoïdales. Selon La documentation technique d’Anaheim Automation , cette conception atteint des rendements supérieurs à 90 %, contre environ 40 % pour les vis à contact glissant.

Pourquoi cela importe-t-il dans l’usinage des pièces ? Un rendement plus élevé signifie une génération de chaleur réduite, une usure moindre et un positionnement plus précis. Les billes éliminent le jeu — ce mouvement perdu frustrant lors du changement de sens — qui affecte directement la précision dimensionnelle. Les vis à billes haut de gamme atteignent des classes de précision de pas allant de C0 à C10, C0 représentant la plus haute précision, adaptée aux applications CNC exigeantes.

Systèmes de mouvement linéaire définissant la précision

Bien que les vis à billes fournissent la force motrice, les guides linéaires garantissent que le mouvement reste parfaitement rectiligne. Ces guides supportent les composants mobiles de votre machine CNC — la tête de broche, la table de travail ou le chariot — tout en autorisant un déplacement fluide et quasi sans frottement.

Deux types principaux dominent les équipements CNC modernes :

• Guides linéaires à billes (à recirculation) : Les roulements à billes roulent entre le rail et le chariot, offrant un faible frottement et une capacité de charge élevée. Ils constituent le choix standard pour la plupart des fraiseuses CNC et des centres d’usinage.
• Guidages à rouleaux : Ils utilisent des rouleaux cylindriques au lieu de billes, offrant une rigidité et une capacité de charge supérieures. Ils sont privilégiés pour les tours métalliques lourds et les grandes machines à portique où les efforts de coupe sont importants.

La rigidité de votre système de guidage linéaire influence directement la résistance aux vibrations (chatter). Des guidages plus rigides permettent d’appliquer des paramètres d’usinage plus agressifs sans provoquer de défauts de surface dus aux vibrations. Comme le souligne l’analyse de Protolabs, le bâti et le châssis de la machine agissent conjointement avec les guidages linéaires pour absorber les vibrations, garantissant ainsi la précision dimensionnelle des pièces finies.

Les moteurs servo fournissent une force de rotation précisément contrôlée qui actionne les vis à billes et autres composants de mouvement. Contrairement aux moteurs standards, les moteurs servo intègrent des systèmes de rétroaction — généralement des codeurs ou des résolvers — qui signalent en permanence leur position au contrôleur CNC. Ce système à boucle fermée permet une précision de positionnement mesurée en microns.

Selon une analyse comparative de Leapion, les moteurs servo modernes atteignent une précision de positionnement de 2 à 5 micromètres lorsqu’ils sont associés à des vis à billes de qualité. analyse comparative de Leapion leur réactivité — c’est-à-dire la rapidité avec laquelle ils accélèrent, décélèrent et changent de direction — influence à la fois le temps de cycle et la qualité de l’état de surface lors d’opérations de contournage complexes.

Enfin, les roulements supportent les composants rotatifs et mobiles dans toute la machine. Les roulements de broche répondent aux exigences extrêmes de rotation à haute vitesse sous charge d’usinage, tandis que les roulements de support maintiennent l’alignement de la vis à billes et réduisent les frottements. Des roulements de contact oblique de haute qualité montés sur les broches peuvent fonctionner à des vitesses supérieures à 20 000 tr/min tout en conservant la rigidité nécessaire à l’usinage de précision.

CompoNent	Fonction	Spécifications d’entrée de gamme	Spécifications milieu de gamme	Spécifications haut de gamme
ARBRE PRINCIPAL	Fait tourner l’outil de coupe ou la pièce à usiner	Entraînement par courroie, 2 000–8 000 tr/min, 3–5 ch	Entraînement direct, 8 000–15 000 tr/min, 10–15 ch	Moteur intégré, 20 000–40 000+ tr/min, 15–30 ch
Vis sans fin	Convertit le mouvement de rotation en mouvement linéaire	Filetage roulé, précision C7–C10, rendement de 90 %	Usiné au sol, précision C5–C7, rendement de 92 %	Usiné avec précision, précision C0–C3, rendement supérieur à 95 %
Guides linéaires	Assure et guide le mouvement linéaire	Guidages à billes, précharge standard	Guidages à billes, précharge moyenne, rigidité accrue	Guidages à rouleaux, forte précharge, rigidité maximale
Moteurs à servocommande	Fournit un couple de rotation contrôlé	codeur de 1 000 à 2 000 impulsions, puissance de 1 à 2 kW	codeur de 4 000 à 8 000 impulsions, puissance de 2 à 5 kW	codeur absolu de 17 bits ou plus, puissance de 5 à 15 kW
Roulements (broche)	Permettent une rotation à haute vitesse	Précision standard, ABEC-5	Haute précision, ABEC-7	Ultra-précision, ABEC-9, hybride céramique

Remarquez comment chaque classe de composants évolue de façon coordonnée. Une broche intégrée à haute vitesse associée à des vis à billes grand public crée un goulot d’étranglement : les outils CNC peuvent tourner rapidement, mais la précision de positionnement ne correspond pas à cette capacité. C’est pourquoi la compréhension des interactions entre composants est essentielle pour évaluer la qualité d’une machine CNC ou planifier des mises à niveau.

Le contrôleur CNC orchestre l’ensemble de ces composants, interprète le code G et envoie des signaux précisément synchronisés à chaque moteur servo. Toutefois, même le contrôleur le plus sophistiqué ne peut compenser l’usure des roulements, la contamination des guides linéaires ou la dégradation de la précision des vis à billes. L’excellence mécanique demeure donc la base fondamentale de l’usinage de précision.

Maintenant que vous maîtrisez ces composants essentiels, vous êtes prêt à explorer comment différentes configurations d’axes multiplient la complexité mécanique — et pourquoi l’ajout d’axes n’est pas toujours la réponse aux défis d’usinage.

Comparaison des configurations machines à 3 axes et à 5 axes

Vous avez vu comment les broches, les vis à billes et les guides linéaires constituent la base mécanique des systèmes CNC. Mais voici une question qui mérite réflexion : que se passe-t-il lorsque vous ajoutez des axes rotatifs à cette base ? La réponse va au-delà d’une simple extension des capacités : elle modifie fondamentalement la dynamique mécanique de l’ensemble de la machine.

Comprendre ces différences est essentiel, car le choix entre des configurations d’axes ne repose pas uniquement sur les formes que vous pouvez usiner. Il s’agit de compromis mécaniques affectant la rigidité, la précision, la charge d’entretien et, en fin de compte, la qualité de vos pièces finies.

Comment les axes supplémentaires modifient-ils la mécanique de la machine

Une machine CNC à 3 axes fonctionne selon trois directions linéaires : X, Y et Z. Ces machines à fresser à cnc déplacent l’outil de coupe (ou la pièce) horizontalement, verticalement et en profondeur. La structure mécanique reste relativement simple : trois jeux de guides linéaires, trois vis à billes et trois moteurs servo agissant selon des trajectoires perpendiculaires.

Lorsque vous passez à des machines à 4 axes, vous ajoutez un mouvement de rotation — généralement l’axe A tournant autour de l’axe X. Cela nécessite l’intégration d’une table rotative ou d’un indexeur dans le système mécanique. Soudainement, votre machine doit gérer simultanément des forces linéaires et rotatives, et la position de la pièce change par rapport à l’axe central de la broche pendant la rotation.

Les machines à 5 axes poussent cette approche plus loin en ajoutant un deuxième axe de rotation, couramment l’axe B (tournant autour de l’axe Y) ou l’axe C (tournant autour de l’axe Z). Selon Le guide complet d’AMFG , cette configuration permet à l’outil de coupe d’aborder la pièce sous pratiquement n’importe quel angle — élargissant considérablement les possibilités géométriques, mais multipliant également la complexité mécanique.

Examinez ce que cela implique sur le plan structurel. Chaque axe supplémentaire introduit :

• Des roulements et des entraînements rotatifs supplémentaires qui doivent maintenir leur précision sous charge de coupe
• Des chaînes cinématiques allongées dans lesquelles de petites erreurs sur un composant s’accumulent à travers les axes suivants
• Plus de points de déflexion potentiels car la pièce à usiner est située plus loin de la base rigide de la machine
• Vecteurs de force complexes qui évoluent continuellement pendant le mouvement simultané sur plusieurs axes

Les configurations mécaniques des machines à 5 axes varient considérablement. Les machines de type « trunnion » fixent la pièce à usiner sur une table inclinable et rotative. Les conceptions à tête inclinable maintiennent la pièce à usiner immobile tandis que la tête porte-outil se déplace. Les configurations hybrides combinent les deux approches. Chaque conception implique des compromis différents entre volume de travail, accessibilité et rigidité mécanique.

Rigidité contre flexibilité : le compromis multiaxe

Voici un point que les fraiseurs expérimentés comprennent intuitivement : l’ajout d’axes implique souvent une perte de rigidité. Pourquoi ? Parce que les mécanismes rotatifs introduisent des éléments mécaniques entre l’outil de coupe et la fondation de la machine — des éléments susceptibles de fléchir, de vibrer ou de se déformer sous charge.

Sur une fraiseuse à commande numérique à 3 axes, la broche est reliée à la colonne de la machine par des guides linéaires présentant une raideur maximale. Les efforts de coupe sont transmis directement à la base de la machine. Sur une machine à 5 axes équipée d’une table diviseuse (trunnion), ces mêmes efforts doivent traverser des roulements rotatifs, la structure de la table diviseuse, puis atteindre la base. Chaque jonction constitue un point potentiel de déformation.

Cela ne signifie pas que les machines à 5 axes manquent de précision — loin de là. Comme le souligne L’analyse technique de BobCAD-CAM , des secteurs tels que l’aérospatiale, le médical et la fabrication de moules comptent sur l’usinage à 5 axes précisément parce qu’il assure la précision requise pour les surfaces complexes. Toutefois, l’obtention de cette précision exige une construction plus massive et plus rigide — ce qui explique en partie pourquoi les machines à 5 axes performantes coûtent nettement plus cher que leurs équivalents à 3 axes.

La distinction entre l'usinage 3+2 (à 5 axes positionnels) et l'usinage simultané complet à 5 axes illustre encore davantage ce compromis. Dans l'usinage 3+2, les axes rotatifs positionnent la pièce à un angle fixe, puis la machine usine selon des mouvements triaxiaux. Les axes rotatifs sont verrouillés pendant l'usinage, ce qui maximise la rigidité. L'usinage simultané complet à 5 axes maintient tous les axes en mouvement pendant l'usinage, permettant ainsi des finitions de surface plus lisses sur des pièces profilées, mais exige davantage des capacités du système mécanique à conserver sa précision durant des mouvements complexes et coordonnés.

Configuration	Complexité mécanique	Applications Typiques	Considérations relatives à la précision	Exigences en matière d'entretien
3 axes	La plus faible — uniquement trois systèmes de mouvement linéaire	Surfaces planes, caractéristiques 2,5D, pièces prismatiques, prototypage	Rigidité intrinsèque la plus élevée ; la précision est limitée par la qualité des composants linéaires	Le plus simple — moins de composants à inspecter, lubrifier et étalonner
4 axes	Modéré — ajoute une table rotative ou un indexeur	Pièces nécessitant un usinage sur plusieurs faces, caractéristiques cylindriques, applications d'usinage CNC tournant	L'axe rotatif introduit une source d'erreur ; la précision de l'indexage est critique	Les paliers rotatifs nécessitent une inspection périodique ; des vérifications du jeu sont requises
5 axes (3+2)	Élevée — deux axes rotatifs avec verrouillage en position	Pièces complexes usinées selon des angles fixes, caractéristiques multi-facettes, perçages inclinés	La précision de positionnement rotatif est essentielle ; l’usinage s’effectue avec les axes verrouillés pour assurer la rigidité	Deux systèmes rotatifs à entretenir ; plus simples que le fonctionnement complet en 5 axes
5 axes (simultanés)	La plus élevée — mouvement coordonné continu sur tous les axes	Surfaces sculpturales, composants aérospatiaux, implants médicaux, aubes de turbine	Nécessite une compensation RTCP/TCPC ; la stabilité thermique est critique ; les erreurs cumulées sont amplifiées	Le plus exigeant — tous les composants doivent conserver leur étalonnage ; des systèmes de palpage sont indispensables

Quand des configurations plus simples surpassent-elles des configurations complexes ? Plus souvent que vous ne le pensez. Pour les pièces prismatiques présentant des caractéristiques sur une ou deux faces, une fraiseuse rigide à 3 axes fournit souvent une meilleure précision qu’une fraiseuse à 5 axes tentant d’effectuer le même travail. Les éléments mécaniques supplémentaires présents sur les fraiseuses à plusieurs axes ne sont tout simplement pas nécessaires — et leur présence peut même dégrader les performances en augmentant la déformabilité et en introduisant des sources d’erreur potentielles.

Les types de configurations de machines à commande numérique doivent correspondre à vos besoins réels de production. Un atelier produisant des milliers de plaques d’aluminium planes n’a aucun avantage à disposer d’une capacité à 5 axes — tandis qu’un fabricant produisant des composants usinés à la fraiseuse CN avec des courbes composées et des dégagements en a absolument besoin. L’essentiel consiste à adapter la capacité mécanique à la complexité géométrique, et non à supposer que davantage d’axes signifie automatiquement de meilleurs résultats.

Comprendre ces réalités mécaniques vous aide à prendre des décisions éclairées concernant vos investissements en équipements et à identifier les cas où une capacité multi-axes est réellement indispensable, par opposition à ceux où des approches plus simples permettent d’obtenir de meilleurs résultats. Une fois les configurations d’axes clarifiées, examinons comment les matériaux que vous usinez interagissent avec ces systèmes mécaniques — et pourquoi le choix du matériau influence directement les performances de la machine.

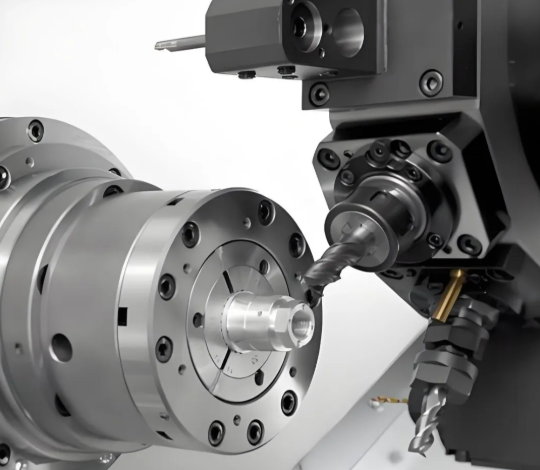

Comment les matériaux affectent les performances mécaniques des machines CNC

Vous avez choisi la configuration d’axes adaptée à votre projet. Votre broche, vos vis à billes et vos guides linéaires sont calibrés et prêts à fonctionner. Mais voici un facteur qui change tout : le matériau placé sur votre table de travail. Que vous usiniez du titane sur une machine CNC métal ou que vous utilisiez une machine CNC bois pour fabriquer des éléments de mobilier, les propriétés du matériau déterminent directement l’effort requis de la part de vos systèmes mécaniques — ainsi que leur durée de vie.

Le choix du matériau ne relève pas uniquement d’une décision de conception. Il s’agit d’une décision mécanique qui influence la charge appliquée à la broche, les vitesses d’avance, l’usure des outils et, en fin de compte, la durée de vie de chaque composant mobile de votre système CNC.

Propriétés des matériaux mettant à l’épreuve la mécanique des machines

Chaque matériau présente une combinaison unique de défis pour les systèmes mécaniques CNC. La dureté détermine la force que doit développer votre broche. La conductivité thermique influe sur l’endroit où la chaleur générée par l’usinage s’accumule. Les tendances au durcissement par écrouissage peuvent transformer une opération de coupe aisée en un véritable combat contre un matériau devenant progressivement plus résistant.

Considérez ce qui se produit pendant les opérations de coupe CNC : l’outil entre en contact avec la pièce à usiner, générant ainsi du frottement et de la déformation. Une partie de cette énergie permet d’éliminer le matériau sous forme de copeaux. Le reste se transforme en chaleur — et l’endroit où cette chaleur se dissipe dépend entièrement des propriétés du matériau.

L'aluminium, grâce à sa très bonne conductivité thermique, dissipe efficacement la chaleur vers la pièce usinée et les copeaux. Vos roulements de broche et vos vis à billes restent relativement frais. Le titane ? Selon les recherches menées par Frigate sur l'usinage à haute température, le titane et les superalliages piègent la chaleur à l'interface outil-pièce en raison de leur faible conductivité thermique. Cette chaleur concentrée sollicite fortement vos composants mécaniques, accélère l'usure des outils de 50 à 60 % et peut provoquer une dilatation thermique altérant la précision dimensionnelle.

Voici une analyse des catégories de matériaux courantes et de leurs considérations mécaniques spécifiques :

• Alliages d'aluminium : Usinabilité excellente, avec une conductivité thermique élevée. Les défis incluent la soudure des copeaux et la formation d’un bourrelet sur les outils de coupe. Permet des avances agressives et des vitesses de broche élevées, réduisant ainsi les temps de cycle tout en exerçant des charges modérées sur les systèmes mécaniques. Idéal pour les opérations d’usinage CNC de métaux nécessitant une enlèvement rapide de matière.
• Aciers au carbone et aciers alliés : Bon usinage dans la plupart des nuances. Des forces de coupe supérieures à celles de l’aluminium exigent un couple accru du mandrin et des montages plus rigides. Certaines nuances écrouissent pendant l’usinage, augmentant progressivement les forces de coupe si les paramètres ne sont pas optimisés.
• Aciers inoxydables : Les nuances austénitiques (304, 316) s’écrouissent fortement. Les forces de coupe peuvent augmenter de façon imprévue, sollicitant excessivement les moteurs servo et les vis à billes. Des montages rigides et une prise de coupe constante sont requises afin d’éviter les coupes interrompues, qui accélèrent l’écrouissage.
• Alliages de titane : Une faible conductivité thermique concentre la chaleur dans la zone de coupe. Selon Le guide de sélection des matériaux de Modus Advanced , le titane est classé « médiocre » en termes d’usinabilité, ce qui entraîne une usure importante des outils et une génération élevée de chaleur. Cela impose des vitesses de coupe réduites, un refroidissement spécialisé et des temps de cycle 25 à 50 % plus longs que pour l’acier.
• Matériaux composites : Usinabilité variable selon la composition. Le comportement élastique peut provoquer une déformation du matériau plutôt qu’une coupe nette, ce qui affecte la précision dimensionnelle. À des vitesses excessives, le risque de fusion plutôt que de découpe devient prépondérant. Des forces de coupe réduites entraînent une contrainte mécanique moindre, mais posent des défis en matière d’état de surface.
• Matériaux composites (fibres de carbone, fibre de verre) : Très abrasifs pour les outils de coupe en raison des fibres renforçantes. Le risque de délaminage exige des stratégies de coupe spécifiques et des outils parfaitement affûtés. Les poussières et particules de fibre peuvent contaminer les guides linéaires et les vis à billes si elles ne sont pas correctement maîtrisées.
• Bois et produits à base de bois : Utilisés couramment dans les applications CNC sur bois, notamment pour les meubles, les placards et les œuvres artistiques. Forces de coupe inférieures à celles des métaux, mais génération de poussières fines nécessitant une extraction efficace. La teneur en humidité influence la stabilité dimensionnelle pendant et après l’usinage.

Adaptation des capacités de la machine aux exigences du matériau

Comprendre les propriétés des matériaux vous aide à adapter vos systèmes mécaniques CNC aux exigences auxquelles ils seront soumis. Une machine optimisée pour l’usinage à grande vitesse de l’aluminium peut éprouver des difficultés face aux besoins en couple du titane. Inversement, une machine lourde conçue pour l’acier gaspille ses capacités sur des matériaux plus tendres.

La charge sur la broche varie considérablement selon le matériau. L’usinage de l’aluminium à haute vitesse et à des avances élevées génère un couple modéré, mais exige des régimes de rotation très élevés — ce qui privilégie les broches à moteur intégré. L’acier et le titane nécessitent des vitesses plus faibles, mais un couple nettement plus élevé, rendant indispensables les broches à entraînement direct dotées de systèmes de roulements robustes. Selon L’analyse de Tooling U-SME , les matériaux dont la dureté dépasse 35 HRC augmentent sensiblement l’usure des outils et requièrent des approches spécialisées.

Les vitesses d'avance sont directement liées à l'usure mécanique. Des avances agressives sur des matériaux durs génèrent des efforts de coupe qui sollicitent les vis à billes, les guides linéaires et les moteurs servo. Avec le temps, ces efforts contribuent au développement du jeu, à l'usure des roulements et à la dégradation de la précision. Les ateliers usinant en continu des matériaux exigeants doivent s'attendre à des intervalles plus courts entre les calibrations mécaniques et le remplacement des composants.

La génération de chaleur affecte bien plus que la zone d'usinage elle-même. Lors de l'usinage du titane ou des superalliages, la dilatation thermique de la machine elle-même devient un facteur déterminant. Comme le souligne la recherche de Frigate, la rigidité structurelle des broches, des porte-outils et des dispositifs de serrage est directement influencée par les fluctuations de température, ce qui entraîne des variations de positionnement pendant les opérations de coupe prolongées. Les machines haut de gamme intègrent des algorithmes de compensation thermique, mais les composants mécaniques subissent tout de même des contraintes dues à ces cycles thermiques.

La dureté du matériau détermine également les exigences en matière d’outils de coupe, ce qui affecte indirectement les systèmes mécaniques. Les matériaux plus durs nécessitent des systèmes de serrage d’outils et de fixation de la pièce plus rigides. Toute souplesse dans la chaîne mécanique — précharge insuffisante des guides linéaires, écrous de vis à billes usés ou roulements de broche limites — se traduit par des vibrations (chatter), une mauvaise finition de surface ou un décalage dimensionnel lors de l’usinage de matériaux difficiles.

Adapter le matériau à la machine ne signifie pas se limiter, mais bien optimiser. Comprendre comment vos matériaux spécifiques interagissent avec les systèmes mécaniques des machines à commande numérique permet de définir des paramètres appropriés, de planifier des intervalles de maintenance réalistes et d’obtenir une qualité constante. Une fois les considérations liées au matériau clarifiées, l’étape suivante consiste à relier ces réalités mécaniques aux commandes de programmation qui les pilotent — révélant ainsi comment vos choix de code G influencent directement la santé et les performances de la machine.

Comprendre comment les commandes G-code pilotent le mouvement mécanique

Vous avez exploré les composants mécaniques qui font fonctionner les systèmes CNC et la manière dont différents matériaux constituent un défi pour ces systèmes. Mais voici un lien essentiel que de nombreux opérateurs négligent : chaque ligne de code G que vous rédigez commande directement ces composants mécaniques. Lorsque vous programmez des opérations CNC, vous ne faites pas simplement savoir à la machine où elle doit se déplacer — vous déterminez précisément comment les moteurs servo accélèrent, comment les vis à billes transforment la rotation en déplacement linéaire, et quelle contrainte vos systèmes mécaniques subissent.

Comprendre ce qu’est la programmation CNC sous l’angle mécanique vous transforme d’une personne qui rédige du code en un véritable chef d’orchestre du comportement de la machine. Examinons comment les commandes G-code courantes se traduisent par un mouvement physique, et pourquoi certaines décisions de programmation protègent — ou au contraire sollicitent excessivement — vos systèmes mécaniques.

Du code au mouvement : la traduction mécanique

Chaque commande G-code déclenche une réponse mécanique spécifique. Le contrôleur CNC lit l'instruction, calcule les déplacements requis des moteurs servo et envoie des signaux électriques précisément synchronisés. Ces signaux actionnent les moteurs, qui font tourner les vis à billes, ce qui déplace les guides linéaires, lesquels positionnent votre outil de coupe. Cette chaîne d’opérations se produit des milliers de fois par seconde lors d’opérations complexes.

Voici comment les commandes les plus courantes se traduisent par une action mécanique :

1. G00 (Positionnement rapide) : Cette commande déplace simultanément tous les axes à la vitesse maximale de déplacement afin d’atteindre les coordonnées spécifiées. Vos moteurs servo accélèrent jusqu’à leur vitesse programmée maximale, et les trois (ou plus) axes coordonnent leur mouvement pour terminer le déplacement au même instant. Selon La référence G-code de How To Mechatronics , la commande G00 est un déplacement sans usinage, conçu uniquement pour un repositionnement. Sur le plan mécanique, cela signifie une sollicitation d’accélération maximale des moteurs servo et des vis à billes, mais aucune charge d’usinage sur la broche.
2. G01 (Interpolation linéaire) : Contrairement aux déplacements rapides, la commande G01 déplace l'outil en ligne droite à une vitesse d'avance contrôlée que vous spécifiez à l'aide du paramètre F. Le dispositif de commande calcule des points intermédiaires entre les positions de départ et d'arrivée, envoyant des milliers de micro-commandes par seconde afin de maintenir une trajectoire parfaitement rectiligne. Vos vis à billes doivent assurer un mouvement linéaire fluide et régulier, tandis que la broche supporte les efforts de coupe. C’est dans cette phase que s’effectue la majeure partie de l’usinage réel.
3. G02/G03 (interpolation circulaire) : Ces commandes génèrent des arcs horaires (G02) et antihoraires (G03). Le dispositif de commande doit coordonner simultanément deux axes, calculant constamment les points tangents le long de l’arc. Vos moteurs servo reçoivent des consignes de vitesse continuellement variables : l’un des axes accélère tandis que l’autre ralentit afin de conserver la trajectoire circulaire. Cela impose des exigences particulières en matière de précision de positionnement, les deux axes devant fonctionner en parfaite synergie.
4. G28 (retour au point zéro) Cette commande déplace la machine vers sa position de référence, généralement pour le changement d’outils ou la fin d’un programme. Le système mécanique parcourt tous les points intermédiaires que vous spécifiez avant d’atteindre la position d’origine. Cela évite les collisions lors du retour et fournit aux guides linéaires et aux vis à billes une référence de départ connue.
5. M03/M04 (Mise en rotation de la broche) : Ces codes M activent la rotation de la broche dans le sens horaire ou antihoraire, à la vitesse spécifiée par le paramètre S. Les roulements de votre broche commencent à supporter des charges rotatives, et le moteur consomme une puissance proportionnelle au régime programmé (tr/min). Démarrer la broche avant d’engager l’usinage évite les surcharges brutales sur les composants mécaniques.

Remarquez comment chaque commande impose des sollicitations différentes aux systèmes mécaniques : les déplacements rapides mettent à l’épreuve la capacité d’accélération ; les usinages linéaires testent la précision des vis à billes sous charge ; l’interpolation circulaire exige une coordination fine des servomoteurs. Comprendre ces distinctions vous permet de programmer en tenant compte de la longévité mécanique.

Décisions de programmation qui affectent la santé de la machine

La manière dont vous programmez les opérations CNC influence directement l’usure mécanique, la précision au fil du temps et les intervalles d’entretien. Les vitesses d’avance méritent une attention particulière, car elles déterminent l’intensité à laquelle vos systèmes mécaniques travaillent lors de chaque opération d’usinage.

Lorsque vous spécifiez F400 (400 millimètres par minute) plutôt que F200, vous ne coupez pas simplement plus vite : vous doublez les forces que vos vis à billes doivent transmettre, que vos guides linéaires doivent résister et que vos moteurs servo doivent vaincre. Selon Le guide de dépannage d’Elephant CNC , des vitesses d’avance inappropriées figurent parmi les causes les plus fréquentes de rupture d’outils et de blocage de la machine, sollicitant directement les composants mécaniques au-delà de leur plage de fonctionnement optimale.

Examinez ces pratiques de programmation et leurs implications mécaniques :

• Paramètres d’accélération agressifs : Les changements rapides de direction génèrent des charges de choc sur les écrous de vis à billes et les chariots des guides linéaires. La programmation de transitions fluides avec des limites d'accélération appropriées réduit l'usure de ces composants de précision.
• Vitesses d'avance excessives pour le matériau : Dépasser les vitesses d'avance autorisées par le matériau génère des forces de coupe qui déforment le système mécanique. Même si l'usinage s'achève correctement, la déformation cumulative sollicite les roulements, introduit un jeu progressif au fil du temps et dégrade la précision de positionnement.
• Profondeur de passe inconstante : Une variation de l'engagement crée des charges fluctuantes qui fatiguent plus rapidement les composants mécaniques qu’un usinage en régime permanent. La programmation de charges par copeau constantes permet aux systèmes mécaniques de fonctionner dans leur plage de conception.
• Vitesse de broche inadaptée au diamètre de l’outil : Utiliser des outils de petit diamètre à une vitesse insuffisante augmente les forces de coupe, tandis qu’une vitesse excessive sur des outils de grand diamètre gaspille de l’énergie et accélère l’usure des roulements de broche. Adapter la vitesse à la géométrie de l’outil optimise la sollicitation mécanique.

Une programmation incorrecte des machines à commande numérique (CNC) provoque des problèmes mécaniques qui s’aggravent avec le temps. Une machine à commande numérique fonctionnant avec un code mal optimisé peut initialement fonctionner correctement, mais développe ensuite des problèmes de précision, des vibrations inhabituelles ou une défaillance prématurée de composants. Les opérateurs qui comprennent comment leur code se traduit par des actions mécaniques peuvent prévenir ces problèmes avant qu’ils ne se manifestent.

Lors de la programmation CNC, n’oubliez pas que les commandes modales, telles que la vitesse d’avance (F), restent actives jusqu’à ce qu’elles soient modifiées. Une vitesse d’avance excessive définie au début de votre programme continue de solliciter les systèmes mécaniques jusqu’à ce que vous spécifiiez une autre valeur. C’est pourquoi les programmeurs expérimentés structurent leur code en tenant compte des implications mécaniques : ils ajustent les paramètres en fonction de l’opération en cours, plutôt que de compter sur des valeurs globales qui pourraient ne pas convenir à des caractéristiques spécifiques.

La relation entre le code G et les systèmes mécaniques fonctionne dans les deux sens. Lorsque vous constatez des erreurs de positionnement, des vibrations inattendues ou une finition de surface incohérente, l’analyse de votre programme sous un angle mécanique permet souvent d’en identifier la cause. Ce déplacement rapide agressif pourrait par exemple provoquer des à-coups sur les moteurs servo lors des inversions de direction. Ces arcs circulaires pourraient dépasser la capacité de vos axes à coordonner leurs mouvements en douceur à la vitesse d’avance programmée.

Maîtriser ce lien entre la programmation des opérations CNC et la réalité mécanique distingue les opérateurs compétents des opérateurs exceptionnels. Grâce à cette base, vous êtes à même de reconnaître quand les problèmes mécaniques découlent de choix de programmation — et quand votre démarche de dépannage doit se concentrer sur les composants physiques eux-mêmes.

Entretien et dépannage des systèmes mécaniques CNC

Vous comprenez désormais comment les commandes G-code pilotent le mouvement mécanique et comment les décisions de programmation influencent l’état de la machine. Mais voici la réalité à laquelle tout fraiseur CNC est confronté : même des opérations parfaitement programmées ne produiront pas de résultats précis si les systèmes mécaniques ne sont pas correctement entretenus. Les broches, les vis à billes, les guides linéaires et les moteurs servo que vous avez étudiés nécessitent une attention constante pour fonctionner à leur plein potentiel.

Cela semble complexe ? Ce n’est pas nécessairement le cas. En comprenant la définition qu’un fraiseur CNC donne à la maintenance préventive — c’est-à-dire l’inspection et l’entretien systématiques effectués avant l’apparition de problèmes —, vous pouvez prolonger la durée de vie de la machine, préserver sa précision et éviter des arrêts imprévus coûteux. Selon l’analyse de maintenance de Stecker Machine, une panne imprévue d’une machine CNC coûte en moyenne cinq fois plus cher que l’élaboration et le suivi d’un plan annuel de maintenance préventive.

Diagnostic des problèmes de broche et d’axe

Lorsque votre usinage CNC de précision commence à produire des résultats incohérents, le système mécanique vous envoie un signal. Savoir interpréter ces signaux distingue les techniciens expérimentés de ceux qui réagissent simplement aux pannes.

Les problèmes de broche se manifestent souvent par une élévation de température, des vibrations ou des bruits anormaux. Une broche en bon état est tiède pendant son fonctionnement — mais pas chaude. Selon Le guide de dépannage de Yangsen , une élévation de température supérieure à 30 °F par rapport à la température ambiante indique un problème. Les causes courantes comprennent un débit insuffisant de fluide de refroidissement, une tension excessive de la courroie ou l’usure des roulements. Si le nez de votre broche devient trop chaud pour être touché confortablement, arrêtez immédiatement l’usinage et procédez à une vérification.

Les vibrations révèlent des problèmes mécaniques avant qu’ils ne deviennent catastrophiques. Fixez un vibromètre sur le carter de votre broche et comparez les mesures aux spécifications du fabricant. Une vibration élevée provient généralement de :

• Déséquilibre du porte-outil : Les porte-pièces non équilibrés pour le fonctionnement à haute vitesse créent des oscillations qui sollicitent les roulements
• Courroies lâches ou usées : Les courroies relâchées claquent contre les poulies, introduisant une vibration rythmique dans le système de broche
• Dégradation des roulements : Des billes piquetées ou des chemins de roulement endommagés produisent un grondement caractéristique qui s’accentue sous charge

Les problèmes d’axe se manifestent différemment. Lorsqu’un centre d’usinage à commande numérique subit une dérive de position — c’est-à-dire lorsque les pièces s’écartent progressivement des tolérances prévues au cours d’une série de production — l’élévation de température de la vis à billes en est souvent la cause. À mesure que la vis chauffe pendant le fonctionnement, son expansion thermique modifie le pas effectif, provoquant une dérive dimensionnelle. Selon les experts en dépannage, le nettoyage des conduits de lubrification et le rinçage à l’huile neuve permettent généralement de résoudre ce problème.

Le jeu—ce mouvement perdu frustrant lorsque les axes inversent leur sens de déplacement—se développe progressivement à mesure que les écrous de vis à billes et les chariots de guidage linéaire s’usent. Pour diagnostiquer le jeu, déplacez un axe par commande tout en observant un comparateur monté sur la table. Si le mouvement débute en retard ou s’arrête prématurément par rapport à la position commandée, des ajustements de compensation ou une intervention mécanique sont nécessaires.

Une approche systématique de diagnostic est toujours plus efficace qu’une démarche intuitive. La méthode des « 5 pourquoi » s’applique particulièrement bien aux problèmes d’usinage :

1. Pourquoi l’axe s’est-il arrêté ? Parce qu’une alarme du variateur servo s’est déclenchée.
2. Pourquoi l’alarme s’est-elle déclenchée ? Parce que le courant a connu une pointe inattendue.
3. Pourquoi le courant a-t-il fait une pointe ? Parce que la glissière s’est bloquée pendant son déplacement.
4. Pourquoi s’est-elle bloquée ? Parce que des copeaux se sont accumulés sous les protections de glissière.
5. Pourquoi les copeaux se sont-ils accumulés ? Parce que les protections étaient déchirées et n’ont jamais été remplacées.

Cette démarche permet de remonter aux causes profondes plutôt qu’aux seuls symptômes, évitant ainsi la récurrence de la même défaillance.

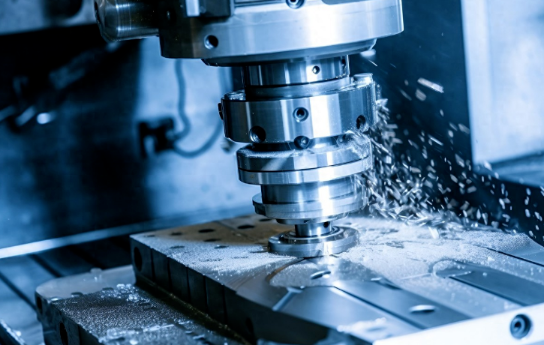

Maintenance préventive permettant de prolonger la durée de vie de la machine

Le meilleur dépannage est celui que vous n’avez jamais à effectuer. La maintenance préventive permet de garantir le fonctionnement fiable de votre machine en traitant l’usure et la contamination avant qu’elles ne provoquent des pannes. Considérez-la comme un investissement régulier de petits moments afin d’éviter ultérieurement des perturbations majeures.

Selon Recherche de Zapium sur les listes de contrôle de maintenance , les calendriers de maintenance structurés offrent des avantages constants : préservation de la précision d’usinage grâce aux vérifications d’alignement de la broche, maintien de la justesse dimensionnelle grâce à la surveillance du jeu, changements d’outils fluides grâce aux inspections du mécanisme du changeur automatique d’outils (ATC), et prévention des pannes liées à la chaleur grâce à une lubrification adéquate.

Voici ce que doit comporter votre calendrier de maintenance :

Mesures de maintenance quotidiennes:

• Essuyez toutes les surfaces visibles, les vitres et les panneaux de commande avec des chiffons non pelucheux
• Vérifiez le niveau et la concentration du liquide de refroidissement — un niveau bas ou un mélange trop dilué endommage les outils et les pièces usinées
• Vérifiez que les indicateurs du système de lubrification signalent un débit d’huile correct vers les glissières et les vis à billes
• Évacuer l'eau des lignes d'air comprimé afin d'éviter les dommages causés par l'humidité aux composants pneumatiques
• Éliminer les copeaux de la zone de travail, des couvertures de glissières et des convoyeurs à copeaux
• Prêter attention aux bruits inhabituels pendant la phase de préchauffage — les techniciens expérimentés savent reconnaître le son normal des machines en bon état

Tâches de maintenance hebdomadaires :

• Nettoyer les filtres du réservoir de liquide de coupe afin de maintenir un débit adéquat et éviter les obstructions
• Vérifier les essuie-glissières pour détecter des déchirures ou des dommages permettant la pénétration de copeaux
• Tester le fonctionnement du ventilateur de la broche afin d'assurer un débit d'air de refroidissement suffisant
• Vérifier le niveau du fluide hydraulique si votre machine utilise une fixation hydraulique des pièces ou des changeurs de palettes
• Vérifier que la pression d'air respecte les spécifications — généralement comprise entre 85 et 90 PSI pour les mécanismes de libération des outils
• Inspecter les porte-outils afin de détecter toute usure, contamination ou détérioration pouvant affecter la concentricité

Tâches de maintenance mensuelles :

• Extraire les données de vibration à partir des points de surveillance et les comparer aux relevés de référence
• Sauvegarder tous les programmes, paramètres et variables macro sur un support de stockage externe
• Vérifier la perpendicularité des axes à l’aide d’un carré en granit de précision
• Exécuter les programmes de compensation du jeu et mettre à jour les paramètres si nécessaire
• Utiliser des comparateurs ou des outils d’alignement laser pour vérifier l’alignement des axes par rapport aux spécifications usine
• Inspecter les armoires électriques afin de détecter des connexions desserrées, des traces de brûlure ou une accumulation excessive de poussière
• Appliquer de la graisse sur les guides linéaires et les vis à billes aux intervalles recommandés par le fabricant

La technologie d’usinage a évolué pour intégrer une surveillance automatisée sophistiquée, mais l’inspection manuelle demeure essentielle. Selon l’expérience du secteur, un technicien de maintenance expérimenté connaît parfaitement ces machines : il perçoit les changements subtils de bruit, de sensation ou de comportement que les capteurs risquent de manquer.

Symptôme	Cause mécanique probable	Action recommandée
La broche est chaude au toucher	Débit de refroidissement insuffisant, précharge excessive des roulements ou usure des roulements	Vérifier la circulation du liquide de refroidissement, nettoyer les filtres, contrôler la tension des courroies ; planifier une inspection des roulements si les symptômes persistent
Dérive dimensionnelle pendant la série de production	Dilatation thermique de la vis à billes ou dégradation de la lubrification	Rincer les conduites de lubrification avec de l’huile neuve, vérifier le fonctionnement de la pompe à graisse, envisager une étalonnage de compensation thermique
Marques d’oscillation visibles sur les surfaces usinées	Déséquilibre de la broche, porte-outil desserré, précharge usée des guides linéaires	Équilibrer les porte-outils, vérifier la concentricité à l’aide d’un comparateur, confirmer les réglages de précharge des guides
L’axe hésite ou effectue des à-coups pendant son déplacement	Contamination par les copeaux sous les protections des glissières, sécheresse des guides linéaires, dégradation du réglage des servomoteurs	Éliminer les débris sous les protections des glissières, appliquer la lubrification appropriée, exécuter la routine d’auto-réglage si disponible
L'outil ne se libère pas de la broche	Pression d'air insuffisante, mécanisme de tirage contaminé, goujon de traction usé	Vérifiez la pression d'air au niveau du régulateur (généralement 85 à 90 PSI), nettoyez le cône et le mécanisme de tirage, remplacez les composants usés
Erreurs de positionnement après un changement de direction	Jeux dans la vis à billes, écrou à billes usé, accouplement lâche	Mesurez le jeu à l’aide d’un comparateur, ajustez la compensation dans le contrôleur, planifiez l’entretien de la vis à billes si le jeu est excessif
Bruit inhabituel de meulage ou de grondement provenant de la broche	Dégradation des roulements, lubrifiant contaminé, dommages thermiques	Arrêtez immédiatement l’opération, prévoyez le démontage de la broche et le remplacement des roulements
Redémarrages aléatoires du système de commande pendant l’usinage	Alimentation électrique instable, connexions électriques desserrées, surchauffe des composants électroniques	Mesurer la stabilité de la tension réseau, resserrer les connexions électriques, vérifier le système de refroidissement de l’armoire

Savoir quand faire appel à un service professionnel est tout aussi important. Certains travaux de réparation — remplacement de vis à billes, reconstruction de broche, étalonnage des variateurs de vitesse — nécessitent du matériel spécialisé et une expertise pointue. Si votre diagnostic met en évidence des roulements usés, des vis à billes endommagées ou des problèmes moteurs associés aux servomoteurs allant au-delà d’un réglage de base, il est essentiel de faire intervenir des techniciens qualifiés afin d’éviter toute détérioration supplémentaire et de garantir une remise en état correcte.

Documentez systématiquement toutes les interventions. Un simple registre indiquant la date, le symptôme observé, la cause racine identifiée, les pièces remplacées et le temps consacré permet au technicien suivant de résoudre plus rapidement des pannes similaires. À terme, ces relevés révèlent des tendances pouvant signaler des défauts de conception, des besoins en formation ou des cycles prévisibles de remplacement de composants.

Avec des protocoles d'entretien appropriés mis en place, vous êtes à même de maintenir vos systèmes mécaniques à commande numérique (CNC) à un niveau de performance optimal. Mais comment ces systèmes se comparent-ils aux méthodes alternatives de fabrication ? Comprendre les domaines dans lesquels la précision mécanique CNC excelle véritablement vous aide à prendre des décisions éclairées quant aux procédés les mieux adaptés à vos besoins de production.

Usinage CNC par rapport aux méthodes de fabrication alternatives

Vous avez appris à entretenir et à diagnostiquer les pannes des systèmes mécaniques à commande numérique (CNC) afin d'assurer une performance optimale. Mais voici une question qui mérite réflexion : l'usinage CNC est-il toujours le choix le plus adapté ? Comprendre les domaines dans lesquels la fabrication CNC surpasse les alternatives vous permet de sélectionner le procédé le plus efficace pour chaque projet — ce qui vous fait gagner du temps, de l'argent et évite des frustrations.

Le paysage de la fabrication offre plusieurs voies menant aux pièces finies. Chaque méthode confère des caractéristiques mécaniques distinctes qui déterminent ses domaines d'application privilégiés. Comparons l'usinage CNC à l'impression 3D, à l'usinage manuel et à l'usinage par décharge électrique (EDM) sous l'angle des propriétés mécaniques.

Lorsque l'usinage CNC mécanique surpasse les alternatives en précision

L'usinage CNC fonctionne selon un procédé soustractif : une machine-outil retire du matériau à partir de blocs pleins afin de créer des formes finies. Cette approche fondamentale confère des avantages mécaniques que les alternatives peinent à égaler dans certains scénarios spécifiques.

Commencez par la précision. Selon une analyse comparative d’experts en fabrication , l’usinage CNC atteint généralement des tolérances de ±0,01 mm ou meilleures, ce qui le rend particulièrement adapté aux pièces fonctionnelles exigeant une grande précision dimensionnelle. Comparez cette performance aux technologies d’impression 3D : le procédé FDM offre une précision d’environ ±0,2 mm, tandis que même les procédés plus avancés tels que la stéréolithographie (SLA) et la fusion par jet de liant (MJF) atteignent seulement ±0,05 mm à ±0,1 mm. Lorsque vos composants usinés nécessitent des assemblages à ajustement serré, les systèmes mécaniques CNC fournissent la précision requise.

La compatibilité avec les matériaux constitue un autre atout de l'usinage CNC. L'usinage en production peut traiter pratiquement n'importe quel matériau — métaux, plastiques, composites, voire bois. L'usinage par électro-érosion (EDM) vous limite aux seuls matériaux électriquement conducteurs. L'impression 3D élargit continuellement son éventail de matériaux, mais les propriétés des matériaux imprimés diffèrent souvent de celles des pièces fabriquées selon des procédés traditionnels. Lorsque votre application exige des propriétés mécaniques spécifiques garanties par des matériaux éprouvés, l'usinage CNC est la solution adaptée.

L'état de surface obtenu directement à la machine penche en faveur de l'usinage CNC et de l'usinage par électro-érosion (EDM), par rapport aux procédés additifs. Une surface correctement usinée nécessite souvent un minimum de traitement postérieur, tandis que les pièces imprimées en 3D présentent généralement des lignes de couches qui exigent un ponçage, un polissage ou un lissage chimique. L'EDM produit d'excellents états de surface sur les matériaux conducteurs — souvent sans nécessiter de finition supplémentaire.

Choisir la bonne méthode de fabrication

La méthode de fabrication la plus adaptée dépend de vos exigences spécifiques. Voici une comparaison des alternatives du point de vue mécanique :

impression 3D (fabrication additive) construit des pièces couche par couche à partir de modèles numériques. Elle excelle dans la réalisation de géométries internes complexes, de structures en treillis et de formes organiques qui seraient impossibles ou économiquement non viables avec des méthodes soustractives. L’analyse de production de Replique , la fabrication additive offre généralement un coût total inférieur pour des séries de 1 à 100 unités, grâce aux exigences minimales en matière de préparation et d’outillages. Toutefois, la précision dimensionnelle et les propriétés mécaniques sont globalement inférieures à celles des pièces usinées sur commande numérique par ordinateur (CNC).

Usinage manuel repose sur des opérateurs qualifiés qui pilotent manuellement des fraiseuses et des tours. Bien qu’elle offre une grande flexibilité pour la fabrication de pièces unitaires ou les réparations, sa reproductibilité est moindre comparée à celle des solutions à commande numérique. Les opérateurs humains ne peuvent égaler la précision de positionnement et la constance des systèmes mécaniques à commande numérique pilotés par servo-moteurs. Les méthodes manuelles restent pertinentes pour les réparations simples, les travaux sur mesure en faible volume ou dans les situations où les équipements CNC ne sont pas disponibles.

Usinage par décharge électrique (EDM) érosionne les matériaux conducteurs à l’aide de décharges électriques contrôlées. L’usinage par fil électro-érodé (EDM) permet d’atteindre des tolérances aussi serrées que ±0,005 mm — dépassant même l’usinage CNC de précision pour les profils complexes. Selon des comparaisons détaillées, l’EDM permet de travailler des matériaux extrêmement durs et produit des finitions de haute qualité, sans bavures. Les inconvénients ? Des taux d’enlèvement de matière plus lents, des coûts opérationnels plus élevés et une limitation aux seuls matériaux conducteurs.

Facteur	Usinage CNC	impression 3D	Usinage manuel	EDM
Précision mécanique	±0,01 mm en général ; excellente reproductibilité	±0,05 mm à ±0,2 mm selon la technologie utilisée	Dépendant de l’opérateur ; reproductibilité moindre	±0,005 mm atteignable ; précision maximale
Options de matériaux	Gamme la plus étendue : métaux, plastiques, composites, bois	Sélection en expansion ; les propriétés peuvent différer de celles des matériaux massifs	Identique à celle de l’usinage CNC, mais limitée par le niveau de compétence de l’opérateur	Matériaux conducteurs uniquement (métaux, certaines céramiques)
Vitesse de production	De quelques jours à plusieurs semaines selon la complexité	Heures à jours ; le plus rapide pour les premiers prototypes	Très variable ; piloté par l'opérateur	Quelques jours à plusieurs semaines ; enlèvement de matière plus lent
Efficacité en termes de coûts	Optimal pour 100 à 300 pièces et plus ; les coûts de mise en place sont amortis	Le plus économique pour 1 à 100 unités	Coût d’équipement le plus faible ; coût de main-d’œuvre élevé	Coûts opérationnels plus élevés ; justifiés par des capacités uniques
Finition de surface	Bon à excellent ; post-traitement disponible	Lignes de couches visibles ; finition généralement requise	Dépend du niveau de compétence de l’opérateur	Excellent ; ne nécessite souvent aucun post-traitement
Complexité du design	Les caractéristiques externes sont excellentes ; les caractéristiques internes, en revanche, posent des défis	Permet de réaliser des canaux internes, des structures réticulaires et des formes organiques	Limité par l’accès des outils et les compétences de l’opérateur	Profils 2D complexes et cavités sophistiquées

La fabrication par usinage à commande numérique (CNC) devient de plus en plus rentable à mesure que les volumes augmentent. Selon des recherches en économie de la production, l’usinage CNC devient généralement plus économique que les procédés additifs dès que l’on atteint une série de 100 à 300 pièces, selon la géométrie et les exigences de finition. Les coûts de mise en place, élevés pour un prototype unique, se répartissent sur des séries plus importantes, réduisant ainsi considérablement le coût unitaire.

Quand chaque méthode est-elle pertinente ? Optez pour l’impression 3D afin de valider rapidement des concepts, de réaliser des structures internes complexes ou de produire en faible quantité des pièces hautement personnalisées. Choisissez l’usinage par électroérosion (EDM) lorsque vous travaillez des matériaux trempés nécessitant des détails très fins ou lorsque les tolérances requises dépassent les capacités de la CNC. Réservez l’usinage manuel aux opérations de réparation, de modification ou dans les situations où l’accès à une machine CNC n’est pas pratique.

Toutefois, pour les prototypes fonctionnels exigeant une fidélité des matériaux, les pièces destinées à la production nécessitant une qualité constante, ou toute application où les propriétés mécaniques doivent correspondre aux conditions d’utilisation finale, l’usinage par systèmes mécaniques à commande numérique (CNC) demeure la référence. La combinaison de précision, de polyvalence des matériaux et de capacité d’adaptation à l’échelle industrielle explique pourquoi l’usinage CNC continue de dominer des secteurs aussi variés que l’aérospatiale et les dispositifs médicaux.

Comprendre ces compromis vous permet de prendre des décisions éclairées quant au procédé le mieux adapté aux exigences de chaque projet. Une fois le choix de la méthode de fabrication clarifié, la considération suivante devient tout aussi pratique : comment évaluer et sélectionner des services d’usinage CNC de qualité lorsque vos projets requièrent des capacités externes ?

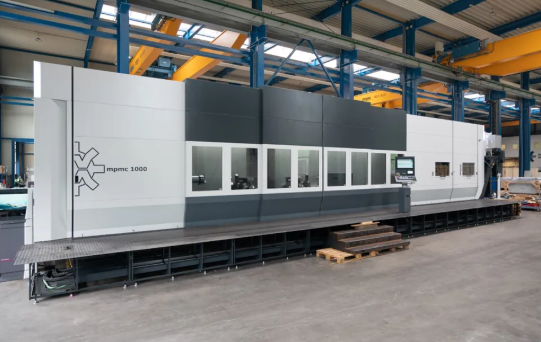

Sélection de services et d’équipements mécaniques CNC de qualité

Vous avez comparé l'usinage CNC à d'autres procédés et vous comprenez où la précision mécanique revêt une importance réelle. Mais voici le défi pratique : lorsque vos projets nécessitent des capacités de fabrication externes, comment identifier des prestataires dont les équipements CNC assurent effectivement la précision requise ? La sélection de services CNC de qualité va au-delà de la simple comparaison des devis : elle exige l’évaluation des capacités mécaniques, des normes de tolérances et des systèmes qualité qui influencent directement la qualité de vos pièces usinées CNC.

Que vous achetiez des pièces usinées CNC pour des prototypes ou pour des séries de production, les critères d’évaluation restent identiques. Examinons ce qui distingue les prestataires compétents de ceux qui se contentent d’affirmer leur précision.

Des normes de tolérance qui définissent la qualité

La capacité en matière de tolérances constitue l’indicateur le plus direct de la qualité des équipements d’usinage CNC. Selon L’analyse de fabrication de précision de Modus Advanced en général, l'usinage CNC standard permet d'atteindre des tolérances de ±0,127 mm (±0,005 po), tandis que les services à tolérances serrées atteignent ±0,0254 mm (±0,001 po) ou mieux. Pour les applications les plus exigeantes, les leaders du secteur offrent des tolérances aussi serrées que ±0,0025 mm (±0,0001 po) — ce qui nécessite des équipements spécialisés, des contrôles environnementaux et des systèmes qualité complets.

Comprendre les classifications des tolérances vous aide à spécifier correctement vos exigences, sans surdimensionner inutilement la conception :

• Tolérances standard (±0,005 po à ±0,010 po) : Adapté à la fabrication générale, aux dimensions non critiques et aux applications où les exigences d’ajustement sont larges
• Tolérances de précision (±0,001 po à ±0,002 po) : Requises pour les ensembles fonctionnels, les composants mobiles et les applications où les relations dimensionnelles influencent les performances
• Tolérances serrées (±0,0001 po à ±0,0005 po) : Réservées aux applications critiques dans les dispositifs médicaux, les systèmes aérospatiaux et les instruments de précision, où la justesse dimensionnelle affecte la sécurité ou le fonctionnement

Chaque niveau de tolérance exige un investissement correspondant en équipements. L’atteinte de tolérances serrées nécessite des systèmes de compensation thermique permettant de maintenir la température dans une fourchette de ±1 °C, des codeurs haute résolution surveillant la position avec une précision inférieure au micromètre, ainsi que des spécifications de désaxement de broche inférieures à 0,0013 mm. Lorsque vous évaluez les capacités des équipements CNC d’un fournisseur potentiel, interrogez-le sur ces spécifications : elles révèlent si les systèmes mécaniques sont réellement capables de délivrer la précision annoncée.

Des tolérances plus serrées augmentent considérablement les coûts de fabrication. Selon le guide d’approvisionnement de LS Manufacturing, les devis de usinage CNC professionnels peuvent être initialement 10 à 20 % plus élevés, mais grâce à la stabilité de la qualité, aux engagements de délais de livraison et aux services techniques à valeur ajoutée, ils permettent de réduire les coûts totaux de plus de 30 %. Spécifier des tolérances plus serrées que ce que requiert réellement votre application gaspille des ressources sans améliorer la fonctionnalité.

Certifications garantissant l’excellence mécanique

Les certifications de qualité fournissent une preuve documentée que les outils et procédés d’usinage CNC d’un prestataire répondent aux normes établies. Selon l’analyse des certifications de Modo Rapid, celles-ci constituent un filet de sécurité, attestant que les procédés du fournisseur sont soumis à des audits et qu’ils sont fiables. Mais quelles certifications sont essentielles pour la précision mécanique ?

ISO 9001 établit le niveau de base. Cette certification vérifie que le fournisseur met en œuvre des procédés documentés de maîtrise de la qualité, des pratiques d’amélioration continue et des approches systématiques pour satisfaire les exigences des clients. On peut la considérer comme le permis de conduire de la fabrication : nécessaire, mais insuffisant pour les applications exigeantes.

IATF 16949 ajoute des exigences spécifiques au secteur automobile à la norme ISO 9001. Cette certification exige la mise en place de systèmes de prévention des défauts, de maîtrise statistique des procédés et de pratiques de production allégée (lean). Pour les pièces usinées CNC destinées à l’industrie automobile, cette certification est indispensable. Des prestataires tels que Shaoyi Metal Technology démontrent leur engagement envers les normes de qualité automobile grâce à la certification IATF 16949, qu’ils combinent avec la maîtrise statistique des procédés (SPC) afin de garantir systématiquement que les composants à tolérances élevées répondent aux exigences rigoureuses.

AS9100 répond aux exigences du secteur aérospatial et de la défense, en y ajoutant des protocoles de sécurité, une gestion des risques et une traçabilité allant au-delà des systèmes qualité standards. Si vos pièces sont destinées à l’aéronautique, cette certification revêt une importance capitale.

ISO 13485 s’applique spécifiquement à la fabrication de dispositifs médicaux, garantissant la conformité aux exigences de biocompatibilité ainsi qu’aux contrôles environnementaux de production essentiels à la sécurité des patients.

Au-delà des certifications, évaluez ces indicateurs pratiques de capacité :

• Systèmes de mesure : Les machines à mesurer tridimensionnelles (MMT) présentant des incertitudes de mesure de ±0,0005 mm ou meilleures témoignent d’une capacité réelle de précision.
• Contrôle statistique des processus : Des programmes actifs de maîtrise statistique des procédés (SPC) démontrent une surveillance continue, et non pas uniquement des contrôles finaux — permettant de détecter toute dérive avant qu’elle ne produise des pièces non conformes.
• Traçabilité des matériaux : Une documentation complète, allant de la certification des matières premières à l'inspection des pièces finies, protège contre le remplacement non autorisé des matériaux et soutient l'analyse des défaillances si nécessaire
• Contrôles environnementaux : Des environnements d'usinage à température contrôlée (généralement 20 °C ± 1 °C) témoignent d'une attention portée à la stabilité thermique, qui influe sur la précision dimensionnelle
• Programmes d'étalonnage des équipements : Des calendriers d'étalonnage réguliers, tant pour les équipements de production que pour les instruments de mesure, garantissent que la précision ne se dégrade pas sans être détectée

La capacité de volume de production mérite une attention particulière lors de l'évaluation. Certains fournisseurs excellent dans la phase de prototypage, mais rencontrent des difficultés à assurer des quantités de production. D'autres imposent des commandes minimales supérieures à vos besoins. Le partenaire idéal s'adapte de manière fluide, passant du prototypage rapide à la production de masse — exécutant des séries de validation unitaires avec les mêmes systèmes qualité appliqués aux commandes de milliers de pièces. Shaoyi Metal Technology illustre parfaitement cette flexibilité, en livrant des composants à haute précision avec des délais aussi courts qu’un jour ouvrable, tout en prenant en charge des assemblages complexes de châssis à des volumes de production.

Prenez en compte les capacités de communication et de gestion de projet, en complément des facteurs techniques. Selon experts en approvisionnement , une gestion de projet efficace et une communication transparente s’avèrent déterminantes pour respecter les délais et le budget prévus. Des plateformes numériques permettant un suivi en temps réel de l’avancement, des systèmes de gestion des modifications techniques et des chefs de projet dédiés traduisent une maturité organisationnelle qui réduit les risques au sein de la chaîne d’approvisionnement.

L'analyse de la conception pour la fabrication (DFM) révèle si un prestataire aborde votre projet en tant que partenaire ou simplement en tant que fournisseur. Les fournisseurs qui analysent vos conceptions et proposent des optimisations — réduisant le nombre de pièces, recommandant des matériaux alternatifs plus économiques ou identifiant les zones de tolérance pouvant être assouplies sans affecter la fonctionnalité — apportent une valeur ajoutée allant au-delà de l'usinage de base. Cette collaboration ingénierie permet souvent de réduire les coûts totaux de 30 % ou plus, tout en améliorant la qualité des pièces.

En gardant ces critères d'évaluation à l'esprit, vous êtes à même de sélectionner des fournisseurs d'équipements d'usinage CNC dont les capacités mécaniques correspondent précisément à vos besoins réels. La dernière étape consiste à intégrer l'ensemble de ces fondamentaux mécaniques dans une expertise pratique immédiatement applicable — transformant ainsi les connaissances en succès industriel.

Maîtriser les fondamentaux mécaniques de l'usinage CNC pour réussir en production

Vous avez parcouru l'ensemble du paysage mécanique des systèmes CNC — des broches et des vis à billes à la traduction du code G, aux interactions avec les matériaux et aux normes de certification de qualité. Mais voici ce qui compte vraiment : comment appliquez-vous concrètement ces connaissances ? Que vous expliquiez à un nouveau collègue ce que signifie l’acronyme CNC ou que vous diagnostiquiez la cause d’un décalage des pièces hors tolérance pendant une série de production, la compréhension mécanique vous transforme d’un simple opérateur de machines en un véritable maître de celles-ci.

Comprendre ce que signifie CNC va bien au-delà de la simple mémorisation de l’acronyme « commande numérique par ordinateur ». Cela signifie reconnaître que chaque mouvement programmé dépend du fonctionnement harmonieux et précis des composants mécaniques. Cela signifie savoir pourquoi la dilatation thermique affecte la précision des vis à billes. Cela signifie être capable de diagnostiquer les vibrations (chatter) avant qu’elles n’endommagent des pièces coûteuses. Cette profondeur de connaissance distingue les professionnels exceptionnels de ceux qui se contentent de suivre des procédures.

Mettre en pratique les connaissances mécaniques

Imaginez un opérateur de machine à commande numérique (CNC) qui excelle véritablement dans son domaine. Il ne se contente pas de charger des programmes et d’appuyer sur la touche « Démarrer cycle ». Il prête attention aux variations du bruit de la broche, signes avant-coureurs d’un usure des roulements. Il vérifie la concentration de l’émulsion de refroidissement, car il sait comment la chaleur affecte la stabilité dimensionnelle. Il ajuste les avances en fonction de la réaction du matériau, et non pas uniquement selon les valeurs programmées. Cette sensibilité mécanique se traduit directement par une meilleure qualité des pièces, une durée de vie accrue des machines et moins d’interruptions de production.

Le rôle d’un technicien en usinage CNC va au-delà de la simple conduite de la machine : il implique également une capacité de diagnostic. Lorsque la finition de surface se dégrade, un technicien doté d’une solide compréhension mécanique examine non seulement les paramètres d’usinage, mais aussi l’excentricité de la broche, l’équilibrage du porte-outil et le préchargement des guides linéaires. Lorsqu’apparaissent des erreurs de positionnement, il analyse le jeu, les réglages de compensation thermique et le réglage des servomoteurs. Cette démarche systématique, fondée sur une compréhension approfondie des principes mécaniques, permet de résoudre les problèmes plus rapidement et d’en éviter la récurrence.

Selon analyse sectorielle , les techniciens qualifiés jouent un rôle essentiel dans la réussite de la maintenance des machines CNC — leur expertise en matière d’identification, de diagnostic et de résolution des problèmes est déterminante pour assurer des performances optimales. La technologie évolue continuellement, ce qui rend l’apprentissage continu indispensable afin de suivre le rythme des progrès réalisés dans le domaine de l’usinage. Qu’est-ce qu’un opérateur CNC dans le contexte manufacturier actuel ? Une personne qui allie des compétences pratiques en mécanique à une formation technique continue.

Les opérateurs maîtrisant les principes fondamentaux de la mécanique surpassent systématiquement ceux qui considèrent les machines CNC comme des « boîtes noires ». Ils détectent les problèmes plus tôt, optimisent les procédés plus efficacement et produisent des pièces de meilleure qualité — car ils comprennent non seulement ce que fait la machine, mais aussi comment et pourquoi elle le fait.

Développer votre expertise mécanique en usinage CNC

Développer la maîtrise mécanique exige une pratique intentionnelle dans plusieurs domaines. Commencez par relier chaque décision de programmation à sa conséquence mécanique. Lorsque vous spécifiez une vitesse d’avance, visualisez les forces transmises par les vis à billes et les guidages linéaires. Lorsque vous programmez des déplacements en rapide, prenez en compte les contraintes d’accélération subies par les moteurs servo. Ce modèle mental transforme un code abstrait en une compréhension concrète du phénomène physique.

L’usinage orienté vers le succès industriel exige une attention portée à l’ensemble du système mécanique. Instaurez des habitudes liées à la maintenance préventive — essuyage quotidien, vérification hebdomadaire des filtres et contrôle mensuel de l’alignement — qui permettent de maintenir les composants mécaniques dans des conditions de fonctionnement optimales. Comme l’insistent les experts en maintenance, considérer la maintenance régulière comme un investissement à long terme plutôt que comme une dépense augmente la durée de vie des machines et garantit un fonctionnement fiable pendant des années.

Documentez vos observations et les leçons tirées. Notez quels matériaux mettent à l'épreuve les systèmes mécaniques spécifiques de votre machine. Enregistrez les symptômes qui ont précédé les défaillances des composants. Suivez l'impact des modifications des paramètres sur la qualité des pièces. Avec le temps, cette base de connaissances personnelle devient inestimable pour le dépannage et l'optimisation des procédés.

Saisissez les opportunités d'observer personnellement les procédures de maintenance. Assistez aux reconstructions de broches, aux remplacements de vis à billes et aux étalonnages d'alignement lorsque les techniciens les réalisent. Comprendre comment les composants sont entretenus renforce votre prise de conscience de l'importance de les maintenir en bon état grâce à une utilisation et un entretien appropriés.

Les fabricants certifiés montrent comment l'expertise mécanique se traduit par des performances concrètes dans des applications réelles. Shaoyi Metal Technology illustre parfaitement ce lien : leur certification IATF 16949 et leurs systèmes de maîtrise statistique des procédés reflètent une compréhension approfondie des principes mécaniques, appliquée de façon systématique. Livrer des composants à tolérances élevées avec des délais de livraison aussi courts qu’un jour ouvrable, tout en assurant la réalisation d’ensembles complexes de châssis, exige des systèmes mécaniques entretenus selon des normes extrêmement rigoureuses. Leur capacité à passer du prototypage rapide à la production de masse démontre comment l’excellence mécanique soutient la flexibilité manufacturière.

Que vous soyez un opérateur en cours d’acquisition de compétences en diagnostic, un technicien de maintenance élargissant ses capacités de dépannage ou un ingénieur définissant les spécifications d’équipements pour de nouvelles lignes de production, les fondamentaux mécaniques constituent la base indispensable à la prise de décisions éclairées. Les principes abordés dans cet article — fonctions des composants, configurations d’axes, interactions entre matériaux, implications liées à la programmation, protocoles de maintenance et normes de qualité — forment un cadre complet permettant d’atteindre la maîtrise mécanique des machines-outils à commande numérique (CNC).

Appliquez ces connaissances progressivement. Commencez par les systèmes mécaniques les plus pertinents pour votre travail actuel. Développez votre compréhension grâce à l’observation, à la pratique et à un apprentissage continu. Le parcours menant de l’utilisateur de machines CNC à l’expert en CNC passe directement par la maîtrise des principes mécaniques — et ce voyage commence avec chaque pièce que vous fabriquez, chaque problème que vous résolvez et chaque système que vous entretenez.

Questions fréquemment posées sur les systèmes mécaniques CNC

1. Qu’est-ce que le CNC en génie mécanique ?

CNC signifie « Computer Numerical Control » (contrôle numérique par ordinateur), désignant le pilotage informatisé d’outils d’usinage. En génie mécanique, les systèmes CNC associent une commande numérique à des composants mécaniques de précision — broches, vis à billes, guides linéaires et moteurs servo — afin d’exécuter des mouvements programmés avec une précision au micron près. Ces systèmes mécaniques transforment des signaux électriques en mouvements physiques contrôlés, tout en résistant aux efforts importants générés lors de l’usinage ainsi qu’aux variations thermiques auxquelles ils sont soumis pendant les opérations de fabrication.

2. Qu’est-ce qu’un technicien mécanicien CNC ?

Un technicien mécanicien CNC est un professionnel qualifié qui exploite, programme et entretient des machines à commande numérique par ordinateur. Au-delà de l’exploitation de base, il diagnostique des problèmes mécaniques tels que les défaillances de la broche, le désalignement des axes et le jeu de transmission. Il comprend comment les composants interagissent entre eux, effectue l’entretien préventif des vis à billes et des guides linéaires, et résout les pannes liées aux moteurs servo. Des prestataires certifiés, tels que Shaoyi Metal Technology, emploient des techniciens possédant une expertise des normes qualité IATF 16949 et de la maîtrise statistique des procédés.

3. Les fraiseurs CNC gagnent-ils beaucoup d’argent ?

Les fraiseurs CNC perçoivent des salaires concurrentiels, avec un salaire horaire moyen d’environ 27,43 $ aux États-Unis. Les rémunérations varient en fonction de l’expérience, des certifications et de la spécialisation. Les fraiseurs maîtrisant les fondamentaux mécaniques — diagnostic de l’usure des roulements, optimisation des avances et réalisation de la maintenance préventive — bénéficient de rémunérations plus élevées. Ceux qui sont certifiés en usinage de précision ou qui travaillent sur des composants à haute tolérance dans les secteurs aéronautique ou automobile perçoivent généralement une rémunération supérieure à la moyenne.

4. Quels sont les composants mécaniques essentiels d’une machine CNC ?

Chaque machine CNC repose sur cinq systèmes mécaniques fondamentaux : les broches (assurant la rotation de l’outil de coupe ou de la pièce usinée), les vis à billes (convertisseur du mouvement de rotation en déplacement linéaire avec un rendement supérieur à 90 %), les guides linéaires (garantissant un mouvement rectiligne et sans frottement), les moteurs servo (fournissant une force de rotation précisément contrôlée avec une précision de positionnement de 2 à 5 micromètres) et les roulements (supportant la rotation à grande vitesse ainsi que les charges). Ces composants agissent conjointement pour atteindre des tolérances d’environ ± 0,005 pouce.

5. Comment choisir entre une machine CNC à 3 axes et une machine CNC à 5 axes ?

Choisissez en fonction de la géométrie de la pièce, et non d’hypothèses sur les capacités. Les machines à 3 axes offrent la rigidité intrinsèque la plus élevée pour les surfaces planes et les pièces prismatiques. Les machines à 5 axes permettent d’usiner des surfaces complexes sculpturales, mais introduisent une complexité mécanique supplémentaire ainsi que des points de déformation potentiels. Pour les pièces nécessitant un usinage selon des angles fixes, la configuration 3+2 (positionnement) constitue un compromis : les axes rotatifs sont verrouillés pendant l’usinage afin d’assurer une rigidité maximale. Adaptez les capacités mécaniques aux exigences géométriques, plutôt que de supposer qu’un plus grand nombre d’axes garantit systématiquement de meilleurs résultats.
