Ce qui distingue les produits usinés CNC de la fabrication traditionnelle

Vous êtes-vous déjà demandé comment sont fabriqués les composants complexes intégrés à votre smartphone ou les pièces de précision des moteurs d’avions ? La réponse réside dans les produits usinés CNC. Ce sont des composants créés grâce à la technologie de commande numérique par ordinateur , où des systèmes informatisés guident des outils de coupe afin de façonner des matériaux bruts avec une précision remarquable.

Les produits usinés CNC sont des composants fabriqués à l’aide d’outils-machine pilotés par ordinateur, qui suivent des instructions préprogrammées pour enlever du matériau d’une pièce brute, atteignant des tolérances aussi fines que ±0,0002 pouce avec une reproductibilité constante.

Quelle est la particularité de ces composants usinés par rapport aux articles fabriqués selon des méthodes conventionnelles ? L’usinage traditionnel repose fortement sur l’habileté d’un opérateur qui guide manuellement les outils tout au long du processus de fabrication. Bien que des tourneurs-fraiseurs expérimentés puissent obtenir des résultats remarquables, ils sont néanmoins sujets à la fatigue et à de légères incohérences. L’usinage à commande numérique (CNC) élimine cette variabilité en traduisant les conceptions numériques en actions précises et répétables. Le résultat ? Des géométries complexes qui seraient quasiment impossibles à réaliser à la main.

Tout au long de cet article, vous découvrirez comment les différents types d’usinage permettent de créer des produits spécifiques, quels matériaux conviennent le mieux à diverses applications, et comment des secteurs allant de l’automobile à l’aérospatiale comptent quotidiennement sur ces produits usinés avec une grande précision.

Du modèle numérique à la réalité physique

Imaginez esquisser une pièce sur papier, puis regarder une machine la concrétiser exactement telle que vous l’avez imaginée. C’est essentiellement ce que permet le flux de travail CAO/FAO. Voici comment cela fonctionne :

• Conception CAO : Les ingénieurs créent des modèles 3D détaillés à l’aide de logiciels de conception assistée par ordinateur (CAO), définissant chaque dimension et chaque caractéristique de la pièce.
• Programmation FAO : Le modèle numérique est converti en code G, un langage qui indique précisément à la machine à commande numérique (CNC) comment se déplacer, à quelle vitesse fonctionner et à quelle profondeur usiner.
• Exécution par la machine : La machine CNC suit scrupuleusement ces instructions, enlevant progressivement du matériau couche par couche jusqu’à l’obtention de la pièce finie.

Cette transformation du numérique au physique signifie que, dès lors qu’un design est parfaitement abouti, les fabricants peuvent le reproduire des milliers de fois sans aucune déviation. Les produits issus des machines CNC conservent les mêmes spécifications, que vous fabriquiez la première pièce ou la dix-millième.

Pourquoi la précision est essentielle dans les industries modernes de fabrication

Vous vous demandez peut-être pourquoi une telle précision extrême est essentielle. Prenons l’exemple des applications aérospatiales : une composante dont les dimensions s’écartent de seulement quelques fractions de millimètre pourrait compromettre la sécurité de l’ensemble du système. De même, les implants médicaux exigent des composants usinés biocompatibles qui s’ajustent parfaitement au sein du corps humain.

Les machines CNC haut de gamme atteignent des tolérances aussi fines que ±0,0002 pouce, selon des sources du secteur. Ce niveau de précision se traduit directement par des performances supérieures du produit. Les pièces usinées avec une telle exactitude offrent une qualité constante, réduisent les problèmes d’assemblage et prolongent la durée de vie opérationnelle. Lorsque les composants s’ajustent parfaitement, les systèmes mécaniques fonctionnent plus en douceur, durent plus longtemps et offrent une fiabilité accrue.

Le lien entre précision et performance n’est pas seulement théorique : c’est précisément la raison pour laquelle les industries ne tolérant aucune défaillance choisissent des composants usinés par commande numérique pour leurs applications les plus critiques.

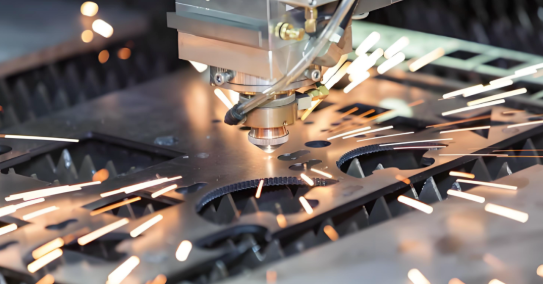

Cinq types d’usinage CNC et les produits qu’ils permettent de fabriquer le mieux

Maintenant que vous connaissez les caractéristiques qui rendent uniques les produits usinés par commande numérique, examinons les méthodes d’usinage spécifiques qui donnent vie à différents composants. Chaque Pièce d'usinage CNC nécessite le bon procédé pour obtenir des résultats optimaux. Choisir la mauvaise méthode ? Cela revient à utiliser un marteau-piqueur pour accrocher un cadre photo.

Les cinq types principaux d'usinage CNC excellent chacun dans la production de catégories de produits spécifiques. Comprendre ces distinctions vous aide à associer les exigences de votre projet à l'approche de fabrication la plus efficace.

Type de machinage	Applications produits optimales	Tolérances typiques	Niveau de complexité
Usinage CNC	Cavités de moules, supports aéronautiques, implants médicaux, boîtiers de précision	± 0,001 pouce ou mieux	Moyen à très élevé
Tournage CNC	Arbres, douilles, éléments de fixation, poulies, tiges filetées	± 0,001 à ± 0,002 pouce	Faible à moyenne
Forage à la CNC	Cartes de circuits imprimés (PCB), supports structurels, panneaux de boîtiers	± 0,002 à ± 0,005 pouce	Faible
Affûtage CNC	Trains d'atterrissage, arbres à cames, distributeurs, outils de précision	± 0,0001 à ± 0,0005 pouce	Moyen à élevé
Cnc edm	Composants de moule, outillages en carbure, cavités internes complexes	± 0,0001 à ± 0,0005 pouce	Élevé à très élevé

Fraisage CNC pour des géométries de surfaces complexes

Lorsque vous avez besoin de pièces usinées sur fraiseuse à commande numérique présentant des caractéristiques complexes, des surfaces planes ou des contours tridimensionnels, la fraisage est le procédé privilégié. Imaginez un outil de coupe multi-point tournant se déplaçant sur une pièce fixe, enlevant progressivement de la matière pour révéler des formes complexes.

Les composants des systèmes de fraiseuses à commande numérique varient selon leur capacité en nombre d’axes :

• fraiseuses 3 axes : Gèrent les déplacements selon les axes X, Y et Z. Parfaits pour des pièces usinées sur fraiseuse à commande numérique simples, telles que des supports plats, des boîtiers élémentaires et des plaques basiques.
• fraises à 4 axes : Ajoutent un mouvement rotatif, permettant d’usiner des caractéristiques sur différentes faces sans repositionnement. Idéaux pour des pièces nécessitant des perçages obliques ou l’usinage de surfaces cylindriques.
• fraises à 5 axes : Permettent un déplacement simultané dans cinq directions. Ces machines traitent des surfaces complexes, des tolérances serrées et des géométries intriquées qui exigeraient autrement plusieurs montages.

Quelle est la raison de la grande polyvalence de l'usinage par fraisage ? La gamme de composants usinés par CN peut aller des supports aéronautiques aux implants médicaux. Selon Amtec Solutions Group , le fraisage permet d'atteindre une haute précision et une excellente finition de surface, tout en restant compatible avec des géométries complexes, ce qui le rend adapté aussi bien au prototypage qu'à la production en série.

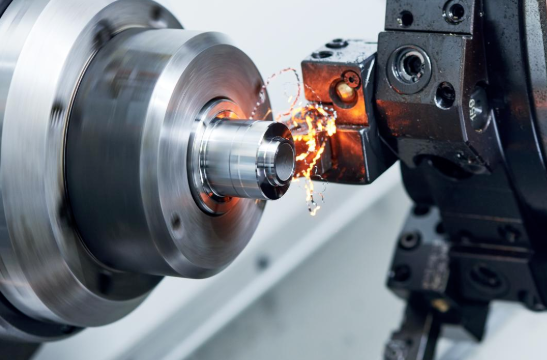

Tournage CNC pour composants cylindriques

Imaginez la pièce tournant tandis qu’un outil de coupe fixe façonne sa surface. C’est là l’usinage par tournage à commande numérique en action, remarquablement efficace pour la fabrication de pièces cylindriques ou symétriques.

Les tours à commande numérique modernes ont largement dépassé la simple rotation. Beaucoup sont désormais équipés d’outillages dynamiques, permettant d’effectuer des opérations de fraisage, de perçage et de taraudage sans déplacer la pièce vers une autre machine. Cette intégration réduit les temps de manutention et garantit des tolérances plus serrées sur l’ensemble des caractéristiques.

Les opérations de tournage courantes comprennent :

• Épaulement : Aplanir les surfaces d’extrémité pour obtenir des bords nets et droits
• Filetage : Usiner des filetages internes ou externes avec une précision programmée
• Alésage : Affiner les diamètres internes afin d’améliorer la concentricité
• Rainurage : Création d'entailles ou d'évidements étroits sur des surfaces externes ou internes
• Gaufrage : Ajout de motifs texturés pour améliorer la prise en main ou l'esthétique

Les composants d'une machine à commande numérique utilisés pour le tournage fonctionnent ensemble afin d'assurer une précision dimensionnelle exceptionnelle. Arbres, tiges, douilles, éléments de fixation et poulies sont tous obtenus par des opérations de tournage avec une qualité constante. Pour la production à grande échelle de composants cylindriques, le tournage offre des temps de cycle rapides qui réduisent considérablement le coût unitaire.

Usinage multi-axes pour pièces complexes

Lorsque les ingénieurs aérospatiaux ont besoin d'aubes de turbine ou que les fabricants de dispositifs médicaux requièrent des implants aux contours organiques, ils font appel à l'usinage multi-axes. Ces systèmes avancés combinent les capacités de la fraiseuse et du tour tout en ajoutant des axes de rotation permettant d'aborder la pièce sous pratiquement n'importe quel angle.

Pourquoi cela est-il important pour les pièces complexes de machines à commande numérique par ordinateur (CNC) ? Prenons l’exemple d’un composant présentant des dégagements, des surfaces courbes et des caractéristiques sur plusieurs faces. L’usinage traditionnel à 3 axes nécessiterait de repositionner la pièce plusieurs fois, introduisant ainsi des erreurs potentielles à chaque réglage. Les machines multi-axes réalisent de telles pièces en une seule opération, préservant ainsi la précision tout au long du processus.

Les secteurs aérospatial et médical tirent particulièrement profit de cette capacité. Les composants critiques pour le vol exigent non seulement des tolérances très serrées, mais aussi des finitions de surface résistantes à la fatigue et aux contraintes mécaniques. Les implants médicaux doivent épouser les géométries complexes de l’anatomie humaine tout en répondant aux exigences de biocompatibilité.

Au-delà de ces méthodes principales, des procédés spécialisés complètent la boîte à outils de l’usinage CNC :

• Abrasif CNC : Utilise des meules abrasives pour obtenir des tolérances extrêmement serrées et des finitions de surface très lisses sur des matériaux trempés, tels que les aciers à outils.
• Découpe EDM CNC : Utilise des décharges électriques pour usiner des matériaux conducteurs, atteignant des zones et des niveaux de dureté auxquels les outils de coupe conventionnels ne peuvent pas accéder.

Chaque type d’usinage répond à un objectif précis, et comprendre leurs avantages respectifs vous aide à choisir la méthode adaptée à vos exigences spécifiques en matière de produit. La prochaine étape ? Choisir des matériaux compatibles avec le procédé retenu tout en satisfaisant vos spécifications fonctionnelles.

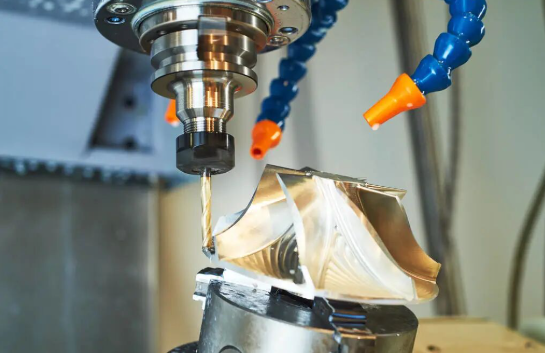

Cadre de sélection des matériaux pour les produits usinés CNC

Choisir le matériau approprié pour vos produits usinés CNC ne consiste pas simplement à sélectionner celui qui paraît le plus convaincant sur le papier. Il s’agit d’une décision qui influence tous les aspects de votre projet, des tolérances réalisables à la qualité de l’état de surface, et, en fin de compte, à votre résultat net. Considérez la sélection du matériau comme la pose des fondations d’un bâtiment : une erreur à ce stade compromet inévitablement tout ce qui sera construit par-dessus.

Lors de l'évaluation de votre liste de matériaux pour usinage CNC, vous serez confronté à un large éventail d'options couvrant les métaux, les plastiques et les alliages spécialisés. Chacun apporte des propriétés distinctes. Le défi ? Associer ces propriétés aux exigences de votre produit final tout en gardant à l'esprit l'efficacité de l'usinage.

Catégorie de matériau	Propriétés clés	Applications produits idéales	Considérations d'usinage
Alliages d'aluminium (6061, 7075)	Léger, excellente usinabilité, bonne résistance à la corrosion, haute conductivité thermique	Composants aérospatiaux, pièces automobiles, boîtiers électroniques, cadres structurels	Vitesses de coupe élevées possibles, génère des copeaux longs nécessitant une gestion, anodisation disponible pour le durcissement de surface
Acier inoxydable (304, 316)	Résistance élevée, excellente résistance à la corrosion, bonne soudabilité, résistant à la chaleur	Dispositifs médicaux, quincaillerie marine, équipements de transformation alimentaire, récipients chimiques	Durcissement par écrouissage exige des outils tranchants, avances plus lentes que pour l'aluminium, lubrifiant indispensable pour la gestion de la chaleur
Acier doux (faible teneur en carbone)	Ductile, résistant, facile à souder, économique	Prototypes, dispositifs de fixation, charpentes structurelles, machines générales	Bon usinage, nécessite un traitement de surface pour la protection contre la corrosion, magnétique
Allures de titane	Rapport résistance/poids très élevé, excellente résistance à la corrosion, biocompatible	Implants médicaux, structures aérospatiales, applications militaires	La faible conductivité thermique provoque une accumulation de chaleur, des montages rigides sont requis, des outillages spécialisés sont recommandés
Plastiques techniques (PEEK, POM/Delrin)	Résistants aux produits chimiques, isolants électriques, légers, faible coefficient de friction	Engrenages de précision, roulements, composants médicaux, joints haute température	Forces de coupe réduites, sensibles à la chaleur et nécessitant des vitesses contrôlées, excellente stabilité dimensionnelle
Laiton	Excellente conductivité électrique, faible coefficient de friction, aspect décoratif	Accessoires électriques, composants de plomberie, quincaillerie décorative	Usinabilité exceptionnelle, idéale pour la production en grande série, génère des copeaux fins

Alliages d’aluminium pour des performances légères

Lorsque les projets d’usinage CNC sur aluminium constituent la majeure partie de votre charge de travail, vous comprendrez rapidement pourquoi cette famille de matériaux reste un favori en fabrication. Les alliages d’aluminium offrent ce que beaucoup considèrent comme l’équilibre idéal : une résistance élevée sans poids excessif, une excellente usinabilité et une résistance naturelle à la corrosion.

Deux alliages se distinguent particulièrement pour les applications de pièces métalliques usinées :

• aluminium 6061 : Ce cheval de bataille polyvalent contient du magnésium et du silicium comme éléments d'alliage principaux. Selon JLC CNC, l'alliage 6061 offre une résistance à la traction d'au moins 290 MPa, avec une bonne aptitude à la mise en forme et à la soudabilité. Il est généralement plus économique et largement utilisé dans les pièces automobiles, les composants structurels et la fabrication générale, là où une résistance extrême n'est pas la préoccupation première.
• 7075 Aluminium: Lorsque la résistance supérieure est essentielle, l'alliage 7075 répond à cette exigence. Composé principalement d'aluminium, de zinc, de magnésium et de cuivre, cet alliage atteint une résistance à la traction supérieure à 560 MPa, dépassant même certains aciers doux. Les structures aérospatiales et les composants soumis à des contraintes élevées spécifient régulièrement l'alliage 7075, bien que son coût plus élevé et ses exigences plus strictes en matière de traitement thermique limitent son utilisation occasionnelle.

Quelle est l’attractivité de l’aluminium pour les pièces mécaniques en métal ? Outre son rapport résistance/poids favorable, l’aluminium se façonne rapidement. Des vitesses de broche élevées et des avances agressives se traduisent par des temps de cycle réduits. Le revers de la médaille ? La malléabilité de l’aluminium implique que l’obtention de tolérances extrêmement serrées exige une sélection rigoureuse des outils et des stratégies adéquates d’évacuation des copeaux.

Les options de finition de surface renforcent encore la polyvalence de l’aluminium. L’anodisation crée une couche d’oxyde durcie qui améliore la résistance à l’usure et permet diverses options de coloris. Cette étape de post-traitement transforme des pièces usinées sur machines-outils à commande numérique déjà performantes en composants prêts à fonctionner dans des environnements exigeants.

Acier et acier inoxydable pour la durabilité

Lorsque votre application exige une robustesse que l’aluminium ne saurait offrir, l’acier entre en jeu. La famille des aciers englobe des nuances allant des aciers doux, faciles à usiner, aux aciers à outils hautement spécialisés, chacun remplissant des fonctions spécifiques dans la production de pièces mécaniques usinées sur machines-outils à commande numérique.

Acier doux (acier faiblement allié au carbone) : Ces aciers offrent une excellente usinabilité à des prix économiques. Ils sont ductiles, résistants et faciles à souder, ce qui les rend idéaux pour les prototypes, les dispositifs de fixation et les structures portantes. Leur inconvénient ? En l’absence de revêtements ou de traitements protecteurs, l’acier doux reste vulnérable à la rouille et aux attaques chimiques.

Alliages d’acier inoxydable : La teneur en chrome des aciers inoxydables forme une couche d’oxyde autoréparatrice qui résiste brillamment à la corrosion. Deux nuances dominent les applications d’usinage CNC :

• inox 304 : L’acier inoxydable le plus couramment utilisé, offrant une excellente résistance à la corrosion et une bonne usinabilité. Les équipements de transformation alimentaire, les composants architecturaux et les applications industrielles générales reposent sur les propriétés équilibrées de l’acier 304.
• inox 316 : Lorsque les environnements deviennent agressifs — marins, chimiques ou médicaux — l’acier 316 prend le relais. Sa teneur en molybdène lui confère une résistance supérieure aux chlorures et aux acides. Les dispositifs médicaux et les équipements marins spécifient fréquemment cette nuance.

L'usinage de l'acier inoxydable nécessite des stratégies différentes de celles utilisées pour l'aluminium. Selon Dassault Systèmes, les aciers inoxydables offrent une excellente usinabilité et peuvent être soudés et polis, mais ils écrouissent à l'usinage. Cela signifie que des outils émoussés ou des coupes interrompues créent des couches superficielles écrouies qui résistent aux opérations d'usinage ultérieures. L'utilisation d'outils en carbure affûtés, d'avances constantes et d'un débit de liquide de coupe adéquat permet d'éviter ce phénomène problématique.

Aciers outils : Ces alliages représentent les métaux les plus difficiles à usiner sur machines à commande numérique. Après traitement thermique, les aciers à outils atteignent des niveaux de dureté qui leur confèrent une résistance à l'usure et aux contraintes thermiques. Les moules, matrices et outils de coupe reposent sur ces matériaux, bien que leur usinage à l'état trempé nécessite souvent le meulage plutôt que l'usinage conventionnel.

Plastiques d'ingénierie et matériaux spécialisés

Toutes les applications ne nécessitent pas nécessairement un matériau métallique. Les plastiques techniques et les matériaux spécialisés occupent des niches essentielles là où des propriétés telles que l'isolation électrique, la résistance chimique ou la biocompatibilité priment sur la résistance mécanique brute.

POM (acétal/Delrin) : Ce plastique offre une rigidité élevée, un faible coefficient de friction et une excellente stabilité dimensionnelle. Des engrenages de précision, des roulements et des isolants sont usinés parfaitement à partir de stocks de POM. Sa lubrification naturelle réduit l'usure des assemblages mobiles sans nécessiter de lubrifiants supplémentaires.

PEEK (polyéther éther cétone) : Lorsque les plastiques doivent fonctionner dans des conditions extrêmes, le PEEK répond à l'appel. Selon LS Manufacturing , le PEEK offre une résistance mécanique très élevée, une excellente résistance chimique et à la corrosion, et fonctionne de manière fiable dans des applications à haute température. Des joints aérospatiaux, des implants médicaux et des composants industriels exigeants spécifient régulièrement ce matériau haut de gamme.

L'usinage du PEEK présente des défis uniques. Comme l'indique LS Manufacturing, un usinage réussi du PEEK exige des outils de coupe affûtés et précis, dotés d’attributs géométriques spécifiques, des méthodes de refroidissement contrôlées, axées sur la maîtrise de la génération thermique, ainsi que des vitesses de broche et des avances soigneusement ajustées. Cet effort se révèle payant lorsque la pièce finie résiste aux cycles de stérilisation en autoclave et à une exposition agressive aux produits chimiques.

Alliages de titane : Situé, dans certains aspects, entre les métaux et les plastiques, le titane offre des rapports résistance/poids remarquables ainsi qu’une biocompatibilité qui le rend irremplaçable pour les implants médicaux. Les secteurs aérospatial et militaire exploitent également la résistance à la corrosion et la résistance à la fatigue du titane.

Toutefois, la faible conductivité thermique du titane concentre la chaleur au niveau de l’arête de coupe, accélérant ainsi l’usure de l’outil. Des configurations rigides de la machine, des outils spécialisés en carbure ou en céramique, ainsi qu’une application abondante de liquide de refroidissement deviennent alors indispensables. Ces exigences augmentent les coûts de production, mais permettent d’obtenir des composants qui surpassent les alternatives dans des applications critiques.

Comprendre comment le choix du matériau affecte votre projet va au-delà des propriétés mécaniques. Les tolérances, les états de surface et l’efficacité de la production varient toutes en fonction de votre sélection. L’aluminium s’usine rapidement, mais peut nécessiter des opérations de finition supplémentaires. L’acier inoxydable coûte plus cher à usiner, mais offre une excellente qualité de surface. Les plastiques techniques présentent des avantages uniques, mais exigent un contrôle précis de la température pendant l’usinage.

Une fois votre cadre matériel établi, l’étape suivante consiste à comprendre comment les différents secteurs industriels appliquent ces choix à leurs besoins spécifiques et à leurs exigences en matière de certification.

Applications industrielles avec spécifications techniques

Comprendre les matériaux et les méthodes d'usinage fournit la base, mais observer comment ces éléments s'intègrent dans des applications concrètes permet de tout mettre en perspective. Différents secteurs industriels imposent des exigences très variées aux composants automobiles usinés par CN, aux structures aérospatiales et aux dispositifs médicaux. Ce qui fonctionne parfaitement pour une attache automobile pourrait échouer de façon catastrophique sur un aéronef ou s'avérer inadapté à une implantation humaine.

Examinons comment trois grands secteurs industriels exploitent des composants usinés avec précision par CN afin de relever leurs défis spécifiques. Vous découvrirez pourquoi les tolérances, les certifications des matériaux et les normes de qualité varient considérablement d’un secteur à l’autre.

Composants du groupe motopropulseur et du châssis automobiles

Le secteur automobile représente l'un des plus grands consommateurs mondiaux de pièces usinées par commande numérique (CNC). Chaque véhicule en circulation contient des centaines de composants de précision qui doivent fonctionner de manière fiable dans des conditions extrêmes. Des compartiments moteur brûlants aux chocs violents subis par la suspension, les pièces automobiles sont soumises à des cycles de contrainte incessants tout au long de leur durée de service.

Les fabricants de pièces usinées par commande numérique (CNC) qui desservent le secteur automobile travaillent généralement avec ces catégories clés de composants :

• Blocs moteurs et culasses : Ces composants en aluminium ou en fonte nécessitent un usinage de précision pour les alésages de cylindre, les sièges de soupape et les canaux de circulation du liquide de refroidissement. Les tolérances s'échelonnent typiquement entre ±0,001 et ±0,002 pouce pour les surfaces d’étanchéité critiques.
• Boîtiers de transmission et composants d’engrenages : Les engrenages en acier trempé exigent une concentricité stricte et des profils de denture précis. L’alignement des alésages des boîtiers doit respecter une précision inférieure au millième de pouce afin d’éviter une défaillance prématurée des roulements.
• Bras de suspension et rotules : Souvent usinés à partir de pièces forgées en aluminium ou en acier, ces composants exigent des surfaces de fixation et des dimensions de perçage constantes. La réduction du poids par un retrait stratégique de matière améliore la tenue de route sans compromettre la résistance.
• Étriers de frein et supports de fixation : Composants critiques pour la sécurité, dont l’état de surface et la précision dimensionnelle influencent directement les performances de freinage et la sécurité du conducteur.
• Composants du système de carburant : Les corps d’injecteurs, les rampes d’alimentation en carburant et les carter de pompes exigent des tolérances très serrées afin d’assurer une alimentation en carburant correcte et d’éviter les fuites.

Quels niveaux de tolérance les applications automobiles exigent-elles généralement ? La plupart des composants de groupe motopropulseur spécifient des tolérances comprises entre ±0,001 et ±0,005 pouce, selon leur fonction spécifique. Les alésages de roulements et les interfaces d’engrenages se situent à l’extrémité la plus stricte, tandis que les surfaces de fixation et les caractéristiques générales autorisent une légère variation supplémentaire.

Les projets d'usinage CNC métallique dans le secteur automobile se concentrent de plus en plus sur la réduction de masse. Le remplacement de composants en acier par de l'aluminium ou même des plastiques techniques permet de réduire la masse du véhicule, améliorant ainsi l'efficacité énergétique et la tenue de route. Toutefois, ces substitutions exigent une ingénierie rigoureuse afin de préserver l'intégrité structurelle sous des cycles de chargement répétés.

Pièces structurelles et critiques pour le vol dans le domaine aérospatial

Lorsque des composants fonctionnent à 35 000 pieds d'altitude et que des centaines de vies dépendent de leurs performances, la notion de précision prend un sens tout à fait différent. La fabrication aérospatiale représente l'apogée des capacités de l'usinage CNC, où des tolérances mesurées en dix-millièmes de pouce deviennent courantes.

Selon le guide d'usinage aérospatial de Yijin Hardware, les avions modernes contiennent entre 2 et 3 millions de pièces usinées avec précision, chacune nécessitant un contrôle qualité rigoureux. L’industrie aérospatiale mondiale, évaluée à plus de 838 milliards de dollars américains en 2023, dépend de ces techniques de fabrication spécialisées pour maintenir un taux de sécurité exceptionnel.

Des pièces usinées complexes destinées aux applications aérospatiales comprennent :

• Aubes et disques de turbine : Ces composants résistent à des températures supérieures à 2000 °F tout en tournant à des vitesses extrêmement élevées. Des tolérances de ±0,0001 pouce garantissent un écoulement d’air optimal et empêchent tout déséquilibre catastrophique.
• Âmes et nervures d’aile : Les composants structurels usinés à partir de billettes d’aluminium ou de titane présentent des designs complexes de poches permettant d’éliminer jusqu’à 90 % du matériau initial. Seul le matériau structurellement nécessaire est conservé, ce qui réduit considérablement le poids de l’avion.
• Composants de l'ensemble d'atterrissage : Les pièces en acier à haute résistance et en titane doivent résister à des charges de choc énormes lors de l'atterrissage. Les exigences en matière d'état de surface de 4 à 8 μin Ra pour les surfaces de roulement empêchent une usure prématurée.
• Collecteurs du système de carburant : Les passages internes complexes nécessitent une usinage à plusieurs axes afin d'obtenir des géométries intriquées tout en maintenant des joints étanches.
• Logements des actionneurs de commande de vol : Des alésages de précision et des surfaces de fixation garantissent le fonctionnement fluide des composants hydrauliques malgré les variations extrêmes de température, allant de -65 °F à +350 °F.

Quelle est la différence entre l'usinage de précision aérospatial et les travaux industriels standard ? Selon Yijin Hardware, tandis que les ateliers d'usinage standard travaillent généralement avec des tolérances de ±0,005 pouce, l'usinage aérospatial atteint systématiquement des tolérances de ±0,0001 pouce ou meilleures. Cette amélioration de précision d'un facteur dix exige des équipements spécialisés, des environnements contrôlés en température et des opérateurs très qualifiés.

Les exigences en matière de certification ajoutent une couche supplémentaire de complexité. Le système de management de la qualité AS9100 constitue la norme obligatoire pour les fabricants aérospatiaux, ajoutant 105 exigences spécifiques aux exigences fondamentales de la norme ISO 9001. Chaque composant usiné avec précision par CN doit être accompagné d'une documentation complète traçant les matériaux, les procédés et les résultats des inspections tout au long de la production.

La réduction du poids demeure primordiale dans les applications aérospatiales. Des recherches menées par Airbus Engineering montrent qu’une réduction de poids de 100 livres (environ 45,4 kg) sur un avion de ligne commercial permet d’économiser environ 14 000 gallons (soit environ 53 000 litres) de carburant par an. Cette pression économique stimule en continu l’innovation dans les stratégies d’usinage visant à maximiser le rapport résistance/poids.

Fabrication de dispositifs médicaux et d'implants

Imaginez un composant qui doit fonctionner parfaitement à l’intérieur du corps humain pendant plusieurs décennies. La fabrication de dispositifs médicaux fait face à des défis qui vont bien au-delà de la simple précision dimensionnelle. La biocompatibilité, la résistance à la stérilisation et une fiabilité absolue deviennent des exigences incontournables.

Selon l’analyse de PTSMAKE sur l’usinage médical, l’usinage CNC à usage médical se distingue principalement par ses exigences exceptionnelles en matière de précision, le choix de matériaux biocompatibles, le respect strict de la réglementation et des protocoles exhaustifs de documentation, dépassant ainsi les pratiques manufacturières standard.

Les composants usinés au CNC de haute précision destinés aux applications médicales couvrent plusieurs catégories critiques :

• Implants orthopédiques : Les prothèses de hanche et de genou, les dispositifs de fusion vertébrale et les plaques osseuses nécessitent des finitions de surface comprises entre 0,1 et 0,4 μm Ra. Les alliages de titane et de chrome-cobalt dominent ces applications en raison de leur biocompatibilité et de leur résistance à la fatigue.
• Instruments chirurgicaux : Les pinces, les rétracteurs et les instruments de coupe doivent conserver leur stabilité dimensionnelle après des milliers de cycles de stérilisation en autoclave. Les aciers inoxydables des nuances 316L et 17-4 PH offrent la résistance à la corrosion et la dureté requises.
• Composants dentaires : Les piliers d’implants et les structures prothétiques exigent des tolérances aussi serrées que ±0,0001 pouce afin d’assurer un ajustement optimal avec l’anatomie naturelle.
• Dispositifs cardiovasculaires : Les boîtiers de stimulateurs cardiaques, les composants de valves cardiaques et les systèmes de mise en place de stents nécessitent des surfaces suffisamment lisses pour empêcher la formation de caillots sanguins.
• Composants pour équipements de diagnostic : Les pièces d’IRM, de scanners CT et d’analyseurs de laboratoire doivent conserver leur précision tout en résistant à l’exposition chimique causée par les agents de nettoyage.

Quelle est la particularité du usinage médical ? PTSMAKE souligne que les dispositifs médicaux exigent des tolérances aussi serrées que ±0,0001 pouce (2,54 micromètre) pour des composants critiques tels que les surfaces articulaires orthopédiques et les implants rachidiens. La qualité de surface est tout aussi exigeante : les valeurs de rugosité s’échelonnent entre 16 et 32 μin Ra pour les surfaces générales, et entre 4 et 8 μin Ra pour les surfaces de roulement.

Les essais de biocompatibilité ajoutent une complexité considérable à la production de composants médicaux. La FDA classe les exigences en fonction de la durée et du type de contact. Les dispositifs implantables font l’objet des essais les plus rigoureux afin de garantir que les matériaux n’entraîneront aucune réaction indésirable, aucune inflammation ni aucun rejet lorsqu’ils sont exposés à un tissu vivant.

La compatibilité avec les procédés de stérilisation constitue un autre critère essentiel. Les composants médicaux doivent résister à des expositions répétées aux méthodes suivantes :

• Autoclave à vapeur : vapeur saturée sous pression à 121–134 °C
• Oxyde d’éthylène (EO) : Stérilisation chimique destinée aux composants sensibles à la chaleur
• Rayonnement gamma : Irradiation à haute énergie destinée aux dispositifs à usage unique
• Plasma de peroxyde d’hydrogène : Alternative à basse température pour les instruments délicats

Les matériaux conservant leur stabilité dimensionnelle et leurs propriétés mécaniques après plusieurs cycles de stérilisation se révèlent extrêmement précieux. Le PEEK a révolutionné certaines applications médicales grâce à sa résistance exceptionnelle à la stérilisation et à ses propriétés mécaniques similaires à celles de l’os.

La certification ISO 13485 constitue la référence mondiale en matière de systèmes de management de la qualité pour la fabrication de dispositifs médicaux. Cette certification exige une documentation exhaustive, des procédés validés et une traçabilité complète des matériaux, depuis les matières premières jusqu’au composant fini. Couplée aux exigences d’enregistrement auprès de la FDA, la fabrication de dispositifs médicaux s’effectue sous un niveau de surveillance bien supérieur à celui d’autres secteurs industriels.

Les enjeux liés à la fabrication de dispositifs médicaux ne sauraient être plus élevés. Comme le souligne PTSMAKE, même des défauts mineurs sur des composants médicaux peuvent entraîner des situations mettant la vie en danger, ce qui exerce une pression considérable sur les fabricants pour qu’ils obtiennent systématiquement des résultats parfaits. Ce contexte zéro défaut exige non seulement des équipements de haute précision, mais aussi des systèmes qualité rigoureux capables de vérifier chaque dimension critique.

Comprendre ces exigences spécifiques au secteur vous permet de mesurer pourquoi les décisions de conception prises dès les premières étapes du développement ont un impact aussi profond sur la fabricabilité et les coûts. Ensuite, nous examinerons des lignes directrices pratiques pour optimiser vos conceptions afin qu’elles respectent ces spécifications exigeantes tout en préservant l’efficacité de la production.

Lignes directrices de conception permettant de réduire les coûts et d’améliorer la qualité

Vous avez sélectionné vos matériaux et vous savez quels procédés d’usinage conviennent à votre application. Une question se pose alors, qui distingue les ingénieurs expérimentés des débutants : comment concevoir une pièce usinée qui soit réellement efficace à produire ? La réponse réside dans la conception pour la fabrication (Design for Manufacturability, ou DFM), une discipline qui transforme de bonnes idées en composants excellents tout en maintenant les coûts de production sous contrôle.

Réfléchissez-y de cette façon : deux ingénieurs peuvent concevoir des pièces fonctionnellement identiques, mais dont l’usinage coûte sensiblement plus cher pour l’une d’elles. Quelle est la différence ? Des choix de conception qui s’alignent sur les capacités des machines à commande numérique (CNC) ou, au contraire, qui s’y opposent. Chaque caractéristique que vous spécifiez simplifie ou complique le processus de fabrication.

Avant d’aborder les détails, voici une liste de vérification complète DFM (conception pour la fabrication) que tout machiniste expérimenté souhaiterait voir appliquée par chaque concepteur :

• Adapter l’épaisseur des parois au type de matériau : Les métaux nécessitent une épaisseur minimale de 0,8 mm ; les plastiques, au moins 1,5 mm afin d’éviter toute déformation
• Limiter la profondeur des poches à trois fois le diamètre de l’outil : Des cavités plus profondes exigent des outils allongés, ce qui réduit leur rigidité et leur précision
• Spécifier des rayons internes égaux ou supérieurs au rayon de l’outil : Les angles intérieurs vifs sont physiquement impossibles à réaliser avec des outils rotatifs
• Appliquer des tolérances serrées uniquement aux caractéristiques critiques : Une sur-spécification augmente le temps d’inspection et la complexité de l’usinage
• Concevoir pour un nombre minimal de montages : Chaque retournement ou ré-serrage introduit une incertitude de position et augmente le coût de la main-d'œuvre
• Utilisez des tailles de trou standard correspondant aux forets courants : Les dimensions non standard nécessitent des outillages sur mesure ou un usinage par interpolation plus lent
• Évitez les éléments élancés non supportés : Les nervures minces et les parois hautes vibrent pendant l’usinage, ce qui dégrade l’état de surface
• Prévoyez un dégagement suffisant pour les filetages : Les trous filetés borgnes nécessitent une zone non filetée à l’extrémité pour éviter que la filière n’atteigne le fond du trou

Examinons maintenant les règles de conception spécifiques qui ont le plus d’impact sur vos exemples d’usinage et sur les résultats de production.

Épaisseur des parois et rapports entre profondeur des éléments

Imaginez essayer d’usiner une paroi aussi fine qu’une feuille de papier. Les efforts de coupe la déformeraient, provoquant des marques de vibration (chatter) et des erreurs dimensionnelles. Ce scénario illustre pourquoi l’épaisseur des parois est si critique en usinage CNC.

Selon Lignes directrices de conception CNC de Super Ingenuity , une épaisseur minimale de paroi de 0,03 pouce (environ 0,8 mm) constitue une référence sûre pour les pièces métalliques. Pour les plastiques, portez cette valeur à au moins 0,06 pouce (environ 1,5 mm) afin d’éviter la déformation et le gauchissement pendant l’usinage ou le refroidissement.

Pourquoi une différence entre les matériaux ? Les métaux offrent une rigidité intrinsèque qui résiste aux efforts de coupe. Les plastiques, étant plus souples, nécessitent davantage de matière pour assurer leur stabilité. Des parois plus épaisses améliorent la rigidité, réduisent les vibrations (« chatter ») et contribuent au maintien de la précision dimensionnelle lors des opérations de serrage et de finition.

Que faire si votre conception exige des parois plus fines ? Vous disposez de plusieurs options :

• Ajouter des nervures ou des contreplaques pour rigidifier les sections minces
• Raccourcir les portées non supportées afin que les parois ne fléchissent pas sous la pression de l’outil
• Passer à un matériau plus rigide, capable de conserver sa stabilité même à une épaisseur réduite
• Envisager des procédés alternatifs, tels que la mise en forme de tôles, pour les enveloppes esthétiques minces

Les cavités profondes et les poches borgnes posent des défis similaires. En règle pratique, limitez la profondeur de la poche à 3 fois le diamètre de l’outil de coupe. Au-delà de ce seuil, les outils à grande longueur perdent de leur rigidité, entraînant des tolérances médiocres et une qualité de surface dégradée.

Lorsque les exigences de profondeur dépassent ces recommandations, envisagez les exemples d’approches alternatives suivants en usinage CNC :

• Ouvrez une ou plusieurs parois de la poche afin que l’outil puisse pénétrer latéralement plutôt que par le haut uniquement
• Divisez la conception en plusieurs pièces pouvant être usinées séparément puis assemblées
• Utilisez des dispositions de poches à étages plutôt que des parois continues profondes, en veillant à ce que chaque niveau respecte la règle des 3×D

Ces modifications de conception réduisent souvent le temps de cycle et éliminent le besoin d’outillages spécifiques à grande portée.

Rayons internes des angles et accès des outils

Voici une vérité fondamentale qui surprend bon nombre de concepteurs : les outils de coupe rotatifs ne peuvent pas créer des angles internes parfaitement droits. Cela est physiquement impossible. La section circulaire de l’outil laisse toujours un rayon dans les angles internes.

Cette contrainte signifie que les rayons des angles internes doivent être égaux ou supérieurs au rayon de l’outil utilisé. Par exemple, avec une fraise cylindrique de 6 mm de diamètre (rayon de 3 mm), spécifiez un congé interne d’au moins 3 mm. Tenter d’obtenir des rayons plus petits oblige les fraiseurs à utiliser des outils plus petits fonctionnant à des vitesses d’avance réduites, ce qui augmente considérablement le temps de production.

Selon les recommandations de Super Ingenuity, les tailles courantes de fraises cylindriques correspondent aux recommandations suivantes en matière de congés internes minimaux :

Diamètre de l'outil	Rayon de l’outil	Congé interne minimal recommandé
3 mm	1.5 mm	≥ 1,5–2,0 mm
6 MM	3.0 MM	≥ 3,0–3,5 mm
10 mm	5,0 mm	≥ 5,0–6,0 mm

Pourquoi cela a-t-il un impact si important sur les coûts ? Des rayons internes très petits obligent à utiliser des outils de petite taille fonctionnant à faible vitesse d’avance. Une fraise cylindrique de 1 mm enlevant de la matière à une fraction du débit d’une fraise de 10 mm se traduit directement par une augmentation du temps machine. Assouplir les dimensions des angles constitue l’un des moyens les plus efficaces pour rendre les pièces plus économiques.

Pour les géométries internes complexes, l’usinage CNC à 5 axes permet d’accéder aux caractéristiques sous plusieurs angles, ce qui permet parfois d’obtenir des rayons plus petits que ceux réalisables avec les approches traditionnelles à 3 axes. Toutefois, cette capacité s’accompagne de taux horaires plus élevés, ce qui rend nécessaire une évaluation attentive du compromis à opérer.

Les exemples d’applications des machines CNC montrent qu’un concepteur expérimenté précise souvent des congés généreux dès la phase initiale de conception, puis n’affine les rayons que sur des angles spécifiques lorsque la fonction l’exige. Cette approche sélective permet de concilier les exigences de performance et l’efficacité de la fabrication.

Empilement des tolérances et dimensions critiques

Cela semble complexe ? La spécification des tolérances repose en réalité sur une logique simple, dès lors que l’on en comprend les principes. L’idée fondamentale est la suivante : toutes les cotes de votre pièce ne méritent pas le même niveau de précision.

Une ligne directrice générale concernant les tolérances CNC suggère d’appliquer par défaut une tolérance de ±0,005 pouce (environ ±0,13 mm), sauf si des valeurs plus serrées sont fonctionnellement indispensables. Selon le cadre établi par Super Ingenuity, la spécification excessive de tolérances augmente le temps d’usinage, la complexité des mises en position et les efforts d’inspection, sans apporter de bénéfice fonctionnel.

Envisagez d’organiser vos exigences de tolérance en niveaux hiérarchiques :

Niveau de tolérance	Plage typique	Applications appropriées
Général	±0,10 mm	Caractéristiques non critiques, géométrie générale, surfaces cosmétiques
Ajustement Précis	±0,05 mm	Ajustements glissants, faces alignées, position des éléments d’assemblage
Critique / Alésé	±0,01–0,02 mm	Alésages, trous de goupille et caractéristiques CTQ vérifiées à l’aide de jauges dédiées

Appliquez des tolérances serrées uniquement aux caractéristiques CTQ (critiques pour la qualité) et indiquez-les clairement sur les plans. Cette approche ciblée permet de maintenir l’efficacité des opérations d’inspection et d’éviter de ralentir l’ensemble de la série de production en raison de quelques surfaces critiques.

L'accumulation des tolérances devient particulièrement importante lorsque plusieurs caractéristiques doivent fonctionner ensemble. Imaginez trois trous destinés à recevoir une platine de fixation. Si chaque trou est soumis à des tolérances indépendantes, la variation cumulative pourrait dépasser ce que la platine est en mesure d’accepter. Le dimensionnement géométrique et les tolérances (GD&T) permettent de résoudre ce problème en établissant des références de datums et des tolérances de position qui contrôlent les relations entre les caractéristiques.

Comme indiqué par Rapid Enterprises , même les composants critiques ne devraient pas faire l’objet de tolérances serrées sur l’ensemble de la pièce. Utilisez le GD&T pour appliquer des tolérances serrées uniquement là où cela est fonctionnellement nécessaire, tout en conservant des tolérances standard ailleurs. Cette approche sélective peut réduire les coûts de production de 20 à 35 % par rapport à des conceptions sur-spécifiées.

Quelle est la situation concernant les filetages ? Une règle pratique limite la longueur efficace du filetage à 2 à 3 fois le diamètre du trou. Des filetages plus profonds augmentent rarement la résistance mécanique, mais allongent le temps d’usinage et accroissent le risque de casse des tarauds. Pour les trous borgnes filetés, prévoir une courte zone non filetée en fond afin d’éviter que le taraud ne bute contre le cône de la mèche. Dans la mesure du possible, privilégier les filetages débouchants plutôt que les filetages borgnes, car ils sont plus faciles à usiner, à nettoyer et généralement moins coûteux.

La maîtrise de ces principes de conception transforme votre approche des produits usinés sur machines à commande numérique (CNC). Mais comment déterminer si l’usinage CNC constitue la solution la plus adaptée par rapport à d’autres procédés de fabrication ? La section suivante examine cette matrice décisionnelle essentielle.

Usinage CNC comparé aux autres méthodes de fabrication

Vous maîtrisez les directives de conception, mais voici la question suivante, cruciale : l'usinage CNC est-il réellement le bon choix pour votre projet ? Parfois, c'est absolument le cas. D'autres fois, vous obtiendrez de meilleurs résultats avec l'impression 3D, le moulage par injection ou le moulage. Une mauvaise décision peut entraîner une surcharge budgétaire pour des séries de faible volume ou une qualité insuffisante pour des produits nécessitant un usinage de précision.

En réalité, chaque procédé de fabrication occupe une zone optimale définie par le volume de production, les exigences de tolérance, les besoins en matériaux et les contraintes de délai. Comprendre ces limites vous permet de choisir l’approche qui offre des résultats optimaux sans dépense superflue.

Examinons comment les produits issus de l’usinage CNC se comparent aux principales alternatives :

Méthode de fabrication	Plage de volume optimale	Tolérances typiques	Options de matériaux	Facteurs liés aux délais
Usinage CNC	de 1 à plus de 10 000 unités	±0,025 mm courant, ±0,013 mm réalisable	Métaux, plastiques techniques, composites, alliages exotiques	Quelques jours à plusieurs semaines ; le délai augmente linéairement avec la quantité
impression 3D (FDM/SLA/SLS)	1 à 100 unités	précision typique : ±0,005 po à ±0,010 po	Thermoplastiques, résines, poudres métalliques limitées	Quelques heures à quelques jours ; ralentissement par unité à volume élevé
Moulage par injection	de 1 000 à des millions d’unités	±0,076 mm à ±0,508 mm	Thermoplastiques, certains thermodurcissables	Semaines pour la fabrication des outillages ; secondes par pièce après
Fonderie Sous Pression	5 000 à des millions	±0,005 po à ±0,015 po	Alliages d'aluminium, de zinc, de magnésium	Semaines pour la fabrication des outillages ; production rapide après
Fonderie d'investissement	100 à 10 000 unités	±0,005" à ±0,010"	Acier, acier inoxydable, superalliages	Semaines ; création d’un modèle et d’un moule requise

Examinons maintenant chaque comparaison en détail afin que vous puissiez prendre des décisions éclairées en fonction de vos besoins spécifiques en composants usinés CNC.

Matrice de décision : Usinage CNC contre impression 3D

Quand faut-il privilégier des pièces usinées CNC de précision plutôt que des alternatives imprimées en 3D ? La réponse dépend de trois facteurs principaux : les exigences en matière de précision, le choix des matériaux et le volume de production.

Tolérances et état de surface : Selon Analyse comparative de Modelcraft , l'usinage CNC se distingue par sa précision dimensionnelle et sa finition de surface. Les pièces peuvent atteindre une exactitude au niveau du micromètre et être polies ou rectifiées pour obtenir des finitions miroir. En revanche, les pièces imprimées en 3D nécessitent souvent un traitement postérieur pour égaler les normes de l'usinage CNC.

Pour les prototypes fonctionnels dont les tolérances exactes ne sont pas critiques, l'impression 3D convient parfaitement. Toutefois, lorsqu’il s’agit de composants destinés à s’assembler avec d’autres pièces de précision, l’usinage CNC reste clairement la solution privilégiée.

Polyvalence des matériaux : Cette comparaison n’est même pas serrée. L’usinage CNC prend en charge des métaux et des plastiques techniques adaptés à la production, tels que l’aluminium, le titane, l’Inconel, le laiton, le PEEK et le Delrin. Comme le souligne Modelcraft, bien que la science des matériaux utilisés en impression 3D progresse, elle reste encore limitée par rapport aux méthodes traditionnelles. La plupart des matériaux d’impression 3D, comme le PLA, l’ABS et le nylon, manquent de résistance mécanique comparés à leurs équivalents usinés.

Considérations relatives au volume : C’est ici que l’impression 3D excelle pour des applications spécifiques. La fabrication de prototypes en faible quantité et l’itération de conception sont plus rapides avec la fabrication additive, car aucune programmation ni aucun équipement spécifique n’est requis. Toutefois, le coût unitaire de l’impression 3D augmente progressivement à mesure que les volumes augmentent.

Prenez en compte ce cadre décisionnel :

• Choisissez l'impression 3D lorsque : Vous avez besoin de 1 à 10 prototypes rapidement, la complexité géométrique comprend des canaux internes ou des formes organiques, les essais fonctionnels ne nécessitent pas de matériaux de production, et les modifications de conception sont fréquentes
• Choisissez l'usinage CNC lorsque : Les tolérances doivent être de ±0,005 po ou plus serrées, des matériaux de production tels que l’aluminium ou l’acier inoxydable sont requis, les quantités dépassent 10 à 20 unités, et la qualité de la finition de surface est déterminante pour la fonction ou l’apparence

Lorsque le moulage ou le moulage par injection sont plus pertinents

Imaginez avoir besoin de 50 000 boîtiers en plastique identiques. Usiner chacun d’eux individuellement serait économiquement pénalisant. Ce scénario illustre pourquoi la production à grande échelle privilégie souvent les procédés de moulage ou de fonderie.

Économie du moulage par injection : Selon la comparaison exhaustive de Runsom, le moulage par injection nécessite la fabrication coûteuse d’un moule en amont. Bien que l’investissement initial soit élevé, le coût unitaire diminue considérablement pour les productions à grand volume, ce qui le rend économique au-delà d’un certain seuil, généralement supérieur à 1 000 unités.

L’usinage CNC n’implique aucun coût d’outillage, ce qui le rend idéal pour la réalisation rapide de prototypes ou pour des séries courtes. Toutefois, le coût unitaire reste relativement constant à mesure que le volume augmente. C’est pourquoi les produits usinés excellent dans les volumes faibles à moyens, tandis que le moulage par injection domine la production plastique à grand volume.

Les contraintes liées aux matériaux diffèrent également sensiblement. Runsom souligne que le moulage par injection est principalement optimisé pour les polymères thermoplastiques tels que l’ABS, le nylon, le polycarbonate et le polypropylène. L’usinage CNC permet de travailler ces mêmes plastiques, ainsi que l’ensemble des métaux utilisés en production, que le moulage par injection ne peut tout simplement pas traiter.

Compromis en matière de flexibilité de conception : Une fois que vous avez investi dans des outils pour le moulage par injection, les modifications de conception deviennent coûteuses. Chaque modification exige une retouche du moule ou l’acquisition d’un outillage entièrement nouveau. L’usinage CNC, en revanche, offre une flexibilité inégalée pendant la phase d’itération de la conception. Vous pouvez ajuster vos fichiers CAO et relancer la production presque instantanément.

Cette flexibilité fait de l’usinage CNC la méthode privilégiée durant les premières étapes du développement produit. De nombreuses entreprises réalisent des prototypes et valident leurs conceptions à l’aide de pièces usinées CNC avant de s’engager dans des investissements en outillages pour le moulage par injection destinés à la production en série.

Considérations relatives au moulage : Le moulage sous pression et le moulage à la cire perdue occupent une position intermédiaire entre l’usinage et le moulage. Ils permettent de travailler des métaux que le moulage par injection ne peut pas traiter, tout en offrant une meilleure rentabilité unitaire que l’usinage pour des volumes plus élevés. Toutefois, le moulage fournit généralement des tolérances moins serrées et peut nécessiter des opérations CNC secondaires afin d’atteindre les dimensions critiques.

Approches hybrides de fabrication

Voici ce que savent les ingénieurs en fabrication expérimentés : il n’est pas toujours nécessaire de choisir une seule méthode. La combinaison de procédés permet souvent d’obtenir des résultats optimaux que chacune des approches, prise isolément, ne pourrait atteindre.

L’analyse de Runsom met l’accent sur ce point : n’imposez pas un choix binaire. L’intégration stratégique s’avère souvent gagnante. Examinez ces scénarios hybrides :

Fonder ou mouler la masse principale, usiner les caractéristiques critiques : Commencez par une pièce moulée ou coulée à forme quasi finale, puis utilisez l’usinage CNC pour atteindre des tolérances serrées sur les surfaces d’assemblage, les alésages de paliers ou les éléments filetés. Cette approche permet de tirer parti des économies d’échelle tout en préservant la précision là où elle est essentielle.

imprimer en 3D des noyaux complexes, usiner les surfaces externes : La fabrication additive excelle dans la création de canaux internes et de géométries organiques. Associer un noyau imprimé en 3D à des caractéristiques externes usinées sur machine-outil permet d’obtenir une fonctionnalité complexe avec des interfaces de précision.

Prototypage par usinage CNC, production par moulage : Validez votre conception à l’aide de pièces usinées au CN numérique de précision, puis passez au moulage par injection une fois que les spécifications sont figées. Cette séquence réduit au minimum les risques liés aux outillages tout en accélérant le délai de mise sur le marché.

Quels facteurs doivent guider vos décisions hybrides ?

• Volume total de production : Des quantités plus importantes justifient les investissements dans les outillages pour le moulage ou la fonderie
• Répartition des tolérances : Les pièces comportant peu de caractéristiques critiques conviennent particulièrement bien aux approches hybrides
• Exigences relatives aux matériaux : Les composants métalliques aux formes complexes bénéficient souvent d’un procédé combiné de fonderie et d’usinage
• Contraintes de délai : L’usinage CNC permet d’obtenir plus rapidement les premières pièces, tandis que les outillages sont développés en parallèle

Le paysage manufacturier continue d’évoluer à mesure que ces technologies matures. Selon Runsom, les ingénieurs performants abordent chaque projet de façon analytique, plutôt que de se contenter systématiquement des méthodes auxquelles ils sont habitués. Les paramètres spécifiques de votre projet — notamment le volume, le matériau, la géométrie de la pièce, les besoins en tolérances, le budget et les délais — doivent déterminer le choix retenu.

Comprendre le moment opportun pour recourir à l'usinage CNC plutôt qu'à d'autres méthodes ne représente qu'une seule pièce du puzzle de la qualité. Tout aussi important ? Vérifier que le fabricant que vous avez choisi détient les certifications et les systèmes qualité nécessaires pour garantir des résultats constants. Examinons ce que ces certifications garantissent réellement.

Certifications qualité attestant de la fiabilité des pièces usinées par CNC

Vous avez sélectionné la méthode de fabrication appropriée et conçu une pièce optimisée. Mais comment savoir si votre fournisseur est réellement en mesure de livrer une qualité constante ? La réponse réside dans les certifications. Ces accréditations officielles constituent une vérification indépendante du fait qu’un fabricant met en œuvre des systèmes documentés permettant de produire, lot après lot, des pièces fiables usinées par CNC.

Considérez les certifications comme le curriculum vitæ qualité d’un fabricant. Elles démontrent que les processus ne sont pas laissés au hasard, mais qu’ils suivent des cadres structurés vérifiés par des auditeurs tiers. Selon American Micro Industries, les certifications influencent l’usinage CNC en garantissant que les équipes maintiennent des normes élevées et en complétant l’expérience pratique pour obtenir systématiquement des résultats supérieurs.

Toutefois, toutes les certifications n’ont pas le même poids selon l’application concernée. Les différents secteurs industriels imposent des exigences variées, et comprendre précisément ce que garantit chaque certification vous permet d’évaluer efficacement les fournisseurs potentiels.

ISO 9001 et gestion générale de la qualité

L’ISO 9001 constitue le fondement de la gestion de la qualité dans tous les secteurs de la fabrication. Cette norme internationalement reconnue établit les attentes minimales applicables à toute organisation soucieuse d’assurer une qualité constante.

Que garantit la certification ISO 9001 concernant la production de pièces usinées CNC ?

• Processus documentés : Chaque étape, de la prise de commande à l'inspection finale, suit des procédures écrites que les employés doivent respecter
• ## Focus Client : Des systèmes existent pour recueillir précisément les exigences et vérifier que les livrables répondent aux spécifications
• Amélioration continue: Des audits réguliers permettent d'identifier des opportunités d'amélioration des processus et de réduction des défauts
• Protocoles d'action corrective : Lorsqu'un problème survient, une analyse structurée de la cause première empêche sa récurrence
• Responsabilité de la direction : La direction alloue les ressources nécessaires et assure un suivi continu des objectifs qualité

Selon l'analyse de certification de Frigate, en mettant l'accent sur l'amélioration continue, la norme ISO 9001 renforce la cohérence et la reproductibilité des produits. Dans les opérations d'usinage CNC, où des milliers de pièces peuvent ne différer que de quelques microns, l'ISO 9001 offre une approche systématisée permettant d'éliminer les écarts et de garantir le respect des spécifications clients à chaque cycle de production.

Pour les applications industrielles générales, la certification ISO 9001 fournit une assurance suffisante du caractère professionnel du fonctionnement d'un fournisseur. Toutefois, les secteurs réglementés exigent des couches supplémentaires de contrôle qui s'appuient sur cette base.

IATF 16949 pour l'excellence de la chaîne d'approvisionnement automobile

La fabrication automobile fonctionne sous une pression constante en vue d'une production sans défaut. Lorsqu'un seul composant usiné CNC défectueux peut déclencher des rappels coûteux ou mettre en danger la sécurité du conducteur, les systèmes qualité standards ne suffisent tout simplement pas. C'est là qu'intervient la norme IATF 16949.

Cette certification associe les principes de la norme ISO 9001 à des exigences spécifiques au secteur automobile, répondant aux besoins particuliers de la production de véhicules. Selon American Micro Industries, l'IATF 16949 constitue la norme mondiale en matière de management de la qualité automobile, combinant les principes de la norme ISO 9001 à des exigences sectorielles spécifiques visant l'amélioration continue, la prévention des défauts et une surveillance rigoureuse des fournisseurs.

Quelles garanties supplémentaires l'IATF 16949 offre-t-elle pour les pièces usinées CNC destinées aux applications automobiles ?

• Contrôle statistique des processus (CSP) : La surveillance en temps réel des paramètres de production garantit que les procédés restent dans les limites de contrôle avant l'apparition de défauts
• Processus d'approbation des pièces de production (PPAP) : Une validation rigoureuse démontre la capacité de fabrication avant le lancement de la production en série
• Planification avancée de la qualité du produit (APQP) : Des phases de développement structurées empêchent les problèmes d’atteindre la phase de production
• Analyse des modes de défaillance et de leurs effets (AMDE) : Une évaluation systématique des risques identifie les points de défaillance potentiels avant qu’ils ne provoquent des incidents
• Traçabilité complète : Chaque pièce usinée sur une machine à commande numérique (CNC) peut être tracée jusqu’aux lots spécifiques de matière première, aux machines, aux opérateurs et aux rapports d’inspection concernés

La maîtrise statistique des procédés (MSP) mérite une attention particulière. Selon l’analyse MSP de machining-custom.com, en exploitant la technologie MSP, les fabricants peuvent suivre en temps réel les données de production, détecter les anomalies et prendre les mesures appropriées afin d’améliorer la stabilité de la qualité des pièces usinées sur machines CNC.

La MSP transforme la qualité d’une activité d’inspection a posteriori en une gestion proactive des procédés. Les cartes de contrôle affichent les variables clés, telles que les mesures dimensionnelles, en fonction du temps, signalant les tendances avant qu’elles n’excèdent les limites de tolérance. Cette approche permet de détecter les problèmes à un stade où seuls de légers ajustements sont nécessaires, plutôt que de devoir rejeter des lots entiers.

Pour les acheteurs automobiles à la recherche de partenaires fiables en usinage CNC, la certification IATF 16949 offre une garantie concrète. Des entreprises telles que Shaoyi Metal Technology illustrent cet engagement grâce à leurs procédés de fabrication certifiés pour les ensembles de châssis et les composants de précision. Leur combinaison de certification IATF 16949 et de mise en œuvre stricte de la maîtrise statistique des procédés (SPC) garantit de façon constante que les composants CNC à haute précision répondent aux exigences de la chaîne d’approvisionnement automobile.

Certifications AS9100 et pour les dispositifs médicaux

Lorsque certaines opérations d’usinage CNC servent des applications aérospatiales ou médicales, les exigences en matière de certification s’intensifient considérablement. Une défaillance dans ces secteurs peut coûter des vies, ce qui rend les systèmes qualité d’autant plus rigoureux.

AS9100 pour le secteur aérospatial : Cette norme s’appuie sur la norme ISO 9001 en y ajoutant 105 exigences supplémentaires spécifiques à la fabrication aérospatiale. Selon l’analyse de Frigate, la norme AS9100 impose une documentation détaillée, des contrôles rigoureux des révisions, un suivi de la production par numéro de série et une traçabilité complète des matériaux.

Que garantit la norme AS9100 pour les pièces usinées CNC destinées au secteur aérospatial ?

• Gestion de configuration : Des contrôles stricts garantissent que les pièces correspondent aux conceptions approuvées, sans modifications non autorisées
• Inspection du premier article (FAI): Une vérification exhaustive des premières pièces produites par rapport à toutes les exigences du plan
• Prévention des corps étrangers (FOD) : Des procédures empêchent toute contamination susceptible de provoquer des défaillances en vol
• Contrôles des procédés spéciaux : Les traitements thermiques, les placages et autres procédés critiques nécessitent une validation distincte
• Gestion des risques : Une évaluation formelle et l’atténuation des modes de défaillance potentiels tout au long de la production

Selon Frigate, plus de 80 % des entreprises aérospatiales mondiales exigent la certification AS9100 de leurs fournisseurs CNC. Sans cette qualification, les fabricants ne peuvent tout simplement pas participer aux chaînes d’approvisionnement aérospatiales, quelle que soit leur compétence technique.

ISO 13485 pour les dispositifs médicaux : La fabrication de dispositifs médicaux exige une traçabilité complète et des procédés validés afin de garantir la sécurité des patients. Cette certification répond aux exigences spécifiques des composants pouvant être implantés dans le corps humain ou utilisés sur des patients.

La norme ISO 13485 garantit :

• Contrôles de conception : Vérification systématique que les conceptions répondent aux exigences d'utilisation prévues
• Validation du processus : Preuve documentée que les procédés de fabrication produisent de façon constante des résultats acceptables
• Traitement des réclamations : Systèmes structurés permettant d'enquêter sur les problèmes de qualité et d'y répondre
• Procédures de rappel : Capacité immédiate de retirer du marché les produits défectueux, si nécessaire
• Documentation complète : Documents suffisants pour satisfaire les audits de la FDA et les exigences réglementaires

Selon American Micro Industries, les installations souhaitant obtenir la certification ISO 13485 doivent mettre en œuvre des pratiques détaillées de documentation, des contrôles qualité rigoureux, ainsi qu’un traitement efficace des réclamations et des rappels. En respectant ces exigences, un fabricant de pièces usinées sur commande numérique (CNC) peut garantir que chaque composant destiné aux dispositifs médicaux est sûr, fiable et entièrement traçable.

Sélectionner des fournisseurs disposant des certifications appropriées ne consiste pas uniquement à cocher une case. Ces accréditations traduisent des investissements réels dans des systèmes, des formations et une culture qui influencent directement la fiabilité de vos pièces usinées CNC.

Une fois les systèmes qualité vérifiés, la considération pratique suivante concerne les délais. Dans quel délai pouvez-vous vous attendre à recevoir les pièces, et quels facteurs influencent ces échéances ?

Délais prévisionnels : du prototype à la production

Vous avez vérifié les certifications et confirmé que votre fournisseur opère de manière professionnelle. La question que se pose désormais tout chef de projet est la suivante : combien de temps faudra-t-il réellement pour recevoir les pièces ? Les délais d’usinage CNC varient considérablement selon des facteurs que vous maîtrisez et d’autres qui échappent à votre contrôle. Comprendre ces variables vous permet d’établir des attentes réalistes et d’éviter les imprévus au sein de votre chaîne d’approvisionnement.

Le parcours allant de la conception numérique à la pièce usinée physiquement par commande numérique implique plusieurs étapes, chacune contribuant à la durée globale du projet. Selon Miens Technologies , le délai d’exécution dépend rarement d’un seul facteur. Il résulte plutôt de l’effet combiné de la complexité de la conception, des choix de matériaux, des capacités des machines, des exigences en matière de finition et de la gestion du flux de travail.

Voici les principaux facteurs qui influencent la rapidité avec laquelle vos pièces sont livrées :

• Complexité des pièces : Les géométries simples passent rapidement en production, tandis que les conceptions complexes nécessitent plusieurs montages, des outillages spécifiques ou un usinage multiaxe
• Disponibilité des matériaux : Les alliages d’aluminium et d’acier courants sont expédiés directement depuis stock ; les matériaux exotiques peuvent ajouter plusieurs jours ou semaines pour leur approvisionnement
• Exigences de tolérance : Des tolérances plus serrées exigent des vitesses d’usinage réduites ainsi que des étapes supplémentaires de contrôle
• Spécifications de l'état de surface : Les opérations secondaires, telles que le meulage, le polissage ou le revêtement, rallongent les délais
• Taille du lot : Un prototype unique est réalisé plus rapidement qu’une série de production, bien que le temps de montage soit réparti sur des quantités plus importantes
• Capacité de production : Les installations fonctionnant à pleine capacité peuvent mettre les commandes en file d'attente, tandis que les ateliers disponibles commencent immédiatement.
• Vitesse de communication : Des plans peu clairs ou des approbations retardées peuvent empêcher la planification des travaux dans les délais.

Délais et attentes en matière de prototypage rapide

Imaginez avoir besoin d’un prototype fonctionnel pour vendredi alors qu’il est déjà mardi. Cela semble-t-il réaliste ? Étonnamment, oui — pour les pièces et les fournisseurs adaptés. Les installations modernes d’usinage CNC ont profondément transformé ce qui est réalisable dans les scénarios de prototypage rapide.

Selon Guide Weerg 2025 sur le prototypage rapide , l’arrivée de la fabrication numérique à la demande a révolutionné le développement de produits. Par le passé, la réalisation d’un prototype impliquait une attente de 60 à 75 jours et des coûts élevés. Aujourd’hui, il est possible d’obtenir des prototypes fonctionnels en 3 à 7 jours, réduisant ainsi drastiquement les délais, les coûts et les risques liés au développement.

Qu’est-ce qui détermine si vos projets d’usinage CNC se situent à l’extrémité rapide ou lente de cette fourchette ?

• Scénarios d’exécution en un jour : Des pièces simples issues de matériaux en stock et respectant des tolérances standard peuvent être expédiées dans les 24 heures depuis des installations équipées pour une réponse rapide. Ces pièces présentent généralement des géométries simples, nécessitant très peu de réglages et aucune finition secondaire.
• délais de 2 à 3 jours : Les projets d’usinage CNC par fraisage modérément complexes, exigeant des tolérances plus serrées ou des traitements de surface de base, entrent dans cette fourchette. Le matériau doit être facilement disponible et les conceptions doivent respecter les bonnes pratiques de conception pour la fabrication (DFM).
• délais de 5 à 7 jours : L’usinage multiaxe, les matériaux spécialisés ou les pièces nécessitant un traitement thermique, une anodisation ou tout autre traitement post-usinage requièrent généralement ce délai afin d’assurer une exécution de haute qualité.

Les installations spécialisées dans les applications automobiles ont particulièrement affiné leurs capacités de réponse rapide. Shaoyi Metal Technology , par exemple, fournit des composants à haute précision avec des délais de livraison pouvant aller jusqu’à un jour ouvrable, répondant ainsi aux besoins pressants de prototypage imposés par les cycles de développement automobile.

La clé pour obtenir les délais d’exécution les plus courts possibles ? Concevoir dès le départ en tenant compte de la facilité de fabrication. Selon Miens Technologies, les pièces conçues en intégrant cette contrainte sont plus rapides à produire. L’utilisation de dimensions standard, l’évitement de tolérances excessivement serrées et la réduction des caractéristiques superflues permettent de réduire le nombre de réglages et de simplifier l’usinage.

Passage du prototype au volume de production

C’est ici que de nombreux projets rencontrent des difficultés. Un prototype qui fonctionnait parfaitement en quantité unitaire révèle soudainement des défis lorsqu’on passe à une commande de 500 ou 5 000 unités. La transition du prototype à la production implique bien plus que de simplement appuyer sur « répéter » dans le programme de la machine à commande numérique.

Selon le guide de Fictiv sur le passage à l’échelle de la production, la transition vers une production à faible volume ressemble à un changement de vitesse entre un essai routier et un voyage sur route. Elle consiste à amplifier le processus de fabrication tout en préservant l’intention initiale de la conception du prototype. Cette transition peut être complexe, car elle implique notamment une constance des matériaux, une maîtrise des coûts et le maintien de la fidélité à la conception.

Quels défis émergent lors de cette transition pour les projets d’usinage CNC ?

• Validation du processus : Ce qui fonctionnait autrefois doit désormais faire preuve de reproductibilité sur des centaines de cycles sans dérive
• Optimisation des outillages : Les séries de production justifient l’utilisation de dispositifs de fixation sur mesure et de trajectoires d’outils optimisées, qui n’étaient pas économiquement viables pour les prototypes
• Approvisionnement en Matériaux : Des quantités plus importantes peuvent nécessiter des commandes en gros avec des délais de livraison plus longs
• Documentation qualité : Les volumes de production exigent une surveillance par la maîtrise statistique des procédés (MSP) ainsi que des protocoles d’inspection du premier article
• Considérations relatives à l'assemblage : Selon Fictiv, des difficultés surviennent fréquemment lors de la transition depuis l’assemblage manuel des prototypes vers des lignes de production automatisées et des systèmes robotisés

Les ingénieurs en fabrication de Fictiv précisent que le « faible volume » désigne généralement des quantités allant de quelques dizaines à plusieurs centaines de milliers d’unités, selon le secteur d’activité et le produit concerné. Cette fourchette étendue illustre le fait que la notion de « volume de production » revêt des significations différentes selon les industries.

La bonne nouvelle ? Travailler avec des partenaires de fabrication qui maîtrisent parfaitement cette transition facilite considérablement le processus. Des installations telles que Shaoyi Metal Technology démontrer l'évolutivité du prototypage rapide à la production de masse, répondant ainsi aux besoins d'accélération de la chaîne d'approvisionnement. Leur certification IATF 16949 garantit que les volumes de production respectent les mêmes normes de qualité établies lors de la validation des prototypes.

Facteurs allongeant ou raccourcissant les délais

Souhaitez-vous accélérer la livraison de vos composants usinés CNC ? Comprendre quels leviers vous pouvez actionner fait une différence significative. Certains facteurs influençant les délais échappent à votre contrôle, mais beaucoup dépendent directement des décisions prises lors de la conception et de la commande.

Disponibilité des matériaux : Ce facteur unique est à l’origine de plus de surprises chronologiques que tout autre. Selon Miens Technologies, les métaux facilement disponibles, comme l’aluminium et les aciers courants, réduisent les délais. En revanche, les alliages rares, les plastiques techniques ou les matériaux exotiques peuvent entraîner des retards d’approvisionnement ajoutant plusieurs jours, voire plusieurs semaines.

Stratégies pratiques pour accélérer les délais liés aux matériaux :

• Précisez des alliages courants, tels que l’aluminium 6061 ou l’acier inoxydable 304, lorsque les exigences de performance le permettent
• Confirmer la disponibilité des matériaux avant de finaliser les conceptions
• Tenir compte des matériaux en stock chez le fournisseur par rapport aux spécifications sur commande spéciale
• Autoriser les substitutions de matériaux si des options fonctionnellement équivalentes sont disponibles plus rapidement

Complexité et tolérances : Selon Miens Technologies, la géométrie d’une pièce est l’un des facteurs les plus déterminants du délai de livraison. Les formes simples dotées de caractéristiques standard passent généralement rapidement en production. En revanche, les conceptions complexes nécessitent plusieurs montages, des outillages sur mesure ou un usinage à plusieurs axes, ce qui allonge tous les cycles d’usinage.

De même, plus les tolérances sont serrées et plus la finition de surface est lisse, plus le travail prendra de temps. Ces exigences peuvent imposer des vitesses d’usinage réduites, des étapes d’inspection supplémentaires ou des procédés de finition secondaires.

Transformation secondaire : Les traitements thermiques, l’anodisation, le placage, la peinture ou autres finitions ajoutent du temps. Selon Miens Technologies, selon le procédé utilisé, ces étapes peuvent allonger les délais de livraison de plusieurs jours, voire de plusieurs semaines, notamment lorsqu’elles sont sous-traitées à des fournisseurs externes.

Stratégies de compression des délais pour les finitions :

• Spécifier uniquement les traitements de surface fonctionnellement nécessaires
• Préférer les options de finition internes lorsque celles-ci sont disponibles chez votre fournisseur
• Envisager des finitions « telles que usinées » pour les surfaces non esthétiques
• Communiquer clairement les exigences en matière de finition afin d’éviter les retards liés aux reprises

Communication et documentation : Les retards ne proviennent pas toujours de l’atelier. Miens Technologies souligne que le traitement manuel des commandes, des plans peu clairs ou des validations lentes peuvent empêcher une planification opportune des travaux. Une communication rapide et claire entre le client et le fabricant permet d’éviter les erreurs et les reports de planning.

En comprenant ces dynamiques liées aux délais d’exécution, vous êtes en mesure d’établir des plannings de projet réalistes et d’identifier des opportunités d’accélération. La dernière étape ? Passer à l’action sur l’ensemble des enseignements tirés afin de lancer vos propres initiatives réussies d’usinage CNC.

Passer à l’action sur vos exigences relatives aux produits usinés CNC

Vous avez assimilé une grande quantité d’informations sur les produits usinés CNC, allant des cadres matériels aux spécifications industrielles. Et maintenant ? Une connaissance non suivie d’action reste purement théorique. Que vous vous demandiez pour la première fois ce que vous pouvez fabriquer avec une machine CNC ou que vous cherchiez à optimiser une production existante, la voie à suivre exige des étapes délibérées, adaptées à votre niveau d’expérience.

Voici une liste de vérification d’actions priorisées qui synthétise l’ensemble des points abordés dans ce guide :

1. Définissez d’abord vos exigences fonctionnelles : Les tolérances, les propriétés des matériaux et les conditions environnementales déterminent chaque décision ultérieure
2. Appliquez les principes de la conception pour la fabrication (DFM) dès la phase initiale de conception : Des rayons d’angle généreux, des épaisseurs de paroi appropriées et une tolérancement sélectif réduisent considérablement les coûts
3. Associez les matériaux aux exigences d’utilisation finale : Utilisez le cadre matériel pour équilibrer performances, usinabilité et budget
4. Vérifiez les certifications des fournisseurs : ISO 9001 au minimum pour les travaux généraux ; IATF 16949 pour l’industrie automobile ; AS9100 ou ISO 13485 pour l’aérospatiale et le médical
5. Communiquez clairement et de façon exhaustive : Des plans détaillés et des spécifications précises évitent les retards et les malentendus

Lancer votre premier projet de produit usiné à la fraiseuse numérique (CNC)

Nouveau dans le domaine de la fabrication de précision ? La courbe d’apprentissage peut sembler abrupte, mais suivre une démarche structurée permet d’éviter des erreurs coûteuses. Commencez par explorer des idées de projets CNC adaptées à vos besoins fonctionnels, plutôt que d’imposer des conceptions à des procédés inadaptés.

Pour les débutants, envisagez ces étapes fondamentales :

• Commencez par des géométries simples : Maîtrisez d’abord les pièces simples avant de relever des défis complexes à plusieurs axes
• Choisissez des matériaux tolérants : L’aluminium 6061 s’usine facilement et coûte moins cher que les alliages exotiques en cas de problème
• Demandez un retour sur la conception : Les fournisseurs de qualité examinent les plans et proposent des améliorations avant de vous établir un devis
• Commandez d’abord des prototypes : Validez vos conceptions avant de vous engager dans des volumes de production
• Posez librement vos questions : Les fraiseurs expérimentés apprécient les clients impliqués, désireux de comprendre le processus

De nombreux nouveaux venus se demandent quels sont les projets CNC rentables ou quels projets CNC se vendent bien. La réponse varie selon le marché, mais les composants présentant une demande constante, une complexité raisonnable et des exigences précises en matière de tolérances offrent généralement les meilleures opportunités.

Optimisation des séries de production existantes

Vous travaillez déjà avec des fournisseurs CNC ? Votre attention se porte alors sur l’amélioration continue et la réduction des coûts. De petites améliorations s’accumulent au fil des séries de production, générant des économies significatives.

Les acheteurs expérimentés doivent accorder la priorité aux points suivants :

• Revoir les spécifications de tolérance : Des tolérances serrées sont-elles réellement nécessaires sur chaque caractéristique, ou certaines peuvent-elles être assouplies pour atteindre des niveaux standard ?
• Rationaliser les nuances de matériaux : Moins de matériaux distincts simplifient l’approvisionnement et réduisent les contraintes liées aux quantités minimales de commande
• Évaluer les opérations de traitement secondaire : Les options de finition internes réduisent souvent les délais de livraison par rapport aux prestations sous-traitées
• Mettre en œuvre des commandes-cadres : Une demande prévisible permet une meilleure tarification et une planification prioritaire
• Demander les données SPC : Les rapports de maîtrise statistique des procédés révèlent les tendances qualité avant qu’elles ne deviennent des problèmes

Selon l’analyse de la chaîne d’approvisionnement d’AMFG, un approvisionnement efficace en matières premières exige une collaboration étroite avec les fournisseurs, une planification rigoureuse et une gestion proactive des risques. L’instauration de ces pratiques transforme un achat transactionnel en un partenariat stratégique.

Établir des partenariats de fabrication à long terme

Les meilleures idées relatives aux machines à commande numérique émergent de relations collaboratives plutôt que de négociations conflictuelles. Selon l’analyse de Stecker Machine, les ateliers performants savent qu’un bon ajustement — une relation mutuellement bénéfique — est essentiel à la prospérité durable de toutes les parties.

Le développement d’un partenariat stratégique implique :

• Partager ouvertement les prévisions : Les fournisseurs planifient plus efficacement leurs capacités lorsqu’ils comprennent vos besoins futurs
• Fournir systématiquement des retours : Des commentaires à la fois positifs et constructifs aident les fournisseurs à mieux vous servir
• Investissez dans des revues techniques : Les revues de conception avant production détectent les problèmes avant qu’ils ne se transforment en erreurs coûteuses
• Préférez l’expertise au prix seul : Le devis le moins cher fournit rarement la meilleure valeur globale
• Entretenez des relations de secours : Une base fournisseurs diversifiée protège contre les perturbations, sans pour autant abandonner les partenaires principaux

Comme l’insiste AMFG, l’optimisation de la chaîne d’approvisionnement en usinage CNC implique la diversification de la base fournisseurs, la collaboration avec des fournisseurs certifiés et l’adoption d’une gestion des stocks « juste-à-temps ». Ces pratiques équilibrent efficacité et maîtrise des risques, tout en préservant les normes de qualité.

Les cadres présentés dans cet article — les matrices de sélection des matériaux, les lignes directrices en matière de conception pour la fabrication (DFM), les exigences en matière de certification et les facteurs liés aux délais de livraison — constituent la base d’une prise de décision éclairée. Appliquez-les de manière systématique à vos besoins spécifiques, et vous transformerez vos idées d’usinage CNC en produits manufacturés réussis qui répondent à vos objectifs en matière de performance, de qualité et de calendrier.

Questions fréquemment posées sur les produits usinés CNC

1. Quels éléments sont usinés CNC ?

Les machines CNC produisent une vaste gamme de composants dans de nombreux secteurs industriels. Parmi les pièces courantes figurent les aubes de turbine et les longerons d’aile dans le domaine aérospatial, les blocs moteurs et les carter de boîte de vitesses dans l’industrie automobile, les implants médicaux et les instruments chirurgicaux, les boîtiers électroniques et les dissipateurs thermiques, ainsi que les douilles, les connecteurs et les éléments de fixation industriels. Les matériaux utilisés vont de l’aluminium et de l’acier inoxydable au titane et aux plastiques techniques tels que le PEEK. L’application spécifique détermine le choix du matériau, les tolérances requises et les spécifications de finition de surface.

2. Quel est le produit CNC le plus rentable ?

La rentabilité dépend de votre marché et des capacités de vos équipements. Les opportunités à forte valeur ajoutée comprennent notamment les composants automobiles de précision nécessitant la certification IATF 16949, les pièces pour dispositifs médicaux soumises à des exigences strictes de biocompatibilité, les composants structurels aérospatiaux exigeant la conformité AS9100, ainsi que les pièces de rechange industrielles sur mesure bénéficiant d’une demande régulière. Les produits alliant des tolérances spécifiques, une complexité raisonnable et des commandes répétées offrent généralement les meilleures marges. Les installations certifiées IATF 16949, telles que Shaoyi Metal Technology, peuvent accéder aux chaînes d’approvisionnement automobiles, où les ensembles de châssis de précision bénéficient de prix premium.

3. En quoi l’usinage CNC se distingue-t-il de l’impression 3D ?

L'usinage CNC permet d'atteindre des tolérances plus serrées (± 0,001 pouce contre ± 0,005 à 0,010 pouce pour l'impression 3D) et des finitions de surface supérieures. Les options de matériaux sont beaucoup plus vastes avec le CNC, notamment des métaux destinés à la production, tels que l'aluminium, le titane et l'acier inoxydable, que l'impression 3D ne peut égaler. Optez pour l'impression 3D pour la réalisation de 1 à 10 prototypes présentant des géométries internes complexes. Choisissez l'usinage CNC lorsque les tolérances doivent être de ± 0,005 pouce ou plus serrées, lorsque des matériaux destinés à la production sont requis, lorsque les quantités dépassent 10 à 20 unités, ou lorsque la qualité de surface a une incidence sur la fonctionnalité.

4. Quelles tolérances l'usinage CNC peut-il atteindre ?

L'usinage CNC standard atteint couramment une tolérance de ±0,025 mm, tandis que les opérations haute précision atteignent ±0,005 mm ou mieux. Les applications aérospatiales spécifient régulièrement une tolérance de ±0,0025 mm pour les composants critiques en vol. Les implants médicaux exigent une précision similaire afin d’assurer un ajustement anatomique correct. La capacité en matière de tolérances dépend du type de machine, des propriétés du matériau et des contrôles environnementaux. Les procédés d’usinage par meulage CNC et par électroérosion (EDM) permettent d’atteindre les tolérances les plus serrées, tandis que les opérations générales de fraisage et de tournage s’exécutent dans une fourchette de ±0,025 à ±0,127 mm pour la plupart des applications.

5. Combien de temps prend l’usinage CNC, du prototype à la production ?

Des prototypes simples réalisés à partir de matériaux en stock peuvent être expédiés dans les 24 heures depuis des installations à réponse rapide. Les pièces modérément complexes nécessitent généralement 2 à 3 jours, tandis que l’usinage multi-axes avec des matériaux spécialisés requiert 5 à 7 jours. Le passage à la production implique une validation des procédés, une optimisation des outillages et la rédaction de documents qualité, ce qui allonge les délais. Des installations telles que Shaoyi Metal Technology proposent des délais d’exécution aussi courts qu’un jour ouvrable pour des composants automobiles à haute précision, illustrant ainsi comment des fabricants certifiés peuvent accélérer les chaînes d’approvisionnement, de la phase de prototypage jusqu’à la production de masse.
