Comprendre les services de tournage sur tour CNC et le processus de tournage

Lorsque vous avez besoin de composants métalliques cylindriques respectant des tolérances serrées, les services de tournage sur tour CNC constituent la solution de fabrication de précision que vous recherchez. Mais que se passe-t-il exactement lorsque la matière première se transforme en une pièce finie ? Comprendre ce processus vous aide à prendre des décisions plus éclairées concernant vos projets de fabrication et à communiquer plus efficacement avec les ateliers d’usinage.

Alors, qu’est-ce que le tournage CNC ? Fondamentalement, il s’agit d’un procédé de fabrication soustractive dans lequel une pièce en rotation entre en contact avec un outil de coupe fixe. La matière tourne à grande vitesse tandis que des outils commandés par ordinateur retirent précisément la matière couche par couche, afin de créer la forme exacte programmée dans la machine. Cette approche diffère fondamentalement des opérations de fraisage, où l’outil de coupe tourne contre une pièce fixe.

Comment les tours à commande numérique transforment-ils les matières premières en pièces de précision

Imaginez un cylindre d’aluminium ou d’acier tournant sur lui-même, tandis que vous appliquez délicatement un outil tranchant contre sa surface. C’est essentiellement ce qu’accomplit un tour à commande numérique (CNC) pour l’usinage par enlèvement de matière, mais avec une précision contrôlée par ordinateur, mesurée au millième de pouce. La pièce à usiner, généralement une tige ou une barre cylindrique, est fixée dans un mandrin qui tourne à des vitesses allant de plusieurs centaines à plusieurs milliers de tours par minute.

La magie opère lorsque l’outil de coupe entre en contact avec la matière en rotation. Contrairement à l’usinage sur tour manuel, où l’opérateur guide physiquement l’outil, les opérations modernes de tournage CNC suivent des instructions préprogrammées avec une précision remarquable. L’ordinateur contrôle chaque mouvement, de la profondeur de chaque passe à la vitesse d’avance exacte à laquelle l’outil se déplace le long de la pièce.

Cette approche automatisée offre plusieurs avantages clés par rapport aux méthodes traditionnelles :

• Répétabilité : La dernière pièce d’une série de production correspond exactement à la première, avec une précision identique
• Cohérence : La fatigue humaine et la variabilité sont éliminées de l'équation
• Complexity: Les mouvements multi-axes permettent de créer des géométries complexes impossibles à réaliser manuellement
• Vitesse : Les trajectoires d’outil optimisées réduisent les temps de cycle sans nuire à la qualité

Explication du procédé d’usinage par coupe rotative

Le parcours allant de la matière première aux pièces usinées sur tour à commande numérique suit un flux de travail bien défini. Chaque étape s’appuie sur la précédente afin de garantir que la pièce finale respecte exactement les spécifications requises. Voici comment se déroule l’ensemble du processus :

• Saisie du design : Tout commence par un fichier CAO (Conception Assistée par Ordinateur) contenant les dimensions exactes, les tolérances et les caractéristiques de votre pièce. Ce plan numérique constitue la base de toutes les opérations ultérieures.
• Mise en place de la fixation de la pièce : La matière première est fixée dans un mandrin ou un porte-pièce, selon la taille et la géométrie de la pièce. Un serrage approprié de la pièce évite les vibrations et assure la précision dimensionnelle tout au long de l’usinage.
• Programmation des trajectoires d’outil : Les logiciels de FAO (Fabrication Assistée par Ordinateur) convertissent votre conception en code G, le langage compris par les machines à commande numérique par ordinateur (CNC). Ce code précise chaque déplacement d’outil, chaque vitesse de coupe et chaque avance.
• Opérations de découpe : La machine exécute la séquence programmée, les outils étant automatiquement changés selon les besoins pour différentes opérations telles que l’épaulement, le tournage, la rainurage ou le filetage.
• Vérification de la qualité : Les pièces finies font l’objet d’un contrôle à l’aide d’instruments de mesure de précision afin de vérifier qu’elles respectent les tolérances spécifiées avant expédition.

Deux variables critiques régissent le processus d’usinage : la vitesse de rotation et l’avance. La vitesse de rotation détermine à quelle vitesse la pièce tourne, tandis que l’avance contrôle la vitesse à laquelle l’outil de coupe se déplace le long du matériau. Selon RapidDirect, les fraiseurs utilisent généralement des vitesses de rotation plus faibles associées à des avances plus élevées pour les passes de dégrossissage, qui permettent d’enlever rapidement une grande quantité de matière, puis passent à des vitesses plus élevées avec des avances plus faibles pour obtenir des finitions de surface lisses et respecter des tolérances strictes.

Le résultat ? Le tournage CNC permet de produire des composants cylindriques, allant de simples arbres à des pièces complexes dotées de multiples caractéristiques, avec des tolérances couramment atteignant ±0,01 mm. Que vous ayez besoin d’un seul prototype ou de milliers de composants identiques, la précision contrôlée par ordinateur reste constante tout au long de la production.

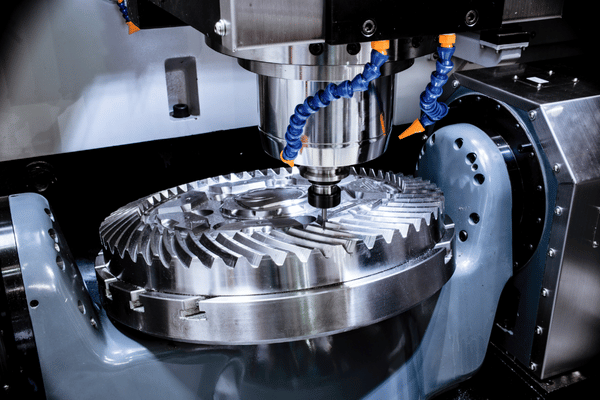

Tournage CNC contre fraisage CNC : quand choisir l’un ou l’autre

Maintenant que vous comprenez le fonctionnement de l’usinage par tournage, vous vous demandez probablement : quand dois-je utiliser un tour plutôt qu’une fraiseuse ? Cette décision peut avoir un impact significatif sur le coût, le délai de livraison et la qualité finale de votre pièce. La réponse repose sur une question fondamentale : quelle est la forme de votre pièce ?

Voici la distinction essentielle. Dans le tournage CNC, la pièce à usiner tourne tandis qu’un outil de coupe fixe enlève du matériau. Dans le fraisage CNC, l’outil de coupe tourne tandis que la pièce à usiner reste fixe ou se déplace le long de trajectoires programmées. Cette inversion du mouvement détermine quel procédé convient le mieux à votre conception.

Géométrie des pièces cylindriques contre géométrie des pièces prismatiques

Réfléchissez aux pièces que vous devez fabriquer. Sont-elles rondes, comme des arbres, des goupilles ou des douilles ? Ou sont-elles plates et angulaires, comme des supports, des carter ou des plaques de fixation ? Cette distinction géométrique détermine le choix entre fraiseuses et tours.

Les opérations d’usinage CNC et au tour excellent dans la fabrication de pièces présentant une symétrie de révolution. Lorsque votre composant tourne autour d’un axe central, le tournage devient le procédé naturel. Arbres, rouleaux, poulies, tiges filetées et raccords cylindriques sont tous usinés efficacement par tournage. La rotation continue de la pièce garantit une excellente concentricité et circularité tout au long du processus d’usinage.

Le fraisage, en revanche, excelle lorsque votre pièce comporte des surfaces planes , des poches, des fentes ou des caractéristiques angulaires complexes. Les blocs-moteurs, les cavités de moules, les supports de fixation et les boîtiers électroniques nécessitent généralement des opérations de fraisage. L’outil de coupe à multiples points, en rotation, peut s’approcher de la pièce à usiner depuis plusieurs directions, usinant des caractéristiques qui seraient impossibles à réaliser sur une pièce tournante.

Prenons un exemple simple. Imaginez que vous ayez besoin d’un entretoise cylindrique présentant un diamètre extérieur et une longueur spécifiques. Un tour à commande numérique (CNC) exécute cette opération en quelques secondes, en faisant tourner la barre brute tandis qu’un outil de coupe façonne le profil. Maintenant, imaginez que vous ayez besoin d’un support de fixation rectangulaire comportant plusieurs trous taraudés et une poche usinée. C’est là que le fraisage entre en jeu : la pièce reste fixe, ce qui permet une usinage précis selon plusieurs axes.

Choisir la méthode d’usinage adaptée à votre conception

Faire le bon choix entre ces procédés influence bien plus que simple approche d’usinage : cela affecte les tolérances, l’état de surface, la vitesse de production et, en fin de compte, le coût unitaire de chaque pièce. Le tableau ci-dessous présente les principaux critères de comparaison :

Facteur de comparaison	Tournage CNC	Usinage CNC
Adéquation à la géométrie de la pièce	Formes cylindriques, coniques et symétriques par révolution (arbres, goupilles, douilles, disques)	Formes prismatiques, planes et à multiples faces (supports, carter, moules, poches)
Tolérances typiques réalisables	±0,025 mm à ±0,05 mm en standard ; plus serrées avec des configurations de précision	±0,025 mm à ±0,127 mm selon la configuration des axes
Capacités d’état de surface	Ra 1 à 2 µm réalisable ; motifs spirales cohérents	Ra 1 à 3 µm typique ; motifs de pas sur les surfaces 3D
Vitesse de production (grand volume)	Excellente ; les alimentateurs à barres permettent un fonctionnement continu sans surveillance	Bonne ; les changeurs de palettes aident, mais davantage de changements d’outils sont requis
Vitesse de production (faible volume)	Mise en route rapide pour les pièces cylindriques simples	Temps de mise en route plus long, mais plus grande flexibilité géométrique
Considérations sur les coûts	Coûts d’outillage inférieurs ; les plaquettes à point unique sont économiques	Investissement plus élevé en outillage ; les fraises multipoints coûtent davantage à l’achat

Que faire si votre pièce nécessite à la fois des caractéristiques cylindriques et prismatiques ? Vous n’êtes pas contraint de choisir un seul procédé. Les services modernes d’usinage CNC tournage et fraisage travaillent souvent en complémentarité, les pièces circulant entre machines pour différentes opérations. Toutefois, une solution encore plus efficace existe.

Un tour à commande numérique (CNC) avec outils motorisés combine les deux fonctionnalités dans un seul montage. Ces machines avancées sont équipées d’outils rotatifs montés sur la tourelle, capables d’effectuer des opérations de fraisage, de perçage et de taraudage tandis que la broche principale maintient la pièce. Imaginez l’usinage d’un arbre nécessitant une rainure de clavette ou des trous traversants perpendiculaires. Plutôt que de transférer la pièce vers une fraiseuse séparée, le tour équipé d’outils motorisés exécute l’ensemble des opérations en un seul serrage.

Selon Mastercam , le centre de tournage-fraisage moyen peut réaliser quatre opérations pour chaque opération effectuée par une fraiseuse ou un tour indépendant. Ce gain d’efficacité spectaculaire rend les machines hybrides particulièrement précieuses pour les pièces complexes qui, autrement, exigeraient plusieurs montages et transferts entre machines.

Lors de l’évaluation de vos options, commencez par la géométrie, mais ne vous arrêtez pas là. Prenez en compte votre volume de production, vos exigences en matière de tolérances et votre calendrier. Pour les pièces cylindriques à forte cadence, le tournage dédié offre une efficacité inégalée. Pour les composants prismatiques complexes, la fraiseuse fournit la flexibilité dont vous avez besoin. Et pour les pièces nécessitant à la fois le tournage et le fraisage, les solutions hybrides allient les avantages des deux procédés sans compromettre la précision ni ajouter d’étapes de manipulation superflues.

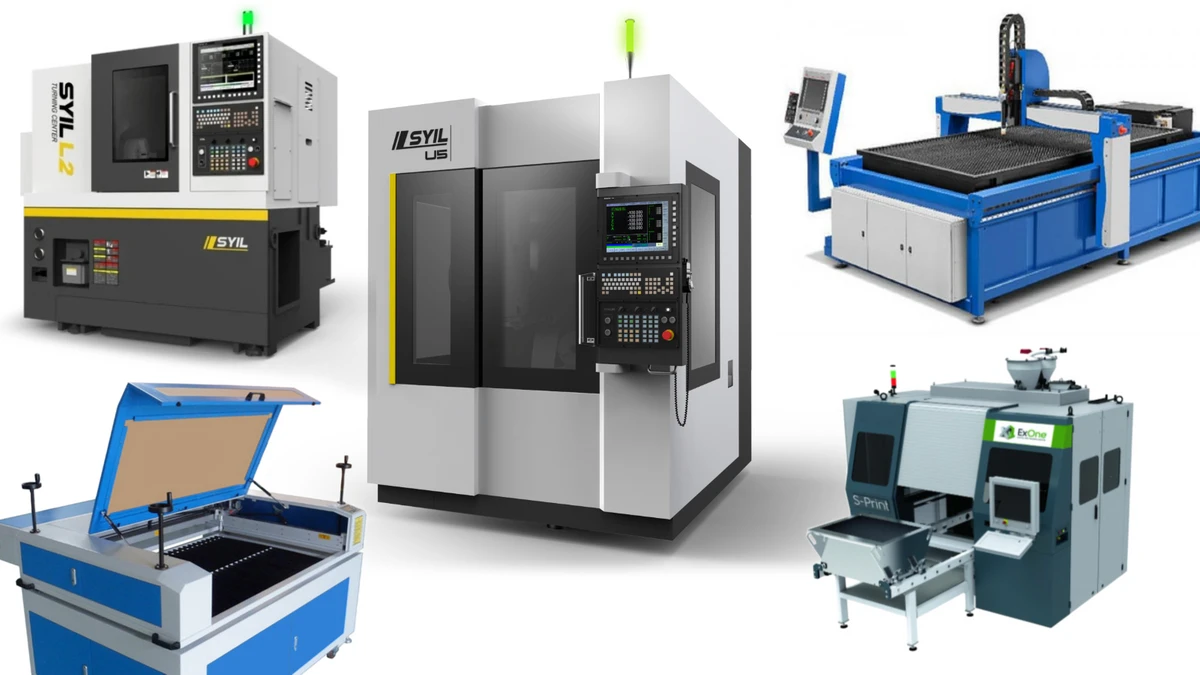

Types de tours à commande numérique et leurs applications spécialisées

Vous savez désormais comment le tournage se distingue du fraisage et dans quels cas chaque procédé est pertinent. Mais voici un point que de nombreux acheteurs négligent : tous les tours à commande numérique ne se valent pas. Le type de tour d’usinage que vous choisissez influe considérablement sur les pièces que vous pouvez produire, sur la vitesse à laquelle vous pouvez les fabriquer et sur les niveaux de précision que vous atteindrez. Examinons ensemble les grandes catégories afin que vous puissiez choisir la machine adaptée aux exigences de votre projet .

Imaginez les tours à commande numérique comme une famille composée de membres distincts, chacun apportant des compétences uniques sur le plan de production. Des machines simples à 2 axes, destinées à l'usinage de formes cylindriques basiques, aux centres d'usinage tournants CNC sophistiqués à plusieurs axes capables de produire des composants de qualité aérospatiale, comprendre ces différences vous permet de communiquer efficacement avec votre partenaire en usinage et d'établir des attentes réalistes pour votre projet.

tours à 2 axes : les chevaux de bataille pour les pièces cylindriques

La configuration la plus simple utilise deux axes : X (déplacement radial vers et depuis le centre de la pièce) et Z (déplacement longitudinal le long de la longueur de la pièce). Selon Machine Tool Specialties , les tours à 2 axes constituent l’option la plus économique pour la fabrication de pièces simples et symétriques, telles que des arbres, des douilles et des collerettes.

Ces machines excellent lorsque vos pièces présentent :

• Des profils cylindriques droits avec des diamètres constants
• Des opérations de dressage simples sur les extrémités des pièces
• Des filetages externes et internes
• Des sections coniques et des bords chanfreinés
• Rainures et dégagements le long de l'axe de rotation

Lorsque vous avez besoin de grands volumes de pièces rondes relativement simples, les tours à 2 axes offrent un débit excellent avec une complexité minimale de programmation. Ce sont le choix privilégié pour les éléments de fixation, les entretoises, les goupilles et les raccords basiques, où la complexité géométrique reste faible, mais où la précision dimensionnelle demeure essentielle.

Configurations multi-axes pour des géométries complexes

Que se passe-t-il lorsque votre pièce nécessite des caractéristiques qui ne peuvent pas être réalisées par de simples mouvements radiaux et longitudinaux ? C’est à ce moment que les tours multi-axes entrent en jeu, ajoutant des fonctionnalités qui transforment ces machines en puissants outils de fabrication polyvalents.

L’ajout d’un axe Y permet un déplacement vertical perpendiculaire à la broche, ouvrant la voie à des opérations de perçage hors-centre, de fraisage et à la réalisation de caractéristiques positionnées à distance du centre de rotation de la pièce. Selon Revelation Machinery , l'inclusion d'un axe Y élargit le champ des possibilités d'usinage, permettant la production de pièces complexes dotées de caractéristiques variées.

Les tours multiaxes intègrent généralement ces axes de déplacement supplémentaires :

• Axe Y : Permet le perçage transversal et la création de trous inclinés sans réajustement de la pièce
• Axe C : Assure un positionnement rotatif contrôlé de la pièce pour des opérations de fraisage indexé
• Axe B : Permet à l'outil de pivoter sous différents angles afin d'usiner des contours complexes

La véritable innovation réside dans la combinaison de ces axes avec les outils motorisés (live tooling) sur les tours à commande numérique. Le live tooling sur les tours CNC désigne des outils motorisés et rotatifs montés sur la tourelle, capables d’effectuer des opérations de fraisage, de perçage, de taraudage et d’ébauchage, tandis que la broche principale maintient la pièce à l’arrêt ou en position indexée. Cette capacité élimine totalement les opérations secondaires pour de nombreuses pièces complexes.

Examinons ce que permet le live tooling sur tour :

• Des trous perçés transversalement à des positions angulaires précises
• Rainures de clavette usinées directement dans les arbres
• Sections hexagonales ou plates usinées sur des pièces cylindriques
• Taraudages sur les faces et les circonférences des pièces
• Profils complexes à géométrie contournée combinant tournage et fraisage dans des montages uniques

Selon une étude menée par Revelation Machinery, les configurations multi-axes peuvent réduire jusqu’à 75 % le nombre de montages requis pour des composants complexes tels que les raccords aéronautiques et les implants médicaux, tout en maintenant des précisions de ±0,005 mm.

Tours suisses pour composants de micro-précision

Lorsque vos pièces ont un diamètre inférieur à un pouce et exigent une précision exceptionnelle, les tours suisses constituent le choix évident. Initialement inventés en 1870 en Suisse pour permettre aux horlogers de réaliser des composants d’horlogerie très fins, ces machines spécialisées se sont imposées comme des outils indispensables dans de nombreux secteurs industriels.

Quelle est la particularité de l’usinage suisse ? Selon Cléence , ces machines utilisent un système de douille de guidage qui soutient la barre brute extrêmement près du point de coupe. Cette conception minimise la déformation et les vibrations, permettant une précision remarquable sur des pièces fines et délicates, impossibles à usiner avec précision sur des tours conventionnels.

Les tours suisses offrent des avantages uniques pour les petites pièces tournées de précision :

• Pièces d’un diamètre aussi petit que 12 mm ou moins
• Des cadences de production supérieures à 30 pièces par heure
• Plusieurs techniques d’usinage (fraisage, perçage, alésage, sciage) réalisées en une seule mise en position
• Une réduction des déchets de matière grâce à une production efficace de plusieurs pièces à partir d’une seule barre brute
• Une qualité exceptionnelle de finition de surface, nécessitant un minimum d’opérations secondaires

Les industries qui dépendent fortement de l'usinage suisse comprennent les dispositifs médicaux (vis osseuses, implants, composants d'instruments chirurgicaux), l'aérospatiale (connecteurs, raccords, fixations de précision), l'électronique (broches, douilles, connecteurs) et la dentisterie (attaches et quincaillerie spécialisée). La combinaison d'une échelle réduite, d'une grande précision et d'une production efficace rend la configuration des tours automatiques à commande numérique (CNC) idéale pour ces applications exigeantes.

Centres d'usinage tournant à commande numérique (CNC) et cellules de fabrication

Les centres d'usinage tournant à commande numérique (CNC) modernes représentent l'évolution des tours autonomes vers des solutions de fabrication intégrées. Ces machines avancées combinent des magasins d'outils étendus, des capacités d'usinage dynamique (live tooling) et, souvent, des ports de chargement robotisés afin de permettre un fonctionnement entièrement automatisé.

Selon Machine Tool Specialties, les centres de tournage se distinguent des tours conventionnels à deux axes par leur conception destinée à une production continue 24 heures sur 24, 7 jours sur 7. Ils sont souvent équipés de chargeurs de barres et de récepteurs de pièces, ce qui permet d’optimiser l’utilisation de la broche et de réduire au minimum l’intervention de l’opérateur. Cela se traduit généralement par une amélioration allant jusqu’à 30 % de l’efficacité globale des équipements (OEE).

Les fonctionnalités clés qui distinguent les centres de tournage comprennent :

• Des magasins à outils à grande capacité pouvant accueillir plus de 50 outils
• Un indexage rapide de la tourelle en moins de 0,5 seconde
• Des chargeurs de barres intégrés pour une alimentation continue en matière
• Des convoyeurs de copeaux automatisés pour un fonctionnement ininterrompu
• Des tableaux de bord de surveillance à distance pour le suivi en temps réel des cycles

Dans les environnements de production à haut volume, ces centres de tournage à commande numérique (CNC) constituent l’élément central des cellules de fabrication, travaillant en synergie avec des systèmes de chargement robotisés, des postes d’inspection automatisés et des équipements de manutention des matériaux afin de créer des flux de production fluides avec une intervention humaine minimale.

Machines à plusieurs broches pour un débit maximal

Lorsque les volumes de production atteignent des centaines de milliers ou des millions de pièces, les tours à plusieurs broches offrent une productivité inégalée. Ces machines comportent plusieurs broches fonctionnant simultanément, exécutant ainsi plusieurs opérations d’usinage en parallèle sur différentes pièces.

Imaginez quatre, six ou même huit broches tournant selon une configuration en tambour, chacune tenant une pièce à un stade différent d’achèvement. À chaque indexage du tambour, chaque pièce progresse vers l’opération suivante jusqu’à ce que des pièces entièrement usinées sortent continuellement. Cette approche multiplie considérablement la production par rapport aux solutions à une seule broche.

Les machines à plusieurs broches excellent lorsque vous avez besoin de :

• Des volumes de production extrêmement élevés avec une qualité constante
• Des coûts unitaires très faibles, justifiant l’investissement initial dans la machine
• Des pièces nécessitant plusieurs opérations séquentielles
• Des séries de production longues avec des besoins minimaux de changement de série

Le compromis ? La complexité de la configuration augmente considérablement, et ces machines se révèlent les plus économiques pour une production dédiée de familles de pièces spécifiques, plutôt que dans des ateliers à commandes variées nécessitant fréquemment des changements de série.

Comprendre ces catégories de machines vous aide à poser les bonnes questions lors de l’évaluation des services d’usinage CNC sur tour. Que votre projet exige un tournage simple à 2 axes, un usinage complexe multi-axes avec outils entraînés, un usinage suisse de micro-précision ou une production à haut volume sur tours multi-broches, le choix du type de machine adapté à vos besoins garantit des résultats optimaux en termes de coûts, de qualité et de délais de livraison.

Guide de sélection des matériaux pour les pièces tournées CNC

Vous avez exploré les types de machines et leurs capacités. Il vous faut désormais prendre une décision qui influencera directement le succès de votre projet, votre budget et votre calendrier : quel matériau choisir ? Lors de l’usinage de métaux sur un tour à commande numérique (CNC), le choix du matériau affecte tous les aspects, des vitesses d’usinage à l’usure des outils, en passant par la qualité de l’état de surface et les performances finales de la pièce. Une mauvaise sélection peut doubler vos coûts d’usinage ou vous laisser avec des pièces ne répondant pas aux attentes.

Le secret d’une sélection judicieuse de matériaux réside dans la compréhension de la machinabilité, c’est-à-dire la facilité avec laquelle un matériau peut être usiné, façonné et fini. Une machinabilité plus élevée permet une production plus rapide, une durée de vie plus longue des outils et un coût unitaire inférieur. Toutefois, la machinabilité seule ne donne pas toute la mesure de la situation. Vous devez également équilibrer les propriétés mécaniques, la résistance à la corrosion et les exigences fonctionnelles avec l’efficacité de la fabrication.

Classements de la machinabilité des métaux et attentes en matière d’état de surface

Les indices d'usinabilité utilisent l'acier à usinage libre (AISI 1212) comme référence, à laquelle est attribuée une valeur de 100. Les matériaux dont l'indice est supérieur à 100 s'usinent plus facilement, tandis que ceux dont l'indice est inférieur nécessitent davantage de temps, des outils spécialisés ou des paramètres de coupe ajustés. Selon JLC CNC, même une différence de 10 % dans l'usinabilité peut influencer de façon significative les délais de livraison et le coût unitaire lorsque les séries de production sont serrées.

Voici comment se comparent les métaux les plus couramment utilisés dans l'usinage sur tour à métaux :

Catégorie de matériau	Indice d'usinabilité	Applications Typiques	État de surface réalisable	Coût relatif
Aluminium 6061	180-200	Supports aéronautiques, pièces automobiles, composants généraux	Ra 0,4-1,6 µm (excellent)	Faible
Laiton (C360)	300+	Raccords, connecteurs, quincaillerie décorative, composants électriques	Ra 0,4-0,8 µm (supérieur)	Moyenne
Acier au carbone (1018)	70-80	Arbres, goupilles, pièces structurelles à usage général	Ra 1,6-3,2 µm (bon)	Faible
Acier inoxydable (304)	45-50	Dispositifs médicaux, transformation alimentaire, applications marines	Ra 0,8-1,6 µm (bon)	Moyen-Élevé
Acier inoxydable (303)	78	Raccords, éléments de fixation, arbres nécessitant une résistance à la corrosion	Ra 0,8-1,6 µm (bon)	Moyenne
Cuivre (C110)	70	Conducteurs électriques, dissipateurs thermiques, connecteurs spécialisés	Ra 0,8-1,6 µm (bon)	Élevé
Titane (qualité 5)	22	Composants aérospatiaux, implants médicaux, pièces hautes performances	Ra 1,6–3,2 µm (modéré)	Très élevé

Que signifient ces chiffres pour votre projet ? Les opérations d’usinage de l’aluminium au tour s’effectuent rapidement avec une usure minimale des outils, ce qui le rend idéal pour la fabrication de prototypes et les séries de production sensibles aux coûts. Avec un indice d’usinabilité presque deux fois supérieur à la valeur de référence, l’aluminium permet des vitesses de broche et des avances plus élevées tout en produisant d’excellents états de surface directement après usinage.

Les pièces tournées en acier posent un problème différent. Les aciers au carbone standard, tels que les nuances 1018 et 1045, s’usinent raisonnablement bien pour des applications structurelles, mais les variantes à usinage facilité, comme l’acier 12L14 (auquel du plomb et du soufre ont été ajoutés), portent l’indice d’usinabilité au-delà de 170. Lorsque la résistance à la corrosion est essentielle, l’acier inoxydable 303 offre une meilleure usinabilité que l’acier 304 grâce à l’ajout de soufre, ce qui en fait le choix privilégié lorsque l’esthétique et la prévention de la rouille sont prioritaires, sans exigences extrêmes en matière de résistance à la corrosion.

Le titane se situe à l’extrémité la plus exigeante du spectre. Sa faible conductivité thermique entraîne une concentration de la chaleur au niveau du tranchant de l’outil, ce qui accélère l’usure de l’outil et nécessite l’utilisation d’outils spécialisés en carbure ou en céramique, des vitesses d’usinage réduites ainsi qu’une application constante de liquide de coupe. Selon JLC CNC, le titane n’est rentable que dans les secteurs industriels où les exigences de performance priment sur tous les autres critères.

Plastiques techniques pour composants tournés

Le métal n’est pas votre seule option. Les plastiques techniques offrent des avantages remarquables pour certaines applications : poids plus léger, isolation électrique naturelle, résistance aux produits chimiques et, souvent, coûts matériels inférieurs. Toutefois, l’usinage des plastiques soulève des défis spécifiques, très différents de ceux rencontrés lors du tournage des métaux.

Selon Atlas Fibre , le choix du plastique approprié dépend des propriétés mécaniques, notamment la résistance aux chocs, la résistance à l’usure et la stabilité dimensionnelle sur une large plage de températures. La gestion thermique devient critique, car les plastiques présentent un coefficient de dilatation thermique élevé : même de faibles variations de température pendant l’usinage peuvent provoquer des décalages dimensionnels importants.

Les matériaux les plus performants pour les applications sur tour à commande numérique (CNC) comprennent :

• Acétal (Delrin®/POM) : Sa stabilité dimensionnelle exceptionnelle et sa lubrification naturelle en font un matériau idéal pour les roulements, les engrenages et les douilles de précision. Il s’usine facilement avec des outils tranchants et génère peu de chaleur.
• PEEK : Polymère haut de gamme offrant une résistance chimique et une résistance mécanique exceptionnelles. Il résiste à des températures allant jusqu’à 250 °C, ce qui le rend inestimable dans les secteurs aérospatial, médical (implants) et industriel exigeant.
• Nylon : Offre une bonne résistance à l’usure et une excellente ténacité, ce qui le rend adapté aux engrenages, aux rouleaux et aux composants structurels. Nécessite un conditionnement préalable à l’humidité avant usinage afin d’éviter tout problème dimensionnel.
• PEHD : Résistance chimique exceptionnelle et isolation électrique à faible coût. Idéal pour les composants de gestion des fluides, les isolateurs et les pièces résistantes aux produits chimiques.
• Polycarbonate : Allie une transparence optique remarquable à une résistance aux chocs, pour des composants transparents nécessitant des caractéristiques usinées.

Lors de l’usinage des matières plastiques, le choix de l’outil est déterminant. Les fraises à une dent conviennent le mieux aux matériaux à bas point de fusion, tandis que les fraises à plusieurs dents sont adaptées aux plastiques présentant une plus grande tolérance à la chaleur. Des arêtes tranchantes réduisent le frottement et la génération de chaleur, préservant ainsi aussi bien la finition de surface que la précision dimensionnelle.

Comment le choix du matériau influence-t-il votre résultat net

Votre choix de matériau a des répercussions sur tous les aspects de la rentabilité du projet. Des matériaux faciles à usiner, tels que l’aluminium et le laiton, permettent des temps de cycle plus courts, une réduction des coûts de remplacement des outils et des taux horaires machines plus faibles. En revanche, des matériaux difficiles à usiner, comme le titane et certains aciers inoxydables, exigent des outillages spécialisés, des opérations plus lentes et des changements d’outils plus fréquents, ce qui augmente globalement les coûts.

Prenez en compte ces implications pratiques lors de l'évaluation des options :

• Usure des outils : Les matériaux abrasifs ou les alliages durcissables par écrouissage usent plus rapidement les plaquettes de coupe, ce qui augmente les coûts directs
• Vitesses de coupe : Une usinabilité supérieure permet des vitesses de broche et des avances plus élevées, réduisant ainsi le temps de cycle
• Finition de surface : Certains matériaux permettent d'obtenir directement après usinage des finitions lisses, éliminant ainsi les opérations secondaires de polissage
• Transformation secondaire : Les traitements thermiques, les procédés de placage ou de revêtement ajoutent du temps et des coûts supplémentaires en sus de l'usinage

Pour la fabrication de prototypes et de petites séries, l'aluminium et le laiton limitent les risques grâce à des temps d'usinage plus courts et des réglages plus simples. Lorsque la durabilité, la résistance à la corrosion ou des performances spécialisées sont déterminantes, l'investissement supplémentaire requis pour l'usinage de l'acier inoxydable ou du titane s'avère souvent justifié en production, dès lors que la surcharge unitaire devient acceptable.

Comprendre ces compromis liés aux matériaux vous permet d'engager des échanges productifs avec votre partenaire en usinage. Vous saurez quand l'aluminium est pertinent et quand votre application exige réellement de l'acier inoxydable, et vous comprendrez pourquoi le devis pour le titane s'avère plus élevé que prévu.

Spécifications de tolérances et capacités de précision

Vous avez sélectionné votre matériau et identifié le type de machine adapté à votre projet. Maintenant vient la question qui distingue les pièces acceptables des pièces exceptionnelles : quelle précision vos composants doivent-ils réellement atteindre ? Les tolérances définissent les écarts autorisés sur vos pièces finies, et la compréhension de ces limites vous aide à concilier les exigences de performance et les coûts de fabrication.

Voici la réalité que de nombreux acheteurs négligent. Réduire une tolérance de ±0,1 mm à ±0,01 mm ne coûte pas simplement un peu plus cher. Selon Ecoreprap, cette modification peut multiplier par 3 à 5 votre coût de fabrication, tout en offrant un bénéfice fonctionnel minimal pour la plupart des applications. L’objectif n’est pas d’atteindre la précision maximale, mais bien la précision adéquate : celle qui garantit le fonctionnement parfait de vos pièces, sans payer une exactitude superflue.

Tolérances réalisables pour différentes caractéristiques de pièce

Les différentes caractéristiques de vos pièces tournées atteignent des niveaux de précision distincts, selon les opérations d’usinage mises en œuvre. Les diamètres extérieurs permettent généralement de respecter des tolérances plus serrées que les alésages internes, et les profils cylindriques simples offrent de meilleures performances que les surfaces complexes à géométrie contournée. Comprendre ces distinctions vous aide à établir des attentes réalistes et à communiquer efficacement avec votre partenaire en usinage.

Le tableau ci-dessous indique les niveaux de précision que vous pouvez attendre pour les caractéristiques courantes des pièces usinées sur tour à commande numérique (CNC) :

Type de caractéristique	Tolérance standard	Tolérance précise	Tolérance ultra-précise
Diamètres extérieurs	±0,1 mm (±0,004")	±0,025 mm (±0,001")	±0,005 mm (±0,0002 po)
Alésages internes	±0,1 mm (±0,004")	±0,025 mm (±0,001")	±0,01 mm (±0,0004 po)
Longueurs	±0,13 mm (±0,005")	± 0,05 mm (± 0,002 po)	± 0,013 mm (± 0,0005 po)
Diamètre de pas de filetage	Classe 2A/2B	Classe 3A/3B	Jauges spéciales requises
Coaxialité	tIR de 0,1 mm	tIR de 0,025 mm	tIR de 0,005 mm
Rondeur	0.05 mm	0,013 mm	0,003 mm

Que signifient concrètement ces chiffres ? Les tolérances standard représentent la précision par défaut obtenable sur des équipements bien entretenus, sans procédés particuliers. Selon Protocase, la précision standard commence à ±0,005 po (0,13 mm), ce qui la rend adaptée à la majorité des applications commerciales et industrielles où les pièces ne nécessitent pas d’ajustements avec serrage ni de surfaces d’assemblage critiques.

Les tolérances de précision exigent un contrôle plus rigoureux du procédé, des vitesses de coupe plus lentes et souvent plusieurs passes de finition. Ces limites plus strictes conviennent aux applications telles que les portées de paliers, les alésages de vérins hydrauliques et les surfaces d’ajustement, où l’ajustement correct influence directement les performances.

Les travaux ultra-précis, approchant ±0,0001 po (0,0025 mm), nécessitent des équipements spécialisés, des environnements à température contrôlée et des protocoles d’inspection rigoureux. Selon CNC WMT , l’obtention de tolérances inférieures à ±0,005 mm exige des machines-outils à haute précision dotées d’une exactitude de positionnement de ±0,002 mm ou meilleure, un contrôle de la température ambiante dans une fourchette de ±1 °C et une vérification complète au moyen d’une machine à mesurer tridimensionnelle (MMT).

Normes de finition de surface en tournage de précision

La tolérance ne raconte qu'une partie de l'histoire pour les pièces usinées avec précision. L'état de surface, mesuré par la valeur Ra (rugosité moyenne), détermine à quel point votre pièce est lisse au toucher et fonctionne correctement. Un arbre peut parfaitement respecter sa tolérance de diamètre, mais toutefois échouer en service en raison d'une rugosité de surface excessive provoquant une usure prématurée des joints ou une augmentation du frottement.

L'usinage CNC par tournage permet d'obtenir différents niveaux d'état de surface, selon les paramètres de coupe, l'état des outils et les propriétés du matériau :

Niveau d'état de surface	Valeur Ra (µm)	Valeur Ra (µin)	Applications Typiques
Usinage standard	3,2 µm	125 µin	Surfaces non critiques, éléments bruts usinés au tour
Usinage fin	1,6 µm	63 µin	Surfaces d'assemblage générales, pièces à vocation esthétique
Finition de précision	0,8 µm	32 µin	Surfaces d'étanchéité, portées de paliers
Haute Précision	0,4 µm	16 µin	Composants hydrauliques, instruments de précision
Fini Miroir	0,04 µm	1,6 µin	Composants optiques, implants médicaux

Selon CNC WMT, les procédés tournage standard permettent généralement d’atteindre une rugosité de surface comprise entre Ra 1,6 et 0,8 µm, tandis que le tournage de précision peut descendre jusqu’à Ra 0,04 µm, approchant ainsi une finition miroir. L’obtention de ces finitions plus fines nécessite des avances réduites, des outils tranchants dotés d’une géométrie appropriée du rayon de raccordement, et souvent des opérations secondaires telles que le meulage ou le polissage.

Facteurs influençant l’atteinte des tolérances

Pourquoi un atelier parvient-il à respecter une tolérance de ±0,01 mm tandis qu’un autre éprouve des difficultés à maintenir ±0,05 mm sur des pièces tournées identiques ? Plusieurs facteurs interconnectés déterminent les niveaux de précision réellement atteignables :

Rigidité et état de la machine : Une structure rigide de la machine résiste à la déformation sous l'effet des forces de coupe, préservant ainsi la précision dimensionnelle tout au long de l'opération. Selon Ecoreprap, une rigidité insuffisante de la machine, des outils ou des dispositifs de serrage provoque de faibles déformations élastiques sous l'effet des forces de coupe, entraînant des écarts dimensionnels ainsi que des vibrations qui dégradent à la fois la tolérance et l'état de surface.

Stabilité thermique : La chaleur générée pendant l'usinage provoque une dilatation thermique à la fois de la pièce usinée et des composants de la machine. Les matériaux à faible conductivité thermique, tels que l'acier inoxydable et les plastiques, accumulent de la chaleur, ce qui entraîne une expansion de la pièce pendant la coupe, suivie d'une contraction après refroidissement. Le maintien de la température de l'atelier dans une fourchette de ±1 °C réduit considérablement les erreurs thermiques lors des opérations de précision.

Méthodes de serrage de la pièce : La manière dont vous serrez la pièce est d'une importance capitale. Un serrage excessif des composants à parois minces peut certes les maintenir stables pendant l'usinage, mais ils reprennent leur forme initiale après desserrage, modifiant ainsi les dimensions finales. Les mandrins offrent généralement une pression de serrage plus uniforme que les mors à trois doigts pour les travaux de précision, tandis que les dispositifs de serrage spécialisés permettent de supporter des géométries complexes sans déformation.

État et choix des outils : Les outils de coupe usés produisent des pièces surdimensionnées et des finitions de surface dégradées. Des plaquettes en carbure de haute qualité, dotées de revêtements adaptés, conservent plus longtemps une géométrie de coupe constante, ce qui se traduit directement par un meilleur contrôle des tolérances. Pour les travaux ultra-précis, l'utilisation d'outils revêtus de diamant ou de nitrure de bore cubique (CBN) devient indispensable.

Contrôle qualité et régularité du procédé

Atteindre la tolérance sur une seule pièce ne signifie rien si les cinquante suivantes présentent des variations imprévisibles. Les prestataires fiables d’usinage sur tours à commande numérique (CNC) mettent en œuvre des méthodes de maîtrise statistique des procédés (MSP) afin de surveiller les tendances dimensionnelles et de détecter toute dérive avant l’apparition de pièces hors tolérance.

La maîtrise statistique des procédés (SPC) consiste à mesurer les dimensions clés sur des pièces prélevées de façon échantillonnée tout au long des séries de production et à suivre ces mesures sur des cartes de contrôle. Lorsque les mesures évoluent vers les limites de tolérance, les opérateurs ajustent les paramètres de coupe ou remplacent les outillages avant la production de déchets. Cette approche proactive garantit la constance de la qualité sur des volumes de production allant de plusieurs centaines à plusieurs milliers de pièces.

Les méthodes de vérification s’adaptent aux exigences de précision :

• Travaux avec tolérances standard : Les pieds à coulisse et les micromètres permettent des contrôles ponctuels rapides, suffisants pour des tolérances de ±0,1 mm
• Travaux avec tolérances de précision : Les jauges numériques, les micromètres intérieurs et les comparateurs optiques permettent de vérifier des tolérances plus serrées
• Travaux ultra-précis : Les machines à mesurer tridimensionnelles (MMT) assurent une vérification complète en trois dimensions, avec une incertitude de mesure inférieure à la tolérance de la pièce

Selon CNC WMT, l’interférométrie laser permet une surveillance dynamique des erreurs de positionnement des machines-outils, tandis que les systèmes de commande adaptative ajustent en temps réel les paramètres d’usinage pour tenir compte des variations du matériau.

Adaptation de la tolérance aux exigences de l’application

L’approche la plus intelligente pour la spécification des tolérances commence par la fonction, et non par la précision. Posez-vous la question suivante : quels sont les effets d’une variation de cette cote de 0,1 mm contre 0,01 mm ? Pour des caractéristiques non critiques, telles que les longueurs globales des entretoises ou les diamètres extérieurs qui ne s’assemblent avec aucun autre composant, des tolérances standard permettent de maîtriser les coûts sans compromettre les performances.

Réservez les tolérances serrées aux caractéristiques où elles revêtent réellement de l’importance :

• Paliers de roulement : Nécessitent un contrôle précis du diamètre afin d’assurer des ajustements par serrage ou à jeu corrects
• Surfaces d'étanchéité : Requiert une finition de surface et une circularité contrôlées afin d’éviter les fuites
• Diamètres d’assemblage : Imposent des tolérances appariées entre les composants assemblés
• Ajustements filetés : Essentiel pour un engagement correct et une répartition adéquate des charges

Selon Ecoreprap, la règle d’or consiste à concevoir en fonction de la fonctionnalité, et non de la précision. Appliquer des tolérances serrées uniquement aux surfaces d’ajustement critiques, tout en utilisant des tolérances standard sur les zones non fonctionnelles, permet d’optimiser à la fois la fonctionnalité et le coût de fabrication.

Lors de la rédaction des spécifications pour des pièces usinées au tour à commande numérique (CNC), identifiez clairement quelles cotes sont critiques et lesquelles peuvent accepter des tolérances standard. Cette communication aide votre partenaire d’usinage à allouer les ressources appropriées, ce qui peut réduire à la fois le coût et les délais de livraison, tout en garantissant que les caractéristiques essentielles répondent précisément à vos exigences.

Principes directeurs pour la conception des pièces tournées sur tour CNC

Vous avez sélectionné votre matériau et précisé vos tolérances. Une question cruciale se pose désormais, qui distingue les projets rentables de ceux qui dépassent le budget : votre pièce est-elle réellement conçue pour une fabrication efficace ? Les décisions que vous prenez dans votre logiciel de CAO influencent directement la facilité avec laquelle vos pièces usinées sur tour à commande numérique peuvent être produites, et de petits changements de conception permettent souvent des économies de coûts spectaculaires sans compromettre la fonctionnalité.

Considérez-le ainsi : deux pièces identiques en termes de matériau et de tolérances peuvent présenter des prix très différents simplement parce que l’une a été conçue en tenant compte de la fabricabilité, tandis que l’autre ne l’a pas été. Comprendre les facteurs qui rendent une pièce facile ou difficile à tourner vous aide à optimiser vos conceptions avant même d’atteindre la phase de devis, ce qui permet d’économiser à la fois du temps et de l’argent sur vos travaux de tournage sur mesure.

Optimisation de la géométrie des pièces pour un tournage efficace

Quelle est la différence entre une pièce qui s'usine sans problème et une pièce qui pose des difficultés sur le plan de production ? Plusieurs facteurs géométriques déterminent l'efficacité avec laquelle les pièces peuvent être usinées au tour à commande numérique (CNC). Bien les maîtriser dès la phase de conception permet d'éviter des reconceptions coûteuses et des hausses imprévues des devis.

Considérations relatives au rapport d’aspect : Le rapport entre la longueur et le diamètre de votre pièce revêt une importance considérable. Les pièces longues et élancées se déforment sous l'effet des efforts de coupe, provoquant des vibrations (« chatter ») qui détériorent la finition de surface et la précision dimensionnelle. Selon MakerVerse , limiter au maximum la longueur des pièces contribue à réduire la déformation de la pièce sous l'action de l'outil de coupe. Les pièces courtes et épaisses sont plus faciles à usiner que les pièces longues et fines, car ces dernières nécessitent un support complémentaire, tel qu’un contre-pointe ou un lunette fixe.

En pratique, des rapports longueur-libre sur diamètre supérieurs à 4:1 exigent généralement des dispositifs de soutien supplémentaires, ce qui augmente le temps de montage et le coût global. Lorsque votre conception impose des proportions élancées, il est conseillé de discuter dès le début du processus avec votre prestataire de services d'usinage CNC tournage des options de support disponibles.

Exigences relatives à l’épaisseur des parois : Les parois minces posent des défis similaires. Selon Zenith Manufacturing, les vibrations (chatter) surviennent lorsque les fréquences de coupe coïncident avec la fréquence de résonance naturelle des parois minces, créant une boucle de rétroaction qui produit des motifs de surface ondulés et des imprécisions dimensionnelles. Pour les pièces en aluminium, des épaisseurs minimales de paroi de 1,0 à 1,5 mm fonctionnent bien, tandis que les pièces en acier nécessitent généralement une épaisseur minimale de 0,8 à 1,0 mm afin de conserver leur rigidité pendant l’usinage.

Accessibilité des caractéristiques internes : Les alésages profonds et les caractéristiques internes exigent des outils disposant d’une portée et d’une rigidité suffisantes. Plus la caractéristique est profonde, plus l’outil doit s’allonger, ce qui accroît le risque de déformation. Selon MakerVerse, autant de caractéristiques que possible — notamment les surfaces internes et les filetages — devraient être situées à une seule extrémité de la pièce. Cette approche permet d’effectuer l’ensemble de l’usinage avant la découpe, éliminant ainsi les opérations secondaires.

Exigences relatives au rayon des angles : Les angles intérieurs vifs ne peuvent pas être usinés à l’aide d’outils ronds. Selon Zenith Manufacturing votre rayon interne d'angle doit être d'au moins 1/3 de la profondeur de la cavité. Plus important encore, concevoir en tenant compte des rayons d’outils standard (par exemple 3 mm ou 6 mm) constitue l’un des moyens les plus simples de réduire les coûts d’usinage, car cela permet aux usineurs d’utiliser des outils courants et rigides à des vitesses optimales.

Erreurs de conception fréquentes augmentant les coûts d’usinage

Même des ingénieurs expérimentés spécifient parfois des caractéristiques qui accroissent considérablement la difficulté de fabrication, sans en prendre conscience. Éviter ces pièges courants permet de maintenir vos projets dans les délais et le budget prévus :

• Spécification de dimensions de filetages non standard : Selon MakerVerse, vous devez indiquer des dimensions standard et courantes pour les perçages, les filetages de vis, les rainures et les molettes. L’utilisation de spécifications standard permet d’employer des outils et des jauges facilement disponibles en production, plutôt que des outils devant être fabriqués sur mesure.
• Conception de filetages se terminant trop près des épaulements : Les filetages externes ne doivent pas se terminer trop près d'une épaulement ou d'un diamètre plus important. Il doit y avoir une zone de dégagement ou d'évidement pour le filetage chaque fois que le diamètre de la pièce est inférieur au diamètre mineur du filetage.
• Créer des évidements internes alors que des rainures externes conviendraient : Les rainures annulaires sont plus faciles à réaliser sur la surface extérieure de la pièce qu'en tant qu'évidements internes. Les rainures externes peuvent être intégrées dans des outils profilés, tandis que les évidements internes nécessitent des outils autorisant à la fois un mouvement axial et un mouvement transversal.
• Négliger les angles de dépouille sur les surfaces perpendiculaires : Selon MakerVerse, les parois latérales des rainures et autres surfaces perpendiculaires à l’axe de la pièce doivent présenter une légère dépouille d’au moins 0,5°. Cette dépouille empêche la formation de marques d’outil sur la surface usinée lors du retrait de l’outil.
• Exiger des zones gaufrées inutilement larges : Une zone gaufrée doit être étroite, et sa largeur ne doit pas dépasser le diamètre. Une largeur excessive du gaufrage augmente le temps d’usinage et l’usure de l’outil.
• Conception d'extrémités sphériques plus petites que les cylindres adjacents : Lorsqu'une extrémité sphérique est requise, concevez un rayon pour cette extrémité supérieur à celui de la portion cylindrique adjacente. Cela élimine la nécessité de raccorder deux surfaces qui pourraient ne pas être parfaitement concentriques.

Chacune de ces erreurs augmente le temps de préparation, exige des outillages spécialisés ou implique des opérations secondaires qui alourdissent votre coût final. L'examen de votre conception à l'aide de cette liste de vérification avant soumission pour devis permet de détecter les problèmes tôt, lorsque les modifications sont simples et gratuites.

Bonnes pratiques de conception pour la fabrication

Au-delà de l'évitement des erreurs, des choix de conception proactifs rendent vos pièces tournées CNC plus faciles et moins coûteuses à produire. Prenez en compte ces bonnes pratiques lors du développement de votre prochain composant :

• Utilisez des rayons d’arrondi appropriés : Spécifiez des rayons de congé compatibles avec les dimensions standard des outils. Ce simple ajustement permet un usinage plus rapide à l’aide d’outils rigides et couramment disponibles.
• Évitez les alésages étroits et profonds : Lorsque cela est possible, limitez la profondeur de perçage à 4 fois le diamètre pour les outils standards. Les caractéristiques plus profondes nécessitent des outils spécialisés à grande portée, ce qui augmente les coûts et réduit la précision.
• Normalisez les spécifications des filetages : Conformez-vous aux normes de filetage courantes (UNC, UNF, métrique) avec des diamètres de pas standard. Les formes de filetage exotiques exigent des outils sur mesure et des temps de réglage prolongés.
• Prenez en compte les exigences de fixation : Concevez les pièces avec des surfaces de serrage suffisantes pour les mandrins ou les pinces. Les sections à parois minces situées à proximité des zones de fixation risquent de se déformer sous la pression du serrage.
• Optimisez l’utilisation des barres pleines : Selon MakerVerse, votre diamètre maximal doit correspondre au diamètre de la barre pleine afin de préserver le matériau et de réduire l’usinage. Utilisez, dans la mesure du possible, des barres pleines aux dimensions et formes standard plutôt que des diamètres spéciaux.
• Concevez pour une réalisation en une seule mise en position : Disposez les caractéristiques de façon à ce que les pièces soient terminées lors de la séparation de la barre, chaque fois que possible. Lorsque des opérations secondaires ne peuvent être évitées, essayez d’en limiter le nombre.

Préparation des plans techniques pour votre partenaire en usinage

Une communication claire évite les malentendus coûteux. Lors de la préparation des spécifications pour un service de tournage CNC, incluez les éléments essentiels suivants :

• Cotation complète : Indiquez toutes les dimensions critiques avec leurs tolérances appropriées. Utilisez les symboles de la GD&T (spécification géométrique et dimensionnelle) là où les relations de précision sont déterminantes.
• Désignation du matériau : Précisez la nuance exacte du matériau, et non pas uniquement son type générique. « Aluminium » ne suffit pas ; indiquez plutôt « 6061-T6 » ou l’alliage requis.
• Exigences en matière de finition de surface : Indiquez les valeurs Ra pour les surfaces critiques. Pour les surfaces non critiques, indiquez simplement « finition usinée » afin d’éviter tout traitement superflu.
• Spécifications des filetages : Précisez la classe, le pas et la profondeur des filetages. Précisez s’il s’agit de filetages internes ou externes, et mentionnez toute exigence particulière.
• Identification des caractéristiques critiques : Mettez en évidence les cotes fonctionnellement critiques, par opposition à celles qui peuvent accepter les tolérances standard de l’atelier.

Comprendre les composants des opérations de tournage CNC vous permet de communiquer plus efficacement. Lorsque vous savez que votre conception nécessite des outils motorisés pour réaliser des perçages transversaux ou que votre rapport d’aspect exige un contre-pointe, vous pouvez aborder ces exigences de manière proactive, plutôt que de les découvrir comme des surprises lors de la réception du devis.

L’effort consacré à l’optimisation de la conception porte ses fruits tout au long de votre projet. Les pièces conçues pour la fabrication sont cotées plus rapidement, usinées de façon plus prévisible et livrées dans les délais, avec moins de problèmes de qualité. Que vous fabriquiez un prototype d’un seul composant ou que vous planifiiez des volumes de production, ces principes garantissent que vos conceptions se traduisent sans accroc du modèle CAO à la pièce finie.

Applications industrielles des services de tournage CNC

Vous avez appris à concevoir des pièces pour la fabrication et à spécifier les tolérances appropriées. Mais voici où la théorie rencontre la réalité : quels types de composants sont réellement fabriqués sur les tours à commande numérique (CNC), et en quoi les exigences propres à chaque secteur industriel sont-elles uniques ? Comprendre ces applications vous permet de déterminer si votre projet correspond aux compétences spécifiques et aux exigences de certification d’un atelier donné.

Les services d’usinage tourné CNC concernent presque tous les secteurs de la fabrication, du véhicule que vous conduisez aux dispositifs médicaux qui préservent la santé des patients. Chaque secteur impose des exigences distinctes en matière de précision, de documentation, de matériaux et de vérification de la qualité. Examinons les principaux secteurs industriels ainsi que leurs exigences spécifiques, afin que vous puissiez identifier un fabricant de pièces tournées capable de répondre à votre application particulière.

Composants de précision pour l’industrie automobile et exigences de la chaîne d’approvisionnement

Le secteur automobile représente l’un des plus grands consommateurs de composants destinés aux tours à commande numérique (CNC), exigeant des volumes élevés, des tolérances serrées et une documentation qualité rigoureuse. Selon 3ERP, 81,5 millions d’automobiles ont été vendues dans le monde entier en 2018 seulement, générant une demande considérable de composants usinés avec précision, devant fonctionner de manière fiable pendant plusieurs années.

Quels types de pièces métalliques tournées le secteur automobile requiert-il ? La liste est très étendue :

• Composants de la transmission : Arbres, essieux, mandrins et raccords cannelés qui transmettent la puissance du moteur aux roues
• Pièces moteur : Ressorts de soupapes, axes de piston, arbres de bascule et douilles de précision capables de résister à des températures et des pressions extrêmes
• Composants de suspension : Douilles de bras de commande, pistons d’amortisseurs et pièces de liaison de direction nécessitant des ajustements précis
• Ensembles de châssis : Douilles métalliques sur mesure, entretoises et éléments de fixation qui relient les principaux éléments structurels
• Composants des systèmes hydrauliques : Raccords hydrauliques, connecteurs de durites de frein et pièces du système d’alimentation en carburant exigeant une étanchéité parfaite

Qu'est-ce qui distingue les applications automobiles des autres secteurs industriels ? La réponse réside dans les exigences en matière de certification et les attentes de la chaîne d'approvisionnement. Selon Modo Rapid , la certification IATF 16949 est spécifiquement conçue pour le secteur automobile et ajoute des exigences telles que la prévention des défauts et la maîtrise statistique des procédés, au-delà des exigences standard de la norme ISO 9001 en matière de management de la qualité.

Les fabricants certifiés IATF 16949 mettent en œuvre :

• Planification avancée de la qualité du produit (APQP) : Des processus de développement structurés garantissant que les pièces répondent aux exigences avant le lancement de la production
• Processus d'approbation des pièces de production (PPAP) : Une documentation exhaustive attestant des capacités de fabrication et de leur reproductibilité
• Contrôle statistique des processus (CSP) : Une surveillance en temps réel permettant de détecter toute dérive dimensionnelle avant l’apparition de pièces hors tolérance
• Analyse des modes de défaillance et de leurs effets (AMDE) : L’identification proactive et la prévention des éventuels problèmes de qualité

Pour les applications automobiles et de précision, les fabricants disposant de la certification IATF 16949 et de capacités de maîtrise statistique des procédés offrent l’assurance qualité exigée par des chaînes d’approvisionnement exigeantes. Des entreprises telles que Shaoyi Metal Technology livrer des composants à haute tolérance avec des délais d’exécution aussi courts qu’un jour ouvrable, prenant en charge l’ensemble des applications, des assemblages complexes de châssis aux douilles métalliques sur mesure, tout en s’adaptant sans heurts du prototypage rapide à la production de masse.

Normes applicables aux secteurs médical et aérospatial

Lorsque la vie humaine dépend des performances des composants, les exigences en matière de précision et les normes documentaires atteignent leur niveau le plus élevé. Les applications dans les domaines des dispositifs médicaux et de l’aérospatiale exigent une exactitude exceptionnelle, une traçabilité complète et des certifications spécialisées attestant qu’un fabricant de pièces usinées sur tours à commande numérique (CNC) est capable de répondre de façon constante à ces exigences renforcées.

Composants pour dispositifs médicaux :

Selon Marver Med, la précision constitue l’une des préoccupations majeures dans la fabrication de dispositifs médicaux, car la moindre erreur d’usinage peut entraîner des complications sanitaires catastrophiques. L’usinage CNC sur tour permet de produire des composants médicaux critiques tels que :

• Instruments chirurgicaux : Des forets, des alésoirs, des broches de guidage et des étriers cannelés, nécessitant des dimensions précises pour un fonctionnement optimal
• Implants orthopédiques : Vis osseuses, composants rachidiens et pièces pour remplacement articulaire usinées à partir de titane biocompatible
• Dispositifs dentaires : Abutments d’implants, supports et éléments de fixation spécialisés exigeant une précision microscopique
• Dispositifs vasculaires : Tunnels, connecteurs et composants de cathéters dont les caractéristiques sont mesurées en millimètres

Les applications médicales exigent la certification ISO 13485, qui garantit que le fournisseur maîtrise les exigences en matière de biocompatibilité et assure une traçabilité complète tout au long du processus de fabrication. La sélection des matériaux devient critique, les aciers inoxydables, les alliages de titane et certains polymères biocompatibles dominant le paysage des composants destinés aux tours à commande numérique médicaux.

Fixations et raccords aéronautiques :

Les applications aérospatiales poussent l'usinage de précision au tour à ses limites. Les composants doivent résister à des températures extrêmes, aux vibrations et aux contraintes mécaniques tout en conservant une fiabilité absolue. Selon Modo Rapid, la certification AS9100 atteste qu’un fournisseur est capable de fabriquer des pièces critiques pour la sécurité dans les domaines aérospatial et de la défense, conformément à des normes rigoureuses en matière de traçabilité et de validation des procédés.

Les composants courants usinés sur tours CNC aérospatiaux comprennent :

• Fixations structurelles : Boulons, goupilles et rivets à haute résistance en titane et alliages spécialisés
• Raccords hydrauliques : Connecteurs de précision pour les systèmes de commande de vol et du train d’atterrissage
• Composants moteur : Arbres de turbine, boîtiers de roulements et pièces du système de carburant répondant à des exigences de tolérance extrêmes
• Matériels avioniques : Connecteurs, entretoises et éléments de fixation destinés à l’électronique sensible

La fabrication aéronautique exige une documentation exhaustive, y compris les certificats de matériaux, les rapports d’inspection dimensionnelle et une traçabilité complète des procédés. Les services d’usinage de grandes pièces deviennent essentiels pour les composants structurels, tandis que les tours suisses usinent les minuscules fixations et raccords complexes requis par les avions modernes.

Applications dans l'électronique et les équipements industriels

Au-delà des secteurs automobile, médical et aéronautique, les services de tournage CNC soutiennent diverses industries aux exigences spécialisées :

Électronique et télécommunications :

• Connecteurs et contacts : Broches, douilles et bornes usinées avec précision dans des alliages de laiton et de cuivre, garantissant des connexions électriques fiables
• Dissipateurs de chaleur : Composants en cuivre et en aluminium dissipant l’énergie thermique provenant d’électroniques sensibles
• Quincaillerie pour boîtiers : Entretoises, entretoises de réglage et supports de fixation assurant un positionnement précis des composants
• Composants RF : Connecteurs coaxiaux et raccords pour guides d’ondes nécessitant une précision dimensionnelle exceptionnelle

Équipements industriels et lourds :

• Cylindres hydrauliques : Alésages précis et tiges de piston pour les machines de construction et agricoles
• Transmission de puissance : Arbres, accouplements et portées de roulement transférant la puissance mécanique
• Composants de valves : Tiges, sièges et corps régulant le débit des fluides dans les industries de procédé
• Outillage sur mesure : Fixations spécialisées et composants de machines soutenant les opérations de fabrication

Chaque secteur valorise des compétences différentes chez son fabricant de pièces tournées CNC. Les applications électroniques privilégient l’efficacité de production à haut volume et la constance de la qualité. Les équipements industriels exigent souvent des services d’usinage de grandes pièces en complément des opérations de tournage standard. Comprendre quels secteurs une usine d’usinage dessert vous aide à identifier des partenaires disposant d’une expérience pertinente pour votre application spécifique.

Pourquoi l’expérience sectorielle est essentielle pour votre projet

Choisir un prestataire de services de tournage CNC expérimenté dans votre secteur offre des avantages tangibles allant au-delà des simples capacités d’usinage :

• Expertise en matériaux : Les ateliers spécialisés dans le secteur aérospatial maîtrisent les défis liés à l'usinage du titane ; les installations axées sur le domaine médical connaissent les exigences relatives aux matériaux biocompatibles
• Alignement des certifications : Les certifications existantes (IATF 16949, AS9100, ISO 13485) éliminent les retards liés aux audits et les coûts de qualification
• Familiarité avec la documentation : Les fournisseurs expérimentés produisent efficacement les documents requis, sans nécessiter d’instructions détaillées
• Compréhension des tolérances : Les professionnels chevronnés savent distinguer les caractéristiques qui nécessitent réellement des tolérances serrées de celles pouvant être usinées selon des tolérances standard
• Connexions avec les procédés secondaires : Des relations établies avec des prestataires de traitements thermiques, de placage et de revêtement simplifient les opérations post-usinage

Lors de l’évaluation de fournisseurs potentiels, interrogez-les sur leur expérience dans des applications similaires à la vôtre. Un atelier produisant chaque mois des milliers de douilles automobiles fonctionne différemment d’un atelier spécialisé dans les prototypes aérospatiaux à faible volume. Les deux livrent des pièces de qualité, mais leurs procédés, leurs certifications et leurs structures tarifaires reflètent leurs marchés principaux.

Comprendre ces applications industrielles vous permet de communiquer efficacement avec des partenaires de fabrication potentiels. Vous saurez quelles certifications exiger, quelles questions poser concernant leur expérience et comment votre projet s’intègre dans la charge de travail habituelle d’un atelier. Cette connaissance vous transforme d’un demandeur de devis générique en un acheteur informé à la recherche du bon partenariat pour répondre à ses besoins spécifiques.

Facteurs de coût et délais d’exécution attendus

Vous avez identifié votre secteur d’activité, sélectionné les matériaux et optimisé votre conception pour la fabrication. La question que se pose désormais tout acheteur est la suivante : quel sera le coût réel de ce projet ? Comprendre la tarification des services d’usinage sur tour à commande numérique vous aide à établir un budget précis, à comparer les devis de façon pertinente et à identifier des opportunités de réduction des coûts sans compromettre la qualité. Le défi ? La plupart des ateliers mécaniques fournissent des devis en une seule ligne, sans détailler les éléments qui justifient ce montant.

Voici la réalité. Selon Hotean, le temps machine ne représente que 30 à 40 % de votre coût total, tandis que les frais cachés et les majorations représentent les 60 à 70 % restants. Connaître les facteurs qui influencent les prix vous transforme d’un simple destinataire de devis en acheteur averti, capable de négocier efficacement et de prendre des décisions éclairées en matière de fabrication.

Compréhension des facteurs influençant le temps machine et les coûts de mise en place

Que comprend réellement ce prix unitaire que vous recevez ? Cinq catégories de coûts distinctes se combinent pour déterminer votre devis final, et la compréhension de chacune d’elles vous aide à identifier les opportunités d’économies.

Facteur de coût	Plage typique	Impact sur le coût du projet	Opportunité d’optimisation
Temps de machine	65 à 120 $/heure	Élevé (croît avec la complexité)	Simplifier la géométrie, réduire les caractéristiques exigeant des tolérances serrées
Frais de configuration	50 à 150 $ par opération	Très élevé (faibles volumes)	Combiner plusieurs pièces, augmenter les quantités commandées
Coût du matériel	marge de 15 à 35 % par rapport au coût des matières premières	Moyen à élevé	Fournissez vos propres matériaux, choisissez des alliages usinables
Consommation d'outillages	5 à 25 $ par pièce	Moyenne	Évitez les matériaux abrasifs, supprimez les caractéristiques exotiques
Opérations secondaires	10 à 50 $ par pièce	Moyen à élevé	Concevez pour une réalisation en une seule installation, réduisez les besoins en finition

Temps machine : Ceci représente le taux horaire facturé pour l’usinage sur tour à commande numérique (CNC). Selon Hotean, ce taux varie généralement entre 65 $ et 120 $ l’heure, selon les capacités de la machine, la localisation de l’atelier et la complexité requise. Un atelier équipé d’un tour basique à 2 axes facture moins cher qu’un site disposant de centres d’usinage tournants multi-axes avec outils motorisés. Le temps de cycle de votre pièce — c’est-à-dire la durée nécessaire pour usiner chaque pièce — multiplié par ce taux détermine la part usinage de votre coût.

Frais de configuration : Cette catégorie de coûts constitue le choc le plus important pour les commandes de faible volume. Chaque travail nécessite une programmation, une configuration des systèmes de maintien des pièces et une vérification du premier article avant le début de la production. Selon Hotean, les frais de mise en place représentent souvent 50 à 70 % du coût total du projet pour les petites quantités. Des frais de mise en place de 150 $ répartis sur 10 pièces ajoutent 15 $ par pièce ; répartis sur 1 000 pièces, ils ne représentent plus que 0,15 $ par pièce.

Majoration sur les matériaux : Les coûts des matières premières sont majorés de 15 à 35 % afin de couvrir les frais de manutention, les pertes et les coûts de stockage. Bien que l’aluminium 6061 en gros puisse coûter 3,50 $ le kilogramme, un atelier d’usinage sur tour facture généralement entre 4,75 $ et 5,25 $ le kilogramme. Pour les projets sensibles au coût, la fourniture par vos soins de matériaux certifiés permet d’éliminer entièrement cette majoration.

Consommation d’outillages : Les outils de coupe s'usent pendant l'usinage, et cette usure est imputée à vos pièces. Les matériaux difficiles à usiner, comme le titane ou l'acier inoxydable, accélèrent l'usure des outils, augmentant ainsi ce poste de coût. Certains ateliers intègrent les coûts d'outillage dans leur taux horaire, tandis que d'autres les facturent séparément, ce qui rend la comparaison des devis délicate sans une compréhension claire de la répartition des coûts.

Opérations secondaires : Le traitement thermique, le placage, le meulage ou les opérations d'assemblage ajoutent des coûts supplémentaires par rapport au tournage mécanique de base. Selon Hubs, la spécification de plusieurs finitions de surface sur une même pièce augmente le coût, car elle nécessite des étapes supplémentaires de masquage et de traitement.

Prix au volume et économie de production

Aucun facteur n'influence probablement le coût unitaire aussi fortement que la quantité commandée. L'économie des services de tournage CNC génère des remises importantes en fonction du volume, que les acheteurs avisés exploitent à leur avantage.

Selon Hubs, augmenter votre commande d’une à cinq pièces peut réduire le prix unitaire d’environ moitié, tandis que des volumes dépassant 1 000 pièces peuvent faire baisser le coût unitaire de cinq à dix fois par rapport au prix d’une pièce seule. Cette réduction spectaculaire s’explique par le fait que les coûts fixes (programmation, mise en place, inspection du premier article) sont répartis sur un plus grand nombre d’unités.

Considérez cet exemple pratique : votre première pièce supporte 150 $ de coûts de mise en place ainsi que 25 $ de temps d’usinage, soit un total de 175 $. En commandant 100 pièces identiques, ces 150 $ de frais de mise en place se répartissent à hauteur de 1,50 $ par pièce, tandis que les gains d’efficacité liés au tournage machine pourraient réduire les coûts liés au temps de cycle à 20 $ par pièce. Votre prix unitaire passe ainsi de 175 $ à 21,50 $, soit une réduction de 88 % obtenue simplement en augmentant le volume.

Impact des tolérances sur le prix : Les exigences de précision font augmenter les coûts plus rapidement que la plupart des acheteurs ne le prévoient. Selon Hubs, des tolérances serrées augmentent le coût de l’usinage CNC et ne doivent être appliquées que lorsque la fonctionnalité du composant l’exige. Des tolérances standard (±0,125 mm) sont réalisables sur des machines bien entretenues, sans procédés spéciaux. Resserrer les tolérances à ±0,025 mm ou moins exige des vitesses d’usinage réduites, plusieurs passes de finition et des contrôles renforcés, pouvant tripler ou quadrupler le temps d’usinage.

Délais de livraison attendus selon le type de projet

Le temps, c’est de l’argent, et connaître les délais habituels permet de planifier les projets de façon réaliste. Les délais d’exécution varient considérablement en fonction de la complexité, du volume et de la capacité de production de l’atelier :

• Quantités de prototypes (1 à 10 pièces) : 3 à 7 jours ouvrables pour des géométries simples ; 2 à 3 semaines pour des pièces complexes nécessitant un développement de programmation
• Production à faible volume (10 à 100 pièces) : 1 à 2 semaines en standard ; des options accélérées sont souvent disponibles moyennant un supplément tarifaire
• Production de volume moyen (100 à 1 000 pièces) : 2 à 4 semaines, selon la disponibilité des matériaux et l’emploi du temps de l’atelier
• Production à grand volume (1 000 pièces et plus) : 3 à 6 semaines pour les premières séries ; les commandes de réapprovisionnement sont souvent expédiées plus rapidement une fois les outillages et les programmes mis en place

Selon NerdBot , les pièces simples fabriquées en petites quantités peuvent généralement être livrées en quelques jours, tandis que les commandes volumineuses ou complexes peuvent nécessiter plusieurs semaines. La disponibilité des matériaux influence fortement les délais de livraison ; les alliages exotiques ou les certifications spécifiques peuvent rallonger les délais de livraison de plusieurs semaines.

Optimisation de la conception pour réduction des coûts

La méthode la plus efficace pour réduire les coûts de tournage CNC s’applique avant même de demander un devis. Les choix de conception ont des répercussions sur toutes les catégories de coûts, et de petits changements permettent souvent d’obtenir des économies significatives :

• Assouplir les tolérances non critiques : Selon Hotean, l’élargissement des tolérances, passant de ±0,001" à ±0,005" sur les caractéristiques non critiques, peut réduire le temps de programmation de 30 % et supprimer des opérations secondaires
• Utilisez des dimensions standard pour les filetages : Les spécifications exotiques de filetages nécessitent des outillages sur mesure et un temps de préparation prolongé
• Minimiser les montages : Concevez les pièces de façon à ce qu’elles puissent être réalisées en une seule opération, dans la mesure du possible
• Sélectionnez des matériaux usinables : L’aluminium et le laiton usinent plus rapidement que l’acier inoxydable ou le titane, ce qui réduit directement les coûts liés au temps de cycle
• Accepter les finitions telles que usinées : Un polissage ou un revêtement secondaire ajoutent des opérations et augmentent le coût

Selon Hubs, la complexité est l’ennemie de l’économie. Les caractéristiques nécessitant des outillages spéciaux, plusieurs montages ou des matériaux exotiques font toutes augmenter les coûts. Examinez votre conception en vous demandant : chaque caractéristique est-elle indispensable, ou certaines peuvent-elles être simplifiées tout en conservant leur fonction ?

Préparation des devis : ce qu’il faut fournir

Lorsque vous êtes prêt à demander des devis à une entreprise spécialisée en tournage CNC, une préparation rigoureuse permet d’obtenir des prix plus précis et des réponses plus rapides. Incluez les éléments suivants dans votre dossier de demande de devis (RFQ) :

• fichiers CAO 3D : Formats STEP ou IGES privilégiés ; les dessins 2D constituent un complément, mais ne remplacent pas les modèles 3D
• Spécifications des matériaux : Désignation exacte de l’alliage, et non seulement le type générique de matériau
• Exigences en matière de quantité : Indiquez à la fois la quantité de la commande initiale et les volumes annuels prévus
• Appels de tolérances : Identifiez les cotes critiques par rapport aux caractéristiques soumises aux tolérances standard
• Exigences en matière de finition de surface : Précisez les valeurs Ra là où elles sont déterminantes
• Besoin d'opérations secondaires : Exigences en matière de traitement thermique, de placage ou d'assemblage
• Délai de livraison : Date de livraison requise ou souplesse disponible

Demandez des devis détaillés plutôt que des prix globaux par ligne. Selon Hotean, les ateliers qui ne fournissent qu’un seul « prix par pièce » sans décomposition détaillée gonflent généralement les coûts de 40 à 60 % par rapport à des concurrents plus transparents. Lorsque vous connaissez la composition des coûts, vous pouvez comparer les devis avec précision et identifier les opportunités de négociation.

Armé de cette connaissance des coûts, vous pourrez évaluer intelligemment les prestations d’usinage sur tours CNC. Vous saurez reconnaître les devis excessifs, comprendre pourquoi les tarifs évoluent si fortement en fonction des volumes, et identifier les modifications de conception qui offrent le meilleur retour sur l’effort d’optimisation. Cette préparation transforme le processus de demande de devis d’une boîte noire en une conversation transparente où vous maîtrisez les résultats.

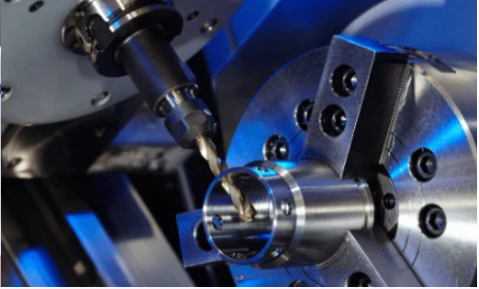

Sélection du prestataire adapté pour l’usinage sur tours CNC

Vous maîtrisez l’optimisation de la conception, le choix des matériaux et les facteurs de coût. Il ne vous reste plus qu’à prendre la décision qui réunit l’ensemble de ces éléments : à quel prestataire de services d’usinage CNC sur tour pouvez-vous faire confiance pour votre projet ? Choisir le bon partenaire va bien au-delà de la recherche du devis le moins élevé. Cela implique d’évaluer les capacités techniques, de vérifier les certifications et de s’assurer que l’expertise du prestataire correspond précisément à vos besoins.

Envisagez la situation ainsi. Un atelier équipé de machines ultramodernes mais dépourvu d’expérience dans votre secteur pourrait éprouver des difficultés à répondre aux exigences documentaires. À l’inverse, un établissement certifié produisant des composants automobiles pourrait manquer de souplesse pour réaliser des prototypes en urgence. Trouver le partenaire idéal exige une évaluation systématique selon plusieurs critères. Construisons ensemble un cadre d’analyse vous permettant d’identifier des partenaires capables de livrer, dans les délais et dans le budget impartis, des composants usinés sur tour CNC de haute qualité.

Certifications essentielles et normes de qualité à vérifier

Les certifications constituent une vérification tierce qu’un fabricant maintient des processus et des normes de qualité cohérents. Toutefois, toutes les certifications n’ont pas le même poids selon l’application concernée. Comprendre quelles qualifications sont pertinentes pour votre projet vous permet de filtrer efficacement les fournisseurs potentiels.

Selon 3ERP, l’assurance qualité est un aspect non-négociable lors du choix d’un service d’usinage CNC. Privilégiez les entreprises disposant de certifications reconnues, telles que l’ISO 9001, norme relative aux systèmes de management de la qualité. Ces qualifications témoignent de leur engagement en faveur d’une haute qualité et de résultats constants.

Voici comment les principales certifications correspondent aux exigences propres à chaque application :

• ISO 9001 : La norme fondamentale de management de la qualité, applicable à tous les secteurs industriels. Elle atteste de l’existence de processus documentés, de pratiques d’amélioration continue et de l’engagement de la direction en matière de qualité. Elle est indispensable pour tout prestataire sérieux de services de tournage CNC.
• IATF 16949 : Certification spécifique au secteur automobile, qui ajoute des exigences en matière de prévention des défauts, de maîtrise statistique des procédés et de planification avancée de la qualité des produits. Selon Modo Rapid, cette certification est spécifiquement conçue pour le secteur automobile et exige des compétences allant au-delà de celles requises par la norme ISO 9001 en matière de management de la qualité.
• AS9100 : Norme aérospatiale et de défense imposant une traçabilité rigoureuse, une validation des procédés et une gestion des configurations. Essentielle pour tous les composants critiques pour le vol ou liés à la sécurité.
• ISO 13485 : Management de la qualité des dispositifs médicaux garantissant une prise en compte de la biocompatibilité, une traçabilité complète et la conformité réglementaire dans les applications de santé.

Au-delà des certifications officielles, vérifiez comment les ateliers mettent en œuvre le contrôle qualité sur le terrain de production. Selon 3ERP, privilégiez un prestataire disposant de mesures robustes de contrôle qualité, notamment des contrôles réguliers tout au long du processus de production, une inspection finale avant expédition, ainsi que des procédures permettant de corriger toute erreur ou tout défaut.

La maîtrise statistique des procédés (MSP) mérite une attention particulière pour les applications de précision. La MSP consiste à mesurer les dimensions clés tout au long des séries de production et à suivre les tendances sur des cartes de contrôle. Lorsque les mesures dérivent vers les limites de tolérance, les opérateurs interviennent avant la production de pièces hors spécification. Pour les applications automobiles et de précision, les fabricants disposant de la certification IATF 16949 et de capacités en maîtrise statistique des procédés, tels que Shaoyi Metal Technology , offrent la garantie qualité exigée par des chaînes d’approvisionnement exigeantes.

Évaluation des capacités et de la capacité des équipements

Un service d’usinage CNC n’est aussi performant que les outils dont il dispose. Selon 3ERP, qu’il s’agisse de tours, de fraiseuses ou de routeurs, la variété et la qualité des machines peuvent faire ou défaire votre projet. Les différents types de machines CNC sont adaptés à des tâches différentes.

Lors de l’évaluation d’un prestataire de services de tournage, examinez les facteurs liés aux équipements suivants :

• Variété des types de machines : L’atelier utilise-t-il des tours à 2 axes, des centres d’usinage tournants multi-axes, des machines suisses ou l’ensemble de ces équipements ? Adapter les capacités des machines à vos exigences en matière de pièces garantit des résultats optimaux.
• Disponibilité de l’outillage motorisé : Pour les pièces nécessitant des opérations de fraisage, de perçage ou de taraudage en complément du tournage, l’outillage motorisé élimine les réglages secondaires et améliore la précision.
• Capacité et gamme de dimensions : Sont-ils capables de traiter les dimensions de vos pièces ? Le travail de précision sur machines suisses exige un équipement différent de celui utilisé pour la production d’arbres à grand diamètre.
• Âge et état de la machine : Selon JUPAI CNC, un parc de machines bien entretenu et à jour permet au prestataire de réaliser des conceptions complexes avec précision et efficacité.
• Niveau d'automatisation : Les alimenteurs à barres, le chargement robotisé et l’inspection automatisée permettent une production continue sans surveillance pour les commandes en grande quantité.

Selon JUPAI CNC, les machines à commande numérique (CNC) existent sous diverses configurations, notamment les fraiseuses verticales, les fraiseuses horizontales et les tours, chacune étant conçue pour effectuer des types spécifiques d’opérations d’usinage. La polyvalence d’un atelier mécanique est essentielle, car elle permet au prestataire de traiter des projets complexes nécessitant différentes techniques d’usinage.

Ne négligez pas l’équipement d’inspection lors de l’évaluation des capacités. Les ateliers produisant des composants métalliques usinés sur tour CNC de précision doivent disposer d’outils de mesure adaptés : micromètres et pieds à coulisse pour les travaux standards, comparateurs optiques pour la vérification des profils, et machines à mesurer tridimensionnelles (MMT) pour la vérification des géométries complexes et des tolérances serrées.

Expérience dans l'industrie et expertise technique

L’expérience équivaut à l’expertise. Selon 3ERP, l’usinage CNC est un procédé précis, et chaque projet permet à une entreprise d’usinage CNC d’acquérir davantage de connaissances et de compétences. Un prestataire expérimenté saura faire face à des besoins variés en matière d’usinage, réduisant ainsi les risques d’erreurs et garantissant un déroulement plus fluide du processus dans son ensemble.

Lors de l’évaluation de l’expérience, ne vous contentez pas du nombre d’années d’existence de l’entreprise :

• Connaissances spécifiques au secteur d’activité : L’atelier a-t-il déjà fabriqué des pièces pour des applications similaires à la vôtre ? Les secteurs automobile, médical, aérospatial et électronique imposent chacun des exigences particulières.
• Expertise en matériaux : L’expérience acquise avec votre matériau spécifique est déterminante. L’usinage du titane diffère considérablement de celui de l’aluminium ou du laiton.
• Historique de gestion de projets complexes : Demandez-lui de vous montrer des exemples de projets complexes qu’il a menés à bien. Ces réalisations antérieures offrent un aperçu concret de ses capacités.
• Capacité à résoudre les problèmes : Selon JUPAI CNC, les fraiseurs qualifiés sont capables de diagnostiquer et de résoudre les problèmes en temps réel, garantissant ainsi le bon déroulement du processus et la production de pièces conformes aux normes les plus exigeantes.

Le niveau de compétence de la main-d’œuvre influence directement la qualité des produits finis. Selon 3ERP, privilégiez un prestataire d’usinage CNC qui investit dans la formation de son personnel et veille à ce que ce dernier soit constamment tenu informé des dernières avancées du secteur.

Communication et réactivité

La communication est la colonne vertébrale de tout partenariat réussi. Selon 3ERP, un processus de communication efficace signifie que le prestataire de services peut répondre rapidement à vos questions, vous tenir informé de l’avancement du projet et corriger sans délai tout problème qui pourrait survenir.

Évaluez la qualité de la communication dès la phase de demande de devis. À quelle vitesse répondent-ils à vos premières demandes ? Vous posent-ils des questions de clarification concernant vos exigences, ou vous fournissent-ils simplement un devis générique ? Selon JUPAI CNC, les ingénieurs doivent pouvoir compter sur leur partenaire d’usinage pour leur fournir régulièrement des mises à jour et répondre promptement à leurs questions.

Signaux d'alarme à surveiller :

• Retards dans les réponses à des questions simples
• Réponses imprécises concernant les capacités ou les délais
• Réticence à aborder les détails du processus ou les méthodes de contrôle qualité
• Absence d’un interlocuteur désigné pour votre projet

Signaux positifs indiquant une communication solide :

• Clarification proactive des spécifications ambiguës
• Des délais clairs pour le projet avec des mises à jour aux étapes clés
• Personnel technique facilement joignable, capable de discuter des détails d’usinage
• Détails transparents des prix plutôt que devis en une seule ligne

Considérations géographiques et options locales

Lorsque vous recherchez un atelier de tournage à proximité, la proximité géographique offre des avantages tangibles qu’il convient de prendre en compte. Selon 3ERP, l’emplacement du prestataire de services d’usinage CNC peut avoir un impact significatif sur divers aspects de votre projet, notamment les coûts d’expédition, les délais de livraison et même la facilité de communication.

Les services locaux de tournage à proximité offrent les avantages suivants :

• Coûts d'expédition réduits : Les pièces métalliques lourdes coûtent plus cher à expédier sur de longues distances
• Délai plus court : Éliminer le temps de transit pour les projets urgents
• Communication plus aisée : Même fuseau horaire et possibilité de réunions en personne
• Logistique simplifiée : Déposer des matériaux ou récupérer des pièces selon les besoins

Toutefois, selon 3ERP, si un prestataire étranger propose une expertise et des tarifs supérieurs, les coûts et le délai supplémentaires liés à l’expédition peuvent s’avérer justifiés. Il convient de trouver un équilibre entre proximité et compétence : l’atelier le plus proche n’est pas automatiquement le meilleur choix s’il manque d’expérience pertinente ou de certifications requises pour votre application.

Opérations secondaires et services à valeur ajoutée

Peu de pièces tournées sur tours à commande numérique sont expédiées directement depuis la machine vers leur application finale. La plupart nécessitent des opérations secondaires qui ajoutent de la fonctionnalité, une protection ou une finition esthétique. Selon Polydec , les opérations post-tournage comprennent des traitements effectués soit en interne, soit sous-traités auprès de partenaires spécialisés de confiance travaillant selon des normes de qualité strictes.

Les opérations secondaires courantes associées aux services d’usinage CNC sur mesure comprennent :

Traitements thermiques :

• Durcissement et revenu : Augmente la résistance mécanique à l’usure et la durée de vie utile
• Carburation : Enrichit la teneur en carbone de la surface afin d’améliorer la résistance à l’usure et au frottement
• Durcissement structural : Augmente la résistance mécanique pour des alliages spécifiques

Traitements de surface :

• Anodisation : Crée une couche d’oxyde protectrice sur les pièces en aluminium
• Pour les produits de la catégorie 5A001.a., les éléments suivants sont utilisés: Assure une protection contre la corrosion ainsi qu’une résistance à l’usure
• Plaqué en or: Améliore la conductivité électrique pour les applications électroniques
• Passivation : Protège les aciers inoxydables contre l’oxydation sans ajout de matériau

Opérations de finition :

• Usinage : Permet d’atteindre des tolérances extrêmement serrées, dépassant les capacités standard du tournage
• Polissage : Selon Polydec, les pièces polies présentent une finition nettement supérieure, devenant plus lisses et plus brillantes, atteignant souvent une rugosité Ra de 0,1 µm ou mieux
• Sablage : Ébavurage, nettoyage ou création de textures de surface spécifiques

Les ateliers proposant des opérations secondaires en interne ou disposant de partenariats établis simplifient votre chaîne d’approvisionnement. Plutôt que de coordonner plusieurs fournisseurs, un seul prestataire gère l’ensemble du processus, depuis la matière première jusqu’à la pièce finie.

Votre liste de vérification d'évaluation

Avant de demander des devis, utilisez cette liste de contrôle pour évaluer systématiquement les prestataires potentiels de services d’usinage sur tour à commande numérique (CNC) :

Catégorie d'évaluation	Questions clés à poser	Méthode de vérification
CERTIFICATIONS	Quelles certifications qualité détenez-vous ? Sont-elles à jour ?	Demandez des copies des certificats avec leurs dates d’expiration
Équipement	Quels types et dimensions de machines pouvez-vous prendre en charge ?	Demandez la liste des équipements ou une visite des installations
Expérience	Avez-vous déjà usiné des pièces similaires pour notre secteur d’activité ?	Demandez des études de cas ou des coordonnées de références
Les produits	Êtes-vous en mesure de vous procurer facilement le matériau que nous avons spécifié ?	Confirmez la disponibilité du matériau et le délai d’approvisionnement
Capacité	Quels sont les délais habituels pour répondre à nos besoins en volume ?	Obtenez par écrit des engagements précis concernant les délais
Contrôle qualité	Comment vérifiez-vous la précision dimensionnelle ?	Renseignez-vous sur les équipements d’inspection et les méthodes de maîtrise statistique des procédés (MSP)
Opérations secondaires	Proposez-vous des traitements thermiques, des placages ou des finitions en interne ?	Précisez quelles opérations nécessitent l’intervention de prestataires externes
Communication	Qui sera mon interlocuteur principal ?	Évaluez la réactivité pendant le processus de demande de devis

Préparation de votre dossier de demande de devis

Une demande de devis bien préparée accélère le délai de réponse et améliore la précision du devis. Incluez les éléments suivants :

• fichiers CAO 3D : Les formats STEP ou IGES sont privilégiés par la plupart des ateliers
• dessins 2D : Indiquez les tolérances, les exigences de finition de surface et les spécifications des filetages
• Spécification du matériau : Désignation exacte de l’alliage, accompagnée de toute exigence en matière de certification
• Répartition des quantités : Quantité initiale de la commande plus les volumes annuels estimés
• Identification des caractéristiques critiques : Mettre en évidence les dimensions nécessitant une vérification stricte des tolérances
• Exigences des opérations secondaires : Traitements thermiques, placages ou finitions spéciales requis
• Exigences de livraison : Date de livraison cible et préférences d’expédition
• Exigences en matière de certification : Certificats de matériaux, rapports d’inspection ou autres documents requis

Pour les applications automobiles et de précision exigeant des partenaires fiables, envisagez des fabricants offrant des capacités complètes. Des entreprises telles que Shaoyi Metal Technology proposent la certification IATF 16949, la maîtrise statistique des procédés (SPC) et des compétences couvrant des ensembles complexes de châssis jusqu’aux douilles métalliques sur mesure, avec des délais de livraison pouvant être aussi courts qu’un jour ouvrable et une montée en puissance fluide, de la fabrication rapide de prototypes à la production de masse.

Armé de ce cadre d'évaluation, vous pouvez aborder le processus de sélection des fournisseurs de manière systématique. Vous saurez quelles questions poser, quelles références vérifier et comment identifier des partenaires dont les capacités correspondent précisément à vos besoins spécifiques. Cette préparation transforme la sélection des fournisseurs d'une démarche intuitive en une prise de décision éclairée, garantissant dès le départ le succès de votre projet.

Questions fréquemment posées concernant les services de tours à commande numérique (CNC)

1. Quelle est la différence entre l'usinage tourné CNC et l'usinage fraisé CNC ?

L'usinage tourné CNC fait tourner la pièce à usiner contre un outil de coupe fixe, ce qui le rend idéal pour les pièces cylindriques telles que les arbres, les douilles et les goupilles. L'usinage fraisé CNC fait tourner l'outil de coupe contre une pièce fixe, ce qui convient mieux aux formes prismatiques telles que les supports et les carter. Pour les pièces nécessitant les deux opérations, les tours CNC équipés d'outils entraînés peuvent effectuer des opérations de fraisage, de perçage et de taraudage dans un seul et même montage, réduisant ainsi les temps de cycle jusqu'à 75 % par rapport à l'utilisation séparée de machines distinctes.

2. À combien s’élèvent les frais des services de tours à commande numérique (CNC) ?

Les coûts des services de tours à commande numérique (CNC) dépendent de plusieurs facteurs : le temps d’utilisation de la machine (65 à 120 $/heure), les frais de mise en place (50 à 150 $ par opération), la marge appliquée aux matériaux (15 à 35 %), la consommation d’outillages et les opérations secondaires. Le volume a un impact significatif sur le prix unitaire : passer d’une commande de 1 à 100 pièces peut réduire les coûts unitaires de 88 %, car les frais fixes de mise en place se répartissent sur un plus grand nombre d’unités. Des tolérances serrées peuvent multiplier les coûts par un facteur 3 à 5 ; il est donc recommandé de spécifier une précision uniquement là où elle est fonctionnellement nécessaire afin d’optimiser votre budget.

3. Quels matériaux peuvent être usinés sur un tour à commande numérique (CNC) ?

Les tours à commande numérique par ordinateur (CNC) usinent une grande variété de matériaux, notamment l’aluminium (indice d’usinabilité de 180 à 200), le laiton (supérieur à 300), l’acier au carbone (70 à 80), l’acier inoxydable (45 à 78 selon la nuance), le cuivre et le titane (22). Des matières plastiques techniques telles que l’acétal, le PEEK, le nylon et le PEHD sont également couramment usinées sur tour. Le choix du matériau influence les vitesses de coupe, l’usure des outils, l’état de surface et les coûts globaux du projet : l’aluminium s’usine le plus rapidement, tandis que le titane nécessite des outils spécialisés et des opérations plus lentes.

4. Quelles tolérances peut-on obtenir par tournage CNC ?

L'usinage CNC tourné standard permet d'atteindre des tolérances de ±0,1 mm pour les diamètres extérieurs et les alésages internes. Les travaux de précision atteignent ±0,025 mm, tandis que les configurations ultra-précises peuvent atteindre ±0,005 mm pour les caractéristiques critiques. Les états de surface varient de Ra 3,2 µm (usinage standard) à Ra 0,04 µm (finition miroir). Les facteurs influençant l’atteinte des tolérances comprennent la rigidité de la machine, la stabilité thermique, les méthodes de serrage de la pièce et l’état des outils. Des fournisseurs certifiés IATF 16949, tels que Shaoyi Metal Technology, utilisent la maîtrise statistique des procédés (MSP) pour assurer la constance des performances sur l’ensemble des séries de production.

5. Comment choisir le bon prestataire de services d’usinage sur tour CNC ?

Évaluez les fournisseurs en fonction de leurs certifications (ISO 9001, IATF 16949 pour l’industrie automobile, AS9100 pour l’aérospatiale), de leurs capacités d’équipement (tours à 2 axes, centres d’usinage tournants multiaxes, machines suisses), de leur expérience sectorielle dans des applications similaires et de leur réactivité en matière de communication. Vérifiez leurs méthodes de contrôle qualité, notamment la mise en œuvre de la maîtrise statistique des procédés (MSP) et l’équipement d’inspection. Pour les applications automobiles, les fabricants disposant de la certification IATF 16949 et proposant des délais de livraison aussi courts qu’un jour ouvrable offrent la fiabilité exigée par les chaînes d’approvisionnement exigeantes.
