Comprendre les pièces essentielles d'une machine CNC

Imaginez une machine capable de transformer un bloc massif de métal en un composant automobile de précision avec des tolérances mesurées au millième de pouce. Telle est la puissance de l'usinage CNC — et tout repose sur la compréhension du fonctionnement de chaque pièce de la machine CNC en parfaite harmonie.

Les machines CNC (commande numérique par ordinateur) sont devenues la colonne vertébrale de la fabrication moderne de précision. Des composants aérospatiaux aux dispositifs médicaux, ces systèmes sophistiqués reposent sur de multiples pièces interconnectées pour fournir des résultats constants et de haute qualité. Or, voici ce que beaucoup de personnes négligent : la qualité de chaque composant individuel détermine directement les performances de votre machine.

Pourquoi chaque composant compte dans la fabrication de précision

Imaginez une machine à commande numérique (CNC) comme un orchestre. La broche, les axes, les contrôleurs et le bâti doivent tous fonctionner parfaitement — et de façon synchronisée — pour produire un chef-d’œuvre. Lorsque vous maîtrisez les bases de la construction d’une machine CNC, vous acquérez la capacité de diagnostiquer les problèmes, d’évaluer les achats d’équipements et de communiquer efficacement avec les fraiseurs et les ingénieurs.

Chaque composant d’une machine CNC remplit une fonction précise :

• Le bâti absorbe les vibrations et assure la stabilité
• La broche entraîne les outils de coupe avec une rotation précise
• Les guides linéaires garantissent un déplacement fluide et précis le long de chaque axe
• Le contrôleur traduit les conceptions numériques en mouvements physiques

Lorsqu’un seul composant fonctionne sous ses performances optimales, cela crée un effet domino sur l’ensemble du système. Une vis à billes légèrement usée peut sembler anodine — jusqu’à ce que vous constatiez des imprécisions dimensionnelles sur vos pièces finies.

La précision de la sortie de votre machine à commande numérique (CNC) est aussi bonne que son composant le plus faible. Comprendre comment chaque pièce contribue à l’ensemble du système est la première étape vers l’excellence en fabrication.

Les éléments fondamentaux de l’usinage piloté par ordinateur

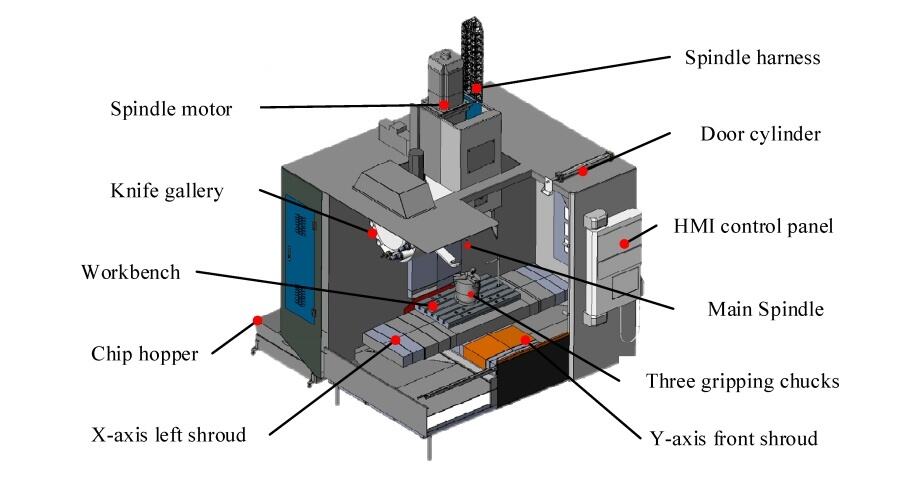

Quels sont donc exactement les composants d’une machine CNC ? En substance, tout système CNC comprend des éléments structurels (lit et châssis), des composants de mouvement (axes, moteurs et variateurs), le système de coupe (broche et outillages) ainsi que le système de commande (contrôleur et logiciel). Ces composants de machine CNC fonctionnent comme une unité intégrée, où les signaux circulent du contrôleur vers les moteurs, traduisant les instructions en code G en mouvements physiques précis.

Que vous évaluiez l'achat d'une nouvelle machine, que vous diagnostiquiez un problème sur un système existant ou que vous recherchiez simplement des informations complètes sur les machines à commande numérique (CNC), la compréhension de ces composants mécaniques vous confère un avantage significatif. Vous saurez ainsi quelles spécifications sont les plus importantes pour vos applications et quelles fonctionnalités justifient un prix supérieur.

Dans les sections suivantes, nous examinerons en détail chacun des principaux composants — de la charpente fondamentale de la machine (le bâti) jusqu’au panneau de commande sophistiqué. Vous découvrirez comment ces éléments interagissent, ce qui distingue les composants de haute qualité des alternatives économiques, et comment les entretenir pour garantir des performances optimales. Commençons par la fondation qui maintient l’ensemble en place.

Bâti et charpente de la machine

Chaque pièce mécanique de précision commence par une fondation stable. En usinage CNC, cette fondation est le bâti de la machine — l’ossature structurelle qui supporte tous les autres composants CNC et détermine la précision avec laquelle votre machine peut fonctionner. Pensez-y ainsi : vous ne construiriez pas un gratte-ciel sur du sable. De même, vous ne pouvez pas atteindre une précision au niveau du micromètre sans un bâti capable d’absorber les vibrations et de maintenir une stabilité dimensionnelle sous l’effet des efforts de coupe.

Le bâti de la machine fait bien plus que simplement maintenir les parties de la machine ensemble. Il fournit la base rigide qui conserve l’alignement parfait de votre broche, de votre table de travail et de vos guides linéaires pendant des milliers d’heures de fonctionnement. Lorsque les efforts de coupe s’exercent sur votre pièce, le bâti doit résister à la déformation. Lorsque la rotation de la broche génère des vibrations, le bâti doit les amortir avant qu’elles n’atteignent la zone d’usinage.

Bâti en fonte grise contre bâti soudé en acier

Le choix des matériaux de châssis ne repose pas uniquement sur le coût, mais aussi sur l’adéquation des propriétés du lit à vos exigences d’usinage. Examinons les trois options principales que vous rencontrerez lors de l’évaluation des pièces de machines de fabrication :

Fonte reste la norme industrielle pour de bonnes raisons. La fonte grise de grade G3000 offre des capacités d’amortissement 8 à 10 fois supérieures à celles de l’acier , ce qui signifie que les vibrations sont absorbées plutôt que transmises à votre outil de coupe. Les flocons de graphite présents dans la microstructure de la fonte grise agissent comme des amortisseurs naturels des vibrations. Toutefois, la fonte est lourde et sensible à la dilatation thermique — des facteurs que vous devrez prendre en compte pour votre application spécifique.

Acier soudé offre une alternative plus légère et plus économique. Les cadres en acier offrent une excellente rigidité et peuvent être fabriqués plus rapidement que les composants moulés. L’inconvénient ? Une capacité d’amortissement des vibrations moindre. Les fabricants compensent ce défaut en ajoutant des nervures internes ou des structures type « sandwich » intégrant des couches amortissantes. L’acier convient bien aux applications où la rapidité prime sur la finition de surface optimale.

Béton polymère (moulage minéral) représente l’évolution la plus récente de la technologie des bâti. Ces matériaux composites offrent environ 92 % de la capacité d’amortissement du fonte grise, tout en réduisant la masse de 30 %. Ils excellent également en stabilité thermique — un critère essentiel lorsque des fluctuations de température pourraient affecter la précision dimensionnelle. Leur coût initial plus élevé limite leur adoption, mais, pour les applications de haute précision exigeant des tolérances très serrées, les bâti en béton polymère justifient souvent cet investissement.

Matériau	Rigidité	Amortissement des vibrations	Stabilité thermique	Poids	Coût
Fonte	Élevé	Excellent	Modéré	Lourd	Modéré
Acier soudé	Modéré	Équitable	Faible	Lumière	Faible
Béton polymère	Modéré	Excellent	Élevé	Modéré	Élevé

Comment la rigidité du bâti influence la précision d’usinage

Voici où les choses deviennent concrètes. La rigidité du bâti — mesurée par la raideur statique — influe directement sur les tolérances que votre machine est capable de respecter. Les machines CNC industrielles atteignent généralement une raideur statique de 50 N/μm ou plus, ce qui signifie que le bâti se déforme de moins d’un micromètre pour chaque force appliquée de 50 newtons.

Pourquoi cela importe-t-il ? Lorsque votre outil de coupe entre en contact avec la pièce à usiner, il génère des forces importantes. Si le bâti fléchit même légèrement, ce mouvement se traduit directement par une erreur dimensionnelle sur la pièce finie. Un bâti bien conçu maintient une précision de position de 0,01 mm/m ou meilleure sous des forces de coupe allant jusqu’à 10 kN.

La conception à nervures internes joue un rôle crucial ici. Les motifs en nervures croisées répartissent les forces de coupe plus uniformément que des nervures simples parallèles, offrant un meilleur soutien dans plusieurs directions. La taille, l’épaisseur et l’espacement de ces nervures sont calculés en fonction des forces de coupe attendues et des dimensions globales du bâti. Des conceptions symétriques permettent d’équilibrer les forces, réduisant ainsi la tendance aux contraintes et déformations inégales.

Évaluation de la qualité du bâti

Lors de l’analyse de toutes les pièces d’une machine à commande numérique (CNC), neuve ou d’occasion, le bâti mérite une inspection attentive. Voici les principaux indicateurs de qualité à examiner :

• Certification de la nuance de matériau : Exigez la documentation fournie par la fonderie attestant l’origine du matériau — la fonte grise de nuance G3000 est la référence industrielle pour un amortissement optimal
• Platitude de la surface : Les glissières doivent être usinées avec une précision de quelques micromètres afin d’assurer un déplacement fluide et précis des composants
• Fréquence de résonance : Privilégiez les machines dont la fréquence de résonance dépasse 80 Hz afin d’éviter l’amplification des vibrations pendant l’usinage
• Tolérance aux déformations thermiques : Rechercher des spécifications inférieures à 15 μm/m°C pour les applications exigeant des tolérances serrées
• Motif de nervuration : Examiner la structure interne afin de vérifier l’existence d’une nervuration croisée bien conçue, qui répartit uniformément les contraintes
• Dossiers de traitement thermique : Le recuit élimine les contraintes internes résultant de la fonderie, empêchant ainsi toute déformation à long terme

Une maintenance régulière prolonge considérablement la durée de vie de la table. Des vérifications mensuelles de nivellement, une inspection annuelle des boulons de fixation à la fondation et une analyse du spectre des vibrations toutes les 2 000 heures de fonctionnement constituent la pratique standard. Les machines équipées de systèmes intégrés de couvercles de glissières réduisent l’usure liée aux débris jusqu’à 65 %.

Maintenant que la fondation de votre machine est bien comprise, passons à la composante qui effectue réellement l’enlèvement de matière : la broche.

La broche et son rôle essentiel dans l’enlèvement de matière

Si la table de la machine constitue sa fondation, alors la broche en est le cœur. Cet ensemble rotatif maintient, entraîne et positionne avec précision votre outil de commande numérique, ce qui permet de transformer la matière première en composants finis chaque usinage, chaque finition de surface, chaque tolérance dimensionnelle dépendent de la performance de votre broche.

La fonction de la broche semble simple : faire tourner l’outil de coupe à la vitesse appropriée, avec suffisamment de puissance pour enlever du matériau. Toutefois, assurer cette performance de façon constante pendant des milliers d’heures de fonctionnement exige une ingénierie sophistiquée. La configuration des roulements, l’intégration du moteur, les systèmes de refroidissement et les spécifications d’équilibrage contribuent tous à la performance de la broche — et, en définitive, à la qualité de vos pièces usinées sur fraiseuse à commande numérique.

Comprendre les différents types de broches vous aide à choisir les composants adéquats pour fraiseuse à commande numérique en fonction de vos applications spécifiques. Examinons les trois conceptions principales de broches et découvrons dans quels domaines chacune excelle.

Types de broches et leurs applications idéales

Broches entraînées par courroie représentent l'approche traditionnelle de la transmission de puissance. Un système de poulies et de courroies transmet la puissance du moteur à l’arbre de la broche, maintenant ainsi le moteur physiquement séparé de la zone d’usinage. Cette séparation offre un avantage significatif : une réduction du transfert de chaleur depuis le moteur , ce qui contribue à maintenir la précision pendant des opérations d’usinage prolongées.

Les conceptions à entraînement par courroie excellent dans la fourniture d’un couple élevé à des régimes plus bas — exactement ce dont vous avez besoin pour effectuer des passes lourdes dans l’acier ou des passes profondes dans le bois massif. Elles sont également économiques et relativement faciles à entretenir. L’inconvénient ? Le système de courroie peut introduire des vibrations, produire davantage de bruit que d’autres conceptions et limite généralement la vitesse maximale de la broche. Pour les applications générales d’usinage des métaux, de travail du bois et de prototypage, où la précision absolue n’est pas la préoccupation première, les broches à entraînement par courroie offrent un excellent rapport qualité-prix.

Broches direct-drive éliminer entièrement les courroies et les poulies en reliant directement l’arbre du moteur à l’arbre de la broche. Cette conception simplifiée réduit les sources de vibrations, permettant ainsi une plus grande précision et de meilleures finitions de surface sur les pièces usinées par une fraiseuse CNC.

En l’absence de pertes mécaniques de transmission de puissance, les broches à entraînement direct atteignent des régimes (RPM) plus élevés et réagissent plus rapidement aux commandes de changement de vitesse — ce qui est idéal lorsque votre procédé d’usinage implique fréquemment des changements d’outils avec des exigences de vitesse variables. La fabrication de matrices et de moules, l’usinage de composants aérospatiaux, ainsi que les travaux de précision destinés aux secteurs médical et électronique tirent tous profit des caractéristiques des broches à entraînement direct. Toutefois, la chaleur dégagée par le moteur peut se transférer plus facilement à la broche, nécessitant souvent des systèmes de refroidissement liquide afin de garantir la stabilité thermique.

Broches motorisées (également appelées broches intégrales ou intégrées) poussent l’intégration plus loin en logeant le moteur directement à l’intérieur de l’ensemble de la broche elle-même. Cette conception compacte offre des performances supérieures : vitesses extrêmement élevées, vibrations minimales et précision exceptionnelle. Ce sont des composants essentiels des configurations de fraiseuses à commande numérique conçues pour l’usinage à grande vitesse.

Les industries aérospatiale et automobile comptent sur les broches motorisées pour améliorer leur efficacité de production. Les opérations de meulage de précision dépendent de leur rotation fluide pour obtenir des finitions de surface miroir. La fabrication de dispositifs médicaux les utilise pour créer des géométries complexes d’implants. Ces performances haut de gamme ont un prix élevé : les broches motorisées coûtent nettement plus cher que les autres types et nécessitent souvent le remplacement complet de l’unité plutôt que des réparations au niveau des composants.

Type de broche	Plage de vitesse	Couple de sortie	Niveau de précision	Applications Typiques
À courroie	Faible à modéré (jusqu’à 8 000 tr/min typique)	Élevé à faible régime	Bon	Usinage général des métaux, travail du bois, prototypage, usinage lourd
Entraînement direct	Modéré à élevé (jusqu’à 15 000+ tr/min)	Modéré	Très bon	Fabrication de matrices/moules, usinage aéronautique, fabrication de précision
Motorisé	Très élevée (20 000–60 000+ tr/min)	Plus faible à basse vitesse de rotation	Excellent	Usinage à grande vitesse, rectification de précision, composants médicaux, gravure

Comprendre la relation entre vitesse de broche et couple

C’est ici que le choix de la broche devient intéressant. La vitesse et le couple sont liés par une relation fondamentale — comprendre cette relation vous aide à choisir les bonnes pièces d’usinage CNC pour votre travail.

Le couple représente la force de rotation — c’est-à-dire la capacité de la broche à maintenir sa vitesse de coupe sous charge. Lorsque votre outil entre en contact avec un matériau dur ou effectue une passe profonde, le couple permet à la broche de continuer à tourner à la vitesse commandée. Les broches à haut couple excellent dans l’enlèvement rapide de grands volumes de matière.

La vitesse (exprimée en tr/min) détermine la vitesse de coupe à la surface. Les outils de petit diamètre nécessitent des vitesses de rotation plus élevées pour atteindre des vitesses de coupe optimales. Les opérations de finition fine, la gravure et le travail avec des outils de petite taille exigent toutes une grande capacité de vitesse.

Le défi ? La plupart des broches ne peuvent pas maximiser simultanément les deux caractéristiques. Les conceptions à entraînement par courroie privilégient le couple à basse vitesse. Les broches motorisées privilégient la vitesse, mais peuvent éprouver des difficultés lors d’usinages lourds à faible régime. Les broches à entraînement direct offrent un compromis équilibré entre ces deux caractéristiques, assurant ainsi des performances polyvalentes.

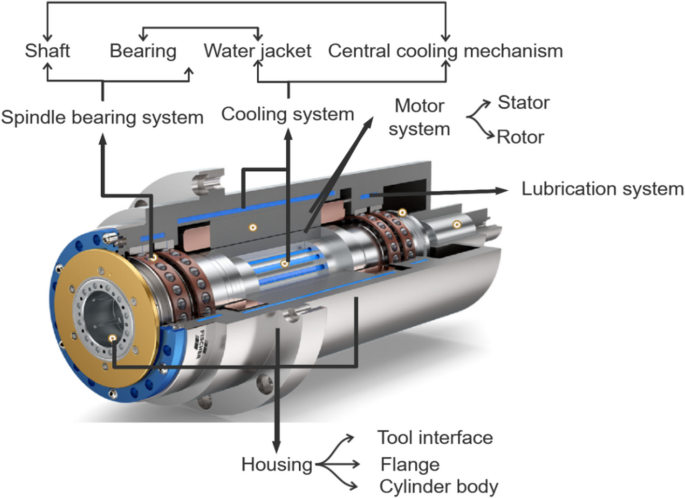

La configuration des roulements influence directement les vitesses que votre broche peut atteindre. Des roulements à contact oblique disposés en configuration duplex ou tripex supportent à la fois les charges radiales et axiales tout en permettant un fonctionnement à haute vitesse. Les roulements hybrides en céramique réduisent la génération de chaleur à des régimes extrêmes. Le préchargage des roulements — c’est-à-dire dans quelle mesure ils sont serrés les uns contre les autres — affecte à la fois la précision et la vitesse maximale possible.

Comment la qualité de la broche influe-t-elle sur l’état de surface et la durée de vie des outils ?

Vous vous demandez peut-être pourquoi les composants des fraiseuses CNC présentent des écarts de prix aussi importants. La réponse réside souvent dans la qualité de la broche — et son impact direct sur vos résultats.

Une broche usinée avec précision et équipée de roulements correctement préchargés fonctionne avec un balancement minimal (quantité de balancement à l'extrémité de l'outil). Un balancement inférieur à 0,0001 pouce permet d'obtenir des finitions de surface plus lisses et prolonge considérablement la durée de vie de l'outil. Pourquoi ? Parce que le tranchant entre en contact avec la matière de façon plus constante, réduisant ainsi l'effet de coupe interrompue qui provoque une usure prématurée de l'outil.

La stabilité thermique est tout aussi importante. Lorsque les broches chauffent pendant leur fonctionnement, leurs composants se dilatent. Les broches de haute qualité intègrent des systèmes de refroidissement — à air ou à liquide — et utilisent des matériaux dont les coefficients de dilatation thermique sont soigneusement appariés afin de conserver leur précision même lorsque la température augmente. Les broches de moindre qualité perdent de leur précision à mesure qu’elles se réchauffent, ce qui nécessite des corrections ou des recalibrages fréquents.

L'amortissement des vibrations distingue les broches haut de gamme des alternatives économiques. Chaque broche génère une certaine vibration pendant sa rotation. Les broches bien conçues intègrent des ensembles rotatifs équilibrés et des dispositifs d'amortissement qui empêchent la transmission des vibrations vers la zone de coupe. Résultat ? Des finitions de surface améliorées et une réduction des marques de vibration sur vos pièces finies.

Considérations relatives à la maintenance pour assurer la longévité de la broche

Protéger votre investissement dans une broche exige des pratiques d'entretien régulières. Voici ce qui compte le plus :

• Procédures de préchauffage : Faites tourner la broche selon un cycle progressif de préchauffage avant l'usinage en production — généralement 10 à 15 minutes, passant progressivement d'une vitesse faible à la vitesse de fonctionnement
• Surveillance de la lubrification : Vérifiez quotidiennement les systèmes de lubrification par huile-air ou par graisse ; les pannes de roulements dues à une lubrification insuffisante représentent un pourcentage significatif des réparations de broches
• Analyse des vibrations : Une analyse périodique du spectre des vibrations permet de détecter l'usure des roulements avant qu'une défaillance catastrophique ne se produise
• Inspection du porte-outil : Des porte-outils usés ou endommagés provoquent un balancement qui, à long terme, endommage les roulements de la broche
• Gestion du liquide de refroidissement : Pour les broches refroidies à liquide, maintenez une température et des débits de liquide de refroidissement appropriés afin d’éviter les dommages thermiques

Lorsque les broches nécessitent effectivement une réparation, la complexité varie selon leur type. Les broches entraînées par courroie permettent souvent le remplacement des roulements dans le cadre d’une opération de maintenance. Les broches motorisées exigent généralement des ateliers de réparation spécialisés et peuvent nécessiter le remplacement complet de l’unité en cas de panne du moteur interne.

Maintenant que la broche est considérée comme le cœur moteur de l’enlèvement de matière, examinons les composants qui positionnent précisément cette broche dans l’espace tridimensionnel — les systèmes d’axes et les composants de mouvement linéaire.

Systèmes d’axes et composants de mouvement linéaire

Maintenant que vous comprenez comment la broche enlève de la matière, examinons ce qui déplace cette broche — ainsi que votre pièce — dans l’espace tridimensionnel avec une précision au micron près. Les systèmes d’axes et les composants de mouvement linéaire sont les éléments de la machine à commande numérique (CNC) chargés de transformer les coordonnées numériques en déplacements physiques. Sans eux, même la broche la plus performante serait inutilisable.

Tout mouvement d’une machine CNC repose sur un système soigneusement orchestré de moteurs, de vis et de guides fonctionnant ensemble. Lorsque votre automate envoie la commande de déplacer l’outil de coupe de 0,001 pouce vers la gauche, ces composants cnc précis doivent exécuter ce déplacement avec une exactitude parfaite — ni 0,0009 pouce, ni 0,0011 pouce, mais précisément 0,001 pouce. Comprendre comment ces composants atteignent une telle précision vous permet d’évaluer les machines, de diagnostiquer les problèmes et d’apprécier l’ingénierie sous-jacente des technologies CNC modernes.

Vis à billes contre vis trapézoïdales pour les déplacements de précision

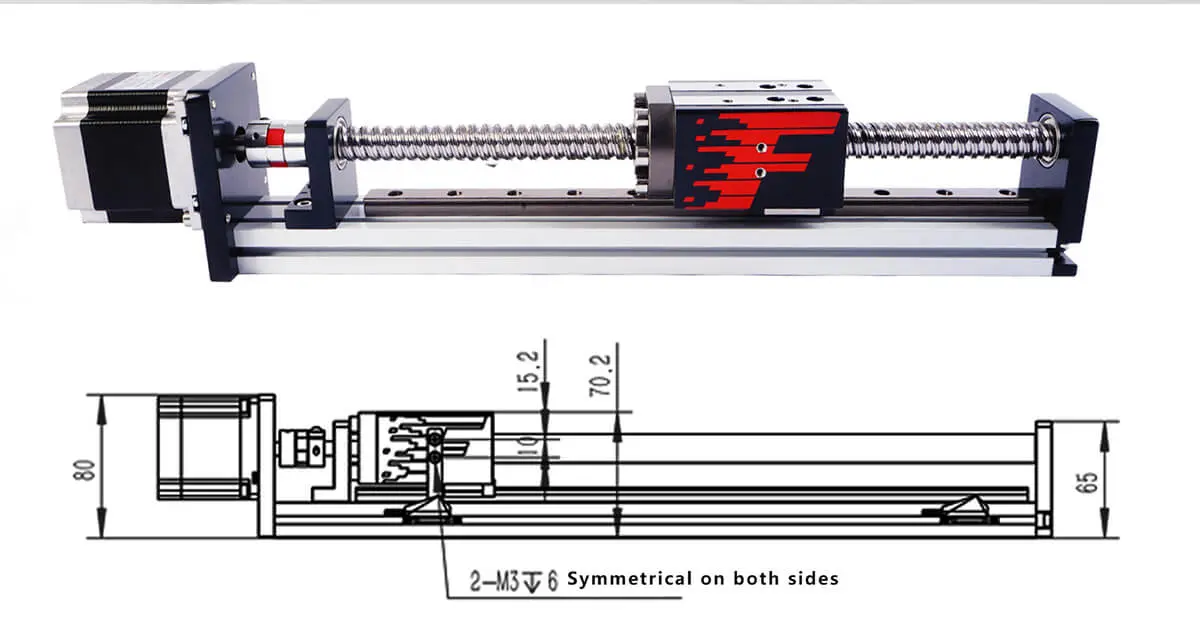

Au cœur du mouvement linéaire se trouve un mécanisme apparemment simple : une vis rotative qui convertit le mouvement de rotation en déplacement linéaire. Toutefois, la manière dont s’opère cette conversion fait toute la différence en ce qui concerne les performances de votre machine. Vous rencontrerez deux technologies principales — les vis à billes et les vis à filet trapézoïdal —, chacune possédant des caractéristiques distinctes qui les rendent adaptées à des applications différentes.

Vis à billes représentent la référence en matière de précision pour les travaux CNC exigeants. À l’intérieur d’un ensemble de vis à billes, des billes en acier trempé roulent entre la tige filetée et l’écrou, créant une interface à faible frottement qui améliore considérablement l’efficacité. Selon spécifications industrielles , ce mouvement de roulement réduit les pertes d’énergie et augmente le rendement de transmission de force à 90 % ou plus — contre seulement 20 à 40 % pour les conceptions à contact glissant.

La conception à billes recirculantes offre plusieurs avantages pour la production de pièces tournées CNC et l’usinage de précision :

• Jeu minimal : Les écrous à billes précontraints éliminent le jeu entre la vis et l’écrou, permettant un positionnement précis dans les deux sens.
• Haute efficacité : Moins de frottement signifie moins de génération de chaleur et des besoins réduits en puissance moteur
• Opération sans heurts: Le contact roulant assure un déplacement constant sans comportement d'adhérence-glissement
• Durée de vie longue: La réduction du frottement se traduit par une usure moindre au fil du temps

Vis sans fin adoptez une approche plus simple : l’écrou glisse directement le long des filets de la vis, sans éléments roulants. Ce frottement de glissement crée davantage de résistance, mais offre ses propres avantages. Les vis à filet trapézoïdal coûtent nettement moins cher que les vis à billes et offrent une capacité d’autoblocage intrinsèque. Lorsque le moteur s’arrête, le frottement empêche la vis de se déplacer en sens inverse — une caractéristique précieuse pour les axes verticaux, où la gravité pourrait autrement déplacer la charge.

Quand faut-il choisir chaque type ? Les vis à billes dominent les applications nécessitant une haute précision, une grande vitesse et des cycles de fonctionnement prolongés. Les fraiseuses à commande numérique (CNC), les tours et les centres d’usinage utilisent presque systématiquement des vis à billes sur leurs axes principaux. Les vis trapézoïdales trouvent leur place dans les applications de moindre précision, les machines destinées aux amateurs, les imprimantes 3D et les situations où le freinage par auto-blocage est plus important que le rendement.

Si vous examinez un schéma d’une machine CNC à 3 axes, vous verrez généralement des vis à billes entraînant les axes X, Y et Z. Le pas de la vis (distance parcourue par tour) détermine la relation entre la rotation du moteur et le déplacement linéaire : des pas plus petits offrent une résolution de positionnement plus fine, tandis que des pas plus grands permettent des vitesses d’avance plus élevées.

Systèmes de guidage linéaire définissant la précision

Les vis à billes fournissent la force motrice, mais les guides linéaires garantissent un déplacement parfaitement rectiligne. Ces systèmes de guidage supportent les composants mobiles — tables, têtes de broche et chariots — tout en limitant le mouvement à un seul axe. Toute déviation par rapport à un déplacement linéaire parfait se traduit par une erreur géométrique sur les pièces finies.

Les machines CNC modernes utilisent généralement des guides linéaires à billes (également appelés guides de mouvement linéaire ou guides LM). Comme les vis à billes, ces systèmes utilisent des billes en circulation pour créer un contact roulant entre le rail de guidage et le bloc-chariot. Le résultat ? Une friction extrêmement faible, une rigidité élevée et un mouvement fluide, même sous de fortes charges.

Les caractéristiques techniques des guides linéaires influencent directement les tolérances que votre machine est capable de respecter. Les paramètres clés comprennent :

• Classe de précision : Allant de la classe normale (N) à la classe ultra-précision (UP), avec des tolérances plus serrées sur la rectitude du rail et le parallélisme de course du chariot
• Classe de précharge : Une précharge légère convient aux applications à grande vitesse ; une précharge forte maximise la rigidité pour l’usinage lourd
• Capacité de charge : Évalué selon les limites de charge statique et dynamique — doit dépasser les exigences de votre application avec une marge de sécurité appropriée
• Rigidité : Résistance à la déformation sous charge, mesurée en N/μm

L’agencement des rails de guidage est également important. La plupart des plans de machines CNC montrent deux rails parallèles par axe, avec plusieurs blocs de chariot sur chaque rail. Cette configuration assure la résistance aux charges de moment — c’est-à-dire la capacité à supporter des forces de basculement sans coincement ni perte de précision. Un espacement plus large entre les rails augmente la capacité de charge de moment, mais nécessite une empreinte machine plus importante.

Moteurs servo : les muscles derrière les déplacements précis

Les vis à billes et les guides linéaires gèrent l’aspect mécanique du mouvement. Mais qu’est-ce qui génère réellement ce mouvement ? C’est ici que les moteurs entrent en jeu — et le choix du type de moteur influence considérablement les capacités de la machine.

Moteurs à servocommande dominent les machines CNC professionnelles pour une bonne raison. Ces moteurs intègrent des systèmes de rétroaction qui surveillent en continu et ajustent la position, assurant ainsi une commande en boucle fermée. Lorsque le contrôleur ordonne un déplacement vers une coordonnée spécifique, le système servo vérifie la position réelle et apporte des corrections en temps réel. Selon les lignes directrices relatives au choix des moteurs , les moteurs servo offrent des performances supérieures et une plus grande flexibilité par rapport aux solutions alternatives, avec un contrôle précis et un couple élevé.

Les avantages des moteurs servo comprennent :

• Capacité élevée de vitesse et d’accélération
• Positionnement précis grâce à la rétroaction de l’encodeur
• Couple constant sur toute la plage de vitesses
• Réponse dynamique aux charges variables

Moteurs pas à pas offrent une alternative plus économique pour les applications moins exigeantes. Ils fonctionnent en avançant par pas discrets — généralement 200 pas par tour — ce qui les rend adaptés aux applications nécessitant un contrôle précis, sans la complexité des systèmes servo. Les moteurs pas à pas conviennent bien aux fraiseuses CNC grand public, aux imprimantes 3D et aux machines de loisirs, où le coût prime sur les performances maximales.

La différence fondamentale ? Les systèmes servo connaissent leur position exacte ; les systèmes pas à pas supposent qu’ils se trouvent là où ils devraient être. Sous de fortes charges ou lors d’accélérations rapides, les moteurs pas à pas peuvent perdre des pas sans que le contrôleur ne le détecte, entraînant ainsi des erreurs de positionnement. Les systèmes servo détectent automatiquement de telles erreurs et les corrigent.

Configurations d’axes : systèmes 3 axes à 5 axes

Combien d’axes votre application requiert-elle ? Cette réponse détermine à la fois la complexité et les capacités de la machine. Examinons les configurations courantes :

machines 3 axes assurent un mouvement linéaire selon les axes X, Y et Z — gauche/droite, avant/arrière et haut/bas. Cette configuration permet d’effectuer la majorité des opérations de fraisage, de perçage et de routage. Les fraiseuses à commande numérique (CNC), les routeuses et les centres d’usinage verticaux utilisent couramment des configurations à 3 axes. Leur limitation ? Vous ne pouvez accéder qu’aux surfaces que l’outil peut atteindre depuis le haut.

machines à 4 axes ajoutent un mouvement rotatif, généralement autour de l’axe X (appelé axe A) ou autour de l’axe Y (axe B). Cette liberté supplémentaire permet d’usiner des caractéristiques sur plusieurs faces d’une pièce sans repositionnement manuel. La production de pièces pour machines à tour CNC intègre souvent une capacité à 4 axes afin de traiter des géométries complexes.

machines 5-axes combinent trois axes linéaires avec deux axes rotatifs, ce qui permet à l’outil de coupe d’aborder la pièce à usiner sous pratiquement n’importe quel angle. Des composants aéronautiques complexes, des aubes de turbine et des implants médicaux nécessitent souvent une capacité à 5 axes pour usiner leurs contours intriqués dans un seul et même montage.

Chaque axe supplémentaire ajoute de la complexité au système de mouvement. Plus de vis à billes, plus de guides, plus de moteurs, plus de codeurs — et davantage de sources potentielles d’erreurs devant être étalonnées et entretenues.

Spécifications des composants selon les types de machines

Les différents types de machines CNC optimisent leurs composants de mouvement pour des applications spécifiques. Le tableau suivant compare les caractéristiques typiques selon les catégories courantes de machines :

CompoNent	Moulins à commande numérique	Tours CNC	Routeurs CNC
Course des axes (typique)	X : 500–1500 mm, Y : 400–800 mm, Z : 400–600 mm	X : 200–600 mm, Z : 300–1500 mm	X : 1200–3000 mm, Y : 1200–2000 mm, Z : 150–300 mm
Précision de positionnement	± 0,005–0,01 mm	± 0,005–0,01 mm	±0,05-0,1 mm
Répétabilité	± 0,002–0,005 mm	± 0,002–0,005 mm	± 0,02–0,05 mm
Classe de vis à billes	Usinée avec précision C3-C5	Usinée avec précision C3-C5	Roulée ou usinée C5-C7
Type de guidage linéaire	À rouleaux ou à billes haute rigidité	Glissières prismatiques ou guidages linéaires	Guidages linéaires à rail profilé
Type de moteur	Servocommande AC	Servocommande AC	Servomoteur ou pas à pas
Taux de traversée rapide	20-48 m/min	20-30 m/min	30-60 m/min

Remarquez comment les fraiseuses à commande numérique privilégient de grandes courses et des vitesses d’approche élevées au détriment de la précision maximale : elles sont conçues pour usiner rapidement de grandes plaques de matériaux. Les fraiseuses universelles et les tours, en revanche, sacrifient la course pour obtenir des tolérances plus serrées, requises dans l’usinage précis des métaux.

Comment l’interaction des composants affecte la précision globale

Voici ce qui distingue les machines performantes des machines exceptionnelles : il ne s’agit pas uniquement de la qualité individuelle des composants, mais bien de leur capacité à fonctionner ensemble de manière harmonieuse en tant que système.

Considérez la somme des erreurs sur un déplacement selon un seul axe. La vis à billes génère une erreur de précision de pas. Les rails de guidage linéaire ajoutent une erreur de rectitude. Le moteur servo et l’encodeur introduisent une erreur de positionnement. Le couplage entre le moteur et la vis peut engendrer un jeu. Enfin, les variations de température provoquent une dilatation thermique affectant l’ensemble des composants. Chaque source d’erreur s’ajoute aux autres.

Les constructeurs de machines de qualité traitent ce problème en :

• Correspondance des composants : Sélectionnant des composants dotés de classes de précision compatibles
• Assemblage de précision : Effectuant un alignement rigoureux lors de l’installation
• Compensation volumétrique : Correction logicielle des erreurs géométriques mesurées
• Gestion thermique : Systèmes de refroidissement et conceptions symétriques qui minimisent la déformation thermique

Lors de l’évaluation d’une fraiseuse à commande numérique (CNC), qu’il s’agisse d’un plan de machine CNC ou d’un examen en personne, ne vous limitez pas aux spécifications individuelles. Demandez la précision totale de positionnement après assemblage et compensation. Ce chiffre reflète mieux les performances réelles que les spécifications au niveau des composants seules.

Maintenant que les systèmes de mouvement sont compris, portons notre attention sur le composant qui coordonne l’ensemble de ces mouvements : le tableau de commande et le contrôleur CNC, véritable cerveau de la machine.

Tableaux de commande et systèmes de contrôle CNC

Vous avez vu comment la broche enlève du matériau et comment les systèmes d’axes positionnent tout avec précision. Mais qu’est-ce qui coordonne tous ces mouvements ? C’est le rôle du contrôleur CNC — le cerveau qui transforme les instructions numériques en mouvement physique. Comprendre cette partie de l’architecture des machines CNC vous permet d’apprécier comment l’utilisation des machines CNC a évolué, passant d’un simple positionnement point à point à un usinage complexe à plusieurs axes.

Le contrôleur ne fonctionne pas seul. Il travaille en étroite collaboration avec le panneau de commande — l’interface physique par laquelle les opérateurs interagissent avec la machine. Ensemble, ces composants comblent l’écart entre les plans CNC créés dans les logiciels CAO/FAO et les pièces finies qui sortent de votre machine. Examinons comment fonctionne ce partenariat essentiel.

Décoder l’interface du panneau de commande CNC

Approchez-vous de n'importe quelle machine CNC et vous rencontrerez d'abord le panneau de commande. Cette interface constitue votre centre de commandes pour tout, du chargement des programmes à l'ajustement fin des opérations en cours d’usinage. Un panneau de machine CNC bien conçu place les fonctions essentielles à portée de main, tout en rendant les paramètres avancés accessibles sans être envahissants.

Que trouverez-vous exactement sur le panneau de commande d'une fraiseuse CNC ? La disposition varie selon le fabricant, mais certains éléments essentiels restent cohérents sur la plupart des machines :

• Écran d' affichage: Affiche le code du programme, les coordonnées machine, les alarmes actives et l’état de fonctionnement — les machines modernes sont équipées d’écrans tactiles haute résolution permettant une navigation intuitive
• Touches de sélection de mode : Permettent de basculer entre le fonctionnement automatique, le déplacement manuel (jog), le mode MDI (saisie manuelle de données) et le mode édition
• Commandes manuelles d’axe (jog) : Molettes ou boutons permettant de positionner manuellement chaque axe pendant la mise en place et le changement d’outils
• Réglage de la vitesse d’avance : Molette rotative permettant un ajustement en temps réel de la vitesse d’avance programmée, de 0 à 150 % ou plus
• Réglage de la vitesse de broche : Molette similaire pour régler en continu la vitesse de rotation de la broche
• Démarrage/Arrêt du cycle : Lance et met en pause l'exécution du programme
• Arrêt d'urgence (E-Stop) : Gros bouton rouge en forme de champignon qui arrête immédiatement tout mouvement de la machine
• Clavier numérique : Pour saisir les coordonnées, les décalages et les modifications du programme
• Touches logicielles : Boutons contextuels dont les fonctions changent en fonction de l'écran actif

L'interface du panneau de commande CNC a considérablement évolué. Les premières machines exigeaient que les opérateurs mémorisent des combinaisons de touches cryptiques. Les panneaux modernes intègrent des interfaces graphiques dotées de fonctions de simulation, d'options de programmation conversationnelle et même de surveillance à distance via des appareils connectés. Cette évolution rend la technologie CNC accessible à un plus large éventail d'opérateurs, tout en offrant la profondeur fonctionnelle exigée par les fraiseurs expérimentés.

Comment les contrôleurs traduisent le code en mouvement

Derrière le panneau de commande se trouve l’intelligence véritable : le contrôleur CNC lui-même. On peut le considérer comme un ordinateur spécialisé, optimisé pour une tâche critique : convertir les instructions programmées en mouvements moteurs précisément coordonnés. Selon des sources industrielles , le contrôleur interprète les commandes G-code ou M-code et les convertit en signaux électriques exacts qui pilotent les moteurs et les actionneurs.

Comprendre comment fonctionne une machine CNC au niveau du contrôleur révèle un processus sophistiqué :

Étape 1 : Interprétation du programme. Le contrôleur lit votre programme G-code — un langage normalisé dans lequel des commandes telles que G01 spécifient une interpolation linéaire et G02, des arcs circulaires. Les codes M gèrent les fonctions auxiliaires, comme l’activation du liquide de refroidissement ou le changement d’outil.

Étape 2 : Planification du parcours. Pour les déplacements complexes, le contrôleur calcule les positions intermédiaires à l’aide d’algorithmes d’interpolation. Une simple commande d’arc peut générer des milliers de petits segments linéaires qui approchent la trajectoire courbe avec un écart imperceptible.

Étape 3 : Coordination du mouvement. Plusieurs axes doivent se déplacer simultanément et atteindre ensemble la position cible. Le contrôleur calcule les profils de vitesse pour chaque axe, gérant l’accélération et la décélération afin d’obtenir un mouvement fluide et coordonné.

Étape 4 : Fermeture de la boucle de servo-asservissement. Les commandes sont transmises aux variateurs de servo-moteurs, qui alimentent les moteurs. Les codeurs signalent en continu la position réelle au contrôleur. Ce système à boucle fermée compare la position commandée à la position réelle et apporte des corrections en temps réel — généralement plusieurs milliers de fois par seconde.

Étape 5 : Surveillance et compensation. Pendant tout le fonctionnement, le contrôleur surveille les anomalies, compense les erreurs connues (telles que le jeu mécanique et la dilatation thermique) et ajuste les paramètres en fonction des retours provenant de divers capteurs.

Principales marques de contrôleurs et leurs caractéristiques

Le marché des contrôleurs compte plusieurs acteurs dominants, chacun doté de philosophies et de points forts distincts. Selon analyse du Marché , FANUC et Siemens détiennent conjointement environ 45 % de la part de marché mondiale des contrôleurs CNC.

Fanuc (Japon) a bâti sa réputation sur la fiabilité et l’adoption généralisée. Leurs contrôleurs équipent des machines dans pratiquement tous les secteurs de la fabrication, ce qui rend les opérateurs qualifiés facilement disponibles. L’interface cohérente d’une génération de produits à l’autre réduit les coûts de recyclage lors de la mise à niveau des équipements.

Siemens (Allemagne) propose des contrôleurs puissants, réputés pour leurs fonctionnalités sophistiquées et leur grande flexibilité. Leur gamme SINUMERIK excelle dans les applications complexes à plusieurs axes et s’intègre étroitement aux systèmes plus larges d’automatisation industrielle — un atout précieux pour les mises en œuvre de l’Industrie 4.0.

Mitsubishi (Japon) fournit des contrôleurs équilibrant performances et rapport coût-efficacité, particulièrement populaires sur les marchés asiatiques. Leurs systèmes s’intègrent parfaitement aux variateurs de vitesse servo et aux automates programmables (API) Mitsubishi pour offrir des solutions complètes de commande de mouvement.

HEIDENHAIN (Allemagne) se spécialise dans les applications à haute précision ; ses contrôleurs sont privilégiés par les fabricants de moules, les ateliers d’outillage et les constructeurs aérospatiaux qui exigent les tolérances les plus serrées.

Mazak et Haas produisent des contrôleurs propriétaires destinés à leurs propres machines-outils. Les systèmes Mazak MAZATROL et Haas NGC disposent d’interfaces conviviales qui simplifient leur utilisation, ce qui en fait des choix populaires pour les ateliers formant de nouveaux opérateurs.

Comment la qualité des contrôleurs influence-t-elle les résultats

Pourquoi les caractéristiques techniques des contrôleurs ont-elles une incidence sur vos résultats d’usinage ? La réponse réside dans la vitesse de traitement, la sophistication de l’interpolation et la résolution de la boucle de retour.

Un contrôleur performant assure un contrôle précis du mouvement grâce à des algorithmes avancés qui interpolent en douceur des trajectoires complexes. Il compense des facteurs réels tels que le jeu mécanique et les variations de température, tout en surveillant en continu les conditions de sécurité. Lorsque le contrôleur fonctionne correctement, chaque autre composant de la machine-outil à commande numérique peut atteindre son plein potentiel.

La vitesse de traitement détermine à quelle vitesse le contrôleur peut lire les blocs de programme et calculer les commandes de mouvement. Les applications d’usinage à grande vitesse exigent des contrôleurs capables d’anticiper des centaines, voire des milliers de blocs, afin d’optimiser les profils de vitesse et de maintenir un mouvement fluide le long de contours complexes.

La résolution de la boucle de retour influence la précision de positionnement. Les contrôleurs travaillant avec des codeurs haute résolution peuvent détecter et corriger des erreurs de positionnement plus faibles. Associée à des algorithmes avancés de réglage des servomoteurs, cette capacité permet d’atteindre les tolérances serrées exigées par la fabrication de précision.

L'efficacité de l'opérateur dépend également de la conception de la commande. Des interfaces intuitives réduisent le temps de programmation. Des fonctionnalités de simulation puissantes permettent de détecter les erreurs avant le début de l'usinage. Les fonctions de surveillance à distance permettent un suivi simultané de plusieurs machines. Ces facteurs de productivité justifient souvent le prix plus élevé des commandes, grâce à des temps de cycle réduits et à moins de pièces rejetées.

Maintenant que le « cerveau » de votre machine à commande numérique est bien compris, examinons les composants qui saisissent effectivement votre pièce et maintiennent vos outils de coupe : les systèmes d’outillage et de serrage qui complètent l’équation d’usinage.

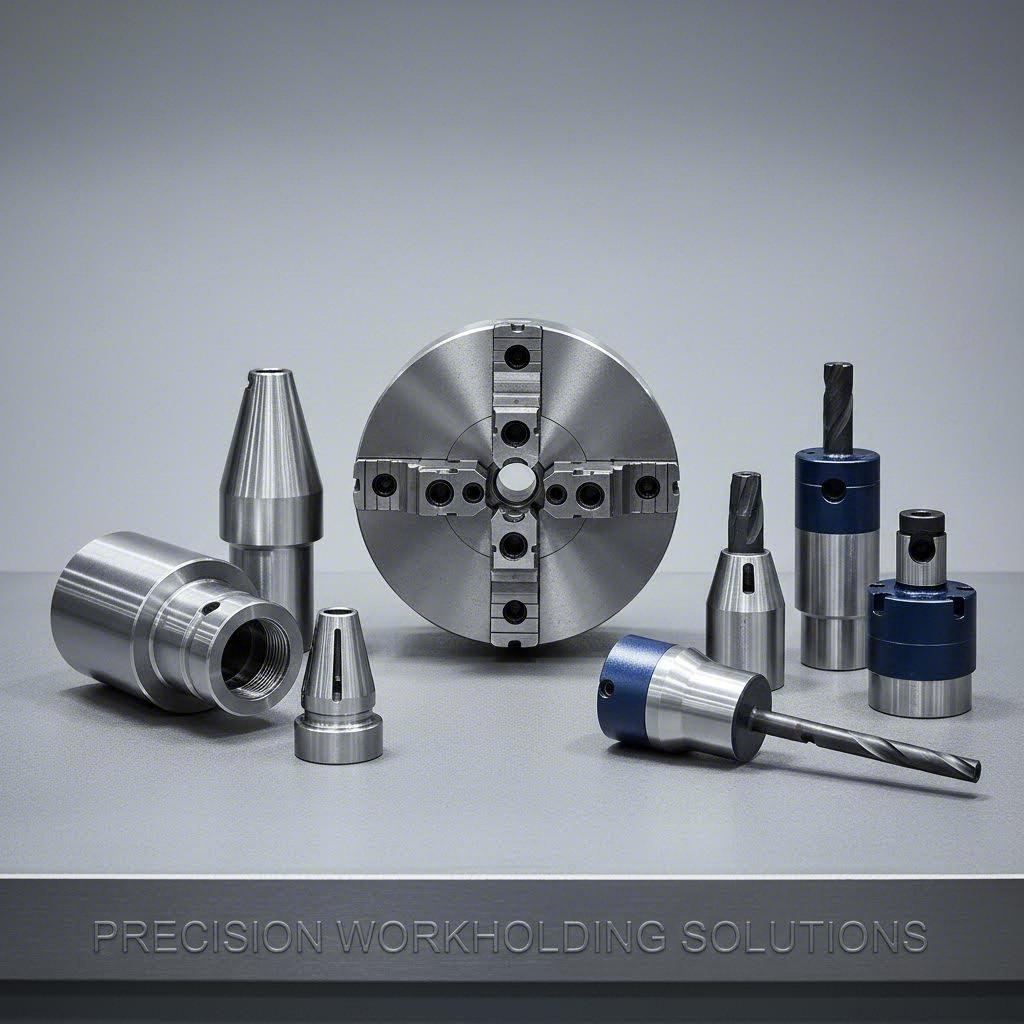

Composants d’outillage et de serrage

Votre broche tourne, vos axes se déplacent avec précision et votre contrôleur orchestre parfaitement l'ensemble. Mais rien de tout cela n'a d'importance si vous ne parvenez pas à maintenir solidement votre pièce usinée et vos outils de coupe. Les composants d’outillage et de serrage constituent les éléments des machines-outils qui comblent l’écart entre les capacités de votre machine et le retrait effectif de matière. Ces composants usinés CNC déterminent si la pièce finie répond aux spécifications ou finit à la poubelle.

Pensez-y ainsi : même un centre d’usinage coûtant 500 000 $ produit des déchets si la pièce se déplace pendant l’usinage ou si le porte-outil vibre excessivement. Comprendre l’outillage pour machines CNC vous aide à choisir les solutions adaptées à vos applications — et à identifier les cas où la qualité de l’outillage limite vos résultats.

Sélectionner le mandrin adapté à votre pièce usinée

Commençons par répondre à une question fondamentale : qu’est-ce exactement qu’un mandrin ? Pour le définir simplement, il s’agit d’un dispositif de serrage monté sur la broche, qui permet de maintenir et de faire tourner les pièces usinées pendant les opérations d’usinage. les lignes directrices de l'industrie selon , un mandrin adapté est essentiel pour garantir un positionnement précis et éviter les vibrations, les déformations ou les glissements pendant les opérations de coupe, de perçage ou de finition.

Les configurations des tours à commande numérique intègrent presque systématiquement un mandrin comme dispositif principal de maintien de la pièce. Mais quel type convient à votre application ? Voici ce que vous devez savoir sur les principales catégories :

Mandrins universels à trois mors sont les chevaux de bataille des pièces tournées CNC. Les trois mors, espacés de 120 degrés les uns par rapport aux autres, se déplacent simultanément vers le centre — centrant automatiquement les barres cylindriques ou hexagonales. Cette action autoréglante permet un montage rapide et simple. L’inconvénient ? Une force de serrage limitée par rapport à d’autres conceptions, et la précision du centrage peut se dégrader avec l’usure au fil du temps. Pour le tournage général de barres cylindriques, les mandrins à trois mors offrent un excellent rapport qualité-prix.

Mandrins à quatre mors indépendants offrent une flexibilité maximale. Chaque mors s’ajuste indépendamment, ce qui permet de saisir des formes carrées, rectangulaires ou irrégulières que les mandrins à trois mors ne peuvent tout simplement pas traiter. Vous pouvez également régler précisément le centrage pour des opérations d’usinage décentrées ou excentriques. L’inconvénient ? Le montage prend plus de temps, car vous devez ajuster chaque mors individuellement et vérifier le centrage à l’aide d’un comparateur. Les fraiseurs expérimentés choisissent les mandrins à quatre mors lorsque la géométrie de la pièce à usiner l’exige.

Mandrins à bague de serrage excellent en précision et en reproductibilité. Un mandrin à cône est un collier fendu qui se resserre uniformément autour de la pièce lorsqu’il est serré, répartissant ainsi la pression de serrage de manière homogène. Cette conception minimise la déformation des pièces délicates et assure une concentricité exceptionnelle — essentielle pour les pièces usinées sur un tour à commande numérique destinées à la fabrication de composants à tolérances élevées. Leur inconvénient ? Chaque mandrin à cône s’adapte à une plage de dimensions très étroite ; vous devrez donc disposer d’un jeu de mandrins à cône pour couvrir différents diamètres. Dans les opérations de chargement automatique de barres en production, où le même diamètre est usiné de façon répétée, les mandrins à cône optimisent à la fois l’efficacité et la précision.

Mandrins magnétiques utilisent des aimants électromagnétiques ou permanents pour maintenir les pièces en matériau ferromagnétique sans exercer de pression mécanique de serrage. Cette méthode élimine totalement toute déformation — idéale pour les pièces minces ou délicates que des mors traditionnels risqueraient de déformer. Toutefois, les mandrins magnétiques ne fonctionnent qu’avec des matériaux magnétiques tels que l’acier et le fer, et ils ne peuvent pas résister aux efforts rotatifs engendrés par des opérations d’usinage lourd.

Mandrins hydrauliques et pneumatiques automatiser le processus de serrage à l’aide de pression hydraulique ou pneumatique. Ces systèmes fournissent une force de serrage constante, une activation rapide et une intégration facile avec les systèmes de chargement automatique. Les environnements de production à grand volume comptent sur les mandrins motorisés pour réduire au minimum les temps de cycle et assurer la reproductibilité sur des milliers de pièces.

Systèmes de porte-outils optimisant la rigidité

Tandis que les mandrins immobilisent votre pièce, les porte-outils fixent vos outils de coupe à la broche. La liaison entre le porte-outil et la broche influence directement la rigidité, la concentricité (runout) et, en définitive, la qualité de l’état de surface. Un maillon faible à ce niveau compromet tout le reste des performances de votre machine.

Plusieurs systèmes de porte-outils sont en concurrence sur le marché, chacun étant optimisé en fonction de priorités différentes :

Porte-outils CAT (bride conique) restent la norme nord-américaine pour les centres d'usinage. La tige conique s'insère dans la portée conique de la broche, tandis qu'une vis de retenue maintient fermement le porte-outil en position. Les porte-outils CAT offrent une bonne rigidité pour l'usinage général, mais peuvent perdre de leur force de serrage à haute vitesse de broche, car la force centrifuge dilate la portée conique de la broche.

Porte-outils BT suivent des principes similaires, mais utilisent des dimensions métriques et une construction symétrique. Leur conception équilibrée fait des porte-outils BT le choix privilégié pour les applications à plus haute vitesse, où la concentricité revêt une importance accrue.

Porte-outils HSK (tige creuse conique) résolvent les limitations liées à l'usinage à grande vitesse grâce à un contact simultané sur la portée conique et la face de la broche. La tige creuse se dilate sous l'effet de la force de serrage, venant ainsi appuyer à la fois contre la portée conique et contre la face de la broche. Ce double contact préserve la rigidité même à des régimes élevés (tr/min) et assure un positionnement plus constant de l'outil. L'HSK est devenu la norme pour les applications d'usinage à grande vitesse.

Mandrins à collets et systèmes de collets ER offrent une grande polyvalence pour la fixation d'outils à queue cylindrique. Le mandrin à collet élastique se comprime autour de la tige de l'outil, assurant une bonne tenue et une concentricité raisonnable. Les collets ER acceptent une gamme de diamètres de tiges pour chaque taille de collet, ce qui réduit le stock nécessaire.

Mandrins à serrage par rétraction thermique offrent un niveau maximal de rigidité et de précision en matière de battement. L'alésage du mandrin est légèrement inférieur à la dimension nominale ; le chauffage permet de l'élargir suffisamment pour accueillir la tige de l'outil, tandis que le refroidissement crée un ajustement serré générant une force de serrage considérable. Des valeurs de battement inférieures à 0,0001 pouce sont réalisables. Cette précision a un coût : il faut disposer d'un équipement de chauffage, et les changements d'outils prennent plus de temps que sur des systèmes à changement rapide.

Mandrins hydrauliques utilisent la pression d'huile à l'intérieur du corps du mandrin pour serrer la tige de l'outil. Ils assurent un excellent battement, un bon amortissement des vibrations et tolèrent de légères variations de diamètre de tige. Les mandrins hydrauliques allient précision et commodité, ce qui les rend très populaires pour les opérations de finition, où la qualité de surface est primordiale.

Comparaison des options d'outillage pour vos applications

Le choix de l'outillage approprié implique un équilibre entre les exigences de précision, les contraintes budgétaires et les besoins liés à l'application. La comparaison suivante vous aide à prendre vos décisions :

Type d’outillage	Niveau de précision	Considération des Coûts	Applications idéales
BROCHE À TROIS MÂCHOIRES	Bon (±0,001–0,003 po)	Faible à modéré	Tournage général de barres rondes ou hexagonales, travaux de prototype
MANDRIN À QUATRE MÂCHOIRES	Excellent (dépendant de l'opérateur)	Modéré	Formes irrégulières, usinage excentrique, centrage précis
Mors à collet	Excellent (±0,0005 po ou mieux)	Modéré (en complément des jeux de mandrins)	Usinage en barre en production, tournage de précision, petits diamètres
Porte-outils CAT/BT	Bon (±0,0002–0,0005 po)	Faible à modéré	Fraisage général, perçage, applications à vitesse modérée
Porte-outils HSK	Très bon (±0,0001–0,0003 po)	Modéré à élevé	Usinage à grande vitesse, fraisage de précision, aéronautique
Mandrins à serrage par rétraction thermique	Excellent (±0,0001 po ou mieux)	Élevée (avec équipement de chauffage)	Fraisage de finition, travail des matrices et moules, micro-usinage
Mandrins hydrauliques	Très bon (±0,0001–0,0002 po)	Modéré à élevé	Opérations de finition, usinage sensible aux vibrations

Changeurs d'outils automatiques : la productivité grâce à l'automatisation

Les centres d'usinage modernes s'arrêtent rarement au simple maintien d'un seul outil. Les changeurs d'outils automatiques (ATC) stockent plusieurs outils et les remplacent automatiquement dans la broche — souvent en quelques secondes seulement. Cette capacité transforme l'usinage, qui passe d'une succession d'interventions manuelles à une opération continue fonctionnant sans surveillance (« lights-out »).

Les ATC varient en capacité, allant de simples tourelles de 10 outils à d'immenses magasins à chaîne pouvant contenir plus de 100 outils. Le mécanisme de changement doit positionner les outils avec précision et exécuter les échanges rapidement, sans endommager les arêtes de coupe délicates. L'intégration avec le système de commande garantit que l'outil approprié est chargé pour chaque opération, ce qui est vérifié par des capteurs de présence d'outils et des palpeurs de mesure de longueur.

Pour les ateliers usinant des pièces variées, une capacité élevée en outillage élimine le temps de préparation habituellement consacré au chargement et au déchargement des outils entre les différentes séries de production. Les gains de productivité justifient souvent l'investissement supplémentaire requis pour des magasins d'outils plus volumineux.

Évaluation de la qualité des outils

Comment distinguer les outils de qualité des alternatives économiques ? Les différences ne sont pas toujours évidentes à l’œil nu, mais elles apparaissent clairement dans les résultats d’usinage. Voici les critères à évaluer :

• Spécifications de battement : Les porte-outils de qualité indiquent des valeurs garanties de battement — généralement ±0,0002" ou meilleures pour les travaux de précision
• Classe d’équilibrage : Les applications à grande vitesse exigent des porte-outils équilibrés (classe G2,5 ou meilleure à la vitesse de fonctionnement) afin d’éviter les vibrations
• Qualité du matériau : Les porte-outils haut de gamme utilisent de l’acier trempé et rectifié avec précision, traité thermiquement de façon appropriée pour assurer leur durabilité
• Précision du cône : L’angle et la finition de surface du cône déterminent la précision avec laquelle le porte-outil s’engage dans la broche
• Répétabilité : Les outils de qualité conservent leurs caractéristiques spécifiées pendant des milliers de changements d’outils
• Réputation du fabricant : Les marques établies fondent leur réputation sur une qualité constante — une forme de garantie pour votre investissement

Selon experts en serrage , en choisissant la bonne solution de serrage, les fraiseurs peuvent améliorer la précision, l’efficacité et la productivité globale de leurs opérations d’usinage CNC. Le même principe s’applique aux porte-outils : investir dans des outillages de qualité génère des retours sur investissement grâce à une meilleure qualité des pièces usinées, une durée de vie prolongée des outils et une réduction du temps consacré au dépannage.

Maintenant que vous maîtrisez les fondamentaux de vos outillages et de vos systèmes de serrage, l’entretien de ces composants — ainsi que de tous les autres systèmes critiques abordés précédemment — devient la priorité suivante. Examinons les pratiques d’entretien permettant de maintenir chaque élément de votre machine CNC à son niveau optimal de performance.

Entretien et dépannage des composants CNC

Vous avez investi une somme importante dans votre machine CNC ; comment protéger désormais cet investissement ? La compréhension des parties constitutives d’une machine CNC ne représente qu’une moitié de l’équation. Pour garantir que ces composants fonctionnent à leur rendement maximal, une approche systématique de l’entretien et la capacité à détecter les problèmes avant qu’ils ne se transforment en pannes catastrophiques sont indispensables.

Voici un rappel de la réalité : selon experts en maintenance , négliger la maintenance des machines à commande numérique par ordinateur (CNC) a un impact négatif sévère sur les performances, les délais de production et la qualité. Lorsque les pièces mécaniques CNC ne sont pas correctement entretenues, les tolérances dérivent, des écarts apparaissent et des défauts se manifestent sur les produits finis. La bonne nouvelle ? La plupart des pannes sont évitables grâce à une attention appropriée portée aux calendriers de maintenance et aux signaux d’alerte précoce.

Calendriers de maintenance préventive par composant

Différents éléments des machines CNC nécessitent des intervalles d’entretien distincts. Certains composants exigent une attention quotidienne, tandis que d’autres peuvent fonctionner plusieurs mois sans intervention. Le tableau suivant classe les tâches essentielles de maintenance par composant, afin de vous aider à élaborer un programme complet de maintenance préventive :

CompoNent	Tâche de maintenance	Fréquence	Criticitée
ARBRE PRINCIPAL	Vérifier la présence de bruits ou de vibrations inhabituels pendant la phase de mise en température	Tous les jours	Élevé
ARBRE PRINCIPAL	Vérifier le bon fonctionnement du système de lubrification (huile-air ou graisse)	Tous les jours	Élevé
ARBRE PRINCIPAL	Inspecter le cône pour détecter toute usure, rayures ou contamination	Semaine par semaine	Élevé
ARBRE PRINCIPAL	Effectuer une analyse du spectre des vibrations	Trimestriel	Moyenne
Guides linéaires	Essuyer les surfaces exposées et éliminer les débris	Tous les jours	Moyenne
Guides linéaires	Vérifier les niveaux et la répartition de la lubrification	Semaine par semaine	Élevé
Guides linéaires	Inspecter la présence de rayures, de piqûres ou d'usures inhabituelles	Monataire	Moyenne
Vis à billes	Appliquer la graisse recommandée par le fabricant	Selon le calendrier prévu (généralement tous les 500 à 1000 heures)	Élevé
Vis à billes	Exécuter le programme de mesure du jeu et enregistrer les valeurs	Monataire	Élevé
Vis à billes	Inspecter la présence de contamination et d'infiltration de débris	Semaine par semaine	Moyenne
Système de refroidissement	Vérifier la concentration et le pH du liquide de refroidissement	Tous les jours	Moyenne
Système de refroidissement	Nettoyer les filtres et inspecter les pompes	Semaine par semaine	Moyenne
Système de refroidissement	Vidanger, nettoyer le réservoir et remplacer le liquide de refroidissement	Mensuel à trimestriel	Moyenne
Couvercles de glissières	Inspecter l'état des couvercles, l'étanchéité correcte et l'accumulation de copeaux	Tous les jours	Moyenne
Tableau de commande	Nettoyer l'affichage et vérifier le fonctionnement du bouton/commutateur	Semaine par semaine	Faible
Connexions électriques	Inspecter les câblages pour détecter des dommages et vérifier la solidité des connexions	Monataire	Élevé
Alignement des axes	Vérifier l'alignement des axes X, Y et Z à l'aide d'indicateurs de comparaison ou d'un laser	Trimestriellement à annuellement	Élevé

Pourquoi le respect d'un calendrier d'entretien est-il si important ? Selon les guides de dépannage, la prévention constitue souvent la clé d'une maintenance efficace. Des inspections régulières, une lubrification adéquate, la vérification des connexions desserrées ainsi que le maintien de la propreté sont des pratiques fondamentales qui contribuent à la longévité des machines à commande numérique (CNC).

Reconnaître les premiers signes d'usure des composants

Même avec un calendrier d'entretien parfait, les composants s'usent inévitablement avec le temps. L'essentiel est de détecter les problèmes précocement — avant qu'un incident mineur ne se transforme en réparation coûteuse ou en arrêt de production. Voici les signes auxquels vous devez prêter attention sur vos pièces détachées CNC critiques :

Signes avant-coureurs liés à la broche :

• Bruits inhabituels pendant le fonctionnement — grincements, sifflements ou bourdonnements indiquent un problème au niveau des roulements
• Chaleur excessive au nez de la broche par rapport à la température normale de fonctionnement
• Vibrations qui n’étaient pas présentes auparavant, notamment dans certaines plages de régime (tr/min)
• Dégradation de la finition de surface des pièces qui étaient auparavant usinées correctement
• Augmentation de la concentricité (runout) au niveau de la pointe de l’outil, mesurée à l’aide d’un comparateur

Signes avant-coureurs liés à la vis à billes :

Selon spécialistes des vis à billes , comprendre les modes de défaillance courants est essentiel pour détecter précocement les problèmes potentiels. Surveillez notamment :

• Une augmentation des valeurs de jeu (backlash) dans votre programme de mesure — signe d’usure interne
• Un mouvement irrégulier ou rugueux lors du déplacement lent des axes en mode « jogging »
• Des bruits inhabituels provenant de la zone de l’écrou à billes pendant le déplacement
• Contamination ou débris visibles à proximité des joints d'étanchéité de la vis à billes
• Erreurs de positionnement qui n'étaient pas présentes auparavant

Signes avant-coureurs relatifs aux guides linéaires :

• Rayures ou marques d'usure visibles sur les surfaces des rails
• Résistance accrue lors du déplacement manuel de l'axe
• Mouvement saccadé (phénomène « stick-slip ») à faible vitesse d'avance
• Décoloration du lubrifiant, indiquant une contamination ou une dégradation
• Jeu ou flottement constaté lors de la vérification manuelle des blocs de chariot

Modes de défaillance courants et prévention

Comprendre les causes des défaillances des composants permet de les prévenir. Voici les causes les plus fréquentes, regroupées par catégorie de pièces de réparation pour machines-outils à commande numérique (CNC) :

Lubrification insuffisante figure en tête de la liste. Que ce soit les roulements à billes, les vis à billes ou les guides linéaires, une lubrification insuffisante provoque des frottements, de la chaleur et une usure accélérée. La prévention consiste à établir et à suivre rigoureusement des calendriers de lubrification en utilisant les lubrifiants spécifiés par le fabricant. Pour les applications exigeantes, les systèmes de lubrification automatique éliminent les erreurs humaines du processus.

Contamination provoque une usure prématurée sur plusieurs types de composants. Les copeaux métalliques, la poussière et le liquide de coupe qui pénètrent dans les vis à billes ou les guides linéaires créent des conditions abrasives qui dégradent rapidement les surfaces de précision. La prévention implique le maintien en bon état des joints d’étanchéité et des protections de glissières, le respect d’une propreté rigoureuse de la zone de travail et l’utilisation de systèmes adéquats d’évacuation des copeaux.

Surcharge soumet les composants à des contraintes dépassant leurs limites de conception. Cela concerne notamment les broches entraînant des outils de manière trop agressive, les vis à billes supportant des forces supérieures à leurs capacités nominales ou les mandrins serrant au-delà de leur capacité. La prévention consiste à bien connaître les spécifications des composants et à programmer en restant dans ces limites — même lorsque la pression liée à la production vous pousse à forcer.

Désalignement entraîne des motifs d’usure inégaux et accélère la dégradation des composants. Lorsque les axes ne sont pas correctement carrés ou que les vis à billes ne sont pas alignées avec leurs paliers de soutien, certaines zones subissent une contrainte excessive tandis que d’autres restent sous-chargées. Une vérification régulière de l’alignement permet de détecter tout décalage avant que des dommages ne s’accumulent.

Comment résoudre les problèmes courants

Lorsque des problèmes surviennent effectivement, un dépannage systématique permet de gagner du temps et d’éviter les diagnostics erronés. Suivez ces étapes pour investiguer tout problème relatif à une pièce de machine-outil à commande numérique (CNC) :

• Étape 1 : Observer et documenter — Notez soigneusement le comportement de la machine, le moment où le problème est apparu, toute modification récente ou intervention de maintenance, ainsi que les circonstances précises dans lesquelles le problème se manifeste
• Étape 2 : Vérifier d’abord les éléments de base — Vérifiez les niveaux de lubrification, inspectez la présence de contaminations évidentes, confirmez que les connexions électriques sont bien serrées et examinez les journaux d’erreurs récents
• Étape 3 : Isoler le problème — Réduisez systématiquement les causes potentielles en testant individuellement les composants et en analysant les données de diagnostic
• Étape 4 : Consulter la documentation — Les fabricants fournissent des guides de dépannage et un support technique : utilisez ces ressources pour obtenir des informations sur les problèmes courants et les solutions recommandées
• Étape 5 : Mettre en œuvre les solutions — Une fois la cause identifiée, effectuez la réparation appropriée, qu’il s’agisse de remplacer des composants endommagés, d’ajuster des paramètres ou de recalibrer
• Étape 6 : Tester et vérifier — Après avoir mis en œuvre les solutions, testez soigneusement la machine afin de vous assurer que le problème est résolu, et surveillez sa performance par la suite

Pour les problèmes persistants ou complexes, n’hésitez pas à contacter les fabricants d’équipements ou des prestataires de services spécialisés. Leur expertise concernant des composants spécifiques des systèmes de machines CNC permet souvent d’identifier les causes profondes que les procédures de dépannage généralisées laissent échapper.

Construire une culture de maintenance

Les programmes de maintenance les plus efficaces vont au-delà de simples listes de contrôle. Ils instaurent une culture dans laquelle les opérateurs participent activement à l’entretien des machines. Formez votre équipe à la reconnaissance des bruits anormaux, à la surveillance des comportements inhabituels et à la déclaration rapide des anomalies, avant que de petits problèmes ne s’aggravent. Selon les experts en maintenance, investir dans des programmes de formation complets destinés aussi bien aux opérateurs qu’au personnel d’entretien présente des avantages significatifs en termes d’efficacité et de fiabilité globales.

Documentez tout. Tenez des registres détaillés des activités d’entretien et des problèmes rencontrés. L’analyse des tendances dans le temps met en évidence les dysfonctionnements récurrents et oriente l’élaboration de mesures préventives ciblées. Cette approche fondée sur les données transforme l’entretien, passant d’une gestion réactive des pannes à une gestion proactive des actifs.

Grâce à des pratiques d’entretien appropriées, vos composants CNC assurent des années de service fiable. Mais comment ces composants diffèrent-ils selon les différents types de machines ? Comprendre ces différences vous permet d’appliquer la bonne méthode d’entretien — et de prendre des décisions éclairées lors de l’extension de vos capacités.

Différences entre composants selon les types de machines CNC

Vous connaissez désormais les broches, les axes, les contrôleurs et les outillages — mais voici ce que la plupart des ressources négligent : ces composants présentent des aspects et des performances très différents selon qu’ils sont installés sur une fraiseuse, un tour ou une fraiseuse à commande numérique (CNC). Comprendre ces variations ne relève pas uniquement d’une connaissance théorique : elle est essentielle lorsque vous évaluez des achats d’équipements, diagnostiquez des problèmes transversaux entre plateformes ou développez les capacités de votre atelier.

Prenons cet exemple : une broche conçue pour une fraiseuse CNC subirait une défaillance catastrophique dans une application de fraisage lourd. Les pièces de fraiseuse CNC optimisées pour l’usinage de l’acier ne sont pas identiques aux composants de fraiseuse CNC conçus pour la sculpture du bois. Examinons précisément comment chaque grande catégorie de machines-outils configure différemment ses composants — et pourquoi ces différences ont une incidence directe sur vos opérations.

Variations des composants selon les fraiseuses CNC et les tours

Les fraiseuses et les tours à commande numérique représentent les deux approches fondamentales de l’enlèvement de matière — et leurs configurations respectives reflètent des philosophies d’usinage fondamentalement différentes.

Différences de conception de la broche : Sur une fraiseuse à commande numérique, la broche maintient et fait tourner l’outil de coupe tandis que la pièce à usiner reste fixe sur la table. Cette configuration exige des broches optimisées pour un fonctionnement à haute vitesse avec divers diamètres d’outils. Selon des spécialistes des broches , les broches CNC permettent un usinage à haute vitesse et haute précision, dotées de fonctionnalités telles que le changement automatique d’outils, les opérations programmables et la taraudage rigide.

Les pièces de tour à commande numérique adoptent une approche inverse. Ici, la broche fait tourner la pièce à usiner, tandis que les outils de coupe restent relativement fixes sur une tourelle ou un porte-outil. Les broches de tour privilégient le couple à la vitesse : il faut une force de rotation importante pour usiner des barres d’acier massives. Les broches de tour traditionnelles présentent une structure plus simple que leurs homologues de fraiseuse, en se concentrant sur l’usinage lourd à faible vitesse et sur les opérations d’usinage de base.

Différences de configuration des axes : Les fraiseuses à commande numérique fonctionnent généralement avec trois axes linéaires principaux (X, Y, Z), la broche se déplaçant verticalement tandis que la table se déplace horizontalement. Des configurations plus avancées ajoutent des axes rotatifs (A, B ou C) pour permettre des capacités 4 axes et 5 axes. Les composants du tour à commande numérique configurent les axes différemment : l’axe X contrôle le déplacement de l’outil vers ou depuis la ligne centrale de la pièce à usiner, tandis que l’axe Z contrôle le déplacement le long de la longueur de la pièce. De nombreux tours intègrent un axe C pour le positionnement de la broche et les opérations d’usinage avec outils motorisés.

Exigences relatives au contrôleur : Bien que ces deux types de machines utilisent des architectures de contrôle similaires, les logiciels et les algorithmes d'interpolation diffèrent considérablement. Les contrôleurs de tours doivent gérer les cycles de filetage, les calculs de vitesse de coupe constante et les cycles prédéfinis spécifiques au tournage. Les contrôleurs de fraiseuses, quant à eux, sont axés sur l’usinage d’évidements, l’interpolation circulaire et le contournage multi-axes. Selon les comparaisons sectorielles, le choix entre ces machines dépend fortement de la géométrie des pièces : les pièces cylindriques conviennent mieux aux tours, tandis que les formes géométriques complexes nécessitent des fraiseuses.

Comment les composants des fraiseuses à commande numérique (CNC) diffèrent-ils de ceux des centres d’usinage ?

À première vue, les fraiseuses CNC peuvent ressembler à des fraiseuses conventionnelles, mais les composants des systèmes de fraiseuses CNC sont conçus pour répondre à des priorités totalement différentes. Comprendre ces distinctions permet d’éviter une utilisation inappropriée coûteuse de l’équipement.

Composants Structurels: Les fraiseuses à commande numérique sont généralement conçues selon une structure à portique, où la broche se déplace au-dessus d'une table fixe. Cette configuration permet de traiter des matériaux en grandes plaques — panneaux de contreplaqué, feuilles de plastique, panneaux composites — que les fraiseuses usinent couramment. La conception du bâti met l'accent sur la couverture de grandes surfaces d’usinage plutôt que sur la résistance à de fortes forces de coupe. Alors que les centres d’usinage utilisent des systèmes de guidage à glissières prismatiques (box-way) ou des guides linéaires lourds pour assurer une rigidité maximale, les systèmes de mouvement linéaire des fraiseuses privilégient la vitesse et la course plutôt qu’une raideur extrême.

Caractéristiques de la broche : Les broches des fraiseuses tournent à des vitesses plus élevées, mais avec un couple moindre que celles des centres d’usinage. Selon des experts en usinage, les fraiseuses à commande numérique sont généralement conçues pour des pièces plus grandes et plus plates, ainsi que pour des matériaux plus tendres tels que le bois, les plastiques et les composites. Les caractéristiques de la broche reflètent cette orientation : on observe des vitesses maximales pouvant atteindre 24 000 tr/min ou plus, mais des valeurs de couple insuffisantes pour une usinage agressif des métaux.

Priorités du système de mouvement : Les composants des fraiseuses à commande numérique (CNC) privilégient les vitesses d’approche rapides et les grandes courses au détriment de la précision de positionnement. Alors qu’un centre d’usinage peut atteindre une précision de positionnement de ±0,005 mm, une fraiseuse CNC spécifie généralement ±0,05 à 0,1 mm — une précision tout à fait acceptable pour la fabrication d’enseignes et l’usinage du bois, mais insuffisante pour l’usinage précis des métaux. Les classes de vis à billes, les résolutions des codeurs et le réglage des servomoteurs reflètent tous ces exigences différentes en matière de précision.

Approches de serrage des pièces : C’est ici que les différences deviennent immédiatement apparentes. Les centres d’usinage utilisent des étaux, des dispositifs de serrage et des mandrins pour immobiliser rigoureusement des pièces individuelles. Les fraiseuses CNC emploient généralement des tables à vide qui retiennent les matériaux en feuilles planes par aspiration — aucun serrage mécanique n’est requis. Cette méthode de serrage fonctionne parfaitement pour les applications auxquelles la fraiseuse est destinée, mais ne fournirait jamais une force de maintien suffisante pour l’usinage lourd des métaux.

Comparaison complète des composants selon les types de machines

Le tableau suivant regroupe les spécifications clés des composants pour les principales catégories de machines-outils à commande numérique (CNC). Utilisez cette comparaison pour évaluer les équipements destinés à des applications spécifiques ou pour comprendre pourquoi certaines machines excellent dans des tâches particulières :

CompoNent	CENTRE D'USINAGE FRAISANT CNC	Tour CNC	Routeur CNC	centre d'usinage 5 axes
Plage de vitesse de broche	6 000–15 000 tr/min typique	2 000–6 000 tr/min typique	12 000–24 000+ tr/min	10 000–42 000 tr/min
Puissance de la broche	5–30 kW	7–45 kW	2–15 kW	15–40 kW
Type de broche	Entraînement par courroie ou entraînement direct	Actionnée par courroie ou par engrenage	Actionnée directement ou motorisée	Motorisée (moteur intégré)
Axes principaux	X, Y, Z (linéaires)	X, Z (linéaires) ; C (rotatif)	X, Y, Z (linéaires)	X, Y, Z + A, B ou A, C
Plage de course typique	500 à 1500 mm par axe	X : 200–600 mm, Z : 300–1500 mm	1200 à 3000 mm ou plus par axe	500 à 1500 mm par axe
Précision de positionnement	± 0,005–0,01 mm	± 0,005–0,01 mm	±0,05-0,1 mm	±0,003–0,008 mm
Classe de vis à billes	Usinée avec précision C3-C5	Usinée avec précision C3-C5	Roulée ou usinée C5-C7	Usinage de précision C3
Type de guidage linéaire	Guides linéaires à rouleaux ou à billes	Glissières prismatiques ou guidages linéaires	Guides à rail profilé	Guides à rouleaux à haute rigidité
Avance rapide	20-48 m/min	20-30 m/min	30-60 m/min	30-60 m/min
Système principal de maintien de la pièce	Étaux, dispositifs de fixation, pinces	Mandrins, mandrins à serrage, plateaux	Table à vide, pinces	Étaux, dispositifs de fixation, tables tournantes
Système de changement d'outil	tour/bras à outils de 10 à 40	tourelle à outils de 8 à 12	Changement manuel ou simple d'outils (ATC)	magasin à outils de 30 à 120+
Matériaux idéaux	Métaux, plastiques, composites	Métaux, plastiques (barres rondes)	Bois, plastiques, aluminium, mousse	Alliages aéronautiques, métaux complexes
Construction de cadre	Châssis en fonte ou pont en fonte	Banc incliné ou banc plat en fonte	Portique en acier soudé	Fonte ou béton polymère

Machines multi-axes : là où la complexité des composants atteint son apogée

Les centres d’usinage à cinq axes représentent l’apogée de l’intégration des composants CNC. Chaque élément — du broche au contrôleur — doit fonctionner selon des spécifications élevées afin d’assurer le façonnage complexe que ces machines permettent.

Composants d’axe rotatif : Les axes supplémentaires A et B (ou C) intègrent des tables rotatives ou des systèmes de rotule qui doivent offrir une précision équivalente à celle des axes linéaires. Ces composants comprennent des codeurs rotatifs haute précision, des mécanismes à vis sans fin ou à entraînement direct de grande précision, ainsi que des systèmes de serrage sophistiqués capables de verrouiller les positions pendant l’usinage tout en autorisant une rotation fluide lors des déplacements de positionnement.

Sophistication du contrôleur : Les contrôleurs à cinq axes doivent coordonner simultanément cinq flux de mouvement tout en gérant le contrôle du point central de l’outil (TCPC), qui ajuste automatiquement les positions des axes linéaires lorsque les axes rotatifs se déplacent afin de maintenir la pointe de l’outil à l’emplacement programmé. Cette complexité calculatoire exige des processeurs plus puissants et des algorithmes d’interpolation plus sophistiqués que ceux requis par les machines à trois axes.

Exigences relatives à la broche : Les machines multi-axes s’approchent souvent des pièces usinées sous des angles inhabituels, ce qui nécessite des broches offrant une excellente accessibilité. Des têtes de broche compactes réduisent au minimum les interférences avec les pièces usinées et les dispositifs de serrage. Les pièces de tour à commande numérique (CNC) destinées aux machines multitâches combinant tournage et fraisage intègrent des broches principales de type tour ainsi que des broches de fraisage — autrement dit, elles combinent essentiellement des composants issus des deux catégories de machines sur une seule plateforme.

Adaptation des composants aux applications

Comment appliquer concrètement ces connaissances ? Lors de l’évaluation de tout achat majeur de machine-outil ou d’une extension de capacités, prenez en compte les questions suivantes, formulées au niveau des composants :

• Quels matériaux allez-vous traiter ? Les métaux durs exigent des charpentes rigides, des broches puissantes et des vis à billes de précision.
• Quelles tolérances vos pièces requièrent-elles ? Les travaux de précision nécessitent des vis à billes rectifiées, des codeurs haute résolution et une construction thermiquement stable. Les travaux généraux permettent d’utiliser des composants de grades plus économiques.
• Quelles géométries de pièces allez-vous produire ? Les pièces cylindriques orientent vers des configurations de tours. Les surfaces complexes en 3D nécessitent une capacité d’usinage multi-axes. Le traitement de tôles planes convient aux fraiseuses à commande numérique (routers).
• Quels volumes de production prévoyez-vous ? Une production à haut volume justifie l’installation de changeurs automatiques d’outils, de systèmes de serrage motorisés et de composants robustes conçus pour un fonctionnement continu.

Comprendre comment les composants varient selon les types de machines vous transforme d’un utilisateur passif d’équipements en décideur averti. Vous saurez reconnaître quand les caractéristiques techniques d’une machine correspondent à votre application — et quand des offres apparemment avantageuses cachent en réalité des capacités inadaptées, limitant ainsi vos résultats.

Grâce à cette compréhension approfondie du fonctionnement des composants et de leurs différences selon les types de machines, vous êtes désormais en mesure de prendre des décisions éclairées en matière de fabrication. Examinons maintenant comment appliquer ces connaissances lors de l’évaluation de partenaires en usinage ou du choix des fournisseurs pour l’achat de pièces usinées CNC.

Appliquer les connaissances sur les composants aux décisions de fabrication

Vous savez désormais comment chaque élément d’une machine contribue aux performances de la commande numérique par ordinateur (CNC) — de la charpente amortissant les vibrations au contrôleur coordonnant avec précision les opérations. Mais c’est ici que ces connaissances deviennent véritablement précieuses : transformer une compréhension technique en prise de décision concrète lors de la sélection de partenaires en usinage ou de l’approvisionnement de pièces usinées CNC pour vos projets.

Réfléchissez-y de cette façon. Lorsque vous évaluez un partenaire potentiel pour la fabrication, vous ne vous contentez pas d’examiner les prix cités et les délais de livraison. Vous évaluez également si ses équipements sont réellement capables de respecter les tolérances requises pour vos pièces usinées CNC. Vos connaissances en matière de composants vous transforment d’un acheteur passif en un évaluateur averti, capable de poser les bonnes questions et de reconnaître des indicateurs de qualité que d’autres pourraient manquer.

Des connaissances sur les composants à l’évaluation de la qualité

Comment relier vos connaissances acquises sur les composants d’usinage aux résultats concrets en matière de qualité ? Commencez par comprendre que chaque spécification figurant sur votre pièce finie usinée CNC renvoie à des capacités précises de la machine et des pièces.

Prenez en compte les exigences relatives à l'état de surface. Cette spécification d'état de surface de 32 Ra en micro-pouces ? Elle dépend de la concentricité de la broche, de l'amortissement des vibrations et de la rigidité de l'outillage, qui doivent tous fonctionner ensemble. Un atelier utilisant des roulements de broche usés ou des porte-outils économiques ne peut tout simplement pas obtenir des états de surface haut de gamme — quelle que soit la promesse de son équipe commerciale.

Les tolérances dimensionnelles obéissent à une logique similaire. Lorsque votre plan exige une précision de positionnement de ±0,001 pouce, vous avez besoin d'une machine équipée de vis à billes rectifiées de précision, d'encodeurs haute résolution et d'axes correctement étalonnés. Selon lignes directrices d'évaluation de l'industrie , la précision en usinage CNC est définie par le degré de conformité entre la pièce usinée et les spécifications du plan, les plages de tolérance étant généralement exprimées en micromètres ou en millimètres.

Voici ce qui distingue les acheteurs avertis des autres : ils évaluent les partenaires potentiels sur la base des caractéristiques techniques de leurs équipements, et non uniquement sur la foi de leurs promesses. Ils posent des questions concernant :

• Âge et état de la machine : Des équipements plus récents, accompagnés d'historiques de maintenance documentés, permettent généralement d'obtenir des tolérances plus serrées
• Caractéristiques de la broche : La vitesse maximale, les valeurs de désaxement et les derniers relevés d’entretien indiquent la capacité de l’usine à effectuer des travaux de précision
• Précision de l'axe : Les spécifications relatives à la précision de positionnement et à la reproductibilité révèlent les tolérances que la machine est capable de maintenir de façon fiable
• Systèmes d’outillage : Des porte-outils et des équipements de serrage de haute qualité influencent directement la précision des pièces
• Capacités de mesure : Les machines à mesurer tridimensionnelles (CMM) et les outils d’inspection en cours de fabrication permettent de vérifier que les affirmations relatives à la qualité sont étayées par des données

Évaluation des partenaires de fabrication à partir des caractéristiques techniques des machines

Lorsque vous faites appel à un prestataire pour la production de pièces usinées sur commande numérique (CNC), le processus d’évaluation va au-delà de l’examen d’échantillons. Les professionnels avertis de l’approvisionnement analysent l’ensemble du système de fabrication, car c’est ce système qui déterminera si la qualité sera constante sur l’intégralité de votre commande, et non seulement sur les échantillons soigneusement sélectionnés qu’ils vous ont présentés à des fins d’évaluation.

Selon des experts en certification, les certifications officielles garantissent aux clients et aux parties prenantes l’engagement d’une entreprise en faveur de la qualité à chaque étape. Toutefois, les certifications seules ne racontent pas toute l’histoire. Vous devez comprendre ce que ces certifications exigent concrètement en matière de gestion des machines et des pièces.

Les certifications en gestion de la qualité comptent : Les certifications sectorielles témoignent d’approches systématiques en matière de maîtrise de la qualité. La norme ISO 9001 établit des pratiques fondamentales en gestion de la qualité. Pour les applications automobiles, la certification IATF 16949 relève considérablement le niveau d’exigence : elle exige notamment la maîtrise statistique des procédés, l’analyse des systèmes de mesure et des protocoles d’amélioration continue, qui influencent directement la manière dont les composants usinés sont entretenus et surveillés.

Réfléchissez à la manière dont cela fonctionne concrètement. Une installation soumise aux exigences de la norme IATF 16949 ne se contente pas de contrôler les pièces après usinage : elle surveille en temps réel la capacité des procédés. La maîtrise statistique des procédés (SPC) suit les tendances dimensionnelles, permettant d’identifier dès le début un décalage des composants machines, avant même que des pièces hors tolérance ne soient produites. Cette approche proactive protège votre planning de production contre des problèmes de qualité imprévus.

Par exemple, Shaoyi Metal Technology illustre comment la gestion de la qualité au niveau des composants se traduit par une excellence manufacturière. Leur certification IATF 16949 et la mise en œuvre de la SPC garantissent que l’usinage CNC de précision destiné aux applications automobiles conserve sa cohérence d’un lot de production à l’autre. Des composants à hautes tolérances résultent d’une maintenance adéquate des parties machines combinée à une surveillance rigoureuse des procédés — et non d’un coup de chance ou d’une compétence exceptionnelle ponctuelle de l’opérateur.

Questions permettant de révéler les véritables capacités : Selon les recommandations du secteur, le choix du bon partenaire en usinage CNC constitue l’une des décisions les plus importantes que vous puissiez prendre pour votre projet. Posez à vos partenaires potentiels les questions suivantes, centrées sur les composants :

• Quels équipements CNC utilisez-vous, et quelles sont leurs spécifications de précision de positionnement ?
• À quelle fréquence calibrez-vous vos machines, et pouvez-vous fournir les registres de calibration ?
• Quel calendrier de maintenance préventive appliquez-vous aux broches, aux vis à billes et aux guides linéaires ?
• Quels équipements d’inspection utilisez-vous pour vérifier les dimensions des pièces ?
• Pouvez-vous fournir des données Cpk attestant de la capacité du procédé pour des exigences de tolérance similaires ?

Les partenaires qui répondent à ces questions avec assurance — et qui appuient leurs affirmations par des documents justificatifs — démontrent l’attention portée au niveau des composants, garantissant ainsi une qualité fiable des pièces usinées CNC.

Indicateurs de qualité lors de l’évaluation des partenaires en usinage CNC

Tous les fabricants ne méritent pas votre confiance. Voici les principaux indicateurs de qualité qui distinguent les partenaires compétents de ceux qui vous décevront :

• Spécifications documentées des équipements : Les ateliers de qualité connaissent parfaitement les capacités de leurs machines et partagent ouvertement leurs spécifications — y compris les plages de tolérance, les valeurs de reproductibilité et les performances en finition de surface
• Programmes de maintenance préventive : Renseignez-vous sur les calendriers et les registres d’entretien ; les ateliers qui investissent dans l’entretien de leurs composants obtiennent des résultats plus constants
• Capacités d'inspection : La présence d’équipements de mesure tridimensionnelle (CMM), de rugosimètres et de procédures d’inspection documentées témoigne d’un engagement envers la vérification, et non pas uniquement la production
• Certifications spécifiques au secteur : IATF 16949 pour l’automobile, AS9100 pour l’aérospatiale, ISO 13485 pour le domaine médical — ces certifications exigent des systèmes qualité documentés
• Contrôle statistique des processus : La mise en œuvre de la maîtrise statistique des procédés (MSP) traduit une gestion proactive de la qualité, plutôt qu’un tri réactif des pièces conformes et non conformes
• Systèmes de traçabilité : La capacité de retracer toute pièce jusqu’à la machine spécifique, à l’opérateur et au lot de matière utilisé indique un système qualité mature
• Qualité des pièces échantillons : Demandez des pièces usinées en échantillon qui correspondent à vos exigences réelles, et non des pièces simplifiées à titre de démonstration
• Clients de référence : Des partenaires établis fournissent volontiers des références provenant de clients ayant des exigences de précision similaires

Mettre vos connaissances sur les composants des machines CNC à votre service

Votre compréhension des composants des machines à commande numérique vous confère un avantage significatif dans la prise de décisions en matière de fabrication. Vous pouvez désormais évaluer les achats d’équipements avec une vision technique, plutôt que de vous fier uniquement aux affirmations des commerciaux. Vous pouvez évaluer les partenaires potentiels en usinage en fonction de leurs capacités d’équipement et de leurs pratiques de maintenance. Et vous pouvez communiquer plus efficacement avec les fraiseurs et les ingénieurs, car vous comprenez les facteurs qui déterminent la qualité des pièces.

Que vous spécifiiez des pièces usinées sur commande numérique (CNC) pour un nouveau produit, que vous diagnostiquiez des problèmes de qualité avec vos fournisseurs existants ou que vous investissiez dans votre propre équipement CNC, la connaissance des composants transforme des spécifications abstraites en une compréhension concrète. Vous savez que l’état de la broche et la qualité des outils déterminent la finition de surface. Vous comprenez que les tolérances serrées exigent des vis à billes de précision et des axes calibrés. Vous reconnaissez que la qualité constante provient de machines bien entretenues et de procédés maîtrisés.

Cette connaissance constitue votre avantage concurrentiel. Mettez-la à profit pour prendre des décisions éclairées garantissant la qualité exigée par vos applications — et nouer des partenariats avec des fabricants dont l’attention portée aux composants correspond à vos exigences de précision.

Questions fréquemment posées sur les pièces de machines à commande numérique (CNC)

1. Quelles sont les 7 principales pièces d’une machine à commande numérique (CNC) ?

Les sept grandes parties d'une machine à commande numérique par ordinateur (CNC) comprennent l'unité de commande de la machine (MCU), qui interprète les commandes en langage G-code, les dispositifs d'entrée permettant le chargement des programmes, le système d'entraînement équipé de moteurs servo et de vis à billes, les outils de machine, notamment la broche et les outils de coupe, le système de rétroaction équipé d'encodeurs pour la vérification de la position, le bâti et la table assurant la stabilité structurelle, ainsi que le système de refroidissement régulant les conditions thermiques. Chaque composant agit en synergie afin d'assurer des opérations d'usinage automatisées et hautement précises.

2. Quelles sont les pièces d'une machine CNC ?

Les pièces de machines CNC englobent tous les composants qui permettent l'usinage contrôlé par ordinateur. Il s'agit notamment d'éléments structurels tels que le bâti et le châssis en fonte, de composants de mouvement comme les vis à billes et les guides linéaires, de l'ensemble broche destiné à l'enlèvement de matière, de systèmes d'outillage incluant les mandrins et les porte-outils, de l'interface du tableau de commande, ainsi que du contrôleur CNC qui coordonne l'ensemble des opérations. Les fabricants de qualité, tels que ceux certifiés IATF 16949, assurent le suivi de ces composants grâce à la maîtrise statistique des procédés afin de garantir une précision constante.

3. Quelles sont les trois parties d'une machine CNC ?

Dans les machines CNC à 3 axes, les trois composants de mouvement principaux sont le moteur de l'axe X assurant le déplacement horizontal, le moteur de l'axe Y contrôlant le déplacement vertical et le moteur de l'axe Z gérant le positionnement en profondeur. Chaque axe utilise des vis à billes de précision, des guides linéaires et des moteurs servo équipés d’un retour d’information par codeur afin d’atteindre des précisions de positionnement de ±0,005 à 0,01 mm. Cette configuration permet d’effectuer efficacement la plupart des opérations de fraisage, de perçage et de routage.

4. Comment la qualité de la broche influence-t-elle les résultats de l’usinage CNC ?

La qualité de la broche détermine directement l’état de surface et la durée de vie des outils dans l’usinage CNC. Des broches usinées avec précision et équipées de roulements correctement préchargés permettent d’obtenir une excentricité inférieure à 0,0001 pouce, ce qui produit des finitions plus lisses et prolonge considérablement la durée de vie des outils. Les facteurs clés comprennent la configuration des roulements, la stabilité thermique assurée par les systèmes de refroidissement, ainsi que les caractéristiques d’amortissement des vibrations. Les broches entraînées par courroie, les broches à entraînement direct et les broches motorisées offrent chacune des rapports vitesse-couple différents, adaptés à des applications spécifiques.

5. Quelle maintenance les composants des machines CNC nécessitent-ils ?

Les composants CNC nécessitent une maintenance planifiée afin d’éviter les pannes et de conserver leur précision. Les tâches quotidiennes comprennent le préchauffage de la broche, la vérification de la lubrification et l’inspection des couvertures de glissière. La maintenance hebdomadaire porte sur le nettoyage des guides linéaires et la surveillance du liquide de refroidissement. Les opérations mensuelles incluent la mesure du jeu de la vis à billes et la vérification des connexions électriques. Les interventions trimestrielles englobent l’analyse des vibrations et les contrôles d’alignement des axes. Le respect des calendriers de maintenance spécifiés par le fabricant, ainsi que l’utilisation des lubrifiants appropriés, permettent d’éviter l’usure prématurée à l’origine de dérives de tolérance et de problèmes de qualité en production.
