L’usinage CNC sur mesure démystifié : Du premier devis à la pièce finie

Comprendre l'usinage personnalisé CNC et pourquoi il est essentiel

Vous êtes-vous déjà demandé comment les ingénieurs transforment des conceptions numériques en composants métalliques ou plastiques de haute précision ? La réponse réside souvent dans l'usinage personnalisé CNC — un procédé de fabrication permettant de réaliser des pièces exactement conformes à vos spécifications uniques, plutôt que de les sélectionner dans un catalogue d’options standard.

CNC signifie « commande numérique par ordinateur ». Contrairement à l’usinage manuel traditionnel, où des opérateurs qualifiés guident manuellement les outils de coupe, une machine de coupe CNC suit des instructions générées par ordinateur avec une grande précision pour façonner les matériaux bruts . Selon Zintilon, cette approche élimine les erreurs humaines et garantit une précision constante, car la machine exécute scrupuleusement les instructions programmées à chaque cycle.

Alors, que signifie réellement « personnalisé » ici ? En termes simples, vous n’êtes pas limité aux composants standards. Que vous ayez besoin d’un prototype unique ou de milliers de pièces usinées identiques, chaque dimension, chaque caractéristique et chaque tolérance correspondent exactement à vos spécifications de conception.

Avant d’explorer le flux de travail, examinons les éléments constitutifs d’un système CNC :

• Contrôleur (MCU) : Le cerveau de la machine, qui lit les instructions en code G et les traduit en mouvements précis
• Machine-outil : L’équipement d’usinage — fraiseuses, tours ou routeurs — qui façonne physiquement la matière

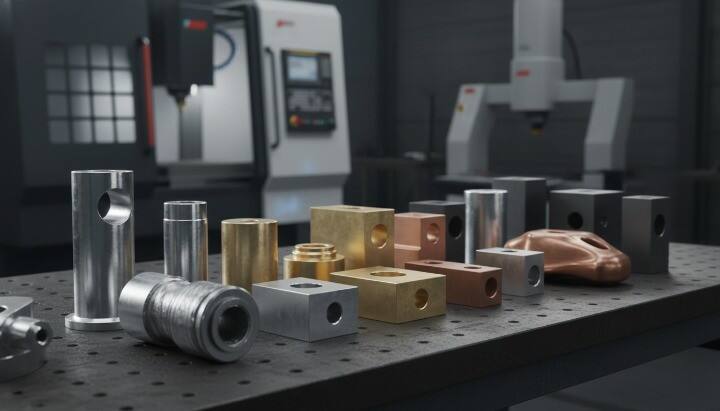

• Pièce : Votre bloc de matière première (métal, plastique ou bois) qui est transformé en pièce finie
• Outils de coupe : Les fraises, forets et outils de tournage qui enlèvent de la matière afin de réaliser votre conception

Du modèle numérique à la réalité physique

Le parcours allant du concept à la pièce finie suit un cheminement clair. Il commence par un fichier CAO (Conception Assistée par Ordinateur) — considérez-le comme votre plan numérique. Les concepteurs modélisent tous les détails à l’écran : dimensions, courbes, perçages et angles.

Mais voici le point essentiel : les machines à commande numérique par ordinateur (CNC) ne comprennent pas directement les fichiers CAO. Elles nécessitent une étape de traduction. Les logiciels de FAO (Fabrication Assistée par Ordinateur) convertissent votre conception en code G — la « recette » pas à pas que suit la machine. Ce code contrôle tous les paramètres, de la vitesse de la broche au taux d’avance en passant par les trajectoires exactes des outils.

Une fois la machine configurée, avec votre matière correctement fixée et les outils de coupe installés, le processus de découpe CNC commence. La machine fait tourner les outils à grande vitesse, les déplace le long des trajectoires programmées et retire de minuscules copeaux de matière jusqu’à l’apparition de la pièce finale. Comme zone3Dplus le note, ce processus automatisé assure une précision de ± 0,01 mm, ce qui le rend idéal pour des applications exigeantes.

Pourquoi opter pour des composants sur mesure plutôt que des composants standards

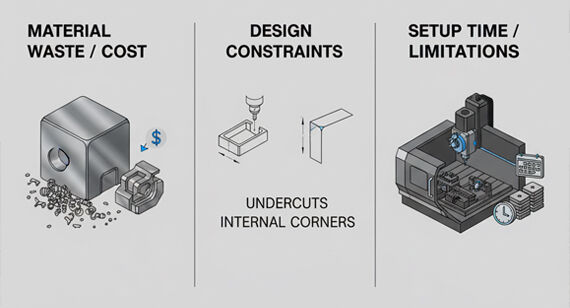

Pourquoi investir dans une fabrication sur mesure alors que les catalogues proposent des pièces prêtes à l’emploi ? La réponse réside dans l’ajustement, la fonctionnalité et les performances.

Les composants standard vous obligent à concevoir en tenant compte de leurs limites. L'usinage sur mesure renverse cette équation : c'est votre conception qui détermine la fabrication, et non l'inverse. Vous avez besoin d'une platine avec un espacement des trous non standard ? D'un boîtier adapté exactement à votre agencement électronique ? Le tournage ou le fraisage CNC livrent précisément ce que vous spécifiez.

Il y a également la question de ce qu'est le découpage CNC et de ses domaines d'application. Le découpage CNC traite les pièces de grande dimension — par exemple les matériaux en plaques et les applications du bois — tandis que le fraisage et le tournage excellent dans la réalisation de composants métalliques nécessitant des tolérances plus serrées.

Quelle est la véritable différence entre l'usinage CNC et l'usinage manuel ? La reproductibilité. Les méthodes traditionnelles dépendent entièrement de la compétence de l'opérateur, ce qui introduit des variations d'une pièce à l'autre. Les machines CNC produisent des milliers de composants identiques, car elles suivent à chaque fois les mêmes instructions programmées. Pour les séries de production exigeant une grande constance, cette différence est déterminante.

Choisir la méthode d'usinage CNC adaptée à votre projet

Maintenant que vous comprenez comment fonctionne l'usinage personnalisé CNC, la question suivante est la suivante : quelle méthode convient à votre projet ? Votre pièce doit-elle être usinée par fraisage ou par tournage ? Une fraiseuse est-elle le meilleur choix pour votre matériau ? Une mauvaise sélection peut entraîner des retards coûteux, des problèmes de tolérance ou des dépenses inutiles.

Envisagez la chose ainsi : chaque procédé CNC excelle dans des tâches spécifiques. Certains traitent brillamment les géométries planes et complexes, tandis que d'autres sont spécialisés dans les formes cylindriques ou les grandes plaques de matériaux. Examinons en détail les principales méthodes afin que vous puissiez associer les exigences de votre projet à la technologie appropriée .

Explication du fraisage CNC

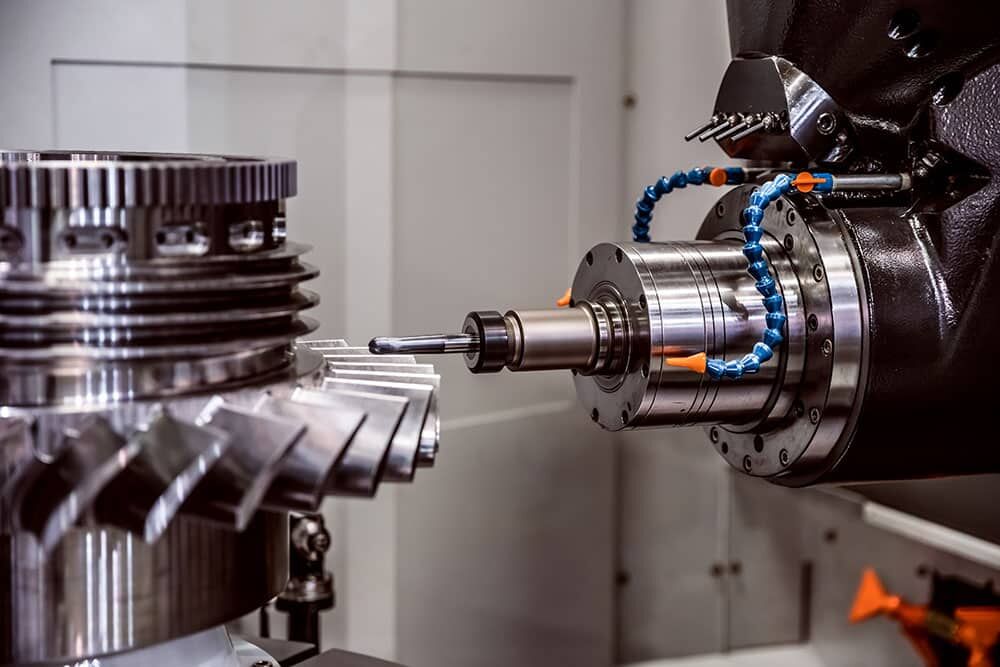

Dans le fraisage CNC, la pièce à usiner reste fixe tandis qu’un outil de coupe rotatif se déplace sur celle-ci, en enlevant progressivement du matériau couche par couche. Imaginez éplucher une pomme avec une lame tournante qui se déplace dans plusieurs directions : c’est essentiellement ce qui se produit.

Ce procédé excelle lorsque vous avez besoin de pièces présentant des surfaces planes, des cavités, des rainures ou des contours tridimensionnels complexes. Selon RapidDirect, le fraisage CNC permet de travailler des matériaux exigeants tels que l’acier, le titane, l’aluminium et les plastiques techniques avec une précision exceptionnelle.

Mais voici ce qui rend la chose intéressante : toutes les fraiseuses ne se valent pas.

usinage 3 axes : L’outil se déplace selon trois directions linéaires (X, Y et Z). Cette configuration permet d’effectuer des opérations simples telles que le perçage, l’usinage de cavités et l’ébauche de face. Elle est largement disponible, abordable et idéale pour des pièces ne comportant ni sous-dépouilles ni angles complexes. Toutefois, vous devrez repositionner la pièce à usiner afin de traiter différentes faces, ce qui augmente le temps d’usinage et le risque d’erreurs d’alignement.

fraisage 5 axes : L'outil ou la table de travail peut également s'incliner et tourner, ajoutant ainsi deux degrés supplémentaires de mouvement. Cela signifie qu’il est possible d’accéder virtuellement à n’importe quel angle sans avoir à repositionner la pièce. Le résultat ? Moins de montages, des finitions de surface supérieures sur les surfaces profilées, et la capacité d’usiner des caractéristiques que l’usinage 3 axes ne peut tout simplement pas atteindre. Des composants aérospatiaux, des aubes de turbine et des implants médicaux complexes nécessitent souvent cette capacité.

À quel moment l’usinage 5 axes justifie-t-il son coût plus élevé ? Envisagez-le lorsque votre conception comporte des cavités profondes, des dégagements, des angles composés ou des surfaces exigeant un contact continu et fluide de l’outil. Pour des pièces prismatiques plus simples, le fraisage 3 axes offre d’excellents résultats à moindre coût.

Tournage CNC pour pièces cylindriques

Le tournage CNC inverse la donne : ici, la pièce tourne tandis qu’un outil de coupe fixe la façonne. Imaginez un tour de potier, sauf que l’argile est remplacée par du métal et que l’outil de façonnage suit des trajectoires de précision contrôlées par ordinateur.

Cette méthode domine la production de composants à symétrie de révolution : arbres, tiges, douilles, goupilles et tubes. Comme le note JLCCNC, le tournage CNC offre une précision et une efficacité inégalées pour les pièces nécessitant des tolérances strictes sur le diamètre et la longueur.

Pourquoi choisir des services de tournage CNC plutôt que de fraisage pour des pièces cylindriques ? La vitesse et le coût. Le tournage permet d’enlever plus rapidement de la matière depuis une matière brute ronde, et les mouvements d’outil plus simples entraînent des temps de cycle plus courts. Pour la production en grande série de pièces symétriques, le tournage coûte généralement moins cher par pièce que le fraisage de la même géométrie.

La limitation ? Le tournage éprouve des difficultés avec les caractéristiques non cylindriques. Les faces planes, les poches ou les formes asymétriques nécessitent soit des opérations secondaires de fraisage, soit une machine combinée tournage-fraisage (mill-turn) qui intègre les deux capacités.

Fraisage CNC pour les travaux en grand format

Et pour les projets impliquant des matériaux en feuilles, du bois ou de grands panneaux ? C’est là qu’intervient le fraisage CNC.

Une fraiseuse à commande numérique (CNC) utilise une broche à haute vitesse pour découper rapidement des matériaux plus tendres sur de grandes surfaces de travail. Pensez aux panneaux signalétiques, aux éléments de meubles, aux prototypes en mousse et aux éléments architecturaux. Les applications de la CNC sur bois couvrent à elles seules la fabrication de meubles, la construction d’instruments de musique et la menuiserie décorative.

Par rapport aux fraiseuses conventionnelles, les fraiseuses à commande numérique offrent plusieurs avantages dans les applications adaptées : elles sont plus rapides pour la découpe de matériaux tendres, moins coûteuses à l’achat et à l’exploitation, et plus faciles à configurer pour les panneaux. L’usinage CNC du bois a profondément transformé les industries de la menuiserie en permettant la réalisation de formes complexes qui auraient nécessité des heures de travail manuel.

Toutefois, les fraiseuses sacrifient une partie de leur précision au profit de la vitesse. Leur charpente plus légère génère davantage de vibrations, ce qui les rend inadaptées aux travaux métalliques exigeant des tolérances serrées. Lorsque votre projet implique des matériaux durs ou requiert des tolérances inférieures à ±0,005 pouce, la fraiseuse conventionnelle reste le choix le plus approprié.

Comparaison synthétique des méthodes d’usinage CNC

Vous n'êtes toujours pas sûr du processus adapté à votre projet ? Ce tableau comparatif présente les principales différences :

Facteur	Usinage CNC	Tournage CNC	Usinage CNC	EDM
Matériaux typiques	Métaux, plastiques, composites	Métaux, Plastiques	Bois, plastiques, mousse, métaux tendres	Métaux conducteurs uniquement
Géométries des pièces	Formes 3D complexes, cavités, rainures, contours	Cylindrique, symétrique par rotation	Grandes plaques planes, profils 2,5D	Détails complexes, angles internes nets
Capacité de tolérance	±0,001" à ±0,005"	±0,001" à ±0,005"	±0,005" à ±0,010"	±0,0001" à ±0,001"
Qualité de la finition de surface	Excellente (Ra 0,8–3,2 μm)	Excellente (Ra 0,4–3,2 μm)	Bonne (Ra 3,2–6,3 μm)	Finition miroir possible
Applications idéales	Boîtiers, supports, moules, pièces aéronautiques	Arbres, goupilles, douilles, raccords	Enseignes, armoires, projets de menuiserie CNC pour routeur, prototypes	Matrices, moules, outillages en acier trempé
Rapidité Relative	Modéré	Rapide pour les pièces rondes	Très rapide pour les matériaux tendres	- Je ne peux pas.
Efficacité en termes de coûts	Idéal pour les pièces métalliques complexes	Le plus économique pour les pièces cylindriques	Le coût le plus bas pour la menuiserie CNC et les panneaux dérivés du bois	Coût le plus élevé, usage spécialisé

Effectuer votre sélection

Voici une approche pratique pour choisir la méthode adaptée :

• Commencez par la géométrie : Les pièces cylindriques orientent vers le tournage. Les formes complexes en 3D ou les surfaces planes avec des caractéristiques suggèrent la fraiseuse. Les grands panneaux ou les substrats souples privilégient le routeur.
• Prenez en compte votre matériau : Les métaux durs nécessitent l’usinage par fraisage ou par tournage. Les matériaux plus tendres, comme les plastiques, le bois ou la mousse, se prêtent bien à l’usinage par routage.
• Vérifiez les exigences en matière de tolérances : Des spécifications ultra-précises (inférieures à ±0,001 po) peuvent nécessiter l’électroérosion (EDM) ou un meulage de précision. Les tolérances industrielles standard conviennent au fraisage et au tournage.
• Prenez en compte le volume de production : Les pièces cylindriques destinées à une production en grande quantité profitent de la rapidité du tournage. Pour des composants complexes usinés sur centre d’usinage à commande numérique, un investissement dans une machine à 5 axes peut se justifier afin de réduire les temps de réglage.

Une fois la méthode d’usinage choisie, votre décision suivante concerne les matériaux — et ce choix influe sur tous les aspects, du coût à la performance. Examinons comment associer judicieusement les matériaux aux exigences de votre application.

Guide de sélection des matériaux pour les pièces sur mesure usinées CNC

Vous avez choisi votre méthode d’usinage — voici maintenant une décision tout aussi cruciale : quel matériau doit constituer votre pièce ? Ce choix affecte directement la performance, le coût, l’usinabilité et la durée de vie. Une erreur vous expose à des défaillances prématurées ou à des dépassements budgétaires. Un bon choix garantit que votre composant répond exactement aux exigences de votre application.

La bonne nouvelle ? L'usinage CNC permet de travailler pratiquement n'importe quel métal ou plastique . Selon Hubs, ce procédé est compatible avec une telle variété de matériaux que le choix du matériau optimal pour votre application peut s'avérer particulièrement difficile. Simplifions cette décision à l'aide d'un cadre pratique.

Métaux pour la résistance et la durabilité

Lorsque votre application exige une résistance mécanique élevée, une grande dureté ou une résistance thermique accrue, les métaux constituent la solution adéquate. Mais quel métal choisir ? Chaque famille d'alliages présente des avantages spécifiques.

Alliages d'aluminium : Ces alliages restent les piliers de l'usinage CNC sur mesure. Dotés d’un excellent rapport résistance/poids, d’une conductivité thermique élevée et d’une résistance naturelle à la corrosion, les alliages d’aluminium conviennent à une multitude d’applications. Ils comptent également parmi les métaux les plus faciles à usiner, ce qui permet de maîtriser les coûts.

• 6061:L’alliage d’aluminium le plus courant à usage général — abordable, facile à usiner et polyvalent
• 7075:Aluminium de qualité aérospatiale dont les propriétés en fatigue sont comparables à celles de l’acier après traitement thermique
• 5083:Résistance exceptionnelle à l'eau de mer, adapté aux applications marines et du bâtiment

Alliages d’acier inoxydable : Vous avez besoin à la fois de résistance à la corrosion et de résistance mécanique ? L’acier inoxydable répond parfaitement à ces exigences. Ces alliages se soudent facilement, se polissent admirablement et résistent à l’usure.

• 304:L'acier inoxydable le plus couramment utilisé—résiste à la plupart des conditions environnementales
• 316:Résistance chimique supérieure, notamment aux solutions salines
• 17-4:Peut être durci à des niveaux comparables à ceux des aciers à outils pour des applications hautes performances

Alliages de bronze : Lorsque la résistance à l'usure et le faible frottement sont essentiels, les composants en bronze usinés par CN sont particulièrement performants. L’usinage du bronze permet de produire des roulements, des douilles et des engrenages qui présentent une durée de vie supérieure à celle des alternatives dans les applications à forte charge. La lubrification naturelle de ce matériau garantit un glissement fluide des pièces contre les surfaces avec lesquelles elles sont en contact. Si vous devez usiner du bronze pour des équipements marins ou industriels, attendez-vous à une excellente résistance à la corrosion et à une longue durée de service.

L’usinage CN du bronze exige une attention particulière portée à la formation des copeaux et au choix des outils, mais les ateliers expérimentés le réalisent couramment. Les pièces obtenues justifient le coût du matériau grâce à leur longévité accrue en service.

Plastiques techniques pour des solutions allégées

Les plastiques ne sont pas seulement des alternatives moins chères aux métaux : ils résolvent des problèmes que les métaux ne peuvent pas résoudre. Une masse plus faible, une isolation électrique, une résistance chimique et des propriétés d’autolubrification rendent les plastiques techniques indispensables pour des applications spécifiques.

Delrin (POM) : Ce plastique Delrin est considéré comme le thermoplastique le plus usinable disponible. Il offre une rigidité élevée, un faible coefficient de frottement, une excellente stabilité dimensionnelle à des températures élevées et une absorption d’eau minimale. Lorsque la précision et les tolérances serrées sont essentielles pour les composants en plastique, le Delrin est souvent le premier choix.

Nylon (polyamide) : Des propriétés mécaniques excellentes, combinées à une résistance aux chocs exceptionnelle et à une forte résistance à l’abrasion, font du nylon destiné à l’usinage une option populaire. Ce matériau résiste bien à l’exposition aux produits chimiques, mais absorbe progressivement l’humidité — un facteur à prendre en compte pour la stabilité dimensionnelle dans des environnements humides.

Polycarbonate : Vous avez besoin de transparence combinée à une grande résistance ? Le polycarbonate offre une résistance aux chocs supérieure à celle de l’ABS tout en restant usinable. Ses applications vont des couvercles de protection aux dispositifs fluidiques.

Acrylique : Pour les applications exigeant une grande clarté optique et une qualité esthétique, l’usinage CNC de l’acrylique permet de réaliser aussi bien des vitrines que des guides de lumière. Ce matériau s’usine proprement, mais nécessite une attention particulière pour éviter les fissurations.

En tant que RALLY Precision remarque : les matières plastiques présentent généralement des coûts de matière et d’usinage inférieurs à ceux des métaux. Elles sont plus rapides à usiner, prolongent la durée de vie des outils et requièrent des paramètres de coupe moins agressifs.

Adaptation des matériaux aux exigences de l'application

Comment réduire le choix parmi les options disponibles ? Commencez par les critères indispensables liés à votre application, puis équilibrez les facteurs secondaires par rapport au coût.

Catégorie de matériau	Machinabilité	Rapport solidité-poids	Résistance à la corrosion	Coût relatif	Applications communes
Aluminium 6061	Excellent	Élevé	Bon (anodisable)	Faible	Prototypes, boîtiers, supports
Aluminium 7075	Bon	Très élevé	Modéré	Moyenne	Structures aérospatiales, composants soumis à de fortes contraintes
Acier inoxydable 304	Modéré	Modéré	Excellent	Moyenne	Équipements pour l'alimentaire, dispositifs médicaux
Usinage CNC du bronze	Bon	Faible	Excellent (marine)	Moyen-Élevé	Roulements, douilles, quincaillerie marine
Delrin (POM)	Excellent	Très élevé (pour les plastiques)	Excellent	Faible	Engrenages, composants de précision, isolateurs
Nylon	Bon	Élevé (pour les plastiques)	Bon	Faible	Pièces d’usure, douilles, applications à faible frottement
Polycarbonate	Bon	Élevé (pour les plastiques)	Bon	Faible-Moyen	Couvercles de protection, boîtiers transparents

Voici un cheminement décisionnel pratique :

• Pièces aéronautiques ou automobiles où le poids est critique ? Commencez par l’aluminium 7075 pour les métaux ou le PEEK pour les alternatives plastiques
• Surfaces d’usure nécessitant un faible coefficient de friction ? Envisagez l’usinage CNC du bronze pour les charges lourdes ou du nylon pour les applications à sollicitation plus légère
• Environnements chimiques ou corrosifs ? L’acier inoxydable 316 ou le PTFE résistent aux milieux agressifs
• Budgets serrés avec exigences modérées ? Aluminium 6061 pour les métaux, Delrin pour les plastiques

Le choix des matériaux jette les bases — mais même le matériau parfait ne sauvera pas une pièce mal conçue. Ensuite, nous examinerons les principes de la conception pour la fabrication, qui vous aident à éviter des erreurs coûteuses avant le début de la production.

Principes de conception pour la fabrication permettant de gagner du temps et de l'argent

Vous avez sélectionné votre méthode d'usinage et votre matériau — mais voici ce qu'il faut retenir : la façon dont vous concevez votre pièce détermine si la production se déroule sans accroc ou s'arrête brutalement, entraînant des coûts élevés. Selon Frigate, près de 20 % des problèmes liés à la production CNC découlent directement de mauvaises interprétations ou d'omissions dans les plans. Pire encore, jusqu'à 30 % des coûts totaux d'usinage sont souvent attribuables à des erreurs de conception évitables.

La conception pour la fabrication (DFM) ne consiste pas à limiter la créativité, mais à comprendre ce que les machines à commande numérique par ordinateur (CNC) peuvent réaliste­ment accomplir. Lorsque vous concevez en tenant compte de l’usinage, vous accélérez les délais de production, réduisez les coûts et obtenez des pièces de meilleure qualité. Examinons ensemble les principes qui distinguent des séries de prototypage CNC fluides des complications coûteuses.

Règles relatives à l’épaisseur des parois et à la profondeur des caractéristiques

Imaginez essayer d’usiner une paroi aussi fine qu’une feuille de papier : les efforts de coupe la déformeraient ou la briseraient avant même la fin de l’opération. C’est pourquoi l’épaisseur minimale des parois revêt une importance capitale dans les travaux CNC sur mesure.

Les différents matériaux réagissent différemment aux caractéristiques fines :

• Métaux (aluminium, acier) : Conserver une épaisseur minimale de paroi de 0,5 mm (0,020 po) afin d’assurer la stabilité pendant les opérations d’usinage principales
• Plastiques (Delrin, nylon) : Maintenir une épaisseur minimale de paroi de 1,0 mm (0,040 po) — les plastiques se déforment davantage sous la pression de coupe
• Matériaux tendres (bois, mousse) : Une fraiseuse CNC pour bois peut traiter des sections plus fines, mais une épaisseur de 2,0 mm offre des marges de sécurité plus élevées pour les travaux détaillés

La profondeur des caractéristiques suit une logique similaire. Les poches profondes et étroites posent problème, car les outils allongés se déforment sous l’effet des forces de coupe. Protolabs comme le précise la note, vous devez surveiller attentivement les poches ou caractéristiques profondes et étroites situées à proximité de parois hautes : les vibrations de l’outil ou de la pièce entraînent une déformation ainsi qu’une perte de précision ou de finition de surface.

Règle pratique : limitez la profondeur des poches à quatre fois au plus leur largeur. Vous avez besoin de caractéristiques plus profondes ? Envisagez d’élargir l’ouverture ou de diviser la géométrie en plusieurs surfaces usinées.

Rayons internes des angles et accès des outils

Voici un piège de conception qui piège de nombreux ingénieurs : les angles internes vifs apparaissent parfaitement nets sur les écrans CAO, mais créent de sérieux problèmes lors de l’usinage des pièces.

Pourquoi ? Les outils de coupe CNC sont ronds. Les fraises frontales tournent et enlèvent du matériau, mais elles ne peuvent physiquement pas réaliser des angles internes parfaitement carrés. Le rayon d’angle minimal que vous pouvez obtenir correspond au rayon de votre outil de coupe ; or, l’utilisation d’outils très petits implique des vitesses de coupe réduites, un nombre accru de passes et des coûts nettement plus élevés.

Selon les lignes directrices de conception de Protolabs, toute pièce nécessitant des angles internes droits coûtera beaucoup plus cher, car les seules options disponibles sont l’usinage par électro-érosion (EDM) ou une usinage extrêmement lent à l’aide d’outils miniatures.

La solution est simple : ajoutez des rayons internes à vos angles. Pour la plupart des applications, un rayon d’au moins un tiers de la profondeur de la cavité fonctionne bien. Si votre conception exige absolument des angles plus serrés, précisez le rayon minimal acceptable et attendez-vous à un coût supplémentaire.

N’oubliez pas : les angles internes nécessitent des congés ou des rayons. Les angles externes bénéficient d’un chanfrein — celui-ci est plus rapide à usiner et plus économique que des bords externes arrondis.

Profondeur des perçages et considérations relatives au filetage

Les perçages semblent simples, mais leurs profondeurs et les spécifications de filetage influencent fortement ce qui est réalisable lors de l’usinage CNC.

Limites standard des forets :

• Les forets conventionnels atteignent des profondeurs allant jusqu’à 10 fois le diamètre du trou avant que la précision ne commence à se dégrader.
• Les trous plus profonds nécessitent des outils spécialisés, des cycles de perçage par passes ou des forets à canon — ce qui augmente tous les coûts
• Les trous borgnes (non traversants) nécessitent un dégagement pour la pointe de la mèche, ce qui ajoute généralement 0,5 fois le diamètre à la profondeur spécifiée

Considérations relatives au taraudage :

• La profondeur du filetage ne doit pas dépasser trois fois le diamètre du trou — au-delà de cette valeur, les filetages ajoutent peu de résistance mécanique
• Préférez les dimensions normalisées de filetage (M6, M8, 1/4-20) plutôt que des pas personnalisés, chaque fois que cela est possible
• Prévoyez des chanfreins à l’entrée des trous afin de faciliter l’engagement propre des outils de filetage

Planifier ces détails avant la soumission évite les allers-retours et les révisions qui retardent votre projet d’usinage CNC.

Erreurs courantes de conception pour la fabrication à éviter

Au-delà des règles propres à chaque caractéristique, certaines habitudes de conception augmentent systématiquement les coûts sans apporter de valeur ajoutée. Voici les points auxquels vous devez prêter attention :

• Sous-dépouilles sans justification fonctionnelle : Les caractéristiques nécessitant des outils spécialisés ou des montages supplémentaires doivent répondre à un besoin fonctionnel — n’ajoutez pas de complexité uniquement pour des raisons esthétiques
• Tolérances excessivement serrées : Spécifier une tolérance de ± 0,01 mm sur toutes les dimensions, alors que seules les surfaces d’assemblage exigent une précision élevée, multiplie le temps d’inspection et le coût d’usinage
• Caractéristiques nécessitant des changements d’outils excessifs : Chaque taille d’outil unique ajoute du temps de réglage — regrouper les diamètres de perçage et les rayons lorsque leurs fonctions sont équivalentes
• Conceptions ignorant les propriétés des matériaux : Une géométrie fonctionnelle en aluminium peut s’avérer défaillante en acier inoxydable en raison de caractéristiques d’usinage différentes
• Caractéristiques inaccessibles : Si un outil ne peut physiquement pas atteindre une surface sans collision, la caractéristique ne peut pas être usinée de façon conventionnelle
• Incohérence entre les plans 2D et les modèles 3D : Des cotes contradictoires entre les fichiers obligent les programmeurs à faire des suppositions — or celles-ci entraînent des pièces rejetées

Exigences relatives aux formats de fichiers et bonnes pratiques de soumission

Votre conception ne devient une pièce usinée que si les fabricants peuvent l’interpréter correctement. La soumission des bons fichiers, accompagnés d’informations complètes, évite les retards et les malentendus.

Formats de fichiers privilégiés :

• STEP (.stp, .step) : La norme universelle — presque tous les systèmes de FAO la lisent avec précision
• IGES (.igs, .iges) : Ancien mais largement compatible pour les géométries de surface et solides
• Formats CAD natifs : Les fichiers SolidWorks (.sldprt), Inventor (.ipt) ou Fusion 360 préservent l’intention de conception si votre fournisseur utilise un logiciel compatible
• dessins 2D (.pdf, .dwg) : Indispensables pour communiquer les tolérances, les états de surface et les exigences particulières non prises en compte dans les modèles 3D

Ce dont les fabricants ont besoin en plus de la géométrie :

• Spécification du matériau avec sa nuance (par exemple « Aluminium 6061-T6 », et non simplement « aluminium »)
• Dimensions critiques avec tolérances explicitement indiquées
• Exigences relatives à l’état de surface sur des faces spécifiques
• Quantité requise et précision du contexte (prototypage ou production)
• Toutes les opérations secondaires nécessaires (anodisation, placage, traitement thermique)

Une documentation complète fournie dès le départ permet d'obtenir des devis plus rapides, de poser moins de questions et de fabriquer des pièces qui correspondent dès la première fois à vos attentes.

Une fois votre conception optimisée pour la fabrication, la considération suivante porte sur la précision : comprendre quels niveaux de tolérance votre application exige réellement et comment ces spécifications influencent le coût.

Tolérances et finitions de surface expliquées pour des applications réelles

Voici un scénario que vous avez probablement déjà rencontré : votre conception exige une grande précision, aussi spécifiez-vous les tolérances les plus serrées pour toutes les dimensions. Cela semble être une bonne pratique d’ingénierie, n’est-ce pas ? En réalité, cette approche pourrait doubler le coût de votre pièce sans apporter de valeur fonctionnelle supplémentaire.

Selon Modus Advanced , passer de tolérances standard à des spécifications de précision peut augmenter les coûts d’environ 4 fois, tandis que des exigences d’ultra-précision peuvent coûter jusqu’à 24 fois plus que l’usinage standard. Comprendre quand la précision est réellement indispensable — et quand elle ne l’est pas — distingue les conceptions économiques des conceptions coûteuses.

Tolérances standard vs précision vs ultra-précision

Toutes les pièces usinées par commande numérique ne nécessitent pas le même niveau de précision. L’essentiel consiste à adapter les spécifications de tolérance aux exigences fonctionnelles, plutôt que de systématiquement choisir les valeurs les plus serrées autorisées par votre logiciel CAO.

Classe de tolérance	Plage typique	Impact sur les coûts	Meilleures applications
Standard	±0,005 po (±0,127 mm)	Base	Pièces générales, supports, boîtiers, surfaces non appariées
Précision	±0,001" (±0,025 mm)	augmentation de 2 à 4 fois	Composants appariés, ajustements pour roulements, interfaces glissantes
Ultra-précision	±0,0005" (±0,0127 mm)	augmentation de 10 à 24 fois	Ensembles critiques, interfaces aérospatiales, implants médicaux

Tolérances standard (±0,005 po) représentent ce que les services d’usinage de précision permettent d’atteindre dans des conditions normales d’atelier. Selon le guide des tolérances de Modus Advanced, ce niveau prend en compte les variations normales de la précision des machines-outils, des effets thermiques, de l’usure des outils et de la reproductibilité des mises en position, tout en maintenant des taux de production économiques. La plupart des composants structurels, des carter et des pièces d’usinage CNC générales fonctionnent parfaitement dans ces limites.

Tolérances de précision (±0,001 po) nécessitent des conditions plus rigoureusement contrôlées — des vitesses de coupe plus lentes, des changements d’outils plus fréquents et des étapes d’inspection supplémentaires. Les centres d’usinage suisses excellent dans le respect de ces spécifications pour les petites pièces complexes. Attendez-vous à ce niveau lorsque les pièces doivent s’assembler avec des ajustements très serrés ou lorsque les surfaces de roulement exigent des jeux précis.

Tolérances ultra-précises (±0,0005 po ou plus serrées) exigent des environnements à température contrôlée, des broches spécialisées équipées de paliers à air et des protocoles complets de mesure. Ces spécifications sont justifiées pour les interfaces aérospatiales, les composants optiques et les dispositifs médicaux, où des micromètres déterminent le succès ou l’échec.

Lorsque les tolérances étroites ont réellement de l'importance

Voici la réalité de la fabrication : cette tolérance de ±0,001 po que vous avez spécifiée a probablement doublé le coût de votre pièce et triplé son délai de livraison. Mais votre application en avait-elle réellement besoin ?

Des tolérances serrées revêtent effectivement une importance capitale dans des situations précises :

• Ajustements avec serrage : Les goupilles à montage forcée, les logements de roulements et les épaulements d’arbres nécessitent des dimensions contrôlées
• Surfaces d'étanchéité : La planéité influence la compression des joints et la prévention des fuites
• Ensembles rotatifs : Le battement et la concentricité influencent les vibrations et l'usure
• Alignements optiques ou électroniques : La précision de position affecte les performances du système

Inversement, de nombreuses dimensions ne nécessitent pas un contrôle strict. Les arêtes externes, les trous de dégagement et les surfaces non fonctionnelles présentent souvent un comportement identique, qu’elles soient tolérées à ±0,005" ou à ±0,001". Spécifier des tolérances plus serrées sur ces caractéristiques augmente simplement le coût sans apporter de bénéfice fonctionnel.

La tolérance la plus serrée n’est pas nécessairement la meilleure. La spécification optimale assure la fonction requise tout en maximisant l’efficacité de fabrication.

Cumul des tolérances dans les assemblages

Les tolérances individuelles des pièces se combinent lors de l’assemblage des composants — et ces effets cumulés peuvent vous surprendre. Imaginez cinq pièces empilées, chacune ayant une tolérance de ±0,005". Dans le pire des cas, la dimension globale de votre assemblage pourrait varier de ±0,025" au total.

Une répartition intelligente des tolérances permet de relever ce défi :

• Identifier les interfaces critiques : Quelles dimensions affectent réellement la fonction d’assemblage ?
• Allouer la précision là où elle compte : Resserrez les tolérances sur les surfaces fonctionnelles, et assouplissez-les ailleurs
• Utilisez judicieusement les systèmes de repères : Référencez les caractéristiques critiques afin de minimiser l’accumulation d’erreurs
• Tenez compte du comportement des matériaux : Le coefficient de dilatation thermique de l’aluminium (environ 23 × 10⁻⁶ /°C) signifie qu’une pièce de 300 mm s’allonge d’environ 0,07 mm pour chaque variation de température de 10 °C

Pour les projets d’usinage CNC impliquant plusieurs composants associés, discutez avec votre fabricant de l’accumulation des tolérances. Celui-ci peut souvent vous proposer des systèmes de repères ou des répartitions de tolérances permettant d’atteindre vos objectifs fonctionnels à moindre coût.

Options de finition de surface et leur objectif

Au-delà de la précision dimensionnelle, la texture de surface influe sur les performances et l’apparence de vos pièces. La mesure standard — Ra (rugosité moyenne) — quantifie la rugosité de la surface en micromètres ou en micro-pouces. Des valeurs Ra plus faibles indiquent des surfaces plus lisses.

Selon RapidDirect, la rugosité standard de la finition de surface obtenue par usinage CNC est Ra 3,2 μm (125 μin) — il s'agit du résultat par défaut obtenu avec un fraisage ou un tournage de base, sans finition supplémentaire. Cette finition convient bien à la plupart des composants mécaniques qui ne nécessitent pas une extrême douceur.

Options courantes de finition de surface :

• À l’état usiné (Ra 3,2 μm) : Économique et fonctionnel, présente des marques d’outils visibles — adapté aux composants internes et aux pièces cachées de la vue
• Grenaté : Texture mate uniforme qui masque les marques d’usinage et réduit les reflets — très utilisé pour les projets d’usinage métallique exigeant une qualité esthétique
• Anodisé : Procédé électrochimique permettant d’ajouter des couches d’oxyde protectrices à l’aluminium — améliore la résistance à la corrosion et permet des options de coloration
• Revêtement en poudre : Revêtement durable et homogène appliqué sous forme de poudre sèche puis cuit au four — idéal pour les composants extérieurs nécessitant une résistance aux intempéries
• Électropolissage : Enlèvement électrique de matière superficielle afin d’obtenir des finitions miroir — utilisé dans les applications médicales et alimentaires

Adaptez les spécifications finales de la pièce aux besoins réels. Une surface de roulement peut nécessiter une rugosité Ra de 0,8 µm pour assurer une lubrification adéquate, tandis qu’un boîtier externe requiert simplement un aspect esthétique obtenu par sablage. Spécifier une finition de surface trop exigeante, tout comme spécifier des tolérances excessives, augmente les coûts sans apporter de valeur ajoutée.

Comprendre les facteurs à l’origine de ces coûts vous permet de prendre des décisions éclairées lors de la phase de conception — c’est précisément ce que nous examinerons ensuite : l’économie sous-jacente aux prix de l’usinage CNC sur mesure.

Quels facteurs déterminent les coûts de l’usinage CNC sur mesure

Vous êtes-vous déjà demandé pourquoi deux pièces apparemment similaires donnent lieu à des devis sensiblement différents ? Ou pourquoi le coût de votre unique prototype est presque aussi élevé que celui d’une commande de dix unités ? Comprendre l’économie qui régit l’usinage CNC sur mesure vous aide à prendre des décisions de conception plus judicieuses — et à éviter les surprises désagréables lors de la réception des devis.

Selon Scan2CAD , le temps d'usinage est considéré comme le facteur de coût le plus important pendant l'usinage — si important qu’il dépasse les coûts de mise en place, les coûts des matériaux et les coûts liés à l’obtention de finitions sur mesure par placage ou anodisation. Toutefois, le temps d’usinage ne représente qu’un élément d’un puzzle tarifaire complexe. Examinons précisément ce que vous payez.

Coûts des matériaux et facteurs de déchets

Les prix des matières premières varient considérablement selon le type, la quantité, la disponibilité et les conditions du marché en vigueur. Comme vous pouvez vous y attendre, les métaux coûtent plus cher que les plastiques — mais les deux sont soumis à des fluctuations liées aux chaînes d’approvisionnement et aux marchés des matières premières.

Voici ce que de nombreux ingénieurs négligent : vous ne payez pas uniquement le matériau présent dans votre pièce finie. Vous payez l’intégralité du brut qui est chargé dans la machine. Le « rapport copeaux/pièce » décrit la proportion de matière transformée en copeaux (déchets) par rapport à celle intégrée dans la pièce finie.

Envisagez un boîtier usiné qui pèse 200 grammes, mais qui provient d'une billette d'aluminium de 2 kilogrammes. Vous avez payé l'usinage de 2 kilogrammes d'aluminium, mais 90 % se sont transformés en chutes. Ce gaspillage affecte directement votre coût par pièce.

Les coûts des matériaux dépendent également du format et de la disponibilité. Les barres standard coûtent moins cher que les formes spéciales. Les alliages courants, comme l'aluminium 6061, sont facilement disponibles, tandis que les matériaux exotiques peuvent nécessiter des quantités minimales de commande ou des délais de livraison plus longs auprès des fournisseurs.

Temps d'usinage et coefficients de complexité

Le temps, c'est de l'argent dans l'usinage CNC — littéralement. Selon Hotean, la complexité de conception augmente le temps d'usinage de 30 à 50 % pour les pièces comportant des caractéristiques telles que des dégagements ou des géométries multi-axes. Chaque contour, poche ou caractéristique supplémentaire implique davantage de déplacements d'outil et des temps de cycle plus longs.

Quels facteurs augmentent précisément le temps d'usinage ?

• Poche profonde : Nécessitent plusieurs passes et des avances plus lentes afin d'éviter la déformation de l'outil
• Tolérances étroites : Imposent des vitesses de coupe plus faibles et des passes de finition supplémentaires
• Géométries complexes : Nécessite des trajectoires d’outil plus sophistiquées et, éventuellement, un positionnement à 5 axes
• Finitions de surface fines : Nécessitent des passes de finition légères qui enlèvent le matériau progressivement
• Changements d’outils multiples : Chaque changement d’outil ajoute un temps non productif au cycle

L’équation du coût des métaux pour l’opérateur dépasse largement le simple temps de fonctionnement de la broche. La programmation de pièces complexes prend plus de temps. Le montage de géométries inhabituelles exige des systèmes de serrage sur mesure. L’inspection de caractéristiques complexes nécessite davantage de points de mesure. Tous ces facteurs s’accumulent dans votre devis final.

Coûts de mise en place et économie de volume

Voici pourquoi les prototypes coûtent plus cher à l’unité que les séries de production : les coûts de mise en place sont répartis sur le nombre de pièces commandées.

Avant qu'une seule pièce ne soit usinée, votre travail exige la programmation CAM, la préparation des dispositifs de maintien, la sélection des outils, la configuration de la machine et l'inspection du premier échantillon. Selon Jiga, ces coûts initiaux de mise en place revêtent une grande importance lors de la fabrication de pièces en petites quantités — et le principal moyen de les réduire consiste à augmenter les quantités produites jusqu'à atteindre des niveaux économiquement viables.

La courbe des coûts allant du prototype à la production est spectaculaire. Les recherches menées par Hotean montrent qu’un seul prototype peut coûter 500 $, tandis que la commande de 10 unités fait chuter le prix unitaire à environ 300 $ chacune. Pour des séries de 50 unités ou plus, les coûts peuvent diminuer jusqu’à 60 %, ramenant le prix unitaire à environ 120 $.

À partir de quelle quantité les remises pour volumes deviennent-elles significatives ? En général, vous observez des réductions unitaires appréciables à partir d’environ 10 pièces, avec des économies substantielles qui commencent à s’appliquer entre 25 et 50 unités. Au-delà de 100 pièces, vous entrez dans le domaine de l’économie de production, où les coûts de mise en place ne représentent plus qu’une faible fraction du coût total.

Le délai de livraison influence également le prix. Les commandes express comportent souvent une majoration de 25 à 50 %, car elles perturbent les plannings établis, nécessitent des heures supplémentaires ou repoussent d’autres travaux. Si votre calendrier permet une certaine souplesse, les délais standards offrent une meilleure valeur.

Stratégies pour réduire les coûts des pièces usinées sur mesure

Maintenant que vous connaissez les facteurs qui influencent les coûts, voici comment optimiser vos pièces usinées sur mesure pour améliorer leur rentabilité :

• Simplifiez les géométries : Supprimez les caractéristiques qui augmentent le temps d’usinage sans apporter de bénéfice fonctionnel — détails décoratifs, cavités inutilement profondes ou contours complexes qui pourraient être simplifiés
• Assouplir les tolérances non critiques : Spécifiez la précision uniquement là où elle est fonctionnellement indispensable ; les dimensions générales peuvent rester aux tolérances standard de ± 0,005 pouce
• Choisissez des matériaux facilement disponibles : Les alliages courants, tels que l’aluminium 6061 ou l’acier inoxydable 304, coûtent moins cher et sont livrés plus rapidement que les nuances spécialisées
• Concevoir pour un outillage standard : Utilisez des diamètres de perçage normalisés, des rayons d’arrondi compatibles avec les fraises cylindriques courantes, ainsi que des caractéristiques réalisables à l’aide d’outils de coupe facilement disponibles
• Regroupez les diamètres de perçage et les rayons d’arrondi : Moins de cotes uniques signifient moins de changements d’outils et des cycles plus rapides
• Prenez en compte l'efficacité du matériau : Les conceptions qui utilisent davantage de la matière brute réduisent les déchets et les coûts des matériaux

Que vous obteniez des devis auprès d'ateliers mécaniques locaux ou que vous exploriez des ateliers d'usinage à proximité de chez vous via des plateformes en ligne, ces principes s'appliquent universellement. Les ateliers qui fournissent des devis détaillés les décomposent souvent par catégorie — utilisez cette transparence pour identifier les modifications de conception susceptibles de générer des économies.

Une fois les fondamentaux des coûts maîtrisés, la question suivante se pose : l'usinage CNC est-il réellement la méthode de fabrication adaptée à votre projet ? Comparons-la aux alternatives afin de vous assurer de choisir l'approche optimale.

L'usinage CNC personnalisé est-il adapté à votre projet ?

Vous connaissez le fonctionnement de l'usinage CNC, ses coûts et la manière de concevoir pour cette technique — mais voici une question essentielle à se poser avant de vous engager : s'agit-il réellement de la meilleure méthode de fabrication pour votre projet spécifique ? Parfois, la réponse est oui. Parfois, l'impression 3D, le moulage par injection ou la fabrication en tôle permettent d'obtenir de meilleurs résultats à moindre coût.

Selon Protolabs, bien que l’usinage soit depuis longtemps un procédé de fabrication fiable tant pour la réalisation de prototypes que pour la production finale, l’impression 3D s’est imposée comme une méthode de production viable, notamment pour la fabrication de pièces en petites ou moyennes séries, ou lorsque la complexité des pièces rend impossible l’emploi de procédés tels que l’usinage. Le choix optimal dépend de votre combinaison spécifique de critères : quantité requise, matériau, précision et délais.

Cadre décisionnel : usinage CNC contre impression 3D

Ces deux technologies se font souvent concurrence pour les mêmes projets, mais elles excellent dans des scénarios différents. Comprendre leurs différences fondamentales vous permet de faire un choix éclairé.

Capacités en matière de matériaux : L'usinage CNC métallique permet de travailler pratiquement tous les métaux ou plastiques techniques, de l'aluminium et du titane au PEEK et au Delrin. Selon la comparaison réalisée par Protolabs, l'usinage CNC est compatible avec l'aluminium, le laiton, le cuivre, l'acier inoxydable, les alliages d'acier, le titane et des dizaines de plastiques. Les options métalliques de l'impression 3D sont plus limitées : principalement l'aluminium, l'acier inoxydable, le titane et des alliages spécialisés tels que l'Inconel et le chrome-cobalt.

Précision et tolérances : Les machines CNC destinées aux métaux atteignent couramment des tolérances de ±0,001 po, tandis que les travaux ultra-précis peuvent descendre à ±0,0005 po. L'impression 3D offre généralement des tolérances comprises entre ±0,005 po et ±0,010 po, selon la technologie utilisée. Lorsque des ajustements serrés et des interfaces critiques sont requis, les pièces métalliques usinées sur CNC conservent un avantage décisif.

Géométrie et complexité : C’est ici que l’impression 3D excelle. Comme le souligne Protolabs, l’impression 3D permet de fabriquer des pièces avec très peu de limitations géométriques et peut produire des éléments creux sans nécessiter de structures de support. Des canaux internes, des structures en treillis ou des formes organiques, qui exigeraient plusieurs montages ou seraient tout simplement impossibles à usiner, deviennent simples à réaliser grâce aux procédés additifs.

Compromis entre vitesse et coût : Pour des quantités inférieures à 10–20 pièces, l’impression 3D offre souvent un délai de livraison plus court et un coût moindre — notamment pour les géométries complexes. Dès que la quantité dépasse 100 pièces, l’usinage CNC redevient économiquement avantageux grâce à ses gains d’échelle. Le seuil de basculement dépend fortement de la complexité et des dimensions de la pièce.

Envisagez de combiner les deux méthodes : utilisez l’impression 3D pour réaliser les caractéristiques internes complexes, puis usinez les surfaces critiques afin d’atteindre la précision là où elle est essentielle.

Lorsque le moulage par injection est plus pertinent

À partir d’un certain seuil de volume, ni l’usinage CNC ni l’impression 3D ne constituent une solution économique viable pour les pièces plastiques. C’est alors que le moulage par injection entre en jeu.

Selon Guide de fabrication de Protolabs l'injection plastique est idéale pour la production en grande série et les géométries complexes comportant des détails fins ainsi qu'une grande variété de matériaux. Ce procédé nécessite un investissement initial dans les outillages — généralement compris entre 1 500 $ et plus de 25 000 $, selon la complexité — mais permet d'obtenir un coût unitaire extrêmement faible une fois l'outillage réalisé.

Quand faut-il privilégier l'injection plastique plutôt que des pièces usinées sur mesure ?

• Quantités supérieures à 500–1 000 pièces : Les coûts d’outillage sont amortis sur le volume, ce qui rend l’économie unitaire avantageuse
• Matériaux plastiques uniquement : L’injection plastique n’est pas adaptée aux métaux (bien que la fonderie sous pression remplisse des fonctions similaires)
• Besoin de production régulier : Une fois l’outillage validé, les pièces sont reproduites de façon identique pendant des années
• Caractéristiques internes complexes : Les noyaux et les glissières permettent de réaliser des géométries difficiles, voire impossibles, à usiner

Le compromis ? Le délai de livraison. La conception et la fabrication des outillages nécessitent généralement de 2 à 6 semaines avant l’arrivée des premiers échantillons. L’usinage CNC permet d’obtenir des prototypes en quelques jours. Pour les itérations de développement, l’usinage reste plus rapide, même si le moulage par injection assurera ultérieurement la production.

Approches hybrides pour projets complexes

Parfois, aucune méthode de fabrication unique n’optimise tous les aspects de votre projet. Les ingénieurs avisés combinent stratégiquement plusieurs procédés.

impression 3D + usinage : Imprimez en métal ou en plastique des géométries complexes, puis usinez les surfaces critiques afin d’atteindre des tolérances serrées. Ce procédé hybride allie la liberté de conception offerte par l’additif à la précision apportée par le soustractif.

Tôlerie + usinage : Fabriquez des boîtiers et des supports à partir de tôles, puis usinez les éléments de fixation, les taraudages ou les interfaces de précision.

Prototypage avec une méthode, production avec une autre : Utilisez l’usinage CNC pour des itérations rapides de développement, puis passez au moulage par injection une fois que les conceptions sont stabilisées, afin de répondre aux volumes de production.

L’idée clé ? Chaque procédé résout des problèmes différents. Les considérer comme complémentaires plutôt que concurrents élargit votre boîte à outils de fabrication.

Comparaison des procédés de fabrication en un coup d’œil

Ce tableau résume les performances de chaque procédé majeur selon des facteurs décisionnels critiques :

Facteur	Usinage CNC	impression 3D	Moulage par injection	La fabrication de tôlerie
Quantité minimale de commande	1 pièce	1 pièce	100 à 500 pièces ou plus (économique)	1 pièce
Options de matériaux	Étendu : métaux, plastiques, composites	Métaux limités ; grande variété de plastiques	Plastiques et élastomères uniquement	Tôles métalliques uniquement
Capacité de tolérance	précision standard : ±0,001 po ; précision atteignable : ±0,0005 po	précision typique : ±0,005 po à ±0,010 po	±0,002" à ±0,005" en général	précision typique : ±0,005 po à ±0,010 po
Qualité de la finition de surface	Excellente ; nombreuses options de finition	Modérée ; nécessite souvent un traitement postérieur	Excellent ; reflète la surface de l’outil	Bon ; peut être peint ou revêtu
Coût pour 1 à 10 unités	Modéré à élevé	Faible à modéré	Très élevé (coût de l’outillage dominant)	Modéré
Coût pour 100 unités et plus	Modéré	Élevé	Faible	Faible à modéré
Coût pour 1 000 unités et plus	Modéré à élevé	Très élevé	Très faible	Faible
Délai de livraison habituel	3-10 Jours	1-5 jours	2 à 6 semaines (y compris la fabrication de l’outillage)	5-15 jours
Idéal pour	Pièces métalliques de précision, volumes faibles à moyens	Prototypes rapides, géométries complexes	Production plastique à grand volume	Boîtiers, supports, châssis

Prendre votre décision en matière de fabrication

Utilisez ces critères pour guider le choix de votre procédé :

• Avez-vous besoin de pièces métalliques aux tolérances serrées ? L’usinage CNC est probablement la solution adaptée — en particulier pour les composants métalliques CNC nécessitant des interfaces précises
• Géométrie complexe avec des caractéristiques internes ? Commencez par l’impression 3D, puis usinez les surfaces critiques si nécessaire
• Pièces plastiques en quantités supérieures à 500 unités ? Le moulage par injection offre la meilleure rentabilité
• Composants plats ou cintrés en tôle ? La tôlerie coûte moins cher que l’usinage à partir d’une masse pleine
• Délai inférieur à une semaine ? Usinage CNC ou impression 3D — la fabrication d’un outillage pour moulage par injection prend plus de temps

La décision n’est pas toujours évidente, et de nombreux projets bénéficient d’un accompagnement professionnel. Une fois que vous avez déterminé que l’usinage CNC répond à vos besoins, l’étape suivante consiste à comprendre comment les différents secteurs industriels exploitent ces capacités — et quelles normes de qualité votre secteur exige.

Applications industrielles et normes de qualité

Les différents secteurs industriels n’utilisent pas seulement l’usinage CNC sur mesure : ils exigent des cadres de qualité, des certifications et des normes documentaires entièrement distincts. Un support destiné à un véhicule particulier fait l’objet d’un examen différent de celui d’un support destiné à un moteur d’avion ou à un instrument chirurgical. Comprendre ces exigences spécifiques à chaque secteur vous aide à choisir le bon partenaire de fabrication et à vous préparer aux documents requis par votre industrie.

Selon American Micro Industries, les certifications constituent un élément intégral de l’ensemble de l’écosystème manufacturier, agissant comme des piliers qui soutiennent et valident chaque étape du processus de production. Examinons ce que requiert chaque grand secteur et pourquoi ces normes existent.

Applications automobiles et de transport

Le secteur automobile exige une chose par-dessus tout : la constance. Lorsque vous produisez des milliers de composants identiques — supports de châssis, boîtiers de transmission, pièces de suspension ou ensembles de précision — chaque pièce doit impérativement respecter les spécifications. Un seul composant défectueux sur 10 000 peut déclencher des rappels coûteux et mettre des vies en danger.

C’est ici que la certification IATF 16949 devient essentielle. Cette norme sectorielle de management de la qualité, spécifiquement dédiée à l’industrie automobile, s’appuie sur les principes de la norme ISO 9001 tout en y ajoutant des exigences propres au secteur, notamment en matière d’amélioration continue, de prévention des défauts et de surveillance rigoureuse des fournisseurs. Selon American Micro Industries, la conformité à la norme IATF 16949 peut renforcer la crédibilité d’un fabricant et lui ouvrir des portes vers des partenariats commerciaux avec les principaux constructeurs automobiles, qui exigent des niveaux de qualité élevés pour leurs composants.

La maîtrise statistique des procédés (MSP) joue un rôle critique dans le maintien de cette constance. Plutôt que d’inspecter chaque pièce après sa fabrication, la MSP surveille les dimensions clés pendant le processus de production, permettant d’identifier les tendances avant qu’elles ne se transforment en problèmes. Les cartes de contrôle suivent en temps réel les variations du procédé et alertent les opérateurs dès que celui-ci commence à dériver vers les limites des tolérances spécifiées.

Pour les entreprises qui fabriquent des pièces métalliques sur mesure destinées à des applications automobiles, la capacité à mettre en œuvre la MSP témoigne de la rigueur requise pour une production à grande échelle. Par exemple, Shaoyi Metal Technology maintient la certification IATF 16949 ainsi que des protocoles SPC stricts — le type de normes de fabrication automobile auxquelles les chaînes d’approvisionnement des équipementiers (OEM) s’attendent dans le cadre de services d’usinage CNC de précision.

Les applications automobiles de l’usinage CNC comprennent couramment :

• Des composants de châssis nécessitant un contrôle dimensionnel rigoureux sur l’ensemble des séries de production
• Des supports et éléments de fixation dont la constance garantit un assemblage correct
• Des pièces de transmission et de transmission motrice exigeant des tolérances précises pour un fonctionnement fluide
• Des garnitures et composants d’usure sur mesure, pour lesquels la traçabilité des matériaux est essentielle

Exigences et certifications aéronautiques

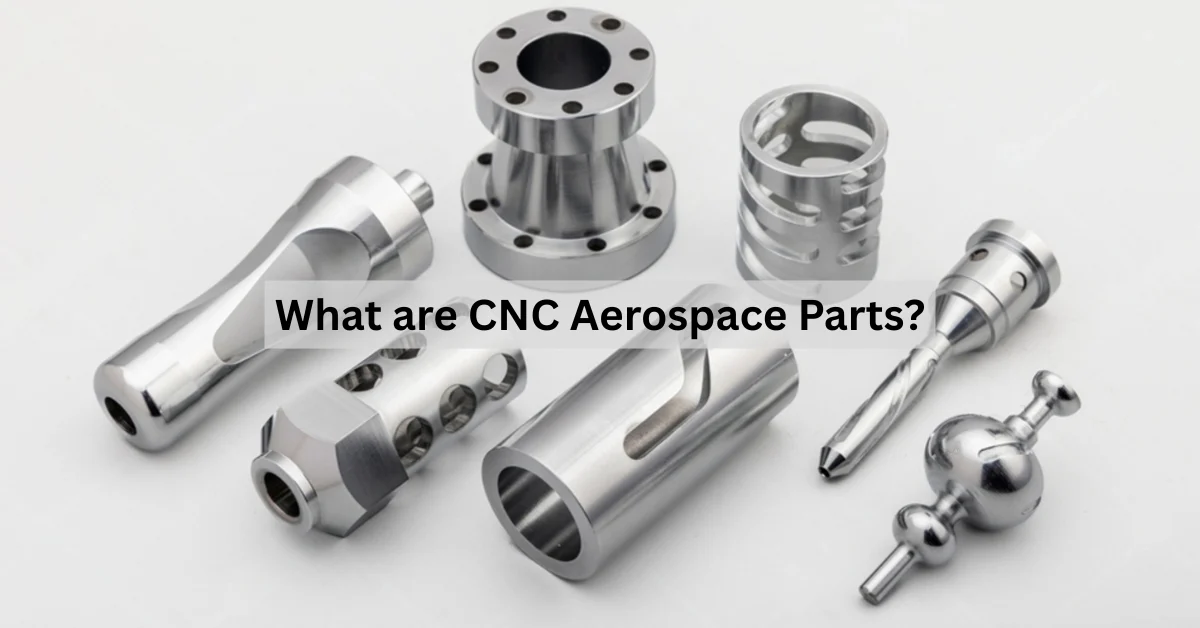

Si les exigences automobiles portent sur la constance, l’usinage CNC aéronautique exige une traçabilité absolue. Chaque matériau, chaque étape du processus et chaque résultat d’inspection doivent être documentés et consultables — parfois plusieurs décennies après la production.

La certification AS9100 représente la norme de management de la qualité du secteur aérospatial. Selon American Micro Industries, l’AS9100 s’appuie sur la norme ISO 9001 et introduit des exigences supplémentaires spécifiques au secteur aérospatial, mettant l’accent sur la gestion des risques, une documentation rigoureuse et le contrôle de l’intégrité des produits tout au long de chaînes d’approvisionnement complexes.

Outre l’AS9100, de nombreux composants aérospatiaux nécessitent l’accréditation NADCAP pour les procédés spécialisés. Contrairement aux certifications qualité générales, le NADCAP évalue les contrôles propres à chaque procédé, tels que le traitement thermique, les traitements chimiques, les essais non destructifs et des opérations similaires. Cette accréditation atteste que les fabricants sont capables d’exécuter de façon constante ces procédés spécialisés selon les normes les plus exigeantes.

Qu'est-ce qui rend la documentation aérospatiale si exigeante ? Prenons l'exemple de la traçabilité des matériaux. Chaque billette d'aluminium, barre de titane ou alliage spécial doit être accompagnée de certificats d'usine documentant précisément sa composition et son traitement thermique. Ces certificats suivent le matériau à chaque étape de la production, créant une chaîne ininterrompue allant de la matière première au composant fini.

Principales considérations du secteur aérospatial :

• Certification AS9100 : Exigence fondamentale pour les systèmes de management de la qualité aérospatiale
• Accréditation Nadcap : Obligatoire pour les procédés spéciaux tels que le traitement thermique et les essais non destructifs (END)
• Certifications des matériaux : Rapports d'essais d'usine documentant la composition et les propriétés de l'alliage
• Inspection du premier article (FAI): Documentation exhaustive conformément aux exigences de la norme AS9102
• Documentation du processus : Dossiers complets de chaque étape de fabrication
• Gestion de configuration : Suivi des modifications de conception et de leur incidence sur la production

Les travaux aérospatiaux impliquent souvent le formage par emboutissage rotatif de l'aluminium pour des composants tels que les cônes avant ou les carter moteur, en complément des opérations usuelles d'usinage (fraisage et tournage). Chaque procédé exige ses propres contrôles qualité et ses propres traces documentaires.

Normes de Fabrication des Appareils Médicaux

L'usinage médical fonctionne dans le cadre du cadre qualité le plus strict de tous — car les défaillances ne coûtent pas seulement de l'argent, elles peuvent coûter des vies. Selon PTSMAKE, la fabrication de dispositifs médicaux fait face à des exigences réglementaires rigoureuses et à une tolérance zéro en matière d'erreurs, même les défauts mineurs des composants médicaux pouvant entraîner des situations mettant la vie en danger.

L'ISO 13485 constitue la norme déterminante en matière de management de la qualité pour la fabrication de dispositifs médicaux. Cette certification définit des contrôles stricts portant sur la conception, la fabrication, la traçabilité et l'atténuation des risques. Les installations doivent mettre en œuvre des pratiques documentaires détaillées, des contrôles qualité rigoureux, ainsi qu'une gestion efficace des réclamations et des rappels.

Pour les composants destinés au marché américain, l’enregistrement auprès de la FDA ajoute une couche supplémentaire de conformité. La réglementation de la FDA relative au système qualité (21 CFR Partie 820) régit la conception, la fabrication et le suivi des produits. Selon American Micro Industries, les installations doivent se conformer à la 21 CFR Partie 820 de la FDA et maintenir une certification ISO 13485 afin de démontrer leur engagement en faveur de la précision et de la sécurité des patients.

Les exigences en matière de biocompatibilité ajoutent une complexité supplémentaire lors de l’usinage de dispositifs implantables ou d’instruments entrant en contact avec les tissus corporels. La sélection des matériaux doit tenir compte non seulement des propriétés mécaniques, mais aussi de la réponse biologique. PTSMAKE souligne que, pour les dispositifs implantables, des tolérances aussi serrées que ±0,0001 pouce (2,54 micromètre) sont courantes — un niveau de précision qui exige des équipements spécialisés et un contrôle rigoureux des procédés.

Les fabricants de dispositifs médicaux doivent prendre en compte ces éléments critiques :

• Certification ISO 13485 : Système de management de la qualité spécifiquement conçu pour les dispositifs médicaux
• Conformité à la réglementation FDA 21 CFR Partie 820 : Exigences réglementaires américaines applicables aux systèmes qualité
• Essais de biocompatibilité : Validation des matériaux conformément aux normes ISO 10993
• Traçabilité complète : Contrôle des lots, depuis la matière première jusqu’au dispositif fini
• Fabrication en salle propre : Environnements contrôlés pour les composants stériles ou implantables
• Procédés validés : Preuve documentée que la fabrication produit de façon constante des pièces conformes
• Gestion des risques : Cadre ISO 14971 pour l’identification et l’atténuation des dangers

Adaptation de votre projet aux exigences du secteur

Lors de l’évaluation de prestataires de services d’usinage CNC sur mesure pour des secteurs réglementés, la vérification des certifications doit constituer votre première étape. Interrogez les fournisseurs potentiels sur leurs certifications en matière de management de la qualité, leurs capacités d’inspection et leurs pratiques de documentation. Pour les applications automobiles, vérifiez la certification IATF 16949 et la mise en œuvre de la maîtrise statistique des procédés (SPC). Pour les applications aérospatiales, assurez-vous de la certification AS9100 ainsi que des accréditations NADCAP pertinentes. Pour les dispositifs médicaux, confirmez la certification ISO 13485 et le statut d’enregistrement auprès de la FDA.

Le bon partenaire de fabrication ne se contente pas de savoir usiner votre pièce, mais aussi de documenter le processus de manière à satisfaire les auditeurs et les organismes de réglementation. Cette capacité de documentation distingue souvent les fournisseurs qualifiés de ceux qui peuvent fabriquer des pièces, mais ne sont pas en mesure de prouver qu’elles ont été correctement réalisées.

Une fois les exigences du secteur bien comprises, l’étape suivante consiste en la mise en œuvre concrète de la collaboration avec un partenaire de fabrication — de la préparation de vos fichiers de conception à la vérification de la qualité finale.

Travailler efficacement avec un partenaire en usinage CNC

Vous avez conçu votre pièce, choisi votre matériau et déterminé que l’usinage CNC sur mesure correspond aux besoins de votre projet. La question pratique suivante est alors la suivante : comment collaborer concrètement avec un fabricant afin de transformer votre conception en composants finis ? Ce processus implique bien plus que le simple téléchargement d’un fichier et l’attente de la livraison des pièces.

Selon Dipec, les devis rapides et transparents vous permettent de comparer les coûts, de verrouiller les délais de livraison et de faire avancer votre projet. Que vous recherchiez des ateliers d’usinage CNC à proximité ou que vous évaluiez des plateformes en ligne, comprendre le flux de travail vous aide à éviter les retards et à obtenir de meilleurs résultats.

Voici le flux de travail type d’un projet, de la demande initiale à la livraison :

1. Soumission du design : Téléversez vos fichiers CAO, plans et spécifications auprès du fournisseur sélectionné
2. Examen du devis : Recevez le devis, les estimations de délais de livraison ainsi que toute question préliminaire du fabricant
3. Retour DFM : L’équipe d’ingénierie examine votre conception et propose des améliorations en matière de fabrication
4. Confirmation de Commande : Approuvez le devis, finalisez les spécifications et autorisez la production
5. Production : Les pièces sont usinées conformément aux spécifications approuvées
6. Inspection : La vérification qualité confirme que les pièces répondent aux exigences dimensionnelles et de finition
7. Livraison : Les composants finis sont expédiés à l’adresse que vous avez indiquée

Examinons ensemble chaque étape critique afin que vous sachiez précisément ce qu’il faut préparer et ce à quoi vous pouvez vous attendre.

Préparation de vos fichiers de conception et de vos spécifications

La qualité de votre documentation détermine directement la rapidité avec laquelle vous recevez un devis CNC précis en ligne. Les informations incomplètes suscitent des questions qui retardent tout. Une documentation complète vous amène plus vite à la production.

Selon Le guide de citation de Dipec , la fourniture d'un dessin technique de haute qualité et/ou d'un modèle CAO 3D est l'une des étapes les plus importantes pour obtenir un devis rapide et précis. Cette fondation élimine toute ambiguïté concernant les dimensions, les tolérances ou les caractéristiques.

Documentation essentielle pour les offres d'usinage en ligne:

• fichier CAO 3D: Le format STEP fonctionne universellement; IGES ou les formats natifs (SolidWorks, Inventor) fonctionnent également bien
• dessin technique 2D : Noter les dimensions critiques, les tolérances, les finitions de surface et les exigences particulières
• Spécification du matériau : Inclure la qualité et le tempérament"Aluminium 6061-T6" plutôt que "aluminium"
• Quantité nécessaire : Indiquer des nombres exacts ou demander des devis pour des quantités multiples (par exemple 10, 50, 100 unités)
• Exigences en matière de finition de surface : Notez les besoins de post-traitement tels que l'anodisation, le soufflage de perles ou le polissage
• Délai de livraison : Indiquez votre date cible et précisez si elle est flexible ou ferme

Dipec souligne que la fourniture à la fois d’un fichier STEP et d’un dessin technique 2D avec annotations peut accélérer considérablement le processus de devis — cela élimine les questions relatives aux tolérances, aux filetages ou aux états de surface, ce qui réduit les allers-retours et permet d’obtenir un devis plus rapidement dans votre boîte de réception.

Les retards courants dans l’établissement des devis proviennent souvent de spécifications matérielles imprécises, de tolérances non indiquées et d’informations contradictoires entre les dessins 2D et les modèles 3D. Prenez le temps nécessaire dès le départ pour garantir la cohérence de l’ensemble de vos documents.

Évaluation des devis et comparaison des fournisseurs

Une fois votre demande soumise — qu’il s’agisse d’ateliers d’usinage situés à proximité ou de plateformes en ligne distantes — les devis vous parviendront. Toutefois, le prix le plus bas ne représente que rarement la meilleure valeur. Une évaluation avisée va au-delà du montant final.

Selon Rally Precision, le choix du bon fournisseur de usinage CNC de précision va bien au-delà de la simple comparaison des devis. Il implique l’évaluation des capacités techniques, des systèmes qualité, du style de communication et du soutien fourni par les ingénieurs.

Questions à poser aux prestataires de services d’usinage CNC potentiels :

• Certifications : Sont-ils certifiés ISO 9001, AS9100 (aéronautique), IATF 16949 (automobile) ou ISO 13485 (médical), selon le secteur d’activité concerné ?
• Capacités des équipements : Leurs machines sont-elles capables de traiter la géométrie, les tolérances et le matériau de vos pièces ?
• Support DFM : Des ingénieurs examineront-ils votre conception et vous proposeront-ils des améliorations avant la production ?
• Capacités d'inspection : Disposent-ils d’un équipement de mesure tridimensionnelle (CMM) et fournissent-ils des rapports d’inspection ?
• Processus de communication : Qui sera votre interlocuteur privilégié et dans quel délai vous répondra-t-il ?
• Disponibilité des échantillons : Peuvent-ils vous fournir des pièces échantillons ou des études de cas issues de projets similaires ?

Rally Precision recommande de prêter une attention particulière à la rapidité avec laquelle les fournisseurs répondent à votre demande de devis (RFQ) : une réponse rapide témoigne du respect qu’ils accordent à votre temps et d’un flux de travail interne bien organisé. En revanche, des retards de réponse, des réponses floues ou des informations manquantes sont des signaux révélateurs d’une mauvaise gestion de projet.

Ce que doit inclure un devis complet :

• Détail des prix (matériau, usinage, finition, inspection)
• Délai clair entre la confirmation de la commande et l’expédition
• Spécifications du matériau confirmant celui qui sera utilisé
• Toutes les hypothèses formulées lors de l’établissement du devis
• Conditions applicables aux modifications de conception ou aux ajustements de quantité

Si vous évaluez un usineur local par rapport à une plateforme en ligne, prenez en compte les compromis. Les ateliers locaux offrent une communication plus aisée et, potentiellement, des délais plus courts pour les travaux urgents. Les plateformes en ligne proposent souvent des outils de tarification instantanés et disposent d’une capacité plus étendue. De nombreux ingénieurs travaillent avec les deux types de prestataires, selon les exigences du projet.

Gestion de la production et de la vérification de la qualité

Une fois votre commande confirmée auprès d’un atelier d’usinage sur mesure, la production commence — mais votre implication ne prend pas fin pour autant. Comprendre le processus d’inspection et d’approbation vous permet de détecter rapidement les problèmes et de garantir que les pièces répondent à vos exigences.

Selon Ensinger , passer du prototype à la production nécessite une planification rigoureuse afin de maintenir des tolérances serrées, une qualité reproductible et une traçabilité complète d’un lot à l’autre.

Inspection du premier article (FAI): Avant les séries complètes de production, la plupart des fabricants produisent un premier article — une pièce ou quelques pièces inspectées conformément à toutes les spécifications. Vous recevrez un rapport documentant les dimensions mesurées par rapport à vos exigences. Ce point de contrôle permet de détecter les erreurs de réglage, les erreurs de programmation ou les problèmes d’interprétation avant qu’ils n’affectent l’ensemble de votre commande.

Contrôle en cours de processus : Les fournisseurs soucieux de la qualité n’attendent pas que les pièces soient terminées pour vérifier leurs dimensions. Rally Precision souligne que les fournisseurs fiables effectuent des contrôles pendant l’usinage — et non uniquement après — afin de détecter précocement toute déviation. Cette approche proactive empêche tout un lot de sortir des tolérances spécifiées.

Inspection finale et documentation :

• Rapports de CMM (machine à mesurer tridimensionnelle) pour les dimensions critiques
• Mesures de l’état de surface là où elles sont spécifiées
• Certificats de matière faisant remonter la traçabilité jusqu’au stock brut
• Inspection visuelle pour les exigences esthétiques
• Vérifications fonctionnelles si les essais d'assemblage s'appliquent

Pour les volumes de production, renseignez-vous sur la mise en œuvre de la maîtrise statistique des procédés (SPC). Cette surveillance continue garantit la cohérence sur de grandes séries — un aspect particulièrement important pour les applications automobiles, où chaque pièce doit être identique.

Délais prévisionnels : prototypage vs production

Les délais prévisionnels varient considérablement selon ce que vous commandez. Comprendre les délais réalistes vous aide à planifier votre calendrier de projet.

Prototypage (1 à 10 pièces) : Prévoyez de 3 à 10 jours ouvrables à compter de la confirmation de commande pour les matériaux et géométries standards. Les pièces complexes, les matériaux exotiques ou les tolérances serrées allongent les délais. Certains fabricants proposent des services accélérés — Shaoyi Metal Technology par exemple, propose des délais aussi courts qu’un jour ouvrable pour les besoins urgents de prototypage, avec une montée en puissance fluide depuis ces premiers prototypes jusqu’à la production de masse.

Séries de production (100 pièces ou plus) : Les délais de livraison s’étendent généralement à 2 à 4 semaines, selon la quantité, la complexité et la disponibilité des matériaux. Le temps de mise en place devient moins significatif par pièce, mais le temps total d’usinage augmente avec le volume.

Facteurs allongeant les délais de livraison :

• Matériaux spécialisés nécessitant un approvisionnement
• Opérations secondaires (traitement thermique, placage, anodisation)
• Tolérances extrêmement serrées nécessitant des passes supplémentaires et des contrôles renforcés
• Géométries complexes requérant un usinage 5 axes
• Utilisation élevée de la capacité de courant dans l’atelier

Dipec signale que la plupart des fournisseurs réputés retournent leurs devis sous 48 à 72 heures, à condition que vos fichiers soient clairs et complets. Pour les travaux urgents, des réponses plus rapides sont courantes lorsque vous collaborez avec un fournisseur de confiance qui connaît bien vos exigences.

Établir une relation manufacturière à long terme

La première commande n’est que le début. Développer une relation continue avec un partenaire manufacturier fiable offre des avantages allant au-delà de tout projet individuel.

Dipec recommande d'établir une relation à long terme avec un fabricant fiable, car la familiarité permet d'obtenir des devis plus rapidement à chaque fois. Lorsque votre fournisseur connaît bien vos matériaux habituels, vos exigences en matière de tolérances et vos attentes en matière de qualité, il peut répondre plus rapidement et anticiper vos besoins.

Avantages des relations établies avec les fournisseurs :

• Délai plus court pour l’établissement des devis, fondé sur les connaissances historiques
• Planification prioritaire en période de tension sur les capacités
• Retours améliorés sur la conception pour la fabrication (DFM) fournis par des ingénieurs familiarisés avec vos applications
• Processus qualité simplifiés, appuyés sur des protocoles d’inspection éprouvés
• Tarifs dégressifs fondés sur des engagements annuels

Que vous travailliez avec des ateliers locaux d’usinage CNC à proximité ou que vous collaboriez avec des fabricants du monde entier, une communication claire et une documentation exhaustive restent les fondements de projets réussis. Préparez des fichiers complets, posez les bonnes questions lors de l’évaluation des fournisseurs et restez impliqué tout au long de la production et de l’inspection. Le résultat ? Des pièces usinées sur mesure en CNC de précision qui répondent à vos spécifications, livrées dans les délais et à un coût adapté à votre projet.

Questions fréquemment posées sur l’usinage CNC sur mesure

1. Qu’est-ce que l’usinage CNC sur mesure ?

L'usinage CNC personnalisé est un procédé de fabrication permettant de réaliser des pièces conformes à vos spécifications uniques, plutôt que des composants standards prêts à l'emploi. À l'aide de machines pilotées par ordinateur, votre conception numérique CAO est traduite en instructions précises au format G-code, qui guident les outils de coupe afin de façonner des matériaux bruts — métaux, plastiques ou composites — en pièces finies présentant des tolérances aussi serrées que ±0,001 pouce. Ce procédé élimine les erreurs humaines et garantit une précision reproductible, aussi bien pour les séries prototypes que pour la production en grande quantité.

2. Quel est le tarif horaire d’une machine CNC ?

Les tarifs horaires de l'usinage CNC varient considérablement selon le type de machine, la complexité de la pièce et la localisation géographique. Aux États-Unis, ces tarifs se situent généralement entre 35 $ et 150 $ l’heure. Les machines à 3 axes coûtent en général entre 35 $ et 75 $ l’heure, tandis que les machines à 5 axes, dotées de capacités plus avancées, sont facturées entre 75 $ et 150 $ l’heure. Ces tarifs couvrent l’exploitation de la machine, l’usure des outils et les frais généraux. Toutefois, le coût total d’un projet dépend davantage de la complexité de la conception, du choix du matériau et des exigences en matière de tolérances que du seul tarif horaire.

3. Comment choisir entre l’usinage CNC et l’impression 3D ?

Choisissez l'usinage CNC lorsque vous avez besoin de tolérances serrées (±0,001 pouce), d'alliages métalliques spécifiques, d'une excellente finition de surface ou de quantités supérieures à 20–100 pièces. Optez pour l'impression 3D en cas de géométries internes complexes, de prototypes rapides de moins de 10 unités ou lorsque la rapidité des itérations de conception prime sur la précision. L'usinage CNC excelle avec des matériaux destinés à la production, tels que l'aluminium, l'acier et les plastiques techniques. Envisagez des approches hybrides : imprimez en 3D les caractéristiques complexes, puis usinez les surfaces critiques, pour les pièces nécessitant à la fois une liberté géométrique et des interfaces de précision.

4. Comment puis-je réduire les coûts d'usinage CNC ?

Réduisez les coûts d’usinage CNC en simplifiant les géométries, en assouplissant les tolérances non critiques pour les ramener à la valeur standard de ±0,005 pouce, en choisissant des matériaux courants tels que l’aluminium 6061, et en concevant les pièces pour des dimensions d’outillages standard. Regroupez les diamètres de perçage afin de limiter le nombre de changements d’outils, ajoutez des rayons internes aux angles correspondant aux fraises les plus utilisées, et évitez les poches excessivement profondes. L’augmentation des quantités commandées permet de répartir les coûts de mise en place : les prix unitaires peuvent ainsi diminuer de 60 % lorsqu’on passe de prototypes uniques à des séries de 50 pièces ou plus. Fournissez des fichiers CAO et des plans complets et cohérents afin d’éliminer tout retard dans l’établissement des devis.

5. Quelles certifications dois-je rechercher chez un fournisseur d’usinage CNC ?

Les certifications requises dépendent de votre secteur d'activité. Pour les applications automobiles, recherchez la certification IATF 16949 avec des capacités de maîtrise statistique des procédés — des fournisseurs tels que Shaoyi Metal Technology respectent ces normes de qualité automobile. Les projets aérospatiaux exigent la certification AS9100 ainsi que l'accréditation NADCAP pour les procédés spéciaux. La fabrication de dispositifs médicaux nécessite la certification ISO 13485 et la conformité à la réglementation de la FDA. Tous les fournisseurs axés sur la qualité doivent posséder au minimum la certification ISO 9001. Vérifiez que les certifications correspondent à vos exigences réglementaires avant de passer vos commandes.
