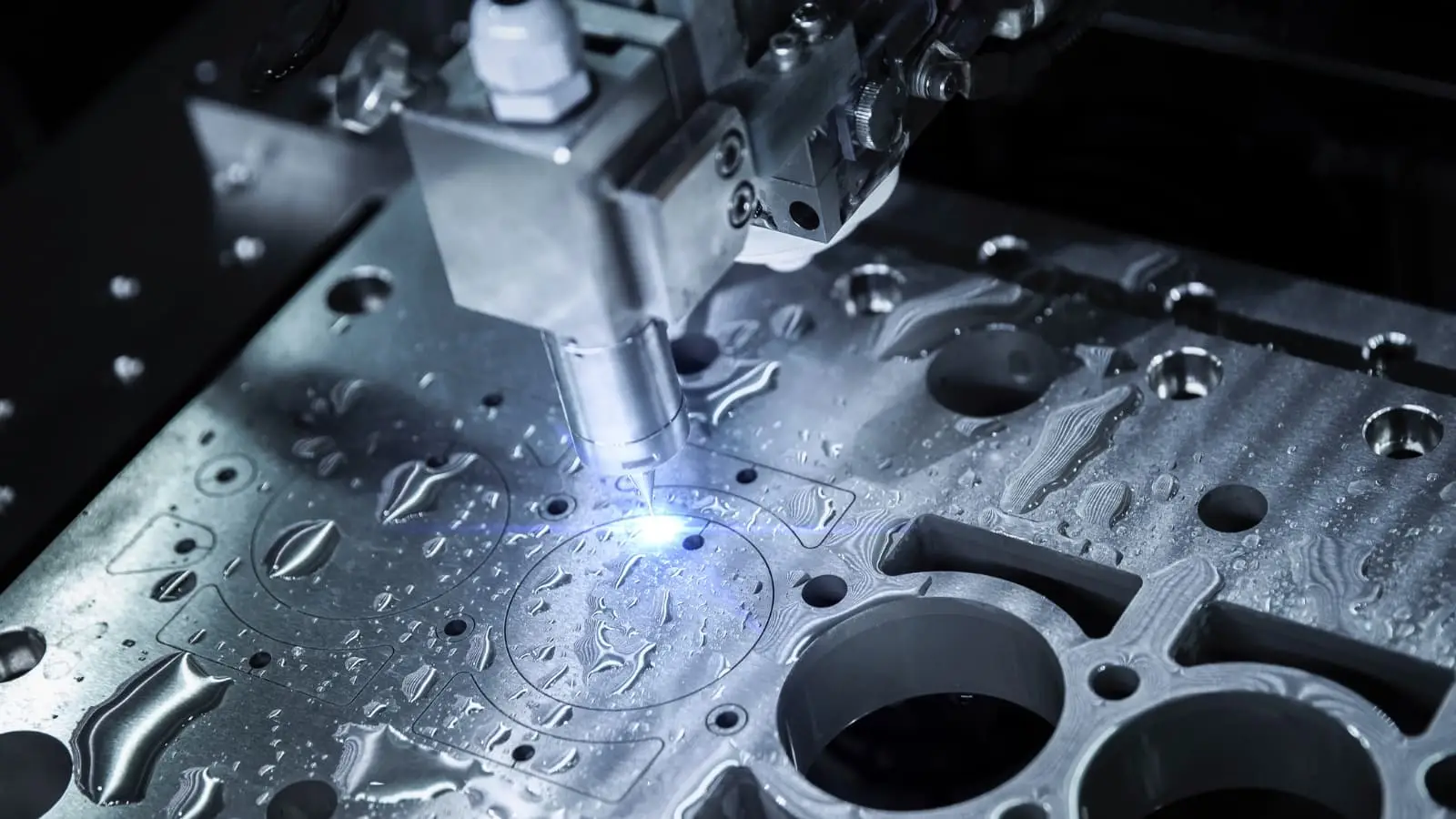

Opérations d'usinage CNC décryptées : du fichier numérique à la pièce finie

Ce que signifient réellement les opérations d'usinage CNC

Vous êtes-vous déjà demandé comment les fabricants créent ces pièces métalliques parfaitement précises que l'on retrouve dans des produits aussi variés que les smartphones ou les moteurs d'avions ? La réponse réside dans les opérations d'usinage CNC — une technologie qui a profondément transformé la façon dont nous transformons les matières premières en produits finis.

La définition fondamentale de la technologie CNC

Alors, qu'est-ce qu'un système CNC exactement ? Décortiquons-le. CNC signifie Commande Numérique par Ordinateur commande numérique par ordinateur

Les opérations d'usinage CNC désignent des procédés de fabrication automatisés dans lesquels un logiciel programmé par ordinateur contrôle le mouvement et le fonctionnement des machines afin de façonner des matières premières en pièces finies précises, avec une intervention humaine minimale.

La définition de la commande numérique par ordinateur (CNC) va au-delà d’une simple automatisation. Selon Goodwin University , les machines CNC fonctionnent à l’aide de logiciels et de codes préprogrammés qui indiquent à chaque machine les mouvements exacts et les tâches à exécuter. Cela signifie qu’une machine CNC peut découper, façonner ou former une pièce de matière entièrement sur la base d’instructions informatiques — respectant ainsi les spécifications préalablement codées dans le programme, sans nécessiter l’intervention d’un opérateur humain.

Comment le contrôle informatisé transforme les matières premières

Lorsque vous définissez la CNC en termes pratiques, vous décrivez un système dans lequel des instructions numériques remplacent les interventions manuelles sur les commandes des machines. Le sens usinage impliqué ici consiste à enlever de la matière d’une pièce brute à l’aide d’outils de coupe — mais avec une précision guidée par ordinateur que l’être humain ne saurait reproduire de façon constante.

Voici comment fonctionne la CNC en pratique :

• Plans numériques créés à l’aide d’un logiciel de conception assistée par ordinateur (CAO)
• Code G et code M traduisent ces conceptions en instructions lisibles par la machine
• L’unité de commande de la machine (UCM) interprète les codes et dirige les mouvements de l'outil
• Moteurs de précision exécutent des mouvements précis pour les opérations de découpe, de perçage ou de façonnage

Pourquoi la compréhension de ces opérations est-elle essentielle ? Que vous soyez ingénieur concevant des composants, responsable achats sélectionnant des pièces ou développeur de produits concrétisant des concepts, les opérations d'usinage CNC constituent la colonne vertébrale de la fabrication moderne de précision. Ces procédés permettent tout, de la réalisation rapide de prototypes à la production en grande série, avec une précision constante.

Dans les sections suivantes, vous découvrirez précisément comment les conceptions numériques se transforment en pièces physiques, explorerez les différents types d’opérations disponibles et apprendrez à choisir l’approche adaptée à vos besoins spécifiques.

Comment les machines CNC transforment-elles les conceptions numériques en pièces physiques ?

Imaginez que vous venez de concevoir un support complexe dans votre logiciel CAO. Il semble parfait à l’écran, mais comment devient-il une pièce physique que vous pouvez tenir dans vos mains ? Comprendre le processus d’usinage CNC du début à la fin révèle un parcours fascinant au cours duquel des données numériques se transforment en une réalité découpée avec précision.

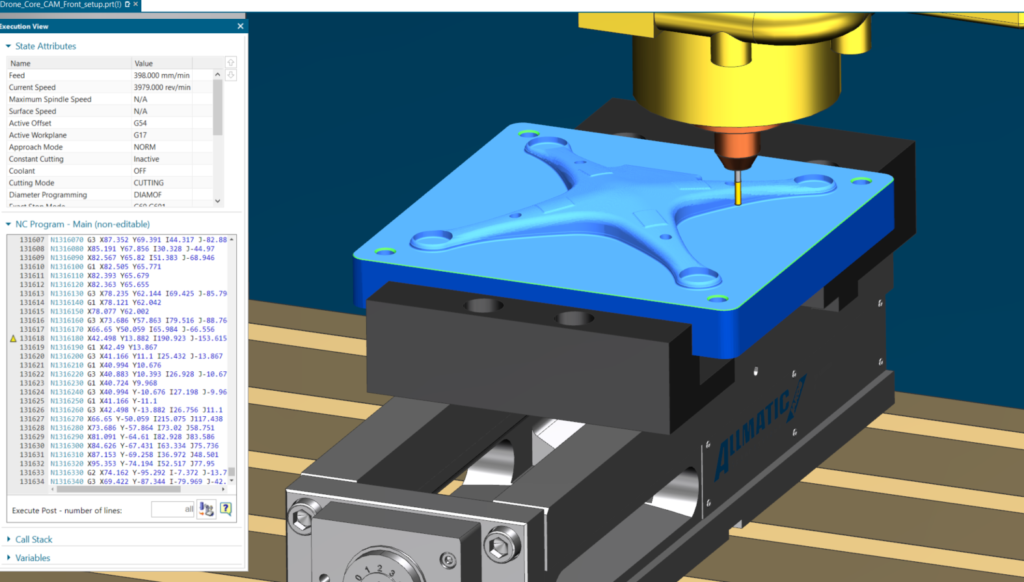

De la conception CAO aux instructions G-code

Le processus d’usinage général commence bien avant que toute opération de coupe n’ait lieu. Pensez-y comme à une course en relais, où chaque étape transmet des informations essentielles à l’étape suivante. Voici comment se déroule l’intégralité du processus CNC :

1. Création du modèle CAO : Tout commence par un modèle numérique 3D conçu dans un logiciel tel que SolidWorks, Fusion 360 ou Inventor. Ce modèle définit, avec une précision mathématique, toutes les dimensions, tous les angles et toutes les surfaces de votre pièce.
2. Exportation vers un format compatible CNC : Votre conception est exportée vers des formats interprétables par les logiciels ultérieurs — généralement Des fichiers STEP, IGES ou Parasolid évitez les formats basés sur un maillage, tels que le STL, car ils décomposent les courbes lisses en triangles et font perdre la précision requise par les machines à commande numérique (CNC).
3. Traitement par logiciel FAO : Le logiciel de fabrication assistée par ordinateur (FAO) prend votre conception numérique et génère des trajectoires d’outil — c’est-à-dire les mouvements exacts que suivra votre outil de coupe. C’est à ce stade que sont prises les décisions relatives au choix de l’outil, aux vitesses de coupe et aux angles d’approche.
4. Génération du code G : Le logiciel FAO utilise un post-processeur pour convertir les trajectoires d’outil en code G et en code M — le langage universel compris par les machines à commande numérique (CNC). Le code G contrôle les mouvements et les coordonnées, tandis que le code M gère les fonctions de la machine, telles que l’activation de la broche ou la mise en route du liquide de coupe.
5. Réglage de la machine : Un opérateur charge les outils appropriés, fixe la matière première dans les dispositifs de serrage et transfère le programme en code G vers le contrôleur de la machine.
6. Exécution de la trajectoire d’outil : À l’aide d’un simple appui sur un bouton, le contrôleur exécute le programme et le usinage commence. La broche fait tourner l’outil de coupe, tandis que des moteurs précis déplacent les axes selon les trajectoires programmées.
7. Pièce finie : Ce qui a commencé comme une matière première brute devient un composant entièrement usiné, conforme à vos spécifications initiales CAO, avec une précision de fractions de millimètre.

Explication de la boucle de commande de la machine

Comment fonctionne l’usinage CNC au niveau de la machine ? L’unité de commande constitue le cœur de toute machine à commande numérique par ordinateur (CNC) : elle agit comme un cerveau sophistiqué interprétant les instructions programmées et orchestrant tous les mouvements de la machine.

Voici ce qui se produit à l’intérieur de cette boucle de commande :

• Interprétation du code : Le contrôleur lit le code G ligne par ligne, en traduisant les coordonnées et les commandes en signaux électriques
• Activation des moteurs : Les moteurs servo ou pas à pas reçoivent les signaux et déplacent les axes de la machine vers des positions précises
• Surveillance par rétroaction : Les machines industrielles utilisent des systèmes servo à boucle fermée équipés d’encodeurs qui vérifient en permanence la position ; si la position réelle diffère de la position commandée, le contrôleur apporte immédiatement des corrections
• Contrôle de la broche : Le contrôleur gère la vitesse de la broche (tr/min) en fonction des commandes M, en l’adaptant aux différents outils et matériaux.

Selon ENCY CAD/CAO , c’est précisément ainsi que fonctionne une machine à commande numérique : le contrôleur lit le code, les moteurs et les variateurs déplacent les axes de la machine, la broche fait tourner l’outil de coupe ou la pièce, et les capteurs maintiennent le mouvement sur la trajectoire prévue tout au long de l’opération.

Comprendre les procédés d’usinage à commande numérique : un guide sur les machines-outils et la programmation ne serait pas complet sans mentionner que, bien que les logiciels de FAO soient courants, de nombreux systèmes de commande modernes prennent également en charge la programmation conversationnelle directement sur la machine. Cela permet aux opérateurs expérimentés de créer des programmes simples sans quitter l’atelier.

Maintenant que vous comprenez le flux de travail du numérique vers le physique, examinons les types d’opérations spécifiques qui retirent effectivement de la matière et façonnent vos pièces.

Explication des opérations d’usinage CNC par fraisage et tournage

Vous avez vu comment les conceptions numériques se transforment en instructions machines — mais que se passe-t-il réellement lorsque la découpe commence ? La réponse dépend des opérations d’usinage CNC que vous utilisez. Deux approches fondamentales dominent la fabrication de précision : la fraisage et le tournage. Chacune excelle dans des tâches différentes, et savoir quand utiliser l’une ou l’autre peut faire la différence entre une pièce parfaite et une erreur coûteuse.

Enlèvement de matière par coupe rotative

Qu’est-ce que le fraisage CNC, exactement ? Imaginez un outil de coupe rotatif s’approchant d’une pièce fixe sous plusieurs angles, en enlevant progressivement la matière couche par couche. Le procédé de fraisage CNC utilise des fraises rotatives tournant à grande vitesse pour enlever la matière de façon systématique — permettant ainsi de réaliser aussi bien des surfaces planes que des contours 3D complexes.

Les opérations de fraisage CNC se divisent en plusieurs catégories, chacune conçue pour obtenir des résultats spécifiques :

• Fraisage de face : L'action de coupe s'effectue au niveau des coins extrêmes de la fraise, positionnés perpendiculairement à la surface de la pièce. Cette opération permet de créer rapidement et efficacement des surfaces planes — idéale pour équarrir des matériaux bruts ou obtenir des faces lisses et de niveau sur des composants. Selon les guides sectoriels , le fraisage de face permet d'obtenir des valeurs de rugosité de surface comprises entre 1 et 3 μm pour des finitions fines.
• Fraisage de bout : L'opération la plus polyvalente sur une machine-outil à fraiser à commande numérique. Les arêtes de coupe situées à la fois sur les côtés et sur l'extrémité de l'outil permettent une usinage axial et radial simultané. Utilisez le fraisage de bout pour réaliser des rainures, des poches, des formes complexes en 3D et des profils détaillés — il permet d'atteindre des valeurs de rugosité d'environ 1 à 2 μm.
• Fraisage périphérique : Également appelé fraisage de plaques, cette technique utilise les bords extérieurs de la fraise pour usiner de grandes surfaces planes. L'axe de l'outil est parallèle à la pièce, ce qui le rend idéal pour enlever une quantité importante de matière sur de vastes zones.

L'usinage fraisage CNC traite une gamme impressionnante de matériaux — des alliages d'aluminium tendres aux aciers trempés, en passant par les plastiques, les composites et même certaines céramiques. Cette polyvalence en fait le procédé privilégié lorsque votre pièce présente des formes complexes, des designs non symétriques par rapport à un axe de rotation ou nécessite des rainures et des poches.

Atteindre une précision cylindrique par tournage

Imaginez maintenant l'approche inverse : au lieu que l'outil tourne, la pièce à usiner tourne tandis qu'un outil de coupe fixe enlève du matériau. C'est là l'essence même de l'usinage sur tour CNC.

Le tournage CNC excelle dans la production de pièces cylindriques ou symétriques par rotation — par exemple des arbres, des goupilles, des douilles, ainsi que tout composant présentant des sections transversales circulaires. La pièce à usiner tourne dans un mandrin tandis que des outils de coupe, commandés avec une grande précision, façonnent les surfaces extérieures (et intérieures) avec une exactitude remarquable.

Les opérations de tournage courantes comprennent :

• Épaulement : Crée des surfaces planes aux extrémités de la pièce
• Filetage : Usine des filetages internes ou externes précis
• Rainurage : Réalise des rainures, des dégagements ou des sièges pour joints toriques
• Alésage : Agrandit ou affine des trous existants
• Gaufrage : Ajoute des motifs texturés antidérapants sur des surfaces cylindriques

Selon VMT CNC, le tournage permet d’atteindre une précision d’usinage de quelques microns, ce qui le rend essentiel dans les secteurs exigeant une grande précision, tels que l’aérospatiale, l’automobile et la fabrication de dispositifs médicaux. Ce procédé s’applique remarquablement aux métaux — alliages d’aluminium, acier inoxydable, laiton, titane et divers aciers — tous usinés avec d’excellents résultats.

Associer les opérations aux exigences de votre pièce

Quand faut-il choisir le fraisage plutôt que le tournage ? Cela dépend de la géométrie, des tolérances et des caractéristiques du matériau. Le tableau suivant fournit un guide rapide pour associer les types d’opérations aux exigences du projet :

Voici une règle pratique : si votre pièce est symétrique par rotation — c’est-à-dire que vous pouvez la faire tourner autour d’un axe sans que son apparence ne change — le tournage est généralement plus rapide et plus économique. Pour les pièces comportant des cavités complexes, des éléments inclinés ou des géométries asymétriques, le fraisage offre la souplesse requise.

De nombreux composants de précision nécessitent en réalité les deux opérations. Un arbre comportant des rainures de clavette, par exemple, peut être usiné par tournage pour sa partie cylindrique, puis par fraisage pour ses rainures. Les centres de tournage CNC modernes équipés d’outils actifs peuvent même effectuer des opérations de fraisage sans démonter la pièce — combinant ainsi les deux capacités dans un seul et même montage.

Bien entendu, le fraisage et le tournage ne constituent que la base. Lorsque les opérations d’usinage classiques ne permettent pas d’atteindre la finition de surface souhaitée ou de traiter la dureté du matériau exigée par votre projet, des techniques avancées entrent en jeu.

Opérations CNC avancées au-delà de l’usinage de base

Que se passe-t-il lorsque le fraisage et le tournage ne parviennent pas à atteindre la qualité de surface exigée par votre projet ? Ou lorsque votre matériau est si dur que les outils de coupe conventionnels ne résistent tout simplement pas à l’opération ? C’est là qu’interviennent les opérations d’usinage avancées. Ces techniques spécialisées d’usinage résolvent des problèmes auxquels les opérations de coupe de base ne peuvent pas répondre — et savoir quand les employer peut éviter à votre projet des échecs coûteux.

Finition précise des surfaces par meulage

Cela semble complexe ? Le meulage à commande numérique (CNC) repose en réalité sur un principe simple : au lieu d’arracher des copeaux à l’aide d’un outil à arête tranchante, le meulage élimine le matériau par abrasion, à l’aide d’une meule tournante garnie de particules abrasives. Résultat ? Des finitions de surface que les procédés d’usinage conventionnels ne sauraient égaler.

Voici la réalité : selon Norton Abrasives , le meulage CNC de précision permet d'obtenir des finitions de surface allant de 32 microinches Ra jusqu'à 4,0 microinches Ra et mieux. Comparez cela au fraisage ou au tournage traditionnels, qui produisent généralement des finitions comprises entre 125 et 32 microinches Ra. Lorsque vos spécifications d’usinage mécanique exigent des surfaces extrêmement lisses, le meulage devient indispensable.

Les opérations de meulage CNC se répartissent en plusieurs catégories selon la géométrie :

• Meulage de surface / Meulage en plongée (creepfeed) : Produit des surfaces planes et précises — idéal pour les faces d’outils, les plaques de montage et les composants exigeant une planéité extrême
• Meulage de diamètre extérieur (OD) : Permet d’atteindre des tolérances serrées sur les cylindres extérieurs — pensez aux arbres de précision et aux portées de roulements
• Meulage de diamètre intérieur (ID) : Finit les surfaces internes des alésages là où les outils de tournage ne parviennent pas à respecter les tolérances requises
• Meulage sans centre Traite de grands volumes de pièces cylindriques sans nécessiter de montage entre pointes

Quand devez-vous spécifier le meulage dans vos opérations d’usinage CNC ? Envisagez-le comme obligatoire lorsque :

• Les exigences concernant l'état de surface sont inférieures à 16 microinches Ra
• Des tolérances dimensionnelles plus serrées que ±0,0005 po sont requises
• Les pièces ont subi un traitement thermique et sont trop dures pour l'usinage conventionnel
• Les composants nécessitent des relations géométriques précises (rondeur, cylindricité, parallélisme)

Le procédé de meulage lui-même implique un contrôle rigoureux des paramètres. La vitesse de la meule, la vitesse d'avance, la profondeur de passe et les conditions de dressage influencent tous la qualité finale de la surface. Pour les applications critiques, les opérateurs peuvent augmenter le nombre de passes sans avance (« spark-out »), permettant ainsi à la meule d'effectuer des passes supplémentaires légères sans avance, afin d'obtenir des finitions miroir.

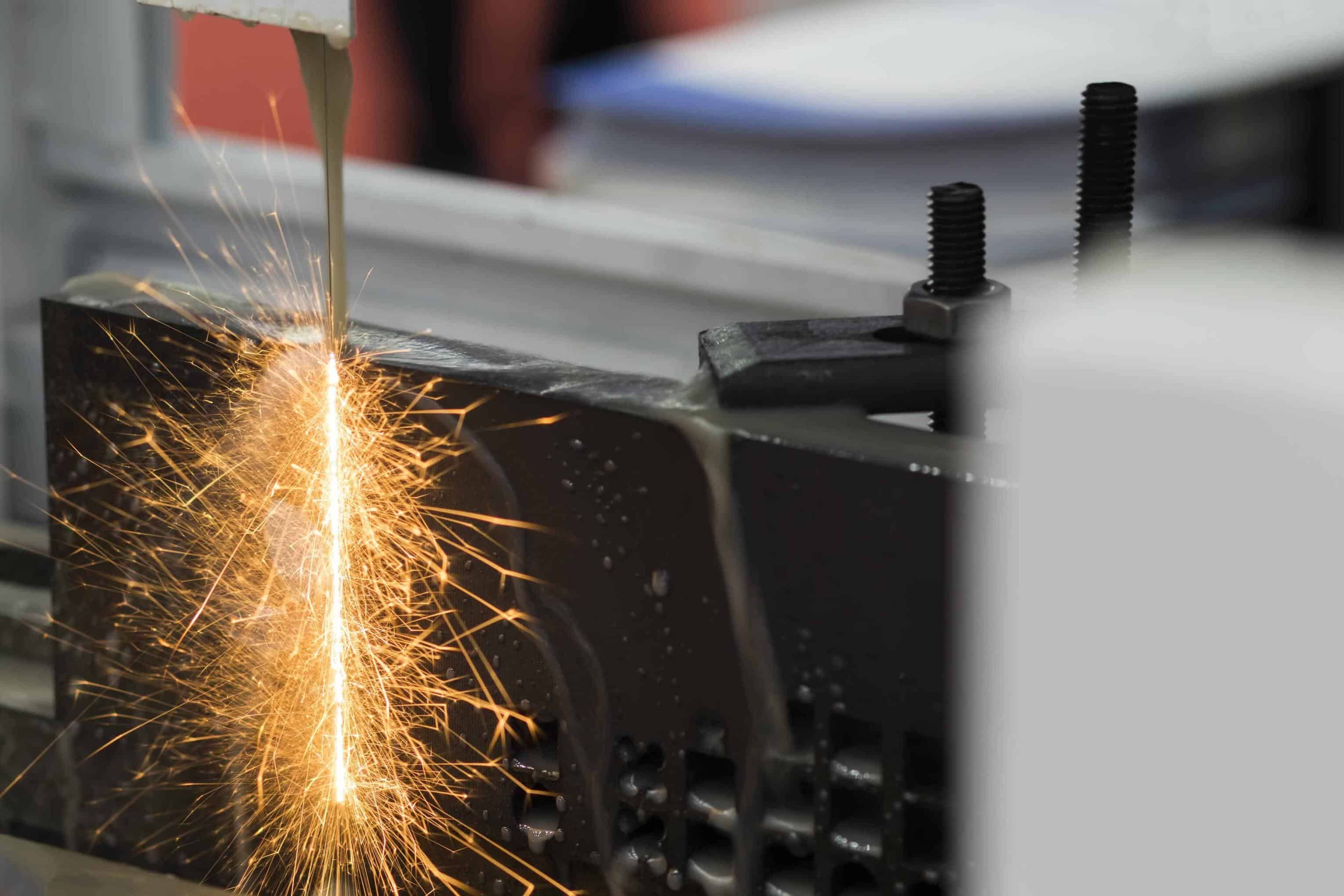

Usinage à décharge électrique pour des géométries complexes

Imaginez usiner de l'acier trempé sans jamais le toucher. C'est précisément ce que réalise l'usinage à décharge électrique (EDM). Plutôt que de couper, l'EDM élimine le matériau au moyen d'étincelles électriques rapides qui vaporisent de minuscules particules à la surface de la pièce.

Selon les ressources techniques de Xometry, l’usinage par électro-érosion (EDM) permet d’atteindre des tolérances dimensionnelles de ±0,0002 po — une précision comparable à celle du meulage, tout en usinant des matériaux qui détruiseraient des outils de coupe conventionnels. Les étincelles génèrent des températures comprises entre 14 500 et 21 500 °F au point de contact, ce qui permet à l’EDM d’usiner pratiquement n’importe quel matériau conducteur, quelle que soit sa dureté.

Trois variantes principales d’EDM répondent à différents défis d’usinage :

• Électroérosion fil : Utilise une électrode filaire fine alimentée en continu pour découper le matériau comme une râpe à fromage — idéal pour la découpe de profils 2D complexes dans des tôles épaisses ou la fabrication de composants de matrices de précision
• EDM à électrode plongeante : Une électrode profilée s’enfonce dans la pièce à usiner, transférant sa géométrie afin de créer des cavités, des moules et des caractéristiques 3D complexes
• EDM de perçage de trous : Spécialisé dans la réalisation de micro-trous, de trous profonds présentant des rapports extrêmes de profondeur sur diamètre, ou de trous dans des matériaux trempés, là où le perçage conventionnel échoue

Voici des exemples pratiques d'usinage où l'électroérosion devient la seule solution viable :

• Usinage d'angles intérieurs vifs que les outils rotatifs ne peuvent pas réaliser
• Usinage d'aciers à outils trempés (60+ HRC) et de carbure de tungstène
• Création de dégagements et de formes internes complexes impossibles à obtenir avec des outils droits
• Perçage de micro-trous de moins de 0,5 mm de diamètre dans des composants aérospatiaux
• Extraction de tarauds ou de mèches cassés depuis des pièces coûteuses
• Fabrication de cavités de moules d'injection présentant des surfaces texturées

Le compromis ? L'électroérosion fonctionne nettement plus lentement que les procédés d'usinage conventionnels, ce qui la rend économiquement justifiable uniquement lorsqu'aucune alternative n'existe. Toutefois, son caractère sans contact implique une absence totale de forces de coupe, éliminant ainsi les problèmes de déformation de l'outil et permettant l'usinage de géométries à parois minces ou délicates.

Opérations secondaires de perçage

Outre le meulage et l'électroérosion, plusieurs opérations d'usinage permettent d'affiner les caractéristiques créées lors de l'usinage primaire :

• Forage: Crée des trous initiaux à l’aide de forets rotatifs – le point de départ de la plupart des caractéristiques basées sur des trous
• Alésage : Agrandit des trous existants à l’aide d’outils à un seul tranchant afin d’obtenir des diamètres précis et une meilleure circularité – essentiel lorsque les trous percés ne sont pas suffisamment précis
• Alésage : Opération de finition utilisant des outils à multiples tailles pour atteindre des tolérances serrées sur les trous (généralement ±0,0005 po) et une finition superficielle supérieure après perçage
• Alésage : Enlève une quantité minimale de matière à l’aide de pierres abrasives afin de créer des motifs en quadrillage – crucial pour les alésages de cylindres et les composants hydrauliques

Ces opérations sont souvent réalisées en séquence. Un trou peut d’abord être percé à dimension brute, puis alésé à une dimension proche de la dimension finale, avant d’être limer pour atteindre la tolérance finale et la finition superficielle requises. Comprendre cette progression vous aide à spécifier les opérations d’usinage appropriées en fonction de vos exigences de tolérance.

Maintenant que vous maîtrisez ces opérations avancées, comment déterminer concrètement quelles techniques appliquer à votre projet spécifique ?

Choisir l’opération CNC adaptée à votre projet

Vous connaissez l’usinage par fraisage, tournage, rectification et EDM, mais face à une nouvelle conception de pièce, comment décidez-vous réellement quelle opération employer ? L’utilisation des machines CNC dans votre situation spécifique dépend d’un cadre décisionnel clair. Construisons-en un ensemble.

Adéquation entre la géométrie de la pièce et le type d’opération

Envisagez les capacités d’une machine CNC comme une correspondance entre ses fonctionnalités et vos besoins. La géométrie de votre pièce fournit la première et la plus importante indication pour choisir l’opération adaptée.

Posez-vous les questions suivantes concernant votre pièce :

• La pièce est-elle symétrique par rotation ? Les pièces qui présentent la même apparence lorsqu’elles sont tournées autour d’un axe central — arbres, goupilles, douilles, éléments de fixation filetés — orientent directement vers le tournage CNC comme opération principale.
• Présente-t-elle des cavités, des rainures ou des surfaces complexes en 3D ? Ces caractéristiques nécessitent des opérations de fraisage, au cours desquelles un outil rotatif s’approche de la pièce fixe sous plusieurs angles.
• Présente-t-elle des angles intérieurs vifs ? Les outils de fraisage standard laissent des coins arrondis. Si des coins véritablement droits sont obligatoires, vous devrez recourir à l’usinage par électro-érosion (EDM) ou à d’autres approches alternatives
• Quelle est la sévérité de vos exigences en matière d’état de surface ? Lorsque les spécifications exigent des états de surface inférieurs à 16 micro-pouces Ra, le meulage ou des opérations d’usinage secondaires deviennent nécessaires

Le tableau suivant associe directement les exigences de votre projet aux choix recommandés d’applications machines CNC :

Considérations liées au volume de production pour la sélection des opérations

Différents types de configurations de machines CNC présentent un intérêt économique à différentes échelles de production. Comprendre les capacités des machines CNC à chaque niveau vous permet d’éviter à la fois une surconsommation de ressources pour les prototypes et une sous-investissement dans les outillages de production.

Pour les prototypes et les faibles volumes (1 à 50 pièces) :

• Privilégier l’usinage à 3 axes et le tournage standard — largement disponibles et économiques
• Accepter des temps de cycle plus longs en échange de montages plus simples
• Utiliser des outils standards plutôt que des solutions sur mesure
• Envisager le repositionnement manuel entre opérations si cela permet d’éviter un recours coûteux aux machines à 5 axes

Pour des volumes moyens (50 à 500 pièces) :

• Investissez dans des systèmes de maintien optimisés afin de réduire les temps de réglage
• Évaluez l’usinage à 4 axes ou à 5 axes si celui-ci permet d’éliminer plusieurs montages par pièce
• Des outillages sur mesure deviennent justifiés dès lors qu’ils réduisent sensiblement le temps de cycle
• La maîtrise statistique des procédés (MSP) devient précieuse pour assurer la constance de la qualité

Pour des volumes élevés (500 pièces et plus) :

• Les machines multi-broches, les changeurs de palettes et l’automatisation génèrent des économies significatives par pièce
• les machines à 5 axes se rentabilisent souvent grâce à une réduction des manipulations et à une amélioration de la précision
• Des dispositifs de serrage et des kits d’outillage dédiés deviennent des investissements essentiels
• Des opérations secondaires telles que le meulage peuvent être transférées vers des équipements dédiés afin d’accroître le débit

Lorsque les opérations multi-axes justifient un coût supplémentaire

Parmi les différents types de machines CNC, les systèmes à 5 axes présentent un prix premium, allant de 80 000 $ à plus de 500 000 $, contre 25 000 $ à 50 000 $ pour les équipements à 3 axes. À quel moment ce surcoût est-il justifié ?

Envisagez l’usinage à 5 axes lorsque votre projet implique :

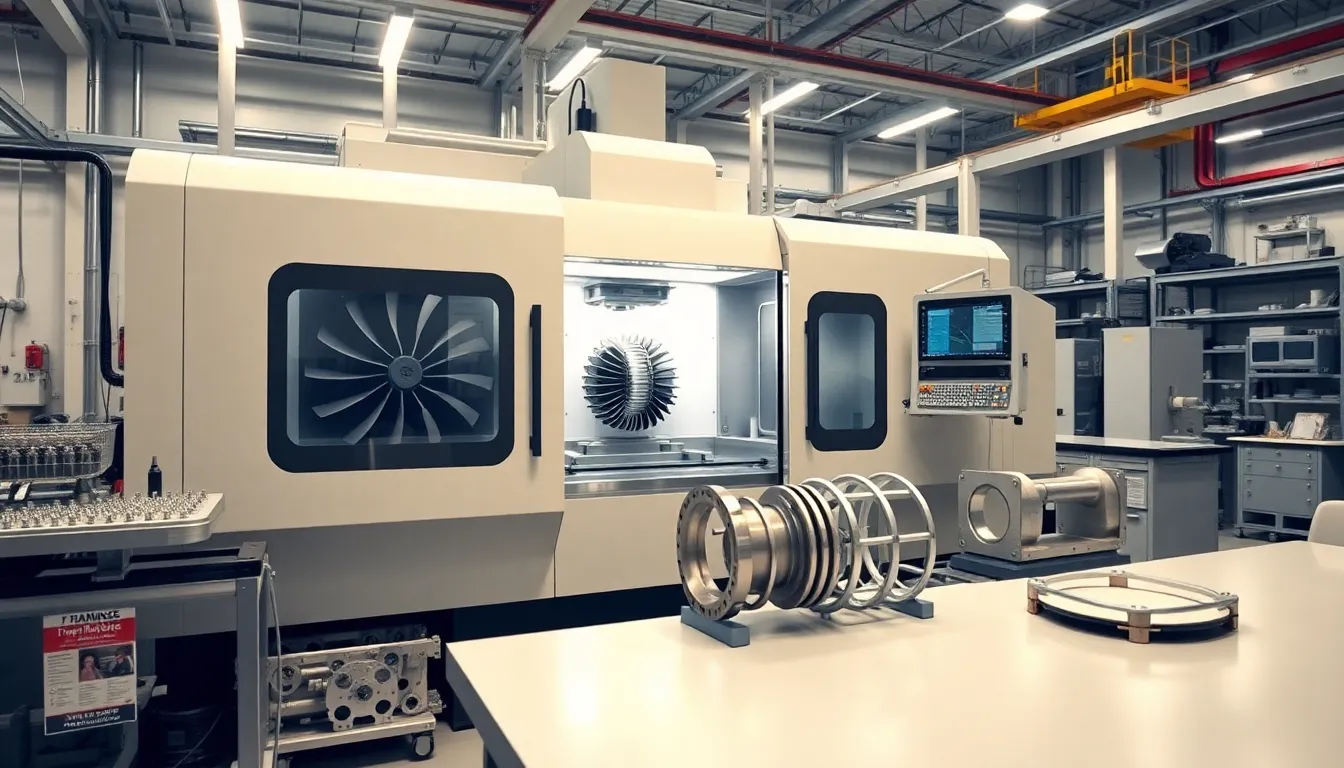

• Des surfaces complexes à géométrie courbe : Les composants aéronautiques, les aubes de turbine et les roues d’impulseur nécessitent un mouvement continu à 5 axes pour assurer des transitions de surface fluides
• L’usinage de plusieurs faces : Les pièces comportant des caractéristiques sur plusieurs faces bénéficient d’un usinage en une seule prise, éliminant ainsi les erreurs de repositionnement
• Des dégagements et des poches profondes : Les axes de rotation supplémentaires permettent d’accéder à des zones inaccessibles avec des orientations fixes de l’outil
• Des tolérances serrées entre des caractéristiques inclinées : Lorsque des caractéristiques situées sur différentes faces doivent être positionnées avec une grande précision, l’élimination des changements de montage supprime une source d’erreur majeure

Selon l’analyse de Xometry, les machines à 5 axes offrent une efficacité accrue et réduisent le nombre de changements d’outils grâce à des opérations d’usinage continu. Pour les pièces complexes, le coût plus élevé de la machine se traduit souvent par un coût total inférieur par pièce, grâce à une production plus rapide et à une meilleure précision.

Le calcul clé consiste à comparer le coût total par pièce, y compris le temps de montage, le temps d’usinage et les coûts liés à la qualité. Une pièce nécessitant trois montages sur une machine à 3 axes peut en réalité coûter davantage qu’un usinage à 5 axes réalisé en un seul montage, une fois pris en compte le temps de manutention ainsi que les risques d’accumulation de tolérances liés au repositionnement.

Une fois l’opération choisie en fonction de la géométrie, du matériau et du volume de production, que se passe-t-il lorsque les choses ne se déroulent pas comme prévu ? La section suivante traite des problèmes réels rencontrés par les opérateurs et explique comment les résoudre.

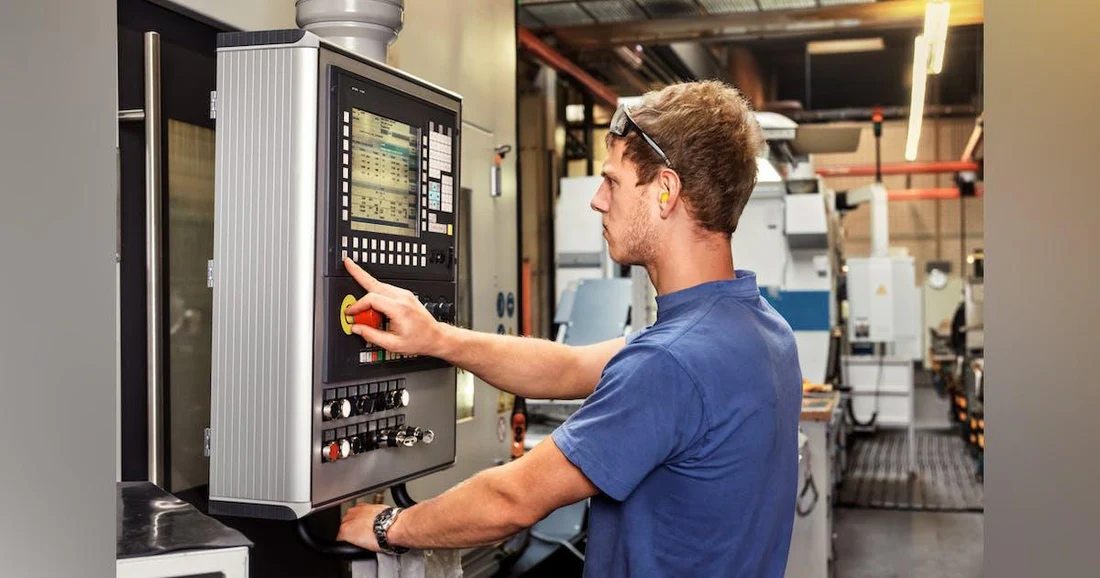

Dépannage des problèmes courants d’usinage CNC

Vous avez sélectionné la bonne opération, chargé le programme et lancé la coupe, mais quelque chose ne va pas. Peut-être que la surface présente un aspect rugueux, que les dimensions dérivent ou que vous entendez ce bourdonnement redouté. Apprendre à utiliser une machine à commande numérique signifie savoir quoi faire lorsque des problèmes surviennent. Passons en revue les pannes les plus courantes ainsi que leurs solutions pratiques.

Diagnostic des problèmes d’usure et de rupture d’outils

Lorsqu’un outil tombe en panne prématurément ou se casse en cours d’opération, la production s’arrête et les coûts augmentent fortement. Comprendre les causes de ces pannes vous permet de les prévenir avant qu’elles n’endommagent vos pièces — ou ne perturbent votre planning.

Symptôme : usure excessive de l’outil ou rupture brutale

• Cause : Paramètres de coupe inadaptés — vitesses et avances soit trop agressives, soit trop conservatrices pour le matériau
• Solution : Selon guides industriels de dépannage , vérifiez les paramètres par rapport aux recommandations du fabricant de l’outil. Utilisez les réglages de vitesse de broche et d’avance pendant les coupes d’essai afin d’identifier des combinaisons stables

• Cause : Évacuation insuffisante des copeaux entraînant leur re-coupe
• Solution : Augmenter la pression du liquide de refroidissement, régler l'orientation de la buse de refroidissement pour évacuer les copeaux de la zone de coupe ou modifier les trajectoires d'usinage afin d'améliorer l'évacuation des copeaux

• Cause : Déformation excessive de l'outil due à un choix inadéquat de l'outil ou à une saillie trop importante
• Solution : Minimiser la longueur de sortie de l'outil — la maintenir aussi courte que possible tout en assurant le dégagement de la pièce usinée. Envisager l'utilisation d'outils de plus grand diamètre ou une réduction de la profondeur de passe

• Cause : Matériau ou revêtement de l'outil inadapté au matériau de la pièce usinée
• Solution : Adapter le substrat et le revêtement de l'outil à votre application : les revêtements TiAlN excellent dans les situations à haute température avec les aciers, tandis que les outils en carbure non revêtus ou revêtus de diamant conviennent mieux à l’aluminium

L’exploitation efficace des machines-outils à commande numérique nécessite des inspections régulières des outils. Mettez en place un système de surveillance qui suit l’utilisation des outils et remplace les fraises en fonction de l’usure réelle plutôt que selon des calendriers arbitraires. Cette approche fondée sur l’état réel prévient à la fois les remplacements prématurés et les pannes catastrophiques.

Résoudre les problèmes de précision dimensionnelle

Des pièces dont les dimensions sont hors tolérance ? Une dérive dimensionnelle au cours d’une série de production ? Ces problèmes ont des causes identifiées — et des solutions.

Symptôme : des pièces systématiquement surdimensionnées ou sous-dimensionnées

• Cause : Usure de l’outil provoquant un décalage dimensionnel progressif
• Solution : Implémentez une compensation d’usure d’outil dans votre programme, ou établissez des intervalles d’inspection pour détecter la dérive avant que les pièces ne sortent des tolérances spécifiées

• Cause : Valeurs incorrectes de décalage ou de géométrie d’outil
• Solution : Vérifiez les décalages de longueur et de diamètre d’outil à l’aide d’un pré-réglage d’outils ou d’une procédure de contact (touch-off). Vérifiez soigneusement les valeurs saisies dans le contrôleur

Symptôme : les dimensions dérivent au cours de séries prolongées

• Cause : Dilatation thermique de la machine, de la pièce ou des dispositifs de serrage, due à l’élévation de température pendant les opérations d’usinage
• Solution : Laissez la machine se réchauffer avant d’effectuer les usinages critiques. Pour les travaux de précision, envisagez l’utilisation d’un palpage en cours d’usinage afin de compenser la croissance thermique. Selon Des experts en dépannage de machines à commande numérique , les effets thermiques constituent l'une des sources les plus négligées de variation dimensionnelle

• Cause : Fixation insuffisante autorisant le déplacement de la pièce
• Solution : Vérifiez que les forces de serrage sont suffisantes sans déformer la pièce. Contrôlez les composants de la bride pour détecter toute usure ou tout dommage

Symptôme : dimensions incohérentes entre les mises en position

• Cause : La machine ne maintient pas de façon fiable la position zéro
• Solution : Vérifiez les connexions et les câbles des codeurs pour détecter tout relâchement. Assurez-vous que les capteurs de référence fonctionnent correctement. Inspectez les vis à billes et les guidages linéaires afin de repérer toute usure susceptible de provoquer des erreurs de positionnement

Éliminer les vibrations (chatter) et la mauvaise finition de surface

Ce sifflement aigu pendant l'usinage ? Ce n'est pas seulement agaçant : les vibrations dégradent la finition de surface, accélèrent l'usure des outils et peuvent endommager votre machine. Voici comment effectuer des opérations d'usinage CNC sans ce bruit.

Symptôme : marques visibles de vibrations sur les surfaces usinées

• Cause : Avance par dent trop faible — vitesse de rotation trop élevée ou avance trop faible
• Solution : Selon Documentation de dépannage Haas CNC , lorsque la charge par dent est trop faible, l’outil entre en résonance pendant l’usinage. Réduisez la vitesse de broche ou augmentez l’avance pour stabiliser l’usinage

• Cause : Trop de dents engagées simultanément
• Solution : Sélectionnez un outil comportant moins de dents ou réduisez la largeur radiale de passe afin d’engager moins d’arêtes coupantes à la fois

• Cause : Dépassement excessif de l’outil provoquant une déformation
• Solution : Utilisez la longueur minimale possible de dépassement de l’outil. Envisagez des porte-outils anti-vibrations équipés d’amortisseurs à masse accordée ou de matériaux absorbant les vibrations pour les applications à grande profondeur

• Cause : Rigidité insuffisante de la fixation de la pièce ou problèmes liés au socle de la machine
• Solution : Vérifiez que la pièce est correctement serrée. Assurez-vous que la machine repose sur une fondation en béton stable et continue, sans fissures

Symptôme : finition de surface médiocre sans vibration audible

• Cause : Outil coupant usé ou endommagé
• Solution : Inspectez les arêtes de coupe pour détecter des signes d'usure, des ébréchures ou une accumulation de matière. Remplacez les outils présentant une usure visible

• Cause : Paramètres de coupe inadaptés au matériau
• Solution : Optimisez les combinaisons de vitesse et d'avance pour votre matériau spécifique. Des vitesses de coupe plus élevées améliorent souvent la finition sur de nombreux matériaux, tandis qu'une avance correcte empêche le frottement

• Cause : L’émulsion n’atteint pas la zone de coupe
• Solution : Ajustez le positionnement de la buse d’émulsion afin de diriger le fluide directement vers la zone de coupe. Vérifiez que la concentration de l’émulsion respecte les recommandations du fabricant pour assurer une lubrification adéquate

Pour qu’une machine à commande numérique (CNC) fonctionne à son rendement optimal, un dépannage systématique est indispensable. Lorsqu’un problème survient, évitez la tentation de modifier simultanément plusieurs paramètres. Ajustez un seul paramètre à la fois, observez le résultat obtenu, puis poursuivez. Cette approche méthodique permet d’identifier les causes profondes plutôt que de masquer les symptômes.

Grâce à vos compétences en dépannage, vous êtes désormais prêt à découvrir comment ces opérations s’intègrent dans des environnements de fabrication réels, à travers divers secteurs industriels.

Opérations CNC dans les industries manufacturières

Comment les opérations que nous avons abordées se traduisent-elles dans la production réelle ? Parcourez n’importe quelle usine moderne — qu’elle fabrique des voitures, des avions ou des dispositifs médicaux — et vous y trouverez des machines à commande numérique (CNC) au cœur de l’opération. Comprendre le fonctionnement de la fabrication CNC dans différents secteurs révèle pourquoi ces procédés sont devenus indispensables à la production mondiale.

Production de composants automobiles à grande échelle

L’industrie automobile illustre une fabrication à grand volume où la CNC est sollicitée à son niveau le plus exigeant. Lorsque vous produisez quotidiennement des milliers de blocs moteurs, de carter de boîte de vitesses ou de composants de frein identiques, la constance n’est pas une option : elle est une condition de survie.

Quels facteurs rendent les exigences de l’industrie de l’usinage CNC automobile uniques ? Considérez les éléments suivants :

• Blocs moteurs et culasses : Ces pièces moulées nécessitent des opérations de dressage et de fraisage de haute précision afin d’atteindre des tolérances de cylindrée inférieures au micron — ce qui est essentiel pour un ajustement correct des pistons et pour la compression.
• Composants de transmission : Les engrenages, les arbres et les carter exigent des tolérances géométriques strictes afin d’assurer un transfert de puissance fluide et une durabilité sur des centaines de milliers de kilomètres.
• Pièces de système de freinage : Les étriers, les disques de frein et les cylindres maîtres doivent respecter des normes de qualité rigoureuses, car la précision dimensionnelle a un impact direct sur la sécurité.
• Composants de suspension : Les bras de commande, les rotules de direction et les moyeux de roue nécessitent une usinage cohérent pour maintenir les caractéristiques de tenue de route sur chaque véhicule produit.

L’usinage CNC dans les applications automobiles implique de concilier vitesse et précision. Selon American Micro Industries, l’usinage CNC permet aux ingénieurs d’accélérer les processus de recherche et développement tout en fabriquant plus rapidement des véhicules et des pièces améliorés. Les machines utilisées en production doivent fournir des résultats reproductibles lors d’opérations à plusieurs postes, semaine après semaine.

Les implications en termes de coûts sont importantes. Dans la production automobile à grande échelle, gagner quelques secondes sur le temps de cycle se traduit par des économies annuelles substantielles. La sélection des opérations influence directement ces aspects économiques : choisir entre usinage à 3 axes et usinage à 5 axes, par exemple, implique de calculer si la réduction du temps de réglage justifie les taux horaires plus élevés des machines.

Exigences de précision aérospatiale

Si le secteur automobile représente une production à grande échelle et hautement régulière, le secteur aéronautique en constitue l’exact opposé : des volumes plus faibles, mais des tolérances qui repoussent les limites de ce qui est physiquement réalisable.

Les applications industrielles des machines à commande numérique (CNC) dans le domaine aéronautique impliquent des matériaux et des spécifications que la fabrication générale rencontre rarement. Selon L’analyse aéronautique CNC de Wevolver , les composants aéronautiques fonctionnent dans des conditions extrêmes de contraintes thermiques, mécaniques et environnementales, ce qui exige des tolérances nettement plus serrées que celles utilisées dans l’usinage industriel général. Pour certaines caractéristiques critiques, les intervalles de tolérance peuvent être exprimés en quelques microns.

L'usinage dans le domaine aéronautique comprend généralement :

• Composants Structurels: Les nervures, les longerons et les cloisons d'aile usinés à partir de billettes d'aluminium ou de titane — souvent avec une élimination de 90 % ou plus du matériau initial afin de créer des structures légères et très résistantes
• Équipements moteur : Aubes de turbine, disques de compresseur et composants de chambre de combustion usinés à partir de superalliages à base de nickel, tels que l'Inconel, qui conservent leur résistance à des températures extrêmes
• Train d'atterrissage : Composants en acier haute résistance et en titane nécessitant un alignement précis des alésages ainsi que des surfaces porteuses respectant des tolérances géométriques exceptionnellement strictes
• Carcasses d'avionique : Enceintes de précision destinées aux ordinateurs de bord, aux unités radar et aux capteurs, exigeant un contrôle dimensionnel rigoureux pour l'alignement des cartes électroniques et le blindage électromagnétique

Le processus de fabrication des machines CNC pour l’aéronautique est régi par les normes de management de la qualité AS9100D — une extension de la norme ISO 9001 spécifiquement conçue pour les secteurs de l’aviation, de l’espace et de la défense. Cela implique un contrôle intégral des caractéristiques critiques, une traçabilité complète des matériaux, depuis les identifiants de lot thermique jusqu’à l’assemblage final, ainsi que la conservation de la documentation pendant toute la durée de vie de l’aéronef.

Comment le choix des opérations influence-t-il l’économie de la production

Que vous soyez actif dans le secteur automobile ou aérospatial — ou encore dans celui des dispositifs médicaux, du pétrole et du gaz, de l’électronique ou des applications marines — les opérations que vous sélectionnez affectent directement votre résultat net. Comprendre ces facteurs de coût vous permet de prendre des décisions plus éclairées en matière de fabrication.

Selon l’analyse des coûts de Xometry, les facteurs les plus déterminants sur le coût des pièces usinées sur machines CNC sont notamment les équipements utilisés, les matériaux, la complexité de la conception, le volume de production et les opérations de finition. Voici comment ces facteurs interagissent :

Équipements et complexité des opérations : Les fraiseuses coûtent généralement plus cher que les tours en raison de leurs pièces mobiles plus complexes. Les machines à cinq axes, bien qu’elles permettent de produire des géométries complexes plus rapidement et avec une plus grande précision, ont des taux horaires supérieurs à ceux des équipements à trois axes. Le calcul clé est le suivant : la réduction du temps d’usinage compense-t-elle les coûts plus élevés de la machine ?

Usinabilité des matériaux : Les matériaux à faible usinabilité nécessitent davantage de temps et consomment plus de ressources — fluides de coupe, électricité et outillages. La faible conductivité thermique du titane exige une gestion rigoureuse de la chaleur et un outillage spécialisé. Les superalliages à base de nickel provoquent une usure rapide des outils. Ces facteurs multiplient le temps de cycle et le coût.

Économie de volume : Le coût unitaire diminue fortement à mesure que la quantité augmente. Les coûts de préparation — conception CAO, préparation FAO et mise en place sur la machine — ne sont engagés qu’une seule fois pour l’ensemble des pièces. Les données de Xometry montrent que le coût unitaire pour 1 000 pièces peut être environ 88 % inférieur à celui d’un prototype unique.

Applications sectorielles spécifiques, avec des exemples concrets de composants :

• Pétrole et Gaz : Corps de robinets, composants de pompes, parties de forets et raccords de canalisation nécessitant des matériaux résistants à la corrosion et une durabilité extrême pour des environnements éloignés et hostiles
• Appareils médicaux : Instruments chirurgicaux, composants d’implants et boîtiers d’équipements de diagnostic usinés dans des matériaux biocompatibles conformément aux spécifications réglementées par la FDA
• Électronique : Boîtiers de précision, dissipateurs thermiques et composants de connecteurs nécessitant un usinage micro-métrique sans erreur avec des tolérances inférieures à 10 micromètres
• Maritime : Arbres d’hélices, composants de robinets et raccords de coque usinés dans des matériaux résistants à la corrosion pour une exposition prolongée à l’eau
• Défense: Composants d’armes, boîtiers d’équipements de communication et pièces de véhicules répondant à des réglementations gouvernementales strictes et à des exigences en matière de sécurité

Le secteur de l'usinage CNC continue d'évoluer, car ces industries exigent des matériaux plus légers, des tolérances plus serrées et des cycles de production plus rapides. Du prototype à la production de masse, les opérations CNC offrent la flexibilité nécessaire pour répondre aussi bien aux commandes unitaires qu’aux séries de plusieurs millions de pièces, ce qui en fait un pilier des écosystèmes manufacturiers modernes.

Fort de cette compréhension des applications industrielles, comment trouver un partenaire de fabrication capable de répondre à vos exigences spécifiques en matière de production ?

Choisir un partenaire d’usinage CNC pour assurer le succès de votre production

Vous maîtrisez les opérations et avez sélectionné les procédés adaptés à votre projet — mais qui usine réellement vos pièces ? Choisir le bon partenaire d’usinage CNC pour la production peut faire la différence entre un lancement de produit fluide et des retards coûteux. Que vous ayez besoin d’un seul prototype ou de milliers de pièces destinées à la production, évaluer les véritables capacités d’un prestataire CNC exige d’aller au-delà des allégations figurant sur son site web.

Évaluation des capacités d’un prestataire de services d’usinage CNC

En quoi consiste réellement la capacité des machines à commande numérique (CNC) ? Cela revient à faire correspondre l’équipement, l’expertise et les systèmes d’un prestataire à vos exigences spécifiques. Selon les guides d’évaluation sectoriels , une évaluation systématique selon plusieurs dimensions garantit que vous collaborez avec un partenaire réellement en mesure de livrer ce qui est attendu.

Voici les éléments à examiner lors de l’évaluation de partenaires en usinage et en fabrication CNC :

• Capacités et état de l’équipement : Demandez la liste des machines indiquant leur marque, leur modèle et leur configuration en axes. Les équipements CNC modernes provenant de fabricants réputés (Mazak, DMG Mori, Haas) témoignent généralement d’un investissement dans la précision. Renseignez-vous sur les calendriers d’étalonnage : les machines bien entretenues font l’objet de vérifications régulières conformément à des normes traçables.
• Historique des tolérances et de la précision : Sont-ils réellement capables d’atteindre les tolérances que vous exigez ? Demandez des pièces échantillons accompagnées de rapports de mesurage ou d’études de capacité (valeurs Cpk) démontrant la stabilité du procédé. Un prestataire affirmant une capacité de ±0,001 po doit disposer de données objectives le prouvant.
• Expertise en matériaux : Les paramètres d'usinage de l'aluminium diffèrent considérablement de ceux du titane ou de l'Inconel. Demandez des études de cas ou des exemples de projets impliquant des matériaux similaires aux vôtres : cela démontre une expérience concrète plutôt qu'une simple connaissance théorique
• Qualifications du personnel : Des opérateurs qualifiés comptent autant que de bonnes machines. Renseignez-vous sur les programmes de formation, les certifications et les ratios opérateur-machine. Selon les meilleures pratiques d'évaluation , un ratio de 1:2 ou meilleur garantit une surveillance adéquate pendant la production
• Évolutivité du prototype à la production : Sont-ils capables de réaliser votre série initiale de 10 pièces en prototype, puis de passer à une production de 10 000 unités ? Recherchez des prestataires disposant d'équipements variés — à la fois des centres d'usinage flexibles pour les faibles volumes et des machines orientées production, dotées d'automatisation, pour les hauts volumes
• Flexibilité des délais de livraison : Les plannings de production ne se déroulent que rarement comme prévu. Interrogez-les sur leurs capacités d'exécution accélérée et sur leurs délais d'exécution habituels. Certains prestataires proposent une prototypage rapide avec des délais de livraison pouvant atteindre un jour ouvrable pour les projets urgents

Certifications de qualité essentielles pour les pièces de précision

Les certifications ne sont pas de simples décorations murales : elles constituent une preuve documentée que le processus de fabrication CNC d’un fournisseur répond à des normes vérifiées par des tiers. Comprendre quelles certifications sont pertinentes pour votre secteur vous permet de trier rapidement les candidats.

Selon Guide des certifications d’American Micro Industries , les accréditations suivantes témoignent d’un engagement réel en faveur de la qualité :

• IATF 16949 (Automobile) : Norme mondiale en matière de management de la qualité automobile, qui combine les principes de l’ISO 9001 avec des exigences spécifiques au secteur visant l’amélioration continue, la prévention des défauts et une surveillance rigoureuse des fournisseurs. Si vous achetez des composants automobiles, cette certification est souvent obligatoire et indique que le fournisseur maîtrise les exigences de qualité impitoyables de la production automobile
• ISO 9001 : La référence internationalement reconnue pour les systèmes de management de la qualité. Elle démontre l'existence de flux de travail documentés, de procédures de suivi des performances et d'actions correctives. Bien qu'elle constitue un fondement essentiel, la norme ISO 9001 à elle seule peut ne pas suffire dans les secteurs réglementés
• AS9100 (Aérospatiale) : Étend la norme ISO 9001 en y intégrant des exigences spécifiques au secteur aérospatial en matière de gestion des risques, de traçabilité des produits et de maîtrise de la documentation tout au long de chaînes d'approvisionnement complexes. Indispensable pour toute usinage lié au secteur aérospatial
• ISO 13485 (Médical) : La norme de qualité de référence pour la fabrication de dispositifs médicaux, qui exige un contrôle rigoureux de la conception, de la traçabilité et de l’atténuation des risques. Obligatoire pour les implants, les instruments chirurgicaux et les composants d’équipements de diagnostic
• NADCAP (Procédés spéciaux) : Accréditation couvrant les procédés spéciaux dans les secteurs aérospatial et de la défense, notamment le traitement thermique, le traitement chimique et les essais non destructifs. Offre une validation supplémentaire allant au-delà des certifications générales en matière de qualité

Au-delà des certifications, évaluez les pratiques du fournisseur en matière de contrôle qualité. La mise en œuvre de la maîtrise statistique des procédés (MSP) témoigne d’une fabrication fondée sur les données : elle consiste à suivre en continu les dimensions clés tout au long des séries de production afin de détecter toute dérive avant que les pièces ne sortent des tolérances spécifiées. Interrogez-le sur ses équipements d’inspection : machines à mesurer tridimensionnelles (MMT), comparateurs optiques, appareils de mesure de la rugosité de surface et autres outils métrologiques révèlent une infrastructure qualité sérieuse.

Synthèse : un cadre d’évaluation pratique

L’évaluation du processus de fabrication de machines CNC ne doit pas être accablante. Adoptez cette approche structurée :

Pour les applications automobiles en particulier, les prestataires disposant de la certification IATF 16949 et ayant démontré une mise en œuvre efficace de la maîtrise statistique des procédés (SPC) offrent la garantie qualité exigée par les constructeurs automobiles (OEM) et les fournisseurs de premier rang (Tier 1). Shaoyi Metal Technology exemplifie cette approche : sa certification IATF 16949, son contrôle qualité rigoureux basé sur la maîtrise statistique des procédés (SPC) et sa capacité à passer de la fabrication rapide de prototypes (avec des délais aussi courts qu’un jour ouvrable) à la production de masse en font un partenaire compétent pour les solutions d’usinage CNC automobile nécessitant une précision constante, même à grande échelle.

Le partenaire en usinage que vous choisissez devient une extension de vos capacités de fabrication. Prenez le temps, dès le départ, d’effectuer une évaluation approfondie — cela porte ses fruits en termes de qualité, de fiabilité et de sérénité tout au long de votre programme de production.

Questions fréquemment posées sur les opérations d’usinage CNC

1. L’exploitation de machines CNC est-elle un bon choix de carrière ?

L’usinage CNC offre d’excellentes perspectives professionnelles, grâce à une forte demande dans les secteurs automobile, aérospatial et médical. Les fraiseurs et tourneurs CNC qualifiés bénéficient de salaires compétitifs, car les ateliers ont besoin d’opérateurs formés pour piloter des équipements de haute précision. Cette carrière assure une stabilité d’emploi, des possibilités d’évolution vers des fonctions de programmation ou d’encadrement, ainsi que la satisfaction de fabriquer des composants précis utilisés dans des domaines aussi variés que l’automobile ou les instruments chirurgicaux.

quelles sont les 7 grandes composantes d'une machine CNC ?

Les sept composants clés d'une machine à commande numérique par ordinateur (CNC) comprennent : l'unité de commande de la machine (MCU), qui interprète les instructions programmées ; les dispositifs d'entrée permettant le chargement des programmes ; le système d'entraînement équipé de moteurs pour le déplacement des axes ; les outils de coupe destinés à l'enlèvement de matière ; les systèmes de rétroaction équipés d'encodeurs pour la vérification de la position ; le bâti et la table assurant le support de la pièce à usiner ; et le système de refroidissement, chargé de la gestion thermique pendant les opérations d'usinage.

3. Quelle est la différence entre le fraisage CNC et le tournage CNC ?

L'usinage CNC par fraisage utilise des outils de coupe rotatifs pour enlever de la matière d'une pièce fixe, ce qui convient particulièrement aux formes complexes en trois dimensions, aux cavités et aux rainures. L'usinage CNC par tournage, quant à lui, fait tourner la pièce tandis que des outils fixes enlèvent de la matière, ce qui est idéal pour les pièces cylindriques telles que les arbres et les douilles. Privilégiez le tournage pour les pièces présentant une symétrie de révolution et le fraisage pour les géométries prismatiques nécessitant un usinage sous plusieurs angles.

4. Comment choisir l'opération CNC adaptée à mon projet ?

Sélectionnez les opérations d’usinage CNC en fonction de la géométrie de la pièce, de la dureté du matériau, des exigences de tolérance et du volume de production. Les pièces présentant une symétrie de révolution conviennent au tournage, tandis que les formes complexes nécessitent le fraisage. Les matériaux trempés présentant une dureté supérieure à 50 HRC peuvent exiger l’électro-érosion (EDM) ou le meulage. Pour les prototypes, privilégiez la flexibilité ; pour les volumes élevés, investissez dans l’automatisation et des systèmes de serrage optimisés afin de réduire le coût unitaire.

5. Quelles certifications un prestataire d’usinage CNC doit-il posséder ?

Les certifications clés dépendent de votre secteur d’activité : l’IATF 16949 s’applique aux composants automobiles et garantit une gestion rigoureuse de la qualité ainsi qu’un suivi strict des fournisseurs ; l’AS9100 couvre les exigences aérospatiales ; l’ISO 13485 s’applique aux dispositifs médicaux. L’ISO 9001 fournit un socle qualité général. Vérifiez également la mise en œuvre de la maîtrise statistique des procédés (MSP), les registres d’étalonnage et les capacités des équipements d’inspection afin de vous assurer que le prestataire est en mesure de répondre à vos exigences de précision.
