Tarkkuuslevytyön salaisuudet: Toleransseista kumppanin valintaan

Mitä tarkkaa levymetallin työstöä todella tarkoitetaan

Kun kuulet termin "tarkka levymetalli", mitä mieltä tulee? Jos kuvittelet epämääräisesti tarkkoja metalliosia, saatat jättää huomioimatta keskeisen eron, joka erottaa tavallisen valmistuksen insinööritasoisesta tuotannosta. Poistetaan epäselvyys ja määritellään täsmällisesti, mitä tarkkuus tarkoittaa konkreettisissa mittasuhteissa.

Tarkan levymetallin työstön tarkoitus on metallisten komponenttien valmistaminen tiukilla mittojen toleransseilla, yleensä välillä ±0,005 tuumaa – ±0,010 tuumaa, mikä saavutetaan edistyneellä laitteistolla, kehittyneillä laatuvarmennusjärjestelmillä ja erikoistuneella materiaalituntemuksella.

Kuulostaako tekniseltä? On sitä. Mutta tämän eron ymmärtäminen voi säästää sinua merkittäviltä ajan, rahojen ja vaivojen menetyksiltä, kun hankit metallikomponentteja kriittisiin sovelluksiin.

Tarkkuuden määrittely metallin työstössä

Metallin työstöteollisuus toimii tarkkuustasojen spektrillä. Toisella ääripäässä on yleinen metallin työstö, joka käsittelee toleransseja ±1⁄16 tuumaa – ±1⁄8 tuumaa (±1,6 mm – ±3,2 mm) nämä löysemmät toleranssit sopivat täysin rakennuskehyksiin, perusasuinkappaleisiin ja rakenteellisiin komponentteihin, joissa tarkat mitat eivät ole kriittisen tärkeitä.

Standardivalukappaleiden valmistus sijoittuu keskitasolle, tarjoten parannetut toleranssit ±1⁄32 tuumasta ±1⁄16 tuumaan. Tämä taso soveltuu ilmanvaihtojärjestelmien kanaviin, sähköasuinkappaleisiin ja kodinkonelaitteiden osiin, joissa parempi tarkkuus on tärkeää, mutta täydellisyys ei ole välttämätöntä.

Tarkkuuslevymetallin valmistus edustaa tämän asteikon korkean tarkkuuden päätä. Täällä toleranssit kiristyvät huomattavasti arvoon ±0,005 tuumaa – ±0,010 tuumaa (±0,13 mm – ±0,25 mm). Vertailun vuoksi ihmisen hiuksen paksuus on noin samaa suuruusluokkaa. Kaikki tarkan levymetallin valmistustoiminnot vaativat edistyneitä kuitulaserijärjestelmiä, automatisoituja taitekoneita kulmanmittausjärjestelmillä sekä koordinaattimittakoneita verifiointia varten.

Miksi toleransseilla on merkitystä levymetallityössä

Kuvittele, että tilaat kriittisen komponentin lääkelaiteeseen. Suunnitelma edellyttää 2 tuuman mittoja. Tarkoittaako "2 tuumaa" tarkalleen 2,000 tuumaa? Voisiko se olla 1,995 tuumaa? Entä 2,030 tuumaa?

Täsmälleen tästä syystä toleranssit ovat olemassa. Mukaan teollisuuden asiantuntijat tolerointi määrittää sallitut poikkeamat osan mitoissa varmistaakseen, että komponentit sopivat yhteen, toimivat oikein ja täyttävät laatuvaatimukset. Ilman selvästi määriteltyjä toleransseja valmistajat ja ostajat puhuvat eri kieliä.

Tässä on mitä eri toleranssitasot tarkoittavat käytännössä:

• Yleinen valmistus (±0,063–±0,125 tuumaa): Hyväksyttävä ei-kriittisiä sovelluksia varten, joissa sopivuuden säätö on mahdollista
• Vakiopeltivalmistus (±0,031–±0,063 tuumaa): Soveltuu yleiskoteloihin ja komponentteihin, joissa vaaditaan kohtalaista tarkkuutta
• Tarkkavalmistus (±0,005–±0,010 tuumaa) :Vaaditaan ilmailussa, lääkelaitteissa, elektroniikassa ja kaikissa sovelluksissa, joissa mitallinen tarkkuus vaikuttaa suoraan suorituskykyyn tai turvallisuuteen

Kriittinen oivallus? Tiukemmat toleranssit eivät ole automaattisesti parempia. Ne ovat kalliimpia, koska ne vaativat erikoislaitteita, pidempää asennusaikaa, lisälaatutarkastuksia ja usein ylimääräisiä osia korvaamaan ne, jotka eivät täytä tiukkoja standardeja. Tiukempien toleranssien määrittäminen kuin mitä sovelluksesi todella vaatii, tuhlaa vain rahaa lisäämättä arvoa.

Tämän toleranssihierarkian ymmärtäminen auttaa sinua viestimään selkeästi valmistuskumppaneiden kanssa ja tekemään perusteltuja päätöksiä siitä, millaista tarkkuustasoa projekti tarvitsee todella. Seuraavissa osioissa tutustumme tarkemmin prosessi- ja materiaalikohtaisiin toleranssiväleihin sekä siihen, miten valita oikea tarkkuustaso sovelluksillesi.

Toleranssimääritykset ja teollisuusstandardit selitettyinä

Nyt, kun ymmärrät, mitä erottaa tarkkuuslevynvalmistuksen tavallisesta valmistuksesta, seuraava looginen kysymys on: mitä toleransseja voit oikeasti odottaa eri valmistusprosesseilta? Tässä vaiheessa monet ostajat turhautuvat. Valmistajat mainitsevat usein "tarkkuuden" ilman, että antaisivat konkreettisia numeroita, joiden varaan voisi suunnitella.

Korjataan se. Alla on laaja tarkkuusarvojen viiteopas, jonka tarkkuuslevynvalmistajat harvoin julkaisevat avoimesti. Nämä arvot edustavat alan standardina pidettyjä saavutettavissa olevia toleransseja, jotka perustuvat hyvin huollettuun kalustoon ja asianmukaiseen prosessikontrolliin.

Toleranssialueet valmistusprosessin mukaan

Jokaisella valmistusprosessilla on sisäiset tarkkuusrajoitukset, jotka liittyvät käytettyihin fysiikan lakeihin. Kuitulaser toimii eri tavalla kuin sorvi, ja hitsaus tuo mukanaan muuttujia, joita leikkaus ei sisällä. Näiden prosessikohtaisten toleranssien ymmärtäminen auttaa sinua valitsemaan valmistusmenetelmät tarkkuusvaatimuksiisi sopiviksi.

Valmistusprosessi	Yleinen toleranssi	Korkea tarkkuus	Avainmuuttujat
Laserleikkaus (Ominaisuuden sijainti)	±0,005" (±0,127 mm)	±0,003" (±0,076 mm)	Materiaalin paksuus, apukaasun tyyppi
Laserleikkaus (Reiän halkaisija)	±0,005" (±0,127 mm)	±0,003" (±0,076 mm)	Säteen fokusointi, leikkausnopeus
Vesijet-leikkaus	±0,005" (±0,127 mm)	±0,003" (±0,076 mm)	Karkaisuvirta, etäisyys työkappaleeseen
Cnc punching	±0,010" (±0,254 mm)	±0,005" (±0,127 mm)	Työkalun kulumisa, levyn asettelu
Tarkkakuljotus (Kulma)	±1°	±0.5°	Materiaalin kimmoisuus, V-muottileveys
Tarkkakäyritys (taiteesta taiteeseen)	±0,015" (±0,381 mm)	±0,010" (±0,254 mm)	Materiaalin paksuus enintään 1/8"
Tarkkakäyritys (taiteesta ominaisuuteen)	±0,010" (±0,254 mm)	±0,007" (±0,178 mm)	Takapysäytteen tarkkuus
Hitsaus (2-kohdimittaus)	±0,060" (±1,524 mm)	±0,030" (±0,762 mm)	Lämpövääntymä, kiinnikkeen jäykkyys
Hitsaus (3-paikkainen mitta)	±0,030" (±0,762 mm)	±0,015" (±0,381 mm)	Hitsaussarja, lämmönsyötön ohjaus

Huomaatko jotain tärkeää tässä? Nämä toleranssit koskevat ainoastaan niin kauan kuin osat pysyvät litteinä. Kun muotoiluoperaatiot otetaan käyttöön, toleranssit kumuloituvat. Osassa, joka leikataan laserilla ja taivutetaan myöhemmin, esiintyy kumulatiivisia toleranssivaihteluita molemmista prosesseista.

Saavutettavien tarkkuustasojen ymmärtäminen

Tässä on todellisuutta testaava huomio, jonka tarkkuuslevymetallikomponenttien valmistajat ymmärtävät hyvin: materiaalipaksuus vaikuttaa perustavanlaatuisesti siihen, mitä toleransseja voidaan saavuttaa. Ohuet materiaalit yleensä mahdollistavat tiukemmat toleranssit leikkausoperaatioissa, mutta ne aiheuttavat merkittäviä käsittelyhaasteita muotoilun aikana.

Ota huomioon materiaalipaksuuden ja taivutustoleranssien välinen suhde:

Materiaalin paksuusalue	Taivutuksesta taivutukseen -toleranssi	Taivutuksesta ominaisuuteen -toleranssi	Kulmatoleranssi
Enintään 1/8" (3,2 mm)	±0,015" (±0,381 mm)	±0,010" (±0,254 mm)	±1°
1/8" - 1/2" (3,2 mm - 12,7 mm)	±0,030" (±0,762 mm)	±0,015" (±0,381 mm)	±1°

Miksi paksuempaa materiaalia vaatii löysempiä taiteen toleransseja? Vastaus piilee kimmoisessa palautumisessa – siinä ilmiössä, jossa metalli pyrkii osittain takaisin alkuperäiseen muotoonsa taitevoiman poistamisen jälkeen. Paksuimmilla ja kovemmilla materiaaleilla tämä palautuminen on voimakkaampaa, mikä vaikeuttaa tarkan kulman säätöä.

Tarkkojen sijaintien ohutlevyvalmistussovelluksissa näiden rajoitusten ymmärtäminen auttaa suunnittelemaan osia, jotka ovat todella valmistettavissa. Voit saavuttaa ±0,005" laserleikatulle ominaisuudelle, mutta odottaa samanlaista toleranssia mitassa, joka ulottuu taiteen yli 1/4" teräslevyssä, ei ole realistista.

Toleranssimerkintöjen lukeminen teknisistä piirustuksista

Arvioita arvioidessasi tai työskennellessäsi Precision Sheet Metal Products Inc:n ja muiden valmistajien kanssa kohtaat toleranssimäärittelyjä, jotka on ilmaistu useilla eri tavoilla. Näiden käytäntöjen ymmärtäminen estää väärinymmärrykset:

• Kaksipuoliset toleranssit (±0,005"): Mitta voi vaihdella yhtä paljon molempiin suuntiin nimellisarvosta
• Yksisuuntaiset toleranssit (+0,005"/-0,000"): Poikkeama sallitaan vain yhteen suuntaan
• Rajamitat (1,995" - 2,005"): Ylä- ja alarajat on ilmoitettu nimenomaisesti
• Asematoleranssi RFS-tilassa: Usein ilmaistu halkaisijana (Ø0,014"), joka määrittää pyöreän toleranssivyöhykkeen ominaisuuden sijainnille

Teollisuuden standardit tarjoavat viitekehyksen näille merkinnöille. ISO 2768 määrittää yleiset toleranssit lineaarisille ja kulmamitoille tarkkuusvalmistuksessa, jakamalla määritykset toleranssiluokkiin. Samalla ASME Y14.5 tarjoaa kattavat ohjeet geometriselle mitoitukselle ja toleroinnille (GD&T), kattamalla muoto-, asento- ja asemakontrollit, jotka ovat olennaisia monimutkaisissa tarkkuuslevyosissa.

Käytännön opetus? Kun piirustuksessasi ei määritellä toleransseja, valmistajat käyttävät yleensä oletustoleranssejaan – jotka eivät välttämättä vastaa odotuksiasi. Ilmoita aina kriittiset mitat selvästi ja pyydä mahdollisilta valmistuskumppaneilta niiden standardien mukaisia toleranssiasiakirjoja ennen tilausten tekemistä.

Kun nämä toleranssimääritykset on asetettu, seuraava kysymys kuuluu: kuinka erityyppiset valmistusprosessit saavuttavat näitä tarkkuustasoja, ja milloin sinun tulisi valita yksi menetelmä toisen sijaan?

Ydinprosessit ja tarkkuusvalmistustekniikat

Olet nähnyt toleranssiluvut. Mutta kuinka valmistajat itse asiassa saavuttavat ±0,005 tuuman tarkkuuden teräslevyllä? Vastaus piilee kunkin valmistusprosessin ymmärtämisessä — sen fysiikassa, ominaisuuksissa ja rajoituksissa. Käydään läpi keskeiset tarkkuuslevyn työstötekniikat, jotka muuntavat tasomateriaalin tarkoiksi, toiminnallisiksi komponenteiksi.

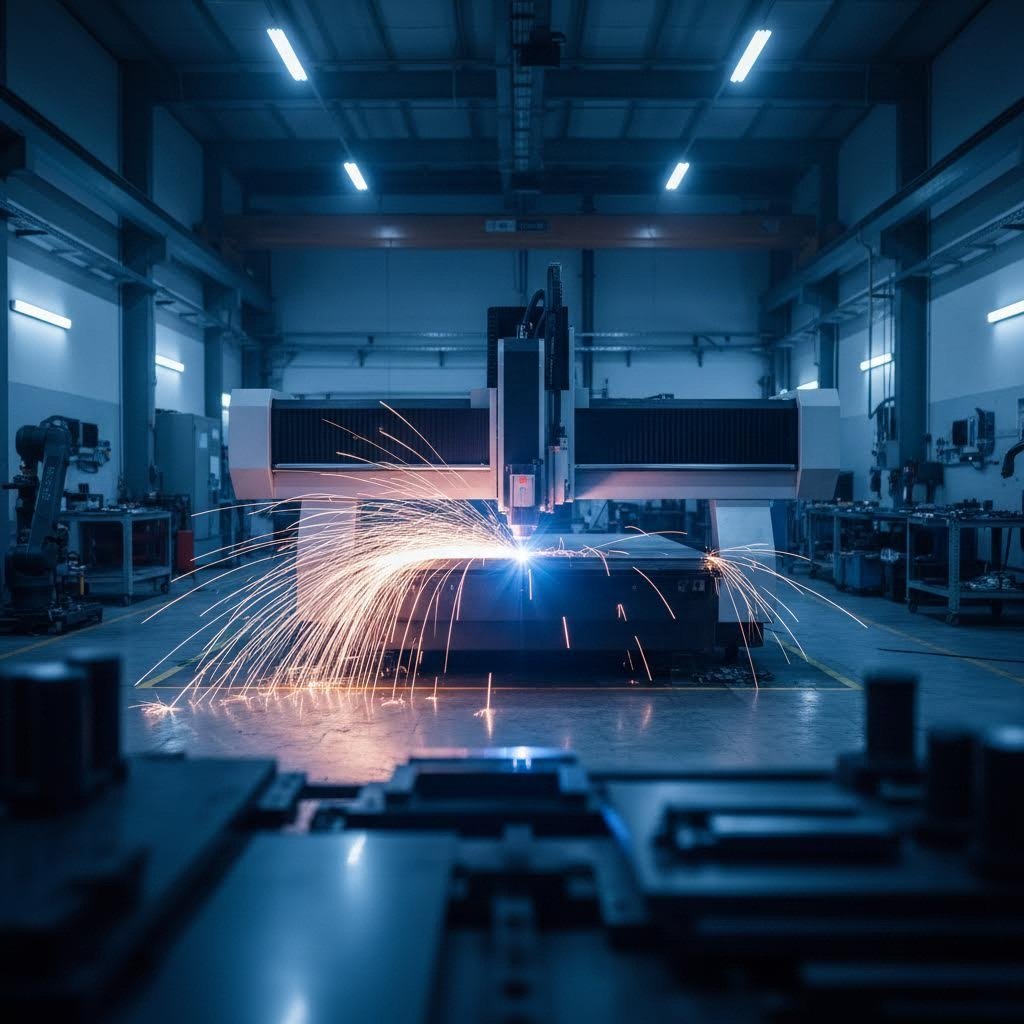

Laserleikkaus suurimman tarkkuuden saavuttamiseksi

Korkean tarkkuuden sijaintilevyjen laserleikkaus edustaa kultaisia standardeja mitoituksessa tasomallien leikkauksessa. Modernit kuitulaserit tuottavat säteitä, joiden aallonpituudet vaihtelevat tyypillisesti 800 nm:stä 2200 nm:iin, mikä mahdollistaa energian keskittämisen paikkoihin, joiden koko on vain 0,1 mm. Tämä keskitetty teho sulattaa materiaalin tarkasti ohjatussa reitissä, kun apukaasu puhaltaa sulan metallin pois.

Mikä tekee laserleikkauksesta niin tarkan? Useita parametreja toimii yhdessä:

• Laserin teho (mitattuna kW:ssa): Määrittää leikkauskapasiteetin. 1 kW:n kuitulaser leikkaa tehokkaasti jopa 5 mm ruostumatonta terästä, kun taas 3 kW:n laite selviytyy samasta materiaalista 12 mm paksuudesta
• Leikkausnopeus (metriä minuutissa): Nopeuden ja tehon tasapainottaminen varmistaa puhtaat leikkaukset ilman polttamista tai epätäydellistä läpäisyä
• Fokuspaikka: Tarkka kohta, jossa säde keskittyy, täytyy olla linjassa materiaalin keskimmäisen paksuuden kanssa optimaalista energian jakautumista varten
• Apukaasun tyyppi ja paine: Typpi tuottaa hapettumattomat leikkauksen reunat ruostumattomalle teräkselle; happi kiihdyttää leikkausta hiiliteräksellä, mutta vaikuttaa leikatun reunan kemialliseen koostumukseen

Mukaan lukien laserleikkausasiantuntijat , leikkaustoleranssit nykyaikaisissa kuitulaserjärjestelmissä saavuttavat tyypillisesti ±0,25 mm (noin ±0,010"), ja korkean tarkkuuden koneet pääsevät vielä tiukempiin toleransseihin. Leikatun raon leveys — itse leikkauksen poistama materiaali — on tyypillisesti 0,1–0,3 mm riippuen materiaalin paksuudesta ja sädeparametreista.

Reunan laatu on yhtä tärkeä kuin mitallinen tarkkuus. Oikein optimoitu tarkkuuslevymetallin leikkaus tuottaa reunat, jotka eivät juuri vaadi toissijaisia viimeistelytoimenpiteitä. Liian nopea leikkausnopeus jättää karkeat, kerroksittuneet reunat. Liian hidas aiheuttaa liiallista lämpöä, mikä luo suuremman lämpövaikutuksen alueen ja mahdollisen vääristymisen. Tämän optimaalisen pisteen löytäminen edellyttää tietoa käytetystä materiaalista ja sen paksuudesta.

CNC-taivutus- ja muovausmenetelmät

Tarkka levyn taivutus muuntaa tasaiset laserleikatut levyt kolmiulotteisiksi osiksi. Modernit CNC-taivutuskoneet käyttävät servohydrauliikkakäytteisiä taka-asteikkoja, joilla materiaalin asento saadaan toistettua tuhannesosainssin tarkkuudella. Mutta johdonmukaisiin taivutuksiin vaaditaan enemmän kuin vain tarkka asennonmittaus.

Tässä kohtaa tarkka levyn taivutus ja taitto muuttuvat monimutkaisemmiksi: kimmoisa palautuminen eli springback. Jokainen metalli palautuu osittain alkuperäiseen litteään muotoonsa taivutusvoiman poistamisen jälkeen. Tämä kimmoisa palautuminen vaihtelee materiaalityypin, paksuuden, rakosuunnan ja taivutussäteen mukaan. Kokeneet valmistajat kompensoivat tätä liioitellulla taivutuksella—tarkoituksella taivuttamalla kulmaa pidemmälle, jotta palautuminen jättää osan haluttuun mittaan.

Taivutustarkkuutta vaikuttavat keskeiset tekijät ovat:

• V-nurikan leveyden valinta: Laajemmat nurikat vähentävät painovoimavaatimusta, mutta lisäävät kimmoista palautumista; kapeammat nurikat parantavat kulmatarkkuutta, mutta voivat jättää jälkiä materiaaliin
• Taivutuslisälaskelmat: Materiaalin neutraaliakseli siirtyy taivutuksen aikana, mikä vaikuttaa lopullisten mittojen laskentaan
• Takapysäytteen asento: Määrittää taiteviivan sijainnin suhteessa osan ominaisuuksiin
• Kulmamittausjärjestelmät: Edistyneet koneet varustetaan reaaliaikaisilla palautusjärjestelmillä, jotka säätävät kimpoamista automaattisesti

Tarkka levynmuokkaus ulottuu yksinkertaisten taiteiden ulkopuolelle. Menetelmät kuten syvävetaminen, venytysmuovaus ja rullamuovaus muokkaavat materiaalia monimutkaisiin geometrioihin. Jokainen tekniikka soveltuu tiettyihin sovelluksiin – syvävetaminen kuppiin ja koteloihin, rullamuovaus pitkiin ja tasaisiin profiileihin, venytysmuovaus kaareviin lentokoneiden ulkokalvoihin.

Menetelmän valinta osan vaatimusten mukaan

Oikean valmistusmenetelmän valitseminen ei ole mielivaltainen. Osan geometria, tarkkuusvaatimukset, materiaaliominaisuudet ja tuotantomäärä vaikuttavat kaikki optimaaliseen lähestymistapaan. Ota huomioon nämä menetelmänvalintasuositukset:

• Korkean tarkkuuden levynlaserleikkaus: Paras monimutkaisiin tasomaisiin kuvioihin, tiukkoihin mittojen toleransseihin ja siisteyksiin reunoihin. Ihanteellinen prototyypeistä keskikokoisiin tuotantomääriin
• CNC-pursotus: Kustannustehokas suurille sarjoille, joissa on standardikokoisia reikiä ja yksinkertaisia geometrioita. Nopeampi kuin laserleikkaus paksuilla materiaaleilla, joissa on toistuvia ominaisuuksia
• Tarkkakulmaus ja taittaminen :Välttämätön reunusten, kanavien ja koteloiden valmistuksessa. Saavuttaa ±1° kulmatoleranssin asianmukaisella varusteella
• Tarkkamuovaus: Vaaditaan kaarevilla pinnoilla, syvävetämällä tehtyjä muotoja ja monimutkaisia kolmiulotteisia muotoja, jotka menevät yli yksinkertaisten taivutusten

Leikkaustoimenpiteisiin, jotka vaativat tarkan paikannuksen levyjen halkaisuun — kapeiden nauhojen luomiseen leveämmistä kelasta — prosessiparametrit vastaavat laserleikkausta. Jatkuvasti yhtenäinen terän vapaa tila, oikea jännitysvalvonta ja tarkka sijoitus varmistavat mittojen tarkkuuden koko nauhan leveydeltä

Prosessin valinnan ja lopullisen osan laadun välistä suhdetta ei voi liioitella. Suunnittelulla, joka edellyttää ±0,005" tarkkuutta laserileikatulle reiälle, voidaan realistisesti saavuttaa kyseinen spesifikaatio. Mutta odottaminen samanlaista toleranssia mitassa, joka kattaa kaksi taitekohtaa 1/4" materiaalissa, sivuuttaa muovausoperaatioiden kumulatiiviset vaikutukset.

Näiden prosessikapasiteettien ymmärtäminen auttaa sinua suunnittelemaan valmistettavissa olevia osia jo alusta alkaen. Mutta materiaalin valinta esittää toisen kriittisen muuttujan – jonka vaikutus saavutettavaan tarkkuuteen ja osan yleissuorituskykyyn on merkittävä.

Materiaalin valinta optimaalisten tarkkuustulosten saavuttamiseksi

Olet hallinnut toleranssit. Ymmärrät prosessit. Mutta tässä kysymys, joka saa jopa kokeneet insinöörit epäröimään: miksi sama taivutusoperaatio tuottaa erilaisia tuloksia alumiinilla ja ruostumattomalla teräksellä? Vastaus piilee materiaalien ominaisuuksissa – ja oikean metallin valinta toleranssivaatimuksiisi voi merkitä eron osien täydellisesti toimivan ja kalliin hukkapalautuksen välillä.

Tilattaessa räätälöityjä tarkkuuslevymetallikomponentteja materiaalin valinta ei koske ainoastaan lujuutta tai korroosionkestävyyttä. Se vaikuttaa suoraan muovattavuuteen, kimpoamiskäyttäytymiseen ja lopulta siihen, pystyykö valmistaja saavuttamaan ne tiukat toleranssit, jotka olet määrittänyt.

Miten materiaalien ominaisuudet vaikuttavat tarkkuuteen

Jokainen metalli käyttäytyy eri tavoin kuormitettaessa. Jotkut taipuvat helposti ja pysyvät paikoillaan. Toiset vastustavat ja kimpoavat takaisin alkuperäiseen muotoonsa heti kun paine poistuu. Näiden käyttäytymismallien ymmärtäminen auttaa sinua suunnittelemaan osia, jotka voidaan todella valmistaa määrittämiesi spesifikaatioiden mukaisesti.

Mukaan lukien CNC-painepuristuspaineen asiantuntijat , materiaalitekijät vaikuttavat merkittävästi taivutustarkkuuteen. Viittauspinnan tasaisuus, jännityksen tasainen jakautuminen sekä paksuuden yhdenmukaisuus vaikuttavat kaikki lopulliseen tarkkuuteen. Eri metallit omaavat erilaisia taivutusominaisuuksia – jotkin seokset ovat alttiimpia plastiselle muodonmuutokselle tai jännityskeskittymille, mikä vaikuttaa suoraan mittojen tarkkuuteen.

Tässä, mitä tapahtuu taivutuksen aikana: ulkopinta venyy, kun taas sisäpinta puristuu kokoon. Näiden välissä sijaitsee neutraaliakseli – kuvitteellinen viiva, joka ei kokeudu veto- eikä puristusjännitystä. Tämä neutraaliakseli siirtyy asemassaan materiaalin ominaisuuksien perusteella, vaikuttaen näin taivutussuojauksen laskentaan ja lopullisiin mittoihin.

Kimmoisuus aiheuttaa suurimmat haasteet tarkkuuslevytuotteissa. Kovemmat ja vahvemmat materiaalit palautuvat kimmoisammin. Rostumatonta terästä taivutettaessa osa saattaa palautua 2–4 astetta taivutuksen jälkeen, kun taas pehmeä alumiini palautuu vain 0,5–1 asteen verran. Valmistajat kompensoivat tätä ylitaivuttamalla, mutta tarkka kompensaatio edellyttää tietoa käytetyn materiaalin ominaisuuksista.

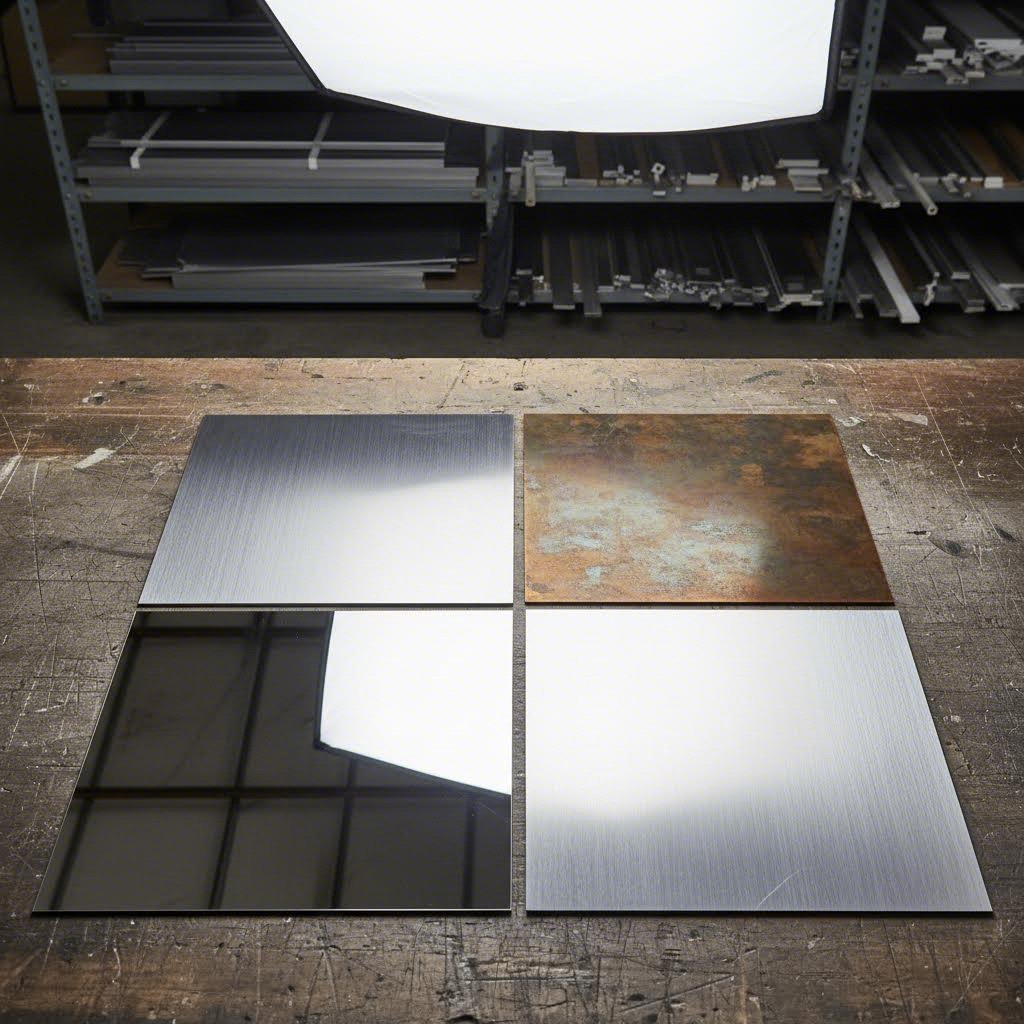

Oikean metallin valinta toleranssivaatimuksiisi

Erilaiset sovellukset vaativat erilaisia materiaaliominaisuuksia. Alla oleva taulukko vertailee yleisiä tarkkuuslevymetallimateriaaleja niiden ominaisuuksien perusteella, jotka vaikuttavat suoraan saavutettaviin toleransseihin:

Materiaali	Vetolujuus	Muotoilukyky	Karkauma	Tyypilliset sovellukset
Alumiini 5052	~195 MPa	Erinomainen	Alhainen (0,5–1°)	Merikäyttöön tarkoitetut kotelot, ilmanvaihtokomponentit
Alumiini 6061	~310 MPa	Hyvä	Kohtalainen (1–2°)	Rakenteelliset kiinnikkeet, elektroniikkakotelot
304 ruostumaton teräs	~515 MPa	Kohtalainen	Korkea (2–4°)	Ruokateollisuuden laitteet, lääketieteelliset laitteet
316 rostiton teräs	~580 MPa	Kohtalainen	Korkea (2–4°)	Kemiallinen käsittely, meritekniikan varusteet
Hiiliteräs (1008/1010)	~340 MPa	Hyvä	Kohtalainen (1–2°)	Autoteollisuuden paneelit, rakenteelliset osat
Kupariseokset (C110)	~220 MPa	Erinomainen	Alhainen (0,5–1°)	Sähkökomponentit, lämmönvaihtimet

Huomaatko kaavion? Alumiinin heikompi vetolujuus verrattuna ruostumattomaan teräkseen on itse asiassa etu muovausoperaatioissa. Alhaisempi lujuus tekee alumiinista paljon helpommin leikattavaa, puristettavaa, taivutettavaa ja muotoiltavaa. Sama pehmeys aiheuttaa kuitenkin käsittelyhaasteita tarkassa räätälöidyn levyjen valmistuksessa – ohut alumiini naarmuuntuu helposti ja voi vääntyä oman painonsa johdosta.

Ruostumaton teräs tarjoaa paremman lujuuden ja korroosionkestävyyden, mutta asettaa vaativampia vaatimuksia valmistuskumppanille. Tarkan tarkkuuden saavuttaminen ruostumattoman teräksen levyn valmistuksessa edellyttää kestäviä laitteita, huolellista kimmoisuuden kompensointia ja usein useita muovausoperaatioita tavoitemittojen saavuttamiseksi halkeamatta.

Materiaalin paksuus ja tarkkuuden väliset kompromissit

Ohuemmat materiaalit muodostavat paradoksin tarkkatekniikassa. Toisaalta ohuet levyt sallivat tiukempia leikkaustoleransseja – vähemmän materiaalia tarkoittaa vähemmän vaihtelua leikkauspolussa. Toisaalta ohut materiaali vääntyy helpommin käsittelyn, kiinnityksen ja muovauksen aikana.

Ota huomioon nämä paksuuteen liittyvät tekijät:

• Materiaalit alle 0,060" (1,5 mm): Erinomainen leikkaustarkkuus, mutta alttiita lämmön aiheuttamalle vääntymiselle. Vaativat varovaisen käsittelyn ja kiinnityksen taivutuksen aikana
• Materiaalit 0,060" – 0,125" (1,5 mm – 3,2 mm): Monien tarkkateknisten sovellusten optimaalinen alue. Riittävän jäykkä käsittelyyn ja hyvä muovattavuus
• Materiaalit yli 0,125" (3,2 mm): Vaativat enemmän palautumisen kompensointia. Tiukemmat toleranssit vaikeutuvat entisestään paksuuden kasvaessa

Lämpötila vaikuttaa myös tarkkuustuloksiin. Teollisuuslähteiden mukaan lämpötilan vaihtelut aiheuttavat laajenemista tai kutistumista metallimateriaaleissa, erityisesti suurimuotoisissa taivutustoimenpiteissä. Laitteen, työkalun ja levymetallin lämpötilan vaihtelut voivat aiheuttaa pieniä mittojen poikkeamia – asia, joka on otettava huomioon kriittisissä tarkkuuslevyosissa, joissa vaaditaan tiukimpia toleransseja.

Materiaalin kovuus korreloi suoraan taivutushaasteiden kanssa. Kovan materiaalin, kuten korkean lujuuden ruostumattomien seosten, muotoiluun tarvitaan enemmän painovoimaa, ja niissä esiintyy suurempaa kimmoista palautumista. Valmistajien on käytettävä kapeampia V-työkaluaukkoja ja suurempia ylikulmia kompensoimaan tätä. Tämä lisää työkalujen rasitusta ja rajoittaa saavutettavissa olevia sisätaivutussäteitä.

Käytännön johtopäätös? Sovita materiaalivalintasi reilusti toleranssivaatimuksiisi. Määriteltynä ±0,5° kulmatoleranssi 316 ruostumattomasta teräksestä valmistetussa kiinnikkeessä vaatii huomattavasti enemmän prosessikontrollia kuin sama toleranssi alumiinissa. Molemmat ovat saavutettavissa – mutta toinen maksaa selvästi enemmän kuin toinen.

Kun materiaaliharkinnat on tehty, miten varmistat, että osasuunnittelu siirtyy onnistuneesti CAD-mallista valmiiksi komponentiksi? Tässä vaiheessa valmistettavuuden suunnitteluperiaatteet (DFM) tulevat olennaisiksi.

Suunnitteluohjeet, jotka takaavat valmistuksen onnistumisen

Tässä turhauttava skenaario, jonka jokainen insinööri on kokenut: suunnittelet kauniin osan CAD-ohjelmassa, lähetät tarjouspyynnön ja saat palautetta, että suunniteltua osaa "ei voida valmistaa määriteltyjen ohjeiden mukaan". Missä meni pieleen? Vastaus piilee yleensä valmistettavuuden suunnitteluperiaatteiden (DFM) sivuuttamisessa – käytännön ohjeissa, jotka yhdistävät digitaaliset suunnitelmat fyysiseen todellisuuteen.

Taitava tarkkuuslevymetallin valmistaja voi tehdä ihmeitä oikealla kalustolla. Mutta edistyksellisimmätkään koneet eivät pysty ylittämään suunnitelmia, jotka rikkovat metallin muovauksen perusfysiikkaa. Tutkitaan DFM-periaatteita, jotka erottavat valmistettavissa olevat suunnitelmat kalliista uudelleensuunnittelukierroksista.

DFM-periaatteet tarkkuusosille

Valmistettavuuden suunnittelu ei rajoita luovuutta – se tarkoittaa levymetallin käyttäytymisen ymmärtämistä leikkaus-, taivutus- ja muovausoperaatioiden aikana. Kun suunnittelet näiden periaatteiden mukaisesti, osat onnistuvat heti ensimmäisellä kerralla, säästäen aikaa ja rahaa.

Mukaan lukien levymetallisuunnittelun asiantuntijat , DFM perustuu täysin suunnitteluteknikon ymmärrykseen siitä, miten halutut ominaisuudet ja toleranssit vaikuttuvat odotetuista muovausoperaatioista. Tässä ovat ratkaisevat huomioonotettavat seikat, joita jokaisen tarkkuuslevymetallin valmistushankkeen tulisi käsitellä:

• Minimitaivutussäde suhteessa materiaalin paksuuteen: Konservatiivisena lähtökohtana pidä taivutussäde ainakin yhtä suurena kuin materiaalin paksuus muovautuvilla materiaaleilla. Kovemmat seokset, kuten 6061-T6-alumiini, vaativat vähintään 4× paksuuden suuruisen taivutussäteen estääkseen halkeamisen
• Reiän ja reunan välimatkat: Materiaaleille, joiden paksuus on 0,036" (0,914 mm) tai pienempi, tulee säilyttää vähintään 0,062" (1,574 mm) etäisyys reiän reunasta materiaalin reunaan. Paksuimmille materiaaleille tämä tulisi kasvattaa vähintään 0,125" (3,175 mm):iin muodon vääristymisen välttämiseksi
• Reiän ja taivutuksen välinen etäisyys: Sijoita reiät vähintään 2,5× materiaalin paksuus plus yhden taivutussäteen päästä taivutusviivoista. Lähemmäs sijoittaminen aiheuttaa soikeat reiät ja epätarkat kiinnikkeet taivutuksen jälkeen
• Ominaisuuden väliset etäisyydet: Pitäkää vähintään 2× materiaalin paksuus vierekkäisten reikien tai punchattujen ominaisuuksien välillä estääksenne materiaalin vääristymisen ja varmistaaksenne siistit leikkaukset
• Rakosuunnan huomioon ottaminen: Kohdista taiteviivat kohtisuoraan materiaalin valssausuuntaan nähden aina kun mahdollista. Taivutus jyvän suuntaisesti lisää halkeamariskiä, erityisesti terävillä kaarilla lämpökäsitellyillä tai vähemmän muovatuilla metalleilla
• Pienin lievi: Laitteet täytyy olla vähintään 4× materiaalin paksuuden mittaisia, jotta ne voidaan kiinnittää kunnolla muotoilun aikana. Lyhyemmät laitteet liukuvat, mikä aiheuttaa epätasaisia taiteita

Nämä ohjeet pätevät yleismaailmallisesti tarkkuuslevymetallin valmistajille. Kuitenkin tietyn laitteiston ominaisuudet vaihtelevat — varmista aina kriittiset vaatimukset valmistuskumppanisi kanssa ennen lopullisten suunnitelmien vahvistamista

Yleisten suunnitteluvirheiden välttäminen

Jopa kokeneet insinöörit joutuvat ennustettaviin ansaperoihin määritettäessä tarkkuuslevymetallin valmistushankkeita. Yleisten virheiden ymmärtäminen auttaa sinua välttämään kalliita uudelleensuunnitteluita ja tuotantojäädytyksiä

Virhe nro 1: Taitevaran ja kimpoamisen sivuuttaminen CAD-mallisi näyttää valmiin 3D-muodon, mutta valmistajat työskentelevät litteiden kaavioiden pohjalta. Kuten huomautti valmistusspesialistit , litteet kaavat, jotka eivät ota huomioon taivutussäätöä ja kimpoamista, tuottavat virheelliset lopulliset mitat ja huonot liitokset. Käytä materiaalikohtaisia K-tekijöitä ja taivutustaulukoita CAD-järjestelmässäsi, tai keskustele taivutuskorvauksesta valmistajan kanssa suunnitteluvaiheessa.

Virhe #2: Puuttuva taivutusreliefi. Kun taivutukset leikkaavat toisiaan tai päättyvät reunoille, materiaali voi revetä tai kiristyä ilman asianmukaista reliefileikkausta. Suorakaiteen, obround- tai ympyrän muotoisen taivutusreliefin lisääminen — jonka leveys on vähintään puolet materiaalin paksuudesta — mahdollistaa hallitun muodonmuutoksen ja estää jännityskeskittymät taivutusliitoksissa.

Virhe #3: Liian tiukkojen toleranssien määrittäminen. Levymetallin käsittely koneistettujen osien tapaan nostaa kustannuksia huomattavasti. Muovausoperaatioissa esiintyy luonnollista vaihtelua, jota ei edes paras varusteisto pysty eliminoimaan. Protolabsin mukaan vakio taivutuskulman toleranssi on ±1°, ja poikkeaman korkeuden toleranssi on ±0,012" (0,304 mm). Tiukat toleranssit tulisi varata todella kriittisille ominaisuuksille, kun taas muualla tulisi käyttää realistisia, prosessipohjaisia toleransseja.

Virhe #4: Ei-vakioidut reikäkoot ja työkalut. Epätavallisten reikähalkaisijoiden määrittäminen pakottaa räätälöidyn lyönnin tai laserleikkaamisen, mikä lisää syklin kestoa ja kustannuksia. Vakioidu reikäkoon mahdollisuuksien mukaan yleisten työkalujen kanssa.

Virhe #5: Toissijaisten prosessien sivuuttaminen. Hitsauslämpö vääntää ohuita osia. Jauhepinnoite lisää 0,002"–0,004" paksuutta, mikä voi rikkoa istuvuudet. Pintakäsittelyjä, maalausta ja hitsaussarjoja tulisi harkita jo alkuperäisessä suunnittelussa – äläkä jättää niitä miettimättä myöhemmin.

Prototyyppi vs. tuotantotoleranssien todellisuus

Tässä on yleinen väärinkäsitys, joka saa monet ostajat yllättäen: prototyyppien sallitut toleranssit poikkeavat usein tuotantotoleransseista. On tärkeää ymmärtää miksi tämä vaikuttaa onnistuneeseen skaalautumiseen.

Prototyypin valmistuksen aikana valmistajat käyttävät tyypillisesti pelkästään laserleikkausta ja säätävät ohjelmia manuaalisesti sekä tarkistavat jokaisen osan erikseen. Tämä mahdollistaa tiukempien toleranssien saavuttamisen yksilöllisellä huomiolla. Tuotanto kuitenkin tuo mukanaan erilaisia taloudellisia tekijöitä. Suurten sarjojen tarkkuuslevymetallivalmistuksessa siirrytään usein tehokkuuden vuoksi iskupursotukseen, hyväksytään standardi eikä premium-työkalut ja luotetaan tilastolliseen prosessikontrolliin 100 %:n tarkastuksen sijaan.

Suuren tarkkuuden aikaansaamiseksi levymetallikäsityksessä tuotannollisella mittakaavalla autonominen varusteisto kulmamittausjärjestelmineen auttaa ylläpitämään johdonmukaisuutta. Mutta edes paras automaatio ei pysty välttämään työkalujen kulumista, materiaalivaihteluita ja ympäristötekijöitä, jotka aiheuttavat osasta toiseen vaihtelevia eroja.

Käytännön neuvo? Suunnittele toleranssit tuotantotodellisuuden mukaan, äläkä prototyyppikelpoisuuden. Jos sovelluksesi todella vaatii prototyyppitasoista tarkkuutta suurten sarjojen tuotannossa, varaa siihen budjetti — ja kommunikoi nämä vaatimukset selkeästi tarjouspyynnöissä.

Ensimmäisen kappaleen tarkastus on keskeistä, jotta voidaan varmistaa, että tuotantoprosessit saavuttavat suunnittelun tavoitteen. Kuten alan asiantuntijat huomauttavat, ensimmäisten kappaleiden tarkastukset ja hyvä laaduntarkkailusuunnitelma ovat erityisen tärkeitä levymetalliosille, ottaen huomioon muovausprosessien vaihtelevat tekijät.

Osalien suunnittelu siten, että tarkkuuslevynvalmistajat voivat niitä todella valmistaa, muodostaa puolet haasteesta. Miten toinen puoli? Valmiiden osien tarkistaminen sen mukaan, että ne täyttävät määritteesi — mikä edellyttää laadunvalvonnan ja tarkastusmenetelmien ymmärtämistä.

Laadunvalvonta ja tarkastus tarkkuusvalmistuksessa

Olet suunnitellut osan tiukilla toleransseilla. Valmistajasi väittää omaavansa tarkkuustekniset kyvyt. Mutta miten voit tietää, että valmiit komponentit todella täyttävät määritykset? Tässä kohtaa laadunvalvonta erottaa ammattimaiset tarkkuuslevymetallivalmistuksen toimijat niistä liikkeistä, jotka vain väittävät tarkkuudesta ilman varmentamista.

Todellisuus on yksinkertainen: tarkkuus ei tarkoita mitään ilman mittauksia. Valmistajalla voi olla käytössään saatavilla oleva kehittynein laserleikkausjärjestelmä, mutta ilman asianmukaista tarkastuslaitteistoa ja dokumentoituja laatuvaatimuksia nämä toleranssiväitteet pysyvät varmentamattomina lupauksina.

Tarkastusteknologiat tarkkuuden varmentamiseksi

Modernit tarkkuuslevymetallivalmistajat käyttävät useita eri tarkastusteknologioita, joista kukin soveltuu tiettyihin mittauksiin. Näiden menetelmien ymmärtäminen auttaa sinua arvioimaan, onko mahdollisilla kumppaneilla tarvittavat varmentamiskyvyt projektisi vaatimuksiin.

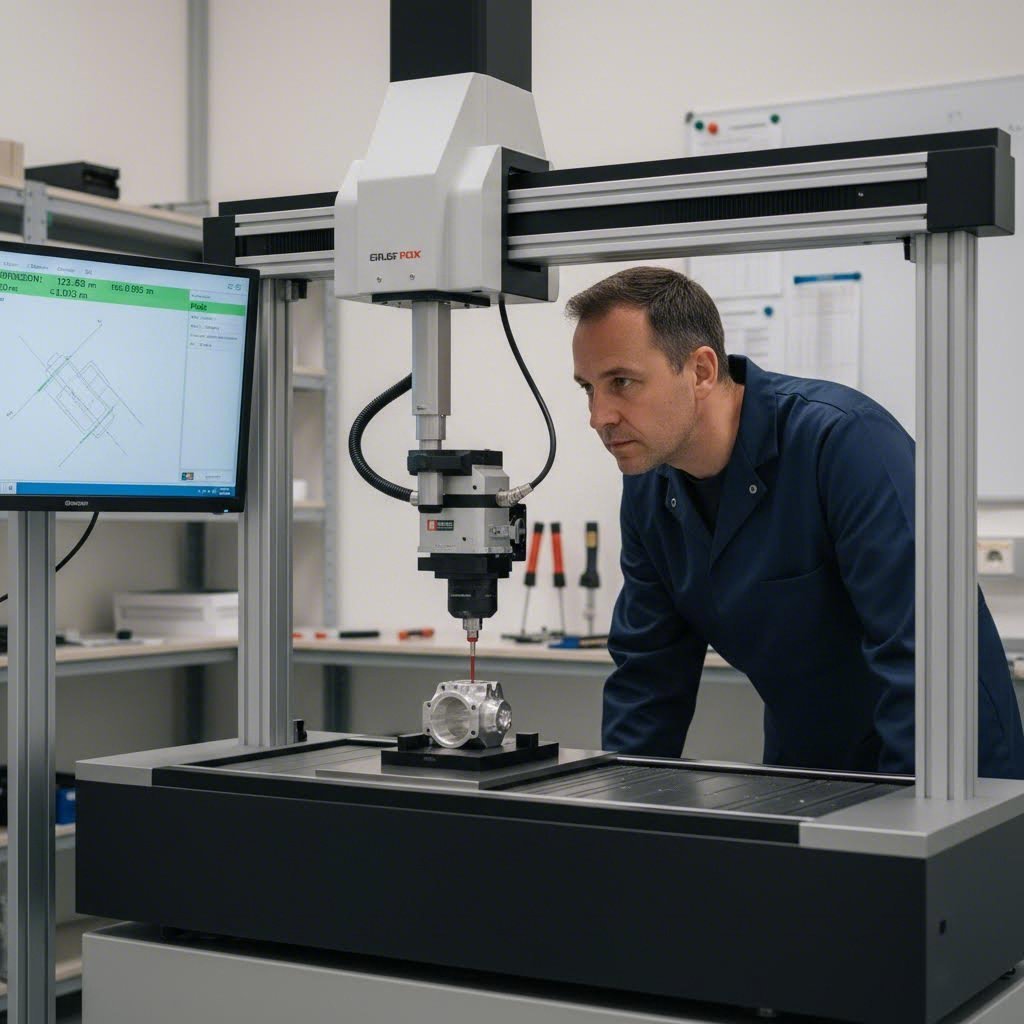

• Koordinaattimittauskoneet (CMM:t): Nämä tarkkuuslaitteet käyttävät kosketuspäitä osien 3D-koordinaattitietojen keräämiseen. laaduntarkastusspesialistit kovetuotteet pystyvät mittaamaan monimutkaisia geometrioita mikrometrin tarkkuudella. Ne soveltuvat erinomaisesti reikien sijaintien, piirteiden paikkojen ja mitallisten suhteiden tarkistamiseen useilla tasoilla – olennainen tekijä tarkkuusasennuksen levyvalmistuspalveluiden validoinnissa.

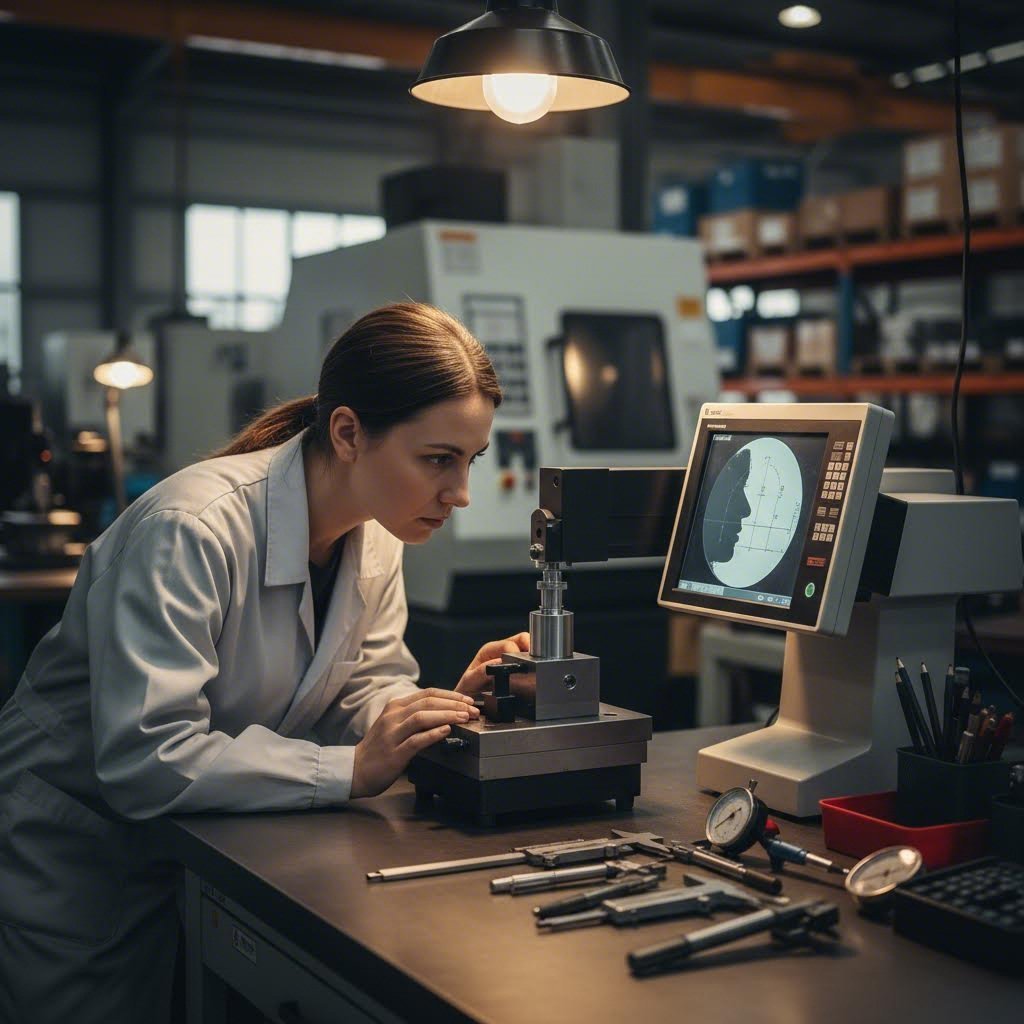

• Optiset vertailijat: Nämä laitteet projisoivat suurennettujen osien profiileja näytöille päällekkäisten mallien kautta nopeaa visuaalista vertailua varten. Ne ovat erityisen tehokkaita 2D-muotojen, reikäkaavioiden ja reunojen kunnon tarkistamisessa ilman fyysistä kosketusta, joka saattaisi vahingoittaa herkkiä piirteitä.
• Pintakarkeudenmittarit: Erityislaitteet, jotka mittaavat pintatekstuuria timanttikärjistä styliä tai optisia menetelmiä käyttäen. Ne antavat numeerisia karheusarvoja, kuten Ra (keskimääräinen karheus) ja Rz (maksimikorkeus), laadunvalvonnan dokumentointia varten.
• Laser Skannerit: Koskettomat laitteet, jotka tallentavat koko pinnan tietojen keräämiseksi osiin projisoimalla laseriviivoja. Ihanteellisia vapaamuotoisille pinnoille, joustaville materiaaleille ja CAD-mallien mukaiselle täydelliselle osavertailulle.
• Automaattiset käsinkatsomosysteemit: Kamerapohjaiset tarkastusjärjestelmät, jotka vertailevat osia digitaalisiin malleihin suurella nopeudella. Täydellinen tuotantolinjan laadunvalvontaan, jossa vaaditaan 100 %:n tarkastus.

Monet tarkkuuslevytyöstön valmistajat käyttävät nykyään hybriditarkastusstrategioita. Kuten alan asiantuntijat huomauttavat, useamman menetelmän yhdistäminen mahdollistaa kattavan laadunarvioinnin samalla kun optimoidaan tarkastussykliajat. Tyypillinen lähestymistapa saattaa käyttää visiotarkastusta linjalla tapahtuvaan seulontaan, CMM-vahvistusta ensimmäisten artikkeleiden ja ajoittaisten tarkastusten yhteydessä sekä pintatarkastimia pinnanlaadultaan kriittisiin sovelluksiin.

Ensimmäisen artikkelin tarkastus: Tuotantokelpoisuuden varmennus

Ennen kuin sitoudut täyteen tuotantoon, miten voit varmistaa, että valmistajasi pystyy saavuttamaan vaatimasi tarkkuudet? Ensimmäisen artikkelin tarkastus (FAI) antaa vastauksen.

Valmistuslaatun asiantuntijoiden mukaan FAI on virallinen varmennusprosessi, jossa ensimmäinen uuden valmistuserän tuote tarkastetaan ja mitataan huolellisesti kaikkia suunnittelu- ja teknisiä määrityksiä vasten. Toisin kuin satunnaiset laaduntarkastukset tuotannon aikana, FAI on ennaltaehkäisevä laadunvalvontatoimenpide, joka suoritetaan ennen massatuotannon aloittamista.

Tarkan levymetallin FAI-prosessi kattaa yleensä:

• Piirustusten, toleranssien ja määritysten teknisen tarkastuksen
• Mittatarkastuksen, jossa käytetään CMM:ää, mikrometrejä ja sopivia mittauskalibreja
• Pintalaadun tarkistuksen, johon kuuluu pinnoitteen paksuus ja reunojen laatu
• Materiaalivahvistuksen tehdasvertailuiden ja todistusten avulla
• Kattavan dokumentoinnin, johon kuuluu pallomerkityt piirustukset, jotka näyttävät mitatut arvot nimellisarvoihin verrattuna

FAI-raportista tulee viiteaineisto tulevia tuotantosarjoja varten, mikä mahdollistaa johdonmukaisen laadun erien välillä. Tarkkuuslevymetallin valmistuksessa toimivalle yritykselle, joka palvelee säänneltyjä aloja, FAI-dokumentaatio osoittaa noudattamisen asiakkaan ja sääntelyviranomaisten standardien mukaan jo ensimmäisestä osasta alkaen.

Tärkeät laatuvaatimukset

Sertifikaatit tarjoavat riippumattoman vahvistuksen siitä, että valmistaja ylläpitää järjestelmällisiä laatuprosesseja. Kaikki sertifikaatit eivät kuitenkaan ole yhtä merkityksellisiä jokaisessa sovelluksessa.

ISO 9001 edustaa perustavanlaatuista laadunhallintajärjestelmän standardia. Mukaan sertifiointiasiantuntijat , ISO 9001 -standardi on sovellettavissa kaikkiin organisaatioihin riippumatta koosta, toimialasta tai tarjottavista tuotteista ja palveluista. Se määrittää perusvaatimukset dokumentoiduille menettelytavoille, johdon vastuulle ja jatkuvalle parantamiselle.

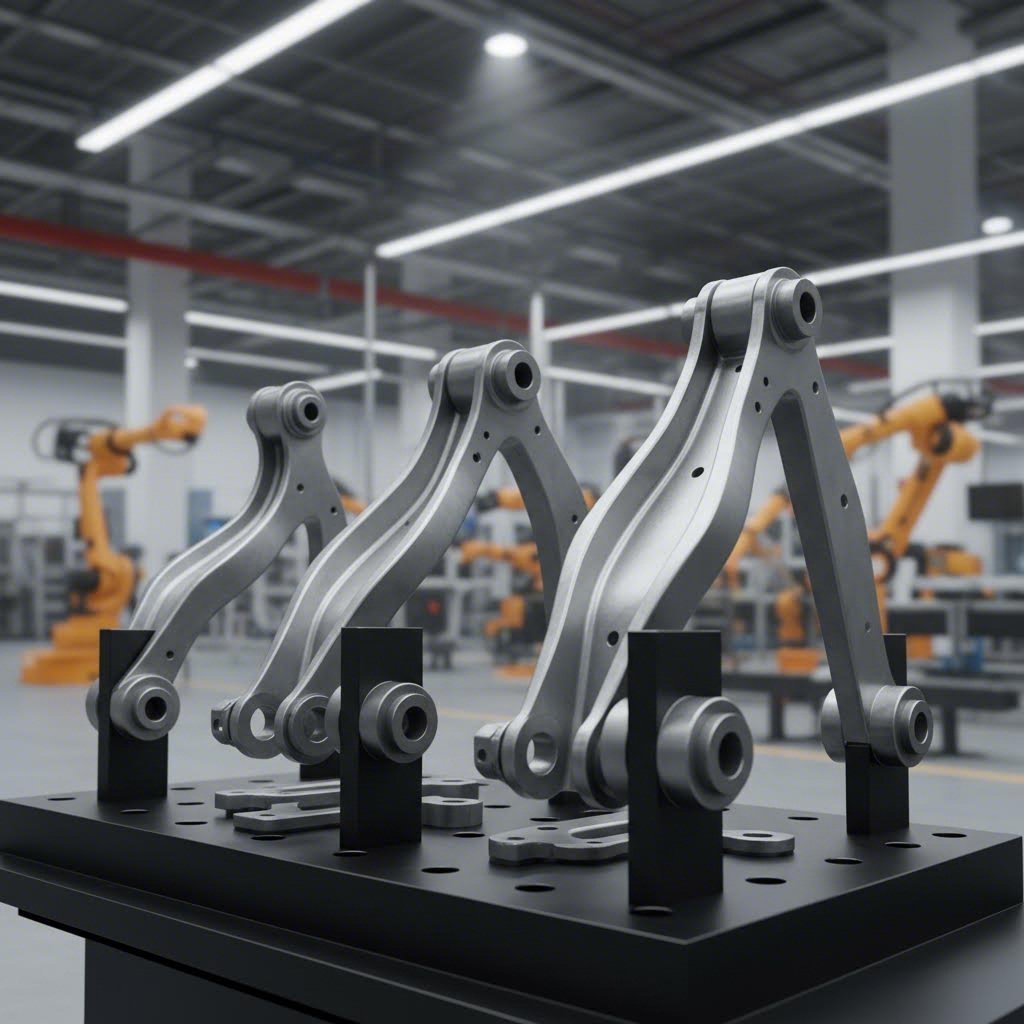

IATF 16949 on merkityksellinen erityisesti automobiilisovelluksissa. Tämä sertifiointi perustuu ISO 9001 -standardiin ja sisältää autoteollisuuteen liittyviä erityisvaatimuksia, kuten:

• Dokumentoidut tuoteturvallisuuden hallintaprosessit koko tuotteen elinkaaren ajan
• Toimittajien kehitysohjelmat ja toisen osapuolen auditoinnit
• AIAG:n perustyökalujen käyttö, mukaan lukien PPAP, FMEA, MSA ja SPC
• Asiakasspesifisten vaatimusten (CSRs) integrointi laatuunhallintajärjestelmään
• Valmistusprosessien tarkastukset ja tuotetarkastukset standardeja QMS-yhteensopivuutta pidemmälle

Tarkkaa levyjen työstöä tekeville valmistajille, jotka palvelevat automerkkien OEM-valmistajia, IATF 16949 -sertifiointi ei ole vapaaehtoista – se on yleensä toimittajan pätevyysvaatimus. Standardi takaa, että leikkaajat ylläpitävät tiukkoja laatusuunnittelun ja ohjauksen prosesseja, joita autoteollisuuden tuotanto edellyttää.

Miten laadudokumentaatio tukee vaatimuksianne

Vaatimustenmukaisuusvarmenteiden lisäksi laadun dokumentaatio tarjoaa jäljitettävyyden, jota säänneltyjen alojen toimijat vaativat. Ammattitaitoinen tarkkuuslevyjen valmistusoperaatio ylläpitää tietoja, jotka yhdistävät raaka-aineiden todistukset valmiisiin osiin, linkittävät tarkastustulokset tietyihin tuotantoserioihin ja dokumentoivat kaikki poikkeamat tai korjaavat toimenpiteet.

Tämä dokumentaatio palvelee useita tarkoituksia. Se mahdollistaa juurisyyanalyysin ongelmatilanteissa. Se täyttää asiakkaiden vaatimat tarkastusvaatimukset. Ja se osoittaa, että tarkkuusväitteet perustuvat systemaattiseen mittaamiseen – eivät pelkkään markkinointikielteeseen.

Arvioitaessa mahdollisia valmistuskumppaneita, kysy heidän tarkastuskyvyistään, varmennetusta asemastaan ja dokumentointikäytännöistään. Laadunvarmistusjärjestelmiinsä luottava valmistaja ottaa tällaiset kysymykset mielellään vastaan. Ne, jotka välttelevät kysymyksiä tai antavat epämääräisiä vastauksia, saattavat puuttua siitä varmennusinfrastruktuurista, joka todellinen tarkkuusvalmistus edellyttää.

Laatujärjestelmät varmistavat, että osat täyttävät määritellyt vaatimukset, mutta miten eri tarkkuustasot vaikuttavat kustannuksiin? Toleranssien ja valmistuskustannusten välisen suhteen ymmärtäminen auttaa sinua tekemään perusteltuja päätöksiä siitä, kuinka suurta tarkkuutta todella tarvitset.

Tarkkuusvaatimusten ja valmistuskustannusten tasapainottaminen

Tässä kysymys, jota kukaan ei halua esittää ääneen: onko ±0,005 tuuman toleranssi todella välttämätön, vai maksatko ylimääräistä tarkkuudesta, jota et tarvitse? Tätä keskustelua useimmat tarkkakonepajat välttelevät – loppujen lopuksi tiukemmat toleranssit tarkoittavat korkeampia laskuja. Mutta rehellinen arvio tarkkuuden ja kustannusten välisestä suhteesta voi säästää merkittäviä summia ilman, että osien toimivuus kärsii.

Epämukava totuus? suunnittelun toleranssi-asiantuntijoiden , liian tiukat toleranssit kasvattavat koneen työaikaa ja kustannuksia, kun taas liian löysät voivat johtaa rikkoutumiseen. Oikean tasapainon löytäminen edellyttää ymmärrystä siitä, miten toleranssimääritykset vaikuttavat valmistuskustannuksiin.

Tiukempien toleranssien kustannusten ymmärtäminen

Miksi tarkkuus maksaa enemmän? Vastaus liittyy jokaiseen valmistuvaiheeseen. Tiukemmat toleranssit edellyttävät:

• Edistyneempää laitteistoa: Saa ±0,003 tuumaa vaativat CNC-koneet, joissa on reaaliaikaiset takaisinkytkentäjärjestelmät, tarkkuustyökalut ja hallitut ympäristöt, joita perustasoiset valmistamot eivät yksinkertaisesti tarjoa
• Pitempiä asetusaikoja: Tiukkojen toleranssien säätäminen edellyttää lisätestipaloja, mittausjaksoja ja koneiden säätöjä ennen tuotannon aloittamista
• Hidastuneita prosessointinopeuksia: Laserleikkaus parhaalla mahdollisella reunalaadulla etenee hitaammin kuin standardileikkausparametrit
• Lisäinsinöintiä: Tiukemmat toleranssit vaativat enemmän mittauspisteitä, ja usein tarvitaan CMM-tarkistus yksinkertaisen käy/ei-käy -kalibroinnin sijaan
• Korkeammat hylkäysasteet: Kun toleranssit tulevat tiukemmiksi, yhä useammat osat jäävät hyväksyttävien rajojen ulkopuolelle, mikä lisää materiaalihukkaa ja uudelleen käsittelyä

Kuten Herold Precision Metals selittää , "Levyosien koneenpiirustustoleranssit voivat hidastaa prosessia ja kasvattaa kustannuksia, koska ne vaativat monimutkaisempia, aikaa vieviä menetelmiä ja vähentävät tuotannon hyväksyttyjen osien määrää."

Suhde ei ole myöskään lineaarinen. Siirtyminen ±0,030":sta ±0,015":n voi lisätä osakustannuksiisi 10–15 %. Mutta tiukentaminen ±0,010":sta ±0,005":n saattaa kaksinkertaistaa hinnan – tai vielä enemmän. Viimeisen tarkkuusasteen saavuttaminen edellyttää eksponentiaalisesti suurempaa panostusta.

Toleranssiluokka	Tyypillinen alue	Suhteellinen kustannusvaikutus	Tarkastustarpeet
Kaupallinen luokka	±0,030" – ±0,060"	Perustaso (1×)	Vakiomittatarkastukset
Standarditarkkuus	±0,015" – ±0,030"	1,2× – 1,5×	Parannettu tarkastusotanta
Korkea tarkkuus	±0,005" - ±0,015"	1,5× – 2,5×	CMM-vahvistus, tilastolliset ohjaukset
Yliraja-arvoisen tarkkuuden	Alle ±0,005"	3× – 5× tai enemmän	100 % CMM-tarkastus, hallittu ympäristö

Nämä kertoimet vaihtelevat osan monimutkaisuuden, materiaalin ja tuotantomäärän mukaan. Mutta malli säilyy: jokainen tarkkuustason nosto aiheuttaa asteittain merkittävämpiä kustannusrangaistuksia.

Kun standarditarkkuus riittää

Tässä käytännön kysymys: kuinka voit määrittää, mitä tarkkuustasoa sovelluksesi todella vaatii? Aloita pohtimalla, mitä tapahtuu, jos mitat sijoittuvat toleranssikaistan ulkorajoille.

Ota huomioon nämä sovellusperusteiset suuntaviivat tarkkojen levyosien osalta:

• Koristelevyt ja peitteet: Kaupallinen luokka (±0,76 mm – ±1,52 mm) yleensä riittää. Ulkonäkö on tärkeämpää kuin tarkat mitat
• Yleiset kotelot ja kiinnikkeet: Standardi­tarkkuus (±0,38 mm – ±0,76 mm) riittää useimpiin kokoonpanovaatimuksiin kohtuullisilla väleillä
• Liitospinnat ja toiminnalliset rajapinnat: Korkea tarkkuus (±0,13 mm – ±0,38 mm) takaa oikean istuvuuden liikkuville osille, tiivistyspinnoille ja kriittisille asennuspisteille
• Ilmailu-, lääkintälaitte- ja mittausvälinealat: Erittäin korkea tarkkuus (alle ±0,13 mm), kun mitatarkkuus vaikuttaa suoraan turvallisuuteen tai suorituskykyyn

Valmistuksen toleranssiasiantuntijoiden keskeinen huomio: "Tiukemmat toleranssit tuottavat tarkempia osia, mutta lisäävät valmistuskustannuksia, kun taas löysemmät toleranssit ovat edullisempia, mutta voivat aiheuttaa kohdistusongelmia." Tavoitteena ei ole maksimitarkkuus – vaan soveltuva tarkkuus kyseiseen käyttötarkoitukseen.

Älykkäiden toleranssipäätösten tekeminen

Tarkkuuslevyjen valmistajat arvostavat asiakkaita, jotka ymmärtävät toleranssien kompromissit. Tässä on tapa lähestyä määritelmiesi älykkäästi:

• Tunnista todella kriittiset ominaisuudet: Mitkä mitat vaikuttavat asennukseen, toimintaan tai turvallisuuteen? Käytä tiukkoja toleransseja vain siellä, missä ne ovat merkityksellisiä
• Käytä toleranssiluokkia strategisesti: Käytä eri tarkkuustasoja saman osan eri ominaisuuksiin. Kiinnitysreikä saattaa vaatia ±0,005", kun taas koko osan muoto sietää ±0,030"
• Ota huomioon kokoonpanomenetelmät: Soveltuvatko ruuvit, liimat tai hitsaus pieniin mittojen vaihteluihin? Jos näin on, löysää toleransseja sen mukaan
• Arvioi vianmahdollisuudet: Jos mitassa toleranssin rajalla toiminto on edelleen hyväksyttävä, olet todennäköisesti määritellyt asianmukaisesti
• Keskustele valmistajan kanssa: Kokemukset valmistelijat voivat neuvoa, mitkä toleranssit niiden prosessit luonnostaan saavuttavat ja missä tiukemmat määritykset vaikuttavat merkittävästi kustannuksiin

Kuten yksi tekninen johtaja toteaa: "Realistinen suhtautuminen toleranssivaatimuksiin vähentää kustannuksia ja auttaa yrityksiä tarjoamaan kilpailukykyisempiä hintoja ja nopeampia toimitusaikoja."

Ydin on siinä? Tarkkuus maksaa rahaa. Tarpeeton tarkkuus tuhlaa rahaa. Ymmärtäminen siitä, missä sovelluksessa tiukat toleranssit todella tarvitaan – ja missä ei – muuttaa sinut asiakkaasta, joka liioittelee menoihinsä, ostajaksi, joka saa juuri tarvitsemansa laadun oikeaan hintaan.

Kun kustannusnäkökohdat on selkeytetty, miten nämä toleranssiperiaatteet sovelletaan eri teollisuudenaloilla? Vastaus vaihtelee huomattavasti sen mukaan, valmistatko autojen osia, ilmailuteollisuuden kokoonpanoja vai elektroniikkakoteloita.

Tarkkuuslevymetallin käyttö sovelluksia eri aloilla

Eri teollisuudenalat eivät vain käytä erilaisia osia – niillä on perustavanlaatuisesti erilaiset suhteet tarkkuuteen. Auton alustan komponentti toimii värähtelyssä ja rasituksessa, jota lääkintälaitteiden kotelot eivät koskaan kokoa. Ilmailualan kokoonpanot kohtaavat lämpötilan ääripäät, jotka olisivat merkityksettömiä kuluttajaelektroniikan kotelolle. Näiden teollisuuskohtaisten vaatimusten ymmärtäminen auttaa sinua määrittämään sopivat toleranssit ja löytämään valmistuskumppanit, jotka kykenevät vastaamaan alan ainutlaatuisiin tarpeisiin.

Hakemalla paikallista tarkkuuslevymetallivalmistusta tai arvioimalla kansainvälisiä toimittajia, tieto siitä, mitä teollisuusala vaatii – ja mitkä sertifikaatit vahvistavat kyseiset osaamiset – erottaa onnistuneen hankinnan kalliista virheistä.

Autoteollisuuden tarkkuusvaatimukset

Autoteollisuus vaatii ainutlaatuisen yhdistelmän tarkkuutta, kestävyyttä ja kustannustehokkuutta suurilla volyymeillä. Autoteollisuuden leikkausasiantuntijoiden mukaan metallileikkauksen ominaisuudet tarjoavat erinomaista laatua autojen sovelluksiin, ja leikkausmenetelmä takaa lopputuotteen yhdenmukaisuuden.

Tyypillisiä tarkkuuslevymetallisovelluksia autoteollisuudessa ovat:

• Runko- ja rakennekomponentit: Runkorailit, poikittaisjäykistimet, kiinnikkeet ja vahvistukset, jotka tarjoavat rakenteellista kokonaisuutta ja törmäyssuojaa
• Suspension osat: Ohjausvarsit, alarungot, kytkennät ja kiinnitysniitit, joissa on tiukat toleranssit oikeaa ajaminenominaisuuksia varten
• Korirungot ja sulut: Ovet, moottoriluodit, vetäkset ja tavaratilan kanteet, joiden on oltava kevyitä, mutta tarkasti muotoiltuja, jotta ne istuvat ja päätyvät tasaisesti
• Moottori- ja vaihteiston osat: Sylinterikannet, öljypannut, vaihteiston kotelot ja laakeripeitit, jotka on suunniteltu kestämään korkeita lämpötiloja ja mekaanista rasitusta
• Sisustus- ja ulkoilmaosat: Instrumenttipaneelien kehykset, keskikonsolit, ovakkaat ja ilmaventtiilit yhdistävät esteettiset vaatimukset toiminnalliseen tarkkuuteen

Mikä tekee autoteollisuuden sovelluksista erityisen vaativia? OEM-tasojen levyjen muovausosien on säilytettävä mitallinen johdonmukaisuus tuotantoserioissa, joiden määrä on tuhansia tai miljoonia yksikköjä. Suspensiolevy, jonka poikkeama on ±0,030" prototypessa, saattaa olla hyväksyttävä – mutta sama poikkeama 100 000 tuotantoyksikössä aiheuttaa kaaoksen kokoonpanolinjalla.

IATF 16949 -sertifiointi on olennainen osa toimittajille, jotka palvelevat automerkeissä. Tämä standardi edellyttää dokumentoitua tuoteturvallisuuden hallintaa, AIAG:n perustyökalujen käyttöä (PPAP, FMEA, MSA, SPC) ja valmistusprosessien auditointia yli tavallisten laatuvaatimusten. Kun etsit tarkkaa levynmuovaukseen liittyvää palvelua läheltäni autoteollisuuden sovelluksiin, IATF-sertifiointi tulisi olla ensimmäinen kriteerisi.

Valmistajille, jotka ovat erikoistuneet tähän alaan, Shaoyi (Ningbo) Metal Technology kuvastaa kykyjä, joita automaaliiteollisuuden ohjelmat vaativat. IATF 16949 -sertifioituna tarkkuuslyöntivalmistajana he erikoistuvat alustoihin, jousituksiin ja rakenteellisiin komponentteihin, tarjoavat 5 päivän nopeat prototyypit ja kattavaa DFM-tukea – juuri se yhdistelmä, jota autoteollisuuden kehitysaikataulut vaativat.

Alakohtaiset toleranssivakiot

Autoteollisuuden ulkopuolella jokainen ala tuo mukanaan omat tarkan tarkkuuden vaatimukset, joita muovaa käyttöolosuhteet, sääntelyympäristöt ja suorituskyvyn odotukset.

Lentoteollisuuden sovellukset

Mukaan lukien teollisen valmistuksen asiantuntijat , ilmailuteollisuudessa jokainen gramma on merkityksellinen eikä turvallisuudessa voida tehdä kompromisseja. Tyypillisiä tarkkuuslevymetallikomponentteja ilmailualalla ovat:

• Rakenteiset runkokomponentit, jotka vaativat titaania ja erikoisalumiiniseoksia
• Moottoripenkereet ja moottoripesät monimutkaisine kaarevuksineen
• Sisätilojen paneelit, jotka täyttävät syttyvyyden ja painevaatimukset
• Elektroniikkakotelot, joissa on EMI-suojausvaatimukset

Ilmailualan toleranssit vaativat usein erittäin tarkkaa tarkkuusalueetta (alle ±0,005 tuumaa) kriittisille rakenteellisille liitoksille. Tuotanto edellyttää suurinta mahdollista tarkkuutta prosesseilla, kuten 5-akselisella laserleikkaus- tai vesileikkausmenetelmällä lämpövaikutusten minimoimiseksi. Monimutkaiset muovausprosessit ja sertifioinnit vaativat hitsausmenettelyt ovat standardivaatimuksia.

Elektroniikka- ja sähkösovellukset

Siellä, missä sähkökomponenteille tarvitaan suojaa, järjestelyä ja jäähdytystä, tarkkuuslastuamalla valmistettu levytyö on korvaamatonta. Yleisiä sovelluksia ovat:

• Palvelinrakkien kotelot, joissa on tarkat asennuskuviot standardoituja laitteita varten
• Ohjelokerojen kotelot, joissa on ilmanvaihtoaukot ja kaapelinhallintaratkaisut
• Lämmönpoistimet ja lämpöhallintakomponentit, jotka vaativat tasaisen pinnan kosketusta
• EMI/RFI-suojauskotelot tiukoilla saumavaatimuksilla signaalin eheyden varmistamiseksi

Elektroniikkasovelluksissa vaaditaan yleensä standardi- tai korkeatasoista tarkkuutta (±0,010"–±0,020") ja erityisesti toistettavien reikäkaavioiden tarkkuutta kiinnitysosien asennusta varten. Materiaalivalinnoissa suositaan alumiiniseoksia keveyden ja lämmönjohtavuuden vuoksi tai galvanisoitua terästä kustannustehokkaisiin suojapeite-sovelluksiin.

Lääkintälaitesovellukset

Lääketeknologia keskittyy ihmisten terveyteen ja diagnostiseen luotettavuuteen ja edellyttää korkeimpia hygieniastandardeja, helposti puhdistettavia pintoja sekä biologista yhteensopivuutta. Toimialalähteiden mukaan tyypillisiä lääketieteellisen tarkan levymetallitekniikan sovelluksia ovat:

• Kirurgisten instrumenttien kotelot, jotka kestävät sterilointimenetelmät
• Diagnostiikkalaitteiden kotelot, joissa tarkat paneelien mitat
• Laboratoriolaitteiden rungot, jotka täyttävät puhdasaluevaatimukset
• Implantteihin liittyvät komponentit, joissa käytetään biologisesti yhteensopivia materiaaleja

Materiaalin valinta kavenee merkittävästi lääketieteellisiin sovelluksiin—korkealaatuinen ruostumaton teräs (luokit 304 ja 316) tai titaani ovat hallitsevia. Valmistusprosessit painottavat virheettömiä leikkauksia tarkan laserleikkauksen avulla ja suljettuja liitoksia TIG-hitsausta käyttäen. Pintakäsittelyt, kuten sähköpolutus, tehdään usein valmistuksen jälkeen varmistaakseen maksimaalisen puhtauden.

Rakentaminen ja arkkitehtuuri

Nykyaikainen rakentaminen yhdistää toiminnallisuuden ja muotoilun luoden näkyviä metalliosia, joiden on oltava sekä esteettisiä että erittäin kestäviä:

• Julkisivupaneelit ja peitejärjestelmät, joilla on yhtenäinen ulkonäkö
• Rakenteelliset liitososat, joilla on sertifioitu kuormituskapasiteetti
• Räätälöidyt kaiteet ja kaiteenosat, jotka vastaavat arkkitehtonisia määrityksiä
• LVI-ilmanvaihtokanavat ja jakojärjestelmät

Rakennussovellukset hyväksyvät tyypillisesti kaupallisia tai standardipisteytyksiä, painottaen säänsietoisuutta ja pinnoitteen laatua mittojen tarkkuuden sijaan.

Sopivien valmistajakumppaneiden yhdistäminen toimialan vaatimuksiin

Oikean OEM-tarkkuuslevymetallin muovausosien toimittajan löytäminen tarkoittaa kykyjen yhdistämistä alan tiukkoihin vaatimuksiin. Alueelliset valmistajat, kuten Cortec Precision Sheet Metal, US Precision Sheet Metal ja Nevada Precision Sheet Metal, palvelevat eri kotimaisia markkinoita – mutta globaalit toimitusketjut yhdistävät ostajat ylyttäviin kansainvälisiin valmistajiin, jotka tarjoavat kilpailukykyisiä ominaisuuksia.

Keskeiset kysymykset pysyvät samoina kaikilla aloilla:

• Onko valmistajalla alan kohtaisia sertifikaatteja (IATF 16949 autoteollisuudelle, AS9100 ilmailulle, ISO 13485 lääkinteollisuudelle)?
• Voiko hän osoittaa kokemusta tiettyjen komponenttityyppien ja materiaalien kanssa?
• Vastaaako hänen tarkastuskykynsä toleranssivaatimuksiinne?
• Voiko hän tukea tuotantomääriänne – prototyypeistä skaalattuun tuotantoon?

Autoteollisuuden sovelluksissa valmistajat, kuten Shaoyi, yhdistävät IATF 16949 -sertifioidun tuotannon nopeaan prototyyppivalmistukseen (5 päivän kääntöaika), automatisoituun massatuotantoinfrastruktuuriin ja 12 tunnin tarjousvastausaikoihin. Tämä yhdistelmä vastaa autoteollisuuden kaksinaisiin vaatimuksiin: kehitysnopeuteen suunnitteluvaiheissa ja kustannustehokkaaseen sarjatuotantoon.

Teollisuuden alasiisi tarkkuusvaatimusten ymmärtäminen – sekä kumppanien löytäminen, jotka kykenevät täyttämään ne – muodostaa perustan tarkkuuslevyjen onnistuneelle hankinnalle. Mutta sertifiointi ja toimintakyky edustavat vain kahta tekijää kumppanin valinnassa. Seuraava osio käsittelee kattavan arviointikehyksen oikean valmistuskumppanin valitsemiseksi.

Oikean tarkkuusvalmistuskumppanin valitseminen

Olet määrittänyt toleranssit, valinnut materiaalit, suunnitellut valmistettavuuden ja ymmärrät toimialasi vaatimukset. Nyt on tehtävä päätös, joka määrittää, tuottaako kaikki valmistautuminen tuloksia: valitaan valmistuskumppani, joka todella valmistaa osasi. Tämä valinta vaikuttaa kaikkeen kehitysaikatauluista valmistuskustannuksiin ja pitkän aikavälin toimitusketjun luotettavuuteen.

Alan hankintaportaaseilla, joilla on kymmeniä vuosia kokemusta, oikean levymetallipalvelun valinta perustuu enemmän kuin hintaan tai laiteluetteloihin. Kyse on luottamukseen, viestintään ja yhteisiin tavoitteisiin perustuvan suhteen rakentamisesta. Katsotaan arviointikehystä, joka erottaa poikkeukselliset valmistuskumppanit niistä, jotka vain väittävät omaavansa tarkkuusvalmiudet.

Arviointi valmistajien kykyjä

Ennen tarjouspyyntöjen lähettämistä tarvitset systemaattiset kriteerit mahdollisten kumppaneiden kyvyn arvioimiseksi toimittaa se, mitä projektisi edellyttää. Kuten valmistuksen valintaportaaseja , kun ymmärrät tarkasti omat tarpeesi, voit arvioida paremmin, pystyykö valmistaja täyttämään odotuksesi ja toimittamaan halutut tulokset.

Tässä on arviointilista, jota huipputarkkuuden levyjen ostajat käyttävät toimittajien kelpuuttamiseen:

1. Laitteiden ominaisuudet ja teknologiat sijoitukset: Modernit koneet ja ohjelmistot tarjoavat merkittäviä etuja tarkkuudessa, tehokkuudessa ja johdonmukaisuudessa. Etsi kuitulaserjärjestelmiä, CNC-taivutuskoneita kulman mittauspalautteella ja automatisoitua materiaalin käsittelyä. Mutta kokeneiden ostajien huomauttaman mukaan toimittajan prosessi on tärkeämpi kuin laiteluettelo — hyvin huollettu vanhempia laitteita, joita käyttävät osaavat teknikot, voi suoriutua paremmin neglektoiduista uusista koneista.
2. Laatuvarmennukset, jotka liittyvät alaasi: ISO 9001 tarjoaa perustavanlaatuiset vaatimukset laatuun. IATF 16949 -sertifioinnin on oltava automobilisovelluksissa, ja siinä edellytetään dokumentoitu turvallisuuden hallinta ja AIAG:n ydin työkalujen käyttö. Ilmailulle tarkoitettuihin tuotteisiin sovelletaan AS9100 -standardia; lääkintälaitteisiin ISO 13485 -standardia. Sertifikaatit osoittavat systemaattisen lähestymistavan laatuun – eivät pelkästään markkinointiväitteitä.
3. Kokemus prototyypistä tuotantoon: Prototyyppiasiantuntijoiden mukaan jotkut kumppanit voivat toimittaa ainoastaan prototyyppejä, kun taas toiset pystyvät siirtymään pienimuotoiseen tai täysmittaiseen tuotantoon. Kumppanin valitseminen, joka voi kasvaa sinun mukasi, tarkoittaa vähemmän hukkaan heitettyä aikaa uuden toimittajan ottoon, kun olet valmis etenemään. Arvioi, hoitaaako mahdollinen kumppanisi sekä kehityksen että sarjatuotannon.
4. DFM-tuen saatavuus: Hyvät toimittajat eivät ainoastaan toimita osia – he tekevät yhteistyötä, jotta tuotteet ovat parempia ja kustannustehokkaampia. Etsi kumppaneita, jotka ovat valmiita osallistumaan arvonlisäiseen suunnitteluun, tarkastelemaan suunnitelmiasi valmistettavuuden kannalta ja ehdottamaan parannuksia ennen tuotannon aloittamista. Tämä asiantuntemus estää kalliit virheet ja optimoi suunnittelusi niiden erityisille prosesseille.
5. Tarjouspyynnön käännösajan: Kehitysaikataulut harvoin siedä hitaita toimittajavasteita. Nopea tarjouskäsittely osoittaa nopeaa viestintää ja tehokkaita toimintoja. Jotkut tarkkuuslevymetallin valmistajat antavat tarjouksensa 24–48 tunnissa, kun taas toiset käyttävät viikkoja. Aikataulusi tulisi määrittää hyväksyttävät vastausajat.
6. Tarkastus- ja laadun dokumentointikyvyt: Varmista, että mahdollisilla kumppaneilla on CMM-laitteisto, dokumentoidut tarkastusmenettelyt ja kyky toimittaa laatuasiakirjat, joita teollisuuden alasi edellyttää. Ensimmäisen artikkelin tarkastusprosessit, materiaalitodistukset ja mittojen raportit tulisi olla standardipalveluja – eivätkä erikoistoiveita.
7. Toimitusketjun joustavuus: Viime vuosina on korostunut luotettavan materiaalitoimituksen merkitys. Kysy materiaalien hankintasuhteista, varastointikäytännöistä ja varasuunnitelmista toimitushäiriöihin.

Kaikkiin tarkkuuslevymetallityöhön liittyviin kysymyksiin nämä kriteerit pätevät yleismaailmallisesti. Painotus vaihtelee kuitenkin sovelluksen mukaan. Autoteollisuusohjelmissa saatetaan priorisoida IATF-sertifiointi ja tuotannon skaalautuvuus. Prototyyppipainotteisessa kehitystyössä korostuu nopea käsittelyaika ja DFM-yhteistyö. Lääketeollisuuden sovellukset vaativat dokumentointikykyä ja materiaalien jäljitettävyyttä.

Kysyttävät kysymykset mahdollisilta kumppaneilta

Arviointitarkistuslistat määrittävät, mitä tulisi arvioida – mutta tarvitset myös tiettyjä kysymyksiä, jotka paljastavat todelliset kyvykkyydet markkinointikielen sijaan. Tarkkuuslevymetallin valmistajia valittaessa nämä kysymykset erottavat pätevät kumppanit väittäjistä:

• "Voitteko näyttää esimerkkejä osista, joilla on samankaltaisia toleransseja ja monimutkaisuutta?" Aiempi työ osoittaa todellista osaamista paremmin kuin pelkät kyvykkyyden väittämät. Pyydä tapaustutkimuksia tai näyteosia vertailukelpoisista projekteista.
• "Mikä on teidän standarditoleranssinne laserleikkausta, taontaa ja hitsausta varten?" Tarkkuuteen luottavat valmistajat antavat tarkan numeron välittömästi. Vagavat vastaukset viittaavat epäselvään prosessihallintaan.
• "Kuinka käsittelette DFM-palautetta tarjousvaiheessa?" Etsi kumppaneita, jotka tunnistavat suunnitteluongelmat aktiivisesti eivätkä vain tarjoa hintaa sille, mitä lähetät. Toimialalähteiden mukaan hyvä kumppani ei ainoastaan valmista osiasi – se parantaa niitä tarkistamalla CAD-tiedostosi ja ehdottamalla suunnittelumuutoksia, joilla voidaan säästää kustannuksissa tai parantaa toiminnallisuutta.
• mikä on tyypillinen tarjouskierroksen kesto? Nopeus tässä kertoo usein koko toiminnan tehokkuudesta. Kumppanit kuten Shaoyi (Ningbo) Metal Technology tarjoavat 12 tunnin tarjouskierroksen autoteollisuuden muovaussovelluksiin – mittapuu, joka osoittaa sujuvoitetut prosessit ja asiakaslähtöisen palvelun.
• kuinka varmistatte ensimmäisten tuotettujen osien laadun ennen tuotantovaihetta? Vastaus paljastaa tarkastuksen tiukkuuden ja laatudokumentoinnin käytännöt. Kattavat FAI-prosessit suojaavat sekä sinua että valmistajaa tuotantoon liittyviltä ongelmilta.
• voitteko tukea nopeaa prototyyppiä ja sen jälkeen siirtyä tuotantomääriin? Tämä kysymys tunnistaa kumppanit, jotka pystyvät tukemaan koko tuotteen elinkaarta. Jotkut valmistajat ovat erinomaisia prototyyppien osalta, mutta heillä ei ole tuotantoinfraa. Toiset keskittyvät yksinomaan suurtilauksiin. Ihanteellinen kumppani – erityisesti automobiilisovelluksissa – hallitsee molemmat vaiheet saumattomasti.
• "Mitä sertifikaatteja teillä on voimassa, ja milloin niitä on viimeksi tarkastettu?" Nykyiset sertifikaatit ovat tärkeämpiä kuin aiemmat. Pyydä kopioita sertifikaateista ja tarkastuspäivistä varmistaaksesi aktiivisen noudattamisen.

Kiinnitä huomiota siihen, miten valmistajat vastaavat alustavissa keskusteluissa. Kokeneiden hankintaprosessiammattilaisten mukaan viestintätyylit tarjouspyynnön aikana ennakoivat sitä, mitä kokisitte projektin aikana. Nopeat, yksityiskohtaiset vastaukset osoittavat asiakaskeskeistä toimintaa. Hidas vastaus tai väistely osoittavat mahdollisia ongelmia tulevaisuudessa.

Nopea prototyyppi: Kriittinen validointivaihe

Ennen tuotantotyökalujen tai suurten tilausten tekemistä nopea prototypointi varmistaa, että suunnitelmiesi toimivuus on todennettu fyysisessä muodossa. Tämä vaihe paljastaa ongelmia, joita CAD-simuloinnit eivät havaitse – kuten kokoonpanohäiriöt, käsittelyvaikeudet ja käytännön toleranssien kumuloitumisen, jotka tulevat ilmi vasta kun osat ovat käteen saatavilla.

Mukaan lukien prototyyppiasiantuntijat , nopeus on usein kriittistä tuotekehityksessä. Tarkista, tarjoaako kumppanisi nopeita kääntöaikoja, ja pyydä realistisia läpimenoaikoja tietylle projektille – äläkä tyydy yleisiin lupauksiin.

Autoteollisuuden sovelluksissa, joissa kehitysprosessit jatkuvasti lyhenevät, prototyyppien nopeus vaikuttaa suoraan markkinoille saattamisaikaan. Shaoyin 5 päivän nopea prototypointikyky autonosien muovausosille kuvastaa sitä reagointikykyä, jota nykyaikaiset kehitysohjelmat edellyttävät. Yhdistettynä automatisoituun massatuotantoinfrastruktuuriin tämä mahdollistaa saumattoman siirtymisen suunnittelun validoinnista sarjatuotantoon.

Arvioitaessa prototyyppikäytäntöjä on harkittava, tarjoaako kumppani ne tietynlaiset teknologiat, joita osillesi vaaditaan. Erilaiset prototyypit edellyttävät eri valmistusmenetelmiä – esimerkiksi laserleikkausta tasomaisiin muotoihin, CNC-muovaukseen taivutettuihin osiin ja mahdollisesti useita prosesseja monimutkaisiin kokoonpanoihin. Monipuoliset valmistuskäytännöt omaava kumppani estää sinua käsittelemästä useita toimittajia kehitysvaiheen aikana.

Valitse lopullinen vaihtoehto

Kun olet arvioinut valmistuskäytäntöjä, kysynyt yksityiskohtaisia kysymyksiä ja arvioinut prototyyppitukea, miten teet lopullisen päätöksen? Ota huomioon seuraavat tekijät:

• Yhteensopivuus alasiisi liittyvien vaatimusten kanssa: IATF 16949 -sallituilla valmistajilla, kuten Shaoyi, on järkevää toimia autoteollisuuden toimitusketjuissa. Paikallinen työpaja saattaa soveltua paremmin yksittäisiin arkkitehtuuriprojekteihin. Yhdennä kumppanin erikoistuminen sovellukseesi.
• Kokonaisarvo yksikköhintaan nähden: Alimman tarjotun hinnan valinta muuttuu usein kalliimmaksi vaihtoehdoksi, kun laatuongelmat, viivästykset tai viestintävirheet lisäävät piilokustannuksia. Arvioi kokonaiskuva: laadun jatkuvuus, toimitusluotettavuus, tekninen tuki ja pitkän tähtäimen yhteistyömahdollisuudet.
• Toimipaikkakäynnit, kun mahdollista: Mukaan lukien ostopäälliköt , säännölliset henkilökohtaiset tapaamiset pitävät suhteet vahvoina ja paljastavat uusia mahdollisuuksia. Toimipaikan käynti osoittaa prosessien noudattamista, laitteiston kuntoa ja työntekijöiden ammattitaitoa, mitä tarjoukset ja sertifikaatit eivät pysty kuvaamaan.
• Kulttuurinen yhteensopivuus ja viestintätapa: Teette yhteistyötä valmistuskumppanin kanssa kuukausia tai vuosia. Yhteensopivat viestintätavat ja samankaltaiset odotukset nopeasta vastauksesta estävät turhautumisen ja mahdollistavat yhteistyöhön perustuvan ongelmanratkaisun.

Olitpa arvioimassa US Precision Sheet Metal Inc:tä, Precision Sheet Metal LLC:tä tai kansainvälisiä valmistajia, nämä kriteerit pätevät yleisesti. Tavoitteena ei ole löytää halvin toimittaja – vaan kumppani, jonka kyvyt, laatu- ja palvelujärjestelmät vastaavat teidän projektienne erityistarpeita.

Autoteollisuuden ostajille erityisesti IATF 16949 -sertifiointi, nopea prototyyppivalmistus, automatisoitu tuotanto, kattava DFM-tuki ja nopea tarjousvastaus määrittelevät täydellisen kumppaniprofiilin. Shaoyi (Ningbo) Metal Technology edustaa tätä kyky-yhdistelmää alustan, suspensio- ja rakenteellisten komponenttien sovelluksissa – mutta arviointikehys pätee riippumatta siitä, mitä toimittajia harkitset.

Valitsemasi tarkkuuslevymetalliosapuoli toimii osana tekniikan ja valmistuksen mahdollisuuksiasi. Valitse vahvistettujen kykyjen, osoitettujen laatuvarmennusjärjestelmien ja todellisen yhteensopivuuden perusteella omien vaatimuksiesi kanssa. Kun löydät toimittajan, joka panostaa henkilöstöönsä, prosesseihinsa ja teknologiaansa – ja joka pitää menestystäsi omaan menestykseensä nähden – olet löytänyt kumppanin, joka on arvokas säilytettävä.

Usein kysytyt kysymykset tarkkuuslevymetallivalmistuksesta

1. Mikä on tarkkuuslevymetallivalmistus?

Tarkkuuslevymetallin työstö on metallikomponenttien valmistusta tiukalla mittojen tarkkuudella, yleensä välillä ±0,005 tuumaa – ±0,010 tuumaa. Toisin kuin tavallisessa levymetallin työstössä, jossa toleranssit ovat ±1/16 tuumaa tai löysempiä, tarkkuustyö vaatii edistyneitä kuitulaserjärjestelmiä, CNC-taivutuskoneita kulmanmittauspalautteella ja koordinaattimittakoneita tarkistamista varten. Tämä taso on olennaisen tärkeä ilmailussa, lääketarvikkeissa, elektroniikassa ja autoteollisuudessa, joissa mitan tarkkuus vaikuttaa suoraan suorituskykyyn tai turvallisuuteen.

2. Mitä ovat tarkkuuslevymetallikomponentit?

Tarkkuuslevykomponentit ovat ohuista metallilevyistä valmistettuja osia, joita leikataan, taivutetaan, rei'itetään ja kootaan tarkkojen määritysten mukaisesti. Näihin kuuluvat autoteollisuuden alustat ja suspensio-osat, ilmailuteollisuuden rakennetekniikkaosat, elektronisten laitteiden kotelot sekä lääketieteellisten laitteiden rungot. Niiden erottaa tavallisten komponenttien joukosta tiukat toleranssivaatimukset – usein ±0,005 tuumaa–±0,015 tuumaa – sekä laadunvarmistusprosessit, joilla varmistetaan yhdenmukaisuus tuotantoserioissa.

3. Mitä toleransseja voidaan saavuttaa eri levytyöstöprosesseilla?

Erilaiset valmistusmenetelmät saavuttavat eri tarkkuustasot. Laserleikkaus saavuttaa tyypillisesti ±0,005 tuumaa piirteiden sijainnille ja reikien halkaisijoille, ja korkean tarkkuuden järjestelmillä voidaan päästä ±0,003 tuumaan. CNC-nibblaus tarjoaa standardina ±0,010 tuumaa, ja tarkkuuslaitteistolla tarkkuus paranee ±0,005 tuumaan. Taivutustoleranssit vaihtelevat ±1° kulmille ja ±0,015 tuumaa taivutuksesta taivutukseen mitoissa materiaaleissa, joiden paksuus on enintään 1/8 tuumaa. Hitsaus aiheuttaa suurempaa vaihtelua, jossa kahden desimaalin mitoissa säilytetään standardina ±0,060 tuumaa ja kolmen desimaalin mitoissa ±0,030 tuumaa.

4. Miten materiaalin valinta vaikuttaa tarkkuuteen levymetallin työstössä?

Materiaalin ominaisuudet vaikuttavat merkittävästi saavutettavaan tarkkuuteen. Pehmeämmät materiaalit, kuten alumiini (5052-laatua), osoittavat alhaisen kimpoamisen 0,5–1° taivutuksen jälkeen, mikä helpottaa tiukkojen kulmatoleranssien saavuttamista. Rostumaton teräs (304- ja 316-laatua) osoittaa korkean kimpoamisen 2–4°, jolloin tarvitaan enemmän kompensaatiota ja prosessin hallintaa. Materiaalipaksuus on myös merkityksellinen – ohuempia materiaaleja voidaan leikata tarkemmin, mutta ne ovat alttiimpia vääntymiselle käsittelyn ja muovauksen aikana. Kovemmat materiaalit vaativat suurempaa painovoimaa ja kapeampia V-muotin aukeamia, mikä rajoittaa saavutettavia sisäpuolisia taivutussäteitä.

5. Mitä sertifikaatteja tulisi etsiä tarkkuuslevyvalmistuksen kumppanilta?

Tarvittavat sertifikaatit riippuvat toimialastasi. ISO 9001 tarjoaa perustan laadunhallinnalle yleisessä valmistuksessa. IATF 16949 on välttämätön automobiilisovelluksissa ja edellyttää dokumentoituja tuoteturvallisuuden hallintamenetelmiä sekä AIAG:n perustyökaluja (PPAP, FMEA, MSA, SPC). AS9100 koskee ilmailualan komponentteja, kun taas ISO 13485 kattaa lääkintälaitteet. Sertifikaattien lisäksi tulisi arvioida tarkastuskykyjä, mukaan lukien CMM-laitteisto, ensimmäisen artikkelin tarkastusprosessit ja dokumentointikäytännöt, jotka mahdollistavat jäljitettävyyden raaka-aineista valmiisiin osiin.
