Mikä on levymetallin muovaus ja miksi siitä on väliä

Kuvittele, että muutat litteän, huonosti näkyvän metallilevyn monimutkaiseksi auton oven paneeliksi tai tarkkuusilmailukomponentiksi —ilman että leikkaat pois yhtään grammaa materiaalia. Tämän tarkalleen levymetallin muovaus saavuttaa joka päivä tehtaissa ympäri maailmaa.

Levymetallin muovaus on valmistusprosessi, jossa litteistä metallilevyistä muodostetaan kolmiulotteisia komponentteja soveltamalla voimaa ja plastisesti muovaamalla materiaalia, muuttamalla sen geometriaa lisäämättä tai poistamatta mitään materiaalia.

Mutta mikä ihmeen levymetalli sitten on? Sitä ovat ohuet, litteät metallipalat, joiden paksuus vaihtelee yleensä erittäin ohuesta foliosta noin 6 mm (0,25 tuumaa) paksuuteen. Tätä rajaa suuremmilla paksuusmitoilla on kyse levyteräksestä tai rakenneteräksestä. Tämä monikäyttöinen materiaali toimii perustana kaikessa, mistä juomapullosta lentokoneen runkoon.

Muotoutumisen määritelmän ymmärtäminen auttaa selittämään, miksi tämä prosessi hallitsee nykyaikaista valmistusta. Toisin kuin koneistusoperaatiot, jotka poistavat materiaalia, tai hitsausprosessit, jotka liittävät osia yhteen, muotoilu- ja mallintamismenetelmät muokkaavat olemassa olevaa materiaalia hallitun deformaation kautta.

Pysyvän metallin muodonmuutoksen taustalla oleva tiede

Kuinka metalli muovataan pysyviksi uusiksi muodoiksi? Vastaus piilee ilmiössä, jota kutsutaan plastiseksi muodonmuutokseksi. Kun metallilevyyn kohdistetaan voima, se reagoi aluksi kimmoisesti, mikä tarkoittaa, että se pyrkii palautumaan alkuperäiseen muotoonsa. Lisää voimaa, ja ylität sen kriittisen rajan, jota insinöörit kutsuvat myötörajaksi.

Tämän kriittisen rajan ylittäessä tapahtuu jotain merkittävää. Metallin sisäinen kiteinen rakenne järjestäytyy pysyvästi uudelleen. Atomit siirtyvät uusiin asemiin ja pysyvät siellä, vaikka voima poistettaisiin. Tämä on toimiva plastinen muodonmuutos, ja se on kaikkien levymetallin muotoutumisoperaatioiden perustava käsite.

Kuvittele, että taivutat paperiliittoa. Pehmeä taipuminen palautuu normaaliksi, mutta jos taivutat sitä tarpeeksi pitkälle, se säilyttää uuden muotonsa. Metallit käyttäytyvät samankaltaisesti, vaikka vaikuttavat voimat ovat huomattavasti suurempia ja tulokset paljon tarkempia.

Miksi levyjen muovaus hallitsee nykyaikaista valmistusta

Löydät levyjen muovauksen lukuisien teollisuudenalojen sydämestä vakuuttavista syistä:

• Materiaalitehokkuus: Toisin kuin koneen työstössä, materiaalia ei hukku muovauksen aikana
• Rakenteellinen eheys: Muovatut osat säilyttävät jatkuvan rakeen rakenteen, mikä parantaa niiden lujuutta
• Kustannustehokkuus: Suurten sarjojen valmistus tulee huomattavan edulliseksi, kun kerran työkalut on valmistettu
• Monikäyttömahdollisuus: Alumiini, teräs, messinki, kupari, titaani ja jopa jalometallit voidaan kaikki muovata

Mukaan lukien Formlabs , levymetallin muovaus on tänä päivänä kustannustehokkain muovausmenetelmä suurten määrien osien valmistuksessa. Prosessi mahdollistaa toiminnan aloilta autoteollisuudesta ja ilmailualasta kotitalouslaitteisiin, elektroniikkaan ja rakennusteollisuuteen.

Tässä kattavassa oppaassa opit valitsemaan oikean muovausmenetelmän sovellukseesi, yhdistämään materiaalit prosesseihin, selvittämään yleisiä virheitä ja tekemään perusteltuja päätöksiä, jotka vähentävät kustannuksia laadun kärsimättä. Olitpa sitten insinööri, joka suunnittelee ensimmäistä muovattua osaansa, tai hankintavastaava, joka arvioi valmistusvaihtoehtoja, löydät käytännön tietotietä kaikkialta.

Ydinlevymuovausmenetelmät selitetty

Nyt kun ymmärrät plastisen muodonmuutoksen perusteet, tutustutaan tarkemmin niihin metallinmuovausprosesseihin, jotka muuntavat tasolevyt toiminnallisiksi komponenteiksi. Jokainen metallinmuovausprosessin menetelmä tarjoaa erityisiä etuja osan geometrian, tuotantomäärän ja materiaalivaatimusten mukaan.

Kuvittele nämä menetelmät työkaluiksi työkalulaatikossa – oikean valinta tekee kaiken eron tehokkaan, kustannustehokkaan tuotantokauden ja turhauttavan kokeilun ja erehdyksen harjoituksen välillä.

Lujitemuovauksen ja puristusmuovauksen perusteet

Lujitemuovaus on epäilemättä suurtilavalmistuksen keskeisin muovausmenetelmä. Kuvittele voimakas pressu, joka työntää levyä tarkasti koneistettujen muottien väliin – se on lujitemuovaus yksinkertaisimmillaan.

Menetelmä toimii siten, että levytyöt kohdistetaan lujitemuovauspressuun, jossa työkalu- ja muottipari kohdistaa valtavan voiman materiaalin muokkaamiseksi. Mukaan lukien Geomiq , nykyaikaiset lujitemuovauspressut voivat käsitellä jopa 400 tonnin kapasiteettia ja tuottaa komponentteja, joiden paksuus on vain 0,005 tuumaa, samalla kun säilytetään tiukat toleranssit.

Mikä tekee lujitemuovauksesta niin suosittua? Ota huomioon nämä edut:

• Nopeus: Korkean nopeuden pressut voivat tuottaa satoja osia minuutissa
• Johdonmukaisuus: Kun työkalut on viimeistelty, jokainen osa on lähes täysin identtinen
• Monikäyttömahdollisuus: Toiminnot voidaan yhdistää eteneviin muotteihin monimutkaisia osia varten
• Kustannustehokkuus: Osakustannukset laskevat jyrkästi suurilla volyymeillä

Teräksen muovaus painamalla hallitsee autoteollisuuden valmistusta, tuottaen kaikkea pienistä kiinnikkeistä suuriin kappaleisiin. Kun tarvitset tuhansia tai miljoonia täysin samanlaisia osia, painaminen on yleensä taloudellisesti paras vaihtoehto.

Taivutus- ja taitto-oppaat

Taivutus edustaa yhtä selkeimmistä muovausmenetelmistä, mutta se vaatii huolellista huomiota materiaalin käyttäytymiseen. Menetelmässä akselin suuntaan kohdistuu voima, joka taivuttaa levyä tietyssä kulmassa poiston ilman.

Pääasiassa taivutustoiminnot tehdään puristimella – pitkällä, kapealla koneella, jossa on vaihdettavissa olevat työntö- ja vastapuoliset työkalut. Metallilevy sijoitetaan yläpuolisen työntimen ja alapuolisen vastapuolen väliin, ja kun työntin laskee, se työntää materiaalin vastaavaan onteloon. Tämän tunkeutumissyvyyden mukaan määräytyy lopullinen taivutuskulma.

Taottaa kohdalleesi taivutusta melkein jokaisessa valmistusliikkeessä, koska se soveltuu erinomaisesti kiinnikkeiden, koteloiden, kanavien ja arkkitehtonisten elementtien valmistukseen. Menetelmä on erityisen suopea pienille ja keskisuurille tuotantosarjoille, joissa erikoistyneet leikkurityökalut eivät ole taloudellisesti kannattavia.

Syväveto monimutkaisille onttoille muodoille

Oletko miettinyt, kuinka valmistajat tekevät saumattomia kuppija, tölkkejä tai keittiöpesureita? Syvä vetomenetelmä taivutetaan levyä tekee mahdolliseksi materiaalin venyttämisen muottikoloissa.

Menetelmässä on useita keskeisiä komponentteja, jotka toimivat yhdessä:

• Läppä: Esileikattu levynpala, yleensä kiekon- tai suorakulmaisen muotoinen
• Läpän pitin: Kiinnittää läpän muottikoloon
• Vaikutin: Pakottaa materiaalin muottiin, tyypillisesti hydraulijärjestelmän voimalla
• Muotti: Sisältää kaviteetin, joka määrittää lopullisen osan muodon

Syvävetous toimii parhaiten osille, joiden syvyys ylittää puolet halkaisijasta – kuten autoteollisuuden polttoainesäiliöt, juomakannut ja kulhovalmisteet. Menetelmä tuottaa saumattomia komponentteja erinomaisella rakenteellisella kestävyydellä, vaikka se edellyttää huolellista materiaalin valintaa ja prosessin ohjausta ripoutumisen tai rypleilyn välttämiseksi.

Rullamuovaus jatkuvien profiilien valmistukseen

Kun tarvitset pitkiä, tasaisia profiileja – kuten kattolevyjä, rakenneteräksiä tai varastohyllyjä – levyjen rullamuovaus tarjoaa vertaansa vaillaomat tehokkuuden. Toisin kuin muut menetelmät, jotka käsittelevät yksittäisiä leikkauksia, rullamuovaus muovaa jatkuvasti litteitä kelan kelaa monimutkaisiksi poikkileikkauksiksi.

Kuvittele, että litteää metallinauhaa syötetään rullasemien sarjan läpi, joista jokainen muovaa materiaalia asteittain lopullista profiilia lähentäväksi. Kun metalli poistuu viimeisestä asemasta, se on muuttunut tarkasti muotoon, joka on valmis leikattavaksi haluttuun pituuteen.

Rullamuovaus erottuu sovelluksissa, joissa vaaditaan:

• Pitkiä tuotantosarjoja identtisiä profileja
• Monimutkaisia poikkileikkauksia useilla taivutuksilla
• Tiukkoja mittojen toleransseja pitkien pituuksien yli
• Korkeita tuotantonopeuksia vähimmäisellä materiaalin hukalla

Rakennus-, autoteollisuus- ja kodinkonealat luottavat voimakkaasti rullamuovattuihin komponentteihin niiden yhdistelmän ansiosta: lujuus, tasalaatuisuus ja kustannustehokkuus.

Hydroforming: Nestepaineen tarkkuus

Hydroforming käyttää metallin muovaukseen täysin erilaista menetelmää. Mekaanisen voiman sijaan, jota käytetään vaikuttamalla työkalulla ja muotteihin, tämä prosessi käyttää suurella paineella olevaa nestettä painaakseen levyä muottien sisään.

Menetelmässä metallilevy suljetaan hydraulikammioon, johon pumpataan nestettä korkealla paineella. Tämä tasainen paineenjakauma tarjoaa useita yksilöllisiä etuja perinteiseen vaahdottamiseen verrattuna, kuten teollisuuden asiantuntijat :

• Monimutkaiset muodot: Nestepaine luo sileät muotoviivat vähimmäisellä materiaalin ohentumisella
• Paino vähentyy: Optimoitu materiaalinkäyttö poistaa liitostarpeen
• Tasainen paksuus: Tasainen paine säilyttää seinämäpaksuuden yhtä suurena koko osassa

Autoteollisuus arvostaa erityisesti hydrovaahdottamista alustakomponenteissa ja karosseriosissa, joissa monimutkaiset geometriat ja kevyt rakenne ovat tärkeimmät. Kuitenkin merkittävä laitteistosijoitus tekee siitä kannattavinta keski- ja suurtilavuotuotannossa.

Venytysmuovaus: Suuret kaarevat osat

Venytysmuovaus soveltuu erityisesti tilanteisiin, joissa muut menetelmät eivät toimi – suurten, sileästi kaarevien osien valmistukseen saumattomilla pinnoilla. Menetelmä kiinnittää levymetallin reunoista puristuspuristimilla ja venyttää materiaalin muottia vasten.

Sitä, mikä erottaa venytysmuovaamisen muista muovausmenetelmistä, on sen tapa käsitellä materiaalin jännitystä. Esivenyttämällä metallia ennen muovaamista menetelmä vähentää kimmoista paluuliikettä ja tuottaa poikkeuksellisen tarkat kontuurit. Ilmailuteollisuus luottaa tähän prosessiin lentokoneen ulkokehien valmistuksessa, kun taas autoteollisuus käyttää sitä ovia ja kattoja varten, joissa vaaditaan tarkkaa kaarevuutta.

Prosessi säilyttää materiaalin eheyden paremmin kuin monet vaihtoehdot, mikä tekee siitä ideaalin sovelluksiin, joissa rakenteelliset ominaisuudet on säädettävä muuttumattomiksi muovauksen jälkeen.

Metallin muovausmenetelmien vertailu

Optimaalisen muovausprosessin valinta edellyttää useiden tekijöiden tasapainottamista. Seuraava vertailu selkeyttää, mikä menetelmä sopii eri valmistustilanteisiin:

Prosessi	Kuvaus	Tyypilliset materiaalit	Osaen kompleksisuus	Paras määräalue	Yhteiset sovellukset
Tyyppi	Puristin puristaa levyä vastakkaisilla muoteilla	Teräs, alumiini, ruostumaton teräs	Keskitasoisesta korkeaan	Suuri määrä (5 000–10 000+)	Autoteollisuuden paneelit, kiinnikkeet, elektroniikkakotelot
Kääntyminen	Taivutuskone muovaa kulmikkaita taivutuksia	Useimmat levyt	Matala – Keskitaso	Matala – Keskitaso	Kotelo, kiinnikkeet, arkkitehtoniset elementit
Syväpiirtoon	Pursotus venyttää materiaalin muottikoloonsa	Alumiini, teräs, ruostumaton	Keskitasoisesta korkeaan	Keskitasoisesta korkeaan	Tölkit, keittokalusteet, auton säiliöt, pesuallas
Rullamuotoilu	Jatkuva muovaus rullasemien kautta	Teräs, alumiini, kupari	Keskitaso (profiilit vain)	Suuri tilavuus	Vesikatto, rakenteiset palkit, hyllytys, koristeosat
Hydroforming	Nestepaine muovaa materiaalin vasten muottia	Alumiini, teräs, ruostumaton	Korkea	Keskitasoisesta korkeaan	Chassin komponentit, monimutkaiset paneelit
Venytysmuovaus	Materiaali venytetään muotoisen muotin yli	Alumiini, titaani	Matala – Keskitaso	Matala – Keskitaso	Ilmailuteollisuuden ohutlevyt, autoteollisuuden katonpaneelit

Jokainen muovausmenetelmä edustaa todettua ratkaisua tietyille valmistushaasteille. Optimaalinen valintasi riippuu osan geometriasta, materiaalivalinnasta, tuotantomääristä ja kustannusrajoitteista — näitä tekijöitä tarkastellaan tarkemmin seuraavassa osassa materiaalivalintojen yhteydessä.

Materiaalivalintaguide optimaalisia muovaus tuloksia varten

Oikean menetelmän valitseminen on vain puolet taistelusta — oikea materiaali määrittää, onnistuuko muovausvai epäonnistuuko se. Eri tyypit tepan materiaali käyttäytyvät jyrkästi eri tavoin muovauspaineessa, ja näiden käyttäytymisten ymmärtäminen estää kalliita virheitä ennen kuin ne tapahtuvat.

Miksi materiaalin valinta on niin tärkeää? Ajattele tätä: sama vaanu- ja työkalujärjestelmä, joka tuottaa virheettömiä osia pehmeässä teräksessä, saattaa repiä alumiinia tai aiheuttaa liiallista kimmoista palautumista ruostumattomassa teräksessä. Jokainen metalli tuo mukanaan ainutlaatuisia mekaanisia ominaisuuksia, ja näiden ominaisuuksien yhdistäminen muovausprosessiin on välttämätöntä johdonmukaisia, korkealaatuisia tuloksia varten.

Muovattavuuteen vaikuttavat keskeiset materiaaliominaisuudet

Ennen kuin paneudutaan tiettyihin metalleihin, sinun tulee ymmärtää, mitkä ominaisuudet vaikuttavat muovauskäyttäytymiseen. Voit ajatella näitä ennustajina, jotka kertovat, miten materiaali toimii:

• Duktiilisyys: Kyky venyä rikkoutumatta — korkeampi ductility tarkoittaa, että materiaali kestää ankarampaa muodonmuutosta
• Rajuvuus: Jännitystaso, jossa pysyvä muodonmuutos alkaa — matalampi myötölujuus tarkoittaa yleensä helpompaa muovattavuutta
• Lujittumisnopeus: Kuinka nopeasti materiaali vahvistuu muodostuessaan — voimakas work hardening voi aiheuttaa ongelmia monivaiheisissa operaatioissa
• Elastinen moduuli: Määrittää kimmoisen palautumisen käyttäytymisen—korkeammat arvot tarkoittavat yleensä suurempaa kimmoista palautumista muovauksen jälkeen
• Vähintä kaareva säde: Tiukin mahdollinen taite ilman halkeamista—vaihtelee merkittävästi materiaalien ja lujuusasteiden välillä
• Anisotrooppi: Suuntariippuvaiset ominaisuusvaihtelut, jotka johtuvat valssauksesta—vaikuttavat muovattavuuteen riippuen raerakenteen suunnasta

Nämä ominaisuudet eivät ole pelkkiä akateemisia käsitteitä. Ne vaikuttavat suoraan käytännön tuloksiin: täyttävätkö osien mitat tarkkuusvaatimukset, tapahtuuko repeämistä syvän vetämisen aikana vai pysyvätkö taitekulmat muotonsa.

Alumiinin muovausominaisuudet ja parhaat käytännöt

Alumiinin muovaus on yleistynyt huomattavasti kiitos metallin erinomaisen lujuuden ja painon suhteen. Kun tarvitset kevyitä komponentteja rakenteellista lujuutta uhraamatta, alumiiniseokset tarjoavat usein optimaalisen ratkaisun.

Kuulostaako suoraviivaiselta? Tässä kohdassa asia muuttuu mielenkiintoiseksi. Dahlstrom Roll Formin mukaan alumiini (erityisesti 5052-H32 -seos) on pehmeää ja kevyttä terästä, mutta tarjoaa hyvän muovattavuuden tyypillisellä minimi sisäisellä taivutussäteellä 1× materiaalipaksuus – useiden terästen 0,5× verrattuna.

Alumiinia käsiteltäessä huomioitavat keskeiset seikat ovat:

• Kimmoisuus: Alumiinissa esiintyy 7–10 % kimmoista takaisinmenoa, joka edellyttää ylitaivutuskorjauksia työkaluissa
• Pinnan herkkyys: Terästä pehmeämpänä alumiini naarmuuntuu helposti, eikä käsittelyn aikana saattaa vaatia suojakalvoja
• Lämpökäyttöisyys: Korkea lämmönläpäisevyys voi vaikuttaa lämpimään muovaukseen
• Seoksen valinta on tärkeää: Erilaiset alumiiniseokset (1100, 3003, 5052, 6061) tarjoavat vaihtelevia muovattavuusominaisuuksia

Syvävetämiseen ja monimutkaisiin geometrioihin alumiinin taipuvuus tekee siitä joustavan materiaalin, joka soveltuu monimutkaisiin muotoihin. Kuitenkin ohuet mittaluokat monimutkaisissa taivutuksissa voivat aiheuttaa kimmoisuushaasteita, jotka edellyttävät huolellista prosessikorjausta.

Työskentely ruostumattoman teräksen haasteiden kanssa

Ruostumaton teräs tarjoaa vertaansa vailla pitävän korroosionkestävyyden ja esteettisen houkuttelevuuden, mutta näillä eduilla on muovaushaasteita, jotka saattavat yllättää monet valmistajat.

Numerot kertovat tarinan. Mukaan Mech Power Tech , ruostumaton teräs osoittaa 8–12 % kimpoamista — merkittävästi enemmän kuin hiljaisen teräksen 5–7 %. Tämä kimmoisa palautuminen edellyttää tarkkoja kompensointistrategioita ja usein kestävämpiä työkaluja.

Yleisiä ruostumattoman teräksen laatuja muovausoperaatioihin ovat:

• 304-ruostumaton (anneroitu): Työnhevonenluokka, joka tarjoaa erinomaisen korroosionkestävyyden, vaikkakin altis kuormanmuodostukselle lämpimissä kloridiympäristöissä. Pienin taivutussäde 0,5× paksuus.
• 316-ruostumaton (anneroitu): Parantunut kuormanmuodostuksen kestävyys verrattuna 304:ään, erityisen arvokas meri- tai kemiallisissa ympäristöissä. Muovattavuusominaisuudet samankaltaiset.
• 430-ruostumaton: Edullisempi kuin 300-sarjan laadut ja tarjoaa hyvän korroosionkeston, vaikka hieman heikomman kuin 304 tai 316.
• UR52N Super Duplex: Suuri lujuus, jota ei voida lisätä lämpökäsittelyllä, joten taivutussäteen minimiarvoksi vaaditaan 2× paksuus – kaksi kertaa perinteisempien haponkestävien terästen verran.

Kun muovataan haponkestävää terästä, odotettavissa on suurempia puristusvoimavaatimuksia painovoimista sekä nopeampaa työkalujen kulumista. Materiaalin työstölujuuden kasvu tarkoittaa, että vaiheittaisten muottien toiminnot vaativat huolellista suunnittelua, jotta vältetään liiallinen materiaalin vahvistuminen vaiheiden välillä.

Korkealujuusterästä autoteollisuuden sovelluksiin

Autoteollisuuden väsymätön pyrkimys kevyempiin ja turvallisempiin ajoneuvoihin on lisännyt kysyntää korkealujuusteräksistä, jotka tarjoavat paremman törmäysturvallisuuden pienemmällä painolla. Nämä edistyneet materiaalit aiheuttavat kuitenkin muovattavuushaasteita, jotka edellyttävät erityisiä ratkaisuja.

Korkealujuusteräkset sisältävät useita kategorioita:

• Korkealujuuksinen matalaseosteinen (HSLA): Myötölujuudet 250–550 MPa kohtuullisella muovattavuudella
• Dual-Phase (DP) -teräkset: Yhdistävät korkean lujuuden parantuneeseen ductiliteettiin sekoitetun mikrorakenteen kautta
• Muodonmuutoksesta johtuva plastisuus (TRIP) -teräkset: Erinomainen energian absorptio törmäyskomponenteille
• Martensiittiset teräkset: Korkein lujuus, mutta vaikein muovattavuus

Nämä materiaalit vaativat huomattavasti suurempia muovausvoimia ja osoittavat voimakasta kimpoamista. Onnistunut muovaus edellyttää usein edistynyttä simulointia suunnitteluvaiheessa, erikoistuneita työkalujen geometrioita ja joskus kuumamuovausmenetelmiä haluttujen muotojen saavuttamiseksi.

Mieto teräs säilyy kustannustehokkaana ja ennustettavana vaihtoehtona sovelluksissa, joissa äärimmäinen lujuus ei ole tarpeen. Kylmävalssattu hiiliteräs kaupalliseen käyttöön (CS-B) tarjoaa hyvän muovattavuuden, minimitaivutussäteen 0,5× paksuus, alhaiset kustannukset ja johdonmukaisen käyttäytymisen, joka yksinkertaistaa prosessikehitystä.

Materiaalin paksuus ja kaliberihuomiot

Materiaalin paksuus – usein ilmoitettuna mittalukuna – vaikuttaa merkittävästi valmistusmenetelmän valintaan ja muovauksen lopputuloksiin. Paksujen materiaalien muovaamiseen tarvitaan suurempia voimia, ja niillä on yleensä erilaiset kimpoamisominaisuudet verrattuna ohuempaan levyyn.

Tässä on tärkeää tietoa eri levyjen paksuuksista:

• Ohuet mittaluvut (alle 0,5 mm): Altis rypleille syvävetossa, saattaa vaatia erikoisia tyhjennepitojia
• Keskipaksut mittaluvut (0,5–2 mm): Monikäyttöisin alue perinteisiin muovausoperaatioihin
• Paksut mittaluvut (yli 2 mm): Lähenee levyalueen aluetta, vaatii suurempitehoista laitteistoa ja mahdollisesti kuumamuovausta

Taivutussäteen ja materiaalin paksuuden välinen suhde on erityisen kriittinen. Useimmat teräslevyt sallivat vähimmäistasosäteet 0,5×–1× materiaalin paksuus, kun taas alumiini yleensä vaatii 1× paksuuden ja superduplex-ruostumaton teräs tarvitsee 2× paksuuden halkeamisen välttämiseksi.

Näiden metallilevyjen tyyppien ja niiden ominaisuuksien ymmärtäminen mahdollistaa päätösten tekemisen, jotka estävät tuotantoon liittyviä ongelmia. Kun sovitat materiaaliominaisuudet muovausprosessin vaatimuksiin, luot pohjan tehokkaalle tuotannolle ja johdonmukaisesti korkealaatuisille osille – perusta, joka käy entistä arvokkaammaksi, kun tutustumme prosessien tehokkaaseen toteuttamiseen tarvittavaan laitteistoon ja työkaluihin.

Välttämättömät laitteet ja konevaatimukset

Olet valinnut muovausmenetelmäsi ja sovittanut sen oikeaan materiaaliin – mutta entä ne metallinmuovauskoneet, jotka tekevät kaiken mahdolliseksi? Laitteiston vaatimusten ymmärtäminen erottaa onnistuneet tuotantosarjat kalliista kokeilu-ja-virhe-menetelmistä.

Valitsetpa uutta metallinmuovauslaitteistoa tai arvioitaessa nykyisiä kykyjäsi, painetyyppien, voimakkuuslaskelmien ja työkaluvaatimusten erojen tunteminen vahvistaa valmistuspäätöksiä.

Painetyypit ja niiden muovaussovellukset

Kävele mihin tahansa metallimuovauslaitokseen, ja kohtaat kolme pääpainelajia, joilla kullakin on erilaiset toimintaominaisuudet. Oikean levytyökoneen valinta riippuu tarkoitetusta tuotantovaatimuksesta.

Mekaaniset puristimet

Kun nopeus on tärkeintä, mekaaniset pressit ovat ratkaisu. Nämä koneet käyttävät flywheelia energian varastointiin, joka vapautetaan kampiakselimekanismin kautta muovausvoiman tuottamiseksi. Eigen Engineeringin mukaan mekaaniset pressit soveltuvat erinomaisesti suurtilavuotoisiin vaivannopeisiin toimiin, joissa johdonmukaiset sykliajat edistävät tuottavuutta.

Mekaanisten pressien edut sisältävät:

• Korkea tuotantonopeus: Kykenee satoihin iskuihin minuutissa
• Johdonmukainen energian toimitus: Flywheel tarjoaa toistettavan voiman käytön
• Alempaat toimintakustannukset: Yksinkertaisemmat järjestelmät, joissa on vähäisemmät huoltovaatimukset
• Osoittautunut luotettavuus: Vuosikymmenien ajan kehitetty korkean volyymin valmistukseen

Kuitenkin mekaanisilla puristimilla on rajoitettu ohjaus alimmassa iskunpäässä – materiaalin muodonmuutoksen kannalta kriittisessä vaiheessa. Ne soveltuvat parhaiten toistotyöskentelyyn, jossa määrä on tärkeämpää kuin joustavuus.

Hydraulipressit

Tarvitsetko monipuolisuutta ja suoraa voimaa? Hydraulipuristimet käyttävät paineistettua nestettä voiman tuottamiseen, tarjoten ominaisuuksia, joita mekaaniset järjestelmät eivät yksinkertaisesti pysty saavuttamaan. Kun käsitellään raskaita tai korkean vetolujuuden materiaaleja, hydraulinen metallinmuokkauskoneistus on usein suositumpi vaihtoehto.

Tärkeimmät edut ovat seuraavat:

• Täysi voima koko iskun matkalla: Vakiovoiman käyttö riippumatta liikkuvan osan asemasta
• Säädettävä nopeus ja paine: Hienosäädä parametreja eri materiaaleille ja geometrioille
• Syvävetokyky: Erinomainen monimutkaisille onttoille muodoille, jotka vaativat hallittua materiaalivirtausta
• Ylipito suoja: Hydraulijärjestelmät estävät vauriot liiallisen voiman aiheuttamasta ylikuormituksesta

Hydrauliset pressit toimivat hitaammin kuin mekaaniset vastineensa, mutta niiden johdonmukaisuus ja sopeutuvuus ovat korvaamattomia monimutkaisissa tarkasti leikatuissa metalliosissa, joissa tarkkuus on nopeutta tärkeämpää.

Servo-ohjattuja puristeita

Servopressit edustavat uusinta kehitysvaihetta metallinmuovauskoneissa, yhdistäen mekaanisten järjestelmien nopeuden modernin ohjausteknologian ohjelmoitavuuteen. Nämä koneet käyttävät servomoottoreita työntimen ajaminen, mikä mahdollistaa ennennäkemättömän tarkan hallinnan nopeudelle, asemalle ja voimalle jokaisen iskun aikana.

Servopressien edut sisältävät:

• Ohjelmoitavat liikeprofiilit: Mukauta nopeus ja pysähdysaika optimaalista muovaukseen varten
• Energiatehokkuus: Moottorit kuluttavat energiaa vain silloin, kun ne toimivat
• Alhaisempi melutaso: Hiljaisempi toiminta verrattuna mekaanisiin presseihin
• Nopea vaihto: Säädä parametreja ohjelmiston kautta mekaanisten muutosten sijaan

Tehtäviin, jotka vaativat poikkeuksellista tarkkuutta – kuten elektroniikkakomponentit, lääketieteelliset laitteet tai korkealuokkaiset autonosat – servojen käyttö oikeuttaa korkeamman alkuperäisen sijoituksen vähentämällä hukkapaloja ja parantaen osien laatua.

Puristusvoiman tarpeen ymmärtäminen

Oikean puristuskapasiteetin valitseminen ei ole arvauspeliä – se on laskettua tiedettä. Jos alimitoitat laitteistosi, saatat vahingoittaa työkaluja tai tuottaa virheellisiä osia. Jos taas ylimitoitat merkittävästi, tuhlaat pääomasijoitustasi.

Alueen asiantuntijan Steve Bensonin mukaan kirjoittaessa julkaisulle Valmistaja , puristimen tonnimäärän laskemiseen liittyy useita huomioon otettavia tekijöitä, eikä riitä, että koneen nimellisarvo vain vastaa tehtävän vaatimuksia.

Tärkeimmät puristusvoiman laskennan tekijät ovat:

• Materiaalin tyyppi ja paksuus: Korkean lujuuden teräkset vaativat huomattavasti suurempaa voimaa kuin pehmeä teräs
• Taitepituus: Pidemmät taiteet jakavat voiman laajemmalle alueelle
• Työkalun aukon leveys: Laajemmat V-avaukset vähentävät tarvittavaa puristusvoimaa
• Keskilinjan kuormitus: Useimmat puristimet saavuttavat nimelliskapasiteettinsa, kun kuorma on keskitetty — epäkeskeinen kuorma vähentää turvallista kapasiteettia

Tärkeä käsite on keskilinjan kuormitusraja puristimet on suunniteltu täyden painovoiman kuormitukselle, joka kohdistuu noin 60 prosenttiin etupöytien välimatkasta. Tämän rajan ylittäminen aiheuttaa pysyvää vahinkoa pöytään ja ramille liiallisen taipumisen vuoksi.

Esimerkiksi 100 tonnin puristin, jonka etupöytien välimatka on 10 jalkaa, lasketaan seuraavasti:

Keskilinjan kuormitusraja = 100 tonnia ÷ (120 tuumaa × 0,60) = 1,39 tonnia tuumaa kohti

Älä koskaan ylitä koneesi keskilinjan kuormitusrataa — muuten aiheutuu pysyvää taipumisvauriota, joka heikentää tarkkuutta kaikissa myöhemmissä töissä.

Työkalujen perusteet tarkkuustuloksia varten

Vaikka kehittynein paineistinkin tuottaa vain sitä, mitä sen työkalut sallivat. Levymetallin muovaukseen käytettävät työkalut – muottileikkurit, iskutyökalut ja levyjenpidikkeet – muuntavat paineen voiman tarkaksi osageometriaksi.

Nurjahdukset kiinnitetään paineen rammaan ja kohdistavat suoran voiman työkappaleeseen. Niiden geometria määrittää taitekulmat, vetosyvyydet ja muovausmuodot. Nykyaikaiset tarkkuushiottujen iskutyökalujen kovuus on noin 70 HRC, mutta tämä kovuus tulee varoituksella: ylitä näiden metallinmuovausvälineiden kuormitusrajat, ja ne sinkoutuvat vaarallisina sirpaleina eikä yksinkertaisesti muodostu kuten pehmeämmät vaihtoehdot.

Muovinjalat tarjoavat ontelon tai pinnan, vasten jota materiaali muovautuu. Muotin suunnittelu vaikuttaa suoraan osan laatuun, ja siihen liittyviä huomioon otettavia asioita ovat:

• Pinta-terminaattorivaatimukset
• Purkukulmat osan poistamiseksi
• Materiaalin virtauspolut syvävetossa
• Kulumisvastus tuotannon pitkäikäisyyttä varten

Levyjenpidikkeet säätää materiaalin virtausta syvävetoperatoissa. Liiallinen paine aiheuttaa repeämisiä; liian vähäinen sallii rypleiden syntymisen. Tämä muottikomponentti vaatii tarkan kalibroinnin materiaaliominaisuuksien ja vetosyvyyden perusteella.

Alue, jossa työkalujen hartiat koskettavat puristuspöytää ja ramia, määrittää uppoamisvoiman rajat. Laajemmat hartian leveydet jakavat kuorman suuremmalle alueelle, mikä mahdollistaa korkeamman voiman ennen kuin työkalut uppoavat konepintoihin.

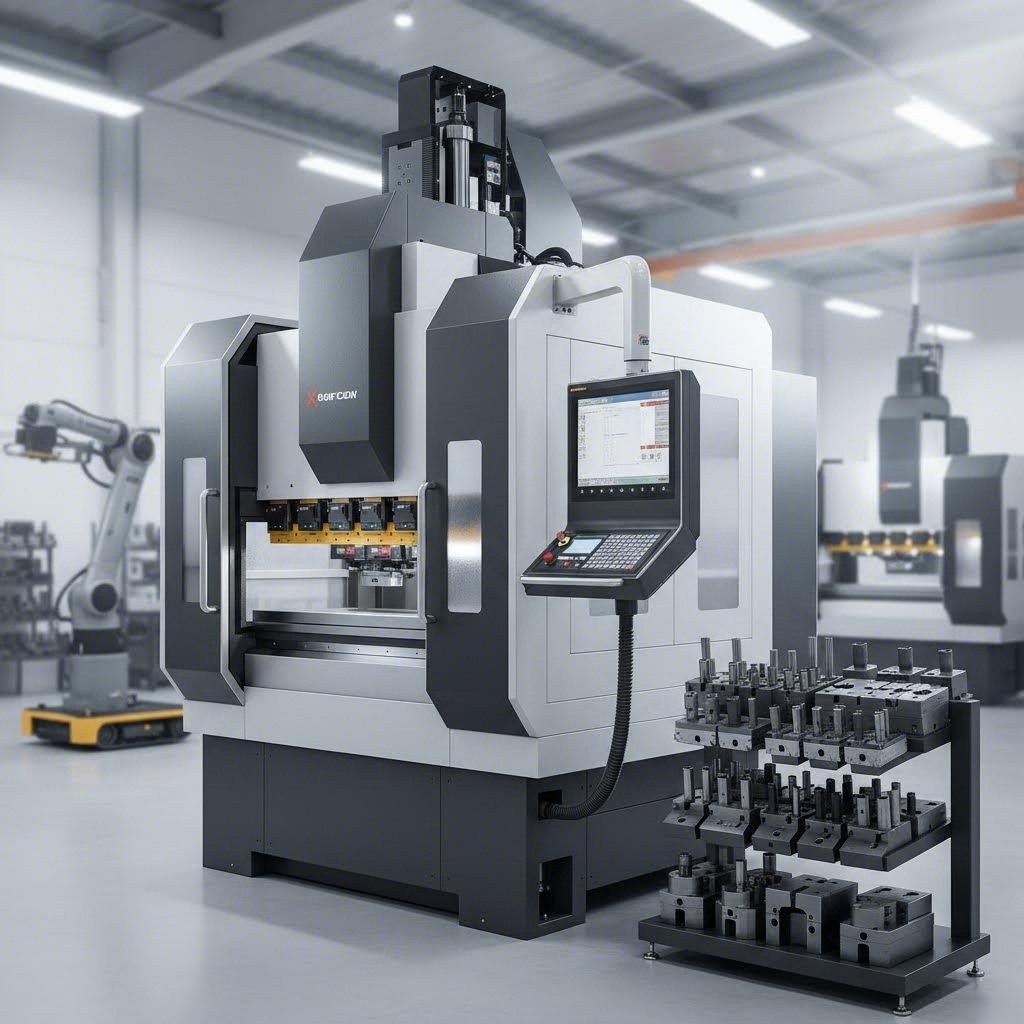

CNC-integrointi nykyaikaisissa muovausoperaatioissa

Nykyajan CNC-muovaus Teknologia muuntaa levyjen käsittelyn manuaalisesta taiteesta tarkaksi valmistukseksi. Tietokoneohjattu numerointi tarjoaa toistettavuutta, joustavuutta ja dokumentointimahdollisuuksia, joita manuaaliset toiminnot eivät yksinkertaisesti voi saavuttaa.

Nykyiset CNC-painotaittimet tarjoavat:

• Ohjelmoitavat takapysäyttimet: Automaattinen asennon säätö tasaisia taitekohtia varten
• Kulmamittausjärjestelmät: Reaaliaikainen palaute kompensoi materiaalivaihteluita
• Reseptien tallennus: Tallenna ja palauta valmiit työasetukset välittömästi
• Taivutusjärjestyksen optimointi: Ohjelmisto laskee tehokkaan muovausjärjestyksen törmäysten välttämiseksi

Automaattiset muovausjärjestelmät ulottuvat yksittäisten koneiden lisäksi robottikäsittelyyn, automaattisiin työkalunvaihtimiin ja integroituun laaduntarkkailuun. Näillä järjestelmillä vähennetään työvoimatarvetta samalla kuin tuotantosarjojen yhdenmukaisuutta parannetaan.

Suuren komponenttimäärän ja pienen volyymin tuotannossa CNC-muovaus vähentää huomattavasti työasennusten vaihtoaikaa. Suurten volyymin toiminnoissa automaatio minimoituu käyttäjän väsymys ja vaihtelu säilyttäen samalla johdonmukaisen tuotoslaadun.

Laitteiden huomioon ottaminen tuotantoskenaarioiden mukaan

Laitteiston sovittaminen tiettyihin tuotantotarpeisiin varmistaa optimaalisen sijoituksen tuoton. Ota huomioon nämä suuntaviivat:

• Prototyyppi ja pieni volyymi (alle 1 000 osaa): CNC-puristimet nopealla työkalunvaihdolla tarjoavat joustavuutta ilman erityisen työkaluvarauksen investointia
• Keskitasoisen volyumin (1 000–50 000 osaa): Hydrauliset tai servopuristimet sovelluskohtaisella työkaluvälineellä tasapainottavat asennuskustannukset kappalekohtaisen tehokkuuden kanssa
• Suuri volyymi (50 000+ kappaletta): Mekaaniset puristimet edistyneillä kuviokuormilla tai siirtomalleilla maksimoivat läpimenon ja minimoivat kappalekohtaiset kustannukset
• Monimutkaiset geometriat: Hydraulipuristimet tai hydroformauslaitteet tarjoavat ohjatun materiaalivirran
• Tarkkuuteen perustuvat sovellukset: Servo-ohjatut puristimet tarjoavat ohjelmoitavat liikeprofiilit optimaalista muovaukseen varten

Laitteiston valinta vaikuttaa suoraan siihen, millaisia virheitä kohtaat ja kuinka helposti voit korjata niitä — haasteisiin, joita käsittelemme kattavasti seuraavassa osiossa yleisten muovausongelmien vianmäärityksestä.

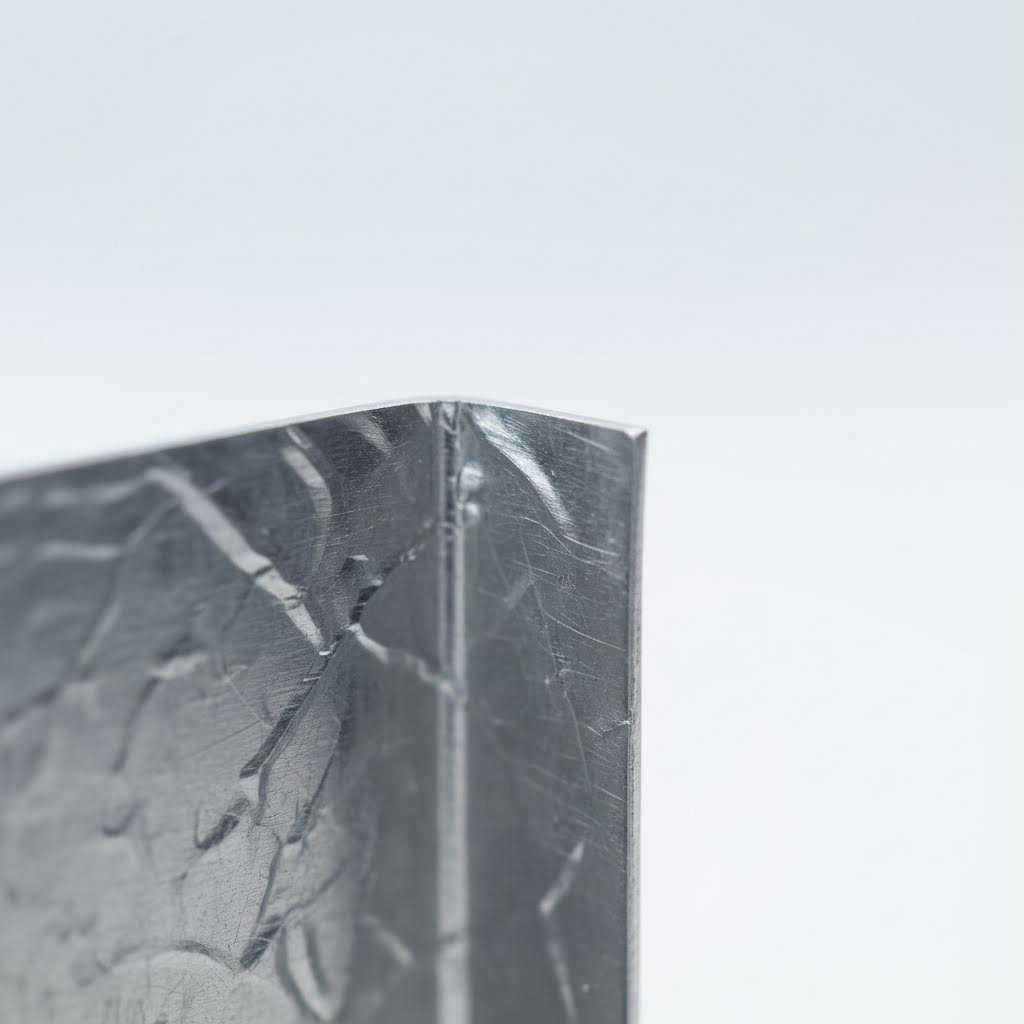

Yleisten muovausvirheiden vianmääritys

Vaikka oikeat laitteet, materiaalit ja tekniikat olisivat käytössä, virheitä esiintyy. Ero onnistuneiden ja kamppailevien valmistajien välillä on siinä, että ymmärtäävätkö he ongelmien syyn ja osaavatko korjata ne nopeasti.

Kun muokkaat levyä, työnnät materiaalia sen kimmoisen rajan yli – ja juuri siinä kohdassa asiat voivat mennä pieleen. Olipa kyseessä mittojen epätarkkuudet, pinnan virheet tai suorastaan materiaalin rikkoutuminen, jokainen vika johtuu tunnistettavissa olevista syistä, joille on olemassa todennettuja ratkaisuja.

Tarkastellaan neljää suurinta levyn työstömenetelmien haastetta, joihin saatat törmätä, ja tarkalleen miten ne ratkaistaan.

Jousieffektin estäminen ja korjaaminen

Oletko koskaan taivuttanut osaa täsmälleen 90 asteeseen, irrottanut sen puristimesta ja nähnyt sen palautuvan takaisin 87 asteeseen? Tätä kutsutaan jousieffektiksi – ja se on ilman muuta painamisoperaatioissa turhauttavimpia vikoja.

Puristuksen jälkeinen palautuminen johtuu siitä, että metallin muodonmuutos sisältää sekä plastisia (pysyviä) että elastisia (tilapäisiä) komponentteja. Kun muovauspaine poistetaan, elastinen osa palautuu, mikä osittain kumoaa tarkasti lasketun taivutuksen. LYAH Machiningin mukaan tämä virhe muuttuu erityisen haastavaksi korkean lujuuden tai paksujen materiaalien kanssa työskenneltäessä.

Mikä aiheuttaa liiallisen puristuksen jälkeisen palautumisen?

• Materiaalin ominaisuudet: Korkeampi myötölujuus ja kimmoisuusmoduli lisäävät elastista palautumista
• Taivutussäde: Suuremmat säteet suhteessa paksuuteen tuottavat enemmän puristuksen jälkeistä palautumista
• Materiaalin paksuus: Ohuemmat materiaalit osoittavat yleensä suurempaa suhteellista palautumista
• Muovauslämpötila: Kylmämuovaus tuottaa enemmän puristuksen jälkeistä palautumista kuin lämpimässä muovauksessa

Ennaltapitäisstrategiat:

• Ylitaivutus: Laske odotettu puristuksen jälkeinen palautuma-kulma ja taivuta tavoitteen ohi – kompensoiva työkalu sisällyttää tämän korjauksen muottigeometriaan
• Pohjauttaminen tai kolmintekniikka: Käytä lisävoimaa iskun alaosassa, jotta taivutusalue muovautuu plastisemmin täysin
• Materiaalivalinta: Valitse mahdollisuuksien mukaan seoksia, joilla on matalampi myötöraja tärkeisiin taivutuksiin
• Pienennetyt taivutussäteet: Tiukemmat taivutukset (materiaalin rajoissa) vähentävät kimmoista palautumista

Levyn muovaukseen liittyvissä venytysoperaatioissa materiaalin esivenytys ennen muovausta vähentää kimmoista palautumista varmistamalla, että koko poikkileikkaus käy läpi plastisen muodonmuutoksen eikä ainoastaan ulommat kuidut.

Rypistymisen eliminoiminen syvävetokomponenteissa

Rypistymä ilmenee aaltomaisina muodostumina, yleensä taivutusten sisäpuolella tai syvävetokomponenttien liepeillä. Vaikka se saattaa vaikuttaa vain kosmeettiselta ongelmalta, rypistymä heikentää rakenteellista lujuutta ja tekee osista usein käyttökelvottomia.

Kun metallilevyä vedetään ontelomuotteihin, liepeen alueella oleva materiaali kokee puristavia voimia sen ollessa vetämässä sisäänpäin. Jos nämä puristusjännitykset ylittävät materiaalin kyvyn vastustaa nystyröitymistä, muodostuvat rypyt. Kuten Karkhana.io , tämä levymetallin ryplehtymävirhe johtuu riittämättömästä muottisuunnittelusta, puristuksesta tai huonosta levytukiaineen pitämisestä.

Ryplehtymisen juurisyyt:

• Riittämätön levytukiaineen paine: Materiaali virtaa liian vapaasti muottikuppiin
• Liiallinen levykoko: Liikaa materiaalia liepeessä aiheuttaa puristusvakaattomuuden
• Ohuet materiaalivahvuudet: Ohuet levyt taipuvat helpommin puristettaessa
• Huono muotin välys: Epäasianmukainen väli lyöjän ja muotin välillä mahdollistaa materiaalin taittumisen

Korjaavat toimenpiteet:

• Lisää tyhjäpitoisen voimaa: Käytä suurempaa painetta taipumisen estämiseksi – mutta tasapainota repeämisen riskin kanssa
• Optimoi tyhjän geometria: Käytä oikean kokoisia tyhjiä, jotka minimoivat ylimääräisen liekkimateriaalin
• Lisää vetonivelet: Nämä muotissa olevat korostuneet elementit ohjaavat materiaalin virtausta ja lisäävät rajoitusta
• Säädä muotin välystä: Oikea välys (yleensä 10–15 % suurempi kuin materiaalin paksuus) estää taittumista

Levymetalliosissa, joissa rypleily jatkuu, harkitse materiaalin annullointia vetovaiheiden välillä palauttaaksesi ductilityyden ja vähentääksesi jäännösjännityksiä, jotka edistävät taipumista.

Tuhoutumisen ja halkeamien välttäminen

Reiät ja halkeamat edustavat vakavimpia muovausprosessien epäonnistumisia – materiaali murtuu kirjaimellisesti liiallisen venymän vuoksi. Toisin kuin kimmoisa palautuminen tai rypleily, joissa korjaustoimenpiteet saattavat olla mahdollisia, repinyt tai halkeillut osat ovat hukkapaloja.

Reiät syntyvät, kun vetojännitykset ylittävät materiaalin kestävyyden, yleensä alueilla, joissa venytys on suurinta. Mukaan LYAH Machining , halkeaminen on erityisen yleistä hauraisissa materiaaleissa tai niissä, joilla on huono muovattavuus, kuten valuraudassa tai kovissa teräslaikoissa.

Miksi reiät syntyvät?

• Liiallinen liuskapidikkeen paine: Materiaali ei voi virtaista muottiin, mikä pakottaa liiallisen venymisen
• Terävät nuppisäteet: Jännityskeskittymät pienissä säteissä aiheuttavat murtumia
• Riittämätön materiaalin muovattavuus: Kovuutettujen tai matalan muovautuvuuden metalliseosten kestoaika on lyhyempi
• Virheellinen vetosyvyys: Liian syvän vetämisen yrittäminen yhdessä vaiheessa aiheuttaa materiaalin liiallisen rasituksen

Halkeaminen verrattuna repimiseen: Vaikka repiminen tapahtuu tyypillisesti muovauksen aikana, halkeamia voi ilmetä jännityskeskittymiissä – terävissä kulmissa, taivutuksen lähellä olevissa rei'issä tai alueilla, joissa on jyvän suuntavirheitä – joskus jopa päiviä muovauksen jälkeen, kun jäännösjännitykset uudelleenjärjestyvät

Ehkäisy ja korjaus:

• Suurenna punch- ja vaatteen kaarevuussäteitä: Suuremmat säteet jakavat rasituksen laajemmalle alueelle – vähimmäistaivutussääntö (0,5×–2× materiaalin paksuus materiaalista riippuen) on olemassa tarkasta syystä
• Vähennä levykiinnikkeen voimaa: Salli enemmän materiaalin virtausta samalla kun säilytetään rypleiden hallinta
• Käytä välilämpöä: Palauta muovautuvuus peräkkäisten syvävetovaiheiden välillä
• Valitse sopivat materiaalit: Valitse seokset, joilla on korkeammat venymäarvot vaativiin muovauksiin
• Harkitse lämmitettyä muovausta: Korkeammat lämpötilat parantavat muovautuvuutta haastavissa sovelluksissa

Kriittinen taivutussäteen ja paksuuden suhde

Taivutussäteen ja materiaalin paksuuden suhteen ymmärtäminen estää useimmat rei'itymis- ja halkeamisvirheet jo ennen niiden syntymistä. Tämä ei ole pelkkää teoriaa – se on virheettömän muovaamisen perusta.

Kun taivutat levyä, ulkopinta venyy ja sisäpinta puristuu kokoon. Neutraaliakseli – jossa ei tapahdu kumpaakaan – sijaitsee jossain näiden välissä. Kapeammat taivutukset aiheuttavat voimakkaampaa ulkopinnan venymistä, joka lopulta ylittää materiaalin rajat.

Yleiset ohjeet vähimmäistaivutussäteelle:

• Mietelämmittely: 0,5 × materiaalipaksuus
• Alumiini (5052-H32): 1 × materiaalipaksuus
• Ruostumaton teräs (304/316): 0,5 × materiaalipaksuus (lammennettu)
• Korkean lujuuden teräs: 1 × – 2 × materiaalipaksuus laadusta riippuen
• Super duplex -ruostumaton teräs: vähintään 2 × materiaalipaksuus

Rakenteen suunta vaikuttaa merkittävästi. Taivutukset, jotka ovat yhdensuuntaisia valssausuunnan kanssa (rakenteen mukaisesti), sietävät tiukempia taivutussäteitä kuin rakenteeseen nähden kohtisuorassa olevat taivutukset. Kriittisiä sovelluksia varten tulee määritellä rakenteen suunta piirustuksissa ja varmistaa se saapuvassa tarkastuksessa.

Pikaopas: Virheet, syyt ja ratkaisut

Kun muovausprosessin ongelmien vianmäärityksessä käytetään tätä kattavaa viitettä, voidaan ongelmat tunnistaa ja korjaukset toteuttaa nopeasti:

Vika	Juurisyyt	Ennaltaehkäisykeinot	Korjausratkaisut
Karkauma	Kimmoisa palautuminen muovauksen jälkeen; korkea myötölujuus materiaaleissa; suuret taivutussäteet suhteessa paksuuteen	Ylitaiton kompensointi työkaluissa; pohjalliset/takertavat toiminnot; materiaalin valinta alhaisemmalla myötölujuudella	Säädä muottigeometriaa; lisää muovausvoimaa; lisää esivenytysvaihe; harkitse lämminmuovausta
Rumputumiseen	Riittämätön levyhaltijan paine; liiallinen reunalisä; ohuet mittausarvot; huono muottivälys	Optimoi levyhaltijan voima; oikea levin koko; lisää vetokiskot; ylläpidä sopivaa muottivälystä	Lisää rajoitusvoimaa; pienennä levyn kokoa; lisää välilämpötilanne; suunnittele uudelleen muotti vetokiskoilla
Rippeily	Liiallinen vetovenymä; liian tiukat punch-säteet; liiallinen levyhaltijan paine; huono materiaalin venyvyys	Käytä riittäviä punch/muotti-säteitä; tasapainota levyhaltijan voima; valitse korkean venymän materiaaleja	Suurenna kaarevuussäteitä; vähennä rajoituksia; lisää muotinvedon vaiheita; harkitse materiaalin vaihtamista
Rakkeneminen	Jännityskeskittymiä terävissä kohdissa; kylmamuovautuminen; raekuvioiden suuntiongelmat; viivästynyt murtuma jäännösjännitysten vuoksi	Poista terävät kulmat; noudattakaa minimikäyristys­säteitä; asettaa taivutukset raekuvion suuntaisesti; käyttäkää jännitysten poistoa	Suunnittele ominaisuudet uudelleen; lisää vapautusleikkauksia; kesken anneutus; jännitysten poistoon tarkoitettu lämpökäsittely

Onnistunut ongelmanratkaisu edellyttää systemaattista analyysiä. Kun virheitä ilmenee, vastusta samanaikaisten muutosten tekemisen kiusausta – muuta yksi muuttuja kerrallaan, arvioi tulokset ja siirry eteenpäin. Dokumentoi toimivat ratkaisut, jotta tiimilläsi kehittyy organisaatiotietoa, joka estää tulevia ongelmia.

Tietenkin paras ongelmanratkaisu tapahtuu jo ennen tuotannon alkua. Seuraavassa osiossa tutustumme valmistettavuuden suunnitteluperiaatteisiin, jotka estävät näiden virheiden syntymisen alusta alkaen – säästäen aikaa, materiaalia ja turhautumista koko tuotantoprosessin ajan.

Valmistettavuuden suunnittelun parhaat käytännöt

Entä jos voitaisiin poistaa 80 % muovausvirheistä ennen kuin yhtään leikkausta on tehty? Tässä on suunnittelun valmistettavuuden hyöty — eli DFM — sovellettuna levymetallitekniikkaan. Päätökset, jotka teette CAD-työasemalla, määrittävät, kulkeeko tuotanto sujuvasti vai muuttuuko se kalliiksi uudelleensuunnittelun opetukseksi.

Tässä epämukava totuus: useimmat levymetallin muovausongelmat eivät johtu laitevikojen tai käyttäjävirheiden aiheuttamista syistä. Ne on suunniteltu osaan alusta alkaen. Reikä liian lähellä taitekohtaa. Säde liian pieni materiaalille. Toleranssit, jotka sivuuttavat todellisen maailman valmistuskyvyt. Jokainen huomioimattomuus johtaa suoraan hylättyihin osiin, viivytettyihin aikatauluihin ja budjettiylityksiin.

Levymetallin valmistusprosessi palkitsee insinöörejä, jotka ymmärtävät valmistusrajoitteet ennen työkalujen valintaa. Tutkitaan keskeisiä DFM-sääntöjä, jotka erottavat kustannustehokkaat suunnittelut valmistushelvetistä.

Kriittinen taite­säde ja paksuus­suhteet

Muistatko keskustelumme repimisestä ja halkeamisesta? Nämä vauriot johtuvat yhdestä perussuhteesta: taivutussäde verrattuna materiaalipaksuuteen. Jos tämä on väärin, ei mikään prosessin säätö pelasta osiasi.

Norckin suunnitteluohjeiden mukaan taivutuksen sisäkaaren tulisi olla vähintään yhtä suuri kuin metallin paksuus. Ajattele sitä kuin pahvin taittamista – jos taivutat liian jyrkästi, ulompi reuna halkeaa tai siihen muodostuu "verkkojälkiä".

Mutta käytännön etu, jota usein unohdetaan: jos suunnittelet kaikki taivutukset samalla säteellä, valmistajat voivat käyttää samaa työkalua jokaiseen taitokseen. Tämä säästää asennusaikaa ja vähentää merkittävästi työkustannuksiasi.

Tärkeät taivutussäteen ohjeet suunnitteluihisi:

• Vähimmäissisäsäde: Yhtä suuri tai suurempi kuin materiaalin paksuus (1× t) useimmille materiaaleille
• Standardoi säteet: Käytä yhteneviä taivutussäteitä koko osassa vähentääksesi työkalunvaihtojen määrää
• Ota huomioon kimmoisuus: Salli 2–3 asteen kulmatoleranssi tuotantovaihtelua varten
• Ota huomioon raerintama: Taitokset, jotka ovat kohtisuorassa valssausuuntaa vastaan, sietävät tiukempia kaari säteitä kuin yhdensuuntaiset taitokset

K-kerroin — neutraaliakselin paikkasuhteen ja materiaalin paksuuden suhde — on kriittinen tekijä tasojen tarkan laskennan kannalta. Lähteessä Geomiqin suunnitteluopas k-kerroin arvot vaihtelevat tyypillisesti 0,25–0,50 välillä materiaalista, taiteoperaatiosta ja taitekulmasta riippuen. Tämän arvon oikea määrittely CAD-ohjelmistossa estää kalliit mitoitustekniset virheet, kun osat saapuvat tuotantolattialle.

Strateginen ominaisuuksien sijoittelu valmistettavuuden kannalta

Reikien, lohkojen ja leikkausten sijoituspaikalla on yhtä suuri merkitys kuin taitogeometrialla. Huono sijoittelu luo jännityskeskittymiä, vääntymiä ja asennusongelmia, jotka kasautuvat koko tuotantoprosessin ajan.

Reikien sijoittelu taitojen läheisyyteen

Sijoita reikä liian lähelle taitoviivaa, niin se venyy muodostuessa soikeaksi. Yhtäkkiä ruuvit eivät enää sovi ja niveltangot eivät linjaudu. Ratkaisu on yksinkertainen: pidä riittävä vapaa tila.

Teollisuuden parhaiden käytäntöjen mukainen sääntö: pidä reiät vähintään kaksi kertaa materiaalin paksuuden verran taitekohtien ulkopuolella. Tämä varmistaa, että komponenttisi asettuu paikalleen virheettömästi jo ensimmäisellä kerralla, ja estää kalliit uusintatyöt tai hylkäämisen.

Vapautusleikkaukset monimutkaisiin geometrioihin

Kun taivutat metallia vierekkäin tasaisen reunan kanssa, materiaali pyrkii irtoamaan kulmasta. Pyyhkimisen estämiseksi lisää taitevapautus – pieni suorakulmainen tai pyöreä lovi taiteviivan päätyyn.

Tämä yksinkertainen ominaisuus takaa siistin, ammattimaisen lopputuloksen, joka ei murtua rasituksen alaisena. Tuotteesi kestävyys loppukäyttäjille paranee, ja hylkäysasteet laskevat jyrkästi.

Pienin liepeen pituus

Liitoslevy on se metalliosan osa, jota taivutetaan ylös. Puristussaran työkalut tarvitsevat riittävän suuren pinta-alan tarttumista varten taittoa varten. Jos liitoslevysi on liian lyhyt, se on kuin yrittäisi taittaa pientä paperin siimeä valtavilla sormilla – kone ei vain pysty suorittamaan taitea oikein.

Varmista, että liitos on vähintään neljä kertaa niin pitkä kuin metallin paksuus. Pidemmät liitokset mahdollistavat vakiotyökalujen käytön. Lyhyet, "laittomat" liitokset vaativat räätälöityjä, kalliita muotteja, jotka voivat kaksinkertaistaa valmistuskustannukset.

Kapean leikkausaukon huomioonottaminen

Laserleikkurit käyttävät voimakasta lämpöä. Jos suunnitteluun kuuluu erittäin pitkiä, ohuita "sormia" tai kapeita rakojen muotoisia leikkauksia, lämpö voi vääntää metallia kuin perunalevystä. Pidä kaikki kapeat leikkaukset vähintään 1,5 kertaa materiaalin paksuutta leveämpinä ylläpitääksesi tasaisuutta ja tarkkuutta.

Rajasuunta: Piilotettu muuttuja

Metallilevyt valmistetaan valssaamalla, mikä luo "rajan", joka on samankaltainen kuin puussa. Tämä anisotrooppinen ominaisuus – jossa materiaalin käyttäytyminen vaihtelee suunnan mukaan – vaikuttaa merkittävästi muovattavuuteen.

Metalli halkeaa paljon todennäköisemmin, jos yrität taivuttaa sitä jyvän suuntaan nähden samansuuntaisesti. Suunnittele osasi siten, että taivutukset tapahtuvat poikittain jyvää vasten, ei sen suuntaisesti. Tämä "piilotettu" sääntö estää osien rikkoutumisen tai halkeamisen kuukausien kuluttua toimituksesta – laatuongelma, joka vahingoittaa asiakassuhteita ja brändin mainetta.

Kriittisiin sovelluksiin tulee määrittää jyvän suunta piirustuksissa ja varmistaa sen noudattaminen saapuvan materiaalin tarkastuksessa.

Toleranssit, jotka tasapainottavat laatua ja kustannuksia

Toleranssit välittävät valmistajille laatutehdyt vaatimukset – mutta liian tiukat toleranssit ajavat kustannukset huippuunsa ilman, että toiminnallinen suorituskyky paranee.

Metalli on hieman kimmoista. Kun sitä taivutetaan 90 asteeseen ja vapautetaan, se pyrkii luonnollisesti hieman palautumaan. Vaatimus täsmälleen 90,00 asteen kulmasta, kun 89–91 astetta toimii täysin hyvin, lisää tarkastusaikaa, nostaa hylkäysprosenttia ja inflataa yksikkökustannuksiasi.

Tärkeimmät toleranssien huomioonotettavat seikat levyjen muokkauksessa:

• Kulmatoleranssit: Vakiopelti saavuttaa ±1–2 astetta taivutuksissa—määritä tiukemmat vain toiminnallisen tarpeen mukaan
• Reikien halkaisijat: Käytä mahdollisuuksien mukaan vakioita 'hyllyltä otettavia' reikäkokoja (5 mm, 6 mm, 1/4 tuumaa). Mukautetut mitat vaativat erikoistyökaluja, jotka viivästyttävät valmistusta ja lisäävät kustannuksia
• Ominaisuuksien sijainnit: ±0,5 mm on saavutettavissa useimmille punchattaville tai laserleikatuille ominaisuuksille; tiukemmat toleranssit vaativat jälkikäsittelytoimenpiteitä
• Tasaisuus: Määritä vain liitospinnoille; yleiset tasomaisuusvaatimukset koko osan alueella aiheuttavat tarpeettoman tarkastusrasituksen

Mukaan lukien Norck , joustavuus toleransseissa siellä, missä tarkkuus ei ole välttämätöntä, pitää projektisi budjetissa samalla kun toiminnalliset vaatimukset täyttyvät.

DFM-sääntöluettelo levymetallisuunnitteluun

Ennen työkaluvapauttamista tarkista, että suunnitelma noudattaa näitä keskeisiä ohjeita levymetallin valmistusprosesseihin:

• Taittosäteet: Sisäsäde on yhtä suuri tai suurempi kuin materiaalin paksuus; säteet yhtenevät koko osassa
• Reikien sijoitus: Vähintään 2× materiaalin paksuus taivutusviivoista
• Taivutusaukot: Lisätään kulmiin, joissa taivutukset kohtaavat reunat
• Pienin lievi: Vähintään 4× materiaalin paksuus
• Kapeat piirteet: Leveys ylittää 1,5× materiaalin paksuuden
• Rakosuunta: Taivutukset suunnattu kohtisuoraan rullausuuntaa vastaan, kun mahdollista
• Toleranssit: Määritelty vain toiminnallisesti tarvittaessa; muualla käytetään standardipoikkeamia
• Standardin mukaiset rei'än koot: Valmiiksi määritellyt mitat läpäistyille ominaisuuksille

Tuotantosuunnittelun varhaisen tarkastelun liiketoimintaperusteet

Miksi tuotantosuunnittelun tarkastelu ennen työkaluvaiheen aloittamista on niin tärkeää? Ota huomioon kustannusten moninkertaistumisvaikutus: muutokset, jotka tehdään suunnitteluvaiheessa, maksavat 1× toteutuskustannukset. Samat muutokset työkaluvaiheen aikana maksavat 10×. Tuotannon aloittamisen jälkeen puhutaan jo 100× tai enemmän, kun otetaan huomioon hylätty työkalu, viivästyneet toimitukset ja kiireellinen uudelleensuunnittelu.

Varhainen yhteistyö suunnittelu- ja valmistotiimien välillä havaitsee ongelmat silloin, kun korjaukset maksavat senteiksi eivätkä dollareiksi. Monet edelläkävijävalmistajat tarjoavat nykyisin tuotantosuunnittelun palautetta osana tarjousprosessiaan, tunnistaen mahdolliset ongelmat ennen kuin olet sijoittanut tuotantotyökaluihin.

Levyjen käsittely suosisi insinöörejä, jotka suunnittelevat valmistusta silmällä pitäen jo ensimmäisestä päivästä alkaen. Noudattamalla näitä ohjeita et vain välttää virheitä – vaan rakennat osia, jotka on nopeampi tuottaa, edullisempia valmistaa ja luotettavampia käytössä. Valmistettavuuden perusta tulee vielä arvokkaammaksi, kun tarkastelemme, miten tuotantomäärä vaikuttaa prosessin valintaan ja hankkeen kokonaistalouteen.

Kustannusanalyysi ja prosessin valintakehys

Olet hallinnut DFM-periaatteet ja tiedät, kuinka välttää virheitä – mutta miten valitset muovausprosesseja, kun budjettirajoitteet tulevat kuvaan? Levyn käsittelyn taloudellinen todellisuus määrittää usein menestyksen tai epäonnistumisen jo ennen kuin ensimmäinen osa pääsee puristimeen.

Tässä on jotain, mitä monet insinöörit huomaavat liian myöhään: muovausprosessin valitseminen ainoastaan teknisten kykyjen perusteella sivuuttaa taloudelliset tekijät, jotka tekevät tai rikkovat hankkeen kannattavuuden. Hydroformattu osa saattaa olla teknisesti parempi, mutta jos tuotantomääräsi ei oikeuta työkaluinvestointia, olet juuri suunnitellut itsesi kustannusloukkuun.

Tarkastellaan taloudellista viitekehystä, joka ohjaa fiksujen prosessivalintapäätösten tekemistä.

Tuotantomäärän kynnysarvot prosessivalinnalle

Tuotantomäärä on yksittäinen merkittävin tekijä muovausprosessien taloudessa. Suhde ei ole lineaarinen – se noudattaa dramaattisia portaittain kasvavia funktioita, joissa tietyt prosessit tulevat taloudellisesti kannattaviksi vasta tiettyjen kynnysarvojen ylityttyä.

Ottakaamme esimerkiksi leikkaus: alan kustannusanalyysien mukaan leikkaustyökalut vaativat yleensä alkuperäisen investoinnin, joka vaihtelee 5 000–50 000 dollarin välillä osan monimutkaisuudesta riippuen. Tämä kuulostaa kalliilta, kunnes ymmärtää, että kappalekustannukset voivat pudota alle 0,50 dollariin yksinkertaisille geometrioille suurilla tuotantomäärillä.

Matematiikka tulee nopeasti vakuuttavaksi:

• 10 000 osaa: 50 000 $ työkaluista ÷ 10 000 = 5,00 $ osaa kohden pelkästään työkalujen poistot
• 100 000 osaa: 50 000 $ työkaluista ÷ 100 000 = 0,50 $ osaa kohden työkaluihin
• 1 000 000 osaa: 50 000 $ työkaluista ÷ 1 000 000 = 0,05 $ osaa kohden työkaluihin

Milloin leikkaus ylittää vaihtoehdot? Risteyskohta sijoittuu tyypillisesti 10 000–50 000 osan välille osan monimutkaisuudesta ja vaihtoehtoisten prosessien kustannuksista riippuen. Näitä määriä pienemmillä volyymeilla joustavat prosessit, kuten laserleikkaus yhdessä CNC-taivutuksen kanssa, ovat usein taloudellisempia huolimatta korkeammista kustannuksista osaa kohden.

Rullamuovaus noudattaa samankaltaisia taloudellisia periaatteita, mutta erilaisilla kynnysominaisuuksilla. Prosessi soveltuu erinomaisesti jatkuviin profiileihin, joita tarvitaan suurissa määrissä – kuten kattolevyihin, rakenteisiin kanaviin tai hyllykomponentteihin. Rullamuovauksen alkuperäiset työkalut voivat maksaa enemmän kuin leikkaustyökalut, mutta jatkuvan tuotannon luonne laskee kustannuksia jalan pituutta kohti huomattavan alhaisiksi soveltuvissa käyttötarkoituksissa.

Hydroforming viehittää keskiaseman: korkeampi työkaluinvestointi kuin muotissa, mutta alhaisempi kuin edistyneet vaativissa geometrioissa. Prosessista tulee taloudellinen, kun osan monimutkaisuus muuten vaatisi useita muotinvalmistelevia toimenpiteitä tai kun painon vähentäminen optimoidun seinämäpaksuuden kautta perustellaan premium-kustannukset.

Työkaluinvestointi verrattuna kappalekustannuksiin

Ymmärtäminen välisestä suhteesta alkuperäisin investoinneista ja jatkuvista kustannuksista paljastaa, miksi volyymiarviot ovat niin ratkaisevan tärkeitä. Eri muovausmenetelmät jakavat kustannukset perustavanlaatuisesti eri tavoin.

Seuraava vertailu havainnollistaa, miten prosessitalous muuttuu tuotantovolyymien myötä:

Muovauksen prosessi	Tyypillinen työkalukustannus	Ihanteellinen määräväli	Kappalekustannusten kehityskulku	Kannattavuuden tarkastelu
Tyyppi	$5,000–$50,000+	yli 10 000 osaa	$0,30–$1,50 suurissa määrissä	Suuri alkuinvestointi poistuu nopeasti mittakaavassa
Progressiivinen muottileimaus	$25,000–$150,000+	50 000+ osaa	$0,10–$0,75 suuremmassa määrin	Korkein tehokkuus monimutkaisille monipuolisille osille
Laserleikkaus + taivutus	$0–$2 000 (kiinnityslaitteet)	1–10 000 osaa	$2–$10 kappale	Vähäinen asennus; ihanteellinen prototyypeille ja pienille sarjoille
Rullamuotoilu	$15,000–$100,000+	yli 25 000 lineaarista jalkaa	Erittäin alhainen hinta jalkaa kohti suuremmassa määrin	Vain jatkuvat profiilit; erinomainen skaalautuvuus
Hydroforming	$10,000–$75,000	5 000–50 000 osaa	1–5 $ osaa kohden	Oikeuttaa korkeamman hinnan monimutkaisille onttoille muodoille
Syväpiirtoon	$8,000–$60,000	yli 10 000 osaa	0,50–3 $ suurten määrien tuotannossa	Optimaalinen sylinterimäisille ja kupinmuotoisille geometrioille

Materiaalin käyttöaste lisää toisen taloudellisen ulottuvuuden. Valmistuskustannustutkimusten mukaan leikkaustoiminnoilla saavutetaan 85–95 %:n materiaalihyötykkyys optimoidulla asettelulla. Tämä tehokkuus moninkertaistaa säästöt, kun käytetään kalliita materiaaleja, kuten ruostumatonta terästä tai alumiiniteräksiä.

Myös jälkikäsittelytoiminnot vaikuttavat kokonaiskustannuksiin. Leikattu osa, joka vaatii laajaa virheiden poistoa, lisäkoneenpurua tai monimutkaista kokoonpanoa, voi lopulta maksaa enemmän kuin vaihtoehtoinen valmistusmenetelmä, joka tuottaa valmiimman komponentin. Vaiheittainen muottileikkaus eliminointi usein kokonaan jälkikäsittelytoiminnot yhdistämällä useita muovausvaiheita yhdellä puristusiskulla.

Pikamallinnus ennen tuotannon aloittamista

Siirtymä konseptista sarjatuotantoon edustaa yhtä suurimmista riskeistä levymetallin valmistuksessa. 50 000 dollarin panostus tuotantotyökaluihin pelkästään CAD-mallien ja simulointien perusteella on uhkapeli, joka ei aina kannata.

Tässä vaiheessa nopea levymetalliprototyyppi osoittaa arvonsa. Tutkimusten mukaan prototyyppistrategian tutkimus levymetalliprototyyppi toimii konkreettisena muodon ja toiminnan varmentajana todellisissa valmistusolosuhteissa – jotain, mitä CAD-mallit itsessään eivät voi tarjota.

Mitä metalliprototyypitys paljastaa, mitä simuloinnit jättävät huomiotta?

• Suunnittelun epäkohdat: Väärät reikien sijainnit, puuttuvat vapaudet, väärät taitejärjestykset tai ominaisuudet, joita ei voida muodostaa piirrosten mukaisesti, tulevat välittömästi ilmi
• Valmistettavuuden heikkoudet: Prototyypin rakentaminen pakottaa käymään läpi täsmälleen samat prosessit kuin kussakin ominaisuudessa vaaditaan, mikä paljastaa, voivatko työkalut saavuttaa vaaditut taiteet tai hidastavatko toiminnot tuotantoa
• Kokoonpanon validointi: Fyysiset prototyypit vahvistavat, että liitettävät osat todella sopivat yhteen – keskeinen tarkistus ennen työkalujen valmistuksen investointia
• Materiaalin käyttäytyminen: Käytännön kimmoisuus, pinnankarheus ja muovattavuuden rajat tulevat mitattaviksi eivätkä ole pelkästään teoreettisia

Prototyyppien levyosissa käytetään yleensä joustavia menetelmiä, kuten laserleikkausta ja CNC-taontia, jotka edellyttävät vähäistä työkaluinvestointia. Nämä menetelmät sallivat suunnittelun iteraatiot ilman tuotantokuuville ominaista kustannusrangaistusta.

Autoteollisuuden sovelluksissa, joissa vaaditaan IATF 16949 -sertifioitua laatua, valmistajat kuten Shaoyi tarjoavat 5 päivän nopeat prototyyppipalvelut, jotka auttavat vahvistamaan suunnitelmia ennen tuotantotyökalujen valmistamista. Laaja DFM-tuki prototyyppivaiheessa tunnistaa valmistettavuusongelmat varhain, kun korjaukset maksavat senttejä eivätkä dollareita.

Siirtymä prototyypistä tuotantoon noudattaa yleensä seuraavaa järjestystä:

• Alkuperäinen prototyyppi: Vahvista perusgeometria ja istuvuus käyttämällä joustavia menetelmiä
• Suunnittelun hionta: Ota huomioon prototyyppien arvioinnin kautta opitut asiat
• Pilot-tuotanto: Pieni erä (50–500 osaa) käyttäen tuotantoon lähellä olevia prosesseja
• Sarjatuotantotyökalut: Täysi investointi optimoituun muotteihin ja automaatioon
• Tilavuustuotanto: Korkean nopeuden valmistus ammortisoituneilla työkalukustannuksilla

Jokainen vaihe toimii tarkastuspisteenä. Jos levymetalliprototyyppi toimii odotetusti, suunnittelua kehitetään eteenpäin. Jos ongelmia ilmenee, muutokset pysyvät suhteellisen edullisina verrattuna tuotantotyökalujen valmistumisen jälkeen huomattuihin ongelmiin

Oikean prosessin valitseminen

Arvioitaessa muovausprosesseja tietylle sovellukselle, ota huomioon nämä päätösten perusteet tärkeysasteikon mukaisessa järjestyksessä:

• Arvioitu elinkaaren tilavuus: Kokonaistuotantomääräsi tuotteen elinkaaren aikana määrittää, mitkä prosessit voivat tehokkaasti ammortisoida työkalukustannukset
• Osaluokka: Yksinkertaiset taivutukset suosivat joustavia prosesseja; monimutkaiset, useita ominaisuuksia sisältävät osat oikeuttavat edistyksellisten muottien sijoittamiseen
• Materiaalikustannukset: Kalliit materiaalit korostavat korkean materiaalihyötykäytön merkitystä
• Markkinoille saattamisaika: Metallien nopea prototyyppivalmistus ja joustavat prosessit kiihdyttävät alkuvaiheen tuotantoa; erikoistyökalut vievät enemmän aikaa, mutta toimivat nopeammin käynnistymisen jälkeen
• Laatukriteerit: Autoteollisuuden IATF 16949 - tai ilmailualan AS9100 -sertifiointi voi määrätä toimittajien ja prosessien vaadittavat taidot
• Toissijaiset toiminnot: Ota huomioon kaikki muodonmuutoksen jälkeiset kustannukset, mukaan lukien kiilanpoisto, koneenpurku, viimeistely ja kokoonpano

Autoteollisuuden valmistajat säästävät 20–30 % yksikkökustannuksissa käyttämällä edistynyttä painopuristusta verrattuna CNC-konepursintaan rakenteellisissa kiinnikkeissä, kuten valmistuskustannustutkimukset osoittavat. Tämä säästö kertyy miljoonien ajoneuvojen osalta – mutta kannattaa vain silloin, kun volyymit oikeuttavat työkaluihin tehtävän investoinnin.

Pienille sarjoille tarkat levyjen leikkausprototyypit tai muutaman tuhannen osan tuotannot, laserleikkauksen yhdistäminen painesäätötaivutukseen tarjoaa usein paremman kokonaistaloudellisuuden, vaikka kappalekohtaiset käsittelykustannukset ovat korkeammat. Työkaluinvestoinnin puute tarkoittaa, ettei suunnittelumuutoksista tai tuotteen lopettamisesta seuraa taloudellisia sakkoja.

Keskustava havainto? Valitse prosessi vastaamaan todellista tuotantotilannettasi, äläkä nojaa toiveikkaisiin volyymin ennusteisiin, jotka saattavat jäädä toteutumatta. Varovaiset volyymin arviot suojaavat työkaluinvestointien jäämiseltä käyttämättömiksi ja säilyttävät mahdollisuuden päivittää prosesseja, kun kysyntä on vahvistunut.

Kun kustannusrunko on luotu ja prosessivalinta optimoitu, viimeinen keskeinen huomio on varmistaa, että valittu valmistustapa täyttää vaaditut laatuvaatimukset ja ylläpitää turvallista toimintaa – aiheita, joita käsittelemme kattavasti seuraavassa osiossa.

Laadunvarmistus ja turvallisuusstandardit

Olet valinnut oikean prosessin, optimoinut suunnittelun ja laskenut taloudellisuuden – mutta miten varmistat, että jokainen tehtaastasi poistuva osa täyttää määritykset? Ja yhtä tärkeää, miten suojaat niitä operaattoreita, jotka käyttävät näitä voimakkaita painopursseja?

Laadunvalvonta ja turvallisuus edustavat saman kolikon kahden puolen vastakohtia levyjen käsittelyssä. Kumpaankin osaan leikkaaminen aiheuttaa vastuuta, tuhlaa resursseja ja vahingoittaa mainehtasi. Siitä huolimatta nämä keskeiset aiheet jäävät yllättävän usein väliin useimmista valmistuksen ohjeista. Muutetaanpa sitä.

Mittaus- ja tarkastustekniikat

Jokainen muovattu osa kertoo tarinansa mittojensa kautta. Tarkka levynmuovaus vaatii vakuuttavia menetelmiä, joilla havaitaan poikkeamat ennen kuin virheelliset levyosat päätyvät asiakkaille.

Mitkä tarkastusmenetelmät antavat luotettavia tuloksia?

• Koordinaattimittauskoneet (CMM:t): Nämä automatisoidut järjestelmät tarkkailevat osia ohjelmoituissa kohdissa ja vertaavat todellisia mittoja CAD-malleihin. CMM:t soveltuvat erityisen hyvin monimutkaisiin geometrioihin, joissa useiden ominaisuuksien on säilytettävä tiukat suhteet toisiinsa nähden
• Optiset vertailijat: Projisoi suurennettuja osaprofiileja vertailuviivojen päälle nopeaa visuaalista tarkistusta varten muodoista ja reunojen tiloista
• Kyllä/ei-tunkit: Yksinkertaiset, nopeat tarkistustyökalut kriittisille mitoille—reikiin, loven leveyksiin, taitekulmiin—joita operaattorit voivat käyttää painokoneella
• Laserkeilaus: Kaatii koko pinnan geometrian nimellismallien vertailua varten, tunnistaen kiertymät, kimmoisuuden ja hienojakoiset muodonmuutokset
• Korkeusmittauslaitteet ja suorakaliperit: Välttämättömiä käsityökaluja prosessin aikaisiin tarkistuksiin ja ensimmäisen osan tarkastukseen

Ensimmäisen osan tarkastus (FAI) määrittää perustason. Ennen tuotantoerien aloittamista on mitattava alkuosat huolellisesti kaikkien piirustusten mukaisesti. Tulokset dokumentoidaan ja näytteet säilytetään tulevaa käyttöä varten. Tämä alkuvaiheen tarkastukseen sijoitettu panostus estää koko tuotantoerien menemisen sallittujen toleranssien ulkopuolelle

Tilastollinen prosessinohjaus (SPC) ylläpitää laatua koko tuotantosarjan ajan. Seuraamalla tärkeitä mittoja ohjakaavioissa, käyttäjät havaitsevat suuntaviivat ennen kuin osat poikkeavat toleranssialueeltaan. Mittasuureen suuntautuminen ylärajalle osoittaa säätötarvetta – estäen hukkapalautuksen synnyn.

Pinnan laadun arviointi

Mittausten lisäksi pintakunto määrää, täyttävätkö osat toiminnalliset ja esteettiset vaatimukset. Metallinkäsittelyprosessit voivat aiheuttaa virheitä, jotka heikentävät suorituskykyä tai ulkonäköä.

Yleisiä pintalaadun tarkistuspisteitä ovat:

• Naarmut ja loukkuunnot: Johtuvat usein roskista muoteissa tai epäasianmukaisesta materiaalin käsittelystä
• Appelsiinikuori-pinta: Osoittaa liiallista venymistä materiaalin rajojen yli
• Muottimerkit: Siirtyvät kuluneilta tai vaurioituneilta työkalupinnoilta
• Reunamurskeet: Terävät reunat, jotka jäävät esimerkiksi rei'itys- tai leikkaustoimenpiteistä
• Galling: Materiaalin siirtyminen työkappaleen ja työkalun välillä, mikä aiheuttaa pinnan epätasaisuuksia

Visuaalinen tarkastus tasaisessa valaistuksessa havaitsee suurimman osan pintavioista. Kriittisiin sovelluksiin pintaprofiilimetrit mittaavat karheusarvot (Ra, Rz) varmistaakseen pinnoitustodistukset. Puhtaan työkalun ja asianmukaisen voitelun ylläpito estää suurimman osan pintaongelmista jo ennen niiden syntymistä.

Muovattujen osien materiaalitestaus

Metalliosien valmistuksessa on varmistettava, että saapuvat materiaalit ja valmiit komponentit täyttävät mekaanisten ominaisuuksien vaatimukset. Testausmenetelmät vaihtelevat sovelluksen kriittisyyden ja asiakasspesifikaatioiden mukaan.

Oleellista materiaalivarmistusta on:

• Vetolujuustesti: Vahvistaa, että myötölujuus, vetolujuus ja venymä vastaavat materiaalitodistuksia
• Kovuustesti: Tarkistaa materiaalin tilan ja havaitsee tahattoman kovettumisen muovausoperaatioissa
• Kemiallinen analyysi: Takesiin, että seoksen koostumus vastaa spesifikaatioita, erityisesti ruostumattomille teräksille ja erikoisseoksille
• Muudivuustesti: Rajallinen kuplimuotin korkeus (LDH) ja Erichsen -testit arvioivat materiaalin käyttäytymistä muovausolosuhteissa

Toimittajien materiaalitodistukset tarjoavat perustietoa, mutta saapuvan tavaran otantatestaus paljastaa eräkohtaiset vaihtelut, jotka voivat vaikuttaa muovauksen suorituskykyyn. Säilytä näytteet jokaisesta materiaalierästä jäljitettävyyden ja mahdollisten laatuongelmien syyn selvityksen tueksi.

Teollisuustodistukset ja laatuvaatimukset

Teollisuustodistukset osoittavat, että valmistajat noudattavat systemaattista lähestymistapaa laatuun – eivätkä vain satunnaisesti saavuta hyviä tuloksia. Näiden standardien ymmärtäminen auttaa sinua arvioimaan toimittajia ja varmistamaan, että laatuvaatimuksesi täyttyvät.

IATF 16949 autoteollisuuden sovelluksiin

Kansainvälinen automaali tehtäväryhmä (IATF) kehitti IATF 16949 -standardin erityisesti autoteollisuuden toimitusketjuun. Mukaan teollisuuden standardianalyysi , IATF 16949 lisää monia vaatimuksia prosessisuunnittelusta ja -valvonnasta, tietyille henkilöille tarkoitetuista osaamisvaatimuksista, tilastotyökaluista sekä mittausjärjestelmien analyysistä ISO 9001 -viitekehyksen pohjalle.

Tärkeät IATF 16949 -lisäykset sisältävät:

• Laajennettu tuotteen laadun suunnittelu (APQP): Rakennettu lähestymistapa tuotekehitykseen
• Tuotantokomponentin hyväksyntäprosessi (PPAP): Virallinen hyväksyntä ennen tuotannon aloittamista
• Measurement System Analysis (MSA): Vahvistus siitä, että tarkastusmenetelmät ovat kelvollisia
• Statistical Process Control (SPC): Jatkuva tuotantoprosessien seuranta
• Virheeneston vaatimukset: Järjestelmällinen virheiden ehkäisy

Autoteollisuuden levyosille—alustalle, suspensiolle ja rakenteellisille osille—IATF 16949 -sertifikaatti osoittaa, että valmistaja noudattaa näissä kriittisissä sovelluksissa vaadittuja tiukkoja laatuvaatimuksia. Sertifioinnin saaneet valmistajat, kuten Shaoyi noudattavat näitä laatuvaatimuksia erityisesti alusta-, suspensio- ja rakenteellisille komponenteille, mikä osoittaa, kuinka sertifikaatti takaa luotettavan tuotannon laadun koko autoteollisuuden toimitusketjussa.

AS9100 lentokone- ja avaruusteollisuuden sovelluksiin

Avaruusteollisuus kehitti AS9100 -standardin kansainvälisen Aerospace Quality Groupin (IAQG) kautta. Tämä standardi vastaa lentokoneiden, avaruustekniikan ja puolustusteollisuuden valmistuksen erityisvaatimuksista, joissa vian seuraukset ovat vakavat.

AS9100 painottaa:

• Tuoteturvallisuus: Virallisia prosesseja turvallisuuskriittisten ominaisuuksien tunnistamiseksi ja hallintaan
• Määrityshallintaa: Jokaisen sarjanumeroidun osan tarkan määritelmän jäljittämistä
• Väärennettyjen osien estämistä: Toimenpiteitä, jotka varmistavat ainoastaan aitojen materiaalien pääsyn tuotantoon
• Ajallaan toimitus: Aikataulusuorituksen mittarit ja parannusprosessit
• Ihmistekijät: Tunnistus siitä, miten käyttäjän olosuhteet vaikuttavat prosessin tuloksiin

Valittaessa toimittajia ilmailualan levyosille AS9100-sertifiointi takaa, että valmistajat ymmärtävät ja toteuttavat ilmailualalle spesifit laatuvaatimukset yleisten valmistusstandardien lisäksi.

Toiminnalliset turvallisuusprotokollat

Puristusoperaatiot aiheuttavat vakavia vaaroja. Samat voimat, jotka pysyvästi muovautuvat metalliin, voivat aiheuttaa tuhoisia vammoja sekunneissa. Mukaan puristimen turvallisuustutkimus , puristimet sisältävät lukuisia puristuskohtia, erityisesti takapysäytteen ja taivutusalueen ympärillä, joissa vakavia vammoja voi esiintyä, jos käyttäjän kädet tai sormet jäävät puristuksiin.

Tehokkaat turvallisuusohjelmat käsittelevät kolmea kategoriaa: koneiden suojausta, toiminnallisia menettelyjä ja koulutusta.

Koneiden suojausvaatimukset

Fyysiset ja sähköiset suojaukset estävät käyttäjiä pääsemästä vaaravyöhykkeisiin koneen toiminnan aikana:

• Valokäyttöiset suojat: Luo näkymättömät esteet infrapunasäteillä – jos estettä ylitetään, kone pysähtyy automaattisesti ennen loukkaantumista
• Kaksin käsin ohjattavat ohjaimet: Vaativat molempia käsiä paineen aktivointiin, varmistaen että kädet ovat vaaravyöhykkeen ulkopuolella käytön aikana
• Kiinteät suojat: Fyysiset esteet, jotka estävät pääsyn nipistyskohtiin ja liikkuvien osien lähelle
• Kytkentäkytkimelliset suojat: Yhdistetty koneen ohjausjärjestelmään, estäen käynnistyksen elleivät suojat ole oikeassa asennossa
• Hätäpysäytyspainikkeet: Strategisesti sijoitettu nopean sammutuksen mahdollistavaksi tapaturmatilanteissa
• Läsnäolontunnistimet: Tunnistavat, kun käyttäjät menevät vaaravyöhykkeelle, ja pysäyttävät toiminnan

OSHA-standardeissa (29 CFR 1910.212) ja ANSI B11.3:ssa määritellään vähimmäisvaatimukset suojausjärjestelyille. Noudattaminen ei ole vapaaehtoista – näillä säännöksillä on laillinen täytäntöönpano ja seuraamusjärjestelmä.

Turvatyöskentelyohjeet

Koneiden suojausjärjestelyjen lisäksi toimintaprotokollit suojaa työntekijöitä tavallisten tehtävien aikana:

• Lukitus/merkintä (lockout/tagout): Pakolliset energian erottamismenettelyt ennen kaikkia huoltotoimenpiteitä tai muottien vaihtoa
• Materiaalin käsittely: Oikeat nostotekniikat ja -laitteet painavien muottien ja levyjen käsittelyyn
• Siisteitetyt työalueet: Järjestetyt ympäristöt estävät kompastumisvaarat ja takaavat pääsyn hätätilanteissa
• Henkilönsuojaimet: Suojalasit, kuulosuojat ja sopivat kädet materiaalin käsittelyyn (ei koskaan puristimen käytön aikana)
• Uupumisen hallinta: Ajoitus- ja taukopolitiikat, jotka ylläpitävät käyttäjän valmiutta

Muottien vaihto aiheuttaa erityisiä riskejä. Raskaita työkaluosia on käsiteltävä oikealla nostolaitteistolla – ei käsin, mikä lisää selkävammojen ja pudotettujen kuormien vaaraa. On oltava viralliset menettelytavat jokaiseen muottien vaihtoon.

Koulutus ja todistus

Vain asianmukaisesti toteutetut laitteet ja menettelyt suojaa työntekijöitä. Kattava koulutus varmistaa, että käyttäjät ymmärtävät sekä sen, miten turvallisesti toimitaan, että sen, miksi jokainen vaatimus on olemassa:

• Alustava pätevyys: Kattava koulutus, joka kattaa mekaaniset periaatteet, turvallisuusmenettelyt ja koneen käytön ennen itsenäistä työskentelyä
• Sääntelyvaatimusten noudattaminen: Erityisohjeet OSHA-määräyksistä ja yrityksen politiikoista
• Käytännön harjoittelu: Valvotussa toiminnassa rakennetaan käytännön taitoja ennen itsenäistä työskentelyä
• Säännölliset kertauskoulutukset: Ajoittainen uudelleenkoulutus, jolla ylläpidetään tietoisuutta ja päivitetään taitoja
• Sertifiointiasiakirjat: Tiedot, jotka osoittavat koulutuksen suorittamisen jokaista käyttäjää kohti

Turvallisuussertifioinnit, kuten Puristusjarrun turvallisuussertifikaatti, vahvistavat käyttäjän osaamisen ja osoittavat organisaation sitoutumisen turvallisiin toimintoihin.

Olennaiset laatu- ja turvallisuustarkastuspisteet

Kattavien laatu- ja turvallisuusohjelmien toteuttaminen edellyttää systemaattista huomiota useissa eri osa-alueissa. Käytä tätä tarkistuslistaa arvioidessasi nykyisiä käytäntöjä:

• Mitallisen tarkastuksen: Ensimmäisen artikkelin varmistus, prosessin aikaiset tarkastukset ja lopputarkastusprotokollat on määritelty ja noudatetaan
• Pinta-laatu: Visuaalisten tarkastusten standardit on asetettu hyväksymiskriteereitä varten viite-esimerkkien avulla
• Materiaalin varmentaminen: Saapuvien tavaroiden tarkastus ja eräkohtainen jäljitettävyys ylläpidetään
• Sertifiointien ylläpito: Vaaditut alan sertifikaatit ajan tasalla ja tarkastuksia varten valmiina
• Koneturvaus: Kaikki leikatimet varustettu asianmukaisilla suojilla, valokursoreilla tai muilla suojalaitteilla
• Hätäpysäytyslaitteet: Helposti saatavilla, testattu ja selvästi merkitty kaikissa laitteissa
• Lukitus/merkintä (lockout/tagout): Kirjalliset menettelytavat ja koulutustiedot kaikille huoltohenkilöille
• Toimittajan koulutus: Dokumentaatio, joka osoittaa kunkin laitteita käyttävän henkilön pätevyyden
• Henkilönsuojaimien noudattaminen: Sopivat suojaimet saatavilla ja niiden käyttö pakollista
• Tapahtumien ilmoittaminen: Järjestelmä läheltä piti -tilanteiden ja loukkaantumisten dokumentointia ja tutkintaa varten

Laatu ja turvallisuus eivät ole päämäärä – ne ovat jatkuvia sitoumuksia. Säännölliset auditoinnit, johtajuuden tarkastelut ja jatkuvan parantamisen prosessit pitävät näitä ohjelmia tehokkaina toimintojen kehittyessä. Tehokkaiden laatu- ja kattavien turvallisuusprosessien avulla levytyöstön toiminnot tuottavat johdonmukaisia tuloksia samalla kun suojataan arvokkainta omaisuuttanne: henkilökuntaanne.

Teollisuuden sovellukset ja eteenpäin siirtyminen

Nyt kun ymmärrät menetelmät, materiaalit, varusteet ja laatujärjestelmät, jotka ovat onnistuneen levyn työstön perustana, tutustutaan tiloihin, joissa nämä kyvyt luovat konkreettisia vaikutuksia. Ajoneuvostasi kotisi jääkaappiin asti levytyöstö muovaa tuotteita, jotka määrittelevät nykyaikaista elämää.

Mihin levyä käytetään eri teollisuuden aloilla? Vastaus paljastaa, kuinka perustavanlaatuiseksi tämä valmistustapa on muodostunut – ja miksi sen hallitseminen avaa ovet lähes jokaiselle valmistusalalle.

Autoteollisuuden ja ilmailun sovellukset

Autoteollisuus edustaa maailmanlaajuisesti suurinta kuluttajaa muovatuista levystä valmistetuille komponenteille. Jokainen kokoamolinjalta tuleva ajoneuvo sisältää satoja yhdessä toimivia valettuja, vedettyjä ja muovattuja osia.

Autoteollisuuden sovellukset sisältävät:

• Kotelo: Ovet, moottoriluukut, vetopyörät ja katon paneelit, jotka vaativat monimutkaisia kaarevuksia ja Class A -pintakäsittelyä
• Rakenteelliset komponentit: Lattiarunkoja, pylväitä ja vahvistuksia, jotka tarjoavat törmäyssuojan ja alustan jäykkyys
• Suspension osat: Ohjausvarsia, kiinnikkeitä ja asennuskomponentteja, joissa vaaditaan tiukkoja toleransseja ja tasaisia lujuusominaisuuksia
• Lämpösuojat: Valettuja alumiini- ja ruostumattomia teräspansserointeja, jotka suojaavat komponentteja pakoputken lämpötiloilta
• Polttoainesysteemin komponentit: Syvävedettyjä säiliöitä ja muovattuja letkuja, jotka sisältävät paineistettua polttoainetta turvallisesti

Ilmailusovellukset vievät metallinmuovausmenetelmät äärimmilleen. Miten levyistä tehdään lentokoneita? Tarkkojen prosessien kautta, jotka säilyttävät materiaalin eheyden samalla kun saavutetaan monimutkaisia aerodynaamisia muotoja.

Kriittisiä ilmailusovelluksia ovat:

• Ulkovalot: Vetomuovatut alumiini- ja titaanilevyt, joista valmistetaan lentokoneiden runkoja ja siipipintoja
• Ristikkeet: Rakenteelliset osat, jotka säilyttävät rungon muodon paineenvaihteluiden aikana
• Moottorikomponentit: Korkean lämpötilan seoskotelot ja putket, jotka on muovattu tarkoille määrityksille
• Sisäosat: Keveät muovatut levyt matkustamon ylälaatikoihin, keittiövarusteisiin ja sisärajoituksiin

Molemmat teollisuudenalat vaativat sertifioituja laatuohjelmia – IATF 16949 automotiiviteollisuudelle ja AS9100 ilmailuteollisuudelle – varmistaakseen, että jokainen muovattu komponentti täyttää tiukat luotettavuusvaatimukset.

Kuluttajatuotteet ja teollisuuslaitteet

Mikä muu kuin liikenne hyötyy levyjen muokkauksesta arjessa? Vastaus ympäröi sinua.

Kotitalokoneteollisuus

Keittiosi ja pesutilasi osoittavat levyjen muovauksen taitoa. Jääkaappien kotelot, pyykinpesukoneiden tambuurit, uunin sisäosat ja astianpesukoneiden altaat alkavat kaikki litteänä levynä, joka muovataan toimiviksi tuotteiksi. Syväveto luo saumattomia tambuureja, kun taas leikkaus tuottaa koristelevia paneleita ja rakenteellisia kehyksiä.

Sähköniittyjen kotelot

Palvelinrakenteista älypuhelinten koteihin muovattu metalli suojaa herkkiä elektroniikkalaitteita samalla kun se hajottaa lämpöä. Tarkka taivutus luo kotelot tiukilla toleransseilla komponenttien asennusta varten, kun taas leikkaus tuottaa ilmanvaihtoaukkoja ja liitinrajoja. Elektroniikkateollisuus arvostaa levymetallin yhdistelmää: suojausvaikutus, lämmönjohtavuus ja rakenteellinen jäykkyys.

Ilmastointi ja rakentaminen

Lämmitys-, ilmanvaihto- ja ilmastointijärjestelmät perustuvat voimakkaasti rullamuotoiltuihin kanaviin ja leikattuihin komponentteihin. Metallinmuovausmenetelmät tuottavat kaiken asuinkäyttöön tarkoitettujen ilmakanavien lisäksi kaupallisia ilmanvaihtoyksiköitä. Rakennekäyttöä on katopaneeleissa, rakenteellisissa pystytukeissa ja arkkitehtonisessa koristeosassa – kaikki hyötyy rullamuovauksen tehokkuudesta pitkissä, tasaisissa profiileissa.

Teollisuuslaitteet

Koneiden kotelot, ohjelautakotelot, kuljettimen osat ja varastointijärjestelmät käyttävät kaikki muovattua levymetallia. Teräksen kestävyys, muovattavuus ja kustannustehokkuus tekevät siitä ihanteellisen teollisuuskäyttöön, jossa toiminnallisuus painaa enemmän kuin esteettisyys.

Uudet suuntaviivat metallinmuovausmenetelmissä

Levyjen muovauksen tulevaisuutta muovaa teknologian edistysaskeleet, jotka parantavat tarkkuutta, tehokkuutta ja yhteensopivuutta nykyaikaisten valmistusjärjestelmien kanssa.

Servopuristusteknologia

Servo-ohjatut puristimet edustavat perustavanlaatuista muutosta muovauskyvyssä. Mukaan alan markkinatarkastelu , servopuristusjärjestelmien markkina ennustetaan kasvavan noin 7–9 %:n CAGRilla seuraavien viiden vuoden aikana, saavuttaen arviolta 2,5 miljardin Yhdysvaltain dollarin arvon vuoteen 2028 mennessä.

Mikä kiihdyttää tätä kasvua? Servopuristimet tarjoavat ohjelmoitavat liikeprofiilit, jotka optimoivat jokaisen muovausoperaation – hidastamalla kriittisten muodonmuutosten alueilla, pysähtymällä alimmassa kuollossa asennossa kimpoamisen hallintaa varten ja kiihdyttämällä iskun ei-kriittisissä vaiheissa. Tämä ohjelmoitavuus parantaa osien laatua samalla kun vähennetään energiankulutusta verrattuna perinteisiin mekaanisiin puristimiin.

Simulointiin perustuva prosessioptimointi

Digitaalisten kaksosten teknologiat ja edistynyt elementtimenetelmäanalyysi ennustavat nyt muovausprosessien tulokset ennen kuin ensimmäinen levykappale leikataan. Insinöörit voivat simuloida materiaalin virtausta, tunnistaa mahdolliset repeämät tai rypleet sekä optimoida levykappaleen muotoa ja työkalujen geometriaa virtuaalisesti. Tällainen prosessikehityksen etukäteinen suunnittelu vähentää fyysisiä koekäyttökierroksia, nopeuttaa tuotantoon siirtymistä ja minimoi kalliit työkalumodifikaatiot.

Industry 4.0 -integraatio

Nykyään muovausprosessit yhdistyvät yhä useammin laajempiin valmistusjärjestelmiin IoT-anturien ja verkkoyhteyksien kautta. Reaaliaikainen seuranta tallentaa puristimen voimakäyrät, syklin kestot ja mitalliset trendit – tunnistaen mahdolliset ongelmat ennen kuin ne aiheuttavat hylkäyslastua. Markkinatutkimusten mukaan IoT-yhteys mahdollistaa reaaliaikaisen tiedonkeruun, mikä edistää älykkäämpää päätöksentekoa ja saumattoman integraation Industry 4.0 -ekosysteemeihin.

Teoohjattu ennakoiva kunnossapito analysoi laitteiston tietoja komponenttien kulumisen ennustamiseksi ja huoltotoimenpiteiden ajoittamiseksi etukäteen, mikä vähentää suunnittelematonta käyttökatkosta. Koneoppimisalgoritmit optimoivat prosessiparametrit historiallisen datan perusteella, parantaen jatkuvasti laatua ja tehokkuutta ilman manuaalista puuttumista.

Seuraavat askeltesi levymetallin muovauksessa

Olitpa suunnittelemassa ensimmäistä muovattua osaasi, valitsemassa valmistuskumppania tai optimoimassa olemassa olevaa tuotantoa, tämän oppaan sisältämä tieto asettaa sinut menestyksen kannalle. Mutta pelkkä tieto ei tuota osia – toiminta tekee sen.

Tässä miten edetä tehokkaasti:

Suunnitteluingenieereille

• Käytä DFM-periaatteita alusta alkaen – taivutussäteet, reikien sijoittelu ja vapautusleikkaukset estävät myöhäisempiä ongelmia
• Neuvottele valmistajan kanssa jo suunnitteluprosessin alkuvaiheessa, äläkä vasta piirrustusten julkaisun jälkeen
• Pyydä prototyyppisiä levymetalliosia suunnitelmien varmentamiseksi ennen tuotantotyökalujen valmistamista
• Määritä sopivat toleranssit toiminnallisten vaatimusten perusteella, äläkä käytä tapana tai tavanomaisuutta

Hankinta- ja valmistusammattilaisille

• Sovita prosessin valinta todellisiin tuotantomääriin – älä sijoita liikaa työkaluihin epävarmalla kysynnällä
• Tarkista toimittajan sertifikaatit, jotka ovat soveltuvia alaanne (IATF 16949, AS9100 tai ISO 9001)
• Pyydä DFM-palautetta tarjousprosessin aikana tunnistaaksesi kustannustehokkuuden parantamisen mahdollisuudet
• Määritä laatuvaatimukset ja tarkastusprotokollat ennen tuotannon aloittamista

Toimintatiimeille ja laadunvalvontaryhmille

• Käytä tilastollista prosessinvalvontaa havaitaksesi suuntaviivoja ennen kuin ne tuottavat virheellisiä osia
• Ylläpidä kattavia turvallisuusohjelmia suojaamaan käyttäjiä painevaaroilta
• Dokumentoi vianmääritysratkaisut rakentaaksesi organisaation sisäistä tietämystä
• Pysy ajan tasalla metallinmuokkauksen teknologian edistymisessä, joka voi parantaa toimintakykyäsi

Tämän oppaan keskeiset lähtökohdat

Olet käynyt perusteellisesti läpi levymetallin muovauksen. Tässä oleelliset asiat, jotka kannattaa muistaa:

• Prosessin valinta on tärkeää: Sovita muovausmenetelmät osan geometriaan, materiaaliin, tuotantomäärään ja budjettiin – ei ole olemassa yleisesti paras menetelmä
• Materiaalin käyttäytyminen määrää lopputuloksen: Sitkeyden, myötölujuuden ja kylmämuovautumisen ymmärtäminen estää virheiden syntymisen jo ennalta
• Suunnittele valmistettavuus jo varhaisessa vaiheessa: Päätökset, jotka tehdään CAD-työasemalla, määrittävät 80 % valmistuskustannuksista ja laadun tuloksista
• Ratkaise ongelmia systemaattisesti: Jousuma, rypleily, repseily ja halkeaminen johtuvat kaikki tunnistettavissa olevista syistä, joille on olemassa todennetut ratkaisut
• Määrä määrittää taloudellisuuden: Työkaluinvestointi kannattaa vain, jos tuotantomäärät oikeuttavat poistojen tekemiseen
• Prototyypit varmentavat suunnitelmia: Fyysiset osat paljastavat ongelmia, joita simuloinnit eivät havaitse – sijoita varmennukseen ennen tuotantotyökalujen valmistusta
• Laatuvarmistus suojelee mainetta: Sertifikaatit ja tarkastusmenettelyt varmistavat johdonmukaiset tulokset eri tuotantosarjojen välillä
• Turvallisuus on ehdoton vaatimus: Metallin muovaukseen liittyvät voimat voivat aiheuttaa vakavia loukkaantumisia – asianmukainen suojaus ja koulutus suojaa tiimiäsi

Levymetallin muovaus on muovannut teollisuutta yli vuosisadan ajan, ja teknologiset edistysaskeleet laajentavat edelleen sen mahdollisuuksia. Servojäykät, simulointityökalut ja Teollisuus 4.0 -integraatio tekevät prosessista tarkemman, tehokkaamman ja yhteyksien osalta paremmin kytketyn kuin koskaan aiemmin

Seuraava askel? Käytä oppimaasi. Olipa kyse komponentin uudelleensuunnittelusta paremman valmistettavuuden saavuttamiseksi, uuden muovausmenetelmän arvioinnista tulevaa projektia varten tai parannetuista laadunvalvontamenetelmistä toimintapaikassasi – täällä hankkimasi tieto johtaa suoraan parempiin tuloksiin.

Nykyään tasaiset levyt muuttuvat huomisen toiminnallisiksi komponenteiksi. Ja nyt ymmärrät täsmälleen, miten tuo muutos tapahtuu.

Usein kysytyt kysymykset levymetallin muovauksesta

1. Mitkä ovat viisi metallinmuovausmenetelmää?

Viisi perusmetallinmuovausmenetelmää ovat valssaus (levyn puristaminen sylintereiden välissä paksuuden vähentämiseksi), puristus (materiaalin pakottaminen muotoiltuihin muotteihin), taonti (puristemuovaus muottien avulla), vetäminen (materiaalin vetäminen muottien läpi langan tai putkien valmistamiseksi) ja leikkaus (levymetallin muovaus painovoimalla vastakkaisissa muoteissa). Jokainen menetelmä palvelee erityyppisiä valmistustarpeita osan geometrian, materiaalityyppien ja tuotantonopeusvaatimusten mukaan.

2. Mikä on ero taivutuksen ja levymetallin muovauksen välillä?

Taivutus on tietty muovausoperaation tyyppi, jossa voima kohdistetaan suoraa akselia pitkin luodakseen kulmamuotoisen deformaation levyihin. Muovaus on laajempi kategoria, johon kuuluvat kaikki prosessit, joilla kiinteää metallia muokataan – mukaan lukien taivutus, syvävetäminen, leimonta, rullamuovaus, hydroformaus ja venymuovaus. Vaikka taivutus luo yksinkertaisia kulmaisia muotoja käyttäen taivutuskoneita, muut muovausoperaatiot tuottavat monimutkaisia kolmiulotteisia geometrioita erilaisten deformaatiomekanismien avulla.

3. Mitä ovat yleiset ongelmat levyjen muovauksessa?

Neljä tärkeintä levymetallin muovausvaihtetta ovat kimpoaminen (kimmoisa palautuminen, joka aiheuttaa mittojen epätarkkuutta), rypleily (puristusinstabiliteetti, joka luo aaltomaisia muodostumia), repiminen (vetorasitus, joka johtuu liiallisesta muodonmuutoksesta) ja halkeaminen (materiaalin murtuminen jännityskeskittymissä). Jokaisella vioittumalla on tunnistettavissa olevat pääasialliset syyt — kuten riittämätön tyhjötelineen paine, terävät työkalujen säteet tai virheellinen materiaalivalinta — sekä todennetut ratkaisut, joita ovat ylikulman kompensointi, vetonokkarit ja optimoidut taivutussäteet.

4. Miten valitset oikean levymetallin muovausmenetelmän projektiisi?

Prosessin valinta perustuu tuotantomäärään, osan monimutkaisuuteen, materiaalikustannuksiin ja markkinoille saattamisen aikatauluvaatimuksiin. Leikkaus soveltuu suurille sarjoille (yli 10 000 osaa), joissa työkaluinvestoinnit voidaan kirjata tehokkaasti. Laserleikkaus yhdessä CNC-taivutuksen kanssa toimii parhaiten prototyypeille ja pienille sarjoille, joiden määrä on alle 10 000 osaa. Hydroformausto soveltuu erinomaisesti monimutkaisiin onttoihin muotoihin, kun taas rullamuovaus tarjoaa tehokkuutta jatkuvilla profiileilla. Valmistajat kuten Shaoyi tarjoavat nopeita prototyyppipalveluita suunnitelmien varmennukseen ennen tuotantotyökalujen käyttöönottoa.

5. Mitkä laatuvarmennukset ovat tärkeitä levyjen muovauksen toimittajille?

IATF 16949 -sertifikaatti on olennainen osa autoteollisuuden sovelluksia ja edellyttää edistynyttä tuotteen laadun suunnittelua, tuotantokomponenttien hyväksyntäprosessia ja tilastollista prosessinvalvontaa. AS9100 -sertifikaatti kattaa ilmailualan erityisvaatimukset, mukaan lukien tuoteturvallisuus, konfiguraationhallinta ja väärennösten ehkäisy. ISO 9001 tarjoaa perustason laadunhallinnan yleiseen valmistukseen. Nämä sertifikaatit varmistavat, että toimittajat noudattavat järjestelmällisiä laatumenetelmiä, jotka tuottavat johdonmukaisia ja luotettavia tuloksia.
