Teollisuuden levytyö selitetty: Raakalevystä valmiiksi osaksi

Teollisen levymetallin ymmärtäminen ja sen keskeinen rooli valmistuksessa

Kun kuulet sanan "levymetalli", saatat kuvitella kiiltävää ilmanvaihtokanavaa, joka kulkee kodin ilmanvaihdoissa. Mutta teollinen levymetalli toimii täysin eri luokassa. Se muodostaa kriittisen infrastruktuurin perustan – öljynjalostamoiden osista lääkintälaitteiden koteloihin ja puolijohdevarusteiden kehyksiin. On olennaista ymmärtää, mikä erottaa teollisuusluokan materiaalit kaupallisista vastineistaan, varsinkin silloin, kun kyseessä ovat insinöörit, hankinnasta vastaavat tai valmistajat, jotka tarvitsevat luotettavaa suorituskykyä vaativissa olosuhteissa.

Mikä erottaa teollisen levymetallin tavallisista materiaaleista

Mitä siis tarkkaan ottaen määrittelee teolliseksi levymetalliksi? Ero perustuu kolmeen keskeiseen tekijään: paksuusmäärityksiin, materiaalisertifikaatteihin ja valmistusstandardeihin suunniteltu suorituskykysovelluksiin .

Teollisuusstandardeiden mukaan levytarkoittaa metallia, jonka paksuus on 0,5 mm – 6 mm. Tätä ohuempaa metallia pidetään kalvona, kun taas paksumpi materiaali luokitellaan laudoiksi. Teollisuuden sovellukset vaativat yleensä tätä asteikkoa keskimmäisiltä tai ylemmiltä osilta, joissa rakenteellinen eheys ja kestävyys ovat tärkeämpiä kuin joustavuus.

Toisin kuin arkkitehtonisissa koristeissa tai kaupallisessa kylttilaitteistossa käytettyjen dekoratiivisten metallilevyjen, teollisuusluokan materiaalien on täytettävä ankaria sertifiointivaatimuksia. Nämä sertifikaatit vahvistavat vetolujuuden, korroosionkestävyyden ja mittojen tarkkuuden — ominaisuudet, jotka ovat ratkaisevia silloin, kun komponentin rikkoutuminen voi pysäyttää tuotantolinjat tai vaarantaa turvajärjestelmät.

Teollisuusluokan metallilevyjen keskeiset ominaisuudet

Mikä tekee metallilevystä todella "teollisuusluokan"? Seuraavat piirteet erottavat nämä materiaalit tavallisista kaupallisista vaihtoehdoista:

• Tarkat paksuustoleranssit: Teollisuuden sovelluksissa vaaditaan johdonmukaisuutta. Jo 0,003 tuuman (noin ihmisen karvan paksuus) suuruiset vaihtelut voivat vaikuttaa valmistusprosesseihin, kuten muottaukseen ja hitsaukseen.
• Sertifioitu materiaalikoostumus: Valssitodistukset dokumentoivat tarkan seoskoostumuksen, varmistaen että materiaalit täyttävät ASTM-, SAE- tai alakohtaiset standardit.
• Ohjatut pintalaatua koskevat vaatimukset: Pintalaatu vaikuttaa kaikkeen pinnoitteen tarttumisesta korroosion kestävyyteen, joten pintalaatua koskevat määritelmät ovat ratkaisevia lopullisessa käytössä.
• Dokumentoidut mekaaniset ominaisuudet: Vetolujuus, myötöraja ja venymäprosentit vahvistetaan testausmenetelmien avulla.
• Täydellinen jäljitettävyys: Lämpökilot ja materiaalitodistukset mahdollistavat täydellisen jäljitettävyyden valssilta valmiiseen komponenttiin.

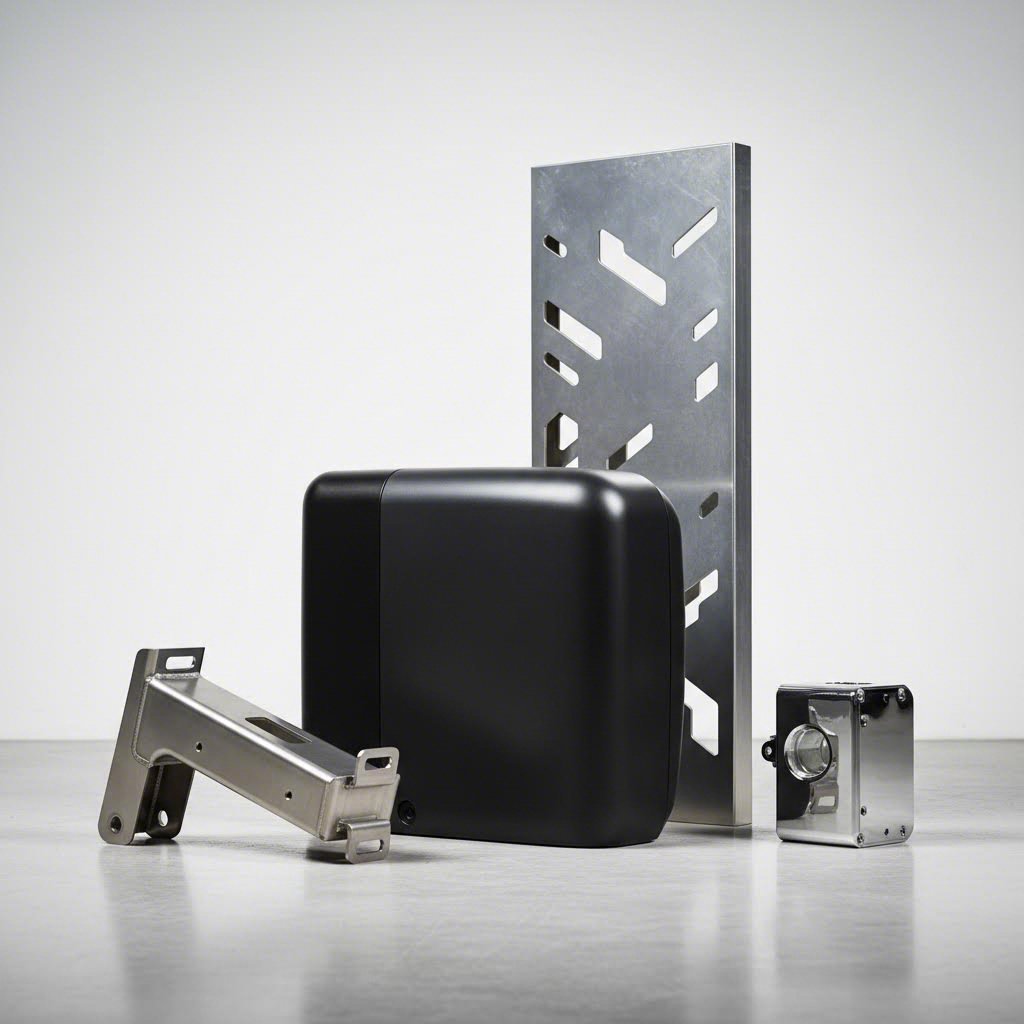

Teollinen metallin työstö kattaa erittäin monipuolisia aloja, joilla on jokaisella omat ainutlaatuiset vaatimuksensa. Öljy- ja kaasuteollisuus tarvitsee materiaaleja, jotka kestävät äärimmäisiä paineita ja syöpiviä ympäristöjä. Lääkintälaitteiden valmistajat tarvitsevat biologisesti yhteensopivia seoksia täydellisellä pintakäsittelyllä. Puolijohdevarustetuotanto edellyttää erittäin puhdasta materiaalia, josta puuttuvat saasteet, jotka voivat vaarantaa herkkäjakoiset prosessit.

Raskas teollisuus, arkkitehtoninen rakentaminen ja autoteollisuuden tuotanto tuovat mukanaan kukin omat tekniset vaatimuksensa. Tämä monipuolisuus levymetallialoilla lisää tarvetta erikoistuneelle osaamiselle – kyky ymmärtää paitsi mitä materiaaleja on olemassa, myös sitä, mitkä toimivat parhaiten tietyissä sovelluksissa.

Levymetallin työstö teollisuustasolla eroaa myös valmistusmenetelmissä. Kaupalliset sovellukset saattavat perustua perusleikkaukseen ja taivutukseen, mutta teollisuuden metallin työstössä käytetään usein tarkkaa laserleikkausta, CNC-ohjattua muovauksetta ja monivaiheista laaduntarkastusta. Näiden prosessien avulla raakalevyistä valmistetaan komponentteja, jotka täyttävät tuhannesosainssin tarkkuudella mitatut vaativat toleranssit.

Raakakelasta valmiiksi teolliseksi komponentiksi johtava matka sisältää monimutkaisia käsittelyvaiheita. Suuret kelat saapuvat käsittelylaitoksille rautatievaunujen kautta, jonka jälkeen ne kulkevat valtavien tasauskoneiden läpi, jotka litistävät, venyttävät ja leikkaavat materiaalin käsiteltäviksi levyiksi. Yleisiä mittoja ovat neljän jalanan kymmenen jalan ja viiden jalanan kymmenen jalan levyt, vaikka erikoiskoot voidaan valmistaa tietyille sovelluksille.

Näiden perusteiden ymmärtäminen asettaa sinut tekemään informoituja päätöksiä koko teknisen määrittelyn ja hankintaprosessin ajan. Seuraavissa osioissa tarkastelemme tarkemmin teollisuuden levyjen valmistuksessa käytettäviä materiaaleja, paksuusvalintoja, valmistusmenetelmiä ja laatuvaatimuksia, jotka määrittelevät onnistuneet teolliset levymetalliprojektit.

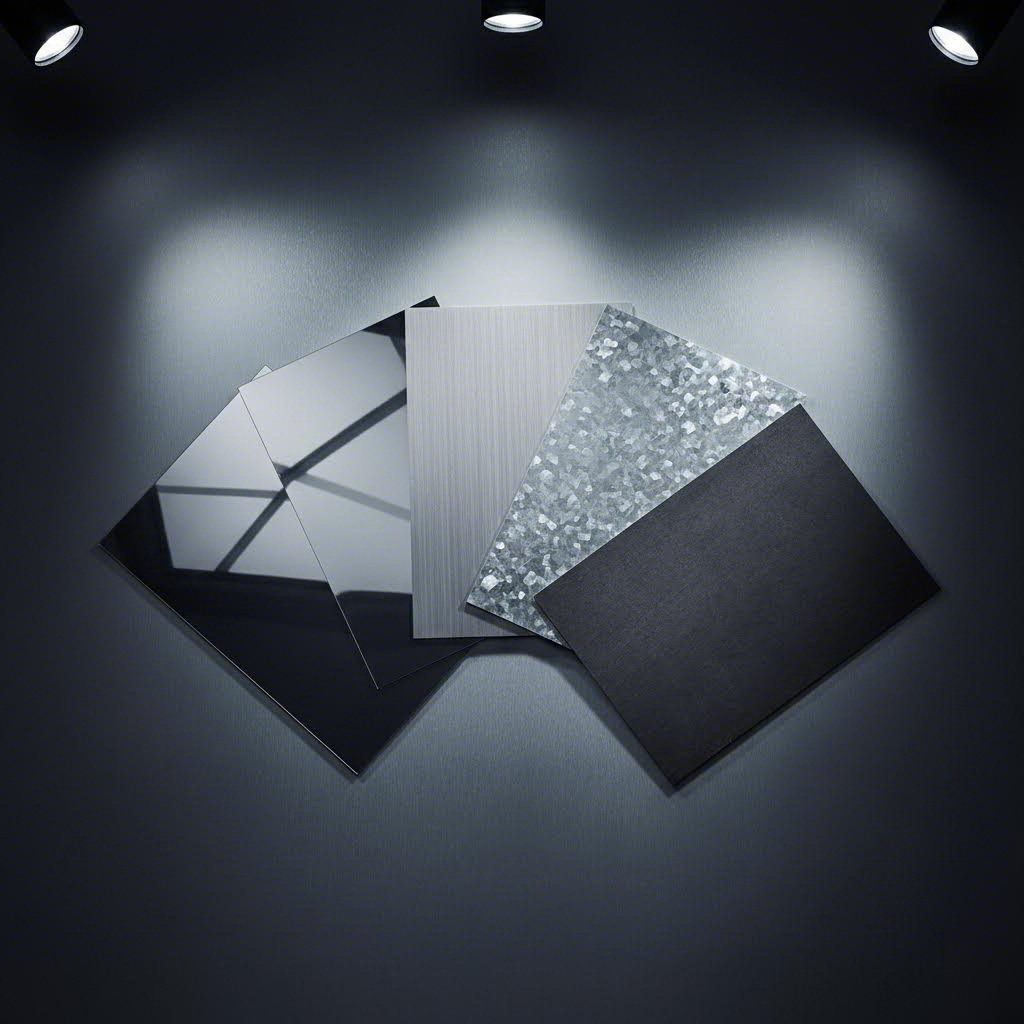

Teolliset levymetallimateriaalit ja niiden suoritusominaisuudet

Oikean materiaalin valitseminen teolliseen levymetalliprojektiin ei ole vain tekninen päätös – se on strateginen valinta. Valitsemasi metalli vaikuttaa suoraan suorituskykyyn, kestoon, valmistuskustannuksiin ja jopa projektin aikatauluun. Silti monet ostajat kamppailevat materiaalien vertailussa, koska tekniset tiedot usein näyttävät kuin aakkosmittaa. Purkakaamme keskeisimmät teollisuusmateriaalit ja selitetään, mitä nuo numerot todella tarkoittavat sovelluksellesi.

Hiiliteräs vai ruostumaton teräs teollisiin sovelluksiin

Kuvittele, että määrität materiaaleja raskaiden koneiden komponentteihin. Otatko käyttöön hiilikangas tai Rautakangas ? Vastaus riippuu käyttöympäristöstäsi, budjettirajoituksistasi ja suorituskyvyn vaatimuksistasi.

Hiiliteräs säilyttää teollisen valmistuksen perusmateriaalina tarjoamansa erinomaisen vetolujuuden – tyypillisesti 400–550 MPa – hintaan, joka on murto-osa erikoislegiureista. Tämä tekee siitä ihanteellisen rakenteisiin, koneiden kehyksiin ja komponentteihin, joissa raakaa lujuutta arvostetaan eniten. Kuitenkin hiiliteräksellä on heikko kohta: korroosio. Ilman suojapeitteitä tai sinkitystä se ruostuu kosteuden ja hapen vaikutuksesta.

Ruiskepuoli ratkaisee korroosiongelmia kromipitoisuudellaan (vähintään 10,5 %). Tämä luo passiivisen hapetekerroksen, joka vastustaa ruostumista ja kemiallista hajotusta. Mutta kaikki ruiskepuolit eivät toimi yhtä hyvin. Sarjan 300 laatuluokat hallitsevat teollisia sovelluksia, joissa 304 soveltuu yleiskäyttöön ja 316 -ruiskepuoli kestää aggressiivisempia ympäristöjä.

Mikä tekee 316-ruostumattomasta teräksestä erityisen? 2–3 prosentin molybdeenilisäys parantaa merkittävästi kloridien ja happojen kestävyyttä. Tämän vuoksi sitä käytetään merikalustuksessa, kemikaaliteollisuuden laitoksissa ja lääketarvikkeissa, joissa altistuminen koville aineille on väistämätöntä. Hintavaikutus? Se maksaa noin 20–30 % enemmän kuin 304-ruostumaton teräs.

Valittaessa hiiliterästä ja ruostumatonta terästä tulee ottaa huomioon kokonaisomistuskustannukset – ei ainoastaan materiaalin hinta. Ruostumaton teräskomponentti, joka kestää 15 vuotta ilman huoltoa, saattaa osoittautua taloudellisemmaksi vaihtoehdoksi kuin hiiliteräs, jota on säännöllisesti maalattava tai jonka täytyy vaihtaa uuteen viiden vuoden välein.

Kun alumiinilevyt ylittävät teräsvaihtoehdot

Tässä kysymys, joka joskus saa insinöörit väijytyksiin: onko alumiini metalli? Ehdottomasti – se on hopeanvalkoinen, kevyt metallialkuaine (järjestysluku 13), joka kuuluu jälkisiirtymismetalleihin. Alumiinilevyn teollisuuskäyttöön tekee erityiseksi ainutlaatuinen ominaisuuksien yhdistelmä, jota teräs yksinkertaisesti ei voi vastata.

Alumiini painaa noin kolmanneksen teräksen painosta samalla tarjoten erinomaisen lujuuden painosuhdetta. Liikenteessä, ilmailussa ja liikkuvissa laitteissa tämä painon vähentäminen johtaa suoraan polttoaineen säästöihin ja parantuneeseen suorituskykyyn. Alumiinikomponentti, joka korvaa teräksen, voi vähentää painoa 50–60 % säilyttäen samalla riittävän rakenteellisen lujuuden monissa sovelluksissa.

Alumiinilla on luontainen korroosionkesto sen hapettumakerroksen ansiosta – samalla tavalla kuin ruostumattomalla teräksellä, mutta ilman kromin aiheuttamia kustannuksia. Parannetun suojauksen ja esteettisten vaihtoehtojen saavuttamiseksi anodisoitu alumiini tarjoaa paksummalla, kovemmalla hapettumiskerroksella, joka ottaa myös värejä väriaineisiin perustuvassa värittämisessä. Anodisoituja alumiinipaneeleita käytetään arkkitehtuurisissa sovelluksissa, elektronisissa koteloinneissa ja kuluttajatuotteissa.

Alumiinin lämmön- ja sähkönjohtavuus tekee siitä välttämättömän materiaalin lämmönvaihtimille, sähköisille virtapenkereille ja elektronisille koteloinneille. Kupari tarjoaa korkeampaa johtavuutta, mutta alumiini tarjoaa noin 60 % kuparin johtavuudesta kolmasosan painosta ja merkittävästi alhaisemmissa kustannuksissa.

Kuormitettu teräs ja erikoislegaat

Galvanoitu teräs tarjoaa käytännöllisen kompromissin raakapajan ja ruostumattoman teräksen välillä. Sinkkikerros tarjoaa uhrautuvan korroosiosuojan, mikä tarkoittaa, että sinkki ruostuu etusijalla suojaten alustavaa terästä. Kuumasinkitys luo kerrokset, joiden paksuus vaihtelee 1–3 milin välillä, ja ne soveltuvat ulkokäyttöiseen laitteistoon, ilmanvaihtojärjestelmiin sekä maatalouskoneisiin.

Näiden ensisijaisten materiaalien lisäksi teollisuuden sovellukset vaativat joskus erikoisloytia. Kun insinöörit vertailevat messingiä ja pronssia tietyille komponenteille, he punnitsevat erilaisia ominaisuominaisuuksia. Messinki – kuparin ja sinkin seos – tarjoaa erinomaisen konepellisuuden ja korroosionkestävyyden. Mistä messinki siis koostuu? Yleensä 60–70 %:sta kuparia ja 30–40 %:sta sinkkiä, vaikka koostumukset vaihtelevat. Pronssi puolestaan korvaa sinkin tinalla, tarjoten paremman kulumiskestävyyden laakerien ja merikaluston osalta.

Materiaaliominaisuuksien vertailu teollisuussovelluksiin

Perusteltujen materiaalivalintojen tekeminen edellyttää ymmärrystä siitä, miten ominaisuudet vaikuttavat käytännön suorituskykyyn. Seuraava vertailu kattaa mittarit, jotka ovat tärkeimpiä teollisuuden levymetalliprojekteissa:

Omaisuus	Hiiliteräs	304 rostiton	316 rostiton teräs	Alumiini (6061)	Rautaustettu teräs
Vetolujuus	400–550 MPa	505–750 MPa	515–690 MPa	290–310 MPa	400–550 MPa
Korroosionkestävyys	Köyhä	Erinomainen	Ensiluokkainen	Erittäin Hyvä	Hyvä
Paino (suhteellinen)	1,0 (perusviite)	1.0	1.0	0.35	1.0
Suhteellinen hinta	$ (alhaisin)	$$$	$$$$	$$	$-$$
Hitsauskelpoisuus	Erinomainen	Hyvä	Hyvä	Vaatii huolenpitoa	Hyvä
Ihanteelliset sovellukset	Rakenkeet, koneet, sisätilojen laitteet	Elinkaari- ja yleiset korroosioalttiit ympäristöt	Merikäyttö, kemikaalit, lääkintälaitteet	Ilmailu, liikenne, elektroniikka	Ilmastointi, ulkokäyttöön tarkoitetut laitteet, maatalous

Miten materiaalin valinta vaikuttaa projektin tuloksiin

Materiaalivalintasi heijastuu projektin jokaiseen osa-alueeseen. Ota huomioon nämä seuraukset:

• Valmistusmenetelmät: Alumiini vaatii erikoistuneita hitsausmenetelmiä ja erilaisia leikkausparametreja kuin teräs. Rostumaton teräs kovettuu muovauksen aikana, mikä edellyttää työkalujen ja prosessien säätämistä.
• Pintakäsittelyt: Hiiliterästä täytyy maalata tai pinnoittaa korroosiosuojan vuoksi. Alumiini voidaan anodoida kestävyyden parantamiseksi. Rostumaton teräs yleensä vaatii vain passivoinnin.
• Toimitusajat: Yleiset hiiliteräkselle tyypilliset paksuudet toimitetaan nopeasti jakelijan varastosta. Erityisruostumattomat teräkset tai epätavalliset alumiinitempert tuotetaan usein tehtaalla, joissa toimitusaika on 8–12 viikkoa.
• Toissijaiset toiminnot: Jotkin materiaalit ovat helpompia koneistaa kuin toiset. 303-rostumaton teräs tarjoaa paremman koneistettavuuden verrattuna 316:een, mikä voi vähentää viimeistelykustannuksia.

Teollisuudenalat suosivat materiaaleja, jotka vastaavat niiden yksilöllisiä vaatimuksia. Autoteollisuus suosii kestävää terästä ja alumiinia kevennystarpeisiin. Kemikaaliteollisuus nojautuu voimakkaasti 316 -ruostumattomaan teräkseen säiliöiden ja putkistojen valmistuksessa. Lääketieteen laitteita valmistavat yritykset tarvitsevat tiettyjä ruostumattoman teräksen laatuja, jotka täyttävät biologisen yhteensopivuuden standardit.

Näiden materiaaliperusteiden ymmärtäminen asettaa sinut tuottavaan keskusteluun valmistajien kanssa ja mahdollistaa sellaisten teknisten tarkkojen määrittelyjen laatimisen, jotka tasapainottavat suorituskykyvaatimukset ja budjettirajoitteet. Mutta materiaalin valinta edustaa vain puolta yhtälöä – paksuusmääritykset määrittävät, toimiiko valittu materiaali todella sovelluksessasi tarvittavalla tavalla.

Levymetallin kalvo-ohje ja paksuusvalintaguide

Olet valinnut materiaalisi—nyt tulee kysymys, joka saa jopa kokeneet insinöörit hakkaamaan: kuinka paksua levyä tarvitset oikeasti? Toisin kuin useimmissa teollisuuden mitoituksissa, levyn paksuus noudattaa intuitiivisesti vaikeaa numerojärjestelmää, jossa suuremmat luvut tarkoittavat ohuempien materiaalien käyttöä. Tämä erikoisuus juontaa juurensa 1800-luvun brittiläiseen langanvalmistukseen, ja sen ymmärtäminen on edelleen olennaista teollisen levytuotteen oikeassa spesifioinnissa.

Pehmeän levyn paksuusluokitusjärjestelmän selvitys

Tässä perussääntö, joka hallitsee kaikkia levyn paksuustaulukoita: mitä korkeampi paksuusluokka, sitä ohuempi metalli. 10-paksuusluokan teräslevy on huomattavasti paksumpi kuin 20-paksuusluokan levy. Kuulostaako takaperin? Et ole sinä ainut, joka niin ajattelee.

Mittausjärjestelmä sai alkunsa lankavedossa, jossa metallia vedettiin asteittain pienempiin muotteihin. Jokainen vaihe vähensi langan halkaisijaa ja kasvatti mittauslukua. Ryersonin teräsmittakaavion mukaan sana "gauge" juontuu ranskasta sanasta "jauge", joka tarkoittaa "mittauksen tulos". Vaikka metrijärjestelmän käyttöönottoyritykset tehtiin 1900-luvulla, mittausjärjestelmä säilyi laajasti käytössä käsityöläisten ja valmistajien keskuudessa.

Mikä tekee mittakoolta erityisen hankalaksi?

• Epälineaariset inkrementit: Siirtyminen mittalukujen välillä ei tarkoita yhtä suuria paksuusmuutoksia. Siirtymä 14-mittaisesta 13-mittaiseen poikkeaa siirtymästä 14:stä 15:teen.
• Materiaalikohtaiset arvot :Sama mittaluku edustaa eri todellisia paksuuksia riippuen metallityypistä. 14-mittainen ruostumattoman teräksen levy on 0,0751 tuumaa, kun taas 14-mittainen hiiliteräksen paksuus on 0,0747 tuumaa.

Tämä tarkoittaa, että et voi yksinkertaisesti määrittää "14 gaugea" ilman, että myös määrität materiaalin. Desimaaliekvivalentti vaihtelee sen mukaan, oletko tekemisissä tavallisen teräksen, ruostumattoman teräksen, sinkityn teräksen vai alumiinin kanssa.

Teollinen paksuusmittakaavio: Raskaista kevyisiin sovelluksiin

Teollisuuden sovelluksissa käytetään yleensä paksuusmittoja 6 gaugesta (raskaiden rakenteellisten osien) 22 gaugelle (kevyemmät kotelot ja ilmastointikanavat). Seuraava taulukko esittää yleisimmät teollisuuslevyjen paksuudet, joissa on todelliset paksuusmitat ja tyypilliset käyttötarkoitukset:

Mitta	Tavallinen teräs (tuumaa)	Tavallinen teräs (mm)	Ruostumaton teräs (tuumaa)	Suositellut käyttötarkoitukset
6	0.1943	4.94	0.2031	Raskaat rakenneteräkset, teollisuuslattiat, laitteiden jalustat
8	0.1644	4.18	0.1719	Laitteiden suojakotelot, raskaat kiinnikkeet, rakennesuunnitelmat
10	0.1345	3.42	0.1406	Laitteiden kotelot, kestävät kotelot, kuorma-autojen rungot
11	0.1196	3.04	0.1250	Auton alustakomponentit, teollisuuskaapit, rakennesuunnitelmat
12	0.1046	2.66	0.1094	Kotitalouskoneiden paneelit, sähkökotelot, koneen peitteet
14	0.0747	1.90	0.0751	Ilmastointikomponentit, autoteollisuuden paneelit, yleinen valmistus
16	0.0598	1.52	0.0595	Ilmanvaihtokanavat, kevyet rakenteelliset komponentit, dekoratiivipaneelit
18	0.0478	1.21	0.0500	Asuinkohdan ilmastointi, kevyet kotelot, muovatut osat
20	0.0359	0.91	0.0375	Kevyt kanavisto, elektroniikkakotelot, dekoratiivikoristeet
22	0.0299	0.76	0.0312	Vesikiinnitteet, kevyet muovatut komponentit, suojaukset

Huomaa, kuinka 11 tuuman teräksen paksuus (0,1196 tuumaa) tarjoaa merkittävää jäykkyyttä rakenteellisiin sovelluksiin, kun taas 22 tuuman teräksen paksuus (0,0299 tuumaa) sopii parhaiten ei-rakenteellisiin komponentteihin, joissa painonsäästö ja muovattavuus ovat tärkeämpiä kuin kantavuus.

Oikean paksuuden valinta rakenteellista lujuutta varten

Kuinka määrität, mikä mittaus sopii käyttötarkoitukseesi? Ota huomioon kolme keskenään yhteydessä olevaa tekijää: rakenteelliset vaatimukset, valmistustavat ja kustannusvaikutukset.

Rakenteelliset vaatimukset

Tarkoitetut kuormat ja käyttöympäristö määrittävät pitkälti minimipaksuuden. Työkoneen suojus, joka suojelee työntekijöitä pyörivältä laitteistolta, täytyy olla riittävän jäykkä kestämään iskut – yleensä 10 tai 12 gauge. Toisaalta sähkökotelo, jossa on kevyitä komponentteja, voi toimia täysin tyydyttävästi 16 gauge teräksestä tai jopa 20 gauge levytaluksesta.

Kysy itseltäsi: millaisiin voimiin tämä komponentti joutuu? Staattiset kuormat eroavat dynaamisista iskuista. Kiinteän moottorin kannatin kohtaa erilaisia rasituksia kuin rekan korirunkolevy, johon kohdistuvat tien värähtelyt ja satunnaiset roskien osumat.

Valmistusmenetelmien yhteensopivuus

Paksuuden valinta vaikuttaa suoraan siihen, mitkä valmistusprosessit toimivat tehokkaasti:

• Taivutus: Paksujen materiaalien taivutukseen tarvitaan suurempia taivutussäteitä ja suuremmalla paineella toimivia taivutuskoneita. Kapea taite, joka voidaan helposti toteuttaa 20 gauge levytaludessa, saattaa halkeilla tai vaatia useita vaiheita 11 gauge -materiaalissa.
• Leikkaus: Laserleikkausparametrit muuttuvat huomattavasti paksuuden mukaan. Kuitulaser, joka leikkaa 16 gauge -terästä 400 tuumaa minuutissa, saattaa hidastua 80 tuumaan minuutissa 10 gauge -teräksellä – mikä vaikuttaa suoraan tuotantokustannuksiin.
• Sähkölaitteet: Ohuet materiaalit (18 gauge ja kevyemmät) vaativat huolellista lämmönsäätöä palamisen estämiseksi. Raskaammat gauge-materiaalit vaativat enemmän hitsauskierroksia ja suurempaa lämpötuloa.

Kustannusnäkökohdat

Materiaalikustannus nousee suunnilleen painon mukaan – paksummista levyistä on korkeampi hinta neliöjalkaa kohden. Älä kuitenkaan optimoida ainoastaan materiaalin hinnan perusteella. Komponentti, joka on suunniteltu 20 gauge -teräksestä ja johon tarvitaan vahvistuskiinnikkeitä, voi maksaa enemmän kuin sama komponentti ilman vahvistusta 14 gauge -teräksestä.

Paras ratkaisu on usein sovittaa gauge käyttötarkoituksen vaatimuksiin ilman ylimitoitusta. Jos 10 gauge -terästä määritellään siellä, missä 14 gauge riittää, se tuhlaa materiaalia ja lisää painoa toiminnallista arvoa lisäämättä.

Vertailun vuoksi 16 gauge -teräs, jonka paksuus on noin 0,060 tuumaa, edustaa monipuolista keskitasoa useisiin teollisiin sovelluksiin — riittävän jäykkä kevyeseen rakenteelliseen käyttöön, mutta tarpeeksi ohut tehokkaisiin muovausoperaatioihin. Sitä määritellään yleisesti laitekoteloille, ilmanvaihtojärjestelmien osille sekä yleiseen valmistukseen.

Gauge-määritelmien ymmärtäminen varmistaa, että materiaalivalintasi muuttuu komponenteiksi, jotka toimivat tarkoitetulla tavalla. Mutta raaka-aine on vain lähtökohta — ne valmistusprosessit, joilla tasomaiset levyt muutetaan tarkkuuskomponenteiksi, määrittävät, tuottaako huolella määritelty gauge todella odotetut tulokset.

Valmistusprosessit, jotka muuntavat raakametallin tarkkuuskomponenteiksi

Olet valinnut materiaalisi ja määrittänyt täydellisen paksuuden. Nyt koittaa muunnosvaihe – litteiden levyjen muuttaminen toimiviksi komponenteiksi leikkauksella, muovauksella ja muotoilulla. Kuitenkin monet ostajat saavat tarjouksia, joissa lukee prosesseja kuten "laserleikkaus" tai "CNC-muovaus" ymmärtämättä, mitä nämä käsitteet tarkoittavat osilleen. Tämä tietovaje johtaa optimointimahdollisuuksien menettämiseen ja joskus kalliisiin spesifikaatiovirheisiin.

Teollisuuden levyjen työstö perustuu kahteen peruskategoriaan: leikkausprosesseihin, jotka erottavat materiaalia, ja muovausprosesseihin, jotka muokkaavat sitä poistamatta materiaalia. Kummallakin menetelmällä on omat etunsa materiaalityypin, paksuuden, toleranssivaatimusten ja tuotanton määrän mukaan. Näiden erojen ymmärtäminen auttaa sinua määrittelemään osat, jotka tasapainottavat laadun ja kustannustehokkuuden.

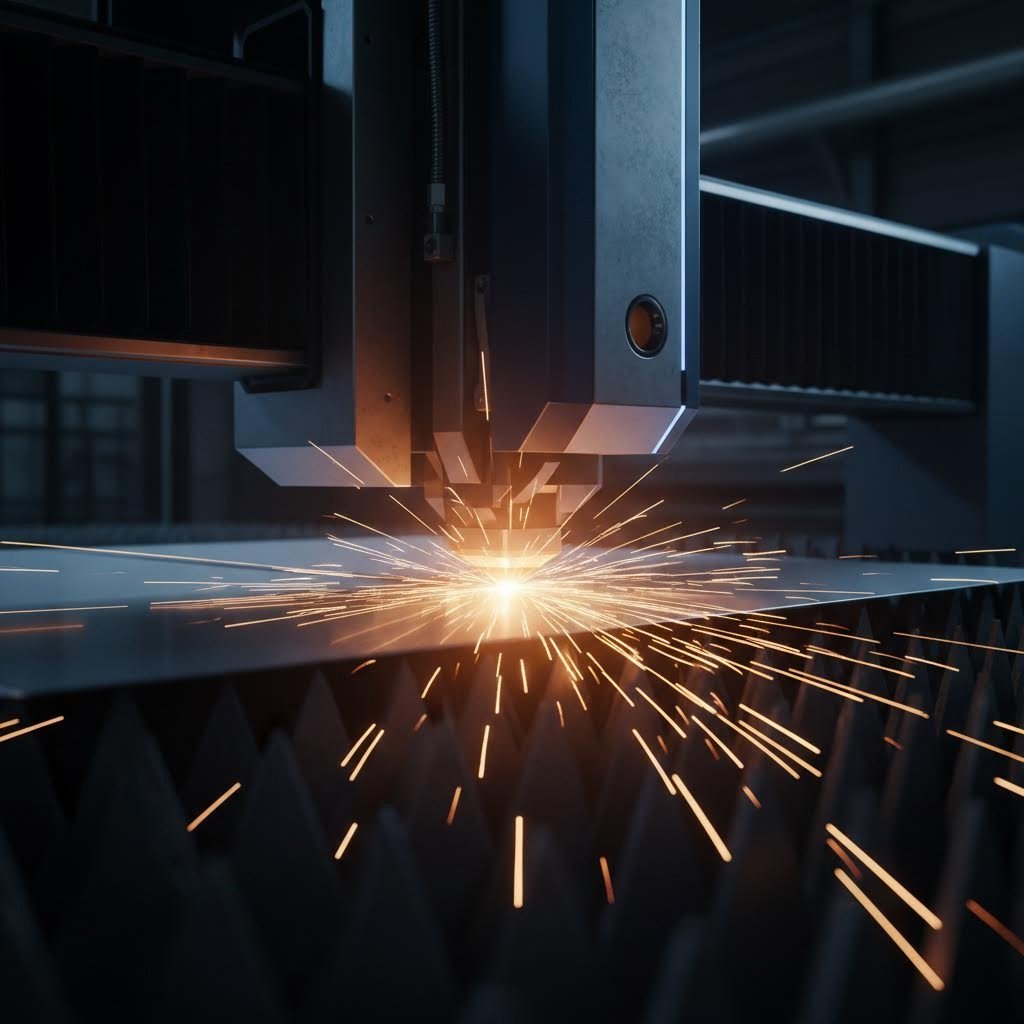

Laserleikkaus vs. plasmaleikkaus tarkkuustuloksia varten

Kun valmistaja mainitsee lämpöleikkaamisen, he tarkoittavat yleensä laser- tai plasmaleikkausmenetelmiä – molemmat käyttävät voimakasta lämpöä metallin leikkaamiseen. Mutta samankaltaisuudet päättyvät siihen. Nämä tekniikat eroavat merkittävästi tarkkuudessa, nopeudessa, materiaalien yhteensopivuudessa ja kustannusrakenteessa.

Miten laserleikkaus toimii

Laserleikkaus keskittää valoenergian erittäin tiiviiksi säteeksi, joka sulattaa ja haihduttaa materiaalia ohjelmoidun reitin varrella. Nykyaikaiset CNC-laserleikkaajat saavuttavat tuhannesosainchissä mitatun asettelutarkkuuden ja toleranssit voivat olla yhtä tiukat kuin ±0,03 mm. Prosessi sisältää laser­säteen tuottamisen välittäjän (CO₂-kaasu tai kuituoptiikka) avulla, sen kohdistamisen tarkkuuslinssien kautta ja ohjaamisen CNC-ohjatulla liikkeellä.

Kolme laser­tyyppiä hallitsee teollisia sovelluksia:

• CO₂-laserit: Erinomaiset leikkaamaan ei-metallisia materiaaleja ja paksuja teräsosia, tuottaen sileitä reunoja puulle, akryylille ja komposiittimateriaaleille.
• Kuitulaserit: Erinomainen ohutmetalleille, tarjoaa nopeammat leikkausnopeudet ja alhaisemmat käyttökustannukset kuin CO₂-järjestelmät.
• Nd:YAG-kide-laserit: Erikoistuneisiin sovelluksiin, jotka vaativat korkeaa huipputehoa, jaetaan usein tarkkaan merkintään ja kaiverrukseen.

Miten plasmaleikkaus toimii

Plasmaleikkuri käyttää eri lähestymistapaa—kuumentaa puristettua kaasua (yleensä ilmaa, typpeä tai argonia) sähkökaaren avulla, kunnes se muuttuu plasmaksi, jolloin lämpötila ylittää 20 000 °C. Tämä ionisoitu kaasu sulattaa läpi johtavia metalleja erittäin nopeasti, erityisesti paksuissa materiaaleissa. CNC-ohjatut plasmajärjestelmät ohjaavat polttimen eteenpäin ohjelmoitujen reittien mukaan, joskin hieman suuremmilla toleransseilla kuin laserleikkaus—tyypillisesti ±0,1 mm.

Leikkauskara ja roskakaasu

Kaksi teknistä termiä esiintyy usein leikkausmäärittelyissä, joita monet ostajat eivät täysin ymmärrä:

• Leikkauskara: Leikkaamalla poistettavan materiaalin leveys—oleellisesti leikkausprosessin jättämä "urake". Laserleikkaus tuottaa kapeamman uran (0,1–0,3 mm) verrattuna plasmaleikkaukseen (1,5–3 mm), mikä vaikuttaa suoraan materiaalin käyttöasteeseen ja kykyyn leikata hienoja yksityiskohtia.
• Laskeuma: Yksinkertaisesti määriteltynä laskeuma on uudelleen kiinteytynettä metallia, joka tarttuu leikatun reunan alaosaan. Oikeat leikkausparametrit minimoivat laskeuman, mutta plasmaleikkaus tuottaa tyypillisesti enemmän kuin laserleikkaus, jolloin tarvitaan lisäpuhdistustoimenpiteitä.

Laser- ja plasmaleikkausten suorituskyvyn vertailu

Tehta	Laserleikkaus	Plasma-leikkaus
Toleranssi	±0,025 mm – ±0,1 mm	tyypillisesti ±0,1 mm
Maksimi paksuus	Enintään 25 mm (materiaalista riippuen)	Vakioarvo enintään 50 mm; mahdollista jopa 100 mm tai enemmän
Reunan laatu	Sileät, sirvelevät reunat, vähäinen jälkikäsittely	Karkeammat reunat, sulaa läsnä, hiomonta usein tarvitaan
Materiaalinen yhteensopivuus	Metallit, muovit, puu, komposiitit	Vain sähköä johtavat metallit
Nopeus (ohuet materiaalit)	Lähes kaksinkertainen nopeus verrattuna plasmaprofiiliin	Hitaampi materiaaleilla, joiden paksuus on alle 1,25 mm
Nopeus (paksut materiaalit)	Hitaampaan suuntautuu paksuuden kasvaessa	Erinomainen paksuilla osioilla
Laitteiston hinta	$50 000 - $500 000	$10 000 - $100 000

Edut ja haitat: Laserleikkaus

Edut:

• Erinomainen tarkkuus monimutkaisiin suunnitteluun ja tiiviisiin kulmiin
• Puhtaat reiät, jotka edellyttävät vähäistä jälkikäsittelyä
• Kapea leikkausleveys maksimoi materiaalin hyödyntämisen
• Toimii ei-johteilla aineilla kuten muoveilla ja puulla
• Vähäinen lämpövaikutusalue ohuissa materiaaleissa

Rajoitukset:

• Korkeammat laite- ja käyttökustannukset
• Paksuusrajoitukset verrattuna plasmaprofiileihin
• Hidas paksuissa metalliprofiileissa
• Joidenkin heijastavien materiaalien leikkaus on haastavaa

Edut ja haitat: Plasmaleikkaus

Edut:

• Alhaisemmat laite- ja käyttökustannukset
• Erinomainen paksujen johtavien metallien leikkaamiseen
• Nopeampi käsittely raskaiden materiaalien kanssa
• Yksinkertaisemmat huoltovaatimukset

Rajoitukset:

• Laajempi leikkaus aiheuttaa enemmän materiaalihäviötä
• Karkeampi reuna laadultaan, johon muodostuu roskia
• Rajoitettu sähköisesti johtaviin materiaaleihin
• Matalampi tarkkuus tekee hienojen yksityiskohtien työstön epäkäytännölliseksi

Valitse laserleikkaus, kun tarkkuus, reunalaatu tai materiaalin monipuolisuus ovat tärkeimmät. Valitse plasmaleikkaus paksuihin teräsosia varten, kun nopeus ja kustannukset painavat enemmän kuin toleranssivaatimukset.

Metallinmuovausmenetelmät, joilla muodostetaan teollisia komponentteja

Leikkaus erottaa materiaalia, mutta muovaus muuntaa tasomaiset levyt kolmiulotteisiksi komponenteiksi. Leikkausprosessien, jotka poistavat materiaalia, sijaan muovausoperaatiot muokkaavat metallia hallitun deformaation avulla – materiaalia ei tuhlata. Levyä rasitetaan sen kimmoisen rajan ylittävästi, mutta pidetään sen murtolujuuden alapuolella, mikä luo pysyviä muodonmuutoksia.

Taiteoperaatiot

Taivutus on yleisin muovausoperaatio teollisessa valmistuksessa. Suora levy muuttuu kulmikkaiseksi tai kaarevaksi käytettäessä voimaa, tyypillisesti painotaittimella, jossa on sovitut työkalut kuten iskuri ja kuviokuviot. Taivutuksen aikana ulkopinta venyy, kun taas sisäpinta puristuu – tämän käyttäytymisen ymmärtäminen on ratkaisevan tärkeää tarkan osasuunnittelun kannalta.

Yleisiä taivutusmuunnelmia ovat:

• V-taivutus: Työkappale painetaan V-muotoiseen kuviokuviotyökaluun, jolloin muodostuu kulmia yleensä 30° ja 120° välillä.
• Ilmataivutus: Iskuri ei painu täysin alimmassa asennossa olevaan kuviokuviotyökaluun, mikä mahdollistaa kulman säätämisen syvyyden hallinnalla.
• Pohjataivutus: Iskuri painaa materiaalin täysin kuviokuviotyökaluun tarkkojen ja toistettavien kulmien saavuttamiseksi.
• Pyyhkäisytaivutus: Toinen reuna kiinnitetään, kun toista taivutetaan kuviokuviotyökalun yli, mikä sopii pidemmille reunuksille.

Tärkeä tekijä taivutusoperaatioissa on karkauma —taipuneen metallin taipumus palata osittain alkuperäiseen muotoonsa paineen poistamisen jälkeen. Valmistajat kompensoivat tätä hieman liioitellulla taivutuksella, ja tarkka kompensaatio riippuu materiaalin tyypistä, paksuudesta ja taivutussäteestä.

Leikkaus ja punchaus

Vaikka leikkaus ja punchaus ovat teknisesti katkaisutoimenpiteitä, ne toimivat eri tavalla kuin lämpöpohjaiset menetelmät. Leikkaus käyttää vastakkaista terää suorien leikkausten tekemiseen levyyn—kuvittele teollisuuden mittakaavan paperinsakset. Prosessiin liittyy kolme vaihetta: alkuvaiheen plastinen muodonmuutos, halkeamien muodostuminen terän reunoille ja lopullinen murtuminen, kun halkeamat kohtaavat.

Punchaus poistaa materiaalia työntämällä muotoisen punchin levyn läpi sopivaan niihin kuuluvaan die-työkaluun. Tällä menetelmällä voidaan tehokkaasti luoda reikiä, uria ja yksinkertaisia muotoja. Die-leikkuukone voi tuottaa tuhansia identtisiä piirteitä tunnissa, mikä tekee punchauksesta taloudellisen ratkaisun suurten sarjojen valmistukseen, joissa on toistuvia piirteitä.

Syvävetoprosessi ja muovaus

Kun suunnittelussasi tarvitaan kupinmuotoisia, laatikkomaisia tai muita onttoja geometrioita, syvävetäminen vetää litteää levyä muottiin kohdistimella. Tyhjennyspito ohjaa materiaalin virtausta estämällä rypleitä, kun taas asianmukainen voitelu estää repimisen. Syvävettyjä osia löytyy esimerkiksi keittotarvikkeista, auton polttoainesäikeistä ja juomapurkeista.

Yleisissä muovausoperaatioissa toistetaan kohdistimen ja muotin pinnan muotoa ilman merkittävää materiaalin virtausta – ajattele ovia, kodinkoneiden kotelointeja ja lentokoneiden runko-osia. Toisin kuin vetämisessä, muovauksessa käytetään paikallista venytystä eikä vedetä materiaalia ympäröiviltä alueilta.

Oikean prosessin valinta sovellukseesi

Miten valitset näiden vaihtoehtojen välillä? Neljä keskeistä tekijää ohjaa päätöstä:

• Materiaalin tyyppi: Eristävät materiaalit poissulkevat plasman käytön. Erityisen heijastavat metallit saattavat vaatia tietyn tyyppisiä laserlaitteita. Jotkin seokset muovautuvat helpommin kuin toiset.
• Paksuusvaatimukset: Materiaalit, joiden paksuus ylittää 25 mm, soveltuvat yleensä plasmaleikkaukseen. Erittäin ohuet levyt (alle 1 mm) hyötyvät laserin tarkkuudesta.
• Toleranssi ja reunalaita: Tarkkuuskoottavat osat, jotka vaativat ±0,1 mm:n tai paremman toleranssin, edellyttävät laserleikkausta. Hitsattaviksi tarkoitetut osat voivat sietää karkeampia plasmaleikattuja reunoja.
• Tuotannon tilavuus: Suurten tuotantosarjojen osalta vaikuttavat leikkuutyökalujen hankinnat kannattavat. Prototyypeille ja pienille sarjoille sopivat joustavammat CNC-laserleikkaus- tai muovausmenetelmät.

Menetelmän valinta vaikuttaa suoraan projektisi taloudellisuuteen. Osan leikkaaminen laserilla 30 sekunnissa saattaa vaatia 2 minuuttia hiomista, jos se leikataan plasmalla – mikä voi kumota kaikki alustavat kustannussäästöt. Vastaavasti liiallinen laserin tarkkuusvaatimus paksuihin rakenteellisiin komponentteihin tuhlaa rahaa lisäämättä arvoa.

Näiden valmistusteknisten perusteiden ymmärtäminen asettaa sinut arvioimaan tarjouksia järkevästi ja tehostamaan yhteistyötä valmistuskumppanisi kanssa. Mutta vaikka prosessin valinta olisi täydellinen, se ei merkitse paljoakaan ilman asianmukaisia laatuvalvontatoimenpiteitä – sertifiointeja ja standardeja, jotka erottavat luotettavat teollisuuskomponentit epäjohdonmukaisista hyödykekommponenteista.

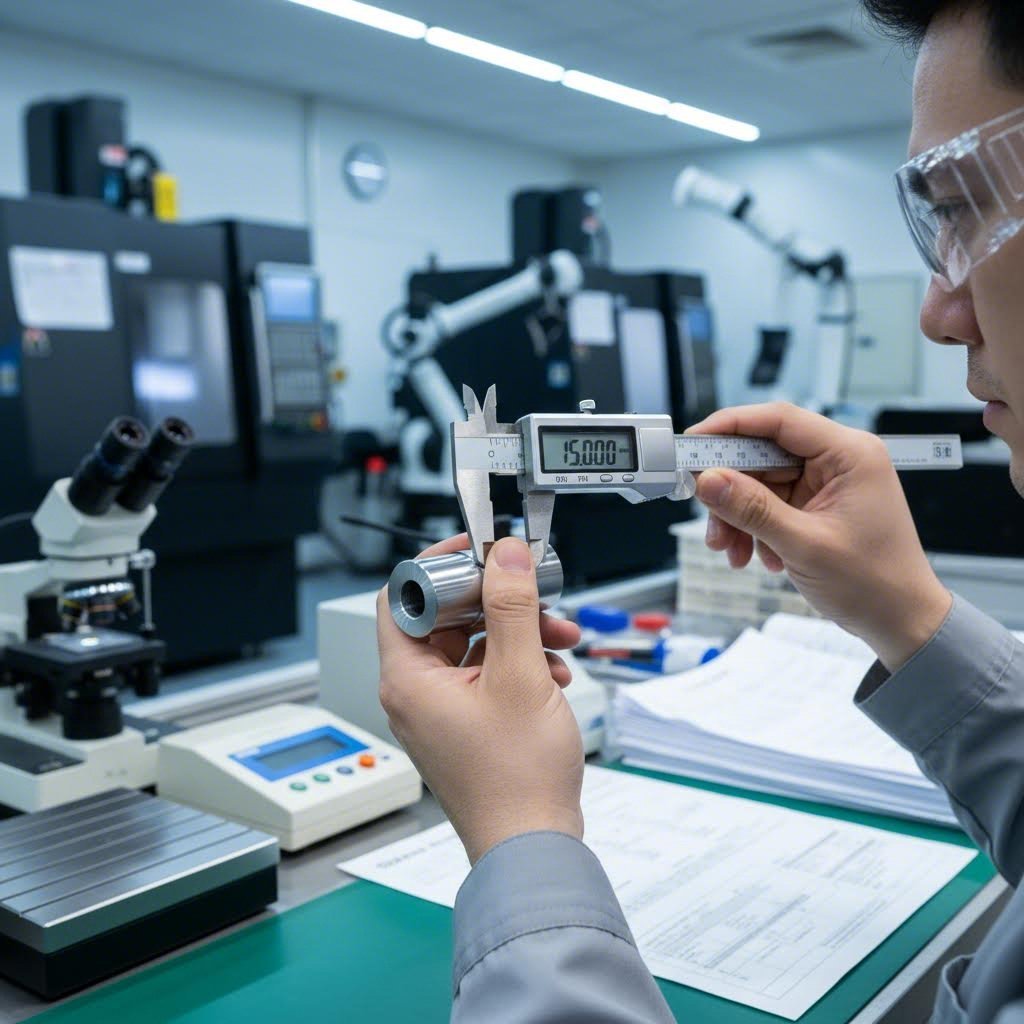

Laatustandardit ja sertifiointi teollisuuden levyjen valmistuksessa

Olet määrittänyt oikean materiaalin, valinnut optimaalisen paksuuden ja valinnut sopivat valmistusprosessit. Mutta tässä kysymys, jonka monet ostajat sivuuttavat, kunnes ongelmia ilmenee: miten varmistat, että tilaamasi vastaa määriteltyjä vaatimuksiasi? Laatustandardit ja -sertifiointi antavat vastauksen – mutta tähän ratkaisevaan aiheeseen kiinnitetään yllättävän vähän huomiota useimmissa teollisuuden levynvalmistusta koskevissa keskusteluissa.

Teräksen työstöprojekteissa, jotka palvelevat vaativia toimialoja, sertifikaatit eivät ole valinnaisia lisävarusteita. Ne edustavat dokumentoitua todistusta siitä, että materiaalit ja prosessit täyttävät vahvitetut vaatimukset. Olet sitten hankkimassa ruostumatonta teräslevyä lääkintälaitteisiin tai rakennekomponentteja raskaisiin koneisiin, näiden standardien tunteminen auttaa sinua määrittelemään oikein ja arvioimaan toimittajia tehokkaasti.

Teollisuusprojekteille tärkeät laatuvarmenneet

Teollisuuden sertifikaatit jakautuvat kahteen luokkaan: materiaalisertifikaatteihin, jotka vahvistavat, mistä metalli on tehty, ja prosessisertifikaatteihin, jotka vahvistavat, miten valmistaja toimii. Molemmat ovat tärkeitä johdonmukaisten ja luotettavien komponenttien varmistamiseksi.

ASTM-standardit: materiaalivarmenneiden perusta

ASTM International kehittää ja julkaisee teknisiä standardeja, jotka kattavat materiaalit, tuotteet ja testausmenetelmät. Mukaan Teollinen Metalli Toimitus , ASTM:n terässtandardeilla on neljä keskeistä tarkoitusta:

• Määrittää materiaalien ominaisuudet: Määritä eri teräslajien kemiallinen koostumus, mekaaniset ominaisuudet ja metallurgiset ominaisuudet
• Mahdollistaa laadunvalvonnan: Auttaa valmistajia tuottamaan terästuotteita johdonmukaisella ja luotettavalla laadulla
• Takaa yhteensopivuuden: Tarjoaa yhteisen kielen globaaleille markkinoille, varmistaen komponenttien keskinäisen toimivuuden
• Ohjaa testausmenetelmiä: Kuvailee standardoidut menettelytavat vetolujuuden, kovuuden, korroosionkestävyyden ja muiden ominaisuuksien arvioimiseksi

ASTM-koodien lukeminen on helppoa, kunhan ymmärtää niiden rakenteen. Jokainen kood alkaa kirjaimella, joka ilmaisee materiaaliluokan – "A" viittaa rautapitoisiin metalleihin kuten teräkseen, kun taas "B" kattaa epärauta- eli vaskimetallit. Tämän jälkeen tuleva numero on vain peräkkäinen tunniste. Esimerkiksi ASTM A36 määrittää rakenneterästä, kun taas ASTM A240 kattaa ruostumattoman teräksen levyt ja levytuotteet.

Teräksen jalostajat, jotka käsittelevät ruostumatonta levyterästä, viittaavat yleensä ASTM A240 -standardiin litteisiin tuotteisiin ja ASTM A276 -standardiin sauvoihin ja profiileihin. Nämä standardit määrittelevät paitsi koostumuksen, myös hyväksyttävät toleranssit, pintakäsittelyvaatimukset ja testausmenettelyt.

Valmistustodistus: materiaalisi syntytodistus

Jokainen teollisuusluokan metallierä pitäisi saapua mukanaan valmistustodistus (MTR), jota kutsutaan joskus myös valmistusvarmenteeksi tai materiaalitestitodistukseksi. Tämä dokumentti jäljittää materiaalin alkuperän ja vahvistaa, että se täyttää määritellyt standardit. Oikea MTR sisältää:

• Lämpökäsittelyn tai erän numero jäljitettävyyttä varten
• Kemiallinen koostumusanalyysi
• Mekaanisten ominaisuuksien testitulokset (vetolujuus, myötölujuus, venymä)
• Soveltuvat ASTM- tai muut standardimääritykset
• Valmistajan tunniste ja varmennuksen allekirjoitus

Älä koskaan hyväksy teollisuuskäyttöön tarkoitettua levyä kriittisiin sovelluksiin ilman Valmistustodistuksen tarkastamista. Tämä asiakirja tarjoaa ainoan todennettavan todistuksen siitä, että materiaalisi täyttää määritykset – ja se on olennainen jäljitettävyyden kannalta, jos myöhemmin ilmenee ongelmia.

IATF 16949 -standardin ja alakohtaisten standardien ymmärtäminen

Materiaalitodistukset vahvistavat, mitä olet ostamassa. Prosessitodistukset varmistavat, että valmistuskumpparisi toimii luotettavilla ja johdonmukaisilla järjestelmillä. Eri teollisuudenalat asettavat erilaisia vaatimuksia niiden riskiprofiilien ja suorituskykyvaatimusten perusteella.

Autoteollisuus: IATF 16949

Autoteollisuus edellyttää toimittajiltaan IATF 16949 -todistusta – kansainvälisen autoteollisuustyöryhmän (International Automotive Task Force) kehittämää laadunhallintastandardia. Mukaan Advisera , tämä standardi perustuu ISO 9001:2015 -standardiin, mutta sisältää lisäksi autoteollisuuden erityisvaatimuksia prosessisuunnittelussa, tilastollisissa työkaluissa, mittausjärjestelmien analyysissä sekä virheellisten tuotteiden hallinnassa.

IATF 16949 korostaa virheiden ehkäisemistä havaitsemisen sijaan. Autojen OEM-valmistajille toimittavien teräksenjalustajien on osoitettava:

• Laadunvarmistuksen edistynyt suunnittelu (APQP)
• Tuotantokomponenttien hyväksyntäprosessi (PPAP)
• Tilastollisen prosessienhallinnan toteuttaminen
• Virheenestojärjestelmät (poka-yoke)
• Dokumentoidut ongelmanratkaisumenetelmät

Ilmailu: AS9100

Ilmailualalla vaaditaan AS9100-sertifiointia, jonka julkaisi International Aerospace Quality Group. Tämä standardi käsittelee lentokoneisiin, avaruuteen ja puolustukseen liittyvän valmistuksen yksilöllisiä huolenaiheita – tuoteturvallisuus, konfiguraationhallinta, väärennysten estäminen ja ajoissa-toimituksen hallinta.

Ilmailualan asiakkaille palvelevilla metallin työstöyrityksillä on lisävaatimuksia ihmistekijöiden, erityisten prosessien ja ensimmäisen artikkelin tarkastuksen osalta. Ilmailualan sovellusten epäonnistumisen seuraukset aiheuttavat nämä tiukat protokollat.

Lääketiede: Jäljitettävyys ja biologinen yhteensopivuus

Lääketeollisuuden valmistuksessa tarvitaan eri painopisteitä – täydellinen materiaalijäljitettävyys, validoitud puhdistusprosessit ja dokumentaatio, joka tukee biologisen yhteensopivuuden väitteitä. Vaikka ISO 13485 tarjoaa laadunhallintakehyksen, yksittäiset hankkeet saattavat edellyttää tiettyjä materiaalitodistuksia potilaskontaktin ja laiteluokituksen mukaan.

Pinnankarheuden määritykset ja toleranssivaatimukset

Laatu ulottuu materiaalitodistuksien yli valmiin komponentin fyysisiin ominaisuuksiin. Kaksi kriittistä määritystä aiheuttaa usein sekaannusta: pinnankarheus ja mitatoleranssit.

Pinnankarheuden standardit

Pinnankarheus vaikuttaa sekä ulkonäköön että toimintaan. Karkeammat pinnat voivat jättää saastuttajia elintarviketeollisuuden laitteisiin, kun taas tietyt lääketieteelliset sovellukset vaativat peilikirkkaat pinnoitteet. Yleisiä pinnankarheuden merkintöjä ovat:

• Valssauspinta: Luonnollinen pintakäsittely valssaushuoneessa, sopii maalatuille tai päällystetyille sovelluksille
• #2B-pinta: Kylmävalssattu, alennettu ja hapotettu ruostumaton teräs – yleisin kaupallinen pintakäsittely
• #4-pintakäsittely: Harjattu tai satiinipinta, joka saavutetaan suuntaavalla hiomisella, yleinen arkkitehtuurisovelluksissa
• Peilipolish (#8): Erittäin heijastava pinta dekoratiivisiin tai hygieniakäyttöihin

Pintakäsittelyt kuten anodointi (alumiinille) tai jauhepinnoitteet lisäävät suojausta ja estetiikkavaihtoehtoja. Anodointi luo kovemman, kestävämmän hapettuman kerroksen, joka kestää naarmuja ja ottaa värejä. Jauhepinnoitteet tarjoavat erinomaista korroosionsuojaa ja laajan värivalikoiman, minkä vuoksi niitä käytetään paljon laitekoteloissa ja arkkitehtuurilevyissä.

Mitataulut

Toleranssimääritykset määrittävät sallitun poikkeaman nimellismitoista. Tiukemmat toleranssit maksavat enemmän – sekä materiaalissa (vaativat korkealaatuista lähtömateriaalia) että prosessoinnissa (vaativat tarkempaa valmistusta ja tarkastusta). Tyypillisiä teollisuuslevymetallin toleransseja ovat:

Ominaisuuden tyyppi	Yleinen toleranssi	Tarkkuustoleranssi
Litteät mitat	±0,5 mm (±0,020")	±0,1 mm (±0,004")
Kaarrekulmat	±1°	±0.5°
Reikien sijainnit	±0,25 mm (±0,010")	±0,1 mm (±0,004")
Yleislitteys	1 mm per 300 mm	0,5 mm per 300 mm

Tarkastusprotokollat ja laadun dokumentointi

Luotettavat teräsrakennustuottajat noudattavat tarkastusprotokollia koko tuotannon ajan – ei vain lopullisessa tarkastuksessa. Saapuvan materiaalin tarkistus, prosessin aikaiset tarkastukset ja lopullinen mittatarkastus tarjoavat useita mahdollisuuksia havaita poikkeamia ennen lähetystä.

Dokumenttivaatimukset vaihtelevat alan ja sovelluksen kriittisyyden mukaan. Vähintään tulisi odottaa:

• Materiaalin jäljitettävyystiedot, jotka yhdistävät valmiit osat raaka-aineen eränumeroihin
• Mittatarkastusraportit kriittisille ominaisuuksille
• Käsittelytiedot erityistoimenpiteistä (lämpökäsittely, hitsaus, pintakäsittely)
• Mukautumistodistukset, joissa ilmoitetaan osien täyttävän piirustus- ja tekniset vaatimukset

Ilmailulle, autoteollisuudelle ja lääketeollisuudelle lisäasiakirjat voivat sisältää ensimmäisen artikkelin tarkastusraportit, kykyanalyysit ja varmennetut mittausjärjestelmäanalyysit.

Näiden laatuvaatimusten ymmärtäminen mahdollistaa parempien teknisten määritysten laatimisen ja oikeiden kysymysten esittämisen arvioitaessa valmistuskumppaneita. Kuitenkin standardit edustavat vain yhtä näkökohtaa – eri toimialoilla on omat vaatimuksensa, jotka vaikuttavat materiaalivalintoihin, suunnittelurajoitteisiin ja toimittajapätevyyksiin tavalla, joka ansaitsee tarkemman tarkastelun.

Alakohtaiset sovellukset ja erityisvaatimukset

Teollisuuden levyt eivät ole olemassa tyhjässä – ne palvelevat erittäin monia eri aloja, joista kukin vaatii ainutlaatuisia materiaaliominaisuuksia, toleransseja ja pintakäsittelyjä. Vaikka kilpailijat usein julistavat vain yksinkertaisia luetteloita aloista, kunkin alan teknisten vaatimusten todellinen ymmärtäminen erottaa asiantuntevat ostajat niistä, jotka alivaratkeavat ja kuluttavat liikaa. Tarkastellaan, mitä jokainen suuriala todella vaatii valmistetuista metallikomponenteistaan.

Autoteollisuuden levyvaatimukset alustoihin ja rakenteellisiin osiin

Ajattele, mitä ajoneuvosi kestää arjen aikana: värähtelyä, lämpötilan vaihteluita, tien suolan vaikutusta ja satunnaisia törmäyksiä. Kuvittele sitten määritteleväsi materiaalit, joiden on selviydyttävä näistä olosuhteista 10–15 vuotta. Autoteollisuuden levyvaatimukset heijastavat tätä vaativaa todellisuutta.

Alustan ja suspensiojärjestelmän komponenteissa suositaan korkean lujuuden alhaisia seosteita (HSLA) sisältäviä teräksiä ja yhä enemmän painon keventämiseksi alumiinilevyjä. Machining Customin mukaan autoteollisuuden levyt ovat tyypillisesti 0,5 mm:stä 2,0 mm:n paksuisia – ohuempia levyjä käytetään ulkoasuissa ja paksumpia materiaaleja rakenteellisiin vahvistuksiin.

Mikä tekee autoteollisuuden valmistuksesta erityisen?

• Tiukat mitalliset toleranssit: Komponenttien on istuttava tarkasti nopeilla kokoamolinjoilla. Jo 0,5 mm:n poikkeama voi aiheuttaa asennusongelmia.
• Sinkittyjen levyjen hallitseva asema: Sinkkipinnoitetut teräslevyt tarjoavat uhrautuvaa korroosiosuojaa, joka on välttämätön ajoneuvon alaosissa oleville osille, jotka altistuvat tien suolalle ja kosteudelle.
• Korkean tilavuuden vaivannosto Edistykselliset muotit tuottavat tuhansia täysin samanlaisia osia tunnissa, mikä edellyttää johdonmukaisia materiaaliominaisuuksia koko tuotantosarjan ajan.
• Hitsausyhteensopivuus: Vastushitsaus on edelleen ensisijainen liitosmenetelmä, ja siihen tarvitaan materiaaleja, joilla on ennustettavissa olevat sähköiset ja lämpöominaisuudet.
• Painon optimointi: Jokainen säästetty kilogramma parantaa polttoaineentehoa, mikä edistää kehittyneiden korkean lujuuden terästen ja alumiinivaihtoehtojen käyttöönottoa.

Aaltopelti ja teräslevy löytävät sovelluskohteita kuorma-autojen lastauskoriin ja kaupallisten ajoneuvojen rungoksi, joissa kantavuus on tärkeämpää kuin paino. Nämä sovellukset hyväksyvät suuremmat toleranssit kuin henkilöautojen osat, mutta vaativat erinomaista väsymislujuutta.

Arkkitehtuuri- ja rakennussovellukset

Kävele minkä tahansa nykyaikaisen kaupallisen rakennuksen läpi, ja olet ympäröity valmiiksi levolle metallista – ulkoisista verhouksista sisäisiin väliseinäjärjestelmiin. Arkkitehtoniset sovellukset asettavat kestävyyden ohella painoarvoa esteettisyydelle, mikä luo ainutlaatuisia teknisiä haasteita.

Koristeelliset metallipaneelit vaativat yhtenäistä pintaprosessointia laajoissa asennuksissa. Yksi väriltään erilainen paneeli rakennuksen ulkoseinässä näkyy välittömästi, joten materiaalierien yhdenmukaisuus on kriittistä. Yleisiä arkkitehtonisia materiaaleja ovat:

• Alumiinilevy: Kevyt, korroosionkestävä ja sopii anodisoitavaksi tai maalattavaksi. Standardipaksuudet vaihtelevat 0,040" ja 0,125" välillä fasadi-paneelien osalta.
• Muut, joissa on vähintään 50 painoprosenttia: Peili- tai harjattu pinta sisäänkäynneissä, hissien sisätiloissa ja koriste-elementeissä. Luokka 304 kestää useimmissa arkkitehtonisissa ympäristöissä.
• Reikämetalli: Pursotetut kuviot tuovat visuaalista kiintoa, äänenvaimennusta ja ilmanvaihtoa kattoihin, ruudukoihin ja aurinkoehdotteisiin.
• Ilmasakeuma-teräs: Kehittää suojan muodostavan ruostepinnan tarkoituksellisesti vanhentamiseksi esteettisiä vaikutelmia varten.

Arkkitehtoniset toleranssit poikkeavat teollisuusnormeista – visuaalinen linjaus on tärkeämpää kuin desimaalitarkkuus. Pieni kaarevuus 10-jalkaisessa dekoratiivisessa metallipaneelissa tulee nopeasti havaituksi, kun taas sama poikkeama piilossa olevassa rakenteellisessa osassa jää huomaamatta.

Öljy- ja kaasulaitteiden valmistus

Harvoja aloja on, jotka altistavat levytä sellaisille ääriolosuhteille kuin öljy- ja kaasuteollisuus. Komponentit joutuvat kestämään äärimmäisiä paineita, syövyttäviä kemikaaleja, räjähdysherkkiä ilmaseoksia sekä lämpötilan vaihteluita arktisesta kylmästä aina aavikon helteeseen – joskus samassa asennuksessa.

Materiaalivalinta heijastaa näitä haasteita:

• 316L ruostumaton teräs: "L"-merkintä tarkoittaa alhaisen hiilipitoisuuden terästä, mikä parantaa hitsattavuutta ja korroosionkestävyyttä kloridipitoisissa ympäristöissä, kuten merellisillä alustoilla.
• Dubleksiruostumattomat teräkset: Yhdistää austeniittisia ja ferriittisiä rakenteita vaativiin prosessilaitteisiin, tarjoten erinomaisen lujuuden ja korroosionkeston.
• Hiiliteräslaatta: Raskas teräslevy (usein 1/4"–1" paksu) muodostaa paineastioiden kotelot ja rakenteelliset tuet, joissa korroosionkestävät pinnoitteet suojaavat perusmateriaalia.
• Nikkeliseokset: Käsittelee erittäin syövyttäviä rikkivety-ympäristöjä (hapan kaasu), jotka tuhoavat tavalliset ruostumattomat teräkset.

Sertifiointivaatimukset kiristyvät tällä sektorilla. Komponenteissa saatetaan vaatia NACE (National Association of Corrosion Engineers) -yhteensopivuutta, paineastesarvoja sekä todennettuja materiaalitestauksia. Jäljitettävyysasiakirjat seuraavat osia koko niiden käyttöiän — joskus jopa useiden vuosikymmenten ajan.

Erikoistuneet sovellukset teollisuuden eri aloilla

Lääkintälaitteiden kotelot

Lääketieteelliset sovellukset vaativat enemmän kuin vain biologisen yhteensopivuuden — ne edellyttävät täydellistä materiaalijäljitettävyyttä, validoituja puhdistusmenetelmiä ja pinttoja, jotka kestävät bakteerien pesäkekasvua. Mukaan lukien Prototekin lääketeknisen valmistuksen opas , yleisiä materiaaleja ovat 316L-ruostumaton teräs kirurgisissa instrumenteissa, alumiini kannettavien laitteiden koteleissa ja titaani istuteltavissa laitteissa.

Keskeiset vaatimukset lääketeknisen valmistuksen osalta:

• Pintakäsittelyn määritykset: Ra-arvot (pintakarheuden keskiarvo) yleensä alle 0,8 μm pinnoille, joita on desinfioitava säännöllisesti.
• Passivoimiskäsittelyt: Kemialliset käsittelyt poistavat pinnan rautasaasteet ruostumattomasta teräksestä, mikä maksimoi korroosionkestävyyden.
• Erätason jäljitettävyys: Jokaisen komponentin on oltava jäljitettävissä tiettyihin materiaalierii palautuskyvyn varmistamiseksi.
• Validoidut prosessit: Valmistusmenetelmille vaaditaan dokumentoitu validointi, joka osoittaa johdonmukaiset ja toistettavissa olevat tulokset.

Semikonduktorin valmistuslaitteisto

Puolijohdevalmistuksessa käytettävät laitteet toimivat erittäin puhtaisissa ympäristöissä, joissa mikroskooppiset saasteet voivat tuhota miljardiluokan tuotantoerät. Nämä työkalukuoret muodostavat levyteräksestä, jonka on täytettävä tiukat puhdistustandardit:

• Sähköpolistettu ruostumaton teräs: Peilikirkkaat pinnat minimoivat hiukkasten tarttumisen ja helpottavat puhdistusta.
• Kaasunpurkautumisvaatimukset: Materiaalien ei saa vapauttaa haihtuvia yhdisteitä, jotka voivat saastuttaa piirilevyn valmistusprosessia.
• Tarkkuustoleranssit: Työkalukokoonpanot vaativat erinomaista mittojen hallintaa tiivistämisen ja kohdistuksen varmistamiseksi.
• Erikoispinnoitteet: Jotkin sovellukset vaativat nikkelipinnoitetta, erikoismaaleja tai muita käsittelyjä sähköstatiikan purkautumisen tai kemiallisen kestävyyden hallitsemiseksi.

Valmistuskyvykkyyksien yhdistäminen teollisuuden tarpeisiin

Eri teollisuudenalat vaativat erilaisia tuotantomenetelmiä. Tämän yhteensovimisen ymmärtäminen auttaa sinua valitsemaan sopivat valmistuskumppanit:

Teollisuus	Tyypillinen määrä	Kriittiset vaatimukset	Suositut materiaalit
Autoteollisuus	Suuri volyymi (10 000+)	IATF 16949, PPAP, tiukat toleranssit	HSLA-teräs, sinkitty levy, alumiini
Rakennustekniikassa	Alhainen–keskikokoinen volyymi	Visuaalinen johdonmukaisuus, räätälöidyt pinnoitteet	Alumiini, ruostumaton teräs, dekoratiiviset metallilevyt
Öljy ja kaasu<br>	Pieni volyymi, suuri sekoitus	NACE-yhteensopivuus, paineluokat	316L RVS, duplex-RVS, teräslevy
Lääketieteellinen	Alhainen–keskikokoinen volyymi	ISO 13485, jäljitettävyys, validoitud prosessit	316L RVS, alumiini, titaani
Sähkösäiliöt	Pieni volyymi, korkea tarkkuus	Puhtaus, desorptio-ohjaus	Sähköhionattu RVS, erikoispinnoitteet

Nopea prototyyppi toimii eri tavoin eri aloilla. Autoteollisuudessa ohjelmat voivat tuottaa 50–100 prototyyposisäystä vahvistustestaukseen ennen tuotantotyökalujen käyttöönottoa. Lääketietelaitteiden kehittäjät tekevät useita suunnittelun versioita sääntelyhyväksyntäprosessin aikana. Puolijohdevarusteiden valmistajat tarvitsevat usein yksittäisiä prototyyppiyksiköitä työkalujen kelpuutusta varten.

Toisaalta massatuotantokapasiteetit ovat tärkeimmät autoteollisuudessa ja kuluttajaelektroniikkasovelluksissa, joissa volyymit oikeuttavat omistautuneisiin työkaluihin investoimiseen. Vaiheittainen leikkaustyö, jonka hinta on 50 000 dollaria, on järkevä, kun valmistetaan 100 000 osaa – mutta puhtaasti ylimääräinen kulu 500 kappaleen lääketietelaitesarjassa.

Teollisuuden alan erityisten vaatimusten ymmärtäminen mahdollistaa fiksumpia keskusteluja valmistuskumppaneiden kanssa. Mutta jopa täydelliset tekniset määritelmät merkitsevät vähän ilman kustannustekijöiden ymmärtämistä, sillä ne muuntavat määritelmät todellisiksi tarjouksiksi ja projektiaikatauluihin.

Kustannustekijät ja hankintahuomiot teollisiin projekteihin

Olet määrittänyt materiaalin, määritellyt paksuuden ja tunnistanut valmistusprosessit, joita projekti vaatii. Nyt herää kysymys, joka pitää hankintatiimit hereillä yöllä: paljonko tästä tulee maksamaan, ja milloin voimme odottaa toimitusta? Yllättävää kyllä, nämä peruskysymykset jäävät suurimmaksi osaksi käsittelemättä useimmissa teollisuuden levymetallikeskusteluissa – jättäen ostajat navigoimaan hinnoittelukeskusteluihin ilman selkeitä vertailukohteita.

Olitpa etsimässä metallin työstöpalveluja läheltäni tai arvioimassa työstöliikkeitä lähelläni monivaltioisen hankkeen osalta, kustannustekijöiden ymmärtäminen auttaa sinua laatimaan tarkan budjetin ja välttämään epämiellyttäviä yllätyksiä. Tarkastellaan, mitkä tekijät todella vaikuttavat hankkeesi kustannuksiin ja aikatauluihin.

Tärkeimmät kustannustekijät teollisissa levyjen työstöprojekteissa

Kuvittele tarjous laskettavaksi kerroksittain. Jokainen kerros lisää kustannuksia tietyillä päätöksillä, jotka olet tehnyt – tai et vielä ole viimeistellyt. Näiden kerrosten ymmärtäminen auttaa sinua tunnistamaan optimointimahdollisuuksia ennen kuin sitoudut teknisiin eritelmiin.

Materiaalikustannukset: jokaisen tarjouksen perusta

Raaka-aine muodostaa tyypillisesti 30–50 % hankkeen kokonaiskustannuksista, joten materiaalin valinta on merkittävin kustannusvaikutin. Komacutin valmistuskustannusoppaan mukaan materiaalin hinta vaihtelee huomattavasti tyypin, luokan ja markkinatilanteen mukaan.

Ota huomioon suhteelliset hintaerot:

• Mietelämmittely: Taloudellisin vaihtoehto ei-syövyttäviin ympäristöihin – usein vertailuperuste hintojen arvioinnissa
• Muut, joissa on vähintään 50 painoprosenttia: Maksaa selvästi enemmän kuin tavallinen teräs, ja 316-laatujen hinta on 20–30 % korkeampi kuin 304-laatujen
• Alumiini: Korkeampi hinta kiloa kohti verrattuna teräkseen, vaikka painonsäästöt voivat kompensoida materiaalikustannuksia kuljetuksesta riippuvaisissa sovelluksissa

Materiaalin paksuus vaikuttaa suoraan kustannukseen – paksummat kalvot tarkoittavat enemmän materiaalia neliömetriä kohti ja korkeampia raaka-ainekustannuksia. Kuitenkaan suhde ei ole aina suoraviivainen. Keveämpiä kalvoja määritettäessä materiaalikustannukset saattavat pienentyä, mutta työkustannukset kasvaa, jos tarvitaan lisävahvistuksia tai muovausoperaatioita.

Valmistusmonimutkaisuus: missä työ vastaa laitetta

Yksinkertaiset osat, joissa on suorat leikkaukset ja yksi taite, maksavat huomattavasti vähemmän kuin monimutkaiset komponentit, jotka vaativat useita toimenpiteitä. Monimutkaisuuden aiheuttajia ovat:

• Ominaisuuksien määrä: Jokainen reikä, ura, taite ja muotoiltu ominaisuus lisää asennusaikaa ja käsittelyvaiheita
• Toleranssivaatimukset: Tiukemmat toleranssit edellyttävät hitaampaa käsittelynopeutta, huolellisempaa tarkastusta ja joskus erikoislaitteita
• Materiaalin käsittely: Suuret tai raskaat osat vaativat lisälaitteita ja työvoimaa turvallisesti käsiteltäessä
• Toissijaiset toiminnot: Kiiltojen poisto, kierteitys, kiinnikkeiden asennus ja kokoonpanovaiheet lisäävät työvoimakustannuksia

Määränsäätely: Mittakaavan voima

Tuotantomäärä vaikuttaa merkittävästi yksikköhintaan. Alennuskustannukset – kuten ohjelmointi, työkalujen asennus ja ensimmäisen osan tarkastus – jakautuvat useamman yksikön kesken määrän kasvaessa. Lähteessä LTJ Industrialin valmistuslaskentapohjan opas prototyypit sisältävät korkeammat yksikkökustannukset asennus- ja ohjelmointityön vuoksi, kun taas suuret tuotantosarjat hyötyvät mittakaavaedullisuuksista.

Tilauksen määrä	Alennuskustannusten vaikutus	Yksikköhinnan kehitys
1–10 kappaletta (prototyyppi)	100 % asennuksesta absorboitu	Korkein yksikkökustannus
11–100 kappaleta	Asennus jaettu erän kesken	Kohtalainen vähennys
101–1 000 kappaletta	Asennus muuttuu vähäiseksi tekijäksi	Merkittävä vähennys
yli 1 000 kappaletta	Asennus merkityksetön kohden yksikköä	Alin yksikkökustannus

Pinnankäsittelyvaatimukset ja sertifiointi

Pinnankäsittelyt lisäävät sekä valmistusaikaa että kustannuksia. Jauhepinnoitus, anodisointi, galvanisointi ja erikoispinnakäsittelyt vaativat jokainen ylimääräisiä prosessivaiheita – ja joskus myös kolmannen osapuolen toimittajien koordinointia. Säädetyissä aloissa (autoteollisuus, ilmailu, lääketeollisuus) voimassa olevat sertifiointivaatimukset lisäävät dokumentointi-, tarkastus- ja laatuohjelmakustannuksia, jotka vaikuttavat hinnoitteluun.

Toimitusaikaan vaikuttavat tekijät, jotka vaikuttavat tuotantosuunnitelmaasi

Toimitusaika on usein yhtä tärkeä kuin hinta. Ajantasaisuuden ymmärtäminen auttaa sinua suunnittelemaan realistisia aikatauluja ja tunnistamaan mahdollisuuksia nopeuttamiseen.

Materiaalin saatavuus

Yleiset materiaalit standardimittaisina toimitetaan yleensä jakelijan varastosta muutamassa päivässä. Erityislegiirit, epätavalliset paksuudet tai suuret määrävaatimukset saattavat edellyttää tehdasvarauksia, joiden toimitusaika on 8–12 viikkoa. Alueelliset tekijät vaikuttavat myös – lähellä sijaitsevat metallin työstäjät saattavat tarjota eri saatavuutta verrattuna toimittajiin tärkeillä valmistusalueilla, kuten teräksen työstö Kansas Cityssä tai levymetallin vähittäismyyntiä Kansas Cityn jakelijoilta.

Tuotannon aikataulutus

Projektisi siirtyy jonoon muiden asiakastilausten joukkoon. Toimitusajat pidentyvät kausihuippujen aikana ja lyhenevät, kun kapasiteetti vapautuu. Kiireellisyysvaihtoehdot ovat yleensä saatavilla, mutta niihin liittyy lisämaksuja – usein 25–50 % korkeampi hinta kuin tavalliseen hintaan huomattavasti nopeutettua toimitusta varten.

Pinnankäsittely ja jälkikoneointi

Monimutkaiset pintakäsittelyvaatimukset voivat kaksinkertaistaa toimitusajat. Jauhepinnoitus, lämpökäsittely tai pinnoitus sisältävät usein ulkoisia toimittajia, joilla on omat aikataulusidonnaisuutensa. Suunnittele siten vastaavasti, kun määrittelet useita pintakäsittelyvaiheita.

Miten valmistettavuuden suunnittelu tukee kustannusten alentamista

Haluatko vähentää projektikustannuksia laadun kärsimättä? Valmistettavuuden suunnitteluun (DFM) liittyvät tarkastelut tunnistavat säästömahdollisuudet ennen tuotannon aloittamista. Fictivin DFM-opas mukaan suunnitteluratkaisut vaikuttavat noin 80 %:iin valmistuskustannuksista, joten optimointi jo varhaisessa vaiheessa on paljon tehokkaampaa kuin yksikköhintojen neuvottelu spesifikaatioiden jälkeen.

Tehokas DFM-analyysi huomioi:

• Materiaalin optimointi: Helpposiirtolistojen ja kustannustehokkaiden materiaalien valinta, jotka täyttävät suorituskyvyn vaatimukset
• Toleranssien perusteltu määrittely: Tiukkojen toleranssien käyttö vain siellä, missä toiminnallinen tarve sitä edellyttää, mikä vähentää tarkastus- ja hylkäyskustannuksia
• Ominaisuuksien yksinkertaistaminen: Turhan monimutkaisuuden poistaminen, joka lisää käsittelyaikaa ilman toiminnallista hyötyä
• Kehän hyödyntämisen tehokkuus: Osien sijoittaminen levyvarastoon materiaalin hukkaa minimoitellen
• Prosessin yhdenmukaisuus: Ominaisuuksien suunnittelu, joka on yhteensopiva käytettävissä olevan laitteiston ominaisuuksien kanssa

Nopea prototyypitys mahdollistaa DFM-tarkistuksen ennen massatuotannon aloittamista. Viiden–kymmenen prototyyposan valmistus paljastaa sovitteisuuden, toiminnallisuuden ja valmistettavuuden ongelmat, joita piirustukset eivät yksinään pysty ennustamaan. Tämä tarkistusvaihe maksaa usein itsensä takaisin estämällä kalliit tuotannon keskellä tehtävät muutokset.

Valmistautuminen tarkkojen tarjousten saamiseen

Antamasi tiedot vaikuttavat suoraan tarjousten tarkkuuteen ja käsittelyaikaan. Epätäydelliset pyynnöt aiheuttavat kysymyksiä ja viiveitä; kattavat asiakaspaketit saavat nopeammin tarkempia hinnoittelutarjouksia.

Mitä valmistajat tarvitsevat tarkan tarjouksen laatimiseen:

• Täydelliset CAD-tiedostot: 3D-mallit (STEP, IGES) ja 2D-piirustukset mittoineen ja toleransseineen
• Materiaalien määrittelyt: Seos, luokka ja mahdolliset sertifiointivaatimukset
• Määränvaatimukset: Alkuperäinen tilausmäärä sekä arvioidut vuosittaiset määrät
• Pintakäsittelyvaatimukset: Pintakäsittely, pinnoite ja mahdolliset ulkonäkövaatimukset
• Toimitusaikataulu: Vaadittu toimituspäivämäärä ja mahdollinen joustavuus aikataulutuksessa
• Laadun dokumentointi: Tarkastusvaatimukset, tarvittavat sertifiointitodistukset ja jäljitettävyysodotukset

Tarjouspyynnön käsittelyaika vaihtelee valmistajan ja projektin monimutkaisuuden mukaan. Yksinkertaisiin osiin saattaa saada hinnoittelun samana päivänä, kun taas monimutkaisempiin kokoonpanoihin, jotka edellyttävät teknistä tarkastelua, voi kulua viikko. Luotettavien valmistajakumppaneiden kanssa rakennettu suhde nopeuttaa usein prosessia – toistuvat asiakkaat saavat etusijan ja hyötyvät vakiintuneista hinnoittelurakenteista.

Näiden kustannus- ja aikataitekijöiden ymmärtäminen mahdollistaa tarkan budjetoinnin, realististen odotusten asettamisen sekä optimointimahdollisuuksien tunnistamisen. Mutta vaikka suunnittelu olisi täydellistä, oikean valmistuskumppanin löytäminen on ratkaisevan tärkeää – päätös, joka vaatii huolellista arviointia tietyt valmius- ja laatuvaatimukset vasten.

Oikean teollisen levymetallikumppanin valitseminen valmistustarpeisiin

Olet hallinnut materiaalimääritykset, paksuusvalinnat ja valmistusprosessit. Ymmärrät laatuvaatimukset ja kustannustekijät. Mutta tässä on ratkaiseva kysymys, joka määrittää, muuttuvatko kaikki nämä tiedot menestyviksi projekteiksi: kuinka löydät valmistuskumppanin, joka pystyy toimittamaan tarkkojen määritystesi mukaan? Hakusanalla 'levytyö lähellä minua' saadaan satoja tuloksia – mutta kyvykkyyksien väittämät on helppo esittää ja vaikea todistaa.

Keskitasoisella toimittajalla ja aitojen valmistuskumppanilla on eroa myöhästyneissä toimituksissa, hylätyissä laaduissa ja viestinnän epäonnistumisissa. Aluetutkimusten mukaan monet räätälöidyt valmistushankkeet kohtaavat viivästyksiä, joita aiheutuu usein huonosta kumppanivalinnasta teknisen monimutkaisuuden sijaan. Oikean teollisen levytyön valmistuskumppanin valitseminen edellyttää järjestelmällistä arviointia useilla eri osa-alueilla.

Levytyökumppanien arviointi laadun ja luotettavuuden kannalta

Mitä erottaa luotettavat kumppanit ongelmallisista toimittajista? Aloita tarkastelemalla heidän menneisyyttään ja toimintajärjestelmiään, äläkä keskity pelkästään laiteluetteloihin.

Sertifikaatit laadun osoittajina

Sertifikaatit tarjoavat ulkoisen vahvistuksen siitä, että valmistaja noudattaa luotettavia ja johdonmukaisia järjestelmiä. Vaikka ISO 9001:2015 edustaa perustason laadunhallintastandardia, teollisuuskohtaiset sertifikaatit viittaavat edistyneempiin kykyihin:

• IATF 16949: Autoteollisuuden tiukka laatuvaatimus. Tämän sertifikaatin omaavat valmistajat toimivat eliittitasoisesti prosessien hallinnassa, virheiden ehkäisyssä ja jäljitettävyydessä – riippumatta siitä, oletko itse autoteollisuudessa vai et.
• AS9100: Vaaditaan ilmailualan sovelluksissa, ja osoittaa kyvyn konfiguraationhallintaan, väärennösten estämiseen ja erityisten prosessien hallintaan.
• ISO 13485: Lääkelaitealan laadunhallintasertifikaatti, joka osoittaa validoitujen prosessien ja täyden jäljitettävyyden olemassaolon.
• ISO 14001 ja ISO 45001: Ympäristö- ja turvallisuusjärjestelmien sertifikaatit, jotka osoittavat vastuulliset ja vakauttuneet toiminnot.

IATF 16949 -sertifioinnin omaavan valmistajan valitseminen varmistaa, että projekti täyttää mahdollisimman korkeat laatuvaatimukset, olipa toimiala mikä tahansa.

Toimittajan luotettavuus ja maine

Sertifikaatit vahvistavat järjestelmiä – mutta maine paljastaa toteutuksen. Mukaan EOXS , toimittajan luotettavuuden arvioinnissa tulisi ottaa huomioon:

• Mennevyys: Tutki toimittajan historiaa. Yritys, jolla on pitkäkestoisia suhteita alan johtajiin, on jo läpäissyt tiukat tarkastukset.
• Viitemerkinnät: Puhu entisten asiakkaiden kanssa ajallaan toimituksista, laadun johdonmukaisuudesta ja ongelmien ratkaisemisesta.
• Toimitusketjun hallinta: Tiedustele varastonhallinnasta ja logistiikkakapasiteeteista, jotka takaavat materiaalien jatkuvan saatavuuden.
• Asiakaspalvelun nopeus: Luotettavat kumppanit tarjoavat nopeita vastauksia, joustavuutta tilausten täytäntöönpanossa sekä vahvaa huoltotukea.

Mitä etsiä teollisesta levymetallitoimittajasta

Sertifikaatioiden ja maineen lisäksi arvioi ne ominaisuudet, jotka vastaavat projektisi vaatimuksia.

Tuotantokapasiteetit: prototyyppivaiheesta massatuotantoon

Valmistuskumppanisi tulisi hallita koko tuotantoprosessisi. Kiinnitä huomiota seuraaviin asioihin:

• Nopeat prototyypitysmahdollisuudet: Kyky tuottaa toimivia prototyyppejä nopeasti – mahdollisesti 5–7 päivässä – mahdollistaa suunnittelun varmentamisen ennen tuotantotyökalujen käyttöönottoa.
• Laajennettava tuotantokapasiteetti: Kumppanit, joilla on laajat tilat ja työvoima, voivat ottaa vastaan suuret tuotantosarjat viiveiden uhkaamatta toimitusaikoja.
• Moderni kalusto: CNC-jakstot, kuitulaserleikkurit ja robottihitsausjärjestelmät toimivat nopeammin ja tuottavat johdonmukaisia tuloksia tuotantosarjoissa.
• Sisäinen viimeistely: Yhden pysäkkin palvelut pinta-alamuokkauksiin, kuten jauhepinnoitukseen, galvanoointiin, anodisointiin ja muihin pintakäsittelyihin, lyhentävät toimitusaikoja ja takaavat johdonmukaisen laadun.

Esimerkiksi: Shaoyi (Ningbo) Metal Technology näyttää käytännössä, miltä kattavat valmistuskyvyt näyttävät – tarjoamalla 5 päivän nopeat prototyypit yhdessä automatisoidun massatuotannon kanssa kaiken IATF 16949 -sertifiointiin perustuen. Heidän keskittyminen auton alustoihin, suspensioon ja rakenteellisiin komponentteihin osoittaa, kuinka erikoistunut asiantuntijuus yhdistyy laajiin tuotantokapasiteetteihin.

Tekninen tuki ja DFM

Oikea kumppani panostaa projektisi onnistumiseen teknisellä yhteistyöllä. Arvioi:

• DFM-tuen saatavuus: Kattava valmistettavuuden suunnittelu -analyysi tunnistaa kustannustehokkuuden parannukset ja valmistettavuuden parannukset ennen tuotannon alkua.
• CAD/CAM-ominaisuudet: Ingenöörityöt, jotka osaavat muuntaa käsitteelliset suunnitelmat optimoituiksi tuotantotiedostoiksi, lisäävät merkittävää arvoa.
• R&D-resurssit: Kumppanit, joilla on omistautuneet tekniset työntekijät ja patenttivalikoimat, ratkaisevat ongelmia eivätkä pelkästään leikkaa metallia.

Tarjousvastauksen nopeus

Kuinka nopeasti saat tarkat hinnat? Tarjouskierros paljastaa sekä kyvykkyyden että asiakasprioriteetin. Vaikka monimutkaiset projektit edellyttävät teknistä tarkastelua, nopeasti toimivat kumppanit tarjoavat alustavia tarjouksia 24–48 tunnissa standardityölle. Jotkut johtavat valmistajat – mukaan lukien Shaoyi – tarjoavat 12 tunnin tarjousvuoron, mikä osoittaa toiminnallista tehokkuutta, joka johtaa nopeampiin projektiaikatauluihin.

Hitsausosaaminen

Jos projektissasi vaaditaan hitsausta, arvioi valmistajan kykyjä asianmukaisissa prosesseissa. Vertaillessa mig- ja tig-hitsausta tai tig- ja mig-hitsausvaihtoehtoja, ymmärrä, että MIG tarjoaa nopeammat tuotantonopeudet paksuille materiaaleille, kun taas TIG tarjoaa paremman tarkkuuden ja puhtaammat hitsit ohuille kalvoille ja näkyville liitoksille. Kumppaneilla, joilla on alumiinihitsauksen asiantuntemusta, on oltava erikoislaitteisto ja koulutettu henkilöstö – kaikki teräsvalmistajat eivät käsittele alumiinia tehokkaasti.

Toimittajan arviointilista

Käytä tätä systemaattista tarkistuslistaa arvioidessasi mahdollisia teollisia levyjen käsittelyn kumppaneita:

Arviointikategoria	Keskeiset kysymykset	Vahvistusmenetelmä
SERTIFIKAATIT	Onko heillä IATF 16949-, AS9100- tai ISO 13485 -sertifikaatti soveltuvin osin?	Pyydä nykyisiä sertifikaatteja; varmista rekisteröijän kautta
Kokemus	Onko heillä dokumentoitu kokemus toimialallasi?	Tapauskerrat, asiakasviitteet, projektit portfoliot
Laitteet	Onko koneistonsa moderni ja hyvässä kunnossa?	Laitosvierailu, laiteluettelon tarkastelu
Kapasiteetti	Voivatko he hoitaa määräsi ilman toimitusaikojen heikkenemistä?	Keskustele kapasiteettisuunnittelusta, tarkastele ajoissa toimituksen metriikkoja
Insinöörituki	Tarjoavatko he DFM-analyysiä ja suunnittelun optimointia?	Pyydä esimerkki DFM-raportista, keskustele insinööriteamirakenteesta
Laadukkaat järjestelmät	Mitä tarkastusprotokollia ja dokumentaatiota he tarjoavat?	Tarkastele laadunhallintajärjestelmän (QMS) dokumentaatiota ja tarkastuskykyjä
Vastevalmius	Kuinka nopeasti he vastaavat tarjouspyyntöihin?	Lähetä testi-RFQ, arvioi käsittelyaika ja perusteellisuus
Taloudellinen vakaus	Ovatko he taloudellisesti vakaat ja sijoittavat kasvuun?	Tarkastele saatavilla olevaa taloudellista tietoa, arvioi tilojen sijoitukset

Tehokkuuden tarkastelu

Paperitodistukset kertovat vain osan tarinasta. Ennen kuin valitset valmistuskumppanin, harkitse näitä varmennusvaiheita:

• Tilakäynnit: Käy tiloilla henkilökohtaisesti aina mahdollisuuksien mukaan. Tarkkaile siisteyttä, järjestystä ja hyvin huollettuja laitteita. Pyydä näyttämään laadunvalvontalaboratorio ja tarkastusprosessit.
• Asiakashaastattelut: Puhu suoraan nykyisten asiakkaiden kanssa. Kysy ajallaan toimitetuista toimitusasteista, laadun tasaisuudesta ja siitä, miten ongelmat ratkaistaan niiden sattuessa.
• Kokeilutilaukset: Aloita pienemmällä prototyyppi- tai pilottitilauksella ennen kuin sitoudut suuriin tuotantomääriin. Tämä vahvistaa todellisen suorituskyvyn väitteitä vasten.
• Viestinnän arviointi: Arvioi reagointikyky tarjousprosessin aikana. Kumppanit, jotka viestivät heikosti myynnin aikana, harvoin paranevat tuotannon aikana.

Lähistöltä löytääkseen levyjen käsittelyyn erikoistuneen urakoitsijan, joka täyttää kaikki nämä ehdot, vaaditaan panostusta – mutta sijoitus tuottaa hyvää korkoa luotettavan toimituksen, johdonmukaisen laadun ja yhteistyöhön perustuvan ongelmanratkaisun muodossa. Riippumatta siitä, hankitaanko komponentteja autoteollisuuteen, lääketieteellisiin sovelluksiin, puolijohdeteollisuuteen tai arkkitehtuurisovelluksiin, oikea teollinen levynkäsittelyyritys muuntaa tekniset vaatimuksesi onnistuneiksi valmiiksi osiksi.

Valitsemasi valmistusyhteistyökumppani määrittää lopulta sen, muuntuvatko huolellisesti määritellyt materiaalit, paksuudet ja prosessit komponenteiksi, jotka toimivat tarkoitetulla tavalla. Valitse todennettujen kykyjen perusteella lupauksien sijaan, ja sinulla on edessä valmistussuhde, joka tukee projektejasi vuosien ajan.

Usein kysyttyjä kysymyksiä teollisesta levystä

1. Mikä on teollinen levy?

Teollisuuslevytarkoittaa metallilevyjä, joiden paksuus on välillä 0,5 mm ja 6 mm, ja jotka on valmistettu täyttämään tiukat sertifiointivaatimukset korkean suorituskyvyn sovelluksiin. Kaupallisten tai dekoratiivisten metallilevyjen tapaan teollisuusluokan materiaalien on täytettävä tarkat paksuustoleranssit, sertifioitud materiaalikoostumus, ohjattu pintakäsittely sekä dokumentoidut mekaaniset ominaisuudet. Näiden määritysten vuoksi teollisuuslevy sopii vaativiin sektoreihin kuten öljy- ja kaasuteollisuuteen, lääketieteeseen, autoiluun, ilmailuun ja puolijohdeteollisuuteen, joissa komponenttien vikaantuminen voi vaarantaa turvallisuuden tai pysäyttää tuotannon.

2. Mitä materiaaleja käytetään yleisimmin teollisuusmetallilevyjen valmistuksessa?

Pääasialliset teollisuuden levyteräkset sisältävät hiiliterästä, ruostumatonta terästä (luokitukset 304 ja 316), alumiinia ja sinkittyä terästä. Hiiliteräs tarjoaa erinomaisen vetolujuuden alhaisemmassa hinnassa, mutta vaatii korroosiosuojauksen. Ruostumaton teräs tarjoaa huippuluokan korroosionkeston, joista 316 -laatu kestää agressiivisia kemiallisia olosuhteita. Alumiini tarjoaa erinomaisen lujuus-painosuhteen noin kolmanneksella teräksen painosta, mikä tekee siitä ideaalin materiaalin liikenne- ja ilmailusovelluksiin. Sinkitty teräs tarjoaa kustannustehokkaan vaihtoehdon sinkkipinnoitteella, joka suojelee korroosiota vastaan ulkoisissa sovelluksissa sekä ilmanvaihto- ja jäähdytysjärjestelmissä.

3. Miten levyteräksen paksuusmittausjärjestelmä toimii?

Levyteräsjärjestelmä noudattaa järjestelmää, jossa korkeampi numero tarkoittaa ohuempaa materiaalia. 10-numeroisen levyn paksuus on huomattavasti suurempi kuin 20-numeroisen levyteräksen. Tämä järjestelmä sai alkunsa 1800-luvulla langanvalmistuksesta. On tärkeää huomata, että sama numero vastaa eri todellista paksuutta riippuen metallityypistä – 14-numeroisen ruostumattoman teräksen paksuus on 0,0751 tuumaa, kun taas 14-numeroisen hiiliteräksen paksuus on 0,0747 tuumaa. Teollisuudessa käytetään yleensä numeroita 6 (raskas rakenne) – 22 (kevyet kotelot ja ilmanvaihtokanavat).

4. Mitkä sertifikaatit ovat tärkeitä teollisille levyterästoimittajille?

Avaintodistukset osoittavat valmistajan laadunhallintakyvyn. ISO 9001:2015 toimii perustason standardina, kun taas alan spesifiset sertifikaatit viittaavat edistyneempiin kykyihin. IATF 16949 -sertifiointi on olennainen osa autoteollisuuden sovelluksia ja osoittaa tiukan prosessien hallinnan sekä virheiden ehkäisyn. AS9100 on vaadittu ilmailualalla ja kattaa konfiguraationhallinnan sekä erityisten prosessien ohjauksen. ISO 13485 koskee lääkintälaitteiden valmistusta, jossa vaaditaan validoidut prosessit ja jäljitettävyysvaatimukset. Valmistajat kuten Shaoyi (Ningbo) Metal Technology ylläpitävät IATF 16949 -sertifiointia, mikä takaa komponenttien korkeimman laadun kaikilla toimialoilla.

5. Miten voin vähentää kustannuksia teollisuuden levyjen käsittelyprojekteissa?

Kustannusten optimointi alkaa valmistettavuuden suunnitteluanalyysillä (DFM) ennen tuotannon aloittamista, sillä suunnitteluratkaisut vaikuttavat noin 80 %:sti valmistuskustannuksiin. Avaintoimenpiteisiin kuuluu helposti saatavilla olevien materiaalien käyttö standardimitoissa välttääkseen tehtaan tilausviiveet, tiukkojen toleranssien soveltaminen vain toiminnallisesti tarpeellisiin kohtiin, sellaisten piirteiden yksinkertaistaminen, jotka lisäävät käsittelyaikaa ilman toiminnallista hyötyä, sekä osien sijoittelun optimointi materiaalin hukkaprosentin vähentämiseksi. Tiiviissä yhteistyössä valmistusyhteistyökumppanien kanssa, jotka tarjoavat kattavaa DFM-tukea, nopeaa prototyyppipalvelua suunnittelun varmennukseen ja nopeita tarjouspalveluita – kuten erikoistuneiden valmistajien 12 tunnin tarjouspalvelun – voidaan tunnistaa säästömahdollisuuksia jo projektin alkuvaiheessa.
