Mitä CNC-konepajat todellisuudessa tekevät

Oletko koskaan miettinyt, miten lentokoneiden moottoreihin, lääketieteellisiin implanteihin tai autoteollisuuden komponentteihin tarvittavat monimutkaiset metalliosat syntyvät? Vastaus piilee CNC-konepajoissa – erikoistuneissa valmistustiloissa, jotka muuntavat digitaaliset suunnitelmat erinomaisen tarkkuudella valmistettuihin metallikomponentteihin.

CNC tarkoittaa tietokoneohjattua numeerista ohjausta (Computer Numerical Control), joka on teknologia, jossa ennalta ohjelmoituja tietokonekäskyjä käytetään ohjaamaan leikkaustyökaluja tietyille reiteille. Toisin kuin yleiset valmistustilat, jotka voivat hoitaa esimerkiksi kokoonpanoa, pakkaamista tai perusvalmistusta, nämä erikoistuneet konepajat keskittyvät yksinomaan poisto- eli subtraktiiviseen valmistukseen. Ne aloittavat raaka-aineesta – metallista, muovista tai komposiitista – ja poistavat systemaattisesti ylimääräistä materiaalia, kunnes valmis osa saadaan aikaan.

Tyypillinen CNC-konepaja tarjoaa useita keskitettyjä metallikoneistuspalveluita:

• Mulleröinti: Pyörivät monipisteiset työkalut muovaa paikallaan olevia työkappaleita monimutkaisiksi geometrioiksi , mukaan lukien lokit, urat ja muotoiltu pinnat
• Pyöritys: Työkappaleet pyörivät, kun leikkaustyökalut liikkuvat suoraviivaisia reittejä pitkin, jolloin luodaan sylinterimäisiä komponentteja ulkoisilla ja sisäisillä ominaisuuksilla
• Portaaminen: Monipisteiset poranterät luovat tarkat reiät – sileitä tai kierreporattuja – täsmällisin mittasuhtein
• Moniakselinen koneistus: Edistyneet järjestelmät liikkuvat yhtä aikaa viiden tai useamman akselin suuntaan, mikä mahdollistaa monimutkaisten osien valmistuksen ilman useita eri asennuksia

Mikä tekee CNC-konepajoista erilaisia verrattuna perinteisiin konepajoihin

Oleellinen ero CNC-konepajojen ja perinteisten metallikonepajojen välillä johtuu ohjauksesta. Perinteisissä laitoksissa kokeneet käyttäjät ohjaavat jokaista leikkaustoimenpidettä käsin. Jokainen leikkauskerta vaatii ihmisen arviointikykyä ja fyysistä tarkkuutta.

CNC-teknologian avulla robottityökalun liikerata ohjelmoitaa etukäteen työntekijän toimesta, mutta itse koneistusoperaatiot suoritetaan täysin automaattisesti. Nykyaikaiset CNC-järjestelmät saavuttavat mikrometrin tarkkuuden – toleranssit ±0,0001 tuumaa – mikä ei ole mahdollista manuaalisella koneistuksella, ainakaan ajallisesti tai kustannustehokkaalla tavalla.

Harkitse esimerkiksi monimutkaista erikoisputken liitosta, joka vaatii kymmeniä identtisiä komponentteja, joista jokaisen on täytettävä erinomaisen tiukat mittatoleranssit oikean asennuksen varmistamiseksi. Jokaisen osan manuaalinen koneistus ja kaikkien vaatimusten täyttäminen vie liian paljon aikaa ja työvoimaa. CNC-teknologia tuottaa kyseisen komponentin erinomaisen tarkasti ja toistettavasti osasta toiseen.

Digitaalisen tiedoston muuttuminen fyysiseksi komponentiksi selitettyyn

Kuinka digitaalinen tiedosto muuttuu fyysiseksi komponentiksi? Matka noudattaa selkeää etenemistä, johon jokainen CNC-koneistusyritys luottaa:

Insinöörit luovat ensin yksityiskohtaisia CAD-malleja (tietokoneavusteinen suunnittelu), joissa määritellään tarkat mitat, pinnankäsittelyt ja materiaaliominaisuudet. Nämä digitaaliset piirustukset muodostavat perustan kaikelle seuraavalle.

Seuraavaksi CAM-ohjelmisto (tietokoneavusteinen valmistus) analysoi osan geometriaa ja luo optimaaliset työkalureitit tehokkaaseen materiaalin poistoon. Ohjelmisto muuntaa suunnitteluspesifikaatiot tarkoilla koodeilla – yleensä G-koodilla – jotka ohjaavat koneen työkalujen liikkeitä, leikkausnopeuksia ja toimintajärjestystä.

Lopuksi tuotanto alkaa. Ohjausjärjestelmä hallinnoi pyörivän akselin (spindle) pyörimistä, työkalujen vaihtoa, jäähdytysnesteenvirtausta ja akseliliikkeitä ohjelman mukaan. Koko prosessin ajan operaattorit seuraavat laadunvarmistusta, kun kone tuottaa johdonmukaisia tuloksia mahdollisimman vähällä ihmisen aiheuttamalla virheellä.

Tämä digitaalisesta fyysiseen työnkulku mahdollistaa yleisiä konepuruutuspalveluja, jotka olisivat aiemmin olleet mahdottomia – tai liian kalliita – tehdä joka päivän työnä. Tämän prosessin ymmärtäminen auttaa sinua viestimään tehokkaasti minkä tahansa valitsemasi työkohdan kanssa.

Perus-CNC-konepuruutusprosessit selitetty

Kun otat yhteyttä CNC-konepuruutustyökoteihin tarjouksen saamiseksi, he kysyvät usein: "Mikä prosessi sinun tarvitsee?" Kuulostaako monimutkaiselta? Älä huoli – perus-konepuruutusmenetelmien ymmärtäminen auttaa sinua määrittelemään vaatimuksesi tarkasti ja välttämään kalliita viestintävirheitä. Jokainen prosessi on erinomainen eri geometrioissa, materiaaleissa ja tarkkuustasoissa. Sen tiedon, mikä prosessi sopii parhaiten projektisi, tunteminen säästää aikaa ja rahaa.

Neljä pääprosessia, joihin törmäät, ovat poraus (milling), kierretyminen (turning), EDM (sähkökäyräpuruutus) ja moniakselinen konepuruutus. Käydään läpi, milloin kumpikin prosessi on sopiva sinun mukautettujen konepuruutusten osien valmistukseen.

Prosessityyppi	Parhaat käyttösovellukset	Materiaalinen yhteensopivuus	Tyypillinen suvaitsevaisuus
CNC-mylly	Tasaiset pinnat, lokit, urat, monimutkaiset 3D-muodot, koteloit, kiinnikkeet	Alumiini, teräs, titaani, muovit, komposiitit	±0,001" - ±0,005"
CNC-kierto	Sylindrimäiset osat, akselit, varret, kierreosat, pinnat	Alumiini, teräs, messinki, muovit, ruostumaton teräs	±0,001" - ±0,003"
EDM:n käyttö	Monimutkaiset yksityiskohdat, kovat materiaalit, ohuet seinämät, terävät sisäkulmat	Kovannettu teräs, volfram, titaani, sähkönjohtavat metallit	±0,0001" – ±0,001"
Moniakselinen (4/5-akselinen)	Ilmailukomponentit, turbiinisiivet, monimutkaiset orgaaniset muodot, alakuvaukset	Titaani, Inconel, alumiini, erikoispuutteet	±0,0005" - ±0,002"

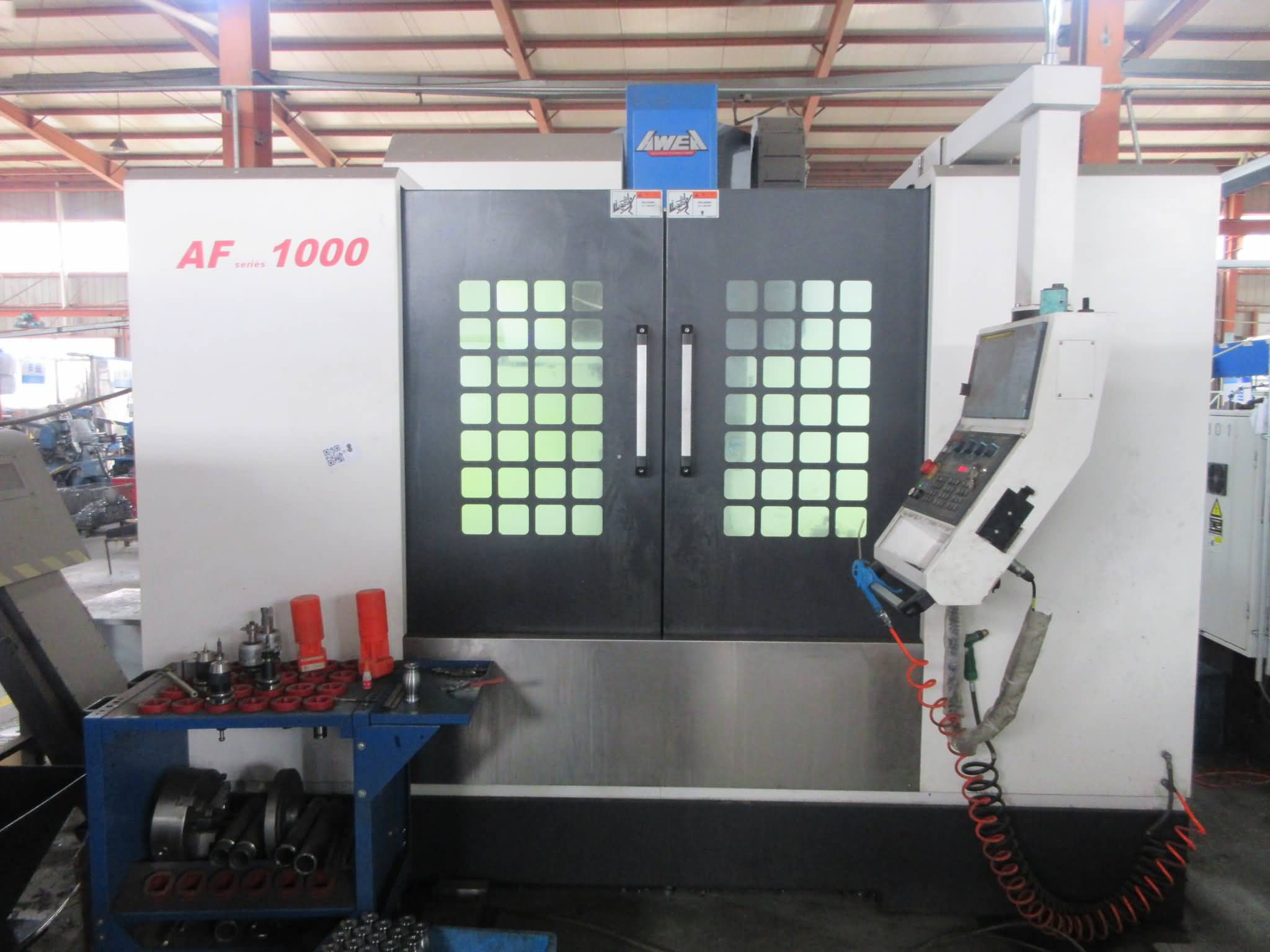

Poraus- ja kiertokäsitteet sekä niiden käyttötilanteet

Kuvittele, että pidät kädessäsi kahta osaa: suorakulmaista kiinnityslevyä ja sylindrimäistä akselia. Kumpi prosessi käsittelee kumpaakin? Vastaus paljastaa porauksen ja kiertokäsittelyn perustavanlaatuisen eron.

CNC-mylly käyttää pyörivä moniteräksinen leikkuutyökalu joka liikkuu paikallaan olevan työkappaleen yli. Ajattele sitä kuin kuvanveistäjää, joka kaivaa materiaalia kiveästä lohkoasta. Tämä menetelmä soveltuu erinomaisesti seuraavien ominaisuuksien valmistamiseen:

• Tasaiset pinnat ja tahkot
• Kuput ja ontelot
• Uurat, kanavat ja avainurat
• Monimutkaiset kolmiulotteiset muodot ja vinot ominaisuudet
• Reiät useissa eri suunnissa

Jos osasi alkaa levyvarastosta tai vaatii prismamaisia ominaisuuksia – esimerkiksi koteloita, moottorilohkoja tai muottionteloita – porausleikkaus tarjoaa sinulle tarvitseman joustavuuden. Useimmat monimutkaiset konepistoserviceet luottavat voimakkaasti porausleikkausoperaatioihin osien valmistukseen, joissa on monimutkaisia geometrioita useilla eri tahkoilla.

CNC-kierto kääntää asian nurin päin. Tässä tapauksessa työkappale itse pyörii, kun paikallaan pysyvä yksipisteinen leikkuutyökalu poistaa materiaalia. Kuvittele potterin pyörä, mutta metallista ja erinomaisen tarkkuuden avulla. Kiertäminen tuottaa luonnollisesti:

• Sylinterimäisiä ja kartiomaisia muotoja
• Ulkoisia ja sisäisiä kierrekierteitä
• Uurteet ja alakäytöt pyöreillä pinnoilla
• Poratut reiät tiukalla keskikohdalla

Kun tarvitset räätälöityä kääntötyötä—akseleita, pinoja, palikoita, rullia—laadukas CNC-kääntöpalvelu tarjoaa nopeammat kiertokerrat ja paremman keskikohdan verrattuna siihen, että nämä ominaisuudet valmistettaisiin poraamalla. Kääntöpalvelut ovat edelleen kultainen standardi kaikelle pyöreälle.

Tässä on käytännön johtopäätös: jos osan päägeometria on sylinterimäinen, aloita kääntämisellä. Jos se vaatii tasaisia pintoja, taskuja tai monitasoisia koneistuksia, poraus on ratkaisu. Monet todelliset komponentit vaativatkin molempia—esimerkiksi akselin, jossa on porattuja tasopintoja. Tässä vaiheessa tehtaat, joissa on yhdistettyjä poraus- ja kääntökeskuksia tai useita koneita, osoittautuvat erityisen arvokkaiksi.

Moniakselisen koneistuksen kapasiteettien ymmärtäminen

Standardi 3-akselinen jyrsintä liikuttaa työkalua X-, Y- ja Z-suuntiin – vasemmalle-oikealle, eteenpäin-taaksepäin ja ylös-alas. Tämä kattaa suurimman osan osista tehokkaasti. Mutta mitä tapahtuu, kun komponentissasi on alapuolisia leikkauksia (undercuts), monitasoisia kulmia tai pintoja, joita ei voida saavuttaa kolmesta suunnasta?

Tässä vaiheessa tulevat käyttöön 4- ja 5-akseliset koneistusjärjestelmät. Nämä edistyneet järjestelmät lisäävät pyörivää liikettä, mikä mahdollistaa työkalun lähestymisen työkappaleeseen lähes mistä tahansa kulmasta. Tuloksena ovat ominaisuudet, jotka muuten vaatisivat useita eri asetuksia – tai joita ei ylipäätään voitaisi koneistaa – mutta jotka nyt voidaan valmistaa yhdellä toimenpiteellä.

Huomaat, että 5-akseliset kyvykkyydet ovat tärkeimmät seuraavissa sovelluksissa:

• Ilmailu-avaruuskomponentit: Turbiinisiivet, impellerit ja rakenteelliset osat, joissa on monimutkaisia kaarevia pintoja
• Lääketieteelliset implantit: Ortopediset laitteet, joiden orgaaniset muodot vastaavat ihmisen anatomiaa
• Autoteollisuuden suorituskykyosat: Imuputket ja mukautetut moottoriosat, joissa on virtaavia pintoja
• Muottien ja työkalujen valmistus: Syvät kammiot, joissa on monimutkaisia yksityiskohtia ja kapeita vetokulmia

Mikä on kompromissi? Moniakseliset koneet ovat kalliimpia käyttää, vaativat monitasoista ohjelmointia ja korkeampaa käyttäjäosaamista. Yksinkertaisemmissa geometrioissa niitä ei tarvita lainkaan. Mutta ilmailualan tarkkuusvaatimuksiin tai monimutkaisiin orgaanisiin muotoihin ne ovat välttämättömiä.

EDM:tä (sähköeroosiohiontaa) on myös syytä mainita tässä yhteydessä. Kun tarvitset erinomaisen tarkkoja toleransseja kovennetuissa materiaaleissa tai teräviä sisäkulmia, joita työkalut eivät fyysisesti pysty luomaan, sähköeroosiohionta käyttää ohjattuja kipinöitä materiaalin eroosiota varten erinomaisen tarkasti. Se on hitaampaa kuin perinteinen leikkaus, mutta se toimii tilanteissa, joissa muut menetelmät epäonnistuvat.

Kuinka siis päätät, mitkä prosessit tehdas tulisi tarjota projektillesi? Aloita osan geometrialla ja materiaalilla. Sylinterimäiset muodot viittaavat kääntöön. Prisma- tai monitahokkaisten osien käsittelyyn sopii jyrsintä. Erinomaisen monimutkaiset muotoilut tai ilmailualan vaatimukset viittaavat moniakseliseen kykyyn. Kovennetut materiaalit, joissa on monimutkaisia yksityiskohtia, saattavat vaatia EDM:tä.

Parhaat CNC-koneistusliikkeet arvioivat suunnittelusi ja suosittelevat optimaalista prosessia tai prosessien yhdistelmää sen sijaan, että ne pakottaisivat osasi käyttämään vain niiden omia koneita. Joissakin liikkeissä on edelleen tarjolla manuaalisia koneistuspalveluja yksinkertaisiin korjauksiin tai yksittäisiin prototyyppeihin, joissa CNC-ohjelmoinnin aika ei ole perusteltua, vaikka tämä onkin yhä harvinaisempaa tuotantotyössä.

Näiden erojen ymmärtäminen auttaa sinua esittämään parempia kysymyksiä arvioidessaasi mahdollisia valmistusyhteistyökumppaneita – ja tunnistamaan, kun liikkeen kyvyt vastaavat todella projektisi vaatimuksia.

Liikkeen sertifikaatit ja laatuvaatimukset

Olet tunnistanut oikeat konepistokäsittelyprosessit projektillesi. Nyt tulee yhtä tärkeä kysymys: miten voit tietää, että konepistopalvelu kykenee toimittamaan johdonmukaisesti korkealaatuista tuotetta? Vastaus piilee sertifikaateissa – mutta ei pelkästään niiden omistamisessa. Ymmärtäminen siitä, mitä kutakin sertifikaattia todella taataan, auttaa sinua erottamaan konepistojen asiantuntijat niistä palveluista, jotka vain täyttävät vaatimukset muodollisesti.

Tässä on todellisuus: sertifikaatit eivät ole pelkästään logoja verkkosivustolla. Ne edustavat todennettuja laatum hallintajärjestelmiä, dokumentoituja prosesseja ja kolmannen osapuolen suorittamia tarkastuksia, jotka vahvistavat, että konepistopalvelu täyttää tiukat standardit. Teollisuuden aloilla, kuten ilmailussa, lääkintälaitteissa ja automaaleissa, nämä sertifikaatit eivät ole valinnaisia – ne ovat pakollisia vaatimuksia ennen kuin konepistopalvelu voi edes tarjota projektiasi.

Alaan erityisesti soveltuvat sertifikaatit ja niiden taattavat ominaisuudet

Eri teollisuudenalat vaativat erilaisia laatuun perustuvia kehyksiä. sertifikaatti, joka sopii täydellisesti auto-osille saattaa olla riittämätön lääketieteellisiin implanteihin. Tarkastellaan, mitä kunkin tärkeimmän sertifiointityypin saaminen tarkoittaa teille tarjoamallenne räätälöidyllä CNC-koneistuspalvelulla:

• ISO 9001:2015 (Laadunhallinnan perusta): Tämä kansainvälisesti tunnustettu standardi määrittelee kaikille aloille sovellettavat perusvaatimukset laadunhallinnalle. Se edellyttää dokumentoitujen prosessien käyttöönottoa, asiakaslähtöisyyttä, jatkuvaa parantamista ja riskipohjaista ajattelua. Kun konepaja on saanut ISO 9001 -sertifikaatin, tiedätte, että se on ottanut käyttöön systemaattisia laatuvalvontatoimenpiteitä – ei ainoastaan epämuodollisia parhaita käytäntöjä. Alan asiantuntijoiden mukaan ISO 9001 vaatii organisaatioita perustamaan laadunhallintajärjestelmän, joka keskittyy asiakastyytyväisyyteen, prosessien yhdenmukaisuuteen ja säännöllisiin sisäisiin tarkastuksiin.
• AS9100D (ilmailu ja puolustusteollisuus): Perustuu ISO 9001 -standardiin, mutta on huomattavasti vaativampi; AS9100D lisää ilmailualan erityisvaatimuksia, kuten tiukkaa konfiguraationhallintaa, parannettua jäljitettävyyttä ja kattavaa riskienhallintaa. Jokainen komponentti on jäljitettävissä takaisin raaka-aineiden lähteisiin. Suunnittelun validointi ja vianriskien arviointi ovat pakollisia. Jos tilaat osia ilmailu- tai puolustusalan sovelluksiin, tämä sertifikaatti on ehdoton vaatimus – se varmistaa, että tuotantolaitos ymmärtää, että tarkkuusvirheet voivat johtaa katastrofaalisia seurauksia.
• IATF 16949 (Autoteollisuus): Kehittänyt International Automotive Task Force (IATF) Automotive Industry Action Groupin (AIAG) tukemana; tämä standardi keskittyy erityisesti autoteollisuuden toimitusketjun vaatimuksiin. Se korostaa virheiden ehkäisemistä, jäteaineiden vähentämistä ja jatkuvaa parantamista tuotantoprosesseissa. IATF 16949 edellyttää erityisten asiakasvaatimusten noudattamista, yksityiskohtaisia prosessien valvontatoimenpiteitä ja tilastollisia työkaluja laadun varmistamiseksi. Autoteollisuuden alkuperäisvalmistajat (OEM-tahot) eivät yleensä hyväksy osia sertifioiduista toimittajista.
• ISO 13485 (Lääketeollisuus): Tämä standardi käsittää lääkintälaitteiden valmistukseen liittyvät erityisvaatimukset, joissa turvallisuus ja sääntelyvaatimusten noudattaminen ovat keskiössä. Se korostaa riskienhallintaa koko tuotteen elinkaaren ajan, tiukkoja dokumentointivaatimuksia ja täydellistä jäljitettävyyttä. Vuoden 2016 tarkistuksessa painotettiin entisestään riskipohjaista päätöksentekoa ja toimitusketjun hallintaa. Ruostumattoman teräksen koneistuspalveluille, jotka on tarkoitettu kirurgisille välineille tai implanteille, ISO 13485 -sertifiointi osoittaa, että tehdas ymmärtää FDA:n odotukset ja kansainväliset sääntelykehykset.

Kuinka laatujohtamisjärjestelmät suojavat projektiasi

Mitä nämä sertifikaatit siis todella tekevät sinulle asiakkaana? Ajattele laadunhallintajärjestelmää (QMS) kuin käyttöjärjestelmänä, joka toimii taustalla jokaisessa koneistusoperaatiossa. Se määrittelee, miten työpaja hoitaa projektisi tarjouksesta toimitukseen – ja mitä tapahtuu, kun jotain menee pieleen.

Sertifioitu QMS varmistaa:

• Dokumentoidut prosessit: Kaikki operaatiot noudattavat kirjattuja menettelyjä, ei niin sanottua 'heimoista tietoa', joka katoaa työntekijöiden lähtiessä työpaikalta
• Jäljitettävyys: Materiaalit, koneasetukset, tarkastustulokset ja operaattorien toimet kirjataan – mikä on ratkaisevan tärkeää, kun sinun täytyy tutkia laatuongelmaa kuukausien päästä
• Korjaavien toimenpiteiden protokollat: Kun ongelmia ilmenee (ja niitä ilmestyy), sertifioitujen työpajojen on käytettävä systemaattisia menetelmiä juurisyyn tunnistamiseksi ja toistumisen estämiseksi
• Säännölliset auditoinnit: Kolmannen osapuolen auditorit varmentavat noudattamista vuosittain ja havaitsevat prosessien poikkeamat ennen kuin ne vaikuttavat sinun osiisi
• Toimittajien hallinta: Sertifioitujen työpajojen on pätevöitettävä ja seurattava omia toimittajiaan, mikä laajentaa laatuvarmistusta myös ylävirtaan

Miksi sertifiointi on tärkeämpää tietyissä aloissa? Harkitse epäonnistumisen seurauksia. Jos huonekaluun tarkoitettu koneistettu kiinnike on hieman väärän kokoinen, se saattaa aiheuttaa vain hankaluuksia. Sen sijaan lentokoneen moottorin tai sydämentahdistimen koneistettu komponentti voi aiheuttaa kuolemantapauksia. Sertifiointivaatimukset kasvavat riskin mukana – ilmailu- ja lääketieteelliset sertifikaatit vaativat laajempaa dokumentaatiota, tiukempia prosessien hallintatoimia ja useammin suoritettavia varmistustarkastuksia juuri siksi, että riskejä on paljon suuremmat.

Yleisiin teollisiin sovelluksiin ISO 9001 tarjoaa luotettavan varmistuksen laadunhallinnan perusteista. Kun kuitenkin hankit mukautettuja CNC-koneistuspalveluita säänneltyihin aloihin, varmista, että mahdollisilla toimipisteillä on ne tietyn sovelluksesi vaatimat erityissertifikaatit – ja pyydä näyttämään voimassa olevat sertifikaatit, ei vanhentuneita. Sertifiointi ei ole yksinkertainen kerran suoritettava saavutus; se edellyttää jatkuvaa noudattamista ja säännöllisiä uudelleensertifiointitarkastuksia.

Kun sertifikaatit määrittelevät perustason laatuvaatimukset, seuraava käytännöllinen kysymyksesi koskee yhtä lailla käytännöllisiä tekijöitä: mitkä tekijät vaikuttavat todellisuudessa projektin kustannuksiin?

Mitä tekijöitä vaikuttavat CNC-koneistusprojektien kustannuksiin

Oletko koskaan saanut tarjouksia kahdelta eri CNC-koneistusliikkeeltä samasta osasta – vain huomatessasi, että hinnat eroavat jopa 50 % tai enemmän? Et ole yksin. Kun ymmärrät, mitkä tekijät todellisuudessa vaikuttavat koneistuskustannuksiin, voit laatia realistisia budetteja, kommunikoida tehokkaasti toimittajien kanssa ja tehdä suunnittelupäätöksiä, jotka eivät turhaan kasvata kustannuksia.

Tässä on totuus: koneistusaika muodostaa tyypillisesti 50–70 % kokonaisprojektikustannuksista . Kaikki muu – materiaali, asennus, viimeistely ja tarkastus – vaikuttaa siihen, kuinka kauan osa pysyy koneella. Kun ymmärrät näiden tekijöiden väliset suhteet, voit optimoida suunnittelua jo ennen tarjouspyyntöjen esittämistä eikä jäädä yllättänyt hintojen nähdessäsi.

Pääasialliset kustannustekijät, vaikutuksen suuruuden mukaan järjestettynä:

• Koneistusaika ja monimutkaisuus: Syvät lokit, pienet kaarevuussäteet, ohuet seinämät ja moniakseliset vaatimukset pidentävät kiertoaikoja merkittävästi
• Materiaalivalinta: Raaka-ainekustannukset sekä koneistettavuusominaisuudet, jotka vaikuttavat leikkuunopeuksiin ja työkalujen kulumiseen
• Toleranssi- ja pinnanlaatuvaatimukset: Tiukemmat määrittelyt edellyttävät hitaampaa koneistusta, lisäkäyntejä ja enemmän tarkastusaikaa
• Tuotannon tilavuus: Asetusmaksut, jotka jaetaan useamman yksikön kesken, vähentävät huomattavasti kappalekohtaista hintaa
• Asennus ja ohjelmointi: Yksikertaiset maksut kiinnityslaitteiden valmistuksesta, CAM-ohjelmoinnista ja ensimmäisen näytteen tarkastuksesta
• Toissijaiset toiminnot: Pintakäsittelyprosessit, lämpökäsittely ja laadun dokumentointi lisäävät mitattavia kustannuksia

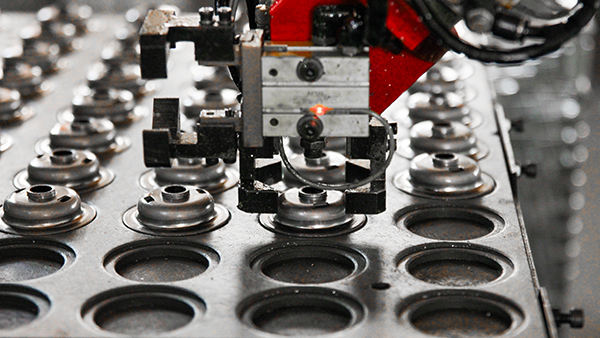

Materiaalin valinta ja sen vaikutus projektin kustannuksiin

Alumiinin ja ruostumattoman teräksen valinta ei ole pelkästään tekninen päätös – se on myös kustannuspäätös, joka heijastuu koko tarjoukseenne. Materiaali vaikuttaa hinnoitteluun kolmella eri tavalla: raaka-ainekustannuksilla, koneistettavuudella ja työkalujen kulumisella.

Harkita alumiinikuppin CNC-moottorit palvelut verrattuna titaanin käsittelyyn. Alumiini koneistuu nopeasti, mahdollistaa kovat syöttönopeudet ja aiheuttaa vähäistä työkalukulumaa. Titaani vaatii hitaammat leikkausnopeudet, tuottaa merkittävää lämpöä ja kuluttaa työkaluja nopeasti. Vaikka raakatitaanin hinta olisi sama kuin alumiinin (ei ole), pelkkä koneistusaika tekee titaaniosista huomattavasti kalliimpia.

Teollisuuden kustannusanalyysien mukaan tyypilliset materiaalikustannukset kilogrammaa kohti ovat seuraavat:

• Alumiiniseokset (6061, 7075): Edullisin vaihtoehto, jolla on erinomainen koneistettavuus
• Hiiliteräkset: Kohtalainen hinta ja hyvä koneistettavuus
• Ruuvisuojatut teräkset (303, 304, 316): Korkeammat materiaalikustannukset ja hitaampi koneistus pidentävät kiertoaikaa
• Kupari ja messingi: Erinomainen laatu, mutta korkea hinta; kuitenkin hyvin koneistettava
• Titaani ja Inconel: Korkeimmat materiaali- ja koneistuskustannukset yhteensä

Usein sivuutettu tekijä? Materiaalin hyötykäyttö. Jos osaasi valmistetaan liian suuresta valukappaleesta, josta poistetaan 70–80 % materiaalia, maksat metallista, joka muuttuu lastuiksi työpöydällä. Tämä haaste koskee myös monimutkaisten alumiiniosien koneistuspalveluprojekteja, joissa on syviä kaviteetteja – raakamateriaalin hintaan sisältyy jäte, joka ei koskaan tule osaksi valmista komponenttia.

Kun kustannukset ovat tärkeitä räätälöidyissä konepuruvalmistusprojekteissa, harkitse, tarvitseeko sovelluksesi todella tuota eksotiikkaa seoksea. Alumiinikonepuruvalmistusliike voi usein tarjota vertailukelpoista suorituskykyä huomattavasti alhaisemmalla hinnalla, kun materiaalin ominaisuudet todellakin mahdollistavat vaihtoehdon käytön.

Miksi tiukemmat toleranssit lisäävät valmistuskustannuksia

Tässä monien ostajien tarjoukset kasvavat tahattomasti: he määrittelevät tarkemmat toleranssit kuin sovellus itse asiassa vaatii. Standardit koneistustoleranssit – yleensä ±0,05 mm–±0,10 mm poraus- ja jyrsintätyössä – voidaan saavuttaa nykyaikaisella laitteistolla ilman tuotannon hidastumista. Tarkat toleranssit ±0,01 mm tai tiukemmat? Siinä kustannukset nousevat nopeasti.

Tarkat toleranssit lisäävät kustannuksia useilla eri mekanismeilla:

• Hitaimmat syöttönopeudet: Työkalujen on poistettava materiaalia pienemmissä osissa säilyttääkseen mitallisen tarkkuuden
• Lisäpintakäsittelykäynnit: Karjanpuristus ei yksinään riitä tarkkuuden saavuttamiseen; useat kevyet käynnit lisäävät kiertoaikaan
• Työkalujen kulumisen lisääntyminen: Tarkkuustyö vaatii terävämpiä työkaluja, jotka on vaihdettava useammin
• Tarkastusaikaan käytetyn ajan pidentyminen: Jokainen tarkan toleranssin vaativa piirre vaatii tarkistuksen, usein koordinaattimittakoneella (CMM)
• Korkeampi hylkäysriski: Osa voi helpommin jäädä hyväksyttävän alueen ulkopuolelle, mikä vaatii uudelleenkäsittelyä tai hylkäämistä

Valmistuskustannustutkimusten mukaan osa, jossa käytetään standarditoleransseja, voidaan usein valmistaa 2–4 kertaa nopeammin kuin osa, joka vaatii tarkkoja toleransseja. Kun tämä ero kerrotaan tuotantoserioiden määrällä, se kasvaa merkittäväksi.

Käytännön johtopäätös? Käytä tiukkoja toleransseja ainoastaan siellä, missä toiminnalliset vaatimukset niitä edellyttävät – esimerkiksi liitospinnat, laakerin istukkapinnat ja tiivistysliitokset. Käytä muualla standarditoleransseja. Monet toimittajat raportoivat, että 20–40 % tiukoista toleransseista saapuvissa piirustuksissa ei täytä mitään todellista toiminnallista tarkoitusta. Yhteistyössä konepistäjäkumppanisi kanssa suoritettu toleranssitarkastelu paljastaa usein nopeita säästömahdollisuuksia ilman, että osan suorituskyky kärsii.

Tuotantomäärä muodostaa toisen merkittävän kustannuslippuksen. Asetus- eli valmistuskustannukset—kiinnityslaitteiden valmistus, työkalujen lataus, koneen nollaaminen ja ensimmäisen osan tarkastus—ovat käytännössä kiinteitä riippumatta siitä, tilaatko 5 vai 500 osaa. 120 dollarin asetuskustannus lisää yksikkökustannusta 60 dollaria kahden osan prototyyppitilauksessa, mutta vain 1,20 dollaria yksikköä kohden sadan osan erässä. Tämä selittää, miksi prototyyppien yksikkökustannukset ovat aina korkeammat kuin sarjatuotannon hinnoittelussa, vaikka geometria olisi täysin sama.

Suunnittelun monimutkaisuus täydentää pääasiallisia kustannustekijöitä. Moniakselisella koneistuksella, syvillä lokeroilla, joiden syvyys-leveys-suhteet ylittävät 4:1, tai terävillä sisäkulmilla, jotka vaativat pieniä päätyleikkureita, on kaikilla pidennetty kiertoaika. Jopa pienet suunnittelumuutokset—esimerkiksi sisäkaaren säteen kasvattaminen 0,5 mm:stä 2 mm:iin—mahdollistavat suurempien ja nopeampien leikkuutyökalujen käytön, mikä vähentää koneistusaikaa huomattavasti.

Näiden suhteiden ymmärtäminen ei vaadi tiettyjen dollari-summien muistamista. Sen sijaan tunnista, että suunnittelupäätöksesi, toleranssispesifikaatiot ja tilattavien määrien määrä vaikuttavat suoraan tarjouksiisi. Kun arvioit mahdollisia CNC-konepajayhteistyökumppaneita, avoin konepaja selittää nämä kustannusajurit sen sijaan, että se antaisi selittämättömän kokonaissummatarjouksen.

Kuinka arvioida ja valita oikea CNC-konepaja

Olet tutustunut prosesseihin, sertifikaatteihin ja kustannustekijöihin. Nyt on päätöksen aika, joka määrittää, onnistuuko projektisi vai muodostuuko se turhauttavaksi oppitunniksi toimiantoiminnan hallinnasta. Metallikonepajan löytäminen läheltäni nopealla hakusanalla on helppoa – mutta löytääkseen sellaisen konepajan, joka toimittaa laadukkaita osia ajoissa, vaaditaan systemaattisempi lähestymistapa.

Tässä on mitä kokemukselliset ostajat tietävät: halvin tarjous harvoin tuottaa alhaisimman kokonaiskustannuksen. Laatua koskevan asiantuntijan Philip B. Crosbyn kuuluisan lauseen mukaan "Laatu on ilmaista" – se on puute laatua, joka aiheuttaa kustannuksia uudelleen tehtävän työn, viivästysten ja hylättyjen osien kautta. Tavoitteesi ei ole löytää alhaisinta hintaa, vaan tunnistaa luotettava kumppani, jonka kyvyt vastaavat todella vaatimuksiasi.

Käytä tätä priorisoitua arviointitarkistuslistaa tutkiessasi mahdollisia CNC-konepajojen tarjoajia:

1. Varmista, että sertifikaatit täyttävät teollisuusalasi vaatimukset: Pyydä nykyisiä sertifikaatteja, ei vanhentuneita. Kysy, milloin heidän viimeisin kolmannen osapuolen tarkastus tapahtui ja onko mitään epäsuhtauksia havaittu.
2. Arvioi laitteiston kykyjä osasi geometrian perusteella: Varmista, että heillä on oikeat koneiden tyypit, akselikonfiguraatiot ja työtilan koot juuri sinun komponentteihisi.
3. Arvioi materiaali-osaamista: Pajat, joilla on kokemusta juuri sinun seoksistasi, ymmärtävät konepellon haasteet, sopivat leikkausparametrit ja mahdolliset laatuongelmat.
4. Tarkista heidän laadunvalvontainsfrastruktuurinsa: Etsi koordinoituja mittauskoneita (CMM), erillisiä tarkastusalueita ja dokumentoituja mittausmenettelyjä – ei pelkästään lopullisia visuaalisia tarkastuksia.
5. Testaa viestinnän nopeutta: Huomaa, kuinka nopeasti ja perusteellisesti he vastaavat alustaviin kyselyihin. Tämä ennustaa heidän toimintaansa koko projektisi ajan.
6. Pyydä viitteitä vastaavista projekteista: Pyydä yhteyshenkilöitä omasta alastasi, jotka ovat tilanneet samankaltaisia osia. Soita heille itse asiassa.
7. Tarkastele heidän ongelmanratkaisutapaansa: Kysy, miten he käsittelevät suunnitteluongelmia tai valmistus­haasteita. Kumppanit tekevät yhteistyötä; toimittajat välttelevät vastuuta.

Varusteet ja kyvykkyydet: kysyttäviä kysymyksiä mahdollisilta työstöliikkeiltä

Kun etsit minun läheltäni sijaitsevaa räätälöityä konepajaa, älä tyydy epämääräisiin väitteisiin ”huippuluokan laitteista”. Tarkat kysymykset paljastavat, vastaavatko kyvykkyydet todella tarpeitasi vai kohtaako sinut projektin keskellä rajoituksia.

Aloita koneiden ominaisuuksilla, jotka ovat tärkeitä osillesi:

• Mitä CNC-koneita teillä on ja mikä on niiden työalue? Työstöliike saattaa omata erinomaisia 3-akselisia porakoneita, mutta sillä ei ole kapasiteettia 36 tuumaa pitkälle akselillesi.
• Onko teillä moniakselisia kykyjä? Jos osanne vaativat 4- tai 5-akselista koneistusta, varmista, että teillä on tarvittava laitteisto omien tilojen sisällä eikä sitä ulkoisteta.
• Mitä materiaaleja te työstätte säännöllisesti? Työpaja, joka tuntee alumiinin koneistuksen hyvin, saattaa kokea vaikeuksia titaanin lämmönhallinnassa tai Inconelin aiheuttamassa työkalujen kulumisessa.
• Voisitteko näyttää minulle ennakoivan huollon aikataulunne? Valmistusasiantuntijoiden mukaan , proaktiiviset huollon lokit osoittavat laitteiston luotettavuutta. Maailmanluokan tuotantolaitokset seuraavat kokonaistyökalutehokkuuslukua (OEE) — jos he mittaavat sitä, he myös hallinnoivat sitä.

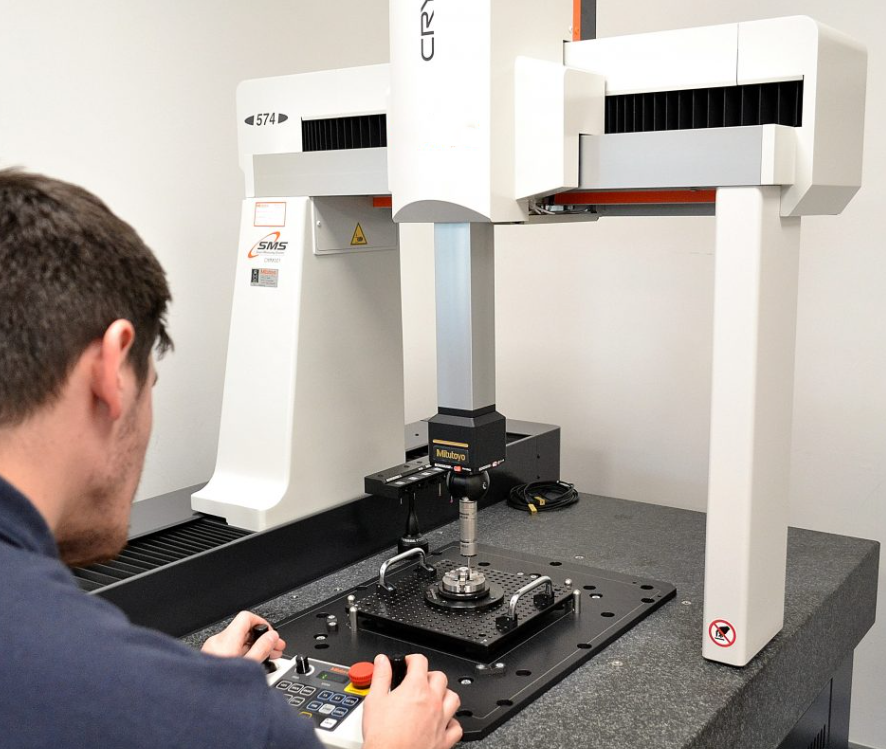

• Mitä tarkastuslaitteita käytätte? Koordinoidut mittauskoneet (CMM), pinnan profiilimittarit ja optiset vertailulaiteet osoittavat vakavaa sitoutumista laatuun. Työpaja, joka perustaa mittauksensa ainoastaan mittanauhoihin ja mikrometreihin, saattaa kokea vaikeuksia täyttääksesi tarkkuusvaatimuksenne.

Lisäksi laitteistoa tarkastellaan niiden prosessikykyä. Jos etsit alumiinikonepajapalveluita lähialueeltani, kysy heiltä kokemuksestaan tiettyjen alumiiniseosten kanssa. 6061-T6 -seosta koneistetaan eri tavoin kuin 7075-T651 -seosta, ja konepajat, jotka työskentelevät säännöllisesti ilmailualan laadun alumiinin kanssa, ymmärtävät nämä erot intuitiivisesti.

Niille, jotka tarvitsevat nopeaa CNC-metallileikkausta lähialueeltani, kapasiteetti on ratkaisevan tärkeä. Kysy nykyisestä koneiden käyttöasteesta ja tyypillisistä toimitusaikoista. Konepaja, joka toimii 95 %:n kapasiteetilla, saattaa hyväksyä tilauksesi, mutta se voi vaikeutua täyttämään toimituspäiviä, kun prioriteetit kilpailevat keskenään.

Älä myöskään jätä huomiotta toissijaisia kykyjä. Voivatko he suorittaa viimeistelytoimenpiteet sisäisesti – anodointi, pinnoitus, lämpökäsittely – vai joutuvatko osasi matkustamaan aluntaitajien palveluihin, mikä lisää aikaa ja mahdollisesti aiheuttaa laatumuutoksia?

Varoitusmerkit, jotka viittaavat epäluotettavaan valmistuspartneriin

Kokemus opettaa ostajat tunnistamaan varoitusmerkit varhain – ennen kuin esimaksut on maksettu ja määräpäivät lähestyvät. Kun arvioit metallityöstötehtaita lähelläni, kiinnitä huomiota näihin indikaattoreihin, jotka ennakoivat tulevia ongelmia:

Epäilyttävän alhaiset tarjoukset: Hinta, joka on merkittävästi alhaisempi kuin kilpailijoiden, viittaa siihen, että jossakin tehdään kompromisseja – materiaalin laadussa, tarkastusten tiukkuudessa tai koulutetun työvoiman käytössä. Toimittajien tarkistustutkimusten mukaan halvin yksittäisen osan hinta johtaa usein korkeimpaan kokonaishintaan, kun huomioidaan uudelleentyöstö, viivästykset ja hallintakulut.

Epämääräinen tai puolustava viestintä: Kiinnitä huomiota alustaviin vuorovaikutuksiin. Vastataanko teknisiin kysymyksiin selkeästi ja suoraan, vai tuntuvatko vastaukset väistelyltä? Tehtaalla, joka kamppailee viestinnässä myyntiprosessin aikana, tulee tuotannon aikana todelliseksi painajaiseksi, kun ongelmia ilmenee. Mukaan lukien alan ohjeistus , viestinnän laatu tarjousvaiheessa ennustaa toimintaa maksun saamisen jälkeen.

Vastahakoisuus tarjota materiaalin jäljitettävyys: Lainsmukaiset tehtaat voivat jäljittää minkä tahansa valmiin osan takaisin alkuperäiseen raaka-ainesertifikaattiin. Jos ne epäröivät tai kuvaavat puutteita dokumentointiketjussaan, hyväksytte riskin siitä, että ei-standardimukaista materiaalia pääsee tuotteeseenne.

Epäjärjestelty tuotantotila: Vaikka teillä ei olisi lean-tuotannon asiantuntemusta, voitte havaita sekasortoa. Työkalut ovat sijoitettu satunnaisesti, työpaikat ovat sekaiset ja lattiat likaiset – tämä heijastaa prosessien kuria tai sen puuttumista. Tuotantospecialistit huomauttavat, että johdonmukainen tarkkuus on lähes mahdotonta saavuttaa tiloissa, joissa puuttuu perustavanlaatuinen 5S-järjestelmän mukainen järjestys.

Nuorta osaamista ei näy: Tehtaassa, jonka henkilökunta koostuu kokonaan vanhoista ammattilaisista, voi olla erinomaista asiantuntemusta tällä hetkellä – mutta se kohtaa suuren seuraajariskin. Kun kyseinen koneistaja, jolla on 40 vuoden kokemus, eläkkeelle siirtyy, lähteekö kriittinen tieto ovesta? Etsikää terveellistä sekoitusta kokeneista asiantuntijoista, jotka ohjaavat nuorempia tiimin jäseniä.

Vanhentuneet tai tarkistamattomat sertifikaatit: Sertifikaatit edellyttävät jatkuvaa noudattamista. Jos liike näyttää ISO 9001 -todistuksiaan, mutta ei pysty esittämään nykyisiä todistuksiaan tai selittämään viimeisimmän tarkastuksensa tuloksia, sen sitoutuminen laatuun saattaa olla loppunut yhtä aikaa dokumentointinsa kanssa.

Prototyyppien houkutteleminen ja vaihtaminen: Jotkut toimittajat toimittavat moitteettomia näytteitä käyttämällä parasta koneistajaansa ja rajatonta aikaa prototyyppien valmistukseen. Normaalit tuotantoprosessit eivät kuitenkaan pysty toistamaan tätä laatua laajassa mittakaavassa. Kysy aina: "Onko nämä näytteet valmistettu käyttäen teidän normaalia tuotantoprosessianne ja laitteistoa?"

Kun etsit käännös-konepajaa läheltäsi tai mitä tahansa erikoiskoneistusyhteistyökumppania, luota instinkteihisi, jos jokin tuntuu epäilyttävältä. Ne liikkeet, jotka muodostuvat aidoiksi kumppaneiksi, ottavat ilolla vastaan yksityiskohtaisia kysymyksiä – he tietävät, että perusteellinen tarkastus osoittaa ammattimaisen asiakkaan, jolle on kannattavaa tarjota huolellista palvelua.

Mahdollisten kumppaneiden arviointi vaatii ponnistelua alussa, mutta estää kalliita virheitä myöhemmin. Kun pätevä työkalu- ja konepajayritys on tunnistettu, seuraava käytännöllinen huomio on yhtä tärkeä: toleranssien määrittäminen siten, että toiminnallisuus ja kustannukset ovat tasapainossa.

Tarkkuustoleranssit ja niiden merkitys projektillesi

Olet kuullut termiä "toleranssi" keskusteluissasi CNC-konepajayritysten kanssa – mutta mitä se todellisuudessa tarkoittaa osillesi? Tässä on suoraviivainen selitys: toleranssi määrittelee hyväksyttävän mittavaihtelun alueen valmiin komponentin ja alkuperäisen suunnitteluspesifikaation välillä.

Ajattele asiaa näin. Jos suunnittelet 10 mm:n halkaisijan omaavan akselin, täydellinen valmistus tuottaisi aina tarkalleen 10,000 mm:n mittaisen akselin. Mutta täydellisyyttä ei ole olemassa fysikaalisessa maailmassa. Lämpötilan vaihtelut, työkalujen kulumisesta johtuvat poikkeamat, materiaalin ominaisuuksien vaihtelut ja koneiden tarkkuus aiheuttavat kaikki pieniä poikkeamia. Toleranssimäärittelyt ottavat tämän todellisuuden huomioon määrittelemällä, kuinka suuri poikkeama nimellismitasta on vielä hyväksyttävissä ennen kuin osa muuttuu käyttökelvottomaksi.

Mukaan lukien teollisuuden standardit toleranssit ilmoitetaan yleensä muodossa ±0,x mm, mikä tarkoittaa, että todellinen mittojen saa poiketa nimellisarvosta kyseisen määrän ylä- tai alapuolella. 10 mm:n akseli, jonka toleranssi on ±0,05 mm? Hyväksyttävät mitat ovat välillä 9,95–10,05 mm. Kaikki tämän välin ulkopuolelle jäävät mitat hylätään.

Miksi tämä on tärkeää teidän tilaamassanne räätälöidyssä CNC-konepistotyössä? Koska toleranssimäärittelyt vaikuttavat suoraan kustannuksiin, toimitusaikoihin ja osan toimintakykyyn. Jos määrittelette liian löysät toleranssit, osat eivät istu toisiinsa oikein. Jos taas määrittelette liian tiukat toleranssit, maksatte korkeita hintoja tarkkuudesta, jota ette itse asiassa tarvitse.

Standarditoleranssit vs. tarkkuustoleranssit ja milloin kumpaakin käytetään

Ei jokaisen osan ominaisuus vaadi samaa tarkkuutta. Toleranssiluokkien ymmärtäminen auttaa sinua viestimään vaatimuksia tehokkaasti – ja välttämään liiallista tarkkuusmäärittelyä, joka turhaan korottaa tarjouksesi hintaa.

Kansainvälinen standardi ISO 2768 määrittelee yleisiä toleranssiluokkia, joita useimmat konepajat noudattavat. Tässä on selitys siitä, mitä kukin luokka todellisuudessa takaa:

Toleranssiluokka	Tyypillinen alue (30–100 mm:n mitoissa)	Parhaat käyttösovellukset	Kustannustehot
Karkea (c)	±0,3 mm (±0,012")	Ei-kriittiset rakenteelliset osat, kiinnikkeet, karkeat koteloitukset	Perustaso – nopeimmat koneistusnopeudet
Keskitarkka (m)	±0,2 mm (±0,008")	Yleiset teollisuuskomponentit, kannakset, koteloitukset	Standardihinta – oletusarvo useimmille konepajoille
Tarkka (f)	±0,1 mm (±0,004")	Toiminnalliset rajapinnat, kokoonpanosovitukset, liukupinnat	15–30 %:n lisäkustannus – vaaditaan hitaampia syöttönopeuksia
Erittäin hieno (v)	±0,05 mm (±0,002")	Tarkkuuslaakerit, tiivistyspinnat, kriittiset sovitukset	50–100 %:n lisäkustannus – useita viimeistelykäyntejä
Korkea tarkkuus	±0,025 mm (±0,001 tuumaa) tai tarkempi	Ilmailukomponentit, lääketieteelliset implantaatit, optiset laitteet	100–200 %:n tai sitä suurempi lisäkustannus – erikoisvarusteet ja ohjausjärjestelmät

Mukaan lukien tarkkuusvalmistuksen asiantuntijat , standardit CNC-koneistus toleranssit ±0,25 mm (±0,010 tuumaa) edustavat useimmissa toiminnoissa perustasoa. Tämä ottaa huomioon normaalit koneen tarkkuusvaatimukset, lämpövaikutukset, työkalujen kulumisen ja asennuksen toistettavuuden taloudellisten tuotantonopeuksien säilyttämiseksi.

Milloin tarvitset itse asiassa tiukempia tarkkuusvaatimuksia? Harkitse näitä skenaarioita:

• Liitospinnat: Kun kahden osan on sovittava tarkasti yhteen – laakerikoteloissa, akseliliitoksissa ja sijoitusominaisuuksissa
• Tiivistyssovellukset: O-renkaan urat, tiivistepinnat ja nestetiukat liitokset
• Liikkeen ohjausjärjestelmät: Liukumisliitokset, pyörivät kokoonpanot ja tarkkuusohjaimet
• Optisten laitteiden tai anturien kiinnitys: Jossa tasaus vaikuttaa suoraan suorituskykyyn

CNC-alumiinipalveluprojekteihin käytettävät materiaalit, kuten alumiini 6061 ja 7075, koneistuvat ennustettavasti ja kestävät hyvin tiukkia tarkkuusvaatimuksia. Mukautetun ruostumatonta terästä koneistettaessa ilmenee enemmän haasteita – työkovettuminen ja lämmönmuodostus edellyttävät leikkausparametrien säätämistä tarkkuuden säilyttämiseksi. Materiaalin lämpölaajenemiskertoimet vaikuttavat siihen, mitä tarkkuutta todellisuudessa voidaan saavuttaa; alumiinin lämpölaajenemiskerroin noin 23 × 10⁻⁶/°C on otettava huomioon tarkkuuskoneistuksessa.

Kuinka määritellä tarkkuusvaatimukset ilman osien liiallista ylikonstruointia

Tässä on koneistusalan ammattilaisten realiteettitarkistus: vain noin 1 % osista vaatii todella tarkkuutta ±0,005–±0,0127 mm -alueella. Kuitenkin insinöörit yliulottavat toleransseja säännöllisesti, mikä johtuu ymmärrettävästä pyrkimyksestä varmistaa osien oikea toiminta. Tuloksena ovat tarpeettoman kalliit komponentit.

Yksi Coloradossa sijaitseva konepaja ilmoittaa yleisestä mallista: "Kun ominaisuudelle määritellään toleranssi ±0,05 mm tai pienempi, se kertoo meille, että kyseinen ominaisuus on erinomaisen kriittinen. Vähennämme koneistusnopeutta, käytämme uusia työkaluja ja otamme aikaa. Tämä kuitenkin lisää kustannuksia ja toimitusaikoja." Heidän suosituksensa? Pidä toleranssit ±0,125 mm tai suuremmalla tasolla, ellei toiminnalliset vaatimukset todella edellytä tiukempaa säätöä.

Käytännöllisiä strategioita tehokkaaseen toleranssien määrittelyyn:

• Sovella kriittisiä toleransseja valikoivasti: Tunnista 2–3 ominaisuutta, jotka vaikuttavat todella kiinnitykseen tai toimintaan. Määritä niille tiukat toleranssit. Sovella kaikkialla muualla standarditoleransseja.
• Sovita tarkkuus vastinosien kanssa: Jos koneistettu komponenttisi liittyy valmiiseen laakeriin, jonka toleranssi on ±0,05 mm, ei ole mitään hyötyä määritellä asennuspaikalle toleranssia ±0,01 mm. Sovita tarkkuus tarkkuuteen.
• Ota huomioon toleranssien kertyminen: Kun useita osia koottavat yhteen, yksittäiset toleranssit kertyvät. Analysoi pahimmat mahdolliset tapaukset varmistaaksesi, että lopulliset kokoonpanot toimivat oikein ilman, että yksittäisiä komponentteja rajoitetaan liiallisesti.
• Sisällytä toleranssitaulukko: Jos projektissasi käytetään ei-standardoituja toleransseja, sisällytä selkeä taulukko suoraan 2D-piirrokseesi. Tämä estää oletukset ja varmistaa, että koneistajat ymmärtävät täsmälleen, mitkä rajat ovat voimassa.
• Käy keskustelu: Kokeneet koneistusliikkeet tarkistavat toleranssisi tarjouspyynnön yhteydessä ja huomauttavat mahdollisuuksista vähentää kustannuksia ilman, että toiminnallisuus kärsii. Tervetuloa tähän palautteeseen – se heijastaa todellista kumppanuutta.

Entä ominaisuudet, jotka vaikuttavat vaativan äärimmäistä tarkkuutta? Joskus suunnittelumuutokset poistavat tarpeen kokonaan. Säädettävät kiinnitysraot kiinteiden reikien sijaan. Painolevyt kiinnityspinseihin koneistettujen tukipintojen sijaan. Kysymällä "miksi tämä toleranssi on tärkeä?" paljastuu usein vaihtoehtoja, jotka saavuttavat saman toiminnallisen tuloksen alhaisemmalla kustannuksella.

Lämpötila vaikuttaa myös siihen, mitä on todella saavutettavissa. Standardit toleranssispesifikaatiot ottavat huomioon työpajan tyypilliset lämpötilan vaihtelut ±3 °C:een. Tarkemmat toleranssit kuin ±0,05 mm vaativat mahdollisesti lämpötilaltaan säädetyt ympäristöt, mikä lisää valmistuskustannuksia 25–50 prosentilla. Ennen kuin määrittelet erinäisen tiukat toleranssit, harkitse, toimivatko osasi ympäristöissä, joissa tällainen tarkkuus säilyy merkityksellisenä.

Yhteenveto? Toleranssispesifikaatio on se kohta, jossa insinöörin arviointikyky vaikuttaa suoraan budjettiinne. Harkittu ja valikoiva toleranssien määrittäminen – tiukat toleranssit siellä, missä toiminnallisuus niitä vaatii, ja standarditoleranssit muualla – tuottaa luotettavia osia ilman tarpeetonta kustannusta. Kun keskustelette CNC-konepajojen kanssa, toleranssien käsitteleminen varhaisessa tarjousvaiheessa paljastaa usein nopeita säästömahdollisuuksia ilman, että projektinne suorituskykyä heikennetään.

Kun toleranssiperusteet ovat selvennetty, seuraava käytännöllinen huomio on ajoitus – eli realististen toimitusaikojen ymmärtäminen sekä tekijöiden tunnistaminen, jotka kiihdyttävät tai viivästyttävät valmistusajatauluanne.

Toimitusajat ja tuotantoaikataulun odotukset

Olette valinneet pätevän erikoiskonepajan, määritelleet sopivat toleranssit ja hyväksyneet tarjouksen. Nyt kaikki projektinjohtajat esittävät kysymyksen: milloin osani saapuvat? Realististen toimitusaikojen – ja niitä vaikuttelevien tekijöiden – ymmärtäminen auttaa teitä suunnittelemaan tehokkaasti eikä vain reagoimaan kiireessä lähestyvien määräaikojen edellä.

Tässä on mitä kokemukseta omaavat ostajat tietävät: toimitusaika ei ole kiinteä luku. Lähteestä valmistusteollisuuden analyysi ilmenee, että useat keskenään kytketyt tekijät määrittävät, kuinka nopeasti osasi siirtyvät digitaalisesta suunnittelusta toimitettuihin komponentteihin. Työstöhallin metallityöstön aikataulut vaihtelevat huomattavasti sen mukaan, mikä on työstön monimutkaisuus, materiaalin saatavuus ja nykyinen tehtaan kuormitus.

Prototyyppien valmistusajat vs. sarjatuotannon aikataulut

Kuvittele, että tilaat yhden yksittäisen prototyypin tai 500 sarjatuotantokomponenttia. Kumpi kestää kauemmin? Vastaus ei ole niin suoraviivainen kuin voisi odottaa.

Prototyypin valmistus koskee yhden tai muutaman osan työstämistä – yleensä suunnittelun validointiin, asennustarkistuksiin tai toiminnallisuuksien testaukseen. Vaikka osien määrän vähyydestä saattaisi olettaa nopeampaa valmistusta, prototyypit vaativat usein:

• Täydellisen CAM-ohjelmoinnin alusta lähtien – ei olemassa olevia työpolkuja, joita voitaisiin uudelleenkäyttää
• Ensimmäisen näytteen asennuksen ja optimoinnin ilman vakiintuneita parametrejä
• Mahdollisia suunnittelun iteraatioita, jotka vaativat uudelleenohjelmointikierroksia
• Materiaalin hankinnan ei-varastoitavista seoksista

Kuten alan asiantuntijat huomauttavat, yksittäisten osien prototyypin valmistaminen vie usein vähemmän aikaa kuin koko tuotantoserioiden valmistaminen, mutta kullekin osalle tehtävä sijoitus työkalujen asennukseen ja ohjelmointiin pysyy merkittävänä. Nopean prototyypinvalmistuksen erikoisalalla toimivat räätälöityjen koneistusten palvelut voivat toimittaa yksinkertaiset osat muutamassa päivässä, kun taas erityisiä työkaluja vaativat monimutkaiset muodot voivat venyä useiksi viikoiksi.

Tuotantosarjat tuotantosarjat liittyvät suurempiin määriin, jolloin asennuskustannukset jaetaan useiden yksiköiden kesken. Kun alustava ohjelmointi ja ensimmäisen näytteen hyväksyntä on saatu päätökseen, varsinaisen koneistuksen suorittaminen etenee tehokkaasti. Tuotantoaikataulutus riippuu kuitenkin voimakkaasti käytettävissä olevista konekapasiteeteista – korkealla kapasiteetilla toimivat laitokset saattavat asettaa tilauksesi jonoon jo olemassa olevien velvoitteiden taakse.

Mikä on käytännön ero? Prototyyppi, joka vaatii 5 tuntia koneistusta ja 3 tuntia ohjelmointia, voi olla valmis toimitettavaksi viikossa. Sama osa 200 kappaleen määrässä voi vaatia 2–3 viikkoa aikataulutuksesta, jatkuvasta tuotannosta ja laadunvarmistuksesta – vaikka kunkin osan koneistusaika pysyisi täysin samana.

Tekijät, jotka nopeuttavat tai viivästyttävät valmistusajan

Hakisitpa titaanin koneistusta lähellä minua ilmailukomponentteihin tai tavallisia alumiiniosia teollisuuslaitteisiin, samat tekijät vaikuttavat aikatauluun. Näiden ymmärtäminen auttaa sinua asettamaan realistisia odotuksia – ja tunnistamaan mahdollisuudet kiihdyttää toimitusaikaa, kun aikataulut kiristyvät.

Tekijät, jotka pidentävät toimitusaikoja:

• Monimutkaiset geometriat: Moniakselisella koneistuksella, useilla asennuksilla tai monimutkaisilla piirteillä varustettujen osien ohjelmointi ja kiertoaika ovat pidempiä
• Eksotiikkimateriaalit: Titaani, Inconel ja erikoispuutteet vaativat hitaampia leikkausnopeuksia ja niiden materiaalin saannissa saattaa olla tarvetta ulkoiseen hankintaan – materiaalin saatavuus vaikuttaa merkittävästi aikatauluihin
• Tiukat tarkkuusvaatimukset: Tarkkuusvaatimukset edellyttävät hitaampaa koneistusta, lisäpinnankäsittelykäyntejä ja pidempiä tarkastusaikoja
• Toissijaiset toiminnot: Lämmökäsittely, anodointi, pinnoitus tai kokoonpanovaiheet lisäävät prosessointiaikaa koneistuksen yli
• Korkea laitoksen kuormitus: Tehtaat, jotka toimivat lähes kapasiteetissaan, ovat pitkiä jonossa ennen kuin tehtäväsi pääsee koneelle
• Suunnittelutiedostojen ongelmat: Täyttämättömät piirrokset, epäselvät toleranssit tai geometriavirheet vaativat selvennyskierroksia, jotka pysäyttävät edistymisen

Tekijät, jotka lyhentävät toimitusaikoja:

• Standardimateriaalit: Yleisesti käytetyt materiaalit, kuten alumiini, teräs ja muovit, ovat yleensä helposti saatavilla, mikä estää hankintaviivästymiä
• Yksinkertaistetut suunnittelut: Tarpeeton monimutkaisuuden vähentäminen mahdollistaa nopeamman konepuruamisen ja vähemmän asennuksia
• Täydellinen ja tarkka dokumentaatio: Selkeät piirrokset epäselvien määritelmien kanssa poistavat takaisin- ja edaspäin kulkevat selvennykset
• Standardipoikkeamat: Tiukkojen toleranssien soveltaminen ainoastaan silloin, kun ne ovat toiminnallisesti välttämättömiä, nopeuttaa tuotantoa
• Varhainen suunnittelu: Vaatimusten varhainen tiedottaminen turvaa tuotantopaikat ja materiaalit ennen aikatauluselkkauksien syntymistä
• Eräyhteensovitus: Samankaltaisten osien ryhmittely optimoi asennuksia ja koneiden käyttöä

Mitä nopeutettuja palveluita sitten tarjoillaan? Useimmat CNC-konepajat tarjoavat kiireellisiä vaihtoehtoja – lisämaksulla. Nopeuttaminen tarkoittaa yleensä sitä, että teidän tilauksetanne priorisoidaan olemassa olevan jonon edellä, koneita käytetään ylitöissä tai lisävuoroissa ja resursseja omistetaan erityisesti teidän projektianne käsittelemiseen. Nopeita toimituksia erikoistuneet yritykset rakentavat toimintansa nopeaan reagointiin, mutta myös tavallisissa laitoksissa voidaan huomioida kiireelliset tarpeet, kun niistä maksetaan asianmukaisesti.

Ennen kuin pyydätte nopeutettua palvelua, harkitkaa, johtuuko kiireellisyys todellisesta tarpeesta vai suunnitteluvirheistä. Kiireellisyydestä perittävät lisämaksut 25–50 % kertyvät nopeasti. Aikainen yhteistyö valmistuspartnerin kanssa – esimerkiksi aikataulujen tiedottaminen tarjouspyynnön yhteydessä eikä tilauksen antamisen jälkeen – poistaa usein tarpeen nopeuttaa toimitusta kokonaan.

Kun realistiset aikatauluodotukset on vahvistettu, viimeinen valmisteluvaihe tehdään välttämällä yleisiä virheitä, jotka saattavat kaataa jopa hyvin suunnitellut koneistusprojektit.

Yleisimmät virheet konepajojen kanssa tehtävissä työsuhteissa

Olet tehnyt kotitehtäväsi – tutkinut prosesseja, tarkistanut sertifikaatit ja valinnut pätevän valmistuskumppanin. Silti projektit menevät silti pieleen. Miksi? Koska kalleimmat virheet tapahtuvat jo ennen kuin koneistus on edes alkanut. Näiden ansaittujen virheiden ymmärtäminen muuttaa CNC-liiketoimintasuhteitasi turhauttavista kaupallisista transaktioista tuottaviksi kumppanuuksiksi.

Geomiqin valmistusasiantuntijoiden mukaan suunnittelupäätökset vaikuttavat suoraan koneistusajan, kustannusten ja vaadittavan työn määrään. Hyvä uutinen? Suurin osa kalliista virheistä voidaan täysin estää, kun tiedetään, mitä tulee tarkkailla.

Tässä ovat yleisimmät virheet, joita ostajat tekevät CNC-koneistuspajojen kanssa työskennellessään, järjestetty taajuuden ja taloudellisen vaikutuksen perusteella:

1. Liiallinen toleranssien määritys: Tiukkojen toleranssien soveltaminen kaikkiin mittoihin sen sijaan, että ne olisi sovellettava ainoastaan niissä kohdissa, joissa toiminnallisuus niitä vaatii – mikä lisää usein projektikustannuksia tarpeettomasti 50–100 %
2. Epätäydellisten tai epäselvien suunnittelutiedostojen lähettäminen: Puuttuvat mitat, epäselvät tekniset vaatimukset ja geometriavirheet, jotka aiheuttavat selvennyskierroksia ja viivästyttävät tuotantoa
3. Ominaisuuksien suunnittelu siten, että niitä ei voida koneistaa: Terkat sisäkulmat, liian syvät lokit ja monimutkaiset sisäkanavat, jotka ylittävät leikkuutyökalujen mahdollisuudet
4. Epärealistiset aikatauluvaatimukset: Oletetaan, että monimutkaiset osat toimitetaan yhtä nopeasti kuin yksinkertaiset osat tai ei oteta huomioon materiaalien hankintaa ja lisätoimenpiteitä
5. Heikot viestintäkäytännöt: Oletetaan, että konepaja tulkitsisi vaatimukset oikein ilman eksplisiittistä vahvistusta, ja syytetään sitten konepajaa siitä, kun osat eivät vastaa odotuksia
6. Epäsoveltuvien materiaalien valinta: Eksotisten seosten määrittely, vaikka standardimateriaalit tarjoaisivat vastaavan suorituskyvyn huomattavasti alhaisemmalla kustannuksella
7. Valmistettavuuden palautteen sivuuttaminen: Valmistettavuuden kannalta suositeltavien ratkaisujen hylkääminen, vaikka ne voisi vähentää kustannuksia vaikuttamatta toiminnallisuuteen

Suunnittelutiedostojen virheet, jotka viivästyttävät projektiasi

Kuvittele, että lähetät CAD-tiedostosi lähellä sijaitsevaan CNC-kierreporauslaitokseen, odotat kaksi viikkoa ja saat sitten pyynnön selventää mittoja, joita olet olettanut itsestäänselviksi. Tämä skenaario toistuu päivittäin teollisuudessa – ja se on melkein aina estettävissä.

Yleisimmät suunnittelutiedostojen virheet ovat:

Mahdottomat geometriat: Kuten valmistusoppaat selittävät, tietyt piirteet eivät ole mahdollisia koneistaa perinteisillä CNC-menetelmillä. Näihin kuuluvat terävät sisäkulmat (leikkuutyökalut ovat sylinterimäisiä – ne jättävät kaarevia kulmia), monimutkaiset sisäkanavat ilman työkalun pääsyä niihin sekä erittäin ohuet seinämät, jotka ovat alttiita värähtelylle ja murtumiselle. Ennen tiedostojen lähettämistä kysy itseltäsi: "Voiko fyysinen leikkuutyökalu todella päästä jokaiseen suunnittelemassani piirteeseen ja koneistaa sen?"

Liian ohut seinämän paksuus: Ohuet seinämät värähtelevät leikatessa, mikä vähentää tarkkuutta ja voi mahdollisesti aiheuttaa osan hajoamisen. Teollisuuden suositukset ehdottavat vähimmäisseinämän paksuudeksi 0,8 mm metalliin ja 1,5 mm muoville. Tukemattomille seinämille tulisi säilyttää leveys-korkeus-suhteena vähintään 3:1 varmistaakseen vakauden koneistuksen aikana.

Ei-vakioidut reiän kooot: Standardit porakärjet tekevät reikiä nopeasti ja tarkasti. Epästandardien halkaisijoiden reikien tekemiseen vaaditaan päätyhylsyjä, joilla mitoitus koneistetaan vaiheittain – mikä lisää merkittävästi kiertoaikaa. Vastaavasti standardimittaiset kierreputket vastaavat CNC-koneiden esiohjelmoituja kierrekiertokäskyjä. Poikkeavat kierremitat voivat vaatia erikoistyökaluja tai manuaalisia toimenpiteitä.

Liian syvät kotelot: Leikkuutyökaluilla on rajoitettu saavutettavuus – yleensä 3–4 kertaa niiden halkaisija – ja sen yläpuolella taipumis- ja murtumariski kasvaa huomattavasti. Suunnittele kotelot siten, että syvyys-leveys-suhteeksi tulee enintään 4:1, jotta koneistus voidaan suorittaa tehokkaasti ja lastunpoisto tapahtuu asianmukaisesti.

Puuttuvat sisäiset kaarevuussäteet: Jokaisen sisäkulman säteen on oltava yhtä suuri tai suurempi kuin leikkaustyökalun säde. 3 mm:n sisäkulman säteen määrittäminen, kun piirteessäsi vaaditaan 10 mm:n päätyhylsyä? Tätä ei voida koneistaa. Asiantuntijat suosittelevat sisäkulmien säteiden lisäämistä 30 %:lla leikkaustyökalun säteestä, jotta työkalun rasitusta vähennetään ja leikkausnopeutta voidaan kasvattaa.

Mukautettujen metallisten CNC-projektien tapauksessa nämä tiedostoon liittyvät ongelmat kertyvät nopeasti. Yksi selvennysviesti voi lisätä aikataulua 2–3 päivällä. Useita suunnittelumuutoksia? Aikataulusi venyy viikoiksi. Ennen kuin lähetät tiedostot tarjouksen pyytämiseksi, käy läpi perustason valmistettavuustarkistuslista – tai vielä parempi, pyydä koneistuspartneriltasi DFM-palautetta (Design for Manufacturing) prosessin varhaisessa vaiheessa.

Viestintäviat, jotka johtavat valmistusvirheisiin

Tässä on epämukava totuus: monet koneistusvirheet johtuvat ei niinkään työpajan kyvyttömyydestä kuin ostajan oletuksista. Kun etsit lähellä olevia kääntökonemachinointipalveluita ja saat tarjouksen, kauppaan liittyy enemmän kuin vain tiedostojen vaihto osiin. Selkeä viestintä estää kalliita väärinkäsityksiä.

Yleisiä viestintävirheitä ovat:

Oletus siitä, että tarkkuusvaatimukset ovat ymmärrettyjä: Suunnittelun asiantuntijat huomauttavat että tarkat mitat ovat tarpeen vain avainalueilla – useat suunnittelijat kuitenkin määrittelevät erinomaisen tiukat tarkkuusvaatimukset kaikkiin mittoihin. Tämä pakottaa hitaammat leikkausparametrit ja lisätestauksen ilman toiminnallista hyötyä. Jos piirustuksessasi on ±0,01 mm kaikissa ominaisuuksissa, työpaja ei pysty erottamaan kriittisiä mittoja kosmeettisista mitoista. Merkitse selvästi, mitkä tarkkuusvaatimukset ovat toiminnallisesti välttämättömiä ja mitkä ovat yleisiä ohjeita.

Epätäydelliset materiaalimäärittelyt: "Alumiini" ei ole spesifikaatio — 6061-T6, 7075-T651 ja 2024-T3 koneistuvat eri tavoin ja tuottavat erilaisia ominaisuuksia. "Ruostumaton teräs" voi tarkoittaa esimerkiksi 303-laattaa (helppokoneistuva), 304-laattaa (kohtalainen koneistusvaikeus) tai 316-laattaa (haastava). Määrittele tarkat seosluokat ja lämpökäsittelyolosuhteet. Jos sinulla ei ole mielipidettä siitä, mitä alumiiniseosta käytetään, ilmoita siitä selvästi — näin valmistaja voi optimoida kustannukset ja koneistettavuuden.

Määrittelemättömät pinnanlaatut vaatimukset: Ilman määriteltyjä vaatimuksia valmistajat käyttävät oletuspintakarheutta, yleensä 3,2 µm Ra. Jos sinun tarvitsee sileämpiä pintoja tiivistyspintojen tai esteettisten vaatimusten täyttämiseksi, määrittele ne selvästi. Jos sinulla ei ole mielipidettä ulkonäköön vaikutavista pinnoista, ilmoita siitä myös — tämä voi vähentää kustannuksia poistamalla tarpeettomia pinnankäsittelykäyntejä.

Epämääräiset määrä- ja aikatauluselitykset: "Saatamme tarvita lopulta 50–500 kappaletta" ei auta työkaloja suunnittelemaan kapasiteettiaan tai optimoimaan hinnoitteluaan. Anna realistiset määräarviot ja kohdelivauspäivämäärät. Jos aikataulut ovat joustavia, ilmoita siitä – työkallot voivat tarjota parempaa hintaa tilauksille, jotka voidaan sovittaa muiden korkeaprioriteettisten töiden ympärille.

Tärkeiden tietojen vahvistamatta jättäminen: Kun työkalla esitetään selventäviä kysymyksiä, vastaa nopeasti ja kattavasti. Yksinkertaisen kysymyksen vastaaminen 48 tunnin viiveellä voi viivästyttää tilaustasi viikolla, jos se pudottaa tilauksesi tuotantosuunnitelmassa muitten töiden alle.

Onnistuneimmat räätälöityjen koneiden ja valmistustyön suhteet perustuvat ennakoivaan viestintään. Tarkista tarjoukset huolellisesti – heijastavatko ne todellisia vaatimuksiasi? Esitä kysymyksiä ennen tilauksen hyväksymistä, ei osien saapumisen jälkeen. Jaa kontekstia siitä, miten komponentteja käytetään; työkallot havaitsevat usein mahdollisia ongelmia, kun he ymmärtävät toiminnalliset vaatimukset, ei pelkästään mittojen mukaiset spesifikaatiot.

Valmistusasiantuntijat korostavat, että yhteistyö kokeneiden kumppanien kanssa varhaisessa vaiheessa—suunnitteluvaiheessa eikä vasta lopullistamisen jälkeen—poistaa suurimman osan kalliista virheistä. Työstökonepajojen tarjoama DFM-neuvonta ei pyri monimutkaistamaan projektiasi; sen tarkoituksena on estää ongelmia, jotka muuten tulisivat esiin tuotannossa, kun korjaukset ovat kalliita.

Tuottavien suhteiden rakentaminen CNC-työstökonepajojen kanssa edellyttää, että näitä pidetään kumppaneina eikä toimittajina. Selkeän viestinnän sijoittaminen tuottaa hyötyjä vähentämällä virheitä, nopeuttamalla toimitusaikoja ja varmistamalla johdonmukainen laatu – projektista toiseen.

Seuraavat vaiheet kohti valmistusmenestykseen

Olet tutustunut yhdeksään sisäiseen salaisuuteen CNC-työstökonepajoista – perusprosessien ja sertifiointien ymmärtämisestä kustannusten arviointiin, toleranssien määrittelyyn ja kalliiden virheiden välttämiseen. Nyt tulee käytännöllinen kysymys: mitä sinä itse asiassa - Tee se. teet tämän tiedon avulla?

Ero koneistusperiaatteiden ymmärtämisen ja projektin onnistuneen toteuttamisen välillä piilee valmistautumisessa ja kumppanin valinnassa. Riippumatta siitä, hankitko komponentteja autoalan sovelluksiin, teollisuuslaitteisiin vai erikoiskoneisiin, samat perusteet pätevät. Käännä kaikki käsitellyt asiat konkreettisiksi seuraaviksi toimenpiteiksi.

Valmistele projektisi valmistuksen onnistumiseksi

Ennen mahdollisten työkalojen yhteydenottoa varmista, että projektiasi koskevat asiakirjat täyttävät vaatimukset, jotka edistävät sujuvaa tarjouspyyntöä ja tuotantoa. Valmistusalan asiantuntijoiden mukaan MakerVersessa projektit, joihin liittyy täydelliset tiedostot, saavat tarjouksen ja niitä tuotetaan nopeammin – tämä yksinkertainen totuus säästää sekä aikaa että turhia turhautumisen tunteita.

Valmistautumistarkistuslistasi tulisi sisältää:

• Tuotantovalmiit 3D-tiedostot: Lataa lopullinen geometria laajalti hyväksytyissä muodoissa, kuten STEP (.step, .stp) tai STL. Poista rakennustasot, apugeometria ja viitereput. Käytä selkeitä, versioituja tiedostonimiä, kuten Kiinnike_7075_V3.step välttääksesi sekaannuksia.
• Täydelliset 2D-piirrokset: Sisällytä tärkeimmät mitat ja toleranssit noudattaen ISO 2768- tai ASME Y14.5 -standardeja. Määritä kierrekohtaiset tiedot, kierteistetyt reiät, pinnankäsittelyvaatimukset (Ra-arvot tai laadulliset kuvaus), materiaalin luokka, määrä ja versiotiedot.
• Materiaali- ja pinnankäsittelyvalinnat: Valitse tarkat seokset – ei pelkästään "alumiini", vaan esimerkiksi "6061-T6" tai "7075-T651". Määritä pinnankäsittelyt: koneistettu tila, hiilikuitupuhallus, anodointi, jauhepinnoitus tai kemiallinen mustaus.
• Toleranssien tarkistus: Käytä tiukkoja määrittelyjä ainoastaan siinä tapauksessa, että toiminnalliset vaatimukset niitä edellyttävät. Muista – vain noin 1 % osista todella vaatii erinomaisen tarkan toleranssin.
• Realistiset aikatauluepävarmuudet: Ota huomioon materiaalin hankinta, koneistuksen monimutkaisuus, toissijaiset käsittelyvaiheet ja tarkastusvaatimukset päätettäessä aikarajoja.

Siirtyminen prototyypistä sarjatuotantoon on monimutkaisempaa kuin monet ensikertalaiset ostajat odottavat. Koska tuotekehityksen asiantuntijat huomauttavat , liian aikainen skaalautuminen – tai skaalautuminen ilman asianmukaista valmistelua – johtaa rahojen hukkaamiseen työkaluissa, kalliisiin uudelleensuunnitteluun ja toimitusketjuun liittyviin ongelmiin. Vahvista prototyyppisiäsi perusteellisesti ennen tuotantomäärien vahvistamista. Suorita pieniä kokeilutuotantoja arvioidaksesi valmistettavuutta, kokoonpanoprosesseja ja laadun yhdenmukaisuutta.

Kumppaneiden löytäminen, jotka täyttävät laatuvaatimuksesi

Kun hanke on asianmukaisesti valmisteltu, kumppanien valinta muodostuu ratkaisevaksi tekijäksi menestyksellesi. Aiemmin käsitellyt arviointikriteerit – sertifikaatit, laitteistokapasiteetti, materiaaliosaaminen ja viestintäreaktiivisuus – muodostavat suoraan kumppanien tarkastusprosessin.

Erityisesti autoteollisuuden sovelluksissa IATF 16949 -sertifikaatti ei ole vaihtoehto – se on perusedellytys. alan lähteet vahvistavat kansainvälinen automaaliotehtäväryhmä (International Automotive Task Force) tiukensi vaatimuksia merkittävästi siirtyessään standardista TS 16949 IATF 16949 -standardiin, korostaen SWOT-analyysiä, materiaalitodistusten tarkistamista johtamisen tasolla sekä ankaraa asiakirjojen hallintaa. Tämän sertifikaatin haltijat osoittavat sitoutumista järjestelmällisiin laatu-prosesseihin, joita autoteollisuuden alkuperäisvalmistajat (OEM:t) vaativat.

Harkitse, miten sertifioitujen toimintayksiköiden avulla voidaan toteuttaa tässä artikkelissa käsiteltyjä laatuvaatimuksia. Shaoyi Metal Technology edustaa tätä lähestymistapaa: sen IATF 16949 -sertifikaatti ja tiukat tilastollisen prosessin ohjaus (SPC) -protokollat tarjoavat dokumentoidut ja jäljitettävät laatuohjelmat, jotka suojaavat projektiasi alusta saakka toimitukseen asti. Sen kyky skaalata sujuvasti nopeasta prototyypityksestä sarjatuotantoon ratkaisee aiemmin käsitellyt aikatauluhankkeet – kvalifioitujen projektien toimitusaika voi olla jo yhden työpäivän mittainen.

Arvioidessasi mahdollisia kumppaneita varmista nämä kyvykkyydet suoraan:

• Nykyinen sertifiointitila: Pyydä todistuksia voimassa olevilla päivämääriä — ei vanhentuneita tunnistetietoja
• Laadunvalvontainfrastruktuuri: Vahvista CMM-laitteiston olemassaolo, dokumentoidut tarkastusmenettelyt ja SPC:n käyttöönotto
• Laajennettavuus: Varmista, että toiminta pystyy kasvamaan tarpeidesi mukana prototyypistä sarjatuotantotasolle
• Toimitusaikojen suorituskyky: Pyydä tyypillisiä käsittelyaikaesimerkkejä, jotka liittyvät osasi monimutkaisuuteen
• Teollinen kokemus: Anna etusija työpajoille, joilla on osoitettua asiantuntemusta juuri sinun sovellusalueellasi

Autoteollisuuden tarkkuuskomponentteja etsiville lukijoille — alustakokoonpanoille, erikoismetallipussien valmistukselle tai korkean tarkkuuden voiman siirtoon liittyville osille — Shaoyin autoteollisuuden koneistuskyvyt ovat esimerkki siitä, kuinka sertifioitujen tehdasten laatuvaatimukset muuttuvat luotettaviksi valmistustuloksiksi.

Sijaitsettepa sitten lähellä suuria valmistuskeskuksia tai etsikää konepajoja St. Louis'ssa, Missourissa, tai konepajoja St. Louis'ssa, Missourissa, samat arviointiperiaatteet pätevät. Maantieteellinen läheisyys tarjoaa etuja viestinnässä ja logistiikassa, mutta sertifiointitila, laitteiston kyvykkyydet ja todistettu laatuhistoria ovat tärkeämpiä kuin fyysinen etäisyys.

Tämän artikkelin kautta saamasi tieto muuttaa sinut passiivisesta ostajasta informoiduksi kumppaniksi. Ymmärrät, mitä CNC-konepajat todella tekevät, miten arvioit niiden kyvykkyyksiä, mitä tekijöitä projektien kustannukset riippuvat ja miten vältät virheet, jotka häiritsevät valmistusprojekteja. Hyödynnä tätä perustaa rakentaaksesi suhteita päteviin kumppaneihin, jotka näkevät sinun menestyksesi oman menestyksensä osana – ja katso, kuinka tarkkuusvalmistusprojektisi tuottavat johdonmukaisia tuloksia.

Usein kysytyt kysymykset CNC-konepajoista

1. Mitä palveluita CNC-konepajat yleensä tarjoavat?

CNC-koneistusliikkeet erikoistuvat poistavassa valmistuksessa ja tarjoavat esimerkiksi monimutkaisten geometrioiden sahauskoneistusta, sylinterimäisten osien kääntökonemuovaukset, tarkkojen reikien porausta sekä moniakselista koneistusta lentokonealalle vaadittaviin monimutkaisiin komponentteihin. Monet laitokset tarjoavat myös EDM-koneistusta kovennettuihin materiaaleihin, toissijaisia käsittelyjä, kuten anodointia ja lämpökäsittelyä, sekä nopeaa prototyyppivalmistusta. Laadukkaat liikkeet ovat saaneet teollisuuden vaatimukset täyttäviä sertifikaatteja, kuten ISO 9001 yleisen laatum hallinnan, IATF 16949 autoteollisuuden, AS9100D avaruusteollisuuden ja ISO 13485 lääkintälaitteiden osalta.

2. Mistä löydän luotettavan CNC-koneistusliikkeen läheltäni?

Aloita varmistamalla, että sertifikaatit vastaavat teollisuusalan tarpeitasi, ja pyydä nykyisiä sertifikaatteja. Arvioi laitteiston kykyjä osien geometrian perusteella, arvioi materiaali-osaamista erityisesti käyttämiesi seosten osalta ja tarkista laatuvarmistusinfrastruktuuri, mukaan lukien koordinaattimittauskoneet (CMM). Testaa viestintäreaktiokykyä alustavien kyselyjen aikana, pyydä viitteitä vastaavista projekteista ja kiinnitä huomiota varoitusmerkkeihin, kuten epäilyttävän alhaisiin tarjouksiin tai epämääräisiin teknisiin vastauksiin. Esimerkiksi Shaoyi Metal Technology -yritys osoittaa luotettavuuttaan IATF 16949 -sertifikaatilla, tilastollisella prosessinohjauksella (SPC) ja skaalautuvuudella prototyypistä sarjatuotantoon.

3. Mitkä tekijät vaikuttavat CNC-koneistusprojektien kustannuksiin?

Koneistusaika muodostaa 50–70 % kokonaishankintakustannuksista. Tärkeimmät kustannusajurit ovat moniakselisen koneistuksen vaativuus, materiaalin valinta, joka vaikuttaa leikkausnopeuksiin ja työkalujen kulumiseen, tarkkuusvaatimukset, jotka edellyttävät hitaampia syöttönopeuksia ja lisäinspektointia, tuotantomäärä, joka jakaa koonnusten kustannukset, sekä toissijaiset prosessit, kuten pinnanmuokkaus tai lämpökäsittely. Alumiini koneistuu nopeasti ja taloudellisesti, kun taas titaani vaatii hitaampia nopeuksia ja aiheuttaa nopeaa työkalujen kulumista. Tiukkojen tarkkuusvaatimusten soveltaminen ainoastaan niissä kohdissa, joissa toiminnallinen vaatimus sitä edellyttää, voi vähentää kustannuksia jopa yli 50 %.

4. Mikä on ero CNC-jyrsintä- ja kääntötyöstön välillä?

CNC-jyrsintä käyttää pyörivää monipisteistä leikkuutyökalua, joka liikkuu paikallaan olevan työkappaleen yli ja joka on erinomainen tasopintojen, lokerojen, urien ja monimutkaisten kolmiulotteisten muotojen valmistamiseen – tämä tekee siitä ideaalin ratkaisun esimerkiksi kiinnikkeille, koteloille ja moottorikuntoihin. CNC-kääntö puolestaan pyörittää työkappaletta, kun staattiset leikkuutyökalut poistavat materiaalia, mikä tuottaa luonnollisesti sylinterimäisiä muotoja, kierrepanoksia ja porattuja reikiä – tämä tekee siitä täydellisen ratkaisun akselien, pulttien ja varrukset (bushings) valmistukseen. Monet todelliset komponentit vaativat molempia prosesseja, kuten tasojen kanssa varustettu akseli, mikä tekee niistä erityisen arvokkaita tehtaita, joissa on yhdistettyjä jyrsintä- ja kääntökeskuksia.

5. Kuinka kauan CNC-koneistus yleensä kestää?

Toimitusaikojen pituus vaihtelee sen mukaan, kuinka monimutkainen tuote on, kuinka saatavilla materiaalit ovat, mitä tarkkuusvaatimuksia asetetaan ja kuinka suuri työkuorma tehtaassa on. Yksinkertaiset prototyypit voidaan toimittaa jo muutamassa päivässä, kun taas moniakselisella koneistuksella, eksotiikoilla materiaaleilla kuten titaanilla tai erityisen tiukilla tarkkuusvaatimuksilla valmistettavat monimutkaiset geometriat pidentävät toimitusaikoja merkittävästi. Sarjatuotannon yleinen kesto on työsuunnittelusta, jatkuvasta tuotannosta ja laadunvarmistuksesta johtuen 2–3 viikkoa. Toimitusaikoja lyhentäviä tekijöitä ovat standardimateriaalien käyttö, yksinkertaistetut suunnittelut, täydellinen dokumentaatio ja varhainen suunnittelu. Monet konepajat tarjoavat kiireellisiin projekteihin nopeutettuja palveluita 25–50 %:n lisämaksulla.
