CNC-koneistusosien valmistajat: Ensimmäisestä tarjouksesta luotettavaksi kumppaniksi

CNC-koneistettujen osien valmistajien ja niiden roolin ymmärtäminen

Kun tarvitset tarkkuuskomponentteja seuraavaan projektiisi, minne käännät katseesi? Lukemattomille aloille – avaruusteknologiasta lääkintälaitteisiin – vastaus löydät CNC-koneistettujen osien valmistajilta. Nämä erikoistuneet tuotantolaitokset muuntavat raaka-aineita valmiiksi komponenteiksi poikkeuksellisen tarkasti ja toimivat nykyaikaisen valmistuksen ekosysteemin perustana.

Yksinkertaisesti sanottuna CNC-koneistettujen osien valmistajat ovat yrityksiä, jotka käyttävät tietokoneohjattua numeriohjausta (CNC) kustomoituja koneistettuja osia eri materiaaleista. Perinteisen manuaalisen koneistuksen sijaan nämä valmistajat ohjelmoivat monitasoisia koneita automatisoimaan leikkaus-, poraus-, jyrsintä- ja kääntötoimenpiteet. Tuloksena on komponentteja, jotka on valmistettu täsmällisesti määritellyn eritteen mukaisesti, erinomaisella toistettavuudella ja yhdenmukaisuudella.

Mitä CNC-koneistettujen osien valmistajat todellisuudessa tekevät

Kuvittele, että tarvitset monimutkaisen alumiinikoteloituksen, jonka toleranssit mitataan mikrometreissä. Tai ehkä sinun tarvitsee satoja identtisiä teräsliittimiä autoteollisuuden kokoonpanoon. Nämä valmistajat hoitavat molemmat tilanteet ja kaiken niiden välillä olevan. Palveluksensa kattavat koko tuotantoprosessin: yksittäisen prototyypin kehityksestä tuhansien yksiköiden suurteholliseen sarjatuotantoon.

Näiden valmistajien tarjoamien palveluiden pääluokat ovat:

• CNC-mylly - Pyörivillä leikkuutyökaluilla tapahtuva materiaalin poisto ja monimutkaisten geometrioiden, tasapintojen ja hienojen piirteiden muodostaminen
• CNC-kierto - Sylinterimäisten koneosien valmistus kääntötyökaluilla, mikä on erinomainen ratkaisu akselien, varikkojen ja pyöreiden komponenttien valmistukseen
• 5-akselinen mäkiminen - Edistyneet moniakseliset ominaisuudet, jotka mahdollistavat monimutkaisten CNC-koneosien valmistamisen yhdellä asennuksella, mikä vähentää tuotantoaikaa
• Sveitsiläinen ruuvikoneenpito - Erityiset swiss-CNC-koneoperaatiot pienille, monimutkaisille osille, joissa vaaditaan erinomaista tarkkuutta, ja joita käytetään yleisesti lääketieteellisissä ja elektroniikkasovelluksissa

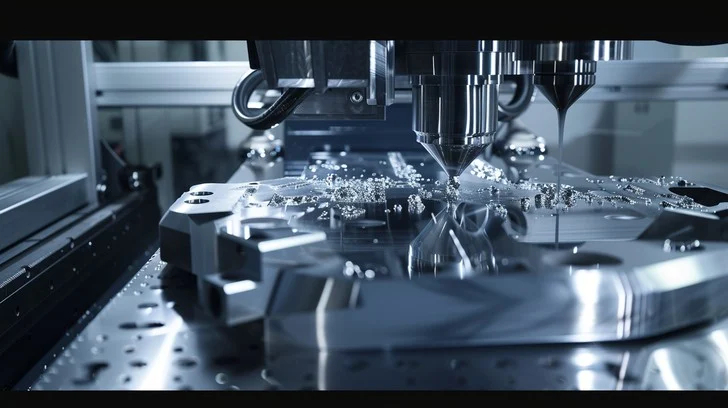

Valmistusympäristön selitys

Miksi hankintaprofessionaalien, insinöörien ja yritysjohtajien tulisi käyttää aikaa tämän alan ymmärtämiseen? Vastaus on yksinkertainen: informoidut päätökset valmistuskumppaneista vaikuttavat suoraan tuotteen laatuun, aikatauluun ja lopputulokseen.

Ajattele CNC-koneistettujen osien valmistajia kriittisinä lenkkeinä toimitusketjussasi. He yhdistävät suunnittelukonseptisi ja fyysiset CNC-koneistetut osat, jotka ovat valmiita kokoonpanoa tai lopullista käyttöä varten. Kun ymmärrät heidän kykyjensä, voit viestiä vaatimuksiasi paremmin, arvioida tarjouksia tarkemmin ja rakentaa kumppanuuksia, jotka tuottavat johdonmukaisia tuloksia.

Tämä opas toimii ostajan edunvalvojana. Sen sijaan, että ohjaisimme sinua kohti tiettyä ratkaisua, käymme läpi käytännönläheistä tietoa, jota tarvitset luottavaisesti navigoidaksesi tällä alalla. Toleranssispesifikaatioiden ymmärtämisestä sertifikaattien arviointiin saat tiedot, jotka mahdollistavat ensimmäisen tarjouksesi muuttamisen luotettavaksi valmistusyhteistyöksi.

CNC-koneistusvalmistajien tyypit ja niiden erikoisalat

Kaikki CNC-valmistusliikkeet eivät toimi samalla tavalla. Kun hankit erityisesti valmistettuja koneistettuja osia, eri valmistajatyyppeihin liittyvien erojen ymmärtäminen voi estää kalliita väärinkäsityksiä ja tuotannon viivästyksiä. Jokainen kategoria palvelee erityisiä tarkoituksia, ja väärän tyyppisen toimittajan valitseminen johtaa usein epäjohdonmukaisen laadun tai toimitusketjun häiriöiden syntymiseen.

Mitä sitten erottaa yhden valmistajan toisesta? Se riippuu järjestelmistä, mittakaavasta ja liiketoimintamallista. Käydään läpi neljä pääluokkaa, joihin törmäät.

Työpajat vs. sopimusvalmistajat

Työpaja keskittyy yleensä lyhyen sarjan tai yksittäisen tuotannon valmistukseen. Nämä CNC-koneyritykset ottavat työt vastaan tarjouskohtaisesti ja käsittelivät eri asiakkaille laajaa osien kirjoa, jossa ei ole juurikaan jatkuvuutta tehtävien välillä. Ne on suunniteltu joustavuutta varten, ei toistuvaa tuotantoa varten. Tarvitsetko yhden prototyypin tai pieniä määriä erikoisrakenteisia kiinnikkeitä? Työpaja voi olla kustannustehokas ja nopea ratkaisu.

Työpajat eivät kuitenkaan välttämättä ole rakennettuja aikataulutettuihin toimituksiin, laatutarkastusten seurantaan tai varastohallintajärjestelmiin, joita suuremmat tuotantoympäristöt vaativat. Suhteesta tulee usein enemmän transaktionaalinen kuin kumppanuusorientoitunut.

Sopimusmikrokoneistuspalvelut puolestaan on suunniteltu toistettavalle tuotannolle. Nämä yritykset, jotka valmistavat mukautettuja metalliosia, rakentavat toimintansa pitkäaikaisten suhteiden ja tilavuuspohjaisten tehtävien varaan. Ne tarjoavat vankkoja järjestelmiä aikataulutukseen, laadunvarmistukseen, materiaalien käsittelyyn ja dokumentointiin. Sopimusvalmistaja tekee yhteistyötä sinun tiimisi kanssa ennustetun kysynnän täyttämiseksi, osien versioiden hallinnoinnissa sekä toimitusaikataulujen sovittamisessa sinun toimintasi kanssa.

Näiden kahden yleisen tyypin lisäksi törmäät myös OEM-tuottajiin, jotka valmistavat komponentteja erityisesti toisen yrityksen lopulliseen tuotteeseen integroitaviksi. Pystysuoraan integroidut tuotantolaitokset vievät tämän vielä pidemmälle hallitsemalla useita tuotannon vaiheita yhden katon alla – raaka-aineiden käsittelystä valmiin tuotteen kokoonpanoon asti.

Valinta sopivaa valmistajatyyppiä projektisi tarpeiden mukaan

Miten tiedät, mikä tyyppi sopii tilanteeseesi? Harkitse tilaustilavuuttasi, aikataulua, dokumentointitarpeitasi ja odotuksiasi jatkuvasta tuuesta. Seuraava vertailu käsittelee keskeisiä eroja:

Valmistajatyyppi	Tyypilliset tilausmäärät	Läpimenoajat	Erityistymisen syvyys	Ihanteelliset käyttötapaukset
Työpajat	1–500 kappaletta	1–3 viikkoa	Laajat kyvykkyydet, rajoitettu syvyys	Prototyypit, yksinkertaiset valmistukset, nopeat toimitukset
Sopimusvalmistajat	500–50 000+ kappaleita	4–12 viikkoa	Prosessikohtainen asiantuntemus	Toistuva tuotanto, moniosaiset tuotantohankkeet, toimintaketjun integrointi
OEM-toimittajat	1 000–100 000+ kappaleita	6–16 viikkoa	Alallaan erikoistunut toiminta	Autoteollisuuden, ilmailun ja lääkintälaitteiden komponentit
Pystysuoraan integroidut tuotantolaitokset	5 000–500 000+ kappaleita	8–20 viikkoa	Laajat moniprosessi-osaamiset	Monimutkaiset kokoonpanot, suuritehoinen tuotanto ja valmiit ratkaisut

Arvioitaessa CNC-koneiden valmistajia toiminnan mittareista voidaan päätellä valmistuskykyä. Teollisuuslaitos, jossa on yli 600 CNC-konetta, tarjoaa huomattavasti suuremman kapasiteetin kuin pieni työkonepaja, jossa on vain 15 konetta. Samoin sveitsiläisten ruuvikoneiden työkonepajat, jotka erikoistuvat mikrokomponentteihin, toimivat eri tavoin kuin yleiskäyttöiset valmistajat.

Tarkista seuraavat kapasiteettimittarit: vuosittainen osien tuotantomäärä, automatisoitujen tuotantolinjojen lukumäärä sekä koneiden tyypin monimuotoisuus. Valmistaja, joka käyttää yli 25 automatisoitua tuotantolinjaa, pystyy käsittelyyn suuritehoisia tilauksia, joita pienemmät toimijat eivät yksinkertaisesti pysty täyttämään. Näiden erojen ymmärtäminen auttaa sinua laatimaan lyhyen listan kumppaneita, joiden kyvyt vastaavat tarkalleen omia projektisi vaatimuksia.

Kuinka arvioida ja valita oikea valmistaja

Olet tunnistanut mahdollisia koneistusosien valmistajia joilla on kyky täyttää projektisi vaatimukset. Nyt tulee vaikeampi kysymys: kuinka erottaa pätevät kumppanit muista? Ilman systemaattista arviointiprosessia ostajat usein turvautuvat pelkästään hintavertailuun ja jättävät huomiotta ratkaisevia tekijöitä, jotka määrittävät pitkän aikavälin menestyksen.

Ajattele valmistajan valintaa kuin avainhenkilön palkkaamista. Kelpoisuustodistukset ovat tärkeitä, mutta yhtä tärkeitä ovat myös viestintätyyli, ongelmanratkaisukyky ja kulttuurinen sopivuus. Seuraava kehys tarjoaa sinulle systemaattisen lähestymistavan CNC-koneiden valmistajien arviointiin ja mahdollisten kumppanien lyhyen luettelon laatimiseen.

Tärkeimmät arviointikriteerit valmistajan valinnassa

Ennen tarjousten pyytämistä määritä arviointiprioriteettisi. Eri projektit painottavat näitä kriteerejä eri tavoin, mutta jokaisen ostajan tulisi arvioida seuraavia alueita:

Toimitusaika ja kapasiteetti - Kuinka nopeasti valmistaja voi toimittaa? Tyypilliset toimitusaikataulut CNC-koneistukseen vaihtelevat yhdestä kolmeen viikkoon standardityöille, vaikka monimutkaiset projektit voivat vaatia pidempiä aikoja. Kysy, tarjoavatko he pikatoimitusmahdollisuuksia ja käyttävätkö he aikataulutusohjelmistoja tai reaaliaikaista tilausseurantaa. CNC-koneistettujen osien valmistaja, jolla on ylimääräistä kapasiteettia, selviytyy odottamattomista kysyntähuipuista ilman, että se vaarantaa sinun aikataulua.

Pienimmät tilaussyötteet - Jotkut CNC-jyrsintäyritykset keskittyvät suurten sarjojen tuotantoon ja asettavat vähimmäismääräksi 500 tai 1 000 kappaletta. Toiset taas hyväksyvät yksittäisiä prototyyppiosia koskevat tilaukset. Selvitä MOQ-vaatimukset varhaisessa vaiheessa, jotta vältät ajan tuhlaamisen epäsoveltuvien toimittajien kanssa.

Maantieteelliset näkökohdat - Etäisyys vaikuttaa kuljetuskustannuksiin, toimitusaikoihin ja viestinnän helppouteen. Kotimaiset toimittajat yksinkertaistavat logistiikkaa ja vähentävät kuljetusriskiä, kun taas ulkomaiset valmistajat saattavat tarjota kustannuseduntyyppisiä etuja suurten sarjojen tilauksissa. Ota huomioon aikavyöhykkeiden erot ja kieliesteet arvioitaessasi kansainvälisiä vaihtoehtoja.

Tekninen erikoistuminen - Onko valmistajalla dokumentoitua kokemusta teidän materiaaleistanne, tarkkuusvaatimuksistanne ja teollisuusalan vaatimuksistanne? Teollisuusyritys, joka keskittyy alumiiniprototyyppien valmistukseen, toimii eri tavoin kuin yritys, joka keskittyy kovettuneen teräksen tuotantokomponenttien valmistukseen. Etsikää tapaustutkimuksia tai viitteitä juuri teidän sovellusalueellenne.

Laatuvarmenteet - Sertifikaatit, kuten ISO 9001, IATF 16949 tai AS9100D, osoittavat rakennettuja laatujaärjestelmiä. Säännellyissä teollisuudenaloissa sertifiointivaatimukset ovat ehdottomia. Tarkistakaa nykyinen sertifiointitilanne ja pyytäkää asianmukaisten asiakirjojen kopioita.

Valmistajan lyhennetty luettelo

Kun arviointikriteerit on määritelty, noudata tätä vaiheittaista prosessia vaihtoehtojen kaventamiseksi ja parhaiten sopivien kumppaneiden tunnistamiseksi:

1. Määrittele projektin vaatimukset täysin - Dokumentoi materiaalitekniikat, määrävaatimukset, tarkkuusvaatimukset, pinnankäsittelyvaatimukset ja toimitusaikataulut ennen kuin otat yhteyttä mihinkään valmistajaan.
2. Tutki potentiaalisia toimittajia - Käytä alan hakemistoja, ammattiyhdistyksiä ja suosituksia kymmenen–viidentoista ehdokkaan tunnistamiseen. Tarkista heidän verkkosivustonsa kyvykkyyksien, sertifikaattien ja alan erityisfokusten osalta.
3. Tarkista perussoveltuvuus - Poista valmistajat, joiden kyvykkyydet, pienimmät tilausmäärät (MOQ) tai sertifikaatit eivät selvästi vastaa tarpeitasi. Vähennä luettelosi viiteen–seitsemään vakavaan ehdokkaaseen.
4. Valmiste le tarjouspyyntöpaketti - Kerää täydellinen dokumentaatio, mukaan lukien CAD-tiedostot, tekniset piirrokset, materiaalivaatimukset, määrävaatimukset sekä mahdolliset erityisvaatimukset tarkastukselle tai dokumentoinnille.
5. Lähetä tarjouspyynnöt ja arvioi vastaukset - Lähetä identtiset paketit lyhennettyyn ehdokasluetteloon. Vertaa ei ainoastaan hintoja, vaan myös vastauksen nopeutta, esitettyjä kysymyksiä sekä valmistettavuuden kannalta annettua suunnittelupalaautetta.
6. Tarkista kyvykkyydet - Parhailla ehdokkailla pyydä tehdässä käyntiä, asiakasviitteitä tai näytteitä. Varmista heidän laitteistonsa, laatuohjelmistonsa ja viestintäprosessinsa henkilökohtaisesti.
7. Aloita pilottiprojektilla - Ennen tuotantomäärien vahvistamista myönnetään pieni alustava tilaus suhteeshin testaamiseksi. Arvioidaan laatu, viestintä ja toimitussuoritus todellisissa olosuhteissa.

Tämä systemaattinen lähestymistapa estää yleisiä virheitä, kuten valintaa pelkän hinnan perusteella tai todellisten kykyjen tarkistamatta jättämistä ennen tuotannon aloittamista.

Valmistele tarjouspyyntöpakettisi

Tarjouspyynnön (RFQ) laatu vaikuttaa suoraan vastausten tarkkuuteen. Epätäydellinen tiedonanto johtaa väärin lasketuun hinnoitteluun, odottamattomiin maksuihin ja tuotantoviemäryyksiin. Kokemukset räätälöityjä konepistotuotteita tarjoavat yritykset arvioivat tarjouspyyntöjä huolellisesti, ja hyvin valmistettu paketti osoittaa, että olet ammattimainen ostaja, jonka kanssa kannattaa priorisoida yhteistyötä.

Tarjouspyyntöpakettisi tulisi sisältää:

• CAD-tiedostot - Toimita 3D-mallit yleisesti hyväksytyissä muodoissa, kuten STEP, IGES tai natiivimuodoissa CAD-ohjelmistoja varten. Sisällytä 2D-piirrokset mitoituksineen, toleransseineen ja GD&T-merkintöineen, jos niitä sovelletaan.
• Materiaalin tekniset tiedot - Määritä tarkat materiaaliluokat, älä vain yleisiä kuvauskohtia. "6061-T6-alumiini" välittää selkeästi; "alumiini" ei riitä. Sisällytä kaikki vaaditut materiaalitodistukset.
• Määrävaatimukset - Ilmoita sekä ensimmäisen tilauksen määrät että odotetut vuosittaiset volyymit. Valmistajat hinnoittelevat eri tavoin tilavuusodotusten ja tuotannon suunnittelun tarpeiden perusteella.
• Toleranssivaatimukset - Merkitse kriittiset mitat ja niiden vaaditut toleranssit. Vältä liian tiukkojen toleranssien määrittämistä ei-kriittisille ominaisuuksille, sillä tiukemmat toleranssit lisäävät kustannuksia merkittävästi.
• Pinta-terminaattorivaatimukset - Määritä pinnankäsittelyvaatimukset standardimaisilla merkintöillä, kuten Ra-arvoilla. Sisällytä kaikki tarvittavat toissijaiset pinnankäsittelytoimenpiteet, kuten anodointi, metallipinnoitus tai maalaus.
• Tarkastus ja dokumentaation tarpeet - Tunnista mahdolliset ensimmäisen näytteen tarkastusvaatimukset, mittaraportit tai materiaalitodistukset, jotka on liitettävä toimituksiin.
• Toimitusaika - Ilmoita toimitusaikataulunsi kohdepäivämäärä ja se, tarvitseeko käsittelyä nopeuttamista. Ole realistinen aikatauluselvityksessäsi räätälöityjä CNC-osia varten.

Stecker Machine -yrityksen alan parhaiden käytäntöjen mukaan kokeneet CNC-työpajan tiimit tarkistavat paketteja alkaen toteuttavuusarvioinnista, joka perustuu heidän kykyihinsä ja asiantuntemukseensa. He voivat ehdottaa kustannustehokkaita vaihtoehtoja, kuten eri materiaaleja tai automaatiovaihtoehtoja, jotta voit saavuttaa säästöjä tai parantaa valmistettavuutta.

Ammattimainen CNC-koneistusyritys vastaa pyyntöönne tarjouksesta (RFQ) muullakin kuin pelkillä hinnoilla. Etsi toimittajia, jotka esittävät selventäviä kysymyksiä, tunnistavat mahdollisia ongelmia suunnittelussanne ja tarjoavat palautetta valmistettavuuden kannalta suunnitellusta tuotteesta (DFM). Tällaiset vastaukset osoittavat yhteistyökumppania, ei pelkästään transaktionaalista toimittajaa, joka keskittyy ainoastaan alhaisimman hinnan kilpailun voittamiseen.

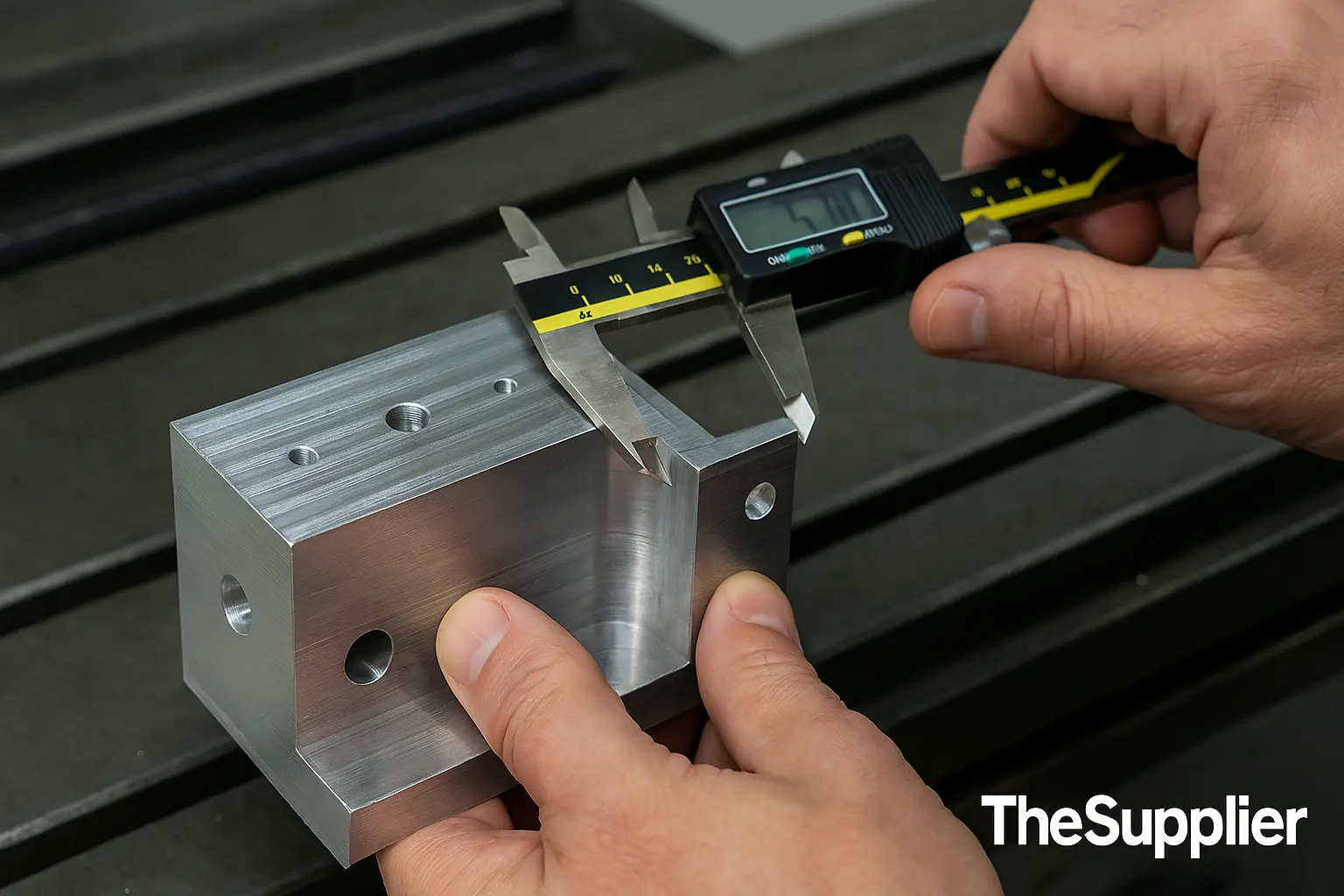

Toleranssispesifikaatiot ja tarkkuusvaatimukset selitetty

Olet tunnistanut kelpaavat valmistajat ja valmistanut tarjouspyyntöpaketin. Nyt kohtaat päätöksen, joka vaikuttaa suoraan sekä osan toiminnallisuuteen että budjettiisi: tarkkuusvaatimukset. Liian tiukat tarkkuusvaatimukset tuottavat turhia kustannuksia. Liian löysät tarkkuusvaatimukset puolestaan aiheuttavat kokoonpanoviat. tarkkuudella mestaritetyistä osista ymmärtäminen, missä paikoissa todella tarvitaan tiukkoja tarkkuusvaatimuksia ja missä tavallisesti riittävät tarkkuusvaatimukset, erottaa tietoiset ostajat niistä, jotka oppivat kalliilla kustannuksilla tuotannon aikana.

Mitä tarkkuusvaatimukset sitten ovat ja miksi niillä on niin suuri merkitys? CNC-koneistuksessa tarkkuusvaatimus viittaa hyväksyttävään määrään mittojen poikkeamaa tarkoitetusta suunnittelusta. Ei yksikään koneistettu osa tule täydellisenä aina. Tarkkuusvaatimukset määrittelevät sen alueen, jolla mitan arvo pysyy hyväksyttävänä sen tarkoitetun käytön kannalta.

Tarkkuusvaatimukset selitettynä

Toleranssit ilmoitetaan yleensä muodossa ±0,x mm tai ±0,00x tuumaa. Esimerkiksi, jos akseli on suunniteltu kooltaan 25,00 mm ja sen toleranssi on ±0,05 mm, hyväksyttäviksi katsotaan kaikki mitat väliltä 24,95 mm–25,05 mm. Tämän rajojen ulkopuolelle jäävät osat hylätään.

Useimmat CNC-koneistettujen osien valmistajat noudattavat ISO 2768 , kansainvälistä standardia, joka määrittelee yleiset toleranssit lineaarisille ja kulmaisille mitoille. Tämä standardi jakaa toleranssit neljään luokkaan:

• Tarkka (f) - Tiukempi säätö tarkkuuskoneistettujen komponenttien tapauksessa, joissa vaaditaan korkeampaa tarkkuutta
• Keskitarkka (m) - Normaali oletustoleranssi useimmille poratuille ja käännetyille osille, yleensä noin ±0,005 tuumaa (0,13 mm)
• Karkea (c) - Löysemmät toleranssit ei-kriittisille ominaisuuksille, joissa tarkat mitat eivät ole ratkaisevan tärkeitä
• Erittäin karkea (v) - Laajin hyväksyttävissä oleva poikkeama karkeille tai ei-toiminnallisille pinnoille

Ellei tekninen piirustussi mäännä muuta, useimmat valmistajat koneistavat osat ISO 2768-1 -standardin mukaisesti keskitasoisiksi. Standardien mukaisten muoviosien kohdalla koneistajat käyttävät yleensä ISO 2768-1 -standardin keskitasoa, kun taas metalli- ja kovamateriaalisille osille sovelletaan yleensä ISO 2768-1 -standardin tarkkaa tasoa.

Näiden yleisten luokkien lisäksi törmäät erilaisiin toleranssityyppeihin riippuen siitä, miten mitat on määritetty:

• Kaksisuuntainen toleranssi - Poikkeama on yhtä suuri sekä nimellismitan ylä- että alapuolella (esimerkiksi 25,8 mm ±0,1 mm tarkoittaa hyväksyttävää aluetta 25,7–25,9 mm)
• Yksisuuntainen toleranssi - Poikkeama sallitaan vain yhdessä suunnassa (esimerkiksi 1,25 mm +0,1/–0 mm tarkoittaa hyväksyttävää aluetta 1,25–1,35 mm)
• Rajatoleranssi - Suora ilmoitus ylä- ja alarajojen avulla ilman laskutoimituksia (esimerkiksi 10,9–11,0 mm)

Toleranssien sovittaminen sovellusvaatimuksiin

Tässä moni ostaja tekee kalliita virheitä. Tiukemmat toleranssit vaativat erikoistuneita leikkuutyökaluja, hitaampia konepistotnopeuksia ja perusteellisempia tarkastuksia. Sheldon Precisionn teollisuusanalyysin mukaan siirtyminen ±0,1 mm:stä ±0,01 mm:ään voi nostaa tuotantokustannuksia 30 %:lla tai enemmän riippuen materiaalista ja geometriasta.

Seuraava taulukko jakaa toleranssiluokat, niiden tyypilliset sovellukset ja kustannusvaikutukset, jotta voit tehdä informoituja päätöksiä:

Toleranssiluokka	Tyypillinen alue	Sovellukset	Kustannustehot
Standardi	±0,005" (0,13 mm)	Yleiskomponentit, ei-tasapinnaiset pinnat, rakenteelliset osat	Peruskustannus; taloudellisin tuotanto
Tarkkuus	±0,001" (0,025 mm)	Ilmailukomponentit, automaali- ja suorituskykyosat, tarkkuus-CNC-konepistetyt osat, joissa vaaditaan tiukkoja istumia	kustannusten 20–40 %:n nousu; edistyneitä laitteita vaaditaan
Korkean tarkkuuden	±0,0005" (0,0127 mm)	Lääketieteelliset implantit, optiset komponentit, kriittiset tasapinnaiset pinnat	kustannusten 50–100 %:n nousu; erikoisprosesseja vaaditaan
Erittäin tarkka	±0,0002" (0,00508 mm)	Kirurgiset välineet, puolijohdevarusteet, mittauslaitteet	Merkitsevä lisäkustannus; vain 1 % osista vaatii tätä tasoa

Todellisuudessa vain noin 1 % tarkkuuskoneistettujen osien vaatii toleransseja ±0,0002"–±0,0005" -alueella. Usein vain tietyt koneistetun osan ominaisuudet vaativat tiukkoja toleransseja, kun taas muut osat voivat pysyä standarditasolla.

Milloin tarvitset todella tarkkuuskoneistettuja osia tiukoilla toleransseilla? Harkitse seuraavia tilanteita:

• Kokoonpanon sovitusvaatimukset - Osat, jotka on yhdistettävä toisiinsa tiettyjen välysten tai puristussopimusten mukaisesti
• Toiminnallinen suorituskyky - Komponentit, joiden mitallisesta vaihtelusta aiheutuu vaikutuksia toimintaan, kuten venttiilinistuimet tai laakeripinnat
• Sääntelyjen noudattaminen - Lääketieteelliset laitteet tai ilmailukomponentit, joihin liittyy pakollisia tarkkuusvaatimuksia
• Tiivistepinnat - Alueet, joissa tiivistimet tai O-renkaat täytyy luoda luotettavia tiukkuuksia

Ei-kriittisille ominaisuuksille, kuten välyksellä varustetuille kiinnitysreikäille, ulkopinnoille ilman sovitusvaatimuksia tai koristeellisille elementeille, standarditoleranssit riittävät yleensä hyvin. Tiukkojen toleranssien käyttö näissä tapauksissa tuottaa turhia kustannuksia ilman, että osan toimintaa parannetaan.

Materiaalin valinta vaikuttaa myös saavutettaviin tarkkuuksiin. Metallit ja kovat muovit voidaan työstää ennustettavasti tiukkojen määritelmien mukaisesti. Pehmeät, joustavat tai kuluttavat muovit aiheuttavat suurempia haasteita. Taitava koneistettujen osien valmistaja neuvoo, vastaavatko tarkkuusvaatimuksetne valittua materiaalia.

Käytä tiukempia tarkkuuksia ainoastaan kriittisissä ominaisuuksissa, jotka vaikuttavat kokoonpanoon, istuvuuteen tai toimintoon. Pidä ei-kriittiset ominaisuudet standarditarkkuuksissa, jotta kustannukset pysyvät hallinnassa ilman suorituskyvyn heikkenemistä.

Ennen lopullisten määritelmien vahvistamista suorita kokoonpanoille tarkkuusvariaation kertymäanalyysi. Kun useita tarkkuuskoneistettuja komponentteja asennetaan yhteen, niiden yksilölliset poikkeamat kertyvät yhteen. Jos tarkkuudet eivät ole asianmukaisesti koordinoituja, kertynyt vaihtelu voi estää oikeanlainen kokoonpano tai aiheuttaa ennenaikaisen kulumisen.

Kun toleranssivaatimukset on selkeästi määritelty, sertifikaatit muodostavat seuraavan kriittisen arviointitekijän. Eri teollisuudenalat vaativat tiettyjä laatuvaatimuksia, jotka vaikuttavat suoraan valittavien valmistajien valintaprosessiin.

Teollisuuden sertifikaatit ja laatuvaatimukset selitettyinä

Olet määritellyt toleranssivaatimuksesi ja laatinyt lyhyen luettelon mahdollisista valmistajista. Nyt herää kysymys, joka usein vaikeuttaa ensimmäistä kertaa ostavia asiakkaita: mitkä sertifikaatit ovat todella merkityksellisiä projektillesi? ISO-, IATF- ja AS-standardien kirjainliitto voi tuntua ylivoimaiselta. Ymmärtäminen näistä tunnustuksista on kuitenkin välttämätöntä, sillä sertifikaatit toimivat objektiivisena todisteena siitä, että valmistaja pitää yllä dokumentoituja laatujärjestelmiä, joilla voidaan tuottaa johdonmukaisia CNC-koneistettuja osia.

Tässä on todellisuus: ei jokainen hanke vaadi kaikkia sertifikaatteja. Kuluttajaelektroniikan komponenteilla on erilaiset vaatimukset kuin ilmailuteollisuuden kokoonpanoilla tai lääketieteellisillä implanteilla. Kun tiedät, mitkä sertifikaatit teollisuusalallasi vaaditaan, voit suodattaa valmistajia tehokkaammin ja välttää ylimäisiä maksuja sellaisista pätevyyksistä, joita et tarvitse.

Valmistussertifikaattien dekoodaus

Ajattele sertifikaatteja vahvistettuina laatuvaatimuksina. Kun valmistaja saa sertifikaatin, riippumaton tarkastaja on vahvistanut, että sen prosessit, dokumentointi ja laatuvalvonta täyttävät vakiintuneet standardit. Tämä vahvistus tarjoaa varmuutta, joka menee markkinointiväitteiden yli.

Tärkeimmät sertifikaatit, joihin törmäät CNC-koneistettujen komponenttien hankinnassa, ovat:

• ISO 9001:2015 - Maailmanlaajuisesti tunnustettu perustava laatumhallintajärjestelmän standardi. Tämä sertifiointi osoittaa standardoituja tuotantoprosesseja, dokumentoituja menettelyjä ja sitoutumista jatkuvaan parantamiseen. Useimmat OEM-asiakkaat vaativat ISO 9001 -sertifiointia perusvaatimuksena ennen kuin harkitsevat toimittajan käyttöönottoa.
• ISO 13485 - Määrittelevä standardi lääkintälaitteiden valmistukseen. Tämä sertifiointi kattaa tiukat vaatimukset suunnittelulle, valmistukselle, jäljitettävyydelle ja riskien hallinnalle. Toimilaitosten on toteutettava yksityiskohtaiset dokumentointimenettelyt, perusteelliset laatu­tarkastukset sekä tehokkaat valitus­käsittelymenettelyt.
• IATF 16949 - Maailmanlaajuinen laatustandardi autoteollisuuden toimittajille. Tämä sertifiointi yhdistää ISO 9001 -periaatteet alakohtaisiin vaatimuksiin virheiden ehkäisemiseen, jatkuvaan parantamiseen ja tiukkaan toimittajavalvontaan. Suuret automerkit eivät tee yhteistyötä sertifioimattomien toimittajien kanssa.
• AS9100D - Ilmailu- ja puolustusteollisuuden standardi, joka perustuu ISO 9001 -standardiin ja johon on lisätty vaatimuksia riskienhallinnasta, tuotteen jäljitettävyydestä ja dokumenttien hallinnasta. Tämä sertifiointi ottaa huomioon tehtäväkriittisten komponenttien luotettavuusvaatimukset.
• ITAR (International Traffic in Arms Regulations) - Ei laadunsertifiointi, vaan vaatimus puolustukseen liittyvän tuotannon osalta. ITAR-säännökset koskevat arkaluontoisen teknisen tiedon käsittelyä ja edellyttävät rekisteröitymistä Yhdysvaltojen valtiosihteerin virastoon sekä tiukkoja tietoturvaprotokollia.

Näiden pääsertifiointien lisäksi saatat törmätä NADCAP-sertifiointiin erityisprosesseihin, kuten lämpökäsittelyyn tai tuhottomaan testaukseen, sekä ISO 14001 -standardiin ympäristöhallintajärjestelmiä varten. Jotkin tarkkuusporattujen osien toimittajat hankkivat useita sertifikaatteja palveluksensa monipuolistamiseksi eri aloilla.

Mitkä sertifikaatit projektillasi todella on vaadittava

Sertifiointivaatimukset vaihtelevat merkittävästi eri aloilla. Valmistaja, joka tuottaa parhaat koneistustulokset kuluttajatuotteisiin, toimii eri laillisilla laatuvaatimuksilla kuin valmistaja, joka palvelee ilmailualan asiakkaita. Näiden erojen ymmärtäminen estää sekä liiallisen että riittämättömän kvalifioidun toimittajan valinnan.

Autoteollisuuden sovelluksiin - IATF 16949 -sertifiointi on yleensä pakollinen. Tämä standardi varmistaa, että valmistajat toteuttavat tilastollisen prosessin ohjauksen (SPC) tuotannon tasalaatuisuuden seuraamiseksi ja täyden osien jäljitettävyyden säilyttämiseksi koko toimitusketjussa. Mukaan lukien teollisuusvaatimusten , suuret automerkit kuten Ford, Toyota, GM ja Volkswagen vaativat IATF 16949 -sertifiointia koneistettujen komponenttien toimittajiltaan.

Ilmailu- ja puolustusteollisuudelle - AS9100D -sertifiointi osoittaa kykyä täyttää tiukat ilmailualan laatuvaatimukset. Puolustusteollisuuden urakoitsijat tarvitsevat yleensä sekä AS9100D -sertifiointia että ITAR -noudattamista. Erityisprosesseihin saattaa lisäksi vaadita NADCAP -akkreditointia.

Lääketieteellisiin laitteisiin - ISO 13485 -sertifiointi on ratkaisevan tärkeä tuotteen turvallisuuden ja FDA:n vaatimustenmukaisuuden varmistamiseksi. Valmistajien on osoitettava riskienhallintaprotokollat, tuotteen jäljitettävyysjärjestelmät ja tehokkaat valitusprosessit. Tämä standardi varmistaa, että kaikki lääketieteelliset komponentit voidaan valmistaa suurimmalla mahdollisella tarkkuudella ja potilasturvallisuuden varmistamiseksi.

Yleisiin teollisiin sovelluksiin - ISO 9001:2015 -sertifiointi riittää yleensä laadun perustasoksi. Tämä sertifiointi varmistaa johdonmukaisen laadun ilman teollisuuskohtaisten standardien aiheuttamaa lisäkuormitusta. Monet eri teollisuudenaloihin palvelevat tarkkuuskoneteollisuuden osien toimittajat pitävät ISO 9001 -sertifiointia perustanaan.

Consumer Electronicsille - Vaatimukset vaihtelevat asiakkaan mukaan. ISO 9001 on usein riittävä, vaikka jotkin alkuperäisvalmistajat (OEM:t) vaativatkin ISO 14001 -ympäristösertifiointia tai erityisiä toimittajalaatuvaatimuksia. Sääntelypaine on yleensä kevyempi kuin säänneltyissä teollisuudenaloissa.

Sovella sertifiointivaatimuksia todellisiin teollisuusalan tarpeisiisi. Vaativien ilmailualan sertifiointien vaatiminen yleisiin teollisuusosien valmistukseen lisää kustannuksia ilman, että niistä saadaan lisäarvoa.

Arvioitaessa valmistajia tarkista heidän nykyinen sertifiointitilanne sen sijaan, että hyväksyt väitteet ilman tarkastusta. Pyydä kopioita sertifiointiasiakirjoista ja tarkista niiden voimassaoloajat. Sertifioinnit edellyttävät jaksollisia tarkastuksia niiden ylläpitämiseksi, ja vanhentuneet sertifikaatit voivat viitata mahdollisiin laatusysteemin puutteisiin. Luotettavat tarkkuusjyrsittyjen osien toimittajat näyttävät sertifikaattinsa selvästi ja toimittavat asiakirjat pyynnöstä.

Kun sertifiointivaatimukset on selkeytetty, seuraava huomioon otettava tekijä on, miten suunnittelupäätökset vaikuttavat valmistustuloksiin ja kustannuksiin.

Valmistettavuuden suunnitteluperiaatteet parempien tulosten saavuttamiseksi

Olet valinnut kelpoiset valmistajat ja ymmärtänyt tarkkuusvaatimukset. Mutta tässä on kysymys, joka saattaa yllättää monet ostajat: onko suunnittelusi todella valmis tuotantoon? Vaikka teoreettisesti täydellinen CAD-malli voikin muuttua valmistuksen kohtalokkaaksi painajaiseksi, jos siinä ei oteta huomioon sitä, kuinka CNC-koneet todellisuudessa toimivat. Tämä ero suunnittelun tarkoituksen ja tuotannon todellisuuden välillä nostaa kustannuksia, pidentää toimitusaikoja ja aiheuttaa turhia tarkistuskiertoja.

Valmistettavuuden suunnittelu, jota yleisesti kutsutaan DFM:ksi (Design for Manufacturability), sulkee tämän kuilun. Ajattele DFM:tä suunnitteluna, jossa otetaan huomioon lopullinen tuotantoprosessi jo suunnittelun varhaisessa vaiheessa. Kun ymmärrät, mitkä tekijät tekevät koneistettavan osan helposti tai vaikeasti valmistettavaksi, saat vaikutusvaltaa kustannuksiin ja aikatauluihin jo ennen ensimmäisen tarjouspyynnön lähettämistä.

Fictivin teollisuustutkimuksen mukaan suunnittelupäätökset määrittävät noin 80 % valmistuskustannuksista. Kun suunnittelu on viimeistelty, insinööreillä on huomattavasti vähemmän joustavuutta kustannusten alentamiseen tai tuotantoprosessin yksinkertaistamiseen. Tämä todellisuus tekee DFM-valmiuden välttämättömäksi kaikille, jotka hankkivat räätälöityjä metalliosia tai muuta räätälöityä valmistettavaa tuotetta.

Suunnitteluperiaatteet, jotka vähentävät valmistuskustannuksia

Mitä erottaa kustannustehokkaan suunnittelun kalliista suunnittelusta? Usein kyse on muutamasta varhaisessa vaiheessa tehdystä päätöksestä suunnitteluprosessissa. Seuraavat DFM:n parhaat käytännöt auttavat sinua luomaan koneenosia, jotka voidaan valmistaa tehokkaasti ilman toiminnallisuuden heikentämistä:

• Säilytä sopiva seinämän paksuus - Ohuet seinämät värähtelevät koneistuksen aikana, mikä heikentää tarkkuutta ja lisää osan muodonmuutoksen riskiä. Alumiinille seinämien paksuuden tulisi olla vähintään 0,8 mm. Muoveille suositeltava vähimmäispaksuus on 1,5 mm. Tätä rajaa ohuemmat seinämät voivat lisätä koneistusaikaa 100–300 %:lla, sillä koneistajien on hidastettava merkittävästi työnopeuttaan kompensoimaan värähtelyjä.
• Lisää sisäkulmien kaarevuussäteet - CNC-työkalut ovat pyöreitä, joten ne eivät voi luoda täysin teräviä sisäkulmia ilman lisäkustannuksia aiheuttavia kalliita prosesseja, kuten EDM-käsittelemistä. Suunnittele sisäkulmat kaarevuussäteellä, jonka arvo on vähintään kolmasosa taskun syvyydestä. Yhden EDM-käsittelemisen vaativan kulman kustannukset voivat olla kolme–viisi kertaa korkeammat kuin yhden tavallisella päätyhylsyllä koneistetun kulman kustannukset.
• Rajoita piirteiden syvyyssuhteita - Syvät taskut ja reiät aiheuttavat työkalujen saavutettavuuden haasteita. Standardit porakärjet toimivat kustannustehokkaasti enintään 4:1 syvyys-halkaisija-suhteella. Tätä suhdetta suuremmilla arvoilla erikoistyökalut ja hitaammat työvaiheet nostavat kustannuksia merkittävästi. Syvän jyrsinnän piirteet, joiden syvyys-halkaisija-suhde on 8:1–10:1, voivat vaatia kaksi–kolme kertaa pidempää koneistusaikaa.
• Varmista työkalujen saavutettavuus - CNC-koneet leikkaavat ylhäältä päin, mikä tekee piilotettujen piirteiden käsittelyn ongelmallisemmaksi. Varmista, että leikkaustyökalut pääsevät kaikkiin piirteisiin esteettä. Työkalujen saavutettavuuden huomioimatta jättäminen johtaa usein myöhäisessä vaiheessa tehtäviin suunnittelumuutoksiin, jotka viivästyttävät tuotantoprosessia.
• Valitse kärkikulmat ulkoisten pyöristysten sijaan - Ulkoiset pyöristykset vaativat erikoistyökaluja ja lisäkoneistusaikaa. Siellä, missä ulkonäkö sallii, kärkikulmat ovat taloudellisemmin tuotettavissa ja tarjoavat samankaltaisia toiminnallisia etuja.
• Valitse sopivat materiaalit - Materiaalin valinta vaikuttaa sekä koneistettavuuteen että kustannuksiin. Yleisesti käytetyt laadut, kuten 6061-T6-alumiini tai 303-ruostumaton teräs, koneistuvat tehokkaasti ja niitä on helposti saatavilla. Harvinaiset tai kovat materiaalit vaativat hitaampia leikkausnopeuksia ja erityisiä työkaluja.

Nämä periaatteet pätevät kaikessa räätälöityjen osien valmistuksessa, riippumatta siitä, tuotetaanko prototyyppejä vai sarjavalmisteisia tuotteita. Valmistettavuudelle optimoitu suunnittelu alusta lähtien vähentää tarjousten laatimisaikaa, lyhentää toimitusaikoja ja minimoi takaisinpyynnöt, jotka viivästyttävät projekteja.

Välttämällä yleisiä suunnitteluvirheitä

Jopa kokemukset engineerit joutuvat ansaan, jotka kasvattavat valmistuskustannuksia. Näiden ansaiden ymmärtäminen auttaa sinua välttämään niitä ennen kuin ne ilmestyvät tarjoukseesi.

Toleranssien liiallinen tiukentaminen - Kuten aiemmin käsiteltiin, tiukat toleranssit kaikkien mittojen osalta lisäävät huomattavasti tarkastusaikaa ja hylkäysasteikkoa. A asiakirjoitettu tapaustutkimus osoitti, että lääketieteellinen startup-yhtiö vähensi osien kustannuksia yksikössä 300 dollarista 85 dollariin vain löysentämällä toleransseja ei-kriittisissä ominaisuuksissa ±0,05 mm:stä ±0,2 mm:ään. Käytä tarkkuutta ainoastaan siinä, missä toiminnalliset vaatimukset sitä edellyttävät.

Turhaan vaativat pinnankäsittelyt - Standardinen CNC-koneistus tuottaa pinnanlaadun noin Ra 3,2 μm, mikä soveltuu useimpiin sovelluksiin. Sileämpiä pintoja vaativat toissijaiset käsittelyt, kuten hiominen tai poraus. Ennen kuin määrittelet peilikirkkaat pinnat, kysy itseltäsi, onko kyseinen ominaisuus näkyvissä, vaikuttaako se tiukkuuteen vai koskeeko se muita osia. Jos ei, standardipinnat riittävät yleensä.

Ohuen alueen rajoitusten sivuuttaminen - Tiukat välistöt ominaisuuksien välillä pakottavat valmistajat käyttämään pitkiä, pienihalkaisijaisia työkaluja, jotka ovat alttiita värähtelyille ja rikkoutumiselle. Pidä välistöt ominaisuuksien välillä vähintään kolme kertaa pienimmän vaaditun leikkaustyökalun halkaisijan mittaisina. Ohuet alueet lisäävät koneistusajan kestoa ja heikentävät osan laadua.

Tekstin ja logon monimutkaisuuden luominen - Tekstien tai logojen kaiverrus suoraan CNC-porakoneilla on yllättävän hidasta. Työkalun on seurattava jokaista viivaa erikseen, mikä voi joskus kestää kauemmin kuin koko muun osan koneistus. Harkitse vaihtoehtoisia merkintätapoja, kuten laserkaiverrusta tai tampoprinttausta, koristeellisiin elementteihin.

Oikea DFM-valmistelu nopeuttaa tarjouspyyntöprosessiannne huomattavasti. Kun valmistajat saavat hyvin suunnitellun osan, he voivat antaa tarjouksen nopeasti ja tarkasti. Suunnitelmia, jotka vaativat laajaa palautetta ja useita tarkistuskierroksia, venyttävät aikataulua viikoiksi. Osien valmistuspartnerit tunnistavat ammattimaiset ostajat, jotka toimittavat tuotantovalmiita suunnitelmia, ja usein priorisoivat heidän projektejaan vastaavasti.

Suunnittelun monimutkaisuuden ja toimitusaikojen välinen suhde on suora. Monimutkaiset geometriat, jotka vaativat useita asennuksia, erikoistyökaluja tai tarkkoja toleransseja, vievät enemmän aikaa valmistaa. Yksinkertaisemmat suunnitelmat, jotka noudattavat koneistusrajoituksia, etenevät tuotannossa nopeammin. Kun aikataulu on tärkeä, DFM-optimointi muodostuu kilpailuetulyönnäksi.

Ennen lopullisen suunnitelman vahvistamista käy läpi tämän pikatarkistuksen: Onko sisäkulmat pyöristetty? Onko seinämät riittävän paksuja käytettävälle materiaalille? Sijoittuvatko syvät piirteet hyväksyttävien suhteiden sisälle? Rajoittuvatko tarkat toleranssit kriittisiin mittoihin? Jos voit vastata näihin kysymyksiin kyllä, suunnittelusi on valmiina tehokkaaseen ja kustannustehokkaaseen tuotantoon.

Kun perussuunnitteluperiaatteet on otettu huomioon, seuraava tarkasteltava tekijä on tuotantomäärän vaikutus valmistajan valintaan ja projektisuunnitteluun.

Prototyyppivaiheesta tuotantovaiheeseen siirtyminen – huomioitavat seikat

Suunnittelusi on optimoitu valmistettavuutta varten. Nyt tulee kysymys, joka perustavanlaatuisesti muokkaa toimittajastrategiaasi: valmistatko kymmenen vai kymmenentuhatta osaa? Vastaus määrittää, millaisia CNC-valmistusyrityksiä sinun tulisi ottaa yhteyteen. Valmistaja, joka sopii täydellisesti nopeaan prototyypitykseen, saattaa kamppailla suurten tuotantomäärien kanssa, ja päinvastoin. Näiden erojen ymmärtäminen estää kalliita väärinsovittamisia, jotka voivat pysäyttää projektisi ratkaisevassa vaiheessa.

Matka alkuperäisestä konseptista sarjatuotantoon ei ole suora viiva. Jokainen vaihe vaatii erilaisia valmistuskykyjä, hinnoittelurakenteita ja laatuvarmistusjärjestelmiä. Oikean kumppanin valitseminen jokaisessa vaiheessa nopeuttaa aikataulua ja suojaa budjettiasi.

Laajentuminen prototyypistä tuotantoon

Ajattele tuotekehitystä sarjana portteja. Jokaisen portin kohdalla vaatimukset muuttuvat, ja myös valmistustapaasi tulisi muuttaa vastaavasti. Fictivin alan asiantuntijoiden mukaan prototyyppivaihe on se vaihe, jossa suunnittelun toimivuus varmistetaan. Sinun tarvitsee nopeutta ja joustavuutta, ei skaalatuottoja. Yksittäinen prototyyppi saattaa maksaa huomattavasti enemmän yksikköä kohden kuin sarjatuotteet, mutta tämä lisähinta ostaa sinulle kriittistä oppimista ennen työkalujen valintaa tai suurten tilausten tekemistä.

Siirtyminen prototyypistä pienimuotoiseen tuotantoon toimii kokeilualueena. Tämä välivaihe, joka yleensä vaihtelee kymmenistä muutamiin sataan tuhanteen yksikköön tuotteen mukaan, mahdollistaa sekä suunnittelun että valmistusprosessin hienosäädön. Pienimuotoiset tuotantosarjat paljastavat kokoonpanon haasteet, joita yksittäinen prototyyppi ei pysty paljastamaan. Ne varmentavat myös, että valitsemasi CNC-koneistuskeskukset pystyvät säilyttämään tasalaatuisuuden suuremmilla määrillä.

Mitkä kyvykkyydet ovat tärkeitä kussakin vaiheessa? Harkitse näitä eroja:

• Prototyyppivaihe - Nopeus hallitsee. Tarvitset valmistajia, jotka voivat muuntaa CAD-tiedostot fyysisiksi osiksi muutamassa päivässä, joskus jopa yhdessä työpäivässä kiireellisiin iterointeihin. Joustavuus vaihtaa materiaaleja, mittoja tai ominaisuuksia tilausten välillä on tärkeämpää kuin yksikkökustannus.
• Pienen tilavuuden tuotanto - Yhdenmukaisuus muuttuu kriittiseksi. Valmistajan on osoitettava toistettavaa laadun tasoa sadoissa tai tuhansissa yksiköissä. Valmistettavuuden suunnittelua koskeva palautetta korostuu, kun valmistaudut massatuotantoon.
• Massantuotanto - Tehokkuus ja kustannusten optimointi ohjaavat päätöksiä. Automaattiset tuotantolinjat, tilastollinen prosessinvalvonta ja toimitusketjun luotettavuus muuttuvat välttämättömiin. Suurten CNC-koneiden, joissa on 5-akselisia kykyjä ja automatisoitu materiaalikäsittely, toiminta takaa sen tuotantokapasiteetin, jota suurimittaiset tuotanto-ohjelmat vaativat.

JLCCNC:n valmistustutkimusten mukaan nopean prototyypin valmistuksen ja CNC-koneistuksen yhdistäminen strategisissa vaiheissa voi lyhentää kehityskaaria 30 %:lla ja vähentää kokeilu- ja virhe-kustannuksia 50 %:lla. Esimerkiksi ilmailumoottorien komponenteissa voidaan käyttää alustavia vahaprototyyppejä, joissa on monimutkaisia jäähdytyskanavia, 3D-tulostamalla, jonka jälkeen siirrytään tarkkaan CNC-koneistukseen lopullisen sementtivalukappaleen muottityöhön, jossa pinnankarheus saavuttaa arvon Ra 0,4 μm.

Tuotantomäärän huomioon ottaminen valmistajan valinnassa

Kuinka valita valmistajatuotteet tuotantomäärän mukaan? Seuraava vertailu esittää keskeiset erot prototyyppikeskittäytyneiden valmistajien ja suurten sarjojen tuotantoespecialistien välillä:

Tehta	Prototyyppikeskittäytyneet valmistajat	Suurten sarjojen tuotantoespecialistit
Tyypilliset toimitusajat	1–5 työpäivää; jotkin tarjoavat samanpäiväisen toimituksen	4–12 viikkoa; pidempi asennusaika, mutta nopeampi yksikkökohtainen tuotanto
Hinnasto	Korkeammat yksikkökustannukset; ei työkalujen kustannusten jakamista	Alhaisemmat yksikkökustannukset suurissa määrissä; asennuskustannukset jaetaan koko tuotannon kesken
Pienimmät tilaussyötteet	hyväksytään 1 kappale; minimimääriä ei yleensä vaadita	500–5 000+ kappaleen tilaukset ovat tyypillisiä; taloudellisuus edellyttää suuria määriä
Suunnittelun joustavuus	Korkea; tilausten välillä odotettavissa olevia muutoksia	Matala; muutokset vaativat teknisiä muutoslupia ja uudelleenvalidointia
Laadukkaat järjestelmät	Tarkastukseen perustuva; ensimmäisen tuotteen raportit	Prosessiin perustuva; SPC-seuranta, automatisoitu tarkastus
Laitteisiin keskittyvä	Monikäyttöiset 3-akseliset ja 5-akseliset porauskoneet; nopeasti vaihdettavat kiinnityslaitteet	Automaattiset tuotantolinjat; yöllinen konepuruuntaminen; erityisesti kyseiseen tuotteeseen suunnitellut työkalut

Taloudellinen käännepiste vaihtelee osan monimutkaisuuden mukaan, mutta yleinen ohje pätee. Kun erän koko on alle 50 kappaletta, prototyyppikeskeiset tehtaat tarjoavat yleensä parempaa arvoa. Kuten alan analyysit vahvistavat, kun tuotantomäärät ylittävät 500 kappaletta, erityisesti CNC-tuotantoon keskittyvä valmistus on taloudellisesti edullisempi.

Modernit koneosien valmistustilat hämärtävät yhä enemmän näitä rajoja. Jotkut koneistettujen komponenttien valmistajat investoivat joustavaan automaatioon, joka käsittelee tehokkaasti sekä pieniä että suuria tuotantomääriä. Nämä hybriditoiminnat käyttävät edistyneitä CNC-koneistusratkaisuja, kuten moniakselisia koneistuskeskuksia automatisoiduilla paletinvaihtajilla, jotka vähentävät asennusaikaa säilyttäen samalla tuotantotasoiset läpimenoajat.

Mitä tulisi tarkistaa arvioitaessa suurten tuotantomäärien valmistuskykyä? Mukaan lukien New Age Metal Fabricating , maailmanlaajuisen CNC-koneiden markkinan ennustetaan kasvavan 101,22 miljardista Yhdysvaltain dollarista vuonna 2025 195,59 miljardiin Yhdysvaltain dollariin vuoteen 2032 mennessä. Tämä kasvu heijastaa valmistajien sijoituksia integroituun järjestelmään, joka yhdistää poraus-, jyrsintä- ja viimeistelytoiminnot yhteen tuotantotilaan. Tilan, jossa on modernia moniakselista laitteistoa ja automatisoitua materiaalikäsittelyä, kyky suurten tuotantomäärien valmistukseen on todellinen.

Arvioitavat keskeiset kapasiteettitiedot ovat:

• Koneiden lukumäärä ja tyyppi - Useita identtisiä koneita mahdollistaa rinnakkaisen tuotannon ja vähentää yhden pisteen epäonnistumisen riskejä
• Automaatiotaso - Automaattinen lastaus, työkalujen vaihto ja prosessin aikainen tarkastus tukevat johdonmukaista laatua suurilla tuotantomääriä
• Työvuorojen kattavuus - Teollisuustilat, joissa toimii useita työvuoroja tai jotka toimivat valoisina ilman henkilökuntaa, tuottavat nopeammin
• Laatukäyttöön ja toimitusketjun jälleenrakennettavuus - Tilastollinen prosessin ohjaus, automaattinen tarkastus ja reaaliaikainen seuranta varmistavat johdonmukaisuuden tuhansien osien kesken

Jotkut ostajat tekevät virheen, kun aloittavat prototyyppityön korkean tuotantonopeuden valmistajalla ja odottavat saavansa myöhemmin sujuvan laajentumisen. Tämä lähestymistapa usein kääntyy takaisin heidän hyväksensä. Korkean tuotantonopeuden toiminnot on optimoitu tehokkuutta varten, ei joustavuutta varten. Niiden tarjouspyyntöprosessit, vähimmäistilauksen vaatimukset ja toimitusaikavaatimukset heijastavat tuotantomittakaavan ajattelua. Prototyyppihakemukset saattavat jäädä jonoon suurempien ohjelmien taakse tai niistä saattaa periä erityishintaa, joka kumoaa kaikki tulevat yhteistyöhyödyt.

Älykkäämpi lähestymistapa? Sovita valmistajan tyyppi nykyiseen kehitysvaiheeseesi suunnitellen samalla siirtymiä. Työskentele prototyyppiasiantuntijoiden kanssa kehitysvaiheessa ja varmista tuotantokumppanien pätevyys, kun suunnitteluasi vakiintuu. Monet menestyksekäs ohjelmat käyttävät eri toimittajia kullekin vaiheelle hyödyntäen kunkin kumppanin ydinvahvuuksia sen sijaan, että yhtä valmistajaa pakotettaisiin olemaan erinomainen kaikessa.

Kun volyymiharkinnat on kartoitettu, seuraava ratkaiseva tekijä on ymmärtää, mitkä asiat vaikuttavat CNC-koneistuskustannuksiin ja miten voit optimoida kulutasi ilman laadun heikentämistä.

Hinnoittelutekijät ja kustannustehostamisstrategiat

Olet valinnut oikean valmistajatyypin ja ymmärrät, miten tuotantomäärä vaikuttaa projektiasi. Mutta tässä on kysymys, joka lopulta määrittää projektin toteuttamiskelpoisuuden: kuinka paljon tämä todella maksaa? CNC-koneistuksen hinnoittelu tuntuu usein epäselvältä ensimmäisellä kerralla ostaville. Tarjoukset saapuvat kokonaissummilla, mutta niissä ei ole juurikaan selitystä siitä, miten nämä luvut on laskettu. Kustannustekijöiden ymmärtäminen antaa sinulle mahdollisuuden optimoida kustannuksia ilman, että koneistettujen metalliosien laatu kärsii.

Totuus on, että CNC-koneistuksen kustannukset eivät ole mielivaltaisia. Jokainen kohde voidaan jäljittää tiettyihin tekijöihin, joita voit vaikutella. PARTMFG:n valmistuskustannusanalyysin mukaan CNC-koneistetun osan kokonaiskustannus voidaan arvioida seuraavalla kaavalla: Arvioitu kustannus = (Materiaalikustannus + Asetuskustannus) + (Koneistusaika × Tuntihinta) + Viimeistelykustannus. Tässä yhtälössä jokainen komponentti edustaa mahdollisuutta optimointiin.

CNC-koneistuksen kustannustekijöiden ymmärtäminen

Mikä tekee yhdestä osasta 15 dollarin ja toisesta 150 dollarin kustannuksen? Erot johtuvat muutamasta keskitetystä tekijästä, jotka kertyvät koko tuotantoprosessin aikana. Näiden kulutustekijöiden ymmärtäminen auttaa teitä tekemään perusteltuja päätöksiä suunnittelun ja määrittelyn vaiheessa, kun muutokset eivät vielä aiheuta kustannuksia, mutta voivat tuoda merkittäviä säästöjä.

• Materiaalien valinta - Raaka-ainekustannukset vaihtelevat huomattavasti. Alumiini maksaa yleensä 5–10 dollaria punnista ja sitä voidaan koneistaa nopeasti, mikä vähentää työkalujen kulumista ja kiertoaikoja. Teräs maksaa 8–16 dollaria punnista ja vaatii hitaampia leikkausnopeuksia. Ruisuteräs ja titaani ovat erityisen kalliita ja vaativat erikoistyökaluja. Raaka-aineen hinnan lisäksi sen koneistettavuus vaikuttaa suoraan koneistusaikaan. Mukaillen geomiqin alan tutkimusta , kustannustehokkaiden, toiminnallisesti vaatimukset täyttävien materiaalien valinta – eikä automaattinen siirtyminen kalliimmille vaihtoehdoille – voi vähentää kokonaisosakustannuksia 20 %:lla tai enemmän.
• Suunnittelun monimutkaisuus - Yksinkertaiset geometriat voidaan koneistaa nopeasti käyttäen standardityökaluja. Monimutkaiset piirteet, joissa on hienovaraisia muotoja, syviä lokeroita tai kapeita sisäkulmia, vaativat erikoistyökaluja, useita asennuksia ja hitaampia eteenpäinliiketarkoituksia. Valmistustietojen mukaan yksinkertaiset suunnittelut maksavat noin 20 dollaria tuntia kohden koneistamiseen, kun taas monimutkaiset suunnittelut, jotka vaativat 5-akselisia toimintoja, voivat maksaa 35–70 dollaria tuntia kohden.
• Toleranssivaatimukset - Standarditoleranssit noin ±0,005 tuumaa (0,127 mm) edustavat peruskustannuksia. Tarkemmat toleranssit vaativat hitaampia koneistusnopeuksia, useita työkaluvaihtoja, laajennettuja laadunvalvontatoimenpiteitä ja korkeampaa mahdollista hukkamateriaalin osuutta. Jokainen askel tarkemman toleranssin suuntaan lisää merkittävästi kustannuksia ilman, että se lisäisi arvoa, ellei sovellus todella vaadi kyseistä tarkkuutta.
• Pinnan laatuvaatimukset - Oletusmuovattu pinnanlaatu Ra 3,2 μm ei aiheuta lisäkustannuksia. Sileämmät pinnat vaativat vaiheittain enemmän työtä. Pinnankäsittelykustannusten analyysin mukaan pinnanlaatu Ra 1,6 μm lisää perushintaa noin 2,5 %, Ra 0,8 μm noin 5 % ja Ra 0,4 μm jopa 15 %, koska se edellyttää jälkimuovauksessa kiillotusta.
• Tilauksen määrä - Asetus- ja ohjelmointikustannukset, kiinnitysvarusteet sekä ensimmäisen tuotteen tarkastus pysyvät vakiona riippumatta tilattavasta määrästä. Yksittäiselle osalle koko asetuskustannus kohdistuu yhteen yksikköön. Erätilauksissa nämä kustannukset jakautuvat satojen tai tuhansien osien kesken. Osan hinta voi olla 134 dollaria yhdelle yksikölle, mutta vain 13 dollaria yksiköltä, kun tilataan 100 kappaletta.
• Vaadittava koneentyyppi - Kolmiakseliset koneet ovat yleensä 10–20 dollaria tuntia kohden. Suuremman monipuolisuuden ja tarkkuuden tarjoavat viisiakseliset koneet maksavat 20–40 dollaria tuntia kohden tai enemmän. Osan geometria määrittää, mikä koneen luokka on vaadittu, mikä vaikuttaa suoraan käytettävään tuntihintaan ja koneenajonaikaan.

Kun metallien käsittelyosien tarjoukset arvioidaan, pyydetään valmistajia jakamaan kustannukset luokkien mukaan. Tämä läpinäkyvyys paljastaa, mihin rahasi menevät ja tunnistaa projektisi kannalta erityiset optimointimahdollisuudet.

Kustannustehokkaiden tuotantotapojen strategiat

Kustannusten määrittämisen tunteminen on hyödyllistä. On voimallista tietää, miten niitä voidaan vähentää uhraamatta laatua. Seuraavat strategiat auttavat sinua optimoimaan metalliosien käsittelykustannuksia älykkäiden suunnittelun valintojen ja asianmukaisten eritelmien avulla.

Valitse materiaalit strategisesti - Valitse kustannustehokkain materiaali, joka täyttää toiminnalliset vaatimuksesi. Alumiini 6061 -koneet ovat nopeampia ja edullisempia kuin ruostumaton 316 -teräs sovelluksissa, joissa ei tarvita korroosionkestävyyttä. ABS-muovikustannukset ovat alhaisemmat kuin tyylin kustannukset. Harkitse myös materiaalien saatavuutta. Helposti saatavilla olevat laatut, kuten alumiini 6061, ovat halvempaa kuin erikoislevyjä, kuten alumiini 7075.

Yksinkertaista, jos se on mahdollista - Jokainen monimutkainen ominaisuus lisää koneistusaikaa. Pyöristetyt sisäkulmat yksinkertaistavat leikkausta verrattuna teräviin kulmiin, jotka vaativat erikoistyökaluja. Vältä liian syviä koloja, jotka vaativat erityisgeometrisiä työkaluja. Rajoita kierreominaisuuksia tai määritä standardikokoisia kierrekohtia, joissa voidaan käyttää helposti saatavilla olevia kierreporanteriä. Ellei se ole välttämätöntä brändäysnäkökohdista johtuen, vähennä kaiverrettuja tekstejä ja logoja, jotka vievät paljon aikaa piirtäessä.

Määritä vain tarpeelliset toleranssit - Tiukat toleranssit tulee soveltaa ainoastaan kriittisiin liitospintoihin ja toiminnallisesti tärkeisiin mittoihin. Teollisuuden parhaiden käytäntöjen mukaan oletustoleranssi ±0,127 mm on jo hyvin tarkka ja riittävä useimmissa sovelluksissa. Liian tiukkojen toleranssien määrittäminen ei-kriittisille ominaisuuksille tuottaa turhia kustannuksia ilman, että osan suorituskykyä parannetaan.

Sovita pinnanlaatu käyttötarkoitukseen - Standardi Ra 3,2 μm -pintakäsittely soveltuu useimpiin toiminnallisiiin käyttötarkoituksiin. Määrittele sileämpiä pintakäsittelyjä vain silloin, kun pinnan laatu vaikuttaa todella merkittävästi toimintaan, tiivistykseen tai näkyvään ulkoasuun. Sisäiset piirteet ja piilotetut pinnat harvoin vaativat premium-pintakäsittelyjä.

Hyödynnä volyymitaloudellisia etuja - Tilaa mahdollisuuksien mukaan CNC-koneistettuja osia erissä yksittäisten osien sijaan. Yksikkökustannukset laskevat huomattavasti, kun kiinteät asennuskustannukset jakautuvat suuremman määrän ylle. Vaikka kaikkia osia ei tarvitsisikaan välittömästi, ennakkotilaus voi tuoda merkittäviä säästöjä.

Käytä vakiohalkaisijaisia reikiä - Standardikokoisten poranterien määrittäminen mahdollistaa valmistajien käyttää helposti saatavilla olevaa työkaluista sen sijaan, että heidän täytyisi käyttää erikoistyökaluja. UNC-, UNF- tai metrisiä kierrestandardeja noudattaminen yksinkertaistaa tuotantoa ja vähentää kustannuksia. Myös standardikokoiset reiät tekevät laadun tarkastuksesta tehokkaampaa.

Tee prototyyppi ennen tuotantoon siirtymistä - Pienet prototyyppierät ennen suurten tilausten vahvistamista auttavat havaitsemaan suunnitteluvirheet varhaisessa vaiheessa. Virheen löytäminen kymmenestä osasta maksaa huomattavasti vähemmän kuin sen löytäminen kymmenestä tuhannesta osasta. Prototyypitys varmistaa sekä suunnittelun että valmistusprosessin ennen merkittäviä investointeja.

Alla oleva taulukko yhteenvettaa pinnankäsittelyvaihtoehtoja niiden kustannusvaikutusten ja suositeltujen käyttökohteiden kanssa:

Pinta- käännetty suomeksi	Ra-arvo	Lisäkustannus	Suositellut käyttötarkoitukset
Standardi koneistettu	3,2 μm	Perustaso (ei mitään)	Sisäkomponentit, ei näkyvissä olevat pinnat, toiminnallisesti käytettävät osat
Tarkka koneistus	1,6 μm	+2.5%	Näkyvissä olevat pinnat, kevyet tiivistyssovellukset, sileän tunnon vaativat poratut osat
Tarkkaviimeistely	0.8 μm	+5%	Tiivistyspinnat, laakeriyhteydet, esteettiset komponentit
Peiliviimeistely	0,4 μm	+15%	Optiset komponentit, korkealuokkaiset kuluttajatuotteet, lääketieteelliset laitteet

Kustannusten optimointi ei tarkoita kulujen leikkaamista. Se tarkoittaa jätteiden poistamista sovittamalla tekniset vaatimukset todellisiin tarpeisiin. Hyvin optimoitu suunnittelu tarjoaa saman toiminnallisen suorituskyvyn huomattavasti alhaisemmalla kustannuksella kuin liian korkealle tasolle suunniteltu vaihtoehto. Kun ymmärrät, mitkä tekijät vaikuttavat hinnoitteluun, jokainen suunnittelupäätös muuttuu mahdollisuudeksi maksimoida arvo CNC:llä porattujen osien sijoituksestasi.

Kun hinnoittelutekijät ovat selvitetty, viimeinen harkinnan kohteena oleva asia on suhteiden rakentaminen, jolla tavallisista toimittajista tehdään luotettavia valmistusparneria.

Onnistuneiden valmistajapartneruuksien rakentaminen

Olet tutkinut kattavasti koneistettujen osien valmistajien toimialaa – alkaen heidän tehtäviensä ymmärtämisestä ja päästen sertifikaattien, tarkkuusvaatimusten ja hinnoittelun arviointiin. Nyt saavutat tärkeimmän näkemyksen: hyvän toimittajan ja erinomaisen kumppanin välinen ero ulottuu paljon laajemmalle kuin pelkät tekniset kyvykkyydet tai kilpailukykyinen hinta. Pitkäaikaiset valmistussuhteet tuovat kertyviä etuja, joita tilausperusteisilla lähestymistavoilla ei yksinkertaisesti voida saavuttaa.

Ajattele asiaa näin: joka kerta, kun vaihdat toimittajaa, sinun on aloitettava oppimiskäyrä alusta. Uusien valmistajien on ymmärrettävä laatuvaatimuksesi, viestintämieltäsi ja sovellustarpeitasi. Tämä käyttöönottoprosessi vie aikaa ja lisää riskejä. Kumppanit, jotka tuntevat liiketoimintasi, ennakoivat tarpeitasi, huomauttavat mahdollisista ongelmista ennen kuin ne muodostuvat ongelmiksi ja panostavat menestykseesi, koska sinun kasvusi tarkoittaa myös heidän kasvuansa.

Pitkäkestoisien valmistusyhteistyösuhteiden rakentaminen

Mitä muuttaa toimittajan luotettavaksi kumppaniksi? Kaikki alkaa valitsemalla valmistajia, joiden kyvyt vastaavat todella vaatimuksiasi eikä pakoteta epäyhtenäisiä suhteita. Tässä oppaassa olet oppinut arvioimaan tarkkuuskonetehdyt tuotteet toimittavia yrityksiä useiden eri ulottuvuuksien perusteella. Nyt voit soveltaa näitä kriteerejä strategisesti rakentaaksesi kestäviä kumppanuuksia.

Vahvimmat valmistussuhteet jakavat yhteisiä piirteitä:

• Soveltuvat kyvyt - Valmistajan ydinvahvuudet vastaavat sinun ensisijaisia tarpeitasi. Prototyyppiasiantuntijaa pyytäminen hoitamaan suurtehoinen tuotanto tai päinvastoin aiheuttaa suhteen rasitusta heti alusta saakka.
• Selkeät viestintäkanavat - Vastuulliset yhteyshenkilöt, jotka ymmärtävät alan ja puhuvat teknistä kieltäsi, vähentävät kitkaa jokaisessa projektissa.
• Toiminnallinen ongelmanratkaisu - Kumppanit tunnistavat mahdolliset ongelmat tarjousvaiheessa eivätkä vasta tuotannon aloittamisen jälkeen. He antavat valmistettavuuden kannalta suunnittelua koskevaa palautetta, joka parantaa koneistettavia tuotteitasi ennen tuotannon aloittamista.
• Yhtenäiset laatuohjelmat - Sertifikaatit ovat tärkeitä, mutta yhtenäinen toteutus on vielä tärkeämpää. Kumppanit toimittavat tarkkuuskoneistettuja komponentteja, jotka täyttävät vaaditut ominaisuudet tilaus tilaukselta.
• Skaalautuvuus - Tarpeesi muuttuvat ajan myötä. Kumppanit, jotka voivat kasvaa kanssasi – siirtyäkseen prototyypeistä sarjatuotantotasolle – poistavat tarpeen varata uusia toimittajia liiketoiminnan laajentuessa.

Erityisesti autoalan ostajille IATF 16949 -sertifiointi osoittaa valmistajia, joilla on laatuinfrastruktuuri, joka kykenee tukemaan vaativia tuotantovaatimuksia. Nämä sertifioitujen tehdasten toimintamallit perustuvat tilastolliseen prosessinohjaukseen ja niissä varmistetaan täysi jäljitettävyys koko tuotantoprosessin ajan. Esimerkiksi, Shaoyi Metal Technology esimerkki tästä lähestymistavasta: tarjoaa IATF 16949 -sertifioituja tarkkuus-CNC-konepistopalveluja, jotka skaalautuvat nopeasta prototyypityksestä yhden työpäivän toimitusaikaa nopeammalla aikataululla massatuotantoon monimutkaisista alustakokonaisuuksista ja räätälöidyistä koneenosista, kuten metalliherneistä. Heidän erikoistuneet autoteollisuuden valmistuskykynsä osoittavat, mitä ostajien tulisi etsiä tuotantokumppanilta.

Parhaat CNC-koneenosien toimittajat muodostavat jatkumon teidän insinööritiiminne, tuoden asiantuntemusta, joka parantaa tuotteitanne eikä ainoastaan suorita tilauksianne.

Seuraavat vaiheet valmistajan valinnassa

Nyt teillä on kehykset, joilla voitte siirtyä ensimmäisestä tarjouksesta luotettavaan kumppanuuteen. Tässä on nopea yhteenveto tämän oppaan kattamasta päätöksenteon prosessista:

1. Määrittele projektin vaatimukset täysin - Materiaalispesifikaatiot, tarkkuusvaatimukset, määrätarpeet ja toimitusaikataulut muodostavat perustan jokaiselle onnistuneelle tarjouspyynnölle (RFQ).
2. Sovita valmistajan tyyppi projektin vaiheeseen - Prototyyppiasiantuntijat kehitykseen, sopimusvalmistajat tuotantoon ja pystysuoraan integroidut tilat monimutkaisiin kokoonpanoihin.
3. Tarkista teollisuusalallasi merkitykselliset sertifikaatit - ISO 9001 yleistä laadunhallintaa varten, IATF 16949 autoteollisuutta varten, AS9100D ilmailualaa varten, ISO 13485 lääkintälaitteita varten.
4. Optimoi suunnittelut valmistettavuuden kannalta - Seinämän paksuus, kulmien säteet, piirteiden syvyys ja tarkkuusvaatimukset vaikuttavat kaikki kustannuksiin ja aikatauluun.
5. Ymmärrä hinnoittelun ajurit - Materiaali, monimutkaisuus, tarkkuusvaatimukset, pinnankäsittelyt ja määrä vaikuttavat kaikki kokonaishintaan. Optimoi niissä kohdissa, joissa toiminnallisuus sen sallii.
6. Aloita pilottiprojekteilla - Vahvista yhteistyösuhde pienillä tilauksilla ennen kuin siirryt tuotantomääriin.
7. Sijoita kumppanuuden kehittämiseen - Jaa ennusteita, anna palautetta ja kommunikoi avoimesti rakentaaksesi suhteita, jotka tuovat pitkäaikaista arvoa.

Matka ensimmäisestä tarjouksesta luotettavaksi kumppaniksi vie aikaa ja tarkoituksellista vaivannäköä. Palkitseva tulos on kuitenkin merkittävä. Luotettavat konepistokomponenttien valmistajat, jotka ymmärtävät liiketoimintasi, toimittavat parempaa laatua, nopeampaa vastausta ja usein etuoikeutettuja hintoja, joita tilausperusteiset ostajat eivät koskaan saa. He muodostavat kilpailuetuisuuksia, joita kilpailijat eivät voi helposti kopioida.

Seuraava askel? Sovella näitä kehikkoja nykyisiin hankintatarpeisiisi. Riippumatta siitä, oletko arvioimassa ensimmäistä räätälöityjä konepistokomponentteja valmistavaa toimittajaa vai optimoimassa olemassa olevaa toimitusketjua, periaatteet pysyvät samoina. Määrittele vaatimukset selkeästi, arvioi kyvykkyyksiä systemaattisesti ja rakenna suhteita tarkoituksellisesti. Tarkkuuskoneistettujen CNC-komponenttien, jotka ovat tuotteidesi moottoreita, ansaitsevat kumppaneita, jotka ovat sitoutuneita sinun menestykseesi.

Usein kysytyt kysymykset CNC-koneistettujen osien valmistajista

1. Mikä on ero työpajalla ja sopimusvalmistajalla?

Työpajat keskittyvät lyhyen sarjan tai yksittäisen tuotannon valmistukseen suurella joustavuudella, käsitellen erilaisia osia tarjouskohtaisesti ilman pitkäaikaisia sitoumuksia. Sopimusvalmistajat on rakennettu toistettavan tuotannon ja pitkäaikaisten suhteiden tukemiseen ja tarjoavat tehokkaan aikataulutuksen, laatuvarmistuksen, materiaalien käsittelyn ja dokumentointijärjestelmät. Työpajat soveltuvat prototyyppien ja pienien määrien valmistukseen, kun taas sopimusvalmistajat ovat erinomainen vaihtoehto toistuville tuotantosarjoille, joissa vaaditaan johdonmukaista laatua ja toimintaketjun integraatiota.

2. Mitkä sertifikaatit tulisi tarkistaa valittaessa CNC-koneistusvalmistajaa?

Tarvittavat sertifikaatit riippuvat teollisuusalastasi. ISO 9001:2015 toimii perustana yleiselle valmistusalaan sovellettavalle laatustandardille. Autoteollisuuden sovelluksissa vaaditaan IATF 16949 -sertifikaattia, joka varmistaa tilastollisen prosessinohjauksen ja jäljitettävyyden. Lääkintälaitteiden valmistukseen vaaditaan tiukkoja turvallisuusvaatimuksia ja FDA:n vaatimusten noudattamista varten ISO 13485 -sertifikaatti. Ilmailukomponenteille vaaditaan AS9100D -sertifikaatti, kun taas puolustusteollisuuden hankkeissa vaaditaan ITAR-yhteensopivuutta. IATF 16949 -sertifioituja valmistajia, kuten Shaoyi Metal Technology, osoittavat laatuinfrastruktuurin, joka vaaditaan vaativaan autoteollisuuden tuotantoon.

3. Kuinka tarkkuusvaatimukset vaikuttavat CNC-koneistuskustannuksiin?

Tarkemmat toleranssit lisäävät merkittävästi valmistuskustannuksia. Standarditoleranssit ±0,005 tuumaa edustavat perushintatasoa, kun taas siirtyminen ±0,001 tuuman toleransseihin voi nostaa kustannuksia 20–40 prosenttia. Erittäin tarkat toleranssit ±0,0002 tuumaa voivat tuplaantaa tai jopa kolminkertaistaa tuotantokustannukset hitaamman konepuruamisnopeuden, erikoistyökalujen ja lisääntyneiden tarkastusvaatimusten vuoksi. Vain noin 1 prosenttia osista todella vaatii erittäin tarkkoja toleransseja, joten tiukkojen määritelmien soveltaminen ainoastaan kriittisiin ominaisuuksiin auttaa hallitsemaan kustannuksia ilman toiminnallisuuksien heikentämistä.

4. Mitä tietoja tulisi sisältää pyyntöni (RFQ) CNC-konepuruamisyhtiöille otettaessa yhteyttä?

Täydellinen tarjouspyyntöpaketti tulisi sisältää CAD-tiedostot muodoissa kuten STEP tai IGES, 2D-piirrokset mitoituksineen ja geometrisen tarkkuuden vaatimuksineen (GD&T), tarkan materiaaliluokan määrittelyt, alustavat tilausmäärät ja odotetut vuosittaiset tuotantomäärät, kriittisten mittojen toleranssivaatimukset, pinnankarheusmäärittelyt Ra-arvojen avulla, tarvittavat toissijaiset viimeistelytoimenpiteet, tarkastus- ja dokumentointivaatimukset sekä kohdeaikataulut toimituksille. Hyvin laaditut tarjouspyynnöt saavat tarkemmat tarjoukset ja antavat ammattimaisen kuvan mahdollisille valmistuskumppaneille.

5. Milloin minun pitäisi käyttää prototyyppivalmistajaa verrattuna suurten sarjojen tuotantopätevyyteen?

Käytä prototyyppipainotteisia valmistajia kehitysvaiheessa, kun tarvitset nopeutta ja joustavuutta, sillä he tarjoavat toimitusaikoja 1–5 päivää ja hyväksyvät yksiköittäisiä tilauksia. Kun suunnittelusi on vakiintunut ja erän koko ylittää 500 kappaletta, siirry suurten sarjojen tuotantopätevyyteen keskittyneisiin asiantuntijoihin, jotka tarjoavat alhaisempia yksikkökustannuksia automatisoiduilla tuotantolinjoilla ja prosessien optimoinnilla. Jotkut valmistajat palvelevat molempia tarpeita, mutta valmistajan tyypin sovittaminen nykyiseen kehitysvaiheeseesi tuottaa yleensä parempia tuloksia kuin yrittää pakottaa yhtä toimittajaa menestymään kaikissa tehtävissä.
