TL;DR

La recuperación elástica es la recuperación elástica de la forma de la chapa metálica tras el conformado, un problema crítico en el diseño de matrices automotrices que provoca inexactitudes dimensionales y retrasos costosos en la producción. El impacto de la recuperación elástica es significativamente mayor con los aceros avanzados de alta resistencia (AHSS). Una gestión eficaz requiere predecir con precisión este comportamiento y crear proactivamente un diseño de matriz compensado, en el que las superficies de las herramientas se modifican para garantizar que la pieza final recupere exactamente la forma deseada.

Comprensión de la recuperación elástica y su impacto crítico en la fabricación automotriz

En el conformado de chapa metálica, el rebote se refiere al cambio geométrico que experimenta una pieza después de que se libera la presión de conformado y se retira del troquel. Este fenómeno ocurre porque el material sufre tanto una deformación permanente (plástica) como temporal (elástica) durante el estampado. Una vez que se retira la herramienta, la energía elástica almacenada en el material provoca que este recupere parcialmente su forma original. Esta recuperación elástica aparentemente mínima puede tener consecuencias importantes en el mundo de la fabricación automotriz, donde se requiere alta precisión.

El impacto del rebote no controlado es severo y se extiende a lo largo del proceso de producción. La predicción inexacta conduce directamente a piezas que no cumplen con las tolerancias geométricas. Esta desviación dimensional genera importantes problemas en etapas posteriores, comprometiendo la integridad y calidad del vehículo final. Los principales efectos negativos incluyen:

• Desviaciones dimensionales: La pieza final no coincide con la geometría CAD prevista, lo que provoca un mal ajuste y acabado.
• Dificultades de ensamblaje: Componentes que no coinciden pueden dificultar o hacer imposibles los procesos de ensamblaje automatizados y manuales, causando paradas en la línea de producción.
• Mayor número de ciclos de prueba de troqueles: Los ingenieros se ven obligados a seguir un ciclo costoso y que consume mucho tiempo de prueba y error, en el que los troqueles se modifican y prueban repetidamente para lograr la forma correcta de la pieza.
• Tasas más altas de desecho: Las piezas que no pueden corregirse o ensamblarse deben descartarse, lo que aumenta el desperdicio de material y los costos de producción.
• Rentabilidad comprometida: La combinación de tiempo, mano de obra y materiales desperdiciados afecta directamente la viabilidad financiera de un proyecto.

El desafío del retorno elástico es particularmente agudo con el uso de materiales modernos como los aceros avanzados de alta resistencia (AHSS). Como se explica en las directrices de Perspectivas AHSS , estos materiales tienen una alta relación entre el límite elástico y el módulo de Young, lo que significa que almacenan significativamente más energía elástica durante el conformado. Cuando esta energía se libera, el rebote resultante es mucho más pronunciado que en los aceros suaves convencionales. Este fenómeno se manifiesta en varias formas distintas, incluyendo cambio angular (desviación respecto al ángulo de la herramienta), curvatura del borde lateral (curvatura en una pared de canal), y torsión (rotación torsional debida a tensiones residuales desequilibradas).

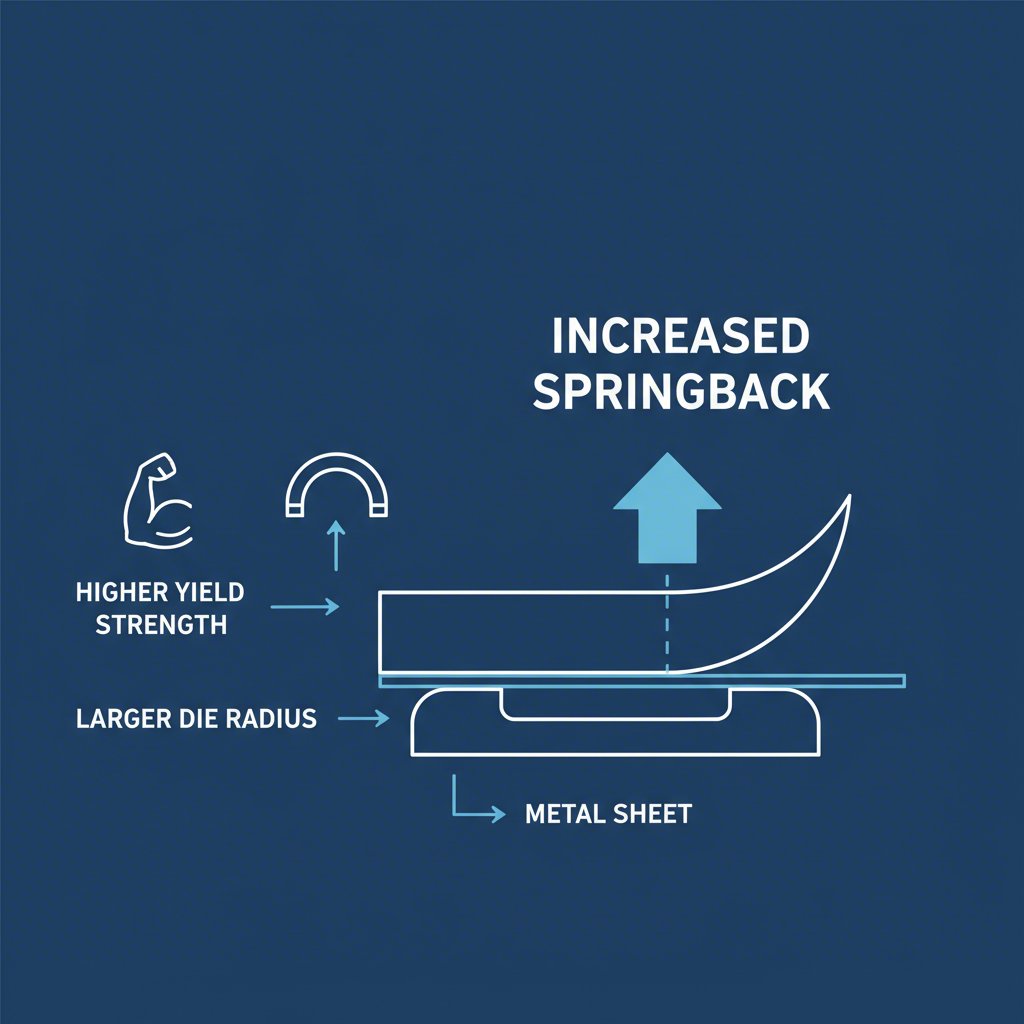

Factores clave que influyen en el comportamiento del rebote

La severidad del rebote no es aleatoria; está regida por un conjunto predecible de variables relacionadas con las propiedades del material, la geometría de la herramienta y los parámetros del proceso. Comprender a fondo estos factores es el primer paso hacia una predicción y compensación efectivas. Los diseñadores de matrices deben analizar estos elementos para anticipar cómo se comportará un material bajo presiones de conformado.

Las propiedades del material son un factor principal. Los aceros con mayor límite elástico y resistencia a la tracción, como los aceros TRIP y microaleados utilizados ampliamente en componentes automotrices, presentan un mayor rebote elástico. Esto se debe a que los materiales de mayor resistencia requieren más fuerza para deformarse plásticamente, lo que a su vez almacena más energía elástica que se libera al retirar la carga. El espesor de la chapa también juega un papel; los espesores más delgados, frecuentemente utilizados para reducir el peso de los vehículos, tienen menor rigidez estructural y son más susceptibles a desviaciones de forma.

La geometría de las herramientas es un factor igualmente crítico. Un estudio exhaustivo sobre chapas de acero automotriz encontró que las decisiones sobre herramientas pueden tener un efecto más significativo que ciertas características del material. Investigación publicada en la revista Materiales reveló que el diámetro del troquel tiene un impacto más destacado en el retorno elástico que la anisotropía del material. Específicamente, el estudio concluyó que radios de troquel más grandes provocan un mayor retorno elástico porque inducen menos deformación plástica, haciendo que la recuperación elástica sea más notable. Esto resalta la importancia de optimizar el diseño de herramientas y troqueles como método principal para el control del retorno elástico.

Para proporcionar un marco claro para el análisis, a continuación se resumen los factores clave que influyen y sus efectos:

Estrategias Avanzadas de Diseño de Troqueles para la Compensación del Rebote Elástico

Gestionar eficazmente el rebote elástico requiere pasar de ajustes reactivos a estrategias proactivas de diseño. El enfoque más avanzado se conoce como compensación del rebote, en el cual el troquel mismo se diseña intencionalmente con una forma 'incorrecta'. Esta superficie de troquel 'compensada' conforma la chapa metálica de tal manera que esta retrocede elásticamente hasta alcanzar la geometría deseada y dimensionalmente precisa. Por ejemplo, si se predice que un doblez de 90 grados tendrá un rebote de 2 grados, el troquel debe diseñarse para doblar la pieza hasta 92 grados.

Aunque existen métodos tradicionales como el plegado excesivo o el acuñado, a menudo dependen de pruebas físicas costosas y basadas en ensayo y error. La compensación moderna es un proceso guiado por simulación que integra software sofisticado en el flujo de trabajo de diseño. Este enfoque ofrece un camino más preciso, eficiente y confiable para lograr herramientas correctas desde el primer intento. Para componentes automotrices complejos, asociarse con especialistas en este campo es fundamental. Empresas como Shaoyi (Ningbo) Metal Technology Co., Ltd. ejemplifican este enfoque moderno, utilizando simulaciones avanzadas de CAE para diseñar matrices de estampado automotriz personalizadas que anticipen el comportamiento del material, garantizando precisión para OEMs y proveedores de primer nivel.

El flujo de trabajo de compensación basado en simulación sigue un proceso claro y sistemático:

1. Simulación inicial de conformado: Mediante el Análisis por Elementos Finitos (FEA), los ingenieros simulan todo el proceso de estampado con la geometría nominal del troquel para predecir con precisión la forma final de la pieza, incluyendo la magnitud y dirección del retorno elástico.
2. Cálculo de la compensación: El software compara la forma de recuperación prevista con la geometría del diseño objetivo. Luego calcula los ajustes geométricos necesarios para las superficies del troquel a fin de contrarrestar esta desviación.
3. Modificación del Modelo CAD: Los ajustes calculados se aplican automáticamente al modelo CAD del troquel, creando una nueva geometría de superficie de herramienta compensada.
4. Simulación de Validación: Se realiza una simulación final utilizando el diseño del troquel compensado para verificar que la pieza ahora recupere las dimensiones correctas. Este paso de validación confirma la eficacia de la estrategia antes de que se corte acero para la herramienta física.

Este método proactivo reduce significativamente la necesidad de recortes y ajustes costosos y que consumen tiempo del troquel durante la fase de prueba física, acelerando la llegada al mercado y reduciendo los costos generales de producción.

El Papel de la Simulación y el Análisis Predictivo en el Diseño Moderno de Troqueles

La predicción precisa mediante software de simulación es la base fundamental de la compensación del retorno elástico. El análisis por elementos finitos (FEA) permite a los ingenieros modelar virtualmente toda la operación de estampado—desde la fuerza del sujetador de la chapa hasta la velocidad del punzón—para predecir la forma final de la pieza con un detalle notable. Como se describe en una guía técnica de ETA, Inc. , esta capacidad predictiva posibilita la creación de superficies de herramientas compensadas antes de que comience la fabricación, transformando el diseño de matrices de un arte reactivo en una ciencia predictiva.

Sin embargo, la eficacia de la simulación no es absoluta y enfrenta desafíos significativos. Una limitación principal es que la precisión del resultado depende completamente de la calidad de los datos de entrada. Una caracterización inexacta del material, especialmente en grados complejos de aceros avanzados de alta resistencia (AHSS), puede llevar a predicciones incorrectas del springback. La investigación ha demostrado que los modelos básicos de endurecimiento isotrópico suelen ser insuficientes para predecir el springback en aceros de alta resistencia, ya que no consideran fenómenos como el efecto Bauschinger, mediante el cual la resistencia a la fluencia de un material cambia bajo condiciones de carga inversa (por ejemplo, doblado y enderezado sobre un radio de matriz). Para obtener resultados confiables, se requieren modelos avanzados del material y datos precisos provenientes de ensayos físicos.

A pesar de estos desafíos, los beneficios de aprovechar la simulación son innegables cuando se implementa correctamente. Proporciona un marco potente para optimizar el diseño de matrices y mitigar los riesgos de fabricación.

Ventajas de la simulación

• Reduce el número de pruebas físicas de matrices costosas y que consumen mucho tiempo.
• Reduce los costos generales al minimizar las tasas de desperdicio y los ajustes manuales de matrices.
• Acelera el ciclo de desarrollo del producto y el tiempo de lanzamiento al mercado.
• Permite la prueba y validación de geometrías complejas y nuevos materiales en un entorno virtual.

Desventajas de la simulación

• La precisión de la predicción depende en gran medida de datos de entrada precisos sobre el material.
• Puede requerir un alto consumo computacional, necesitando una potencia de procesamiento significativa y tiempo.
• Puede requerir experiencia especializada para interpretar resultados e implementar correctamente modelos avanzados de materiales.
• Una modelización inexacta puede llevar a compensaciones incorrectas, lo que requiere recortes costosos de las matrices.
