TL;DR

El análisis del desgaste de matrices en la industria automotriz es una disciplina de ingeniería fundamental centrada en el estudio sistemático, la predicción y la mitigación de la degradación de materiales en las superficies de las herramientas utilizadas en procesos de conformado a alta presión, como el estampado y el forjado. Este análisis implica examinar mecanismos fundamentales de desgaste, tales como abrasión y adhesión, y emplear herramientas computacionales avanzadas, incluyendo el modelo de desgaste de Archard combinado con el Análisis por Elementos Finitos (FEA). El objetivo principal es optimizar los materiales de las matrices, los tratamientos superficiales y los parámetros operativos para prolongar la vida útil de las herramientas, reducir los costos de fabricación y garantizar la calidad de las piezas.

Comprensión del Desgaste de Matrices: Mecanismos y Clasificaciones

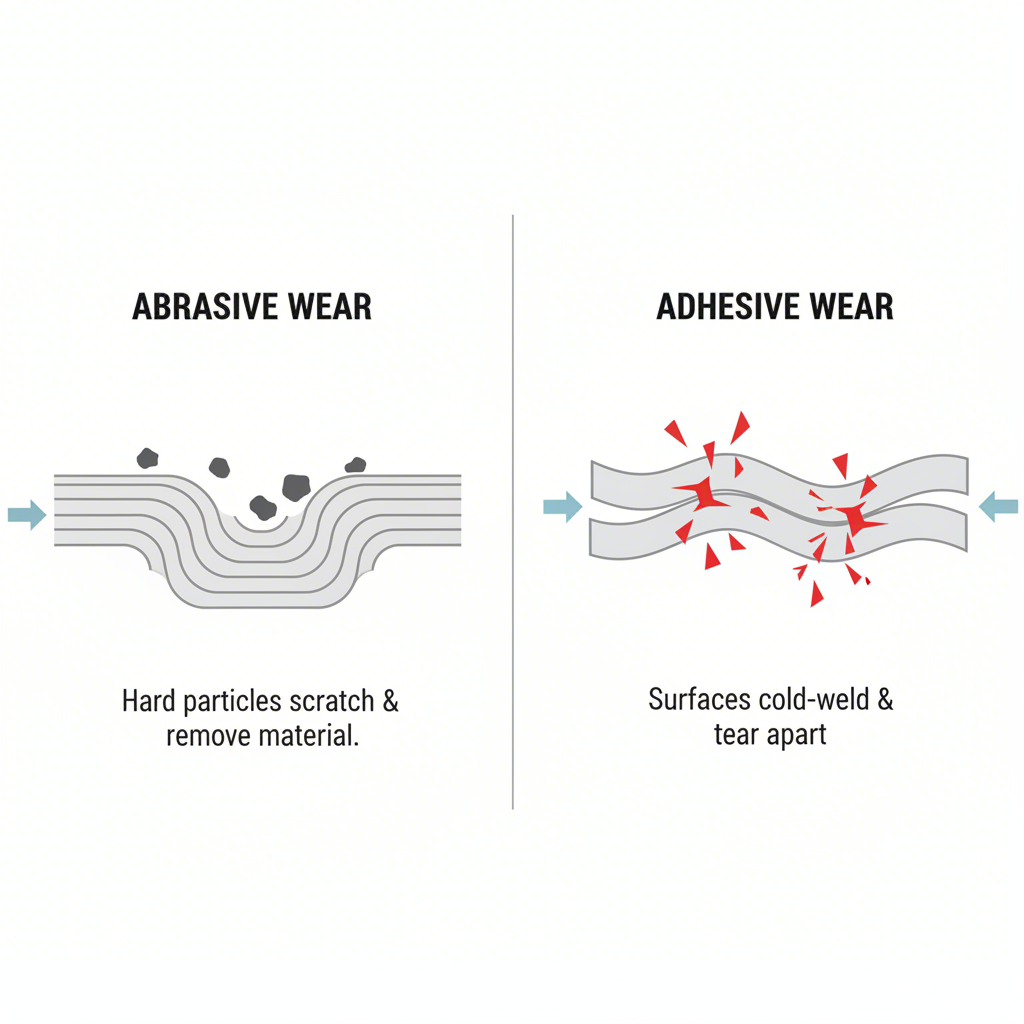

El desgaste del troquel se define como la pérdida progresiva de material de la superficie de la herramienta, resultado de la fricción y la alta presión de contacto generadas durante la interacción con la chapa metálica. Esta degradación es un factor principal que limita la vida útil de las herramientas en la fabricación automotriz. Los daños en la superficie del troquel no solo pueden provocar la erosión gradual de la propia herramienta, sino también rayaduras o bruñido en la pieza conformada, creando concentradores de tensión que podrían causar una falla prematura del componente. Comprender los mecanismos específicos de desgaste es el paso fundamental para desarrollar estrategias efectivas de mitigación.

El desgaste de la matriz se clasifica ampliamente en dos categorías principales: desgaste normal y desgaste anormal. El desgaste normal es la degradación esperada y gradual de la superficie de la matriz durante su vida operativa, resultado de la fricción y el contacto controlados. El desgaste anormal, sin embargo, suele ser catastrófico y se origina por problemas como selección inadecuada de materiales, defectos de diseño, fatiga del metal o corrosión. Según un análisis realizado por el proveedor de soluciones de medición Keyence , los tipos más frecuentes de desgaste anormal son el abrasivo y el adhesivo, que juntos constituyen un modo de fallo conocido como agarrotamiento. El desgaste abrasivo ocurre cuando partículas duras o asperezas superficiales en la chapa metálica rayan la superficie de la matriz, mientras que el desgaste adhesivo implica la microsoldadura y la posterior separación del material entre las dos superficies en contacto.

Otras formas de desgaste anormal incluyen el desgaste por fatiga, que surge de ciclos repetidos de esfuerzo que provocan microgrietas que se propagan y conducen al descascaramiento o pelado de la superficie de la herramienta. El desgaste por fretting es causado por movimientos minúsculos y repetitivos entre piezas ajustadas, lo que lleva a la formación de picaduras en la superficie y a una reducción de la resistencia a la fatiga. El desgaste por corrosión ocurre cuando reacciones químicas, a menudo aceleradas por la fricción, degradan la superficie del troquel. Las Guías AHSS señalan que factores como la resistencia del metal laminado, la presión de contacto, la velocidad de deslizamiento, la temperatura y la lubricación afectan significativamente la velocidad y el tipo de desgaste que experimentan las herramientas. Identificar con precisión el mecanismo dominante de desgaste es crucial para prescribir las contramedidas correctas.

Para ofrecer una distinción más clara, pueden compararse las características del desgaste normal y del desgaste anormal:

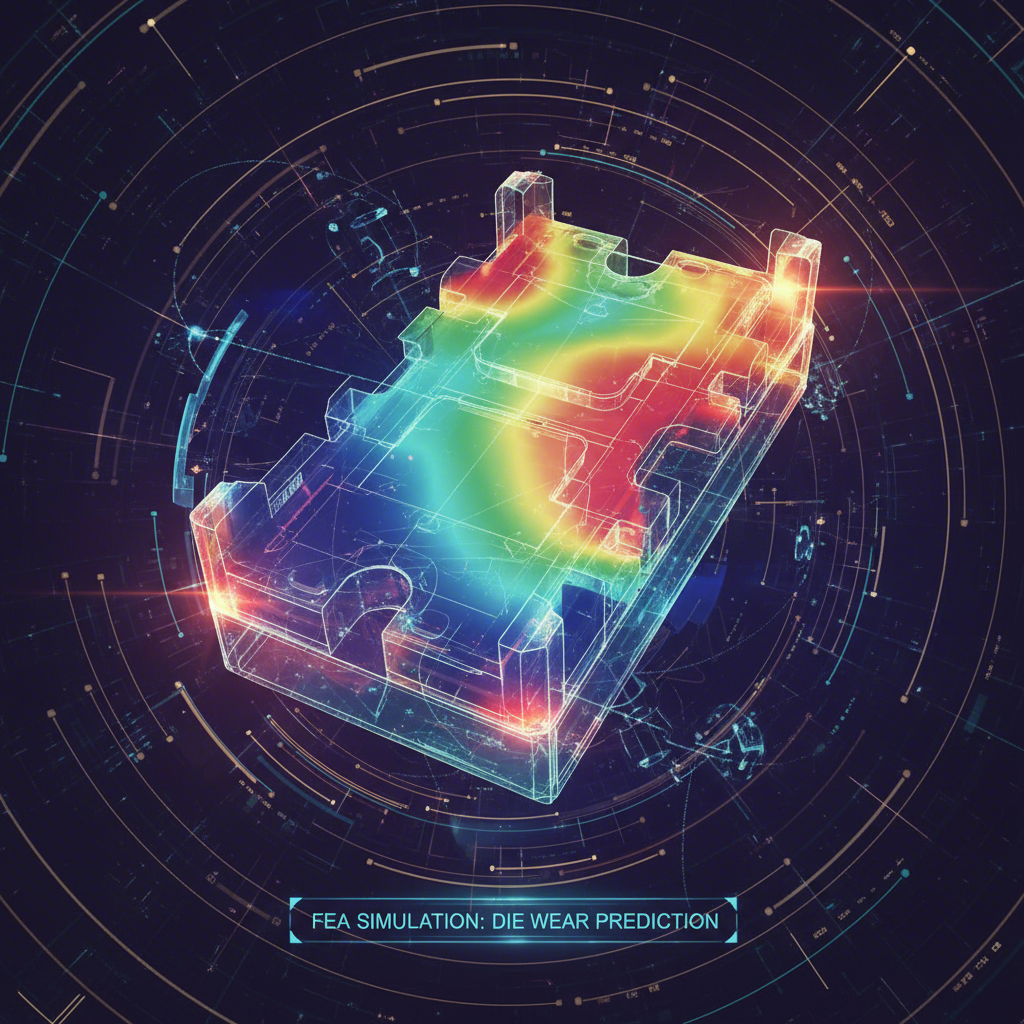

Modelado predictivo del desgaste de matrices: El modelo de Archard y el MEF

Para gestionar proactivamente la degradación de las herramientas, los ingenieros dependen cada vez más de modelos predictivos para pronosticar la vida útil de las matrices e identificar posibles puntos de falla antes de que ocurran en la producción. Este enfoque computacional permite simular las interacciones complejas entre la matriz y la pieza de trabajo, ofreciendo ventajas significativas en costos y tiempo frente a métodos puramente experimentales. En la vanguardia de esta metodología se encuentra la integración de teorías consolidadas sobre desgaste, como el modelo de desgaste de Archard, con potentes software de Análisis por Elementos Finitos (FEA).

El modelo de desgaste de Archard es una ecuación fundamental utilizada para describir el desgaste por deslizamiento. Plantea que el volumen de material perdido es proporcional a la carga normal, la distancia de deslizamiento y un coeficiente de desgaste específico del material, mientras es inversamente proporcional a la dureza del material que se desgasta. Aunque es una simplificación de los fenómenos del mundo real, este modelo proporciona un marco robusto para estimar el desgaste cuando se integra en un entorno de simulación más amplio. Se utiliza software de elementos finitos (FEA) para calcular los parámetros críticos requeridos por el modelo de Archard, como la presión de contacto y la velocidad de deslizamiento, en cada punto de la superficie del troquel durante todo el proceso de conformado.

Esta combinación de FEA y el modelo de Archard se ha aplicado con éxito en diversos contextos automotrices. Por ejemplo, investigaciones han demostrado su eficacia para predecir la falla de matrices de martillo durante la forja radial y para analizar el desgaste en matrices de estampado en caliente para paneles de automóviles. Al simular la operación de estampado o forja, los ingenieros pueden generar mapas de desgaste que visualizan las áreas de alto riesgo en la superficie de la matriz. Estas perspectivas permiten realizar modificaciones de diseño, como ajustar radios u optimizar ángulos de contacto, de forma virtual, reduciendo así la necesidad de prototipos físicos costosos y que consumen mucho tiempo.

La aplicación práctica de esta técnica predictiva generalmente sigue un proceso estructurado. Los ingenieros pueden aprovechar esta metodología para optimizar el diseño de herramientas y los parámetros del proceso, mejorando así su durabilidad. Los pasos típicos involucrados son los siguientes:

1. Caracterización del material: Obtenga propiedades mecánicas precisas tanto para el acero de la matriz como para la chapa metálica, incluyendo dureza y el coeficiente de desgaste de Archard determinado experimentalmente.
2. Desarrollo del modelo de EF Cree un modelo 3D de alta fidelidad de la matriz, punzón y blank. Defina las interfaces de contacto, condiciones de fricción y comportamientos de los materiales dentro del software de EF.
3. Ejecución de la simulación Ejecute la simulación de conformado para calcular la evolución de la presión de contacto, la velocidad de deslizamiento y la temperatura en cada nodo de la superficie de la herramienta durante toda la duración del proceso.
4. Cálculo del desgaste Implemente el modelo de desgaste de Archard como una subrutina o paso de postprocesamiento, utilizando los resultados de la simulación de EF para calcular la profundidad de desgaste incremental en cada nodo en cada paso de tiempo.
5. Análisis y optimización Visualice la distribución acumulada de desgaste en la superficie de la matriz. Identifique zonas críticas de desgaste y modifique iterativamente la geometría de la herramienta, el material o los parámetros del proceso en la simulación para minimizar el desgaste predicho.

Análisis Experimental y Técnicas de Medición

Si bien el modelado predictivo proporciona una visión previa inestimable, el análisis experimental sigue siendo esencial para validar los resultados de la simulación y comprender los efectos sutiles de las variables de materiales y procesos. El análisis experimental del desgaste de matrices implica pruebas físicas y mediciones del desgaste bajo condiciones controladas, y a menudo aceleradas. Estas pruebas proporcionan los datos empíricos necesarios para perfeccionar los modelos de desgaste, comparar el rendimiento de diferentes materiales y recubrimientos para herramientas, y diagnosticar problemas de producción.

Una metodología común es el Diseño de Experimentos (DOE), en el que se varían sistemáticamente variables clave como la presión de contacto, la velocidad de deslizamiento y la lubricación para cuantificar su impacto en el volumen de desgaste. A menudo se emplea equipo especializado, como un aparato de prueba de desgaste tipo tira-sobre-cilindro o perno-sobre-disco, para replicar las condiciones de contacto por deslizamiento presentes en operaciones de estampado. Por ejemplo, un estudio bibliográfico sobre tecnologías de pruebas de desgaste de matrices destaca el desarrollo de pruebas aceleradas de desgaste por deslizamiento que evalúan el desgaste de herramientas sobre una superficie continua de metal laminado renovada, simulando más fielmente los escenarios reales de producción. Los resultados de estas pruebas son cruciales para seleccionar los sistemas de matrices más resistentes para el conformado de aceros avanzados de alta resistencia (AHSS).

La medición precisa del desgaste resultante es un componente crítico de este análisis. Los métodos tradicionales que utilizan sistemas de medición de perfiles o máquinas de medición por coordenadas pueden ser lentos y propensos a errores del operador. Las soluciones modernas, como los perfilómetros ópticos 3D, representan un avance significativo. Estos sistemas sin contacto pueden capturar en segundos la topografía completa en 3D de la superficie del troquel, lo que permite cuantificar con precisión y repetibilidad el volumen y la profundidad del desgaste. Esto posibilita una comparación rápida entre diferentes condiciones de prueba y proporciona datos detallados para validar modelos de FEA. Empresas como Keyence se especializan en esta metrología avanzada, ofreciendo herramientas que resuelven problemas comunes al evaluar con precisión el desgaste del troquel.

A partir de los hallazgos de diversos estudios experimentales, pueden establecerse varias prácticas recomendadas para realizar pruebas efectivas de desgaste de troqueles. El cumplimiento de estos principios garantiza que los datos generados sean fiables y pertinentes a aplicaciones del mundo real.

• Asegúrese de que el aparato de prueba represente con precisión el contacto y las condiciones de deslizamiento de la operación específica de estampado o forjado que se está estudiando.
• Controle y supervise con precisión las variables clave, incluyendo la carga aplicada (presión de contacto), velocidad de deslizamiento, temperatura y aplicación del lubricante.
• Utilice técnicas de medición de alta resolución para cuantificar con exactitud la pérdida de material y caracterizar la topografía de la superficie antes y después de la prueba.
• Seleccione materiales de herramienta y chapa idénticos a los utilizados en producción para garantizar la relevancia de los resultados de la prueba.
• Realice un número suficiente de pruebas repetidas para establecer confianza estadística en los hallazgos y tener en cuenta la variabilidad del material.

Ciencia de Materiales y Optimización de Procesos para la Reducción del Desgaste

En última instancia, el objetivo del análisis del desgaste de matrices en la industria automotriz no es simplemente estudiar la falla, sino prevenirla. Esto se logra mediante un enfoque integral que combina una selección inteligente de materiales, ingeniería avanzada de superficies y optimización de procesos. La elección del material de la herramienta es un factor determinante primario en la vida útil de la matriz. Los materiales deben equilibrar una alta dureza para resistir el desgaste con una tenacidad suficiente para evitar astillamientos y grietas bajo cargas extremas. Las opciones más comunes incluyen aceros para herramientas de alto carbono y alto cromo, como el D2 (por ejemplo, Cr12MoV), que ofrecen una excelente resistencia al desgaste, mientras que los aceros especiales para herramientas producidos por metalurgia de polvos (PM) proporcionan una microestructura más uniforme, logrando una mayor tenacidad y vida útil frente a la fatiga en aplicaciones exigentes con aceros avanzados de alta resistencia (AHSS).

Los tratamientos de endurecimiento superficial y los recubrimientos proporcionan otra capa de protección contra el desgaste. Como se detalla en el Directrices AHSS , técnicas como la nitruración iónica crean una capa dura y resistente al desgaste en la superficie de la herramienta. Esto suele ir seguido por la aplicación de un recubrimiento de baja fricción mediante Depósito Físico en Fase Vapor (PVD), como Nitruro de Titanio Aluminio (TiAlN) o Nitruro de Cromo (CrN). Estos recubrimientos no solo aumentan la dureza superficial, sino que también reducen el coeficiente de fricción, lo cual es fundamental para minimizar el desgaste adhesivo y el agarrotamiento, especialmente al conformar aceros recubiertos. La combinación de un sustrato endurecido y un recubrimiento funcional crea un sistema robusto capaz de soportar los altos esfuerzos de la fabricación automotriz moderna.

Proveedores líderes en la industria integran estos principios directamente en sus procesos de fabricación. Por ejemplo, especialistas como Shaoyi (Ningbo) Metal Technology Co., Ltd. centrarse en la producción de matrices de estampado automotriz personalizadas mediante el uso de simulaciones avanzadas de CAE para optimizar el diseño de herramientas y la selección de materiales desde el inicio. Al combinar procesos certificados según IATF 16949 con una amplia experiencia en ciencia de materiales, estas empresas ofrecen soluciones de utillaje diseñadas para lograr la máxima durabilidad y rendimiento, ayudando a los OEM y proveedores de nivel 1 a reducir los tiempos de entrega y mejorar la calidad de las piezas.

La optimización del proceso es la última pieza del rompecabezas. Esto implica ajustar los parámetros operativos para minimizar el estrés sobre las herramientas. Para los ingenieros encargados de diseñar un proceso de conformado, es esencial un enfoque sistemático. La siguiente lista de verificación describe consideraciones clave para diseñar un proceso que minimice el desgaste de las matrices:

• Selección de material: Elija un acero para herramientas con el equilibrio óptimo entre dureza y tenacidad para la aplicación específica (por ejemplo, conformado frente a corte) y el material de chapa (por ejemplo, AHSS).
• Tratamiento superficial y recubrimiento: Especifique un proceso adecuado de endurecimiento superficial (por ejemplo, nitruración iónica) seguido de un recubrimiento PVD de baja fricción, especialmente para aceros laminados de alta resistencia o recubiertos.
• Estrategia de lubricación: Asegure una aplicación consistente y adecuada de un lubricante adecuado para reducir la fricción y el calor en la interfaz entre la herramienta y la pieza.
• Geometría del troquel: Optimice los radios de embutición, los perfiles de las estrías y la holgura para garantizar un flujo uniforme del material y evitar concentraciones de tensión que puedan acelerar el desgaste.
• Parámetros operativos: Controle la velocidad de la prensa y la fuerza del sujetador de la chapa para evitar arrugas excesivas y reducir las cargas de impacto sobre la herramienta.

Un enfoque estratégico para gestionar la durabilidad del troquel

El análisis del desgaste de matrices en la industria automotriz ha evolucionado de un ejercicio reactivo, basado en fallos, a una disciplina de ingeniería proactiva y centrada en los datos. Al integrar una comprensión profunda de los mecanismos fundamentales de desgaste con el poder predictivo del modelado computacional y la validación empírica de pruebas experimentales, los fabricantes pueden extender significativamente la vida útil operativa de sus herramientas. Este enfoque estratégico no se trata simplemente de prevenir fallos catastróficos; se trata de optimizar todo el sistema de fabricación en términos de eficiencia, consistencia y rentabilidad.

La conclusión principal es que la gestión del desgaste de matrices es un desafío multifacético que requiere una aplicación sinérgica de la ciencia de materiales, la tecnología de simulación y el control de procesos. La selección de aceros para herramientas avanzados y recubrimientos superficiales, guiada por simulaciones predictivas de elementos finitos (FEA) utilizando modelos como la teoría de Archard, permite diseñar matrices más resistentes y duraderas. Al mismo tiempo, un análisis experimental riguroso proporciona los datos cruciales del mundo real necesarios para validar estos modelos y perfeccionar los parámetros del proceso. En última instancia, un programa integral de análisis de desgaste de matrices automotrices capacita a los ingenieros para tomar decisiones informadas que reducen el tiempo de inactividad, mejoran la calidad de las piezas y mantienen una ventaja competitiva en una industria exigente.
