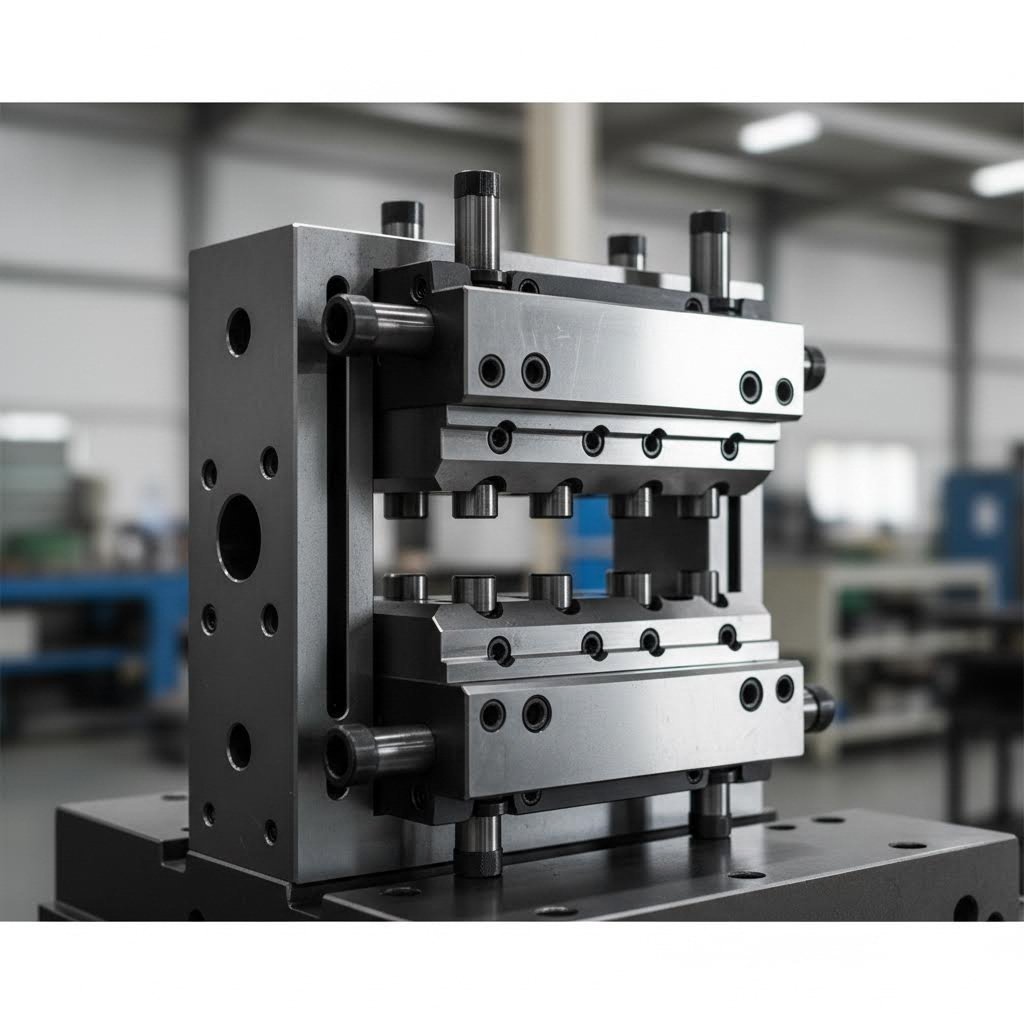

Τι είναι ένα καλούπι εμβολοκόπησης λαμαρίνας και γιατί έχει σημασία

Έχετε ποτέ αναρωτηθεί πώς οι κατασκευαστές παράγουν χιλιάδες πανομοιότυπα μεταλλικά εξαρτήματα με ακρίβεια μαχαιριού ? Η απάντηση βρίσκεται σε ένα ειδικευμένο εργαλείο που βρίσκεται στο επίκεντρο της σύγχρονης μεταλλουργίας. Η κατανόηση της εμβολοκόπησης μετάλλου και των καλουπιών που την καθιστούν δυνατή αποκαλύπτει το μυστικό πίσω από όλα — από τις αυτοκινητοβιομηχανικές επιφάνειες μέχρι τα μικροσκοπικά ηλεκτρονικά εξαρτήματα.

Ένα καλούπι εμβολοκόπησης λαμαρίνας είναι ένα ακριβείας εργαλείο κατασκευασμένο από επεξεργασμένο χάλυβα εργαλείων, το οποίο κόβει, διαμορφώνει και μορφοποιεί επίπεδα μεταλλικά φύλλα σε συγκεκριμένα τρισδιάστατα εξαρτήματα μέσω ελεγχόμενης πίεσης που εφαρμόζεται από μία πρεσσάριστρα εμβολοκόπησης.

Λοιπόν, τι είναι ακριβώς οι μήτρες; Στην κατασκευή, οι μήτρες σφράγισης είναι ειδικές εργαλειομηχανές που σχεδιάστηκαν για να εκτελούν συγκεκριμένες εργασίες κοπής και διαμόρφωσης σε λαμαρίνα. Λειτουργούν σε ζεύγη — ένα άνω και ένα κάτω συστατικό — τα οποία συνενώνονται με τεράστια δύναμη για να μετατρέψουν το ακατέργαστο υλικό σε τελικά εξαρτήματα. Σε αντίθεση με τα εργαλεία χειρός ή τον γενικού σκοπού εξοπλισμό, αυτές οι μήτρες έχουν μηχανολογικά σχεδιαστεί για μία συγκεκριμένη γεωμετρία εξαρτήματος και δεν μπορούν να λειτουργήσουν χωρίς τη δύναμη μιας μηχανής σφράγισης.

Η βασική λειτουργία των μητρών σφράγισης στην κατεργασία μετάλλων

Τι είναι η σφράγιση σε πρακτικούς όρους; Είναι μια διαδικασία ψυχρής διαμόρφωσης που χρησιμοποιεί μήτρες για να διαμορφώσει το μέταλλο χωρίς να το θερμάνει προηγουμένως. Όταν ρωτάτε τι είναι το σφραγισμένο μέταλλο, αναφέρεστε σε εξαρτήματα που δημιουργήθηκαν μέσω αυτής της ακριβούς μηχανικής μετατροπής. Σύμφωνα με The Phoenix Group , μια μήτρα σφράγισης εκτελεί τέσσερις βασικές λειτουργίες κατά τη λειτουργία της:

• Εύρεση - Ακριβή τοποθέτηση της λαμαρίνας εντός της μήτρας
• Σύσφιξη - Ασφάλιση του υλικού σε θέση κατά τη διαδικασία διαμόρφωσης
• Εργαζόμενος - Εκτέλεση των πραγματικών εργασιών κοπής, κάμψης ή διαμόρφωσης
• Απελευθέρωση - Απελευθέρωση του τελικού εξαρτήματος από την καλούπωση

Η φάση λειτουργίας είναι εκείνη κατά την οποία πραγματοποιείται η πραγματική «μαγεία». Κατά τη διάρκεια αυτού του σταδίου, το καλούπι εκτελεί εργασίες που προσθέτουν αξία, όπως κοπή, κάμψη, τρύπημα, ανάγλυφη επεξεργασία, διαμόρφωση, τράβηγμα, εφελκυσμός, κοπή με πίεση (coining) και εξώθηση. Κάθε εργασία μετατρέπει το επίπεδο εξάρτημα σε κάτι πιο περίπλοκο και χρήσιμο.

Γιατί τα καλούπια αποτελούν την καρδιά της παραγωγής μεγάλης κλίμακας

Φανταστείτε ότι προσπαθείτε να κατασκευάσετε με το χέρι 10.000 πανομοιότυπες βάσεις για μια γραμμή συναρμολόγησης αυτοκινήτων. Θα χρειαζόταν αιώνες και η ενιαία ποιότητα θα ήταν σχεδόν αδύνατο να επιτευχθεί. Αυτός είναι ακριβώς ο λόγος για τον οποίο τα καλούπια έχουν τόσο μεγάλη σημασία στην παραγωγή.

Τι είναι μια εργασία σφράγισης (stamping) χωρίς κατάλληλα εργαλεία; Απλούστατα — αναποτελεσματική και απρακτική. Όπως αναφέρει η Dynamic Die Supply, τα μήτρες σφράγισης (stamping dies) διευκολύνουν τη μαζική παραγωγή φθηνών, υψηλής ακρίβειας εξαρτημάτων με συνεπή ποιότητα και διαστασιακή ακρίβεια. Αν και η ανάπτυξη αυτών των εργαλείων απαιτεί σημαντικές επενδύσεις σε σχεδιασμό με υπολογιστή (CAD) και εξειδικευμένη τεχνική εμπειρία, αποδεικνύονται ανεκτίμητα όταν οι όγκοι παραγωγής δικαιολογούν το αρχικό κόστος.

Η πραγματική δύναμη μιας μήτρας σφράγισης λαμαρίνας (sheet metal stamping die) βρίσκεται στην επαναληψιμότητα. Μόλις σχεδιαστεί και κατασκευαστεί σωστά, μπορεί να παράγει ταυτόσημα εξαρτήματα κύκλο μετά κύκλου — μερικές φορές με ταχύτητες που υπερβαίνουν τις 1.000 κρούσεις ανά λεπτό. Αυτός ο συνδυασμός ταχύτητας, ακρίβειας και συνέπειας καθιστά τις μήτρες σφράγισης αναπόσπαστο στοιχείο σε όλους τους τομείς, από την αεροδιαστημική μέχρι τα καταναλωτικά ηλεκτρονικά.

Τύποι μητρών εμβολοθλάσεως και πότε να χρησιμοποιείται ο καθένας

Τώρα που κατανοείτε τη λειτουργία ενός μήτρας εκτύπωσης, η επόμενη ερώτηση είναι: ποιος τύπος ταιριάζει στο έργο σας; Η επιλογή λανθασμένου τύπου μήτρας μπορεί να οδηγήσει σε απώλεια προϋπολογισμού, καθυστερήσεις στην παραγωγή ή εξαρτήματα που απλώς δεν πληρούν τις προδιαγραφές. Ας εξετάσουμε λεπτομερώς τους κύριους τύπους μητρών εκτύπωσης και ας δούμε ακριβώς πότε ο καθένας είναι ο πιο κατάλληλος για την πραγματική βιομηχανική παραγωγή.

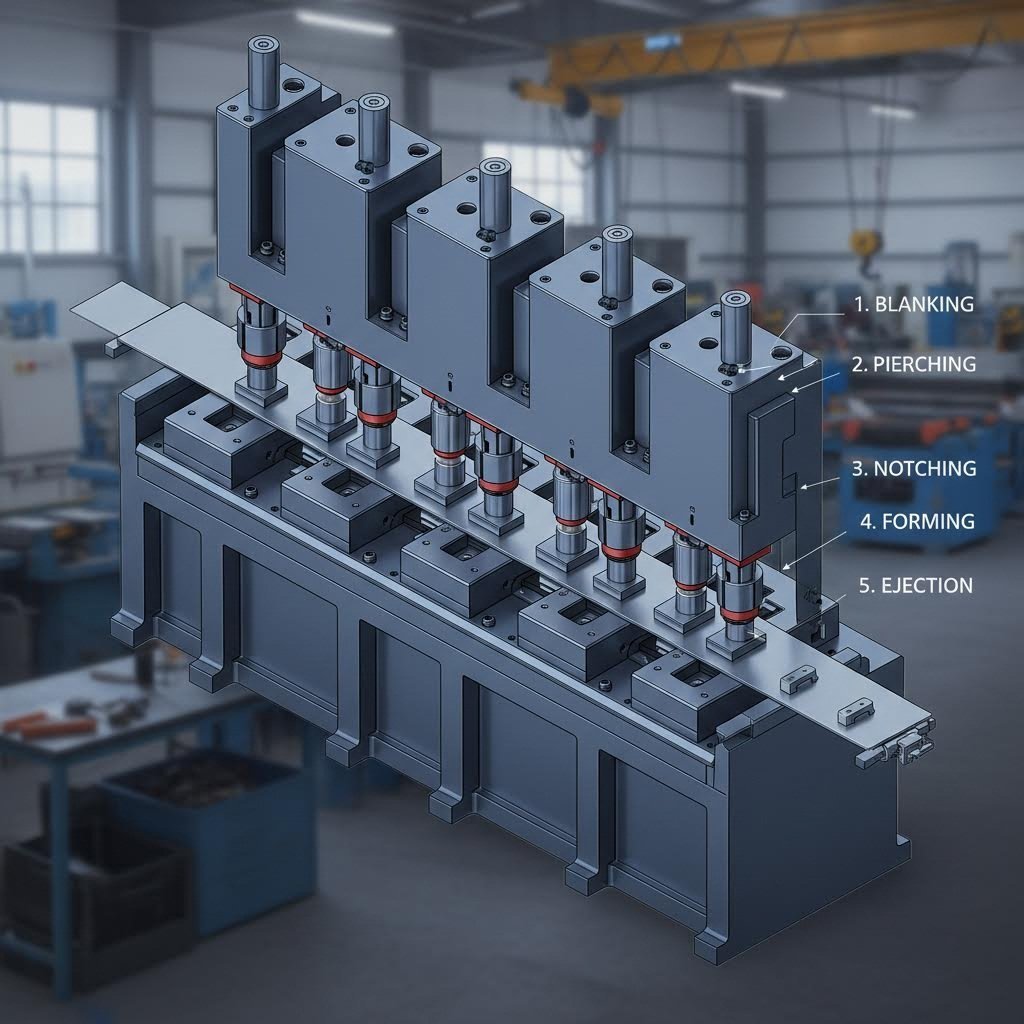

Προοδευτικές Μήτρες για Υψηλής Ταχύτητας Συνεχή Παραγωγή

Φανταστείτε ένα μεταλλικό πηνίο που τροφοδοτείται συνεχώς σε μια πρέσα, ενώ πολλαπλοί σταθμοί λειτουργούν ταυτόχρονα — αυτή είναι η προοδευτική εκτύπωση με μήτρα σε λειτουργία . Σύμφωνα με την Durex Inc., οι προοδευτικές μήτρες αποτελούνται από πολλαπλούς σταθμούς που διατάσσονται σε σειρά, με καθέναν να εκτελεί μια συγκεκριμένη εργασία καθώς το μεταλλικό φύλλο προχωράει μέσα από την πρέσα.

Τι καθιστά τόσο ισχυρή αυτή τη διαμόρφωση κοπτικού εργαλείου; Το εξάρτημα παραμένει συνδεδεμένο με τη βασική λωρίδα από την αρχή μέχρι το τέλος. Η διαχωριστική διαδικασία των επιμέρους εξαρτημάτων από τη φέρουσα λωρίδα πραγματοποιείται μόνο στο τελικό σταθμό. Αυτή η συνεχής ροή εξαλείφει τον χρόνο χειρισμού μεταξύ των επιμέρους εργασιών και μεγιστοποιεί την παραγωγικότητα.

Τα προοδευτικά εργαλεία ξεχωρίζουν όταν χρειάζεστε:

• Παραγωγή Υψηλού Όγκου - Ιδανικά για παρτίδες που απαιτούν χιλιάδες ή εκατομμύρια ταυτόσημα εξαρτήματα
• Περίπλοκες γεωμετρίες μέσω απλών βημάτων - Κάθε σταθμός αναλαμβάνει μία εργασία, προσθέτοντας σταδιακά περιπλοκότητα
• Αυστηρές προδιαγραφές ανοχών - Η συνεχής λωρίδα διατηρεί την ευθυγράμμισή της καθ’ όλη τη διάρκεια της επεξεργασίας
• Γρήγορα κύκλους επεξεργασίας - Τα εξαρτήματα παράγονται με μεγάλη ταχύτητα και υψηλή επαναληψιμότητα

Ωστόσο, τα προοδευτικά εργαλεία απαιτούν σημαντική αρχική επένδυση σε μόνιμα χαλύβδινα εργαλεία. Δεν είναι επίσης κατάλληλα για εξαρτήματα που απαιτούν εργασίες βαθιάς ελάσεως (deep drawing), όπου το βάθος της διαμόρφωσης υπερβαίνει το μέγιστο που μπορεί να υποστηρίξει η συνδεδεμένη λωρίδα.

Μεταφορικά εργαλεία έναντι σύνθετων εργαλείων στην κατασκευή περίπλοκων εξαρτημάτων

Όταν οι προοδευτικοί μήτρες δεν είναι κατάλληλοι για την εφαρμογή, οι κατασκευαστές επιλέγουν συνήθως μεταξύ μητρών μεταφοράς (transfer dies) και σύνθετων μητρών (compound dies). Η κατανόηση των διαφορών τους σας βοηθά να επιλέξετε την κατάλληλη μήτρα για το πρέσα σας, ανάλογα με τη συγκεκριμένη εφαρμογή.

Μεταφορά ψαλιδογραφήσεων αποχωρίζει το εξάρτημα από τη μεταλλική λωρίδα ήδη στην πρώτη λειτουργία. Από εκεί και μετά, μηχανικά «δάχτυλα» μεταφέρουν κάθε μεμονωμένο κομμάτι μέσω πολλαπλών σταθμών, όπου εκτελούνται ξεχωριστές λειτουργίες. Όπως αναφέρει η Engineering Specialties Inc., αυτή η μέθοδος είναι ιδανική για εξαρτήματα με περίπλοκα στοιχεία σχεδιασμού, όπως κυρτώματα (knurls), πτερύγια (ribs) και εσωτερική ή εξωτερική σπείρωση (threading).

Οι μήτρες μεταφοράς (transfer dies) διακρίνονται σε σενάρια που περιλαμβάνουν:

• Εξαρτήματα με βαθιά διαμόρφωση (deep-draw), όπου το βάθος διαμόρφωσης υπερβαίνει τους περιορισμούς της μεταλλικής λωρίδας
• Εφαρμογές με σωλήνες και περίπλοκες συναρμολογήσεις
• Εξαρτήματα που απαιτούν λειτουργίες σε πολλές πλευρές
• Μεγαλύτερα εξαρτήματα τα οποία οι προοδευτικές μήτρες δεν μπορούν να διαχειριστούν αποτελεσματικά

Συνδυασμένο ψυχρό χάλκωμα ακολουθεί εντελώς διαφορετική προσέγγιση. Αντί για πολλαπλές κινήσεις σε διάφορους σταθμούς, οι σύνθετοι καλούπια εκτελούν όλες τις εργασίες κοπής, διάτρησης και κάμψης σε μία μόνο κίνηση. Αυτό τα καθιστά εξαιρετικά γρήγορα για απλούστερα εξαρτήματα. Σύμφωνα με την Worthy Hardware, τα σύνθετα καλούπια είναι ιδιαίτερα οικονομικά για παραγωγή μεσαίων έως υψηλών όγκων επίπεδων εξαρτημάτων, όπως οι ροδέλες.

Το αντάλλαγμα; Τα σύνθετα καλούπια δεν μπορούν να χειριστούν πολύπλοκα τρισδιάστατα σχήματα. Λειτουργούν καλύτερα όταν η γεωμετρία του εξαρτήματος παραμένει σχετικά απλή και επίπεδη.

Σύγκριση Τύπων Καλουπιών: Ένας Πρακτικός Οδηγός Επιλογής

Κατά την αξιολόγηση καλουπιών διαμόρφωσης για το επόμενο σας έργο, διάφοροι παράγοντες καθορίζουν ποιος τύπος παρέχει τα καλύτερα αποτελέσματα. Τα καλούπια και οι διαδικασίες σφράγισης πρέπει να είναι συνεπή με τις απαιτήσεις του εξαρτήματός σας, τον προϋπολογισμό σας και τους στόχους παραγωγής σας. Η παρακάτω σύγκριση αναλύει τα βασικά κριτήρια επιλογής:

Τύπος ξύλου	Περιπλοκότητα Κομματιού	Όγκος παραγωγής	Χρόνος μετασκευής	Τυπικές Εφαρμογές
Προοδευτικός αποθανατικός	Μεσαίος έως υψηλός (δημιουργούνται σταδιακά)	Υψηλός όγκος (χιλιάδες έως εκατομμύρια)	Μεσαίο αρχικό κόστος· γρήγορη αλλαγή παραγωγής	Βραχίονες αυτοκινήτων, σφιγκτήρες, ηλεκτρονικά εξαρτήματα
Μήτρα μεταφοράς	Υψηλή (περίπλοκα σχέδια, βαθιές διαμορφώσεις)	Σύντομες έως μακρές παραγωγικές σειρές (ευέλικτο)	Μεγαλύτερος χρόνος προετοιμασίας· απαιτείται ακριβής στοίχιση	Εξαρτήματα αεροδιαστημικής βιομηχανίας, βαριά μηχανήματα, εξαρτήματα σωλήνων
Συνδυασμένη περιτομή	Χαμηλή έως μεσαία (μόνο επίπεδα εξαρτήματα)	Μέτριος έως υψηλός όγκος	Γρήγορη προετοιμασία· λειτουργία με μία κίνηση	Δακτύλιοι στεγανότητας, παρεμβύσματα, απλά επίπεδα εξαρτήματα
Συνδυασμένο μήτρα	Μεσαία (ταυτόχρονη κοπή και διαμόρφωση)	Μεσαίος Όγκος	Μεσαίο επίπεδο πολυπλοκότητας προετοιμασίας	Εξαρτήματα που απαιτούν ταυτόχρονα κοπή και διαμόρφωση σε έναν κύκλο λειτουργίας του πρεσσ

Πέρα από αυτές τις τέσσερις κύριες κατηγορίες, ειδικά μήτρες όπως οι μήτρες αποκοπής (blanking dies), οι μήτρες κοπής με πίεση (coining dies) και οι μήτρες ανάγλυφης επεξεργασίας (embossing dies) εξυπηρετούν ειδικές λειτουργίες. Οι μήτρες αποκοπής κόβουν συγκεκριμένα σχήματα από λαμαρίνα ως προετοιμαστικό βήμα. Οι μήτρες κοπής με πίεση δημιουργούν εξαιρετικά ακριβή και λεπτομερή εξαρτήματα για κοσμήματα ή ιατρικές συσκευές. Οι μήτρες ανάγλυφης επεξεργασίας προσθέτουν ανάγλυφα ή εντοπισμένα μοτίβα για αισθητικούς ή λειτουργικούς σκοπούς.

Η κατάλληλη επιλογή εξαρτάται τελικά από την ισορροπία μεταξύ της πολυπλοκότητας του εξαρτήματος και της οικονομικότητας της παραγωγής. Για απλά εξαρτήματα μεγάλης παραγωγής προτιμώνται οι σύνθετες (compound) ή οι προοδευτικές (progressive) μέθοδοι, ενώ για πολύπλοκες συναρμολογήσεις είναι προτιμότερη η ευελιξία των μητρών μεταφοράς (transfer dies). Η κατανόηση αυτών των διαφορών σας προετοιμάζει για την επόμενη κρίσιμη πτυχή: ποια υλικά και εξαρτήματα αποτελούν την ίδια τη μήτρα.

Εξαρτήματα Μητρών Σφυρηλάτησης και Επιλογή Υλικών

Έχετε επιλέξει τον κατάλληλο τύπο μήτρας για το έργο σας — αλλά τι πραγματικά περιέχεται εντός αυτής της εργαλειομηχανής; Η κατανόηση των συστατικών μερών των μητρών κοπής διαχωρίζει τους μηχανικούς που επιλύουν προβλήματα από εκείνους που τα προλαμβάνουν εντελώς. Ας «κόψουμε» μια τυπική μητρα κοπής μετάλλου και να εξετάσουμε τα κρίσιμα μέρη που καθορίζουν εάν θα παράγετε τέλεια εξαρτήματα ή θα αντιμετωπίζετε συνεχώς προβλήματα ποιότητας.

Βασικά Συστατικά Μητρών: Από το Πούντσο έως την Πλάκα Αποχώρησης

Φέρετε υπόψη μια μητρα μετάλλου ως μια ακριβώς μηχανολογικά σχεδιασμένη συναρμολόγηση όπου κάθε συστατικό μέρος εξυπηρετεί μια συγκεκριμένη λειτουργία. Σύμφωνα με τον οδηγό συστατικών μητρών κοπής της U-Need, η κατασκευή, το υλικό και η ακεραιότητα των επιμέρους μερών καθορίζουν περισσότερο από το 90% της συνολικής απόδοσης του εργαλείου και της διάρκειας ζωής του.

Παρακάτω αναφέρονται τα βασικά συστατικά που θα βρείτε στις περισσότερες μήτρες λαμαρίνας:

• Υποστηρίγματα Μητρών (Άνω και Κάτω) - Οι βαριές βάσεις που αποτελούν τα ανώτερα και κατώτερα μισά του συνόλου καλουπιών. Το κάτω πέλμα τοποθετείται στο κρεβάτι της πρέσας, ενώ το άνω πέλμα συνδέεται με τον εμβολοφόρο μοχλό. Αυτά παρέχουν το δομικό υπόβαθρο που διατηρεί όλα τα στοιχεία σε σωστή στοίχιση.
• Οδηγών και φωτοκόλλητων - Ακριβείς, επεξεργασμένες και ενισχυμένες καρφίτσες σε ένα από τα πέλματα του καλουπιού, οι οποίες ολισθαίνουν σε αντίστοιχα ακριβή μανίκια στο άλλο πέλμα. Διασφαλίζουν την τέλεια στοίχιση μεταξύ των ανώτερων και κατώτερων μισών κατά τη διάρκεια κάθε κίνησης της πρέσας.
• Διαμορφωτικά - Τα αρσενικά στοιχεία που εκτελούν λειτουργίες διάτρησης, αποκοπής ή διαμόρφωσης. Αυτά έρχονται σε άμεση επαφή με το εξάρτημα εργασίας και υφίστανται τη μεγαλύτερη μηχανική τάση κατά τη λειτουργία.
• Κουμπιά Καλουπιών - Τα θηλυκά αντίστοιχα των διατρητικών στοιχείων (punches) στις λειτουργίες κοπής. Κάθε κουμπί διαθέτει μια ακριβώς επεξεργασμένη οπή που αντιστοιχεί στο προφίλ του διατρητικού στοιχείου, με ειδικές επιτρεπόμενες ανοχές διακένου.
• Πλάκες αποκόλλησης - Κρίσιμα για την αφαίρεση του υλικού από τα διατρητικά στοιχεία μετά τη διάτρηση ή την αποκοπή. Χωρίς επαρκή δύναμη αποκόλλησης, τα εξαρτήματα παραμένουν προσκολλημένα στην εργαλειομηχανή και η παραγωγή διακόπτεται.
• Πλάκες υποστήριξης - Σκληρυμένες πλάκες τοποθετημένες πίσω από τα εμβόλια και τα κουμπιά του μήτρας, οι οποίες απορροφούν τις δυνάμεις κρούσης και εμποδίζουν την παραμόρφωση του εργαλείου.
• Οδηγοί - Ακριβείς καρφίτσες που εντοπίζουν με ακρίβεια το λωρίδιο υλικού σε κάθε σταθμό, γεγονός ιδιαίτερα κρίσιμο στις προοδευτικές μήτρες σφυρηλάτησης χάλυβα.

Μια μικρή απόκλιση μόλις λίγων μικρομέτρων σε οποιοδήποτε εξάρτημα μπορεί να προκαλέσει μια αλυσιδωτή αντίδραση αποτυχιών: λανθασμένες διαστάσεις του εξαρτήματος, πρόωρη φθορά του εργαλείου, ακριβή απρόβλεπτη διακοπή λειτουργίας και αυξημένα ποσοστά απορριμμάτων. Γι’ αυτόν ακριβώς τον λόγο είναι τόσο σημαντικό να κατανοούμε τη λειτουργία κάθε εξαρτήματος.

Επιλογή Υλικού για Ανθεκτικότητα και Ακρίβεια

Γιατί ορισμένες μήτρες μορφοποίησης μετάλλων λειτουργούν για 500.000 κύκλους, ενώ άλλες αποτυγχάνουν ήδη στους 50.000; Η επιλογή του υλικού είναι συχνά ο καθοριστικός παράγοντας. Η επιλογή του κατάλληλου χάλυβα εργαλείου ή ενός ειδικού κράματος για κάθε εξάρτημα της μήτρας σφυρηλάτησης απαιτεί την εξισορρόπηση σκληρότητας, τανυστικότητας, αντοχής στη φθορά και θερμικής σταθερότητας.

Σύμφωνα με τον οδηγό υλικών εργαλείων και μητρών της Neway, το καθένα από αυτά τα χαρακτηριστικά συνεισφέρει τα εξής:

• Σκληρότητα - Οι εργαλειοχάλυβες πρέπει να έχουν σκληρότητα 44–52 HRC (κλίμακα Rockwell) για γενική κοπή με μήτρα, ή μέχρι 60 HRC για απαιτητικές εφαρμογές κρύας επεξεργασίας
• Αντοχή - Προστατεύει από αποθρυψίδωση και ραγδαία ρηγμάτωση κατά την επαναλαμβανόμενη μηχανική κρούση· επιθυμητές είναι τιμές Charpy V-notch μεγαλύτερες των 20 J για πολύπλοκες μήτρες
• Αντίσταση στη φθορά - Καθορίζει το χρονικό διάστημα κατά το οποίο οι ακμές κοπής και οι επιφάνειες διαμόρφωσης διατηρούν τη γεωμετρική τους ακρίβεια
• Διαστατική Σταθερότητα - Τα υλικά με χαμηλή παραμόρφωση διατηρούν την ακρίβεια μετά τη θερμική κατεργασία· η όγκος-συρρίκνωση κάτω του 0,3 % θεωρείται συνήθως αποδεκτή

Συνηθισμένα υλικά που χρησιμοποιούνται σε εξαρτήματα μητρών κοπής με μήτρα περιλαμβάνουν:

Υλικό	Περιοχή Σκληρότητας	Καλύτερες Εφαρμογές	Βασικά πλεονεκτήματα
Εργαλειοχάλυβας D2	58-62 HRC	Μήτρες αποκοπής, μήτρες περικοπής, κοπή λεπτών ελασμάτων	Υψηλή περιεκτικότητα χρωμίου (~12 %) παρέχει εξαιρετική αντοχή στη φθορά
Εργαλειοθηκών Χάλυβας A2	56-60 HRC	Μήτρες γενικής χρήσης, εργαλεία διαμόρφωσης, ενσωματώματα	Καλή διαστατική σταθερότητα και ισορροπημένη ταυτόχρονη αντοχή
Χάλυβας εργαλείου S7	54–56 HRC	Μήτρες κοπής, εφαρμογές με υψηλή επιβάρυνση κρούσης	Εξαιρετική αντοχή στην κρούση χωρίς ευθραυστότητα
Καρβίδιο βολφραμίου	>80 HRC	Ενθέματα υψηλής φθοράς, εργαλεία κοπής μεγάλης διάρκειας ζωής	Υψηλότατη θλιπτική αντοχή και διάρκεια ζωής λόγω φθοράς
Θερμοανθεκτικό χάλυβα H13	44–52 HRC	Μήτρες που εκτίθενται σε υψηλές θερμοκρασίες	Εξαιρετική ισορροπία μεταξύ αντοχής, τανυστικότητας και αντοχής στη θερμότητα

Ο χάλυβας εργαλείων D2 παραμένει μια δημοφιλής επιλογή για κατεργασίες σφράγισης σε χαμηλή θερμοκρασία λόγω της εξαιρετικής του αντοχής στην απόσβεση. Ωστόσο, δεν διαθέτει την τανυστικότητα που απαιτείται για εφαρμογές υψηλής κρούσης. Για εξαρτήματα που υφίστανται επαναλαμβανόμενα φορτία κρούσης, ο χάλυβας S7 προσφέρει ανώτερη απόδοση, παρά τους χαμηλότερους αριθμούς σκληρότητας.

Οι καρβιδικές ενθέσεις αποτελούν την προηγμένη επιλογή, όταν η διάρκεια ζωής του καλουπιού δικαιολογεί την επένδυση. Παρόλο που είναι πιο εύθραυστες από τα εργαλειοχάλυβα, οι καρβιδικές εξαρτήσεις υπερβαίνουν συνήθως κατά 5–10 φορές τη διάρκεια ζωής των αντίστοιχων εξαρτήσεων από χάλυβα σε εφαρμογές βαρέως εργασίας με αποτύπωση σε αποξεστικά υλικά. Πολλοί κατασκευαστές χρησιμοποιούν το καρβίδιο στρατηγικά — τοποθετώντας ενθέσεις μόνο στις περιοχές με υψηλή φθορά, αντί να κατασκευάζουν ολόκληρα εξαρτήματα από αυτό το ακριβό υλικό.

Ειδικές επιστρώσεις, όπως το νιτρίδιο του τιτανίου (TiN) ή ο διαμαντοειδής άνθρακας (DLC), επεκτείνουν περαιτέρω τη διάρκεια ζωής των εργαλείων μειώνοντας την τριβή και βελτιώνοντας τη σκληρότητα της επιφάνειας. Αυτές οι επεξεργασίες αποδεικνύονται ιδιαίτερα χρήσιμες κατά την αποτύπωση ανοξείδωτου χάλυβα, αλουμινίου ή άλλων υλικών που τείνουν να προκαλούν γκαλινγκ.

Οι επιτεύξιμες ανοχές εξαρτώνται σε μεγάλο βαθμό τόσο από τα υλικά των εξαρτημάτων όσο και από τη διάταξη των καλουπιών. Τα ακριβείας λειασμένα εξαρτήματα μπορούν να διατηρούν ανοχές ±0,001 mm σύμφωνα με τα βιομηχανικά πρότυπα, ενώ τα τυπικά εργαλεία λειτουργούν συνήθως με ανοχές ±0,025 mm ή χαλαρότερες. Τα προοδευτικά καλούπια επιτυγχάνουν γενικά στενότερες ανοχές από τις μονοσταθμιαίες διατάξεις, καθώς η συνεχής λωρίδα διατηρεί σταθερή θέση καθ’ όλη τη διάρκεια της επεξεργασίας.

Αφού κατανοηθούν τα εξαρτήματα και τα υλικά, το επόμενο λογικό βήμα αφορά τον τρόπο με τον οποίο οι μηχανικοί σχεδιάζουν αυτές τις πολύπλοκες συναρμολογήσεις — από τα αρχικά μοντέλα CAD μέχρι τα εργαλεία παραγωγής που έχουν επαληθευτεί μέσω προσομοίωσης.

Η Διαδικασία Σχεδιασμού Μήτρας: Από την Ιδέα έως την Παραγωγή

Έχετε επιλέξει τον κατάλληλο τύπο μήτρας και κατανοείτε τα υλικά που εμπλέκονται — αλλά πώς γίνεται, στην πραγματικότητα, η σχεδίαση μιας μήτρας εκτύπωσης; Η διαδρομή από την αρχική ιδέα μέχρι την έτοιμη για παραγωγή μήτρα περιλαμβάνει εξελιγμένο λογισμικό, προσεκτική ανάλυση και επαναληπτική βελτιστοποίηση. Η ορθή εφαρμογή αυτής της διαδικασίας μήτρας καθορίζει εάν η πρώτη σας παραγωγική παρτίδα θα παράγει τέλεια εξαρτήματα ή ακριβά απόβλητα.

Από το μοντέλο CAD στη μήτρα σχεδιασμένη για παραγωγή

Η σύγχρονη σχεδίαση μητρών εκτύπωσης μετάλλων ξεκινά πολύ πριν από τη μηχανική κατεργασία οποιουδήποτε μετάλλου. Η διαδικασία εκτύπωσης ξεκινά ψηφιακά, με τους μηχανικούς να μετατρέπουν τη γεωμετρία του εξαρτήματος σε κατασκευάσιμη μήτρα μέσω μιας δομημένης ροής εργασίας.

Η τυπική ακολουθία σχεδιασμού ακολουθεί τα παρακάτω στάδια:

• Ανάλυση εξαρτήματος - Οι μηχανικοί εξετάζουν τη γεωμετρία του τελικού εξαρτήματος, προσδιορίζοντας τις απαιτήσεις διαμόρφωσης, τις κρίσιμες διαστάσεις και τις πιθανές περιοχές προβλημάτων
• Σχεδιασμός Διαδικασίας - Καθορίζεται η σειρά των εργασιών, ο αριθμός των σταθμών και η συνολική διάταξη της μήτρας που απαιτείται για την παραγωγή του εξαρτήματος
• Ανάπτυξη Αποβλήτου - Υπολογισμός του βέλτιστου μεγέθους και σχήματος του επίπεδου προτύπου που θα σχηματίσει την τελική γεωμετρία με ελάχιστες απώλειες
• Διάταξη κοπτικού - Δημιουργία της γενικής διάταξης των διατρητικών εργαλείων, των επιφανειών διαμόρφωσης και των χαρακτηριστικών χειρισμού του υλικού εντός του συνόλου καλουπιών
• Λεπτομερή σχεδιασμό - Μηχανικός σχεδιασμός επιμέρους συστατικών, συμπεριλαμβανομένων διατρητικών εργαλείων, κουμπιών καλουπιών, αποσπαστικών πλακών και συστημάτων καθοδήγησης
• Προγραμματισμός CAM - Δημιουργία διαδρομών εργαλείου για την κατεργασία με CNC των συστατικών του καλουπιού

Η ενσωμάτωση CAD/CAM έχει μεταμορφώσει τον τρόπο με τον οποίο οι μηχανικοί αντιμετωπίζουν αυτήν τη ροή εργασίας. Οι σημερινές πλατφόρμες σχεδιασμού επιτρέπουν την αδιάλειπτη μετάβαση από τρισδιάστατα στερεά μοντέλα σε οδηγίες κατεργασίας χωρίς χειροκίνητη μετάφραση δεδομένων. Ο παραμετρικός σχεδιασμός διευκολύνει τις γρήγορες επαναλήψεις σχεδιασμού — αν αλλάξετε τη διάμετρο ενός διατρητικού εργαλείου στο μοντέλο CAD, όλα τα σχετικά συστατικά ενημερώνονται αυτόματα.

Τι καθιστά μια σχεδίαση καλουπιού κατασκευής πραγματικά έτοιμη για παραγωγή; Πέρα από τη γεωμετρική ακρίβεια, οι μηχανικοί πρέπει να λαμβάνουν υπόψη την ελαστική ανάκαμψη του υλικού, την παραμόρφωση του πρεσαρίσματος, τη θερμική διαστολή και τα επιτρεπόμενα περιθώρια φθοράς. Αυτοί οι παράγοντες σπάνια εμφανίζονται σε βιβλία μαθημάτων, αλλά κυριαρχούν στην πραγματική απόδοση των εργαλείων.

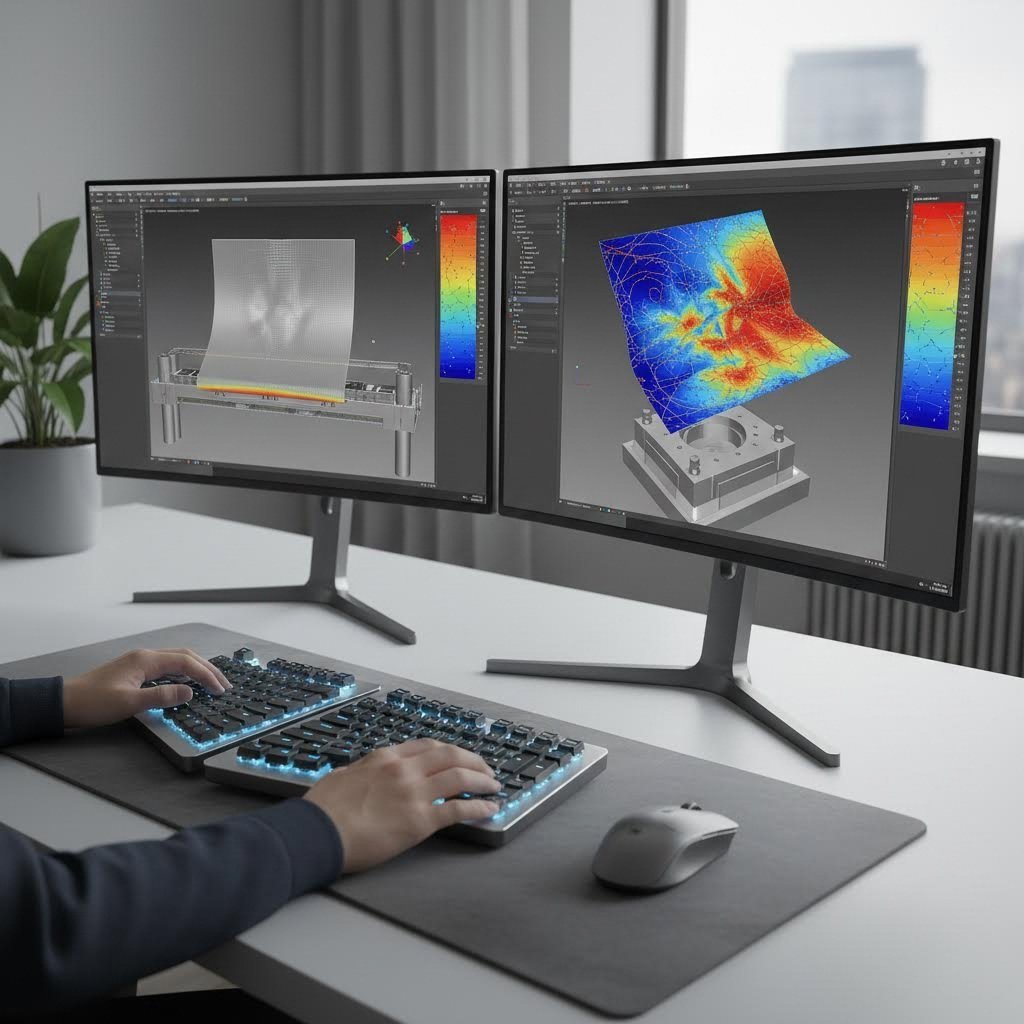

Πώς η προσομοίωση αποτρέπει ακριβά λάθη σχεδιασμού

Φανταστείτε ότι ανακαλύπτετε ότι τα νεοκατασκευασμένα εργαλεία σας παράγουν εξαρτήματα με ρυτίδες — μετά από εβδομάδες και χιλιάδες δολάρια που έχουν ήδη δαπανηθεί για την κατασκευή τους. Αυτό το σενάριο επαναλαμβανόταν συχνά πριν από την επανάσταση που προκάλεσε το λογισμικό προσομοίωσης στον σχεδιασμό καλουπιών ελάσματος.

Σύμφωνα με Dutton Simulation , η προσομοίωση εργαλείων πρεσαρίσματος χρησιμοποιείται ευρέως από τις αρχές της δεκαετίας του 1990 με ένα σαφές στόχο: «να εξαλείψει την αβεβαιότητα από τη διαδικασία σχεδιασμού των καλουπιών προβλέποντας εκ των προτέρων προβλήματα όπως ρωγμές, ρυτίδες, λεπταίνσεις, επιφανειακές ατέλειες και ελαστική ανάκαμψη, πριν ακόμη χυθεί οποιοδήποτε μέταλλο». Διεθνείς βαθμονομήσεις όπως η NUMISHEET έχουν επανειλημμένως επιβεβαιώσει την ακρίβεια αυτών των μεθόδων.

Σύγχρονες προσομοιώσεις CAE (Υπολογιστική Μηχανική) αναγνωρίζουν κρίσιμα προβλήματα τα οποία, διαφορετικά, θα εμφανίζονταν μόνο κατά τις φυσικές δοκιμές:

• Πρόβλεψη ελαστικής επαναφοράς - Ως Εξηγεί η μηχανική ομάδα της Keysight , οι προηγμένοι υψηλής αντοχής χάλυβες και οι κράματα αλουμινίου εμφανίζουν σημαντική ελαστική ανάκαμψη μετά τη διαμόρφωση. Η προσομοίωση προβλέπει αυτή τη συμπεριφορά, επιτρέποντας στους μηχανικούς να προσαρμόσουν τη γεωμετρία των εργαλείων πριν από την κατασκευή τους.
• Ανάλυση Ρυτίδων - Πλεονάζουσα ύλη στις ζώνες συμπίεσης προκαλεί ρυτίδες που καταστρέφουν την ποιότητα του εξαρτήματος. Η προσομοίωση αποκαλύπτει τις περιοχές όπου οι ρυθμίσεις της πίεσης του συγκρατητή ελάσματος ή οι αλλαγές στη γεωμετρία της προσθήκης (addendum) αποτρέπουν αυτά τα ελαττώματα.
• Κίνδυνος Λεπταίνσεως και Ραγίσματος - Υπερβολικά έντονη έκταση λεπταίνει το υλικό πέραν των αποδεκτών ορίων, οδηγώντας τελικά σε ραγίσματα. Η προσομοίωση χαρτογραφεί την κατανομή του πάχους σε ολόκληρη την επιφάνεια του εξαρτήματος.
• Αξιολόγηση ποιότητας επιφάνειας - Για ορατά εξαρτήματα, η προσομοίωση μπορεί να αξιολογήσει την αισθητική ποιότητα μέσω ψηφιακών καμπυλών λείανσης (digital stoning contours) ή εικονικής ανάλυσης φωτισμού (virtual lightroom analysis), η οποία μιμείται τις τεχνικές επιθεώρησης που εφαρμόζονται στην παραγωγική γραμμή.

Τα προγράμματα λογισμικού όπως το eta/DYNAFORM και το FASTFORM Advanced αποτελούν την τωρινή κατάσταση της τέχνης για εφαρμογές κατασκευής μήτρας. Αυτά τα εργαλεία περιλαμβάνουν λεπτομερή πεπερασμένα στοιχεία μοντέλα που λαμβάνουν υπόψη την καμπυλότητα του σφιγκτήρα ελάσματος, τη γεωμετρία των αυλακιών έλξης, τις συνθήκες λίπανσης και ακόμη και τις διακυμάνσεις των μηχανικών ιδιοτήτων του υλικού εντός της ίδιας παρτίδας.

Η επιχειρηματική αιτιολόγηση για την προσομοίωση είναι πειστική. Οι φυσικές δοκιμές μήτρας καταναλώνουν εβδομάδες χρόνου λειτουργίας του τύπου, απαιτούν εξειδικευμένους τεχνικούς και συχνά επιβάλλουν πολλαπλούς κύκλους διόρθωσης. Οι εικονικές δοκιμές συρρικνώνουν δραματικά αυτό το χρονοδιάγραμμα, εντοπίζοντας προβλήματα που η φυσική δοκιμή θα μπορούσε να παραλείψει εντελώς. Όπως σημειώνει η Keysight, η προσομοίωση βοηθά «να προβλεφθούν και να προληφθούν εγκαίρως ελαττώματα κατά τη φάση σχεδιασμού, απλοποιώντας τις λειτουργίες και διασφαλίζοντας ότι τα εξαρτήματα πληρούν αυστηρά πρότυπα ποιότητας από την αρχή.»

Ίσως το πιο πολύτιμο είναι η αντιστάθμιση της ελαστικής ανάκαμψης — η ημιαυτόματη ρύθμιση των επιφανειών των εργαλείων για να αντισταθμιστεί η ελαστική ανάκαμψη του υλικού. Χωρίς προσομοίωση, οι μηχανικοί βασίζονται σε εμπειρικούς κανόνες που δεν λειτουργούν με συνέπεια σε διαφορετικά υλικά και γεωμετρίες. Με την προσομοίωση, η αντιστάθμιση γίνεται συστηματική και προβλέψιμη, μειώνοντας τους κύκλους επανάληψης από πολλούς σε λίγους.

Η διαδικασία επαναλαμβανόμενης βελτίωσης ακολουθεί συνήθως το εξής μοτίβο: προσομοίωση του αρχικού σχεδιασμού, εντοπισμός ελαττωμάτων, τροποποίηση της γεωμετρίας των καλουπιών ή των παραμέτρων της διαδικασίας, επαναπροσομοίωση και επανάληψη μέχρις ότου τα αποτελέσματα πληρούν τις προδιαγραφές. Κάθε εικονικός κύκλος διαρκεί ώρες, αντί για τις ημέρες ή τις εβδομάδες που απαιτούνται για τους φυσικούς κύκλους. Αυτή η επιτάχυνση αλλάζει ουσιαστικά την οικονομική δυναμική των έργων — επιτρέποντας ευρύτερη εξερεύνηση σχεδιασμού εντός του ίδιου χρονοδιαγράμματος και προϋπολογισμού.

Η κατανόηση των δυνατοτήτων της προσομοίωσης σας προετοιμάζει για την επόμενη κρίσιμη σχέση στις εργασίες κοπής/διαμόρφωσης: την αντιστοίχιση του σχεδιασμού των καλουπιών σας με τις προδιαγραφές του εξοπλισμού των πρεσών.

Σχέση Πρέσας και Μήτρας στις Εργασίες Σφράγισης Μετάλλου

Έχετε σχεδιάσει την τέλεια μήτρα — τι γίνεται τώρα; Χωρίς την κατάλληλη πρέσα για να την κινήσει, ακόμα και η τέλεια εργαλειοθήκη παράγει μόνο απογοήτευση. Η σχέση μεταξύ των μητρών σφράγισης και των πρεσών σφράγισης μετάλλου καθορίζει εάν η παραγωγική διαδικασία σας λειτουργεί ομαλά ή σταματά απότομα. Ας εξερευνήσουμε τα πρακτικά κριτήρια επιλογής που διασφαλίζουν ότι η μήτρα και η πρέσα σας λειτουργούν εναρμονικά, όπως προβλέπεται.

Προσαρμογή των Απαιτήσεων της Μήτρας στις Δυνατότητες της Πρέσας

Φανταστείτε την πρέσα σφράγισης λαμαρίνας ως τον κινητήρα και τη μήτρα ως το ειδικό εργαλείο που προσαρτάται σε αυτήν. Εάν τις αντιστοιχίσετε λανθασμένα, θα σας λείψει είτε η δύναμη για να διαμορφώσετε τα εξαρτήματα είτε θα υπερφορτώσετε την ευαίσθητη εργαλειοθήκη με υπερβολική δύναμη. Πολλοί κρίσιμοι παράγοντες πρέπει να συμφωνούν για την επιτυχή πραγματοποίηση εργασιών σφράγισης και πίεσης.

Βασικοί παράγοντες συμβατότητας πρέσας–μήτρας περιλαμβάνουν:

• Χωρητικότητα τόνων - Η πρέσα πρέπει να παρέχει επαρκή δύναμη για την ολοκλήρωση όλων των εργασιών διαμόρφωσης και κοπής. Υπολογίστε την απαιτούμενη τονάζα με βάση το πάχος του υλικού, την εφελκυστική του αντοχή και τη συνολική περίμετρο κοπής. Προσθέστε πάντα περιθώριο ασφαλείας 20–30% επάνω από τις θεωρητικές απαιτήσεις.
• Διαστάσεις Βάσης (Διαστάσεις Στηρίγματος) - Η βάση της πρέσας πρέπει να χωράει ολόκληρο το αποτύπωμα του καλουπιού με επαρκή περιθώριο για σύσφιξη και χειρισμό του υλικού. Τα υπερβολικά μεγάλα καλούπια σε υπερβολικά μικρές βάσεις προκαλούν προβλήματα στον συγχρονισμό και κινδύνους ασφαλείας.
• Διάρκεια εγχείρησης - Επαρκής διαδρομή του εμβόλου διασφαλίζει ότι τα διατρητικά απομακρύνονται πλήρως από το εξάρτημα κατά την ανάκτηση. Οι εργασίες βαθιάς διαμόρφωσης (deep draw) απαιτούν μεγαλύτερες διαδρομές από τις απλές εργασίες κοπής (blanking).
• Ύψος κλεισίματος - Η απόσταση μεταξύ βάσης και εμβόλου στο κατώτερο νεκρό σημείο (bottom dead center) πρέπει να αντιστοιχεί στο κλειστό ύψος του καλουπιού. Τα ρυθμιζόμενα ύψη κλεισίματος προσφέρουν ευελιξία για διαφορετικές διαμορφώσεις εργαλείων.
• Δυνατότητες Ταχύτητας - Οι ρυθμοί παραγωγής εξαρτώνται από τους κύκλους ανά λεπτό (SPM). Οι προοδευτικές μήτρες λειτουργούν συχνά σε 200–1.000+ SPM, ενώ οι πιο περίπλοκες μεταφορικές διαδικασίες μπορεί να απαιτούν χαμηλότερες ταχύτητες για να εξασφαλιστεί η ακρίβεια της χειριστικής επεξεργασίας του υλικού.
• Συμβατότητα με το σύστημα τροφοδοσίας - Οι προοδευτικές διαδικασίες με τροφοδοσία από κοίλα απαιτούν σερβο-τροφοδοτικά συγχρονισμένα με την κίνηση της πρέσας. Οι μεταφορικές μήτρες απαιτούν μηχανικά δάχτυλα ή ρομποτική χειριστική επεξεργασία, που πρέπει να είναι συγχρονισμένη με το χρονισμό της πρέσας.

Λανθασμένος υπολογισμός της δύναμης (tonnage) δημιουργεί αμέσως προβλήματα. Ανεπαρκής δύναμη οδηγεί σε ατελή διαμόρφωση, διαστασιακά σφάλματα ή διακοπή της παραγωγής. Υπερβολική δύναμη επιταχύνει τη φθορά της μήτρας και ενέχει κίνδυνο καταστροφικής αστοχίας του εργαλείου.

Κρίσιμες προδιαγραφές πρέσας για επιτυχημένες διαδικασίες διαμόρφωσης με μήτρες

Πέραν της βασικής συμβατότητας, διάφορες προδιαγραφές της πρέσας επηρεάζουν άμεσα την ποιότητα του εξαρτήματος και την αποδοτικότητα της παραγωγής. Η κατανόηση αυτών των παραμέτρων σας βοηθά να επιλέξετε εξοπλισμό που μεγιστοποιεί την επένδυσή σας στις μήτρες.

Η μηχανή διαμόρφωσης με μήτρες πρέπει να παρέχει:

• Παραλληλισμό και σκληρότητα - Η παραλληλότητα μεταξύ εμβόλου και κρεβατιού εντός 0,001 ιντσών ανά πόδα αποτρέπει την ανομοιόμορφη φθορά και τη διαστασιακή παρέκκλιση. Η σκληρότητα του πλαισίου ελαχιστοποιεί την παραμόρφωση υπό φόρτιση.
• Προφίλ Ταχύτητας Διαδρομής - Οι πρεσσώνες με κινητήρα servo προσφέρουν προγραμματιζόμενες καμπύλες ταχύτητας που επιβραδύνουν το έμβολο κατά τις κρίσιμες φάσεις διαμόρφωσης, μειώνοντας έτσι την τάση κρούσης στα εργαλεία.
• Συστήματα αντίβαρου - Η κατάλληλη εξισορρόπηση αποτρέπει την πτώση της διαδρομής και διασφαλίζει συνεπή θέση στο κατώτερο νεκρό σημείο (Bottom Dead Center).
• Δυνατότητα Γρήγορης Αλλαγής Καλουπιού - Για εργασίες που εκτελούνται με πολλούς αριθμούς εξαρτημάτων, τα συστήματα γρήγορης αλλαγής ελαχιστοποιούν τον χρόνο αδράνειας μεταξύ των παραγωγικών κύκλων.

Η διαδικασία σφράγισης μετάλλου ακολουθεί μια συνεκτική ροή, ανεξάρτητα από τον τύπο της μήτρας. Το υλικό τροφοδοτείται στην κατάλληλη θέση — είτε ως μεμονωμένα κομμάτια είτε από συνεχή ταινία. Οι οδηγοί ή οι καθοριστικοί πείροι τοποθετούν με ακρίβεια το εξάρτημα εργασίας. Η γραμμή της πρέσας κατεβαίνει, συνδέοντας τα ανώτερα στοιχεία της μήτρας με την κάτω εργαλειομηχανή. Οι λειτουργίες διαμόρφωσης και κοπής ολοκληρώνονται στο κατώτερο νεκρό σημείο. Η γραμμή ανεβαίνει ενώ οι αποστραγγιστές αφαιρούν το εξάρτημα από τα σφυριά. Τέλος, τα συστήματα εκτόξευσης ή οι μηχανικές μεταφορές μετακινούν τα τελικά εξαρτήματα μακριά από τη ζώνη εργασίας πριν αρχίσει ο επόμενος κύκλος.

Η ποιότητα των ελασμάτων από λαμαρίνα εξαρτάται σε μεγάλο βαθμό από αυτόν τον συγχρονισμένο «χορό» μεταξύ της κίνησης της πρέσας και της λειτουργίας της μήτρας. Σφάλματα χρονισμού που μετρώνται σε χιλιοστά του δευτερολέπτου μπορούν να προκαλέσουν προβλήματα τροφοδοσίας, ατελείς λειτουργίες ή ζημιά στην εργαλειομηχανή. Οι σύγχρονοι έλεγχοι των πρεσών παρακολουθούν σε πραγματικό χρόνο δεκάδες παραμέτρους και διακόπτουν αμέσως την παραγωγή όταν οι αισθητήρες ανιχνεύσουν ασυνήθιστες συνθήκες.

Ο σχεδιασμός της μήτρας πρέπει να λαμβάνει υπόψη αυτές τις προδιαγραφές του πρεσαρίσματος από τα πρώτα στάδια της ιδέας. Μία μήτρα που έχει σχεδιαστεί για μηχανικό πρέσα 200 τόνων δεν θα λειτουργήσει κατά τον ίδιο τρόπο σε υδραυλική μονάδα 200 τόνων — οι καμπύλες εφαρμογής της δύναμης διαφέρουν σημαντικά. Παρομοίως, τα εργαλεία που έχουν σχεδιαστεί για υψηλής ταχύτητας προοδευτική λειτουργία απαιτούν διαφορετικά κενά και διαφορετικές διαμορφώσεις αποκολλητήρων από εκείνα που προορίζονται για πιο αργές εφαρμογές μεταφοράς.

Όταν το πρέσα και η μήτρα είναι κατάλληλα ταιριασμένα, η εστίαση μετατοπίζεται στη διατήρηση συνεκτικής ποιότητας παραγωγής — και στη γνώση του τρόπου διάγνωσης προβλημάτων όταν αυτά προκύψουν αναπόφευκτα.

Αντιμετώπιση συνηθισμένων προβλημάτων κοπής με καλούπι

Η πρεσα σας λειτουργεί, η μήτρα σας είναι τοποθετημένη — αλλά κάτι δεν πάει καλά. Ίσως τα εξαρτήματα παρουσιάζουν υπερβολικές ακμές, ή οι διαστάσεις τους αποκλίνουν συνεχώς από τις επιτρεπόμενες τιμές ανοχής. Κάθε διαδικασία σφράγισης (stamping) συναντά τελικά προβλήματα που απειλούν την ποιότητα της παραγωγής. Η γνώση του πώς να διαγνώσετε και να επιλύσετε αυτά τα προβλήματα διαχωρίζει τους έμπειρους μηχανικούς από εκείνους που αγωνίζονται να βρουν λύσεις. Ας εξερευνήσουμε τα πιο συνηθισμένα προβλήματα με τις μήτρες σφράγισης λαμαρίνας και τις συστηματικές προσεγγίσεις που τα επιλύουν.

Διάγνωση συνηθισμένων ελαττωμάτων σφράγισης σε επίπεδο μήτρας

Όταν τα σφραγισμένα εξαρτήματα αρχίζουν να αποτυγχάνουν στους ελέγχους ποιότητας, η ριζική αιτία συχνά οφείλεται στην ίδια τη μήτρα σφράγισης λαμαρίνας. Σύμφωνα με την DGMF Mold Clamps, τα ανομοιόμορφα μοτίβα φθοράς στους πυρήνες των διαμπερών εργαλείων (punch cores) αποτελούν ένα από τα πιο συχνά προβλήματα — ιδιαίτερα έντονα σε λεπτές, στενές ορθογώνιες μήτρες. Η κατανόηση της διαδικασίας σφράγισης λαμαρίνας βοηθά στον εντοπισμό του σημείου όπου προκύπτουν τα προβλήματα.

Οι κύριες αιτίες της ασυνεπούς φθοράς της μήτρας περιλαμβάνουν:

• Προβλήματα στον συγχρονισμό των μηχανημάτων - Οι ανώτερες και κατώτερες βάσεις στήριξης της περιστρεφόμενης πλάκας που δεν είναι σωστά στοιχισμένες προκαλούν ανομοιόμορφη κατανομή τάσεων στις ακμές κοπής
• Ανεπαρκής ακρίβεια καλουπιού - Ανεπαρκής ακρίβεια σχεδιασμού ή κατασκευής, η οποία δεν πληροί τις απαιτήσεις, οδηγεί σε πρόωρη αστοχία
• Προβλήματα με το οδηγό μανδύα - Φθαρμένοι ή ανακριβείς οδηγοί μανδύες επιτρέπουν πλευρική μετακίνηση κατά τη διάρκεια των κινήσεων του πρεσαρίσματος
• Λανθασμένες ρυθμίσεις κενού - Κενά που είναι υπερβολικά στενά ή υπερβολικά χαλαρά επιταχύνουν τη φθορά σε συγκεκριμένες περιοχές του διαμπερούς εργαλείου
• Χρόνια φθορά των εξαρτημάτων - Οι βάσεις στήριξης των καλουπιών και οι οδηγοί μανδύες φθείρονται κατά τη διάρκεια μακροχρόνιων παραγωγικών κύκλων

Η ποιότητα του εμπρεσαρισμένου λαμαρινόμεταλλου αντικατοπτρίζει απευθείας την κατάσταση του καλουπιού. Όταν παρατηρείτε γρατζουνιές, ασυνεπείς άκρες ή διαστασιακές αποκλίσεις στα εξαρτήματα, ξεκινήστε τη διερεύνησή σας στο επίπεδο των εργαλείων, προτού κατηγορήσετε το υλικό ή τις ρυθμίσεις του πρεσαρίσματος.

Κατανόηση των εγκοπών παράκαμψης στα μήτρες σφράγισης λαμαρίνας

Έχετε ποτέ αναρωτηθεί για το σκοπό των εγκοπών παράκαμψης στην κατεργασία λαμαρίνας; Αυτά τα επίτηδες χαρακτηριστικά ανακούφισης, που κόβονται στις επιφάνειες των μήτρων, εξυπηρετούν μια κρίσιμη λειτουργία: τον έλεγχο της ροής του υλικού κατά τις διαδικασίες κατασκευής.

Οι εγκοπές παράκαμψης στις μήτρες σφράγισης λαμαρίνας επιτρέπουν στο περιττό υλικό να διαφύγει, αντί να συσσωρεύεται και να προκαλεί ρυτίδες ή ρωγμές. Κατά τη βαθιά τράβηγμα ή τις πολύπλοκες διαδικασίες κατασκευής, το μέταλλο χρειάζεται κάπου να μετακινηθεί καθώς εκτείνεται και συμπιέζεται. Χωρίς κατάλληλες εγκοπές παράκαμψης, η ροή του υλικού γίνεται απρόβλεπτη, με αποτέλεσμα επιφανειακές ατέλειες και ασυνέπειες στις διαστάσεις των σφραγισμένων εξαρτημάτων.

Φανταστείτε τις εγκοπές παράκαμψης ως βαλβίδες ανακούφισης πίεσης για τη διαδικασία κατασκευής σας. Τοποθετούνται στρατηγικά, βάσει ανάλυσης προσομοίωσης, για να διαχειριστούν την κίνηση του υλικού ακριβώς στα σημεία όπου διαφορετικά θα προέκυπταν προβλήματα.

Επίλυση προβλημάτων ακρίβειας διαστάσεων και ποιότητας επιφάνειας

Όταν εμφανίζονται παρεκκλίσεις στις διαστάσεις ή επιφανειακές ατέλειες, η συστηματική διάγνωση προβλημάτων εξοικονομεί ώρες από την εικασία. Ο παρακάτω πίνακας κατατάσσει τα συνηθισμένα προβλήματα με τις πιθανές αιτίες τους και τις αποδεδειγμένες διορθωτικές ενέργειες:

Πρόβλημα	Πιθανές Αιτίες	Σωστές Δράσεις
Υπερβολική δημιουργία ακμών	Φθαρμένες ακμές κοπής· ανεπαρκής χωρίσματος μεταξύ διαμήκους και καλουπιού· αμβλεία εργαλεία	Ακονίστε ή αντικαταστήστε τα διαμήκη· επαληθεύστε και ρυθμίστε τα χωρίσματα σε 5–10% του πάχους του υλικού· ελέγξτε τα κουμπιά του καλουπιού για φθορά
Ραγίσματα τεμαχίου	Το υλικό είναι υπερβολικά σκληρό ή εύθραυστο· υπερβολική ακτίνα καμπύλωσης· ανεπαρκής λίπανση	Επαληθεύστε τις προδιαγραφές του υλικού· αυξήστε τις ακτίνες κάμψης· βελτιώστε τη λίπανση· εξετάστε τη δυνατότητα ανόπτησης του υλικού
Συμπλοκή	Ανεπαρκής πίεση του συγκρατητή ελάσματος· ακατάλληλος σχεδιασμός της εγκοπής παράκαμψης· υπερβολικό υλικό στις ζώνες συμπίεσης	Αυξήστε τη δύναμη του συγκρατητή ελάσματος· ανασχεδιάστε τα χαρακτηριστικά ροής του υλικού· ρυθμίστε τη διάταξη των εμποδίων ροής (drawbeads)
Διαστασιακή απόκλιση	Διαστολή λόγω θερμότητας κατά την παραγωγή· φθορά του προοδευτικού καλουπιού· ασυνέπεια στο πάχος του υλικού	Προβλέψτε κύκλους προθέρμανσης πριν από τις μετρήσεις· εφαρμόστε κανονικά προγράμματα ακόνισματος· επαληθεύστε τις προδιαγραφές του εισερχόμενου υλικού
Πρόωρη φθορά μήτρας	Μη στοιχισμένος πυργίσκος· φθαρμένα οδηγά κουτιά· εσφαλμένη σκληρότητα υλικού· μολυσμένο λιπαντικό	Χρησιμοποιήστε μανδρέλες στοιχισμού για τακτικούς ελέγχους· αντικαταστήστε τα φθαρμένα οδηγά· επαληθεύστε τη σκληρότητα του χάλυβα εργαλείων· αντικαταστήστε τα φίλτρα του συστήματος λίπανσης
Τα εξαρτήματα κολλούν στα διαμπερή	Φθαρμένα ή αδύναμα συστήματα αποκόλλησης· ανεπαρκής πίεση ελατηρίων· προβλήματα επιφανειακής κατεργασίας	Αντικαταστήστε τα ελατήρια αποκόλλησης· αυξήστε τη δύναμη αποκόλλησης· λείανση των επιφανειών των διαμπερών· εφαρμογή κατάλληλων επιστρώσεων

Η πρόληψη είναι πάντα καλύτερη από τη διόρθωση. Η DGMF συνιστά αρκετές αρχές για την αποφυγή προβλημάτων σφράγισης πριν από την εμφάνισή τους:

• Εκτελέστε ελέγχους κατεύθυνσης κατά την εγκατάσταση των καλουπιών για να διασφαλίσετε ότι οι κυρτές και κοίλες συνιστώσες στοιχίζονται σωστά
• Περιορίστε τις ρυθμίσεις βάθους σφράγισης σε όχι περισσότερο από 0,15 mm ανά αλλαγή
• Χρησιμοποιήστε χαμηλότερες ταχύτητες διαμπερούς κατεργασίας όταν εργάζεστε με δύσκολα υλικά ή πολύπλοκες γεωμετρίες
• Επαληθεύστε την επίπεδη μορφή της πλάκας πριν από την κατεργασία — το στρεβλωμένο υλικό προκαλεί απρόβλεπτα αποτελέσματα
• Πράξεις διαμόρφωσης θέσης εκτός περιοχών σύσφιξης, όπου η κίνηση του υλικού είναι περιορισμένη
• Ολοκλήρωση των συνηθισμένων εργασιών σφράγισης πριν από τη χρήση μήτρας διαμόρφωσης σε προοδευτικές διατάξεις

Η τακτική χρήση μανδρέλων ευθυγράμμισης για τον έλεγχο και τη ρύθμιση της θέσης του πυργίσκου της μηχανής αποτρέπει την αλυσιδωτή εμφάνιση προβλημάτων φθοράς που προκύπτουν από εσφαλμένη ευθυγράμμιση. Η εγκαίρως πραγματοποιούμενη αντικατάσταση των οδηγών βαλβίδων και η κατάλληλη επιλογή των ελευθέρων χώρων επεκτείνουν σημαντικά τη διάρκεια ζωής της μήτρας.

Όταν η διάγνωση προβλημάτων φαίνεται υπερβολικά δύσκολη, θυμηθείτε ότι η πλειονότητα των ελαττωμάτων σφράγισης οφείλεται σε έναν μικρό αριθμό βασικών αιτιών: ευθυγράμμιση, ελεύθεροι χώροι, λίπανση και φθορά. Αντιμετωπίστε πρώτα αυτά τα θεμελιώδη ζητήματα και θα επιλύσετε την πλειονότητα των προβλημάτων ποιότητας παραγωγής προτού μετατραπούν σε δαπανηρά προβλήματα. Ωστόσο, η διατήρηση αυτών των λύσεων με την πάροδο του χρόνου απαιτεί συστηματικές πρακτικές συντήρησης, τις οποίες θα εξετάσουμε στη συνέχεια.

Καλύτερες Πρακτικές για τη Συντήρηση Μητρών και την Επέκταση της Διάρκειας Ζωής τους

Έχετε διαγνώσει το πρόβλημα και επιδιορθώσει το άμεσο ελάττωμα — αλλά πώς μπορείτε να αποτρέψετε την επανάληψή του αύριο; Η αντιδραστική συντήρηση σας κρατά συνεχώς να «κυνηγάτε» προβλήματα, ενώ η παραγωγή υφίσταται ζημίες. Οι έξυπνοι κατασκευαστές αντιστρέφουν εντελώς αυτήν την εξίσωση. Η κατάλληλη επεξεργασία καλουπιών μέσω συστηματικής συντήρησης επεκτείνει δραματικά τη διάρκεια ζωής των εργαλείων, διατηρώντας ταυτόχρονα σταθερή την ποιότητα των εξαρτημάτων σε κάθε επανάληψη.

Σύμφωνα με Kaishuo Mold , η προληπτική συντήρηση κοστίζει 12–18% λιγότερο από τις επείγουσες επισκευές — και κάθε δολάριο που επενδύεται εξοικονομεί πέντε δολάρια σε μελλοντικά κόστη. Αυτή η στρατηγική προσέγγιση μειώνει την απρόβλεπτη διακοπή λειτουργίας κατά περισσότερο από 70%. Ας εξερευνήσουμε ακριβώς πώς μπορείτε να εφαρμόσετε αυτές τις πρακτικές στις εργασίες σας με καλούπια σφυρηλάτησης.

Προγράμματα Προληπτικής Συντήρησης για Μεγιστοποίηση της Διάρκειας Ζωής των Καλουπιών

Σκεφτείτε το εργαλείο σφράγισης σας ως ένα ακριβές όργανο που απαιτεί τακτική φροντίδα. Το να περιμένετε μέχρι να σπάσει κάτι σημαίνει ότι αποδέχεστε ακριβά διαλείμματα παραγωγής και επιταχυνόμενη φθορά των γειτονικών εξαρτημάτων. Ένα δομημένο πρόγραμμα συντήρησης αντιμετωπίζει δυνητικά προβλήματα κατά τη διάρκεια προγραμματισμένων διαλειμμάτων, αντί να τα αντιμετωπίζει κατά τη διάρκεια κρίσιμων παραγωγικών κύκλων.

Η αποτελεσματική συντήρηση εργαλείων μεταλλικής σφράγισης ακολουθεί αυτόν τον βασικό κατάλογο ελέγχου:

1. Καθαρισμός Μετά την Παραγωγή - Καθαρίστε πλήρως τα εργαλεία μετά από κάθε παραγωγικό κύκλο. Το υπολειπόμενο μεταλλικό σκόνη και η κατακάθιση λιπαντικού λειτουργούν ως αποξεστικά υλικά που επιταχύνουν τη φθορά των κρίσιμων επιφανειών. Σύμφωνα με βιομηχανικά δεδομένα, ο σωστός καθαρισμός μόνος του μπορεί να μειώσει την αποξεστική φθορά έως και κατά 20%.
2. Επαλήθευση Λίπανσης - Επαληθεύστε τη σωστή λίπανση πριν από κάθε παραγωγικό κύκλο. Το κατάλληλο λιπαντικό δημιουργεί μια προστατευτική μεμβράνη μεταξύ του εργαλείου και του ελάσματος, μειώνοντας την τριβή κατά περισσότερο από 80%. Αυτό το απλό βήμα μπορεί να αυξήσει τη διάρκεια ζωής του εργαλείου κατά 30–50% πριν καταστεί αναγκαία μεγάλη συντήρηση.
3. Πρωτόκολλο Οπτικής Επιθεώρησης - Εκπαιδεύστε τους χειριστές των μηχανημάτων να ελέγχουν τις κύριες περιοχές φθοράς μετά από κάθε λειτουργία. Αναζητήστε πρώιμα σημάδια ρωγμών, αποθρυψαλμάτων ή γαλβανοποίησης (galling). Αυτό το προληπτικό μέτρο εντοπίζει με επιτυχία πάνω από το 75 % των εμφανιζόμενων προβλημάτων πριν προκαλέσουν αστοχίες.
4. Έλεγχοι Ευθυγράμμισης - Ελέγξτε εβδομαδιαίως ή μετά από κάθε 10.000 κύκλους τη στοίχιση των οδηγών πειρών και των βαλάκων. Η κακή στοίχιση προκαλεί ανομοιόμορφα μοτίβα φθοράς που εντείνονται γρήγορα.
5. Μέτρηση διαχωρισμού - Ελέγξτε μηνιαίως τις ανοχές μεταξύ διαμήκους και μήτρας με τα κατάλληλα μέσα μέτρησης. Οι φθαρμένες ανοχές οδηγούν σε υπερβολική δημιουργία ακμών (burring) και επιταχυνόμενη φθορά των ακμών.
6. Δοκιμή Ελαστικότητας Ελατηρίων - Δοκιμάστε εξαμηνιαίως τα ελατήρια αποκόλλησης (stripper) και των πλακών πίεσης. Τα αδύναμα ελατήρια προκαλούν κόλλημα των εξαρτημάτων και ασταθή πίεση κατά τη διαμόρφωση.
7. Μέτρηση και Καταγραφή Κύκλων Λειτουργίας - Καταγράψτε τους κύκλους παραγωγής για κάθε σετ μητρών. Αυτά τα δεδομένα διευκολύνουν την προγνωστική συντήρηση — αντικαθιστώντας τα εξαρτήματα στο 80 % της προβλεπόμενης διάρκειας ζωής τους, αντί να περιμένουμε την αστοχία.

Όπως αναφέρει η JVM Manufacturing, ο εξοπλισμός που διατηρείται καλά μειώνει την πιθανότητα απρόβλεπτων βλαβών και αποτρέπει ακριβά σταματήματα της παραγωγής. Η αντιμετώπιση μικρότερων προβλημάτων κατά τις προγραμματισμένες περιόδους αδράνειας διασφαλίζει συνεχή ροή εργασίας, αντί για επείγουσες και αναστατωτικές ενέργειες.

Πότε να ακονίζετε, να επισκευάζετε ή να αντικαθιστάτε τα εξαρτήματα της μήτρας

Δεν κάθε φθαρμένο εξάρτημα απαιτεί άμεση αντικατάσταση — ωστόσο, αν περιμένετε πάρα πολύ, μικρές συντηρητικές ενέργειες μετατρέπονται σε μεγάλες επισκευές. Η κατανόηση των κρίσιμων σημείων λήψης αποφάσεων σας βοηθά να βελτιστοποιήσετε τόσο τη διάρκεια ζωής της μήτρας όσο και τον προϋπολογισμό συντήρησης.

Διαστήματα ακόνισματος εξαρτώνται από το υλικό που επεξεργάζεται η μήτρα, τον όγκο παραγωγής και την παρατηρούμενη κατάσταση της άκρης. Γενικές κατευθυντήριες γραμμές προτείνουν:

• Επεξεργασία ήπιου χάλυβα: Ακονίστε κάθε 50.000–100.000 κρούσεις
• Επεξεργασία ανοξείδωτου χάλυβα ή υλικών υψηλής αντοχής: Ακονίστε κάθε 20.000–40.000 κρούσεις
• Όταν το ύψος του ακμήματος υπερβαίνει το 10% του πάχους του υλικού
• Πάντοτε που η οπτική επιθεώρηση αποκαλύπτει χτυπήματα ή στρογγυλοποίηση της άκρης

Η αντιμετώπιση μιας μικρής εργασίας ακονίσματος σε δύο ώρες αποτρέπει μια 16-ωρη διακοπή λειτουργίας αργότερα. Οι διαδικασίες ακόνισματος και λείανσης αποκαθιστούν την αρχική γεωμετρία και την αιχμηρότητα, διατηρώντας τις επιθυμητές ανοχές και τις επιφανειακές καταλήξεις που απαιτούνται για τα εξαρτήματά σας.

Απαιτείται επισκευή όταν τα εξαρτήματα εμφανίζουν φθορά που υπερβαίνει τα όρια που μπορεί να διορθώσει το ακόνισμα, αλλά παραμένουν δομικά εντάξει. Τα οδηγά κουτιά, οι ελατήρια αποχωρισμού και οι καθοδηγητικοί καρφίτσες συνήθως εμπίπτουν σε αυτήν την κατηγορία. Αντικαταστήστε αυτά τα εξαρτήματα που υφίστανται φθορά σύμφωνα με το προγραμματισμένο χρονοδιάγραμμα, αντί να περιμένετε μέχρι την αποτυχία τους — η διακοπή της παραγωγής στοιχίζει πολύ περισσότερο από το κόστος των ανταλλακτικών.

Χρονικός προσδιορισμός αντικατάστασης εξαρτημάτων ακολουθεί προβλέψιμα μοτίβα όταν καταγράφετε τους αριθμούς κύκλων. Οι εργασίες κατασκευής μήτρας επωφελούνται από προγράμματα αντικατάστασης βασισμένα σε δεδομένα, τα οποία αντικαθιστούν τα εξαρτήματα στο 80% της προβλεπόμενης διάρκειας ζωής τους. Αυτή η προσέγγιση μειώνει το κόστος των εξαρτημάτων κατά 8–12% σε σύγκριση με αυθαίρετα διαστήματα αντικατάστασης, ενώ σχεδόν εξαλείφει τις απρόσμενες αποτυχίες.

Απαιτήσεις αποθήκευσης που προστατεύουν την επένδυσή σας

Οι μήτρες διατρήσεως αντιμετωπίζουν κινδύνους ακόμη και όταν βρίσκονται σε αδράνεια. Η υγρασία προκαλεί σκουριά και επιφανειακές βλάβες (pitting) στις ακριβείς επιφάνειες — ζημιές που είναι δαπανηρές για την επισκευή τους και συχνά αδύνατο να αντιστραφούν πλήρως. Η κατάλληλη αποθήκευση προστατεύει την επενδυτική σας αξία στα εργαλεία μεταξύ των παραγωγικών κύκλων.

Βασικές πρακτικές αποθήκευσης περιλαμβάνουν:

• Κλιματισμός - Αποθηκεύστε τα εργαλεία σε ξηρά περιβάλλοντα με υγρασία κάτω του 50%. Αυτό το μόνο μέτρο μειώνει τους ρυθμούς διάβρωσης κατά 99%.
• Φθοροπροστατευτικές καλύψεις - Εφαρμόστε προστατευτικά λάδια ή αναστολείς διάβρωσης με ατμό σε όλες τις εκτεθειμένες επιφάνειες χάλυβα εργαλείων πριν από την αποθήκευση.
• Κατάλληλη στήριξη - Αποθηκεύστε τα σετ μητρών σε κατάλληλα ράφια που αποτρέπουν την παραμόρφωση ή ζημίες στα χαρακτηριστικά ευθυγράμμισης.
• Αναγνώριση και τεκμηρίωση - Ετικετοποιήστε σαφώς κάθε μήτρα και διατηρήστε προσβάσιμα αρχεία με το ιστορικό συντήρησης, τους αριθμούς κύκλων λειτουργίας και τα γνωστά προβλήματα.

Η σχέση μεταξύ των πρακτικών συντήρησης και της ποιότητας παραγωγής καθίσταται εμφανής με την πάροδο του χρόνου. Οι εργαστηριακοί χώροι που επενδύουν σε συστηματική συντήρηση παράγουν συνεχώς εξαρτήματα εντός των προδιαγραφών, ενώ δαπανούν λιγότερα για επείγουσες επισκευές και αντικατάσταση εργαλείων. Εκείνοι που αναβάλλουν τη συντήρηση αντιμετωπίζουν επιδεινούμενα προβλήματα ποιότητας, απρόβλεπτες διακοπές λειτουργίας και απογοητευμένους πελάτες.

Η συνεχής συντήρηση των εργαλείων σφράγισης δεν αποτελεί δαπάνη — είναι ασφάλεια απόδοσης που προστατεύει την κεφαλαιακή σας επένδυση και εγγυάται την ποιότητα που οι πελάτες σας περιμένουν. Μόλις οι πρακτικές συντήρησης έχουν θεσπιστεί, η επόμενη πτυχή που πρέπει να εξεταστεί είναι η κατανόηση της πλήρους οικονομικής εικόνας της επένδυσης σε μήτρες και ο υπολογισμός του πραγματικού κόστους ανά εξάρτημα κατά τη διάρκεια ζωής των εργαλείων.

Παράγοντες κόστους και απόδοση επένδυσης (ROI) για επενδύσεις σε μήτρες

Έχετε διατηρήσει τα εργαλεία σας απόλυτα — αλλά πώς γνωρίζετε εάν η επένδυση σε αυτό το καλούπι είχε οικονομική λογική από την αρχή; Πολλοί κατασκευαστές επικεντρώνονται στις αρχικές προσφορές, παραβλέποντας την πραγματική οικονομική εικόνα που καθορίζει την κερδοφορία. Η κατανόηση του κόστους κοπής με καλούπι απαιτεί να ξεπεράσετε την τιμή αγοράς και να αξιολογήσετε τη συνολική οικονομική επίδοση του έργου καθ’ όλη τη διάρκεια της παραγωγής.

Σύμφωνα με την εκτενή ανάλυση κόστους της Jeelix, η σύγχυση της τιμής αγοράς ενός καλουπιού με το συνολικό του κόστος είναι ένα από τα πιο συνηθισμένα λάθη στη βιομηχανία. Η αρχική τιμή αντιπροσωπεύει συχνά μόνο την κορυφή του παγόβουνου — με τεράστια, καθοριστικά για το έργο κόστη να κρύβονται κάτω από την επιφάνεια.

Βασικοί Παράγοντες που Καθορίζουν το Κόστος Επένδυσης σε Καλούπια Κοπής

Γιατί οι προσφορές για φαινομενικά παρόμοια καλούπια διαφέρουν κατά 50% ή περισσότερο μεταξύ προμηθευτών; Καθώς Ο κατασκευαστής εξηγεί, πολλοί παράγοντες διαμορφώνουν αυτήν τη διαφορά — και η κατανόησή τους σας μετατρέπει από παθητικό «δέκτη τιμών» σε στρατηγικό λήπτη αποφάσεων.

Οι κύριοι παράγοντες κόστους για τα προσαρμοστικά μεταλλικά μήτρες είναι:

• Γεωμετρία και Πολυπλοκότητα Εξαρτήματος - Στη μηχανική εντός μήτρας, η πολυπλοκότητα και το κόστος σπάνια ακολουθούν γραμμική σχέση. Αντίθετα, η σχέση είναι συχνά εκθετική. Ακόμα και μικρές λεπτομέρειες στο σχέδιο μπορούν να έχουν σημαντικές δευτερεύουσες επιπτώσεις στα κόστη παραγωγής.
• Επιλογή Υλικού - Τα εξαρτήματα που κατασκευάζονται από ειδικά υλικά, όπως το τιτάνιο, το αλουμίνιο ή το χάλυβα υψηλής αντοχής, απαιτούν υψηλότερης ποιότητας χάλυβα εργαλείων και καρβίδιο, με αποτέλεσμα σημαντική αύξηση του κόστους των εργαλείων.
• Απαιτήσεις Ανοχής - Οι στενότερες ανοχές απαιτούν πιο ακριβή μηχανική κατεργασία, καλύτερα υλικά και επιπλέον βήματα επαλήθευσης της ποιότητας — όλα αυτά συμβάλλουν στην αύξηση της τελικής τιμής.
• Αναμενόμενος όγκος παραγωγής - Οι υψηλότεροι όγκοι δικαιολογούν την επένδυση σε σχέδια πολυκοιλοτήτων και προνομιακά υλικά, τα οποία μειώνουν το κόστος ανά εξάρτημα με την πάροδο του χρόνου.
• Δυνατότητες και τοποθεσία προμηθευτή - Οι μισθοί των κατασκευαστών μητρών, των σχεδιαστών και των μηχανικών διαφέρουν σημαντικά ανάλογα με τη γεωγραφική περιοχή. Ένα εργαλείο που κατασκευάζεται στην Καλιφόρνια κοστίζει συνήθως περισσότερο από ένα που κατασκευάζεται στο Γουισκόνσιν λόγω των διαφορών στο κόστος ζωής.

Η διαδικασία που χρησιμοποιείται για την κατασκευή του εξαρτήματός σας αποτελεί ίσως τον σημαντικότερο παράγοντα στο κόστος της μήτρας. Ένας κατασκευαστής μητρών εμβολοθλάσεως ενδέχεται να προσφέρει μία προοδευτική μήτρα 10 θέσεων με βήμα 5 ιντσών, ενώ ένας άλλος να προσφέρει μία προοδευτική μήτρα 15 θέσεων με βήμα 5,250 ιντσών. Η διαφορά αυτή στη μέθοδο επεξεργασίας οδηγεί σε σημαντικές διαφορές κόστους — παρόλο που και οι δύο μπορεί να παράγουν αποδεκτά εξαρτήματα.

Υπολογισμός του πραγματικού κόστους ανά εξάρτημα κατά τη διάρκεια ζωής της μήτρας

Οι έμπειροι επαγγελματίες αγορών γνωρίζουν ότι το αρχικό κόστος κατασκευής αντιπροσωπεύει συχνά μόνο το 70–80% του συνολικού κόστους κατοχής κατά τα πρώτα χρόνια. Σύμφωνα με Τον οδηγό ROI της Glencoyne , ο υπολογισμός του «ολοκληρωμένου» κόστους απαιτεί τη λήψη υπόψη των δαπανών κύκλου ζωής, οι οποίες σπάνια συμπεριλαμβάνονται στις αρχικές προσφορές.

Αυτά τα «κρυφά» κόστη κατανέμονται σε διάφορες κατηγορίες:

Κατηγορία κόστους	Περιγραφή	Επίδραση στον προϋπολογισμό
Σχεδιαστικές τροποποιήσεις	Διορθώσεις δειγμάτων T1 και τεχνικές αλλαγές	10–15% της αρχικής προσφοράς
Προγραμματισμένη συντήρηση	Ακονίσματα, αντικατάσταση εξαρτημάτων, προληπτική συντήρηση	5–10% ετησίως
Απρόβλεπτες επισκευές	Επείγουσες επισκευές για απρόσμενες βλάβες	Μεταβλητό αλλά σημαντικό
Κύκλοι επανάληψης	Πολλαπλοί γύροι δοκιμών πριν από την έγκριση για παραγωγή	Εβδομάδες χρόνου λειτουργίας του τυποποιητή ανά κύκλο

Μια πρακτική αρχή: προβλέψτε επιφύλαξη 15–25% επιπλέον των αρχικών προσφορών για να καλύψετε το συνολικό κόστος κύκλου ζωής κατά τους πρώτους 24 μήνες. Για ένα προσαρμοστικό μεταλλικό καλούπι εμβολοθλάσεως αξίας 80.000 $, αυτό σημαίνει ότι πρέπει να δεσμευτούν επιπλέον 12.000–20.000 $ για τροποποιήσεις και συντήρηση.

Για να υπολογίσετε το πραγματικό κόστος ανά εξάρτημα, διαιρέστε το συνολικό κόστος επένδυσης στο καλούπι (συμπεριλαμβανομένης της επιφύλαξης) με το προβλεπόμενο συνολικό όγκο παραγωγής κατά τη διάρκεια ζωής του. Ένα καλούπι αξίας 100.000 $ που παράγει 1 εκατομμύριο εξαρτήματα έχει κόστος απόσβεσης του καλουπιού μόνο 0,10 $ ανά εξάρτημα. Το ίδιο κόστος επένδυσης για μόνο 100.000 εξαρτήματα ανέρχεται σε 1,00 $ ανά εξάρτημα — δηλαδή δέκαπλασιασμός του κόστους.

Το επιχειρηματικό επιχείρημα για την επιλογή κατασκευαστή

Εδώ είναι που οι κατασκευαστές μεταλλικών καλουπιών εμβολοθλάσεως διαφοροποιούνται πραγματικά. Η φθηνότερη προσφορά συχνά μετατρέπεται στο ακριβότερο έργο, όταν οι κύκλοι επανάληψης πολλαπλασιάζονται και οι προθεσμίες έγκρισης επεκτείνονται.

Σκεφτείτε τι συμβαίνει με τα ποσοστά πρώτης έγκρισης. Εάν ένας προμηθευτής επιτυγχάνει έγκριση μόνο στο 60% των αρχικών δειγμάτων, αντιμετωπίζετε πολλαπλούς κύκλους διόρθωσης — καθένας από τους οποίους καταναλώνει εβδομάδες πραγματικού χρόνου και χιλιάδες ευρώ σε κόστος τροποποιήσεων. Συγκρίνετε αυτό με τη συνεργασία με εμπειρογνώμονες κατασκευαστές μήτρας ελάσματος, οι οποίοι επιτυγχάνουν ποσοστά έγκρισης πάνω από 90% στις πρώτες υποβολές.

Οι δυνατότητες γρήγορης πρωτοτυποποίησης συρρικνώνουν περαιτέρω τους χρόνους υλοποίησης των έργων. Η παραδοσιακή κατασκευή μήτρας ελάσματος μπορεί να απαιτεί 8–12 εβδομάδες για τα αρχικά δείγματα. Κατασκευαστές όπως ο Shaoyi προσφέρουν γρήγορη πρωτοτυποποίηση σε χρόνο ως και 5 ημέρες, επιταχύνοντας δραστικά τον χρόνο εισόδου σας στην αγορά και μειώνοντας τα κόστη ανάπτυξης. Σε συνδυασμό με το ποσοστό πρώτης έγκρισης τους 93%, αυτή η μηχανική εμπειρογνωμοσύνη μεταφράζεται απευθείας σε εξοικονόμηση για το έργο.

Κατά την αξιολόγηση προμηθευτών, αξιολογήστε αυτές τις δυνατότητες δημιουργίας αξίας:

• Τεχνική εμπειρογνωμοσύνη - Εμπειρογνώμονες ομάδες εντοπίζουν ευκαιρίες εξοικονόμησης κόστους κατά τη φάση του σχεδιασμού, τις οποίες λιγότερο ικανοί προμηθευτές παραβλέπουν εντελώς.
• Δυνατότητες προσομοίωσης - Προηγμένη ανάλυση CAE αποτρέπει ακριβά φυσικά κύκλους επανάληψης
• Ποσοστά πρώτης έγκρισης - Υψηλότεροι ρυθμοί σημαίνουν λιγότερες διορθώσεις και ταχύτερη έναρξη παραγωγής
• Ταχύτητα Πρωτοτύπησης - Η γρήγορη παράδοση δειγμάτων συρρικνώνει τους χρόνους ανάπτυξης
• Πιστοποιήσεις Ποιότητας - Τα πρότυπα IATF 16949 και παρόμοια υποδεικνύουν αξιόπιστες διαδικασίες που εξασφαλίζουν συνεπή αποτελέσματα

Η χαμηλότερη προσφερόμενη τιμή σπάνια οδηγεί στο χαμηλότερο συνολικό κόστος. Μια στρατηγική επένδυση σε καλούπια σημαίνει την επιλογή εταίρων των οποίων οι δυνατότητες μειώνουν τους κύκλους επανάληψης, επιταχύνουν τους χρόνους ανάπτυξης και παραδίδουν καλούπια που λειτουργούν σωστά από την πρώτη φορά. Αυτή η προσέγγιση βελτιστοποιεί την ισορροπία κόστους-ποιότητας, η οποία καθορίζει την πραγματική εκτέλεση του έργου — και θέτει την επιχείρησή σας σε θέση να ανταποκριθεί στις απαιτητικές απαιτήσεις ποιότητας που θα εξετάσουμε στη συνέχεια σε εφαρμογές αυτοκινήτων και υψηλής ακρίβειας.

Εφαρμογές καλουπιών για σφυρηλάτηση στον αυτοκινητοβιομηχανικό τομέα και σε εφαρμογές υψηλής ακρίβειας

Έχετε κατακτήσει την οικονομική απόδοση και τη συντήρηση — αλλά τι συμβαίνει όταν ο πελάτης σας απαιτεί μηδενικά ελαττώματα σε εκατομμύρια εξαρτήματα; Οι εφαρμογές στον αυτοκινητοβιομηχανικό τομέα αποτελούν το τελικό πεδίο δοκιμής για την τεχνολογία εμβολοκόπησης λαμαρίνας. Σε αυτό το απαιτητικό περιβάλλον, ένα μόνο ελαττωματικό εξάρτημα μπορεί να προκαλέσει ανάκληση με κόστος εκατοντάδες εκατομμύρια δολάρια. Η κατανόηση των διαφορών μεταξύ των εμβολοκόπων μηχανημάτων για αυτοκινητοβιομηχανικές εφαρμογές και της γενικής βιομηχανικής εργαλειοθήκης σας προετοιμάζει για τις πιο αυστηρές απαιτήσεις ποιότητας του κλάδου.

Σύμφωνα με την ανάλυση ποιότητας για αυτοκινητοβιομηχανικές εφαρμογές της Kenmode, οι προμηθευτές πρέπει να παραδίδουν μεταλλικά εμβολοκοπημένα εξαρτήματα χωρίς κανένα έλαττομα, ταυτόχρονα δε συμμορφούμενοι με τα συνεχώς εξελισσόμενα διεθνή πρότυπα του κλάδου. Οι επιπτώσεις δεν θα μπορούσαν να είναι μεγαλύτερες — και τα συστήματα ποιότητας που απαιτούνται αντικατοπτρίζουν αυτήν την πραγματικότητα.

Επίτευξη των Προτύπων Αυτοκινητοβιομηχανικών Κατασκευαστών (OEM) στην Κατασκευή Εμβολοκόπων

Τι διαχωρίζει τις απαιτήσεις για τα μήτρες εμβολοθλάσεως αυτοκινήτων από τις γενικές εφαρμογές εμβολοθλάσεως μετάλλων; Η απάντηση βρίσκεται στη συστηματική διαχείριση ποιότητας, η οποία αφορά κάθε πτυχή του σχεδιασμού, της παραγωγής και της επαλήθευσης.

Οι κατασκευαστές αυτοκινήτων (OEMs) απαιτούν από τους προμηθευτές τους που ασχολούνται με την εμβολοθλάσεως μεταλλικών εξαρτημάτων να εφαρμόσουν τα Βασικά Εργαλεία Ποιότητας για τον Τομέα των Αυτοκινήτων, που ανέπτυξε η Ομάδα Δράσης Βιομηχανίας Αυτοκινήτων (AIAG). Όπως δηλώνει η AIAG: «Τα Βασικά Εργαλεία Ποιότητας για τον Τομέα των Αυτοκινήτων αποτελούν τα δομικά στοιχεία ενός αποτελεσματικού συστήματος διαχείρισης ποιότητας. Σήμερα, οι περισσότεροι κατασκευαστές και προμηθευτές αυτοκινήτων απαιτούν τη χρήση ενός ή περισσότερων από τα Βασικά Εργαλεία.»

Αυτά τα υποχρεωτικά πλαίσια περιλαμβάνουν:

• Προηγμένο Σχεδιασμός Ποιότητας Προϊόντων (APQP) - Ένα δομημένο διαδικαστικό πλαίσιο που παρακολουθεί πάνω από 20 τομείς πριν από την έναρξη της παραγωγής, συμπεριλαμβανομένης της ανθεκτικότητας του σχεδιασμού, των πρωτοκόλλων δοκιμών, των προτύπων επιθεώρησης και των απαιτήσεων συσκευασίας. Μέσω του APQP, οι κατασκευαστές και οι προμηθευτές τους που ασχολούνται με την εμβολοθλάσεως συνεργάζονται σε κάθε βήμα, από την αρχική ανάπτυξη μέχρι την εισαγωγή του προϊόντος στην αγορά.
• Production Part Approval Process (PPAP) - Η γενική διαδικασία προσόντων εξαρτημάτων, η οποία διασφαλίζει ότι όλες οι απαιτήσεις του πελάτη έχουν κατανοηθεί και ότι η διαδικασία παραγωγής μπορεί να παράγει εντελώς σύμφωνα εξαρτήματα με συνέπεια. Το PPAP αποτελεί το κρίσιμο πρώτο βήμα για την επαλήθευση της ποιότητας.
• Ανάλυση Τρόπων Αποτυχίας και Επιπτώσεών τους (FMEA) - Συστηματική αναγνώριση πιθανών αποτυχιών στο σχεδιασμό, την παραγωγή και τη συναρμολόγηση. Η FMEA διαδικασίας επικεντρώνεται ειδικά στην αξιολόγηση των πιθανών προβλημάτων κατά τη διαδικασία σφράγισης μετάλλων και στον εντοπισμό τρόπων μείωσης της πιθανότητας αποτυχίας.
• Ανάλυση συστήματος μέτρησης (MSA) - Τυποποιημένες διαδικασίες διαχείρισης του σφάλματος μέτρησης, οι οποίες διασφαλίζουν την ποιότητα τόσο στις διαδικασίες παραγωγής όσο και στα τελικά προϊόντα. Τα συστατικά περιλαμβάνουν την ανακρίβεια (bias), τη σταθερότητα (stability), τη γραμμικότητα (linearity) και την επαναληψιμότητα και αναπαραγωγιμότητα του μετρητικού οργάνου (GR&R).
• Στατιστικός Έλεγχος Προϊόντων (SPC) - Παρακολούθηση σε πραγματικό χρόνο με τη χρήση διαγραμμάτων ελέγχου για την ανάλυση της μεταβλητότητας της διαδικασίας και την παρακολούθηση της παραγωγής σε πραγματικό χρόνο. Οι αποκλίσεις από τις προδιαγραφές ενεργοποιούν αμέσως έρευνα και διορθωτικά μέτρα.

Όπως τονίζει ο οδηγός διαχείρισης ποιότητας της Die-Matic, η εφαρμογή αυτών των συστημάτων «απαιτεί προσοχή στη λεπτομέρεια σε κάθε βήμα της διαδικασίας, κάθε λεπτό κάθε εργάσιμης ημέρας». Η έμφαση στην ποιότητα από την πηγή εξουσιοδοτεί τους χειριστές να εντοπίζουν και να αντιμετωπίζουν δυνητικά προβλήματα ως πρώτη γραμμή άμυνας.

Πιστοποιητικά Ποιότητας που Έχουν Σημασία για την Ακριβή Κοπή

Κατά την αγορά καλουπιών κοπής για αυτοκίνητα, η κατάσταση πιστοποίησης του προμηθευτή παρέχει άμεση επίγνωση της ικανότητάς του. Το πρότυπο IATF 16949 αποτελεί το αναγνωρισμένο πρότυπο αναφοράς που πρέπει να πληρούν οι σοβαροί προμηθευτές αυτοκινήτων.

Η πιστοποίηση IATF 16949 υποδηλώνει ότι ο προμηθευτής έχει αποδείξει:

• Δυναμικά συστήματα διαχείρισης ποιότητας - Τεκμηριωμένες διαδικασίες που καλύπτουν το σχεδιασμό, την παραγωγή, την εγκατάσταση και την υπηρεσία προϊόντων σχετικών με τον τομέα των αυτοκινήτων
• Πολιτισμός Συνεχούς Βελτίωσης - Συστηματικές προσεγγίσεις για την πρόληψη ελαττωμάτων και τη μείωση της μεταβλητότητας και των απωλειών
• Πλήρης εντοπισιμότητα - Την ικανότητα να παρακολουθεί κάθε εξάρτημα, παρτίδα υλικού και παράμετρο διαδικασίας καθ’ όλη τη διάρκεια της παραγωγής
• Ειδικές απαιτήσεις του πελάτη - Την ενσωμάτωση των επιμέρους προδιαγραφών των κατασκευαστών οχημάτων (OEM) πέραν των βασικών προτύπων
• Διαχείριση της αλυσίδας εφοδιασμού - Έλεγχοι που επεκτείνουν τις απαιτήσεις ποιότητας σε προμηθευτές δεύτερου επιπέδου

Πέραν της πιστοποίησης, οι αυτοκινητοβιομηχανικοί ΟΕΜ συχνά επιβάλλουν επιπλέον προδιαγραφές που καλύπτουν τις ανοχές διαστάσεων, τις απαιτήσεις επιφανειακής κατεργασίας, τα πρωτόκολλα δοκιμής υλικών και τα πρότυπα τεκμηρίωσης. Αυτές οι πελατοειδείς απαιτήσεις μπορεί να υπερβαίνουν σημαντικά τις βασικές προσδοκίες του IATF 16949.

Οι απαιτήσεις εξακολούθησης της προέλευσης αξίζουν ιδιαίτερης προσοχής στις αυτοκινητοβιομηχανικές εφαρμογές. Κάθε εξάρτημα πρέπει να είναι εξακολουθήσιμο ως προς συγκεκριμένα λότα υλικού, ημερομηνίες παραγωγής, ρυθμίσεις μηχανημάτων και ταυτότητες χειριστών. Όταν προκύψουν προβλήματα — ακόμη και χρόνια μετά την παραγωγή — αυτή η εξακολούθηση της προέλευσης διευκολύνει τη γρήγορη ανάλυση της ριζικής αιτίας και την εφαρμογή στοχευμένων μέτρων περιορισμού.

Η συνεργασία με κατασκευαστές πιστοποιημένους σύμφωνα με το IATF 16949, όπως Shaoyi παρέχει την εγγύηση ποιότητας που απαιτούν οι αυτοκινητοβιομηχανικοί κατασκευαστές (OEM). Οι προηγμένες δυνατότητες προσομοίωσης CAE διασφαλίζουν αποτελέσματα χωρίς ελαττώματα πριν από την κατασκευή των φυσικών καλουπιών, ενώ η εμπειρογνωμοσύνη της μηχανικής ομάδας τους στην παραγωγή μεγάλων όγκων με καλούπια προδιαγραφών OEM αντιπροσωπεύει ηγετική ικανότητα της βιομηχανίας για απαιτητικές εφαρμογές.

Πώς Διαφέρουν τα Αυτοκινητοβιομηχανικά Καλούπια ως προς την Ακρίβεια και τον Έλεγχο Ποιότητας

Τα αυτοκινητοβιομηχανικά καλούπια εμβολοποίησης αντιμετωπίζουν απαιτήσεις που σπάνια συναντώνται στα καλούπια γενικής βιομηχανικής χρήσης. Η συνδυασμένη απαίτηση για αυστηρές ανοχές, υψηλούς όγκους παραγωγής και μηδενική ανοχή σε ελαττώματα δημιουργεί μοναδικές μηχανικές προκλήσεις.

Βασικοί παράγοντες διαφοροποίησης περιλαμβάνουν:

• Στενότερες διαστασιακές ανοχές - Τα αυτοκινητοβιομηχανικά εξαρτήματα απαιτούν συχνά ανοχές ±0,05 mm ή ακριβέστερες, σε σύγκριση με τις τυπικές ±0,1 mm στις γενικές βιομηχανικές εφαρμογές
• Απαιτήσεις Επιφανειακής Τελειότητας - Οι ορατές εξωτερικές επιφάνειες απαιτούν επιφανειακή ποιότητα κλάσης Α, χωρίς εντοπίσιμα ελαττώματα υπό ελεγχόμενες συνθήκες φωτισμού
• Υψηλότεροι Όγκοι Παραγωγής - Η προσδοκώμενη διάρκεια ζωής των αυτοκινητοβιομηχανικών καλουπιών εμβολοποίησης υπερβαίνει συχνά τους 1 εκατομμύριο κύκλους, κάτι που απαιτεί πρώτες ύλες υψηλής ποιότητας και ανθεκτική κατασκευή
• Πολυπλοκότητα Υλικού - Η αυξανόμενη χρήση προχωρημένων υψηλής αντοχής χαλύβδινων κραμάτων και κραμάτων αλουμινίου απαιτεί εξειδικευμένες γνώσεις σχετικά με τα εργαλεία
• Έλεγχος κατά τη διάρκεια της διαδικασίας - Τα συστήματα παρακολούθησης σε πραγματικό χρόνο, συμπεριλαμβανομένης της οπτικής επιθεώρησης, των αισθητήρων εντός των καλουπιών και των αυτοματοποιημένων μετρήσεων, διασφαλίζουν συνεχή ποιότητα καθ’ όλη τη διάρκεια των παραγωγικών κύκλων

Οι εμπειρογνώμονες στην ποιότητα παραγωγοί μεταλλικών εξαρτημάτων με εντοπισμό (stamping) εφαρμόζουν αισθητήρες εντός των καλουπιών για την παρακολούθηση της δύναμης του τύπου (tonnage), των λαθών τροφοδοσίας (misfeeds) και της κατακράτησης των αποκοπών (slug retention). Τα οπτικά συστήματα επαληθεύουν την παρουσία και τον προσανατολισμό των εξαρτημάτων. Οι λέιζερ μετρήσεις επιβεβαιώνουν τις κρίσιμες διαστάσεις χωρίς να διακόπτεται η παραγωγή. Αυτές οι επενδύσεις σε τεχνολογίες εντοπισμού (stamping) διασφαλίζουν την επαλήθευση της ποιότητας σε πραγματικό χρόνο, όπως απαιτείται για εφαρμογές στον αυτοκινητοβιομηχανικό τομέα.

Η συνεργασία για τον σχεδιασμό προς ευκολία κατασκευής (DFM) στα αρχικά στάδια της διαδικασίας ανάπτυξης βοηθά να διασφαλιστεί ότι οι μεταλλικές μήτρες εμβολοπλαστικής για αυτοκίνητα βελτιστοποιούνται από την αρχή. Όπως τονίζουν οι εμπειρογνώμονες στην ποιότητα, παρόλο που η εμβολοπλαστική ενός εξαρτήματος μπορεί να φαίνεται μικρής σημασίας στο σύνολο του σχεδιασμού του προϊόντος, μπορεί να καθορίσει σημαντικά την αξιοπιστία, το κόστος και την αποδοτικότητα της παραγωγής. Η πρόωρη συμμετοχή της μηχανικής ομάδας μειώνει τον κίνδυνο αποτυχίας και περιορίζει τα κόστη — ακριβώς αυτό που απαιτούν οι αυτοκινητοβιομηχανικοί κατασκευαστές (OEMs) από τη βάση των προμηθευτών τους.

Συχνές Ερωτήσεις Σχετικά με Καλούπια Διαμόρφωσης Λαμαρίνας

1. Πόσο κοστίζει μια μήτρα μεταλλουργικής διαμόρφωσης;

Το κόστος των μεταλλικών μητρών εμβολοπλαστικής κυμαίνεται από 500 έως 15.000 USD για απλές εργαλειοθήκες, ενώ οι πολύπλοκες αυτοκινητοβιομηχανικές μήτρες μπορούν να υπερβαίνουν τα 100.000 USD. Οι βασικοί παράγοντες που επηρεάζουν το κόστος περιλαμβάνουν την πολυπλοκότητα της γεωμετρίας του εξαρτήματος, την επιλογή του υλικού, τις απαιτήσεις σχετικά με τις ανοχές και το προβλεπόμενο όγκο παραγωγής. Μην ξεχάσετε να προβλέψετε επιπλέον αντίθετο ποσό 15–25% για τροποποιήσεις στο σχέδιο, προγραμματισμένη συντήρηση και κύκλους επανάληψης. Το κόστος ανά εξάρτημα μειώνεται δραματικά με την αύξηση του όγκου παραγωγής — μια μήτρα αξίας 100.000 USD που παράγει 1 εκατομμύριο εξαρτήματα κοστίζει μόλις 0,10 USD ανά τεμάχιο για την απόσβεση του εργαλείου.

2. Τι είναι οι μήτρες κοπής λαμαρίνας;

Οι μήτρες κοπής λαμαρίνας είναι ακριβείς εργαλειομηχανές κατασκευασμένες από ειδικό χάλυβα για εργαλεία, ο οποίος έχει υποστεί βελτίωση της σκληρότητάς του, και χρησιμοποιούνται για την κοπή, τη διαμόρφωση και την πλαστική παραμόρφωση επίπεδων φύλλων μετάλλου σε συγκεκριμένα τρισδιάστατα εξαρτήματα. Λειτουργούν σε ζεύγη — ανώτερο και κατώτερο συστατικό — τα οποία συνεργάζονται με τεράστια δύναμη που προέρχεται από μηχάνημα κοπής. Οι μήτρες αυτές εκτελούν τέσσερις βασικές λειτουργίες: τοποθέτηση του υλικού, στερέωσή του σε θέση, εκτέλεση εργασιών όπως κοπή και κάμψη, και απελευθέρωση του τελικού εξαρτήματος. Μόλις κατασκευαστούν σωστά, οι μήτρες μπορούν να παράγουν ταυτόσημα εξαρτήματα με ταχύτητες που υπερβαίνουν τις 1.000 κύκλους ανά λεπτό.

3. Ποια είναι η διαφορά μεταξύ κοπής με μήτρα (die cut) και κοπής με μηχάνημα (stamping);

Η κοπή με καλούπι (die cutting) και η σφράγιση (stamping) είναι διακριτές διαδικασίες μορφοποίησης μετάλλων. Η χύτευση με καλούπι (die casting) χρησιμοποιεί μπαρέλια ή ράβδους που θερμαίνονται πέραν του σημείου τήξης τους, ενώ η σφράγιση χρησιμοποιεί επίπεδα φύλλα μετάλλου ή πηνία σε μια διαδικασία ψυχρής επεξεργασίας. Τα καλούπια σφράγισης κόβουν, διαμορφώνουν και λυγίζουν μηχανικά το υλικό σε θερμοκρασία δωματίου μέσω ελεγχόμενης πίεσης. Η διαδικασία σφράγισης προσφέρει ταχύτερους χρόνους κύκλου για παραγωγή μεγάλων ποσοτήτων και είναι συμβατή με ευρύτερο φάσμα πάχους επίπεδων μεταλλικών φύλλων, καθιστώντάς την ιδανική για αυτοκινητοβιομηχανικά εξαρτήματα, βραχίονες και ακριβή εξαρτήματα.

4. Ποιοι είναι οι κύριοι τύποι καλουπιών σφράγισης και πότε πρέπει να χρησιμοποιώ καθένα;

Οι τέσσερις κύριοι τύποι είναι οι προοδευτικοί μήτρες, οι μήτρες μεταφοράς, οι σύνθετες μήτρες και οι συνδυαστικές μήτρες. Οι προοδευτικοί μήτρες διακρίνονται στην παραγωγή μεγάλων όγκων μεσαίου βαθμού πολυπλοκότητας εξαρτημάτων, καθώς διατηρούν τα εξαρτήματα προσαρτημένα σε λωρίδα κατά τη διέλευσή τους από πολλαπλούς σταθμούς. Οι μήτρες μεταφοράς αντιμετωπίζουν περίπλοκα σχέδια και βαθιές διαμόρφωσεις χωρίζοντας τα εξαρτήματα νωρίς και μετακινώντας τα μηχανικά. Οι σύνθετες μήτρες εκτελούν όλες τις εργασίες σε μία μόνο κίνηση, κάτι που τις καθιστά ιδανικές για απλούστερα επίπεδα εξαρτήματα, όπως οι ροδέλες. Επιλέξτε βάσει της πολυπλοκότητας του εξαρτήματος, του όγκου παραγωγής και των περιορισμών του προϋπολογισμού.

5. Πώς μπορώ να επεκτείνω τη διάρκεια ζωής των μητρών κοπής μου;

Εφαρμόστε συστηματική προληπτική συντήρηση, συμπεριλαμβανομένου του καθαρισμού μετά τη λειτουργία, της επαλήθευσης της λίπανσης και των τακτικών οπτικών ελέγχων. Ακονίζετε τις κοπτικές ακμές κάθε 50.000–100.000 χτυπήματα για χάλυβα με μέτρια αντοχή ή κάθε 20.000–40.000 χτυπήματα για υλικά υψηλής αντοχής. Ελέγχετε εβδομαδιαίως τη στοίχιση των οδηγών πειρών και μετράτε μηνιαίως τα κενά μεταξύ κοπτικού και μήτρας. Αποθηκεύετε τις μήτρες σε περιβάλλοντα με ελεγχόμενη υγρασία (κάτω του 50 %) και εφαρμόζετε αντιδιαβρωτικά επιχαλκώματα. Αυτή η προσέγγιση μειώνει την απρόβλεπτη διακοπή λειτουργίας κατά περισσότερο από 70 % και κοστίζει 12–18 % λιγότερο σε σύγκριση με επείγουσες επισκευές κατά την εμφάνιση βλαβών.
