Κατανόηση των μητρών μορφοποίησης μετάλλων και της επίδρασής τους στην παραγωγή

Ποτέ δεν αναρωτηθήκατε πώς ένα επίπεδο φύλλο χάλυβα μετατρέπεται σε μια ακριβώς καμπύλη αυτοκινητοβιομηχανική επένδυση ή σε ένα περίπλοκο περίβλημα ηλεκτρονικών; Η απάντηση βρίσκεται στις μήτρες μορφοποίησης μετάλλων — εξειδικευμένα εργαλεία που αποτελούν την ραχοκοκαλιά της σύγχρονης παραγωγής. Αυτές οι ακριβώς μηχανοκατασκευασμένες συσκευές διαμορφώνουν το μέταλλο μέσω ελεγχόμενης δύναμης και προσεκτικά σχεδιασμένης γεωμετρίας, επιτρέποντας την οργανωμένη παραγωγή περίπλοκων εξαρτημάτων που χρησιμοποιούμε καθημερινά.

Ένα καλούπι χρησιμοποιείται για το κόψιμο, τη διαμόρφωση ή τη σχηματοποίηση υλικού σε ακριβείς γεωμετρίες, επιτυγχάνοντας συχνά τολεραντάρισμα σε επίπεδο μικρομέτρου. Σε αντίθεση με τα απλά εργαλεία κοπής, τα καλούπια διαμόρφωσης μετάλλων λειτουργούν παραμορφώνοντας υλικά όπως το λαμαρίνα μέσω συμπίεσης, εφελκυσμού ή και των δύο αυτών δυνάμεων ταυτόχρονα. Βασίζονται στις μηχανικές ιδιότητες του υλικού για να δημιουργήσουν μόνιμες αλλαγές στο σχήμα χωρίς να αφαιρέσουν υλικό.

Το Θεμέλιο της Ακριβούς Διαμόρφωσης Μετάλλων

Στην ουσία, ένα εργαλείο καλουπιού αποτελείται από συνεργαζόμενα εξαρτήματα — συνήθως έναν εμβολοειδή (punch) και έναν τομέα καλουπιού (die block) — τα οποία λειτουργούν από κοινού κατά τη διάρκεια κάθε κίνησης του πρεσαρίσματος. Ο εμβολοειδής εκτελεί εργασίες εφελκυσμού, κάμψης ή αποκοπής (blanking), ενώ ο τομέας καλουπιού συγκρατεί ασφαλώς το εξάρτημα εργασίας και παρέχει συμπληρωματική δράση διαμόρφωσης. Αυτή η συνεργασία μεταξύ των εξαρτημάτων είναι αυτή που καθιστά τη διαμόρφωση λαμαρίνας εξαιρετικά ακριβή και επαναλαμβανόμενη.

Οι μήτρες δεν είναι απλώς εργαλεία — είναι το DNA της ποιότητας παραγωγής. Μία ενιαία ακριβής μήτρα μπορεί να παράγει εκατομμύρια ταυτόσημα εξαρτήματα, καθένα από τα οποία αντιστοιχεί στις αρχικές προδιαγραφές σχεδιασμού με ακρίβεια μικρομέτρων.

Οι εργασίες μορφοποίησης μετάλλου καλύπτουν ένα ευρύ φάσμα τεχνικών, από απλή κάμψη και αποκοπή έως πολύπλοκη βαθιά τραβήξιμη διαδικασία (deep drawing) και κοπή (coining). Κάθε εργασία απαιτεί μήτρες που έχουν σχεδιαστεί ειδικά γι’ αυτόν τον σκοπό, με προσεκτική λήψη υπόψη της ροής του υλικού, των ελευθέρων χώρων (clearances) και των μηχανικών ιδιοτήτων του εξαρτήματος που επεξεργάζεται.

Γιατί Είναι Σημαντικές οι Μήτρες στη Σύγχρονη Κατασκευή

Η αξία επένδυσης σε μήτρες υψηλής ποιότητας εκτείνεται πολύ πέρα από το αρχικό κόστος κατασκευής των εργαλείων. Οι μήτρες που έχουν σχεδιαστεί και συντηρούνται σωστά επηρεάζουν άμεσα την ποιότητα των εξαρτημάτων, τη διαθεσιμότητα της παραγωγής (uptime) και τη συνολική απόδοση της κατασκευαστικής διαδικασίας. Όταν κατανοείτε πώς λειτουργούν αυτά τα εργαλεία, αποκτάτε ένα πλαίσιο λήψης αποφάσεων που σας βοηθά να αξιολογείτε προμηθευτές, να προβλέπετε τις ανάγκες συντήρησης και να βελτιστοποιείτε τα αποτελέσματα της παραγωγής.

Σε όλο αυτό το άρθρο, θα πραγματοποιήσετε μια πορεία από τις βασικές έννοιες μέχρι την επιλογή υλικών, τις αρχές σχεδιασμού και τη διαχείριση του κύκλου ζωής. Εάν προδιαγράφετε εργαλειομηχανήματα για αυτοκινητοβιομηχανικά πάνελ του καροτσαμιού, περιβλήματα ηλεκτρονικών συνδετήρων ή ακριβή βραχίονες, η γνώση που ακολουθεί καλύπτει το κενό μεταξύ των βασικών εισαγωγών και των τεχνικών καταλόγων προϊόντων — παρέχοντάς σας πρακτικές επιγνώσεις για τις αποφάσεις κατασκευής στην πραγματική ζωή.

Τύποι μήτρων διαμόρφωσης και εφαρμογές τους

Τώρα που κατανοείτε τι είναι οι μήτρες διαμόρφωσης μετάλλων και γιατί έχουν σημασία, ας εξερευνήσουμε τους διαφορετικούς διαθέσιμους τύπους. Η επιλογή του κατάλληλου τύπου μήτρας μπορεί να σημαίνει τη διαφορά μεταξύ ενός απρόσκοπτου παραγωγικού διαδικαστικού κύκλου και δαπανηρών ανεπαρκειών. Κάθε κατηγορία διακρίνεται σε συγκεκριμένες λειτουργίες διαμόρφωσης — από την απλή αποκοπή μέχρι τις περίπλοκες ακολουθίες κοπής-καμπύλωσης — και η κατανόηση αυτών των διαφορών σας βοηθά να ταιριάξετε την εργαλειομηχανή με τις ακριβείς απαιτήσεις της κατασκευής σας.

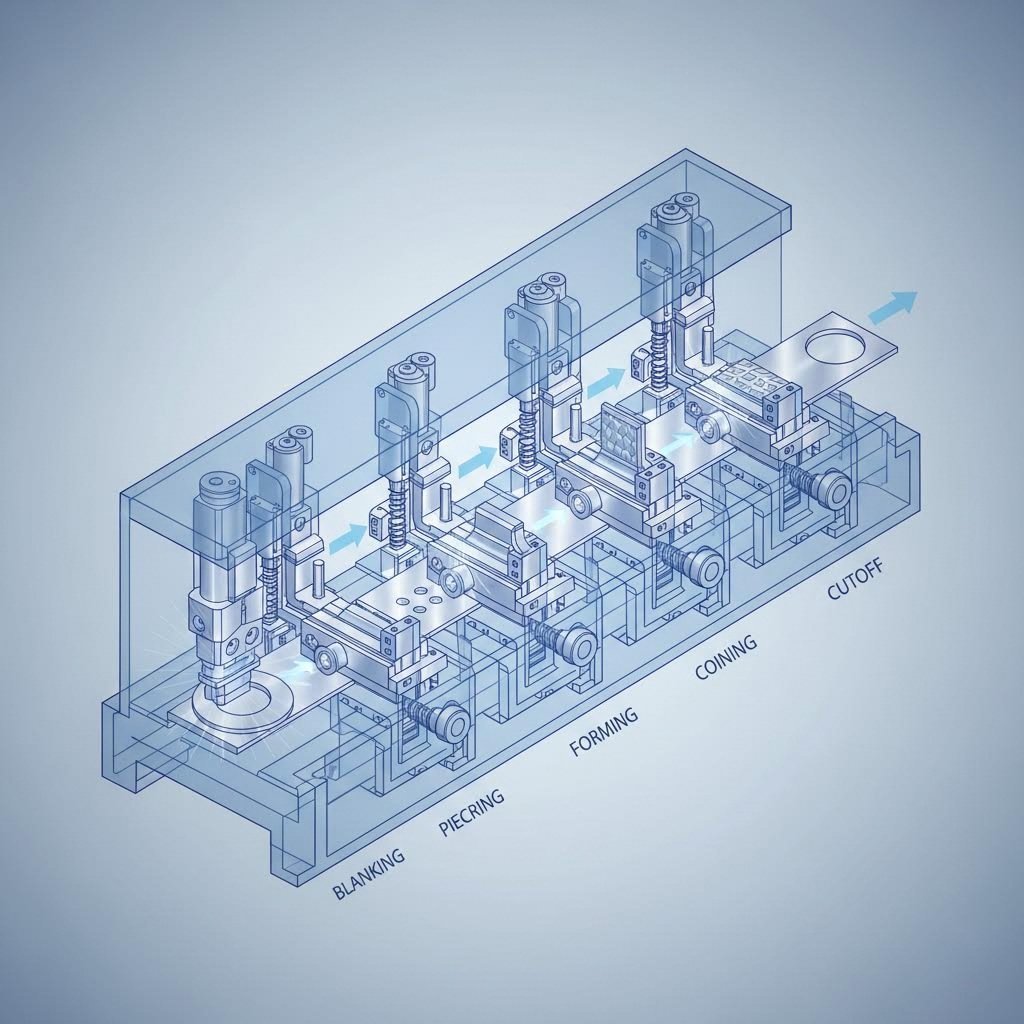

Προοδευτικές Μήτρες για Παραγωγή Υψηλού Όγκου

Φανταστείτε μια λωρίδα ελάσματος που κινείται μέσα από μια σειρά σταθμών, όπου κάθε σταθμός εκτελεί μια διαφορετική εργασία, μέχρις ότου το τελικό εξάρτημα εξέρχεται από το τέλος. Αυτή είναι η ομορφιά των προοδευτικών μήτρων. Αυτά τα σύνθετα εργαλεία διατάσσουν πολλαπλούς σταθμούς σε σειρά, ενώ το μέταλλο προχωράει στον επόμενο σταθμό κατά τη διάρκεια κάθε κύκλου πίεσης.

Οι προοδευτικές μήτρες εκτελούν διαφορετικούς τύπους διαμόρφωσης ταυτόχρονα — αποκοπή σε έναν σταθμό, διάτρηση στον επόμενο, κάμψη σε επόμενο στάδιο και τελική περικοπή στο τέλος. Αυτή η διαδικασία με μήτρες εξαλείφει την ανάγκη χειροκίνητης χειρίσεως μεταξύ των εργασιών, αυξάνοντας δραματικά την παραγωγικότητα, ενώ διατηρεί εξαιρετική συνέπεια.

Γιατί οι κατασκευαστές αυτοκινήτων εκτιμούν τόσο τις προοδευτικές μήτρες; Διότι παράγουν εξαρτήματα όπως οι βάσεις , κλιπ και ηλεκτρικούς συνδετήρες με ταχύτητες που υπερβαίνουν τα 1.000 τεμάχια ανά λεπτό. Οι εταιρείες ηλεκτρονικών εξαρτημάτων βασίζονται σε αυτά για την κατασκευή περίπλοκων θηκών συνδετήρων που απαιτούν πολλά ακριβή χαρακτηριστικά. Όταν ο όγκος παραγωγής σας δικαιολογεί την αρχική επένδυση, οι προοδευτικοί μήτρες προσφέρουν ανεπίτρεπτη απόδοση και επαναληψιμότητα.

Εφαρμογές Μητρών Μεταφοράς και Σύνθετων Μητρών

Τι συμβαίνει όταν τα εξαρτήματά σας είναι υπερβολικά μεγάλα ή πολύπλοκα για να κατασκευαστούν με προοδευτικούς μήτρες; Οι μήτρες μεταφοράς (transfer dies) επέρχονται για να αντιμετωπίσουν αυτήν την πρόκληση. Σε αντίθεση με τις προοδευτικές μήτρες, όπου τα εξαρτήματα παραμένουν συνδεδεμένα με τη λωρίδα, οι μήτρες μεταφοράς αποχωρίζουν νωρίς το εξάρτημα και το μετακινούν μηχανικά μεταξύ των σταθμών. Αυτή η προσέγγιση επιτρέπει την επεξεργασία μεγαλύτερων εξαρτημάτων και πιο περίπλοκων συναρμολογήσεων, των οποίων η παραγωγή με οποιονδήποτε άλλο τρόπο θα ήταν ανέφικτη.

Οι μήτρες μεταφοράς ξεχωρίζουν σε εφαρμογές αεροδιαστημικής και βαριάς μηχανικής. Σκεφτείτε π.χ. τα περιβλήματα δεξαμενών καυσίμου, τις δομικές πλάκες ή τα βαθιά σχηματιζόμενα περιβλήματα. Η ελεγχόμενη διαδικασία μεταφοράς διατηρεί αυστηρά επιτρεπόμενα όρια ακρίβειας ακόμα και σε μεγάλα εξαρτήματα, καθιστώντας αυτές τις μήτρες απαραίτητες για απαιτητικές εργασίες σχηματοποίησης.

Οι σύνθετες μήτρες ακολουθούν διαφορετική προσέγγιση — εκτελούν πολλαπλές εργασίες σε μία μόνο κίνηση. Χρειάζεστε να αποκόψετε ένα σχήμα ενώ ταυτόχρονα διαμορφώνετε οπές; Μία σύνθετη μήτρα επιτυγχάνει και τα δύο αμέσως. Αυτή η αποδοτικότητα τις καθιστά ιδανικές για παραγωγή μεσαίου όγκου μεσαίως πολύπλοκων εξαρτημάτων, ιδίως στην κατασκευή ιατρικών συσκευών και καταναλωτικών προϊόντων.

Για απλούστερες απαιτήσεις, οι μονοσταθμιακές μήτρες (γνωστές επίσης ως απλές μήτρες) εκτελούν μία εργασία ανά κίνηση. Είναι οικονομικές, εύκολες στη συντήρηση και ιδανικές για παραγωγή χαμηλού έως μεσαίου όγκου ή για απλές εργασίες, όπως η βασική κοπή ή η κάμψη.

Κατανόηση των εργασιών μεταλλικής σχηματοποίησης και κοπής

Κάθε τύπος μήτρας ξεχωρίζει σε συγκεκριμένες εργασίες διαμόρφωσης. Οι μήτρες αποκοπής (blanking) κόβουν επίπεδα σχήματα από ελάσματα. Οι μήτρες διάτρησης (piercing) δημιουργούν ακριβείς οπές. Οι μήτρες διαμόρφωσης (forming) μετασχηματίζουν το μέταλλο μέσω κάμψης, στροφής ή εφελκυσμού. Οι μήτρες ελκυσμού (drawing) τραβούν το ελάσματα σε κοιλότητες για τη δημιουργία κοίλων σχημάτων, όπως κύπελλα ή βαθιές περιβλήσεις.

Υπάρχει επίσης η διαμόρφωση μετάλλου με κοπή (coining) — μια εξειδικευμένη εργασία υψηλής ακρίβειας. Οι μήτρες κοπής εφαρμόζουν εξαιρετικά υψηλή πίεση για τη δημιουργία λεπτομερών χαρακτηριστικών με εξαιρετική επιφανειακή απόδοση. Συστατικά κοσμημάτων, ιατρικές συσκευές και διακοσμητικά στοιχεία απαιτούν συχνά αυτό το επίπεδο ακρίβειας. Η διαδικασία παράγει οξείες άκρες, λεπτομερή χαρακτηριστικά και διαστασιακά ακριβή στοιχεία που άλλες μέθοδοι απλώς δεν μπορούν να επιτύχουν.

Τύπος ξύλου	Καλύτερη Εφαρμογή	Όγκος παραγωγής	Επίπεδο Πολυπλοκότητας	Τυπικές Βιομηχανίες
Προοδευτικά καλούπια	Πολυβήματικά εξαρτήματα από συνεχή λωρίδα	Υψηλός (100.000+ εξαρτήματα)	Υψηλές	Αυτοκινητοβιομηχανία, Ηλεκτρονικά, Οικιακές συσκευές
Μεταφερόμενα κάλα	Μεγάλα ή βαθιά ελκυσμένα εξαρτήματα	Υψηλές	Πολύ ψηλά	Αεροδιαστημική βιομηχανία, βαριά μηχανήματα, αυτοκινητοβιομηχανία
Σύνθετα μολύβια	Πολλαπλές ταυτόχρονες εργασίες	Μεσαία έως υψηλή	Μεσαίο	Ιατρικές συσκευές, καταναλωτικά αγαθά
Απλές μήτρες	Μονοβήματικες εργασίες (κοπή, κάμψη, διάτρηση)	Χαμηλή έως μέτρια	Χαμηλά	Γενική παραγωγή, πρωτότυπα
Μήτρες Σφραγίσματος	Υψηλής ακρίβειας λεπτομερή χαρακτηριστικά	Διαφέρει	Υψηλές	Κοσμήματα, ιατρικά εξαρτήματα, διακοσμητικά εξαρτήματα

Αντιστοίχιση Τύπων Μήτρας με τις Απαιτήσεις σας

Πώς λοιπόν επιλέγετε; Ξεκινήστε αξιολογώντας τρεις βασικούς παράγοντες: την πολυπλοκότητα του εξαρτήματος, τον όγκο παραγωγής και τον τύπο υλικού. Περίπλοκα εξαρτήματα με πολλαπλά χαρακτηριστικά υποδεικνύουν συχνά προοδευτικές ή μήτρες μεταφοράς. Απλούστερες γεωμετρίες ενδέχεται να απαιτούν μόνο σύνθετες ή μονοσταθμικές λύσεις.

Ο όγκος παραγωγής επηρεάζει σημαντικά την οικονομική απόδοση. Οι προοδευτικές μήτρες απαιτούν σημαντική αρχική επένδυση, αλλά παρέχουν το χαμηλότερο κόστος ανά εξάρτημα σε υψηλούς όγκους. Για δοκιμαστικές παραγωγές ή εξαρτήματα ειδικής χρήσης με χαμηλό όγκο, απλούστερες μήτρες διαμόρφωσης είναι πιο οικονομικά λογικές, παρά το υψηλότερο κόστος ανά μονάδα.

Επίσης, έχει σημασία και ο τύπος υλικού. Διαφορετικά μέταλλα συμπεριφέρονται διαφορετικά υπό τάση. Το αλουμίνιο ρέει εύκολα, αλλά επανέρχεται περισσότερο. Τα υψηλής αντοχής χάλυβες απαιτούν ανθεκτική εργαλειοθήκη και ακριβείς ελάχιστες ανοχές. Η επιλογή της μήτρας σας πρέπει να λαμβάνει υπόψη αυτές τις υλικο-ειδικές συμπεριφορές για να επιτύχετε συνεπή αποτελέσματα.

Με αυτήν τη βάση σχετικά με τους τύπους των μήτρων καθιερωμένη, η επόμενη κρίσιμη απόφαση αφορά την επιλογή κατάλληλων υλικών και επιστρωμάτων για τις ίδιες τις μήτρες — παραγόντες που καθορίζουν άμεσα τη διάρκεια ζωής των εργαλείων και την απόδοσή τους σε απαιτητικές συνθήκες παραγωγής.

Υλικά και επιστρώματα μητρών για επεκτεταμένη διάρκεια ζωής των εργαλείων

Η επιλογή του κατάλληλου τύπου μήτρας αποτελεί μόνο το μισό της εξίσωσης. Τα υλικά και οι επιφανειακές επεξεργασίες που επιλέγετε για τις μήτρες εργαλείων σας καθορίζουν άμεσα το χρονικό διάστημα κατά το οποίο θα λειτουργούν — καθώς και το πόσο συνεπώς θα παράγουν εξαρτήματα υψηλής ποιότητας. Σκεφτείτε το ως εξής: ακόμα και η πιο εξαιρετικά σχεδιασμένη μήτρα θα αποτύχει πρόωρα εάν κατασκευαστεί από ανεπαρκή υλικά ή δεν προστατευθεί κατά των ακραίων συνθηκών που επικρατούν στις υψηλού όγκου μεταλλικές διαδικασίες.

Η επιλογή του χάλυβα για μήτρες δεν αφορά απλώς την επιλογή του σκληρότερου διαθέσιμου υλικού. Πρόκειται για μια προσεκτική ισορροπία μεταξύ αντιγραφόμενων ιδιοτήτων — σκληρότητας έναντι ταυτόχρονης αντοχής, αντοχής στη φθορά έναντι επεξεργασιμότητας. Η κατανόηση αυτών των συμβιβασμών σας βοηθά να καθορίσετε τα εργαλεία που παρέχουν βέλτιστη απόδοση για τις συγκεκριμένες εφαρμογές σας σχηματοποίησης μετάλλων.

Βαθμοί Χάλυβα Εργαλείων για Απαιτητικές Εφαρμογές

Τρεις βαθμοί χάλυβα εργαλείων κυριαρχούν στον τομέα των μητρών, καθένας από τους οποίους έχει σχεδιαστεί για συγκεκριμένες συνθήκες λειτουργίας. Η επιλογή σας εξαρτάται από τις αστοχίες που είναι πιθανότερο να παρουσιαστούν — είτε πρόκειται για αποδιοργανωτική φθορά, ρωγμές λόγω κρούσης ή θερμική κόπωση.

Εργαλειοχάλυβας D2 ο χάλυβας D2 αποτελεί το «ιπποκρέστη» των εφαρμογών κρύου εργασίας. Αυτός ο υψηλής περιεκτικότητας σε άνθρακα και χρώμιο χάλυβας προσφέρει εξαιρετική αντοχή στη φθορά, χάρη στα πλούσια καρβίδια χρωμίου που περιέχει. Με τυπική λειτουργική σκληρότητα 58–62 HRC, ο D2 διακρίνεται σε επιχειρήσεις αποκοπής, διάτρησης και σχηματοποίησης, όπου επικρατεί η αποδιοργανωτική φθορά. Σύμφωνα με Ο κατασκευαστής το D2 επιλέγεται συχνά για τη δημιουργία ανοξείδωτων χαλύβων, όπως οι βαθμοί 409 και 439· ωστόσο, το υψηλό περιεχόμενο χρωμίου μπορεί να προκαλέσει προβλήματα προσκόλλησης, απαιτώντας επιπλέον επικαλύψεις.

Εργαλειοθηκών Χάλυβας A2 προσφέρει έναν ενδιάμεσο συμβιβασμό μεταξύ αντοχής στη φθορά και ταυτόχρονα σκληρότητας. Οι ιδιότητές του σκλήρυνσης στον αέρα το καθιστούν διαστατικά σταθερό κατά τη θερμική κατεργασία, μειώνοντας την παραμόρφωση σε πολύπλοκα εξαρτήματα μήτρας. Το A2 επιτυγχάνει συνήθως σκληρότητα 57–62 HRC και είναι κατάλληλο για μήτρες ακριβούς αποκοπής, μήτρες διαμόρφωσης και εφαρμογές που απαιτούν αυστηρές ανοχές μετά τη σκλήρυνση.

Χάλυβας εργαλείου S7 προτεραιοποιεί τη σκληρότητα πάνω από όλα. Όταν τα εξαρτήματα της μήτρας σας υφίστανται επιβάρυνση από κρούση — όπως σε εφαρμογές βαρέων διαμορφώσεων ή σε λειτουργίες με σημαντικές δυνάμεις κρούσης — το S7 απορροφά ενέργεια χωρίς να ραγίζει ή να αποσπάται. Η εργαστηριακή του σκληρότητα κυμαίνεται από 54 έως 58 HRC, ελαφρώς χαμηλότερη από το D2, αλλά αυτός ο συμβιβασμός προσφέρει δραματικά βελτιωμένη αντίσταση σε καταστροφική αστοχία.

• Βαθμολογίες Σκληρότητας: Το D2 επιτυγχάνει 58–62 HRC· το A2 φθάνει σε 57–62 HRC· το S7 λειτουργεί σε 54–58 HRC
• Ανθεκτικότητα στη φορμή: Το D2 προσφέρει ανώτερη αντίσταση στην αποδυνάμωση λόγω τριβής· το A2 προσφέρει καλές γενικές ιδιότητες αντίστασης στη φθορά· το S7 θυσιάζει εν μέρει την αντίσταση στη φθορά υπέρ της αντοχής σε κρούση
• Αντοχή: Το S7 διακρίνεται σημαντικά ως προς την ταυτόχρονη αντοχή· το A2 προσφέρει μέτρια ταυτόχρονη αντοχή· το D2 είναι πιο εύθραυστο υπό κρουστική φόρτιση
• Μηχανοποιητικότητα: Το A2 μηχανουργείται ευκολότερα στην επιθυμητή κατάσταση ανόπλαστης θερμικής κατεργασίας· το S7 ακολουθεί στενά· το D2 παρουσιάζει τη μεγαλύτερη δυσκολία κατά τη μηχανουργική κατεργασία λόγω του περιεχομένου του σε καρβίδια

Πότε έχει νόημα η χρήση εξαρτημάτων από καρβίδιο

Μερικές φορές, ακόμη και οι διατηρητικοί τύποι χαλύβδινων μήτρων δεν μπορούν να αντέξουν το φορτίο. Τα εξαρτήματα από καρβίδιο του βολφραμίου ενεργοποιούνται όταν οι όγκοι παραγωγής ανέρχονται στα εκατομμύρια ή όταν διαμορφώνονται αποδυναμωτικά υλικά, όπως τα υψηλής αντοχής χαλύβδινα υλικά. Οι ενσωματωμένες πλάκες από καρβίδιο επιτυγχάνουν συνήθως σκληρότητα 85–92 HRA — πολύ υψηλότερη από οποιοδήποτε εργαλειοχάλυβα.

Ποια είναι η ανταλλαγή; Το καρβίδιο είναι εύθραυστο και ακριβό. Εξαίρεται στην αντίσταση στην αποδυνάμωση λόγω τριβής, αλλά μπορεί να ραγίσει υπό κρουστική φόρτιση. Μια έξυπνη σχεδίαση μήτρας χρησιμοποιεί το καρβίδιο στρατηγικά — ενσωματώνοντάς το σε σημεία υψηλής φθοράς, όπως οι ακροδάκτυλοι των εμβόλων και οι ακμές κοπής, ενώ χρησιμοποιεί πιο ταυτόχρονα υλικά χάλυβες μήτρες για δομικά εξαρτήματα αυτή η υβριδική προσέγγιση μεγιστοποιεί τη διάρκεια ζωής των εργαλείων χωρίς το πλήρες κόστος κατασκευής από ολόκληρο καρβίδιο.

Για υψηλό-όγκο σφράγιση αυτοκινήτων, όπου οι μήτρες μπορεί να παράγουν 500.000+ εξαρτήματα πριν από τη συντήρηση, οι διαμορφωτικοί πύρουνες με ακροδάκτυλα από καρβίδιο ξεπερνούν συχνά τις εναλλακτικές λύσεις από ολόκληρο χάλυβα κατά παράγοντα δύο προς ένα ή περισσότερο.

Επιλογή υλικού βάσει των ιδιοτήτων του τεμαχίου εργασίας

Το τι διαμορφώνετε έχει την ίδια σημασία με το πόσα εξαρτήματα χρειάζεστε. Διαφορετικά υλικά τεμαχίων εργασίας δημιουργούν διαφορετικές προκλήσεις για τα εξαρτήματα των μητρών σας.

Διαμόρφωση χάλυβα: Οι άνθρακας και οι ήπιοι χάλυβες ανταποκρίνονται καλά σε εξαρτήματα μητρών D2 ή A2. Οι υψηλότερης αντοχής χάλυβες απαιτούν πιο σκληρές επιφάνειες μητρών — εξετάστε τη χρήση ενθέσεων καρβιδίου ή προηγμένων επιστρώσεων για να αντιμετωπιστεί η επιταχυνόμενη φθορά.

Διαμόρφωση αλουμινίου: Η μαλακότητα του αλουμινίου φαίνεται να είναι ήπια προς τις μήτρες, αλλά η προσκολλητική φθορά αποτελεί τον πραγματικό εχθρό. Το αλουμίνιο τείνει να προκαλεί γάλλισμα και να κολλά στις επιφάνειες των εργαλείων, επομένως απαιτούνται λείες μήτρες με ειδικές επιστρώσεις για να αποτραπεί η μεταφορά υλικού.

Διαμόρφωση κραμάτων χαλκού: Οι κράματα χαλκού και ορείχαλκου μπορούν να προκαλέσουν φθορά λόγω πρόσφυσης, παρόμοια με εκείνη του αλουμινίου. Οι επιφάνειες των καλουπιών υψηλής λάμψης και οι κατάλληλες επιστρώσεις ελαχιστοποιούν την πρόσφυση, διατηρώντας ταυτόχρονα την ποιότητα των εξαρτημάτων.

Επιφανειακές Επεξεργασίες που Επεκτείνουν τη Διάρκεια Ζωής των Εργαλείων

Το ατέλειωτο εργαλειοχάλυβα σπάνια εισέρχεται απευθείας στην παραγωγή. Οι επιφανειακές επεξεργασίες επεκτείνουν δραματικά τη διάρκεια ζωής των καλουπιών προσθέτοντας προστατευτικά στρώματα που αντιστέκονται στη φθορά, μειώνουν την τριβή ή και τα δύο.

Νιτρίδωση παράγει ένα σκληρό στρώμα νιτριδίου σιδήρου που διεισδύει στην επιφάνεια του χάλυβα. Έρευνες από το Εταιρική Συνεργασία Αυτοκινήτου/Χάλυβα επιβεβαιώνουν ότι η νιτριδωση αποδίδει καλύτερα από τη χρωμίωση όσον αφορά την αντοχή σε φθορά υψηλής φόρτισης, καθώς το παχύτερο στρώμα νιτριδίου απορροφά αποτελεσματικότερα τόσο τα κάθετα όσο και τα εφαπτομενικά φορτία ολίσθησης. Αυτή η επεξεργασία είναι ιδιαίτερα αποτελεσματική σε εξαρτήματα καλουπιών που υφίστανται ισχυρές δυνάμεις κοπής.

Χρωματισμός δημιουργεί μια λεπτή, σκληρή επιφανειακή επίστρωση που μειώνει την τριβή και βελτιώνει την αντοχή σε φθορά υπό χαμηλά φορτία. Ωστόσο, το χρώμιο από μόνο του μπορεί να αποκολληθεί, να φουσκώσει ή να παραμορφωθεί υπό υψηλά φορτία. Η ίδια έρευνα απέδειξε ότι η συνδυασμένη εφαρμογή νιτριδίωσης και χρωμίωσης — γνωστή ως διπλή χρωμίωση (duplex chroming) — αποδίδει σημαντικά καλύτερα από κάθε μία από τις δύο μεθόδους ξεχωριστά. Συγκεκριμένα, μια λεπτή επίστρωση χρωμίου επάνω σε υπόστρωμα που έχει υποστεί νιτριδίωση χωρίς το λευκό στρώμα παρείχε την καλύτερη αντοχή σε φθορά κατά τη διάρκεια εκτεταμένων κύκλων δοκιμής.

Επικαλύψεις PVD (Απόθεση Φυσικού Ατμού, Physical Vapor Deposition) αποθέτουν υπερσκληρά υλικά, όπως νιτρίδιο τιτανίου ή νιτρίδιο χρωμίου, επάνω στις επιφάνειες των καλουπιών. Οι επιστρώσεις αυτές διακρίνονται για την εξαιρετική τους ικανότητα να προλαμβάνουν την προσκολλητική φθορά και την πρόσληψη υλικού, καθιστώντας τις ιδανικές για την κατεργασία αλουμινίου ή ανοξείδωτου χάλυβα. Σημειώνεται ότι ορισμένες διαδικασίες PVD απαιτούν υψηλές θερμοκρασίες κατά την εφαρμογή — οι χάλυβες εργαλείων με χαμηλές θερμοκρασίες επανασκλήρυνσης μπορεί να μαλακώσουν κατά τη διάρκεια της επίστρωσης, γεγονός που ενδέχεται να απαιτήσει επανασκλήρυνση.

Απαιτήσεις Σκληρότητας ανά Όγκο Παραγωγής

Οι προσδοκίες σας για την παραγωγή θα πρέπει να καθοδηγούν τις προδιαγραφές σκληρότητας. Οι παραγωγές μικρής κλίμακας μπορεί να ανέχονται υλικά μήτρας μαλακότερα και πιο ανθεκτικά, τα οποία είναι ευκολότερο να τροποποιηθούν ή να επισκευαστούν. Αντιθέτως, οι παραγωγές μεγάλης κλίμακας απαιτούν μέγιστη σκληρότητα και αντοχή στη φθορά, προκειμένου να ελαχιστοποιηθούν οι διακοπές για συντήρηση.

Για πρωτότυπα και σύντομες παραγωγές μέχρι 10.000 τεμαχίων, το χάλυβας 4140 με επιφανειακή σκλήρυνση με φλόγα επαρκεί συνήθως με χαμηλότερο κόστος. Για παραγωγές μεσαίας κλίμακας (10.000–100.000 τεμάχια), συνήθως δικαιολογείται η χρήση χάλυβα D2 ή A2 με κατάλληλη θερμική κατεργασία. Για παραγωγές μεγάλης κλίμακας που υπερβαίνουν τα 100.000 τεμάχια, απαιτούνται συχνά υψηλής ποιότητας χάλυβες με προηγμένα επικαλύμματα ή ενσωματωμένα καρβιδικά τμήματα στα σημεία κρίσιμης φθοράς.

Οι εξετάσεις κόστους εκτείνονται πέραν των αρχικών τιμών των υλικών. Όπως τονίζουν εμπειρογνώμονες του κλάδου, το κόστος των διακοπών λόγω χρήσης υλικών μήτρας χαμηλότερης ποιότητας υπερβαίνει συνήθως το επιπλέον κόστος που πληρώνεται για υλικά υψηλότερης ποιότητας. Ορισμένες κατηγορίες μητρών υπερτερούν των παραδοσιακών χαλύβων κατά παράγοντα δύο προς ένα, καθιστώντας την επένδυση αξιόλογη για απαιτητικές εφαρμογές.

Με την επιλογή των κατάλληλων υλικών και επιστρώσεων για τα εξαρτήματα της μήτρας σας, το επόμενο βήμα αφορά την εφαρμογή ορθών αρχών σχεδιασμού που αποτρέπουν τα ελαττώματα κατά την κατασκευή πριν αυτά προκύψουν — αρχών που διέπουν κάθε πτυχή, από τις ανοχές των διαμπερών εργαλείων (punch) μέχρι την αντιστάθμιση της ελαστικής ανάκαμψης (springback).

Αρχές Σχεδιασμού Μητρών που Αποτρέπουν Ελαττώματα Κατά την Κατασκευή

Έχετε επιλέξει υψηλής ποιότητας υλικά και επιστρώσεις για την εργαλειοθήκη σας. Τώρα έρχεται η πραγματική πρόκληση — ο σχεδιασμός μητρών που παράγουν συνεχώς εξαρτήματα χωρίς ελαττώματα. Λανθασμένες αποφάσεις σχεδιασμού σε αυτό το στάδιο μπορούν να αναιρέσουν ακόμα και τα καλύτερα υλικά, οδηγώντας σε ραγίσματα, ρυτίδες, διαστασιακά λάθη και ακριβά καθυστερήματα παραγωγής. Το καλό νέο; Υπάρχουν αποδεδειγμένες αρχές σχεδιασμού που αποτρέπουν αυτά τα προβλήματα από την αρχή.

Η κατασκευή μήτρας συνδυάζει τη μηχανική επιστήμη με την πρακτική εμπειρία. Τι είναι, όμως, η κατασκευή μήτρας στην ουσία της; Είναι η τέχνη της μετάφρασης των απαιτήσεων του εξαρτήματος σε γεωμετρία εργαλείου που ελέγχει τη ροή του υλικού, αντισταθμίζει την ελαστική ανάκαμψη (springback) και διατηρεί αυστηρά ελάχιστα επιτρεπόμενα όρια ανοχών κατά τη διάρκεια χιλιάδων ή εκατομμυρίων κύκλων παραγωγής. Ας εξετάσουμε τις αρχές που διαχωρίζουν τις επιτυχημένες μήτρες από τις προβληματικές.

Κρίσιμες αποστάσεις και ανοχές

Η απόσταση μεταξύ κοπτικού εργαλείου (punch) και μήτρας (die) μπορεί να φαίνεται μια ασήμαντη λεπτομέρεια, αλλά είναι στην πραγματικότητα μία από τις πιο καθοριστικές αποφάσεις ολόκληρης της διαδικασίας μορφοποίησης μετάλλων. Υπερβολικά μικρή απόσταση προκαλεί υπερβολική φθορά, πρόσφυση (galling) και πρόωρη αποτυχία του εργαλείου. Υπερβολικά μεγάλη απόσταση παράγει ακμές (burrs), τραχιές άκρες και διακυμάνσεις στις διαστάσεις.

Για εργασίες φραγής (blanking) και διάτρησης (piercing), η βέλτιστη χάραξη (clearance) κυμαίνεται συνήθως από 5% έως 10% του πάχους του υλικού ανά πλευρά — αν και αυτό διαφέρει σημαντικά ανάλογα με τον τύπο του υλικού. Το μαλακό αλουμίνιο ενδέχεται να απαιτεί χαράξεις κοντά στο 3–5%, ενώ ο υψηλής αντοχής χάλυβας συχνά απαιτεί 8–12%. Η σωστή επιλογή σημαίνει ότι κατανοείτε τις συγκεκριμένες ιδιότητες του τεμαχίου εργασίας σας, και όχι απλώς ότι εφαρμόζετε γενικούς κανόνες.

Οι εκτιμήσεις σχετικά με τη ροή του υλικού εκτείνονται πέραν των απλών χαράξεων. Κατά τη διάρκεια μιας διαδικασίας διαμόρφωσης, το μέταλλο ρέει κατά μήκος των διαδρομών ελάχιστης αντίστασης. Οι οξείες γωνίες δημιουργούν συγκεντρώσεις τάσεων που προκαλούν ρωγμές. Ανεπαρκείς ακτίνες καμπυλότητας περιορίζουν τη ροή και προκαλούν υπερβολική λεπταίνση του υλικού. Οι έμπειροι σχεδιαστές μήτρας προβλέπουν αυτά τα μοτίβα ροής και ενσωματώνουν ευρύσιτες ακτίνες καμπυλότητας, ομαλές μεταβάσεις και στρατηγικά τοποθετημένες γραμμές ελκυσμού (draw beads) για τον έλεγχο της κίνησης του υλικού.

Η αντιστάθμιση της ελαστικής επαναφοράς (springback) αποτελεί ένα ακόμη κρίσιμο πρόβλημα. Καθώς επιβεβαιώνει η έρευνα του κλάδου η ελαστική ανάκαμψη (springback) προκύπτει λόγω της ελαστικής ανάκαμψης του υλικού μετά την αφαίρεση της δύναμης κάμψης. Τα υψηλής αντοχής χάλυβα και οι κράματα αλουμινίου εμφανίζουν ιδιαίτερα σημαντική ελαστική ανάκαμψη, μερικές φορές αναπηδώντας κατά 5° ή περισσότερο από την επιθυμητή γωνία.

Σχεδιασμός για Εφικτότητα Παραγωγής και Διάρκεια Ζωής

Ο αποτελεσματικός σχεδιασμός καλουπιών ακολουθεί μια λογική σειρά που δημιουργεί συστηματικά την κατανόηση. Το παράλειψη βημάτων οδηγεί σε ακριβείς διορθώσεις αργότερα. Ακολουθεί η αποδεδειγμένη προσέγγιση:

1. Ανάλυση του Εξαρτήματος: Εξετάστε λεπτομερώς το τελικό εξάρτημα. Αναγνωρίστε τις κρίσιμες διαστάσεις, τις απαιτήσεις ποιότητας επιφάνειας και τις προδιαγραφές υλικού. Κατανοήστε πώς λειτουργεί το εξάρτημα στην τελική συναρμολόγησή του και ποια χαρακτηριστικά είναι καθοριστικά.
2. Σχεδιασμός διαδικασίας: Προσδιορίστε ποιες διαδικασίες μορφοποίησης επιτυγχάνουν καλύτερα την απαιτούμενη γεωμετρία. Θα χρειαστεί το εξάρτημα σχηματοποίηση (drawing), κάμψη (bending), αποκοπή (blanking), διάτρηση (piercing) ή συνδυασμό αυτών; Καθορίστε τη σειρά των εργασιών και αναγνωρίστε τις δυνητικές περιοχές προβλημάτων.
3. Διάταξη λωρίδας: Για τις προοδευτικές μήτρες (progressive dies), βελτιστοποιήστε τον τρόπο με τον οποίο τα εξαρτήματα τοποθετούνται (nest) εντός της λωρίδας. Μεγιστοποιήστε την αξιοποίηση του υλικού, διασφαλίζοντας ταυτόχρονα επαρκή φέροντα τμήματα (carrier strips) και θέσεις οδηγών (pilot locations). Σύμφωνα με Την έρευνα της Keysight για την προσομοίωση μορφοποίησης , το λογισμικό προσομοίωσης επιτρέπει τη βελτιστοποίηση του αρχικού επίπεδου περιγράμματος του ελάσματος (flat blank) για μεγιστοποίηση της αξιοποίησης του υλικού.
4. Σχεδιασμός κατασκευής της μήτρας: Καθορίστε τη γενική αρχιτεκτονική της μήτρας — τα υποστηρίγματα μήτρας (die shoes), τα συστήματα καθοδήγησης, τους μηχανισμούς απομάκρυνσης (stripper mechanisms) και τη διάταξη των σταθμών. Διασφαλίστε επαρκή αντοχή και σκληρότητα ώστε να αντέχει τις δυνάμεις παραγωγής χωρίς παραμόρφωση.
5. Προδιαγραφές εξαρτημάτων: Περιγράψτε λεπτομερώς τα επιμέρους εξαρτήματα, συμπεριλαμβανομένων των εμβόλων (punches), των ενσωματωμένων τμημάτων της μήτρας (die inserts), των οδηγών (pilots) και των ελατηρίων (springs). Επιλέξτε κατάλληλα υλικά και επικαλύψεις για καθένα, βάσει των φορτίων και των συνθηκών φθοράς που θα αντιμετωπίσει.

Προχωρημένες Παρατηρήσεις για Περίπλοκα Εξαρτήματα

Οι επιδράσεις της κατεύθυνσης του κόκκου γίνονται σημαντικές κατά την πλαστική παραμόρφωση υλικών υψηλής αντοχής. Το λαμαρίνιο παρουσιάζει διαφορετικές μηχανικές ιδιότητες παράλληλα και κάθετα προς την κατεύθυνση κύλισης. Η κάμψη κάθετα προς τον κόκκο παράγει συνήθως καλύτερα αποτελέσματα με μικρότερη ελαστική ανάκαμψη, ενώ η κάμψη παράλληλα προς τον κόκκο μπορεί να προκαλέσει ρωγμές στις άκρες. Η διαδικασία πλαστικής παραμόρφωσης λαμαρίνας πρέπει να λαμβάνει υπόψη αυτές τις κατευθυντικές ιδιότητες κατά τη διάταξη του αρχικού φύλλου (blank) και κατά τον σχεδιασμό της διαδικασίας.

Οι αναλογίες ελάσεως καθορίζουν εάν τα εξαρτήματα που κατασκευάζονται με βαθιά έλαση θα σχηματιστούν επιτυχώς ή θα ραγίσουν κατά την παραγωγή. Η αναλογία συγκρίνει τη διάμετρο του αρχικού φύλλου (blank) με τη διάμετρο του εμβόλου· η υπέρβαση των ορίων που είναι ειδικά για κάθε υλικό οδηγεί σε αποτυχία. Για χαλύβδινο υλικό χαμηλής αντοχής (mild steel), οι μέγιστες αναλογίες ελάσεως κυμαίνονται συνήθως από 1,8 έως 2,0 για την πρώτη έλαση, ενώ μειώνονται για τις επόμενες επαναλήψεις. Το αλουμίνιο και το ανοξείδωτο χάλυβας έχουν πιο περιοριστικά όρια.

Η πίεση του συγκρατητήρα ελάσματος ελέγχει τη ροή του υλικού κατά τις διαδικασίες ελάσεως. Πολύ μικρή πίεση επιτρέπει τον σχηματισμό ρυτίδων, καθώς το περιττό υλικό συσσωρεύεται. Πολύ μεγάλη πίεση περιορίζει τη ροή, προκαλώντας ρήξεις και υπερβολική λεπταίνση. Η εύρεση του βέλτιστου εύρους πίεσης απαιτεί κατανόηση της συμπεριφοράς του συγκεκριμένου υλικού σας — ένα ακόμη πεδίο όπου η προσομοίωση αποδεικνύεται εξαιρετικά χρήσιμη.

Προσομοίωση CAE: Πρόληψη ελαττωμάτων πριν από την κατασκευή φυσικών εργαλείων

Οι σύγχρονες διαδικασίες μορφοποίησης βασίζονται σε μεγάλο βαθμό στην προσομοίωση Μηχανικής με Υποστήριξη Υπολογιστή (CAE) για την πρόβλεψη προβλημάτων πριν από την κοπή του χάλυβα. Όπως εξηγεί η έρευνα της Keysight, η προσομοίωση μορφοποίησης ελάσματος αξιοποιεί προηγμένες υπολογιστικές τεχνικές, όπως η ανάλυση πεπερασμένων στοιχείων, για να προβλέψει και να αναλύσει τη συμπεριφορά των μετάλλων κατά τη διαδικασία μορφοποίησης.

Τι μπορεί να αποκαλύψει η προσομοίωση;

• Προβλήματα μορφοποιησιμότητας, συμπεριλαμβανομένων ρωγμών, ρυτίδων και υπερβολικής λεπταίνσης
• Το μέγεθος και την κατεύθυνση της ελαστικής επαναφοράς (springback), επιτρέποντας ημιαυτόματη αντιστάθμιση των εργαλείων
• Οπτικά ελαττώματα που είναι ορατά μέσω ψηφιακής επεξεργασίας (digital stoning) ή ανάλυσης σε εικονικό φωτογραφικό εργαστήριο (virtual lightroom)
• Ελάχιστη απαιτούμενη δύναμη πίεσης για πλήρη διαμόρφωση
• Πιέσεις επαφής και πρότυπα ροής του υλικού που επηρεάζουν τη φθορά των καλουπιών

Οι εικονικές δοκιμές καλουπιών μειώνουν το χρόνο και το κόστος που συνήθως δαπανάται για φυσικές επαναλήψεις. Με την προσομοίωση της συμπεριφοράς των καλουπιών κατά την κατασκευή πριν από την έναρξη της παραγωγής, οι μηχανικοί μπορούν να βελτιστοποιήσουν τη γεωμετρία των εργαλείων, να ρυθμίσουν τα κενά και να βελτιώσουν ψηφιακά τις παραμέτρους της διαδικασίας. Αυτή η προληπτική προσέγγιση αποδεικνύεται ιδιαίτερα ευεργετική κατά την εργασία με δύσκολα υλικά ή πολύπλοκες γεωμετρίες, όπου η μέθοδος «δοκιμής και λάθους» θα ήταν απαγορευτικά δαπανηρή.

Η ενσωμάτωση ακριβών προσομοιώσεων με βάση τη φυσική βοηθά τους κατασκευαστές να προβλέψουν την ελαστική επαναφορά (springback) σε υψηλής αντοχής χάλυβες και αλουμίνιο, όπου η έλεγχός της είναι δύσκολος λόγω μεγάλων διακυμάνσεων στο μέγεθός της. Για τη διαδικασία διαμόρφωσης λαμαρίνας, αυτή η δυνατότητα μετατρέπει την ανάπτυξη των καλουπιών από αντιδραστική επίλυση προβλημάτων σε προληπτική βελτιστοποίηση.

Με τις αρχές του σχεδιασμού ήχου να έχουν καθοριστεί και επαληθευτεί μέσω προσομοίωσης, το επόμενο κρίσιμο βήμα αφορά την κατανόηση των ίδιων των φυσικών εξαρτημάτων της μήτρας — των παπουτσιών, των πλακών, των οδηγών και των ακριβείας εξαρτημάτων που μετατρέπουν τη σχεδιαστική πρόθεση σε παραγωγική πραγματικότητα.

Βασικά συστατικά των καλουπιών και λειτουργίες τους

Έχετε κατακτήσει τις αρχές σχεδιασμού και τις τεχνικές προσομοίωσης. Αλλά τι αποτελεί πραγματικά τη φυσική συναρμολόγηση της μήτρας που βρίσκεται στον πρέσσα σας; Η κατανόηση των επιμέρους εξαρτημάτων — και το πώς λειτουργούν από κοινού — διαχωρίζει την αντιδραστική συντήρηση από την προληπτική διαχείριση των μητρών. Κάθε στοιχείο σε ένα σύνολο εξαρτημάτων μήτρας διαδραματίζει ένα συγκεκριμένο ρόλο, και η αδυναμία οποιουδήποτε μεμονωμένου μέρους μπορεί να οδηγήσει σε προβλήματα ποιότητας σε ολόκληρη την παραγωγική σας διαδικασία.

Σκεφτείτε τον καλούπι ως ένα σύστημα ακριβείας, όπου κάθε εξάρτημα συνεισφέρει στο τελικό αποτέλεσμα. Το πάτωμα του καλουπιού (die shoe) αποτελεί τη βάση. Οι καθοδηγητικοί πείροι διασφαλίζουν τη σωστή στοίχιση. Οι αποχωρητήρες (strippers) αφαιρούν τα εξαρτήματα καθαρά. Οι οδηγοί θέσης (pilots) τοποθετούν το υλικό με ακρίβεια. Όταν κατανοήσετε αυτές τις σχέσεις, η καθορισμός των προτεραιοτήτων για τη συντήρηση του καλουπιού γίνεται απλός και όχι υποθετικός.

Συναρμολογήσεις Ανώτερου και Κατώτερου Πατώματος Καλουπιού (Upper and Lower Die Shoe Assemblies)

Το πάτωμα του καλουπιού (die shoe) αποτελεί τη δομική βάση ολόκληρης της συναρμολόγησης. Σύμφωνα με την Langdi Precision, το σύνολο καλουπιού (die set) διατηρεί το μπλοκ καλουπιού (die block) και τον εμβολο (punch) σε σωστή στοίχιση και αποτελείται από μία άνω (ανώτερη) και μία κάτω (κατώτερη) πλάκα, οι οποίες συνδέονται μεταξύ τους με καθοδηγητικούς πείρους. Αυτές οι βαριές πλάκες από χάλυβα τοποθετούνται στον πρέσσο — η κάτω πλάκα στερεώνεται στο κρεβάτι (bed) ή στον ενισχυτικό πλάκα (bolster) του πρέσσο, ενώ η άνω πλάκα συνδέεται με τον εμβολοφόρο μοχλό (ram).

Γιατί αυτό έχει σημασία για την παραγωγή σας; Τα κάτω πέλματα (shoes) πρέπει να αντιστέκονται στην παραμόρφωση υπό τεράστιες δυνάμεις κοπής. Κάθε ελαστικότητα ή κίνηση μεταφέρεται απευθείας σε διαστατικές αποκλίσεις των εξαρτημάτων σας. Τα εξειδικευμένα σετ κοπτικών μήτρων για εφαρμογές πρεσαρίσματος χρησιμοποιούν επιφάνειες με ακριβή λείανση και επαρκή πάχος, προκειμένου να διατηρούν την ακαμψία τους για εκατομμύρια κύκλους.

Η πλάκα μήτρας (μερικές φορές ονομάζεται μπλοκ μήτρας) τοποθετείται στο κάτω πέλμα και περιέχει τις κοπτικές ή διαμορφωτικές κοιλότητες. Εδώ ακριβώς πραγματοποιείται η πραγματική μετατροπή του υλικού — η μορφή των τελικών σας εξαρτημάτων αρχίζει εδώ. Η επιλογή υλικού για τις πλάκες μήτρας ακολουθεί συνήθως τις προηγούμενως αναφερθείσες κατευθυντήριες γραμμές: χάλυβας D2 για εφαρμογές με υψηλή φθορά, ενσωματωμένα τμήματα καρβιδίου για εξαιρετικά μεγάλους όγκους παραγωγής.

Οι δέκτες μήτρας (punch holders) στερεώνουν τις εργαζόμενες μήτρες (punches) στο ανώτερο πέλμα (upper shoe). Αυτά τα εξαρτήματα πρέπει να τοποθετούν τις μήτρες με εξαιρετική ακρίβεια, ενώ αντέχουν επαναλαμβανόμενες δυνάμεις κρούσης. Οι πλάκες υποστήριξης (backing plates) τοποθετούνται πίσω από τις μήτρες και τα κουμπιά μήτρας (die buttons), εμποδίζοντας το πιο μαλακό υλικό του πέλματος να παραμορφωθεί υπό υψηλή πίεση. Όπως εξηγεί ο οδηγός εξαρτημάτων της U-Need, οι πλάκες υποστήριξης είναι ειδικά επεξεργασμένες (hardened) πλάκες που προστατεύουν τη μήτρα από συγκεντρωμένα φορτία, τα οποία διαφορετικά θα προκαλούσαν ζημιά στη δομή της μήτρας.

Ακριβή Εξαρτήματα που Διασφαλίζουν την Ακρίβεια

Οι κατευθυντήριοι πείροι (guide pins) και οι κατευθυντήριες βαλβίδες (bushings) μπορεί να φαίνονται απλά, αλλά κατασκευάζονται με ανοχές εντός ±0,0001" — περίπου το ένα τέταρτο του πάχους ανθρώπινης τρίχας. Σύμφωνα με την εταιρεία Moeller Precision Tool, αυτά τα εξαρτήματα λειτουργούν από κοινού για να ευθυγραμμίζουν με εξαιρετική ακρίβεια τις ανώτερες και κατώτερες πλάκες μήτρας (die plates).

Δύο κύριοι τύποι κυριαρχούν στη βιομηχανία:

• Κατευθυντήριοι πείροι τριβής (ευθείοι): Ελαφρώς μικρότεροι από την εσωτερική διάμετρο της κατευθυντήριας βαλβίδας (bushing), παρέχουν ακριβή κατεύθυνση, αλλά απαιτούν μεγαλύτερη δύναμη για τον διαχωρισμό των δύο μισών της μήτρας
• Κατευθυντήριοι πείροι με σφαίρες (ball-bearing guide pins): Ολίσθηση σε περιστρεφόμενα σφαιροειδή κουλούρια εντός αλουμινένιων θηκών, καθιστώντας ευκολότερο τον διαχωρισμό των μήτρων — πλέον πρότυπο της βιομηχανίας λόγω της ευκολίας χρήσης

Οι πλάκες αποκόλλησης εξυπηρετούν έναν κρίσιμο διπλό σκοπό. Πρώτον, κρατούν το εξάρτημα επίπεδο κατά τη διάρκεια των εργασιών διαμόρφωσης ή κοπής. Δεύτερον, αποκολλούν το υλικό από τον εμβολοφόρο κατά την ανάκτησή του — χωρίς αυτήν τη λειτουργία, η ελαστικότητα του υλικού θα κρατούσε τα εξαρτήματα κολλημένα στους εμβόλους, προκαλώντας σταμάτημα της παραγωγής. Οι ελατήρια μήτρας (είτε μηχανικά ελικοειδή είτε αζώτου) παρέχουν τη δύναμη που κινεί τη δράση των πλακών αποκόλλησης.

Οι οδηγοί αποτελούν τους αφανείς ήρωες της ακρίβειας των προοδευτικών μητρών. Αυτοί οι ακριβείς καρφίτσες ευθυγραμμίζουν τη λωρίδα υλικού σε κάθε σταθμό, διασφαλίζοντας ότι κάθε εργασία εκτελείται ακριβώς στη σωστή θέση. Ακόμη και μια ελάχιστη ανωμαλία ευθυγράμμισης ενισχύεται σε πολλαπλούς σταθμούς, μετατρέποντας αποδεκτές ανοχές σε απορρίμματα. Σε υψηλής ταχύτητας λειτουργίες που υπερβαίνουν τις εκατοντάδες κύκλους ανά λεπτό, οι οδηγοί πρέπει να ενεργοποιούνται αξιόπιστα σε κάθε μεμονωμένο κύκλο.

Όνομα Συστατικού	Κύρια λειτουργία	Υλικό που χρησιμοποιείται συνήθως	Προτεραιότητα συντήρησης
Υπόστρωμα μήτρας (άνω/κάτω)	Δομική βάση· προσαρτάται στον πρέσσο	Χάλυβας ή κράμα αλουμινίου	Χαμηλό – ελέγξτε για ρωγμές/φθορά
Πλάκα εξαγωγής	Περιέχει κοιλότητες διαμόρφωσης/κοπής	Εργαλειοχάλυβας D2, A2· ενσωματωμένα καρβιδικά τμήματα	Υψηλό – τακτική ακονισμός/έλεγχος
Κρατητής ποντικιού	Ασφαλίζει και τοποθετεί τα διαμορφωτικά έμβολα	Ενισχυμένο εργαλειοχάλυβα	Μεσαίο – ελέγξτε τη στοίχιση
Οδηγοί Άξονες και Μανίκια	Στοιχίζει τα ανώτερα και κατώτερα μισά του καλουπιού	Επεξεργασμένος με σκλήρυνση χάλυβας με ακριβή λείανση	Μεσαίο – κρίσιμη η λίπανση
Πλάκα αποξέσεως	Κρατά το υλικό· αφαιρεί τα εξαρτήματα από το εμβολοφόρο	Χάλυβας εργαλείων, μερικές φορές επιφανειακά σκληρυμένος	Υψηλό – η φθορά επηρεάζει την ποιότητα του εξαρτήματος
Οδηγοί	Ευθυγραμμίζει τη λωρίδα υλικού σε κάθε σταθμό	Σκληρυμένος χάλυβας εργαλείων· ακροδάκτυλα από καρβίδιο	Υψηλό – κρίσιμο για την ακρίβεια
Πλάκες υποστήριξης	Αποτρέπει την παραμόρφωση της βάσης υπό φόρτιση	Σκληρωμένο χάλυβα	Χαμηλό – ελέγχεται περιοδικά
Ελατήρια Μήτρας	Παρέχει δύναμη αποκόλλησης/πίεσης	Σύρμα χρωμίου-πυριτίου· αέριο άζωτο	Μεσαία – αντικαθίστανται σύμφωνα με το πρόγραμμα

Πώς η Ποιότητα των Εξαρτημάτων Επηρεάζει τη Συνέπεια της Παραγωγής

Σε περιβάλλοντα υψηλού όγκου παραγωγής εκατοντάδων χιλιάδων ή εκατομμυρίων εξαρτημάτων, η ποιότητα των εξαρτημάτων μεταφράζεται απευθείας σε συνέπεια της παραγωγής. Σκεφτείτε το εξής: ένας οδηγός καρφίτσας που έχει φθαρεί κατά μόλις 0,001" μπορεί να προκαλέσει μικρή μετατόπιση ολόκληρης της άνω μήτρας κατά τη διάρκεια κάθε κύκλου. Αυτή η μετατόπιση ενδέχεται να παράγει αρχικά εξαρτήματα εντός των ανεκτών ορίων· ωστόσο, σε εκατομμύριο κύκλους, η φθορά επιταχύνεται εκθετικά.

Τα εργαλεία μήτρας από αξιόπιστους προμηθευτές κατασκευάζονται με χρήση κέντρων CNC, συσκευών EDM με σύρμα και ακριβούς λείανσης για την επίτευξη των απαιτούμενων ανοχών. Όπως επιβεβαιώνουν πηγές του κλάδου, αυτά τα εξαρτήματα απαιτούν εξειδικευμένο εξοπλισμό, συμπεριλαμβανομένων των μηχανών CNC φρεζαρίσματος 3 αξόνων και 5 αξόνων, λείανσης επιφανειών, προφιλολείανσης και EDM.

Η σχέση μεταξύ της ποιότητας των εξαρτημάτων και της συνέπειας των τμημάτων ακολουθεί ένα προβλέψιμο μοτίβο. Τα εξαρτήματα υψηλής ποιότητας με στενότερα επιτρεπόμενα όρια διατηρούν για μεγαλύτερο χρονικό διάστημα την ακρίβειά τους, μειώνοντας τη συχνότητα των ρυθμίσεων και της επανεργασίας. Τα εξαρτήματα χαμηλότερης ποιότητας ενδέχεται να έχουν χαμηλότερο αρχικό κόστος, αλλά απαιτούν συχνότερη αντικατάσταση και προκαλούν περισσότερες διακοπές στην παραγωγή.

Η κατανόηση αυτών των εργαλείων διαμόρφωσης (dies) και των λειτουργιών τους σας προετοιμάζει για την επόμενη εξέλιξη της τεχνολογίας διαμόρφωσης — όπου η κατεργασία με CNC και η αυτοματοποίηση μεταμορφώνουν τον τρόπο κατασκευής, λειτουργίας και παρακολούθησης των εργαλείων διαμόρφωσης σε πραγματικό χρόνο.

Σύγχρονα Συστήματα CNC και Αυτοματοποιημένα Συστήματα Διαμόρφωσης

Τι θα γινόταν αν το μήτρα σας μπορούσε να σας ενημερώνει όταν πρόκειται να αποτύχει — πριν παράγει ούτε ένα ελαττωματικό εξάρτημα; Αυτό δεν είναι επιστημονική φαντασία. Οι σύγχρονες διαδικασίες κατασκευής μορφοποίησης ενσωματώνουν πλέον εξελιγμένη κατεργασία με CNC, αυτοματοποίηση και τεχνολογία αισθητήρων, πράγμα που αλλάζει ουσιαστικά τον τρόπο κατασκευής, λειτουργίας και συντήρησης των μητρών. Αυτές οι προόδοι δεν αποτελούν απλώς βαθμιαίες βελτιώσεις — αναμορφώνουν την οικονομική λογική της ακριβούς κοπής με εκτύπωση.

Η μετάβαση από χειροκίνητα σε αυτοματοποιημένα συστήματα αποτελεί μία από τις σημαντικότερες αλλαγές στη διαδικασία κατασκευής μορφοποίησης τις τελευταίες δύο δεκαετίες. Η κατανόηση αυτών των τεχνολογιών σας βοηθά να αξιολογήσετε προμηθευτές, να καθορίσετε τον εξοπλισμό και να βελτιστοποιήσετε τη στρατηγική παραγωγής σας.

Κατεργασία με CNC στην παραγωγή μητρών

Πώς επιτυγχάνουν οι σύγχρονες εργαστηριακές μονάδες μητρών ακρίβεια επιπέδου μικρομέτρου σε πολύπλοκες γεωμετρίες; Η απάντηση βρίσκεται σε προηγμένα κέντρα κατεργασίας με CNC που λειτουργούν σε συνεργασία με ειδικευμένες διαδικασίες, όπως η κοπή με σύρμα EDM και η ακριβής λείανση.

Πολυάξονες CNC φρέζες — συνήθως με 3 ή 5 άξονες — εκτελούν προκαταρκτική και τελική κατεργασία εξαρτημάτων καλουπιών από κομμάτια εργαλειοχάλυβα. Οι μηχανές 5 αξόνων αποδεικνύονται ιδιαίτερα χρήσιμες για την κατεργασία καλουπιών, καθώς μπορούν να προσεγγίσουν πολύπλοκες επιφάνειες από σχεδόν οποιαδήποτε γωνία, εξαλείφοντας τις πολλαπλές εγκαταστάσεις και τα σωρευτικά σφάλματα που προκύπτουν από την επανατοποθέτηση των τεμαχίων.

Η διαδικασία κοπής με ηλεκτρική εκκένωση με σύρμα (wire EDM) αντιμετωπίζει εργασίες που η συμβατική κατεργασία απλώς δεν μπορεί να εκτελέσει. Όταν χρειάζεται να κοπεί σκληρυμένος εργαλειοχάλυβας D2 σε περίπλοκα προφίλ διαμπερών εργαλείων ή να δημιουργηθούν οξείες εσωτερικές γωνίες, η wire EDM παρέχει ακριβή και αξιόπιστα αποτελέσματα. Η διαδικασία χρησιμοποιεί ηλεκτρικές εκκενώσεις για την εξάλειψη του υλικού, ανεξάρτητα από τη σκληρότητά του, επιτυγχάνοντας ανοχές εντός 0,0001" σε χαρακτηριστικά που θα κατέστρεφαν τα συμβατικά κοπτικά εργαλεία.

Η ακριβής λείανση παρέχει το τελικό επιφανειακό τελείωμα σε κρίσιμα εξαρτήματα μηχανικών καλουπιών. Οι επιφανειακοί λειαντικοί εξοπλισμοί επιπεδώνουν τις πλάκες καλουπιού και τις υποστηρικτικές πλάκες σύμφωνα με αυστηρές προδιαγραφές. Οι προφίλ λειαντικοί εξοπλισμοί διαμορφώνουν τα περιγράμματα των σφυριών και των ανοιγμάτων των καλουπιών. Οι κυλινδρικοί λειαντικοί εξοπλισμοί τελειώνουν τις οδηγούς πυρήνες και τα βαθμονομημένα κουτιά σε τολεραντικές τιμές που διασφαλίζουν την ομαλή και ακριβή λειτουργία των καλουπιών.

Η ενσωμάτωση αυτών των τεχνολογιών σημαίνει ότι τα σύγχρονα εργαστήρια καλουπιών παράγουν εργαλειομηχανές γρηγορότερα και με μεγαλύτερη ακρίβεια από ποτέ άλλοτε. Το λογισμικό CAD/CAM μετατρέπει απευθείας τη σχεδιαστική πρόθεση σε οδηγίες για τις μηχανές, μειώνοντας τα σφάλματα ερμηνείας και επιτρέποντας γρήγορες επαναλήψεις όταν προκύπτουν αλλαγές στο σχέδιο.

Ενσωμάτωση αυτοματοποίησης για συνεπή αποτελέσματα

Η αυτοματοποίηση εκτείνεται πέραν της κατεργασίας των εξαρτημάτων των καλουπιών — μεταμορφώνει και τις ίδιες τις λειτουργίες των πρεσών. Τα αυτοματοποιημένα συστήματα αλλαγής καλουπιών αποτελούν σημαντική πρόοδο, επιτρέποντας στα κύτταρα παραγωγής να αλλάζουν μεταξύ διαφορετικών καλουπιών σε λίγα λεπτά, αντί για ώρες.

Τα συστήματα γρήγορης αλλαγής καλουπιών (QDC) χρησιμοποιούν τυποποιημένες διεπαφές στερέωσης καλουπιών, υδραυλική σύσφιξη και αυτοματοποιημένα αμαξίδια μεταφοράς για να ελαχιστοποιήσουν τον χρόνο αλλαγής. Αυτό που κάποτε απαιτούσε εξειδικευμένους τεχνικούς να εργάζονται για δύο ή τρεις ώρες, μπορεί τώρα να πραγματοποιηθεί σε λιγότερο από δέκα λεπτά. Για τους κατασκευαστές που παράγουν πολλούς κωδικούς εξαρτημάτων μέσω της ίδιας γραμμής πίεσης, αυτή η ευελιξία μεταφράζεται απευθείας σε αυξημένη χωρητικότητα και ευελιξία αντίδρασης.

Η ρομποτική χειριστικότητα των εξαρτημάτων ενισχύει περαιτέρω τα πλεονεκτήματα της αυτοματοποίησης. Οι αρθρωτοί ρομπότ φορτώνουν ακατέργαστα ελάσματα, μεταφέρουν εξαρτήματα μεταξύ σταθμών και αποφορτώνουν τα τελικά εξαρτήματα χωρίς ανθρώπινη παρέμβαση. Αυτό εξαλείφει τις επιπτώσεις της κόπωσης των χειριστών, οι οποίες προκαλούν ποιοτικές διακυμάνσεις ανά βάρδια, ενώ επιτρέπει τη συνεχή λειτουργία.

Ο πραγματικός παράγοντας αλλαγής, ωστόσο, είναι η ενσωμάτωση αισθητήρων για παρακολούθηση των καλουπιών σε πραγματικό χρόνο. Τα σύγχρονα συστήματα διαμόρφωσης ενσωματώνουν αισθητήρες απευθείας στις συναρμολογήσεις των καλουπιών, μετρώντας συνεχώς τη δύναμη, τη θέση, τη θερμοκρασία και την ταλάντωση. Σύμφωνα με έρευνα που δημοσιεύθηκε στο περιοδικό Applied Sciences , η ανάλυση δεδομένων δύναται να εντοπίσει δείκτες βλαβών που αντιπροσωπεύουν επιδείνωση της ποιότητας, ζημία στο μήτρα και ζημία σε εξαρτήματα εκτός μήτρας — συχνά ώρες πριν από την πραγματική αστοχία.

Προληπτική Συντήρηση μέσω Τεχνολογίας Αισθητήρων

Φανταστείτε ότι λαμβάνετε ειδοποίηση ότι η μήτρα του τέταρτου σταθμού θα ραγίσει σε περίπου οκτώ ώρες — δίνοντάς σας τον χρόνο να προγραμματίσετε τη συντήρηση κατά τη διάρκεια μιας προγραμματισμένης διαλλείμματος, αντί να υποστείτε απρόβλεπτη διακοπή λειτουργίας. Αυτή η δυνατότητα υπάρχει ήδη σήμερα.

Η έρευνα από τη μελέτη της ταϊβανέζικης εταιρείας παραγωγής πεντάμπλων μητρών για βιδοειδή εξαρτήματα έδειξε ότι η ανάλυση συσχέτισης δεδομένων από αισθητήρες δύναμης παρείχε προειδοποιητικές περιόδους 2–8 ωρών πριν από την αστοχία των μητρών, ανάλογα με το βαθμό σοβαρότητας της βλάβης. Η μελέτη καθόρισε κατώφλια υγείας κάτω από τα οποία οι αποκλίσεις υποδήλωναν ελαττωματική λειτουργία, επιτρέποντας συντήρηση βασισμένη στην κατάσταση (condition-based maintenance), αντί για αντιδραστική επισκευή ή υπερβολικά προληπτική, καθορισμένη από χρονοδιάγραμμα αντικατάσταση.

Η ανάλυση του φάσματος ανταπόκρισης δύναμης κρούσης (SRS) αποδείχθηκε ιδιαίτερα αποτελεσματική, ανιχνεύοντας βλάβες νωρίτερα από την απλή παρακολούθηση του προφίλ δύναμης, καθώς μετρά τη στιγμιαία επίδραση σε σχέση με τη φυσική συχνότητα. Αυτή η ευαισθησία εντοπίζει λεπτές αλλαγές — όπως η δημιουργία ρωγμών στις εσωτερικές δομές των καλουπιών — πολύ πριν αυτές εκδηλωθούν ως ελαττώματα των εξαρτημάτων ή ως καταστροφική αποτυχία του εργαλείου.

• Μειωμένος χρόνος έγκαιρης ρύθμισης: Τα αυτοματοποιημένα συστήματα αλλαγής καλουπιών μειώνουν το χρόνο αλλαγής από ώρες σε λεπτά, αυξάνοντας το διαθέσιμο χρόνο παραγωγής και επιτρέποντας οικονομικές μικρές παρτίδες.
• Συνεπής Ποιότητα: Η ρομποτική χειριστική διαδικασία εξαλείφει τις διακυμάνσεις του χειριστή, ενώ ο αυτοματοποιημένος έλεγχος της διαδικασίας διατηρεί τις βέλτιστες παραμέτρους σε κάθε κίνηση.
• Πραγματικός έλεγχος: Ενσωματωμένοι αισθητήρες παρακολουθούν συνεχώς τη δύναμη, τη θέση και την ταλάντωση, εντοπίζοντας αποκλίσεις πριν επηρεάσουν την ποιότητα των εξαρτημάτων.
• Δυνατότητες Προληπτικής Συντήρησης: Οι προηγμένες αναλυτικές μέθοδοι εντοπίζουν εμφυόμενα προβλήματα ώρες πριν από την αποτυχία, επιτρέποντας προγραμματισμένη παρέμβαση αντί για επείγουσες επισκευές.

Ο αντίκτυπος της απόδοσης επένδυσης (ROI) από τη σύγχρονη αυτοματοποίηση

Πώς επηρεάζουν αυτές οι τεχνολογίες το καθαρό σας κέρδος; Η οικονομική αιτιολόγηση βασίζεται σε πολλούς παράγοντες που λειτουργούν από κοινού.

Όπως αναφέρει η American Micro Industries, η αυτοματοποίηση μειώνει τα λάθη, ελαχιστοποιεί τη χειροκίνητη παρέμβαση και διασφαλίζει τη συνέπεια. Αυτές οι λειτουργικές βελτιώσεις μεταφράζονται απευθείας σε εξοικονόμηση κόστους και επέκταση των περιθωρίων κέρδους. Η ακρίβεια και η αποδοτικότητα των αυτοματοποιημένων συστημάτων βοηθούν στην απλοποίηση των ροών εργασίας, διασφαλίζοντας τη βέλτιστη χρήση των πόρων.

Οι μειωμένοι ρυθμοί απόρριψης ενισχύουν την εξοικονόμηση κόστους σε παραγωγές υψηλού όγκου. Όταν κάθε εξάρτημα πληροί τις προδιαγραφές, μειώνεται η σπατάλη υλικού και εξαφανίζεται η αναδιαμόρφωση. Η συνεχής ποιότητα σημαίνει λιγότερες επιστροφές από τους πελάτες και λιγότερες αξιώσεις εγγύησης — κόστη που συχνά κρύβονται στα γενικά έξοδα, αλλά επηρεάζουν σημαντικά την επιχειρηματική κερδοφορία.

Η προληπτική συντήρηση μειώνει τόσο την απρόβλεπτη διακοπή λειτουργίας όσο και την περιττή προληπτική αντικατάσταση. Η μελέτη που διεξήχθη στην Ταϊβάν ανέδειξε ότι η παραδοσιακή συντήρηση «μέχρι την αστοχία» προκαλεί διακοπές λειτουργίας των μηχανημάτων για ώρες ή ημέρες, ανάλογα με το βαθμό της ζημιάς, καθώς και προϊόντα κατώτερης ποιότητας. Οι προσεγγίσεις με βάση την κατάσταση διατηρούν την ποιότητα των προϊόντων, μειώνουν το κόστος συντήρησης και εξασφαλίζουν την τήρηση των προγραμμάτων παραγωγής.

Ίσως το πιο σημαντικό είναι ότι η αυτοματοποίηση διευκολύνει την κλιμάκωση. Καθώς η ζήτηση διακυμαίνεται ή αυξάνεται, τα αυτοματοποιημένα συστήματα προσαρμόζονται ακόπαστα, διατηρώντας υψηλή παραγωγικότητα χωρίς να θυσιάζεται η ποιότητα. Αυτή η ευελιξία θέτει τους κατασκευαστές σε θέση να εκμεταλλευτούν ευκαιρίες ανάπτυξης που δεν μπορούν να αντιμετωπίσουν οι σταθερές, μη αυτοματοποιημένες διαδικασίες.

Με την ακρίβεια των CNC και την αυτοματοποίηση που καθιερώνουν νέα ορια απόδοσης, ανακύπτει το ερώτημα: πώς διατηρείτε αυτά τα σύνθετα συστήματα για να διασώσετε τα πλεονεκτήματά τους; Η επόμενη ενότητα αντιμετωπίζει πρακτικές στρατηγικές συντήρησης και προσεγγίσεις αντιμετώπισης προβλημάτων που διασφαλίζουν τη λειτουργία των σύγχρονων συστημάτων μήτρας στην κορυφαία τους απόδοση.

Καλύτερες Πρακτικές Συντήρησης και Αντιμετώπισης Προβλημάτων σε Καλούπια

Τα εξαρτήματά σας που κατασκευάζονται με μήτρα παραμένουν σταθερά μόνο όταν η εργαλειοθήκη σας βρίσκεται σε καλή κατάσταση. Όλα εκείνα τα εξαρτήματα με ακρίβεια CNC και οι τεχνολογίες αισθητήρων που συζητήσαμε; Απαιτούν συστηματική φροντίδα για να αποδώσουν το πλήρες τους δυναμικό. Η παράλειψη της συντήρησης μετατρέπει την ακριβή εργαλειοθήκη ακρίβειας σε ακριβή γεννήτριες απορριμμάτων — συχνά σταδιακά επαρκώς ώστε να μην το αντιληφθείτε μέχρι να καταρρεύσουν οι μετρικές ποιότητας ή μέχρι μια απρόβλεπτη διακοπή να σταματήσει την παραγωγή.

Η κατανόηση του σκοπού ενός μήτρας βοηθά στον καθορισμό των προτεραιοτήτων συντήρησης. Οι μήτρες στην παραγωγή υφίστανται τεράστιες δυνάμεις, απαιτητική επαφή με αποξεστικά υλικά και θερμικές κυκλικές μεταβολές κατά τη διάρκεια κάθε κύκλου λειτουργίας. Αυτή η φόρτιση συσσωρεύεται αόρατα, μέχρις ότου κάτι αποτύχει. Η διαφορά μεταξύ αντιδραστικής και προληπτικής συντήρησης καθορίζει συχνά εάν η μήτρα σχηματισμού σας παραμένει αξιόπιστο παραγωγικό περιουσιακό στοιχείο ή μετατρέπεται σε επαναλαμβανόμενο πρόβλημα.

Προληπτικά Προγράμματα Συντήρησης που Επεκτείνουν τη Διάρκεια Ζωής των Εμβόλων

Πόσο συχνά πρέπει να ακονίζετε τις κοπτικές άκρες; Πότε χρειάζεται αντικατάσταση οι κατευθυντήριοι πείροι; Αυτές οι ερωτήσεις έχουν απαντήσεις — αλλά εξαρτώνται από τις συγκεκριμένες συνθήκες παραγωγής σας.

Τα διαστήματα ακόνισης ποικίλλουν σημαντικά ανάλογα με το υλικό που διαμορφώνεται, τον όγκο παραγωγής και το υλικό του καλουπιού. Για εργασίες αποκοπής (blanking) και διάτρησης (piercing) σε ήπιο χάλυβα, αναμένεται να ακονίζονται οι διαμπερείς πυρήνες από εργαλειοχάλυβα D2 κάθε 50.000 έως 150.000 κύκλους. Οι υψηλής αντοχής χάλυβες ή τα αποξεστικά υλικά επιταχύνουν σημαντικά τη φθορά — σε ορισμένες εφαρμογές απαιτείται ακόνισμα κάθε 20.000 κύκλους. Τα εξαρτήματα με ακροδάκτυλα από καρβίδιο διαρκούν περισσότερο, αλλά είναι πιο δαπανηρά για επανακόνισμα, γεγονός που καθιστά την παρακολούθηση των πραγματικών προτύπων φθοράς πιο σημαντική από την ακολούθηση γενικών χρονοδιαγραμμάτων.

Τα κριτήρια αντικατάστασης εξαρτημάτων θα πρέπει να καθοριστούν πριν από την εμφάνιση προβλημάτων. Οι οδηγοί πείροι που εμφανίζουν ορατά σημάδια φθοράς ή αυξημένη χαλαρότητα απαιτούν αντικατάσταση — όχι ρύθμιση. Οι ελατήρια του καλουπιού που χάνουν τη δύναμή τους (συνήθως μετά από 1–2 εκατομμύρια κύκλους) θα πρέπει να αντικαθίστανται ως σύνολα, όχι επιμέρους. Οι πλάκες αποκόλλησης (stripper plates) με αυλακώσεις βαθύτερες από 0,005" ενέχουν κίνδυνο ανομοιόμορφης αποκόλλησης και ζημίας των εξαρτημάτων.

Οι καλύτερες πρακτικές αποθήκευσης εμποδίζουν τη ζημιά μεταξύ παραγωγικών κύκλων. Καθαρίστε πλήρως τα καλούπια, αφαιρώντας όλα τα υπολείμματα και τα κατάλοιπα λιπαντικού. Εφαρμόστε αντισκωριακό προϊόν στις εκτεθειμένες επιφάνειες από χάλυβα. Αποθηκεύστε τα καλούπια σε χώρους με ελεγχόμενο κλίμα, όποτε αυτό είναι δυνατόν — οι διακυμάνσεις της υγρασίας προκαλούν διάβρωση, η οποία δημιουργεί εντονότερες επιφανειακές ανωμαλίες σε ακριβή επιφάνειες. Στηρίξτε κατάλληλα τα καλούπια για να αποφύγετε παραμορφώσεις των βάσεων τους και μην επιτρέπετε ποτέ την απευθείας στοίβαξη καλουπιών το ένα πάνω στο άλλο.

Όποιος μαθαίνει να κατασκευάζει καλούπια ανακαλύπτει γρήγορα ότι τα έγγραφα συντήρησης είναι εξίσου σημαντικά με τα αρχεία κατασκευής. Καταγράψτε κάθε ακονισμό, αντικατάσταση εξαρτήματος και επισκευή. Αυτό το ιστορικό αποκαλύπτει πρότυπα φθοράς και βοηθά στην πρόβλεψη μελλοντικών αναγκών συντήρησης πριν αυτές μετατραπούν σε επείγουσες καταστάσεις.

Αντιμετώπιση Συνηθισμένων Ελαττωμάτων Διαμόρφωσης

Όταν τα εξαρτήματα αρχίζουν να απορρίπτονται κατά την επιθεώρηση, η συστηματική διάγνωση προβλημάτων εντοπίζει τις ριζικές αιτίες γρηγορότερα από τυχαίες ρυθμίσεις. Οι περισσότερες ελαττωματικές καταστάσεις κατά τη διαμόρφωση οφείλονται σε εντοπίσιμες καταστάσεις των καλουπιών:

• Ακμές: Υπερβολικές ακμές συνήθως υποδηλώνουν φθαρμένες ή βλυσταρισμένες κοπτικές ακμές. Ελέγξτε τα κενά μεταξύ διαμήκους και μήτρας – υπερβολικά κενά λόγω φθοράς προκαλούν μεγαλύτερες ακμές. Η ακόνιση ή η αντικατάσταση των πληγεισών εξαρτημάτων επιλύει συνήθως το πρόβλημα.
• Πτυχές: Η δημιουργία ρυτίδων κατά τη διαδικασία σχηματοποίησης υποδηλώνει συνήθως ανεπαρκή πίεση του συγκρατητή ελάσματος ή ακατάλληλη ροή του υλικού. Ελέγξτε τις επιφάνειες του συγκρατητή ελάσματος για φθορά και επαληθεύστε ότι η δύναμη των ελατηρίων ανταποκρίνεται στις προδιαγραφές. Οι γραμμές σχηματοποίησης (draw beads) ενδέχεται να χρειάζονται ρύθμιση ή αντικατάσταση.
• Διχάλωση και ρωγμές: Η διάσπαση του υλικού υποδηλώνει υπερβολική τάση – συχνά λόγω φθαρμένων ακτινών που έχουν γίνει πολύ οξείες. Ελέγξτε όλες τις ακτίνες σχηματοποίησης για φθορά ή ζημιά. Επιπλέον, επαληθεύστε τη στοίχιση της μήτρας, καθώς η κακή στοίχιση συγκεντρώνει την τάση σε αναμένοντα σημεία.
• Διακυμάνσεις Διαστάσεων: Η απόκλιση των εξαρτημάτων εκτός των ορίων ανοχής συνήθως οφείλεται σε φθαρμένα καθοδηγητικά εξαρτήματα ή χαλαρωμένα στοιχεία της μήτρας. Ελέγξτε τα κενά μεταξύ καθοδηγητικών πειρών και βαλβίδων. Επαληθεύστε ότι όλες οι βιδωτές συνδέσεις παραμένουν σφιχτές. Ελέγξτε τους οδηγούς για φθορά που επιτρέπει την παρεκτροπή της λωρίδας.
• Επιφανειακές ατέλειες: Οι γρατζουνιές, η φθορά από κόλληση ή οι επιφανειακές ανωμαλίες υποδεικνύουν προβλήματα στην επιφάνεια του καλουπιού. Λειανθείτε τις πληγείσες περιοχές και επαληθεύστε ότι υπάρχει επαρκής λίπανση. Για επίμονα προβλήματα, εξετάστε την εφαρμογή επιφανειακών επιστρωμάτων.

Επισκευή ή Αντικατάσταση: Ένα Πλαίσιο Βασισμένο στο Κόστος

Όταν τα καλούπια σφυρηλάτησης ή τα εξαρτήματα καλουπιών διαμόρφωσης φθείρονται, η απόφαση μεταξύ επισκευής και αντικατάστασης επηρεάζει τόσο το άμεσο κόστος όσο και τη μακροπρόθεσμη αξιοπιστία. Παρακάτω παρουσιάζεται ένα πρακτικό πλαίσιο:

Προτιμήστε την επισκευή όταν: Η ζημιά είναι τοπικοποιημένη και επιδέχεται επισκευής σύμφωνα με τις αρχικές προδιαγραφές. Το εξάρτημα έχει ακόμη σημαντικό υπόλοιπο χρόνο ζωής μετά την επισκευή. Το κόστος επισκευής παραμένει κάτω από το 40–50 % του κόστους αντικατάστασης. Ο χρόνος παράδοσης για την αντικατάσταση θα προκαλούσε απαράδεκτες καθυστερήσεις στην παραγωγή.

Προτιμήστε την αντικατάσταση όταν: Η φθορά υπερβαίνει τα ασφαλή όρια επανεργασίας (π.χ. σφυριά υπερβολικά βραχυμένα, ανοίγματα καλουπιών υπερβολικά μεγάλα). Έχουν συσσωρευτεί πολλαπλές επισκευές, με αποτέλεσμα την υπονόμευση της διαστασιακής σταθερότητας. Βελτιωμένα υλικά ή σχέδια προσφέρουν σημαντικές βελτιώσεις στην απόδοση. Τα καλούπια είναι εύκολα διαθέσιμα σε λογική τιμή.

Ο όγκος παραγωγής επηρεάζει σημαντικά αυτόν τον υπολογισμό. Οι μήτρες υψηλού όγκου δικαιολογούν ακριβότερα ανταλλακτικά αντικατάστασης που μεγιστοποιούν το χρονικό διάστημα μεταξύ συντηρήσεων. Οι μήτρες χαμηλού όγκου ενδέχεται να ανέχονται πιο συχνές επισκευές με λιγότερο δαπανηρές προσεγγίσεις.

Επενδύσεις σε Συντήρηση Βάσει της Κρισιμότητας της Παραγωγής

Δεν όλες οι μήτρες αξίζουν ίσες επενδύσεις σε συντήρηση. Ένα πλαίσιο λήψης αποφάσεων λαμβάνει υπόψη τόσο τον όγκο όσο και την κρισιμότητα του εξαρτήματος:

Μήτρες υψηλού όγκου, κρίσιμα εξαρτήματα: Επενδύστε σε ακριβότερα ανταλλακτικά εφεδρικά εξαρτήματα που διατηρούνται επιτόπου. Εφαρμόστε επιτήρηση βασισμένη σε αισθητήρες για προληπτική συντήρηση. Προγραμματίστε προληπτική ανακαίνιση κατά τη διάρκεια προγραμματισμένων περιόδων αδράνειας, αντί να περιμένετε την επιδείνωση.

Μήτρες υψηλού όγκου, μη κρίσιμα εξαρτήματα: Διατηρήστε επαρκείς αποθέματα μητρών για τακτική αντικατάσταση. Ακολουθήστε τα τυπικά προληπτικά προγράμματα συντήρησης. Δεχθείτε κάποια αντιδραστική συντήρηση όταν η οικονομική απόδοση το ευνοεί.

Μήτρες χαμηλού όγκου, κρίσιμα εξαρτήματα: Προτιμήστε προσεκτική αποθήκευση μεταξύ παραγωγικών κύκλων. Ελέγξτε εξονυχιστικά πριν από κάθε παραγωγική εκστρατεία. Προβλέψτε προϋπολογισμό για πλήρη ανακαίνιση όταν χρειαστεί, αντί για σταδιακές επισκευές.

Εξαρτήματα χαμηλής παραγωγής, μη κρίσιμα: Αρκεί η βασική συντήρηση. Επισκευάστε όταν είναι πρακτικό, αντικαταστήστε όταν το κόστος επισκευής πλησιάζει το κόστος αντικατάστασης.

Η κατάλληλη συντήρηση επηρεάζει άμεσα τόσο την ποιότητα των εξαρτημάτων όσο και τη διαθεσιμότητα της παραγωγής. Κάθε ώρα που δαπανάται σε σχεδιασμένη συντήρηση εξοικονομεί συνήθως πολλαπλές ώρες απρόβλεπτης διακοπής λειτουργίας, καθώς και το κόστος απόρριψης, επανεργασίας και επείγουσας παράδοσης που συνοδεύει τις απρόσμενες βλάβες.

Με την εγκαθίδρυση στρατηγικών συντήρησης για τη διατήρηση της απόδοσης των μήτρων, η τελική παράμετρος που πρέπει να ληφθεί υπόψη είναι η επιλογή του κατάλληλου προμηθευτή μήτρας — ενός προμηθευτή του οποίου οι δυνατότητες, τα συστήματα ποιότητας και οι υπηρεσίες υποστήριξης συμβαδίζουν με τις απαιτήσεις παραγωγής και τους μακροπρόθεσμους στόχους σας.

Επιλογή του Κατάλληλου Προμηθευτή Μήτρας για τις Ανάγκες Παραγωγής σας

Έχετε επενδύσει χρόνο για να κατανοήσετε τους τύπους μήτρας, τα υλικά, τις αρχές σχεδιασμού και τις στρατηγικές συντήρησης. Τώρα έρχεται ίσως η πιο καθοριστική απόφαση: η επιλογή του κατάλληλου προμηθευτή μεταλλικών μητρών. Αυτή η επιλογή καθορίζει όλα όσα ακολουθούν — από την αρχική ποιότητα των εργαλείων μέχρι τη μακροπρόθεσμη συνέπεια της παραγωγής και το συνολικό κόστος κατοχής. Ένας λανθασμένος εταίρος δημιουργεί προβλήματα που επιμένουν για χρόνια· ο σωστός εταίρος γίνεται ανταγωνιστικό πλεονέκτημα.

Η επιλογή ενός προμηθευτή μητρών εργαλείων εκτείνεται πολύ πέρα από τη σύγκριση προσφορών τιμών. Σύμφωνα με εμπειρογνώμονες της βιομηχανίας στην KY Hardware , ο ιδανικός εταίρος κάνει περισσότερα από την απλή παραγωγή εξαρτημάτων — προσφέρει μηχανική εμπειρογνωμοσύνη, διασφαλίζει αυστηρό έλεγχο ποιότητας και λειτουργεί ως επέκταση της ομάδας σας. Αυτή η ολοκληρωμένη προσέγγιση έχει ιδιαίτερη σημασία σε εφαρμογές σχηματισμού λαμαρίνας, όπου η ακρίβεια επηρεάζει άμεσα την απόδοση του προϊόντος.

Αξιολόγηση προμηθευτών μητρών σύμφωνα με τις απαιτήσεις σας

Προτού επικοινωνήσετε με πιθανούς προμηθευτές, διευκρινίστε πρώτα τις δικές σας ανάγκες. Ποια υλικά θα διαμορφώνετε; Ποιες ανοχές πρέπει να τηρείτε; Ποιες ποσότητες προβλέπετε — τόσο αρχικά, όσο και καθώς αυξάνεται η ζήτηση; Η βιασύνη κατά την εσωτερική αυτή αξιολόγηση οδηγεί συχνά στην επιλογή προμηθευτή που δεν είναι κατάλληλος για την πολυπλοκότητα ή την κλίμακα του έργου σας.

Αφού κατανοήσετε τις απαιτήσεις σας, αξιολογήστε συστηματικά τους προμηθευτές με βάση τα εξής κριτήρια:

1. Τεχνικές Δυνατότητες: Διαθέτει ο προμηθευτής τον κατάλληλο εξοπλισμό για τα εξαρτήματά σας; Μην περιοριστείτε απλώς στον αριθμό των πρεσών. Ο τύπος και η τονάζα των πρεσών του καθορίζουν το μέγεθος, το πάχος και την πολυπλοκότητα των εξαρτημάτων που μπορεί να παράγει. Ένας προμηθευτής με δυνατότητα πρέσας 600 τόνων μπορεί να ανταποκριθεί σε απαιτητικά δομικά εξαρτήματα αυτοκινήτων· ένα εργαστήριο που περιορίζεται σε πρέσες των 100 τόνων δεν μπορεί. Ομοίως, επαληθεύστε ότι διαθέτει τις απαιτούμενες δυνατότητες CNC μηχανοργάνωσης, συρματόκοπης EDM (Wire EDM) και ακριβούς λείανσης για την ποιοτική κατασκευή μεταλλικών ματριτσών (sheet metal dies).
2. Πιστοποιήσεις Ποιότητας: Ένα ανθεκτικό σύστημα διαχείρισης ποιότητας είναι απαραίτητο. Οι πιστοποιήσεις παρέχουν εξωτερική επιβεβαίωση της δέσμευσης ενός προμηθευτή για την τήρηση διαδικασιών ποιότητας. Για τη γενική κατασκευή, η πιστοποίηση ISO 9001 καθορίζει τα βασικά πρότυπα ποιότητας. Για αυτοκινητοβιομηχανικές εφαρμογές, η πιστοποίηση IATF 16949 είναι απαραίτητη — αυτό το ειδικό πλαίσιο για τον τομέα της αυτοκινητοβιομηχανίας διασφαλίζει ότι οι προμηθευτές πληρούν τις αυστηρές απαιτήσεις που επιβάλλουν οι κατασκευαστές αυτοκινήτων (OEM).
3. Ευελιξία χρόνου παράδοσης: Μπορεί ο προμηθευτής να καλύψει το χρονοδιάγραμμά σας για την πρωτότυπη κατασκευή (prototyping) και την παραγωγή; Ορισμένα έργα απαιτούν γρήγορη ολοκλήρωση των φάσεων ανάπτυξης, ενώ άλλα δίνουν προτεραιότητα σε σταθερή παραγωγή μεγάλων όγκων. Συζητήστε ανοιχτά το χρονοδιάγραμμά σας — συμπεριλαμβανομένων των πρώτων δειγμάτων, της εκκίνησης της παραγωγής και των προσδοκιών σας για συνεχή παράδοση.
4. Μηχανολογική υποστήριξη: Οι καλύτεροι προμηθευτές προσφέρουν εμπειρογνωμοσύνη στον Σχεδιασμό για Ευκολία Κατασκευής (Design for Manufacturability, DFM), όχι απλώς δυνατότητες κατασκευής. Η πρώιμη συμμετοχή τους μπορεί να εντοπίσει εξοικονόμηση κόστους και να βελτιώσει την αντοχή των εξαρτημάτων πριν από την κατασκευή των καλουπιών. Ρωτήστε για τις δυνατότητές τους σε προσομοίωση με Υπολογιστή (CAE) — οι προμηθευτές που χρησιμοποιούν προηγμένη προσομοίωση διαμόρφωσης μπορούν να προβλέψουν και να προλάβουν ελαττώματα εικονικά, μειώνοντας έτσι τον αριθμό των φυσικών δοκιμών.
5. Παραγωγική ικανότητα: Μπορεί ο προμηθευτής να καλύψει τις σημερινές ανάγκες σας σε όγκο παραγωγής και να αναπτυχθεί παράλληλα με τη μελλοντική σας ανάπτυξη; Αξιολογήστε την τρέχουσα χωρητικότητά του και ρωτήστε πώς διαχειρίζεται το πρόγραμμα παραγωγής. Λάβετε επίσης υπόψη τη λογιστική — προσφέρει προγράμματα διαχείρισης αποθεμάτων, όπως το σύστημα Kanban ή η παράδοση «ακριβώς εγκαίρως» (Just-in-Time), τα οποία μπορούν να μειώσουν τα αποθέματά σας και να βελτιώσουν τη ρευστότητά σας;

Γιατί η πιστοποίηση IATF 16949 έχει σημασία

Εάν κατασκευάζετε αυτοκινητοβιομηχανικά εξαρτήματα, η πιστοποίηση IATF 16949 αξίζει ιδιαίτερης προσοχής. Όπως εξηγεί η Xometry, αυτό το πλαίσιο απλοποιεί το πρότυπο ISO 9001 σε κατευθυντήριες γραμμές που είναι ειδικά χρήσιμες για τους κατασκευαστές αυτοκινήτων, τονίζοντας τη συνέπεια, την ασφάλεια και την ποιότητα σε όλα τα προϊόντα.

Τι καθιστά αυτήν την πιστοποίηση σημαντική για τις μήτρες ελάσματος; Το IATF 16949 διασφαλίζει ότι ο προμηθευτής σας διατηρεί τεκμηριωμένες διαδικασίες για κάθε κρίσιμη λειτουργία. Επιβάλλει την εξακολούθηση της εντοπισιμότητας, συστήματα πρόληψης ελαττωμάτων και πρωτοβουλίες συνεχούς βελτίωσης. Όταν προκύψουν προβλήματα — και στην παραγωγή μεγάλων όγκων, τα προβλήματα ενδέχεται να προκύψουν κάποια στιγμή — οι πιστοποιημένοι προμηθευτές διαθέτουν καθιερωμένα πρωτόκολλα για ανάλυση της ριζικής αιτίας και διορθωτικές ενέργειες.

Η διαδικασία πιστοποίησης περιλαμβάνει αυστηρούς εσωτερικούς και εξωτερικούς ελέγχους, οι οποίοι καλύπτουν το πλαίσιο λειτουργίας της οργάνωσης, τη δέσμευση της ηγεσίας, τον σχεδιασμό, τα συστήματα υποστήριξης, τις λειτουργικές διαδικασίες, την αξιολόγηση της απόδοσης και τους μηχανισμούς βελτίωσης. Οι προμηθευτές που επιτυγχάνουν και διατηρούν την πιστοποίηση αποδεικνύουν τη δέσμευσή τους προς την πειθαρχία που απαιτείται στην αυτοκινητοβιομηχανική παραγωγή.

Ισορροπία μεταξύ Ποιότητας, Ταχύτητας και Κόστους στις Αποφάσεις Σχετικά με την Κατασκευή Μηχανημάτων

Εδώ είναι μια αλήθεια που πολλοί αγοραστές μαθαίνουν τον δύσκολο δρόμο: η χαμηλότερη τιμή ανά εξάρτημα είναι σπάνια η καλύτερη αξία. Η πραγματική αξία προέρχεται από έναν προμηθευτή που λειτουργεί ως στρατηγικός εταίρος, βοηθώντας σας να βελτιστοποιήσετε το συνολικό κόστος κατοχής, αντί να περιορίζετε απλώς την αρχική προσφορά.

Σύμφωνα με Ανάλυση εκτίμησης κόστους της Shaoyi , οι επενδύσεις σε εργαλειομηχανήματα κυμαίνονται από 5.000 $ για απλά μήτρες κοπής έως πάνω από 100.000 $ για περίπλοκες προοδευτικές μήτρες και πρέπει να αποσβεστούν σε όλο τον όγκο παραγωγής. Μια μήτρα με εγγύηση για 1 εκατομμύριο χτυπήματα περιορίζει αποτελεσματικά τις δαπάνες σας για εργαλειομηχανήματα καθ’ όλη τη διάρκεια του κύκλου ζωής του έργου — καθιστώντας την αρχική επένδυση αξιόλογη για παραγωγή μεγάλου όγκου.

Λάβετε υπόψη σας αυτούς τους κρυφούς παράγοντες κόστους κατά τη σύγκριση προμηθευτών:

• Ποσοστά έγκρισης από την πρώτη φορά: Οι προμηθευτές με υψηλά ποσοστά επιτυχίας στην πρώτη προσπάθεια (πάνω από 90% είναι εξαιρετικό) ελαχιστοποιούν τις δαπανηρές επαναλήψεις κατά τη φάση ανάπτυξης. Κάθε γύρος τροποποιήσεων προσθέτει εβδομάδες και χιλιάδες δολάρια.
• Ποσοστά απορριμμάτων κατά την παραγωγή: Τα εργαλεία υψηλής ποιότητας παράγουν εξαρτήματα με σταθερή ποιότητα και ελάχιστα απόβλητα. Ακόμα και διαφορές 1–2% στο ποσοστό απορριμμάτων αθροίζονται σημαντικά σε εκατοντάδες χιλιάδες εξαρτήματα.
• Χρόνος αδράνειας για συντήρηση: Οι μήτρες που κατασκευάζονται από υλικά υψηλής ποιότητας και έχουν υποστεί κατάλληλη θερμική κατεργασία απαιτούν λιγότερο συχνή ακονισμό και αντικατάσταση εξαρτημάτων.
• Απόκριση σε μηχανικές αλλαγές: Όταν οι σχεδιασμοί εξελίσσονται κατά τη διάρκεια του έργου, οι προμηθευτές με ισχυρές μηχανικές ομάδες προσαρμόζονται γρήγορα χωρίς να διαταράσσουν το χρονοδιάγραμμα.

Αξιολόγηση του δυναμικού εταιρικής σχέσης με τον προμηθευτή

Πέρα από τις τεχνικές δυνατότητες, αξιολογήστε και τις λιγότερο απτές πτυχές της σχέσης. Πόσο αποτελεσματική είναι η επικοινωνία τους; Εντοπίζουν προληπτικά δυνητικά προβλήματα ή περιμένουν να εμφανιστούν; Θα επενδύσουν χρόνο για να κατανοήσουν τις απαιτήσεις της εφαρμογής σας, αντί να περιοριστούν απλώς στην εκτέλεση παραγγελιών;

Η εμπειρία στον τομέα σας έχει σημαντική σημασία. Μια εταιρεία που εξυπηρετεί τον αυτοκινητοβιομηχανικό τομέα κατανοεί τις αυστηρές απαιτήσεις της διαδικασίας PPAP (Production Part Approval Process). Μια άλλη εταιρεία που ειδικεύεται σε ιατρικές συσκευές γνωρίζει τις προσδοκίες όσον αφορά την καθαρότητα και την επακόλουθη εντοπισιμότητα. Ζητήστε μελέτες περιπτώσεων, μαρτυρίες ή αναφορές από εταιρείες με παρόμοιες απαιτήσεις.

Ειδικά για εφαρμογές σφράγισης (stamping) στον αυτοκινητοβιομηχανικό τομέα, Shaoyi Metal Technology αποτελεί παράδειγμα των χαρακτηριστικών του προμηθευτή που συζητήθηκαν σε όλο αυτό το πλαίσιο αξιολόγησης. Η πιστοποίησή τους σύμφωνα με το πρότυπο IATF 16949 επιβεβαιώνει συστήματα ποιότητας αυτοκινητοβιομηχανικού επιπέδου. Οι δυνατότητες προσομοίωσης με υπολογιστή (CAE) επιτρέπουν αποτελέσματα χωρίς ελαττώματα μέσω εικονικής επικύρωσης πριν από την κατασκευή φυσικών εργαλείων. Η γρήγορη πρωτοτυποποίηση σε χρονικό διάστημα μόλις 5 ημερών επιταχύνει τους χρόνους ανάπτυξης, ενώ ο ρυθμός πρώτης έγκρισης των προϊόντων ανέρχεται στο 93%, μειώνοντας έτσι το κόστος επαναλήψεων. Οι δυνατότητες πίεσης των πρεσών τους, μέχρι 600 τόνων, επιτρέπουν την κατασκευή απαιτητικών δομικών εξαρτημάτων, όπως βραχίονες ελέγχου και υποπλαίσια. Για τους αναγνώστες που εξερευνούν επιλογές πρεσών για ελάσματα αυτοκινήτων, οι εκτενείς δυνατότητες σχεδιασμού και κατασκευής καλουπιών αποτελούν ισχυρό σημείο αναφοράς για το τι προσφέρουν οι εξουσιοδοτημένοι προμηθευτές.

Λήψη της Τελικής Απόφασης

Μετά τη συγκέντρωση πληροφοριών από πολλούς δυνητικούς εταίρους, δημιουργήστε ένα σταθμισμένο φύλλο αξιολόγησης. Αναθέστε επίπεδα σημασίας σε κάθε κριτήριο βάσει των προτεραιοτήτων σας — για παράδειγμα, Συστήματα Ποιότητας 30%, Τεχνική Υποστήριξη 25%, Τιμή 20%, Χρόνος Παράδοσης 15% και Δυναμικότητα 10%. Βαθμολογήστε κάθε προμηθευτή αντικειμενικά με βάση αυτά τα σταθμισμένα κριτήρια.

Αυτή η δομημένη προσέγγιση εξαλείφει την προσωπική προκατάληψη και καθιστά σαφή τον προμηθευτή που ευθυγραμμίζεται καλύτερα με τις πιο κρίσιμες ανάγκες σας. Η τελική απόφαση πρέπει να αντικατοπτρίζει μια ολιστική άποψη των δυνατοτήτων, των συστημάτων ποιότητας, των υπηρεσιών υποστήριξης και του συνολικού κόστους κατοχής — όχι μόνο την τιμή ανά μονάδα που αναφέρεται στην αρχική προσφορά.

Θυμηθείτε ότι η επιλογή ενός προμηθευτή καλουπιών για την κοπή μετάλλων αποτελεί επένδυση στην επιτυχία του προϊόντος σας. Ο κατάλληλος εταίρος προσφέρει τεχνική εμπειρογνωμοσύνη που βελτιώνει τα σχέδιά σας, συστήματα ποιότητας που διασφαλίζουν τη συνέπεια και ευελιξία παραγωγής που προσαρμόζεται στις εξελισσόμενες ανάγκες σας. Όταν βρείτε αυτόν τον εταίρο, αποκτάτε περισσότερο από έναν προμηθευτή — αποκτάτε πλεονέκτημα ανταγωνιστικότητας που συσσωρεύεται σε κάθε έργο που αναλαμβάνετε από κοινού.

Συχνές Ερωτήσεις για τα Καλούπια Μορφοποίησης Μετάλλων

1. Τι είναι ένα καλούπι (die) στη μορφοποίηση μετάλλων;

Ένα καλούπι μορφοποίησης μετάλλων είναι ένα εργαλείο που έχει σχεδιαστεί με ακρίβεια για να διαμορφώνει μέταλλο μέσω ελεγχόμενης δύναμης και προσεκτικά σχεδιασμένης γεωμετρίας. Αποτελείται από συμπληρωματικά εξαρτήματα — συνήθως έναν εμβολοφόρο (punch) και έναν τομέα (die block) — που λειτουργούν από κοινού κατά τη διάρκεια κάθε κίνησης του πρέσσου για να κόβουν, να διαμορφώνουν ή να σχηματίζουν το υλικό σε ακριβείς γεωμετρίες. Τα καλούπια μπορούν να εκτελούν τέσσερις βασικές λειτουργίες: προσδιορισμό θέσης (locating), σύσφιξη (clamping), εργασία (working) και απελευθέρωση (releasing), επιτυγχάνοντας συχνά τολεραντικότητες σε επίπεδο μικρομέτρου για τη μαζική παραγωγή πολύπλοκων εξαρτημάτων.

2. Ποιο είναι το καλύτερο χάλυβας για μήτρες διαμόρφωσης;

Ο καλύτερος χάλυβας εξαρτάται από τη συγκεκριμένη εφαρμογή σας. Ο εργαλειοχάλυβας D2 (58–62 HRC) προσφέρει εξαιρετική αντοχή στη φθορά για εργασίες αποκοπής και διάτρησης ανοξείδωτου χάλυβα. Ο εργαλειοχάλυβας A2 προσφέρει ισορροπία μεταξύ αντοχής στη φθορά και ταυτόχρονα καλή αντοχή σε κρούση, με εξαιρετική διαστασιακή σταθερότητα. Ο εργαλειοχάλυβας S7 επικεντρώνεται στην αντοχή σε κρούση για εφαρμογές με δυναμικά φορτία. Για εξαιρετικά μεγάλες παραγωγικές ποσότητες που υπερβαίνουν τα 500.000 τεμάχια, οι ενσωματωμένες πλάκες καρβιδίου του βολφραμίου (85–92 HRA) υπερτερούν των χαλυβδίνων εναλλακτικών λύσεων σε σημεία υψηλής φθοράς.

3. Πόσο κοστίζει μία μήτρα μεταλλικής εκτύπωσης;

Το κόστος των μεταλλικών μήτρων εκτύπωσης κυμαίνεται από 500 έως πάνω από 100.000 δολάρια ΗΠΑ, ανάλογα με το βαθμό πολυπλοκότητας. Απλές μήτρες αποκοπής ξεκινούν από περίπου 5.000 δολάρια ΗΠΑ, ενώ πολύπλοκες προοδευτικές μήτρες για αυτοκινητοβιομηχανικές εφαρμογές μπορούν να υπερβούν τα 100.000 δολάρια ΗΠΑ. Η επένδυση πρέπει να αξιολογηθεί σε σχέση με τον όγκο παραγωγής· μία μήτρα που εγγυάται 1 εκατομμύριο κρούσεις οριοθετεί αποτελεσματικά το συνολικό κόστος των μητρών για έργα υψηλού όγκου. Προμηθευτές όπως η Shaoyi προσφέρουν οικονομικά αποδοτικές λύσεις με ποσοστό πρώτης εγκρίσεως 93%, ελαχιστοποιώντας τις ακριβές επαναλήψεις.

4. Πώς κατασκευάζονται οι μήτρες μεταλλικής διαμόρφωσης;

Η σύγχρονη κατασκευή μητρών συνδυάζει κέντρα CNC, κοπή με ηλεκτροδιαβρωτική σύρματος (wire EDM) και ακριβή λείανση. Οι πολυάξονες εργάνες CNC εκτελούν την προκαταρκτική και την τελική κατεργασία των εξαρτημάτων των μητρών από κομμάτια εργαλειοχάλυβα. Η κοπή με wire EDM δημιουργεί πολύπλοκα προφίλ σε σκληρυμένο χάλυβα με ανοχές εντός 0,0001 ιντσών. Η ακριβής λείανση παρέχει τελικές επιφανειακές καταλήξεις σε κρίσιμα εξαρτήματα. Η προσομοίωση με λογισμικό CAE επαληθεύει εικονικά τα σχέδια πριν από την κατασκευή των φυσικών μητρών, μειώνοντας τον αριθμό των δοκιμαστικών επαναλήψεων και επιταχύνοντας την ετοιμότητα για παραγωγή.

5. Πόσο συχνά πρέπει να διατηρούνται οι μήτρες μορφοποίησης μετάλλων;

Τα διαστήματα συντήρησης εξαρτώνται από το υλικό, τον όγκο παραγωγής και το υλικό κατασκευής της μήτρας. Για εργασίες αποκοπής (blanking) σε χαλύβδινο υλικό χαμηλής αντοχής με μήτρες D2, αναμένεται ακόνισμα κάθε 50.000–150.000 κύκλους. Τα υλικά υψηλής αντοχής μπορεί να απαιτούν ακόνισμα κάθε 20.000 κύκλους. Οι οδηγοί πείροι πρέπει να αντικαθίστανται όταν εμφανίζουν ορατή φθορά. Οι ελατήρια μήτρας απαιτούν συνήθως αντικατάσταση μετά από 1–2 εκατομμύρια κύκλους. Η εφαρμογή ενός συστήματος παρακολούθησης με αισθητήρες επιτρέπει προληπτική συντήρηση, παρέχοντας προειδοποίηση 2–8 ωρών πριν από την εμφάνιση βλαβών.
