Η Προοδευτική Κοπή Μετάλλου Απομυστικεύθηκε: Από το Ακατέργαστο Ρολό έως το Τελικό Εξάρτημα

Τι είναι η προοδευτική σφράγιση μετάλλων και πώς λειτουργεί;

Φανταστείτε ότι μετατρέπετε μια απλή μεταλλική ταινία σε χιλιάδες ακριβή εξαρτήματα — χωρίς να αγγίζει η ανθρώπινη χείρα ούτε ένα από αυτά. Αυτό ακριβώς επιτυγχάνει καθημερινά η προοδευτική σφράγιση μετάλλων σε βιομηχανικές εγκαταστάσεις σε όλο τον κόσμο.

Η προοδευτική σφράγιση μετάλλων είναι μια υψηλής ταχύτητας διαδικασία μορφοποίησης λαμαρίνας, κατά την οποία μια συνεχής μεταλλική ταινία προωθείται διαδοχικά μέσω πολλαπλών σταθμών εντός μιας ενιαίας μήτρας, όπου κάθε σταθμός εκτελεί μια συγκεκριμένη λειτουργία — όπως κοπή, κάμψη, διάτρηση ή σχηματοποίηση — μέχρις ότου ένα τελικό εξάρτημα προκύψει με κάθε κίνηση του πρεσαρίσματος.

Αυτός ο ορισμός αποκαλύπτει γιατί η προοδευτική σφράγιση με μήτρα έχει καταστεί η βάση της παραγωγής υψηλού όγκου. Ωστόσο, η κατανόηση του «τι» είναι μόνο το μισό της ιστορίας. Ας εξερευνήσουμε λεπτομερώς πώς αυτή η διαδικασία μετατρέπει το ακατέργαστο υλικό σε ακριβή εξαρτήματα.

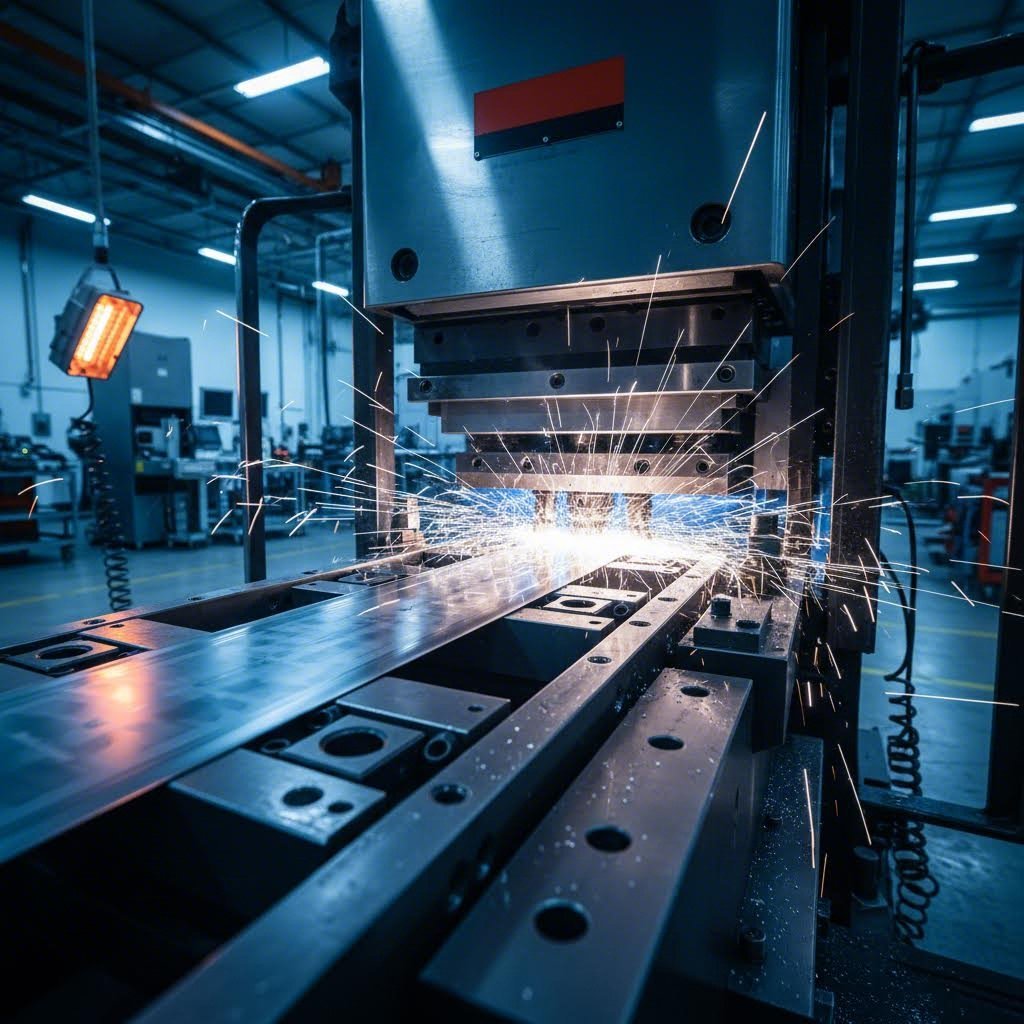

Πώς Μεταμορφώνουν τα Προοδευτικά Καλούπια το Φύλλο Μετάλλου Βήμα προς Βήμα

Το ταξίδι ξεκινά με έναν κυλίνδρο φύλλου μετάλλου τοποθετημένο σε μία ανοιγόμενη συσκευή (uncoiler). Ένας μηχανισμός τροφοδοσίας τραβά τη λωρίδα μετάλλου και την προωθεί στο προοδευτικό καλούπι σε ακριβείς χρονικές περιόδους. Εδώ συμβαίνει η «μαγεία»: με κάθε κίνηση της πρέσας, η λωρίδα προχωράει κατά μία σταθερή απόσταση—που ονομάζεται pitch—τοποθετώντας φρέσκο υλικό ταυτόχρονα σε κάθε σταθμό.

Τι διατηρεί όλα τέλεια στοιχισμένα; Τα οδηγητικά τρύπηματα (pilot holes). Αυτές οι μικρές αναφορικές τρύπες διαμορφώνονται στη λωρίδα κατά τον πρώτο σταθμό και λειτουργούν ως σημεία αναφοράς σε ολόκληρη τη διαδικασία. Οι οδηγητικοί πείροι (pilot pins) στους επόμενους σταθμούς εμπλέκονται σε αυτές τις τρύπες, διασφαλίζοντας ότι η λωρίδα διατηρεί ακριβή θέση κατά την προώθησή της. Χωρίς αυτό το σύστημα στοίχισης, οι ανοχές θα αποκλίνουν γρήγορα από τις προδιαγραφές.

Ξεχωριστά σε όλο το διαδικασία προοδευτικού σφραγισμού οι εξαρτήσεις παραμένουν συνδεδεμένες σε μια λωρίδα φορέα — το σκελετικό πλαίσιο υλικού που μεταφέρει τα εξαρτήματα μέσω κάθε σταθμού. Αυτή η λωρίδα φορέα διατηρεί τον προσανατολισμό των εξαρτημάτων και απλοποιεί τη χειριστικότητα του υλικού. Μόνο στον τελικό σταθμό, μια εργασία αποκοπής χωρίζει το τελικό εξάρτημα από τη λωρίδα.

Η ανατομία μιας προοδευτικής διαδικασίας σφράγισης

Φανταστείτε ένα προοδευτικό καλούπι ως μια γραμμή παραγωγής συμπιεσμένη σε ένα μόνο εργαλείο. Το προοδευτικό μήτρα και το κοπτικό εργαλείο λειτουργούν από κοινού σε κάθε σταθμό για να εκτελέσουν εργασίες σε μια προσεκτικά σχεδιασμένη ακολουθία:

• Σταθμός 1: Διανοίγονται οδηγητικές τρύπες για στοίχιση
• Ενδιάμεσοι σταθμοί: Πραγματοποιούνται διάφορες εργασίες, όπως αποκοπή, διάτρηση, διαμόρφωση και κάμψη
• Τελικός Σταθμός: Το τελικό εξάρτημα χωρίζεται από τη λωρίδα φορέα

Το εντυπωσιακό αυτού του συστήματος; Πολλαπλές εργασίες πραγματοποιούνται ταυτόχρονα. Ενώ ένα τμήμα της λωρίδας υφίσταται κάμψη, ένα άλλο υφίσταται διάτρηση και ένα τρίτο λαμβάνει την τελική του αποκοπή — όλα μέσα σε μία μόνο κίνηση του πρεσαρίσματος. Αυτή η ταυτόχρονη επεξεργασία είναι αυτή που καθιστά τα προϊόντα από λαμαρίνα που παράγονται μέσω προοδευτικής μήτρας εκπληκτικά αποτελεσματικά.

Σύμφωνα με βιομηχανικές πηγές, αυτή η διαδοχική προσέγγιση επιτρέπει τη δημιουργία πολύπλοκων εξαρτημάτων με αυστηρές ανοχές και ελάχιστες απώλειες — έναν συνδυασμό που είναι δύσκολο να επιτευχθεί με άλλες μεθόδους διαμόρφωσης.

Γιατί η προοδευτική μεταλλοτυπία κυριαρχεί στην παραγωγή μεγάλων όγκων; Τρεις λόγοι ξεχωρίζουν:

• Ταχύτητα: Χρόνοι κύκλου μετρούμενοι σε κλάσματα δευτερολέπτου σημαίνουν χιλιάδες εξαρτήματα ανά ώρα
• Συνεπότητα: Κάθε εξάρτημα υπόκειται στις ίδιες εργασίες υπό τις ίδιες συνθήκες
• Αποδοτικότητα κόστους: Το κόστος ανά μονάδα μειώνεται δραματικά καθώς αυξάνονται οι όγκοι παραγωγής

Αυτά τα πλεονεκτήματα εξηγούν γιατί βιομηχανίες από τον αυτοκινητοβιομηχανικό τομέα μέχρι την ηλεκτρονική βιομηχανία βασίζονται σε αυτήν τη διαδικασία για τις πιο απαιτητικές τους ανάγκες παραγωγής. Με τις βασικές αρχές καθορισμένες, είστε τώρα έτοιμοι να εξερευνήσετε τα συγκεκριμένα στοιχεία που καθιστούν λειτουργικά τα προοδευτικά μήτρες — και τον τρόπο με τον οποίο το καθένα συμβάλλει στην ακρίβεια της κατασκευής.

Βασικά στοιχεία προοδευτικών μητρών και λειτουργίες τους

Έχετε ποτέ αναρωτηθεί τι πραγματικά περιέχει μια προοδευτική μήτρα, ώστε να είναι σε θέση να παράγει χιλιάδες ταυτόσημα εξαρτήματα; Η απάντηση βρίσκεται στην κατανόηση των επιμέρους στοιχείων — το καθένα από τα οποία έχει σχεδιαστεί για συγκεκριμένο σκοπό. Όταν εξετάζετε προσεκτικά ένα σύνολο μητρών εκτύπωσης, θα ανακαλύψετε μια περίπλοκη συναρμολόγηση, όπου κάθε στοιχείο διαδραματίζει κρίσιμο ρόλο στη μετατροπή επίπεδου ελάσματος μετάλλου σε ακριβή εξαρτήματα .

Ας αναλύσουμε την ανατομία των προοδευτικών μητρών, ώστε να μπορέσετε να εκτιμήσετε πώς αυτά τα εργαλεία επιτυγχάνουν μια τόσο εκπληκτική συνέπεια.

Κρίσιμα στοιχεία μητρών που διασφαλίζουν την ακρίβεια

Ένα πλήρες μήτρα επεξεργασίας λαμαρίνας αποτελείται από πολυάριθμα διασυνδεδεμένα μέρη που λειτουργούν εν αρμονία. Παρακάτω αναφέρονται τα βασικά συστατικά μητρών προοδευτικής επεξεργασίας που συναντώνται σχεδόν σε κάθε εργασία σφράγισης:

• Υποστρώματα Μητρών (Άνω και Κάτω): Αυτές οι βαριές πλάκες από χάλυβα αποτελούν τη βάση ολόκληρης της διάταξης. Το κάτω υπόστρωμα μήτρας στερεώνεται στο κρεβάτι της πρεσσών, ενώ το άνω υπόστρωμα μήτρας συνδέεται με τον εμβολοφόρο μοχλό. Παρέχουν σκληρότητα και διατηρούν τη σωστή στοίχιση όλων των υπόλοιπων συστατικών κατά τη λειτουργία.
• Πλάκες Διαμετρημάτων: Οι πλάκες αυτές είναι στερεωμένες στο άνω υπόστρωμα μήτρας και συγκρατούν και θέτουν σε θέση τα διαμετρήματα που εκτελούν τις εργασίες κοπής και διαμόρφωσης. Η πλάκα διαμετρημάτων διασφαλίζει ότι κάθε διάμετρο παραμένει απόλυτα κάθετο προς τη λωρίδα κατά τη διάρκεια κάθε κίνησης της πρεσσών.
• Μπλοκ Μητρών: Αυτά τα ακριβείας γυαλισμένα χαλύβδινα μπλοκ περιέχουν τις κοιλότητες που δέχονται τα διαμετρήματα. Βρίσκονται στην κάτω διάταξη μήτρας και πρέπει να είναι επεξεργασμένα με σκλήρυνση για να αντέχουν εκατομμύρια κύκλους λειτουργίας, διατηρώντας παράλληλα αυστηρές ανοχές.
• Πλάκες αποβολής: Τοποθετημένες μεταξύ της πλάκας διαπεράσεως και του λωρίδιου υλικού, οι πλάκες αποκόλλησης εξυπηρετούν δύο λειτουργίες: κρατούν το υλικό επίπεδο κατά τη διάρκεια των εργασιών και αποκολλούν το υλικό από τα εργαλεία διαπεράσεως καθώς αυτά ανασύρονται. Οι αποκολλητικές πλάκες με ελατήριο παρέχουν σταθερή πίεση σε όλη τη διάρκεια του κύκλου.
• Οδηγοί: Αυτοί οι ακριβείς καρφίτσες εκτείνονται από το άνω καλούπι και συναρμόζονται στις οπές προσανατολισμού που έχουν διαπεραστεί στο λωρίδιο. Οι καρφίτσες προσανατολισμού εξασφαλίζουν ακριβή τοποθέτηση σε κάθε σταθμό, επιτυγχάνοντας συνήθως συγκέντρωση εντός 0,001 ιντσών ή καλύτερη.
• Μήτρες: Τα πραγματικά εργαλεία κοπής και διαμόρφωσης που έρχονται σε επαφή με το υλικό. Τα εργαλεία διαπεράσεως υπάρχουν σε αμέτρητα σχήματα, ανάλογα με την απαιτούμενη εργασία — στρογγυλά εργαλεία για διάτρηση, ακανόνιστα προφίλ για πολύπλοκες γεωμετρίες και εργαλεία διαμόρφωσης για λειτουργίες κάμψης.
• Στάσεις Μορφοποίησης: Αυτά τα ειδικά τμήματα του καλουπιού περιέχουν συνταιριασμένα σύνολα εργαλείων διαπεράσεως και καλουπιών, σχεδιασμένα για λειτουργίες κάμψης, βαθιάς διαμόρφωσης (drawing) ή κοπής με πίεση (coining). Σε αντίθεση με τους σταθμούς κοπής, οι σταθμοί διαμόρφωσης μετασχηματίζουν το υλικό χωρίς να το αφαιρούν.
• Οδηγοί Καρφιών και Μανίκια: Αυτά τα εξαρτήματα διασφαλίζουν ότι οι επάνω και κάτω συναρμολογήσεις των μήτρων συγκεντρώνονται ακριβώς κάθε φορά που κλείνει η πρέσα. Τα φθαρμένα καθοδηγητικά στοιχεία οδηγούν σε ασυμφωνία και πρόωρη αποτυχία των εργαλείων.

Κατανόηση των αλληλεπιδράσεων μεταξύ του εμβόλου και της μήτρας

Ακούγεται περίπλοκο; Πράγματι — αλλά είναι ακριβώς στην αλληλεπίδραση μεταξύ των εμβόλων και των μπλοκ μήτρας που επιτυγχάνεται η πραγματική ακρίβεια. Όταν η πρέσα κλείνει, κάθε έμβολο κατεβαίνει στην αντίστοιχη οπή της μήτρας, με την ανοχή να μετράται σε χιλιοστά του ιντσιού. Αυτή η ανοχή ποικίλλει ανάλογα με τον τύπο και το πάχος του υλικού και κυμαίνεται συνήθως από 5% έως 10% του πάχους του υλικού ανά πλευρά για εργαλεία σφράγισης χάλυβα.

Αυτό είναι που συμβαίνει κατά τη διάρκεια μιας κοπτικής λειτουργίας: το έμβολο έρχεται σε επαφή με το υλικό πρώτα, ασκώντας πίεση μέχρις ότου υπερβεί την αντοχή διάτμησης του μετάλλου. Το υλικό ραγίζει και το αποκοπτόμενο τμήμα (slug) διέρχεται από την οπή της μήτρας. Η ποιότητα αυτής της κοπής — ομαλές άκρες ή υπερβολικές ακμές (burrs) — εξαρτάται απευθείας από την κατάλληλη ανοχή και την αιχμηρότητα του εργαλείου.

Για τις εργασίες διαμόρφωσης, η αλληλεπίδραση διαφέρει σημαντικά. Το εμβολοειδές ωθεί το υλικό σε μια κοιλότητα ή πάνω από μια ακτίνα, πλαστικά παραμορφώνοντάς το σε νέο σχήμα. Η αντιστάθμιση της ελαστικής επαναφοράς (spring-back) πρέπει να ενσωματωθεί στην κατασκευή των εργαλείων, καθώς τα μέταλλα επανέρχονται εν μέρει προς την αρχική τους μορφή μετά την αφαίρεση της πίεσης.

Γιατί η ποιότητα των εξαρτημάτων έχει τόσο μεγάλη σημασία; Σκεφτείτε το εξής: μια προοδευτική μήτρα μπορεί να εκτελεί 600 κύκλους ανά λεπτό, συναθροίζοντας εκατομμύρια κινήσεις κατά τη διάρκεια ζωής λειτουργίας της. Οι μήτρες κοπής μετάλλων, κατασκευασμένες από εξειδικευμένα χάλυβες εργαλείων και υποβληθείσες σε κατάλληλη θερμική κατεργασία, μπορούν να παράγουν εξαρτήματα για χρόνια. Η χρήση κατώτερων υλικών ή συντομοδρόμια στη θερμική κατεργασία οδηγεί σε γρήγορη φθορά, μεταβολή των διαστάσεων και ακριβή διακοπή της παραγωγής.

Η σχέση μεταξύ των συστατικών των μητρών κοπής και της ποιότητας των εξαρτημάτων είναι άμεση και μετρήσιμη:

• Σκληρότητα του σώματος της μήτρας: Επηρεάζει τους ρυθμούς φθοράς των ακμών και τη σταθερότητα της διαμέτρου των οπών
• Πίεση του αποσπαστήρα: Επηρεάζει την επίπεδη μορφή του υλικού και αποτρέπει την παραμόρφωση
• Ταίριασμα των οδηγών τρύπας (pilots): Καθορίζει την ακρίβεια της θέσης μεταξύ των σταθμών
• Κατάσταση του συστήματος καθοδήγησης: Ελέγχει την ευθυγράμμιση από πάνω προς τα κάτω σε όλο το μήκος της διαδρομής

Η κατανόηση αυτών των στοιχείων σας παρέχει μια βάση για την αξιολόγηση της ποιότητας των καλουπιών και την πρόβλεψη των αναγκών συντήρησης. Ωστόσο, τα στοιχεία μόνα τους δεν αποτελούν την ολοκληρωμένη εικόνα — στη συνέχεια, θα δείτε πώς αυτά τα στοιχεία λειτουργούν από κοινού καθώς το υλικό προχωράει μέσω κάθε σταθμού, μετατρέποντας το επίπεδο φύλλο σε τελικά εξαρτήματα σε δευτερόλεπτα.

Ο Διαδοχικός Διαμόρφωσης Με Καλούπι Εξηγημένος Σταθμό Προς Σταθμό

Τώρα που κατανοείτε τα στοιχεία που περιέχονται σε ένα διαδοχικό καλούπι, ας ακολουθήσουμε μια λωρίδα μετάλλου καθ’ όλη τη διάρκεια της πλήρους μετατροπής της. Η διαδικασία διαμόρφωσης με διαδοχικό καλούπι λειτουργεί σαν μια χορευτική ακολουθία — κάθε σταθμός εκτελεί τον ρόλο του ακριβώς την κατάλληλη στιγμή, επωφελούμενος από την προηγούμενη εργασία, μέχρις ότου εμφανιστεί το τελικό εξάρτημα.

Τι καθιστά αυτή την τεχνολογία διαμόρφωσης τόσο αποτελεσματική; Κάθε σταθμός προσθέτει αξία, ενώ πολλαπλές εργασίες πραγματοποιούνται ταυτόχρονα σε όλη την έκταση της λωρίδας. Ας εξετάσουμε βήμα προς βήμα κάθε στάδιο.

Από επίπεδο υλικό αποθήκευσης σε τελικό εξάρτημα σε δευτερόλεπτα

Η ακολουθία μεταλλικής εκτύπωσης με προοδευτικό καλούπι ακολουθεί μια λογική σειρά, όπου κάθε ενέργεια προετοιμάζει το υλικό για την επόμενη. Παρακάτω ακολουθεί ένα τυπικό παράδειγμα προόδου εκτύπωσης:

1. Διάτρηση οδηγών οπών: Στο πρώτο σταθμό διατρώγονται μικρές αναφορικές οπές που θα καθοδηγήσουν τη λωρίδα σε όλες τις επόμενες ενέργειες. Αυτές οι οπές συνδέονται με οδηγούς πείρους σε κάθε επόμενο σταθμό, διασφαλίζοντας την ακρίβεια της θέσης εντός χιλιοστών του ιντσ (inch).
2. Αποβολή: Αυτή η ενέργεια αφαιρεί το υλικό της εξωτερικής περιμέτρου ή δημιουργεί το βασικό περίγραμμα του εξαρτήματος. Η αποκοπή καθορίζει το γενικό σχήμα, ενώ το εξάρτημα παραμένει συνδεδεμένο με τη λωρίδα φέρουσας μέσω μικρών γλωσσίδων ή γεφυρών.
3. Τρύπωμα: Εσωτερικές οπές, εγκοπές και ανοίγματα διατρώγονται στο επίπεδο εξάρτημα. Οι σταθμοί διάτρησης μπορούν να δημιουργούν πολλαπλές οπές ταυτόχρονα — στρογγυλές, τετράγωνες ή με πολύπλοκη γεωμετρία — ανάλογα με τις απαιτήσεις του εξαρτήματος.
4. Διαμόρφωση: Το επίπεδο εξάρτημα αρχίζει να λαμβάνει τρισδιάστατο σχήμα οι πράξεις διαμόρφωσης δημιουργούν χαρακτηριστικά όπως ανάγλυφα, ράβδοι ή επιφανειακές ενσωματώσεις που προσθέτουν δομική σκληρότητα ή λειτουργικά χαρακτηριστικά.
5. Λύγισμα: Οι αυλακώσεις, οι γλωσσίδες και τα γωνιακά χαρακτηριστικά δημιουργούνται με δίπλωση του υλικού κατά μήκος ακριβών γραμμών. Οι σταθμοί κάμψης πρέπει να λαμβάνουν υπόψη την επαναστροφή (spring-back)—δηλαδή την τάση του μετάλλου να επανέρχεται εν μέρει προς την αρχική του επίπεδη κατάσταση.
6. Κοπή: Αυτή η ακριβής πράξη συμπιέζει το υλικό για την επίτευξη ακριβών διαστάσεων, την εξομάλυνση επιφανειών ή τη δημιουργία λεπτομερών στοιχείων. Η επισφράγιση (coining) εφαρμόζει μεγαλύτερη δύναμη σε σύγκριση με άλλες πράξεις, προκειμένου να προκαλέσει πλαστική παραμόρφωση του μετάλλου στην τελική του μορφή.
7. Αποκοπή: Ο τελικός σταθμός αποχωρίζει το ολοκληρωμένο εξάρτημα από την ταινία φέροντος υλικού. Το τελικό εξάρτημα πέφτει μέσω του καλουπιού ή εκτοξεύεται σε μία ταινία μεταφοράς για συλλογή.

Σύμφωνα με τον οδηγό διαδικασίας της Die-Matic, ολόκληρη αυτή η ακολουθία μπορεί να πραγματοποιηθεί σε κλάσματα δευτερολέπτου, με χρόνους κύκλου που επιτρέπουν ρυθμούς παραγωγής εκατοντάδων ή ακόμη και χιλιάδων εξαρτημάτων ανά ώρα.

Σειρά σταθμών για βέλτιστη ποιότητα εξαρτήματος

Γιατί η σειρά των πράξεων έχει τόση σημασία; Σκεφτείτε τι συμβαίνει αν λυγίσετε υλικό πριν τρυπήσετε κοντινές τρύπες· η λειτουργία λυγίσματος θα παραμορφώσει τις θέσεις των τρυπών. Ή φανταστείτε να προσπαθείτε να δημιουργήσετε ένα χαρακτηριστικό μετά το κόψιμο όταν δεν υπάρχει καραμπίνα μεταφοράς για να διατηρήσετε τον προσανατολισμό του μέρους. Η σωστή αλληλουχία αποτρέπει αυτά τα προβλήματα.

Ορίστε πώς οι έμπειροι σχεδιαστές πετρωμάτων προσεγγίζουν την αλληλουχία σταθμού:

• Διάτρηση πριν το σχηματισμό: Οι τρύπες είναι ευκολότερες να τρυπούνται σε επίπεδο υλικό και να διατηρούν καλύτερη ακρίβεια διαστάσεων
• Μεταμόρφωση πριν από την κάμψη: Τα τρισδιάστατα χαρακτηριστικά πρέπει να δημιουργούνται ενώ το μέρος είναι ακόμα σχετικά επίπεδο για την πρόσβαση εργαλείων
• Οι κρίσιμες διαστάσεις είναι: Τα χαρακτηριστικά που απαιτούν τις αυστηρότερες ανοχές σχηματίζονται σε μεταγενέστερους σταθμούς για να ελαχιστοποιηθούν τα σωρευτικά σφάλματα
• Προοδευτική πολυπλοκότητα: Πρώτα γίνονται απλές λειτουργίες, ενώ με την εξέλιξη του μέρους γίνονται πιο περίπλοκες

Το προοδευτικό μήτρα κοπής πρέπει επίσης να λαμβάνει υπόψη τη ροή του υλικού και τα πρότυπα τάσεων. Όταν το μέταλλο εκτείνεται, συμπιέζεται ή κάμπτεται, υφίσταται εργασιακή ενίσχυση (work-hardening) και γίνεται λιγότερο διαμορφώσιμο. Η στρατηγική σειρά εκτέλεσης των βημάτων κατανέμει αυτές τις τάσεις για να αποτρέψει το σχηματισμό ρωγμών ή σχισμών.

Τι γίνεται με τις δευτερεύουσες εργασίες; Πολλοί κατασκευαστές ενσωματώνουν διαδικασίες όπως η εντός-μήτρας επεξεργασία μετρητή (in-die tapping) απευθείας στην ακολουθία προοδευτικής κοπής. Όπως αναφέρεται από Clairon Metals , η εντός-μήτρας επεξεργασία μετρητή εξαλείφει τις δευτερεύουσες εργασίες, καθώς η διαδικασία δημιουργίας σπειρώματος στις οπές πραγματοποιείται κατά την ίδια τη διαδικασία κοπής. Αυτή η ενσωμάτωση διασφαλίζει ότι τα σπειρωτά ανοίγματα συμπίπτουν απόλυτα με άλλα χαρακτηριστικά του εξαρτήματος, ενώ μειώνει τον χειρισμό και τον χρόνο επεξεργασίας.

Άλλες δευτερεύουσες εργασίες που μπορούν να ενσωματωθούν σε προοδευτικές μήτρες περιλαμβάνουν:

• Εισαγωγή εξαρτημάτων: Πρέσαρισμα περικοχλίων, περικοχλίων με αυτοσύσφιξη (studs) ή άλλων συνδετικών στοιχείων κατά τη διάρκεια της κοπής
• Εργασίες συναρμολόγησης: Σύνδεση πολλαπλών εξαρτημάτων μεταξύ τους πριν από την αποκοπή (cutoff)
• Σήμανση: Ανάγραφη αριθμών εξαρτημάτων ή σημείων αναγνώρισης εντός της μήτρας

Η ενσωμάτωση δευτερευόντων εργασιών δείχνει γιατί η διαδικασία κοπής με προοδευτικό μήτρα παρέχει τόσο εντυπωσιακή απόδοση—ό,τι θα απαιτούσε πολλαπλές μηχανές και επιμέρους εργασιακά βήματα πραγματοποιείται σε μία ενιαία αυτοματοποιημένη ακολουθία. Αυτή η ταυτόχρονη επεξεργασία σε όλους τους σταθμούς σημαίνει ότι, ενώ σε ένα τμήμα της λωρίδας δημιουργούνται οι οδηγοί οπές, σε ένα άλλο πραγματοποιείται κάμψη και σε ένα τρίτο εκτελείται η τελική αποκοπή—όλα αυτά στο ίδιο έμβολο της πρέσας.

Η κατανόηση αυτής της προοδευτικής εξέλιξης σταθμού προς σταθμό σας βοηθά να εκτιμήσετε γιατί η προοδευτική κοπή κυριαρχεί στην παραγωγή μεγάλων όγκων. Αλλά πώς συγκρίνεται με εναλλακτικές μεθόδους; Αυτό ακριβώς θα εξερευνήσουμε στη συνέχεια—παρέχοντάς σας τα κριτήρια λήψης αποφάσεων για να προσδιορίσετε ποια προσέγγιση ταιριάζει καλύτερα στις συγκεκριμένες απαιτήσεις σας.

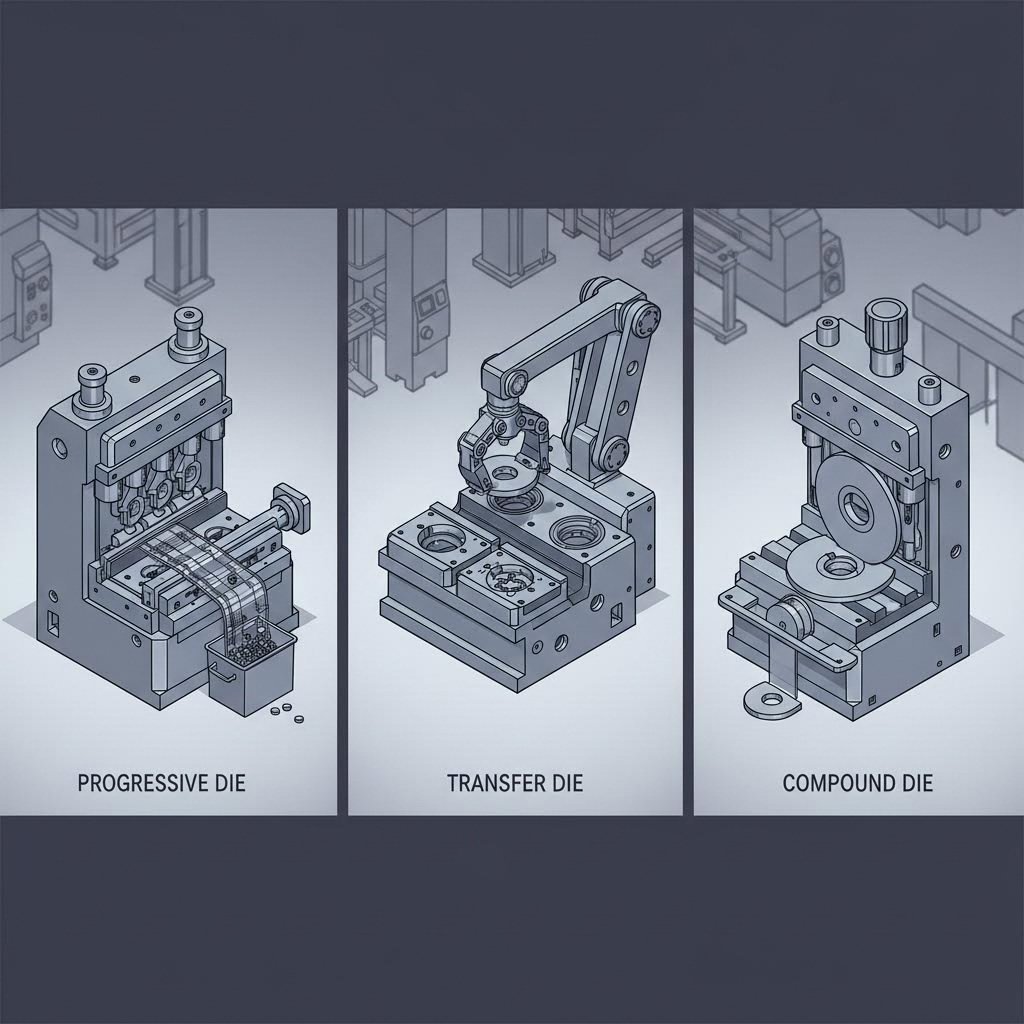

Προοδευτική Κοπή έναντι Εναλλακτικών Μεθόδων Μεταλλικής Διαμόρφωσης

Έχετε δει πώς λειτουργεί η προοδευτική σφράγιση—αλλά είναι πάντα η καταλληλότερη επιλογή; Η ειλικρινής απάντηση: εξαρτάται. Η επιλογή της βέλτιστης μεθόδου σφράγισης με μήτρα απαιτεί την αντιστοίχιση των συγκεκριμένων απαιτήσεων σας με τα πλεονεκτήματα και τους περιορισμούς κάθε διαδικασίας. Ας συγκρίνουμε τις κύριες εναλλακτικές λύσεις, ώστε να λάβετε μια ενημερωμένη απόφαση.

Παράγοντες λήψης απόφασης: Προοδευτική σφράγιση έναντι σφράγισης με μεταφορική μήτρα

Η σφράγιση με μεταφορική μήτρα λειτουργεί διαφορετικά από την προοδευτική σφράγιση με έναν θεμελιώδη τρόπο: τα εξαρτήματα μετακινούνται φυσικά μεταξύ των σταθμών, αντί να παραμένουν συνδεδεμένα σε μια ταινία φέροντος. Σύμφωνα με τη σύγκριση της Worthy Hardware, αυτή η προσέγγιση προσφέρει μεγαλύτερη ευελιξία στη χειριστικότητα και τον προσανατολισμό των εξαρτημάτων, καθιστώντας την κατάλληλη για περίπλοκα σχέδια και μορφές.

Πότε θα επιλέγατε σφράγιση με μεταφορική μήτρα αντί για προοδευτική; Λάβετε υπόψη τις ακόλουθες περιπτώσεις:

• Μεγαλύτερες διαστάσεις εξαρτήματος: Οι μεταφορικές μήτρες επεξεργάζονται εξαρτήματα τόσο μεγάλα, ώστε να μην μπορούν να παραμείνουν σε μια ταινία φέροντος
• Περίπλοκες Γεωμετρίες: Τα εξαρτήματα που απαιτούν επεξεργασίες από πολλαπλές κατευθύνσεις επωφελούνται από την ανεξάρτητη κίνηση του εξαρτήματος
• Βαθιές διαμορφώσεις: Η εμβολοθλαστική μεταφορά (transfer press) ξεχωρίζει στη δημιουργία βαθύτερων τρισδιάστατων σχημάτων

Ωστόσο, η προσέγγιση με μήτρες μεταφοράς (transfer die) συνεπάγεται συμβιβασμούς. Οι χρόνοι εγκατάστασης είναι μεγαλύτεροι, το κόστος λειτουργίας αυξάνεται λόγω των πιο περίπλοκων μηχανισμών και απαιτούνται εξειδικευμένοι τεχνικοί για τη συντήρηση. Τα μηχανικά συστήματα μεταφοράς απαιτούν ακριβή βαθμονόμηση· οποιαδήποτε ασυμφωνία επηρεάζει κάθε εξαρτηματικό που παράγεται.

Πότε οι σύνθετες μήτρες (compound dies) υπερτερούν της προοδευτικής εργαλειοθηκής (progressive tooling)

Η σύνθετη εμβολοθλαστική διαδικασία (compound die stamping) ακολουθεί μια εντελώς διαφορετική προσέγγιση: πολλαπλές εργασίες πραγματοποιούνται ταυτόχρονα σε μία μόνο κίνηση του πρεσαρίσματος, αντί να εκτελούνται διαδοχικά. Όπως εξηγεί η Larson Tool, οι σύνθετες μήτρες είναι γενικά φθηνότερες στο σχεδιασμό και την παραγωγή σε σύγκριση με τις προοδευτικές μήτρες, κάνοντάς τις ελκυστικές για συγκεκριμένες εφαρμογές.

Οι σύνθετες μήτρες εξαίρεται όταν χρειάζεστε:

• Απλά, επίπεδα εξαρτήματα με ακριβή ποιότητα ακμών
• Χαμηλότερους όγκους παραγωγής, οι οποίοι δεν δικαιολογούν την επένδυση σε προοδευτική εργαλειοθηκή
• Εξαρτήματα στα οποία όλα τα χαρακτηριστικά μπορούν να δημιουργηθούν σε μία μόνο κίνηση

Το περιορισμός; Οι σύνθετοι καλούπια αντιμετωπίζουν δυσκολίες με πολύπλοκα σχήματα ή εξαρτήματα που απαιτούν εργασίες διαμόρφωσης. Είναι, ουσιαστικά, ειδικοί — εξαιρετικοί στο αντικείμενό τους, αλλά με πιο περιορισμένο εύρος εφαρμογής.

Πλήρης Σύγκριση Μεθόδων

Η κατανόηση των σχέσεων μεταξύ αυτών των μεθόδων γίνεται σαφέστερη όταν τις βλέπει κανείς δίπλα-δίπλα. Παρακάτω παρουσιάζεται η σύγκριση κάθε προσέγγισης ως προς κρίσιμους παράγοντες λήψης αποφάσεων:

Παράγοντας	Προοδευτικός αποθανατικός	Μήτρα μεταφοράς	Συνδυασμένη περιτομή	Μονοσταδιακός	Λεπτή Διακοπή
Περιπλοκότητα Κομματιού	Υψηλό — πολλαπλές εργασίες σε διαδοχική σειρά	Πολύ υψηλό — δυνατή η δημιουργία πολύπλοκων τρισδιάστατων σχημάτων	Χαμηλό έως μέτριο — μόνο επίπεδα εξαρτήματα	Χαμηλό — μία εργασία ανά κίνηση	Μέτριο — ακριβή επίπεδα εξαρτήματα
Απαιτήσεις Όγκου	Υψηλός όγκος (100.000+ εξαρτήματα)	Μέτριος έως υψηλός όγκος	Μέτριος έως χαμηλός όγκος	Πρωτότυπα έως χαμηλός όγκος παραγωγής	Μέτριος έως υψηλός όγκος
Χρόνος κύκλου	Ταχύτερο — κλάσματα δευτερολέπτου	Μέτριο — ο χρόνος μεταφοράς προσθέτει επιβάρυνση	Γρήγορο — ολοκλήρωση σε μία κίνηση	Αργό — μία ενέργεια κάθε φορά	Μετρίου ρυθμού — απαιτείται υψηλότερη δύναμη
Κόστης Εργαλείων	Υψηλό αρχικό κόστος, χαμηλό κόστος ανά εξάρτημα	Πολύ υψηλό — περίπλοκοι μηχανισμοί	Χαμηλότερο — απλούστερη κατασκευή	Χαμηλότερο — απλά εργαλεία	Υψηλό — απαιτήσεις ακρίβειας
Ιδανικές εφαρμογές	Βάσεις αυτοκινήτων, ηλεκτρικές επαφές, συνδετήρες	Μεγάλες επιφάνειες αμαξώματος, δομικά εξαρτήματα	Δακτύλιοι στεγανότητας, απλά ελάσματα, δακτύλιοι στεγανότητας	Πρωτότυπα, μικρές παραγγελίες	Οδοντωτοί τροχοί, ακριβή ελάσματα, εξαρτήματα ασφαλείας
Ποιότητα άκρων	Καλή — τυπικές ανοχές	Καλή — εξαρτάται από τη λειτουργία	Εξαιρετική — ταυτόχρονη κοπή	Μεταβλητή — εξαρτώμενη από τον χειριστή	Εξαιρετική — ομαλή, χωρίς ακμές

Λήψη της Απόφασης Επιλογής

Πώς καθορίζετε ποια μέθοδος ταιριάζει στο έργο σας; Ξεκινήστε με αυτές τις ερωτήσεις:

• Ποιος είναι ο ετήσιος σας όγκος παραγωγής; Οι προοδευτικές μήτρες καθίστανται οικονομικά αποδοτικές για παραγωγή πάνω από 100.000 τεμαχίων ετησίως. Κάτω από αυτό το όριο, οι σύνθετες μήτρες ή οι μονοσταδιακές προσεγγίσεις μπορεί να αποδειχθούν πιο οικονομικές.
• Πόσο πολύπλοκη είναι η γεωμετρία του εξαρτήματός σας; Τα εξαρτήματα που απαιτούν επεξεργασία από πολλαπλές κατευθύνσεις ή βαθιά διαμόρφωση συχνά ευνοούν την ταμποναριστική διαδικασία μεταφοράς (transfer stamping). Τα απλούστερα επίπεδα εξαρτήματα λειτουργούν καλά με σύνθετες μήτρες.
• Ποιες ανοχές απαιτείτε; Η ακριβής διαμόρφωση (fine blanking) παρέχει τις στενότερες ανοχές και την καλύτερη ποιότητα των ακμών — αλλά με υψηλότερο κόστος. Η τυπική προοδευτική ταμποναριστική διαδικασία καλύπτει τις περισσότερες εμπορικές απαιτήσεις ανοχών.
• Ποιος είναι ο χρόνος που διαθέτετε; Οι μονοσταδιακές μήτρες μπορούν να είναι έτοιμες σε εβδομάδες· οι περίπλοκες προοδευτικές μήτρες ενδέχεται να απαιτούν μήνες ανάπτυξης.

Η σχέση μεταξύ αυτών των παραγόντων δεν είναι πάντα απλή. Ένα έργο υψηλού όγκου με απλή γεωμετρία μπορεί να ευνοεί ακόμη και τις σύνθετες μήτρες, εάν η ποιότητα των ακμών είναι κρίσιμη. Αντιθέτως, ένα έργο μεσαίου όγκου με περίπλοκα χαρακτηριστικά μπορεί να δικαιολογεί τη χρήση προοδευτικών μητρών, εάν η εναλλακτική λύση απαιτεί πολλαπλές δευτερεύουσες επεξεργασίες.

Θυμηθείτε: η «καλύτερη» μέθοδος εξαρτάται αποκλειστικά από τον συγκεκριμένο συνδυασμό όγκου, πολυπλοκότητας, ανοχής και απαιτήσεων προϋπολογισμού. Αυτό που λειτουργεί άριστα για αυτοκινητοβιομηχανικά βραχίονες μπορεί να είναι εντελώς ακατάλληλο για εξαρτήματα ιατρικών συσκευών — ακόμη και αν και τα δύο χρησιμοποιούν ελάσματα ως αφετηρία.

Με μια σαφή κατανόηση του πώς συγκρίνεται η προοδευτική εμβολοπλαστική με τις εναλλακτικές λύσεις, είστε έτοιμοι να εξερευνήσετε έναν άλλο κρίσιμο παράγοντα λήψης αποφάσεων: ποια υλικά συνδυάζονται καλύτερα με αυτήν τη διαδικασία και γιατί η επιλογή του υλικού είναι σημαντική τόσο για την ποιότητα του εξαρτήματος όσο και για τη διάρκεια ζωής της μήτρας.

Οδηγός Επιλογής Υλικού για Επιτυχή Προοδευτική Εμβολοπλαστική

Η επιλογή του κατάλληλου υλικού δεν είναι απλώς μια απόφαση αγορών — επηρεάζει άμεσα την απόδοση του εξαρτήματος, τη διάρκεια ζωής της μήτρας και το κόστος παραγωγής. Ενώ οι ανταγωνιστές συχνά αναφέρουν απλώς τα συμβατά μέταλλα χωρίς εξήγηση, η κατανόηση του λόγου για τον οποίο ορισμένα υλικά συμπεριφέρονται διαφορετικά στις μήτρες εμβολοπλαστικής ελάσματος σας προσδίδει σημαντικό πλεονέκτημα κατά τον σχεδιασμό του επόμενου σας έργου.

Αυτή είναι η πραγματικότητα: δεν όλα τα μέταλλα εμπρέσονται εξίσου. Οι δυνάμεις που εμπλέκονται στο προοδευτικό εμπρέσο ενεργούν διαφορετικά σε κάθε υλικό, λόγω των μοναδικών φυσικών του ιδιοτήτων, επηρεάζοντας παράγοντες όπως η φθορά των εργαλείων και η διαστασιακή ακρίβεια.

Προσαρμογή των ιδιοτήτων των υλικών στις δυνατότητες των προοδευτικών ματρίτσων

Κατά την αξιολόγηση υλικών για προοδευτικό εμπρέσο, τέσσερις χαρακτηριστικές ιδιότητες έχουν τη μεγαλύτερη σημασία:

• Πλαστικότητα και Διαμορφωσιμότητα: Σύμφωνα με τον οδηγό υλικών της Ulbrich, η διαμόρφωση πραγματοποιείται σε κάποιο σημείο μεταξύ της οριακής αντοχής σε εφελκυσμό (yield strength) και της αντοχής σε εφελκυσμό (tensile strength) του υλικού. Εάν δεν υπερβεί την οριακή αντοχή σε εφελκυσμό, το υλικό δεν διαμορφώνεται· ωστόσο, αν υπερβεί την αντοχή σε εφελκυσμό, προκαλείται θραύση. Τα υλικά υψηλότερης αντοχής έχουν στενότερο εύρος μεταξύ αυτών των ορίων, γεγονός που τα καθιστά πιο δύσκολα στη διαμόρφωση.
• Αντοχή σε Τάση: Μετρά την ελκόμενη δύναμη που μπορεί να αντέξει ένα υλικό πριν σπάσει. Τα ισχυρότερα μέταλλα αντιστέκονται καλύτερα στην παραμόρφωση κατά τη χρήση, αλλά απαιτούν μεγαλύτερη τόνο-δύναμη του πρεσαρίσματος κατά το εμπρέσο.
• Ρυθμός εμπλουτισμού: Καθώς το μέταλλο εκτυπώνεται, η κρυσταλλική του δομή αλλάζει—γίνεται σκληρότερο και πιο εύθραυστο. Υλικά με υψηλό ρυθμό εργασιακής σκλήρυνσης ενδέχεται να απαιτούν ενδιάμεση ανόπτηση για να αποτραπεί η ραγδαία ρωγμή κατά τη διάρκεια περίπλοκων διαδικασιών διαμόρφωσης.
• Μηχανοποιητικότητα: Πόσο εύκολα μπορεί να κοπεί και να διαμορφωθεί το υλικό; Όπως αναφέρει η American Industrial Company, τα μέταλλα που κόβονται εύκολα συνήθως έχουν χαμηλότερο κόστος επεξεργασίας, ενώ εκείνα με κακή μηχανική κατεργασιμότητα ενδέχεται να απαιτούν ειδικά εργαλεία εκτύπωσης από χάλυβα ή πρόσθετες εργασίες τελικής επεξεργασίας.

Το πάχος του υλικού διαδραματίζει επίσης κρίσιμο ρόλο. Οι περισσότερες προοδευτικές εκτυπώσεις επεξεργάζονται υλικά πάχους από 0,005" έως 0,250", αν και αυτό το εύρος διαφέρει ανάλογα με την ικανότητα της πρέσας και τις απαιτήσεις του εξαρτήματος. Τα λεπτότερα υλικά απαιτούν πιο ακριβή χειρισμό για να αποτραπεί η δημιουργία ρυτίδων, ενώ τα παχύτερα υλικά απαιτούν υψηλότερη δύναμη (tonnage) και πιο ανθεκτικά εργαλεία.

Σύγκριση Συνηθισμένων Υλικών

Παρακάτω παρουσιάζεται η σύγκριση των πλέον συχνά χρησιμοποιούμενων υλικών για προοδευτική εκτύπωση χαλκού και άλλες κοινές εφαρμογές:

Υλικό	Μορφοποίηση	Σχετικό Κόστος	Κύριες ιδιότητες	Τυπικές Εφαρμογές
Ανθρακούχο χάλυβα	Καλή	Χαμηλά	Υψηλή αντοχή, ευελαστικότητα στο σχεδιασμό, δέχεται επιστρώσεις για προστασία από διάβρωση	Αυτοκινητοβιομηχανικές βάσεις, δομικά εξαρτήματα, γενικά εξαρτήματα
Ανοξείδωτο χάλυβα	Μετριοπαθής	Μέτριο-Υψηλό	Αντίσταση στη διάβρωση, ελκυστική επιφάνεια, υψηλότερος ρυθμός εργοσκλήρυνσης	Ιατρικές συσκευές, εξοπλισμός επεξεργασίας τροφίμων, θαλάσσια εξαρτήματα
Αλουμίνιο	Εξοχος	Μεσαίο	Ελαφρύ, υψηλός λόγος αντοχής προς βάρος, καλή θερμική και ηλεκτρική αγωγιμότητα	Περιβλήματα ηλεκτρονικών, απαγωγοί θερμότητας, εξαρτήματα αεροδιαστημικής βιομηχανίας
Χαλκός	Εξοχος	Μέτριο-Υψηλό	Άριστη ηλεκτρική/θερμική αγωγιμότητα, μαλακό, ελαστικό, ανθεκτικό στη διάβρωση	Ηλεκτρικές επαφές, ράγες διανομής, εναλλάκτες θερμότητας
Άλλα είδη	Καλό έως Άριστο	Μεσαίο	Διαφορετική σκληρότητα ανάλογα με το περιεχόμενο ψευδαργύρου, διακοσμητική ελκυστικότητα, χαμηλή τριβή	Κουζινέτα, κλειδαριές, τροχαλίες, διακοσμητικά εξαρτήματα
Μπερύλιο κάδμιο	Μετριοπαθής	Υψηλές	Υψηλή αντοχή σε κόπωση, μη σπινθηροδοτικό, ανθεκτικό στην εκρόφηση τάσεων	Ελατήρια, εξαρτήματα κινητήρων αεροσκαφών, συνδέσμους υψηλής τάσης

Πώς η επιλογή μετάλλου επηρεάζει το σχεδιασμό και τη διάρκεια ζωής των καλουπιών

Η επιλογή του υλικού σας επηρεάζει άμεσα τα καλούπια μεταλλικής εμβολοκόπησης με διάφορους τρόπους:

Οι απαιτήσεις για κενό αλλάζουν ανάλογα με τον τύπο του υλικού. Σύμφωνα με τα πρότυπα σχεδιασμού της Xometry, ελαστικά υλικά όπως το αλουμίνιο απαιτούν ελάχιστες διαμέτρους οπών τουλάχιστον 1,2 φορές το πάχος του υλικού, ενώ υλικά με υψηλότερο όριο θραύσεως, όπως το ανοξείδωτο χάλυβα, απαιτούν 2 φορές το πάχος του υλικού. Αυτές οι απαιτήσεις επηρεάζουν τις διαστάσεις των εμβόλων και των καλουπιών σε όλα τα καλούπια εμβολοκόπησης χάλυβα.

Τα σκληρότερα υλικά επιταχύνουν τη φθορά των εργαλείων. Το ανοξείδωτο χάλυβα και οι κράματα υψηλής αντοχής προκαλούν ταχύτερη φθορά των εξαρτημάτων των καλουπιών σε σύγκριση με τα μαλακότερα υλικά. Αυτό το πρότυπο φθοράς επηρεάζει το πρόγραμμα συντήρησης και ενδέχεται να απαιτεί:

• Ενσωματωμένα κομμάτια από σκληρυμένο εργαλειοχάλυβα σε περιοχές υψηλής φθοράς
• Ειδικά επιστρώματα, όπως το νιτρίδιο τιτανίου (TiN) ή ο διαμαντοειδής άνθρακας (DLC)
• Πιο συχνές περιόδους ακονίσματος

Τα υλικά που ενισχύονται με την πλαστική παραμόρφωση απαιτούν προσεκτική σειρά εκτέλεσης. Οι αυστηνιτικοί ανοξείδωτοι χάλυβες παρουσιάζουν ιδιαίτερες δυσκολίες. Η Ulbrich σημειώνει ότι αυτά τα υλικά μετασχηματίζονται κατά την παραμόρφωση, προκαλώντας τον σχηματισμό ενός εύθραυστου μαρτενσιτικού φάσματος, το οποίο αυξάνει την υπόλοιπη τάση και τον κίνδυνο ρωγμάτων. Οι προοδευτικοί καλούπι (progressive dies) που εργάζονται με αυτές τις κράματα συχνά απαιτούν επιπλέον σταθμούς μορφοποίησης με μικρότερες βηματικές παραμορφώσεις.

Οι επιφανειακές επεξεργασίες επεκτείνουν τη διάρκεια ζωής των καλουπιών. Κατά την εκτύπωση (stamping) αποξυστικών ή προσκολλητικών υλικών, οι επιστρώσεις των καλουπιών γίνονται απαραίτητες. Το αλουμίνιο τείνει να προκαλεί γάλλισμα —δηλαδή να κολλάει στις επιφάνειες των εργαλείων— ενώ ο ανοξείδωτος χάλυβας μπορεί να προκαλέσει προσκολλητική φθορά. Οι κατάλληλες επιφανειακές επεξεργασίες εμποδίζουν τη συσσώρευση υλικού, η οποία επιδεινώνει την ποιότητα των εξαρτημάτων και επιταχύνει τη φθορά των καλουπιών.

Το συμπέρασμα; Η επιλογή του υλικού δεν αφορά απλώς το τι λειτουργεί—αφορά τη βελτιστοποίηση της σχέσης μεταξύ των απαιτήσεων του εξαρτήματός σας, των όγκων παραγωγής και των επενδύσεων σε καλούπια. Ένα υλικό που φαίνεται οικονομικό στην αρχή μπορεί να στοιχίσει περισσότερο συνολικά, εάν συντομεύσει σημαντικά τη διάρκεια ζωής του καλουπιού ή απαιτήσει συχνή συντήρηση. Η κατανόηση αυτών των συμβιβασμών σας επιτρέπει να λαμβάνετε αποφάσεις που εξισορροπούν την απόδοση με τη συνολική οικονομική απόδοση της παραγωγής.

Με τις βασικές αρχές των υλικών καλυμμένες, είστε έτοιμοι να εξερευνήσετε πώς διάφορες βιομηχανίες αξιοποιούν την προοδευτική σφυρηλάτηση — και γιατί κάθε τομέας απαιτεί ειδικές δυνατότητες από αυτήν την ευέλικτη διαδικασία.

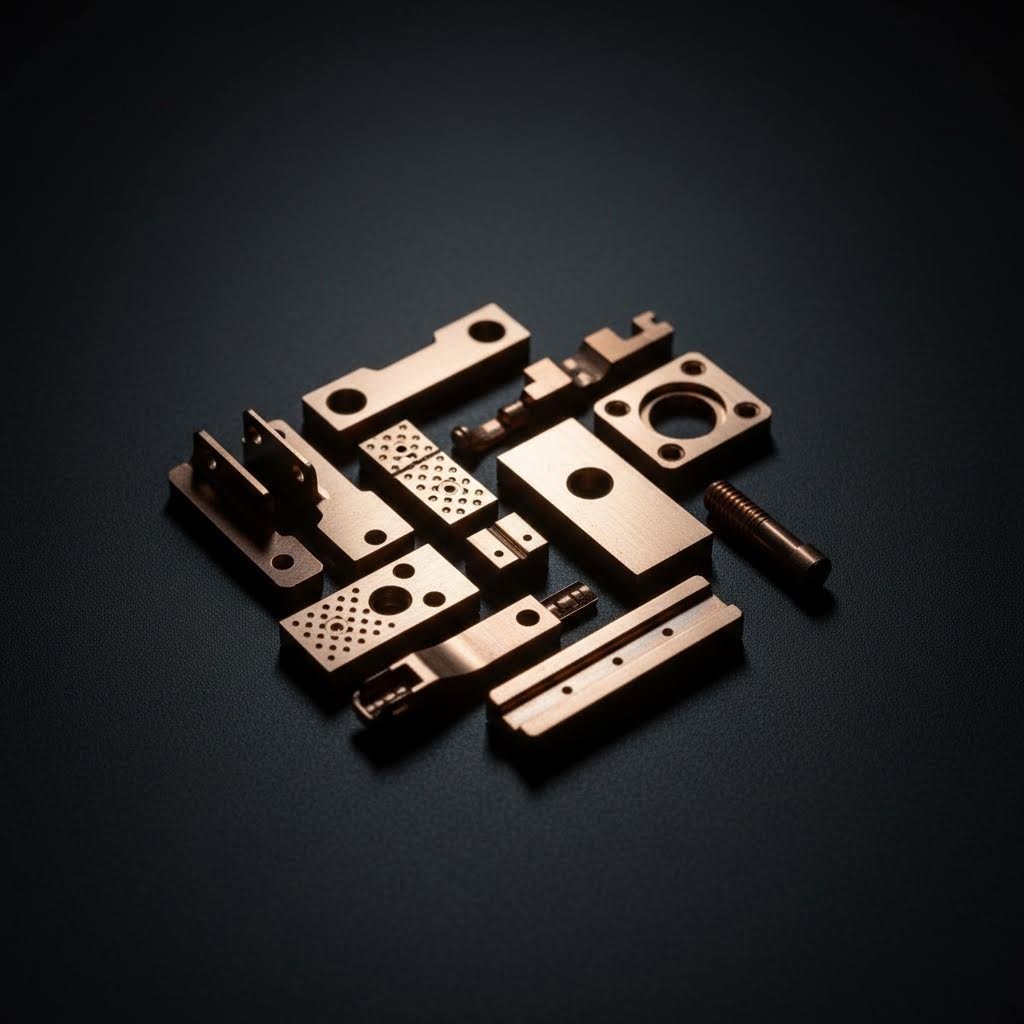

Εφαρμογές στη βιομηχανία όπου η προοδευτική σφυρηλάτηση ξεχωρίζει

Γιατί ορισμένες βιομηχανίες εξαρτώνται τόσο πολύ από την προοδευτική κοπή, ενώ άλλες τη χρησιμοποιούν σπάνια; Η απάντηση βρίσκεται στην αντιστοίχιση των δυνατοτήτων της διαδικασίας με τις ειδικές απαιτήσεις κάθε τομέα. Όταν χρειάζεστε εκατομμύρια πανομοιότυπα εξαρτήματα με αυστηρά ελάχιστα επιτρεπόμενα σφάλματα, που πρέπει να παραδοθούν εντός πολύ σύντομων χρονικών πλαισίων, η προοδευτική κοπή δεν αποτελεί απλώς μία επιλογή — αλλά συχνά τη μοναδική εφικτή λύση.

Ας εξερευνήσουμε πώς διαφορετικοί τομείς αξιοποιούν αυτήν τη διαδικασία και γιατί οι ιδιαίτερες απαιτήσεις τους συμβαδίζουν τέλεια με ό,τι προσφέρει η προοδευτική κοπή.

Αυτοκινητοβιομηχανικά εξαρτήματα που βασίζονται στην προοδευτική κοπή

Η αυτοκινητοβιομηχανία αποτελεί τον μεγαλύτερο καταναλωτή προοδευτικά κομμένων αυτοκινητοβιομηχανικών εξαρτημάτων — και για καλό λόγο. Σύμφωνα με την Wedge Products, οι κατασκευαστές αυτοκινητοβιομηχανικών εξαρτημάτων βασίζονται σε εταίρους υψηλού όγκου κοπής που μπορούν να ανταποκριθούν σε απαιτητικά χρονοδιαγράμματα και αυστηρά ελάχιστα επιτρεπόμενα σφάλματα. Οι απαιτήσεις αυτού του τομέα δημιουργούν μία ιδανική αντιστοιχία με τις δυνατότητες των προοδευτικών μήτρων:

• Απαιτήσεις όγκου: Ένα μόνο όχημα περιλαμβάνει εκατοντάδες εξαρτήματα που κατασκευάζονται με εμπρέσο. Πολλαπλασιάστε αυτό επί παραγωγικές σειρές που φθάνουν τα εκατομμύρια μονάδες ετησίως και κατανοείτε γιατί η ταχύτητα έχει κρίσιμη σημασία
• Στενές ανοχές: Τα εξαρτήματα που είναι κρίσιμα για την ασφάλεια πρέπει να ταιριάζουν ακριβώς κάθε φορά — χωρίς εξαιρέσεις
• Πίεση κόστους: Ο ανταγωνιστικός προσδιορισμός τιμών απαιτεί την ελαχιστοποίηση του κόστους ανά εξάρτημα μέσω αποτελεσματικής παραγωγής
• Συνεπότητα: Τα εξαρτήματα που παράγονται σήμερα πρέπει να αντιστοιχούν ακριβώς σε εκείνα που θα παραχθούν σε πολλά χρόνια, για τις ανάγκες σέρβις και αντικατάστασης

Τυπικά εξαρτήματα αυτοκινήτου που κατασκευάζονται με προοδευτικό εμπρέσο περιλαμβάνουν:

• Βάσεις και εξαρτήματα στερέωσης
• Ηλεκτρικοί σύνδεσμοι και ακροδέκτες
• Εξαρτήματα πλαισίου καθίσματος
• Εξαρτήματα συστήματος πέδησης
• Εξαρτήματα Μεταφοράς
• Κέλυφη και θώρακες αισθητήρων
• Σφιγκτήρες, συγκρατητές και εξαρτήματα στερέωσης

Ο καλούπι του εμπρέσο για αυτοκίνητα πρέπει να αντέχει εκατομμύρια κύκλους, διατηρώντας ταυτόχρονα τη διαστασιακή ακρίβεια. Αυτός είναι ο λόγος για τον οποίο οι εφαρμογές στον τομέα της αυτοκινητοβιομηχανίας χρησιμοποιούν συχνά τα πιο ανθεκτικά σχέδια καλουπιών, με υψηλής ποιότητας υλικά και προηγμένα επιχαλκώματα. Όταν ένα μόνο καλούπι παράγει εξαρτήματα για πολλές πλατφόρμες οχημάτων επί δεκαετία ή και περισσότερο, η αρχική επένδυση στην κατασκευή του καλουπιού αποδίδει μεγάλα οφέλη μέσω της επεκτατικής διάρκειας ζωής του.

Ηλεκτρονικά και Ηλεκτρικές Εφαρμογές

Φανταστείτε εξαρτήματα με εκτύπωση μικρότερα από το νύχι σας, με χαρακτηριστικά που μετρώνται σε χιλιοστά του ιντσ (inch)—αυτή είναι η πραγματικότητα της κατασκευής ηλεκτρονικών. Αυτός ο τομέας απαιτεί μικροϋποδείγματα που φέρνουν την προοδευτική εκτύπωση στα όρια της ακρίβειάς της:

• Χαρακτηριστικά σε μικροκλίμακα: Οι ακίδες συνδετήρων, οι ελατήρια επαφής και οι ακροδέκτες απαιτούν συχνά ανοχές κάτω των ±0,001".
• Αγωγιμότητα υλικού: Το χαλκός και οι κράματα χαλκού κυριαρχούν λόγω των ηλεκτρικών τους ιδιοτήτων.
• Απαιτήσεις τελικής επιφάνειας: Οι επιφάνειες επαφής χρειάζονται συνεκτική ποιότητα επεξεργασίας για αξιόπιστες ηλεκτρικές συνδέσεις.
• Παραγωγή Υψηλής Ταχύτητας: Οι μεγάλες ποσότητες καταναλωτικών ηλεκτρονικών απαιτούν τους ταχύτερους δυνατούς χρόνους κύκλου.

Συνηθισμένα εξαρτήματα ηλεκτρονικών που παράγονται μέσω προοδευτικής εκτύπωσης:

• Ακροδέκτες USB και συνδετήρων
• Επαφές και ελατήρια μπαταριών
• Εξαρτήματα θωράκισης RF
• Πλαίσια ηγετών για ημιαγωγούς
• Πτερύγια απαγωγής θερμότητας και εξαρτήματα διαχείρισης θερμότητας
• Επαφές διακοπτών και ενεργοποιητές

Η πρόκληση εντείνεται όταν λάβετε υπόψη ότι πολλά ηλεκτρονικά εξαρτήματα απαιτούν επιμετάλλωση ή επιφανειακές επεξεργασίες που εφαρμόζονται μετά την κοπή. Ο σχεδιασμός προοδευτικών ματριτσών πρέπει να λαμβάνει υπόψη αυτές τις επόμενες διαδικασίες, διατηρώντας τη διαστατική σταθερότητα κατά την πρόσθετη χειριστική επεξεργασία και τους θερμικούς κύκλους.

Κατασκευή ιατρικών συσκευών

Η ιατρική προοδευτική κοπή λειτουργεί υπό διαφορετικό σύνολο πιέσεων. Εδώ, η ακρίβεια δεν αφορά απλώς την εφαρμογή και τη λειτουργία — αφορά την ασφάλεια των ασθενών. Οι ρυθμιστικές απαιτήσεις προσθέτουν επίπεδα πολυπλοκότητας που διαμορφώνουν κάθε πτυχή της παραγωγής:

• Παρακολούθηση προέλευσης υλικών: Κάθε παρτίδα υλικού πρέπει να τεκμηριώνεται και να είναι εντοπίσιμη μέχρι την προέλευσή της
• Επαλήθευση Διαδικασίας: Οι παράμετροι κοπής πρέπει να επαληθεύονται και να ελέγχονται εντός στενών ορίων
• Πρότυπα καθαριότητας: Πολλά ιατρικά εξαρτήματα απαιτούν περιβάλλοντα παραγωγής ελεύθερα από μολύνσεις
• Βιοσυμβατότητα: Η επιλογή των υλικών πρέπει να λαμβάνει υπόψη τη μακροπρόθεσμη επαφή με ανθρώπινο ιστό

Συστατικά ιατρικών συσκευών που παράγονται συνήθως μέσω προοδευτικής εμβολοπλαστικής:

• Εξαρτήματα χειρουργικών οργάνων
• Περιβλήματα και πλαίσια εμφυτεύσιμων συσκευών
• Εξαρτήματα διαγνωστικού εξοπλισμού
• Συστατικά συστημάτων χορήγησης φαρμάκων
• Επαφές και συνδέσμους συσκευών παρακολούθησης
• Συστατικά καθετήρων και καννουλών

Μόνο οι απαιτήσεις τεκμηρίωσης διαχωρίζουν την παραγωγή ιατρικών συσκευών. Κάθε παρτίδα παραγωγής δημιουργεί αρχεία που συνδέουν τα πρώτα υλικά, τις παραμέτρους διαδικασίας και τα αποτελέσματα ελέγχου με συγκεκριμένες παρτίδες εξαρτημάτων. Αυτή η επακριβής επακολουθησιμότητα επιτρέπει την ανάκληση προϊόντων σε περίπτωση εμφάνισης προβλημάτων και αποδεικνύει τη συμμόρφωση προς τις ρυθμιστικές απαιτήσεις κατά τη διάρκεια ελέγχων.

Εφαρμογές Αεροδιαστημικής

Η εμβολοπλαστική για αεροδιαστημικές εφαρμογές συνδυάζει τις απαιτήσεις όγκου της αυτοκινητοβιομηχανίας με τις απαιτήσεις ακρίβειας που υπερβαίνουν εκείνες των ιατρικών συσκευών. Η εξοικονόμηση βάρους καθορίζει την επιλογή υλικών προς το αλουμίνιο και ειδικές κράματα, ενώ οι απαιτήσεις ασφαλείας επιβάλλουν εξαιρετική συνέπεια:

• Βελτιστοποίηση Βάρους: Κάθε γραμμάριο έχει σημασία όταν η απόδοση καυσίμου καθορίζει το κόστος λειτουργίας
• Αντοχή σε κόπωση: Τα εξαρτήματα πρέπει να αντέχουν εκατομμύρια κύκλους μηχανικής καταπόνησης χωρίς αστοχία
• Ακραία περιβάλλοντα: Οι διακυμάνσεις θερμοκρασίας από -65°F έως 300°F+ δοκιμάζουν την ευστάθεια των υλικών
• Μακρά διάρκεια ζωής: Τα αεροσκάφη παραμένουν σε λειτουργία για δεκαετίες, απαιτώντας εξαρτήματα που διατηρούν την απόδοσή τους σε όλη τη διάρκεια

Εξαρτήματα αεροδιαστημικής χρήσης που παράγονται μέσω σταδιακής εκτύπωσης (progressive stamping):

• Δομικές γωνίες και εξαρτήματα στήριξης
• Συνδέσμους ηλεκτρικών συστημάτων
• Εξαρτήματα εξαερισμού και αγωγών
• Συνδέσμους συστημάτων ελέγχου
• Εξαρτήματα εσωτερικού χώρου και συνδετικά μέσα
• Βάσεις στήριξης αισθητήρων

Απαιτήσεις ακρίβειας σε εφαρμογές διαφόρων βιομηχανικών τομέων

Τι συνδέει αυτές τις διαφορετικές εφαρμογές; Κάθε βιομηχανία απαιτεί συγκεκριμένες δυνατότητες που η προοδευτική κοπή παρέχει καλύτερα από τις εναλλακτικές λύσεις:

Βιομηχανία	Κύριος Παράγοντας	Κρίσιμη δυνατότητα	Τυπική Ανεξαρτησία
Αυτοκινητοβιομηχανία	Όγκος και κόστος	Παραγωγή υψηλής ταχύτητας με συνέπεια	±0,005" έως ±0,010"
Ηλεκτρονικά	Μικρογραφία	Ακρίβεια μικρο-χαρακτηριστικών	±0,001" έως ±0,003"
Ιατρικός	Κανονιστική Συμμόρφωση	Εντοπισιμότητα και έλεγχος της διαδικασίας	±0,002" έως ±0,005"
Αεροδιαστημική	Βάρος και αξιοπιστία	Εμπειρογνωμοσύνη σε υλικά και τεκμηρίωση	±0,002" έως ±0,005"

Παρατηρήστε πώς οι δυνατότητες της διαδικασίας που συζητήσαμε νωρίτερα — οι ταυτόχρονες εργασίες, η ακριβής τοποθέτηση μέσω συστημάτων οδηγών (pilot systems) και οι ελεγχόμενες ακολουθίες διαμόρφωσης — ανταποκρίνονται απευθείας σε αυτές τις βιομηχανικές απαιτήσεις. Τα ίδια αρχές της προοδευτικής μήτρας ισχύουν είτε πρόκειται για την κοπή αυτοκινητοβιομηχανικών βραχιόνων είτε για την κοπή εξαρτημάτων ιατρικών εμφυτευμάτων· η διαφορά έγκειται στην επιλογή των υλικών, στις προδιαγραφές ανοχών και στις απαιτήσεις τεκμηρίωσης.

Η κατανόηση αυτών των απαιτήσεων που είναι ειδικές για κάθε εφαρμογή σας βοηθά να αξιολογήσετε εάν η προοδευτική διαμόρφωση είναι κατάλληλη για το έργο σας. Ωστόσο, ακόμα και η καλύτερα σχεδιασμένη διαδικασία μπορεί να αντιμετωπίσει προβλήματα. Τι συμβαίνει όταν τα εξαρτήματα δεν πληρούν τις προδιαγραφές; Εκείνο το σημείο είναι που η εμπειρογνωμοσύνη στη διάγνωση προβλημάτων γίνεται απαραίτητη — και αυτό ακριβώς θα καλύψουμε στη συνέχεια.

Διάγνωση κοινών ελλειμμάτων στην προοδευτική διαμόρφωση

Ακόμα και ο πιο ακριβώς μηχανολογικά σχεδιασμένος προοδευτικός καλούπι θα παράγει κάποια στιγμή ελαττωματικά εξαρτήματα. Ποια είναι η διαφορά μεταξύ των κατασκευαστών που αγωνίζονται και των ηγετών του κλάδου; Η γνώση του πώς να εντοπίζουν γρήγορα τα προβλήματα, να τα ανάγουν στις ρίζες τους και να εφαρμόζουν μόνιμες λύσεις. Αυτή η γνώση διάγνωσης προβλημάτων — η οποία συχνά αποκτάται μέσω ετών πρακτικής εμπειρίας — διαχωρίζει τους ικανούς χειριστές από τους πραγματικούς εμπειρογνώμονες στην κατασκευή καλουπιών διαμόρφωσης.

Ας εξετάσουμε τα πιο συνηθισμένα ελλείμματα που θα συναντήσετε και τις συστηματικές προσεγγίσεις για την εξάλειψή τους.

Εντοπισμός των ριζικών αιτιών των ελλειμμάτων διαμόρφωσης

Όταν τα εξαρτήματα αρχίσουν να αποτυγχάνουν στις επιθεωρήσεις, αντισταθείτε στον πειρασμό να κάνετε τυχαίες ρυθμίσεις. Σύμφωνα με τον οδηγό ποιότητας της DR Solenoid, η επιτυχημένη διάγνωση προβλημάτων ξεκινά με την κατανόηση ότι κάθε ελάττωμα έχει μια συγκεκριμένη αιτία — και συχνά πολλαπλούς συμβάλλοντες παράγοντες. Αυτά είναι τα πιθανά προβλήματα που θα συναντήσετε:

Απόθυμα αποτελούν ίσως το συχνότερο πρόβλημα ποιότητας. Αυτές οι ανυψωμένες άκρες κατά μήκος των κοπτικών χαρακτηριστικών επηρεάζουν την εφαρμογή, τη λειτουργία και την ασφάλεια. Τι τα προκαλεί; Το κενό μεταξύ του εμβόλου και του καλουπιού αποκαλύπτει το μεγαλύτερο μέρος της ιστορίας. Όταν η ανοχή υπερβαίνει τις βέλτιστες τιμές (συνήθως 8% έως 12% του πάχους του υλικού για χαλύβδινο υλικό χαμηλής ανθεκτικότητας), το υλικό δεν κόβεται καθαρά — αλλά σχίζεται, αφήνοντας ακανόνιστες άκρες. Η φθορά των κοπτικών ακμών επιδεινώνει το πρόβλημα, καθώς τα βλαμμένα εργαλεία δεν είναι πλέον σε θέση να παράγουν την καθαρή θραύση που απαιτούν οι ακριβείς διαδικασίες σφράγισης.

Αναπήδηση προκαλεί δυσφορία στους κατασκευαστές που εργάζονται με υλικά υψηλής αντοχής. Κάμπτετε το υλικό σε ακριβή γωνία, αφήνετε την πίεση και παρατηρείτε ότι επιστρέφει εν μέρει προς το αρχικό του σχήμα. Αυτή η συμπεριφορά οφείλεται στην ελαστική ανάκαμψη, η οποία είναι εγγενής σε όλα τα μέταλλα — δηλαδή στο τμήμα της παραμόρφωσης που δεν είναι μόνιμο. Τα χάλυβες υψηλής αντοχής και οι ανοξείδωτες κράματα εμφανίζουν πιο έντονη ελαστική ανάκαμψη, κάτι που μερικές φορές απαιτεί υπερκάμψη κατά αρκετές μοίρες για να επιτευχθούν οι επιθυμητές διαστάσεις.

Λανθασμένη ευθυγράμμιση εκδηλώνεται με χαρακτηριστικά που αποκλίνουν από τις ονομαστικές τους θέσεις — οπές που δεν ταιριάζουν με τα αντίστοιχα εξαρτήματα, κάμψεις που πραγματοποιούνται σε λανθασμένες θέσεις ή σταδιακή συσσώρευση σφαλμάτων τοποθέτησης. Οι βασικές αιτίες συνήθως οφείλονται σε φθαρμένους οδηγούς πείρους, κατεστραμμένες οπές εντοπισμού στη λωρίδα ή φθορά του συστήματος καθοδήγησης. Όταν οι οδηγοί πέρος δεν μπορούν πλέον να συμπλέκονται ακριβώς με τις αντίστοιχες οπές τους, κάθε επόμενος σταθμός παράγει εξαρτήματα με συσσωρευόμενα ανακριβή αποτελέσματα.

Έλξη κομματιού συμβαίνει όταν το κομμάτι υλικού που αποκόπτεται κατά τη διάτρηση δεν εξέρχεται καθαρά από το μήτρα—αντιθέτως, τραβιέται ξανά προς τα πάνω με τον διατρητή και επανατοποθετείται στη λωρίδα ή στην επιφάνεια της μήτρας. Αυτό το φαινόμενο προκαλεί ζημιά στην επιφάνεια, εμπλοκές και σπάσιμο των εργαλείων. Η ανεπαρκής αναρρόφηση ή δύναμη εκτόξευσης, οι φθαρμένες επιφάνειες του διατρητή που δημιουργούν επίδραση αναρρόφησης ή η ανεπαρκής χωρητικότητα της μήτρας συμβάλλουν όλες σε αυτό το ενοχλητικό πρόβλημα.

Μοτίβα φθοράς μητρών εμφανίζονται μέσω σταδιακής μεταβολής των διαστάσεων, αντί για αιφνίδια αποτυχία. Οι ακμές κοπής στρογγυλεύονται, οι επιφάνειες σχηματισμού αναπτύσσουν σημάδια γκαλινγκ (galling) και οι κρίσιμες διαστάσεις εκτρέπονται εκτός των ορίων ανοχής. Η έγκαιρη αναγνώριση των μοτίβων φθοράς—μέσω στατιστικού ελέγχου διαδικασίας και τακτικών επιθεωρήσεων—αποτρέπει τις καταστροφικές αποτυχίες που συμβαίνουν όταν τα φθαρμένα εργαλεία σπάνε τελικά.

Γρήγορη Αναφορά Ελαττώματος–Αιτίας–Λύσης

Όταν προκύψουν προβλήματα στην παραγωγή, η γρήγορη διάγνωση εξοικονομεί χρόνο και μειώνει τα απορρίμματα. Χρησιμοποιήστε αυτόν τον πίνακα για συστηματική αντιμετώπιση προβλημάτων:

Ελάττωμα	Συνηθισμένες αιτίες	Λύσεις
Υπερβολικά Ακροφύλια	Υπερβολική απόσταση μεταξύ διαμήκους και μήτρας· φθαρμένες ακμές κοπής· ακατάλληλη σκληρότητα του υλικού	Ρυθμίστε την απόσταση σε 8–12% του πάχους του υλικού· ακονίστε ή αντικαταστήστε τα κοπτικά εξαρτήματα· επαληθεύστε τις προδιαγραφές του εισερχόμενου υλικού
Αναπήδηση	Ανεπαρκής αντιστάθμιση υπερκάμψης· μεταβλητότητα των ιδιοτήτων του υλικού· ασυνεπής πίεση διαμόρφωσης	Αυξήστε τη γωνία υπερκάμψης (χρησιμοποιήστε προσομοίωση CAE για βελτιστοποίηση)· εφαρμόστε δοκιμές στο εισερχόμενο υλικό· επαληθεύστε τη συνέπεια της ισχύος της πρέσας
Εκτόπιση τρύπας/χαρακτηριστικού	Φθαρμένες οδηγοί πείροι· κατεστραμμένες οδηγοί τρύπες· φθορά οδηγών βαλάκων· ακατάλληλο μήκος προώθησης	Αντικαταστήστε τους οδηγούς σύμφωνα με το πρόγραμμα συντήρησης· ελέγξτε τη λωρίδα για ζημιά στις οδηγούς τρύπες· ελέγξτε και αντικαταστήστε τα οδηγά εξαρτήματα· επαναβαθμονομήστε τον τροφοδότη
Έλξη κομματιού	Ανεπαρκής εκτόξευση του αποκοπτόμενου τμήματος (slug)· αναρρόφηση στην επιφάνεια του διαμήκους· ανεπαρκής απόσταση μεταξύ διαμήκους και μήτρας	Προσθέστε βοήθεια κενού ή θετική εκτόξευση· λειανθείτε τις επιφάνειες των διαμήκων· επαληθεύστε και ρυθμίστε τις διαστάσεις της ανοιγμάτων της μήτρας
Γρατζουνιές στην επιφάνεια	Μόλυνση της επιφάνειας της μήτρας· τραχιά επεξεργασία των εργαλείων· ανεπαρκής λίπανση	Καθαρίζετε τακτικά τις επιφάνειες των μήτρων· λειαίνετε σε Ra 0,2 μm ή καλύτερο· βελτιστοποιείτε την εφαρμογή του λιπαντικού
Ραγίσματα/Σχισίματα	Ο λόγος ελάσματος είναι υπερβολικά ακραίος· η πλαστικότητα του υλικού είναι ανεπαρκής· η ακτίνα της μήτρας είναι πολύ μικρή	Προσθέστε ενδιάμεσους σταθμούς διαμόρφωσης· επιλέξτε υλικό με υψηλότερη δυνατότητα διαμόρφωσης· αυξήστε την ακτίνα της γωνίας της μήτρας (R ≥ 4 × πάχος υλικού)
Συμπλοκή	Η πίεση του συγκρατητή ελάσματος είναι ανεπαρκής· το υλικό είναι υπερβολικά λεπτό για το βάθος ελάσματος· η ροή του υλικού είναι ακατάλληλη	Αυξήστε τη δύναμη του συγκρατητή ελάσματος· ανασχεδιάστε τη σειρά ελάσματος· προσθέστε γραμμές ελέγχου ροής (draw beads) για τον έλεγχο της κίνησης του υλικού
Διαστασιακή απόκλιση	Σταδιακή φθορά των εργαλείων· θερμική διαστολή κατά την παραγωγή· μεταβλητότητα ανά παρτίδα υλικού	Εφαρμόστε έλεγχο στατιστικής διαδικασίας (SPC)· επιτρέψτε θερμική σταθεροποίηση πριν από την παραγωγή· εντείνετε τις προδιαγραφές εισερχόμενου υλικού

Προληπτικές στρατηγικές για συνεχή ποιότητα των εξαρτημάτων

Η διόρθωση προβλημάτων μετά την εμφάνισή τους κοστίζει πολύ περισσότερο από την πρόληψή τους. Οι έξυπνοι κατασκευαστές ενσωματώνουν την πρόληψη στο σχεδιασμό και τα προγράμματα συντήρησης των προοδευτικών μητρών τους από την αρχή.

Καθορίστε βασικές μετρήσεις. Όταν ένας μήτρα εισέρχεται για πρώτη φορά στην παραγωγή, καταγράψτε τις κρίσιμες διαστάσεις σε πολλά δείγματα. Αυτές οι αρχικές μετρήσεις αποτελούν το αναφορικό σημείο σας για την ανίχνευση απόκλισης που οφείλεται στη φθορά, πριν αυτή προκαλέσει απόρριψη εξαρτημάτων. Τα διαγράμματα στατιστικού ελέγχου διαδικασίας καθιστούν απλή την αναγνώριση τάσεων — θα παρατηρείτε σταδιακές αλλαγές πολύ πριν από την αποτυχία των εξαρτημάτων στον έλεγχο.

Δημιουργήστε προγράμματα συντήρησης βασισμένα στον αριθμό των κινήσεων (strokes). Διαφορετικά εξαρτήματα φθείρονται με διαφορετικούς ρυθμούς. Οι ακμές κοπής ενδέχεται να χρειάζονται ακόνισμα κάθε 50.000 κινήσεις, ενώ οι οδηγοί βαλβίδες (guide bushings) μπορεί να διαρκούν 500.000 κινήσεις. Καταγράψτε τους πραγματικούς ρυθμούς φθοράς για τα συγκεκριμένα υλικά που χρησιμοποιείτε και δημιουργήστε προγράμματα προληπτικής συντήρησης με βάση πραγματικά δεδομένα, αντί για αυθαίρετα χρονικά διαστήματα.

Εφαρμόστε παρακολούθηση κατά τη διάρκεια της διαδικασίας. Οι σύγχρονες μηχανές σφράγισης μπορούν να ενσωματώνουν αισθητήρες που εντοπίζουν προβλήματα σε πραγματικό χρόνο. Η παρακολούθηση του φορτίου εντοπίζει μεταβολές στην τονάζα, οι οποίες υποδηλώνουν φθορά του εργαλείου ή αλλαγές στο υλικό. Οι αισθητήρες πλησιότητας επιβεβαιώνουν τη σωστή θέση της λωρίδας. Αυτά τα συστήματα εντοπίζουν προβλήματα εντός ενός κύκλου λειτουργίας, αντί να περιμένουν τη συσσώρευση χιλιάδων ελαττωματικών εξαρτημάτων.

Ελέγξτε τα εισερχόμενα υλικά σας. Σύμφωνα με τις καλύτερες πρακτικές του κλάδου, ο αυστηρός έλεγχος των εισερχόμενων υλικών — συμπεριλαμβανομένων δοκιμών εφελκυσμού και επαλήθευσης του πάχους με ακρίβεια ±0,02 mm — προλαμβάνει πολλά προβλήματα ποιότητας σε μεταγενέστερα στάδια. Οι μικρές διακυμάνσεις στα παρτίδια υλικού μπορούν να επηρεάσουν σημαντικά τη συμπεριφορά κατά τη διαμόρφωση και τις τελικές διαστάσεις.

Χρησιμοποιήστε προσομοίωση για να προβλέψετε προβλήματα. Το λογισμικό CAE μπορεί να προσομοιώσει τη ροή του υλικού, να προβλέψει την ελαστική ανάκαμψη (springback) και να εντοπίσει περιοχές υψηλής τάσης πριν από την κατασκευή οποιουδήποτε εργαλείου από χάλυβα. Αυτός ο εικονικός έλεγχος εντοπίζει προβλήματα στο σχεδιασμό των καλουπιών σφράγισης που διαφορετικά θα εμφανίζονταν μόνο μετά την κατασκευή των ακριβών εργαλείων και την έναρξη της παραγωγής.

Καταγράψτε τα πάντα. Όταν επιλύσετε ένα πρόβλημα, καταγράψτε τι ανακαλύψατε και ποια λύση το επέλυσε. Δημιουργήστε μια βάση δεδομένων αντιμετώπισης προβλημάτων εξειδικευμένη για κάθε μήτρα. Με τον καιρό, αυτή η θεσμική γνώση επιταχύνει την επίλυση προβλημάτων και βοηθά τα νέα μέλη της ομάδας να αποφύγουν την επανάληψη παλαιότερων λαθών.

Η επένδυση στην πρόληψη αποδίδει μέσω μειωμένου απορρίμματος, λιγότερων διακοπών παραγωγής και επέκτασης της διάρκειας ζωής των μητρών. Μια καλά συντηρούμενη προοδευτική μήτρα που παράγει εξαρτήματα εντός των ορίων ανοχής έχει πολύ μεγαλύτερη αξία από μια άλλη που απαιτεί συνεχώς παρέμβαση — ακόμα και αν και οι δύο προήλθαν από το ίδιο αρχικό σχέδιο.

Η κατανόηση των ελαττωμάτων και των λύσεών τους σας προετοιμάζει για τις πραγματικότητες της παραγωγής. Ωστόσο, πριν από την τελική απόφαση υιοθέτησης της προοδευτικής σφυρηλάτησης, πρέπει να κατανοήσετε την οικονομική της σκοπιμότητα — πότε η επένδυση στην εργαλειοθήκη είναι οικονομικά δικαιολογημένη και πώς υπολογίζετε την πραγματική απόδοση; Αυτό ακριβώς θα εξετάσουμε στη συνέχεια.

Το Επιχειρηματικό Υπόβαθρο για την Επένδυση σε Προοδευτικές Μήτρες

Εδώ είναι μια ερώτηση που σταματά πολλά έργα πριν ακόμη ξεκινήσουν: πώς δικαιολογείτε τη δαπάνη 50.000 έως 100.000 δολαρίων ΗΠΑ για την κατασκευή εργαλειομηχανών πριν παραχθεί ακόμη ένα εξάρτημα; Η απάντηση βρίσκεται στην κατανόηση της οικονομικής λογικής της προοδευτικής σφράγισης — μια κλασική ανταλλαγή, στην οποία μια υψηλή αρχική επένδυση αποκλειδώνει σημαντικά χαμηλότερο κόστος ανά εξάρτημα με την πάροδο του χρόνου. Για τους λήπτες αποφάσεων που αξιολογούν εναλλακτικές λύσεις παραγωγής, η κατανόηση αυτής της σχέσης διαχωρίζει τα κερδοφόρα έργα από τα ακριβά λάθη.

Ας αναλύσουμε τους αριθμούς, ώστε να μπορέσετε να καθορίσετε πότε η χρήση προοδευτικών μήτρων και η σφράγιση έχει οικονομικό νόημα για τις συγκεκριμένες απαιτήσεις σας.

Υπολογισμός της απόδοσης επένδυσης (ROI) σε επενδύσεις προοδευτικών μήτρων

Η βασική εξίσωση για το κόστος εργαλειομηχανών προοδευτικών μήτρων είναι απλή:

Συνολικό Κόστος = Σταθερά Έξοδα (Σχεδιασμός + Εργαλειομηχανές + Εγκατάσταση) + (Μεταβλητό Κόστος ανά Μονάδα × Όγκος Παραγωγής)

Σύμφωνα με ανάλυση κόστους σφράγισης για αυτοκινητοβιομηχανία , το κόστος των σταθερών εργαλείων διαφέρει σημαντικά — από περίπου 5.000 $ για απλά μήτρες αποκοπής έως πάνω από 100.000 $ για περίπλοκες προοδευτικές μήτρες με πολλαπλούς σταθμούς διαμόρφωσης. Αυτή η αρχική επένδυση αποτελεί το μεγαλύτερο εμπόδιο εισόδου, αλλά είναι επίσης αυτό που διασφαλίζει τα εκπληκτικά κέρδη απόδοσης που ακολουθούν.

Ο τρόπος υπολογισμού είναι ο εξής στην πράξη. Φανταστείτε μια προοδευτική μήτρα κόστους 80.000 $ που παράγει εξαρτήματα σε μια παραγωγική διάρκεια πέντε ετών και 500.000 μονάδων. Το κόστος εργαλείων ανά μονάδα μειώνεται τότε σε μόλις 0,16 $. Ωστόσο, για μια παρτίδα μόνο 5.000 μονάδων; Η ίδια μήτρα προσθέτει 16,00 $ ανά μονάδα — γεγονός που καθιστά πιθανότατα ανέφικτη οικονομικά την υλοποίηση του έργου.

Το μεταβλητό κόστος περιλαμβάνει:

• Κόστος πρώτων υλών: Συχνά αντιπροσωπεύει το 60–70 % της τιμής ανά εξάρτημα· η απόδοση του υλικού και η ανάκτηση αποβλήτων επηρεάζουν σημαντικά την οικονομική βιωσιμότητα
• Ωριαίο κόστος λειτουργίας των μηχανημάτων: Βασίζεται στην τοναρικότητα του πρεσαρίσματος, την κατανάλωση ενέργειας και τα λειτουργικά έξοδα
• Κόστος εργασίας: Ελάχιστο για υψηλό όγκο πρεσαρίσματος λόγω αυτοματοποίησης, αλλά παραμένει σημαντικός παράγοντας κατά τη φάση ρύθμισης και παρακολούθησης
• Κατανομή δαπανών συντήρησης: Συνήθως 2–5% του κόστους των καλουπιών ετησίως για την ακονισμό, τις επισκευές και την αντικατάσταση εξαρτημάτων

Η στρατηγική επίγνωση; Η προοδευτική εμβολοθλάση ακολουθεί μια ασυμπτωτική καμπύλη κόστους. Σε αντίθεση με την κατεργασία CNC ή την λέιζερ κοπή, όπου το κόστος ανά εξάρτημα παραμένει σχετικά σταθερό ανεξάρτητα από την ποσότητα, το κόστος της εμβολοθλάσεως μειώνεται δραματικά καθώς αυξάνεται η παραγωγική ποσότητα. Αυτό το χαρακτηριστικό καθιστά την ακριβή κατασκευή καλουπιών και την εμβολοθλάση την προφανή επιλογή για εφαρμογές υψηλής ποσότητας — αλλά την εσφαλμένη επιλογή για παραγωγή μικρής ποσότητας.

Κατώφλια Ποσότητας που Δικαιολογούν την Προοδευτική Εμβολοθλάση

Πότε έχει οικονομικό νόημα η προοδευτική εμβολοθλάση; Ο υπολογισμός του σημείου ισορροπίας εξαρτάται από τη σύγκριση της επένδυσης στα καλούπια με την εξοικονόμηση ανά εξάρτημα που επιτυγχάνεται σε σύγκριση με εναλλακτικές μεθόδους.

Η εμπειρία του κλάδου υποδεικνύει τα ακόλουθα γενικά κατώφλια:

• Κάτω των 10.000 μονάδων ετησίως: Η προοδευτική εμβολοθλάση συνήθως είναι ακριβότερη από τις εναλλακτικές λύσεις λόγω του μη ανακτηθέντος κόστους των καλουπιών
• 10.000 έως 20.000 μονάδες: Η ζώνη διασταύρωσης—απαιτείται λεπτομερής ανάλυση βάσει της πολυπλοκότητας του εξαρτήματος και του κόστους εναλλακτικών μεθόδων
• Πάνω από 20.000 μονάδες ετησίως: Οι κατασκευαστές προοδευτικών μήτρων παρέχουν συνήθως το χαμηλότερο συνολικό κόστος κατοχής
• 100.000+ μονάδες: Το κόστος ανά εξάρτημα γίνεται εξαιρετικά ανταγωνιστικό, ενώ η απόσβεση της μήτρας γίνεται αμελητέα

Ωστόσο, ο όγκος μόνος του δεν αποτελεί την πλήρη εικόνα. Η πολυπλοκότητα του εξαρτήματος επηρεάζει δραματικά αυτήν την εξίσωση. Ένα εξάρτημα που απαιτεί δώδεκα εργασίες διαμόρφωσης μπορεί να κοστίζει 3,50 $ ανά τεμάχιο με τη χρήση πολλαπλών μονοσταδίων εργασιών—αλλά μόνο 0,45 $ από μία προοδευτική μήτρα που λειτουργεί σε 400 κύκλους ανά λεπτό. Ακόμα και σε ετήσιο όγκο 15.000 μονάδων, η προοδευτική προσέγγιση επικρατεί παρά το υψηλότερο κόστος κατασκευής της μήτρας.

Παράγοντες κόστους καθ’ όλη τη διάρκεια του κύκλου ζωής του έργου

Μία έξυπνη οικονομική ανάλυση εκτείνεται πέραν των αρχικών προσφορών για την κατασκευή μήτρας και περιλαμβάνει ολόκληρο τον κύκλο παραγωγής:

• Σχεδιασμός και μηχανική της μήτρας: Οι πολύπλοκες γεωμετρίες απαιτούν περισσότερες επαναλήψεις σχεδιασμού και ανάλυση προσομοίωσης, προσθέτοντας 5.000 έως 25.000 $ στο κόστος μηχανικού σχεδιασμού
• Κατασκευή μήτρας: Οι προηγμένοι χάλυβες εργαλείων, η ακριβής λείανση και η ποιότητα της θερμικής κατεργασίας επηρεάζουν άμεσα το αρχικό κόστος καθώς και τη διάρκεια ζωής του εργαλείου
• Δοκιμή και επικύρωση: Η επιθεώρηση του πρώτου δείγματος, οι μελέτες ικανότητας διαδικασίας και η έγκριση από τον πελάτη προσθέτουν χρόνο και κόστος πριν από την έναρξη της παραγωγής
• Αποτελεσματικότητα παραγωγής: Οι χρόνοι κύκλου, που μετρώνται σε κλάσματα δευτερολέπτου, μεταφράζονται σε χιλιάδες εξαρτήματα ανά ώρα — το κόστος εργασίας ανά εξάρτημα καθίσταται αμελητέο
• Συντήρηση και ανακαίνιση: Προβλέψτε ετησίως 2–5% του κόστους των εργαλείων για προληπτική συντήρηση· εργαλεία υψηλής ποιότητας με εγγύηση εκατομμυρίων κύκλων ελαχιστοποιούν αυτό το βάρος
• Απόβλητα και ανάκτηση υλικού: Αποδοτικές διατάξεις ταινιών και προγράμματα ανακύκλωσης μεταλλικών αποβλήτων αντισταθμίζουν το κόστος των πρώτων υλών
• Έλεγχος ποιότητας: Οι εφαρμογές στον αυτοκινητοβιομηχανικό τομέα απαιτούν τεκμηρίωση PPAP, επιθεωρητικά εργαλεία και συνεχή παρακολούθηση της διαδικασίας

Όπως σημειώνουν πηγές της βιομηχανίας, μόλις κατασκευαστεί το πετράδι, το κόστος ανά μονάδα μειώνεται σημαντικά με μεγαλύτερες σειρές παραγωγής. Η οικονομική πραγματικότητα αυτή καθοδηγεί τη διαδικασία λήψης αποφάσεων: να αποδεχτεί ένα υψηλό αρχικό κόστος για να εξασφαλίσει μια εξαιρετικά χαμηλή τιμή κομμάτι για τη διάρκεια μιας μακράς παραγωγής.

Κρυμμένα Κόστη που Επηρεάζουν την Αληθινή Επενδυτική Απόδοση

Η χαμηλότερη τιμή δεν είναι πάντα η καλύτερη. Οι έμπειροι αγοραστές αξιολογούν το συνολικό κόστος ιδιοκτησίας (TCO), το οποίο περιλαμβάνει παράγοντες που συχνά παραβλέπονται στις αρχικές συγκρίσεις:

• Αποτυχίες ποιότητας: Τα ελαττωματικά εξαρτήματα δημιουργούν έξοδα για το σκάρτο, έξοδα διαλογής και πιθανές καταστάσεις κατάργησης στις εγκαταστάσεις των πελατών
• Δευτερεύουσες εργασίες: Ένα χαμηλότερο κόστος που απαιτεί χειροκίνητη αποστρώση ή πρόσθετη μηχανική επεξεργασία μπορεί να κοστίζει συνολικά περισσότερο από τις ολοκληρωμένες εργασίες στο πεδίο της κατασκευής
• Επιπτώσεις Χρόνου Παράδοσης: Η καθυστέρηση του εξοπλισμού επηρεάζει τα χρονοδιαγράμματα κυκλοφορίας του προϊόντος, γεγονός που ενδεχομένως κοστίζει πολύ περισσότερο από το πριμοδότημα του εξοπλισμού για ταχύτερη παράδοση
• Ζωή και αντικατάσταση: Ένα καλούπι αξίας 60.000 $ που διαρκεί ένα εκατομμύριο διαδικασίες κοπής κοστίζει λιγότερο ανά εξάρτημα από ένα καλούπι αξίας 40.000 $ που απαιτεί αντικατάσταση μετά από 300.000 διαδικασίες κοπής
• Παράγοντες λογιστικής: Το εξωτερικό καλούπι μπορεί να φαίνεται 30 % φθηνότερο, αλλά τα έξοδα αποστολής, οι καθυστερήσεις στην επικοινωνία και η δυσκολία επίλυσης προβλημάτων σχετικά με τροποποιήσεις του μηχανολογικού σχεδιασμού μπορούν να εξαφανίσουν τις εξοικονομήσεις

Το συμπέρασμα; Τα καλούπια προοδευτικής κοπής αποτελούν μια στρατηγική επένδυση, όχι απλώς μια δαπάνη αγοράς. Όταν οι ετήσιες ποσότητες υπερβαίνουν τα κατώφλια και η πολυπλοκότητα των εξαρτημάτων απαιτεί πολλαπλές εργασιακές διαδικασίες, αυτή η προσέγγιση παρέχει το χαμηλότερο συνολικό κόστος παραγωγής — αλλά μόνο όταν ληφθεί υπόψη η πλήρης οικονομική εικόνα, από το στάδιο του σχεδιασμού μέχρι το τέλος της ζωής του προϊόντος.

Με μια σαφή κατανόηση της οικονομικής πλευράς, η επόμενη πρόκλησή σας είναι να βρείτε έναν εταίρο κατασκευής ικανό να υλοποιήσει αυτές τις προβλέψεις κόστους. Ποιες δυνατότητες πρέπει να αξιολογήσετε και πώς μπορείτε να διακρίνετε μεταξύ προμηθευτών που απλώς προσφέρουν χαμηλές τιμές και εκείνων που τις επιτυγχάνουν συνεχώς; Ακριβώς αυτό θα εξερευνήσουμε στη συνέχεια.

Επιλογή του Κατάλληλου Συνεργάτη για Προοδευτική Σφράγιση

Έχετε κατακτήσει τα τεχνικά θεμέλια—τώρα έρχεται η απόφαση που καθορίζει εάν το έργο σας θα επιτύχει ή θα αντιμετωπίσει δυσκολίες. Η επιλογή λανθασμένων κατασκευαστών μήτρας σφράγισης μπορεί να μετατρέψει ένα καλά σχεδιασμένο εξάρτημα σε έναν εφιάλτη παραγωγής, ενώ ο κατάλληλος συνεργάτης μπορεί να μετατρέψει ακόμη και εξαιρετικά δύσκολες γεωμετρίες σε αξιόπιστα και οικονομικά εξαρτήματα. Πώς μπορείτε να διακρίνετε την πραγματική εμπειρογνωμοσύνη από τις εντυπωσιακές παρουσιάσεις πωλήσεων;

Η απάντηση βρίσκεται στην αξιολόγηση συγκεκριμένων ικανοτήτων που επηρεάζουν άμεσα τα αποτελέσματά σας. Ας εξετάσουμε τι διακρίνει τους ηγέτες στην ακριβή σφράγιση με μήτρες από τους υπόλοιπους.

Μηχανικές Ικανότητες που Διαχωρίζουν τους Κορυφαίους Προμηθευτές

Κατά την αξιολόγηση πιθανών εταίρων για μήτρες προοδευτικής διαμόρφωσης, η μηχανική εμπειρογνωμοσύνη έχει μεγαλύτερη σημασία από τους καταλόγους εξοπλισμού ή το μέγεθος των εγκαταστάσεων. Σύμφωνα με ειδικούς του κλάδου, ένας έμπειρος προμηθευτής έχει αντιμετωπίσει διάφορες σχεδιαστικές πολυπλοκότητες και προκλήσεις παραγωγής· αυτή η γνώση του επιτρέπει να προβλέψει εγκαίρως πιθανά προβλήματα.

Ποιες συγκεκριμένες μηχανικές δυνατότητες πρέπει να αναζητήσετε;

Προσομοίωση CAE για πρόληψη ελαττωμάτων. Όπως αποδεικνύεται στο έρευνα που δημοσιεύθηκε από το The Fabricator , η ενσωμάτωση της μηχανολογικής σχεδίασης με υπολογιστή (CAE) με έμπειρους σχεδιαστές μητρών μειώνει το χρόνο ανάπτυξης της διαδικασίας, ενώ προβλέπει κρίσιμα χαρακτηριστικά όπως την κατανομή της παραμόρφωσης, τα μοτίβα τάσης, τη ροή του υλικού και τα ελαττώματα διαμόρφωσης. Οι προμηθευτές που χρησιμοποιούν προσομοίωση με τη μέθοδο πεπερασμένων στοιχείων (FEM) μπορούν να βελτιστοποιήσουν τις διαμέτρους των εμβόλων, τις ακτίνες των μητρών και τις ακολουθίες διαμόρφωσης πριν από την κοπή του χάλυβα μητρών, εντοπίζοντας έτσι προβλήματα που διαφορετικά θα απαιτούσαν ακριβές τροποποιήσεις των μητρών.

Αναζητήστε εταίρους που επιδεικνύουν:

• Δυνατότητες εικονικής δοκιμής: Προσομοίωση της ροής του υλικού και της επαναφοράς πριν από τη φυσική πρωτοτυποποίηση
• Ανάλυση κατανομής πάχους: Πρόβλεψη της λεπταίνσεως και πιθανών σημείων αστοχίας
• Αξιολόγηση Διαμορφωσιμότητας: Εντοπισμός περιοχών που κινδυνεύουν να ραγίσουν ή να δημιουργήσουν ρυτίδες
• Αντιστάθμιση Επαναφοράς: Υπολογισμός γωνιών υπερκάμψης μέσω προσομοίωσης, αντί για δοκιμή και σφάλμα

Για παράδειγμα, η Shaoyi δείχνει αυτήν την προσέγγιση μέσω προηγμένης προσομοίωσης CAE που παρέχει αποτελέσματα χωρίς ελαττώματα—καθορίζοντας ένα πρότυπο για το τι πρέπει να περιμένετε από οποιονδήποτε σοβαρό προμηθευτή προοδευτικής σφράγισης OEM. Η μεθοδολογία τους, που βασίζεται στη μηχανική, αποτελεί ενδεικτικό παράδειγμα του πώς η προσομοίωση αποτρέπει ακριβά λάθη πριν από την έναρξη της παραγωγής.

Εσωτερικός σχεδιασμός και κατασκευή εργαλειομηχανών. Οι προμηθευτές με πλήρη κατακόρυφη ενσωμάτωση—από τον σχεδιασμό των καλουπιών μέχρι την κατασκευή τους—διατηρούν αυστηρότερο έλεγχο της ποιότητας και των χρονοδιαγραμμάτων. Όταν οι ομάδες σχεδιασμού και κατασκευής εργάζονται στην ίδια εγκατάσταση, βελτιώνεται η επικοινωνία και οι τροποποιήσεις πραγματοποιούνται ταχύτερα. Όπως σημειώνει η Eigen Engineering, οι εσωτερικές δυνατότητες κατασκευής εργαλειομηχανών επιτρέπουν ταχύτερες προσαρμογές και μειώνουν το κόστος σε σύγκριση με την εξωτερίκευση.

Ταχύτητα πρωτοτυποποίησης. Πόσο γρήγορα μπορεί ένας προμηθευτής να παραδώσει δείγματα εξαρτημάτων για επικύρωση; Αυτό το μέτρο αποκαλύπτει τόσο τη μηχανική ευελιξία όσο και την ετοιμότητα παραγωγής. Οι κορυφαίες στον κλάδο λειτουργίες κατασκευής μήτρας εμβολοπλαστικής, όπως η Shaoyi, μπορούν να παραδώσουν πρωτότυπα σε χρονικό διάστημα μόλις 5 ημερών—συρρικνώνοντας δραματικά τους χρόνους ανάπτυξης όταν η ταχύτητα έχει κρίσιμη σημασία. Μπορείτε να εξερευνήσετε το εκτενές τους δυνατότητες σχεδιασμού και κατασκευής καλουπιών για να κατανοήσετε πώς εμφανίζεται η μηχανική με ταχεία ανταπόκριση στην πράξη.

Πιστοποιητικά Ποιότητας που Έχουν Σημασία για Αυτοκινητοβιομηχανικές Εφαρμογές

Τα πιστοποιητικά δεν είναι απλώς διακοσμητικά στοιχεία τοίχου—αντιπροσωπεύουν επαληθευμένα συστήματα ποιότητας που επηρεάζουν άμεσα τα εξαρτήματά σας. Η κατανόηση των εγγυήσεων που παρέχει καθένα από αυτά βοηθά να θέσετε ρεαλιστικές προσδοκίες.

Πιστοποίηση IATF 16949:2016 αποτελεί το «χρυσό πρότυπο» για αυτοκινητοβιομηχανικούς προμηθευτές. Σύμφωνα με την Master Products, αυτό το πιστοποιητικό εναρμονίζει τα συστήματα αξιολόγησης ποιότητας σε ολόκληρη την παγκόσμια αυτοκινητοβιομηχανία, επικεντρώνοντας ταυτόχρονα την πρόληψη ελαττωμάτων και την ελαχιστοποίηση των παραλλαγών στην παραγωγή. Οι τρεις κύριοι στόχοι περιλαμβάνουν:

• Βελτίωση της ποιότητας του προϊόντος και της συνέπειας της διαδικασίας παραγωγής
• Καθιέρωση των προμηθευτών ως «προμηθευτή επιλογής» για κορυφαίους κατασκευαστές αυτοκινήτων
• Αδιάλειπτη ενσωμάτωση με τα πρότυπα πιστοποίησης ISO

Το πρότυπο IATF 16949 απαιτεί αυξημένη προσοχή στις ανάγκες των πελατών — τις μοναδικές σας απαιτήσεις παραγωγής, προσδοκίες και προδιαγραφές. Αυτή η προσανατολισμένη προς τον πελάτη προσέγγιση συμβαδίζει απόλυτα με τις λειτουργίες ακριβούς διαμόρφωσης με μήτρα, όπου κάθε έργο παρουσιάζει μοναδικές προκλήσεις.

Η πιστοποίηση IATF 16949 της Shaoyi, σε συνδυασμό με το ποσοστό πρώτης έγκρισης 93%, δείχνει πώς τα αυστηρά συστήματα ποιότητας μεταφράζονται σε απτά αποτελέσματα παραγωγής. Κατά την αξιολόγηση προμηθευτών προοδευτικής ακριβούς διαμόρφωσης μετάλλων, αυτά τα μετρήσιμα κριτήρια δείχνουν συστηματική αριστεία, και όχι απλώς επεισοδιακά καλά αποτελέσματα.

Επιπλέον πιστοποιήσεις προς αξιολόγηση:

• ISO 9001:2015: Πρότυπο βασικού επιπέδου διαχείρισης ποιότητας, εφαρμόσιμο σε όλους τους τομείς
• AS9100: Ειδικές απαιτήσεις για τον τομέα της αεροδιαστημικής προς προμηθευτές που εξυπηρετούν αυτόν τον τομέα
• ISO 14001: Συστήματα διαχείρισης περιβάλλοντος που αποδεικνύουν δέσμευση για τη βιωσιμότητα

Κατάλογος ελέγχου αξιολόγησης συνεργάτη

Προτού αποφασίσετε να συνεργαστείτε με έναν προμηθευτή καλουπιών εκτύπωσης, αξιολογήστε συστηματικά τα ακόλουθα κριτήρια:

• Μηχανική Εμπειρογνωμοσύνη: Έχει ο προμηθευτής εμπειρία στη συγκεκριμένη σας βιομηχανία και με τις απαιτήσεις σας όσον αφορά τα υλικά;
• Δυνατότητες προσομοίωσης: Μπορεί να αποδείξει ανάπτυξη καλουπιών με βάση την προσομοίωση CAE και να παρουσιάσει τεκμηριωμένη πρόβλεψη ελαττωμάτων;
• Πιστοποιήσεις Ποιότητας: Διαθέτει πιστοποίηση IATF 16949 για αυτοκινητοβιομηχανικές εφαρμογές ή ισοδύναμες πιστοποιήσεις κατάλληλες για τη συγκεκριμένη βιομηχανία;
• Ταχύτητα πρωτοτύπησης: Ποιος είναι ο συνήθης χρόνος παράδοσης των πρώτων δειγμάτων; (Αναφορά: 5–10 ημέρες για ευέλικτους προμηθευτές)
• Ποσοστό Πρώτης Έγκρισης: Ποιο ποσοστό νέων καλουπιών εγκρίνεται για παραγωγή χωρίς τροποποιήσεις; (Αναφορά: πάνω από 90%)
• Παραγωγική ικανότητα: Μπορεί να προσαρμόσει την παραγωγή του από πρωτότυπα μικρά ποσά σε υψηλό όγκο εκτύπωσης καθώς αυξάνονται οι ανάγκες σας;
• Εσωτερικά Εργαλεία: Σχεδιάζει και κατασκευάζει εσωτερικά τα καλούπια προοδευτικής εκτύπωσης ή εκχωρεί κρίσιμα στάδια σε τρίτους;
• Τεχνολογία ελέγχου ποιότητας: Ποιος εξοπλισμός επιθεώρησης επαληθεύει την ακρίβεια διαστάσεων—οι μηχανές μέτρησης συντεταγμένων (CMM), τα οπτικά συστήματα ή ο στατιστικός έλεγχος διαδικασίας;
• Διαφάνεια επικοινωνίας: Παρέχουν τακτικές ενημερώσεις, λεπτομερείς προσφορές και σαφείς χρονοδιαγράμματα;
• Αναφορές και Ιστορικό: Μπορούν να παράσχουν αναφορές πελατών που αποδεικνύουν επιτυχημένες μακροχρόνιες εταιρικές σχέσεις;

Λήψη της Τελικής Απόφασης

Η επιλογή του κατάλληλου εταίρου για προοδευτική διαμόρφωση δεν αφορά απλώς την εύρεση της χαμηλότερης προσφοράς—αφορά την αναγνώριση ενός προμηθευτή του οποίου οι δυνατότητες ανταποκρίνονται στις απαιτήσεις σας σε όλη τη διάρκεια του κύκλου ζωής του έργου. Όπως επιβεβαιώνει η ανάλυση του κλάδου, παρόλο που το κόστος είναι σημαντικό, δεν πρέπει να θυσιαστεί η ποιότητα και η εξυπηρέτηση. Λάβετε υπόψη τη συνολική αξία που προσφέρει ο προμηθευτής, συμπεριλαμβανομένης της ικανότητάς του να μειώσει το κόστος μέσω αποτελεσματικότητας της διαδικασίας και βελτιωμένου σχεδιασμού.

Οι πιο επιτυχημένες συνεργασίες αναπτύσσονται όταν και οι δύο πλευρές κατανοούν από την αρχή τις προσδοκίες τους. Ένας προμηθευτής με αποδεδειγμένο μηχανικό βάθος, επαληθευμένα συστήματα ποιότητας και ανταποκριτική επικοινωνία συμβάλλει περισσότερο στην επιτυχία σας από έναν προμηθευτή που προσφέρει ελαφρώς χαμηλότερες τιμές ανά τεμάχιο, αλλά στερείται της τεχνικής βάσης για να παραδίδει συνεχώς και με αξιοπιστία.

Όταν βρείτε έναν εταίρο που συνδυάζει πιστοποίηση IATF 16949, προηγμένες δυνατότητες προσομοίωσης, γρήγορη πρωτότυπη κατασκευή (rapid prototyping) και υψηλά ποσοστά έγκρισης στην πρώτη προσπάθεια, έχετε αναγνωρίσει έναν προμηθευτή εξοπλισμένο να μετατρέψει τα σχέδιά σας σε παραγωγική πραγματικότητα—αποτελεσματικά, ακριβώς και οικονομικά.

Συχνές Ερωτήσεις σχετικά με την Προοδευτική Μεταλλική Διαμόρφωση

1. Τι είναι η προοδευτική μεταλλική διαμόρφωση;

Η προοδευτική μεταλλική διαμόρφωση είναι μια υψηλής ταχύτητας διαδικασία διαμόρφωσης λαμαρίνας, κατά την οποία μια συνεχής λωρίδα μετάλλου προωθείται μέσω πολλαπλών σταθμών εντός ενός ενιαίου καλουπιού. Κάθε σταθμός εκτελεί μια συγκεκριμένη εργασία—όπως κοπή, κάμψη, διάτρηση ή διαμόρφωση—μέχρις ότου ένα τελικό εξάρτημα εμφανιστεί με κάθε κίνηση της πρεσσών. Αυτή η μέθοδος επικρατεί στην παραγωγή μεγάλων όγκων λόγω της εξαιρετικής της ταχύτητας, συνοχής και αποδοτικότητας κόστους, παράγοντας χιλιάδες ταυτόσημα εξαρτήματα ανά ώρα.

2. Πόσο κοστίζει ένα καλούπι προοδευτικής διαμόρφωσης;

Οι προοδευτικές μήτρες εκτύπωσης κυμαίνονται συνήθως από 50.000 έως πάνω από 100.000 δολάρια ΗΠΑ, ανάλογα με το βαθμό πολυπλοκότητας, τον αριθμό των σταθμών και τις απαιτήσεις ακρίβειας. Απλές μήτρες αποκοπής (blanking) μπορεί να κοστίζουν περίπου 5.000 δολάρια ΗΠΑ, ενώ πολύπλοκες προοδευτικές μήτρες με πολλαπλούς σταθμούς και λειτουργίες διαμόρφωσης μπορεί να υπερβαίνουν τα 100.000 δολάρια ΗΠΑ. Ωστόσο, αυτή η αρχική επένδυση επιτρέπει σημαντική μείωση του κόστους ανά εξάρτημα — συχνά μειώνοντας το κόστος σε μερικά σεντς ανά μονάδα σε υψηλούς όγκους παραγωγής, καθιστώντας τη διαδικασία οικονομικά συμφέρουσα για παραγωγικές σειρές που υπερβαίνουν τις 20.000 μονάδες ετησίως.

3. Ποια είναι η διαφορά μεταξύ προοδευτικής και μεταφοράς (transfer) εκτύπωσης;

Η βασική διαφορά έγκειται στον τρόπο με τον οποίο τα εξαρτήματα κινούνται μέσω του μήτρα. Στην προοδευτική κοπή, τα εξαρτήματα παραμένουν συνδεδεμένα με μια λωρίδα φέροντος υλικού καθ’ όλη τη διάρκεια όλων των εργασιών, μέχρι την τελική αποκοπή. Στην κοπή με μεταφορά, τα εξαρτήματα ανασηκώνονται φυσικά και μετακινούνται ανεξάρτητα μεταξύ των σταθμών. Οι προοδευτικές μήτρες είναι ιδανικές για μικρά, περίπλοκα εξαρτήματα σε πολύ υψηλούς όγκους (πάνω από 1 εκατ. εξαρτήματα/έτος), ενώ οι μήτρες μεταφοράς κατάλληλες για μεγαλύτερα εξαρτήματα που απαιτούν εργασίες από πολλές κατευθύνσεις ή βαθιές διαμορφώσεις, οι οποίες δεν μπορούν να παραμείνουν συνδεδεμένες με τη λωρίδα.

4. Ποιοι είναι οι τέσσερις τύποι μεταλλικής κοπής;

Οι τέσσερις κύριοι τύποι είναι: (1) Προοδευτική σφράγιση με μήτρα — όπου η μεταλλική λωρίδα προχωρά διαδοχικά μέσω πολλαπλών σταθμών για την παραγωγή πολύπλοκων εξαρτημάτων μεγάλου όγκου· (2) Σφράγιση με μεταφερόμενη μήτρα — όπου τα μεμονωμένα εξαρτήματα μετακινούνται μηχανικά ανάμεσα σε διαφορετικούς σταθμούς για μεγαλύτερα εξαρτήματα· (3) Βαθιά σφράγιση — ειδικευμένη για τη δημιουργία βαθιών, κυλινδρικού σχήματος εξαρτημάτων· και (4) Σύνθετη σφράγιση με μήτρα — όπου πολλαπλές κοπτικές λειτουργίες πραγματοποιούνται ταυτόχρονα σε μία μόνο κίνηση για απλούστερα επίπεδα εξαρτήματα που απαιτούν ακριβή ποιότητα ακμών.

5. Ποια υλικά είναι καταλληλότερα για την προοδευτική μεταλλική σφράγιση;

Ο άνθρακας χάλυβας, ο ανοξείδωτος χάλυβας, το αλουμίνιο, το χαλκός και το ορείχαλκος είναι τα πιο συνηθισμένα υλικά. Ο άνθρακας χάλυβας προσφέρει εξαιρετική δυνατότητα διαμόρφωσης με χαμηλό κόστος για δομικά εξαρτήματα. Το αλουμίνιο προσφέρει ελαφρύτητα, ιδανική για ηλεκτρονικά και αεροδιαστημικές εφαρμογές. Ο χαλκός και ο ορείχαλκος παρέχουν ανώτερη ηλεκτρική αγωγιμότητα για ηλεκτρικές επαφές. Η επιλογή του υλικού εξαρτάται από τις απαιτήσεις διαμόρφωσης, τις ανάγκες αντοχής, την αντίσταση στη διάβρωση και τον τρόπο με τον οποίο οι ιδιότητες του υλικού επηρεάζουν τη φθορά των μήτρων και τη διάρκεια ζωής των εργαλείων.
