Καλούπια Διαμόρφωσης Λαμαρίνας: Από Σφάλματα Σχεδιασμού σε Τέλεια Εξαρτήματα

Κατανόηση των μητρών σχηματοποίησης ελάσματος και του ρόλου τους στην παραγωγή

Έχετε ποτέ αναρωτηθεί πώς ένα επίπεδο κομμάτι μετάλλου μετατρέπεται σε πόρτα αυτοκινήτου, σε εξάρτημα αεροσκάφους ή στο γλαφυρό περίβλημα του smartphone σας; Η απάντηση βρίσκεται στην ακριβή εργαλειομηχανή που οι περισσότεροι άνθρωποι δεν βλέπουν ποτέ— οι μήτρες σχηματοποίησης ελάσματος . Αυτά τα ειδικά εργαλεία βρίσκονται στο επίκεντρο της σύγχρονης παραγωγής, μετατρέποντας εν σιωπή τα πρώτα υλικά σε πολύπλοκα σχήματα που καθορίζουν τον καθημερινό μας κόσμο.

Το Θεμέλιο της Σύγχρονης Μεταλλουργικής Παραγωγής

Στην ουσία, μία μήτρα χρησιμοποιείται για να διαμορφώνει, να κόβει και να σχηματοποιεί μέταλλο μέσω ελεγχόμενης εφαρμογής δύναμης. Αλλά τι είναι η κατασκευή μητρών στο πλαίσιο της σχηματοποίησης ελάσματος; Είναι η τέχνη και η επιστήμη δημιουργίας ακριβών εργαλείων που μπορούν να παράγουν επανειλημμένα τα ίδια ακριβώς εξαρτήματα με αυστηρές ανοχές.

Ένα μήτρα σχηματισμού αναφέρεται ειδικά σε εργαλεία που μετασχηματίζουν το υλικό μέσω παραμόρφωσης—χρησιμοποιώντας συμπίεση, εφελκυσμό ή και τα δύο—αντί να αφαιρούν υλικό μόνο με κοπή. Σε αντίθεση με τις μήτρες κοπής, οι οποίες απλώς κόβουν το μέταλλο, οι μήτρες σχηματισμού βασίζονται στις μηχανικές ιδιότητες του υλικού για να κάμψουν, να τεντώσουν και να τραβήξουν επίπεδο υλικό σε τρισδιάστατα σχήματα.

Ο σχηματισμός λαμαρίνας αποτελεί μία από τις πιο αποτελεσματικές μεθόδους κατασκευής που υπάρχουν. Ένα μόνο εργαλείο μήτρας μπορεί να παράγει χιλιάδες—ακόμη και εκατομμύρια—ταυτόσημα εξαρτήματα με εξαιρετική συνέπεια. Αυτή η επαναληψιμότητα καθιστά αυτά τα ακριβή εργαλεία αναπόσπαστα σε πολλούς τομείς, από την αυτοκινητοβιομηχανία και την αεροδιαστημική μέχρι τα καταναλωτικά ηλεκτρονικά και τις ιατρικές συσκευές.

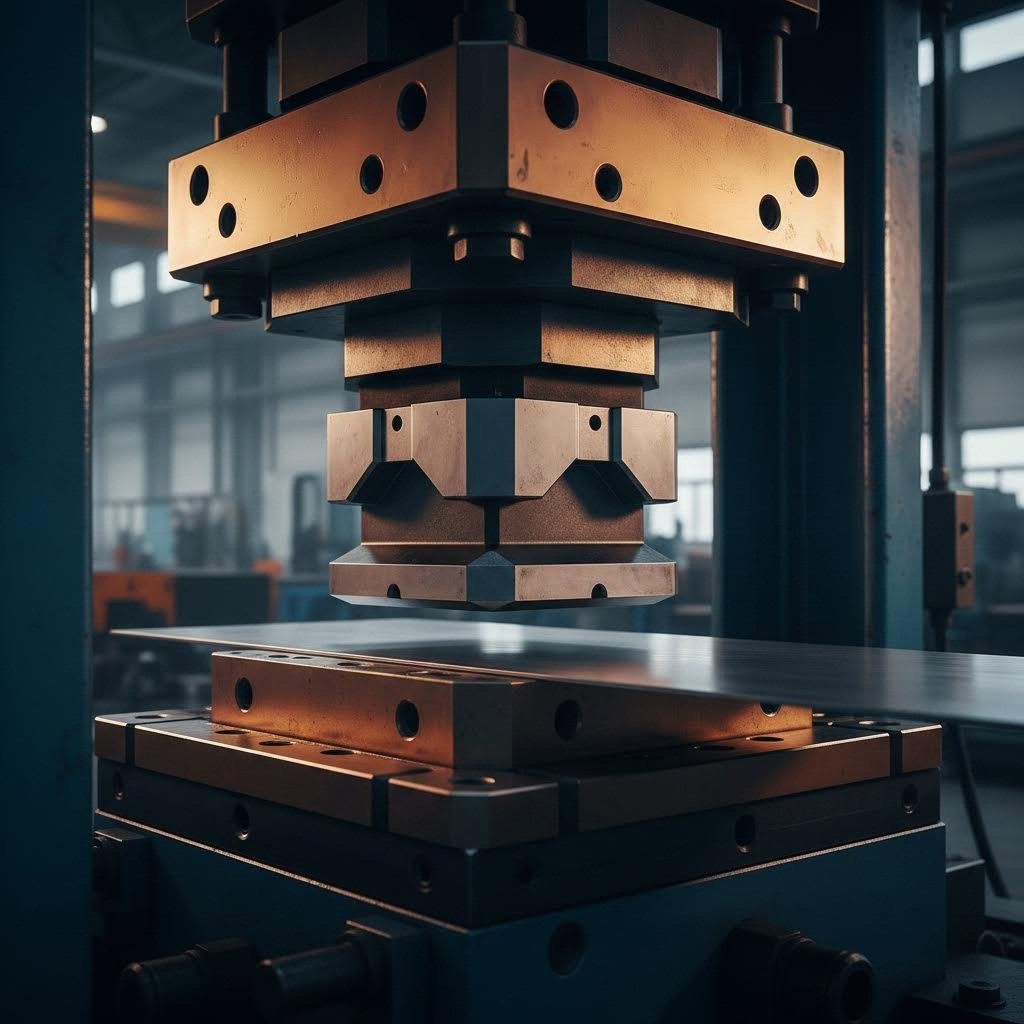

Πώς οι μήτρες μετατρέπουν το επίπεδο υλικό σε ακριβή εξαρτήματα

Η διαδικασία μετασχηματισμού περιλαμβάνει δύο βασικά συστατικά που λειτουργούν εν αρμονία: το εμβόλιο (αρσενικό στοιχείο) και το καλούπι (θηλυκό στοιχείο). Όταν τοποθετούνται εντός μιας πρέσας ικανής να αναπτύξει τεράστια δύναμη, αυτά τα στοιχεία λειτουργούν από κοινού για να μετασχηματίσουν το μέταλλο με τρόπους που θα ήταν αδύνατο να επιτευχθούν με χειροκίνητες μεθόδους.

Η λειτουργία τους είναι εντυπωσιακά απλή, αλλά εξαιρετικά ακριβής. Καθώς η πρέσα κινείται προς τα κάτω, το εμβόλιο ωθεί το ελάσματα στο εσωτερικό της κοιλότητας του καλουπιού ή γύρω από αυτήν. Η διαδικασία μορφοποίησης του μετάλλου εξαρτάται από παράγοντες που υπολογίζονται με μεγάλη ακρίβεια, όπως:

• Το πάχος του υλικού και οι μηχανικές του ιδιότητες
• Οι χάρακες (αποστάσεις) μεταξύ των επιφανειών του εμβολίου και του καλουπιού
• Η εφαρμοζόμενη δύναμη και η ταχύτητα της πρέσας
• Η λίπανση και οι συνθήκες των επιφανειών
• Οι θερμοκρασιακές συνθήκες για ορισμένες κράματα

Αυτό που καθιστά ιδιαίτερα ενδιαφέρουσες τις μήτρες διαμόρφωσης είναι ο τρόπος με τον οποίο εκμεταλλεύονται τη φυσική συμπεριφορά του υλικού. Όταν λυγίζετε ένα κομμάτι μετάλλου, το υλικό τείνει να επανέλθει προς το αρχικό του σχήμα. Οι εμπειρογνώμονες σχεδιαστές μητρών λαμβάνουν υπόψη αυτό το φαινόμενο της ελαστικής ανάκαμψης (spring-back), σχεδιάζοντας τα εργαλεία τους ώστε να πραγματοποιούν ελαφρώς υπερλύγισμα ή υπερδιαμόρφωση, ώστε το τελικό εξάρτημα να «ξεσφαλματώνει» στη σωστή τελική γεωμετρία.

Η επιλογή του τύπου μήτρας επηρεάζει άμεσα παράγοντες όπως η ποιότητα του εξαρτήματος και η οικονομική απόδοση της παραγωγής. Μια ακατάλληλη επιλογή μήτρας μπορεί να οδηγήσει σε ελαττωματικά εξαρτήματα, υπερβολικά ποσοστά απορριμμάτων και καθυστερήσεις στην παραγωγή, οι οποίες επηρεάζουν ολόκληρες αλυσίδες εφοδιασμού. Αντιθέτως, η κατάλληλη λύση μήτρας — σωστά σχεδιασμένη και κατασκευασμένη — εξασφαλίζει συνεπή ποιότητα με βέλτιστη οικονομική απόδοση ανά εξάρτημα.

Σε όλον αυτόν τον οδηγό, θα ανακαλύψετε πώς διαφορετικά μήτρες διαμόρφωσης εξυπηρετούν διαφορετικές ανάγκες παραγωγής, ποια υλικά και μέθοδοι χρησιμοποιούνται για την κατασκευή τους και πώς να επιλέξετε την κατάλληλη προσέγγιση για τη συγκεκριμένη εφαρμογή σας. Είτε εξερευνάτε για πρώτη φορά τη διαμόρφωση μετάλλων είτε επιδιώκετε τη βελτιστοποίηση υφιστάμενων διαδικασιών, η κατανόηση αυτών των βασικών εννοιών αποτελεί το πλαίσιο για πιο ενημερωμένες αποφάσεις σχετικά με την επιλογή των εργαλείων.

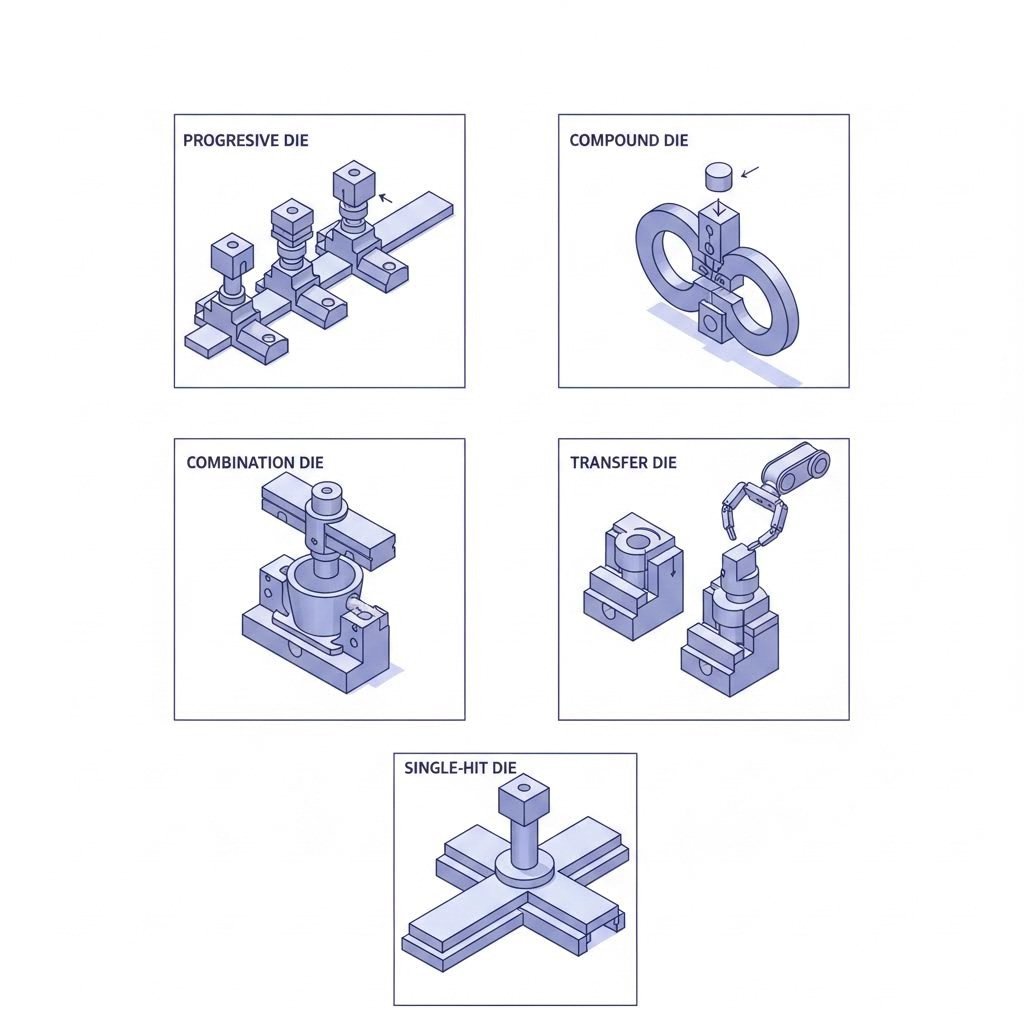

Ολοκληρωμένος Οδηγός για τους Τύπους και την Ταξινόμηση των Μητρών Διαμόρφωσης

Τώρα που κατανοείτε πώς λειτουργούν αυτά τα ακριβή εργαλεία, το επόμενο λογικό ερώτημα είναι: ποιος τύπος μήτρας ανταποκρίνεται στις ανάγκες παραγωγής σας; Η ποικιλία διαθέσιμων μητρών και επιλογών σφράγισης (stamping) μπορεί να φαίνεται αρχικά αποθαρρυντική. Ωστόσο, κάθε κατηγορία εξυπηρετεί συγκεκριμένα σενάρια παραγωγής, και η κατανόηση των διαφορών τους θα σας βοηθήσει να λάβετε ενημερωμένες αποφάσεις σχετικά με την επιλογή των εργαλείων, ισορροπώντας ποιότητα, ταχύτητα και κόστος.

Οι καλούπια και οι διαδικασίες σφράγισης (stamping) κατατάσσονται σε πέντε βασικές κατηγορίες, εκ των οποίων καθεμία έχει σχεδιαστεί για συγκεκριμένες απαιτήσεις όγκου παραγωγής, πολυπλοκότητα εξαρτημάτων και παραγωγικά περιβάλλοντα. Ας εξετάσουμε τι καθιστά μοναδικό καθένα από αυτά τα είδη.

Προοδευτικές Μήτρες για Υψηλή Παραγωγικότητα

Φανταστείτε μια γραμμή παραγωγής όπου η ακατέργαστη λωρίδα μετάλλου εισέρχεται από τη μία άκρη και τα τελικά εξαρτήματα εξέρχονται από την άλλη — με ελάχιστη ανθρώπινη παρέμβαση στο μεταξύ. Αυτή είναι η δύναμη των προοδευτικών καλουπιών. Αυτά τα σύνθετα εργαλεία εκτελούν διαδοχικές εργασίες σε πολλαπλούς σταθμούς, καθώς το υλικό προωθείται μέσω της πρέσας με κάθε κύκλο λειτουργίας.

Αυτός είναι ο τρόπος με τον οποίο εξελίσσεται η διαδικασία:

• Η μεταλλική λωρίδα τροφοδοτείται στο καλούπι από μία πηνία, με τη βοήθεια συστημάτων ακριβούς στοίχισης
• Κάθε κύκλος λειτουργίας της πρέσας προωθεί το υλικό κατά μία «προώθηση» (συνήθως από δεξιά προς τα αριστερά)
• Οι αρχικοί σταθμοί διαμορφώνουν οδηγητικές τρύπες που διασφαλίζουν την ακριβή θέση του υλικού για τις επόμενες εργασίες
• Οι διαδοχικοί σταθμοί εκτελούν εργασίες κοπής, διάτρησης, κάμψης ή διαμόρφωσης
• Το τελικό εξάρτημα αποχωρίζεται από τη φέρουσα λωρίδα στον τελικό σταθμό

Οι προοδευτικές μήτρες εξαίρεσης ξεχωρίζουν σε εφαρμογές υψηλού όγκου, όπου η ταχύτητα και η συνέπεια είναι καθοριστικής σημασίας. Μόλις εγκατασταθούν, αυτά τα συστήματα μπορούν να λειτουργούν συνεχώς, με τους τροφοδότες να διαχειρίζονται αυτόματα τη ροή του υλικού. Το αντάλλαγμα; Υψηλότερο αρχικό κόστος σχεδιασμού και εργαλειοποίησης. Ωστόσο, το κόστος ανά εξάρτημα μειώνεται δραματικά κατά τη διάρκεια μακρόχρονων παραγωγικών σειρών, καθιστώντας τις προοδευτικές μήτρες την προτιμώμενη επιλογή για αυτοκινητοβιομηχανικά εξαρτήματα, ηλεκτρονικούς συνδετήρες και περιβλήματα καταναλωτικών προϊόντων.

Εξήγηση Σύνθετων και Συνδυαστικών Μητρών

Τι γίνεται αν χρειάζεστε να εκτελεστούν πολλαπλές εργασίες σε μία μόνο κίνηση του πρεσαρίσματος, αντί να εκτελούνται διαδοχικά σε διαφορετικούς σταθμούς; Οι σύνθετες μήτρες προσφέρουν ακριβώς αυτή τη δυνατότητα. Αυτές οι μήτρες εξαίρεσης μετάλλων εκτελούν πολλαπλές εργασίες — συνήθως εξαίρεση (blanking) και τρύπημα (piercing) — ταυτόχρονα, στον ίδιο σταθμό.

Φανταστείτε αυτή τη ροή εργασίας: το εμβόλου κατεβαίνει και, με μία ενιαία κίνηση, δημιουργούνται οπές προς τα κάτω ενώ το εξωτερικό περίγραμμα αποκόπτεται προς τα πάνω. Τα αποκόμματα πέφτουν μέσω του μήτρα και το τελικό εξάρτημα παραμένει στην κοιλότητα για εξαγωγή. Αυτή η ταυτόχρονη δράση παράγει εξαρτήματα με εξαιρετική επίπεδη διαμόρφωση και αυστηρές ανοχές μεταξύ των χαρακτηριστικών.

Τα πλεονεκτήματα της σύνθετης μηχανικής διαμόρφωσης με μήτρα περιλαμβάνουν:

• Ανώτερη διαστασιακή ακρίβεια μεταξύ των διατρηθέντων χαρακτηριστικών και των εξωτερικών ακμών
• Εξαιρετική επίπεδη διαμόρφωση του εξαρτήματος σε σύγκριση με τις διαδοχικές λειτουργίες
• Μειωμένο κόστος μητρών σε σύγκριση με τις προοδευτικές μήτρες για απλούστερες γεωμετρίες
• Συντομότεροι χρόνοι προετοιμασίας από την ιδέα μέχρι την παραγωγή

Ωστόσο, οι σύνθετες μήτρες έχουν ορισμένους περιορισμούς. Η αφαίρεση του εξαρτήματος απαιτεί επιπλέον μηχανισμούς, ενώ ταξινομούνται γενικά ως μήτρες ενός πλήγματος — αν και μπορούν να λειτουργούν συνεχώς με κατάλληλα συστήματα εξαγωγής. Λειτουργούν καλύτερα σε παραγωγή μεσαίου όγκου σχετικά επίπεδων εξαρτημάτων, όπου η ακρίβεια μεταξύ των χαρακτηριστικών είναι κρίσιμη.

Οι συνδυαστικοί καλούπια ακολουθούν μια υβριδική προσέγγιση, συνδυάζοντας επιχειρήσεις κοπής και διαμόρφωσης εντός ενός ενιαίου εργαλείου. Σε αντίθεση με τα καθαρά σύνθετα καλούπια, τα οποία επικεντρώνονται αποκλειστικά σε επιχειρήσεις κοπής, τα συνδυαστικά καλούπια μπορούν να κόβουν την περίμετρο ενός εξαρτήματος ενώ ταυτόχρονα δημιουργούν μια διαμορφωμένη λεπτομέρεια, όπως μια κάμψη ή μια εξογκωμένη επιφάνεια. Αυτή η ευελιξία τα καθιστά εξαιρετικά χρήσιμα για εξαρτήματα που απαιτούν τόσο ακριβή κοπή όσο και διαμορφωμένη γεωμετρία.

Μεταφορικά Καλούπια για Πολύπλοκες Πολυσταθμικές Εργασίες

Ορισμένα εξαρτήματα είναι απλώς υπερβολικά μεγάλα ή πολύπλοκα για την κοπή με προοδευτικά καλούπια. Όταν το εξάρτημα πρέπει να αποχωριστεί φυσικά από τη λωρίδα και να μετακινηθεί ανεξάρτητα μεταξύ των σταθμών, τα μεταφορικά καλούπια αποτελούν την προτιμώμενη λύση.

Η κοπή με μεταφορικά καλούπια χρησιμοποιεί μηχανικά συστήματα — δάχτυλα, γριπερς ή ράγες — για τη μεταφορά μεμονωμένων εξαρτημάτων από σταθμό σε σταθμό. Κάθε σταθμός περιέχει ξεχωριστή εργαλειοθηκή που εκτελεί συγκεκριμένες επιχειρήσεις στο ελεύθερο εξάρτημα. Αυτή η ανεξαρτησία επιτρέπει:

• Βαθιές διαμορφώσεις και περίπλοκες τρισδιάστατες διαμορφώσεις
• Επιχειρήσεις που απαιτούν περιστροφή ή επαναπροσανατολισμό του εξαρτήματος
• Μεγάλα εξαρτήματα που δεν μπορούν να διατηρήσουν τη συνεχή σύνδεση της λωρίδας
• Πολυάξονη διαμόρφωση που θα ήταν αδύνατη σε προοδευτικά συστήματα

Η περιπλοκότητα των συστημάτων μεταφοράς συνεπάγεται υψηλότερο κόστος κατασκευής και ρύθμισης εργαλείων σε σύγκριση με άλλους τύπους μήτρων κοπής. Οι απαιτήσεις για συντήρηση είναι επίσης πιο αυστηρές, καθώς τόσο οι μήτρες όσο και οι μηχανισμοί μεταφοράς απαιτούν τακτική προσοχή. Ωστόσο, για παραγωγή μεσαίων έως υψηλών όγκων περίπλοκων εξαρτημάτων—όπως δομικά εξαρτήματα αυτοκινήτων ή περιβλήματα οικιακών συσκευών—οι μήτρες μεταφοράς προσφέρουν δυνατότητες που καμία άλλη προσέγγιση δεν μπορεί να αντιστοιχεί.

Μήτρες Μονού Χτυπήματος για Απλούστερες Εφαρμογές

Δεν κάθε πρόκληση κατασκευής απαιτεί περίπλοκα πολυσταθμικά εργαλειομηχανήματα. Οι μήτρες μονού χτυπήματος (επίσης γνωστές ως μήτρες μονού σταθμού) εκτελούν μία εργασία διαμόρφωσης ή κοπής ανά χτύπημα του πρεσσόνιου. Η απλότητά τους προσφέρει σαφείς πλεονεκτήματα σε συγκεκριμένα σενάρια παραγωγής.

Οι μήτρες μονού διαπερασμού ξεχωρίζουν όταν:

• Οι όγκοι παραγωγής είναι χαμηλοί έως μεσαίοι
• Οι θέσεις ή οι μορφές των διαπερασμάτων αλλάζουν συχνά
• Απαιτούνται γρήγορες ρυθμίσεις των εργαλείων
• Οι δημοσιονομικοί περιορισμοί περιορίζουν την αρχική επένδυση σε εργαλεία
• Οι σχεδιασμοί των εξαρτημάτων εξακολουθούν να εξελίσσονται κατά τις φάσεις ανάπτυξης

Το αντάλλαγμα είναι η μειωμένη αυτοματοποίηση και η χαμηλότερη παραγωγικότητα. Κάθε εξάρτημα απαιτεί συνήθως χειροκίνητη φόρτωση και τοποθέτηση μεταξύ των επεξεργασιών. Ωστόσο, η ευελιξία και το χαμηλότερο κόστος κατασκευής καθιστούν τα εργαλεία μονής χρήσης ιδανικά για πρωτότυπα, παραγωγή μικρών σειρών και εφαρμογές όπου προβλέπονται αλλαγές στο σχεδιασμό.

Σύγκριση τύπων μήτρας με μια ματιά

Η επιλογή μεταξύ τύπων μήτρας απαιτεί ισορροπία πολλών παραγόντων. Ο παρακάτω πίνακας σύγκρισης συνοψίζει τα κύρια χαρακτηριστικά σε όλες τις πέντε κατηγορίες:

Τύπος ξύλου	Καλύτερη Εφαρμογή	Εύρος παραγωγικού όγκου	Επίπεδο Πολυπλοκότητας	Τυπικές Βιομηχανίες
Προοδευτικός αποθανατικός	Περίπλοκα εξαρτήματα που απαιτούν πολλαπλές διαδοχικές εργασίες	Υψηλός όγκος (100.000+ εξαρτήματα)	Υψηλές	Αυτοκινητοβιομηχανία, Ηλεκτρονικά, Οικιακές συσκευές
Συνδυασμένη περιτομή	Επίπεδα εξαρτήματα που απαιτούν ταυτόχρονη αποκοπή και διάτρηση	Μεσαίος όγκος παραγωγής (10.000–100.000 εξαρτήματα)	Μετριοπαθής	Ηλεκτρονικά, εξοπλισμός, ακριβή εξαρτήματα
Συνδυασμένο μήτρα	Εξαρτήματα που απαιτούν τόσο κοπή όσο και διαμόρφωση σε μία μόνη κίνηση	Μεσαίος όγκος παραγωγής (10.000–100.000 εξαρτήματα)	Μέτρια προς Υψηλή	Αυτοκινητοβιομηχανία, καταναλωτικά προϊόντα, βιομηχανικός εξοπλισμός
Μήτρα μεταφοράς	Μεγάλα ή περίπλοκα εξαρτήματα που απαιτούν λειτουργίες σε ανεξάρτητους σταθμούς	Μεσαίος έως υψηλός όγκος (πάνω από 50.000 εξαρτήματα)	Υψηλές	Δομικά εξαρτήματα αυτοκινήτων, οικιακές συσκευές, βαρύς εξοπλισμός
Μονοπρόσωπος Μήτρα	Απλές λειτουργίες με συχνές αλλαγές στο σχέδιο	Χαμηλός έως μεσαίος όγκος (λιγότερο από 50.000 εξαρτήματα)	Χαμηλά	Πρωτότυπα, εργαστήρια κατά παραγγελία, εξατομικευμένη κατασκευή

Η κατανόηση αυτών των ταξινομήσεων αποτελεί τη βάση για λογικές αποφάσεις σχετικά με την επιλογή των καλουπιών. Ωστόσο, ο τύπος του καλουπιού είναι μόνο ένα μέρος της εξίσωσης. Οι συγκεκριμένες λειτουργίες διαμόρφωσης που εκτελούν αυτά τα εργαλεία — και ο τρόπος με τον οποίο οι ιδιότητες του υλικού επηρεάζουν αυτές τις λειτουργίες — καθορίζουν εάν τα εξαρτήματά σας πληρούν τις προδιαγραφές ή καταλήγουν στο κάδο των απορριμμάτων.

Λειτουργίες διαμόρφωσης και οι μηχανικές τους αρχές

Έχετε δει πώς διαφορετικοί τύποι μήτρας εξυπηρετούν διαφορετικές ανάγκες παραγωγής. Αλλά εδώ είναι που τα πράγματα γίνονται πραγματικά ενδιαφέροντα: οι συγκεκριμένες εργασίες μορφοποίησης μετάλλου που εκτελούν αυτά τα εργαλεία καθορίζουν εάν τα τελικά σας εξαρτήματα θα πληρούν τις ακριβείς προδιαγραφές ή όχι. Κάθε διαδικασία μορφοποίησης εκμεταλλεύεται μοναδικές μηχανικές αρχές, και η κατανόησή τους σας βοηθά να προβλέψετε πιθανά προβλήματα πριν μετατραπούν σε δαπανηρά εμπόδια.

Η διαδικασία μορφοποίησης στην κατασκευή περιλαμβάνει τη μόνιμη αναμόρφωση μετάλλου χωρίς προσθήκη ή αφαίρεση υλικού. Σε αντίθεση με τις κοπτικές εργασίες, οι οποίες διατέμνουν το υλικό, οι εργασίες μορφοποίησης μετάλλου βασίζονται στην ελεγχόμενη πλαστική παραμόρφωση — δηλαδή στην ώθηση του υλικού πέραν του ορίου διαρροής του, ώστε να διατηρήσει το νέο σχήμα του. Ας εξερευνήσουμε τις πιο κρίσιμες τεχνικές και τις παραμέτρους που επηρεάζουν την επιτυχία τους.

Εργασίες κάμψης και έλεγχος της ελαστικής ανάκαμψης

Η κάμψη είναι ίσως η πιο συνηθισμένη εργασία σχηματισμού στην επεξεργασία λαμαρίνας. Ακούγεται απλή, σωστά; Διπλώνετε το μέταλλο σε γωνία και τελειώνετε. Στην πραγματικότητα, η επίτευξη ακριβών γωνιών κάμψης με συνέπεια απαιτεί την κατανόηση τριών διαφορετικών μεθόδων κάμψης—καθεμίας με ιδιαίτερα χαρακτηριστικά.

Αεριαία Κάμψη προσφέρει τη μεγαλύτερη ευελιξία. Το εμβόλου πιέζει το υλικό στην ανοιχτή V-σχήματος υποδοχή του καλουπιού χωρίς να φτάνει στο βάθος της. Η τελική γωνία εξαρτάται αποκλειστικά από το βάθος εισόδου του εμβόλου, πράγμα που σημαίνει ότι ένα μόνο καλούπι μπορεί να παράγει πολλαπλές γωνίες απλώς με τη ρύθμιση του βάθους της διαδρομής. Ωστόσο, η κάμψη στον αέρα προκαλεί τη μεγαλύτερη επαναστροφή (spring-back), καθώς το μέταλλο δεν περιορίζεται πλήρως κατά τη διάρκεια του σχηματισμού.

Bottoming (ονομάζεται ενίοτε κάμψη με επαφή στο βάθος) αναγκάζει το υλικό να εισέλθει πλήρως στην κοιλότητα του καλουπιού. Οι επιφάνειες του εμβόλου και του καλουπιού έρχονται πλήρως σε επαφή με το εξάρτημα στη ζώνη κάμψης, παράγοντας πιο συνεπείς γωνίες με μειωμένη επαναστροφή (spring-back). Το αντάλλαγμα; Απαιτείται εξειδικευμένη εργαλειομηχανή για κάθε συγκεκριμένη γωνία.

Λυγίσματα με κοπή πηγαίνει περαιτέρω. Αυτή η τεχνική μορφοποίησης και νομισματοποίησης μετάλλων εφαρμόζει ακραία πίεση—συνήθως πέντε έως οκτώ φορές μεγαλύτερη από την πίεση στο «bottoming»—για να προκαλέσει πλαστική παραμόρφωση του υλικού στην κάμψη. Το αποτέλεσμα; Σχεδόν μηδενική επαναφορά (spring-back) και ακριβείς, λεπτές ακτίνες κάμψης. Η νομισματοποίηση είναι απαραίτητη όταν οι ανοχές γωνίας πρέπει να τηρούνται με απόλυτη ακρίβεια.

Η επαναφορά (spring-back) παραμένει η κρίσιμη μηχανική παράμετρος σε όλες τις εργασίες κάμψης. Όταν αφαιρείται η πίεση, το μέταλλο προσπαθεί να επανέλθει προς την αρχική του επίπεδη κατάσταση. Οι βασικές παράμετροι που επηρεάζουν την επαναφορά περιλαμβάνουν:

• Όριο διαρροής υλικού: Υλικά υψηλότερης αντοχής επιστρέφουν πιο έντονα
• Λόγος ακτίνας κάμψης προς πάχος: Οι στενότερες ακτίνες μειώνουν την επαναφορά, αλλά αυξάνουν τον κίνδυνο ραγίσματος
• Γωνία κάμψης: Οι μεγαλύτερες γωνίες παράγουν συνήθως μεγαλύτερη επαναφορά
• Κατεύθυνση Κόκκου: Η κάμψη διαπερνώντας τους κόκκους του μετάλλου (cross-grain) ή παράλληλα με αυτούς (with-grain) επηρεάζει σημαντικά τα αποτελέσματα
• Πάχος υλικού: Τα παχύτερα υλικά εμφανίζουν συνήθως μικρότερη αναλογική επαναφορά

Οι έμπειροι σχεδιαστές καλουπιών αντισταθμίζουν αυτό το φαινόμενο με υπερκάμψη — σχεδιάζοντας τα εργαλεία έτσι ώστε να παράγουν γωνίες μεγαλύτερες από τον στόχο, ώστε το εξάρτημα να «ξεσφίγγεται» και να λαμβάνει την επιθυμητή γεωμετρία. Η επίτευξη της σωστής αντιστάθμισης απαιτεί συχνά δοκιμαστικές παραγωγές και επαναληπτικές ρυθμίσεις, ιδιαίτερα κατά την εργασία με υψηλής αντοχής χάλυβες ή εξωτικά κράματα.

Μηχανική Διαμόρφωσης, Καμπύλωσης και Εμβόσευσης

Ενώ η κάμψη δημιουργεί γωνιακά χαρακτηριστικά, οι διαδικασίες διαμόρφωσης παράγουν βάθος. Φανταστείτε τη μετατροπή ενός επίπεδου δίσκου σε ένα αδιάκοπο δοχείο — αυτή είναι η ουσία της διαδικασίας μεταλλικής διαμόρφωσης που ονομάζεται «διαμόρφωση». Σύμφωνα με Ο κατασκευαστής , η διαμόρφωση μπορεί να οριστεί ως η μετατόπιση προϋπάρχουσας επιφανειακής περιοχής σε ένα εναλλακτικό σχήμα δοχείου που περιέχει σχεδόν την ίδια συνολική επιφανειακή περιοχή.

Αυτό που καθιστά μοναδική τη διαδικασία σχεδίασης (drawing) είναι ότι απαιτεί ελεγχόμενη ροή μετάλλου, αντί για απλή εφελκυστική παραμόρφωση. Το στηρίγματος ελάσματος (γνωστό επίσης ως draw pad ή binder) ασκεί πίεση για να ελέγχει τον τρόπο με τον οποίο το υλικό εισέρχεται στην κοιλότητα του μήτρα. Υπερβολικά χαμηλή πίεση προκαλεί ρυτίδωση· υπερβολικά υψηλή πίεση περιορίζει τη ροή και προκαλεί διάρρηξη. Η εύρεση του «ιδανικού σημείου» είναι κρίσιμη.

Οι βασικές παράμετροι που επηρεάζουν τις διαδικασίες σχεδίασης (drawing) περιλαμβάνουν:

• Αναλογία σύρσης: Η σχέση μεταξύ διαμέτρου του αρχικού ελάσματος και διαμέτρου του τελικού εξαρτήματος
• Πίεση στηρίγματος ελάσματος: Πρέπει να επιτυγχάνεται ισορροπία μεταξύ πρόληψης ρυτίδωσης και περιορισμού της ροής του υλικού
• Ακτίνα μήτρας: Μεγαλύτερες ακτίνες διευκολύνουν τη ροή του υλικού, αλλά ενδέχεται να θέσουν σε κίνδυνο την ακρίβεια ορισμού των χαρακτηριστικών
• Λιπαντικά: Μειώνει την τριβή για να επιτρέψει ομαλή κίνηση του μετάλλου στην κοιλότητα
• Ταχύτητα του εμβόλου: Υψηλότερες ταχύτητες μπορούν να προκαλέσουν θέρμανση που επηρεάζει τη συμπεριφορά του υλικού
• Απομάκρυνση Αέρα: Ο εγκλωβισμένος αέρας πρέπει να αποβληθεί για να αποφευχθούν ελαττώματα και δυσκολίες κατά την αποκόλληση

Αναδίπλωση δημιουργεί καμπύλες ακμές—είτε προς τα μέσα είτε προς τα έξω—κατά μήκος της περιμέτρου ενός εξαρτήματος ή γύρω από οπές. Αυτή η διαδικασία σχηματισμού ενισχύει τις ακμές, δημιουργεί σημεία σύνδεσης ή προετοιμάζει επιφάνειες για εργασίες σύνδεσης. Η μηχανική της διαδικασίας συνδυάζει αρχές κάμψης με λογισμούς ροής του υλικού, ιδιαίτερα κατά τον σχηματισμό καμπύλων ακμών, όπου το μέταλλο πρέπει να επιμηκυνθεί ή να συμπιεστεί.

Επεξεργασία παράγει ανάκλητα ή εντοπισμένα εξογκώματα χωρίς να διαπερνά το υλικό. Σκεφτείτε λογότυπα που εκτυπώνονται σε πάνελ συσκευών ή ενισχυτικές ράβδους που σχηματίζονται σε δομικά εξαρτήματα. Η διαδικασία σχηματισμού χρησιμοποιεί αντίστοιχες εργαλειομηχανές αρσενικού και θηλυκού τύπου για να δημιουργήσει επιφανειακή, εντοπισμένη παραμόρφωση, διατηρώντας παράλληλα την συνολική επίπεδη μορφή του εξαρτήματος.

Οι παράμετροι που επηρεάζουν την ποιότητα του εμπρεσαρίσματος περιλαμβάνουν:

• Βάθος εξογκώματος: Τα βαθύτερα εμπρεσαρίσματα απαιτούν μεγαλύτερη δύναμη και ενέχουν κίνδυνο ρήξης
• Γωνίες κλίσης των πλευρών: Ελαφρές κλίσεις διευκολύνουν τη ροή του υλικού και την απομάκρυνση από το εργαλείο
• Ακτίνες Γωνιών: Οι οξείες εσωτερικές γωνίες συγκεντρώνουν τάσεις και μπορεί να προκαλέσουν αστοχία
• Ελκυστικότητα υλικού: Πιο εύπλαστες κράματα δέχονται βαθύτερα και πιο πολύπλοκα εμπρεσαρισμένα εξογκώματα

Το πάχος και ο τύπος του υλικού επηρεάζουν θεμελιωδώς την επιλογή της διαδικασίας σε όλες αυτές τις διαδικασίες. Τα λεπτότερα υλικά διαμορφώνονται και ελαίνονται ευκολότερα, αλλά προσφέρουν μικρότερη δομική ακαμψία. Τα παχύτερα υλικά απαιτούν μεγαλύτερη δύναμη και μεγαλύτερες ακτίνες καμπυλότητας για να αποφευχθεί η ραγδαία θραύση. Παρομοίως, η σύνθεση του υλικού έχει σημασία: η μεγαλύτερη ελαστική ανάκαμψη του αλουμινίου απαιτεί διαφορετικές στρατηγικές αντιστάθμισης σε σύγκριση με τον ανθρακούχο χάλυβα, ενώ οι ιδιότητες εργασιακής ενίσχυσης του ανοξείδωτου χάλυβα δημιουργούν μοναδικές προκλήσεις κατά τη βαθιά ελάσματος.

Η κατανόηση αυτών των μηχανικών αρχών σας παρέχει τη βάση για να αξιολογήσετε εάν ένα προτεινόμενο σχέδιο καλουπιού θα παράγει πράγματι τα αποτελέσματα που χρειάζεστε. Ωστόσο, η επιλογή του υλικού προσθέτει ένα ακόμη επίπεδο πολυπλοκότητας: διαφορετικά μέταλλα συμπεριφέρονται διαφορετικά υπό τις δυνάμεις διαμόρφωσης, και η προσαρμογή της εργαλειομηχανής σας στο συγκεκριμένο υλικό είναι απαραίτητη για τη διασφάλιση συνεπούς ποιότητας.

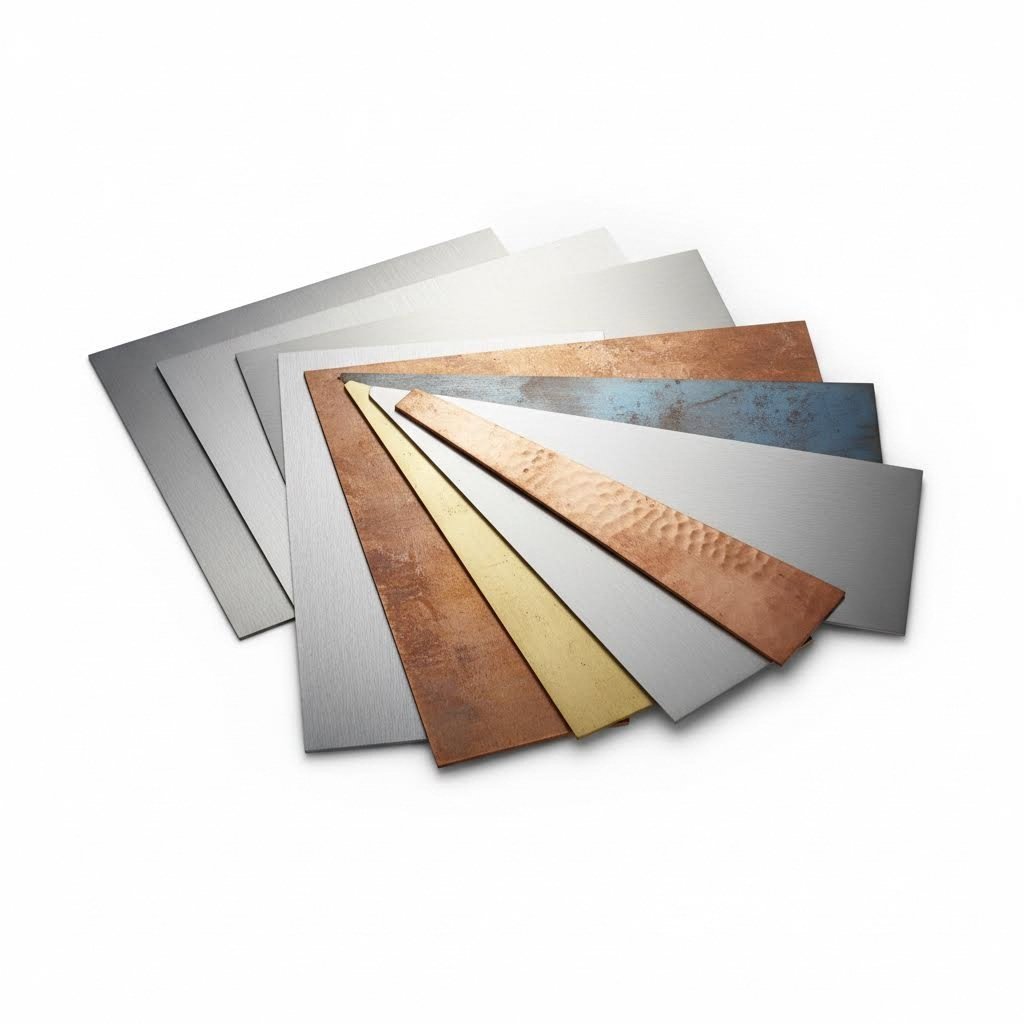

Υλικο-Ειδικές Απαιτήσεις για Διαφορετικά Ελάσματα

Λοιπόν, έχετε επιλέξει τον τύπο της μήτρας σας και κατανοείτε τη μηχανική διαμόρφωσης—αλλά εδώ είναι μια ερώτηση που μπορεί να καθορίσει την επιτυχία ή την αποτυχία της παραγωγής σας: πώς ακριβώς το συγκεκριμένο υλικό σας αλλάζει τα πάντα; Η αλήθεια είναι ότι το λαμαρίνα για εμβολοπλαστική δεν αποτελεί μια κατηγορία «ένα μέγεθος για όλους». Κάθε οικογένεια κραμάτων παρουσιάζει μοναδικές συμπεριφορές που επηρεάζουν άμεσα τον σχεδιασμό της μήτρας, τους υπολογισμούς των ελευθέρων χώρων (clearance) και τις παραμέτρους της διαδικασίας.

Σκεφτείτε το με αυτόν τον τρόπο: η διαμόρφωση αλουμινίου αισθάνεται εντελώς διαφορετικά από την εργασία με ανοξείδωτο χάλυβα. Οι δυνάμεις που εμπλέκονται, ο τρόπος με τον οποίο το υλικό επανέρχεται (spring back) και ο ρυθμός με τον οποίο φθείρονται τα εργαλεία σας διαφέρουν σημαντικά. Η ακριβής λήψη υπόψη αυτών των ειδικών για κάθε υλικό λεπτομερειών είναι αυτή που διαχωρίζει τις επιτυχημένες παραγωγικές σειρές από τις απογοητευτικές σωρούς απορριμμάτων.

Θεωρήσεις για Αλουμίνιο και Ελαφριά Κράματα

Η δημοφιλία του αλουμινίου στην εμβολοπλαστική λαμαρίνας συνεχίζει να αυξάνεται — ειδικά σε αυτοκινητοβιομηχανικές και αεροναυτικές εφαρμογές, όπου η μείωση του βάρους έχει κρίσιμη σημασία. Ωστόσο, μην αφήσετε τη φήμη του αλουμινίου ως «εύκολου προς διαμόρφωση» να σας παραπλανήσει. Αυτό το ελαφρύ μέταλλο παρουσιάζει δικές του προκλήσεις.

Το καλό νέο; Το αλουμίνιο απαιτεί σημαντικά χαμηλότερες δυνάμεις διαμόρφωσης σε σύγκριση με το χάλυβα. Σύμφωνα με τις προδιαγραφές εργαλείων από κατασκευαστές της βιομηχανίας , ο υπολογισμός της δύναμης διάτρησης για αλουμίνιο χρησιμοποιεί συντελεστή διατμητικής αντοχής μόνο 20–25 kg/mm², σε σύγκριση με 40–50 kg/mm² για χαλύβδινο υλικό χαμηλής ανθεκτικότητας. Αυτό σημαίνει ότι η χωρητικότητα της πρέσας σας αξιοποιείται αποτελεσματικότερα κατά την εργασία με κράματα αλουμινίου.

Το δύσκολο σημείο; Η ελαστική ανάκαμψη (spring-back). Ο χαμηλότερος ελαστικός μέτρος του αλουμινίου σημαίνει ότι τα εξαρτήματα τείνουν να επιστρέφουν προς το αρχικό τους σχήμα με μεγαλύτερη ενταση μετά τη διαμόρφωση. Η διαμόρφωση με κοπή (coining) της λαμαρίνας — δηλαδή η εφαρμογή ακραίας πίεσης για τη σχεδόν πλήρη εξάλειψη της ελαστικής ανάκαμψης — καθίσταται απαραίτητη για την επίτευξη αυστηρών γωνιακών ανοχών στα αλουμινένια εξαρτήματα.

Οι απαιτήσεις για το κενό διαμόρφωσης στο αλουμίνιο διαφέρουν επίσης σημαντικά. Το συνιστώμενο ποσοστό κενού για το αλουμίνιο κυμαίνεται από 12 έως 16% του πάχους του υλικού — πιο στενό από το χάλυβα, αλλά πιο χαλαρό από τον χαλκό. Αυτό μεταφράζεται σε συγκεκριμένες τιμές κενού:

• αλουμίνιο 1,0 mm: συνολικό κενό 0,12–0,16 mm
• αλουμίνιο 2,0 mm: συνολικό κενό 0,24–0,30 mm
• αλουμίνιο 3,0 mm: συνολικό κενό 0,35–0,45 mm

Ένα άλλο πρόβλημα ειδικό για το αλουμίνιο είναι η πρόσφυση (galling). Η τάση του μετάλλου να προσκολλάται στις επιφάνειες των εργαλείων απαιτεί ιδιαίτερη προσοχή στα επικαλύμματα των μήτρων, στη λίπανση και στις επιφανειακές κατεργασίες. Σε περίπτωση που δεν ληφθούν οι κατάλληλες προφυλάξεις, το αλουμίνιο μπορεί να συγκολληθεί στις επιφάνειες των διαμορφωτικών πυρήνων, προκαλώντας ελαττώματα στην επιφάνεια και επιταχυνόμενη φθορά των εργαλείων.

Απαιτήσεις διαμόρφωσης για χάλυβα και ανοξείδωτο χάλυβα

Ο χάλυβας παραμένει το βασικό υλικό για τα εξαρτήματα λαμαρίνας που κατασκευάζονται με διαμόρφωση, αλλά η κατηγορία αυτή καλύπτει ένα εξαιρετικά ευρύ φάσμα — από μαλακούς ελαφρώς άνθρακος βαθμούς έως υψηλής αντοχής δομικούς κραμάτων. Κάθε υποομάδα απαιτεί εξειδικευμένες προδιαγραφές για τις μήτρες.

Ο ανθρακούχος χάλυβας προσφέρει τις πιο ευμετάβλητες ιδιότητες σχηματισμού. Με μέτρια αντοχή και καλή ελαστικότητα, δέχεται απαιτητικές εργασίες σχηματισμού χωρίς υπερβολική επαναφορά (spring-back) ή ραγίσματα. Τα μήτρες σφράγισης χάλυβα που σχεδιάζονται για ανθρακούχο χάλυβα χρησιμοποιούν συνήθως ελεύθερα διαστήματα 16–20% του πάχους του υλικού, που αντιστοιχεί σε:

• ανθρακούχος χάλυβας 1,0 mm: συνολικό ελεύθερο διάστημα 0,16–0,20 mm
• ανθρακούχος χάλυβας 2,0 mm: συνολικό ελεύθερο διάστημα 0,34–0,40 mm
• ανθρακούχος χάλυβας 3,0 mm: συνολικό ελεύθερο διάστημα 0,50–0,60 mm

Ο ανοξείδωτος χάλυβας αλλάζει ριζικά την εξίσωση. Η υψηλότερη εφελκυστική του αντοχή — που απαιτεί 60–70 kg/mm² αντοχή σε διάτμηση για τους υπολογισμούς δύναμης διάτρησης — επιβάλλει μεγαλύτερη ισχύ του πρεσαρίσματος και πιο ανθεκτική εργαλειοθήκη. Αλλά ποια είναι η μεγαλύτερη πρόκληση; Η εργασιακή ενσκλήρυνση (work hardening). Ο ανοξείδωτος χάλυβας γίνεται σταδιακά σκληρότερος κατά τη διάρκεια του σχηματισμού του, γεγονός που σημαίνει ότι:

• Οι προοδευτικές διαδικασίες πρέπει να λαμβάνουν υπόψη την αυξανόμενη σκληρότητα σε κάθε σταθμό
• Οι βαθιές διαμορφώσεις (deep draws) μπορεί να απαιτούν ενδιάμεση ανόπτηση για την αποκατάσταση της ελαστικότητας
• Πιο οξείες ακμές των εμβόλων και στενότερα ελεύθερα διαστήματα βοηθούν στην ελαχιστοποίηση των επιδράσεων της εργασιακής ενσκλήρυνσης

Οι απαιτήσεις για το κενό στο ανοξείδωτο χάλυβα είναι υψηλότερες από εκείνες του ήπιου χάλυβα, και ανέρχονται σε 18–24% του πάχους. Σύμφωνα με τις οδηγίες σχεδιασμού για την κοπή μετάλλων, κατά τη δημιουργία οπών σε κράματα ανοξείδωτου χάλυβα, η ελάχιστη διάμετρος πρέπει να είναι τουλάχιστον διπλάσια του πάχους του υλικού — σε σύγκριση με μόνο 1,2 φορές για υλικά χαμηλότερης αντοχής.

Οι υψηλής αντοχής χαμηλοσύνθετοι (HSLA) χάλυβες και οι προηγμένοι υψηλής αντοχής χάλυβες (AHSS) εντείνουν περαιτέρω αυτές τις εξετάσεις. Ο εξαιρετικός λόγος αντοχής προς βάρος που προσφέρουν συνοδεύεται από μειωμένη δυνατότητα πλαστικής παραμόρφωσης, μεγαλύτερη επαναφορά (spring-back) και επιταχυνόμενη φθορά των καλουπιών. Τα καλούπια για την κοπή λαμαρίνας που χρησιμοποιούνται για αυτά τα υλικά απαιτούν συχνά υψηλής ποιότητας χάλυβες εργαλείων ή ενθέσεις καρβιδίου στις περιοχές υψηλής φθοράς.

Χαρακτηριστικά μορφοποίησης χαλκού και ορειχάλκου

Ο χαλκός και τα κράματά του — συμπεριλαμβανομένων του ορειχάλκου και του ορείχαλκου — προσφέρουν εξαιρετική δυνατότητα πλαστικής παραμόρφωσης, σε συνδυασμό με ιδιαίτερες προκλήσεις. Αυτά τα υλικά είναι αγαπημένα για ηλεκτρικά εξαρτήματα, διακοσμητικά εξαρτήματα και ακριβή όργανα, όπου η ηλεκτρική τους αγωγιμότητα ή η εμφάνισή τους έχει καθοριστική σημασία.

Ο χαλκός απαιτεί τις στενότερες επιτρεπόμενες ανοχές μεταξύ μήτρας και εμβόλου από όλα τα κοινά ελάσματα, συνήθως 10–14% του πάχους. Αυτό αντιστοιχεί σε τιμές ανοχής ως εξής:

• χαλκός 1,0 mm: συνολική ανοχή 0,10–0,14 mm
• χαλκός 2,0 mm: συνολική ανοχή 0,20–0,25 mm
• χαλκός 3,0 mm: συνολική ανοχή 0,30–0,40 mm

Γιατί απαιτούνται στενότερες ανοχές; Η εξαιρετική ελαστικότητα του χαλκού του επιτρέπει να ρέει στα διάκενα μεταξύ εμβόλου και μήτρας, προκαλώντας υπερβολικές ακμές (burrs) εάν οι ανοχές είναι υπερβολικά μεγάλες. Ωστόσο, η μαλακότητα του χαλκού προκαλεί ελάχιστη φθορά των μητρών· τα εργαλεία που χρησιμοποιούνται για την κατεργασία χαλκού συνήθως έχουν μεγαλύτερη διάρκεια ζωής από εκείνα που χρησιμοποιούνται για σκληρότερα υλικά.

Το ορείχαλκος —που συνήθως είναι κράμα χαλκού-ψευδαργύρου— συμπεριφέρεται με παρόμοιο τρόπο, αλλά με ελαφρώς υψηλότερη αντοχή. Επεξεργάζεται άριστα μετά την πλαστική παραμόρφωση, γεγονός που το καθιστά δημοφιλές για εξαρτήματα που απαιτούν δευτερεύουσες κατεργασίες. Και τα δύο υλικά εμφανίζουν την τάση του χαλκού να προκαλούν «γκαλινγκ» (galling), γεγονός που απαιτεί ιδιαίτερη προσοχή στη λίπανση και στην κατάσταση των επιφανειών των εργαλείων.

Σύγκριση ιδιοτήτων υλικών για τον σχεδιασμό μητρών

Κατά τον καθορισμό μηχανημάτων εμβολοπλαστικής επεξεργασίας λαμαρίνας, είναι απαραίτητο να κατανοούμε πώς οι ιδιότητες του υλικού αλληλεπιδρούν με τις παραμέτρους του μηχανήματος. Ο παρακάτω πίνακας σύγκρισης συνοψίζει τις κρίσιμες διαφορές:

Τύπος Υλικού	Συνηθισμένος Υπολογισμός Παχύτητας	Σχετική Δύναμη Διαμόρφωσης	Τάση Επαναφοράς (Spring-Back)	Παράγοντες Φθοράς Καλουπιού
Λεπιδωτά χαλκού	0,5 mm – 4,0 mm	Χαμηλή (20–25 kg/mm² διάτμηση)	Υψηλή – απαιτείται αντιστάθμιση μέσω υπερκάμψης	Μετρίως υψηλή – υπάρχει κίνδυνος γκρέπινγκ (galling), επομένως απαιτούνται επιστρώσεις/λιπαντικά
Χαλυβδοσίδηρος	0,5 mm - 6,0 mm	Μεσαία (40–50 kg/mm² διάτμηση)	Μετρίως υψηλή – προβλέψιμη αντιστάθμιση	Μετρίως υψηλή έως υψηλή – οι τυπικοί χάλυβες εργαλείων είναι επαρκείς
Ανοξείδωτο χάλυβα	0,5 mm – 4,0 mm	Υψηλή (60–70 kg/mm² διάτμηση)	Μετρίως έως υψηλό – προβλήματα λόγω εργοσκληρύνσεως	Υψηλό – συνιστώνται υψηλής ποιότητας χάλυβες εργαλείων
Χαλκός	0,3 mm – 3,0 mm	Χαμηλό (15–20 kg/mm² διάτμηση)	Χαμηλό – διαμορφώνεται εύκολα στο τελικό σχήμα	Χαμηλό – το μαλακό υλικό ελαχιστοποιεί τη φθορά
Άλλα είδη	0,3 mm – 3,0 mm	Χαμηλή έως μέτρια	Χαμηλή έως μέτρια	Χαμηλό έως μετρίως – παρόμοιο με το χαλκό

Τα εύρη πάχους απαιτούν ιδιαίτερη προσοχή. Τα λεπτότερα υλικά ενδέχεται να απαιτούν στενότερες ποσοστιαίες ελευθερίες για τη διατήρηση της ποιότητας των ακμών, ενώ τα παχύτερα υλικά απαιτούν αναλογικά μεγαλύτερες απόλυτες ελευθερίες. Όταν το πάχος πλησιάζει τα ανώτερα όρια για μια κατηγορία υλικού, η ακτίνα διαμόρφωσης πρέπει να αυξηθεί για να αποφευχθεί η ραγδαία θραύση—ειδικά κρίσιμο για το ανοξείδωτο χάλυβα και τους υψηλής αντοχής κράματα.

Η επιλογή του υλικού δεν πραγματοποιείται απομονωμένα. Η επιλογή σας επηρεάζει άμεσα τις προδιαγραφές των συστατικών του καλουπιού, από τους χάλυβες εργαλείων που χρησιμοποιούνται στην κατασκευή του εμβόλου και του καλουπιού έως τις ελευθερίες που προβλέπονται στο σχέδιο. Η κατανόηση αυτών των σχέσεων βοηθά να διασφαλιστεί ότι τα εμβολοθλιβόμενα εξαρτήματα λαμαρίνας εξέρχονται από την πρέσα πληρούντας τις προδιαγραφές — και όχι ως ακριβά απόβλητα.

Σχεδιασμός Καλουπιών και Μηχανική – Βασικές Αρχές των Εξαρτημάτων

Κατανοείτε τις διαδικασίες διαμόρφωσης και τις απαιτήσεις υλικού—αλλά εδώ είναι όπου η θεωρία συναντά την πραγματικότητα: η μηχανική σχεδίασης μήτρας. Αυτός είναι ο τομέας όπου οι ακριβείς υπολογισμοί, η επιλογή των εξαρτημάτων και οι μέθοδοι επικύρωσης καθορίζουν εάν η εργαλειοθήκη σας παράγει τέλεια εξαρτήματα ή απορρίπτεται που προκαλούν απογοήτευση. Εκπληκτικά, πολλές πηγές παραλείπουν αυτές τις κρίσιμες λεπτομέρειες. Ας το αλλάξουμε αυτό.

Η επιτυχημένη κατασκευή μήτρας απαιτεί την κατάκτηση τριών διασυνδεδεμένων στοιχείων: των προδιαγραφών κενού που αντιστοιχούν στο υλικό και τη διαδικασία σας, των εξαρτημάτων που έχουν σχεδιαστεί για να αντέχουν τις απαιτήσεις της παραγωγής και των μεθόδων επικύρωσης που εντοπίζουν προβλήματα προτού μετατραπούν σε δαπανηρά. Η κατανόηση αυτών των βασικών αρχών μετατρέπει τον εαυτό σας από κάποιον που χρησιμοποιεί μήτρες σε κάποιον που τις προδιαγράφει εξυπνότερα.

Κρίσιμα Κενά και Προδιαγραφές Ανοχής

Θυμάστε εκείνα τα ποσοστά διακένου από την ενότητα υλικού; Τώρα έφτασε η ώρα να τα εφαρμόσετε. Σύμφωνα με τις μηχανικές οδηγίες της MISUMI, το διάκενο αντιπροσωπεύει το βέλτιστο κενό μεταξύ των ακμών του εμβόλου και του μήτρας που απαιτείται για τη διάτρηση του υλικού σε διάτμηση και τη δημιουργία καθαρών οπών.

Αυτός είναι ο βασικός τύπος για τον υπολογισμό των πραγματικών τιμών διακένου:

Διάκενο (ανά πλευρά) = Πάχος Υλικού × Συνιστώμενο Ποσοστό Διακένου

Η διάκριση «ανά πλευρά» έχει εξαιρετική σημασία. Όταν οι προδιαγραφές αναφέρουν 10% διάκενο, αυτό το 10% πρέπει να υπάρχει σε κάθε πλευρά του εμβόλου — πράγμα που σημαίνει ότι η διάμετρος της οπής της μήτρας είναι συνολικά 20% μεγαλύτερη από τη διάμετρο του εμβόλου. Η παρεξήγηση αυτής της σχέσης είναι ένα από τα πιο συνηθισμένα λάθη στην κατασκευή μητρών.

Τι καθορίζει το κατάλληλο ποσοστό διακένου; Διαδραματίζουν ρόλο πολλοί παράγοντες:

• Σκληρότητα και αντοχή σε εφελκυσμό του υλικού: Πιο σκληρά και ισχυρότερα υλικά απαιτούν αυξημένο διάκενο — συνήθως 15–25% για υψηλής αντοχής χάλυβα, σε σύγκριση με 10–12% για μαλακό αλουμίνιο
• Πάχος τεμαχίου εργασίας: Παχύτερα υλικά απαιτούν αναλογικά μεγαλύτερες απόλυτες διακένους, ενώ διατηρείται η ποσοστιαία σχέση
• Απαιτήσεις για την ποιότητα της άκρης: Στενότερες διακένους παράγουν καθαρότερες ακμές κοπής, αλλά επιταχύνουν τη φθορά των εργαλείων
• Προσδοκίες διάρκειας ζωής των εργαλείων: Η λειτουργία με ελαφρώς μεγαλύτερες διακένους (11–20%) μπορεί να μειώσει σημαντικά την τάση των εργαλείων και να επεκτείνει τη διάρκεια λειτουργίας τους

Η κατάλληλη διάκενος επιτυγχάνει κάτι εξαιρετικό: ευθυγραμμίζει τα επίπεδα θραύσης των ορίων κόκκων στην επάνω και κάτω επιφάνεια του εξαρτήματος, δημιουργώντας καθαρή διάσπαση στις ακμές κοπής. Όταν η διάκενος είναι πολύ στενή, το εμβολοειδές εργάζεται σκληρότερα — παράγοντας περιττή θερμότητα και επιταχύνοντας τη φθορά. Αν είναι πολύ χαλαρή, σχηματίζονται ακροθετήματα (burrs), καθώς το υλικό ρέει στο διάκενο, με αποτέλεσμα να απαιτούνται δαπανηρές δευτερεύουσες επεξεργασίες.

Οι προδιαγραφές ακτίνας προσθέτουν μία επιπλέον διάσταση στον σχεδιασμό καλουπιών ελάσματος. Οι ακτίνες κάμψης πρέπει να εξισορροπούν τη δυνατότητα μορφοποίησης με τον έλεγχο της ελαστικής επαναφοράς (spring-back). Η γενική αρχή; η εσωτερική ακτίνα κάμψης πρέπει να είναι τουλάχιστον ίση με το πάχος του υλικού για ελαστικά υλικά, όπως ο ανθρακούχος χάλυβας, και 1,5–2 φορές το πάχος για λιγότερο ελαστικές κράματα. Εάν παραβιάσετε αυτά τα ελάχιστα όρια, κινδυνεύετε να προκύψουν ρωγμές κατά μήκος των γραμμών κάμψης.

Η συσσώρευση ανοχών αποτελεί ίσως τη δυσκολότερη μηχανική πρόκληση. Κάθε συστατικό του καλουπιού διαθέτει τις δικές του ανοχές — διαστάσεις του εμβόλου, διαστάσεις της κοιλότητας του καλουπιού, τοποθέτηση των οδηγών πειρών, επίπεδοτητα των πλακών. Αυτές οι μεμονωμένες ανοχές συνδυάζονται. Ένα σύνολο καλουπιών για εφαρμογές πρέσας που απαιτούν ακρίβεια τεμαχίου ±0,05 mm χρειάζεται μεμονωμένες ανοχές συστατικών σημαντικά στενότερες από αυτήν την τελική προδιαγραφή.

Βασικά συστατικά των καλουπιών και λειτουργίες τους

Τα σετ μήτρας για εργασίες πίεσης αποτελούνται από ειδικά εξαρτήματα που λειτουργούν εν αρμονία. Η κατανόηση της λειτουργίας κάθε στοιχείου — και του λόγου για τον οποίο αυτό έχει σημασία — σας βοηθά να αξιολογήσετε την ποιότητα των εργαλείων και να διαγνώσετε προβλήματα όταν προκύψουν. Σύμφωνα με τους τεχνικούς πόρους της Moeller Precision Tool, αυτά είναι τα βασικά στοιχεία μήτρας που θα συναντήσετε:

• Υπόστρωμα Μήτρας (Πλάκες Μήτρας): Το υπόστρωμα επάνω στο οποίο στηρίζονται όλα τα υπόλοιπα εξαρτήματα. Αυτές οι πλάκες από χάλυβα ή αλουμίνιο παρέχουν στιβαρή στήριξη και διατηρούν την ευθυγράμμιση μεταξύ των άνω και κάτω μισών της μήτρας. Η ποιότητα κατασκευής του υποστρώματος μήτρας καθορίζει τη συνολική ακρίβεια και διάρκεια ζωής των εργαλείων.
• Οδηγοί Καρφιών και Μανίκια: Αυτά τα ακριβή στοιχεία ευθυγραμμίζουν τις άνω και κάτω πλάκες μήτρας με ακρίβεια μέχρι 0,0001" (ένα δέκατο χιλιοστό του ιντσ). Τα καθοδηγητικά πείρια με σφαιρίδια έχουν καθιερωθεί ως πρότυπο της βιομηχανίας λόγω της ευκολίας με την οποία χωρίζονται, ενώ τα πείρια τριβής προσφέρουν ακριβή καθοδήγηση σε συγκεκριμένες εφαρμογές.
• Μήτρες: Τα αρσενικά εργαλεία που πραγματικά εισχωρούν στο μεταλλικό φύλλο και το μετασχηματίζουν. Διατίθενται σε στρογγυλό, οβάλ, τετράγωνο, ορθογώνιο και προσαρμοστικό σχήμα, ενώ τα διατρητικά εργαλεία (punches) στερεώνονται μέσα σε συγκρατητικά (retainers) και μπορούν είτε να διατρύπουν οπές είτε να δημιουργούν προφίλ ανάλογα με τη γεωμετρία της μύτης τους.
• Κουμπιά μήτρας (Die Buttons): Οι θηλυκές αντιστοιχίες των διατρητικών εργαλείων (punches), που παρέχουν την ακμή κοπής εναντίον της οποίας λειτουργούν τα διατρητικά εργαλεία. Τα κουμπιά μήτρας έχουν διάσταση μεγαλύτερη από τα αντίστοιχα διατρητικά κατά 5–10% του πάχους του υλικού· αυτή η «διαφορά μήτρας» (die break) δημιουργεί τον χώρο διακένου όπου πραγματοποιείται η κοπή.
• Απομακρυντήρες: Εξαρτήματα που κρατούν το εξάρτημα επίπεδο και το απομακρύνουν από το διατρητικό εργαλείο (punch) μετά τη διαμόρφωση. Χωρίς αποτελεσματική απομάκρυνση (stripping), τα εξαρτήματα μπορούν να κολλήσουν στα διατρητικά εργαλεία, προκαλώντας εμπλοκές ή ζημιές. Τα μηχανικά και τα ουρεθανικά εξαρτήματα απομάκρυνσης (mechanical και urethane strippers) προσφέρουν αντίστοιχα διαφορετικά πλεονεκτήματα.
• Προστατευτικά παδ πίεσης (Pressure Pads / Blank Holders): Χρησιμοποιούνται σε εργασίες σχεδόν-σχεδίασης (drawing operations) για τον έλεγχο της ροής του υλικού στις κοιλότητες της μήτρας. Αυτά τα στοιχεία, που κινούνται με ελατήρια ή με αζώτιο, αποτρέπουν το σχηματισμό ρυτίδων ενώ επιτρέπουν ελεγχόμενη κίνηση του μετάλλου κατά τη διαδικασία διαμόρφωσης.
• Ελατήρια μητρών: Ελικοειδές ελατήρια συμπίεσης υψηλής δύναμης που παρέχουν την απαιτούμενη δύναμη για τη σταθεροποίηση λαμαρινών κατά τη διάρκεια της μετασχηματιστικής διαδικασίας. Τα μηχανικά ελατήρια σύρματος και τα ελατήρια αζώτου ικανοποιούν διαφορετικές απαιτήσεις όσον αφορά τη δύναμη και τον διαθέσιμο χώρο.
• Συγκρατητικά Μήτρας: Συγκρατητικά που τοποθετούνται στις πλάκες μήτρας και εξασφαλίζουν την ακινησία των μύτων, των κουμπιών και άλλων κοπτικών εξαρτημάτων. Οι τύποι με σφαιρικό κλείδωμα (ball-lock), με ώμο (shoulder) και ανασυρόμενοι (retractable) εξυπηρετούν διαφορετικές διαμορφώσεις εργαλειομηχανών και ανάγκες συντήρησης.

Κάθε κατηγορία εξαρτημάτων προσφέρει επιλογές προσαρμογής για ειδικές εφαρμογές. Η αλληλεπίδραση μεταξύ αυτών των στοιχείων —δηλαδή των υλικών τους, των ανοχών τους και των διαμορφώσεών τους— καθορίζει τελικά εάν η μήτρα σας παρέχει συνεπή ποιότητα ή συνεχείς δυσκολίες.

Πώς η Προσομοίωση CAE Μετέτρεψε την Επικύρωση του Σχεδιασμού Μητρών

Εδώ είναι μια ερώτηση που συνήθως ταλάνιζε τους σχεδιαστές μητρών: «Θα λειτουργήσει πραγματικά αυτή η εργαλειομηχανή;» Παραδοσιακά, η απάντηση έδινε μόνο μετά την κατασκευή ακριβών μητρών και την παραγωγή δοκιμαστικών εξαρτημάτων. Τα προβλήματα σήμαιναν επανεργασία, καθυστερήσεις και υπέρβαση του προϋπολογισμού.

Η μηχανοϋποβοηθούμενη μηχανική (CAE) άλλαξε ουσιαστικά αυτή την εξίσωση. Σύμφωνα με Την κάλυψη της Engineering.com για τις τεχνολογίες προσομοίωσης , οι μηχανικοί μπορούν τώρα να επαληθεύουν σχέδια εργαλειομηχανών μέσω εικονικής προσομοίωσης πριν από την κατασκευή οποιουδήποτε φυσικού καλουπιού—εξοικονομώντας σημαντικό χρόνο ανάπτυξης και βελτιώνοντας την ακρίβεια.

Σύγχρονο λογισμικό προσομοίωσης σχηματισμού ελάσματος, όπως το PAM-STAMP, παρέχει δυνατότητες επαλήθευσης από άκρου σε άκρο για προοδευτικά, μεταφορικά και γραμμικά καλούπια ελάσματος. Η τεχνολογία επιτρέπει στους μηχανικούς να:

• Προβλέπουν εάν τα εξαρτήματα θα ραγίσουν, θα επιμηκυνθούν ή θα δημιουργήσουν ρυτίδες κατά το σχηματισμό
• Εντοπίζουν περιοχές υπερβολικής λεπταίνσεως πριν από την κατασκευή φυσικών εργαλείων
• Βελτιστοποιούν εικονικά τις πιέσεις των συγκρατητών ελάσματος και τις διαμορφώσεις των γραμμών ελκυσμού
• Επαληθεύουν στρατηγικές αντιστάθμισης της ελαστικής επαναφοράς (spring-back) μέσω ψηφιακών επαναλήψεων
• Επιβεβαιώνουν ότι τα μοτίβα ροής του υλικού αντιστοιχούν στην αρχική σχεδιαστική πρόθεση

Η συσχέτιση μεταξύ των αποτελεσμάτων προσομοίωσης και των πραγματικών κατασκευασμένων εξαρτημάτων έχει φτάσει σε εντυπωσιακά επίπεδα ακρίβειας. Οι μηχανικοί μπορούν τώρα να εκτελούν λεπτομερή μοντέλα εργαλείων και μήτρας για γρήγορη και ακριβή τελική επικύρωση—ανιχνεύοντας προβλήματα που στο παρελθόν θα απαιτούσαν δαπανηρή φυσική πρωτοτυποποίηση.

Τι σημαίνει αυτό πρακτικά; Ταχύτερους κύκλους ανάπτυξης, μειωμένες επανασχεδιασμούς εργαλείων και υψηλότερα ποσοστά επιτυχίας στην πρώτη προσπάθεια. Για περίπλοκα εξαρτήματα, όπου ο παραδοσιακός σχεδιασμός βασισμένος στην εμπειρία θα απαιτούσε πολλαπλές επαναλήψεις δοκιμής, η προσομοίωση μπορεί να συρρικνώσει δραματικά τους χρόνους ανάπτυξης, βελτιώνοντας ταυτόχρονα την ποιότητα του τελικού εξαρτήματος.

Η μηχανική σχεδίασης καλουπιών αποτελεί το γέφυρα μεταξύ της θεωρίας διαμόρφωσης και της παραγωγικής πραγματικότητας. Η ορθή επιλογή των ελευθέρων χώρων, των εξαρτημάτων και η επιτυχής επικύρωση καθορίζουν εάν τα καλούπια διαμόρφωσης λαμαρίνας παράγουν συνεχώς υψηλής ποιότητας προϊόντα ή αποτελούν πηγή συνεχούς δυσφορίας. Ωστόσο, ακόμα και τα καλύτερα σχεδιασμένα καλούπια απαιτούν κατάλληλη κατασκευή — και οι μέθοδοι που χρησιμοποιούνται για τη δημιουργία τους επηρεάζουν σημαντικά τόσο την απόδοσή τους όσο και τη διάρκεια ζωής τους.

Μέθοδοι Κατασκευής Καλουπιών και Επιλογή Υλικών

Έχετε καθορίσει το ιδανικό σχέδιο καλουπιού με βέλτιστες ελεύθερες αποστάσεις και το έχετε επικυρώσει μέσω προσομοίωσης — αλλά εδώ είναι η πραγματικότητα: ο τρόπος με τον οποίο κατασκευάζεται αυτό το εργαλείο καθορίζει εάν οι ακριβείς υπολογισμοί σας μεταφράζονται σε επιτυχία στην παραγωγή. Το κενό μεταξύ της πρόθεσης σχεδιασμού και της φυσικής πραγματικότητας εξαρτάται αποκλειστικά από τις μεθόδους κατασκευής και τις επιλογές υλικών. Εκπληκτικά, αυτό το κρίσιμο θέμα συχνά παραβλέπεται στις συζητήσεις για τα εργαλεία.

Οι μήτρες στην κατασκευή απαιτούν εξειδικευμένες τεχνικές κατασκευής που ανταποκρίνονται στις απαιτήσεις πολυπλοκότητας, ακρίβειας και αντοχής κάθε εφαρμογής. Τρεις κύριες μέθοδοι κυριαρχούν στον τομέα: η κατεργασία με CNC για τη γενική κατασκευή μητρών, η συμβατική EDM για πολύπλοκα εσωτερικά χαρακτηριστικά και η EDM με σύρμα για εφαρμογές ακριβούς κοπής. Η κατανόηση του πότε κάθε προσέγγιση είναι κατάλληλη — και ποιες βαθμίδες χάλυβα εργαλείων παρέχουν την απόδοση που χρειάζεστε — διαχωρίζει τα επιτυχημένα προγράμματα εργαλειοποίησης από τις δαπανηρές απογοητεύσεις.

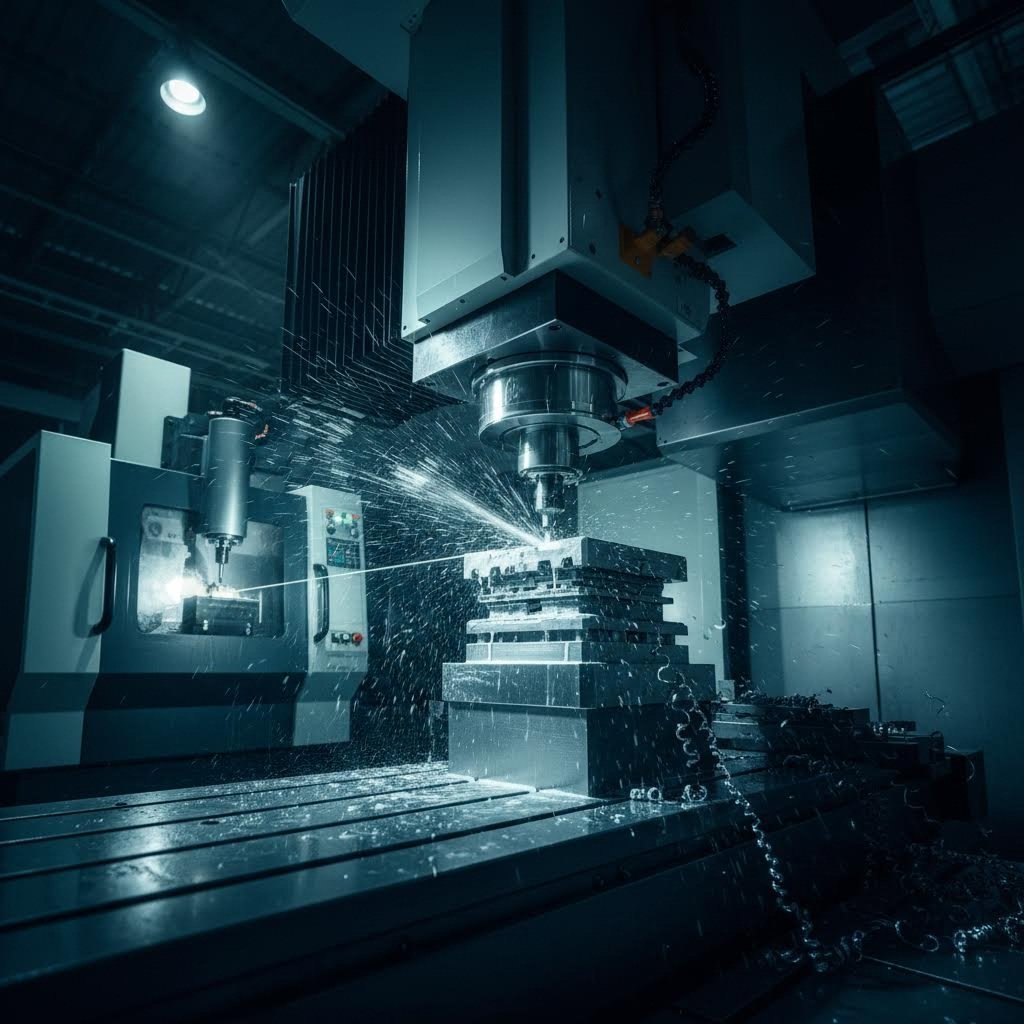

Κατεργασία με CNC έναντι τεχνολογιών EDM

Όσον αφορά την κατεργασία εξαρτημάτων μητρών, η κατεργασία με CNC (Computer Numerical Control) αποτελεί την κύρια μέθοδο. Οι φρέζες, οι τόρνοι και τα γρανάζια αφαιρούν υλικό μέσω μηχανικής κοπής — δηλαδή με την περιστροφή εργαλείων εναντίον των τεμαχίων εργασίας για τη δημιουργία των επιθυμητών γεωμετριών. Για απλά εξαρτήματα μητρών με προσβάσιμα χαρακτηριστικά, η κατεργασία με CNC προσφέρει εξαιρετική ταχύτητα και οικονομική αποτελεσματικότητα.

Η κατεργασία με CNC ξεχωρίζει όταν:

• Οι λειτουργίες είναι προσβάσιμες από πολλαπλές γωνίες χωρίς παρεμβολές
• Οι εσωτερικές ακτίνες στρογγυλότητας των γωνιών μπορούν να δεχθούν τυπικές διαμέτρους κοπτικών εργαλείων
• Η σκληρότητα του υλικού παραμένει κάτω των περίπου 45 HRC (πριν από τη θερμική κατεργασία)
• Οι χρονοδιαγράμματα παραγωγής απαιτούν ταχύτερη ολοκλήρωση
• Η βελτιστοποίηση του κόστους αποτελεί κύρια προτεραιότητα

Αλλά τι συμβαίνει όταν η γεωμετρία του εξαρτήματος απαιτεί χαρακτηριστικά που τα κοπτικά εργαλεία δεν μπορούν απλώς να φτάσουν; Εκεί εισέρχεται στο παιχνίδι η μηχανική κατεργασία με ηλεκτρική εκκένωση (EDM). Σύμφωνα με βιομηχανικές πηγές κατασκευής, η EDM χρησιμοποιεί τεχνικές ακριβούς κατεργασίας για τη δημιουργία περίπλοκων χαρακτηριστικών που δεν είναι δυνατόν να επιτευχθούν με συμβατικές μεθόδους.

Συμβατικό EDM (επίσης γνωστή ως sinker EDM ή ram EDM) χρησιμοποιεί ένα διαμορφωμένο ηλεκτρόδιο που «βυθίζεται» στο τεμάχιο εργασίας. Οι ηλεκτρικές εκκενώσεις μεταξύ του ηλεκτροδίου και του τεμαχίου εργασίας διαβρώνουν το υλικό, δημιουργώντας εικόνα καθρέφτη του ηλεκτροδίου. Αυτή η διαδικασία δημιουργεί περίπλοκες εσωτερικές κοιλότητες—όπως πυρήνες καλουπιών χύτευσης ή βαθιές τσέπες μήτρας με ακανόνιστες γεωμετρίες—που θα ήταν αδύνατο να κατεργαστούν με συμβατικές μεθόδους.

Τα πλεονεκτήματα της συμβατικής ηλεκτροδιαβρωτικής μηχανουργικής (EDM) περιλαμβάνουν:

• Δημιουργία πολύπλοκων τρισδιάστατων κοιλοτήτων σε σκληρυμένα υλικά
• Απουσία μηχανικών δυνάμεων κοπής που θα μπορούσαν να παραμορφώσουν ευαίσθητα χαρακτηριστικά
• Δυνατότητα επεξεργασίας προ-σκληρυμένων χαλύβδινων εργαλείων (60+ HRC)
• Επίτευξη λείων επιφανειών χωρίς δευτερεύουσες επεξεργασίες

Σύρμα EDM ακολουθεί διαφορετική προσέγγιση. Αντί για έναν διαμορφωμένο ηλεκτροδίο, μια λεπτή σύρματος από ορείχαλκο ή χαλκό (συνήθως διαμέτρου 0,004" έως 0,012") διέρχεται από το τεμάχιο εργασίας όπως ένα ηλεκτρικά φορτισμένο πριόνι με κορδόνι. Η διαδικασία κόβει πολύπλοκα προφίλ με εξαιρετική ακρίβεια — και αυτό είναι το σημείο που την καθιστά ιδιαίτερα αξιόλογη για τα μήτρες μορφοποίησης μετάλλων.

Σύμφωνα με ειδικοί μηχανουργοί , η μηχανουργική με σύρμα EDM προσφέρει αρκετά ξεχωριστά πλεονεκτήματα σε σύγκριση με τη συμβατική CNC μηχανουργική:

• Μοναδικά σχήματα: Το υπέρλεπτο σύρμα κόβει πολύπλοκα προφίλ με ακρίβεια που δεν μπορούν να επιτύχουν άλλες μέθοδοι
• Ανοχή στη σκληρότητα υλικού: Σκληρά υλικά, όπως το Inconel, το τιτάνιο και ακόμη και ο καρβίδιος — το υλικό από το οποίο κατασκευάζονται οι κοπτικές ακροδακτυλίδες CNC — κόβονται με ευκολία, καθώς η διαδικασία λειτουργεί με ηλεκτρική ενέργεια και όχι με μηχανική δύναμη
• Στενές ανοχές: Επιτυγχάνεται ακρίβεια εντός ±0,0002" για εξαρτήματα που απαιτούν εξαιρετικά στενές προδιαγραφές
• Ορθογώνιες γωνίες: Διαμέτρους σύρματος ως και 0,004" μπορούν να δημιουργήσουν εξαιρετικά στενές ακτίνες καμπυλότητας στις γωνίες, οι οποίες δεν μπορούν να επιτευχθούν με τελικές φρέζες — κρίσιμο για καλούπια εργαλειομηχανών, όπου μικρά κενά επηρεάζουν την ποιότητα του εξαρτήματος
• Συνεπότητα: Το Wire EDM μπορεί να επεξεργάζεται πολλαπλά εξαρτήματα ταυτόχρονα, ακόμη και χωρίς παρουσία χειριστή, με υψηλή επαναληψιμότητα

Η κύρια ανταλλαγή; Η ταχύτητα και το κόστος. Το Wire EDM κόβει πιο αργά από την κατεργασία CNC και οι τιμές χρήσης της μηχανής τείνουν να είναι υψηλότερες. Ωστόσο, για ακριβή εργαλειομηχανικά καλούπια που απαιτούν στενές ανοχές σε σκληρυμένα υλικά, η τεχνολογία αποδεικνύεται συχνά πιο οικονομική συνολικά, καθώς εξαλείφει την ανάγκη επανεργασίας και επιτυγχάνει ακριβή αποτελέσματα από την πρώτη προσπάθεια.

Επιλογή Χάλυβα Εργαλείου για Διάρκεια Ζωής της Μήτρας

Η επιλογή της μεθόδου κατασκευής συνδέεται άμεσα με την επιλογή του υλικού. Οι βαθμίδες χάλυβα εργαλείων που καθορίζονται για τα καλούπια σας επηρεάζουν απευθείας την αντοχή στη φθορά, την ταυτόχρονη αντοχή (toughness) και, τελικά, τον αριθμό των εξαρτημάτων που μπορείτε να παράγετε πριν από την ανάγκη συντήρησης.

Σύμφωνα με ειδικούς στην κατασκευή καλουπιών, τα συνηθέστερα υλικά για καλούπια περιλαμβάνουν χάλυβες εργαλείων που προσφέρουν εξαιρετική σκληρότητα και αντοχή στη φθορά, καθώς και καρβίδιο για ανώτερη αντοχή σε εφαρμογές υψηλής τάσης. Παρακάτω παρουσιάζεται η σύγκριση των κύριων επιλογών:

Εργαλειοχάλυβας D2 αποτελεί το πρότυπο της βιομηχανίας για πολλές εφαρμογές κοπής. Αυτός ο χάλυβας υψηλής περιεκτικότητας σε άνθρακα και χρώμιο προσφέρει:

• Εξαιρετική αντοχή στη φθορά για εκτεταμένες παραγωγικές διαδικασίες
• Καλή διαστατική σταθερότητα κατά τη θερμική κατεργασία
• Δυνατότητα σκληρότητας έως 60–62 HRC
• Οικονομικά αποδοτική ισορροπία μεταξύ απόδοσης και επεξεργασιμότητας

Ο χάλυβας D2 λειτουργεί καλά για μήτρες αποκοπής, καλούπια διαμόρφωσης και γενικές εφαρμογές, όπου η αποκλειστική ανησυχία είναι η αποδιοπομπική φθορά. Ωστόσο, η ταυτόχρονη αντοχή του (toughness) —δηλαδή η αντίστασή του στην αποκόλληση υπό κρούση— είναι μικρότερη σε σύγκριση με ορισμένες άλλες εναλλακτικές λύσεις.

Εργαλειοθηκών Χάλυβας A2 θυσιάζει εν μέρει την αντοχή στη φθορά υπέρ βελτιωμένης ταυτόχρονης αντοχής. Αυτό το χάλυβα που σκληρύνεται στον αέρα προσφέρει:

• Καλύτερη αντίσταση σε θραύσματα και ραγδαία σπάσιμα υπό κρούση
• Καλή μηχανουργησιμότητα πριν από τη θερμική κατεργασία
• Μικρότερη παραμόρφωση κατά τη σκλήρυνση σε σύγκριση με βαθμίδες που σκληρύνονται με έλαιο
• Δυνατότητα επίτευξης σκληρότητας 57–62 HRC

Το A2 καθίσταται η προτιμώμενη επιλογή όταν οι μήτρες υφίστανται φορτία κρούσης ή όταν κόβουν παχύτερα υλικά που μεταδίδουν δυνάμεις κρούσης μέσω της εργαλειομηχανής.

Συστατικά καρβουρίδιου αντιμετωπίζουν τις πλέον απαιτητικές καταστάσεις φθοράς. Ο καρβίδιος του βολφραμίου προσφέρει εξαιρετική σκληρότητα (σημαντικά μεγαλύτερη από οποιονδήποτε εργαλειοχάλυβα) και διατηρεί αιχμηρές ακμές ακόμα και υπό ακραία απόσβεση. Οι κατασκευαστές μητρών χρησιμοποιούν συνήθως καρβίδιο για:

• Ακροδάκτυλα διαμπερών σε υψηλότατη παραγωγή, με πάνω από εκατομμύρια κύκλους
• Κουμπιά μητρών που κόβουν αποδυναμωτικά υλικά όπως ανοξείδωτο χάλυβα
• Εφαρμογές όπου απαιτείται η ελαχιστοποίηση της συχνότητας αντικατάστασης

Το συμβιβαστικό με τον καρβίδιο; Η εύθραυστη φύση του. Αν και ο καρβίδιος αντιστέκεται εξαιρετικά στη φθορά, μπορεί να ραγίσει υπό επιφόρτιση κρούσης. Οι σύγχρονες σύνθετες καρβιδικές υλικές έχουν βελτιώσει αυτό το χαρακτηριστικό, αλλά οι εφαρμογές απαιτούν ακόμη προσεκτική αξιολόγηση των δυνάμεων που εμπλέκονται.

Οδηγός Επιλογής Μεθόδου Κατασκευής

Η επιλογή μεταξύ διαφόρων μεθόδων κατασκευής απαιτεί την εξισορρόπηση πολλαπλών παραγόντων. Αυτή η σύγκριση συνοψίζει τις περιπτώσεις στις οποίες κάθε προσέγγιση είναι πιο κατάλληλη για την κατασκευή εξαρτημάτων μήτρας:

Μέθοδος κατασκευής	Καλύτερες Εφαρμογές	Ακριβείας	Σκέψεις για το Κόστος
Μηχανική με CNC	Προσβάσιμα χαρακτηριστικά, προ-σκληρυμένα υλικά με σκληρότητα κάτω των 45 HRC, υποστηρίγματα μητρών, συγκρατητές, γενικά εξαρτήματα	±0,001" έως ±0,0005" τυπικά	Χαμηλότερα ωριαία τέλη, ταχύτεροι κύκλοι λειτουργίας, πιο οικονομικά για τυπικές γεωμετρίες
Συμβατικό EDM	Πολύπλοκες 3D κοιλότητες, τυφλές θύλακες, σκληρυμένες ενσωματώσεις μητρών, χαρακτηριστικά καλουπιών χύτευσης με έγχυση	επιτεύξιμη ακρίβεια ±0,0005" έως ±0,0002"	Υψηλότερα ωριαία τέλη, τα έξοδα ηλεκτροδίων αυξάνουν το συνολικό κόστος, δικαιολογημένα για πολύπλοκα εσωτερικά χαρακτηριστικά
Σύρμα EDM	Ακριβείς προφίλ διαπεραστικών και μητρών, σφιχτές ανοχές διακένου, σκληρυμένα εργαλειοστεελ και καρβίδιο, περίπλοκες περιμετρικές κοπές	±0,0002" επιτεύξιμο	Μεσαία έως υψηλά ωριαία τέλη, ιδανικό για εργαλεία ακριβείας, εξαλείφει πολλαπλές ρυθμίσεις

Τα περισσότερα μεταλλικά εργαλεία σχηματισμού χρησιμοποιούν συνδυασμούς αυτών των μεθόδων. Τα υποστηρίγματα των εργαλείων (die shoes) μπορούν να κατασκευαστούν με CNC από προ-σκληρυμένη πλάκα. Τα προφίλ των διαμπερών εργαλείων (punch profiles) μπορούν να κοπούν με σύρμα EDM μετά τη θερμική κατεργασία, προκειμένου να διατηρηθεί η ακρίβεια. Οι περίπλοκες κοιλότητες σχηματισμού μπορεί να απαιτούν συμβατική EDM για εσωτερικά χαρακτηριστικά, ακολουθούμενη από λείανση για την τελική επιφανειακή απόδοση.

Η βασική διαπίστωση; Να επιλέγεται η κατάλληλη μέθοδος κατασκευής σύμφωνα με τις απαιτήσεις κάθε χαρακτηριστικού. Η υπερδαπάνηση με σύρμα EDM για χαρακτηριστικά που μπορούν να κατεργαστούν τέλεια με CNC κατασπαταλά τον προϋπολογισμό. Αντιθέτως, η υποδαπάνηση με την επιβολή μεθόδων CNC σε γεωμετρίες που απαιτούν την ακρίβεια της EDM δημιουργεί προβλήματα ποιότητας, τα οποία στοιχίζουν πολύ περισσότερο από την αρχική οικονομία.

Οι αποφάσεις σχετικά με το υλικό και τη μέθοδο κατασκευής θέτουν τα θεμέλια για την απόδοση των μήτρων. Ωστόσο, ακόμη και οι τέλεια κατασκευασμένες μήτρες απαιτούν εξυπνητική εφαρμογή — το να γνωρίζετε ποιος τύπος μήτρας ταιριάζει στον όγκο παραγωγής και στην πολυπλοκότητα των εξαρτημάτων σας καθορίζει εάν η επένδυσή σας θα αποφέρει βέλτιστα αποτελέσματα.

Επιλογή του Κατάλληλου Τύπου Μήτρας για την Εφαρμογή σας

Γνωρίζετε τους διαφορετικούς τύπους μητρών, τις διαδικασίες διαμόρφωσης, τα υλικά και τις μεθόδους κατασκευής — αλλά εδώ είναι το ερώτημα που συνδέει όλα αυτά: ποια ακριβώς μήτρα διαμόρφωσης είναι λογική για τη συγκεκριμένη κατάστασή σας; Η απάντηση δεν αφορά απλώς την τεχνική δυνατότητα. Αφορά την οικονομική βιωσιμότητα, το χρονοδιάγραμμα και τον τρόπο με τον οποίο οι ανάγκες παραγωγής σας θα εξελιχθούν με τον καιρό.

Η επιλογή μεταξύ διαφορετικών τύπων εργαλείων διαμόρφωσης απαιτεί ισορροπία μεταξύ της αρχικής επένδυσης και του μακροπρόθεσμου κόστους ανά εξάρτημα, της αντιστοίχισης της πολυπλοκότητας με τις δυνατότητες και της πρόβλεψης των μελλοντικών αλλαγών στις απαιτήσεις καθώς τα προϊόντα ωριμάζουν. Ας δημιουργήσουμε ένα πρακτικό πλαίσιο λήψης αποφάσεων που μπορείτε πραγματικά να χρησιμοποιήσετε.

Κριτήρια επιλογής μητρών βάσει όγκου παραγωγής

Ο όγκος παραγωγής αποτελεί τον κύριο παράγοντα για την επιλογή του τύπου μήτρας — και τα κατώφλια μπορεί να σας εκπλήξουν. Μια εξειδικευμένη μήτρα μεταλλικής εκτύπωσης, η οποία αντιπροσωπεύει σημαντική επένδυση, είναι λογική επιλογή σε υψηλούς όγκους παραγωγής, αλλά καθίσταται οικονομικά ανόητη για μικρές παρτίδες.

Αυτός είναι ο τρόπος με τον οποίο ο όγκος επηρεάζει συνήθως τις αποφάσεις για την επιλογή των εργαλείων:

Λιγότερο από 500 τεμάχια: Συχνά, οι μήτρες μονής χτύπησης ή ακόμη και οι χειροκίνητες διαδικασίες διαμόρφωσης αποδεικνύονται οι οικονομικότερες. Η επένδυση σε εργαλεία παραμένει ελάχιστη και η ευελιξία υψηλή για επαναλήψεις στο σχεδιασμό. Ναι, το κόστος εργασίας ανά τεμάχιο είναι υψηλότερο, αλλά αυτό αντισταθμίζεται από την εντυπωσιακά χαμηλότερη αρχική δαπάνη για εργαλεία.

500 έως 10.000 τεμάχια: Αυτή η ενδιάμεση περιοχή γίνεται ενδιαφέρουσα. Οι σύνθετες μήτρες ή οι απλές συνδυαστικές μήτρες αρχίζουν να αποδεικνύονται οικονομικά συμφέρουσες. Παράγετε αρκετά τεμάχια ώστε μια μετριοπαθής επένδυση σε εργαλεία να αποδίδει μέσω μειωμένου κόστους εργασίας και βελτιωμένης συνέπειας — αλλά όχι αρκετά για να δικαιολογήσει πολύπλοκα προοδευτικά συστήματα.

10.000 έως 50.000 τεμάχια: Εισέρχονται στο πλαίσιο οι συνδυαστικές μήτρες και οι απλούστερες προοδευτικές μήτρες. Η διαδικασία κατασκευής με πλάσματα γίνεται πιο αυτοματοποιημένη, οι χρόνοι κύκλου μειώνονται και το κόστος ανά εξάρτημα μειώνεται σημαντικά. Η επένδυση σε μήτρες αυξάνεται, αλλά οι περίοδοι απόσβεσης συντομεύουν σημαντικά.

πάνω από 50.000 εξαρτήματα: Οι προοδευτικές μήτρες αποτελούν την προφανή επιλογή για την πλειοψηφία των εφαρμογών. Σύμφωνα με την εμπειρία του κλάδου, το σημείο αντιστροφής όπου η οικονομική απόδοση των προοδευτικών μητρών υπερέχει έναντι απλούστερων εναλλακτικών λύσεων βρίσκεται συνήθως εντός αυτού του εύρους — παρόλο που οι ακριβείς κατώφλια εξαρτώνται σε μεγάλο βαθμό από την πολυπλοκότητα του εξαρτήματος και το κόστος των υλικών.

πάνω από 500.000 εξαρτήματα: Σε αυτούς τους όγκους, κάθε κλάσμα δευτερολέπτου στον χρόνο κύκλου έχει κρίσιμη σημασία. Οι υψηλά βελτιστοποιημένες προοδευτικές μήτρες, εξοπλισμένες με ενσωματωμένους αισθητήρες, αυτόματη αφαίρεση αποβλήτων και παρακολούθηση της ποιότητας εντός της μήτρας, παρέχουν μέγιστη απόδοση. Η σημαντική επένδυση σε μήτρες αποσβένεται σε αρκετά εξαρτήματα, ώστε το κόστος ανά τεμάχιο να προσεγγίζει το κόστος του υλικού μόνο.

Παράγοντες που σχετίζονται με την πολυπλοκότητα του εξαρτήματος

Ο όγκος αποκαλύπτει μόνο το μισό της ιστορίας. Η γεωμετρία των εξαρτημάτων και οι απαιτήσεις σχετικά με τις ανοχές επηρεάζουν σημαντικά ποιες μέθοδοι μορφοποίησης παραμένουν εφαρμόσιμες—ανεξάρτητα από την ποσότητα παραγωγής.

Λάβετε υπόψη τους παρακάτω παράγοντες πολυπλοκότητας:

• Αριθμός χαρακτηριστικών: Τα εξαρτήματα που απαιτούν πολλαπλές τρύπες, κάμψεις και διαμορφωμένα χαρακτηριστικά ευνοούν τις προοδευτικές ή τις μεταφορικές μήτρες, οι οποίες ολοκληρώνουν τις λειτουργίες σειριακά.
• Διαστασιακές σχέσεις: Όταν η επίτευξη στενών ανοχών μεταξύ χαρακτηριστικών είναι κρίσιμη, οι σύνθετες μήτρες που εκτελούν ταυτόχρονες λειτουργίες παρέχουν συχνά ανώτερη ακρίβεια.
• Τρισδιάστατο βάθος: Τα εξαρτήματα με βαθιά ελάσματα ή έντονη διαμόρφωση ενδέχεται να απαιτούν μεταφορικές μήτρες, όπου τα εξαρτήματα μετακινούνται ανεξάρτητα μεταξύ των σταθμών.
• Μέγεθος Μερού: Τα μεγάλα εξαρτήματα που δεν μπορούν να διατηρήσουν τη συνεχή σύνδεση με τη λωρίδα κατά τη διάρκεια προοδευτικών λειτουργιών απαιτούν μεταφορικές μήτρες ή μονοσταθμιαίες προσεγγίσεις.
• Απαιτήσεις ροής υλικού: Οι περίπλοκες διαδικασίες ελάσματος με ελεγχόμενη ροή μετάλλου απαιτούν συστήματα κρατητήρων ελάσματος (blank holder), τα οποία δεν μπορούν να ενσωματωθούν σε απλούστερες μήτρες.

Ένα φαινομενικά απλό στήριγμα με τρεις κάμψεις και δύο οπές μπορεί να λειτουργεί αποτελεσματικά σε μια προοδευτική μήτρα πέντε σταθμών. Ωστόσο, ένα βαθύτερα ελασμένο δοχείο με εμπρεσαρισμένα χαρακτηριστικά και άκρα με ανάστροφη ακμή μπορεί να απαιτεί σύστημα μεταφοράς ακόμα και για παρόμοιους όγκους παραγωγής — η γεωμετρία απλώς το επιβάλλει.

Από το πρωτότυπο στην παραγωγή μεγάλης κλίμακας

Αυτό είναι κάτι που πολλοί μηχανικοί παραβλέπουν: οι απαιτήσεις για τις μήτρες εξελίσσονται καθώς τα προϊόντα μετακινούνται από τη φάση της ιδέας μέχρι την ωριμότητα της παραγωγής. Το εργαλείο που είναι λογικό κατά τη φάση ανάπτυξης σπάνια ταιριάζει με αυτό που θα χρειαστείτε στην πλήρη κλίμακα παραγωγής.

Μια έξυπνη προσέγγιση ακολουθεί αυτήν τη διαδρομή:

1. Επιβεβαίωση της έννοιας (1–50 τεμάχια): Ξεκινήστε με μεθόδους γρήγορης πρωτοτυποποίησης — κοπή με λέιζερ, κάμψη με φρένο ή μαλακά εργαλεία. Ο στόχος είναι να αποδειχθεί ότι η σχεδιαστική λύση λειτουργεί, όχι να βελτιστοποιηθεί η αποδοτικότητα της παραγωγής. Επενδύστε ελάχιστα μέχρις ότου η σχεδιαστική λύση σταθεροποιηθεί.
2. Βελτιστοποίηση του σχεδιασμού (50–500 τεμάχια): Μετάβαση σε απλά, σκληρά εργαλεία—μονόχτυπα μήτρες ή βασικές σύνθετες μήτρες. Αυτό επιβεβαιώνει ότι το εξάρτημα μπορεί να εκτυπωθεί με ενδεχόμενες προσαρμογές στο σχέδιο. Σε αυτό το στάδιο, οι προσαρμοστικές μήτρες εκτύπωσης μετάλλων εξισορροπούν την τεχνική δυνατότητα με τον κίνδυνο τροποποιήσεων.
3. Προ-παραγωγή (500–5.000 εξαρτήματα): Επένδυση σε εργαλεία που αντιπροσωπεύουν την τελική παραγωγή. Αυτό μπορεί να σημαίνει μια απλοποιημένη προοδευτική μήτρα ή καλά σχεδιασμένα συνδυαστικά εργαλεία. Τα εξαρτήματα αυτού του σταδίου χρησιμοποιούνται για τις τελικές δοκιμές, την πιστοποίηση και τις αρχικές παραδόσεις στους πελάτες.
4. Αύξηση παραγωγής (5.000–50.000 εξαρτήματα): Βελτιστοποίηση των εργαλείων με βάση τα διδακτικά συμπεράσματα. Αντιμετώπιση των μοτίβων φθοράς που παρατηρήθηκαν κατά την προ-παραγωγή, βελτίωση των ελευθέρων χώρων με βάση την πραγματική συμπεριφορά του υλικού και προσθήκη λειτουργιών αυτοματοποίησης που μειώνουν την ανάγκη παρέμβασης του χειριστή.
5. Ωριμότητα παραγωγής (50.000+ εξαρτήματα): Εγκατάσταση πλήρως βελτιστοποιημένων εργαλείων παραγωγής. Προοδευτικές μήτρες με μέγιστη απόδοση ανά σταθμό, ενσωματωμένη παρακολούθηση ποιότητας και ανθεκτικές διατάξεις συντήρησης εξασφαλίζουν το χαμηλότερο συνολικό κόστος κατοχής σε μεγάλη κλίμακα.

Αυτή η σταδιακή προσέγγιση διαχειρίζεται τον κίνδυνο με εξυπνάδα. Δεν επενδύετε σε πολύπλοκα προοδευτικά εργαλεία ενώ οι σχεδιασμοί παραμένουν εύπλαστοι, αλλά ούτε επίσης εμποδίζετε την αποδοτικότητα της παραγωγής μόλις οι ποσότητες δικαιολογούν τη χρήση εξελιγμένων λύσεων κατασκευής με μορφοποίηση.

Πρακτικό Πλαίσιο Λήψης Αποφάσεων

Κατά την αξιολόγηση των επιλογών τύπου καλουπιού, ακολουθήστε αυτήν τη συστηματική διαδικασία:

1. Ορίστε την πορεία των ποσοτήτων: Λάβετε υπόψη όχι μόνο τις τρέχουσες ανάγκες, αλλά και ρεαλιστικές προβλέψεις για 12–24 μήνες. Θα αυξηθούν οι ποσότητες, θα παραμείνουν σταθερές ή θα μειωθούν καθώς το προϊόν ωριμάζει;
2. Απεικονίστε την πολυπλοκότητα του εξαρτήματος: Καταγράψτε κάθε απαιτούμενη εργασία — διάτρηση, αποκοπή, μορφοποίηση, βαθιά τράβηγμα. Εντοπίστε τις κρίσιμες ανοχές και τις απαιτήσεις επιφανειακής κατεργασίας.
3. Αξιολογήστε τη σταθερότητα του σχεδιασμού: Πόσο σίγουροι είστε ότι ο τρέχων σχεδιασμός είναι τελικός; Οι εκκρεμείς τροποποιήσεις υποδηλώνουν την ανάγκη απλούστερων και πιο ευέλικτων εργαλείων.
4. Υπολογίστε την οικονομική σημείο διασταύρωσης: Λάβετε προσφορές για πολλαπλούς τύπους μήτρας που καλύπτουν τον όγκο παραγωγής σας. Σε ποιο σημείο εμφανίζεται η διασταύρωση του κόστους ανά εξάρτημα μεταξύ απλούστερης και πιο περίπλοκης μηχανολογικής εξοπλισμένης μητρας;
5. Λάβετε υπόψη τη συντήρηση και την αλλαγή εξοπλισμού: Οι περίπλοκες μήτρες απαιτούν πιο εξελιγμένη συντήρηση. Εάν το εργαστήριό σας δεν έχει εμπειρία με προοδευτικές μήτρες, λάβετε υπόψη την καμπύλη εκμάθησης.
6. Εξετάστε τις απαιτήσεις ως προς τους χρόνους παράδοσης: Οι προοδευτικές μήτρες απαιτούν περισσότερο χρόνο για τον σχεδιασμό και την κατασκευή τους. Εάν η ταχύτητα εισόδου στην αγορά είναι κρίσιμη, η απλούστερη μηχανολογική εξοπλισμένη μήτρα σας επιτρέπει να ξεκινήσετε την παραγωγή νωρίτερα.
7. Σχεδιάστε για το μέλλον: Θα επεκταθεί αυτή η οικογένεια προϊόντων; Μία μηχανολογική εξοπλισμένη μήτρα που μπορεί να υποστηρίξει μελλοντικές παραλλαγές μπορεί να δικαιολογήσει μεγαλύτερη αρχική επένδυση.

Δεν υπάρχει ένας μοναδικός τύπος μήτρας που νικάει παντού. Η κατάλληλη επιλογή προκύπτει από την ειλικρινή αξιολόγηση της συγκεκριμένης σας κατάστασης με βάση αυτά τα κριτήρια — ισορροπώντας τις άμεσες ανάγκες με τη μακροπρόθεσμη αποδοτικότητα.

Η έξυπνη επιλογή των ματρίτσων καθορίζει το πλαίσιο για επιτυχημένη παραγωγή. Ωστόσο, ακόμη και οι τέλεια επιλεγμένες μήτρες απαιτούν συνεχή προσοχή για τη διατήρηση της απόδοσής τους. Η κατανόηση των συνηθισμένων μοτίβων φθοράς, των τρόπων αστοχίας και των πρακτικών συντήρησης διασφαλίζει ότι η επένδυσή σας θα παράγει ποιοτικά εξαρτήματα σε όλη τη διάρκεια ζωής λειτουργίας της.

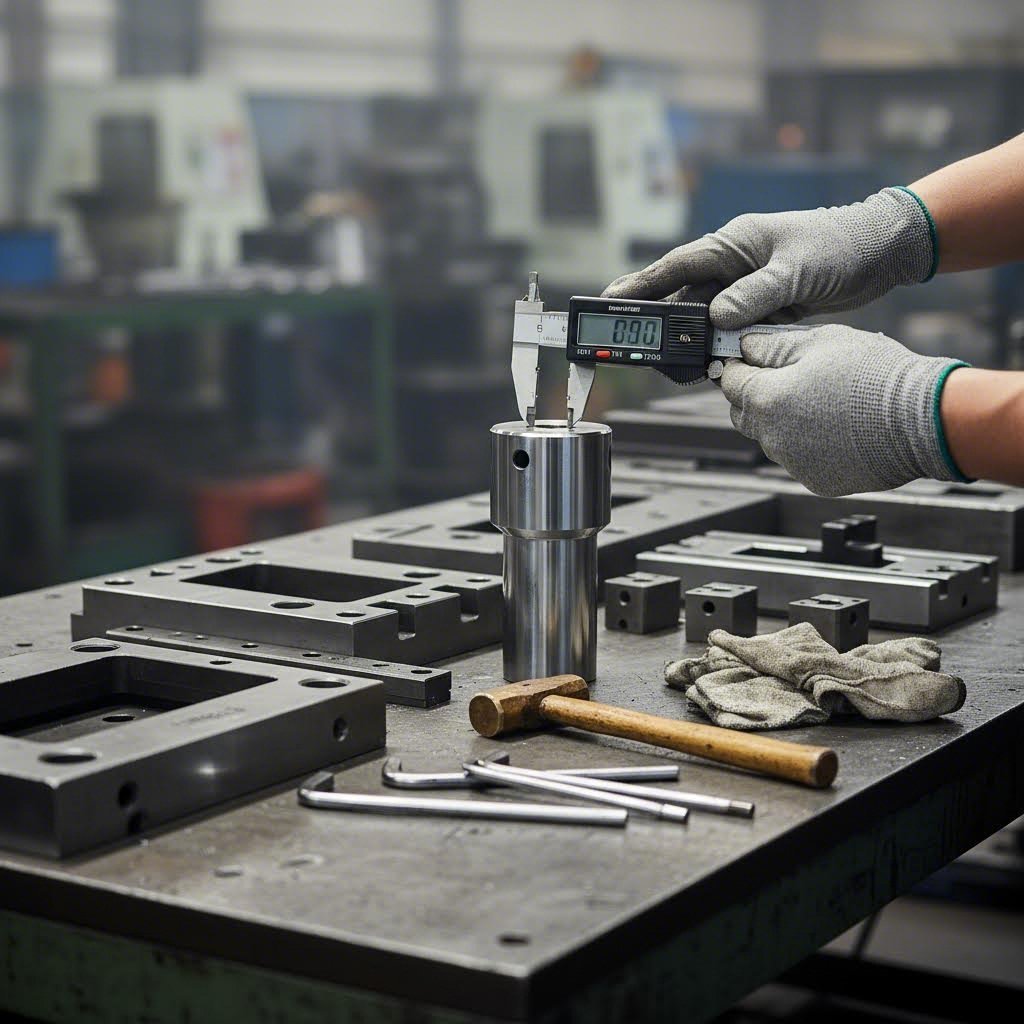

Βασικά Στοιχεία Συντήρησης και Αντιμετώπισης Προβλημάτων στις Μήτρες

Έχετε επενδύσει σε μήτρες υψηλής ποιότητας, έχετε επιλέξει τον κατάλληλο τύπο μήτρας και έχετε βελτιστοποιήσει τη διαδικασία μορφοποίησής σας—αλλά υπάρχει μία πραγματικότητα που αιφνιδιάζει πολλούς κατασκευαστές: ακόμη και οι καλύτερες μήτρες από χάλυβα υφίστανται φθορά με τον καιρό. Κάθε κίνηση του πρεσαρίσματος μειώνει σταδιακά την απόδοση, και χωρίς κατάλληλη συντήρηση, οι ακριβείς μήτρες σας μετατρέπονται σταδιακά σε πηγή προβλημάτων ποιότητας αντί για εγγύηση ποιότητας.

Θεωρήστε τη συντήρηση των μητρών ως προληπτική υγειονομική περίθαλψη. Η πρόωρη ανίχνευση προβλημάτων κοστίζει πολύ λιγότερο από τις επείγουσες επισκευές—και διατηρεί τη γραμμή παραγωγής σας να λειτουργεί ομαλά. Σύμφωνα με ειδικούς του κλάδου στην The Phoenix Group , η κακή συντήρηση των μήτρων προκαλεί ελαττώματα ποιότητας κατά την παραγωγή, αυξάνοντας το κόστος ταξινόμησης, αυξάνοντας την πιθανότητα αποστολής ελαττωματικών εξαρτημάτων και επιφέροντας κίνδυνο ακριβών υποχρεωτικών μέτρων περιορισμού.

Αναγνώριση Συνηθισμένων Μοτίβων Φθοράς Μήτρας

Προτού μπορέσετε να διορθώσετε προβλήματα, πρέπει να τα «διαβάσετε». Κάθε γρατζουνιά, ακμή ή απόκλιση διαστάσεων στα εξαρτήματα που σχηματίζονται με μήτρα διηγείται μια ιστορία για όσα συμβαίνουν εντός της εργαλειομηχανής σας. Η ικανότητα ερμηνείας αυτών των σημάτων διαχωρίζει την αντιδραστική «κατάσβεση πυρκαγιάς» από την προληπτική διαχείριση.

Τριβή από υλικά εμφανίζεται ως σταδιακή απώλεια υλικού από τις επιφάνειες της μήτρας — ορατή ως λείες περιοχές, επιφανειακές αύλακες ή αύξηση διαστάσεων στα άνοιγμα της μήτρας. Αυτό το μοτίβο φθοράς αναπτύσσεται όταν σκληρά σωματίδια (λίπασμα, ρύποι ή θραύσματα υλικού που έχουν εργαστεί με υψηλή πλαστικότητα) ολισθαίνουν πάνω στις επιφάνειες των εργαλείων. Το παρατηρείτε πρώτα στις άκρες των πλακών μήτρας και στις επιφάνειες των εμβόλων, όπου η επαφή με το υλικό είναι πιο έντονη.

Κολλητική Φθορά (Πρόσκολληση) φαίνεται εντελώς διαφορετικό. Αντί για ομαλή διάβρωση, θα παρατηρήσετε σκαμμένες, τραχιές επιφάνειες όπου υλικό του τεμαχίου έχει συγκολληθεί στο μήτρα και στη συνέχεια αποσπάστηκε. Η πρόσφυση επιταχύνεται ραγδαία μόλις αρχίσει—κάθε επόμενος κύκλος αποσπά περισσότερο υλικό, προκαλώντας όλο και πιο σοβαρή ζημιά στην επιφάνεια. Το ανοξείδωτο χάλυβα και το αλουμίνιο είναι ιδιαίτερα ευάλωτα σε αυτό το είδος αστοχίας.

Διάβρωση από κόπωση εμφανίζεται ως λεπτές επιφανειακές ρωγμές που τελικά συνδέονται και προκαλούν αποφλοίωση ή αποκόλληση υλικού. Αυτό το μοτίβο εμφανίζεται συνήθως σε περιοχές υψηλής τάσης που υπόκεινται σε επαναλαμβανόμενους κύκλους φόρτισης. Η επιφάνεια της πλάκας της μήτρας μπορεί να φαίνεται αρχικά ατελής, αλλά μια μικροσκοπική εξέταση αποκαλύπτει δίκτυα μικροσκοπικών ρωγμών που περιμένουν να εξαπλωθούν.

Ζημιά από Κρούση εμφανίζεται ως αποκόμματα, ρωγμές ή τοπική παραμόρφωση—συνήθως συνδεδεμένη με συγκεκριμένα γεγονότα όπως λάθος τροφοδοσία, διπλή χτύπημα ή ύπαρξη ξένου υλικού στην πρέσα. Σε αντίθεση με τα σταδιακά μοτίβα διάβρωσης, η ζημιά από κρούση εμφανίζεται ξαφνικά και συχνά απαιτεί άμεση παρέμβαση.

Σύμφωνα με Τεχνικοί πόροι της Jeelix και η σωστή διάκριση μεταξύ αυτών των τύπων φθοράς αποτελεί το πρώτο βήμα για την προσδιορισμό της κατάλληλης λύσης. Η μεταβολή του λιπαντικού για την αντιμετώπιση της αποξεστικής φθοράς δεν θα βοηθήσει—χρειάζονται υλικά εργαλείων μεγαλύτερης σκληρότητας ή επιστρώματα. Αντιθέτως, η αύξηση της σκληρότητας του καλουπιού για την αντιμετώπιση της πρόσφυσης (galling) παραβλέπει εντελώς τη ριζική αιτία.

Προειδοποιητικά Σήματα Που Απαιτούν Προσοχή

Μην περιμένετε μέχρι να συμβεί καταστροφική αστοχία. Αυτά τα σημάδια υποδεικνύουν ότι τα καλούπια της μηχανής σας χρειάζονται επιθεώρηση ή συντήρηση:

• Αυξανόμενο ύψος ακμής (burr): Η αύξηση των ακμών (burrs) πέραν των αποδεκτών ορίων υποδεικνύει ότι η ανοχή μεταξύ του εμβόλου και του καλουπιού έχει αυξηθεί λόγω φθοράς.
• Διαστασιακή Παρέκκλιση: Η σταδιακή εκτός ορίων απόκλιση των εξαρτημάτων υποδεικνύει ότι οι επιφάνειες του καλουπιού διαβρώνονται ή ότι τα εξαρτήματα μετακινούνται.
• Γραμμικές γρατσουνιές στις επιφάνειες των εξαρτημάτων: Οι γραμμικές επισημάνσεις στις διαμορφωμένες επιφάνειες αποκαλύπτουν ζημιά ή συσσώρευση ρύπων στις επιφάνειες του καλουπιού.
• Ανεπαρκής/ανεξήγητη μεταβλητότητα του βάθους διαμόρφωσης: Μεταβλητά βάθη τραβήγματος ή γωνίες κάμψης δείχνουν φθαρμένα πατώματα πίεσης ή ασυνέπεια στην ευθυγράμμιση του καλουπιού.
• Αυξημένη δύναμη διαμόρφωσης: Η αύξηση των απαιτούμενων τόνων συχνά υποδεικνύει κατάρρευση του λιπαντικού ή επιδείνωση της κατάστασης των επιφανειών.
• Μη συνηθισμένος θόρυβος ή δόνηση: Οι αλλαγές στον ήχο ή το αίσθημα της πρέσας προηγούνται συχνά των ορατών προβλημάτων.
• Εξωτερικά απογυμνωμένα ή κολλημένα εξαρτήματα: Η δυσκολία αφαίρεσης των διαμορφωμένων εξαρτημάτων υποδεικνύει επιφανειακή σύγκολληση (galling) ή ανεπαρκή λειτουργία του μηχανισμού απόσυρσης (stripper)

Καλύτερες πρακτικές προληπτικής διατροφής

Η αντιδραστική συντήρηση — δηλαδή η επισκευή προβλημάτων μετά την πρόκληση ελαττωμάτων — είναι σημαντικά πιο δαπανηρή από την προληπτική. Μια συστηματική προσέγγιση διασφαλίζει ότι οι μήτρες σφυρηλάτησης και τα εργαλεία διαμόρφωσης λειτουργούν στην κορυφαία τους απόδοση, ενώ παράλληλα επεκτείνουν τη διάρκεια ζωής τους.

Συνιστώμενα διαστήματα συντήρησης:

• Κάθε βάρδια: Οπτική επιθεώρηση για προφανή ζημιά, επαλήθευση λίπανσης, αφαίρεση αποβλήτων και ρύπων από τις επιφάνειες των μητρών
• Κάθε 10.000–25.000 κύκλους: Λεπτομερής επιθεώρηση των ακμών κοπής, των διαμορφωμένων επιφανειών και των καθοδηγητικών εξαρτημάτων· μέτρηση των κρίσιμων ελευθέρων χώρων
• Κάθε 50.000–100.000 κύκλους: Πλήρης αποσυναρμολόγηση της μήτρας, ενδελεχής καθαρισμός, επαλήθευση των διαστάσεων όλων των επιφανειών φθοράς και αξιολόγηση της ανάγκης αντικατάστασης των ελατηρίων
• Κάθε 250.000–500.000 κύκλους λειτουργίας: Ολοκληρωμένη αξιολόγηση ανασυναρμολόγησης, επαναφορά της επιφάνειας ή ανανέωση της επίστρωσης, αντικατάσταση κατευθυντικών εξαρτημάτων

Αυτά τα διαστήματα ποικίλλουν ανάλογα με τη σκληρότητα του υλικού, την αποτελεσματικότητα της λίπανσης και την πολυπλοκότητα του εξαρτήματος. Σε εφαρμογές υψηλής αντοχής χάλυβα ενδέχεται να απαιτείται έλεγχος σε διαστήματα ίσα με το μισό των παραπάνω, ενώ σε διαδικασίες μορφοποίησης μαλακού αλουμινίου ενδέχεται να επεκτείνονται.

Η τεκμηρίωση έχει ιδιαίτερη σημασία. Σύμφωνα με τις οδηγίες συντήρησης καλουπιών της The Phoenix Group, το σύστημα εντολών εργασίας επιτρέπει σε μια επιχείρηση να τεκμηριώνει, να παρακολουθεί, να καθορίζει προτεραιότητες και να προγραμματίζει όλες τις δραστηριότητες επισκευής ή συντήρησης καλουπιών. Οι ολοκληρωμένες εντολές εργασίας πρέπει να περιγράφουν λεπτομερώς τι έχει εκτελεστεί και να παρέχουν τρόπους παρακολούθησης της επανεμφάνισης προβλημάτων.

Αποφάσεις Αναστόμωσης Έναντι Αντικατάστασης

Όταν η φθορά υπερβεί τα αποδεκτά όρια, αντιμετωπίζετε μια κρίσιμη απόφαση: να αποκαταστήσετε το υφιστάμενο εργαλείο ή να επενδύσετε σε αντικαταστατικά εξαρτήματα; Η απάντηση εξαρτάται από διάφορους παράγοντες.

Η επαναλείανση είναι λογική όταν:

• Η φθορά είναι ομοιόμορφη και εντός του επιτρεπόμενου ορίου επαναλείανσης του υλικού (συνήθως 0,5–2 mm συνολικά)
• Δεν υπάρχουν ρωγμές, θραύσματα ή δομικές ζημιές
• Η γεωμετρία της μήτρας επιτρέπει την αφαίρεση υλικού χωρίς να συμβιβαστεί η λειτουργικότητα
• Το κόστος επαναλείανσης είναι σημαντικά χαμηλότερο από το κόστος αντικατάστασης του εξαρτήματος
• Ο χρόνος παράδοσης για την αντικατάσταση υπερβαίνει την ανεκτή απόκλιση του προγράμματος παραγωγής

Η αντικατάσταση γίνεται απαραίτητη όταν:

• Η φθορά υπερβαίνει τα μέγιστα όρια επαναλείανσης που καθορίστηκαν κατά το σχεδιασμό της μήτρας
• Οι ρωγμές που οφείλονται σε κόπωση έχουν διαδοθεί πέραν της επιφανειακής ζημιάς
• Η διαστασιακή ακρίβεια δεν μπορεί να αποκατασταθεί μόνο με λείανση
• Το εξάρτημα έχει υποστεί επαναλείανση πολλές φορές και το υλικό έχει εξαντληθεί
• Η ζημιά από θερμότητα έχει μεταβάλει τη σκληρότητα ή την μικροδομή του χάλυβα εργαλείων

Ένα έξυπνο σχέδιο μήτρας προβλέπει αυτήν την απόφαση καθορίζοντας ανταλλάξιμα ενθέματα σε θέσεις με υψηλή φθορά. Αντί να επαναλειανθούν ή να αντικατασταθούν ολόκληρες πλάκες μήτρας, ανταλλάσσετε τα ενθέματα με κλάσμα του κόστους και του χρόνου αδρανοποίησης.

Ο στόχος δεν είναι η εξάλειψη της συντήρησης — αυτό είναι αδύνατο. Ο στόχος είναι η μετατροπή της συντήρησης από μια απρόβλεπτη κρίση σε μια διαχειριζόμενη διαδικασία που μεγιστοποιεί την αξία των καλουπιών ενώ ελαχιστοποιεί τις διαταραχές στην παραγωγή. Με την κατάλληλη προσοχή, τα καλούπια από ποιοτικό χάλυβα παρέχουν αξιόπιστη λειτουργία για χρόνια, παράγοντας εκατομμύρια ακριβή εξαρτήματα προτού απαιτηθεί σημαντική παρέμβαση.

Εφαρμογές και πρότυπα ποιότητας στην αυτοκινητοβιομηχανία

Έχετε κατακτήσει την επιλογή, τη συντήρηση και την αντιμετώπιση προβλημάτων των καλουπιών — αλλά εδώ είναι το σημείο όπου όλα όσα συζητήσαμε ελέγχονται στο υψηλότερο επίπεδο: στην αυτοκινητοβιομηχανία. Αυτός ο τομέας δεν χρησιμοποιεί απλώς καλούπια για λαμαρίνες· απαιτεί από αυτά την τελειότητα. Όταν ένα μόνο ελαττωματικό σφυρηλάτημα μπορεί να προκαλέσει ανακλήσεις αξίας εκατομμυρίων δολαρίων, οι κίνδυνοι δεν μπορούν να είναι μεγαλύτεροι.

Ο τομέας της αυτοκινητοβιομηχανίας αποτελεί το τελικό πεδίο δοκιμής για την τεχνολογία μεταλλικών μήτρων εκτύπωσης. Σύμφωνα με ειδικούς στην ποιότητα του κλάδου, μια καλά κατασκευασμένη μήτρα αποτελεί τη βάση επιτυχημένων εκτυπωτικών λειτουργιών· όταν κατασκευάζεται με ακρίβεια, παράγει εξαρτήματα συνεπή και επαναλήψιμα, τα οποία είναι απαραίτητα για την επίτευξη αυστηρών προδιαγραφών ποιότητας.

Συμμόρφωση με τα Πρότυπα Ποιότητας των Κατασκευαστών Οχημάτων (OEM)

Έχετε ποτέ αναρωτηθεί γιατί οι μήτρες εκτύπωσης για αυτοκινητοβιομηχανία κοστίζουν περισσότερο και απαιτούν μεγαλύτερο χρόνο ανάπτυξης σε σύγκριση με τα εργαλεία άλλων κλάδων; Η απάντηση βρίσκεται στις απαιτήσεις πιστοποίησης, οι οποίες δεν αφήνουν καθόλου περιθώριο για λάθη.

Η πιστοποίηση IATF 16949 έχει καθιερωθεί ως παγκόσμιο πρότυπο διαχείρισης ποιότητας για τις αλυσίδες εφοδιασμού της αυτοκινητοβιομηχανίας. Καθιερώθηκε από τη Διεθνή Ομάδα Εργασίας Αυτοκινητοβιομηχανίας (International Automotive Task Force) και διασφαλίζει συνεπή ποιότητα σε κάθε επίπεδο προμηθευτών. Για τους κατασκευαστές μητρών εκτύπωσης, η συμμόρφωση με τα πρότυπα IATF σημαίνει:

• Τεκμηριωμένες διαδικασίες για κάθε πτυχή του σχεδιασμού και της κατασκευής της μήτρας
• Στατιστικό έλεγχο διαδικασίας καθ’ όλη τη διάρκεια της παραγωγής
• Εντοπισιμότητα από το πρώτο υλικό μέχρι το τελικό εργαλείο
• Συστήματα συνεχούς βελτίωσης που εντοπίζουν και εξαλείφουν ελαττώματα
• Ενσωμάτωση απαιτήσεων ειδικών πελατών στα συστήματα ποιότητας

Τι σημαίνει αυτό πρακτικά; Ο προμηθευτής των μήτρων σχηματισμού σας πρέπει να αποδεικνύει όχι μόνο την ικανότητά του, αλλά και τη συστηματική αριστεία του. Η Shaoyi αποτελεί ενδεικτικό παράδειγμα αυτής της προσέγγισης με τις Πιστοποιημένες λειτουργίες IATF 16949 , συνδυάζοντας αυστηρή διαχείριση ποιότητας με προηγμένες μηχανικές δυνατότητες που ανταποκρίνονται στις πιο απαιτητικές προδιαγραφές οικοδεσποτών (OEM).

Οι ρυθμοί πρώτης έγκρισης αποτελούν το κρίσιμο μέτρο που διαχωρίζει τους ικανοποιητικούς προμηθευτές εργαλείων από τους εξαιρετικούς. Όταν μια νέα μήτρα ελάσματος εισέρχεται στην παραγωγή, πόσο συχνά τα πρώτα εξαρτήματα πληρούν τις προδιαγραφές χωρίς επανεργασία ή ρύθμιση; Οι κορυφαίοι του κλάδου επιτυγχάνουν ρυθμούς πάνω από 90% — η Shaoyi αναφέρει ρυθμό πρώτης έγκρισης 93%, ο οποίος αποτελεί το πρότυπο αναφοράς για την ανάπτυξη εργαλείων υψηλής ποιότητας.

Γιατί έχει τόσο μεγάλη σημασία αυτό; Σκεφτείτε την εναλλακτική περίπτωση. Κάθε αποτυχημένη δοκιμή σημαίνει:

• Επιπλέον ώρες μηχανικού έργου για τη διάγνωση προβλημάτων
• Απόβλητα υλικού από απορριφθέντα δοκιμαστικά εξαρτήματα
• Χρόνος λειτουργίας του πρεσαρίσματος που καταναλώνεται από μη παραγωγικές δραστηριότητες
• Καθυστερήσεις σε έργα που επηρεάζουν τους χρονοδιαγράμματα εκτόξευσης οχημάτων
• Πιθανές παραχωρήσεις στο σχεδιασμό για να διευκολυνθούν οι περιορισμοί της εργαλειοθήκης

Η διαφορά μεταξύ 70% και 93% επιτυχίας στην πρώτη προσπάθεια μεταφράζεται απευθείας σε χρονοδιάγραμμα ανάπτυξης και προϋπολογισμό—συχνά σημαίνει συμπίεση του χρονοδιαγράμματος κατά εβδομάδες και σημαντική εξοικονόμηση κόστους.

Πώς η προσομοίωση CAE οδηγεί σε αποτελέσματα χωρίς ελαττώματα

Η επίτευξη αυτών των εντυπωσιακών ποσοστών επιτυχίας στην πρώτη προσπάθεια δεν συμβαίνει τυχαία. Η σύγχρονη ανάπτυξη εργαλειοθήκης για την αυτοκινητοβιομηχανία βασίζεται σε μεγάλο βαθμό στην προσομοίωση Μηχανολογικού Σχεδιασμού με Υπολογιστή (CAE) για την επικύρωση των σχεδιασμών μεταλλικών καλουπιών πριν από την οποιαδήποτε κοπή χάλυβα.

Σύμφωνα με ειδικούς στην πρωτοτυποποίηση αυτοκινήτων, τα μοντέλα CAD αποτελούν το αρχικό σημείο αναφοράς για τη σύγχρονη ανάπτυξη—αυτά τα ψηφιακά σχέδια καθοδηγούν τις διαδικασίες παραγωγής, διασφαλίζοντας ακρίβεια και προσήκουσα ακρίβεια, ενώ επιτρέπουν επίσης τροποποιήσεις πριν από την επίσημη κατασκευή της φυσικής εργαλειοθήκης.

Οι προηγμένες δυνατότητες προσομοίωσης CAE επιτρέπουν στους μηχανικούς να:

• Προβλέψτε εικονικά τη ροή των υλικών, τη λεπταίνση και τα δυνητικά σημεία αστοχίας
• Βελτιστοποιήστε τις πιέσεις των συγκρατητών ελάσματος και τις διαμορφώσεις των γραμμών ανύψωσης πριν από τη δοκιμή
• Επαληθεύουν στρατηγικές αντιστάθμισης της ελαστικής επαναφοράς (spring-back) μέσω ψηφιακών επαναλήψεων
• Εντοπίστε προβλήματα σχηματισμού που θα απαιτούσαν ακριβή φυσική πρωτοτυποποίηση
• Μειώστε τους κύκλους ανάπτυξης από μήνες σε εβδομάδες

Αυτή η προσέγγιση βασισμένη σε προσομοίωση αλλάζει ουσιαστικά την οικονομική λογική της ανάπτυξης μήτρας ελάσματος. Προβλήματα που παλαιότερα απαιτούσαν πολλαπλές φυσικές δοκιμές—με κάθε μία να καταναλώνει χρόνο λειτουργίας πρέσας, υλικά και μηχανικούς πόρους—επιλύονται τώρα σε εικονικά περιβάλλοντα, όπου οι αλλαγές δεν έχουν κόστος πέρα από τον υπολογιστικό χρόνο.

Επιτάχυνση της Ανάπτυξης με Γρήγορη Πρωτοτυποποίηση

Η ταχύτητα έχει κρίσιμη σημασία στην ανάπτυξη αυτοκινήτων. Τα προγράμματα οχημάτων εκτελούνται σε φιλόδοξα χρονοδιαγράμματα, και οι καθυστερήσεις στην ανάπτυξη των εργαλείων οδηγούν σε προβλήματα με το χρονοδιάγραμμα κυκλοφορίας, τα οποία μπορούν να στοιχίσουν εκατομμύρια ευρώ σε αναβληθείσα έσοδα για τους κατασκευαστές.

Οι τεχνολογίες γρήγορης πρωτοτυποποίησης έχουν επαναστατήσει τον τρόπο με τον οποίο τα αυτοκινητιστικά εξαρτήματα μεταβαίνουν από την ιδέα στην παραγωγή. Σύμφωνα με την αυτοκινητιστική έρευνα της Hidaka USA, η γρήγορη πρωτοτυποποίηση εξαλείφει την ανάγκη για ακριβή εργαλειοθήκη κατά τις πρώιμες φάσεις ανάπτυξης, χρησιμοποιώντας τεχνολογίες όπως η τρισδιάστατη εκτύπωση και η κατεργασία με CNC για την παραγωγή πρωτοτύπων σε ημέρες αντί για εβδομάδες.

Τα οφέλη εκτείνονται πέρα από την απλή ταχύτητα:

• Επικύρωση σχεδίασης: Φυσικά μοντέλα μπορούν να δοκιμαστούν ως προς τη μορφή, την εφαρμογή και τη λειτουργία τους προτού προχωρήσει κανείς στην παραγωγή εργαλειοθήκης
• Οικονομική αποδοτικότητα: Πρωτότυπα πρώιμης φάσης αποφεύγουν το κόστος της σκληρής εργαλειοθήκης για σχέδια που ενδέχεται ακόμη να αλλάξουν
• Παράλληλη ανάπτυξη: Μπορούν να πρωτοτυποποιηθούν ταυτόχρονα πολλές παραλλαγές σχεδίασης, επιταχύνοντας τη λήψη αποφάσεων
• Έγκριση πελάτη: Τα φυσικά δείγματα επιτρέπουν νωρίτερη αξιολόγηση από τον πελάτη και ενσωμάτωση των σχολίων του

Φανταστείτε τη μείωση των χρόνων προετοιμασίας πρωτοτύπων από εβδομάδες σε μόλις 5 ημέρες. Αυτό ακριβώς προσφέρουν κορυφαίοι προμηθευτές, όπως η Shaoyi, μέσω των ενσωματωμένων δυνατοτήτων γρήγορης πρωτοτυποποίησης και παραγωγής εργαλειομηχανών. Αυτή η συρρικνωμένη χρονική διάρκεια επιτρέπει στις μηχανικές ομάδες να επαναλαμβάνουν τα σχέδια τους ταχύτερα, να επικυρώνουν τις ιδέες τους νωρίτερα και να μεταβαίνουν στην παραγωγή εργαλειομηχανών με μεγαλύτερη εμπιστοσύνη.

Από το πρωτότυπο στην παραγωγή μεγάλης κλίμακας

Η μετάβαση από εξαρτήματα πρωτοτύπων σε εργαλειομηχανές εμβολοπλάστικης επεξεργασίας λαμαρίνας έτοιμες για παραγωγή απαιτεί προσεκτικό σχεδιασμό. Τα αυτοκινητοβιομηχανικά εξαρτήματα πρέπει να πληρούν τις ίδιες προδιαγραφές, είτε παράγονται κατά την επικύρωση πρωτοτύπων είτε κατά την υψηλότερης έντασης παραγωγή. Οι εργαλειομηχανές πρέπει να εξασφαλίζουν αυτή τη συνέπεια σε εκατομμύρια κύκλους λειτουργίας.

Οι βασικές τεχνολογίες που διευκολύνουν την ανάπτυξη γρήγορων εργαλειομηχανών περιλαμβάνουν:

• τριδιάστατη εκτύπωση για πολύπλοκες γεωμετρίες πρωτοτύπων και ανάπτυξη εξαρτημάτων στήριξης
• Μηχανική με CNC για ακριβή εξαρτήματα που απαιτούν στενά επιτρεπόμενα όρια ανοχών
• Σύρμα EDM για εργαλειομηχανές από σκληρυμένο υλικό με πολύπλοκα προφίλ
• Γρήγορη παραγωγή εργαλείων που καλύπτει το κενό μεταξύ πρωτοτυποποίησης και μαζικής παραγωγής

Σύμφωνα με βιομηχανικές πηγές, η ταχεία κατασκευή καλουπιών είναι απαραίτητη για τη δημιουργία πρωτοτύπων που πρέπει να προσεγγίζουν στενά το τελικό προϊόν—επιτρέποντας γρήγορες επαναλήψεις και προσαρμογές πριν από την έναρξη της παραγωγής σε πλήρη κλίμακα.

Οι απαιτητικές ανάγκες της αυτοκινητοβιομηχανίας οδήγησαν την τεχνολογία των καλουπιών σχηματισμού ελάσματος στα υψηλότερα επίπεδα ακρίβειας, αξιοπιστίας και αποδοτικότητας. Τα διδάγματα που προέκυψαν εδώ—αυστηρά συστήματα ποιότητας, σχέδια επαληθευμένα μέσω προσομοίωσης και δυνατότητες ταχείας ανάπτυξης—εφαρμόζονται σε κάθε βιομηχανία όπου έχουν σημασία τα εμβολοθετημένα εξαρτήματα.

Είτε ξεκινάτε μια νέα πλατφόρμα οχημάτων είτε απλώς επιδιώκετε να βελτιώσετε τις υφιστάμενες διαδικασίες εμβολοθέτησης σας, οι αρχές παραμένουν σταθερές: επενδύστε σε καλούπια υψηλής ποιότητας, επαληθεύστε εξονυχιστικά τα σχέδια πριν από την κοπή του χάλυβα και συνεργαστείτε με προμηθευτές των οποίων οι δυνατότητες ανταποκρίνονται στις προσδοκίες σας για ποιότητα. Έτσι, τα ελαττώματα σχεδιασμού μετατρέπονται σε τέλεια εξαρτήματα.

Συχνές Ερωτήσεις Σχετικά με Καλούπια Σχηματισμού Ελάσματος

1. Ποιοί είναι οι διαφορετικοί τύποι μήτρων σφράγισης που χρησιμοποιούνται στην κατεργασία λαμαρίνας;

Οι πέντε βασικοί τύποι μήτρων σφράγισης είναι: οι προοδευτικές μήτρες για υψηλό-όγκο συνεχείς εργασίες, οι σύνθετες μήτρες για ταυτόχρονη αποκοπή και διάτρηση, οι συνδυαστικές μήτρες που ενώνουν κοπή και διαμόρφωση σε μία μόνο κίνηση, οι μήτρες μεταφοράς για πολύπλοκες πολυσταθμικές εργασίες σε μεγάλα εξαρτήματα και οι μήτρες μεμονωμένης χτύπησης για απλούστερες εφαρμογές χαμηλού όγκου. Οι προοδευτικές μήτρες διακρίνονται σε παραγωγή 100.000+ τεμαχίων, ενώ οι σύνθετες μήτρες είναι κατάλληλες για μεσαίου όγκου παραγωγή που απαιτεί υψηλή ακρίβεια μεταξύ χαρακτηριστικών. Οι μήτρες μεταφοράς χρησιμοποιούνται για εξαρτήματα που είναι υπερβολικά μεγάλα για την τροφοδοσία με λωρίδα σε προοδευτικές μήτρες, ενώ οι μήτρες μεμονωμένης χτύπησης προσφέρουν ευελιξία στην πρωτοτυποποίηση και σε συχνές αλλαγές σχεδίασης.

2. Ποια είναι η διαφορά μεταξύ διαμορφωτικών εργασιών όπως η κάμψη, η ελκυστική διαμόρφωση (drawing) και η εμπρεσάρισμα;

Η κάμψη δημιουργεί γωνιακά χαρακτηριστικά μέσω των μεθόδων αέριας κάμψης (air bending), πλήρους εφαρμογής (bottoming) ή κοπής με επαφή (coining)—καθεμία από τις οποίες προσφέρει διαφορετικό βαθμό ελέγχου της επαναφοράς (spring-back). Η ελάσεις (drawing) μετατρέπει επίπεδα κομμάτια σε κυλινδρικά ή τρισδιάστατα εξαρτήματα, ελέγχοντας τη ροή του μετάλλου στις κοιλότητες των μήτρων με τη χρήση συγκρατητών επίπεδων κομματιών (blank holders). Η εμβοσσίωση (embossing) δημιουργεί ανάκλητα ή εντοπισμένα επιφανειακά χαρακτηριστικά χωρίς να διαπερνά το υλικό, και χρησιμοποιείται συνήθως για λογότυπα ή ενισχυτικές ράβδους. Κάθε επεξεργασία εκμεταλλεύεται διαφορετικές μηχανικές αρχές: η κάμψη βασίζεται σε ελεγχόμενη πλαστική παραμόρφωση κατά μήκος συγκεκριμένων γραμμών κάμψης, η ελάσεις απαιτεί ισορροπημένη ροή υλικού για να αποφευχθούν τα ρυτίδωματα ή οι σχισμές, ενώ η εμβοσσίωση προκαλεί τοπική, επιφανειακή παραμόρφωση.

3. Πώς υπολογίζετε την κατάλληλη απόσταση μεταξύ μήτρας και εμβόλου (punch and die clearance) για διαφορετικά υλικά;

Η χάραξη του καλούπιου υπολογίζεται πολλαπλασιάζοντας το πάχος του υλικού με το συνιστώμενο ποσοστό χάραξης για το συγκεκριμένο μέταλλο. Για το αλουμίνιο απαιτείται χάραξη 12–16% ανά πλευρά, για το ήπιο χάλυβα 16–20%, για το ανοξείδωτο χάλυβα 18–24% και για τον χαλκό η στενότερη χάραξη, δηλαδή 10–14%. Για παράδειγμα, για ήπιο χάλυβα πάχους 2,0 mm απαιτείται συνολική χάραξη 0,34–0,40 mm. Η κατάλληλη χάραξη εξασφαλίζει καθαρή κοπή με συγχρονισμό των επιπέδων θραύσης των ορίων των κόκκων· εάν είναι πολύ στενή, επιταχύνεται η φθορά των εργαλείων και παράγεται περιττή θερμότητα, ενώ εάν είναι πολύ χαλαρή δημιουργούνται ακμές που απαιτούν δευτερεύουσα κατεργασία.

4. Ποια είδη χαλύβων εργαλείων είναι καλύτερα για την κατασκευή ανθεκτικών καλουπιών σχηματοποίησης λαμαρίνας;

Ο χάλυβας εργαλείων D2 αποτελεί το βιομηχανικό πρότυπο, προσφέροντας εξαιρετική αντοχή στη φθορά με σκληρότητα έως 62 HRC—ιδανικός για διαμορφωτικά εμβόλους αποκοπής και γενικές εφαρμογές διαμόρφωσης. Ο χάλυβας εργαλείων A2 θυσιάζει εν μέρει την αντοχή στη φθορά υπέρ βελτιωμένης ταυτόχρονης αντοχής, καθιστώντας τον προτιμότερο όταν οι μήτρες υφίστανται φορτία κρούσης ή κόβουν παχύτερα υλικά. Οι καρβιδικές ενσωματώσεις αντιμετωπίζουν τις πιο απαιτητικές καταστάσεις φθοράς, διατηρώντας αιχμηρές ακμές ακόμη και μετά από εκατομμύρια κύκλους. Η επιλογή εξαρτάται από την ισορροπία μεταξύ αντοχής στη φθορά και αντοχής στην κρούση, με βάση τις συγκεκριμένες δυνάμεις εφαρμογής και τις απαιτήσεις όγκου παραγωγής.

5. Πώς μπορούν οι κατασκευαστές αυτοκινήτων να διασφαλίσουν υψηλής ποιότητας σφραγισμένα εξαρτήματα με έγκριση από την πρώτη προσπάθεια;

Η επίτευξη υψηλών ποσοστών έγκρισης στην πρώτη προσπάθεια απαιτεί συστήματα ποιότητας πιστοποιημένα κατά IATF 16949, προηγμένη προσομοίωση CAE για εικονική επικύρωση καλουπιών και δυνατότητες γρήγορης πρωτοτυποποίησης. Οι κορυφαίοι προμηθευτές, όπως η Shaoyi, επιτυγχάνουν ποσοστό έγκρισης στην πρώτη προσπάθεια 93% συνδυάζοντας αυστηρή διαχείριση ποιότητας με σχεδιασμό βασισμένο σε προσομοίωση, ο οποίος προβλέπει τη ροή του υλικού, τη λεπταίνση και την ελαστική ανάκαμψη (spring-back) πριν από την κοπή οποιουδήποτε χάλυβα. Η γρήγορη πρωτοτυποποίησή τους, σε χρονικό διάστημα μόλις 5 ημερών, επιτρέπει νωρίτερη επικύρωση του σχεδιασμού κατά τη φάση ανάπτυξης, ενώ οι εκτενείς δυνατότητες σχεδιασμού καλουπιών διασφαλίζουν ότι οι παραγωγικές εργαλειοθήκες ανταποκρίνονται από την αρχή στις απαιτητικές προδιαγραφές των κατασκευαστών αυτοκινήτων (OEM).
