Κατανόηση των Βασικών Αρχών του Σφραγίσματος με Μεταφορικό Καλούπι

Όταν κατασκευάζετε πολύπλοκα μεταλλικά εξαρτήματα που απαιτούν ακρίβεια από κάθε γωνία, δεν όλες οι μέθοδοι σφραγίσματος είναι ισοδύναμες. Ενώ το σφράγισμα με προοδευτικό καλούπι διατηρεί τα εξαρτήματα συνδεδεμένα σε μια ταινία φέροντος , το σφράγισμα με μεταφορικό καλούπι ακολουθεί μια ουσιαστικά διαφορετική προσέγγιση—μία προσέγγιση που ανοίγει δυνατότητες για γεωμετρίες και εργασίες που διαφορετικά θα ήταν αδύνατο να πραγματοποιηθούν.

Το σφράγισμα με μεταφορικό καλούπι είναι μια διαδικασία μορφοποίησης μετάλλων, κατά την οποία μεμονωμένα κομμάτια (blanks) μεταφέρονται μηχανικά μεταξύ ανεξάρτητων σταθμών καλουπιού με τη χρήση δακτύλων ή γριπέρ μεταφοράς, επιτρέποντας την εκτέλεση εργασιών σε ελεύθερα εξαρτήματα χωρίς να είναι συνδεδεμένα σε ταινία φέροντος.

Αυτή η διάκριση μπορεί να φαίνεται ελαφρώς υπονοούμενη, αλλά αλλάζει πλήρως τα όσα μπορείτε να επιτύχετε. Σύμφωνα με την Peterson Enterprises, οι μεταφορικοί μήτρες «χρησιμοποιούνται κυρίως σε περιπτώσεις όπου το εξάρτημα πρέπει να είναι ελεύθερο από τη λωρίδα, προκειμένου να επιτρέπονται εργασίες σε ελεύθερη κατάσταση». Αυτή η ελευθερία είναι ακριβώς αυτό που καθιστά ανεκτίμητη τη διαδικασία για ορισμένες εφαρμογές.

Τι καθιστά μοναδική την ενσωμάτωση μεταφορικής μήτρας

Φανταστείτε ότι προσπαθείτε να δημιουργήσετε ένα βαθύτερα τραβηγμένο κέλυφος ή να προσθέσετε σπείρωμα σε ένα σωληνοειδές εξάρτημα, ενώ αυτό εξακολουθεί να είναι συνδεδεμένο με μια μεταλλική λωρίδα. Ακούγεται αδύνατο, σωστά; Αυτός είναι ακριβώς ο λόγος ύπαρξης της ενσωμάτωσης μεταφοράς. Σε αντίθεση με την ενσωμάτωση προοδευτικής μήτρας, όπου το εξάρτημα παραμένει συνδεδεμένο από την αρχή μέχρι το τέλος, οι μεταφορικές μήτρες απελευθερώνουν αμέσως κάθε εξάρτημα μετά την αποκοπή.

Αυτό είναι που διαφοροποιεί αυτή τη διαδικασία:

• Ανεξάρτητη χειριστικότητα των εξαρτημάτων: Κάθε εξάρτημα κινείται ελεύθερα μέσω της μηχανής ενσωμάτωσης μήτρας, επιτρέποντας εργασίες σε πολλές πλευρές
• Δυνατότητα βαθιάς τράβηγμα: Χωρίς περιορισμούς στην πρόσδεση ταινίας, η πρέσα μπορεί να κόβει όσο βαθιά επιτρέπει το ακατέργαστο υλικό
• Ενσωμάτωση πολύπλοκων χαρακτηριστικών: Οι γρανάζες (knurls), οι ράβδοι αντοχής (ribs), η ενσωμάτωση σπειρώματος (threading) και οι κεκλιμένες επιφάνειες (chamfers) μπορούν να ενσωματωθούν απευθείας στις κύριες εργασίες της πρέσας
• Ευέλικτη διαμόρφωση σταθμών: Ένα μεταφορικό καλούπι (transfer die) μπορεί να λειτουργεί ως ένα ενιαίο καλούπι ή ως πολλαπλά καλούπια διατεταγμένα σε γραμμή παραγωγής

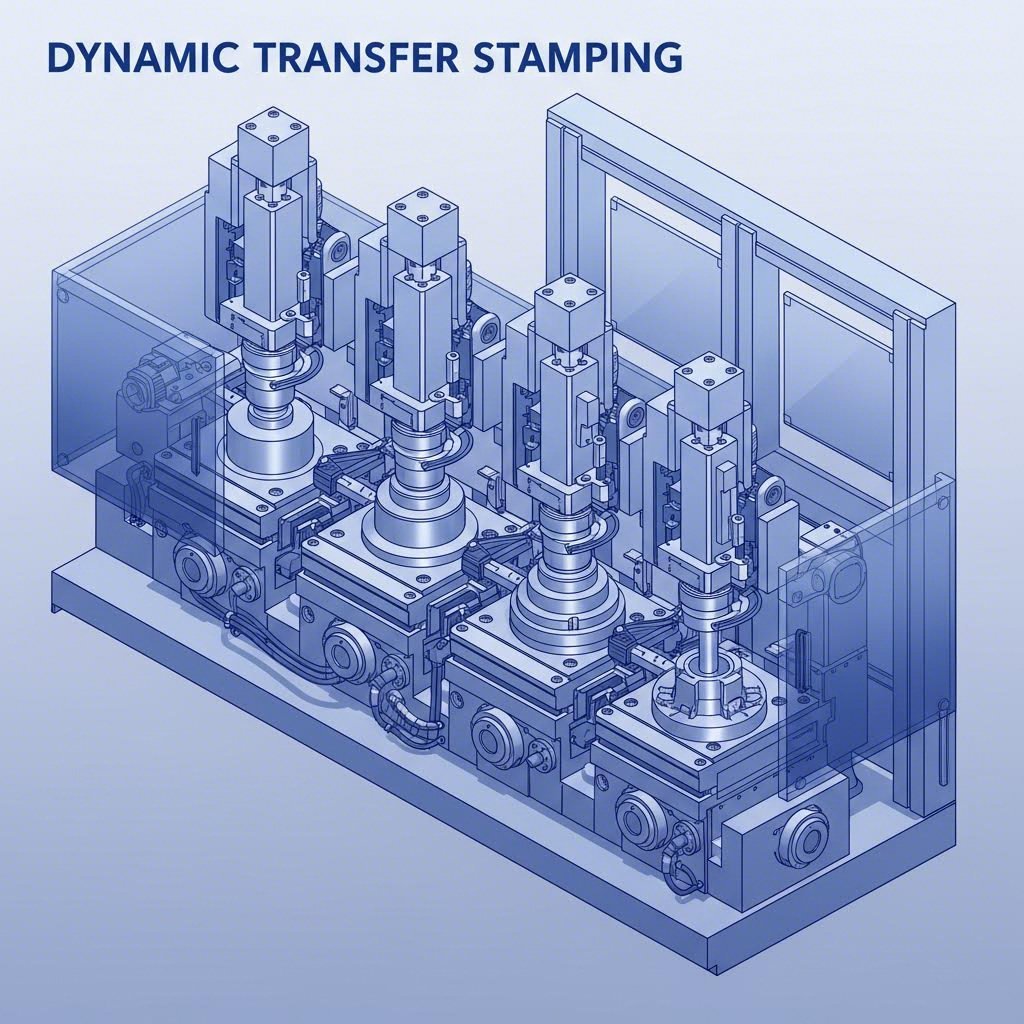

Οι βασικοί μηχανισμοί πίσω από τα συστήματα μεταφοράς εξαρτημάτων

Πώς λοιπόν μετακινείται πραγματικά ένα εξάρτημα μέσω αυτού του συστήματος; Η διαδικασία αρχίζει όταν μια μεταλλική ταινία εισάγεται στον πρώτο σταθμό, όπου το εξάρτημα (blank) αποκόπτεται. Από εκείνη τη στιγμή και μετά, μηχανικά δάχτυλα μεταφοράς αναλαμβάνουν τη μεταφορά κάθε εξαρτήματος μέσω των διαφόρων σταθμών διαμόρφωσης μέχρι την ολοκλήρωσή του.

Αυτό που καθιστά αυτήν τη μηχανική χορεογραφία εξαιρετική είναι η ακριβής συγχρονισμένη λειτουργία της — όλα τα εξαρτήματα μεταφέρονται ταυτόχρονα στον επόμενο σταθμό. Αυτή η συντονισμένη λειτουργία επιτρέπει στα μεταφορικά καλούπια να χειρίζονται μεγάλα δομικά εξαρτήματα, κελύφη, πλαίσια και εφαρμογές σωλήνων, τα οποία θα ήταν ανέφικτο να επεξεργαστούν με την προοδευτική μέθοδο βασισμένη σε ταινία.

Η ευελιξία επεκτείνεται και στα χαρακτηριστικά των εξαρτημάτων. Όπως αναφέρει ο πηγές της βιομηχανίας , «Πολλά χαρακτηριστικά εξαρτημάτων, όπως τρύπες, κοπές με κεκλιμένες επιφάνειες (chamfering), ανοίγματα, πτυχώσεις, δακτυλιοειδείς διαβαθμίσεις (knurls) και ενσωματωμένη επεξεργασία με εσωτερικό ή εξωτερικό σπείρωμα, μπορούν να σχεδιαστούν κατά την πρωταρχική διαδικασία πρεσαρίσματος, εξαλείφοντας έτσι την ανάγκη για επιπλέον κόστος που συνδέεται με πολλές δευτερεύουσες εργασίες».

Για τους κατασκευαστές που εξετάζουν τις εναλλακτικές τους λύσεις, η κατανόηση αυτής της θεμελιώδους διαφοράς μεταξύ των μήτρων μεταφοράς (transfer dies) και του προοδευτικού πρεσαρίσματος (progressive die stamping) αποτελεί το πρώτο βήμα προς την επιλογή της κατάλληλης διαδικασίας για τις συγκεκριμένες απαιτήσεις σας όσον αφορά τα εξαρτήματα.

Ολοκληρωμένη εξήγηση της διαδικασίας πρεσαρίσματος με μήτρες μεταφοράς

Τώρα που κατανοείτε τι καθιστά θεμελιωδώς διαφορετικό το πρεσάρισμα με μήτρες μεταφοράς, ας εξετάσουμε βήμα προς βήμα ακριβώς πώς εξελίσσεται αυτή η διαδικασία. Ενώ οι ανταγωνιστές συχνά παραβλέπουν αυτές τις λεπτομέρειες παρέχοντας απλούς γενικούς ορισμούς, η κατανόηση κάθε σταδίου σας βοηθά να εκτιμήσετε γιατί αυτή η μέθοδος παρέχει τόσο εξαιρετικά αποτελέσματα για πολύπλοκα εξαρτήματα.

Φανταστείτε μια προσεκτικά χορευτικά διαμορφωμένη αλυσίδα παραγωγής, όπου κάθε κίνηση χρονομετρείται με ακρίβεια χιλιοστού του δευτερολέπτου. Αυτή είναι η πραγματικότητα εντός μιας μηχανής σφράγισης με μεταφορά (transfer stamping press), όπου το ακατέργαστο μέταλλο μετατρέπεται σε τελικά εξαρτήματα μέσω μιας σειράς ακριβώς συντονισμένων εργασιών.

Εργασίες μήτρας μεταφοράς σε στάδια

Η πλήρης ακολουθία σφράγισης με μήτρα μεταφοράς ακολουθεί μια λογική πρόοδο από την ακατέργαστη ταινία (coil) μέχρι το τελικό εξάρτημα . Ακολουθεί ακριβώς τι συμβαίνει σε κάθε στάδιο:

1. Τροφοδοσία πηνίου και δημιουργία ανεπεξέργαστου φύλλου: Η διαδικασία ξεκινά με μια βαριά μεταλλική ταινία (coil)—μερικές φορές βάρους αρκετών τόνων—που τοποθετείται σε μια μηχανή ξυλώματος (uncoiler). Σύμφωνα με το εκτενές εγχειρίδιο της U-Need, η ακατέργαστη ταινία τροφοδοτείται στο πρώτο σταθμό, όπου μια μήτρα αποκοπής (blanking die) διαμορφώνει το αρχικό σχήμα του εξαρτήματος. Αυτή η στιγμή σηματοδοτεί την τελική σύνδεση μεταξύ του τεμαχίου εργασίας και του γονικού υλικού.
2. Ενεργοποίηση ανυψωτήρα εξαρτήματος: Καθώς ο εμβολοφόρος άξονας (ram) της πρέσας ανεβαίνει και η μήτρα ανοίγει, ειδικοί ανυψωτήρες εξαρτημάτων ανυψώνουν το νεοδημιουργηθέν τεμάχιο από την επιφάνεια της κάτω μήτρας. Αυτή η ανύψωση δημιουργεί τον απαιτούμενο χώρο για την ενεργοποίηση του μηχανισμού μεταφοράς.
3. Ενεργοποίηση μηχανικού γριπερ: Δύο μεταφορικές ράβδοι που εκτείνονται κατά μήκος του καλουπιού κινούνται ταυτόχρονα προς τα μέσα. Δάχτυλα ή γριπερ τοποθετημένα σε αυτές τις ράβδους σφίγγουν σταθερά τις άκρες του ελάσματος, εξασφαλίζοντάς το για τη μεταφορά.
4. Κατακόρυφη ανύψωση και οριζόντια μεταφορά: Με το έλασμα ασφαλισμένο στη θέση του, ολόκληρη η διάταξη των μεταφορικών ράβδων ανυψώνεται κατακόρυφα, μετακινείται οριζόντια προς τον επόμενο σταθμό και τοποθετεί το εξάρτημα με εξαιρετική ακρίβεια επάνω στους προσανατολιστές του επόμενου καλουπιού. Όλες αυτές οι κινήσεις πραγματοποιούνται σε κλάσμα δευτερολέπτου.
5. Διαδοχικές Λειτουργίες Διαμόρφωσης: Το εξάρτημα προχωρά μέσω πολλαπλών σταθμών, ο καθένας εκ των οποίων εκτελεί συγκεκριμένες εργασίες, όπως βαθουλώματα (drawing), διαμόρφωση (forming), διάτρηση (piercing), κοπή (trimming) ή ανάδιπλωση (flanging). Σε αντίθεση με ένα καλούπι σε προοδευτική σφυρηλάτηση, όπου η λωρίδα περιορίζει την κίνηση, το ελεύθερο ελάσματος μπορεί να ελέγχεται από οποιαδήποτε γωνία.
6. Ενσωμάτωση Δευτερεύουσας Λειτουργίας: Πολλά μήτρες σφράγισης μεταφοράς ενσωματώνουν προηγμένες δευτερεύουσες διαδικασίες απευθείας στην ακολουθία — κεφαλές τροχισμού για ενσωμάτωση σπειρωμάτων, μονάδες συγκόλλησης για προσάρτηση βραχιόνων ή αυτοματοποιημένα συστήματα για την εισαγωγή εξαρτημάτων.
7. Τελική εξαγωγή και απόρριψη: Μετά την ολοκλήρωση της λειτουργίας στον τελευταίο σταθμό, το σύστημα μεταφοράς αρπάζει το τελικό εξάρτημα για τελευταία φορά και το τοποθετεί είτε σε ταινία μεταφοράς είτε απευθείας σε δοχεία αποστολής.

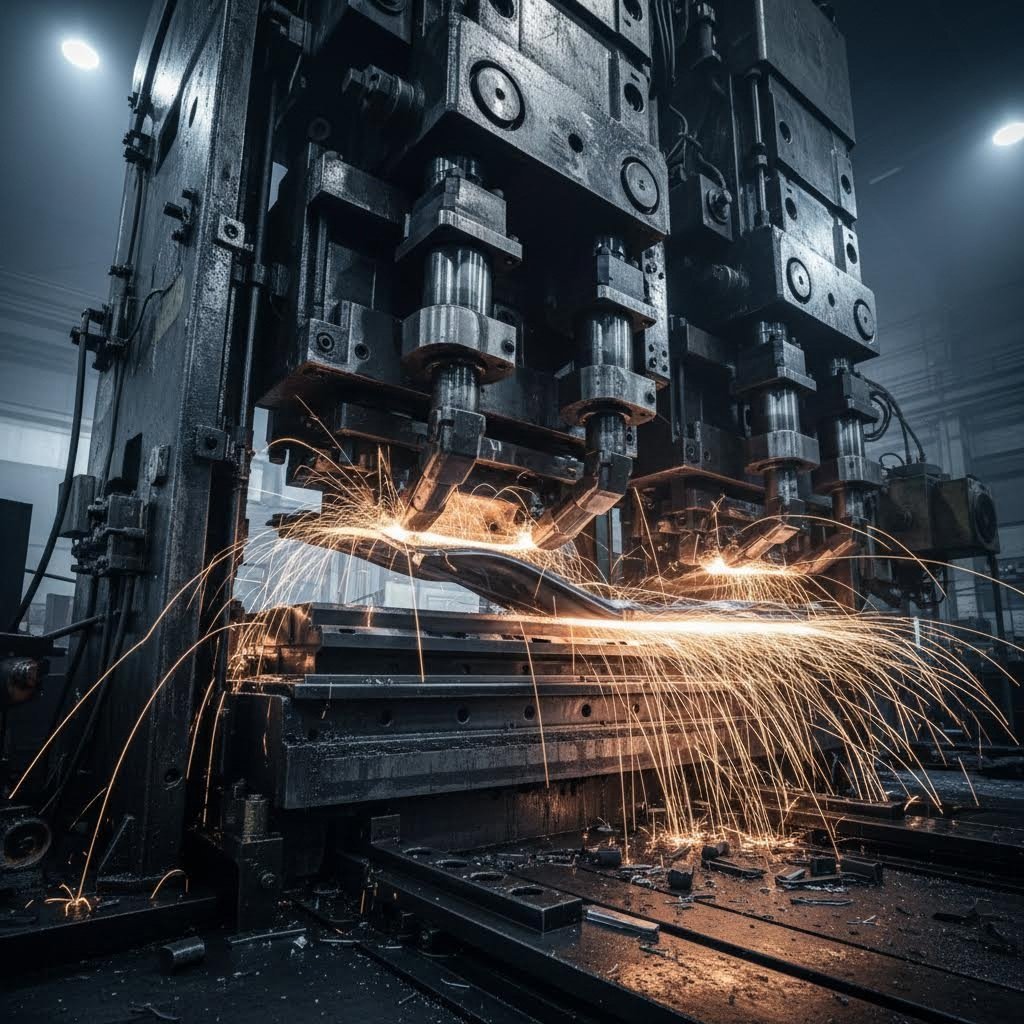

Πώς οι μηχανικοί δακτύλιοι επιτρέπουν την πολύπλοκη κίνηση εξαρτημάτων

Το μηχανισμός μεταφοράς αποτελεί το σημείο όπου η μηχανική ακρίβεια πραγματικά λάμπει. Τα συστήματα αυτά χρησιμοποιούν συνήθως μηχανικά δάχτυλα ή γριπέρ που είναι τοποθετημένα σε συγχρονισμένες ράβδους μεταφοράς και λειτουργούν σε τέλεια αρμονία με το χρονισμό της πρέσας.

Λάβετε υπόψη τι συμβαίνει κατά τη διάρκεια ενός μόνου κύκλου λειτουργίας της πρέσας. Το Περιπτωσιακή μελέτη της Machine Concepts δείχνει πόσο εξελιγμένα έχουν γίνει αυτά τα συστήματα: οι δοκοί μεταφοράς χρησιμοποιούν μηχανισμούς οδοντωτού τροχού και οδοντωτής ράβδου με κίνηση από σερβοκινητήρα για οριζόντια κίνηση και ενεργοποιητές με κοχλία και περιστρεφόμενη περικοχλία για κατακόρυφη τοποθέτηση. Οι επιλογές εργαλείων στο άκρο του βραχίονα περιλαμβάνουν συστήματα κενού, μηχανικά γριπέρ, ή ηλεκτρομαγνήτες, ανάλογα με τις απαιτήσεις του εξαρτήματος.

Αυτό που καθιστά αυτήν τη συντονισμένη λειτουργία εξαιρετική είναι η ταυτόχρονη κίνηση όλων των εξαρτημάτων. Όταν η πρεσά ανοίγει, κάθε επίπεδο φύλλου σε κάθε θέση μεταφέρεται στην επόμενη θέση την ίδια ακριβώς στιγμή. Τα γριπέρ πρέπει να:

• Συνδέονται ακριβώς στα καθορισμένα σημεία ανύψωσης χωρίς να προκαλούν ζημιά σε μερικώς διαμορφωμένα χαρακτηριστικά
• Διατηρούν σταθερή δύναμη σύσφιξης ανεξάρτητα από τις αλλαγές της γεωμετρίας του εξαρτήματος κατά τη διάρκεια της διαδικασίας
• Τοποθετούν τα εξαρτήματα εντός εξαιρετικά στενών ανοχών σε κάθε θέση — συχνά εντός χιλιοστών της ίντσας
• Ολοκληρώνουν ολόκληρο τον κύκλο ανύψωσης, μεταφοράς και απελευθέρωσης πριν ξεκινήσει η πρεσά την επόμενη κατερχόμενη κίνησή της

Ορισμένα προηγμένα συστήματα εμβολοφόρων πρεσών μεταφοράς περιλαμβάνουν ακόμη και δυνατότητες σερβοπεριστροφής για την αναστροφή των εξαρτημάτων μεταξύ των σταθμών, επιτρέποντας εργασίες και στις δύο πλευρές χωρίς ανθρώπινη παρέμβαση. Αυτό το επίπεδο αυτοματοποίησης είναι ο λόγος για τον οποίο μία μόνο πρέσα εμβολοφόρου μεταφοράς μπορεί να αντικαταστήσει ολόκληρες γραμμές παραγωγής που προηγουμένως απαιτούσαν πολλαπλές μηχανές και χειροκίνητη χειριστικότητα.

Το πλεονέκτημα αυτής της διαδικασίας έγκειται στην ευελιξία της. Κάθε σταθμός εντός των καλουπιών εμβολοφόρου λειτουργεί ανεξάρτητα, αλλά συμβάλλει στο σύνολο. Όταν ένας σταθμός χρειάζεται τροποποίηση ή συντήρηση, οι μηχανικοί μπορούν να τον αντιμετωπίσουν χωρίς να ανασχεδιάσουν ολόκληρο το εργαλείο — ένα σημαντικό πλεονέκτημα σε σύγκριση με τα μονολιθικά σχέδια προοδευτικών καλουπιών, όπου όλα είναι διασυνδεδεμένα.

Με αυτήν τη λεπτομερή κατανόηση της μηχανικής ακολουθίας, είστε τώρα έτοιμοι να αξιολογήσετε πώς συγκρίνονται οι δυνατότητες των καλουπιών μεταφοράς απευθείας με τις εναλλακτικές λύσεις προοδευτικών καλουπιών.

Σύγκριση καλουπιών μεταφοράς και προοδευτικών καλουπιών εμβολοφόρου

Έχετε δει λεπτομερώς πώς λειτουργεί η σφράγιση με μεταφορικό καλούπι, αλλά πώς συγκρίνεται πραγματικά με προοδευτική σφράγιση καλουπιών όταν λαμβάνετε αποφάσεις για την παραγωγή στην πραγματικότητα; Η απάντηση δεν είναι απλώς «το ένα είναι καλύτερο από το άλλο» — εξαρτάται αποκλειστικά από τα χαρακτηριστικά του εξαρτήματός σας, τις απαιτήσεις όγκου παραγωγής και τις ανάγκες σας όσον αφορά τις ανοχές.

Ας αναλύσουμε τις κρίσιμες διαφορές, ώστε να μπορέσετε να λάβετε μια ενημερωμένη απόφαση για το επόμενο σας έργο.

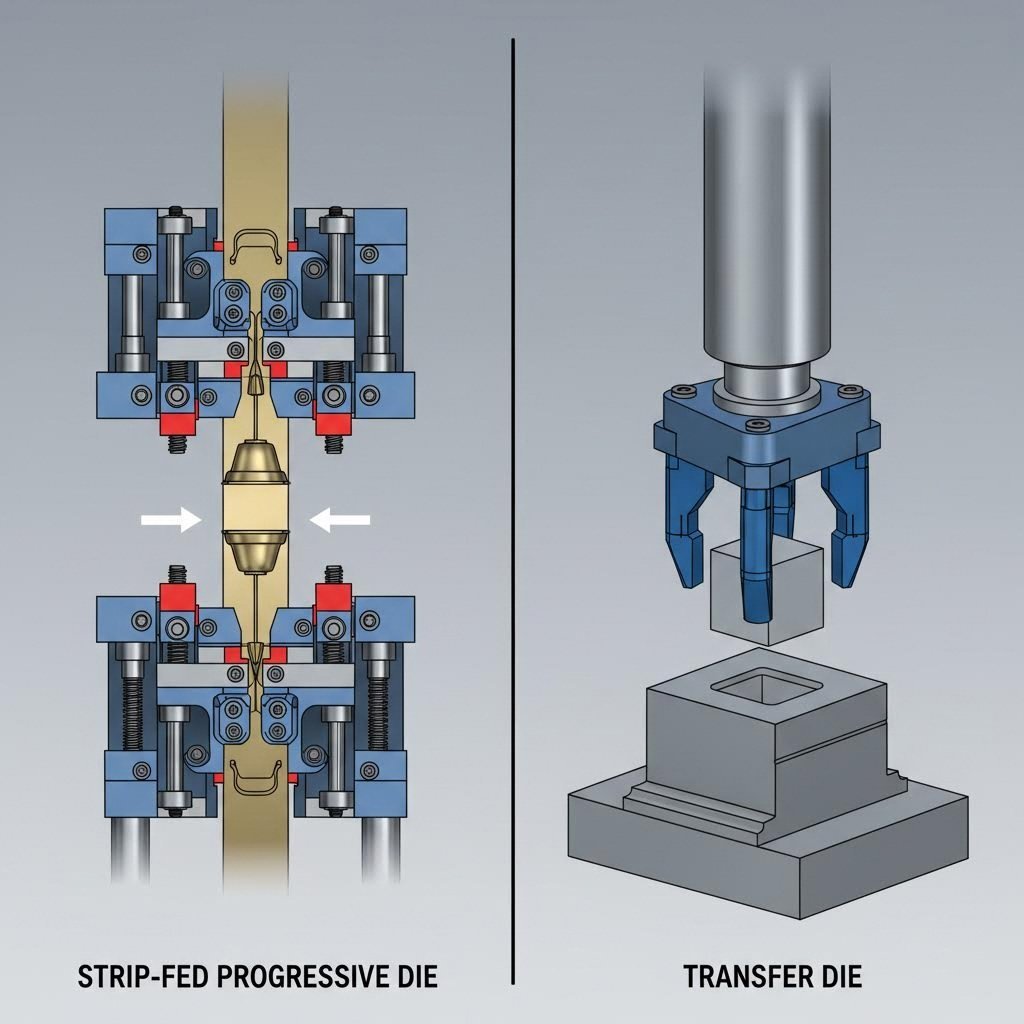

Βασικές διαφορές στην επεξεργασία εξαρτημάτων και τις απαιτήσεις για τη λωρίδα

Η πιο θεμελιώδης διάκριση μεταξύ αυτών των τύπων καλουπιών σφράγισης αφορά τον τρόπο με τον οποίο χειρίζονται το εξάρτημα κατά τη διάρκεια της παραγωγής. Σύμφωνα με την Engineering Specialties Inc., «η σφράγιση με προοδευτικό καλούπι περιλαμβάνει την τροφοδοσία μιας πηνίας μετάλλου στην πρέσα σφράγισης, η οποία ταυτόχρονα διαμορφώνει, κάμπτει και σχηματίζει τα εξαρτήματα», ενώ το εξάρτημα παραμένει συνδεδεμένο με τη βασική λωρίδα μέχρι τον τελικό διαχωρισμό.

Η εντυπωτική μεταφορά (transfer die stamping) ανατρέπει εντελώς αυτήν την προσέγγιση. Η πρώτη ακριβώς ενέργεια αποχωρίζει το κομμάτι από τη λωρίδα, και από εκείνο το σημείο και μετά, το εξάρτημα μετακινείται ελεύθερα μέσω κάθε σταθμού. Αυτή η φαινομενικά απλή διαφορά δημιουργεί ριζικά διαφορετικές δυνατότητες:

• Διαδοχική κοπή: Τα εξαρτήματα παραμένουν συνδεδεμένα με τη φέρουσα λωρίδα, περιορίζοντας το βάθος στο οποίο μπορείτε να τα ελκύσετε και τις πλευρές που μπορείτε να προσπεράσετε
• Εντυπωτική μεταφορά (transfer stamping): Τα ελεύθερα εξαρτήματα μπορούν να χειριστούν, να περιστραφούν και να διαμορφωθούν από οποιαδήποτε κατεύθυνση

Για τους κατασκευαστές που εργάζονται σε εργασίες με μήτρες και εντύπωση, αυτή η διάκριση καθορίζει συχνά εάν ένα εξάρτημα είναι καθόλου εφικτό με μία συγκεκριμένη μέθοδο. Οι βαθιά ελκυσμένες θήκες, τα σωληνοειδή εξαρτήματα και τα εξαρτήματα που απαιτούν εργασίες σε και τις δύο επιφάνειές τους δεν μπορούν απλώς να παραμείνουν συνδεδεμένα με μία λωρίδα καθ’ όλη τη διάρκεια της παραγωγής.

Όταν η γεωμετρία του εξαρτήματος καθορίζει την επιλογή της μήτρας σας

Φανταστείτε ότι χρειάζεστε ένα εξάρτημα που έχει εκτυπωθεί με μήτρα και διαθέτει εσωτερική επιφάνεια με εσωτερικό σπείρωμα, ή μια κοίλη δομή που απαιτεί πολλαπλά βάθη τραβήγματος, τα οποία υπερβαίνουν την ικανότητα εκτάσιμου της λωρίδας. Αυτές οι γεωμετρίες σας καθορίζουν την επιλογή—η μέθοδος μεταφοράς (transfer stamping) καθίσταται η μοναδική εφικτή λύση.

Παρακάτω ακολουθεί μια εκτενής σύγκριση για να σας καθοδηγήσει στη λήψη της απόφασής σας:

Χαρακτηριστικό	Προοδευτικός αποθανατικός	Μήτρα μεταφοράς	Συνδυασμένη περιτομή
Συμπληρωματικό μέρος	Παραμένει στην κατασκευαστική λωρίδα μέχρι την τελική αποκοπή	Αποχωρίζεται αμέσως· κινείται ελεύθερα μεταξύ των σταθμών	Αποχώριση με μία μόνο κίνηση· χωρίς μεταφορά μεταξύ σταθμών
Κατάλληλες Γεωμετρίες	Επίπεδα έως μετριοπαθώς τρισδιάστατα· περιορισμένο βάθος τραβήγματος	Πολύπλοκα τρισδιάστατα σχήματα· βαθιά τραβήγματα· σωληνοειδείς μορφές	Απλά επίπεδα εξαρτήματα· δακτύλιοι στερέωσης· βασικές αποκοπές
Ταχύτητα παραγωγής	Υψηλότερη (έως 1.500+ κύκλοι/λεπτό για μικρά εξαρτήματα)	Μετρίου επιπέδου (συνήθως 20–60 κύκλοι/λεπτό)	Μετρίου έως υψηλού επιπέδου· εξαρτάται από το μέγεθος του εξαρτήματος
Πολυπλοκότητα Εργαλείων	Υψηλού επιπέδου· όλες οι εργασίες ενσωματώνονται σε ένα ενιαίο καλούπι	Μετρίου έως υψηλού επιπέδου· οι ανεξάρτητες σταθμοί προσφέρουν ευελιξία	Χαμηλότερο· ενιαίο εργαλείο πολλαπλών εργασιών
Ανοχή Ικανότητα	±0,05 mm έως ±0,1 mm (συνήθης περίπτωση)	Πιο αυστηρές ανοχές είναι δυνατές για περίπλοκα τρισδιάστατα χαρακτηριστικά	Υψηλή ακρίβεια για απλές γεωμετρίες
Τυπικές Εφαρμογές	Ηλεκτρικές επαφές· βάσεις στήριξης· μικρά εξαρτήματα	Δομικά αυτοκινητιστικά εξαρτήματα· κελύφη· πλαίσια· σωλήνες	Δακτύλιοι στερέωσης· απλά επίπεδα εξαρτήματα από εμβολοκόπηση
Καλύτερος όγκος παραγωγής	Υψηλός όγκος (100.000+ εξαρτήματα)	Μεσαίος έως υψηλός όγκος· ευέλικτη διαδικασία	Μεσαίος έως υψηλός όγκος για απλά εξαρτήματα

Προσέξατε κάτι σημαντικό σχετικά με τις ανοχές; Οι μήτρες μεταφοράς επιτυγχάνουν συχνά στενότερες ανοχές σε περίπλοκα τρισδιάστατα εξαρτήματα, επειδή κάθε ανεξάρτητος σταθμός μπορεί να προσεγγίζει το εξάρτημα από πολλές κατευθύνσεις. Όταν μία προοδευτική μήτρα πρέπει να λειτουργεί γύρω από τη λωρίδα φέροντος υλικού, ορισμένες ακριβείς εργασίες καθίστανται γεωμετρικά αδύνατες.

Όπως εξηγεί η ανάλυση της Worthy Hardware: «Η εμβολοκόπηση με μήτρα μεταφοράς είναι συνήθως η προτιμώμενη μέθοδος για περίπλοκα σχέδια εξαρτημάτων λόγω της ευελιξίας της. Η εμβολοκόπηση με προοδευτική μήτρα είναι λιγότερο κατάλληλη για δύσκολα εξαρτήματα, αλλά είναι εξαιρετική για απλούστερα σχέδια που παράγονται σε μεγάλες ποσότητες.»

Επιλογή βάσει όγκου και περιπλοκότητας

Ο πίνακας απόφασης καθίσταται σαφέστερος όταν λαμβάνονται υπόψη ταυτόχρονα η περιπλοκότητα και ο όγκος:

• Υψηλός όγκος + απλή γεωμετρία: Η προοδευτική μήτρα επικρατεί ως προς την ταχύτητα και το κόστος ανά εξάρτημα
• Υψηλός όγκος + πολύπλοκα τρισδιάστατα χαρακτηριστικά: Οι μήτρες μεταφοράς προσφέρουν δυνατότητες που οι προοδευτικές μήτρες απλώς δεν μπορούν να ανταγωνιστούν
• Μεσαίος όγκος + επίπεδα εξαρτήματα: Οι σύνθετες μήτρες προσφέρουν αποδοτικότητα με χαμηλότερο κόστος εργαλειοθηκών
• Οποιοσδήποτε όγκος + βαθιές τραβήξεις ή πολυπλευρικές επεξεργασίες: Οι μήτρες μεταφοράς αποτελούν συχνά τη μοναδική ρεαλιστική επιλογή σας

Οι οικονομικές συνθήκες μεταβάλλονται επίσης σε διαφορετικές κλίμακες παραγωγής. Οι προοδευτικές διαμορφώσεις απαιτούν υψηλότερο αρχικό κόστος εργαλειοθηκών, αλλά προσφέρουν χαμηλότερο κόστος ανά εξάρτημα σε μεγάλους όγκους. Οι διαμορφώσεις μεταφοράς ενέχουν υψηλότερη λειτουργική πολυπλοκότητα, αλλά προσφέρουν ανεπίτρεπτη ευελιξία για πολύπλοκα σχέδια και μικρές παραγωγικές σειρές.

Η κατανόηση αυτών των συμβιβασμών σας προετοιμάζει για την αξιολόγηση των πτυχών σχεδιασμού που θα καθορίσουν τελικά την επιτυχία των εργαλειοθηκών σας.

Πτυχές Σχεδιασμού για Μήτρες Μεταφοράς

Λοιπόν, έχετε αποφασίσει ότι η χρήση εργαλειομηχανών μεταφοράς είναι η κατάλληλη προσέγγιση για το έργο σας. Τώρα έρχεται το κρίσιμο ερώτημα: πώς τις σχεδιάζετε σωστά; Οι αποφάσεις που λαμβάνονται κατά τη φάση σχεδιασμού καθορίζουν τα πάντα — την ταχύτητα παραγωγής, την ποιότητα των εξαρτημάτων, τις απαιτήσεις συντήρησης και, τελικά, το κόστος ανά τεμάχιο.

Σε αντίθεση με τις εργαλειομηχανές προοδευτικού τύπου, όπου η ίδια η λωρίδα καθοδηγεί την κίνηση του εξαρτήματος, ο σχεδιασμός εργαλειομηχανών μεταφοράς απαιτεί προσεκτική συντονισμένη δράση ανεξάρτητων στοιχείων. Σύμφωνα με Ο κατασκευαστής , ο σχεδιαστής χρειάζεται αρκετές κρίσιμες πληροφορίες προτού ξεκινήσει: τα χαρακτηριστικά της πρέσας, τα χαρακτηριστικά του συστήματος μεταφοράς, τα χαρακτηριστικά του εξαρτήματος, καθώς και διάφορες λεπτομέρειες σχετικά με τα συστήματα γρήγορης αλλαγής καλουπιών και τις απαιτήσεις λίπανσης.

Ας εξερευνήσουμε τους παράγοντες που διαχωρίζουν τους επιτυχημένους σχεδιασμούς εργαλειομηχανών μεταφοράς από τους προβληματικούς.

Κρίσιμες αποφάσεις για τη διάταξη της λωρίδας και την απόσταση μεταξύ των σταθμών

Προτού οποιοδήποτε μέταλλο υποστεί κατεργασία, οι μηχανικοί πρέπει να καθορίσουν πώς το υλικό εισέρχεται στο σύστημα και πόσοι σταθμοί απαιτούνται για το εξάρτημα. Δεν πρόκειται για εικασίες—είναι μια υπολογισμένη ανάλυση που βασίζεται στην πολυπλοκότητα της διαμόρφωσης και στους περιορισμούς του πρεσσαρίσματος.

Η πρώτη σημαντική απόφαση αφορά τη μέθοδο φόρτωσης του υλικού. Διαθέτετε τρεις βασικές επιλογές:

• Τροφοδοσία πηνίου: Λειτουργεί καλά με τετράγωνα ή ορθογώνια σχήματα εξαρτημάτων, αλλά μπορεί να οδηγήσει σε αναποτελεσματική χρήση του υλικού με ακανόνιστες γεωμετρίες. Ένα σύστημα τροφοδοσίας με ζιγκ-ζαγκ μερικές φορές βελτιώνει την απόδοση του υλικού με την ενσωμάτωση (nesting) των εξαρτημάτων στη λωρίδα.
• Υβριδικό σύστημα πηνίου/μεταφοράς: Συνδυάζει ένα προοδευτικό καλούπι τροφοδοτούμενο από πηνίο για τις εργασίες αποκοπής (blanking) με ένα σύστημα μεταφοράς για τους υπόλοιπους σταθμούς. Αυτό εξαλείφει την ανάγκη για αποστοίβωση εξαρτημάτων (blank destacker), αλλά μπορεί να οδηγήσει σε αναποτελεσματική χρήση του υλικού με ορισμένα σχήματα.
• Αποστοίβωση εξαρτημάτων (Blank destacker): Προσφέρει την πιο αποτελεσματική χρήση του υλικού, καθώς τα εξαρτήματα μπορούν να ενσωματωθούν (nest) σε διάφορες διατάξεις κατά τη διάρκεια ξεχωριστών εργασιών αποκοπής. Αυτή η προσέγγιση εξαλείφει επίσης έναν ή περισσότερους σταθμούς στο ίδιο το καλούπι μεταφοράς.

Η απόσταση μεταξύ των σταθμών—ο «μήκος βήματος» στην ορολογία της βιομηχανίας—επηρεάζει άμεσα ποια πρέσα μπορείτε να χρησιμοποιήσετε. Ακολουθεί ο υπολογισμός που καθορίζει την εφικτότητα: πολλαπλασιάστε τον αριθμό των απαιτούμενων σταθμών με το μήκος βήματος. Εάν το αποτέλεσμα υπερβαίνει την χωρητικότητα του κρεβατιού της πρέσας σας, χρειάζεστε διαφορετική πρέσα ή πρέπει να εξετάσετε εκτός γραμμής λειτουργίες.

Το ίδιο το μήκος βήματος καθορίζεται συνήθως από τις διαστάσεις του ελάσματος. Όπως σημειώνουν εμπειρογνώμονες της βιομηχανίας, «για μέγιστη ταχύτητα και λόγω περιορισμών στον διαθέσιμο χώρο της πρέσας, οι μήτρες τοποθετούνται όσο το δυνατόν πιο κοντά μεταξύ τους, και, ιδανικά, τα εξαρτήματα προσανατολίζονται έτσι ώστε η συντομότερη διάστασή τους να βρίσκεται κατά μήκος του άξονα του βήματος».

Αυτή η απόφαση προσανατολισμού συνδέεται επίσης με την κατεύθυνση του κόκκου του χάλυβα. Εάν χρησιμοποιείτε τροφοδοσία από κοίλη (coil feed), ο προσανατολισμός του κόκκου μπορεί να οδηγήσει σε υπερβολική απώλεια υλικού. Σε ορισμένες περιπτώσεις, ο κόκκος πρέπει να έχει μία συγκεκριμένη κατεύθυνση λόγω του μήκους του εξαρτήματος σε σχέση με τα διαθέσιμα πλάτη της κοίλης—ένας περιορισμός που αντιμετωπίζουν συχνά οι διαδοχικές εμβολοθλάσεις ανθρακούχου χάλυβα.

Σχεδιασμός για αξιόπιστο προσανατολισμό των εξαρτημάτων

Όταν ένα σύστημα μεταφοράς τοποθετεί ένα εξάρτημα σε κάθε σταθμό, αυτό πρέπει να προσγειωθεί ακριβώς στη σωστή θέση — και να παραμείνει εκεί μέχρι να κλείσει η μήτρα. Αυτό φαίνεται απλό, μέχρι που λάβετε υπόψη ότι οι απαιτήσεις προσανατολισμού συχνά αλλάζουν από σταθμό σε σταθμό.

Σύμφωνα με τις καλύτερες πρακτικές για προοδευτικά εργαλεία και κατασκευή, προσαρμοσμένες για εφαρμογές μεταφοράς, διάφοροι παράγοντες διέπουν τις αποφάσεις για τον προσανατολισμό των εξαρτημάτων:

• Μέγεθος και Σχήμα Κενού: Τα μεγαλύτερα ελάσματα απαιτούν πιο ανθεκτική σύσφιξη από τους γραβάτες και ενδέχεται να περιορίζουν την ταχύτητα μεταφοράς λόγω αδράνειας
• Απαιτήσεις βάθους διαμόρφωσης: Οι βαθιές διαμορφώσεις ενδέχεται να απαιτούν επαναπροσανατολισμό του εξαρτήματος μεταξύ των σταθμών, προκειμένου να εξασφαλιστεί η πρόσβαση σε διαφορετικές επιφάνειες
• Αντιστάθμιση της ελαστικής ανάκαμψης του υλικού: Οι μηχανικοί πρέπει να λαμβάνουν υπόψη το πώς «χαλαρώνει» το υλικό μετά τη διαμόρφωση, σχεδιάζοντας τους επόμενους σταθμούς έτσι ώστε να διορθώνουν ή να συνεργάζονται με αυτή τη συμπεριφορά
• Τοποθέτηση οδηγών τρυπών: Οι ακριβώς τοποθετημένες τρύπες που διαμορφώνονται στις αρχικές φάσεις της ακολουθίας μπορούν να χρησιμοποιηθούν ως σημεία αναφοράς για ακριβή προσανατολισμό καθ’ όλη τη διάρκεια των υπόλοιπων εργασιών
• Θέσεις των ακμών: Μπορεί να απαιτείται περιστροφή των εξαρτημάτων για να διασφαλιστεί ότι οι ακμές σχηματίζονται σε αποδεκτές επιφάνειες
• Δημιουργία γωνιών πρόσβασης: Σε ορισμένες περιπτώσεις, μια μικρή κλίση επιτρέπει σε έναν διαμορφωτή να διαπεράσει το υλικό κατά τρόπο ακριβώς κάθετο, αντί να το χτυπήσει υπό γωνία—μειώνοντας έτσι το πλευρικό φορτίο και τον κίνδυνο σπασίματος του διαμορφωτή

Η απόφαση μεταξύ διαδικασίας μεταφοράς δύο αξόνων και τριών αξόνων επηρεάζει σημαντικά τις δυνατότητες προσανατολισμού. Μια μεταφορά δύο αξόνων απαιτεί στηρίγματα μεταξύ των εργασιών για να επιτρέψει στα εξαρτήματα να ολισθήσουν—περιορίζοντας έτσι τις γεωμετρίες που είναι εφικτές. Εξαρτήματα που μοιάζουν με κράνος ή καπάκι τροχού με επίπεδη βάση μπορούν να ολισθήσουν σε γέφυρες μεταξύ των σταθμών. Άλλα σχήματα τείνουν να αναποδογυρίσουν κατά την ολίσθηση και απαιτούν συστήματα τριών αξόνων που ανυψώνουν πλήρως τα εξαρτήματα.

Για τρισδιάστατα συστήματα, η ίδια η μορφή του εξαρτήματος συχνά βοηθά στη διατήρηση της θέσης του. Για παράδειγμα, τα κωνικά εξαρτήματα τοποθετούνται αυτόματα και με ακρίβεια στις κατάλληλες θέσεις. Ωστόσο, όχι κάθε γεωμετρία είναι τόσο συνεργάσιμη· ορισμένες απαιτούν πείρους στερέωσης που διατηρούν το εξάρτημα σε θέση κατά την ανασύρσιμη κίνηση των γραβατών και συνεχίζουν να το κρατούν μέχρις ότου η μήτρα ασφαλίσει το εργατικό κομμάτι.

Ενεργοποίηση των Γραβατών και Σχεδιασμός των Δακτύλων

Οι δάκτυλοι μεταφοράς αποτελούν ένα από τα πιο κρίσιμα — και συχνά παραβλεπόμενα — στοιχεία σχεδιασμού. Αυτά τα εξαρτήματα πρέπει να αρπάζουν εξαρτήματα που βρίσκονται σε ενδιάμεσο στάδιο διαμόρφωσης χωρίς να προκαλούν ζημιά σε ευαίσθητα χαρακτηριστικά, να διατηρούν τη λαβή τους κατά την υψηλής ταχύτητας κίνηση και να απελευθερώνουν με ακρίβεια σε κάθε σταθμό.

Βασικοί παράγοντες που πρέπει να ληφθούν υπόψη κατά τον σχεδιασμό των γραβατών:

• Προσδιορισμός του σημείου λήψης: Κάθε σταθμός απαιτεί προσβάσιμες θέσεις όπου οι δάκτυλοι μπορούν να συνδεθούν χωρίς να παρεμποδίζουν τα διαμορφωμένα χαρακτηριστικά
• Διαχείριση βάρους και αδράνειας: Το βάρος του εξαρτήματος καθορίζει τα όρια επιτάχυνσης και επιβράδυνσης. Υπερβολικό βάρος περιορίζει τις μέγιστες ταχύτητες και επηρεάζει τον τελικό μέσο χρόνο μεταφοράς
• Επιλογή υλικού για τα δάχτυλα: Πολλοί σχεδιαστές μεταφοράς χρησιμοποιούν υλικά υψηλής αντοχής και ελαφριά, όπως αλουμίνιο ή UHMW ουρεθάνιο, για τα δάχτυλα επαφής με το εξάρτημα—μειώνοντας έτσι την αδράνεια και αποφεύγοντας ζημιές στο καλούπι σε περίπτωση που τα δάχτυλα παγιδευτούν κατά τη δοκιμή.
• Διαδρομή επιστροφής: Η διαδρομή επιστροφής των δαχτύλων είναι κρίσιμη. Πρέπει να επαληθευθεί η απόσταση ασφαλείας μεταξύ των δαχτύλων και των εξαρτημάτων του καλουπιού κατά την επιστροφή, προκειμένου να αποφευχθεί οποιαδήποτε παρεμβολή. Οι μηχανικές μεταφορές είναι ιδιαίτερα ανελέητες· τα σερβοσυστήματα μπορούν να ποικίλλουν τα προφίλ επιστροφής για να δημιουργήσουν περισσότερες δυνατότητες απόστασης ασφαλείας.

Ο καθορισμός του ύψους της γραμμής προώθησης πραγματοποιείται ταυτόχρονα με τον σχεδιασμό του προσανατολισμού. Στόχος είναι η ελαχιστοποίηση της απόστασης μεταφοράς για τη μεγιστοποίηση της ταχύτητας του συστήματος, ενώ διασφαλίζεται ότι υπάρχουν ικανοποιητικά σημεία λήψης σε όλους τους σταθμούς—τόσο πριν όσο και μετά από κάθε εργασία σφράγισης. Πρέπει να προστεθούν ανυψωτικά μηχανισμοί για να επιτρέπεται η πρόσβαση των δαχτύλων χωρίς να χαθεί η θέση ή ο έλεγχος του εξαρτήματος.

Ο σχεδιασμός της απομάκρυνσης των αποβλήτων επηρεάζει επίσης τη διάταξη των σταθμών. Τα μικρά κομμάτια αποκοπής πρέπει να απομακρύνονται γρήγορα και αυτόματα. Οι εμπειρογνώμονες στον τομέα του σχεδιασμού συνιστούν την προσθήκη σταθμών αδράνειας κοντά στις χάρτινες οπές για να διατηρηθεί σύντομο το μήκος του βήματος—αλλά μόνο εάν το μήκος της πρέσας επιτρέπει επιπλέον σταθμούς.

Αυτές οι αποφάσεις σχεδιασμού συνδέονται μεταξύ τους με πολύπλοκο τρόπο. Μια αλλαγή στα σημεία σύσφιξης των γριπέρ μπορεί να επηρεάσει την απόσταση μεταξύ των σταθμών, η οποία με τη σειρά της επηρεάζει την επιλογή της πρέσας, και αυτή επηρεάζει τα επιθυμητά πρότυπα ταχύτητας παραγωγής. Ο επιτυχημένος σχεδιασμός προοδευτικών ματρίτσων για εφαρμογές μεταφοράς απαιτεί την ταυτόχρονη εξέταση όλων αυτών των παραγόντων, και όχι τη διαδοχική τους εξέταση.

Μόλις έχουν θεμελιωθεί οι βασικές αρχές του σχεδιασμού, η επόμενη πτυχή που πρέπει να ληφθεί υπόψη είναι η επιλογή του υλικού—διότι ακόμα και η καλύτερα σχεδιασμένη εργαλειομηχανή αποτυγχάνει εάν οι ιδιότητες του υλικού δεν ανταποκρίνονται στις απαιτήσεις της διαδικασίας.

Οδηγός Συμβατότητας Υλικών για Ματρίτσες Μεταφοράς με Σφυρηλάτηση

Έχετε ολοκληρώσει το σχέδιο του μήτρας μεταφοράς, αλλά προκύπτει ένα ερώτημα που μπορεί να καθορίσει την επιτυχία ή την αποτυχία της παραγωγής σας: ποιο υλικό πρέπει πραγματικά να χρησιμοποιήσετε; Η λανθασμένη επιλογή οδηγεί σε ραγισμένα εξαρτήματα, υπερβολική φθορά της μήτρας και προβλήματα ανοχών που δεν μπορούν να διορθωθούν με καμία ρύθμιση της εργαλειοθήκης.

Η σφράγιση με μήτρα μεταφοράς αντιμετωπίζει ένα εκπληκτικά ευρύ φάσμα μετάλλων — από μαλακές κράματα αλουμινίου μέχρι ανοξείδωτα χάλυβα που έχουν εργαστεί με παραμόρφωση. Σύμφωνα με Prospect Machine Products , τα πιο συνηθισμένα μέταλλα στις εργασίες σφράγισης με μήτρες είναι το αλουμίνιο, ο ανοξείδωτος χάλυβας, ο χάλυβας χαμηλής περιεκτικότητας σε άνθρακα, ο χαλκός και ο ορείχαλκος. Ωστόσο, το «συνηθισμένο» δεν σημαίνει «ανταλλάξιμο». Κάθε υλικό παρουσιάζει μοναδικά χαρακτηριστικά μορφοποίησης που επηρεάζουν άμεσα το σχέδιο των σταθμών, την ισχύ του πρεσαρίσματος και την τελική ποιότητα του εξαρτήματος.

Βέλτιστη επιλογή υλικού για εργασίες με μήτρα μεταφοράς

Η επιλογή του κατάλληλου υλικού για την ακριβή διαμόρφωση με μήτρα περιλαμβάνει την εξισορρόπηση πολλών παραγόντων: δυνατότητα διαμόρφωσης, απαιτήσεις αντοχής, αντίσταση στη διάβρωση και κόστος. Παρακάτω ακολουθεί μια λεπτομερής ανάλυση της απόδοσης κάθε κύριας οικογένειας υλικών σε εφαρμογές μητρών μεταφοράς:

Υλικό	Βαθμός διαμόρφωσης	Συνηθισμένος Υπολογισμός Παχύτητας	Κοινές εφαρμογές μητρών μεταφοράς	Κύριες Παραμέτροι
Χάλυβας χαμηλής περιεκτικότητας σε άνθρακα (1008–1010)	Εξοχος	0,5 mm - 6,0 mm	Αυτοκινητοβιομηχανικές βάσεις, δομικά εξαρτήματα, πλαίσια καθισμάτων	Οικονομικά ευνοϊκός· απαιτεί επίστρωση για προστασία από διάβρωση
Ανοξείδωτος Χάλυβας (304, 316)	Καλή έως Μέτρια	0,3 mm – 3,0 mm	Περιβλήματα ιατρικών συσκευών, εξοπλισμός επεξεργασίας τροφίμων, συστατικά των συστημάτων θέρμανσης, εξαερισμού και κλιματισμού (HVAC)	Εμφανίζει γρήγορη εργοπλαστική σκλήρυνση· απαιτεί μεγαλύτερη δύναμη τόνων
Αλουμίνιο (3003, 5052, 6061)	Εξοχος	0,5 mm – 4,0 mm	Εξαρτήματα αεροδιαστημικής βιομηχανίας, αυτοκινητοβιομηχανικές επιφάνειες, ηλεκτρικά περιβλήματα	Ελαφρύ βάρος· εξαιρετική αντίσταση στη διάβρωση· κίνδυνος πρόσφυσης (galling)
Ορείχαλκος (70/30, 85/15)	Εξοχος	0,2 mm – 2,5 mm	Υδραυλικά εξαρτήματα, ηλεκτρικοί συνδετήρες, διακοσμητικά εξαρτήματα	Εξαιρετική δυνατότητα ελάσεως· φυσικά αντιμικροβιακό
Χαλκός (C110)	Εξοχος	0,2mm - 2,0mm	Ηλεκτρικά εξαρτήματα, εναλλάκτες θερμότητας, ιατρικές συσκευές	Υψηλά ελαστικό· εξαιρετική αγωγιμότητα· μαλακή επιφάνεια
Φωσφορικός χάλκινος	Καλή	0,1 mm – 1,5 mm	Ελατήρια, ηλεκτρικές επαφές, εξαρτήματα κατευθυντήρων	Ελαστικό· ανθεκτικό στη φθορά· υψηλότερο κόστος υλικού

Όπως αναφέρει η CEP Technologies, η επιλογή του υλικού είναι «η αναζήτηση της κατάλληλης ισορροπίας μεταξύ της απόδοσης του εξαρτήματος, της εφικτότητας κατασκευής του και του κόστους». Για τις διαδικασίες προοδευτικής μεταλλικής εκτύπωσης και μεταφοράς αντίστοιχα, αυτή η ισορροπία καθορίζει την επιτυχία του έργου.

Πώς οι Ιδιότητες των Υλικών Επηρεάζουν την Απόδοση των Μήτρων Μεταφοράς

Η κατανόηση της σχέσης μεταξύ των χαρακτηριστικών των υλικών και της απόδοσης των μητρών σας βοηθά να προβλέψετε δυσκολίες πριν μετατραπούν σε προβλήματα παραγωγής. Τρεις ιδιότητες έχουν τη μεγαλύτερη σημασία: το πάχος, η εφελκυστική αντοχή και το φαινόμενο της ελαστικής ανάκαμψης.

Πάχος και Απαιτήσεις Τονάζ

Το πάχος του υλικού καθορίζει απευθείας το τονάζ του πρεσαρίσματος που θα χρειαστείτε. Τα πρεσάρισμα μεταφοράς κυμαίνονται συνήθως από 12 έως 600 τόνους, και η επιλογή της κατάλληλης ισχύος περιλαμβάνει τον υπολογισμό των δυνάμεων διαμόρφωσης για κάθε σταθμό. Πιο παχιά υλικά απαιτούν εκθετικά μεγαλύτερη δύναμη — η διπλασιασμένη τιμή του πάχους μπορεί να τριπλασιάσει ή τετραπλασιάσει το απαιτούμενο τονάζ, ανάλογα με την εκτελούμενη λειτουργία.

Η υψηλής ταχύτητας μεταλλική εκτύπωση με λεπτά υλικά (κάτω των 1 mm) επιτρέπει ταχύτερους χρόνους κύκλου, αλλά απαιτεί ακριβή έλεγχο της λωρίδας και πιο ήπια εμπλοκή των γριπέρ. Τα παχύτερα υλικά επιβραδύνουν την παραγωγή, αλλά συχνά απλοποιούν τη χειριστικότητα, καθώς τα εξαρτήματα αντιστέκονται στην παραμόρφωση κατά τη μεταφορά.

Δυνατότητα τράβηξης και όρια σχηματισμού

Υλικά με υψηλότερη εφελκυστική αντοχή αντιστέκονται στην παραμόρφωση — κάτι που ακούγεται θετικό, μέχρις ότου συνειδητοποιήσετε ότι η μεταλλική μήτρα σφράγισης πρέπει να καταβάλει μεγαλύτερη προσπάθεια για να επιτύχει την ίδια γεωμετρία. Το ανοξείδωτο χάλυβα, για παράδειγμα, εμφανίζει φαινόμενο εργασιακής ενσκλήρυνσης κατά τη διαδικασία μορφοποίησης. Κάθε λειτουργία τραβήγματος αυξάνει την αντίσταση του υλικού σε περαιτέρω παραμόρφωση, ενδεχομένως απαιτώντας ενδιάμεσα βήματα ανόπτησης μεταξύ των σταθμών.

Ο χάλυβας χαμηλής περιεκτικότητας σε άνθρακα προσφέρει μια ευνοϊκή συνδυασμένη ισορροπία αντοχής και ελαστικότητας. Σύμφωνα με βιομηχανικές πηγές, «προσφέρει αρκετά πλεονεκτήματα για τη σφράγιση μετάλλων, συμπεριλαμβανομένου του χαμηλού κόστους και της υψηλής αντοχής», επιτρέποντας την οικονομική παραγωγή μεγάλης ποικιλίας εξαρτημάτων.

Επαναπήδηση και σχεδιασμός σταθμών

Εδώ είναι ακριβώς το σημείο όπου η επιλογή του υλικού επηρεάζει άμεσα το σχεδιασμό της μήτρας μεταφοράς. Κάθε μέταλλο «χαλαρώνει» μετά τη μορφοποίηση, επανέρχεται εν μέρει προς την αρχική του επίπεδη κατάσταση. Αυτή η επαναπήδηση ποικίλλει σημαντικά ανάλογα με το υλικό:

• Αλουμίνιο: Μέτρια επαναπήδηση· προβλέψιμη διόρθωση στις περισσότερες κράματα
• Ανθρακωτό χάλκας: Υψηλή επαναπήδηση· ενδέχεται να απαιτείται υπερκάμψη κατά 2–4 μοίρες
• Αναπτυσσόμενος άνθρακας: Χαμηλή ελαστική ανάκαμψη· πιο ευγενής για αυστηρές τολεραντίσες
• Ορείχαλκος και Χαλκός: Χαμηλή έως μέτρια ελαστική ανάκαμψη· εξαιρετική επαναληψιμότητα διαστάσεων

Οι μηχανικοί πρέπει να σχεδιάσουν τους επόμενους σταθμούς ώστε να αντισταθμίσουν αυτήν τη συμπεριφορά. Μια κάμψη που προορίζεται να παράγει γωνία 90 μοιρών μπορεί να απαιτεί εργαλειομηχανή ρυθμισμένη σε 92 ή 93 μοίρες, ανάλογα με την ποιότητα και το πάχος του υλικού. Για παράδειγμα, οι διαδοχικές εμβολοκοπήσεις χαλκού επωφελούνται από τις συνεργητικές ιδιότητες ελαστικής ανάκαμψης του κράματος, καθιστώντάς τον προτιμώμενη επιλογή για πολύπλοκα ηλεκτρικά εξαρτήματα που απαιτούν σταθερές γωνίες.

Επιφανειακή Κατάληξη και Φθορά των Καλουπιών

Ορισμένα υλικά προκαλούν μεγαλύτερη φθορά στα εργαλεία από άλλα. Το χρώμιο του ανοξείδωτου χάλυβα δημιουργεί απαιτητικά οξείδια που επιταχύνουν τη φθορά των εμβόλων και των καλουπιών. Το αλουμίνιο τείνει να «κολλάει» — προσκολλάται στις επιφάνειες των εργαλείων και προκαλεί ελαττώματα στην επιφάνεια. Η κατάλληλη λίπανση και η επιλογή επιστρώματος μειώνουν αυτά τα προβλήματα, αλλά η επιλογή του υλικού εξακολουθεί να επηρεάζει τα διαστήματα συντήρησης και το κόστος ανταλλακτικών.

Ο χαλκός και το ορείχαλκος, αντιθέτως, μορφοποιούνται ομαλά με ελάχιστη φθορά των καλουπιών, παράγοντας εξαιρετικά επιφανειακά αποτελέσματα κατάλληλα για εφαρμογές που είναι ορατές. Αυτό τους καθιστά ιδανικούς για υδραυλικά εξαρτήματα και διακοσμητικά μεταλλικά εξαρτήματα, όπου η εμφάνιση έχει την ίδια σημασία με τη λειτουργικότητα.

Με την κατανόηση της επιλογής των υλικών, το επόμενο λογικό βήμα είναι η εξέταση του τρόπου με τον οποίο αυτά τα υλικά λειτουργούν σε πραγματικές βιομηχανικές εφαρμογές — όπου η μέθοδος της σφράγισης με μεταφορά καλουπιού αποδεικνύει την αξία της στους τομείς της αυτοκινητοβιομηχανίας, της ιατρικής και της βιομηχανίας.

Εφαρμογές βιομηχανίας και πραγματικές περιπτώσεις χρήσης

Έχετε κατακτήσει τα βασικά — τη μηχανική της διαδικασίας, τις πτυχές σχεδιασμού και την επιλογή των υλικών. Αλλά πού ακριβώς αποδεικνύει την αξία της η σφράγιση με μεταφορά καλουπιού στον πραγματικό κόσμο; Η απάντηση καλύπτει σχεδόν κάθε βιομηχανία που εξαρτάται από μεταλλικά εξαρτήματα με ακριβή μορφοποίηση, από το όχημα που οδηγείτε μέχρι τις ιατρικές συσκευές που σώζουν ζωές.

Σε αντίθεση με τις μεθόδους προοδευτικών ματριτσών και σφράγισης, οι οποίες διακρίνονται σε απλούστερες γεωμετρίες, οι λειτουργίες με μεταφορικές ματρίτσες επικρατούν όταν τα εξαρτήματα απαιτούν πολύπλοκη τρισδιάστατη διαμόρφωση, βαθιές τραβήξεις ή επεξεργασία σε πολλαπλές επιφάνειες. Ας εξερευνήσουμε πού αυτή η δυνατότητα μεταφράζεται σε ουσιαστικά πλεονεκτήματα κατασκευής.

Εφαρμογές και απαιτήσεις στον αυτοκινητοβιομηχανικό τομέα

Περπατήστε σε οποιοδήποτε σύγχρονο εργοστάσιο συναρμολόγησης οχημάτων και θα βρείτε εξαρτήματα με μεταφορικές ματρίτσες παντού. Ο αυτοκινητοβιομηχανικός τομέας αποτελεί τον μεγαλύτερο καταναλωτή αυτής της τεχνολογίας — και για καλό λόγο. Τα εξαρτήματα του αυτοκινήτου που παράγονται με προοδευτική σφράγιση λειτουργούν άριστα για βάσεις και κλιπ, αλλά τα δομικά εξαρτήματα απαιτούν την ευελιξία που μπορούν να προσφέρουν μόνο οι μεταφορικές ματρίτσες.

Σύμφωνα με Ανάλυση κατασκευής της Keysight , οι πρέσες μεταφοράς διακρίνονται στην «παραγωγή πολύπλοκων εξαρτημάτων, όπως οι πλάκες του καροτσαμάτου των αυτοκινήτων, που απαιτούν πολλαπλές επεξεργασίες κατά τη διάρκεια της κατασκευής». Αυτή η δυνατότητα τις καθιστά αναπόσπαστο στοιχείο για:

• Δομικές βάσεις και ενισχύσεις: Αυτά τα φέροντα στοιχεία απαιτούν συχνά διαμόρφωση από πολλές κατευθύνσεις για να επιτευχθούν γεωμετρίες βελτιστοποιημένες ως προς την αντοχή, οι οποίες είναι απρόσιτες για τις σταδιακές μήτρες
• Πλαίσια καθισμάτων και μηχανισμοί ρύθμισης: Οι περίπλοκες καμπύλες προφίλ με ενσωματωμένα στοιχεία στήριξης απαιτούν την ικανότητα πολυκατευθυντικής διαμόρφωσης που παρέχει η προοδευτική σφράγιση αυτοκινητοβιομηχανικών εξαρτημάτων μέσω μητρών μεταφοράς
• Εξαρτήματα Ανάρτησης: Οι μοχλοί ελέγχου, οι βάσεις ελατηρίων και οι βραχίονες στήριξης απαιτούν συχνά βαθιές διαμορφώσεις που υπερβαίνουν τους περιορισμούς της διαμόρφωσης με συνδεδεμένη λωρίδα
• Δομικά στοιχεία του «σώματος-σε-λευκό» (body-in-white): Πάτωμα, εγκάρσια μέλη και ενισχυτικά κανάλια με περίπλοκα περιγράμματα και ενσωματωμένα σημεία σύνδεσης
• Εξαρτήματα συστήματος καυσίμου: Δεξαμενές, περιβλήματα και συστήματα στήριξης που απαιτούν στεγανές ραφές και εργασίες σε πολλές επιφάνειες

Γιατί η αυτοκινητοβιομηχανία προτιμά αυτήν την προσέγγιση; Σκεφτείτε ένα τυπικό πλαίσιο καθίσματος. Απαιτεί εξαρτήματα με βαθιά ελάσματα για την εξασφάλιση αντοχής, τρύπες σε πολλαπλές επιφάνειες για τη στερέωση των εξαρτημάτων και ακριβείς ανοχές στα σημεία σύνδεσης των εξαρτημάτων. Η διατήρηση ενός τέτοιου εξαρτήματος συνδεδεμένου με μια λωρίδα φέροντος κατά τη διάρκεια της παραγωγής θα ήταν γεωμετρικά αδύνατη — η λωρίδα θα περιόριζε την πρόσβαση στις εσωτερικές επιφάνειες και θα περιόριζε το βάθος ελάσματος.

Πρότυπα και απαιτήσεις πιστοποίησης των Κατασκευαστών Πρωτογενών Εξαρτημάτων (OEM)

Οι εφαρμογές στον τομέα της αυτοκινητοβιομηχανίας επιβάλλουν αυστηρές απαιτήσεις ποιότητας που επηρεάζουν κάθε πτυχή των λειτουργιών με μήτρες μεταφοράς. Οι Κατασκευαστές Πρωτογενών Εξαρτημάτων (OEM) απαιτούν συνήθως:

• Πιστοποίηση IATF 16949: Το πρότυπο διαχείρισης ποιότητας για την αυτοκινητοβιομηχανία που διασφαλίζει συνεκτικές διαδικασίες παραγωγής και πρόληψη ελαττωμάτων
• Τεκμηρίωση PPAP: Αρχεία Διαδικασίας Έγκρισης Παραγόμενου Εξαρτήματος (PPAP), τα οποία αποδεικνύουν ότι οι μήτρες και οι διαδικασίες παράγουν συνεχώς εξαρτήματα που ανταποκρίνονται στις προδιαγραφές
• Στατιστικός Έλεγχος Διαδικασιών: Συνεχή παρακολούθηση κρίσιμων διαστάσεων για την επαλήθευση της σταθερότητας της διαδικασίας
• Παρακολούθηση προέλευσης υλικών: Πλήρης τεκμηρίωση που συνδέει κάθε εξάρτημα με συγκεκριμένα παρτίδα υλικού για τη δυνατότητα ανάκλησης

Αυτές οι απαιτήσεις σημαίνουν ότι οι εργασίες μεταφοράς μήτρας στον αυτοκινητοβιομηχανικό τομέα πρέπει να διατηρούν εξαιρετική συνέπεια σε εκατομμύρια εξαρτήματα — μια πρόκληση που αντιμετωπίζεται απευθείας μέσω κατάλληλου σχεδιασμού και συντήρησης των μητρών.

Ιατρικές και Βιομηχανικές Εφαρμογές Μητρών Μεταφοράς

Πέρα από τον αυτοκινητοβιομηχανικό τομέα, η σφράγιση με μήτρες μεταφοράς διαδραματίζει κρίσιμο ρόλο σε τομείς όπου η ακρίβεια και η αξιοπιστία δεν είναι απλώς προτιμήσεις — είναι απαιτήσεις.

Κατασκευή ιατρικών συσκευών

Οι ιατρικές εφαρμογές απαιτούν εξαιρετική ακρίβεια σε συνδυασμό με βιοσυμβατότητα των υλικών. Οι μήτρες μεταφοράς παράγουν:

• Περιβλήματα χειρουργικών οργάνων: Περίπλοκα εργονομικά σχήματα που απαιτούν επεξεργασία εσωτερικών και εξωτερικών επιφανειών
• Θήκες εμφυτεύσιμων συσκευών: Εξαρτήματα από τιτάνιο και ανοξείδωτο χάλυβα με ακριβείς διαστασιακές απαιτήσεις
• Πλαίσια διαγνωστικού εξοπλισμού: Ακριβώς διαμορφωμένα πλαίσια που παρέχουν προστασία από ηλεκτρομαγνητικές παρεμβολές και δομική στήριξη
• Δοχεία αποστείρωσης: Βαθιά ελασμένα δοχεία από ανοξείδωτο χάλυβα με ενσωματωμένες επιφάνειες σφράγισης

Η ηλεκτρική διαδικασία σφράγισης για ιατρικά ηλεκτρονικά απαιτεί συχνά την ίδια ευελιξία μεταφοράς καλουπιού—επιτρέποντας πολύπλοκες γεωμετρίες θωράκισης και περιβλήματα συνδετήρων που δεν μπορούν να επιτευχθούν με προοδευτικές μεθόδους.

Περιβλήματα ηλεκτρικών και ηλεκτρονικών συσκευών

Η προστασία ευαίσθητων ηλεκτρονικών συσκευών απαιτεί περιβλήματα που σχηματίζονται με ακρίβεια και με στενές ανοχές:

• Περιβλήματα πίνακα ελέγχου: Βαθιά ελασμένα κουτιά με ενσωματωμένους στηριζόμενους κόμπους (bosses) και χαρακτηριστικά διαχείρισης καλωδίων
• Κουτιά σύνδεσης: Ανθεκτικά σε καιρικές συνθήκες περιβλήματα που απαιτούν επεξεργασία σε και τις έξι πλευρές
• Περιβλήματα μετασχηματιστών: Μεγάλα περιβλήματα με πολύπλοκες εσωτερικές διατάξεις στήριξης
• Περιβλήματα απορροφητήρων θερμότητας: Αλουμινένια περιβλήματα με ενσωματωμένες λεπίδες, τα οποία απαιτούν σχηματισμό υπό πολλαπλές γωνίες

Εξαρτήματα βιομηχανικού εξοπλισμού

Ο βαρύς εξοπλισμός και η βιομηχανική μηχανολογία εξαρτώνται από εξαρτήματα που κατασκευάζονται με διαδικασία μεταφοράς σχήματος (transfer forming) για να εξασφαλίσουν αντοχή και ακρίβεια:

• Εξαρτήματα υδραυλικών δεξαμενών: Βαθιά ελασμένες δεξαμενές και καλύμματα με ενσωματωμένες συνδετικές υποδοχές
• Περιβλήματα αντλιών: Πολύπλοκες γεωμετρίες που κατευθύνουν τη ροή του υγρού ενώ περιέχουν την πίεση
• Πάνελ γεωργικού εξοπλισμού: Μεγάλα δομικά εξαρτήματα με πολλαπλές δυνατότητες στερέωσης και πρόσβασης
• Εξαρτήματα συστήματος θέρμανσης, εξαερισμού και κλιματισμού (HVAC): Περιβλήματα ανεμιστήρων, συνδέσεις αγωγών και συναρμολογήσεις φλαπ

Όπως αναφέρεται από εμπειρογνώμονες στην τεχνολογία πίεσης , τα συστήματα μεταφοράς «εκτελούν διάφορες λειτουργίες, όπως διαμόρφωση, διάτρηση και κοπή, σε μία μόνο ρύθμιση, εξασφαλίζοντας υψηλή απόδοση και ελαχιστοποιώντας τον χρόνο χειρισμού». Αυτή η απόδοση αποδεικνύεται ιδιαίτερα πολύτιμη σε βιομηχανικές εφαρμογές, όπου η πολυπλοκότητα των εξαρτημάτων θα απαιτούσε διαφορετικές, ανεξάρτητες λειτουργίες.

Είτε κατασκευάζετε δομές αυτοκινήτων κρίσιμες για την ασφάλεια είτε ακριβή περιβλήματα ιατρικών συσκευών, το κλειδί είναι η επιλογή της κατάλληλης διαδικασίας που ανταποκρίνεται στις συγκεκριμένες σας απαιτήσεις. Η κατανόηση του κατά πόσον η δυνατότητα χρήσης μήτρας μεταφοράς γίνεται απαραίτητη — και όχι απλώς προαιρετική — σας βοηθά να λάβετε αποφάσεις που βελτιστοποιούν τόσο την ποιότητα όσο και το κόστος.

Πότε να επιλέξετε σφυρηλάτηση με μήτρα μεταφοράς

Κατανοείτε τη διαδικασία, τις απαιτήσεις σχεδιασμού και τις επιλογές υλικών. Τώρα έρχεται η απόφαση που πραγματικά έχει σημασία: θα πρέπει να επενδύσετε σε διαμόρφωση με μεταφορικό μήτρα (transfer die stamping) για το συγκεκριμένο σας έργο; Η απάντηση δεν είναι πάντα προφανής — και η λανθασμένη επιλογή σημαίνει είτε υπερβολική δαπάνη για δυνατότητες που δεν χρειάζεστε, είτε δυσκολίες με μια διαδικασία που δεν μπορεί να πληροί τις απαιτήσεις των εξαρτημάτων σας.

Αυτό το πλαίσιο λήψης αποφάσεων απλοποιεί την πολυπλοκότητα. Με τη συστηματική αξιολόγηση των απαιτήσεών σας έναντι των πλεονεκτημάτων κάθε τύπου μήτρας, θα εντοπίσετε την κατάλληλη προσέγγιση προτού δεσμευτούν χρηματικά κονδύλια για την κατασκευή των εργαλείων.

Παράγοντες Απόφασης για Όγκο Παραγωγής και Πολυπλοκότητα

Η τομή μεταξύ όγκου παραγωγής και πολυπλοκότητας του εξαρτήματος δημιουργεί έναν πίνακα αποφάσεων που καθοδηγεί την πλειονότητα των επιλογών διαμόρφωσης με μήτρα. Σύμφωνα με το εκτενές εγχειρίδιο της Larson Tool & Stamping, τα κατώφλια όγκου επηρεάζουν σημαντικά ποια προσέγγιση εργαλειοποίησης είναι οικονομικά αιτιολογημένη.

Αυτός είναι ο τρόπος με τον οποίο οι απαιτήσεις όγκου συνήθως συνδέονται με την επιλογή τύπου μήτρας:

• Χαμηλός όγκος (λιγότερα από 10.000 τεμάχια): Οι μήτρες μεταφοράς ενδέχεται να είναι δύσκολο να δικαιολογηθούν οικονομικά, εκτός εάν η πολυπλοκότητα του εξαρτήματος απαιτεί απολύτως τη χρήση τους. Για πρωτότυπα και περιορισμένες παραγωγικές σειρές, η χρήση ελαστικών μητρών ή χειροκίνητων λειτουργιών μεταφοράς ενδέχεται να αποδειχθεί πιο οικονομικά αποδοτική.
• Μεσαίος όγκος (10.000–100.000 εξαρτήματα): Αυτό το εύρος αποτελεί συχνά το «ιδανικό σημείο» για την επένδυση σε μήτρες μεταφοράς. Το κόστος μήτρας ανά εξάρτημα καθίσταται λογικό και οι πολύπλοκες γεωμετρίες επωφελούνται από εξειδικευμένες μήτρες μεταφοράς, οι οποίες εξαλείφουν τις δευτερεύουσες εργασίες.
• Υψηλός όγκος (πάνω από 100.000 εξαρτήματα): Τόσο οι προοδευτικές όσο και οι μήτρες μεταφοράς καθίστανται οικονομικά βιώσιμες· η απόφαση βασίζεται αποκλειστικά στις δυνατότητες. Εάν η διαδικασία προοδευτικής σφράγισης μπορεί να παράγει το εξάρτημά σας, προσφέρει συνήθως χαμηλότερο κόστος ανά τεμάχιο. Εάν όμως η γεωμετρία απαιτεί ελεύθερες καταστάσεις λειτουργίας, η σφράγιση με μήτρες μεταφοράς προσφέρει την επιθυμητή λύση, παρά την υψηλότερη λειτουργική πολυπλοκότητα.

Ωστόσο, ο όγκος μόνος του δεν αποκαλύπτει την πλήρη ιστορία. Οι χαρακτηριστικές ιδιότητες των εξαρτημάτων συχνά υπερισχύουν εντελώς των παραγόντων που σχετίζονται με τον όγκο. Όπως εξηγεί η ανάλυση της KenMode, η διαδικασία της εντοπικής διαμόρφωσης με μεταφορά (transfer die stamping) καθίσταται η προτιμώμενη — ή μοναδική — επιλογή όταν τα εξαρτήματα απαιτούν:

• Μεγάλα μεγέθη ελάσματος: Εξαρτήματα που είναι υπερβολικά μεγάλα για να προχωρούν αποτελεσματικά μέσω εργαλειομηχανών με τροφοδοσία από λωρίδα
• Βαθιές διαμορφώσεις που υπερβαίνουν τους περιορισμούς της λωρίδας: Όταν το βάθος διαμόρφωσης θα προκαλούσε σχισμή στη λωρίδα φέρουσας ή θα περιόριζε την πρόσβαση για διαμόρφωση
• Επεξεργασίες σε πολλαπλές επιφάνειες του εξαρτήματος: Επεξεργασία με ενσωμάτωση σπειρώματος, κοπή χειλών ή διαμόρφωση σε και τις δύο πλευρές του τεμαχίου εργασίας
• Διαμορφώσεις σε μορφή σωλήνα ή κελύφους: Κλειστές γεωμετρίες που δεν μπορούν να παραμείνουν συνδεδεμένες με τη λωρίδα
• Πλαίσια ή δομικά εξαρτήματα: Περίπλοκα σχήματα περιμέτρου που απαιτούν πρόσβαση από διάφορες γωνίες

Η κατανόηση του σκοπού των εγκοπών παράκαμψης στις μήτρες κοπής δείχνει γιατί η γεωμετρία έχει τόσο μεγάλη σημασία. Αυτές οι εγκοπές επιτρέπουν στις λωρίδες φορέα να ελαστικοποιούνται κατά τις προοδευτικές λειτουργίες — αλλά περιορίζουν επίσης το βαθμό στον οποίο μπορείτε να διαμορφώνετε τα εξαρτήματα. Όταν ο σχεδιασμός σας υπερβαίνει αυτούς τους ενδογενείς περιορισμούς των προοδευτικών μητρών, η κοπή με μεταφορά γίνεται αναγκαία, ανεξάρτητα από τον όγκο παραγωγής.

Ανάλυση κόστους-οφέλους για την επιλογή μητρών

Η οικονομική ανάλυση των αποφάσεων σχετικά με την πίεση και την κοπή εκτείνεται πολύ πέρα από την αρχική επένδυση στην εργαλειοθήκη. Μια πλήρης ανάλυση κόστους-οφέλους πρέπει να λαμβάνει υπόψη τον ολόκληρο κύκλο ζωής της παραγωγής.

Σύγκριση επένδυσης στην εργαλειοθήκη

Η προοδευτική κοπή μετάλλων με μήτρες απαιτεί συνήθως υψηλότερο αρχικό κόστος εργαλειοθήκης, διότι όλες οι λειτουργίες ενσωματώνονται σε μία ενιαία, πολύπλοκη μήτρα. Οι μήτρες μεταφοράς, παρόλο που είναι λιγότερο πολύπλοκες κατά σταθμό, απαιτούν επένδυση τόσο στην εργαλειοθήκη όσο και στους μηχανισμούς μεταφοράς. Παρακάτω παρουσιάζεται η πρακτική ανάλυση:

Παράγοντας Κόστους	Προοδευτικός αποθανατικός	Μήτρα μεταφοράς
Αρχική επένδυση στην εργαλειοθήκη	$50,000 - $500,000+	40.000 – 300.000+ $
Κόστος Συστήματος Μεταφοράς	Δεν απαιτείται	$20.000 - $100.000+ (εάν δεν υπάρχει ήδη)
Ώρες Μηχανικής Σχεδίασης	Υψηλότερο (ολοκληρωμένη πολυπλοκότητα)	Μετρίου επιπέδου (ανεξάρτητοι σταθμοί)
Ευελιξία τροποποίησης	Περιορισμένη — αλλαγές επηρεάζουν ολόκληρο το καλούπι	Υψηλότερο — οι σταθμοί μπορούν να τροποποιηθούν ανεξάρτητα
Τυπική Περίοδος Απόσβεσης	500.000 - 2.000.000 εξαρτήματα	100.000 - 1.000.000 εξαρτήματα

Δυναμική Κόστους Ανά Εξάρτημα

Σε διαφορετικά επίπεδα όγκου, η οικονομική απόδοση ανά εξάρτημα αλλάζει ριζικά:

• Για 25.000 εξαρτήματα: Το κόστος των καλουπιών επικρατεί. Τα καλούπια μεταφοράς ενδέχεται να προσφέρουν χαμηλότερο συνολικό κόστος, εάν επιτρέπουν απλούστερα σχέδια σταθμών.
• Για 100.000 εξαρτήματα: Η λειτουργική απόδοση γίνεται πιο σημαντική. Η υψηλότερη ταχύτητα των προοδευτικών καλουπιών (συνήθως 3–5 φορές ταχύτεροι κύκλοι λειτουργίας) αρχίζει να προσφέρει σημαντικά πλεονεκτήματα κόστους για εξαρτήματα με γεωμετρική συμβατότητα.
• Για 500.000+ εξαρτήματα: Οι διαφορές κόστους ανά τεμάχιο μεταξύ των μεθόδων συρρικνώνονται, αλλά οι συσσωρευτικές εξοικονομήσεις από την ταχύτητα των προοδευτικών καλουπιών μπορούν να φτάσουν σημαντικά συνολικά ποσά. Ωστόσο, η εξάλειψη δευτερευόντων εργασιών με καλούπια μεταφοράς μπορεί να αντισταθμίσει αυτό το πλεονέκτημα.

Εξάλειψη Δευτερευόντων Εργασιών

Εδώ είναι που η σφυρηλάτηση με καλούπια μεταφοράς κερδίζει συχνά το οικονομικό επιχείρημα, παρά τους μεγαλύτερους χρόνους κύκλου. Σκεφτείτε τι συμβαίνει όταν ένα εξάρτημα απαιτεί:

• Εργασίες κοπής ή ενσωμάτωσης σπειρώματος
• Συγκόλληση βραχιόνων ή εξαρτημάτων
• Διαμόρφωση σε επιφάνειες που δεν είναι προσβάσιμες με προοδευτικά εργαλεία
• Τοποθέτηση εξαρτημάτων ή δευτερευόντων συστατικών

Κάθε δευτερεύουσα εργασία προσθέτει κόστος χειρισμού, εξοπλισμού, εργατικού δυναμικού και ελέγχου ποιότητας. Τα μήτρες μεταφοράς συχνά ενσωματώνουν αυτές τις εργασίες απευθείας—εξαλείφοντας ξεχωριστούς σταθμούς εργασίας και το σχετικό λειτουργικό κόστος. Ένα εξάρτημα που απαιτεί τρεις δευτερεύουσες εργασίες μετά την προοδευτική κοπή μπορεί να έχει χαμηλότερο κόστος ανά τεμάχιο όταν παράγεται ολοκληρωτικά σε μήτρα μεταφοράς, παρά τον αργότερο χρόνο κύκλου της πρωτεύουσας διαδικασίας.

Συζήτηση για το Συνολικό Κόστος Διαχείρισης

Πέραν των άμεσων κόστων παραγωγής, αξιολογήστε:

• Απόθεμα και εν εξελίξει προϊόντα: Τα εξαρτήματα που απαιτούν δευτερεύουσες εργασίες παραμένουν σε ουρά αναμονής μεταξύ σταθμών, δεσμεύοντας κεφάλαιο και χώρο στο εργοστάσιο
• Κίνδυνος ποιότητας: Κάθε εργασία χειρισμού δημιουργεί ευκαιρίες για ελαττώματα. Η ενσωματωμένη παραγωγή με μήτρες μεταφοράς μειώνει τα σημεία επαφής
• Αξία ευελιξίας: Οι σταθμοί των μητρών μεταφοράς μπορούν να επαναδιαμορφωθούν πιο εύκολα για μηχανολογικές αλλαγές σε σύγκριση με τις ενσωματωμένες προοδευτικές μήτρες
• Ποσοστά απορρίψεων: Οι μήτρες μεταφοράς επιτυγχάνουν συχνά χαμηλότερα ποσοστά αποβλήτων σε πολύπλοκα εξαρτήματα, καθώς κάθε σταθμός μπορεί να βελτιστοποιηθεί ανεξάρτητα.

Η τελική απόφαση στηρίζεται στην αντιστοίχιση της δυνατότητας της διαδικασίας με τις απαιτήσεις του εξαρτήματος, ενώ ταυτόχρονα βελτιστοποιείται το συνολικό κόστος παράδοσης. Απλή γεωμετρία σε υψηλό όγκο παραγωγής; Η κοπή με προοδευτικές μήτρες κερδίζει σχεδόν πάντα. Πολύπλοκα τρισδιάστατα εξαρτήματα που απαιτούν εργασίες σε πολλαπλές επιφάνειες; Οι δυνατότητες των μητρών μεταφοράς προσφέρουν αξία που δικαιολογεί την επένδυση.

Αφού έχετε επιλέξει την κατάλληλη προσέγγιση, η σωστή συντήρηση αυτών των μητρών γίνεται απαραίτητη για την πραγματοποίηση των οικονομικών οφελών που έχετε προβλέψει.

Συντήρηση και Λειτουργική Αριστεία

Έχετε επενδύσει σημαντικά σε μήτρες μεταφοράς· τώρα, πώς προστατεύετε αυτήν την επένδυση και διασφαλίζετε ότι θα λειτουργούν με απόλυτη απόδοση για χρόνια; Σε αντίθεση με τις προοδευτικές μήτρες κοπής, οι οποίες λειτουργούν σε σχετικά περιορισμένο περιβάλλον, τα συστήματα μεταφοράς μητρών περιλαμβάνουν πολλά κινούμενα εξαρτήματα που απαιτούν συντονισμένη προσοχή κατά τη συντήρηση.

Η πραγματικότητα είναι ότι οι απαιτήσεις συντήρησης για τις εργασίες με μεταφορικά μήτρες συχνά δεν τεκμηριώνονται σε πόρους ανταγωνιστών, αφήνοντας τους κατασκευαστές να μαθαίνουν ακριβά μαθήματα μέσω δοκιμής και λάθους. Ας αλλάξουμε αυτήν την κατάσταση καλύπτοντας ολόκληρο τον κύκλο ζωής της συντήρησης — από τις καθημερινές επιθεωρήσεις μέχρι τις μεγάλες επισκευές βασικών εξαρτημάτων.

Καλύτερες πρακτικές προληπτικής διατροφής

Η αποτελεσματική συντήρηση ξεκινά πριν εμφανιστούν τα προβλήματα. Ένα δομημένο προληπτικό πρόγραμμα επεκτείνει τη διάρκεια ζωής των εργαλείων, διατηρεί την ποιότητα των εξαρτημάτων και προλαμβάνει τις καταστροφικές αστοχίες που σταματούν τις γραμμές παραγωγής. Παρακάτω παρουσιάζεται ένα εκτενές πρόγραμμα επιθεώρησης και συντήρησης:

Σημεία Καθημερινής Επιθεώρησης

• Κατάσταση των δακτύλων μεταφοράς: Ελέγξτε τη φθορά, τη ζημιά ή την εκτροπή που θα μπορούσε να προκαλέσει εσφαλμένη τροφοδοσία ή ζημιά στα εξαρτήματα
• Επίπεδα λίπανσης: Επαληθεύστε ότι τα αυτόματα συστήματα λίπανσης λειτουργούν σωστά και ότι οι δεξαμενές είναι επαρκώς γεμάτες
• Δειγματοληψία ποιότητας εξαρτημάτων: Μετρήστε τις κρίσιμες διαστάσεις στα πρώτα εξαρτήματα που παράγονται και σε περιοδικά δείγματα για να εντοπίσετε σταδιακή απόκλιση
• Απόρριψη αποβλήτων και υπολειμμάτων: Επιβεβαιώστε ότι όλα τα απόβλητα υλικά απομακρύνονται σωστά για να αποφευχθεί ζημιά στη μήτρα
• Λειτουργικότητα αισθητήρων: Δοκιμάστε τους αισθητήρες παρουσίας εξαρτήματος και τα συστήματα ανίχνευσης ανεπαρκούς ανάφλεξης

Εβδομαδιαίες Εργασίες Κυριακής Διατροφής

• Επιθεώρηση επιφάνειας μήτρας: Εξετάστε τις επιφάνειες των διαμπερών και των κουμπιών μήτρας για σημάδια φθοράς, πρόσφυσης ή αποκόλλησης
• Στοίχιση των ράγων μεταφοράς: Επαληθεύστε ότι οι ράγες παραμένουν παράλληλες και σωστά απέχουσες σε όλο το μήκος της διαδρομής
• Επαλήθευση πίεσης των γραβάτων: Ελέγξτε ότι οι πνευματικοί ή μηχανικοί γραβάτες διατηρούν σταθερή δύναμη σύσφιξης
• Επαλήθευση χρονισμού: Επιβεβαιώστε ότι η κίνηση μεταφοράς συγχρονίζεται σωστά με τη διαδρομή της πρέσας
• Έλεγχος ροπής σύσφιξης κοχλιών: Επαλήθευση ότι οι κρίσιμες συνδέσεις με βίδες παραμένουν σφιχτές

Μηνιαίοι Εκτεταμένοι Έλεγχοι

• Μέτρηση μήτρας και εμβόλου: Σύγκριση των κρίσιμων διαστάσεων των εργαλείων με τις αρχικές προδιαγραφές για τον ποσοτικό προσδιορισμό της φθοράς
• Αξιολόγηση της κατάστασης των ελατηρίων: Έλεγχος των ελατηρίων αποτροπής και άλλων εξαρτημάτων με ελατήρια για σημάδια κόπωσης
• Αξιολόγηση πλακών φθοράς: Μέτρηση των πλακών καθοδήγησης φθοράς και αντικατάστασή τους πριν από τη δημιουργία υπερβολικής χαλαρότητας
• Συντήρηση μηχανισμού μεταφοράς: Έλεγχος των καμπυλογράφων, των κουζινέτων και των κινητήριων εξαρτημάτων για φθορά
• Επισκόπηση ηλεκτρικού συστήματος: Έλεγχος αισθητήρων, καλωδίωσης και συνδέσεων ελέγχου για ζημιά ή φθορά

Τα σύγχρονα αυτόματα συστήματα σφράγισης συχνά περιλαμβάνουν παρακολούθηση κατάστασης που καταγράφει σε πραγματικό χρόνο τις δυνάμεις σφράγισης, τον χρόνο μεταφοράς και άλλες παραμέτρους. Αυτά τα συστήματα μπορούν να προβλέψουν τις ανάγκες συντήρησης πριν από την εμφάνιση βλαβών — μετατρέποντας τις αντιδραστικές επισκευές σε προγραμματισμένες παύσεις λειτουργίας.

Μεγιστοποίηση της διάρκειας ζωής της μήτρας μεταφοράς

Πόσο χρόνο θα πρέπει να διαρκεί μια μήτρα μεταφοράς; Η απάντηση διαφέρει σημαντικά ανάλογα με το υλικό που σφραγίζεται, τον όγκο παραγωγής και την ποιότητα της συντήρησης. Μία καλά συντηρούμενη προοδευτική μήτρα σφράγισης που επεξεργάζεται χαλύβδινο υλικό ελαφρού τύπου μπορεί να παράγει εκατομμύρια εξαρτήματα πριν από μία σημαντική ανακαίνιση. Οι μήτρες μεταφοράς έχουν παρόμοια διάρκεια ζωής όταν φροντίζονται κατάλληλα, αλλά η πολυσυστατική τους φύση δημιουργεί περισσότερα δυνητικά σημεία αστοχίας.

Διαστήματα και διαδικασίες ακονίσματος

Οι ακμές κοπής αμβλύνονται σταδιακά κατά την κανονική λειτουργία. Βασικοί δείκτες που υποδεικνύουν την ανάγκη ακόνισματος είναι:

• Αύξηση του ύψους της ακμής (burrs) στις κοπές
• Αυξανόμενες ενδείξεις δύναμης κοπής (εάν παρακολουθούνται)
• Ορατή αναστροφή των ακμών ή αποκόμματα υπό μεγέθυνση
• Μη συνεπείς διαστάσεις των ελασμάτων

Οι τυπικές περίοδοι ακόνισματος κυμαίνονται από 50.000 έως 500.000 κρούσεις, ανάλογα με τη σκληρότητα του υλικού και την ποιότητα του χάλυβα των εργαλείων. Κάθε ακόνισμα αφαιρεί 0,002" έως 0,005" υλικού — γεγονός που σημαίνει ότι τα εργαλεία έχουν πεπερασμένο αριθμό κύκλων ακόνισματος πριν καταστεί αναγκαία η αντικατάστασή τους. Η καταγραφή του συνολικού υλικού που αφαιρείται μέσω ακόνισματος βοηθά στην πρόβλεψη του χρόνου αντικατάστασης.

Χρονικός προσδιορισμός αντικατάστασης εξαρτημάτων

Πέραν των ακμών κοπής, άλλα εξαρτήματα απαιτούν περιοδική αντικατάσταση:

CompoNent	Τυπική διάρκεια ζωής	Ενδείξεις Αντικατάστασης
Κοπτικά και πλάκες μήτρας	500.000 – 2.000.000 κρούσεις	Υπερβολική φθορά· δεν είναι πλέον δυνατό να ακονιστούν εκ νέου
Ελατήρια απομάκρυνσης	1.000.000 – 5.000.000 κύκλοι	Απώλεια τάσης· ασυνεπής αφαίρεση μόνωσης
Οδηγών και φωτοκόλλητων	2.000.000 – 10.000.000 κύκλοι	Υπερβολική χαλαρότητα· ορατή φθορά
Δάκτυλα Μεταφοράς	500.000 – 2.000.000 μεταφορές	Φθορά της επιφάνειας γραπώματος· σημάδια στο εξάρτημα
Ακολουθητές καμπύλης	5.000.000 – 20.000.000 κύκλοι	Θόρυβος· τραχιά περιστροφή· ορατές επίπεδες περιοχές

Παράγοντες Χρόνου Ρύθμισης και Αλλαγής Ρύθμισης

Για εγκαταστάσεις που παράγουν πολλά προϊόντα, η αποτελεσματικότητα μεταφοράς και αλλαγής καλουπιών επηρεάζει άμεσα την παραγωγικότητα. Η μεταφορά των εργαλείων μεταξύ διαφορετικών εργασιών απαιτεί προσεκτική προσοχή στα εξής:

• Επαλήθευση ύψους καλουπιού: Επαληθεύστε ότι το ύψος κλεισίματος αντιστοιχεί στις ρυθμίσεις του πρεσαρίσματος πριν από το σφίξιμο
• Ρύθμιση δακτύλων μεταφοράς: Επαναδιαμορφώστε τις θέσεις των γριπέρ και το χρονισμό τους για τη νέα γεωμετρία του εξαρτήματος
• Ρύθμιση συστήματος τροφοδοσίας: Ρυθμίστε τους οδηγούς πλάτους της κοίλης ταινίας, τις ρυθμίσεις του ευθυντήρα και την πρόοδο της τροφοδοσίας
• Τοποθέτηση αισθητήρων: Μετατοπίστε τους αισθητήρες ανίχνευσης εξαρτημάτων ώστε να ταιριάζουν με τις νέες θέσεις των ελάσματος
• Επαλήθευση πρώτου δείγματος: Εκτελέστε δοκιμαστικά δείγματα και επαληθεύστε όλες τις διαστάσεις πριν από την παραγωγική κυκλοφορία

Τα συστήματα γρήγορης αλλαγής μήτρας μπορούν να μειώσουν το χρόνο αλλαγής από ώρες σε λεπτά—αλλά μόνο όταν η τυποποιημένη στήριξη μήτρας, οι συνδέσεις υδραυλικών/ηλεκτρικών εγκαταστάσεων και οι διεπαφές μεταφοράς έχουν σχεδιαστεί εξ αρχής στην εργαλειοθήκη.

Συνηθισμένες προκλήσεις και προσεγγίσεις αντιμετώπισης προβλημάτων

Ακόμα και οι καλά συντηρούμενες μήτρες μεταφοράς αντιμετωπίζουν λειτουργικά προβλήματα. Η γνώση του τρόπου γρήγορης διάγνωσης και επίλυσης των προβλημάτων ελαχιστοποιεί τον χρόνο αδράνειας και αποτρέπει την πρόκληση δευτερευόντων βλαβών.

Αντιμετώπιση προβλημάτων μη εντός-τροφοδότησης (misfeed)

Όταν τα εξαρτήματα δεν μεταφέρονται σωστά, ελέγξτε τις ακόλουθες πιθανές αιτίες:

• Φθορά των γριπέρ: Φθαρμένες επιφάνειες γριπέρ ενδέχεται να μην κρατούν ασφαλώς τα εξαρτήματα κατά την επιτάχυνση
• Παρέκκλιση χρονισμού: Η κίνηση μεταφοράς ενδέχεται να έχει εκτραπεί από τον συγχρονισμό με τον κύκλο του πρεσσό
• Μη λειτουργία ανυψωτήρα εξαρτήματος: Οι ανυψωτήρες ενδέχεται να μην ανυψώνουν τα εξαρτήματα σε αρκετό ύψος για την εμπλοκή των γραβάτων
• Υπερβολική λίπανση: Πολύ λίπανση μπορεί να καθιστά τα εξαρτήματα ολισθηρά και δύσκολα στη λαβή
• Μεταβλητότητα υλικού: Οι ιδιότητες της εισερχόμενης ταινίας εκτός προδιαγραφών μπορούν να επηρεάσουν τις διαστάσεις και τη συμπεριφορά των ελασμάτων

Διακυμάνσεις στην ποιότητα εξαρτημάτων

Όταν οι διαστάσεις αποκλίνουν ή η ποιότητα της επιφάνειας επιδεινώνεται:

• Ελέγξτε τη φθορά των εργαλείων: Μετρήστε τις διαστάσεις του εμβόλου και του μήτρας σε σύγκριση με τις προδιαγραφές
• Επαληθεύστε τις ιδιότητες του υλικού: Επιβεβαιώστε ότι το εισερχόμενο πηνίο αντιστοιχεί στις προδιαγραφές για πάχος και σκληρότητα
• Εξετάστε τη στοίχιση: Η εσφαλμένη στοίχιση των μήτρων προκαλεί ανομοιόμορφη φθορά και ασυνέπεια στις διαστάσεις
• Αξιολογήστε τη λίπανση: Η ανεπαρκής ή λανθασμένη λίπανση προκαλεί κόλληση (galling) και επιφανειακές ατέλειες
• Ελέγξτε την κατάσταση του πρεσαρίσματος: Τα φθαρμένα γκιμπ (gibs) ή οι συνδέσεις του πρεσαρίσματος εισάγουν μεταβλητότητα

Προβλήματα χρονισμού και συγχρονισμού

Τα συστήματα μεταφοράς εξαρτώνται από ακριβή συντονισμό χρονισμού. Όταν αποτύχει ο συγχρονισμός:

• Επαληθεύστε τα σήματα του κωδικοποιητή: Επιβεβαιώστε ότι η ανατροφοδότηση της θέσης πίεσης είναι ακριβής
• Ελέγξτε τους μηχανικούς συνδέσμους: Φθαρμένα καμπύλα ή συνδέσμους αλλάζουν τα προφίλ κίνησης
• Αναθεωρήστε τις παραμέτρους του σερβοκινητήρα: Τα συστήματα που κινούνται από σερβοκινητήρα ενδέχεται να απαιτούν ρύθμιση του βρόχου θέσης
• Εξετάστε την συμπλέκτρα/φρένο: Οι δυσκολίες χρονισμού στις μηχανικές πρέσες οφείλονται συχνά σε φθορά της συμπλέκτρας ή του φρένου

Ο ρόλος της προηγμένης προσομοίωσης στο σχεδιασμό της συντήρησης

Εδώ είναι πού οι σύγχρονες μηχανικές δυνατότητες μετατρέπουν τη συντήρηση από αντιδραστική σε προληπτική. Η προηγμένη προσομοίωση CAE κατά τη φάση σχεδιασμού του καλουπιού μπορεί να προβλέψει τα μοτίβα φθοράς πριν ακόμη από την κατασκευή του πρώτου εξαρτήματος. Με τη μοντελοποίηση της ροής του υλικού, των πιέσεων επαφής και των συγκεντρώσεων τάσεων, οι μηχανικοί εντοπίζουν τις περιοχές υψηλής φθοράς και σχεδιάζουν εξ αρχής κατάλληλες αντισταθμίσεις φθοράς ή βελτιώσεις του υλικού.

Αυτή η προσέγγιση, βασισμένη σε προσομοιώσεις, μειώνει τις δαπανηρές τροποποιήσεις των καλουπιών κατά τη φάση δοκιμής και παραγωγής. Οι κατασκευαστές που συνεργάζονται με μηχανικούς εταίρους οι οποίοι επιτυγχάνουν υψηλά ποσοστά έγκρισης στην πρώτη προσπάθεια—ορισμένοι φτάνουν ακόμη και το 93% ή περισσότερο—ωφελούνται από καλούπια που λειτουργούν όπως προβλέπεται από την πρώτη μέρα. Λιγότερες τροποποιήσεις σημαίνουν χαμηλότερο κόστος κύκλου ζωής και ταχύτερη μετάβαση σε σταθερή παραγωγή.

Για εγκαταστάσεις που επιδιώκουν λύσεις διαμόρφωσης με καλούπια ακριβείας με αυτό το επίπεδο μηχανικής εξειδίκευσης, η πιστοποίηση IATF 16949 διασφαλίζει ότι τα συστήματα ποιότητας πληρούν τα απαιτητικά πρότυπα που απαιτούν οι πελάτες OEM. Αυτή η πιστοποίηση καλύπτει όχι μόνο την αρχική ποιότητα των καλουπιών, αλλά και τον συνεχή έλεγχο των διαδικασιών, ο οποίος διασφαλίζει τη συνέπεια σε όλο τον κύκλο ζωής των καλουπιών.

Όταν σχεδιάζονται και συντηρούνται κατάλληλα, οι επενδύσεις σας σε προοδευτικές πρεσσαριστικές μηχανές και μεταφορικά καλούπια παρέχουν αξιόπιστη παραγωγή για χρόνια. Το κλειδί βρίσκεται στην εγκαθίδρυση συστηματικών πρακτικών συντήρησης από την αρχή—και στη συνέχεια στη διαρκή βελτίωσή τους με βάση τη λειτουργική εμπειρία που αποκτάτε με τις συγκεκριμένες εφαρμογές σας.

Ξεκινώντας με την Κοπή με Μεταφορικό Μήτρα

Έχετε πλέον εξερευνήσει ολοκληρωτικά τον τομέα της κοπής με μεταφορικό μήτρα — από τους βασικούς μηχανισμούς μέχρι τις πτυχές σχεδιασμού, την επιλογή υλικών, τις εφαρμογές στη βιομηχανία, τα πλαίσια λήψης αποφάσεων και τις πρακτικές συντήρησης. Ωστόσο, η γνώση χωρίς δράση δεν παράγει εξαρτήματα. Ας μετατρέψουμε τώρα όλα όσα μάθατε σε ένα πρακτικό οδηγό για το επόμενο σας έργο.

Είτε αξιολογείτε για πρώτη φορά την κοπή με μεταφορικό μήτρα είτε την εξετάζετε ως εναλλακτική λύση στις τρέχουσες εργασίες σας με προοδευτικό μήτρα, αυτές οι τελικές διαπιστώσεις θα σας βοηθήσουν να προχωρήσετε με αυτοπεποίθηση.

Βασικά Συμπεράσματα για το Έργο Κοπής σας

Προτού συνεργαστείτε με οποιονδήποτε κατασκευαστή μητρών, εμπεδώστε αυτούς τους κρίσιμους παράγοντες απόφασης που καθορίζουν την επιτυχία του έργου:

Η σφράγιση με μεταφορικό καλούπι γίνεται απαραίτητη — και όχι προαιρετική — όταν το εξάρτημά σας απαιτεί βαθιές διαμορφώσεις που υπερβαίνουν τους περιορισμούς της λωρίδας, εργασίες σε πολλαπλές επιφάνειες ή πολύπλοκες τρισδιάστατες γεωμετρίες που δεν μπορούν να παραμείνουν συνδεδεμένες με τη λωρίδα φέρουσας κατά τη διαμόρφωση.

Θυμηθείτε τις πλήρεις εξετάσεις του κύκλου ζωής που επηρεάζουν το συνολικό κόστος κατοχής σας:

• Φάση Σχεδιασμού: Η απόσταση μεταξύ των σταθμών, τα σημεία σύσφιξης των γριπέρ και οι αποφάσεις σχετικά με τον προσανατολισμό του υλικού που λαμβάνονται τώρα καθορίζουν την αποδοτικότητα της παραγωγής για χρόνια ενώπιον
• Επιλογή υλικού: Προσαρμόστε τις ιδιότητες του υλικού στις απαιτήσεις διαμόρφωσης — τα χαρακτηριστικά ελαστικής επαναφοράς, η συμπεριφορά εργοσκλήρυνσης και οι ανάγκες για επιφανειακή επεξεργασία επηρεάζουν όλα το σχεδιασμό των σταθμών
• Επένδυση στον Εξοπλισμό: Ισορροπήστε το αρχικό κόστος με την εξάλειψη δευτερευουσών εργασιών. Ένα προοδευτικό καλούπι μπορεί να έχει χαμηλότερο αρχικό κόστος, αλλά οι ενσωματωμένες μεταφορικές εργασίες παρέχουν συχνά χαμηλότερο συνολικό κόστος ανά εξάρτημα
• Προγραμματισμός παραγωγής: Τα μεταφορικά καλούπια λειτουργούν συνήθως με 20–60 κύκλους ανά λεπτό, σε αντίθεση με τις ταχύτητες προοδευτικών καλουπιών που υπερβαίνουν τους 1.500 κύκλους ανά λεπτό για μικρά εξαρτήματα — προγραμματίστε ανάλογα την παραγωγική ικανότητα
• Υποδομή συντήρησης: Θεσπίστε πρωτόκολλα προληπτικής συντήρησης προτού αρχίσει η παραγωγή, όχι μετά την εμφάνιση προβλημάτων

Επόμενα βήματα στην εφαρμογή μήτρας μεταφοράς

Ετοιμοί να προχωρήσετε; Αυτά είναι τα στοιχεία που πρέπει να ετοιμάσετε προτού επικοινωνήσετε με πιθανούς προμηθευτές μητρών και εταιρείες σφράγισης:

Προδιαγραφές που πρέπει να συγκεντρωθούν

• Πλήρη σχέδια των εξαρτημάτων με αναφορές GD&T για όλες τις κρίσιμες διαστάσεις
• Προδιαγραφές υλικού, συμπεριλαμβανομένου του βαθμού, της κατάστασης (temper) και των ανοχών πάχους
• Προβλέψεις ετήσιου όγκου παραγωγής και προσδοκώμενη διάρκεια του προγράμματος
• Απαιτήσεις επιφανειακής επεξεργασίας και οποιεσδήποτε ενδείξεις καλλωπιστικής επεξεργασίας επιφάνειας
• Δευτερεύουσες εργασίες που προγραμματίζονται ήδη (π.χ. ενσωμάτωση σπειρώματος, συγκόλληση, συναρμολόγηση), οι οποίες θα μπορούσαν να ενσωματωθούν στην κύρια διαδικασία σφράγισης
• Απαιτήσεις πιστοποίησης ποιότητας (IATF 16949, ISO 9001, κλαδικά ειδικά πρότυπα)

Ερωτήσεις που πρέπει να θέσετε σε πιθανούς κατασκευαστές μήτρας

• Ποιο είναι το ποσοστό πρώτης έγκρισης για έργα μήτρας μεταφοράς παρόμοιας πολυπλοκότητας;
• Χρησιμοποιείτε προσομοίωση CAE για την επιβεβαίωση των εργασιών διαμόρφωσης πριν από την κοπή του χάλυβα;
• Ποιος είναι ο συνηθισμένος χρόνος από την έγκριση του σχεδιασμού μέχρι τα πρώτα δείγματα παραγωγής;
• Πώς διαχειρίζεστε τις μηχανολογικές αλλαγές μετά την κατασκευή της μήτρας;
• Ποια τεκμηρίωση σχετικά με τη συντήρηση και ποια εκπαίδευση παρέχετε μαζί με την ολοκληρωμένη μήτρα;
• Μπορείτε να αποδείξετε εμπειρία με το συγκεκριμένο υλικό και τις απαιτήσεις της βιομηχανίας μου;

Οι απαντήσεις σε αυτές τις ερωτήσεις αποκαλύπτουν εάν ένας πιθανός συνεργάτης διαθέτει το βάθος μηχανικής εμπειρίας που απαιτεί το έργο σας. Μία μηχανή σφράγισης μήτρας είναι τόσο καλή, όσο και η μήτρα που λειτουργεί σε αυτήν — και αυτή η μήτρα αντικατοπτρίζει την εμπειρογνωμοσύνη των σχεδιαστών της.

Εύρεση του Κατάλληλου Συνεργάτη Παραγωγής

Για έργα που απαιτούν ακρίβεια και αξιοπιστία, η συνεργασία με κατασκευαστές που συνδυάζουν προηγμένες μηχανικές δυνατότητες με αποδεδειγμένα συστήματα ποιότητας κάνει όλη τη διαφορά. Αναζητήστε εταίρους που προσφέρουν δυνατότητες γρήγορης πρωτοτυποποίησης—ορισμένοι μπορούν να παραδώσουν αρχικά δείγματα σε χρονικό διάστημα μόλις 5 ημερών—καθώς και ολοκληρωμένες υπηρεσίες σχεδιασμού και κατασκευής καλουπιών υπό το ίδιο στέγαστρο.

Οι προηγμένες δυνατότητες προσομοίωσης CAE αποδεικνύονται ιδιαίτερα πολύτιμες για έργα μεταφοράς (transfer die). Τα σχέδια που επικυρώνονται μέσω προσομοίωσης επιτυγχάνουν υψηλότερα ποσοστά έγκρισης στην πρώτη προσπάθεια (οι κορυφαίοι κατασκευαστές φθάνουν σε ποσοστό 93% ή ανώτερο), μειώνοντας τις δαπανηρές επαναλήψεις και επιταχύνοντας το χρόνο εισόδου στην παραγωγή. Αυτή η προσέγγιση, με επίκεντρο τη μηχανική, παρέχει αποτελέσματα χωρίς ελαττώματα, διατηρώντας παράλληλα το κόστος των καλουπιών ανταγωνιστικό.

Για κατασκευαστές που αναζητούν κοστοαποτελεσματικά και υψηλής ποιότητας καλούπια, προσαρμοσμένα στα πρότυπα OEM, η εξέταση εταίρων με πιστοποίηση IATF 16949 διασφαλίζει ότι τα συστήματα ποιότητας τους συμβαδίζουν με τις απαιτήσεις της αυτοκινητοβιομηχανίας. Η Shaoyi's λύσεις διαμόρφωσης με καλούπια ακριβείας εξηγούν αυτή την προσέγγιση—συνδυάζοντας γρήγορη πρωτοτυποποίηση, προηγμένη προσομοίωση και πιστοποιημένα συστήματα ποιότητας για την παράδοση εργαλείων μεταφοράς (transfer die) που λειτουργούν από το πρώτο δείγμα μέχρι εκατομμύρια παραγόμενα εξαρτήματα.

Το επόμενο έργο σφράγισης (stamping) σας αξίζει εργαλεία σχεδιασμένα για επιτυχία από την αρχή. Με τις γνώσεις που αποκτήσατε από αυτόν τον οδηγό, είστε έτοιμοι να λάβετε ενημερωμένες αποφάσεις, να θέσετε τις κατάλληλες ερωτήσεις και να συνεργαστείτε με κατασκευαστές που μοιράζονται τη δέσμευσή σας για ποιότητα και αποδοτικότητα.

Συχνές Ερωτήσεις σχετικά με τη Διαμόρφωση με Καλούπια Μεταφοράς

1. Ποια είναι η διαφορά μεταξύ ενός προοδευτικού εργαλείου (progressive die) και ενός εργαλείου μεταφοράς (transfer die);

Οι προοδευτικές μήτρες διατηρούν τα εξαρτήματα συνδεδεμένα με μια λωρίδα φέροντος καθ' όλη τη διάρκεια της παραγωγής, περιορίζοντας έτσι την πρόσβαση σε μόνο μία πλευρά και περιορίζοντας το βάθος τραβήγματος. Οι μήτρες μεταφοράς χωρίζουν αμέσως τα ενδιάμεσα εξαρτήματα μετά την κοπή, χρησιμοποιώντας μηχανικά γριπερ για τη μετακίνηση αυτόνομων εξαρτημάτων μεταξύ ανεξάρτητων σταθμών. Αυτή η θεμελιώδης διαφορά επιτρέπει στις μήτρες μεταφοράς να εκτελούν βαθιά τραβήγματα, πολυεπιφανειακές εργασίες και πολύπλοκη τρισδιάστατη διαμόρφωση, οι οποίες δεν είναι εφικτές με τις προοδευτικές μήτρες. Οι μήτρες μεταφοράς λειτουργούν συνήθως με 20–60 κύκλους ανά λεπτό, ενώ οι προοδευτικές μήτρες φτάνουν σε ταχύτητες που υπερβαίνουν τους 1.500 κύκλους ανά λεπτό για μικρά εξαρτήματα, αλλά εξαλείφουν τις δευτερεύουσες εργασίες που διαφορετικά θα απαιτούνταν.

2. Τι είναι μία προοδευτική μήτρα;

Ένα προοδευτικό καλούπι είναι ένα εργαλείο μεταλλουργικής επεξεργασίας που εκτελεί πολλαπλές επιχειρήσεις σφράγισης διαδοχικά, καθώς μια μεταλλική λωρίδα διέρχεται από την πρέσα. Κάθε σταθμός του καλουπιού ολοκληρώνει μια συγκεκριμένη επεξεργασία — προσκρούσεις, κάμψεις, νομίσματα (coining) ή διαμόρφωση — ενώ το εξάρτημα παραμένει συνδεδεμένο με την φέρουσα λωρίδα. Η λωρίδα προωθείται κατά ένα βήμα με κάθε κίνηση της πρέσας, μέχρις ότου, στον τελικό σταθμό, αποχωριστεί το ολοκληρωμένο εξάρτημα. Τα προοδευτικά καλούπια διακρίνονται για την υψηλή ταχύτητα παραγωγής απλών γεωμετριών, επιτυγχάνοντας συχνά πάνω από 1.500 κινήσεις ανά λεπτό για μικρά εξαρτήματα όπως ηλεκτρικές επαφές και στηρίγματα.

3. Ποια είναι η διαφορά μεταξύ ενός προοδευτικού και ενός σύνθετου καλουπιού;

Οι προοδευτικές μήτρες εκτελούν πολλαπλές εργασίες διαδοχικά σε διάφορους σταθμούς μέσα σε μία μόνο κίνηση του πρέσσου, ενώ τα εξαρτήματα παραμένουν σε μια λωρίδα φέροντος υλικού. Οι σύνθετες μήτρες εκτελούν πολλαπλές εργασίες ταυτόχρονα σε μία μόνο κίνηση σε έναν σταθμό, συνήθως για απλούστερα επίπεδα εξαρτήματα όπως οι ροδέλες. Οι μήτρες μεταφοράς αποτελούν μια τρίτη επιλογή, διαχωρίζοντας αμέσως τα εξαρτήματα και μετακινώντας τα ελεύθερα μεταξύ ανεξάρτητων σταθμών για περίπλοκες τρισδιάστατες γεωμετρίες. Οι σύνθετες μήτρες έχουν χαμηλότερο κόστος κατασκευής εργαλείων, αλλά περιορισμένη γεωμετρική δυνατότητα, ενώ οι προοδευτικές μήτρες προσφέρουν υψηλότερες ταχύτητες για εξαρτήματα με μεσαίο βαθμό πολυπλοκότητας.

4. Πότε πρέπει να επιλέξω σφράγιση με μήτρα μεταφοράς αντί για σφράγιση με προοδευτική μήτρα;

Επιλέξτε την εμβολοκόπηση με μεταφορά όταν τα εξαρτήματά σας απαιτούν βαθιές τραβήξεις που υπερβαίνουν τους περιορισμούς της λωρίδας, εργασίες σε πολλαπλές επιφάνειες, σωληνοειδείς ή κελυφοειδείς διαμορφώσεις ή πολύπλοκες τρισδιάστατες γεωμετρίες που δεν μπορούν να παραμείνουν συνδεδεμένες με μια φέρουσα λωρίδα. Οι μήτρες μεταφοράς επιτελούν επίσης άριστα όταν ενσωματώνουν δευτερεύουσες εργασίες, όπως η διαμόρφωση εσωτερικού σπειρώματος, η συγκόλληση ή η εισαγωγή εξαρτημάτων, απευθείας στη διαδικασία εμβολοκόπησης. Για μεσαίες έως υψηλές παραγωγικές ποσότητες πολύπλοκων δομικών εξαρτημάτων—όπως πλαίσια καθισμάτων αυτοκινήτων, εξαρτήματα ανάρτησης ή περιβλήματα ιατρικών συσκευών—οι μήτρες μεταφοράς παρέχουν συχνά χαμηλότερο συνολικό κόστος ανά εξάρτημα, παρά τους αργότερους χρόνους κύκλου, καθώς εξαλείφουν τις ξεχωριστές δευτερεύουσες εργασίες.

5. Ποια υλικά λειτουργούν καλύτερα με την εμβολοκόπηση με μεταφορά;

Η εντυπωτική με μεταφορά (transfer die stamping) αντιμετωπίζει ένα ευρύ φάσμα μετάλλων, συμπεριλαμβανομένου του χάλυβα χαμηλής περιεκτικότητας σε άνθρακα (0,5–6,0 mm), του ανοξείδωτου χάλυβα (0,3–3,0 mm), του αλουμινίου (0,5–4,0 mm), του ορείχαλκου (0,2–2,5 mm) και του χαλκού (0,2–2,0 mm). Ο χάλυβας χαμηλής περιεκτικότητας σε άνθρακα προσφέρει εξαιρετική δυνατότητα διαμόρφωσης με χαμηλό κόστος, καθιστώντας τον ιδανικό για αυτοκινητοβιομηχανικές βάσεις και δομικά εξαρτήματα. Ο ανοξείδωτος χάλυβας ενισχύεται γρήγορα κατά την επεξεργασία και απαιτεί υψηλότερη δύναμη πίεσης, παρέχοντας ωστόσο αντοχή στη διάβρωση για ιατρικόν και τροφίμων εξοπλισμό. Ο ορείχαλκος και ο χαλκός προσφέρουν εξαιρετική δυνατότητα ελάσματος (drawability) για ηλεκτρικούς συνδετήρες και υδραυλικά εξαρτήματα. Η επιλογή του υλικού επηρεάζει τις απαιτήσεις σε δύναμη πίεσης της πρέσας, τις ανάγκες για αντιστάθμιση της ελαστικής επαναφοράς (springback) και τα διαστήματα συντήρησης των καλουπιών.
