Τι Καθιστά τα Σύνθετα Καλούπια Διαφορετικά από άλλες Μεθόδους Κατασκευής

Όταν η ακρίβεια έχει τη μεγαλύτερη σημασία στη μεταλλική κατασκευή, όχι όλες οι προσεγγίσεις εξοπλισμού δίνουν ίσα αποτελέσματα. Φανταστείτε ότι χρειάζεστε να παράγετε χιλιάδες επίπεδους δακτυλίους στερέωσης με τέλεια κεντραρισμένες οπές. Πώς διασφαλίζετε ότι κάθε επί μέρους κομμάτι πληροί τις ακριβείς ανοχές χωρίς δευτερεύουσες επεξεργασίες; Αυτό ακριβώς είναι το πεδίο όπου λάμπουν τα σύνθετα καλούπια.

Ένα σύνθετο μήτρα είναι μια ειδική εργαλειομηχανή σφράγισης που εκτελεί πολλαπλές κοπτικές λειτουργίες—συνήθως αποκοπή (blanking) και διάτρηση (piercing)—ταυτόχρονα, σε μία μόνο κίνηση του πρέσα, παράγοντας τελικά εξαρτήματα με ανώτερη επίπεδη ακρίβεια, ομοκεντρικότητα και διαστασιακή ακρίβεια.

Σε αντίθεση με τις μήτρες μονής λειτουργίας, που εκτελούν μόνο μία εργασία ανά κίνηση, αυτού του είδους οι σύνθετες μήτρες αναλαμβάνουν ολόκληρη την ακολουθία κοπής με μία κίνηση. Το αποτέλεσμα; Εξαρτήματα που προέρχονται απευθείας από το πρέσα έτοιμα για χρήση, χωρίς ανάγκη επιπλέον επεξεργασιών. Αυτό καθιστά τη σύνθετη μήτρα μία απαραίτητη επιλογή ανάμεσα στις διάφορες κατηγορίες μητρών σφράγισης που έχουν σήμερα στη διάθεσή τους οι κατασκευαστές.

Η Πλεονεκτική Μονοκίνητη Λειτουργία Εξηγημένη

Γιατί είναι τόσο σημαντικό να εκτελούνται όλες οι λειτουργίες σε μία μόνο κίνηση; Σκεφτείτε τι συμβαίνει με τις διαδοχικές κοπτικές λειτουργίες μητρών σφράγισης όταν κοπεί ένα εξάρτημα σε μία σταθμό και στη συνέχεια διανοίγονται οπές σε άλλον, κάθε βήμα χειρισμού εισάγει δυνητικά προβλήματα. Το υλικό μετακινείται, επανατοποθετείται και υφίσταται νέες δυνάμεις κοπής σε διαφορετικούς χρόνους. Οι μικρές αποκλίσεις συσσωρεύονται και, ξαφνικά, οι αποστάσεις μεταξύ οπών και ακμών διαφέρουν από εξάρτημα σε εξάρτημα.

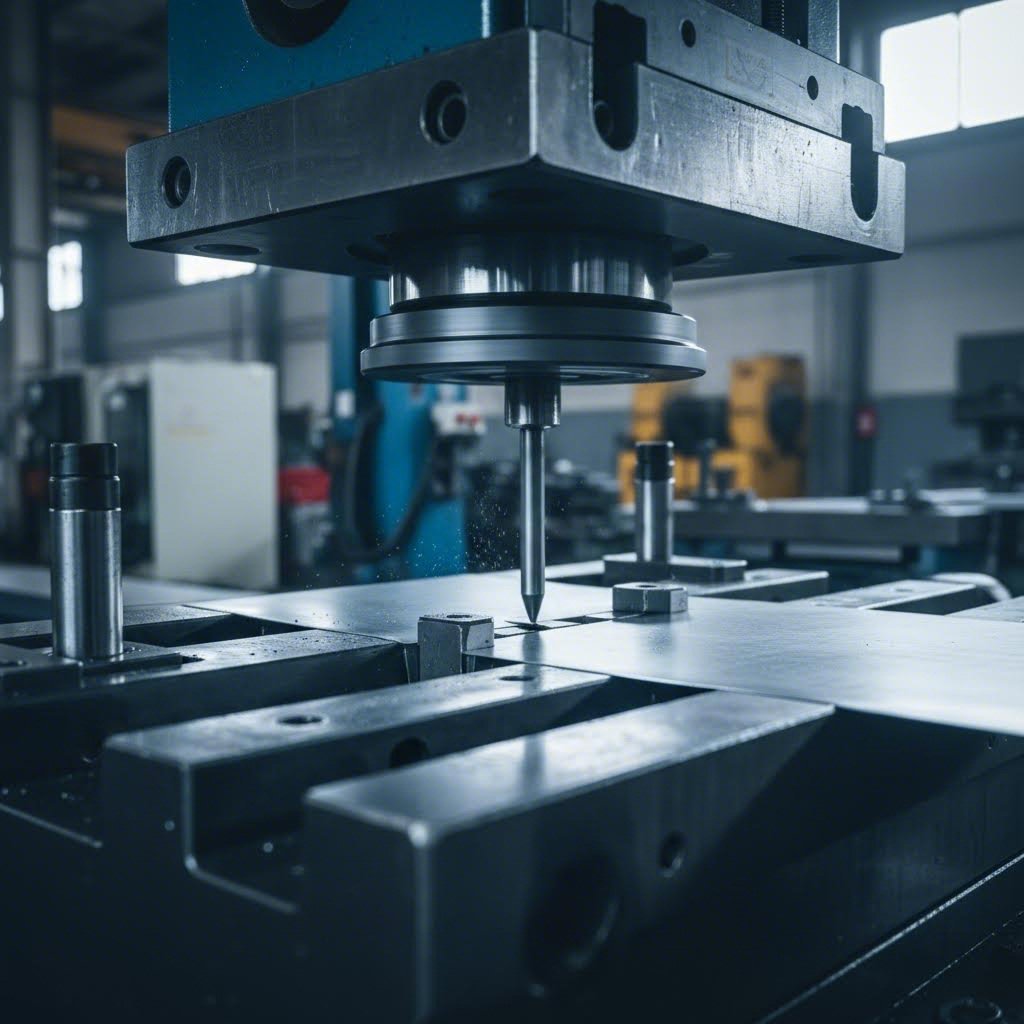

Με τις σύνθετες μήτρες, η πρέσα κατεβαίνει μία φορά και όλα συμβαίνουν ταυτόχρονα. Το εξωτερικό περίγραμμα κόβεται ενώ, την ίδια στιγμή, διανοίγονται οι εσωτερικές λεπτομέρειες. Δεν υπάρχει επανατοποθέτηση, δεν υπάρχει συσσωρευτικό σφάλμα και δεν υπάρχει καμία δυνατότητα μετατόπισης του εξαρτήματος μεταξύ των επιμέρους εργασιών. Αυτή η προσέγγιση με μία μόνο κίνηση παρέχει συνέπεια που οι διαδοχικές μέθοδοι απλώς δεν μπορούν να αντιστοιχήσουν.

Πώς οι ταυτόχρονες εργασίες δημιουργούν ακρίβεια

Η μηχανική αρχή που βρίσκεται πίσω από αυτό το πλεονέκτημα ακρίβειας είναι απλή, αλλά ισχυρή. Όταν οι δυνάμεις κοπής ασκούνται σε λαμαρίνα από πολλές κατευθύνσεις ταυτόχρονα, ουσιαστικά εξουδετερώνονται μεταξύ τους. Το υλικό περιορίζεται ομοιόμορφα κατά τη διάρκεια της κοπής, προλαμβάνοντας έτσι την τοπική παραμόρφωση που προκύπτει όταν οι δυνάμεις εφαρμόζονται διαδοχικά.

Σκεφτείτε το με τον εξής τρόπο: αν δημιουργήσετε μια οπή σε ένα επίπεδο κομμάτι μετάλλου, το περιβάλλον υλικό υφίσταται τάση και μπορεί να παραμορφωθεί ελαφρώς. Αν τώρα πραγματοποιήσετε αμέσως την αποκοπή της εξωτερικής άκρης ενώ αυτή η εσωτερική τάση εξακολουθεί να υπάρχει, έχετε εισαγάγει μεταβλητότητα στις διαστάσεις. Οι σύνθετοι καλούπια εξαλείφουν πλήρως αυτό το πρόβλημα εφαρμόζοντας όλες τις δυνάμεις κοπής ταυτόχρονα, διατηρώντας το εξάρτημα επίπεδο και σταθερό σε όλη τη διάρκεια της εργασίας.

Αυτή η προσέγγιση ταυτόχρονης κοπής είναι ιδιαίτερα χρήσιμη όταν είναι κρίσιμες οι αυστηρές ανοχές θέσης μεταξύ των χαρακτηριστικών. Οι ηλεκτρικές επαφές, οι ακριβείς ροδέλες και τα εξαρτήματα που απαιτούν ακριβή ομοκεντρικότητα οπής-προς-άκρο επωφελούνται σημαντικά από αυτήν τη δυνατότητα. Η γεωμετρία του εξαρτήματος παραμένει ακριβής, καθώς κάθε κοπή πραγματοποιείται με τέλεια συγχρονισμό, εξασφαλίζοντας την ακρίβεια που διακρίνει την υψηλής ποιότητας κατασκευή από τα απλώς αποδεκτά αποτελέσματα.

Απαραίτητα Εξαρτήματα και Μηχανική Λειτουργία

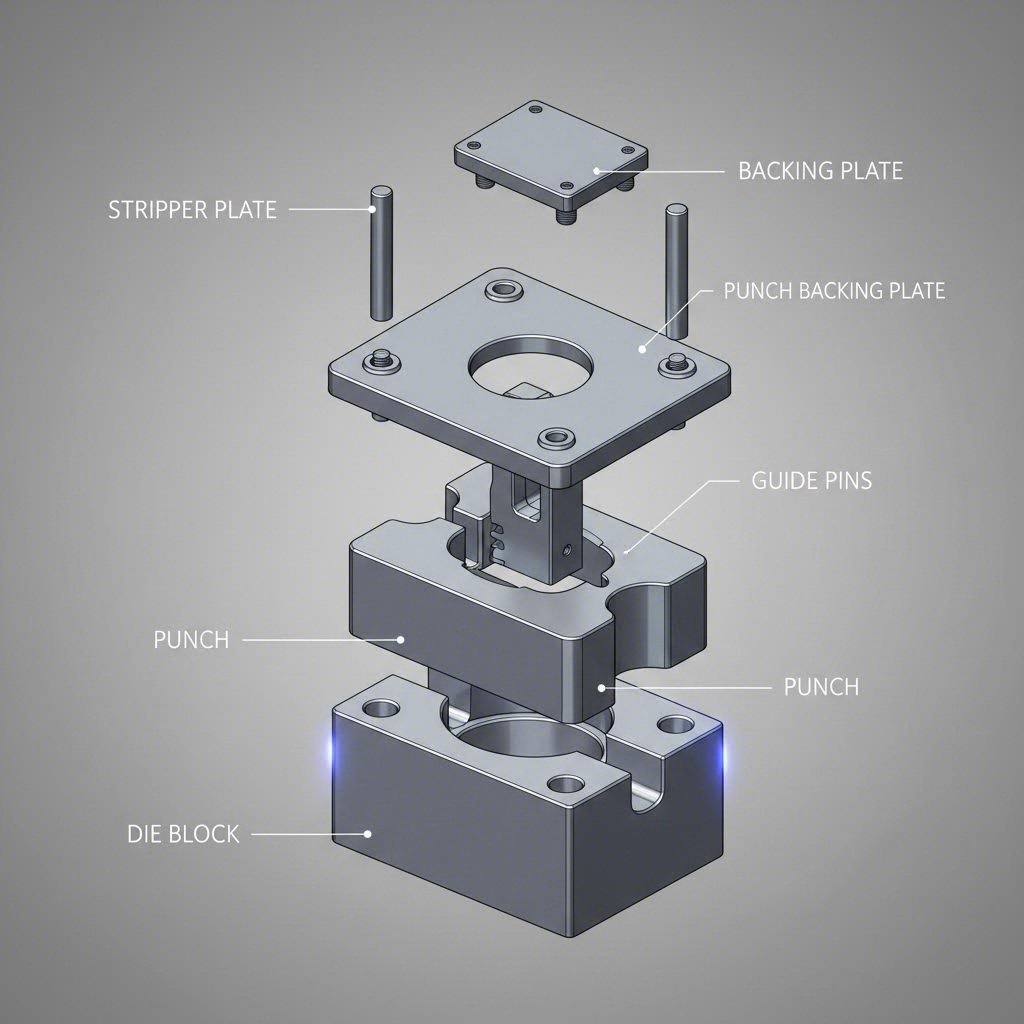

Για να κατανοήσουμε πώς οι σύνθετοι μήτρες επιτυγχάνουν το πλεονέκτημα της ακρίβειάς τους, απαιτείται μια πιο προσεκτική εξέταση των διαδικασιών που λαμβάνουν χώρα εντός της συναρμολόγησης των μητρών. Κάθε εξάρτημα εκπληρώνει μια συγκεκριμένη λειτουργία και, μαζί, δημιουργούν ένα μηχανικό σύστημα ικανό να παράγει εξαρτήματα με εξαιρετική συνέπεια. Ας αναλύσουμε αυτά τα κρίσιμα στοιχεία και ας εξερευνήσουμε πώς λειτουργούν συντονισμένα κατά τη διάρκεια κάθε κίνησης του πρεσσόνιου.

Σε αντίθεση με απλούστερους τύπους μήτρας που ενδέχεται να απαιτούν μόνο βασικές διατάξεις μήτρας και εμβόλου, οι σύνθετες μήτρες ενσωματώνουν πολλαπλά λειτουργικά στοιχεία σε ένα ενιαίο σύστημα. Παρακάτω αναφέρονται τα βασικά συστατικά που θα βρείτε σε μια καλά σχεδιασμένη σύνθετη μήτρα:

• Μήτρο: Το αρσενικό τμήμα της μήτρας που κατεβαίνει στο υλικό, ασκώντας δύναμη για την κοπή ή τη διαμόρφωση του τεμαχίου εργασίας. Συνήθως κατασκευάζεται από επεξεργασμένο χάλυβα ή καρβίδιο βολφραμίου για να εξασφαλίζεται η ανθεκτικότητά του.
• Μπλοκ Ζαρώματος: Το θηλυκό τμήμα που βρίσκεται στο κάτω μέρος της συναρμολόγησης και φιλοξενεί τις ακμές κοπής και τις οπές που είναι απαραίτητες για την αποκοπή του εξωτερικού περιγράμματος και την εκτόξευση των τελικών εξαρτημάτων.
• Πλάκα αποξεσίας: Αφαιρεί το ελάσματο από το έμβολο μετά από κάθε κίνηση, διασφαλίζοντας καθαρή διαχωριστική δράση και αποτρέποντας το κόλλημα του υλικού στη μήτρα.
• Οδηγοί: Ακριβείς πινέζες στοίχισης που καθορίζουν με ακρίβεια τη θέση του υλικού πριν από την κοπή, διασφαλίζοντας συνεπή προσανατολισμό από εξάρτημα σε εξάρτημα.
• Πλάκες υποστήριξης: Βαριές χαλύβδινες πλάκες που απορροφούν και διανέμουν τις σημαντικές δυνάμεις κοπής που παράγονται κατά τη λειτουργία, προστατεύοντας το κρεβάτι της πρέσας και τα στοιχεία της μήτρας.
• Οδηγοί πείροι: Συγχρονίστε τα ανώτερο και κατώτερο μισά της συναρμολόγησης του μήτρας, διατηρώντας τέλεια σύμπτωση καθ' όλη τη διάρκεια του κύκλου κίνησης.
• Προστατευτικά Παδ Πίεσης: Κρατήστε σταθερά το εξάρτημα κατά τις εργασίες κοπής, προκειμένου να αποφευχθεί οποιαδήποτε μετακίνηση που θα μπορούσε να επηρεάσει αρνητικά τη διαστασιακή ακρίβεια.

Εσωτερικά της Συναρμολόγησης Μήτρας

Η μήτρα αξίζει ιδιαίτερη προσοχή, διότι σε αυτήν συγκεντρώνεται μεγάλο μέρος της ακριβούς μηχανολογικής κατασκευής. Αυτό το εξάρτημα παρέχει τις ακμές κοπής για την εργασία αποκοπής (blanking), ενώ ταυτόχρονα υποστηρίζει τα εμβόλια διάτρησης που δημιουργούν τα εσωτερικά χαρακτηριστικά. Οι οπές στη μήτρα κατασκευάζονται με εξαιρετικά στενές ανοχές, ενώ οι χωρητικότητες υπολογίζονται προσεκτικά βάσει του τύπου και του πάχους του υλικού.

Όταν εξετάζετε ένα σύνθετο μήτρα-μπλοκ, θα παρατηρήσετε ότι εξυπηρετεί δύο σκοπούς. Πρώτον, παρέχει τη γυναικεία κοπτική άκρη, εναντίον της οποίας η μήτρα αποκοπής κόβει το εξωτερικό περίγραμμα. Δεύτερον, περιέχει ενισχυμένα ενθέματα ή βαθμονομημένα στηρίγματα που καθοδηγούν τις μήτρες διάτρησης κατά τη δημιουργία εσωτερικών οπών. Αυτή η διπλή λειτουργικότητα είναι αυτή που επιτρέπει την εκτέλεση ταυτόχρονων εργασιών σε μία μόνο κίνηση.

Το μπλοκ μήτρας περιλαμβάνει επίσης μηχανισμούς εκτόξευσης. Μετά την αποκοπή κάθε εξαρτήματος, αυτό πρέπει να αφαιρεθεί από το άνοιγμα της μήτρας. Οι εκτοξευτικοί μηχανισμοί με ελατήρια ή οι ενεργοί μηχανισμοί απομάκρυνσης ωθούν τα τελικά εξαρτήματα έξω από την εργαλειομηχανή, επιτρέποντας την έναρξη του επόμενου κύκλου χωρίς παρεμβολές. Αυτή η λειτουργία εκτόξευσης είναι κρίσιμη για τη διατήρηση σταθερών χρόνων κύκλου σε παραγωγικά περιβάλλοντα.

Τα κρίσιμα στοιχεία ευθυγράμμισης

Η ακρίβεια στις σύνθετες μήτρες εξαρτάται σε μεγάλο βαθμό από την κατάλληλη στοίχιση μεταξύ των εξαρτημάτων. Οι οδηγοί πυρήνες διαδραματίζουν εδώ ιδιαίτερα σημαντικό ρόλο. Πριν από την εισαγωγή των κοπτικών πυρήνων στο υλικό, οι οδηγοί πυρήνες εισέρχονται σε προ-διαμορφωμένες οπές ή προσαρμόζονται στις άκρες του υλικού για να τοποθετήσουν με ακρίβεια το εξάρτημα. Αυτό διασφαλίζει ότι κάθε εξάρτημα υφίσταται την ίδια ακριβώς μεταχείριση, ανεξάρτητα από μικρές παραλλαγές στην τροφοδοσία της λωρίδας.

Οι οδηγοί πυρήνες και οι οδηγοί φλάντζες διατηρούν τη στοίχιση μεταξύ των άνω και κάτω μισών της μήτρας καθ’ όλη τη διάρκεια της κίνησης. Ακόμα και ελάχιστη αστοίχιστη θέση μπορεί να προκαλέσει ανομοιόμορφη κοπή, πρόωρη φθορά των εργαλείων ή διαστασιακά σφάλματα. Οι υψηλής ποιότητας σύνθετες μήτρες χρησιμοποιούν οδηγούς πυρήνες και φλάντζες που έχουν υποστεί ακριβή λείανση και παρουσιάζουν ελάχιστη χωρητικότητα, προκειμένου να εξαλειφθεί κάθε δυνατότητα πλευρικής μετακίνησης κατά τη λειτουργία.

Λοιπόν, πώς λειτουργούν όλα μαζί κατά τη διάρκεια μιας πραγματικής διαδικασίας εκτύπωσης; Φανταστείτε αυτήν την ακολουθία: το άνω μισό του καλουπιού αρχίζει να κατεβαίνει και η πλάκα απόσυρσης (stripper plate) έρχεται σε επαφή με το λαμαρίνα πρώτη, συγκρατώντας τη σφιχτά εναντίον του μπλοκ του καλουπιού. Καθώς η πρέσα συνεχίζει να κατεβαίνει, οι οδηγοί (pilots) τοποθετούν με ακρίβεια το εξάρτημα. Στη συνέχεια, με μία συνεχή κίνηση, ο κόφτης αποκοπής (blanking punch) διαμορφώνει το εξωτερικό περίγραμμα, ενώ ταυτόχρονα οι κόφτες διάτρησης (piercing punches) δημιουργούν τα εσωτερικά χαρακτηριστικά. Το υλικό κόβεται από και τις δύο κατευθύνσεις την ίδια στιγμή, με τις δυνάμεις να είναι ισορροπημένες για να διατηρηθεί η επίπεδη μορφή του.

Μόλις ολοκληρωθεί η κοπή, η πρέσα αλλάζει κατεύθυνση. Η πλάκα απόσυρσης (stripper plate) συγκρατεί το υπόλοιπο πλαίσιο (scrap skeleton), ενώ οι κόφτες ανεβαίνουν, διαχωρίζοντας καθαρά το τελικό εξάρτημα. Στη συνέχεια, οι εκτοξευτήρες με ελατήρια ωθούν το ολοκληρωμένο εξάρτημα έξω από την οπή του καλουπιού και ο κύκλος είναι έτοιμος να επαναληφθεί. Αυτή η συντονισμένη ακολουθία διαρκεί κλάσματα δευτερολέπτου, ωστόσο κάθε εξάρτημα πρέπει να εκτελεί τη λειτουργία του απρόσκοπτα.

Αυτό που διακρίνει αυτή τη διαδικασία από τον τρόπο λειτουργίας ενός μήτρας σε εργασίες προοδευτικής κοπής είναι η απουσία κίνησης από σταθμό σε σταθμό. Στις προοδευτικές μήτρες, η λωρίδα προχωρά διαδοχικά μέσω πολλαπλών σταθμών, όπου διαφορετικές εργασίες εκτελούνται σε κάθε στάση. Αν και οι προοδευτικές μήτρες διακρίνονται στην κατασκευή περίπλοκων εξαρτημάτων που απαιτούν εργασίες διαμόρφωσης, οι σύνθετες μήτρες παρέχουν ανώτερα αποτελέσματα όταν η επίπεδη μορφή και η ομοκεντρικότητα των χαρακτηριστικών είναι καθοριστικής σημασίας.

Η κατανόηση αυτών των μηχανικών αρχών βοηθά να εξηγηθεί γιατί η ποιότητα των εξαρτημάτων και η συντήρησή τους έχουν τόσο μεγάλη σημασία. Δεδομένου ότι τόσα πολλά στοιχεία λειτουργούν συγχρόνως υπό σημαντικές δυνάμεις, ακόμη και η ελάχιστη φθορά ή η ελαφρά εκτροπή μπορούν να επηρεάσουν την ποιότητα των εξαρτημάτων. Αυτό το τεχνικό υπόβαθρο δημιουργεί τις προϋποθέσεις για την αξιολόγηση των γεωμετριών εξαρτημάτων που επωφελούνται πραγματικά από την τεχνολογία σύνθετων μητρών.

Καταλληλότητα Γεωμετρίας Εξαρτήματος και Θέματα Σχεδιασμού

Έχετε δει πώς λειτουργούν μηχανικά οι σύνθετες μήτρες, αλλά εδώ ανακύπτει το πρακτικό ερώτημα που αντιμετωπίζει κάθε μηχανικός: θα λειτουργήσει πραγματικά αυτή η προσέγγιση για το συγκεκριμένο εξάρτημά σας; Ο όρος «απλούστερα εξαρτήματα» χρησιμοποιείται συχνά κατά τη συζήτηση της σφράγισης με σύνθετες μήτρες, ωστόσο σπάνια ορίζεται με ακρίβεια. Ας αλλάξουμε αυτή την κατάσταση.

Όταν οι κατασκευαστές περιγράφουν τις ιδανικές εφαρμογές σύνθετων μητρών, αναφέρονται συνήθως σε επίπεδα ή σχεδόν επίπεδα εξαρτήματα που απαιτούν ταυτόχρονη αποκοπή και εσωτερική διάτρηση. Σκεφτείτε δακτυλίους στερέωσης (washers), ρυθμιστικά φύλλα (shims), σφραγίδες, επιστρώματα στεγανότητας (gaskets) και διαστηματικά δακτύλιους (spacers)—δηλαδή εξαρτήματα όπου η σχέση μεταξύ εσωτερικών και εξωτερικών χαρακτηριστικών πρέπει να διατηρείται απόλυτα σταθερή. Σύμφωνα με Ο κατασκευαστής , οι τομείς της αεροδιαστημικής, της ιατρικής και της βιομηχανίας καθορίζουν συχνά αυτά τα εξαρτήματα με εξαιρετικά ακριβή πρότυπα διαστάσεων, ομοκεντρικότητας και επιπεδότητας, προκειμένου να πληρούν τις αυστηρές βιομηχανικές πιστοποιήσεις.

Ιδανικές Γεωμετρίες Εξαρτημάτων για Σύνθετες Μήτρες

Τι ακριβώς καθιστά μια γεωμετρία εξαρτήματος κατάλληλη για σφράγισμα με σύνθετο μήτρα; Η απάντηση βασίζεται σε διάφορα κλειδιά χαρακτηριστικά που συμβαδίζουν με το πλεονέκτημα της ταυτόχρονης κοπής που προσφέρουν αυτά τα εργαλεία:

• Στρογγυλά επίπεδα εξαρτήματα με κεντρικές οπές: Οι ροδέλες, οι επίπεδοι δακτύλιοι και οι αποστάτες μέχρι περίπου 6 ίντσες διαμέτρου αποτελούν την κλασική εφαρμογή σύνθετης μήτρας.
• Ηλεκτρικές επαφές και ακροδέκτες: Τα εξαρτήματα που απαιτούν ακριβή ομοκεντρικότητα οπής-περιθωρίου επωφελούνται από την ταυτόχρονη κοπή της εσωτερικής (ID) και της εξωτερικής (OD) διαμέτρου.
• Υλικά μικρού πάχους: Τα εξαρτήματα που σφραγίζονται από υλικό με πάχος μέχρι 0,0005 ίντσες — όπου η προοδευτική μεταλλική σφράγιση θα προκαλούσε παραμόρφωση κατά τη χειριστική επεξεργασία — αποτελούν εξαιρετικούς υποψήφιους.
• Εξαρτήματα που απαιτούν αυστηρή ομοκεντρικότητα: Όταν οι τεχνικές ζωγραφιές καθορίζουν μέγιστα επιτρεπόμενα όρια ομοκεντρικότητας, η σύνθετη μηχανολογική διάταξη παρέχει αποτελέσματα που δεν μπορούν να επιτευχθούν με διαδοχικές λειτουργίες.
• Επίπεδα κομμάτια με πολλαπλές διαπεραστικές λειτουργίες: Οποιαδήποτε γεωμετρία στην οποία όλες οι απαιτούμενες λειτουργίες μπορούν να ολοκληρωθούν αποκλειστικά μέσω κοπής, χωρίς σχηματισμό ή κάμψη.
• Εξαρτήματα για μπαταρίες λιθίου-ιόντος και ακριβείς συναρμολογήσεις: Εφαρμογές όπου η ομοκεντρικότητα και η επίπεδη μορφή αποτελούν κρίσιμες απαιτήσεις απόδοσης.

Οι δυνατότητες ανοχών αξίζουν ιδιαίτερη προσοχή εδώ. Οι σύνθετες μήτρες (compound dies) μπορούν να διατηρούν την ομοκεντρικότητα μεταξύ οπών και εξωτερικών περιγραμμάτων εντός 0,001 ιντσών, σύμφωνα με την ART Metals Group . Αυτό το επίπεδο ακρίβειας καθίσταται δυνατό επειδή όλα τα χαρακτηριστικά κόβονται ταυτόχρονα — δεν υπάρχει περίπτωση συσσωρευτικών σφαλμάτων θέσης κατά τη μετακίνηση του εξαρτήματος μεταξύ σταθμών.

Όταν οι σύνθετες μήτρες δεν είναι η κατάλληλη επιλογή

Η κατανόηση των περιορισμών είναι εξίσου σημαντική με την αναγνώριση των πλεονεκτημάτων. Ορισμένες γεωμετρίες εξαρτημάτων απλώς δεν συμβαδίζουν με τις δυνατότητες των σύνθετων εργαλειομηχανών. Εάν ο σχεδιασμός σας εμπίπτει σε οποιαδήποτε από τις παρακάτω κατηγορίες, τότε μία μπρούμα προοδευτικής ψαλίδας μήτρα προόδου (progressive die) ή μία μήτρα μεταφοράς (transfer die) είναι πιθανότερο ότι θα είναι πιο κατάλληλη:

• Εξαρτήματα που απαιτούν λειτουργίες κάμψης ή διαμόρφωσης: Οι σύνθετοι καλούπια εξαίρουνται στην κοπή, όχι στη διαμόρφωση. Εάν το εξάρτημά σας απαιτεί ακμές, πτερύγια ή διαμορφωμένα χαρακτηριστικά, θα χρειαστείτε προοδευτικά ή μεταφορικά καλούπια.
• Εξαρτήματα βαθιάς διαμόρφωσης: Τα κυπελοειδή εξαρτήματα, οι θήκες ή οτιδήποτε απαιτεί σημαντική ροή υλικού κατά τη διαμόρφωση δεν μπορούν να παραχθούν σε μία μόνο κίνηση σύνθετου καλουπιού.
• Πολύπλοκες γεωμετρίες με πολλαπλά βήματα: Τα εξαρτήματα που απαιτούν διαδοχικές διαμορφωτικές εργασίες — όπου το υλικό πρέπει να επεξεργαστεί σταδιακά μέσω πολλαπλών σταδίων — βρίσκονται εκτός της «ζώνης βέλτιστης απόδοσης» των σύνθετων καλουπιών.
• Μεγάλα εξαρτήματα με περίπλοκα εσωτερικά χαρακτηριστικά: Ενώ τα σύνθετα καλούπια διαχειρίζονται αποτελεσματικά πολλαπλές διαπεράσεις, εξαιρετικά περίπλοκα εσωτερικά μοτίβα ενδέχεται να εξυπηρετούνται καλύτερα από προοδευτικά καλούπια σφυρηλάτησης που μπορούν να ενσωματώσουν πολλαπλούς σταθμούς κοπής.
• Εξαρτήματα που απαιτούν ενσωματωμένη επίτοπη επεξεργασία (tapping) ή συναρμολόγηση: Οι δευτερεύουσες εργασίες που πρέπει να πραγματοποιηθούν μεταξύ των σταδίων διαμόρφωσης απαιτούν την προσέγγιση σταθμού-προς-σταθμό των προοδευτικών καλουπιών.

Αυτός είναι ένας πρακτικός τρόπος να το σκεφτείτε: αν το εξάρτημά σας μπορεί να ολοκληρωθεί πλήρως μέσω ταυτόχρονων κοπτικών εργασιών χωρίς να απαιτείται καμία διαμόρφωση, τότε η σύνθετη διαμόρφωση με μήτρα αξίζει σοβαρή εξέταση. Τη στιγμή που η γεωμετρία του εξαρτήματός σας απαιτεί κάμψη, ελκυσμό ή σταδιακή διαμόρφωση, έχετε ήδη βγει από το πεδίο όπου αυτός ο τύπος μητρών επιδίδεται καλύτερα.

Η απόφαση τελικά στηρίζεται στην αντιστοίχιση των απαιτήσεων του εξαρτήματός σας με τις δυνατότητες της μήτρας. Οι σύνθετες μήτρες προσφέρουν ανεπανάληπτη ακρίβεια για επίπεδες γεωμετρίες που απαιτούν αποκλειστικά κοπή — ωστόσο, είναι εξίσου σημαντικό να γνωρίζετε πότε πρέπει να επιλέξετε εναλλακτικές προσεγγίσεις. Μόλις καθοριστεί η καταλληλότητα της γεωμετρίας, το επόμενο λογικό ερώτημα είναι: πώς συγκρίνονται οι σύνθετες μήτρες απευθείας με τις προοδευτικές και τις μήτρες μεταφοράς, όταν οι απαιτήσεις του έργου ποικίλλουν;

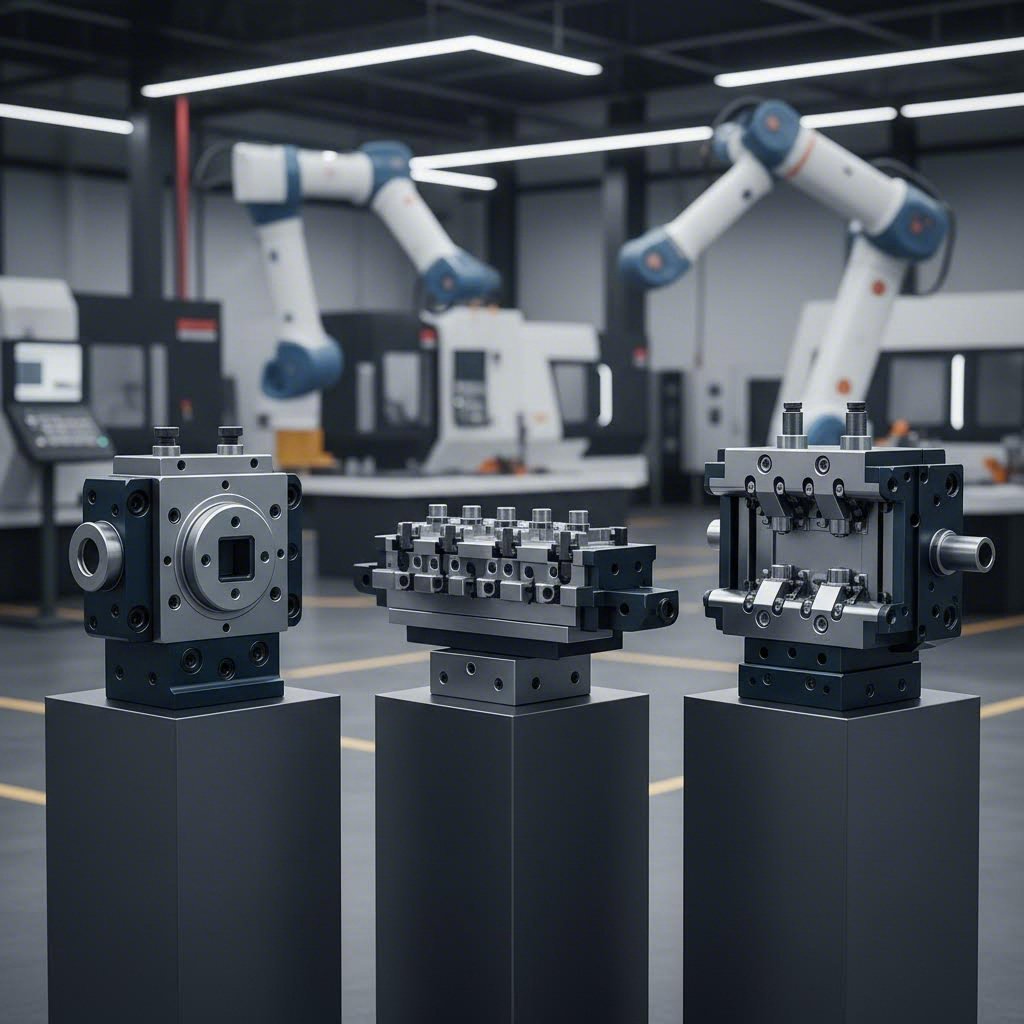

Σύνθετα Καλούπια έναντι Προοδευτικών και Μεταφοράς Καλουπιών

Τώρα που κατανοείτε ποιες γεωμετρίες είναι κατάλληλες για τις σύνθετες μήτρες, ανακύπτει ένα μεγαλύτερο ερώτημα: πώς επιλέγετε μεταξύ σύνθετων, προοδευτικών και μεταφοράς μητρών, όταν πολλές προσεγγίσεις θα μπορούσαν τεχνικά να λειτουργήσουν; Αυτή η απόφαση επηρεάζει τα πάντα, από την αρχική σας επένδυση μέχρι τη μακροπρόθεσμη οικονομική απόδοση ανά εξάρτημα. Ας δημιουργήσουμε ένα δομημένο πλαίσιο που θα καθιστά αυτήν την επιλογή σαφή.

Κάθε τύπος μήτρας εξυπηρετεί διαφορετικές ανάγκες παραγωγής, και η επιλογή της λανθασμένης μήτρας σημαίνει είτε υπερβολική δαπάνη για την κατασκευή μητρών είτε υποβάθμιση της ποιότητας και της αποδοτικότητας. Η παρακάτω σύγκριση αναλύει τους κρίσιμους παράγοντες που πρέπει να λάβετε υπόψη πριν αποφασίσετε οριστικά για οποιαδήποτε προσέγγιση.

Πίνακας Απόφασης για Όγκο και Πολυπλοκότητα

Πώς γνωρίζετε όταν το έργο σας υπερβαίνει το όριο από έναν τύπο μήτρας σε άλλο; Ο όγκος και η πολυπλοκότητα λειτουργούν από κοινού για να καθοδηγήσουν αυτήν την απόφαση, και η κατανόηση της αλληλεπίδρασής τους αποτρέπει δαπανηρά λάθη.

Για ετήσιες ποσότητες κάτω των 50.000 τεμαχίων με απλές γεωμετρίες που απαιτούν μόνο κοπή, οι σύνθετες μήτρες (compound dies) είναι σχεδόν πάντα οικονομικά συμφέρουσες. Η χαμηλότερη επένδυση σε εργαλειομηχανήματα αποδίδει γρήγορα, ενώ επιτυγχάνετε ανώτερη ακρίβεια χωρίς το πρόσθετο βάρος πιο περίπλοκων ρυθμίσεων προοδευτικής κοπής με μήτρες (progressive die stamping). Όταν το εξάρτημά σας απαιτεί μόνο αποκοπή (blanking) και διάτρηση (piercing), γιατί να πληρώνετε για σταθμούς διαμόρφωσης (forming stations) που δεν θα χρησιμοποιήσετε;

Μόλις οι ποσότητες ανέλθουν πάνω από 500.000 ετησίως και τα εξαρτήματα απαιτούν κάμψη, διαμόρφωση ή πολλαπλές διαδοχικές εργασίες, οι προοδευτικές μήτρες και οι διαδικασίες σφράγισης γίνονται ελκυστικές. Η υψηλότερη αρχική επένδυση κατανέμεται σε μεγαλύτερο αριθμό εξαρτημάτων, με αποτέλεσμα να μειώνεται σημαντικά το κόστος ανά τεμάχιο. Στον σχεδιασμό των προοδευτικών μητρών σφράγισης ενσωματώνονται πολλαπλοί σταθμοί που εκτελούν διαφορετικές εργασίες καθώς η λωρίδα προχωρά, κάνοντας οικονομικά βιώσιμη την παραγωγή πολύπλοκων γεωμετριών σε μεγάλη κλίμακα.

Οι μήτρες μεταφοράς καταλαμβάνουν μια μοναδική ενδιάμεση θέση. Όταν τα εξαρτήματά σας είναι υπερβολικά μεγάλα για τις συνηθισμένες προοδευτικές διαδικασίες με τροφοδοσία από κοιλότητα — σκεφτείτε, για παράδειγμα, αυτοκινητικά πανέλα καροτσαρίσματος ή μεγάλα περιβλήματα — η σφράγιση με μεταφορά μετακινεί μεμονωμένα ελάσματα μεταξύ των σταθμών χρησιμοποιώντας μηχανικά δάχτυλα ή ρομποτικά συστήματα. Αυτή η προσέγγιση επιτρέπει την εκτέλεση σημαντικών διαμορφωτικών εργασιών σε εξαρτήματα που απλώς δεν χωρούν σε προοδευτικές μήτρες.

Σκεφτείτε αυτό το πρακτικό παράδειγμα: χρειάζεστε ετησίως 100.000 επίπεδες χάλκινες επαφές με κεντρικές οπές, οι οποίες απαιτούν συγκεντρικότητα ±0,001". Οι σύνθετοι μήτρες παρέχουν αυτήν την ακρίβεια με λογικό κόστος κατασκευής των μητρών. Τώρα φανταστείτε τον ίδιο όγκο, αλλά με πρόσθετες εργασίες κάμψης και διαμόρφωσης. Ξαφνικά, η προοδευτική σφράγιση με μήτρες γίνεται πιο λογική επιλογή, παρά την υψηλότερη επένδυση στις μήτρες — το πλεονέκτημα στον χρόνο κύκλου και η ικανότητα διαμόρφωσης δικαιολογούν το κόστος.

Ανάλυση κόστους ανά εξάρτημα σε διάφορους τύπους μητρών

Η κατανόηση του αρχικού κόστους κατασκευής των μητρών είναι μόνο η αρχή. Η πραγματική οικονομική εικόνα εμφανίζεται όταν υπολογίσετε το συνολικό κόστος ανά εξάρτημα καθ’ όλη τη διάρκεια της προβλεπόμενης παραγωγής σας. Εδώ είναι που πολλές αγοραστικές αποφάσεις εξελίσσονται λανθασμένα.

Οι σύνθετοι καλούπια προσφέρουν το χαμηλότερο αρχικό κόστος, το οποίο κυμαίνεται συνήθως από 5.000 έως 50.000 δολάρια ΗΠΑ, ανάλογα με το βαθμό πολυπλοκότητας. Για εφαρμογές χαμηλού έως μεσαίου όγκου, αυτό μεταφράζεται σε ανταγωνιστικά οικονομικά ανά εξάρτημα, ακόμη και πριν ληφθεί υπόψη το πλεονέκτημα της ακρίβειας. Δεν πληρώνετε για σταθμούς διαμόρφωσης, περίπλοκες διατάξεις λωρίδων ή μηχανική σχεδίαση προοδευτικών καλουπιών, τα οποία δεν απαιτεί η απλή γεωμετρία του εξαρτήματός σας.

Τα προοδευτικά καλούπια απαιτούν σημαντικά υψηλότερη αρχική επένδυση — συχνά από 50.000 έως πολύ πάνω από 500.000 δολάρια ΗΠΑ για περίπλοκες αυτοκινητοβιομηχανικές εφαρμογές. Ωστόσο, οι εξαιρετικά υψηλές ταχύτητες κύκλου (μερικές φορές πάνω από 1.000 κύκλους ανά λεπτό) καθιστούν ανταγωνιστικό το κόστος ανά εξάρτημα σε υψηλούς όγκους παραγωγής. Οι αριθμητικοί υπολογισμοί ευνοούν τη χρήση τους όταν παράγετε εκατομμύρια περίπλοκων εξαρτημάτων ετησίως.

Η εμβολοτύπηση με μεταφορά (transfer die stamping) αντιπροσωπεύει την υψηλότερη επένδυση σε καλούπια, αλλά επιτρέπει εργασίες που είναι αδύνατο να πραγματοποιηθούν με άλλες προσεγγίσεις. Μεγάλα εξαρτήματα που απαιτούν βαθιά ελάσματα, ισχυρή διαμόρφωση ή εργασίες συναρμολόγησης εντός του καλουπιού δικαιολογούν αυτήν την πρόσθετη δαπάνη, όταν εναλλακτικές μέθοδοι απλώς δεν μπορούν να παράσχουν την επιθυμητή γεωμετρία.

Το μέγεθος του εξαρτήματος δημιουργεί μία ακόμη οριακή περίπτωση λήψης αποφάσεων. Γενικά, εξαρτήματα μικρότερα των 6 ιντσών κατάλληλα είναι για σύνθετες ή προοδευτικές μεθόδους, ενώ εκείνα μεγαλύτερα συνήθως κατευθύνονται προς καλούπια μεταφοράς. Οι φυσικοί περιορισμοί της προοδευτικής εμβολοτύπησης με ταινία (coil-fed progressive stamping) περιορίζουν τις πρακτικές διαστάσεις των εξαρτημάτων, ωθώντας τα μεγαλύτερα γεωμετρικά σχήματα προς εργασίες μεταφοράς που τροφοδοτούνται από επίπεδα φύλλα (blank-fed transfer operations).

Κατά την αξιολόγηση του έργου σας, ξεκινήστε με τα εξής ερωτήματα: Ποια είναι η ετήσια απαίτηση όγκου σας; Η γεωμετρία του προϊόντος σας απαιτεί εργασίες διαμόρφωσης ή μπορεί να ολοκληρωθεί αποκλειστικά μέσω κοπής; Ποια επίπεδα ανοχής είναι απαραίτητα και μη διαπραγματεύσιμα; Οι απαντήσεις σας τοποθετούν σαφώς το έργο σας εντός αυτού του πλαισίου απόφασης, καθοδηγώντας προς την προσέγγιση εργαλειοθεσίας που εξισορροπεί ακρίβεια, κόστος και αποδοτικότητα παραγωγής για τις συγκεκριμένες σας ανάγκες. Μόλις διευκρινιστεί η επιλογή του τύπου καλουπιού, η επόμενη σημαντική εξέταση γίνεται εξίσου σημαντική: ποια υλικά συμβαδίζουν καλύτερα με την επιλεγμένη προσέγγισή σας;

Οδηγός Επιλογής Υλικών και Συμβατότητας

Έχετε καθορίσει ότι τα σύνθετα καλούπια (compound dies) αποτελούν την κατάλληλη προσέγγιση εργαλειοθεσίας για τη γεωμετρία του εξαρτήματός σας, αλλά εδώ ακολουθεί το επόμενο κρίσιμο ερώτημα: ποια υλικά επιδεικνύουν πραγματικά καλή απόδοση σε αυτήν την εφαρμογή; Οι περισσότεροι ανταγωνιστές αναφέρουν εν παρόδω τη συμβατότητα υλικών, χωρίς ωστόσο να παρέχουν συγκεκριμένες λεπτομέρειες. Ας διορθώσουμε αυτό το πρόβλημα με πρακτικές κατευθυντήριες γραμμές που μπορείτε να εφαρμόσετε αμέσως στο επόμενο έργο σας.

Η αλληλεπίδραση μεταξύ των ιδιοτήτων του υλικού και του σχεδιασμού της μήτρας επηρεάζει όλα τα πράγματα, από τις επιτεύξιμες ανοχές μέχρι τη διάρκεια ζωής της μήτρας. Η κατανόηση αυτών των σχέσεων σας βοηθά να βελτιστοποιήσετε τόσο την ποιότητα των εξαρτημάτων όσο και την οικονομική απόδοση της παραγωγής. Παρακάτω παρουσιάζεται η απόδοση κοινών μετάλλων σε λειτουργίες σύνθετης μήτρας:

Οι εφαρμογές προοδευτικής διαμόρφωσης χάλυβα άνθρακα επωφελούνται από την ευσυγκρατησία του υλικού, και το ίδιο ισχύει και για την εργασία με σύνθετα μήτρες. Οι τυποποιημένοι χάλυβες χαμηλού περιεχομένου άνθρακα κόβονται καθαρά με προβλέψιμη συμπεριφορά, καθιστώντας τους ιδανικά αφετηριακά υλικά κατά την ανάπτυξη νέων εργαλείων. Η προοδευτική διαμόρφωση χαλκού παρουσιάζει παρόμοια πλεονεκτήματα — η εξαιρετική διαμορφωσιμότητα του υλικού μεταφράζεται σε καθαρές άκρες και συνεπή αποτελέσματα στις σύνθετες λειτουργίες.

Οδηγίες πάχους υλικού

Το εύρος πάχους επηρεάζει σημαντικά την καταλληλότητα για χρήση σύνθετων μητρών. Αν και αυτά τα εργαλεία αντέχουν ένα εντυπωσιακό φάσμα πάχους υλικού, ορισμένα εύρη βελτιστοποιούν το πλεονέκτημα της ταυτόχρονης κοπής που επιδιώκετε.

Για τις περισσότερες εφαρμογές, οι σύνθετοι κόφτες λειτουργούν καλύτερα με πάχη υλικού μεταξύ 0,005 ιντσών και 0,250 ιντσών. Σε αυτό το εύρος, οι ισορροπημένες δυνάμεις κοπής που δημιουργούν ανώτερη επίπεδη μορφή λειτουργούν όπως προβλέπεται. Για λεπτότερα υλικά (μέχρι 0,0005 ιντσών για ειδικές εφαρμογές) απαιτείται προσεκτικός έλεγχος της πίεσης του αποχωρητήρα για να αποφευχθεί η παραμόρφωση κατά τη χειριστική επεξεργασία. Για παχύτερα υλικά απαιτείται αναλογικά μεγαλύτερη δύναμη του πρεσαρίσματος και πιο ανθεκτικά εξαρτήματα του εργαλείου.

Ακολουθεί μια πρακτική κατευθυντήρια γραμμή: καθώς αυξάνεται το πάχος του υλικού, πρέπει επίσης να αυξάνεται και η διακένηση μεταξύ του εμβόλου και του κόφτη — συνήθως υπολογίζεται ως ποσοστό του πάχους του υλικού. Για χαλύβδινο υλικό χαμηλής σκληρότητας, προσδοκώνται διακενώσεις περίπου 5–7% ανά πλευρά. Για ανοξείδωτο χάλυβα απαιτούνται 6–8%, ενώ για πιο μαλακά υλικά, όπως το χαλκός σε εφαρμογές προοδευτικής σφράγισης, μπορούν να χρησιμοποιηθούν διακενώσεις ως και 3–5%.

Θεωρήσεις σχετικά με τη σκληρότητα και τη δυστρεψία

Η σκληρότητα του υλικού επηρεάζει άμεσα τις αποφάσεις σχεδιασμού των εργαλείων σας. Τα σκληρότερα υλικά παράγουν μεγαλύτερες δυνάμεις κοπής και επιταχύνουν τη φθορά των μήτρων. Απαιτούν επίσης μεγαλύτερες διακένους μήτρας για να αποφευχθεί η υπερβολική τάση των εργαλείων και η πρόωρη αποτυχία τους.

Κατά την εργασία με σκληρότερα υλικά, όπως ανοξείδωτο χάλυβα ή χάλυβα ελατηρίου, προσδοκάτε να καθορίσετε:

• Μεγαλύτερες διακένους: Συνήθως 1–2% μεγαλύτερες από τις αντίστοιχες διακένους για μαλακό χάλυβα
• Πιο σκληρούς εργαλειοχάλυβες: D2, M2 ή ενθέσεις καρβιδίου για τις ακμές κοπής
• Πιο συχνή ακονισμό: Μειωμένα διαστήματα μεταξύ των κύκλων συντήρησης
• Αυξημένη τόνος πρέσας: Υψηλότερες δυνάμεις που απαιτούνται για την καθαρή διάτμηση του υλικού

Υλικά με μαλακότερη και πιο ελαστική συμπεριφορά παρουσιάζουν διαφορετικές προκλήσεις. Το χαλκός και το ορείχαλκος επιτρέπουν στενότερα επιτρεπόμενα όρια ανοχής και προκαλούν μικρότερη φθορά των εργαλείων, ωστόσο η πλαστικότητά τους μπορεί να οδηγήσει στον σχηματισμό ακμών (burrs) στις κοπτικές άκρες. Το υλικό τείνει να ρέει αντί να διαχωρίζεται καθαρά, ιδιαίτερα εάν οι ελεύθεροι χώροι είναι υπερβολικά στενοί ή οι κοπτικές άκρες έχουν αμβλυνθεί.

Η ελαστικότητα επηρεάζει επίσης τη συμπεριφορά των υλικών κατά την ταυτόχρονη διαδικασία κοπής. Τα υψηλάς ελαστικότητας μέταλλα μπορεί να παρουσιάζουν μεγαλύτερη περιστροφή (rollover) στις κοπτικές άκρες — δηλαδή εκείνη την στρογγυλεμένη περιοχή όπου το υλικό λυγίζει πριν από την καθαρή διαχωριστική κοπή. Για εφαρμογές που απαιτούν καθαρές και ορθογώνιες άκρες, η ρύθμιση των ελεύθερων χώρων και η διατήρηση αιχμηρών εργαλείων γίνεται απαραίτητη.

Ένα συχνά παραβλεπόμενο παράγοντας είναι η κατάσταση ελαστικότητας (temper) του υλικού. Τα υλικά σε κατάσταση ανόπτησης (annealed) κόβονται ευκολότερα, αλλά μπορεί να παράγουν περισσότερες ακμές (burrs). Αντιθέτως, τα υλικά που έχουν υποστεί πλαστική παραμόρφωση (work-hardened) ή έχουν επεξεργαστεί με ειδική θερμική κατεργασία (tempered) διαχωρίζονται καθαρότερα, αλλά απαιτούν μεγαλύτερη δύναμη κοπής. Η ορθή καθορισμένη κατάσταση ελαστικότητας (temper) για τα μήτρες και τις διαδικασίες σφράγισης (stamping) μπορεί να επηρεάσει σημαντικά τόσο την ποιότητα των εξαρτημάτων όσο και τη διάρκεια ζωής των εργαλείων.

Η κατανόηση αυτών των συμπεριφορών που είναι ειδικές για κάθε υλικό σας επιτρέπει να βελτιστοποιήσετε τόσο το σχέδιο των μήτρων όσο και τις παραμέτρους παραγωγής. Ωστόσο, ακόμα και η καλύτερη επιλογή υλικού δεν θα αντισταθμίσει κακές πρακτικές συντήρησης — κάτι που μας οδηγεί στο κρίσιμο θέμα της διατήρησης των μητρών σας σε άριστη κατάσταση.

Απαιτήσεις συντήρησης και επίλυση προβλημάτων

Έχετε επιλέξει τα κατάλληλα υλικά και την κατάλληλη προσέγγιση για τις μήτρες, αλλά εδώ είναι μια πραγματικότητα: ακόμα και οι τέλεια σχεδιασμένες σύνθετες μήτρες εξασθενούν χωρίς την κατάλληλη φροντίδα. Εκπληκτικά, αυτό το κρίσιμο θέμα σχεδόν δεν αναφέρεται στην πλειονότητα των πηγών πληροφόρησης για την κοπή μετάλλων. Ωστόσο, οι πρακτικές συντήρησης καθορίζουν απευθείας εάν οι μήτρες σας θα παράγουν εξαρτήματα υψηλής ποιότητας για 100.000 κύκλους ή για 1.000.000. Ας καλύψουμε αυτό το κενό με εφαρμόσιμες οδηγίες συντήρησης.

Όπως σημείωσε ένας κατασκευαστής ακριβείας: «Εάν δεν μπορείτε να διατηρείτε τις μήτρες σας αιχμηρές, δεν θα μπορούν να τοποθετηθούν στον πρέσσο και δεν θα μπορείτε να κόβετε κανένα εξάρτημα ». Αυτή η πραγματικότητα ισχύει εξίσου και για τις σύνθετες μήτρες — η συντήρηση δεν είναι προαιρετική, αλλά απαραίτητη για τη συνεχή παραγωγή.

Κάθε φορά που το μπλοκ σας βγαίνει από την πρέσα, πρέπει να ακολουθεί ένα συστηματικό πρωτόκολλο επιθεώρησης. Παρακάτω αναφέρονται τα κρίσιμα σημεία ελέγχου που διασφαλίζουν την άριστη λειτουργία των καλουπιών:

• Κατάσταση κορυφαίας τεχνολογίας: Εξετάστε τις κοπτικές ακμές του εμβόλου και του μπλοκ για τυχόν χτυπήματα, ρωγμές ή ορατά μοτίβα φθοράς. Οι βλυστρωμένες ακμές προκαλούν ακμές (burrs) και απαιτούν αυξημένη δύναμη κοπής.
• Επαλήθευση των κενών: Μετρήστε τα κενά μεταξύ εμβόλου και μπλοκ σε πολλαπλά σημεία. Η ανομοιόμορφη φθορά δημιουργεί ασυνεπή κενά που επηρεάζουν την ποιότητα των εξαρτημάτων.
• Έλεγχοι Συμμόρφωσης: Επαληθεύστε την ταίριασμα των οδηγών πειρών και των βαλάκων. Υπερβολική κίνηση υποδεικνύει φθορά που θα προκαλέσει διαστασιακές αποκλίσεις και επιταχυνόμενη φθορά του καλουπιού.
• Ελαστική Τάση: Δοκιμάστε τα ελατήρια αποκόλλησης και τους μηχανισμούς εκτόξευσης. Τα αδυνατισμένα ελατήρια προκαλούν ανεπαρκή αποκόλληση και προβλήματα χειρισμού των εξαρτημάτων.
• Απαιτήσεις λίπανσης: Επιθεωρήστε τις οδηγητικές επιφάνειες, τα κινούμενα εξαρτήματα και τις πλάκες φθοράς. Η κατάλληλη λίπανση προλαμβάνει την πρόσφυση (galling) και επεκτείνει τη διάρκεια ζωής των εξαρτημάτων.
• Κατάσταση των πιλότων: Ελέγξτε τους πιλότους για φθορά ή ζημιά που θα μπορούσε να επηρεάσει την ακρίβεια της τοποθέτησης των εξαρτημάτων.

Προγράμματα ακονίσματος και συντήρησης των ακμών

Πότε πρέπει να ακονίζετε τα εργαλεία σας; Η απάντηση εξαρτάται από τον τύπο του υλικού, τον όγκο παραγωγής και τις απαιτήσεις σας για ποιότητα—ωστόσο, αν περιμένετε μέχρι το σημείο που τα εξαρτήματα απορρίπτονται κατά την επιθεώρηση, σημαίνει ότι έχετε περιμένει πάρα πολύ.

Καθορίστε τα διαστήματα ακόνισματος βάσει του αριθμού των πλήξεων (hit counts), και όχι του χρόνου που μεσολαβεί. Για εφαρμογές με ανθρακούχο χάλυβα, πολλές επιχειρήσεις προγραμματίζουν το ακόνισμα κάθε 50.000 έως 100.000 πλήγματα. Ο ανοξείδωτος χάλυβας και τα σκληρότερα υλικά ενδέχεται να απαιτούν προσοχή κάθε 25.000 έως 50.000 πλήγματα λόγω επιταχυνόμενης φθοράς της ακμής. Καταγράψτε αυτά τα διαστήματα με αυστηρότητα—οι προοδευτικές εργασίες με μήτρες και εργαλεία που παραλείπουν την προγραμματισμένη συντήρηση αντιμετωπίζουν αναπόφευκτα απρόβλεπτες διακοπές λειτουργίας.

Οι σύγχρονες εγκαταστάσεις επιφανειακής λείανσης έχουν μεταμορφώσει την αποτελεσματικότητα της συντήρησης. Σύμφωνα με DCM Tech , οι περιστροφικοί επιφανειακοί λειαντήρες μπορούν να ολοκληρώσουν το ακόνισμα εργαλείων σε τρεις έως τέσσερις ώρες, σε αντίθεση με τις οκτώ έως δώδεκα ώρες που απαιτούνται με τον παραδοσιακό εξοπλισμό. Αυτή η εξοικονόμηση χρόνου μεταφράζεται απευθείας σε ταχύτερες παραδόσεις και μεγαλύτερη διαθεσιμότητα για παραγωγή.

Η ίδια η διαδικασία λείανσης είναι καθοριστικής σημασίας για τη διάρκεια ζωής των εργαλείων. Η επιφανειακή λείανση αφαιρεί το φθαρμένο υλικό χωρίς να εισάγει θερμότητα που θα μπορούσε να αδυναμώσει τις σκληρυμένες ακμές κοπής. Όπως εξήγησε ένας μηχανικός εργαλειομηχανών στο εργαστήριο εργαλείων: «Η λείανση παράγει ένα πολύ πιο ανθεκτικό προϊόν, επειδή δεν χρειάζεται να εισαχθεί θερμότητα μέσω συγκόλλησης, η οποία μπορεί να αδυναμώσει ένα εργαλείο λεπτής κοπής (fineblanking) λόγω της πίεσης που πρέπει να αντέξει». Την ίδια αρχή εφαρμόζει και η συντήρηση σύνθετων μήτρων — η επαναλείανση διατηρεί καλύτερα την ακεραιότητα του εργαλείου σε σύγκριση με εναλλακτικές μεθόδους επισκευής.

Επέκταση της διάρκειας ζωής των μητρών μέσω κατάλληλης φροντίδας

Η εντοπισμένη εγκαίρως φθορά, προτού προκαλέσει προβλήματα ποιότητας, διαχωρίζει την προληπτική συντήρηση από την αντιδραστική «κατάσβεση πυρκαγιάς». Παρακάτω αναφέρονται τα προειδοποιητικά σημάδια που υποδεικνύουν ότι τα εργαλεία σας χρήζουν προσοχής:

• Δημιουργία ακμών: Η αυξανόμενη ύψος των ακμών (burrs) στις κοπές υποδηλώνει αμβλύνσεις των ακμών κοπής ή προβλήματα στις ελεύθερες χώρους (clearance). Αντιμετωπίστε αυτό το ζήτημα πριν οι ακμές προκαλέσουν προβλήματα σε επόμενα στάδια της διαδικασίας.
• Διαστασιακή Παρέκκλιση: Όταν τα εξαρτήματα αποκλίνουν σταδιακά από τις προδιαγραφές ανοχής, είναι πιθανόν η φθορά να έχει επηρεάσει κρίσιμα στοιχεία στοίχισης ή τις ακμές κοπής.
• Αυξημένη δύναμη κοπής: Εάν οι απαιτήσεις σε τόνους πίεσης αυξάνονται σταδιακά, οι βλαμμένες ακμές αναγκάζουν το υλικό αντί να το κόβουν καθαρά.
• Μη ομοιόμορφη επίπεδη μορφή των εξαρτημάτων: Προβλήματα πίεσης του αποσπαστικού ή ανομοιόμορφη φθορά της ακμής κοπής μπορούν να προκαλέσουν παραμόρφωση του εξαρτήματος, η οποία δεν υπήρχε αρχικά.
• Μη συνηθισμένος θόρυβος ή δόνηση: Οι αλλαγές στους λειτουργικούς ήχους υποδηλώνουν συχνά προβλήματα στον προσανατολισμό ή φθορά εξαρτημάτων, τα οποία απαιτούν διερεύνηση.

Η κατάλληλη συντήρηση επεκτείνει σημαντικά τη διάρκεια ζωής των εργαλείων, διατηρώντας ταυτόχρονα την ποιότητα των εξαρτημάτων. Τόσο τα προοδευτικά εργαλεία όσο και τα σύνθετα μήτρες επωφελούνται από την τήρηση εγγραφών συντήρησης που καταγράφουν τις παρεμβάσεις και τα αποτελέσματά τους. Αυτά τα δεδομένα βοηθούν στην πρόβλεψη μελλοντικών αναγκών συντήρησης και στη βελτιστοποίηση των διαστημάτων ακονίσματος για τις συγκεκριμένες εφαρμογές σας.

Λύση Προβλήσεων που Συνέχουν

Όταν προκύψουν προβλήματα ποιότητας, η συστηματική αντιμετώπιση προβλημάτων εντοπίζει γρήγορα τις ριζικές αιτίες. Παρακάτω παρουσιάζεται ένας πρακτικός οδηγός για τα συχνότερα προβλήματα σύνθετων μητρών:

Σύμφωνα με τις οδηγίες επίλυσης προβλημάτων των σφιγκτήρων καλουπιών DGMF, η τακτική χρήση μανδρέλας ευθυγράμμισης για έλεγχο της ευθυγράμμισης του πυργίσκου του μηχανήματος και της βάσης στήριξης προλαμβάνει την ασυνεπή φθορά που προκαλεί την πρόωρη αποτυχία προοδευτικών εργαλείων και σύνθετων καλουπιών. Αυτή η απλή πρακτική εντοπίζει τα προβλήματα προτού προκαλέσουν ζημιά σε ακριβά εργαλεία.

Όταν παραμένουν προβλήματα διακένου, θυμηθείτε ότι οι ρυθμίσεις πρέπει να γίνονται σταδιακά. Κάθε ρύθμιση δεν πρέπει κατά προτίμηση να υπερβαίνει τα 0,15 mm, προκειμένου να αποφευχθεί η υπερρύθμιση. Χρησιμοποιήστε χαμηλότερες ταχύτητες διαπεράσεως κατά τη διαδικασία εντοπισμού βλαβών, προκειμένου να μειωθεί η μηχανική τάση στα εξαρτήματα κατά τον εντοπισμό της ριζικής αιτίας.

Με την εγκαθίδρυση των πρωτοκόλλων συντήρησης, διαθέτετε τα απαραίτητα μέσα για να διασφαλίσετε ότι οι σύνθετοι μήτρες σας παράγουν συνεχώς εξαρτήματα υψηλής ποιότητας. Ωστόσο, η κατανόηση των τομέων όπου αυτά τα εργαλεία προσφέρουν τη μεγαλύτερη αξία σε διάφορες βιομηχανίες αποκαλύπτει ακόμη περισσότερες δυνατότητες αξιοποίησης των πλεονεκτημάτων τους ως προς την ακρίβεια.

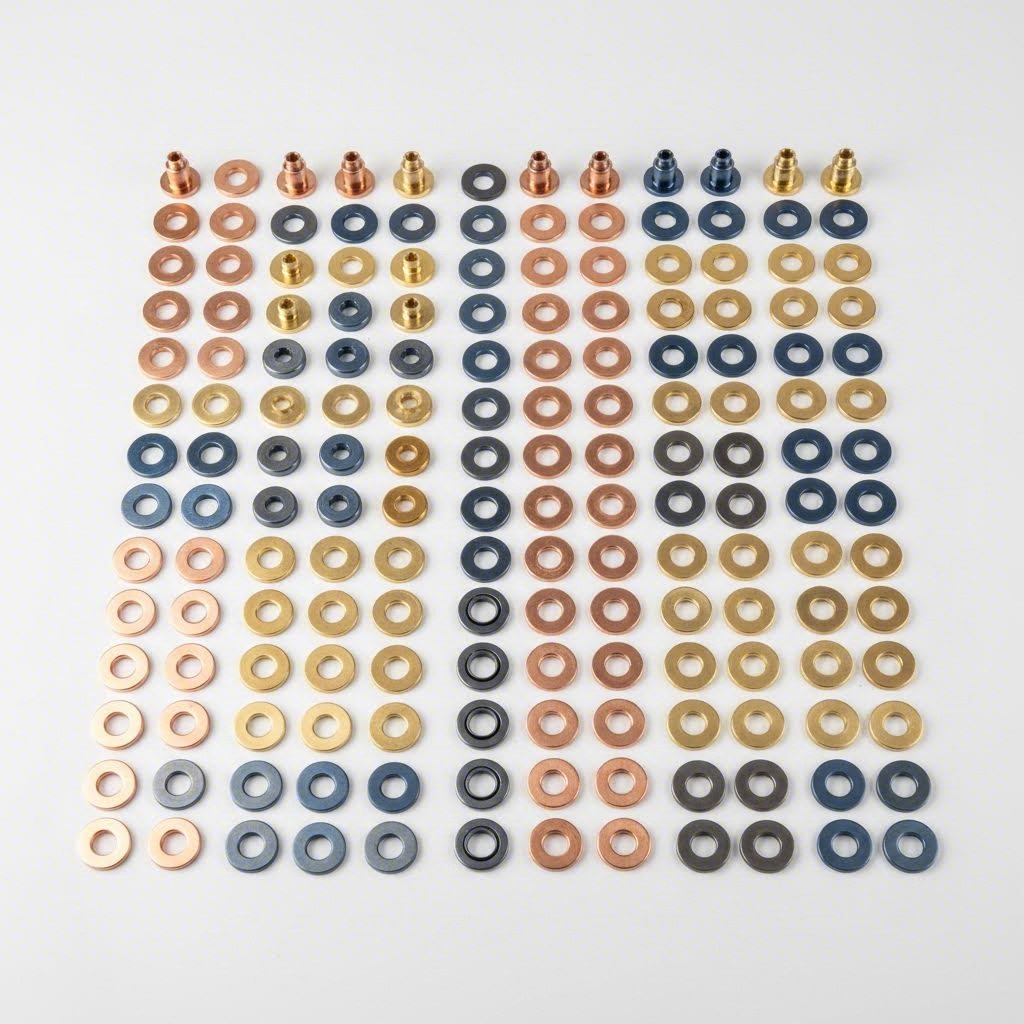

Εφαρμογές στη Βιομηχανία και Αυτοκινητοβιομηχανία

Έχετε κατακτήσει τα τεχνικά θεμέλια των σύνθετων μήτρων· τώρα ας εξερευνήσουμε πού αυτά τα εργαλεία προσφέρουν τη μεγαλύτερη επίδραση στην πραγματική βιομηχανική παραγωγή. Από τις ηλεκτρικές επαφές στο smartphone σας μέχρι τους ακριβείς δακτυλίους στα συστήματα φρένων αυτοκινήτων, οι σύνθετες μήτρες επιτρέπουν, με αθόρυβο τρόπο, την παραγωγή των προϊόντων στα οποία βασιζόμαστε καθημερινά. Η κατανόηση αυτών των εφαρμογών αποκαλύπτει γιατί ορισμένες βιομηχανίες δεν μπορούν απλώς να θυσιάσουν τα πλεονεκτήματα ακρίβειας που προσφέρει αυτή η μέθοδος εργαλειοθετήσεως.

Εφαρμογές σε ακριβείς αυτοκινητοβιομηχανικές εξαρτήσεις

Όταν ενεργοποιείτε τα φρένα σας, εμπιστεύεστε εξαρτήματα που έχουν εκτυπωθεί με ανοχές που μετρώνται σε χιλιοστά της ίντσας. Οι κατασκευαστές αυτοκινήτων βασίζονται σε μεγάλο βαθμό σε σύνθετες μήτρες για επίπεδα, ακριβή εξαρτήματα, όπου η διαστασιακή ακρίβεια επηρεάζει άμεσα την απόδοση και την ασφάλεια. Εξετάστε τις ακόλουθες κρίσιμες εφαρμογές:

• Προσαρμογείς και δακτύλιοι συστημάτων φρένων: Αυτά τα εξαρτήματα απαιτούν τέλεια επίπεδη επιφάνεια και ομοκεντρικότητα για να διασφαλίζεται η συνεχής κατανομή της υδραυλικής πίεσης.
• Διαστηματικοί δακτύλιοι μετάδοσης: Οι στενές τολεραντίες πάχους αποτρέπουν την ανεπιθύμητη κίνηση των γραναζιών και διασφαλίζουν την ομαλή μετάδοση ισχύος.
• Παρεμβύσματα συστήματος καυσίμου: Οι ακριβείς επιφάνειες στεγανοποίησης αποτρέπουν διαρροές που θα μπορούσαν να θέσουν σε κίνδυνο την ασφάλεια του οχήματος και τη συμμόρφωσή του με τις προδιαγραφές εκπομπών.
• Επαφές γείωσης ηλεκτρικού κυκλώματος: Η σταθερή σχέση μεταξύ οπών και ακραίων άκρων διασφαλίζει αξιόπιστες ηλεκτρικές συνδέσεις σε όλο το όχημα.
• Δακτύλιοι στερέωσης αισθητήρων: Επίπεδα και ομόκεντρα εξαρτήματα διατηρούν τη σωστή στοίχιση των αισθητήρων για ακριβείς μετρήσεις.

Οι απαιτήσεις ποιότητας της αυτοκινητοβιομηχανίας καθιστούν την πιστοποίηση IATF 16949 απαραίτητη για τους προμηθευτές εργαλειομηχανών. Σύμφωνα με Master Products , αυτή η πιστοποίηση «δημιουργεί μια βασική αναφορά για την ποιότητα που μπορείτε να περιμένετε όταν αναθέτετε εξωτερικά το έργο σας εμβολοκοπήσεως μετάλλων για αυτοκίνητα», με κύρια έμφαση στη «νωρίς ανίχνευση και πρόληψη ελαττωμάτων και παραλλαγών στην παραγωγή, καθώς και στην ελαχιστοποίηση των αποβλήτων και των αχρησιμοποίητων υλικών». Κατά την επιλογή προμηθευτών για προοδευτικές εμβολοκοπήσεις αυτοκινητοβιομηχανικών εξαρτημάτων, αυτή η πιστοποίηση αποτελεί ένδειξη δέσμευσης προς τη συστηματική διαχείριση ποιότητας που απαιτούν οι κατασκευαστές αυτοκινήτων (OEMs).

Η σύγχρονη αυτοκινητοβιομηχανία στην κατασκευή μεταλλικών εξαρτημάτων βασίζεται όλο και περισσότερο σε προσομοιώσεις CAE (Μηχανική με Υποστήριξη Υπολογιστή) για τη βελτιστοποίηση των σχεδίων των μήτρων πριν από την οποιαδήποτε κοπή μετάλλου. Αυτή η προσέγγιση εντοπίζει δυνητικά προβλήματα σχετικά με τη ροή του υλικού, τις συγκεντρώσεις τάσεων και τη διαστασιακή σταθερότητα κατά τη φάση σχεδιασμού—εξοικονομώντας τόσο χρόνο όσο και κόστος κατασκευής μητρών. Οι προμηθευτές που προσφέρουν προηγμένες δυνατότητες προσομοίωσης σε συνδυασμό με πιστοποίηση IATF 16949, όπως Λύσεις ακριβείας καλουπιών διαμόρφωσης Shaoyi , μπορούν να επιταχύνουν τους κύκλους ανάπτυξης ενώ διασφαλίζουν αποτελέσματα παραγωγής χωρίς ελαττώματα.

Εφαρμογές στην Ηλεκτρική και Ηλεκτρονική Βιομηχανία

Εάν οι αυτοκινητοβιομηχανικές εφαρμογές απαιτούν ακρίβεια, η κατασκευή ηλεκτρικών και ηλεκτρονικών εξαρτημάτων ανεβάζει τις απαιτήσεις σε ένα εντελώς διαφορετικό επίπεδο. Η διαδικασία προοδευτικής μεταλλικής κατασκευής με μήτρες λειτουργεί καλά για την παραγωγή σε μεγάλη κλίμακα περιβλημάτων συνδετήρων και πολύπλοκων ακροδεκτών, αλλά οι σύνθετες μήτρες παραμένουν η προτιμώμενη επιλογή όταν η ομοκεντρικότητα και η επίπεδη μορφή αποτελούν απαραίτητες προδιαγραφές.

Τα εκτυπωμένα ηλεκτρικά επαφές αποτελούν ίσως την πιο απαιτητική εφαρμογή σύνθετων μήτρων. Όπως εξηγεί η Composidie, αυτά τα θεμελιώδη εξαρτήματα «αποτελούν τη διεπαφή μεταξύ του αγωγού και του σημείου σύνδεσης, διασφαλίζοντας αξιόπιστη ηλεκτρική επαφή». Κάθε διαστατική απόκλιση μπορεί να δημιουργήσει αντίσταση που προκαλεί θέρμανση, επιδεινώνει την ποιότητα του σήματος ή οδηγεί σε πρόωρη αποτυχία.

Κρίσιμες εφαρμογές ηλεκτρονικών συσκευών περιλαμβάνουν:

• Επαφές μπαταρίας: Οι συναρμολογήσεις μπαταριών λιθίου-ιόντος απαιτούν επίπεδες επαφές με ακριβείς θέσεις οπών για συνεκτική ροή ρεύματος.
• Ακροδέκτες συνδετήρων: Οι ακίδες και οι υποδοχές σε πολυακίδικους συνδετήρες πρέπει να διατηρούν ακριβείς διαστατικές σχέσεις για αξιόπιστη σύζευξη.
• Δακτύλιοι γείωσης: Οι εφαρμογές θωράκισης κατά των ηλεκτρομαγνητικών παρεμβολών (EMI) απαιτούν τέλειες επιφάνειες επαφής για να διασφαλιστεί αποτελεσματική γείωση.
• Εξαρτήματα στερέωσης απορροφητήρων θερμότητας: Επίπεδα εξαρτήματα με ακριβείς διαστάσεις διασφαλίζουν τη μέγιστη μεταφορά θερμότητας.
• Αποστάτες στερέωσης πλακών κυκλωμάτων (PCB): Η ενιαία πάχος αποτρέπει την τάση της πλάκας και διασφαλίζει την κατάλληλη απόσταση των εξαρτημάτων.

Η διαδικασία σφράγισης με προοδευτικό καλούπι εξασφαλίζει εξαιρετικά αποτελέσματα στην παραγωγή πολύπλοκων διαμορφωμένων ακροδεκτών σε μεγάλες ποσότητες, ωστόσο, όταν η εφαρμογή σας απαιτεί απλώς τέλεια επίπεδα και ακριβώς τοποθετημένα χαρακτηριστικά, τα σύνθετα καλούπια παρέχουν ανώτερα αποτελέσματα με χαμηλότερο κόστος κατασκευής καλουπιών.

Εφαρμογές στην Αεροδιαστημική και στις Ιατρικές Συσκευές

Η αεροδιαστημική βιομηχανία και η βιομηχανία ιατρικών συσκευών έχουν ένα κοινό χαρακτηριστικό: η αποτυχία δεν είναι επιλογή. Και οι δύο βιομηχανίες καθορίζουν με ιδιαίτερη προσοχή τα υλικά, τις διαδικασίες και τις ανοχές, ενώ τα σύνθετα καλούπια διαδραματίζουν κρίσιμο ρόλο στην παραγωγή των ακριβών επίπεδων εξαρτημάτων που απαιτούνται από αυτούς τους τομείς.

Σύμφωνα με CEI Precision , η ομάδα τους «έχει εξυπηρετήσει πρακτικά κάθε βιομηχανία όπου η ακρίβεια είναι αναπόφευκτη, διασφαλίζοντας ότι κάθε πρόγραμμα οδηγεί στο ίδιο υψηλό επίπεδο ποιότητας και συνέπειας στη διαδικασία της εκτύπωσης.» Από ακριβείς χειρουργικές συσκευές και οδοντιατρικά εργαλεία μέχρι εξαρτήματα κυψελών καυσίμου και αεροδιαστημικών εφαρμογών, οι δυνατότητες σύνθετης εκτύπωσης καλύπτουν εφαρμογές όπου η διαστασιακή ακρίβεια επηρεάζει άμεσα την ανθρώπινη ασφάλεια.

Οι αεροδιαστημικές εφαρμογές συχνά περιλαμβάνουν εξωτικά υλικά — τιτάνιο, Inconel και ειδικές κράματα — τα οποία απαιτούν ανθεκτικά εργαλειομηχανήματα και ακριβή έλεγχο της διαδικασίας. Οι ιατρικές συσκευές απαιτούν συχνά εξαρτήματα από ανοξείδωτο χάλυβα ή τιτάνιο, τα οποία πρέπει να πληρούν τις απαιτήσεις βιοσυμβατότητας, ενώ ταυτόχρονα διατηρούν αυστηρές διαστασιακές προδιαγραφές. Σε και τις δύο περιπτώσεις, η ταυτόχρονη δράση κοπής των σύνθετων καλουπιών παρέχει την ομοκεντρικότητα και την επίπεδη μορφή που απαιτούν αυτές οι απαιτητικές εφαρμογές.

Πολυ-δραστικά Σύνθετα Εργαλειομηχανήματα για Υψηλότερους Όγκους Παραγωγής

Τι συμβαίνει όταν η γεωμετρία του εξαρτήματός σας είναι κατάλληλη για την επεξεργασία με σύνθετο μήτρα (compound die stamping), αλλά οι ποσότητες παραγωγής σας τείνουν προς την περιοχή της προοδευτικής επεξεργασίας (progressive stamping); Η πολυβηματική σύνθετη μηχανή (multi-hit compound tooling) καλύπτει αυτό το κενό, συνδυάζοντας τα πλεονεκτήματα ακρίβειας της ταυτόχρονης κοπής με υψηλότερους ρυθμούς παραγωγής.

Σε μια πολυβηματική διάταξη, η λωρίδα προωθείται επανειλημμένα μέσω της σύνθετης μήτρας, ενώ κάθε κίνηση (stroke) παράγει ένα τελικό εξάρτημα από διαφορετική θέση της λωρίδας. Αυτή η προσέγγιση πολλαπλασιάζει την παραγωγή χωρίς να θυσιάζει τα πλεονεκτήματα συγκεντρικότητας (concentricity) και επίπεδου (flatness), τα οποία καθιστούν τις σύνθετες μήτρες εξαιρετικά αξιόλογες. Είναι ιδιαίτερα αποτελεσματική για μικρά εξαρτήματα, όπου πολλαπλές κοιλότητες μπορούν να χωρέσουν εντός ενός ενιαίου χώρου μήτρας.

Η διαδικασία της προοδευτικής επεξεργασίας παραμένει ανώτερη για πραγματικά πολύπλοκα εξαρτήματα που απαιτούν εργασίες διαμόρφωσης (forming operations), αλλά η πολυβηματική σύνθετη μηχανή προσφέρει μια ελκυστική ενδιάμεση λύση. Κερδίζετε αυξημένη παραγωγικότητα, διατηρώντας παράλληλα τα χαρακτηριστικά ακρίβειας που οι διαδοχικές εργασίες (sequential operations) απλώς δεν μπορούν να επιτύχουν.

Εάν η εφαρμογή σας αφορά συστήματα πέδησης αυτοκινήτων, ακριβείς ηλεκτρικές επαφές ή ιατρικές συσκευές κρίσιμης σημασίας για τη ζωή, οι σύνθετοι καλούπι (compound dies) προσφέρουν μετρήσιμα πλεονεκτήματα όσον αφορά την ποιότητα, όταν η επίπεδης επιφάνειας και η ομοκεντρικότητα είναι καθοριστικές. Η κατανόηση αυτών των εφαρμογών στις βιομηχανίες σας βοηθά να εντοπίσετε τις ευκαιρίες όπου αυτή η προσέγγιση καλουποποίησης μπορεί να βελτιώσει τα αποτελέσματα της παραγωγής σας — και σας τοποθετεί σε θέση να λάβετε ενημερωμένες αποφάσεις κατά την αξιολόγηση του επόμενου έργου σφράγισης (stamping) σας.

Επιλογή της Κατάλληλης Λύσης Σύνθετου Καλουπιού για το Έργο σας

Έχετε αφομοιώσει τις τεχνικές λεπτομέρειες, κατανοήσει τους παράγοντες που αφορούν τα υλικά και εξερευνήσει τις εφαρμογές στις βιομηχανίες — αλλά τώρα έρχεται η στιγμή της αλήθειας. Πώς αξιολογείτε πραγματικά εάν τα σύνθετα καλούπια είναι κατάλληλα για το συγκεκριμένο έργο σας; Και αφού λάβετε αυτήν την απόφαση, πώς βρίσκετε έναν εταίρο καλουποποίησης ικανό να παραδώσει τα επιθυμητά αποτελέσματα; Ας μετατρέψουμε όλα όσα έχετε μάθει σε ένα πρακτικό πλαίσιο λήψης αποφάσεων.

Η διαφορά μεταξύ ενός επιτυχημένου έργου σφράγισης και ενός δαπανηρού λάθους συχνά οφείλεται στο να θέσετε τις σωστές ερωτήσεις τη σωστή στιγμή. Σύμφωνα με ειδικοί της βιομηχανίας , «Προτού μπορέσετε να αξιολογήσετε αποτελεσματικά πιθανούς προμηθευτές, πρέπει να έχετε μια απόλυτα σαφή κατανόηση των δικών σας αναγκών για το έργο. Μια ενδελεχής εσωτερική αξιολόγηση προλαμβάνει την παρεξήγηση και διασφαλίζει ότι συγκρίνετε τους προμηθευτές με βάση τα κατάλληλα κριτήρια».

Ο Έλεγχος Ετοιμότητας για το Έργο Σύνθετου Μήτρας (Compound Die)

Προτού επικοινωνήσετε με οποιονδήποτε προμηθευτή, περάστε αυτή τη διαδικασία αξιολόγησης βήμα-βήμα. Κάθε ερώτηση βασίζεται στην προηγούμενη και σας καθοδηγεί προς μια σαφή απόφαση «ναι/όχι» για τη χρήση σύνθετης μήτρας (compound die):

1. Ορίστε πλήρως τη γεωμετρία του εξαρτήματός σας. Το εξάρτημά σας είναι επίπεδο ή σχεδόν επίπεδο; Απαιτεί μόνο λειτουργίες αποκοπής (blanking) και διάτρησης (piercing), ή θα χρειαστεί και διαμόρφωση (forming); Εάν περιλαμβάνεται κάμψη ή βαθιά ελάσματος (deep drawing), η σύνθετη μήτρα (compound die) δεν είναι η κατάλληλη λύση — εξετάστε αντ’ αυτού προοδευτική μήτρα (progressive die) ή μήτρα μεταφοράς (transfer die).
2. Καταγράψτε τις κρίσιμες απαιτήσεις για τις ανοχές. Ποιες προδιαγραφές ομοκεντρικότητας πρέπει να επιτύχετε; Εάν οι σχέσεις οπής-περιθωρίου πρέπει να διατηρούνται εντός ±0,001", οι σύνθετες μήτρες παρέχουν αυτήν την ακρίβεια φυσικά. Χαλαρότερες ανοχές ενδέχεται να επιτρέψουν περισσότερες επιλογές μητρών.
3. Υπολογίστε τις ετήσιες απαιτήσεις όγκου παραγωγής σας. Παράγετε 10.000 εξαρτήματα ή 10 εκατομμύρια; Οι σύνθετες μήτρες διακρίνονται στο χαμηλό έως μεσαίο εύρος (περίπου 10.000 έως 500.000 ετησίως). Για υψηλότερους όγκους παραγωγής ενδέχεται να δικαιολογείται η χρήση προοδευτικών μητρών, παρά τη μεγαλύτερη αρχική επένδυση.
4. Καθορίστε τον τύπο και το πάχος του υλικού. Επιβεβαιώστε ότι το υλικό σας εμπίπτει στις δυνατότητες των σύνθετων μητρών. Οι άνθρακος χάλυβες, ο ορείχαλκος, οι κράματα χαλκού και το αλουμίνιο λειτουργούν όλα καλά. Καταγράψτε ακριβώς το πάχος και τις προδιαγραφές σκληρότητας (temper) για ακριβή προσφορά από τους προμηθευτές.
5. Προσδιορίστε τις απαιτήσεις για δευτερεύουσες εργασίες. Θα χρειαστούν τα εξαρτήματα θερμική κατεργασία, επιμετάλλωση, αποξύσματα ή συναρμολόγηση; Οι εταίροι που προσφέρουν αυτές τις πρόσθετες υπηρεσίες εντός των εγκαταστάσεών τους απλοποιούν σημαντικά την αλυσίδα εφοδιασμού σας.
6. Καθορίστε τους χρονοδιαγράμματα για την κατασκευή πρωτοτύπων και την παραγωγή. Πότε χρειάζεστε τα πρώτα δείγματα; Ποιος χρόνος προετοιμασίας είναι αποδεκτός για την παραγωγή των καλουπιών; Οι δυνατότητες γρήγορης πρωτοτυποποίησης — που μερικές φορές είναι διαθέσιμες σε χρονικό διάστημα μόλις 5 ημερών — μπορούν να επιταχύνουν δραματικά τον κύκλο ανάπτυξής σας.
7. Ορίστε τις απαιτήσεις πιστοποίησης ποιότητας. Η βιομηχανία σας απαιτεί συγκεκριμένα πιστοποιητικά, όπως το ISO 9001 ή το IATF 16949; Αποκλείστε προμηθευτές που δεν μπορούν να παράσχουν την απαιτούμενη τεκμηρίωση προτού επενδύσετε χρόνο σε λεπτομερείς συζητήσεις.

Αυτή η συστηματική προσέγγιση διασφαλίζει ότι έχετε εξετάσει κάθε κρίσιμο παράγοντα προτού συνεργαστείτε με προμηθευτές. Παρέχει επίσης τις λεπτομερείς προδιαγραφές που οι εταίροι σας χρειάζονται για να σας υποβάλουν ακριβείς προσφορές και ρεαλιστικούς χρονοδιαγράμματα.

Αξιολόγηση εταίρων για την κατασκευή καλουπιών

Μόλις έχετε τεκμηριώσει τις απαιτήσεις του έργου σας, είστε έτοιμοι να αξιολογήσετε πιθανούς προμηθευτές. Αλλά τι διαχωρίζει τους ικανοποιητικούς προμηθευτές από τους πραγματικούς εταίρους κατασκευής; Κοιτάξτε πέρα από την τιμή ανά εξάρτημα και αξιολογήστε αυτές τις ουσιώδεις δυνατότητες:

Η μηχανική εμπειρογνωμοσύνη έχει μεγαλύτερη σημασία από ό,τι ίσως νομίζετε. Οι καλύτεροι προμηθευτές σφράγισης είναι πραγματικοί εταίροι που παρέχουν μηχανική υποστήριξη, όχι απλώς κατασκευαστική ικανότητα. Η πρώιμη συμμετοχή τους σε αναθεωρήσεις Σχεδιασμού για Ευκολία Κατασκευής (DFM) μπορεί να οδηγήσει σε σημαντική εξοικονόμηση κόστους και σε πιο ανθεκτικά σχέδια εξαρτημάτων. Ρωτήστε τους δυνητικούς εταίρους σας για τους μηχανικούς πόρους που διαθέτουν και εάν θα συνεργαστούν μαζί σας για τη βελτιστοποίηση του σχεδίου σας πριν από την έναρξη της κατασκευής των καλουπιών.

Τα συστήματα διαχείρισης ποιότητας παρέχουν εγγύηση. Όπως αναφέρεται στις κατευθυντήριες γραμμές της βιομηχανίας, «ένα ανθεκτικό σύστημα διαχείρισης ποιότητας (QMS) είναι απαραίτητο. Αποτελεί το θεμέλιο για τη λήψη συνεπών, αξιόπιστων εξαρτημάτων που ανταποκρίνονται στις προδιαγραφές σας». Πιστοποιητικά όπως το ISO 9001 αποτελούν επαλήθευση από τρίτο μέρος της δέσμευσης ενός προμηθευτή για διαδικασίες ποιότητας.

Η γρήγορη πρωτοτυποποίηση επιταχύνει την ανάπτυξη. Η δυνατότητα παραγωγής πρωτοτύπων εξαρτημάτων με ταχύτητα —σε ορισμένες περιπτώσεις εντός ημερών αντί για εβδομάδων— σας επιτρέπει να επαληθεύσετε τα σχέδιά σας πριν από την επίσημη δέσμευση για την κατασκευή παραγωγικών καλουπιών. Σύμφωνα με εμπειρογνώμονες Κατασκευής η πρωτοτυποποίηση είναι «η κρίσιμη φάση δοκιμής, κατά την οποία οι ιδέες διαμορφώνονται, βελτιώνονται και επικυρώνονται για την παραγωγή και την επιτυχία στην αγορά». Οι συνεργάτες με δυνατότητες γρήγορης πρωτοτυποποίησης σας βοηθούν να εντοπίσετε προβλήματα σε πρώιμο στάδιο, όταν οι αλλαγές εξακολουθούν να είναι οικονομικά εφικτές.

Οι ρυθμοί πρώτης έγκρισης αποκαλύπτουν το βαθμό ωριμότητας της διαδικασίας. Κατά την αξιολόγηση προμηθευτών, ερωτήστε τους για τους ρυθμούς πρώτης έγκρισης σε παρόμοια έργα. Για παράδειγμα, ένας ρυθμός πρώτης έγκρισης 93% υποδηλώνει σταθερές διαδικασίες που παραδίδουν συνεχώς εξαρτήματα που ανταποκρίνονται στις προδιαγραφές, χωρίς επαναλαμβανόμενες επαναλήψεις. Αυτό το μέτρο επηρεάζει άμεσα το χρονοδιάγραμμά σας και το συνολικό κόστος του έργου.

Η κατανόηση του σκοπού των εγκοπών παράκαμψης στις μήτρες εμβολοθλάσεως και παρόμοιων τεχνικών λεπτομερειών διαχωρίζει τους ενήμερους προμηθευτές από τους απλούς λήπτες παραγγελιών. Οι συνεργάτες που μπορούν να συζητήσουν αυτά τα λεπτά σημεία αποδεικνύουν την εμπειρογνωμοσύνη που απαιτείται για τη διάγνωση προβλημάτων και τη βελτιστοποίηση της παραγωγής σας.

Οι δυνατότητες από το σχεδιασμό έως την παραγωγή απλοποιούν την αλυσίδα εφοδιασμού σας. Οι προμηθευτές που προσφέρουν ολοκληρωμένες υπηρεσίες — από τον αρχικό σχεδιασμό των καλουπιών μέχρι την παραγωγή μεγάλων ποσοτήτων — εξαλείφουν τα προβλήματα συντονισμού. Η συνεργασία με έναν ενιαίο εταίρο όπως Η ομάδα σχεδιασμού και κατασκευής καλουπιών της Shaoyi η οποία διαχειρίζεται ολόκληρη τη διαδικασία, μειώνει τα λάθη κατά τη μεταβίβαση ευθυνών και τα κενά στην ευθύνη.

Λάβετε επίσης υπόψη την παραγωγική ικανότητα και τη δυνατότητα επέκτασης. Μπορεί ο προμηθευτής να καλύψει τις σημερινές ανάγκες σας σε όγκο παραγωγής και να ανταποκριθεί στην ανάπτυξή σας στο μέλλον; Οι εταίροι που προσφέρουν προγράμματα διαχείρισης αποθεμάτων και ευέλικτο πρόγραμμα παραγωγής σας βοηθούν να διατηρείτε τη ροή παραγωγής χωρίς περιττά αποθεματικά.

Ο ιδανικός εταίρος για σύνθετα καλούπια συνδυάζει εμπειρία σε ακριβή κατασκευή καλουπιών με μηχανική υποστήριξη, δυνατότητα γρήγορης πρωτοτυποποίησης και αποδεδειγμένα συστήματα ποιότητας — μετατρέποντας τις προδιαγραφές σας σε εξαρτήματα έτοιμα για παραγωγή, τα οποία πληρούν τις απαιτήσεις ήδη από την πρώτη παρτίδα.

Η διαδικασία επιλογής καταλήγει τελικά στην εύρεση ενός προμηθευτή του οποίου οι δυνατότητες συμφωνούν με τις συγκεκριμένες σας ανάγκες. Ένα έργο προοδευτικού μήτρας (prog die) με απλή γεωμετρία και μέτριους όγκους παραγωγής δεν απαιτεί τον ίδιο συνεργάτη με ένα περίπλοκο πρόγραμμα μητρών και κοπής που εξυπηρετεί αυτοκινητοβιομηχανικούς κατασκευαστές (OEMs). Εξισώστε τις δυνατότητες του συνεργάτη με τις απαιτήσεις του έργου, επαληθεύστε το ιστορικό του με παρόμοιες εφαρμογές και θεσπίστε σαφείς καναλιά επικοινωνίας προτού προχωρήσετε σε οποιαδήποτε δέσμευση.

Είτε εξερευνάτε για πρώτη φορά σύνθετες μήτρες (compound dies) είτε βελτιστοποιείτε ήδη υφιστάμενο πρόγραμμα κοπής, οι αρχές παραμένουν οι ίδιες: ορίστε λεπτομερώς τις απαιτήσεις σας, αξιολογήστε συστηματικά τις δυνατότητες και επιλέξτε συνεργάτες που αποδεικνύουν τόσο τεχνική επάρκεια όσο και δέσμευση για την επιτυχία σας. Τα πλεονεκτήματα ακρίβειας που προσφέρουν οι σύνθετες μήτρες επιτυγχάνονται μόνο όταν κάθε στοιχείο — από τον σχεδιασμό των μητρών μέχρι την παραγωγή και τη συντήρηση — συμφωνεί με τους στόχους σας για ποιότητα.

Συχνές Ερωτήσεις Σχετικά με τις Σύνθετες Μήτρες (Compound Dies)

1. Ποια είναι η διαφορά μεταξύ ενός σύνθετου μήτρας (compound die) και μιας συνδυαστικής μήτρας (combination die);

Οι σύνθετες μήτρες (compound dies) εκτελούν αποκλειστικά κοπτικές λειτουργίες—δηλαδή αποκοπή (blanking) και διάτρηση (piercing)—ταυτόχρονα, σε μία μόνο κίνηση του πρεσαρίσματος. Οι συνδυαστικές μήτρες (combination dies), αντίθετα, εκτελούν ταυτόχρονα και κοπτικές και διαμορφωτικές λειτουργίες. Αυτό σημαίνει ότι οι σύνθετες μήτρες διακρίνονται στην παραγωγή επίπεδων εξαρτημάτων με ανώτερη ομοκεντρικότητα και επιπεδότητα, ενώ οι συνδυαστικές μήτρες μπορούν να δημιουργήσουν εξαρτήματα που απαιτούν κάμψεις ή διαμόρφωση επιπλέον της κοπής. Για εφαρμογές που απαιτούν αυστηρές τοπικές ανοχές θέσης μεταξύ οπών και ακμών, χωρίς ανάγκη διαμόρφωσης, οι σύνθετες μήτρες προσφέρουν ακρίβεια που οι συνδυαστικές μήτρες δεν μπορούν να επιτύχουν.

2. Ποια είναι η διαφορά μεταξύ σύνθετης μήτρας (compound die) και προοδευτικής μήτρας (progressive die) για την επεξεργασία μετάλλων;

Οι σύνθετοι καλούπια (compound dies) ολοκληρώνουν όλες τις εργασίες κοπής ταυτόχρονα σε μία μόνο κίνηση και σε ένα μόνο σταθμό, παράγοντας τελικά εξαρτήματα με εξαιρετική ομοκεντρικότητα και επίπεδο. Τα προοδευτικά καλούπια (progressive dies) προωθούν το υλικό διαδοχικά μέσω πολλαπλών σταθμών, εκτελώντας διαφορετικές εργασίες σε κάθε στάση. Ενώ τα προοδευτικά καλούπια είναι κατάλληλα για πολύπλοκα εξαρτήματα υψηλού όγκου παραγωγής που απαιτούν εργασίες διαμόρφωσης, τα σύνθετα καλούπια προσφέρουν ανώτερη ακρίβεια για απλούστερες επίπεδες γεωμετρίες και με χαμηλότερο κόστος κατασκευής καλουπιών. Προμηθευτές πιστοποιημένοι σύμφωνα με το IATF 16949, όπως η Shaoyi, βελτιστοποιούν και τις δύο προσεγγίσεις χρησιμοποιώντας προσομοίωση CAE για αποτελέσματα χωρίς ελαττώματα.

3. Ποιού τύπου εξαρτήματα είναι καταλληλότερα για την κοπή με σύνθετα καλούπια;

Οι σύνθετοι καλούπια λειτουργούν καλύτερα για επίπεδα εξαρτήματα που απαιτούν αποκοπή με εσωτερική διάτρηση — ροδέλες, ροδέλες ρύθμισης, ηλεκτρικές επαφές, παρεμβύσματα και ακριβή δαχτυλίδια διαμέτρου έως περίπου 6 ίντσες. Τα εξαρτήματα που απαιτούν στενές ανοχές ομοκεντρικότητας (±0,001 ίντσες) μεταξύ των οπών και των εξωτερικών περιγραμμάτων είναι ιδανικοί υποψήφιοι. Ωστόσο, τα εξαρτήματα που απαιτούν κάμψη, βαθιά σχηματοποίηση ή πολύπλοκη πολυσταδιακή σχηματοποίηση δεν είναι κατάλληλα και πρέπει να χρησιμοποιούνται αντ’ αυτών προοδευτικά ή μεταφορικά καλούπια.

4. Πώς διατηρώ τα σύνθετα καλούπια για βέλτιστη απόδοση;

Καθορίστε χρονοδιαγράμματα ακόνισματος βάσει του αριθμού των πλήξεων αντί του χρόνου κατά ημερολόγιο—συνήθως κάθε 50.000 έως 100.000 πλήγματα για χάλυβα άνθρακα. Οι τακτικές επιθεωρήσεις πρέπει να ελέγχουν την κατάσταση της ακμής κοπής, την επαλήθευση της ελεύθερης ζώνης, τα στοιχεία στοίχισης, την τάση των ελατηρίων και τη λίπανση. Προσέξτε προειδοποιητικά σημάδια όπως η δημιουργία ακμών (burrs), η απόκλιση διαστάσεων και η αύξηση της δύναμης κοπής. Οι σύγχρονες γρανάζες επιφανειών μπορούν να ολοκληρώσουν το ακόνισμα εργαλείων σε 3–4 ώρες, ελαχιστοποιώντας τον χρόνο αδράνειας ενώ επεκτείνουν σημαντικά τη διάρκεια ζωής των μήτρων.

5. Ποια υλικά λειτουργούν καλύτερα με σύνθετες μήτρες;

Οι ανθρακούχοι χάλυβες προσφέρουν εξαιρετική συμβατότητα με προβλέψιμη συμπεριφορά κοπής. Οι κράματα χαλκού και ορείχαλκου είναι ιδανικά για ηλεκτρικά εξαρτήματα, επιτρέποντας αυστηρές ανοχές με καθαρή κοπή. Οι ανοξείδωτοι χάλυβες απαιτούν ανθεκτικά εργαλεία με μεγαλύτερες διακένους λόγω της εργοπλαστικής σκλήρυνσης. Το αλουμίνιο απαιτεί ειδικές διακένους για να αποφευχθεί η φθορά από πρόσφυση (galling). Το πάχος του υλικού κυμαίνεται συνήθως από 0,005 έως 0,250 ίντσες, ενώ οι διακένοι υπολογίζονται ως ποσοστό του πάχους του υλικού, βάσει της σκληρότητας και της δυστρεψίας του.
