Hvad er stansværktøj, og hvorfor er det vigtigt?

Har du nogensinde overvejet, hvordan flade metalplader bliver til de præcist formede komponenter i din bil, smartphone eller køkkenapparater? Svaret ligger i stansværktøj – et sofistikeret system, der har formet moderne fremstilling i mere end et århundrede.

Stansværktøj henviser til det komplette system af stansværktøjer, stifter og tilhørende komponenter, der er konstrueret til at omdanne flade metalplader til præcise tredimensionale dele ved hjælp af kontrolleret kraftpåvirkning.

At forstå, hvad stansning er, begynder med at erkende, at det er mere end blot at presse metal. Metalstansning er en fremstillingsmetode der bruger specialiserede værktøjer til at skære, bøje og forme plademetaller til præcise specifikationer – ofte inden for tolerancer målt i tusindedele tomme. Når du spørger, hvad stanset metal er, refererer du til alt fra automobilkarosseripaneller til de små forbindelsesdele i dine elektronikprodukter.

De tre søjler i metalsstanssystemer

Alle vellykkede stansprocesser bygger på tre grundlæggende elementer, der fungerer i perfekt harmoni:

• Pladestål (Arbejdsemnet): Dette er dit råmateriale – fladt metal i spole- eller blankform, som bliver den færdige komponent. Materialerne omfatter stål og aluminium såvel som kobber og speciallegeringer.
• Stansen (formværktøjet): Dette tilpassede værktøj indeholder den øverste stempel og den nederste stanshul, der definerer din komponents endelige geometri. Præcisionen af din stans afgør direkte komponentkvaliteten og konsekvensen.
• Presse (kraftapplicatoren): Uanset om pressen er mekanisk, hydraulisk eller servodrevet, giver den den styrede kraft, der er nødvendig for at omdanne flad materiale til formede komponenter. Moderne trykkerier kan generere hundredvis eller endda tusindvis af tons kraft med bemærkelsesværdig præcision.

Tænk på det på denne måde: Bladet er dit lærred, stykket er din billedhuggers værktøj, og pressen giver musklerne til at gøre det hele muligt. Fjern et element, og systemet fungerer ikke.

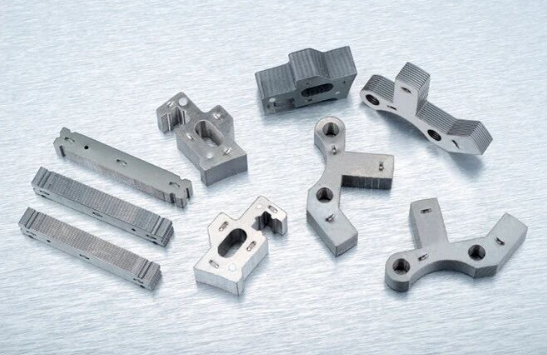

Fra fladt råmateriale til færdigdel

Hvordan ser det ud i praksis? Forestil dig at en stålspol føres ind i en stemplerpress. Materialet bevæger sig ind i en position, hvor pressemåssen med enorm kraft styrer stemplet ind i stempelskabet. I løbet af det lille stykke sekund skæres, dannes eller formeres det flade metal i overensstemmelse med den præcise geometri. Ramen trækker sig tilbage, den færdige del udstøder sig, og cyklussen gentages - nogle gange hundredvis af gange i minuttet.

Et almindeligt eksempel på stempling er fremstillingen af bilbeholdere. Disse tilsyneladende enkle dele kræver omhyggeligt konstruerede værktøjer for at opnå den dimensionelle nøjagtighed og strukturelle integritet som køretøjets sikkerhed kræver. Ifølge industrieksperter påvirker præcisionen af en stempel direkte kvaliteten og gentagelsesegnetheden af stemplede deledårlig værktøj kan indføre inkonsekvenser og øge skrotfrekvensen, mens præcisionsbyggede stykker sikrer rene skærer og stramme tolerancer.

Dette grundlag, der er forstået i samspillet mellem arbejdsstykke, stempel og press, sætter scenen for alt, hvad der følger. Uanset om du udforsker formstyper, materialevalg eller vedligeholdelsesstrategier, kommer det hele tilbage til disse tre søjler, der arbejder sammen. Stempling betyder præcision i produktion, og præcisionen begynder med et ordentligt designet og vedligeholdt værktøj.

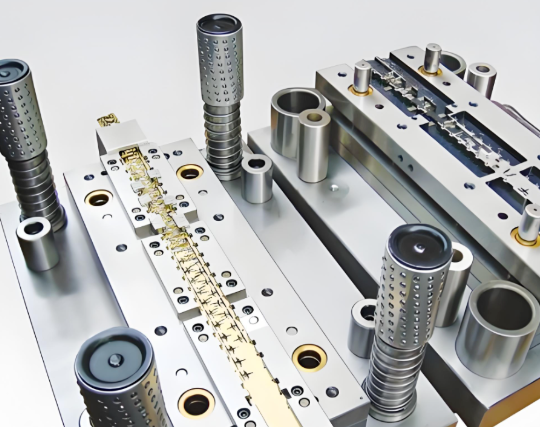

Nødvendige komponenter i stemplingstryksystemer

Nu hvor du forstår de tre søjler ved metalstempling, lad os dykke dybere ned i, hvad der rent faktisk udgør en stemplingstamp. Tænk på en stempel som et præcisionsinstrument - hver komponent spiller en kritisk rolle, og at forstå disse dele er afgørende for alle, der er involveret i stempeldesign, vedligeholdelse eller fejlfinding.

En stemplingskø er ikke bare et enkelt værktøj, det er en omhyggeligt konstrueret samling, hvor hvert element skal fungere i perfekt koordination. Ifølge Producenten , design, materiale og integritet af de enkelte stempler bestemmer den samlede ydeevne og driftstid med mere end 90 procent. Det er et betydeligt tal, og det understreger hvorfor det er vigtigt at forstå disse grundlæggende ting.

Her er de vigtigste komponenter, du finder i de fleste stempler:

• Puncher: De mandlige formningsværktøjer, der trykker ind i metalpladen. De foretager piercinger, blanking eller formning af operationer afhængigt af deres næseform og udformning.
• Dødsmasse (dødsmasse knapper): Kvinden modtager hulrum, der giver den modsatte skærekant. Profilen af den trykbare knappespille af plader af metal matcher perforationsprofilen med en præcis klarstand på typisk 5-10% af materialets tykkelse.
• Afstriblere: Fjedrelæderplader, der fjerner eller "stryger" metallet af efter hver operation. Uden stripperne ville materialet holde fast i punch- og syltetøjproduktionen.
• Piloter: Ligningsvejledninger, der sikrer, at materialebåndet er korrekt placeret før hvert tryktryk. De er vigtige i progressive stykker, hvor nøjagtigheden er forskellig på flere stationer.
• Guidepinds og busninger: Præcisionsgrunde komponenter fremstillet inden for 0,0001 tommer tolerance som justerer de øvre og nedre stykker sko med bemærkelsesværdig nøjagtighed.
• Støbeformsko: Grundpladerne – typisk stål eller aluminium – som tjener som grundlag for montering af alle driftskomponenter.

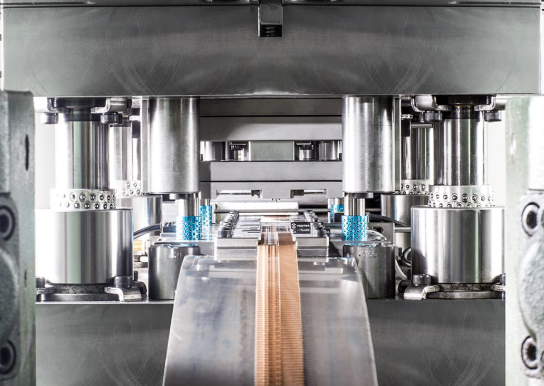

Stød og stødt arbejder i harmoni

Forestil dig, at dine hænder kommer sammen i et klapperi. Den ene hånd repræsenterer slaget, den anden kassen. Når et stemplingsredskab virker, gælder samme princip, men med kræfter målt i ton og præcision målt i mikroner.

Den hærdede stød går ned gennem stripperpladen og ind i stemplen under. Den kontrollerede afstand mellem stemplet og stemplet "stemplet bryder" gør det muligt at skære rent. Hvis du holder for tæt, genererer du overdreven varme og for tidlig slitage. Hvis du er for løs, får du bræk og dimensionelle inkonsekvenser. Ifølge Moeller Precision Tool kompenserer denne klarhed typisk større end stængen med 5-10% af den gennemborede materialetæthed.

Når metal er formet ved hjælp af disse koordinerede komponenter, er resultatet en del, der præcist matcher værktøjsgeometri. Det er en af de vigtigste aspekter af dette system, at det kan gentages.

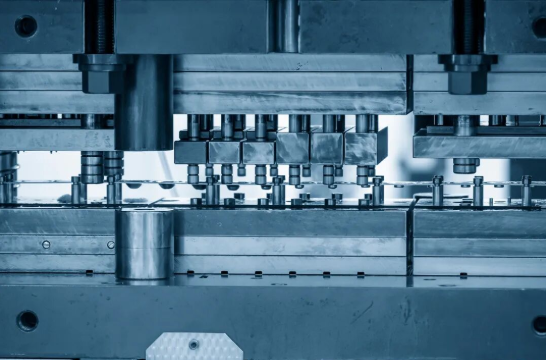

Støtteelementer, der sikrer præcision

Mens det meste af opmærksomheden henvender sig til stød og stempler, er det ofte de understøttende komponenter der bestemmer om operationen går glat eller bliver en vedligeholdelses hovedpine.

Gidsel og buske fortjener særlig opmærksomhed. Disse præcisionsstøvningskomponenter der findes to hovedtyper: friktionsspinner, der glider mod aluminiums-bronsede busker, og kugle-bærende spinner, der sidder på roterende lejer for at reducere friktionen ved højere hastigheder. Som industriens eksperter har bemærket, er ledespinner fremstillet med tolerance inden for 0,0001 tommer, det vil sige en ti tusindedel af en tomme. Dette præcisionsniveau sikrer, at de øverste og nederste stregstrækninger er perfekt justeret med hvert slag.

Skoene er det strukturelle fundament for hele møbeln. Disse plader skal være fremstillet af stål eller aluminium og skal være bearbejdet flade og parallelle inden for kritiske tolerancer. Den nederste støvler monteres på pressebæden, mens den øverste støvler fastgøres på pressemærket. Sammen med guidespindene danner de det, der kaldes et "dødssæt" - skelettet, der holder alt sammen.

Der er også de elementer, man kan overse, indtil noget går galt:

• Fedtøj: Uanset om det er kvælstofgas, spiral eller uretan, giver fjedre den kraft der er nødvendig for at trække, trykke og trække.
• Fastholdere: Ball-lock-beholdere gør det muligt hurtigt at fjerne stemplet til vedligeholdelse uden at demontere hele stemplet.
• Hælklodser: Disse absorberer sidestøtten under skæring og formning, hvilket forhindrer, at guidespindet bøjes og opretholder justeringen.
• Støtteplader: Hårde plader placeret bag stød og knopper til at fordele kræfter og forhindre deformation.

Forståelsen af hvordan disse stemplingstrykkomponenter interagerer som et integreret system, forvandler dig fra en person, der blot betjener udstyr til en person, der kan optimere ydeevnen, diagnosticere problemer og forlænge værktøjslivet. Med dette fundament på plads er du klar til at udforske de forskellige modeller, der er tilgængelige, og når hver type giver mest mening for dine produktionsbehov.

Progressive dies vs. transfer dies vs. sammensatte dies

Du har set, hvordan stemplingskrafter er bygget, nu kommer det kritiske spørgsmål: Hvilken type matte skal du faktisk bruge? Svaret afhænger af kompleksiteten af din del, produktionsmængden og budgetbegrænsningerne. Hvis man vælger den forkerte form, kan det betyde at man bruger for meget penge på værktøj til enkle dele eller at man har svært ved at opfylde kvalitetsstandarderne for komplekse komponenter.

Der findes fire primære formningsformer, der anvendes i alle formningsstemplingsprocesser. Hver af dem har forskellige formål, og ved at forstå deres forskelle kan man gøre klogere investeringer i værktøj. Ifølge Larson Tool er det afgørende at vælge den rette form for stemplet for at et projekt kan lykkes, da hver enkelt har sine egne unikke evner, omkostninger og vedligeholdelseskrav.

Progressive stans til høje produktionsvolumener

Forestil dig en metalstrimmel, der bevæger sig gennem en række arbejdsstationer, hvor hver udfører en specifik operation - der stikker et hul her, bøjer en flåse der og skærer den endelige form i slutningen. Det er progressivt stempling i aktion.

Progressive stykker består af flere stationer, der er anbragt i rækkefølge i et enkelt stykkestykke. Efterhånden som metalstrimlen går gennem pressen, udfører hver station én operation indtil en færdig del falder af ved den sidste station. Denne fremgangsmåde har flere fordele:

• Hastighed: Et tryktryk producerer et færdigt stykke, hvilket gør det muligt at producere hundredvis eller endda tusindvis af dele i timen.
• Konsistens: Da alle operationer sker i én stænger, er variationen mellem de enkelte dele minimal.
• Reduceret håndtering: Stripmaterialet fødes automatisk, hvilket eliminerer manuel overførsel mellem operationer.

- Hvad er det for en afvejning? Progressive stempler kræver højere omkostninger til design og værktøj. Den komplekse karakter af disse stemplingssystemer kræver, at omhyggelig planlægning og præcisionsteknik - Hvad? Men omkostningerne pr. del falder betydeligt med store produktionsrunder, hvilket gør denne konfiguration meget omkostningseffektiv for langsigtede, store projekter.

Stempelstempling af stål i progressive konfigurationer er især almindelig i bilindustrien, hvor komponenter som beholder, klips og strukturelle forstærkninger kræver ensartet kvalitet på tværs af millioner af enheder. Når man producerer stemplingskrafter til biler med store mængder, giver progressiv værktøj ofte det bedste afkast på investeringen.

Overførselsværktøjer: Fleksibilitet til komplekse dele

Hvad sker der når din del er for stor eller for kompleks til at kunne stemples gradvist? Overførselsmatricerne giver svaret.

I modsætning til progressive støvler, hvor båndet fører dele gennem hver station, bruger overførselsstøvler mekaniske fingre eller robotbaserede systemer til at flytte enkelte blanke mellem adskilte arbejdsstationer. Denne fremgangsmåde er særlig velegnet, når:

• Dele kræver dybe træk eller komplekse tredimensionale former
• Komponentens størrelse gør båndført forarbejdning upraktisk
• Flere operationer kræver uafhængig justering eller tidsstyring

Overførselsstøvler indebærer højere værktøjs- og opsætningsomkostninger på grund af deres avancerede overførselsmekanismer. De er bedst egnet til mellemstore til store produktionsmængder, hvor alsidighed og evnen til at håndtere komplekse dele retfærdiggør investeringen. Brancher som luft- og rumfart samt tung industri benytter overførselssystemer til store samlinger, der kræver stramme tolerancer over komplekse geometrier.

Kombinerede og sammensatte støvler: Effektivitet i enkelhed

Ikke alle anvendelser kræver kompleksiteten i progressive eller overførselsværktøjer. Sammensatte støbemodeller udfører flere operationer – typisk skæreoperationer som blankning og perforering – i én enkelt pressestrøg.

Lyd det effektivt? Det er det også. Sammensatte støbemodeller tilbyder flere fordele for enklere dele:

• Lavere værktøjsomkostninger: Simplere design betyder lavere oprindelig investering
• Udmærket fladhed: Samtidig skæring fra begge retninger producerer flade blanke med minimal deformation
• Stramme tolerancer: Enkeltstrøgsdrift eliminerer kumulative positioneringsfejl

Sammensatte støbemodeller fungerer bedst til flade, relativt simple komponenter, hvor skæreoperationer dominerer. Tænk på skiver, justeringsplader eller flade beslag uden komplekse omformningskrav.

Kombinationsstøbninger udvider dette koncept ved at integrere både skærende og formgivende operationer i et enkelt støbesæt. Mens sammensatte støbninger fokuserer på skæring, kan kombinationsstøbninger f.eks. udstanse en del og samtidig bøje en flange. Denne hybride tilgang danner en bro mellem simple sammensatte støbninger og mere komplekse progressive systemer.

Tilpasning af støvletype til produktionskrav

Hvordan vælger du? Overvej disse beslutningsfaktorer:

• Kompleksitet af komponenten: Enkle flade dele foretrækker sammensatte støbninger. Dele med flere funktioner, f.eks. bøjninger, dystrækninger eller prægning, kræver ofte progressive eller transferkonfigurationer.
• Produktionsmængde: Høje produktionsvolumener begrundar investeringer i progressive støbninger. Lavere volumener kan være mere velegnede til sammensatte eller kombinationsstøbninger med lavere omkostninger op front.
• Toleransekrav: Kritiske tolerancer på tværs af flere funktioner kræver ofte progressive støbninger, hvor alle operationer refererer til de samme lokaliseringsspor.
• Delstørrelse: Store dele kræver typisk transferstøbninger. Små til mellemstore dele fungerer godt i progressive systemer.

Følgende tabel sammenfatter, hvordan hver støbningstype sammenlignes ud fra de vigtigste beslutningsfaktorer:

Diestype	Bedste anvendelser	Volumsvektlighed	Håndtering af kompleksitet	Relativ pris
Progressive værktøjer	Multifunktionelle dele, beslag, klips, forbindelsesdele	Høj volumen (100.000+ dele)	Høj – håndterer skæring, omformning og bøjet i rækkefølge	Høj omkostning ved opstart, lav omkostning pr. del
Overførselsstøb	Store dele, dybe træk, komplekse samlinger	Mellem til høj volumen	Meget høj – uafhængig stationsejlflexibilitet	Højeste forudbetaling og opsætning
Sammensatte former	Flade dele, skiver, enkle plader	Lav til mellem volumen	Lav – primært skæreoperationer	Laveste forudbetaling
Kombinationsstøbninger	Dele, der kræver skæring og begrænset omformning	Lav til mellem volumen	Moderat – skæring plus grundlæggende omformning	Moderat forudbetaling

Når man vurderer kravene til automobilstansedie, gennemløber de fleste højvolumen karosserikomponenter og strukturelle dele for eksempel progressive systemer. Men store paneler som dørskinne eller motorhældninger kan bruge overførselsdies på grund af deres størrelse og dybtrækkrav.

Den væsentlige indsigt? Der findes ikke en universelt "bedste" die-type – kun den rigtige die til din specifikke anvendelse. At forstå disse forskelle hjælper dig med at kommunikere effektivt med værktøjsleverandører og træffe velovervejede beslutninger, der afvejer den oprindelige investering mod de langsigtede produktionsøkonomiske forhold. Når du har princippet for die-valg på plads, bliver den næste overvejelse lige så vigtig: hvilke materialer skal dit værktøj fremstilles af?

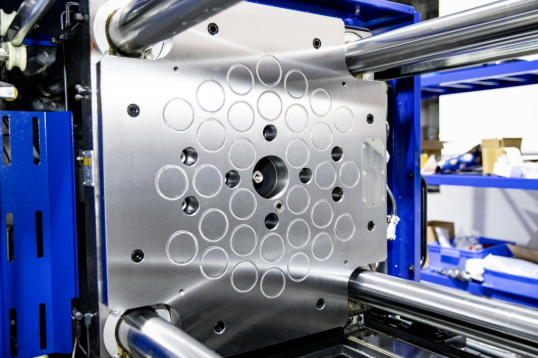

Værktøjsmaterialer, der afgør ydeevnen

Du har valgt din dies type – men hvad skal dieen egentlig fremstilles af? Dette spørgsmål overses ofte, men valget af materiale påvirker direkte værktøjets levetid, delkvaliteten og din økonomi. Vælger du forkert, vil du stå over for for tidlig slitage, uventet nedetid og stigende udskiftningomkostninger. Vælger du klogt, vil dit metalstempelværktøj fungere pålideligt i millioner af cyklusser.

Her er realiteten: Der findes ikke ét enkelt "bedste" materiale til alle anvendelser. Det optimale valg afhænger af det materiale, du stamper, produktionsmængden, de krævede tolerancer og dine budgetbegrænsninger. Lad os gennemgå mulighederne, så du kan træffe velovervejede beslutninger.

Værktøjsståltyper og deres anvendelser

Værktøjsstål forbliver de arbejdsheste materialer til de fleste stansningsanvendelser. Ifølge Nifty Alloys henviser værktøjsstål til en specialiseret familie af kulstof- og legerede stål, der er kendt for deres karakteristiske hårdhed, slidstyrke og evne til at bevare en skarp skærekant, selv ved høje temperaturer. Disse materialer indeholder carbidfrembringere som krom, vanadium, molybdæn og wolfram – elementer, der gør dem ideelle til formning, skæring og omformningsprocesser.

Når du vælger stålværktøj til dine stansningsoperationer, vil du støde på flere almindelige kvaliteter:

• D2-stål: Et koldarbejdsværktøjsstål med fremragende slidstyrke takket være dets høje kromindhold. D2 er standardvalget til udskæringsdies, stansværktøj og skærebåde. Det er dog sværere at bearbejde og mere sprødt end nogle andre alternativer.
• A2-stål: Giver bedre holdbarhed end D2, mens der opretholdes god slidstabilitet. A2 fungerer godt, når dit værktøjsstempel udsættes for moderat stødlast sammen med skæreoperationer.
• O1-stål: En oliehærdningsklasse, der er nem at bearbejde og leverer pålidelig ydelse til lavere volumenapplikationer eller prototyper.
• M2 Højhastighedsstål: Bevarer hårdhed selv ved forhøjede temperaturer, hvilket gør det ideelt til progressive værktøjer, der opererer med højere hastigheder, hvor friktion genererer varme.

For krævende applikationer tilbyder pulvermetallurgiske stålsorter som PM M4, ASP 23 og CPM 10V betydelige fordele. Som anført i en omfattende materialeoversigt , har disse kvaliteter en ensartet mikrostruktur med minimal risiko for revner – fremragende til komplekse former, lange produktionsløb og hurtig stempelbearbejdning. De holder typisk betydeligt længere end konventionelle stålsorter, selvom de er dyrere.

Hvad med stål-stempelværktøjer til specifikke emnematerialer? Her bliver valget mere nuanceret:

• Til aluminium: Blød materiale, men tilbøjelig til adhæsion. Anbefaling: A2 eller M2 med PVD-belægninger. Nøglen er at opnå en lav friktionskoefficient og en glat overflade.
• Til højstyrkestål (DP, CP): Højere styrke betyder større krav til værktøjet. D2, PM M4 eller ASP 23 med optimeret geometri og belægninger.
• Til ultra-højstyrkestål (TRIP, martensitisk): Ekstremt udfordrende. ASP 30, CPM 10V eller carbidindsats er nødvendige – uden disse premiummaterialer er for tidlig fejl almindelig.

Aluminiumsstansværktøjer kræver særlig opmærksomhed. Selvom aluminiumsdele er blødere end stål, skaber de unikke udfordringer. Materialeopbygning og galling kan beskadige både værktøjet og dele, hvis overfladetilstande og spillerum ikke håndteres korrekt.

Når carbid og belægninger giver mening

Nogle gange er stålværktøj simpelthen ikke tilstrækkeligt. Når du bearbejder abrasive materialer, kører ekstremt store seriemængder eller kræver stramme tolerancer over længerevarende produktionsløb, kommer wolframcarbid ind i billedet.

Ifølge Endurance Carbide , wolframcarbid er dobbelt så hårdt som stål – hvilket gør det yderst attraktivt i præcisionsmaskinbearbejdning. Dette giver tre væsentlige fordele:

• Ekstraordinær styrke: Carbids stivhed og slidstabilitet betyder større kontrol over stempel og færre udskiftninger.
• Forlænget levetid: Carbidstempler skal udskiftes langt sjældnere end deres stålmæssige modstykker. Selvom de oprindelige omkostninger er højere, gør den reducerede udskiftningsfrekvens ofte carbid mere omkostningseffektivt på længere sigt.
• Forbedret produktivitet: Hver udskiftning medfører stop. Carbidets holdbarhed minimerer afbrydelser og holder dine presseanlæg i drift.

Carbidgrader som K10, K20 og K30 tilbyder forskellige balancer mellem hårdhed og slagstyrke. K10 giver maksimal hårdhed til skærende anvendelser, mens K30 tilbyder forbedret slagstabilitet til anvendelser med stødlast. Mange producenter bruger carbid i form af indsatser – hvor en hård skærekant kombineres med en mere slagfast stålkern.

Overfladebelægninger udgør en anden kraftfuld strategi til at forlænge værktøjets levetid uden den fulde investering i carbidværktøjer.

• TiN (Titaniumnitrid): En gyldfarvet belægning, der forbedrer slidstabiliteten og reducerer friktionen. Omkostningseffektiv og bredt anvendelig.
• TiCN (Titaniumcarbonitrid): Hårdere end TiN med forbedret ydeevne ved slibende materialer.
• DLC (Diamond-Like Carbon): Ekstremt hård med meget lave friktionskoefficienter – fremragende til aluminiumsanvendelser, hvor materialeopfangning er et problem.
• AlCrN (aluminium-chromnitrid): Øget varmebestandighed til højhastighedsdrift.

Disse belægninger påføres via PVD-teknikker (fysisk dampaflejring) eller CVD-teknikker (kemisk dampaflejring) og tilføjer kun mikrometer tykkelse, mens de markant forbedrer overfladens ydeevne.

Følgende tabel sammenfatter dine materialemuligheder og hjælper dig med at vælge den rigtige:

Materiale	Nøgleegenskaber	Bedste anvendelser	Relativ holdbarhed	Prisniveau
D2 Værktøjsstål	Høj slidbestandighed, god skærekantstabilitet	Udstansning, punkteringsarbejde, almindelig stansning	God	Moderat
A2-værktøjsstål	Balanceret holdbarhed og slidstyrke	Moderate stødanvendelser, omformning	God	Moderat
M2 højhastighedsstål	Hedebestandighed, opretholder hårdhed ved høj temperatur	Højhastighedsprogressive døre	Meget godt	Moderat-høj
PM-stål (ASP 23, CPM 10V)	Enkeltdelt struktur, revnebestandighed, forlænget levetid	Komplekse former, lange serier, UHSS-trykning	Fremragende	Høj
Tungsten Carbide	Dobbelt så hårdt som stål, ekstraordinær slidstyrke	Høj kapacitet, abrasive materialer, præcise kanter	fremragende	Højeste
Belagte værktøjsstål (TiN, TiCN, DLC)	Forbedret slid- og friktionsreduktion på stålbase	Forlængede løbetider, aluminiumsstansning, reduceret galling	Forbedret i forhold til basisstål	Moderat premium

Konklusionen? Materialevalg er en strategisk beslutning – ikke blot et punkt på en indkøbsliste. Overvej dine produktionsvolumener, værkdelsmaterialer, toleransekrav og den samlede ejerskabsomkostning – ikke kun den oprindelige pris. Et dyrere værktøjsstansmateriale, der holder fem gange længere, giver ofte bedre økonomi end et billigere alternativ, der kræver hyppig udskiftning.

Nu hvor I har forstået jeres værktøjsmaterialer, er næste trin at udforske, hvordan disse komponenter samles i stansedie-designprocessen – fra indledende koncept til produktionsklar værktøjning.

Stansedie-designprocessen forklaret

Du har valgt din dies-type og udvalgt dine værktøjsmaterialer – men hvordan bliver en stempeldie egentlig til? Rejsen fra konceptskitse til produktionsklart værktøj omfatter flere nøje koordinerede faser, hvor hver fase bygger på den foregående. Spring en fase over eller skynd dig gennem valideringen, og du risikerer dyre omarbejdsopgaver, forsinket produktion og dele, der ikke opfylder specifikationerne.

Realiteten er, at en vellykket stempeldiekonstruktion placerer kompleksiteten tidligt i ingeniørfasen, så produktionen kan foregå problemfrit. Ifølge Mekalite er præcisionen og kvaliteten af metalstempeldiekonstruktionen direkte proportional med kvaliteten af den endelige del – og korrekt konstruktion første gang sparer både penge og tid. Lad os gennemgå hver fase i denne kritiske proces.

Fra konceptskitse til CAE-simulering

Værktøjs- og diekonstruktion starter langt før der skæres i noget stål. Processen udfolder sig i en logisk rækkefølge, hvor hver fase informerer den næste:

1. Analyse af komponent og mulighedsanalyse: Hvert projekt starter med at undersøge selve delens design. Kan denne geometri stanses? Vil materialet flyde korrekt under omformningen? Ingeniører vurderer komplekse mønstre, skarpe radier og funktioner, der kan forårsage revner eller rynker. Denne fase identificerer potentielle problemer, inden der investeres betydelige ressourcer.
2. Strimlelayoutudvikling: Når udførelsesmuligheden er bekræftet, kortlægger ingeniørerne, hvordan metalpladen bevæger sig gennem stansen. Striplayoutet beskriver hver skæring, bøjning og omformning i rækkefølge – i virkeligheden koreograferer metalpladens rejse fra flad råmateriale til færdig del. Et veludformet layout minimerer affaldsmaterialer samtidig med, at pålidelig tilførsel og præcis positionering sikres.
3. Stansflade og binderdesign: I denne fase modelleres de faktiske overflader, der vil komme i kontakt med og deformere metallet. Ved dybtrækoperationer kontrollerer binderoverfladerne materialets flydning og forhindrer rynkning. Den her definerede geometri afgør direkte, hvordan materialet strækkes, tyndes og former sig under stansningen.
4. Strukturelle konstruktioner af formgivelseskomponenter: Når der er defineret formeringsflader, skifter opmærksomheden til den komplette formålsstruktur - formålsstøvler, stans, formålshuler, trykpuder og alle understøttende komponenter. For komplicerede funktioner, der kræver en ekstraordinær præcision, kan komponenter have brug for specialiserede fremstillingsprocesser for at opnå de krævede stramme tolerancer.
5. CAE-simulering og validering: Før man skærer værktøjsstål, er moderne stempling meget afhængig af computer simulation. Finite Element Analysis (FEA) -software skaber en virtuel stemplingsproces, der forudsiger, hvordan plade vil opføre sig, hvor den måske kan rive, rynke eller blive for tynd. Denne digitale validering opdager problemer tidligt, når ændringer koster næsten ingenting i forhold til fysiske ændringer.
6. Fabrikation: Med de validerede design i hånden går formgivelsen over til værkstedet. CNC-bearbejdning, EDM, præcisionsslibning og varmebehandling omdanner råmaterialer til færdige formdele. Hver operation skal overholde de tolerancer, der er angivet i de tekniske tegninger.
7. Prøve og fejlfinding: Endeligt sendes den samlede støbeform til en presse til dens første virkelige test. Prøven afslører, hvordan teorien oversættes til praksis, og fejlfindingen håndterer eventuelle problemer, som simuleringen ikke opdagede. Denne iterative proces fortsætter, indtil dele konsekvent opfylder alle specifikationer.

Kraften i moderne CAE-simulering kan ikke overvurderes. Som Keysight bemærker, gør simulering af blikformning "virtuelle støbeformprøver" mulige, hvilket identificerer fejl, før fysisk værktøj overhovedet findes. Denne funktion ændrer grundlæggende udviklingsmodellen – fra "byg og test" til "forudsig og optimer".

Overvej, hvad dette betyder i praksis: Uden simulering måtte ingeniører stole på erfaring og prøv-og-fejl-metoder, og en stempels egentlige ydeevne blev først afsløret, efter at det var bygget og monteret i presseanlægget. I dag beregner omformningssoftware materialeudstrækning, tyndning og strømning, inden der skæres i noget metal. Problemer som springback – hvor omformede dele "springer" tilbage mod deres oprindelige form – kan forudsiges og kompenseres for allerede i selve stempeldesignet.

Den afgørende rolle af prøvestempel og validering

Selv den mest avancerede simulering har sine grænser. Fysisk prøvestempel forbliver afgørende, fordi det validerer antagelser, afslører reelt materialeadfærd og bekræfter, at alle komponenter fungerer sammen som tiltænkt.

Under prøvestempel kører ingeniører faktiske dele og inspicerer dem omhyggeligt i forhold til specifikationerne. Almindelige problemer, der håndteres i denne fase, omfatter:

• Kompensation for fjedre-effekt: Justering af stempelgeometrien for at tage højde for materiale-springback, så de endelige delmål er opnået
• Tidsjusteringer: Finjustering, når forskellige dieskomponenter griber materialet under presstødet
• Overflade kvalitet: Polering af diesoverflader eller justering af spillerum for at eliminere mærker, ridser eller smerter
• Materialeflow: Tilpasning af bindertryk eller trækperlerkonfigurationer for at opnå korrekt materialefordeling

Målet er en godkendelsesrate ved første gennemløb så høj som muligt – det vil sige, at dele opfylder specifikationerne uden omfattende genarbejdningscyklusser. Branchens førende virksomheder opnår rate over 90 %, men dette kræver omhyggelig simulering, erfaren ingeniørarbejde og systematiske fejlfindingssystemer.

Design af blikstansning er udviklet kraftigt med disse teknologiske fremskridt. Hvor værktøjsmestre tidligere brugte uger på fysisk prøvestansning, reducerer simuleringen denne tidsramme betydeligt samtidig med, at resultaterne forbedres. Investeringen i korrekt værktøjs- og diesdesign giver afkast gennem hele produktionsforløbet – i form af konsekvent kvalitet, reduceret udskiftning og forudsigelig ydelse over millioner af cyklusser.

Design af metalstansværktøj handler i sidste ende om at oversætte komponentkravene til værktøj, der fungerer pålideligt ved produktionshastigheder. Alle beslutninger, der træffes i designfasen – fra båndlayout til materialevalg og simuleringparametre – påvirker, om dette mål opnås. Når designgrundlaget er dækket, bliver forståelsen af, hvordan specifikke stansoperationer relaterer sig til værktøjskravene, den næste kritiske overvejelse.

Tilpasning af værktøj til stansoperationer

Du har lært, hvordan stansværktøjer designes, og hvilke materialer der indgår i dem – men hvordan oversættes specifikke stansoperationer til faktiske værktøjskrav? Her er det, teorien møder praksis. Hver operation kræver unikke konfigurationer, præcise spillerum og omhyggelig overvejelse af materialer. Gør du fejl i disse detaljer, vil du stå over for fælser, revner eller dimensionel afvigelse. Gør du det rigtigt, kører din metalstansproces glat igennem hele produktionsmængden.

Stansprocessen omfatter en gruppe af adskilte operationer, hvor hver enkelt former metal på en anden måde. Ifølge Fictiv klassificeres stansoperationer generelt efter deres primære handling – skæring, forming eller en kombination af begge inden for én enkelt stansform. At forstå, hvad hver enkelt operation kræver af din værktøjning, hjælper dig med at specificere de rigtige konfigurationer fra starten.

Værktøjningskonfigurationer til almindelige operationer

Lad os gennemgå de største stansoperationer og hvad de kræver af din værktøjning:

Udklipning og stansning: Disse skæreoperationer ser ens ud, men adskiller sig på ét afgørende punkt – hvad du beholder. Blanking producerer det udstansede stykke som din færdige del, mens punching skaber huller, hvor det udstansede materiale bliver affald. Begge kræver:

• Skarpe skærekanter med korrekt spaltning (typisk 5–10 % af materialtykkelsen pr. side)
• Hærdet værktøjsstålspunkter – D2 eller carbid til høje produktionsmængder
• Præcis justering mellem punkt og dieskive for at undgå ujævn slid

Stansespaltningen for pladeformning påvirker direkte kvaliteten af kanterne. For lille spaltning medfører overdreven værktøjslidelighed og kræver større preskraft. For stor spaltning frembringer frasering og rullede kanter, som muligvis kræver sekundære operationer.

Bøjning: Denne omformningsoperation deformere materialet langs en lige akse. Værktøjsmæssige overvejelser omfatter:

• V-formet stempel eller tørredie-konfigurationer afhængigt af bøjevinklen og materialet
• Udligning af springback indbygget i stempelgeometrien – materialer "springer tilbage" mod deres oprindelige form efter omformning
• Bøgeradier, der er tilpasset materialetykkelsen (minimums indre radius svarer typisk til materialetykkelsen for stål)

Som bemærket af branchens eksperter skal ingeniører tage højde for springback ved at udforme stemplet til at overbøje dele. Denne kompensation varierer afhængigt af materialet – højstyrkestål har større springback end blødt stål.

Prægemønster og prægning: Disse operationer skaber forhøjede eller indtrykte profiler uden at skære gennem materialet. Prægning strækker materialet til enkeltstående, flade mønstre, mens coining anvender ekstrem tryk til at forme metal præcist. Kravene omfatter:

• Polerede støbeflader for klar profildefinition
• Højere presstonnage ved coining-operationer
• Omhyggelig kontrol af materialestrømmen for at forhindre tyndning eller revner

Flantering: Denne operation buer materialet langs en kurvet linje eller skaber en forhøjet kant rundt om huller. Værktøjskravene omfatter:

• Progressiv formning i flere trin til store flanger
• Strækflanger kræver kontrolleret materialestrøm for at forhindre revner ved kanterne
• Krympflanger kræver plads til materialekompression uden rynker

Dybt træk: Fremstilling af kopformede eller hule dele fra flade plader kræver specialiseret værktøj:

• Trækkeringe og bindere til kontrol af materialestrømmen
• Trækperler, der regulerer, hvordan materiale føres ind i døddelen
• Flere trækfaser til dele, der er dybere end blankens diameter

Følgende tabel viser sammenhængen mellem disse operationer og deres specifikke værktøjskrav:

Drift	Primær handling	Nøgleværktøjskrav	Kritisk spaltning/tollerance	Typiske anvendelser
Blanking	Skæring (behold udsparingen)	Hærdet stempel/død, skarpe kanter, korrekt stripper	5-10 % af materialetykkelse	Washere, beslag, flade komponenter
Slå	Skæring (lav huller)	Hærdet stempel, dødsknapper, justeringspilothuller	5-10 % af materialetykkelse	Monteringshuller, ventilationsmønstre
Bøje	Dannelse (lineær akse)	V-formet matrice eller tørrematrice, kompensation for elastic tilbagefald	Minimumsradius = materialetykkelse	Beslag, kanaler, kabinetter
Udsmykket	Dannelse (overfladiske detaljer)	Polerede matrixer, kontrolleret strækning	Detaljedybde typisk < 50 % af tykkelsen	Logoer, forstærkningsribber, dekorative mønstre
Prægning	Dannelse (præcisionsdetaljer)	Høj tonnage, hærdede dies, polerede overflader	Præcis dimensionskontrol (±0,001")	Mønter, præcisionshardware, elektriske kontakter
Omformning af kanter	Dannelse (krummet bøjning)	Progressiv stageinddeling, stræk-/krympningskontrol	Kanttilstand er kritisk for strækflanger	Hullerforstærkning, panelkanter, konstruktionsdele
Dybtrække	Dannelse (hule former)	Trækringe, bindere, trækperler, flere trin	Styring af materialestrøm i hele processen	Bægre, dåser, kabinetter, bilpaneler

Branchespecifikke værktøjsbetragtninger

Her bliver stansningsanvendelserne interessante – den samme proces ser meget forskellig ud afhængigt af din branche. En beslag til landbrugsudstyr stiller andre krav end en forbindelsesdel til smartphones.

Automobilanvendelser: Bilsektoren presser stansning og presning til deres grænser. Karosseripaneler kræver dybtræksskabeloner, der kan forme komplekse sammensatte kurver, mens de opretholder overfladekvalitet af klasse A. Strukturelle komponenter kræver bearbejdning af højstærke stål, ofte ved hjælp af varmstansning til ultra-højstærke stål, som ville revne under konventionel omformning.

Stansningsprocessen til bildele omfatter:

• Progressive skabeloner til højvolumen beslag, klips og forstærkninger
• Overførselskabeloner til store karosseripaneler og strukturelle samlinger
• Stramme tolerancer (ofte ±0,127 mm) på tværs af flere funktioner
• Værktøjer designet til millioner af cyklusser med minimal vedligeholdelse

Ifølge branchekilder spiller metaltrykning en vigtig rolle i bilproduktionen – her fremstilles karosseridel som døre, motorhjelme og chassiskomponenter, der reducerer vægten, samtidig med at styrken opretholdes for forbedret køretøjsydelse og brændstofforbrug.

Elektronikanvendelser: Præcision definerer elektroniktrykning. Forbindelsesdele, terminaler og afskærmningskomponenter kræver:

• Ekstremt små spillerum for tynde materialer (ofte med en tykkelse på 0,1–0,5 mm)
• Karbidskær for forlænget levetid ved højvolumen forbindelsespindler
• Flerskridtsværktøjer til komplekse tredimensionale geometrier
• Belægninger til at forhindre koldsvaer (galling) på kobber- og messinglegeringer

Aluminiumstrykning anvendes omfattende inden for elektronik til komponenter til termisk styring og afskærmning. Disse anvendelser kræver særlig opmærksomhed på overfladekvalitet og dimensionsstabilitet.

Landbrugs- og tungt udstyr: Holdbarhed er ofte mere afgørende end præcision i mange landbrugsanvendelser. Værktøjsovervejelser omfatter:

• Tykkere pladematerialer, der kræver presse med højere tonnage
• Robust dieskonstruktion til håndtering af tykkere, stærkere materialer
• Simplere geometrier, der favoriserer sammensatte eller kombinerede dies
• Værktøj designet til lavere volumener, men længere enkeltdele-løb

Husholdningsapparater og forbrugsprodukter: Disse anvendelser balancerer omkostninger, udseende og funktion:

• Progressive dies til højvolumen-komponenter som f.eks. beslag og kabinetter
• Fokus på overfladekvalitet for synlige dele
• Rustfrit stål og belagte materialer, der kræver specifikke værktøjsklareancer
• Omkostningsoptimerede værktøjsbeslutninger, der afvejes mod produktionskravene

Hvad er afgørende inden for alle disse industrier? At tilpasse din værktøjskonfiguration til de reelle produktionskrav. Et værktøj, der er designet til elektronikpræcision, ville være overdimensioneret og for dyr for landbrugsbeslag. Omvendt ville værktøj af landbrugsstandard fejle totalt ved fremstilling af smartphone-konnektorer.

Den afgørende indsigt er, at stansningsanvendelser styrer beslutninger om værktøj—ikke omvendt. Når du forstår, hvad hver enkelt operation kræver, og hvordan din branche's specifikke krav påvirker disse krav, er du i stand til at specificere værktøj, der yder pålidelig og omkostningseffektiv præstation. Dette fundament fører naturligt til den næste kritiske overvejelse: Hvor stramme skal dine tolerancer være, og hvad kræver det faktisk af dit værktøj at opnå dem?

Præcision og tolerancekrav til værktøj

Du har tilpasset dit værktøj til specifikke operationer – men hvor præcist skal dette værktøj egentlig være? Denne spørgsmål adskiller tilstrækkelig stansning fra fremragende stansning. De tolerancer, der indbygges i dine stansværktøjer, afgør direkte, om færdige dele opfylder specifikationerne eller ender som affald. Og her er det, som mange producenter opdager for sent: Tolerancekravene er blevet betydeligt strammere de seneste år.

Ifølge Producenten , hvad der tidligere var ±0,005 tommer, er nu ±0,002 tommer – og nogle gange endda så præcist som ±0,001 tommer. Tilføj krav til kapaciteten, f.eks. CPK 1,33, og din effektive tolerance reduceres faktisk til halvdelen. Hvordan opnår du denne præcision? Det starter med at forstå forholdet mellem værktøjets nøjagtighed og delenes kvalitet.

Forståelse af støbematrixklareancer og deres virkning

Støbematrixklarance – afstanden mellem stempelkanten og matrixknappens skærekanter – afgør grundlæggende snitkvaliteten. Hvis dette ikke er korrekt, vil du konstant kæmpe mod frasering, dimensionel afvigelse og for tidlig værktøjslid i hele produktionsprocessen.

Klareancen mellem stempel og matrix afgør, om brudplanerne justeres korrekt igennem materialets tykkelse. Korrekt klarance giver et rent skær; forkert klarance giver fejl, der forstærkes over flere operationer.

Hvad er så den rigtige spalte? Ifølge MISUMI udtrykkes den anbefalede spalte som en procentdel pr. side – det vil sige spalten ved hver kant af skærefladen som en funktion af materialetykkelsen. Den almindelige anbefaling er ca. 10 % af materialetykkelsen pr. side, selvom moderne udvikling tyder på, at 11–20 % kan reducere værktøjsbelastningen og forlænge levetiden.

Her er, hvordan materialeegenskaberne påvirker beslutninger om spalte:

• Hårdere materialer kræver større spalter: Højstyrkestål kræver mere plads til korrekt brududbredelse
• Tykkere materialer kræver proportionelt større spalter: En spalte på 10 % ved et materiale på 0,060 tommer betyder 0,006 tommer pr. side
• Præcisionsgrader kræver mere stramme spalter: Finblankning til metalstanskomponenter, der kræver ekstraordinær nøjagtighed, anvender meget små spalter med specialiseret værktøj

Ved stansning af rustfrit stål bliver valget af spaltning særligt kritisk. Rustfrit stål bliver hårdere under skæringen, hvilket gør korrekt spaltning afgørende for at undgå overdreven værktøjslidelighed og problemer med kantkvaliteten.

Hvad sker der, når spaltningen er forkert? For lille, og du vil opleve:

• Overdreven slid på stempel og matrice som følge af friktion
• Øget krav til preskraft
• Risiko for værktøjsbrud og sikkerhedsrisici

For stor, og du vil stå over for:

• Kanter (burrs), der kræver sekundære fjerningsoperationer
• Rullede eller revne kanter på stansede metaldele
• Uensartede hullens dimensioner og placering af funktionselementer

Opnåelse af præcision på mikronniveau

Når tolerancekravene bliver strengere end ±0,001 tomme eller bedre, er hver enkelt detalje ved dørkonstruktionen afgørende. Præcisionsstansede produkter kræver præcisionsværktøjer – og opnåelse af denne præcision kræver specialiserede efterbearbejdningsprocesser.

Præcisions-slidning: Overflade-slibning sikrer de flade, parallelle overflader, der er afgørende for dørsko og bagplader. Ifølge branchestandarder skal dørsko bearbejdes til at være flade og parallelle inden for kritiske tolerancer for at sikre konsekvent ydeevne. Ved stansning af metaldele med stramme tolerancer skaber slibning grundlaget, som andre præcisionsoperationer bygger videre på.

EDM (Elektrisk Udligningsmaskinering): Når konventionel maskinbearbejdning ikke kan opnå den krævede præcision, leverer elektro-erosionsbearbejdning (EDM) den nødvendige nøjagtighed. Ifølge CAM Resources bruger EDM elektriske gnister til at æde metal med ekstrem præcision – og kan derved fremstille komplekse former og indviklede design, som er umulige at realisere med traditionelle skæremetoder. Tråd-EDM producerer todimensionale profiler med ekstraordinær nøjagtighed, mens sinker-EDM fremstiller komplekse tredimensionale hulrum til formdøre.

EDM fremragende til stansning af elektromekaniske dele, hvor indviklede funktioner og stramme tolerancer krydser hinanden. Processen skærer igennem hærdede værktøjsstål uden at forårsage termisk deformation og opretholder dimensional stabilitet, som konventionel bearbejdning måske ville kompromittere.

Toleranceringsopbygning: Her er en realitet, der overrasker mange ingeniører – tolerancer akkumuleres over flere operationer. Hvis du har en pilotklaring på 0,0005 tommer, kan dine delmål variere med netop denne værdi på hver station. Kør en del gennem ti progressive stansstationer, og disse små variationer forstærkes.

Styring af toleranceakkumulering kræver:

• Robust pilotering: Stramme pilotklaringer refereret til konsekvente datumbegivenheder
• Kontrolleret båndbevægelse: Trykpuder, stripper og løfter, der forhindrer materialeforskydning
• Stansstivhed: Tykke stanssko, der modstår bøjning under belastning

Branchens eksperter anbefaler at bruge dieskoer, der er 3 tommer tykke, til materiale med en tykkelse på 0,025 tommer eller tyndere, 4 tommer tykke til materiale med en tykkelse på 0,05 tommer og 6 tommer tykke til tunge valsning- eller prægeoperationer på materiale med en tykkelse på 0,080 tommer. Princippet? En diesko, der buer ved slagets bund, giver ingen støtte netop dér, hvor arbejdet udføres.

Føringsstifter kræver også opmærksomhed: På et værktøj, der er 2,5 fod langt, skal minimumsdiameteren for stifterne være 2 tommer; på værktøjer, der er 4 fod lange, skal minimumsdiameteren være 2,5 tommer. Disse specifikationer sikrer en justeringspræcision, som direkte overføres til delenes nøjagtighed.

Bundlinjen? Dimensionel variation i stansede dele kan spores tilbage til værktøjets præcision. En robust diesdesign, kontrolleret materialehåndtering gennem die’en og værktøjer, der ikke buer under stansningen – disse faktorer afgør, om du konsekvent opnår stramme tolerancer eller kæmper med variation, der fører til, at dele falder uden for specifikationen. Når præcisionsgrundlaget er etableret, bliver den næste udfordring at opretholde denne præcision over længere produktionsløb gennem korrekt værktøjsvedligeholdelse.

Værktøjsvedligeholdelse og fejlfindingstrategier

Du har investeret i præcist værktøj og opnået stramme tolerancer – men hvordan sikrer du, at denne ydelse forbliver konstant over tusinder eller millioner af cyklusser? Her er det, mange producenter svigter. Kvalitetsværktøj og stansprocesser afhænger af proaktiv vedligeholdelse, ikke reaktiv brandbekæmpning. Forskellen mellem de to tilgange afgør ofte, om din produktion kører glat, eller om den går i stå med dyre afbrydelser.

Her er virkeligheden: Stansværktøjer er præcisionsinstrumenter, der udsættes for kolossale kræfter cyklus efter cyklus. Ifølge branchens eksperter fører manglende vedligeholdelse af stansværktøjer til slitage, som til sidst påvirker hele fremstillingsprocesserne. Det er afgørende at implementere regelmæssige inspektioner og vedligeholdelsesrutiner for at sikre driftsintegritet og optimere produktionsoutput.

Genkend slitageprofiler inden svigt

Dit værktøj sender signaler lang tid før katastrofalt svigt. At lære at læse disse advarsler giver dig mulighed for at planlægge vedligeholdelse i forvejen aftalt nedetid i stedet for at reagere panisk efter en fejl. Nøglen er at vide, hvad man skal lede efter – og hvor.

Stempeltopsslitage: Skærekanten på dit stempel bærer hovedbyrden af stanskraftene. Vær opmærksom på:

• Afrundning eller spænding i skærekanten – indikerer behov for slibning
• Synlig galling eller materialeopbygning – tyder på utilstrækkelig smøring eller mislykket belægning
• Dimensionelle ændringer i stansede dele – signalerer progressiv slitage, der kræver målingsverificering

Dødes kantforringelse: Dødeknapper oplever lignende slitemønstre, men ofte på andre steder. Almindelige indikatorer inkluderer:

• Burrs, der dannes på skærekanterne – typisk det første tegn på sløv værktøj
• Ujævn slid omkring dødens åbning – kan tyde på justeringsproblemer
• Spænd eller flaking ved skærekanterne – kræver øjeblikkelig opmærksomhed, før skaden forværres

Stripperskade: Strippers arbejder hårdt med at fjerne materiale fra stanserne efter hver slagcyklus. Slidte strippers forårsager:

• Materiale, der sidder fast på stanserne – fører til dobbeltslag og beskadigede dele
• Uensartet løft af båndet – forårsager fremføringsproblemer og forkert positionering
• Kratser på deleoverflader – forårsaget af beskadigede stripperoverflader, der kommer i kontakt med arbejdsemnet

Ifølge forskning i stanseteknologi , erfarne operatører kan forudsige fejl ved at registrere subtile ændringer i lyden. Ualmindelige lyde under stansning – klik, gnidning eller ændringer i rytmen – indikerer ofte problemer, der er ved at udvikle sig. Formalisering af denne "mekaniske auskultation" forbedrer væsentligt dit teams evne til tidlig advarsel.

Vedligeholdelsesplaner, der maksimerer værktøjets levetid

Effektiv vedligeholdelse af stansværktøj følger en struktureret plan baseret på produktionsmængden og materialeegenskaberne. Et velorganiseret værktøjslager og korrekt styring af værktøjskabinettet gør disse planer praktisk anvendelige frem for blot ideelle.

Brug følgende vedligeholdelseskontrolpunkter som din basis:

• Hver skift: Visuel inspektion for åbenlys skade, fjernelse af snavs, verificering af smøring
• Ugentligt (eller efter hver 50.000–100.000 stansning): Detaljeret inspektion af skærekant, verificering af spil, kontrol af fjedertilstand
• Månedligt: Komplet udskiftning af støbematrix, grundig rengøring og måling af alle kritiske dimensioner
• Hver fjerde: Professionel slibning efter behov, udskiftning af slidte komponenter og verifikation af justering
• Årligt: Komplet revision af støbematrix, forebyggende udskiftning af komponenter med høj slid, opdatering af dokumentation

At føre en vedligeholdelseslog transformerer gætteri til beslutninger baseret på data. Ifølge eksperter inden for støbematrix og værktøjer skal denne log indeholde dato for vedligeholdelse, type udført arbejde, udskiftede dele samt observationer om støbematrixens ydeevne. Regelmæssig dokumentation fungerer som reference for fremtidig vedligeholdelse og hjælper med at identificere mønstre, der muliggør rettidige indgreb.

Smøring kræver særlig opmærksomhed. For lidt smøring forårsager friktion og accelereret slid. For meget smøring tiltrækker snavs, der slidder mod præcisionsflader. Anvend smøring i overensstemmelse med producentens specifikationer og sikr den rigtige type og mængde til de specifikke støbematrixer. Vel-smørte støbematrixer fungerer glat med reduceret risiko for fejl.

Opbevaring er også vigtig. Når støbemodeller ikke er i produktion, rengør og smør dem før opbevaring. Placer dem i kontrollerede miljøer, hvor luftfugtigheden og temperaturen forbliver stabile. Brug af beskyttende kufferter eller stativer forhindrer fysisk skade og forurening – problemer, der er frustrerende at diagnosticere, når en støbemodel vender tilbage til produktion.

Problemløsning af almindelige problemer

Når der opstår problemer, er systematisk fejlfinding altid bedre end tilfældige justeringer. Følgende symptomer peger på specifikke rodårsager:

• Overmæssig flæske dannelse: Sløvede skærekanter (slib eller udskift), forkert spaltning (kontroller og juster) eller ujustering mellem stempel og støbemodel (kontroller vejledningskomponenter)
• Dimensional Drift: Progressiv slitage på stempler eller støbemodeller (mål og sammenlign med specifikationerne), løse komponenter (kontroller alle fastgørelsesmidler) eller termisk udvidelse under lange kørsler (giv tid til temperaturstabilisering)
• Materialeophobning/galling: Utilstrækkelig smøring (øg påførelsen eller skift smøremiddeltype), belægningsfejl (overvej genbelægning eller opgradering til DLC/TiN-belægninger) eller overfladeuhed-problemer (polér arbejdsfladerne til spejlfærdig overflade)
• Inkonsistent delkvalitet: Slidte piloter, der forårsager positioneringsfejl (udskift piloter), problemer med båndfremføring (kontrollér fremføringsmekanismerne) eller presstidsproblemer (verificér preskalibreringen)
• For tidlig værktøjsbrud: For stor spaltning, der forårsager tværlast (reducer spaltningen), ujustering, der genererer ujævne kræfter (genjustér diesættet) eller forkert værktøjsmateriale til anvendelsen (opgrader til en mere avanceret kvalitet)

Ifølge fejlfindingsskabeloner skyldes uregelmæssig slid på stempelpositioner ofte maskinværktøjets tårnkonstruktion eller præcisionsproblemer ved bearbejdning. Når monteringsstederne for den øvre og nedre drejeskive ikke er korrekt justeret, slides nogle positioner hurtigere end andre. Regelmæssige justeringskontroller med en justeringsstift forhindre dette kostbare mønster.

Hvornår skal du genopfriske i stedet for at udskifte? Overvej udskiftning når:

• Slipning vil fjerne mere end 10 % af den oprindelige stansens længde
• Stansespaltningen er blevet for stor på grund af slitage og overskrider de acceptable grænser
• Gentagne problemer fortsætter, selvom der er udført flere reparationer
• Kritiske tolerancekrav kan ikke længere opretholdes

Investeringen i korrekt vedligeholdelse giver afkast gennem forlænget værktøjslevetid, konsekvent delkvalitet og forudsigelige produktionsplaner. Virksomheder, der betragter vedligeholdelse af stansværktøjer som en strategisk prioritet – frem for en eftertanke – overgår konsekvent dem, der kun reagerer, når problemer tvinger dem til det. Når grundlaget for vedligeholdelse er etableret, bliver den sidste overvejelse at finde den rigtige partner til at støtte dine behov inden for stansværktøj fra design til produktion.

Valg af den rigtige partner inden for stansværktøj

Du forstår stempeltyper, materialevalg og vedligeholdelsesstrategier – men her er det afgørende spørgsmål: hvem bygger faktisk din værktøjssæt? At vælge den rigtige partner til fremstilling af stempelværktøj kan betyde forskellen mellem fejlfrie produktionsløb og kostbare forsinkelser, der får konsekvenser for hele din produktionsvirksomhed. Denne beslutning kræver den samme omhyggelige analyse, som du ville anvende på enhver større kapitalinvestering.

Ifølge brancheeksperter at vælge den rigtige stempelleverandør er en afgørende beslutning, der direkte påvirker din produktkvalitet, din produktionsplanlægning og din økonomi. Den ideelle partner leverer mere end blot dele – de tilbyder ingeniørviden, sikrer streng kvalitetskontrol og fungerer som en udvidelse af dit team.

Hvad bør du kigge efter, når du vurderer potentielle partnere? Overvej disse væsentlige udvælgelseskriterier:

• Ingeniørmæssige og designmæssige kompetencer: Kan de støtte dit projekt fra idéfasen til produktionen? Søg efter partnere med indenlandsk ekspertise inden for værktøjs- og stempeldesign, der kan optimere din komponent til fremstilling.
• Kvalitetscertifikater: Brancherkenntegnelser, der anerkendes inden for branchen, bekræfter en leverandørs engagement for kvalitetsprocesser. IATF 16949-certificering er især afgørende for automobilapplikationer – den er obligatorisk i store dele af den globale automobilforsyningskæde.
• Simulerings- og valideringsteknologi: Avancerede CAE-funktioner gør det muligt at foretage virtuelle diesprøvekørsler, der opdager fejl, inden fysiske værktøjer overhovedet findes.
• Prototypehastighed: Hvor hurtigt kan de gå fra design til fysiske prøver? Hurtig prototyping forkorter din udviklingstidslinje.
• Produktionsmængdekapacitet: Kan de håndtere både metalformning i lav volumen til prototyper og højhastigheds-metalformning til fuld produktionsudførelse?
• Erhvervsoplevelse: En leverandør, der kender din branche, forstår de specifikke krav – uanset om det drejer sig om automobilindustrien, elektronik eller luft- og rumfart – og kan forudse udfordringer, inden de bliver problemer.

Vurdering af ingeniør- og simuleringskompetencer

De bedste partners inden for stansværktøj og stansemodeller er rigtige ingeniørpartners – ikke bare produktionskapacitet. Deres tidlige inddragelse kan føre til betydelige omkostningsbesparelser og mere robuste komponentdesigns. Men hvordan vurderer man disse kompetencer?

Start med at spørge om deres designproces. Bruger de CAE-simulering til at validere værktøjerne, før de fremstilles? Ifølge produktionsteknisk forskning kan dårligt designede komponenter eller værktøjer øge produktionsomkostningerne med op til 25 % i nogle tilfælde. Ved at samarbejde med en leverandør, der understøtter din designproces tidligt, undgår du disse kostbare fejl.

Præcisionsstansemodeller og stansprocesser kræver partnere, der investerer i avanceret metalstansudstyr og -teknologi. Søg efter:

• Finite Element Analysis (FEA)-kompetencer: Forudsiger materialeadfærd, identificerer potentielle fejl og optimerer stansemodellens geometri, inden stålet skæres
• Design til producibilitet (DFM) Support: Ingeniører, der kan anbefale ændringer, som forbedrer komponentkvaliteten samtidig med, at de reducerer værktøjskompleksiteten
• Materialekspertise: Stor erfaring med de specificerede materialer – enten aluminium, rustfrit stål eller højstyrkelegeringer
• Godkendelsesrater ved første indsendelse: Spørg om deres track record. Høje andele indikerer robuste simulering- og valideringsprocesser

Selskaber som Shaoyi illustrerer denne omfattende tilgang til stansproduktion. Deres IATF 16949-certificering demonstrerer en forpligtelse til automobilkvalitetsstandarder, mens deres CAE-simuleringskapacitet muliggør fejlfrie resultater gennem virtuel validering. Med en godkendelsesrate på 93 % ved første gennemgang har de vist, at korrekt ingeniørinvestering oversættes til produktionssucces.

Fra hurtig prototypproduktion til fuld produktion

Dine produktionsbehov inden for metalstansning dækker sandsynligvis hele spektret – fra indledende prototyper, der validerer din konstruktion, til seriefremstilling i millioner af dele. Den rigtige partner skalerer sammen med dig i alle faser.

Hvorfor er prototypinghastighed vigtig? I konkurrenceprægede markeder fremskynder hurtigere indsendelse af prøver til test hele din produktudviklingscyklus. Nogle partnere leverer hurtigt prototyping allerede efter så lidt som 5 dage, hvilket forkorter tidsrammer, der traditionelt strækker sig over uger. Denne evne viser sig især værdifuld, når du itererer på design eller reagerer på kundefeedback.

Men prototypingevne alene er ikke nok. Du skal have tillid til, at din partner kan skifte ubemærket til seriefremstilling uden at kompromittere kvaliteten. Vurder deres kapacitet til metalstansværktøjer ved at stille følgende spørgsmål:

• Hvilket presstonnageområde opererer de med?
• Kan de håndtere dine estimerede årlige forbrugsprognoser (EAU)?
• Tilbyder de progressive stansværktøjsmuligheder til effektiv seriefremstilling i høj volumen?
• Hvilke kvalitetskontrolforanstaltninger sikrer konsekvens over længere fremstillingsperioder?

Ifølge branchesurveyer står 40 % af virksomhederne over for driftsforsinkelser som følge af forsinkede leverancer fra leverandører. Ved at samarbejde med en partner, der kan garantere tidssvare levering både i prototype- og produktionsfasen, sikres en jævn drift.

Shaoyis ekspertise inden for bilindustriens stempelværktøjer demonstrerer, hvordan omfattende kompetence oversættes til reelle værdier i praksis. Deres ingeniørteam leverer omkostningseffektiv og højtkvalitet værktøj, der er tilpasset OEM-standarder – fra den første designfase til fremstilling i store serier. For producenter, der søger en partner, der kombinerer udvikling baseret på simulation med dokumenteret produktionskapacitet, tilbyder deres omfattende kompetence inden for formdesign og fremstilling en model, der er værd at undersøge.

Bundlinjen? Valg af din partner for stempelværktøj er en strategisk beslutning med langsigtede konsekvenser. Se ud over stykprisen og vurder den samlede værdi – ingeniørmæssig support, kvalitetssystemer, hastighed til produktion og skalerbarhed. Den partner, der udmærker sig inden for disse områder, bliver en konkurrencemæssig fordel – ikke blot en leverandør. Brug tid på at grundigt undersøge potentielle partnere, still de rigtige spørgsmål og vælg en relation, der understøtter dine fremtidige produktionsmål i årevis.

Ofte stillede spørgsmål om stempelværktøj

1. Hvad er de 7 trin i stansningsmetoden?

De syv primære metaltrykprocesser omfatter blankning (udskæring af indledende former), perforering (oprettelse af huller), trækning (formning af hule former), bøjning (oprettelse af vinkler langs lige akser), luftbøjning (brug af mindre kraft til fleksible vinkler), bundtrykning og prægemøntning (præcisionsformning med højt tryk) samt klipning ved klemning (fjernelse af overskydende materiale). Hver enkelt proces kræver specifikke værktøjskonfigurationer, hvor progressive dørge udfører flere operationer i rækkefølge for at opnå høj effektivitet ved stor produktionsmængde.

2. Er trykning det samme som perforering?

Selvom de er beslægtede, adskiller trykning og perforering sig væsentligt. Perforering henviser specifikt til udskæring af huller i pladeemal, hvor det fjernede materiale bliver affald. Trykning er et bredere begreb, der omfatter flere operationer, herunder perforering, blankning, bøjning, prægning og formning. Et trykdørge-system kan integrere perforering som én af flere operationer inden for en progressiv eller sammensat dørgeopsætning.

3. Hvilke materialer anvendes til trykdørge?

Stemplingstykker bruger typisk værktøjsstål som D2 (høj slidbestandighed), A2 (balanceret slidstyrke) og M2 (varmebestandighed til højhastighedsoperationer). For krævende anvendelser tilbyder pulvermetallurgiske stål som PM M4 og CPM 10V en længere levetid. Tungstenkarbid anvendes til produktion af store mængder eller slibemidler. Overfladebelægninger som TiN, TiCN og DLC forbedrer værktøjs levetiden yderligere og reducerer friktionen.

4. - Hvad? Hvordan vælger man mellem progressive og overførselsdødsdræbninger?

Progressive stykker udmærker sig ved produktion af små og mellemstore dele i store mængder med flere funktioner, og de tilbyder hastigheder på hundredvis af dele i timen. Overførselsformørker passer til større dele eller komplekse geometrier, der kræver dybe træk, ved hjælp af mekaniske fingre til at flytte diskrete blanks mellem stationer. Overvej størrelsen af en del, kompleksiteten, produktionsmængden og budgettet progressive stykker har højere indledende omkostninger, men lavere omkostninger pr. del i skala.

5. - Hvad? Hvad forårsager bølger på stemplede dele, og hvordan kan de forebygges?

Uregelmæssigheder (burrs) opstår typisk som følge af sløve skærekanter, forkert afstand mellem stansen og modstansen eller fejlstilling mellem værktøjskomponenter. Forebyggelse indebærer vedligeholdelse af korrekt afstand (5–10 % af materialetykkelsen pr. side), regelmæssig efterskærpning og præcis verificering af justeringen. Indførelse af proaktive vedligeholdelsesprotokoller samt brug af kvalitetsværktøjsstål eller karbidværktøj reducerer betydeligt dannelse af uregelmæssigheder (burrs) i hele produktionsprocessen.
