Hvad er et stempelsæt, og hvordan fungerer det?

Har du nogensinde undret dig over, hvad der gør hurtig metalformning mulig? I hjertet af hver stemplingsproces findes et stempelsæt – den grundlæggende samling, der transformerer flade metalplader til præcist formede komponenter. At forstå, hvad et stempelsæt er, og hvordan det fungerer, giver ingeniører, indkøbere og produktionseksperter den viden, der er nødvendig for at træffe mere velovervejede beslutninger om værktøjer .

Hvad er et stempel i fremstillingen? Kort sagt er et stempelsæt en præcisionskonstrueret samling bestående af øverste og nederste stempelsko, der holdes i nøjagtig justering ved hjælp af guidestænger og bushinger. Når monteret i en presse, leverer denne samling den stive og gentagelige ramme, der understøtter alle skære-, omformnings- og formningsoperationer. Tænk på det som skelettet i dit stemleværktøj – alt andet bygges oven på denne kritiske grundlag.

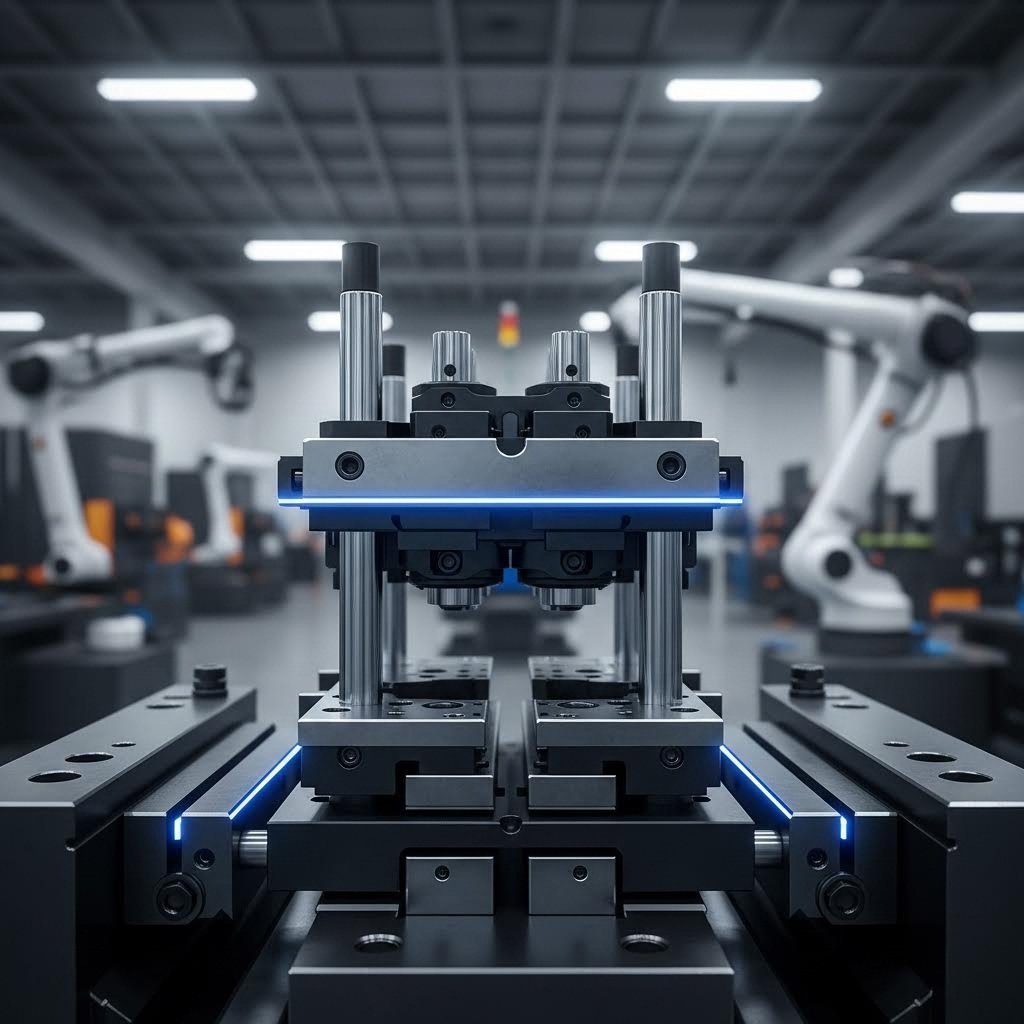

Kernekomponenter, der gør stempelsæt til at fungere

Når du undersøger et stempelsæt nøje, vil du bemærke flere sammenkoblede komponenter, der arbejder sammen. Hver af dem spiller en specifik rolle for at sikre præcis og konsekvent metalformning. Her er en gennemgang af de primære stempelkomponenter og deres funktioner:

• Øverste stempelsko (topplade): Monteringsfladen til stifter og øverste stempelværktøj. Den fastgøres til presseens ramme og bevæger sig lodret under driften.
• Nederste stempelsko (bundplade): Også kaldet stempelpladen; denne stationære komponent monteres på presseens bord og holder stempelknapper, fjedre og nederste formeværktøjer på plads.
• Føringsstifter: Præcisionspolerede cylindriske stifter, der sikrer nøjagtig justering mellem øverste og nederste sko. De fremstilles med en tolerance på inden for 0,0001" i henhold til branchestandarder og sikrer gentagelig positionering gennem millioner af cyklusser.
• Føringsbushninger: Hærdede kragere, der modtager vejledningsstængerne, tilgængelige i friktions- eller kuglelejerudgaver. Kuglelejerkragere er blevet branchestandard på grund af deres lette adskillelighed og glatte funktion.

Disse komponenter udgør den væsentlige dødværkramme. Hvad er døde uden korrekt justering? I væsentlig grad er de udstyr med høj risiko for fejl, der producerer inkonsistente dele og accelererer slid på dyrt værktøj.

Hvorfor præcisionsjustering er afgørende inden for metalformning

Forestil dig, at du presser en stempel gennem metal, mens øverste og nederste sko endda er let misjusterede. Du vil opleve ujævn skæring, for tidlig værktøjslid og dele, der ikke opfylder kvalitetskravene. Derfor er præcisionsjustering ikke valgfri – den er grundlæggende for vellykkede stempeloperationer.

Forholdet mellem vejledningsstifter og bushinger skaber, hvad ingeniører kalder "vejlet bevægelse." Dette sikrer, at den øverste sko bevæger sig i en fuldstændig lodret bane i forhold til den nederste sko og opretholder konstante spillerum mellem stempel og modstempel. Moderne støbeform-sæt opnår en justeringsnøjagtighed, der måles i tiendedele af tusindedelen af en tomme, hvilket gør det muligt at opfylde de stramme tolerancer, der kræves inden for bilindustrien, luft- og rumfartsindustrien samt elektronikindustrien.

Uanset om du vurderer dit første form-sæt eller opgraderer eksisterende udstyr, giver forståelsen af disse grundlæggende principper dig mulighed for at træffe velovervejede beslutninger om konfiguration, materialer og leverandorselektion – emner, som vi vil udforske detaljeret i denne vejledning.

Typer af form-sæt-konfigurationer og hvornår hver enkelt skal anvendes

Nu hvor du forstår de grundlæggende komponenter, undrer du dig sikkert: hvordan samles disse elementer i forskellige arrangementer? Svaret findes i stempelsætskonfigurationerne. Valget af den rigtige stempeltype påvirker direkte adgangen under opsætning, justeringspræcisionen under drift og den samlede produktionseffektivitet. Lad os gennemgå de fire primære konfigurationer og hjælpe dig med at afgøre, hvilken pressestempelsætsanordning der bedst opfylder dine specifikke behov.

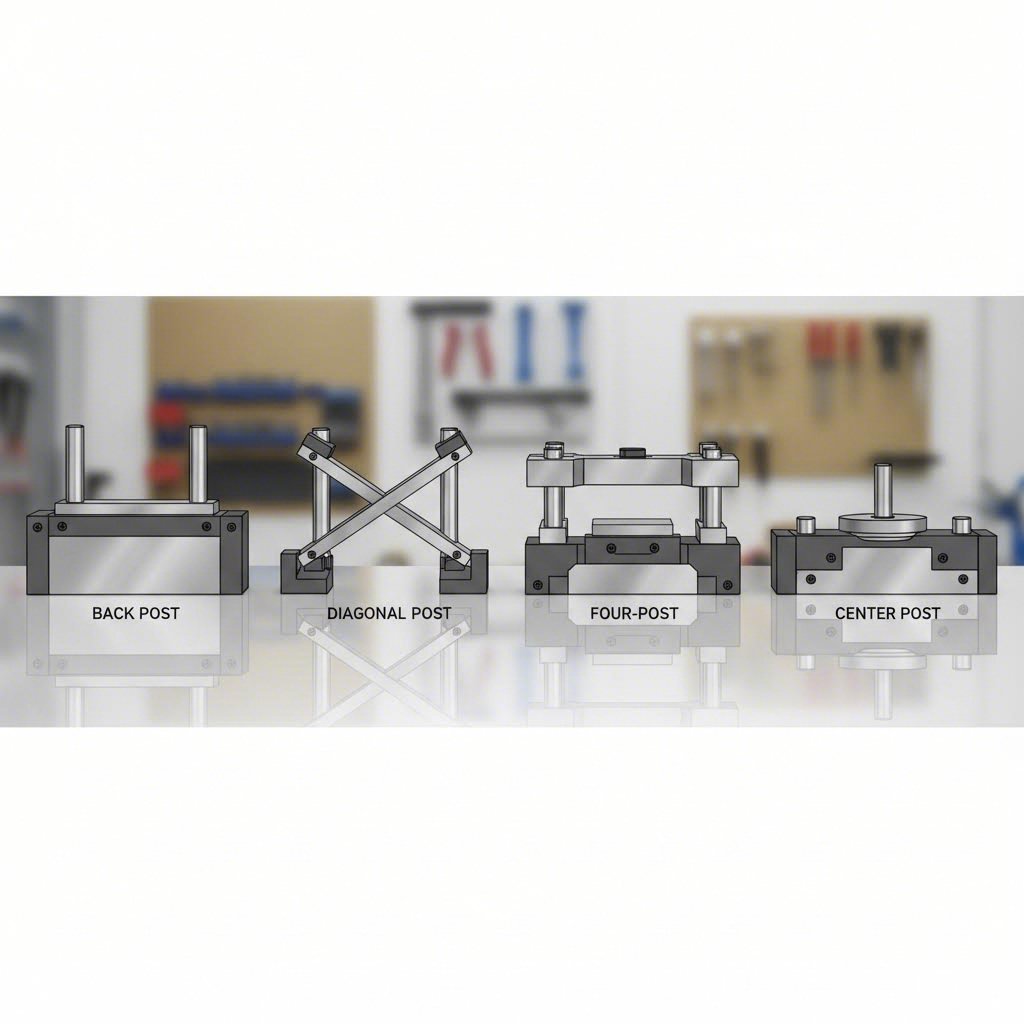

Back Post versus fire-stolpe-konfigurationer forklaret

Når du undersøger kommercielt tilgængelige stempelsæt, vil du støde på fire primære konfigurationer baseret på placeringen af guidestolperne. Hver anordning tilbyder tydelige fordele afhængigt af dine applikationskrav.

Back Post-konfiguration: Denne populære konstruktion placerer to guideposter langs bagsiden af støbemaskinens sko. Hvorfor er det vigtigt? Den giver maksimal adgang fra foran og fra siden til påføring af båndmateriale, fjernelse af færdige dele og udførelse af vedligeholdelse. Specialister inden for støbeværktøj anbefaler ofte bagposter-konfigurationer til progressive støbeværktøjer, hvor båndmaterialet fødes kontinuerligt fra én side.

Diagonal postkonfiguration: Her sidder to poster i modsatte hjørner – typisk forreste venstre og bageste højre position. Denne arrangement balancerer adgang med forbedret stabilitet sammenlignet med bagpost-konfigurationer. Du vil finde diagonal-konfigurationer særligt nyttige, når operatører har brug for adgang fra flere retninger uden at kompromittere justeringskvaliteten.

Fire-post-konfiguration: Med en guidestøtte i hver hjørne leverer denne konstruktion maksimal stivhed og præcision i justeringen. De ekstra støtter fordeler belastningskræfterne jævnt over stempelskoene, hvilket gør fire-støtte-stempelsæt ideelle til tunge udskæringsoperationer, tykke materialer og applikationer, der kræver de strengeste tolerancer. Kompromiset? Mindre adgang til materialefremføring og deludkastning.

Centerstøttekonfiguration: Mindre almindelig, men værdifuld for specifikke anvendelser: Ved centerstøttekonfigurationer placeres guidestøtterne tæt på midten af stempelområdet. Denne konfiguration er velegnet til operationer, der kræver lige adgang fra alle sider, eller til specialiserede værktøjsarrangementer, hvor hjørnestøtter ville forstyrre stempelkomponenter.

Tilpasning af stempelsættype til dine produktionsbehov

Valg af den passende konfiguration handler ikke om at finde den "bedste" mulighed – det handler om at matche funktionerne med dine specifikke produktionskrav. Overvej disse faktorer, når du gennemgår en stempeltabel eller vurderer leverandører :

• Materialefremføringsretning: Bagstøtteskoner fungerer fremragende, når båndet føres fra foran til bagpå; diagonale støtter er mere velegnede til skråt anordnede tilførsler.
• Krav til komponentudkastning: Komplekse komponenter, der kræver manuel fjernelse, drager fordel af åbne frontkonfigurationer.
• Trykkraft og materialetykkelse: Højere kræfter og tykkere materialer kræver den forbedrede stivhed, som firestøtteskoner tilbyder.
• Toleransekrav: Præcisionsapplikationer begrundar investeringen i firestøtteskoner på grund af deres overlegne justeringsstabilitet.

Følgende sammenligningstabel giver et omfattende overblik, der kan vejlede din beslutning:

Konfiguration	Tilgængelighed	Stivhed	Justeringspræcision	Typiske anvendelser	Anbefalede presstyper
Bagstøtte	Udmærket (3 sider åbne)	Moderat	God	Progressive støbemodeller, båndfremføringsoperationer	OBI-presser, højhastighedsstansning
Diagonal stolpe	Meget god (2 hjørner åbne)	God	God til meget god	Overførselsstøbemodeller, behov for adgang fra flere retninger	Spalteframe-presser, lige-sidede presser
Fire-stolpe	Begrænset (alle hjørner optaget)	Fremragende	Fremragende	Kraftig blankstansning, præcisionsformning, tykke materialer	Lige-sidede presser, hydrauliske presser
Centerpæl	God (alle sider delvist åbne)	Moderat til god	God	Specialiserede værktøjer, symmetriske adgangskrav	Forskellige presstyper afhængigt af anvendelse

Husk, at støbeformskoene skal matche din valgte konfiguration – pælens anordning bestemmer hullernes mønster i både øverste og nederste sko. Når du bestiller fra kataloger eller leverandører, skal du sikre dig, at konfigurationsspecifikationerne er i overensstemmelse med dine pressebæddimensions- og spændekrav.

At forstå disse konfigurationer forbereder dig på den næste afgørende beslutning: at vælge det rigtige materiale til dine støbeformssæt ud fra produktionsmængde og ydeevnekrav.

Vejledning til valg af materiale til stålsæt og aluminiumssæt til støbeformer

Du har valgt din konfiguration – nu kommer en anden beslutning, der direkte påvirker værktøjets levetid, produktionsomkostninger og driftseffektivitet. Hvilket materiale skal din stempelstøbeform bestå af? Dette valg påvirker alt fra, hvor længe din metalstøbeform holder, til, hvor nemt operatører kan håndtere den under opsætningen. Lad os undersøge de praktiske forskelle mellem stål- og aluminiumsstøbeforme, så du kan matche materialeegenskaberne med dine specifikke produktionskrav.

Værktøjsstålgrader til produktion i store mængder

Når produktionsvolumenerne stiger til flere hundrede tusinde eller millioner cyklusser, bliver værktøjsstål det indlysende valg for metalstempelstøbeforme . Hvorfor? Stål leverer uovertruffen holdbarhed, slidstabilitet og dimensionsstabilitet under gentagne højtonnagede påvirkninger.

De fleste producenter specificerer komponenterne til deres metalstøbeform sæt fra disse almindelige værktøjsstål-kategorier:

• A2-værktøjsstål: En luftthærdbar ståltype, der tilbyder fremragende slidstyrke og god slagsejhed. Populær til dønser, der udsættes for moderate stødkræfter.
• D2 Værktøjsstål: Højtkulstof-, højtkromstål, der giver fremragende slidstyrke. Ideel til metalformningsdønser til stor seriefremstilling, hvor abrasion er den primære bekymring.
• O1-værktøjsstål: Olithærdbar stål, der er nemmere at bearbejde end D2. Ofte valgt, når komplekse geometrier kræver omfattende maskinbearbejdning før varmebehandling.
• S7-værktøjsstål: Slagfast stål, der er designet til højstødpåvirkede anvendelser. Overvej denne kvalitet, når dine stansningsprocesser involverer kraftig udskæring eller tykke materialer.

Ståldønsværktøjer gennemgår typisk en varmebehandling for at opnå hårdhedsniveauer mellem 58–62 HRC på arbejdsfladerne. Denne hærdningsproces sikrer, at materialet tåber millioner af prescyklusser uden væsentlig dimensional ændring eller overfladedegradation.

Kompromiserne? Stål tilføjer betydelig vægt til din diesammenstilling. Et stort firestolpet ståldiesæt kan veje flere hundrede pund og kræver derfor løftekrane eller gaffeltrucks til dieskift. Denne vægt øger også fragtkomponenten og kræver mere robuste overvejelser ved montering af pressen.

Når aluminiumdiesæt er økonomisk fornuftige

Lyd det, som om stål altid er svaret? Ikke helt. Aluminiumdiesæt har skabt sig en værdifuld niche i moderne stansningsprocesser, især ved bestemte produktionsforhold, hvor deres unikke egenskaber giver reelle fordele.

Overvej aluminium til dit metal diesæt, når:

• Prototyper og korte serier: Når du har brug for færre end 50.000 dele, overskyder aluminiums lavere materiale- og maskinebearbejdningsomkostninger ofte dets forkortede levetid.
• Hyppige dieskift: Aluminium vejer cirka en tredjedel af ståls vægt. Ved processer, der kræver flere dieskift pr. skift, betyder den reducerede vægt hurtigere opsætning og mindre operatørtræthed.
• Varmefølsomme applikationer: Aluminiums fremragende termiske ledningsevne spredes varme mere effektivt under højhastighedsdrift, hvilket potentielt kan reducere kravene til smøremidler.
• Formning med lav tonnage: Materialer med lav tykkelse og moderate formekræfter kræver ikke ståls ekstreme holdbarhed.

Moderne luftfartskvalitets aluminiumlegeringer (6061-T6 og 7075-T6) giver overraskende gode slidkarakteristika, når de er korrekt specificeret. Nogle producenter anvender hård anodisering eller nikkelpladering på aluminiumdiesko, hvilket forlænger levetiden uden at kompromittere fordelene ved lav vægt.

Stål versus aluminium: En direkte sammenligning

Følgende tabel sammenfatter de vigtigste forskelle for at hjælpe dig med at vurdere, hvilket materiale der bedst svarer til dine produktionskrav:

Fabrik	Værktøjsstål-diesæt	Aluminium-diesæt
Vægt	Tung (ca. 0,283 lb/in³)	Let (ca. 0,098 lb/in³ – cirka 1/3 af ståls vægt)
Holdbarhed	Udmærket; håndterer millioner af cyklusser	Moderat; bedst egnet til under 100.000 cyklusser uden overfladebehandlinger
Indledende omkostninger	Højere materiale- og maskinbearbejdningsomkostninger	Lavere materialeomkostning; hurtigere maskinbearbejdning reducerer lønudgifterne
Termisk ledningsevne	Lavere; beholder varme under højhastighedsdrift	Højere; afgiver varme ca. 4 gange hurtigere end stål
Ideelle anvendelsestilfælde	Produktion i store mængder, kraftig udstansning, tykke materialer, stramme tolerancer	Prototypering, korte serier, hyppige omstillingsskift, formning af tyndt materiale
Vedligeholdelse	Kræver rustbeskyttelse; periodisk genpolering af slidte overflader	Korrosionsbestandig; kan kræve udskiftning af overfladen, hvis der opstår koldsvetsning

En praktisk overvejelse, der ofte overses: dine støvledøre behøver ikke at være fremstillet udelukkende af ét materiale. Nogle producenter specificerer stålguidestænger med aluminiumsstøvlesko, hvilket kombinerer den præcise justering fra hærdet stål med vægtbesparelserne fra aluminiumsplader. Denne hybride tilgang fungerer særligt godt ved produktionsmængder på mellemniveau, hvor hverken de ekstreme krav fuldt ud gælder.

Uanset hvilket materiale du vælger, skal du sikre dig kompatibilitet med dine preskrav og produktionsmængder. Den rigtige valgmulighed indebærer en afvejning mellem den oprindelige investering og de langsigtede driftsomkostninger – en beregning, der naturligt fører frem til forståelsen af, hvordan man korrekt dimensionerer og specificerer sin støvlesæt til bestemt presudstyr.

Sådan vælger du den rigtige støvlesæt til dine preskrav

Du har fastlagt din konfiguration og dine materialepræferencer – men her er det, hvor mange købere fejler. Hvordan sikrer du dig, at dit stempelværktøjssæt faktisk passer og yder optimalt i din specifikke presse? At vælge et værktøjssæt i forkert størrelse giver justeringsproblemer, begrænser produktionskapaciteten og kan endda beskadige dyre udstyr. Lad os gennemgå en praktisk beslutningsramme, der tilpasser værktøjssættets presse-specifikationer til din maskines kapacitet.

Beregning af værktøjssættets størrelseskrav

Før du bestiller nogen presseværktøjer, skal du fastslå de dimensionelle grænser, der er tilgængelige i dit stempeludstyr. Tænk på det som at måle et rum, før du køber møbler – bortset fra at konsekvenserne af at vælge forkert er langt dyrere.

Start med at indsamle disse kritiske mål fra din presses specifikationer:

• Bæddemål: Længden og bredden af din presseplade bestemmer det maksimale grundareal, som dine støvlesæt til presseoperationer kan optage. Efterlad altid frie marginaler til spændeanordninger og sikkerhedshensyn.
• Lukkehøjde: Denne måling repræsenterer afstanden fra pressepladen til bunden af støvlen, når den er fuldt nede. Din samlede støvlesko-tykkelse plus værktøjshøjde skal ligge inden for denne grænse.
• Hublængde: Den lodrette bevægelsesafstand for støvlen påvirker, hvor meget fri rumhøjde der er til deludkastning og materialeforsyning mellem cyklusser.
• Dagslysåbning: Den maksimale afstand mellem plade og støvl, når pressen er fuldt åben. Denne dimension er afgørende for indlæsning og udlastning af støvler.

Når du vælger størrelsen på dieskoer, gælder en generel regel: Diesættet skal give tilstrækkeligt arbejdsareal til din værktøjssætning, samtidig med at der efterlades tilstrækkelig margen til montering og justering. Erfarne værktøjsingeniører anbefaler typisk, at dimensionerne på dieskoerne overstiger din faktiske værktøjssætnings fodaftryk med en sådan margen, at der er plads til klemmer, pilotboringer og eventuelle fremtidige ændringer.

Overvej dette praktiske scenarie: Forestil dig, at din komponent kræver et arbejdsareal på 12" × 18". Du vil derfor have brug for større dieskoer – måske 16" × 22" – for at skabe plads til monteringsudstyr, stripperbolte og korrekt kantafstand. At vælge den mindst mulige dieskostørrelse med det samme giver problemer under montage og begrænser din fleksibilitet ved justering af værktøjssætningen.

Preskompatibilitetsfaktorer, som du ikke må overse

Størrelsesvalget handler ikke kun om at få diesættet igennem døren – din maskindie skal fungere harmonisk sammen med presmekanikken gennem millioner af cyklusser. Her er de punkter, du skal verificere, inden du endeligt vælger dit diesæt:

• Tonnagekapacitet: Din presse's nominelle tonnage skal overstige de kræfter, der kræves til din stempeloperation. Underkapacitet skaber farlige overbelastningsforhold; overdreven overkapacitet spilder energi og forøger slid.
• Stempelens parallelitet: Præcisionen af din presses stempeljustering påvirker, hvordan dit dødsæt fungerer. Højpræcisionsdødsæt kræver lige så præcise presseudstyr for at opretholde konsekvent delekvalitet.
• Monteringshullernes mønster: Kontroller, at boltmønstret på dieskoen svarer til T-spalterne i din pressebænk eller fastspændingsmulighederne. Standardmønstrene varierer mellem presseproducenter.
• Skæftdiameter (hvis relevant): For dødsæt med øvre skæfte til stempelfastgørelse skal du bekræfte, at skæftstørrelsen nøjagtigt svarer til din presses stempelbores dimensioner.
• Fremføringsliniens højde: Hvor træder dit båndmateriale ind i pressen? Dødsættet skal placere din værktøjssætning i den korrekte højde i forhold til fremføringudstyret.

Produktionsmængden påvirker også dimensioneringsbeslutninger. Højere mængder begrundar investering i større og mere robuste diesæt, der kan håndtere spændingsopbygning over længere produktionsløb. Kortløbsanvendelser kan tolerere lettere udstyr, men præcisionen i justeringen må aldrig kompromitteres – uanset produktionsmængden.

At afstemme diesættets specifikationer med pressekapaciteten er ikke valgfrit – det er grundlaget for sikre og effektive stempelprocesser. At tage genveje her skaber problemer, der forstærkes gennem hele produktionslivscyclussen.

En praktisk udvælgelsescheckliste

Før du forpligter dig til et hvilket som helst diesæt til hydraulisk presse eller værktøj til mekanisk presse, gennemgå disse kompatibilitetskontrolpunkter:

• Bekræft, at bordets dimensioner kan rumme dieskoens fodaftryk samt plads til klemmeklarance
• Verificer, at lukkehøjden tillader den samlede diesammenbygnings tykkelse med justeringsmargin
• Tjek, at slaglængden giver tilstrækkelig klarance til delens udskubning
• Sikr, at presseens tonnage overstiger de beregnede krav til stempelkraft
• Tilpas monteringsmulighederne mellem stempelskoe og pressebænk
• Valider længden af guidestifterne i forhold til den tilgængelige dagslysåbning
• Overvej integration af tilførselsudstyr og materialstrømsveje

Når der er usikkerhed, skal du altid konsultere din presses fabrikants specifikationer og drøfte kravene med din diesætsleverandør. Pålidelige leverandører har faglig ekspertise i at tilpasse deres produkter til forskellige presseplatforme og kan identificere kompatibilitetsproblemer, inden de bliver dyre problemer.

Når din diesæt er korrekt dimensioneret og tilpasset din presse, bliver næste prioritet at sikre en problemfri drift over tid – hvilket fører os til vedligeholdelses- og inspektionspraksis, der forlænger dies levetid og bevarer produktionskvaliteten.

Bedste praksis for vedligeholdelse og inspektion af diesæt

Din stempelværkstøjsæt er korrekt dimensioneret, rigtigt konfigureret og kører i produktion – men her er virkeligheden, som mange producenter undervurderer. Selv den mest præcist konstruerede værktøjsmontage forringes med tiden. Føringsstænger slidtes, bushinger udvikler spil, og justeringen afviger cyklus efter cyklus. Uden systematiske vedligeholdelsesprocedurer vil disse subtile ændringer til sidst manifestere sig som kvalitetsfejl, uforudset standstilstand og kostbare nødrekonditioneringsarbejder.

Ifølge produktionsspecialister hos The Phoenix Group dårlig vedligeholdelse af værktøj medfører kvalitetsfejl under produktionen, hvilket driver sorteringsomkostningerne op og øger sandsynligheden for afsendelse af defekte dele. De skjulte omkostninger strækker sig ud over udskiftning – monteringslinjer må justere fastgørelsesanordninger og klemme for at kompensere for delvariationer, der skyldes slidt værktøj. Lad os indføre inspektionsprocedurer og forebyggende rutiner, der sikrer, at dine præcisionsværktøjsæt yder på toppen.

Inspektionskontrolpunkter for forlænget levetid af værktøjsæt

Tænk på inspektion af stempelsæt som forebyggende medicin for din stansningsdrift. At opdage problemer tidligt – inden de forårsager fejl – koster langt mindre end reaktive reparationer under produktionsnødtilfælde. En struktureret inspektionsrutine omfatter tre kritiske tidsrammer:

Før hver produktionsomgang:

• Inspekter vejlederstifterne visuelt for ridser, svedning eller overfladeskader, der indikerer justeringsproblemer
• Tjek bushingens pasform ved at føle efter overdreven spil, når stempelsættet manuelt gennemløbes
• Kontroller, at stempelskoene ligger fladt på pressebænken uden at vippe eller have mellemrum
• Bekræft, at alle monteringsbolte er til stede og korrekt strammet
• Inspekter arbejdsfladerne for smuds, rust eller rester af smøremiddelopbygning

Under produktionsovervågning:

• Lyt efter ualmindelige lyde – klik, gnidning eller periodiske kontaktlyde signalerer fremvoksende problemer
• Overvåg deledimensionerne med jævne mellemrum for at registrere progressiv afvigelse
• Vær opmærksom på øget krævende kraft, der tyder på binding eller forkert justering
• Tjek driftstemperaturen for vejrførerstænger og bushinger for unormal opvarmning

Efter-driftsinspektion:

• Rengør alle overflader grundigt før opbevaring eller inden næste diesætter påbegynder opsætningen
• Dokumentér eventuelle problemer, der opdages under driften, i dit arbejdsordresystem
• Mål vejrførerstangens diameter ved slidpunkter og sammenlign med basis-specifikationerne
• Inspekter bushingbores for galling, ridser eller afvigelse fra rundhed

Når diesammenstillinger sættes tilbage i opbevaring, påføres rustbeskyttelse på udsatte ståloverflader. Denne enkle foranstaltning forhindrer korrosion, der accelererer slid under den næste produktionscyklus.

At genkende slidmønstre, inden de forårsager fejl

Erfarede diesmedarbejdere udvikler et øje for slidmønstre, der kan forudsige fremtidige problemer. Her er det, du skal kigge efter på din dieudstyr under rutinemæssige inspektioner:

Slid på vejlederstifter: Tjek efter polerede eller blankpolerede områder, der indikerer metal-til-metal-kontakt. Sundt vedligeholdte vejlederstifter viser en ensartet overfladebehandling langs hele deres længde. Lokaliserede slidmønstre – især diagonale ridser – tyder på en ujustering mellem øverste og nederste diesko, som kræver øjeblikkelig rettelse.

Slid på buksestifter: Kuglelejerbuksestifter skal bevæge sig glat med minimal modstand. Hvis du føler ruhed, klemning eller hører knirken under manuel betjening, er lejerne ved at svigte. Friktionsbuksestifter udvider deres bohring målbart over tid — registrér disse mål og udskift, når spillet overstiger fabrikantens specifikationer.

Justeringsskælv: Måske det mest insidierende problem: justeringsdrift sker så gradvist, at operatører tilpasser sig uden at indse, at kvaliteten forringes. Vær opmærksom på følgende advarselstegn:

• Dele, der kræver progressivt mere afskæring eller sekundære operationer
• Øget burrhøjde på klippede kanter
• Stempelslid koncentreret på én side i stedet for jævnt fordelt
• Strejfemærker, der optræder på nye steder på båndet

Frekvensen af dieservice bestemmer direkte konsistensen i produktionskvaliteten. Producenter, der gennemfører systematiske inspektioner, oplever færre nødrepairs, lavere udskudsrate og mere forudsigelig produktion – sammenhængen er uimodståelig.

Præventive vedligeholdelsesprotokoller, der virker

At skifte fra reaktiv til præventiv vedligeholdelse transformerer din dieshop fra en brandbekæmpelsesoperation til en strategisk ressource. Her er en praktisk ramme, der bygger på produktionscyklusser frem for vilkårlige kalenderplaner:

• Ved hver produktionsomgang: Rengør, inspicer og dokumentér tilstanden før opbevaring
• Hver 50.000–100.000 cyklusser: Mål diameteren af guidestifter og spil af bushinger i forhold til basis-specifikationerne
• Hver 250.000 cyklusser: Udfør en detaljeret justeringsverificering ved hjælp af præcisionsmåleudstyr
• Årligt eller i henhold til producentens anbefaling: Komplet nedmontering, inspektion og udskiftning af sliddele efter behov

Dokumentation af vedligeholdelsesaktiviteter skaber værdifuld historisk data. Når der opstår kvalitetsproblemer, kan du spore tilbage for at afgøre, om stempeltilstanden korrelerer med defektmønstre. Denne datadrevne fremgangsmåde hjælper også med at forudsige, hvornår komponenter skal udskiftes, så der kan planlægges proaktivt i stedet for at reagere uovervejet.

Et velvedligeholdt stempelset holder ikke kun længere – det producerer også mere ensartede dele gennem hele sin levetid. Dog kan problemer dog opstå, selv med fremragende vedligeholdelsesrutiner. At forstå, hvordan man diagnosticerer og retter almindelige fejl på stempelsæt, forhindrer små problemer i at udvikle sig til store produktionsforstyrrelser.

Fejlfinding af almindelige problemer med stempelsæt og løsninger

Selv med omhyggelig vedligeholdelse opstår der til sidst problemer i enhver stempelværkssæt. Når dele pludselig ikke består inspektionen, eller din presse begynder at lave ukendte lyde, hvordan identificerer du så hurtigt årsagen? Forskellen mellem en mindre justering og længerevarende standstilstand afhænger ofte af, hvor hurtigt og præcist du kan diagnosticere problemet. Lad os gennemgå de mest almindelige fejl i værksæt, deres tydelige symptomer og de korrigerende foranstaltninger, der får dig tilbage i produktion.

Diagnosticering af justeringsproblemer i produktionen

Justeringsproblemer rangerer blandt de mest frustrerende problemer, fordi de udvikler sig gradvist. En dag kører alt perfekt; uger senere jagter du kvalitetsfejl, der synes at opstå tilfældigt. At forstå, hvordan forkert justering viser sig, hjælper dig med at opdage problemer, inden de eskalerer til dyre reparationer.

Vær opmærksom på disse advarselstegn under produktionen:

• Ujævne flæskeprofiler: Når burrer opstår tykkere på den ene side af blankede dele, mødes din stempel- og matrice ikke koncentrisk. Dette indikerer en lateral forskydning mellem øverste og nederste sko.
• Progressiv stempelslidtage: Ifølge fejlsøgningsspecialister fra DGMF Mold Clamps signalerer uensartet slid på stemplets overflade – hvor nogle områder viser større ridser og slids hurtigere – justeringsproblemer mellem monteringsstederne for den øverste og nederste drejeskive.
• Dimensional Drift: Dele, der målte korrekt sidste uge, ligger nu uden for tolerancegrænserne, især ved funktioner, der dannes ved interaktionen mellem stempel og matrix.
• Ualmindelige støjmønstre: Klik-, knirke- eller intermittent kontaktlyde under cyklus kan ofte foregå synlige kvalitetsproblemer.

Når du mistænker justeringsproblemer, skal du starte diagnosen ved kilden. Brug en justeringsmålestift til at kontrollere forholdet mellem din presse-turret og monteringsbasen. Ofte er problemet slet ikke din matrix og værktøj – det er selve pressen, der er afløbet fra specifikationen.

Formningsstempeloperationer er særligt følsomme over for justering, da materialestrømmen afhænger af en konstant kontakt mellem stempel og formoverflader. Selv små afvigelser skaber en ujævn spændingsfordeling, hvilket fører til rynker på den ene side, mens revner opstår på den anden.

Korrektive foranstaltninger ved almindelige fejl i formssæt

Når problemet er identificeret, hvad er så løsningen? Nedenstående tabel organiserer almindelige fejl i formssæt i en diagnostisk ramme, som fremstillingsfagfolk kan anvende med det samme:

Problematik	Symptomer	Rodårsager	Korrektive Foranstaltninger
Fejljustering	Ujævne frasercanter, ensidig stempelslidt, dimensionelle variationer	Slidte guidebushinger, beskadigede guidestænger, presstårnets forkerte justering, forkert indstilling af formen	Tjek og juster tårnets justering ved hjælp af en mandrel; udskift slidte bushinger; kontroller, at formskoene sidder fladt på pressebænken; overvej fremstilling af former med fuld guide til kritiske anvendelser
Præcisionsnedgang	Dele, der driver uden for tolerancegrænserne, inkonsistente hullers placering, formafvigelse	Slid på guidestænger, termisk udvidelse under længerevarende kørsel, løse monteringskomponenter, materiale-springback	Mål diameteren af guidestængerne i forhold til basisværdier; tillad termisk stabilisering før kritiske målinger; kontroller, at alle monteringsbolte er strammet til den angivne drejningsmoment; implementer springback-kompensation i dies design
Tidlig slitage	Ridser på guidestænger, hurtig forringelse af bukse, overfladeskader på arbejdsområder	Utilstrækkelig smøring, forurening i smøremidlet, forkerte spiller, for høj pressehastighed	Gennemgå og opgrader smørepraksis; filtrer eller udskift forurenet smøremiddel; kontroller, at spaltningen mellem stempel og die svarer til materialetykkelsen (typisk 8–12 % af tykkelsen); nedsæt cyklushastigheden for diepresningen, hvis det er nødvendigt
Galling	Metaloverførsel mellem overflader, fastlåste komponenter, ru drift	Ukompatible materialer i kontakt, utilstrækkelig smøring, for højt tryk ved kontaktsteder	Anvend anti-sætning-belægninger (TiN, TiAlN); skift til EP-smøremidler (ekstrem tryk); reducér blankholderkraften, hvis relevant; overvej overfladebehandlinger som nitridering til blankværktøjsanvendelser
Føringsstang-fastklemning	Modstand under cyklusdrift, rystende bevægelse, opvarmning	Affaldsopbygning, beskadigelse af bushingboring, buede eller ridsede stænger, termisk udligningsmismatch	Rengør alle føreflader grundigt; inspicer bushinger for afvigelse fra rundhed; udskift ødelagte stænger med det samme; kontroller, at der er tilstrækkelig spil til termisk udligning under højhastighedsdrift

Bemærk, hvor mange problemer der kan spores tilbage til de samme grundlæggende årsager? Smøreforringelser, spilproblemer og justeringsafvigelser udgør langt den største del af problemerne med diesæt. Håndter disse systematisk, og du vil forebygge de fleste fejl, inden de opstår.

For vedvarende problemer, der ikke reagerer på almindelige rettelser, overvej disse avancerede diagnostiske fremgangsmåder:

• Dialindikatorprøvning: Monter indikatorer på din øvre sko og førs dem langs overfladen på den nedre dies, for at kvantificere ujustering i tusindedele tomme.
• Blå farvekontrol af kontaktarealer: Påfør mekanikfarve på de tilstødende overflader, gennemløb dies én gang og undersøg kontaktmønstrene for uregelmæssig indgreb.
• Termisk billeddannelse: Under længerevarende produktioner afslører termiske kameraer varmeplekser, der indikerer klemning, overdreven friktion eller utilstrækkelig smøring.

Når korrektive foranstaltninger kræver justering ved hjælp af shims eller ændringer af spillet, skal der arbejdes trinvis. Branchens erfaring viser, at justeringerne bør begrænses til maksimalt 0,15 mm pr. iteration for at undgå overkorrektion. Dokumentér alle ændringer – hvad der i dag ser ud til at være en hurtig løsning, bliver værdifuld diagnostisk data, når lignende problemer genopstår måneder senere.

Nogle gange er det reelle problem ikke selve støbeformssættet, men hvordan det integreres i dit større produktionssystem. At forstå, hvor støbeformssæt indgår i det komplette metalformningssystem, hjælper dig med at identificere problemer, der stammer fra processer før eller efter værktøjet.

Hvor støbeformssæt indgår i metalformningsoperationer

At forstå, hvordan man fejlsøger sit værktøj, er afgørende – men har du overvejet, hvordan dit støbeformssæt forbinder sig til det større fremstillingsbillede? Disse præcisionsmonteringer fungerer ikke isoleret. De udgør grundlaget for forskellige typer støbeforme og produktionsmetoder på tværs af næsten alle industrier, der transformerer pladmetal til færdige komponenter. Lad os udforske dette bredere økosystem og se, hvor dine værktøjsbeslutninger indgår i det.

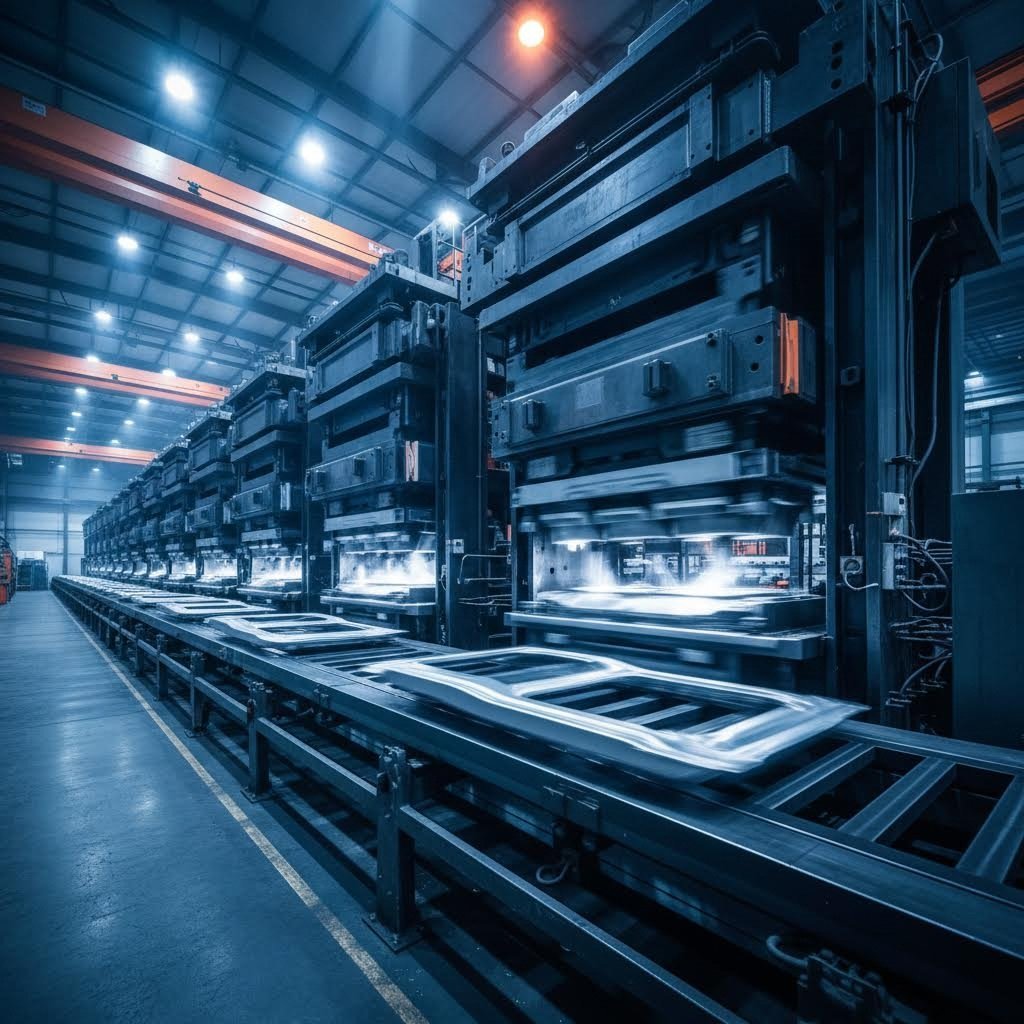

Støbeformssæt i progressive og transportstøbeoperationer

Tænk på et stempelværk som scenen, hvor forskellige præstationsstilarter kan udfolde sig. Den samme præcist justerede grundlag understøtter dramatisk forskellige fremstillingsmetoder afhængigt af dine produktionskrav.

Progressivstøbninger: I en progressiv stempeloperation , hvor en kontinuerlig metalcoils føres automatisk gennem flere stationer indbygget i et enkelt stempelværk. Hver station udfører en specifik operation—udskæring, perforering, bøjning eller omformning—i rækkefølge, indtil det færdige emne kommer frem. Ifølge branchens eksperter er progressive stempelværk løsninger fremragende til metalstempel ved høj volumen takket være fuld automatisering, og nogle operationer opnår daglige output på over 11.000 stykker efter korrekt optimering.

Transferværktøjer: Ligner progressive værktøjer, men er mere fleksibel; overførselsdies griber enkeltvise arbejdsemner og flytter dem mellem stationer i stedet for at være afhængig af kontinuerlig båndmateriale. Din diesæt udgør den stive ramme for hver station, mens automatiserede overførselsmekanismer håndterer materialebevægelsen. Denne fremgangsmåde reducerer materialeudnyttelse, da der ikke er en bærestrop, der forbinder dele.

Sammensatte værktøjer: Disse avancerede stempeldies kaldes undertiden kombinationsdies og udfører flere operationer – såsom udskæring, punktering, prægning og bøjning – i én enkelt pressestrøg på én station. Diesættet skal sikre ekstraordinær justering, da alle skære- og formningsoperationer finder sted samtidigt og kræver præcise relationer mellem de øvre og nedre værktøjskomponenter.

Dødeforretningen fortsætter med at udvikle disse konfigurationer. Moderne producenter anvender ofte hybride tilgange, der kombinerer fleksibiliteten i enkelttrinsprocesser med den progressive døbes hastighed gennem automatiserede overførselssystemer. Arbejdsemnerne bevæger sig sømløst mellem stationerne, hvilket maksimerer produktionshastigheden, samtidig med at de stramme tolerancer, som præcisionsstansning kræver, opretholdes.

Industrielle anvendelser fra bilindustri til luftfart

Hvor finder alle disse metalstansningsdøbekonfigurationer faktisk anvendelse? Svaret omfatter næsten alle sektorer, der er afhængige af præcisionsformede metaldele. Ifølge brancheforskning forventes markedet for metalstansning at vokse fra 205 milliarder USD i 2021 til mere end 283 milliarder USD i 2030 – drevet af udvidede anvendelsesområder på tværs af flere industrier.

Her er stederne, hvor stansdøder og deres tilhørende døbesæt skaber værdi:

• Bilindustrien: Fra strukturelle karosseridel til avancerede sensorhuse afhænger bilproduktionen i høj grad af formstøbning. Skiftet mod elbiler skaber nye muligheder, især inden for batteribeholderanvendelser og øvre karosserikomponenter, der skal rumme sensorer og kameraer.
• Forbrugerelektronik: Forbrugerelektroniksektoren driver betydelig efterspørgsel efter metaltrykning med anvendelser i mobiltelefonrammer, hovedtelefonkomponenter, højttalerhuse og spilcontrollerdele, som kræver ekseptionel præcision.
• Produktion af husholdningsapparater: Vaskemaskinetropper, køleskabspaneler og HVAC-komponenter fremstilles alle ved hjælp af trykningsprocesser. Højvolumenproduktionen retfærdiggør investering i robust værktøjs- og støbningsteknik til disse anvendelser.
• Luftfart: Hvor tolerancekrav måles i tusindedele og materialekrav er særligt strenge, repræsenterer luftfartsindustriens støbningsteknik det absolutte højdepunkt inden for præcision. Komponenter skal opfylde strenge kvalitetskrav samtidig med, at de bibeholder deres strukturelle integritet under ekstreme forhold.
• Telekommunikation: Kapsler, kølelegemer og konstruktionsbeslag til netværksudstyr kræver præcisionsstansning. Den hurtige udvidelse af 5G-infrastrukturen fortsætter med at skabe efterspørgsel inden for denne sektor.
• Medicinsk udstyr: Kirurgiske instrumenter, implantatkomponenter og kabinetter til diagnostisk udstyr kræver kontaminationsfrie omformningsprocesser med ekseptionel dimensionel kontrol.

Støbemodelfremstilling til disse forskellige anvendelser deler fælles krav: præcist justering, passende materialevalg og konfigurationer, der svarer til produktionsmængderne. Uanset om du fremstiller bilbeslag eller luft- og rumfartsbefæstningselementer, forbliver de grundlæggende principper for valg af støbemodulsæt ens – kun de specifikke parametre ændrer sig.

Med denne forståelse af, hvor støbemodulsæt indgår i den bredere produktionslandskab, er du bedre rustet til at vurdere potentielle leverandører, der kan understøtte dine specifikke branchekrav og produktionsmål.

Valg af en kvalificeret leverandør af støbemodulsæt til dine produktionsbehov

Du har mestret de grundlæggende principper for valg af stempelsæt – konfigurationer, materialer, dimensionering og vedligeholdelse. Men her er hvor teorien møder virkeligheden: at finde en leverandør, der faktisk kan levere det, du har brug for, når du har brug for det, og på den kvalitetsniveau, din produktion kræver. Den partner, du vælger til fremstilling af stempelværktøjer, påvirker alt fra de første værktøjsomkostninger til langsigtede produktionsmæssige konsekvenser. Så hvad adskiller exceptionelle leverandører fra dem, der blot modtager ordrer?

Uanset om du indkøber et specialstempel til prototypevalidering eller opretter en relation til højvolumenproduktion af værktøjer, forbliver vurderingskriterierne bemærkelsesværdigt ens. Lad os gennemgå de faktorer, der betyder mest, når du vælger din præcisionsstempel- og stempelpartner.

Kvalificerende certificeringer, der er afgørende for OEM-standarder

Når du leverer komponenter til bilindustrien, luftfartsindustrien eller andre krævende industrier, skal dine støbeforme komme fra certificerede kilder. Certificeringer er ikke blot vægdekorationer – de repræsenterer verificerede systemer for kvalitetsstyring, proceskontrol og kontinuerlig forbedring.

IATF 16949-certificering: Hvis du leverer til bilindustriens supply chain, er denne certificering uundværlig. Ifølge NSF-certificeringsmyndigheden giver IATF 16949 et standardiseret kvalitetsstyringssystem, der fokuserer på at drive kontinuerlig forbedring med vægt på fejlforebyggelse samt reduktion af variation og spild. De fleste store bilproducenter (OEM'er) kræver denne certificering for deres supply chain-partnere.

Hvorfor er dette vigtigt for værktøjsfremstilling? Certificerede leverandører opretholder dokumenterede procedurer for alle aspekter af værktøjsproduktionen – fra den indledende konstruktion til den endelige inspektion. Når der opstår problemer, gør sporbare kvalitetssystemer det muligt at identificere årsagen hurtigt og træffe korrigerende foranstaltninger. Organisationer, der er certificeret i henhold til IATF 16949, demonstrerer forbedret kundetilfredshed, øget effektivitet og bedre risikostyring i hele deres virksomhed.

Ud over IATF 16949 bør du også søge leverandører, der har ISO 9001 som grundlæggende kvalitetsstandard samt branchespecifikke certificeringer, der er relevante for din anvendelse. Luft- og rumfartsapplikationer kræver måske overholdelse af AS9100, mens værktøjer til medicinsk udstyr kræver overholdelse af ISO 13485.

Teknisk support og prototypproduceringskapacitet

Her er en realitet, som mange købere overser: Det billigste værktøjspristilbud bliver ofte det dyreste valg. Hvorfor? Fordi leverandører uden teknisk ingeniørkundskab leverer støbemodeller, der kræver omfattende ændringer, producerer inkonsistente dele eller svigter for tidligt. Den reelle værdi ligger i samarbejdspartnere inden for støbning og værktøjsfremstilling, der forebygger problemer, inden produktionen begynder.

CAE-simulation til fejlforebyggelse: Moderne støbemodellingeniørarbejde udnytter computerstøttet ingeniørarbejde (CAE) til at visualisere formningsprocesser, før stålet skæres. Som forklaret af specialister inden for metalformningssimulation , giver CAE-analyse mulighed for at visualisere belastningsforløb, deformation og temperaturændringer under formningen – samt forudsige potentielle fejl som revner, der måske opstår under produktionen. Ved at optimere værktøjsdesignet på baggrund af simulationsresultater kan fejl forebygges på forhånd, hvilket sikrer en mere problemfri produktion og betydeligt reducerer komponentomkostningerne.

Denne simulationsfunktion er af afgørende betydning for præcisionsdies og stansningsanvendelser. I stedet for at opdage omformningsproblemer under prøvestansen—hvor ændringer er dyre og tidskrævende—identificerer leverandører med CAE-udstyr problemer i designfasen, hvor ændringer næsten ikke koster noget.

Tidsrammer for hurtig prototypproduktion: Produktionsplanlægningen tillader sjældent udvidede værktøjsudviklingscyklusser. Når din produktlancering afhænger af validerede stansedies, bliver leverandørernes levertider til kritiske begrænsninger. Søg efter partnere, der tilbyder muligheder for hurtig prototypproduktion, som kan levere funktionelle værktøjer til valideringstests inden for forkortede tidsrammer.

Shaoyi er et eksempel på denne kombination af kompetencer og tilbyder IATF 16949-certificering samt avanceret CAE-simulering for fejlfrie resultater. Deres ingeniørteam leverer hurtig prototypproduktion allerede inden for så lidt som 5 dage, hvilket understøtter de accelererede udviklingstidsrammer, som moderne bilproduktion kræver. Med en førstegangs-godkendelsesrate på 93 % for værktøjer demonstrerer de den kvalitet, som korrekt ingeniørmæssig support muliggør. Du kan udforske deres omfattende evner inden for formdesign og -produktion for at se, hvordan disse elementer hænger sammen.

Vigtige kriterier for vurdering af leverandører

Når du sammenligner potentielle leverandører af stansværktøjer og stansdies, skal du gennemgå følgende kritiske tjekpunkter:

• Kvalitetscertifikater: IATF 16949 for automobilapplikationer; verificér den nuværende certificeringsstatus og revisionshistorik
• Ingeniørmæssige kompetencer: CAE-simulering, DFM-analyse (Design for Manufacturability) og erfarene værktøjsingeniører, der forstår din branche
• Prototypehastighed: Kan de levere funktionelle værktøjer inden for din udviklingstidsramme? Anmod om konkrete leveringstidsforpligtelser
• Godkendelsesrater ved første indsendelse: Hvor stor en procentdel af deres værktøjer opfylder specifikationerne ved den første indsendelse? Branchens førende aktører opnår godkendelsesrater på over 90 %
• Produktionsmængdekapacitet: Kan de skala op fra prototype-mængder til fremstilling i høj volumen uden kvalitetsnedgang?
• Materialekspertise: Forstår de de specifikke legeringer og pladetykkelser, som I former? Materialekendskab forhindrer kostbare designfejl
• Kommunikation og Support: Hvor responsiv er de under udviklingen? Vil de yde løbende teknisk support efter levering?
• Geografiske overvejelser: Nærhed påvirker gennemførelsestider, fragtkomponenter og muligheden for samarbejde på stedet under prøveformning

Ud over disse målbare faktorer bør I vurdere den kulturelle pasform. De bedste leverandørrelationer fungerer som partnerskaber, hvor begge parter investerer i gensidig succes. Leverandører, der stiller detaljerede spørgsmål om jeres anvendelse, konstruktivt udfordrer antagelser og proaktivt foreslår forbedringer, leverer typisk bedre resultater end dem, der blot tilbyder priser ud fra tegninger.

Overvejelser vedrørende produktionsplanlægningen kræver særlig opmærksomhed. Udvikling af brugerdefinerede stempelsæt omfatter flere faser – design, ingeniormæssig gennemgang, fremstilling, varmebehandling, montage og prøvestempelning. Hver fase rummer muligheder for forsinkelser, hvis leverandører mangler kapacitet, ekspertise eller effektiv projektstyring. Anmod om detaljerede projektplaner med milepælstillidser og verificer, at leverandørerne har tilstrækkelig kapacitet til dit projekt ud over deres eksisterende arbejdsbyrde.

Nu hvor klare kriterier for vurdering af leverandører af stempelsæt er fastlagt, er du klar til at træffe velovervejede indkøbsbeslutninger. Men hvordan sammenfatter du alt det, vi har gennemgået, til en praktisk handlingsplan? Lad os samle de centrale overvejelser i en beslutningsramme, som du kan anvende med det samme.

Træf din beslutning om stempelsæt til dybtrækning med tillid

Du har dækket betydelig grundlag – fra forståelse af kernekomponenter til vurdering af leverandørens kompetencer. Nu er det afgørende øjeblik kommet: at omsætte viden til handling. Uanset om du specificerer dit første stempelværkssæt eller forbedrer din indkøbsstrategi til højvolumenproduktion, sikrer en struktureret fremgangsmåde, at dyre fejl undgås, og fremskynder din vej mod kvalitetsdele.

Tænk på dette sidste afsnit som din beslutningskompas. De overvejelser, vi har gennemgået i denne guide, kondenserer sig til konkrete handlingspunkter, som du kan implementere med det samme – uanset om du arbejder med et standardkatalog for Danly-stempelværkssæt eller udvikler fuldstændigt specialiseret værktøj til særlige anvendelser.

Din tjekliste for valg af stempelværkssæt

Før du forpligter dig til en hvilken som helst presse- og stempelværkskonfiguration, skal du systematisk gennemgå disse grundlæggende beslutninger. At skynde sig forbi et enkelt trin skaber problemer, der forstærkes gennem hele din produktionslivscyklus:

1. Definer dine produktionskrav: Fastlæg årlige volumener, delkompleksitet, materialekrav og toleranceniveauer. Disse parametre styrer alle efterfølgende beslutninger om konfiguration, materiale og leverandørvalg.
2. Tilpas konfigurationen til anvendelsen: Vælg bagstøtte til progressive operationer, der kræver maksimal adgang, diagonalt støttesystem til afbalanceret adgang og stabilitet eller firkantet støttesystem, når stivhed og præcision er mere afgørende end adgangsmuligheder.
3. Vælg passende materialer: Stål til høj-volumen holdbarhed på over 100.000 cyklusser; aluminium, når vægtreduktion, hurtig prototypering eller hyppige omstillingstider retfærdiggør kompromiserne.
4. Bekræft preskompatibilitet: Bekræft sengens dimensioner, lukkehøjde, slaglængde og tonnagekapacitet, inden der fastlægges en endelig sæt diespecifikationer. Uoverensstemmelser hermed skaber sikkerhedsrisici og kvalitetsproblemer.
5. Indfør vedligeholdelsesprotokoller: Planlæg inspektionsfrekvenser, smøringsskemaer og basisværdier for slidmåling, inden produktionen påbegyndes – ikke først, når problemer opstår.
6. Kvalificer potentielle leverandører: Verificer certificeringer (IATF 16949 for automotive), ingeniørkapacitet, prototyperingstidsplaner og andel af godkendte førsteprøver baseret på dokumenteret bevismateriale.
7. Anmod om detaljerede projektets tidsplaner: Indhent tidsmæssige forpligtelser for design-, fremstilling- og prøvefase. Uklare tidsplaner indikerer typisk kapacitets- eller kapabilitetsbegrænsninger.

Denne systematiske fremgangsmåde gælder, uanset om du indkøber standard stansværktøjer eller investerer i komplekse progressive værktøjer. Grundprincipperne er de samme – kun de specifikke parametre ændrer sig ud fra din anvendelse.

Tag det næste skridt i dit værktøjsprojekt

Er du klar til at gå fra planlægning til gennemførelse? Dine næste handlinger afhænger af, hvor du befinder dig i udviklingscyklussen:

Hvis du befinder dig i de tidlige designfaser: Engager potentielle leverandører nu—før designene er endeligt fastlagt. Partnere inden for diesætningsteknik med stærke ingeniørkompetencer kan identificere fremstillingssvære områder, mens ændringer stadig er billige. Denne samarbejdsmæssige tilgang reducerer typisk den samlede udviklingstid og forhindrer kostbare redesigns under prøveproduktion.

Hvis du indkøber til eksisterende design: Fokuser din vurdering på leverandører, der demonstrerer dokumenterede kvalitetssystemer og hurtige reaktionsmuligheder. For automobilapplikationer er Shaoyi et fremragende eksempel på, hvad man skal lede efter—IATF 16949-certificering, avanceret CAE-simulering til fejlforebyggelse og hurtig prototypproduktion, der leverer funktionsdygtig værktøjsteknik allerede efter så lidt som 5 dage. Deres godkendelsesrate på 93 % ved første gennemgang demonstrerer de kvalitetsmæssige resultater, som korrekt ingeniørstøtte muliggør. Udforsk deres omfattende diesætningsløsninger for at se, hvordan disse kompetencer matcher dine krav.

Hvis du har problemer med eksisterende værktøjsteknik: Gennemgå de diagnostiske rammeværker, der blev beskrevet tidligere, med fokus på verificering af justering og analyse af slitageprofiler. Nogle gange er den mest omkostningseffektive fremgangsmåde at reconditionere eksisterende stempelsæt i stedet for at udskifte dem helt.

Uanset hvilken fase du befinder dig i, skal du huske denne grundlæggende sandhed: Kvaliteten af dit stempelsæt bestemmer direkte kvaliteten af hver enkelt fremstillet komponent. Investering i korrekt valg, certificerede leverandører og systematisk vedligeholdelse giver afkast over millioner af produktionscyklusser. Din beslutning om værktøjer i dag former dine fremstillingsresultater i årevis fremad.

Ofte stillede spørgsmål om stempelsæt

1. Hvad er et stempelsæt, og hvad bruges det til?

Et stempelværkssæt er en præcisionskonstrueret samling bestående af øverste og nederste værksko, der holdes i nøjagtig justering ved hjælp af vejlederstifter og bushinger. Det fungerer som det grundlæggende rammeværk for metalstempleoperationer og understøtter alle skære-, omformnings- og formningsprocesser. Den øverste værksko monteres på presseens stempelarm, mens den nederste værksko monteres på presseens bord, og vejlederstifterne sikrer justeringsnøjagtigheden inden for 0,0001 tommer gennem millioner af produktionscyklusser.

2. Hvad er de forskellige typer værkskonfigurationer?

Der findes fire primære diesæt-konfigurationer: bagstøtte (to støtter langs den bageste kant for maksimal adgang), diagonal støtte (støtter i modsatte hjørner for afbalanceret adgang og stabilitet), firkantsstøtte (en støtte i hvert hjørne for maksimal stivhed og præcision) og centerstøtte (vejlede nær midten til specialanvendelser). Bagstøttekonstruktioner er fremragende til progressive dieres med båndfremføring, mens firkantsstøttekonfigurationer er ideelle til tung blankning og krav om stramme tolerancer.

3. Skal jeg vælge stål eller aluminium til mit diesæt?

Vælg værktøjsstål til højvolumenproduktion på over 100.000 cyklusser, hvor holdbarhed og dimensionel stabilitet er afgørende. Aluminiumsdiesæt er økonomisk fornuftige til prototyper, korte serier på under 50.000 dele, hyppige dieskift (aluminium vejer ca. en tredjedel af stål) og varmefølsomme anvendelser. Nogle producenter anvender hybride løsninger med stålvejlede og aluminiumsdiesko for at kombinere præcision med vægtbesparelser.

4. Hvordan vælger jeg den rigtige diesæt-størrelse til min presse?

Start med at måle din presses arbejdsplade-dimensioner, lukkehøjde, slaglængde og dagslysåbning. Dieskoene skal være større end dit værktøjs fodaftryk med tilstrækkelig margen til monteringsudstyr, klemmer og justeringer. Kontroller, at tonnagen overstiger dine krav til stempelkraft, bekræft, at mønsteret for monteringshuller passer til pressens T-spor, og sikr dig, at længden af guidepindene er kompatibel med den tilgængelige dagslysåbning. Efterlad altid frie marginer til klemning og sikkerhedshensyn.

5. Hvilke certificeringer skal jeg lede efter hos en leverandør af diesæt?

For automobilapplikationer er IATF 16949-certificering afgørende, da den dokumenterer verificerede kvalitetsstyringssystemer med fokus på fejlforebyggelse og løbende forbedring. ISO 9001 fungerer som en grundlæggende kvalitetsstandard, mens luft- og rumfartsapplikationer muligvis kræver overholdelse af AS9100. Leverandører som Shaoyi tilbyder IATF 16949-certificering kombineret med avancerede CAE-simulationsmuligheder og hurtig prototypproduktion på så lidt som 5 dage, hvilket resulterer i en første-gang-godkendelsesrate på 93 % for værktøjer.
