Elektrolysefri kobberpladering: Undgå defekter, der sænker udbyttet

Hvad kobberplatering uden strømtilførsel virkelig gør

Kobberplatering uden strømtilførsel er en kemisk afsætningsproces, der danner kobber på en overflade uden brug af en ekstern strømforsyning. I stedet for at bruge elektrisk strøm til at presse metal på en komponent, bygger den på en autokatalytisk reaktion, der starter på en aktiveret overflade. I fremstillingen er denne forskel afgørende, fordi geometrien ikke længere er den primære hindring for dækning. En ScienceDirect-anmeldelse udhæver dens evne til at producere konform tykkelse på komplekse former, og Wikipedia bemærker dens almindelige anvendelse på metaller, plastik og gennemgående huller på printkort.

Hvad er kobberplatering uden strømtilførsel?

Kobberplatering uden strømtilførsel afsætter kobber ved kemisk reduktion på en katalytisk overflade og ikke ved at lede en ekstern strøm gennem arbejdsemnet.

Med simple ord er dette den kobberbelægningsmetode, som producenter bruger, når de har brug for et jævnt, tyndt ledende lag på steder, som strømdrevne metoder ikke konsekvent kan nå. Den er især nyttig til gennemgående huller, viaer, indhakede områder og ikke-ledende materialer, der først er blevet korrekt aktiveret.

Hvordan elektrolos belægning danner kobber uden strøm

Badet leverer kobberioner sammen med en reducerende kemikalie. Når overfladen er katalytisk, begynder kobber at aflejres, og det nyligt dannede kobber hjælper reaktionen med at fortsætte. Den selvvedligeholdende adfærd er grunden til, at processen kaldes autokatalytisk. Nogle brugere indtaster fejlagtigt 'elektronplatering', når de i virkeligheden mener denne metode eller standard elektroplatering. I værksteds-sprog er elektronplatering ikke den officielle betegnelse . Elektrolos belægning og elektroplatering er relaterede til kobberaflejring, men de fungerer efter forskellige mekanismer og kræver forskellige kontrolforanstaltninger.

Hvorfor jævn kobberaflejring er vigtig

Enhedighed er den reelle fordel. I elektrolytiske processer skifter strømtætheden over kanter, indhulninger og dybe huller, så tykkelsen kan variere fra et område til et andet. Denne metode reducerer denne formbestemte ubalance, hvilket er grunden til, at den bredt anvendes til primær metallisering af printkort (PCB) og andre dele med interne eller uregelmæssige geometrier. Ingeniører lægger vægt på det, fordi en mere jævn startlag understøtter ledningsevne, adhæsion og senere opbygningsprocesser. Købere lægger vægt på det, fordi dårlig dækning i starten ofte fører til dyre fejl langt senere.

• Der kræves ingen ekstern strøm under afsætningen.
• Dækningen er mere jævn på komplekse geometrier og gennemgående huller.
• Ikke-ledende overflader kan metalliseres efter aktivering.
• Processen skaber ofte det første ledende lag, inden der påføres et tykkere kobberlag.
• Stabile resultater afhænger af kemien, aktiveringen og kontrol, ikke kun af nedsænkningsperioden.

Det sidste punkt indeholder den største afkastrisiko. Når folk antager, at elektronplatering er et simpelt skyl-og-dæk-trin, overser de, hvad der faktisk styrer resultaterne: Overfladen skal forberedes for at påbegynde reaktionen, og badet skal opretholde en tilstrækkelig kemisk balance for at sikre jævn kobberaflejring.

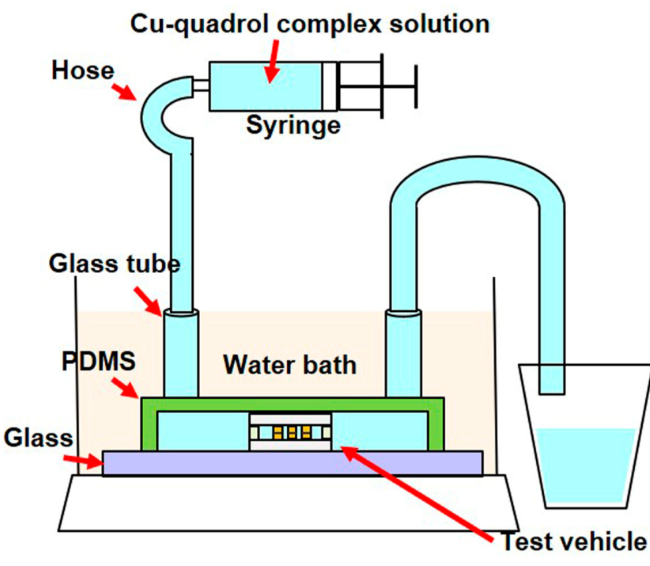

Kemi bag en stabil kobberplateringsopløsning

En jævn dækning lyder simpel, men badet skal udføre to modsatte opgaver samtidigt. Det skal holde kobberioner i opløsning og samtidig tillade, at de reduceres kun dér, hvor aflejringen skal finde sted. Derfor er en fungerende kobberplateringsopløsning ikke blot metal opløst i væske. Den er et kontrolleret kemisk system, der bygger på kobberforsyning, reduktion, kompleksdannelse, stabilisering, alkalinitet og overfladeaktivering.

Hovedkomponenter i en kobberplateringsopløsning

Når ingeniører spørger om copper sulfate for plating de spørger egentlig kun om én del af fremgangsmåden. Kobber(II)sulfat anvendes bredt som kobberkilde i elektrolysefrie bad, men saltet alene kan ikke danne en stabil aflejring. Badet kræver også en reducerende middel, typisk en alkalisk kemikalie, der kan reducere Cu²⁺ til metallisk kobber på en katalytisk overflade. Kompleksdannere holder kobberet opløst ved høj pH og har stor indflydelse på, hvor hurtigt metallet bliver tilgængeligt til aflejring. Stabilisatorer og sporadditiver hjælper med at forhindre, at opløsningen reducerer kobber i tanken i stedet for på emnet.

Hvordan elektrolysefri aflejring starter og opretholdes

Reaktionen starter kun, hvor overfladen er katalytisk. På dielektrika og halvledere bruges aktivering ofte tinn(II) og palladium-kemi, som opsummeret af Taylor & Francis. På kobberfrølag eller allerede katalytiske metaller er initieringen mere direkte. Når de første kobbernukleer dannes, hjælper den friske aflejring med at katalysere yderligere reduktion. Den selvvedvarende cyklus er kernen i elektrolos aflejring.

En nylig Materialeundersøgelse viser, hvor følsom denne cyklus kan være. I et kobber-quadrol-bad påvirkede kobbersulfat, formaldehyd, quadrol, cytosin, overfladeaktivt stof, temperatur og pH alle sammen ydeevnen. Forskerne fandt, at pH havde den stærkeste virkning på nedbrydningsperioden, mens cytosin havde den stærkeste virkning på belægningshastigheden.

Hvorfor badbalance kontrollerer kvaliteten af kobberbelægningen

Valg af kemikalier viser sig hurtigt i overfladedækning og adhæsion. Svag kompleksdannelse efterlader mere frit kobber i opløsningen, hvilket øger risikoen for partikeldannelse og en ru kobberbelægning. For aggressiv pH, reducerende aktivitet eller temperatur kan fremskynde aflejringen, men forkorte badets levetid og fremme hydrogenuddannelsen. For meget stabilisator kan have det modsatte effekt, nemlig at bremse indledningen og efterlade tynde eller udeladte områder på marginalt aktiverede strukturer. Endda forskellen mellem et balanceret bad og et ustabil bad kan se lille ud på et laboratorieark, men opføre sig meget forskelligt på en rigtig produktionslinje.

Det er også her, at denne proces adskiller sig fra en kobber-elektroplateringsopløsning. Her skal badet selv skabe og kontrollere sin egen overfladereaktion uden ekstern strøm, så kemisk balance direkte styrer morfologi, sammenhæng og stabilitet. I praksis fungerer kemien kun så godt, som den sekvens, der forbereder overfladen til den.

Hvordan man platerer med kobber

Kemi hjælper kun, når overfladen når badet i den rigtige tilstand. I produktionen er mange tidlige kobberfejl slet ikke mystiske badhændelser. De starter med sekvensfejl, såsom rester efter boret huller, svag konditionering, ufuldstændig aktivering eller dårlig udvaskning mellem tanke. Hvis du undersøger, hvordan man pålægger kobber på komplekse detaljer pålideligt, er dette den arbejdsgang, der sikrer adhæsion, dækning og næste fremstillingstrin.

Rengøring og overfladebehandling før kobberaflejring

Udgivne PCB-procesvejledninger fra ALLPCB og FastTurn beskriver en konsekvent front-end: Efter boring eller håndtering rengøres, konditioneres og forberedes dele, inden de aktiveres katalytisk. Årsagen er simpel: Kobber vil ikke starte godt på olie, fingeraftryk, oxider, harpikssmuld eller boreaffald.

1. Rengøring eller afolieing. Fjerner olie, støv, fingeraftryk og værkstedsrester. I PCB-arbejde hjælper dette også hulvæggen med at optage katalysatoren mere jævnt senere.
2. Fjernelse af harpikssmuld eller rester. For boret plader fjerner kemisk rengøring harpikssmul og snavs fra gennemgangshullenes vægge, så den fremtidige ledende sti ikke bliver blokeret.
3. Conditionering. En conditionermiddel forbereder overfladen til at adsorbere katalysator mere ensartet. Dette er især vigtigt på ikke-ledende eller svært vådable overflader.
4. Mikroætsning eller overfladeforberedelse. På udsatte kobberoverflader fjerner mikroætsning let oxidation og organisk film, samtidig med at overfladen bliver let ruere for bedre binding.
5. Syrvask, når det kræves. Nogle PCB-linjer inkluderer en syrvask før katalysatortrinene for at normalisere overfladen og mindske medførelse.

Grenpunktet opstår her. Metaller fokuserer typisk på oxidationsoptagelse og overfladeklarhed. Plastmaterialer kræver vådning og senere katalytisk såning. PCB-plader kræver yderligere rengøring af boret huller, da hullenes vægge indeholder isolerende harpiks og ikke kun kobberfolie.

Aktivering og nukleation til elektrolos belægning

Intet aflejres, før der findes katalytiske steder. I PCB's primære metallisering beskriver begge referencer palladiumbaseret aktivering som den udløser, der tillader kobberreduktionen at begynde på de isolerende hullens vægge. FastTurn bemærker også et accelerationsstep efter kolloidalt palladiumaktivering for at fremhæve den aktive palladiumkerne mere fuldstændigt.

6. Aktivering eller katalyse. Overfladen modtager katalytiske arter, typisk palladiumkemi i PCB-applikationer, så aflejringen starter dér, hvor den skal.
7. Acceleration. Når kolloidale palladiumsystemer anvendes, fjerner dette step omgivende forbindelser og forbedrer katalysatorens aktivitet.
8. Indledning og kerndannelse. De første kobberkerner dannes ved disse aktive steder. Når en sammenhængende film begynder at dannes, bliver reaktionen autokatalytisk og fortsætter på det friske kobber.
9. Elektrolos aflejring. Delen kommer ind i kobberbadet og danner et tyndt ledende startlag. For PCB-gennemhuller angiver procesbeskrivelserne denne første aflejring til ca. 1–2 μm, eller ca. 20–100 mikrotommer, før den senere tykkelsesopbygning.

Det er derfor, at mange søgninger efter vejledning til kobberplatering overser den reelle risiko. Folk fokuserer på badet, men hvis overfladen ikke kan holde katalysatoren, kan kobberet ikke plateres jævnt – uanset hvor omhyggeligt opløsningen vedligeholdes.

Skylling, tørre og efterbehandling – kontrol

At plater kobber rent afhænger lige så meget af, hvad der sker mellem de våde trin, som af, hvad der sker inde i tanken.

10. Skylling. God skylling begrænser kemisk medførsel, som kan forurene det næste bad, forårsage pletter på overfladerne eller destabilisere aflejringerne.
11. Tørre. Kontrolleret tørre hjælper med at forhindre vandpletter, oxidation af frisk film og skader under håndtering.
12. Efterbehandling eller overdragelse. I fremstilling af printede kredsløb (PCB) udgør den nye ledende lag normalt grundlaget for senere elektrolytisk kobberopbygning. På andre dele kan efterbehandling centrere sig om inspektion, klæbeforhold eller beskyttelse før den næste finish.

Hvis du overvejer hvordan man kobberplader for at opnå udbytte , rækkefølgedisiplin er vigtigere end en enkelt tank. En svag rengøring viser ofte sig senere som dårlig klæbning. Dårlig skylning kan ligne tilfældig ruhed. Utilstrækkelig aktivering kan føre til manglende pladering. Logikken forbliver den samme på tværs af anvendelser, men målet for forberedelsen ændrer sig med underlaget. Stål, rustfrit stål, aluminium, plastik og gennemborede huller kommer ikke ind i linjen med samme overfladetilstand, og netop denne forskel er, hvor processtrømmen bliver en strategi for underlaget.

Kobberpladering af stål, aluminium, plastik og rustfrit stål – forberedelse

En komponent kan bevæge sig gennem samme linje og alligevel kræve en helt anden start. Det er her, at mange udbyttetab begynder. Ved elektrolysefri kobberplatering sletter badet ikke overfladens historie. Stål, rustfrit stål, aluminium, plastikker og boret dielektriske strukturer ankommer alle med forskellige forureninger, oxider, vådningsegenskaber og aktiveringsbehov. Forbehandling skal løse disse forskelle, før kobber kan danne et sammenhængende, tilhæftende første lag.

Sådan forberedes stål-, rustfrit stål- og aluminiumsoverflader

Metaldele leder allerede elektricitet, men det betyder ikke, at de er klar til galvanisering. Ved kobberplatering af stål består den praktiske opgave i at fjerne værkstedsolier, snavs og synlig oxid, så overfladen bliver ren, vådbar og i stand til at sikre god adhæsion. Kobberplatering af rustfrit stål kræver normalt mere omhu, fordi overfladen er beskyttet af en passiv film. Kobberplatering af aluminium står over for et lignende problem med en oxidlag, der kan forhindre bindingen, hvis forberedelsen er utilstrækkelig eller udtænkt. I alle tre tilfælde er det reelle mål ikke en del, der ser blank ud. Det er en adhæsionsklar overflade, hvor oxiderne er reduceret til det punkt, at aktivering og den første kobberaflejring kan foregå jævnt.

Derfor fungerer én generisk metalrengøringsprocedure sjældent på tværs af alle legeringer. En produktionslinje, der er opsat ud fra logikken for blødt stål, kan give rustfrit stål eller aluminium et acceptabelt udseende, men samtidig stadig resultere i svag initiering, springområder eller senere bobling. Operatører opnår normalt bedre resultater, når de tilpasser rengøringsstyrken, oxidfjerningen og konditioneringen til det faktiske underlag frem for tanketiketten.

Hvorfor kræver kobberpladering af plast aktivering først

Kobberpladering af plast starter fra det modsatte problem. Underlaget er slet ikke ledende. Sharretts beskriver en forbehandlingsvej, der kan omfatte rengøring, forbadning, ætsning, neutralisering, foraktivering, aktivering og acceleration, inden den elektrolysefrie afsætning begynder. Ætsningen giver overfladen bedre vådning og mikroskopisk struktur til bedre adhæsion. Aktiveringen tilføjer katalytiske steder. Den første elektrolysefrie afsætning skaber derefter en tilhæftende metallisk film, der gør deleledende til senere opbygning.

Denne rækkefølge er grunden til, at kobberplatering af plastik ikke kan behandles som en snavset metaldel, der kun kræver afsmøring. Hvis ætsning er svag, har metallet næsten intet at gribe fat i. Hvis sensitivering eller præaktivering er utilstrækkelig, kan aktiveringsmidlet muligvis ikke fordeles jævnt. Hvis aktivering er ufuldstændig, dannes startlaget med huller. Samme logik gælder for andre ikke-ledende materialer, der kræver metallisering, før enhver strømdrevet plateringsproces kan fungere.

Forberedelseslogik for gennemgående huller og ikke-ledende funktioner

Gennemgående huller på printkort (PCB) gør dette nemmere at visualisere. Altium bemærker, at primær metallisering udføres efter boret og afsmiering for at danne et startlag på hulvæggen, inden den senere kobberopbygning. Selvom kobberfolie findes på kortets overflade, skal den dielektriske væg indeni hullet stadig aktiveres pålideligt og dækkes med en sammenhængende startaflejring. Hvis dette startlag er diskontinuert, kan senere platering ikke genoprette den manglende forbindelse på en ren måde.

Dybe fordybninger, blinde funktioner og dele af blandede materialer følger samme regel. Forberedelsen skal nå frem til det faktiske område, der kræver kobberbelægning, ikke kun det nemmeste område at inspicere.

Substratstrategien afgør, om badet får en fair chance. Derefter lever eller dør konsistensen af driftskontrollen: temperatur, pH, forurening, belastning, omrøring og skylledisiplin bestemmer alle sammen, om en velforberedt overflade forbliver fejlfri gennem resten af linjen.

Kobberplateringsvariabler, der påvirker senere opbygning

Forbehandling gør overfladen klar. Stabil drift holder den klar længe nok til at betyde noget. I reel produktion er en god elektrolos kobberlinje ikke kun en kemisk opsætning. Den er et kontrolsystem. Michael Caranos I-Connect007-vejledning beskriver disse bade som termodynamisk ustabile af natur, hvilket er grunden til, at små ændringer i driftsforhold kan føre til kobbertab, uønsket aflejring, overdreven spænding eller inkonsekvent aflejring.

Procesvariabler, der kontrollerer konsistensen af kobberplateringen

Operatører opdager normalt problemet først som en afvigelse, ikke som en katastrofe. Badets alder vises gennem opbygning af biprodukter. I Caranos diskussion akkumuleres formiat, karbonat og chlorid over tid, og stigende specifik vægt anvendes som et praktisk advarselssignal. Temperaturen er også afgørende. Højere temperatur forbedrer aktiviteten, men reducerer stabiliteten, mens meget lav temperatur kan mindske afsætningshastigheden. Den samlede kemiske balance er lige så vigtig. Når badet går ud over de kemiske specifikationer, bliver det reducerende system mindre forudsigeligt, hvilket påvirker dækningen, spændingerne og badets levetid.

Kontaminationskontrol er en anden stille udbyttehæmmer. Dårlig afspølning tillader organiske og uorganiske forbindelser samt katalysatorrester at komme ind i badet. Carano advarer specifikt om, at palladiumdrag-in kan udløse øjeblikkelig nedbrydning. Røring, filtrering og belastning afrunder billedet. Filtreringen skal effektivt fjerne kobberpartikler. Lav belastning med mellemrumsvist brug kan reducere den aktive stabilisator og øge kobbertab. Derfor er proceskontrol for kobberplatering i virkeligheden en disciplin inden for trendovervågning, ikke en lejlighedsvis fejlfinding.

Hvordan aflejringskvalitet påvirker belægning på kobber senere

Den første lag er sjældent det sidste lag. Hvis det oprindelige elektrolytisk aflejrede kobber er tyndt, ru, porøst eller højspændt, har senere belægning på kobber ofte tendens til at forstærke svagheden i stedet for at rette den. Carano bemærker, at spænding i aflejringen kan bidrage til bobledannelse fra hullens væg og adskillelse fra den indre lag-kobbergrænseflade. I færdigbearbejdningstillæmpelser viser en syrlig kobbergennemgang at senere kobberopbygning ofte forventes at tilføje tykkelse, udjævning og glans. Det virker kun, når grundaflejringen er sammenhængende og tilstrækkeligt tilhæftende.

For ingeniører betyder det, at kvaliteten af den tidlige kemiske kobberaflejring påvirker mere end blot dækning. Den påvirker senere kobberopbygning, tilhæftning til efterfølgende lag, overfladesmoothhed samt, hvor konsekvent komponenten fører strøm eller accepterer en finish. For købere er budskabet enklere: et billigudseende startlag-problem bliver ofte et dyrere monterings- eller pålidelighedsproblem.

Hvad operatører bør overvåge, inden fejl former sig i større omfang

Advarselstegnene er normalt nemme at overse. Overvåg tendensen for specifik vægt for hver skift. Vær opmærksom på usædvanlig kobberstøv, flere partikler i filtrene, længere tid til dækning, tilfældig ruhed efter standbyperioder eller ustabilitet kort efter katalysatorintensive arbejdsopgaver har passeret linjen. Disse tegn peger ofte på problemer længere oppe i processen – f.eks. belægning, udvaskning, forurening eller badets alder – inden synlige fejl bliver udbredte.

• Følg tendenser skift for skift, ikke kun godkendt/afvist-kontroller.
• Tjek kvaliteten af udvaskningen og punkter, hvor der sker medførelse af stoffer, især omkring aktiverings- og accelerationsfaser.
• Knyt de første fejl til standbytid, vedligeholdelseshændelser og historikken for badomsætning.

Denne forskel bliver vigtig, når der vælges en procesplan. Nogle opgaver kræver den ensartede startlag, som denne metode giver i huller, fordybninger eller ikke-ledende områder. Andre fokuserer mere på, hvor hurtigt tykkelsen kan opbygges, når ledningsevnen allerede er til stede.

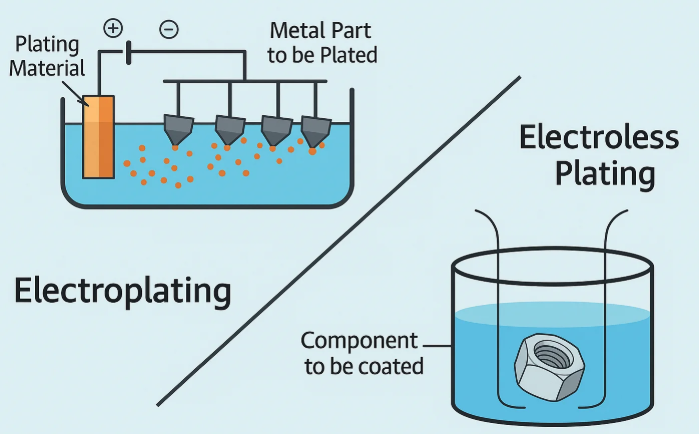

Elektropladering versus elektrolysefri pladering i virkelige produktionsmiljøer

Den rigtige procesvalg kommer normalt ned til ét spørgsmål: Har du brug for pålidelig første dækning, eller har du brug for hurtig kobberopbygning? I mange produktionslinjer anvendes elektrolysefrit kobberpladering først, fordi den kan aflejres på aktiverede ikke-ledende overflader og jævnt dække komplicerede profiler. I fremstilling af printkredsløb beskriver ALLPCB den som den tynde ledende startlag, der gør senere elektrolytisk opbygning mulig.

Bedste anvendelsesområder for elektrolysefrit kobber i fremstilling

Denne proces passer til dele, hvor geometrien gør strømfordelingen upålidelig. Typiske eksempler inkluderer primær metallisering af printkort (PCB), vægge i gennemgående huller, blinde eller indgraverede funktioner samt plast- eller keramikdele, der skal metalliseres, før ethvert strømdrevet trin kan påbegyndes. Da aflejringen er autokatalytisk og ikke elektrisk, giver den mere konform dækning på komplekse indre former. For teams, der overvejer elektropladering versus elektrolysefri pladering, er denne ensartethed den reelle fordel, især når kontinuitet er vigtigere end hastighed.

Når kobber-elektropladering bliver det bedste næste skridt

Når en ledende forbindelse allerede findes, er kobber-elektropladering normalt det stærkere valg med hensyn til tykkelse, gennemløbshastighed og opbygning af ledere i senere faser. Begge Aivon og ALLPCB bemærker, at elektrolytisk aflejring bygger kobber hurtigere og ofte anvendes efter den kemiske seed-lag. I almindeligt brugte værkstedsudtryk starter elektrolysefladens overflade, mens elektropladering af kobber bygger massen. Hvis målet er elektropladering med kobber til tykkere sporer, stærkere via-vægge eller produktion i større mængder, er et elektrokemisk plateringsstep ofte den bedste løsning. I hybrid-PCB-processen følges det tynde seed-lag af en tykkere kobber-elektropladering.

Hvordan vælger man mellem jævn dækning og hurtigere opbygning

Personer, der søger elektroplatering med kobber, sammenligner ofte to værktøjer, der fungerer bedst sammen, ikke altid i modsætning til hinanden. De kostbare fejl opstår, når én metode tvangsbruges til en opgave, den ikke er designet til. Tynd belægning i indhulninger, tomrum i svære huller eller spildt cykeltid ved massiv opbygning kan ofte spores tilbage til denne manglende overensstemmelse – hvilket er grunden til, at fejlanalyse skal undersøge proceskompatibiliteten lige så nøje som badets tilstand.

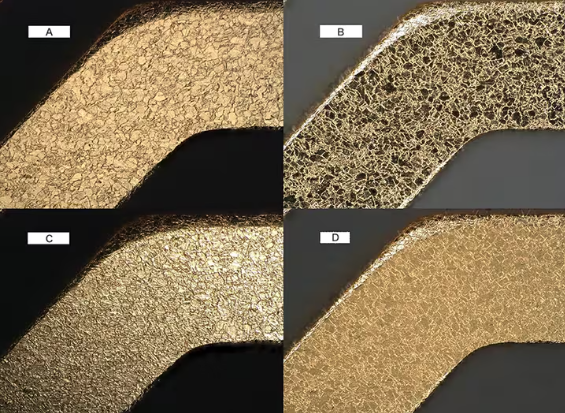

Guide til fejl og fejlfinding ved kobberløs elektroplatering

Udbyttetab annoncerer sig normalt med en synlig fejl, ikke en laboratorierapport. Ved elektrolysefri kobberplatering kan det første tegn være et udladt område på en hullens væg, en boble efter termisk spænding eller tilfældige knopper, der synes at opstå fra én dag til den næste. Faldgraven er at antage, at fejlen startede dér, hvor den blev synlig. Nogle problemer bemærkes først efter et nedstrøms elektroplateringsbad, selvom den reelle fejl begyndte tidligere i rengørings-, aktiverings-, skyllings- eller badstabilitetsprocessen. I-Connect007 påpeger, at elektrolysefrie kobberopløsninger er termodynamisk ustabile af natur, hvilket er grunden til, at fejldiagnose kræver en kombination af overfladens historie og badets stabilitet.

Sådan læser du almindelige fejl ved elektrolysefri kobberplatering

Mange synlige plateringsfejl begynder opstrøms i forberedelsen eller kontrolfasen, ikke alene under aflejringen.

Læs hver fejl ud fra tre kriterier: hvor den optræder, hvordan den ser ud og hvornår den vises. En fejl, der er koncentreret i gennemgående huller eller fordybninger, tyder normalt på vådning, aktivering eller gasafgivelsesproblemer. En tilfældig fejl, der spreder sig over overfladerne, tyder ofte på forurening, kobberstøv eller filtreringsproblemer. En blære, der kun optræder efter senere bearbejdning, tyder på svag adhæsion eller aflejringspåvirkning frem for simpel udseendeforringelse. Vejledning fra PCBWay og Chem Research understreger samme værkstedsoplevelse: dårlig rengøring, ufuldstændig udvaskning og forurenet bad kan alle senere vise sig som dårlig kobberaflejring.

Rodårsager skjult i kobberplateringsopløsningen

Flere dyre fejl opstår inden i tanken langt før overfladen ser dårlig ud. Caranos diskussion af elektrolos kobber viser, at stabiliteten falder, når specifikt vægt stiger, og den falder også, når temperaturen stiger. Han bemærker også, at den specifikke vægt skal overvåges hver skift, fordi biprodukter såsom format, karbonat og chlorid akkumuleres, når badet bliver ældre. Denne akkumulering øger risikoen for kobbertab, aflejring og ustabil kobberaflejring. Filtrering er lige så vigtig. Hvis kobberpartikler ikke fjernes effektivt, bliver ruhed og knopper langt mere sandsynlige.

Forurening kræver ikke meget tid for at forårsage skade. PCBWay understreger, at dårlig udvaskning efter olieafdragelse og ladningsjusteringsfaser kan medføre videreforedling af forurenende stoffer. Carano tilføjer en skarpere advarsel om PCB-linjer: palladium, der medføres ind i badet, kan forårsage øjeblikkelig opløsningsnedbrydning. Når et bad begynder at opføre sig uforudsigeligt, kan de synlige fejl variere fra én proces til den næste, men den underliggende årsag er ofte den samme afvigelse i renhed, kemisk sammensætning eller vedligeholdelsesdisciplin.

Korrektive foranstaltninger, inden badet afviger yderligere

Start med hurtige kontroller, der adskiller et overfladeproblem fra et opløsningsproblem.

• Kartlæg fejlens placering. Lokaliserede fejl tyder normalt på forbehandling, aktivering eller fanget luft.
• Inspekter filtre, varmere og tankvægge for kobberaflejring eller løse partikler.
• Gennemgå specifik vægt, temperatur, belastningshistorik og inaktivitetstid sammen, ikke enkeltvis.
• Tilbagevurder udrinsningsydelsen før det elektrolysefrie bad, især efter katalysator- og acceleratortrinnene.
• Brug tværsnit eller sammenhængskontroller, når huller ser mistænkelige ud, men overfladerne ser acceptabel ud.

Hvis problemet er udbredt, undlad at lægge al skyld på arbejdsemnet alene. Hvis det følger bestemte geometrier eller materialer, undlad at lægge al skyld på badet alene. Pålidelig fejlfinding ligger i overlapningen mellem forberedelse, aktivering og løsningskontrol. Netop denne overlapning er der, hvor produktionsholdene afgør, om en linje blot er i stand til at galvanisere prøvedele eller virkelig er klar til gentagelig frigivelse til større fremstillingsprogrammer.

Fra prøveplatering med elektrolos kobber til produktion

At finde årsagen til fejlen er kun halvdelen af slaget. Risikoen for lancering opstår, når en produktionslinje, der kan fremstille et par gode prøver, skal sikre samme resultat over pilotpartier, dokumentationsgennemgange og den fulde produktionskapacitet. For indkøbere, der indkøber elektrolysefri kobberplatering, er det reelle spørgsmål ikke blot, om en virksomhed kan fremstille en kobberplateret komponent. Det er, om leverandøren kan bevise gentagelighed på din underlagstype, geometri og efterfølgende proces.

Hvad indkøbere bør verificere, før produktionen godkendes

Indkøb til bilindustrien stiller normalt krav, der går ud over visuel godkendelse. American Electro fremhæver IATF 16949-, ISO 9001- og APQP-kravene til leverandører til bilindustrien, mens PPAP-vejledningen præsenterer kravene til godkendelsesprocessen for produktionsdele som bevis for, at dele og processer er klar til masseproduktion. Dette er afgørende, uanset om du kvalificerer kobberplaterede metalbeslag, en kobberplateret plasthylster eller en samling af materialer i blandede materialer.

• Tilpas den godkendte processtrøm til den reelle fremstillingsrute, herunder rengøring, aktivering, aflejring, udvaskning, tørring, inspektion samt eventuel senere kobberopbygning eller kobbersuperfinish.
• Anmod om PFMEA, kontrolplaner og acceptkriterier, der er knyttet til galvaniseringsrisici såsom manglende dækning, dårlig adhæsion og variation i tykkelse.
• Bekræft, hvordan tykkelse og adhæsion måles. En solid MSA eller Gage R&R er lige så vigtig som den nominelle galvaniseringspecifikation.
• Definer PPAP-indsendelsesniveauet tidligt, herunder om kun PSW-dokumentation er tilstrækkelig eller om et mere omfattende pakke kræves.
• Anmod om dokumentation for materialepræstationen i den faktiske anvendelse, især hvis det kobberpladerede emne vil blive formet, loddes, monteret eller efterbehandlet senere.

Hvordan overfladebehandling indgår i den komplette delproduktionsproces

Overfladebehandling er sjældent en selvstændig køb. Den indgår i en kæde, der kan omfatte stansning, CNC-bearbejdning, afgrænsning, rengøring, pladering, inspektion, emballage og sporbarehed. Derfor bør leverandørvalget gå ud over selve pladeringslinjen. En partner med stærkere end-til-end-kontrol kan reducere fejl ved overgange, fordi burrtilstand, overfladerens renhed og komponenthåndtering styres med pladeringen i tankerne. Dette bliver især værdifuldt, når en kobberpladeret funktion skal understøtte senere montage eller en specificeret kobbersuperfinish.

Hvornår man skal inddrage en kvalificeret automobilleverandør

Hvis programmet indebærer lancering, garanti eller sikkerhedsrisiko, skal en kvalificeret automobilleverandør inddrages tidligt. Et praktisk eksempel er Shaoyi , som tilbyder stansning, CNC-bearbejdning, individuel overfladebehandling, prototypering og seriefremstilling i henhold til IATF 16949. En sådan bredere kapacitet kan forenkle vurderingen, når man ønsker færre leverandørskift. Dog er den bedste test en disciplineret tjekliste:

• Kan leverandøren understøtte prototype-, pilot- og seriefremstilling uden at ændre den kerneproces, der ligger til grund, uden forudgående aftale?
• Forbinder partioplysninger galvaniseringsresultaterne med sporbarehed, inspektioner og korrigerende foranstaltninger?
• Kan de forklare, hvordan de håndterer substratforskelle, herunder kobberpladering af metaldele versus kobberpladering af plastkomponenter?
• Vil de levere den kvalitetspakke, som din kunde faktisk har brug for – fra processtrømme til PSW?

De stærkeste indkøbsbeslutninger falder, hvor kemikontrol møder fremstillingsdisciplin. Det er dér, galvaniseringskvalitet ophører med at være et prøveresultat og bliver en pålidelighed i hele leveringskæden.

Ofte stillede spørgsmål om elektrolysefri kobberplatering

1. Hvad er elektrolysefri kobberplatering, og hvordan adskiller den sig fra elektroplatering?

Elektrolysefri kobberplatering er en kemisk proces, der afsætter kobber uden brug af en ekstern strømkilde. Den starter på en korrekt aktiveret overflade og fortsætter med at opbygge sig gennem en autokatalytisk reaktion. Elektroplatering afhænger derimod af elektrisk strøm, hvorfor tykkelsen kan variere mere langs kanter, i fordybninger og i dybe profiler. I praksis vælges elektrolysefri kobber ofte til den første ledende lag, mens elektroplatering anvendes senere til hurtigere opbygning af tykkelse.

2. Kan elektrolysefri kobberplatering anvendes på plast og andre ikke-ledende materialer?

Ja, men kun efter, at overfladen er forberedt til at acceptere reaktionen. Ikke-ledende dele kræver normalt rengøring, ætsning, aktivering og en katalytisk startlag, før kobber kan dannes jævnt. Derfor er forbehandlingsruten lige så vigtig som selve plateringsbadet. Denne fremgangsmåde anvendes bredt til plastkomponenter, PCB-hullens vægge og andre overflader, der ikke kan plateres direkte ved strømdrevne metoder fra begyndelsen.

3. Hvad er de mest almindelige årsager til ujævn pladering eller dårlig adhæsion?

De mest almindelige årsager er utilstrækkelig rengøring, ufuldstændig fjernelse af oxidlag, dårlig aktivering, luftfanget i svært tilgængelige områder samt ubalance i badet. Mange værksteder skylder først kobberbadet, men det reelle problem starter ofte tidligere i spül- eller forbehandlingsfasen. Indikatorer såsom fejl, der koncentreres i huller, hjørner eller områder med blandede materialer, tyder normalt på problemer med overfladebehandlingen. Udbredt ruhed eller tilfældige knopper tyder oftere på forurening, partikler eller ustabilitet i opløsningen.

4. Hvornår bør elektrolos kobber anvendes før elektrolytisk kobberplatering?

Det er normalt det bedste første skridt, når en komponent kræver ensartet dækning i gennemgående huller, fordybninger eller aktiverede ikke-ledende områder. Når denne tynde ledende lag først er påført, bliver kobber-elektroplatering ofte den mere effektive mulighed for at opbygge tykkelsen. Denne totrinsproces er almindelig i fremstilling af printkort (PCB) og andre anvendelser, hvor kvaliteten af dækningen er afgørende, inden der udføres hurtig masseaflejring. At vælge den forkerte rækkefølge kan øge antallet af lufttomrum, svag adhæsion og senere pålidelighedsproblemer.

5. Hvad bør købere verificere, inden de godkender en leverandør til produktion af elektrolos kobberplatering?

Køberne bør undersøge mere end bare udseendet af prøven. En stærk leverandør bør vise kontrol over forbehandling, aktivering, udvaskning, badovervågning, inspektion og sporbarehed på både prøve- og produktionspartier. Det er også en fordel at bekræfte, om leverandøren kan understøtte hele fremstillingsruten, herunder bearbejdning eller dybtrækning før belægning samt kvalitetsdokumentation efter belægning. For bilprogrammer kan en integreret partner som Shaoyi være en nyttig benchmark, da den kombinerer fremstilling af metaldele, overfladebehandling, prototypering og seriefremstilling i henhold til IATF 16949, men den afgørende test er stadig proceskontrol og gentagelighed på netop din komponent.
