Hvad er die-formning, og hvorfor er den vigtig i moderne fremstilling

Har du nogensinde undret dig over, hvorfor nogle plade-metaldele bliver perfekt formede, mens andre mislykkes med revner, rynker eller dimensionelle fejl? Svaret ligger ofte i forståelsen af de præcise mekanikker bag die-formning og hvordan den adskiller sig fra andre metalformningsmetoder.

Die-formning er en specialiseret metalformningsproces, hvor plade-metal trykkes mellem tilpassede værktøjskomponenter – et stempel og en diesblok – for at skabe præcise geometrier gennem kontrolleret deformation ved hjælp af træk, tryk eller begge dele.

Denne proces bygger i høj grad på metallets mekaniske egenskaber og kræver en omhyggelig balance mellem formbarhed og styrke. Ifølge Producenten , afhænger vellykket plade-metalformning af metallets evne til at strække og komprimere inden for givne grænser, samtidig med at det forbliver tilstrækkeligt stærkt til at opfylde delens pasform og funktion.

Den tekniske definition af die-formning

Så hvad er en støbeform i fremstilling? Kort sagt er en støbeform en metalblok, der bruges til at forme materialer som pladestål og plastik. Hvad er støbeformer, når de betragtes som komplette systemer? De er præcisionsfremstillede værktøjsmontager, der består af flere komponenter, som samarbejder for at omdanne flade råmaterialer til komplekse tredimensionale dele.

En støbeform bruges til at skabe specifikke delgeometrier gennem kontrolleret materialestrøm. De centrale komponenter omfatter:

• Stansblok – Den nederste halvdel, der er maskineret, så den passer til den ønskede værkdels form
• Slag – Den mandlige del, der udfører stræk-, bøj- eller udskæringsoperationer
• Afstødningsplade – En fjederbelastet komponent, der adskiller værkdelen fra stempel efter hver slagcyklus
• Dieskoer – Parallelle plader, der fungerer som fundament for montering af alle støbeformkomponenter
• Justeringsstifte – Præcisionskomponenter, der justerer støbeformskoene under hver presstrykcyklus

Denne proces fungerer ved at deformere materialer ved hjælp af kraft – enten tryk, træk eller en kombination heraf – og er helt afhængig af materialets mekaniske egenskaber for at opnå den endelige form.

Hvordan diesformning adskiller sig fra andre metalformningsmetoder

Her opstår forvirring ofte. Metalformning omfatter mange teknikker , men diesformning udgør en særskilt kategori. I modsætning til valsning, hvor metal presses mellem roterende cylindre for at reducere tykkelsen, eller ekstrudering, hvor opvarmet metal presses gennem formede åbninger, bruger denne proces matchet værktøj til at forme plademateriale på stedet.

Overvej disse centrale forskelle:

• Smedning bruger lokaliserede trykkrafters påvirkning mellem døder, men arbejder typisk med massivt materiale frem for pladeudgangsmateriale
• Tegning trækker plademetal gennem en dødehul – en teknik, der faktisk er én bestemt type formningsoperation
• Stempling er en bredere kategori, der omfatter både skære- og formningsoperationer inden for det samme presseanlæg

Den afgørende forskel? Die-formning henviser specifikt til processer, der former materiale uden at fjerne det. Enhver støbning, der fjerner, skærer eller klipper materiale, falder under kategorien 'skærestøbning', mens en støbning, der ikke fjerner noget som helst, betegnes som en 'formstøbning'.

I hele denne artikel vil du blive introduceret til de centrale formningsprocesser, som ingeniører skal forstå, udforske de forskellige typer støbninger og hvornår hver enkelt skal anvendes samt lære, hvordan man identificerer og forebygger almindelige fejl, der får dele til at mislykkes. Uanset om du løser produktionsproblemer eller designer ny værktøjning, vil forståelsen af disse grundlæggende principper ændre, hvordan du tilnærmer dig udfordringerne inden for præcisionsmetalformning.

Centrale støbningformningsprocesser, som enhver ingeniør bør forstå

Nu hvor du forstår, hvad støbningformning er, og hvordan det adskiller sig fra andre metalformningsmetoder, skal vi udforske de specifikke processer, der gør præcisionsdele mulige hver omformningsoperation har specifikke formål, og at vide, hvornår man skal anvende hver teknik, adskiller vellykkede produktionsløb fra kostbare fejl.

Tænk på disse operationer som din værktøjskasse. En kompetent ingeniør kender ikke bare til eksistensen af disse teknikker – han forstår præcis, hvilket værktøj der løser hvilket problem. Lad os gennemgå de typer omforming, der driver moderne fremstilling.

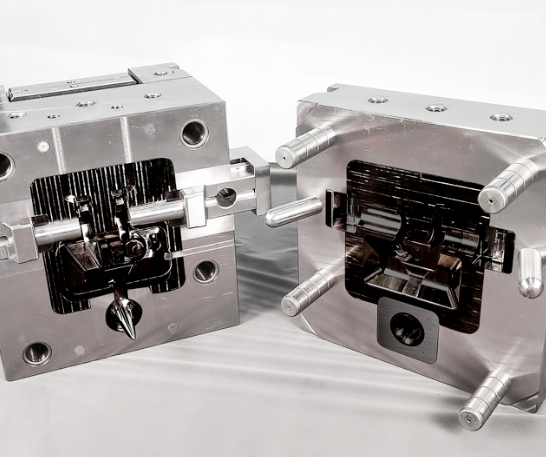

Forklaring af bøje- og prægeoperationer

Bøjning udgør den mest grundlæggende omformningsoperation, men omfatter samtidig meget forskellige typer omforming, afhængigt af, hvordan kraften påføres og hvor præcist den endelige vinkel skal kontrolleres. At forstå disse forskelle forhindrer springback-problemer og dimensionelle fejl, som ofte opstår ved dårligt planlagt produktion.

Luftbøjning bruger minimal kontakt mellem metallet og værktøjet. Stempelen bevæger sig ned i dies åbning, men emnet rører aldrig bunden af V-dien. Her er det, der gør denne fremgangsmåde værdifuld:

• Kræver betydeligt mindre tonnage end andre bøjemetoder – ofte 3 til 5 gange mindre end coining
• Et enkelt stempel- og modstempelsæt kan fremstille flere bøjningsvinkler ved justering af stempeldybden
• Reducerer slid på værktøjet pga. begrænset kontakt mellem emnet og modstempeloverfladerne
• Mest velegnet til små til mellemstore produktionsmængder, hvor fleksibilitet er vigtigere end ekstrem præcision

Kompromiset? Luftbøjning er mere udsat for springback-effekter, fordi materialet aldrig fuldt ud tilpasser sig modstempelgeometrien. Ifølge ADHMT , kan den endelige bøjningsvinkel variere afhængigt af materialeegenskaber og tykkelse, hvilket gør metoden mindre pålidelig til anvendelser, der kræver stramme tolerancer.

Bundgange (også kaldet bundbøjning) dækker et mellemrum mellem luftbøjning og coining. Stempelen presser plademetalet, indtil det kommer i kontakt med modstempelvæggene, men uden at anvende tilstrækkelig kraft til fuld tilpasning. Denne omformningsproces giver:

• Større nøjagtighed end luftbøjning med reduceret springback
• Tonnagekrav mellem luftbøjning og prægning – typisk 2 til 3 gange så højt som ved luftbøjning
• Bedre gentagelighed mellem produktionsomløb
• Kræver værktøjsvinkler, der er lidt mere spidse end målvinklen, for at kompensere for den resterende springback

Prægningsbøjning repræsenterer præcisionens ydergrænse inden for metalformning. Denne metalformningsproces anvender en kolossal trykkraft – ofte 5 til 10 gange så stor som ved luftbøjning – for at tvinge materialet til fuldstændig overensstemmelse med stempel- og dørgeometrien.

Hvorfor kræver prægning så stor kraft? Processen bøjer ikke blot metallet; den omstrukturerer dets mikroskopiske struktur fysisk. Stempelspidsen trænger ind i og komprimerer den neutrale akse – den teoretiske lag i pladen, der normalt ikke udsættes for enten træk eller tryk. Ved at ødelægge denne spændingsbalance eliminerer prægning næsten fuldstændigt den springback, der plaguer andre bøjemetoder.

Prægning er fremragende, når:

• Tolerancer på ±0,1° eller bedre kræves
• Produktionsvolumener retfærdiggør den højere investering i værktøjer
• Automatiseret montage nedstrøms kræver absolut konsistens
• Sikkerhedskritiske komponenter kan ikke tolerere nogen dimensionel variation

Flangning, Kantfoldning og Dybtrækningsteknikker

Ud over bøjning omfatter de tre yderligere omformningsoperationer ingeniørens grundlæggende værktøjskasse til formning af plademetal uden materialefraskilning.

Flangearbejder skabe buede kanter, der opfylder to kritiske funktioner: forstærkning af strukturel stivhed og forberedelse af dele til montage. Når du flanger en kant, skaber du en lodret eller vinklet kant, der kan:

• Stille monteringsflader til rådighed for fastgørelsesmidler eller svejsning
• Øge stivheden af tynde pladekomponenter
• Skabe indgrebende funktioner til mekanisk montage
• Fjerne skarpe kanter, der udgør en risiko ved håndtering

Forskellige typer flanger inkluderer strækflanger (hvor materialet strækkes langs bøjelinjen), krympflanger (hvor materialet komprimeres) og lige flanger (uden strækning eller krympning). Hver type stiller unikke krav til materialestrøm og forebyggelse af fejl.

Kantning udvider flangning ved at folde kanten helt over—enten over sig selv eller omkring en anden pladeformet del. Ifølge AutoForm forbinde kantningsprocesser dele sammen, forbedrer udseendet og forstærker kantene. I bilproduktionen bruges kantning til at forbinde ydre og indre paneler på motorhælder, døre, bagklapper og færdere.

De forskellige typer af omformning, der anvendes ved kantning, omfatter:

• Konventionel dåsehæmning – Folder flangen over hele dens længde med et kantningsværktøj; egnet til masseproduktion med lave cykeltider, men med dyre værktøjer
• Rulkantning – Bruger en industrirobotstyret rulle, der gradvist former flangen; giver lavere værktøjsomkostninger og større fleksibilitet, men længere cykeltider
• Bordkantning – En forenklet fremgangsmåde til applikationer med lavere produktionsmængde

Da kantning påvirker overfladeudseende og kvalitet, er simulationsværktøjer blevet afgørende for at forudsige og forhindre fejl som revner, folder, materialeoverlæg i hjørner og materialeindtrækning, inden produktionen begynder.

Dybtrækningsoperationer skabe dybde i plademetal ved at trække materiale ind i en støbeformshul. I modsætning til bøjning, som skaber vinkler, transformerer trækning fladt materiale til tredimensionale former som kopper, kasser og komplekse konturer. Den formgivende proces kontrollerer materialestrømmen gennem tryk fra blankholderen, smøring og støbeformens geometri for at forhindre rynker og revner.

Dybtrækning—hvor dybden overstiger diameteren—repræsenterer en af de mest udfordrende metalformningsoperationer, fordi den kræver en omhyggelig balance mellem:

• Tilstrækkeligt blankholderkraft for at forhindre rynker
• Tilstrækkelig smøring for at tillade materialestrøm
• Korrekte støbeformradiuser for at forhindre revner
• Korrekt blankstørrelse for at undgå overdreven tyndning

Hver af disse kerneoperationer—bøjning, flanging, hæmning og trækning—kræver specifikke støbeformdesigns, der er optimeret til det ønskede resultat. At forstå, hvornår og hvordan hver teknik skal anvendes, danner grundlaget for valg af den rigtige støbeformtype—et emne, vi vil udforske næste.

Typer af støbeforme i fremstilling og hvornår hver enkelt skal anvendes

Du har mestret de kernebaserede omformningsoperationer – bøjning, flangning, kantering og trækning. Men her er det, hvor mange ingeniører fejler: valg af det rigtige døsesystem til at udføre disse operationer effektivt. Det forkerte valg forsinker ikke kun produktionen; det multiplicerer omkostningerne og introducerer fejl, som aldrig burde have opstået.

Tænk på døsevalg som valg af transportmiddel. En cykel fungerer perfekt til korte ture, men du ville ikke bruge den til at fragte gods tværs over landet. På samme måde udmærker hver døsetype sig i bestemte scenarier, og forståelse af disse scenarier forhindrer dyre misforhold mellem din værktøjning og dine produktionskrav.

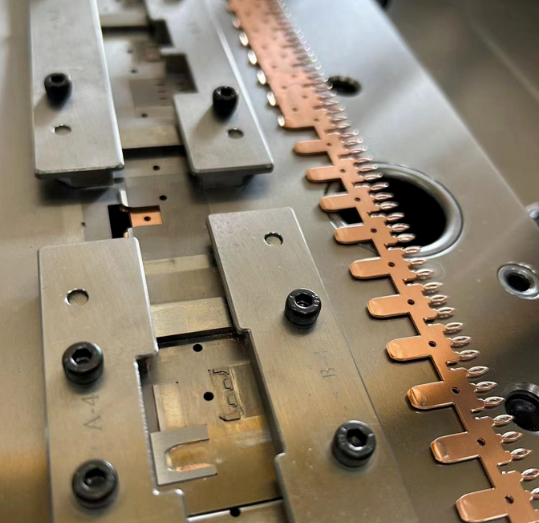

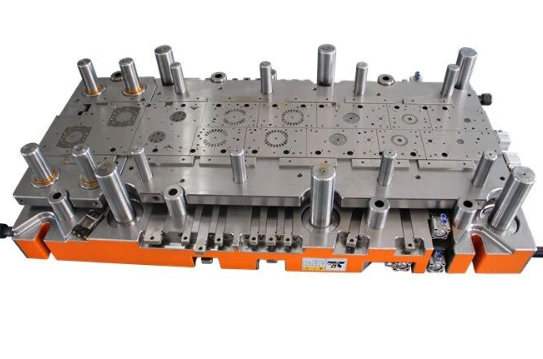

Progressive døsesystemer til højvolumenproduktion

Når produktionsvoluminerne stiger til flere hundrede tusinde eller millioner, bliver progressive døser arbejdshestene blandt metalomformningsdøser disse avancerede stempelværktøjer indeholder flere stationer arrangeret i rækkefølge, hvor hver station udfører en specifik operation, mens metalbåndet bevæger sig gennem værktøjet.

Sådan fungerer det: En spole med plade metal føres ind i værktøjet og fremføres en præcis afstand – kaldet pitch – ved hver presstød. Ved den første station kan materialet f.eks. gennemborenes. Ved den anden station former et formværktøj en funktion. Ved den tredje station udføres endnu en bøjning. Dette fortsætter, indtil den sidste station adskiller den færdige del fra bærebåndet.

Progressive værktøjer giver overbevisende fordele for de rigtige anvendelser:

• Ekseptionel hastighed – Flere operationer fuldføres i én enkelt prescyklus, hvilket muliggør produktionshastigheder på hundredvis eller tusindvis af dele pr. time
• Konsekvent kvalitet – Når progressive værktøjer først er indstillet korrekt, producerer de identiske dele stød efter stød
• Reduceret håndtering – Dele forbliver forbundet til bærebåndet indtil færdiggørelsen, hvilket eliminerer manuelle overførsler mellem operationer
• Lavere omkostninger pr. del – Høj initial investering i værktøjer fordelt over store produktionsvolumener

Progressive dørge er dog ikke universelt ideelle. Ifølge Worthy Hardware kan de initiale værktøjsomkostninger for progressiv die-stansning være høje, men det bliver omkostningseffektivt kun ved storvolumenproduktion på grund af lavere omkostninger pr. del. Disse systemer har også problemer med større dele, der ikke kan placeres inden for praktiske båndbredder, og de er mindre velegnede til meget komplekse geometrier, der kræver betydelig genorientering af delene.

Valg mellem transfer-, compound- og formningsdørge

Ikke alle anvendelser passer til den progressive die-model. Større dele, komplekse geometrier og lavere volumener kræver ofte alternative fremgangsmåder. At forstå, hvornår hver dørge-type udmærker sig, hjælper dig med at tilpasse værktøjsinvesteringerne til de faktiske produktionsbehov.

Overførselsstøb løse størrelsesbegrænsningen, der begrænser progressive systemer. I stedet for at holde dele fastgjort til en bærestrip bruger overførselsdies mekaniske eller automatiserede systemer til fysisk at flytte enkelte dele fra station til station inden for presen.

Denne fremgangsmåde åbner muligheder, som progressive dies ikke kan matche:

• Større dele, der overstiger praktiske stripbredder, bliver mulige
• Dele kan roteres, vendes eller omorienteres mellem stationer til komplekse dannelsessekvenser
• Flere blankstørrelser kan køres gennem samme værktøj med minimal omstilling
• Intrikate tredimensionale former, der kræver adgang fra flere vinkler, bliver opnåelige

Kompromiset? Overførselsdie-stansning indebærer højere driftsomkostninger på grund af kompleksiteten i opsætningen og behovet for kvalificeret arbejdskraft til vedligeholdelse og drift. Opsætningstiden for hver produktion kan være længere, især ved intrikate dele, hvilket påvirker de samlede produktionsplanlægninger.

Sammensatte former vælge en helt anden fremgangsmåde. I stedet for sekventielle operationer på flere stationer udfører sammensatte dies flere operationer samtidigt i én enkelt pressestrøg. En die fremstillet ved hjælp af sammensat værktøj kan f.eks. blive blanket, perforeret og formet alle på én gang.

Denne samtidige handling giver specifikke fordele:

• Udmærket dimensionel nøjagtighed, da alle funktioner oprettes i perfekt justering
• Effektiv materialeanvendelse med minimalt spild
• Simplere die-konstruktion sammenlignet med progressive systemer
• Lavere værktøjsomkostninger for passende anvendelser

Sammensatte dies fungerer bedst til relativt flade dele, der kræver høj præcision, men begrænset kompleksitet. De er mindre effektive til dele, der kræver dybe træk, flere bøjninger eller operationer, der fysisk ikke kan udføres i samme strøg.

Formningsdies er en specialiseret kategori inden for metalformningsdies – værktøj specifikt designet til omformningsoperationer uden materialefraskæring. I modsætning til skærende dies, der blanker, perforerer eller trimmer, omformer en formdie materialet gennem kontrolleret deformation alene.

Disse specialiserede dies udfører operationer som:

• Bøjning og flangering, hvor der ikke forekommer nogen skæring
• Prægning og prægning til fremstilling af overfladefunktioner
• Dybtrækoperationer, der skaber dybde uden trimning
• Rullning og kantering til kantbehandling

Formningsdies arbejder ofte i samarbejde med skæredies inden for større diesystemer og håndterer formningsoperationerne, efter at halvfabrikaterne er skåret til den ønskede størrelse.

Valg af diedtype på et blik

Valget mellem disse værktøjsdies kræver en afvejning af flere faktorer samtidigt. Den følgende sammenligning afklarer, hvornår hver metode er hensigtsmæssig:

Diestype	Typiske anvendelser	Egnethed for produktionstal	Mulighed for delkompleksitet	Relativ værktøjsinvestering
Progressiv presseform	Små til mellemstore dele med flere funktioner; elektriske forbindelsesstumper, beslag, klips	Høj volumen (100.000+ dele)	Moderat til høj; begrænset af båndbredden og deleorienteringsbegrænsninger	Høj startomkostning; laveste omkostning pr. del ved store mængder
Overførselsværktøj	Større dele, der kræver omorientering; bilpaneler, konstruktionsdele, apparathuse	Mellem til høj volumen	Meget høj; dele kan roteres og genplaceres mellem stationer	Høj; yderligere automatisering øger omkostningerne
Sammensat støb	Flade dele, der kræver præcis justering af flere funktioner; skiver, pakninger, enkle stansede former	Lav til mellem volumen	Lav til moderat; begrænset til operationer, der kan udføres i én slagcyklus	Moderat; enklere konstruktion end progressiv
Formgivningsskære	Formningsoperationer uden skæring; bøjninger, træk, prægninger, kanter	Alle produktionsmængder afhængigt af den specifikke konstruktion	Varias meget bredt afhængigt af formningsoperationstypen	Varierer; bruges ofte inden for større diesystemer

Bemærk, hvordan produktionsmængden driver en stor del af denne beslutningstagning. En del, der kræver 500 styk årligt, begrundar sjældent investeringen i progressiv værktøj, mens en del, der produceres i millioner styk årligt, næsten altid gør det. Men mængden er ikke alting – delens størrelse, kompleksitet og krav til målenøjagtighed påvirker alle den optimale valgmulighed.

Når den rigtige dies-type er valgt, begynder den næste kritiske fase: udformning og fremstilling af den faktiske værktøjssætning. Rejsen fra det første koncept til færdige dies klar til produktion omfatter simulering, fremstilling og iterativ forfining, hvilket afgør, om dine dele vil lykkes eller mislykkes.

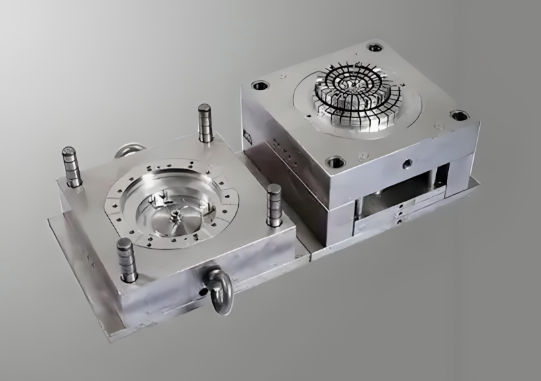

Den komplette die-formningsproces fra design til produktion

Du har valgt den rigtige dies-type til din anvendelse. Nu kommer det spørgsmål, der adskiller en vellykket produktion fra kostbare fejl: hvordan realiserer du egentlig denne værktøjssætning fra koncept til en produktionsklar løsning? Svaret ligger i en systematisk die-proces, som de fleste producenter enten ikke fuldt ud forstår eller springer trin over i – og netop disse genveje er, hvor fejl i delene begynder at opstå.

Hvad er støbning egentlig på det mest grundlæggende plan? Det handler ikke kun om at bearbejde metalblokke til bestemte former. Støbning omfatter hele ingeniørprocessen fra analyse af delekrav til validering af produktionskapaciteten. Hver fase bygger på den foregående, og svagheder, der introduceres tidligt, forplanter sig som fejl, som bliver eksponentielt dyrere at rette senere.

Lad os gennemgå den komplette arbejdsgang, der transformerer en delkonstruktion til pålidelig, produktionsklar værktøjning.

Fra koncept til CAE-simulering

Den formgivende fremstillingsproces begynder langt før der skæres i noget stål. Ifølge Die-Matic omfatter designfasen, at ingeniører og produktdesignere samarbejder for at sikre, at deleopgaven opfylder de ønskede funktionalitets-, omkostnings- og kvalitetskrav. Dette samarbejde tager stilling til flere kritiske elementer:

1. Analyse af delkonstruktion – Ingeniører vurderer delens geometri for formbarhed og identificerer funktioner, der kan forårsage problemer under produktionen. Skarpe hjørner, dybe træk og små krumningsradier udgør alle udfordringer, der skal afhjælpes, inden værktøjsdesignet påbegyndes.
2. Valg af materiale – Valg af den rigtige pladevaretype indebærer at afveje formbarhed, styrke, omkostninger og efterfølgende krav som svejsning eller maling. Materialeegenskaberne påvirker direkte værktøjsdesignparametre som spillerum, krumningsradier og omformningskræfter.
3. Tolerance- og specifikationsdefinition – Fastlæggelse af dimensionelle krav, krav til overfladekvalitet og kvalitetsstandarder skaber de mål, hvorefter al efterfølgende arbejde vil blive vurderet.
4. Tværfunktionel input – Produktionsingeniører, kvalitetsspecialister og produktionsmedarbejdere bidrager med indsigt, der forhindrer, at designs bliver upraktiske at fremstille i stor skala.
5. CAE-simulation og validering – Moderne omformningsprocesser er stærkt afhængige af computerstøttet ingeniørarbejde (CAE) til at forudsige materialeadfærd, inden fysisk værktøj findes.

Denne femte fase – CAE-simulation – repræsenterer en omvæltning i, hvordan støbemodeller i produktionen udvikles. I stedet for at fremstille dyrt værktøj og håbe på, at det virker, simulerer ingeniører nu hele omformningsprocessen digitalt. Ifølge Tebis , gør disse simulationsmuligheder det muligt for producenter at forudsige materialestrøm, identificere potentielle fejl og optimere støbemodellens geometri, inden der fremstilles noget fysisk værktøj.

Hvad kan simulation forudsige? Stort set alt, der kunne gå galt:

• Områder, hvor materialet bliver for tyndt og risikerer revner
• Områder, der er udsat for rynker som følge af overdreven kompression
• Springback-adfærd, der påvirker de endelige deledimensioner
• Optimering af blanks størrelse for at minimere materialeudnyttelse
• Krav til omformningskraft for at sikre, at pressekapaciteten svarer til processen

Tebis rapporterer, at deres CAD/CAM-processer kan levere effektivitetsforbedringer på over 50 procent ved at automatisere simuleringen og opdage problemer, inden der udføres fysiske prøveudførelser. En kunde bemærkede, at det tidligere kunne koste op til 10.000 euro at rette en enkelt overset trykområde – problemer, der nu opdages digitalt.

Dødefabrication, prøveudførelse og produktionsoptræk

Når simuleringen er afsluttet og dødeformen er valideret, begynder den fysiske fabrication. I denne fase omdannes digitale modeller til præcist værktøj gennem omhyggelig maskinbearbejdning og samling.

1. Bearbejdning af dødekomponenter – Dødeblokke, støvler og understøttende komponenter bearbejdes fra værktøjsstål-billetter ved hjælp af CNC-fræsning, slibning og EDM-processer. Moderne CAM-software beregner kollisionsfrie værktøjsbaner og muliggør automatisk programmering baseret på gemt fremstillingsviden.
2. Varmebehandling og overfladebehandling – Bearbejdede komponenter gennemgår hærdningsprocesser for at opnå den krævede slidstyrke, efterfulgt af endelig slibning og polering for at opfylde kravene til overfladekvalitet.
3. Værktøjsmontage – Enkelte komponenter monteres sammen på støbeformens sko med præcis justering. Føringsstifter, fjedre og strippermonteres og justeres for at sikre korrekt funktion.
4. Indledende prøveproduktion – Den samlede støbeform indføres i en presse til fremstilling af det første stykke. Denne kritiske fase afslører, hvor godt simuleringens forudsigelser stemmer overens med virkeligheden. Ingeniører vurderer delekvaliteten, dimensionel nøjagtighed og omformningsadfærd.
5. Iterativ forbedring – Prøveproduktion resulterer sjældent i perfekte dele med det samme. Ingeniører justerer støbeformens geometri, ændrer spillerum og forfiner omformningsparametre baseret på de observerede resultater. Denne cyklus kan gentages flere gange, inden der opnås acceptabel kvalitet.
6. Produktionsvalidering – Når prøveproduktionen frembringer konsekvente og acceptable dele, valideres proceskapaciteten ved udvidede produktionsløb. Statistisk proceskontrol etablerer, at støbeformen pålideligt kan fremstille dele inden for specifikationerne.
7. Opstart af produktion – Valideret værktøj går i almindelig produktion, hvor overvågningssystemer registrerer kvalitetsmål og støbeformens stand over tid.

Prøvefasen kræver særlig opmærksomhed, fordi det er her, at simulering møder virkeligheden. Ifølge Tebis giver reverse-engineering-funktioner producenterne mulighed for at scannen manuelt modificerede støbeforme under prøvefasen og opdatere CAD-modellerne ud fra de fysiske ændringer. Dette sikrer, at dokumentationen stemmer overens med den faktiske produktionsudstyr—noget, der er afgørende for fremtidig vedligeholdelse og udskiftning.

Udsvingkompensation illustrerer, hvorfor denne iterative tilgang er så vigtig. Selvom simuleringen forudsiger udsvingsadfærd, kan faktiske materialepartier opføre sig lidt anderledes. Tebis bemærker, at implementering af deformationsteknologi i CAD-overflader gør det muligt at foretage korrektioner langt hurtigere end ved traditionelle slibemetoder, hvilket reducerer antallet af korrektionsrunde, der kræves, før den godkendte geometri opnås.

Hele støbeprocessen – fra den første idé til produktionsvalidering – varer typisk fra uger til måneder afhængigt af kompleksiteten. Hvis man forhastede enhver fase, indførte man risici, der formere sig længere nede. En simuleringshortcut kan spare dage i starten, men koster uger i længere tid. Utilstrækkelig prøvningsvalidering kan muligvis gøre værktøjet klar til produktion, men kun opdage problemer med kapaciteten, efter at tusindvis af defekte dele er blevet afsendt.

Forståelsen af denne fuldstændige arbejdsproces hjælper ingeniører med at forstå hvorfor der opstår fejl i stemplet. Mange fejl skyldes ikke selve formningen, men beslutninger truffet eller overskudte trin under udviklingsprocessen. De materialer, der vælges til konstruktionen af stemplerne, spiller en lige så vigtig rolle for langsigtet succes, og det er her, vi vender os videre.

Dykningsmaterialer og deres indvirkning på ydeevne og levetid

Du har designet den perfekte formning og valideret den gennem simulering. Men her er et spørgsmål, som selv erfarne ingeniører bliver spurgt: Hvad sker der, når det smukt designet metalformningsmateriale begynder at slides for tidligt, sprækker uventet eller producerer dele med nedbrydende kvalitet efter blot en brøkdel af den forventede levetid?

Svaret ligger næsten altid i materialets udvælgelse. At vælge det rigtige stål er ikke blot at vælge den sværeste mulighed, det handler om at matche materialegenskaberne med de specifikke krav, din værktøjsskabning vil stå over for. Ifølge MetalTek findes der ingen magisk "one size fits all"-legering til værktøj, da hver enkelt anvendelse er forskellig. Nøglen ligger i at forstå, hvordan materialegenskaberne interagerer med dine produktionsbehov.

Valg af værktøjsstål for levetid af stempel

Når ingeniører vælger materialer til fremstilling af værktøj og formstykker, må de vurdere flere indbyrdes forbundne egenskaber. Hvis man kun fokuserer på én "lignende hårdhed", mens man ignorerer andre, fører det til de for tidlige fejl, der plager dårligt designet værktøj.

Her er de kritiske materiale udvælgelseskriterier, der bestemmer formværktøj ydeevne:

• Trækhalsningsgrænse Beskriver det punkt, hvorpå materiale under belastning ikke længere vender tilbage til sin oprindelige form. MetalTek understreger, at permanent deformation i værktøjskredse typisk er uacceptabel, fordi det fører til inkonsekvente dele og for tidlig udskiftning. Udvælg legeringer med en udtagningsstyrke, der overstiger de kræfter, der anvendes under formningen.
• Udmattelsesstyrke Måler modstandsdygtighed over for svigt under gentagne belastningscyklusser. Skal din formstykke fremstille 5.000 dele eller 5 millioner? Dette bestemmer, hvor kritisk træthedsbestandighed bliver i dit valg.
• Slidstyrke Materialets evne til at modstå overfladeforringelse gennem slibemekanismer, klæbemekanismer og erosive mekanismer. For de fleste koldbearbejdede matricer er dette den dominerende faktor, der bestemmer driftslevetiden.
• Holdbarhed Evnen til at absorbere slagenergi uden at revne. Hårdhed og stivhed eksisterer i konstant spænding.
• Termisk Stabilitet For varmeanvendelser betyder styrke ved stuetemperatur intet. Det vigtigste mål er varmestyrken, hvor godt materialet opretholder sine egenskaber ved høje temperaturer.

Værktøjsstål opdeles i flere kategorier afhængigt af driftsforholdene. Ifølge Jeelix har koldbearbejdede værktøjsstål styrke, slagstyrke og slidbestandighed ved temperaturer på højst 400 ° F. Varmtbearbejdede typer opretholder disse egenskaber ved højere temperaturer, mens højhastighedsværktøjsstål bevarer ydeevne selv ved 1000 ° F.

Blandt de almindelige typer af stål, der anvendes til bearbejdning af stål, kan nævnes:

• A2 God balance mellem slidbestandighed og slidstyrke; lufthårdgørelse for dimensionel stabilitet
• D2 Et højt kromindhold giver en fremragende slidbestandighed; ideel til koldformning i store mængder
• H13 Det er et varmtbehandlet stål, der er godt rustet til varmeudmattelse og har en høj styrke ved høje temperaturer
• S7 Ekstraordinær støddæmpning; egnet til anvendelse ved kraftige belastninger

Hårdhed, belægning og overfladebehandling

Hårdhedskravet afhænger direkte af to faktorer: det materiale, der skal dannes, og den forventede produktionsmængde. For at danne højstyrke stål kræver det hårdere stemplede overflader end for at danne aluminium. For at køre millioner af cyklusser kræves der større slidbestandighed end for korte produktionskørsler.

Men her er noget, mange ingeniører går glip af: Grundmaterialet er kun begyndelsen. Moderne stemplingsprocesser er baseret på behandling af metalstemplingen som et system, der integrerer substrat, varmebehandling og overfladeudvikling i en samlet løsning.

Overfladebehandlinger forlænge stempellevet betydeligt, når det korrekt tilpasses fejlmåder:

Nitriding diffunderer kvælstof ind i ståloverfladen og danner ekstremt hårde jernnitridforbindelser. Ifølge Phoenix , frembringer ionnitridning en hårdhed på over 58 HRC med fremragende slid- og udmattelsesbestandighed. Skorpdybden ligger mellem 0,0006 tommer og 0,0035 tommer afhængigt af anvendelseskravene. I modsætning til krompladering, der binder sig til overfladen, skaber nitridning en metallurgisk binding med større styrke og holdbarhed – og tillader stadig værktøjs- og stempelmagere at bearbejde overfladerne efterfølgende.

PVD-belægninger (Deposition ved fysisk dampaflejring) aflejrer tynde, højtydende lag på stempeloverfladerne. Almindelige belægninger omfatter:

• TiN (titan-nitrid) – Almen brugsbelægning, der forbedrer slidbestandighed og smørelighed
• CrN (Chromnitrid) – Fremragende kemisk bestandighed med høj hårdhed og lave friktionskoefficienter omkring 0,5
• TiAlN – Fremragende ydeevne ved forhøjede temperaturer
• DLC (diamond-lignende kulstof) – Ekstremt lav friktion til krævende glidningsanvendelser

Phoenix bemærker, at PVD-bearbejdning finder sted ved relativt lave temperaturer – omkring 420 °F for aflejring – hvilket medfører minimal eller ingen deformation af komponenten, såfremt substratet er korrekt varmebehandlet.

CVD-belægninger (Chemical Vapor Deposition) skaber tykkere og ekstremt godt tilknyttede lag, men kræver processtemperaturer, der ofte overstiger 1500 °F. Dette gør CVD mindre velegnet til præcisionsdies, hvor deformation ikke kan tolereres.

Forholdet mellem materialevalg og vedligeholdelseskrav kræver omhyggelig overvejelse. Jeelix understreger betydningen af at beregne den samlede ejerskabsomkostning i stedet for udelukkende at fokusere på den oprindelige materialeomkostning. En premium diesstål, der koster 50 % mere fra starten, kan muligvis reducere den samlede omkostning med 33 %, når man tager udvidet levetid, reducerede vedligeholdelsesintervaller og færre produktionsafbrydelser i betragtning.

Valg af den rigtige kombination af grundmateriale, varmebehandling og overfladebehandling transformerer støbemodeller fra forbrugsgoder med omkostningsbyrde til langvarige produktionsaktiver. Men selv de bedste materialer kan ikke forhindre alle problemer – at forstå de fejl, der opstår under omformningsprocesser, og hvordan man forhindrer dem, er lige så afgørende.

Almindelige fejl ved støbemodellens omformning og hvordan de undgås

Du har valgt de rigtige støbemodellmaterialer, valideret din konstruktion via simulering og fremstillet præcist værktøj. Alligevel kommer dele stadig ud fra presseanlægget med rynker, revner eller mål, der ikke stemmer overens med specifikationerne. Hvad gik galt?

Sandheden er, at selv veludformede pladeformningsprocesser støder på fejl. Forskellen mellem producenter, der kæmper med problemer, og succesfulde producenter er ikke, at de helt undgår problemer – det er snarere, at de forstår præcis, hvorfor fejl opstår, og ved, hvordan de systematisk elimineres. Ifølge forskning offentliggjort i ScienceDirect metalformningsfejl klassificeres primært i tre kategorier: spændingsbetingede, materialestrømningsbetingede og mikrostrukturrelaterede fejl.

Lad os analysere de mest almindelige fejl ved fremstilling af pladeformede dele og de strategier, der forhindrer dem.

Forståelse af springback, rynkning og revning

Alle pladeformningsprocesser kæmper mod grundlæggende materialeegenskaber. At forstå disse egenskaber transformerer fejlfinding fra gætteri til ingeniørarbejde.

Springbage repræsenterer måske den mest frustrerende fejl, fordi emnet ser korrekt ud i værktøjet – og ændrer derefter form øjeblikkeligt, når trykket frigives. Ifølge branchens analyse sker springback, fordi metalplader har tendens til at genoprette deres oprindelige position efter deformation med en vis procentdel. Dette betyder, at en del af deformationen vender tilbage mod den oprindelige tilstand, hvilket påvirker dimensional nøjagtighed.

Hvad får springback til at variere? Flere faktorer samspiller:

• Materialegenskaber – Materialer med højere flydegrænse fjeder mere tilbage; elasticitetsmodulen påvirker genopretningsadfærd
• Bøjningsradius – Mindre krumningsradier i forhold til materialetykkelsen reducerer fjedertræk
• Buevinkel – Større vinkler giver typisk større fjedertræk
• Korndirection – Bøjning parallelt eller vinkelret på valseretningen påvirker resultaterne

Rynking (også kaldet bukling) opstår, når trykspændingerne overstiger materialets modstand mod bukling. Forestil dig, at du presser på et tyndt ark fra modsatte kanter – til sidst bukler det i stedet for at blive jævnt komprimeret. I metalformningsprocessen opstår rynker typisk i flangematerialer under trækningsoperationer eller i uunderstøttede områder under bøjning.

De underliggende årsager omfatter:

• Utilstrækkeligt tryk fra blankholderen, hvilket tillader materialet at bukle i stedet for at strømme
• Ujævn trykfordeling over dies overflade
• Ujustering mellem die og stempel, hvilket skaber asymmetriske kræfter
• For meget materiale i trykområder uden tilstrækkelig understøtning

Revner og sprækker repræsenterer det modsatte problem – trækspændinger, der overstiger materialegrænserne. Når pladmetal strækkes ud over dets omformningsgrænse, revner det. Ifølge stansesimulation kræver forståelsen af den egentlige årsag til revner eller overdreven tyndning en analyse af de største og mindste spændinger, som kan afbildes i et formbarhedsgrænsediagram for at fastslå, hvor og hvorfor området fejlede.

Revner skyldes ofte:

• Trækkredser, der er for skarpe, hvilket skaber spændingskoncentrationer
• Utilstrækkelig smøring, der forhindrer materialestrømning
• For stor blankholderkraft, der begrænser materialebevægelse
• Materialeegenskaber, der ikke er tilstrækkelige til omformningsgraden

Overfladedefekter omfatter ridser, klistring, appelsinskalstruktur og stempelmærker, der påvirker udseendet eller funktionen. Disse problemer skyldes ofte værktøjets stand, manglende smøring eller materialekvalitetsproblemer frem for grundlæggende omformningsmekanik.

Forebyggelsesstrategier og procesoptimering

Forebyggelse af fejl ved metalpladeformning kræver, at man tager hånd om årsagssammenhængene i stedet for symptomerne. Hver fejltype kræver specifikke modforanstaltninger.

Følgende tabel grupperer almindelige fejl sammen med deres årsager og dokumenterede løsninger:

Defekttype	Rodårsager	Forebyggelsesstrategier
Springbage	Elastisk genopretning efter formning; materialer med høj flydegrænse; utilstrækkelig plastisk deformation	Overbøj for at kompensere; brug coining-teknikker til metalpladeformning til præcise bøjninger; anvend kalibrering efter formningen; juster dies geometri ud fra simuleringers forudsigelser
Rynking	Utilstrækkelig trykkraft fra blankholderen; for meget materiale under kompression; dårlig justering mellem die og stempel	Forøg trykkraften fra blankholderen; tilføj trækstribler til at styre materialestrømmen; optimer blankstørrelsen; sikr korrekt justering af værktøjerne
Revning/Splitning	Trækkraft, der overstiger materiallets grænser; små krumningsradier; utilstrækkelig smøring; overdreven indspænding	Forøg krumningsradierne; forbedr smøringen; reducer trykkraften fra blankholderen; vælg en mere formbar materialekvalitet; overvej gummipudeformning til jævn trykfordeling
Overfladedefekter	Slidte værktøjer; forurening; utilstrækkelig smøring; materialekvalitetsproblemer	Regelmæssig diesvedligeholdelse; korrekt valg og anvendelse af smøremiddel; materialeinspektion; overfladebehandling af diekomponenter
Dimensionsafvigelse	Fejl i kompensation for springback; termisk variation; dieslitage; procesinkonsekvens	CAE-valideret kompensation; temperaturkontrol; planlagt diegenopretning; procesovervågning med tilbagemeldingsstyring

Ud over at håndtere enkelte fejl implementerer vellykkede producenter systematisk forebyggelse gennem flere centrale praksisområder:

Optimer omformningsvariable systematisk. I stedet for at justere parametre tilfældigt beregnes optimale værdier på baggrund af materialeegenskaber. Dette omfatter omformningskræfter, stempelhastighed, bøjeradius og spiller. Overvej egenskaber som trækstyrke, omformbarhed, duktilitet og forlængelse ved fastlæggelse af procesvinduer.

Sikr kompatibilitet mellem die og arbejdsskema. Døden og stempelmaterialerne skal være betydeligt mere slidstærke og stivere end det ark, der formas. Når dødematerialet ikke kan modstå formningstrykket tilstrækkeligt, deformeres og fejler det. Formning af rustfrit stålark kræver for eksempel typisk HSS- eller carbiddøde i stedet for blødere værktøjsstål.

Udnyt simulering til forudsigelse af fejl. Moderne CAE-værktøjer opdager problemer, inden de når produktionsgulvet. Ifølge Stansesimulering , betyder avanceret formningssimulering, der anvendes tidligt i designfasen, at almindelige pladeformningsfejl aldrig når fremstillingen. Tydligheden og hastigheden ved indsamling af spændingsoplysninger via simulering er overlegen fysisk dataindsamling og gør det muligt at udføre hurtigere rodårsagsanalyse uden produktionsafbrydelser.

Implementer overvågning af processen i realtid. Selv validerede processer kan afvige. Følere, der registrerer formningstryk, materialefremføring og deledimensioner, giver feedback, der gør det muligt at foretage øjeblikkelige korrektioner, inden defekte dele akkumuleres.

Beregn udligning af springback præcist. Da springback udgør én af de mest vedvarende dimensionelle fejl, kompenserer en lidt højere nøjagtighedsmålsætning under diesdesign for den uundgåelige elastiske genopretning. Simuleringsværktøjer forudsiger springback-adfærd, men validering mod faktiske materialepartier forbliver afgørende.

At forstå fejlmechanismerne transformerer reaktiv fejlfinding til proaktiv forebyggelse. Men teknologierne, der muliggør denne transformation, udvikler sig hurtigt — servopresser, CNC-integration og intelligente diesystemer omdefinerer, hvad der er muligt inden for præcisionsformning.

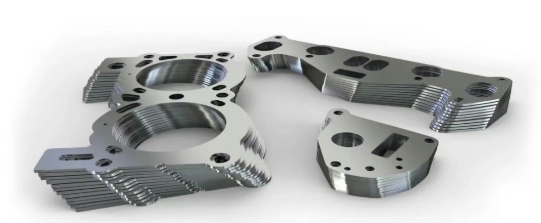

Moderne die-formningsteknologier, der transformerer branchen

Du har lært at forebygge fejl gennem korrekt materialevalg, simulering og proceskontrol. Men her er det, der adskiller producenter, der stadig kæmper med kvalitetsproblemer, fra dem, der opnår næsten nul fejlrate: De udnytter teknologier, der grundlæggende ændrer, hvad der er muligt inden for præcisionsformning.

Traditionelle mekaniske og hydrauliske pres fungerer med faste slagprofiler—stempelbevægelsen sker med hastigheder, der er bestemt af mekaniske forbindelser eller hydrauliske strømningshastigheder. For mange anvendelser fungerer dette fint. Men når du former komplekse geometrier i materialer med høj styrke, bliver disse begrænsninger til barrieren mellem acceptabelt og forkastet udsorteret materiale.

Servopres-teknologi og præcisionskontrol

Forestil dig, at du ikke kun kan styre, hvor stor kraft din dønepres udøver, men også præcis hvordan denne kraft udvikler sig gennem hver millimeter af slaget. Det er netop det, servodrevet pres-teknologi leverer—og det omdanner, hvad producenter kan opnå med udfordrende materialer.

Ifølge ATD giver servopres programmerbarhed og variable slaghastigheder, hvilket giver producenter større kontrol over materialestrømmen, bøjevinkler og formekræfter. Denne fleksibilitet gør det muligt at skabe præcise, indviklede former, mens fejl som rynker, revner eller springback minimeres.

Hvad gør servoteknologi anderledes end konventionelle systemer? Die-maskinen kører med elektriske motorer, der præcist styrer stempelposition, hastighed og kraft i hvert punkt af slagcyklussen. I modsætning til mekaniske presse, der er låst til sinusformede bevægelsesprofiler, kan servosystemer:

• Bremse ved kritiske omformningspunkter – At reducere hastigheden under den indledende materialekontakt forhindrer chokbelastning og forbedrer overfladekvaliteten
• Stå stille under tryk – At holde positionen i nederste dødvinkel giver materialet mulighed for at flyde helt ind i die-hulrummene
• Variere kraftpåvirkningen – At justere trykket gennem hele slaget optimerer materialets adfærd
• Tilpasse profiler til hver enkelt operation – Forskellige dele kan køres med helt forskellige slagkarakteristika

Disse funktioner viser sig især værdifulde ved omformningsprocesser inden for fremstilling af komponenter i tyndvæggede materialer, højstyrkestål og aluminiumslegeringer. Ifølge ATD bidrager komponenter med komplekse design til at optimere køretøjets ydeevne, samtidig med at de understøtter målsætningerne om letvægtskonstruktion – og servoteknologi gør netop disse design mulige.

Præcisionsfordelene rækker langt ud over blot omformningskvaliteten. Servopresser sikrer konsekvente og gentagelige resultater for applikationer, der kræver stramme tolerancegrænser. Processer som flanging, coining og prægning drager fordel af denne kontrolniveau, hvilket giver producenterne mulighed for at fremstille store mængder med minimal variation.

CNC-integration og intelligente diesystemer

En sofistikeret presværktøj er af begrænset værdi, hvis selve die ikke kan kommunikere, hvad der sker under produktionen. Det er her, at intelligente værktøjer transformerer reaktiv kvalitetskontrol til proaktiv processtyring.

Ifølge Keneng Hardware integrerer intelligente værktøjer en række sensorer direkte i metalstempler. Under stemplingsprocessen overvåger disse sensorer vigtige faktorer som temperatur, tryk, kraft og placering. Realtidsdataerne giver oplysninger om stemplernes ydeevne og formeringsforhold, som tidligere var usynlige.

Hvad kan in-die-sensing rent faktisk opdage? Mere end du måske forventer:

• Kraftfordeling Sensorer identificerer ulige belastninger, der forårsager for tidlig slitage eller defekter i dele
• Temperatursvingninger Ophobning af varme påvirker materialeets adfærd og afdøde liv; overvågning gør det muligt at gribe ind, før der opstår problemer
• Positionsnøjagtighed Ved at bekræfte placeringen af materialet og punktering af punkterne forhindres fejlformede dele
• Cyklus-til-cyklus-konsistens Sporing af variationstrends afslører procesdrift, før den producerer afstødbare dele

Denne kontinuerlige feedbackløkke gør det muligt for operatører og automatiserede systemer at overvåge stempelens ydeevne og opdage afvigelser fra ideelle forhold. Overvågning i realtid er afgørende for at identificere problemer tidligt, forhindre fejl og sikre konsekvent produktkvalitet.

Dataene, der genereres af intelligente fremstillingsværktøjer, gør mere end blot at signalere umiddelbare problemer. Avancerede analytikplatforme fortolker sensordata for at identificere ydeevnetendenser over tid. Fremstillerne får indsigt i, hvordan deres stamper opfører sig over tusinder eller millioner af cyklusser—oplysninger, der driver både umiddelbare proceskorrektioner og langsigtede forbedringer af værktøjerne.

Måske den mest værdifulde funktion? Prædiktiv vedligeholdelse. Ved at overvåge dies tilstand kontinuerligt kan producenter forudsige, hvornår vedligeholdelse er nødvendig, i stedet for at vente på fejl. Denne proaktive tilgang reducerer uplanlagt nedtid, forlænger værktøjets levetid og forhindrer defekte dele, der opstår, når slidte dies forbliver i produktionen for længe.

Maskinbaserede die-cutting- og formningsoperationer integreres i stigende grad med bredere automatiseringssystemer. Intelligente dies kommunikerer med preskontrol, materialehåndteringssystemer og kvalitetsinspektionssystemer for at skabe lukkede produktionsceller. Når sensorer registrerer en tilstand uden for tolerancegrænserne, kan systemet automatisk justere parametre, markere dele til inspektion eller standse produktionen – alt uden operatørens indgriben.

Disse teknologier er ikke futuristiske koncepter – de er produktionsrealiteter, der omformer konkurrencevilkårene på tværs af brancher. At forstå, hvordan forskellige sektorer anvender disse kompetencer, afslører, hvorfor visse producenter konsekvent leverer resultater, som andre har svært ved at matche.

Brancheanvendelser, hvor støbning i form giver resultater

Du har udforsket de teknologier, der transformerer præcisionsstøbning – servopresser, intelligente former og integreret automation. Men her er det, der forbinder alle disse kompetencer: de brancher, der kræver dem. Hver sektor stiller unikke udfordringer, og at forstå disse forskelle afslører, hvorfor værktøjsløsninger, der fungerer fremragende i én anvendelse, helt fejler i en anden.

Tænk over det på denne måde: En stempelmatrice, der fremstiller bilmonteringer, står over for helt andre krav end en, der fremstiller luft- og rumfartsstrukturkomponenter. Tolerancer, materialer, produktionsvolumener og kvalitetskrav varierer markant. At tilpasse matrixer og stempelkapacitet til disse krav afgør, om producenter blomstrer eller kæmper med konstant omformning.

Stempelmatrixanvendelser inden for bilindustrien og luft- og rumfartsindustrien

Bilindustrien er verdens største forbruger af metalstempelmatrixer, og med god grund. Hvert køretøj indeholder tusindvis af formede metaldele – fra synlige karosseridelte til skjulte strukturelle forstærkninger. Ifølge Neway Precision er stempeling og dybtræk afgørende for fremstillingen af store, holdbare autodele med høj præcision – komponenter, der skal opfylde strenge kvalitetskrav.

Anvendelser inden for bilindustrien dækker et bemærkelsesværdigt bredt spektrum:

• Karrosseripaneler – Døre, motorhælder, færdigheder og tagpaneler, der kræver fremragende overfladekvalitet til lakering og klasse A-udseende
• Strukturelle komponenter – Gulvplader, stolper og forstærkninger, hvor styrke-til-vægt-forholdet afgør kollisionsydelsen
• Befæstningsbeslag og monteringspunkter – Motorbeslag, ophængskomponenter og chassisforstærkninger, der kræver stramme tolerancer for montage
• Brændstofssystemkomponenter – Beholdere og kabinetter fremstillet ved dybtrækning til sømløs, utæt konstruktion

Hvad gør fremstilling af bilstøbemodeller særligt krævende? Kombinationen af høje produktionsmængder, stramme tolerancer og uforsonlige krav til kvalitet. Neway angiver tolerancer så stramme som ±0,01 mm for stansningsoperationer, med produktionshastigheder op til 150 dele pr. time for komplekse chassiskomponenter. Denne præcision er afgørende, da selv mindste afvigelser kan føre til montageproblemer eller ydelsesmæssige mangler.

For producenter, der leverer til bilproducenter (OEM’er), er certificering ekstremt vigtig. IATF 16949-certificerede leverandører som Shaoyi levere præcisionsstansedie-løsninger, der er tilpasset disse krævende standarder, med kompetencer, der strækker sig fra hurtig prototypproduktion til fremstilling i høje volumener. Deres 93 % første-gennemløbsgodkendelsesrate demonstrerer, hvordan avanceret CAE-simulering forhindrer de kostbare gentagelser, som mindre kapable leverandører ofte oplever.

Luftfartsapplikationer kræver endnu strengere præcision, men typisk i lavere volumener. Ifølge Alicona kræver luftfartskomponenter ofte tolerancer ned til ±2–5 mikrometer – langt under de almindelige automobilspecifikationer.

Luftfartsstansedie til presseanvendelser omfatter:

• Støtteanordninger og -anordninger – Aluminium- og titan-komponenter, hvor vægtreduktion direkte påvirker brændstofforbruget
• Fastgørelsessystemer – Trådvalsedie, der fremstiller luftfartskvalitetsbolte med ekstraordinær styrke ved koldformning i stedet for fræsning
• Panelsektioner – Formede aluminiumsskaller til flykrop og vingestrukturer
• MotorKomponenter – Højtemperaturlegeringsdele, der kræver specialiserede formeringsmetoder

Materialeovervejelser adskiller luftfartsindustrien fra bilindustrien. Mens bilindustrien i stigende grad anvender højstyrkestål og aluminium, er luftfartsindustrien stærkt afhængig af titanlegeringer, nikkel-superlegeringer og specialiserede aluminiumslegeringer. Disse materialer stiller krav til omformning, som kræver ekstraordinære diesmaterialer, præcis proceskontrol og ofte varmefremstillingsteknikker.

Forbrugsvarer og fremstilling af industrielle udstyr

Ud over bil- og luftfartsindustrien strækker anvendelsen af plade-metalstøvler sig næsten på tværs af alle fremstillingssektorer. Kravene varierer – men de grundlæggende principper for at tilpasse værktøjets kapacitet til applikationens krav forbliver uændrede.

Produktion af husholdningsapparater udgør en stor forbruger af formede metaldele:

• Køleskabs- og ovnpaneler – Store formaterede dele, der kræver konsekvent overfladekvalitet og dimensionel nøjagtighed til montering
• Vaskemaskine- og tørretumblertrumler – Dybtrukne cylindriske komponenter, der kræver jævn tykkelsesfordeling
• Betjeningspanelhuse – Præcisionsformede kabinetter, der rummer elektroniske komponenter med strikte monteringskrav
• Strukturrammer – Bærende elementer, hvor stivhed og dimensionsstabilitet afgør apparatets holdbarhed

Apparatproduktion foregår typisk i store serier med moderate tolerankrav. Vægten flyttes mod overfladeudseende og konsekvent monteringspasform frem for den mikrometerpræcise nøjagtighed, som luft- og rumfart kræver.

Elektronik- og stikforbindelsesproduktion ligger på det modsatte ekstrem—ekstremt stramme tolerancer på miniaturekomponenter. Ifølge Alicona kræver elektroniske stikforbindelseshusings mikrometerpræcision, fordi komponenterne skal sidde perfekt inden i husningssystemerne. Metaltrykmatricer til disse anvendelser producerer tusindvis af intrikate dele i timen via progressive matricer, der er optimeret for hastighed og konsekvens.

Anvendelser inden for industriudstyr inkluder:

• Kabinetter og skabe – Formede stålhuse til elektriske og mekaniske systemer
• HVAC-komponenter – Kanaler, huse og strukturelle elementer
• Landbrugsmaskinkomponenter – Komponenter af tykket plade, der kræver holdbarhed i krævende miljøer
• Paneler til byggeudstyr – Større formaterede dele, der kombinerer strukturelle krav med æstetiske overvejelser

Hvordan adskiller kravene sig på tværs af disse sektorer? Den følgende sammenligning fremhæver de væsentligste forskelle:

Branche	Typiske tolerancegrænser	Produktionsvolumener	Primære materialer	Nøglefaktorer for kvalitet
Automobil	±0,01 til ±0,1 mm	Meget høj (mio. stk./år)	Højstyrkestål, aluminium	Dimensionel nøjagtighed, overfladekvalitet, kollisionsydelse
Luftfart	±0,002 til ±0,02 mm	Lav til Middel	Titan, aluminiumslegeringer, superlegeringer	Ekstrem præcision, materialeintegritet, sporbarehed
Elektriske Apparater	±0,1 til ±0,5 mm	Høj	Koldvalsede stål, rustfrit stål	Overfladeudseende, monteringspasform, omkostningseffektivitet
Elektronik	±0,005 til ±0,05 mm	Meget høj	Kobberlegeringer, specialmetaller	Miniature præcision, elektriske egenskaber, konsekvens
Industrielt udstyr	±0,25 til ±1,0 mm	Lav til Middel	Kolstål, Rostfrit Stål	Konstruktionsstabilitet, holdbarhed, omkostninger

Bemærk, hvordan volumenkrav påvirker beslutninger om dødefremstilling. Højvolumen-anvendelser inden for bilindustrien og elektronik retfærdiggør betydelige værktøjsinvesteringer, fordi omkostningerne spreder sig over millioner af dele. Lavvolumen-anvendelser inden for luft- og rumfart samt industri kræver andre økonomiske overvejelser – ofte med fokus på fleksibilitet frem for maksimal produktionshastighed.

Valg af materiale varierer ligeledes efter sektor. Bilindustriens skift mod højstyrkestål og aluminium til letvægtskonstruktion skaber omformningsudfordringer, der kræver avanceret simulering og proceskontrol. Luftfartsindustriens eksotiske legeringer kræver specialiserede diesmaterialer og ofte varmeforformingsteknikker. Husholdningsapparatindustriens fokus på omkostningseffektivitet prioriterer levetid for die og minimal vedligeholdelse frem for at udnytte materialers grænser maksimalt.

At forstå disse sektorspecifikke krav hjælper ingeniører med at vælge passende die-typer, materialer og procesparametre. Uanset sektor afgør dog ét spørgsmål endeligt projektets rentabilitet: giver investeringen økonomisk mening? En vurdering af omkostningerne ved die-formning og af ROI kræver en omhyggelig analyse af faktorerne, som vi vil udforske næste.

Omkostningsovervejelser og ROI ved investeringer i die-formning

Du har set, hvordan branchekrav påvirker beslutninger om værktøjer – men her er det spørgsmål, der endeligt afgør, om et hvilket som helst diesformningsprojekt går videre: Stemmer regnestykket? At forstå, hvad investeringen i værktøjer og støbemodeller egentlig betyder, kræver, at man ser ud over den oprindelige købspris for at få det komplette økonomiske billede.

Tænk på investeringen i værktøjer som købet af en bil. Udgangsprisen er vigtig, men brændstofomkostninger, vedligeholdelse, forsikring og eventuel genverdi bestemmer, hvad du faktisk udgifter over tid. Økonomien bag diesformning fungerer på samme måde – og producenter, der kun fokuserer på de indledende omkostninger, opdager ofte, at de har begået dyre fejl.

Investering i værktøjer og omkostningsanalyse pr. del

Hvad driver omkostningerne til diesværktøjer? Ifølge TOPS Precision bestemmes investeringsniveauet af flere sammenhængende faktorer:

• Kompleksitet af del – Komplekse geometrier, der kræver flere formstater, stramme tolerancer eller komplekse materialestrømningsmønstre, kræver mere avanceret værktøj. Enkle beslag koster langt mindre end dybtrukne komponenter med flere funktioner.
• Valg af støbeformtype – Progressivstøbeforme til højvolumenproduktion kræver større forudgående investering end enklere sammensatte eller enkeltoperationsværktøjer. Værktøjsmageren skal afveje kapacitet mod omkostningerne.
• Materielle krav – Værktøjsståltyper har betydelig indflydelse på prisen. Premiumstål som CPM-typer koster mere end standard H13, men kan give lavere samlede omkostninger gennem længere levetid.
• Forventede produktionsvolumener – Støbeforme, der er designet til 50.000 slag, kræver anden konstruktion end dem, der forventes at køre 2 millioner cyklusser. At bygge unødigt stor kapacitet spilder penge; at bygge utilstrækkelig kapacitet koster mere på grund af for tidlig udskiftning.
• Overfladebehandlinger og coatings – Nitridering, PVD-belægninger og andre behandlinger tilføjer forudgående omkostninger, men forlænger den driftsmæssige levetid og reducerer vedligeholdelsesfrekvensen.

Her bliver værktøjsstøbningens økonomi interessant: En højere investering i værktøjer resulterer ofte i lavere omkostninger pr. del. Ifølge Die-Matic sikrer en investering i værktøjer af høj kvalitet præcis og konsekvent produktion, hvilket minimerer fejl og behovet for omarbejdning. Holdbarere værktøjer kræver mindre vedligeholdelse og reducerer udskiftningomkostningerne over tid.

Forholdet mellem produktionsmængde og omkostninger pr. del følger et forudsigeligt mønster:

Produktionsvolumen	Værktøjsinvesteringstilgang	Omkostning pr. emne
Lav (under 10.000 dele)	Simplere værktøjer; muligvis bløde værktøjer til prototyper	Højere omkostninger pr. del; værktøjsamortisering dominerer
Mellem (10.000–100.000 dele)	Produktionsklar værktøjsudformning med moderat levetid	Afbalanceret økonomi; værktøjsomkostninger spredes rimeligt
Høj (100.000+ dele)	Premiummaterialer, belægninger og konstruktion for maksimal levetid	Laveste omkostning pr. del; investeringen spreder sig over en massiv volumen

Hvad er die-fremstillingens skjulte omkostningsdrevne faktor? Vedligeholdelse. Ifølge Sheet Metal Industries , omfatter den samlede ejeromkostning (TCO) kapitalomkostninger, driftsomkostninger og omkostninger ved stoppet produktion fratrukket restværdien. Maskiner – og dier – uden indbygget vedligeholdelsesovervågning er sværere at styre, hvilket fører til uventede fejl og produktionsafbrydelser.

Vedligeholdelsesomkostninger akkumuleres gennem:

• Planlagt genopfriskning af slidflader
• Udskiftning af slidte inserts og komponenter
• Uplanlagte reparationer som følge af uventede fejl
• Produktionsbortfald under vedligeholdelsesstop

TOPS Precision understreger, at rutinemæssig vedligeholdelse er langt mere omkostningseffektiv end nødrepationer eller fuldstændig udskiftning af værktøjer. Ved at bygge modulære design med udskiftelige inserts på steder med højt slid reduceres den langsigtet vedligeholdelsesbyrde, samtidig med at delkvaliteten opretholdes gennem hele værktøjdienes levetid.

Evaluering af ROI for die-formningsprojekter

Beregning af investeringsafkast kræver en sammenligning af samlede omkostninger med alternativer – ikke kun de oprindelige priser imod hinanden. Evaluationsrammen skal omfatte:

1. Definer produktionskrav – Årlig mængde, programvarighed, tolerancekrav og kvalitetsstandarder udgør basislinjen for sammenligning.
2. Beregn samlet værktøjsinvestering – Inkluder design, fremstilling, prøveproduktion og initial validering af produktionen. Glem ikke ingeniørtid til simulering og optimering.
3. Skøn driftsomkostninger – Materialeomkostninger pr. reservedel, arbejdskraftbehov, energiforbrug og smøremiddelforbrug akkumuleres over hele produktionslivscyklussen.
4. Projekter vedligeholdelsesomkostninger – Ud fra den forventede støbeformlevetid og vedligeholdelsesintervaller beregnes både planlagte og forholdsreglerende vedligeholdelsesbudgetter.
5. Inkluder kvalitetsomkostninger – Udskiftningssatser, krav om genarbejde og potentielle garantikrav som følge af defekte dele påvirker den samlede økonomi betydeligt.
6. Overvej mulighedsomkostningerne – Stop i produktionen til vedligeholdelse eller uventede reparationer betyder tabt produktionskapacitet og potentielt mislykkede forpligtelser over for kunder.

Ingeniørteams med avancerede CAE-simuleringsmuligheder forbedrer disse økonomiske forhold markant. Shaoyi's en tilgang med en godkendelsesrate på 93 % ved første gennemgang reducerer de kostbare iterationer, der får udviklingsbudgetterne til at stige og udskyder produktionslanceringer. Deres hurtige prototyperingsevner – som kan levere valideringsdele allerede efter så lidt som 5 dage – gør det muligt at verificere designet, inden der investeres i fuld produktionstooling.

Die-Matic understreger, at investering i tidlig prototyping i designfasen hjælper med at identificere potentielle problemer, inden der går i gang med masseproduktion, hvilket giver producenterne mulighed for at undgå dyre omformninger og justeringer af værktøjer senere. Denne tidlige investering i validering giver konsekvent en bedre ROI sammenlignet med at skynde sig ind i produktionsværktøjer, der kræver ændringer.

Konklusionen? Kvalitetsværktøjer udgør en investering, ikke blot en udgift. Producenter, der vurderer den samlede ejerskabsomkostning i stedet for kun købsprisen, opnår konsekvent bedre resultater – lavere omkostninger pr. del, færre fejl og værktøjer, der leverer pålidelig ydelse gennem hele deres forventede produktionslevetid.

Ofte stillede spørgsmål om die-formning

1. Hvad er die-formningsprocessen?

Die-formning er en specialiseret metalformningsproces, hvor plade-metal trykkes mellem matchede værktøjskomponenter – en stempel og en dødblok – for at skabe præcise geometrier gennem kontrolleret deformation. Processen bruger træk, tryk eller begge dele til at forme materialet uden at fjerne det, og den bygger på metallets mekaniske egenskaber for at opnå de endelige mål. I modsætning til skæreoperationer omformer formdøder materialet gennem bøjning, flangning, kantering og dybtrækningsteknikker.

2. Hvad er de forskellige typer formdøder?

De vigtigste typer omfatter progressivstøvler til højvolumenproduktion med flere sekventielle stationer, overførselsstøvler til større dele, der kræver bevægelse mellem operationer, sammensatte støvler til samtidig udskæring og omformning i en enkelt slag og formstøvler specielt designet til omformning uden materialeborttagning. Hver type er velegnet til forskellige produktionsvolumener, delstørrelser og kompleksitetskrav. Progressivstøvler er fremragende til serier på 100.000+ dele, mens sammensatte støvler fungerer bedre ved lavere volumener med krav til præcision.

3. Hvad betyder støvlefremskaffelse?

Die-making omfatter den komplette ingeniørmæssige proces fra analyse af delekrav til validering af produktionskapacitet. Den omfatter analyse af deludformning, materialevalg, CAE-simulering til forudsigelse af materialestrøm, fremstilling af die-komponenter i værktøjsstål, varmebehandling, montage, prøveindstilling og iterativ forbedring. Moderne die-making udnytter computerstøttet ingeniørarbejde til at opdage fejl digitalt, inden fysisk værktøj fremstilles, hvilket betydeligt reducerer udviklingsomkostninger og tidsrammer.

4. Hvordan undgår I almindelige die-formningsfejl som springback og rynker?

Forebyggelse af springback indebærer overbøjning for at kompensere, anvendelse af coining-teknikker til præcision og anvendelse af efter-formningskalibrering baseret på CAE-simuleringsforudsigelser. Forebyggelse af rynker kræver øget tryk fra blankholderen, tilføjelse af trækstifter til kontrol af materialestrømmen og sikring af korrekt justering af værktøjerne. Forebyggelse af revner fokuserer på forøgelse af trækradier, forbedring af smøring og valg af mere formbare materialeklasser. Moderne simuleringsværktøjer forudsiger disse problemer, inden produktionen begynder.

5. Hvilke faktorer påvirker investeringen i dønneformningsværktøj og ROI?

Nøgleomkostningsfaktorer omfatter delekompleksitet, valg af støbeformtype, værktøjsståltyper, forventet produktionsmængde og overfladebehandlinger. En højere investering i værktøjer resulterer typisk i lavere stykomkostninger ved store seriemængder. Total Cost of Ownership-analyse bør omfatte design, fremstilling, prøveproduktion, vedligeholdelse og kvalitetsomkostninger. Konstruktionshold med avanceret CAE-simulering – som Shaoyis tilgang med 93 % godkendelse ved første gennemgang – reducerer kostbare iterationer og sikrer en bedre ROI gennem hurtig prototypproduktion og fejlfri produktion.
