Hvad CNC-plade-metal-formning faktisk betyder

Har du nogensinde undret dig over, hvordan producenter omdanner flade metalplader til de præcist formede komponenter inden i din bil, smartphone eller køkkenapparater? Svaret ligger i en proces, der kombinerer digital præcision med alsidige metalformningsteknikker . At forstå denne forskel er afgørende, inden du forpligter dig til et fremstillingsprojekt.

CNC-plade-metal-formning er en sofistikeret fremstillingsmetode, hvor computerstyrede maskiner bruges til at skære, bøje og forme tynde metalplader til præcise komponenter. I modsætning til CNC-bearbejdning, hvor materiale fjernes fra massive blokke, arbejder denne proces med flade plader – typisk i tykkelse fra 0,5 mm til 6 mm – og omdanner dem gennem skærings-, bøjnings- og formningsoperationer.

Fra flad plade til færdigt emne

Tænk på CNC-bearbejdning af pladeemal som en digital skulptør, der arbejder med fleksible lærred i stedet for faste blokke. Processen starter med et fladt metalark og bruger softwarestyrede værktøjer til at udføre præcise snit og bøjninger. Laserskærere tegner indviklede mønstre, bøjemaskiner folder præcise vinkler, og stansemaskiner laver huller og andre funktioner – alt styret af computerprogrammer, der sikrer konsekvens over hundrede eller tusinddele.

Dette adskiller sig markant fra traditionelle manuelle metoder, hvor kyndige arbejdere reliede på håndværktøjer og erfaring. Selvom håndværk stadig er afgørende, henviser CNC-betegnelsen i denne sammenhæng til den numeriske computervagt, der eliminerer menneskelige fejl og muliggør gentagelighed. Din første del ser identisk ud med din tusindende del.

Den Digitale Revolution i Metalomformning

Her er det, hvor mange mennesker bliver forvirret. Ren CNC-bearbejdning starter med faste materialeblokke og fræser alt væk, der ikke er den endelige del. Plade-metal-fremstilling anvender en grundlæggende anden fremgangsmåde – den former tynde plader ved at skære, bøje og forme i stedet for ved subtraktiv fjernelse.

Hvorfor er dette vigtigt for dit projekt? Forskellen påvirker alt fra omkostninger og leveringstid til designmuligheder. Metal-fremstilling ved hjælp af pladematerialer viser sig typisk at være mere økonomisk for kabinetter, beslag, chassis og konstruktionsdele. Du betaler ikke for at fræse 80 % af dit råmateriale væk.

Maskinbearbejdningens metalbehandlingsscene har udviklet sig dramatisk, da disse teknologier er flettet sammen. Moderne produktionsfaciliteter kombinerer flere CNC-processer – laserudskæring til præcise profiler, CNC-bøjning til nøjagtige vinkler og stansning til gentagne detaljer – i strømlinede produktionsarbejdsgange. Netop denne integration er årsagen til, at brancher fra luft- og rumfart til elektronik nu afhænger af denne fremstillingsmetode til komponenter, der kræver både præcision og produktionseffektivitet.

Gennem denne guide vil du opdage de otte kritiske beslutninger, der afgør, om dit projekt lykkes eller støder på udfordringer. Hver enkelt beslutning – fra procesvalg over materialematchning til partnerskabsvurdering – bygger på denne grundlæggende forståelse af, hvad CNC-plade-metal-fremstilling faktisk leverer.

Kerneprocesser i CNC-plade-metal-fremstilling

Nu hvor du forstår, hvad der adskiller pladebehandling fra traditionel maskinbearbejdning, er det næste afgørende valg at vælge de rigtige processer til dit specifikke projekt. Her er udfordringen: De fleste producenter specialiserer sig kun i to eller tre teknikker, hvilket begrænser dine muligheder. At forstå det fulde spektrum af tilgængelige metoder giver dig kontrol over samtalen og hjælper dig med at matche dine krav med den optimale produktionsmetode.

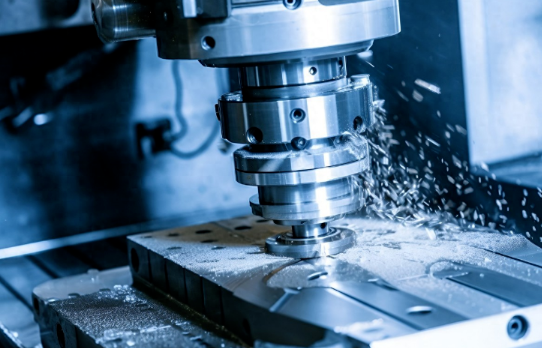

Sammenligning af skæreteknologier

Dit valg af skæremetode påvirker alt – fra opnåelige tolerancer og kvaliteten af kanterne til omkostningerne pr. enkelt del. Hver teknologi udmærker sig i specifikke scenarier, og at vælge den forkerte kan få dit projekt til at mislykkes, før dannelsen engang er begyndt.

Laser Skæring er blevet arbejdshesten i moderne CNC-pladebehandling. En fokuseret laserstråle smelter gennem materialet med kirurgisk præcision og leverer fremragende kvalitet af kanterne på tynde til mediumtykke materialer. Ifølge IWM Waterjets sammenlignende analyse en 6 kW laserudskærer kan skære gennem stål op til 25 mm (1 tomme) tykt, selvom den optimale ydelse opnås med ikke-reflekterende blødt stål under 6,35 mm (0,25 tomme). Fartfordelen gør laserudskæring af stål særligt attraktiv for produktionsløb i stor skala, hvor cykeltiden direkte påvirker din økonomi.

Plasmaskæring tilbyder et omkostningseffektivt alternativ til tykkere ledende metaller. Processen genererer temperaturer mellem 20.000 og 50.000 grader Fahrenheit og smelter effektivt igennem materialet med imponerende hastighed. Denne termiske intensitet medfører dog en bredere snitbredde – det materiale, der fjernes under udskæringen – samt ruere kanter, som muligvis kræver efterbehandling. Plasmaanlæg kan typisk håndtere aluminium op til 6 tommer tykt, hvilket gør dem ideelle til konstruktionsdele, hvor præcision er mindre afgørende end materialekapacitet.

Vandstrålskæring løser problemer, som termiske metoder simpelthen ikke kan håndtere. Ved at drive slibende granatpartikler gennem en oversønisk vandstråle eliminerer denne koldskærende proces varmeindvirkede zoner helt og aldeles. Vandstråle er fremragende til at skære tykke materialer – stål op til 100 mm (4 tommer) – og kan håndtere næsten ethvert materiale, herunder glas, keramik og kompositmaterialer. Når du arbejder med varmefølsomme legeringer eller materialer, der vil deformere sig under termisk spænding, bliver vandstråle din eneste brugbare løsning.

Cnc trykning anvender en grundlæggende anderledes fremgangsmåde. I stedet for at skære kontinuerlige profiler skaber en metaludskæringsmaskine huller, slåsler og andre detaljer ved hjælp af højhastighedsstødbidder med støvler. Denne metode viser sig at være ekstremt effektiv til dele, der kræver mange gentagne detaljer – tænk f.eks. på ventilationspaneler eller elektriske kabinetter med dusinvis af monteringshuller. Selvom en støvleudskæringsmaskine begrænser dig til de tilgængelige støvleformer, overvejer hastighedsfordelen ofte fleksibiliteten ved profilskæring i seriefremstilling.

Skæreproces	Materialtykkelsesområde	Toleranceniveau	Kantkvalitet	Hastighed	Ideelle anvendelser
Laser Skæring	0,5 mm – 25 mm stål	±0,001" (±0,025 mm)	Fremragende	Meget hurtig (tynde materialer)	Præcisionsdele, indviklede profiler, ikke-reflekterende metaller
Plasmaskæring	Op til 6" aluminium	±0,030" til ±0,060"	- Det er fair.	Hurtigt	Tykke ledende metaller, konstruktionsdele
Vandjet	Op til 4 tommer stål (100 mm)	±0,003" (±0,1 mm)	God	5–10 gange langsommere end EDM	Varmefølsomme materialer, tykke sektioner, ikke-metaller
Cnc trykning	Tynde plader (typisk under 6 mm)	- Det er fair.	- Det er fair.	Hurtig serieproduktion	Gentagne detaljer, huller, prototyper til korte serier

Dannelse og bukkeoperationer

Skæring producerer flade profiler—bøjning omdanner dem til tredimensionale komponenter. CNC-pressemaskiner bruger præcisionsstyrede værktøjer til at folde plademetal langs programmerede bøjelinjer og opnår således konsekvente vinkler over hele produktionsløbet.

Moderne bøjningsudstyr beregner automatisk udligning af elasticitet (springback). Forskellige materialer og tykkelsesforhold opfører sig forskelligt, når kraften frigives, og avancerede styringsenheder justerer bøjevinklerne for at kompensere herfor. Dette betyder, at din 90-graders hjørne faktisk ender på præcis 90 grader – ikke 87 eller 93.

Ud over simple bøjninger skaber omformningsprocesser komplekse geometrier ved hjælp af teknikker som kantfoldning (hemming), sømning (seaming) og dybtrækning. Disse sekundære processer udvider det, der kan opnås fra fladt plademateriale, og gør det muligt at fremstille funktioner som rullede kanter, forstærkningsribber og buede overflader. Når disse omformningsprocesser kombineres med CNC-stålskæring til fremstilling af de oprindelige blanker, leveres komponenter, som ellers ville kræve dyre gipsafstøbninger eller maskinbearbejdning.

Afsluttende processer, der fuldfører dele

Rå fremstillede dele sendes sjældent direkte til kunderne. Afsluttende operationer håndterer kvaliteten af kanter, overfladeudseendet og funktionelle krav, som udelukkende skæring og omformning ikke kan opfylde.

Afburring fjerner skarpe kanter og mikro-burrer, der er efterladt af skæreoperationer. Selvom vandstråle giver minimal burr og laserskæring genererer næsten ingen burr på tynde materialer, drager de fleste dele fordel af en vis kantbehandling inden montering eller håndtering.

Svejseintegration forbinder flere fremstillede komponenter til større samlinger. CNC-fremstillede dele leverer konsekvente monteringsmål, hvilket forenkler svejseoperationer og forbedrer sømmenes kvalitet. Uanset om du bruger MIG-, TIG- eller punktsvejsning, reducerer dele, der ankommer med præcise mål, efterbearbejdning og monteringstid.

Overfladebehandlinger som pulverlakning, galvanisering eller anodisering følger ofte fremstillingen. Kantkvaliteten fra din skæreproces påvirker direkte, hvor godt disse belægninger hæfter og ser ud. Laserudskårne kanter accepterer typisk overfladebehandlinger uden yderligere forberedelse, mens plasmaskårne dele muligvis kræver slibning eller sandede kanter før belægning.

At forstå, hvordan disse processer hænger sammen, hjælper dig med at specificere krav, der optimerer hele produktionskæden – ikke kun enkelte operationer. Din næste afgørende beslutning handler om at matche disse kapaciteter med specifikke tolerancekrav.

Præcision og tolerancekapaciteter forklaret

Du har valgt din skæremetode og forstår de tilgængelige formningsoperationer. Nu kommer en beslutning, der adskiller vellykkede projekter fra kostbare fejl: at definere dine tolerancekrav her er virkeligheden – de fleste producenter diskuterer aldrig specifikke toleranceevner, hvilket efterlader dig i tvivl om, hvorvidt dine præcisionskrav overhovedet kan opfyldes. Lad os ændre på det.

Tolerance ved CNC-bearbejdning af pladeudskær refererer til den tilladte afvigelse fra dine specificerede mål. Ifølge Yijin Hardware's tolerancevejledning ligger typiske tolerancer for pladeudskær fremstilling mellem ±0,005" og ±0,060" – en tolv-dobbelt forskel, der påvirker både delens funktionalitet og produktionsomkostningerne markant.

Toleranceområder efter processtype

Hver CNC-maskine til pladeudskær bearbejdning leverer forskellige præcisionsmuligheder. At forstå disse områder, inden du færdiggør dine design, forhindrer dyre overraskelser under produktionen.

Laser Skæring opnår de mest præcise tolerancer blandt termiske skæremetoder. For standardproduktion forventes lineære tolerancer på ±0,45 mm, mens højpræcisionsoperationer kan nå ±0,20 mm. Tolerancerne for hullenes diameter er endnu mere præcise: ±0,12 mm ved standardarbejde og ±0,08 mm ved præcisionsanvendelser i henhold til Komacuts processtolerancespecifikationer. Materialtykkelsen påvirker direkte disse værdier: tyndere plader (0,5 mm til 2,0 mm) opretholder tolerancer på ±0,05 mm, mens tykkere materialer (10 mm til 20 mm) udvides til ±0,50 mm.

CNC bøjning introducerer yderligere variable. Standardvinkeltolerancer ligger på ±1,0 grad, mens de strammes til ±0,5 grad ved højpræcisionsarbejde. Lineære XYZ-tolerancer efter bøjning svarer typisk til laserskæringen, nemlig ±0,45 mm ved standardanvendelse eller ±0,20 mm ved præcisionsanvendelser. Udfordringen? Hver bøjning forøger den potentielle afvigelse, hvilket gør flerbøjede dele pr. definition mindre præcise end enkeltbøjede komponenter.

Svejseoperationer tillader de bredeste tolerancebånd – typisk ±0,5 mm til ±2 mm for lineære mål og ±2 grader for vinkelmålinger. Når din montage kræver svejseforbindelser, skal du designe din tolerancekumulering tilsvarende.

Stempling leverer ekseptionel gentagelighed, når værktøjerne er indstillet. Forvent tolerancer fra ±0,1 mm til ±0,5 mm for de fleste mål, mens kritiske funktionselementer kan opnå ±0,05 mm. Høj produktionsmængde begrundar investeringen i værktøjer til dele, der kræver konsekvent præcision.

Når præcision er vigtigst

Ikke alle mål på din komponent kræver stram tolerancekontrol. At identificere kritiske funktionselementer i forhold til generelle mål påvirker direkte både fremstilleligheden og omkostningerne. Ligesom du måske bruger en tabel over borstørrelser eller en borstørrelsestabel til at vælge det rigtige værktøj til specifikke hullens krav, hjælper det med at forstå, hvilke mål der kræver præcision, dig med at kommunikere effektivt med fremstillingsvirksomhederne.

Flere faktorer påvirker den dimensionelle nøjagtighed, som din fremstiller faktisk kan opnå:

• Materialetype og -egenskaber: Rustfrit stål tillader mere præcise tolerancer (±0,005") end aluminium (±0,010"), fordi det er mindre formbart og har højere styrke. En plade-metal-gauge-tabel hjælper dig med at forstå, hvordan materialetykkelsen påvirker den opnåelige præcision på tværs af forskellige legeringer.
• Tykkelsesensartethed: Ubearbejdet materiale varierer mellem plader og endda inden for samme plade. Koldvalset stål tilbyder mere præcise tykkelsestolerancer end varmvalset stål, hvilket gør det foretrukket til præcisionsapplikationer.
• Maskinkalibrering: Selv en pressebremsejustering på kun 0,1 grad forårsager målelig afvigelse i bøjet dele. Avancerede CNC-maskiner kan opnå tolerancer op til ±0,001", så længe de vedligeholdes korrekt.
• Værktøjstilstand: Præcisionspolerede dørve opretholder tolerancer op til fem gange længere end standard stålværktøj. Slidte værktøjer giver inkonsistente resultater uanset maskinens kapacitet.
• Kompleksitet af komponenten: Enkle, symmetriske dele holder typisk tolerancer på ±0,010", mens komplekse geometrier med flere funktioner muligvis kræver ±0,030" eller bredere tolerancer.
• Termiske Effekter: Skæremetoder som laser og plasma genererer varme, der forårsager udvidelse og sammentrækning, hvilket påvirker de endelige mål på varmefølsomme materialer.

Industrier, hvor stramme tolerancer er uundværlige, omfatter luft- og rumfartskomponenter, der kræver vægtoptimering gennem minimal materialevariation, medicinsk udstyr, der kræver præcis pasform for patientsikkerhed, samt elektronikgehuse, hvor termisk styring afhænger af præcise kontaktflader. Automobilapplikationer specificerer ofte målestørrelser præcist, fordi chassis- og konstruktionskomponenter skal justeres konsekvent over tusindvis af monteringer.

At forstå dine tolerancekrav er direkte forbundet med materialevalget – den næste beslutning, der former dit projekts succes. Forskellige metaller reagerer forskelligt på fremstillingsprocesser, og at matche materialer med fremstillingsmetoder afgør, om dine præcisionsmål kan opnås.

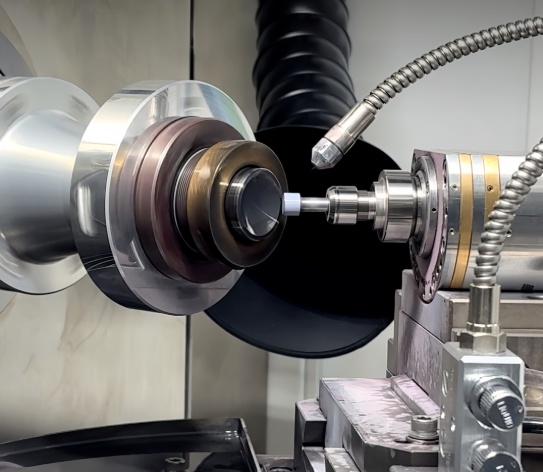

Materialevalg til CNC-plade-metalprojekter

Du har defineret dine tolerancekrav og forstår de tilgængelige processer. Nu kommer et valg, der påvirker alle efterfølgende trin: at vælge det rigtige materiale. Her er problemet – de fleste fremstillere går ud fra, at du allerede ved, hvilket metalplade materiale der er bedst egnet til din anvendelse. Denne antagelse fører til forkerte materialer, produktionsproblemer og komponenter, der ikke leverer den forventede ydelse i praksis.

Hvert materiale opfører sig anderledes under CNC-processer. Aluminiumsplade skæres hurtigere, men ridser nemt under håndtering. Rustfrit stålplade giver ekseptionel holdbarhed, men kræver mere kraftfulde maskiner. Forzinket plademetal er korrosionsbestandigt, men frigiver skadelige dampe ved termisk skæring. At forstå disse kompromiser, inden du specificerer materialer, forhindrer dyre ændringer midt i projektet.

At matche materialer med fremstillingsmetoder

Forholdet mellem materialeegenskaber og procesvalg bestemmer både kvalitet og omkostninger. Ifølge Zintilons vejledning til plade-metalmaterialer påvirker faktorer som hårdhed, termisk ledningsevne og formbarhed direkte, hvilken CNC-metode der giver optimale resultater.

Aluminium Blad tilbyder den laveste vægt blandt almindelige fremstillingsmaterialer, samtidig med at det leverer fremragende korrosionsbestandighed, selv uden ekstra belægninger. Dets høje termiske ledningsevne gør laserskæring meget effektiv – varme spredes hurtigt, hvilket resulterer i rene kanter med minimal forvrængning. Dog kan aluminiums reflekterende overflade udgøre en udfordring for lasersystemer med lavere effekt. Ved skærearbejde kan man forvente maksimale tykkelser på ca. 40 mm med 10.000-watt fiberlasere, selvom kvalitetsskæring typisk begrænses til under 8 mm for de fleste maskiner.

Rustfrit stål plade metal kombinerer styrke med korrosionsbestandighed, hvilket gør det til det foretrukne valg til fødevareforarbejdning, medicinsk udstyr og arkitektoniske anvendelser. Materialet indeholder mindst 13 % chrom samt nikkel og molybdæn, hvilket danner et selvgenoprettende oxidlag, der modstår rust. Rustfrit stål kræver mere laserenergi end kulstofstål – en 3000 W-laser kan skære rustfrit stål op til 10 mm, mens kulstofstål af samme tykkelse kun kræver 2000 W ifølge HGTECH's oversigt over skæretykkelse .

Galvaniseret blåt metal giver omkostningseffektiv korrosionsbeskyttelse gennem sin zinkbelægning. Der findes to hovedtyper: elektro-galvaniserede plader (zinkbelægning uden glans) og varmdyppede plader (jern-zink-legering med ren zinkbelægning). Den varmdyppede type tilbyder bedre korrosionsbestandighed til lavere omkostning. Ved skæring af galvaniseret materiale kræves dog korrekt ventilation – zinkbelægningen fordampes under laserskæring og plasmaskæring og danner potentielt farlige dampe.

Kulstofstål forbliver det arbejdshestemateriale til konstruktionsanvendelser. Det er tilgængeligt i lavt, mellem og højt kulstofindhold, og hver variant anvendes til forskellige formål. Lavtkulstofstål tilbyder fremragende formbarhed til daglig brugte genstande som kabinetter og beslag. Mellemkulstofstål giver den styrke, der kræves til bil- og husholdningsapparaturkomponenter. Højt kulstofstål er mere skrøbeligt, men leverer den hårdhed, der kræves til skæreværktøjer og præcisionskomponenter.

Materiale type	Anbefalede CNC-processer	Optimalt tykkelsesområde	Nøgleegenskaber	Anvendelsesnoter
Aluminium Blad	Laserudskæring, CNC-punching, vandstråle	0,5 mm – 8 mm (kvalitetsudskæring)	Letvægt, høj termisk ledningsevne, korrosionsbestandig	Luftfart, elektronik, køleplader; undgå lav-effektlasere på reflekterende legeringer
Rustfrit stålplade	Laserudskæring, vandstråle, plasma (tykke sektioner)	0,5 mm – 12 mm (laser); op til 50 mm (10 kW+)	Udmærket korrosionsbestandighed, høj styrke, hygiejnisk	Fødevareproduktion, medicinsk udstyr, arkitektoniske anvendelser; kræver højere laserstyrke
Galvaniseret Stål	Laserudskæring, CNC-punktering, plasma	0,5 mm – 6 mm typisk	Korrosionsbestandig belægning, omkostningseffektiv	Varme-, ventilation- og klimaanlæg (HVAC), byggeri, udendørs kabinetter; sikr korrekt udluftning under udskæring
Kulstofstål	Laserudskæring, plasma, vandstråle, punktering	0,5 mm – 20 mm (laser); op til 100 mm (vandstråle)	Høj styrke, fremragende formbarhed, svejsbar	Konstruktionsdele, bilchassis, almindelig fremstilling
Kopper	Vandstråle, specialiseret laser	0,5 mm - 5 mm	Udmærket ledningsevne, antimikrobiel, meget reflekterende	Elektriske komponenter, varmevekslere; udfordrende for standardlasere
Værktøjsslag	Vandstråle, EDM, specialiseret laser	1 mm - 25 mm	Ekstrem hårdhed, slidstærk, temperaturbestandig	Døder, stempel, skæreværktøjer; kræver efterbehandling for at opnå ønsket hårdhed

Tykkelsesvejledning for optimale resultater

At vælge den rigtige tykkelse handler om mere end blot at vælge et tal fra en pladeværktøjs-tykkelsesoversigt. Ifølge Sinoway Industry's vejledning til tykkelsesvalg er tykkelsesnummeret omvendt proportionalt med tykkelsen: En 14-gauge-ståltykkelse måler ca. 1,9 mm (0,0747 tommer), mens en 11-gauge-ståltykkelse når ca. 3,0 mm (0,1196 tommer).

Forskellige CNC-metoder fungerer optimalt inden for bestemte tykkelsesområder:

• Tynde materialer (under 3 mm): Laserudskæring fremhæver sig her og leverer hurtige hastigheder samt fremragende kvalitet af skærekanten. CNC-punktering fungerer også godt til dele med gentagne detaljer. Undgå plasmaudskæring – varmetilførslen overvælder tynde materialer og forårsager deformation og dårlig kantafgrænsning.
• Mellemtykke materialer (3 mm – 10 mm): Laserudskæring forbliver effektiv, selvom hastigheden falder, når tykkelsen stiger. En 6000 W-laser skærer 8 mm rustfrit stål med hastigheder, der er 400 % hurtigere end et 3 kW-system. Plasmaudskæring bliver anvendelig ved mindre krævende tolerancekrav.
• Materialer i tykke plader (over 10 mm): Vandstråleudskæring håndterer tykke sektioner uden varmedistortion – op til 100 mm stål. Højtydende lasere (10 kW+) kan skære kulstofstål op til 20 mm med en blank overflade, mens plasmaudskæring tilbyder hastighedsfordele ved konstruktionsapplikationer, hvor kvaliteten af skærekanten er mindre afgørende.

Overvej disse materialeegenskaber, når tykkelse og proces skal matches:

• Hårdhed: Hårdere materialer som værktøjsstål kræver mere kraftfuldt udstyr og langsommere skærehastigheder. Blødere materialer som aluminium skæres hurtigere, men kan give mere spån.
• Varmeledning: Aluminums høje termiske ledningsevne hjælper faktisk laserudskæring ved hurtigt at lede varmen væk. Rustfrit ståls lavere termiske ledningsevne koncentrerer varmen, hvilket kræver justerede parametre.
• Formbarhed: Hvis din komponent kræver bøjning efter udsætning, er materialets duktilitet afgørende. Aluminium og stål med lav kulstofindhold kan nemt bøjes, mens stål med høj kulstofindhold og hærdede legeringer kan revne under omformningsprocesser.
• Svejsbarhed: Nogle materialer svejses nemt, mens andre kræver specialiserede teknikker. Kulstofstål svejses let; rustfrit stål kræver specifikke tilsværsmaterialer; aluminium kræver specialudstyr og faglig ekspertise.

Samspillet mellem materialevalg og de opnåelige resultater strækker sig ud over fremstillingsområdet. Din forberedelse af designfilen og DFM-overvejelserne – som behandles i næste afsnit – skal tage højde for, hvordan det valgte materiale opfører sig under hver enkelt produktionsfase.

Designforberedelse og DFM-essentials

Du har valgt dit materiale og forstår tolerancekravene. Nu kommer et beslutningstagningstrin, som mange ingeniører ignorerer, indtil problemer opstår på produktionsgulvet: at forberede designfiler, der faktisk kan fremstilles problemfrit. Her er realiteten – de fleste fremstillingsforsinkelser skyldes designproblemer, ikke udstyrsfejl eller materialeproblemer. At forstå plade-metal-fremstillingsmetoder fra et designperspektiv sparer uger med revideringscyklusser og tusindvis af kroner i omkostninger til genarbejde.

Krav til designfiler til produktion

Din CAD-software opretter smukke 3D-modeller, men CNC-udstyr læser specifikke filformater. Dette oversættelsestrin forårsager flere produktionsproblemer, end de fleste ingeniører er klar over.

Til CNC-bearbejdning af pladeemaljer accepterer de fleste fremstillere DXF- eller DWG-filer, der repræsenterer den flade mønster. Disse 2D-formater kommunikerer skæringsveje direkte til laser-, vandstråle- eller plasmaudstyr. Filforberedelse er dog afgørende – indlejret geometri, overlappende linjer eller åbne konturer kan forårsage maskinfejl, der standser produktionen.

Bøjede dele kræver yderligere overvejelser. STEP-filer bevarer 3D-geometrien, hvilket giver fremstillerne mulighed for at verificere bøjefølger og kontrollere for værktøjsinterferens. Ifølge SendCutSend's vejledning 'CAD to Cut' omfatter korrekt pladeemalje-modellering i software som Fusion 360 eller SolidWorks indstilling af K-faktor og beregning af bøjetillæg, således at disse matcher fremstillernes udstyrs specifikationer. Når disse parametre er afstemt, eksporterer flade mønstre korrekt første gang.

Overvejelser vedrørende softwarekompatibilitet strækker sig ud over filformater:

• Gauge-tabeller: Din CAD-software kræver præcise materialetykkelses- og bøjeningsparametre. Mange fremstillere tilbyder downloadbare kalibertabeller, der konfigurerer din modelleringsmiljø, så den svarer til deres pressebremseindstillinger.
• K-faktorværdier: Forholdet beskriver, hvordan materialet strækkes under bøjning. Ifølge The Fabricator's vejledning til bøjeradius sikrer brugen af fremstillerens beregningsværdier, at flade layout er klar til fremstilling uden revision.
• Enheder og målestok: Uoverensstemmelser mellem metriske og imperiale enheder resulterer i dele, der ankommer med forkerte dimensioner. Kontroller altid enhederne, inden du eksporterer produktionsfiler.

DFM-principper, der sparer tid og penge

Design til fremstilling (DFM) transformerer gode design til fremragende dele. Når du bearbejder plademetal eller planlægger CNC-plademetalfremstilling, kan visse principper forhindre almindelige fejltilstande, inden de opstår.

Ifølge Incodemas vejledning til plademetal-design påvirker følgende DFM-overvejelser direkte fremstillingens succes:

• Minimum kantbøsningsradier: Reglen om 1× tykkelse gælder for stål og rustfrit stål – angiv en indvendig bøjeradius på mindst materialtykkelsen. Aluminiumslegeringer som 6061-T6 kræver større radier (minimum 3× til 6× tykkelsen) for at undgå revner. Ved at angive radier tæt på tykkelsen giver man fremstillere fleksibilitet i værktøjets valg, hvilket potentielt kan reducere udskud og produktionsomtid.
• Afstande fra hul til kant: Funktioner placeret for tæt på bøjelinjerne bliver forvrænget under formning. Overhold en minimumsafstand på 2 til 2,5 gange materialtykkelsen fra hullernes kanter til bøjeradiens tangentpunkt. Mindre afstand kræver sekundære operationer efter bøjning, hvilket øger fremstillingsomkostningerne.
• Aflastningsklip: Hvor kantflanger skærer hinanden eller funktioner nærmer sig bøjelinjerne, forhindrer aflastningsklip revner og spalter. Design klip- og bøjeaflastninger med en minimumsbredde på 2,5 gange materialtykkelsen. Aflastningens dybde skal være lig bøjeradius plus materialtykkelse plus 0,020 tommer i henhold til SendCutSend’s retningslinjer.
• Kornretning: Råmaterialets korn påvirker formegenskaberne i alle materialer, især legeringer med valserhærdet tilstand. Bøjninger vinkelret på kornretningen reducerer risikoen for revner. Bøjninger med lille radius parallelt med kornretningen kan revne i hårdere temperaturer.
• Minimum flangelængde: Under bøjning skal materialet dække hele V-formet stempel ud over. Ved luftbøjning på pressebremsen svarer 3× materialetykkelsen til den mindste sikre flangestørrelse. Foldemaskiner kan håndtere kortere flanger, da de ikke er underlagt begrænsninger fra V-formet stempeludstyr.
• Adgang til U-kanal: Tæt placerede bøjninger kræver frihed for værktøj ved den anden bøjningsoperation. Når den første flange drejer ind i position under formning, kan den komme i konflikt med bremsens ramme eller værktøjet. Komplekse U-kanaler kræver måske svejset montage af separate L- og I-profiler.

Flade dele fra laserskærere eller CNC-punchemaskiner opnår typisk en konsekvens inden for ±0,004 tommer. Præcisionsbremser gentager også inden for ±0,004 tommer. Variationer i råmaterialets tykkelse øger imidlertid den anbefalede præcision til ±0,010 tommer pr. bøjning. Ved at fastsætte tolerancer med disse fremstillingsmæssige realiteter i tankerne undgås forkastede dele og kostbare uenigheder.

Korrekt fremstilling og maskinbearbejdning kræver mere end blot overvejelser omkring enkelte funktioner. Overvej, hvordan akkumulering af tolerancer påvirker samlingerne – små variationer i flere funktioner kan forstærkes og potentielt føre til justeringsproblemer, når dele monteres sammen. At angive mål fra fælles udgangspunkter i stedet for at kædere mål efter hinanden hjælper med at undgå forstærkede fejl.

At forstå disse designprincipper er direkte forbundet med din næste afgørende beslutning: at vælge den rigtige CNC-proces til dine specifikke projektegenskaber, volumenkrav og tidsrammebegrænsninger.

Valg af den rigtige CNC-plade-metal-proces

Du har forberedt dine designfiler og forstår DFM-principperne. Nu kommer beslutningen, der direkte påvirker din projektbudget og tidsplan: at matche dine specifikke krav med den optimale fremstillingsproces. Her er det, som de fleste guider undlader at nævne – den bedste CNC-maskine til metalbearbejdning er ikke universelt "bedst." Den er den, der passer til dine krav til produktionsmængde, kompleksitet, materiale og frist.

Denne beslutning adskiller projekter, der løber smidigt, fra dem, der plages af forsinkelser og budgetoverskridelser. Lad os opbygge en ramme, der altid leder dig mod den rigtige valgmulighed.

Projektegenskaber, der styrer metodevalg

Tænk på procesvalg som at løse et puslespil, hvor fire dele skal passe sammen: delkompleksitet, materialekrav, tolerancemål og produktionsmængde. Når disse faktorer er i overensstemmelse med processens kapaciteter, har du fundet dit svar.

Kompleksitet i delens geometri begrænser straks dine muligheder. Enkle beslag med lige snit og grundlæggende bøjninger? Laserudskæring kombineret med CNC-bøjning håndterer disse effektivt. Komplekse profiler med stramme indvendige detaljer? Her er laserudskæring også fremragende. Dele, der kræver dusinvis af identiske huller? CNC-punktering giver hurtigere cyklustider. Komplekse konturer i tykke, varmefølsomme materialer? Vandstråleblæsning bliver din eneste praktiske løsning.

Valg af materiale yderligere begrænser beslutningen. Ifølge Komaspecs fremstillingsprocesvejledning fungerer plasmaudskæring kun med elektrisk ledende materialer, hvilket udelukker plastik og kompositmaterialer fra overvejelse. Reflekterende materialer som kobber udfordrer standardlasersystemer. Samtidig kan CNC-maskinbearbejdning af metal ved hjælp af vandstråleblæsning håndtere næsten ethvert materiale – men med langsommere hastigheder og højere omkostninger.

Tolerancrav etablere kapacitetsgrænser. Når din konstruktion kræver en præcision på ±0,05 mm, bliver stansning eller præcisionslaserudskæring obligatorisk. For strukturelle komponenter med tolerancer på ±0,5 mm kan hurtigere og billigere muligheder som f.eks. klipning eller plasmaudskæring være tilstrækkelige. At forstå forskellen mellem fremstilling og maskinbearbejdning er her nyttigt – pladeudformning opnår typisk løsere tolerancer end CNC-maskinbearbejdning af massive blokke, men til betydeligt lavere omkostninger for passende geometrier.

Beslutningsmatrixen nedenfor knytter disse egenskaber til anbefalede fremgangsmåder:

Projektegenskab	Laserudskæring + bøjning	Cnc trykning	Manuel stansning	Progressiv stempling	Vandjet
Kompleksitet af del	Høj (indviklede profiler)	Medium (gentagne detaljer)	Medium (begrænset geometri)	Medium-Høj (komplekse former)	Meget høj (enhver kontur)
Toleranceniveau	±0,10 mm lineær	±0,10 mm	±0,05 mm til 0,10 mm	±0,05 mm til 0,10 mm	±0,1 mm (0,003")
Materialetykkelse	0,5 mm - 20 mm	0,5 mm – 4 mm	0,5 mm – 4 mm	0,5 mm – 4 mm	Op til 100 mm
Ideal Oplag	1 – 1.000’ere	100’ere – 1.000’ere	3.000 – 10.000+	10.000 – 100.000+	1 – 100’ere
Varme-følsomme materialer	Begrænset	Ja (uden varme)	Ja (uden varme)	Ja (uden varme)	Udmærket (koldskæring)
Værktøjer kræves	Ingen	Standard tilgængelig	Tilpasset ($250 – $50.000+)	Tilpasset ($10.000 – $100.000+)	Ingen

Overvejelser vedrørende volumen og levertid

Produktionsmængden påvirker i vidt omfang økonomien bag metalbearbejdning og metalformning samt beslutningerne om bearbejdning. Det, der fungerer fremragende til ti prototyper, bliver økonomisk katastrofalt ved titusind styk – og omvendt.

Ifølge Sigma Designs analyse af produktionsvolumen , overgangen mellem fremstillingsmetoder følger forudsigelige omkostningskurver. Deres model viser, at en plade-metaldel med et laser- og pressebremse-opstillingssæt på 200 USD koster 3,73 USD pr. stk. ved den laveste omkostning. Den samme del fremstillet med progressiv stempelværktøj koster 35.000 USD opad, men falder til blot 0,50 USD pr. stk. ved stor skala. Skæringspunktet afgør, hvilken fremgangsmåde der besparer penge.

Lav mængde (1–1.000 styk): Laserudskæring og CNC-bøjning dominerer denne serie. Ingen brugerdefinerede værktøjer betyder, at produktionen kan påbegyndes inden for få dage. Ifølge Komaspecs data tager prøveproduktionen 5 dage eller mindre, og seriefremstilling afsluttes efter ca. 10 dage. Disse metoder er velegnede til prototyper, designvalidering og små serier, hvor hastighed er mere afgørende end stykprisen.

Mellemvolumen (1.000–10.000 enheder): Denne overgangsperiode kræver en omhyggelig analyse. Manuel stansning bliver rentabel for dele, der kræver stramme tolerancer – værktøjsomkostninger fra 250 USD til 50.000 USD afskrives over større serier. Dog: EABELs analyse påpeger, at skæringspunktet typisk opstår ved et par dusin til et par hundrede dele, afhængigt af kompleksiteten. Overgangsværktøjer eller bløde værktøjer kan anvendes til at afprøve designene, før man investerer i hårde produktionsstamper.

Højt volumen (10.000+ enheder): Progressiv stansning giver de laveste stykpriser, men kræver engagement. Værktøjer kræver 45–55 dage, før produktionen kan påbegyndes, og omkostningerne ligger mellem 10.000 og over 100.000 USD. Når produktionen først er i gang, er hastigheden og konsistensen dog så høje, at andre metoder ikke kan konkurrere. Det forklarer, hvorfor bilindustrien og forbrugerelektronikindustrien næsten udelukkende benytter progressiv stansning til CNC-metaldele.

Overvejelser vedrørende leveringstid strækker sig ud over fremstillingen af værktøjer:

• Behov for designiteration: Hvis din konstruktion endnu ikke er gennemgået prototypering og felttest, bør du undgå processer med lange leveringstider. Laserudskæring gør det muligt at foretage konstruktionsændringer så enkelt som at opdatere tegningen og udføre en ny udskæring. Ændringer af stansværktøjer koster tusindvis af dollars og udsætter produktionen med flere uger.
• Produktionsplanlægning: Store ordrer kræver, at producenterne allokerer udstyr og arbejdskraft. Forvent længere leveringstider ved betydelige produktionsmængder – din fremstiller skal planlægge kapaciteten.
• Sekundære operationer: Svejsning, efterbehandling og montage tilføjer tid. Komplekse monteringer med omfattende svejsning kan forlænge takttidens varighed til 30 minutter pr. del eller mere, ifølge Komaspecs procesanalyse.

Tabellen nedenfor sammenfatter omkostnings- og tidsrelationerne:

Proces	Værktøjsomkostninger	Delomkostning	Prøvetagning Ledetid	Produktionstid	Bedste volumenområde
Laserudskæring + bøjning	Ingen	Medium	≤5 dage	10 dage	1 – 1.000’ere
Cnc trykning	Lav	Lav-Mellem	5 dage	10 dage	100’ere – 1.000’ere
Manuel stansning	Mellem ($250 – $50.000+)	Lav	30–40 dage (værktøj)	15 dage	3.000 – 10.000+
Progressiv stempling	Høj ($10.000 – $100.000+)	Meget lav	45–55 dage (værktøj)	15 dage	10.000 – 100.000+
Vandjet	Ingen	Mellem-Høj	≤5 dage	Variabel	1 – 100’ere

At træffe den rigtige procesbeslutning kræver en ærlig vurdering af, hvor dit projekt placerer sig på disse skalaer. En prototypeproduktion på 50 beslag ved hjælp af progressiv stansning spilder titusinder af dollars på værktøj, der ikke vil blive afskrevet. Omvendt betyder fremstilling af 100.000 enheder via laserskæring, at man ofrer de omkostningsmæssige fordele, der gør dit produkt konkurrencedygtigt.

At forstå disse kompromiser forbereder dig på den næste afgørende overvejelse: hvordan forskellige brancher anvender disse processer til at løse specifikke fremstillingsudfordringer.

Industrielle anvendelser og praktiske brugstilfælde

Du har lært, hvordan du vælger fremgangsmåder, materialer og tolerancekrav. Nu kommer den perspektivskift, der transformerer teoretisk viden til praktisk beslutningstagning: forståelse af, hvordan forskellige industrier faktisk anvender CNC-pladebehandling til at løse deres unikke fremstillingsudfordringer. Det er industrikonteksten, der afgør alle de beslutninger, du hidtil har truffet.

Ifølge FACTUREEs brancheanalyse udgør professionel pladebehandling den strukturelle grundlag for tusindvis af anvendelser inden for centrale sektorer. Hvad har et avanceret styringskabinet inden for maskinteknik, et præcisionsfremstillet frontpanel inden for medicinsk teknologi og et robust kabinet til en elbil-opladningsstation til fælles? De ville alle være utænkelige uden professionelle stålfremstillingsprocesser. Lad os undersøge, hvordan hver branche prioriterer forskellige faktorer – og hvad det betyder for dine projektafgørelser.

Automobil chassis og strukturelle komponenter

Inden for bilindustrien, især i forbindelse med e-mobilitetsapplikationer, betyder hvert gram noget. CNC-pladebehandling gør det muligt at fremstille letvægtskomponenter, der samtidig er meget stabile, og som balancerer styrke med vægtreduktion.

Typiske anvendelser i bilindustrien inkluderer:

• Batterikapsler og beskyttende kabinetter til elbiler
• Chassikomponenter og strukturelle forstærkninger
• Karosseridel og ydre trimdele
• Beslagmontager og monteringshardware
• Varmeskærme og komponenter til termisk styring

Bilmetalbearbejdning prioriterer volumenproduktion og konsekvens over alt andet. Når du fremstiller tusindvis af identiske beslag eller kabinetter, afgør procesgentagelighed succesen. Dette forklarer, hvorfor progressiv stans dominerer højvolumen-bilproduktion — når værktøjerne først er valideret, stemmer hver enkelt del overens med den foregående inden for stramme specifikationer.

Materialevalg i bilapplikationer fokuserer typisk på højstyrkestål og aluminiumslegeringer. Produktionen er ofte præget af komplekse bøjefølger og fremstilling af komplette svejste samlinger. Ekspertise inden for svejsning af aluminium bliver afgørende, når lette strukturelle komponenter skal sammenføjes, så de kan modstå kollisionsbelastninger, mens bilens vægt minimeres.

Præcisionskrav på tværs af industrier

Ud over bilindustrien bringer hver sektor forskellige prioriteringer med sig, hvilket påvirker, hvordan stålfabrikanter tilgår projekter. At forstå disse forskelle hjælper dig med at kommunikere kravene effektivt og vælge partnere med relevant erfaring.

Luftfartsapplikationer

I luftfartssektoren er kompromiser vedrørende sikkerhed simpelthen ikke en mulighed. Pladebehandling leverer afgørende komponenter, der skal kunne klare ekstreme belastninger samtidig med, at de opretholder minimal vægt. Typiske anvendelsesområder omfatter:

• Yderpaneler til flykroppe og styreflader
• Indvendige beslag og understøtningskonstruktioner
• Husninger til motordelen og varmeskærme
• Indvendige paneler og opbevaringssystemer

Luft- og rumfart lægger vægt på både vægtreduktion og stramme tolerancer samtidigt – en udfordrende kombination. Højtydende materialer som titan og specielle aluminiumslegeringer kræver maksimal præcision gennem processer såsom 5-akset laserudskæring eller vandstråleudskæring for at minimere termiske påvirkninger. Komplekse omformningsprocesser og certificerede svejseprocedurer er standardkrav. Når du leder efter metalværksteder i nærheden af mig med luft- og rumfartskompetence, bliver certificering og sporbare dokumentationer uundværlige evalueringsskriterier.

Elektronik- og IT-anvendelser

Hvor elektriske komponenter har brug for beskyttelse, organisering og køling, viser plade-metaldele sig uundværlige. Funktionalitet og præcise dimensioner styrer alle beslutninger. Typiske elektronikanvendelser omfatter:

• Styringskabinetkapsler og -gehuse
• Serverstativkomponenter og -chassis
• EMI-abskærmningsgehuse
• Kølelegemer og tilbehør til termisk styring
• Frontpaneler med præcist udskårne displayåbninger

Elektronik kræver indviklede funktioner og skarpe kanter, der ikke beskadiger følsomme komponenter under montage. Det foretrukne materiale er ofte letvægtsaluminiumlegeringer – rå eller med anodiserede aluminiumsoverflader for korrosionsbestandighed og æstetisk appeal.

Arkitektur og byggeri

I moderne byggeri kombinerer plade metaldele funktion med design. De præger bygningers udseende, samtidig med at de sikrer ekstrem holdbarhed. Typiske arkitektoniske anvendelser omfatter:

• Facadebeklædningsplader og dekorative elementer
• Tagkomponenter og afløbssystemer
• Indvendige vægsystemer og loftspaneler
• Konstruktive beslag og forbindelseshardware
• Brugerdefinerede skilte og vejvisningselementer

Arkitektoniske projekter prioriterer vejrmodstand og visuel konsistens. Materialeudvalget strækker sig fra børstet rustfrit stål og Corten-stål til pulverlakeret eller malet aluminium. Pulverlakeringstjenester leverer den store farve- og teksturvariation, som arkitekter specificerer, samtidig med at de sikrer maksimal beskyttelse mod miljøpåvirkninger.

Medicinsk teknologi

Inden for medicinsk teknologi ligger fokus på menneskets sundhed og pålideligheden af diagnostiske enheder. Plade-metaldele skal opfylde de højeste krav til hygiejne, rengørbarhed og biokompatibilitet. Typiske anvendelser omfatter:

• Husning og kabinetter til diagnostiske enheder
• Operativt udstyrsskåle og steriliseringsbeholdere
• Rammestrukturer og beslag til laboratorieudstyr
• Husning til patientovervågningsenheder

Materialet af valg er næsten udelukkende højtkvalitet rustfrit stål (f.eks. kvaliteterne 1.4301 eller 1.4404) eller titan. Fremstillingsprocesserne fokuserer på fritstående kanter ved præcist laserskæring og porøseforbundne forbindelser ved TIG-svejsning. Efterfølgende overfladebehandling, såsom elektropolering, udføres ofte for at sikre maksimal renhed og rengørbarhed.

Maskin- og anlægsindustri

I maskin- og anlægsindustrien udgør pladeelementer den stabile rygrad i utallige konstruktioner. De skal klare krævende produktionsmiljøer samtidig med, at de garanterer maksimal præcision for en perfekt pasform. Typiske anvendelsesområder omfatter:

• Maskinbeklædning og beskyttelsesdæk
• Styringskabinetthuse
• Transportbåndsystemkomponenter
• Beskyttelsesmonteringer og sikkerhedsindkapslinger

Disse krav opfyldes ideelt af pulverlakeret stål eller korrosionsbestandigt rustfrit stål. Produktionen bygger typisk på en kombination af præcis laserskæring og nøjagtig CNC-bøjning for at opnå den dimensionsmæssige nøjagtighed, der kræves til korrekt montering.

At forstå, hvordan dine branchekolleger tilnærmer sig disse beslutninger, giver kontekst til din egen projekteringsplanlægning. Den sidste kritiske beslutning – at vælge den rigtige producentpartner – bygger direkte på denne branchekendskab.

Samarbejde med CNC-plade-metal-fabrikanter

Du har mestret procesvalg, materialevalg og designforberedelse. Nu kommer den beslutning, der afgør, om al den viden bliver til vellykket produktion: at vælge den rigtige producentpartner. Her er den ubehagelige sandhed – selv perfekte designs mislykkes, når fabrikationspartnere mangler de kompetencer, certificeringer eller responsivitet, som dit projekt kræver.

At finde ekspertise inden for CNC-metalbearbejdning er ikke svært. At finde en partner, der konsekvent leverer kvalitet, kommunikerer proaktivt og kan skala op i takt med dine behov? Det kræver en systematisk vurdering. Ifølge TMCO's vejledning til udvælgelse af metalbearbejdningspartnere er valget af den rigtige metalbearbejdningspartner en afgørende beslutning, der påvirker omkostningerne, ydelsen, kvaliteten og den langsigtede pålidelighed af dit projekt. Lad os opbygge en vurderingsramme, der adskiller fremragende partnere fra gennemsnitlige leverandører.

Vurdering af produktionsmuligheder

Når du søger efter metalbearbejdningsværksteder i nærheden eller metalbearbejdning i nærheden, dukker der dusinvis af muligheder op. Udfordringen er ikke at finde kandidater – det er at identificere, hvilke af dem der faktisk opfylder dine krav. Start med disse grundlæggende vurderinger af kapaciteten:

• Udstyrets teknologi og stand: Moderne, velvedligeholdt maskiner leverer konsekvente resultater. Søg efter anerkendte udstyrsfabrikanter som Trumpf, Amada eller Yaskawa. Spørg, hvornår maskinerne sidst blev kalibreret, og hvilke vedligeholdelsesplaner de følger. En fremstiller med forældet eller dårligt vedligeholdt udstyr har svært ved at overholde tolerancer – uanset operatørens færdigheder.
• Indenfor virksomheden versus udliciterede operationer: Ifølge Huapushengs vejledning til valg af partnere fuldt serviceorienterede fremstillere, der håndterer alle trin på én lokalitet, tilbyder ansvar på ét sted, lavere omkostninger ved at undgå ekstra leverandører, kortere gennemløbstider og konsekvent kvalitet under ét system. Når operationerne er spredt over flere underentreprenører, forøges kommunikationsproblemer og kvalitetsvariationer.
• Procesomfang: Vurder, om fremstilleren tilbyder laserskæring, plasmaskæring, vandstråleskæring, CNC-punktering, præcisionsformning, svejseintegration og finishingservices. En partner, der håndterer hele din proces – fra CNC-stålfremstilling til pulverlakning – eliminerer koordineringsproblemer.
• Kapacitet og skalerbarhed: Kan de håndtere prototype-mængder denne måned og produktionsmængder næste kvartal? En partner med betydelig facilitetsplads og dybde i arbejdsstyrken kan skaleres op i takt med dine behov, uden at påvirke levertiderne negativt.

Certificeringsstandarder giver ekstern validering af kvalitetsforpligtelsen. Forskellige certificeringer signalerer forskellige kompetence-niveauer:

• ISO 9001:2015: Denne grundlæggende certificering viser, at virksomheden følger strenge kvalitetsstyringsprotokoller. Betragt den som en minimumskrav for alvorlige fremstillingspartnere.
• IATF 16949: Denne standard inden for bilindustrien repræsenterer elite-niveau for proceskontrol og sporbarehed. Hvis en leverandør har IATF 16949-certificering, opererer de på et niveau, der overstiger de fleste generelle fremstillingskrav – selv hvis din anvendelse ikke er inden for bilindustrien.
• ISO 14001 og ISO 45001: Disse miljø- og sikkerhedscertificeringer indikerer en stabil og ansvarlig forretningspartner, der er forpligtet til bæredygtige driftsprocesser.

Når du søger efter pladeudformning i nærheden af mig, skal du prioritere partnere, hvis certificeringer svarer til dine branchekrav. Medicinske og luftfartsapplikationer kræver specifik dokumentation for sporbarthed. Automobilprojekter kræver typisk IATF 16949-overensstemmelse i hele leveringskæden.

Fra tilbud til færdige dele

Rejsen fra den første henvendelse til leverede komponenter afslører, hvordan en fremstillingsservicepartner rent faktisk opererer. Vurder disse berøringspunkter omhyggeligt:

Forventninger om omsætning indikerer driftseffektivitet og kundeprioritering. Brancheførende fremstillere sender detaljerede tilbud inden for 12–24 timer for standardanmodninger. Forlængede tilbidsperioder – især ud over 48 timer for enkle projekter – er ofte et tegn på lignende forsinkelser i hele produktionsprocessen. For eksempel demonstrerer producenter som Shaoyi (Ningbo) Metal Technology denne responsivitet med en tidsramme på 12 timer for tilbudsafgivelse, hvilket muliggør hurtigere projektplanlægning og sammenligning af leverandører.

Hurtig prototypekapacitet fremskynde designvalideringscyklusser. De bedste partnere omdanner dine CAD-filer til fysiske prøver inden for 5 dage – nogle gange endnu hurtigere ved akutte behov. Denne hastighed muliggør iterativ designforbedring, inden der investeres i produktionsværktøjer eller seriefremstilling i stor skala. Shaoyi er et eksempel på denne fremgangsmåde med hurtig prototypering på 5 dage for bilkomponenter og dækker således spændet mellem afsluttet design og produktionsvalidering.

DFM-understøttelses tilgængelighed adskiller virkelige partnere fra ordremodtagere. Ifølge TMCO’s analyse starter vellykket fremstilling med ingeniørmæssig samarbejdsvirksomhed – herunder gennemgang af tegninger, CAD-filer, tolerancer og funktionskrav, inden produktionen går i gang. Partnere, der giver omfattende DFM-vejledning, hjælper med at forfine designs til omkostningseffektiv produktion uden at kompromittere ydeevnen. Denne proaktive tilgang reducerer risici, forkorter leveringstider og sikrer en problemfri produktion af komplekse samlinger.

Brug denne evalueringstjekliste, når du sammenligner CNC-maskiner til metalbearbejdning-partnere:

• Har de dokumenteret erfaring inden for din specifikke branche?
• Er deres udstyr moderne og regelmæssigt vedligeholdt?
• Har de certificeringer, der er relevante for dine krav (især IATF 16949 inden for automotive)?
• Kan de demonstrere hurtig prototypproduktion (5 dage eller mindre)?
• Udfører de en omfattende DFM-gennemgang før produktionen?
• Hvad er deres typiske tid til at udarbejde et tilbud?
• Kan de håndtere hele din proces in-house, herunder efterbehandling?
• Delte de kvalitetsmål som f.eks. leveringstidsholdningsprocenter?
• Kan de stille kundeforhenvisninger til rådighed inden for lignende anvendelser?
• Har de dedikerede ingeniør- eller R&D-supportmedarbejdere?

Kommunikationskvalitet forudsiger projekterfaring mere pålideligt end næsten enhver anden faktor. Stærke fremstillingspartnere leverer klare tidsplaner, regelmæssige projektopdateringer og realistiske forventninger. De besvarer spørgsmål hurtigt og håndterer problemer proaktivt i stedet for at skjule udfordringer, indtil leveringen er færdig. Anmod om referencer fra tidligere kunder, og spørg specifikt om kommunikationen i udfordrende situationer.

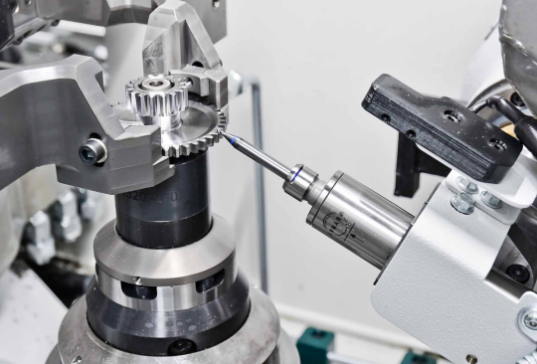

Facilitetsverificering bekræfter de påståede kompetencer. Hvis muligt, besøg produktionsstedet. Vær opmærksom på renhed, orden og velvedligeholdt udstyr. Bed om at se kvalitetskontrolprocesser og inspektionsudstyr. En fremstiller, der er sikker på sine operationer, byder gerningens gennemsigtighed velkommen.

Den rigtige producentpartner udfører ikke blot ordrer – de bidrager med ingeniørfaglig ekspertise, avanceret teknologi, certificerede kvalitetssystemer og samarbejdsmæssig problemløsning, der tilføjer værdi ud over de fremstillede komponenter selv. Når du har identificeret en partner, der opfylder disse kriterier, har du truffet den ottende beslutning, der afgør projektets succes: at omdanne dine CNC-bladmetal-fremstillingskrav til pålidelig, højtkvalitet produktion i praksis.

Ofte stillede spørgsmål om CNC-bladmetal-fremstilling

1. Hvad er forskellen mellem CNC og bladmetalfremstilling?

CNC-bearbejdning fjerner materiale fra faste blokke ved hjælp af computerstyrede skære værktøjer og fremstiller dele gennem subtraktive processer. Fremstilling af plade metal former i modsætning hertil tynde metalplader (typisk 0,5 mm til 6 mm tykke) ved hjælp af skære-, bøjnings- og formningsoperationer. Mens CNC-bearbejdning fræser materiale væk, omdanner plademetal-fremstilling flade plader til tredimensionale komponenter. CNC-plademetal-fremstilling kombinerer begge koncepter – ved at bruge numerisk styring til præcist at styre laserskærere, pressebremser og punkteringsudstyr for at fremstille konsekvente og gentagelige plademetaldele.

2. Er CNC-styret fremstilling stærkere end smedede dele?

Smidede dele er generelt stærkere end CNC-bearbejdede komponenter. Under smidning kollapser den intense trykpåvirkning metallets indre kornstruktur, hvilket gør delene mere tætte og mere modstandsdygtige mod revner. CNC-bearbejdede dele bevarer den oprindelige kornstruktur i det rå materialeblok, som muligvis indeholder svage punkter, hvor revner kan dannes. CNC-pladebearbejdning anvendes dog til andre formål end smidning – den udmærker sig ved fremstilling af kabinetter, beslag og konstruktionsdele, hvor omformning af plademateriale giver den optimale balance mellem styrke, vægt og omkostningseffektivitet.

3. Hvor meget koster CNC-pladebearbejdning?

Omkostningerne til CNC-fremstilling af pladeemner varierer betydeligt afhængigt af mængde, kompleksitet og valg af proces. Laserudskæring og CNC-bøjning kræver ingen værktøjsinvestering, hvilket gør dem omkostningseffektive for 1–1.000 enheder. Manuel stempelværktøj koster $250–$50.000+, men reducerer prisen pr. del ved seriefremstilling på 3.000–10.000 enheder. Progressiv stempling kræver en værktøjsinvestering på $10.000–$100.000+, men giver de laveste omkostninger pr. enhed ved mængder på over 10.000 dele. Valg af materiale, krav til målenøjagtighed og efterbehandlingsoperationer påvirker også den endelige pris.

4. Hvilke målenøjagtigheder kan CNC-fremstilling af pladeemner opnå?

Tolerancemulighederne afhænger af den specifikke proces. Laserudskæring opnår ±0,20 mm for højpræcist arbejde og ±0,45 mm for standardproduktion. CNC-bøjet holdes på ±0,5 grad vinkeltolerance og ±0,20 mm lineær præcision for kritiske anvendelser. Stansning leverer ±0,05 mm til ±0,10 mm for de fleste dimensioner. Materialetypen påvirker den opnåelige præcision – rustfrit stål tillader strammere tolerancer (±0,005 tommer) end aluminium (±0,010 tommer) på grund af dets højere styrke og lavere formbarhed. Tykkelseskonsistens, maskinjustering og værktøjets stand påvirker også den endelige dimensionsmæssige nøjagtighed.

5. Hvilke materialer egner sig bedst til CNC-pladebehandling?

Almindelige materialer omfatter aluminiumsplade (letvægt, fremragende varmeledningsevne, korrosionsbestandig), rustfrit stål (høj styrke, hygiejnisk, ideelt til medicinske og fødevareapplikationer), forzinket stål (omkostningseffektiv korrosionsbeskyttelse til HVAC- og byggeapplikationer) og kulstofstål (alsidig arbejdshest til konstruktionsdele). Valget af materiale afhænger af dine applikationskrav – aluminium er velegnet til køleplader til luftfart og elektronik, rustfrit stål anvendes til medicinsk udstyr, der kræver hyppig sterilisering, og kulstofstål giver styrke til bilchassisdele. Hvert materiale yder optimalt med specifikke skære- og formningsprocesser.
