Forståelse af CNC-fremstillede dele og hvorfor de er vigtige

Hvad er CNC-fremstillede dele egentlig? Kort sagt er det præcisionskomponenter, der fremstilles, når en computerstyretd maskine fjerner materiale fra en massiv blok for at opnå en bestemt form. Forkortelsen CNC står for "computer numerical control" (computernumerisk styring) og henviser til den automatiserede proces, der styrer skæreværktøjer med ekstraordinær nøjagtighed. I modsætning til traditionelle manuelle metoder følger en CNC-maskine digitale instruktioner for at omdanne råmaterialer – som metal, plastik, træ eller kompositmaterialer – til færdige komponenter med komplekse geometrier.

Tænk på det på denne måde: hvor en dygtig håndværker tidligere stod på års erfaring og sikre hænder, præcisionscnc-bearbejdning leverer CNC-teknologien nu gentagelige resultater inden for tolerancer så små som ±0,005 tommer (cirka dobbelt så bred som en menneskelig hårstrå). Denne udvikling har åbnet døre for brancher, der kræver konsekvens i produktionen af tusindvis af identiske dele.

Fra digital tegning til fysisk virkelighed

Har du nogensinde tænkt over, hvordan en design på en computerskærm bliver til et fysisk objekt, du kan holde i hånden? Rejsen starter med CAD-software (Computer-Aided Design), hvor ingeniører opretter detaljerede 2D- eller 3D-modeller med mål, tolerancer og materialeangivelser. Når designet er færdigt, eksporteres det til et CNC-kompatibelt format.

Derefter overtager CAM-softwaren (Computer-Aided Manufacturing) og oversætter den digitale model til G-kode – det sprog, som CNC-maskiner forstår. Denne kode styrer hver enkelt bevægelse: hvor der skal fræses, hvor hurtigt der skal bevæges og hvornår værktøjet skal skiftes. Når operatøren har indlæst programmet og fastgjort råmaterialet, starter bearbejdningen automatisk og fjerner overskydende materiale, indtil det færdige emne fremstår.

Præcisionens fordel frem for manuelle metoder

Hvorfor er dette vigtigt? Manuel bearbejdning er stærkt afhængig af operatørens færdigheder, hvilket introducerer variation. To dele fremstillet af forskellige drejere – eller endda af samme person på forskellige dage – kan vise små forskelle. CNC-bearbejdning eliminerer denne inkonsekvens.

Overvej disse væsentlige fordele:

• Reproducerbarhed: Fremstil hundredvis eller tusindvis af identiske maskinbearbejdede dele med minimal afvigelse.
• Komplekse Geometrier: Flere-akse-maskiner kan skabe indviklede former, som det er umuligt at opnå manuelt.
• Reduceret menneskelig fejl: Automatiserede processer minimerer fejl forårsaget af træthed eller regnefejl.
• Hurtigere produktion: Når maskinerne først er programmeret, kører de kontinuerligt med minimal overvågning.

CNC-teknologien har demokratiseret præcisionsfremstilling – hvad der engang krævede mesterhåndværkere og specialiserede faciliteter, er nu tilgængeligt for startups, små værksteder og globale producenter alike.

Hvor CNC-maskinbearbejdede dele findes i din verden

Du interagerer med CNC-fresede dele oftere, end du måske indser. Den smartphone, du har i lommen? Dens aluminiumshusning blev sandsynligvis formet ved præcisions-CNC-fresning. Den bil, du kører, indeholder motordelen, gearkassen og bremsekomponenter – alle fremstillet ved denne proces. Medicinske udstyr, fra kirurgiske instrumenter til implantatkomponenter, er afhængige af den nøjagtighed, som kun CNC-fresning kan levere.

Industrier inden for luftfart og rumfart, automobilindustrien, elektronik og sundhedsområdet er dagligt afhængige af disse komponenter. Uanset om det er en titan-skruer i en avanceret protese eller en letvægtsaluminium-beslag i en elbil, udgør CNC-fresede dele rygraden i moderne teknologi – stille og roligt muliggør de de produkter, vi hver dag er afhængige af.

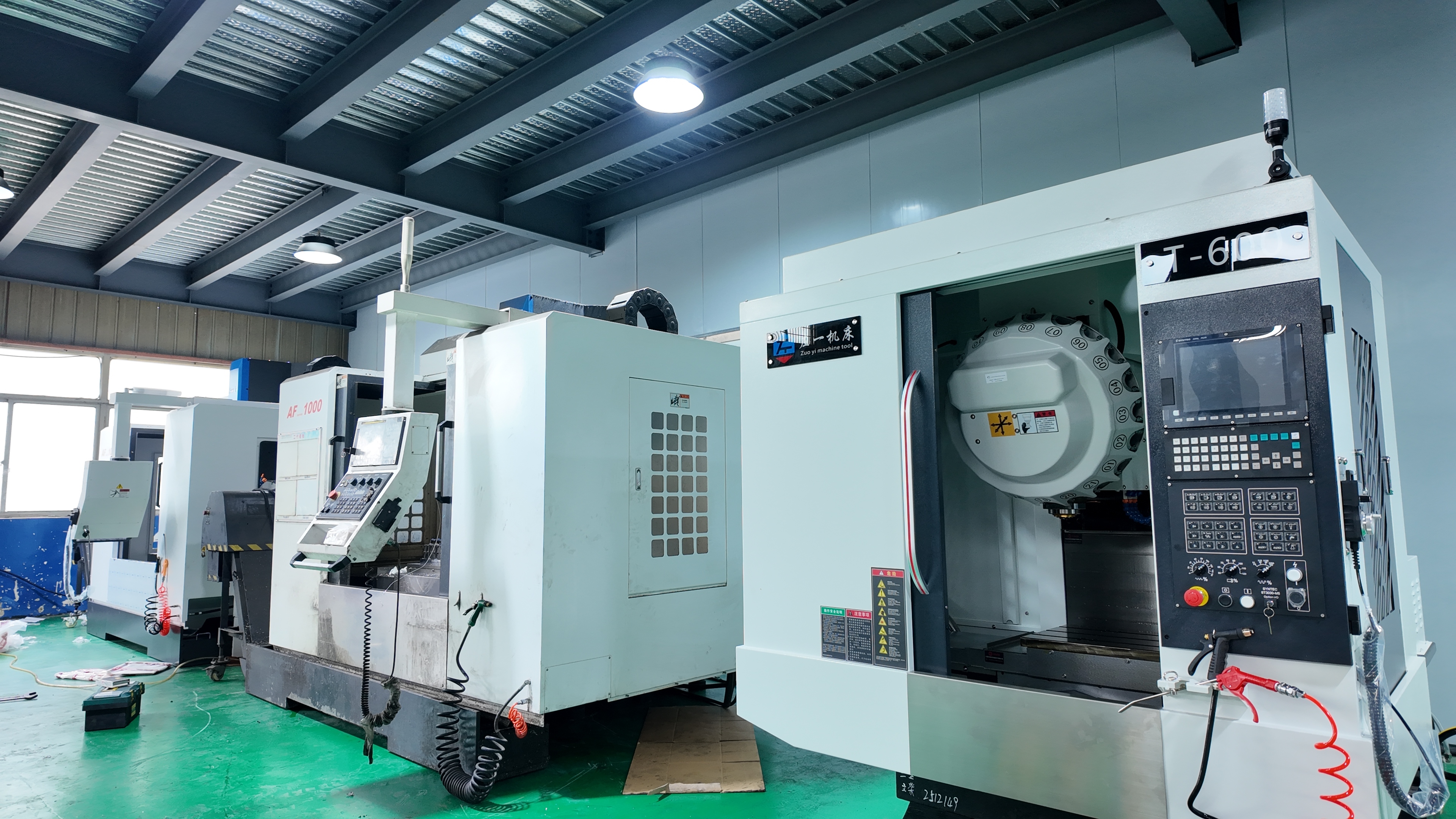

Fem essentielle CNC-fresningsoperationer forklaret

Nu hvor du forstår, hvad CNC-fremstillede dele er, bliver det næste spørgsmål: hvordan fremstilles de faktisk? Svaret afhænger af den geometri, du har brug for. Forskellige operationer er særligt velegnede til at fremstille forskellige former – og at vælge den rigtige kan gøre forskellen mellem en omkostningseffektiv produktionsrunde og en dyr hovedpine.

Fem primære CNC-bearbejdningsoperationer dominerer den moderne fremstilling. Hver enkelt anvender specifikke værktøjer, bevægelsesmønstre og strategier til at fjerne materiale. At forstå, hvornår man skal anvende hver teknik, hjælper dig med at specificere dele, der både er fremstillelige og økonomiske.

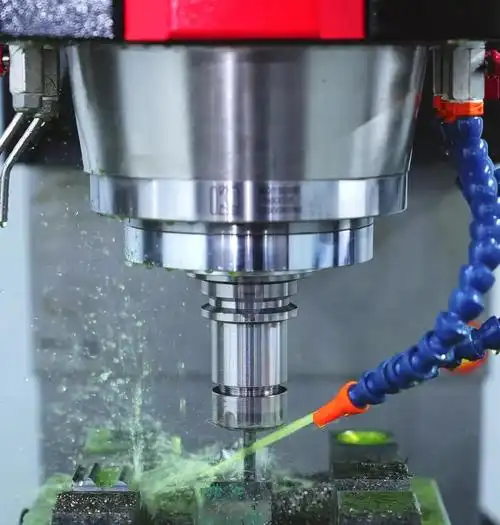

CNC-fræsning til komplekse 3D-geometrier

CNC-fræsning er arbejdshesten inden for præcisionsfremstilling. Under denne proces forbliver emnet stillestående, mens roterende skæreværktøjer – som fræseværktøjer, fladfreser og bor – bevæger sig langs flere akser for at fræse materiale væk. Forestil dig en skulptør, der hugger i en blok marmor, bortset fra at skulptøren er en computerstyretdrejebænk, der roterer med flere tusinde omdrejninger i minuttet.

Hvad gør fræsning så alsidig? Det handler altså om aksebevægelse. En standard 3-akset Cnc-skæremaskine flytter værktøjet venstre-højre (X), foran-bagud (Y) og op-ned (Z). Dette håndterer flade overflader, udskåringer og simple konturer med lethed. Men når dele kræver skråe profiler eller underskæringer, vælger producenterne mere avancerede konfigurationer.

Moderne CNC-fræsemaskiner har ofte 4 eller 5 akser, hvilket tilføjer rotationsbevægelse og muliggør, at værktøjet kan nærme sig arbejdsemnet fra næsten enhver vinkel. Denne funktion er afgørende for luft- og rumfartsdele, medicinske implantater og former med komplekse krumme overflader. En CNC-fræset del fra en 5-akset maskine kan færdiggøres fuldstændigt i én opsætning – uden behov for omplacering.

Typiske anvendelser inkluderer:

• Motorblokke og cylinderhoveder
• Luftfartsstrukturmateriale
• Specialværktøjer og fastspændingsanordninger
• Elektronikgehæuser og kølelegemer
• Hus til medicinske apparater

CNC-drejning til cylindrisk præcision

Har du brug for en aksel, et lager eller en gevindfastgørelse? CNC-drejning er din løsning. I modsætning til fræsning roterer arbejdsemnet selv, mens et stationært enkeltspids-skæreværktøj fjerner materiale. Forestil dig en drejebænk fra en tømmermesterbutik – nu tilføjes computerstyring og mulighed for at opretholde tolerancer inden for tusindedele af en tomme.

En CNC-drejetjeneste er fremragende til fremstilling af roterende symmetriske dele. Arbejdsemnet monteres i en spindelchuck, roterer med høj hastighed, og skæreværktøjet bevæger sig langs X- og Z-aksen for at skabe den ønskede profil. Operationer som ansigtsdrejning, boring, gevindskæring, rillering og afskæring udføres sekventielt, ofte uden manuel indgriben.

Hvorfor vælge drejning frem for fræsning til cylindriske dele? Hastighed og effektivitet. Da skærehandlingen er kontinuerlig frem for diskontinuerlig, opnår CNC-drejning typisk kortere cykeltider for runde komponenter. Dette resulterer i lavere stykpriser ved seriefremstilling.

Almindelige drejede dele omfatter:

• Aksler og drivaksler
• Bøsninger og kragere
• Gevindede fastgørelsesmidler og tilslutninger
• Tandhjul og rullere
• Ventilkomponenter

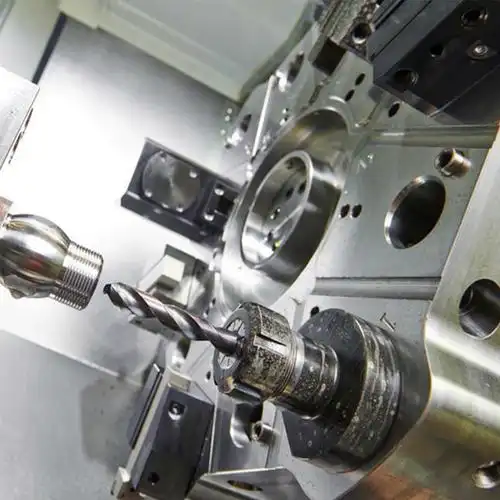

CNC-boring: Præcisionsfremstilling af huller

Selvom boring måske virker simpel, ophøjer CNC-boring fremstilling af huller til en præcis videnskab. Processen bruger roterende bor, der laver cylindriske huller på præcise steder, med præcise dybder og diametre. CNC-styring sikrer, at hvert hul placeres nøjagtigt, hvor det er specificeret – hvilket er afgørende, når dele indeholder dusinvis eller hundredvis af fastgørelsespunkter.

Ud over simple gennemgående huller udfører CNC-boring også counterboring, countersinking og gevindskæring. Mange maskincentre kombinerer boring med fræsning og skifter automatisk værktøjer for at færdiggøre komplekse dele uden at skulle omplacere dem.

CNC-slidning: Ultrafin overfladebehandling

Når tolerancerne bliver strengere, end hvad skæreværktøjer kan opnå pålideligt, træder CNC-slidning i aktion. Denne proces bruger slibehjul til at fjerne små mængder materiale og opnår overfladekvalitet og dimensionspræcision, som fræsning og drejning ikke kan matche.

Slipning er typisk en sekundær proces, der forfiner dele, som allerede er grovt drejet. Hærdede stål, som modstår konventionel fræsning, kræver ofte slipning for at opnå de endelige mål. Præcisionslejeflader, måleklodser og skæretøjsblankninger gennemgår ofte denne proces.

Flere-akse-fremstilling af komplicerede komponenter

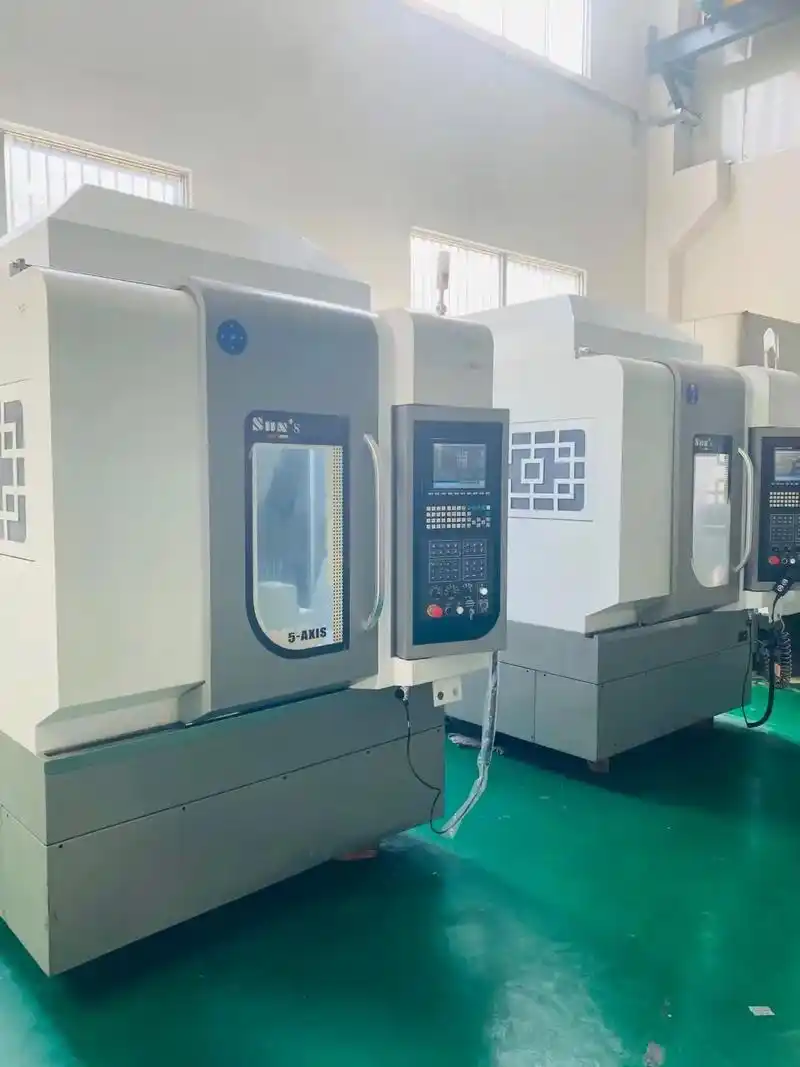

Her bliver det interessant. 5-akset CNC-fremstillingstjenester repræsenterer højdepunktet inden for subtraktiv fremstilling. Disse maskiner bevæger skæreværktøjet og emnet gennem fem samtidige akser – tre lineære (X, Y, Z) samt to rotationelle (typisk A og B).

Hvad betyder dette i praksis? Værktøjet kan opretholde optimale skærevinkler gennem komplekse konturer. Underskæringer, sammensatte kurver og detaljer på flere flader kan alle bearbejdes i én enkelt opsætning. Ifølge Fictivs tekniske dokumentation holder almindelig CNC-fræsning omkring ±0,05 mm (±0,002 tommer), mens 5-akset bearbejdning ofte opnår ±0,01–0,02 mm (±0,0004–0,0008 tommer) og kan nå op til ±0,005 mm (±0,0002 tommer) for kritiske luftfarts- eller medicinske komponenter.

Der findes også en hybriddrift kaldet 3+2-akset bearbejdning (eller positioneret 5-akset bearbejdning). Her justeres de roterende akser for at placere emnet i en fast vinkel, hvorefter bearbejdningen udføres ved hjælp af kun de tre lineære akser. Dette giver mange fordele ved rigtig 5-akset kapacitet – færre opsætninger, adgang til flere flader – uden den programmeringsmæssige kompleksitet, der er forbundet med simultan bevægelse.

Flere-akset bearbejdning fremhæves især ved:

• Turbineskåle og pumperotorer
• Orthopædiske implantater med organisk geometri
• Luftfartsstrukturmateriale
• Komplekse støbeforme og dies
• Præcisionsoptiske komponenter

Sammenligning af CNC-bearbejdningsoperationer

Valg af den rigtige fremgangsmåde afhænger af din komponents geometri, de krævede tolerancer og produktionsvolumen. Nedenstående tabel opsummerer de vigtigste forskelle:

Type operation	Bedste anvendelser	Typiske tolerancegrænser	Materiel forenelighed	Kompleksitetsniveau
CNC-fresning (3-akse)	Flade overflader, lommer, simple konturer	±0,05 mm (±0,002 tommer)	Metaller, plastikker, kompositmaterialer, træ	Lav til Middel
CNC-skrue	Cylindriske dele, aksler, gevindkomponenter	±0,025 mm (±0,001 tomme)	Metaller, plastikker, træ	Lav til Middel
CNC-boring	Præcise huller, gevindede funktioner	±0,05 mm (±0,002 tommer)	Metaller, plastik, kompositter	Lav
CNC Grindning	Ekstremt fine overflader, hærdede materialer	±0,005 mm (±0,0002 tommer)	Hærdede metaller, keramik	Medium
5-akse bearbejdning	Komplekse 3D-geometrier, undercuts, sammensatte kurver	±0,01–0,02 mm (±0,0004–0,0008 tommer)	Metaller, plastik, kompositter	Høj

Husk, at mange komponenter drager fordel af at kombinere fremgangsmåder. En CNC-drejningstjeneste kan f.eks. udføre grovbehandling af en aksel, hvorefter en slibefremgangsmåde forfiner kritiske lejeoverflader. Komplekse kabinetter starter ofte på en 3-akset fræsemaskine, inden de flyttes til en 5-akset maskine til detaljerede funktioner. Nøglen er at matche hver fremgangsmåde med det, den gør bedst – og det starter med at forstå din komponents specifikke krav.

Nu hvor fremgangsmåderne inden for maskinbearbejdning er dækket, bliver det næste logiske spørgsmål: hvilke materialer egner sig bedst til hver proces? Materialevalg påvirker direkte bearbejdningsmulighederne, de opnåelige tolerancer og den endelige komponents ydeevne.

Vejledning til valg af materiale til CNC-bearbejdede komponenter

Du har valgt din maskinbearbejdningsoperation – hvad så? Det materiale, du vælger, bestemmer alt fra cykeltid og værktøjsforringelse til den færdige dels ydeevne. Vælger du det forkerte materiale, vil du stå over for overdrevene maskinbearbejdningsomkostninger, dimensionel ustabilitet eller tidlig komponentfejl. Vælg klogt, og dine dele vil fungere præcis som tiltænkt, samtidig med at produktionen forbliver effektiv.

Tænk på materialevalg som en balanceringsakt. Du afvejer bearbejdningsvenlighed (hvor nemt materialet kan fræses), mekaniske egenskaber (styrke, hårdhed, slidstærkhed), miljømæssige faktorer (korrosion, temperaturpåvirkning) og omkostninger. Lad os gennemgå mulighederne inden for tre kategorier: letbearbejdelige metaller, tekniske plastmaterialer og specialmaterialer til krævende anvendelser.

Metaller, der bearbejdes som smør

Nogle metaller næsten 'beder' om at blive bearbejdet. De danner rene spåner, forringer skæreværktøjerne ikke overdrevent og opretholder stramme mål uden problemer. Hvis du søger en omkostningseffektiv produktion med pålidelige resultater, er dette det rigtige udgangspunkt.

Aluminium 6061 står øverst på næsten alle CNC-værksteders materialeliste. Denne udfældningshærdede legering kombinerer magnesium og silicium for at levere en fremragende balance mellem styrke, korrosionsbestandighed og bearbejdningsvenlighed. Ifølge Xometry's materiespecifikationer tilbyder aluminium 6061 fremragende mekaniske egenskaber og svejseegenskaber, hvilket gør den til den næst mest populære ekstruderede aluminiumlegering efter 6063. Dens anvendelsesområder strækker sig fra strukturelle luftfartskomponenter til kabinetter til almindelige forbrugerelktronik.

• Bearbejdningsevne: Fremragende – producerer korte spåner og minimal værktøjsslid
• Styrke: Moderat trækstyrke; kan varmebehandles for at forbedre ydeevnen
• Korrosionsbestandighed: God; anodiseres godt til forbedret beskyttelse
• Omkostninger: Lav til moderat; bredt tilgængelig
• Bedst til: Strukturelle komponenter, kabinetter, beslag, køleplader

Messing er en anden drejers yndlingsmateriale. Denne kobber-zink-legering tilbyder fremragende skæreegenskaber, hvilket betyder, at den bearbejdes problemfrit med minimal indsats. CNC-fremstillede dele i bronze og messing er almindelige i rørarmaturer, elektriske forbindelsesdele og dekorative beslag. Materialets naturlige korrosionsbestandighed og lave friktion gør det ideelt til ventilkomponenter og anvendelser inden for maritim teknik.

• Bearbejdningsevne: Fremragende – bruges ofte som benchmark til vurdering af andre materialer
• Styrke: Moderat; kendt for holdbarhed
• Korrosionsbestandighed: Udmærket, især i marine miljøer
• Omkostninger: Moderat; genbrugelig uden kvalitetstab
• Bedst til: Armaturer, bushings, elektriske komponenter, dekorative dele

Fritskærende stål som f.eks. 12L14 indeholder tilsætningsstoffer (typisk bly eller svovl), der forbedrer spåndannelse og reducerer værktøjslidsomhed. Når CNC-dele i bronze ikke opfylder kravene til styrke og aluminium mangler den nødvendige hårdhed, udgør disse stål et praktisk mellemstadium. De anvendes ofte ved storseriefremstilling af stifter, aksler og fastgørelsesdele, hvor bearbejdningseffektiviteten direkte påvirker rentabiliteten.

• Bearbejdningsevne: Meget god—korte spåner, fremragende overfladekvalitet
• Styrke: Højere end aluminium eller messing; egnet til konstruktionsbelastninger
• Korrosionsbestandighed: Dårlig uden belægning eller overfladebehandling
• Omkostninger: Lav til moderat
• Bedst til: Produktion i store mængder, stifter, aksler, præcisionsfastgørelser

Teknisk avancerede plastmaterialer til letvægtsløsninger

Når vægtbesparelser er afgørende – eller når du har brug for elektrisk isolation, kemisk modstandsdygtighed eller selvsmørende egenskaber – træder tekniske plastmaterialer til. Disse materialer bearbejdes anderledes end metaller og kræver justerede drejehastigheder, fremføringshastigheder og nogle gange specialværktøjer for at undgå smeltning eller deformation.

Delrin (polyoxymethylen/POM) har fået kældenavnet "superstål" på grund af sine fremragende mekaniske egenskaber, der kan måle sig med visse metaller. Denne delrin-plast har høj trækstyrke, fremragende dimensionsstabilitet og en lav friktionskoefficient, hvilket gør den ideel til gear, lejer og glidende komponenter. Ifølge Jiahui Custom’s tekniske sammenligning fungerer delrin effektivt inden for temperaturområdet fra -60 °C til 100 °C med minimal termisk udvidelse – hvilket er afgørende for præcisionsapplikationer.

• Bearbejdningsevne: Udmærket—lav friktion muliggør præcise tolerancer og glatte overfladeafslutninger
• Styrke: Høj stivhed og trækstyrke; fremragende udmattelsesbestandighed
• Fugtoptagelse: Lav (0,5 %)—bevarer dimensional stabilitet i fugtige miljøer
• Omkostninger: Højere end nylon, men berettiget af ydeevnen
• Bedst til: Gear, lejer, bushings, præcisionsmekaniske komponenter

Nylon (polyamid) tilbyder større fleksibilitet og slagstyrke end delrin, hvilket gør det ideelt til anvendelser udsat for gentagne spændinger eller pludselige laste. Bearbejdning af nylon stiller krav pga. dens højere termisk udvidelse og fugtoptagelse (2–9 %), hvilket kan føre til dimensionelle ændringer. Imidlertid kan disse udfordringer afhjælpes ved korrekt bearbejdningsteknik og konditionering. Nylon til drejning og fræsning fungerer godt i dæk, reb, kabelisolation og industrielle gear, hvor holdbarhed er mere afgørende end dimensional præcision.

• Bearbejdningsevne: Moderat—kræver opmærksomhed på termisk udvidelse og fugtindhold
• Styrke: God trækstyrke med fremragende evne til at udstrække sig
• Fugtoptagelse: Høj (2–9 %)—konditioner materiale før præcisionsbearbejdning
• Omkostninger: Lavere end Delrin; økonomisk for storstilet produktion
• Bedst til: Slagfaste dele, fleksible komponenter, slidoverflader

Polycarbonat (pc) kombinerer optisk gennemsigtighed med fremragende slagstyrke – det er det materiale, der bruges til sikkerhedsbriller og kuglefaste vinduer. Dette polycarbonat (PC)-materiale bearbejdes godt, men kræver omhu for at undgå revner eller spændingsmærker. Dens gennemsigtighed gør den populær til lysdæk, displaykomponenter og husninger til medicinsk udstyr, hvor synlighed er afgørende.

• Bearbejdningsevne: God – brug skarpe værktøjer og moderate hastigheder for at undgå revner
• Styrke: Høj slagstyrke; splintfri
• Optisk gennemsigtighed: Fremragende; erstatter ofte glas
• Omkostninger: Moderat
• Bedst til: Gennemsigtige dæk, sikkerhedskomponenter, optiske husninger

Specialmaterialer til ekstreme miljøer

Nogle anvendelser kræver, hvad almindelige materialer ikke kan levere. Ekstreme temperaturer, ætsende kemikalier, høje spændings-til-vægt-forhold – disse forhold kræver specialmaterialer, der udfordrer endda erfarene drejebænksoperatører.

Titanlegeringer (især Ti-6Al-4V) tilbyder et ekseptionelt styrke-til-vægt-forhold med fremragende korrosionsbestandighed. Xometrys materialedata bekræfter, at Ti-6Al-4V indeholder ca. 6,75 % aluminium og 4,5 % vanadium, hvilket giver større styrke end rent titan, mens der opretholdes lignende termiske egenskaber. Betingelsen? Titan bliver hårdere under bearbejdning (work-hardening), kræver stive opsætninger og slitter værktøjer hurtigt. Forvent højere maskinbearbejdningsomkostninger – men for luftfartsstrukturer, medicinske implantater og højtydende racerkomponenter findes der ofte ingen erstatning.

• Bearbejdningsevne: Svær – kræver specialiseret værktøj, stive opsætninger og lavere hastigheder
• Styrke: Udmærket styrke-til-vægt-forhold; biokompatibel
• Korrosionsbestandighed: fremragende
• Omkostninger: Høj – både materiale og bearbejdning
• Bedst til: Luftfart, medicinske implantater, marine udstyr, high-performance automobilindustri

Inconel og nikkelbaserede superlegeringer bevare deres egenskaber ved temperaturer, der ville blødgøre de fleste metaller. Komponenter til jetmotorer, udstødningsanlæg og kemisk procesudstyr er afhængige af disse materialer. Bearbejdning af bronze kan være enkel, men Inconel modarbejder – det bliver hårdere under bearbejdning og genererer ekstrem varme under fræsning. Kun erfarene værksteder med passende udstyr bør forsøge at bearbejde disse udfordrende legeringer.

• Bearbejdningsevne: Meget svær – bliver hurtigt hårdere under bearbejdning og genererer betydelig varme
• Styrke: Bevarer egenskaberne ved høje temperaturer (op til 1000 °C+)
• Korrosionsbestandighed: Udmærket i oxidérings- og reduktionsmiljøer
• Omkostninger: Meget høj
• Bedst til: Turbinkomponenter, udstødningsanlæg, kemisk procesudstyr

Teknisk keramik tilbyder hårdhed og temperaturbestandighed, der overstiger alle metaller, men kræver diamantværktøj og slibning i stedet for konventionel fræsning. Disse materialer anvendes i skæreværktøjsindsætninger, elektriske isolatorer og specialiserede slidkomponenter, hvor intet andet materiale kan klare belastningen.

Valg af det rigtige materiale handler om at matche egenskaberne med kravene. Spørg dig selv: Hvilke belastninger vil komponenten udsættes for? I hvilken miljømæssig sammenhæng vil den fungere? Hvor præcise skal tolerancerne være? Hvad er budgettet? Besvar disse spørgsmål ærligt, og det rigtige materialevalg bliver ofte tydeligt.

Selvfølgelig foregår materialevalget ikke isoleret. De tolerancer, du specificerer, påvirker direkte materialeegenskaberne – og at forstå denne sammenhæng hjælper dig med at undgå både overdimensionering og utilstrækkelig specifikation af dine komponenter.

Tolerancekrav og præcisionsmuligheder afklaret

Her er et spørgsmål, der kan fås til at gå galt, selv for erfarede ingeniører: Hvor stramme skal tolerancerne egentlig være? Specificer dem for løse, og dine komponenter passer ikke korrekt sammen. Specificer dem for stramme, og du vil se, at dine fremstillingsomkostninger stiger kraftigt – nogle gange med op til 2×, 4× eller endda 24× basisprisen.

At forstå tolerancekrav transformerer dig fra en, der gætter på nøjagtighedskrav, til en, der præcist specificerer, hvad der er nødvendigt – og intet mere. Lad os dekode tolerance-spektret og hjælpe dig med at træffe klogere beslutninger om dine CNC-fremstillede dele.

Standard vs. Præcision vs. Ultra-præcisions-tolerancer

Tænk på tolerancer som en pyramide. Ved bunden har du standardtolerancer, som håndterer de fleste anvendelser økonomisk. Når du stiger op mod toppen, stiger nøjagtigheden – men også omkostningerne, levertiderne og kompleksiteten.

Standardtolerancer (±0,005" / ±0,13 mm) udgør grundlaget for de fleste CNC-opgaver. Dele med disse specifikationer fremstilles hurtigt, kræver ingen specialudstyr og kan inspiceres med simple måleværktøjer som skydelære og mikrometerskruer. For ydre overflader, dekorative detaljer og mål, der ikke påvirker pasform eller funktion, leverer standardtolerancer fremragende værdi.

Præcisionstolerancer (±0,002" / ±0,05 mm) forbedr præcisionen for de funktioner, der er afgørende. Samlingsflader, justeringshuller og monteringsgrænseflader falder ofte ind under denne kategori. Ifølge branchedata fra Okdor stiger projektomkostningerne typisk med 15–30 % ved overgangen fra standard- til præcisionsmåletolerancer – en rimelig ekstraudgift, når funktionen kræver det.

Stramme tolerancer (±0,001" / ±0,025 mm) indfører specialiseret territorium. Disse specifikationer kræver langsommere fræsningshastigheder, flere efterbearbejdningsskridt og inspektion med CMM (koordinatmålemaskine). Forvent, at omkostningerne stiger 3–4 gange i forhold til standardarbejde. Præcisionsdrejede dele på dette niveau anvendes til lejeliggende flader, tætningsflader og kritiske monteringsgrænseflader.

Ultra-præcise tolerancer (±0,0001" / ±0,0025 mm) sidde på pyramidens top. At opnå disse specifikationer kræver klimakontrollerede miljøer, specialudstyr og omfattende kvalitetsverificering. Hvad koster det? Ifølge produktionsdata kan ultra-præcise tolerancer forøge priserne med 10–24 gange i forhold til standardpriserne. Reserver dem til luft- og rumfart, medicinsk udstyr og optiske applikationer, hvor intet andet er acceptabelt.

Hvordan materialevalg påvirker opnåelig nøjagtighed

Her er noget, som mange designere overser: Det materiale, du vælger, påvirker direkte, hvilke tolerancer der realistisk set kan opnås. To faktorer dominerer denne sammenhæng – termisk udvidelse og bearbejdningsvenlighed.

Termiske udvidelser forårsager, at materialer udvider og trækker sig sammen ved temperaturændringer. Aluminium udvider sig cirka dobbelt så meget som stål pr. grad temperaturændring. For en præcisions-CNC-fremstillet komponent målt ved 68 °F (20 °C) kan en temperaturændring på 10 grader under inspektionen føre til målinger uden for tolerancegrænsen – selvom fremstillingen var perfekt.

Hvad betyder dette praktisk set? Strammere tolerancer på aluminium kræver temperaturregulerede maskinfremstilling- og inspektionsmiljøer. Plastmaterialer stiller endnu større udfordringer, idet deres termiske udvidelseskoefficient er 5–10 gange højere end for metaller. Denne Delrin-tandhjul, der opretholder en tolerance på ±0,001 tommer i maskinværkstedet, kan måske vise afvigende mål på en varm lagergulv.

Bearbejdelighed påvirker, hvor konsekvent et materiale kan bearbejdes. Frit drejbart messing producerer rene spåner og glatte overflader med minimal værktøjsafbøjning – ideelt til stramme tolerancer. Titanium og Inconel derimod bliver hårdere under bearbejdning (work-hardening), genererer overdreven varme og udfordrer selv de mest stive opsætninger. Samme toleranceangivelse koster mere og er sværere at opnå ved svære materialer.

Overvej disse forhold mellem materiale og tolerance:

• Aluminium 6061: Opnår stramme tolerancer nemt; termisk udvidelse kræver kontrollerede miljøer ved ultra-præcisionsarbejde
• Messing og bronze: Udmærket dimensionsstabilitet; ideel til præcisionsdrejningstjenester, der kræver konsekvente resultater
• Med en diameter på over 300 mm Arbejdshærdning øger sværhedsgraden; forvent 40–60 % længere maskinbearbejdnings-tider ved stramme tolerancer
• Konstruktionsplastik: Høj termisk udvidelse og fugtabsabsorption begrænser den praktiske præcision uden miljømæssig kontrol
• Titan: Opnåeligt, men dyrt; kræver specialværktøj og lavere fremføringshastigheder

Når stramme tolerancer faktisk er afgørende

Her er den ubehagelige sandhed: Ingeniører specificerer ofte tolerancer for stramme «bare for at være sikre». Denne vane kan fordoble maskinbearbejdningsomkostningerne under prototypering og tilføje 25–40 % til produktionsbudgetterne uden funktionel fordel.

Så hvornår er stramme tolerancer faktisk afgørende? Spørg dig selv: «Hvad sker der, hvis denne målafvigelse er ±0,1 mm?» Hvis svaret omfatter monteringsproblemer, dårlig pasform eller funktionsfejl, er præcision berettiget. Hvis svaret er «ingen kritiske konsekvenser», spare standardtolerancer penge uden kompromis.

Funktioner, der typisk kræver stramme tolerancer:

• Montageflader, hvor dele skal passe nøjagtigt sammen (aksler i housings, forbindelsesgrænseflader)
• Tætningsflader, hvor der ikke kan opstå lækkager (pakningsskåle, O-ring-kanaler)
• Bevægelige komponenter, der kræver glat funktion (lagersteder, glidemekanismer)
• Gevindforbindelser, hvor pasformen påvirker ydeevnen

Funktioner, der sjældent kræver stramme tolerancer:

• Ydre hjørner og dekorative overflader
• Monteringshuller med spillerum for fastgørelsesmidler
• Ikke-funktionelle indre overflader
• Kosmetiske paneler og omkredsvægge

Et eksempel fra virkeligheden: et hus til en medicinsk enhed, hvor prisen steg fra 180 USD til 320 USD pr. stk., da en kunde strammede ikke-funktionelle ydre tolerancer fra ±0,005" til ±0,001". Efter gennemgang af designet blev præcision kun anvendt på pakningsspor og stikudskæringer – hvilket bragte omkostningerne ned på 210 USD uden at påvirke funktionaliteten.

Toleranceniveauer efter bearbejdningstype og materiale

Nedenstående tabel giver praktisk vejledning til specifikation af tilpassede maskinbearbejdede dele baseret på din proces og materialevalg:

Toleranklasse	Typisk interval	Prisens indvirkning	Fælles anvendelser
Standard	±0,005" (±0,13 mm)	Basisniveau (1x)	Ydre overflader, ikke-kritiske mål, dekorative funktioner
Nøjagtighed	±0,002" (±0,05 mm)	1,5–2×	Sammenfaldende overflader, justeringsfunktioner, monteringsgrænseflader
Stramt	±0,001" (±0,025 mm)	3–4×	Lagerhuse, tætningsoverflader, kritiske pasform
Ultra-præcision	±0,0001" (±0,0025 mm)	10–24×	Luftfarts- og rumfartsgrænseflader, optiske komponenter, medicinske implantater

Tidsplanpåvirkninger følger lignende mønstre. Standardtilladte maskindelte dele afsendes på 5–7 dage, mens arbejde med stramme tolerancer kræver 10–14 dage for omhyggelig bearbejdning og kvalitetsverificering. Ultra-præcise specifikationer kan udvide leveringstiden til 14–21 dage – en stigning på 200–300 %.

Den væsentlige indsigt? Anvend præcision strategisk. Fokuser stramme tolerancer på de 10–20 % af funktionelle egenskaber, der faktisk påvirker funktionen, og lad alt andet følge standardspecifikationerne. Denne fremgangsmåde leverer den ydelse, du har brug for, til en brøkdel af omkostningerne ved generelle præcisionskrav.

Når tolerancerne er forstået, bliver det næste spørgsmål, hvordan forskellige brancher anvender disse principper. Luftfarts-, automobil- og medicinske sektorer har hver især unikke certificeringskrav og præcisionsforventninger, som påvirker produktionsbeslutninger.

Brancheanvendelser fra bilindustri til medicinske enheder

Forskellige industrier bruger ikke bare CNC-fremstillede dele på forskellige måder – de kræver også helt forskellige kvalitetssystemer, dokumentationskrav og certificeringsrammer. Det, der godkendes ved inspektion inden for forbrugerelektronik, kan fejle katastrofalt inden for luftfarts- eller medicinske applikationer. At forstå disse sektorspecifikke krav hjælper dig med at kommunikere effektivt med leverandører og sikrer, at dine dele opfylder regulatoriske forventninger.

Tre industrier skiller sig ud på grund af deres strenge standarder: bilindustrien, luftfartsindustrien og medicinsk udstyr. Hver af dem har udviklet certificeringssystemer, der definerer, hvordan producenter skal operere, dokumentere processer og verificere kvalitet. Lad os undersøge, hvad disse certificeringer faktisk betyder for dine dele.

Bilkomponenter og kravene i IATF 16949

Når du har brug for CNC-fremstillede dele til automobilapplikationer, bliver IATF 16949-certificeringen din kvalitetsreference. Denne globale standard kombinerer ISO 9001’s grundlag med bilindustrispecifikke krav til løbende forbedring, fejlforebyggelse og supply chain-styring.

Hvad gør IATF 16949 anderledes end generelle kvalitetscertificeringer? Det er fokuset på statistisk proceskontrol (SPC). Certificerede faciliteter inspicerer ikke kun færdige dele – de overvåger hver kritisk dimension gennem hele produktionsprocessen og registrerer tendenser, der måske indikerer afdrift, før fejl opstår. Denne proaktive tilgang opdager problemer tidligt, hvilket reducerer udskud og sikrer konsekvens mellem produktionsomgange.

Vigtige IATF 16949-krav til CNC-fremstilling omfatter:

• Produktionsdelgodkendelsesproces (PPAP): Dokumenteret bevis for, at fremstillingsprocesserne konsekvent kan producere dele, der opfylder specifikationerne
• Kontrolplaner: Detaljeret dokumentation af inspektionspunkter, frekvenser og reaktionsplaner ved afvigende forhold
• Målesystemsanalyse: Verifikation af, at måleinstrumenter og inspektionsudstyr leverer pålidelige og gentagelige resultater
• Sporbarhed: Evne til at spore dele tilbage til specifikke materialepartier, maskiner og operatører
• Kontinuerlig forbedring: Dokumenterede processer til reduktion af variation og forebyggelse af gentagelse af kvalitetsproblemer

For komponenter til bilindustrien med høje tolerancer – fra chassismontager til specialfremstillede metalstøddæmper – sikrer samarbejde med en IATF 16949-certificeret produktionsfacilitet Shaoyi Metal Technology at strenge SPC-protokoller leverer konsekvente resultater, uanset om du har brug for hurtig prototypproduktion eller store seriemængder.

Luft- og rumfartsmaskinbearbejdning og AS9100D-standarder

Luft- og rumfartsmaskinbearbejdning arbejder under endnu mere krævende krav. AS9100D-certificering bygger på ISO 9001 og tilføjer luft- og rumfartssektorspecifikke krav til risikostyring, konfigurationsstyring og produktintegritet gennem komplekse leveringskæder.

Hvorfor kræver luftfartsindustriens maskinbearbejdning så streng overvågning? Når komponenter svigter i 35.000 fods højde, er konsekvenserne katastrofale. Ifølge Snowline Engineering's tekniske dokumentation understreger AS9100D datadrevet produkttestning, solid overvågning af alle produktionsprocesser samt risikovurdering af produktudformninger og fremstillingsmetoder.

Standarden omfatter ti detaljerede afsnit, der dækker alt fra ledelsesansvar til protokoller for løbende forbedring. For CNC-bearbejdning af luftfartskomponenter er afsnit VIII (Drift) særligt kritisk – det omhandler produktudformning, leverandørstyring, materialekontrol og serviceydelser, der sikrer, at hver enkelt komponent opfylder de strengeste specifikationer.

Vigtige AS9100D-krav omfatter:

• Førsteartikelinspektion (FAI): Fuldstændig verificering af den første producerede komponent i henhold til alle tegningsspecifikationer
• Materialecertifikation: Dokumentation, der beviser, at råmaterialer opfylder luftfartsspecifikationer (ofte kræver det evnen til at bearbejde titan eller keramik ved hjælp af CNC)
• Kontrol af specialprocesser: Akreditering for varmebehandling, belægning og andre processer gennem NADCAP
• Konfigurationsstyring: Sporing af designændringer og deres implementering i hele produktionen
• Forebyggelse af efterligninger: Kontroller, der sikrer, at kun ægte, certificerede materialer kommer ind i leveringskæden

Produktion af medicinsk udstyr i henhold til ISO 13485

Mekanisk bearbejdning af medicinsk udstyr stiller krav, som hverken bilindustrien eller luft- og rumfartsindustrien fuldt ud dækker: biokompatibilitet og validering. Certificering i henhold til ISO 13485 giver det kvalitetsstyringsrammeverk, der specifikt er udviklet til mekanisk bearbejdning af medicinsk udstyr, med vægt på patientsikkerhed og overholdelse af regulerende krav.

Ifølge ISO 13485 Academy's tekniske vejledning , standarden kræver procesvalidering for enhver fremstillingsfase, hvis resultat ikke kan verificeres fuldt ud ved inspektion. Dette er afgørende for mekanisk bearbejdning af medicinsk udstyr, hvor nogle egenskaber – f.eks. overfladebehandlinger, der påvirker biokompatibiliteten – ikke kan måles uden at ødelægge komponenten.

Valideringskravet omfatter også computerprogrammel, der bruges i produktion, steriliseringsprocesser og sterile barrièresystemer. For CNC-operationer betyder dette dokumenteret bevis for, at maskiner, programmer og processer konsekvent fremstiller dele, der opfylder specifikationerne – ikke kun inspektion af færdige produkter.

Vigtige ISO 13485-krav til medicinsk maskinbearbejdning:

• Design- og udviklingskontrol: Dokumenteret verificering af, at designene opfylder kravene til den tilsigtede anvendelse
• Procesvalidering: Bevis for, at fremstillingsprocesser konsekvent opnår de planlagte resultater
• Sporbarhed: Komplet dokumentation, der knytter færdige medicinsk udstyr til råmaterialer, processer og personale
• Klagehåndtering: Formelle systemer til undersøgelse og håndtering af kvalitetsmæssige problemer
• Risikostyring: Systematisk identifikation og afhjælpning af risici gennem hele produktets livscyklus

At forstå disse certificeringsrammer hjælper dig med at vurdere potentielle leverandører og sikre, at dine dele modtager passende kvalitetsovervågning. Certificeringer etablerer dog kun systemet – klogt design bestemmer, om dine dele faktisk kan fremstilles til en rimelig pris. Her kommer principperne for Design til Fremstilling (DFM) ind i billedet.

Bedste praksis for design til produktion

Du har valgt dit materiale, specificeret tolerancer og udvalgt en kvalificeret leverandør. Men her er det, der adskiller erfarede ingeniører fra nybegyndere: forståelse af, hvordan designbeslutninger påvirker fremstillingsomkostninger og kvalitet, før produktionen begynder. Principperne for Design til Fremstilling (DFM) hjælper dig med at optimere dele, mens de stadig er CAD-modeller – dvs. på et tidspunkt, hvor ændringer ikke koster noget.

Hvorfor er dette vigtigt? En dårligt designet komponent kan måske teknisk set fremstilles, men den kan kræve specialværktøjer, flere opsætninger eller forlængede cykeltider, der tredobler dine omkostninger. Endnu værre er, at nogle funktioner slet ikke kan bearbejdes uden at kompromittere kvaliteten. Lad os undersøge retningslinjerne, der hjælper dig med at undgå disse fælder.

Vægtykkelse og profilernes dybde – retningslinjer

Tynde vægge skaber problemer. Når vægtykkelsen aftager, falder stivheden – hvilket fører til vibration under fræsning, vibreringsmærker på overfladerne og dimensionelle unøjagtigheder. Fræseværktøjet presser mod materialet, og uden tilstrækkelig tykkelse til at modstå afbøjning lider din præcision.

Ifølge branchens DFM-retningslinjer er sikre minimumsvægtykkelser:

• Metaller: 0,8 mm (0,03 tommer) minimum – tykkere vægge forbedrer stivheden og reducerer vibrering under CNC-fræsning
• Plast: 1,5 mm (0,06 tommer) minimum – tyndere vægge forårsager warping under afkøling og bearbejdning

Skal det være tyndere? Tilføj forstærkningsribber for at stive uunderstøttede afsætninger, forkort vægglængden eller skift til et mere stift materiale. For kosmetiske tynde skalde kan man i stedet overveje pladeformning eller sprøjteformning.

Karakteristisk dybde følger samme logik. Dybe lommer og hulrum kræver værktøjer med forlænget rækkevidde, som mister stivhed, når længden øges. Den praktiske grænse? Hold blinde lommer ikke dybere end 3–4 gange værktøjets diameter. Ud over dette genererer hver CNC-bearbejdning mere vibration, giver ruere overflader og øger cykeltiden.

Når dybere funktioner er uundgåelige:

• Åbn én eller flere af lommens vægge, så fræseren kommer ind fra siden
• Brug trinformede dybder i stedet for én kontinuerlig dyb væg
• Opdel designet i flere dele, der monteres efter bearbejdningen

Indvendige hjørneradiuser og overvejelser vedrørende værktøgets adgang

Her er en grundlæggende begrænsning, der overrasker mange designere: CNC-fræsere er runde. De kan fysisk ikke skabe perfekt skarpe indvendige hjørner. Hvert indvendigt hjørne vil have en radius, der er lig med eller større end fræsens radius.

Hvad betyder dette praktisk? Hvis du specificerer et skarpt 90-graders indvendigt hjørne, må maskinisten bruge successivt mindre værktøjer for at nærme sig denne geometri – hver kræver langsommere hastigheder og flere gennemløb. Resultatet? En dramatisk stigning i fremstillingstid og omkostninger.

Klog specifikation af radius baseret på etablerede DFM-principper:

Værktøjsdiameteren	Værktøjsradius	Mindste indvendig afrundingsradius
3 mm	1,5 mm	≥ 1,5–2,0 mm
6 MM	3,0 mm	≥ 3,0–3,5 mm
10 mm	5,0 mm	≥ 5,0–6,0 mm

Den generelle regel? Specificer indvendige hjørneradius mindst én tredjedel af kavitetens dybde. For en lomme på 12 mm dybde skal der bruges en hjørneradius på 5 mm eller større. Dette gør det muligt at bruge et værktøj med 8 mm diameter til effektiv bearbejdning ved højere hastigheder.

Hvis du absolut har brug for en rektangulær komponent, der skal passe ind i en maskineret kavitet, så nedsæt ikke hjørneradius. Brug i stedet aflastningsudskæringer – små udskæringer i hjørnerne, der giver plads til den sammenpassende del, samtidig med at de tillader effektiv maskinbearbejdning.

Reducer maskinbearbejdnings tid gennem intelligente designvalg

Maskinbearbejdnings tid påvirker omkostningerne mere end enhver anden faktor. Hvert designvalg, der øger cykeltiden – ekstra opsætninger, mindre værktøjer, langsommere fremføringshastigheder – øger direkte det, du betaler. Hurtig CNC-prototypering afhænger af eliminering af unødvendig kompleksitet.

Overvej opsætningerne: Hver gang en del skal vendes eller genplaceres, stopper maskinen, en operatør griber ind, og ny justering introducerer potentielle fejl. En CNC-prototype, der kræver fire opsætninger, koster betydeligt mere end én, der bearbejdes i én enkelt orientering.

Designstrategier, der minimerer maskinbearbejdnings tid:

• Justér funktioner efter hovedakserne: Huller, lommer og flader, der står vinkelret på de seks primære retninger (top, bund, fire sider), bearbejdes mest effektivt
• Konsolider referencer: Referér kritiske mål fra fælles flader for at reducere omplacering
• Brug standardværktøjsstørrelser: Huller, der svarer til almindelige borstørrelser, eliminerer sekundære operationer
• Begræns tråddybden: Effektiv indgreb sker inden for 2–3 gange hullets diameter – dybere gevind tilføjer tid uden at øge styrken
• Undgå tekst og bogstaver: Indgraverede tegn kræver ekstra værktøjsporer; overvej i stedet mærkning efter bearbejdning

DFM bedste praksis-checkliste

Før du indsender din konstruktion til tilbud, skal du verificere disse CNC-fremstillingsgrundprincipper:

1. Væggetykkelse: Minimum 0,8 mm for metaller, 1,5 mm for plastik – tykkere, hvor stivhed er afgørende
2. Dybde af udskåret område: Begrænset til 4× bredden af funktionen; overvej trinformede dybder ved større krav
3. Indvendige hjørner: Radius mindst ⅓ af kavitetens dybde; brug aflastningsudskæringer i stedet for små radier
4. Huldiametre: Standard borestørrelser (0,1 mm-trin op til 10 mm, 0,5 mm-trin derover)
5. Gængedybde: Maksimalt 3× den nominelle diameter; inkluder utråde afsætning i blinde huller
6. Tolerancer: Anvend stramme specifikationer kun på funktionelle egenskaber; standardafvigelse ±0,13 mm andre steder
7. Antal opsætninger: Design til fremstilling i én opsætning, når det er muligt; minimer genpositionering
8. Undercuts: Brug standard T-nut- eller skråflademaål; sikr 4× dybdens frihed på indvendige vægge

Almindelige designfejl, der øger omkostningerne

Selv erfarede ingeniører falder i disse fælder under CNC-prototypering:

• Overdimensionering af tolerancer: Generelle stramme tolerancer på ikke-kritiske egenskaber kan fordoble omkostningerne – anvend præcision strategisk
• At ignorere værktøgets tilgængelighed: Egenskaber, der ligger dybt i udskæringer eller er skjult bag vægge, kan være umulige at bearbejde uden at dele dele
• At glemme maskinbearbejdningsmærker: Overflader, der er sådan som de er efter maskinbearbejdning, viser værktøjets bevægelsesbaner; hvis kosmetisk perfektion er afgørende, skal sekundær efterbearbejdning angives
• At designe for én proces: En prototypemaskindel, der er optimeret til fremstilling af enkeltstykker, kan kræve redesign til seriefremstilling i høj volumen
• At specificere ikke-standardiserede funktioner: Brugerdefinerede hullens størrelser, usædvanlige gevindstigninger og vilkårlige spaltetykkelse kræver specialværktøj, hvilket øger igangsættelsestiden og omkostningerne

Konklusionen? Prototypemaskinbearbejdning belønner enkelhed. Hver funktion, du tilføjer, skal have et formål – og hvert formål skal kunne opnås med standardværktøjer og effektive operationer. Behersk disse DFM-principper, og du vil konsekvent modtage lavere tilbud, hurtigere leveringstider og højere kvalitet på delene.

Selvfølgelig er den maskinbearbejdede del kun halvdelen af historien. Overfladebehandling omdanner rå maskinbearbejdede komponenter til produktionsklare produkter – og valget af den rigtige overfladebehandling påvirker både udseende og ydeevne.

Overfladebehandlingsoptioner og udvælgelseskriterier

Din CNC-fremstillede del ser flot ud, når den kommer ud af maskinen – men er den klar til den tilsigtede anvendelse? Overfladebehandlinger gør mere end blot at forbedre udseendet. De bestemmer korrosionsbestandigheden, slidkarakteristika, friktionsparametre og endda, hvor godt maling eller lim binder.

Som-fremstillet versus sekundære overfladebehandlingsmuligheder

Alle CNC-dele starter med en "som-fremstillet" overflade – den overfladekvalitet, der opnås direkte fra fræsningsprocessen. Dette udgangspunkt varierer afhængigt af værktøjer, hastigheder og materiale. For aluminium kan man forvente Ra-værdier (gennemsnitlig overfladeruhed) på ca. 1,6–3,2 µm. Stål er typisk lidt ruere, med Ra-værdier på 1,6–6,3 µm.

Er kvaliteten af den som-fremstillede overflade tilstrækkelig? For interne komponenter, skjulte overflader eller dele, der får sekundære belægninger, er svaret ofte ja. Værktøjsmærkerne, der er synlige på som-fremstillede overflader, påvirker ikke funktionen i mange anvendelser – og ved at undlade sekundære overfladebehandlinger sparer man både tid og penge.

Dog når du har brug for forbedret æstetik, forbedret korrosionsbeskyttelse eller specifikke funktionelle egenskaber, bliver sekundære overfladebehandlinger afgørende. Mulighederne strækker sig fra simpel kornstråling til komplekse flerlags-plateringssystemer.

Anodisering, platering og belægning til forbedret ydeevne

Forskellige overfladebehandlingsprocesser opfylder forskellige formål. Lad os gennemgå de mest almindelige muligheder:

Anodering omdanner aluminiumsoverflader til et hårdt oxidlag ved elektrokemisk behandling. Ifølge Protolabs’ tekniske vejledning sælles dele normalt umiddelbart efter anodisering i nikkelacetat eller varmt deioniseret vand, hvilket lukker de mikroskopiske porer. Denne sælningsproces giver forskellige ydeegenskaber – forbedret binding, glathed eller holdbarhed – afhængigt af den anvendte type. Type II-anodisering giver farvemuligheder; Type III (hardcoat) øger slidstyrken markant.

Pulverlakeret anvender et polymerbaseret tørt pulver gennem en elektrostatiske pistol og derefter hærdes i en varm ovn. Resultatet? En finish, der er tykkere og mere holdbar end traditionel maling, med bedre modstand mod udblekning. Den er også miljøvenlig – overskydende pulver kan genanvendes, og der er ingen flygtige organiske forbindelser, der skal håndteres. For akryl-CNC-fremstillede dele eller CNC-fremstillede polycarbonatdele, der ikke kan klare hærdningstemperaturer, forbliver våd maling en brugbar alternativ.

Elektroplatering aflejrer tynde metal-lag på ledende overflader. Nikkelpladning forbedrer slidstyrken; krom tilføjer hårdhed og korrosionsbeskyttelse; zink giver offerkorrosionsbeskyttelse til stålkomponenter.

Passivering danner et ekstremt tyndt beskyttende oxidlag uden brug af elektricitet. Passivering af rustfrit stål fjerner fri jern fra maskinebearbejdning og forbedrer korrosionsbestandigheden. Konverteringsbelægninger som kemfilm beskytter aluminium og giver samtidig en fremragende grundlag for malingens vedhæftning.

Tilpasning af overfladeafslutning til funktionelle krav

Den rigtige overfladebehandling afhænger helt og aldeles af din anvendelse. Spørg dig selv: I hvilken miljø vil denne komponent fungere? Skal den være slidstærk, korrosionsbestandig eller begge dele? Vil den være synlig for slutbrugerne?

For CNC-acrylkomponenter, der kræver optisk gennemsigtighed, fjerner polering værktøjsmærker og genopretter gennemsigtigheden. Stråleblæsning skaber en ensartet mat overflade, der skjuler mindre fejl og samtidig forbedrer malingens tilhæftning. Anodisering beskytter aluminiumskomponenter, der er beregnet til udendørs brug eller gentagen håndtering.

Specifikationer for overfladeruhed påvirker direkte den funktionelle ydelse. Glattere overflader reducerer friktionen i glidende applikationer, men kan dog mindske tilhæftningen af belægninger. Ruere strukturer forbedrer mekanisk binding, men kan muligvis opsamle forureninger i rene miljøer.

Guide til sammenligning af overfladebehandlinger

Afslutnings Type	Ra-værdiområde	Bedste anvendelser	Prisniveau	Holdbarhed
Som drejet	1,6–6,3 µm	Indvendige komponenter, komponenter, der modtager sekundære overfladebehandlinger	Baseline	Afhangigt af materiale
Strålestråling med kugler	1,0–4,0 µm	Ensidig mat fremtoning, forberedelse til maling	Lav	Moderat
Type II Anodisering	0,5–1,5 µm	Farvede aluminiumsdele, milde slidmiljøer	Moderat	God
Type III Hardcoat	1,0–3,0 µm	Anvendelser med højt slid, slidbestandige overflader	Moderat-høj	Fremragende
Pulverlakeret	1,5–5,0 µm	Udstyr til udendørs brug, dekorative dele, korrosionsbeskyttelse	Moderat	Meget godt
Nikkelplatering	0,2–1,0 µm	Slidoverflader, elektriske kontakter, korrosionsbarrierer	Moderat-høj	Fremragende
Pudsning	0,1–0,4 µm	Optiske komponenter, dekorative overflader, tætningsflader	Høj	Afhangigt af materiale

Husk: Overfladebehandlinger øger både omkostningerne og levertiden for din projekt. Angiv dem, hvor funktionen eller æstetikken kræver det – men undgå at overkonstruere dele, der fungerer perfekt som-fremstillet. Målet er at matche overfladen til dens formål, ikke at anvende premiumbehandlinger universelt.

Nu hvor du kender mulighederne for overfladebehandling, bliver det næste spørgsmål om omkostningerne. Hvilke faktorer påvirker priserne for CNC-bearbejdning, og hvordan kan du budgettere effektivt for dit projekt?

Omkostningsfaktorer og prisdeterminerende variable ved CNC-bearbejdning

Her er det spørgsmål, som alle stiller, men få leverandører besvarer transparent: Hvor meget vil dine CNC-bearbejdede dele faktisk koste? Den frustrerende sandhed er, at prisen afhænger af dusinvis af indbyrdes forbundne variable. Men når du forstår disse faktorer, bliver du fra en person, der blindt accepterer tilbud, til en person, der kan forhandle effektivt og designe omkostningseffektivt.

Ifølge GD-Prototypings omkostningsanalyse kan den samlede pris på enhver bearbejdet del opdeles i en simpel formel:

Samlet omkostning = Materialeomkostning + (Maskintid × Maskinrate) + Opsætningsomkostning + Afslutningsomkostning

Lad os afkode hver enkelt komponent, så du præcis ved, hvor dit penge går hen.

Materialeomkostninger og hvordan mængden påvirker prisen

Materialeomkostningerne virker simple – køb en blok aluminium, betal for en blok aluminium. Men tre faktorer komplicerer denne beregning.

Omkostning pr. stykvolumen varierer kraftigt mellem materialer. Standard aluminiumlegeringer som 6061 forbliver økonomiske, mens rustfrit stål koster 2–3 gange mere pr. pund. Ved overgang til titan eller Inconel ligger prisen på 10–20 gange prisen for aluminium. Ifølge branchens prisdata ligger prisen for aluminium typisk mellem 5–10 USD pr. pund, for stål mellem 8–16 USD pr. pund og for speciallegeringer betydeligt højere.

Bearbejdelighed skaber skjulte omkostninger, som mange købere overser. Et "billigere" materiale kan faktisk koste mere for den færdige komponent, hvis det er svært at bearbejde. Rustfrit stål kan koste mindre pr. pund end premium-aluminiumlegeringer, men dets hårdhed kræver langsommere fræsningshastigheder og medfører hurtigere værktøjsforringelse – hvilket øger bearbejdstiden og ophæver materialebesparelserne.

Lagerstørrelse og spild påvirker prissætningen, fordi CNC-bearbejdning er en fraskærende proces. Din prisangivelse dækker den oprindelige blok, ikke kun det materiale, der forbliver i den færdige del. En komponent, der er lidt for stor til standardlagerstørrelserne, tvænger købet af den næste størrelse opad, og overskuddet bliver dyre spåner på værkstedsgulvet.

Hvordan påvirker mængden ligningen? Storvolumen-køb reducerer materialeomkostningerne pr. enhed, men de reelle besparelser kommer fra at sprede de faste omkostninger over flere dele. Denne $300-opstillingstakst, der ødelægger budgettet for én enkelt prototype, udgør kun $3 pr. enhed ved 100 stykker.

Bearbejdstid som den primære omkostningsdrevne faktor

Maskintid udgør typisk den største omkostningskomponent – og det er her, designbeslutninger har den største indvirkning. CNC-maskinværksteder i min nærhed og verden over beregner timepriser, der afspejler udstyrets kompleksitet.

Ifølge fremstillingsdata er de typiske timepriser:

• 3-akse CNC-fresere: $10–20 pr. time for simple prismatiske dele
• CNC-virker: $15–25 pr. time for drejede komponenter
• 5-akse-maskingcentre: $20–40+ pr. time for komplekse geometrier

Hvad påvirker fremstillingstiden?

• Kompleksitet af komponenten: Enkle geometrier med plane flader og standardboringer fremstilles hurtigt. Organiske kurver, undercuts og formede overflader kræver langsommere fremføringshastigheder og flere værktøjsbaner.
• Materialefrakørselsvolumen: En 10 kg aluminiumsblok, der skal omdannes til en færdig del på 1 kg, kræver fjernelse af 9 kg materiale – hvert gram tager tid.
• Toleransekrav: Strammere tolerancer kræver langsommere skærehastigheder, flere efterbearbejdningsskridt og hyppige målingspauser.
• Specifikationer for overfladefinish: Glattere overflader kræver yderligere lette gennemløb ved reducerede fremføringshastigheder.

Forholdet mellem tolerancer og omkostninger fortjener særlig fremhævelse. At gå fra standardtolerancer (±0,13 mm) til stramme tolerancer (±0,025 mm) kan tredoble fremstillingstiden, da maskinen »nærmer sig« de endelige mål med progressivt lettere skær.

Opsætningsgebyrer, værktøj og skjulte omkostningsovervejelser

Før der foretages nogen skæring, forbereder kvalificeret arbejdskraft opgaven. Disse engangsomkoster rammer især små serier hårdt – og de er ofte det område, hvor tilbud fra forskellige lokale maskinstøberier adskiller sig mest markant.

Programmeringsomkoster dækker CAM-arbejdet med at oversætte din 3D-model til maskinlæsbart G-kode. Enkle 3-akse-dele kræver måske en times programmering; komplekse 5-akse-komponenter kan tage en hel dag med kvalificeret arbejdskraft.

Opsætningstid inkluderer:

• Indlæsning og fastgørelse af råmateriale i fastspændingsanordninger
• Montering og kalibrering af skæreværktøjer
• Udførelse af førsteartikelverifikation
• Udførelse af justeringer baseret på de indledende målinger

Denne proces tager typisk 1–4 timer afhængigt af kompleksiteten – tid, der faktureres til taksten for kvalificerede drejere, uanset om du fremstiller én enkelt del eller hundrede.

Afslutningsomkostninger tilføjer endnu et lag. Anodisering, galvanisering, pulverlakning og polering har hver især separate omkoster, der afhænger af overfladeareal, materialetype og specifikationskrav.

Hvad med skjulte omkoster, der overrasker køberne? Vær opmærksom på:

• Inspektion og dokumentation: Rapporter om første artikel, CMM-målinger og materialecertifikater tilføjer arbejdskraft
• Specialværktøj: Ikke-standardiserede huller eller usædvanlige gevindstigninger kræver specialtilpasset værktøj
• Minimumsordregebyrer: Mange værksteder anvender minimumsgebyrer, der kan overstige både materiale- og maskinfremstillingsomkostningerne ved meget små ordrer
• Accelereret behandling: Hurtig levering kræver typisk en prispræmie på 25–50 %

Når du leder efter et CNC-maskinværksted i nærheden eller anmoder om et CNC-tilbud online, skal du specifikt spørge om disse poster. Pålidelige værksteder – uanset om det er maskinværksteder i nærheden eller udenlandske leverandører – opdeler omkostningerne transparent, så du præcis forstår, hvad du betaler for.

Få præcise online-maskinbearbejdningspristilbud

Moderne platforme til øjeblikkelig prisangivelse har revolutioneret prisgennemsigtigheden. Upload din CAD-fil, angiv materiale og overfladebehandling, og modtag et CNC-tilbud online inden for få minutter. Disse automatiserede estimater fungerer dog bedst ved standardgeometrier i almindelige materialer.

For komplekse dele, usædvanlige materialer eller stramme tolerancer er formelle tilbud fra erfarne værksteder stadig afgørende. Den bedste fremgangsmåde? Brug online-maskineeringstilbud til indledende budgettering, og anmod derefter om detaljerede tilbud fra 2–3 kvalificerede leverandører, inden du går i gang med produktionen.

At forstå omkostningsdrevende faktorer giver dig mulighed for at foretage velovervejede kompromiser. At slække en ikke-kritisk tolerance kan spare 20 %. At skifte fra titan til aluminium kan reducere materialeomkostningerne med 80 %. At samle funktioner for at reducere opsætninger kan halvere maskinbearbejdningstiden. Udstyret med denne viden kan du optimere konstruktionerne både for ydeevne og budget.

Selvfølgelig betyder det laveste tilbud intet, hvis dele ankommer med fejl. At forstå kvalitetssikringsprocesser – og vide, hvad der skal inspiceres, når dele ankommer – beskytter dig mod kostbare overraskelser.

Kvalitetssikring og strategier til fejlforebyggelse

Du har designet din komponent omhyggeligt, valgt det rigtige materiale og angivet passende tolerancer. Men hvad sker der, når CNC-komponenterne ankommer til din modtageafdeling? Hvordan ved du, at de opfylder specifikationerne? Og endnu vigtigere: hvordan forhindre du, at kvalitetsproblemer gentager sig over flere ordrer?

Kvalitetssikring er ikke kun leverandørens ansvar – det er en partnerskabsaftale. Ved at forstå almindelige fejl, vide, hvad der skal inspiceres, og kommunikere effektivt med din producentpartner, omdannes reaktiv problemløsning til proaktiv fejlforebyggelse. Lad os udforske kvalitetskontrol fra køberens perspektiv.

Almindelige maskinfremstillede fejl og deres årsagssammenhænge

Før du kan forhindre problemer, skal du kunne genkende dem. Ifølge branchens defektanalyse skyldes de fleste kvalitetsproblemer fem maskinfremstillede fejl: dimensionel unøjagtighed, dårlig overfladekvalitet, vibreringsmærker, spåner og forvridning. Hver af disse fejl har karakteristiske årsager – og at forstå disse årsager hjælper dig med at samarbejde med leverandører for at eliminere dem.

Dimensionsafvigelse repræsenterer den mest frustrerende defektkategori. Dele ser perfekte ud, men kan ikke monteres. Rodårsagerne inkluderer:

• Værktøjslidsomhed, der udvikler sig ud over acceptable grænser under produktionskørsler
• Termisk udvidelse som følge af skærevarme, der påvirker målinger
• Utilstrækkelig fastspænding, der tillader bevægelse under bearbejdning
• Kalibreringsdrift i maskinaksler eller måleudstyr

Dårlig overfladebehandling er ikke blot kosmetisk – det signalerer ofte dybere procesproblemer. Overflader, der er ruere end specificeret, kan tyde på slidte værktøjer, forkerte skæreparametre eller materialinkonsekvenser. For CNC-drejede dele kan overfladeproblemer ofte spores tilbage til indsatsslid eller forkerte spindelhastigheder.

Snakkende tegn optræder som karakteristiske bølgede mønstre på maskinerede overflader. Dette synlige vibrationsmønster skyldes resonans mellem skæreværktøjet, emnet og maskinens konstruktion. Vibrationer indikerer problemer med fastspændingsstivhed, for store skæredybder eller spindelhastigheder, der exciterer de naturlige frekvenser.

Flænger —de små metaludvækster ved kanter og hullers udløb—virker måske ubetydelige, men giver betydelige efterfølgende problemer. Skarpe burrs forårsager monteringsproblemer, skaber sikkerhedsrisici under håndtering og kan løsne sig under drift og forurene mekanismer. Burrdannelse øges ved sløve værktøjer, forkerte fremføringshastigheder og visse materialeegenskaber.

Forvrængning og forvrængning plager tyndvæggede komponenter og store dele med ujævn materialefordeling. Residualspændinger i råmaterialet frigives under bearbejdning og får dele til at vride eller bukke sig, efter at de er fjernet fra fastspændingsanordningerne. Aggressive skærestrategier, der genererer overdreven varme, forværrer dette problem, især ved aluminium og plastik.

Kvalitetskontrolpunkter, som alle købere bør kende

Effektiv kvalitetskontrol går ud over inspektion af færdige dele. Ifølge kvalitetskontrol-dokumentationen omfatter en omfattende verifikation otte kritiske kontrolpunkter – fra indkøbte materialer til den endelige dokumentation.

For CNC-maskindele skal din modtagelsesinspektion systematisk verificere:

Inspektionstype	Metode	Fokusområder
Visuel inspektion	Direkte observation under passende belysning	Overfladedefekter, spåner, kosmetisk skade
Dimensionel verifikation	Koordinatmålingsmaskine (CMM), mikrometre, skydelære, måleinstrumenter	Kritiske funktionelle egenskaber, dimensioner med toleranceangivelser
Funktionstest	Pasningsprøvning sammen med tilhørende komponenter	Monteringsgrænseflader, gevindede egenskaber
Overfladeafslutning	Profilometer eller sammenligningsstandarder	Ra-værdier på specificerede overflader
Dokumentationsgennemgang	Certifikatverificering	Materialecertifikater, inspektionsrapporter, sporbarthed

Kvalitetsinspektionscheckliste for modtagelse af CNC-bearbejdede dele

• Mængdeverificering: Bekræft, at antallet af dele stemmer overens med pakkelisten og indkøbsordren
• Visuel undersøgelse: Tjek alle overflader for ridser, deformer, værktøjsspår og forurening
• Stikprøve af kritiske dimensioner: Mål tolererede egenskaber på første artikel og tilfældige stikprøver
• Gewindeverifikation: Test trådede funktioner med go-/no-go-måleinstrumenter
• Kontrol af spåner: Undersøg alle kanter og hullers udmundinger for korrekt afspåning
• Overfladeafviklingsverifikation: Sammenlign med de specificerede Ra-krav ved hjælp af en profilometer eller visuelle standarder
• Pasformstest: Verificer monteringsgrænseflader med tilsvarende komponenter, hvis tilgængeligt
• Gennemgang af materiallegitimation: Bekræft materialekvalitet, varmebehandling og sporbare dokumentation
• Verificering af belægning/afslutning: Tjek pladeringstykkelser, anodiseringsfarve eller belægningsadhæsion i henhold til specifikationen
• Dokumentationsfuldstændighed: Bekræft, at alle krævede certifikater, inspektionsrapporter og overholdelsesdokumenter er inkluderet

For CNC-drejede dele og andre roterende symmetriske komponenter skal der særlig fokuseres på koncentricitet, løbehøjde og gevindkvalitet. Disse egenskaber er svære at verificere uden passende måleudstyr, men er afgørende for funktionsmæssig ydeevne.

Samarbejde med leverandører for at forhindre gentagende problemer

At opdage fejl ved modtagelse beskytter din produktionslinje – men at forhindre dem hos kilden sparer alle tid og penge. Effektive leverandørpartnerskaber bygger på klar kommunikation, fælles forventninger og systematiske feedbackløkker.

Ifølge bedste praksis inden for kvalitetsstyring udgør statistisk proceskontrol (SPC) guldstandarden for fejlforebyggelse. I stedet for udelukkende at stole på endelig inspektion overvåger SPC kritiske dimensioner gennem hele produktionsprocessen og identificerer tendenser, inden de fører til uoverensstemmende dele.

Hvad bør du forvente fra en kvalitetsorienteret CNC-serviceudbyder?

• Rapporter for førsteartikelinspektion: Detaljerede måledata for de første producerede dele, inden fuld produktion påbegyndes
• Overvågning under processen: Regelmæssige dimensionelle kontroller gennem hele produktionsprocessen – ikke kun ved afslutning
• Værktøjslidsregistrering: Systematiske værktøjsudskiftningsskemaer, der forhindrer kvalitetsnedgang
• Kalibreringsregistreringer: Dokumenteret verifikation af, at måleudstyr leverer præcise resultater
• Procedurer for ikke-overensstemmelser: Formelle processer til identificering, adskillelse og håndtering af defekte dele

Når der opstår kvalitetsproblemer, fremskynder effektiv kommunikation løsningen. Giv specifik, dokumenteret feedback, herunder:

• Delenumre og parti/batch-identifikation
• Målte værdier i forhold til specificerede krav
• Fotografier, der viser fejlens placering og alvorlighed
• Antal påvirkede dele samt størrelsen af inspektionsstikprøven
• Påvirkning på din produktion eller monteringsoperation

Kvalificeringscertificeringer giver sikkerhed for, at leverandører har implementeret robuste kvalitetssystemer. For præcisions-CNC-fremstillingstjenester, der betjener krævende industrier, indikerer certificeringer som IATF 16949 en forpligtelse til statistisk proceskontrol og kontinuerlig forbedring. IATF 16949-certificerede faciliteter som Shaoyi Metal Technology implementerer strenge SPC-protokoller, der leverer konsekvent højpræcise komponenter med muligheder, der strækker sig fra hurtig prototypproduktion til masseproduktion – understøttet af den dokumentation og sporbarehed, som kvalitetsbevidste købere kræver.

Bundlinjen? Kvalitetssikring af CNC-dele er ikke en enkelt inspektionshændelse – det er en løbende proces med specifikation, verifikation og kontinuerlig forbedring. Samarbejd med leverandører, der deler din forpligtelse til at forebygge fejl, investér i systematiske inspektionsprotokoller ved modtagelse, og kommunikér tydeligt, når der opstår problemer. Denne tilgang omdanner kvalitetsstyring fra reaktiv brandbekæmpelse til forudsigelig, pålidelig ydelse, der understøtter dine produktionsmål.

Ofte stillede spørgsmål om CNC-maskinbearbejdede dele

1. Hvad er CNC-maskinbearbejdede komponenter?

CNC-fremstillede komponenter er præcisionsdele, der fremstilles ved computerstyrede numeriske fremstillingsprocesser, hvor automatiserede maskiner følger digitale instruktioner for at fjerne materiale fra faste blokke. Denne proces omdanner metaller, plastik og kompositmaterialer til færdige dele med tolerancer så stramme som ±0,005 tommer. Brancher fra luftfartsindustrien til medicinsk udstyr er afhængige af CNC-fremstilling for konsekvente, gentagelige resultater i hele produktionsforløbet – fra enkelte prototyper til masseproduktionsvolumener.

2. Hvilke faktorer bestemmer omkostningerne ved CNC-fremstillede dele?

Omkostningerne ved CNC-bearbejdning afhænger af fire primære faktorer: materialeomkostninger (aluminium er billigere end titan), bearbejdnings tid (komplekse geometrier og stramme tolerancer øger cykeltiden), opsætningsomkostninger (programmering og tilspændingsforberedelse) samt krav til efterbehandling (anodisering, pladering eller polering). Volumen påvirker betydeligt stykomkostningen, da opsætningsomkostningerne fordeler sig over større mængder. Udelukkende tolerancekrav kan øge omkostningerne med 3–24 gange, når der skiftes fra standard- til ultra-præcisionskrav.

3. Hvordan vælger jeg mellem CNC-fræsning og CNC-drejning?

Vælg CNC-fræsning til dele med komplekse 3D-geometrier, fordybninger, flade overflader og funktioner på flere sider – det roterende skæreverktøj bevæger sig rundt om et stationært emne. Vælg CNC-drejning til cylindriske dele som aksler, bushings og gevindede fastgørelsesdele – emnet roterer, mens et stationært værktøj fjerner materiale. Mange dele drager fordel af at kombinere begge processer, hvor drejning opretter den grundlæggende cylindriske form, inden fræsning tilføjer sekundære funktioner.

4. Hvilke tolerancer kan CNC-bearbejdning opnå?

Standard CNC-bearbejdning opnår tolerancer på ±0,005 tommer (±0,13 mm) ved basispriser. Præcisionsbearbejdning når tolerancer på ±0,002 tommer (±0,05 mm) med en prisstigning på 15–30 %. Stramme tolerancer på ±0,001 tommer (±0,025 mm) kræver 3–4 gange basisprisen og specialiserede processer. Ultra-præcis 5-akse-CNC-bearbejdning kan opnå tolerancer på ±0,0001 tommer (±0,0025 mm) til luftfarts- og medicinske applikationer, selvom priserne stiger med 10–24 gange. Materialevalget påvirker den opnåelige præcision – aluminium bearbejdes mere konsekvent end titan eller Inconel.

5. Hvilke certificeringer bør jeg lede efter hos en CNC-maskinbearbejdningssupplier?

Nøglecertificeringer afhænger af din branche: IATF 16949 for automobilapplikationer sikrer overholdelse af statistisk proceskontrol og godkendelsesproces for produktionsdele. AS9100D-certificering er afgørende for maskinbearbejdning inden for luft- og rumfart og dækker krav til sporbarehed og materialecertificering. ISO 13485 gælder for fremstilling af medicinsk udstyr med fokus på procesvalidering og dokumentation af biokompatibilitet. Produktionsfaciliteter som Shaoyi Metal Technology besidder IATF 16949-certificering og leverer konsekvent højpræcise komponenter med omfattende kvalitetsdokumentation.
