Základní strategie prevence tepelné únavy forem

SHRNUTÍ

Prevence tepelné únavy forem vyžaduje komplexní inženýrský přístup. Nejúčinnější metody spojují výběr materiálů s vysokou tepelnou vodivostí a pevností, jako je nástrojová ocel H-13, s pokročilými povrchovými úpravami a důslednou kontrolou provozních parametrů. Mezi klíčové opatření patří aplikace vhodných povrchových úprav, pravidelné cykly odlehčování pnutí a přísné řízení předehřevu, chlazení a mazání forem, aby se minimalizovaly tepelné napětí způsobující tepelné trhliny a předčasné poškození.

Porozumění základnímu problému: Mechanismy tepelné únavy forem

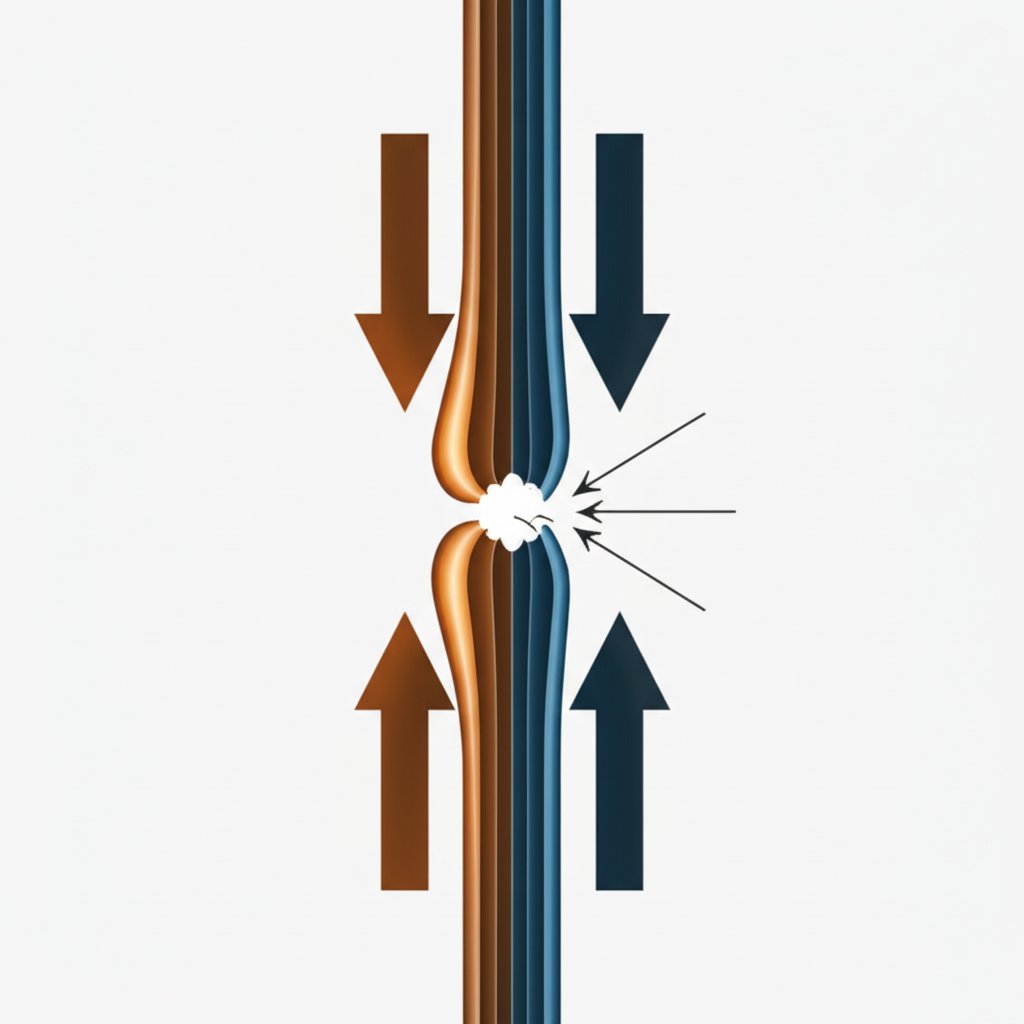

Tepelná únava, často viditelná jako síť jemných povrchových trhlin známých jako tepelné praskání nebo crazing, je hlavní příčinou poruch u litínek a kovacích nástrojů. Tento jev není výsledkem jediné události, ale kumulativním poškozením způsobeným opakovanými, rychlými teplotními výkyvy. Proces začíná, když je roztavený kov vstřikován do formy. Teplota povrchu formy prudce stoupá, což způsobuje rychlou expanzi povrchové vrstvy. Chladnější jádro formy však této expanzi odolává, čímž se horký povrch ocitá pod obrovským tlakovým napětím.

Jak vysvětlují odborníci na vědu o materiálech, pokud toto tepelné napětí překročí mez kluzu materiálu při této zvýšené teplotě, povrchová vrstva podléhá plastické deformaci. Když je odlitek vymrštěn a forma se ochladí, snaží se nyní deformovaná povrchová vrstva smrštěním vrátit do původní velikosti. Jádro ji však omezuje, takže je tažena do stavu vysokého tahového napětí. Právě tento neúprosný cyklus střídání mezi tlakovým a tahovým napětím iniciuje mikrotrhliny na povrchu formy. Při každém dalším cyklu se tyto trhliny šíří hlouběji do těla formy, čímž nakonec poškozují povrchovou úpravu odlitků a vedou k definitivnímu selhání formy.

Tento mechanismus poruchy se liší od mechanické únavy tím, že je způsoben teplotními gradienty uvnitř materiálu. Materiál s nízkou tepelnou difuzivitou bude vykazovat větší teplotní spád mezi povrchem a jádrem, což povede k výraznějším napětím a kratší životnosti při únavě. Porozumění tomuto cyklu je klíčovým prvním krokem pro inženýry, aby efektivně diagnostikovali hlavní příčinu poruchy tvářecího nástroje a implementovali cílené preventivní strategie, které prodlouží provozní životnost nástroje a zachovají kvalitu výroby.

Řešení z oblasti vědy o materiálech: Výběr a složení slitin

První linie obrany proti tepelné únavě spočívá ve výběru vhodného materiálu tvářecího nástroje. Ideální materiál musí mít specifickou kombinaci termofyzikálních vlastností, které mu umožní odolávat extrémním teplotním výkyvům. Podle podrobné analýzy provedené Materion , odolnost materiálu vůči tepelné únavě lze kvantifikovat parametrem, který upřednostňuje vysokou tepelnou vodivost, vysokou mez kluzu, nízký koeficient tepelné roztažnosti a nízký modul pružnosti. Vysoká tepelná vodivost umožňuje formě rychle odvádět teplo, čímž se snižuje teplotní gradient mezi povrchem a jádrem, což zase snižuje tepelné napětí.

Desítky let byla nástrojová ocel H-13 průmyslovým standardem pro lití hliníku do forem díky vynikající rovnováze těchto vlastností, která zahrnuje dobrou houževnatost, tvrdost za tepla a odolnost proti tepelné únavě. Její výkon je zlepšen legujícími prvky, jako jsou chrom, molybden a vanad, které zvyšují pevnost a odolnost při vysokých teplotách. U náročnějších aplikací však mohou nabízet lepší výkon jiné pokročilé slitiny, i když často za vyšší cenu nebo s odlišnými vlastnostmi při obrábění. Pro odvětví vyrábějící součásti namáhané vysokým zatížením, jako je automobilové kování, je počáteční investice do vysoce kvalitních materiálů na formy rozhodující. Přední dodavatelé jako Shaoyi (Ningbo) Metal Technology zdůrazňují, že kvalita klíčových součástí začíná odolným nástrojováním, které závisí na vysoce kvalitním návrhu forem a výběru materiálu, aby byla zajištěna dlouhá životnost a přesnost.

Při výběru materiálu nástroje musí inženýři posoudit kompromisy mezi tepelným chováním, mechanickými vlastnostmi a náklady. Následující tabulka poskytuje konceptuální srovnání klíčových vlastností relevantních pro odolnost proti tepelnému únavovému poškození u běžných materiálů nástrojů.

Pokročilé povrchové technologie a tepelné zpracování

Kromě výběru základního materiálu mohou různé povrchové úpravy a tepelné zpracování výrazně zlepšit odolnost formy proti tepelné únavě. Tyto procesy upravují vlastnosti povrchu formy, aby lépe odolávaly náročnému prostředí tepelného cyklování. Cílem je obvykle zvýšit povrchovou tvrdost, zlepšit odolnost proti opotřebení nebo vytvořit přínosné tlakové napětí, které kompenzuje ničivá tahová napětí vznikající při chlazení.

Běžné povrchové úpravy zahrnují nitridaci, napařování (PVD) a karbonitridaci. Nitridační procesy difundují dusík do povrchu oceli, čímž vytvářejí velmi tvrdou vnější vrstvu. Účinnost těchto úprav se však může výrazně lišit. Podrobná studie publikovaná NASA o tvářecí oceli H-13 zjistila, že určité iontové a plynné nitridační procesy ve skutečnosti snížily odolnost proti tepelnému únavě tím, že vytvořily křehkou povrchovou vrstvu, která se snadno praskala. Naopak provedení ve sraženině, které difundovalo jak dusík, tak uhlík, přineslo mírné zlepšení. To zdůrazňuje důležitost výběru úpravy ověřené pro konkrétní aplikaci, nikoli předpokladu, že všechny kalící úpravy jsou prospěšné.

Možná nejúčinnější strategie identifikovaná ve studii NASA nebyla povrchová úprava, ale procedurální tepelné zpracování: periodické odlehčování pnutí. Zahřátím nástroje na určitou teplotu (např. 1050 °F nebo 565 °C) po určitém počtu cyklů se uvolní nahromaděná vnitřní pnutí, čímž se výrazně prodlouží únava životnost nástroje. Další účinnou metodou je hluboké kryogenní zpracování, při kterém se nástroj pomalu ochladí na kryogenní teploty (pod -300 °F nebo -185 °C) a poté se popustí, čímž se zjemní struktura zrna materiálu a zlepší se jeho odolnost a odolnost proti opotřebení. Volba zpracování závisí na základním materiálu, náročnosti aplikace a nákladech.

Osvědčené postupy provozu pro životnost nástroje

I když jsou použity nejmodernější materiály a úpravy nástrojů, bez důsledného dodržování provozních postupů dojde k jejich předčasnému poškození. Řízení tepelných podmínek během výrobního cyklu je klíčovou součástí prevence tepelné únavy. Osvědčené postupy se zaměřují na minimalizaci intenzity tepelného šoku a na zajištění rovnoměrného odvádění tepla po celém povrchu nástroje. To vyžaduje pečlivou kontrolu předehřevu, chlazení a mazání.

Jak uvádějí odborníci z průmyslu CEX Casting , optimalizace samotného návrhu formy je klíčovým prvním krokem. Zahrnuje použití dostatečně velkých poloměrů ve vrcholech, aby se předešlo koncentraci napětí, a zajištění strategického umístění chladicích kanálků pro efektivní ochlazení oblastí s vysokou teplotou. Po spuštění do výroby je nezbytné předehřát lití na stabilní provozní teplotu ještě před prvním odlitím, čímž se zabrání extrémnímu tepelnému šoku způsobenému tím, že roztavený kov dopadne na studenou formu. Během provozu pomáhá stálá délka cyklu udržet tepelnou stabilitu, zatímco vysoce kvalitní mazivo pro formy poskytuje tepelnou bariéru a usnadňuje vyjímání dílů.

Aby byly tyto postupy aplikovatelné, mohou operátoři postupovat podle strukturované kontroly údržby a provozu. Důsledná implementace těchto kroků může výrazně snížit rychlost vzniku tepelných trhlin a prodloužit funkční životnost nákladného nástroje.

• Předprodukce: Zajistěte, aby byla forma řádně předehřátá na doporučenou teplotu pro odlévanou slitinu, aby se minimalizoval počáteční tepelný šok.
• Během výroby: Udržujte konzistentní cyklové časy pro dosažení tepelné rovnováhy. Sledujte tok a teplotu chladiva, aby byl zajištěn efektivní a rovnoměrný odběr tepla. Nanášejte tvarové mazivo pravidelně a správně před každým cyklem.
• Po výrobě/údržba: Pravidelně kontrolujte a čistěte chladicí kanály, abyste předešli ucpání sedimentem nebo vodním kamenem, které mohou vést k lokálním horkým bodům. Vhodně pravidelně provádějte odlehčovací tepelné zpracování dle doporučení pro materiál formy a zatížení.
• Průběžný monitoring: Používejte neporušovací zkoušky (NDT) ke kontrole prvních známek mikrotrhlin, což umožňuje preventivní údržbu dříve, než dojde k závažným poruchám.

Nejčastější dotazy

1. Jak lze předcházet tepelné únavě?

Tepelné únavy lze předejít komplexním přístupem. Ten zahrnuje výběr materiálů s vysokou tepelnou vodivostí a pevností, návrh forem tak, aby se minimalizovaly koncentrátory napětí, aplikaci vhodných povrchových úprav, jako je řízené dusíkování nebo kryogenní ošetření, a zavedení přísného provozního řízení, jako je předehřívání forem, zajištění rovnoměrného chlazení a použití vhodných maziv.

2. Jak lze obecně předcházet únavovému poškození?

Obecné únavové poškození, které může být způsobeno mechanickým nebo tepelným zatížením, se předchází návrhem součástí tak, aby pracovaly výrazně pod mezí únavy materiálu. To zahrnuje snižování koncentrací napětí, zlepšování povrchové úpravy, výběr materiálů s vysokou únavovou pevností a zavádění plánované údržby, včetně pravidelných kontrol na vznik trhlin a periodických úprav, jako je odlehčování pnutí za účelem odstranění nahromaděného vnitřního pnutí.

3. Jak lze snížit tepelné napětí?

Tepelné namáhání lze snížit minimalizací teplotních gradientů uvnitř součásti. Toto je dosaženo použitím materiálů s nízkým koeficientem tepelné roztažnosti a vysokou tepelnou vodivostí. Provozně to zahrnuje zpomalení rychlosti ohřevu a chlazení (např. předehřívání nástrojů), návrh účinných chladicích systémů pro rovnoměrné odvádění tepla a použití tepelně izolačních povlaků nebo maziv k izolaci povrchu před extrémními tepelnými rázy.
