Tajemství výroby kovových prototypů na zakázku: Drahé chyby, které ničí váš projekt

Porozumění individuálnímu kovovému prototypování a jeho roli ve vývoji produktů

Nikdy jste se zamysleli, jak inženýři přeměňují digitální návrh na skutečnou, funkční kovovou součást ještě před tím, než do výroby investují miliony? Právě toto je úkolem individuálního kovového prototypování. Jedná se o klíčový most mezi konceptem a realitou, který může rozhodnout o úspěchu či neúspěchu vašeho časového plánu vývoje produktu.

Individuální kovové prototypování je proces výroby jednotlivých nebo malosériových kovových součástí za účelem ověření návrhu ještě před zahájením sériové výroby, což umožňuje týmům ověřit tvar, pasování a funkčnost součástí při minimalizaci rizik a investic.

Na rozdíl od standardní výroby, která se zaměřuje na výrobu velkých sérií, tento přístup upřednostňuje ověření návrhu před množstvím. Neprodukujete tisíce identických dílů. Místo toho vytváříte přesné fyzické reprezentace svého návrhu, abyste zodpověděli jednu zásadní otázku: bude to skutečně fungovat?

Co činí kovové prototypování individuálním

Slovo „individuální“ zde není jen marketingovým žargonem. Představuje zásadní změnu v tom, jak výrobci přistupují k výrobě prototypů. Když objednáte individuální kovový prototyp , jsou všechny specifikace přizpůsobeny přesně vašim požadavkům. To zahrnuje jedinečné geometrie, konkrétní výběr materiálů a přesné tolerance, které běžné komerčně dostupné součástky prostě nedokážou splnit.

Uvažujte o tom takto: standardní výroba vychází z ustálených šablon a ověřených návrhů. Výroba kovových prototypů naopak začíná od nuly s vašimi soubory CAD a technickými požadavky. Tento proces umožňuje:

• Složité geometrie, které nelze získat z katalogů
• Konkrétní složení slitin odpovídající zamýšlené výrobě
• Přesné tolerance vyžadované pro funkční zkoušky
• Úpravy povrchu, které napodobují konečnou výrobní kvalitu

Tato úroveň přizpůsobení umožňuje inženýrům vyhodnotit prototypy, které skutečně reprezentují výsledek výrobního prostředí. Podle společnosti Protolabs získávají návrháři při ověřování návrhu a provádění výkonových zkoušek vyšší důvěru, pokud prototypy přesně odpovídají výrobním metodám.

Od konceptu po fyzické ověření

Proč považují inženýři, vývojáři výrobků a výrobci kovové prototypování za nepostradatelné? Protože digitální simulace, ať už jsou jakékoli sofistikované, nedokáží plně napodobit reálné chování v praxi. Poskytovatel služeb prototypování tento rozdíl napravuje tím, že dodává hmatatelné součásti, které lze držet v ruce, zatěžovat a integrovat do sestav.

Základní účel vytváření kovového prototypu spočívá ve třech pilířích ověření:

• Forma: Odpovídá fyzická geometrie záměru návrhu? Bude se vejít do většího sestavu?
• Pasování: Jak komunikuje se souvisejícími komponenty? Jsou tolerance vhodné?
• Funkce: Funguje za skutečných provozních podmínek?

Toto rané prokázání hodnoty umožňuje provádět rozumná rozhodnutí a úpravy, čímž se snižují rizika a dokončuje se konečný výrobek. Jak poznamenává společnost Zintilon, odhalení problémů ve fázi výroby prototypu podporuje kulturu inovací, kdy selhání představuje příležitost k učení, nikoli katastrofu v průběhu výroby.

Průmyslové odvětví vyžadující přesné komponenty přijalo výrobu kovových prototypů jako nezbytnou součást svých vývojových cyklů. Letecké společnosti ji využívají k ověření lehkých konstrukcí ještě před letovými zkouškami. Výrobci lékařských přístrojů se na ni spoléhají k zajištění biokompatibility a rozměrové přesnosti. Automobiloví inženýři ji potřebují k provádění zátěžových zkoušek komponent rámu ještě před získáním regulačního osvědčení.

Rostoucí význam vyplývá z jednoduché skutečnosti: náklady na odhalení konstrukční chyby se v každé fázi vývoje dramaticky násobí. Zjištění problému během fáze výroby prototypu vám může stát několik dní a několik set dolarů. Odhalení téhož problému až během výroby? To může znamenat miliony dolarů nákladů na stahování výrobků z trhu, přepracování výrobních zařízení a poškození pověsti.

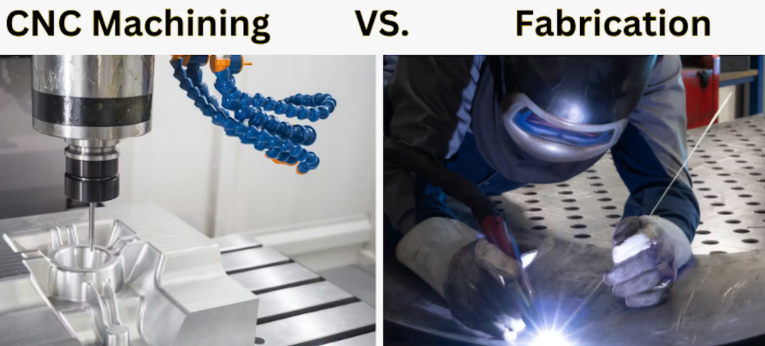

Pět základních metod výroby kovových prototypů

Rozhodli jste se, že váš projekt vyžaduje fyzický kovový prototyp. Nyní nastává další klíčová otázka: kterou výrobní metodu si zvolit? Odpověď závisí na geometrii součásti, požadavcích na materiál, rozpočtu a časovém harmonogramu. Podívejme se podrobně na pět základních přístupů, které dnes dominují v oblasti individuální výroby kovových prototypů.

Každá metoda nabízí zvláštní výhody pro konkrétní aplikace. Výběr nesprávné metody nezpůsobí jen zbytečné náklady – může také zdržet celý váš vývojový plán o týdny. Pochopení těchto rozdílů již na začátku vám pomůže efektivně komunikovat se výrobci a vyhnout se nákladným revizím.

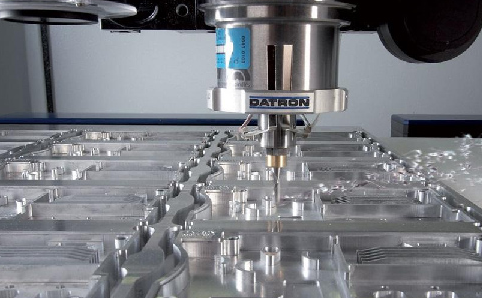

CNC obrábění pro prototypy s přísnými tolerancemi

Když je na prvním místě přesnost, zůstává CNC obrábění zlatým standardem. Tento subtraktivní výrobní proces vychází z pevného kovového bloku a materiál odstraňuje rotujícími řeznými nástroji řízenými počítačovým číselným řízením. Představte si to jako sochařinu, ale s přesností na úrovni mikrometrů.

Proč se inženýři přiklání k CNC pro funkční prototypy proces poskytuje výjimečnou rozměrovou přesnost – standardní tolerance ±0,127 mm, přičemž pokročilé možnosti dosahují až ±0,0127 mm. Pracujete s polotovary vyrobenými z pevného kovového bloku pro průmyslovou výrobu, což znamená, že váš prototyp má stejné materiálové vlastnosti jako konečný díl. Správně naprogramovaný kovový frézovací stroj dokáže přeměnit hliník, nerezovou ocel, titan, měď nebo mosaz téměř do jakékoli geometrie, kterou vyžaduje váš návrh.

Jaké jsou omezení? Dosah nástroje omezuje určité vnitřní dutiny a podřezy. Složité vnitřní kanály, ke kterým nelze přistoupit vrtákem nebo frézou, vyžadují alternativní metody. Navíc jde o subtraktivní proces, což znamená odpad materiálu – veškerý materiál odstraněný z bloku se promění v třísky na výrobní ploše.

Kdy je tváření plechů vhodné

Potřebujete pouzdra, držáky, rámy nebo součásti rámu? Prototypování z plechu přeměňuje ploché kovové listy na funkční díly řezáním, ohýbáním a sestavováním. Tato metoda se vyznačuje rychlou a cenově výhodnou výrobou tenkostěnných konstrukčních prvků.

Proces obvykle začíná laserovým nebo vodním řezáním pro vytvoření přesných plošných vzorů. Laserový řezací stroj poskytuje vynikající kvalitu řezu a snadno zvládá i složité profily. Poté CNC ohýbací lisy ohnou materiál podél programovaných linií ohybu. Dokončení sestavy probíhá svařováním nebo instalací kovových spojovacích prvků.

Rychlá výroba z plechu je ideální pro projekty, které vyžadují pevnost srovnatelnou s výrobou sériových dílů, aniž by byly spojeny s vysokými náklady na obrábění z plného materiálu. Přesnost rozměrů se obvykle pohybuje v rozmezí ±0,38 až ±0,76 mm – nižší než u CNC obrábění, avšak zcela dostačující pro konstrukční aplikace. Co je však kompromisem? Omezení na díly s relativně jednotnou tloušťkou stěny a jednodušší geometrickou složitostí.

Výroba prototypů z plechu také bezproblémově přechází do sériové výroby. Stejné procesy používané pro váš prototyp lze přímo škálovat na vyšší objemy, což je ideální pro ověření návrhů určených pro lisování nebo tváření ve výrobě velkých sérií.

Aditivní výroba a kovové 3D tiskování

Co se stane, pokud váš návrh obsahuje vnitřní kanály, mřížové struktury nebo geometrie, ke kterým nedokáže dosáhnout žádný tradiční nástroj? Zde přichází na řadu kovové 3D tiskování. Technologie jako selektivní laserové tavení (SLM) a přímé laserové sintrování kovů (DMLS) postupně staví součásti vrstvu po vrstvě a kovový prášek spají pomocí přesných laserů.

Tento přídavný přístup nabízí úplnou svobodu návrhu. Vnitřní chladicí kanály pro tepelné řízení? Možné. Organické tvary optimalizované pomocí topologické analýzy? Žádný problém. Snížení hmotnosti pomocí vnitřních mřížových struktur? Standardní postup. Rychlé kovové prototypování prostřednictvím aditivní výroby umožňuje geometrie, které by při použití tradičních metod vyžadovaly několik součástí vyrobených obráběním a složité montáže.

Tato technologie je kompatibilní s hliníkem, titanem, nerezovou ocelí, Inconelem a specializovanými slitinami. Ovšem povrchová kvalita vytisknutých dílů je hrubší a vyžaduje následnou úpravu. Náklady jsou vyšší než u jiných metod kvůli drahým kovovým práškům a provoznímu času stroje. U jednoduchých geometrií se obvykle ukazuje jako ekonomičtější frézování CNC.

Lití pro materiálově specifické požadavky

Lití do ztracené formy – také označované jako lití do voskového modelu – spočívá v nalití roztaveného kovu do keramických forem za účelem výroby prototypů s metalurgickými vlastnostmi odpovídajícími sériové výrobě. Moderní přístupy využívají voskové nebo pryskyřičné vzory vyrobené pomocí 3D tisku, čímž se eliminuje nutnost drahé trvalé nástrojové výbavy pro výrobu prototypů.

Tato metoda je výhodná pro velké, těžké nebo tlustostěnné součásti, u nichž by obrábění vedlo k nadměrnému odpadu materiálu. Dále umožňuje dosáhnout konkrétních struktur zrna a materiálových vlastností, které aditivní výroba není schopna napodobit. Nevýhodou je delší dodací lhůta (2–6 týdnů) a hrubší tolerance, kvůli nimž je pro kritické rozměry nutné provést následné obrábění.

Svařovací výroba pro konstrukční sestavy

Některé prototypy nejsou jedinými díly – jedná se o sestavy, které vyžadují spojení více komponent. Svařovací výroba kombinuje procesy řezání, tváření a spojování za účelem vytvoření konstrukčních sestav z různých kovových profilů.

Tento přístup je vhodný pro rámy, nosné konstrukce a prototypy, které budou nakonec vyráběny pomocí podobných spojovacích metod. Jednotlivé součásti jsou vyráběny pomocí die-cut stroje nebo laserového řezání a následně je zkušenými svářeči sestaveny podle vašich specifikací. Tato metoda nabízí flexibilitu při kombinování různých tlouštěk materiálů a slitin v rámci jednoho sestavu.

Přehled metod v krátkosti

Výběr správného přístupu vyžaduje současné zvážení několika faktorů. Následující srovnání pomáhá objasnit, kdy každá metoda poskytuje optimální výsledky:

Metoda	Nejlepší použití	Typické tolerance	Možnosti materiálu	Relativní náklady
Cnc frézování	Přesné funkční součásti, součásti s přísnými tolerancemi	±0,127 mm standardně; ±0,0127 mm pokročilé	Hliník, nerezová ocel, titan, měď, mosaz, bronz	Střední až Vysoká
Tváření plechů	Kryty, upevňovací prvky, rámy, součásti podvozků	±0,38–0,76 mm	Hliník, ocel, měď, mosaz, titan, hořčík	Nízká až střední
Tisk kovem 3D	Složité geometrie, vnitřní kanály, lehké mřížové struktury	±0,2 mm (L<100 mm); ±0,2 % × L (L>100 mm)	Hliník, titan, nerezová ocel, Inconel, maragingová ocel	Vysoký
Investiční líto	Velké komponenty, metalurgie určená pro výrobu, přechodová výroba	±0,05–0,25 mm	Hliník, uhlíková ocel, nerezová ocel, niklové slitiny, měděné slitiny	Mírný
Slévačská výroba	Konstrukční sestavy, rámy, prototypy složené z více komponentů	±0,5–1,5 mm (typická přesnost)	Ocel, hliník, nerezová ocel	Nízká až střední

Rozhodovací faktory vedoucí výběru metody

Jak převedete požadavky svého projektu na správnou metodu výroby prototypů? Zvažte tyto tři hlavní faktory:

• Složitost geometrie: Vnitřní prvky, podřezy a organické tvary vedou k použití kovového 3D tisku. Jednoduché hranolové díly jsou vhodnější pro frézování CNC. Tenkostěnné obaly odpovídají přístupům výroby prototypů z plechu.
• Požadavky na materiál: Potřebujete specifické metalurgické vlastnosti nebo strukturu zrna? Lití je řešením. Vyžadujete chování materiálu identické s výrobou ve výrobě? Frézování CNC z masivního polotovaru odpovídá výrobnímu záměru. Pracujete se specializovanými slitinami, které jsou dostupné pouze ve formě prášku? Přídavná výroba se stává nutností.
• Množství a rozpočet: Jednoduché složité díly často ospravedlňují náklady na 3D tisk. Více identických prototypů z plechu využívá efektivitu laserového řezání a tváření. Přechodné výrobní série se spíše orientují na lití s opakovaně použitelnými formami.

Podle Unionfab je při výběru výrobní metody nutné vždy zvážit složitost návrhu, požadavky na materiál, přesnost, náklady a objem výroby – každý proces přináší kompromisy, které musí odpovídat vašim konkrétním cílům pro výrobu prototypu.

Po pochopení těchto pěti základních metod jste schopni učinit informovaná rozhodnutí při spolupráci s výrobci. Výběr vhodného procesu však představuje jen část rovnice – materiály, které specifikujete, hrají rovněž klíčovou roli pro úspěch prototypu.

Průvodce výběrem materiálů pro metalické prototypové projekty

Zvolili jste si způsob výroby. Nyní následuje rozhodnutí, které ovlivní všechny následné kroky: který kov by měl váš prototyp používat? Nesprávná volba materiálu neovlivní pouze váš současný prototyp – může také znemožnit plánování výroby, zvýšit náklady a ohrozit funkční testování.

Výběr materiálu pro výrobu kovových prototypů na zakázku vyžaduje současné vyvážení několika faktorů. Obrobitelnost určuje rychlost a náklady výroby. Mechanické vlastnosti rozhodují o funkčním výkonu. Svařitelnost ovlivňuje možnosti montáže. Kompatibilita s výrobou zajistí, že váš prototyp přesně reprezentuje to, co bude nakonec vyráběno ve výrobě.

Hliníkové slitiny a jejich výhody pro výrobu prototypů

Když potřebují inženýři lehké prototypy s vynikající obrobitelností, hliníkový plech je na prvním místě. Jak Machining Doctor poznámky uvádějí, patří hliník mezi nejlehčeji obrobitelné skupiny materiálů, přičemž jeho obrobitelnost dosahuje až 350 % ve srovnání se základní hodnotou pro ocel.

Proč je to důležité pro váš rozpočet na výrobu prototypu? Vyšší obráběnost se přímo promítá do kratších cyklových časů, delší životnosti nástrojů a nižších výrobních nákladů. Váš prototyp tak dorazí dříve a stojí méně.

Nejběžnější hliníkové slitiny používané pro výrobu prototypů zahrnují:

• 6061-T6: Univerzální slitina s vynikající obráběností, dobrým odolností proti korozi a svařitelností. Mez kluzu kolem 40 000 psi ji činí vhodnou pro konstrukční aplikace. Tato univerzální hliníková deska se používá například pro kryty i tělesa hydraulických ventilů.
• 7075-T6: Téměř dvojnásobná pevnost oproti slitině 6061, avšak za přibližně trojnásobnou cenu. Tuto slitinu upřednostňuje letecký průmysl pro nosné prvky křídel a jiné součásti vystavené vysokým zatížením. Obráběnost je přibližně 170 % – stále vynikající, avšak pro nástroje je více abrazivní.
• 2024-T3: Měděnou slitinu hliníku běžně používanou v leteckém průmyslu. Mechanické vlastnosti se blíží mírné oceli, avšak odolnost proti korozi je nižší než u slitin řady 6000.

U prototypů z plechu poskytuje hliníkový plech z litiny 5052 vynikající tvářitelnost bez praskání při ohybání. Tloušťka je obvykle k dispozici v rozmezí od 20. rázu (0,032 palce) do 10. rázu (0,102 palce) pro většinu prototypových aplikací.

Výběr nerezové oceli pro prototypové díly

Potřebujete odolnost proti korozi, pevnost a odolnost vůči teplotám? Nerezový plech splňuje všechny tři požadavky. Obsah chromu – alespoň 10,5 % – vytváří ochrannou oxidovou vrstvu, která brání vzniku rzi a odolává chemickému útoku.

Značka nerezové oceli 316 se vyznačuje u náročných prototypových aplikací. Podle společnosti RapidDirect obsahuje tato slitina 2–3 % molybdenu, čímž poskytuje vynikající odolnost vůči chloridům, kyselinám a mořskému prostředí. Výměníky tepla, farmaceutické zařízení a mořské komponenty často specifikují nerezovou ocel 316.

Zde však začíná výběr být nuancovanější. Rozdíl mezi nerezovou ocelí 316 a 316L spočívá v obsahu uhlíku:

• nerez 316: Maximální obsah uhlíku 0,08 %. Lepší mechanické vlastnosti, včetně vyšší tvrdosti a pevnosti v tahu.
• nerezová ocel 316L: Maximální obsah uhlíku 0,03 %. Vynikající svařitelnost díky sníženému vylučování karbidů při svařování. Preferovaná volba, pokud váš prototyp vyžaduje rozsáhlé svařování.

Pro prototypy určené pro svařované sestavy , nerezový plech z oceli 316L brání mezikrystalové korozi, která může postihnout standardní ocel 316 po svařování. Rozdíl v ceně mezi těmito třídami zůstává minimální, proto by měla volba vycházet z vašich požadavků na výrobu spíše než z rozpočtu.

nerezová ocel 304 nabízí cenově výhodnou alternativu pro méně náročná prostředí. Zvládá většinu běžných aplikací, avšak postrádí molybden, který udílí oceli 316 její výjimečnou odolnost proti korozi.

Uhlíková ocel a cenově výhodné konstrukční možnosti

Když je odolnost vůči korozi méně důležitá než konstrukční výkon a rozpočet, uhlíková ocel nabízí výjimečnou hodnotu. Ocelové plechy a studeně válcované ocelové pásy poskytují pevnost blížící se nerezové oceli třídy 316 za zlomek její ceny.

Běžné třídy pro výrobu prototypů zahrnují:

• ocel 1018: Nízkouhlíková ocel s vynikající svařitelností a tvářitelností. Snadno se obrábí a povrchově kalí pro zvýšení odolnosti proti opotřebení. Ideální pro konstrukční součásti, kde ochranu před korozi zajišťuje nátěr nebo pokovení.
• slitinová ocel 4140: Chromomolybdenová ocel vhodná pro letecký průmysl a aplikace s vysokým namáháním. Po tepelném zpracování dosahuje tvrdosti 50 Rc a pevnosti v tahu třikrát vyšší než mírná ocel.

Zinkovaný plech nabízí pevnost uhlíkové oceli doplněnou zinkovým povlakem pro ochranu před korozi. Proces zinkování vytváří charakteristický jiskřivý vzor – výborný pro průmyslové aplikace, avšak méně vhodný tam, kde je důležitá estetika. Galvanizovaná ocel s následným žíháním (galvanneal) zlepšuje nátěrové vlastnosti při zachování odolnosti proti korozi.

Kovová deska z uhlíkové oceli je vhodná pro těžší konstrukční prototypy, kde je obrábění z plného materiálu ekonomičtější než výroba z plechu. Možnosti tloušťky sahají daleko za běžné plechové tloušťky až do rozměrů desek měřených ve zlomcích palce.

Přizpůsobení vlastností materiálu požadavkům aplikace

Mimo hlavní rodiny slitin vyžadují specializované aplikace i specializované materiály. Mosaz a bronz splňují odlišné požadavky na prototypování, pokud jde o tepelné, elektrické nebo estetické vlastnosti.

Přemýšlíte, který materiál – mosaz nebo bronz – je pro vaši aplikaci vhodnější? Rozdíl má význam:

• Mosaz (C260): Slitina mědi a zinku nabízející vynikající obráběnost, odolnost proti korozi a atraktivní zlatohnědý vzhled. Ideální pro dekorativní kovové výrobky, námořní armatury a elektrické komponenty. Podle společnosti Protolabs se mosaz snadno obrábí, případně s chladivem, s vynikající životností nástrojů a vysokými posuvy.
• Bronz: Slitina mědi a cínu s vynikající odolností proti opotřebení a nižším třením. Ložiskové plochy, vložky a klouzavé součásti využívají samomazných vlastností bronzu.

Pro extrémní prostředí přicházejí do hry speciální slitiny. Inconel odolává teplotám přesahujícím 2 000 °F – což je nezbytné pro prototypy plynových turbín a proudových motorů. Titan poskytuje letecky kosmickou pevnost při poloviční hmotnosti oceli a má vynikající biokompatibilitu pro lékařské implantáty.

Referenční tabulka výběru materiálů

Následující porovnání shrnuje klíčová kritéria výběru pro běžné materiály používané při výrobě prototypů:

Kategorie materiálu	Běžné třídy	Obrábětelnost	Svářivost	Ideální aplikace pro prototypy
Hliníkové slitiny	6061-T6, 7075-T6, 2024-T3	170%–270%	Dobrá (6061); Omezená (7075)	Letecky kosmické konstrukce, pouzdra, lehké součásti
Nerezovou ocel	304, 316, 316L, 17-4 PH	45%–60%	Dobrá (316L); Střední (316)	Zdravotnická zařízení, námořní komponenty, potravinářské vybavení
Uhlíková ocel	1018, 4140, A36	70%–80%	Vynikající	Konstrukční rámy, uchycovací prvky, díly citlivé na náklady
Mosaz	C260, C360	100%–300%	Dobrá (pájí se)	Dekorativní kovové výrobky, elektrické a námořní příslušenství
Bronz	C932, C954	80%–100%	Dobrá (pájí se)	Ložiska, vložky, součásti odolné proti opotřebení
Titán	Ti-6Al-4V (třída 5)	25%–35%	Vyžaduje inertní atmosféru	Letecký průmysl, lékařské implantáty, díly pro vysoký výkon

Zohlednění tloušťky a referenčních rozměrů

Tloušťka materiálu přímo ovlivňuje jak výběr metody výroby, tak funkční výkon. U prototypů z plechu se obvykle používají označení v jednotkách „gauge“, zatímco u desek se uvádí tloušťka v desetinných palcích nebo milimetrech.

Běžné tloušťky pro prototypy zahrnují:

• 20 gauge (0,036 palce oceli / 0,032 palce hliníku): Kryty světel, dekorativní panely
• 16 gauge (0,060 palce oceli / 0,051 palce hliníku): Standardní úhelníky, součásti rámu
• 14 gauge (0,075 palce oceli): Konstrukční úhelníky, těžší rámy
• 11 gauge (0,120 palce oceli): Náročné konstrukční aplikace

Mějte na paměti, že čísla kalibru fungují opačně – nižší čísla znamenají tlustší materiál. To často mate inženýry zvyklé na desetinná měření. Navíc se převody mezi kalibrem a tloušťkou liší u oceli a hliníku, proto vždy ověřte skutečné rozměry u svého výrobce.

Výběr materiálu stanovuje základ pro úspěch při výrobě prototypů. Avšak ani dokonalý výběr materiálu nemůže nahradit selhání při provádění procesu. Porozumění celému pracovnímu postupu výroby prototypů – od přípravy CAD modelu až po finální kontrolu – vám pomůže vyhnout se problémům, které způsobují zpoždění projektů a navyšují náklady.

Kompletní vysvětlení procesu výroby kovových prototypů na zakázku

Vybrali jste materiál a metodu výroby. A teď co? Cesta od CAD modelu ke konečnému kovovému prototypu zahrnuje několik etap – každá z nich představuje potenciální riziko zpoždění, překročení rozpočtu a chyb v kvalitě, pokud není správně zpracována.

Po pochopení tohoto kompletního pracovního postupu se z pasivního zákazníka stanete informovaným partnerem, který dokáže předvídat potenciální problémy, poskytnout správné vstupy a udržet váš projekt v harmonogramu. Projdeme si jednotlivé fáze od počátečního návrhu až po finální kontrolu.

1. Příprava návrhu a vytvoření CAD souborů
2. Revize návrhu pro výrobní proveditelnost (DFM)
3. Potvrzení výběru materiálu a způsobu výroby
4. Sestavení cenové nabídky a odhad doby dodání
5. Výroba
6. Dokončovací operace
7. Kontrola kvality a ověření

Příprava vašich CAD souborů pro úspěšné výrobní prototypování

Kvalita vašeho prototypu je stejně dobrá jako kvalita poskytnutého souboru. CNC stroje, laserové střihačky a lisy pro ohýbání následují pokyny až na desetiny milimetru. Pokud jsou vaše CAD data neúplná, nesprávně formátovaná nebo obsahují problematickou geometrii, můžete počítat s prodleními – v nejhorším případě dokonce s vyřazením dílů z výroby.

Které formáty souborů jsou vhodné pro zpracování kovů? Odpověď závisí na metodě vašeho prototypování:

• STEP (.stp, .step): Univerzální standard pro 3D tělesné modely. Podle JLCCNC soubory ve formátu STEP zachovávají hladké křivky, přesné rozměry a úplnou 3D geometrii napříč různými CAD platformami. Tento formát je vhodný pro CNC obrábění, výrobu litinových modelů a kovové 3D tisk.
• IGES (.igs, .iges): Starší standard, který je stále široce akceptován. IGES zpracovává povrchovou geometrii dobře, ale může mít potíže se složitými tělesnými prvky. Použijte jej v případě, že není k dispozici formát STEP.
• DXF (.dxf): Formát první volby pro výrobu prototypů ze plechu. Soubory DXF obsahují 2D rozevřené tvary, které řídí laserové řezání a vodní paprsek. Váš výrobce rozevře váš 3D návrh do těchto 2D profilů.
• Parasolid (.x_t, .x_b): Nativní formát pro Solid Edge a SolidWorks, který zachovává vysokou geometrickou přesnost pro složité CNC operace.

Vyhněte se síťovým formátům, jako jsou STL nebo OBJ, pro kovovou výrobu. Tyto formáty jsou vhodné pro 3D tisk plastů, ale hladké křivky rozdělují na malé trojúhelníky – což je problematické pro přesné obrábění, kde je důležitá spojitost povrchu.

Běžné chyby při přípravě souborů, které způsobují zdržení projektů, zahrnují:

• Chybějící nebo neúplná geometrie (plochy, které se nespojují správně)
• Nesprávné měřítko (odesílání modelů v milimetrech jako palců nebo naopak)
• Příliš složité prvky přesahující možnosti stroje
• Vložené obrázky nebo text místo skutečné geometrie
• Více těles, když je vyžadováno jediné pevné těleso

Než soubory odešlete, ověřte, zda jsou všechny plochy uzavřené, zda rozměry odpovídají vašemu záměru a zda jsou kritické prvky jasně definovány. Několik minut strávených úpravou souboru zabrání dny zbytečné komunikace pro upřesnění.

Fáze revize DFM

Právě zde si zkušení výrobci dokazují svou hodnotu. Revize pro výrobní proveditelnost (DFM) posuzuje, zda lze váš návrh skutečně efektivně vyrobit – a navrhuje úpravy, které snižují náklady, aniž by došlo ke zhoršení funkčnosti.

Co podrobná revize DFM zkoumá? Podle Analogy Design komplexní kontrolní seznam pro návrh pro výrobu (DFM) zahrnuje zjednodušení geometrie, rovnoměrnou tloušťku stěn, úhly vytažení, kontrolu tolerancí a přístupnost prvků. U výroby z plechu se revize zaměřuje na následující body:

• Poloměry ohybů: Poloměr vnitřního ohybu by obvykle měl odpovídat tloušťce materiálu. Příliš ostré ohyby hrozí prasknutím, zejména u tvrdších slitin.
• Vzdálenosti otvorů od okrajů: Prvky umístěné příliš blízko ohybů nebo okrajů se mohou během tváření deformovat. Běžnou praxí je zachovat minimální vzdálenosti 2–3× tloušťka materiálu.
• Minimální rozměry prvků: Malé otvory, úzké drážky a tenké stěny mají praktická omezení, která závisí na použitém materiálu a jeho tloušťce. Poradení s tabulkou tlouštěk plechů pomůže zarovnat váš návrh s rozměry, které lze ve výrobě realizovat.
• Proveditelnost pořadí ohybů: Složitější díly mohou vyžadovat konkrétní pořadí ohybů. Některé geometrie mohou způsobit interferenci nástrojů, čímž se určitá pořadí ohybů stanou nemožnými.

U prototypů vyrobených CNC frézováním se revize DFM zaměřuje na přístupnost nástrojů, rozumné poměry stran u hlubokých dutin a dosažitelné tolerance s ohledem na vybraný materiál.

Cílem není omezovat váš návrh – cílem je identifikovat místa, kde drobné úpravy výrazně sníží náklady nebo zvýší spolehlivost. Odstranění zbytečné přísné tolerance může zkrátit obráběcí čas na polovinu. Lehká úprava poloměru ohybu může eliminovat drahý sekundární výrobní krok.

Zvažování tolerancí a komunikace kritických rozměrů

Ne každý rozměr vašeho prototypu si zaslouží stejnou pozornost. Příliš přísné tolerování – tedy uplatňování přísných tolerancí všude – zvyšuje náklady bez funkčního přínosu. Naopak nedostatečné tolerování kritických prvků vede k poruchám při montáži a funkci.

Jak byste měli postupovat při stanovování tolerancí pro prototypové součásti z plechu? Začněte tím, že identifikujete, které rozměry jsou skutečně důležité:

• Kritické rozměry: Prvky, které se stykají s přiléhajícími součástmi, určují funkci nebo ovlivňují montáž. Tyto prvky vyžadují přísnější tolerance a explicitní označení.
• Nekritické rozměry: Všechny ostatní rozměry. Použijte standardní dílenské tolerance a ušetřete peníze.

Standardní tolerance pro výrobu plechových dílů se obvykle pohybují v rozmezí ±0,38 až ±0,76 mm. CNC obrábění dosahuje standardní tolerance ±0,127 mm, přičemž pro kritické prvky je možné dosáhnout tolerance ±0,025 mm za dodatečné náklady. Určení tolerance ±0,025 mm pro celý díl, pokud ji vyžadují pouze dvě díry, znamená zbytečné plýtvání rozpočtem.

Kritické rozměry jasně uveďte ve svých výkresech. Používejte označení GD&T (geometrické rozměrování a tolerance), pokud jsou důležité poloha, rovnoběžnost nebo kolmost. Zvýrazněte prvky kritické pro funkci dílu. Zahrňte poznámky vysvětlující, proč jsou požadovány konkrétní tolerance – tento kontext pomáhá výrobcům navrhovat alternativy, pokud vaše specifikace způsobují výrobní obtíže.

Od surového materiálu po dokončený prototyp

Jakmile je kontrola DFM dokončena a vy jste schválili cenovou nabídku, zahájí se výroba. Konkrétní pracovní postup závisí na zvolené metodě, ale výroba kovových dílů obecně probíhá v následujícím pořadí:

1. Zajištění materiálu: Váš výrobce získává surový materiál odpovídající vašim specifikacím. Standardní slitiny jsou dodávány rychle; pro speciální materiály může být nutné delší dodací lhůta. Potvrzení dostupnosti materiálu v rámci cenové nabídky předchází nepříjemným překvapením.
2. Programování: Software CAM převádí váš návrh na strojové instrukce. U CNC zpracování to znamená generování nástrojových drah. U plechových dílů se jedná o rozmístění rovinných vzorů (nesting) a programování posloupnosti ohýbání.
3. Hlavní výroba: Hlavní tvarovací operace – obrábění, laserové řezání, ohýbání nebo aditivní výroba – vytváří základní geometrii součásti.
4. Doplňkové operace: Vložení montážních dílů, vyvrtávání závitů, odstraňování ostří a montáž dokončují fázi výroby.
5. Dokončování: Povrchové úpravy, jako je práškové nátěry, anodizace, pokovování nebo natírání, chrání váš prototyp a zvyšují jeho estetickou hodnotu.
6. Inspekce: Kontrola kvality potvrzuje, že váš prototyp splňuje stanovené specifikace ještě před jeho odesláním.

Během výroby je pro průmyslové odvětví vyžadující certifikaci důležitá stopovatelnost materiálů. Letecké a lékařské prototypy často vyžadují certifikáty výrobce (tzv. mill certificates), které dokumentují složení materiálu a jeho vlastnosti. Tyto požadavky je třeba stanovit již na začátku – dodatečné zavedení stopovatelnosti po dokončení výroby je obtížné nebo nemožné.

Dokončovací operace a povrchové úpravy

Syrové vyrobené díly zřídka odpovídají konečnému vzhledu nebo výkonu výrobku. Dokončovací operace přeměňují obráběné nebo tvářené kovové díly na prototypové plechové součásti, které vizuálně i funkčně napodobují sériové komponenty.

Běžné možnosti dokončování zahrnují:

• Praškové barvení: Trvanlivý a esteticky atraktivní povrchový útvar dostupný téměř v libovolné barvě. Vhodný pro prototypy ze slitin oceli a hliníku, které jsou určeny pro sériovou výrobu s následným natíráním.
• Anodizace: Elektrochemický proces, který zahušťuje přirozenou oxidovou vrstvu na hliníku. Anodizace typu II umožňuje barvení pomocí barviv; anodizace typu III (tzv. hardcoat) výrazně zvyšuje odolnost proti opotřebení.
• Nakládání: Zinek, nikl nebo chromování poskytují ochranu proti korozi a specifické povrchové vlastnosti. Zinkování nabízí cenově výhodnou ochranu; nikl zajišťuje tvrdost a odolnost vůči chemikáliím.
• Pasivace: Chemická úprava nerezové oceli, která odstraňuje volné železo a zvyšuje odolnost proti korozi. Je nezbytná pro prototypy určené pro lékařské a potravinářské aplikace.
• Bead blasting: Vytváří rovnoměrný matný povrch, který skrývá stopy obrábění a připravuje povrch pro následné povrchové úpravy.

Dokončovací úpravy prodlužují dodací lhůtu – obvykle o 2–5 dní v závislosti na složitosti procesu a velikosti dávek. Při plánování termínového harmonogramu pro váš prototyp počítejte s touto dobou.

Kontrola kvality a ověření

Finální fáze potvrzuje, že váš prototyp splňuje stanovené specifikace. Rozsah kontrol se pohybuje od základního ověření rozměrů až po komplexní zprávy o prvním vzorku.

Standardní kontrola prototypu obvykle zahrnuje:

• Ověření kritických rozměrů pomocí posuvných měřidel, mikrometrů nebo souřadnicového měřicího stroje (CMM)
• Vizuální kontrolu povrchových vad, ostří a kvality povrchové úpravy
• Funkční kontrola závitových otvorů, přiléhavosti dílů a kompatibility montáže

Pro regulované odvětví může být vyžadována formální inspekční dokumentace. Zprávy o první výrobní kontrole (FAI) dokumentují soulad se všemi rozměry a specifikacemi na výkresu. Certifikáty materiálů potvrzují složení slitiny. Tyto dokumenty zvyšují náklady, ale poskytují nezbytné důkazy o kvalitě.

Uveďte své požadavky na kontrolu již v rámci nabídky. Předpokládat komplexní dokumentaci bez jejího výslovného požadavku může vést k zklamání. Naopak požadavek na nepotřebnou dokumentaci zvyšuje náklady i pro jednoduché prototypy.

Jakmile je vaše orientace v procesu kompletní, jste připraveni posoudit praktické faktory, které rozhodují o tom, zda váš projekt prototypu uspěje v rámci rozpočtu – začneme tedy s nákladovými faktory, které mnoho inženýrů překvapí.

Nákladové faktory určující cenu kovového prototypu

Už jste někdy dostali nabídku na výrobu prototypu, která vás přiměla zpochybnit celý váš návrh? Nejste sami. Rozdíl mezi prototypem za 200 USD a prototypem za 2 000 USD často vyplývá z rozhodnutí, která jsou učiněna dlouho před tím, než pošlete svůj požadavek na nabídku (RFQ). Pochopení faktorů ovlivňujících náklady na výrobu kovových prototypů vám umožní dělat chytřejší kompromisy, aniž byste obětovali požadovanou funkčnost.

Ceny prototypů nejsou náhodné – řídí se předvídatelnými vzory založenými na výběru materiálu, složitosti návrhu, počtu kusů, požadavcích na dokončení povrchu a časovém tlaku. Probereme postupně každý z těchto faktorů, abyste mohli náklady předem odhadnout a optimalizovat svůj rozpočet ještě před odesláním požadavku.

Co zvyšuje náklady na výrobu prototypů

Představte si cenu prototypu jako vzorec s několika proměnnými. Změníte-li jednu vstupní hodnotu, výsledek se změní – někdy dokonce výrazně. Níže uvádíme hlavní faktory ovlivňující náklady, které je třeba pochopit:

• Výběr materiálu: Slitina, kterou zadáte, má přímý vliv na náklady na suroviny a čas potřebný pro obrábění. Podle HD Proto jsou hliníkové slitiny, jako je 6061-T6, obecně nejlevnější možností, následovanou plastovými materiály a poté nerezovou ocelí. Vysokovýkonné slitiny, jako je titan, Inconel nebo nástrojové oceli, jsou výrazně dražší jak z důvodu cen surovin, tak kvůli specializovanému nástrojovému vybavení nutnému k jejich obrábění. Součást z hliníku 6061 může stát přibližně třetinu ceny stejného tvaru vyrobeného z nerezové oceli 316.
• Čas obrábění: CNC dílny účtují za hodinu. Podle Geomiq je čas obrábění pravděpodobně nejdůležitějším faktorem při výpočtu konečných nákladů. Každá minuta, po kterou vaše součást zůstává na stroji, se přičte k účtu. Tvrdší materiály vyžadují pomalejší řezné rychlosti, čímž se prodlužují cykly obrábění. Obrábění součásti z nerezové oceli může trvat až třikrát déle než obrábění ekvivalentní součásti z hliníku.
• Složitost geometrie: Složité tvary vyžadují více výměn nástrojů, nastavení a pečlivé programování. Hluboké dutiny vyžadují delší nástroje, které se musí obrábět pomalejšími rychlostmi. Vnitřní rohy s menším poloměrem než je standardní poloměr nástroje mohou vyžadovat operace elektroerozního obrábění (EDM) za zvýšené poplatky.
• Požadavky na tolerance: Právě zde si mnoho inženýrů nevědomky navyšuje rozpočet. Přesnější tolerance vyžadují pomalejší řezné rychlosti, přesnější dokončovací průchody a časté kontroly kvality. Standardní tolerance ±0,127 mm vyhovují většině aplikací. Určení tolerance ±0,025 mm pro každý rozměr, pokud tuto přesnost vyžadují pouze dvě funkční plochy, znamená významné plýtvání prostředky.
• Spotřeba materiálu: CNC obrábění je subtraktivní metoda – veškerý materiál odstraněný z polotovaru se promění v třísky. V závislosti na složitosti součásti může odpad činit 30 až 70 % původního objemu polotovaru. Návrhy, které efektivně využívají standardní rozměry surových materiálů, tento odpad snižují.

Zvažte počet kusů a rozložení nákladů na nastavení

Zní to protiintuitivně, ale objednání většího množství dílů často výrazně sníží vaše náklady na jednotku. Proč? Protože významné počáteční náklady – programování, nastavení upínacích zařízení, příprava materiálu – zůstávají stejné bez ohledu na to, zda vyrobíte jeden nebo sto dílů.

U jediného prototypu nese tento díl celou částku nákladů na nastavení. Objednáte-li deset kusů, rozdělí se tyto fixní náklady mezi více dílů. Podle analýzy společnosti Geomiq může objednání 10 kusů místo 1 snížit náklady na jednotku o 70 %, zatímco zvýšení objednávky na 100 kusů může snížit cenu za jednotku až o 90 %.

Tento výpočet je zvláště relevantní, pokud potřebujete několik iterací. Místo toho, abyste objednali jeden prototyp, otestovali ho a poté objednali další, zvažte možnost objednat tři nebo čtyři varianty současně. Přírůstkové náklady na každý další díl jsou často minimální ve srovnání s úsporami z nákladů na nastavení.

Požadavky na dokončení a jejich dopad na rozpočet

Syrové obráběné díly zřídka jsou odesílány přímo zákazníkům. Dokončovací operace chrání váš prototyp a zlepšují jeho vzhled – zároveň však zvyšují náklady a prodlužují dodací lhůtu.

Podle PTSMAKE anodizace obvykle zvyšuje celkové náklady na CNC obráběný díl o 5 až 15 %; konečná cena závisí na typu anodizace, tloušťce povlaku, rozměru dílu a požadavcích na maskování. Tvrdá anodizace typu III je dražší než standardní anodizace typu II kvůli delší době zpracování a přísnějším požadavkům na regulaci teploty.

Služby práškového nátěru nabízejí odolné a esteticky atraktivní povrchy v téměř libovolné barvě. Náklady závisí na rozměru dílu a množství dávky. Anodizovaný hliník poskytuje integrovanou barvu, která se neodštípne ani neodlepuje – ideální pro spotřební zboží – zatímco práškový nátěr vytváří silnější ochranné vrstvy vhodné pro průmyslové aplikace.

Zvažte, zda váš prototyp skutečně vyžaduje dokončení na úrovni sériové výroby. Funkční testovací díl může vyžadovat pouze základní odlehčení hran, zatímco ukázka určená pro zákazníka vyžaduje plné dokončení. Upravte investici do dokončení podle účelu prototypu.

Příplatek za zkrácenou dodací lhůtu

Čas stojí peníze – doslova. Prototypy s expedovanou výrobou jsou cenově vyšší, protože mají přednost před ostatními zakázkami, vyžadují práci přesčas a mohou vyžadovat leteckou dopravu materiálů nebo hotových dílů.

Standardní dodací lhůty umožňují výrobcům zpracovávat podobné zakázky dávkově, optimalizovat rozvrhy strojů a ekonomicky nakupovat materiály. Zakázky s krátkou dodací lhůtou tyto efektivní postupy narušují. Počítejte s příplatky ve výši 25 % až 100 % nebo více za expedované dodání, v závislosti na tom, jak výrazně zkracujete časový rámec.

Strategie optimalizace rozpočtu na prototypy

Pokud znáte faktory ovlivňující náklady, můžete učinit strategická rozhodnutí, která sníží výdaje, aniž by došlo ke ztrátě nezbytné funkčnosti:

• Zjednodušte geometrii, pokud je to možné: Odstraňte nepotřebné funkce, dekorativní prvky nebo složitost, která nepodporuje funkční testování. Každá kapsa, otvor a kontura zvyšují čas obrábění.
• Stanovte tolerance strategicky: Používejte přísné tolerance pouze u rozměrů kritických pro funkci. U nepodstatných prvků povolte běžné dílenské tolerance. Tato jediná změna často přináší největší snížení nákladů.
• Vyberte vhodné materiály: Nespecifikujte nerezovou ocel třídy 316, pokud postačí třída 304. Neprovádějte obrábění titanu, pokud váš návrh stejně dobře ověří hliník. Exotické materiály si vyhradte pro testování s cílem výroby.
• Pečlivě zvažte tloušťku materiálu: U prototypů z plechu jsou standardní tloušťky, jako je ocelový plech č. 14 (0,075") nebo č. 11 (0,120"), levnější než nestandardní tloušťky vyžadující zvláštní objednávku. Návrh na základě standardních skladových tlouštěk snižuje jak náklady na materiál, tak dodací lhůtu.
• Zvolte vhodný stupeň dokončení: Přizpůsobte povrchovou úpravu skutečným požadavkům. Část s povrchem po pískování je mnohem levnější než část vyžadující vícekrokové leštění. Standardní drsnost povrchu 3,2 µm Ra vyhovuje většině aplikací bez dalšího zpracování.
• Plánujte dopředu: Poplatky za expedici zmizí, pokud do svého harmonogramu začnete včas zohledňovat dostatečnou dodací lhůtu. Dvě týdny plánování mohou ušetřit až 50 % nákladů na výrobu.
• Komunikujte jasně: Nejasné výkresy vyvolávají otázky, způsobují zdržení a někdy i výrobu nesprávných dílů. Jednoznačné specifikace s jasně identifikovanými kritickými prvky snižují nutnost opakované komunikace a předcházejí nákladnému přepracování.

Vyvážení nákladů a kvality neznamená šetřit na kvalitě – znamená spíše investovat rozpočet tam, kde to má největší význam. Prototyp, který stojí dvakrát tolik, ale ověří dvakrát tolik konstrukčních otázek, přináší vyšší hodnotu než levný díl, který nezodpoví žádnou otázku.

Porozumění faktorům ovlivňujícím náklady vám umožní realisticky plánovat rozpočet. Očekávání týkající se časového harmonogramu se však často ukazují jako stejně náročná – zejména tehdy, když se projektový harmonogram zkracuje a zúčastněné strany vyžadují rychlejší výsledky.

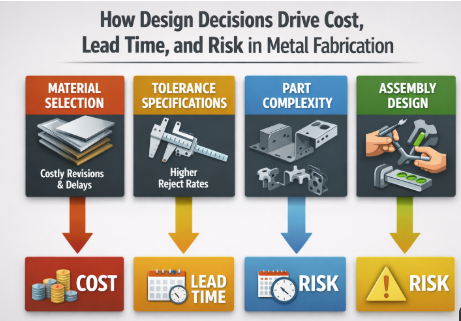

Očekávání doby dodání a faktory ovlivňující rychlost zpracování

Kdy se váš prototyp ve skutečnosti objeví? Tato otázka pronásleduje inženýry, kteří čelí přísným vývojovým termínům. Uvedená doba dodání ve vaší objednávce zřídka vypráví celý příběh. Mezi odesláním souborů a fyzickým přijetím dílů může mnoho faktorů dobu dodání prodloužit nebo zkrátit – a to způsobem, který nepřipravené týmy překvapí.

Porozumění realistickým očekáváním doby zpracování – a těm faktorům, na které lze působit za účelem urychlení dodání – rozhoduje o tom, zda projekt dosáhne klíčových milníků, nebo zda se tým bude muset zdržení vysvětlovat zainteresovaným stranám.

Realistická očekávání doby dodání podle výrobní metody

Různé výrobní metody fungují zásadně odlišnými časovými rámci. Podle společnosti Unionfab má výrobní přístup výrazný dopad na to, jak rychle obdržíte dokončené díly. Rychlé kovové prototypování pomocí CNC obrábění nebo 3D tisku umožňuje nejrychlejší dodání, zatímco lití vyžaduje trpělivost.

Proč takové rozdíly? Požadavky na nastavení se výrazně liší. Frézování CNC a 3D tisk kovů vyžadují pouze několik hodin programování před zahájením výroby. Tváření plechů vyžaduje 5–10 pracovních dnů na přípravu nástrojů a programů pro ohýbání. Investiční lití vyžaduje 2–6 týdnů, protože výroba forem – i při použití vzorů vyrobených pomocí 3D tisku – trvá čas.

Následující srovnání uvádí realistické základní očekávání:

Metoda	Standardní dodací doba	Urychlená možnost	Hlavní faktory zpoždění
Cnc frézování	7–12 pracovních dnů	3-5 pracovních dnů	Složité geometrie, exotické materiály, přísné tolerance
Tisk kovem 3D	3-7 pracovních dnů	2-3 pracovních dnů	Požadavky na dokončovací úpravy, velké objemy výstavby
Výrobě plechových dílů	3–14 pracovních dnů	2–5 pracovních dnů	Nastavení nástrojů, složité posloupnosti ohýbání, svařovací operace
Investiční líto	2–6 týdnů	10-15 pracovních dnů	Výroba forem, tuhnutí materiálu, po-lití obrábění

Mějte na paměti, že tyto časové rámce se vztahují pouze na výrobu. Nezahrnují zpoždění při získávání materiálů, dokončovací operace ani dopravu. Rychlé prototypování plechových dílů může být dokončeno již za tři dny, avšak přidání práškového nátěru prodlouží celkovou dobu dodání o další jeden až tři dny. Plechové díly ze nerezové oceli vyžadující pasivaci přinášejí podobné zpoždění kvůli povrchové úpravě.

Co ve skutečnosti prodlužuje váš časový plán

Kvótovaná doba dodání a skutečná dodací lhůta se často liší. Pochopení příčin vám pomůže vyhnout se faktorům, které posunují projekty za stanovené termíny.

• Dostupnost materiálu: Standardní hliníkové a ocelové slitiny se obvykle dodávají z distribučních center během několika dnů. Speciální materiály – jako jsou třídy titanu, vysoce niklové superlitiny nebo neobvyklé tloušťky – mohou vyžadovat získání po dobu několika týdnů. Podle společnosti EVS Metal mají zkušení výrobci udržované vztahy s důvěryhodnými dodavateli, aby zajistili efektivní získávání materiálů, avšak exotické specifikace stále způsobují zpoždění.
• Složitost designu: Více funkcí znamená více času stroje, více nastavení a více příležitostí pro vznik problémů vyžadujících zásah. Jednoduchý držák může být dokončen za několik hodin; složitý rozváděč s desítkami závitových otvorů a vrtanými dírami s přesnými tolerancemi může zabrat stroji dny.
• Dokončovací operace: Podle společnosti Protolis má dokončování výrazný dopad na celkovou dobu trvání projektu. Nátěr a práškové nátěry přidávají 1–3 dny. Povrchové úpravy, jako je anodizace, chromování nebo žárové zinkování, vyžadují 2–4 dny. Estetické dokončení součástí určených pro zákazníky přidává 1–2 dny. Tyto doby se sčítají – součást vyžadující jak obrábění, tak anodizaci, zdědí obě dodací lhůty.
• Cykly iterací: Každá otázka od vašeho výrobce zastavuje časovač. Neúplné výkresy, nejednoznačné rozměry nebo nejasné specifikace materiálů vyvolávají RFIs (žádosti o informace), které mohou přinést zpoždění o několik dní kvůli čekání na upřesnění. Rychlá výroba plechových dílů se tak stává pomalou, pokud se e-maily mezi stranami opakovaně posílají kvůli vyřešení nedostatků ve specifikacích.

Jak urychlit výrobu vašeho prototypu

Cítíte tlak z termínového plánu? Tyto strategie skutečně urychlují dodání, nikoli jen přesouvají náklady:

• Zašlete kompletní a čisté soubory: Podle společnosti Protolis čím přesnější je vaše zadání – včetně specifikací materiálu, povrchové úpravy a technologie – tím rychleji obdržíte odpověď. Optimalizované výkresy s jasnými rozměry výrazně zkracují dobu technologického posouzení (DFM). Výrobci, kteří nemusí klást doplňující otázky, dříve začnou obrábět kov.
• Před objednávkou ověřte dostupnost materiálu: Během přípravy cenové nabídky se svého výrobce zeptejte na stav skladových zásob. Přepnutí z čtyřtýdenního speciálního slitiny na alternativní materiál, který je skladem, může okamžitě vyřešit váš problém s termínem.
• Zjednodušte požadavky na povrchovou úpravu: Potřebujete díly rychle? Pro testování přijměte povrch „jak byl obráběn“ nebo povrch po pískování. Estetické povrchové úpravy si nechte pro pozdější iterace, až se tlak na dodržení termínu zmírní.
• Zvažte paralelní výrobu: Často lze současně provozovat několik různých prototypových variant. Místo postupného opakování (iterace) objednejte najedou tři návrhové možnosti. Přírůstkové náklady se obvykle ukážou jako výrazně nižší než čas, který se tím ušetří.
• Strategicky vybírejte metody rychlého prototypování z plechu: Pokud to geometrie umožňuje, výroba z plechu a kovové 3D tisk patří mezi nejrychlejší způsoby výroby fyzických dílů. Rychlé kovové prototypování pomocí těchto metod může při správném plánování dodat funkční prototypy do jednoho týdne.

Plánování prototypů v rámci vývojových harmonogramů

Chytří manažeři projektů sestavují časové plány pro prototypy zpětně od termínů klíčových milníků. Pokud vaše návrhová revize vyžaduje fyzické díly do 15. března, kdy je nutné odeslat výkresy?

Proveďte výpočty realisticky:

• Doprava: 2–5 dní (domácí pozemní doprava) nebo 1–2 dny (expresní doprava)
• Dokončování: 1–4 dny v závislosti na požadavcích
• Výroba: 3–14 dní podle použité metody a složitosti
• Revize pro výrobní proveditelnost (DFM) a cenová kalkulace: 1–3 dny
• Příprava souborů a interní revize: 2–5 dnů (zde buďte upřímní)

Najedouc se termín 15. března znamená, že návrhové soubory je třeba odevzdat ve středu února – nikoli na začátku března, jak si často optimisticky plánující představují.

Vytvořte rezervní časový prostor pro neočekávané události. Nedostatek materiálů, poruchy strojů a problémy se specifikacemi se skutečně vyskytují. Projekty s dvoutýdenním rezervním časem tyto nároky zvládnou; projekty probíhající na hranici technické proveditelnosti se rozpadnou do dodatečných poplatků za expedici a propadnutí klíčových milníků.

Pochopení skutečných dodacích lhůt vás připravuje na úspěšné plánování. Dokonalé časové plánování však nemůže nahradit preventivní chyby, které vyvolávají projekty výroby kovových prototypů na zakázku – chyby v návrhu, specifikaci a komunikaci, kterých se zkušení inženýři učí vyhnout.

Časté chyby při výrobě prototypů a jak se jim vyhnout

Už jste někdy obdrželi prototyp, který vůbec nepřipomínal váš CAD model? Nebo jste dostali cenovou nabídku tak vysokou, že jste se divili, zda vám strojní obráběč správně přečetl soubor? Tyto frustrující výsledky zřídka vyplývají z nedostatečné odbornosti výrobce. Častěji se odvozují od chyb, které lze předem předejít – ještě než kov vůbec narazí na stroj.

Mezera mezi záměrem návrhu a skutečností vyráběné součásti se rozšiřuje tehdy, když inženýři přehlížejí fyzikální omezení platná pro výrobu prototypů z plechu a součástí vyrobených obráběním. Porozumění těmto běžným chybám – a zavedení jednoduchých opatření k jejich prevenci – rozhoduje o tom, zda bude projekt probíhat hladce, nebo zda z něj budou vyplývat drahé poučky.

Návrhové chyby, které způsobují zpoždění vašeho prototypu

Softwarové řešení pro počítačové návrhové kreslení (CAD) vám umožňuje modelovat cokoli, co si dokážete představit. Bohužel ale ohýbací lisy, frézky s numerickou regulací (CNC) a laserové stříkačky pracují v rámci fyzických omezení, která váš displej ignoruje. Podle společnosti SendCutSend patří mezi nejnepříjemnější zážitky právě to, že do návrhu dílu vložíte veškerou svou pracovní energii, jen aby po doručení měl díl ohýbky deformované na koncích, praskliny na povrchu nebo zkroucené lemy, které se stávají nepoužitelnými.

Níže jsou uvedeny chyby v návrhu, které nejčastěji způsobují selhání prototypů z plechu:

• Nedostatečné vybrání ohybu: Když se dvě čáry ohýbání protínají bez vhodných vyříznutí pro uvolnění napětí, materiál se trhá nebo deformuje nepředvídatelným způsobem. Vyříznutí pro uvolnění napětí umožňuje řízený tok materiálu během ohýbání a minimalizuje tak riziko trhnutí nebo praskání v oblastech vysokého namáhání. Bez těchto vyříznutí dochází ke zkrouceným rohům a narušení strukturální integrity.
• Nesprávná přípustná délka ohýbání: Kov se při ohybu prodlužuje. Pokud vaše CAD software používá výchozí hodnoty přídatné délky ohybu, které neodpovídají skutečnému materiálu a jeho tloušťce, budou konečné rozměry nepřesné. Vždy nakonfigurujte svůj CAD software pomocí konkrétního k-faktoru a poloměru ohybu daného výrobce pro přesný návrh rozevřeného tvaru.
• Porušení minimální délky příruby: Pro úspěšné ohýbání potřebují matrice ohýbačky dostatečný kontakt ve dvou bodech. Například u nerezové oceli tloušťky 0,250" je minimální délka příruby před ohybem 1,150", zatímco tenčí hliník tloušťky 0,040" lze ohýbat i s přírubami dlouhými pouze 0,255". Ignorování těchto limitů vede k prokluzování dílů a nekonzistentním ohybům.
• Nesprávné vzdálenosti otvorů od okraje: Prvky umístěné příliš blízko ohybů se během tváření deformují. Řezná štěrbina (kerf) vzniklá laserovým řezem již odstraňuje část materiálu; přidáním ohýbacích sil v blízkosti se otvory stávají eliptickými, okraje se zkřivují a kritické prvky ztrácejí rozměrovou přesnost. Dodržujte minimální vzdálenost 2–3× tloušťka materiálu od čar ohybu.
• Kolize nástrojů: Složité geometrie mohou rušit nástroje pro lisy při ohýbacích operacích. Samostatné kolize vznikají, když se během tváření jedna část součásti dotkne jiné části. Podle SendCutSend tyto kolize nastávají, pokud jsou součásti příliš úzké, příruby příliš dlouhé nebo pokud ohýbací sekvence způsobují geometrickou interferenci.

Chyby ve specifikacích a jak jim předejít

I dokonalá geometrie selže, pokud specifikace spíše mate než objasňují. Podle Switzer Manufacturing , inženýři často dělají předvídatelné chyby, které ohrožují výrobní možnosti, zvyšují náklady nebo vedou k výrobkům, které nesplňují funkční požadavky – obvykle proto, že aplikují návrhové principy z jiných výrobních procesů, aniž by si uvědomili zásadní rozdíly.

• Příliš přísné tolerance pro všechno: Uplatnění tolerance ±0,025 mm na každý rozměr, i když pouze dvě vlastnosti vyžadují takovou přesnost, zbytečně spotřebuje významnou část rozpočtu. Přesnější tolerance vyžadují pomalejší řezné rychlosti, více dokončovacích průchodů a častější kontroly. Přesné tolerance uvádějte pouze tam, kde to funkce výrobku vyžaduje.
• Podhodnocení tolerance kritických prvků: Opačná chyba je stejně problematická. Bez jasně uvedených tolerancí výrobci použijí standardní tolerance, které mohou být volnější, než vyžadují vaše kritické rozměry. Montážní otvor, který se musí přesně zarovnat s přiléhajícími díly, vyžaduje explicitní specifikaci.
• Chybějící označení kritických rozměrů: Výkresy zobrazující desítky rozměrů se stejnými tolerancemi neposkytují žádné informace o prioritách. Zvýrazněte prvky kritické pro funkci. Zahrňte poznámky vysvětlující, proč jsou konkrétní tolerance důležité – tento kontext pomáhá výrobcům navrhovat alternativy v případě, že specifikace způsobují výrobní obtíže.
• Nejasné požadavky na povrchovou úpravu: Neuvádění požadované povrchové úpravy, stavu hran nebo estetických požadavků má za následek díly, které splňují rozměrové specifikace, ale porušují jiné požadavky. Explicitní označení povrchových úprav, pokovení a požadavků na značení zajistí společné pochopení toho, jaké díly jsou přijatelné.
• Neúplné specifikace materiálu: Požadování „nerezové oceli“ bez uvedení třídy, tepelného zpracování nebo tloušťky nutí výrobce hádat. Rozdíl mezi nerezovou ocelí 304 a 316L ovlivňuje odolnost proti korozi, svařitelnost a cenu. Uveďte všechny parametry přesně, abyste získali přesně to, co potřebujete.

Doporučené postupy komunikace s vaším výrobcem

Pravděpodobně nejvíce škodlivou chybou je návrh v izolaci. Podle společnosti Switzer Manufacturing umožňuje konzultace se výrobcem již v fázi návrhu – ještě před definitivním stanovením rozměrů a specifikací – identifikovat potenciální problémy, příležitosti k optimalizaci a zlepšení návrhu, která zvyšují výrobní vhodnost.

Efektivní komunikace při výrobě prototypu zahrnuje:

• Časné zapojení: Sdílejte předběžné návrhy ještě před jejich definitivním uzavřením. Výrobci disponují hlubokými znalostmi výrobních procesů a rozsáhlou zkušeností s tím, co funguje a co způsobuje problémy. Využití této odbornosti prostřednictvím rané spolupráce vede k lepším výsledkům než nezávislé uzavírání návrhů.
• Jasný kontext použití: Vysvětlete, k čemu budou součásti použity, jakým environmentálním podmínkám budou vystaveny a jaké normy kvality se na ně vztahují. Pouhý výkres nestačí k tomu, aby bylo jasné, zda jsou povrchové škrábance důležité nebo zda součást funguje v korozivním prostředí.
• Identifikované kritické vlastnosti: Nepředpokládejte, že výrobci vědí, které rozměry jsou nejdůležitější. Kritické pro funkci vlastnosti explicitně označte jak ve výkresech, tak v technických specifikacích.
• Rychlá a přiměřená objasnění: Každý RFI (požadavek na informace) způsobí přerušení výroby. Podle Výrobce rozpor mezi snadností modelování v CADu a obtížemi skutečné výroby vyvolává otázky týkající se návrhu pro výrobu (DFM), které je nutné vyřešit. Na dotazy výrobců reagujte rychle, abyste udrželi průběh projektu.

Chyby při přípravě souborů, které způsobují problémy

Kvalita vašeho prototypu je stejně dobrá jako kvalita odeslaného souboru. Mezi běžné geometrické problémy patří:

• Otevřené plochy: Plochy, které se správně nepropojí, vytvářejí nejasnosti ohledně hranic tělesa. Před odesláním ověřte, zda je celá geometrie utěsněná („vodotěsná“).
• Nesprávné měřítko: Odeslání modelů v milimetrech jako palců – nebo naopak – vede k výrobkům desetkrát větším nebo menším. Ověřte, zda jednotky uvedené v záhlaví souboru odpovídají vašemu záměru.
• Zaměnění textu za geometrii: Textové poznámky v CAD souborech se nepřevádějí na strojové instrukce. Veškerý vyrytý text převeďte na skutečnou geometrii.
• Příliš složité prvky: Prvky přesahující možnosti stroje – např. extrémně hluboké drážky, vnitřní podřezy bez přístupu nástroje, nemožně ostré vnitřní rohy – způsobují výrobní potíže. Podle časopisu The Fabricator vyplývá obava z rozdílu mezi snadností modelování v 3D a obtížemi jeho reálné výroby.
• Předem kompenzované rozměry: Někteří inženýři, kteří znají jev podřezu při leptání nebo šířku řezu při laserovém řezání, předem upravují své rozměry. Pokud pak výrobce aplikuje standardní kompenzaci, dojde ke dvojnásobné úpravě. Vždy uvádějte konečné požadované rozměry – nechte výrobce aplikovat kompenzaci vhodnou pro daný výrobní proces.

Chyby při výběru materiálu, kterých se vyvarovat

Výběr nesprávného materiálu vede k řetězovým problémům:

• Tloušťka větší, než je nutná: Použití materiálu o tloušťce 0,030" místo 0,015", která poskytuje dostatečnou pevnost, znamená ztrátu přesnějších tolerancí a jemnějších prvků, které lze dosáhnout tenčími tloušťkami, a zároveň zvyšuje náklady.
• Příliš tenký pro konstrukční požadavky: Díly, které sice přežijí výrobu, ale během montáže se prohýbají, deformují nebo selžou, představují drahé chyby. Vyvážte výhody přesnosti s konstrukčními požadavky.
• Nesprávný stav tvrdosti pro následné zpracování: Požadavek na materiál s plnou tvrdostí („full-hard spring temper“) pro aplikaci vyžadující ohýbání s malým poloměrem může vést k prasklinám. Přizpůsobte stav materiálu celému postupu výroby.
• Ignorování přechodů mezi prototypovým a sériovým lisováním kovů: Pokud váš prototyp ověřuje návrh určený pro vysokorychlostní lisování, vyberte materiály, jejichž chování je podobné jak při prototypovém, tak při sériovém tváření.

Vyhnout se těmto běžným chybám vyžaduje pochopení jedinečných vlastností zvoleného výrobního procesu, uplatnění vhodných pravidel pro návrh, jasné stanovení požadavků a spolupráci se výrobci. Tento přístup umožňuje vyrábět součásti, které lze spolehlivě vyrábět, splňují funkční požadavky a optimalizují rovnováhu mezi výkonem, kvalitou a náklady.

Jakmile jsou implementovány strategie předcházení chybám, můžete se zamyslet nad tím, jak různé průmyslové odvětví klade na výrobu kovových prototypů specifické požadavky – normy a certifikace, které se výrazně liší podle toho, kde budou vaše součásti nakonec provozovány.

Průmyslově specifické požadavky a normy pro výrobu prototypů

Ne všechny kovové prototypy jsou předmětem stejného důkladného posouzení. Upevňovací prvek pro průmyslové stroje je podroben jiným požadavkům než chirurgický nástroj nebo součást podvozku letadla. Odvětví, pro které je váš prototyp určen, určuje vše – od sledovatelnosti materiálů až po dokumentaci certifikace; a přehlížení těchto požadavků může zneplatnit měsíce vývojové práce.

Pochopení odvětvově specifických požadavků ještě před tím, než se obrátíte na výrobce kovových dílů, zabrání nákladnému přepracování a zajistí, že vaše prototypy přesně odpovídají kvalitním standardům zamýšlené výroby. Podívejme se, jaké požadavky klade každé hlavní odvětví na partnery specializující se na výrobu kovových prototypů na zakázku.

Požadavky a certifikační normy pro automobilové prototypy

Automobilový průmysl působí v rámci přísných systémů řízení kvality, které sahají až k vývoji prototypů. Podle Směrnic IATF 16949 , pokud zákazníci vyžadují programy prototypů, musí organizace používat stejné dodavatele, nástroje a výrobní postupy jako jsou plánovány pro sériovou výrobu – pokud je to možné.

Proč je to důležité pro váš prototyp podvozku nebo součást zavěšení? Protože validační testování má smysl pouze tehdy, jsou-li prototypy skutečně reprezentativní pro výrobní podmínky. Prototyp vyrobený z litinového hliníku vám nic neříká o tom, jak se bude chovat lisovaná výrobní součást za stejných zatížení.

Klíčové požadavky na automobilové prototypování zahrnují:

• Certifikace IATF 16949: Tento automobilový kvalitní standard specifický pro daný průmysl upravuje vše od řízení návrhu po správu dodavatelů. Spolupráce s ocelářskými firmami certifikovanými podle IATF 16949 zajistí, že vaše prototypy budou vyráběny podle dokumentovaných postupů kvality, které splňují požadavky výrobců originálních vybavení (OEM).
• Výrobně zaměřené procesy: Plány řízení prototypů by měly odpovídat výrobním metodám. Pokud bude konečná součást lisována, pak i prototypování pomocí lisování – i při vyšších nákladech na kus – poskytuje relevantnější validační data než obrábění CNC.
• Sledovatelnost materiálu: Automobiloví výrobci OEM vyžadují dokumentované materiálové certifikáty, které propojují surový materiál s hotovými díly. Tato stopovatelnost musí být zajištěna od fáze návrhu prototypu až po sériovou výrobu.
• Monitorování provozních zkoušek: Podle požadavků IATF musí organizace monitorovat veškeré činnosti provozních zkoušek, aby bylo zajištěno jejich včasné dokončení a soulad s požadavky. Zpoždění při provozních zkouškách v fázi návrhu prototypu se promítají do prodlev v plánu sériové výroby.

Požadavky na mez pevnosti v tahu pro konstrukční automobilové součásti vyžadují pečlivý výběr a ověření materiálů. Součásti podvozku, upevňovací prvky zavěšení a konstrukční zesílení musí splňovat specifické prahové hodnoty mechanických vlastností, které jsou doloženy prostřednictvím zkoušek.

Pro automobilové týmy, které hledají rychlé ověření prototypů, výrobci nabízející pětidenní rychlý prototypování v kombinaci s certifikací podle IATF 16949 naplňují mezeru mezi rychlostí a dodržením požadavků na kvalitu. Shaoyi (Ningbo) Metal Technology ilustruje tento přístup, kdy dodává prototypy podvozků a zavěšení s komplexní podporou pro návrh pro výrobu (DFM) a s časem na vyhotovení cenové nabídky 12 hodin, přičemž zároveň zachovává automobilové certifikační standardy.

Zvláštní aspekty prototypování pro letecký a zdravotnický průmysl

Letecké a zdravotnické aplikace mají společné náročné požadavky na certifikaci materiálů, přesnost a dokumentaci – jejich konkrétní priority se však výrazně liší.

Požadavky na prototypování pro letecký průmysl

Podle výzkumu společnosti Protolabs jsou letecké aplikace charakterizovány malými sériemi, přizpůsobením specifickým výrobcům, velmi dlouhou životností a extrémně vysokými požadavky na bezpečnost. Součásti mohou zůstat v provozu déle než 30 let a během vzletu, přistání a turbulencí jsou vystaveny tepelnému i mechanickému namáhání.

Tyto podmínky určují jedinečné požadavky na prototypování:

• Optimalizace lehkých materiálů: Techniky svařování hliníku a zpracování titanu dominují v oblasti výroby prototypů pro letecký a kosmický průmysl. Každý gram má význam, pokud se součásti pohybují miliony kilometrů po dobu desetiletí provozu.
• Plná stopovatelnost materiálů: Každý prototyp musí být doprovázen certifikáty týkajícími se slitin, tepelného zpracování a mechanických vlastností materiálů. Tento dokumentační řetěz umožňuje analýzu kořenových příčin v případě poruch v provozu.
• Kvalifikace a certifikace: Podle společnosti Protolabs jsou překážky spojené s kvalifikací a certifikací postupně překonávány prostřednictvím soukromých i veřejných iniciativ hlavních leteckých a kosmických firem a organizací, jako je America Makes, americké ozbrojené síly a FAA.
• Zavádění aditivní výroby: Kovové 3D tiskárny našly v leteckém a kosmickém průmyslu zvláště široké uplatnění, kde složité geometrie a nízké výrobní objemy dokonale odpovídají možnostem aditivní výroby. Tržby leteckého a kosmického průmyslu z aditivní výroby se za poslední desetiletí téměř zdvojnásobily jako podíl na celkovém průmyslovém tržním objemu.

Požadavky na prototypování lékařských zařízení

Lékařské prototypy čelí jedinečným požadavkům na biokompatibilitu a sterilizovatelnost. Podle průvodce Fictiv pro výrobu lékařských prototypů musí mnoho prototypů lékařských zařízení využívat materiály, které jsou biokompatibilní a/nebo sterilizovatelné, a to kvůli požadavkům na testování a klinické zkoušky.

Kritické aspekty výroby lékařských prototypů zahrnují:

• Biomimetické materiály: Volby pro implantáty zahrnují nerezovou ocel třídy 316L (nejběžněji dostupná), titan (lepší poměr pevnosti k hmotnosti, avšak výrazně dražší) a kobalt-chrom (používá se převážně u ortopedických implantátů).
• Kompatibilita se sterilizací: Všechna opakovaně použitelná lékařská zařízení, která mohou přijít do kontaktu s krví nebo tělními tekutinami, musí být sterilizovatelná. Autoklávování a suché teplo jsou běžné metody sterilizace kovových součástí, zatímco u plastů se používají chemické látky a ozáření.
• Požadavky na přesnost: Malé prototypy lékařských zařízení vyžadují výrobu s vysokým rozlišením. Rozměrová přesnost má přímý vliv na funkci zařízení i na bezpečnost pacienta.
• Materiály pro fázi testování: Fictiv doporučuje při doladování návrhů vyrábět prototypy z nerezové oceli 316L a až po dokončení návrhu přejít na drahší materiály, jako je titan. Tento přístup umožňuje vyvážit efektivitu rozpočtu s konečným zamýšleným použitím materiálu.

Zaměření na prototypování průmyslového zařízení

Prototypy průmyslového zařízení klade důraz na jiné faktory než součásti pro letecký či lékařský průmysl. I když je bezpečnost důležitá, hlavními aspekty jsou trvanlivost, výrobní proveditelnost v velkém měřítku a cenově efektivní ocelová výroba.

• Testování odolnosti: Prototypy průmyslového zařízení se často podrobují zrychlenému životnímu testování, analýze vibrací a cyklickému zatěžování, které simulují roky provozního namáhání. Výběr materiálu musí těmto náročným postupům ověřování vyhovovat.
• Škálovatelnost výroby: Na rozdíl od leteckého průmyslu, kde se vyrábí malé šarže, se průmyslové zařízení často vyrábí v velkých objemech. Prototypy by měly ověřit nejen funkčnost dílu, ale také proveditelnost jeho výroby. Procesy kovové výroby použité při výrobě prototypů by měly být přímo převoditelné do sériové výroby.
• Optimalizace nákladů: Průmyslové aplikace obvykle umožňují širší toleranci materiálů než letecký nebo zdravotnický průmysl. Uhlíková ocel často nahrazuje nerezovou ocel v případech, kdy není kritická odolnost proti korozi. Tato flexibilita umožňuje významné snížení nákladů bez kompromisu s funkčností.
• Ověření konstrukčního svařování: Mnoho průmyslových součástí zahrnuje svařované sestavy. Při výrobě prototypů z hliníku nebo oceli by měly být použity stejné svařovací techniky a kvalifikace personálu jako v plánované sériové výrobě.

Přizpůsobení požadavků vašeho odvětví schopnostem partnera

Různá odvětví při hodnocení partnerů pro kovové zpracování klade důraz na různé faktory:

Průmysl	Hlavní priority	Klíčové certifikace	Kritické schopnosti
Automobilový průmysl	Škálovatelnost výroby, konzistence procesů	IATF 16949	Lisování, rychlé vytváření prototypů, podpora návrhu pro výrobu (DFM)
Letecký průmysl	Certifikace materiálů, optimalizace hmotnosti	AS9100, Nadcap	Aditivní výroba, zpracování titanu
Lékařský	Biokompatibilita, přesnost, dokumentace	ISO 13485	Materiály pro implantáty, kompatibilita se sterilizací
Průmyslový	Trvanlivost, cenová efektivita, kapacita objemu	ISO 9001	Výroba z těžké oceli, svařování, velkoformátové výrobky

Podle pokynů IATF 16949 k outsourcingu musí organizace při outsourcingu služeb zajistit, aby jejich systém řízení jakosti zahrnoval způsob řízení těchto služeb tak, aby byly splněny požadavky. Tento princip platí napříč odvětvími – systémy řízení jakosti vašeho partnera pro výrobu prototypů přímo ovlivňují certifikační stav vašeho výrobku.

Porozumění těmto odvětvově specifickým požadavkům vám umožní klást správné otázky při hodnocení potenciálních partnerů pro výrobu. Certifikace však představuje jen jeden z faktorů při výběru vhodného partnera pro výrobu kovových prototypů – stejně důležité jsou schopnosti, reaktivita a podpora přechodu do sériové výroby pro úspěch projektu.

Výběr vhodného partnera pro výrobu kovových prototypů pro váš projekt

Prošli jste výběrem materiálů, pochopili jste faktory ovlivňující náklady a naučili jste se, jakých chyb se vyvarovat. Nyní přichází rozhodnutí, které určuje, zda se veškeré toto znalosti promění v úspěch projektu: výběr správného partnera pro výrobu prototypů. Nesprávná volba nejenom zpozdí váš prototyp – může zcela zhatit celé časové plány vývoje produktu a spotřebovat rozpočet určený pro výrobu výrobních nástrojů.

Zamyslete se nad tím takto. Váš partner pro výrobu prototypů není jen dodavatel, který splní vaši objednávku. Je to spolupracovník, který buď urychlí váš postup k sériové výrobě, nebo na každém kroku způsobí potíže. Rozdíl mezi třítýdenním projektem a tříměsíčním nočním můrem často sahá právě k tomuto jedinému rozhodnutí.

Hodnocení schopností partnera pro výrobu prototypů

Nikoli všechny služby pro výrobu kovových prototypů nabízejí stejnou hodnotu. Podle průvodce hodnocení společnosti TMCO spočívá skutečná hodnota spolupráce s zkušenými výrobci v řemeslné zručnosti, technologii, škálovatelnosti a ověřeném závazku kvalitě. Při hledání výrazů „kovoví výrobci v mé blízkosti“ nebo „dílny pro zpracování kovů v mé blízkosti“ se zaměřte na tyto klíčové faktory a neomezujte se pouze na geografickou blízkost:

• Technické možnosti a vybavení: Komplexní zařízení zjednodušují celý proces pod jednou střechou. Hledejte partnery, kteří nabízejí laserové řezání, CNC obrábění, přesné tváření, svařování a dokončovací operace. Podle společnosti TMCO poskytují integrovaná zařízení přesnější kontrolu nad výrobou, kratší dodací lhůty a konzistentní standardy kvality. Partneři, kteří důležité operace externě čerpají, způsobují zpoždění, komunikační mezery a nekonzistenci kvality.
• Zkušenosti z praxe: Roky podnikání se promítají do hlubšího znalostního zázemí materiálů, zdokonalených procesů a schopnosti předvídat výzvy ještě před tím, než se stanou nákladnými problémy. Zeptejte se potenciálních partnerů na jejich zkušenosti s vaším konkrétním odvětvím a podobnými aplikacemi. Výrobce s aerokosmickým zázemím intuitivně chápe požadavky na sledovatelnost; výrobce zaměřený na průmyslové zařízení může potřebovat školení v oblasti biokompatibilitních norem pro lékařské aplikace.
• Kvalitní certifikace: Certifikáty svědčí o závazku dodržovat dokumentované systémy a dosahovat opakovatelných výsledků. ISO 9001 se týká obecného řízení kvality. IATF 16949 upravuje požadavky specifické pro automobilový průmysl. AS9100 řídí aerokosmické aplikace. Podle výrobního průvodce společnosti UPTIVE zaručují díly certifikované podle ISO 9001 a přísné kontroly kvality konzistenci, pevnost a výkon napříč všemi výrobními šaržemi.
• Moderní vybavení a automatizace: Spolupráce s technologiemi současné generace zajišťuje lepší opakovatelnost, přesnější tolerance a kratší cykly výroby. Robotické svařování, obrábění na CNC strojích s pěti osami a řezání pomocí vláknového laseru představují schopnosti, které oddělují přední služby pro výrobu prototypů z plechu od zastaralých provozů, které používají zastaralé zařízení.
• Kapacity pro kontrolu a zkoušení: Silné kvalitní rámce zahrnují kontrolu prvního výrobku, průběžní rozměrové kontroly, zkoušky integrity svarů a ověření pomocí souřadnicového měřicího stroje (CMM). Před uzavřením spolupráce se ujistěte, že kontrolní postupy potenciálního partnera odpovídají vašim požadavkům na dokumentaci.

Klíčová role podpory DFM

Právě zde se schopní partneři odlišují od prostých příjemců objednávek. Podpora návrhu pro výrobu (DFM) nejen odhaluje problémy – předchází jejich vzniku. Podle TMCO úspěšná výroba nezačíná u stroje, ale u inženýrského návrhu. Spolehlivý výrobce spolupracuje již v rané fázi: přezkoumává výkresy, soubory CAD, tolerance a funkční požadavky ještě předtím, než kov vůbec narazí na nástroj.

Co vlastně komplexní podpora DFM poskytuje?

• Snížení počtu iterací: Odhalení problémů s výrobností ještě před zahájením výroby eliminuje nákladné přepracování. Poloměr ohybu, který by váš materiál praskl, je identifikován a opraven během přezkumu – nikoli až tehdy, když dorazí poškozené díly.
• Optimalizace nákladů: Analýza DFM určuje místa, kde drobné úpravy výrazně snižují výrobní náklady. Upravení tolerance, změna polohy prvku nebo změna třídy materiálu může snížit náklady o 30–50 % bez ohrožení funkčnosti.
• Zrychlení časových plánů: Problémy zjištěné během revize DFM prodlouží váš časový plán o několik dní. Problémy zjištěné během výroby prodlouží časový plán o několik týdnů. Předčasná integrace inženýrské analýzy zkracuje celkovou dobu trvání projektu, i když prodlouží fázi přípravy cenové nabídky o jeden až dva dny.
• Jasnost výrobního postupu: Nejlepší partneři pro výrobu prototypů z plechu přemýšlejí nad rámec okamžitého prototypu a zaměřují se i na budoucí sériovou výrobu. Podpora DFM, která bere v úvahu omezení objemové výroby, zajistí hladký přechod vašeho ověřeného návrhu do výrobních nástrojů.

Podle UPTIVE výrobci, kteří poskytují dodatečnou podporu při výrobě prototypů, revizi DFM a konzultacích návrhu, usnadňují proces návrhu, umožňují rychlejší zdokonalení návrhů výrobků a dlouhodobě i velkosériovou výrobu činí cenově efektivnější.

Doba přípravy cenové nabídky a reakční schopnost při komunikaci

Rychlost projektu závisí na rychlých zpětných vazbách. Každý den čekání na cenovou nabídku nebo objasnění je den, o který se váš vývojový plán posune. Podle TMCO je transparentní komunikace klíčová – spolehlivý výrobce poskytuje jasné časové harmonogramy, pravidelné aktualizace stavu projektu a realistické očekávání.

Jaké doby odezvy byste měli od schopných partnerů očekávat?

• Doba na přípravu cenové nabídky: Vedoucí lokální možnosti kovového zpracování poskytují cenové nabídky pro standardní požadavky během 24–48 hodin. Někteří partneři – například Shaoyi (Ningbo) Metal Technology – nabízejí dokonce 12hodinovou dobu odezvy na cenové nabídky pro prototypy automobilového stříhání, čímž udržují rychlost projektu i při zkrácených termínech.
• Odezva na technické dotazy: Dotazy týkající se dostupnosti materiálů, proveditelnosti tolerancí nebo možností povrchové úpravy by měly být zodpovězeny ve stejný den. Partneři, kteří na zodpovězení jednoduchých otázek potřebují dny, budou na vyřešení složitých výrobních problémů potřebovat týdny.
• Aktualizace stavu projektu: Proaktivní komunikace o průběhu výroby, potenciálních zdrženích nebo nově vznikajících problémech ukazuje partnera, který je investován do vašeho úspěchu – nikoli pouze do dokončení transakce.

UPTIVE zdůrazňuje, že při hodnocení partnerů je třeba zkoumat průměrné dodací lhůty a historii dodržování termínů. Spolehlivé dodací lhůty pomáhají plánovat zásoby, minimalizovat zdržení a efektivněji řídit cash flow.

Od prototypu k připravenosti na sériovou výrobu

Nejstrategičtějším faktorem při výběru partnera, který často dostává nejméně pozornosti, je schopnost přechodu od prototypu k sériové výrobě. Podle UPTIVE by váš ideální partner měl podporovat jak současné potřeby, tak budoucí růst – tj. škálovat výrobu od prototypů až po plné sériové výrobní běhy, aniž by došlo ke zhoršení kvality.

Proč je to pro projekty s prototypy důležité? Protože změna partnera mezi fází prototypu a sériové výroby přináší rizika:

• Variabilita procesu: Různí výrobci používají různé vybavení, nástroje a techniky. Návrh ověřený na vybavení jedné dílny může vyžadovat úpravu pro možnosti jiné dílny.
• Ztráta institucionálních znalostí: Výrobce vašich prototypů zná záměr vašeho návrhu, kritické prvky a přijatelné odchylky. Nový partner pro sériovou výrobu začíná od nuly.
• Nespojitost systému řízení jakosti: Požadavky na certifikaci, postupy kontrol a standardy dokumentace se mohou lišit mezi dodavateli prototypů a sériové výroby – což vytváří mezery v souladu s požadavky.

Partneři nabízející rychlé prototypování během 5 dnů spolu s automatizovanou schopností hromadné výroby – jako například integrované služby pro tváření automobilových dílů od společnosti Shaoyi – tyto přechodové rizika úplně eliminují. Výrobce vašich prototypů se stává vaším dodavatelem pro sériovou výrobu a udržuje tak konzistenci procesů i institucionální znalosti po celou dobu životního cyklu výrobku.

Podle společnosti Protolis se množství prototypů výrazně liší v závislosti na požadavcích projektu a stadiu vývoje. Od konceptuálního prototypování (1–3 kusy) přes technickou validaci (desítky až stovky kusů) až po předvýrobní série (stovky až tisíce kusů) musí váš partner dokázat bezproblémově škálovat v rámci těchto objemů.

Kontrolní seznam pro hodnocení partnera

Než se zavážete k poskytovateli služeb metalurgického prototypování, ověřte tyto klíčové faktory:

• Odpovídá jejich vybavení vašim požadavkům na výrobní metodu?
• Mají certifikáty relevantní pro váš průmyslový segment?
• Mohou poskytnout reference z podobných projektů?
• Jaká je jejich obvyklá doba potřebná na vypracování cenové nabídky?
• Nabízejí komplexní revizi návrhu pro výrobu (DFM)?
• Jaké jsou jejich standardní a expedované dodací lhůty?
• Jsou schopni podporovat přechod od prototypu k sériové výrobě?
• Jaké možnosti inspekce a dokumentace nabízejí?
• Jak rychle a efektivně reagují na technické dotazy během fáze hodnocení?

Odpovědi na tyto otázky odhalí, zda potenciální partner urychlí váš projekt nebo se stane další překážkou, kterou je třeba překonat. Investice času do důkladného posouzení již na začátku zabrání mnohem větší investici času do nápravy chybné volby partnera.

Úspěch při výrobě kovových prototypů na zakázku závisí nakonec na spolupráci mezi vaším inženýrským týmem a vaším partnerem pro výrobu. Technická způsobilost, systémy zajištění kvality, rychlost komunikace a škálovatelnost výroby společně určují, zda váš prototyp efektivně ověří váš návrh – nebo se stane další drahocennou lekcí o tom, čeho se příště vyvarovat.

Často kladené otázky týkající se výroby kovových prototypů na zakázku

1. Kolik stojí výroba kovových prototypů na zakázku?

Náklady na výrobu kovových prototypů se liší podle výběru materiálu, složitosti geometrie, požadovaných tolerancí, množství a požadavků na dokončení povrchu. Prototypy z hliníku jsou obvykle levnější než ty ze nerezové oceli nebo titanu. Jednoduché součásti mohou stát 200–500 USD, zatímco složité geometrie s přísnými tolerancemi mohou přesáhnout 2 000 USD. Objednání více kusů výrazně snižuje náklady na jeden kus – objednáním 10 kusů místo jednoho lze cenu za kus snížit až o 70 %. Zkrácení dodací lhůty je spojeno s příplatkem ve výši 25–100 %. Spolupráce s výrobci nabízejícími komplexní podporu při návrhu pro výrobu (DFM), například s možností vypracování cenové nabídky do 12 hodin, pomáhá optimalizovat rozpočet ještě před tím, než dojde k zahájení výroby.

2. Jaká je nejrychlejší dodací lhůta pro výrobu kovových prototypů?

3D tisk kovů a CNC obrábění nabízejí nejrychlejší dodací lhůtu, přičemž expedované možnosti umožňují dodání dílů během 2–5 pracovních dnů. Výroba z plechu obvykle trvá standardně 3–14 dnů, přičemž rychlé možnosti jsou dostupné v rámci 2–5 dnů. Investiční lití vyžaduje nejdelší dodací lhůtu, a to 2–6 týdnů. Někteří specializovaní výrobci nabízejí rychlé prototypování do 5 dnů pro střižené automobilové komponenty s certifikací IATF 16949. Dokončovací operace prodlužují celkovou dobu výroby o 1–4 dny v závislosti na požadavcích. Předložení čistých souborů, potvrzení dostupnosti materiálů a zjednodušené specifikace dokončovacích úprav výrazně zkracují dodací lhůty.

3. Jaké formáty souborů jsou vyžadovány pro výrobu kovových prototypů na zakázku?

Soubory STEP (.stp, .step) představují univerzální standard pro 3D tělesné modely v CNC obrábění, lití a kovovém 3D tisku. Formát IGES (.igs) lze použít v případě, že není k dispozici formát STEP, avšak u složitých prvků může být jeho výkon omezený. Soubory DXF řídí laserové řezání a vodním paprskem řezané operace na plechu. Formát Parasolid (.x_t, .x_b) zachovává vysokou přesnost pro složité CNC práce. Pro přesné kovové výrobní procesy se vyhýbejte síťovým formátům, jako je STL nebo OBJ, protože tyto formáty rozkládají hladké křivky na trojúhelníky, které nejsou vhodné pro obráběcí operace vyžadující spojitost povrchu.

4. Jaké kovy jsou nejvhodnější pro výrobu prototypů?

Hliník 6061-T6 nabízí nejlepší rovnováhu mezi obráběností, cenou a pevností pro většinu prototypů. Obrábí se 2–3krát rychleji než ocel, čímž se snižují náklady. Nerezová ocel 316L poskytuje odolnost proti korozi a svařitelnost pro lékařské nebo námořní aplikace. Uhlíková ocel 1018 zajišťuje cenově výhodný konstrukční výkon tam, kde lze protikorozní ochranu dodat povlakem. Titan je vhodný pro letecké a lékařské implantáty vyžadující vysoký poměr pevnosti k hmotnosti. Mosaz se vynikajícím způsobem obrábí pro dekorativní nebo elektrické součásti. Výběr materiálu by měl odpovídat jak požadavkům na testování prototypu, tak záměru jeho sériové výroby.

5. Jak si vybrat mezi CNC obráběním a výrobou z plechu pro prototypy?

Zvolte CNC obrábění, pokud potřebujete přesné tolerance (±0,127 mm nebo lepší), pevné trojrozměrné geometrie nebo vlastnosti materiálu identické s výrobními požadavky z polotovaru. Pro skříně, uchycení, rámy a tenkostěnné konstrukční součásti, kde jsou dostatečné tolerance ±0,38–0,76 mm, vyberte výrobu z plechu. Výroba z plechu je levnější a umožňuje přímý přechod do sériové výroby lisováním. CNC zvládá složité vnitřní prvky, ale generuje odpad materiálu. Pro vnitřní kanály nebo mřížkové struktury, které ani jedna z těchto metod nemůže efektivně vyrábět, zvažte 3D tisk kovů.
